MH 710
操作说明书2 - 22
中文
目录
1 简介.............................................................2
2 关于本说明书.............................................. 2
3 概述.............................................................2
4 重要安全信息.............................................. 4
5 准备耕田机以进行操作................................ 7
6 装配耕田机.................................................. 8
7 为耕作机加油............................................ 13
8 为用户调整耕作机..................................... 13
9 启动和停止耕作机..................................... 14
10 检查耕田机................................................ 15
11 使用耕田机进行作业..................................16
12 工作结束后................................................ 17
13 运输...........................................................17
14 存储...........................................................18
15 清洁...........................................................18
16 保养...........................................................18
17 维修...........................................................19
18 故障排除....................................................19
19 技术规格....................................................20
20 备件和配件................................................ 21
21 报废处理....................................................21
22 耕作机安全信息.........................................21
1 简介
亲爱的顾客：
感谢您选择 STIHL。我们开发和制造优质产品以
满足客户的需求。该产品即使在极端条件下也具
有可靠性。
STIHL 代表出色的服务质量。我们的经销商保证
提供有力的建议和指导以及全面的服务支持。
STIHL 明确承诺以可持续和负责任的方式处理自
然资源。本说明书旨在帮助您在长期的使用寿命
内安全、环保地使用 STIHL 产品。
感谢您对我们的信任，希望您会喜欢使用 STIHL
产品。
2.2 文本段落中的警告提示
危险
■ 该提示指的是造成严重或致命伤害的风险。
► 通过采取所述的预防措施可避免严重或致命
伤害。
警告
■ 该提示指的是可造成严重或致命伤害的风险。
► 通过采取所述的预防措施可避免严重或致命
伤害。
注意
■ 该提示指的是可造成财产损坏的风险。
► 通过采取所述的预防措施可避免损坏财产。
2.3 文本段落中的标识
该标识指本说明书中的某个章节。
3 概述
3.1 耕作机
原始说明书的翻译
0000010096_002_PRC
用无氯漂白纸印刷
印刷油墨含植物油，纸张可回收利用。
Nikolas Stihl 博士
重要提示！使用前请阅读并保留在安全的地方以
供参考。
2 关于本说明书
2.1 适用文件
适用当地安全法规。
► 除了本使用说明书之外，请阅读、理解并保管
好以下文档：
STIHL EHC 700 发动机使用说明书
–
2 0478-404-4205-B
© ANDREAS STIHL AG & Co. KG 2022
0478-404-4205-B. VA0.A22.
L
W
A
3 概述 中文
1 油门杆
油门杆用于调节发动机转速。
2 变速杆
变速杆用于设置齿轮。
3 扶手
扶手用于固定、引导和运输耕作机。
4 盖子
盖子可以保护发动机。
5 油浴式空气过滤器
油浴式空气过滤器用于过滤发动机吸入的空
气。
6 前照灯
前照灯可照亮工作区域。
7 起动器手柄
起动器手柄用于起动发动机。
8 运输手柄
运输手柄用于搬运耕作机。
9 锄头
锄头用于耕地。
10 前轮
前轮用于运输耕作机。
11 变速箱壳体
变速箱壳体用于遮盖变速箱。
12 机油盖
机油盖用于密封机油加注口。
13 折叠固定器
折叠固定器用于固定锄头。
14 刀片爪
刀片爪用于调节作业速度和作业深度。
15 变速箱油盖
变速箱油盖用于密封变速箱油加注口。
16 自推进系统离合器杆
自推进系统离合器杆用于啮合和断开驱动轴。
17 横向调节用离合器杆
横向调节用离合器杆可用于横向调节扶手。
18 手柄
手柄用于操作、固定和引导耕作机。
19 主开关
主开关用于起动和停止发动机。
20 灯开关
灯开关用于打开和关闭前照灯。
21 操纵杆
操纵杆用于设置扶手高度。
22 倒档离合器杆
倒档离合器杆用于啮合和断开驱动轴。
23 燃油箱盖
燃油箱盖用于密封汽油加注口。
24 护罩
护罩可保护用户免受机器抛出的物体的伤害并
避免碰到锄头。
25 盖子
盖子可以保护 PTO。
26 刀片爪紧固装置
刀片爪紧固装置由销钉和固定销组成，用于固
定刀片爪。
27 螺旋塞
螺旋塞用于密封变速箱油排油口。
28 火花塞
火花塞用于点燃发动机中的燃油。
29 火花塞套筒
火花塞套筒用于连接火花塞的点火导线。
30 工作轮
工作轮用于运输耕作机。
# 带有机器编号的标牌
3.2 符号
耕作机上的符号含义如下：
依据 2000/14/EC 指令以 dB(A)
为单位的保证声能等级，用于比
较产品的噪音排放。
请勿将本产品与生活垃圾一起处
置。
指示主开关的位置。
此符号表示 PTO 的额定速度。
如果自推进系统的离合器杆已按
下： 则自推进系统处于接合状
态。
如果自推进系统的离合器杆没按
下： 则自推进系统处于断开状
态。
如果倒档离合器杆已按下： 挂
倒档。
如果倒档离合器杆没有按下：
倒档已解除。
0478-404-4205-B 3
中文 4 重要安全信息
指示所挂档位。
请勿触碰灼热的表面。
4.2 预期用途
STIHL MH 710 耕作机可用于松土、耕地、施肥
和开沟。
锄头形成的作业幅宽不得超过 98 厘米。
警告
■ 不按规定使用耕作机可能会导致严重或致命的
人身伤害和财产损失。
► 按照本使用说明书和发动机使用说明书所述
如果横向调节离合器杆已按下：
可以横向调节扶手。
使用耕作机。
4.3 用户要求
警告
■ 未经指导的用户无法识别或评估耕作机构成的
危险，可能会对用户或其他人造成严重或致命
的伤害。
► 阅读、理解并保管好使用说明书。
4 重要安全信息
4.1 警告标志
耕作机上的警告标志含义如下：
请遵循安全说明及安全措施。
阅读、理解并保管好使用说明书。
遵循对飞溅碎片的安全提示并采取必要
的预防措施。
保持安全距离。
请勿触碰旋转的锄头。
在运输、存放、维护或维修期间，请拆
下火花塞套筒。
佩戴听力保护。
4 0478-404-4205-B
► 如果将耕作机转交给他人：也要向他们提供
耕作机和发动机的使用说明书。
► 确保用户满足以下条件：
用户得到充分休息。
–
用户在体力上、感觉上和心智上都能够
–
操作耕作机进行工作。如果用户的体
力、感觉或心智不健全，则只能在监督
下或负责人的指示下使用机器。
用户可以识别和评估耕作机构成的危
–
险。
用户清楚他们须对事故和损坏负责。
–
用户已达到法定年龄或正在接受国家法
–
规指导的专业培训。
首次使用耕作机之前，用户已收到
–
STIHL 专业经销商或有资格的人员的指
示。
用户不酗酒、滥用药物或吸毒。
–
► 如有任何疑问：请咨询 STIHL 专业经销商。
4.4 工作服和设备
警告
■
作业时，长发可能会被卷进耕作机，可能会对
用户造成严重的伤害。
► 应将长发扎在脑后，确保不会被卷进耕作
机。
■ 作业时，可能会有物体被高速抛出，可能会对
用户造成伤害。
4 重要安全信息 中文
► 佩戴贴合的护目镜。合适的护目镜已根据
EN 166 或国家法规进行了测试，市售时带
有相应的标记。
►
穿采用防护材料制成的长裤。
■ 作业时会产生噪音，可能会损害听力。
► 佩戴听力保护装置。
变速箱油盖紧闭。
–
螺旋塞紧闭。
–
耕作机是干净的。
–
控制装置运行正常且没有被改装过。
–
锄头或工作轮安装正确。
–
已安装该耕作机的 STIHL 原装配件。
–
配件已正确安装。
–
■ 作业时可能会扬起灰尘。吸入灰尘可能对健康
有害并引起过敏反应。
► 如果扬起灰尘：佩戴防尘口罩。
■ 不合适的衣物可能会被木头、荆棘和耕作机夹
住，可能会对用户造成严重的伤害。
► 穿贴身的衣物。
► 取下围巾和首饰。
■ 作业时，用户可能会碰到锄头，可能会对用户
造成严重的伤害。
► 穿钢包头防护靴。
► 穿采用防护材料制成的长裤。
■ 在清洁或保养过程中，用户可能会碰到锄头，
可能会对用户造成伤害。
► 佩戴采用防护材料制成的作业手套。
■ 穿不合适的鞋可能会导致用户滑倒，可能会对
用户造成伤害。
► 穿结实、不漏趾且鞋底抓地力强的鞋。
4.5 工作区域及环境
警告
■
旁观人员、儿童和动物无法识别或评估耕作机
和高速物体造成的危险，这可能会对旁观人
员、儿童和动物造成严重伤害，并可能造成财
产损失。
► 禁止旁观人员、儿童和动物进入工作
区域。
► 与物体保持一定距离。
► 不要让耕作机无人看管。
► 确保不要让儿童玩耕作机。
■ 发动机运转时，消声器会排出高温废气。高温
废气可能会点燃易燃物并引起火灾。
► 使废气远离易燃物。
4.6 安全状态
4.6.1 耕作机
满足以下条件时，耕作机处于安全状态：
耕作机没有损坏。
–
锄头或工作轮成对安装。
–
耕作机未出现汽油泄漏情况。
–
燃油箱盖紧闭。
–
耕作机未出现机油泄漏情况。
–
机油盖紧闭。
–
油浴式空气过滤器已密封。
–
变速箱壳体未出现变速箱油泄漏情况。
–
警告
■ 如果未处于安全状态，组件可能无法再正常运
行，安全设备可能被禁用，并且可能会出现漏
油。这可能会导致严重或致命的人身伤害。
►
使用没有损坏的耕作机。
► 如果耕作机出现汽油泄漏情况：请勿使用耕
作机，应咨询 STIHL 专业经销商。
► 合上燃油箱盖。
► 耕作机出现机油泄漏情况：请勿使用耕作
机，应咨询 STIHL 专业经销商。
► 合上机油盖。
► 如果耕作机的变速箱漏油：请勿使用耕作
机，应咨询 STIHL 专业经销商。
► 合上变速箱油盖。
► 螺旋塞被牢牢拧紧。
► 如果耕作机有脏污：清洁耕作机。
► 请勿改装耕作机。例外情况：安装锄头、前
轮或工作轮。
► 如果控制装置未正常运作：请勿使用耕作
机。
► 安装该耕作机的 STIHL 原装配件。
► 按照本使用说明书所述安装锄头、前轮和工
作轮。
► 按照本使用说明书或配件的使用说明书所述
安装配件。
► 请勿将物体插入耕作机的孔中。
► 更换磨损或损坏的警告标志。
► 如有任何疑问：请咨询 STIHL 专业经销商。
4.6.2 转子叶片
如果遵循以下几点要求，则转子叶片处于安全状
态：
叶片没有受到损坏。
–
叶片没有变形。
–
叶片安装得当。
–
警告
■
如果耕田机没有处于安全状态，用户可能无法
控制机器。这样会造成严重受伤。
► 只使用完好无损的转子叶片进行工作。
► 如果您有任何疑问：请联系您的 STIHL 维修
商寻求帮助。
4.7 燃油和加油
警告
■
耕作机使用的燃油是汽油。汽油高度易燃。如
果汽油接触明火或高温物体，可能引起火灾或
0478-404-4205-B 5
中文 4 重要安全信息
爆炸。这可能会导致严重或致命的人身伤害和
财产损失。
► 使汽油远离热源和火源。
► 请勿使汽油溅出。
► 如果汽油溅出：用抹布擦掉汽油，待耕作机
的零件全部晾干之后再尝试起动发动机。
► 请勿吸烟。
► 请勿在火苗附近加油。
► 加油前，请停止发动机，让其冷却。
► 如需清空油箱：请在室外进行。
► 在离加油站至少 3 米远的地方起动发动机。
► 请勿将油箱内仍有汽油的耕作机存放在建筑
物内。
■ 吸入汽油烟气可能会导致中毒。
► 请勿吸入汽油烟气。
► 在通风良好的地方加油。
■ 耕作机在作业时会升温。汽油会膨胀，燃油箱
内可能会超压。打开燃油箱盖时，汽油可能会
喷出。喷出的汽油可能会点燃，可能会对用户
造成严重的伤害。
►
在打开油箱盖之前，先让耕作机冷却。
■ 接触到汽油的衣物高度易燃。这可能会导致严
重或致命的人身伤害和财产损失。
► 如果衣物接触到汽油：请更换衣物。
■ 汽油会污染环境。
► 请勿使汽油溅出。
► 请按照规定并以合乎环境要求的方式处置汽
油。
■ 如果汽油与皮肤或眼睛接触，可能会引起刺
激。
► 避免接触到汽油。
► 如果接触到皮肤：请用大量肥皂水清洗接触
部位。
► 如果接触到眼睛：请用大量水冲洗眼睛至少
15 分钟，然后就医。
■ 溢出的汽油可能会点燃。这可能会导致严重或
致命的人身伤害和财产损失。
► 清洁所有被汽油污染的表面。
► 在汽油烟气散开前，避免尝试起动。
■ 耕作机的点火系统会产生火花。在高度易燃或
易爆的环境中，火花可能会溢出，引起火灾和
爆炸。这可能会导致严重或致命的人身伤害和
财产损失。
►
按照发动机使用说明书所述使用火花塞。
► 拧紧火花塞。
► 用力按压火花塞套筒。
■ 如果用不适合发动机的汽油加油，可能会损坏
耕作机。
► 使用全新优质的无铅汽油。
► 遵循发动机使用说明书中的规格。
4.8 作业中
警告
■
如果用户未正确起动发动机，耕作机可能会失
控，可能会对用户造成严重的伤害。
► 按照本使用说明书所述起动发动机。
■ 在某些情况下，用户可能无法再集中精力工
作。用户可能无法控制耕作机、绊倒、跌落并
受到严重伤害。
►
冷静而谨慎地工作。
► 如果光线和能见度条件不佳：请勿使用耕作
机。
► 独自操作耕作机。
► 使锄头贴近地面。
► 当心障碍物。
► 请勿倾斜耕作机。
► 如果在多石或坚硬的地面上作业：作业时请
勿用最大油门。
► 站在地面上工作并保持平衡。
► 如果出现疲劳迹象：休息一下。
► 如果在斜坡上作业：横穿斜坡作业。
► 请勿在倾斜角度大于 15° (26.8%) 的斜坡上
作业。
■ 发动机运转时会产生废气。吸入废气可能会导
致中毒。
► 请勿吸入废气。
► 在通风良好的地方使用耕作机。
► 如果出现恶心、头痛、视力问题、听力问题
或头晕：停止作业并咨询医生。
■ 如果用户佩戴了听力保护装置并且发动机正在
运转，则可能会限制他们对噪音的感知和评
估。
►
冷静而谨慎地工作。
■ 旋转锄头可能会割伤用户，可能会对用户造成
严重的伤害。
► 请勿触碰旋转锄头。
■ 如果在锄头被物体挡住的情况下使用油门，可
能会损坏耕作机。
► 停止发动机。之后才能取出物体。
■ 如果耕作机向前倾斜，机油可能会从发动机中
流出，对环境造成污染。
► 请勿使耕作机向前倾斜。
■ 与旋转的 PTO 接触可能会对用户造成严重伤
害。
► 卸下或装上护盖之前，请先停止发动
机。
► 请勿触摸旋转的 PTO。
■ 如果耕作机在作业时发生变化或开始出现异
常，则可能不安全。这可能会导致严重的人身
伤害和财产损失。
►
停止作业并咨询 STIHL 专业经销商。
■ 耕作机在作业时可能会引起振动。
► 戴手套。
► 休息一下。
► 如果出现循环障碍的迹象：咨询医生。
■ 松开离合器杆后，锄头会继续转动一小段时
间。可能会导致严重的人身伤害。
6 0478-404-4205-B
5 准备耕田机以进行操作 中文
► 等待锄头不再旋转。
危险
■
如果在带电电线附近工作，锄头可能会与带电
电线接触并损坏它们。可能会对用户造成严重
或致命的伤害。
►
请勿在带电电线附近工作。
4.9 运输
警告
■ 作业时，变速箱壳体可能会变热。可能会导致
用户烧伤自己。
► 请勿触碰变热的变速箱壳体。
■ 耕作机在运输过程中可能会翻倒或移动。可能
会导致人身伤害和财产损失。
► 停止发动机。
► 拆下火花塞套筒。
■ 作业时，变速箱壳体可能会变热。可能会导致
用户烧伤自己。
► 请勿触碰变热的变速箱壳体。
■ 使用研磨性清洁剂、喷水器或尖锐物体进行清
洁可能会损坏耕作机或锄头。如果未正确清洁
耕作机或锄头，则组件可能无法再正常运行，
并且安全装置可能被禁用。可能会导致严重的
人身伤害。
►
按照本使用说明书所述清洁耕作机和锄头。
■ 如果未按照本使用说明书所述保养或维修耕作
机或锄头，组件可能无法再正常运行，并且安
全装置可能被禁用。这可能会导致严重或致命
的人身伤害。
►
按照本使用说明书所述保养或维修耕作机和
锄头。
■ 用户在清洁锄头时，可能会被锋利的切口割
伤。可能会对用户造成伤害。
► 佩戴采用防护材料制成的作业手套。
5 准备耕田机以进行操作
► 用绑扎带、皮带或网子固定耕作机，以免耕
作机翻倒和移动。
■ 发动机运转后，消声器和发动机可能会变热。
可能会导致用户烧伤自己。
► 倾斜耕作机，并朝用户方向推动。
■ 耕作机很重。尝试在没有帮助的情况下搬耕作
机可能会导致用户受伤。
► 戴手套。
► 耕作机必须由两个人搬运。
4.10 存储
警告
■
儿童不了解并且无法判断耕田机的危险性，可
能会受到严重伤害。
► 关闭发动机。
► 将耕田机存储在儿童无法触及的地方。
■ 湿气可能会腐蚀耕田机和金属组件上的电气触
点。这样可能损坏耕田机。
► 请在干净且干燥的环境中存储耕田机。
4.11 清洁、保养和维修
警告
■
如果在清洁、保养或维修过程中发动机正在运
转，锄头可能会意外开始旋转。这可能会导致
严重的人身伤害和财产损失。
►
停止发动机。
► 拆下火花塞套筒。
5.1 操作耕作机前的准备工作
开始作业之前，必须执行以下步骤：
► 确保以下部件处于安全状态：
–
耕作机， 4.6.1
–
锄头， 4.6.2
►
清洁耕作机， 15.1
►
安装锄头， 6.1.1
►
安装前轮， 6.3.1
►
安装刀片爪， 6.4
►
安装扶手， 6.5
►
安装电缆， 6.6
►
安装运输手柄， 6.7
►
安装护罩和盖子， 6.8
►
加注变速箱油， 6.9
►
检查变速箱油位， 16.3
►
加注机油， 6.10
►
为油浴式空气过滤器加油， 6.11
►
为耕作机加油， 7.1
►
为用户调节扶手， 8
►
检查控制装置， 10.1
► 如果无法执这些行步骤：请勿使用耕作机，应
咨询 STIHL 专业经销商。
■ 发动机运转后，消声器和发动机可能会变热。
可能会导致用户烧伤自己。
► 等待消声器和发动机冷却下来。
0478-404-4205-B 7
中文 6 装配耕田机
6 装配耕田机
6.1 安装和拆卸叶片
6.1.1 安装锄头
► 将轴架 (1) 放在橡胶轮胎 (2) 上，使孔对齐。
► 插入螺栓 (3)。
► 将垫圈 (4) 和弹簧垫圈 (5) 放在螺栓 (3) 上。
► 拧紧螺母 (6)。
► 停止发动机。
► 将盖子 (1) 和耦合器 (2) 安装在驱动轴 (3) 上。
► 拧紧锁紧螺丝 (4)。
► 将工作轮 (7) 推入驱动轴 (8)，使孔对齐。
► 将折叠固定器 (9) 推入驱动轴 (8) 的孔中，然后
合上固定夹。
► 将锄头 (5) 推入驱动轴 (3)，使孔对齐。
► 将折叠固定器 (6) 推入驱动轴 (2) 的孔中，然后
合上固定夹。
即可固定锄头 (5)。
6.1.2 拆卸锄头
► 停止发动机。
► 拉出折叠固定器。
► 拆下锄头。
► 将折叠固定器推入驱动轴上的孔中。
即可将折叠固定器固定到位。
6.2 安装和拆卸工作轮
6.2.1 安装工作轮
► 停止发动机。
即可固定工作轮 (7)。
6.2.2 拆卸工作轮
► 停止发动机。
► 拉出折叠固定器。
► 取下工作轮。
► 将折叠固定器推入驱动轴上的孔中。
即可将折叠固定器固定到位。
6.3 安装和拆卸轮子

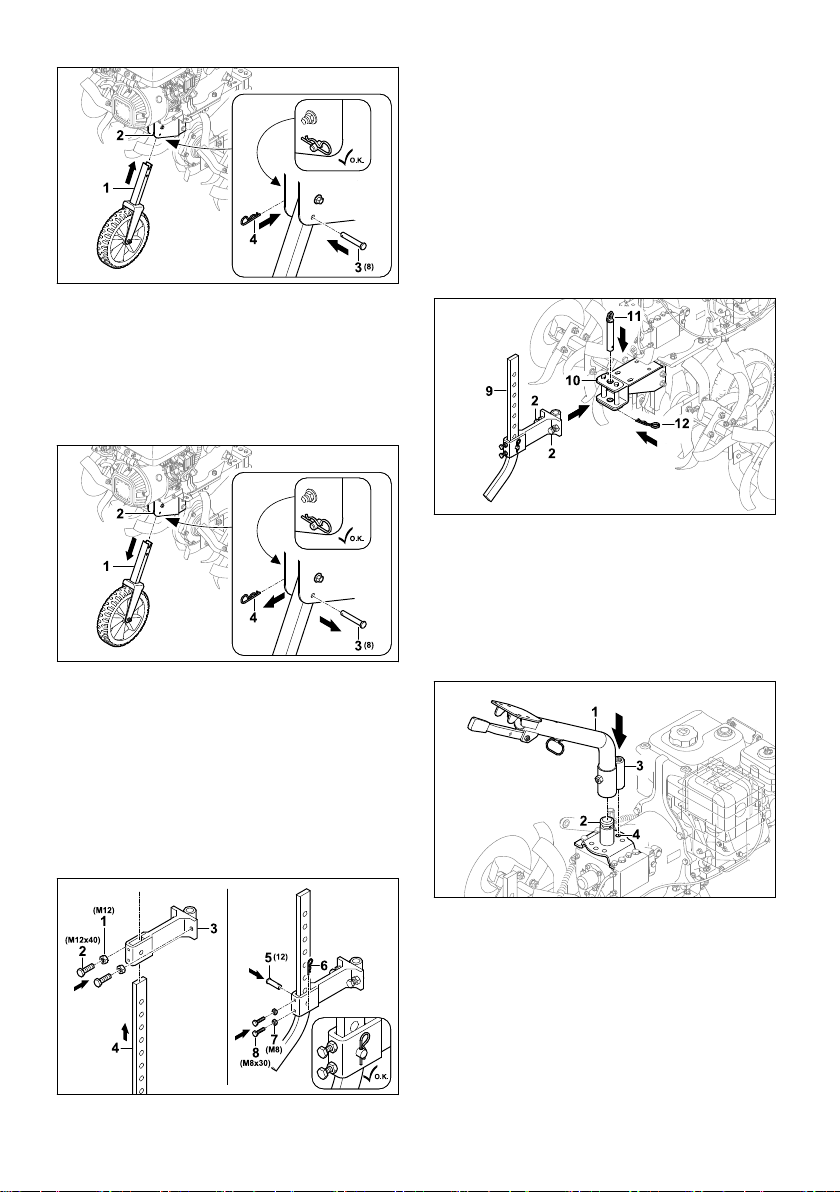

6.3.1 安装前轮
注意
■ 前轮只能用于运输，必须再次将其卸下后才能
进行作业。
8 0478-404-4205-B
6 装配耕田机 中文
► 将螺母（1）拧到螺栓（2）上，然后拧入适配
器（3）的孔中。
► 从下方将刀片爪 (4) 安装到适配器 (3) 中，使适
配器 (3) 上的孔与刀片爪 (4) 上最下面的孔对
齐。
► 插入销钉 (5)。
► 将固定销 (6) 推入销钉 (5) 的孔内。
► 将螺母（7）拧到螺栓（8）上，然后拧入适配
器（3）的孔中。
即可将刀片爪固定。
安装刀片爪
► 停止发动机。
► 将前轮 (1) 滑入车架 (2)，使孔对齐。
► 将销钉 (3) 插入孔内。
► 将固定销 (4) 推入销钉 (3) 的孔内。
即可固定销钉 (3) 并将前轮 (1) 锁定在适当的位
置。
6.3.2 卸下前轮
► 将带有已安装刀片爪（9）的适配器插入耕作机
安装座（10）。
► 插入销钉 (11)。
► 将固定销 (12) 推入销钉 (11) 的孔内。
► 将螺钉 (2) 牢牢拧紧。
即可将刀片爪固定。
6.5 安装扶手
► 停止发动机。
► 拆下固定销 (4) 和销钉 (3)。
► 从车架 (2) 中拉出前轮 (1)。
► 将销钉 (3) 推入前轮 (1) 的孔中并使用固定销
(4) 固定。
销钉 (3) 和固定销 (4) 已固定到位。
► 妥善存放前轮。
6.4 安装刀片爪
组装制刀片爪
► 将下部扶手 (1) 安装到固定架 (2) 上，并将定位
耳 (3) 与中心位置 (4) 对齐。
0478-404-4205-B 9
中文 6 装配耕田机
► 将销钉 (5) 拧入定位凸耳 (3) 并拧紧。
► 拧入螺栓 (6)。
即可将下扶手 (1) 锁定到位。
► 向下按住操纵杆 (7)。
► 插入上扶手 (8)。
► 松开操纵杆 (7)，让上扶手 (8) 啮合在中央制动
装置处 (9)。
即可将上扶手 (8) 锁定到位。
► 将电缆和线束 (13) 插入夹子 (14) 中。
► 使用电缆扎带 (15) 将电缆固定到扶手上，每个
扎带之间需间隔一定距离。
6.6 安装拉线
安装自推进系统拉线
► 通过杆（2）插入自推进系统拉线（1）。
► 安装垫圈（3）。
► 拧紧螺母（4）。
► 将弹簧（5）固定在支架（6）上。
安装倒档拉线
► 将螺钉夹 (10) 插入下扶手 (1)。
► 安装垫圈 (11) 并拧紧螺母 (12)。
► 拧紧螺母 (12)，以便在打开操纵杆 (7) 时可以
调节上扶手 (8)。
10 0478-404-4205-B
► 将倒档拉线（7）连接到支架（8）和支架
（9）。
6 装配耕田机 中文
固定油门线
► 使用拉线夹（11）固定油门线（10）。
固定拉线
► 使用拉线夹（13）固定拉线（12）。
► 用拉线夹（15）固定拉线导管（14）。
6.7 安装运输手柄
► 插入螺栓 (6)。
► 安装垫圈 (2)。
► 拧紧螺母 (7) 至 35 Nm 至 40 Nm。
即可将运输手柄 (4) 锁定到位。
6.8 安装护罩和盖子
6.8.1 安装护罩
► 定位支架 (1)，以使孔对齐。
► 将垫圈 (2) 放在螺栓 (3) 上并拧入。
► 拧开螺母 (1) 并拆下垫圈 (2) 和螺栓 (3)。
► 丢弃螺母 (1) 和螺栓 (3)。
安装运输手柄时，请重复使用垫圈 (2)。
► 将运输手柄 (4) 靠在支架 (5) 上，使前孔对齐。
0478-404-4205-B 11
► 定位支架 (4)，以使孔对齐。
► 安装垫圈 (5) 和螺栓 (6)。
► 将垫圈 (7) 放在螺栓 (6) 上。
► 拧紧螺母 (8)。
中文 6 装配耕田机
► 将盖子 (4) 放到扶手上。
► 拧紧螺钉 (5)。
6.9 补充变速箱油
变速箱油对耕作机的变速箱起到润滑和冷却作
用。
► 将螺栓 (9) 插入护板 (10)。
► 将垫圈 (11) 放在螺栓 (9) 上。
► 拧紧螺母 (12)。
6.8.2 安装盖子
注意
■ 耕作机交付时未加注变速箱油。在没有变速箱
油或油量太少的情况下起动发动机可能会损坏
耕作机。
►
起动前应检查变速箱的油位，必要时应加满
油。
► 停止发动机。
► 将耕作机放在水平表面上。
► 安装前轮。
► 将刀片爪调至最高。
► 用湿布清洁变速箱油盖周围的区域。
► 安装前盖（1）。
► 连接灯电缆接头（2 和 3）。
► 逆时针旋转变速箱油盖，直至将其取下。
► 取下变速箱油盖。
► 加注 2.3 升 SAE10W30 变速箱油，避免溅出。
► 将变速箱油盖放在注油口上。
► 顺时针旋转变速箱油盖，并用手拧紧。
注油口即被密封。
6.10 加注机油
► 关闭盖子（1）。
12 0478-404-4205-B
机油对发动机起到润滑和冷却作用。
在发动机使用说明书中可以找到机油的规格和容
量。
7 为耕作机加油 中文
注意
■ 耕作机交付时未加注机油。在没有机油或油量
太少的情况下起动发动机可能会损坏耕作机。
► 起动前应始终检查机油油位，必要时应加满
油。
► 按照发动机使用说明书所述加注机油。
6.11 加注油浴式空气过滤器
油浴式空气过滤器用于过滤发动机带入的空气。
注意
■ 耕作机交付时未在油浴式空气过滤器中加注机
油。在油浴式空气过滤器中没有机油或油量太
少的情况下起动发动机可能会损坏耕作机。
►
起动前应始终检查油浴式空气过滤器中的机
油油位，必要时应加满油。
在发动机使用说明书中可以找到机油的规格和容
量。
7 为耕作机加油
7.1 为耕作机加油
注意
■ 如果未使用正确的燃油，可能会损坏耕作机。
► 遵循发动机使用说明书中的规格。
► 停止发动机。
► 将耕作机放在水平表面上。
► 打开盖子。
► 用湿布清洁燃油箱盖周围的区域。
8 为用户调整耕作机
8.1 调节扶手高度
扶手可调节至五种不同的高度档位。
► 关闭发动机。
► 将耕作机放在水平表面上。
► 用一只手握住扶手 (1) 的手柄 (2)。
► 用另一只手向下按住操纵杆 (3)。
► 将扶手 (1) 移动到所需位置。
► 松开操纵杆 (3)。
扶手此时处于接合状态。
8.2 横向调节扶手
扶手可横向向左或向右调节。
► 关闭发动机。
► 将耕作机放在水平表面上。
► 逆时针旋转燃油箱盖，直至将其取下。
► 取下燃油箱盖。
► 加注燃油时请勿将其溅出，在距离油箱边缘至
少 15 毫米的位置停止。
► 将燃油箱盖放在燃油箱上。
► 顺时针旋转燃油箱盖，用手拧紧。
► 合上盖子。
燃油箱即被密封。
0478-404-4205-B 13
► 向下按住锁（1）直至停住。
► 向上按离合器杆进行横向调节（2）直至停止并
保持不动。
► 释放锁 (1)。
► 用另一只手握住扶手（3）的手柄（4）。
► 将扶手（3）移动到所需位置（左、右）。
► 松开离合器拉杆进行横向调节（2）。
扶手此时处于接合状态。
中文 9 启动和停止耕作机
怠速档用于起动发动机或在发动机运转时使
9 启动和停止耕作机
9.1 起动和停止发动机
9.1.1 起动发动机
► 将耕作机放在水平表面上。
► 设置怠速。
► 将主开关 (1) 置于位置 I。
–
耕作机保持不动。
倒档用于帮助锄头摆脱障碍或确定耕作机位
–
置。
1 = 慢速前进档
耙松硬土或开沟时，应选择慢速前进档。
–
2 = 快速前进档
对松土施肥或耕作松土时，选择快速前进
–
档。
► 将变速杆 (1) 移动到所需位置。
注意
■ 起动发动机时和作业休息期间设置怠速档。
9.3 调节发动机转速
发动机转速可通过油门杆进行调节。
► 起动发动机。
► 将起动器手柄 (2) 缓慢拉至可以明显感觉到阻
力的位置。
► 快速拉出并推回起动器手柄 (2)，直到发动机运
转为止。
► 如果发动机未起动：请查看发动机使用说明
书。
9.1.2 停止发动机
► 将耕作机放在水平表面上。
► 关闭自推进系统。
驱动处于断开状态，驱动轴不再旋转。
► 将主开关 (1) 置于位置 0。
发动机停止工作。
► 使用油门杆 (1) 调节发动机转速。
9.4 接合和断开自推进系统
9.4.1 接合自推进系统
发动机运转时，自推进系统的离合器杆用于接合
或断开驱动轴。
自推进系统向前
启动自推进系统离合器杆并安装好锄头或工作轮
后，挂 1 档或 2 档即可让耕作机向前移动。
► 起动发动机。
9.2 设置档位
用户可以设置四个档位。
0/R = 怠速/倒档
14 0478-404-4205-B
10 检查耕田机 中文
10 检查耕田机
10.1 检查控制装置
锁
► 关闭发动机。
► 尝试在未按压锁的情况下按下离合器杆。
► 如果可以按下离合器杆： 请勿使用耕作机，应
咨询 STIHL 专业经销商。
锁发生故障。
► 向下按住锁（1）直至停住。
► 向上按自推进系统离合器杆（2）直至停止并保
持不动。
► 释放锁 (1)。
驱动处于啮合状态，且驱动轴旋转。 耕作机向
前动。
自推进系统向后
启动倒档离合器杆并安装好锄头或工作轮后，挂
0/R 档即可让耕作机倒退。
► 起动发动机。
► 向下按住锁（3）直至停住。
► 向上按倒档离合器杆（4）直至停止并保持不
动。
► 释放锁 (3)。
► 使用自推进系统离合器杆（2）进行自推进。
驱动处于啮合状态，且驱动轴旋转。 耕作机倒
退。
9.4.2 断开自推进系统
► 释放自推进系统控制杆（1）。
驱动处于断开状态，且驱动轴不再旋转。
► 按住锁。
► 按下离合器杆。
► 松开离合器杆和锁。
► 如果离合器杆或锁无法移动或没有弹回到初始
位置： 请勿使用耕作机，应咨询 STIHL 专业经
销商。
离合器杆或锁发生故障。
► 以相同方式检查所有离合器杆锁。
自推进系统离合器杆
► 起动发动机。
► 设置档位到 1 或 2。
► 接合自推进系统。
驱动处于啮合状态，且驱动轴旋转。
► 如果自推进系统未接合：
► 请勿使用耕作机，应咨询 STIHL 专业经销
商。
自推进系统离合器杆发生故障。
倒档离合器杆
► 起动发动机。
► 设置档位到 0/R。
► 解锁倒档离合器杆，向上按住不动。
► 接合自推进系统。
驱动处于啮合状态，且驱动轴旋转。
► 如果耕作机未倒退：
► 请勿使用耕作机，应咨询 STIHL 专业经销
商。
倒档离合器杆发生故障。
横向调节用离合器杆
► 解锁横向调节离合器杆，向上按住不动。
可以横向调节扶手。
► 如果扶手不能调节：
► 请勿使用耕作机，应咨询 STIHL 专业经销
商。
横向调节离合器杆发生故障。
主开关
► 起动发动机。
► 将主开关置于位置 0。
发动机停止工作。
► 如果发动机未停止：
► 请勿使用耕作机，应咨询 STIHL 专业经销
商。
主开关发生故障。
0478-404-4205-B 15
中文 11 使用耕田机进行作业
油门杆
► 起动发动机。
► 移动油门杆。
发动机转速改变。
► 如果发动机转速未改变：
► 请勿使用耕作机，应咨询 STIHL 专业经销
商。
油门杆发生故障。
变速杆
► 挂档 0/R、1、2 档。
► 如果无法挂任一档：
► 请勿使用耕作机，应咨询 STIHL 专业经销
商。
变速杆发生故障。
灯开关
► 起动发动机。
► 按 On 开关。
前照灯打开。
► 按 Off 开关。
前照灯关闭。
► 如果前照灯没有打开：
► 检查前照灯是否发生故障。
► 如果前照灯正常：
► 请勿使用耕作机，应咨询 STIHL 专业经销
商。
灯开关发生故障。
11 使用耕田机进行作业
11.1 卸下前轮
►
开始作业前拆下前轮，
6.3.2。
► 拧下螺钉（1）。
► 取下盖子 (2)。
启动 PTO 驱动
警告
■ 如果使用了 PTO 驱动，则发动机在运行。 如
果挂档，则耕作机可能会开始失控移动， 可能
会对人造成严重伤害或耕作机压到人。
►
不要按下倒档离合器杆。
► 不要挂 1、2 档。
► 起动发动机。
► 将变速杆移动到 0/R 位置。
► 解锁，向上按住自推进系统离合器杆。
► 使用油门杆调节发动机转速。
PTO 以设定的速度旋转。
关闭 PTO 驱动
► 释放自推进系统离合器杆。
► 如果不再需要 PTO 驱动：
► 关闭发动机。
► 安装盖子。
11.4 打开和关闭前照灯
11.2 调节刀片爪
刀片爪可以分八个阶段进行调节。
► 按下灯开关（2）上的开关（1）。
前照灯打开。
► 松开螺栓 (1)。
► 拆下固定销 (2) 和销钉 (3)。
► 将刀片爪 (4) 移动到所需位置。
► 插入销钉 (3)。
► 将固定销 (2) 推入销钉 (3) 的孔内。
► 拧紧螺栓 (1)。
► 按下灯开关（2）上的开关（3）。
前照灯关闭。
11.3 使用 PTO 驱动
► 关闭发动机。
16 0478-404-4205-B
12 工作结束后 中文
11.5 扶好和引导耕作机
► 引导耕作机向前移动，使用刀片爪调整作业速
► 双手握住耕作机的手柄 (1)，拇指围住手柄。
度和作业深度。
► 用可以控制的方式缓慢地向前移动。
11.6 耙松硬土或向松土施肥
► 卸下前轮。
► 起动发动机。
12 工作结束后
12.1 完成作业后
► 停止发动机。
► 让耕作机冷却。
► 安装前轮。
► 如果耕作机是湿的：晾干耕作机。
► 清洁耕作机。
► 清洁锄头。
13 运输
► 引导耕作机向前移动，使用刀片爪调整作业速
度和作业深度。
► 用可以控制的方式缓慢地向前移动。
► 如果锄头受阻：
► 挂档 0/R 档。
► 缓慢向后引导耕作机，直到锄头摆脱障碍。
► 设置档位。
► 用可以控制的方式缓慢地向前移动。
11.7 耕作松土
► 卸下前轮。
► 起动发动机。
13.1 运输耕作机
► 停止发动机。
► 如果使用前轮运输耕作机：
► 安装前轮。
► 通过两个手柄握住并提起耕作机，使其靠在
前轮上。
► 缓慢推动或拉动耕作机。
► 如果使用工作轮运输耕作机：
► 安装前轮。
► 安装工作轮。
► 起动发动机。
► 设置档位。
► 接合自推进系统。
► 通过两个手柄握住并操纵耕作机。
► 引导耕作机向前移动，使用刀片爪调整作业速
度和作业深度。
► 用可以控制的方式缓慢地向前移动。
11.8 开沟
► 卸下前轮。
► 起动发动机。
0478-404-4205-B 17
► 如果是搬运耕作机：
► 一个人用双手握住前面的运输手柄，另一个
人用双手握住两个手柄。
► 耕作机必须由两个人搬运。
► 佩戴采用防护材料制成的作业手套。
► 如果使用车辆运输耕作机：
► 将耕作机固定，以免耕作机翻倒和移动。
中文 14 存储
14 存储
14.1 存放耕作机
► 停止发动机。
► 请按照以下条件存放耕作机：
耕作机位于水平表面上，靠在前轮、锄头和
–
刀片爪之上。
耕作机应存放于儿童无法触及的地方。
–
耕作机保持清洁干燥。
–
► 如果要将耕作机存放三个月以上：
► 拆下锄头。
► 打开燃油箱盖。
► 清空燃油箱。
► 密封燃油箱。
► 请 STIHL 专业经销商清洁燃油箱。
► 起动电动机，使其空转直至停止。
15 清洁
15.1 清洁耕作机
► 停止发动机。
► 让耕作机冷却。
► 用湿布或 STIHL 树脂溶剂清洁耕作机。
► 用笔刷清洁通风槽。
► 在驱动轴上喷涂 STIHL 多功能喷剂。
15.2 清洁锄头
► 停止发动机。
► 让耕作机冷却。
► 将扶手高度调至最低。
注意
■ 将喷水器仅对准锄头。使用高压清洗机时，请
保持至少 1 米的距离。
16 保养
16.1 保养周期
保养周期根据环境状况和作业条件而定。STIHL
建议采用以下保养周期：
发动机
► 按照发动机使用说明书所述保养发动机。
每次使用前：
► 检查变速箱油位。
► 检查工作轮的胎压。
校正胎压：2 bar
1 个月后或运行时长达到 20 个小时后：
► 更换变速箱油。
每 6 个月或运行时长达到 100 个小时后：
► 更换变速箱油。
16.2 润滑变速箱
► 停止发动机。
► 将耕作机放在水平表面上。
► 安装前轮。
► 将刀片爪调至最高。
► 用湿布清洁变速箱油盖周围的区域。
► 拆下固定销 (1) 和销钉 (2)。
► 将刀片爪与适配器 (3) 一同拆下。
► 逆时针旋转变速箱油盖，直至将其取下。
► 取下变速箱油盖。
► 加注 SAE10W30 变速箱油，避免溅出。
► 将变速箱油盖放在注油口上。
► 顺时针旋转变速箱油盖，并用手拧紧。
注油口即被密封。
16.3 检查变速箱油位
► 停止发动机。
► 将耕作机放在水平表面上。
► 安装前轮。
► 将刀片爪调至最高。
► 将耕作机靠着扶手。
► 使用喷水器或高压清洗机清洁锄头。
18 0478-404-4205-B
17 维修 中文
► 将耕作机放在水平表面上。
► 安装前轮。
► 将刀片爪调至最高。
► 逆时针旋转变速箱油盖 (1)，直至将其取下。
► 取下变速箱油盖 (1)。
► 擦去油尺 (2)。
► 将油尺 (2) 插入注油口 (3) 后再取出。
► 读取油尺 (2) 上的变速箱油位。
► 如果变速箱油位在 MIN 标记以下：
为变速箱加油。
► 如果变速箱油位在 MAX 标记以上：
排出变速箱油。
► 如果变速箱油位在 MIN 和 MAX 标记之间：
变速箱内有足够的变速箱油。
► 将变速箱油盖 (1) 放在注油口 (3) 上。
► 顺时针旋转变速箱油盖 (1)，并用手拧紧。
注油口 (3) 即被密封。
► 拧开螺旋塞 (1)。
► 将变速箱油排入合适的容器中。
► 拧紧螺塞 (1)。
► 加注变速箱油。
17 维修
17.1 维修维修耕田机和叶片
耕田机和叶片不能由用户维修。
► 如果耕田机或叶片受损：请勿使用耕田机，并
联系您的 STIHL 维修商以寻求帮助。
16.4 更换变速箱油
► 停止发动机。
18 故障排除
18.1 修复耕作机故障
故障 原因 修复方法
无法起动发动机。 燃油箱内油量不足。 ► 为耕作机加油。
主开关位于位置 0。 ► 按主开关。
油箱中有劣质、脏污
或陈旧的燃油。
火花塞套筒与火花塞
或点火导线断开连
接，未正确固定在套
筒上。
火花塞脏污、损坏或
电极间隙不正确。
油浴式空气过滤器脏污。► 清洁或更换油浴式空气过滤器。
发动机进水。 ► 拆下火花塞并晾干；将主开关设为 0，在拆下火花塞的
化油器结冰。 ► 预热耕作机，使温度达到 10°C 以上。
难以起动发动机或发
动机功率下降。
0478-404-4205-B 19
油箱和化油器进水或
化油器被阻塞。
燃油箱被污染。 ► 清洁燃油箱。
油浴式空气过滤器脏污。► 清洁或更换油浴式空气过滤器。
火花塞脏污。 ► 清洁或更换火花塞。
燃油使用不当。 ► 检查燃油。
► 使用全新优质的无铅汽油。
► 清洁化油器。
► 清洁燃油管。
► 连接火花塞套筒。
► 检查点火导线和火花塞之间的连接。
► 清洁或更换火花塞。
► 调节电极间隙。
情况下反复拉起动绳。
► 清空油箱，清洁燃油管和化油器。
中文 19 技术规格
故障 原因 修复方法
发动机温度过高。
发动机运转不平稳。
产生浓烟。
操作过程中振动过大。发动机机架松动。 ► 拧紧发动机固定螺栓。
散热片脏污。 ► 清洁散热片。
发动机油位太低。 ► 加满机油。
发动机表面被泥土覆盖。► 清除发动机上的泥土。
发动机转速过高。 ► 减速。
油浴式空气过滤器脏污。► 清洁或更换油浴式空气过滤器。
燃油使用不当。 ► 检查燃油。
燃油箱内油量不足。 ► 将燃油箱加满油。
发动机油位太高。 ► 排放机油。
油浴式空气过滤器脏污。► 清洁或更换油浴式空气过滤器。
机器倾斜角度超过
15°。
► 将机器放在水平作业位置。
耕作性能下降。
变速箱噪音大。
离合器杆启动后，驱
动轴不旋转。
变速箱或发动机漏油：变速箱或发动机部件
未正确安装锄头。 ► 正确安装锄头。
锄头磨损。 ► 更换锄头。
未正确设置刀片爪。 ► 调节刀片爪。
未正确设置刀片爪。 ► 调节刀片爪。
传动皮带磨损。 ► 请咨询 STIHL 专业经销商。
变速箱油位不正确。 ► 检查变速箱油位。
变速箱部件磨损。 ► 请咨询 STIHL 专业经销商。
电缆发生故障。 ► 检查或更换电缆。
传动皮带磨损。 ► 请咨询 STIHL 专业经销商。
磨损。
19 技术规格
19.1 STIHL MH 710 耕作机
排量：252 毫升
–
功率：3,600 rpm 时 5.2 kW (7.1 HP)
–
一档下驱动轴的转速：65 rpm
–
二档下驱动轴的转速：128 rpm
–
倒档下驱动轴的转速：49 rpm
–
重量：102 公斤
–
最大燃油箱容量：4.0 升
–
锄头直径：36 厘米
–
最大作业幅宽：98 厘米
–
► 请咨询 STIHL 专业经销商。
19.2 声音值和振动值
声压等级的 K 值为 2 dB(A)。声能等级的 K 值为
2 dB(A)。振动值的 K 值为 3.20 m/s²。
依照 2006/42/EC 测得的声压等级 LpA：86
–
dB(A)
依照 2000/14/EC 测得的声能等级 LwA：100
–
dB(A)
依照 EN 12096 测得的扶手振动值 ahv：8 m/s²
–
20 0478-404-4205-B
20 备件和配件 中文
检查要用到机器的区域，并清除机器可能抛出
如需了解《雇主的振动指令 2002/44/EC》的合规
信息，请访问 www.stihl.com/vib.
20 备件和配件
20.1 备件和配件
这些符号表示 STIHL 原产备件和
STIHL 原产配件。
STIHL 推荐用户使用 STIHL 原产备件和附件。
尽管进行了持续的市场观察，但 STIHL 仍无法判
定其他制造商所产备件的可靠性、安全性和适合
性；因此，STIHL 不能对这些部件的使用作出保
证。
STIHL 原产备件和 STIHL 原产配件可从 STIHL
经销商处购买。
b)
的任何物体。
警告 - 汽油高度易燃：
c)
燃油只能存放在合适的容器中。
–
仅可在室外加油，加油时请勿吸烟。
–
起动发动机之前，必须先加注汽油。发动
–
机运转或变热时，切勿打开油箱盖或加满
汽油。
如果油箱溢出，请勿尝试起动发动机。必
–
须将机器从被汽油污染的地方移开。在汽
油烟气散开前，切勿尝试起动。
出于安全考虑，必须（定期）更换油箱和
–
油箱盖。
更换损坏的排气消声器。
d)
使用机器之前，请务必目视检查工具是否磨损
e)
或损坏。为避免机器不稳定，必须成对更换磨
损或损坏的零件以及固定销。
21 报废处理
21.1 耕作机的处置
有关处置的信息可从当地政府或 STIHL 经销商处
获得。
处置不当可能对健康有害并污染环境。
► 根据当地法规，将包括包装在内的 STIHL 产品
送到合适的收集点进行回收。
► 请勿将本产品与生活垃圾一起处置。
22 耕作机安全信息
22.1 概述
本章介绍了汽油驱动耕作机标准 EN 709:1997 +
A4:2009 中预制定的一般安全说明。
警告
■ 阅读耕作机随附的所有安全说明、使用说明、
图示和技术数据。不遵循以下说明可能会导致
触电、火灾和/或严重伤害。保管好所有安全说
明和使用说明以备日后参考。
22.2 一般信息
请仔细阅读使用说明书。确保您熟悉机器的控
a
)
制装置和正确使用方法。
切勿让儿童或其他不熟悉使用说明书的人员使
b)
用机器。当地法规可能规定了用户最低年龄。
切勿在他人附近作业，尤其是儿童或宠物。
c)
注意，操作机器的人员或用户应对涉及第三方
d)
的事故或财产损失承担责任。
22.3 准备措施
作业时，始终穿耐用的鞋子和长裤。切勿赤脚
a
)
或穿轻便的凉鞋操作机器。
22.4 处理
请勿在可能积聚一氧化碳这种危险气体的密闭
a)
空间内运转发动机。
仅在白天或光线充足时作业。
b)
务必确保在斜坡上保持良好的稳定性。
c)
仅以步行速度作业。
d)
对于有轮子的机器：仅在与斜坡成直角的方向
e)
上作业，不得在斜坡上纵向作业。
在斜坡上转向时需特别小心。
f)
不要在陡坡上割草。
g)
转动或朝自己所在方向拉动机器时需特别小
h)
心。
请勿更改发动机的基本设置或以过高的发动机
i)
转速运行。
按照制造商的说明小心起动发动机，脚与工具
j)
之间保持一定的安全距离。
切勿将手或脚放在旋转部件上方或下方。
k)
切勿在发动机运转的情况下提升或搬运机器。
l)
在以下情况下必须停止发动机：
m)
离开机器时；
–
加油前。
–
发动机运转时必须关闭油门阀。如果机器配备
n)
了汽油关闭阀，则必须在作业后将其关闭。
22.5 保养和存放
务必确保所有螺母、销钉和螺栓都已拧紧，使
a
)
机器处于安全操作状态。
切勿将油箱内仍有汽油的机器存放在建筑物
b)
内，因为汽油烟气可能遇到明火或火花或被点
燃。
将机器存放在密闭空间之前，请先让发动机冷
c)
却。
0478-404-4205-B 21
中文 22 耕作机安全信息
为了防范火灾隐患，请确保发动机和排气口没
d)
有植物剪屑或润滑剂泄漏。
为了安全起见，请更换所有磨损或损坏的零
e)
件。
如果有必要排空油箱，必须在室外进行。
f)
22 0478-404-4205-B
22 耕作机安全信息 中文
0478-404-4205-B 23
www.stihl.com
*04784044205B*
0478-404-4205-B
*04784044205B*
0478-404-4205-B
Loading...
