Dear Customer,

Thank you for choosing STIHL. We develop and manufacture our quality products to meet our customers' requirements. The products are designed for reliability even under extreme conditions.

STIHL also stands for premium service quality. Our specialist dealers guarantee competent advice and instruction as well as comprehensive service support.

We thank you for your confidence in us and hope you will enjoy working with your STIHL product.

Dr. Nikolas Stihl

IMPORTANT: READ BEFORE USE AND KEEP IN A SAFE PLACE.

1. Table of contents

Notes on the instruction manual 20

General 20 Instructions for reading the

instruction manual 20

Machine overview 21 For your safety 21

General 21 Refilling the tank – handling petrol 22 Clothing and equipment 22 Transporting the machine 23 Before operation 23 During operation 24 Maintenance and repairs 25 Storage for prolonged periods

without operation 26 Disposal 27

Description of symbols 27 Standard equipment 28 Preparing the machine for

operation 28

Installation instructions 28 Attaching the chassis 28 Installing the brake spur 29 Assembling the handlebar 29 Folding up the handlebar 29 Installing impact protectors 29 Mounting the hoes MH 445,

MH 445 R 29 Mounting the hoes MH 445,

MH 585, MH 685 30 Installing the plant protection disc 31 Installing the self-propulsion levers 31 Routing the drive cables 31 Attaching the drive cables 31

Routing and installing the throttle cable 32

Fastening the cables to the handlebar 32

Fuel and engine oil 32

Controls 32

Throttle lever 32 Self-propulsion levers 32

Safety devices 33

Self-propulsion lever lock 33 Safety devices 33

Notes on working with the machine 33

Working area for operator 33 Working position of the machine 33 Hoe combinations 33 Ideal body position when working 34

Operating the machine 34

Preparatory measures 34 Height adjustment of the upper

handlebar 34 Lateral adjustment of the

handlebar 34 Folding the transport chassis in

and out 34 Adjusting the brake spur 35 Starting the engine 35 Stopping the engine 35 Engaging and disengaging self-

propulsion (forwards) 35 Engaging and disengaging self-

propulsion (reverse) (MH 445 R, MH 560, MH 585, MH 685) 35

Tilling 35

Maintenance 36

Removing the hoes 36 Cleaning the machine 36 Combustion engine 37

ENNO

SVFIDASLSKTRHUSRHRBGUKETMK

0478 403 9806 A - EN

Printed on chlorine-free bleached paper. Paper is recyclable. Cover is halogen free.

Service intervals 37 Storage and periods of inoperation

(winter break) 37

Transport 37

Transporting the tiller 37

Environmental protection 38

Disposal 38

Minimising wear and preventing damage 38

Standard spare parts 39 Declaration of conformity 39

EU declaration of conformity – STIHL MH 445.1, MH 445.1 R, MH 560.0, MH 585.0, MH 685.0 tiller 39

UKCA-Declaration of Conformity STIHL MH 445.1, MH 445.1 R, MH 585.0 Tiller 40

Technical specifications 41

REACH 42

Troubleshooting 42 Service schedule 44

Handover confirmation 44 Service confirmation 44

2. Notes on the instruction manual

2.1 General

This instruction manual constitutes original manufacturer’s instructions in the sense of EC Directive 2006/42/EC.

STIHL is continually striving to further develop its range of products; we therefore reserve the right to make alterations to the form, technical specifications and equipment level of our standard equipment.

For this reason, the information and illustrations in this manual are subject to alterations.

This instruction manual may describe models that are not available in all countries.

2.2 Instructions for reading the instruction manual

Illustrations and texts describe specific operating steps.

All symbols which are affixed to the machine are explained in this instruction manual.

Viewing direction:

Viewing direction when "left" and "right" are used in the instruction manual: the user is standing behind the machine and is looking forwards in the direction of travel.

Section reference:

References to relevant sections and subsections for further descriptions are made using arrows. The following example shows a reference to a section: (Ö 4.)

Designation of text passages:

The instructions described can be identified as in the following examples.

Operating steps which require intervention on the part of the user:

● Release bolt (1) using a screwdriver,

operate lever (2)...

General lists:

– Use of the product for sporting or

competitive events

Texts with added significance:

Text passages with added significance are identified using the symbols described below in order to especially emphasise them in the instruction manual:

Danger

Risk of accident and severe injury to persons. A certain type of behaviour is necessary or must be avoided.

Warning

Risk of injury to persons. A certain type of behaviour prevents possible or probable injuries.

Caution

Minor injuries or material damage can be prevented by a certain type of behaviour.

Note

Information for better use of the machine and in order to avoid possible operating errors.

Texts relating to illustrations:

Illustrations relating to use of the machine can be found in the front of this instruction manual.

The camera symbol serves to link the figures on the illustration pages with the corresponding text passages in the instruction manual.

0478 403 9806 A - EN

3. Machine overview

1 Self-propulsion lever (forwards)

2 Upper handlebar 3 Tension lever 4 Recoil starter rope 5 Engine 6 Spark plug socket 7 Impact protector 8 Plant protection disc 9 Hoes

10 Carrying handle 11 Impact protector 12 Transport chassis 13 Brake spur 14 Release lever (transport chassis) 15 Release pin (brake spur) 16 Handle 17 Throttle lever 18 MH 445 R, MH 560, MH 585, MH 685:

Self-propulsion lever (reverse)

19 Rating plate with machine number

4. For your safety

4.1 General

These safety regulations must be observed when working with the machine.

Read the entire instruction manual before using the machine for the first time. Keep the instruction manual in a safe

place for future reference. Observe the operating and maintenance

instructions contained in the separate engine instruction manual.

These safety precautions are essential for your safety, however the list is not exhaustive. Always use the machine in a reasonable and responsible manner and be aware that the user is responsible for accidents involving third parties or their property.

Make sure that you are familiar with the controls and operation of the machine. In particular, the user must know how the work tools and engine can be stopped quickly.

The machine must only be used by persons who have read the instruction manual and are familiar with operation of the machine. The user should seek expert and practical instruction prior to initial operation. The user must receive instruction on safe use of the machine from the vendor or another expert.

During this instruction, the user should be made aware that the utmost care and concentration are required for working with the machine.

Residual risks persist even if you operate this machine according to the instructions.

Risk of death from suffocation!

Packaging material is not a toy danger of suffocation! Keep packaging material away from children.

Only give or lend the machine, including any accessories, to persons who are familiar with this model and how to operate it. The instruction manual forms part of the machine and must always be provided to persons borrowing it.

The machine must only be operated by persons who are well rested and in good physical and mental condition. If your health is impaired, you should consult your doctor to determine whether working with the machine is possible. The machine should not be operated after the consumption of alcohol, drugs or medications which impair reactions.

Make sure that the user is physically, sensorily and mentally capable of operating the machine and working with it. If the user is physically, sensorily or mentally impaired, the machine must only be used under supervision or following instruction by a responsible person.

Make sure that the user is of legal age or being trained under supervision in a profession in accordance with national regulations.

Caution – risk of accident:

The tiller is only suitable for tilling operations such as the sowing, cultivation or care of plants. It must only be used as described in this instruction manual – improper use is prohibited. Use for other purposes is not permitted and may be dangerous. Such use could result in injury to persons or damage to the machine.

Due to physical danger to the user, the tiller must not be used for the following applications (incomplete list):

– working on lawn roofs and in balcony

boxes,

ENNO

SVFIDASLSKTRHUSRHRBGUKETMK

0478 403 9806 A - EN

– for shredding or chopping tree or hedge

cuttings.

It is not permitted to transport objects, animals or persons, particularly children, on the machine.

For safety reasons, any modification to the machine, except the proper installation of accessories approved by STIHL, is forbidden and results in voiding of the warranty cover. Information regarding approved accessories can be obtained from your STIHL specialist dealer.

In particular, any tampering with the machine which increases the power output or speed of the engine or motor is forbidden.

Particular care is required during use in public green spaces, parks, sports fields, along roads and in agricultural and forestry businesses.

Caution! Danger to health due to vibrations. Excessive

exposure to vibrations can

result in damage to the cardiovascular or nervous system, particularly in persons with cardiovascular problems. Please consult a physician if you experience symptoms that may have been caused by vibrational loads. Symptoms of this kind principally affect the fingers, hands or wrists and include (incomplete list):

– numbness, – pain, – muscular weakness, – skin discolouration, – unpleasant tingling sensation. Hold the handlebar tightly, but not tensed,

with both hands in the designated locations during operation.

Plan your working times so that more severe physical strains over a longer period are avoided.

When using the tiller, plan for work breaks and avoid using the machine for excessively long periods, as this may be damaging to health due to vibration.

4.2 Refilling the tank – handling petrol Danger to life!

Petrol is poisonous and extremely inflammable.

Petrol must only be stored in appropriate, tested containers (canisters). Always screw on the fuel tank and canister caps properly and tightly. Defective caps must be replaced for safety reasons.

Never use beverage bottles or similar for disposal or storage of fuels and lubricants. Persons, particularly children, could be tempted to drink out of them.

Keep petrol away from sparks, naked flames, pilot lights, heat sources, and other ignition sources. Do not smoke!

Refill the tank out-of-doors and do not smoke during refilling.

Before refilling the tank, stop the engine and allow it to cool.

Refilling with petrol must be performed before the engine is started. When the engine is running or is hot, the tank cap must not be removed and the tank must not be refilled with petrol.

Do not overfill the fuel tank!

To give the fuel room to expand, never fill the fuel tank past the lower edge of the filler neck. Observe the additional instructions in the engine instruction manual.

If petrol is spilled, the engine must only be started after the petrolcontaminated area has been cleaned. All attempts at starting must be avoided until the petrol fumes have dispersed (wipe dry).

Any spilt fuel must be wiped up immediately.

Clothing must be changed if it comes into contact with petrol.

Never store the machine with petrol in the tank inside a building. The resulting petrol fumes could come into contact with naked flames or sparks and could be ignited.

If it is necessary to drain the tank, this must be done out of doors.

4.3 Clothing and equipment

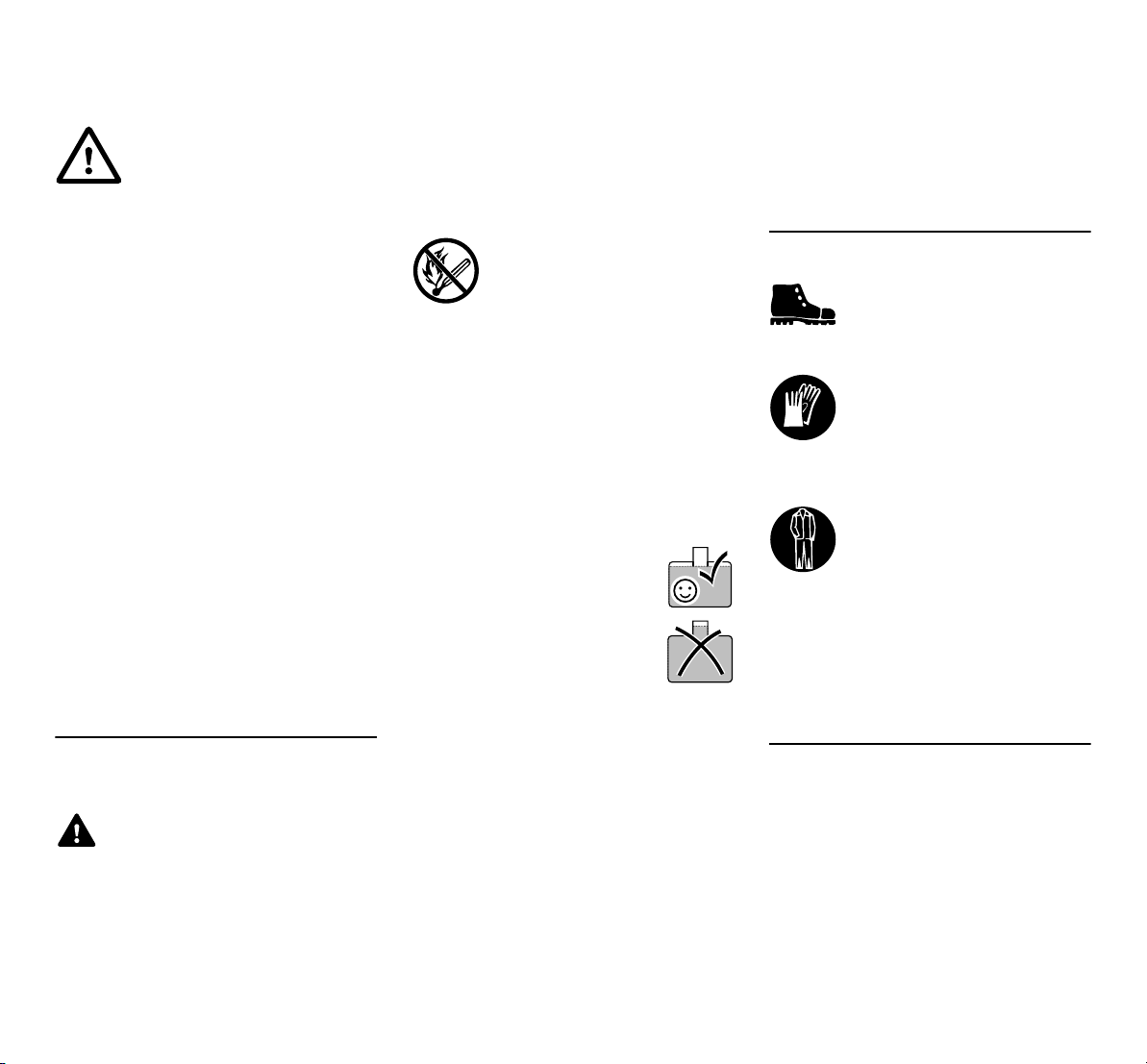

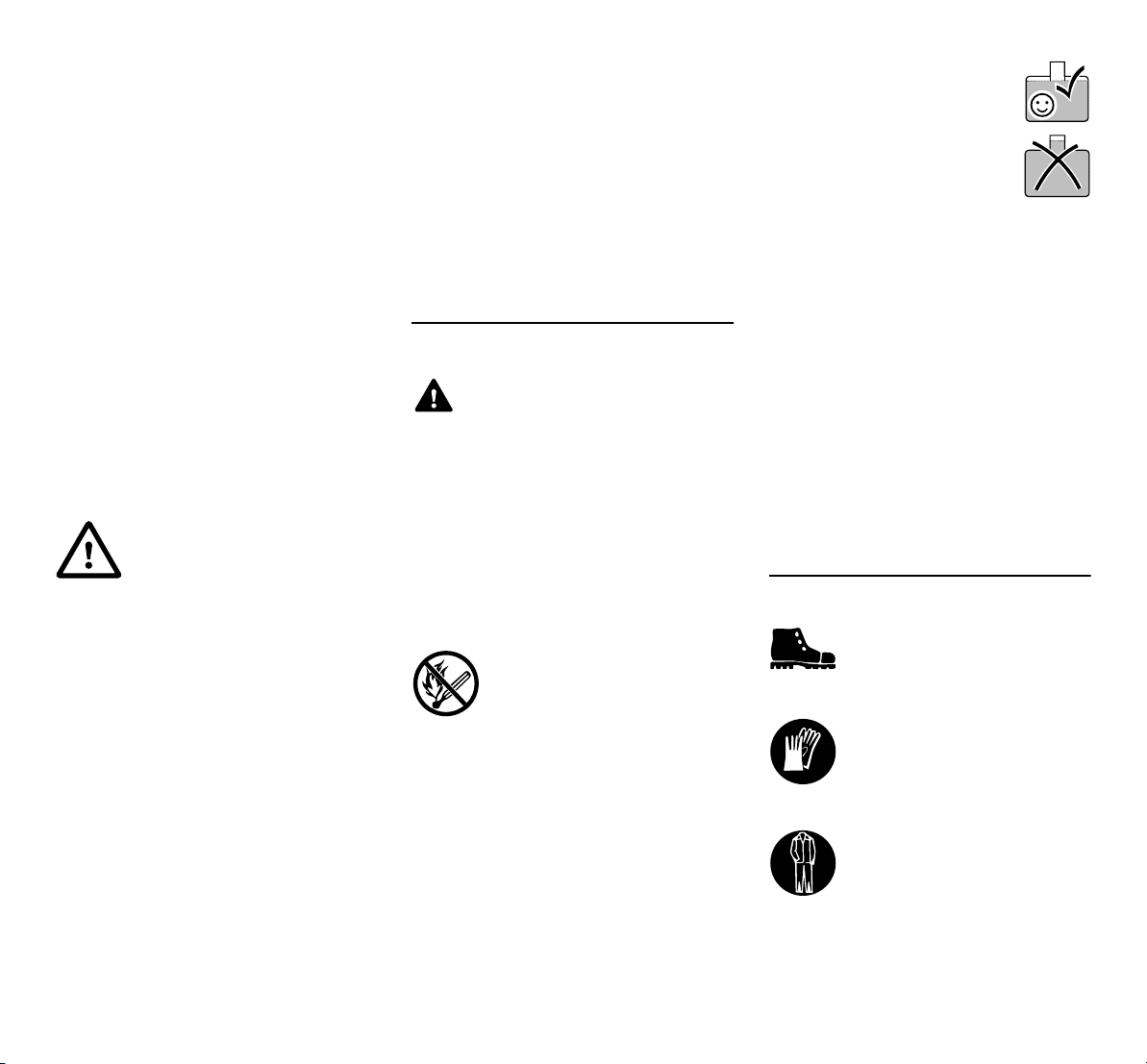

Always wear sturdy footwear with high-grip soles when working. Never work barefoot

or, for example, in sandals.

Also always wear sturdy gloves and tie up and secure long hair (headscarf, cap, etc.) when

performing maintenance and cleaning work or when transporting the machine.

Wear suitable, close-fitting

clothing when working with the

machine, e.g. overalls, but not

work coats. Do not wear scarves, ties, jewellery, clothing with

0478 403 9806 A - EN

dangling straps or cords or other protruding articles of clothing when working with the machine.

Hair, clothing or parts of clothing could become caught or entangled in the rotating parts. This can result in serious injury.

4.4 Transporting the machine

Always wear gloves in order to prevent injuries due to sharp-edged and hot components.

Do not transport the machine with the engine running. Before transport, switch off the engine, allow the work tool to come to a complete standstill and detach the spark plug socket.

Only transport the machine once the engine has cooled down and with an empty fuel tank.

Observe the information in the section "Transport". It describes how to lift and lash the machine. (Ö 13.)

Always carry the machine with two people – use the appropriate lifting points.

Use suitable loading aids (loading ramps, lifters).

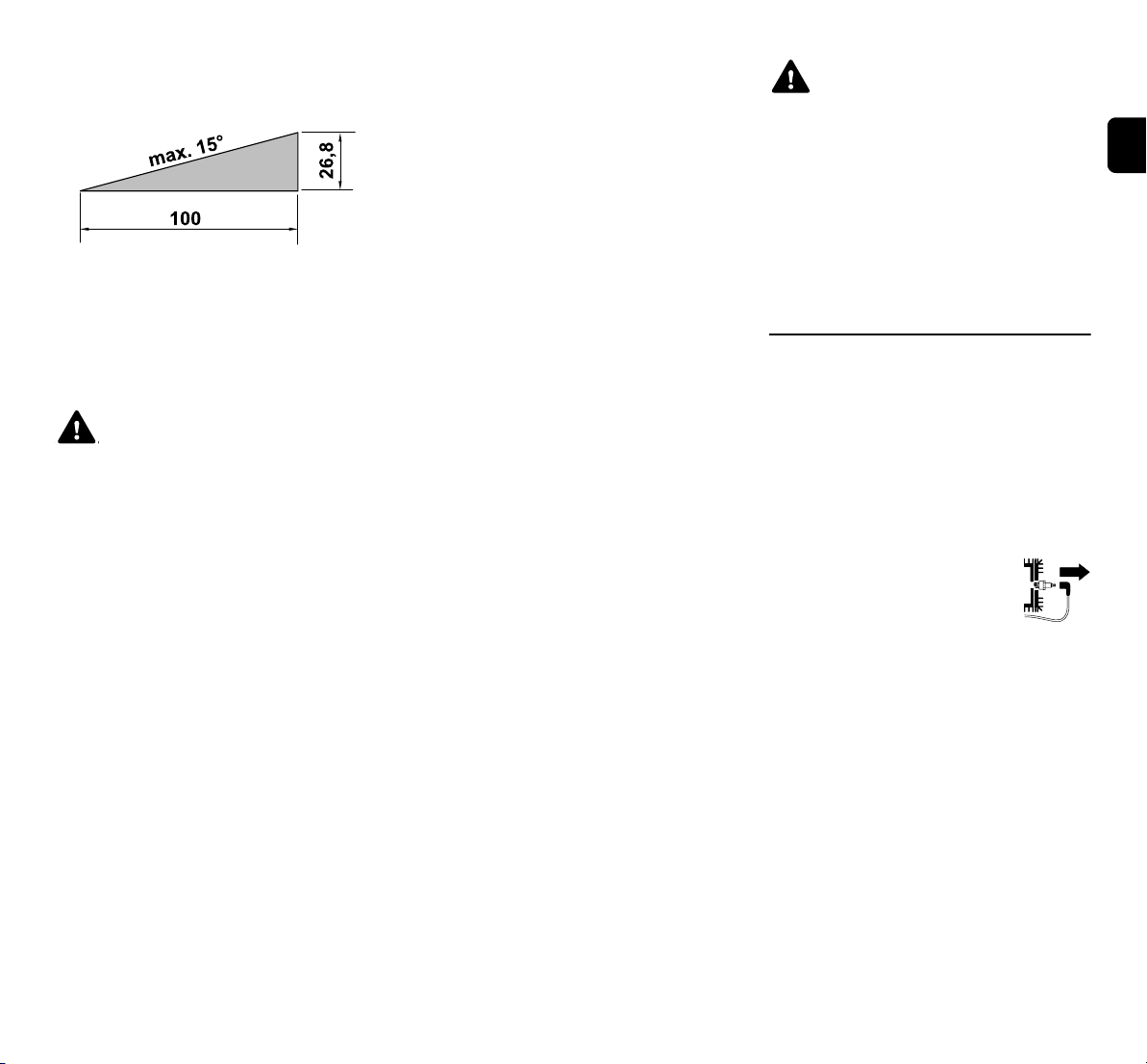

For safety reasons, a tilt angle of 15° must not be exceeded when transporting and loading the machine, especially when using loading ramps.

Secure the machine and any machine components being transported on the load floor using adequately dimensioned fastening material (belts, ropes, etc.). Never transport the machine unsecured.

STIHL recommends transporting the tiller using a suitable trailer or on a suitable load floor and not inside a vehicle (e.g. luggage compartment).

When transporting the machine, always observe regional legislation, especially regarding load security and the transport of objects on load floors.

4.5 Before operation

Make sure that only persons who are familiar with the instruction manual are permitted to use the machine.

Check the fuel system (particularly visible parts such as e.g. tank, tank cap, hose connections) before operating the machine. In the event of any leaks or damage, do not start the engine – fire

hazard!

Have the machine repaired by a specialist dealer prior to operation.

Observe the local regulations regarding permitted operating times for gardening power tools with combustion engines.

Carefully inspect the complete area on which the machine is to be used and remove any large stones, sticks, wires, bones or other foreign objects which could be thrown up by the machine.

Objects hidden in the ground (lawn sprinkler systems, posts, water valves, foundations, electrical wires, etc.) must be clearly marked before working with the machine and avoided during operation. Never run over any such foreign objects.

All faulty, worn or damaged parts must be replaced before using the machine. Replace any illegible or damaged danger signs and warnings on the machine. Your STIHL specialist has a supply of replacement stickers and all the other spare parts.

Check secure seating of the spark plug socket on the spark plug before using the machine.

The machine must only be used in good operating condition. Before each use, check whether:

– The entire machine is properly

assembled.

– The safety devices (e.g. self-propulsion

lever, impact protectors, protective covers, handlebar, protective grille) are in good condition and working properly. Never use the machine with missing, damaged or worn safety devices.

– The work tools (hoes), fastening bolts

and retaining pins are fitted and are not worn or damaged (notches, cracks). Worn or damaged parts must be replaced.

– The work tools (hoes) are secure and

firmly installed.

– The self-propulsion levers are working

and are easy to operate. – The tank cap is properly attached. – The tank and fuel-carrying parts, as well

as the tank cap are in good condition. – The oil closure screw is properly

attached. – The accessories used are complete

and are properly installed on the

machine. All the components included

in the scope of delivery of the accessory

must be installed/used. Carry out any necessary work or consult a

specialist dealer. STIHL recommends STIHL specialist dealers.

The left and right impact protectors are adapted to the relevant working width and must always be properly installed. If, on

ENNO

SVFIDASLSKTRHUSRHRBGUKETMK

0478 403 9806 A - EN

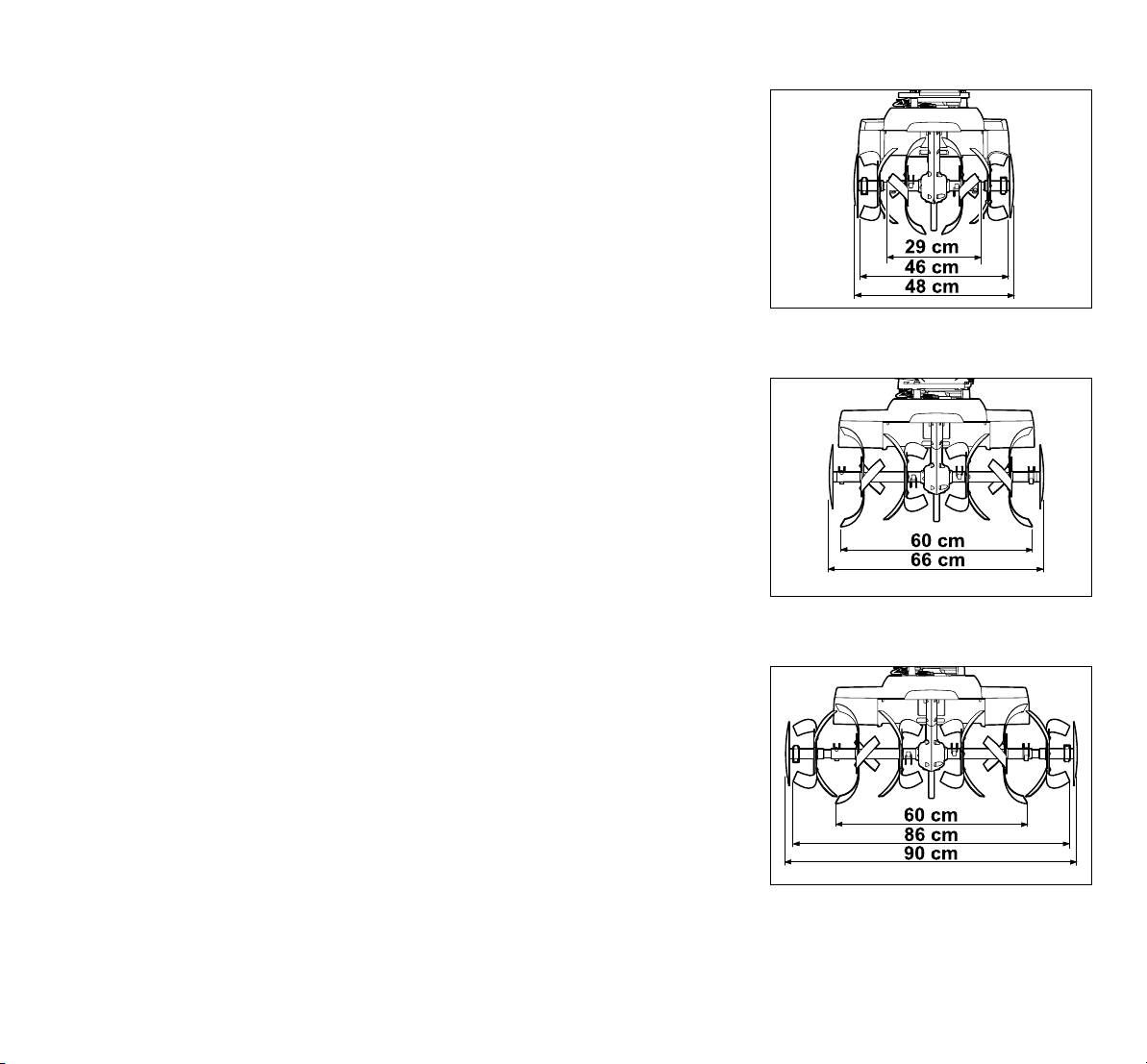

models MH 445 and MH 445 R, the working width is increased using additional hoes (STIHL accessories), the larger impact protectors (supplied in the scope of delivery of the accessories) must also be installed.

Push or pull the machine to the area to be worked with the aid of the transport wheels.

Before operating, remove any foreign objects (tools, cloths, etc.) placed on the machine.

4.6 During operation

Keep other people out of the danger area. Never work when animals or people, particularly children, are in the danger area.

Caution: Objects such as soil, stones, etc. can be thrown up or thrown out sideways during working.

The machine may only be operated by one person. The operator must stay within the working area when the engine is running. (Ö 10.1)

During operation, the machine must not be lifted, pushed or pulled at the transport handle, guard plate or at other machine parts except for the handles of the handlebar – and especially not by a second person.

The switch and safety devices installed in the machine must not be removed or bypassed. In particular, never secure the self-propulsion lever to the upper handlebar (e.g. by tying it).

Caution – risk of injury!

Never put hands or feet on or underneath rotating parts. Always observe the safety

distance provided by the handlebar. This safety distance corresponds to the length of the properly installed and folded-out handlebar. Do not modify the handlebar and never operate the machine with the handlebar folded down.

Never attach any objects to the handlebar (e.g. work clothing).

Only work during the day or with good artificial light.

Do not operate the machine in the rain or during thunder storms, particularly when there is a risk of lightning strike.

The risk of accidents is higher if the ground is damp due to increased danger of slipping. Particular caution should be exercised during working in order to prevent slipping. If possible, avoid using the machine when the ground is damp.

Do not operate the machine on tarmac or paved areas, etc. with the hoes attached.

Use the machine with great care when working near slopes, terraces, ditches and embankments. In particular, ensure that you maintain sufficient distance to such danger areas.

Exhaust gases:

Danger to life through poisoning!

In the case of nausea, headache, impaired vision (e.g. decreasing field of view) hearing disorder, dizziness, decreasing power of concentration, stop working immediately. These symptoms may be caused by excessively high exhaust gas concentrations.

The machine generates poisonous exhaust gases when the engine is running. The

gases contain poisonous carbon monoxide, a colourless and odourless gas, as well as other pollutants. The engine must never be operated in closed or poorly ventilated spaces.

Observe discharge direction of exhaust gases. Never point the exhaust towards persons.

Starting:

Exercise care when starting the machine and observe the instructions contained in the section entitled "Operating the machine" (Ö 11.). Starting the machine in accordance with these instructions reduces the risk of injury.

Risk of injury!

If the starter rope recoils at speed, the hand and arm will be pulled towards the engine faster than the starter rope can be released. This kickback can result in broken bones, crush injuries and sprains.

Ensure that you keep your feet far enough away from the work tools.

The machine must not be tilted during start-up.

The self-propulsion levers must not be pressed when starting.

Working on slopes:

Always work across and back on slopes, never up and down. The operator must never stand below the running machine on a slope. If the user loses control, there is a risk of being run over by the machine.

Be particularly careful when changing direction on a slope.

Always ensure good stability on slopes and avoid mowing on excessively steep slopes.

0478 403 9806 A - EN

The machine can tip over when used on slopes. For safety reasons, the machine must not be used on slopes with an inclination of more than 15° (26.8 %). Risk

of injury!

A slope inclination of 15° corresponds to a vertical height increase of 26.8 cm for a 100 cm horizontal distance.

In order to ensure an adequate oil supply for the engine, the information in the accompanying engine instruction manual must be additionally observed when using the machine on slopes.

Working:

Risk of injury!

Never place your hands or feet above, underneath or on rotating parts.

For safety reasons, the machine must always be operated using both hands, which must be kept on the handles of the handlebar at all times during operation. Never work using only one hand.

Only control the working depth by applying pressure to the brake spur.

Use the machine with particular care when operating on difficult (e.g. stony and hard) ground. Reduce the rotational speed of the work tools (fuel control).

Only operate the machine at walking speed – never run when working with the machine. Working quickly with the machine increases the risk of injury due to stumbling, slipping, etc.

Caution – risk of injury!

Exercise particular caution and ensure that there is sufficient distance between the work tools (hoes) and your feet when turning the machine around, pulling it towards you, or using reverse gear.

Caution – Risk of stumbling!

Watch out for obstacles behind the operator when moving the machine backwards.

If the machine becomes stuck, stop the engine and detach the spark plug socket. Lift the machine with the help of a second person and free it.

Stop the engine – when the machine has to be tilted for

transportation

– when pushing or pulling the machine to

and from the area to be worked – when leaving the machine unattended – before re-filling the tank. Allow the

engine to cool down before re-filling the

tank. Fire hazard! – when pushing or pulling the machine on

an area that is not to be worked. Stop the engine and detach the spark plug

socket: – before remedying blockages – before lifting or carrying the machine – before transporting the machine – before checking or cleaning the

machine or before carrying out any

other work (e.g. adjusting the

handlebar, folding out the transport

chassis) on it

– after hitting a foreign object or if the

machine vibrates excessively. In these cases, check the machine, in particular the work tools (hoes, hoe retainers, drive shaft), for damage and carry out the necessary repairs before restarting and working with the machine.

Risk of injury!

Strong vibration is normally an indication of a fault. In particular, the tiller must not be operated with a damaged or bent drive shaft or with damaged work tools. If you do not have the appropriate expertise, have the necessary repairs carried out by a specialist dealer (STIHL recommends STIHL specialist dealers).

4.7 Maintenance and repairs

Before beginning cleaning, adjustment, repair and maintenance operations:

● Park the machine on firm and level

ground

● Stop the engine and allow it to cool

down

● Detach the spark plug

socket.

Caution – risk of injury!

Keep the spark plug socket away from the spark plug; an inadvertent ignition spark can result in fires or electric shocks. Inadvertent contact between the spark plug and the spark plug socket can result in unwanted starting of the engine.

Set the machine down on its back only for cleaning and maintenance work. If machine is set onto its side or front, this

ENNO

SVFIDASLSKTRHUSRHRBGUKETMK

0478 403 9806 A - EN

may cause damage to the engine and other machine parts, resulting in expensive repairs.

Allow the machine to cool down before performing maintenance operations on the gearbox, engine, exhaust manifold or muffler in particular. Temperatures of 80° C and above can be reached. Danger

of burns!

Direct contact with engine oil can be dangerous. Engine oil must not be spilled. STIHL recommends leaving the task of topping up engine oil or performing engine oil changes to a STIHL specialist dealer.

Check the entire machine for wear or damage on a regular basis, particularly before extended periods when the machine is not in use (e.g. over winter). For safety reasons, worn or damaged parts must be replaced immediately to ensure that the machine is always in a safe operating condition.

Cleaning:

The complete machine must be cleaned thoroughly following use. (Ö 12.2)

Remove accumulated clipping deposits using a stick. Clean the underside of the machine with water and a brush. Do not use aggressive cleaning agents. These can damage plastics and metals, impairing the safe operation of your STIHL machine.

The underside of the machine (everything below the guard plate) can be cleaned using a high-pressure cleaner or steam cleaner. Maintain a distance of at least 1 m and never direct the water jet directly at the bearing points or seals – especially the seal between the gearbox housing and guard plate.

In order to prevent fire hazards, keep the area around the air vents, cooling ribs and the area of the exhaust free from e.g. grass, straw, moss, leaves or escaping grease.

Maintenance operations:

Only maintenance operations described in this instruction manual may be carried out. Have all other work performed by a specialist dealer. If you do not have the necessary expertise or auxiliary equipment, please always contact a specialist dealer. STIHL recommends that you have maintenance operations and repairs performed exclusively by a STIHL specialist dealer. STIHL specialist dealers regularly attend training courses and are provided with technical information.

Only use tools, accessories or attachments approved for this machine by STIHL or technically identical parts. Otherwise, there may be a risk of accidents resulting in personal injury or damage to the machine. If you have any questions, please consult a specialist dealer.

The characteristics of original STIHL tools, accessories and spare parts are optimally adapted to the machine and the user's requirements. Genuine STIHL spare parts can be recognised by the STIHL spare parts number, by the STIHL lettering and, if present, by the STIHL spare parts symbol. On smaller parts, only the symbol may be present.

For safety reasons, fuel-carrying components (fuel line, fuel cock, fuel tank, tank cap, connections, etc.) must be checked regularly for damage and leaks

and replaced by a technician if necessary (STIHL recommends STIHL specialist dealers).

Always keep warning and information stickers clean and readable. Damaged or missing stickers must be replaced by new, original plates from your STIHL specialist dealer. If a component is replaced with a new component, ensure that the new component is provided with the same stickers.

Ensure that all nuts, pins, bolts and screws are securely tightened, so that the machine is in a safe operating condition.

Never alter the basic setting of the engine or run at excessive engine speeds.

Components or guards that are removed for maintenance operations must be properly reinstalled immediately.

When replacing the work tools (hoes), ensure that the correct hoe type and hoe combination are installed – only those versions approved by STIHL are permitted.

4.8 Storage for prolonged periods without operation

Allow the engine to cool before storing the machine in an enclosed space.

Store the machine with empty fuel tank and the fuel reserve in a lockable and wellventilated room.

Ensure that the machine is protected from unauthorised use (e.g. by children).

Never store the machine with petrol in the tank inside a building. The resulting petrol fumes could come into contact with naked flames or sparks and could be ignited.

0478 403 9806 A - EN

If the tank has to be emptied (e.g. immobilisation before the winter break), the fuel tank must be emptied out of doors only (empty the tank by running the engine, for example).

Thoroughly clean the machine before storage (e.g. winter break).

Only store the machine with the spark plug socket disconnected.

Store the machine in good operational condition.

Allow the machine to cool down completely before covering it.

4.9 Disposal

Waste products such as used engine oil or fuel, used lubricants, filters, batteries and similar wearing parts can be harmful to people, animals and the environment, and must consequently be disposed of properly.

Consult your recycling centre or your specialist dealer for information on the proper disposal of waste products. STIHL recommends STIHL specialist dealers.

Ensure that old machines are properly disposed of. Read the information in the "Environmental protection" section. (Ö 14.)

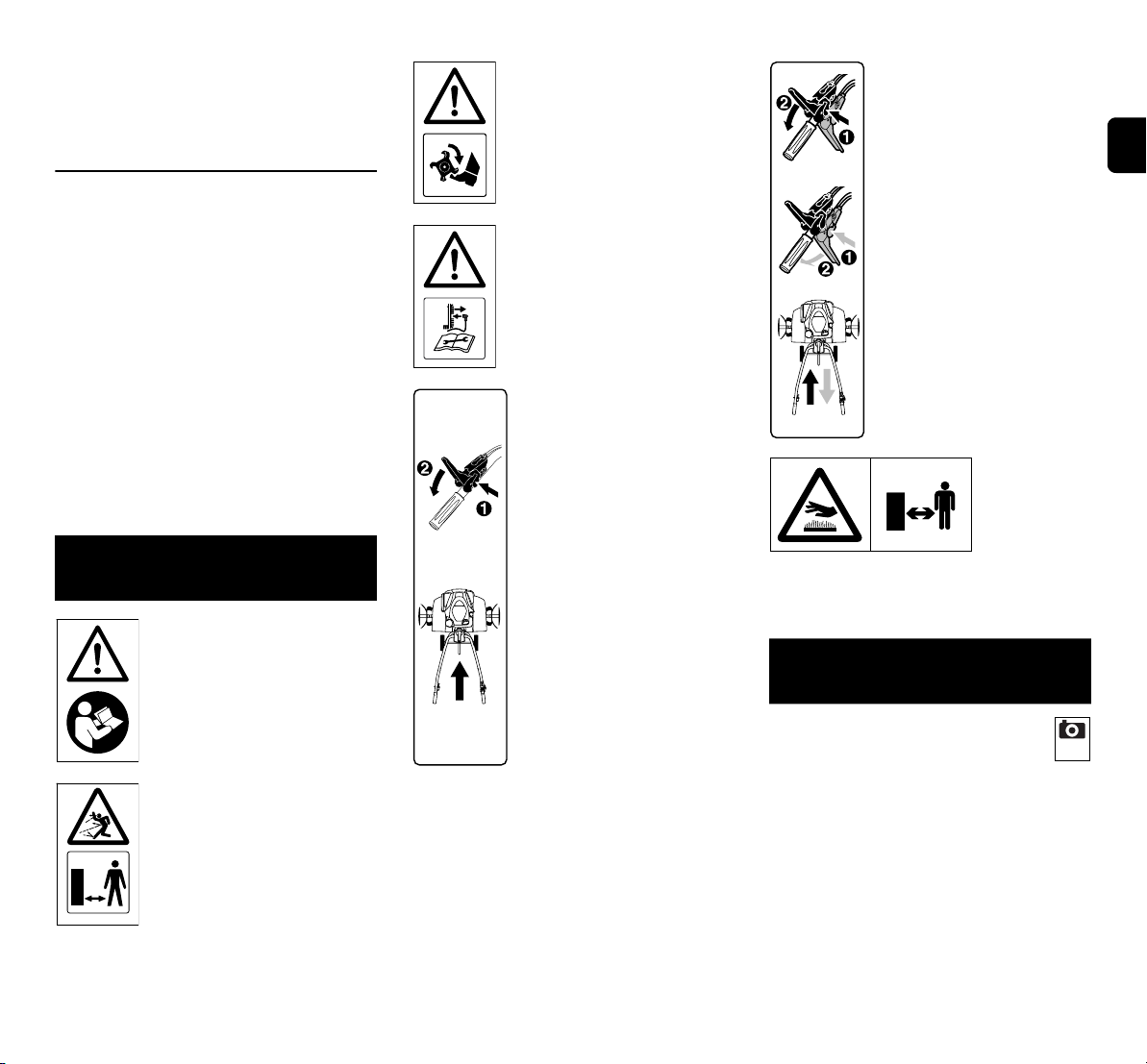

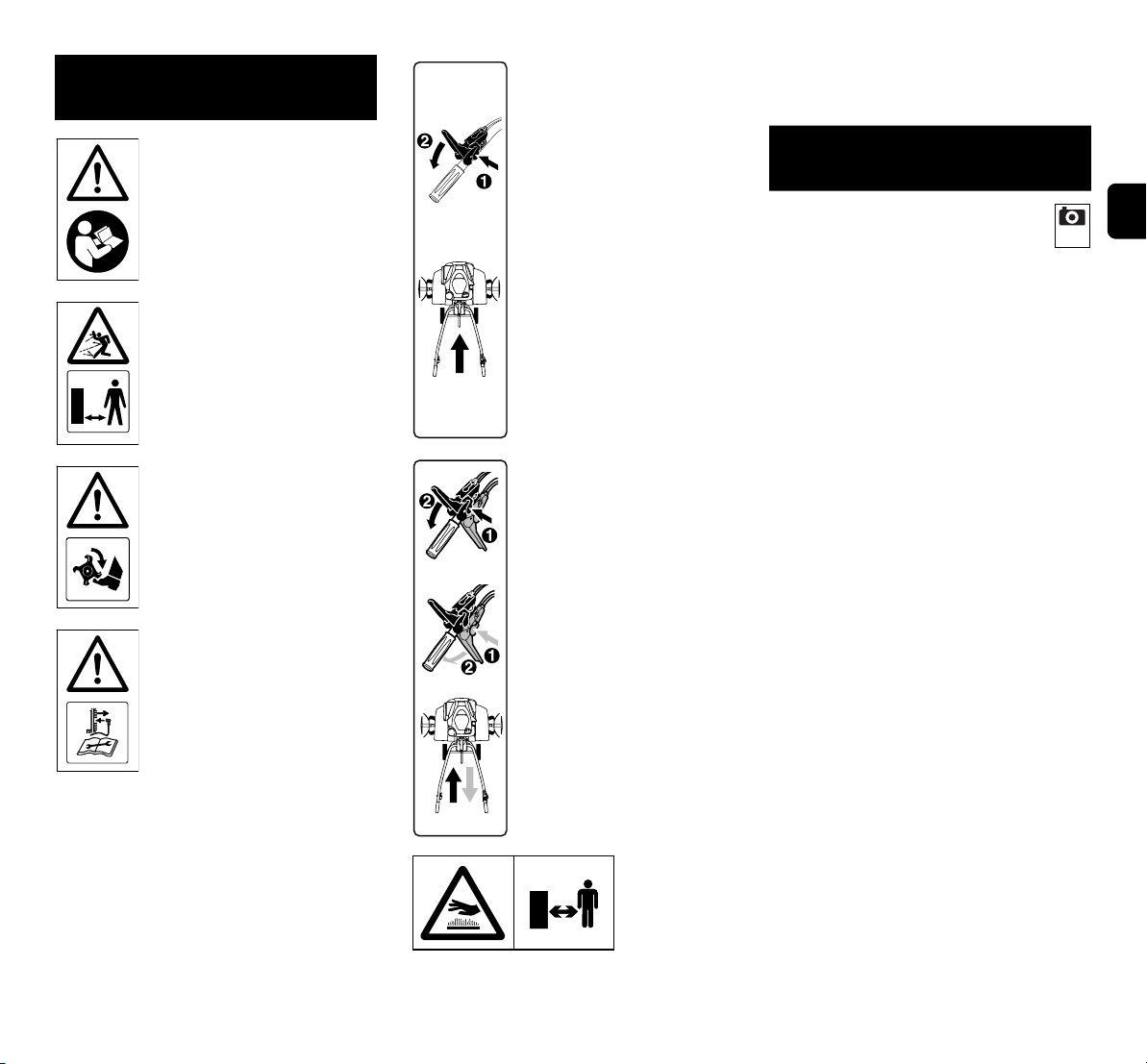

5. Description of symbols

Attention!

Read the instruction manual and follow the safety instructions before initial use.

Attention!

Beware of objects being thrown up - keep a safe distance and keep other people away.

Risk of injury!

Rotating tools: keep your hands and feet away from rotating tools. Only operate with protective covers.

Attention!

Detach the spark plug socket before performing any maintenance and cleaning operations.

MH 445:

For safety reasons, the release lever must be pressed before actuation of the self-propulsion lever. This prevents inadvertent actuation of the self-propulsion lever.

MH 445 R, MH 560, MH 585, MH 685:

For safety reasons, the relevant release lever must be pressed before actuation of the self-propulsion lever. This prevents inadvertent actuation of a self-propulsion lever. The black selfpropulsion lever is for the forward gear and the red self-propulsion lever is for the reverse gear.

ENNO

SVFIDASLSKTRHUSRHRBGUKETMK

0478 403 9806 A - EN

Danger of burns!

Do not touch hot surfaces. Gearbox housing becomes extremely hot.

6. Standard equipment

Item Designation Qty. A Basic unit 1 B Handlebar 1 C Tension lever 1 D Transport chassis 1 E Brake spur 1 F Left impact protector 1 G Right impact protector 1 H MH 445, MH 445 R:

Hoe 4

I MH 560, MH 585, MH 685:

Dual hoe 2

J MH 585, MH 685:

Single hoe 2

K Protection ring 2 L Plant protection disc 2 M Self-propulsion lever

(forwards) black 1

N MH 445 R, MH 560,

MH 585, MH 685: Self-propulsion lever (reverse) red 1

O MH 445:

Lock nut M6 1

P MH 445:

Cover

Q Lock nut M6 1 R Flat head bolt M6 1

Item Designation Qty. S MH 445, MH 445 R,

MH 585, MH 685: Folding retainer 10x40 MH 560: Folding retainer 10x40

T Flat head bolt M8 2 U Hexagon nut M8 2 V Cable tie 2

– Instruction manual 1 – Instruction manual

Engine 1

– MH 560, MH 585, MH 685:

Spark plug wrench 1

7. Preparing the machine for operation

7.1 Installation instructions

Risk of injury!

Observe the safety instructions in the "For your safety" section. (Ö 4.) In particular, detach the spark plug socket and always wear thick gloves when carrying out any work on the hoes.

Observe the specified torque. Only route and attach drive cables

and throttle cable as described. Incorrectly installed cables (e.g. incorrect routing or attaching to the wrong self-propulsion lever)

may cause malfunctions.

● Perform all the operations described on

a clean, flat, level and firm surface.

● Observe installation position – always

ensure that the machine is standing

stably and securely.

● Strictly observe instructions for cable

installation. In particular, fasten all cables to the handlebar using cable

ties in order to prevent damage to the machine (e.g. when folding down the handlebar) or possible malfunctions.

Self-propulsion levers, drive cables

MH 445: – Black self-propulsion lever on the upper

side of the handlebar. – One drive cable (forwards). MH 445 R, MH 560, MH 585, MH 685: – Black self-propulsion lever on the upper

side of the handlebar. – Red self-propulsion lever on the

underside of the handlebar. – One drive cable (forwards). The cable is

fitted with a black cap and must be

attached to the black self-propulsion

lever. – One drive cable (reverse). The cable is

fitted with a red cap and must be

attached to the red self-propulsion

lever.

7.2 Attaching the chassis

● Installation position:

Tilt basic unit (A) forwards as

shown and support at both drive shafts

using suitable wooden blocks (1)

(height 50 - 60 mm, width/length

approx. 100 mm).

● 1 Press retaining clasp (2) upwards

and hold.

● 2 Insert transport chassis (D) into

recess (3) in the pin of release lever (4).

0478 403 9806 A - EN

● Press transport chassis (D) upwards to

the stop and hold.

● 3 Press retaining clasp (2)

downwards. Insert bolts (T) on both sides from below.

● 4 Secure retaining clasp (2) by

tightening both nuts (U).

7.3 Installing the brake spur

● Installation position:

see "Attaching the chassis" (Ö 7.2)

● Press release pin (1) and hold.

● Insert brake spur (E) into adapter (2)

from below and push upwards to the stop.

● Release the pressure on release pin (1)

and pull brake spur (E) downwards until it engages.

● Check that brake spur (E) is seated

securely.

7.4 Assembling the handlebar

● 1 Installation position:

see "Attaching the chassis" (Ö 7.2)

● Remove rubber band (1).

● 2 Lift up console (2) and hold.

● 3 Insert handlebar (B) centrally

between console (2) and lower handlebar (3) to the stop and hold. The legs of spring (4) must run along notched adjustment mechanism (5) as shown. Check the illustrated position of spring (4) in adjustment element (6), attach the spring if necessary.

● 4 Tighten screw (7).

● 5 Unscrew nut (8) at tension lever (C)

and remove together with spring (9).

● Push tension lever (C) with integrated

bolt from above through console (2) and lower handlebar (3). Push spring (9) onto tension lever (C). Screw on nut (8) one to two turns.

Note:

Install tension lever (C) so that it must be pressed forwards towards the engine to apply tension.

● 6 Move upper handlebar (3) to the

central position. (Ö 11.3)

● Press tension lever (C) forwards with

the hand.

● Screw on nut (8) to 5 Nm (not to the

stop).

● Check clamping:

Tension lever (C) is correctly installed if it can be operated with the hand while the handlebar is securely attached to the basic unit.

● Adjusting the tensioning force:

If the handlebar is not sufficiently clamped or if the tension lever cannot be operated with the hand, loosen the tension lever and adjust the tensioning force by tightening or loosening nut (8). Then press the tension lever forwards again.

Risk of injury!

The machine must only be pushed or pulled with a handlebar securely attached to the basic unit (handlebar must not be loose under tension).

7.5 Folding up the handlebar

● Pull tension lever (1) upwards.

Fold up upper handlebar (2) in

the direction of the arrow.

● Press tension lever (1) forwards to the

stop.

● Adjust the height of the handlebar.

(Ö 11.2)

7.6 Installing impact protectors

● Check pre-installed screws (1) in

impact protectors (F, G) – do not

fully unscrew.

● Place the tiller in the cleaning position.

(Ö 12.2)

● Insert the three pre-installed screws (1)

of left impact protector (F) into the three

bores (2) in the cover plate.

● Push impact protector (F) forwards and

hold.

● Screw in screws (1) and tighten to 10 -

12 Nm.

● Check for secure seating of impact

protector (F) and then install right

impact protector (G) in the same way.

7.7 Mounting the hoes MH 445, MH 445 R

● Place the tiller in the cleaning

position. (Ö 12.2)

ENNO

SVFIDASLSKTRHUSRHRBGUKETMK

0478 403 9806 A - EN

Strictly observe the assembly instructions. In particular, observe the installation sequence and install protection rings, hoes and folding retainers completely as described. When installing the folding retainer, strictly observe the correct direction of insertion and positioning of the securing clip, as shown. In the case of incorrect or rotated installation, the folding retainer may come loose and be lost.

For good working results, the cutting edges of the hoes must point forwards (not towards the handlebar) – observe arrow markings.

Definition of hoes:

–Hoe(1):

same sized outer diameter of shaft mount (2).

–Hoe(3):

different outer diameters of shaft mount (4).

● Push protection ring (K) as far as it will

go onto drive shaft (5). The recesses in the protection ring must engage on the three locating lugs of the gearbox housing (6).

● Position hoe (1) so that the shorter

shaft mount (2) faces the gearbox housing and cutting edges (7) point forwards. Arrows (8) on the hoe and arrow (9) on gearbox housing (6) must point in the same direction.

● Push hoe (1) onto drive shaft (5).

● Turn hoe (1) so that the bores in the

shaft mount and the drive shaft align.

● Insert folding retainer (S) through the

bores and close the securing clip.

● Position hoe (3) so that the smaller

outer diameter of shaft mount (4) faces the already mounted hoe (1) and cutting edges (7) point forwards. Arrows (8) on the hoe and arrow (9) on gearbox housing (6) must point in the same direction.

● Push hoe (3) into the already mounted

hoe (1).

● Turn hoe (3) so that the bores in both

hoes align.

● Insert folding retainer (S) through the

bores and close the securing clip.

● Install the plant protection disc if

necessary. (Ö 7.9)

● Repeat the hoe mounting procedure on

the other side.

7.8 Mounting the hoes MH 445, MH 585, MH 685

● Place the tiller in the cleaning

position. (Ö 12.2)

For good working results, the cutting edges of the hoes must point forwards (not towards the handlebar) – observe arrow markings.

Definition of hoes:

– Hoe (I):

dual-row hoe. – Hoe (J):

single-row hoe.

1 MH 560, MH 585, MH 685

● Push protection ring (K) as far as it will

go onto drive shaft (1). The recesses in

the protection ring must engage on the

three locating lugs of gearbox

housing (2).

● Position hoe (I) so that the shorter

shaft mount (3) faces the gearbox

housing and cutting edges (4) point

forwards. Arrows (5) on the hoe and

arrow (6) on gearbox housing (2) must

point in the same direction.

● Push hoe (I) onto drive shaft (1).

● Turn hoe (I) so that the bores in the

shaft mount and the drive shaft align.

2 MH 560, MH 585, MH 685

● Insert folding retainer (S) through the

bores and close the securing clip.

0478 403 9806 A - EN

3 MH 585, MH 685

● Position hoe (J) so that the smaller

outer diameter of shaft mount (7) faces the already mounted hoe (I) and cutting edges (4) point forwards. Arrows (5) on the hoe and arrow (6) on gearbox housing (2) must point in the same direction.

● Push hoe (J) into the already mounted

hoe (I).

● Turn hoe (J) so that the bores in both

hoes align.

4 MH 585, MH 685

● Insert folding retainer (S) through the

bores and close the securing clip.

MH 560, MH 585, MH 685

● Install the plant protection disc if

necessary. (Ö 7.9)

● Repeat the hoe mounting procedure on

the other side.

7.9 Installing the plant protection disc

When installing the folding retainer, strictly observe the correct direction of insertion and positioning of the securing clip, as shown. In the case of incorrect or rotated installation, the folding retainer may come loose and be lost.

● Install plant protection disc (L) on the

outer hoe. Turn the plant protection disc so that the bores in the disc and the hoe align.

● Insert folding retainer (S) through the

bores and close the securing clip.

● Repeat this procedure on the other

side.

7.10 Installing the selfpropulsion levers

● Observe the installation

instructions. (Ö 7.1)

● Insert black self-propulsion lever (M)

with integrated bolt (1) from above into the bore in the upper handlebar.

● MH 445:

Screw on lock nut (O) and tighten to 7 9 Nm. Fit cover (P).

● MH 445 R, MH 560, MH 585, MH 685:

Position red self-propulsion lever (N) so that the bolt of the black lever can be screwed into the nut integrated in the red lever. Press red self-propulsion lever (N) upwards against the handlebar. Screw in bolt (1) and tighten to 7 - 9 Nm.

7.11 Routing the drive cables

● Observe the installation

instructions. (Ö 7.1)

● 1 Unwind drive cable (forwards) (1)

and engage in holder (2).

● 2 Tighten nut (3) to 2 - 4 Nm.

● Route drive cable (forwards) (1)

upwards as follows: A Guide drive cable (forwards) (1) along upper handlebar (4). B Route drive cable (forwards) (1) under crossbar (5) of the upper handlebar.

● MH 445 R, MH 560, MH 585, MH 685:

Route drive cable (reverse) (6) on the

right side of engine below relay

lever (7). Guide the cable upwards

along the handlebar as with the drive

cable (forwards).

7.12 Attaching the drive cables

● Observe the installation

instructions. (Ö 7.1)

Drive cable (forwards):

● Insert toggle (1) of the drive cable with

black cap (2) into black self-propulsion

lever (M).

● Guide toggle (1) through opening (3) of

lever (4). Use suitable pliers if

necessary.

● Using suitable pliers, pull toggle (1) and

engage it in lever (4) as shown.

● Press cap (2) onto self-propulsion

lever (4) and allow it to engage.

● Operation checks:

Actuate the self-propulsion lever.

(Ö 8.2)

The self-propulsion lever must be easy

to operate.

Drive cable (reverse) MH 445 R, MH 560, MH 585, MH 685:

● Insert the toggle of the drive cable with

the red cap into the red self-propulsion

lever.

● Further installation is identical to that of

the drive cable (forwards).

ENNO

SVFIDASLSKTRHUSRHRBGUKETMK

0478 403 9806 A - EN

7.13 Routing and installing the throttle cable

● Observe the installation

instructions. (Ö 7.1)

● Unwind throttle cable (1) and route as

follows: A Guide the throttle cable along upper handlebar (2). B Route the throttle cable under crossbar (3) of the upper handlebar.

● Insert bolt (T) into bore (4) of the throttle

cable housing. Fit the throttle cable housing with inserted bolt onto the upper handlebar from the inside and hold. Screw on lock nut (U) and tighten to 7 - 9 Nm.

7.14 Fastening the cables to the handlebar

● Observe the installation

instructions. (Ö 7.1)

● MH 445:

Fasten drive cable (1) to the right side of the upper handlebar using a cable tie (V).

● MH 445 R, MH 560, MH 585, MH 685:

Fasten both drive cables (1, 2) to the right side of the upper handlebar using a cable tie (V).

● Fasten throttle cable (3) to the left side

of the upper handlebar using a cable tie (V).

● Check for secure seating of the cable

ties. Cut off the excess length of the cable ties.

7.15 Fuel and engine oil

Avoid damage to the machine

Top up engine oil before starting for the first time. Use a suitable filling aid when topping up the engine oil and when refuelling (e.g. funnel).

Engine oil:

Please consult the engine instruction manual for the type of engine oil to be used and the oil capacity. Check the oil filling level at regular intervals (see engine instruction manual). Avoid exceeding or falling below the correct oil level. Screw on the oil tank cap properly before operating the engine.

Fuel:

Recommendation: Fresh good quality fuels, unleaded petrol. Please consult the engine instruction manual for details on the fuel quality (octane rating).

8. Controls

8.1 Throttle lever

The engine speed can be controlled via throttle lever (1).

Start position:

● Pull throttle lever (1) back to the

stop.

● The engine can be started. (Ö 11.6)

Stop position:

● Push throttle lever (1) forwards to the

stop (note detent).

● The engine stops after a few seconds.

Engine speed control:

● Move throttle lever (1) when the engine

is running.

Engine speed:

Fast

Slow

8.2 Self-propulsion levers

The drive is engaged or disengaged by actuation of a self-propulsion lever (1, 3) when the engine is running – the drive shaft begins to rotate or is stopped.

When the black self-propulsion lever (forwards) (1) is actuated and with the hoes installed, the tiller moves forwards upon contact with the ground.

When the red self-propulsion lever (reverse) (3) is actuated and with the hoes installed, the tiller moves backwards upon contact with the ground.

The self-propulsion levers are mechanically locked for safety reasons. This prevents inadvertent actuation. (Ö 9.1) Furthermore, on models MH 445 R, MH 560, MH 585, MH 685, only one selfpropulsion lever can be depressed at a time due to a mechanical locking device – either the self-propulsion lever (forwards) or the self-propulsion lever (reverse).

18 19

0478 403 9806 A - EN

Avoid damage to the machine!

Actuation of the self-propulsion lever should be performed quickly and promptly. Do not dwell in the half-pressed position – prevent excessive wear to the V-belt.

Actuating self-propulsion lever (forwards):

● 1 Press and hold release

lever (2) to the stop against selfpropulsion lever (forwards) (1).

● 2 Press self-propulsion lever

(forwards) (1) quickly to the stop and hold.

● Release release lever (2).

The drive is engaged and the drive shaft rotates.

● 3 Disengaging the drive:

Release self-propulsion lever (forwards) (1).

Actuating self-propulsion lever (reverse) (MH 445 R, MH 560, MH 585, MH 685):

● 1 Press and hold release lever (4) to

the stop against self-propulsion lever (reverse) (3).

● 2 Press self-propulsion lever

(reverse) (3) quickly to the stop and hold.

● Release release lever (4).

The drive is engaged and the drive shaft rotates.

● 3 Disengaging the drive:

Release self-propulsion lever (reverse) (3).

9. Safety devices

The machine is equipped with several safety devices for safe operation and for the prevention of improper use.

Risk of injury!

Safety devices must not be removed, bypassed, modified or damaged. If a safety device is found to be defective, the machine must not be operated. Consult a specialist dealer; STIHL recommends STIHL specialist dealers.

9.1 Self-propulsion lever lock

The self-propulsion levers are mechanically locked for safety reasons. This prevents inadvertent actuation.

The relevant release lever must be pressed before the self-propulsion lever can be actuated. (Ö 8.2)

9.2 Safety devices

The tiller is equipped with safety devices, which prevent inadvertent contact with the work tools and protect against objects thrown up by the machine. These include the side impact protectors, guard plate and correctly-installed handlebar.

10. Notes on working with the machine

10.1 Working area for operator

● For safety reasons, the operator

must stay within the working area

(grey area 1) for the entire operating

period (when the engine is running).

● The tiller must only be operated by one

person. Other persons must keep out of

the danger area. (Ö 4.)

10.2 Working position of the machine

● The tiller must only be operated

when it is standing on the ground

(engine at the top). The tiller must be

kept as horizontal as possible during

the entire operating period. Avoid

excessive tilting or tipping.

10.3 Hoe combinations

Always mount the same number of hoes on the left and right drive shafts.

The plant protection disc can be installed in conjunction with all the hoe combinations described. This protects the surrounding plants – when tilling in a narrow bed, for example.

Possible combinations MH 445, MH 445 R:

– 2 hoes:

one single-row hoe per drive shaft

ENNO

SVFIDASLSKTRHUSRHRBGUKETMK

0478 403 9806 A - EN

– 4 hoes:

two single-row hoes per drive shaft

Possible combinations MH 560:

– 2 hoes:

one dual-row hoe per drive shaft

Possible combinations MH 585, MH 685:

– 2 hoes:

one dual-row hoe per drive shaft

– 4 hoes:

one dual-row hoe and one single-row hoe per drive shaft

11. Operating the machine

11.1 Preparatory measures

Risk of injury!

Please observe the safety instructions in the "For your safety" section (Ö 4.) and familiarise yourself with the controls of the tiller. (Ö 8.)

● Check engine oil level and refill tank.

(Ö 7.15)

● Hold the upper handlebar at a handle

with one hand.

● Pull tension lever (1) upwards with the

hand.

● Move the handlebar into the required

position. Ensure that retaining lug (2) is

located above one of the three

holes (3).

● Press tension lever (1) forwards with

the hand and clamp the handlebar.

● Check the handlebar for secure

seating.

● Fold in the transport chassis if

necessary. (Ö 11.4)

10.4 Ideal body position when working

The ideal body position helps to reduce fatigue during working.

For this purpose, the machine settings (handlebar height adjustment, brake spur adjustment) should be selected so that a straight posture (back) can be maintained during the entire operating period.

Ideal body position:

– straight back – straight legs – lower arms bent slightly downwards

11.2 Height adjustment of the upper handlebar

The height of the upper handlebar can be adjusted.

● Fold out the transport chassis. (Ö 11.4)

● Firmly grasp upper handlebar (1) at

handle (2) with one hand and hold.

● With the other hand, pull tension

lever (3) towards the rear and hold.

● Set upper handlebar (1) to the required

position.

● Press tension lever (3) forwards and

ensure that the upper handlebar is fully engaged and fastened.

● Fold in the transport chassis if

necessary. (Ö 11.4)

11.3 Lateral adjustment of the handlebar

The handlebar can be adjusted laterally to three positions.

● Fold out the transport chassis. (Ö 11.4)

11.4 Folding the transport chassis in and out

With the aid of the transport chassis, the tiller can be transported by pushing or pulling.

Risk of injury! If the transport chassis is in the

working position (folded upwards) and the release lever is pushed, the transport chassis can automatically drop into the transport position.

Folding out the transport chassis – transport position:

● Raise transport chassis (1) slightly with

one hand and hold.

● Press release lever (2).

● Fold transport chassis (1) downwards

to the stop and release the pressure on

release lever (2). The transport chassis

engages and is locked in place.

0478 403 9806 A - EN

Folding in the transport chassis – working position:

● Hold transport chassis (1) with the hand

and relieve the weight by lifting slightly.

● Press release lever (2) and fold the

transport chassis upwards.

● Release the pressure on release

lever (2) and fold the transport chassis upwards to the stop. The transport chassis engages and is locked in place in the working position.

11.5 Adjusting the brake spur

The brake spur is used to regulate the resistance and consequently the speed of propulsion during tilling. The brake spur can be adjusted in three stages for better control.

Adjusting the brake spur:

● Fold out the transport chassis into the

transport position. (Ö 11.4) Ensure that the machine is standing stably and securely.

● Press release pin (1) and hold.

● Move brake spur (2) to the desired

position.

● Release the pressure on release pin (1)

and ensure that the brake spur engages.

11.6 Starting the engine

● Set the throttle lever to the start

position. (Ö 8.1)

● Grasp the handle of recoil starter

rope (1) firmly with one hand and hold.

● Slowly pull out recoil starter rope (1) to

the point of compression resistance. Then pull forcefully with one swift tug to arm's length. Slowly return recoil starter rope (1) so that it is rolled up again. Repeat the procedure until the engine starts.

11.7 Stopping the engine

● In order to stop the engine, move the

throttle lever to the Stop position. (Ö 8.1) The engine comes to a stop after a short run-down time.

11.8 Engaging and disengaging selfpropulsion (forwards)

Engaging self-propulsion (forwards):

● Move the tiller to the area to be tilled

with the engine stopped. (Ö 13.)

● Start the engine. (Ö 11.6)

● Hold the tiller firmly at the handles with

both hands.

● Actuate and hold the black self-

propulsion lever (forwards). (Ö 8.2) The drive shaft with the installed work tools begins to rotate and the tiller moves forwards.

Disengaging self-propulsion (forwards):

● Release self-propulsion lever

(forwards). (Ö 8.2) The drive shaft with the installed work tools stops.

11.9 Engaging and disengaging selfpropulsion (reverse) (MH 445 R, MH 560, MH 585, MH 685)

The MH 445 R, MH 560, MH 585, MH 685 tillers are equipped with a reverse gear.

During tilling, the reverse gear serves exclusively to free the tiller more easily when it has become stuck. Reverse gear is not intended for tilling purposes.

Risk of injury!

Ensure sufficient space between the operator's body and the handlebar before engaging selfpropulsion (reverse).

Engaging self-propulsion (reverse):

● Move the tiller to the area to be tilled

with the engine stopped. (Ö 13.1)

● Start the engine. (Ö 11.6)

● Hold the tiller firmly at the handles with

both hands.

● Actuate and hold the red self-

propulsion lever (reverse). (Ö 8.2)

The drive shaft with the installed work

tools begins to rotate and the tiller

moves backwards.

Disengaging self-propulsion (reverse):

● Release self-propulsion lever (reverse).

(Ö 8.2)

The drive shaft with the installed work

tools stops.

11.10 Tilling

During tilling, rotating hoes are used to loosen the soil and prepare it for the sowing, cultivation or care of plants.

ENNO

SVFIDASLSKTRHUSRHRBGUKETMK

0478 403 9806 A - EN

Risk of injury!

Only work in a forward direction. Beware of obstacles (e.g. stone slabs of paths), which must not be run over.

● Move the tiller to the area to be tilled

with the engine stopped. (Ö 13.1)

● Fold in the transport chassis. (Ö 11.4)

● Start the engine. (Ö 11.6)

● Hold the tiller firmly at the handles with

both hands and maintain a secure footing – note working area for operator. (Ö 10.1)

● Actuate and hold self-propulsion lever

(forwards). (Ö 11.8) The hoes start to rotate and tilling can begin.

● After work is completed, disengage

self-propulsion (Ö 11.8), stop the engine (Ö 11.7) and clean the machine (Ö 12.2).

12. Maintenance

Risk of injury!

Carefully read the section "For your safety" (Ö 4.), particularly the subsection "Maintenance and repairs" (Ö 4.7), and follow all safety instructions exactly before performing any maintenance or cleaning operations on the machine.

Detach the spark plug socket before performing any maintenance or cleaning operations.

12.1 Removing the hoes

The complete hoe set together with the plant protection disc can be removed from the drive shaft by removing the folding retainer next to the gearbox housing. For assembly work on the hoes, follow the instructions in the "Mounting the hoes" (Ö 7.7), (Ö 7.8) and "Hoe combinations" (Ö 10.3) sections.

● Allow the machine (engine, gearbox) to

cool down completely.

● Place the tiller in the cleaning position.

(Ö 12.2)

● Removing the plant protection discs:

Fold open the securing clip of folding retainer (1) and remove the folding retainer. Remove plant protection disc (2).

● Removing the hoes:

Fold open the securing clip of folding retainer (3) and remove the folding retainer. Remove the hoe assembly (4).

● Remove the protection rings (5) and

store safely – do not lose!

12.2 Cleaning the machine Maintenance interval:

After each use

● Clean the entire machine thoroughly

after each use. Care of the machine will protect it against damage and extend its service life.

● Before cleaning, allow the machine to

cool down completely, detach the spark

plug socket and wear long sleeves and

thick gloves during cleaning work on the

gearbox and hoes.

Cleaning position:

Avoid damage to the machine!

Only place the tiller in the illustrated position for short periods (cleaning and maintenance operations). Place the machine in the upright position during storage.

● Fold out the transport chassis. (Ö 11.4)

● Move the upper handlebar to the

uppermost position. (Ö 11.2)

● Move the tiller onto firm and level

ground.

● Tip the machine backwards until the

handlebar rests on the ground.

Notes on cleaning:

● Remove the dirt and accumulated

deposits using a brush, a damp cloth or

a stick – do not use aggressive cleaning

agents. STIHL recommends the use of

a special cleaner (e.g. STIHL special

cleaner).

● Never spray water onto the handlebar,

engine components, seals or bearing

points. This would result in expensive

repairs.

● Engine:

Remove dirt from the cooling ribs, fan

wheel, area around the air filter,

exhaust, etc. to ensure that the engine

is adequately cooled.

● Gearbox housing, chassis and hoes

can be cleaned using a water jet or

high-pressure cleaner.

0478 403 9806 A - EN

Avoid damage to the machine!

When using a high-pressure cleaner, maintain a distance of at least 1 m and never direct the water jet directly at bearing points, drive shaft or seals – especially the seal between the gearbox housing and guard plate.

12.3 Combustion engine Maintenance interval:

Before each use

Check the engine oil level (see engine instruction manual).

Observe the operating and maintenance instructions contained in the attached engine instruction manual.

12.4 Service intervals Avoid damage to the machine!

Always have the gearbox maintained by a specialist dealer.

Maintenance by the specialist dealer: For private use, annually

Maintenance of the tiller should be performed by a specialist dealer. STIHL recommends STIHL specialist dealers.

Maintenance by the user:

● Before each use

Check the engine oil level (see engine instruction manual)

● After each use

Clean the machine. (Ö 12.2)

12.5 Storage and periods of inoperation (winter break)

Store the tiller in the normal position (transport chassis folded out). For spacesaving storage, fold the handlebar downwards as shown.

Danger of tipping over!

The tiller can tip over forwards if the hoes are poorly positioned. For that reason, always check that the tiller is stable. If necessary, turn the hoes slightly to reduce the top-heaviness. Alternatively support the tiller in the area of the carrying handle during storage.

Store the machine in a dry, locked, dustfree room. Make sure that it is out of the reach of children.

Any faults must always be remedied prior to storage. The machine must always be in a safe operating condition. Keep all nuts, pins and screws tightly fastened, replace danger signs and warnings on the machine that have become illegible and check the entire machine for wear and damage. Replace all worn and damaged parts.

Also note the following points when storing the machine for long periods (winter break):

● Clean all external parts of the machine

with care.

● Empty the fuel tank and carburettor.

● Thoroughly lubricate/grease all moving

parts.

● Unscrew the spark plug (see engine

instruction manual) and pour approx. 3 cm³ of engine oil into the engine via the spark plug hole. Turn the engine several times with the spark plug removed (pull the recoil starter rope).

Fire hazard!

Keep the spark plug socket away from the spark plug hole due to the danger of ignition.

● Screw the spark plug back in (see

engine instruction manual).

● Perform an oil change (see engine

instruction manual).

● Cover the engine and store the

machine in the normal position.

13. Transport

13.1 Transporting the tiller

Risk of injury! Observe the safety instructions in

the "For your safety" section (Ö 4.), especially the "Transport" section (Ö 4.4). Prior to transporting, stop the engine, detach the spark plug socket and put on suitable safety clothing (safety shoes, gloves, overall covering hands and legs). Take weight into account! (Ö 18.)

1 Pulling or pushing the tiller:

● Set the brake spur to the highest

position. (Ö 11.5)

● Fold out the transport chassis. (Ö 11.4)

ENNO

SVFIDASLSKTRHUSRHRBGUKETMK

0478 403 9806 A - EN

● Hold the tiller at both handles (1) and tilt

backwards until the machine is standing on the transport wheels.

● Push or pull the tiller slowly (walking

pace). On firm and level ground, push the machine. On rough and uneven ground, it is advisable to pull the machine.

Risk of injury! Due to the heavy weight of the

machine, particular care must be taken at steps, kerbs, sloping ramps and other raised areas. The user must always stand higher than the machine, in order to avoid being run over by the machine in the case of loss of control – i.e. push the machine down or pull the machine up steps and slopes. Do not push or pull the machine over more than two or three steps. Where there are more steps, carry the tiller with the help of a second person.

2 Lifting or carrying the tiller:

● Check that the upper handlebar is

seated securely.

● Lift and carry the tiller with at least two

persons and always maintain a sufficient distance from the hoes.

Lifting points:

Handles (1) and carrying handle (2)

3 Transporting the tiller on a load floor:

● Always transport the tiller in the upright

position – on the transport chassis and hoes. Never place the machine on its side.

● To ensure stability, fold out the

transport chassis (Ö 11.4) and mount the hoes (Ö 7.7), (Ö 7.8).

● Secure the tiller on the load floor using

ropes or straps to prevent it from slipping.

Lashing points:

Transport chassis axle (3) and hoe axle (4).

14. Environmental protection

The machine, its packaging and accessories are all produced from recyclable materials and must be disposed of accordingly.

By disposing of materials separately and in an environmentally friendly manner, recyclable waste can be re-used. For this reason, the machine should be disposed of for recycling at the end of its useful life.

14.1 Disposal

Waste products such as used oil (engine oil, gearbox oil) and fuel must always be disposed of properly.

Render the engine unusable prior to disposal. In particular, remove the ignition lead, empty the fuel tank and drain the engine oil.

Risk of injury from the hoes!

Always store an old tiller in a safe place prior to scrapping. Make sure that the machine and the hoes are kept out of the reach of children.

15. Minimising wear and preventing damage

Important information on maintenance and care of the product group

petrol tillers (STIHL MH)

STIHL assumes no liability for material or personal damage caused by the nonobservance of information contained in the operating instructions, in particular with regard to safety, operation and maintenance, or which arise through the use of unauthorised attachment or spare parts.

Please always observe the following important information for the prevention of damage or excessive wear to your STIHL machine:

1. Wearing parts

Some parts of the STIHL machine are subject to normal wear even when used properly and must be replaced in due time depending on type and duration of use.

These include: –V-belt –Hoe – Brake spur

2. Compliance with the information in this instruction manual

The STIHL machine must be used, maintained and stored with the care described in this instruction manual. Any damage caused by non-compliance with the safety, operating and maintenance instructions is the sole responsibility of the user.

This applies in particular to: – Improper use of the product.

0478 403 9806 A - EN

– Use of fuel and lubricants not approved

by STIHL (lubricants, petrol and engine oil, see engine instruction manual).

– Product modifications not approved by

STIHL.

– The use of attaching parts, attachments

or cutting tools not approved by STIHL.

– Use of the product for sporting or

competitive events.

– Resultant damage due to continued use

of the product with defective components.

3. Maintenance operations

All operations listed in the section "Maintenance" must be performed regularly.

If these maintenance operations cannot be carried out by the user, a specialist dealer must be commissioned to perform them.

STIHL recommends that you have maintenance operations and repairs performed exclusively by a STIHL specialist dealer.

STIHL specialist dealers regularly attend training courses and are provided with technical information.

If these operations are neglected, faults may arise which are the responsibility of the user.

These include: – Corrosive and other resultant damage

caused by incorrect storage.

– Damage to the machine through the

use of inferior-quality spare parts.

– Damage due to untimely or inadequate

maintenance or damage due to maintenance or repair work not performed in the workshops of specialist dealers.

16. Standard spare parts

Folding retainer (hoes): 9396 021 3785

MH 445, MH 445 R

Complete hoe set, inside left: 6241 710 0200 Complete hoe set, inside right: 6241 710 0205 Complete hoe set, outside left: 6241 710 0210 Complete hoe set, outside right: 6241 710 0215

MH 560, MH 585, MH 685

Complete hoe set, inside left: 6241 710 0220 Complete hoe set, inside right: 6241 710 0225

MH 585, MH 685

Complete hoe set, outside left: 6242 710 0210 Complete hoe set, outside right: 6242 710 0215

17. Declaration of conformity

17.1 EU declaration of conformity –

STIHL MH 445.1, MH 445.1 R, MH 560.0, MH 585.0, MH 685.0 tiller

STIHL Tirol GmbH Hans Peter Stihl-Strasse 5 6336 Langkampfen Austria

declares under our sole responsibility that – design: tiller – manufacturer's brand: STIHL – type: MH 445.1, MH 445.1 R,

MH 560.0, MH 585.0, MH 685.0

– Nominal output:

MH 445.1, MH 445.1 R: 2.2 kW MH 560.0, MH 585.0: 2.3 kW

MH 685.0: 2.9 kW – serial number: 6241 complies with the relevant provisions of

Directives 2000/14/EC, 2006/42/EC, 2014/30/EU and 2011/65/EU and has been developed and manufactured in accordance with the versions of the following standards valid on the date of manufacture: EN 709 and EN ISO 14982.

The measured and guaranteed sound power levels were determined in accordance with Directive 2000/14/EC, Appendix V.

MH 445.1, MH 445.1 R

– Measured sound power level:

91.0 dB(A)

– Guaranteed sound power level:

92 dB(A)

ENNO

SVFIDASLSKTRHUSRHRBGUKETMK

0478 403 9806 A - EN

MH 560.0, MH 585.0

– Measured sound power level:

91.3 dB(A)

– Guaranteed sound power level:

93 dB(A)

MH 685.0

– Measured sound power level:

92.4 dB(A)

– Guaranteed sound power level:

93 dB(A)

The technical documents are stored at STIHL Tirol GmbH.

The year of manufacture and machine number are indicated on the tiller.

Langkampfen, 02.07.2021 STIHL Tirol GmbH p.p.

Matthias Fleischer, Head of Research and Development Division

p.p.

Sven Zimmermann, Head of Quality Department

17.2 UKCA-Declaration of Conformity STIHL MH 445.1, MH 445.1 R, MH 585.0 Tiller

STIHL Tirol GmbH Hans Peter Stihl-Strasse 5 6336 Langkampfen Austria

declares under our sole responsibility that – design: tiller – manufacturer's brand: STIHL – type: MH 445.1, MH 445.1 R,

MH 585.0

– nominal output:

MH 445.1, MH 445.1 R: 2,2 kW

MH 585.0: 2,3 kW – serial number: 6241 complies with the relevant provisions of

UK Regulations Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 and The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 and has been developed and manufactured in accordance with the versions of the following standards valid on the date of manufacture: EN 709 and EN ISO 14982.

The measured and guaranteed sound power levels were determined in accordance with the Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 8.

MH 445.1, MH 445.1 R

– Measured sound power level:

91,0 dB(A)

– Guaranteed sound power level:

92 dB(A)

MH 585.0

– Measured sound power level:

91.3 dB(A)

– Guaranteed sound power level:

93 dB(A)

The technical documents are stored at STIHL Tirol GmbH.

The year of manufacture and machine number are indicated on the lawn mower.

Langkampfen, 02.11.2021 STIHL Tirol GmbH p.p.

Matthias Fleischer, Vice President Product Development

p.p.

Sven Zimmermann, Director Quality Management

0478 403 9806 A - EN

18. Technical specifications

MH 445.1 / MH 445.1 R / MH 560.0 / MH 585.0 / MH 685.0

Serial number 6241 Engine, design 4-stroke com-

bustion engine

Starter Rope start

MH 445.1 / MH 445.1 R

Engine type STIHL EVC

200.3 C Displacement 139 ccm Nominal output at

nominal speed Fuel tank 0,9 l Tool 4 hoe elements,

Hoe set diameter 30 cm Hoe set working

speed at nominal speed

Nominal speed 3100 rpm Measurement in accordance with EN 709: Sound pressure level

at workplace L Uncertainty K

Measurement in accordance with EN 709, EN 20643:

Measured value a Uncertainty K

Measurement in accordance with 2000/14/EC / S.I. 2001/1701:

Guaranteed sound power level L

Uncertainty K

WAd

:1,4dB(A)

Drive MH 445.1 1 forward gear

2,25 | 3100 kW | rpm

2 plant protection discs

124 rpm

80 dB(A) 2 dB(A)

5,50 m/s 2,20 m/s

92 dB(A)

MH 445.1 / MH 445.1 R

Drive MH 445.1 R 1 forward gear

1 reverse gear

Weight 36 kg / 37 kg

MH 560.0/ MH 585.0

Engine type Kohler HD675 Displacement 149 ccm Nominal output at

nominal speed

2,3 | 3000

kW | rpm Fuel tank 1,4 l Tool MH 560.0 2 hoe elements,

2 plant protec-

tion discs Tool MH 585.0 4 hoe elements,

2 plant protec-

tion discs Hoe set diameter 32 cm Hoe set working

120 rpm speed at nominal speed

Nominal speed 3000 rpm Measurement in accordance with EN 709: Sound pressure level

at workplace L Uncertainty K

79 dB(A)

2dB(A) Measurement in accordance with EN 709,

EN 20643: Measured value a Uncertainty K

5,00 m/s

2,50 m/s

Measurement in accordance with 2000/14/EC / S.I. 2001/1701:

Guaranteed sound power level L

WAd

93 dB(A)

Uncertainty KWA:1,2dB(A) Drive 1 forward gear

1 reverse gear Weight 41 kg / 44 kg

MH 685.0

Engine type Kohler HD775 Displacement 173 ccm Nominal output at

nominal speed

2,9 | 3200

kW | rpm Fuel tank 1,4 l Tool 4 hoe elements,

2 plant protec-

tion discs Hoe set diameter 32 cm Hoe set working

128 rpm speed at nominal speed

Nominal speed 3200 rpm Measurement in accordance with EN 709: Sound pressure level

at workplace L Uncertainty K

80 dB(A)

2 dB(A) Measurement in accordance with EN 709,

EN 20643: Measured value a Uncertainty K

6,00 m/s

2,40 m/s

Measurement in accordance with 2000/14/EC / S.I. 2001/1701:

Guaranteed sound power level L

WAd

93 dB(A)

Uncertainty KWA:1,0dB(A) Drive 1 forward gear

1 reverse gear Weight 46 kg

ENNO

SVFIDASLSKTRHUSRHRBGUKETMK

0478 403 9806 A - EN

MH 445.1, MH 445.1 R:

MH 445.1, MH 445.1 R, MH 560.0, MH 585.0, MH 685.0:

18.1 REACH

REACH is an EC Directive for the registration, evaluation, authorisation and restriction of chemicals.

Information on compliance with the REACH Directive (EC) No. 1907/2006 is available from www.stihl.com/reach.

19. Troubleshooting

MH 560.0:

MH 585.0, MH 685.0:

MH 445.1, MH 445.1 R: A =118 cm B =57 cm C =122 cm

MH 560.0, MH 585.0, MH 685.0: A =119 cm B =57 cm C =122 cm

# If necessary, contact a specialist

dealer; STIHL recommends STIHL specialist dealers.

@ See engine instruction manual.

Fault:

Engine does not start

Possible cause:

– Throttle lever in Stop position – No fuel in tank; fuel line blocked – Inferior, dirty or old fuel in tank – Spark plug socket detached from spark

plug; ignition lead not properly fastened to socket

– Spark plug dirty or damaged; incorrect

electrode gap – Dirty air filter – Engine is flooded due to several

starting attempts.

Remedy:

– Set throttle lever to Start position

(Ö 8.1) – Fill fuel tank (Ö 7.15);

Clean fuel lines (#) – Use fresh, good quality fuel, unleaded

petrol (Ö 7.15);

clean carburettor (#)

0478 403 9806 A - EN

– Connect spark plug socket ();

check connection between ignition lead and socket (#)

– Clean/replace spark plug (), (#);

Adjust electrode gap (#) – Clean/replace air filter (#) – Remove spark plug and dry, set throttle

lever to Stop position and pull recoil

starter rope repeatedly with the spark

plug removed ()

Fault:

Starting problems or deteriorating engine power

Possible cause:

– Water in fuel tank and carburettor;

carburettor blocked – Contaminated fuel tank – Dirty air filter – Dirty spark plug

Remedy:

– Empty fuel tank, clean fuel line and

carburettor (#) – Clean fuel tank (#) – Clean/replace air filter (), (#) – Clean/replace spark plug (), (#)

Fault:

Engine overheating

Possible cause:

– Dirty cooling ribs – Oil level in engine too low – Surface of engine covered with earth

Remedy:

– Clean cooling ribs (Ö 12.2) – Top up engine oil (Ö 7.15) – Remove earth from the engine

Fault:

Engine running roughly

Possible cause:

– Dirty air filter

Remedy:

– Clean/replace air filter (), (#)

Fault:

Heavy smoke formation

Possible cause:

– Oil level is too high – Dirty air filter

Remedy:

– Adapt oil quantity () – Clean/replace air filter (), (#)

Fault:

Excessive vibration during operation

Possible cause:

– Loose engine mounting

Remedy:

– Tighten engine mounting bolts (#)

Fault:

Reduced tilling performance

Possible cause:

– Hoes incorrectly mounted – Worn hoes – Brake spur incorrectly adjusted

Remedy:

– Mount hoes correctly (Ö 7.7), (Ö 7.8) – Replace hoes (#) – Adjust brake spur (Ö 11.5)

Fault:

No tilling performance

Possible cause:

– No folding retainer in drive shaft

Remedy:

– Check attachment of hoes to drive shaft

(Ö 7.7), (Ö 7.8)

Fault:

Loud gearbox noise

Possible cause:

– Incorrect gearbox oil level

Remedy:

– Check gearbox oil level (#)

Fault:

Drive shaft does not rotate when selfpropulsion lever is actuated

Possible cause:

– Cable defective – Worn drive belt

Remedy:

– Check/replace cable (#) – Replace drive belt (#)

ENNO

SVFIDASLSKTRHUSRHRBGUKETMK

0478 403 9806 A - EN

20. Service schedule

20.1 Handover confirmation

20.2 Service confirmation

Please hand this instruction manual to your STIHL specialist dealer in the case of maintenance operations. He will confirm the service operations performed in the pre-printed boxes.

Service performed on

Next service date

0478 403 9806 A - EN

Kjære kunde,

vi er glade for at du har valgt STIHL. Vi utvikler og produserer våre produkter i topp kvalitet i samsvar med behovene til våre kunder. Dermed skapes produkter med høy pålitelighet selv ved ekstrem belastning.

STIHL står også for topp kvalitet ved servicen. Vår faghandel sikrer kompetent rådføring og opplæring, samt omfattende teknisk omsorg.

Vi takker for din tiltro og ønsker deg god fornøyelse med ditt STIHL produkt.

Dr. Nikolas Stihl

VIKTIG! LESES FØR BRUK OG OPPBEVARES.

1. Innholdsfortegnelse

Om denne bruksanvisningen 46

Generell informasjon 46 Slik leser du denne

bruksanvisningen 46

Maskinbeskrivelse 46 For din egen sikkerhet 47

Generell informasjon 47 Fylle på drivstoff – håndtering av

bensin 48 Bekledning og utstyr 48 Transport av maskinen 48 Før arbeidet 49 Under arbeidet 50 Vedlikehold og reparasjoner 51 Lagring ved lengre driftsopphold 52 Kassering 53

Symbolforklaring 53 Produktkomponenter 53 Gjøre maskinen klar for bruk 54

Monteringsanvisninger 54 Montere understellet 54 Montere bremsestaget 54 Montere styret 55 Felle opp styret 55 Montere beskyttelseslister 55 Montering av knivsett MH 445,

MH 445 R 55 Montering av knivsett MH 445,

MH 585, MH 685 56 Montere plantebeskyttelsesskiven 57 Montere fremdriftshendelen 57 Legge fremdriftsvaieren 57 Feste fremdriftsvaieren 57 Legge og montere gassvaieren 57

Feste vaiere på styret 57 Drivstoff og motorolje 58

Betjeningselementer 58

Hendel for gassregulering 58 Fremdriftshendel 58

Sikkerhetsutstyr 59

Låse fremdriftshendelen 59 Sikkerhetsanordninger 59

Informasjon om arbeid 59

Brukerens arbeidsområde 59 Maskinens arbeidsposisjon 59 Knivsettkombinasjoner 59 Ideell kroppsstilling under arbeidet 60

Ta maskinen i bruk 60

Forberedelser 60 Justere høyden på styreoverdelen 60 Sidejustering av styret 60 Felle ut og inn transportunderstellet 60 Justere bremsestaget 60 Starte forbrenningsmotoren 61 Slå av forbrenningsmotoren 61 Koble inn/ut fremdriften (forover) 61 Koble inn/ut fremdriften (bakover)

(MH 445 R, MH 560, MH 585, MH 685) 61

Hakke 61

Vedlikehold 62

Demontere knivsettene 62 Rengjøring 62 Forbrenningsmotor 62 Serviceintervaller 63 Oppbevaring og vinterlagring 63

Transport 63

Transportere jordhakken 63

Miljøvern 64

Kassering 64

ENSVFIDASLSKTRHUSRHRBGUKETMK NO

0478 403 9806 A - NO

Trykt på klorfritt bleket papir. Papiret er resirkulerbart. Beskyttelsesomslaget er halogenfritt.

Minimere slitasjen og unngå skader 64

Vanlige reservedeler 65 Produsentens samsvarserklæring 65

Produsentens EUsamsvarserklæring for jordhakke STIHL MH 445.1, MH 445.1 R, MH 560.0, MH 585.0, MH 685.0 65

Tekniske data 66

REACH 68

Feilsøking 68 Serviceplan 69

Bekreftelse av overleveringen 69 Servicebekreftelse 69

2. Om denne bruksanvisningen

2.1 Generell informasjon Denne bruksanvisningen er en original

bruksanvisning fra produsenten i

henhold til EU-direktiv 2006/42/EC. STIHL arbeider kontinuerlig med å

videreutvikle produktutvalget, og vi må av den grunn forbeholde oss retten til forandringer i produktenes form, teknikk og utstyr. Det kan derfor ikke fremmes krav på grunnlag av informasjon og bilder i denne brosjyren.

I denne bruksanvisningen er det kanskje beskrevet modeller som ikke er tilgjengelig i alle land.

Denne bruksanvisningen er opphavsrettslig beskyttet. Alle rettigheter er forbeholdt, spesielt retten til mangfoldiggjøring, oversettelse og bearbeiding i elektroniske systemer.

2.2 Slik leser du denne bruksanvisningen

Bilder og tekst beskriver bestemte fremgangsmåter.

Alle symbolene som finnes på maskinen, er forklart i denne bruksanvisningen.

Synsretning:

Synsretning ved bruk av "venstre" og "høyre" i bruksanvisningen: Brukeren står bak maskinen og ser fremover i kjøreretningen.

Kapittelhenvisning:

En pil henviser til aktuelle kapitler og underkapitler som inneholder nærmere forklaring. Eksempelet under viser en henvisning til et kapittel: (Ö 4.)

Merking av tekstavsnittene:

De beskrevne instruksene kan være utformet som i eksemplene nedenfor.

Fremgangsmåter som krever handling fra brukerens side:

● Løsne skruen (1) med en skrutrekker,

og aktiver hendelen (2) ... Generelle opplistinger: – Bruk av produktet i forbindelse med

sportsarrangementer eller andre

konkurranser

Tekst med ekstra betydning:

Tekstavsnitt med ekstra betydning er merket med et av symbolene som beskrives nedenfor, slik at disse fremheves spesielt i bruksanvisningen:

Fare!

Fare for uhell og alvorlig personskade. En bestemt handlemåte er nødvendig eller må unngås.

Advarsel!

Fare for personskade. En bestemt handlemåte hindrer mulige eller sannsynlige personskader.

Forsiktig!

Mindre skader eller materielle skader kan hindres ved å følge en bestemt handlemåte.

Merknad

Informasjon som hjelper brukeren med å bruke maskinen på en bedre måte og unngå feil bruk.

Tekst med bildereferanse:

Illustrasjonene som forklarer bruken av maskinen, finnes helt foran i bruksanvisningen.

Kamerasymbolet knytter bilder på illustrasjonssidene sammen med tilhørende tekst i bruksanvisningen.

3. Maskinbeskrivelse

1 Fremdriftshendel (forover)

2 Styreoverdel 3 Strammearm 4 Startsnor 5 Forbrenningsmotor 6 Tennpluggstøpsel 7 Beskyttelseslist 8 Plantebeskyttelsesskive 9 Knivsett

0478 403 9806 A - NO

10 Bærehåndtak 11 Beskyttelseslist 12 Transportunderstell 13 Bremsestag 14 Frigjøringshendel

(transportunderstell)

15 Låsebolt (bremsestag) 16 Håndtak 17 Hendel for gassregulering 18 MH 445 R, MH 560, MH 585, MH 685:

Fremdriftshendel (bakover)

19 Merkeplate med maskinnummer

4. For din egen sikkerhet

4.1 Generell informasjon

Sørg for å følge alle sikkerhetsanvisningene når du arbeider med maskinen.

Før maskinen tas i bruk, må bruksanvisningen leses nøye og i sin helhet. Oppbevar bruksanvisningen på et trygt

sted for senere bruk. Les betjenings- og

vedlikeholdsinformasjonen i den separate bruksanvisningen for forbrenningsmotoren.

Disse forholdsreglene er svært viktige for din sikkerhet. Oversikten er imidlertid ikke utfyllende. Bruk alltid sunn fornuft og opptre ansvarlig når du bruker maskinen. Husk at det er brukeren som er ansvarlig hvis det oppstår ulykker som involverer andre personer eller andres eiendom.

Gjør deg kjent med betjeningselementene, reguleringsdelene og bruken av maskinen. Det er spesielt viktig at brukeren vet hvordan arbeidsverktøyet og forbrenningsmotoren raskt kan stanses.

Maskinen skal kun brukes av personer som har lest bruksanvisningen og er fortrolige med hvordan maskinen betjenes. Sørg for å få kyndig og praktisk opplæring før du tar i bruk maskinen for første gang. La forhandleren eller en annen fagkyndig gi deg en innføring i hvordan maskinen håndteres på en trygg måte.

Opplæringen skal særlig ha fokus på sikkerhet og viktigheten av å være forsiktig og konsentrert under arbeid med maskinen.

Selv om du betjener maskinen forskriftsmessig, vil det alltid være noe risiko forbundet med bruken.

Livsfare på grunn av kvelning!

Lek med emballasjen medfører kvelningsfare for barn. Sørg for at barn ikke leker med emballasjen.

Maskinen, inkludert alt tilleggsutstyr, må bare lånes eller gis bort til personer som har grunnleggende kunnskap om denne modellen og bruken av den. Bruksanvisningen er en del av maskinen og skal alltid følge med.

Maskinen skal bare brukes av personer som er opplagte og i god fysisk og psykisk form. Hvis du har helsemessige plager, må du spørre legen om arbeid med maskinen er tilrådelig. Maskinen skal ikke brukes etter inntak av alkohol, narkotiske stoffer eller medikamenter som fører til nedsatt reaksjonsevne.

Forsikre deg om at brukeren er fysisk, sensorisk og psykisk i stand til å betjene og arbeide med maskinen. Brukere med nedsatt fysisk, sensorisk eller psykisk funksjonsevne skal kun bruke gressklipperen under tilsyn eller etter anvisning fra en ansvarlig person.

Forsikre deg om at brukeren er myndig eller får yrkesopplæring under tilsyn iht. nasjonale bestemmelser.

Obs – fare for ulykker!

Jordhakken er kun ment for bearbeiding av jord som skal brukes til såing, dyrking eller plantepleie. Den skal kun brukes til formålene som beskrives i denne bruksanvisningen! Annen bruk er ikke tillatt og kan være farlig. Det kan oppstå personskader eller skader på maskinen.

På grunn av faren for personskade skal jordhakken ikke brukes til for eksempel følgende:

– arbeid på takbeplantninger og i

balkongkasser

– kverning og finkutting av tre- og

hekkavfall

Maskinen skal ikke brukes til å transportere gjenstander, dyr eller personer (særlig barn).

Av sikkerhetsmessige årsaker er enhver endring på maskinen, med unntak av montering av tilbehør som er godkjent av STIHL, forbudt, og vil føre til at garantien opphører. Kontakt din STIHL forhandler for informasjon om tillatt tilbehør.

Det er strengt forbudt å manipulere maskinen for å øke effekten eller endre turtallet til forbrenningsmotoren eller den elektriske motoren.

ENSVFIDASLSKTRHUSRHRBGUKETMK NO

0478 403 9806 A - NO

Ekstra forsiktighet kreves ved bruk på offentlige anlegg, i parker, på sportsanlegg, gater og i land- og skogbruk.

Obs! Fare for helseskade på grunn av vibrasjoner! For stor

belastning i form av vibrasjoner

kan føre til skader på nerver og på blodsirkulasjonen, spesielt for personer med problemer med blodsirkulasjonen. Oppsøk lege hvis det oppstår symptomer som kan ha blitt utløst av vibrasjonsbelastning. Slike symptomer oppstår hovedsakelig i fingrene, hendene eller håndleddene, og kjennetegnes ved (ufullstendig liste):

– følelsesløshet, –smerter, – tap av muskelkraft, – endringer i hudfargen, – ubehagelig prikking. Hold godt fast i styret på de tiltenkte

stedene med begge hender under arbeidet, men unngå et krampaktig grep.

Planlegg arbeidstidene for å unngå høye belastninger over en lengre periode.

Legg inn pauser og unngå å bruke jordhakken lenge om gangen. Langvarige vibrasjoner kan ha helseskadelig effekt.

4.2 Fylle på drivstoff – håndtering av bensin

Livsfare!

Bensin er giftig og svært lettantennelig.

Bensin skal bare oppbevares i godkjente beholdere (bensinkanner). Lokket på tanken og bensinkannen skal alltid skrus

på og strammes forskriftsmessig. Defekte lokk skal skiftes ut av sikkerhetsmessige årsaker.

Bensin og andre typer drivstoff skal aldri oppbevares eller avhendes i drikkeflasker eller lignende beholdere som det er fare for at noen kan komme til å drikke av ved en feiltagelse.

Bensin må holdes unna gnister, åpen ild, varmekilder og andre antennelseskilder. Røyking forbudt!

Drivstoffylling må skje utendørs, og det er ikke tillatt å røyke under fylling av drivstoff.

Slå av forbrenningsmotoren og la den avkjøles før du fyller drivstoff.

Fyll på bensin før du starter forbrenningsmotoren. Tanklokket må ikke åpnes, og bensin må ikke etterfylles når forbrenningsmotoren er i gang eller når den er varm.

Ikke overfyll drivstofftanken!

For at drivstoffet skal ha nok plass til å utvide seg må du aldri fylle på drivstofftanken utover den nedre kanten til påfyllingsstussen. Følg tilleggsanvisningene i bruksanvisningen for forbrenningsmotoren.

Hvis bensin renner over, må du ikke starte forbrenningsmotoren før du har rengjort overflaten der det er sølt bensin. Vent til bensinen er fordampet (tørk bort eventuelle bensinrester) før du forsøker å starte motoren.

Tørk alltid opp drivstoffsøl. Skift klær hvis du har fått bensin på

klærne.

Maskinen må ikke oppbevares inne i en bygning når det er bensin på tanken. Bensindamp som oppstår, kan komme i kontakt med åpen ild eller gnister og antennes.

I tilfelle du må tømme tanken, må dette gjøres utendørs.

4.3 Bekledning og utstyr

Bruk alltid solide sko med såler med god gripeevne under arbeidet. Gå aldri barbent eller

med sandaler når du arbeider.

Når maskinen vedlikeholdes, rengjøres eller transporteres, skal du også bruke solide

hansker, og langt hår må knyttes og holdes vekke (hodetørkle, lue osv.).

Når du arbeider med maskinen,

er det viktig at du bruker egnede

og tettsittende klær, dvs .

kjeledress (ikke arbeidsfrakk). Ikke ha på deg sjal, slips, smykker, klær med lange stropper, bånd eller lignende under arbeidet.

Hår, bekledning eller plaggdeler kan hekte seg i roterende deler. Dette kan føre til alvorlige skader.

4.4 Transport av maskinen

Bruk alltid hansker under arbeidet, slik at du unngår å skade deg på skarpe kanter og varme deler.

Ikke transporter maskinen mens forbrenningsmotoren er i gang. Før du transporterer maskinen, slår du av

0478 403 9806 A - NO

forbrenningsmotoren, venter til arbeidsverktøyene har stanset og trekker ut tennpluggstøpselet.

Maskinen skal kun transporteres med avkjølt forbrenningsmotor og uten drivstoff.

Les spesielt informasjonen i kapitlet "Transport." Der oppgis det hvordan maskinen skal løftes og bindes fast. (Ö 13.)

Maskinen skal alltid bæres av minst to personer. Bruk de angitte løftepunktene.

Bruk egnet lasteutstyr (lasterampe, løfteanordninger).

Av sikkerhetsmessige årsaker skal vippevinkelen ikke være mer enn 15° ved transport og lossing (dette gjelder særlig ved bruk av lasteramper).

Sikre maskinen og tilhørende deler på lasteflaten ved hjelp av egnede festemidler (stropper, tau osv.). Aldri transporter maskinen usikret.

STIHL anbefaler at du transporterer jordhakken på en egnet tilhenger/lasteflate, og ikke inne i bilen (f.eks. i bagasjerommet).

Følg regionale forskrifter ved transport av maskinen, spesielt med hensyn til lastsikring og transport av gjenstander på lasteflater.

4.5 Før arbeidet

Sørg for at maskinen bare betjenes av personer som har lest bruksanvisningen.

Før idriftsettelse av maskinen må du teste om drivstoffsystemet er tett, særlig de synlige delene som f.eks. tanken, tanklokket og slangeforbindelsene. Ikke start motoren hvis systemet er utett –

brannfare!

Maskinen må i så tilfelle repareres av fagfolk før idriftsettelse.

Overhold de lokale forskriftene for når på døgnet hageredskaper med forbrenningsmotor kan brukes.

Se over hele området som skal bearbeides, og fjern store steiner, pinner, metalltråder og andre gjenstander som kan slynges opp foran maskinen.

Objekter som er skjult i bakken (vanningsanlegg, påler, vannventiler, fundamenter, strømledninger osv.), må markeres tydelig og unngås under arbeid med maskinen. Kjør aldri over slike objekter.

Skift ut eventuelle slitte eller defekte deler før du bruker maskinen. Informasjon om farer og advarsler som er blitt uleselig på maskinen, må skiftes ut. Du får nye klistremerker og alle andre reservedeler hos din STIHL forhandler.

Kontroller at tennpluggen sitter godt i tennpluggstøpslet før du begynner å bruke maskinen.

Sørg for at maskinen er i driftssikker stand før du bruker den. Kontroller før hver bruk:

– at hele maskinen er i forskriftsmessig

montert tilstand.

– at sikkerhetsanordningene (f.eks.

fremdriftshendelen, beskyttelseslistene, beskyttelseshettene, beskyttelsesdekslene, styret, beskyttelsesgitteret) er i feilfri stand og fungerer forskriftsmessig. Ikke bruk maskinen hvis noen av sikkerhetsanordningene mangler eller viser tegn på skader/slitasje.

– at arbeidsverktøyene (knivsettene),

festeskruene og splintene er montert og ikke er slitt eller skadet (har hakk eller riper). Slitte eller skadde deler må skiftes ut.

– at arbeidsverktøyene (knivsettene) er

godt festet.

– at fremdriftshendlene fungerer og er lett

bevegelige.

– at tanklokket er forskriftsmessig skrudd

på.

– at tanken, delene som bidrar til

drivstofftilførselen, samt tanklokket er i feilfri stand.

– at låseskruen på oljepåfyllingslokket er

forskriftsmessig skrudd til.

– at tilbehøret som brukes, er fullstendig

og forskriftsmessig montert på maskinen. Alle komponentene som følger med ved levering av tilbehøret, må monteres eller brukes.

Sørg for å få utført nødvendige arbeider, enten selv eller hos en forhandler. STIHL anbefaler at du kontakter STIHL forhandleren.

Beskyttelseslistene til venstre og høyre er tilpasset arbeidsbredden, og må alltid vært forskriftsmessig montert. Hvis arbeidsbredden på modellene MH 445 og MH 445 R utvides med ekstra knivsett (STIHL tilbehør), må det samtidig monteres større beskyttelseslister (leveres sammen med tilbehøret).

Bruk transporthjulene for å skyve eller trekke maskinen til området som skal bearbeides.

Fjern eventuelle gjenstander (verktøy, kluter osv.) som ligger på maskinen før du starter den.

ENSVFIDASLSKTRHUSRHRBGUKETMK NO

0478 403 9806 A - NO

4.6 Under arbeidet

Se til at ingen oppholder seg i fareområdet! Ikke bruk maskinen når dyr eller personer (spesielt barn) oppholder seg i

fareområdet. Obs! – Jord, steiner osv. slynges opp eller

til sidene under arbeidet. Maskinen skal kun brukes av én person

om gangen. Ikke forlat arbeidsområdet så lenge forbrenningsmotoren er i gang. (Ö 10.1)

Mens maskinen kjører, skal den kun løftes, skyves eller dras etter håndtakene på styret. Ikke forsøk selv eller tillat andre å løfte, skyve eller dra maskinen etter transporthåndtaket, beskyttelsesplaten eller andre maskindeler.

Koblings- og sikkerhetsinnretningene som er montert på maskinen, skal ikke fjernes eller omgås. Det er spesielt viktig at fremdriftshendelen ikke festes (bindes fast) til styreoverdelen.

Obs – fare for personskader!

Pass på at ikke hender og føtter kommer i kontakt med roterende deler. Overhold

sikkerhetsavstanden mellom styret og maskinen. Sikkerhetsavstanden tilsvarer lengden på det forskriftsmessig monterte og utfelte styret – ikke utfør endringer på styret, og ikke bruk maskinen med nedfelt styre.

Ingen gjenstander må festes på styret (f.eks. arbeidsklær).

Arbeid bare i dagslys eller med god kunstig belysning.

Arbeid ikke med maskinen ved regn eller tordenvær, spesielt ikke hvis det er fare for lynnedslag.

Fuktig og glatt underlag gjør at faren for ulykker øker. Vær forsiktig under arbeidet slik at du ikke glir. Unngå om mulig å bruke maskinen på fuktig underlag.

Ikke bruk maskinen på asfalt, belegningsstein osv. når knivsettene er montert.

Vær spesielt forsiktig når du bruker maskinen i nærheten av nedoverbakker, kanter i terrenget, grøfter og dammer. Pass spesielt på at du holder tilstrekkelig avstand til slike fareområder.

Eksos:

Livsfare på grunn av forgiftning!

Stans arbeidet umiddelbart hvis du føler deg uvel, har hodesmerter, synsforstyrrelser (f.eks. hvis synsfeltet blir mindre), hørselsproblemer, blir svimmel eller merker at konsentrasjonsevnen er svekket. Disse symptomene kan blant annet skyldes høy eksoskonsentrasjon.

Det dannes giftige eksosgasser straks forbrenningsmotoren er i gang. Disse gassene

inneholder giftig karbonmonoksid, en gass uten farge og lukt, og andre skadestoffer. Du må aldri la forbrenningsmotoren gå i lukkede eller dårlig ventilerte rom.

Vær oppmerksom på i hvilken retning eksosen slippes ut. Ikke rett eksosrøret mot personer.

Starte:

Vær svært forsiktig når du starter maskinen – følg anvisningene i kapitlet "Ta i bruk maskinen" (Ö 11.). Start i samsvar med disse anvisningene reduserer faren for personskader.

Fare for personskade!

Når startsnoren går raskt tilbake, trekkes hånd og arm raskere mot forbrenningsmotoren enn startsnoren kan slippes. Dette tilbakeslaget kan føre til benbrudd, klemskader og forstuinger.

Pass på at du står med føttene i god avstand fra arbeidsverktøyene.

Pass på at maskinen ikke velter når du starter den.

Ikke betjen fremdriftshendelen når du starter maskinen.

Arbeide i skråninger:

Jobb alltid i tverrgående retning i skråninger, aldri på langs. Ikke stå nedenfor maskinen når du arbeider i skråninger. Hvis du mister kontrollen over maskinen, kan du få den over deg.

Vær spesielt forsiktig når du endrer retning i skråninger.

Sørg for god stabilitet når du arbeider i skråninger, og unngå å arbeide i svært bratte skråninger.

Maskinen kan velte under arbeid i skråninger. Av sikkerhetsmessige årsaker skal ikke maskinen brukes i skråninger med stigning på mer enn 15° (26,8 %).

0478 403 9806 A - NO

Fare for personskader!

15° skråning tilsvarer en vertikal stigning på 26,8 cm ved 100 cm horisontal lengde.

For å sikre tilstrekkelig smøring av forbrenningsmotoren når du arbeider i skråninger må du i tillegg følge instruksene i bruksanvisningen for forbrenningsmotoren.

Bruk:

Fare for personskader!

Hold aldri hender eller føtter under, over eller ved roterende deler.

Av sikkerhetsmessige årsaker skal du alltid ha begge hendene på styrehåndtakene når du bruker maskinen. Aldri betjen maskinen med bare én hånd.

Arbeidsdybden skal kun reguleres ved å trykke på bremsestaget.

Vær ekstra forsiktig når du bruker maskinen på vanskelig underlag (f.eks. på steinete eller hardt jordsmonn) – reduser rotasjonshastigheten til arbeidsverktøyene (reguler gassen).

Gå langsomt når du bruker maskinen – ikke løp mens du arbeider med maskinen. Ved høy hastighet under arbeidet øker faren for skade ved at du snubler, sklir osv.

Obs – fare for personskader!

Vær forsiktig, og sørg for tilstrekkelig avstand mellom arbeidsverktøyene (knivsettene) og føttene når du snur maskinen, trekker den mot deg eller bruker reversen.

Obs – her er det lett å snuble!

Vær oppmerksom på eventuelle hindringer bak deg når du beveger maskinen bakover.

Hvis maskinen har kjørt seg fast, slår du av forbrenningsmotoren og trekker ut tennpluggstøpselet. Få noen til å hjelpe deg med å løfte og få løs maskinen.

Slå av forbrenningsmotoren – når maskinen skal vippes for transport. – når du skyver/trekker maskinen fra eller

til et område som skal bearbeides.

– før du setter fra deg maskinen, eller når

den skal stå uten tilsyn.

– før du fyller på drivstoff. Sørg for at

forbrenningsmotoren er avkjølt før du fyller på drivstoff. Brannfare!

– når du skyver/trekker maskinen på et

område som ikke skal bearbeides.

Slå av forbrenningsmotoren og trekk ut tennpluggstøpselet:

– Før du fjerner blokkeringer. – Før du løfter eller bærer maskinen. – Før du transporterer maskinen. – Før du ser over / rengjør maskinen eller

utfører andre arbeider på den (f.eks. før du regulerer styret eller feller ut transportunderstellet).

– Hvis du har kommet borti en gjenstand,

eller hvis maskinen vibrerer mer enn vanlig. I slike tilfeller må du kontrollere om maskinen, og da spesielt arbeidsverktøyene (knivsettene, knivsettfestene, drivakslene), viser tegn på skader. Få utført eventuelle nødvendige reparasjoner før du tar i bruk maskinen igjen.

Fare for personskade!

Sterke vibrasjoner er vanligvis tegn på feil. Ikke bruk jordhakken hvis drivakselen er skadd eller bøyd, eller hvis arbeidsverktøyene viser tegn på skader. Kontakt en fagperson (STIHL anbefaler STIHL forhandleren) for å få utført eventuelle nødvendige reparasjoner du ikke føler deg kvalifisert til å utføre selv.

4.7 Vedlikehold og reparasjoner

Gjør følgende før du starter rengjørings-, justerings-, reparasjons- og vedlikeholdsarbeid:

● Parker maskinen på et fast og jevnt

underlag.

● Slå av forbrenningsmotoren, og la den

kjøle seg ned.

● Trekk ut tennpluggstøpselet.

Obs – fare for personskade!

Sørg for avstand mellom tennpluggstøpselet og tennpluggen. En utilsiktet tenningsgnist kan føre til brann eller elektrisk støt. En utilsiktet kontakt mellom tennpluggen og tennpluggstøpselet kan føre til uønsket start av forbrenningsmotoren.

Ved utføring av rengjørings- eller vedlikeholdsarbeid skal maskinen kun legges ned bakover. Hvis maskinen legges ned på siden eller forover, kan det oppstå skader på forbrenningsmotoren og andre maskindeler, og resultatet blir dyre reparasjoner.

La maskinen kjøle seg ned før du utfører vedlikeholdsarbeider på girkassen, forbrenningsmotoren, eksosrøret og

ENSVFIDASLSKTRHUSRHRBGUKETMK NO

0478 403 9806 A - NO

lyddemperen. Temperaturen kan komme opp i mer enn 80 °C. Fare for

brannskade!

Unngå å søle med motoroljen eller få den på huden. Direkte hudkontakt kan være skadelig. STIHL anbefaler at du lar en STIHL forhandler ta seg av å fylle på / skifte motorolje for deg.

Kontroller hele maskinen regelmessig med tanke på slitasje og skader. Dette er spesielt viktig når maskinen ikke skal brukes på en stund (f.eks. når den skal settes bort for vinteren). Skift ut slitte eller skadde deler, slik at maskinen alltid er i driftssikker stand.

Rengjøring:

Hele maskinen må rengjøres grundig etter hver bruk. (Ö 12.2)

Bruk en trepinne for å løsne rester som har satt seg fast. Rengjør undersiden av maskinen med børste og vann. Ikke bruk sterke rengjøringsmidler. Disse kan skade plast- og metalldeler og dermed redusere sikkerheten til din STIHL maskin.

Undersiden av maskinen (alle delene under beskyttelsesplaten) kan rengjøres med høytrykksvasker/dampstråler. Hold en avstand på minst 1 m, og unngå å rette vannstrålen direkte mot lagerpunkter og tetninger. Unngå særlig tetningen mellom girkassehuset og beskyttelsesplaten.

For å unngå brannfare er det viktig at området rundt kjøleluftåpningene holdes fritt for f.eks. gress, strå, mose, løv og fett.

Vedlikeholdsarbeider:

Bare vedlikeholdsarbeider som er beskrevet i denne bruksanvisningen, kan utføres av brukeren. Alle andre arbeider skal utføres av en forhandler. Kontakt alltid forhandleren hvis du

mangler nødvendig informasjon eller hjelpemidler. STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en STIHL forhandler. I tillegg til jevnlige tilbud om opplæring, får STIHL forhandlerne regelmessig tilsendt teknisk informasjon.

Bruk bare verktøy, tilbehør eller tilleggsutstyr som er godkjent for denne maskinen av STIHL, eller som korresponderer i teknisk utførelse. I motsatt fall kan det oppstå uhell som medfører personskader eller skader på maskinen. Kontakt forhandleren hvis du har spørsmål.

Originalt verktøy, tilbehør og originale reservedeler fra STIHL har egenskaper som gjør dem optimalt egnet for maskinen og kravene som brukeren stiller. Originale STIHL reservedeler kjennes igjen på STIHL reservedelsnummeret, STIHL logoen og eventuelt STIHL reservedelssymbolet. På små deler kan også symbolet stå alene.

Av sikkerhetsmessige årsaker skal komponenter i drivstofftilførselen (drivstoffrør, drivstoffventil, drivstofftank, tanklokk, koblinger osv.) jevnlig undersøkes for skader og lekkasje og ved behov skiftes ut hos en forhandler (STIHL anbefaler at du kontakter STIHL forhandleren).

Sørg for at advarsels- og merknadsklistremerker alltid er rene og lesbare. Bestill nye originale klistremerker hos STIHL forhandleren hvis klistremerker skades eller blir borte. Hvis en komponent skiftes ut med en ny del, må du passe på at samme klistremerker settes på den nye delen.

Sørg for at alle muttere, bolter og skruer sitter godt, slik at maskinen er i driftssikker stand.

Det er ikke tillatt å endre forbrenningsmotorens grunninnstilling. Unngå å la motoren gå med for høyt turtall.

Hvis det ble fjernet deler eller beskyttelsesinnretninger i forbindelse med vedlikeholdsarbeidet, må disse straks settes tilbake på forskriftsmessig vis når arbeidet er utført.

Når du skifter ut arbeidsverktøyene (knivsettene), må du passe på at knivsettypen og -kombinasjonen er godkjent av STIHL.

4.8 Lagring ved lengre driftsopphold

La forbrenningsmotoren avkjøles før du parkerer maskinen i et lukket rom.

Oppbevar maskinen og drivstoffkannen i et låsbart rom med god ventilasjon. Obs! Pass på at drivstofftanken i maskinen er tom.

Sørg for at maskinen er utilgjengelig for uvedkommende (f.eks. barn).

Maskinen skal aldri oppbevares inne i en bygning når det er bensin på tanken. Bensindampen som oppstår, kan komme i kontakt med åpen ild eller gnister og antennes.

Hvis tanken skal tømmes (f.eks. før den settes bort for vinteren), skal dette gjøres utendørs (tøm f.eks. tanken ved å la forbrenningsmotoren gå i friluft).

Rengjør maskinen grundig når den ikke skal brukes på lengre tid (f.eks. når den skal settes bort for vinteren).

Husk å fjerne tennpluggstøpselet når maskinen ikke skal brukes på en stund.

0478 403 9806 A - NO

Sørg for at maskinen er i driftssikker stand når du setter den til lagring.

La maskinen avkjøles helt før du dekker den til.

4.9 Kassering

Avfallsprodukter som spillolje eller drivstoff, brukte smøremidler, filter, batterier og lignende slitedeler kan skade mennesker, dyr og miljø og må derfor kasseres på forskriftsmessig måte.

Kontakt nærmeste resirkuleringsstasjon eller forhandleren hvis du er usikker på hvordan avfallsproduktene skal kasseres. STIHL anbefaler at du kontakter STIHL forhandleren.

Sørg for at maskinen kasseres forskriftsmessig når den ikke lenger skal brukes. Les informasjonen i kapitlet "Miljøvern". (Ö 14.)

5. Symbolforklaring

Obs!

Les bruksanvisningen og sikkerhetsforskriftene før bruk.

Fare for skader!

Roterende verktøy: Hold hender og føtter unna roterende verktøy. Skal bare brukes med beskyttelsesdeksler.

Obs!

Trekk ut tennpluggstøpselet før vedlikeholds- og rengjøringsarbeider.

MH 445:

Av sikkerhetsmessige årsaker må du trykke inn frigjøringshendelen før du aktiverer fremdriftshendelen. Dette vil hindre utilsiktet aktivering av fremdriftshendelen.

MH 445 R, MH 560, MH 585, MH 685:

Av sikkerhetsmessige årsaker må du trykke inn den aktuelle frigjøringshendelen før du aktiverer fremdriftshendelen. Dette hindrer at fremdriftshendelen kan aktiveres utilsiktet. Den svarte fremdriftshendelen er for forovergir, og den røde er for revers.

Fare for brannskader!

Ikke ta på varme overflater. Girkassehuset blir varmt.

6. Produktkomponenter

ENSVFIDASLSKTRHUSRHRBGUKETMK NO

Obs!

Vær oppmerksom på ting som slynges ut – hold avstand og hold uvedkommende unna.

0478 403 9806 A - NO

Nr. Betegnelse Ant. A Basisenhet 1 B Styre 1 C Strammearm 1 D Transportunderstell 1 E Bremsestag 1 F Beskyttelseslist, venstre 1 G Beskyttelseslist, høyre 1

Nr. Betegnelse Ant. H MH 445, MH 445 R:

Knivsett 4

I MH 560, MH 585, MH 685:

Dobbelt knivsett 2

J MH 585, MH 685:

Enkelt knivsett 2

K Beskyttelsesring 2 L Plantebeskyttelsesskive 2 M Fremdriftshendel

(forover), svart 1

N MH 445 R, MH 560,

MH 585, MH 685: Fremdriftshendel (bakover), rød 1

O MH 445:

Låsemutter M6 1

P MH 445:

Deksel

Q Låsemutter M6 1 R Flathodet skrue M6 1 S MH 445, MH 445 R,

MH 585, MH 685: Klappsplint 10x40 MH 560: Klappsplint 10x40

T Flathodet skrue M8 2 U Sekskantmutter M8 2 V Buntebånd 2

– Bruksanvisning 1 – Bruksanvisning

Forbrenningsmotor 1

– MH 560, MH 585, MH 685:

Tennpluggnøkkel 1

7. Gjøre maskinen klar for bruk

7.1 Monteringsanvisninger

Fare for personskade!

Les og følg sikkerhetsanvisningene i kapitlet "For din sikkerhet". (Ö 4.) Når du skal utføre arbeider på knivsettene, må du ta ut tennpluggstøpselet og bruke solide hansker.

Bruk det angitte dreiemomentet! Legg og fest fremdrifts- og

gassvaieren i tråd med instruksene.

Feilmonterte vaiere (f.eks. vaiere som er lagt feil eller festet i feil fremdriftshendel) kan forårsake funksjonsfeil.

● Alle de beskrevne arbeidsoppgavene

skal utføres på et rent, horisontalt, jevnt og fast underlag.

● Pass på monteringsposisjonene, og

sørg for at maskinen står stabilt og stødig.

● Følg monteringsanvisningene og fest

vaierne til styret ved hjelp av buntebånd. Dette bidrar til å forhindre skader på maskinen (f.eks. ved at styret klapper sammen) eller mulig funksjonsfeil.

Fremdriftshendel, fremdriftsvaiere

MH 445: – Svart fremdriftshendel på oversiden av

styret.

– Fremdriftsvaier (forover).

MH 445 R, MH 560, MH 585, MH 685: – Svart fremdriftshendel på oversiden av

styret.

– Rød fremdriftshendel på undersiden av

styret.

– Fremdriftsvaier (forover). Vaieren er

utstyrt med en svart hette, og festes på den svarte fremdriftshendelen.

– Fremdriftsvaier (bakover). Vaieren er

utstyrt med en rød hette, og festes på den røde fremdriftshendelen.

7.2 Montere understellet

● Monteringsstilling:

Fell basisenheten (A) forover slik bildet viser, og legg inn egnede treunderlag (1) (høyde 50 - 60 mm, bredde/lengde ca. 100 mm) for å stabilisere de to drivakslene.

● 1 Trykk festeklemmen (2) oppover, og

hold den i denne stillingen.

● 2 Før transportunderstellet (D) inn i

utsparingen (3) på bolten til frigjøringshendelen (4).

● Trykk transportunderstellet (D) oppover

til det stopper, og hold det i denne stillingen.

● 3 Trykk festeklemmen (2) nedover.

Før skruene (T) inn nedenfra på begge sider.

● 4 Sikre festeklemmen (2) ved å skru

på begge mutrene (U).

7.3 Montere bremsestaget

● Monteringsstilling:

Se "Montere understellet" (Ö 7.2)

0478 403 9806 A - NO

● Trykk inn låsebolten (1), og hold den i

denne stillingen.

● Før bremsestaget (E) inn i

adapteren (2) nedenfra, og skyv det oppover til det stopper.

● Slipp låsebolten (1), og trekk

bremsestaget (E) nedover til det går i grep.

● Kontroller at bremsestaget (E) er godt

festet.

7.4 Montere styret

● 1 Monteringsstilling:

Se "Montere understellet" (Ö 7.2)

● Ta av gummibåndet (1).

● 2 Løft konsollen (2), og hold den i

denne stillingen.

● 3 Før styret (B) sentrert inn mellom

konsollen (2) og styreunderdelen (3) til det stopper, og hold det i denne stillingen. Fjærspindelen (4) må løpe langs festejusteringen (5) som vist på bildet. Kontroller den avbildede posisjonen til fjæren (4) i reguleringselementet (6), og hekt på fjæren ved behov.

● 4 Stram skruen (7).

● 5 Skru av mutteren (8) på

strammearmen (C), og fjern den sammen med fjæren (9).

● Skyv strammearmen (C) med den

integrerte skruen ovenfra gjennom konsollen (2) og styreunderdelen (3). Skyv fjæren (9) inn på strammearmen (C). Skru til mutteren (8) én eller to omdreininger.

Merk: Monter strammearmen (C) slik at

den må trykkes forover mot forbrenningsmotoren for å kunne strammes.

● 6 Velg midtstillingen til styreoverdelen

(3). (Ö 11.3)

● Skyv strammearmen (C) forover for

hånd.

● Trekk til mutteren (8) med 5 Nm (ikke til

den stopper).

● Kontrollere festet:

Strammearmen (C) er riktig montert når den kan aktiveres med hånden uten at styret beveger seg på basisenheten.

● Etterjustere strammekraften:

Hvis styret ikke sitter skikkelig eller strammearmen ikke kan aktiveres med hånden, løsner du strammearmen og etterjusterer strammekraften ved å skru inn eller ut mutteren (8). Skyv deretter igjen strammearmen forover for hånd.

Fare for personskade!

Maskinen må bare skyves eller trekkes med et styre som sitter godt fast på basisenheten (styret skal ikke sitte løst etter strammingen).

7.5 Felle opp styret

● Trekk strammearmen (1)

oppover. Vipp opp styreoverdelen (2) i pilretningen.

● Trykk strammearmen (1) forover til den

stopper.

● Still inn høyden på styret. (Ö 11.2)

7.6 Montere beskyttelseslister

● Kontroller de forhåndsmonterte

skruene (1) i beskyttelseslistene (F, G) – ikke skru dem helt ut.

● Sett jordhakken i rengjøringsstilling.

(Ö 12.2)

● Før den venstre beskyttelseslisten (F)

med de tre forhåndsmonterte skruene (1) inn i de tre hullene (2) på dekkplaten.

● Skyv beskyttelseslisten (F) forover, og

hold den i denne stillingen.

● Skru inn skruene (1), og trekk til med 10

- 12 Nm.

● Kontroller at beskyttelseslisten (F) er

godt festet, og monter deretter høyre beskyttelseslist (G) på samme måte.

7.7 Montering av knivsett MH 445, MH 445 R

● Sett jordhakken i

rengjøringsstilling. (Ö 12.2)

Følg monteringsanvisningen nøye. Vær særlig påpasselig med rekkefølgen, og sørg for at beskyttelsesringer, knivsett og klappsplinter monteres fullstendig. Sett på klappsplinten i retningen som bildet viser, og pass på plasseringen av sikringsbøylen. Ved feil/vridd montering kan klappsplinten løsne av seg selv og falle ut.

For å sikre godt arbeidsresultat må knivene i knivsettet peke forover (ikke mot styret) slik pilene angir.

ENSVFIDASLSKTRHUSRHRBGUKETMK NO

0478 403 9806 A - NO

Knivsettet omfatter følgende:

– Knivsett (1):

den ytre diameteren er den samme som på akselfestet (2).

– Knivsett (3):

annen ytre diameter enn akselfestet (4).

● Skyv beskyttelsesringen (K) inn på

drivakselen (5) til den stopper. Utsparingene til beskyttelsesringen skal gripe inn i de tre festeknastene på girkassehuset (6).

● Plasser knivsettet (1) slik at det korte

akselfestet (2) vender mot girkassehuset, og knivene (7) peker forover. Pilene (8) på knivsettet skal peke i samme retning som pilen (9) på girkassehuset (6).

● Skyv knivsettet (1) inn på

drivakselen (5).

● Vri knivsettet (1) slik at hullene på

akselfestet og drivakselen flukter.

● Stikk klappsplinten (S) gjennom

hullene, og fell ned sikringsbøylen.

● Plasser knivsettet (3) slik at den lille

ytre diameteren på drivakselen (4) vender mot det allerede monterte knivsettet (1), og knivene (7) peker forover. Pilene (8) på knivsettet skal peke i samme retning som pilen (9) på girkassehuset (6).

● Skyv knivsettet (3) inn i det

ferdigmonterte knivsettet (1).

● Vri knivsettet (3) slik at hullene på de to

knivsettene flukter.

● Stikk klappsplinten (S) gjennom

hullene, og fell ned sikringsbøylen.

● Monter om nødvendig

plantebeskyttelsesskiven. (Ö 7.9)

● Følg samme prosedyre for å montere

knivsettet på den andre siden.

7.8 Montering av knivsett MH 445, MH 585, MH 685

● Sett jordhakken i

rengjøringsstilling. (Ö 12.2)

For å sikre godt arbeidsresultat må knivene i knivsettet peke forover (ikke mot styret) slik pilene angir.

Knivsettet omfatter følgende:

–Knivsett(I):

to rads-knivsett.

–Knivsett(J):

én rads-knivsett.

1 MH 560, MH 585, MH 685

● Skyv beskyttelsesringen (K) inn på

drivakselen (1) til den stopper. Utsparingene til beskyttelsesringen skal gripe inn i de tre festeknastene på girkassehuset (2).

● Plasser knivsettet (I) slik at det korte

akselfestet (3) vender mot girkassehuset, og knivene (4) peker forover. Pilene (5) på knivsettet skal peke i samme retning som pilen (6) på girkassehuset (2).

● Skyv knivsettet (I) inn på

drivakselen (1).

● Vri knivsettet (I) slik at hullene på

akselfestet og drivakselen flukter.

2 MH 560, MH 585, MH 685

● Stikk klappsplinten (S) gjennom

hullene, og fell ned sikringsbøylen.

3 MH 585, MH 685

● Plasser knivsettet (J) slik at den lille

ytre diameteren på drivakselen (7) vender mot det allerede monterte knivsettet (I), og knivene (4) peker forover. Pilene (5) på knivsettet skal peke i samme retning som pilen (6) på girkassehuset (2).

● Skyv knivsettet (J) inn i det

ferdigmonterte knivsettet (I).

● Vri knivsettet (J) slik at hullene på de to

knivsettene flukter.

4 MH 585, MH 685

● Stikk klappsplinten (S) gjennom

hullene, og fell ned sikringsbøylen.

MH 560, MH 585, MH 685

● Monter om nødvendig

plantebeskyttelsesskiven. (Ö 7.9)

● Følg samme prosedyre for å montere

knivsettet på den andre siden.

0478 403 9806 A - NO

7.9 Montere plantebeskyttelsesskiven

Sett på klappsplinten i retningen som bildet viser, og pass på plasseringen av sikringsbøylen. Ved feil/vridd montering kan klappsplinten løsne av seg selv og falle ut.

● Sett plantebeskyttelsesplaten (L) på de

ytre knivsettene. Vri plantebeskyttelsesskiven slik at hullene på skiven og knivsettet flukter.

● Stikk klappsplinten (S) gjennom

hullene, og fell ned sikringsbøylen.

● Gjenta prosedyren på den andre siden.

7.10 Montere fremdriftshendelen

● Følg monteringsanvisningene.

(Ö 7.1)

● Stikk den svarte fremdriftshendelen (M)

med den integrerte skruen (1) ovenfra og inn gjennom hullet på styreoverdelen.

● MH 445:

Skru inn låsemutteren (O), og trekk til med 7 - 9 Nm. Sett på dekselet (P).

● MH 445 R, MH 560, MH 585, MH 685:

Plasser den røde fremdriftshendelen (N) slik at skruen på den svarte fremdriftshendelen kan skrues inn i mutteren på den røde hendelen. Trykk den røde fremdriftshendelen (N) oppover mot styret. Skru inn skruen (1), og trekk til med 7 - 9 Nm.

7.11 Legge fremdriftsvaieren

● Følg monteringsanvisningene.

(Ö 7.1)

● 1 Vikle ut fremdriftsvaieren

(forover) (1), og heng den i festeanordningen (2).

● 2 Trekk til mutterne (3) med 2 - 4 Nm.

● Trekk fremdriftsvaieren (forover) (1)

oppover på følgende måte: A Trekk fremdriftsvaieren (forover) (1) over styreoverdelen (4). B Legg fremdriftsvaieren (forover) (1) under tverrstaget (5) på styreoverdelen.

● MH 445 R, MH 560, MH 585, MH 685:

Legg fremdriftsvaieren (bakover) (6) på høyre side av forbrenningsmotoren, under skiftestangen (7). Trekk vaieren oppover på rattet på samme måte som fremdriftsvaieren (forover).

7.12 Feste fremdriftsvaieren

● Følg monteringsanvisningene.

(Ö 7.1)

Fremdriftsvaier (forover):

● Nippelen (1) på vaieren med svart

hette (2) føres inn på den svarte fremdriftshendelen (M).

● Før nippelen (1) gjennom åpningen (3)

på hendelen (4). Bruk eventuelt en egnet tang.

● Bruk en egnet tang for å trekke i

nippelen (1) og feste den på hendelen (4) slik bildet viser.

● Trykk hetten (2) godt ned på

fremdriftshendelen (4).

● Utføre funksjonskontroll:

Betjen fremdriftshendelen. (Ö 8.2) Fremdriftshendelen skal være lett bevegelig.

Fremdriftsvaier (bakover) MH 445 R, MH 560, MH 585, MH 685:

● Nippelen på vaieren med rød hette

føres inn på den røde fremdriftshendelen.

● Følg deretter samme prosedyre som

ved montering av fremdriftsvaieren (forover).

7.13 Legge og montere gassvaieren

● Følg monteringsanvisningene.

(Ö 7.1)

● Vikle ut gassvaieren (1), og legg den på

følgende måte: A Trekk gassvaieren over styreoverdelen (2). B Legg gassvaieren under tverrstaget (3) på styreoverdelen.

● Stikk skruen (T) inn gjennom hullet på

gassvaierhuset (4). Når du har satt inn skruen i gassvaierhuset, setter du huset innenfra på styreoverdelen og holder det i denne stillingen. Skru på låsemutteren (U), og trekk til med 7 9Nm.

7.14 Feste vaiere på styret

● Følg monteringsanvisningene.

(Ö 7.1)

● MH 445:

Fest fremdriftsvaieren (1) til høyre side av styreoverdelen ved hjelp av et buntebånd (V).

ENSVFIDASLSKTRHUSRHRBGUKETMK NO

0478 403 9806 A - NO

● MH 445 R, MH 560, MH 585, MH 685:

Fest begge fremdriftsvaierne (1, 2) til høyre side av styreoverdelen ved hjelp av et buntebånd (V).

● Fest gassvaieren (3) til venstre side av

styreoverdelen ved hjelp av et buntebånd (V).

● Kontroller at buntebåndet er godt festet.

Skjær av den overskytende enden av buntebåndet.

7.15 Drivstoff og motorolje

Unngå skader på maskinen!

Fyll på olje før du starter motoren for første gang. Bruk en egnet påfyllingstrakt når du fyller på motorolje eller drivstoff.

Motorolje:

Se bruksanvisningen for forbrenningsmotoren for mer informasjon om anbefalt motorolje og oljepåfyllingsmengde. Sjekk oljenivået regelmessig (se bruksanvisningen for forbrenningsmotoren). Unngå for høyt eller for lavt oljenivå. Fare for motorskade! Skru på lokket for motoroljen og kontroller at det er tett før du tar i bruk forbrenningsmotoren.

Drivstoff:

Anbefaling: kvalitetsdrivstoff, blyfri bensin. Se bruksanvisningen for forbrenningsmotoren for mer informasjon om anbefalt drivstoffkvalitet (oktan).

8. Betjeningselementer

8.1 Hendel for gassregulering

Turtallet til forbrenningsmotoren kan reguleres ved hjelp av hendelen for gassregulering (1).

Start-posisjon:

● Trekk hendelen for

gassregulering (1) bakover til den stopper.

● Forbrenningsmotoren kan nå startes.

(Ö 11.6)

Stopp-posisjon:

● Skyv hendelen for

gassregulering (1) forover til den stopper (vær oppmerksom på sperretrinnet).

● Forbrenningsmotoren stopper etter få

sekunder.

Turtallregulering:

● Skyv hendelen for gassregulering (1)

mens forbrenningsmotoren kjører.

Motorturtall:

høyt

lavt

8.2 Fremdriftshendel

Når du betjener en av fremdriftshendlene (1, 3) mens forbrenningsmotoren er i gang, kobles fremdriften inn eller ut (drivakselen begynner å dreie eller stopper).

Den svarte fremdriftshendelen (forover) (1) brukes for å kjøre jordhakken forover når den står på bakken og knivsettene er montert.

Den røde fremdriftshendelen (bakover) (3) brukes for å kjøre jordhakken bakover når den står på bakken og knivsettene er montert.

Av sikkerhetsmessige årsaker har fremdriftshendlene en mekanisk sperre som hindrer utilsiktet innkobling. (Ö 9.1) Modellene MH 445 R, MH 560, MH 585, MH 685 er utstyrt med en mekanisk sikring som gjør at det kun er mulig å trykke inn én fremdriftshendel – enten fremdriftshendelen (forover) eller fremdriftshendelen (bakover).

Unngå skader på maskinen!

For å unngå unødvendig slitasje på kileremmen er det viktig at du betjener fremdriftshendelen raskt og jevnt, og unngår å la den bli stående i halvveis inntrykt posisjon.

Betjene fremdriftshendelen (forover):

● Trykk 1 frigjøringshendelen (2)

mot fremdriftshendelen (forover) (1) til den stopper, og hold den der.

● Trykk 2 fremdriftshendelen

(forover) (1) jevnt inn til den stopper, og hold den i denne posisjonen.

18 19

0478 403 9806 A - NO

● Slipp opp frigjøringshendelen (2).

Fremdriften er koblet inn, og drivakselen dreier.

● 3 Koble ut giret:

Slipp opp fremdriftshendelen (forover) (1).

Betjene fremdriftshendelen (bakover) (MH 445 R, MH 560, MH 585, MH 685):

● Trykk 1 frigjøringshendelen (4) mot

fremdriftshendelen (bakover) (3) til den stopper, og hold den der.

● Trykk 2 fremdriftshendelen

(bakover) (3) jevnt inn til den stopper, og hold den i denne posisjonen.

● Slipp opp frigjøringshendelen (4).

Fremdriften er koblet inn, og drivakselen dreier.

● 3 Koble ut giret:

Slipp opp fremdriftshendelen (bakover) (3).

9. Sikkerhetsutstyr

Maskinen har flere anordninger som gjør den sikker å bruke og beskytter mot feil bruk.

Fare for personskade!

Sikkerhetsanordningene skal være på plass, og ikke være kortsluttet, endret eller skadet. Ikke bruk maskinen hvis du oppdager denne typen feil på sikkerhetsanordningene. Kontakt en forhandler. STIHL anbefaler STIHL forhandleren.

9.1 Låse fremdriftshendelen

Av sikkerhetsmessige årsaker har fremdriftshendlene en mekanisk sperre som hindrer utilsiktet innkobling.

Før du kan aktivere en av fremdriftshendlene, må du trykke inn den tilsvarende frigjøringshendelen. (Ö 8.2)

9.2 Sikkerhetsanordninger

Jordhakken er utstyrt med sikkerhetsanordninger som skal hindre utilsiktet kontakt med arbeidsverktøyene og beskytte mot gjenstander som kastes ut. Dette innbefatter beskyttelseslistene på siden, beskyttelsesplaten og det forskriftsmessig monterte styret.

10. Informasjon om arbeid

10.1 Brukerens arbeidsområde

● Brukeren må av

sikkerhetsmessige grunner oppholde seg i arbeidsområdet (det grå området 1) så lenge forbrenningsmotoren kjører.

● Jordhakken skal kun brukes av én

person om gangen. Se til at ingen oppholder seg i fareområdet. (Ö 4.)

10.2 Maskinens arbeidsposisjon

● Jordhakken må stå på bakken

(forbrenningsmotoren vender opp) når den tas i bruk. Hold jordhakken mest mulig vannrett under arbeidet. Unngå å bikke/vippe jordhakken for mye.

10.3 Knivsettkombinasjoner

Monter alltid samme antall knivsett på venstre og høyre drivaksel.

Plantebeskyttelsesskiven kan monteres på alle de beskrevne knivsettkombinasjonene. Den beskytter plantene i nærheten (f.eks. når du hakker i et trangt bed).

Mulige kombinasjoner MH 445, MH 445 R:

– 2 knivsett:

ett én rads-knivsett per drivaksel

– 4 knivsett:

to én rads-knivsett per drivaksel

Mulige kombinasjoner MH 560:

– 2 knivsett:

ett to rads-knivsett per drivaksel

Mulige kombinasjoner MH 585, MH 685:

– 2 knivsett:

ett to rads-knivsett per drivaksel

– 4 knivsett:

ett to rads-knivsett og ett én radsknivsett per drivaksel

ENSVFIDASLSKTRHUSRHRBGUKETMK NO

0478 403 9806 A - NO

10.4 Ideell kroppsstilling under arbeidet

En ideell kroppsstilling under arbeidet motvirker at du fort blir trøtt.

Maskinen bør derfor stilles inn (høydejustering av styret, bremsestagjustering) slik at du kan ha en rett kroppsstilling (ryggen) under hele arbeidstiden.

Ideell kroppsstilling:

– rett rygg – utstrekte bein – underarmene i lett vinkel nedover

11. Ta maskinen i bruk

11.1 Forberedelser

Fare for personskader!

Følg sikkerhetsanvisningene i kapitlet "For din sikkerhet" (Ö 4.), og gjør deg kjent med hvordan betjeningselementene på jordhakken fungerer. (Ö 8.)

● Kontroller motoroljenivået og etterfyll

ved behov. (Ö 7.15)

● Bruk den andre hånden til å trekke

strammearmen (3) bakover og holde den i denne stillingen.

● Flytt styreoverdelen (1) til ønsket

posisjon.

● Trykk strammearmen (3) forover, og

pass på at styreoverdelen går i inngrep.

● Fell om nødvendig inn

transportunderstellet. (Ö 11.4)

11.3 Sidejustering av styret

Styret kan reguleres i tre forskjellige posisjoner på siden.

● Fell ut transportunderstellet. (Ö 11.4)

● Hold styreoverdelen med én hånd i et

av håndtakene.

● Trekk strammearmen (1) oppover for

hånd.

● Sett styret i ønsket stilling. Pass på at

festeknasten (2) befinner seg over ett av de tre låsehullene (3).

● Trykk strammearmen (1) forover for

hånd, og fest styret.

● Kontroller at styret sitter fast.

● Fell om nødvendig inn

transportunderstellet. (Ö 11.4)

Fare for personskade! Hvis transportunderstellet står i

arbeidsposisjon (oppfelt) og frigjøringshendelen aktiveres, kan transportunderstellet selv havne i transportstilling.

Felle ut transportunderstellet – transportstilling:

● Løft transportunderstellet (1) forsiktig

med én hånd, og hold det i denne stillingen.

● Trykk inn frigjøringshendelen (2).

● Fell transportunderstellet (1) nedover til

det stopper, og slipp frigjøringshendelen (2). Transportunderstellet går i grep og er godt festet.

Felle inn transportunderstellet – arbeidsposisjon:

● Hold transportunderstellet (1) med én

hånd, og avlast det ved å løfte lett i det.

● Trykk inn frigjøringshendelen (2), og

vipp opp transportunderstellet.

● Slipp frigjøringshendelen (2), og fell

transportunderstellet oppover til det stopper. Transportunderstellet går i grep og er godt festet i arbeidsposisjonen.

11.2 Justere høyden på styreoverdelen

Høyden på styreoverdelen kan justeres.

● Fell ut transportunderstellet. (Ö 11.4)

● Hold med én hånd rundt håndtaket (2)

på styreoverdelen (1).

11.4 Felle ut og inn transportunderstellet

Transportunderstellet gjør at du kan transportere jordhakken ved å skyve eller trekke den.

11.5 Justere bremsestaget

Motstanden og fremdriftshastigheten under jordbearbeidingen reguleres ved hjelp av bremsestaget. Bremsestaget kan justeres i tre trinn for bedre regulering.

0478 403 9806 A - NO

Justere bremsestaget:

● Fell ut transportunderstellet i

transportstilling. (Ö 11.4) Sørg for at maskinen står stabilt og stødig.

● Trykk inn låsebolten (1), og hold den

inne.

● Sett bremsestaget (2) i ønsket stilling.

● Slipp låsebolten (1), og kontroller at

bremsestaget går i grep.

11.6 Starte forbrenningsmotoren

● Sett hendelen for gassregulering

i startposisjon. (Ö 8.1)

● Hold med én hånd godt rundt håndtaket

på startsnoren (1).

● Dra startsnoren (1) langsomt ut til du

kjenner kompresjonsmotstand. Dra deretter hardt og raskt ut til en armlengde i ett drag. Før startsnoren (1) langsomt tilbake, slik at den rulles opp igjen. Gjenta prosedyren inntil forbrenningsmotoren starter.

11.7 Slå av forbrenningsmotoren

● Sett hendelen for gassregulering i

stopp-posisjon for å slå av forbrenningsmotoren. (Ö 8.1) Forbrenningsmotoren stanser etter en kort utkoblingstid.

11.8 Koble inn/ut fremdriften (forover) Koble inn fremdriften (forover):

● Slå av forbrenningsmotoren før du

transporterer jordhakken til arbeidsområdet. (Ö 13.)

● Start forbrenningsmotoren. (Ö 11.6)

● Hold fast jordhakken med begge

hendene på håndtakene.

● Betjen og hold den svarte

fremdriftshendelen (forover). (Ö 8.2) Drivakselen med de monterte arbeidsverktøyene begynner å dreie, slik at jordhakken settes i bevegelse forover.

Koble ut fremdriften (forover):

● Slipp opp fremdriftshendelen (forover).

(Ö 8.2) Fremdriftshendelen med de monterte arbeidsverktøyene stopper.

11.9 Koble inn/ut fremdriften (bakover) (MH 445 R, MH 560, MH 585, MH 685)

Jordhakkene MH 445 R, MH 560, MH 585, MH 685 er utstyrt med en revers.

Reversen brukes kun til å få løs jordhakken hvis den har kjørt seg fast under jordbearbeidingen. Reversen er ikke beregnet for bruk under hakking.

Fare for personskade!

Før du kobler inn fremdriften (bakover), må du passe på at du ikke står for nær styret.

Koble inn fremdriften (bakover):

● Slå av forbrenningsmotoren før du

transporterer jordhakken til arbeidsområdet. (Ö 13.1)

● Start forbrenningsmotoren. (Ö 11.6)

● Hold fast jordhakken med begge

hendene på håndtakene.

● Betjen og hold den røde

fremdriftshendelen (bakover). (Ö 8.2) Drivakselen med de monterte arbeidsverktøyene begynner å dreie, slik at jordhakken settes i bevegelse bakover.

Koble ut fremdriften (bakover):

● Slipp opp fremdriftshendelen (bakover).

(Ö 8.2) Fremdriftshendelen med de monterte arbeidsverktøyene stopper.

11.10 Hakke

Når du hakker, vil de roterende knivsettene løse opp jorden og klargjøre den for såing, dyrking eller plantepleie.

Fare for personskader!

Hakk kun forover. Vær oppmerksom på hindringer som du ikke kan kjøre over (f.eks. belegningsstein på gangveier).

● Slå av forbrenningsmotoren før du

transporterer jordhakken til arbeidsområdet. (Ö 13.1)

● Fell inn transportunderstellet. (Ö 11.4)

● Start forbrenningsmotoren. (Ö 11.6)

● Hold fast jordhakken med begge

hendene på håndtakene, og stå stødig. Pass på arbeidsområdet. (Ö 10.1)

● Betjen og hold fremdriftshendelen

(forover). (Ö 11.8) Knivsettene begynner å rotere, og hakkingen kan starte.

ENSVFIDASLSKTRHUSRHRBGUKETMK NO

0478 403 9806 A - NO

● Når du er ferdig med arbeidet, kobler du

ut fremdriften (Ö 11.8), slår av motoren (Ö 11.7) og rengjør maskinen (Ö 12.2).

12. Vedlikehold

Fare for personskader!

Før du utfører vedlikeholds-- eller rengjøringsarbeid på maskinen, er det viktig at du leser nøye gjennom kapitlet "For din sikkerhet", (Ö 4.) og spesielt underkapitlet "Vedlikehold og reparasjoner". (Ö 4.7)Følg alle sikkerhetsanvisningene.

Trekk alltid ut tennpluggstøpselet før vedlikeholds- og rengjøringsarbeid.

12.1 Demontere knivsettene

Hvis klappsplinten ved siden av girkassehuset løsnes, kan hele knivsettet med plantebeskyttelsesplaten trekkes av fra drivakselen. Les kapitlene "Montere knivsettet" (Ö 7.7), (Ö 7.8) og "Knivsettkombinasjoner" (Ö 10.3) for mer informasjon om montering av knivsettene.

● La maskinen (forbrenningsmotoren,

girkassen) kjøle seg ned helt.

● Sett jordhakken i rengjøringsstilling.

(Ö 12.2)

● Demontere plantebeskyttelsesskiven:

Fell opp sikkerhetsbøylen til klappsplinten (1), og trekk av klappsplinten. Trekk av plantebeskyttelsesskiven (2).

● Demontere knivsettene:

Fell opp sikkerhetsbøylen til klappsplinten (3), og trekk av klappsplinten. Ta av de fullstendige knivsettene (4).

● Trekk av beskyttelsesringene (5), og

oppbevar dem på et trygt sted. Ikke mist dem!

12.2 Rengjøring Vedlikeholdsintervall:

Alltid etter bruk

● Rengjør hele maskinen grundig etter

hver bruk. Godt vedlikehold beskytter maskinen og gjør at den varer lengre.

● Avkjøl maskinen helt og ta ut

tennpluggstøpselet før du rengjør maskinen. Bruk langermede klær og solide hansker ved rengjøring av gir og knivsett.

Rengjøringsstilling:

Unngå skader på maskinen!

Ikke la jordhakken stå i den avbildede stillingen lengre enn det som er absolutt nødvendig for å utføre rengjørings- og vedlikeholdsarbeider. Oppbevar maskinen i stående stilling.

● Fell ut transportunderstellet. (Ö 11.4)

● Sett styreoverdelen i den øverste

stillingen. (Ö 11.2)

● Plasser jordhakken på et jevnt og fast

underlag.

● Vipp maskinen bakover til styret når

bakken.

Rengjøringsinformasjon:

● Ikke bruk sterke rengjøringsmidler på

skitt og rester som har satt seg fast, og som ikke lar seg fjerne med en børste, fuktig klut eller trepinne. STIHL anbefaler at du bruker et spesialrensemiddel (for eksempel STIHL spesialrens).

● Ikke rett vannstråler mot styret, deler på

forbrenningsmotoren, tetninger og lagerpunkter. Dette kan føre til ekstra reparasjonskostnader.

● Forbrenningsmotor:

Rengjør kjøleribbene, viftehjulet, området rundt luftfilteret, eksosanlegget osv. for å sikre at forbrenningsmotoren avkjøles tilstrekkelig.

● Girkassehuset, understellet og hakkeverktøyet kan rengjøres med

vannstråler eller en høytrykksvasker.

Unngå skader på maskinen!

Når du bruker en høytrykksvasker, må du holde en avstand på mindestens 1 m, og unngå å rette vannstrålen direkte mot lagerpunkter, drivaksel og tetninger. Unngå særlig tetningen mellom girkassehuset og beskyttelsesplaten.

12.3 Forbrenningsmotor

Vedlikeholdsintervall: Før hver bruk

Kontroller motoroljenivået (se bruksanvisningen for forbrenningsmotoren).

0478 403 9806 A - NO

Les betjenings- og vedlikeholdsinformasjonen i bruksanvisningen som fulgte med forbrenningsmotoren.

12.4 Serviceintervaller Unngå skader på maskinen!

Vedlikeholdsarbeider på giret skal bare utføres av en forhandler.

Vedlikehold hos forhandleren: Årlig ved privat bruk

Vedlikehold av jordhakken bør utføres hos en forhandler. STIHL anbefaler STIHL forhandleren.

Vedlikehold utført av brukeren:

● Før hver bruk

Kontroller motoroljenivået (se bruksanvisningen for forbrenningsmotoren)

● Alltid etter bruk

Rengjør maskinen. (Ö 12.2)

12.5 Oppbevaring og

vinterlagring

Oppbevar jordhakken i normalstilling (med utfelt transportunderstell). Fell ned styret bakover, slik at maskinen tar mindre plass.

Veltefare!

Jordhakken kan velte forover hvis knivsettet står i en feil posisjon. Kontroller derfor alltid at jordhakken står støtt. Vri eventuelt forsiktig på knivsettet for å gjøre jordhakken mindre fremtung. Alternativt kan du støtte jordhakken på bærehåndtaket under oppbevaring.

Oppbevar maskinen i et tørt, lukket rom med lite støv. Sørg for å oppbevare maskinen utilgjengelig for barn.

Sørg for å få utbedret eventuelle feil før du setter maskinen bort for lengre tid. Maskinen skal alltid være i driftssikker stand. Se til at alle muttere, bolter og skruer er strammet godt, skift ut farehenvisninger og advarsler på maskinen som har blitt uleselige, og kontroller hele maskinen for slitasje og skader. Skift ut slitte og skadede deler.

Husk i tillegg følgende hvis maskinen skal settes bort i lengre tid (vinterlagring):

● Rengjør alle delene grundig.

● Tøm drivstofftanken og forgasseren.

● Smør alle bevegelige deler godt med

olje eller fett.

● Skru ut tennpluggen (se

bruksanvisningen som fulgte med forbrenningsmotoren), og fyll på ca. 3 cm³ motorolje gjennom tennpluggåpningen i forbrenningsmotoren. Drei forbrenningsmotoren noen ganger uten tennplugg (dra i startsnoren).

Brannfare!

Hold tennpluggstøpslet unna hullet for tennpluggen på grunn av brannfaren.

● Skru inn tennpluggen igjen (se

bruksanvisningen som fulgte med forbrenningsmotoren).

● Skift olje (se bruksanvisningen som

fulgte med forbrenningsmotoren).

● Dekk til forbrenningsmotoren, og

oppbevar maskinen i normalstilling.

13. Transport

13.1 Transportere jordhakken

Fare for personskade! Les sikkerhetsanvisningene i

kapitlet "For din sikkerhet" (Ö 4.), og særlig avsnittet "Transport" (Ö 4.4). Før maskinen transporteres, må du slå av forbrenningsmotoren, ta ut tennpluggstøpselet og ta på deg egnet verneutstyr (vernesko, hansker, kjeledress som dekker armer og bein).

Vær oppmerksom på vekten! (Ö 18.)

1 Trekke eller skyve jordhakken:

● Sett bremsestaget i høyeste stilling.

(Ö 11.5)

● Fell ut transportunderstellet. (Ö 11.4)

● Hold i de to håndtakene (1) på

jordhakken, og vipp bakover til maskinen står på transporthjulene.

● Trekk eller skyv jordhakken langsomt

(skrittempo). På glatt og jevnt underlag er det enklest å skyve maskinen, mens på humpete underlag er det best å dra maskinen.

ENSVFIDASLSKTRHUSRHRBGUKETMK NO

0478 403 9806 A - NO

Fare for personskade! Maskinen er tung, så vær ekstra

forsiktig ved trapper, avsatser, skrå ramper og andre forhøyninger. Brukeren skal alltid stå høyere enn maskinen, slik at han/hun ikke kan få den over seg ved et uhell – skyv ned / dra opp maskinen over avsatser og i bakker. Ikke skyv/dra maskinen over mer enn to eller tre trinn. Hvis jordhakken skal transporteres over flere trinn, må du få hjelp av noen til å bære den.

2 Løfte eller bære jordhakken:

● Kontroller at styreoverdelen sitter godt.

● Få hjelp av en eller flere personer når

du skal løfte/bære jordhakken, og sørg for god avstand til knivsettene.

Løftepunkter:

Håndtak (1) og bærehåndtak (2)

3 Transportere jordhakken på en lasteflate:

● Jordhakken skal alltid transporteres

stående – på transportunderstell og knivsett. Ikke legg maskinen på siden.

● Fell ut transportunderstellet (Ö 11.4) og

monter knivsettene (Ö 7.7), (Ö 7.8) slik at maskinen står stødig.

● Sikre jordhakken med stropper/seler på

lasteflaten, slik at den ikke glir.

Festepunkter:

akselen på transportunderstellet (3) og akselen på knivsettet (4).

14. Miljøvern

Emballasjen, maskinen og tilbehøret er produsert av gjenvinnbare materialer, og skal kasseres deretter.

Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av ressurser. Maskinen bør derfor leveres til gjenvinning etter at den normale levetiden er nådd.

14.1 Kassering

Spillolje (motorolje, girolje) og drivstoff skal alltid kasseres på en forskriftsmessig måte.

Gjør forbrenningsmotoren ubrukelig før kassering. Husk spesielt å fjerne tenningskabelen, tømme tanken og tappe ut motoroljen.

Knivsettene er fort gjort å skade seg på!

La aldri jordhakken stå uten tilsyn! Dette gjelder selv om den ikke lenger er i bruk og skal kasseres. Sørg for å oppbevare maskinen og knivsettet utilgjengelig for barn.

15. Minimere slitasjen og unngå skader

Viktige henvisninger vedrørende vedlikehold for produktgruppen

Jordhakker med bensinmotor (STIHL MH)

STIHL frasier seg ethvert ansvar for materielle skader og personskader som skyldes at bruksanvisningen ikke er fulgt (spesielt med hensyn til sikkerhet,

betjening og vedlikehold) eller at det er brukt ikke-godkjente påbyggings- eller reservedeler.

Følg disse henvisningene for å unngå skader eller unormal slitasje på din STIHL maskin:

1. Slitedeler

Enkelte av komponentene på STIHL maskinen utsettes for normal slitasje også når produktet brukes i henhold til bestemmelsene. Disse komponentene må skiftes ut i tide, avhengig av hvordan og hvor mye produktet brukes.

Det innbefatter blant annet: –Kilerem – Knivsett –Bremsestag

2. Følg informasjonen i denne bruksanvisningen.

Bruk, vedlikehold og lagring av STIHL maskinen må skje i henhold til informasjonen i denne bruksanvisningen. Brukeren må selv ta ansvaret hvis det oppstår skader fordi sikkerhets-, bruks- og vedlikeholdsforskriftene ikke er fulgt.

Dette gjelder spesielt for: – Ikke forskriftsmessig bruk av produktet. – Bruk av drivstoff som STIHL ikke har

godkjent (smøremidler, bensin og motorolje, se bruksanvisningen for forbrenningsmotoren).

– Endringer på produktet som ikke er

godkjent av STIHL.

– Bruk av tilleggsdeler, tilleggsutstyr eller

klippeverktøy som ikke er godkjent av STIHL.

– Bruk ved sportsarrangementer eller

andre konkurranser.

0478 403 9806 A - NO

– Skader som følge av at produktet er

brukt med defekte komponenter.

3. Vedlikeholdsarbeider

Alle arbeider som er nevnt under “Vedlikehold“, må utføres regelmessig.

Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler.

STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en STIHL forhandler.

I tillegg til jevnlige tilbud om opplæring, får STIHL forhandlerne regelmessig tilsendt teknisk informasjon.

Hvis disse arbeidene forsømmes, kan det oppstå skader som brukeren er ansvarlig for.

Slike skader er blant annet: – Korrosjonsskader og andre skader som

oppstår som følge av uegnet lagringssted.

– Skader på maskinen grunnet bruk av

reservedeler med dårlig kvalitet.

– Skader som skyldes at vedlikehold ikke

er utført i rett tid eller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- eller reparasjonsarbeider som ikke er utført hos forhandlere.

16. Vanlige reservedeler

Klappsplint (knivsett): 9396 021 3785

MH 445, MH 445 R

Komplett knivsett, indre, venstre: 6241 710 0200 Komplett knivsett, indre, høyre: 6241 710 0205

Komplett knivsett, ytre, venstre: 6241 710 0210 Komplett knivsett, ytre, høyre: 6241 710 0215

MH 560, MH 585, MH 685

Komplett knivsett, indre, venstre: 6241 710 0220 Komplett knivsett, indre, høyre: 6241 710 0225

MH 585, MH 685

Komplett knivsett, ytre, venstre: 6242 710 0210 Komplett knivsett, ytre, høyre: 6242 710 0215

17. Produsentens samsvarserklæring

17.1 Produsentens EUsamsvarserklæring for jordhakke STIHL MH 445.1, MH 445.1 R, MH 560.0, MH 585.0, MH 685.0

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Østerrike

bekrefter som eneansvarlig at maskinen – Modell: Jordhakke – Merke: STIHL – Type: MH 445.1, MH 445.1 R,

MH 560.0, MH 585.0, MH 685.0

– Nominell effekt:

MH 445.1, MH 445.1 R: 2,2 kW MH 560.0, MH 585.0: 2,3 kW MH 685.0: 2,9 kW

– Serieidentifikasjon: 6241

oppfyller de relevante bestemmelsene i direktiv 2000/14/EC, 2006/42/EC, 2014/30/EU og 2011/65/EU og er utviklet og produsert i samsvar med de versjonene av følgende standarder som var gyldige på produksjonsdatoen: EN 709 og EN ISO 14982.

Det garanterte lydeffektnivået er målt i henhold til direktiv 2000/14/EC, vedlegg V.

MH 445.1, MH 445.1 R

– Målt lydeffektnivå: 91,0 dB(A) – Garantert lydeffektnivå: 92 dB(A)

MH 560.0, MH 585.0

– Målt lydeffektnivå: 91,3 dB(A) – Garantert lydeffektnivå: 93 dB(A)

MH 685.0

– Målt lydeffektnivå: 92,4 dB(A) – Garantert lydeffektnivå: 93 dB(A) Den tekniske dokumentasjonen

oppbevares hos STIHL Tirol GmbH. Produksjonsår og maskinnummer er angitt

på jordhakken. Langkampfen, 02.07.2021 STIHL Tirol GmbH på vegne av

Matthias Fleischer, leder for forskning og utvikling

ENSVFIDASLSKTRHUSRHRBGUKETMK NO

0478 403 9806 A - NO

på vegne av

Sven Zimmermann, hovedavdelingsleder for kvalitet

18. Tekniske data

MH 445.1 / MH 445.1 R / MH 560.0 / MH 585.0 / MH 685.0

Serieidentifikasjon 6241 Forbrenningsmotor,

modell

Start Snorstart

MH 445.1 / MH 445.1 R

Motortype STIHL EVC

Slagvolum 139 ccm Nominell effekt ved

nominelt turtall Drivstofftank 0,9 l Verktøy 4 hakkeelemen-

Diameter for knivsett 30 cm

4-takts forbrenningsmotor

200.3 C

2,25 | 3100 kW | /min.

ter, 2 plantebeskyttelsesskiver

MH 445.1 / MH 445.1 R

Arbeidsturtall for

124/min. knivsett ved nominelt turtall

Nominelt turtall 3100/min. Måling i henhold til EN 709: Lydtrykknivå på

arbeidsplassen L Usikkerhet K

80 dB(A)

2dB(A) Måling iht. EN 709, EN 20643: Målt verdi a Usikkerhet K

5,50 m/s

2,20 m/s

Måling iht. 2000/14/EC / S.I. 2001/1701: Garantert lydeffekt-

nivå L

WAd

Usikkerhet K

:1,4dB(A)

92 dB(A)

Drift MH 445.1 1 forovergir Drift MH 445.1 R 1 forovergir

1 revers Vekt 36 kg / 37 kg

MH 560.0/ MH 585.0

Motortype Kohler HD675 Slagvolum 149 ccm Nominell effekt ved

nominelt turtall

2,3 | 3000

kW | /min. Drivstofftank 1,4 l Verktøy MH 560.0 2 hakkeelemen-

ter, 2

plantebeskyttel-

sesskiver Verktøy MH 585.0 4 hakkeelemen-

ter, 2

plantebeskyttel-

sesskiver Diameter for knivsett 32 cm Arbeidsturtall for

120/min. knivsett ved nominelt turtall

MH 560.0/ MH 585.0

Nominelt turtall 3000/min. Måling i henhold til EN 709: Lydtrykknivå på

arbeidsplassen L Usikkerhet K

79 dB(A)

2 dB(A) Måling iht. EN 709, EN 20643: Målt verdi a Usikkerhet K

5,00 m/s

2,50 m/s

Måling iht. 2000/14/EC / S.I. 2001/1701: Garantert lydeffekt-

nivå L

WAd

Usikkerhet K

:1,2dB(A)

93 dB(A)

Drift 1 forovergir

1 revers Vekt 41 kg / 44 kg

MH 685.0

Motortype Kohler HD775 Slagvolum 173 ccm Nominell effekt ved

nominelt turtall

2,9 | 3200

kW | /min. Drivstofftank 1,4 l Verktøy 4 hakkeelemen-

ter, 2

plantebeskyttel-

sesskiver Diameter for knivsett 32 cm Arbeidsturtall for

128/min. knivsett ved nominelt turtall

Nominelt turtall 3200/min. Måling i henhold til EN 709: Lydtrykknivå på

arbeidsplassen L Usikkerhet K

80 dB(A)

2 dB(A) Måling iht. EN 709, EN 20643: Målt verdi a Usikkerhet K

6,00 m/s

2,40 m/s

0478 403 9806 A - NO

MH 685.0

Måling iht. 2000/14/EC / S.I. 2001/1701: Garantert lydeffekt-

nivå L

WAd

Usikkerhet K

:1,0dB(A)

93 dB(A)

Drift 1 forovergir

1 revers

Vekt 46 kg

MH 445.1, MH 445.1 R:

MH 560.0:

MH 445.1, MH 445.1 R, MH 560.0, MH 585.0, MH 685.0:

ENSVFIDASLSKTRHUSRHRBGUKETMK NO

0478 403 9806 A - NO

MH 585.0, MH 685.0:

MH 445.1, MH 445.1 R: A =118 cm B =57 cm C =122 cm

MH 560.0, MH 585.0, MH 685.0: A =119 cm B =57 cm C =122 cm

18.1 REACH

REACH er navnet på en EU-bestemmelse for registrering, vurdering og godkjenning av kjemikalier.

Informasjon om innfrielse av REACHbestemmelsen (EU) nr. 1907/2006 finnes på www.stihl.com/reach.

19. Feilsøking

# Kontakt eventuelt en forhandler.

STIHL anbefaler STIHL forhandleren.

@ Se bruksanvisningen for

forbrenningsmotoren.

Feil/problem:

Forbrenningsmotoren starter ikke

Mulig årsak:

– Hendelen for gassinnstilling står i

stopp-posisjon

– Drivstofftanken er tom; drivstoffrøret er

tilstoppet

– Dårlig, forurenset eller gammelt

drivstoff i tanken

– Tennpluggstøpselet er koblet fra

tennpluggen; pluggledningen er dårlig festet på kontakten

– Tennpluggen er tilsotet eller skadet; feil

elektrodeavstand – Luftfilteret er skittent – Forbrenningsmotoren har fått for mye

drivstoff på grunn av gjentatte

startforsøk

Tiltak:

– Sett hendelen for gassregulering i start-

posisjon (Ö 8.1) – Fyll på drivstoff (Ö 7.15)

Rengjør drivstoffrørene (#)

– Bruk alltid blyfri bensin av god kvalitet

(Ö 7.15) Rengjør forgasseren (#)

– Sett inn tennpluggstøpselet ()

Kontroller forbindelsen mellom pluggledningen og støpselet (#)

– Rengjør eller skift ut tennpluggen (),

(#)

Juster elektrodeavstanden (#) – Rengjør eller skift ut luftfilteret (#) – Skru ut og tørk tennpluggen. Sett

gasshendelen i stopp-posisjon, og trekk

flere ganger i startsnoren mens

tennpluggen er skrudd ut ()

Feil/problem:

Vanskelig å starte, eller effekten til forbrenningsmotoren avtar

Mulig årsak:

– Vann i drivstofftanken og forgasseren,

forgasseren er tilstoppet – Drivstofftanken er skitten – Luftfilteret er skittent – Tennpluggen er defekt

Tiltak:

– Tøm drivstofftanken og rengjør

drivstoffrøret og forgasseren (#) – Rengjør drivstofftanken (#) – Rengjør eller skift ut luftfilteret (), (#) – Rengjør eller skift ut tennpluggen (),

(#)

Feil/problem:

Forbrenningsmotoren blir svært varm

Mulig årsak:

– Kjøleribbene er skitne – For lavt oljenivå i forbrenningsmotoren – Overflaten på forbrenningsmotoren er

dekt av jord

Tiltak:

– Rengjør kjøleribbene (Ö 12.2) – Etterfyll motorolje (Ö 7.15)

– Fjern jord på forbrenningsmotoren

Feil/problem:

Forbrenningsmotoren går ujevnt

Mulig årsak:

– Luftfilteret er skittent

Tiltak:

– Rengjør eller skift ut luftfilteret (), (#)

Feil/problem:

Sterk røykutvikling

Mulig årsak:

– For høyt oljenivå – Luftfilteret er skittent

Tiltak:

– Tilpass oljepåfyllingsmengden () – Rengjør eller skift ut luftfilteret (), (#)

Feil/problem:

Sterke vibrasjoner under drift

Mulig årsak:

– Løst motorfeste

Tiltak:

– Stram skruene for motorfestet (#)

Feil/problem:

Redusert arbeidskapasitet

Mulig årsak:

– Knivsettene er montert feil – Knivsettene er slitt – Bremsestaget er feilinnstilt

Tiltak:

– Monter knivsettene riktig (Ö 7.7),

(Ö 7.8) – Skift ut knivsettene (#) – Juster bremsestaget (Ö 11.5)

0478 403 9806 A - NO

Feil/problem:

Ingen ytelse

Mulig årsak:

– Klappsplinten på drivakselen mangler

Tiltak:

– Kontroller at knivsettene er godt festet

på drivakselen (Ö 7.7), (Ö 7.8)

Feil/problem:

Høye lyder fra giret

Mulig årsak:

– Feil oljenivå i giret

Tiltak:

– Kontroller oljenivået i giret (#)

Feil/problem:

Drivakselen roterer ikke når fremdriftshendelen betjenes

Mulig årsak:

– Vaieren er defekt – Drivremmen er slitt

Tiltak:

– Kontroller og eventuelt skift ut vaieren

(#)

– Skift ut remmen (#)

20. Serviceplan

20.1 Bekreftelse av overleveringen

20.2 Servicebekreftelse

Gi denne bruksanvisningen til STIHL fagforhandleren når du får utført vedlikeholdsarbeider. Forhandleren bekrefter det utførte arbeidet ved å fylle ut de angitte feltene.

ENSVFIDASLSKTRHUSRHRBGUKETMK NO

0478 403 9806 A - NO

Service utført

Dato for neste service

0478 403 9806 A - NO

Hej!

Tack för att du valt en produkt från STIHL Vi utvecklar och tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför är våra produkter mycket säkra även när de belastas mycket.

STIHL ger även en förstklassig service. Hos våra återförsäljare får du kompetent rådgivning och instruktioner samt tekniska råd.

Vi uppskattar ditt förtroende för oss och önskar dig lycka till med din STIHL produkt.

Dr Nikolas Stihl

VIKTIGT! LÄS BRUKSANVISNINGEN INNAN DU ANVÄNDER PRODUKTEN OCH SPARA DEN.

1. Innehållsförteckning

Information om denna bruksanvisning 72

Allmänt 72 Beskrivning av bruksanvisningen 72

Maskinbeskrivning 72 För din säkerhet 73

Allmänt 73 Tankning – hantering av bensin 74 Klädsel och utrustning 74 Transportera maskinen 74 Före arbetet 75 Under arbetet 75 Underhåll och reparationer 77 Förvaring under längre

driftsuppehåll 78 Sluthantering 78

Symbolbeskrivning 79 Leveransens omfattning 79 Göra maskinen klar för

användning 80

Monteringsanvisningar 80 Montera stöd 80 Montera bromssporre 80 Montera styrhandtag 80 Fälla upp styrhandtag 81 Montera skyddslister 81 Montera skär MH 445, MH 445 R 81 Montera skär MH 445, MH 585,

MH 685 82 Montera växtskyddsskiva 82 Montera drivspakar 82 Dra drivwire 83 Fästa drivwire 83 Dra och montera gaswire 83

Fixera wirar på styrhandtag 83 Bränsle och motorolja 83

Reglage 84

Gasreglage 84 Drivspak 84

Säkerhetsanordningar 84

Låsning drivspakar 84 Skyddsanordningar 85

Arbetsanvisningar 85

Användarens arbetsområde 85 Maskinens arbetsposition 85 Skärkombinationer 85 Lämplig arbetsställning 85

Ta maskinen i bruk 85

Förberedande åtgärder 85 Höjdinställning överdel styrhandtag 85 Sidoinställning styrhandtag 86 Fälla ut och in transportstöd 86 Ställa in bromssporre 86 Starta förbränningsmotorn 86 Stänga av förbränningsmotorn 86 Koppla in och från drivning (framåt) 86 Koppla in och från drivning (bakåt)

(MH 445 R, MH 560, MH 585, MH 685) 86

Fräsning 87

Underhåll 87

Demontera skär 87 Göra rent maskinen 87 Förbränningsmotor 88 Serviceintervall 88 Förvaring och avställning

(vinteruppehåll) 88

Transport 89

Transportera jordfräsen 89

Miljöskydd 89

Sluthantering 89

ENNOFIDASLSKTRHUSRHRBGUKETMK SV

0478 403 9806 A - SV

Tryckt på klorfritt blekt papper. Papper kan återvinnas. Skyddsomslaget är halogenfritt.

Minimera slitage och förhindra skador 89

Vanliga reservdelar 90 Tillverkarens

konformitetsdeklaration 90

EU-konformitetsdeklaration jordfräs STIHL MH 445.1, MH 445.1 R, MH 560.0, MH 585.0, MH 685.0 90

Tekniska data 91

REACH 93

Felsökning 93 Serviceschema 94

Överlämningsbekräftelse 94 Servicebekräftelse 94

2. Information om denna bruksanvisning

2.1 Allmänt Denna bruksanvisning är en original

bruksanvisning från tillverkaren enligt

EG-riktlinjen 2006/42/EC. STIHL arbetar ständigt med

vidareutveckling av sitt produktutbud. Vi förbehåller oss därför rätten till ändringar av design, teknik och utrustning. Inga anspråk grundade på uppgifter och bilder i denna bruksanvisning kan därför ställas.

I denna bruksanvisning beskrivs ev. modeller som inte finns tillgängliga i alla länder.

Denna bruksanvisning är upphovsrättsskyddad. Alla rättigheter förbehållna, särskilt då rätten till kopiering, översättning och bearbetning med elektroniska system.

2.2 Beskrivning av bruksanvisningen

Bilder och text beskriver vissa arbetsmoment.

Samtliga bildsymboler, som finns på maskinen, förklaras i denna bruksanvisning.

Blickriktning:

Blickriktning vid användning ”vänster” och ”höger” i bruksanvisningen: Användaren står bakom maskinen och ser framåt i färdriktningen.

Kapitelhänvisning:

En pil hänvisar till motsvarande kapitel och underkapitel med ytterligare förklaringar. Följande exempel visar en hänvisning till ett kapitel: (Ö 4.)

Märkning av textavsnitt:

De beskrivna anvisningarna kan vara markerade som i följande exempel.

Arbetsmoment som kräver att användaren ingriper:

● Lossa skruven (1) med en skruvmejsel,

aktivera spaken (2) ... Allmänna uppräkningar: – Användning av produkten för sport-

eller tävlingsändamål

Text med extra betydelse:

Textavsnitt med extra betydelse markeras med en av följande symboler, för att ytterligare framhäva dem i bruksanvisningen.

Fara!

Risk för olycksfall och allvarliga personskador. Ett visst förhållningssätt är nödvändigt eller bör undvikas.

Varning!

Risk för personskador. Ett visst förhållningssätt förhindrar möjliga eller sannolika personskador.

Var försiktig!

Lätta personskador resp. sakskador kan förhindras med ett visst förhållningssätt.

Anvisning

Information om hur du bättre använder maskinen och undviker möjlig felhantering.

Text med bildreferens:

Bilder som förklarar hur maskinen används finns alldeles i början av bruksanvisningen.

Kamerasymbolen kopplar samman bilderna på bildsidorna med motsvarande textavsnitt i bruksanvisningen.

3. Maskinbeskrivning

1 Drivspak (framåt)

2 Styrhandtagets överdel 3 Spännarm 4 Startlina 5 Förbränningsmotor 6 Tändstiftskontakt 7 Skyddslist 8 Växtskyddsskiva 9 Skär

10 Bärhandtag

0478 403 9806 A - SV

11 Skyddslist 12 Transportstöd 13 Bromssporre 14 Låsspak (transportstöd) 15 Låsbult (bromssporre) 16 Handtag 17 Gasreglage 18 MH 445 R, MH 560, MH 585, MH 685:

Drivspak (bakåt)

19 Typskylt med maskinnummer

4. För din säkerhet

4.1 Allmänt

Föreskrifterna för undvikande av olycksfall måste ovillkorligen följas under arbetet med maskinen.

Hela bruksanvisningen måste läsas noggrant före den första idrifttagningen. Förvara bruksanvisningen på ett säkert

ställe för senare referens. Beakta skötsel- och

underhållsanvisningarna i den separata bruksanvisningen för förbränningsmotorn.

Dessa säkerhetsåtgärder är viktiga för din säkerhet. Anvisningarna kan dock inte täcka alla situationer. Använd maskinen med sunt förnuft och ansvarsfullt. Tänk på att användaren är ansvarig för skador som drabbar andra personer och deras egendom.

Bekanta dig med reglagen och hur maskinen används. Användaren måste dessutom veta hur man snabbt stannar maskinens arbetsverktyg och förbränningsmotor.

Maskinen får endast användas av personer som har läst bruksanvisningen och som känner till hur maskinen ska hanteras. Användaren måste själv se till att få praktiska instruktioner av en fackkunnig person före den första idrifttagningen. Användaren måste av försäljaren eller en annan fackkunnig person få instruktioner om hur maskinen används på ett säkert sätt.

Instruktionerna som användaren får bör innehålla information om att man måste vara ytterst försiktig och koncentrerad när man använder maskinen.

Det finns alltid kvar en restrisk även om du hanterar maskinen enligt föreskrift.

Risk för kvävning!

Risk för kvävning om barn leker med förpackningsmaterialet. Håll förpackningsmaterialet borta från barn.

Lämna resp. låna endast ut maskinen inklusive alla tillsatsredskap till personer som redan känner till denna modell och hur den ska hanteras. Bruksanvisningen är en del av maskinen och måste alltid skickas med.

Använd endast maskinen om du är utvilad och i god fysisk och psykisk kondition. Om du har problem med hälsan bör du fråga din läkare om du får använda maskinen. Använd inte maskinen om du har druckit alkohol, tagit droger eller medicin som påverkar reaktionsförmågan.

Se till att användaren inte har nedsatt fysisk, sensorisk eller mental förmåga att använda maskinen. Om användaren har nedsatt fysisk, sensorisk eller mental förmåga får användaren endast använda den under uppsikt eller efter instruktioner av en ansvarig person.

Se till att användaren är myndig eller utbildas i ett yrke under uppsikt enligt nationella regler.

Varning – risk för olycksfall!

Jordfräsen är endast avsedd för markarbeten för sådd, uppodling eller skötsel av växter. Den får endast användas i enlighet med beskrivningen i denna bruksanvisning – inte för andra ändamål! Annan användning är inte tillåten och kan vara farlig, och skulle kunna medföra personskador eller skador på maskinen.

På grund av risken för att användaren ska skadas får jordfräsen inte användas till följande arbeten (ofullständig uppräkning):

– För arbeten på takaltaner och i

balkonglådor

– För hackning och finfördelning av träd-

och häckmaterial

Föremål, djur eller personer, särskilt barn, får inte transporteras med maskinen.

Av säkerhetsskäl är varje förändring på maskinen, utom montering av tillbehör som har godkänts av STIHL, otillåten och medför att garantianspråket går förlorat. Information om godkänt tillbehör får du hos din STIHL servande fackhandel.

Manipulering av maskinen, som förändrar effekten eller varvtalet på förbränningsmotorn resp. elmotorn, är absolut förbjuden.

Var extra försiktig vid användning i offentliga anläggningar, parker, idrottsanläggningar, längs vägar och inom jord- och skogsbruk.

Varning! Hälsorisk pga vibration! För hög belastning

pga vibration kan medföra cirkulationsrubbningar eller

ENNOFIDASLSKTRHUSRHRBGUKETMK SV

0478 403 9806 A - SV

nervskador, särskilt hos människor med hjärtbesvär. Ta kontakt med en läkare om det uppträder symtom som kan ha orsakats av vibrationsbelastning. Sådana symtom, som vanligtvis uppträder i fingrarna, händerna eller handlederna, är t.ex. (ofullständig uppräkning):

– känselbortfall. –smärtor. – muskelsvaghet. – missfärgning av huden. – obehagliga krypningar. Håll fast styrhandtaget hårt men

avslappnat med båda händerna på avsedda ställen under drift.

Planera arbetstiden så att du undviker hög belastning under en längre tidsperiod.

Planera arbetspauser vid användning av jordfräsen och undvik alltför långa arbetspass med maskinen, eftersom långvarig vibration kan skada hälsan.

4.2 Tankning – hantering av bensin Livsfara!

Bensinen är giftig och mycket eldfarlig.

Förvara bensinen endast i därför avsedda och testade behållare (dunkar). Skruva alltid fast och dra åt bränsledunkens lock ordentligt. Defekta lock måste bytas ut av säkerhetsskäl.

Använd aldrig dricksflaskor eller liknande för att sluthantera eller förvara drivmedel, t.ex. bränsle. Någon, särskilt barn, kan lockas att dricka av innehållet.

Håll bensinen borta från gnistor, öppen eld, tändlågor, värmekällor och andra antändningskällor. Rökning

förbjuden! Tanka endast utomhus och rök inte vid

tankning. Stäng av förbränningsmotorn och låt den

svalna före tankning. Bensin ska fyllas på innan

förbränningsmotorn startas. När förbränningsmotorn går eller när maskinen är varm får tanklocket inte öppnas och ingen bensin fyllas på.

Fyll inte på för mycket i bränsletanken!

Fyll inte på bränsletanken över underkanten på påfyllningsröret, så att bränslet har plats för utvidgning. Beakta dessutom uppgifterna i förbränningsmotorns bruksanvisning.

Om bensin har flödat över får förbränningsmotorn inte startas innan det bensindränkta området rengjorts. Försök inte starta motorn innan bensinångorna har dunstat bort (torka bort).

Torka alltid upp utspillt bränsle omedelbart.

Om bensin har hamnat på kläderna måste de bytas.

Förvara aldrig maskinen inomhus med bensin i tanken. Bensinångorna kan komma i kontakt med öppen eld eller gnistor och antändas.

Om tanken ska tömmas bör detta ske utomhus.

4.3 Klädsel och utrustning

Använd alltid stadiga skor med räfflad sula under arbetet. Arbeta aldrig barfota eller t.ex.

med sandaler.

Bär alltid kraftiga skyddshandskar och sätt upp långt hår (med schalett, mössa

osv.) vid underhåll och rengöringsarbeten samt vid transport av maskinen.

Använd lämplig och åtsittande

klädsel under arbetet med

maskinen, dvs. overall men inte

arbetsrock. Bär inte halsduk, slips, smycken, band eller andra löst hängande accessoarer under arbetet med maskinen.

Hår, kläder eller accessoarer kan komma i kontakt med eller fastna i roterande delar. Detta kan orsaka allvarliga personskador.

4.4 Transportera maskinen

Använd alltid skyddshandskar, för att förhindra personskador pga skarpa kanter eller mycket varma maskindelar.

Transportera inte maskinen med förbränningsmotorn igång. Stäng av förbränningsmotorn, låt arbetsverktygen stanna och dra bort tändstiftskontakten före transport.

Transportera maskinen endast när förbränningsmotorn är kall och utan bränsle.

Beakta uppgifterna i kapitlet ”Transport”. Där beskrivs hur maskinen ska lyftas resp. bindas fast. (Ö 13.)

0478 403 9806 A - SV

Bär alltid maskinen med två man – beakta lyftpunkterna.

Använd lämpliga lasthjälpmedel (lastramper, lyftanordningar).

Av säkerhetsskäl får en lutningsvinkel på 15° inte överskridas vid transport och lastning, särskilt vid användning av lastramper.

Säkra maskinen och medtransporterade maskindelar på lastytan med lämpliga fästanordningar av rätt dimension (band, rep osv.). Transportera aldrig maskinen osäkrad.

STIHL rekommenderar att jordfräsen transporteras på ett lämpligt släp resp. på en lämplig lastyta och inte i fordonet (t.ex. i bagagerummet).

Beakta regionala lagliga föreskrifter vid transport av maskinen, särskilt när det gäller lastens säkerhet och transport av föremål på lastflak.

4.5 Före arbetet

Se till att endast personer som känner till bruksanvisningen använder maskinen.

Innan maskinen tas i drift ska bränslesystemets täthet kontrolleras, i synnerhet de synliga delarna, exempelvis tanken, tanklocket och slanganslutningarna. Vid otäthet eller skador får förbränningsmotorn inte startas – brandrisk! Låt servande fackhandel reparera maskinen innan den tas i drift igen.

Beakta kommunala föreskrifter för driftstider för trädgårdsredskap med förbränningsmotor.

Kontrollera området där maskinen ska användas noggrant och ta bort alla stora stenar, stockar, ståltrådar, ben och andra främmande föremål som kan kastas upp av maskinen.

Dolda objekt i marken (vattenspridare, stolpar, vattenventiler, fundament, elektriska ledningar osv.) måste alltid markeras tydligt före arbetet med maskinen och kringgås. Kör aldrig över sådana föremål.

Alla defekta samt utslitna och skadade delar ska bytas innan maskinen används. Riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga eller skadade måste bytas ut. Din STIHL servande fackhandel har nya etiketter och alla nödvändiga reservdelar i lager.

Kontrollera att tändstiftskontakten sitter fast ordentligt på tändstiftet innan maskinen används.

Maskinen får endast användas i säkert bruksskick. Kontrollera före varje idrifttagning:

– Att hela maskinen har monterats enligt

föreskrift.

– Att säkerhetsanordningarna (t.ex.

drivspakar, skyddslister, skyddskåpor, styrhandtag, skyddsgaller) är i felfritt skick och fungerar ordentligt. Använd aldrig maskinen om säkerhetsanordningar saknas, är skadade eller utslitna.

– Att arbetsverktyg (skär), fästskruvar

och sprintar finns resp. kontrollera beträffande slitage eller skador (hack, sprickor). Utslitna eller skadade delar ska bytas ut.

– Att arbetsverktygen (skär) har

monterats ordentligt och enligt föreskrift.

– Att drivspakarna fungerar och går lätt. – Att tanklocket är ordentligt fastskruvat. – Att tanken och bränsleledande delar

samt tanklocket är i felfritt skick.

– Att oljeskruven är ordentligt

fastskruvad.

– Att det använda tillbehöret har

monterats komplett och enligt föreskrift på maskinen. Alla komponenter, som ingår i leveransen av tillbehöret, måste monteras resp. användas.

Genomför alla nödvändiga arbeten eller kontakta en servande fackhandel. STIHL rekommenderar en STIHL servande fackhandel.

De vänstra och högra skyddslisterna är anpassade till motsvarande arbetsbredd och måste alltid monteras ordentligt. Om arbetsbredden ökas på modellerna MH 445 och MH 445 R med extra skär (STIHL tillbehör) måste även de större skyddslisterna (ingår i leveransen av tillbehöret) monteras.

Skjut eller dra maskinen till arbetsstället med hjälp av transporthjulen.

Ta bort alla föremål som ligger på maskinen (verktyg, trasor osv.) före idrifttagning.

4.6 Under arbetet

Håll andra personer borta från

det farliga området! Arbeta

aldrig när det finns djur eller

personer, särskilt barn, i det farliga området.

Varning – under arbetet kastas föremål som jord, stenar osv. upp resp. ut åt sidan.

ENNOFIDASLSKTRHUSRHRBGUKETMK SV

0478 403 9806 A - SV

Maskinen får endast hanteras av en enda person. När förbränningsmotorn går måste användaren uppehålla sig inom arbetsområdet. (Ö 10.1)

Maskinen får under drift aldrig lyftas, skjutas eller dras i transporthandtaget, skyddsplåten eller andra maskindelar utom i styrhandtagets handtag – och absolut inte av en annan person.

De inkopplings- och säkerhetsanordningar som installerats på maskinen får inte tas bort eller kringgås. Särskilt drivspakarna får inte fixeras på styrhandtagets överdel (t.ex. genom att de binds fast).

Varning – risk för personskador!

Håll händer och fötter borta från roterande delar.

Säkerhetsavståndet som skapas av styrhandtaget måste alltid hållas. Säkerhetsavståndet motsvarar längden på det enligt föreskrift monterade och utfällda styrhandtaget – förändra inte styrhandtaget och ta aldrig maskinen i bruk med nedfällt styrhandtag.

Fäst aldrig föremål på styrhandtaget (t.ex. arbetskläder).

Arbeta endast i dagsljus eller bra artificiell belysning.

Använd inte maskinen vid regn, åskväder och absolut inte vid risk för blixtnedslag.

På våt mark ökar risken för olycksfall (användaren halkar lättare). Var särskilt försiktig pga halkrisken. Undvik om möjligt att använda maskinen på våt mark.

Ta inte maskinen i bruk på asfalt, plattor osv. med monterade skär.

Var särskilt uppmärksam när maskinen används i närheten av sluttningar, stup, diken och vallar. Se till att hålla ett tillräckligt avstånd till sådana farliga ställen.

Avgaser:

Livsfara pga förgiftning!

Sluta arbeta omedelbart vid illamående, huvudvärk, synstörningar (t.ex. mindre synfält), hörselfel, svindel och koncentrationssvårigheter. Dessa symtom kan bl.a. orsakas av för hög avgaskoncentration.

Maskinen alstrar giftiga gaser, så snart förbränningsmotorn går. Dessa gaser innehåller

giftig kolmonoxid, en färg- och luktlös gas, samt andra skadliga ämnen. Förbränningsmotorn får aldrig tas i bruk i slutna eller dåligt ventilerade utrymmen.

Se upp med avgaserna som kommer ut ur avgasröret. Rikta inte avgasröret mot personer.

Starta:

Starta maskinen försiktigt – följ anvisningarna i kapitlet ”Ta maskinen i bruk” (Ö 11.). En startning enligt dessa anvisningar minskar risken för personskador.

Risk för personskador!

Om startlinan hoppar tillbaka snabbt dras handen och armen mot förbränningsmotorn snabbare än man kan släppa startlinan. Denna kickback kan orsaka benbrott, klämskador och stukningar.

Se till att fötterna befinner sig på ett säkert avstånd från arbetsverktygen.

Maskinen får inte tippas när den startas.

Drivspakarna får inte aktiveras vid start.

Arbete i sluttningar:

Arbeta alltid på tvären och inte på längden i en sluttning. Användaren får inte stå nedanför maskinen vid arbete i sluttningar. Om han förlorar kontrollen skulle han då få den gående maskinen över sig.

Var särskilt försiktig när du ändrar riktning i en sluttning.

Se alltid till att du står stadigt i sluttningar och undvik att använda maskinen i alltför branta sluttningar.

Maskinen kan tippa vid användning i sluttningar. Av säkerhetsskäl får maskinen inte användas i sluttningar med en lutning över 15° (26,8 %). Risk för

personskador!

15° stigning motsvarar en vertikal lutning på 26,8 cm vid 100 cm horisontal längd.

För att förbränningsmotorn ska smörjas tillräckligt vid användning av maskinen i sluttningar ska även uppgifterna i den bifogade bruksanvisningen för förbränningsmotorn beaktas.

Arbetet:

Risk för personskador!

Håll händer och fötter borta från roterande delar.

0478 403 9806 A - SV

Hantera maskinen alltid med båda händerna av säkerhetsskäl – båda händerna måste befinna sig på styrhandtagets handtag under drift. Använd aldrig bara en hand.

Reglera arbetsdjupet endast genom att trycka på bromssporren.

Var särskilt uppmärksam när maskinen används på mycket svårbearbetad mark (t.ex. stenig eller hård) – reducera arbetsverktygens rotationshastighet (gasreglage).

Arbeta bara med gånghastighet – spring inte när du arbetar med maskinen. Om maskinen körs med för hög fart ökar risken för personskador pga snubbling, halkning osv.

Varning – risk för personskador!

Var särskilt försiktig och håll tillräckligt avstånd mellan arbetsverktygen (skär) och fötterna när du vänder maskinen, drar den till dig eller använder backväxeln.

Varning – risk för att snubbla!

Se upp med hinder bakom dig när du drar maskinen bakåt.

Stäng av förbränningsmotorn och dra bort tändstiftskontakten om maskinen har kört fast. Lyft och befria maskinen med hjälp av en annan person.

Stäng av förbränningsmotorn: – Om maskinen måste tippas för

transport.

– När du skjuter eller drar maskinen till

och från arbetsstället.

– När du lämnar maskinen resp. när

maskinen lämnas utan tillsyn.

– Innan du fyller på bränsle. Tanka

endast när förbränningsmotorn är kall.

Brandrisk!

– När du skjuter eller drar maskinen till

och från en yta som inte ska bearbetas.

Stäng av förbränningsmotorn och dra bort tändstiftskontakten:

– Innan du åtgärdar blockeringar. – Innan du lyfter och bär maskinen. – Innan du transporterar maskinen. – Innan maskinen kontrolleras eller

rengörs, eller andra arbeten genomförs på den (t.ex. att styrhandtaget ställs in, transportstödet fälls ut).

– Om du har kört på ett främmande

föremål eller om maskinen börjar vibrera kraftigt. Kontrollera i så fall maskinen, särskilt arbetsverktygen (skär, skärfäste, drivaxel), beträffande skador och genomför nödvändiga reparationer innan du startar och arbetar med maskinen på nytt.

Risk för personskador!

Kraftig vibration är oftast en indikation på en störning. Jordfräsen får absolut inte tas i bruk med en skadad eller böjd drivaxel resp. med skadade arbetsverktyg. Låt en fackman utföra nödvändiga reparationer – STIHL rekommenderar en STIHL servande fackhandel – om du saknar den kunskap som krävs.

4.7 Underhåll och reparationer

Inför rengörings, inställnings, reparations och underhållsarbeten:

● Ställ maskinen på fast och jämn mark.

● Stäng av förbränningsmotorn och låt

den svalna.

● Dra bort tändstiftskontakten.

Varning – risk för personskador!

Håll bort tändstiftskontakten från tändstiftet. En oavsiktlig tändgnista kan leda till brand eller elektriska stötar. En oavsiktlig kontakt mellan tändstiftet och tändstiftskontakten kan leda till att förbränningsmotorn startar av misstag.

Tippa maskinen bakåt för rengöring eller underhåll. Om maskinen tippas åt sidan eller framåt kan det uppstå skador på förbränningsmotorn och andra maskindelar, vilket kan leda till dyra reparationer.

Låt alltid maskinen svalna före underhåll vid växellådan, förbränningsmotorn, avgasgrenröret och ljuddämparen. Temperaturen kan bli 80 °C eller högre.

Risk för brännskador!

Det kan vara farligt att komma i kontakt med motorolja, dessutom får motorolja inte spillas ut. STIHL rekommenderar att en STIHL servande fackhandel fyller på resp. byter motorolja.

Kontrollera hela maskinen regelbundet beträffande slitage och skador, särskilt innan förvaring av maskinen (t.ex. före ett vinteruppehåll). Utslitna eller skadade delar måste bytas ut omedelbart av säkerhetsskäl så att maskinen alltid är i säkert bruksskick.

Rengöring:

Hela maskinen måste rengöras noggrant efter arbetet. (Ö 12.2)

Lossa rester som sitter fast med hjälp av en träpinne. Rengör maskinens undersida med en borste och vatten. Använd inte aggressivt rengöringsmedel.

ENNOFIDASLSKTRHUSRHRBGUKETMK SV

0478 403 9806 A - SV

De kan skada plast och metall, och kan påverka användningen av din STIHL maskin negativt.

Maskinens undersida (alla delar under skyddsplåten) får rengöras med hjälp av en högtryckstvätt resp. ångtvätt. Håll ett avstånd på minst 1 m och rikta inte vattenstrålen direkt mot lagerställen och tätningar – särskilt inte mot tätningen mellan växelhuset och skyddsplåten.

Håll området kring kylöppningarna, kylflänsarna och avgasröret fritt från t.ex. gräs, halm, mossa, löv eller fett, för att förhindra brandrisk.

Underhåll:

Genomför endast underhåll som beskrivs i denna bruksanvisning. Alla andra arbeten ska utföras av en servande fackhandel. Kontakta alltid en servande fackhandel om du saknar de rätta kunskaperna eller hjälpmedlen. STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel. En STIHL servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information.

Använd endast verktyg, tillbehör eller tillsatsredskap, som har godkänts av STIHL för denna maskin eller tekniskt likvärdiga delar. I annat fall föreligger risk för olyckor med personskador eller skador på maskinen som följd. Kontakta en servande fackhandel vid frågor.

Egenskaperna på original STIHL verktyg, tillbehör och reservdelar är optimalt anpassade till maskinen och användarens behov. Original STIHL reservdelar identifieras på STIHL reservdelsnumret,

texten STIHL och i vissa fall STIHL reservdelsmarkeringen. På små delar kan beteckningen även stå ensam.

Av säkerhetsskäl ska bränsleledande komponenter (bränsleledning, bränslekran, bränsletank, tanklock, anslutningar osv.) regelbundet kontrolleras beträffande skador och läckage och bytas ut av en fackman vid behov (STIHL rekommenderar en STIHL servande fackhandel).

Se till att varnings- och instruktionsetiketterna alltid är rena och läsbara. Skadade eller förlorade etiketter ska bytas mot nya originalskyltar från din STIHL servande fackhandel. Se till att den nya delen har samma etiketter när en komponent bytes ut mot en ny del.

Kontrollera att alla muttrar, bultar och skruvar så att maskinen är i säkert driftsskick.

Ändra inte förbränningsmotorns grundinställning och övervarva den inte.

Om komponenter eller skyddsanordningar har tagits bort för underhåll måste de sättas tillbaka så snart som möjligt och i enlighet med föreskrifterna.

Beakta typen och kombinationen av skär vid byte av arbetsverktygen (skär) – endast av STIHL godkända varianter är tillåtna.

4.8 Förvaring under längre driftsuppehåll

Låt förbränningsmotorn svalna innan maskinen ställs in i ett slutet utrymme.

Förvara maskinen med tom tank och bränslet i ett låsbart och bra ventilerat utrymme.

Se till att maskinen skyddas mot obehörig användning (t.ex. av barn).

Förvara aldrig maskinen inomhus med bensin i tanken. Bensinångorna kan komma i kontakt med öppen eld eller gnistor och antändas.

Om tanken ska tömmas, t.ex. vid avställning för vinteruppehåll, bör bränsletanken endast tömmas utomhus (t.ex. genom att låta förbränningsmotorn gå).

Rengör maskinen noggrant innan förvaring (t.ex. vinteruppehåll).

Förvara maskinen bara med bortdragen tändstiftskontakt.

Förvara maskinen i säkert bruksskick. Låt maskinen svalna helt, innan den täcks

över.

4.9 Sluthantering

Avfall som gammal olja eller bränsle, använt smörjmedel, filter, batterier och liknande förslitningsdelar kan skada människor, djur och miljö och måste därför sluthanteras på ett fackmannamässigt sätt.

Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt. STIHL rekommenderar en STIHL servande fackhandel.

Se till att den uttjänta maskinen sluthanteras på ett fackmannamässigt sätt. Beakta uppgifterna i kapitlet ”Miljöskydd”. (Ö 14.)

0478 403 9806 A - SV

5. Symbolbeskrivning

Varning!

Läs och beakta bruksanvisningen och säkerhetsanvisningarna före idrifttagning.

Varning!

Se upp för objekt som slungas ut – håll avstånd och obehöriga borta.

Risk för personskador!

Roterande verktyg: Håll händer och fötter borta från roterande verktyg. Drift med endast skyddskåpor.

Varning!

Dra bort tändstiftskontakten före underhåll och rengöring.

MH 445:

Innan du kan aktivera drivspaken måste du av säkerhetsskäl först trycka in låsspaken. Därmed förhindras en oavsiktlig aktivering av drivspaken.

MH 445 R, MH 560, MH 585, MH 685:

Innan du kan aktivera drivspaken måste du av säkerhetsskäl först trycka in motsvarande låsspak. Därmed förhindras en oavsiktlig aktivering av en drivspak. Den svarta drivspaken är för framåtväxeln, den röda drivspaken är för backväxeln.

Risk för brännskador!

Ta inte på varma ytor. Växelhuset blir varmt.

6. Leveransens omfattning

Pos. Beteckning Antal A Grundmaskin 1 B Styrhandtag 1 C Spännarm 1 D Transportstöd 1 E Bromssporre 1 F Skyddslist vänster 1 G Skyddslist höger 1 H MH 445, MH 445 R:

Skär 4

I MH 560, MH 585, MH 685:

Dubbelt skär 2

J MH 585, MH 685:

Enkelt skär 2

K Skyddsring 2 L Växtskyddsskiva 2 M Drivspak

(framåt) svart 1

N MH 445 R, MH 560,

MH 585, MH 685: Drivspak (bakåt) röd 1

O MH 445:

Låsmutter M6 1

P MH 445:

Skydd

Q Låsmutter M6 1 R Platt rundskruv M6 1

ENNOFIDASLSKTRHUSRHRBGUKETMK SV

0478 403 9806 A - SV

Pos. Beteckning Antal S MH 445, MH 445 R,

MH 585, MH 685: Sprint 10x40 MH 560: Sprint 10x40

T Platt rundskruv M8 2 U Sexkantmutter M8 2 V Buntband 2

– Bruksanvisning 1 – Bruksanvisning

Förbränningsmotor 1

– MH 560, MH 585, MH 685:

Tändstiftsnyckel 1

7. Göra maskinen klar för användning

7.1 Monteringsanvisningar Risk för personskador!

Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet”. (Ö 4.) Dra alltid bort tändstiftskontakten och använd kraftiga skyddshandskar vid allt arbete på skären.

Beakta åtdragningsmomenten! Dra och fäst alltid drivwirarna och

gaswiren enligt beskrivningen. Felmonterade wirar (t.ex. felaktig dragning eller fastsättning i fel drivspak) kan orsaka felfunktioner.

● Genomför alla beskrivna arbeten på ett

rent, vågrätt, jämnt och fast underlag.

● Beakta monteringslägena – se alltid till

att maskinen står stadigt och säkert.

● Följ anvisningarna för wiremonteringen

noggrant och fixera alla wirar med buntband på styrhandtaget, för att

undvika skador eller ev. felfunktioner på maskinen (t.ex. när styrhandtaget fälls ned).

Drivspakar, drivwirar

MH 445: – Svart drivspak på styrhandtagets

ovansida. – En drivwire (framåt). MH 445 R, MH 560, MH 585, MH 685: – Svart drivspak på styrhandtagets

ovansida. – Röd drivspak på styrhandtagets

undersida. – En drivwire (framåt). Wiren har en svart

hatt och ska fästas på den svarta

drivspaken. – En drivwire (bakåt). Wiren har en röd

hatt och ska fästas på den röda

drivspaken.

7.2 Montera stöd

● Monteringsläge:

Vält grundmaskinen (A) framåt

som bilden visar och lägg in lämpliga

träunderlag (1) (höjd 50 - 60 mm,

bredd/längd ca 100 mm) vid båda

drivaxlarna för stabilisering.

● 1 Tryck fästklämman (2) uppåt och

håll den så.

● 2 För in transportstödet (D) i

urtaget (3) vid låsspakens bult (4).

● Tryck transportstödet (D) uppåt till

anslag och håll det så.

● 3 Tryck fästklämman (2) nedåt. För in

skruvarna (T) nedifrån på båda sidor.

● 4 Fäst fästklämman (2) genom att

skruva fast båda muttrarna (U).

7.3 Montera bromssporre

● Monteringsläge:

se ”Montera stöd” (Ö 7.2)

● Tryck in låsbulten (1) och håll den så.

● För in bromssporren (E) nedifrån i

adaptern (2) och skjut den uppåt till anslag.

● Släpp låsbulten (1) och dra

bromssporren (E) nedåt tills den hakar fast.

● Kontrollera att bromssporren (E) sitter

säkert.

7.4 Montera styrhandtag

● 1 Monteringsläge:

se ”Montera stöd” (Ö 7.2)

● Ta bort gummibandet (1).

● 2 Lyft konsolen (2) och håll den så.

● 3 För in styrhandtaget (B) till anslag

centralt mellan konsolen (2) och styrhandtagets underdel (3) och håll det så. Byglarna på fjädern (4) måste gå längs lägesinställningen (5). Kontrollera läget på fjädern (4) i justeranordningen (6), fäst fjädern vid behov.

● 4 Dra åt skruven (7).

● 5 Skruva ut muttern (8) på

spännarmen (C) och ta bort den tillsammans med fjädern (9).

0478 403 9806 A - SV

● Skjut spännarmen (C) med den

integrerade skruven uppifrån genom konsolen (2) och styrhandtagets underdel (3). Skjut på fjädern (9) på spännarmen (C). Dra åt muttern (8) ett till två varv.

Anvisning!

Montera spännarmen (C), så att den måste tryckas framåt mot förbränningsmotorn för att kunna spännas.

● 6 Välj den mittersta positionen för

styrhandtagets överdel (3). (Ö 11.3)

● Tryck spännarmen (C) framåt med

handen.

● Dra åt muttern (8) med 5 Nm (inte till

anslag).

● Kontrollera låsningen:

Spännarmen (C) är riktigt monterad när spännarmen kan manövreras för hand samtidigt som styrhandtaget är fast fixerat på grundmaskinen.

● Justera spännkraften:

Lossa spännarmen och justera spännkraften genom att skruva in eller ut muttern (8), om styrhandtaget inte kläms tillräckligt eller om spännarmen inte kan manövreras för hand. Tryck sedan spännarmen framåt på nytt.

Risk för personskador!

Maskinen får endast skjutas eller dras när styrhandtaget är fast fixerat på grundmaskinen (styrhandtaget får inte vara löst när det är fastspänt).

7.5 Fälla upp styrhandtag

● Dra spännarmen (1) uppåt. Fäll

upp styrhandtagets överdel (2) i

pilens riktning.

● Tryck spännarmen (1) framåt till

anslaget.

● Ställ in styrhandtagets höjd. (Ö 11.2)

7.6 Montera skyddslister

● Kontrollera de förmonterade

skruvarna (1) i skyddslisterna (F,

G) – skruva inte loss dem helt.

● Tippa jordfräsen i rengöringsposition.

(Ö 12.2)

● För in skyddslisten vänster (F) med de

tre förmonterade skruvarna (1) i de tre

hålen (2) på skyddsplåten.

● Skjut skyddslisten (F) framåt och håll

den så.

● Skruva fast skruvarna (1) och dra åt

med 10 - 12 Nm.

● Kontrollera att skyddslisten (F) sitter

fast ordentligt och montera därefter den

högra skyddslisten (G) på samma sätt.

7.7 Montera skär MH 445, MH 445 R

● Tippa jordfräsen i

rengöringsposition. (Ö 12.2)

Följ monteringsanvisningen exakt. Beakta ordningsföljden och montera skyddsringarna, skären och sprintarna komplett enligt beskrivningen. Beakta den visade fästriktningen och låsbygelns placering exakt vid monteringen av sprinten. Vid felaktig resp. vriden montering kan sprinten lossna av sig själv och tappas bort.

För ett bra arbetsresultat måste skärens eggar peka framåt (inte mot styrhandtaget) – beakta pilmarkeringarna.

Skärdefinition:

– Skär (1):

Lika stor ytterdiameter på axelfästet (2).

– Skär (3):

Olika stor ytterdiameter på axelfästet (4).

● Skjut på skyddsringen (K) till anslag på

drivaxeln (5). Urtagen på skyddsringen måste snäppa in i de tre låsklackarna på växelhuset (6).

● Placera skäret (1) så att det kortare

axelfästet (2) pekar mot växelhuset och att eggarna (7) pekar framåt. Pilarna (8) på skäret och pilen (9) på växelhuset (6) måste peka i samma riktning.

● Skjut på skäret (1) på drivaxeln (5).

● Vrid skäret (1) så att hålen på axelfästet

och drivaxeln stämmer överens.

● Sätt in sprinten (S) genom hålen och

stäng låsbygeln.

ENNOFIDASLSKTRHUSRHRBGUKETMK SV

0478 403 9806 A - SV

● Placera skäret (3) så att den mindre

ytterdiametern på axelfästet (4) pekar mot det redan monterade skäret (1) och att eggarna (7) pekar framåt. Pilarna (8) på skäret och pilen (9) på växelhuset (6) måste peka i samma riktning.

● Skjut in skäret (3) i det redan

monterade skäret (1).

● Vrid skäret (3) så att hålen på båda

skären stämmer överens.

● Sätt in sprinten (S) genom hålen och

stäng låsbygeln.

● Montera växtskyddsskivan vid behov.

(Ö 7.9)

● Upprepa skärmonteringen på den

andra sidan.

7.8 Montera skär MH 445, MH 585, MH 685

● Tippa jordfräsen i

rengöringsposition. (Ö 12.2)

För ett bra arbetsresultat måste skärens eggar peka framåt (inte mot styrhandtaget) – beakta pilmarkeringarna.

Skärdefinition:

–Skär(I):

Dubbelradigt skär. –Skär(J):

Enradigt skär.

1 MH 560, MH 585, MH 685

● Skjut på skyddsringen (K) till anslag på

drivaxeln (1). Urtagen på skyddsringen

måste snäppa in i de tre låsklackarna

på växelhuset (2).

● Placera skäret (I) så att det kortare

axelfästet (3) pekar mot växelhuset och

så att eggarna (4) pekar framåt.

Pilarna (5) på skäret och pilen (6) på

växelhuset (2) måste peka i samma

riktning.

● Skjut på skäret (I) på drivaxeln (1).

● Vrid skäret (I) så att hålen på axelfästet

och drivaxeln stämmer överens.

2 MH 560, MH 585, MH 685

● Sätt in sprinten (S) genom hålen och

stäng låsbygeln.

3 MH 585, MH 685

● Placera skäret (J) så att den mindre

ytterdiametern på axelfästet (7) pekar

mot det redan monterade skäret (I) och

så att eggarna (4) pekar framåt.

Pilarna (5) på skäret och pilen (6) på

växelhuset (2) måste peka i samma

riktning.

● Skjut in skäret (J) i det redan

monterade skäret (I).

● Vrid skäret (J) så att hålen på båda

skären stämmer överens.

4 MH 585, MH 685

● Sätt in sprinten (S) genom hålen och

stäng låsbygeln.

MH 560, MH 585, MH 685

● Montera växtskyddsskivan vid behov.

(Ö 7.9)

● Upprepa skärmonteringen på den

andra sidan.

7.9 Montera växtskyddsskiva

Beakta den visade fästriktningen och låsbygelns placering exakt vid monteringen av sprinten. Vid felaktig resp. vriden montering kan sprinten lossna av sig själv och tappas bort.

● Fäst växtskyddsskivan (L) på det yttre

skäret. Vrid växtskyddsskivan så att hålen på skivan och skäret stämmer överens.

● Sätt in sprinten (S) genom hålen och

stäng låsbygeln.

● Upprepa momentet på den andra sidan.

7.10 Montera drivspakar

● Beakta

monteringsanvisningarna. (Ö 7.1)

● Sätt in den svarta drivspaken (M) med

den integrerade skruven (1) uppifrån genom hålet i styrhandtagets överdel.

● MH 445:

Skruva fast låsmuttern (O) och dra åt med 7 - 9 Nm. Fäst skyddet (P).

0478 403 9806 A - SV

● MH 445 R, MH 560, MH 585, MH 685:

Placera den röda drivspaken (N) så att skruven på den svarta spaken kan skruvas in i den röda spakens integrerade mutter. Tryck upp den röda drivspaken (N) mot styrhandtaget. Skruva fast skruven (1) och dra åt med 7 - 9 Nm.

7.11 Dra drivwire

● Beakta

monteringsanvisningarna. (Ö 7.1)

● 1 Veckla ut drivwiren (framåt) (1) och

fäst den i hållaren (2).

● 2 Dra åt muttern (3) med 2 - 4 Nm.

● Dra drivwiren (framåt) (1) uppåt enligt

följande: A Dra drivwiren (framåt) (1) över styrhandtagets överdel (4). B Dra drivwiren (framåt) (1) under tvärstaget (5) på styrhandtagets överdel.

● MH 445 R, MH 560, MH 585, MH 685:

Dra drivwiren (bakåt) (6) under vändspaken (7) på förbränningsmotorns högra sida. Dra wiren på styrhandtaget uppåt som drivwiren (framåt).

7.12 Fästa drivwire

● Beakta

monteringsanvisningarna. (Ö 7.1)

Drivwire (framåt):

● För in wirens nippel (1) med den svarta

hatten (2) på den svarta drivspaken (M).

● För in nippeln (1) genom öppningen (3)

på spaken (4). Använd en lämplig tång

vid behov.

● Dra i nippeln (1) med hjälp av en

lämplig tång och fäst den i spaken (4)

som bilden visar.

● Tryck fast hatten (2) på drivspaken (4)

och låt den snäppa in.

● Funktionskontroll:

Aktivera drivspaken. (Ö 8.2)

Drivspaken måste gå lätt.

Drivwire (bakåt) MH 445 R, MH 560, MH 585, MH 685:

● För in wirens nippel med den röda

hatten på den röda drivspaken.

● Den fortsatta monteringen sker på

samma sätt som montering av drivwiren

(framåt).

7.13 Dra och montera gaswire

● Beakta

monteringsanvisningarna.

(Ö 7.1)

● Veckla ut gaswiren (1) och dra den

enligt följande:

A Dra gaswiren över styrhandtagets

överdel (2).

B Dra gaswiren under tvärstaget (3) på

styrhandtagets överdel.

● Sätt in skruven (T) i hålet på gaswirens

hölje (4). Fäst gaswirens hölje med isatt

skruv inifrån på styrhandtagets överdel

och håll det så. Skruva fast

låsmuttern (U) och dra åt med 7 - 9 Nm.

7.14 Fixera wirar på styrhandtag

● Beakta

monteringsanvisningarna. (Ö 7.1)

● MH 445:

Fixera drivwiren (1) med ett buntband (V) på den högra sidan på styrhandtagets överdel.

● MH 445 R, MH 560, MH 585, MH 685:

Fixera båda drivwirarna (1, 2) med ett buntband (V) på den högra sidan på styrhandtagets överdel.

● Fixera gaswiren (3) med ett

buntband (V) på den vänstra sidan på styrhandtagets överdel.

● Kontrollera att buntbanden sitter fast

ordentligt. Skär av buntbandens utstående del.

7.15 Bränsle och motorolja

Undvik skador på maskinen!

Fyll på motorolja före första start. Använd en lämplig påfyllningstratt vid påfyllning av motorolja resp. vid tankning.

Motorolja:

Typen av motorolja som ska användas och oljepåfyllningsmängden finns i förbränningsmotorns bruksanvisning. Kontrollera oljenivån regelbundet (se förbränningsmotorns bruksanvisning). Under- och överskrid inte rätt oljenivå. Skruva fast oljetankslocket ordentligt före idrifttagning av förbränningsmotorn.

ENNOFIDASLSKTRHUSRHRBGUKETMK SV

0478 403 9806 A - SV

Bränsle:

Rekommendation: Färskt bränsle av känt märke. Blyfri bensin. Uppgifter om bränslekvalitet (oktantal) finns i förbränningsmotorns bruksanvisning.

8. Reglage

8.1 Gasreglage

Förbränningsmotorns varvtal kan regleras med gasreglaget (1).

Startposition:

● Dra gasreglaget (1) bakåt till

anslag.

● Förbränningsmotorn kan startas.

(Ö 11.6)

Stopposition:

● Skjut gasreglaget (1) framåt till

anslag (beakta inställningen).

● Förbränningsmotorn stannar efter

några få sekunder.

Varvtalsreglering:

● Flytta gasreglaget (1) när

förbränningsmotorn går.

Motorvarvtal:

Högt

Lågt

8.2 Drivspak

Om en drivspak (1, 3) aktiveras när förbränningsmotorn går kopplas drivningen in resp. från – drivaxeln börjar rotera resp. stannar.

Med den svarta drivspaken (framåt) (1) börjar jordfräsen gå framåt vid markkontakt och monterade skär.

Med den röda drivspaken (bakåt) (3) börjar jordfräsen gå bakåt vid markkontakt och monterade skär.

Av säkerhetsskäl är drivspakarna mekaniskt spärrade mot oavsiktlig inkoppling. (Ö 9.1) Dessutom kan alltid endast en drivspak tryckas ned på modellerna MH 445 R, MH 560, MH 585, MH 685 pga av en mekanisk spärr – antingen drivspaken (framåt) eller drivspaken (bakåt).

Undvik skador på maskinen!

Aktivera drivspaken snabbt i en rörelse. Stanna inte i halvt läge – undvik kraftigt slitage på kilremmen.

Aktivera drivspak (framåt):

● 1 Tryck låsspaken (2) till anslag

mot drivspaken (framåt) (1) och

håll den så.

● 2 Tryck drivspaken (framåt) (1) till

anslag i en rörelse och håll den så.

● Släpp låsspaken (2).

Drivningen är inkopplad och drivaxeln

roterar.

● 3 Frikoppla drivningen:

Släpp drivspaken (framåt) (1).

18 19

Aktivera drivspak (bakåt) (MH 445 R, MH 560, MH 585, MH 685):

● 1 Tryck låsspaken (4) till anslag mot

drivspaken (bakåt) (3) och håll den så.

● 2 Tryck drivspaken (bakåt) (3) till

anslag i en rörelse och håll den så.

● Släpp låsspaken (4).

Drivningen är inkopplad och drivaxeln roterar.

● 3 Frikoppla drivningen:

Släpp drivspaken (bakåt) (3).

9. Säkerhetsanordningar

Maskinen är utrustad med flera säkerhetsanordningar för en säker hantering och till skydd för obehörig användning.

Risk för personskador!

Säkerhetsanordningarna får inte tas bort, kringgås, förändras eller skadas. Maskinen får inte tas i bruk om någon av säkerhetsanordningarna har en sådan defekt. Kontakta en servande fackhandel – STIHL rekommenderar en STIHL servande fackhandel.

9.1 Låsning drivspakar

Drivspakarna är mekaniskt spärrade av säkerhetsskäl, så att en oavsiktlig aktivering förhindras.

Motsvarande låsspak måste först tryckas, för att en drivspak ska kunna aktiveras. (Ö 8.2)

0478 403 9806 A - SV

9.2 Skyddsanordningar

Jordfräsen är utrustad med skyddsanordningar som förhindrar direkt kontakt med arbetsverktygen och skyddar mot uppkastade föremål. Hit räknas sidoskyddslisterna, skyddsplåten och det felfritt monterade styrhandtaget.

10. Arbetsanvisningar

10.1 Användarens arbetsområde

● Av säkerhetsskäl måste

användaren uppehålla sig inom arbetsområdet (grå yta 1) under hela driftstiden (när förbränningsmotorn går).

● Jordfräsen får endast hanteras av en

enda person. Andra personer måste hålla sig borta från det farliga området. (Ö 4.)

10.2 Maskinens arbetsposition

● Jordfräsen får endast tas i bruk

stående på marken (förbränningsmotorn uppåt). Håll jordfräsen så vågrät som möjligt under hela driftstiden. Undvik kraftig lutning eller tippning.

10.3 Skärkombinationer

Montera alltid samma antal skär på den vänstra och den högra drivaxeln.

Växtskyddsskivan kan monteras på alla beskrivna skärkombinationer. Den skyddar växterna runt om – t.ex. vid fräsning i en trång rabatt.

Möjliga kombinationer MH 445, MH 445 R:

–2 skär:

Ett enradigt skär på varje drivaxel –4 skär:

Två enradiga skär på varje drivaxel

Möjliga kombinationer MH 560:

–2 skär:

Ett dubbelradigt skär på varje drivaxel

Möjliga kombinationer MH 585, MH 685:

–2 skär:

Ett dubbelradigt skär på varje drivaxel –4 skär:

Ett dubbelradigt skär och ett enradigt

skär på varje drivaxel

10.4 Lämplig arbetsställning

En lämplig arbetsställning under arbetet motverkar trötthet.

Maskinen (höjdinställning styrhandtag, justering bromsporre) bör därför ställas in så att arbetsställningen (ryggen) är rak under hela arbetstiden.

Lämplig arbetsställning:

– Rak rygg

– Raka ben – Underarmarna lätt vinklade nedåt

11. Ta maskinen i bruk

11.1 Förberedande åtgärder

Risk för personskador!

Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet” (Ö 4.) och bekanta dig med jordfräsens reglage. (Ö 8.)

● Kontrollera motoroljenivån och tanka.

(Ö 7.15)

11.2 Höjdinställning överdel styrhandtag

Styrhandtagets överdel kan ställas in i höjdled.

● Fäll ut transportstödet. (Ö 11.4)

● Ta tag i handtaget (2) på

styrhandtagets överdel (1) hårt med en hand och håll det så.

● Dra spännarmen (3) bakåt med den

andra handen och håll den så.

● Ställ styrhandtagets överdel (1) i önskat

läge.

● Tryck spännarmen (3) framåt och se till

att styrhandtagets överdel snäpper in ordenligt och fixeras.

● Fäll in transportstödet vid behov.

(Ö 11.4)

ENNOFIDASLSKTRHUSRHRBGUKETMK SV

0478 403 9806 A - SV

11.3 Sidoinställning styrhandtag

Styrhandtaget kan fixeras i 3 lägen åt sidan.

● Fäll ut transportstödet. (Ö 11.4)

● Håll fast styrhandtagets överdel på ett

handtag med ena handen.

● Dra upp spännarmen (1) för hand.

● Ställ styrhandtaget i önskat läge. Se till

att låsklacken (2) befinner sig ovanför ett av de tre urtagen (3).

● Tryck fram spännarmen (1) för hand

och lås styrhandtaget.

● Kontrollera att styrhandtaget sitter fast

ordentligt.

● Fäll in transportstödet vid behov.

(Ö 11.4)

11.4 Fälla ut och in transportstöd

Jordfräsen kan skjutas eller dras med hjälp av transportstödet.

Risk för personskador! När transportstödet är i

arbetsposition (uppfällt) och du trycker på låsspaken kan transportstödet falla ned i transportläge av sig själv.

Fälla ut transportstöd – transportläge:

● Lyft transportstödet (1) lite med en

hand och håll det så.

● Tryck på låsspaken (2).

● Fäll ned transportstödet (1) till anslaget

och släpp låsspaken (2). Transportstödet snäpper in och är fixerad.

Fäll in transportstödet – arbetsposition.

● Håll transportstödet (1) med en hand

och avlasta det genom att lyfta upp det

en aning.

● Tryck på låsspaken (2) och fäll upp

transportstödet.

● Släpp låsspaken (2) och fäll upp

transportstödet till anslag.

Transportstödet snäpper in och är

fixerad i arbetspositionen.

11.5 Ställa in bromssporre

Med bromssporren regleras motståndet vid markbearbetning och därmed drivningshastigheten. Bromssporren kan ställas in i tre steg för en bättre reglering.

Justera bromssporre:

● Fäll ut transportstödet i transportläge.

(Ö 11.4)

Se till att maskinen står stadigt och

säkert.

● Tryck in låsbulten (1) och håll den så.

● Ställ bromssporren (2) i önskat läge.

● Släpp låsbulten (1) och se till att

bromssporren snäpper in.

11.6 Starta förbränningsmotorn

● Ställ gasreglaget i startposition.

(Ö 8.1)

● Ta tag i greppet på startlinan (1) hårt

med en hand och håll fast.

● Dra ut startlinan (1) långsamt till

dragpunkten. Dra sedan kraftigt i en rörelse. Släpp tillbaka startlinan (1) långsamt, så att den kan rullas upp igen. Upprepa stegen tills förbränningsmotorn går igång.

11.7 Stänga av förbränningsmotorn

● Ställ gasreglaget i stoppläge för att

stänga av förbränningsmotorn. (Ö 8.1) Förbränningsmotorn stannar efter en kort avstanningstid.

11.8 Koppla in och från drivning (framåt)

Koppla in drivning (framåt):

● Transportera jordfräsen till arbetsstället

med avstängd förbränningsmotor. (Ö 13.)

● Starta förbränningsmotorn. (Ö 11.6)

● Håll fast jordfräsen med båda händerna

på handtagen.

● Aktivera den svarta drivspaken

(framåt) och håll den så. (Ö 8.2) Drivaxeln med de monterade arbetsverktygen börjar rotera, så att jordfräsen kör igång framåt.

Koppla från drivning (framåt):

● Släpp drivspaken (framåt). (Ö 8.2)

Drivaxeln med de monterade arbetsverktygen stannar.

11.9 Koppla in och från drivning (bakåt) (MH 445 R, MH 560, MH 585, MH 685)

Jordfräsarna MH 445 R, MH 560, MH 585, MH 685 är utrustade med en backväxel.

0478 403 9806 A - SV

Backväxeln ska endast användas för att befria jordfräsen när den har kört fast. Backväxeln är inte avsedd för fräsning.

Risk för personskador!

Se alltid till att utrymmet mellan användarens kropp och styrhandtaget är tillräckligt, innan drivningen (bakåt) kopplas in.

Koppla in drivning (bakåt):

● Transportera jordfräsen till arbetsstället

med avstängd förbränningsmotor. (Ö 13.1)

● Starta förbränningsmotorn. (Ö 11.6)

● Håll fast jordfräsen med båda händerna

på handtagen.

● Aktivera den röda drivspaken (bakåt)

och håll den så. (Ö 8.2) Drivaxeln med de monterade arbetsverktygen börjar rotera, så att jordfräsen kör igång bakåt.

Koppla från drivning (bakåt):

● Släpp drivspaken (bakåt). (Ö 8.2)

Drivaxeln med de monterade arbetsverktygen stannar.

11.10 Fräsning

Vid fräsning luckras jorden upp med roterande skär och förbereds för sådd, uppodling eller skötsel av växter.

Risk för personskador!

Arbeta endast framåt. Se upp med hinder (t.ex. stenplattor på gångstigar) som inte får köras över.

● Transportera jordfräsen till arbetsstället

med avstängd förbränningsmotor. (Ö 13.1)

● Fäll in transportstödet. (Ö 11.4)

● Starta förbränningsmotorn. (Ö 11.6)

● Håll fast jordfräsen med båda händerna

på handtagen och stå stadigt – beakta

användarens arbetsområde. (Ö 10.1)

● Aktivera drivspaken (framåt) och håll

den så. (Ö 11.8)

Skären börjar rotera och fräsningen kan

starta.

● Koppla från drivningen (Ö 11.8), stäng

av motorn (Ö 11.7) och rengör

maskinen (Ö 12.2) efter arbetet.

12. Underhåll

Risk för personskador!

Läs noggrant kapitlet ”För din säkerhet” (Ö 4.), särskilt underkapitlet ”Underhåll och reparation” (Ö 4.7), och beakta alla säkerhetsanvisningar före underhåll eller rengöring av maskinen.

Dra bort tändstiftskontakten före underhåll och rengöring!

12.1 Demontera skär

När sprinten bredvid växelhuset lossas kan hela frässatsen med växtskyddsskivan dras loss från drivaxeln. Beakta uppgifterna i kapitlen ”Montera skär” (Ö 7.7), (Ö 7.8) och ”Skärkombinationer” (Ö 10.3) vid monteringarbeten på skären.

● Låt maskinen (förbränningsmotor,

växellåda) svalna helt.

● Tippa jordfräsen i rengöringsposition.

(Ö 12.2)

● Demontera växtskyddsskiva:

Fäll upp låsbygeln på sprinten (1) och dra loss sprinten. Dra loss växtskyddsskivan (2).

● Demontera skär:

Fäll upp låsbygeln på sprinten (3) och dra loss sprinten. Dra loss skären komplett (4).

● Dra loss skyddsringarna (5) och förvara

dem på ett säkert ställe – tappa inte bort dem!

12.2 Göra rent maskinen Underhållsintervall:

Efter varje användning

● Rengör hela maskinen noggrant efter

varje användning. Bra skötsel skyddar maskinen och förlänger livslängden.

● Låt maskinen svalna helt innan

rengöring, dra bort tändstiftskontakten och bär långärmad klädsel och använd skyddshandskar vid rengöringsarbeten på växellåda och skär.

Rengöringsposition:

Undvik skador på maskinen!

Ställ jordfräsen endast kort stund (rengöringsarbeten och underhåll) i det visade läget. Placera maskinen upprättstående vid förvaring.

● Fäll ut transportstödet. (Ö 11.4)

● Ställ styrhandtagets överdel i det

översta läget. (Ö 11.2)

● Ställ jordfräsen på jämnt och fast

underlag.

● Tippa maskinen bakåt tills

styrhandtaget når marken.

ENNOFIDASLSKTRHUSRHRBGUKETMK SV

0478 403 9806 A - SV

Anvisningar om rengöring:

● Ta bort föroreningar och fastsittande

rester med en borste, med en fuktig trasa eller med en träpinne – använd inte aggressiva rengöringsmedel. STIHL rekommenderar användningen av ett specialrengöringsmedel (t.ex. STIHL specialrengöring).

● Rikta aldrig en vattenstråle mot

styrhandtaget, förbränningsmotordelar, tätningar och lagerställen. Detta skulle leda till dyra reparationer.

● Förbränningsmotor:

Ta bort föroreningar på kylflänsarna, fläkthjulet, området runt luftfiltret, avgasröret osv., för att garantera en tillräcklig kylning av förbränningsmotorn.

● Växelhus, stöd och skär kan rengöras

med hjälp av en vattenstråle resp. en högtryckstvätt.

Undvik skador på maskinen!

Håll ett avstånd på minst 1 m vid användningen av en högtryckstvätt och rikta inte vattenstrålen direkt mot lagerställen, drivaxel och tätningar – särskilt inte mot tätningen mellan växelhuset och skyddsplåten.

12.3 Förbränningsmotor Underhållsintervall:

Före varje användning

Kontrollera motoroljenivån (se förbränningsmotorns bruksanvisning).

Beakta skötsel- och underhållsanvisningarna i den bifogade bruksanvisningen för förbränningsmotorn.

12.4 Serviceintervall

Undvik skador på maskinen!

Underhåll på växellådan får endast genomföras av en servande fackhandel.

Underhåll av servande fackhandel: Varje år vid privat bruk

Jordfräsen bör kontrolleras av en servande fackhandel. STIHL rekommenderar en STIHL servande fackhandel.

Underhåll av användare:

● Före varje idrifttagning

Kontrollera motoroljenivån (se

förbränningsmotorns bruksanvisning).

● Efter varje användning

Rengör maskinen. (Ö 12.2)

12.5 Förvaring och avställning (vinteruppehåll)

Förvara jordfräsen i normalläge (utfällt transportstöd). Fäll ned styrhandtaget bakåt som bilden visar vid förvaring. Det sparar utrymme.

Tipprisk!

Om skären står i ett ogynnsamt läge kan jordfräsen tippa framåt. Kontrollera därför alltid att jordfräsen står stadigt. Vrid vid behov skären lätt för att minska framtungheten. Ett annat alternativ är att stötta jordfräsen vid bärhandtaget när det ska förvaras.

Förvara maskinen i ett torrt, slutet och dammfritt utrymme. Se till att den förvaras utom räckhåll för barn.

Eventuella störningar ska alltid åtgärdas innan förvaring. Maskinen måste alltid vara i säkert bruksskick. Se till att alla muttrar, bultar och skruvar är hårt åtdragna, byt ut riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga, kontrollera hela maskinen beträffande slitage och skador. Byt ut utslitna och skadade delar.

Beakta dessutom följande punkter vid en längre tids avställning av maskinen (vinteruppehåll):

● Rengör noggrant alla yttre delar på

maskinen.

● Töm bränsletanken och förgasaren.

● Olja resp. fetta in alla rörliga delar.

● Skruva loss tändstiftet (se

förbränningsmotorns bruksanvisning) och fyll på ca 3 cm³ motorolja i förbränningsmotorn genom tändstiftshålet. Dra runt förbränningsmotorn några varv utan tändstift (dra i startlinan).

Brandrisk!

Håll tändstiftskontakten borta från tändstiftshålet på grund av antändningsrisken.

● Skruva i tändstiftet igen (se

förbränningsmotorns bruksanvisning).

● Byt olja (se förbränningsmotorns

bruksanvisning).

● Täck över förbränningsmotorn och

förvara maskinen i normalläge.

0478 403 9806 A - SV

13. Transport

13.1 Transportera jordfräsen

Risk för personskador! Beakta säkerhetsanvisningarna i

kapitlet ”För din säkerhet” (Ö 4.), särskilt avsnittet ”Transport” (Ö 4.4). Stäng av förbränningsmotorn före transporten, dra bort tändstiftskontakten och bär lämplig skyddsklädsel (stadiga skor, skyddshandskar, overall som skyddar händer och ben). Tänk på maskinens vikt! (Ö 18.)

1 Dra eller skjuta jordfräsen:

● Ställ bromssporren i det övre läget.

(Ö 11.5)

● Fäll ut transportstödet. (Ö 11.4)

● Håll fast jordfräsen i båda

handtagen (1) och tippa den bakåt, tills maskinen står på transporthjulen.

● Dra eller skjut jordfräsen långsamt

(gånghastighet). Skjut maskinen på plan och jämn mark, och dra den på ojämn mark.

Risk för personskador! Var extra försiktig i trappor, förbi

avsatser, sneda ramper och andra upphöjningar, eftersom maskinen är tung. Användaren måste alltid stå högre upp än maskinen, för att inte få maskinen över sig vid förlust av kontrollen över maskinen. Du ska med andra ord skjuta ned resp. dra upp maskinen över avsatser och i lutningar. Skjut resp. dra maskinen över maximalt 2 till 3 trappsteg. Bär jordfräsen över fler trappsteg med hjälp av en annan person.

2 Lyfta eller bära jordfräsen:

● Kontrollera att styrhandtagets överdel

sitter fast ordentligt.

● Var alltid minst två om att lyfta eller bära

jordfräsen och se alltid till att avståndet

till skären är tillräckligt.

Lyftpunkter:

Handtag (1) och bärhandtag (2)

3 Transportera jordfräsen på en lastyta:

● Transportera alltid jordfräsen stående

– på transportstöd och skär. Vält aldrig

maskinen åt sidan.

● Fäll ut transportstödet (Ö 11.4) och

montera skären (Ö 7.7), (Ö 7.8) så att

den står stadigt.

● Säkra jordfräsen med rep resp. band på

lastytan, så att den inte kan tippa.

Fästpunkter:

Axel transportstöd (3) och axel skär (4).

14. Miljöskydd

Förpackningar, maskin och tillbehör är tillverkade av återvinningsbart material och ska sluthanteras motsvarande.

Sorterad och miljövänlig sluthantering av materialrester gagnar återanvändningen av återvinningsbart avfall. Därför ska maskinen lämnas till materialinsamlingen efter att dess normala livslängd har uppnåtts.

14.1 Sluthantering

Sluthantera gammal olja (motorolja, växellådsolja) och bränsle på ett fackmannamässigt sätt.

Gör förbränningsmotorn obrukbar innan sluthanteringen. Ta bort tändkabeln, töm tanken och tappa av motoroljan.

Risk för personskador pga skären!

Lämna även en uttjänt jordfräs aldrig utan tillsyn. Se till att maskinen och skären förvaras utom räckhåll för barn.

15. Minimera slitage och förhindra skador

Viktiga anvisningar för underhåll och skötsel av produktgruppen

Bensindrivna jordfräsar (STIHL MH)

STIHL avsäger sig allt ansvar för sak- och personskador som har uppkommit till följd av att anvisningarna i bruksanvisningen ej har beaktats, särskilt vad gäller säkerhet, handhavande och underhåll, eller som har

ENNOFIDASLSKTRHUSRHRBGUKETMK SV

0478 403 9806 A - SV

orsakats av att ej godkända påbyggnadsdetaljer eller reservdelar har använts.

Beakta följande viktiga anvisningar för att förhindra skador eller överdrivet slitage på din STIHL maskin:

1. Förslitningsdelar

Många av STIHL maskinens delar är utsatta för normalt slitage även om den används i enlighet med anvisningarna och måste bytas ut i tid beroende på användningens typ och längd.

Hit hör bl.a.: –Kilrem –Skär – Bromssporre

2. Följ alltid anvisningarna i denna bruksanvisning

Användning, underhåll och förvaring av STIHL maskinen måste ske omsorgsfullt, på det sätt som beskrivs i denna bruksanvisning. Användaren är själv ansvarig för alla skador som orsakas av att säkerhets-, användnings- och underhållsanvisningarna ej beaktas.

Detta gäller särskilt vid – ej avsedd användning av produkten. – användning av drivmedel som inte har

godkänts av STIHL (smörjmedel, bensin och motorolja, se förbränningsmotorns bruksanvisning).

– förändringar på produkten som inte har

godkänts av STIHL.

– användning av påbyggnadsdetaljer,

tillsatsredskap eller skärverktyg som inte har godkänts av STIHL.

– användning av produkten för sport- eller

tävlingsändamål.

– följdskador som orsakas av att

produkten har använts med defekta

komponenter.

3. Underhåll

Alla arbeten som beskrivs i avsnittet ”Underhåll” måste genomföras regelbundet.

Om användaren inte kan genomföra detta underhåll själv ska det utföras av en servande fackhandel.

STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel.

En STIHL servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information.

Om dessa arbeten inte utförs föreligger risk för skador som användaren är ansvarig för.

Hit räknas bl.a.: – Korrosions- och andra följdskador

orsakade av felaktig förvaring – Skador på maskinen pga att

reservdelar av sämre kvalitet har

använts – Skador pga att underhåll inte

genomförts inom rätt tid eller har

genomförts på ett felaktigt sätt resp.

pga att underhåll och reparation ej har

utförts av en servande fackhandel

16. Vanliga reservdelar

Sprint (skär): 9396 021 3785

MH 445, MH 445 R

Frässats komplett inre vänster: 6241 710 0200 Frässats komplett inre höger: 6241 710 0205 Frässats komplett yttre vänster: 6241 710 0210 Frässats komplett yttre höger: 6241 710 0215

MH 560, MH 585, MH 685

Frässats komplett inre vänster: 6241 710 0220 Frässats komplett inre höger: 6241 710 0225

MH 585, MH 685

Frässats komplett yttre vänster: 6242 710 0210 Frässats komplett yttre höger: 6242 710 0215

17. Tillverkarens konformitetsdeklaration

17.1 EU-konformitetsdeklaration jordfräs STIHL MH 445.1, MH 445.1 R, MH 560.0, MH 585.0, MH 685.0

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Österrike

förklarar på eget ansvar att – Typ: jordfräs – Fabrikat: STIHL – Typ: MH 445.1, MH 445.1 R,

MH 560.0, MH 585.0, MH 685.0

0478 403 9806 A - SV

– Märkeffekt:

MH 445.1, MH 445.1 R: 2,2 kW MH 560.0, MH 585.0: 2,3 kW

MH 685.0: 2,9 kW – Modellnummer: 6241 motsvarar de gällande bestämmelserna i

riktlinjen 2000/14/EC, 2006/42/EC, 2014/30/EU och 2011/65/EU samt är utvecklad och tillverkad enligt följande normer, vars version var giltig vid respektive produktionsdatum: EN 709 och EN ISO 14982.

Bestämningen av den uppmätta och garanterade ljudnivån har utförts enligt riktlinjen 2000/14/EC, bilaga V.

MH 445.1, MH 445.1 R

– Uppmätt ljudnivå: 91,0 dB(A) – Garanterad ljudnivå: 92 dB(A)

MH 560.0, MH 585.0

– Uppmätt ljudnivå: 91,3 dB(A) – Garanterad ljudnivå: 93 dB(A)

MH 685.0

– Uppmätt ljudnivå: 92,4 dB(A) – Garanterad ljudnivå: 93 dB(A) Tekniska underlag förvaras hos STIHL

Tirol GmbH. Tillverkningsår och maskinnummer finns

på jordfräsen. Langkampfen, 02.07.2021 STIHL Tirol GmbH

stf.

Matthias Fleischer, områdeschef inom forskning och utveckling

stf.

Sven Zimmermann, avdelningschef inom kvalitet

18. Tekniska data

MH 445.1 / MH 445.1 R / MH 560.0 / MH 585.0 / MH 685.0

Modellnummer 6241 Förbränningsmotor,

typ

Startanordning linstart

MH 445.1 / MH 445.1 R

Motortyp STIHL EVC

Cylindervolym 139 ccm

4-takts förbränningsmotor

200.3 C

MH 445.1 / MH 445.1 R

Märkeffekt vid nominellt varvtal

2,25 | 3100

kW | varv/min Bränsletank 0,9 l Verktyg 4 skärelement, 2

växtskyddsskivor Diameter frässats 30 cm Arbetsvarvtal fräs-

124varv/min sats vid nominellt varvtal

Nominellt varvtal 3100varv/min Mätning enligt EN 709: Ljudtrycksnivå på

arbetsplats L Tol e ra n s K

80 dB(A)

2 dB(A) Mätning enligt EN 709, EN 20643: Uppmätt värde a To le r an s K

5,50 m/s

2,20 m/s

Mätning enligt 2000/14/EC / S.I. 2001/1701:

Garanterad ljudnivå L

WAd

Tol e ra n s K

:1,4dB(A)

92 dB(A)

Drivning MH 445.1 1 växel framåt Drivning MH 445.1 R 1 växel framåt

1 växel bakåt Vikt 36 kg/37 kg

MH 560.0/ MH 585.0

Motortyp Kohler HD675 Cylindervolym 149 ccm Märkeffekt vid nomi-

nellt varvtal

2,3 | 3000

kW | varv/min Bränsletank 1,4 l Verktyg MH 560.0 2 skärelement, 2

växtskyddsskivor Verktyg MH 585.0 4 skärelement, 2

växtskyddsskivor Diameter frässats 32 cm

ENNOFIDASLSKTRHUSRHRBGUKETMK SV

0478 403 9806 A - SV

MH 560.0/ MH 585.0

Arbetsvarvtal fräs-

120varv/min sats vid nominellt varvtal

Nominellt varvtal 3000varv/min Mätning enligt EN 709: Ljudtrycksnivå på

arbetsplats L Tol e ra ns K

79 dB(A)

2 dB(A) Mätning enligt EN 709, EN 20643: Uppmätt värde a To le r an s K

5,00 m/s

2,50 m/s

Mätning enligt 2000/14/EC / S.I. 2001/1701:

Garanterad ljudnivå L

WAd

Tol e ra ns K

:1,2dB(A)

93 dB(A)

Drivning 1 växel framåt

1 växel bakåt Vikt 41 kg/44 kg

MH 685.0

Motortyp Kohler HD775 Cylindervolym 173 ccm Märkeffekt vid nomi-

nellt varvtal

2,9 | 3200

kW | varv/min Bränsletank 1,4 l Verktyg 4 skärelement, 2

växtskyddsskivor Diameter frässats 32 cm Arbetsvarvtal fräs-

128varv/min sats vid nominellt varvtal

Nominellt varvtal 3200varv/min Mätning enligt EN 709: Ljudtrycksnivå på

arbetsplats L Tol e ra ns K

80 dB(A)

2 dB(A) Mätning enligt EN 709, EN 20643:

MH 685.0

Uppmätt värde a To le r an s K

6,00 m/s 2,40 m/s

Mätning enligt 2000/14/EC / S.I. 2001/1701:

Garanterad ljudnivå L

WAd

Tol e ra n s K

:1,0dB(A)

93 dB(A)

Drivning 1 växel framåt

1 växel bakåt

Vikt 46 kg

MH 445.1, MH 445.1 R:

MH 560.0:

MH 585.0, MH 685.0:

0478 403 9806 A - SV

MH 445.1, MH 445.1 R, MH 560.0, MH 585.0, MH 685.0:

18.1 REACH

REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier.

Information om uppfyllandet av REACHförordningen (EG) nr 1907/2006 finns på www.stihl.com/reach.

– Fäst tändstiftskontakten (),

kontrollera anslutningen mellan tändkabeln och kontakten (#)

– Rengör/byt ut tändstiftet (), (#),

ställ in elektrodavståndet (#) – Rengör/byt ut luftfiltret (#) – Skruva loss och torka tändstiftet, flytta

gasreglaget till stopposition och dra

flera gånger i startlinan med losskruvat

tändstift ()

ENNOFIDASLSKTRHUSRHRBGUKETMK SV

MH 445.1, MH 445.1 R: A =118 cm B =57 cm C =122 cm

MH 560.0, MH 585.0, MH 685.0: A =119 cm B =57 cm C =122 cm

19. Felsökning

# kontakta ev. en servande fackhandel,

STIHL rekommenderar en STIHL servande fackhandel.

@ Se förbränningsmotorns

bruksanvisning.

Störning:

Förbränningsmotorn startar inte

Möjlig orsak:

– Gasreglaget i stopposition – Inget bränsle i tanken,

bränsleledningen igensatt

– Dåligt, smutsigt eller gammalt bränsle i

tanken

– Tändstiftskontakten har dragits bort

från tändstiftet, tändkabeln sitter dåligt på kontakten

– Tändstiftet sotigt eller skadat, fel

elektrodavstånd – Luftfiltret smutsigt – Förbränningsmotorn är ”sur” pga flera

startförsök

Åtgärd:

– Ställ gasreglaget i startposition (Ö 8.1) – Fyll på bränsle (Ö 7.15),

rengör bränsleledningarna (#) – Använd alltid färskt bränsle (blyfri

bensin) av känt märke (Ö 7.15),

rengör förgasaren (#)

Störning:

Svårstartad eller förbränningsmotorns effekt för svag

Möjlig orsak:

– Vatten i bränsletank och förgasare,

förgasaren igensatt – Bränsletanken är smutsig – Luftfiltret är smutsigt – Tändstiftet sotigt

Åtgärd:

– Töm bränsletanken, rengör

bränsleledningen och förgasaren (#) – Rengör bränsletanken (#) – Rengör/byt ut luftfiltret (), (#) – Rengör/byt ut tändstiftet (), (#)

Störning:

Förbränningsmotorn blir mycket varm

Möjlig orsak:

– Kylflänsarna är smutsiga – För låg oljenivå i förbränningsmotorn – Förbränningsmotorns yta täcks av jord

Åtgärd:

– Rengör kylflänsarna (Ö 12.2) – Fyll på motorolja (Ö 7.15) – Ta bort jord från förbränningsmotorn

0478 403 9806 A - SV

Störning:

Förbränningsmotorn går ojämnt

Möjlig orsak:

– Luftfiltret är smutsigt

Åtgärd:

– Rengör/byt ut luftfiltret (), (#)

Störning:

Kraftig rökutveckling

Möjlig orsak:

– För hög oljenivå – Luftfiltret är smutsigt

Åtgärd:

– Anpassa oljepåfyllningsmängden () – Rengör/byt ut luftfiltret (), (#)

Störning:

Kraftig vibration under drift

Möjlig orsak:

– Motorfästet löst

Åtgärd:

– Dra åt motorfästets skruvar (#)

Störning:

Försämrad arbetseffekt

Möjlig orsak:

– Skären felmonterade – Skären utslitna – Bromssporren feljusterad

Åtgärd:

– Montera skären rätt (Ö 7.7), (Ö 7.8) – Byt ut skären (#) – Justera bromssporren (Ö 11.5)

Störning:

Ingen arbetseffekt

Möjlig orsak:

– Sprinten på drivaxeln saknas

Åtgärd:

– Kontrollera skärens fastsättning på

drivaxeln (Ö 7.7), (Ö 7.8)

Störning:

Högt ljud från växellådan

Möjlig orsak:

– Fel oljenivå i växellådan

Åtgärd:

– Kontrollera oljenivån i växellådan (#)

Störning:

Drivaxeln roterar inte vid aktiverad drivspak

Möjlig orsak:

– Wiren defekt – Drivremmen utsliten

Åtgärd:

– Kontrollera resp. byt wiren (#) – Byt remmen (#)

20. Serviceschema

20.1 Överlämningsbekräftelse

20.2 Servicebekräftelse

Överlämna denna bruksanvisning till din STIHL servande fackhandel vid underhåll. Denna bekräftar i de förtryckta fälten att servicearbetena har genomförts.

Service utförd den

Datum för nästa service

0478 403 9806 A - SV

Arvoisa asiakas,

kiitämme sinua STIHLin tuotteen valinnasta! STIHL kehittää ja valmistaa huippuluokan tuotteita pitäen suunnittelun lähtökohtana asiakkaidensa tarpeita. Näin pystymme tarjoamaan asiakkaillemme tuotteita, jotka toimivat luotettavasti myös äärimmäisen vaativissa olosuhteissa.

STIHL tunnetaan myös erinomaisesta asiakaspalvelustaan. Jälleenmyyjämme huolehtivat sekä asiantuntevasta neuvonnasta ja opastuksesta että kattavien teknisten palvelujen tarjoamisesta.

Kiitämme sinua STIHLiä kohtaan osoittamastasi luottamuksesta. Toivomme, että olet tyytyväinen hankkimaasi STIHL-tuotteeseen.

Tri Nikolas Stihl

TÄRKEÄÄ! LUE OPAS ENNEN KÄYTTÖÄ JA SÄILYTÄ SE VASTAISTA KÄYTTÖÄ VARTEN.

1. Sisällysluettelo

Tätä käyttöopasta koskevia tietoja 96

Yleistä 96 Käyttöoppaan lukuohjeet 96

Laitekuvaus 97 Turvallisuutesi vuoksi 97

Yleistä 97 Tankkaaminen – bensiinin käsittely 98 Vaatetus ja varusteet 98 Laitteen kuljetus 99 Ennen työskentelyä 99 Työskentelyn aikana 100 Huolto ja korjaukset 101 Pitkäaikaissäilytys 102 Hävittäminen 103

Kuvasymbolien selitykset 103 Toimitussisältö 103 Laitteen valmistelu käyttöä varten 104

Asennusohjeet 104 Alustan kiinnitys 104 Jarrukannuksen kiinnitys 104 Työntöaisan kiinnitys 105 Työntöaisan kääntäminen auki 105 Suojalistojen kiinnitys 105 Jyrsinterien asennus MH 445,

MH 445 R 105 Jyrsinterien asennus MH 445,

MH 585, MH 685 106 Kasvien suojalevyn kiinnitys 106 Vedonkytkentävivun asennus 107 Käyttövaijerin sijoittaminen 107 Käyttövaijerin kiinnitys 107 Kaasuvaijerin sijoitus ja kiinnitys 107 Vaijereiden kiinnitys työntöaisaan 107 Polttoaine ja moottoriöljy 107

Hallintalaitteet 108

Kaasuvipu 108 Vedonkytkentävipu 108

Turvalaitteet 108

Vedonkytkentävivun lukitus 109 Suojalaitteet 109

Työskentelyohjeita 109

Käyttäjän työskentelyalue 109 Laitteen työasento 109 Jyrsinteräyhdistelmät 109 Ihanteellinen työskentelyasento 109

Laitteen käyttöönotto 109

Valmistelut 109 Työntöaisan yläosan korkeussäätö 109 Työntöaisan sivuttaissäätö 110 Kuljetusalustan kääntäminen auki

ja kiinni 110 Jarrukannuksen säätö 110 Polttomoottorin käynnistäminen 110 Polttomoottorin pysäyttäminen 110 Vedon (eteenpäin) kytkentä ja

katkaisu 110 Vedon (taaksepäin) kytkentä ja

katkaisu (MH 445 R, MH 560, MH 585, MH 685) 111

Jyrsintä 111

Huolto 111

Jyrsinterien irrotus 111 Laitteen puhdistus 111 Polttomoottori 112 Huoltovälit 112 Varastointi ja pitkäaikaissäilytys

(talvisäilytys) 112

Kuljetus 113

Jyrsimen kuljetus 113

Ympäristönsuojelu 113

Hävittäminen 113

ENNOSVDASLSKTRHUSRHRBGUKETMK FI

0478 403 9806 A - FI

Painettu ilman klooria valkaistulle paperille. Paperi on kierrätettävää. Suojakansi on halogeeniton.

Kulumisen minimointi ja vaurioiden ehkäisy 114

Varaosat 114 Vaatimustenmukaisuusvakuutus 115

EUvaatimustenmukaisuusvakuutus Jyrsin STIHL MH 445.1, MH 445.1 R, MH 560.0, MH 585.0, MH 685.0 115

Tekniset tiedot 115

REACH 117

Vianetsintä 117 Huolto-ohjelma 118

Luovutustodistus 118 Huoltotodistus 118

2. Tätä käyttöopasta koskevia tietoja

2.1 Yleistä

Tämä käyttöopas on EY-direktiivin 2006/42/EC mukainen valmistajan alkuperäiskäyttöopas.

STIHL pyrkii jatkuvasti kehittämään tuotevalikoimaansa ja siksi pidätämme oikeuden toimitussisällön muotoa, tekniikkaa ja varustusta koskeviin muutoksiin. Tämän vuoksi tässä käyttöoppaassa julkaistujen tietojen ja kuvien pohjalta ei voi esittää mitään vaateita.

Näissä käyttöohjeissa on mahdollisesti kuvattu malleja, joita ei ole saatavilla kaikissa maissa.

Tämä käyttöopas on tekijänoikeudellisesti suojattu. Kaikki oikeudet pidätetään, mukaan lukien oikeus monistamiseen, kääntämiseen ja käsittelyyn sähköisissä järjestelmissä.

2.2 Käyttöoppaan lukuohjeet

Laitteen käsittelyvaiheet on selostettu kuvien ja tekstien avulla.

Kaikki laitteeseen kiinnitetyt kuvasymbolit on selitetty tässä käyttöoppaassa.

Katselusuunta:

Katselusuunta, kun käyttöoppaassa lukee "vasen" ja "oikea": Käyttäjä seisoo koneen takana ja katsoo ajosuuntaan.

Kappaleviite:

Viittaukset lisätietoja sisältäviin kappaleisiin on merkitty nuolella. Alla on esimerkki viittauksesta kappaleeseen: (Ö 4.)

Tekstikohtien merkintä:

Erilaiset tekstikohdat on erotettu toisistaan merkitsemällä ne erilaisin luettelomerkein seuraavissa esimerkeissä kuvatulla tavalla.

Käsittelyvaiheet, jotka vaativat käyttäjän toimia:

● Avaa ruuvitaltalla ruuvi (1) ja kytke vipu

(2) ... Yleiset luettelot: – tuotteen käyttö urheilutapahtumissa tai

kilpailuissa

Varoituksia tai lisäohjeita sisältävät tekstit:

Varoituksia tai lisäohjeita sisältävät tekstit on merkitty seuraavassa kuvatuilla symboleilla, jotta ne erottuvat selkeästi muista ohjeista:

Vaara!

Onnettomuusvaara, josta voi aiheutua vakavia henkilövahinkoja. Laitteen käytössä on ehdottomasti noudatettava tai vältettävä tiettyjä toimenpiteitä.

Varoitus!

Henkilövahinkojen vaara. Laitteen käytössä on noudatettava kyseessä olevan kohdan ohjeita henkilövahinkojen välttämiseksi.

Varo!

Pienten vammojen ja esinevahinkojen vaara, joka voidaan välttää ohjeita noudattamalla.

Ohje

Tietoja laitteen oikeasta käyttötavasta ja virheellisen käytön välttämisestä.

Tekstit, joissa on kuvaviittauksia:

Laitteen käyttöä havainnollistavat kuvat ovat käyttöoppaan alussa.

Kamerasymboli toimii linkkinä kuvasivuilla olevien kuvien ja niitä vastaavien tekstikohtien välillä.

0478 403 9806 A - FI

3. Laitekuvaus

1 Vedonkytkentävipu (eteenpäin)

2 Työntöaisan yläosa 3 Kiristysvipu 4 Käynnistysnaru 5 Polttomoottori 6 Sytytystulpan pistoke 7 Suojalista 8 Kasvien suojalevy 9 Jyrsinterät

10 Kantokahva 11 Suojalista 12 Kuljetusalusta 13 Jarrukannus 14 Avausvipu (kuljetusalusta) 15 Avauspultti (jarrukannus) 16 Kädensija 17 Kaasuvipu 18 MH 445 R, MH 560, MH 585, MH 685:

Vedonkytkentävipu (taaksepäin)

19 Tyyppikilpi, jossa konenumero

4. Turvallisuutesi vuoksi

4.1 Yleistä

Laitteella työskenneltäessä on ehdottomasti noudatettava näitä turvamääräyksiä.

Lue käyttöohjeet kokonaisuudessaan läpi huolellisesti ennen ensimmäistä

käyttöönottoa. Säilytä ohjeet hyvässä tallessa myöhempää käyttöä varten.

Noudata käyttö- ja huolto-ohjeita, jotka on annettu erillisissä polttomoottorin käyttöohjeissa.

Nämä varotoimenpiteet ovat välttämättömiä oman turvallisuutesi takia, mutta luettelo ei ole täydellinen. Käytä laitetta järkevästi ja vastuullisesti ja muista, että laitteen käyttäjä on vastuussa sivullisille tai heidän omaisuudelleen aiheutetuista vahingoista.

Perehdy laitteen hallintalaitteisiin, säätötoimintoihin ja käyttöön. Käyttäjän täytyy tietää, miten laitteen teräosat ja polttomoottori saadaan pysäytettyä nopeasti.

Laitteen käyttö on sallittu vain henkilöille, jotka ovat perehtyneet käyttöohjeisiin ja laitteen käsittelyyn. Ennen ensimmäistä käyttöönottoa käyttäjän tulee perehtyä laitteen käyttöön asianmukaisesti ja käytännössä. Anna myyjän tai asiantuntijan opastaa käyttämään laitetta turvallisesti.

Opastuksessa käyttäjälle tulee kertoa ennen kaikkea, että laitteella työskenneltäessä vaaditaan äärimmäistä huolellisuutta ja keskittymistä.

Vaikka tätä laitetta käytetään ohjeenmukaisesti, jäännösriskejä on silti olemassa.

Tukehtumisvaara!

Pakkausmateriaalilla leikkiminen aiheuttaa lapsille tukehtumisvaaran. Pidä pakkausmateriaali ehdottomasti poissa lasten ulottuvilta.

Anna vain sellaisten henkilöiden käyttää tai lainata laitetta ja sen oheislaitteita, jotka osaavat varmasti käyttää kyseistä mallia ja ovat tottuneet sen käsittelyyn. Käyttöohjeet ovat osa laitetta ja ne täytyy aina antaa mukana.

Älä käytä laitetta väsyneenä tai sairaana. Mikäli et ole terve, kysy lääkäriltäsi, voitko käyttää laitetta. Laitteen käyttö on kiellettyä, jos olet nauttinut alkoholia, reaktiokykyä rajoittavia lääkkeitä tai huumaavia aineita.

Varmista, että käyttäjä on fyysisesti, aistimellisesti ja henkisesti kykenevä käyttämään laitetta ja työskentelemään sillä. Ellei käyttäjä ole fyysisesti, aistimellisesti tai henkisesti täysin kykenevä, hän saa työskennellä ruohonleikkurilla vain vastuuhenkilön valvonnassa tai tämän antamien ohjeiden mukaan.

Varmista, että käyttäjä on täysi-ikäinen tai kansallisten määräysten mukaisessa valvotussa ammattikoulutuksessa.

Huomio – onnettomuusvaara!

Jyrsin on tarkoitettu vain kylvö- ja viljelymaan muokkaamiseen ja kasvien hoitoon. Sitä saa käyttää vain tässä käyttöoppaassa kuvatulla tavalla – ei muihin käyttötarkoituksiin! Muunlainen käyttö on kielletty ja voi olla vaarallista. Seurauksena voi olla laitevaurioita.

Käyttäjän loukkaantumisvaaran takia jyrsintä ei saa käyttää seuraaviin töihin (luettelo ei ole täydellinen):

ENNOSVDASLSKTRHUSRHRBGUKETMK FI

0478 403 9806 A - FI

– kasvualustojen muokkaamiseen

katoilla tai parvekkeilla

– puiden ja pensaiden leikkuujätteiden

silppuamiseen tai hakettamiseen.

Laitteella ei saa kuljettaa esineitä, eläimiä tai henkilöitä, ei varsinkaan lapsia.

Turvallisuussyistä kaikenlainen laitteen muuttaminen on kielletty ja johtaa takuun raukeamiseen. Poikkeuksena tähän on STIHLin hyväksymien lisävarusteiden asianmukainen asennus. Lisätietoja hyväksytyistä lisälaitteista saat STIHLjälleenmyyjiltä.

Etenkin kaikki laitteen poltto- tai sähkömoottorin tehoon tai kierroslukuun tehtävät muutokset ovat kiellettyjä.

Käyttö julkisissa paikoissa, puistoissa, urheilukentillä, kadunvarsilla ja maa- ja metsätalousyrityksissä edellyttää erityistä varovaisuutta.

Huomio! Tärinä voi aiheuttaa terveyshaittoja! Liiallinen

tärinärasitus voi aiheuttaa

verenkierto- tai hermovaurioita, etenkin verenkiertohäiriöistä kärsiville henkilöille. Käänny lääkärin puoleen, jos saat oireita, joiden syynä saattaa olla tärinä. Tällaisia oireita, jotka esiintyvät useimmiten sormissa, käsissä tai käden nivelissä, ovat seuraavat (luettelo ei ole täydellinen):

– tunnottomuus –kivut – lihasheikkous – ihon värimuutokset – epämiellyttävä kutina.

Pidä työskentelyn aikana molemmin käsin kiinni työntöaisan siihen tarkoitetuista kohdista pitävästi mutta liikaa puristamatta.

Suunnittele työskentelyajat siten, ettet altistu voimakkaalle tärinälle pitkää aikaa kerrallaan.

Pidä jyrsintä käyttäessäsi taukoja ja vältä pitkäaikaista työskentelyä laitteella, koska pitkään kestävä tärinä vahingoittaa terveyttä.

4.2 Tankkaaminen – bensiinin käsittely Hengenvaara!

Bensiini on myrkyllistä ja erittäin herkästi syttyvää.

Säilytä bensiiniä vain tarkoitukseen sopivissa säiliöissä (kanistereissa). Sulje ja kiristä polttoainesäiliön korkit kunnolla. Vaurioitunut polttoainesäiliön korkki on turvallisuussyistä vaihdettava uuteen.

Älä käytä juomapulloja tai vastaavia polttoja voiteluaineiden hävittämiseen tai säilyttämiseen. Sivulliset, erityisesti lapset, voivat vahingossa juoda niistä.

Säilytä ja käytä bensiiniä kaukana kipinöistä, avotulesta, lämpölähteistä ja muista sytytyslähteistä. Älä tupakoi!

Tankkaa vain ulkona äläkä tupakoi tankkauksen aikana.

Pysäytä polttomoottori ja anna sen jäähtyä ennen tankkausta.

Täytä bensiini ennen polttomoottorin käynnistämistä. Polttomoottorin käydessä tai koneen ollessa kuuma polttoainesäiliön kantta ei saa avata eikä bensiiniä lisätä.

Älä täytä polttoainesäiliötä liian täyteen!

Älä koskaan täytä polttoainesäiliötä täyttöputken alareunan yläpuolelle, jotta polttoaineelle jää tilaa laajentua. Noudata lisäksi polttomoottorin käyttöohjeita.

Jos bensiiniä on läikkynyt yli, käynnistä polttomoottori vasta, kun olet pyyhkinyt bensiinin tahrimat kohdat puhtaaksi. Älä kytke sytytystä, ennen kuin bensiinihöyryt ovat haihtuneet (pyyhi kuivaksi).

Pyyhi läikkynyt polttoaine heti pois. Jos bensiiniä on joutunut vaatteille, ne

tulee vaihtaa. Älä säilytä laitetta sisätiloissa, jos säiliössä

on vielä bensiiniä. Höyrystyvä bensiini voi päästä kosketuksiin avotulen tai kipinöiden kanssa ja syttyä palamaan.

Jos polttoainesäiliö on tyhjennettävä, se on tehtävä ulkona.

4.3 Vaatetus ja varusteet

Käytä aina työn aikana tukevia ja pitäväpohjaisia jalkineita. Älä työskentele paljain jaloin tai

sandaalit jalassa.

Käytä tukevia käsineitä ja pidä pitkät hiukset kiinni esimerkiksi hiusverkolla tai päähineellä huolto- ja puhdistustöissä ja

laitetta kuljetettaessa.

Käytä tarkoituksenmukaisia, ei löysiä vaatteita kun työskentelet laitteella. Esim. työpuku, ei pitkää työtakkia. Älä pidä

kaulaliinaa, solmiota, koruja, riippuvia nauhoja tai muita ulkonevia vaatekappaleita laitteen käytön aikana.

0478 403 9806 A - FI

Stihl MH 445.1, MH 560.0, MH 585.0, MH 685.0 Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

1. Table of contents

2. Notes on the instruction manual

2.1 General

2.2 Instructions for reading the instruction manual

3. Machine overview

4. For your safety

4.1 General

4.2 Refilling the tank – handling petrol Danger to life!

4.3 Clothing and equipment

4.4 Transporting the machine

4.5 Before operation

4.6 During operation

4.7 Maintenance and repairs

4.8 Storage for prolonged periods without operation

4.9 Disposal

5. Description of symbols

6. Standard equipment

7. Preparing the machine for operation

7.1 Installation instructions

7.2 Attaching the chassis

7.3 Installing the brake spur

7.4 Assembling the handlebar

7.5 Folding up the handlebar

7.6 Installing impact protectors

7.7 Mounting the hoes MH 445, MH 445 R

7.8 Mounting the hoes MH 445, MH 585, MH 685

7.9 Installing the plant protection disc

7.11 Routing the drive cables

7.12 Attaching the drive cables

7.13 Routing and installing the throttle cable

7.14 Fastening the cables to the handlebar

7.15 Fuel and engine oil

8. Controls

8.1 Throttle lever

8.2 Self-propulsion levers

9. Safety devices

9.1 Self-propulsion lever lock

9.2 Safety devices

10. Notes on working with the machine

10.1 Working area for operator

10.2 Working position of the machine

10.3 Hoe combinations

11. Operating the machine

11.1 Preparatory measures

10.4 Ideal body position when working

11.2 Height adjustment of the upper handlebar

11.3 Lateral adjustment of the handlebar

11.4 Folding the transport chassis in and out

11.5 Adjusting the brake spur

11.6 Starting the engine

11.7 Stopping the engine

11.10 Tilling

12. Maintenance

12.1 Removing the hoes

12.2 Cleaning the machine Maintenance interval:

12.3 Combustion engine Maintenance interval:

12.4 Service intervals Avoid damage to the machine!

12.5 Storage and periods of inoperation (winter break)

13. Transport

13.1 Transporting the tiller

14. Environmental protection

14.1 Disposal

15. Minimising wear and preventing damage

16. Standard spare parts

17. Declaration of conformity

17.2 UKCA-Declaration of Conformity STIHL MH 445.1, MH 445.1 R, MH 585.0 Tiller

18. Technical specifications

18.1 REACH

19. Troubleshooting

20. Service schedule

20.1 Handover confirmation

20.2 Service confirmation

1. Innholdsfortegnelse

2. Om denne bruksanvisningen

2.1 Generell informasjon Denne bruksanvisningen er en original

2.2 Slik leser du denne bruksanvisningen
