deutsch

Inhaltsverzeichnis

1 Vorwort........................................................2

2 Informationen zu dieser Gebrauchsanlei‐

tung............................................................. 2

3 Übersicht.....................................................3

4 Sicherheitshinweise.................................... 4

5 Heckenschere einsatzbereit machen........11

6 Akku laden und LEDs............................... 11

7 Akku einsetzen und herausnehmen..........12

8 Heckenschere einschalten und ausschalten

.................................................................. 13

9 Heckenschere und Akku prüfen................13

10 Mit der Heckenschere arbeiten.................14

11 Nach dem Arbeiten................................... 14

12 Transportieren...........................................14

13 Aufbewahren.............................................15

14 Reinigen....................................................16

15 Warten...................................................... 16

16 Reparieren................................................ 16

17 Störungen beheben.................................. 17

18 Technische Daten.....................................18

19 Ersatzteile und Zubehör............................19

20 Entsorgen..................................................19

21 EU-Konformitätserklärung.........................19

22 UKCA-Konformitätserklärung....................20

23 Anschriften................................................20

24 Allgemeine Sicherheitshinweise für Elektro‐

werkzeuge.................................................20

1 Vorwort

Liebe Kundin, lieber Kunde, es freut uns, dass Sie sich für STIHL entschie‐

den haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Pro‐ dukte mit hoher Zuverlässigkeit auch bei extre‐ mer Beanspruchung.

STIHL steht auch für Spitzenqualität beim Ser‐ vice. Unser Fachhandel gewährleistet kompe‐ tente Beratung und Einweisung sowie eine umfassende technische Betreuung.

STIHL bekennt sich ausdrücklich zu einem nach‐ haltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzu‐ setzen.

Wir danken Ihnen für Ihr Vertrauen und wün‐ schen Ihnen viel Freude mit Ihrem STIHL Pro‐ dukt.

Dr. Nikolas Stihl

WICHTIG! VOR GEBRAUCH LESEN UND AUF‐ BEWAHREN.

2 Informationen zu dieser

Gebrauchsanleitung

2.1 Geltende Dokumente

Es gelten die lokalen Sicherheitsvorschriften. ► Zusätzlich zu dieser Gebrauchsanleitung fol‐

gende Dokumente lesen, verstehen und auf‐ bewahren:

Sicherheitshinweise Akku STIHL AK

–

Sicherheitsinformation für STIHL Akkus und

–

Produkte mit eingebautem Akku: www.stihl.com/safety-data-sheets

2.2 Kennzeichnung der Warnhin‐ weise im Text

GEFAHR

■ Der Hinweis weist auf Gefahren hin, die zu

schweren Verletzungen oder zum Tod führen. ► Die genannten Maßnahmen können

schwere Verletzungen oder Tod vermeiden.

WARNUNG

■ Der Hinweis weist auf Gefahren hin, die zu

schweren Verletzungen oder zum Tod führen können. ►

Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.

HINWEIS

■ Der Hinweis weist auf Gefahren hin, die zu

Sachschaden führen können. ► Die genannten Maßnahmen können Sach‐

schaden vermeiden.

2.3 Symbole im Text

Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung.

Original-Gebrauchsanleitung

0000010561_008_D

Gedruckt auf chlorfrei gebleichtem Papier.

Papier ist recycelbar.

0458-018-9802-A. VA4.C25.

2 0458-018-9802-A

Page 3

0000100651_001

3 Übersicht deutsch

3 Übersicht

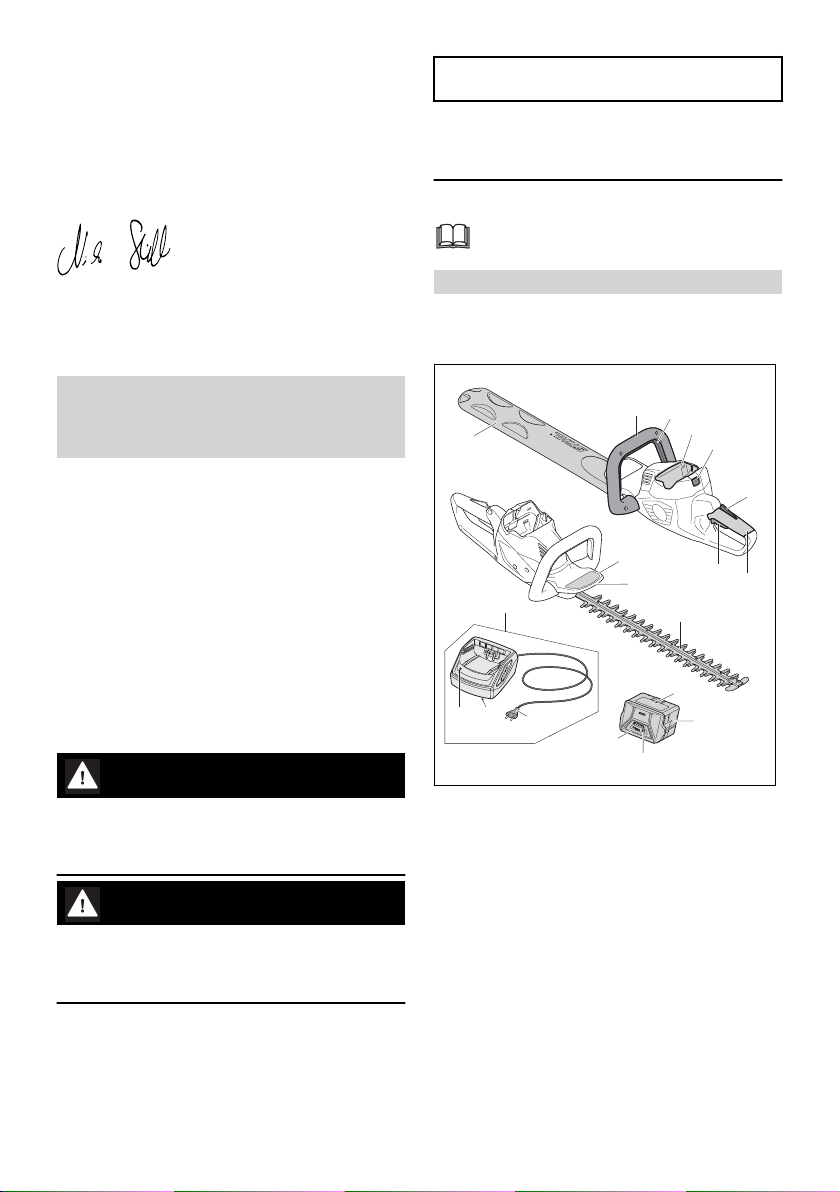

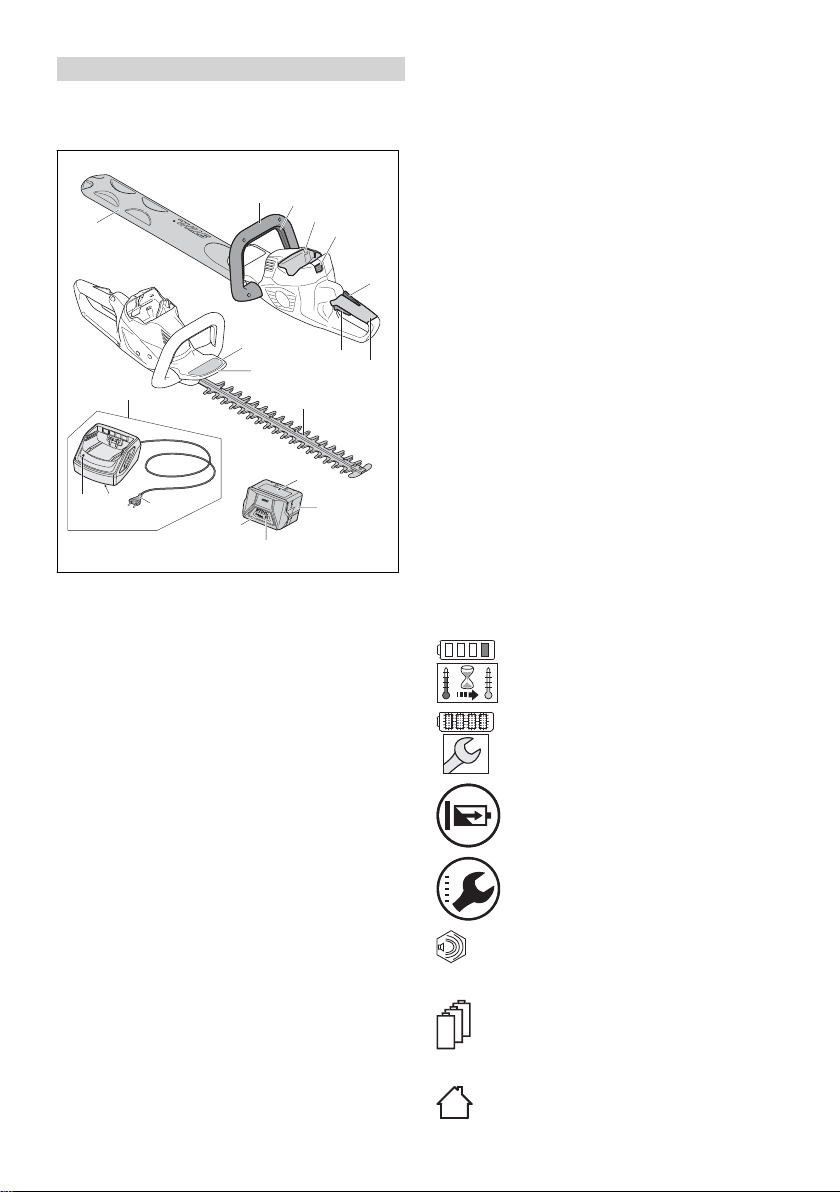

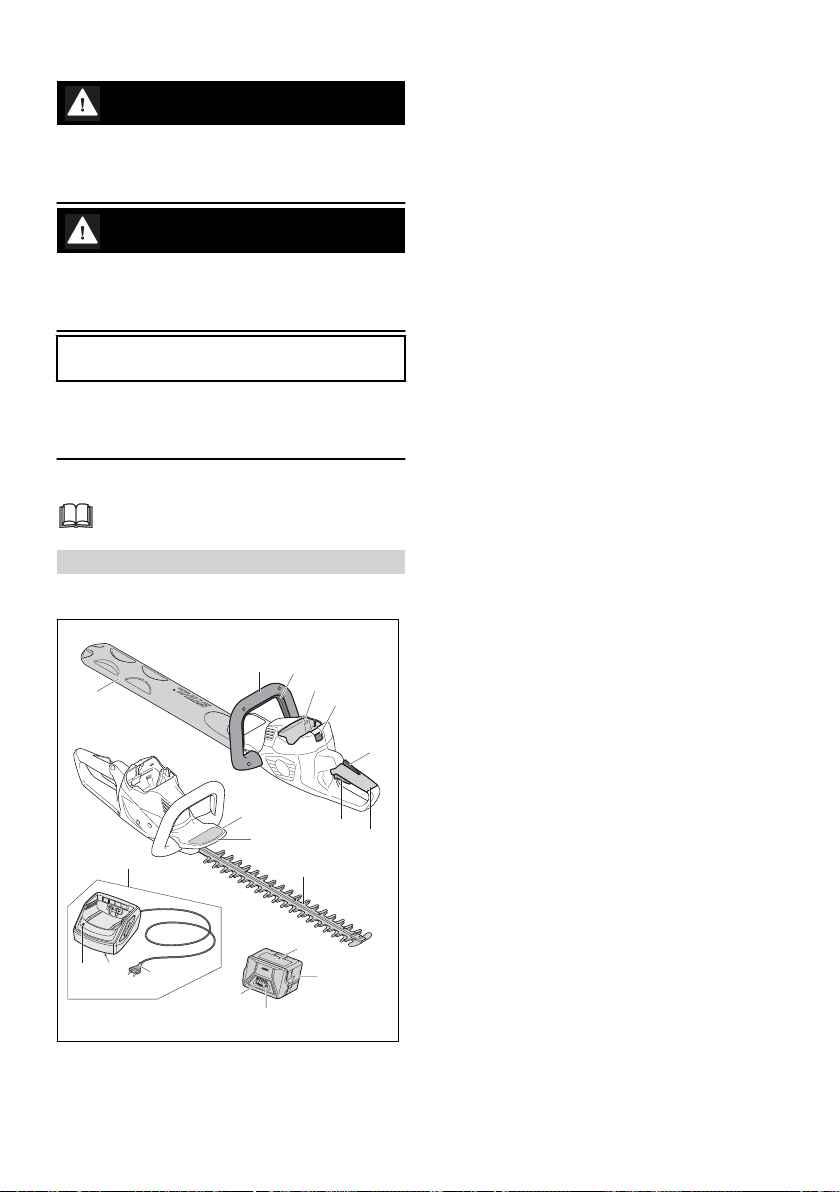

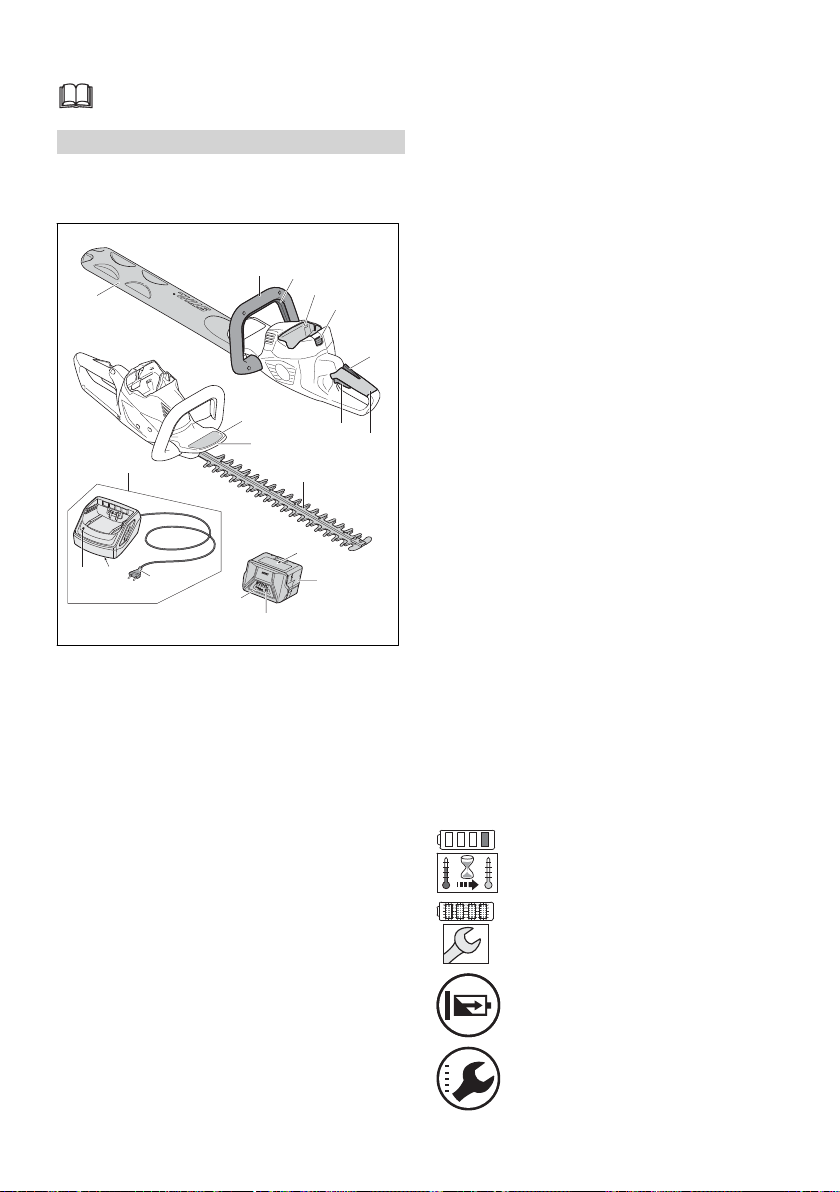

3.1 Heckenschere, Akku und Lade‐ gerät

10 Ladegerät

Das Ladegerät lädt den Akku.

11 LED

Die LED zeigt den Status des Ladegeräts an.

12 Netzstecker

Der Netzstecker verbindet die Anschlusslei‐ tung mit einer Steckdose

13 Anschlussleitung

Die Anschlussleitung verbindet das Ladegerät mit dem Netzstecker.

14 Akku

Der Akku versorgt die Heckenschere mit Energie.

15 LEDs

Die LEDs zeigen den Ladezustand des Akkus und Störungen an.

16 Drucktaste

Die Drucktaste aktiviert die LEDs am Akku.

17 Messerschutz

Der Messerschutz schützt vor Kontakt mit den Schneidmessern.

# Leistungsschild mit Maschinennummer

3.2 Symbole

1 Bügelgriff

Der Bügelgriff dient zum Halten, Führen und Tragen der Heckenschere.

2 Schaltbügel

Der Schaltbügel schaltet die Heckenschere zusammen mit dem Schalthebel ein und aus.

3 Akku-Schacht

Der Akku-Schacht nimmt den Akku auf.

4 Sperrhebel

Der Sperrhebel hält den Akku im AkkuSchacht.

5 Schalthebelsperre

Die Schalthebelsperre entsperrt den Schalt‐ hebel.

6 Bedienungsgriff

Der Bedienungsgriff dient zum Bedienen, Hal‐ ten und Führen der Heckenschere.

7 Schalthebel

Der Schalthebel schaltet die Heckenschere zusammen mit dem Schaltbügel ein und aus.

8 Handschutz

Der Handschutz schützt die Hand am Bügel‐ griff vor Kontakt mit den Schneidmessern.

9 Schneidmesser

Die Schneidmesser schneiden das Schnitt‐ gut.

0458-018-9802-A 3

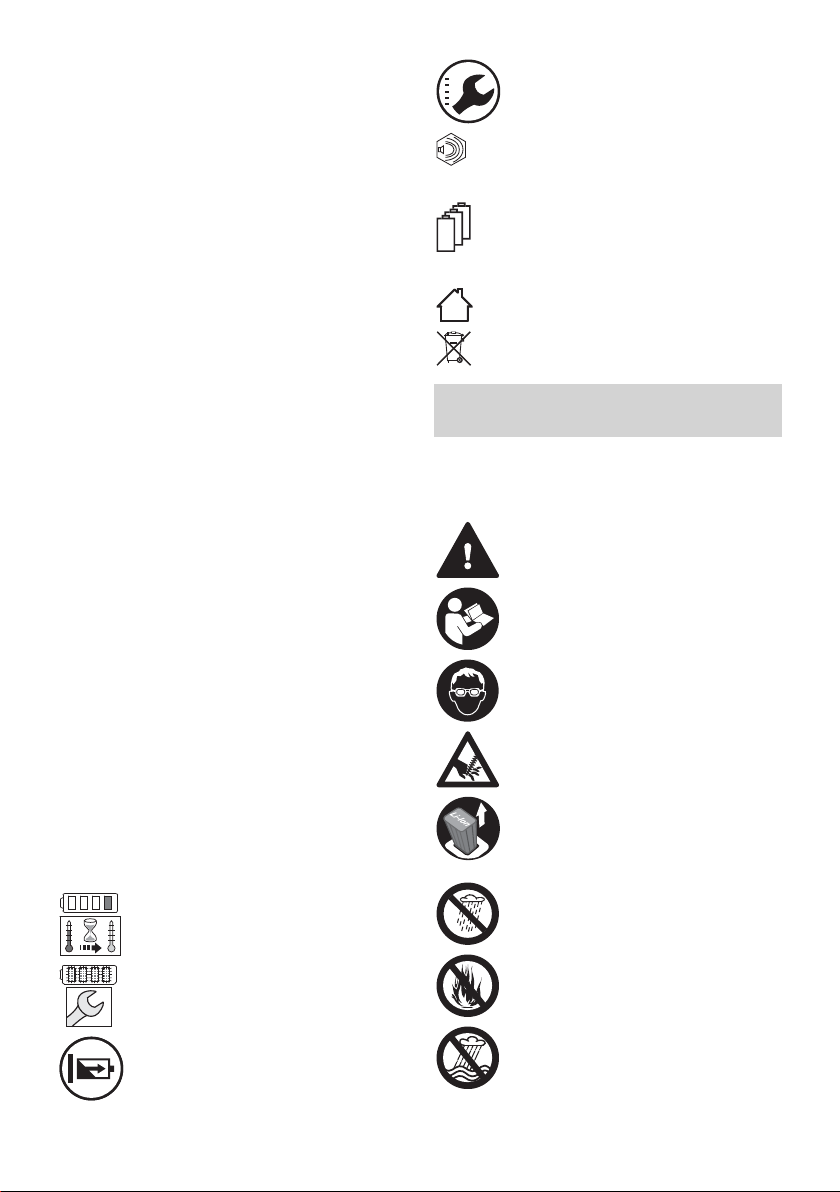

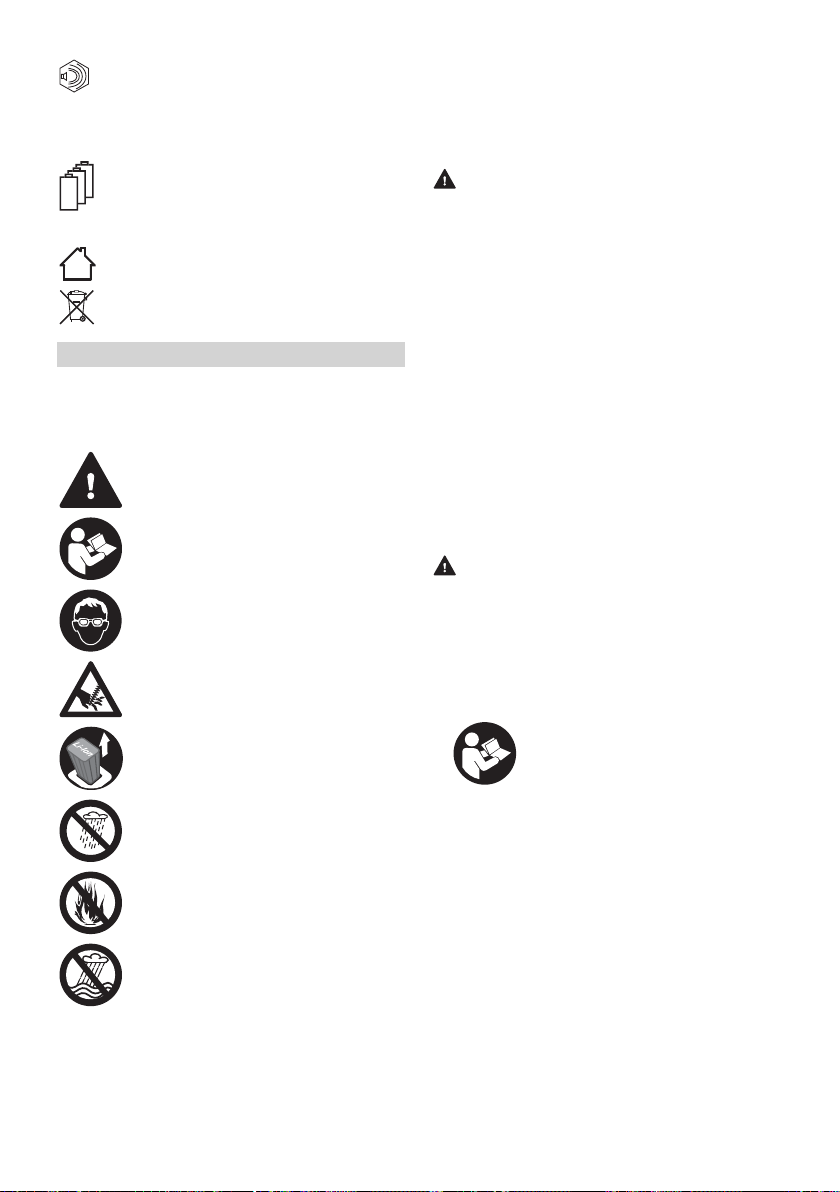

Die Symbole können auf der Heckenschere, dem Akku und dem Ladegerät sein und bedeuten Fol‐ gendes:

1 LED leuchtet rot. Der Akku ist zu warm oder zu kalt.

4 LEDs blinken rot. Im Akku besteht eine Störung.

Die LED leuchtet grün und die LEDs am Akku leuchten oder blinken grün. Der Akku wird geladen.

Die LED blinkt rot. Zwischen dem Akku und dem Ladegerät besteht kein elekt‐ rischer Kontakt oder im Akku oder im Ladegerät besteht eine Störung.

Garantierter Schallleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten ver‐ gleichbar zu machen.

Die Angabe neben dem Symbol weist auf den Energieinhalt des Akkus nach Spezifi‐ kation des Zellenherstellers hin. Der in der Anwendung zur Verfügung stehende Ener‐ gieinhalt ist geringer.

Elektrogerät in einem geschlossenen und trockenen Raum betreiben.

Page 4

deutsch 4 Sicherheitshinweise

Produkt nicht mit dem Hausmüll entsorgen.

4 Sicherheitshinweise

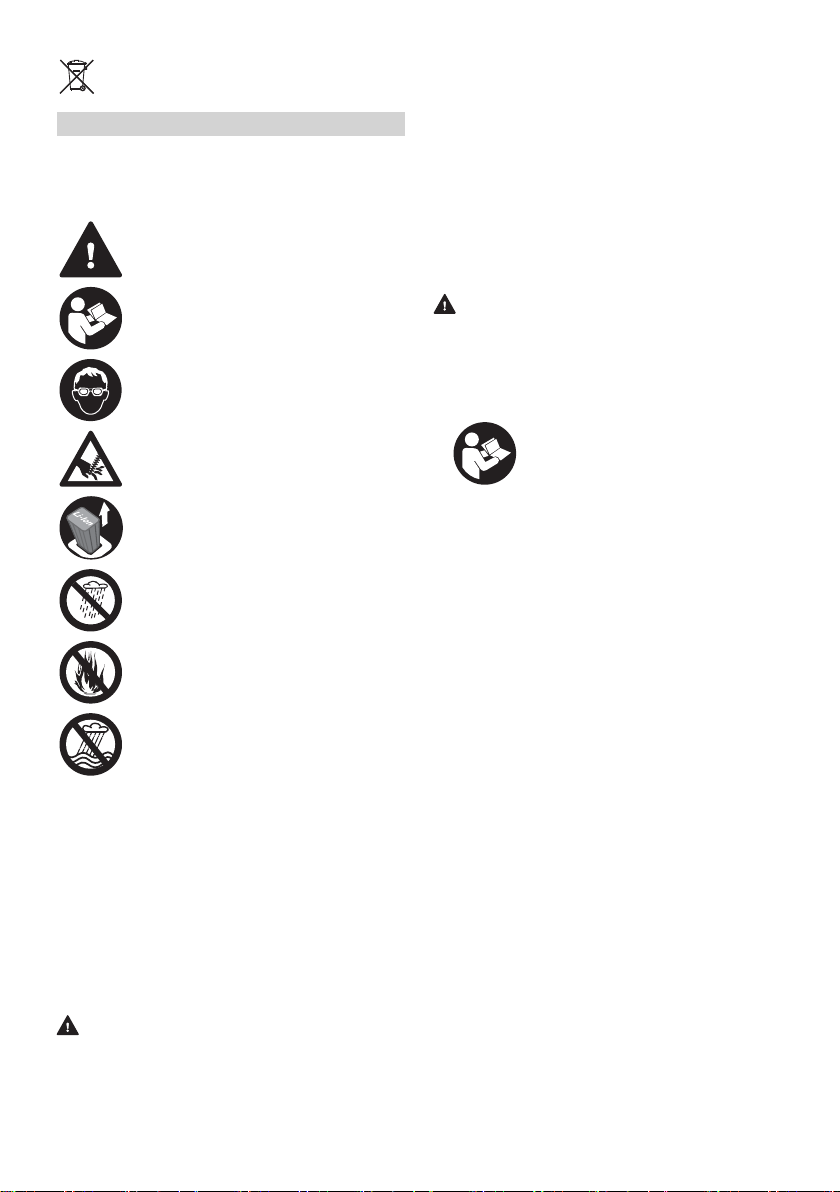

4.1 Warnsymbole

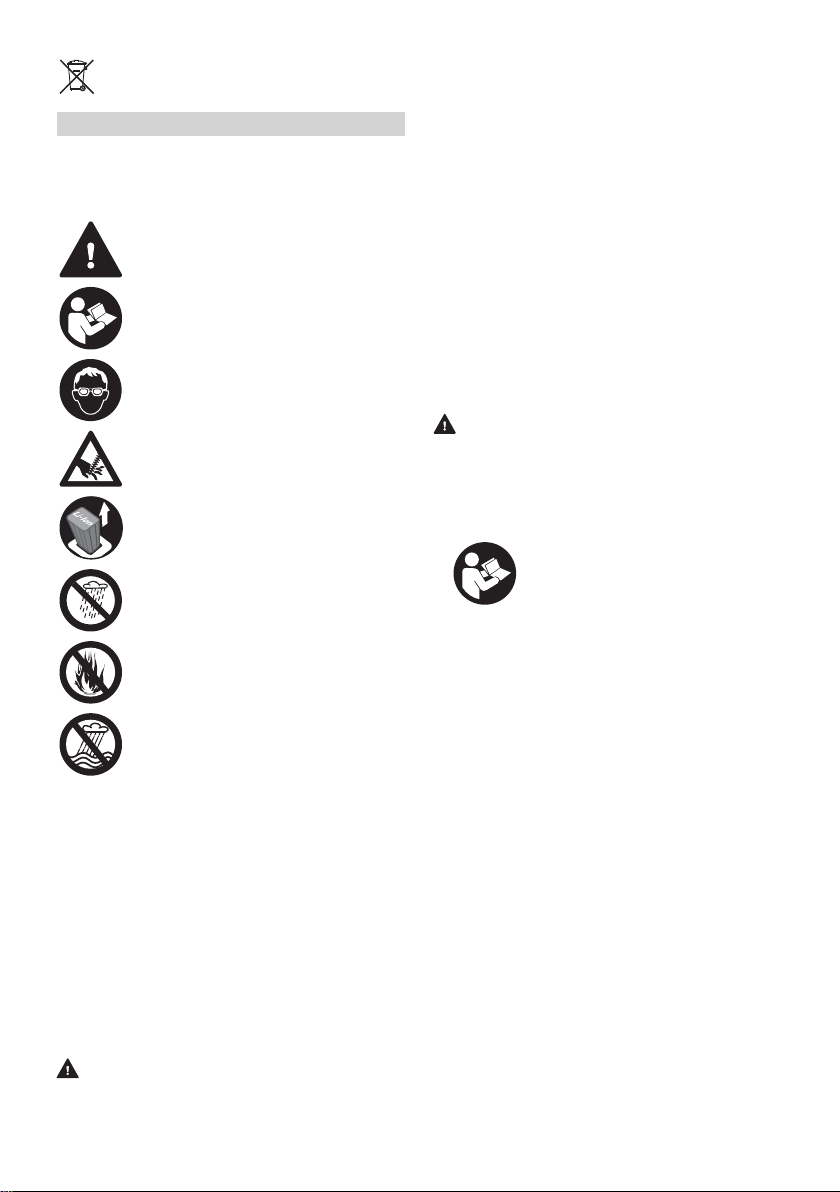

Die Warnsymbole auf der Heckenschere, dem Akku oder dem Ladegerät bedeuten Folgendes:

Sicherheitshinweise und deren Maß‐ nahmen beachten.

Gebrauchsanleitung lesen, verstehen und aufbewahren.

Schutzbrille tragen.

nen Brände und Explosionen auslösen. Perso‐ nen können schwer verletzt oder getötet wer‐ den und Sachschaden kann entstehen. ►

Heckenschere mit einem Akku STIHL AK verwenden.

► Akku STIHL AK mit einem Ladegerät STIHL

AL 101, AL 301 oder AL 501 laden.

■ Falls die Heckenschere, der Akku oder das Ladegerät nicht bestimmungsgemäß verwen‐ det werden, können Personen schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Heckenschere, Akku und Ladegerät so ver‐ wenden, wie es in dieser Gebrauchsanlei‐ tung beschrieben ist.

4.3 Anforderungen an den Benut‐

zer

Sich bewegende Schneidmesser nicht berühren.

Akku während Arbeitsunterbrechun‐ gen, des Transports, der Aufbewah‐ rung, Wartung oder Reparatur heraus‐ nehmen.

Heckenschere und Ladegerät vor Regen und Feuchtigkeit schützen.

Akku vor Hitze und Feuer schützen.

Akku vor Regen und Feuchtigkeit schützen und nicht in Flüssigkeiten tauchen.

4.2 Bestimmungsgemäße Verwen‐ dung

Die Heckenschere STIHL HSA 50.1 dient zum Schneiden von Hecken, Sträuchern, Büschen und Gestrüpp.

Die Heckenschere darf bei Regen nicht verwen‐ det werden.

Der Akku STIHL AK versorgt die Heckenschere mit Energie.

Das Ladegerät STIHL AL 101 lädt den Akku STIHL AK.

WARNUNG

■

Akkus und Ladegeräte, die nicht von STIHL für die Heckenschere freigegeben sind, kön‐

WARNUNG

■ Benutzer ohne eine Unterweisung können die Gefahren der Heckenschere, des Akkus und des Ladegeräts nicht erkennen oder nicht ein‐ schätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden.

► Gebrauchsanleitung lesen, verste‐

hen und aufbewahren.

► Falls die Heckenschere, der Akku oder das

Ladegerät an eine andere Person weiterge‐ geben wird: Gebrauchsanleitung mitgeben.

►

Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:

Der Benutzer ist ausgeruht.

–

Der Benutzer ist körperlich, sensorisch

–

und geistig fähig, die Heckenschere, den Akku und das Ladegerät zu bedie‐ nen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwort‐ liche Person damit arbeiten. Der Benutzer kann die Gefahren der

–

Heckenschere, des Akkus und des Ladegeräts erkennen und einschätzen. Der Benutzer ist volljährig oder der

–

Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet. Der Benutzer hat eine Unterweisung

–

von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal mit der Hecken‐

4 0458-018-9802-A

Page 5

4 Sicherheitshinweise deutsch

schere arbeitet und das Ladegerät ver‐ wendet. Der Benutzer ist nicht durch Alkohol,

–

Medikamente oder Drogen beeinträch‐ tigt.

►

Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.4 Bekleidung und Ausstattung

WARNUNG

■ Während der Arbeit können lange Haare in die Heckenschere hineingezogen werden. Der Benutzer kann schwer verletzt werden. ►

Lange Haare so zusammenbinden und so sichern, dass sie sich oberhalb der Schul‐ tern befinden.

■

Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert wer‐ den. Der Benutzer kann verletzt werden.

► Eine eng anliegende Schutzbrille tra‐

gen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach natio‐ nalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.

►

Ein langärmliges, eng anliegendes Oberteil und eine lange Hose tragen.

■ Während der Arbeit kann Staub aufgewirbelt werden. Eingeatmeter Staub kann die Gesundheit schädigen und allergische Reakti‐ onen auslösen. ►

Falls Staub aufgewirbelt wird: Eine Staub‐ schutzmaske tragen.

■ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und in der Heckenschere verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden. ►

Eng anliegende Bekleidung tragen.

► Schals und Schmuck ablegen.

■ Während der Arbeit kann der Benutzer in Kon‐ takt mit den sich bewegenden Schneidmes‐ sern kommen. Der Benutzer kann schwer ver‐ letzt werden. ►

Schuhwerk aus widerstandsfähigem Mate‐ rial tragen.

► Eine lange Hose aus widerstandsfähigem

Material tragen.

■ Während der Reinigung oder Wartung kann der Benutzer in Kontakt mit den Schneidmes‐ sern kommen. Der Benutzer kann verletzt wer‐ den. ►

Arbeitshandschuhe aus widerstandsfähi‐ gem Material tragen.

■ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Der Benutzer kann verletzt werden. ►

Festes, geschlossenes Schuhwerk mit grif‐ figer Sohle tragen.

4.5 Arbeitsbereich und Umgebung

4.5.1 Heckenschere

WARNUNG

■ Unbeteiligte Personen, Kinder und Tiere kön‐ nen die Gefahren der Heckenschere und hochgeschleuderter Gegenstände nicht erken‐ nen und nicht einschätzen. Unbeteiligte Perso‐ nen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen. ►

Unbeteiligte Personen, Kinder und Tiere

aus dem Arbeitsbereich fernhalten. ► Heckenschere nicht unbeaufsichtigt lassen. ► Sicherstellen, dass Kinder nicht mit der

Heckenschere spielen können.

■ Die Heckenschere ist nicht wassergeschützt. Falls im Regen oder in feuchter Umgebung gearbeitet wird, kann es zu einem elektrischen Schlag kommen. Der Benutzer kann verletzt werden und die Heckenschere kann beschä‐ digt werden.

► Nicht im Regen und nicht in feuchter

Umgebung arbeiten.

■ Elektrische Bauteile der Heckenschere kön‐ nen Funken erzeugen. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten.

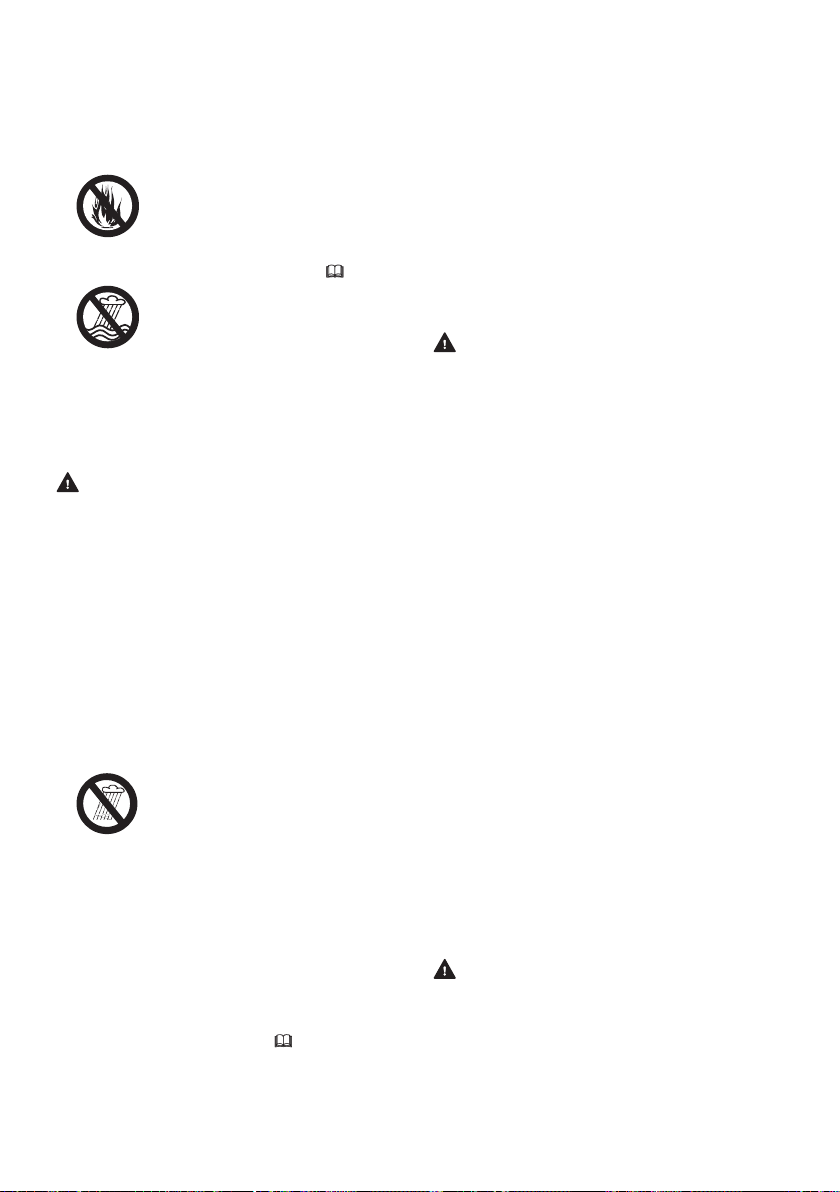

4.5.2 Akku

WARNUNG

■

Unbeteiligte Personen, Kinder und Tiere kön‐ nen die Gefahren des Akkus nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt wer‐ den. ►

Unbeteiligte Personen, Kinder und Tiere

fernhalten. ► Akku nicht unbeaufsichtigt lassen. ► Sicherstellen, dass Kinder nicht mit dem

Akku spielen können.

■ Der Akku ist nicht gegen alle Umgebungseinf‐ lüsse geschützt. Falls der Akku bestimmten

0458-018-9802-A 5

Page 6

deutsch 4 Sicherheitshinweise

Umgebungseinflüssen ausgesetzt ist, kann der Akku in Brand geraten, explodieren oder irreparabel beschädigt werden. Personen kön‐ nen schwer verletzt werden und Sachschaden kann entstehen.

► Akku vor Hitze und Feuer schützen. ► Akku nicht ins Feuer werfen.

► Akku nicht außerhalb der angegebenen

Temperaturgrenzen laden, verwenden und aufbewahren, 18.6.

► Akku vor Regen und Feuchtigkeit

schützen und nicht in Flüssigkeiten tauchen.

► Akku von metallischen Kleinteilen fernhal‐

ten. ► Akku nicht hohem Druck aussetzen. ► Akku nicht Mikrowellen aussetzen. ► Akku vor Chemikalien und vor Salzen

schützen.

4.5.3 Ladegerät

WARNUNG

■ Unbeteiligte Personen, Kinder können die Gefahren des Ladegeräts und des elektri‐ schen Stroms nicht erkennen und nicht ein‐ schätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt oder getötet wer‐ den. ►

Unbeteiligte Personen, Kinder und Tiere fernhalten.

► Sicherstellen, dass Kinder nicht mit dem

Ladegerät spielen können.

■ Das Ladegerät ist nicht wassergeschützt. Falls im Regen oder in feuchter Umgebung gearbei‐ tet wird, kann es zu einem elektrischen Schlag kommen. Der Benutzer kann verletzt werden und das Ladegerät kann beschädigt werden.

► Nicht im Regen und nicht in feuchter

Umgebung betreiben.

■ Das Ladegerät ist nicht gegen alle Umge‐ bungseinflüsse geschützt. Falls das Ladegerät bestimmten Umgebungseinflüssen ausgesetzt ist, kann das Ladegerät in Brand geraten oder explodieren. Personen können schwer verletzt werden und Sachschaden kann entstehen. ►

Ladegerät in einem geschlossenen und tro‐ ckenen Raum betreiben.

► Ladegerät nicht in einer leicht brennbaren

und nicht in einer explosiven Umgebung betreiben.

6 0458-018-9802-A

►

Ladegerät nicht auf einem leicht brennba‐ ren Untergrund betreiben.

► Ladegerät nicht außerhalb der angegebe‐

nen Temperaturgrenzen verwenden und aufbewahren, 18.6.

■

Personen können über die Anschlussleitung stolpern. Personen können verletzt werden und das Ladegerät kann beschädigt werden. ►

Anschlussleitung flach auf dem Boden ver‐ legen.

4.6 Sicherheitsgerechter Zustand

4.6.1 Heckenschere Die Heckenschere ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Die Heckenschere ist unbeschädigt.

–

Die Heckenschere ist sauber und trocken.

–

Die Bedienungselemente funktionieren und

–

sind unverändert. Die Schneidmesser sind richtig angebaut.

–

Original STIHL Zubehör für diese Hecken‐

–

schere ist angebaut. Das Zubehör ist richtig angebaut.

–

WARNUNG

■ In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionie‐ ren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer ver‐ letzt oder getötet werden. ►

Mit einer unbeschädigten Heckenschere arbeiten.

► Falls die Heckenschere verschmutzt oder

nass ist: Heckenschere reinigen und trock‐ nen lassen.

►

Heckenschere nicht verändern.

► Falls die Bedienungselemente nicht funktio‐

nieren: Nicht mit der Heckenschere arbei‐ ten.

►

Original STIHL Zubehör für diese Hecken‐ schere anbauen.

► Zubehör so anbauen, wie es in dieser

Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörs beschrieben ist.

►

Gegenstände nicht in die Öffnungen der Heckenschere stecken.

► Abgenutzte oder beschädigte Hinweisschil‐

der ersetzen.

► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

4.6.2 Schneidmesser

Die Schneidmesser sind im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Die Schneidmesser sind unbeschädigt.

–

Page 7

4 Sicherheitshinweise deutsch

Die Schneidmesser sind nicht verformt.

–

Die Schneidmesser sind leichtgängig.

–

Die Schneidmesser sind richtig geschärft.

–

Die Schneidmesser sind gratfrei.

–

WARNUNG

■

In einem nicht sicherheitsgerechten Zustand können sich Teile der Schneidmesser lösen und weggeschleudert werden. Personen kön‐ nen schwer verletzt werden. ►

Mit einem unbeschädigten Schneidmesser arbeiten.

► Schneidmesser richtig schärfen und entgra‐

ten.

► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

4.6.3 Akku Der Akku ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Der Akku ist unbeschädigt.

–

Der Akku ist sauber und trocken.

–

Der Akku funktioniert und ist unverändert.

–

WARNUNG

■ In einem nicht sicherheitsgerechten Zustand kann der Akku nicht mehr sicher funktionieren. Personen können schwer verletzt werden. ►

Mit einem unbeschädigten und funktionier‐ enden Akku arbeiten.

► Einen beschädigten oder defekten Akku

nicht laden.

► Falls der Akku verschmutzt ist: Akku reini‐

gen.

► Falls der Akku nass oder feucht ist: Akku

trocknen lassen, 18.7. ► Akku nicht verändern. ► Gegenstände nicht in die Öffnungen des

Akkus stecken. ► Elektrische Kontakte des Akkus nicht mit

metallischen Gegenständen verbinden und

kurzschließen. ►

Akku nicht öffnen. ► Abgenutzte oder beschädigte Hinweisschil‐

der ersetzen.

■ Aus einem beschädigten Akku kann Flüssig‐ keit austreten. Falls die Flüssigkeit mit der Haut oder den Augen in Kontakt kommt, kön‐ nen die Haut oder die Augen gereizt werden. ►

Kontakt mit der Flüssigkeit vermeiden.

► Falls Kontakt mit der Haut aufgetreten ist:

Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.

►

Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen.

■

Ein beschädigter oder defekter Akku kann ungewöhnlich riechen, rauchen oder brennen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Falls der Akku ungewöhnlich riecht oder raucht: Akku nicht verwenden und von brennbaren Stoffen fernhalten.

►

Falls der Akku brennt: Versuchen, den Akku mit einem Feuerlöscher oder Wasser zu löschen.

4.6.4 Ladegerät Das Ladegerät ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Das Ladegerät ist unbeschädigt.

–

Das Ladegerät ist sauber und trocken.

–

WARNUNG

Ein unbeschädigtes Ladegerät verwenden.

► Falls das Ladegerät verschmutzt oder nass

ist: Ladegerät reinigen und trocknen lassen. ► Ladegerät nicht verändern. ► Gegenstände nicht in die Öffnungen des

Ladegeräts stecken. ► Elektrische Kontakte des Ladegeräts nicht

mit metallischen Gegenständen verbinden

und kurzschließen. ►

Ladegerät nicht öffnen.

4.7 Arbeiten

WARNUNG

■

Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann stolpern, fallen und schwer verletzt wer‐ den. ►

Ruhig und überlegt arbeiten. ► Falls die Lichtverhältnisse und Sichtverhält‐

nisse schlecht sind: Nicht mit der Hecken‐

schere arbeiten. ►

Heckenschere alleine bedienen. ► Auf Hindernisse achten. ► Auf dem Boden stehend arbeiten und das

Gleichgewicht halten. Falls in der Höhe

gearbeitet werden muss: Eine Hubarbeits‐

bühne oder ein sicheres Gerüst verwenden. ►

Nicht auf einer Leiter oder im Baum ste‐

hend arbeiten. ► Falls Ermüdungserscheinungen auftreten:

Eine Arbeitspause einlegen.

0458-018-9802-A 7

Page 8

deutsch 4 Sicherheitshinweise

■ Falls der Benutzer über Schulterhöhe arbeitet, kann er früher ermüden. Der Benutzer kann schwer verletzt werden. ►

Nur kurze Zeit über Schulterhöhe arbeiten.

► Arbeitspausen machen.

■ Falls das sich bewegende Schneidmesser auf einen harten Gegenstand trifft, kann es schnell abgebremst werden. Durch die auftretenden Reaktionskräfte kann der Benutzer die Kon‐ trolle über die Heckenschere verlieren und schwer verletzt werden. ►

Heckenschere mit beiden Händen festhal‐ ten.

► Vor dem Arbeiten Hecke nach harten

Gegenständen durchsuchen und die Gegenstände entfernen.

■

Die sich bewegenden Schneidmesser können den Benutzer schneiden. Der Benutzer kann schwer verletzt werden.

► Sich bewegende Schneidmesser

nicht berühren.

► Falls die Schneidmesser durch einen

Gegenstand blockiert sind: Hecken‐ schere ausschalten und Akku herausnehmen. Erst dann den Gegenstand beseitigen.

■

Falls sich die Heckenschere während der Arbeit verändert oder sich ungewohnt verhält, kann die Heckenschere in einem nicht sicher‐ heitsgerechten Zustand sein. Personen kön‐ nen schwer verletzt werden und Sachschaden kann entstehen. ►

Arbeit beenden, Akku herausnehmen und einen STIHL Fachhändler aufsuchen.

■ Während der Arbeit können Vibrationen durch die Heckenschere entstehen. ► Handschuhe tragen. ► Arbeitspausen machen. ► Falls Anzeichen einer Durchblutungsstö‐

rung auftreten: Einen Arzt aufsuchen.

■ Wenn der Schalthebel losgelassen wird, bewegen sich die Schneidmesser noch ca. 1 Sekunde weiter. Die sich bewegenden Schneidmesser können Personen schneiden. Personen können schwer verletzt werden. ►

Heckenschere am Bedienungsgriff und am Bügelgriff festhalten und warten, bis sich die Schneidmesser nicht mehr bewegen.

GEFAHR

■

Falls in der Umgebung von spannungsführen‐ den Leitungen gearbeitet wird, können die Schneidmesser mit den spannungsführenden Leitungen in Kontakt kommen und diese beschädigen. Der Benutzer kann schwer ver‐ letzt oder getötet werden.

►

Nicht in der Umgebung von spannungsführ‐ enden Leitungen arbeiten.

4.8 Laden

WARNUNG

■

Während des Ladens kann ein beschädigtes oder ein defektes Ladegerät ungewöhnlich rie‐ chen oder rauchen. Personen können verletzt werden und Sachschaden kann entstehen. ►

Netzstecker aus der Steckdose ziehen.

■ Das Ladegerät kann bei unzureichender Wär‐ meabfuhr überhitzen und einen Brand auslö‐ sen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entste‐ hen. ►

Ladegerät nicht abdecken.

4.9 Elektrisch anschließen

Kontakt mit stromführenden Bauteilen kann durch folgende Ursachen entstehen:

Die Anschlussleitung oder die Verlängerungs‐

–

leitung ist beschädigt. Der Netzstecker der Anschlussleitung oder der

–

Verlängerungsleitung ist beschädigt. Die Steckdose ist nicht richtig installiert.

–

GEFAHR

■ Kontakt mit stromführenden Bauteilen kann zu einem Stromschlag führen. Der Benutzer kann schwer verletzt oder getötet werden. ►

Sicherstellen, dass die Anschlussleitung, Verlängerungsleitung und deren Netzste‐ cker unbeschädigt sind.

Falls die Anschlussleitung oder die Verlängerungsleitung beschädigt ist: ► Beschädigte Stelle nicht berühren. ► Netzstecker aus der Steckdose zie‐

hen.

►

Anschlussleitung, Verlängerungsleitung und deren Netzstecker mit trockenen Händen anfassen.

►

Netzstecker der Anschlussleitung oder Ver‐ längerungsleitung in eine richtig installierte und abgesicherte Steckdose mit Schutz‐ kontakt stecken.

►

Ladegerät über einen Fehlerstrom-Schutz‐ schalter (30 mA, 30 ms) anschließen.

■ Eine beschädigte oder ungeeignete Verlänge‐ rungsleitung kann zu einem elektrischen Schlag führen. Personen können schwer ver‐ letzt oder getötet werden. ►

Eine Verlängerungsleitung mit dem richti‐ gen Leitungsquerschnitt verwenden,

18.5.

8 0458-018-9802-A

Page 9

4 Sicherheitshinweise deutsch

►

WARNUNG

■ Während des Ladens kann eine falsche Netz‐ spannung oder eine falsche Netzfrequenz zu einer Überspannung in dem Ladegerät führen. Das Ladegerät kann beschädigt werden. ►

Sicherstellen, dass die Netzspannung und die Netzfrequenz des Stromnetzes mit den Angaben auf dem Leistungsschild des Ladegeräts übereinstimmen.

■

Falls das Ladegerät an eine Mehrfachsteck‐ dose angeschlossen ist, können während des Ladens elektrische Bauteile überlastet wer‐ den. Die elektrischen Bauteile können sich erwärmen und einen Brand auslösen. Perso‐ nen können sich schwer verletzen oder getötet werden und Sachschaden kann entstehen. ►

Sicherstellen, dass die Leistungsangaben auf der Mehrfachsteckdose durch die Anga‐ ben auf dem Leistungsschild des Ladege‐ räts und aller an die Mehrfachsteckdose angeschlossener Elektrogeräte in Summe nicht überschritten werden.

■

Eine falsch verlegte Anschlussleitung und Ver‐ längerungsleitung kann beschädigt werden und Personen können darüber stolpern. Per‐ sonen können verletzt werden und die Anschlussleitung oder Verlängerungsleitung kann beschädigt werden. ►

Anschlussleitung und Verlängerungsleitung so verlegen und kennzeichnen, dass Perso‐ nen nicht stolpern können.

►

Anschlussleitung und Verlängerungsleitung so verlegen, dass sie nicht gespannt oder verwickelt sind.

►

Anschlussleitung und Verlängerungsleitung so verlegen, dass sie nicht beschädigt, geknickt oder gequetscht werden oder scheuern.

►

Anschlussleitung und Verlängerungsleitung vor Hitze, Öl und Chemikalien schützen.

► Anschlussleitung und Verlängerungsleitung

auf einem trockenen Untergrund verlegen.

■ Während der Arbeit erwärmt sich die Verlän‐ gerungsleitung. Wenn die Wärme nicht abflie‐ ßen kann, kann die Wärme einen Brand auslö‐ sen. ►

Falls eine Kabeltrommel verwendet wird: Kabeltrommel vollständig abwickeln.

■ Falls elektrische Leitungen und Rohre in der Wand verlaufen, können diese beschädigt werden, wenn das Ladegerät an der Wand montiert wird. Kontakt mit elektrischen Leitun‐ gen kann zu einem Stromschlag führen. Per‐ sonen können schwer verletzt werden und Sachschaden kann entstehen.

Sicherstellen, dass an der vorgesehenen Stelle keine elektrische Leitungen und Rohre in der Wand verlaufen.

■

Falls das Ladegerät nicht wie in dieser Gebrauchsanleitung beschrieben an der Wand montiert ist, kann das Ladegerät oder der Akku herunterfallen oder das Ladegerät zu heiß werden. Personen können verletzt wer‐ den und Sachschaden kann entstehen. ►

Ladegerät so an eine Wand montieren, wie es in dieser Gebrauchsanleitung beschrie‐ ben ist.

■

Falls das Ladegerät mit eingesetztem Akku an eine Wand montiert wird, kann der Akku aus dem Ladegerät fallen. Personen können ver‐ letzt werden und Sachschaden kann entste‐ hen. ►

Zuerst Ladegerät an die Wand montieren und dann Akku einsetzen.

4.10 Transportieren

4.10.1 Heckenschere

WARNUNG

■ Während des Transports kann die Hecken‐ schere umkippen oder sich bewegen. Perso‐ nen können verletzt werden und Sachschaden kann entstehen.

► Akku herausnehmen.

► Messerschutz so über die Schneidmesser

schieben, dass er die Schneidmesser voll‐ ständig abdeckt.

►

Heckenschere mit Spanngurten, Riemen oder einem Netz so sichern, dass sie nicht umkippen und sich nicht bewegen kann.

4.10.2 Akku

WARNUNG

■

Der Akku ist nicht gegen alle Umgebungseinf‐ lüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku beschädigt werden und Sachscha‐ den kann entstehen. ►

Einen beschädigten Akku nicht transportie‐ ren.

■ Während des Transports kann der Akku umkippen oder sich bewegen. Personen kön‐ nen verletzt werden und Sachschaden kann entstehen. ►

Akku in der Verpackung so verpacken, dass er sich nicht bewegen kann.

0458-018-9802-A 9

Page 10

deutsch 4 Sicherheitshinweise

► Verpackung so sichern, dass sie sich nicht

bewegen kann.

4.10.3 Ladegerät

WARNUNG

■

Während des Transports kann das Ladegerät umkippen oder sich bewegen. Personen kön‐ nen verletzt werden und Sachschaden kann entstehen. ►

Netzstecker aus der Steckdose ziehen. ► Akku herausnehmen. ► Ladegerät mit Spanngurten, Riemen oder

einem Netz so sichern, dass es nicht

umkippen und sich nicht bewegen kann.

■

Die Anschlussleitung ist nicht dafür bestimmt, das Ladegerät daran zu tragen. Die Anschlussleitung und das Ladegerät können beschädigt werden. ►

Anschlussleitung aufwickeln und am Lade‐

gerät befestigen.

4.11 Aufbewahren

4.11.1 Heckenschere

WARNUNG

■ Kinder können die Gefahren der Hecken‐ schere nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden.

► Akku herausnehmen.

► Messerschutz so über die Schneidmesser

schieben, dass er die Schneidmesser voll‐ ständig abdeckt.

►

Heckenschere außerhalb der Reichweite von Kindern aufbewahren.

■ Die elektrischen Kontakte an der Hecken‐ schere und metallische Bauteile können durch Feuchtigkeit korrodieren. Die Heckenschere kann beschädigt werden.

► Akku herausnehmen.

► Heckenschere sauber und trocken aufbe‐

wahren.

4.11.2 Akku

WARNUNG

■

Kinder können die Gefahren des Akkus nicht erkennen und nicht einschätzen. Kinder kön‐ nen schwer verletzt werden.

►

Akku außerhalb der Reichweite von Kin‐ dern aufbewahren.

■ Der Akku ist nicht gegen alle Umgebungseinf‐ lüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku irreparabel beschädigt werden. ►

Akku sauber und trocken aufbewahren.

► Akku in einem geschlossenen Raum aufbe‐

wahren.

► Akku getrennt von der Heckenschere auf‐

bewahren.

► Falls der Akku im Ladegerät aufbewahrt

wird: Netzstecker ziehen und den Akku mit einem Ladezustand zwischen 40 % und 60 % (2 grün leuchtende LEDs) aufbewah‐ ren.

►

Akku nicht außerhalb der angegebenen Temperaturgrenzen aufbewahren, 18.6.

4.11.3 Ladegerät

WARNUNG

■ Kinder können die Gefahren eines Ladegeräts nicht erkennen und nicht einschätzen. Kinder können schwer verletzt oder getötet werden. ►

Netzstecker ziehen.

► Ladegerät außerhalb der Reichweite von

Kindern aufbewahren.

■ Das Ladegerät ist nicht gegen alle Umge‐ bungseinflüsse geschützt. Falls das Ladegerät bestimmten Umgebungseinflüssen ausgesetzt ist, kann das Ladegerät beschädigt werden. ►

Netzstecker ziehen.

► Falls das Ladegerät warm ist: Ladegerät

abkühlen lassen.

► Ladegerät sauber und trocken aufbewah‐

ren.

► Ladegerät in einem geschlossenen Raum

aufbewahren.

► Ladegerät nicht außerhalb der angegebe‐

nen Temperaturgrenzen aufbewahren,

18.6.

■

Die Anschlussleitung ist nicht dafür bestimmt, das Ladegerät daran zu tragen oder aufzuhän‐ gen. Die Anschlussleitung und das Ladegerät können beschädigt werden. ►

Ladegerät am Gehäuse greifen und festhal‐ ten. Eine Griffmulde zum einfachen Anhe‐ ben des Ladegeräts ist am Ladegerät ange‐ bracht.

►

Ladegerät an der Wandhalterung aufhän‐ gen.

10 0458-018-9802-A

Page 11

0000099636_001

5 Heckenschere einsatzbereit machen

4.12 Reinigen, Warten und Reparie‐ ren

WARNUNG

■

Falls während der Reinigung, Wartung oder Reparatur der Akku eingesetzt ist, kann die Heckenschere unbeabsichtigt eingeschaltet werden. Personen können schwer verletzt werden und Sachschaden kann entstehen.

► Akku herausnehmen.

■ Scharfe Reinigungsmittel, das Reinigen mit

einem Wasserstrahl oder spitzen Gegenstän‐ den können die Heckenschere, die Schneid‐ messer, den Akku oder das Ladegerät beschädigen. Falls die Heckenschere, die Schneidmesser, der Akku oder das Ladegerät nicht richtig gereinigt werden, können Bauteile nicht mehr richtig funktionieren und Sicher‐ heitseinrichtungen außer Kraft gesetzt wer‐ den. Personen können schwer verletzt wer‐ den. ► Heckenschere, Schneidmesser, Akku und

Ladegerät so reinigen, wie es in dieser Gebrauchsanleitung beschrieben ist.

■

Falls die Heckenschere, die Schneidmesser, der Akku oder das Ladegerät nicht richtig gewartet oder repariert werden, können Bau‐ teile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden. ►

Heckenschere, Akku und Ladegerät nicht selbst warten oder reparieren.

► Falls die Heckenschere, der Akku oder das

Ladegerät gewartet oder repariert werden müssen: Einen STIHL Fachhändler aufsu‐ chen.

►

Schneidmesser so warten, wie es in dieser Gebrauchsanleitung beschrieben ist.

■ Während der Reinigung oder Wartung der

Schneidmesser kann der Benutzer sich an scharfen Schneidezähnen schneiden. Der Benutzer kann verletzt werden. ►

Arbeitshandschuhe aus widerstandsfähi‐ gem Material tragen.

0458-018-9802-A 11

5 Heckenschere einsatzbe‐

reit machen

5.1 Heckenschere einsatzbereit machen

Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden: ► Sicherstellen, dass sich folgende Bauteile im

sicherheitsgerechten Zustand befinden:

–

Heckenschere, 4.6.1.

–

Schneidmesser, 4.6.2.

–

Akku, 4.6.3.

–

Ladegerät, 4.6.4.

►

Akku prüfen,

►

Akku vollständig laden, 6.2.

►

Heckenschere reinigen, 14.1.

►

Bedienungselemente prüfen, 9.1.

► Falls die Schritte nicht durchgeführt werden

können: Heckenschere nicht verwenden und einen STIHL Fachhändler aufsuchen.

9.2.

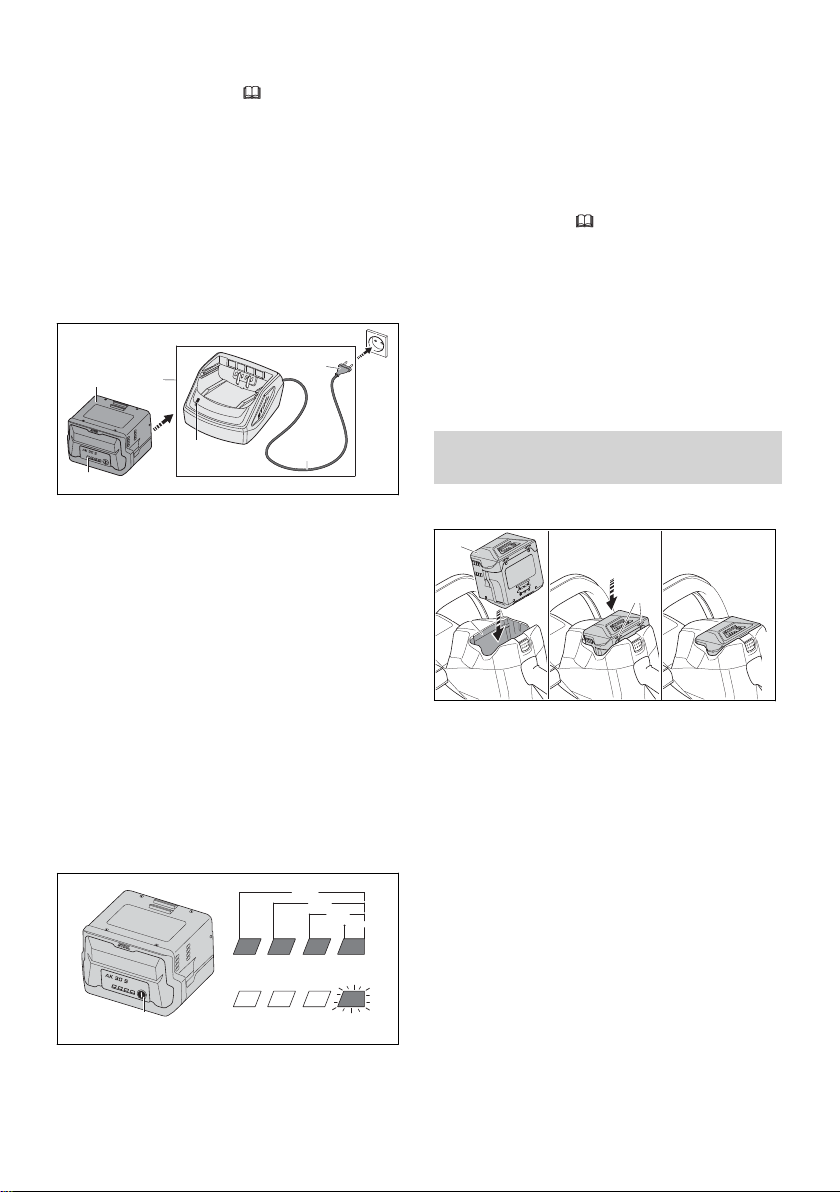

6 Akku laden und LEDs

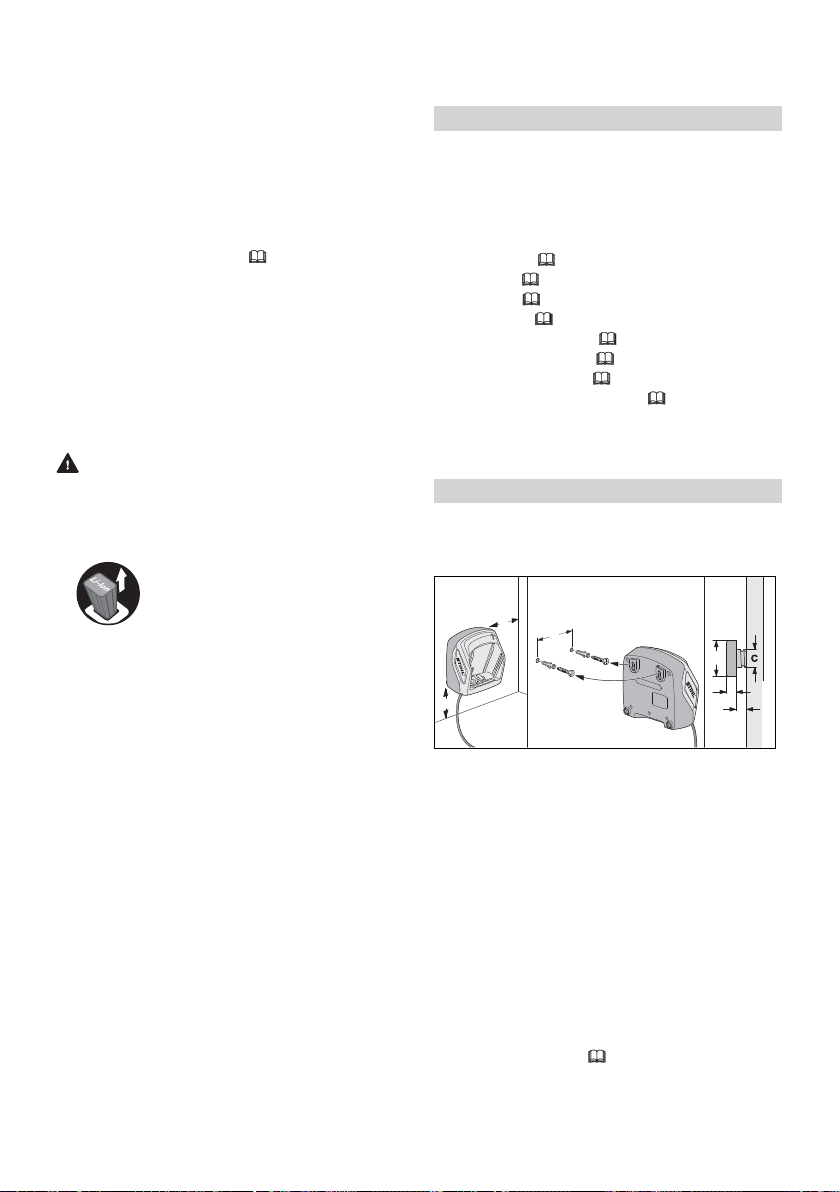

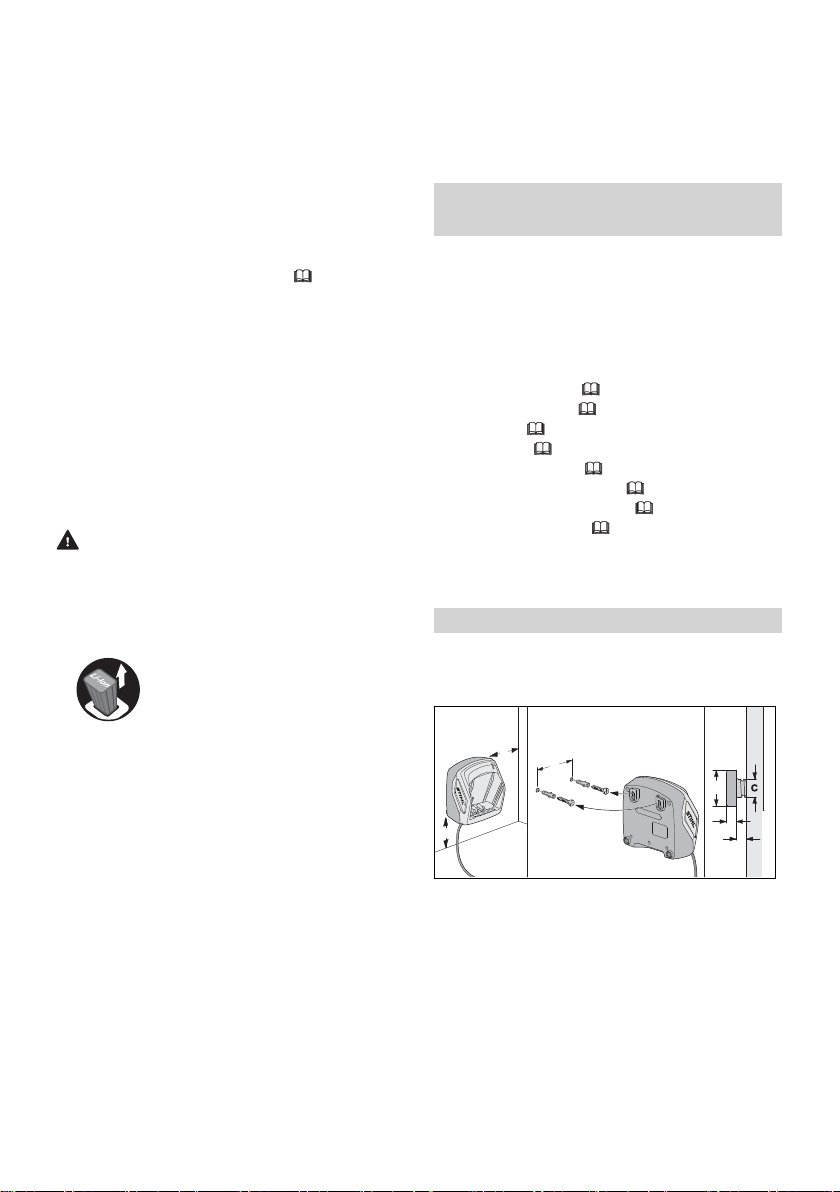

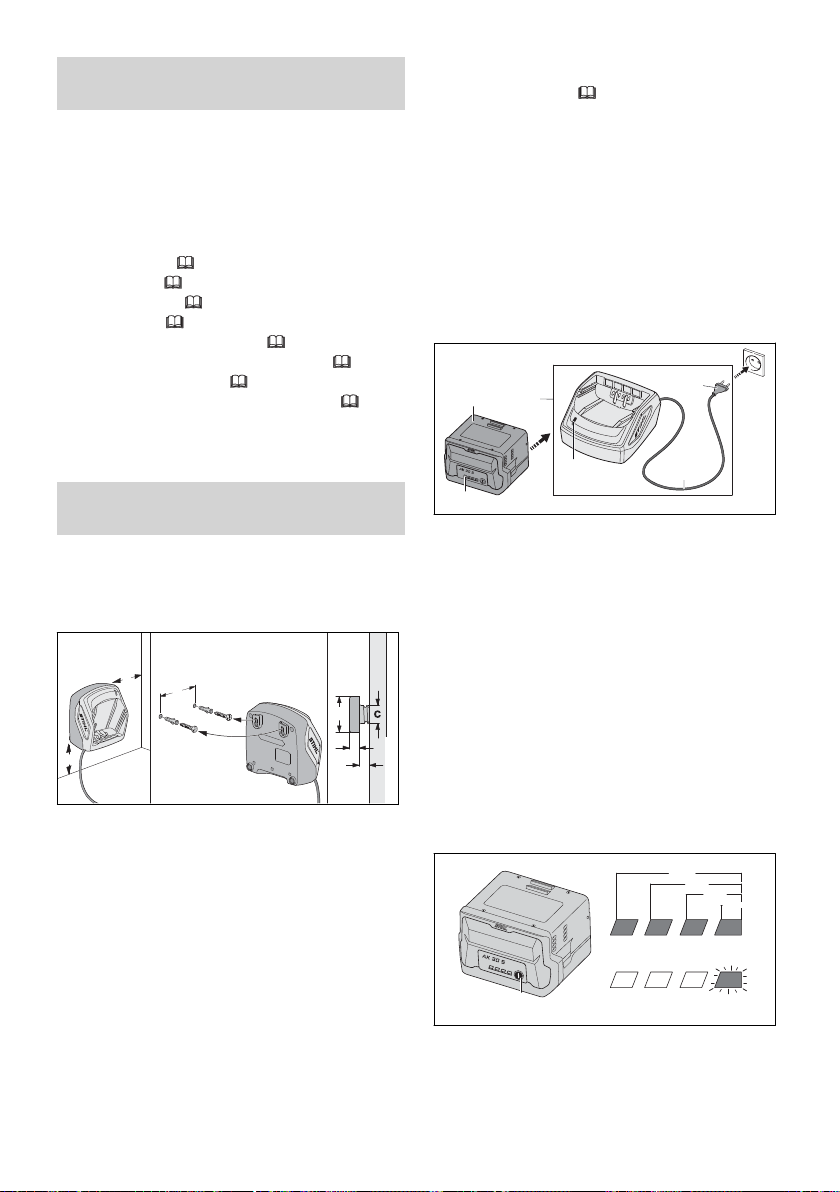

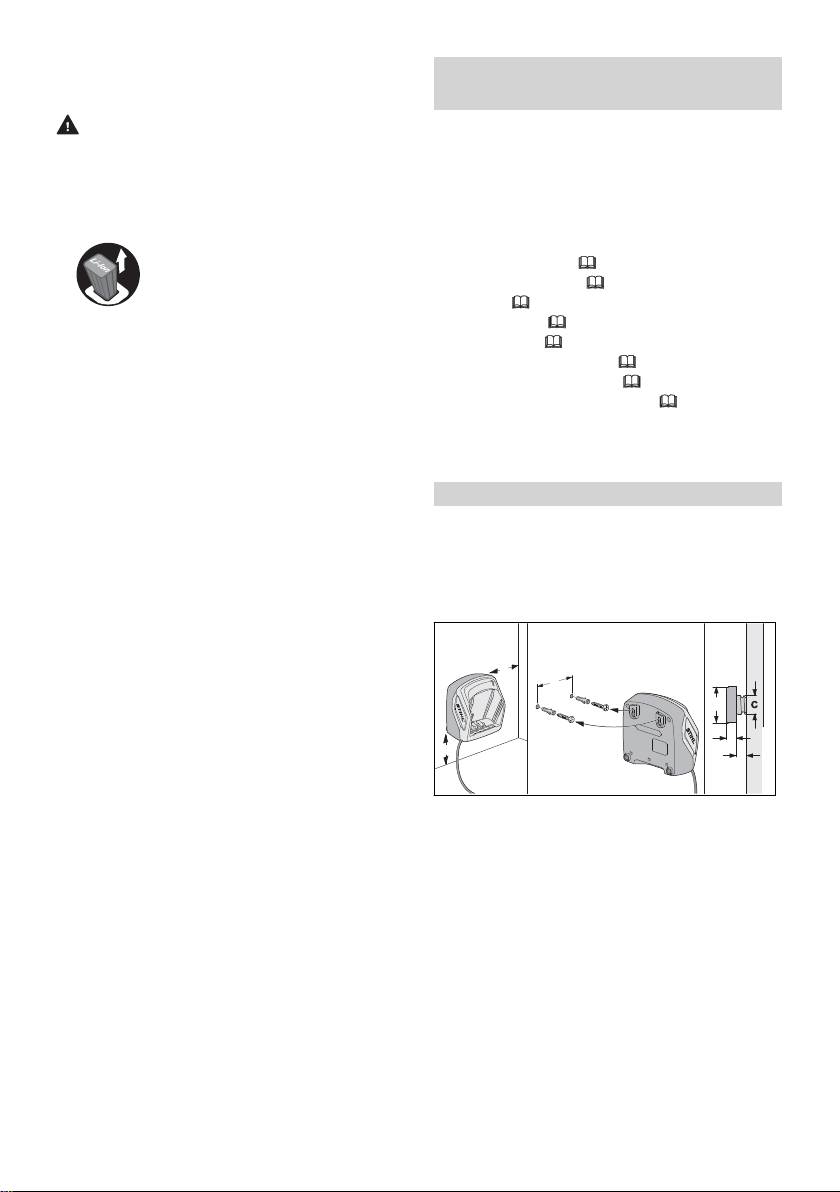

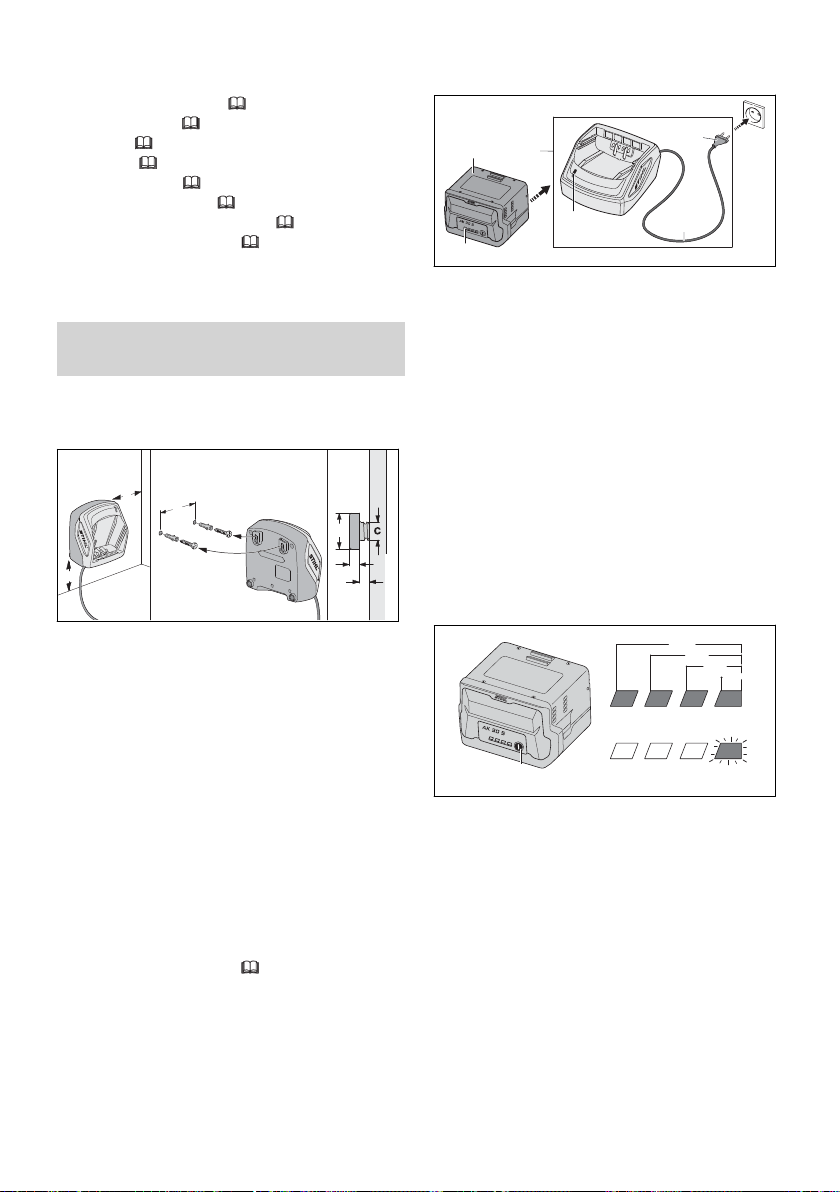

6.1 Ladegerät an eine Wand mon‐ tieren

Das Ladegerät kann an eine Wand montiert wer‐ den.

► Ladegerät so an eine Wand montieren, dass

folgende Bedingungen erfüllt sind:

Geeignetes Befestigungsmaterial wird ver‐

–

wendet. Das Ladegerät ist waagrecht.

–

Folgende Maße sind eingehalten:

a = mindestens 100 mm

–

b (für AL 101) = 75 mm

–

b (für AL 301, AL 501) = 100 mm

–

c = 4,5 mm

–

d = 9 mm

–

e = 2,5 mm

–

6.2 Akku laden

Die Ladezeit hängt von verschiedenen Einflüs‐ sen ab, z. B. von der Temperatur des Akkus oder von der Umgebungstemperatur. Für eine opti‐

deutsch

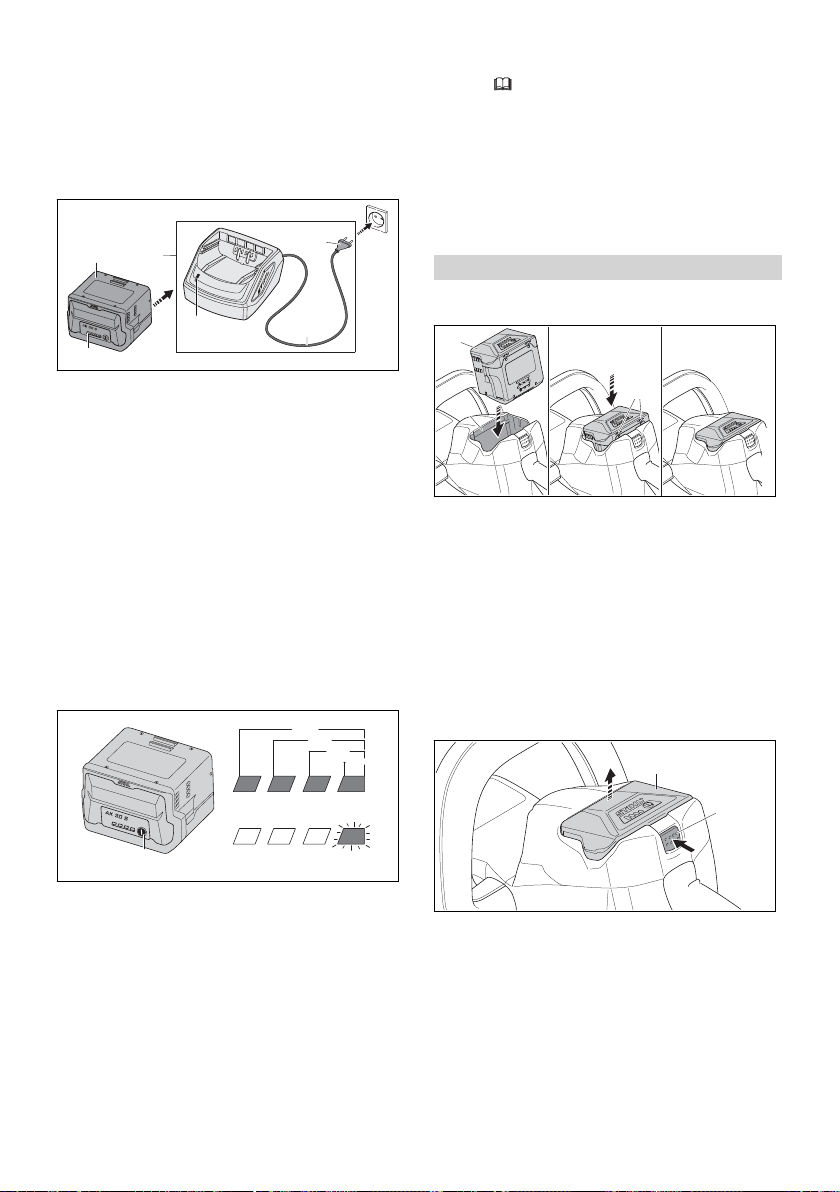

Page 12

0000-GXX-0628-A2

20-40%

40-60%

60-80%

80-100%

0-20%

0000-GXX-0629-A1

0000080236_002

deutsch 7 Akku einsetzen und herausnehmen

male Leistungsfähigkeit die empfohlenen Tem‐ peraturbereiche beachten

18.7. Die tatsächli‐ che Ladezeit kann von der angegebenen Lade‐ zeit abweichen. Die Ladezeit ist unter www.stihl.com/charging-times angegeben.

Wenn der Netzstecker in einer Steckdose einge‐ steckt ist und der Akku in das Ladegerät einge‐ setzt wird, startet der Ladevorgang automatisch. Wenn der Akku vollständig geladen ist, schaltet sich das Ladegerät automatisch ab.

Während des Ladens erwärmen sich der Akku und das Ladegerät.

6.4 LEDs am Akku

Die LEDs können den Ladezustand des Akkus oder Störungen anzeigen. Die LEDs können grün oder rot leuchten oder blinken.

Falls die LEDs grün leuchten oder blinken, wird der Ladezustand angezeigt. ► Falls die LEDs rot leuchten oder blinken: Stö‐

rungen beheben,

17. In der Heckenschere oder im Akku besteht eine Störung.

6.5 LED am Ladegerät

Die LED zeigt den Status des Ladegeräts an. Falls die LED grün leuchtet, wird der Akku gela‐

den. ► Falls die LED rot blinkt: Störungen beheben.

Im Ladegerät besteht eine Störung.

7 Akku einsetzen und

herausnehmen

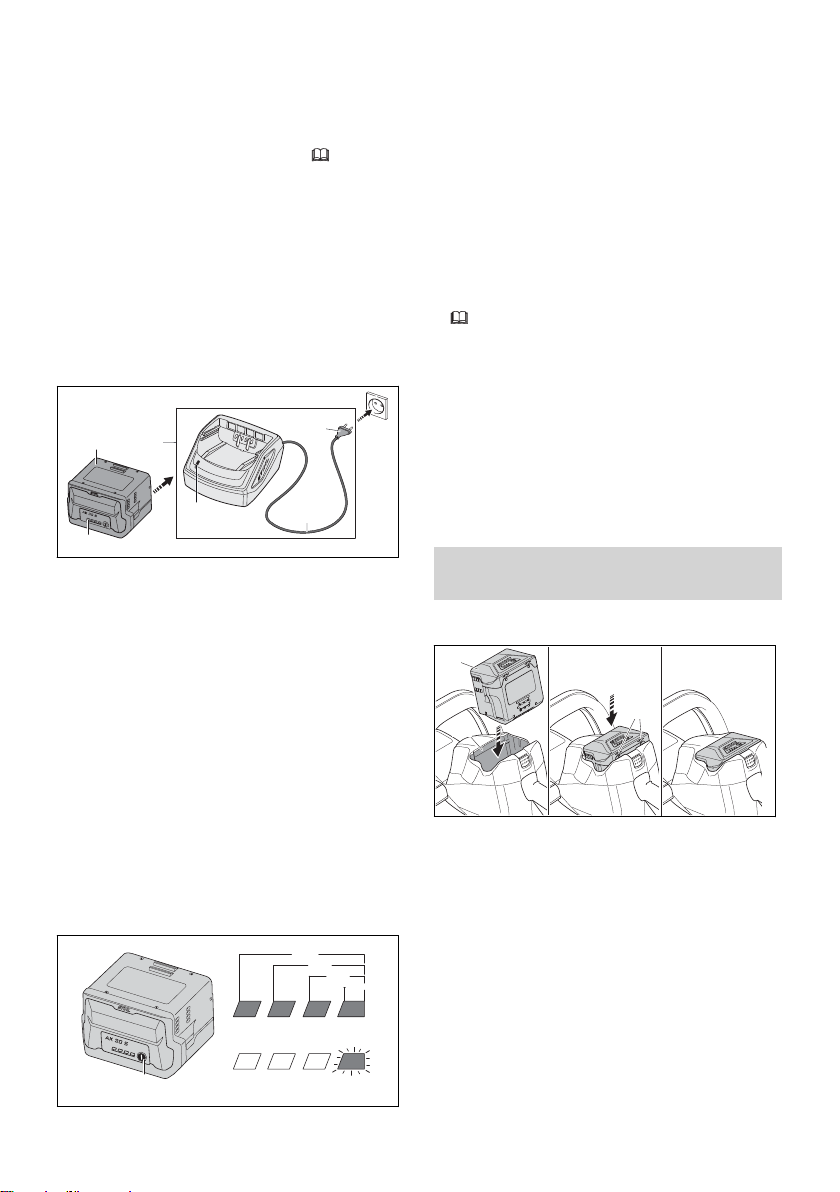

► Netzstecker (6) in eine gut zugängliche Steck‐

dose (7) stecken. Das Ladegerät (3) führt einen Selbsttest durch. Die LED (4) leuchtet ca. 1 Sekunde

lang grün und ca. 1 Sekunde lang rot. ► Anschlussleitung (5) verlegen. ► Akku (2) in die Führungen des Ladegeräts (3)

einsetzen und bis zum Anschlag drücken.

Die LED (4) leuchtet grün. Die LEDs (1) leuch‐

ten grün und der Akku (2) wird geladen. ► Falls die LED (4) und die LEDs (1) nicht mehr

leuchten: Der Akku (2) ist vollständig geladen

und kann aus dem Ladegerät (3) herausge‐

nommen werden. ► Falls das Ladegerät (3) nicht mehr verwendet

wird: Netzstecker (6) aus der Steckdose (7)

ziehen.

6.3 Ladezustand anzeigen

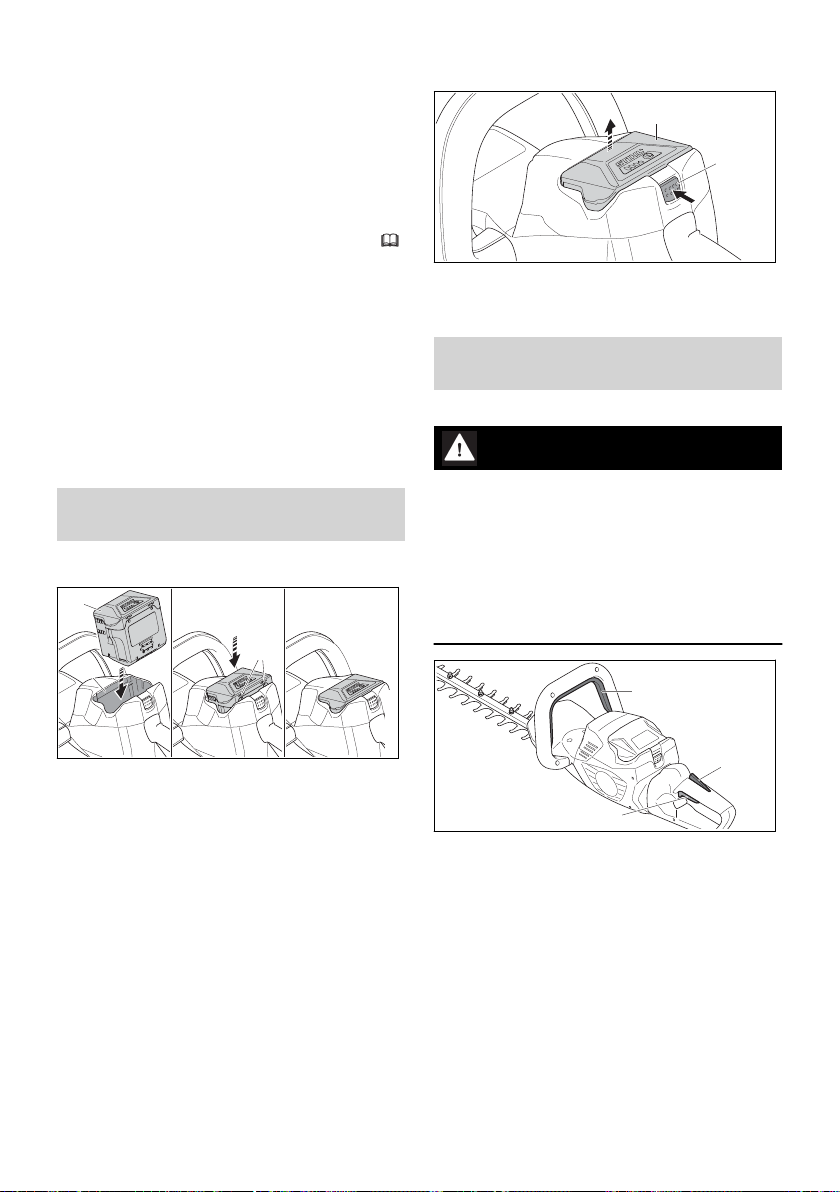

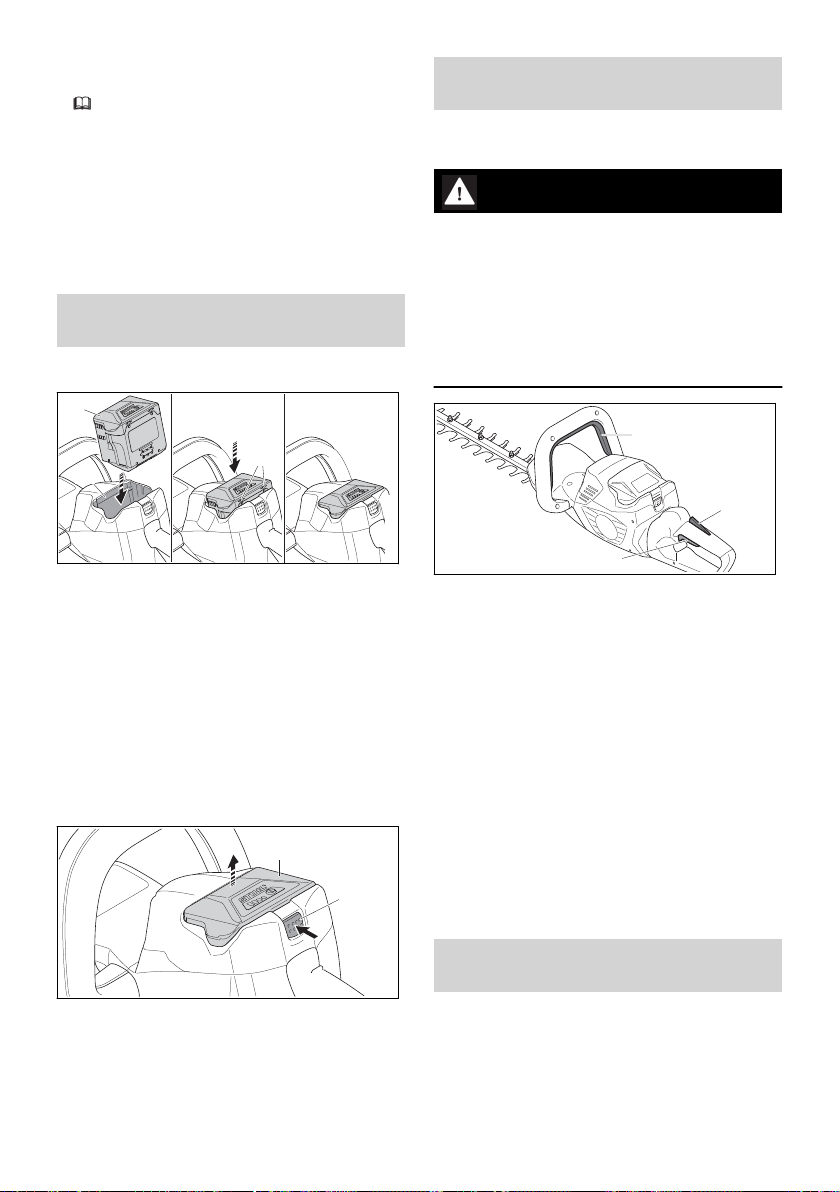

7.1 Akku einsetzen

► Akku (1) so lange in den Akku-Schacht (2)

drücken, bis ein Klick zu hören ist. Die Pfeile (3) am Akku (1) sind noch sichtbar und der Akku (1) ist im Akku-Schacht (2) gesi‐ chert. Zwischen der Heckenschere und dem Akku (1) besteht kein elektrischer Kontakt.

► Akku (1) bis zum Anschlag in den Akku-

Schacht (2) drücken. Der Akku (1) rastet mit einem zweiten Klick ein und schließt bündig mit dem Gehäuse der Heckenschere ab.

► Drucktaste (1) drücken.

Die LEDs leuchten ca. 5 Sekunden lang grün

und zeigen den Ladezustand an. ► Falls die rechte LED grün blinkt: Akku laden.

12 0458-018-9802-A

Page 13

0000080237_002

0000100652_001

8 Heckenschere einschalten und ausschalten deutsch

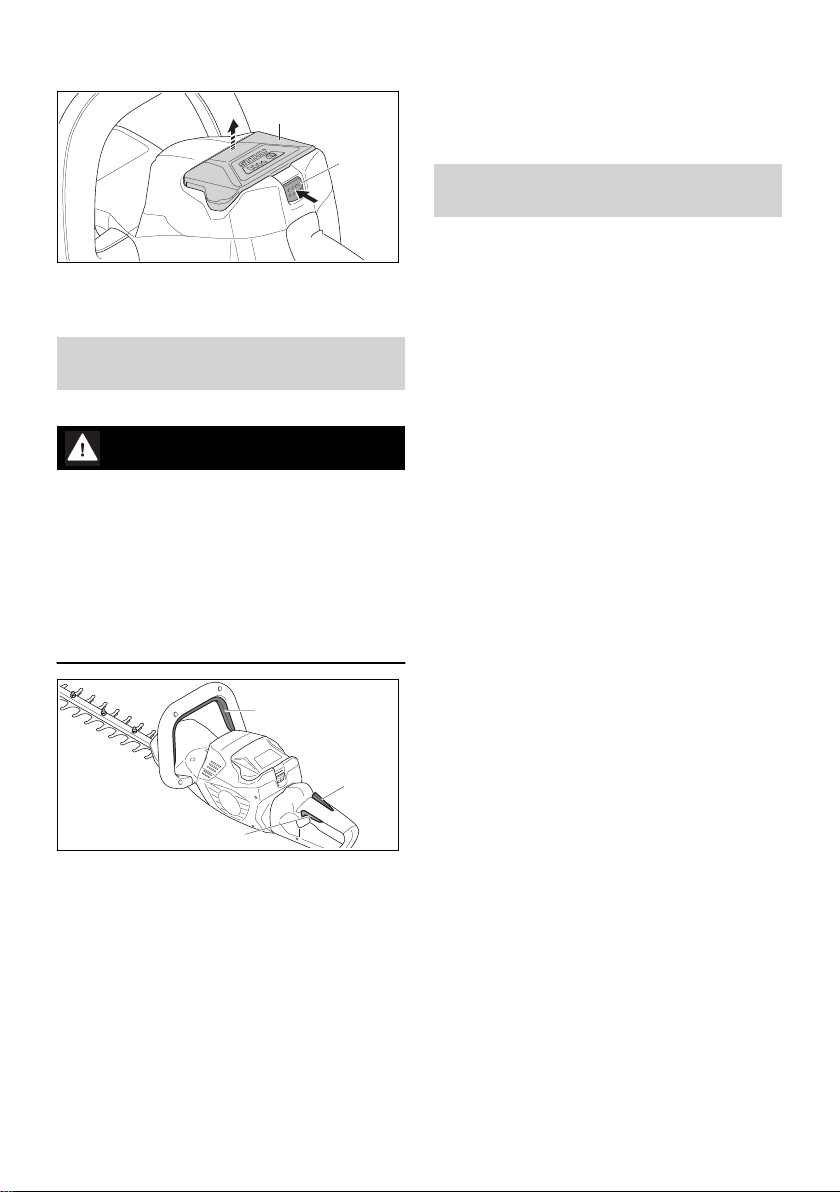

7.2 Akku herausnehmen

► Falls die Schneidmesser sich nach ca.

1 Sekunde weiterhin bewegen: Akku heraus‐ nehmen und einen STIHL Fachhändler aufsu‐ chen. Die Heckenschere ist defekt.

9 Heckenschere und Akku

prüfen

9.1 Bedienungselemente prüfen

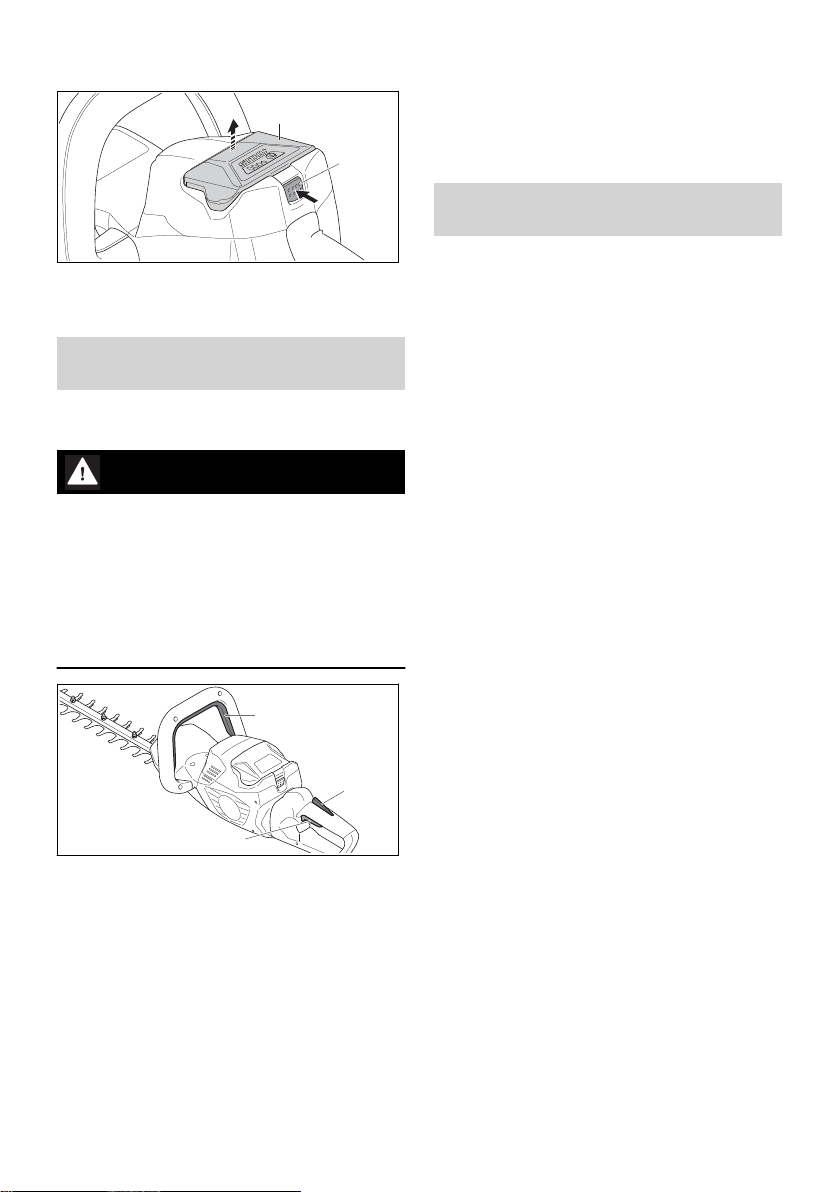

► Sperrhebel (1) drücken.

Der Akku (2) ist entriegelt und kann herausge‐

nommen werden.

8 Heckenschere einschalten

und ausschalten

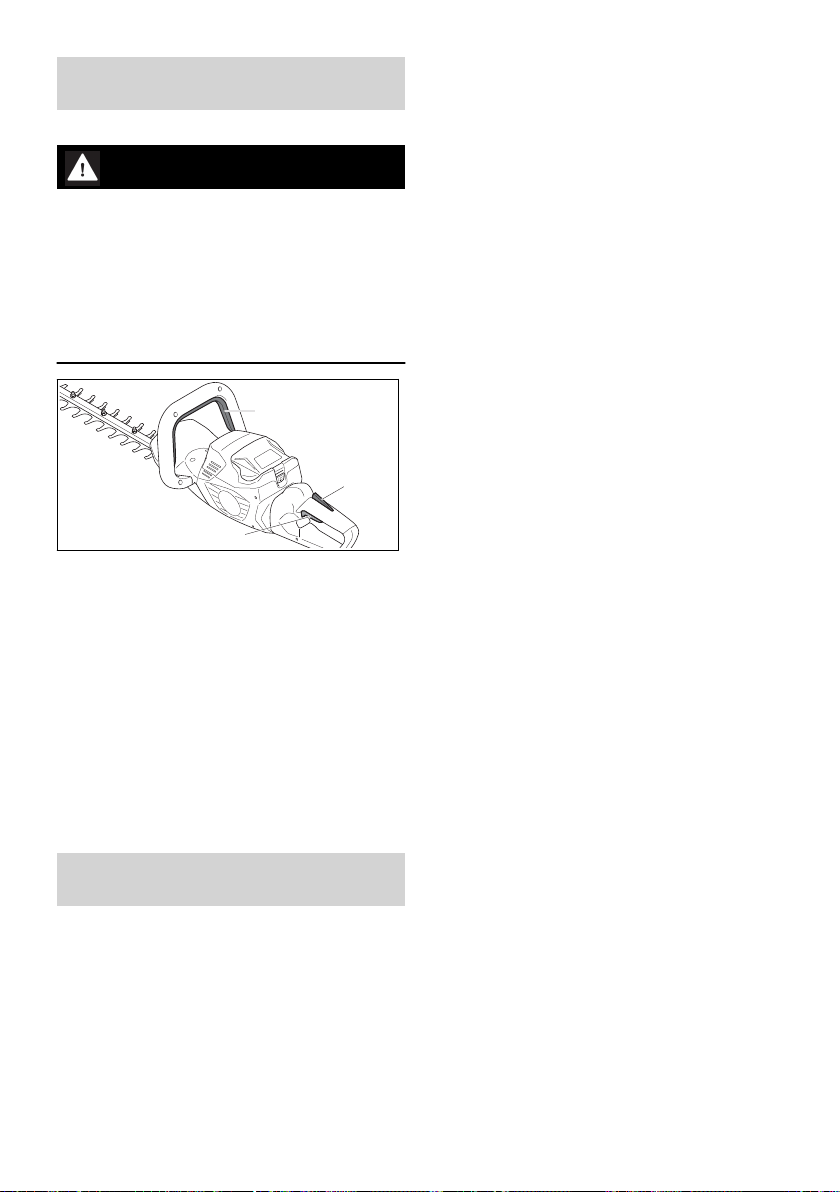

8.1 Heckenschere einschalten

WARNUNG

■ Unabhängig von der Reihenfolge, in der der

Schaltbügel und der Schalthebel gedrückt

werden, beschleunigt die Heckenschere und

die Schneidmesser bewegen sich. Falls der

Schalthebel zuerst und dann der Schaltbügel

gedrückt wird, kann der Benutzer die Kontrolle

über die Heckenschere verlieren. Der Benut‐

zer kann schwer verletzt werden.

► Zuerst Schaltbügel und dann Schalthebel

drücken.

► Schaltbügel (1) drücken und gedrückt halten. ► Schalthebelsperre (2) mit der Hand drücken

und gedrückt halten. ► Schalthebel (3) mit dem Zeigefinger drücken

und gedrückt halten.

Die Heckenschere beschleunigt und die

Schneidmesser bewegen sich.

8.2 Heckenschere ausschalten

► Schaltbügel, Schalthebel und Schalthebel‐

sperre loslassen. ► Warten, bis sich die Schneidmesser nach ca.

1 Sekunde nicht mehr bewegen.

0458-018-9802-A 13

Schalthebelsperre und Schalthebel ► Akku herausnehmen. ► Versuchen, den Schalthebel zu drücken, ohne

die Schalthebelsperre zu drücken.

► Falls sich der Schalthebel drücken lässt:

Heckenschere nicht verwenden und einen STIHL Fachhändler aufsuchen. Die Schalthebelsperre ist defekt.

► Schalthebelsperre drücken und gedrückt hal‐

ten. ► Schalthebel drücken. ► Schalthebel und Schalthebelsperre loslassen. ► Falls der Schalthebel oder die Schalthebel‐

sperre schwergängig sind oder nicht in die

Ausgangsposition zurückfedern: Hecken‐

schere nicht verwenden und einen STIHL

Fachhändler aufsuchen.

Der Schalthebel oder die Schalthebelsperre ist

defekt. Schaltbügel

► Akku herausnehmen. ► Schaltbügel drücken und wieder loslassen. ► Falls der Schaltbügel schwergängig ist oder

nicht in die Ausgangsposition zurückfedert:

Heckenschere nicht verwenden und einen

STIHL Fachhändler aufsuchen.

Der Schaltbügel ist defekt. Heckenschere einschalten

► Akku einsetzen. ► Schaltbügel drücken und wieder loslassen. ► Falls sich die Schneidmesser bewegt haben

oder bewegen: Heckenschere nicht verwen‐

den und einen STIHL Fachhändler aufsuchen.

Der Schalthebel ist defekt. ► Schalthebelsperre drücken und gedrückt hal‐

ten. ► Schalthebel drücken und gedrückt halten. ► Falls sich die Schneidmesser bewegen:

Heckenschere nicht verwenden und einen

STIHL Fachhändler aufsuchen.

Der Schaltbügel ist defekt. ► Schaltbügel drücken und gedrückt halten.

Die Schneidmesser bewegen sich.

Page 14

0000-GXX-1455-A0

0-10°

0000-GXX-1456-A0

deutsch 10 Mit der Heckenschere arbeiten ► Falls 3 LEDs rot blinken: Akku herausnehmen

und einen STIHL Fachhändler aufsuchen. In der Heckenschere besteht eine Störung.

► Schaltbügel loslassen.

Die Schneidmesser bewegen sich nach ca. 1 Sekunde nicht mehr.

► Falls sich die Schneidmesser nach ca.

1 Sekunde weiterhin bewegen: Akku heraus‐ nehmen und einen STIHL Fachhändler aufsu‐ chen. Die Heckenschere ist defekt.

9.2 Akku prüfen

► Drucktaste am Akku drücken.

Die LEDs leuchten oder blinken.

► Falls die LEDs nicht leuchten oder blinken:

Akku nicht verwenden und einen STIHL Fach‐ händler aufsuchen. Im Akku besteht eine Störung.

► Heckenschere an einer Seite der Hecke

bogenförmig von unten nach oben führen und

die Hecke schneiden. ► Heckenschere absenken ohne die Hecke zu

schneiden. ► Langsam und kontrolliert vorwärts gehen. ► Heckenschere erneut bogenförmig von unten

nach oben führen und die Hecke schneiden. ► Die andere Seite der Hecke auf die gleiche Art

und Weise schneiden. ► Schneidmesser auf der Oberseite der Hecke

in einem Winkel zwischen 0° und 10° anset‐

zen. ► Heckenschere waagrecht und bogenförmig hin

und her führen und die Hecke schneiden. ► Falls die Schnittleistung nachlässt: Schneid‐

messer schärfen. Für eine optimale Leistungsfähigkeit die empfoh‐

lenen Temperaturbereiche beachten,

18.7.

10 Mit der Heckenschere

arbeiten

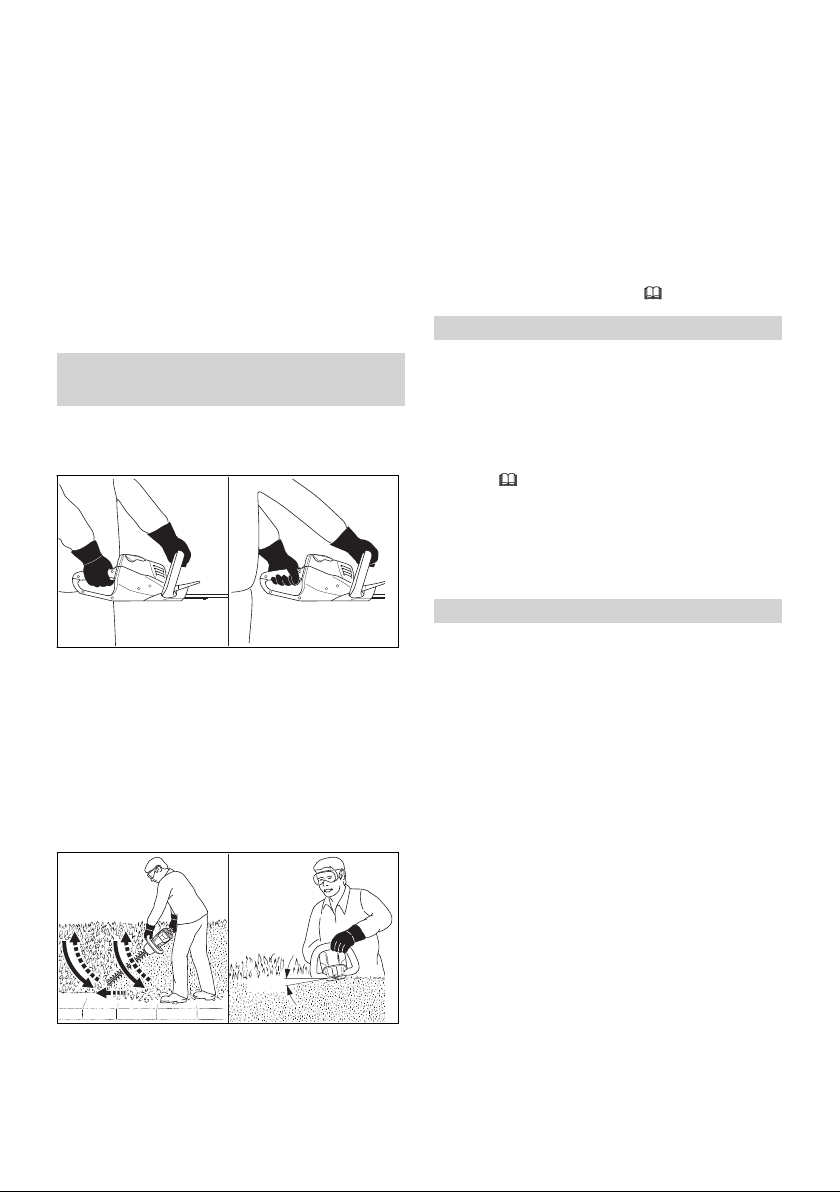

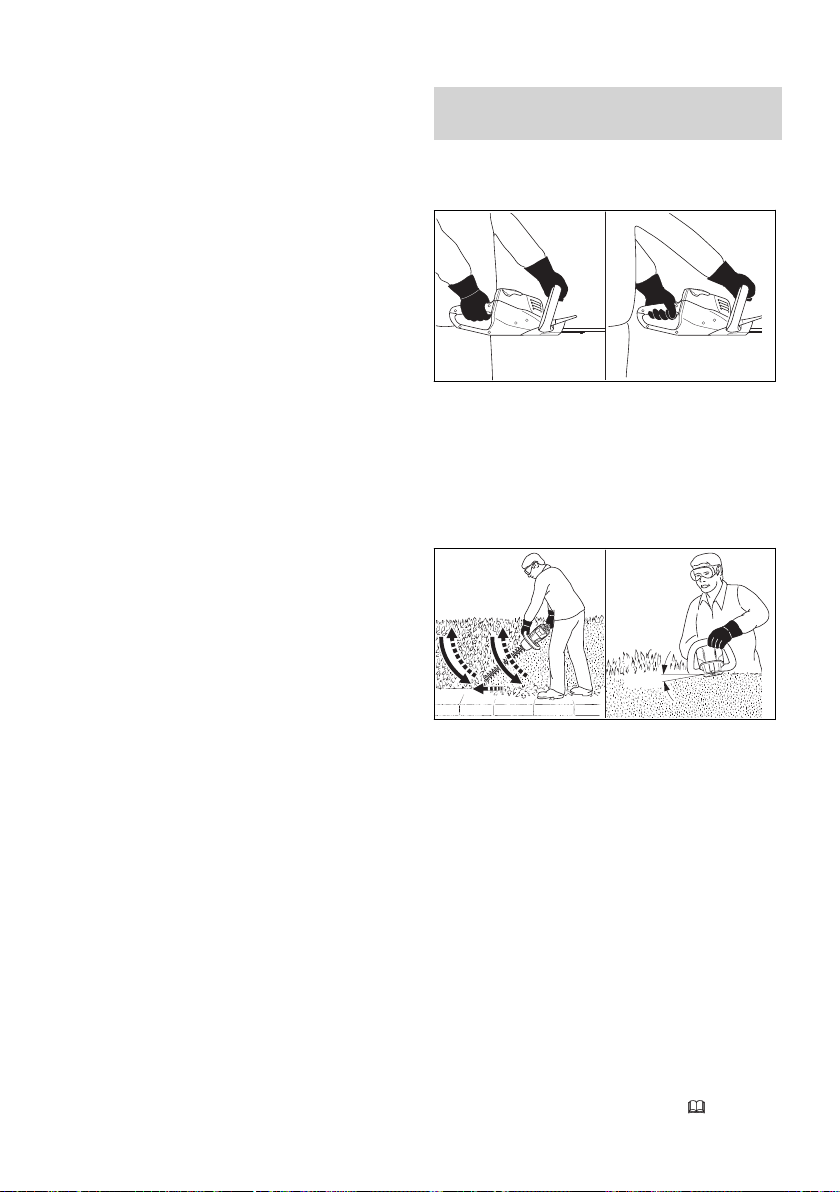

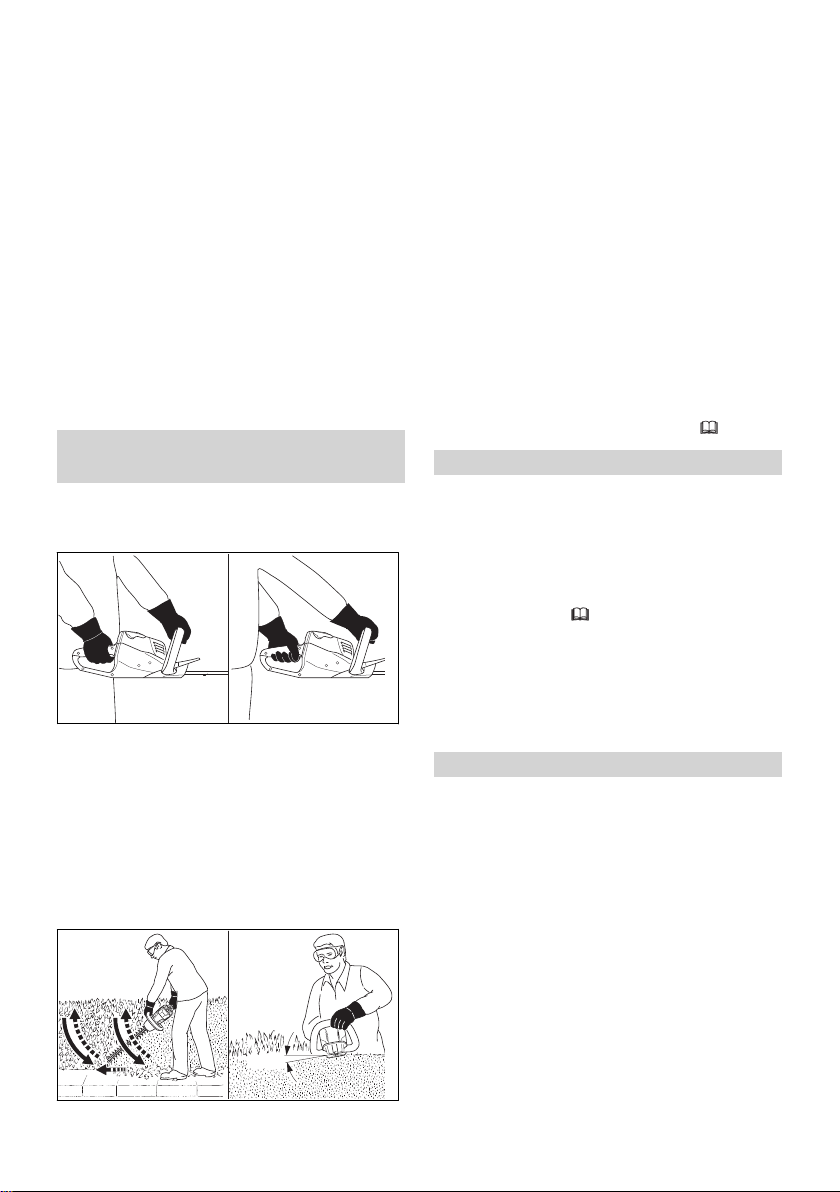

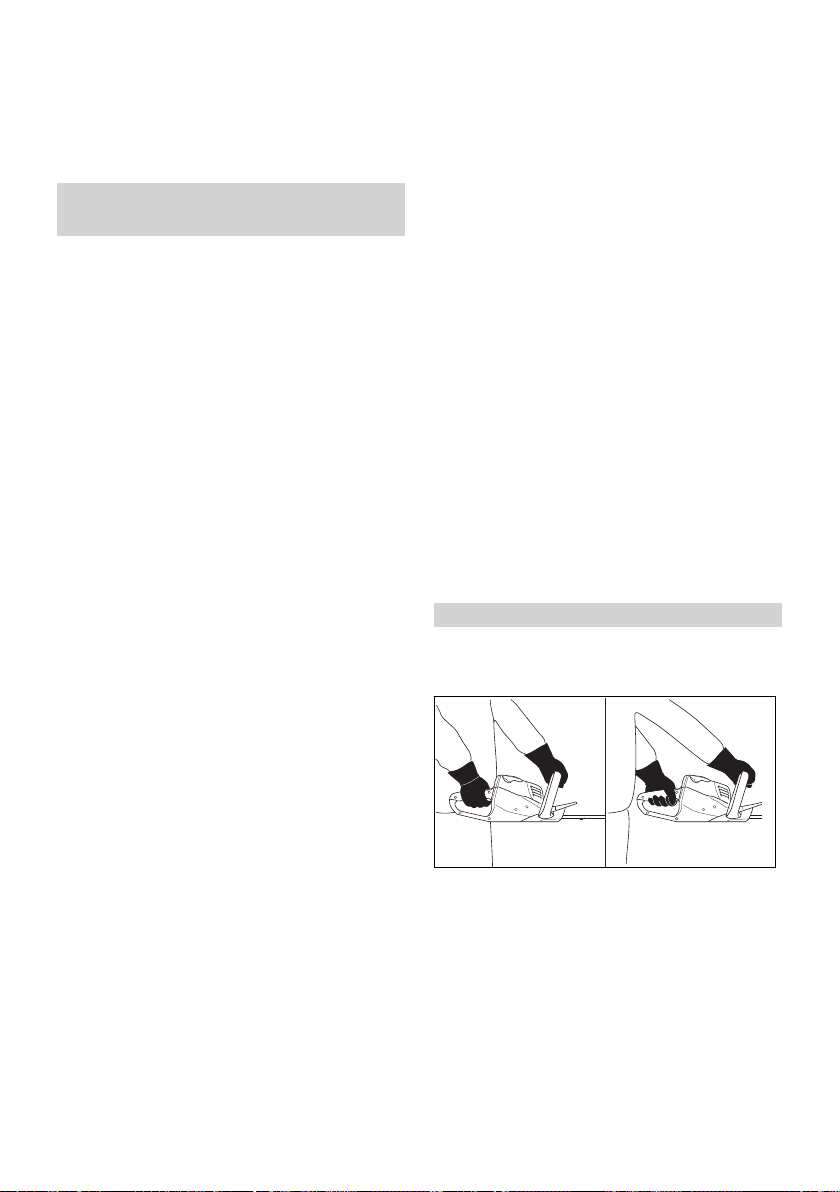

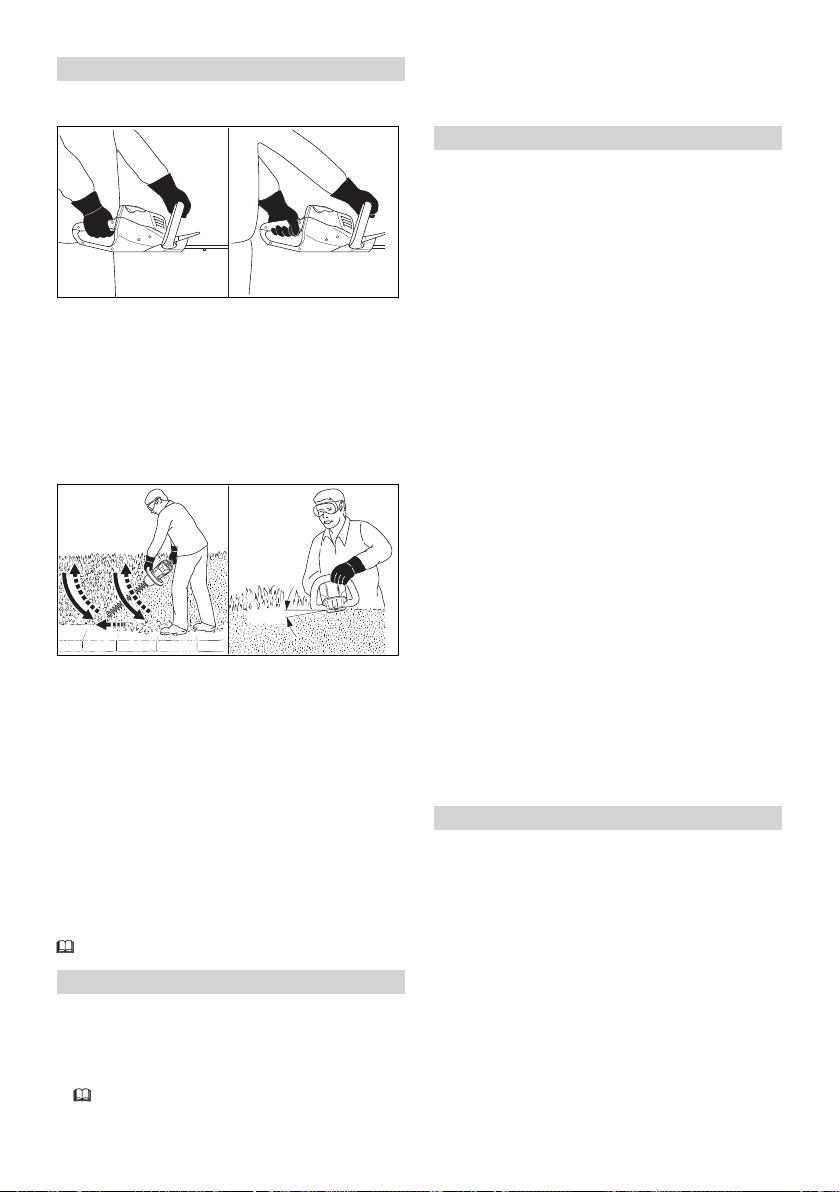

10.1 Heckenschere halten und füh‐ ren

► Heckenschere mit einer Hand am Bedie‐

nungsgriff so festhalten, dass der Daumen den Bedienungsgriff umschließt.

► Heckenschere mit der anderen Hand am

Bügelgriff so festhalten, dass der Daumen den Bügelgriff umschließt.

10.2 Schneiden

► Dicke Äste und Zweige mit einer Astschere

oder einer Motorsäge entfernen.

11 Nach dem Arbeiten

11.1 Nach dem Arbeiten

► Heckenschere ausschalten und Akku heraus‐

nehmen.

► Falls die Heckenschere nass ist: Hecken‐

schere trocknen lassen.

► Falls der Akku nass oder feucht ist: Akku

trocknen lassen, 18.7. ► Heckenschere reinigen. ► Schneidmesser reinigen. ► Messerschutz so über die Schneidmesser

schieben, dass er die Schneidmesser vollstän‐

dig abdeckt. ► Akku reinigen.

12 Transportieren

12.1 Heckenschere transportieren

► Heckenschere ausschalten und Akku heraus‐

nehmen. ► Messerschutz so über die Schneidmesser

schieben, dass er die Schneidmesser vollstän‐

dig abdeckt. Heckenschere tragen

► Heckenschere mit einer Hand so am Bügelgriff

tragen, dass die Schneidmesser nach hinten

zeigen. Heckenschere in einem Fahrzeug transportieren

► Heckenschere so sichern, dass die Hecken‐

schere nicht umkippen und sich nicht bewe‐

gen kann.

14 0458-018-9802-A

Page 15

0000-GXX-0592-A1

13 Aufbewahren deutsch

Der Akku ist getrennt von der Hecken‐

12.2 Akku transportieren

► Heckenschere ausschalten und Akku heraus‐

nehmen.

► Sicherstellen, dass der Akku im sicherheitsge‐

rechten Zustand ist.

► Akku so verpacken, dass er sich in der Verpa‐

ckung nicht bewegen kann.

► Verpackung so sichern, dass sie sich nicht

bewegen kann.

Der Akku unterliegt den Anforderungen zum Transport gefährlicher Güter. Der Akku ist als UN 3480 (Lithium-Ionen-Batterien) eingestuft und wurde gemäß UN Handbuch Prüfungen und Kri‐ terien Teil III, Unterabschnitt 38.3 geprüft.

Die Transportvorschriften sind unter www.stihl.com/safety-data-sheets angegeben.

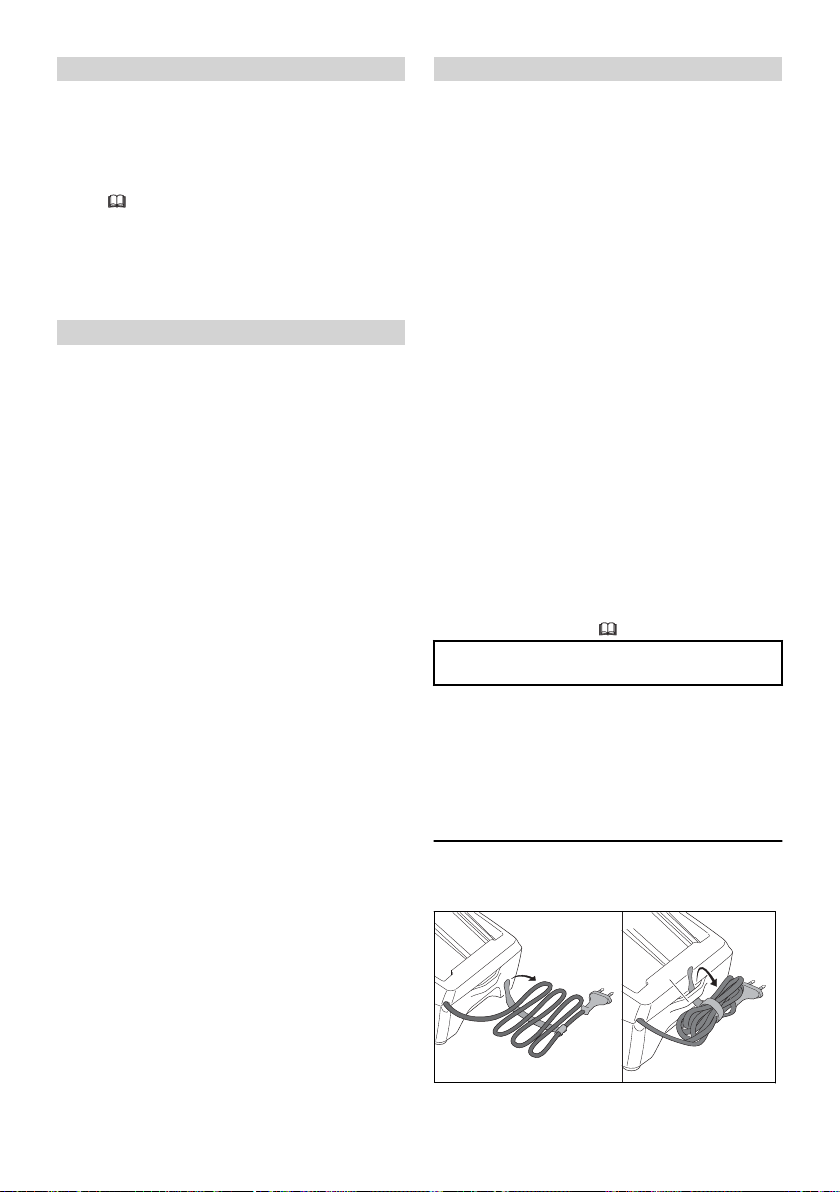

12.3 Ladegerät transportieren

► Netzstecker aus der Steckdose ziehen. ► Akku herausnehmen. ► Anschlussleitung aufwickeln und am Ladege‐

rät befestigen.

► Falls das Ladegerät in einem Fahrzeug trans‐

portiert wird: Ladegerät mit Spanngurten, Rie‐ men oder einem Netz so sichern, dass das Ladegerät nicht umkippen und sich nicht bewegen kann.

–

schere. Falls der Akku im Ladegerät aufbewahrt

–

wird: Netzstecker ziehen und den Akku mit einem Ladezustand zwischen 40 % und 60 % (2 grün leuchtende LEDs) aufbewah‐ ren. Der Akku ist nicht außerhalb der angegebe‐

–

nen Temperaturgrenzen aufbewahrt,

18.6.

HINWEIS

■ Falls der Akku nicht so aufbewahrt wird, wie

es in dieser Gebrauchsanleitung beschrieben

ist, kann sich der Akku tiefentladen und

dadurch irreparabel beschädigt werden.

►

Einen entladenen Akku vor dem Aufbewah‐ ren laden. STIHL empfiehlt den Akku in einem Ladezustand zwischen 40 % und 60 % (2 grün leuchtende LEDs) aufzube‐ wahren.

►

Akku getrennt von der Heckenschere auf‐ bewahren.

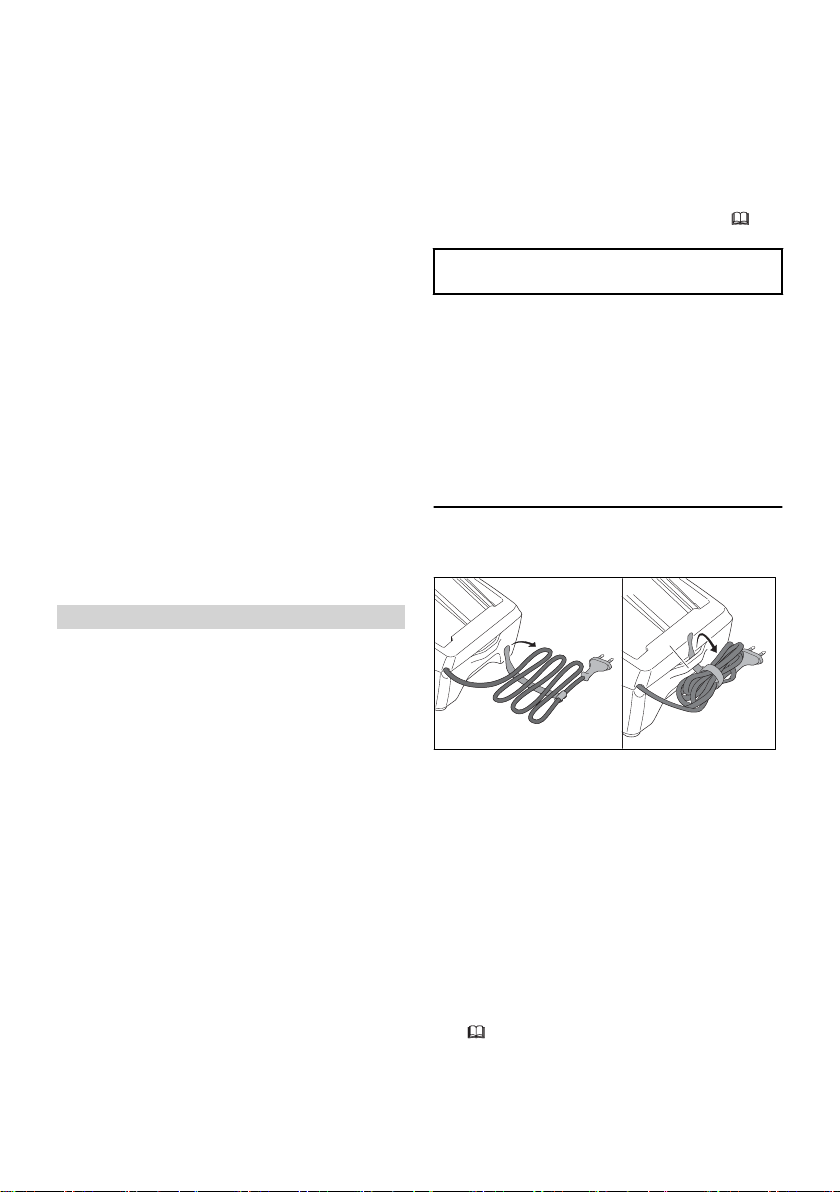

13.3 Ladegerät aufbewahren

► Netzstecker aus der Steckdose ziehen.

13 Aufbewahren

13.1 Heckenschere aufbewahren

► Heckenschere ausschalten und Akku heraus‐

nehmen.

► Messerschutz so über die Schneidmesser

schieben, dass er die Schneidmesser vollstän‐ dig abdeckt.

► Heckenschere so aufbewahren, dass folgende

Bedingungen erfüllt sind:

Die Heckenschere kann nicht umkippen und

–

sich nicht bewegen. Die Heckenschere ist außerhalb der Reich‐

–

weite von Kindern. Die Heckenschere ist sauber und trocken.

–

13.2 Akku aufbewahren

STIHL empfiehlt, den Akku in einem Ladezu‐ stand zwischen 40 % und 60 % (2 grün leucht‐ ende LEDs) aufzubewahren. ► Akku so aufbewahren, dass folgende Bedin‐

gungen erfüllt sind:

Der Akku ist außerhalb der Reichweite von

–

Kindern. Der Akku ist sauber und trocken.

–

Der Akku ist in einem geschlossenen Raum.

–

0458-018-9802-A 15

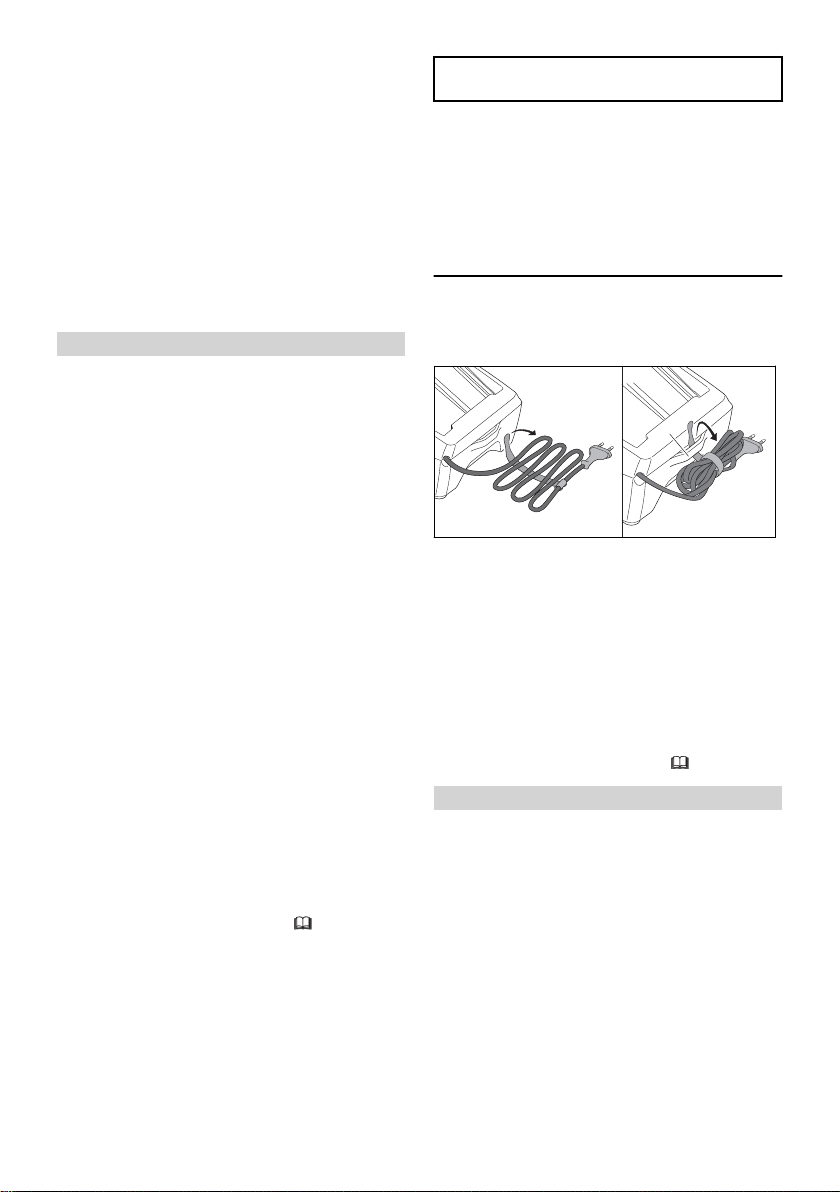

► Anschlussleitung aufwickeln und am Ladege‐

rät befestigen. ► Ladegerät so aufbewahren, dass folgende

Bedingungen erfüllt sind:

Das Ladegerät ist außerhalb der Reichweite

–

von Kindern. Das Ladegerät ist sauber und trocken.

–

Das Ladegerät ist in einem geschlossenen

–

Raum. Das Ladegerät ist nicht an der Anschlusslei‐

–

tung oder an der Halterung (3) für die Anschlussleitung aufgehängt. Das Ladegerät ist nicht außerhalb der ange‐

–

gebenen Temperaturgrenzen aufbewahrt,

18.6.

Page 16

0000-GXX-1426-A0

deutsch 14 Reinigen

14 Reinigen

14.1 Heckenschere reinigen

► Heckenschere ausschalten und Akku heraus‐

nehmen.

► Heckenschere mit einem feuchten Tuch oder

STIHL Harzlöser reinigen. ► Lüftungsschlitze mit einem Pinsel reinigen. ► Fremdkörper aus dem Akku-Schacht entfer‐

nen und den Akku-Schacht mit einem feuch‐

ten Tuch reinigen. ► Elektrische Kontakte im Akku-Schacht mit

einem Pinsel oder einer weichen Bürste reini‐

gen.

14.2 Schneidmesser reinigen

► Heckenschere ausschalten und Akku heraus‐

nehmen. ► Schneidmesser beidseitig mit STIHL Harzlöser

einsprühen. ► Akku einsetzen. ► Heckenschere 5 Sekunden einschalten.

Die Schneidmesser bewegen sich. Der STIHL

Harzlöser verteilt sich gleichmäßig.

14.3 Akku reinigen

► Akku mit einem feuchten Tuch reinigen.

14.4 Ladegerät reinigen

► Netzstecker aus der Steckdose ziehen. ► Ladegerät mit einem feuchten Tuch reinigen. ► Lüftungsschlitze mit einem Pinsel reinigen. ► Elektrische Kontakte des Ladegeräts mit

einem Pinsel oder einer weichen Bürste reini‐

gen.

15 Warten

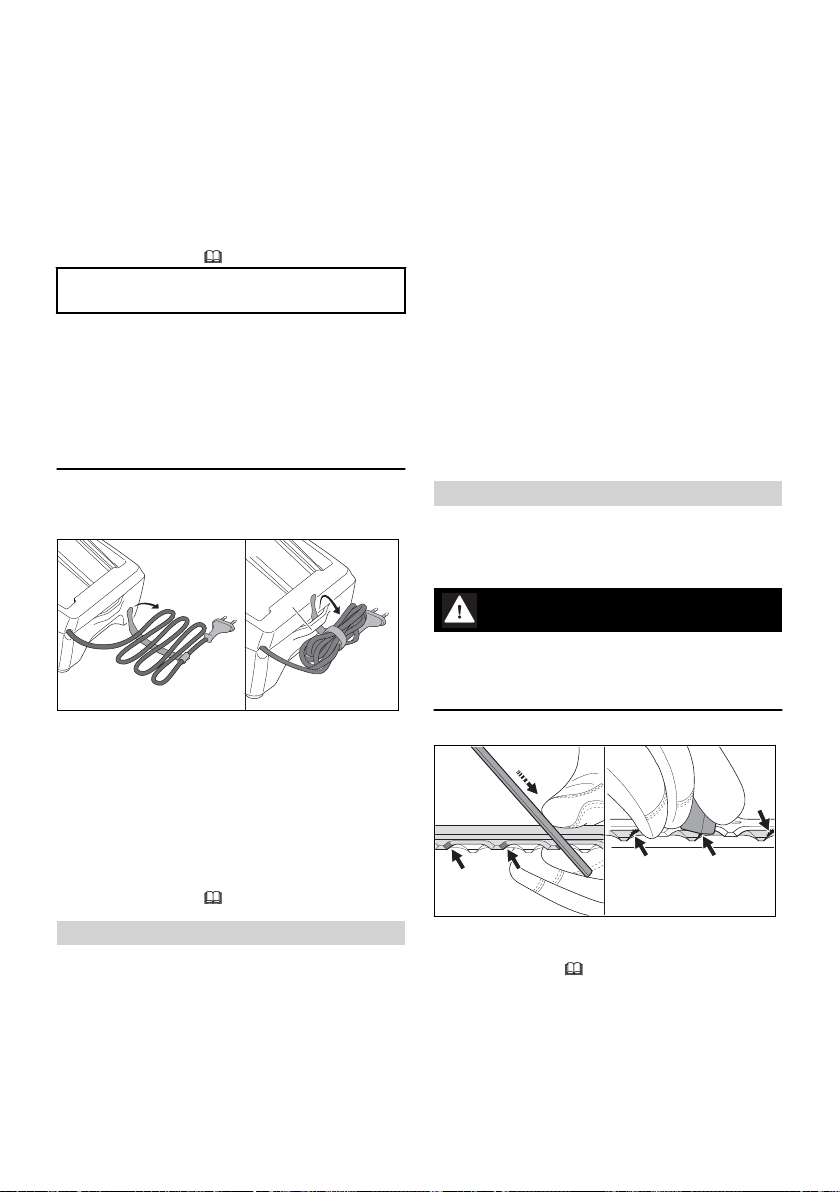

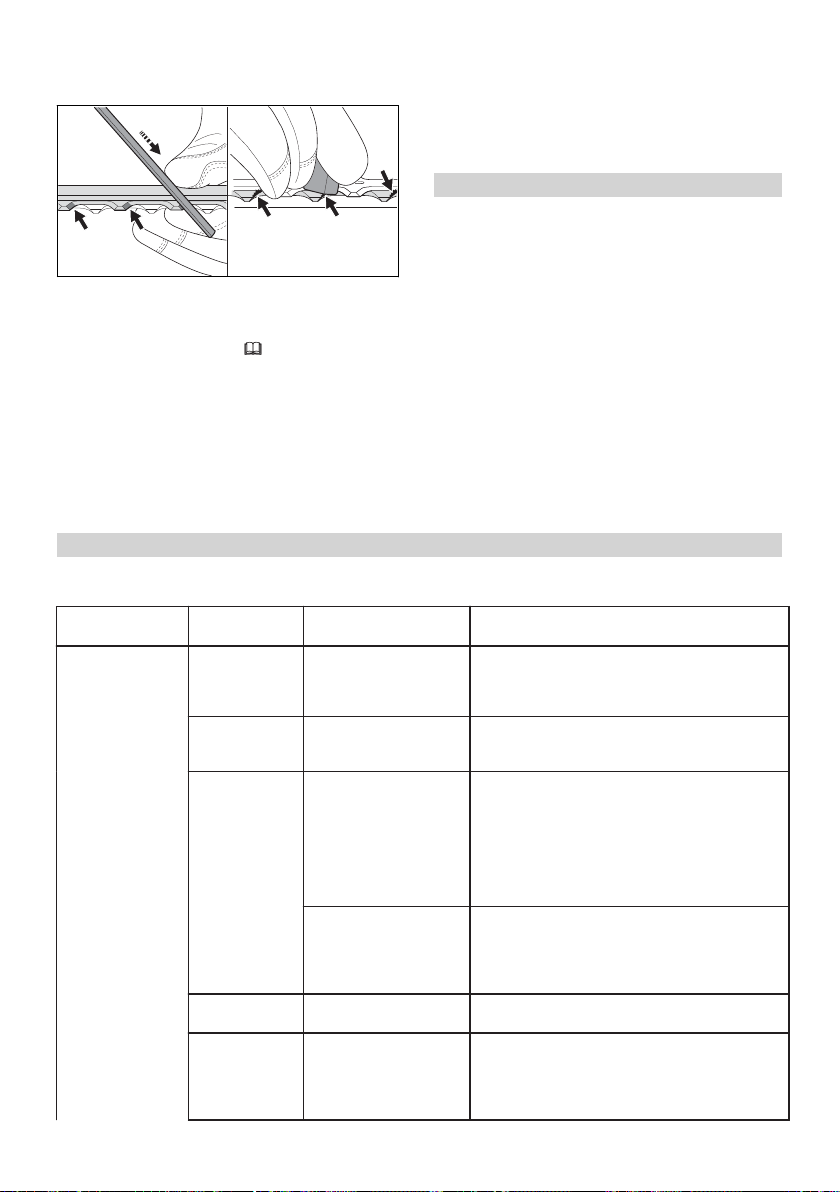

15.1 Schneidmesser schärfen

STIHL empfiehlt, die Schneidmesser von einem STIHL Fachhändler schärfen zu lassen.

WARNUNG

■ Die Schneidezähne der Schneidmesser sind

scharf. Der Benutzer kann sich schneiden.

► Arbeitshandschuhe aus widerstandsfähi‐

gem Material tragen.

► Heckenschere ausschalten und Akku heraus‐

nehmen.

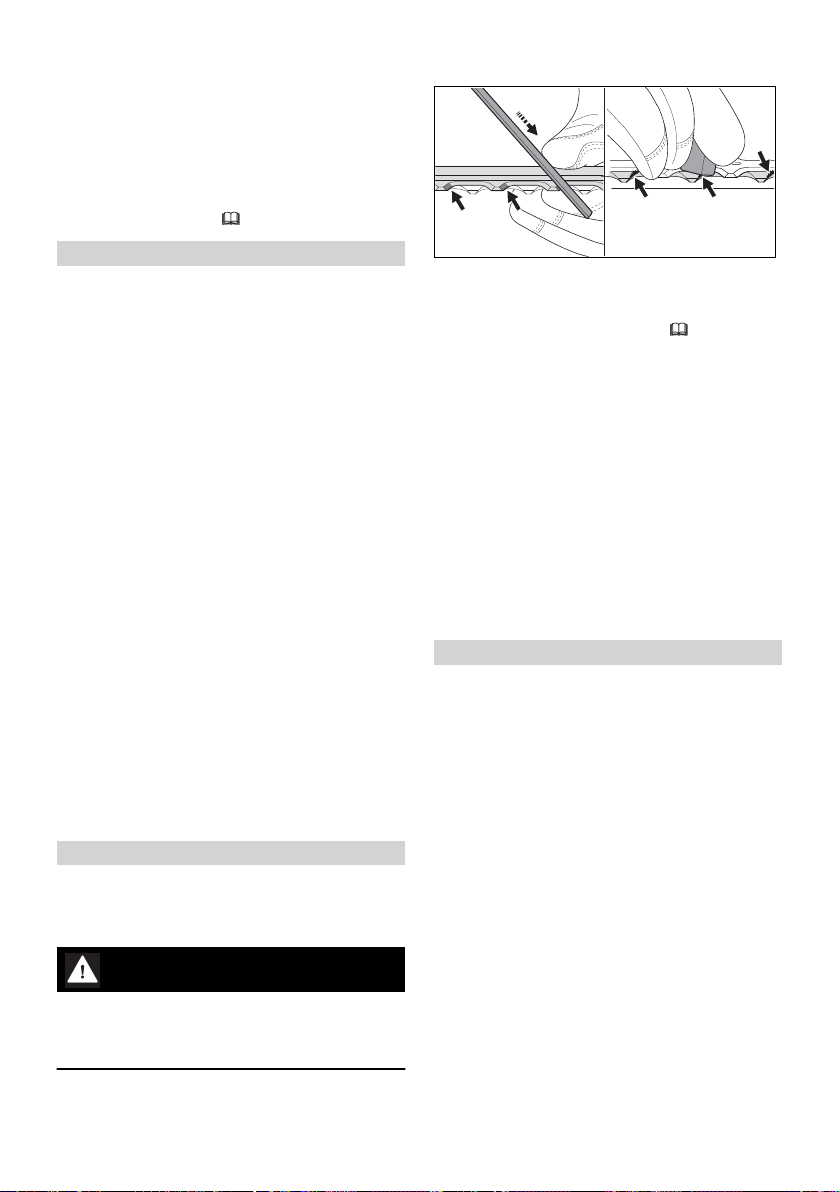

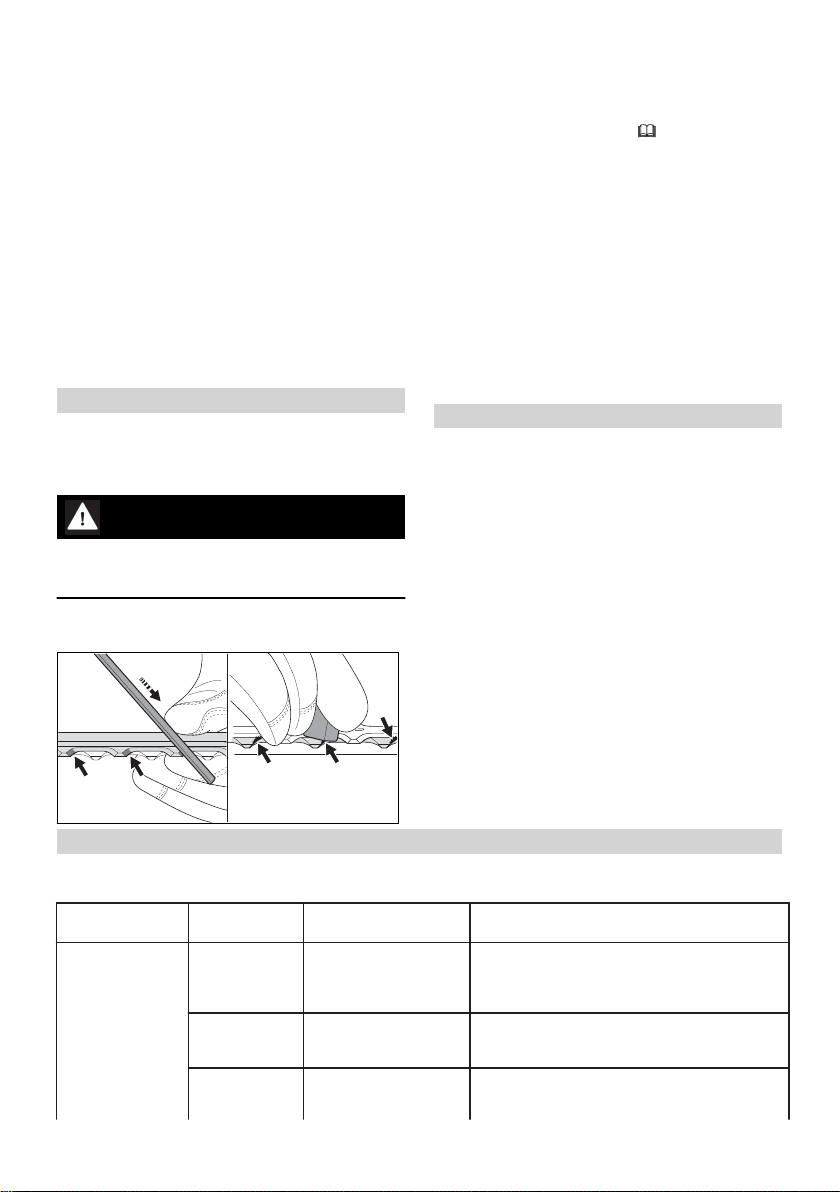

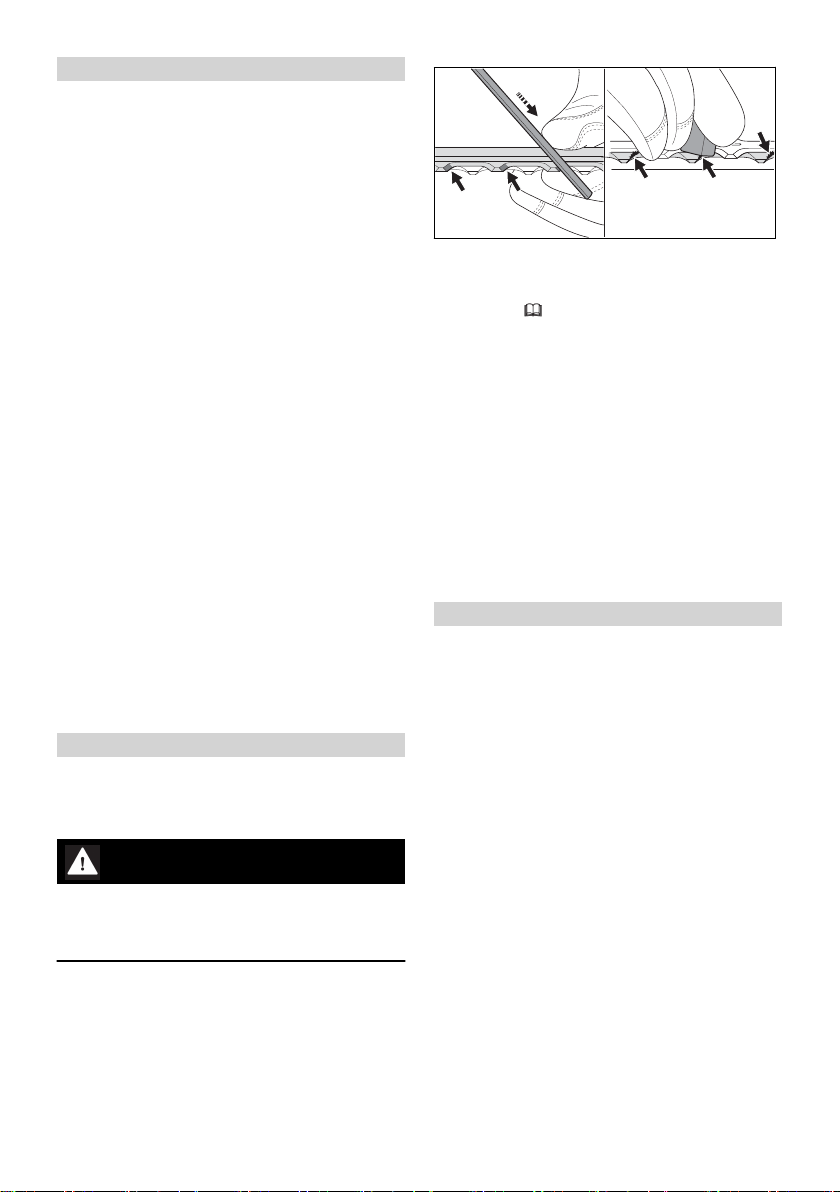

► Jede Schneide des oberen Schneidmessers

mit einer STIHL Flachfeile mit einer Vorwärts‐ bewegung schärfen. Dabei den Schärfwinkel

einhalten, 18.2. ► Heckenschere umdrehen. ► Restliche Schneiden schärfen. ► Jede Schneide von unten entgraten. ► Heckenschere umdrehen. ► Restliche Schneiden entgraten. ► Während des Feilens entstandenen Staub mit

einem feuchten Tuch entfernen. ► Schneidmesser beidseitig mit STIHL Harzlöser

einsprühen. ► Heckenschere 5 Sekunden einschalten.

Die Schneidmesser bewegen sich. Der STIHL

Harzlöser verteilt sich gleichmäßig. ► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

16 Reparieren

16.1 Heckenschere, Akku und Lade‐

gerät reparieren

Der Benutzer kann die Heckenschere, Schneid‐ messer, den Akku und das Ladegerät nicht selbst reparieren. ► Falls die Heckenschere oder die Schneidmes‐

ser beschädigt sind: Heckenschere nicht ver‐

wenden und einen STIHL Fachhändler aufsu‐

chen. ► Falls der Akku defekt oder beschädigt ist:

Akku ersetzen. ► Falls das Ladegerät defekt oder beschädigt

ist: Ladegerät ersetzen. ► Falls die Anschlussleitung defekt oder beschä‐

digt ist: Ladegerät nicht verwenden und

Anschlussleitung von einem STIHL Fachhänd‐

ler ersetzen lassen.

16 0458-018-9802-A

Page 17

17 Störungen beheben deutsch

17 Störungen beheben

17.1 Störungen der Heckenschere oder des Akkus beheben

Störung LEDs am Akku Ursache Abhilfe Die Hecken‐

schere läuft beim Einschalten nicht an.

Die Hecken‐ schere schaltet im Betrieb ab.

Die Betriebszeit der Hecken‐ schere ist zu kurz.

Nach dem Ein‐ setzen des Akkus in das Ladegerät startet der Ladevorgang nicht.

1 LED blinkt grün.

1 LED leuchtet rot.

3 LEDs blinken rot.

3 LEDs leuch‐ ten rot.

4 LEDs blinken rot.

- Die elektrische Ver‐

- Die Heckenschere

3 LEDs leuch‐ ten rot.

- Es besteht eine elekt‐

- Der Akku ist nicht voll‐

- Die Lebensdauer des

1 LED leuchtet rot.

Der Ladezustand des Akkus ist zu gering.

Der Akku ist zu warm oder zu kalt.

In der Heckenschere besteht eine Störung.

Die Schneidmesser sind schwergängig.

Die Heckenschere ist zu warm.

Im Akku besteht eine Störung.

bindung zwischen der Heckenschere und dem Akku ist unter‐ brochen.

oder der Akku sind feucht.

Die Heckenschere ist zu warm.

rische Störung.

ständig geladen.

Akkus ist überschrit‐ ten.

Der Akku ist zu warm oder zu kalt.

► Akku laden.

► Akku herausnehmen. ► Akku abkühlen oder erwärmen lassen.

► Akku herausnehmen. ► Elektrische Kontakte im Akku-Schacht

reinigen. ► Akku einsetzen. ► Heckenschere einschalten. ► Falls weiterhin 3 LEDs rot blinken:

Heckenschere nicht verwenden und

einen STIHL Fachhändler aufsuchen. ► Schneidmesser beidseitig mit STIHL

Harzlöser einsprühen. ► Falls weiterhin 3 LEDs rot blinken:

Heckenschere nicht verwenden und

einen STIHL Fachhändler aufsuchen. ► Akku herausnehmen.

► Heckenschere abkühlen lassen. ► Akku herausnehmen und erneut einset‐

zen. ► Heckenschere einschalten. ► Falls weiterhin 4 LEDs rot blinken: Akku

nicht verwenden und einen STIHL Fach‐

händler aufsuchen. ► Akku herausnehmen.

► Elektrische Kontakte im Akku-Schacht

reinigen. ► Akku einsetzen.

► Heckenschere oder Akku trocknen las‐

sen, 18.7.

► Akku herausnehmen. ► Heckenschere abkühlen lassen.

► Akku herausnehmen und erneut einset‐

zen. ► Heckenschere einschalten.

► Akku vollständig laden.

► Akku ersetzen.

► Akku im Ladegerät eingesetzt lassen.

Der Ladevorgang startet automatisch,

sobald der zulässige Temperaturbereich

erreicht ist.

0458-018-9802-A 17

Page 18

deutsch 18 Technische Daten

17.2 Störungen des Ladegeräts beheben

Störung LED am Lade‐

Der Akku wird nicht geladen.

gerät Die LED blinkt

rot.

Ursache Abhilfe

Die elektrische Ver‐ bindung zwischen dem Ladegerät und dem Akku ist unter‐ brochen.

Im Ladegerät besteht eine Störung.

18 Technische Daten

18.1 Heckenschere STIHL HSA 50.1

Zulässiger Akku: STIHL AK

–

Gewicht ohne Akku: 2,9 kg

–

Die Laufzeit ist unter www.stihl.com/battery-life angegeben.

18.2 Schneidmesser

Zahnabstand: 30 mm

–

Schnittlänge: 500 mm

–

Schärfwinkel: 35°

–

18.3 Akku STIHL AK

Akku-Technologie: Lithium-Ionen

–

Spannung: 36 V

–

Kapazität in Ah: siehe Leistungsschild

–

Energieinhalt in Wh: siehe Leistungsschild

–

Gewicht in kg: siehe Leistungsschild

–

18.4 Ladegerät STIHL AL 101

Nennspannung: siehe Leistungsschild

–

Frequenz: siehe Leistungsschild

–

Nennleistung: siehe Leistungsschild

–

Ladestrom: siehe Leistungsschild

–

Die Ladezeiten sind unter www.stihl.com/char‐ ging-times angegeben.

18.5 Verlängerungsleitungen

Wenn eine Verlängerungsleitung verwendet wird, müssen deren Adern abhängig von der Span‐ nung und der Länge der Verlängerungsleitung mindestens folgende Querschnitte haben:

Falls die Nennspannung auf dem Leistungsschild 220 V bis 240 V ist:

Leitungslänge bis 20 m: AWG 15 / 1,5 mm²

–

Leitungslänge 20 m bis 50 m: AWG 13 /

–

2,5 mm²

Falls die Nennspannung auf dem Leistungsschild 100 V bis 127 V ist:

Leitungslänge bis 10 m: AWG 14 / 2,0 mm²

–

► Akku herausnehmen. ► Elektrische Kontakte am Ladegerät rei‐

nigen.

► Akku einsetzen.

► Ladegerät nicht verwenden und einen

STIHL Fachhändler aufsuchen.

Leitungslänge 10 m bis 30 m: AWG 12 /

–

3,5 mm²

18.6 Temperaturgrenzen

WARNUNG

■ Der Akku ist nicht gegen alle Umgebungseinf‐ lüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku in Brand geraten oder explodieren. Personen können schwer verletzt werden und Sachschaden kann entstehen. ►

Akku nicht unterhalb von - 20 °C oder ober‐ halb von + 50 °C laden.

► Heckenschere, Akku oder Ladegerät nicht

unterhalb von - 20 °C oder oberhalb von + 50 °C verwenden.

►

Heckenschere, Akku oder Ladegerät nicht unterhalb von - 20 °C oder oberhalb von + 70 °C aufbewahren.

18.7 Empfohlene Temperaturberei‐

che

Für eine optimale Leistungsfähigkeit der Hecken‐ schere, des Akkus und Ladegeräts die folgenden Temperaturbereiche beachten:

Laden: + 5 °C bis + 40 °C

–

Verwendung: - 10 °C bis + 40 °C

–

Aufbewahrung: - 20 °C bis + 50 °C

–

Falls der Akku außerhalb der empfohlenen Tem‐ peraturbereiche geladen, verwendet oder aufbe‐ wahrt wird, kann die Leistungsfähigkeit reduziert sein.

Falls der Akku nass oder feucht ist, den Akku mindestens 48 h bei über + 15 °C und unter + 50 °C, sowie bei unter 70 % Luftfeuchtigkeit trocknen lassen. Eine höhere Luftfeuchtigkeit kann die Trocknungszeit verlängern.

18.8 Schallwerte und Vibrations‐

werte

Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der K-Wert für die Schallleistungspegel

18 0458-018-9802-A

Page 19

19 Ersatzteile und Zubehör

deutsch

beträgt 2 dB(A). Der K-Wert für die Vibrations‐ werte beträgt 2 m/s².

STIHL empfiehlt, einen Gehörschutz zu tragen.

Schalldruckpegel LpA gemessen nach

–

EN 62841-4-2: 81 dB(A). Schallleistungspegel LwA gemessen nach

–

EN 62841-4-2: 89 dB(A). Vibrationswert ahv gemessen nach

–

EN 62841-4-2

Bedienungsgriff: 2,0 m/s². Der K-Wert für

–

den Vibrationswert beträgt 2 m/s². Bügelgriff: 1,6 m/s².

–

Die angegebenen Schall- und Vibrationswerte wurden nach einem genormten Prüfverfahren gemessen und können zum Vergleich von Elekt‐ rogeräten herangezogen werden. Die tatsächlich auftretenden Schall- und Vibrationswerte können von den angegebenen Werten abweichen, abhängig von der Art der Anwendung und dem verwendeten Zubehör. Die angegebenen Schallund Vibrationswerte können zu einer ersten Ein‐ schätzung der Schall- und Vibrationsbelastung verwendet werden. Die tatsächliche Schall- und Vibrationsbelastung muss eingeschätzt werden. Dabei können auch die Zeiten berücksichtigt werden, in denen das Elektrogerät abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft.

Informationen zur Erfüllung der Arbeitgeberricht‐ linie Vibration 2002/44/EG sind unter www.stihl.com/vib angegeben.

18.9 REACH

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verord‐ nung sind unter www.stihl.com/reach angege‐ ben.

19 Ersatzteile und Zubehör

19.1 Ersatzteile und Zubehör

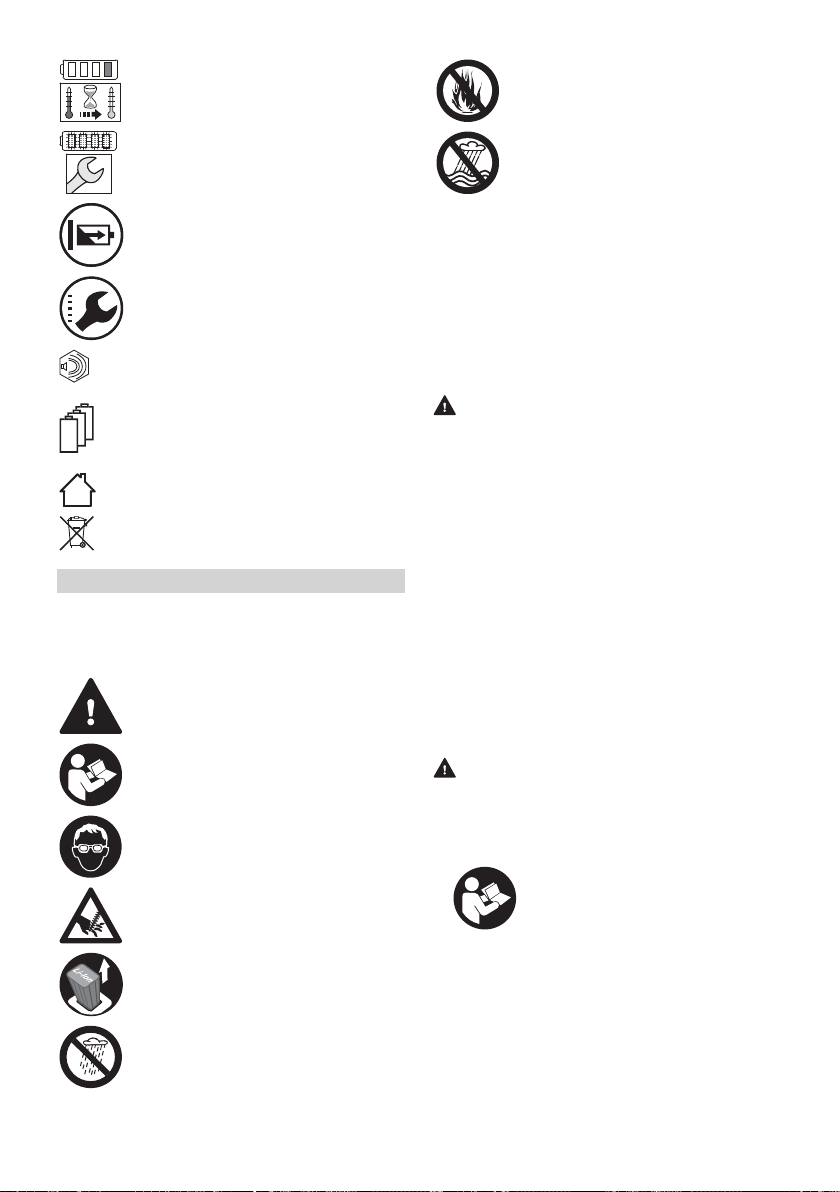

Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.

STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden.

Ersatzteile und Zubehör anderer Hersteller kön‐ nen durch STIHL hinsichtlich Zuverlässigkeit, Sicherheit und Eignung trotz laufender Marktbeo‐

bachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen.

Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.

20 Entsorgen

20.1 Heckenschere, Akku und Lade‐

gerät entsorgen

Informationen zur Entsorgung sind bei der örtli‐ chen Verwaltung oder bei einem STIHL Fach‐ händler erhältlich.

Eine unsachgemäße Entsorgung kann die Gesundheit schädigen und die Umwelt belasten. ► STIHL Produkte einschließlich Verpackung

gemäß den örtlichen Vorschriften einer geeig‐ neten Sammelstelle für Wiederverwertung zuführen.

► Nicht mit dem Hausmüll entsorgen.

21 EU-Konformitätserklärung

21.1 Heckenschere STIHL

HSA 50.1

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Deutschland erklärt in alleiniger Verantwortung, dass

Bauart: Akku-Heckenschere

–

Fabrikmarke: STIHL

–

Typ: HSA 50.1

–

Serienidentifizierung: 4521

–

den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 55014-1, EN 55014-2, EN 62841-1 und EN 62841-4-2.

Angewandtes Konformitätsbewertungsverfahren gemäß Richtlinie 2000/14/EG Anhang V.

Gemessener Schallleistungspegel: 89 dB(A)

–

Garantierter Schallleistungspegel: 91 dB(A)

–

Die Technischen Unterlagen sind bei der Pro‐ duktzulassung der AND‐ REAS STIHL AG & Co. KG aufbewahrt.

Das Baujahr, das Herstellungsland und die Maschinennummer sind auf der Heckenschere angegeben.

0458-018-9802-A 19

Page 20

deutsch 22 UKCA-Konformitätserklärung

Waiblingen, 01.06.2023 ANDREAS STIHL AG & Co. KG

i. V. Robert Olma, Vice President, Regulatory Affairs

& Global Governmental Relations

22 UKCA-Konformitätserklä‐

rung

22.1 Heckenschere STIHL HSA 50.1

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Deutschland erklärt in alleiniger Verantwortung, dass

Bauart: Akku-Heckenschere

–

Fabrikmarke: STIHL

–

Typ: HSA 50.1

–

Serienidentifizierung: 4521

–

den einschlägigen Bestimmungen der UK-Ver‐ ordnungen The Restriction of the Use of Certain Hazardous Substances in Electrical and Electro‐ nic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electro‐ magnetic Compatibility Regulations 2016 und Noise Emission in the Environment by Equip‐ ment for use Outdoors Regulations 2001 ent‐ spricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt wor‐ den ist: EN 55014-1, EN 55014-2, EN 62841-1 und EN 62841-4-2.

Angewandtes Konformitätsbewertungsverfahren gemäß UK-Verordnung Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 Schedule 8.

Gemessener Schallleistungspegel: 89 dB(A)

–

Garantierter Schallleistungspegel: 91 dB(A)

–

Die Technischen Unterlagen sind bei der AND‐ REAS STIHL AG & Co. KG aufbewahrt.

Das Baujahr, das Herstellungsland und die Maschinennummer sind auf der Heckenschere angegeben.

Waiblingen, 01.06.2023 ANDREAS STIHL AG & Co. KG

i. V. Robert Olma, Vice President, Regulatory Affairs

& Global Governmental Relations

23 Anschriften

STIHL Hauptverwaltung ANDREAS STIHL AG & Co. KG

Postfach 1771 D-71307 Waiblingen

STIHL Vertriebsgesellschaften DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358

ÖSTERREICH STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

SCHWEIZ STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon:+41 44 9493030

24 Allgemeine Sicherheitshin‐

weise für Elektrowerk‐ zeuge

24.1 Einleitung

Dieses Kapitel gibt die in der Norm EN/ IEC 62841 für handgeführte motorbetriebene Elektrowerkzeuge vorformulierten, allgemeinen Sicherheitshinweise wieder.

STIHL muss diese Texte abdrucken. Die unter "Elektrische Sicherheit" angegebenen

Sicherheitshinweise zur Vermeidung eines elekt‐ rischen Schlags sind für STIHL Akku-Produkte nicht anwendbar.

20 0458-018-9802-A

Page 21

24 Allgemeine Sicherheitshinweise für Elektrowerkzeuge deutsch

Zweckentfremden Sie die Anschlussleitung

WARNUNG

■ Lesen Sie alle Sicherheitshinweise, Anweisun‐

gen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektri‐ schen Schlag, Brand und/oder schwere Verlet‐ zungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netz‐ betriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

24.2 Arbeitsplatzsicherheit

Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung oder unbeleuch‐ tete Arbeitsbereiche können zu Unfällen füh‐ ren.

Arbeiten Sie mit dem Elektrowerkzeug nicht

in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeu‐ gen Funken, die den Staub oder die Dämpfe entzünden können.

Halten Sie Kinder und andere Personen

während der Benutzung des Elektrowerk‐ zeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie‐ ren.

24.3 Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeugs

)

muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Ver‐ wenden Sie keine Adapterstecker gemein‐ sam mit schutzgeerdeten Elektrowerkzeu‐ gen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern. Das Eindringen von Was‐ ser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

nicht. Verwenden Sie die Anschlussleitung niemals zum Tragen, Ziehen oder um den Stecker des Elektrowerkzeugs herauszuzie‐ hen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwi‐ ckelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Verlän‐ gerungsleitungen, die auch für den Außen‐ bereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlänge‐ rungsleitung verringert das Risiko eines elektrischen Schlages.

Wenn der Betrieb des Elektrowerkzeugs in

feuchter Umgebung nicht vermeidbar ist, ver‐ wenden Sie einen Fehlerstromschutzschal‐ ter. Der Einsatz eines Fehlerstromschutz‐ schalters vermindert das Risiko eines elektri‐ schen Schlages.

24.4 Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf,

was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benut‐ zen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro‐ gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung

und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staub‐ maske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verrin‐ gert das Risiko von Verletzungen.

Vermeiden Sie eine unbeabsichtigte Inbe‐

triebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tra‐ gen. Wenn Sie beim Tragen des Elektro‐ werkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elektro‐ werkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil

0458-018-9802-A 21

Page 22

deutsch 24 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

des Elektrowerkzeugs befindet, kann zu Ver‐ letzungen führen.

Vermeiden Sie eine abnormale Körperhal‐

tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollie‐ ren.

Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewe‐ genden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegen‐ den Teilen erfasst werden.

Wenn Staubabsaug- und -auffangeinrichtun‐

gen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Wiegen Sie sich nicht in falscher Sicherheit

und setzen Sie sich nicht über die Sicher‐ heitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Acht‐ loses Handeln kann binnen Sekundenbruch‐ teilen zu schweren Verletzungen führen.

24.5 Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Elektrowerkzeug nicht.

)

Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem pas‐ senden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbe‐ reich.

Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vorneh‐ men, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vor‐ sichtsmaßnahme verhindert den unbeabsich‐ tigten Start des Elektrowerkzeugs.

Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerk‐ zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich,

wenn sie von unerfahrenen Personen benutzt werden.

Pflegen Sie Elektrowerkzeuge und Einsatz‐

werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepflegte Schneidwerk‐ zeuge mit scharfen Schneidkanten verklem‐ men sich weniger und sind leichter zu füh‐ ren.

Verwenden Sie Elektrowerkzeug, Einsatz‐

werkzeug, Einsatzwerkzeuge usw. entspre‐ chend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorge‐ sehenen Anwendungen kann zu gefährlichen Situationen führen.

Halten Sie Griffe und Griffflächen trocken,

sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elekt‐ rowerkzeugs in unvorhergesehenen Situatio‐ nen.

24.6 Verwendung und Behandlung des Akkuwerkzeugs

Laden Sie die Akkus nur mit Ladegeräten

)

auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandge‐ fahr, wenn es mit anderen Akkus verwendet wird.

Verwenden Sie nur die dafür vorgesehenen

Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Ver‐ letzungen und Brandgefahr führen.

Halten Sie den nicht benutzten Akku fern von

Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallge‐ genständen, die eine Überbrückung der Kon‐ takte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren‐ nungen oder Feuer zur Folge haben.

Bei falscher Anwendung kann Flüssigkeit

aus dem Akku austreten. Vermeiden Sie den

22 0458-018-9802-A

Page 23

Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Benutzen Sie keinen beschädigten oder ver‐

änderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungs‐ gefahr führen.

Setzen Sie einen Akku keinem Feuer oder

zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265 °F) können eine Explosion hervorrufen.

Befolgen Sie alle Anweisungen zum Laden

und laden Sie den Akku oder das Akkuwerk‐ zeug niemals außerhalb des in der Betriebs‐ anleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhö‐ hen.

24.7 Service

Lassen Sie Ihr Elektrowerkzeug nur von qua‐

lifiziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sicherge‐ stellt, dass die Sicherheit des Elektrowerk‐ zeugs erhalten bleibt.

Warten Sie niemals beschädigte Akkus.

Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

24.8 Sicherheitshinweise für Heckenscheren

Allgemeine Sicherheitshinweise für Heckensche‐ ren

Verwenden Sie die Heckenschere nicht bei

)

schlechtem Wetter, besonders nicht bei Gewittergefahr. Dies verringert die Gefahr, von einem Blitz getroffen zu werden.

Halten Sie jegliche Netzleitungen aus dem

Schnittbereich fern. Leitungen können in Hecken und Büschen verborgen sein und versehentlich durch das Messer angeschnit‐ ten werden.

English

Tragen Sie Gehörschutz. Geeignete persön‐

liche Schutzausrüstung verringert das Risiko einer Hörminderung.

Halten Sie die Heckenschere nur an den iso‐

lierten Griffflächen, da das Schneidmesser verborgene Stromleitungen treffen kann. Der Kontakt der Messer mit einer spannungsführ‐ enden Leitung kann auch metallene Geräte‐ teile unter Spannung setzen und zu einem elektrischen Schlag führen.

Halten Sie alle Körperteile vom Messer fern.

Versuchen Sie nicht, bei laufenden Messern Schnittgut zu entfernen oder zu schneiden‐ des Material festzuhalten. Die Messer bewe‐ gen sich nach dem Ausschalten des Schal‐ ters weiter. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.

Stellen Sie sicher, dass alle Schalter ausge‐

schaltet sind und der Akku entfernt oder getrennt ist, bevor Sie eingeklemmtes Schnittgut entfernen oder die Maschine war‐ ten. Ein unerwarteter Betrieb der Hecken‐ schere beim Entfernen von eingeklemmtem Material kann zu ernsthaften Verletzungen führen.

Tragen Sie die Heckenschere am Griff bei

stillstehendem Messer und achten Sie darauf, keinen Schalter zu betätigen. Das richtige Tragen der Heckenschere verringert die Gefahr des unbeabsichtigten Betriebs und eine dadurch verursachte Verletzung durch das Messer.

Bei Transport oder Aufbewahrung der

Heckenschere stets die Abdeckung über die Messer ziehen. Sachgemäßer Umgang mit der Heckenschere verringert die Verlet‐ zungsgefahr durch das Messer.

Contents

Introduction............................................... 24

2 Guide to Using this Manual.......................24

3 Overview...................................................25

4 Safety Precautions....................................26

5 Preparing Hedge Trimmer for Operation.. 32

6 Charging the Battery, LEDs...................... 32

7 Removing and Fitting the Battery..............33

8 Switching the Hedge Trimmer On/Off.......34

9 Testing the Hedge Trimmer and Battery...34

Translation of Original Instruction Manual

0000010561_008_GB

Printed on chlorine-free paper

Paper is recyclable.

0458-018-9802-A. VA4.C25.

Schalldruckpegel > 85 dB(A)

0458-018-9802-A 23

Page 24

English 1 Introduction

10 Operating the Hedge Trimmer.................. 35

11 After Finishing Work..................................35

12 Transporting..............................................35

13 Storing.......................................................36

14 Cleaning....................................................36

15 Maintenance............................................. 37

16 Repairing...................................................37

17 Troubleshooting........................................ 37

18 Specifications............................................38

19 Spare Parts and Accessories....................40

20 Disposal.................................................... 40

21 EC Declaration of Conformity................... 40

22 UKCA Declaration of Conformity.............. 40

23 Addresses.................................................41

24 General Power Tool Safety Warnings.......41

1 Introduction

Dear Customer, Thank you for choosing STIHL. We develop and

manufacture our quality products to meet our customers’ requirements. The products are designed for reliability even under extreme con‐ ditions.

STIHL also stands for premium service quality. Our dealers guarantee competent advice and instruction as well as comprehensive service support.

STIHL expressly commit themselves to a sus‐ tainable and responsible handling of natural resources. This user manual is intended to help you use your STIHL product safely and in an environmentally friendly manner over a long service life.

We thank you for your confidence in us and hope you will enjoy working with your STIHL product.

Safety information for STIHL batteries and

–

products with built in batteries:

www.stihl.com/safety-data-sheets

2.2 Warning Notices in Text

DANGER

■ This notice refers to risks which result in seri‐

ous or fatal injury. ► Serious or fatal injuries can be avoided by

taking the precautions mentioned.

WARNING

■ This notice refers to risks which can result in

serious or fatal injury. ► Serious or fatal injuries can be avoided by

taking the precautions mentioned.

NOTICE

■ This notice refers to risks which can result in

damage to property. ► Damage to property can be avoided by tak‐

ing the precautions mentioned.

2.3 Symbols in Text

This symbol refers to a chapter in this instruction manual.

Dr. Nikolas Stihl

IMPORTANT! READ BEFORE USING AND KEEP IN A SAFE PLACE FOR REFERENCE.

2 Guide to Using this Manual

2.1 Applicable Documentation

Local safety regulations apply. ► Read, understand and save the following

documents in addition to this instruction man‐ ual:

Safety notes and precautions for STIHL AK

–

battery.

24 0458-018-9802-A

Page 25

0000100651_001

3 Overview English

3 Overview

3.1 Hedge Trimmer, Battery and Charger

10 Charger

The charger charges the battery.

11 LED

The LED indicates the status of the charger.

12 Mains plug

The mains plug connects the connecting cable with a socket

13 Connecting cable

The connecting cable connects the charger to the mains plug.

14 Battery

The battery supplies power to the hedge trim‐ mer.

15 LEDs

The LEDs indicate the state of charge of the battery and any faults.

16 Button

The pushbutton activates the LEDs on the battery.

17 Blade scabbard

The blade scabbard protects against contact with the cutting blades.

# Rating plate with machine number

3.2 Symbols

1 Loop handle

The loop handle is used to hold, control and carry the hedge trimmer.

2 Control bar

The control bar switches the hedge trimmer on and off together with the trigger.

3 Battery compartment

The battery compartment holds the battery.

4 Locking lever

The locking lever holds the battery in the bat‐ tery compartment.

5 Trigger lockout

The trigger lockout unlocks the trigger.

6 Control handle

The control handle is used to control, hold and guide the hedge trimmer.

7 Trigger

The trigger switches the hedge trimmer on and off together with the control bar.

8 Hand guard

The hand guard protects the hand on the loop handle from contact with the cutting blades.

9 Cutting blades

The cutting blades cut the material to be trim‐ med.

0458-018-9802-A 25

Meanings of symbols that may be on the hedge trimmer, battery and charger:

1 LED lights up red. The battery is too warm or too cold.

4 LEDs flash red. There is a fault in the battery.

The LED lights up green and the LEDs on the battery light up or flash green. The battery is charging.

The LED flashes red. There is no elec‐ trical contact between the battery and the charger or there is a fault in the battery or in the charger.

Guaranteed sound power level in accordance with Directive 2000/14/EC in dB(A) for the purpose of comparing the sound emissions of products.

The information next to the symbol indi‐ cates the energy content of the battery according to the cell manufacturer’s specifi‐ cation. The energy content available in operation is lower.

Operate the electric product in a dry place, indoors only.

Page 26

English 4 Safety Precautions

►

Do not dispose of the product with domes‐ tic waste.

4 Safety Precautions

4.1 Warning symbols

Meanings of warning signs and labels on the hedge trimmer, battery or charger:

Observe safety warnings and take the necessary precautions.

Use the hedge trimmer with a STIHL AK battery.

► Recharge the STIHL AK battery with a

STIHL AL 101, AL 301 or AL 501 charger.

■ Using the hedge trimmer, battery or the charger for purposes for which they were not intended may result in serious or fatal injuries, and damage to property may occur. ►

Use the hedge trimmer, battery and the charger as described in this User Manual.

4.3 Requirements for the user

Read and understand the User Manual and keep it in a safe place.

Wear protective glasses.

Do not touch moving cutting blades.

WARNING

■ Users without adequate training or instruction cannot recognize or assess the risks involved in using the hedge trimmer, battery and charger. The user or other persons may sus‐ tain serious or fatal injuries.

► Read and understand the User Man‐

ual and keep it in a safe place for reference.

Remove the battery during work inter‐ ruptions, transport, storage, mainte‐ nance or repair.

Protect hedge trimmer and charger from rain and dampness.

Protect battery against heat and fire.

Protect the battery from rain and mois‐ ture and do not immerse it in liquids.

4.2 Intended Use

The STIHL HSA 50.1 hedge trimmer is designed for cutting hedges, shrubs, bushes and under‐ growth.

The hedge trimmer must not be used in the rain. The STIHL AK battery supplies power to the

hedge trimmer. The STIHL AL 101 charger is used to charge the

STIHL AK battery.

WARNING

■

Batteries and chargers not explicitly approved for the hedge trimmer by STIHL may cause a fire or explosion. Persons may be seriously or fatally injured, and property may be damaged.

► If you pass on the hedge trimmer, battery

and charger to another person: Always give them the User Manual.

►

Make sure that the user meets the following conditions:

The user is rested.

–

The user must be physically, sensorially

–

and mentally able to operate and work with the hedge trimmer, battery and charger. If the user is able to operate the equipment but has physical, sensory or mental limitations, the user may only work with the equipment under the supervision of or after receiving instruc‐ tion from a responsible person. The user is able to recognize and

–

assess the risks involved in using the hedge trimmer, battery and charger. The user is an adult or is being trained

–

in an occupation under supervision according to national regulations. The user has received instruction from a

–

STIHL authorized dealer or other expe‐ rienced user before working with the hedge trimmer or using the charger for the first time. The user is not under the influence of

–

alcohol, medication or drugs.

► If you are unsure: Contact a STIHL author‐

ized dealer.

26 0458-018-9802-A

Page 27

4 Safety Precautions English

►

4.4 Clothing and equipment

WARNING

■

Long hair may be pulled into the hedge trim‐ mer while working. This may result in serious injury to the user. ►

Tie up and confine long hair above your shoulders.

■ Objects can be thrown at high speed during operation. This may result in injury to the user.

► Wear close-fitting safety glasses.

Suitable safety glasses are tested in accordance with EN 166 or national regulations and available commer‐ cially with the corresponding mark‐ ing.

►

Wear a long-sleeved, close-fitting top and long trousers.

■ Dust can be whipped up during operation. Whipped up dust can damage the respiratory passages and cause allergic reactions. ►

If dust is generated: Wear a dust respirator mask.

■ Unsuitable clothing can snag on wood or scrub and may become caught in the hedge trimmer. Users not wearing suitable clothing are at risk of serious injury. ►

Wear close-fitting clothing.

► Remove scarves and jewelry.

■ The user may come into contact with the mov‐ ing cutting blades while working. This may result in serious injury to the user. ►

Wear robust footwear.

► Wear long trousers made from resistant

material.

■ The user may come into contact with the cut‐ ting blades during cleaning or servicing. This may result in injury to the user. ►

Wear work gloves made from resistant material.

■ Wearing unsuitable footwear may cause the user to slip. This may result in injury to the user. ►

Wear sturdy, closed-toed footwear with high-grip soles.

4.5 Work Area and Surroundings

4.5.1 Hedge Trimmer

Keep bystanders, children and animals away from the work area.

► Do not leave the hedge trimmer unatten‐

ded.

► Make sure that children cannot play with

the hedge trimmer.

■ The hedge trimmer is not waterproof. Working in the rain or a damp location may result in an electric shock. This can result in injuries to the user and may damage the hedge trimmer.

► Do not work in the rain or a damp

location.

■ Electrical components of the hedge trimmer can produce sparks. Sparks may cause a fire or an explosion in an easily combustible or explosive environment. This can result in seri‐ ous or fatal injuries and damage to property. ►

Do not work in an easily combustible or explosive environment.

4.5.2 Battery

WARNING

■ Bystanders, children and animals cannot rec‐ ognize or assess the dangers of the battery. Bystanders, children and animals may be seri‐ ously injured. ►

Keep bystanders, children and animals

away from the work area. ► Do not leave the battery unattended. ► Make sure that children cannot play with

the battery.

■ The battery is not protected against all ambi‐ ent conditions. If the battery is exposed to cer‐ tain ambient conditions, the battery may catch fire, explode or be irreparably damaged. This may result in serious injury to people and damage to property.

► Protect battery from heat and fire. ► Do not throw the battery into a fire.

► Do not charge, use and store the battery

outside of the specified temperature limits,

18.6. ► Protect the battery from rain and

moisture and do not immerse it in liq‐ uids.

WARNING

■

Bystanders, children and animals cannot rec‐ ognize or assess the dangers of the hedge trimmer or flying debris. Innocent bystanders, children and animals may be seriously injured and damage to property may occur.

► Keep battery away from small metal parts. ► Do not expose the battery to high pressure. ► Do not expose the battery to microwaves. ► Protect the battery from chemicals and

salts.

0458-018-9802-A 27

Page 28

English 4 Safety Precautions

4.5.3 Charger

WARNING

■

Bystanders and children are not aware of and cannot assess the dangers of a charger or electric current. Bystanders, children and ani‐ mals may be seriously or fatally injured. ►

Keep bystanders, children and animals away from the work area.

► Make sure that children cannot play with

the charger.

■ The charger is not waterproof. If you work in the rain or in a damp environment, an electric shock may occur. The user may be injured and the charger may be damaged.

► Do not operate it in the rain or in a

damp environment.

■ The charger is not protected against all ambi‐ ent conditions. If the charger is exposed to certain ambient conditions, it may catch fire or explode. This may result in serious injury to people and damage to property. ►

Operate the charger in an enclosed, dry room.

► Do not operate the charger in a flammable

environment or in an explosive environ‐ ment.

►

Do not operate the charger on a readily combustible surface.

► Do not use and store the charger outside of

the specified temperature limits, 18.6.

■ People may trip over the connecting cable. People may be injured and the charger may be damaged. ►

Lay the connecting cable flat on the floor.

4.6 Safe Condition

4.6.1 Hedge trimmer

The hedge trimmer is in a safe condition if the following conditions are fulfilled:

The hedge trimmer is undamaged.

–

Hedge trimmer is clean and dry.

–

The controls function properly and have not

–

been modified. The cutting blades are correctly fitted.

–

Only an original STIHL accessory for this

–

hedge trimmer has been fitted. The accessories are correctly attached.

–

WARNING

■

If not in safe condition, components may no longer operate correctly and safety devices

may be disabled. This may result in serous or fatal injury to people. ► Never use a damaged hedge trimmer. ► If the hedge trimmer is dirty or wet: Clean

the hedge trimmer and allow it to dry. ► Do not modify the hedge trimmer. ► If the controls do not work: Do not operate

the hedge trimmer. ► Only fit original STIHL accessories for this

hedge trimmer. ► Attach accessories as described in this

User Manual or in the User Manual for the

accessories. ►

Do not insert objects into the openings in

the hedge trimmer. ► Replace worn or damaged labels. ► If you have any doubts, be sure to consult a

STIHL dealer.

4.6.2 Cutting Blades The cutting blades are in a safe condition if the following points are observed:

Cutting blades are undamaged.

–

Cutting blades are not deformed.

–

Cutting blades move freely.

–

Cutting blades are properly sharpened.

–

Cutting blades have no burrs.

–

WARNING

■

If they are in an unsafe condition, parts of the cutting blades may come off and be thrown at high speed. This can result in serious injuries. ►

Work only with undamaged cutting blades. ► Make sure the cutting blades are properly

sharpened and deburred. ► If you have any queries: Contact your

STIHL servicing dealer.

4.6.3 Battery The battery is in a safe condition if the following points are observed:

Battery is undamaged.

–

The battery is clean and dry.

–

Battery functions properly and has not been

–

modified.

WARNING

■

A battery that is not in a safe condition cannot operate safely. Persons may be seriously injured. ►

Never work with a damaged battery. ► Never attempt to charge a damaged or

defective battery. ► If the battery is dirty: Clean the battery. ► If the battery is wet or damp: Allow the bat‐

tery to dry, 18.7.

28 0458-018-9802-A

Page 29

4 Safety Precautions English

► Never attempt to modify the battery. ► Never insert objects in the battery’s open‐

ings.

► Never bridge the battery's contacts with

metallic objects (short circuit). ► Do not open the battery. ► Replace worn or damaged labels.

■ Fluid may leak from a damaged battery. If that liquid comes into contact with the skin or eyes, the skin or eyes may be irritated. ►

Avoid contact with the liquid.

► If skin contact occurs: Wash affected areas

of skin with plenty of water and soap.

► In the event of contact with eyes: Rinse

eyes with plenty of water for at least 15 minutes and consult a doctor.

■

A damaged or defective battery may smell unusual, emit smoke or burn. Persons may be seriously or fatally injured, and property may be damaged. ►

If the battery smells unusual or emits smoke: do not use the battery and keep it away from combustible substances.

►

If the battery catches fire: Attempt to extin‐ guish the battery with a fire extinguisher or water.

4.6.4 Charger

The charger is in a safe condition if the following points are observed:

Charger is undamaged.

–

Charger is clean and dry.

–

WARNING

■

If components do not comply with safety requirements, they will no longer function properly and safety devices may be rendered inoperative. This can result in serious or fatal injuries. ►

Do not use a damaged charger.

► If the charger is dirty or wet: Clean the

charger and allow it to dry. ► Never attempt to modify the charger. ► Never insert objects in the charger’s open‐

ings. ► Never bridge the charger's contacts with

metallic objects (short circuit). ► Do not open the charger.

4.7 Working

WARNING

■

In certain situations, the user may no longer be able to concentrate on their work. This may result in the user stumbling, falling and suffer‐ ing serious injury.

►

Work calmly and methodically.

► If light and visibility are poor: Do not use

your hedge trimmer. ► Operate the hedge trimmer alone. ► Watch out for obstacles. ► Work standing on the ground and keep your

balance. If you have to work at a height:

Use a mobile elevating work platform or a

secure scaffolding. ►

Never work on a ladder or in a tree. ► If you start feeling fatigue: Take a break.

■ Working above shoulder height can cause fati‐ gue sooner. This may result in serious injury to the user. ►

Work above shoulder height for short peri‐ ods only.

► Take breaks.

■ If the moving cutting blade makes contact with a hard object it can be brought to a sudden stop. The reactive forces that occur can cause the user to lose control of the hedge trimmer and be seriously injured. ►

Hold the hedge trimmer firmly with both hands.

► Before starting work, check hedge for hard

objects and remove any such objects.

■ The moving cutting blades can cut the user. This may result in serious injury to the user.

► Do not touch moving cutting blades. ► If the cutting blades are jammed by

an object: Switch off the hedge trim‐ mer and remove the battery. Only then remove the object.

■

If the behavior of the hedge trimmer changes during operation or feels unusual, it may no longer be in a safe condition. This may result in serious injury to people and damage to property. ►

Stop working, remove the battery and con‐ tact a STIHL authorized dealer.

■ Hedge trimmer vibrations may occur during operation. ► Wear gloves. ► Take breaks. ► If signs of a circulatory disorder occur: Con‐

sult a doctor.

■ Note that the cutting blades continue to run for about 1 second after you release the trigger. The moving cutting blades may cut the user. People may suffer serious injuries as a result. ►

Hold the hedge trimmer firmly by the control handle and loop handle and wait until the cutting blades come to a complete stand‐ still.

0458-018-9802-A 29

Page 30

English 4 Safety Precautions

DANGER

■ Working near live electric cables may result in accidental contact with and damage to the cut‐ ting blades. This may result in serious or fatal injury to the user. ►

Do not carry out any work near live cables.

4.8 Charging

WARNING

■ A damaged or defective charger may produce an unusual smell or emit smoke during the charging process. This may result in personal injuries and damage to property. ►

Disconnect the plug from the wall outlet.

■ The charger can overheat and cause a fire if heat dissipation is inadequate. This can result in serious or fatal injuries and damage to prop‐ erty. ►

Do not cover the charger.

4.9 Connecting to the power supply

Contact with live components may occur for the following reasons:

The connecting cable or the extension cord is

–

damaged. The mains plug of the connecting cable or

–

extension cord is damaged. The socket is not properly installed.

–

DANGER

■

Contact with live parts may result in electric shock. This may result in serious or fatal injury to the user. ►

Make sure that the connecting cable, exten‐ sion cord and their mains plugs are undam‐ aged.

If the connecting cable or the extension cord is damaged: ► Do not touch the damaged area. ► Disconnect the mains plug from the

power supply.

►

Make sure your hands are dry before touch‐ ing the connecting cable, extension cord or mains plugs.

►

Plug the mains plug of the connecting cable or extension cord into a properly installed, shockproof socket with the correct fuse rat‐ ing.

►

Install the charger with a ground fault circuit interrupter (30 mA, 30 ms).

■ A damaged or unsuitable extension cable can result in electric shock. There is a risk of seri‐ ous or fatal injury. ►

Use an extension cable with the correct cable cross-section, 18.5.

30 0458-018-9802-A

WARNING

■ Overvoltage can occur in the charger if the line voltage or frequency are incorrect during charging. The charger may be damaged. ►

Make sure that the mains voltage and the mains frequency of the power supply match the data on the rating plate of the charger.

■

If the charger is connected to a power strip, electrical components may be overloaded dur‐ ing the charging process. The components may overheat and cause a fire. Persons may be seriously or fatally injured, and property may be damaged. ►

Ensure that the technical specifications for the power strip are not exceeded by the information on the rating plate of the charger and of all electrical devices connec‐ ted to the power strip.

■

An incorrectly routed connecting cable or extension cord may be damaged, and people may trip over it. People may be injured, and the connecting cable or extension cord may be damaged. ►

Route and mark the connecting cable and extension cord so that people will not trip over them.

►

Route the connecting cable and extension cord so that they are not under tension or tangled.

►

Route the connecting cable and extension cord so that they will not be damaged, kinked or crushed and will not be chafed.

►

Protect the connecting cable and extension cord from heat, oil and chemicals.

► Lay the connecting cable and extension

cord on a dry surface.

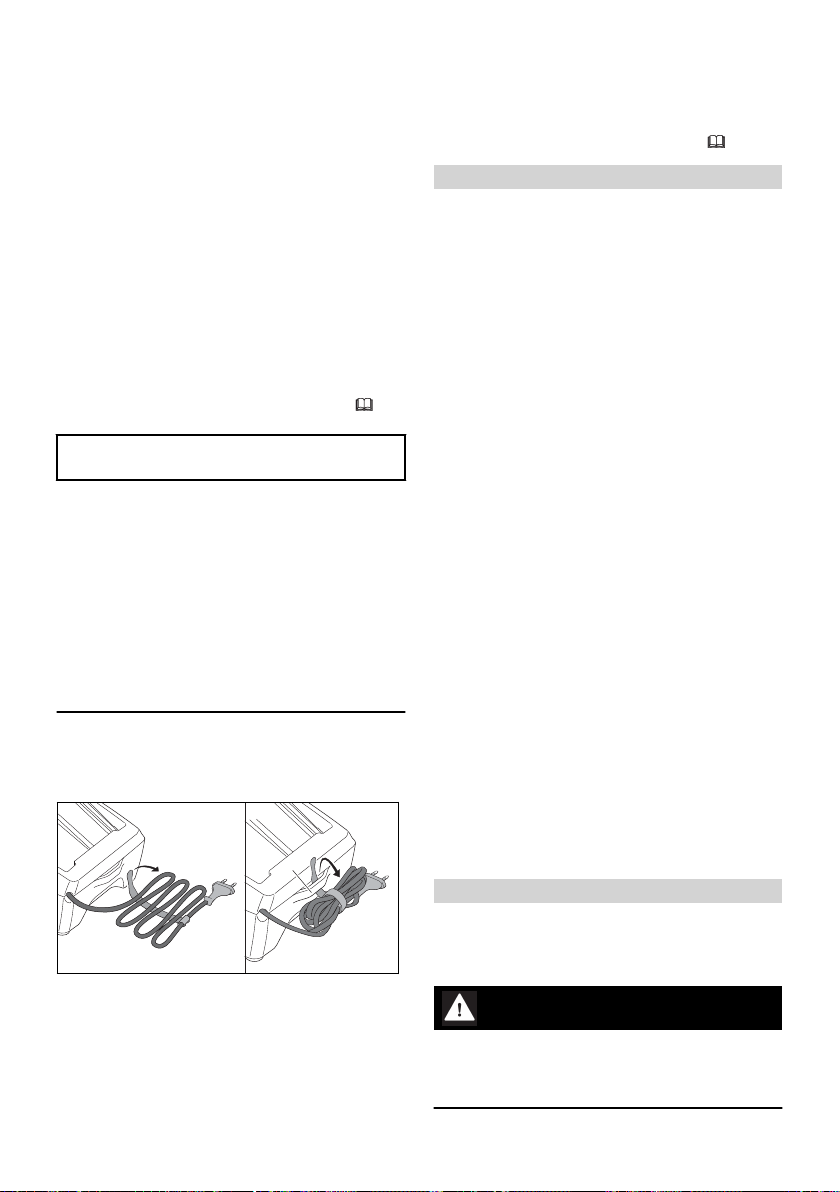

■ The extension cable warms up in operation. If that heat cannot escape, it may cause a fire. ► If using a cable reel: completely unroll the

cable reel.

■ If wiring and pipes are laid in the wall, they may be damaged if the charger is mounted on the wall. Contact with wiring can result in elec‐ tric shock. This may result in serious injury to people and damage to property. ►

Make sure there is no wiring or pipes in the wall at the proposed mounting site.

■ If the charger is not mounted on the wall as described in this User Manual, the charger or the battery may fall or the charger may over‐ heat. This may result in injury to people and damage to property. ►

Mount the charger on a wall as described in this User Manual.

Page 31

4 Safety Precautions English

■ If the charger is mounted on a wall with the battery inserted, the battery may fall out of the charger. This may result in injury to people and damage to property. ►

Mount the charger on the wall first before inserting the battery.

4.10 Transporting

4.10.1 Hedge Trimmer

4.11 Storing

4.11.1 Hedge Trimmer

WARNING

■

Children are not aware of and cannot assess the dangers of a hedge trimmer. Children may be seriously injured.

► Remove the battery.

WARNING

■ The hedge trimmer may turn over or shift dur‐ ing transport. This may result in injury to peo‐ ple and damage to property.

► Remove the battery.

► Fit the blade scabbard so that it completely

covers the cutting blades.

► Secure the hedge trimmer with lashing

straps or a net to prevent it turning over and moving.

4.10.2 Battery

WARNING

■ The battery is not protected against all ambi‐ ent conditions. The battery may be damaged if it is exposed to certain ambient conditions, and damage to property may occur. ►

Never transport a damaged battery.

■ The battery may turn over or shift during trans‐ port. This may result in injury to people and damage to property. ►

Pack the battery in packaging in such a way that it cannot move.

► Secure the packaging so that it cannot

move.

4.10.3 Charger

WARNING

■

The charger may turn over or move while being transported. This may result in personal injuries and damage to property. ►

Disconnect the plug from the wall outlet. ► Remove the battery. ► Secure the charger with lashing straps,

belts or a net to prevent it turning over and

moving.

■

The connecting cable must not be used for carrying the charger. The connecting cable and the charger may be damaged. ►

Wind up the connecting cable and attach it

to the charger.

► Fit the blade scabbard so that it completely

covers the cutting blades.

► Store the hedge trimmer out of the reach of

children.

■ Dampness can corrode the electrical contacts on the hedge trimmer and metal components. This can damage the hedge trimmer.

► Remove the battery.

► Store the hedge trimmer in a clean and dry

condition.

4.11.2 Battery

WARNING

■

Children are not aware of and cannot assess the dangers of the battery Children may be seriously injured. ►

Store the battery out of the reach of chil‐ dren.

■ The battery is not protected against all ambi‐ ent conditions. If the battery is exposed to cer‐ tain ambient conditions, the battery may be irreparably damaged. ►

Store the battery in a clean and dry condi‐

tion. ► Store the battery in an enclosed space. ► Store the battery separately from the hedge

trimmer. ► If the battery is stored in the charger, dis‐

connect the mains plug and store the bat‐

tery at a state of charge between 40% and

60% (2 lit green LEDs). ►

Do not store the battery outside of the

specified temperature limits, 18.6.

4.11.3 Charger

WARNING

■

Children are not aware of and cannot assess the dangers of a charger. Children can be seri‐ ously injured or killed. ►

Disconnect the plug from the wall outlet.

0458-018-9802-A 31

Page 32

0000099636_001

English 5 Preparing Hedge Trimmer for Operation

► Store the charger out of reach of children.

■ The charger is not protected against all ambi‐ ent conditions. If the charger is exposed to certain ambient conditions, the charger may be damaged. ►

Disconnect the plug from the wall outlet.

► If the charger is hot: Allow the charger to

cool down. ► Store the charger in a clean, dry place. ► Store the charger in an enclosed room. ► Do not store the charger outside of the

specified temperature limits, 18.6.

■ The connecting cable should not be used for carrying the charger or hanging up the charger. The connecting cable and the charger may be damaged. ►

Hold the charger by the housing in a secure grip. The charger is provided with a handle recess to make it easy to pick up the charger.

►

Hang the charger on the wall mounting.

4.12 Cleaning, maintenance and

repair

WARNING

■ The hedge trimmer may start unintentionally if the battery is left in place during cleaning, maintenance or repair operations. This may result in serious injury to people and damage to property.

► Remove the battery.

►

Maintain the cutting blades as described in this User Manual.

■ The user can be cut by the sharp cutting edges while cleaning or servicing the cutting blades. This may result in injury to the user. ►

Wear work gloves made of robust material.

5 Preparing Hedge Trimmer

for Operation

5.1 Preparing Hedge Trimmer for

Operation

The following steps must be performed before commencing work: ► Ensure that the following components are in

safe condition:

–

Hedge trimmer, 4.6.1.

–

Cutting blades, 4.6.2.

–

Battery, 4.6.3.

–

Charger, 4.6.4.

►

Check the battery,

►

Fully charge the battery, 6.2.

►

Clean the hedge trimmer, 14.1.

►

Check the controls, 9.1.

► If you cannot carry out this work: Do not use

your hedge trimmer and contact your STIHL servicing dealer.

9.2.

6 Charging the Battery, LEDs

6.1 Mounting the charger on a wall

The charger can be mounted on a wall.

■ Sharp cleaning agents, cleaning with a water jet or pointed objects can damage the hedge trimmer, the cutting blades, the battery or the charger. If the hedge trimmer, cutting blades, battery or charger are not cleaned correctly, components may no longer function properly or safety devices may be rendered inopera‐ tive. Persons may be seriously injured. ► Clean the hedge trimmer, cutting blades,

battery and charger as described in this instruction manual.

■

If the hedge trimmer, cutting blades, battery or charger are not serviced correctly, compo‐ nents may no longer function properly or safety devices may be rendered inoperative. There is a risk of serious or fatal injury. ►

Do not attempt to service or repair the hedge trimmer, battery or charger.

► If the hedge trimmer, battery or the charger

require servicing or repairs: Contact your STIHL servicing dealer for assistance.

32 0458-018-9802-A

► Check the following points when mounting the

charger on a wall:

Use suitable mounting materials.

–

The charger is level.

–

The following dimensions are observed:

a = at least 100 mm

–

b (for AL 101) = 75 mm

–

b (for AL 301, AL 501) = 100 mm

–

c = 4.5 mm

–

d = 9 mm

–

e = 2.5 mm

–

Page 33

0000-GXX-0628-A2

20-40%

40-60%

60-80%

80-100%

0-20%

0000-GXX-0629-A1

0000080236_002

7 Removing and Fitting the Battery English

6.2 Charging the battery

The charging time depends on various factors, e.g. the battery temperature or the ambient tem‐ perature. For optimum performance, observe the recommended temperature ranges, 18.7. The actual charging time may vary from the charging time indicated. The charging time is indicated at www.stihl.com/charging-times.

The charging process starts automatically when the mains plug is plugged into a socket and the battery is inserted into the charger. The charger switches off automatically when the battery is fully charged.

The battery and the charger warm up during charging.

The LEDs light up green for about 5 seconds and indicate the state of charge.

► If the LED on the right flashes green: Charge

the battery.

6.4 LEDs on Battery

The LEDs can show the state of charge or mal‐ functions. The LEDs can glow or flash green or red.

The state of charge is indicated when the LEDs glow or flash green. ► If the LEDs glow or flash red: Troubleshooting,

17. There is a malfunction in hedge trimmer or battery.

6.5 LED on Charger

The LED indicates the operating status of the charger.

If the LED glows green, the battery is being charged. ► If the LED flashes red: Rectify the malfunction.

Malfunction in charger.

► Plug the mains plug (6) into an easily accessi‐

ble socket (7). The charger (3) will run a self-test. The LED (4) will glow green for about 1 second

7 Removing and Fitting the

Battery

7.1 Inserting the Battery

and red for about 1 second. ► Routing the connecting cord (5). ► Insert the battery (2) in the guides in the

charger (3) and press it home as far as stop.

The LED (4) glows green. The LEDs (1) glow

green and the battery (2) is being charged. ► When the LED (4) and the LEDs (1) on the

battery no longer light up: The battery (2) is

fully charged and can be removed from the

charger (3). ► If the charger (3) is no longer required: Dis‐

connect the mains plug (6) from the wall out‐

let (7).

6.3 Displaying the state of charge

► Insert the battery (1) in the battery compart‐

ment (2) and press it home until you hear a click. The arrows (3) on the battery (1) are still visi‐ ble and the battery (1) is held securely in the battery compartment (2). There is no electrical contact between the hedge trimmer and bat‐ tery (1).

► Insert the battery (1) into the battery compart‐

ment (2) as far as it will go. The battery (1) engages with a second click and is flush with the hedge trimmer’s housing.

► Depress the pushbutton (1).

0458-018-9802-A 33

Page 34

0000080237_002

0000100652_001

English 8 Switching the Hedge Trimmer On/Off

7.2 Removing the battery

► Wait for the cutting blades to come to a com‐

plete standstill after about 1 second.

► If the cutting blades continue to run after about

1 second: Remove the battery and contact your STIHL authorized dealer for assistance. The hedge trimmer is defective.

9 Testing the Hedge Trimmer

and Battery

► Press the locking lever (1).

The battery (2) is now unlocked and can be

removed.

8 Switching the Hedge Trim‐

mer On/Off

8.1 Switching on the Hedge Trim‐

mer

WARNING

■ The motor accelerates and the cutting blades

run regardless of the sequence in which the

control bar and trigger are depressed. If you

depress the trigger first and then the control

bar, you may lose control of the hedge trim‐

mer. This may result in serious injury to the

user.

►

Depress the control bar first and then the trigger.

► Depress the control bar (1) and hold it in that

position. ► Press the trigger lockout (2) with your hand

and hold it down. ► Depress the trigger (3) with your index finger

and keep it depressed.

The hedge trimmer accelerates and the cutting

blades run.

8.2 Switching off the Hedge Trim‐

mer

► Release the switch lever, trigger and lockout

lever.

34 0458-018-9802-A

9.1 Checking the Controls

Trigger lockout and trigger ► Remove the battery. ► Try depressing the trigger without pressing the

trigger lockout.

► If the trigger can be pressed: Do not use your

hedge trimmer and contact your STIHL author‐ ized dealer.

The trigger lockout is defective. ► Depress and hold the trigger lockout. ► Depress the trigger. ► Release the trigger and trigger lockout. ► If the trigger or trigger lockout lever is stiff or

does not spring back to the idle position: Do

not use your hedge trimmer and contact your

STIHL authorized dealer.

The trigger or the trigger lockout is defective. Control bar

► Remove the battery. ► Depress the control bar and release it again. ► If the control bar is stiff or does not spring

back to its idle position: Do not use your

hedge trimmer and contact your STIHL author‐

ized dealer.

The control bar is defective. Switching on the Hedge Trimmer

► Insert the battery. ► Depress the control bar and release it again. ► If the cutting blades have run or are running:

Do not use your hedge trimmer and contact

your STIHL authorized dealer.

The trigger is defective. ► Depress and hold the trigger lockout. ► Depress and hold the trigger. ► If the cutting blades run: Do not use your

hedge trimmer; contact your STIHL authorized

dealer.

The control bar is defective. ► Depress the control bar and hold it in that

position.

The cutting blades run. ► If 3 LEDs are flashing red: Remove the battery

and consult a STIHL authorized dealer.

There is a malfunction in the hedge trimmer.

Page 35

0000-GXX-1455-A0

0-10°

0000-GXX-1456-A0

10 Operating the Hedge Trimmer English ► Release the control bar.

The cutting blades stop running after about 1 second.

► If the cutting blades continue to run after 1

second: Remove the battery and contact your STIHL authorized dealer. The hedge trimmer is defective.

9.2 Testing the Battery

► Press button on battery.

The LEDs glow or flash.

► If the LEDs do not glow or flash: Do not use

the battery and contact your STIHL servicing dealer. There is a malfunction in the battery.

10 Operating the Hedge Trim‐

mer

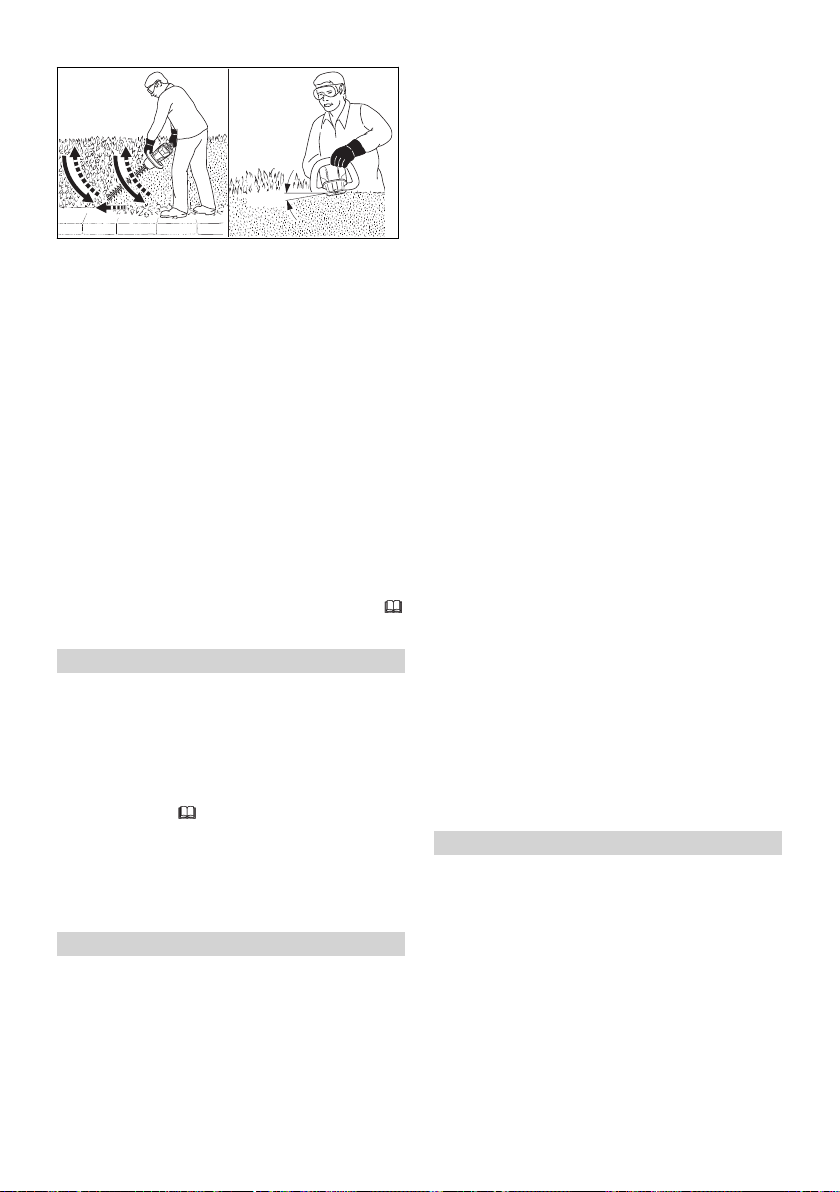

10.1 Holding and Controlling the Hedge Trimmer

► Swing the hedge trimmer from the bottom

upwards in an arc while making the cut.

► Cut the other side of the hedge in the same

way.

► Hold the cutting blades at an angle of 0° to 10°

to the top of the hedge.

► Swing the hedge trimmer horizontally and in

an arc while making the cut.

► If cutting performance deteriorates: Sharpen

the cutting blades.

For optimum performance, observe the recom‐ mended temperature ranges,

18.7.

11 After Finishing Work

11.1 After Finishing Work

► Switch off the hedge trimmer and remove the

battery.

► If the hedge trimmer is wet: Allow the hedge

trimmer to dry.

► If the battery is moist or wet: Allow the battery

to dry, 18.7. ► Clean the hedge trimmer. ► Clean the cutting blades. ► Fit the blade scabbard so that it completely

covers the cutting blades. ► Clean the battery.

12 Transporting

► Hold the hedge trimmer with one hand on the

control handle – wrap your thumb around the control handle.

► Hold the hedge trimmer with the other hand on

the loop handle – wrap your thumb around the loop handle.

10.2 Cutting

► Use pruning shears or a chainsaw to cut out

thick branches first.

► Swing the hedge trimmer from the bottom

upwards in an arc while making the cut.

► Lower the nose of the hedge trimmer without

cutting.

► Walk forward slowly in a controlled manner.

12.1 Transporting the Hedge Trim‐

mer

► Switch off the hedge trimmer and remove the

battery. ► Fit the blade scabbard so that it completely

covers the cutting blades. Carrying the hedge trimmer

► Carry the hedge trimmer by the loop handle

with the cutting blades behind you. Transporting the Hedge Trimmer in a vehicle

► Secure the hedge trimmer to prevent it tipping

over and moving.

12.2 Transporting the battery

► Switch off the hedge trimmer and remove the

battery. ► Check that the battery is in a safe condition. ► Pack the battery in packaging in such a way

that it cannot move inside the packaging. ► Secure the packaging so that it cannot move.

The battery is subject to the Carriage of Danger‐ ous Goods regulations. The battery is classified as UN 3480 (lithium ion batteries) and has been

0458-018-9802-A 35

Page 36

0000-GXX-0592-A1

English 13 Storing

tested pursuant to UN Manual Tests and Criteria Part III, Subsection 38.3.

The transport regulations can be found at www.stihl.com/safety-data-sheets.

12.3 Transporting the Charger

► Disconnect the plug from the wall outlet. ► Remove the battery. ► Wind up the connecting cable and attach it to

the charger.

► Transporting the charger in a vehicle: Secure

the charger with lashing straps, belts or a net to prevent it turning over and moving.

13 Storing

13.1 Storing the Hedge Trimmer

► Switch off the hedge trimmer and remove the

battery.

► Fit the blade scabbard so that it completely

covers the cutting blades.

► Make sure the following conditions are met

when storing the hedge trimmer:

The hedge trimmer cannot turn over or shift.

–

The hedge trimmer is out of the reach of

–

children. The hedge trimmer is clean and dry.

–

13.2 Storing the Battery

STIHL recommends keeping the battery in a charging state between 40% and 60 % (2 green LEDs lit). ► The battery should be stored in such a way

that the following conditions are fulfilled:

The battery is out of the reach of children.

–

The battery is clean and dry.

–

The battery is in an enclosed space.

–

The battery is separated fron the hedge

–

trimmer. If the battery is stored in the charger, dis‐

–

connect the mains plug and store the bat‐ tery at a state of charge between 40% and 60% (2 lit green LEDs). Do not store the battery outside of the

–

specified temperature limits,

18.6.

NOTICE

■ If the battery is not stored as described in this

User Manual, the battery may become deeply

discharged and irreparably damaged.

►

Charge a discharged battery before storing it. STIHL recommends keeping the battery state of charge between 40% and 60% (2 lit green LEDs).

►

Store the battery separately from the hedge trimmer.

13.3 Storing the Charger

► Disconnect the mains plug from the power

supply.

► Wind up the connecting cable and attach it to

the charger. ► Observe the following points when storing the

charger:

Charger is out of the reach of children.

–

The charger is clean and dry.

–

Charger is in an enclosed space.

–

The charger is not suspended from the con‐

–

necting cable or the holder (3) for the con‐ necting cable. Do not store the charger outside of the

–

specified temperature limits,

18.6.

14 Cleaning

14.1 Cleaning the hedge trimmer

► Switch off the hedge trimmer and remove the

battery. ► Clean the hedge trimmer with a damp cloth or

STIHL resin solvent. ► Clean vents with a paintbrush. ► Remove foreign objects from the battery com‐

partment and clean the battery compartment

with a damp cloth. ► Clean the electrical contacts in the battery

compartment with a paintbrush or soft brush.

14.2 Cleaning the cutting blades

► Switch off the hedge trimmer and remove the

battery.

36 0458-018-9802-A

Page 37

0000-GXX-1426-A0

15 Maintenance English ► Spray both sides of the cutting blades with

STIHL resin solvent. ► Insert battery. ► Run the hedge trimmer for 5 seconds.

The cutting blades run. The STIHL resin sol‐

vent is distributed evenly.

14.3 Cleaning the Battery

► Clean the battery with a damp cloth.

14.4 Cleaning the Charger

► Disconnect the mains plug from the power

supply. ► Clean the charger with a damp cloth. ► Clean vents with a paintbrush. ► Clean the charger’s electrical contacts with a

paintbrush or a soft brush.

15 Maintenance

15.1 Sharpening the cutting blades

STIHL recommends you have the cutting blades resharpened by a STIHL dealer.

WARNING

■ The teeth of the cutting blades are very sharp.

There is a risk of cutting oneself.

► Wear work gloves made of robust material. ► Switch off the hedge trimmer and remove the

battery.

► Use a STIHL flat file to sharpen each cutting

edge on the upper blade. The file only sharp‐ ens on the forward stroke. Maintain the pre‐

scribed sharpening angle, 18.2. ► Turn the hedge trimmer over. ► Sharpen the remaining cutting edges. ► Deburr each cutting edge from below. ► Turn the hedge trimmer over. ► Deburr the remaining cutting edges. ► Use a damp cloth to remove the filing dust. ► Spray both sides of cutting blades with STIHL

resin solvent. ► Run the hedge trimmer for 5 seconds.

The cutting blades run. The STIHL resin sol‐

vent is distributed evenly. ► If you are unsure: Consult a STIHL authorized

dealer.

16 Repairing

16.1 Repairing Hedge Trimmer, Bat‐

tery and Charger

The hedge trimmer, cutting blades, battery and charger are not user serviceable. ► If the hedge trimmer or cutting blades are

damaged: Do not use your hedge trimmer and

contact your STIHL servicing dealer. ► If the battery has a malfunction or is damaged:

Replace the battery. ► If the charger has a malfunction or is dam‐

aged: Replace the charger. ► If the connecting cable has a malfunction or is

damaged: Do not use the charger and have

connecting cable replaced by a STIHL servic‐

ing dealer.

17 Troubleshooting

17.1 Troubleshooting the Hedge Trimmer or Battery

Fault LEDs on the

Hedge trimmer does not start when switched on.

0458-018-9802-A 37

battery 1 LED flashing

green.

1 LED emits red light.

3 LEDs flash red.

Cause Remedy

State of charge of the battery is too low.

The battery is too warm or too cold.

There is a malfunction in the hedge trimmer.

► Charge the battery.

► Remove the battery. ► Allow the battery to cool down or warm

up.

► Remove the battery. ► Clean electrical contacts in the battery

compartment.

Page 38

English 18 Specifications

Fault LEDs on the

Hedge trimmer cuts out during operation.

Hedge trimmer's running time is too short.

Charging does not start when the battery is inserted into the charger.

battery

3 LEDs light up red.

4 LEDs flash red.

- No electrical contact

- Hedge trimmer or bat‐

3 LEDs light up red.

- There is an electrical

- The battery is not fully

- The battery life has

1 LED emits red light.

Cause Remedy

► Insert battery. ► Switch on the hedge trimmer. ► If 3 LEDs continue to flash red: Do not

use your hedge trimmer and contact your STIHL servicing dealer for assistance.

The cutting blades do not run freely.

Hedge trimmer is too hot.

There is a fault in the battery.

between the hedge trimmer and battery.

tery is damp. Hedge trimmer is too

hot.

fault.

charged.

been exceeded. The battery is too

warm or too cold.

► Spray both sides of cutting blades with

STIHL resin solvent.

► If 3 LEDs continue to flash red: Do not

use your hedge trimmer and contact your STIHL servicing dealer for assistance.

► Remove the battery. ► Allow the hedge trimmer to cool down.

► Remove battery and reinsert it. ► Switch on the hedge trimmer. ► If 4 LEDs continue to flash red: Do not

use the battery; contact a STIHL authori‐ zed dealer.

► Remove the battery. ► Clean electrical contacts in the battery

compartment.

► Insert battery. ►

Allow hedge trimmer or battery to dry,

18.7.

► Remove the battery. ► Allow the hedge trimmer to cool down.

► Remove battery and reinsert it. ► Switch on the hedge trimmer.

► Fully charge the battery.

► Replace battery.

► Leave battery inserted in charger.

Charging starts automatically as soon as the permitted temperature range is rea‐ ched.

17.2 Troubleshooting the Charger

Fault LED on Char‐

Battery not being charged.

ger The LED fla‐

shes red.

18 Specifications

18.1 STIHL HSA 50.1 Hedge Trim‐ mer

Approved battery: STIHL AK

–

Weight without battery: 2.9 kg

–

For runtime, see www.stihl.com/battery-life.

38 0458-018-9802-A

Cause Remedy

No electrical contact between charger and battery.

There is a malfunction in the charger.

► Remove the battery. ► Clean contacts on charger. ► Insert battery.

► Do not use the charger and contact your

STIHL dealer for assistance.

18.2 Cutting blades

Tooth spacing: 30 mm

–

Cutting length: 500 mm

–

Sharpening angle: 35°

–

18.3 STIHL AK Battery

Battery technology: lithium-ion

–

Page 39

18 Specifications English

Voltage: 36 V

–

Capacity in Ah: see rating label

–

Energy content in Wh: see rating label

–

Weight in kg: See rating label

–

18.4 STIHL AL 101 Charger

Rated voltage: See rating plate

–

Frequency: see rating plate

–

Rated power: see rating plate

–

Charging current: See rating plate

–

For charging times, see www.stihl.com/chargingtimes.

18.5 Extension Cords

If an extension cord is used, the cross sectional area of its conductors must meet the following minimum requirements – depending on the line voltage and length of the extension cord:

If rated voltage on the rating label is 220V to 240V:

Cord length up to 20 m: AWG 15 / 1.5 mm²

–

Cord length 20 m up to 50 m: AWG 13 /

–

2.5 mm²

If rated voltage on the rating label is 100V to 127V:

Cord length up to 10 m: AWG 14 / 2.0 mm²

–

Cord length 10 m up to 30 m: AWG 12 /

–

3.5 mm²

18.6 Temperature limits

WARNING

■ The battery is not protected against all ambi‐

ent conditions. If the battery is exposed to cer‐ tain environmental conditions, it may catch fire or explode. This may result in serious injury to people and damage to property. ►

Do not charge the battery below -20°C or above 50°C.

► Do not use the hedge trimmer, battery or

charger below -20°C or above +50°C.

► Do not store the hedge trimmer, battery or

charger below -20°C or above +70°C.

18.7 Recommended temperature ranges

For optimum performance of the hedge trimmer, battery and charger, observe the following tem‐ perature ranges:

Charging: 5°C to 40°C

–

Use: - 10 °C to + 40 °C

–

Storage: - 20 °C to + 50 °C

–

If the battery is charged, used or stored outside the recommended temperature ranges, perform‐ ance may be reduced.

If the battery is wet or moist, allow the battery to dry for at least 48 h between 15°C and 50°C and with less than 70% humidity. Higher humidity may extend the drying time.

18.8 Sound and vibration values

The K-value for the sound pressure level is 2 dB(A). The K value for the sound power level is 2 dB(A). The K value for the vibration level is 2 m/s².

STIHL recommends wearing hearing protection.

Sound pressure level Lp measured according

–

to EN 62841-4-2: 81 dB(A). Sound power level LwA measured according to

–

EN 62841-4-2: 89 dB(A). Vibration level ahv measured as specified in

–

EN 62841-4-2

Control handle: 2.0 m/s². The K value for

–

the vibration level is 2 m/s². Loop handle: 1.6 m/s².

–

The sound and vibration values indicated were measured according to a standardized test method and can be used as a basis for compar‐ ing electric power tools. The actual sound and vibration levels may vary from the values indica‐ ted, depending on the type of application and the accessories used. The sound and vibration lev‐ els indicated can be used for an initial estimate of the sound and vibration load. The actual sound and vibration stress has to be estimated. The times can be taken into account in the esti‐ mate when the electric power tool is switched off and also when it is switched on but running with‐ out any load.

For information on compliance with the Physical Agents (Vibration) Directive 2002/44/EC, see www.stihl.com/vib.

18.9 REACH

REACH is an EC regulation and stands for the Registration, Evaluation, Authorisation and Restriction of Chemical substances.

For information on compliance with the REACH regulation see www.stihl.com/reach.

0458-018-9802-A 39

Page 40

English

19 Spare Parts and Accessories

19 Spare Parts and Accesso‐

ries

19.1 Spare parts and accessories

These symbols indicate original STIHL spare parts and original STIHL acces‐ sories.

STIHL recommends the use of original STIHL spare parts and accessories.

Despite ongoing market observation, STIHL is unable to judge the reliability, safety and suitabil‐ ity of other manufacturers' spare parts and accessories; accordingly, STIHL cannot warrant for the use of those parts.

Original STIHL spare parts and original STIHL accessories are available from STIHL dealers.

20 Disposal

20.1 Disposal of Hedge Trimmer, Battery and Charger

Contact the local authorities or your STIHL dealer for information on disposal.

Improper disposal can be harmful to health and pollute the environment. ► Take STIHL products including packaging to a

suitable collection point for recycling in accord‐ ance with local regulations.

► Do not dispose with domestic waste.

21 EC Declaration of Con‐

formity

21.1 STIHL HSA 50.1 Hedge Trim‐ mer

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Germany declares under our sole responsibility that

Category: Cordless hedge trimmer

–

Manufacturer's brand: STIHL

–

Model: HSA 50.1

–

Serial number: 4521

–

conforms to the relevant provisions of Directives 2011/65/EU, 2006/42/EC, 2014/30/EU and 2000/14/EC and has been developed and manu‐ factured in compliance with the following stand‐ ards in the versions valid on the date of produc‐ tion: EN 55014-1, EN 55014-2, EN 62841-1 and EN 62841-4-2.

Applied conformity assessment procedure in accordance with Directive 2000/14/EC, Annex V.

Measured sound power level: 89 dB(A)

–

Guaranteed sound power level: 91 dB(A)

–

The technical documents are stored at ANDREAS STIHL AG & Co. KG Produktzulas‐ sung.

The year of manufacture, country of manufacture and machine number are shown on the hedge trimmer.

Waiblingen, 2023-06-01 ANDREAS STIHL AG & Co. KG

pp Robert Olma, Vice President, Regulatory Affairs

& Global Governmental Relations

22 UKCA Declaration of Con‐

formity

22.1 STIHL HSA 50.1 Hedge Trim‐ mer

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Germany declares under our sole responsibility that

Category: Cordless hedge trimmer

–

Manufacturer's brand: STIHL

–

Model: HSA 50.1

–

Serial number: 4521

–

conforms to the relevant provisions of UK regula‐ tions The Restriction of the Use of Certain Haz‐ ardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machi‐ nery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 and Noise Emis‐ sion in the Environment by Equipment for use Outdoors Regulations 2001 and has been manu‐ factured in compliance with the following stand‐ ards in the versions valid on the date of produc‐ tion: EN 55014-1, EN 55014-2, EN 62841-1, and EN 62841-4-2.

Applied conformity assessment procedure in accordance with UK regulations Noise Emission

40 0458-018-9802-A

Page 41

23 Addresses English

in the Environment by Equipment for use Out‐ doors Regulations 2001 Schedule 8.

Measured sound power level: 89 dB(A)

–

Guaranteed sound power level: 91 dB(A)

–

The technical documentation is stored at ANDREAS STIHL AG & Co. KG.

The year of manufacture, country of manufacture and machine number are shown on the hedge trimmer.

Waiblingen, 2023-06-01 ANDREAS STIHL AG & Co. KG

pp Robert Olma, Vice President, Regulatory Affairs

& Global Governmental Relations

23 Addresses

www.stihl.com

24 General Power Tool Safety

Warnings

24.1 Introduction

This chapter reproduces the pre-formulated, gen‐ eral safety precautions specified in the IEC 62841 standard for hand-held motor-oper‐ ated electric tools.

STIHL is obliged to publish these texts. The safety precautions and warnings on avoiding

an electric shock given under “Electrical Safety” do not apply to STIHL cordless products.

WARNING

■ Read all safety warnings, instructions, illustra‐ tions and specifications provided with this power tool. Failure to follow all instructions lis‐ ted below may result in electric shock, fire and/or serious injury. Save all warnings and instructions for future reference.

The term "electric power tool" in the safety warn‐ ings refers to mains-operated (corded) power tools or battery-operated (cordless) power tools.

24.2 Work area safety

Keep work area clean and well lit. Cluttered

)

or dark areas invite accidents. Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.

Keep children and bystanders away while

operating a power tool. Distractions can cause you to lose control.

24.3 Electrical safety

Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (groun‐ ded) power tools.Unmodified plugs and matching outlets will reduce risk of electric shock.

Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.

Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase the risk of electric shock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entan‐ gled cords increase the risk of electric shock.

When operating a power tool outdoors, use

an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock.

If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock.

24.4 Personal safety

Stay alert, watch what you are doing and use

)

common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury.

Use personal protective equipment. Always

wear eye protection. Protective equipment such as a dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions will reduce personal injuries.

Prevent unintentional starting. Ensure the

switch is in the off-position before connecting to power source and/or battery pack, picking

0458-018-9802-A 41

Page 42

English 24 General Power Tool Safety Warnings

up or carrying the tool. Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. This enables better con‐ trol of the power tool in unexpected situa‐ tions.

Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.

If devices are provided for the connection of

dust extraction and collection facillities, ensure these are connected and properly used. Use of dust collection can reduce dustrelated hazards.

Do not let familiarity gained from frequent

use of tools allow you to become complacent and ignore tool safety principles. A careless action can cause severe injury within a frac‐ tion of a second.

24.5 Power tool use and care

Do not force the power tool. Use the correct

)

power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed.

Do not use the power tool if the switch does

not turn it on and off. Any power tool that cannot be controlled with the switch is dan‐ gerous and must be repaired.

Disconnect the plug from the power source

and/or remove the battery pack, if detacha‐ ble, from the power tool before making any adjustments, changing accessories, or stor‐ ing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally.

Store idle power tools out of the reach of

children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dan‐ gerous in the hands of untrained users.

Maintain power tools and accessories.

Check for misalignment or binding of moving parts, breakage of parts and any other condi‐ tion that may affect the power tool’s opera‐ tion. If damaged, have the power tool

repaired before use. Many accidents are caused by poorly maintained power tools.

Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations different from those intended could result in a hazardous situa‐ tion.

Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slippery handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.

24.6 Battery tool use and care

Recharge only with the charger specified by

the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.

Use power tools only with specifically desig‐

nated battery packs. Use of any other battery packs may create a risk of injury and fire.

When battery pack is not in use, keep it

away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connec‐ tion from one terminal to another. Shorting the battery terminals together may cause burns or a fire.

Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may cause irritation or burns.

Do not use a battery pack or tool that is dam‐

aged or modified. Damaged or modified bat‐ teries may exhibit unpredictable behaviour resulting in fire, explosion or risk of injury.

Do not expose a battery pack or tool to fire or

excessive temperature. Exposure to fire or temperature above 130 °C may cause explo‐ sion.

Follow all charging instructions and do not

charge the battery pack or tool outside the temperature range specified in the instruc‐ tions. Charging improperly or at tempera‐

42 0458-018-9802-A

Page 43

tures outside the specified range may dam‐ age the battery and increase the risk of fire.

24.7 Service

Have your power tool serviced by a qualified

repair person using only identical replace‐ ment parts. This will ensure that the safety of the power tool is maintained.

Never service damaged battery packs. Serv‐

ice of battery packs should only be per‐ formed by the manufacturer or authorized service providers.

24.8 Hedge trimmer safety warnings

Safety instructions for hedge trimmers

Do not use the hedge trimmer in bad

weather conditions, especially when there is a risk of lightning. This decreases the risk of being struck by lightning.

Keep all power cords and cables away from

cutting area. Power cords or cables may be hidden in hedges or bushes and can be acci‐ dentally cut by the blade.

Wear ear protection. Adequate protective

equipment will reduce the risk of hearing

loss. Hold the hedge trimmer by insulated gripping

surfaces only, because the blade may con‐ tact hidden wiring or its own cord. Blades contacting a "live" wire may make exposed metal parts of the hedge trimmer "live" and could give the operator an electric shock.

Keep all parts of the body away from the

blade. Do not remove cut material or hold material to be cut when blades are moving. Blades continue to move after the switch is turned off. A moment of inattention while operating the hedge trimmer may result in serious personal injury.

When clearing jammed material or servicing

the hedge trimmer, make sure all power switches are off and the battery pack is removed or disconnected. Unexpected actuation of the hedge trimmer while clearing jammed material or servicing may result in serious personal injury.

Carry the hedge trimmer by the handle with

the blade stopped and taking care not to operate any power switch. Proper carrying of the hedge trimmer will decrease the risk of

español

inadvertent starting and resultant personal injury from the blades.

When transporting or storing the hedge trim‐

mer, always use the blade cover. Proper handling of the hedge trimmer will decrease the risk of personal injury from the blades.

Índice

1 Prólogo......................................................43

2 Informaciones relativas a estas instruccio‐

nes para la reparación.............................. 44

3 Sinopsis.................................................... 44

4 Indicaciones relativas a la seguridad........45

5 Preparar el cortasetos para el trabajo.......53

6 Cargar el acumulador y LEDs...................53

7 Colocar y sacar el acumulador................. 54

8 Conectar y desconectar el cortasetos.......54

9 Comprobar el cortasetos y el acumulador 55

10 Trabajar con el cortasetos........................ 55

11 Después del trabajo..................................56

12 Transporte.................................................56

13 Almacenamiento....................................... 56

14 Limpiar...................................................... 57

15 Mantenimiento.......................................... 57

16 Reparación................................................58

17 Subsanar las perturbaciones.................... 58

18 Datos técnicos.......................................... 59

19 Piezas de repuesto y accesorios.............. 60

20 Gestión de residuos..................................61

21 Declaración de conformidad UE............... 61

22 Declaración de conformidad UKCA.......... 61

23 Direcciones............................................... 62

24 Indicaciones de seguridad generales para

herramientas eléctricas.............................62

1 Prólogo

Distinguidos clientes, Nos alegramos de que se hayan decidido

por STIHL. Desarrollamos y confeccionamos nuestros productos en primera calidad y con arreglo a las necesidades de nuestros clientes. De esta manera conseguimos elaborar produc‐ tos altamente fiables incluso en condiciones de esfuerzo extremas.

STIHL también presta un Servicio Postventa de primera calidad. Nuestros comercios especializa‐ dos garantizan un asesoramiento e instrucciones competentes así como un amplio asesoramiento técnico.

Traducción del manual de instrucciones original

0000010561_008_E

Impreso en papel blanqueado sin cloro.

El papel es reciclable.

0458-018-9802-A. VA4.C25.

Sound pressure level > 85 dB(A)

0458-018-9802-A 43

Page 44

0000100651_001

español 2 Informaciones relativas a estas instrucciones para la reparación

STIHL se declara expresamente a favor de tratar la naturaleza de forma sostenible y responsable. Estas instrucciones de servicio pretenden asis‐ tirle para hacer un uso ecológico y seguro de su producto STIHL durante toda su vida útil.

Le agradecemos su confianza y le deseamos que disfrute de su producto STIHL.

Dr. Nikolas Stihl

IMPORTANTE: LEER ANTES DE USAR Y GUARDAR.

2 Informaciones relativas a

estas instrucciones para la reparación

2.1 Documentación aplicable

Se aplican las normas de seguridad locales. ► Adicionalmente a este manual de instruccio‐

nes, leer los siguientes documentos, enten‐ derlos, y guardarlos:

Indicaciones de seguridad acumulador

–

STIHL AK Información de seguridad para acumulado‐

–

res y productos con acumuladores STIHL montados: www.stihl.com/safetydata-sheets

2.2 Marca de las indicaciones de advertencia en el texto

INDICACIÓN

■ La indicación hace referencia a peligros que pueden provocar daños materiales. ► Con las medidas mencionadas se pueden

evitar daños materiales.

2.3 Símbolos en el texto

Este símbolo remite a un capítulo de este manual de instrucciones.

3 Sinopsis

3.1 Cortasetos, acumulador y car‐

gador

PELIGRO

■ La indicación hace referencia a peligros que pueden provocar lesiones graves o la muerte. ► Con las medidas mencionadas se pueden

evitar lesiones graves o mortales.

ADVERTENCIA

■ La indicación hace referencia a peligros que pueden provocar lesiones graves o la muerte. ► Con las medidas mencionadas se pueden

evitar lesiones graves o mortales.

44 0458-018-9802-A

1 Asidero de estribo

El asidero de estribo sirve para sujetar, manejar y llevar el cortasetos.

2 Estribo de mando

El estribo de mando conecta y desconecta el cortasetos junto con la palanca de mando.

3 Cavidad para el acumulador

La cavidad para el acumulador aloja el acu‐ mulador.

4 Palanca de bloqueo

La palanca de bloqueo mantiene el acumula‐ dor en su cavidad.

5 Bloqueo de la palanca de mando

El bloqueo de la palanca de mando desblo‐ quea la palanca de mando.

Page 45

4 Indicaciones relativas a la seguridad español

6 Empuñadura de mando

La empuñadura de mando sirve para mane‐ jar, sujetar y guiar el cortasetos.

7 Palanca de mando

La palanca de mando conecta y desconecta el cortasetos junto con el estribo de mando.

8 Protector salvamanos

El protector salvamanos protege la mano en el asidero de estribo contra el contacto con las cuchillas.

9 Cuchillas

Las cuchillas cortan el material deseado.

10 Cargador

El cargador carga el acumulador.

11 LED

El LED indica el estado del cargador.

12 Clavija

El enchufe de red une el cable de conexión a una caja de enchufe

13 Cable de conexión

El cable de conexión conecta el cargador al enchufe.

14 Acumulador

El acumulador suministra energía al cortase‐ tos.

15 LEDs

Los LEDs indican el estado de carga del acu‐ mulador y las anomalías.

16 Pulsador

El pulsador activa los LEDs del acumulador.

17 Guardacuchillas

El guardacuchillas protege del contacto con las cuchillas.

# Rótulo de potencia con número de máquina

3.2 Símbolos

Los símbolos pueden encontrarse en el cortase‐ tos, el acumulador y el cargador y significan lo siguiente:

1 LED luce en rojo. El acumulador está demasiado caliente o demasiado frío.

4 Indicaciones relativas a la

4.1 Símbolos de advertencia

Los símbolos de advertencia en el cortasetos, el acumulador o el cargador significan lo siguiente:

El LED parpadea en rojo. No hay con‐ tacto eléctrico entre el acumulador y el cargador o hay una anomalía en el acumulador o en el cargador.

Nivel de potencia acústica garantizado según la directriz 2000/14/CE en dB(A) para hacer equiparables las emisiones acústicas de productos.

El dato junto al símbolo indica el contenido de energía del acumulador según la espe‐ cificación del fabricante de las células. El contenido de energía disponible en la apli‐ cación es más bajo.

Trabajar con el producto eléctrico solo en locales cerrados y secos.

No echar este producto a la basura doméstica.

seguridad

Tener en cuenta las indicaciones de seguridad y sus respectivas medidas.

Leer estas instrucciones de uso, entenderlas y guardarlas.

Utilizar gafas protectoras.

No tocar las cuchillas cuando estén en movimiento.

Sacar el acumulador durante las inte‐ rrupciones de los trabajos, el trans‐ porte, cuando se guarde y se realicen trabajos de mantenimiento o repara‐ ción.

Proteger el cortasetos y el cargador contra la lluvia y la humedad.

4 LED parpadean en rojo. Hay una avería en el acumulador.

El LED luce en verde y los LEDs del acumulador lucen o parpadean en verde. Se está cargando el acumula‐ dor.

0458-018-9802-A 45

Proteger el acumulador del calor y el fuego.

Proteger el acumulador de la lluvia y la humedad y no sumergirlo en líquidos.

Page 46

español 4 Indicaciones relativas a la seguridad

El usuario puede identificar o calcular

4.2 Uso previsto

Este cortasetos STIHL HSA 50.1 sirve para cor‐ tar setos, matorrales, arbustos y maleza.

El cortasetos no se deberá utilizar bajo la lluvia. El acumulador STIHL AK suministra energía al

cortasetos. El cargador STIHL AL 101 carga el acumulador

STIHL AK.

ADVERTENCIA

■ Los acumuladores y cargadores no autoriza‐ dos por STIHL para el cortasetos pueden ori‐ ginar incendios y explosiones. Las personas pueden resultar gravemente heridas o morir y se pueden producir daños materiales. ►

Utilizar el cortasetos con un acumulador STIHL AK.

► Cargar el acumulador STIHL AK con un

cargador STIHL AL 101, AL 301 o AL 501.

■ En el caso de que el cortasetos, el acumula‐ dor o el cargador no se empleen de forma adecuada, las personas pueden sufrir lesiones graves o mortales y se pueden producir daños materiales. ►

Utilizar el cortasetos, el acumulador y el cargador tal y como se especifica en este manual de instrucciones.

4.3 Requisitos para el usuario

ADVERTENCIA

■

Los usuarios no instruidos no pueden detectar o calcular los peligros del cortasetos, la bate‐ ría y el cargador. El usuario u otras personas pueden sufrir lesiones graves o mortales.

► Leer este manual de instrucciones,

entenderlo y guardarlo.

► En caso de prestar el cortasetos, la batería

o el cargador a otra persona, entregarle el manual de instrucciones.

►

Asegurarse de que el usuario cumple con estos requisitos:

El usuario está descansado.

–

El usuario tiene capacidad física, sen‐

–

sorial y psíquica para manejar el corta‐ setos, la batería y el cargador y trabajar con ellos. En el caso de que el usuario presente limitaciones físicas, sensoria‐ les o psíquicas, deberá trabajar solo bajo supervisión y siguiendo las instruc‐ ciones de una persona responsable.

–

los peligros del cortasetos, la batería y el cargador. El usuario es mayor de edad o, según

–

las correspondientes regulaciones nacionales, es instruido bajo supervi‐ sión en una profesión. El usuario ha recibido instrucciones de

–

un distribuidor especializado STIHL o una persona especializada antes de tra‐ bajar por primera vez con el cortasetos y utilizar el cargador. El usuario no se encuentra bajo los

–

efectos del alcohol, medicamentos o drogas.

► En caso de dudas, acudir a un distribuidor

especializado STIHL.

4.4 Ropa y equipamiento de tra‐ bajo

ADVERTENCIA

■ Durante el trabajo, el cortasetos puede absor‐

ber el pelo largo. El operario puede sufrir lesiones graves. ►

Recogerse el pelo largo y asegurarlo de manera que quede por encima de los hom‐ bros.

■

Durante el trabajo pueden salir disparados hacia arriba objetos a alta velocidad. El usua‐ rio puede resultar lesionado.

► Ponerse gafas protectoras muy

pegadas. Las gafas protectoras apropiadas están verificadas según la norma EN 166 o según las norma‐ tivas nacionales y se pueden adqui‐ rir en un comercio con la correspon‐ diente marcación.

►

Vestir una prenda superior ceñida de manga larga y pantalones largos.

■ Durante el trabajo puede levantarse polvo. El

polvo aspirado puede perjudicar la salud y provocar reacciones alérgicas. ►

En caso de levantarse polvo, ponerse una mascarilla protectora contra el polvo.

■ La ropa no apropiada se puede enganchar en

la leña, la maleza y en el cortasetos. Los usuarios que no lleven ropa adecuada pueden resultar gravemente heridos. ►

Usar ropa ceñida.

► Quitarse pañuelos y joyas.

■ Durante el trabajo, el usuario puede entrar en

contacto con las cuchillas en movimiento. El operario puede sufrir lesiones graves. ►

Ponerse calzado de material resistente.

46 0458-018-9802-A

Page 47

4 Indicaciones relativas a la seguridad español

► Utilizar pantalones largos de material resis‐

tente.

■ Durante la limpieza o el mantenimiento, el usuario puede entrar en contacto con las cuchillas. El usuario puede resultar lesionado. ►

Utilizar guantes de trabajo de material resistente.

■ Si el usuario lleva calzado no apropiado, se puede resbalar. El usuario puede resultar lesionado. ►

Llevar calzado resistente y cerrado con suela antideslizante.

► No dejar el acumulador sin vigilancia. ► Asegurarse de que los niños no puedan

jugar con el acumulador.

■ El acumulador no está protegido contra todas las influencias ambientales. Si el acumulador está expuesto a determinadas influencias ambientales, este puede prender fuego, explo‐ tar o dañarse de forma irreparable. Las perso‐ nas pueden sufrir lesiones y se pueden produ‐ cir daños materiales.

► Proteger el acumulador del calor y el

fuego.

► No tirar los acumuladores al fuego.

4.5 Sector de trabajo y entorno

4.5.1 Cortasetos

ADVERTENCIA

■ Las personas ajenas, los niños y los animales no pueden identificar ni calcular los peligros del cortasetos y los objetos lanzados hacia arriba. Las personas ajenas, los niños y los animales pueden sufrir lesiones graves y se pueden originar daños materiales. ►

Mantener a personas ajenas a los trabajos,

niños y animales apartados del entorno. ► No dejar el cortasetos sin vigilancia. ► Asegurarse de que los niños no puedan

jugar con el cortasetos.

■ El cortasetos no está protegido contra el agua. En el caso de estar trabajando bajo la lluvia o en un ambiente húmedo, se puede producir una descarga eléctrica. El usuario puede sufrir lesiones y el cortasetos se puede dañar.

► No trabajar bajo la lluvia ni en un

entorno húmedo.

■ Los componentes eléctricos del cortasetos pueden producir chispas. Las chispas pueden provocar incendios y explosiones en un entorno fácilmente inflamable o explosivo. Las personas pueden sufrir lesiones graves o mor‐ tales y se pueden producir daños materiales. ►

No trabajar en un entorno fácilmente infla‐ mable ni en un entorno explosivo.

4.5.2 Acumulador

► No cargar, utilizar ni guardar el acumulador

fuera de los límites de temperatura indica‐ dos, 18.6.

► Proteger el acumulador de la lluvia y

la humedad y no sumergirlo en líqui‐ dos.

► Mantener el acumulador apartado de

pequeños objetos metálicos. ► No someter el acumulador a alta presión. ► No someter el acumulador a microondas. ► Proteger el acumulador contra productos

químicos y sales.

4.5.3 Cargador

ADVERTENCIA

■

Las personas ajenas y los niños no pueden identificar ni calcular los peligros del cargador ni de la corriente eléctrica. Las personas aje‐ nas, los niños y los animales pueden sufrir lesiones graves o mortales. ►

Mantener alejados a personas ajenas, a los

niños y los animales. ► Asegurarse de que los niños no puedan

jugar con el cargador.

■ El cargador no está protegido contra el agua. En el caso de estar trabajando bajo la lluvia o en un ambiente húmedo, se puede producir una descarga eléctrica. El usuario puede sufrir lesiones y el cargador se puede dañar.

► No trabajar bajo la lluvia ni en un

entorno húmedo.

ADVERTENCIA

■

Las personas ajenas a la máquina, los niños y los animales no pueden identificar ni calcular los peligros del acumulador. Las personas aje‐ nas, los niños y los animales pueden sufrir graves lesiones. ►

Mantener alejados a personas ajenas, a los niños y los animales.

0458-018-9802-A 47

■ El cargador no está protegido contra todas las influencias ambientales. Si el cargador está expuesto a determinadas influencias ambien‐ tales, puede prender fuego o explotar. Las personas pueden sufrir lesiones graves y se pueden producir daños materiales. ►

Trabajar con el cargador solo en locales cerrados y secos.

Page 48

español 4 Indicaciones relativas a la seguridad

► No manejar el cargador en un entorno fácil‐

mente inflamable ni en un entorno explo‐ sivo.

►

No manejar el cargador sobre una base fácilmente inflamable.

► No utilizar ni guardar el cargador fuera de

los límites de temperatura indicados,

18.6.

■

Las personas pueden tropezar con el cable de conexión. Las personas pueden sufrir lesiones y se puede dañar el cargador. ►

Tender el cable de conexión plano en el suelo.

4.6 Estado seguro

4.6.1 Cortasetos El cortasetos se encuentra en un estado seguro cuando se cumplen estas condiciones:

El cortasetos no está dañado.

–

El cortasetos está limpio y seco.

–

Los elementos de mando funcionan y no han

–

sido modificados. Las cuchillas de corte están montadas correc‐

–

tamente. Solo se han montado accesorios originales

–

STIHL para este cortasetos. Los accesorios están montados correcta‐

–

mente.

ADVERTENCIA

■

En un estado que no sea seguro, es posible que ciertos componentes ya no funcionen correctamente y se desactiven dispositivos de seguridad. Las personas pueden sufrir lesio‐ nes graves o mortales. ►

Trabajar con un cortasetos que no esté defectuoso.

► Si el cortasetos está sucio o mojado: lim‐

piarlo y dejarlo secar. ► No modificar el cortasetos. ► Si los elementos de mando no funcionan,

no trabajar con el cortasetos. ► Montar accesorios originales STIHL para

este cortasetos. ► Montar los accesorios tal y como se des‐

cribe en este manual de instrucciones o en

el manual de instrucciones del accesorio

correspondiente. ►

No introducir objetos en las aberturas del

cortasetos. ► Sustituir los rótulos de indicación que estén

desgastados o dañados. ► En caso de dudas, acudir a un distribuidor

especializado STIHL.

4.6.2 Cuchilla El cortasetos se encuentra en un estado seguro, cuando se cumplen estas condiciones:

Las cuchillas no están dañadas.

–

Las cuchillas no están deformadas.

–

Las cuchillas se mueven con facilidad.

–

Las cuchillas están correctamente afiladas.

–

Las cuchillas están libres de rebabas.

–

ADVERTENCIA

■ En un estado inseguro se pueden soltar pie‐ zas de las cuchillas y pueden salir despedi‐ das. Las personas pueden sufrir lesiones gra‐ ves. ►

Trabajar con cuchillas que no estén defec‐ tuosas.

► Afilar y desbarbar correctamente las cuchi‐

llas.

► En caso de dudas: diríjase a un distribuidor

especializado STIHL.

4.6.3 Acumulador

El acumulador se encuentra en un estado seguro, cuando se cumplen las siguientes condi‐ ciones:

El acumulador está intacto.

–

El acumulador está limpio y seco.

–

El acumulador funciona y no se ha modifi‐

–

cado.

ADVERTENCIA

■

En un estado inseguro, el acumulador ya no puede funcionar de forma segura. Las perso‐ nas pueden sufrir lesiones graves. ►

Trabajar con un acumulador que no esté defectuoso y que funcione bien.

► No cargar un acumulador dañado o defec‐

tuoso. ► Si el acumulador está sucio: limpiarlo. ► Si el acumulador está mojado o húmedo:

dejarlo secar, 18.7. ► No modificar el acumulador. ► No introducir objetos en las aberturas del

acumulador. ► No unir nunca los contactos eléctricos del

acumulador con objetos de metal ni corto‐

circuitarlos. ►

No abrir el acumulador. ► Sustituir los rótulos de indicación que estén

desgastados o dañados.

■ De un acumulador dañado puede salir líquido. En caso de que el líquido entre en contacto con la piel o los ojos, se pueden irritar. ►

Evitar el contacto con el líquido.

48 0458-018-9802-A

Page 49

4 Indicaciones relativas a la seguridad español

► Si se ha producido contacto con la piel,

lavarse las zonas de la piel afectadas con agua abundante y jabón.

►

Si se ha producido contacto con los ojos, enjuagarlos durante, al menos, 15 minutos con agua abundante y acudir al médico.

■

Un acumulador dañado o defectuoso puede oler, echar humo o arder de forma poco corriente. Las personas pueden sufrir lesiones graves o mortales y se pueden producir daños materiales. ►

Si el acumulador huele o echa humo de forma poco corriente: no utilizar el acumula‐ dor y mantenerlo alejado de materiales inflamables.

►

Si el acumulador se está quemando: inten‐ tar apagarlo con un extintor o agua.

4.6.4 Cargador El cargador se encuentra en un estado seguro si se cumplen las siguientes condiciones:

El cargador no está dañado.

–

El cargador está limpio y seco.

–

ADVERTENCIA

■ En un estado inseguro, los componentes pue‐ den dejar de funcionar correctamente y los dispositivos de seguridad se desactivan. Las personas pueden sufrir lesiones graves o mor‐ tales. ►

Emplear un cargador que no esté dañado.

► Si el cargador está sucio o mojado, lim‐

piarlo y dejarlo secar. ► No modificar el cargador. ► No introducir objetos en las aberturas del

cargador. ► No unir nunca los contactos eléctricos del

cargador con objetos de metal ni cortocir‐

cuitarlos. ►

No abrir el cargador.

4.7 Trabajos

ADVERTENCIA

■

En determinadas situaciones, el operario ya no puede trabajar de forma concentrada. El operario puede tropezar, caerse y resultar gra‐ vemente lesionado. ►

Trabajar de forma tranquila y prudente. ► Si las condiciones de luz y de visibilidad

son deficientes: no trabajar con el cortase‐

tos. ►

Manejar solo un operario el cortasetos. ► Prestar atención a los obstáculos. ► Trabajar de pie sobre el suelo y mantener

el equilibrio. Si se tiene que trabajar en

alturas: utilizar una plataforma elevadora de trabajo o un andamio seguro.

► No trabajar sobre una escalera o estando

de pie en el árbol.

► Si se perciben signos de cansancio: hacer

una pausa.

■ Si el usuario trabaja a una altura superior a la de los hombros, se puede cansar antes. El operario puede sufrir lesiones graves. ►

Trabajar solo por poco tiempo a una altura superior a la de los hombros.

► Hacer pausas para descansar.

■ Si las cuchillas en movimiento topan con un objeto duro, se pueden frenar rápidamente. Debido a las fuerzas de reacción que se gene‐ ran, el usuario puede perder el control sobre el cortasetos y sufrir lesiones graves. ►

Sujetar el cortasetos con ambas manos.

► Antes de iniciar el trabajo, inspeccionar el

seto en cuanto objetos duros y quitarlos si existen.

■

Las cuchillas en movimiento pueden cortar al usuario. El operario puede sufrir lesiones gra‐ ves.

► No tocar las cuchillas cuando estén

en movimiento.

► Si las cuchillas están bloqueadas

por algún objeto: desconectar el cor‐ tasetos y sacar el acumulador. No quitar hasta entonces el objeto.

■

En el caso de que el cortasetos cambie o se comporte de forma no acostumbrada durante el trabajo, el cortasetos puede encontrarse en un estado inseguro. Las personas pueden sufrir lesiones graves y se pueden producir daños materiales. ►

Finalizar el trabajo, quitar el acumulador y acudir a un distribuidor especiali‐ zado STIHL.

■

Durante el trabajo el cortasetos puede produ‐ cir vibraciones. ► Utilizar guantes protectores. ► Hacer pausas para descansar. ► Si se detectan signos de problemas circula‐

torios: acudir a un médico.

■ Tras soltar la palanca de mando, las cuchillas siguen moviéndose todavía durante aprox. 1 segundo. Las cuchillas en movi‐ miento pueden cortar a personas. Las perso‐ nas pueden sufrir lesiones graves. ►

Sujetar el cortasetos por la empuñadura de mando y el asidero de estribo y esperar a que dejen de moverse las cuchillas.

0458-018-9802-A 49

Page 50

español 4 Indicaciones relativas a la seguridad

PELIGRO

■ Si se trabaja en el entorno de cables conduc‐ tores de corriente, las cuchillas pueden entrar en contacto con dichos cables y dañarlos. El operario puede resultar gravemente herido o morir. ►

No trabajar cerca de cables conductores de corriente.

4.8 Cargar

ADVERTENCIA

■ Durante la carga, un cargador dañado o ave‐ riado puede oler o echar humo de forma no acostumbrada. Las personas pueden sufrir lesiones y se pueden producir daños materia‐ les. ►

Retirar el enchufe de la red de la caja de enchufe.

■ El cargador se puede sobrecalentar e incen‐ diarse si la disipación de calor es insuficiente. Las personas pueden sufrir lesiones graves o mortales y se pueden producir daños materia‐ les. ►

No cubrir el cargador.

4.9 Realizar las conexiones eléctri‐

cas

El contacto con componentes con corriente puede producirse por las siguientes causas:

El cable de conexión o el cable de prolonga‐

–

ción está dañado. El enchufe a la red del cable de conexión o

–

del cable de prolongación está dañado. La caja de enchufe no está correctamente ins‐

–

talada.

PELIGRO

■

El contacto con componentes conductores de corriente puede producir una descarga eléc‐ trica. El usuario puede sufrir lesiones graves o mortales. ►

Asegurarse de que el cable de conexión, el cable de prolongación y el enchufe a la red no estén dañados.

Si el cable de conexión o el cable de prolongación están dañados: ► No tocar los puntos dañados. ► Desenchufar el cable de red eléc‐

trica de la toma de corriente.

►

Asir el cable de conexión, el cable de pro‐ longación y su enchufe de red con las manos secas.

►

Insertar la clavija del cable de conexión o del cable de prolongación en una toma de

corriente instalada y asegurada correcta‐ mente con un contacto de toma a tierra.

► Conectar el cargador mediante un interrup‐

tor diferencial (30 mA, 30 ms).

■ Un cable de prolongación dañado o no ade‐ cuado puede provocar una descarga eléctrica. Las personas pueden sufrir lesiones graves o mortales. ►

Emplear un cable de prolongación con la sección de cable correcta, 18.5.

ADVERTENCIA

■ Durante la carga, una tensión de red o una frecuencia de red errónea puede originar una sobretensión en el cargador. El cargador se puede dañar. ►

Asegurarse de que la tensión y la frecuen‐ cia de la red eléctrica coincidan con las indicaciones que figuran en la placa de características del cargador.

■

Si el cargador está conectado a una caja de enchufes múltiples, durante la carga se pue‐ den sobrecargar los componentes eléctricos. Los componentes se pueden calentar y provo‐ car un incendio. Las personas pueden sufrir lesiones graves o mortales y se pueden pro‐ ducir daños materiales. ►

Asegurarse de que los datos de potencia de la caja de enchufes múltiples no se vean sobrepasados por los datos que figuran en la placa de características del cargador sumados a los datos de todos los aparatos eléctricos conectados a dicha caja de enchufes.

■

Un cable de conexión y un cable de prolonga‐ ción mal tendidos se pueden dañar, pudiendo hacer, además, que las personas tropiecen con ellos. Las personas pueden sufrir lesiones y el cable de conexión o el cable de prolonga‐ ción se puede dañar. ►

Tender el cable de conexión y el cable de prolongación y marcarlos para que las per‐ sonas no puedan tropezar con ellos.

►

Tender el cable de conexión y el cable de prolongación, de manera que no se tensen ni se enreden.

►

Tender el cable de conexión y el cable de prolongación, de manera que no se dañen, se doblen, se aplasten ni se rocen.

►

Proteger el cable de conexión y el cable de prolongación del calor, el aceite y los pro‐ ductos químicos.

►

Tender el cable de conexión y el cable de prolongación sobre una base seca.

50 0458-018-9802-A

Page 51

4 Indicaciones relativas a la seguridad español

■ Durante el trabajo se calienta el cable de pro‐ longación. Si el calor no puede disiparse, podrá provocar un incendio. ►

Si se emplea una bobina de cable, desen‐ rollar por completo el cable de la bobina.

■ Si hay cables eléctricos o tubos tendidos en la pared, se pueden dañar si el cargador se monta en la pared. El contacto con cables eléctricos puede producir una descarga eléc‐ trica. Las personas pueden sufrir lesiones gra‐ ves y se pueden producir daños materiales. ►

Asegurarse de que no pasen cables eléctri‐ cos ni tubos por el lugar previsto de la pared.

■

En el caso que el cargador no esté montado en la pared tal como se especifica en este manual de instrucciones, el cargador o el acu‐ mulador se pueden caer o se puede calentar demasiado el cargador. Las personas pueden sufrir lesiones y se pueden producir daños materiales. ►

Montar el cargador en una pared tal y como se especifica en este manual de instruccio‐ nes.

■

En el caso de montar el cargador con el acu‐ mulador colocado en una pared, el acumula‐ dor se puede caer del cargador. Las personas pueden sufrir lesiones y se pueden producir daños materiales. ►

Montar primero el cargador en la pared y colocar luego el acumulador.

4.10 Transporte

4.10.1 Cortasetos

ADVERTENCIA

■

Durante el transporte, el cortasetos puede vol‐ car o moverse. Las personas pueden sufrir lesiones y se pueden producir daños materia‐ les.

► Sacar el acumulador.

► Montar el guardacuchillas sobre las cuchi‐

llas, de manera que las cubra por completo.

► Asegurar el cortasetos con correas tenso‐

ras, correas o con una red, de manera que no pueda volcar ni moverse.

4.10.2 Acumulador

ambientales, puede dañarse y se pueden pro‐ ducir daños materiales. ► No transportar un acumulador dañado.

■ Durante el transporte, el acumulador puede volcarse o moverse. Las personas pueden sufrir lesiones y se pueden producir daños materiales. ►

Empaquetar el acumulador en el embalaje, de manera que no pueda moverse.

► Asegurar el embalaje, de manera que no

pueda moverse.

4.10.3 Cargador

ADVERTENCIA

■ Durante el transporte, el cargador puede vol‐ carse o moverse. Las personas pueden sufrir lesiones y se pueden producir daños materia‐ les. ►

Desenchufar el cable de red eléctrica de la

toma de corriente. ► Sacar el acumulador. ► Asegurar el cargador con cintas tensoras,

correas o una red, de manera que no

pueda volcar ni moverse.

■

El cable de conexión no está diseñado para transportar el cargador con él. El cable de conexión y el cargador se pueden dañar. ►

Enrollar el cable de conexión y fijarlo al car‐

gador.

4.11 Almacenamiento

4.11.1 Cortasetos

ADVERTENCIA

■

Los niños no pueden identificar ni calcular los peligros del cortasetos. Los niños pueden resultar lesionados gravemente.

► Sacar el acumulador.

► Montar el guardacuchillas sobre las cuchi‐

llas, de manera que las cubra por completo. ► Guardar el cortasetos fuera del alcance de

los niños.

■ Los contactos eléctricos del cortasetos y los componentes metálicos se pueden corroer por la humedad. El cortasetos se puede dañar.

► Sacar el acumulador.

ADVERTENCIA

■

El acumulador no está protegido contra todas las influencias ambientales. Si el acumulador está expuesto a determinadas influencias

0458-018-9802-A 51

► Guardar el cortasetos limpio y seco.

Page 52

español 4 Indicaciones relativas a la seguridad

4.11.2 Acumulador

ADVERTENCIA

■

Los niños no pueden detectar ni calcular los peligros que encierra el acumulador. Los niños pueden resultar lesionados gravemente. ►

Guardar el acumulador fuera del alcance de los niños.

■ El acumulador no está protegido contra todas las influencias ambientales. Si el acumulador está expuesto a determinadas influencias ambientales, puede dañarse de forma irrepa‐ rable. ►

Guardar el acumulador limpio y seco.

► Guardar el acumulador en un espacio

cerrado.

► Guardar el acumulador separado del corta‐

setos.

► Si el acumulador se guarda en el cargador:

retirar el enchufe y guardar el acumulador con un estado de carga de entre el 40 % y el 60 % (2 LEDs lucen en verde).

►

No guardar el acumulador a temperaturas que excedan las indicadas, 18.6.

4.11.3 Cargador

ADVERTENCIA

■ Los niños no pueden identificar ni calcular los peligros del cargador. Los niños pueden sufrir lesiones graves o mortales. ►

Extraer el enchufe de la red.

► Guardar el cargador fuera del alcance de

los niños.

■ El cargador no está protegido contra todas las influencias ambientales. Si el cargador está expuesto a determinadas influencias ambien‐ tales, podría dañarse. ►

Extraer el enchufe de la red.

► Si el cargador está caliente, dejar que se

enfríe. ► Guardar el cargador limpio y seco. ► Guardar el cargador en un espacio cerrado. ► No guardar el cargador fuera de los límites

de temperatura indicados, 18.6.

■ El cable de conexión no está diseñado para transportar o colgar el cargador. El cable de conexión y el cargador se pueden dañar. ►

Asir el cargador por la caja y sujetarlo. En el cargador existe una cavidad de agarre para levantarlo con facilidad.

►

Enganchar el cargador en el soporte de pared.

4.12 Limpieza, mantenimiento y reparación

ADVERTENCIA

■

Si durante la limpieza, el mantenimiento o la reparación está colocado el acumulador, el cortasetos se puede conectar de forma acci‐ dental. Las personas pueden sufrir lesiones y se pueden producir daños materiales.

► Sacar el acumulador.

■ Los detergentes agresivos, la limpieza con un

chorro de agua o los objetos puntiagudos pue‐ den dañar el cortasetos, las cuchillas, el acu‐ mulador o el cargador. En el caso de que no se limpien correctamente el cortasetos, las cuchillas, el acumulador o el cargador, pueden dejar de funcionar correctamente los compo‐ nentes y desactivarse los dispositivos de seguridad. Las personas pueden sufrir lesio‐ nes graves. ► Limpiar el cortasetos, las cuchillas, el acu‐

mulador y el cargador tal y como se especi‐ fica en este manual de instrucciones.

■

En el caso de que no se realice correctamente el mantenimiento o la reparación del cortase‐ tos, las cuchillas, el acumulador o el cargador, pueden dejar de funcionar correctamente los componentes y desactivarse los dispositivos de seguridad. Las personas pueden sufrir lesiones graves o mortales. ►

No realizar el mantenimiento y la repara‐ ción del cortasetos, el acumulador y el car‐ gador uno mismo.

►

En el caso de que haya que realizar el mantenimiento o la reparación del cortase‐ tos, el acumulador o el cargador: acudir a un distribuidor especializado STIHL.

►

Emplear el cortasetos tal y como se especi‐ fica en este manual de instrucciones.

■ Durante la limpieza o el mantenimiento de las

cuchillas, el usuario se puede cortar con los filos de los dientes. El usuario puede resultar lesionado. ►

Utilizar guantes de trabajo de material resistente.

52 0458-018-9802-A

Page 53

0000099636_001

0000-GXX-0628-A2

20-40%

40-60%

60-80%

80-100%

0-20%

0000-GXX-0629-A1

5 Preparar el cortasetos para el trabajo español

5 Preparar el cortasetos para

el trabajo

5.1 Preparar el cortasetos para el trabajo

Antes de comenzar cualquier trabajo deben rea‐ lizarse los siguientes pasos: ► Asegurarse de que los siguientes componen‐

tes se encuentren en un estado seguro:

–

Cortasetos, 4.6.1.

–

Cuchillas, 4.6.2.

–

Acumulador, 4.6.3.

–

Cargador, 4.6.4.

►

Comprobar el acumulador,

►

Cargar por completo el acumulador, 6.2.

►

Limpiar el cortasetos, 14.1.

►

Comprobar los elementos de mando, 9.1.

9.2.

de temperatura recomendados para lograr un rendimiento óptimo, 18.7. El tiempo de carga efectivo puede diferir del indicado. Los tiempos de carga figuran en www.stihl.com/chargingtimes.

Cuando se enchufa la clavija a una toma de corriente y se coloca el acumulador en el carga‐ dor, el proceso de carga se inicia automática‐ mente. Cuando el acumulador está completa‐ mente cargado, el cargador se desconecta auto‐ máticamente.

Durante la carga, el acumulador y el cargador se calientan.

► Si no se pueden realizar estos pasos: no utili‐

zar el cortasetos y acudir a un distribuidor especializado STIHL.

6 Cargar el acumulador y

LEDs

6.1 Montar el cargador en una pared

El cargador se puede montar en una pared.

► Montar el cargador en una pared, de manera

que se cumplan las siguientes condiciones:

Se utiliza un material de fijación adecuado.

–

El cargador está en posición horizontal.

–

Se han de observar las siguientes medidas:

a = como mínimo 100 mm

–

b (para AL 101) = 75 mm

–

b (para AL 301, AL 501) = 100 mm

–

c = 4,5 mm

–

d = 9 mm

–

e = 2,5 mm

–

6.2 Cargar el acumulador

El tiempo de carga depende de distintos facto‐ res, p. ej. de la temperatura del acumulador o de la temperatura ambiente. Respetar los márgenes

0458-018-9802-A 53

► Insertar el enchufe de la red (6) en una caja

de enchufe (7) de fácil acceso. El cargador (3) realiza un autotest. El LED (4) luce durante aprox. 1 segundo en verde y

aprox. 1 segundo en rojo. ► Tender el cable de conexión (5). ► Colocar el acumulador (2) en las guías del

cargador (3) y oprimirlo hasta el tope.

El LED (4) luce en verde. Los LEDs (1) lucen

en verde y el acumulador (2) se carga. ► Si el LED (4) y los LEDs (1) ya no lucen: el

acumulador (2) está completamente cargado y

se puede sacar del cargador (3). ► Si ya no se utiliza el cargador (3): retirar el

enchufe (6) de la toma de corriente (7).

6.3 Visualizar el estado de carga

► Pulsar la tecla (1).

Los LEDs lucen en verde durante unos 5

segundos e indican el estado de carga. ► Si el LED derecho parpadea en verde: cargar

el acumulador.

Page 54

0000080236_002

0000080237_002

0000100652_001

español 7 Colocar y sacar el acumulador

6.4 LEDs en el acumulador

Los LEDs pueden indicar el estado de carga del acumulador o averías. Los LEDs pueden lucir permanentemente o bien parpadear en verde o en rojo.

Si los LEDs lucen permanentemente o parpa‐ dean en verde, se indica el estado de carga. ► Si los LEDs lucen permanentemente o parpa‐

dean en rojo: subsanar las perturbaciones,

17. En el cortasetos o en el acumulador existe una perturbación.

7.2 Sacar el acumulador

► Presionar la palanca de bloqueo (1).

El acumulador (2) está desbloqueado y se

puede sacar.

6.5 LED en el cargador

El LED indica el estado del cargador. Si el LED luce permanentemente en verde, se

está cargando el acumulador. ► Si el LED parpadea en verde: subsanar las

perturbaciones. En el cargador existe una perturbación.

7 Colocar y sacar el acumu‐

lador

7.1 Colocar el acumulador

8 Conectar y desconectar el

cortasetos

8.1 Conectar el cortasetos

ADVERTENCIA

■ Independientemente del orden en el que se

opriman el estribo de mando y la palanca de

mando, el cortasetos acelera y se mueven las

cuchillas. Si se oprime primero la palanca de

mando y luego el estribo de mando, el opera‐

rio puede perder el control del cortasetos. El

operario puede sufrir lesiones graves.

►

Oprimir primero el estribo de mando y luego la palanca de mando.

► Presionar el acumulador (1) en su cavidad (2)

hasta que se oiga un clic. Las flechas (3) del acumulador (1) siguen siendo visibles y el acumulador (1) está ase‐ gurado en su cavidad (2). No hay contacto eléctrico entre el cortasetos y el acumula‐ dor (1).

► Presionar el acumulador (1) en su cavidad (2)

hasta el tope. El acumulador (1) encastra con un segundo clic y queda enrasado con la carcasa del cor‐ tasetos.

► Oprimir el estribo de mando (1) y mantenerlo

oprimido. ► Presionar el bloqueo de la palanca de

mando (2) con la mano y mantenerlo presio‐

nado. ► Empujar la palanca de mando (3) con el dedo

índice en el sentido de las cuchillas y suje‐

tarla.

El cortasetos se acelera y las cuchillas se

mueven.

8.2 Desconectar el cortasetos

► Soltar el estribo de mando, la palanca de

mando y el bloqueo de la palanca de mando.

54 0458-018-9802-A

Page 55

0000-GXX-1455-A0

9 Comprobar el cortasetos y el acumulador español ► Esperar a que las cuchillas dejen de moverse

tras aprox. 1 segundo.

► Si las cuchillas se siguen moviendo tras

aprox. 1 segundo: sacar el acumulador y acu‐ dir a un distribuidor especializado STIHL. El cortasetos está averiado.

9 Comprobar el cortasetos y

el acumulador

9.1 Comprobar los elementos de mando

Bloqueo de la palanca de mando y palanca de mando ► Sacar el acumulador. ► Intentar oprimir la palanca de mando sin pre‐

sionar el bloqueo de la palanca de mando.

► Si se puede presionar la palanca de mando:

no utilizar el cortasetos y acudir a un distribui‐ dor especializado STIHL. El bloqueo de la palanca de mando está ave‐ riado.

► Oprimir el bloqueo de la palanca de mando y

mantenerlo oprimido. ► Presionar la palanca de mando. ► Soltar la palanca de mando y el bloqueo de la

palanca de mando. ► Si la palanca de mando o el bloqueo de la

misma se mueve con dificultad o no vuelven a

la posición de salida por sí mismos: no utilizar

el cortasetos y acudir a un distribuidor espe‐

cializado STIHL.

La palanca de mando o el bloqueo de la

misma están averiados. Estribo de mando

► Sacar el acumulador. ► Presionar el estribo de mando y volver a sol‐

tarlo. ► Si el estribo de mando se mueve con dificultad

o no vuelve a la posición de salida por sí

mismo: no utilizar el cortasetos y acudir a un

distribuidor especializado STIHL.

El estribo de mando está averiado. Conectar el cortasetos

► Colocar el acumulador. ► Presionar el estribo de mando y volver a sol‐

tarlo. ► Si las cuchillas se han movido o se mueven:

no utilizar el cortasetos y acudir a un distribui‐

dor especializado STIHL.

La palanca de mando está averiada. ► Oprimir el bloqueo de la palanca de mando y

mantenerlo oprimido.

► Oprimir la palanca de mando y mantenerla

oprimida.

► Si las cuchillas se mueven: no utilizar el corta‐

setos y acudir a un distribuidor especializado STIHL. El estribo de mando está averiado.

► Oprimir el estribo de mando y mantenerlo opri‐

mido. Las cuchillas se mueven.

► Si parpadean 3 LEDs en rojo, sacar el acumu‐

lador y acudir a un distribuidor especializado STIHL. En el cortasetos existe una anomalía.

► Soltar el estribo de mando.

Las cuchillas dejan de moverse tras aprox. 1 segundo.

► Si las cuchillas se siguen moviendo tras

aprox. 1 segundo: sacar el acumulador y acu‐ dir a un distribuidor especializado STIHL. El cortasetos está averiado.

9.2 Comprobar el acumulador

► Pulsar la tecla en el acumulador

Los LEDs lucen o parpadean.

► Si los LEDs no lucen o parpadean: no utilizar

el acumulador y acudir a un distribuidor espe‐ cializado STIHL. Hay una perturbación en el acumulador.

10 Trabajar con el cortasetos

10.1 Sujeción y manejo del cortase‐ tos

► Sujetar el cortasetos por la empuñadura de

mando con una mano, de manera que el dedo pulgar abrace dicha empuñadura.

► Sujetar el cortasetos por el asidero de estribo

con la otra mano, de manera que el dedo pul‐ gar abrace dicho asidero.

10.2 Cortar

► Quitar las ramas gruesas con unas tijeras de

podar o una motosierra.

0458-018-9802-A 55

Page 56

0-10°

0000-GXX-1456-A0

español 11 Después del trabajo

Llevar el cortasetos ► Sujetar el cortasetos por el asidero de estribo

con una mano, de manera que las cuchillas estén orientadas hacia atrás.

Transportar el cortasetos en un vehículo ► Asegurar el cortasetos, de manera que este

no pueda volcar ni moverse.

► Guiar el cortasetos por un lado del seto en

forma de arco de abajo hacia arriba cortando

el seto. ► Bajar el cortasetos sin cortar el seto. ► Caminar hacia delante de forma lenta y con‐

trolada. ► Volver a guiar el cortasetos en forma de arco

de abajo hacia arriba cortando el seto. ► Cortar el otro lado del seto de la misma

manera. ► Aplicar las cuchillas al lado superior del seto,

en un ángulo de entre 0° y 10°. ► Cortar el seto guiando el cortasetos en sentido

horizontal y en forma de arco moviéndolo en

vaivén. ► Si disminuye el rendimiento de corte: afilar las

cuchillas. Respetar los márgenes de temperatura reco‐

mendados para lograr un rendimiento óptimo,

18.7.

11 Después del trabajo

11.1 Después del trabajo

► Desconectar el cortasetos y sacar el acumula‐

dor. ► Si el cortasetos está mojado: dejar que se

seque. ► Si el acumulador está mojado o húmedo: dejar

que se seque, 18.7. ► Limpiar el cortasetos. ► Limpiar las cuchillas. ► Montar el protector sobre las cuchillas de

manera que las cubra por completo. ► Limpiar el acumulador.

12 Transporte

12.1 Transportar el cortasetos

► Desconectar el cortasetos y sacar el acumula‐

dor. ► Montar el guardacuchillas sobre las cuchillas,

de manera que las cubra por completo.

12.2 Transportar el acumulador

► Desconectar el cortasetos y sacar el acumula‐

dor.

► Asegurarse de que el acumulador se encuen‐

tre en un estado que permita trabajar con seguridad.

► Empaquetar el acumulador en el embalaje, de

manera que no pueda moverse dentro del embalaje.

► Asegurar el embalaje, de manera que no

pueda moverse.

El acumulador está sujeto a los requisitos del transporte de mercancías peligrosas. El acumu‐ lador está clasificado como UN 3480 (baterías de iones de litio) y se ha comprobado según el manual de comprobaciones y criterios UN, parte III, capítulo 38.3.

Las disposiciones de transporte se indican en www.stihl.com/safety-data-sheets.

12.3 Transportar el cargador

► Desenchufar el cable de red eléctrica de la

toma de corriente. ► Sacar el acumulador. ► Enrollar el cable de conexión y fijarlo al carga‐

dor. ► Si se transporta el cargador en un vehículo:

asegurarlo con cintas de sujeción, correas o

una red, de manera que no pueda volcar ni

moverse.

13 Almacenamiento

13.1 Guardar el cortasetos

► Desconectar el cortasetos y sacar el acumula‐

dor. ► Montar el guardacuchillas sobre las cuchillas,

de manera que las cubra por completo. ► Guardar el cortasetos, de manera que se

cumplan las siguientes condiciones:

El cortasetos no se puede volcar ni

–

moverse. El cortasetos está fuera del alcance de los

–

niños. El cortasetos está limpio y seco.

–

56 0458-018-9802-A

Page 57

0000-GXX-0592-A1

14 Limpiar español

El cargador no está enganchado en el cable

13.2 Guardar el acumulador

STIHL recomienda guardar el acumulador en un estado de carga de entre el 40 % y el 60 % (2 LED luciendo en verde). ► Guardar el acumulador, de manera que se

cumplan las siguientes condiciones:

El acumulador está fuera del alcance de los

–

niños. El acumulador está limpio y seco.

–

El acumulador está en un espacio cerrado.

–

El acumulador está separado del cortase‐

–

tos. Si el acumulador se guarda en el cargador:

–

retirar el enchufe y guardar el acumulador con un estado de carga de entre el 40 % y el 60 % (2 LEDs lucen en verde). El acumulador no se ha guardado fuera de

–

los límites de temperatura indicados,

18.6.

–

de conexión o en el soporte (3) para el cable de conexión. El cargador no debe guardarse fuera de los

–

límites de temperatura indicados,

18.6.

14 Limpiar

14.1 Limpiar el cortasetos

► Desconectar el cortasetos y sacar el acumula‐

dor. ► Limpiar el cortasetos con un paño húmedo o

disolvente de resina STIHL. ► Limpiar las ranuras de ventilación con un pin‐

cel. ► Quitar los cuerpos extraños de la cavidad para

el acumulador y limpiar dicha cavidad con un

paño húmedo. ► Limpiar los contactos eléctricos en la cavidad

para el acumulador con un pincel o con un

cepillo blando.

INDICACIÓN

■ Si el acumulador no se ha guardado de tal manera como se describe en este manual de instrucciones, el acumulador se puede descar‐ gar profundamente y, por ello, dañarse de forma irreparable. ►

Cargar un acumulador que esté descar‐ gado antes de guardarlo. STIHL reco‐ mienda guardar el acumulador en un estado de carga entre el 40 % y el 60 % (2 LEDs lucen en verde).

►

Guardar el acumulador separado del corta‐ setos.

14.2 Limpiar las cuchillas

► Desconectar el cortasetos y sacar el acumula‐

dor.

► Rociar las cuchillas por ambos lados con

disolvente de resina STIHL. ► Colocar el acumulador. ► Conectar el cortasetos durante 5 segundos.

Las cuchillas se mueven. El disolvente de

resina STIHL se distribuye uniformemente.

14.3 Limpiar el acumulador

► Limpiar el acumulador con un paño húmedo.

14.4 Limpiar el cargador

13.3 Guardar el cargador

► Desenchufar el cable de red eléctrica de la

toma de corriente.

► Desenchufar el cable de red eléctrica de la

toma de corriente. ► Limpiar el cargador con un paño húmedo. ► Limpiar las ranuras de ventilación con un pin‐

cel. ► Limpiar los contactos eléctricos del cargador

con un pincel o con un cepillo blando.

15 Mantenimiento

15.1 Afilar las cuchillas

STIHL recomienda encargar el afilado de las

► Enrollar el cable de conexión y fijarlo al carga‐

dor.

► Guardar el cargador de manera que se cum‐

plan las siguientes condiciones:

El cargador está fuera del alcance de los

–

niños. El cargador está limpio y seco.

–

El cargador está en una estancia cerrada.

–

0458-018-9802-A 57

cuchillas a un distribuidor especializado STIHL.

ADVERTENCIA

■ Los dientes de corte de las cuchillas están afi‐

lados. El usuario se puede cortar.

► Utilizar guantes de trabajo de material

resistente.

Page 58

0000-GXX-1426-A0

español 16 Reparación ► Desconectar el cortasetos y sacar el acumula‐

dor.

► Conectar el cortasetos durante 5 segundos.

Las cuchillas se mueven. El disolvente de

resina STIHL se distribuye uniformemente. ► En caso de dudas, acudir a un distribuidor

especializado STIHL.

16 Reparación

16.1 Reparar el cortasetos, el acu‐

mulador y el cargador

► Limar cada filo de corte de las cuchillas supe‐

riores realizando un movimiento hacia delante con una lima plana STIHL. Al hacerlo, respe‐

tar el ángulo de afilado, 18.2. ► Darle la vuelta al cortasetos. ► Limar los filos de corte restantes. ► Desbarbar cada corte desde abajo. ► Darle la vuelta al cortasetos. ► Desbarbar los filos de corte restantes. ► Eliminar el polvo generado durante la opera‐

ción de limado con un paño húmedo. ► Rociar las cuchillas por ambos lados con

disolvente de resina STIHL.

El usuario no puede reparar por sí mismo el cor‐ tasetos, las cuchillas, el acumulador y el carga‐ dor. ► Si el cortasetos o las cuchillas están averia‐

dos: no utilizar el cortasetos y acudir a un dis‐ tribuidor especializado STIHL.

► Si el acumulador está averiado o dañado: sus‐

tituirlo.

► Si el cargador está averiado o dañado: susti‐

tuirlo.

► Si el cable de conexión está averiado o

dañado: no utilizar el cargador y llevarlo a un distribuidor especializado para su sustitución.

17 Subsanar las perturbaciones

17.1 Subsanar las averías del cortasetos o del acumulador

Anomalía LEDs en el

El cortasetos no se pone en mar‐ cha al conec‐ tarlo.

58 0458-018-9802-A

acumulador 1 LED parpa‐

dea en verde.

1 LED se ilu‐ mina en rojo.

3 LEDs parpa‐ dean en rojo.

3 LEDs lucen en rojo.

4 LEDs parpa‐ dean en rojo.

Causa Remedio

El estado de carga del acumulador es dema‐ siado bajo.

El acumulador está demasiado caliente o demasiado frío.

En el cortasetos existe una anomalía.

Las cuchillas se mue‐ ven con dificultad.

El cortasetos está demasiado caliente.

Hay una avería en el acumulador.

► Cargar el acumulador.

► Sacar el acumulador. ► Dejar enfriar o calentar el acumulador.

► Sacar el acumulador. ► Limpiar los contactos eléctricos en la

cavidad para el acumulador. ► Colocar el acumulador. ► Conectar el cortasetos. ► Si siguen parpadeando 3 LEDs en rojo,

no utilizar el cortasetos y acudir a un dis‐

tribuidor especializado STIHL. ► Rociar las cuchillas por ambos lados con

disolvente de resina STIHL. ► Si siguen parpadeando 3 LEDs en rojo,

no utilizar el cortasetos y acudir a un dis‐

tribuidor especializado STIHL. ► Sacar el acumulador.

► Dejar enfriar el cortasetos. ► Sacar el acumulador y volver a colocarlo.

► Conectar el cortasetos. ► Si 4 LEDs siguen parpadeando en rojo:

no utilizar el acumulador y acudir a un

distribuidor especializado STIHL.

Page 59

18 Datos técnicos español

Anomalía LEDs en el

- La conexión eléctrica

El cortasetos se desconecta durante el funcio‐ namiento.

El tiempo de ser‐ vicio del cortase‐ tos es dema‐ siado corto.

Tras colocar el acumulador en el cargador no se inicia el proceso de carga.

acumulador

- El cortasetos o el acu‐

3 LEDs lucen en rojo.

- Existe una avería

- El acumulador no está

- Se ha sobrepasado la

1 LED se ilu‐ mina en rojo.

Causa Remedio

entre el cortasetos y el acumulador está interrumpida.

mulador están húme‐ dos.

El cortasetos está demasiado caliente.

eléctrica.

completamente car‐ gado.

vida útil del acumula‐ dor.

El acumulador está demasiado caliente o demasiado frío.

17.2 Subsanar las averías del cargador

Avería LED del carga‐

No se está car‐ gando el acumu‐ lador.

dor El LED parpa‐

dea en rojo.

Causa Solución

La conexión eléctrica entre el cargador y el acumulador está inter‐ rumpida.

Hay una avería en el cargador.

18 Datos técnicos

18.1 Cortasetos STIHL HSA 50.1

Acumulador admisible: STIHL AK

–

Peso sin acumulador: 2,9 kg

–

El tiempo de funcionamiento se indica en www.stihl.com/battery-life.

18.2 Cuchillas

Distancia entre dientes: 30 mm

–

Longitud de corte: 500 mm

–

Ángulo de afilado: 35°

–

18.3 Akku STIHL AK

Tecnología de acumulador: iones de litio

–

Tensión: 36 V

–

Capacidad en Ah: véase la placa de caracte‐

–

rísticas

► Sacar el acumulador. ► Limpiar los contactos eléctricos en la

cavidad para el acumulador. ► Colocar el acumulador.

► Dejar secar el cortasetos o el acumula‐

dor, 18.7.

► Sacar el acumulador. ► Dejar enfriar el cortasetos.

► Sacar el acumulador y volver a colocarlo. ► Conectar el cortasetos.

► Cargar por completo el acumulador.

► Sustituir el acumulador.

► Dejar colocado el acumulador en el car‐

gador.

El proceso de carga se inicia automática‐

mente en cuanto se alcance el margen

de temperatura admisible.

► Sacar el acumulador. ► Limpiar los contactos eléctricos del car‐

gador.

► Colocar el acumulador. ► No utilizar el cargador y acudir a un dis‐

tribuidor especializado STIHL.

Contenido de energía en Wh: véase la placa

–

de características Peso en kg: véase la placa de características

–

18.4 Cargador STIHL AL 101

Tensión nominal: véase la placa de caracterís‐

–

ticas Frecuencia: véase la placa de características

–

Potencia nominal: véase la placa de caracte‐

–

rísticas Corriente de carga: véase la placa de caracte‐

–

rísticas

Los tiempos de carga figuran en www.stihl.com/ charging-times.

18.5 Cables de prolongación

Cuando se utiliza un cable de prolongación, los hilos del cable, independientemente de la ten‐

0458-018-9802-A 59

Page 60

español 19 Piezas de repuesto y accesorios

sión y la longitud del cable de prolongación, tie‐ nen que tener al menos las siguientes seccio‐ nes:

Si la tensión nominal en el rótulo de potencia es de 220 V hasta 240 V:

Longitud de cable hasta 20 m:

–

AWG 15/1,5 mm² Longitud de cable 20 m hasta 50 m:

–

AWG 13/2,5 mm²

Si la tensión nominal en el rótulo de potencia es de 100 V hasta 127 V:

Longitud de cable hasta 10 m:

–

AWG 14/2,0 mm² Longitud de cable 10 m hasta 30 m:

–

AWG 12/3,5 mm²

18.6 Límites de temperatura

ADVERTENCIA

■ El acumulador no está protegido contra todas las influencias ambientales. Si el acumulador está expuesto a determinadas influencias del entorno, puede incendiarse o explotar. Las personas pueden sufrir lesiones graves y se pueden producir daños materiales. ►

No cargar el acumulador a una temperatura inferior a - 20 °C o superior a + 50 °C.

► No utilizar el cortasetos, el acumulador o el

cargador a una temperatura inferior a 20 °C o superior a + 50 °C.

►

No guardar el cortasetos, el acumulador o el cargador a una temperatura inferior a 20 °C o superior a + 70 °C.

18.7 Márgenes de temperatura

recomendados

Para lograr un rendimiento óptimo del cortase‐ tos, el acumulador y el cargador, observar los siguientes márgenes de temperatura:

Cargar: + 5 °C a + 40 °C

–

Utilizar: - 10 °C a + 40 °C

–

Guardar: - 20 °C a + 50 °C

–

Si el acumulador se carga, se utiliza o se guarda fuera de los márgenes de temperatura recomen‐ dados, se puede reducir el rendimiento.

Si el acumulador está mojado o húmedo, dejar secar el acumulador durante 48 h a más de + 15 °C y a menos de + 50 °C, así como a una humedad del aire inferior al 70 %. Si la humedad del aire es superior, ello puede prolongar el tiempo de secado.

18.8 Valores de sonido y vibracio‐ nes

El valor K para el nivel de presión sonora es de 2 dB(A). El valor K para el nivel de potencia acústica es de 2 dB(A). El valor K para los valo‐ res de vibraciones es de 2 m/s².

STIHL recomienda utilizar protectores de los oídos.

Nivel de presión sonora LpA medido según

–

EN 62841‑4‑2: 81 dB(A). Nivel de potencia acústica LwA medido según

–

EN 62841-4-2: 89 dB(A). Valor de vibraciones ahv medido según

–

EN 62841‑4‑2

Empuñadura de mando: 2,0 m/s². El valor K

–

para el valor de vibraciones es de 2 m/s². Asidero de estribo: 1,6 m/s².

–

Los valores de sonido y vibraciones indicados se han medido conforme a un método de ensayo normalizado y pueden consultarse para realizar una comparación entre máquinas eléctricas. Los valores de sonido y vibraciones realmente efecti‐ vos pueden diferir de los valores indicados en función del tipo de la aplicación y el accesorio utilizado. Los valores de sonido y vibraciones indicados pueden utilizarse para efectuar una primera evaluación de la carga de sonido y las vibraciones. La carga de sonido y vibraciones reales debe evaluarse. Para ello también pue‐ den tomarse en consideración los tiempos en los que el equipo eléctrico está apagado, y aquellos en los que, si bien está encendido, funciona sin carga.

Para la información relativa al cumplimiento de la pauta de la patronal sobre vibraciones 2002/44/CE, véase www.stihl.com/vib.

18.9 REACH

REACH designa una ordenanza CE para el registro, evaluación y homologación de produc‐ tos químicos.

Para informaciones para cumplimentar la orde‐ nanza REACH, véase www.stihl.com/reach .

19 Piezas de repuesto y acce‐

sorios

19.1 Piezas de repuesto y acceso‐ rios

Estos símbolos caracterizan las piezas de repuesto STIHL y los accesorios originales STIHL.

60 0458-018-9802-A

Page 61

20 Gestión de residuos español

Nivel de potencia acústica medido: 89 dB(A)

STIHL recomienda emplear piezas de repuesto STIHL y accesorios originales STIHL.

Las piezas de repuesto y los accesorios de fabri‐ cantes externos no pueden ser evaluados por STIHL en lo que respecta a su fiabilidad, seguri‐ dad y aptitud pese a una observación continua del mercado por lo que STIHL tampoco puede responsabilizarse de su aplicación.

Las piezas de repuesto y los accesorios origina‐ les STIHL se pueden adquirir en un distribuidor especializado STIHL.

–

Nivel de potencia acústica garantizado: 91

–

dB(A)

La documentación técnica se conserva en la homologación de productos de ANDREAS STIHL AG & Co. KG.

El año de construcción, el país de fabricación y el número de máquina están indicados en el cor‐ tasetos.

Waiblingen, 01/06/2023 ANDREAS STIHL AG & Co. KG

20 Gestión de residuos

20.1 Gestionar como residuos el cortasetos, el acumulador y el cargador

La administración municipal o los distribuidores especializados STIHL ofrecen información sobre la gestión de residuos.

Una gestión indebida puede dañar la salud y el medio ambiente. ► Llevar los productos STIHL incluido el emba‐

laje a un punto de recogida adecuado para el reciclado con arreglo a las prescripciones locales.

► No echarlos a la basura doméstica.

21 Declaración de conformi‐

dad UE

21.1 Cortasetos STIHL HSA 50.1

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Alemania declara, como único responsable, que

Tipo de construcción: cortasetos de acumula‐

–

dor Marca: STIHL

–

Modelo: HSA 50.1

–

Identificación de serie: 4521

–

corresponde a las prescripciones habituales de las directrices 2011/65/UE, 2006/42/CE, 2014/30/UE y 2000/14/CE y que se ha desarro‐ llado y fabricado en cada caso conforme a las versiones válidas en la fecha de producción de las normas siguientes: EN 55014‑1, EN 55014‑2, EN 62841-1 y EN 62841-4-2.

Procedimiento de evaluación de la conformidad aplicado según la directriz 2000/14/CE, anexo V.

Atentamente Robert Olma, Vice President, Regulatory Affairs

& Global Governmental Relations

22 Declaración de conformi‐

dad UKCA

22.1 Cortasetos STIHL HSA 50.1

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Alemania declara, como único responsable, que

Tipo de construcción: cortasetos de acumula‐

–

dor Marca: STIHL

–

Modelo: HSA 50.1

–

Identificación de serie: 4521

–

cumple las disposiciones pertinentes de las regulaciones del Reino Unido The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 y Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 y que se ha desarrollado y fabricado en cada caso conforme a las versiones de las normas siguien‐ tes vigentes en la fecha de producción: EN 55014-1, EN 55014-2, EN 62841-1 y EN 62841-4‑2.

Procedimiento de evaluación de la conformidad aplicado según las regulaciones del Reino Unido

0458-018-9802-A 61

Page 62

español 23 Direcciones

Noise Emission in the Environment by Equip‐ ment for use Outdoors Regulations 2001 Sche‐ dule 8.

Nivel de potencia acústica medido: 89 dB(A)

–

Nivel de potencia acústica garantizado: 91

–

dB(A)

La documentación técnica se conserva en ANDREAS STIHL AG & Co. KG.

El año de construcción, el país de fabricación y el número de máquina están indicados en el cor‐ tasetos.

Waiblingen, 01/06/2023 ANDREAS STIHL AG & Co. KG

Atentamente Robert Olma, Vice President, Regulatory Affairs

& Global Governmental Relations

23 Direcciones

www.stihl.com

24 Indicaciones de seguridad

generales para herramien‐ tas eléctricas

24.1 Introducción

Este capítulo reproduce las indicaciones genera‐ les de seguridad preformuladas en la norma EN/ IEC 62841 para herramientas eléctricas de uso manual accionadas a motor.

STIHL tiene que imprimir estos textos. Las indicaciones de seguridad para evitar una

descarga eléctrica expuestas en "Indicaciones de seguridad eléctricas" no son aplicables a pro‐ ductos de acumulador STIHL.

ADVERTENCIA

■ Lea íntegramente las indicaciones de seguri‐

dad, las instrucciones, las ilustraciones y datos técnicos que se proveen con esta herra‐ mienta eléctrica. La inobservancia de las siguientes instrucciones pueden provocar una descarga eléctrica, un incendio y/o lesiones graves. Guarde todas las indicaciones de seguridad y las instrucciones para futuras con‐ sultas.

El término de "herramienta eléctrica" empleado en las indicaciones de seguridad se refiere a

herramientas eléctricas de conexión a la red (con cable de red) o a herramientas eléctricas accionadas por acumulador (sin cable de red).

24.2 Seguridad en el lugar de tra‐ bajo

Mantenga su zona de trabajo limpia y bien

iluminada. El desorden o la falta de ilumina‐ ción en las zonas de trabajo pueden provo‐ car accidentes.

No utilice la herramienta eléctrica en un

entorno que albergue riesgo de explosión, en el que se encuentren líquidos, gases o materiales en polvo combustibles. Las herra‐ mientas eléctricas producen chispas que pueden encender los materiales en polvo o los vapores.

Mantenga alejados a los niños y otras perso‐

nas mientras está utilizando la herramienta eléctrica. En caso de distracción, puede per‐ der el control sobre la herramienta eléctrica.

24.3 Seguridad eléctrica

El enchufe de la herramienta eléctrica debe

ser compatible con la caja de enchufe. No es admisible modificar el enchufe en forma alguna. No emplee adaptadores de enchufe en combinación con herramientas eléctricas dotadas de una toma de tierra. Los enchufes sin modificar y las cajas de enchufe apropia‐ das reducen el riesgo de una descarga eléc‐ trica.

Evite que su cuerpo toque superficies conec‐

tadas a tierra, como tubos, radiadores, coci‐ nas y neveras. El riesgo de recibir una des‐ carga eléctrica es mayor si su cuerpo tiene contacto a tierra.

No exponga las herramientas eléctricas a la

lluvia o la humedad. El riesgo de recibir una descarga eléctrica aumenta si penetra agua en la herramienta eléctrica.

No emplear el cable de conexión para fines

ajenos al mismo. No emplee nunca el cable de conexión para transportar, tirar o extraer el enchufe de la herramienta eléctrica. Man‐ tenga el cable de conexión alejado del calor, aceite, aristas afiladas o piezas móviles. Los cables de conexión dañados o enredados aumentan el riesgo de que se produzca una descarga eléctrica.

Al trabajar con una herramienta eléctrica a la

intemperie, utilice solamente cables alarga‐ dores que sean apropiados para usarlos en

62 0458-018-9802-A

Page 63

24 Indicaciones de seguridad generales para herramientas eléctricas español

el exterior. La utilización de un cable alarga‐ dor apropiado para usarlo en el exterior reduce el riesgo de que se produzca una descarga eléctrica.

Si fuese inevitable utilizar la herramienta

eléctrica en un entorno húmedo, deberá emplear un interruptor diferencial. La utiliza‐ ción de un interruptor diferencial reduce el riesgo de que se produzca una descarga eléctrica.

24.4 Seguridad de personas

Esté atento, preste atención a lo que hace y

emplee la herramienta eléctrica con pruden‐ cia. No utilice ninguna herramienta eléctrica si estuviese cansado o si se encuentra bajo el efecto de drogas, alcohol o medicamen‐ tos. Una simple distracción momentánea durante el uso de la herramienta eléctrica puede provocarle serias lesiones.

Utilice un equipo de protección personal y

póngase siempre unas gafas protectoras. El riesgo de lesionarse se reduce considerable‐ mente si, dependiendo del tipo y la aplica‐ ción de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado, como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores para los oídos.

Evite una puesta en marcha accidental. Ase‐

gurarse de que la herramienta eléctrica esté apagada antes de conectarla a la toma de corriente y/o a la batería, y antes de reco‐ gerla o transportarla. Si al transportar la herramienta eléctrica lleva el dedo puesto en el interruptor, o si la enchufa en la toma de corriente mientras está encendida, ello puede provocar accidentes.

Retire las herramientas de ajuste o la llave

inglesa antes de encender la herramienta eléctrica. Una herramienta o llave colocada en una pieza en rotación de la herramienta eléctrica puede ocasionar lesiones.

Evite adoptar posturas arriesgadas. Adopte

una postura segura y mantenga el equilibrio en todo momento. Esto le permitirá controlar mejor la herramienta eléctrica en caso de presentarse situaciones inesperadas.

Póngase una ropa de trabajo apropiada. No

utilice ropa holgada ni artículos de joyería. Mantenga el pelo y la ropa alejados de pie‐ zas que estén en movimiento. La ropa hol‐ gada, los artículos de joyería y el pelo largo

se pueden enganchar en las piezas en movi‐ miento.

Cuando sea posible montar equipos de aspi‐

ración o recogida de polvo, se deben conec‐ tar y utilizar correctamente. El empleo de estos equipos de aspiración puede reducir los riesgos derivados del polvo.

No se deje llevar por una falsa sensación de

seguridad ni pase por alto las normas de seguridad para herramientas eléctricas, aun cuando esté familiarizado con ellas por haberlas utilizado con mucha frecuencia. Actuar sin poner atención puede provocar graves lesiones en fracciones de segundos.

24.5 Uso y manejo de la herra‐ mienta eléctrica

No sobrecargue la herramienta eléctrica.

Use la herramienta eléctrica destinada a tal fin para realizar su trabajo. Con la herra‐ mienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.

No utilice herramientas eléctricas cuyo inte‐

rruptor esté defectuoso. Las herramientas eléctricas que ya no se puedan encender o apagar son peligrosas y deben repararse.

Quite el enchufe de la red y/o saque la bate‐

ría antes de modificar los ajustes de la herra‐ mienta eléctrica, cambiar las piezas del ins‐ trumento de inserción o guardar la herra‐ mienta eléctrica. Esta medida preventiva reduce el riesgo de que la herramienta eléc‐ trica arranque accidentalmente.

Guarde fuera del alcance de los niños las

herramientas eléctricas que no utilice. No permita la utilización de la herramienta eléc‐ trica a aquellas personas que no estén fami‐ liarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléc‐ tricas son peligrosas si las utilizan personas inexpertas.

Cuide la herramienta eléctrica y el instru‐

mento de inserción con esmero. Controle si las piezas móviles funcionan correctamente y sin atascarse, y si existen piezas rotas o tan deterioradas que pudieran afectar al fun‐ cionamiento de la herramienta eléctrica. Encargue la reparación de piezas defectuo‐ sas antes de volver a usar la herramienta eléctrica. Muchos de los accidentes tiene su origen en el mantenimiento deficiente de las herramientas eléctricas.

0458-018-9802-A 63

Page 64

español 24 Indicaciones de seguridad generales para herramientas eléctricas

Mantenga las herramientas de corte afiladas

y limpias. Las herramientas con cantos de corte afilados que están cuidadas correcta‐ mente se atascan menos y se manejan mejor.

Utilice la herramienta eléctrica, el instru‐

mento de inserción, los instrumentos de inserción, etc. con arreglo a estas instruccio‐ nes. Al hacerlo, tenga en cuenta las condi‐ ciones de trabajo y la actividad a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede originar situaciones peli‐ grosas.

Mantenga las empuñaduras y las superficies

de agarre secas, limpias y libres de aceite y grasa. Las empuñaduras y superficies de agarre resbaladizas no permiten un manejo seguro ni el control de la herramienta eléc‐ trica en situaciones imprevistas.

24.6 Uso y trato de la herramienta de acumulador

Cargue los acumuladores únicamente con

los cargadores recomendados por el fabri‐ cante. Existe riesgo de incendio del carga‐ dor, si se intenta cargar acumuladores de un tipo diferente al previsto para dicho carga‐ dor.

Emplee únicamente los acumuladores pre‐

vistos en cada caso para las herramientas eléctricas. El uso de otro tipo de acumulado‐ res puede provocar lesiones y el riesgo de incendio.

Si no utiliza el acumulador, guárdelo sepa‐

rado de clips, monedas, llaves, clavos, torni‐ llos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador pueden causar quemaduras o un incendio.

La utilización inadecuada del acumulador

puede provocar fugas de líquido del mismo. Evite el contacto con dicho líquido. En caso de un contacto casual, enjuagar el área afec‐ tada con agua. En caso de contacto con los ojos, acuda además inmediatamente a un médico. El líquido que sale del acumulador puede irritar la piel o producir quemaduras en la misma.

No utilice ningún acumulador que esté

dañado o modificado. Los acumuladores que

estén dañados o modificados se pueden comportar imprevisiblemente y encenderse, explotar o provocar otros peligros.

No exponga un acumulador al fuego o tem‐

peraturas demasiado elevadas. El fuego o temperaturas superiores a 130 °C (265 °F) pueden provocar una explosión.

Observe todas las instrucciones para realizar

la carga y no cargue nunca el acumulador o la herramienta de acumulador fuera del mar‐ gen de temperatura indicado en el manual de instrucciones. La carga errónea o realizar la carga fuera del margen de temperatura admitido puede destruir el acumulador y aumentar el peligro de incendio.

24.7 Servicio Técnico

Encargue la reparación de su herramienta

eléctrica a un profesional cualificado, empleando exclusivamente piezas de repuesto originales. Solamente de este modo se mantendrá la seguridad de la herra‐ mienta eléctrica.

No realizar nunca el mantenimiento de un

acumulador que esté dañado. Cualquier mantenimiento de acumuladores solo es asunto del fabricante o de puntos de post‐ venta provistos de los correspondientes poderes.

24.8 Indicaciones de seguridad para cortasetos

Indicaciones de seguridad generales para corta‐ setos

No utilice el cortasetos cuando haga mal

)

tiempo, especialmente si existe peligro de tormentas. De esta manera, se reduce el riesgo de ser alcanzado por un rayo.

Mantenga todos los cables alejados de la

zona de corte. Los cables pueden estar ocul‐ tos en setos y arbustos y las cuchillas los pueden cortar accidentalmente.

Utilice un protector de los oídos. Un equipa‐

miento de protección personal adecuado reduce el riesgo de pérdida auditiva.

Sujete el cortasetos solo por las superficies

de agarre aisladas, ya que la cuchilla puede topar con cables conductores de corriente ocultos. El contacto de las cuchillas con un cable conductor de corriente puede someter

Nivel de presión sonora > 85 dB(A)

64 0458-018-9802-A

Page 65

svenska

a tensión piezas metálicas de la máquina y provocar una descarga eléctrica.

Mantenga todas las partes del cuerpo apar‐

tadas de la cuchilla. No intente quitar el material cortado o sujetar el material a cortar si las cuchillas están en funcionamiento. Las cuchillas se siguen moviendo tras apagar el interruptor. Una distracción momentánea durante el uso del cortasetos puede provo‐ car lesiones graves.

Antes de quitar el material cortado que ha

quedado atrapado o de realizar el manteni‐ miento de la máquina, asegúrese de que todos los interruptores estén desactivados y que el acumulador se haya retirado o esté separado. La puesta en funcionamiento acci‐ dental del cortasetos al quitar el material que ha quedado atrapado puede provocar lesio‐ nes graves.

Lleve el cortasetos por la empuñadura con

las cuchillas paradas y tenga cuidado de no accionar ningún interruptor. Llevar el corta‐ setos correctamente reduce el riesgo de que se ponga en funcionamiento de forma acci‐ dental y la consiguiente lesión que pueda causar la cuchilla.

Al transportar o guardar el cortasetos, poner

siempre la cubierta de las cuchillas. El manejo adecuado del cortasetos reduce el peligro de lesiones originadas por la cuchilla.

Innehållsförteckning

Förord....................................................... 65

2 Information bruksanvisningen...................65

3 Översikt.....................................................66

4 Säkerhetsanvisningar............................... 67

5 Förbered häcksaxen................................. 73

6 Ladda batteriet och lampor....................... 73

7 Sätt in och ta ut batteriet...........................74

8 Sätt på och stäng av häcksaxen...............75

9 Kontrollera häcksaxen och batteriet..........75

10 Arbeta med häcksaxen............................. 76

11 Efter arbetet.............................................. 76

12 Transport...................................................76

13 Förvaring...................................................76

14 Rengöring................................................. 77

15 Underhåll...................................................77

16 Reparera...................................................78

17 Felavhjälpning...........................................78

18 Tekniska data............................................79

19 Reservdelar och tillbehör.......................... 80

20 Kassering..................................................80

0458-018-9802-A 65

21 EU-försäkran om överensstämmelse........80

22 UKCA-konformitetsdeklaration..................81

23 Adresser....................................................81

24 Allmänna säkerhetsanvisningar för elverk‐

tyg............................................................. 81

1 Förord

Hej! Tack för att du valt en produkt från STIHL. Vi

utvecklar och tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför är våra produkter mycket säkra även när de belastas mycket.

STIHL ger även en förstklassig service. Hos våra återförsäljare får du kompetent rådgivning och instruktioner samt tekniska råd.

STIHL strävar efter att arbeta på ett sätt som är så hållbart och ansvarsfullt mot naturen som möjligt. Denna bruksanvisning är till för att hjälpa dig att använda din STIHL produkt på ett säkert och miljövänligt sätt över lång tid.

Vi uppskattar ditt förtroende för oss och önskar dig lycka till med din STIHL-produkt.

Dr Nikolas Stihl

VIKTIGT! LÄS BRUKSANVISNINGEN INNAN DU ANVÄNDER PRODUKTEN OCH SPARA DEN.

2 Information bruksanvis‐

ningen

2.1 Kompletterande dokument

Följ lokala säkerhetsföreskrifter. ► Läs följande kompletterande dokument till den

här bruksanvisningen, se till att du förstått dem och spara dem:

Säkerhetsinformation för batteriet STIHL AK

–

Säkerhetsinformation för batterier och pro‐

–

dukter med inbyggda batterier från STIHL: www.stihl.com/safety-data-sheets

Översättning av originalbruksanvisningen

0000010561_008_S

Tryckt på klorfritt blekt papper.

Papperet är återvinningsbart.

0458-018-9802-A. VA4.C25.

Page 66

0000100651_001

svenska 3 Översikt

2.2 Varningar i texten

FARA

■ Varnar för faror som leder till allvarliga skador

eller dödsfall. ► Med åtgärderna kan man förhindra allvar‐

liga skador eller dödsfall.

VARNING

■ Varnar för faror som kan leda till allvarliga ska‐

dor eller dödsfall. ► Med åtgärderna kan man förhindra allvar‐

liga skador eller dödsfall.

OBS!

■ Varnar för faror som kan leda till materialska‐

dor. ► Med åtgärderna kan man förhindra materia‐

lskador.

2.3 Symboler i texten

Denna symbol hänvisar till ett kapitel i denna bruksanvisning.

3 Översikt

3.1 Häcksax, batteri och laddare

1 Bygelhandtag

Bygelhandtaget används för att hålla, styra och bära häcksaxen.

66 0458-018-9802-A

2 Växelbygel

Växelbygeln används för att sätta på och stänga av häcksaxen tillsammans med strömbrytaren.

3 Batterifack

Batteriet sitter i batterifacket.

4 Spärrarm

Spärrarmen håller fast batteriet i batterifacket.

5 Strömbrytarspärr

Strömbrytarspärren låser upp strömbrytaren.

6 Manöverhandtag

Manöverhandtaget används för att manö‐ vrera, styra och hålla i häcksaxen.

7 Strömbrytare

Strömbrytaren används för att sätta på och stänga av häcksaxen tillsammans med växel‐ bygeln.

8 Handskydd

Handskyddet skyddar handen på bygelhand‐ taget mot kontakt med knivarna.

9 Knivar

Knivarna skär av växterna.

10 Laddare

Batteriet laddas i laddaren.

11 LED-lampa

LED-lampan visar laddarens status.

12 Elkontakt

Elkontakten förbinder anslutningskabeln med eluttaget

13 Anslutningskabel

Anslutningskabeln ansluter laddaren till elkon‐ takten.

14 Batteri

Batteriet försörjer häcksaxen med kraft.

15 LED-lampor

LED-lamporna indikerar batteriets laddnings‐ status och eventuella fel.

16 Tryckknapp

Tryckknappen aktiverar lamporna på batte‐ riet.

17 Knivskydd

Knivskyddet skyddar mot kontakt med kni‐ varna.

# Typskylt med serienummer

3.2 Symboler

Symbolerna på häcksaxen, batteriet och ladda‐ ren har följande innebörd:

Page 67

4 Säkerhetsanvisningar svenska

1 LED-lampa lyser rött. Batteriet är för varmt eller för kallt.

Skydda batteriet mot värme och eld.

4 LED-lampor blinkar rött. Fel på batte‐ riet.

LED-lampan lyser grönt och LED-lam‐ porna på batteriet lyser eller blinkar grönt. Batteriet laddas.

LED-lampan blinkar rött. Det finns ingen elektrisk kontakt mellan batteriet och laddaren eller det finns ett fel på batteriet eller laddaren.

Garanterad ljudeffektnivå enligt direktiv 2000/14/EG i dB(A) för att jämföra buller från produkter.

Informationen bredvid symbolen anger bat‐ teriets energiinnehåll enligt batteritillverka‐ rens specifikation. Energiinnehållet som är tillgängligt under användningen är lägre.

Använd den elektriska utrustningen i ett stängt och torrt rum.

Släng inte produkten i hushållsavfallet.

4 Säkerhetsanvisningar

4.1 Varningssymboler

Varningssymbolerna på häcksaxen, batteriet och laddaren har följande innebörd:

Följ säkerhetsanvisningarna och vidta rätt åtgärder.

Läs bruksanvisningen, se till att du har förstått den och spara den.

Använd skyddsglasögon.

Vidrör inte de rörliga knivarna.

Skydda batteriet mot regn och fukt och doppa inte ner det i vätska.

4.2 Avsedd användning

Använd bara häcksaxen STIHL HSA 50.1 för att klippa häckar, buskar, småskog och ris.

Häcksaxen får inte användas när det regnar. Batteriet STIHL AK förser häcksaxen med kraft. Laddaren STIHL AL 101 används för att ladda

batteriet STIHL AK.

VARNING

■ Batterier och laddare som inte är godkända av STIHL för häcksaxen kan orsaka brand och explosion. Personer kan skadas allvarligt eller dödas och materiella skador kan uppstå. ►

Använd häcksaxen med ett STIHL AK bat‐ teri.

► Ladda batteriet STIHL-AK med en laddare

STIHL-AL 101, AL 301 eller AL 501.

■ Om häcksaxen, batteriet eller laddaren inte används på avsett sätt kan det leda till allvar‐ liga personskador, dödsfall eller materialska‐ dor. ►

Använd häcksaxen, batteriet och laddaren enligt anvisningarna i den här bruksanvis‐ ningen.

4.3 Krav på användaren

VARNING

■

Användare som inte utbildats känner inte till farorna med häcksaxen, batteriet och ladda‐ ren. Användaren eller andra personer kan ska‐ das allvarligt eller förolyckas.

► Läs bruksanvisningen, se till att du

har förstått den och spara den.

Ta ur batteriet under arbetspauser, transport, förvaring, underhåll och reparation.

Skydda häcksaxen och laddaren mot regn och fukt.

0458-018-9802-A 67

► Om häcksaxen, batteriet eller laddaren

överlämnas till någon annan, ska bruksan‐ visningen medfölja.

►

Kontrollera att användaren uppfyller föl‐ jande krav:

Användaren är utvilad.

–

Användaren är skick, både fysiskt,

–

motoriskt och mentalt, att arbeta med och använda häcksaxen, batteriet och laddaren. Om användaren är begränsad

Page 68

svenska 4 Säkerhetsanvisningar

fysiskt, motoriskt eller mentalt får denne bara arbeta under uppsikt av en ansva‐ rig person. Användaren inser och kan förutse ris‐

–

kerna med häcksaxen, batteriet och lad‐ daren. Användaren är myndig eller utbildas i ett

–

arbete i enlighet med nationella bestäm‐ melser under tillsyn. Användaren måste ha instruerats av en

–

STIHL-återförsäljare eller en sakkunnig person innan denne använder häck‐ saxen och laddaren för första gången. Användaren är inte påverkad av alko‐

–

hol, läkemedel eller droger.

► Om något är oklart: Kontakta en STIHL-

återförsäljare.

4.4 Klädsel och utrustning

VARNING

■ Under arbetet kan långt hår dras in i häck‐ saxen. Det kan leda till att användaren skadas allvarligt. ►

Sätt upp långt hår och se till att det inte når nedanför axlarna.

■ Föremål kan slungas iväg med hög hastighet under arbetet. Användaren kan skadas.

► Använd tätt sittande skyddsglasö‐

gon. Skyddsglasögonen ska vara kontrollerade enligt EN 166 eller nationella bestämmelser och vara korrekt märkta när de säljs.

►

Använd tätt sittande kläder med långa ärmar och byxben.

■ Damm kan virvla upp under arbetet. Damm som andas in kan skada hälsan och utlösa allergiska reaktioner. ►

Om damm virvlar upp ska en skyddsmask användas.

■ Olämpliga kläder kan fastna i trä, buskage och i häcksaxen. Användaren kan skadas allvarligt om olämpliga kläder används. ►

Använd tätt sittande kläder.

► Ta av sjalar och smycken.

■ Under arbetet kan användaren komma i kon‐ takt med de rörliga knivarna. Det kan leda till att användaren skadas allvarligt. ►

Använd skor av slitstarkt material.

► Använd långbyxor av slitstarkt material.

■ Under rengöring eller underhåll kan använda‐ ren komma i kontakt med knivarna. Använda‐ ren kan skadas. ►

Använd arbetshandskar av slitstarkt mate‐ rial.

■ Användaren kan halka om olämpliga skor används. Användaren kan skadas. ► Använd stabila, heltäckande skor med halk‐

säker sula.

4.5 Arbetsområde och omgivning

4.5.1 Häcksax

VARNING

■ Utomstående personer, barn och djur kan inte uppfatta och bedöma farorna med häcksaxen och föremål som slungas iväg. Utomstående personer, barn och djur kan skadas allvarligt och materialskador kan uppstå. ►

Utomstående personer, barn och djur måste hållas på avstånd från arbetsområ‐ det.

►

Lämna inte häcksaxen utan uppsikt.

► Se till att barn inte kan leka med häck‐

saxen.

■ Häcksaxen är inte vattenskyddad. Om man arbetar när det regnar eller i fuktig miljö kan det leda till en elektrisk stöt. Användaren kan skadas och häcksaxen kan gå sönder.

► Arbeta inte i regn eller i fuktiga mil‐

jöer.

■ Elektriska komponenter på häcksaxen kan orsaka gnistor. Gnistorna kan orsaka brand eller explosion i brännbar eller explosiv miljö. Det kan leda till allvarliga personskador eller dödsfall och materiella skador. ►

Använd inte maskinen i brandfarlig eller explosiv miljö.

4.5.2 Batteri

VARNING

■

Utomstående personer, barn och djur förstår inte och kan inte bedöma farorna med batte‐ riet. Utomstående personer, barn och djur kan skadas allvarligt. ►

Utomstående personer, barn och djur

måste hållas på avstånd. ► Lämna inte batteriet utan uppsikt. ► Se till att barn inte kan leka med batteriet.

■ Batteriet är inte skyddat mot all påverkan från omgivningen. Batteriet kan börja brinna, explo‐ dera eller skadas irreversibelt om det utsätts för viss påverkan från omgivningen. Detta kan orsaka allvarliga personskador och materia‐ lskador.

68 0458-018-9802-A

Page 69

4 Säkerhetsanvisningar svenska

► Skydda batteriet mot värme och eld. ► Kasta inte batteriet i eld.

► Ladda, använd och förvara inte batteriet

utanför de angivna temperaturgränserna,

18.6. ► Skydda batteriet mot regn och fukt

och doppa inte ner det i vätska.

► Håll batteriet borta från små metalldelar. ► Utsätt inte batteriet för högt tryck. ► Utsätt inte batteriet för mikrovågor. ► Skydda batteriet mot kemikalier och salter.

4.5.3 Laddare

VARNING

■ Utomstående personer och barn förstår inte och kan inte bedöma farorna med laddaren och elektrisk ström. Personer, barn och djur som inte är inblandade kan skadas allvarligt eller dödas. ►

Utomstående personer, barn och djur måste hållas på avstånd.

► Se till att barn inte kommer åt att leka med

laddaren.

■ Laddaren är inte vattenskyddad. Om man arbetar i regnig eller fuktig miljö kan det leda till en elektrisk stöt. Användaren kan skadas och laddaren kan gå sönder.

► Får inte användas i regn eller fuktig

miljö.

■ Laddaren är inte skyddad mot påverkan från omgivningen. Laddaren kan börja brinna eller explodera om den utsätts för viss påverkan från omgivningen. Personer kan skadas allvar‐ ligt och materiella skador kan uppstå. ►

Förvara laddaren i ett stängt och torrt rum.

► Använd inte laddaren i brandfarlig eller

explosiv miljö.

► Ställ inte laddaren på ett brandfarligt under‐

lag.

► Använd och förvara inte laddaren utanför

de angivna temperaturgränserna, 18.6.

■ Personer kan snubbla över anslutningskabeln. Personer kan skadas och laddaren kan gå sönder. ►

Se till att anslutningskabeln ligger plant på golvet.

4.6 Säker användning

4.6.1 Häcksax Häcksaxen är säker att använda när följande vill‐ kor är uppfyllda:

Häcksaxen är oskadad.

–

Häcksaxen är ren och torr.

–

Manöverdonen fungerar och är oförändrade.

–

Knivarna är korrekt monterade.

–

Originaltillbehör från STIHL för denna häcksax

–

är monterade. Tillbehöret är korrekt monterat.

–

VARNING

■ Vid icke-säker användning fungerar eventuellt inte komponenterna och säkerhetsanordning‐ arna korrekt. Personer kan skadas allvarligt eller förolyckas. ►

Använd inte häcksaxen om den är skadad.

► Om häcksaxen är smutsig eller våt: Rengör

häcksaxen och låt den torka. ► Gör inga ändringar på häcksaxen. ► Om manöverdonen inte fungerar: Arbeta

inte med häcksaxen. ► Använd endast originaltillbehör från STIHL

för denna häcksax. ► Montera tillbehören enligt anvisningarna i

den här bruksanvisningen eller enligt tillbe‐

hörets bruksanvisning. ►

Stick inte in föremål i hålen på häcksaxen. ► Byt ut slitna eller skadade skyltar. ► Om något är oklart: Kontakta en STIHL-

återförsäljare.

4.6.2 Knivar Knivarna är säkra att använda när följande upp‐ fylls:

Knivarna är oskadade.

–

Knivarna är inte deformerade.

–

Knivarna går lätt.

–

Knivarna är korrekt slipade.

–

Knivarna har inte skägg.

–

VARNING

■

I ett osäkert tillstånd kan delar av knivarna lossna och slungas iväg. Personer kan skadas allvarligt. ►

Använd inte häcksaxen om knivarna är tra‐

siga. ► Slipa och avgrada knivarna korrekt. ► Om något är oklart: Kontakta en STIHL-

återförsäljare.

0458-018-9802-A 69

Page 70

svenska 4 Säkerhetsanvisningar

4.6.3 Batteri Batteriet är säkert att använda när följande upp‐ fylls:

Batteriet är oskadat.

–

Batteriet är rent och torrt.

–

Batteriet fungerar och har inte modifierats.

–

VARNING

■ Om batteriet inte är i ett säkert skick kan det inte längre fungera på ett säkert sätt. Personer kan skadas allvarligt. ►

Arbeta bara med ett oskadat och funge‐

rande batteri. ► Ladda inte trasiga eller skadade batterier. ► Rengör batteriet om det är smutsigt. ► Låt batteriet torka om det är blött eller fuk‐

tigt 18.7. ► Gör inga ändringar på batteriet. ► Stick inte in föremål i hålen på batteriet. ► Låt inte de elektriska kontakterna på batte‐

riet komma i kontakt med metallföremål

eftersom det kan leda till kortslutning. ►

Öppna inte batteriet. ► Byt ut utslitna eller skadade informations‐

skyltar.

■ Det kan läcka ut vätska ur ett trasigt batteri. Om vätskan kommer i kontakt med huden eller ögonen kan huden eller ögonen bli irriterade. ►

Undvik kontakt med vätskan.

► Om du fått vätska på huden: Tvätta de

berörda ställena med rikligt med vatten och tvål.

►

Vid kontakt med ögonen: Skölj ögonen med rikligt med vatten i minst 15 minuter och kontakta läkare.

■

Ett trasigt eller skadat batteri kan lukta kons‐ tigt, ryka eller brinna. Detta kan orsaka allvar‐ liga personskador eller dödsfall och sakskador kan uppstå. ►

Om batteriet luktar konstigt eller ryker: Använd inte batteriet och håll det borta från brännbart material.

►

Om batteriet börjar brinna, försök att släcka branden med en brandsläckare eller vatten.

4.6.4 Laddare

Laddaren är säker att använda när följande vill‐ kor är uppfyllda:

Laddaren är oskadad.

–

Laddaren är ren och torr.

–

VARNING

■

Vid icke-säker användning fungerar eventuellt inte komponenterna och säkerhetsanordning‐ arna korrekt. Personer kan skadas allvarligt eller förolyckas.

►

Använd bara en oskadad laddare.

► Om laddaren är smutsig eller blöt: Rengör

laddaren och låt den torka. ► Modifiera inte laddaren. ► Stick inte in föremål i hålen på laddaren. ► Låt inte de elektriska kontakterna i laddaren

komma i kontakt med metallföremål efter‐

som det kan leda till kortslutning. ►

Öppna inte laddaren.

4.7 Arbeta

VARNING

■ I vissa situationer kan det vara svårt att kon‐ centrera sig. Det kan leda till att man snubblar, ramlar och skadas allvarligt. ►

Arbeta lugnt och metodiskt.

► Om ljusförhållandena och sikten är dåliga:

Arbeta inte med häcksaxen. ► Använd häcksaxen ensam. ► Var uppmärksam på hinder. ► Stå på marken och ha god balans när du

arbetar. Om du måste arbeta uppe i luften:

Använd en lyftplattform eller en säker ställ‐

ning. ►

Arbeta inte på stege och klättra inte upp i

träd. ► Om du börjar bli trött: Ta en paus i arbetet.

■ Om man arbetar över axelhöjd kan man bli trött snabbare. Det kan leda till att användaren skadas allvarligt. ►

Arbeta bara över axelhöjd under kort tid.

► Ta paus i arbetet.

■ Om kniven träffar ett hårt föremål när den rör sig, kan den bromsas snabbt. Reaktionskraf‐ terna kan leda till att man förlorar kontrollen över häcksaxen och skadas svårt. ►

Håll i häcksaxen med båda händerna.

► Undersök om det finns hårda föremål i

häcken och ta bort dem innan arbetet påbörjas.

■

De rörliga knivarna kan orsaka skärskador. Det kan leda till att användaren skadas allvar‐ ligt.

► Vidrör inte de rörliga knivarna. ► Om knivarna är blockerade av ett

föremål: Stäng av häcksaxen och ta ut batteriet. Ta sedan bort föremålet.

■

Om häcksaxen förändras under arbetet eller beter sig konstigt, kan den vara i ett osäkert skick. Personer kan skadas allvarligt och materiella skador kan uppstå. ►

Avsluta arbetet, ta ur batteriet och kontakta en STIHL-återförsäljare.

■ Häcksaxen kan vibrera under arbetet. ► Använd handskar.

70 0458-018-9802-A

Page 71

4 Säkerhetsanvisningar svenska

► Ta pauser i arbetet. ► Om du får problem med blodcirkulationen:

Uppsök en läkare.

■ När strömbrytaren släpps fortsätter knivarna att röra sig ca 1 sekund. De rörliga knivarna kan orsaka skärskador. Personer kan skadas allvarligt. ►

Håll häcksaxen i manöverhandtaget och bygelhandtaget, och vänta tills knivarna inte rör sig längre.

FARA

■ Om man arbetar i närheten av strömförande ledningar kan knivarna komma i kontakt med dem och skada dem. Användaren kan skadas allvarligt eller förolyckas. ►

Arbeta inte i närheten av strömförande kab‐ lar.

4.8 Ladda

VARNING

■ Under laddningen kan det bildas lukt eller rök om laddaren är trasig eller defekt. Det kan leda till personskador eller materialskador. ►

Dra ut kontakten ur eluttaget.

■ Laddaren kan överhettas och orsaka brand om värmen inte avleds korrekt. Det kan leda till allvarliga personskador, dödsfall eller mate‐ rialskador. ►

Täck inte över laddaren.

4.9 Elanslutning

Det kan uppstå kontakt med strömförande kom‐ ponenter av följande orsaker:

Anslutningskabeln eller förlängningskabeln är

–

skadad. Anslutningskabelns eller förlängningskabelns

–

kontakt är skadad. Eluttaget är inte korrekt installerat.

–

FARA

■

Kontakt med strömförande komponenter kan leda till elstöt. Användaren kan skadas allvar‐ ligt eller förolyckas. ►

Kontrollera att anslutningskabeln, förläng‐ ningskabeln och kontakterna är oskadade.

Om anslutningskabeln eller förläng‐ ningskabeln är defekt eller skadad: ► Rör inte vid det skadade stället. ► Dra ut kontakten ur eluttaget.

►

Berör endast anslutningskabel, förläng‐ ningskabel och kontakter med torra händer.

► Anslut anslutningskabelns eller förläng‐

ningskabelns elkontakt till ett korrekt instal‐ lerat och säkrat eluttag med skyddskontakt.

0458-018-9802-A 71

►

Anslut laddaren via en jordfelsbrytare (30 mA, 30 ms).

■ En skadad eller olämplig förlängningskabel kan orsaka elstötar. Personer kan skadas all‐ varligt eller förolyckas. ►

Använd en förlängningskabel med rätt ledartvärsnitt, 18.5.

VARNING

■ Under laddningen kan fel nätspänning eller fel nätfrekvens leda till överspänning i laddaren. Laddaren kan skadas. ►

Kontrollera att elnätets nätspänning och nätfrekvens överensstämmer med uppgif‐ terna på laddarens typskylt.

■

Om laddaren ansluts till ett grenuttag kan elektriska kompontenter överbelastas under laddningen. De elektriska komponenterna kan överhettas och orsaka brand. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador kan uppstå. ►

Säkerställ att de maximala effektangivel‐ serna på grenuttaget inte överskrids av effekten på typskylten för laddaren tillsam‐ mans med effekten hos alla övriga elekt‐ riska apparater som är anslutna till grenut‐ taget.

■

En felaktigt dragen anslutningskabel och för‐ längningskabel kan skadas och man kan snubbla. Personer kan skadas och anslut‐ ningskabeln eller förlängningskabeln kan ska‐ das. ►

Dra och märk ut anslutningskabeln och för‐ längningskabeln så att ingen kan snubbla.

► Dra anslutningskabeln och förlängningska‐

beln så att de inte spänns eller fastnar.

► Dra anslutningskabeln och förlängningska‐

beln så att de inte kan skadas, vikas, kros‐ sas eller nötas.

►

Skydda anslutningskabeln och förläng‐ ningskabeln från värme, olja och kemikalier.

► Dra anslutningskabeln och förlängningska‐

beln på ett torrt underlag.

■ Förlängningskabeln blir varm under arbetet. Om värmen inte kan avledas kan det leda till brand. ►

Om en kabeltrumma används: Linda ut kabeltrumman helt.

■ Om det finns elektriska ledningar och rör i väg‐ gen kan dessa skadas om laddaren monteras på väggen. Kontakt med elektriska ledningar kan leda till en elektrisk stöt. Detta kan orsaka allvarliga personskador och materialskador. ►

Kontrollera att det inte finns några elekt‐ riska ledningar och rör i väggen på det avsedda stället.

Page 72

svenska 4 Säkerhetsanvisningar

■ Om laddaren inte är monterad på väggen på det sätt som beskrivs i denna bruksanvisning kan laddaren eller batteriet falla ner eller så kan laddaren bli för het. Detta kan orsaka per‐ sonskador och sakskador. ►

Montera laddaren på ett sådant sätt på väg‐ gen som det beskrivs i denna bruksanvis‐ ning.

■

Om laddaren monteras på väggen med batte‐ riet isatt kan batteriet ramla ur laddaren. Detta kan orsaka personskador och sakskador. ►

Montera först laddaren på väggen och sätt sedan in batteriet.

4.10 Transport

4.10.1 Häcksax

► Säkra laddaren med spännband, remmar

eller ett nät så att den inte kan falla eller komma i rörelse.

■

Bär inte laddaren i anslutningskabeln. Anslut‐ ningskabeln och laddaren kan skadas. ► Linda upp anslutningskabeln och fäst den i

laddaren.

4.11 Förvaring

4.11.1 Häcksax

VARNING

■ Barn känner inte till farorna med häcksaxen. Barn kan skadas allvarligt.

► Ta ut batteriet.

VARNING

■ Häcksaxen kan välta eller röra sig under trans‐ porten. Detta kan orsaka personskador och sakskador.

► Ta ut batteriet.

► Trä på knivskyddet så att knivarna täcks

helt.

► Säkra häcksaxen med spännband, remmar

eller ett nät så att den inte kan välta eller komma i rörelse.

4.10.2 Batteri

VARNING

■

Batteriet är inte skyddat mot all påverkan från omgivningen. Batteriet kan skadas och sak‐ skador kan uppstå om batteriet utsätts för spe‐ cifik miljöpåverkan. ►

Transportera inte batteriet om det är ska‐ dat.

■ Batteriet kan välta eller röra sig under trans‐ porten. Detta kan orsaka personskador och sakskador. ►

Se till att batteriet inte kan röra sig i för‐ packningen.

► Se till att förpackningen inte kan röra sig.

4.10.3 Laddare

VARNING

■

Laddaren kan välta eller röra sig under trans‐ porten. Detta kan orsaka personskador och sakskador. ►

Dra ut kontakten ur eluttaget.

► Ta ut batteriet.

► Trä på knivskyddet så att knivarna täcks

helt.

► Förvara häcksaxen utom räckhåll för barn.

■ De elektriska kontakterna på häcksaxen och metallkomponenter kan korrodera på grund av fukt. Häcksaxen kan skadas.

► Ta ut batteriet.

► Förvara häcksaxen på en ren och torr plats.

4.11.2 Batteri

VARNING

■

Barn kan inte förstå och bedöma farorna med batteriet. Barn kan skadas allvarligt. ► Förvara batteriet utom räckhåll för barn.

■ Batteriet är inte skyddat mot all påverkan från omgivningen. Batteriet kan skadas irreparabelt om det utsätts för viss påverkan från omgiv‐ ningen. ►

Förvara batteriet på en ren och torr plats. ► Förvara batteriet i ett stängt utrymme. ► Förvara batteriet separat från häcksaxen. ► Om batteriet förvaras i laddaren: Dra ut

elkontakten och förvara batteriet med en

laddningsnivå mellan 40 % och 60 % (2

LED-lampor som lyser grönt). ►

Förvara inte batteriet utanför de angivna

temperaturgränserna, 18.6.

4.11.3 Laddare

VARNING

■

Barn förstår inte och kan inte bedöma farorna med laddaren. Barn kan skadas allvarligt eller dödas.

72 0458-018-9802-A

Page 73

0000099636_001

5 Förbered häcksaxen svenska

► Dra ur nätkontakten. ► Förvara laddaren utom räckhåll för barn.

■ Laddaren är inte skyddad mot påverkan från omgivningen. Laddaren kan skadas om den utsätts för påverkan från omgivningen. ►

Dra ur nätkontakten. ► Om laddaren är varm: Låt laddaren svalna. ► Förvara laddaren på en ren och torr plats. ► Förvara laddaren i ett stängt rum. ► Förvara inte laddaren utanför de angivna

temperaturgränserna, 18.6.

■ Bär inte laddaren i anslutningskabeln och låt den inte hänga i den. Anslutningskabeln och laddaren kan skadas. ►

Grip tag och håll laddaren i huset. Det finns ett handtag för att enkelt lyfta laddaren.

► Fäst laddaren på väggfästet.

4.12 Rengöring, underhåll och repa‐

ration

VARNING

■ Om batteriet sitter i under rengöring, underhåll eller reparation kan häcksaxen plötsligt starta. Detta kan orsaka allvarliga personskador och materialskador.

► Ta ut batteriet.

►

Använd arbetshandskar av slitstarkt mate‐ rial.

5 Förbered häcksaxen

5.1 Förbereda häcksaxen

Före varje användning måste följande steg utfö‐ ras: ► Kontrollera att följande komponenter befinner

sig i säkert skick:

–

Häcksax, 4.6.1.

–

Knivar, 4.6.2.

–

Batteri, 4.6.3.

–

Laddare, 4.6.4.

►

Kontrollera batteriet,

►

Ladda batteriet helt, 6.2.

►

Rengör häcksaxen, 14.1.

►

Kontrollera manöverdonen, 9.1.

► Om stegen inte kan genomföras: Använd inte

häcksaxen och uppsök en STIHL-återförsäl‐ jare.

9.2.

6 Ladda batteriet och lampor

6.1 Montera laddaren på väggen

Laddaren kan monteras på en vägg.

■ Aggressiva rengöringsmedel, rengöring med en vattenstråle eller vassa föremål kan skada häcksaxen, knivarna, batteriet eller laddaren. Om häcksaxen, knivarna, batteriet eller ladda‐ ren inte rengörs ordentligt slutar eventuellt komponenterna och säkerhetsanordningarna att fungera. Personer kan skadas allvarligt. ►

Rengör häcksaxen, knivarna, batteriet och laddaren enligt anvisningarna i den här bruksanvisningen.

■

Om häcksaxen, knivarna, batteriet eller ladda‐ ren inte underhålls och repareras korrekt slu‐ tar eventuellt komponenterna och säkerhets‐ anordningarna att fungera. Personer kan ska‐ das allvarligt eller förolyckas. ►

Reparera inte häcksaxen, batteriet och lad‐ daren själv.

► Om häcksaxen, batteriet eller laddaren

måste underhållas eller repareras: Kontakta en STIHL-återförsäljare.

►

Underhåll knivarna enligt anvisningarna i den här bruksanvisningen.

■ Vid rengöring eller underhåll av knivarna kan man skära sig på de vassa tänderna. Använ‐ daren kan skadas.

0458-018-9802-A 73

► Montera laddaren på väggen enligt följande:

Lämpligt fastsättningsmaterial används.

–

Laddaren är vågrät.

–

Bibehåll följande mått:

a = minst 100 mm

–

b (för AL 101) = 75 mm

–

b (för AL 301, AL 501) = 100 mm

–

c = 4,5 mm

–

d = 9 mm

–

e = 2,5 mm

–

6.2 Ladda batteriet

Laddningstiden beror på olika faktorer som batte‐ riets temperatur eller omgivningstemperaturen. Följ de rekommenderade temperaturintervallen för optimal prestanda ningstiden kan avvika från den angivna ladd‐ ningstiden. Laddningstiden anges på www.stihl.com/charging-times.

18.7. Den faktiska ladd‐

Page 74

0000-GXX-0628-A2

20-40%

40-60%

60-80%

80-100%

0-20%

0000-GXX-0629-A1

0000080236_002

0000080237_002

svenska 7 Sätt in och ta ut batteriet

Om kontakten sitter i ett eluttag och batteriet sätts in i laddaren startar laddningen automatiskt. När batteriet är helt laddat stängs laddaren av automatiskt.

Batteriet och laddaren blir varma under ladd‐ ningen.

► Om lamporna lyser eller blinkar rött: Åtgärda

felen,

17.

Det finns ett fel på häcksaxen eller batteriet.

6.5 Lampa på laddaren

Lampan visar laddarens status. Om lampan lyser grönt laddas batteriet.

► Om lampan blinkar rött: Åtgärda fel.

Fel på laddaren.

7 Sätt in och ta ut batteriet

7.1 Sätta i batteriet

► Sätt i elkontakten (6) i ett eluttag (7) som du

lätt kommer åt. Laddaren (3) gör ett självtest. Lampan (4) lyser grönt i ca 1 sekund och rött i ca 1 sekund.

► Dra anslutningskabeln (5). ► Sätt i batteriet (2) i laddarens (3) styrningar

och tryck in det så långt det går. LED-lampan (4) lyser grönt. LED-lamporna (1) lyser grönt och batteriet (2) laddas.

► Om LED-lampan (4) och LED-lamporna (1)

inte längre lyser: Batteriet (2) är helt laddat och kan tas ut ur laddaren (3)

► Om laddaren (3) inte längre ska användas:

Dra ut elkontakten (6) ur eluttaget (7).

6.3 Visa laddningsnivån

► Tryck in batteriet (1) i batterifacket (2) tills du

hör att det trycks fast. Pilarna (3) på batteriet (1) är fortfarande syn‐ liga och batteriet (1) sitter fast i batteri‐ facket (2). Det finns ingen elektrisk kontakt mellan häcksaxen och batteriet (1).

► Tryck in batteriet (1) så långt det går i batteri‐

facket (2). Batteriet (1) hakar i med ytterligare ett klick och är kant i kant med häcksaxens hus.

7.2 Ta ut batteriet

► Tryck på tryckknappen (1).

LED-lamporna lyser grönt i ca 5 sekunder och visar laddningsstatus.

► Om höger LED-lampa blinkar grönt: Ladda

► Tryck på spärrarmen (1).

Batteriet (2) har lossats och kan tas ut.

batteriet.

6.4 Lampor på batteriet

Lamporna indikerar batteriets laddning och fel. Lamporna kan lysa eller blinka rött eller grönt.

Om lamporna lyser eller blinkar grönt indikeras batterinivån.

74 0458-018-9802-A

Page 75

0000100652_001

8 Sätt på och stäng av häcksaxen svenska

8 Sätt på och stäng av häck‐

saxen

8.1 Sätta på häcksaxen

VARNING

■ Oberoende av ordningsföljden som växelby‐ geln och strömbrytaren manövreras accelere‐ rar häcksaxen och knivarna rör sig. Om man först trycker på strömbrytaren och sedan på växelbygeln kan man tappa kontrollen över häcksaxen. Det kan leda till att användaren skadas allvarligt. ►

Tryck först på växelbygeln och sedan på strömbrytaren.

► Tryck på växelbygeln (1) och håll kvar. ► Tryck på strömbrytarspärren (2) med handen

och håll kvar.

► Tryck på strömbrytaren (3) med pekfingret och

håll den intryckt. Häcksaxen accelererar och knivarna rör sig.

8.2 Stänga av häcksaxen

► Släpp växelbygeln, strömbrytaren och strömb‐

rytarspärren.

► Vänta i ca 1 sekund tills knivarna stannat helt. ► Om knivarna fortsätter att röra sig efter ca

1 sekund: Ta ut batteriet och kontakta en STIHL-återförsäljare. Häcksaxen är defekt.

9 Kontrollera häcksaxen och

batteriet

9.1 Kontrollera manöverdonen

Strömbrytarspärr och strömbrytare ► Ta ut batteriet. ► Försök trycka på strömbrytaren utan att trycka

på strömbrytarspärren.

► Om det går att trycka in strömbrytaren:

Använd inte häcksaxen och kontakta en STIHL-återförsäljare. Strömbrytarspärren är defekt.

► Tryck på strömbrytarspärren och håll kvar.

0458-018-9802-A 75

► Tryck på strömbrytaren. ► Släpp strömbrytaren och strömbrytarspärren. ► Om strömbrytaren eller strömbrytarspärren är

trög eller inte går tillbaka till utgångsläget: Använd inte häcksaxen och kontakta en STIHL-återförsäljare. Strömbrytaren eller strömbrytarspärren är defekt.

Växelbygel ► Ta ut batteriet. ► Tryck på växelbygeln och släpp igen. ► Om växelbygeln är trög eller inte går tillbaka

till utgångsläget: Använd inte häcksaxen och kontakta en STIHL-återförsäljare. Växelbygeln är defekt.

Sätta på häcksaxen ► Sätt i batteriet. ► Tryck på växelbygeln och släpp igen. ► Om knivarna rörde sig eller rör sig fortfarande:

Använd inte häcksaxen och kontakta en STIHL-återförsäljare.

Strömbrytaren är defekt. ► Tryck på strömbrytarspärren och håll kvar. ► Tryck på strömbrytaren och håll kvar. ► Om knivarna rör sig: Använd inte häcksaxen

och kontakta en STIHL-återförsäljare.

Växelbygeln är defekt. ► Tryck på växelbygeln och håll kvar.

Knivarna rör sig. ► Om 3 LED-lampor blinkar rött: Ta ut batteriet

och kontakta en STIHL-återförsäljare.

Det finns ett fel på häcksaxen. ► Släpp växelbygeln.

Knivarna slutar röra sig efter ca 1 sekund. ► Om knivarna fortsätter att röra sig efter ca

1 sekund: Ta ut batteriet och kontakta en

STIHL-återförsäljare.

Häcksaxen är defekt.

9.2 Kontrollera batteriet

► Tryck på tryckknappen på batteriet.

Om lamporna lyser eller blinkar. ► Om lamporna inte lyser eller blinkar: Använd

inte batteriet och uppsök en STIHL-återförsäl‐

jare.

Fel på batteriet.

Page 76

0000-GXX-1455-A0

0-10°

0000-GXX-1456-A0

svenska 10 Arbeta med häcksaxen

10 Arbeta med häcksaxen

10.1 Håll i och styr häcksaxen

► Rengör knivarna. ► Trä på knivskyddet så att knivarna täcks helt. ► Rengör batteriet.

12 Transport

12.1 Transportera häcksaxen

► Stäng av häcksaxen och ta ut batteriet. ► Trä på knivskyddet så att knivarna täcks helt.

Bära häcksaxen ► Bär häcksaxen med en hand i bygelhandtaget

så att knivarna pekar bakåt.

► Håll häcksaxen med en hand i handtaget så

att tummen ligger runt handtaget.

► Håll häcksaxen med den andra handen i

bygelhandtaget så att tummen ligger runt bygeln.

10.2 Klippning

► Såga av tjocka kvistar och grenar med en

grensåg eller motorsåg.

► För häcksaxen på ena sidan av häcken i en

båge nerifrån och upp och klipp häcken. ► Sänk häcksaxen utan att klippa häcken. ► Gå framåt långsamt och kontrollerat. ► För häcksaxen i en båge nerifrån och upp igen

och klipp häcken. ► Klipp den andra sidan av häcken på samma

sätt. ► Placera knivarna på häckens ovansida i 0° till

10° vinkel. ► För häcksaxen vågrätt och i en båge framåt

och bakåt och klipp häcken. ► Om klippeffekten avtar: slipa knivarna.

Följ de rekommenderade temperaturintervallen,

18.7, för optimal prestanda.

11 Efter arbetet

11.1 Efter arbetet

► Stäng av häcksaxen och ta ut batteriet. ► Om häcksaxen är blöt: Låt häcksaxen torka. ► Låt batteriet torka om det är blött eller fuktigt

18.7.

► Rengör häcksaxen.

Transportera häcksaxen i ett fordon ► Se till att häcksaxen inte kan välta eller röra

sig.

12.2 Transportera batteriet

► Stäng av häcksaxen och ta ut batteriet. ► Kontrollera att batteriet är i ett säkert skick. ► Se till att batteriet inte kan röra sig i förpack‐

ningen.

► Se till att förpackningen inte kan röra sig. Batteriet måste transporteras som farligt gods.

Batteriet är klassat som UN 3480 (litiumjonbatte‐ rier) och har kontrollerats enligt FN:s handbok för testning och kriterier del III, avsnitt 38.3.

Transportföreskrifterna finns angivna på www.stihl.com/safety-data-sheets.

12.3 Transportera laddaren

► Dra ut kontakten ur eluttaget. ► Ta ut batteriet. ► Linda upp anslutningskabeln och fäst den i

laddaren.

► Om laddaren transporteras i ett fordon: Säkra

laddaren med spännband, remmar eller ett nät så att den inte kan falla eller komma i rörelse.

13 Förvaring

13.1 Förvara häcksaxen

► Stäng av häcksaxen och ta ut batteriet. ► Trä på knivskyddet så att knivarna täcks helt. ► Förvara häcksaxen så här:

Häcksaxen kan inte ramla omkull eller sät‐

–

tas i rörelse. Häcksaxen är utom räckhåll för barn.

–

Häcksaxen är ren och torr.

–

13.2 Förvara batteriet

STIHL rekommenderar att batteriet förvaras lad‐ dat mellan 40 % och 60 % (2 LED-lampor lyser grönt).

76 0458-018-9802-A

Page 77

0000-GXX-0592-A1

0000-GXX-1426-A0

14 Rengöring svenska ► Förvara batteriet enligt följande:

Batteriet är utom räckhåll för barn.

–

Batteriet är rent och torrt.

–

Batteriet befinner sig i ett stängt utrymme.

–

Batteriet är separerat från häcksaxen.

–

Om batteriet förvaras i laddaren: Dra ut

–

elkontakten och förvara batteriet med en laddningsnivå mellan 40 % och 60 % (2 LED-lampor som lyser grönt). Förvara inte batteriet utanför angivna tem‐

–

peraturgränser,

18.6.

OBS!

■ Om batteriet inte förvaras enligt beskrivningen

i denna bruksanvisning kan batteriet djupur‐

laddas och därmed skadas irreparabelt.

►

Ladda urladdat batteri före förvaring. STIHL rekommenderar att batteriet förvaras laddat mellan 40 % och 60 % (2 LED-lampor lyser grönt).

►

Förvara batteriet separat från häcksaxen.

► Rengör de elektriska kontakterna i batteri‐

facket med en pensel eller en mjuk borste.

14.2 Rengöra knivarna

► Stäng av häcksaxen och ta ut batteriet. ► Spreja STIHL-hartslösningsmedel på båda

sidor av knivarna. ► Sätt i batteriet. ► Sätt på häcksaxen i 5 sekunder.

Knivarna rör sig. STIHL-hartslösningsmedlet

fördelas jämnt.

14.3 Rengör batteriet

► Rengör batteriet med en fuktig trasa.

14.4 Rengör laddaren

► Dra ut kontakten ur eluttaget. ► Rengör laddaren med en fuktig trasa. ► Rengör ventilationsöppningarna med en pen‐

sel. ► Rengör laddarens elektriska kontakter med en

pensel eller en mjuk borste.

13.3 Förvara laddaren

► Dra ut kontakten ur eluttaget.

► Linda upp anslutningskabeln och fäst den i

laddaren.

► Förvara laddaren enligt följande:

Förvara laddaren utom räckhåll för barn.

–

Se till att laddaren är ren och torr.

–

Förvara laddaren i ett stängt rum.

–

Låt inte laddaren hänga i anslutningskabeln

–

eller i fästet (3) för anslutningskabeln. Förvara inte laddaren utanför angivna tem‐

–

peraturgränser,

18.6.

14 Rengöring

14.1 Rengöra häcksaxen

► Stäng av häcksaxen och ta ut batteriet. ► Rengör häcksaxen med en fuktig trasa eller

STIHL-hartslösningsmedel.

► Rengör ventilationsöppningarna med en pen‐

sel.

► Ta bort smuts ur batterifacket och rengör bat‐

terifacket med en fuktig trasa.

15 Underhåll

15.1 Slipa knivarna

STIHL rekommenderar att knivarna lämnas in för slipning hos en STIHL-återförsäljare.

VARNING

■ Tänderna på knivarna är vassa. Användaren

kan skära sig.

► Använd arbetshandskar av slitstarkt mate‐

rial.

► Stäng av häcksaxen och ta ut batteriet.

► Slipa alla eggar på den övre kniven med en

flatfil från STIHL genom att dra den framåt.

Håll slipvinkeln, 18.2. ► Vänd häcksaxen. ► Vässa resten av eggarna. ► Avgrada alla eggar underifrån. ► Vänd häcksaxen. ► Avgrada resten av eggarna. ► Torka upp slipdammet med en fuktig trasa.

0458-018-9802-A 77

Page 78

svenska 16 Reparera

► Spreja STIHL-hartslösningsmedel på båda

sidor av knivarna.

► Sätt på häcksaxen i 5 sekunder.

Knivarna rör sig. STIHL-hartslösningsmedlet fördelas jämnt.

► Om något är oklart: Kontakta en STIHL-åter‐

försäljare.

16 Reparera

► Om häcksaxen eller knivarna är defekta eller

skadade: Använd inte häcksaxen och kontakta

en STIHL-återförsäljare. ► Om batteriet är defekt eller trasigt: Byt batte‐

riet. ► Om laddaren är defekt eller trasig: Byt ladda‐

ren. ► Om anslutningskabeln är defekt eller trasig:

Använd inte laddaren och låt en STIHL-fack‐

handlare byta ut anslutningskabeln.

16.1 Reparera häcksaxen, batteriet och laddaren

Användaren kan inte reparera häcksaxen, kni‐ varna, batteriet och laddaren själv.

17 Felavhjälpning

17.1 Åtgärda fel på häcksaxen eller batteriet

Fel LED-lampor på

Häcksaxen startar inte.

Häcksaxen stängs av under drift.

Häcksaxens drift‐ tid är för kort.

batteriet 1 LED-lampa

blinkar grönt. 1 LED-lampa

lyser rött. 3 LED-lampor

blinkar rött.

3 LED-lampor lyser rött.

4 LED-lampor blinkar rött.

- Avbrott i elanslutnin‐

- Fukt i häcksaxen eller

3 LED-lampor lyser rött.

- Elfel. ► Ta ur batteriet och sätt i det igen.

- Batteriet är inte helt

Orsak Åtgärd

Batteriet är inte till‐ räckligt laddat.

Batteriet är för varmt eller för kallt.

Det finns ett fel på häcksaxen.

Knivarna går trögt. ► Spreja STIHL-hartslösningsmedel på

Häcksaxen är för varm.

Fel på batteriet. ► Ta ur batteriet och sätt i det igen.

gen mellan häcksaxen och batteriet.

batteriet. Häcksaxen är för

varm.

laddat.

► Ladda batteriet.

► Ta ut batteriet. ► Låt batteriet svalna eller bli varmt.

► Ta ut batteriet. ► Rengör de elektriska kontakterna i batte‐

rifacket. ► Sätt i batteriet. ► Sätt på häcksaxen. ► Om de 3 LED-lamporna fortfarande

blinkar rött: Använd inte häcksaxen och

kontakta en STIHL-återförsäljare.

båda sidor av knivarna. ► Om de 3 LED-lamporna fortfarande

blinkar rött: Använd inte häcksaxen och

kontakta en STIHL-återförsäljare. ► Ta ut batteriet.

► Låt häcksaxen svalna.

► Sätt på häcksaxen. ► Om de 4 LED-lamporna fortfarande

blinkar rött: Använd inte batteriet och

kontakta en STIHL-återförsäljare. ► Ta ut batteriet.

► Rengör de elektriska kontakterna i batte‐

rifacket. ► Sätt i batteriet.

►

Låt häcksaxen eller batteriet torka,

18.7.

► Ta ut batteriet. ► Låt häcksaxen svalna.

► Sätt på häcksaxen. ► Ladda batteriet helt.

78 0458-018-9802-A

Page 79

18 Tekniska data svenska

Fel LED-lampor på

- Batteriets livslängd är

När batteriet sätts in i ladda‐ ren laddas det inte.

batteriet

1 LED-lampa lyser rött.

Orsak Åtgärd

slut. Batteriet är för varmt

eller för kallt.

17.2 Åtgärda fel på laddaren

Fel LED-lampa på

Batteriet laddas inte.

laddaren LED-lampan

blinkar rött.

18 Tekniska data

18.1 Häcksax STIHL HSA 50.1

Godkänt batteri: STIHL AK

–

Vikt utan batteri: 2,9 kg

–

Drifttiden är angiven på www.stihl.com/batterylife.

18.2 Knivar

Tandavstånd: 30 mm

–

Skärlängd: 500 mm

–

Slipvinkel: 35°

–

18.3 Batteri STIHL AK

Batteriteknik: litiumjoner

–

Spänning: 36 V

–

Kapacitet i Ah: se typskylten

–

Energiinnehåll i Wh: se typskylten

–

Vikt i kg: se typskylten

–

Orsak Åtgärd

Elanslutningen mellan laddaren och batteriet har brutits.

Fel på laddaren. ► Använd inte laddaren och kontakta en

Om märkspänningen på typskylten är 220 V till 240 V:

– –

Om märkspänningen på typskylten är 100 V till 127 V:

– –

18.6 Temperaturgränser

■ Batteriet är inte skyddat mot all påverkan från

18.4 Laddare STIHL AL 101

Märkspänning: se typskylten

–

Frekvens: se typskylten

–

Märkeffekt: se typskylten

–

Laddström: se typskylten

–

Laddningstiderna anges på www.stihl.com/ charging-times.

18.5 Förlängningskablar

Om en förlängningskabel används måste dess ledningar ha åtminstone följande tvärsnitt, beroende på spänningen och längden på för‐ längningskabeln:

18.7 Rekommenderade temperatu‐

För att se till att häcksaxen, batteriet och ladda‐ ren håller optimal prestanda, observera de rekommenderade temperaturintervallen:

– – –

► Byt batteriet.

► Låt batteriet sitta kvar i laddaren.

Laddningen startar automatiskt så fort til‐

låtet temperaturområde uppnåtts.

► Ta ut batteriet. ► Rengör de elektriska kontakterna på lad‐

daren.

► Sätt i batteriet.

STIHL-återförsäljare.

Upp till 20 m lång kabel: AWG 15 / 1,5 mm² 20 till 50 m lång kabel: AWG 13 / 2,5 mm²

Upp till 10 m lång kabel: AWG 14 / 2,0 mm² 10 till 30 m lång kabel: AWG 12 / 3,5 mm²

VARNING

omgivningen. Batteriet kan börja brinna eller explodera om det utsätts för viss påverkan från omgivningen. Personer kan skadas allvar‐ ligt och materiella skador kan uppstå. ►

Batteriet får inte laddas i temperaturer under - 20 °C eller över + 50 °C.

► Använd inte häcksaxen, batteriet eller lad‐

daren i temperaturer under - 20 °C eller över + 50 °C.

►

Förvara inte häcksaxen, batteriet eller lad‐ daren under - 20 °C eller över + 70 °C.

rintervall

Laddning: + 5 °C till + 40 °C Användning: - 10 °C till + 40 °C Förvaring: - 20 °C till + 50 °C

0458-018-9802-A 79

Page 80

svenska 19 Reservdelar och tillbehör

Om batteriet laddas, används eller förvaras utan‐ för de rekommenderade temperaturintervallen kan prestandan försämras.

Om batteriet är vått eller fuktigt ska du låta batte‐ riet torka i minst 48 timmar i en temperatur över 15 °C och under 50 °C och i en luftfuktighet på under 70 %. Högre luftfuktighet kan förlänga torktiden.

18.8 Buller- och vibrationsvärden

K-faktorn för ljudtrycksnivån är 2 dB(A). K-fak‐ torn för ljudeffektnivån är 2 dB(A). K-faktorn för vibrationsvärdena är 2 m/s².

STIHL rekommenderar att man använder hörsel‐ skydd.

Ljudtrycksnivå LpA uppmätt enligt

–

EN 62841-4-2: 81 dB(A). Ljudeffektnivå LwA uppmätt enligt

–

EN 62841-4-2: 89 dB(A). Vibrationsvärdet ahv uppmätt enligt

–

EN 62841-4-2

Manöverhandtag: 2,0 m/s². K-faktorn för vib‐

–

rationsvärdet är 2 m/s². Bygelhandtag: 1,6 m/s².

–

De angivna ljud- och vibrationsvärdena har mätts med en standardiserad kontrollmetod och kan användas som referens för elektrisk utrustning. De faktiska ljud- och vibrationsvärdena kan avvika från de angivna värdena beroende på typen av användning och de tillbehör som används. De angivna ljud- och vibrationsvärdena kan användas för att preliminärt uppskatta ljudoch vibrationsbelastningen. Den faktiska ljudoch vibrationsbelastningen måste uppskattas. Här kan man även ta hänsyn till stunder då den elektriska utrustningen är avstängd och när den är på men går utan belastning.

Information om uppfyllandet av arbetsgivardirekt‐ ivet avseende vibration 2002/44/EG finns på www.stihl.com/vib.

18.9 REACH

REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier.

Information om REACH-direktivet finns på www.stihl.com/reach .

19 Reservdelar och tillbehör

19.1 Reservdelar och tillbehör

De här symbolerna kännetecknar STIHL-originaldelar och STIHL-origi‐ naltillbehör.

80 0458-018-9802-A

STIHL rekommenderar att du använder original‐ delar och tillbehör från STIHL.

Reservdelar och tillbehör från andra tillverkare kan inte utvärderas av STIHL i fråga om tillförlit‐ lighet, säkerhet och lämplighet trots pågående marknadsobservation och STIHL kan inte ansvara för användningen av dem.

Originaldelar och tillbehör från STIHL kan köpas hos en STIHL-återförsäljare.

20 Kassering

20.1 Kassera häcksaxen, batteriet och laddaren

Information om kassering finns att få hos kom‐ munförvaltningen eller en STIHL-återförsäljare.

Icke fackmannamässig kassering kan skada häl‐ san och miljön. ► Avfallshantera STIHLs produkter, inklusive för‐

packningar, enligt lokala föreskrifter på därför avsedd återvinningsstation.

► Släng inte produkten i hushållsavfallet.

21 EU-försäkran om överens‐

stämmelse

21.1 Häcksax STIHL HSA 50.1

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Tyskland intygar på eget ansvar att

Konstruktionstyp: batteridriven häcksax

–

Fabrikat: STIHL

–

Typ: HSA 50.1

–

Serieidentifiering: 4521

–

uppfyller bestämmelserna i direktiv 2011/65/EU, 2006/42/EG, 2014/30/EU samt 2000/14/EG och har utvecklats och tillverkats i överensstämmelse med de versioner av följande standarder som gällde vid produktionsdatumet: EN 55014‑1, EN 55014‑2, EN 62841-1 och EN 62841-4-2.

Tillämpad metod för bedömning av överensstäm‐ melse enligt direktiv 2000/14/EG bilaga V.

Uppmätt ljudeffektnivå: 89 dB(A)

–

Garanterad ljudeffektnivå: 91 dB(A)

–

Den tekniska dokumentationen förvaras hos avdelningen för produktgodkännande hos ANDREAS STIHL AG & Co. KG.

Page 81

22 UKCA-konformitetsdeklaration svenska

Tillverkningsår, tillverkningsland samt serienum‐ mer anges på häcksaxen.

Waiblingen, 2023-06-01 ANDREAS STIHL AG & Co. KG

enligt fullmakt Robert Olma, Vice President, Regulatory Affairs

& Global Governmental Relations

22 UKCA-konformitetsdeklara‐

tion

22.1 Häcksax STIHL HSA 50.1

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Tyskland intygar på eget ansvar att

Konstruktionstyp: batteridriven häcksax

–

Fabrikat: STIHL

–

Typ: HSA 50.1

–

Serieidentifiering: 4521

–

uppfyller bestämmelserna i UK-förordningarna The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equip‐ ment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 och Noise Emis‐ sion in the Environment by Equipment for use Outdoors Regulations 2001 och har utvecklats och tillverkats i överensstämmelse med de ver‐ sioner av följande standarder som gällde vid pro‐ duktionsdatumet: EN 55014-1, EN 55014-2, EN 62841-1 och EN 62841-4-2.

Tillämpad metod för bedömning av överensstäm‐ melse enligt UK-förordning Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 Schedule 8.

Uppmätt ljudeffektnivå: 89 dB(A)

–

Garanterad ljudeffektnivå: 91 dB(A)

–

Den tekniska dokumentationen förvaras hos ANDREAS STIHL AG & Co. KG.

Tillverkningsår, tillverkningsland samt serienum‐ mer anges på häcksaxen.

Waiblingen, 2023-06-01

0458-018-9802-A 81

ANDREAS STIHL AG & Co. KG

enligt fullmakt Robert Olma, Vice President, Regulatory Affairs

& Global Governmental Relations

23 Adresser

www.stihl.com

24 Allmänna säkerhetsanvis‐

ningar för elverktyg

24.1 Inledning

I det här kapitlet återges de allmänna säkerhets‐ bestämmelserna i standarden EN/IEC 62841 för elektriska handverktyg.

STIHL är skyldiga att återge dessa texter. Säkerhetsbestämmelserna i ”Elektrisk säkerhet”

för att förhindra elektrisk stöt gäller inte för STIHLs batteridrivna produkter.

VARNING

■ Läs alla säkerhetsanvisningar, instruktioner,

illustrationer och tekniska data som medföljer detta elverktyg. Om de efterföljande anvisning‐ arna inte följs kan det leda till elektrisk stöt, brand och/eller allvarliga skador. Spara alla säkerhetsbestämmelser och anvisningar.

Begreppet ”elektriskt verktyg” som används i säkerhetsbestämmelserna avser elektriska verk‐ tyg som drivs med nätström (med strömkabel) eller batteridrivna elektriska verktyg (utan ström‐ kabel).

24.2 Säkerhet på arbetsplatsen

Håll arbetsplatsen ren och väl upplyst. Oord‐

)

ning eller dåligt belysta arbetsområden kan leda till olyckor.

Arbeta inte med det elektriska verktyget i

explosionsfarlig miljö där det finns brännbara vätskor, gaser eller damm. Elektriska verktyg genererar gnistor som kan antända damm eller ångor.

Håll barn och andra borta från det elektriska

verktyget när det används. Om din uppmärk‐ samhet avleds kan du förlora kontrollen över det elektriska verktyget.

Page 82

svenska 24 Allmänna säkerhetsanvisningar för elverktyg

24.3 Elektrisk säkerhet

Kontakten på det elektriska verktyget måste

passa i eluttaget. Kontakten får inte modifie‐ ras på något sätt. Använd inga adaptrar med skyddsjordade elektriska verktyg. Intakta kontakter och passande eluttag minskar ris‐ ken för en elektriskt stöt.

Undvik kroppskontakt med jordade ytor som

rör, element, spisar och kylskåp. Risken för elektrisk stöt är högre om din kropp är jor‐ dad.

Skydda elektriska verktyg mot regn och väta.

Om det kommer in vatten i elektriska verktyg ökar risken för en elektrisk stöt.

Använd inte anslutningskabeln för fel ända‐

mål. Använd aldrig anslutningskabeln för att bära, dra eller för att dra ut kontakten på det elektriska verktyget. Låt inte anslutningska‐ beln komma i kontakt med värme, olja, vassa kanter eller rörliga delar. Skadade eller tvin‐ nade anslutningskablar ökar risken för en elektrisk stöt.

Använd bara förlängningskablar som är

avsedda för utomhusbruk när elektriska verk‐ tyg används utomhus. När förlängningskab‐ lar som är avsedda för utomhusbruk används minskar risken för en elektrisk stöt.

Använd en jordfelsbrytare om det elektriska

verktyget måste användas i fuktig miljö. En jordfelsbrytare minskar risken för en elektrisk stöt.

24.4 Personsäkerhet

Var uppmärksam, titta på det du gör och var

)

förståndig när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött eller är påverkad av droger, alko‐ hol eller läkemedel. Bara ett ögonblicks ouppmärksamhet vid användning av det elektriska verktygen kan leda till allvarliga skador.

Använd alltid personlig skyddsutrustning och

skyddsglasögon. Skyddsutrustning som and‐ ningsmask, halkfria säkerhetsskor, skydds‐ hjälm eller hörselskydd minskar risken för skador, beroende på typen av verktyg och hur det används.

Se till att verktyget inte kan kopplas in av

misstag. Kontrollera att verktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet, lyfter upp det eller bär det. Om du håller fingret på strömbrytaren när

verktyget bärs eller ansluter det till strömmen när det är på kan det leda till olyckor.

Ta bort inställningsverktyg eller skruvmejslar

innan verktyget sätts på. Ett verktyg eller en nyckel/mejsel som sitter i en roterande del av det elektriska verktyget kan orsaka skador.

Undvik en onormal kroppshållning. Se till att

stå stadigt och balanserat. Verktyget kan då kontrolleras bättre i oväntade situationer.

Använd lämpliga kläder. Bär inte vida kläder

eller smycken. Håll hår och kläder borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

Om dammsugare och uppsamlare kan mon‐

teras ska de anslutas och användas korrekt. Om en dammsugare används kan det minska riskerna i samband med damm.

Invagga dig inte i en falsk känsla av säkerhet

och bryt inte mot säkerhetsbestämmelserna för elektriska verktyg, även om du är van att arbeta med verktyget. Vårdslöst handlande kan leda till allvarliga skador på några få sekunder.

24.5 Användning och hantering av elektriska verktyg

Överbelasta inte det elektriska verktyget.

)

Använd rätt elektriskt verktyg för arbetet. Med rätt elektriskt verktyg arbetar du bättre och säkrare i rätt effektområde.

Använd inte ett elektriskt verktyg vars

strömbrytare är defekt. Ett elektriskt verktyg som inte kan sättas på och stängas av är far‐ ligt och måste repareras.

Dra ut kontakten ur eluttaget och/eller ta ut

batteriet innan du gör enhetsinställningar, byter verktygsdelar eller lägger bort det elektriska verktyget. Dessa försiktighetsåt‐ gärder förhindrar det elektriska verktyget från att starta oavsiktligt.

Förvara elektriska verktyg som inte används

utom räckhåll för barn. Låt inte personer som inte känner till verktyget och som inte har läst de här anvisningarna använda verktyget. Elektriska verktyg är farliga om de används av oerfarna.

Ta hand om elektriska verktyg och tillbehör

noggrant. Kontrollera att rörliga delar funge‐ rar felfritt och inte har fastnat eller går trögt och om det finns avbrutna eller skadade delar som påverkar funktionen. Lämna in det elektriska verktyget för reparation av ska‐

82 0458-018-9802-A

Page 83

24 Allmänna säkerhetsanvisningar för elverktyg svenska

dade delar innan det används. Många olyckor beror på dåligt underhållna verktyg.

Håll skärverktyg vassa och rena. Välskötta

skärverktyg med vassa eggar går lättare och är lättare att styra.

Använd elektriska verktyg, arbetsverktyg

osv. enligt de här anvisningarna. Observera arbetsförhållandena och arbetet som ska utföras. Om elektriska verktyg används för andra syften än de avsedda kan det leda till farliga situationer.

Håll handtag och greppytor torra, rena och

fria från olja och fett. Hala handtag och grep‐ pytor leder till osäker hantering och dålig kontroll av verktyget i oförutsedda situatio‐ ner.

24.6 Användning och hantering av batteridrivna verktyg

Ladda bara batterierna med laddare som

rekommenderas av tillverkaren. En laddare som är avsedd för en viss typ av batteri kan orsaka brand om den används till andra bat‐ terier.

Använd bara rätt typ av batterier i elektriska

verktyg. Andra batterier kan orsaka skador och brand.

Ha inte oanvända batterier i närheten av

gem, mynt, nycklar, spik, skruv eller andra små metalldelar som kan överbrygga kontak‐ terna. En kortslutning mellan batterikontak‐ terna kan orsaka brännskador eller brand.

Vid felaktig användning kan batterivätska

läcka ut. Undvik kontakt med den. Skölj med vatten om du kommer i kontakt med batteri‐ vätska. Uppsök läkare om du får batteri‐ vätska i ögonen. Batterivätska som läcker ut kan orsaka hudirritation och brännskador.

Använd inte skadade eller ändrade batterier.

Skadade eller ändrade batterier kan bete sig oväntat och orsaka brand, explosion eller skador.

Utsätt inte batterier för eld eller höga tempe‐

raturer. Eld eller temperaturer över 130 °C (265 °F) kan leda till explosion.

Följ alla anvisningar om laddning och ladda

inte batteriet eller det batteridrivna verktyget utanför temperaturområdet som anges i bruksanvisningen. Felaktig laddning eller laddning utanför det tillåtna temperaturområ‐

det kan förstöra batteriet och öka brandris‐ ken.

24.7 Service

Låt bara kvalificerad personal reparera verk‐

tyget med originaldelar. Därmed är verktyget säkert att använda.

Underhåll inte skadade batterier. Allt under‐

håll av batterier får bara utföras av tillverka‐ ren eller auktoriserade serviceverkstäder.

24.8 Säkerhetsbestämmelser för häcksaxar

Allmänna säkerhetsbestämmelser för häcksaxar

Använd inte häcksaxen i dåligt väder, särskilt

vid risk för åskväder. Det minskar risken för att man blir träffad av en blixt.

Håll alla nätledningar borta från skärområdet.

Ledningar kan döljas i häckar och buskar och av misstag skäras av med kniven.

Använd hörselskydd. Lämplig personlig

skyddsutrustning minskar risken för hörsels‐

kador. Håll endast häcksaxen i de isolerade hand‐

tagsytorna, eftersom knivarna kan träffa dolda strömkablar. Om kniven kommer i kon‐ takt med en strömförande ledning kan metalldelar på maskinen bli strömförande och det kan leda till elstöt.

Håll kroppsdelar borta från kniven. Försök

inte att ta bort klippt material eller hålla i material som ska skäras när knivarna går. Knivarna fortsätter att röra sig efter att strömbrytaren stängts av. Bara ett ögon‐ blicks ouppmärksamhet när häcksaxen används kan leda till allvarliga skador.

Se till att alla brytare är avstängda och att

batteriet har tagits bort eller stängts av, innan du tar bort klippt material eller underhåller maskinen. Om häcksaxen startar oväntat medan du tar bort fastsittande material kan det leda till allvarliga personskador.

Bär häcksaxen i handtaget när knivarna står

stilla och se till att inte trycka på någon knapp. Om häcksaxen bärs korrekt minskar risken för oavsiktlig drift som kan leda till skada från kniven.

Sätt alltid på skyddet över knivarna när häck‐

saxen transporteras eller förvaras. Korrekt

Ljudtrycksnivå > 85 dB(A)

0458-018-9802-A 83

Page 84

suomi

hantering av häcksaxen minskar risken för personskador orsakade av kniven.

Sisällysluettelo

Alkusanat.................................................. 84

2 Tietoja tästä käyttöohjeesta...................... 84

3 Yleiskuva...................................................85

4 Turvallisuusohjeet.....................................86

5 Pensasleikkurin valmistelu käyttöä varten 92

6 Akun lataaminen ja LED-valot...................93

7 Akun asentaminen ja irrottaminen............ 94

8 Pensasleikkurin käynnistäminen ja pysäyt‐

täminen..................................................... 94

9 Pensasleikkurin ja akun tarkastus.............94

10 Työskentely pensasleikkurilla................... 95

11 Työskentelyn jälkeen................................ 96

12 Kuljettaminen............................................ 96

13 Säilytys......................................................96

14 Puhdistaminen.......................................... 97

15 Huoltaminen..............................................97

16 Korjaaminen..............................................97

17 Häiriöiden poistaminen............................. 98

18 Tekniset tiedot...........................................99

19 Varaosat ja varusteet..............................100

20 Hävittäminen...........................................100

21 EU-vaatimustenmukaisuusvakuutus.......100

22 UKCA-vaatimustenmukaisuusvakuutus..101

23 Yhteystiedot............................................ 101

24 Yleisiä turvallisuusohjeita sähkötyökaluille

................................................................ 101

1 Alkusanat

Arvoisa asiakas, kiitämme sinua STIHLin tuotteen valinnasta.

STIHL kehittää ja valmistaa huippuluokan tuot‐ teita pitäen suunnittelun lähtökohtana asiakkai‐ densa tarpeita. Näin pystymme tarjoamaan asiakkaillemme tuotteita, jotka toimivat luotetta‐ vasti myös äärimmäisen vaativissa olosuhteissa.

STIHL tunnetaan myös erinomaisesta asiakas‐ palvelustaan. Jälleenmyyjämme huolehtivat sekä asiantuntevasta neuvonnasta ja opastuksesta että kattavien teknisten palvelujen tarjoamisesta.

STIHL on sitoutunut kestävään ja vastuulliseen vuorovaikutukseen luonnon kanssa. Tämän käyt‐ töohjeen tarkoituksena on auttaa sinua käyttä‐ mään STIHL-tuotetta turvallisesti ja ympäristöys‐ tävällisesti pitkän käyttöiän ajan.

Kiitämme sinua STIHLiä kohtaan osoittamastasi luottamuksesta. Toivomme, että olet tyytyväinen hankkimaasi STIHL-tuotteeseen.

Tohtori Nikolas Stihl

TÄRKEÄÄ! LUE OPAS ENNEN KÄYTTÖÄ JA SÄILYTÄ SE VASTAISTA KÄYTTÖÄ VARTEN.

2 Tietoja tästä käyttöohjeesta

2.1 Voimassa olevat julkaisut

Käyttöpaikassa voimassa olevia turvallisuusoh‐ jeita on noudatettava. ► Lue tämän käyttöohjeen lisäksi myös seuraa‐

vat oppaat ja varmista niin ikään, että olet ymmärtänyt kyseisten oppaiden sisällön. Säi‐ lytä myös nämä oppaat vastaisen käytön varalle:

STIHL AK -akkua koskevia turvallisuusoh‐

–

jeita STIHLin akkuja ja kiinteästi asennetuilla

–

akuilla varustettuja tuotteita koskevia turval‐ lisuustietoja: www.stihl.com/safety-datasheets

2.2 Tekstin sisältämien varoitusten merkitseminen

VAARA

■ Tämä teksti muistuttaa vaaroista, jotka johta‐

vat vakavaan loukkaantumiseen tai jopa kuo‐ lemaan. ►

Tekstissä mainittujen toimenpiteiden avulla on mahdollista välttää vakava loukkaantu‐ minen tai jopa kuolema.

VAROITUS

■ Tämä teksti muistuttaa vaaroista, jotka voivat

johtaa vakavaan loukkaantumiseen tai jopa kuolemaan. ►

Tekstissä mainittujen toimenpiteiden avulla on mahdollista välttää vakava loukkaantu‐ minen tai jopa kuolema.

HUOMAUTUS

■ Tämä teksti muistuttaa vaaroista, jotka voivat

johtaa esinevahinkoihin. ► Tekstissä mainittujen toimenpiteiden avulla

on mahdollista välttää esinevahingot.

Alkuperäisen käyttöohjeen käännös

0000010561_008_FIN

Painettu kloorittomalle paperille.

Paperi voidaan kierrättää.

0458-018-9802-A. VA4.C25.

84 0458-018-9802-A

Page 85

0000100651_001

3 Yleiskuva suomi

2.3 Tekstissä käytetyt symbolit

Tämä merkki viittaa johonkin tämän käyt‐ töohjeen lukuun.

3 Yleiskuva

3.1 Pensasaitaleikkuri, akku ja laturi

1 Etukahva

Etukahva on tarkoitettu pensasaitaleikkuriin tarttumiseen sekä sen liikuttamiseen ja kanta‐ miseen.

2 Kytkinsanka

Kytkinsankaa käytetään yhdessä kytkentävi‐ vun kanssa pensasaitaleikkurin käynnistämi‐ seen ja pysäyttämiseen.

3 Akkulokero

Akkulokero toimii akun säilytystilana.

4 Lukitusvipu

Lukitusvivulla akku voidaan lukita akkuloke‐ roon.

5 Kytkentävivun lukitsin

Kytkentävivun lukitsin vapauttaa kytkentävi‐ vun toiminnan.

6 Käyttökahva

Käyttökahva on tarkoitettu pensasaitaleikku‐ riin tarttumiseen ja sen käyttöön, liikuttami‐ seen sekä kantamiseen.

0458-018-9802-A 85

7 Kytkentävipu

Kytkentävipua käytetään yhdessä kytkinsan‐ gan kanssa pensasaitaleikkurin käynnistämi‐ seen ja pysäyttämiseen.

8 Käsisuojus

Käsisuojus suojaa etukahvalla olevaa kättä leikkuuterien koskettamiselta.

9 Leikkuuterä

Leikkuuterät leikkaavat leikattavaa ainesta.

10 Laturi

Laturi huolehtii akun lataamisesta.

11 LED-valo

LED-valo ilmaisee laturin tilan.

12 Verkkopistoke

Verkkopistoke yhdistää liitoskaapelin pistora‐ siaan

13 Liitoskaapeli

Liitoskaapeli yhdistää laturin verkkopistokkee‐ seen.

14 Akku

Akku toimii pensasaitaleikkurin energialäh‐ teenä.

15 LED-valot

LED-valot ilmaisevat akun varaustilan ja akun häiriöt.

16 Painike

Tämä painike aktivoi akun LED-merkkivalot.

17 Teräsuojus

Teräsuojus suojaa käyttäjää leikkuuterien koskettamiselta.

# Koneen numerolla varustettu arvokilpi

3.2 Symbolit

Symbolit voivat olla pensasaitaleikkurilla, akulla tai latauslaitteella, ja niiden merkitykset ovat seu‐ raavat:

1 LED-merkkivalo palaa punaisena. Akku on liian kuuma tai liian kylmä.

4 LED-valoa vilkkuu punaisina. Akussa on häiriö.

Vihreä LED-valo palaa ja myös akun LED-valot palavat palavat vihreinä tai vilkkuvat. Akkua ladataan.

Punainen LED-valo vilkkuu. Akun ja latauslaitteen välillä ei ole sähköistä yhteyttä tai akussa tai laturissa on vika.

Page 86

suomi 4 Turvallisuusohjeet

Taattu äänenpainetaso dB(A) direktii‐ vin 2000/14/EY mukaan. Direktiivissä määriteltyä mittausmenetelmää nou‐ dattamalla on mahdollista vertailla kes‐ kenään erilaisten tuotteiden melupääs‐ töjä.

Symbolin vieressä oleva arvo ilmoittaa akun energiasisällön kennovalmistajan ilmoittamien tietojen perusteella. Käyttöti‐ lanteessa käytettävissä oleva energiasi‐ sältö on tätä pienempi.

Käytä sähkölaitetta suljetussa ja kuivassa tilassa.

Älä hävitä tuotetta talousjätteen mukana.

4 Turvallisuusohjeet

4.1 Varoitusmerkit

Pensasleikkuriin, akkuun tai laturiin sijoitettujen varoitusmerkkien merkitykset ovat seuraavat:

Noudata turvallisuusohjeita ja toimi nii‐ den sisältämien ohjeiden mukaisesti.

Lue käyttöohje ja varmista, että olet ymmärtänyt sen sisällön. Säilytä käyt‐ töohje myöhempää käyttöä varten.

Käytä suojalaseja.

Älä koske liikkuviin leikkuuteriin.

Poista akku työtaukojen sekä laitteen kuljettamisen, säilytyksen, huollon ja korjauksen ajaksi.

Pensasaitaleikkuria ei saa käyttää sateella. Pensasleikkurin energialähteenä toimii akku

STIHL AK. Laturi STIHL AL 101 lataa akun STIHL AK.

VAROITUS

■

Muiden kuin STIHLin pensasaitaleikkuria var‐ ten hyväksymien akkujen ja laturien käyttö voi aiheuttaa tulipalon tai räjähdyksen. Seurauk‐ sena voi olla vakava tai hengenvaarallinen loukkaantuminen ja esinevahinkoja. ►

Käytä pensasleikkurissa STIHL AK -akkua.

► Lataa akku STIHL AK laturilla

STIHL AL 101, AL 301 tai AL 501.

■ Jos pensasaitaleikkuria, akkua tai laturia käy‐ tetään niille määritellystä käyttötarkoituksesta poikkeavasti, seurauksena voi olla vakava tai jopa hengenvaarallinen loukkaantuminen ja esinevahinkoja. ►

Puhdista pensasaitaleikkuri, akku ja laturi tämän käyttöohjeen kuvauksen mukaisesti.

4.3 Käyttäjälle asetettavat vaati‐

mukset

VAROITUS

■ Käyttäjä ei kykene tunnistamaan eikä arvioi‐ maan pensasaitaleikkuriin, akkuun ja lataus‐ laitteeseen liittyviä vaaroja, ellei hän ei ole saanut asianmukaista perehdytystä laitteen käyttöön. Käyttäjä itse tai sivulliset saattavat loukkaantua vakavasti tai jopa hengenvaaralli‐ sesti.

► Lue käyttöohje ja varmista, että olet

ymmärtänyt sen sisällön ja säilytä se myöhempää käyttöä varten.

Suojaa pensasleikkuri ja laturi sateelta ja kosteudelta.

Suojaa akku kuumuudelta ja avotulelta.

Suojaa akku sateelta ja kosteudelta, äläkä upota akkua nesteisiin.

4.2 Määräystenmukainen käyttö

Pensasaitaleikkuri STIHL HSA 50.1 on tarkoitettu pensasaitojen, pensaiden ja pensaikkojen leik‐ kaamiseen.

86 0458-018-9802-A

► Jos pensasaitaleikkuri, akku tai latauslaite

luovutetaan toiselle henkilölle: anna käyttö‐ ohjeet mukaan.

►

Varmista, että käyttäjä täyttää seuraavat vaatimukset:

Käyttäjä on levännyt.

–

Käyttäjä kykenee fyysisten, aistinvarais‐

–

ten ja henkisten kykyjensä puolesta käyttämään pensasaitaleikkuria, akkua ja latauslaitetta sekä siten työskentele‐ mään näiden laitteiden avulla. Jos käyt‐ täjän fyysiset, aistinvaraiset tai henkiset kyvyt rajoittavat laitteen käyttöä, käyt‐ täjä saa käyttää laitetta ainoastaan vas‐ tuuhenkilön valvonnassa ja opastuk‐ sella.

Page 87

4 Turvallisuusohjeet suomi

Käyttäjä osaa tunnistaa ja arvioida pen‐

–

sasaitaleikkuriin, akkuun ja latauslaittee‐ seen liittyviä vaaroja. Käyttäjä on täysi-ikäinen tai käyttäjä on

–

saanut kansallisten määräysten mukai‐ sen valvotun ammattiopastuksen. Käyttäjä on saanut STIHL-erikoisliik‐

–

keeltä tai joltakin muulta asiantuntevalta henkilöltä perehdytyksen pensasleikku‐ rin käyttöön, ennen kuin hän käyttää pensasaitaleikkuria ja latauslaitetta ensimmäisen kerran. Käyttäjä ei ole alkoholin, lääkkeiden tai

–

huumausaineiden vaikutuksen alainen.

► Jos jokin asia on jäänyt sinulle epäselväksi:

ota yhteyttä STIHL-erikoisliikkeeseen.

4.4 Vaatetus ja varustus

VAROITUS

■ Imuvirtaus saattaa vetää pitkät hiukset työs‐ kentelyn aikana pensasaitaleikkurin sisään. Käyttäjä voi loukkaantua vakavasti. ►

Sido pitkät hiukset yhteen ja varmista, että ne ovat olkapäiden yläpuolella.

■ Erilaiset sirut ja kappaleet saattavat sinkoutua työskentelyn aikana ilmaan suurella nopeu‐ della. Käyttäjä voi loukkaantua.

► Käytä tiiviisti istuvia suojalaseja.

Sopivat suojalasit on testattu stan‐ dardin EN 166 tai kansallisten mää‐ räysten mukaisesti ja ne ovat saata‐ vana kaupassa vastaavilla merkin‐ nöillä.

►

Käytä pitkähihaista, tiiviisti kehoa vasten istuvaa yläosaa ja pitkälahkeisia housuja.

■ Työskentelyn aikana ilmaan saattaa nousta pölyä. Sisään hengitetty pöly voi olla haitallista terveydelle ja aiheuttaa allergisia reaktioita. ►

Jos muodostuu pölyä: Käytä pölysuojainta.

■ Työskentelyyn sopimaton vaatetus saattaa takertua kiinni puustoon, risuihin ja pensasai‐ taleikkuriin. Käyttäjä voi loukkaantua vaka‐ vasti, mikäli hän ei ole pukeutunut sopivaan työvaatetukseen. ►

Käytä tiukasti kehoa vasten istuvaa vaate‐ tusta.

► Riisu huivit ja korut yltäsi.

■ Työskentelyn aikana käyttäjä voi joutua koske‐ tuksiin liikkuvien leikkuuterien kanssa. Käyttäjä voi loukkaantua vakavasti. ►

Käytä kestävästä materiaalista valmistettuja jalkineita.

► Käytä kestävästä materiaalista valmistettuja

pitkiä housuja.

■ Puhdistus- tai huoltotöiden aikana käyttäjä voi joutua kosketuksiin leikkuuterien kanssa. Käyt‐ täjä voi loukkaantua. ►

Käytä kestävästä materiaalista valmistettuja työkäsineitä.

■ Käyttäjä voi liukastua, mikäli hän ei käytä sopi‐ via työjalkineita. Käyttäjä voi loukkaantua. ► Käytä tukevia, umpinaisia ja karkeapohjai‐

sia jalkineita.

4.5 Työskentelyalue ja ympäristö

4.5.1 Pensasleikkuri

VAROITUS

■ Sivulliset, lapset ja eläimet eivät pysty tunnis‐ tamaan eivätkä arvioimaan pensasleikkurista sekä ilmaan sinkoutuvista siruista ja kappa‐ leista aiheutuvia vaaroja. Sivulliset, lapset ja eläimet saattavat loukkaantua vakavasti, minkä lisäksi seurauksena voi olla esinevahin‐ koja. ►

Pidä sivulliset, lapset ja eläimet loitolla työs‐

kentelyalueesta. ► Älä jätä pensasleikkuria valvomatta. ► Varmista, että lapset eivät voi leikkiä pen‐

sasleikkurilla.

■ Pensasleikkuri ei ole vedenpitävä. Seurauk‐ sena voi olla sähköiskuja, mikäli laitteella työs‐ kennellään sateessa tai kosteassa ympäris‐ tössä. Tästä voi olla seurauksena käyttäjän loukkaantuminen että pensasleikkurin vaurioi‐ tuminen.

► Älä työskentele sateessa äläkä kos‐

teassa ympäristössä.

■ Pensasleikkurin sähköosat voivat synnyttää kipinöitä. Kipinät voivat aiheuttaa helposti syt‐ tyvässä tai räjähdysalttiissa ympäristössä tuli‐ palon ja räjähdyksen. Seurauksena voi olla vakava tai jopa hengenvaarallinen loukkaantu‐ minen ja esinevahinkoja. ►

Älä työskentele helposti syttyvässä tai räjähdysalttiissa ympäristössä.

4.5.2 Akku

VAROITUS

■

Sivulliset, lapset ja eläimet eivät kykene tun‐ nistamaan eivätkä arvioimaan akusta aiheutu‐ via vaaroja. Sivulliset, lapset ja eläimet saatta‐ vat loukkaantua vakavasti. ►

Pidä sivulliset henkilöt, lapset ja eläimet loi‐

tolla. ► Älä jätä akkua valvomatta. ► Varmista, etteivät lapset voi leikkiä akulla.

0458-018-9802-A 87

Page 88

suomi 4 Turvallisuusohjeet

■ Akkua ei ole suojattu kaikilta ympäristöteki‐ jöiltä. Jos akku altistuu tietyille ympäristövaiku‐ tuksille, se voi syttyä tuleen, räjähtää tai vauri‐ oitua peruuttamattomasti. Seurauksena voi olla vakava loukkaantuminen ja aineellisia vahinkoja.

► Suojaa akku kuumuudelta ja avotu‐

lelta.

► Älä heitä akkua tuleen.

► Älä lataa, käytä ja säilytä akkua määritelty‐

jen lämpötilarajojen ulkopuolella, 18.6.

► Suojaa akku sateelta ja kosteudelta,

äläkä upota akkua nesteisiin.

4.6 Turvallinen toimintakunto

4.6.1 Pensasaitaleikkuri Pensasaitaleikkuri on turvallisessa toimintakun‐ nossa, jos seuraavat edellytykset täyttyvät:

Pensasaitaleikkuri on vaurioitumaton.

–

Pensasleikkuri on puhdas ja kuiva.

–

Hallintalaitteet toimivat moitteettomasti, eikä

–

hallintalaitteisiin ole tehty muutoksia. Leikkuuterät on asennettu oikein.

–

Pensasaitaleikkuriin on asennettu ainoastaan

–

siihen tarkoitettuja STIHLin alkuperäisvarus‐ teita. Varusteet on asennettu oikein.

–

► Pidä akku etäällä metallisista pienesineistä. ► Älä altista akkua suurelle paineelle. ► Älä altista akkua mikroaalloille. ► Suojaa akku kemikaaleilta ja suoloilta.

4.5.3 Laturi

VAROITUS

■ Sivulliset ja lapset eivät kykene tunnistamaan eivätkä arvioimaan laturista ja sähkövirrasta aiheutuvia vaaroja. Sivulliset henkilöt, lapset ja eläimet voivat loukkaantua vakavasti tai kuolla. ►

Pidä sivulliset henkilöt, lapset ja eläimet loi‐ tolla.

► Varmista, että lapset eivät voi leikkiä latu‐

rilla.

■ Laturi ei ole vesitiivis. Seurauksena voi olla sähköiskuja, mikäli laitteella työskennellään sateessa tai kosteassa ympäristössä. Tästä voi olla seurauksena käyttäjän loukkaantumi‐ nen ja laturin vaurioituminen.

► Älä käytä laitetta sateessa äläkä

kosteassa ympäristössä.

■ Laturia ei ole suojattu kaikilta ympäristön vai‐ kutuksilta. Eräille ympäristön vaikutuksille altistunut laturi saattaa syttyä tuleen tai räjäh‐ tää. Seurauksena voi olla vakava loukkaantu‐ minen ja aineellisia vahinkoja. ►

Käytä laturia suljetussa ja kuivassa tilassa.

► Älä käytä laturia helposti syttyvässä tai

räjähdysalttiissa ympäristössä. ► Älä käytä laturia helposti syttyvällä alustalla. ► Älä käytä ja säilytä laturia määriteltyjen läm‐

pötilarajojen ulkopuolella, 18.6.

■ Liitoskaapeliin voi kompastua. Tästä voi olla seurauksena sekä loukkaantuminen että latu‐ rin vaurioituminen. ►

Sijoita liitoskaapeli maahan.

VAROITUS

■ Jos laite ei ole turvallisessa toimintakunnossa, osat saattavat toimia virheellisesti. Myös turva‐ laitteet saattavat tällöin lakata toimimasta. Tämä voi johtaa vakavaan tai hengenvaaralli‐ seen loukkaantumiseen. ►

Käytä pensasaitaleikkuria vain, jos se on ehjä.

► Jos pensasleikkuri on likainen tai märkä:

puhdista ja kuivaa pensasleikkuri. ► Älä tee pensasaitaleikkuriin muutoksia. ► Jos hallintalaitteet eivät toimi: Älä käytä

pensasaitaleikkuria. ► Asenna pensasaitaleikkuriin ainoastaan sii‐

hen tarkoitettuja STIHLin alkuperäisvarus‐

teita. ►

Asenna varusteet käyttöohjeen tai lisäva‐

rusteen käyttöohjeen mukaisesti. ► Älä työnnä esineitä pensasaitaleikkurissa

oleviin aukkoihin. ► Uusi kuluneet tai vaurioituneet ohjekilvet. ► Jos jokin asia on jäänyt sinulle epäselväksi:

Ota yhteyttä STIHL-erikoisliikkeeseen.

4.6.2 Leikkuuterä Leikkuuterät ovat turvallisessa toimintakunnossa, jos seuraavat edellytykset täyttyvät:

Leikkuuterät ovat ehjiä.

–

Leikkuuterät eivät ole vääntyneet.

–

Leikkuuterät liikkuvat kevyesti.

–

Leikkuuterät on teroitettu oikein.

–

Leikkuuterissä ei ole jäystettä.

–

VAROITUS

■

Jos leikkuuterät eivät ole turvallisessa toimin‐ takunnossa, leikkuuteristä saattaa irrota pala‐ sia, jotka voivat puolestaan sinkoutua ympäris‐ töön. Tästä voi olla seurauksena vakava louk‐ kaantuminen. ►

Käytä leikkuuterää vain, jos terä on ehjä.

88 0458-018-9802-A

Page 89

4 Turvallisuusohjeet suomi

► Suorita leikkuuterien puhdistus ja jäysteen‐

poisto oikein.

► Jos jokin asia on jäänyt sinulle epäselväksi:

Ota yhteyttä STIHL-jälleenmyyjään.

4.6.3 Akku Akku on turvallisessa toimintakunnossa, jos seu‐ raavat edellytykset täyttyvät:

Akussa ei ole vaurioita.

–

Akku on puhdas ja kuiva.

–

Akku toimii moitteettomasti, eikä akussa ole

–

muutoksia.

VAROITUS

■ Akkua ei voida enää käyttää turvallisesti, mikäli akku ei ole turvallisessa toimintakun‐ nossa. Seurauksena voi olla vakava loukkaan‐ tuminen. ►

Käytä akkua vain, jos siinä ei ole minkään‐

laisia vaurioita. ► Älä lataa vaurioitunutta tai viallista akkua. ► Jos akku on likaantunut: Puhdista akku. ► Jos akku on märkä tai kostea: Anna akun

kuivua, 18.7. ► Älä tee akkuun muutoksia. ► Älä työnnä esineitä akussa oleviin aukkoi‐

hin. ► Älä yhdistä ja oikosulje akun sähkökosketti‐

mia metalliesineillä. ► Älä avaa akkua. ► Uusi kuluneet tai vaurioituneet ohjekyltit.

■ Vaurioituneesta akusta saattaa vuotaa nes‐ tettä. Iho tai silmät voivat ärsyyntyä, jos iho tai silmät joutuvat kosketuksiin nesteen kanssa. ►

Vältä joutumista kosketuksiin nesteen kanssa.

► Jos iho on joutunut kosketuksiin nesteen

kanssa: pese altistuneet ihoalueet runsaalla vedellä ja saippualla.

►

Jos ainetta on joutunut silmiin: Huuhtele sil‐ miä runsaalla vedellä vähintään 15 minuutin ajan ja hakeudu lääkäriin.

■

Vaurioituneesta tai viallisesta akusta voi pois‐ tua outoja hajuja tai savua. Tällainen akku saattaa myös syttyä tuleen. Seurauksena voi olla vakava tai hengenvaarallinen loukkaantu‐ minen ja esinevahinkoja. ►

Jos akusta poistuu outoja hajuja tai savua: Älä käytä akkua ja pidä se etäällä palavista materiaaleista.

►

Jos akku syttyy palamaan: yritä sammuttaa akku tulensammuttimella tai vedellä.

4.6.4 Laturi Laturi on turvallisessa toimintakunnossa, jos seu‐ raavat edellytykset täyttyvät:

Laturi on ehjä.

–

Laturi on puhdas ja kuiva.

–

VAROITUS

■

Jos laite ei ole turvallisessa toimintakunnossa, osat saattavat toimia virheellisesti. Myös turva‐ laitteet saattavat tällöin lakata toimimasta. Tämä voi johtaa vakavaan tai jopa hengen‐ vaaralliseen loukkaantumiseen. ►

Käytä vain ehjää laturia.

► Jos laturi on likaantunut tai märkä: puhdista

laturi ja anna sen kuivua. ► Älä tee laturiin muutoksia. ► Älä työnnä esineitä laturissa oleviin aukkoi‐

hin. ► Älä yhdistä ja oikosulje laturin sähkökosket‐

timia metalliesineillä. ► Älä avaa laturia.

4.7 Työskentely

VAROITUS

■ Eräissä tilanteissa käyttäjä ei enää pysty työs‐ kentelemään keskittyneesti. Käyttäjä voi kom‐ pastua, kaatua ja loukkaantua vakavasti. ►

Työskentele rauhallisesti ja harkitusti.

► Jos valaistus ja näkyvyys on heikko: älä

työskentele pensasaitaleikkureilla. ► Käytä pensasaitaleikkureita yksin. ► Kiinnitä huomiota esteisiin. ► Työskentele maanpinnalla seisten ja huo‐

lehdi tasapainosi säilymisestä. Jos sinun on

työskenneltävä korkealla: käytä nostolavaa

tai tukevaa telinettä. ►

Älä milloinkaan työskentele tikkaiden

varassa tai puussa seisoen. ► Jos tunnet olosi väsyneeksi: Pidä tauko.

■ Käyttäjä saattaa väsyä tavallista nopeammin, mikäli hän käyttää laitetta olkapään korkeuden yläpuolella. Käyttäjä voi loukkaantua vaka‐ vasti. ►

Työskentele vain lyhyen aikaa olkapään korkeuden yläpuolella.

► Pidä taukoja työskentelyn aikana.

■ Leikkuuterän liike saattaa pysähtyä äkillisesti, jos terä osuu kovaan kohteeseen. Tässä tilan‐ teessa esiintyvien vastavoimien vaikutuksesta käyttäjä saattaa menettää pensasaitaleikkurin hallinnan ja loukkaantua vakavasti. ►

Pidä pensasaitaleikkureista kiinni molem‐ min käsin.

0458-018-9802-A 89

Page 90

suomi 4 Turvallisuusohjeet

► Tarkasta ennen työskentelyn aloittamista,

onko pensaan sisällä kovia kohteita. Poista tällaiset kohteet ennen työskentelyn aloitta‐ mista.

■

Liikkuvat leikkuuterät voivat aiheuttaa käyttä‐ jälle viiltohaavoja. Käyttäjä voi loukkaantua vakavasti.

► Älä koske liikkuviin leikkuuteriin. ► Jos leikkuuterät ovat juuttuneet pai‐

kalleen osuttuaan johonkin kappa‐ leeseen: sammuta pensasaitaleikku‐ rin virta ja poista akku. Poista kap‐ pale vasta tämän jälkeen.

■

Jos pensasaitaleikkurissa ilmenee käytön aikana muutoksia tai pensasaitaleikkurin käyt‐ täytyminen poikkeaa tavanomaisesta, pensas‐ leikkuri ei ole enää turvallisessa toimintakun‐ nossa. Seurauksena voi olla vakava loukkaan‐ tuminen ja esinevahinkoja. ►

Lopeta työt, poista akku ja ota yhteyttä STIHL-erikoisliikkeeseen.

■ Pensasaitaleikkuri saattaa täristä työskentelyn aikana. ► Käytä käsineitä. ► Pidä taukoja työskentelyn aikana. ► Jos havaitset merkkejä verenkiertohäiri‐

öistä: hakeudu lääkäriin.

■ Leikkuuterät liikkuvat vielä noin 1 sekunnin ajan sen jälkeen, kun ote on irrotettu kytkentä‐ vivusta. Liikkuvat leikkuuterät voivat aiheuttaa viiltohaavoja. Seurauksena voi olla vakava loukkaantuminen. ►

Pidä pensasaitaleikkuria paikallaan sekä taka- että etukahvasta käsin ja odota, kun‐ nes leikkuuterät ovat pysähtyneet.

VAARA

■

Leikkuuterät voivat joutua kosketuksiin jännit‐ teisten kaapeleiden kanssa ja vaurioittaa näitä, mikäli laitteella työskennellään ympäris‐ tössä, jossa sijaitsee jännitteisiä kaapeleita. Käyttäjä voi loukkaantua vakavasti tai jopa hengenvaarallisesti. ►

Älä työskentele ympäristössä, jossa on jän‐ nitteisiä johtoja.

4.8 Lataaminen

VAROITUS

■

Vaurioitunut tai viallinen laturi voi aiheuttaa lataamisen aikana outoja hajuja sekä savun muodostumista. Tästä voi olla seurauksena loukkaantuminen sekä esinevahinkoja. ►

Irrota verkkopistoke pistorasiasta.

■ Laturi voi ylikuumentua ja aiheuttaa tulipalon, mikäli lämpö ei pääse poistumaan laitteesta

riittävän tehokkaasti. Seurauksena voi olla vakava tai jopa hengenvaarallinen loukkaantu‐ minen ja esinevahinkoja. ►

Älä peitä laturia.

4.9 Sähköliitännän yhdistäminen

Seuraavat tekijät voivat mahdollisesti aiheuttaa kosketuksen jännitteisiin osiin:

Liitoskaapeli tai jatkokaapeli on vaurioitunut.

–

Liitoskaapelin tai jatkokaapelin verkkopistoke

–

on vaurioitunut. Pistorasiaa ei ole asennettu oikein.

–

VAARA

■ Jännitteisten osien koskettaminen saattaa aiheuttaa sähköiskun. Käyttäjä voi loukkaan‐ tua vakavasti tai jopa hengenvaarallisesti. ►

Varmista, että sekä liitoskaapeli, jatkokaa‐ peli että näiden verkkopistokkeet ovat ehjiä.

Jos liitoskaapeli tai jatkokaapeli on vaurioitunut: ► Älä koske vaurioituneeseen kohtaan. ► Irrota verkkopistoke pistorasiasta.

►

Liitoskaapelia, jatkojohtoa ja niiden verkko‐ pistoketta saa koskettaa vain kuivin käsin.

► Yhdistä liitoskaapeli tai jatkokaapelin verk‐

kopistoke asianmukaisesti asennettuun ja suojattuun suojakoskettimella varustettuun pistorasiaan.

►

Yhdistä latauslaite liitäntään, joka on varus‐ tettu vikavirtasuojakytkimellä (30 mA, 30 ms).

■

Vaurioitunut tai vääränlainen jatkokaapeli voi johtaa sähköiskuihin. Tämä voi johtaa vaka‐ vaan tai hengenvaaralliseen loukkaantumi‐ seen. ►

Käytä vain jatkokaapelia, jonka poikkipintaala on ohjeiden mukainen, 18.5.

VAROITUS

■

Väärä verkkojännite tai väärä verkkotaajuus voi aiheuttaa laturissa ylijännitteen lataamisen aikana. Laturi voi vaurioitua. ►

Varmista, että sähköverkon verkkojännite ja verkkotaajuus vastaavat laturin arvokil‐ vessä ilmoitettuja arvoja.

■

Jos laturi on kytketty monipistorasiaan, sähkö‐ komponentit voivat ylikuormittua latauksen aikana. Komponentit voivat kuumentua ja aiheuttaa tulipalon. Ihmiset voivat loukkaantua vakavasti tai hengenvaarallisesti, ja seurauk‐ sena voi olla omaisuusvahinko. ►

Varmista, että laturin ja kaikkien monipisto‐ rasiaan liitettyjen sähkölaitteiden arvokil‐ vessä olevat tehomääritykset eivät ylitä monipistorasian tehomäärityksiä.

90 0458-018-9802-A

Page 91

4 Turvallisuusohjeet suomi

■ Väärin sijoitettu liitoskaapeli tai jatkokaapeli voi vaurioitua ja aiheuttaa kompastumisen. Tästä voi olla seurauksena sekä loukkaantu‐ minen että liitoskaapelin tai jatkokaapelin vau‐ rioituminen. ►

Sijoita ja merkitse liitoskaapeli ja jatkojohto siten, ettei niihin voi kompastua.

► Sijoita liitoskaapeli ja jatkokaapeli siten,

etteivät kaapelit ole jännitettyjä tai kierty‐ neitä.

►

Sijoita liitoskaapeli ja jatkokaapeli siten, että kaapelit eivät vaurioidu, rikkoudu tai joudu puristuksiin tai hankaudu.

►

Suojaa liitoskaapeli ja jatkokaapeli kuumuu‐ delta, öljyltä ja kemikaaleilta.

► Sijoita liitoskaapeli ja jatkokaapeli kuivalle

alustalle.

■ Jatkokaapeli lämpenee työskentelyn aikana. Muodostunut lämpö voi aiheuttaa tulipalon, jos lämpö ei pääse poistumaan. ►

Kaapelirumpua käytettäessä: kelaa kaapeli kokonaan pois kaapelirummulta.

■ Jos sähköjohdot ja putket on asennettu sei‐ nään, ne voivat vaurioitua, kun laturi asenne‐ taan seinään. Kosketus sähköjohtoihin saattaa aiheuttaa sähköiskun. Seurauksena voi olla vakava loukkaantuminen ja aineellisia vahin‐ koja. ►

Varmista, että asennuspaikan kohdalla sei‐ nässä ei ole sähköjohtoja tai putkia.

■ Jos laturia ei ole asennettu seinään tässä annettujen ohjeiden mukaisesti, laturi tai akku voivat pudota tai laturi voi kuumentua liikaa. Seurauksena voi olla loukkaantuminen ja esi‐ nevahinkoja. ►

Asenna laturi seinään tämän käyttöohjeen kuvauksen mukaisesti.

■ Jos laturi sekä sen sisään asennettu akku asennetaan seinään, akku voi pudota laturista. Seurauksena voi olla loukkaantuminen ja esi‐ nevahinkoja. ►

Kiinnitä ensin laturi seinään ja asenna akku vasta sen jälkeen.

4.10 Kuljettaminen

4.10.1 Pensasaitaleikkuri

► Työnnä teräsuojus leikkuuterän päälle

siten, että suojus peittää leikkuuterän koko‐ naan.

►

Varmista pensasleikkuri kiinnityshihnoilla, vöillä tai verkolla siten, että se ei pääse kaatumaan ja liikkumaan.

4.10.2 Akku

VAROITUS

■ Akkua ei ole suojattu kaikilta ympäristöteki‐ jöiltä. Eräille ympäristötekijöille altistunut akku saattaa vahingoittua. Tästä voi olla seurauk‐ sena esinevahinkoja. ►

Älä kuljeta vaurioitunutta akkua.

■ Akku voi kaatua tai liikkua paikaltaan kuljetuk‐ sen aikana. Seurauksena voi olla loukkaantu‐ minen ja esinevahinkoja. ►

Pakkaa akku pakkaukseen niin, ettei se voi liikkua paikaltaan.

► Kiinnitä pakkaus siten, ettei se voi liikkua

paikaltaan.

4.10.3 Laturi

VAROITUS

■ Laturi voi kaatua tai liikkua paikaltaan kuljetuk‐ sen aikana. Seurauksena voi olla loukkaantu‐ minen ja esinevahinkoja. ►

Irrota verkkopistoke pistorasiasta. ► Poista akku. ► Varmista laturi kiinnityshihnoilla, vöillä tai

verkolla siten, ettei se pääse kaatumaan ja

liikkumaan.

■

Liitoskaapelia ei ole tarkoitettu laturin kantami‐ seen. Liitoskaapeli ja laturi voivat vaurioitua. ► Kelaa liitoskaapeli kasaan ja kiinnitä se

laturiin.

4.11 Säilytys

4.11.1 Pensasaitaleikkuri

VAROITUS

■

Lapset eivät pysty tunnistamaan eivätkä arvi‐ oimaan pensasleikkurista aiheutuvia vaaroja. Lapset voivat loukkaantua vakavasti.

► Poista akku.

VAROITUS

■

Pensasleikkuri voi kaatua tai liikkua paikaltaan kuljetuksen aikana. Seurauksena voi olla louk‐ kaantuminen ja esinevahinkoja.

► Poista akku.

► Työnnä teräsuojus leikkuuterän päälle

siten, että suojus peittää leikkuuterän koko‐

naan. ►

Säilytä pensasleikkuri poissa lasten ulottu‐

vilta.

0458-018-9802-A 91

Page 92

suomi 5 Pensasleikkurin valmistelu käyttöä varten

■ Pensasleikkurin sähkökoskettimet ja metallio‐ sat voivat syöpyä altistuessaan kosteudelle. Pensasleikkuri voi vahingoittua.

► Poista akku.

► Säilytä pensasleikkuri puhtaana ja kuivana.

4.11.2 Akku

4.12 Puhdistus, huolto ja korjaus

VAROITUS

■

Jos akku on paikallaan puhdistuksen, huollon tai korjauksen aikana, pensasaitaleikkuri saat‐ taa kytkeytyä vahingossa päälle. Seurauksena voi olla vakava loukkaantuminen ja aineellisia vahinkoja.

► Poista akku.

VAROITUS

■ Lapset eivät kykene tunnistamaan eivätkä arvioimaan akusta aiheutuvia vaaroja. Lapset voivat loukkaantua vakavasti. ►

Säilytä akku poissa lasten ulottuvilta.

■ Akkua ei ole suojattu kaikilta ympäristöteki‐ jöiltä. Eräiden ympäristötekijöiden vaikutuksille altistunut akku saattaa vahingoittua korjaus‐ kelvottomaksi. ►

Säilytä akku puhtaana ja kuivana. ► Säilytä akku suljetussa tilassa. ► Säilytä akku erillään pensasleikkurista. ► Jos akkua säilytetään laturissa: Irrota verk‐

kopistoke pistorasiasta ja säilytä akkua

varaustasolla välillä 40–60 % (2 vihreää

LED-valoa palaa). ►

Älä säilytä akkua määritettyjen lämpötilara‐

jojen ulkopuolella, 18.6.

4.11.3 Laturi

VAROITUS

■

Lapset eivät kykene tunnistamaan eivätkä arvioimaan laturista aiheutuvia vaaroja. Lapset voivat loukkaantua vakavasti tai jopa hengen‐ vaarallisesti. ►

Irrota verkkopistoke liitännästä. ► Säilytä laturi poissa lasten ulottuvilta.

■ Laturia ei ole suojattu kaikilta ympäristön vai‐ kutuksilta. Eräille ympäristön vaikutuksille altistunut laturi saattaa vahingoittua. ►

Irrota verkkopistoke liitännästä. ► Jos laturi on lämmin: anna laturin jäähtyä. ► Säilytä laturi puhtaana ja kuivana. ► Säilytä laturi suljetussa tilassa. ► Älä säilytä laturia määritettyjen lämpötilara‐

jojen ulkopuolella, 18.6.

■ Liitoskaapelia ei ole tarkoitettu laturin kantami‐ seen tai ripustamiseen. Liitoskaapeli ja laturi voivat vaurioitua. ►

Tartu laturiin tukevalla otteella kotelosta käsin. Laturissa on upotettu kahva, josta laturia on helppo nostaa.

►

Ripusta laturi seinäpidikkeeseen.

■ Pensasaitaleikkuri, leikkuuterät, akku tai laturi saattavat vahingoittua, jos puhdistuksessa käytetään voimakkaita puhdistusaineita, vesi‐ suihkua tai teräviä esineitä. Jos pensasleikku‐ ria, leikkuuteriä, akkua ja laturia ei puhdisteta tämän käyttöohjeen kuvauksen mukaisesti, laitteiden osat saattavat toimia virheellisesti. Myös turvalaitteet saattavat tällöin lakata toi‐ mimasta. Seurauksena voi olla vakava louk‐ kaantuminen. ► Puhdista pensasleikkuri, leikkuuterät, laturi

ja akku tämän käyttöohjeen kuvauksen mukaisesti.

■

Jos pensasleikkuria, leikkuuteriä, akkua ja laturia ei huolleta tai korjata tämän käyttöoh‐ jeen kuvauksen mukaisesti, laitteiden osat saattavat toimia virheellisesti. Myös turvalait‐ teet saattavat tällöin lakata toimimasta. Tämä voi johtaa vakavaan tai hengenvaaralliseen loukkaantumiseen. ►

Älä yritä itse huoltaa tai korjata pensasleik‐ kuria, akkua ja laturia.

► Jos pensasleikkuri, akku, tai laturi vaativat

huoltoa tai korjaamista: ota yhteyttä STIHLerikoisliikkeeseen.

►

Puhdista leikkuuterät tämän käyttöohjeen kuvauksen mukaisesti.

■ Terävät leikkuuhampaat voivat aiheuttaa käyt‐ täjälle viiltohaavoja leikkuuterään liittyvien puhdistus- tai huoltotöiden aikana. Käyttäjä voi loukkaantua. ►

Käytä kestävästä materiaalista valmistettuja työkäsineitä.

5 Pensasleikkurin valmistelu

käyttöä varten

5.1 Pensasaitaleikkurin valmistelu

käyttöä varten

Seuraavat toimenpiteet on suoritettava aina ennen työskentelyn aloittamista:

92 0458-018-9802-A

Page 93

0000099636_001

0000-GXX-0628-A2

20-40%

40-60%

60-80%

80-100%

0-20%

0000-GXX-0629-A1

6 Akun lataaminen ja LED-valot suomi ► Varmista, että seuraavat laitteet ovat turvalli‐

sessa kunnossa:

–

Pensasaitaleikkuri, 4.6.1.

–

Leikkuuterä, 4.6.2.

–

Akku, 4.6.3.

–

Laturi, 4.6.4.

►

Tarkasta akku,

►

Lataa akku täyteen, 6.2.

►

Puhdista pensasaitaleikkuri, 14.1.

►

Tarkista hallintalaitteet, 9.1.

9.2.

Akku ja laturi lämpenevät lataamisen aikana.

► Jos kuvattuja vaiheita ei voida suorittaa: Älä

käytä pensasaitaleikkuria ja ota yhteys STIHLerikoisliikkeeseen.

► Yhdistä verkkopistoke (6) helposti käsiksi

päästävään pistorasiaan (7). Laturi (3) testaa itse oman toimintansa. LED-

6 Akun lataaminen ja LED-

valot

6.1 Laturin asennus seinään

Laturi voidaan asentaa seinään.

valo (4) palaa ensin vihreänä noin 1 sekunnin ajan ja tämän jälkeen punaisena noin 1 sekun‐ nin ajan.

► Sijoita liitoskaapeli (5) paikalleen. ► Aseta akku (2) laturin (3) ohjaimiin ja paina

akku paikalleen vasteeseen saakka. Vihreä LED-valo (4) syttyy. LED-valot (1) pala‐ vat vihreinä, ja akun (2) lataus on käynnissä.

► Jos LED-valo (4) ja akun LED-valot (1) eivät

enää pala: akku (2) on ladattu täyteen ja akku voidaan irrottaa laturista (3).

► Jos laturia (3) ei enää käytetä: irrota verkko‐

pistoke (6) pistorasiasta (7).

6.3 Lataustilan tarkastaminen

► Asenna laturi seinään siten, että seuraavat

edellytykset täyttyvät:

Käytetään asianmukaisia kiinnitysmateriaa‐

–

leja. Laturi on vaakasuorassa.

–

Seuraavia mittoja noudatetaan:

a = vähintään 100 mm

–

b (AL 101) = 75 mm

–

b (AL 301, AL 501) = 100 mm

–

c = 4,5 mm

–

d = 9 mm

–

e = 2,5 mm

–

6.2 Akun lataaminen

Latausaikaan vaikuttavat monet eri tekijät, kuten akun lämpötila ja ympäristön lämpötila. Noudata suositeltuja lämpötila-alueita optimaalisen suori‐ tuskyvyn varmistamiseksi latausaika saattaa poiketa valmistajan ilmoitta‐ masta latausajasta. Latausajat ilmoitetaan osoit‐ teessa www.stihl.com/charging-times.

Kun verkkopistoke liitetään pistorasiaan ja akku asennetaan laturiin, lataus käynnistyy automaat‐ tisesti. Laturi kytkeytyy automaattisesti pois päältä ladattuaan akun täyteen.

0458-018-9802-A 93

18.7. Todellinen

► Paina painiketta (1).

Lataustila ilmaistaan vihreillä LED-valoilla, jotka palavat n. 5 sekunnin ajan.

► Jos oikeanpuoleinen vihreä LED-valo vilkkuu:

Lataa akku.

6.4 Akun LED-valot

LED-valot pystyvät ilmaisemaan sekä akun vara‐ ustilan että akussa ilmenevät häiriöt. LED-valo‐ jen väri voi olla vihreä tai punainen, ja valot voi‐ vat joko palaa yhtäjaksoisesti tai vilkkua.

LED-valot ilmaisevat varaustilan, jos yhtäjaksoi‐ sesti palavien tai vilkkuvien valojen väri on vih‐ reä.

Page 94

0000080236_002

0000080237_002

0000100652_001

suomi 7 Akun asentaminen ja irrottaminen ► Jos yhtäjaksoisesti palavien tai vilkkuvien

LED-valojen väri on punainen: Poista häiriöt,

17.

Pensasleikkurissa tai akussa esiintyy häiriö.

6.5 Laturin LED-valo

Tämä LED-valo ilmaisee laturin tilan. Akun lataus on käynnissä, jos vihreä LED-valo

palaa. ► Jos punainen LED-valo vilkkuu: Poista häiriöt.

Laturissa esiintyy häiriö.

7 Akun asentaminen ja irrot‐

taminen

7.1 Akun asettaminen paikalleen

8 Pensasleikkurin käynnistä‐

minen ja pysäyttäminen

8.1 Pensasaitaleikkurin kytkeminen

päälle

VAROITUS

■ Pensasaitaleikkurin nopeus kiihtyy ja leikkuu‐ terät alkavat liikkua riippumatta siitä, missä jär‐ jestyksessä kytkinsankaa ja kytkentävipua pai‐ netaan. Käyttäjä voi menettää pensasaitaleik‐ kurin hallinnan painaessaan kytkentävipua ennen kytkinsankaa. Käyttäjä voi loukkaantua vakavasti. ►

Paina ensin kytkinsankaa ja vasta sen jäl‐ keen kytkentävipua.

► Paina akku (1) niin pitkälle akkulokeroon (2),

kunnes kuulet napsahduksen. Akkuun (1) merkityt nuolet (3) ovat vielä näky‐ vissä ja akku (1) on asettunut paikalleen akku‐ lokeroon (2). Pensasleikkurin ja akun (1) välillä ei ole sähköistä yhteyttä.

► Paina akku (1) vasteeseen saakka akkuloke‐

roon (2). Akku (1) lukittuu paikalleen, kun kuultavissa on toinen napsahdus. Tällöin akku on myös pensasleikkurin kotelon reunan tasalla.

7.2 Akun poistaminen

► Paina kytkinsankaa (1) yhtäjaksoisesti. ► Paina kytkentävivun lukitsinta (2) kädellä ja

pidä painettuna.

► Paina kytkentävipua (3) etusormella ja pidä

sitä painettuna. Pensasaitaleikkurin nopeus nousee ja leikkuu‐ terät liikkuvat.

8.2 Pensasaitaleikkurin pysäyttämi‐

nen

► Irrota ote kytkinsangasta, kytkentävivusta ja

kytkentävivun lukitsimesta.

► Odota noin 1 sekunti, jotta leikkuuterät ehtivät

pysähtyä.

► Jos leikkuuterät jatkavat liikkumista edelleen

noin 1 sekunnin kuluttua: Poista akku ja ota yhteyttä STIHL-erikoisliikkeeseen. Pensasaitaleikkuri on viallinen.

9 Pensasleikkurin ja akun

tarkastus

► Paina lukitusvipua (1).

Akun (2) lukitus on avattu ja akku voidaan poistaa.

94 0458-018-9802-A

9.1 Hallintalaitteiden tarkistus

Kytkentävivun lukitsin ja kytkentävipu ► Poista akku. ► Yritä painaa kytkentävipua painamatta samalla

kytkentävivun lukitsinta.

Page 95

0000-GXX-1455-A0

0-10°

0000-GXX-1456-A0

10 Työskentely pensasleikkurilla suomi ► Jos kytkentävivun painaminen ei ole mahdol‐

lista: Älä käytä pensasaitaleikkuria, vaan ota yhteyttä STIHL-erikoisliikkeeseen. Kytkentävivun lukitsin on viallinen.

► Paina kytkentävivun lukitsinta ja pidä sitä pai‐

nettuna. ► Paina kytkentävipua. ► Irrota ote kytkentävivusta ja kytkentävivun

lukitsimesta. ► Jos kytkentävipu tai kytkentävivun lukitsin liik‐

kuu jäykästi tai ei palaa lähtöasentoon: Älä

käytä pensasaitaleikkuria, vaan ota yhteyttä

STIHL-erikoisliikkeeseen.

Kytkentävipu tai kytkentävivun lukitsin on vialli‐

nen. Kytkinsanka

► Poista akku. ► Paina kytkinsankaa ja irrota ote tämän jälkeen. ► Jos kytkinsanka liikkuu jäykästi tai sanka ei

palaa lähtöasentoonsa: Älä käytä pensasaita‐

leikkuria, vaan ota yhteyttä STIHL-erikoisliik‐

keeseen.

Kytkinsanka on viallinen. Pensasaitaleikkurin kytkeminen päälle

► Aseta akku paikalleen. ► Paina kytkinsankaa ja irrota ote tämän jälkeen. ► Jos leikkuuterät ovat liikkuneet tai liikkuvat

edelleenkin: Älä käytä pensasaitaleikkuria,

vaan ota yhteyttä STIHL-erikoisliikkeeseen.

Kytkentävipu on viallinen. ► Paina kytkentävivun lukitsinta ja pidä sitä pai‐

nettuna. ► Paina kytkentävipua ja pidä painettuna. ► Jos leikkuuterät liikkuvat: Älä käytä pensasai‐

taleikkuria, vaan ota yhteyttä STIHL-erikoisliik‐

keeseen.

Kytkinsanka on viallinen. ► Paina kytkinsankaa yhtäjaksoisesti.

Leikkuuterät liikkuvat. ► Jos 3 LED-valoa vilkkuu punaisena: Poista

akku ja ota yhteyttä STIHL-erikoisliikkeeseen.

Pensasaitaleikkurissa on häiriö. ► Vapauta kytkinsanka.

Leikkuuterät pysähtyvät suunnilleen 1 sekun‐

nin kuluttua. ► Jos leikkuuterät liikkuvat edelleen noin

1 sekunnin kuluttua: Poista akku ja ota

yhteyttä STIHL-erikoisliikkeeseen.

Pensasaitaleikkuri on viallinen.

9.2 Akun tarkastus

► Paina akussa olevaa painiketta.

LED-valot palavat tai vilkkuvat. ► Jos LED-valot eivät pala tai vilku: Älä käytä

akkua ja ota yhteyttä STIHL:in jälleenmyyjään.

0458-018-9802-A 95

Akussa on häiriö.

10 Työskentely pensasleikku‐

rilla

10.1 Pensasleikkurin pitäminen käsi‐ ssä ja ohjaaminen

► Tartu toisella kädellä pensasleikkurin kahvaan

siten, että peukalo asettuu kahvan ympärille.

► Tartu toisella kädellä etukahvaan siten, että

peukalo on etukahvan ympärillä.

10.2 Leikkaaminen

► Katkaise paksut oksat oksasaksilla tai mootto‐

risahalla.

► Ohjaa pensasaitaleikkuria pensasaidan sivulla

kaarevan liikkeen avulla alhaalta ylöspäin ja leikkaa pensasaitaa.

► Laske pensasaitaleikkuri alas pensasaitaa

leikkaamatta. ► Liiku hitaasti ja hallitusti eteenpäin. ► Ohjaa pensasaitaleikkuria jälleen kaarevan

liikkeen avulla alhaalta ylöspäin ja leikkaa pen‐

sasaita. ► Leikkaa pensasaidan toinen puoli samaan

tapaan. ► Aseta leikkuuterä pensasaidan yläsivulle 0° –

10° asteen kulmassa. ► Liikuta pensasaitaleikkuria vaakasuorassa ja

kaarevan liikkeen avulla edestakaisin ja leik‐

kaa pensasaita. ► Jos leikkausteho heikentyy: Teroita leikkuu‐

terä. Noudata suositeltuja lämpötila-alueita optimaali‐

sen suorituskyvyn varmistamiseksi,

18.7.

Page 96

0000-GXX-0592-A1

suomi 11 Työskentelyn jälkeen

11 Työskentelyn jälkeen

11.1 Työskentelyn jälkeen

► Katkaise virta pensasleikkurista ja poista akku. ► Jos pensasaitaleikkuri on märkä: Anna pensa‐

saitaleikkurin kuivua.

► Jos akku on märkä tai kostea: anna akun kui‐

vua, 18.7. ► Puhdista pensasaitaleikkuri. ► Puhdista leikkuuterä. ► Työnnä teräsuojus leikkuuterän päälle siten,

että suojus peittää leikkuuterän kokonaan. ► Puhdista akku.

12 Kuljettaminen

12.1 Pensasaitaleikkurin kuljettami‐

nen

► Katkaise virta pensasleikkurista ja poista akku. ► Työnnä teräsuojus leikkuuterän päälle siten,

että suojus peittää leikkuuterän kokonaan. Pensasaitaleikkuri kantaminen

► Tartu toisella kädellä pensasaitaleikkurin etu‐

kahvaan ja kanna pensasleikkuria siten, että

leikkuuterä on suunnattu taaksepäin. Pensasaitaleikkurin kuljettaminen ajoneuvossa

► Kiinnitä pensasaitaleikkuri siten, ettei pensa‐

saitaleikkuri voi kaatua eikä liikkua paikaltaan.

12.2 Akun kuljettaminen

► Katkaise virta pensasleikkurista ja poista akku. ► Varmista, että akku on turvallisessa kunnossa. ► Pakkaa akku niin, ettei se voi liikkua paikal‐

taan. ► Kiinnitä pakkaus siten, ettei se voi liikkua pai‐

kaltaan. Akun kuljettamisen yhteydessä on noudatettava

vaarallisten tavaroiden kuljettamista koskevia määräyksiä. Akku kuuluu luokkaan UN 3480 (litiumioniakut), ja se on testattu YK:n käsikirjan "Kokeet ja kriteerit" osan III alakohdan 38.3 mukaisesti.

Kuljetusmääräykset on ilmoitettu osoitteessa www.stihl.com/safety-data-sheets.

12.3 Laturin kuljettaminen

► Irrota verkkopistoke pistorasiasta. ► Poista akku. ► Kelaa liitoskaapeli kasaan ja kiinnitä se latu‐

riin. ► Jos laturia kuljetetaan ajoneuvolla: varmista

laturi kiinnityshihnoilla, vöillä tai verkolla siten,

ettei laturi pääse kaatumaan ja liikkumaan.

13 Säilytys

13.1 Pensasaitaleikkurin säilytys

► Katkaise virta pensasleikkurista ja poista akku. ► Työnnä teräsuojus leikkuuterän päälle siten,

että suojus peittää leikkuuterän kokonaan.

► Säilytä pensasaitaleikkuri siten, että seuraavat

edellytykset täyttyvät:

Pensasaitaleikkuri ei voi kaatua eikä liikkua

–

paikaltaan. Pensasaitaleikkuri on poissa lasten ulottu‐

–

vilta. Pensasaitaleikkuri on puhdas ja kuiva.

–

13.2 Akun säilyttäminen

STIHL suosittelee pitämään akun varaustason säilytyksen aikana välillä 40 % ... 60 % (2 vih‐ reää LED-valoa palaa). ► Säilytä akku siten, että seuraavat edellytykset

täyttyvät:

Akku on poissa lasten ulottuvilta.

–

Akku on puhdas ja kuiva.

–

Akku on suljetussa tilassa.

–

Akku on erillään pensasleikkurista.

–

Jos akkua säilytetään laturissa: Irrota verk‐

–

kopistoke pistorasiasta ja säilytä akkua varaustasolla välillä 40–60 % (2 vihreää LED-valoa palaa). Akkua ei säilytetä määritettyjen lämpötilara‐

–

jojen ulkopuolella,

HUOMAUTUS

■ Jos akkua ei säilytetä tässä käyttöohjeessa kuvatulla tavalla, akku voi syväpurkautua ja vaurioitua siten korjauskelvottomaksi. ►

Lataa tyhjentynyt akku ennen varastointia. STIHL suosittelee pitämään akun varausta‐ son säilytyksen aikana välillä 40–60 % (2 vihreää LED-valoa palaa).

►

Säilytä akku erillään pensasaitaleikkurista.

13.3 Laturin säilytys

► Irrota verkkopistoke pistorasiasta.

► Kelaa liitoskaapeli kasaan ja kiinnitä se latu‐

riin.

18.6.

96 0458-018-9802-A

Page 97

0000-GXX-1426-A0

14 Puhdistaminen suomi ► Säilytä laturi siten, että seuraavat edellytykset

täyttyvät:

Laturi on poissa lasten ulottuvilta.

–

Laturi on puhdas ja kuiva.

–

Laturi on suljetussa tilassa.

–

Laturia ei ole ripustettu liitoskaapeliin tai lii‐

–

toskaapelin pidikkeeseen (3). Laturia ei säilytetä määritettyjen lämpötilara‐

–

jojen ulkopuolella,

18.6.

► Katkaise virta pensasleikkurista ja poista akku.

14 Puhdistaminen

14.1 Pensasaitaleikkurin puhdistus

► Katkaise virta pensasleikkurista ja poista akku. ► Puhdista pensasaitaleikkuri kostealla liinalla

tai STIHL-pihkanpoistoaineella. ► Puhdista tuuletusraot pensselillä. ► Poista roskat akkulokerosta ja puhdista akku‐

lokero kostealla liinalla. ► Puhdista akkulokeron sisällä olevat sähkökos‐

kettimet siveltimellä tai pehmeällä harjalla.

14.2 Leikkuuterän puhdistaminen

► Katkaise virta pensasleikkurista ja poista akku. ► Suihkuta leikkuuterän molemmille puolille

STIHLin pihkanpoistoainetta. ► Aseta akku paikalleen. ► Käynnistä pensasaitaleikkuri 5 sekunnin

ajaksi.

Leikkuuterät liikkuvat. STIHL-pihkanpoistoaine

jakautuu tasaisesti.

14.3 Akun puhdistus

► Puhdista akku kostealla liinalla.

14.4 Laturin puhdistus

► Irrota verkkopistoke pistorasiasta. ► Puhdista laturi kostealla liinalla. ► Puhdista tuuletusraot pensselillä. ► Puhdista laturin sähkökoskettimet siveltimellä

tai pehmeällä harjalla.

15 Huoltaminen

15.1 Leikkuuterien teroittaminen

STIHL suosittelee teettämään leikkuuterien teroittamisen STIHL-erikoisliikkeellä.

VAROITUS

■ Leikkuuterän leikkuuhampaat ovat teräviä.

Käyttäjä altistuu tämän vuoksi viiltohaavoille.

► Käytä kestävästä materiaalista valmistettuja

työkäsineitä.

► Teroita yläleikkuuterän jokainen reuna liikutta‐

malla viilaa reunaan nähden eteenpäin. Käytä tarkoitukseen STIHLin lattaviilaa. Noudata täl‐

löin ilmoitettua teroituskulmaa, 18.2. ► Käännä pensasaitaleikkuri ympäri. ► Teroita loput teräreunat. ► Poista jäyste jokaisen reunan alapuolelta. ► Käännä pensasaitaleikkuri ympäri. ► Poista jäyste lopuista reunoista. ► Poista viilaamisen aikana muodostunut pöly

kostealla liinalla. ► Suihkuta leikkuuterän molemmille puolille

STIHLin pihkanpoistoainetta. ► Käynnistä pensasaitaleikkuri 5 sekunnin

ajaksi.

Leikkuuterät liikkuvat. STIHL-pihkanpoistoaine

jakautuu tasaisesti. ► Jos jokin asia on jäänyt sinulle epäselväksi:

Ota yhteyttä STIHL-erikoisliikkeeseen.

16 Korjaaminen

16.1 Pensasleikkurin, akun ja laturin

korjaaminen

Käyttäjä ei voi itse korjata pensasleikkuria, leik‐ kuuteriä, akkua eikä laturia. ► Jos pensasleikkuri tai leikkuuterät ovat vaurioi‐

tuneet: Älä käytä pensasleikkuria, vaan ota

yhteyttä STIHL-jälleenmyyjään. ► Jos akku on viallinen tai vaurioitunut: Vaihda

akku. ► Jos laturi on viallinen tai vaurioitunut: Vaihda

laturi. ► Jos liitoskaapeli on viallinen tai vaurioitunut:

Älä käytä laturia ja pyydä STIHL:in edustajaa

toimittamaan uusi liitäntäjohto.

0458-018-9802-A 97

Page 98

suomi 17 Häiriöiden poistaminen

17 Häiriöiden poistaminen

17.1 Pensasaitaleikkurin tai akun häiriöiden korjaaminen

Häiriö Akun LED-

Pensasaitaleik‐ kuri ei käynnisty virta päälle kyt‐ kettäessä.

Pensasaitaleik‐ kuri pysähtyy käytön aikana itsestään.

Pensasaitaleik‐ kurin toimintaaika on liian lyhyt.

Lataus ei käyn‐ nisty sen jälkeen, kun akku on sijoi‐ tettu latauslait‐ teeseen.

valot 1 LED-valo

vilkkuu vih‐ reänä.

1 LED-merkki‐ valo palaa punaisena.

3 LED-valoa vilkkuu punai‐ sena.

3 punaista LED-valoa palaa.

4 LED-valoa vilkkuu punai‐ sena.

- Pensasaitaleikkurin ja

- Pensasaitaleikkuri tai

3 punaista LED-valoa palaa.

- Laitteessa on sähköi‐

- Akkua ei ole ladattu

- Akun käyttöikä on

1 LED-valo palaa punai‐ sena.

Syy Korjaustoimenpide

Akun varaus on liian pieni.

Akku on liian kuuma tai liian kylmä.

Pensasaitaleikkurissa on häiriö.

Leikkuuterät ovat ras‐ kasliikkeisiä.

Pensasaitaleikkuri on liian lämmin.

Akussa on häiriö. ► Ota akku pois laitteesta ja asenna se

akun välinen sähköyh‐ teys on poikki.

akku on kostea. Pensasaitaleikkuri on

liian lämmin.

nen häiriö.

täyteen.

kulunut umpeen. Akku on liian kuuma

tai liian kylmä.

► Lataa akku.

► Poista akku. ► Anna akun jäähtyä tai lämmetä.

► Poista akku. ► Puhdista akkulokeron sisällä olevat säh‐

köiset koskettimet. ► Aseta akku paikalleen. ► Kytke pensasaitaleikkuri päälle. ► Jos 3 punaista LED-valoa vilkkuu edel‐

leen: Älä käytä pensasaitaleikkuria ja ota

yhteyttä STIHL-erikoisliikkeeseen. ► Suihkuta leikkuuterän molemmille puolille

STIHLin pihkanpoistoainetta. ► Jos 3 punaista LED-valoa vilkkuu edel‐

leen: Älä käytä pensasaitaleikkuria ja ota

yhteyttä STIHL-erikoisliikkeeseen. ► Poista akku.

► Anna pensasaitaleikkurin jäähtyä.

uudelleen. ► Kytke pensasaitaleikkuri päälle. ► Jos 4 punaista LED-valoa vilkkuu edel‐

leen: Älä käytä akkua ja ota yhteyttä

STIHL-erikoisliikkeeseen. ► Poista akku.

► Puhdista akkulokeron sisällä olevat säh‐

köiset koskettimet. ► Aseta akku paikalleen.

► Anna pensasaitaleikkurin tai akun kuivua,

18.7.

► Poista akku. ► Anna pensasaitaleikkurin jäähtyä.

► Ota akku pois laitteesta ja asenna se

uudelleen. ► Kytke pensasaitaleikkuri päälle.

► Lataa akku täyteen.

► Vaihda akku.

► Jätä akku latauslaitteeseen.

Lataus käynnistyy automaattisesti heti,

kun akun lämpötila on sallitulla lämpötila-

alueella.

98 0458-018-9802-A

Page 99

18 Tekniset tiedot suomi

17.2 Laturin häiriöiden poistaminen

Häiriö Laturin LED-

Laturi ei lataa akkua.

valo Punainen LED-

valo vilkkuu.

Syy Korjaustoimenpide

Laturin ja akun väli‐ nen sähköinen yhteys on poikki.

Laturissa esiintyy häi‐ riö.

18 Tekniset tiedot

18.1 Pensasaitaleikkuri STIHL HSA 50.1

Sallittu akku: STIHL AK

–

Paino ilman akkua: 2,9 kg

–

Käyntiaika annetaan osoitteessa www.stihl.com/ battery-life.

18.2 Leikkuuterä

Hammasväli: 30 mm

–

Leikkuupituus: 500 mm

–

Teroituskulma: 35°

–

18.3 Akku STIHL AK

Akkutekniikka: Litiumioniakku

–

Jännite: 36 V

–

Kapasiteetti, Ah: katso arvokilpi

–

Energiasisältö, Wh: katso arvokilpi

–

Paino, kg: katso arvokilpi

–

18.4 Laturi STIHL AL 101

Nimellisjännite: katso arvokilpi

–

Taajuus: katso arvokilpi

–

Nimellisteho: katso arvokilpi

–

Latausvirta: katso arvokilpi

–

Latausajat ilmoitetaan osoitteessa www.stihl.com/charging-times.

18.5 Jatkokaapelit

Jos laitteen yhteydessä käytetään jatkokaapelia, jatkokaapelin johdinten paksuuden on täytettävä vähintään seuraavat vaatimukset, jotka määräy‐ tyvät verkkojännitteen ja jatkokaapelin pituuden perusteella:

Jos nimellisjännite arvokilvessä on 220 V 240 V:

Kaapelin pituus enintään 20 m: AWG 15 /

–

1,5 mm² Kaapelin pituus 20 m - 50 m: AWG 13 /

–

2,5 mm²

► Poista akku. ► Puhdista laturin sähkökoskettimet. ► Aseta akku paikalleen.

► Älä käytä laturia, vaan ota yhteyttä

STIHL-erikoisliikkeeseen.

Jos nimellisjännite arvokilvessä on 100 V 127 V:

Kaapelin pituus enintään 10 m: AWG 14 /

–

2,0 mm² Kaapelin pituus 10 m - 30 m: AWG 12 /

–

3,5 mm²

18.6 Lämpötilarajat

VAROITUS

■ Akkua ei ole suojattu kaikilta ympäristöteki‐ jöiltä. Akku saattaa syttyä tuleen tai räjähtää altistuttuaan eräille ympäristötekijöille. Seu‐ rauksena voi olla vakava loukkaantuminen ja aineellisia vahinkoja. ►

Älä lataa akkua lämpötiloissa alle -20 °C tai yli +50 °C.

► Älä käytä pensasaitaleikkuria, akkua tai

laturia lämpötiloissa alle -20 °C tai yli +50 °C.

►

Älä säilytä pensasaitaleikkuria, akkua tai laturia lämpötiloissa alle –20 °C tai yli +70 °C.

18.7 Suositellut lämpötila-alueet

Noudata seuraavia lämpötila-alueita, pensasaita‐ leikkurin, akun tai laturin optimaalisen suoritusky‐ vyn varmistamiseksi:

Lataaminen: + 5 °C ... + 40 °C

–

Käyttö: -10 °C ... +40 °C

–

Säilytys: -20 °C ... +50 °C

–

Jos akkua ladataan, käytetään tai varastoidaan suositeltujen lämpötila-alueiden ulkopuolella, suorituskyky voi heikentyä.

Jos akku on märkä tai kostea, anna sen kuivua vähintään 48 tuntia yli + 15 °C:n ja alle + 50 °C:n lämpötilassa ja alle 70 %:n ilmankosteudessa. Korkeampi kosteus voi pidentää kuivumisaikaa.

18.8 Melu- ja tärinäarvot

Äänenpainetason laskennassa käytettävä kor‐ jauskerroin on 2 dB(A). Äänitehotason lasken‐ nassa käytettävä korjauskerroin on 2 dB(A). Täri‐

0458-018-9802-A 99

Page 100

suomi

19 Varaosat ja varusteet

näarvon laskennassa käytettävä korjauskerroin on 2 m/s².

STIHL suosittelee kuulonsuojainten käyttöä.

Äänenpainetaso LpA mitattu standardin

–

EN 62841-4-2 mukaan: 81 dB(A). Äänitehotaso LwA mitattu standardin

–

EN 62841‑4‑2 mukaan: 89 dB(A). Tärinäarvo ahv mitattu standardin

–

EN 62841‑4‑2 mukaan

Takakahva: 2,0 m/s². Tärinän laskennassa

–

käytettävä korjauskerroin on 2 m/s². Etukahva: 1,6 m/s².

–

Ilmoitetut melu- ja tärinäarvot on mitattu standar‐ doitujen testausmenetelmien mukaisesti, ja niitä voidaan käyttää sähkölaitteiden vertailuun. Todelliset melu- ja tärinäarvot saattavat poiketa ilmoitetuista arvoista käyttötavoissa esiintyvien erojen ja käytettyjen lisävarusteiden mukaan. Ilmoitettuja melu- ja tärinäarvoja voidaan käyttää lähtökohtana arvioitaessa alustavasti altistumista melu- ja tärinärasitukselle. Todellinen melu- ja tärinärasitus on arvioitava erikseen. Tällöin voi‐ daan ottaa huomioon myös ajat, jolloin sähkö‐ laite on pois käytöstä, samoin kuin ne ajat, jolloin laite on toiminnassa altistamatta kuitenkaan käyt‐ täjää tärinärasitukselle.

Tietoja työnantajia koskevan tärinädirektiivin 2002/44/EY vaatimusten täyttämisestä on osoit‐ teessa www.stihl.com/vib.

18.9 REACH-asetus

REACH-asetuksella tarkoitetaan EY:n kemikaa‐ lien rekisteröintiä, arviointia ja lupamenettelyjä koskevaa asetusta.

Lisätietoja REACH-asetuksen vaatimusten täyt‐ tämisestä on saatavissa osoitteesta www.stihl.com/reach .

19 Varaosat ja varusteet

19.1 Varaosat ja varusteet

Alkuperäiset STIHL-varaosat ja alkupe‐ räiset STIHL-varusteet tunnistaa näistä merkeistä.

STIHL suosittelee käyttämään ainoastaan alku‐ peräisiä STIHL-varaosia ja alkuperäisiä STIHLvarusteita.

STIHL ei voi arvioida muiden valmistajien varao‐ sia ja lisävarusteita luotettavuuden, turvallisuu‐ den ja sopivuuden suhteen jatkuvasta markkinoi‐ den tarkkailusta huolimatta, eikä STIHL ei voi taata niiden käyttöä.

Alkuperäisiä STIHL-varaosia ja alkuperäisiä STIHL-varusteita on saatavissa STIHL-erikoisliik‐ keestä.

20 Hävittäminen

20.1 Pensasleikkurin, akun ja laturin

hävittäminen

Tietoja hävittämisestä saat paikallishallinnosta tai STIHL-erikoisliikkeestä.

Epäasianmukainen hävittäminen voi olla vahin‐ gollista terveydelle ja saastuttaa ympäristöä. ► Toimita STIHL-tuotteet, myös pakkaukset,

asianmukaiseen keräyspisteeseen kierrätystä varten paikallisten säännösten mukaisesti.

► Älä hävitä talousjätteen mukana.

21 EU-vaatimustenmukai‐

suusvakuutus

21.1 Pensasaitaleikkuri

STIHL HSA 50.1

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Saksa vakuuttaa yksinomaisena vastuullisena, että

Tuote: Akkukäyttöinen pensasleikkuri

–

Merkki: STIHL

–

Malli: HSA 50.1

–

Sarjatunniste: 4521

–

vastaa soveltuvilta osin direktiivien 2011/65/EU, 2006/42/EY, 2014/30/EU ja 2000/14/EY sään‐ nöksiä ja että tuote on kehitetty ja valmistettu seuraavien standardien tuotteen valmistuspäi‐ vänä voimassa olevien versioiden mukaisesti: EN 55014-1, EN 55014-2, EN 62841-1 ja EN 62841-4-2.

Direktiivin 2000/14/EY liitteen V mukaisesti sovellettu vaatimustenmukaisuuden arviointime‐ nettely.

Mitattu äänitehotaso: 89 dB(A)

–

Taattu äänitehotaso: 91 dB(A)

–

Teknisten asiakirjojen säilytyksestä vastaa AND‐ REAS STIHL AG & Co. KG:n tuotteiden lupame‐ nettelyistä vastaava tuotehyväksynnän osasto.

Valmistusvuosi, valmistusmaa ja koneen numero on merkitty pensasaitaleikkuriin.

Waiblingen, 1.6.2023 ANDREAS STIHL AG & Co. KG

100 0458-018-9802-A
