STIHL HS 46, 56

{

Skötselanvisning Käyttöohje Betjeningsvejledning Bruksanvisning

S Skötselanvisning

1 - 24

f Käyttöohje

25 - 50

d Betjeningsvejledning

51 - 75

N Bruksanvisning

76 - 99

Innehållsförteckning

svenska

Om denna bruksanvisning 2 Säkerhetsanvisningar och

arbetsteknik 2 Användning 7 Bränsle 8 Påfyllning av bränsle 9 Starta/stanna motorn 11 Anvisningar för driften 13

OriginalbruksanvisningTryckt på klorfritt blekt papper.

Rengöring av luftfiltret 13 Inställning av förgasaren 13 Gnistskyddsgallret i ljuddämparen 14 Kontrollera tändstiftet 15 Smörjning av kuggväxeln 16 Förvaring av maskinen 17 Slipning av kniven 17 Skötsel och underhåll 18 Minimera slitage och undvik skador 20 Viktiga komponenter 21 Tekniska data 22 Reparationsanvisningar 23 Avfallshantering 23 EU-försäkran om

Tryckfärger innehåller vegetabiliska oljor, återvinningsbart

papper.

överensstämmelse 24

Bästa kund! Tack så mycket för att du valde en

kvalitetsprodukt från STIHL. Denna produkt har tillverkats med

moderna tillverkningsmetoder och omfattande åtgärder för kvalitetssäkring. Vi försöker göra allt för att du ska bli nöjd med produkten och kunna arbeta med den utan problem.

Kontakta din återförsäljare eller vår generalagent om du har frågor som gäller din produkt.

Med vänliga hälsningar

Dr. Nikolas Stihl

{

0458-447-9121-B. VA0.B17.

0000007791_001_S

HS 46, HS 46 C, HS 56 C

Denna skötselanvisning är upphovsrättsskyddad. Alla rättigheter förbehålls, i synnerhet rätten till duplicering, översättning och bearbetning med elektroniska system.

svenska

Om denna bruksanvisning

Symboler

Symboler som finns på maskinen förklaras i denna skötselanvisning.

Beroende på maskinens typ och utrustning kan följande symboler visas på maskinen.

Bränsletank; bränsleblandning av bensin och motorolja

Manövrera den manuella bränslepumpen

Öppning för växellådsfett

Knivspärr

Vridbart handtag

Markering av textavsnitt

VARNING

Varning för olycksrisk och skaderisk för personer samt varning för allvarliga materiella skador.

OBS!

Varning för skador på maskinen eller enstaka komponenter.

Teknisk vidareutveckling

STIHL arbetar ständigt med vidareutveckling av samtliga maskiner; vi måste därför förbehålla oss rätten till ändringar av leveransomfattningen när det gäller form, teknik och utrustning.

Det innebär att inga anspråk kan ställas utifrån information och bilder i den här skötselanvisningen.

Säkerhetsanvisningar och arbetsteknik

Särskilda säkerhetsåtgärder krävs vid arbete med denna maskin, eftersom den arbetar med vassa verktyg och med hög hastighet på knivarna.

Läs hela bruksanvisningen före första användningstillfället och förvara den säkert för senare bruk. Att inte följa bruksanvisningen kan innebära livsfara.

Följ gällande säkerhetsföreskrifter, t.ex. från Arbetsmiljöverket.

Om du använder maskinen för första gången, ska du låta försäljaren eller en annan sakkunnig person förklara hur maskinen ska hanteras på ett säkert sätt eller gå en kurs.

Minderåriga får inte arbeta med maskinen – undantag är de som fyllt 16 år och utbildas under uppsikt.

Håll barn, åskådare och djur borta. När maskinen inte används ska den

förvaras så att ingen kan skadas. Se till att ingen obehörig kan använda maskinen.

Användaren är ansvarig för olycksfall eller faror som kan drabba andra personer eller deras egendom.

Maskinen får endast lämnas vidare eller lånas ut till personer som känner till modellen och dess användning – lämna alltid med bruksanvisningen.

HS 46, HS 46 C, HS 56 C

svenska

0008BA024 KN

Användning av bullrande maskiner är förbjuden enligt lag under delar av dygnet i vissa länder och regioner.

Den som arbetar med maskinen måste vara utvilad, frisk och i god kondition.

Den som inte får anstränga sig av hälsoskäl ska rådfråga sin läkare före arbete med maskinen.

Endast användare av pacemaker: Tändsystemet i denna maskin alstrar ett ytterst svagt elektromagnetiskt fält. Det kan inte uteslutas helt att fältet påverkar enstaka typer av pacemakers. För att undvika hälsorisker rekommenderar STIHL att du kontaktar din läkare och tillverkaren av pacemakern.

Arbeta aldrig med maskinen efter intag av alkohol, läkemedel eller droger som påverkar reaktionsförmågan.

Använd endast maskinen för att klippa häckar, buskar, snår, sly och liknande. Maskinen får inte användas för andra ändamål – olycksrisk!

Gör inga ändringar på produkten – även det kan leda till olyckor eller till skador på maskinen.

Använd bara sådana knivar eller tillbehör som har godkänts av STIHL för denna maskin eller tekniskt likvärdiga delar. Vid frågor, kontakta en auktoriserad återförsäljare. Använd bara verktyg eller tillbehör av hög kvalitet. Annars kan det finnas risk för olyckor eller skador på maskinen.

Vi rekommenderar att du använder STIHL originalverktyg och tillbehör. Deras egenskaper är optimalt anpassade till produkten och användarens behov.

Gör inga ändringar på maskinen – dessa kan äventyra säkerheten. STIHL ansvarar inte för några person- eller materialskador som uppkommer vid otillåten användning av tillsatsverktyg.

Rengör aldrig maskinen med högtryckstvätt. Den hårda vattenstrålen kan skada maskinens delar.

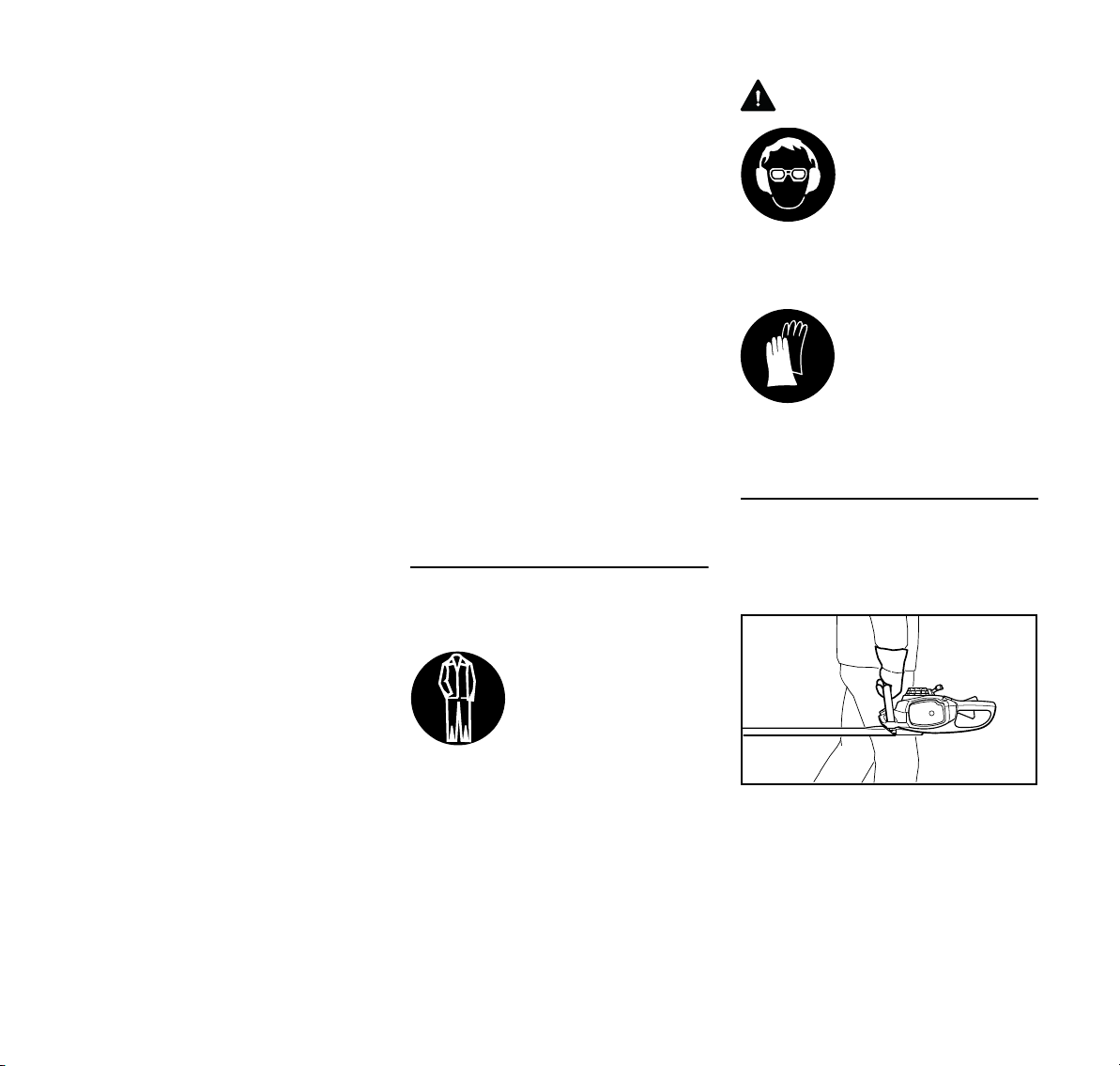

Kläder och utrustning

Bär alltid föreskriven klädsel och utrustning.

Klädseln ska vara lämplig och får inte hindra arbetet. Bär åtsittande klädsel – gärna overall, inte arbetsrock.

Bär inte klädsel som kan fastna i grenar, buskar eller maskinens rörliga delar. Bär inte heller halsduk, slips eller smycken. Bind upp och skydda långt hår (med sjal, mössa, hjälm etc.).

Använd stadiga skor med halksäker sula.

VARNING

För att minska risken för ögonskador, bär tätt åtsittande skyddsglasögon enligt standarden SS-EN

166. Se till att skyddsglasögonen sitter ordentligt.

Använd ”personligt” bullerskydd – t.ex. hörselkåpor.

Använd robusta arbetshandskar av slitstarkt material (t.ex. läder).

STIHL erbjuder ett omfattande utbud av personlig skyddsutrustning.

Transport av maskinen

Stäng alltid av motorn. Sätt på knivskyddet även om maskinen

bara transporteras korta sträckor.

Bär maskinen i handtaget – knivarna bakåt. Rör inte vid varma maskindelar, framför allt inte vid ljuddämparen och växellådan – risk för brännskador!

I fordon: Säkra maskinen så att den inte välter eller skadas och så att inget bränsle kan läcka ut.

Tankning

Bensin är ytterst lättantändligt. Håll ett säkert avstånd till öppen eld – spill inte ut bränsle – rök inte.

Före tankning Stäng av motorn.

HS 46, HS 46 C, HS 56 C

svenska

0008BA001 KN

Tanka inte om motorn fortfarande är varm, eftersom bränsle kan spillas – brandfara!

Öppna tanklocket försiktigt så att övertrycket i tanken kan sjunka långsamt och inget bränsle sprutar ut.

Tanka endast på välventilerade ställen. Om bränsle spillts ut ska maskinen genast rengöras – se till att inte få bränsle på kläderna. Om det skulle hända – byt genast.

Sätt i tanklocket med bygel (bajonettfattning) korrekt, vrid det till stopp och stäng bygeln.

På så sätt minskas risken för att tanklocket lossnar genom motorns vibrationer och bränsle läcker ut.

Var uppmärksam på läckor – starta inte motorn om bränsle läcker ut –livsfara på grund av brännskador!

Före start

Kontrollera att maskinen är driftsäker – observera motsvarande kapitel i bruksanvisningen:

– Kontrollera att bränslesystemet är

tätt, särskilt de synliga delarna som t.ex. tanklock, slanganslutningar, bränslehandpump (endast på maskiner med bränslehandpump). Om motorn är otät eller skadad, starta den inte – brandfara! Låt en auktoriserad återförsäljare reparera maskinen innan den används.

– Kombispaken måste kunna tryckas

lätt till STOP eller †och sedan fjädra tillbaka till driftsläge F .

– Kombispaken, gasspaksspärren

och gasspaken måste vara lättrörliga – gasspaken måste automatiskt gå tillbaka till tomgångsläge. Från kombispakens lägen l och n måste denna kunna fjädra tillbaka till driftläget F samtidigt som gasspaksspärren och gasspaken trycks ned.

– Kontrollera att tändkabelskon sitter

fast. Om den sitter löst kan det bildas gnistor som kan antända bränsleluftblandning som läcker ut – brandfara!

– Knivarna ska vara i gott skick (rena,

lättrörliga och ej deformerade), sitta fast, vara korrekt monterade, välslipade och sprejade med STIHL lösningsmedel för kåda (smörjmedel).

– Kontrollera att skärskyddet inte är

skadat (om sådant finns).

– Utför inga ändringar på manöver-

och säkerhetsanordningarna.

– För att maskinen ska kunna

manövreras säkert är det viktigt att handtagen är rena, torra och fria från olja och smuts.

Maskinen får endast användas i driftssäkert skick – olycksrisk!

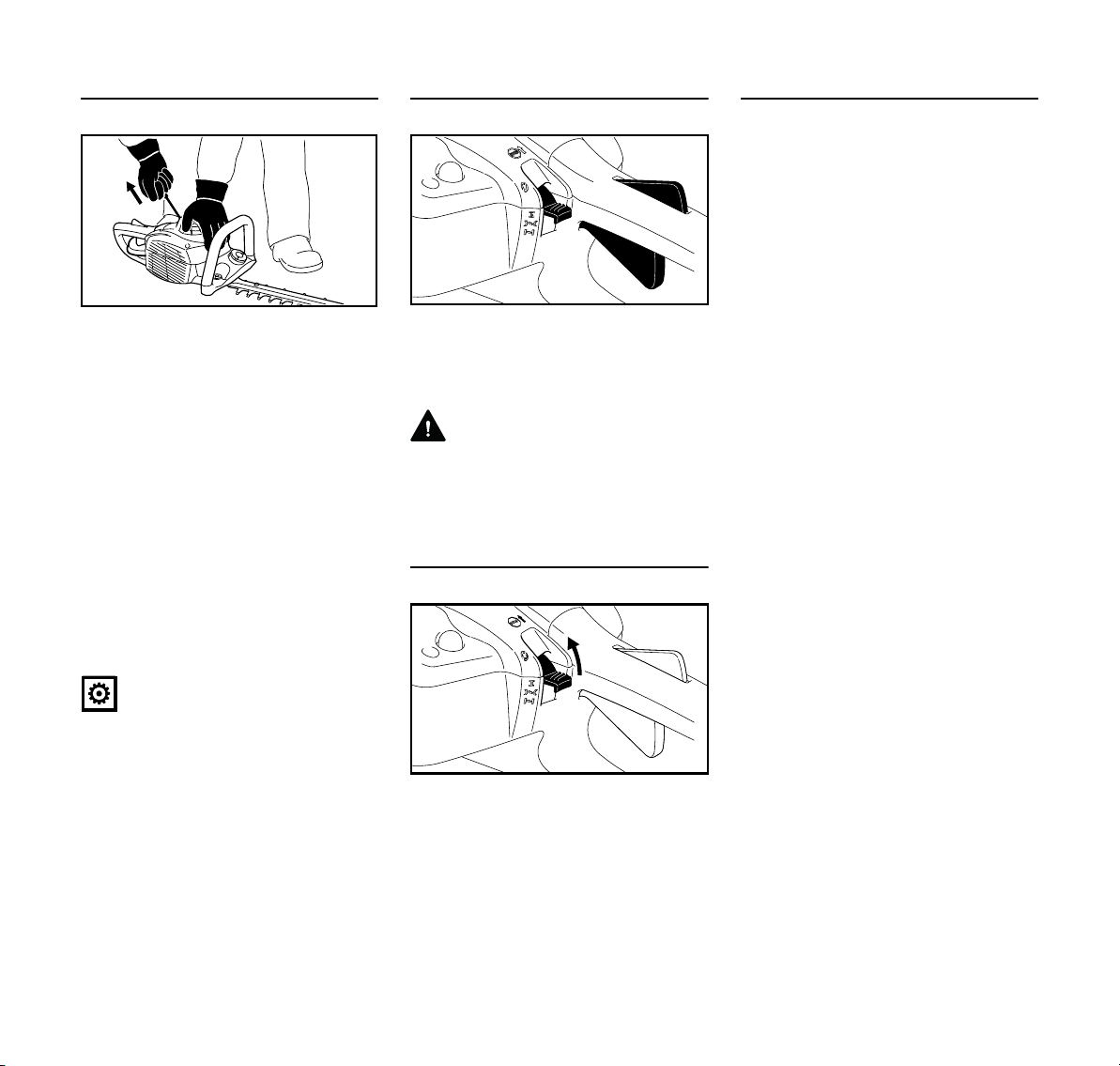

Starta motorn

Starta minst 3 m från platsen där tankning skett och inte i ett slutet utrymme.

Starta endast på plant underlag, se till att stå stadigt och säkert. Håll maskinen i ett stadigt grepp – kniven får inte röra vid andra föremål eller vid marken, eftersom den kan rotera med vid starten.

Maskinen får bara hanteras av en person. Låt inte andra personer vistas i arbetsområdet, inte heller vid start.

Rör inte vid knivarna – skaderisk! Dra inte i gång motorn medan du håller

maskinen i händerna – följ beskrivningen i bruksanvisningen när du startar.

Knivarna fortsätter att röra sig en liten stund efter att gasspaken släppts – efterrotation!

Kontrollera motorns tomgång: Knivarna måste vara stilla vid tomgång – släppt gasspak.

Hålla och manövrera maskinen

Håll alltid fast maskinen med båda händerna på handtagen. Håll stadigt om handtagen med tummarna.

För högerhänta

Högra handen på manöverhandtaget, vänstra handen på handtagsröret.

HS 46, HS 46 C, HS 56 C

svenska

0008BA002 KN

För vänsterhänta

Vänstra handen på manöverhandtaget, högra handen på handtagsröret.

Stå stadigt och för maskinen så att knivarna alltid är vända från kroppen.

Under arbetets gång

Vid överhängande fara eller nödsituation, stäng genast av motorn – ställ kombispaken på STOP eller † .

Försäkra dig om att inga fler personer befinner sig i arbetsområdet.

Titta på kniven – beskär inga delar utav häcken som du inte kan se in i.

Var mycket försiktig när du klipper höga häckar, eftersom det kan stå någon på andra sidan – titta efter före.

Kontrollera att tomgången är felfri och att knivarna inte rör sig efter att gasspaken har släppts.

Om knivarna ändå rör sig, låt återförsäljaren reparera den. Kontrollera resp. justera tomgångsinställningen regelbundet.

Knivarna fortsätter att röra sig en liten stund efter att gasspaken släppts – efterrotation!

Kuggväxeln blir varm under drift. Rör inte kuggväxelkåpan – risk för brännskador!

Var försiktig vid halka, väta, snö, i sluttningar, på ojämnt underlag etc. – halkrisk!

Undanröj nedfallna kvistar, sly och trädgårdsavfall.

Se upp för hinder som stubbar, rötter osv. – snubbelrisk!

Stå alltid stadigt och säkert.

Vid arbeten på hög höjd:

– Använd alltid liftkorg. – Arbeta aldrig stående på en stege

eller i ett träd.

– Arbeta alltid med stadigt fotfäste. – Arbeta aldrig med en hand.

Det krävs ökad försiktighet och uppmärksamhet när hörselskydden är på, eftersom det då är svårare att upptäcka fara som signaleras genom ljud (skrik, ljudsignaler osv.).

Ta arbetspauser i god tid för att undvika trötthet och utmattning – olycksrisk!

Arbeta lugnt och genomtänkt – endast vid goda ljus- och siktförhållanden. Utsätt inte andra för fara – se dig omkring under arbetet.

Maskinen avger giftiga avgaser när motorn går. Dessa avgaser kan vara luktlösa och osynliga och innehålla oförbrända kolväten och bensen. Arbeta därför aldrig i slutna eller dåligt ventilerade utrymmen med maskinen – inte ens med katalysatormaskiner.

Vid arbete i diken, sänkor eller där det är trångt måste luftcirkulationen vara god – livsfara på grund av förgiftning!

Vid illamående, huvudvärk, synproblem (t.ex. förminskat synfält), hörselrubbningar, yrsel eller bristande koncentrationsförmåga ska man omedelbart avbryta arbetet. Dessa symptom kan bland annat orsakas av höga avgaskoncentrationer – olycksrisk!

Kör maskinen med så lite buller och avgaser som möjligt – låt inte motorn gå i onödan och gasa endast vid arbete.

Rök inte när du arbetar med maskinen eller i området närmast runt maskinen – brandfara! Ur bränslesystemet kan det strömma ut lättantändliga bensinångor.

Om maskinen har belastats på felaktigt sätt (t.ex. utsatts för våld genom slag eller fall) måste ovillkorligen driftsäkerheten kontrolleras innan den används igen – se även ”Före start”. Kontrollera särskilt att bränslesystemet är tätt och att säkerhetsanordningarna fungerar. Använd aldrig maskiner som inte längre är driftsäkra. Kontakta i tveksamma fall en auktoriserad återförsäljare.

HS 46, HS 46 C, HS 56 C

svenska

Arbeta inte med startgasinställning. Motorvarvtalet kan inte regleras vid denna inställning.

Kontrollera häcken och arbetsområdet så att inte knivarna skadas:

– Ta bort stenar, metalldelar och

hårda föremål.

– Se till att inte sand eller stenar

kommer in mellan knivarna, t.ex. vid arbete nära marken.

– Vid häckar med ståltråd – se till att

inte röra tråden med knivarna.

Undvik kontakt med strömförande ledningar – klipp aldrig av elektriska ledningar – risk för elektriska stötar!

Rör inte vid kniven när motorn är igång. Om kniven blockeras av ett föremål, stäng genast av motorn – ta därefter bort föremålet – skaderisk!

Om man gasar när knivarna är blockerade ökar belastningen och motorns driftvarvtal minskar. Kopplingen slirar då hela tiden, vilket leder till överhettning och skador på viktiga komponenter (t.ex. koppling, plastdelar i kåpan) – t.ex. på grund av att knivarna roterar på tomgång – skaderisk!

Vid mycket dammiga eller kraftigt förorenade häckar ska knivarna sprejas med STIHL lösningsmedel för kåda vid behov. Detta leder till minskad friktion mellan knivarna samt lägre påverkan av frätande växtsafter och färre smutspartiklar.

Damm som uppstår under arbetet kan vara hälsovådligt. Bär andningsskydd vid dammbildning.

Stäng av motorn innan maskinen lämnas.

Kontrollera knivarna regelbundet med korta intervaller och omedelbart om du märker någon förändring:

– Stäng av motorn. – Vänta tills knivarna står stilla. – Kontrollera skick och korrekt

montering, titta efter sprickor. – Observera filningsnivån. Håll alltid motor och ljuddämpare fria

från buskar, flis, blad samt överflödigt smörjmedel – brandfara!

Efter arbetet

Rengör maskinen från smuts och damm – använd inte fettlösande medel.

Spreja kniven med STIHL lösningsmedel för kåda – starta därefter motorn kort så att sprejen fördelas jämnt.

Vibrationer

Långa arbetspass med maskinen kan leda till vibrationsbetingade cirkulationsstörningar i händerna (”vita fingrar”).

En allmänt giltig längd för arbetspass kan inte fastställas eftersom den påverkas av många olika faktorer.

Användningstiden kan förlängas genom: – skydd för händerna (varma

handskar) – raster

Användningsperioden förkortas genom: – individuella anlag som t.ex. dålig

blodcirkulation (känns igen genom: fingrar som ofta blir kalla, stickningar)

– låga utomhustemperaturer – greppets styrka (ett kraftigt grepp

kan hämma blodcirkulationen)

Vid ofta förekommande långa arbetspass med maskinen och vid ofta förekommande tecken på nedsatt blodcirkulation (t.ex. stickningar i fingrarna) rekommenderas en medicinsk undersökning.

Skötsel och reparation

Utför regelbundet underhåll på maskinen. Genomför endast sådana underhållsarbeten och reparationer som beskrivs i skötselanvisningen. Allt annat arbete ska utföras av en återförsäljare.

STIHL rekommenderar att endast auktoriserade STIHL-återförsäljare genomför underhåll och reparationer. STIHL-återförsäljare har möjlighet att regelbundet delta i utbildningar samt att få tillgång till teknisk information.

Använd bara förstklassiga reservdelar. Annars finns det risk för olyckor och skador på maskinen. Rådgör med återförsäljaren vid frågor om detta.

Vi rekommenderar att du använder STIHL originalreservdelar. Dessa är optimalt anpassade till maskinen och användarens krav.

Vid reparation, underhåll och rengöring ska man alltid stänga av motorn – skaderisk! – Undantag: förgasar- och tomgångsinställning.

HS 46, HS 46 C, HS 56 C

svenska

0008BA003 KN

Starta inte motorn med startanordningen när tändkabelskon är avdragen eller tändstiftet är urskruvat – brandfara om gnistor kommer utanför cylindern!

Underhåll och förvaring av maskinen får inte ske i närheten av öppen eld – bränslet medför brandfara!

Kontrollera regelbundet att tanklocket är tätt.

Använd endast felfria tändstift som har godkänts av STIHL – se ”Tekniska data”.

Kontrollera tändkabeln (felfri isolering, stabil anslutning).

Kontrollera att ljuddämparen är i felfritt skick.

Använd inte maskinen med skadad ljuddämpare eller om ljuddämparen är borttagen – brandfara! - Risk för hörselskador!

Rör inte vid den varma ljuddämparen – brännskaderisk!

Vibrationsdämparnas skick påverkar vibrationsnivån – kontrollera vibrationsdämparna regelbundet.

Användning

Klippsäsong

Beakta gällande föreskrifter vid klippning av häckar.

Klipp inte på söndagar och helgdagar.

Skärordning

Skär först av tjocka grenar och kvistar med en grensax eller motorsåg.

Börja med att klippa sidorna och sedan ovansidan.

Avfallshantering

Släng inte trädgårdsavfallet i hushållssoporna – det kan komposteras.

Arbetsteknik

Lodrät klippning

För häcksaxen nedifrån och upp i en båge – sänk ned den och ta ett steg framåt – för häcksaxen uppåt igen i en båge.

Eftersom det är ansträngande att arbeta i denna position ska man bara arbeta på detta sätt en kort stund.

HS 46, HS 46 C, HS 56 C

svenska

0008BA004 KN

0008BA005 KN

Vågrät klippning

Håll kniven med en vinkel på 0° till 10° – men för den vågrätt.

För häcksaxen i bågform mot häckkanten så att de avklippta kvistarna faller ned på marken.

Arbeta i flera arbetsomgångar vid klippning av breda häckar.

Bränsle

Motorn ska köras på en bränsleblandning av bensin och motorolja.

VARNING

Undvik direkt hudkontakt med bränsle och inandning av bränsleångor.

STIHL MotoMix

STIHL rekommenderar att du använder STIHL MotoMix. Detta färdigblandade bränsle är fritt från bensen, blyfritt och utmärker sig genom högt oktantal och ger alltid rätt blandningsförhållanden.

STIHL MotoMix är blandat med STIHL tvåtaktsmotorolja HP Ultra för att ge motorn maximal livslängd.

MotoMix går inte att få tag på i alla affärer.

Blandning av bränsle

OBS!

Olämpliga bränsleblandningar eller blandningsförhållanden som avviker från föreskrifterna kan orsaka allvarliga skador på motorn. Bensin eller motorolja av undermålig kvalitet kan skada motor, packningar, ledningar och bränsletank.

Bensin Använd endast märkesbensin med ett

oktantal på minst 90 ROZ – blyfri eller blyad.

Maskiner med avgaskatalysator måste köras med blyfri bensin.

OBS!

Om tanken har fyllts några gånger med blyad bensin kan katalysatorns effekt sjunka märkbart.

Bensin med en alkoholhalt över 10 % kan förorsaka driftstörningar i motorer med manuellt inställbara förgasare och får därför inte användas för dessa motorer.

Motorer med M-Tronic levererar full effekt med bensin med en alkoholhalt upp till 25 % (E25).

Motorolja Använd endast tvåtaktsmotorolja av god

kvalitet – helst STIHL tvåtaktsmotorolja HP, HP Super eller HP Ultra, dessa är optimalt anpassade till STIHL-motorer. HP Ultra ger allra högst effekt och motorlivslängd.

Motoroljorna finns inte tillgängliga på alla marknader.

Till maskiner med avgaskatalysator får endast STIHL tvåtaktsmotorolja 1:50 användas.

Blandningsförhållande vid STIHL tvåtaktsmotorolja 1:50; 1:50 =

1 del olja + 50 delar bensin

Exempel

Bensinmängd STIHL tvåtaktsolja 1:50 Liter Liter (ml) 1 0,02 (20) 5 0,10 (100) 10 0,20 (200)

HS 46, HS 46 C, HS 56 C

svenska

0008BA025 KN

001BA236 KN

001BA232 KN

001BA234 KN

001BA237 KN

Bensinmängd STIHL tvåtaktsolja 1:50 Liter Liter (ml) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N Häll först motorolja, sedan bensin i

en godkänd bränsledunk och blanda väl.

Förvaring av bränsleblandningen

Förvara endast i behållare godkända för bränsle, på en säker, torr och sval plats och skydda från solljus.

Bränsleblandningen åldras – blanda endast till bränsle för några veckors behov. Lagra inte bränsleblandningen längre än 30 dagar. Under inverkan av ljus, sol eller låga/höga temperaturer kan bränsleblandningen bli oanvändbar snabbare.

STIHL MotoMix kan dock lagrs upp till 2 år utan problem.

N Skaka dunken med

bränsleblandningen väl före tankning.

Påfyllning av bränsle

Förberedning av maskinen

N Rengör tanklocket och ytan runt det

före tankning så att ingen smuts

kommer in i tanken. N Placera maskinen så att tanklocket

är vänt uppåt

Öppna

N Vrid på tanklocket (ca 1/4 varv)

Markeringarna på tanklocket och bränsletanken ska stå mitt för varandra

VARNING

I dunken kan ett övertryck byggas upp – öppna försiktigt.

N Bränsletank och bränsledunk skall

rengöras noggrant då och då.

Ta hand om gamla bränslerester och den vätska som används vid rengöringen enligt gällande miljöföreskrifter!

HS 46, HS 46 C, HS 56 C

N Fäll upp bygeln

N Ta av tanklocket

Fylla på bränsle

Se till att inte spilla bränsle vid tankningen och fyll inte tanken ända upp.

Vi rekommenderar att du använder STIHL påfyllningssystem för bränsle (specialtillbehör).

svenska

001BA234 KN

001BA233 KN

001BA231 KN

001BA235 KN

001BA241 KN

001BA238 KN

001BA239 KN

N Fylla på bränsle

Stänga

Bygeln står lodrätt: N Sätt på tanklocket – markeringarna

på tanklocket och bränsletanken ska stå mitt för varandra

N Tryck tanklocket nedåt tills det tar

emot

N Håll kvar tanklocket där och vrid det

medurs tills det hakar fast

Nu står markeringarna på tanklocket och bränsletanken mitt för varandra

N Fäll ned bygeln

Tanklocket är spärrat i läge

Om det inte går att spärra tanklocket på bränsletanken

Tanklockets nedre del har vridits i förhållande till den övre delen.

N Ta bort tanklocket från

bränsletanken och observera det

ovanifrån

Vänster: Tanklockets undre del är vri-

den – den inre markeringen (1) står mitt emot den yttre markeringen

Höger: Tanklockets undre del står i

rätt läge – den inre markeringen står under bygeln. Den står inte mitt emot den yttre markeringen

N Sätt tanklocket på plats och vrid det

moturs tills det griper tag i påfyllningsrörets säte

N Fortsätt att vrida tanklocket moturs

(ca 1/4 varv) – nu vrids tanklockets nedre del till sitt rätta läge

N Vrid tanklocket medurs och stäng

det – se avsnittet ”Stänga”

HS 46, HS 46 C, HS 56 C

svenska

0008BA007 KN

STOP

0008BA008 KN

0008BA009 KN

0008BA010 KN

Starta/stanna motorn

Kombispakens lägen och funktioner

STOP eller † – för att stänga av tändningen måste kombispaken tryckas mot STOP eller † . Efter att den släppts fjädrar kombispaken tillbaka till driftsläget F och tändningen sätts på automatiskt igen.

Driftsläge F – motorn går eller kan starta. Startläge n – i detta läge startas

motorn – kombispaken hoppar till driftsläget F när man trycker pågasspaken.

Stängt chokereglage l – i detta läge startas den kalla motorn – kombispaken hoppar till driftsläget F när man trycker pågasspaken.

Inställning av kombispaken

För att ställa om kombispaken från driftsläge F till stängt chokereglage l, tryck samtidigt in och håll fast gasspaksspärren och gasspaken – justera kombispaken.

För att ställa in startläget n ställ kombispaken först på läget stängd choke l , för sedan kombispaken till startläget n .

Genom att man trycker på gasspaksspärren och samtidigt lätt berör gasspaken hoppar kombispaken från startläge n resp. stängd choke l till driftsläget F.

För att stänga av motorn för kombispaken till STOP eller †– när den släpps fjädrar kombispaken tillbaka till driftslägeF .

Starta motorn

N Tryck minst 5 gånger på

bränslehandpumpen – även om den

är fylld med bränsle. N Ställ in kombispaken utifrån

motorns temperatur.

Kall motor (kallstart)

N Tryck in gasspaksspärren (1) och

gasspaken (2) samtidigt – håll båda spakarna intryckta.

N Ställ kombispaken (3) på l . N Släpp gasspaksspärren (1),

gasspaken (2) och kombispaken.

Varm motor (varmstart)

N Tryck in gasspaksspärren (1) och

gasspaken (2) samtidigt – håll båda spakarna intryckta.

N Ställ kombispaken (3) på n . N Släpp gasspaksspärren (1),

gasspaken (2) och kombispaken.

Använd detta läge även om motorn har gått men fortfarande är kall.

HS 46, HS 46 C, HS 56 C

svenska

0008BA011 KN

0008BA012 KN

0008BA013 KN

Starta

N Lägg maskinen stadigt på marken. N Ta av knivskyddet – knivarna får inte

vidröra marken eller andra föremål.

N Stå stadigt. N Tryck maskinen med vänstra

handen på fläktkåpan hårt mot marken.

N Ta tag i starthandtaget med höger

hand.

Modell utan ErgoStart N Dra med höger hand långsamt ut

starthandtaget till första märkbara stopp och dra sedan till snabbt och hårt.

OBS!

Dra inte ut startlinan till stopp – risk för att den går av!

N Släpp inte starthandtaget, utan styr

startlinan tillbaka mot utdragningsriktningen, så att den hinner lindas upp ordentligt.

Så snart motorn går

N Tryck på gasspaksspärren och

gasa – kombispaken hoppar till

driftsläget F – varmkör motorn med

några lastväxlingar efter kallstart.

VARNING

Vid rätt inställd förgasare får inte skärverktyget rotera på tomgång.

Maskinen är klar att använda.

Stänga av motorn

N Tryck kombispaken mot STOP eller

†– när den släpps fjädrar

kombispaken tillbaka till driftsläge F.

Mer information om start

Motorn stannar i läget för kallstart l eller vid acceleration.

N Ställ kombispaken på n och

fortsätt att starta tills motorn går

Motorn startar inte i läget för varmstart n

N Ställ kombispaken på l och

fortsätt att starta tills motorn går

Motorn startar inte N Kontrollera att alla manöverreglage

är rätt inställda.

N Kontrollera att det finns bränsle i

tanken, fyll på vid behov.

N Kontrollera att tändkabelskon sitter

ordentligt.

N Upprepa startförloppet.

Tanken har körts helt tom N Tryck minst 5 gånger på

bränslehandpumpen efter tankning – även om den är fylld med bränsle.

N Ställ in kombispaken utifrån

motorns temperatur.

N Starta om motorn.

Modell med ErgoStart N Dra ut starthandtaget jämnt.

HS 46, HS 46 C, HS 56 C

svenska

0008BA014 KN

0008BA016 KN

L H

Anvisningar för driften Rengöring av luftfiltret

Under första driftperioden

Före tredje tankningen ska den fabriksnya maskinen inte köras obelastad i höga varvtal eftersom den kan överbelastas under inkörningsperioden. Under inkörningsperioden ska de rörliga delarna nötas mot varandra – friktionsmotståndet i motorn är större. Motorn får sin maximala effekt efter att ha körts ungefär 5 till 15 tankpåfyllningar.

Under arbetets gång

Efter längre drift med full belastning ska man låta motorn gå på tomgång en kort stund tills den mesta värmen förts bort med kylluften för att delarna i motorn (tändsystem, förgasare) inte ska belastas extremt på grund av upplagrad värme.

Efter arbetet

Vid kortvariga stillestånd: Låt motorn svalna. Förvara maskinen med tom tank på ett torrt ställe, inte i närheten av öppen eld, till nästa användningstillfälle. Vid längre driftuppehåll – se "Förvaring av maskinen".

Om motoreffekten sjunker märkbart

N Vrid loss skruven (1) och ta av

filterkåpan (2) – skruven (1) är

oförlorbart monterad i filterkåpan (2) N Rengör området kring filtret från

grova föroreningar

N Ta ut filtret (3) N Byt filtret – kan även provisoriskt

knackas eller blåsas ut – får inte

sköljas

N Byt ut skadade detaljer N Sätt i filtret (3) N Lägg på filterkåpan (2) och skruva

åt

Inställning av förgasaren

Allmän information

Förgasaren levereras med standardinställning.

Denna förgasarinställning gör att motorn får den bästa bränsle-/luftblandningen under alla driftförhållanden.

Standardinställning

N Stänga av motorn N Kontrollera knivarna och rengör

dem vid behov (se till att de är rena, löper lätt och inte är deformerade).

N Kontrollera luftfiltret – rengör eller

byt vid behov.

N Kontrollera gnistskyddsgallret

(monterat i vissa länder) i ljuddämparen – rengör eller byt vid behov.

N Vrid högvarvsskruven (H) moturs till

stoppmax. 3/4 varv.

N Vrid försiktigt lågvarvsskruven (L)

medurs till stopp – vrid den sedan 3/4 varv moturs.

HS 46, HS 46 C, HS 56 C

svenska

0008BA015 KN

Inställning av tomgången

N Gör standardinställningen. N Starta och varmkör motorn.

Låt motorn gå på tomgång. N Vrid tomgångsskruven (LA) medurs

tills knivarna börjar rotera med – vrid sedan tillbaka ca 1 varv.

Knivarna roterar på tomgång. N Vrid tomgångsskruven (LA) moturs

tills knivarna stannar – vrid sedan ytterligare ca 1 varv åt samma håll.

VARNING

Om knivarna inte stannar vid tomgång efter inställningen, låt en auktoriserad återförsäljare reparera häcksaxen.

Ojämnt varvtal vid tomgång – dålig acceleration (trots ändrad LAinställning).

Tomgångsinställningen är för mager. N Vrid lågvarvsskruven (L) ca 1/4 varv

moturs tills motorn går jämnt och accelererar bra – max. till stopp.

Maskinen stannar vid tomgångsdrift när man flyttar på den.

Tomgångsinställningen är för fet. N Vrid lågvarvsskruven (L) ca 1/4 varv

medurs tills motorn går jämnt på tomgång – max till stopp.

Efter varje korrigering av lågvarvsskruven (L) behövs för det mesta även en justering av tomgångsskruven (LA).

Justering av förgasarinställning vid arbete på hög höjd.

Om motorn inte går tillfredsställande kan det behövas en liten justering:

N Gör standardinställningen. N Varmkör motorn. N Vrid högvarvsskruven (H) försiktigt

medurs (magrare) – högst fram till

stopp.

OBS!

Återställ förgasarinställningen till standardinställningen efter avslutat arbete på hög höjd.

Vid för mager inställning finns det risk för motorskador på grund av för lite smörjning och överhettning.

Gnistskyddsgallret i ljuddämparen

I vissa länder är ljuddämparna utrustade med ett gnistskyddsgaller.

N Vid sjunkande motoreffekt eller

oregelbundet maxvarvtal, kontrollera gnistskyddsgallret i ljuddämparen

VARNING

Utför endast skötselarbeten när motorn har svalnat helt.

N Lossa gnistskyddsgallret med en

hylsnyckel NV 15

N Rengör gnistskyddsgallret om det är

förorenat, byt vid skador eller kraftig sotbeläggning

N Skruva in gnistskyddsgallret igen

och dra åt

HS 46, HS 46 C, HS 56 C

svenska

0008BA017 KN

0008BA018 KN

000BA039 KN

000BA045 KN

0008BA019 KN

Kontrollera tändstiftet

N Kontrollera först tändstiftet vid dålig

motoreffekt, svårstartad motor eller oregelbunden tomgång

N Byt tändstiftet efter ca 100

driftstimmar – tidigare om elektroderna är kraftigt avbrända – använd endast avstörda tändstift som är godkända av STIHL – se ”Tekniska data”

Demontering av tändstift

N Stäng av motorn

Kontrollera tändstiftet

N Rengör tändstiftet om det är

smutsigt N Kontrollera elektrodavståndet (A)

och justera om det behövs,

avståndet anges i "Tekniska data" N Åtgärda orsakerna till att tändstiftet

blir smutsigt Möjliga orsaker:

– för mycket motorolja i bränslet – smutsigt luftfilter – ogynnsamma driftförhållanden

N Använd skärmade tändstift med fast

anslutningsmutter

Montering av tändstift

N Sätt på och skruva in tändstiftet för

hand

N Dra åt tändstiftet N Tryck fast tändkabelskon hårt på

tändstiftet

N Stäng luckan (1) – först upptill,

sedan nedtill – klackarna (pilar) ska haka i

N Lirka försiktigt upp luckan (1) med

ett lämpligt verktyg (t.ex. kombinyckel)

N Ta av tändkabelskon (2) med ett

lämpligt verktyg (t.ex. kombinyckel)

N Skruva ut tändstiftet

HS 46, HS 46 C, HS 56 C

VARNING

Gnistor kan bildas om anslutningsmuttern (1) saknas eller är lös. Det kan leda till brand eller explosion i brandfarlig eller explosiv miljö. Det kan leda till allvarliga personskador eller materialskador.

svenska

0000-GXX-3986-A0

0008BA021 KN

0000-GXX-3987-A0

0000-GXX-3952-A0

Smörjning av kuggväxeln

Endast vid kommersiell användning – kontrollera var 25:e drifttimme

HS 46 Smörj knivdrevet med STIHL drevfett för

häcksaxar (specialtillbehör).

N Skruva ur skruvarna (1) på

häcksaxens undersida.

N Ta av fästplattan (2) och

drevlocket (3).

OBS!

Fyll inte drevhuset helt med fett.

N Lägg på fästplattan (2) så att den är

i våg med drevhuset. N Lägg på drevlocket (3), skruva in

skruvarna (1) och dra åt.

HS 56 Smörj knivdrevet med STIHL drevfett för

häcksaxar (specialtillbehör).

N Skruva ur fettuben N Skruva i skruvlocket och dra åt

N Pressa in fett portionsvis mellan

excentern (4) och kniven (5) i drevhuset (pil) (max. 5 g). Vrid samtidigt drevet (6) med sexkantsnyckeln så att fettet fördelas jämnt. Undvik kontakt med knivarna, risk för skador!

N Skruva ur pluggen (1) på

häcksaxens undersida. Om inget

fett syns på insidan kan du skruva in

tuben med drevfett (2). N Tryck in upp till 5 g fett i drevhuset

OBS!

Fyll inte drevhuset helt med fett.

HS 46, HS 46 C, HS 56 C

Förvaring av maskinen Slipning av kniven

svenska

Vid driftsuppehåll fr.o.m. ca 3 månader N Rengör knivarna, kontrollera skicket

och spreja med STIHL lösningsmedel för kåda

N Töm bränsletanken på ett ställe

med god ventilation och rengör den

N Ta hand om bränsle enligt gällande

miljöföreskrifter

N Kör förgasaren tom, annars kan

membranen klibba fast i förgasaren

N Sätt på knivskyddet N Rengör maskinen väl, speciellt

luftfilter och cylinderns kylflänsar

N Förvara maskinen på ett torrt och

säkert ställe, använd den inbyggda fästöglan i handtaget. Se till att den inte kan användas av obehöriga (t.ex. barn)

Om skäreffekten sjunker, knivarna skär dåligt eller grenar ofta fastnar: Slipa knivarna.

Slipningen ska skötas av en återförsäljare och genomföras med slipmaskin. Vi rekommenderar auktoriserade STIHL-återförsäljare.

I annat fall ska en planslipfil användas. För slipfilen till knivplanet i den vinkel som föreskrivs (se kapitlet ”Tekniska data”).

N Slipa endast eggen - fila varken

knivens slöa överskjutande delar

eller skärskyddet (se ”Viktiga

komponenter”)

N Fila alltid mot eggen N Filen får endast arbeta i

framåtrörelsen - lyft vid återrörelsen N Ta bort grader på kniven med en

brynsten

N Slipa endast bort lite material N Avlägsna fil- och slipdamm efter

slipningen och spreja kniven med

STIHL lösningsmedel

HS 46, HS 46 C, HS 56 C

OBS!

Arbeta inte med trubbiga eller skadade knivar - det medför stora påfrestningar på maskinen och ger sämre skärresultat.

svenska

Skötsel och underhåll

Uppgifterna baseras på normala driftförhållanden. Vid svåra användningsförhållanden (kraftig dammbildning etc.) och längre dagliga arbetspass ska de angivna intervallerna kortas ned på motsvarande sätt.

Före arbetets start

Efter arbetets slut resp.

dagligen

Efter varje tankning

Varje vecka

Varje månad

Varje år

Vid fel

Vid skada

Vid behov

Komplett maskin

Manöverhandtag Funktionskontroll XX

Luftfilter

Bränslehandpump (om sådan finns)

Bränslelod i bränsletanken

Bränsletank Rengöring XX

Förgasare

Tändstift

Kylluftspringa

Gnistskyddsgaller

Tillgängliga skruvar och muttrar (förutom justerskruvar)

Vibrationsdämpare

i ljuddämparen

Okulärbesiktning (skick, täthet) XX

Rengöring X

Rengöring XX

Byte X

Kontroll X

Reparera hos auktoriserad återförsäljare

Kontroll hos auktoriserad återförsäljare

Byte hos auktoriserad återförsäljare

Kontrollera tomgången XX

Efterreglera tomgången X

Justera elektrodavstånd X

Byte var 100:e driftstimme

Okulärbesiktning X

Rengöring X

Kontroll XX

rengör resp. byt ut XX

Efterdragning X

Okulärbesiktning X

Byte hos auktoriserad återförsäljare

XXX

HS 46, HS 46 C, HS 56 C

Före arbetets start

Efter arbetets slut resp.

dagligen

Efter varje tankning

Varje vecka

Varje månad

Varje år

Vid fel

Rengöring X

Kniv

Kuggväxelsmörjning

Säkerhetsdekal Byte X

Vi rekommenderar auktoriserade STIHL-återförsäljare.

Finns endast i vissa länder

Fila

Okulärbesiktning X

Byte hos auktoriserad återförsäljare

Endast vid kommersiellt bruk - kontrollera var 25:e drifttimme och smörj vid behov med STIHL växelfett.

svenska

Vid skada

Vid behov

HS 46, HS 46 C, HS 56 C

svenska

Minimera slitage och undvik skador

Om du följer anvisningarna i denna skötselanvisning undviker du onödigt slitage och skador på maskinen.

Användning, skötsel och förvaring av maskinen måste ske med samma noggrannhet som föreskrivs i denna skötselanvisning.

Alla skador som orsakas av att anvisningarna för säkerhet, användning och skötsel inte har följts får användaren själv stå för. Detta gäller i synnerhet:

– Ändringar på produkten som inte

godkänts av STIHL.

– Användning av verktyg eller

tillbehör som inte är godkända eller lämpliga för maskinen eller är av sämre kvalitet.

– Användning av maskinen för

ändamål som den inte är avsedd för.

– Användning av maskinen vid

idrotts- eller tävlingsevenemang.

– Följdskador orsakade av fortsatt

användning av en maskin med defekta komponenter.

Underhållsarbeten

Alla åtgärder som beskrivs i kapitlet ”Skötsel och underhåll” måste utföras regelbundet. Om användaren inte kan utföra dessa arbeten själv ska en fackhandlare anlitas för dem.

STIHL rekommenderar att man endast låter auktoriserade STIHL-återförsäljare genomföra underhåll och reparationer.

Auktoriserade STIHL-återförsäljare har möjlighet att regelbundet delta i utbildningar samt få tillgång till teknisk information.

Om dessa arbeten försummas kan skador uppstå på maskinen som användaren själv får ansvara för. Hit hör bl. a.:

– Motorskador till följd av försummat

eller otillräckligt underhåll (t. ex. luft-

och bränslefilter), felaktig

förgasarinställning eller otillräcklig

rengöring av kylluftsspringor (intag,

cylinderflänsar). – Korrosions- och andra följdskador

orsakade av olämplig förvaring. – Skador på maskinen till följd av att

reservdelar av sämre kvalitet har

använts.

Förslitningsdelar

Olika delar av maskinen utsätts för normalt slitage även om de används på rätt sätt och måste bytas i tid beroende på hur och hur länge de använts. Hit hör bl.a.:

– knivar – koppling – filter (för luft, bränsle) – startanordning – tändstift – vibrationsdämpande element.

HS 46, HS 46 C, HS 56 C

Viktiga komponenter

0008BA026 KN

svenska

1 Manöverhandtag 2 Gasspaksspärr 3 Gasspak 4 Tändkabelsko 5 Ljuddämpare 6 Handtagsrör (fram) 7 Tanklock 8 Bränsletank 9 Justerskruvar för förgasaren 10 Kombispak 11 Bränslehandpump 12 Filterkåpa 13 Starthandtag 14 Knivskydd 15 Kniv HS 46 16 Kniv HS 46 C 17 Kniv HS 56 C 18 Trubbigt utligg (inbyggt skärskydd) 19 Skärskydd 20 Toppskydd # Maskinnummer

HS 46, HS 46 C, HS 56 C

svenska

Tekniska data

Drivaggregat

STIHL encylindrig tvåtaktsmotor

Slagvolym: 21,4 cm Cylinderhål: 33 mm Kolvslag: 25 mm Effekt enligt

ISO 7293:

0,65 kW vid

8500 varv/min Tomgångsvarvtal: 2750 varv/min Avregleringsvarvtal: 9300 varv/min

Tändningssystem

Elektroniskt styrd magnettändare

Tändstift (avstört): NGK CMR6H,

BOSCH USR4AC Elektrodavstånd: 0,5 mm

Bränslesystem

Positionsokänslig membranförgasare med integrerad bränslepump

Bränsletankens innehåll: 280 cm

Knivar

HS 46

egg på båda sidor, slipad på en sida Slipvinkel mot kniven: 35°

(0,28 l)

Tandavstånd: 30 mm Slagfrekvens: 3600 varv/mi

Skärlängd: 450 mm

HS 46 C

egg på båda sidor, slipad på en sida Slipvinkel mot kniven: 35° Tandavstånd: 30 mm Slagfrekvens: 3600 varv/mi

Skärlängd: 550 mm

HS 56 C

egg på båda sidor, slipad på båda sidor Slipvinkel mot kniven: 45° Tandavstånd: 34 mm Slagfrekvens: 3600 varv/mi

Skärlängd: 600 mm

Vikt

komplett med knivenhet, otankad

HS 46

Skärlängd 450 mm: 4,0 kg

HS 46 C

Skärlängd 550 mm: 4,3 kg

HS 56 C

Skärlängd 600 mm: 4,5 kg

Buller- och vibrationsvärden

För att fastställa buller- och vibrationsvärden används tomgång och max. märkvarvtal i förhållanden 1:4.

Mer information om uppfyllande av arbetsgivardirektivet vibration 2002/44/EG finns på www.stihl.com/vib.

Bullernivå L

enl. ISO 10517

peq

(ISO 11201)

HS 46: 95 dB(A) HS 46 C: 95 dB(A) HS 56 C: 95 dB(A)

Bullernivå L

enl. ISO 10517

(ISO 3744)

HS 46: 107 dB(A) HS 46 C: 107 dB(A) HS 56 C: 107 dB(A)

Vibrationsvärde a

enligt ISO 10517

hv,eq

HS 46 Vänster handtag: 4,5 m/s Höger handtag: 4,9 m/s

2 2

HS 46 C Vänster handtag: 4,5 m/s Höger handtag: 4,9 m/s

2 2

HS 56 C Vänster handtag: 4,7 m/s Höger handtag: 5,5 m/s

2 2

För ljudtrycksnivån och ljudeffektnivån är K-värdet-enligt RL 2006/42/EG = 2,5 dB(A); för vibrationsvärdet är Kvärdet-enligt RL 2006/42/EG = 2,0 m/s

HS 46, HS 46 C, HS 56 C

svenska

000BA073 KN

REACH

REACH är en EU-förordning för registrering, bedömning och godkännande av kemikalier.

Se www.stihl.com/reach för information om att uppfylla REACH förordningen (EG) Nr. 1907/2006

Reparationsanvisningar Avfallshantering

Användare av den här maskinen får endast utföra skötsel och underhållsarbete som beskrivs i den här skötselanvisningen. Mer avancerade reparationer får endast utföras av återförsäljare.

STIHL rekommenderar att endast auktoriserade STIHL-återförsäljare genomför underhåll och reparationer. Auktoriserade STIHL-återförsäljare har möjlighet att regelbundet delta i utbildningar samt att få tillgång till teknisk information.

Använd vid reparation endast reservdelar som är godkända av STIHL för denna maskin, eller tekniskt likvärdiga delar. Använd endast reservdelar av hög kvalitet. Annars finns det risk för olyckor eller skador på maskinen.

Vi rekommenderar att du använder STIHL originalreservdelar.

STIHL originalreservdelar känns igen på STIHL reservdelsnummer på logotypen { och eventuellt på STIHLmärket K (på mindre detaljer finns ibland bara detta märke).

Vid avfallshantering ska de lokala föreskrifterna för avfallshantering följas.

STIHL-produkter ska inte kastas i hushållssoporna. STIHL-produkt, batteri, tillbehör och förpackning ska återvinnas på ett miljövänligt sätt.

Du kan få aktuell information om avfallshantering hos din STIHLåterförsäljare.

HS 46, HS 46 C, HS 56 C

svenska

EU-försäkran om överensstämmelse

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Tyskland intygar på eget ansvar att

Konstruktionstyp: Häcksax Fabrikat: STIHL Typ: HS 46

HS 46 C

HS 56 C Serieidentifiering: 4242 Slagvolym: 21,4 cm

uppfyller bestämmelserna i direktiv 2006/42/EG, 2014/30/EG samt 2000/14/EG och har utvecklats och tillverkats i överensstämmelse med de versioner av följande standarder som gällde vid produktionsdatumet:

EN ISO 10517, EN 55012, EN 61000-6-1

För beräkning av uppmätt och garanterad ljudeffektnivå enligt direktiv 2000/14/EG, bilaga V, har standarden ISO 11094 använts.

Uppmätt ljudeffektsnivå

Tillverkningsår samt serienummer står på maskinen.

Waiblingen, 2016-10-28 ANDREAS STIHL AG & Co. KG enligt fullmakt

Thomas Elsner Chef för produkthantering och tjänster

105 dB(A) Garanterad ljudeffektsnivå

107 dB(A) Förvaring av teknisk dokumentation: ANDREAS STIHL AG & Co. KG

Produktzulassung

HS 46, HS 46 C, HS 56 C

Sisällysluettelo

suomi

Käyttöohje 26 Turvallisuusohjeet ja työtekniikka 26 Käyttö 31 Polttoaine 32 Polttoaineen lisääminen 34 Moottorin käynnistäminen ja

sammuttaminen 35 Yleisiä käyttöohjeita 38

Originaali käyttöohjePainettu kloorittomalle paperille.

Ilmansuodattimen puhdistaminen 38 Kaasuttimen säätäminen 38 Äänenvaimentimen kipinäsuojus 40 Sytytystulpan tarkastaminen 40 Kulmavaihteen voitelu 41 Laitteen säilytys 42 Leikkuuterien teroitus 43 Huolto- ja hoito-ohjeita 44 Kulutuksen minimointi ja vaurioiden

välttäminen 46 Tärkeät osat 47 Tekniset tiedot 48 Korjausohjeita 49 Hävittäminen 49

Painovärit sisältävät kasviöljyjä, paperi on kierrätyskelpoista.

EUvaatimustenmukaisuusvakuutus 50

Arvoisa asiakas, kiitos siitä, että valitsit STIHLin

laatutuotteen. Tämä tuote on valmistettu nykyaikaisin

valmistusmenetelmin ja tarkan laadunvarmistusprosessin alaisena. Olemme pyrkineet tekemään siitä mahdollisimman miellyttävän ja helpon käyttää.

Jos sinulla on kysyttävää laitteesta, ota yhteyttä jälleenmyyjään tai suoraan maahantuojaan.

Terveisin

Dr. Nikolas Stihl

{

0458-447-9121-B. VA0.B17.

0000007791_001_FIN

HS 46, HS 46 C, HS 56 C

Tämä käyttöohje on tekijänoikeudellisesti suojattu. Kaikki oikeudet pidätetään, erityisesti jäljennys-, käännös- ja elektroniset käsittelyoikeudet.

suomi

Käyttöohje

Kuvasymbolit

Laitteeseen kiinnitetyt kuvasymbolit on selostettu tässä.

Laitteesta ja sen varustelusta riippuen laitteessa voi olla seuraavat kuvasymbolit.

Polttoainesäiliö; bensiinin ja moottoriöljyn seos

Polttoaineen käsipumpun käyttö

Aukko kulmavaihderasvalle

Terän lukitsin

Käännettävä kahva

Tekstiin liittyvät merkinnät

VAROITUS

Ihmisten onnettomuus- ja loukkaantumisvaaraa sekä esinevahinkoja koskeva varoitus.

HUOMAUTUS

Laitteen tai sen yksittäisten osien vaurioitumisen vaara.

Tekninen tuotekehittely

STIHL kehittää jatkuvasti koneitaan ja laitteitaan, minkä vuoksi se pidättää oikeuden toimitusten laajuuden muotoa, tekniikkaa ja varustusta koskeviin muutoksiin.

Käyttöohjeessa annettujen tietojen ja kuvien perusteella ei näin ollen voida esittää vaateita.

Turvallisuusohjeet ja työtekniikka

Tätä moottorilaitetta käytettäessä tarvitaan erityisiä varotoimenpiteitä, koska terät ovat teräviä ja pyörivät suurella nopeudella.

Lue käyttöohje ennen ensimmäistä käyttökertaa ja säilytä se myöhempää käyttöä varten. Käyttöohjeen noudattamatta jättäminen voi olla hengenvaarallista.

Noudata maakohtaisia turvallisuusohjeita, esim. ammattijärjestöjen, vakuutusyhtiöiden ja työturvallisuusviranomaisten antamia ohjeita.

Kun käytät laitetta ensimmäistä kertaa, pyydä myyjää tai muuta alan ammattilaista opastamaan laitteen turvallisessa käytössä tai osallistu sen käyttöön perehdyttävälle kurssille.

Alaikäiset eivät saa käyttää moottorilaitetta. Poikkeuksena ovat 16 vuotta täyttäneet nuoret, jotka työskentelevät koulutuksensa puitteissa valvonnan alaisina.

Pidä lapset, kotieläimet ja sivulliset poissa laitteen läheltä.

Kun et käytä moottorilaitetta, sijoita se niin, että se ei ole vaaraksi kenellekään. Varmista, että asiattomat eivät pääse käsiksi moottorilaitteeseen.

HS 46, HS 46 C, HS 56 C

suomi

0008BA024 KN

Käyttäjä on vastuussa toisille ihmisille aiheutuvista tapaturmista ja heidän omaisuudelleen aiheutuvista vahingoista.

Saat luovuttaa tai lainata moottorilaitteen vain henkilöille, jotka ovat perehtyneet tähän malliin ja sen käyttöön. Anna käyttöohje mukaan.

Äänekkäiden laitteiden käyttöaikaa on voitu rajoittaa kansallisten määräysten lisäksi myös alueellisilla ja paikallisilla määräyksillä.

Moottorilaitteen käyttäjän tulee olla levännyt, terve ja hyväkuntoinen.

Jos sinun on terveydellisistä syistä käsketty välttää rasitusta, kysy lääkäriltä, voitko käyttää moottorilaitetta.

Sydämentahdistimen käyttäjät: Tämän laitteen sytytysjärjestelmä tuottaa erittäin heikon sähkömagneettisen kentän. Emme voi täysin sulkea pois sitä mahdollisuutta, että se voi vaikuttaa joidenkin sydämentahdistimien toimintaan. Terveysriskien välttämiseksi STIHL suosittelee, että kysyt tarkemmat ohjeet lääkäriltä ja sydämentahdistimen valmistajalta.

Älä käytä laitetta alkoholin, reaktiokykyä heikentävien lääkkeiden tai huumaavien aineiden vaikutuksen alaisena.

Käytä moottorilaitetta vain pensasaitojen, pensaiden, vesakkojen yms. leikkaamiseen. Älä käytä moottorilaitetta muihin tarkoituksiin – tapaturman vaara!

Älä tee tuotteeseen muutoksia, myös tuotteeseen tehdyt muutokset voivat johtaa tapaturmiin tai vahingoittaa moottorilaitetta.

Asenna laitteeseen ainoastaan STIHLin nimenomaan tähän moottorilaitteeseen hyväksymiä tai teknisesti samantasoisia leikkuuteriä tai lisävarusteita. Saat lisätietoja jälleenmyyjältä. Käytä ainoastaan laadukkaita työkaluja ja lisävarusteita. Huonolaatuisten varusteiden käyttö voi johtaa tapaturmiin tai vahingoittaa laitetta.

STIHL suosittelee alkuperäisten STIHLterien ja -lisävarusteiden käyttöä. Ne on suunniteltu juuri tähän laitteeseen ja tämän laitteen käyttäjän tarpeita varten.

Älä tee laitteeseen muutoksia – tapaturman vaara. STIHL ei vastaa henkilö- ja esinevahingoista, jotka johtuvat muiden kuin sallittujen lisälaitteiden käytöstä.

Älä puhdista laitetta painepesurilla. Voimakas vesisuihku voi vahingoittaa laitteen osia.

Vaatetus ja varusteet

Käytä asianmukaista vaatetusta ja varustusta.

Vaatteiden tulee olla työhön soveltuvia eivätkä ne saa haitata työskentelyä. Käytä vartalonmyötäisiä vaatteita, esimerkiksi haalareita.

Älä käytä vaatteita, jotka voivat takertua puihin, risukkoon tai laitteen liikkuviin osiin. Älä käytä kaulahuivia, solmiota äläkä koruja. Sido pitkät hiukset kiinni ja käytä lisäksi huivia, lakkia tai kypärää.

Käytä tukevia kenkiä, joissa on karkeasti kuvioitu luistamaton pohja.

VAROITUS

Käytä silmävammojen välttämiseksi tiiviitä, direktiivin EN 166 mukaisia suojalaseja. Varmista, että suojalasit istuvat hyvin.

Käytä kuulosuojaimia, esim. korvatulppia.

Käytä kestävästä materiaalista (esim. nahasta) valmistettuja työkäsineitä.

STIHL-henkilönsuojaimia on laaja valikoima.

Moottorilaitteen kuljettaminen

Sammuta moottori aina. Käytä teränsuojusta, myös silloin, kun

kannat laitetta vain lyhyen matkan.

Kanna moottorilaitetta runkoputkesta, leikkuuterät taaksepäin. Varo koskemasta kuumiin koneen osiin, erityisesti äänenvaimentimeen ja kulmavaihdekoteloon – palovammojen vaara!

HS 46, HS 46 C, HS 56 C

suomi

Ajoneuvoissa: Varmista, että moottorilaite ei pääse kaatumaan eikä polttoainetta valumaan.

Tankkaaminen

Bensiini on herkästi syttyvää. Älä tankkaa avotulen lähellä. Älä läikytä polttoainetta. Älä tupakoi.

Ennen tankkaamista Sammuta moottori..

Älä tankkaa, jos moottori on vielä käytön jäljiltä kuuma, koska polttoaine voi läikkyä yli – palovaara!

Avaa polttoainesäiliön tulppa varovasti. Näin säiliössä oleva paine pääsee purkautumaan hitaasti eikä polttoainetta vuoda ulos.

Tankkaa ainoastaan paikassa, jossa on hyvä ilmanvaihto. Jos polttoainetta pääsee läikkymään, puhdista laite heti. Varo läikyttämästä polttoainetta vaatteillesi.

Aseta käännettävällä siivekkeellä (bajonettilukolla) varustettu tulppa paikalleen oikein; kierrä tulppaa vasteeseen saakka ja käännä siiveke alas.

Silloin moottorin tärinän aiheuttama polttoainesäiliön tulpan irtoamisen vaara pienenee eikä polttoainetta pääse valumaan ulos.

Tarkista, että tulppa on tiiviisti kiinni. Jos polttoainetta pääsee vuotamaan, älä käynnistä moottoria –palovammojen aiheuttama hengenvaara!

Ennen käynnistämistä

Tarkista, että moottorilaite on käyttökunnossa. Noudata käyttöohjeen asianomaisia ohjeita:

– Tarkista polttoainejärjestelmän

tiiviys; erityisesti näkyvät osat, kuten polttoainesäiliön tulppa, letkuliitokset, primer-pumppu (jos kuuluu varustukseen). Älä käynnistä moottoria, jos järjestelmä ei ole tiivis tai se on vaurioitunut – palovaara! Korjauta laite huollossa ja käytä sitä vasta sitten

– yhdistelmäkatkaisimen on liikuttava

kevyesti asentoon STOP tai †ja palattava lopuksi käyttöasentoon F zurückfedern

– Yhdistelmäkatkaisimen, liipaisimen

varmistimen ja kaasuliipaisimen on oltava kevytkäyttöisiä – kaasuliipaisimen on palattava itsestään joutokäyntiasentoon. Rikastinläpän vivun asennoista l ja n yhdistelmäkatkaisimen on palattava painettaessa samanaikaisesti liipaisimen varmistinta ja kaasuliipaisinta F zurückfedern

– Tarkista, että sytytystulpan liitin on

kunnolla kiinni. Jos liitin on löysällä, voi syntyä kipinöitä, jotka saattavat sytyttää ulos tulevan polttoaineilmaseoksen palamaan – palovaara!

– Leikkuuterät ovat kunnossa

(puhtaita, kevytkäyttöisiä, eivät vääntyneitä), kunnolla paikallaan ja ne on käsitelty STIHLpihkanpoistoaineella (voiteluaine)

– Tarkista, että leikkuusuojus (jos

kuuluu varustukseen) on ehjä.

– Älä tee muutoksia käyttölaitteisiin

äläkä suojuksiin.

– Kädensijojen on oltava puhtaat ja

kuivat. Niissä ei saa olla öljyä eikä likaa, jotta laitteen käsittely on turvallista

Käytä moottorilaitetta vain, kun se on käyttöturvallisessa kunnossa – tapaturman vaara!

Käynnistä moottori

Vähintään 3 metrin päässä tankkauspaikasta, ei suljetussa tilassa.

Alustan on oltava tasainen. Ota tukeva asento. Ota moottorilaitteesta kunnolla kiinni. Leikkuuterät eivät saa koskea muihin esineisiin eikä maahan, koska terät voivat liikkua käynnistettäessä.

Moottorilaitetta saa käyttää vain yksi henkilö kerrallaan. Pidä muut ihmiset etäällä, myös käynnistettäessä.

Vältä koskemasta leikkuuterään – tapaturman vaara!

Älä käynnistä moottoria mututuntumalla, vaan käyttöohjeessa selostetulla tavalla.

Leikkuuterät liikkuvat vielä jonkin aikaa kaasuliipaisimen vapauttamisen jälkeen. Varo jälkikäyntiä!

Tarkista joutokäynti: Teräketju ei saa pyöriä joutokäynnillä kaasuliipaisimen ollessa vapautettuna.

Laitteen käsittely

Pidä moottorilaitteen kahvoista kiinni molemmin käsin. Ota kahvoista peukaloilla tukeva ote.

HS 46, HS 46 C, HS 56 C

+ 74 hidden pages

Stihl HS 46, HS 56 Instruction Manual [da, fi, no, sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
