STIHL HLE 71

2 - 17

2 - 17 17 - 39

17 - 39

17 - 39 39 - 56

39 - 56

39 - 56 56 - 69

56 - 69

사용 설명서 Қолдану нұсқаулығы Kullanma talimati 說明書

Page 2

영어

1 이 사용 설명서에 관하여............................. 2

2 안전 수칙 및 작업 방식................................2

3 기계 사용법................................................. 6

4 구동 튜브 장착............................................ 8

5 고리형 손잡이 장착..................................... 8

6 기어박스 장착............................................. 8

7 커터바 조정................................................. 9

8 하니스 장착............................................... 10

9 전원 공급 장치 연결.................................. 10

10 전원 켜기...................................................11

11 전원 끄기...................................................11

12 과부하 차단............................................... 11

13 기어 케이스 윤활유 바르기....................... 12

14 기계 보관...................................................12

15 날세우기 지침........................................... 12

16 유지보수 및 관리.......................................13

17 마모감소 및 손상방지................................13

18 주요 부품...................................................14

19 사양...........................................................14

20 유지보수 및 수리.......................................15

21 폐기...........................................................15

22 EC 적합성 선언서..................................... 15

23 일반 동력 기계 안전 경고.......................... 16

고객 여러분. 최고의 품질을 자랑하는 STIHL 제품을 이용해 주

셔서 감사합니다. 저희 제품은 첨단 제조공법과 종합적인 품질 보증

절차를 통해 제조되었습니다. 고객 여러분께서 제 품에 만족하고 문제 없이 사용하실 수 있도록 심 혈을 기울여 만든 제품입니다.

제품 관련 문의 사항은 구입처나 대리점에 문의하 시기 바랍니다.

감사합니다.

Dr. Nikolas Stihl

1 이 사용 설명서에 관하여

1.1 상징 그림

이 사용 설명서에는 기계에 부착된 모든 상징 그 림의 의미가 나와 있습니다.

1.2 본문에 표시된 기호

경고

사고위험 및 인체손상 또는 과중한 물품 손상에 대한 경고

주의 사항

본체 또는 부품 손상에 대한 주의

1.3 지속적인 기술 개발

STIHL 사의 기본 철학은 모든 제품을 꾸준히 개선 하고자 노력하는 것입니다. 이를 위해 STIHL은 제 품의 설계, 기술 및 형태를 주기적으로 변경할 수 있습니다.

일부 변경, 개조, 개선 사항이 이 설명서에 기재되 어 있지 않을 수 있습니다.

2 안전 수칙 및 작업 방식

이 장비는 고속으로 작동하며 전기로 작동하는 고속 절삭 전동 공구이며 멀 리까지 닿는 매우 날카로운 절단날이 있으므로 작동 도중 특수한 안전 주의 사항을 반드시 준수해야 합니다.

기계를 시운전하기 전에 사용 설명서 전체를 주의 깊게 읽고 추후에 필요한 경우에 사용할 수 있도록 안전한 장소 에 설명서를 보관하십시오. 사용 설명 서 내용을 준수하지 않을 경우 심각하 거나 치명적인 부상을 초래할 수 있습 니다.

무역기구, 사회보험 기관, 노동 안전 기관 등의 지 역 안전 규정을 모두 준수하십시오.

동력 기계 작업이 처음인 고객께서는 판매사원이 나 사용해 본 경험이 있는 사람에게 기계의 안전 한 취급 방법을 배우거나 작동법 교습과정에 참여 하십시오.

감독 하에 지시를 받는 16세 이상의 청소년을 제 외하고 동력 기계를 사용한 작업에서는 사소한 실 수도 허용되지 않습니다.

어린이, 동물, 주변 사람들이 가까이 오지 못하게 해야 합니다.

절단기를 사용하지 않을 때는 다른 사람이 다치지 않도록 안전하게 보관해야 합니다. 허락 없이 기 계를 사용할 수 없도록 하십시오.

타인과 그 재산에 대한 사고나 위험이 발생할 경 우 그 책임은 사용자에게 있습니다.

전동 공구를 양도 또는 대여할 때는 항상 사용 설 명서를 함께 주십시오. 전동 공구를 사용하려는 사람이 이 설명서에 기재된 내용을 알고 있는지 확인하십시오.

원본 사용 설명서

0000000888_019_ROK

염소 처리하지 않은 인쇄 용지 사용

인쇄 잉크에 식물성 기름 사용, 용지는 재활용 가능

0458-277-9721-A. VA1.D21.

2 0458-277-9721-A

Page 3

2 안전 수칙 및 작업 방식 영어

소음이 발생하는 기계의 사용 시간은 국가 및/또 는 지역 규정에 의해 특정 시간으로 제한될 수 있 습니다.

기계를 작동하는 사람은 누구든 충분히 쉬고, 좋 은 신체 건강과 정신 상태를 유지해야 합니다.

격렬한 작업을 하면 건강이 악화되는 상태에 있는 경우 기계를 사용하기 전에 의사와 상담하십시오.

본인의 반응 능력에 영향을 주는 알코올이나 약 물, 약품을 섭취한 사람은 동력 공구를 작동해서 는 안됩니다.

기계를 생울타리, 관목, 나뭇가지 등의 절단에만 사용하십시오.

다른 용도로 사용하게 되면 사고 또는 제품 손상 이 발생할 수 있습니다.

기계에서 작업을 수행하기 전 항상 기계를 전원 공급 장치에서 분리하십시오 - 사고 위험!

전원 코드를 콘센트에서 분리할 때는 절대 갑자기 잡아 당기지 마십시오. 전원 코드를 뽑을 때에는 코드를 잡지 말고 플러그를 잡으십시오.

적절하지 않은 전선 연장은 위험할 수 있습니다. 연장 코드를 사용하는 경우, 최소 도체 단면적이

유지되는지 확인하십시오("전원 공급 장치에 기 계 연결" 장 참조).

연장 코드의 커넥터와 커플링은 반드시 방수가 되 는 제품이거나 물에 닿지 않는 방식으로 배선되어 야 합니다.

STIHL 제조 또는 동일 사양의 동력 기계에 명시적 으로 승인된 절삭날 및 비품만 사용하십시오. 이 내용에 대한 문의 사항은 대리점에 문의하십시오. 반드시 고품질의 순정 부품만 사용하십시오. 그렇 지 않으면 사고나 기계 손상의 위험이 있습니다.

STIHL에서는 STIHL의 순정품 공구 및 비품을 사 용할 것을 권장합니다. 순정 부품은 각 제품의 특 성과 사용자의 성능 요구치에 일치하도록 설계된 것입니다.

전동 공구를 어떤 식으로도 변경하지 마십시오. 신체 부상의 위험이 증가할 수 있습니다. STIHL사 는 허가 받지 않은 부속품을 사용하여 발생한 인 적, 물적 피해에 대해서는 어떠한 책임도 지지 않 습니다.

고압 물 분사기로 동력 기계를 청소하지 마십시 오. 강한 물 분사는 장치의 부품을 손상시킬 수 있 습니다.

동력 기계에 물을 뿌리지 마십시오.

2.1 작업복 및 장구

규정에 맞는 적절한 안전 장비를 착용하십시오.

나무, 솔 또는 기계의 작동부에 걸릴 수 있는 의복 은 착용해서는 안됩니다. 스카프, 넥타이 또는 장 신구를 착용하지 마십시오. 긴 머리카락은 어깨 위로 올려 묶어 휘날리지 않게 하십시오.

"개인용" 귀마개 – 예, 귀 보호개를 착용하십시오. 낙하 물체로 인한 머리 부상의 위험이 있는 곳에

서는 반드시 안전모를 착용하십시오.

STIHL사는 다양한 종류의 개인 안전 장비를 제공 하고 있습니다.

2.2 기계 운반

항상 전동 공구의 전원을 끄고 전원 플러그를 뽑 으십시오.

비록 짧은 거리인 경우에도 기계를 운반하기 전, 항상 보호집을 씌우십시오.

조절식 커터바가 있는 기계의 경우: 커터바를 연 결합니다.

정의된 운반 위치가 있는 기계의 경우: 커터바를 운반 위치로 놓고 이것은 연결합니다.

절단날은 뒤쪽으로 가게 한 상태에서 샤프트로 전 동 공구를 적절히 균형을 유지하며 옮기십시오.

차량으로 운반할 경우: 전동 기계가 뒤집혀 손상 되지 않도록 단단히 고정하십시오.

2.3 작업 전

전동 공구를 작동하기 전에 전동 공구가 정확히 조립되어 정상 작동 상태인지(사용 설명서의 해당 부분 참고) 점검하십시오.

작업복은 견고하면서도 착용 시 자유 롭게 움직일 수 있어야 합니다. 넉넉한 자켓이 아닌 작업복과 같이 딱 맞는 옷 을 착용하십시오.

스틸 토우 캡과 미끄럼 방지 솔의 안전 부츠를 착용하십시오.

경고

눈 부상의 위험을 줄이려면 유럽 표준 EN 166에 따라 꼭 맞는 보안경을 착용 하십시오. 보안경은 반드시 편하게 맞 아야 합니다.

내성 소재(예: 가죽)로 제작된 튼튼한 보호 장갑을 착용하십시오.

화상의 위험을 피하려면 기어 케이스 를 만지지 마십시오.

0458-277-9721-A 3

Page 4

277BA020 KN

5m (17ft)

영어 2 안전 수칙 및 작업 방식

기계의 전압 및 주파수(정격 플레이트 참조)가

–

전원 공급 장치의 전압 및 주파수와 같아야 합 니다. 연결 코드, 전원 플러그 및 연장 코드가 손상되

–

지 않았는지 점검하십시오. 절대 규정을 준수하 지 않는 손상된 코드, 커플링, 플러그 또는 연결 코드는 절대로 사용하지 마십시오 연장 코드 소켓은 반드시 방말형이어야 합니다

–

걸려 넘어질 위험을 줄이기 위해 연결 코드를

–

안전한 곳에 두고 표시를 해두어 손상을 방지하 고 타인이 다치지 않도록 하십시오 록아웃 레버와 트리거 스위치가 반드시 자유롭

–

게 움직일 수 있는 상태에서 시작하십시오. 이 스위치는 해제될 때 반드시 대기 위치로 돌아와 야 합니다. 절단날은 안전한 상태(깨끗하고 날카로우며 구

–

부러지거나 울퉁불퉁하지 않은 상태)에서 잘 조 이고, 올바르게 장착하여 STIHL 수지 솔벤트 (윤활제)를 잘 도포해야 합니다. 조절 가능한 커터바가 있는 기계의 경우: 조정

–

메커니즘이 시작 위치로 스냅되어야 합니다 정의된 운반 위치가 있는 기계의 경우(커터바가

–

샤프트에 접힘): 기계를 운반 위치에서 절대 시 작하지 마십시오 조정 장치 및 안전 장비를 임의로 변경하지 마

–

십시오. 기계를 안전하게 사용하려면 손잡이에 기름이

–

나 끈적이는 물질이 없도록 깨끗하고 건조하게 유지하는 것이 중요합니다. 체중에 따라 운반 하네스와 핸들을 조정하십시

–

오. "하네스 장착"을 준수하십시오

부상의 위험이 있으므로, 전동 기계가 손상되었거 나 올바르게 조립되지 않은 상태에서 작동하지 마 십시오.

하네스를 사용할 때 비상 상황에 대비하기 위해: 기계를 빠르게 내려놓는 연습을 하십시오. 기계가 손상되지 않도록, 연습 중에 기계를 바닥에 던지 지 마십시오.

감전 위험을 줄이려면:

엔진 분석기는 항상 적절히 설치된 콘센트에 연

–

결하십시오. 모든 연장 코드는 특정 적용 사양을 준수해야

–

합니다 전원 코드, 연장 코드, 플러그 및 커플링의 절연

–

상태가 양호한지 확인하십시오

2.4 기계 잡는 방법 및 가이딩 방법

항상 두 손으로 기계의 손잡이를 단단히 잡으십시 오.

오른손은 조정 손잡이에, 왼손은 샤프트의 고리형 손잡이에 유지합니다 - 이것은 왼손잡이에게도 동 일하게 적용됩니다. 손잡이 주변을 손가락으로 쥐 십시오.

항상 발판 상태가 정상인지 확인하고 절단날이 언 제나 몸에서 먼 쪽을 향하도록 기계를 잡으십시 오.

조작자의 팔에 가해지는 무게를 줄이기 위한 벨트 가 있는 버전도 있습니다.

2.5 작업 시

긴박한 위험 시 또는 비상 시에는 즉시 모터를 끄 고 트리거 스위치를 내리고 록아웃을 시작하십시 오.

전원 케이블에 접근하지 마십시오 - 감 전 위험!

움직이는 날 또는 떨어지는 절단면으로 인한 부상 위험을 줄이려면, 반경 5미터 이내에 다른 사람이 오지 않도록 하십시오. 물체와도 이 간격을 유지 해야 합니다(차량, 유리창) - 재산 피해 위험!

절단날에서 눈을 떼지 마십시오. 보이지 않는 울 타리 영역을 자르지 마십시오.

울타리 꼭대기를 자를 때에는 작업을 시작하기 전 에 울타리 반대편을 확인하십시오.

구동 모터는 방수가 되지 않습니다. 단 락 또는 감전의 위험을 줄이려면 절대 비가 올 때나 젖은 곳 또는 아주 습한 장소에서는 작업하지 마십시오.

4 0458-277-9721-A

Page 5

2 안전 수칙 및 작업 방식 영어

비가 올 때 실외에 전동 공구를 방치하지 마십시 오.

습기, 눈, 얼음, 언덕, 고르지 않은 땅과 같이 불안 정한, 상황에서는, 특히 주의하십시오!

바닥에 떨어진 나뭇가지, 관목, 베어 낸 나뭇가지 는 치우십시오.

나무 그루터기, 뿌리와 같은 장애물에 주의하십시 오 -넘어지거나 발을 헛디딜 위험이 있습니다!

항상 균형을 잘 맞추어 디딤발을 확고히 하십시 오.

2.5.1 높은 곳에서 작업할 때: 항상 리프트를 사용하십시오.

–

사다리에서 기계를 절대 사용하지 마십시오

–

절대 발 밑이 불안한 장소에서 작업하지 마십시

–

오 기계를 절대 한 손으로만 사용하지 마십시오.

–

청각보호 장비를 착용 중인 경우, 위험을 알리는 소리(고함, 경보음 등)를 알아듣기 힘들기 때문에 주위를 살피면서 더욱 세심한 주의를 기울여야 합 니다.

지치거나 피로가 느껴지면 휴식을 취하십시오.사 고의 위험이 있습니다!

주간 등 시야가 양호한 상황에서만 침착하고 신중 하게 작업하십시오. 주의하여 작업을 진행하고 다 른 사람들을 위험하게 만들지 마십시오.

작업 중에는 기어헤드가 뜨거워집니다. 화상의 위 험을 피하려면 기어 케이스를 만지지 마십시오.

기계가 설계 하중 이외의 비정상적인 과부하(심한 충격, 추락 등)가 가해진 경우, 작업을 계속하기 전에 상태가 양호한지 점검하십시오("시동 전에 알아야 할 사항" 장 참조). 안전 장치가 제대로 작 동 중인지 확인하십시오. 더 이상 안전하지 않은 동력 기계는 절대로 사용하지 마십시오. 확실하지 않을 경우에는 대리점에 문의하십시오.

절단날 손상을 피하기 위한 울타리 및 작업 공간 점검:

돌, 바위, 금속 조각 등 딱딱한 물건을 제거하십

–

시오. 지면과 가까운 곳에서 작업하는 등의 경우, 절

–

단날 사이에 모래나 자갈이 끼이지 않았는지 확 인하십시오 철조망 담 바로 옆이나 위에 있는 울타리를 가

–

지치기 할 때에는 특히 주의하십시오

전선을 만지지 마십시오. 전선을 절단하지도 마십 시오 – 감전 위험이 있습니다!

엔진이 작동하고 있는 동안 절단날을 만지지 마십시오. 절단날에 굵은 가지 나 기타 이물질이 끼면 절단날을 빼기 전에 먼저 엔진을 즉시 끄고 전원 공급 플러그를 분리하십시오.

울타리에 먼지나 이물질이 많은 경우에는 작업 도 중에 수시로 절단날에 STIHL 수지 솔벤트를 뿌리 십시오. 이를 통해 날이 걸리거나 오염물질이 쌓 이는 것을 방지하고 날의 마찰력도 현저하게 줄일 수 있습니다.

작업 중에 생긴 먼지는 건강을 위협할 수 있습니 다. 먼지가 쌓이는 경우 방진마스크를 착용하십시 오.

전원 코드가 손상된 경우에는 즉시 콘 센트로부터 분리하여 감전 위험을 예 방하십시오.

전원 코드를 콘센트에서 분리할 때는 절대 갑자기 잡아 당기지 마십시오. 전원 코드를 뽑을 때에는 코드를 잡지 말고 플러그를 잡으십시오.

전원 코드가 손상되지 않도록 주의하십시오. 전원 코드를 밟거나 다른 물체 밑에 깔리게 하거나 잡 아 당기지 마십시오.

연결 코드와 연장 코드를 안전한 곳에 두십시오

모서리, 뾰족하거나 날카로운 물건에 부딪히지

–

않게 하십시오 문이나 창문 아래에 코드가 걸리거나 끼이지 않

–

도록 하십시오 코드가 꼬인 경우 동력 기계의 플러그를 뽑아

–

줄을 잘 펴서 정리하십시오 항상 절단 장치부와 접촉하지 마십시오

–

과열로 인한 화재의 위험을 줄일 수 있도록 항

–

상 케이블 드럼에서 연장 코드를 완전히 푸십시 오.

전동 공구를 방치하기 전에: 전원을 끄고 전원 공 급원에서 플러그를 뽑으십시오.

기계를 작동하는 동안에는 다음과 같이 일정한 간 격으로 자주 절단날을 점검하십시오. 절단 성능에 눈에 띄는 변화가 있으면 즉시 점검하십시오.

모터를 끄고 절단날이 완전히 정지할 때까지 기

–

다리십시오. 전원 코드를 분리하십시오 날 상태와 장착 상태를 확인하고 미세한 균열을

–

잘 살펴보십시오 절삭날이 날카로운지 확인하십시오.

–

절단날을 교체하려면, 기계를 끄고 전원 코드를 분리하십시오. 모터가 의도치 않게 시동되어 사고 의 위험이 있습니다!

항상 모터에서 식물 잔류물, 나무 조각, 나뭇잎 및 잉여 윤활제를 제거하십시오 - 화재 위험!

2.6 작업 후

항상 기계의 먼지나 때를 청소하십시오. 청소할 때에는 어떤 그리스 솔벤트도 사용하지 마십시오.

절단날에 STIHL 수지 솔벤트를 뿌리십시오. 솔벤 트가 균일하게 배포되도록 모터를 잠시 가동했다 끄십시오.

0458-277-9721-A 5

Page 6

277BA021 KN

영어 3 기계 사용법

2.7 진동

동력 기계를 장시간 사용할 경우 진동으로 인해 손에 혈액순환 장애(백랍병)가 발생할 수 있습니 다.

여러 가지 요인의 영향을 받기 때문에 기계의 사 용 시간을 일반적으로 규정하기는 어렵습니다.

다음과 같은 조치를 통해 사용 시간을 늘릴 수 있 습니다.

손을 보호(따뜻한 장갑 착용)

–

작업휴식

–

아래와 같은 요인은 사용 시간을 줄어들게 합니 다.

혈액순환 장애가 있는 경우(증상: 손발 냉증, 얼

–

얼한 느낌) 낮은 외부 온도

–

손잡이를 잡는 힘(너무 세게 잡으면 혈액순환

–

장애가 쉽게 발생함)

지속적 또는 정기적으로 본 기계를 사용하는 경우 손과 손가락의 상태를 자세히 관찰하십시오. 위와 같은 증상이 발생할 경우(손가락이 얼얼한 느낌 등) 의사의 진료를 받으십시오.

2.8 유지보수 및 수리

유지 보수 작업을 수행하기 전에는 항상 장비를 끄고 전원 공급 장치에서 플러그를 분리하여 모터 가 의도치않게 가동되어 발생하는 부상 위험을 줄 이십시오.

기계를 정기적으로 점검하십시오. 사용 설명서에 기재되지 않은 방식으로 유지관리나 수리 작업을 시도하지 마십시오. 기재되지 않은 내용의 경우 모두 대리점에 의뢰하여 처리해야 합니다.

STIHL사는 반드시 STIHL 대리점의 자격 있는 서 비스 전문가에게 유지보수 및 수리 작업을 의뢰하 기를 권장합니다. STIHL 대리점의 서비스 전문가 는 기술훈련 코스에 정기적으로 참여하며 필요한 기술 정보도 전수받습니다.

반드시 고품질의 순정 부품만 사용하십시오. 그렇 지 않으면 사고나 기계 손상의 위험이 있습니다. 이 내용에 대한 문의 사항은 대리점에 문의하십시 오.

STIHL 사는 STIHL 정품 부품만을 사용하기를 권 장합니다. 순정 부품은 각 기계 모델의 특성과 사 용자의 성능 요구치에 일치하도록 설계된 것입니 다.

전동 공구를 어떤 식으로도 개조하지 마십시오. 신체 부상 위험이 증가할 수 있습니다.

전원 코드와 플러그의 절연 상태가 양호한지, 노 후 징후(파손되기 쉬움)가 없는지 정기적으로 점 검하십시오.

전원 코드와 같은 전기 부품은 반드시 자격을 갖 춘 전기 기술자가 수리 또는 교체해야 합니다.

플라스틱 부품은 천으로 닦으십시오. 강한 세제는 사용하지 마십시오. 플라스틱이 손상될 수 있습니 다.

기계에 물을 뿌리지 마십시오. 장착 나사 및 절삭 부착물에 고정된 나사의 조임

정도를 점검하고 필요 시 다시 조이십시오. 필요 시 모터의 냉각 공기 출입구 하우징을 청소

하십시오. 기계를 안전하고 건조한 장소에 보관하십시오.

3 기계 사용법

3.1 절단작업 시즌

울타리 절단에 관한 각 나라의 규정 또는 자치단 체 규정을 준수하십시오.

타인의 휴식 시간에는 전동 기계를 사용하지 마십 시오.

3.2 준비

우선 두꺼운 나뭇가지 및 가지를 자르기 위해 전 지 가위를 사용하십시오.

3.3 자르는 순서

동그랗게 자르려면 한 번에 조금씩 여러 번에 걸 쳐서 자르십시오.

우선 생울타리의 양 측면을 자른 다음 상단부를 자르십시오.

3.4 폐기

잘린 곁가지들을 쓰레기통에 버리지 마십시오. 퇴 비로 쓸 수 있습니다.

3.5 작동 방법

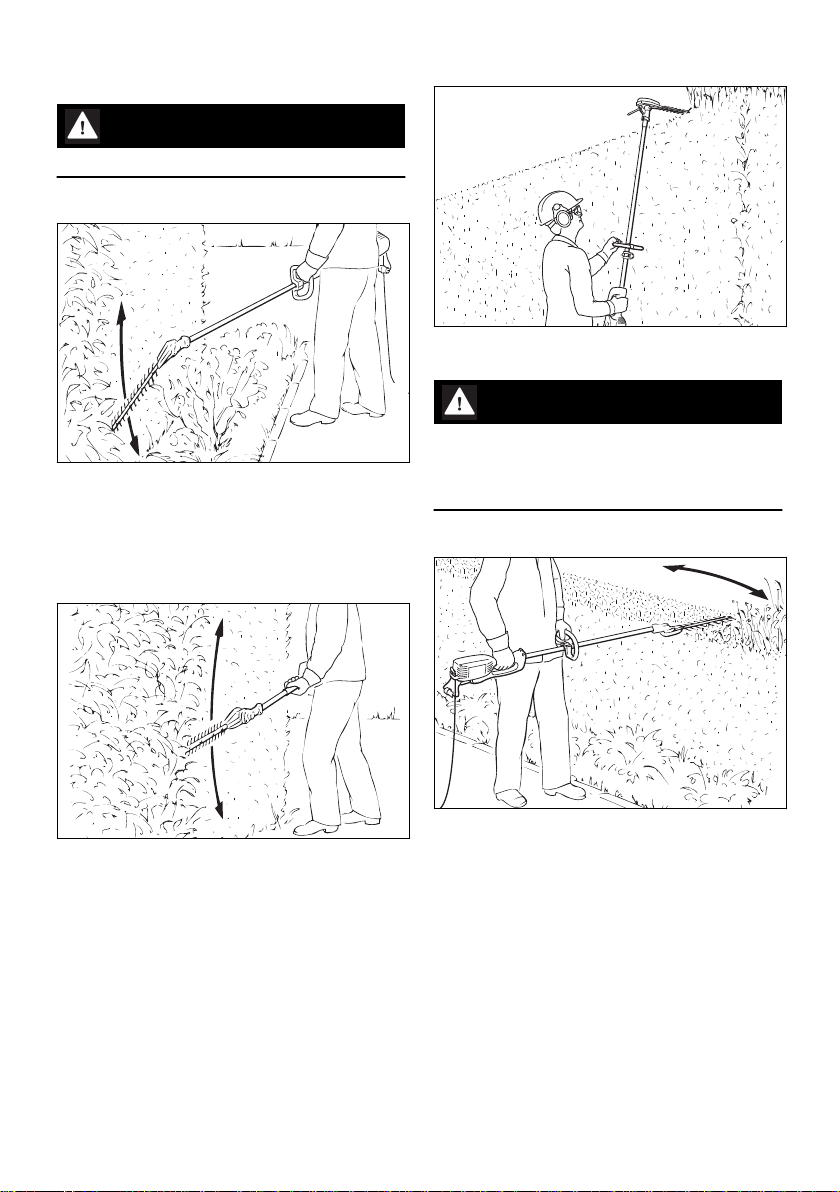

3.5.1 수평 절단(앵글 커터바 이용)

6 0458-277-9721-A

Page 7

277BA022 KN

389BA050 KN

277BA023 KN

277BA024 KN

3 기계 사용법 영어

서있는 자세에서 지면에 가깝게 절단합니다(예:

3.5.4 탑 트리밍(앵글 절단 바 사용)

낮은 관목).

경고

K 버전으로는 지면에 가깝게 절단할 수 없습니다.

3.5.2 수직 절단(앵글 커터바 이용)

생울타리 전정기를 수직으로 잡고 흔들면 범위가 더 넓어집니다.

경고

머리 위 작업 위치는 피로를 야기하므로 작업 안 전을 위해 단시간만 사용해야 합니다. 조절식 커

생울타리 바로 옆에 서지 않고 절단합니다(예: 조 작자와 생울타리 사이의 화단).

울타리를 따라 원호를 그리듯 커터바를 위 아래로 흔드십시오. 커터바는 양쪽을 모두 사용하십시오.

터바를 가장 적합한 각도로 설정하여 전정기를 더 낮게, 덜 힘든 자세로 잡을 수 있도록 합니다.

3.5.5 수평 절단(스트레이트 커터바 이용)

3.5.3 수직 절단(스트레이트 커터바 이용)

생울타리 바로 옆에 서지 않고 절단합니다(예: 조

다른 보조 장비 없이도 매우 긴 도달 범위를 제공 합니다.

울타리를 따라 원호를 그리듯 커터바를 위 아래로 흔드십시오. 커터바는 양쪽을 모두 사용하십시오.

작자와 생울타리 사이의 화단). 생울타리 전정기를 수평으로 돌리면서 절단날을

0°에서 10°의 각도로 유지하십시오. 절삭날은 울타리의 바깥쪽을 향해 흔들어 잘린 부

분이 땅에 떨어지게 하십시오.

0458-277-9721-A 7

Page 8

238BA016 KN

7 8

277BA025 KN

277BA026 KN

277BA007 KN

영어 4 구동 튜브 장착

4 구동 튜브 장착

► 구동 튜브에서 보호 필름을 벗겨냅니다. ► 구동 튜브를 앞뒤로 돌리면서 동시에 구동 튜브

(1)를 모터 하우징(2)으로 표시(A)까지 밉니다.

► 나사(3)를 하우징에 꽉 조이십시오.

► 고리형 손잡이(2)에 클램프(1)를 두고 이 둘을

모두 리프팅 아이(3)와 손잡이 호스(4) 사이에

있는 샤프트(5)에 배치합니다 ► 샤프트에 클램프(6)를 배치합니다 ► 구멍을 정렬합니다 ► 와셔(8)로 나사(7)를 삽입합니다 ► 사각 너트(9)를 끼우고 나사를 조입니다

► 고리형 손잡이(2)를 맞추고 가장 편안한 위치로

이동하십시오 거리(A)는 45cm를 초과해서는 안됩니다. 권장 거

리: 약 35cm ► 나사를 조입니다

6 기어박스 장착

5 고리형 손잡이 장착

► 클램프 나사(1)를 풉니다 ► 슬라이딩 슬리브(2)를 반드시 각 드라이브의 오

프닝과 맞도록 정렬합니다 ► 구동 튜브(4)에 기어박스(3)를 밀고, 필요 시 기

어박스를 앞뒤로 돌립니다

8 0458-277-9721-A

Page 9

277BA027 KN

277BA016 KN

277BA009 KN

277BA010 KN

7 커터바 조정 영어

경고

절단날이 완전히 멈추어 있을 때(모터가 꺼져 있 을 때)에만 조정을 하십시오.

경고

작업 중에는 기어 케이스가 뜨거워집니다. 기어 하우징은 절대 만지지 마십시오. 화상의 위험이 있습니다!

► 구동 튜브의 끝단이 클램프(5)의 슬롯 너머로

삽입되면, 기어박스를 완전히 밉니다 ► 클램핑 스크류를 가능한 데까지 조입니다 ► 기어 유닛(3)을 정렬합니다 ► 클램핑 나사 조이기

7 커터바 조정

7.1 조정 메커니즘 125°

경고

조정을 할 때 절단날을 절대 쥐지 마십시오. 부상 위험이 있습니다!

► 슬라이딩 슬리브(1)를 뒤로 당기고 레버(2)를

이용하여 구멍이 있는 스트립의 구멍 하나 이상 만큼 조인트를 움직입니다.

► 슬라이드 슬리브(1)를 다시 풀고 볼트를 구멍이

있는 스트립(3)에 고정합니다.

볼트가 고정되면(조정을 완료한 후), 슬라이딩 슬 리브가 하우징과 다시 수평을 이루게 됩니다.

7.2 이동 위치

이 버전에서는 샤프트에 대한 커팅바의 각도를 0° (완전히 수평)에서 45°(위쪽으로 4단계로)까지 및 80°(아래쪽으로 7단계로)까지 조정할 수 있습니 다. 열두가지로 작업 자세를 각각 조정할 수 있습 니다.

또한 절단바를 정해진 이동 위치로 설정할 수 있 습니다.

이 버전의 기계를 이동하는 경우, 커터바가 평행 하게 샤프트 쪽으로 왔다갔다하여 이 위치에 고정 될 수 있습니다.

0458-277-9721-A 9

Page 10

277BA011 KN

277BA028 KN

영어 8 하니스 장착

경고

커터바는 반드시 모터가 꺼져 있고 절단날이 절단 날 보호구로 덮혀 있을 때에만 작업 위치에서 이 동 위치로 또는 이동 위치에서 작업 위치로 이동 시켜야 합니다.

경고

작업 중에는 기어 케이스가 뜨거워집니다. 기어 하우징은 절대 만지지 마십시오. 화상의 위험이 있습니다!

8.1 어깨끈

► 어깨끈 (1)을 거십시오 ► 끈의 길이 조정하여 카라비너(2)가 오른쪽 힙

아래로 손바닥 너비만큼 내려오도록 합니다

9 전원 공급 장치 연결

기계의 전압 및 주파수(정격 플레이트 참조)가 전

► 모터의 전원을 끄십시오. ► 절단날 보호구를 끼우십시오. ► 슬라이딩 슬리브(1)를 뒤로 당기고 커터바가 샤

프트에 평행해질 때까지 레버(2)를 이용하여 조

인트를 샤프트 쪽으로 회전시킵니다. ► 슬라이딩 슬리브(1)를 다시 풀고 볼트를 하우징

에 이동용으로 제공되는 위치에 고정합니다. 볼트가 고정되면(조정을 완료한 후), 슬라이딩 슬

리브가 하우징과 다시 수평을 이루게 됩니다.

8 하니스 장착

하네스가 있는 버전도 있습니다. 하니스의 유형과 버전은 시장에 따라 다릅니다.

원 연결의 전압 및 주파수와 일치해야 합니다. 전원 연결의 최소 퓨즈 보호는 사양을 준수해야

합니다("사양" 참조). 어스에 대한 차동 전류가 30 mA를 초과할 경우

전원 공급을 차단할 수 있도록 누전감지 회로 차 단기를 통해 기계를 전원 공급 장치에 연결해야 합니다.

전원 연결은 IEC 60364 및 관련 국가 규정을 준수 해야 합니다.

9.1 연장 코드

연장 코드의 설계는 최소한 기계의 연결 코드와 같은 기능을 충족해야 합니다. 연결 코드의 설계 표시(유형 명칭)을 준수하십시오.

코드의 중심부는 주 전압과 코드 길이에 따라 다 음 최소 단면적을 요구합니다.

코드 길이 최소 단면적 220 V ~ 240 V: 최대 20 m

20 m ~ 50 m 100 V ~ 127 V:

최대 10 m 10 m ~ 30 m

1.5 mm

2.5 mm

AWG 14 / 2.0 mm AWG 12 / 3.5 mm

2 2

10 0458-277-9721-A

Page 11

238BA008 KN

238BA009 KN

277BA029 KN

10 전원 켜기 영어

10 전원 켜기

► 플러그(1)를 연장 코드 커플링(2)에 삽입하십시

오

9.2 스트레인 릴리프 클램프, 스트

레인 릴리프 플랩(연장 코드를 지지하고 연장 코드 리셉터클 및 전정기 플러그 분리 가능성 을 감소)

스트레인 릴리프(케이블 리테이너)는 연결 케이블 이 손상되지 않도록 보호해줍니다.

► 연장 코드에 고리(3)를 만드십시오 ► 트인 부분(4)에 이 고리(3)를 통과시키십시오 ► 이 고리(3)를 후크(5)에 밀어 넣고 단단히 당기

십시오 ► 연장 코드의 플러그를 적절히 설치된 벽면 콘센

트에 연결하십시오

► 확실히 안전하게 서있어야 합니다 ► 공구를 양손으로 잡습니다. 오른손에는 조정 손

잡이를, 왼손에는 고리형 손잡이를 잡습니다

► 똑바로 서십시오. 편한 자세로 공구를 잡고 항

상 몸의 오른쪽에 오도록 하여 사용하십시오.

► 절단 장치부는 어떤 물체 또는 지면에도 닿지

않아야 합니다

► 스타팅 록아웃 레버(1)를 누르고 제자리에 고정

하십시오

► 트리거 스위치(2)를 작동시키고 그 위치를 유지

합니다

11 전원 끄기

► 트리거 스위치와 스타팅 록아웃 레버를 해제합

니다.

경고

스로틀 트리거와 스타팅 록아웃 레버를 놓은 후 짧은 시간 동안 절단 부착물이 계속 작동할 수 있 음(플라이휠 효과)에 유의하시기 바랍니다.

장시간 작업을 하지 않을 때는 전원 공급 장치에 서 플러그를 뽑아 두십시오.

기계를 사용하지 않을 때에는 다른 사람이 위험하 지 않도록 시동을 끄십시오.

무단으로 사용하지 못하도록 잘 보관하십시오.

12 과부하 차단

이 기계에는 과부하 차단기가 갖추어져 있습니다. 과부하 차단기는 기계적인 과부하가 발생할 경우

(예:

과도한 작동) 전원 공급을 차단합니다.

–

모터 속도 “죽이기”

–

전정기 날이 절삭면에 꼭 죔.

–

과부하 차단기가 전원을 차단하는 경우: ► 전정기 날을 절삭면에서 제거하십시오. ► 과부하 차단기가 냉각될 때까지 약 3분간 기다

리십시오.

0458-277-9721-A 11

Page 12

영어 13 기어 케이스 윤활유 바르기

기다리는 동안 기계를 켜지 마십시오. 기계를 켜 면 냉각 시간이 상당히 길어집니다.

기계가 다시 시작한 경우: ► 부하가 걸리지 않은 상태로 약 15초간 기계를

작동합니다. 이렇게하면 모터의 와인딩이 냉각

되고 과부하 차단기가 다시 작동하는 것을 상당

히 늦출 수 있습니다.

13 기어 케이스 윤활유 바르기

► 매번 약 25시간 가동 후에는 주기적으로 윤활

충전물을 점검하십시오.

13.1 블레이드 드라이브

블레이드 드라이브에는 생울타리 전정기용 STIHL 기어 윤활제(별도 비품)를 사용하십시오.

► 잠금 나사(2)를 푸십시오. 윤활제가 안에 없다

면 윤활 튜브를 조이십시오.

► 최대 5 g의 윤활제를 기어 유닛에 주입하십시

오.

주의 사항

윤활제를 기어 유닛에 완전히 채우지 마십시오. ► 윤활 튜브를 푸십시오.

► 잠금 나사(2)를 다시 끼우고 꽉 조이십시오.

14 기계 보관

기계를 약 3 개월 이상 사용하지 않을 경우 ► 절단날을 청소하고 상태를 점검한 후 절단날에

► 매번 약 25시간 가동 후에는 주기적으로 윤활

충전물을 점검하십시오. ► 잠금 나사(1)를 푸십시오. 윤활제가 안에 없다

면 윤활 튜브를 조이십시오. ► 최대 5 g의 윤활제를 기어 유닛에 주입하십시

오.

주의 사항

윤활제를 기어 유닛에 완전히 채우지 마십시오. ► 윤활 튜브를 푸십시오.

► 잠금 나사(1)를 다시 끼우고 꽉 조이십시오.

13.2 각 드라이브

각 드라이브에는 생울타리 전정기용 STIHL 기어 윤활유(별도 비품)를 사용하십시오.

12 0458-277-9721-A

STIHL 수지 솔벤트를 뿌리십시오. ► 절단날 보호구를 절단날에 끼웁니다. ► 기계는 특히 환기 구멍을 비롯해 깨끗이 청소하

십시오. ► 기계를 건조하고 안전한 장소에 모터 하우징 밑

면의 내장 링을 이용하여 보관하십시오. 허가

받지 않은 사람(예 : 어린이)이 사용하지 못하

게 하십시오.

15 날세우기 지침

절단날이 가지에 자주 걸리는 경우처럼 절단 성능 과 상태가 떨어지기 시작하면 절단날을 다시 세워 야 합니다.

절단날을 다시 세울 때에는 대리점을 통해 공장 연삭기로 날을 세우는 것이 가장 좋습니다. STIHL 은 STIHL 서비스 센터 이용을 권장합니다.

또한 크로스컷 연마용 평줄을 사용하셔도 됩니다. 지시된 각도("사양" 참조)로 연마용 평줄을 잡으십 시오. ► 절단면만 날을 세우십시오. 절단날을 보호하는

무딘 부분이나 절단날 보호대에는 줄질하지 마

십시오("주요 부품 및 제어 장치" 참조). ► 항상 절단면 방향으로 줄질을 하십시오. ► 줄은 오직 미는 방향으로만 날이 섭니다. 당길

때에는 줄을 날에서 떼어내십시오. ► 숫돌을 사용하여 절단면의 거친 부분을 제거하

십시오.

Page 13

16 유지보수 및 관리 영어

► 가능하면 작은 부분까지 제거하십시오. ► 날을 세운 후에는 구석구석을 청소하여 붙어 있

는 줄밥과 찌꺼기를 제거한 다음 STIHL 수지 솔벤트를 골고루 뿌리십시오.

주의 사항

절단날이 무디거나 손상된 경우에는 기계를 작동 하지 마십시오. 그런 경우에는 작업 시간과 힘을 많이 사용하게 되고 작업 결과도 만족스럽지 않을 것입니다.

16 유지보수 및 관리

정상적인 작동 조건에서는 아래 주기에 따라 점검하십 시오. 매일 장시간 사용하거나 작업 환경이 불량한 경우 (예: 먼지가 많은 장소) 아래 제시된 주기보다 더 자주 점검하십시오.

작업 개시 전

매주

매월

12개월마다

문제 발생 시

손상 시

필요 시

기계 전체 육안 검사 X

청소 X

냉각 공기 출입구 육안 검사 X

청소 X

절단날 육안 검사 X

청소

1)2)

날 갈기 대리점의 서비스 전문가에

게 교환 받음

기어 케이스 윤활 검사 X

보충 X

카본 브러시 매 100시간 작동 후 대리

손이 닿는 모든 나사와 너트 다시 조임 X 안전 라벨 교체 X

1)STIHL은 공인 STIHL 서비스 센터 이용을 권장합니다.2)청소 후 STIHL 수지 솔벤트 분사

점1)을 통해 점검 대리점의 서비스 전문가에

게 교환 받음

17 마모감소 및 손상방지

동력 기계의 불필요한 마모나 손상을 방지하려면 이 사용 설명서에 기재된 내용을 준수하십시오.

동력 기계의 사용 및 점검, 보관은 반드시 이 사용 설명서에 기재된 내용대로 시행해야 합니다.

이 설명서에 기재된 안전 수칙과 사용 및 점검 지 침을 지키지 않아 발생한 모든 손상에 대한 책임 은 사용자에게 있습니다. 다음과 같은 경우가 이 에 해당됩니다.

STIHL에서 승인하지 않은 방식으로 제품을 변

–

경 또는 수정한 경우. 승인되지 않았거나, 제품에 적합하지 않거나 또

–

는 품질이 열악한 공구와 비품을 사용한 경우. 제품을 본래의 목적이 아닌 용도로 사용한 경

–

우. 스포츠 또는 경기용으로 제품을 사용한 경우.

–

17.1 유지보수 작업

"유지보수 점검표"에 기재된 작업을 정기적으로 실시해야 합니다. 사용자 스스로 유지보수 작업을 실행할 수 없을 경우 서비스 업체에 의뢰하십시 오.

유지보수 및 수리 작업은 반드시 STIHL 대리점의 자격 있는 서비스 전문가에게 의뢰하기를 권장합 니다. STIHL 대리점의 서비스 전문가는 기술훈련 코스에 정기적으로 참여하며 필요한 최신 기술도 전수받습니다.

유지보수 작업을 실행하지 않을 경우 발생하는 손 상에 대한 모든 책임은 사용자에게 있습니다. 발 생 가능한 손상의 예는 다음과 같습니다.

작업 후 또는 매일

X X X

부품에 결함이 생긴 상태에서 계속 작동하여 손

상이 발생한 경우.

0458-277-9721-A 13

Page 14

277BA030 KN

영어

부주의 또는 불충분한 유지관리(예: 냉각 공기

–

흡입구 청소 불량) 때문에 모터가 손상된 경우. 잘못된 전기 연결(전압, 부적절한 정격의 연결

–

16 슬라이딩 슬리브 # 일련번호

18 주요 부품

코드) 때문에 손상된 경우. 부적합한 보관 상태에 따른 부식 및 기타 부가

–

적 손상. 저급 품질의 교환 부품 사용으로 인한 제품 손

–

상.

19 사양

19.1 모터

정격 전압: 230 - 240 V 정격 전류: 2.6 A

17.2 마모되기 쉬운 부품

전동 공구의 부품 중에는 정확한 지침에 따라 작 업하더라도 자연적으로 마모되는 부분이 있으므 로, 사용 형태와 기간에 따라 적절한 시기에 교체 해야 합니다. 이에 해당하는 부품은 다음과 같습 니다.

절단날

–

18 주요 부품

주파수: 50 Hz 전원 소모량: 600 W 퓨즈: 최소 10 A 보호 등급:

II, E

19.2 절단날

절단날 유형: 양면 수평 날세우기 각도: 45° 톱니 간격: 35 mm 스트로크 속도: 4000 rpm 절단 길이: 500 mm

19.3 길이

절단날 포함 총 길이 HLE 71: 2540 mm HLE 71 K: 2110 mm

19.4 중량

전체, 기어박스 포함 HLE 71: 5.9 kg

HLE 711):

6.5 kg HLE 71 K: 5.6 kg HLE 71 K1):

6.2 kg

1)영국용 10m 전원 코드 포함 버전

19.5 사운드 및 진동 레벨

사운드 및 진동 레벨은 공칭 최대 속도에서 가동 상태를 기준으로 측정됩니다.

진동에 대한 사업체 지침 준수(2002/44/EC)의 자

1 고리형 핸들 2 구동 튜브 3 운반 링(HLE 71) 4 스타팅 록아웃 5 스위치 6 스트레인 릴리프(코드 리테이너) 7 전원 코드 8 각 드라이버 9 절단날 10 절단날 보호대(보호집) 11 기어 케이스 12 나사 플러그, 절단날 드라이브 13 나사 플러그, 각 드라이브 14 쿼드런트 15 조정 레버

14 0458-277-9721-A

세한 내용은 www.stihl.com/vib/를 참조하십시오.

19.5.1 음압 레벨 Lp ~ EN 60745‑2‑15

HLE 71: 84 dB(A) HLE 71 K: 85 dB(A)

19.5.2 음압 레벨 Lw ~ EN 60745‑2‑15

HLE 71: 95 dB(A) HLE 71 K: 96 dB(A)

19.5.3 진동 레벨 ahv ~ EN 60745‑2‑15 기준

HLE 71: 왼쪽 손잡이:

오른쪽 손잡이:

7.6 m/s

3.6 m/s

HLE 71 K: 왼쪽 손잡이:

오른쪽 손잡이:

6.9 m/s

4.3 m/s

지침안 2006/42/EC에 따른 K‑계수는 음압 레벨 및 사운드 파워 레벨의 경우 2.0 dB(A)입니다. 지

2 2

Page 15

000BA073 KN

20 유지보수 및 수리 영어

침안 2006/42/EC에 따른 K‑계수는 진동 측정치의 경우 2.0 m/s2입니다.

위에 명시된 진동 값은 표준화된 테스트 절차에 따라 측정된 것이며, 전기 동력 기계를 비교하는 데 사용할 수 있습니다.

사용 유형에 따라 실제 발생하는 진동은 명시된 값과 다를 수 있습니다.

명시된 진동 값은 사용자의 진동 노출에 대한 초 기 평가에 사용할 수 있습니다.

실제 진동 노출을 평가해야 합니다. 또한 전기 동 력 기계의 전원을 차단할 때와 전원을 공급 중이 나 부하 없이 가동 중일 때 이 과정을 고려할 수도 있습니다.

진동 노출을 줄여 사용자를 보호할 수 있도록 측 정값을 관찰하십시오("안전 수칙 및 작업 방식"의 "진동" 항목 참조).

19.6 REACH

REACH는 EC 법규이며 화학물질의 등록, 평가, 인증 및 제한을 의미합니다.

REACH 법규 (EC) No. 1907/2006 준수에 대한 자 세한 내용은 www.stihl.com/reach를 참조하십시 오.

20 유지보수 및 수리

이 기기의 사용자는 반드시 사용 설명서에 기재된 유지보수 및 서비스 작업만 실행해야 합니다. 기 타 모든 작업은 반드시 STIHL 고객 서비스 기술자 에 의해 수행되어야 합니다.

기계를 수리할 때에는 반드시 본 제품에 대한 STIHL의 순정 부품 또는 기술적으로 동등한 부품 만 사용하십시오. 반드시 고품질의 순정 부품만 사용하십시오. 그렇지 않으면 사고나 기계 손상의 위험이 있습니다.

STIHL 사는 STIHL 순정 부품만을 사용하기를 권 장합니다.

STIHL 순정 부품은 STIHL 부품 번호와 { 로고, STIHL 부품 마크 K를 통해 확 인할 수 있습니다(소형 부품에는 STIHL 부품 마 크만 표시되어 있을 수 있습니다).

21 폐기

모든 국가별 폐기물 처리 법규와 규정을 준수하십 시오.

STIHL 제품은 쓰레기통에 버리면 안 됩니다. 환경 친화적으로 재활용하려면 본체, 부품 및 포장재를 지정된 폐기 장소에 버려야 합니다.

폐기물 처리에 관한 최신 정보는 STIHL 서비스 대 리점으로 문의하십시오.

22 EC 적합성 선언서

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

독일독일 당사의 단독 재량으로 선언합니다 명칭: 긴 도달 범위 전기 생

울타리 전정기 제조사: STIHL 시리즈: HLE 71: HLE 71 K: 제품 일련번호: 4813

지침 2011/65/EU, 2006/42/EC, 2014/30/EU 및 2000/14/EC를 준수하며 생산일 당시 유효한 버전 의 다음 표준을 준수하여 개발 및 제조되었습니 다:

EN 55014‑1, EN 55014‑2, EN 60745‑1, EN 60745‑2‑15, EN 61000‑3‑2, EN 61000‑3‑3, EN ISO 10517

사운드 파워 레벨은 시행규정 2000/14/EC, 부록 V 및 ISO 11094 표준에 따라 측정되고 보증되었 습니다.

측정된 사운드 파워 레벨 95 dB(A)

보증된 사운드 파워 레벨 97 dB(A)

기술 문서 보관처: ANDREAS STIHL AG & Co. KG

Produktzulassung 제조연도, 제조국가 및 일련번호는 기계에 표시되

어 있습니다.

0458-277-9721-A 15

Page 16

영어 23 일반 동력 기계 안전 경고

바이블링젠에서 제작, 2020년 3월 2일 ANDREAS STIHL AG & Co. KG pp

Dr. Jürgen Hoffmann 제품 데이터 부서장, 규정 및 라이선싱

23 일반 동력 기계 안전 경고

이 장에는 휴대용 모터 구동식 전동 기계에 대한 EN 60745 유럽 표준에 지정된 공식 일반 안전 주 의 사항이 수록되어 있습니다. STIHL은 법률에 따 라 이러한 표준화된 텍스트 축약본을 발행하여 제 공해야 합니다.

"2) 전기 주의 사항"에 명시된 감전 예방을 위한 안전 주의 사항 및 경고는 STIHL 무선 전동 기계 에 적용되지 않습니다.

경고

모든 안전 경고 및 지침을 읽으십시오. 경고 및 지 침을 따르지 않으면 감전, 화재 및/또는 심각한 부 상을 초래할 수 있습니다.

나중에 참조할 수 있도록 모든 경고 및 지침을 잘 보관해 두십시오.

경고에서 "동력 기계"는 콘센트 연결(코드) 동력 기계 또는 배터리 구동식(코드 없음) 동력 기계를 지칭합니다.

23.1 1) 작업장 안전

a)작업장을 깨끗하고 조명이 밝은 상태로 유지하 십시오. 난잡하거나 어두운 영역에서는 사고를 초 래할 수 있습니다.b)가연성 액체, 가스 또는 분진 이 존재하는 환경과 같이 폭발 가능성이 있는 환 경에서는 동력 기계를 작동하지 마십시오. 동력 기계에서 먼지나 연기를 연소시킬 수 있는 스파크 가 발생합니다.c)동력 기계를 작동 중일 때는 어린 이와 주변 사람들이 가까이 오지 못하게 하십시 오. 주의력이 흩어져 기계에 대한 제어력을 잃을 수 있습니다.

23.2 2) 전기 안전

a)동력 기계의 플러그는 콘센트와 일치해야 합니 다. 어떠한 방식으로든 절대 플러그를 개조하지 마십시오. 어스(접지)된 동력 기계에는 어떠한 종 류의 어댑터 플러그도 사용하지 마십시오. 개조하

지 않은 플러그와 일치하는 콘센트를 사용할 경우 감전의 위험을 줄일 수 있습니다.b)파이프, 라디 에이터, 레인지 및 냉장고와 같은 어스 또는 접지 된 표면에 신체 접촉을 피하십시오. 신체가 어스 또는 접지되면 감전 위험이 높아집니다.c)비 또는 젖은 환경에 동력 기계를 노출시키지 마십시오. 동력 기계에 물이 들어가면 감전 위험이 높아집니 다.d)코드를 잘못 사용하지 않도록 주의하십시오. 동력 기계를 운반하거나 당기거나 플러그를 뽑을 때 절대 코드를 사용하지 마십시오. 열, 오일, 날카 로운 가장자리나 움직이는 부품에서 코드를 멀리 떨어뜨려 두십시오. 코드가 손상되거나 얽히면 감 전 위험이 높아집니다.e)실외에서 동력 기계를 작 동할 때 실외용으로 적합한 연장 코드를 사용하십 시오. 감전의 위험을 줄이려면 실외용으로 적합한 연장 코드를 사용하십시오.f)습기가 있는 장소에 서 동력 기계를 사용해야 할 경우, 누전차단기 (RCD)로 보호되는 전원 공급 장치를 사용하십시 오. RCD를 사용하면 감전의 위험을 줄일 수 있습 니다.

23.3 3) 신체 안전

a)항상 주위를 살피면서 수행 중인 작업을 확인하 고 상식에 따라 동력 기계를 사용하십시오. 피곤 하거나 약물, 알코올 또는 의약품을 복용한 상태 에서는 동력 기계를 사용하지 마십시오. 동력 기 계를 사용하는 도중 부주의한 순간 심각한 상해를 입을 수 있습니다.b)신체 보호 장구를 사용하십시 오. 항상 보안경을 착용하십시오. 방진 마스크, 미 끄럼 방지 안전화, 안전모, 소음 차단 장비와 같이 해당 조건에 맞는 보호 장비를 사용하면 신체 부 상을 줄일 수 있습니다.c)갑작스런 작동을 예방하 십시오. 전원 및/또는 배터리 팩에 연결할 때와 동 력 기계를 들어 올리거나 운반할 때 스위치가 꺼 짐(OFF) 위치에 있는지 확인하십시오. 스위치에 손가락을 댄 상태로 동력 기계를 운반하거나 스위 치가 켜진 상태의 동력 기계에 전원을 공급하면 사고가 발생할 수 있습니다.d)동력 기계를 켜기 전에 모든 조절 키 또는 렌치를 제거하십시오. 동 력 기계의 회전하는 부분에 렌치 또는 키가 부착 된 상태로 남아 있으면 부상을 초래할 수 있습니 다.e)몸을 지나치게 앞으로 굽히지 마십시오. 항 상 적절한 발판과 균형을 유지하십시오. 이렇게 하면 예기치 않은 상황에서 동력 기계를 보다 효 과적으로 제어할 수 있습니다.f)적합한 복장을 착 용하십시오. 헐거운 옷이나 장신구는 착용하지 마 십시오. 움직이는 부품에서 머리카락, 옷 및 장갑 을 멀리 떨어뜨려 두십시오. 헐거운 옷이나 장신 구, 긴 머리카락이 움직이는 부품에 걸릴 수 있습 니다.g)장치에 먼지 배출 및 ‑수거 설비에 대한 연 결부가 제공된 경우, 이러한 설비가 제대로 연결 되어 사용되는지 확인하십시오. 먼지 수거 장치를 사용하면 먼지와 관련된 위험을 줄일 수 있습니 다.

16 0458-277-9721-A

Page 17

қазақ

전원 코드를 절단 부위에서 멀리 하십시오. 작

23.4 4) 동력 기계 사용 및 관리

a)동력 기계를 과도하게 사용하지 마십시오. 해당 분야에 맞는 적합한 동력 기계를 사용하십시오.

–

동 중 전원 코드는 관목에 가려질 수 있고 날에 의해 절단될 수 있습니다.

올바른 동력 기계를 사용하면 각 용도에 맞게 설 계된 속도로 보다 효과적이고 안전하게 작업할 수 있습니다.b)스위치가 켜지고 꺼지지 않는 경우 동 력 기계를 사용하지 마십시오. 스위치로 조작할 수 없는 모든 동력 기계는 위험하므로 반드시 수 리해야 합니다.c)동력 기계를 조정하거나 비품을 교환하고 기계를 보관하기 전에 동력 기계에서 전 원 및/또는 배터리 팩에 연결된 플러그를 뽑으십 시오. 이러한 예방 안전 조치를 통해 동력 기계가 우발적으로 작동되는 위험을 줄일 수 있습니다.d) 사용하지 않는 동력 기계를 어린이의 손이 닿지 않는 곳에 보관하고, 동력 기계 또는 이러한 지침 에 익숙하지 않은 사람이 동력 기계를 작동하지 않도록 주의하십시오. 교육을 받지 않은 사람이 동력 기계를 사용하는 것은 위험합니다.e)동력 기 계를 유지보수하십시오. 움직이는 부품의 정렬 오 류 또는 결합, 부품의 파손을 비롯하여 동력 기계 의 작동에 영향을 줄 수 있는 다른 모든 조건을 점 검하십시오. 손상된 경우 사용 전에 동력 기계를 수리하십시오. 많은 사고가 동력 기계의 유지보수 불량으로 발생합니다.f)절단 장치부의 날을 날카 롭고 깨끗한 상태로 유지하십시오. 톱날을 날카롭 게 세운 상태로 절단 장치부를 적절히 관리하면 먼지가 축적될 가능성이 줄어들고 보다 쉽게 조작 할 수 있습니다.g)작업 조건과 수행할 작업을 신 중히 고려하여 이러한 지침에 따라 동력 기계, 비 품 및 공구 비트 등을 사용하십시오. 원래 용도와 다른 작업에 동력 기계를 사용하면 위험한 상황을 초래할 수 있습니다.

23.5 5) 서비스

a)자격을 갖춘 수리 전문가를 통해서만 순정 부품 을 사용하여 전기 동력 기계를 수리하십시오. 그 래야 동력 기계의 안전을 유지할 수 있습니다.

23.6 전정기 안전 경고

절단날에서 신체의 모든 부분을 멀리 떨어뜨려

–

야 합니다. 날이 움직이면 절단 소재를 제거해 선 안되며 절단할 소재를 그대로 두어야 합니 다. 막혀있는 소재를 청소 시 스위치가 꺼져 있 는 지 확인합니다. 전정기를 사용하는 도중 부 주의한 순간 심각한 상해를 입을 수 있습니다. 절단날이 멈춘 상태에서 손잡이를 잡고 전정기

–

를 운반하십시오. 전정기를 운반하거나 보관할 때는 날 보호집을 씌우십시오. 전정기를 적절히 취급하면 절단날에 부상 당할 확률을 줄일 수 있습니다. 절단날이 숨겨진 전기선 또는 사용자의 전원 코

–

드에 접촉할 수 있으므로 항상 절연된 손잡이를 사용해서 전기 구동 장비를 잡으십시오. 날이 전기가 들어오는 전선에 접촉하면 동력 기계의

Мазмұны

Қолдану нұсқаулығына............................18

2 Қауіпсіздік техникасы ережелері және

жұмыс техникасы.....................................18

3 Пайдалану................................................23

4 Қарнақты монтаждау...............................25

5 Айналмалы тұтқышты монтаждау..........25

6 Бәсеңдеткішті монтаждау.......................26

7 Пышақ траверсасын реттеу....................26

8 Аспалы қайысты орнату..........................27

9 Құрылғыны электр желісіне қосу............28

10 Құрылғыны қосу.......................................29

11 Құрылғыны сөндіру..................................29

12 Асыра жүктеуден қорғаныс.....................29

13 Берілісті майлау...................................... 29

14 Құрылғыны сақтау................................... 30

15 Кескіш пышақты қайрау.......................... 30

16 Техникалық қызмет көрсету және күтім

көрсету жөніндегі нұсқаулар...................31

17 Тозуды азайту және ақаулардың алдын

алу............................................................ 32

18 Маңызды толымдаушылары.................. 33

19 Техникалық сипаттамалар......................33

20 Жөндеу бойынша нұсқаулар.................. 34

21 Кәдеге жарату..........................................34

22 ЕО нормаларына сәйкестік сертификаты

.................................................................. 35

23 Мекенжайлар........................................... 35

24 Электр аспаптарына арналған жалпы

қауіпсіздік техникасы ережелері.............36

Құрметті сатып алушылар, STIHL фирмасының жоғары сапалы бұйымын

сатып алуға бел байлағаныңыз үшін үлкен рахмет айтамыз.

Аталған бұйым өндірістің озық технологияларын қолдана отырып, сонымен қатар сапаны қамтамасыз ету жөніндегі барлық қажетті шараларды ескере отырып дайындалған. Осы агрегат Сіздің көңіліңізден шығуы үшін және оны еш кедергісіз қолдануыңыз үшін біз қолымыздан келгеннің барлығын істеуге тырысамыз.

Егер Сізде агрегатыңызға қатысты сұрақтар туындаса, өз дилеріңізге немесе біздің өткізу компаниямызға жүгінуіңізді сұраймыз.

금속 부분에 전기가 공급되고 감전이 발생할 수 있습니다.

0458-277-9721-A 17

Түпнұсқалық қолдану нұсқаулығы

0000006806_011_KZ

Хлормен ағартылған қағазда басылып шығарылған

Басып шығаратын бояулардың құрамында өсімдік майлары бар, қағазды қайта өңдеуге

болады.

0458-277-9721-A. VA1.D21.

Page 18

қазақ 1 Қолдану нұсқаулығына

Сіздің

Др. Nikolas Stihl

1 Қолдану нұсқаулығына

1.1 Суреттердегі нышандар

Құрылғыға жабыстырылған суреттердегі барлық нышандардың анықтамасы, осы қолдану нұсқаулығында келтірілген.

1.2 Мәтін бөлімдерінің белгіленуі

Сақтандыру

Жазатайым оқиғаның және жарақат алудың, сонымен қатар күрделі материалдық нұқсанның қаупі жайында адамдарға ескерту.

Нұсқау

Құрылғының немесе жекелеген толымдаушылардың бүліну мүмкіндігі жайында ескерту.

1.3 Техникалық әзірленім

STIHL компаниясы барлық машиналарды және құрылғыларды одан әрі әзірлеумен ұдайы айналысуда; сондықтан пішін, техника және жабдықтар бойынша жеткізілімнің толымдаушыларына барлық өзгерістерді енгізу құқығын өзімізге қалдыруға тиіспіз.

Сол себепті осы қолдану жөніндегі нұсқаулықтың нұсқауларына және суреттеріне қатысты ешқандай кінәраттар тағыла алмайды.

2 Қауіпсіздік техникасы

ережелері және жұмыс техникасы

Осы мотоқұрылғымен жұмыс істеген кезде айрықша қауіпсіздік іс-шараларын сақтау қажет болады, себебі пышақ жылдамдығы жоғары болатындықтан, оның кескіш пышақтары өте өткір, агрегаттың әрекет ету ауқымы үлкен болады және ол электр желісінен қуат алады.

Қауіпсіздік нұсқауларына қатысты жергілікті ережелерді, мысалы кәсіподақтардың, әлеуметтік кассалардың, еңбекті қорғау жөніндегі органдардың және басқа мекемелердің ережелерін сақтаңыз.

Қозғалтқыштың агрегатымен бірінші рет жұмыс істейтін әрбір адам: Агрегатты қалай қолдану керектігі туралы сатушыдан немесе басқа маманнан нұсқау алуы керек немесе арнайы оқу курсынан өтуі қажет.

Қадағалау арқылы оқытылып жатқан 16 жасқа толған жас адамдарды қоспағанда, кәмелеттік жасқа толмағандарға мотоқұрылғымен жұмыс істеуге рұқсат берілмейді.

Балалар, жануарлар және бөгде адамдар алшақта болуы тиіс.

Егер де қозғалтқыштың агрегаты қолданылмаса, оны ешкімге кедергі келтірмейтіндей етіп аулақ қойған жөн. Қозғалтқыштың агрегатын рұқсатсыз қолданудан қорғаныңыз.

Пайдаланушы жазатайым оқиғалар үшін немесе басқа адамдарға немесе олардың мүлкіне төнетін қауіп үшін жауапты болады.

Қозғалтқыштың агрегатын, оның осы үлгісімен мұқият танысып алған және қолдануға жақсылап үйретілген адамдарға ғана беруге немесе жалға беруге рұқсат етіледі – әрқашан Пайдалану нұсқаулығын көрсетіңіз.

Қатты шуыл шығаратын қозғалтқыштың агрегатының қолданылуы, уақыт өте келе ұлттық және жергілікті нұсқаулармен шектеле алады.

Қозғалтқыштың агрегатымен жұмыс істейтін адамдар демалған, дені сау болуы керек және дене күшінің жағдайы жақсы болуы қажет.

Денсаулық жағдайы бойынша жүктеме ұсынылмайтын адамдар, қозғалтқыштың агрегатымен жұмыс істей алатындығы туралы дәрігерден кеңес алуы тиіс.

Алкогольді, жауап қайтару қабілетін төмендететін дәрілерді немесе есірткіні тұтынғаннан кейін қозғалтқыштың агрегатымен жұмыс істеуге болмайды.

Алғаш рет қолданысқа енгізген кезде, пайдалану нұсқаулығымен мұқият танысып алыңыз және алдағыда пайдалану үшін сенімді жерге сақтап қойыңыз. Пайдалану нұсқаулығын сақтамау өмірге қауіп төндіруі мүмкін.

18 0458-277-9721-A

Page 19

2 Қауіпсіздік техникасы ережелері және жұмыс техникасы қазақ

Мотоқұрылғыны тек ағаш шарбақтарды, бұтақтарды, бұталарды, ұсақ қопаларды және соларға ұқсас заттарды кесу үшін ғана қолданыңыз.

Қозғалтқыштың агрегатын мақсатына сай қолдану қажет, кері жағдайда, жазатайым оқиғалардың орын алуы немесе қозғалтқыштың агрегатының бүлінуі мүмкін.

Құрылғыда жұмысты бастаудың алдында, штепсельді айырды розеткадан суырыңыз – жазатайым оқиға туындау қаупі бар!

Розеткадан суырған кезде байланыстырушы сымнан тартпаңыз, оның орнына штепсельді айырды ұстаңыз.

Сай келмейтін ұзартқыш сымдарды қолдану өмір үшін қауіпті болуы мүмкін.

Ұзартқыш сымдарды қолданған кезде жекелеген тоқсымдардың ең аз көлденең қимасына назар аудару керек («Құрылғыны электр желісіне қосу» бөлімін қараңыз).

Ұзартқыш сымның штекері мен жалғастырғышы су өткізбеуі керек немесе кабельдер суға тимейтіндей етіп өткізілуі тиіс.

Осындай кескіш пышақты немесе STIHL компаниясы тарапынан осы мготоқұрылғыға рұқсат берілген немесе өзінің технологиялық сипаттамасы жағынан ұқсас болып келетін құрал-жабдықтарды ғана қолданыңыз. Қандай да бір сұрақтар туындаса мамандандырылған дилерге жүгініңіз. Жоғары сапалы құралсаймандарды немесе керек-жарақтарды ғана қолданыңыз. Керісінше жағдайда, жазатайым оқиғаның туындау қаупі немесе қозғалтқыштың агрегатының бүліну қаупі төне алады.

STIHL компаниясы STIHL компаниясының түпнұсқалы құрал-саймандарын және керекжарақтарын қолдануға кеңес береді. Олар өздерінің сипаты жағынан агрегатпен оңтайлы түрде келістірілген және пайдаланушының талаптарына сай келеді.

Агрегаттың құрылымына қандай да бір өзгерістерді енгізбеңіз, бұл жағдайда қауіптілік төнуі мүмкін. STIHL компаниясы қолданысқа рұқсат етілмеген аспалы құрылғыларды қолданудың салдарынан адамға және мүлікке келтірілген нұқсан үшін жауапты болмайды.

Құрылғыны тазарту үшін ешқандай жоғары қысымды жуғыш қолданбаңыз. Судың қатты

ағыны агрегаттың бөлшектерін бүлдіре алады.

Құрылғыға су шашыратпаңыз.

2.1 Киімдер мен жарақтар

Белгіленген киім мен жабдықтауды қолданыңыз.

Киім мақсатқа сай қолданылуы тиіс және жұмысқа кедергі келтірмеуі қажет. Денеге тығыз тиіп тұратын киім кию ұсынылады – комбинезон, бірақ жұмыс халаты емес.

Ағашқа, қалың бұталыққа немесе құрылғының қозғалмалы бөлшектеріне іліне алатын киімді кимеңіз. Сонымен қатар мойынорағыш, галстук және қандай да бір әшекей тақпаңыз. Ұзын шашты иықтан жоғары болатындай етіп ораңыз және бекітіңіз.

Тайғанамайтын кедір-бұдырланған табаны бар қорғаныш етігін және болат қақпақты қолданыңыз.

Сақтандыру

Көзге жарақат келтіру қауіптілігін төмендету үшін EN 166 стандартына сәйкес қорғаныс көзілдірігін пайдаланыңыз. Қорғаныс көзілдірігінің дұрыс орнатылғанына назар аударыңыз.

Шуылдан қорғайтын «жеке» құралдарды, мысалы естуді қорғауға арналған капсуланы қолданыңыз.

Төменге қарай құлайтын заттардан жарақат алып қалатын қауіптілік төнетін болса, онда қорғаныс дулығасын киіңіз.

Тозуға төзімді материалдан (мысалы, теріден) жасалған берік жұмыс қолғаптарын киіңіз.

STIHL компаниясы жеке қорғаныш құралдарының кең бағдарламасын ұсынады.

2.2 Қозғалтқыштың агрегатын

тасымалдау

Мотоқұрылғыны әрдайым сөндіріп отырыңыз және штепсельді айырды агрегаттан суырыңыз.

Пышақ қорғанышын әрдайым тіпті қысқа қашықтыққа тасымалдаған кезде де, кигізу керек.

0458-277-9721-A 19

Page 20

277BA020 KN

қазақ 2 Қауіпсіздік техникасы ережелері және жұмыс техникасы

Кескіш гарнитурасы реттелетін құрылғылар үшін: кескіш гарнитураны бекітіңіз.

Тасымалдау кезіндегі күйі белгіленген құрылғылар үшін: кескіш гарнитураны тасымалдау кезіндегі күйіне орнатыңыз және бекітіңіз.

Мооқұрылғыны тасығанда, қарнаққа теңдестіріп тасыңыз – кескіш пышақтарды төмен қаратыңыз.

Редуктор корпусын ұстамаңыз – күйік шалу қаупі төнуі мүмкін!

Автокөліктің ішінде: мотоқұрылғыны төңкерілуден, зақымдалудан қорғаңыз.

2.3 Жұмысты бастамас бұрын

Мотоқұрылғының мінсіз жұмыс атқаруын бақылаңыз және пайдалану нұсқаулығындағы тиісті бөлімге назар аударыңыз:

Құрылғының кернеуі және жиілік көрсеткіші

–

(зауыттық тақтайшасын қараңыз) желінің кернеуіне және жиілік көрсеткішіне сай келуі тиіс. Біріктіруші сым, штепсельді айыр және

–

ұзартқыш сым зақымдалмағанын тексеріңіз. Зақымдалған кабельдер, жалғастырғыштар және штекерлер немесе талаптарға сай келмейтін біріктіруiші сымдар қолданылмауы тиіс. Ұзартқыш сымдардың розеткалары су

–

шашырандыларының тиіп кетуінен қорғалуы керек. Байланыстырушы сымдарды,

–

айналадағыларға қауіп төндірмейтіндей етіп өткізіңіз және таңбалаңыз – сүрініп кету қаупі төнуі мүмкін. Қосылуды блоктау және ажыратқыш баяу

–

жұмыс істеуі тиіс, ажыратқыш босатылғаннан соң бастапқы қалпына келуі тиіс. Кескіш пышақтардың күйі мінсіз (таза, оңай

–

қозғалатын және қалпын өзгертпеген) күйде, тығыз орналасқан, дұрыс монтаждалған, қайралған және STIHL таңбалы шайыр еріткішімен (майлау құралы) майланған. Кескіш гарнитурасы реттелетін құрылғылар

–

үшін: реттеуші қондырғыны іске қосуға қарастырылған күйде бекіту қажет. Тасымалдау кезіндегі күйі белгіленген

–

құрылғылар үшін (кескіш гарнитурасы қарнаққа қарай қайырылған): құрылғымен

ешқашан тасымалдау күйінде жұмыс істемеңіз. Басқару элементтеріне немесе қорғаныш

–

тетіктеріне кез-келген өзгеріс енгізуге тыйым салынады. Қолыңыз майдан және кірден тазартылған,

–

таза әрі құрғақ болуы қажет, онысы қозғалтқыштың агрегатын сенімді түрде басқару үшін маңызды шарт болып табылады. Аспалы белдік пен саптарын дене өлшеміне

–

сәйкес реттеңіз. «Аспалы белдікті орнату» бөлімін қараңыз.

Қозғалтқыштың агрегаты тек қана сенімді қолданыс күйінде қолданылуы қажет – жазатайым оқиғаның туындау қаупі төне алады!

Апаттық жағдай үшін, аспалы белдікті қолданған кезде: Агрегатты жерге тез түсіруге үйрену. Жаттығу кезінде құрылғыны зақымдамас үшін оны жерге лақтырмаңыз.

Электр тогының соғу қаупін мына жолмен азайтыңыз:

Электр қосылымы, нұсқауларға сай

–

монтаждалған штепсель розеткасына ғана қосылады. Қолданылатын ұзартқыш сым осы қолдану

–

нұсқасына арналған нұсқауларға сай келуі тиіс. Біріктіруші және ұзартқыш сымдардың,

–

штекердің және жалғастырғыштың оқшаулағыштары мінсіз күйде болуға тиіс.

2.4 Құрылғыны қалай ұстау және

қалай жүргізу қажет

Мотоқұрылғыны әрқашан екі қолыңызбен иінтіректен нықтап ұстаңыз.

Оң қолыңыз басқару тұтқышында, ал сол қолыңыз қарнақтың айналма сабында тұрады – солақайларға да осылайша болады. Саптарын бас бармақпен нықтап ұстаңыз.

20 0458-277-9721-A

Page 21

5m (17ft)

2 Қауіпсіздік техникасы ережелері және жұмыс техникасы қазақ

Орнықты күйде тұрыңыз және мотоқұрылғыны кескіш пышақтары әрқашан денеден басқа жаққа қарайтындай етіп бағыттаңыз.

Құрылғыны нұсқасына байланысты, машинаның салмағын көтере алатын бір белдікпен тасуға мүмкін.

2.5 Жұмыс барысында

Қауіптілік төнетін болса немесе апаттық жағдай орын алса, құрылғыны дереу сөндіру керек – ажыратқыш пен қайта қосылуды блоктауды босатыңыз.

Электр өткізгіш тоқсымдарға дейінгі қауіпсіз қашықтықты ұстаныңыз – электр тоғының соғу қаупі бар!

5 м дейінгі радиуста бөгде адамдар болмауы тиіс – қозғалатын кескіш пышақтардан және құлап бара жатқан кесілген материалдан – жарақат алу қаупі бар! Осы қашықтық, сондайақ заттарға (көлік құралдары, терезе әйнектері) да қатысты сақталуға тиіс – материалдық нұқсан келтіру қаупі төнуі мүмкін!

Кескіш пышақты бақылаңыз – бұталықтың көрінбейтін жерлерін кеспеңіз.

Биік бұталықты кескен кезде аса сақ болыңыз, себебі бұтаның астында біреу болуы мүмкін – алдымен төңіректі қарап шығыңыз.

Жаңбыр жауған кезде, сондай-ақ дымқыл немесе өте ылғалды ортада мотоқұрылғымен жұмыс істемеңіз – жетек қозғалтқышы судан қорғалмаған – электр тогының соғу немесе қысқа тұйықталу қаупі бар!

Құрылғыны жаңбырдың астында қалдырмаңыз.

Тайғанақ, ылғал болғанда, қар басқанда, тау еңісінде, кедір-бұдыр және тағы басқа төңіректерде абайлаңыз – тайғанау қаупі төне алады!

Құлаған бұтақтарды, бұталықты және кесілген материалды алып тастаңыз.

Кедергілерге назар аударыңыз: томарлар, тамырлар – сүрініп кету қаупі бар!

Әрқашан сенімді және орнықты күйге қойыңыз.

2.5.1 Биіктікте жұмыс істеу кезінде:

Әрқашан көтергіш жұмыс табанын

–

пайдаланыңыз. Ешқашан баспалдақта тұрып жұмыс

–

істемеңіз. Ешқашан орнықсыз жерде тұрып жұмыс

–

істемеңіз. Ешқашан бір қолмен ғана жұмыс істемеңіз.

–

Есту мүшелерін қорғайтын құралды пайдаланған кезде, аса мұқият және сақ болуыңыз керек, себебі қауіптілік дыбыстарын сезу қабілеті (айғайлар, дабыл белгілері және т.б.) шектеледі.

Шаршап, шалдығуды болдырмас үшін, жұмыс барысында уақытымен үзіліс жасап тұрғаныңыз жөн – жазатайым оқиғаның туындау қаупі бар!

Байсалды түрде және ойлап жұмыс істеңіз, бірақ жарық жақсылап түсіп тұруы керек және көрініс айқын болуы қажет. Басқа адамдарға қауіп төндірмей, абайлап жұмыс істеңіз.

Беріліс қорабы жұмыс кезінде қызады. Редуктор корпусын ұстамаңыз – күйік шалу қаупі төнуі мүмкін!

Егер де мотоқұрылғы дұрыс пайдаланылмаған болса (мысалы, соққы немесе құлау нәтижесіндегі күштің әсерінен), алдағыда жұмыс істер алдында құрылғының қолданыс күйін тексеріп алыңыз – «Жұмысты бастамас бұрын» бөлімін қараңыз. Әсіресе, қауіпсіздік құралдарының пайдаланудағы сенімділік дәрежесін тексеріңіз. Мінсіз қолданыс күйінде болмаған қозғалтқыштың агрегатымен жұмыс істеуге тыйым салынады. Қандай да бір күмән туындаса, мамандандырылған дилерге жүгініңіз.

Кескіш пышақтарды зақымдамас үшін бұталықтар мен жұмыс аумағын қарап шығыңыз:

Тастарды, металл бөліктерін және қатты

–

заттарды алып тастаңыз. Мысалы, жерге жақын жерде жұмыс істеген

–

кезде, кескіш пышақтардың арасына құм мен тастар кіріп кетпеуін бақылап тұрыңыз.

0458-277-9721-A 21

Page 22

қазақ 2 Қауіпсіздік техникасы ережелері және жұмыс техникасы

Сыммен қоршалған өсіп тұрған ағаш

–

шарбақты кескен кезде кескіш пышақты сымға тигізбеңіз.

Ток өткізгіш тоқсымдарға жанаспаңыз – қандай да бір электр тоқсымын кесіп алмас үшін абай болыңыз – ток соғу қаупі бар!

Қозғалтқыш жұмыс істеп тұрған кезде кескіш пышақтарды ұстамаңыз. Кескіш пышақтар қандай да бір затпен бұғатталған жағдайда, қозғалтқышты дереу тоқтатыңыз және штепсельді айырды суырыңыз – затты тек осыдан кейін ғана алып тастаңыз – жарақат алу қаупі бар!

Бұталықтар қатты ластанған немесе шаң басқан жағдайда, қажет болса – кескіш пышақтарға STIHL шайыр еріткішін бүркіңіз. Осының арқасында, кескіш пышақтардың үйкелуі, өсімдік шырындарының агрессиясы және кір бөлшектерінің бөлінуі айтарлықтай төмендейді.

Жұмыс кезінде түзілетін шаң-тозаң денсаулыққа қауіпті болуы мүмкін. Шаң түзілген кезде, шаңға қарсы маска тағыңыз.

Біріктіруші сым зақымданған жағдайда, штепсельді айырды дереу суырыңыз – электр тогының соғуы салдарынан өмірге қауіп төнуі мүмкін!

Розеткадан суырған кезде байланыстырушы сымнан тартпаңыз, оның орнына штепсельді айырды ұстаңыз.

Үстінен басып кету, жапырылу, жыртылу және басқа жағдайлардың салдарынан біріктіруші сымның зақымдалмауын бақылап тұрыңыз.

Біріктіруші және ұзартқыш сымдарды тиісінше өткізіңіз:

Жиекке, өткір ұшты немесе өткір заттарға

–

үйкелуге жол бермеңіз. Есік немесе терезе ойықтарында қыспаңыз

–

Кабельдер шатасса – штепсельді айырды

–

тартып, кабельді тарқатыңыз. Кескіш құрал-сайманды ұстаудан сөзсіз

–

аулақ болыңыз. Қызып кетудің салдарынан өрт туындау

–

қаупі төнбес үшін кабельге арналған атанақты әрқашан толықтай тарқатыңыз.

Құрылғыны тоқтатпас бұрын: мотоқұрылғыны сөндіру үшін – штепсельді айырды суырыңыз.

Кескіш пышақтарды, қысқа уақыт аралықтарынан кейін үнемі тексеріп отырыңыз және көзге білінетін өзгерістер орын алған кезде дереу тексеріп тұрыңыз:

Мотоқұрылғыны сөндіріңіз, кескіш

–

пышақтардың толықтай тоқтағанын күтіп, штепсельді айырды суырыңыз. Күйін және берік орнатылғанын тексеріңіз,

–

жарықтарға назар аударыңыз. Пышақтардың егелген дәрежесін ескеріңіз.

–

Кескіш пышақты ауыстыру үшін мотоқұрылғыны сөндіріңіз және штепсельді айырды суырыңыз. Қозғалтқыш байқаусыз іске қосылған кезде – жарақат алу қаупі бар!

Қозғалтқышты ұсақ қопалардан, жапырақтардан және майлағыш құралдардың артық мөлшерінен әрдайым тазартып тұрған жөн – өрт туындау қаупі бар!

2.6 Жұмысты аяқтағаннан кейін

Мотоқұрылғыны шаң мен кірден тазартыңыз – майлауға арналған еріткіштерді қолданбаңыз.

Кескіш пышақтарға STIHL шайыр еріткішін бүркіңіз – спрейді біркелкі тарату үшін қозғалтқышты тағы да қысқаша уақытқа іске қосыңыз.

2.7 Дірілдер

Мотоқұрылғыны тым ұзақ қолданатын болсаңыз, дірілдің себебінен қолдағы қан айналым жүйесі бұзыла алады ("ақ саусақтар" синдромы).

Құрылғының көпшілік мақұлдаған қолданыс ұзақтығы анықтала алмайды, себебі оның көптеген факторлары бар.

Құрылғының қолданыс ұзақтығы келесі шаралардың арқасында ұлғаяды:

қол қорғанышы (жылы қолғаптар);

–

жұмыс барысындағы үзіліс.

–

Құрылғының қолданыс ұзақтығы келесі себептерге орай қысқарады:

жұмысшының қан айналым жүйесі нашар

–

болса (оның белгілері мынадай болады: саусақтар тона береді, қышып дуылдайды); сыртқы температуралар төмен болса;

–

мотоқұрылғыны ұстау үшін көп күш-жігер

–

жұмсалса (оны қатты ұстаған кезде, қан айналымына кедергі келтіріледі).

Мотоқұрылғыны ұдайы, ұзақ қолданған кезде және тиісті симптомдар қайтадан пайда болған кезде (мысалы, саусақтардың дуылдауы) үнемі медициналық байқаудан өтіп тұрғаныңыз жөн.

22 0458-277-9721-A

Page 23

3 Пайдалану қазақ

2.8 Техникалық қызмет көрсету және жөндеу

Агрегатта кез келген жұмысты бастаудың алдында, әрдайым агрегатты сөндіріңіз және штепсельді айырды суырыңыз. Моторды жоспарлы түрде іске қосқан кезде – жарақат алу қаупі төне алады!

Қозғалтқыштың агрегатына үнемі техникалық қызмет көрсетіп отырыңыз. Осы пайдалану нұсқаулығында сипатталған техникалық қызмет көрсету жұмыстарын және жөндеу жұмыстарын ғана орындау керек. Жұмыстардың барлық бас түрлерін мамандандырылған дилерге тапсыру қажет.

STIHL компаниясы, техникалық қызмет көрсету жұмыстарын және жөндеу жұмыстарын тек қана STIHL компаниясының мамандандырылған дилеріне тапсыруға ұсыныс береді. STIHL компаниясының мамандандырылған дилерлері біліктілікті арттыру курстарына үнемі қатысып тұрады және олардың иелігіне техникалық ақпарат ұсынылады.

Жоғары сапалы қосалқы бөлшектерді ғана қолданыңыз. Олай болмаған жағдайларда, жазатайым оқиғалардың орын алуынан немесе агрегаттың бұзылуынан қауіптілік төне алады. Қандай да бір сұрақтар туындаса мамандандырылған дилерге жүгініңіз.

STIHL компаниясы STIHL компаниясының түпнұсқалы қосалқы бөлшектерін қолдануға ұсыныс береді. Олар өздерінің қасиеттері жағынан агрегатпен оңтайлы түрде келістірілген және пайдаланушының талаптарына сай келеді.

Қозғалтқыштың агрегатының құрылымына қандай да бір өзгерістерді енгізбеңіз, бұл жағдайда қауіптілік төнуі мүмкін – жазатайым оқиға қаупі төне алады!

Біріктіруші сым мен штепсельді айырдың сенімді түрде оқшауланғанын және ескіруін (сынғыштығын) тұрақты түрде тексеріңіз.

Біріктіруші сым сияқты электрлік толықтырушы бөлшектер білікті электрші мамандар тарапынан жөнделуге немесе ауыстырылуға тиіс.

Пластмассадан жасалған бөлшектерді шүберекпен тазартыңыз. Тазарту кезінде тазартқыш құрал жылтыр бөлшектерді бүлдіре алады.

Агрегатқа су шашыратпаңыз.

0458-277-9721-A 23

Қорғаныс қондырғылары мен кескіш құралсаймандағы бекіткіш бұрандалардың тығыз отырғызылғанын тексеріңіз, қажет болғанда, бұрап бекітіңіз.

Қажет болғанда, қозғалтқыштың шанағындағы салқындатқыш ауаға арналған оймакілтекті тазартқаныңыз жөн.

Агрегатты құрғақ орынжайдың ішінде сенімді етіп сақтаңыз.

3 Пайдалану

3.1 Кесу маусымы

Өсіп тұрған ағаш шарбақты кескен кезде ұлттық немесе жергілікті нұсқауларды сақтаңыз.

Әдеттегі демалыс уақытында кесуге болмайды.

3.2 Дайындық

Жуан бұтақтарды немесе шыбықтарды бақша қайшысымен және мотоарамен алдын-ала кесіп алып тастаңыз.

3.3 Кесу реті

Қаттырақ кесу қажет болса – бірнеше жұмыс сатысының ішінде біртіндеп кесу керек.

Алдымен ағаш шарбақтың екі бүйірлік жағы кесілуі тиіс, содан кейін жоғарғы жағы кесілуі керек.

3.4 Кәдеге жарату

Кесілген материалды үй қоқысына лақтырмаңыз – кесілген материал компостерленуі тиіс.

Page 24

277BA021 KN

277BA022 KN

389BA050 KN

277BA023 KN

қазақ 3 Пайдалану

3.5 Жұмыс техникасы

3.5.3 Тік күйде кесу (түзетілген шөп шапқышпен)

3.5.1 Көлденең кесу (көлбеу шөп шапқышпен)

Әрекет ету радиусы үлкен – тіпті қосымша құралдарсыз.

Бұтақ кескішті жоғарыға және төменге қарай

Жерге жақын кесу – мысалы, топырақ қабатының жанында – тік күйде.

Сақтандыру

доға түрінде жылжыту керек – пышақты екі жағынан да қолданыңыз.

3.5.4 Жоғарғы жақты кесу (түзетілген шөп шапқышпен)

Атауында К әрпі бар нұсқа топырақтың жанында кесуге рұқсат етілмейді.

3.5.2 Тік күйде кесу (көлбеу шөп шапқышпен)

Мотошапқышты тік күйде ұстаңыз және теңселтіңіз, осының арқасында әрекет радиусы үлкен болады.

Ағаш шарбақтың жанында – мысалы, оператор мен ағаш шарбақтың арасында орналасқан гүлзарлардың жанында кеспеу.

Бұтақ кескішті жоғарыға және төменге қарай доға түрінде жылжыту керек – пышақты екі жағынан да қолданыңыз.

24 0458-277-9721-A

Page 25

277BA024 KN

238BA016 KN

7 8

277BA025 KN

4 Қарнақты монтаждау қазақ

Сақтандыру

Құрылғының жоғары жағындағы жұмыс күйлері шаршатады және олар қауіпсіздік себебінен қысқа уақыт ішінде ғана қолданылуы керек. Реттелетін шөп шапқыш ең жоғары бұрышпен майыстырылуы керек – бұл кезде құрылғы, траекторияның биіктігі жоғары болғанына қарамастан, жұмысшыға аса төмен, онша қатты шаршатпайтын күйде орналаса алады.

3.5.5 Көлденең кесу (түзетілген шөп

Ағаш шарбақтың жанында, мысалы, оператор мен ағаш шарбақтың арасында орналасқан гүлзарлардың жанында кеспеу керек.

Кескіш пышақтарды 0° және 10° бұрышы арасында орнатыңыз – бірақ көлденең бағытта жүргізіңіз.

Кесілген бұтақтар жерге құлауы үшін бұтақ кескішті өсіп тұрған ағаш шарбақтың шетіне қарай орақ тәрізді бағытта жүргізіңіз.

шапқышпен)

4 Қарнақты монтаждау

► Қарнақтан қорғаныс қалпақшасын шешу ► Қарнақты (1) қозғалтқыш шанағына (2) сәл

бұра отырып, А таңбасына дейін қою

► Бұранданы (3) шанақта бұрап тастаңыз

5 Айналмалы тұтқышты

монтаждау

0458-277-9721-A 25

Page 26

277BA026 KN

277BA007 KN

277BA027 KN

277BA016 KN

қазақ 6 Бәсеңдеткішті монтаждау

► Қамытты (1) айналмалы тұтқыштың (2)

ішіне кіргізіңіз және тірек ілмегі (3) мен тұтқыш шлангы (4) арасымен артқы

ілмекке (5) орнатыңыз. ► Қысқышты (6) орнатыңыз. ► Тесіктерді жабыңыз. ► Бұрандаларды (7) тығырықтарға (8)

орнатыңыз. ► Төрт қырлы сомынды (9) салып,

бұрандаларды бұраңыз.

► Егер біліктің шетжағы енді қысқыш

саңылауда (5) көрінбей тұрса – бәсеңдеткішті тірелгенге дейін алға қарай

итеріңіз. ► Қыспа бұранданы тірекке дейін бұраңыз. ► Тегершікті (3) тегістеңіз. ► Қыспа бұранданы қатты бұрап тастаңыз.

7 Пышақ траверсасын

реттеу

► Айналмалы тұтқышты (2) тегістеп, оны

пайдаланушыға ыңғайлы болатын күйге келтіріңіз.

Қашықтық (А) ең көбі 45 см болуы тиіс. Ұсыныс: шамамен 35 см. ► Бұрандаларды бекітіңіз.

7.1 Реттеуші қондырғы 125°

6 Бәсеңдеткішті монтаждау

► Қыспа бұранданы (1) босатыңыз. ► Сырғанайтын жалғастырғышты (2)

тегістеңіз – сырғанайтын жалғастырғыш бұрыштық бәсеңдеткіштегі тесікке сай келуі тиіс.

► Бәсеңдеткішті (3) қарнаққа (4)

жылжытыңыз, бұл кезде бәсеңдеткішті бұрап тұрыңыз.

26 0458-277-9721-A

Бұл түрленімде, қарнаққа қатысты пышақ траверсасының бұрышы 0° (толықтай түзетілген траверса) және 45° (4 қадам жоғары), сондай-ақ 80° (7 қадам төмен) дейін реттелуі мүмкін. Бөлек реттелетін 12 жұмыс күйі болуы мүмкін.

Page 27

277BA009 KN

277BA010 KN

277BA011 KN

8 Аспалы қайысты орнату қазақ

Пышақ траверсасы үшін белгіленген бір Тасымалдау күйі орнатыла алады.

Сақтандыру

Баптауды кескіш пышақтар қозғалмаған кезде ғана жасаңыз – қозғалтқыш сөндірулі.

Сақтандыру

Жұмыс уақытында редуктор қызады. Бәсеңдеткіштің шанағын ұстамаңыз – күйік шалу қаупі төне алады!

Сақтандыру

Баптау кезінде пышақтарды ешқашан ұстамаңыз – жарақат алу қаупі төнуі мүмкін!

► Сырғанайтын жалғастырғышты (1) артқа

қарай тартыңыз иінтіректің (2) көмегімен топсаны бір немесе бірнеше бекіткіш тесіктерге жылжытыңыз

► Сырғанайтын жалғастырғышты (1) қайтадан

босатыңыз және бұранданы бекіткіш төрткілдешке (3) бекітіңіз

Бұранда бекітілген кезде (баптау аяқталғаннан кейін) сырғанайтын жалғастырғыш шанаққа тақалады.

7.2 Тасымалдау күйі

траверсасы қарнақпен қатар қайырылып, осы күйде бұғаттала алады.

Сақтандыру

Пышақ траверсасын тасымалдау кезіндегі күйіне қою немесе тасымалдау күйінен жұмыс күйіне қою жұмысын қозғалтқышты тоқтатқаннан және пышақты қорғау итеріп шығарылғаннан кейін ғана орындауға болады.

Сақтандыру

Жұмыс уақытында редуктор қызады. Бәсеңдеткіштің шанағын ұстамаңыз – күйік шалу қаупі төне алады!

► Қозғалтқышты сөндіріңіз ► Пышақ қорғанышын кигізіңіз ► Сырғанайтын жалғастырғышты (1) артқа

қарай тартыңыз және пышақ траверсасы

қарнақпен қатар орналаспайынша

иінтіректің (2) көмегімен топсаны қарнаққа

қарай үстіге қайырыңыз ► Сырғанайтын жалғастырғышты (1) қайтадан

босатыңыз және бұранданы шанақта

қарастырылған бекіту күйінде бекітіңіз Бұранда бекітілген кезде (баптау

аяқталғаннан кейін) сырғанайтын жалғастырғыш шанаққа тақалады.

8 Аспалы қайысты орнату

Құрылғыны нұсқасына байланысты бір белдікпен тасуға болады.

Аспалы белдіктің түрі мен құрылымы нарыққа байланысты болады.

Құрылғыларды тасымалдаған кезде орынды үнемдеу үшін осы түрленімдегі пышақ

0458-277-9721-A 27

Page 28

277BA028 KN

238BA008 KN

238BA009 KN

қазақ 9 Құрылғыны электр желісіне қосу

8.1 Бір иықты белдік

► Бір иықты белдікті (1) орнатыңыз. ► Карабин (2) оң жақ жамбас биіктігінде

болатындай етіп белдіктің ұзындығын реттеңіз.

9 Құрылғыны электр

желісіне қосу

Құрылғының кернеуі мен жиілігі (бұйымның үлгісі жазылған фирмалы тақтайшаны қараңыз) желінің кернеуіне және желісіне сай келуге тиіс.

Желіге қосылудың ең аз сақтандырғышы Техникалық сипаттамаларда белгіленген шамаға сай орындалуға тиіс – "Техникалық сипаттамалар" бөлімін қараңыз.

Құрылғы; жерге ағып кеткен тоқ 30 мА-ден асып кеткен кезде, электр қуаттағыштың тоқсымын үзетін апаттық тоқтың қорғаныш сөндіргіші арқылы электр қуаттының көзіне қосылуға тиіс.

Құрылғы, IEC 60364 нормаларына және осы елде қолданылатын нұсқауларға сай келетін электр қуаттының көзіне қосылуға тиіс.

9.1 Ұзартатын сым

Ұзартатын сымның құрастырмасы, агрегаттың біріктіруші сымының қасиеттеріне ие болуы тиіс. Біріктіруші сымда белгіленген құрастырманың таңбалауына (түрінің белгіленуіне) назар аударыңыз.

Желінің кернеуіне және сымның ұзындығына байланысты, ұзартқыш кабельдің келтірілген ең аз көлденең қимасы болуы тиіс.

Сымның ұзындығы Ең аз көлденең қима 220 В – 240 В:

28 0458-277-9721-A

20 м-ге дейін 20 м-ден 50 м-ге дейін 100 В – 127 В:

10 м-ге дейін 10 м-ден 30 м-ге дейін

► Штепсельді айырды (1) ұзартқыш сымның

жалғастырғышына (2) салыңыз

9.2 Сымның созылуын

жеңілдетуге арналған айлақұрал

Сымның созылуын жеңілдетуге арналған айлақұрал біріктіруші сымды зақымдалудан қорғайды.

► Ұзартқыш сымның көмегімен топса (3)

жасаңыз ► Топсаны (3) тесіктің (4) арасынан өткізіңіз ► Топсаны (3) ілгекке (5) іліп, тартыңыз ► Ұзартқыш сымның штепсельді айырын

дұрыс орнатылған розеткаға салыңыз

1,5 мм

2,5 мм

AWG 14 / 2,0 мм AWG 12 / 3,5 мм

2 2

Page 29

277BA029 KN

10 Құрылғыны қосу қазақ

жоғары арынды күш себебінен

10 Құрылғыны қосу

► Сенімді және орнықты күйге орналасыңыз. ► Агрегатты екі қолмен ұстаңыз: оң қолыңыз –

жетектің сабында, сол қолыңыз – қарнақтағы айналма сапта.

► Тік тұрыңыз – құрылғыға күш түсірмей

ұстап, әрдайым денеңізден оң жаққа қарай бағыттаңыз.

► Кескіш құрал-сайман қандай да бір заттарға

және жерге тимеуі тиіс

► Қосылуды блоктауды (1) басып, ұстап

тұрыңыз.

► Ажыратқышты (2) басыңыз және басулы

күйде ұстаңыз.

11 Құрылғыны сөндіру

► Ажыратқышты және қосылуды блоктауды

босатыңыз

–

Айналым саны «тоқтаса»

–

Кескіш пышақ қимада қысылып қалса

–

Сақтандырғыш ажыратқыш тоқ берілісін тоқтатса: ► Кескіш пышақты қимадан алып шығару

керек ► сақтандырғыш ажыратқыш суымайынша,

оны қайтадан қосудың алдында шамамен 3

минут күте тұрыңыз Осы уақыт ішінде агрегатты қоспау, себебі

бұл суу уақытын айтарлықтай ұлғайтады. Агрегатты қайта қосқаннан кейін:

► артық күшсіз шамамен 15 секунд жұмыс

істету – ол уақытта қозғалтқыш орамы

салқындайды және сақтандырғыш

ажыратқыштың артық күшті қабылдауы

айтарлықтай баяулайды

13 Берілісті майлау

13.1 Пышақты бәсеңдеткіш

Пышақты бәсеңдеткішті майлау үшін мотоқайшыға арналған STIHL ұсынған бәсеңдеткіш майын қолданыңыз (Арнайы құрал-жабдықтар).

Сақтандыру

Ажыратқыш пен қосылуды блоктау босатылған болса да, кескіш құрал-сайман әлі біраз уақыт бойы қозғалып тұрса – бұл инерция әсері!

Жұмыс барысында ұзақ үзіліс жасалса – штепсель ашасын алып шығарыңыз.

Қозғалтқыштың агрегаты енді қолданылмаса, оны ешкімге кедергі келтірмейтін жерге қойған жөн.

Қозғалтқыштың агрегатын рұқсатсыз қолданудан қорғаңыз.

12 Асыра жүктеуден

қорғаныс

Агрегат сақтандырғыш ажыратқышпен қамтылған.

Сақтандырғыш ажыратқыш, механикалық жолмен артық жүктеме түскен кезде тоқтың берілісін тоқтатады, мысалы

0458-277-9721-A 29

► Майлағыш мазьді үнемі толтырып тұрыңыз

және әрбір 25 мотосағат сайын тексеріп

отырыңыз ► Бұрандалы бітеуішті (1) – оның ішкі

жағында жағармай болмаса, онда майы бар

түтікшені бұрап қойыңыз ► бәсеңдеткішке шамамен 5 грамм жағармай

сығыңыз

Нұсқау

Бәсеңдеткішті толықтай бәсеңдеткіш майымен толтырмаңыз.

► Майы бар түтікшені бұрап алыңыз

Page 30

қазақ 14 Құрылғыны сақтау

► Бұрандалы бітеуішті (1) қайтадан бұрап,

қатайтып бұрап тастаңыз

13.2 Бұрыштық бәсеңдеткіш

Бұрыштық бәсеңдеткішті майлау үшін мотошалғыларға арналған STIHL ұсынған трансмиссиялық майды қолданыңыз (Арнайы құрал-жабдықтар).

► Құрылғыны, әсіресе салқындатқыш ауаға

арналған оймакілтектерді мұқият

тазартыңыз ► Қозғалтқыштың шанағының астындағы

кіріктірілген ілмекті қолдана отырып,

агрегатты құрғақ әрі қауіпсіз жерде

сақтаңыз. Рұқсатсыз қолданудан қорғаңыз

(мысалы, балалардың қолдануынан)

15 Кескіш пышақты қайрау

Кесу өндіргіштігі төмендесе, пышақтар нашар кессе, бұтақтар жиі қажалып кете берсе: Кескіш пышақтарды қайраңыз.

Мамандандырылған дилер, қайрауға арналған құрылғының көмегімен қайрауға тиіс. STIHL компаниясы STIHL мамандандырылған дилерін ұсынады.

Керісінше жағдайда, жаплақ егеуді қолдану

► Майлағыш мазьді үнемі толтырып тұрыңыз

және әрбір 25 мотосағат сайын тексеріп отырыңыз

► Бұрандалы бітеуішті (2) – оның ішкі

жағында жағармай болмаса, онда майы бар түтікшені бұрап қойыңыз

► бәсеңдеткішке шамамен 5 грамм жағармай

сығыңыз

Нұсқау

Бәсеңдеткішті толықтай бәсеңдеткіш майымен толтырмаңыз.

► Майы бар түтікшені бұрап алыңыз ► Бұрандалы бітеуішті (2) қайтадан бұрап,

қатайтып бұрап тастаңыз

14 Құрылғыны сақтау

Жұмыста 3 айдан артық пайдаланудағы кідіріс жасалған болса ► Кескіш пышақтарды тазартыңыз, күйін

тексеріңіз және STIHL қарамайдың еріткішімен бүркіңіз

► Пышақты қорғау құралын орнатыңыз

керек. Егеуді белгіленген бұрышпен пышақтың жазықтығына қарай бағыттаңыз ("Техникалық сипаттамалар" бөлімін қараңыз). ► кескіш жиекті ғана қайраңыз – кескіш

пышақтың мұқалған шығыңқы жерлерін,

кесуден қорғайтын қорғанышты қайрамаңыз

("Маңызды толымдаушылары" бөлімін

қараңыз) ► әрқашан кескіш жиекке қарай егеулер

арқылы қайраңыз ► Егеу тек қана алға қарай қозғалған кезде

қиюы тиіс – артқа қозғалған кезде егеуді сәл

көтеру керек ► Кескіш пышақтағы қылауларды жетілдіргіш

қайрақпен кетіріңіз ► бірнеше материалды ғана алыңыз ► қайрап болғаннан кейін – үгінділерді немесе

егеуқұм шаңын кетіріңіз және кескіш

пышақтарға STIHL таңбалы шайыр

еріткішін бүркіңіз

30 0458-277-9721-A

Page 31

16 Техникалық қызмет көрсету және күтім көрсету жөніндегі нұсқаулар қазақ

Нұсқау

Мұқалған немесе жарамсыз кескіш пышақтармен ешқашан да жұмыс істемеңіз – соның салдарынан құрылғыны артық жүктеме түседі және кесу нәтижесі қанағатсыз болады.

16 Техникалық қызмет көрсету және күтім көрсету жөніндегі

нұсқаулар

Деректер қалыпты жұмыс шарттарына келтірілген. Қиын жағдайларда (шаңның көп жиналуы және т.б.) және күн сайын аса ұзақ қолданған кезде аталған аралықтан тиісінше қысқарту керек.

жұмысты бастамас бұрын

ай сайын

апта сайын

жылына бір рет

бүлінген кезде

ақау болған кезде

қажет болғанда

Жалпы агрегат Көзбен шолып тексеру X

тазарту X

Салқындатқыш ауаға арналған сіңіргіш саңылау

Кескіш пышақ Көзбен шолып тексеру X

Берілісті майлау Тексеру X

Көмір қылшақтары 100 жұмыс уақыты

Қолжетімді бұрандалар мен сомындар

0458-277-9721-A 31

Көзбен шолып тексеру X тазарту X

тазарту

1)2)

егеу мамандандырылған

дилер1) ауыстыруы керек

толықтыру X

сайын мамандандырылған

дилер1) тарапынан тексерілуі керек

мамандандырылған дилер1) ауыстыруы

керек тартып бұрау X

жұмысты аяқтағаннан кейін немесе күн сайын

X X X

Page 32

қазақ 17 Тозуды азайту және ақаулардың алдын алу

жұмысты бастамас бұрын

ай сайын

апта сайын

жылына бір рет

бүлінген кезде

ақау болған кезде

қажет болғанда

Қауіпсіздік техникасы жөніндегі ескертпесі бар жапсырма

1)STIHL компаниясы STIHL мамандандырылған дилерін ұсынады2)Осыдан кейін STIHL таңбалы қарамайдың еріткішімен бүркіңіз

17 Тозуды азайту және

ауыстыру X

17.1 Техникалық қызмет көрсету

ақаулардың алдын алу

Осы қолдану жөніндегі нұсқаулықта көрсетілген белгіленген өлшемдерді сақтаған жағдайда, құрылғының мерзімінен бұрын тозуынан және бүлінуінен қорғалатын боласыз.

Құрылғыны қолдану, оған техникалық қызмет көрсету және сақтау шаралары, осы қолдану жөніндегі нұсқаулықта баяндалған сипатта мұқият түрде жүзеге асырылуы тиіс.

Қауіпсіздік техникасына, жұмысқа және техникалық қызмет көрсетуге қатысты нұсқауларды сақтамағандықтан барлық бүлінген жерлер үшін пайдаланушы өзі жауап береді. Бұл келесі жағдайларға аса көкейтесті болып келеді:

STIHL фирмасынан рұқсат алмай

–

бұйымдарға өзгеріс енгізу, осы құрылғымен қолдануға рұқсат

–

етілмейтін, сай келмейтін немесе сапасы төмен болып келетін құрал-саймандарды немесе керек-жарақтарды қолдануға болмайды Құрылғыны мақсатына сай қолданбау,

–

Құрылғы спорт іс-шараларында және

–

сайыстырда қолданылса, Құрылғы ақаулы толымдаушылармен бірге

–

қолдандықтан бүлінсе.

"Техникалық қызмет көрсету және күтім көрсету жөніндегі нұсқаулар" бөлімінде атап көрсетілген барлық жұмыстар ұдайы орындалып тұруы қажет. Егер де техникалық қызмет көрсету жөніндегі аталған жұмыстар пайдаланушының тарапынан орындала алмаса, мамандандырылған дилерге жүгіну керек.

STIHL фирмасы техникалық қызмет көрсету және жөндеу жұмыстарын тек қана STIHL фирмасының сауда-агенті-маманына тапсыруыңызға ұсыныс береді. STIHL фирмасының мамандандырылған агенттерімамандары біліктілікті арттыру курстарына үнемі қатысып тұрады және олардың иелігіне техникалық ақпарат ұсынылады.

Егер де аталған жұмыстар орындалмаса немесе тиісті түрде орындалмаса, соның салдарынан зақым пайда болса, оған пайдаланушы өзі жауап береді. Басқаларды қоспағанда, оларға мыналар қатысты болып келеді:

–

жұмысты аяқтағаннан кейін немесе күн сайын

жөніндегі жұмыстар

Дер кезінде немесе толық шамада

көрсетілмеген техникалық қызметтің

салдарынан (мысалы, ауа салқындатқыш

жүйе толық шамада тазартылмаған кезде)

электр моторының бұзылуы

32 0458-277-9721-A

Page 33

277BA030 KN

18 Маңызды толымдаушылары қазақ

Дұрыс емес орындалған электр

–

қосылымының салдарынан (кернеу, өткізгіш тоқсымдардың өлшемдері дәлме-дәл таңдалмаған кезде) Дұрыс емес сақтаудың салдарынан тоттану

–

және басқа да бүліну белгілері Сапасы төмен қосалқы бөлшектерді

–

қолданудың салдарынан құрылғының бұзылуы

17.2 Тозатын бөлшектер

Агрегаттың кейбір бөлшектері, тіпті мақсатына сай қолданылып жатса да, қалыпты тозу үрдісіне бейім болып келеді, сонымен қатар қолданылатын түріне және ұзақтығына байланысты уақытында ауыстырылып тұруы қажет. Осындай бөлшектердің қатарына мыналар жатқызылады:

Кескіш пышақ

–

18 Маңызды

толымдаушылары

11 Беріліс қорабы 12 Пышақты бәсеңдеткіштің тиекті бұрандасы 13 Бұрыштық бәсеңдеткіштің тиекті

бұрандасы 14 Бекітуші жұқа тақтай 15 Бұрылатын иінтірек 16 Сырғанайтын жалғастырғыш # Зауыттық нөмірі

19 Техникалық

сипаттамалар

19.1 Мотор

Нақтылы кернеуі: 230 - 240 В Токтың номинал күші: 2,6 А Жиілік: 50 Гц Тұтынылатын қуат: 600 Вт Сақтандырғыш: ең азы 10 A Қорғаныс сыныбы:

19.2 Кескіш пышақ

Кесу түрі: Екі жақты кесу Пышақтардың жазықтығына

II, E

45° қарай егеу бұрышы: Тістердің арасындағы

35 мм қашықтық: Қадам саны: 4000 1/мин Кесу ұзындығы: 500 мм

19.3 Ұзындығы

Кескіш пышақен бірге жалпы ұзындығы HLE 71: 2540 мм HLE 71 K: 2110 мм

19.4 Салмақ

жиынтықта, бәсеңдеткішпен бірге HLE 71: 5,9 кг

HLE 711): HLE 71 K: 5,6 кг

HLE 71 K1):

1)Ұлыбритания үшін біріктіруші сымы бар

1 Айналма сап 2 Қарнақ 3 Салмақ түсетін ілмек (HLE 71) 4 Қосылуды блоктау 5 Ажыратқыш 6 Сымның созылуын жеңілдетуге арналған

айлақұрал 7 Біріктіруші сым 8 Бұрыштық бұрауыш 9 Кескіш пышақ 10 Пышақты қорғау

0458-277-9721-A 33

10 м-лік түрленім

19.5 Дыбыс және діріл көрсеткіші

Дыбыс деңгейі және діріл көрсеткішін анықтаған кезде, нақтылы ең үлкен айналымдар санының жұмыс күйі ескерілді.

Жұмыс берушілерге арналған 2002/44/EG дірілдер деңгейіне қатысты директиваның талаптарын сақтауға қажетті деректер төменде келтірілген, www.stihl.com/vib сайтынан қараңыз

6,5 кг

6,2 кг

Page 34

қазақ 20 Жөндеу бойынша нұсқаулар

19.5.1 EN 60745‑2‑15 талаптарына сәйкес

HLE 71: 84 дБ(А) HLE 71 K: 85 дБ(А)

19.5.2 EN 60745‑2‑15 талаптарына сәйкес

HLE 71: 95 дБ(А) HLE 71 K: 96 дБ(А)

19.5.3 EN 60745‑2‑15 талаптарына сәйкес

HLE 71: Сол жақ тұтқа:

Оң жақ тұтқа:

HLE 71 K: Сол жақ тұтқа:

Оң жақ тұтқа:

Дыбыс қысымының деңгейі және дыбыс қуатының деңгейі үшін K‑мағынасы RL 2006/42/EG = 2,0 дБ(А) шамасына сай келеді; діріл көрсеткіші үшін K‑мағынасы

RL 2006/42/EG = 2,0 м/с2 шамасына сай келеді.

Дірілдің көрсетілген мәндері, нормаланған тексеріс рәсіміне сәйкес өлшенген және электр аспаптарын салыстыру үшін қолданыла алады.

Дірілдің іс жүзінде туындайтын мәндері, қолдану түріне байланысты, көрсетілген мәндерден өзгеше бола алады.

Дірілдің көрсетілген мәндері, діріл жүктемесіне бірінші баға беру үшін қолданыла алады.

Іс жүзіндегі діріл жүктемесіне баға берген жөн. Бұл кезде, электр аспабы сөндірілген уақыт және электр аспабы қосылған, бірақ жүктемесіз жұмыс істеген уақыт та ескерілуі мүмкін.

Пайдаланушыны қорғаныспен қамтамасыз ету мақсатымен діріл жүктемесін азайту үшін шара қолданыңыз, "Қауіпсіздік техникасы ережелері және жұмыс техникасы" бөліміндегі "Дірілдер" тарауын қараңыз.

Lp дыбыс қысымының деңгейі

Lw дыбыс қуатының деңгейі

ahv діріл көрсеткіші

7,6 м/с 3,6 м/с

6,9 м/с 4,3 м/с

2 2

19.6 REACH

REACH дегеніміз химикаттарды тіркеуге, бағалауға және жіберуге арналған ЕҚ қаулысы дегенді білдіреді.

REACH (ЕҚ) № 1907/2006 қаулысын орындауға арналған ақпаратты www.stihl.com/ reach сайтынан қараңыз

19.7 Белгіленген қолданыс кезеңі

Белгіленген қолданыс кезеңі: 30 жылға дейін. Белгіленген қолданыс кезеңі уақытында,

қолдану жөніндегі нұсқаулықтың талаптарына сәйкес тұрақты техникалық қызмет және күтім көрсетіледі.

20 Жөндеу бойынша

нұсқаулар

Аталған құрылғының пайдаланушылары, осы қолдану жөніндегі нұсқаулықта сипатталған техникалық қызмет көрсету және күтім жасау жұмыстарын ғана орындай алады. Жөндеу жұмыстарының қалған түрлерін мамандандырылған дилерлер ғана жүзеге асыра алады.

Жөндеген кезде, аталған моторланған құрылғыға арналған STIHL компаниясымен рұқсат етілген толымдаушыларды немесе техникалық тең сипаттағы толымдаушыларды монтаждауға болады. Жоғары сапалы қосалқы бөлшектерді ғана қолданыңыз. Олай болмаған жағдайларда, жазатайым оқиғалардың орын алу қаупі немесе құрылғының бұзылу қаупі төне алады.

STIHL фирмасы STIHL фирмасының түпнұсқалы қосалқы бөлшектерін қолдануға ұсыныс береді.

STIHL фирмасының түпнұсқалы қосалқы бөлшектерін STIHL толымдаушысының нөмірі, жазбасы { және қажет болса STlHL K толымдаушысының белгісі (кішігірім толымдаушыларда тек қана бір белгі бола алады) бойынша анықтап тануға болады.

21 Кәдеге жарату

Кәдеге жаратқан кезде, қандай да бір елге тән болып келетін қалдықтарды кәдеге жарату жөніндегі нормаларды сақтау қажет.

34 0458-277-9721-A

Page 35

000BA073 KN

22 ЕО нормаларына сәйкестік сертификаты қазақ

Кепілдік берілген дыбыс қуатының деңгейі 97 дБ(А)

Техникалық құжаттаманы сақтау: ANDREAS STIHL AG & Co. KG

Produktzulassung Өндірілген жылы, өндіруші елі және зауыттық

нөмірі құрылғыда көрсетілген. Вайблинген, 03.02.2020

STIHL компаниясының өнімдері тұрмыстық қалдықтар емес. STIHL өнімі, аккумулятор, керек-жарақ және қаптама қоршаған ортаны ластамайтын түрде қайта кәдеге жаратылуы тиіс.

Кәдеге жарату жөніндегі көкейтесті ақпаратты STIHL мамандандырылған дилерінен ала аалсыз.

22 ЕО нормаларына

ANDREAS STIHL AG & Co. KG Міндетін атқарушы

Dr. Jürgen Hoffmann Деректер, нормалар және бұйымдарды бекіту

жөніндегі басшы

сәйкестік сертификаты

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Германия келесіні өзінің жауапкершілігіне алады Құрастырма: Электрлі

мотошапқыш Зауыттық таңбасы: STIHL Түрі: HLE 71 HLE 71 K Сериялық нөмірі: 4813

Құрылғы 2011/65/EО, 2006/42/EҚ, 2014/30/EО және 2000/14/EҚ директиваларының тиісті ережелерін орындау жөніндегі талаптарға сай келеді, сонымен қатар осы нұсқа өндірілген күні жарамды болған келесі нормаларға сай әзірленген және дайындалған:

EN 55014‑1, EN 55014‑2, EN 60745‑1, EN 60745‑2‑15, EN 61000‑3‑2, EN 61000‑3‑3, EN ISO 10517.

Өлшенген және кепілдік берілген дыбыс қуатының деңгейін белгілеу шарасы, 2000/14/ЕҚ директивасының V қосымшасына сай, ISO 11094 стандартын қолдана отырып жүзеге асырылды.

Өлшенген дыбыс қуатының деңгейі 95 дБ(А)

Кеден одағының техникалық нұсқаулары мен талаптарының сақталуын растайтын EACсертификаттар мен сәйкестік декларациялары туралы ақпарат www.stihl.ru/eac сайтында орналастырылған, сондай-ақ STIHL компаниясының әр елдегі өкілдіктерінде («Мекен-жайлар» бөлімін қараңыз) телефон арқылы қол жетімді.

Украинаның техникалық нормативтері мен талаптары орындалды.

23 Мекенжайлар

23.1 STIHL штаб-пәтері

ANDREAS STIHL AG & Co. KG Badstrasse 115 71336 Waiblingen

Германия

0458-277-9721-A 35

Page 36

қазақ 24 Электр аспаптарына арналған жалпы қауіпсіздік техникасы ережелері

23.2 STIHL еншілес

кәсіпорындары

РЕСЕЙ ФЕДЕРАЦИЯСЫ РОССИЙСКАЯ ФЕДЕРАЦИЯ

ООО "АНДРЕАС ШТИЛЬ МАРКЕТИНГ" наб. Обводного канала, дом 60, литера А, помещ. 1-Н, офис 200 192007 Санкт-Петербург, Россия Горячая линия: +7 800 4444 180 Эл. почта: info@stihl.ru

УКРАИНА ТОВ «Андреас Штіль»

вул. Антонова 10, с. Чайки 08135 Київська обл., Україна Телефон: +38 044 393-35-30 Факс: +380 044 393-35-70 Гаряча лінія: +38 0800 501 930 E-mail: info@stihl.ua

23.3 STIHL өкілдіктері

БЕЛАРУСЬ Представительство

ANDREAS STIHL AG & Co. KG ул. К. Цеткин, 51-11a 220004 Минск, Беларусь Горячая линия: +375 17 200 23 76

ҚАЗАҚСТАН Представительство

ANDREAS STIHL AG & Co. KG ул. Шагабутдинова, 125А, оф. 2 050026 Алматы, Казахстан Горячая линия: +7 727 225 55 17

23.4 STIHL импорттаушылары

РЕСЕЙ ФЕДЕРАЦИЯСЫ OOO "ШТИЛЬ ЗЮДВЕСТ"

350000, Российская Федерация, г. Краснодар, ул. Западный обход, д. 36/1

ООО "ФЛАГМАН" 194292, Российская Федерация, г. Санкт-Петербург, 3-ий Верхний переулок, д. 16 литер А, помещение 38

ООО "ПРОГРЕСС" 107113, Российская Федерация, г. Москва, ул. Маленковская, д. 32, стр. 2

г. Калининград, Московский проспект, д. 253, офис 4

ООО "ИНКОР" 610030, Российская Федерация, г. Киров, ул. Павла Корчагина, д. 1Б

ООО "ОПТИМА" 620030, Российская Федерация, г. Екатеринбург, ул. Карьерная д. 2, Помещение 1

ООО "ТЕХНОТОРГ" 660112, Российская Федерация, г. Красноярск, ул. Парашютная, д. 15

ООО "ЛЕСОТЕХНИКА" 664540, Российская Федерация, с. Хомутово, ул. Чапаева, д. 1, оф. 39

УКРАИНА ТОВ «Андреас Штіль»

вул. Антонова 10, с. Чайки 08135 Київська обл., Україна

БЕЛАРУСЬ ООО «ПИЛАКОС»

ул. Тимирязева 121/4 офис 6 220020 Минск, Беларусь

УП «Беллесэкспорт» ул. Скрыганова 6.403 220073 Минск, Беларусь

ҚАЗАҚСТАН ИП «ВОРОНИНА Д.И.»

пр. Райымбека 312 050005 Алматы, Казахстан

ҚЫРҒЫЗСТАН ОсОО «Муза»

ул. Киевская 107 720001 Бишкек, Киргизия

АРМЕНИЯ ООО «ЮНИТУЛЗ»

ул. Г. Парпеци 22 0002 Ереван, Армения

24 Электр аспаптарына

арналған жалпы

ООО "АРНАУ" 236006, Российская Федерация,

36 0458-277-9721-A

Page 37

24 Электр аспаптарына арналған жалпы қауіпсіздік техникасы ережелері

қауіпсіздік техникасы ережелері

Бұл бөлім, қолмен басқарылатын моторлы электр аспаптарына арналған EN 60745 еуропалық нормасында алдында қалыптастырылған жалпы қауіпсіздік техникасы ережелерін көрсетеді. STIHL компаниясы, осы норма мәтінінің сөзбе-сөз қайта жазылуына жауапты болады.

2) "Электрлік қауіпсіздік техникасы ережелері" тармағында электр тоғының соғылуына қатысты қауіпсіздік техникасы жөніндегі нұсқаулар, аккумуляторлық батареялардан жұмыс істейтін STIHL компаниясының электр аспаптарына тиесілі емес.

Сақтандыру

Қауіпсіздік техникасы ережелерін және нұсқаулард мұқият оқып шығыңыз. Қауіпсіздік техникасы ережелерін және нұсқауларды ұстанбаған жағдайда электр тоғы соғуы, өрт шығуы және/немесе ауыр жарақат келтірілуі мүмкін.

Қауіпсіздік техникасы ережелерінің барлығын келесіде қолдану үшін сақтап қойыңыз.

Қауіпсіздік техникасы ережелерінде қолданылатын "Электр аспабы" ұғымы, желіден қуат алатын электр аспаптарына (электр желісінің кабелімен), сондай-ақ аккумулятордан қуат алатын электр аспаптарына (желілік кабельсіз) қатысты болып келеді.

24.1 1) Жүмыс орнындағы

қауіпсіздік

a)Өз жүмыс орныңызды таза күйде ұстаңыз және жақсы дәрежеде жарықтандырыңыз. Тәртіпсіздік немесе жарықтандырылмаған жұмыс аумақтары жазатайым оқиғаның себепшісі болуы мүмкін.b)Жанғыш сұйықтықтары, газдары немесе шаңы бар жарылысқа қауіпті ортада электр аспабымен жұмыс істемеңіз. Электр асаптарынан ұшқын шығады, ал ұшқын шаңды немесе буларды тұтата алады.c)Электр аспабын қолданған уақытта, балалар мен бөгде адамдар жабдықтың жанына жақындамауға тиіс. Назарды басқаға аударған кезде, агрегатты бақылаудан шығарып алуға болады.

0458-277-9721-A 37

24.2 2) Электр қауіпсіздігі

a)Электр аспабының штепсель ашасы розеткаға сай келуге тиіс. Штекерге өзгеріс енгізуге тыйым салынады. Жайсыздандырылған электр аспаптарымен бірге ауыспалы штепсельдерді қолданбаңыз. Өзгертілмеген штекерлер және сәйкесінше розеткалар, электр тоғының соғу қаупін төмендетеді.b)Жайсыздандырылған қабаттарды, мысалы құбырларды, радиаторларды, плиталарды және тоңазытқыштарды ұстамаңыз. Денені жайсыздандырған кезде, электр тоғының соғу қаупі жоғарылайды.c)Электр аспабын жаңбырдан және ылғалдың әсерінен қорғаған жөн. Электр аспабына су кіріп кетсе, электр тоғының соғу қаупі жоғарылайды.d)Кабельді арналымынан тыс қолдануға, мысалы электр аспабын тасуға, штекерді ілуге немесе розеткадан алып шығаруға болмайды. Кабельді ыстықтан, майдың, агрегаттың өткір жиектерінің немесе қозғалмалы бөлшектерінен тиюінен қорғаңыз. Кабель зақымдалған немесе шатасқан болса, электр тоғының соғу қаупі жоғарылайды.e)Электр аспабымен далада жұмыс істеген кезде, далада жұмыс істеуге жарайтын ұзартқыш кабельді ғана қолданыңыз. Далада жұмыс істеуге жарайтын ұзартқыш кабельді қолданғанда, электр тоғының соғу қаупі төмендейді.f)Электр аспабы бәрібір дымқыл жерде қолданылатын болса, онда дифференциалдық қорғаныштың автоматтық сөндіргішін қолданған жөн. Дифференциалдық қорғаныштың автоматтық сөндіргішін қолданған кезде, электр тоғының соғу қаупі төмендейді.

24.3 3) Адамдардың қауіпсіздігі

a)Мұқият болыңыз, жұмыс барысында өз қимылдарыңызды бақылаңыз және электр аспабын байыппен қолданыңыз. Шаршасаңыз немесе есірткінің, алкогольдің немесе дәрідәрмектердің әсерінде болсаңыз, электр аспабын қолданбаңыз. Электр аспабын мұқиятсыз қолданған кезде, ауыр жарақат алуыңыз мүмкін.b)Жеке қорғаныш құралдарын киіңіз және әрдайым қорғаныш көзілдірігін тағыңыз. Электр аспабының түріне және қолданылуына байланысты, жеке қорғаныш құралдарын, мысалы: шаңға қарсы респираторды, тайғанамайтын қорғаныш аяқ киімін, қорғаныш дулығасын немесе есту мүшелерін қорғайтын құралдарды киген кезде, жарақат алу қаупі төмендейді.c)Абайсызда қосудан сақтаныңыз.

қазақ

Page 38

қазақ 24 Электр аспаптарына арналған жалпы қауіпсіздік техникасы ережелері

Электр аспабын қолға алудың, тасудың немесе электр желісіне және/немесе аккумуляторға қосудың алдында, электр аспабының сөнгеніне көз жеткізіңіз. Электр аспабын тасыған кезде қол саусағы сөндіргіште болса немесе құрылғы электр қуаттағышына жалғанып, қосылып тұрса, бұл жазатайым оқиғаның себепшісі бола алады.d)Электр аспабын қосудың алдында, реттегіш аспаптарды немесе сомын кілттерін алып тастаңыз. Агрегаттың айналмалы бөлігіндегі аспап немесе кілт жарақат келтіре алады.e)Дененің рабайсыз күйінен сақтаныңыз. Орнақты күйде тұрыңыз және әрдайым тепе-теңдікті сақтаңыз. Осының арқасында, электр аспабы төтенше жағдайда өте жақсы бақыланатын болады.f)Тиісті киім киіңіз. Мол киім кимеңіз, әшекей тақпаңыз. Аспаптың қозғалмалы бөліктеріне шаш, киім немесе қолғап түсірмеңіз. Мол киім, әшекейлер немесе ұзын шаш аспаптың қозғалмалы бөліктеріне түсіп кете алады.g)Шаңсорғышты және ‑шаң тұтқыш айлабұйымдарды монтаждаған кезде, олардың дұрыс жалғанғандығына және дұрыс қолданылатындығына көз жеткізген жөн. Шаңсорғыш құрылғыны қолданған кезде, шаңның түзілуінен денсаулыққа төнетін қауіпті түсіруге болады.

24.4 4) Электр аспабын қолдану

және пайдалану

a)Құрылғыға тым артық жүктеме түсірмеңіз. Сіздің орындап жатқан жұмысыңызға арналған электр аспабын қолданыңыз. Сай келетін электр аспабымен Сіз қуаттың белгіленген ауқымында жақсырақ және сенімдірек жұмыс істейтін боласыз.b)Электр аспабының сөндіргіші жарамсыз болса, оны ешбір жағдайда қолданбаңыз. Қосылмайтын немесе сөнбейтін электр аспабы қауіп төндіреді және жөнделуге тиіс болады.c)Құрылғыны күйлеудің алдында, штекерді розеткадан суырыңыз және/немесе аккумуляторды алып шығарыңыз, толымдаушыларды ауыстырыңыз немесе құрылғыны бһлек жерге қоя тұрыңыз. Осындай сақтық шаралары электр аспабының абайсызда қосылуынан қорғайды.d)Қолданылмайтын электр аспаптарын балалардан алшақ жерде сақтаңыз. Электр аспабын қолдануға үйретілмеген немесе осы нұсқауларды оқымаған тұлғаларға электр аспабын қолдануға рұқсат бермеңіз. Электр аспаптарын тәжірибесін тұлғалар қолданатын

38 0458-277-9721-A

болса, олап қауіп төндіреді.e) аспабына мұқият техникалық қызмет көрсетіңіз. Қозғалмалы бөлшектер үздіксіз жұмыс істейді ме екенін және бөлшектер қажалмайды ма екенін тексеріңіз. Бөлшектер сынып қалмаған немесе бұзылмаған ба екенін тексеріңіз, себебі бұл аспаптың қолданыс дайындығына кері әсерін тигізе алады. Агрегаттың қолданудың алдында, бұзылған бөлшектерді жөндеп алған жөн. Көптеген жазатайым оқиғалар, электр аспаптарына нашар техникалық қызмет көрсетілгендіктен болып жатады.f)Кескіш аспаптарды таза және өткір күйде ұстаңыз. Дұрыс қызмет көрсетілетін кескіш аспаптар, өткір қайралған жүздер сирек қажалады және оңай бағытталады.g)Электр аспабын, керекжарақтарды, алмалы-салмалы аспаптарды және басқа құралдарды осы нұқсауларға сай қолданыңыз. Қолданған кезде, жұмыс шарттарын және орындалатын жұмыстың сипатын ескеріңіз. Электр аспаптарын арналымынан тыс қолданған кезде, қауіпті жағдайлар туындауы мүмкін.

24.5 5) Сервистік қызмет көрсету

a)Тек қана түпнұсқалы қосалқы бөлшектерді қолдана отырып, электр аспабын білікті маманға жөндеуге беріңіз. Осының арқасында, электр аспабының жұмыс сенімділігі сақталады.

24.6 Мотоқайшыға арналған қауіпсіздік техникасы ережелері

Кескіш пышақтың жанына қауіпті

–

қашықтыққа жақындамаңыз. Пышақ жұмыс істеп жатқан кезде кесілген материалды алып тастауға немесе кесіліп жатқан материалды ұстауға тырыспаңыз. Қысылып тұрған кесілген материалды агрегат сөндірілгеннен кейін ғана алып тастаңыз. Мотоқайшыны қолданған кездегі лездік мұқиятсыздық, ауыр жарақаттың себебі болуы мүмкін. Мотоқайшыны саптан ұстап тасымалдау

–

керек, бұл кезде пышақ қозғалмауы тиіс. Мотоқайшыны тасымалдаған немесе сақтаған кезде, қорғаныс қаптамасын кигізіңіз. Агрегатты сақтықпен қолданған кезде, жарақат алу қаупіне жол берілмейді. Электр құрал-саймандарды ұстағанда,

–

саптардың оқшауланған қабаттарынан ұстаңыз, себебі кескіш пышақ жасырын электр тоқсымдарына немесе құрал-

Электр

Page 39

сайманның желілік кабеліне тиіп кете алады. Кескіш пышақ пен тоқ өткізгіш тоқсымның түйісуі, агрегаттың металдан жасалған бөлшектерін кернеу астына қойып, электр тогының соғуына себепші болуы мүмкін. Кабельді кесу аумағынан алшақ ұстаңыз.

–

Жұмыс барысында бұталықта жасырылған кабель абайсызда кесілуі мүмкін.

Içindekiler

1 Bu kullanma talimatıyla ilgili...................... 39

2 Emniyet bilgileri ve çalışma tekniği........... 39

3 Uygulama..................................................43

4 Şaftın montajı............................................45

5 Halka kolun montajı.................................. 45

6 Dişli kutusunun montajı.............................46

7 Bıçak elemanını ayarlama........................ 46

8 Kayışın takılması.......................................47

9 Aletin elektrik şebekesine bağlanması......48

10 Aleti çalıştırma.......................................... 48

11 Aleti kapatma............................................ 49

12 Aşırı yük koruyucusu.................................49

13 Transmisyon yağlanması.......................... 49

14 Aletin muhafazası..................................... 50

15 Kesicilerin bilenmesi................................. 50

16 Muhafaza ve bakım bilgileri...................... 50

17 Aşınmayı azamiye düşürmek hasarları

önlemek.................................................... 51

18 Önemli parçalar.........................................52

19 Teknik bilgiler............................................ 52

20 Tamir bilgileri.............................................53

21 Çöpe atma................................................ 53

22 AB Uygunluk Deklarasyonu...................... 53

23 Adresler.....................................................54

24 Elektrikli aletler için genel emniyet bilgileri54 Sayın müşterimiz, STIHL firmasının kaliteli ürününü tercih ettiğiniz

için teşekkür ederiz. Bu ürün, modern imalat metotları uygulanarak ve

kapsamlı kalite güvence sistemlerinden geçilerek üretilmiştir. Aletinizden memnun kalmanız ve onunla problemsiz çalışabilmeniz için elimizden geleni yapmaya çalışıyoruz.

Aletiniz ile ilgili sorularınız olduğunda, lütfen bayinize veya direkt olarak yetkili temsilciliğe başvurunuz.

türkçe

Saygılarımla

Dr. Nikolas Stihl

1 Bu kullanma talimatıyla

ilgili

1.1 Resim sembolleri

Aletin üstündeki bütün resim sembolleri bu kul‐ lanma talimatında açıklanmıştır.

1.2 Metin bölümlerinin belirtilmesi

İKAZ

Şahıslara veya mala gelebilecek ağır zarar ve yaralanma tehlikesini belirten ikazlar.

ÖNERİ

Alete veya parçalarına gelebilecek zararları gös‐ teren ikaz.

1.3 Yeni teknik gelişme

STIHL sürekli olarak bütün makina ve aletlerin gelişmesi ile uğraşmaktadır; bu yüzden verilen siparişlerin kapsamı, şekli, teknik özellikleri ve donanımı ile ilgili değişiklikler sadece bize bağlı‐ dır.

Bu kullanma talimatnamesinden alınan bilgiler‐ den ve resimlerden hiç bir hak talep edilemez.

2 Emniyet bilgileri ve çalışma

tekniği

Bu motorlu cihazla çalışırken çok yük‐ sek bıçak hızı ile çalışıldığından, cihazın kesme bıçağı çok keskin olduğundan, cihazın erişim mesafesi çok büyük ve elektrikle çalışıldığından özel güvenlik önlemleri almak gerekli‐ dir.

İlk işletime almadan önce kullanım kılavuzunun tamamını dikkatlice oku‐ yun ve daha sonra kullanmak üzere güvenli bir şekilde saklayın. Kullanma kılavuzuna uyulmaması hayati tehli‐ kelere neden olabilir.

Ülkeye özel iş güvenliği talimatları, örn. ilgili mes‐ lek birliklerinin, sosyal kuruluşların veya iş güvenliğinden sorumlu resmi kurumların öngör‐ düğü talimatları dikkate alın.

Orjinal kullanma talimatı

0000002351_016_TR

Klorsuz beyazlatılmış kâğıda basılmıştır

Baskı boyası bitkisel yağlar içerir, kâğıt tekrar kullanılabilir.

0458-277-9721-A. VA1.D21.

0458-277-9721-A 39

Page 40

türkçe 2 Emniyet bilgileri ve çalışma tekniği

Motorlu alet ile ilk defa çalışanlar için: Satıcıdan veya başka bir uzman kişiden aletin nasıl kulla‐ nıldığını göstermesini isteyin veya motorlu alet ile kesme eğitimi veren kurslara katılın.

Gözetim altında eğitim gören 16 yaşını doldur‐ muş gençlerin dışında reşit olmayanların motorlu aleti kullanmaları yasaktır.

Çocukları, hayvanları ve izleyicileri uzak tutun. Motorlu alet kullanılmadığında kimseye zarar

vermeyecek şekilde muhafaza edin. Motorlu aleti izinsiz erişime karşı emniyet altına alın.

Kullanıcı, kazalardan veya başka kişilere veya mallarına gelebilecek zarar ve tehlikeden sorum‐ ludur.

Motorlu aleti sadece bu modeli tanıyıp kullanma‐ sını bilen şahıslara ödünç verin ve alet ile birlikte kullanma kılavuzunu da verin.

Ses emisyonu yaratan motorlu aletlerin kullanımı ulusal ve yerel talimatlara göre zaman bakımın‐ dan sınırlandırılabilir.

Motorlu alet ile çalışan bir insanın dinç, sağlıklı ve zinde olması gerekir.

Sağlık bakımından yorulmaması gereken kişiler doktorlarına motorlu cihazla çalışmanın mümkün olup olmadığını danışmalıdırlar.

Alkol, tepki verme yeteneğini bozan ilaçlar veya uyuşturucu kullanımından sonra motorlu cihaz kullanılmamalıdır.

Motorlu cihazı sadece yeşil çitleri, çalıları, funda‐ lıkları veya buna benzer bitkileri kesmek için kul‐ lanın.

Motorlu cihazın başka görevlerde kullanılmasına izin verilmez, aksi halde kaza veya cihazda hasar meydana gelebilir.

Cihazla ilgili her türlü çalışmaya başlamadan önce daima cihazın fişini prizden çekip çıkarın, Kaza tehlikesi!

Fişi cihazın kablosundan tutup çekerek değil, eli‐ nizle tutarak prizden çıkarın.

İzin verilmeyen uzatma hatlarının kullanılması tehlikeli olabilir.

Uzatma hatlarında, münferit hatların minimum kesitleri dikkate alınmalıdır, (bkz. "Cihazın elek‐ trik bağlantısı").

Uzatma hattının prizi ve kavraması su geçirmez olmalı veya suyla temas etmeyecek şekilde döşenmelidir.

Sadece STIHL tarafından bu motorlu cihaz için onaylanmış kesme bıçaklarını veya aksesuarla‐ rını ya da teknik olarak eş değer parçaları kulla‐ nın. Bu konuyla ilgili sorularınız olduğunda bayiye başvurun. Sadece yüksek kaliteli aletler veya aksesuarlar kullanın. Aksi takdirde kaza veya motorlu alette hasar meydana gelebilir.

STIHL, orijinal STIHL takımları ve aksesuarları kullanmanızı tavsiye eder. Bunlar özellikleriyle en uygun şekilde ürüne ve kullanıcının taleplerine göre uyarlanmışlardır.

Alet üzerinde herhangi bir değişiklik yapmayın, aksi takdirde güvenlik tehlikeye girebilir. Onay‐ lanmamış ataşmanların kullanımından dolayı olu‐ şan kişisel yaralanmalarda ve maddi hasarlarda STIHL hiçbir sorumluluk kabul etmez.

Aleti temizlemek için yüksek basınç temizleyici‐ leri kullanmayın. Güçlü su basıncı aletin bazı parçalarına hasar verebilir.

Cihaza su sıkmayın.

2.1 Giysi ve donanım

Talimatlara uygun giysi ve donanım kullanın.

Giysiniz amaca uygun olmalı ve hare‐ ket serbestliğini engellememelidir. Vücudunuza tam veya dar oturan elbise giyin – iş paltosu değil, kombi tulumu giyiniz.

Ağaçlara, çalılara veya cihazın hareketli parçala‐ rına takılabilecek giysi giymeyin. Ayrıca atkı, kra‐ vat veya takı takmayın. Uzun saçlarınızı bağlayın ve omuz üzerinde kalacak şekilde toplayın.

Tabanları profilli, kaymayan ve çelik burunlu sağlam bot giyiniz.

İKAZ

Göz yaralanması riskini azaltmak için EN 166 standardına uygun sıkı otu‐ ran koruyucu gözlük takın. Koruyucu gözlüğün tam doğru oturmasına dik‐ kat edin.

"Kişisel" ses yalıtımı, örn. kulaklık takın. Üstten düşebilecek nesnelere karşı koruyucu

kask giyin.

Dayanıklı malzemeden imal edilmiş (örn. deriden) sağlam iş eldivenleri giyin.

STIHL kapsamlı bir kişisel koruyucu donanım yelpazesi sunar.

40 0458-277-9721-A

Page 41

277BA020 KN

2 Emniyet bilgileri ve çalışma tekniği türkçe

Taşıma kayışı ve sapları vücut boyuna göre

2.2 Motorlu cihazın taşınması

Daima motorlu cihazı kapatın ve fişini prizden çıkarın.

Taşıma kısa mesafede yapılsa bile bıçak koru‐ masını takın.

Ayarlanabilir bıçak kirişli cihazlarda: Bıçak kirişini sabitleyin.

Taşıma pozisyonu tanımlı cihazlarda: Bıçak kiri‐ şini taşıma pozisyonuna getirin ve sabitleyin.

Motorlu cihazı dengeli şekilde şafttan tutarak, kesme bıçağı arkaya bakacak şekilde taşıyın.

Dişli kutusu gövdesine dokunmayın, Yanma tehlikesi!

Araçta naklediyorsanız: Motorlu cihazı devril‐ meye ve hasara karşı emniyete alın.

2.3 Çalışma öncesinde

Motorlu cihazın her türlü çalışma emniyetini kon‐ trol edin, kullanım talimatının ilgili bölümünü dik‐ kate alın:

Cihazın gerilimi ve frekansı (bkz. tip etiketi)

–

şebekenin gerilimi ve frekansı ile uyumlu olmalıdır Bağlantı hattını, prizi ve uzatma hattını hasar

–

açısından kontrol edin. Bağlantı hatları, kavra‐ malar veya prizler hasarlıysa veya standartlara uygun değilse kullanıma izin verilmez Uzatma hattı prizleri su sıçramasına dayanıklı

–

olmalıdır Bağlantı hattını hasar görmeyecek ve kimse‐

–

nin tehlikeye düşmeyeceği şekilde döşeyin ve etiketleyin, takılma riskini önleyin Çalıştırma blokesi ve şalter sorunsuz çalışma‐

–

lıdır, şalter serbest bırakıldıktan sonra başlan‐ gıç konumuna geri dönmelidir Kesme bıçakları kusursuz durumda (temiz,

–

kolay çalışır ve deforme olmamış), yerine sıkıca oturmuş, doğru montaj, bilenmiş ve STIHL reçine çözücüsüyle (yağlama malze‐ mesi) iyice spreylenmiş ayarlanabilir bıçak kirişli cihazlarda: Ayarlama

–

tertibatı, motoru çalıştırma için öngörülen konumda sabitlenmiş olmalıdır Tanımlı taşıma pozisyonu olan cihazlarda

–

(bıçak kirişi şafta doğru katlanmış): Cihazı asla taşıma pozisyonunda çalıştırmayın kumanda ve güvenlik cihazlarında hiçbir deği‐

–

şiklik yapmayın Saplar temiz ve kuru olmalı, yağ ve kirden

–

arındırılmalıdır – motorlu aletin doğru yönlendi‐ rilmesi için önemlidir

0458-277-9721-A 41

–

ayarlayın. "Taşıma kayışını takma" bölümünü dikkate alın

Motorlu cihazı sadece emniyetli işletim duru‐ munda kullanın – Kaza tehlikesi!

Taşıma kayışı kullanıldığında acil durumlar için: aletin hızlı bir şekilde çıkarılması konusunda alış‐ tırma yapın. Pratik yaparken, hasarı önlemek için cihazı yere atmayın.

Aşağıdakileri yaparak elektrik çarpması riskini azaltın:

Elektrik bağlantısının fişini sadece talimatlara

–

uygun olarak monte edilmiş bir prize takın Kullanılan uzatma hattı ilgili uygulama ile ilgili

–

yönetmeliklere uygun olmalıdır Bağlantı ve uzatma hattının yalıtımı, ayrıca fiş

–

ve kavrama kusursuz durumda olmalıdır

2.4 Cihazın tutulması ve yönlendi‐ rilmesi

Motorlu cihazı her zaman iki elinizle tutamaklar‐ dan sıkıca tutun.

Sağ el kumanda kolunda, sol el şafttaki çok yönlü tutamakta, sol elini kullananlar için de geçerlidir. Tutamakları baş parmakla sıkıca kav‐ rayın.

Güvenli bir duruş alın ve motorlu cihazı, kesme bıçakları daima vücuttan uzak duracak şekilde kullanın.

Modele bağlı olarak cihaz, makinenin ağırlığını taşıyan bir kayış ile taşınabilir.

2.5 Çalışma sırasında

Olası bir tehlike durumunda veya acil durumda cihazı derhal kapatın, şalteri ve çalıştırma bloke‐ sini serbest bırakın.

Elektrik nakil hatlarından uzak bir mesafede çalışın, Elektrik çarpması nedeniyle ölüm tehlikesi!

Page 42

5m (17ft)

türkçe 2 Emniyet bilgileri ve çalışma tekniği

Dişli kutusu işletim esnasında ısınır. Dişli kutusu gövdesine dokunmayın, Yanma tehlikesi!

Motorlu cihaz amacına uygun olmayan zorla‐ maya maruz bırakılmışsa (örn. darbe veya düş‐ meden dolayı şiddetin etkisi) çalıştırmadan önce emniyetli çalışıp çalışmadığını kontrol edin, ayrıca bkz. "Çalıştırmadan önce". Özellikle emni‐ yet donanımının fonksiyonunu kontrol edin. Güvenli bir şekilde çalışmayan motorlu aletleri kesinlikle kullanmaya devam etmeyin. Şüphe

5 m çapındaki çalışma alanında hiç kimse bulun‐ mamalıdır – çalışan bıçak ve aşağı düşen kesim artıkları nedeniyle – Yaralanma tehlikesi! Bu mesafeye ayrıca eşyalar (araçlar, pencereler) için de uyun, Maddi hasar tehlikesi!

Kesme bıçaklarına dikkat edin, çitin görünmeyen bölümlerini kesmeyin.

Yüksek çitleri keserken çok dikkatli olun, arka‐ nızda birisi olabilir, önceden kontrol edin.

Motorlu cihazla yağmurda veya ıslak veya çok nemli bir ortamda çalışma‐ yın, tahrik motoru suya karşı korumalı değil, Elektrik çarpması ve kısa devre yapma tehlikesi!

Cihazı yağmurda bırakmayın. Kaygan, ıslak, karlı, eğimli, düz olmayan vb.

zeminlerde dikkat edin, Kayma tehlikesi! Yerdeki dalları, çalıları ve kesilip düşenleri başka

bir yere kaldırın. Engellere dikkat edin: ağaç kütükleri, kökler –

Tökezleme tehlikesi! Daima sağlam ve güvenli bir duruşu sağlayın.

2.5.1 Yüksek yerlerde çalışmalarda: daima kaldırma platformları kullanın

–

asla merdiven üzerine çıkarak çalışmayın

–

asla sağlam olmayan zeminler üzerinde çalış‐

–

mayın kesinlikle tek elle çalışmayın

–

Kulaklıkla çalışmalarda daha çok dikkatli ve ted‐ birli olun – tehlikeyi belirten sesler (bağırmalar, sinyal sesleri vs.) tam olarak duyulmayabilir.

Yorgunluğunuzu ve bitkinliğinizi gidermek için zamanında çalışma molaları verin – Kaza tehli‐ kesi!

Sakin ve öngörülü çalışın – sadece ortam yeterli derecede aydınlık ve görüş mesafesi iyi oldu‐ ğunda çalışın. Dikkatli çalışın, başkalarını tehli‐ keye atmayın.

duymanız halinde yetkili bayiye başvurun. Kesme bıçaklarının hasar görmemesi için çiti ve

çalışma alanınızı kontrol edin:

çalışma alanındaki taş, metal parçacıklar ve

–

sert cisimleri temizleyin Örn. zemine yakın çalışmalarda kesme bıçak‐

–

larının arasına kum veya taş girmemelidir Telle çevrili yeşillik çitlerde kesme bıçaklarını

–

tele temas ettirmeyin

Elektrik nakil hatları ile teması önleyin, elektrik kablolarını kesmeyin, Elektrik çapması tehlikesi!

Motor çalışırken kesme bıçaklarına dokunmayın. Kesme bıçaklarını bir cisim bloke ediyorsa hemen motoru durdurun ve fişi prizden çıkarın, ondan sonra cismi çıkartın, Yara‐ lanma tehlikesi!

Çok tozlu veya kirli fundalıklarda gerekiyorsa kesme bıçaklarına STIHL reçine çözücüsü püs‐ kürtün. Bu sayede bıçakların sürtünmesi, bitki özsuyunun agresyonu ve kir partiküllerinin birik‐ mesi önemli ölçüde azaltılır.

Çalışırken meydana gelen tozlar sağlığınızın bozulmasına sebep olabilir. Toz oluşumu duru‐ munda toz maskesi kullanın.

Bağlantı hattı hasarlıysa fişi derhal prizden çıkartın, Elektrik çarpması nedeniyle ölüm tehlikesi!

Fişi cihazın kablosundan tutup çekerek değil, eli‐ nizle tutarak prizden çıkarın.

Elektrik hattına üzerinden geçerek, ezerek veya sıkıştırarak vs. zarar vermeyin.

Bağlantı ve uzatma hatlarını uygun şekilde döşe‐ yin:

kenarlara, sivri uçlu veya keskin nesnelere

–

sürtmesine izin vermeyin kapı veya pencere aralıklarından sıkıştırıp

–

geçirmeyin hatlar dolaşmışsa, fişi prizden çıkarın ve kab‐

–

loyu çözün Kesme aletiyle teması mutlaka önleyin

–

42 0458-277-9721-A

Page 43

3 Uygulama türkçe

Aşırı ısınmadan dolayı yangın çıkmasını önle‐

–

mek için kablo makarasını daima tamamen çözün.

Cihazı bırakmadan önce: Motorlu cihazı durdu‐ run, fişi prizden çıkarın.

Kesme bıçaklarını kısa, düzenli aralıklarla ve gözle görülür değişiklikler olması durumunda derhal kontrol edin:

Motorlu cihazı durdurun, kesme bıçakları

–

durana kadar bekleyin, fişi prizden çıkarın Cihazın durumunu ve sağlam oturmasını kon‐

–

trol edin, çatlaklara dikkat edin Keskinlik durumunu dikkate alın

–

Kesme bıçaklarını değiştirmeden önce motorlu cihazı durdurun ve fişi prizden çıkarın. Motorun yanlışlıkla çalışmasından dolayı, Yaralanma teh‐ likesi!

Motoru daima çalılardan, küçük parçacıklardan, yapraklardan ve fazla yağlanmadan temiz tutun, Yanma tehlikesi!

2.6 Çalışma sonrasında

Motoru tozdan ve kirden arındırın – yağ çözü‐ cüsü maddeler kullanmayın.

Kesme bıçaklarına STIHL reçine çözücüsü püs‐ kürtün, spreyin eşit şekilde dağılması için motoru kısaca yeniden çalıştırın.

2.7 Vibrasyonlar

Motorlu aleti uzun süre kullandığınızda ellerde motor titreşiminden kaynaklanan kan dolaşımı bozuklukları meydana gelebilir ("beyaz parmak hastalığı").

Çalışma süresini birçok faktör etkilediğinden genel bir çalışma süresi belirlenemez.

Kullanım süresi aşağıdaki önlemler alınarak uza‐ tılabilir:

Ellerin korunması (sıcak eldiven)

–

Mola verme

–

Aşağıdaki durumlar kullanım süresini kısaltır:

Kullanıcının kan dolaşımı rahatsızlığının

–

bulunması veya kan dolaşımının kötü olması (belirti: parmakları sürekli soğuktur, karıncala‐ nır) Düşük hava sıcaklığı

–

Kesme esnasında uygulanacak kuvvet (yük‐

–

sek kuvvet uygulama kan dolaşımını engeller)

Motorlu aleti uzun süreli kullandığınızda ve yuka‐ rıda açıklanan şikayetler devam ettiğinde (örne‐ ğin parmakların karıncalanması) doktor muaye‐ nesinden geçmeniz tavsiye edilir.

2.8 Bakım ve Tamir

Aletle ilgili her türlü çalışmaya başlamadan önce daima aletin fişini prizden çekip çıkartın. İsten‐ medik halde motor çalışırsa – Kaza tehlikesi doğar!

Motorlu aletin bakımını düzenli olarak yapın. Sadece kullanma talimatında belirtilen bakım ve tamir işlerini yapın. Diğer bütün işleri bir uzman satıcı tarafından yaptırın.

STIHL bakım ve tamir işlerinin sadece STIHL uzman satıcıları tarafından yapılmasını tavsiye eder. STIHL uzman satıcılarına düzenli olarak kendilerini geliştirme kursları ve teknik yenilikler hakkında bilgiler sunulur.

Sadece yüksek kaliteli yedek parçalar kullanın. Aksi taktirde alette kaza veya hasar meydana gelebilir. Bu konuyla ilgili soruları uzman satıcıya yöneltin.

STIHL size STIHL orjinal yedek parçaları kullan‐ manızı tavsiye eder. Bunlar özellikleriyle en uygun şekilde alete ve kullanıcının taleplerine göre uyarlanmışlardır.

Motorlu alette hiçbir değişiklik yapmayın, emniye‐ tinizi tehlikeye atmış olursunuz – Kaza tehlikesi!

Bağlantı kablolarını ve pirizi kusursuz yalıtım ve malzeme eskimesi (parçalanma) açısından düzenli olarak kontrol edin.

Bağlantı kabloları gibi elektrikli parçalar sadece uzman elektrikçiler tarafında tamir edilmeli veya yenilenmelidir.

Plastik parçaları bir bezle temizleyin. Keskin deterjanlar plastik parçalara zarar verebilir.

Alete su sıkmayınız. Koruyucu tertibatta veya kescilerdeki sabitleme

civatalarının sıkı olup olmadığını kontrol edin, gerektiğinde sıkıştırın.

Motor gövdesindeki soğuk hava ızgarasını gerektiğinde temizleyin.

Motorlu aletinizi kuru, temiz ve emniyetli bir yerde muhafaza edin.

3 Uygulama

3.1 Kesim sezonu

Çitleri keserken ülkeye özgü veya yerel yönetme‐ likleri dikkate alın.

Genel olağan dinlenme saatlerinde kesim yap‐ mayın.

0458-277-9721-A 43

Page 44

277BA021 KN

277BA022 KN

389BA050 KN

türkçe 3 Uygulama

3.2 Hazırlık

Kalın dalları önceden dal makası veya motorlu testere ile kesin.

3.3 Kesim sırası

Ağır bir kesim çalışması gerekiyorsa birkaç aşa‐ mada kesin.

Önce çitin her iki tarafını kesin, sonra üst tarafını kesin.

İKAZ

K varyasyonuna, zemine yakın yerde kesimler için izin verilmez.

3.5.2 Dikey kesim (bıçak kirişi eğik pozis‐ yonda)

3.4 İmha etme

Kesim atıklarını ev çöpüne atmayın, kesim atık‐ ları kompostlama yapılabilir.

3.5 Çalışma tekniği

3.5.1 Yatay kesim (bıçak kirişi eğik pozis‐ yonda)

Doğrudan çit önünde durmadan kesim, örn. çit arasında bulunan çiçek fidelerini kesme.

Çit kesme makinesini yay biçiminde yönlendire‐ rek aşağı ve yukarı hareket ettirin, bıçağın her iki tarafını kullanın.

3.5.3 Dikey kesim (bıçak kirişi düz pozis‐ yonda)

Ayakta zemine yakın kesim, örn. kısa boylu otlar.

Büyük erişim mesafesi, ayrıca yardımcı malzeme olmadan da mümkün.

Çit kesme makinesini yay biçiminde yönlendire‐ rek aşağı ve yukarı hareket ettirin, bıçağın her iki tarafını kullanın.

44 0458-277-9721-A

Page 45

277BA023 KN

277BA024 KN

238BA016 KN

7 8

277BA025 KN

4 Şaftın montajı türkçe

3.5.4 Kafa kesimi (bıçak kirişi eğik pozis‐ yonda)

Çit kesme makinesini dikey pozisyonda tutun ve döndürün, bu şekilde daha büyük erişim mesa‐ fesi elde edilir.

İKAZ

Baş seviyesi üzerinde yapılan çalışmalar yorucu‐ dur ve çalışma güvenliğinden dolayı bu tür çalış‐ malar kısa süreli olmalıdır. Ayarlanabilir bıçak kirişini mümkün olduğunca eğin, böylece cihaz büyük erişim mesafesine rağmen daha alçakta, yorulmadan yönlendirilebilir.

3.5.5 Yatay kesim (bıçak kirişi düz pozis‐ yonda)

4 Şaftın montajı

► Şaftın koruma kapağını çıkarın ► Şaftı (1) motor gövdesine (2) A işaretine kadar

yerleştirin, şaftı yerleştirirken biraz ileri ve geri döndürün

► Gövde içindeki civatayı (3) sıkın

5 Halka kolun montajı

Doğrudan çit önünde durmadan yapılan kesim, örn. çit arasında bulunan çiçek fidelerini kesme.

Kesme bıçağını 0° ila 10° açıyla tutun, ancak yatay pozisyonda yönlendirin.

Kesilen dalların yere düşmesi için çit kesme makinesini orak şeklinde kenara doğru hareket ettirin.

0458-277-9721-A 45

Page 46

277BA026 KN

277BA007 KN

277BA027 KN

277BA016 KN

türkçe 6 Dişli kutusunun montajı

► Kelepçeyi (1) çok yönlü tutamağın (2) içine

yerleştirin ve taşıma gözü (3) ile tutamak hor‐

tumu (4) arasına şaft (5) üzerine yerleştirin ► Kelepçeyi (6) takın ► Delikleri üst üste getirin ► Cıvataları (7) rondelalar (8) ile takın ► Dört köşeli somunları (9) takın ve cıvataları

vidalayın

► şaft sonu sıkıştırma yarığı (5) içinde görüle‐

mez olduğunda, dişli kutusunu dayanağa

kadar itin ► Sıkıştırma cıvatalarını sonuna kadar vidalayın ► Dişli kutusunu (3) hizalayın ► Sıkıştırma cıvatalarını sıkın

7 Bıçak elemanını ayarlama

7.1 Ayar tertibatı 125°

► Çok yönlü tutamağı (2) hizalayın ve kullanıcı

için en uygun pozisyona getirin

Aralık (A) ölçüsü azami 45 cm olmalıdır. Öneri: yakl. 35 cm ► Cıvataları sıkın

6 Dişli kutusunun montajı

► Sıkıştırma cıvatalarını (1) çözün ► İtme bileziğini (2) hizalayın, itme bileziği açılı

dişli kutusunun deliği ile aynı hizada olmalıdır

► Dişli kutusunu (3) şaft (4) üzerine itin, bu aşa‐

mada dişli kutusunu biraz ileri ve geri çevirin

46 0458-277-9721-A

Bu modelde bıçak elemanının şafta olan açısı 0° (tamamen gerdirilmiş şekilde) ila azami 45° (yukarı doğru 4 kademede) arası ve azami 80° açıya kadar (aşağıya doğru 7 kademede) ayarla‐ nabilir. 12 adet münferit ayarlanabilir çalışma pozisyonu mümkündür.

Ek olarak bıçak elemanı için belirli bir nakliye pozisyonu ayarlanabilir.

Page 47

277BA009 KN

277BA010 KN

277BA011 KN

8 Kayışın takılması türkçe

İKAZ

Ayarlama işlemi ancak kesici bıçaklar durdu‐ ğunda yapılacaktır – Motor kapatıldı.

İKAZ

Aleti işletirken transmisyon ısınır. Dişli kutusu gövdesine dokunmayın – Yanma tehlikesi!

İKAZ

Ayarlama işleminde kesinlikle bıçağa dokunma‐ yın – Yaralanma tehlikesi!

► İtme bileziğini (1) geri çekin ve kol (2) ile maf‐

salı bir veya birden fazla delik ileri ayarlayın

► İtme bileziğini (1) tekrar bırakın ve saplamanın

sabitleme çıtası (3) içine geçmesini sağlayın

Saplama sabitlenmiş olduğunda (ayar işlemi sonunda) itme bileziği tekrar gövdeye dayanır.

7.2 Taşıma pozisyonu

İKAZ

Bıçak elemanını taşıma pozisyonuna ayarlama veya taşıma pozisyonundan çalışma pozisyo‐ nuna ayarlama sadece motor durduğunda ve bıçak koruması kaldırıldığında yapılacaktır.

İKAZ

Aleti işletirken transmisyon ısınır. Dişli kutusu gövdesine dokunmayın – Yanma tehlikesi!

► Motoru kapatın ► Bıçak korumasını takma ► İtme bileziğini (1) geri çekin ve kol (2) ile maf‐

salı yukarı doğru şaft yönüne, bıçak elemanı

şafta paralel olacak şekilde döndürün ► İtme bileziğini (1) tekrar bırakın ve saplama‐

nın, gövde içinde öngörülen sabitleme pozis‐

yonu içine geçmesini sağlayın Saplama sabitlenmiş olduğunda (ayar işlemi

sonunda) itme bileziği tekrar gövdeye dayanır.

8 Kayışın takılması

Cihaz, modele bağlı olarak bir kayış ile taşınabi‐ lir.

Taşıma kayışının türü ve modeli, piyasaya bağlı‐ dır.

Aletin yerden tasarruf edilir şekilde taşınması için bıçak elemanları bu modelde şafta paralel şekilde yanaştırılır ve bu pozisyonda sabitlenebi‐ lir.

0458-277-9721-A 47

Page 48

277BA028 KN

238BA008 KN

238BA009 KN

277BA029 KN

türkçe 9 Aletin elektrik şebekesine bağlanması

8.1 Tek omuzlu kemer

► Tek omuzlu kemeri (1) takın ► Kayışın uzunluğunu, karabina kancası (2) yak‐

laşık sağ kalçanızın hizasında olacak şekilde ayarlayın

10 m dan 30 m’ye kadar

► Fişi (1) uzatma hattının kavramasına (2) takın

AWG 12 / 3,5 mm

9.2 Çekme yükünün azaltılması

Çekme yükünün azaltması elektrik hattını zarar görmeye karşı korur.

9 Aletin elektrik şebekesine

bağlanması

Şebekenin gerilimi ve frekansı aletinizin (Model levhasında belirtilen) gerilim ve frekansı ile birbi‐ rine uymalıdır.

Elektrik şebekesinin asgari sigorta amper değeri Teknik Veriler bölümünde açıklanan şartlara göre uygulanmalıdır – bkz. "Teknik Veriler".

Alet elektrik şebekesine fazla yükten koruyucu mekanizmalı şalter aracılığı ile bağlanmalıdır. Bu şalter iletme ceryanını toprağa 30 mA’den fazla olduğu an ceryan bağlantısını keser.

Şebekeye bağlantı IEC 60364 standartına ve ülkelerin şartlarına uygun olması gerekir.

9.1 Uzatma kablosu

Uzatma kablosu, özelliği açısından en azından aletteki kablo ile aynı özelliklere sahip olmalıdır. Elektrik kablosundaki yapı türü (tip tanımı) işare‐ tini dikkate alınız.

Kablo telleri, şebeke gerilimi ve kablo uzunlu‐ ğuna bağlı olarak açıklanan asgari kesitlere uygun kalınlıkta olmalıdır.

Kablo uzunluğu Asgari kesit 220 V – 240 V: 20 m’ ye kadar

20 m’ den 50 m’ ye kadar 100 V – 127 V: 10 m’ye kadar

48 0458-277-9721-A

1,5 mm 2,5 mm

AWG 14 / 2,0 mm

2 2

► uzatma hattı ile bir halka (3) oluşturun ► Halkayı (3) delikten (4) geçirin ► Halkayı (3) kancanın (5) üzerinden geçirin ve

sıkın ► Uzatma hattının fişini talimatlara uygun olarak

takılmış prize takın

10 Aleti çalıştırma

► emniyetli ve sağlam şekilde duruş alın

Page 49

11 Aleti kapatma türkçe

► Motorlu cihazı iki elinizle tutun, sağ el

kumanda kolunda, sol el şafttaki çok yönlü tutamakta

► dik durun, cihazı rahat tutun ve her zaman

vücudunuzun sağ tarafında tutun

► Kesme aleti herhangi bir nesneye veya

zemine temas etmemelidir ► Çalıştırma blokesine (1) basın ve basılı tutun ► Şaltere (2) basın ve basılı tutun

13.1 Bıçak/kesici motoru/tahrik üni‐ tesi

Bıçak dişli kutusunu yağlamak için STIHL çit makası gresini (özel aksesuar) kullanın.

11 Aleti kapatma

► Basılı olan şalter ve çalıştırma blokesini bıra‐

kın

İKAZ

Basılı olan şalter ve çalıştırma blokesi bırakıldı‐ ğında kesiciler kısa bir süre dönmeye devam eder – Volantın tesiri ile!

Uzun molalarda – fişi pirizden çıkartın. Alet artık kullanılmıyorsa kimseye zarar verme‐

yecek şekilde muhafaza edin. İzinsiz şahısların kullanmasını önleyecek şekilde

bir yere kaldırın.

12 Aşırı yük koruyucusu

Alet bir koruma şalteri ile donatılmıştır. Koruma şalteri örneğin aşağıda açıklanan

durumlar nedeniyle akım beslemesini keser

Çok büyük ilerletme kuvveti

–

Motor devrinin "kesilmesi"

–

Bıçağın kesim yarığı içinde sıkışması

–

Koruma şalteri elektrik bağlantısını kestiğinde: ► Bıçağı kesim yarığı içinden çıkarın ► yeniden aleti çalıştırmadan önce koruma şalte‐

rinin soğuması için 3 dakika kadar bekleyiniz

Bu sürede aleti çalıştırmayın, çünkü bu teşebbüs aletin soğuma süresini bir hayli uzatır.

Alet tekrar çalıştığında: ► Tahminen 15 saniye kadar yük meydana

getirmeden çalıştırın – böylece motorun bobi‐ najları soğur ve koruma şalterinin devreye gir‐ mesi epeyce ertelenir

13 Transmisyon yağlanması

► Gres yağı tabakasını düzenli aralıklarla ve

yakl. her 25 iş saatinden sonra kontrol edin

► Kapağı (1) çıkarın – kapağın iç kısmında gres

yağı görülmüyorsa, transmisyon yağ tüpünü takın

► dişli kutusu içine azami 5 gr gres yağı presle‐

yin

ÖNERİ

Dişli kutusunun tamamına gres yağı doldurma‐ yın.

► Gres tüpünü sökün ► Kapak vidayı (1) tekrar yerine yerleştirin ve

sıkıştırın

13.2 Açılı dişli kutusu

Açılı dişli kutusunu yağlamak için STIHL motorlu tırpan gresini (özel aksesuar) kullanın.

► Gres yağı tabakasını düzenli aralıklarla ve

yakl. her 25 iş saatinden sonra kontrol edin

► Kapağı (2) çıkarın – kapağın iç kısmında gres

yağı görülmüyorsa, transmisyon yağ tüpünü takın

► dişli kutusu içine azami 5 gr gres yağı presle‐

yin

0458-277-9721-A 49

Page 50

türkçe 14 Aletin muhafazası

ÖNERİ

Dişli kutusunun tamamına gres yağı doldurma‐ yın.

► Gres tüpünü sökün ► Kapak vidayı (2) tekrar yerine yerleştirin ve

sıkıştırın

14 Aletin muhafazası

3 aydan fazla alet muhafaza edilirse ► Kesiciyi temizleyin, durumunu kontrol edin ve

STIHL reçine çözücüsü sıkın ► Kesici koruyucusunu takın ► Özellikle soğutma yarıkları olmak üzere aleti

itinalı bir şekilde temizleyin ► Aleti kuru ve emin bir yerde muhafaza edin,

bunun için motor gövdesinin alt tarafındaki

entegre halkayı asmak için kullanın. Yetkisiz

kişilerin (örneğin çocukların) kullanmasını

önleyin

15 Kesicilerin bilenmesi

Kesim gücü azaldığında, kesiciler iyi kesmiyorsa, dallar sık sık sıkışıyorsa: Kesicileri tekrar bileyin.

16 Muhafaza ve bakım bilgileri

Bu veriler normal kullanım koşullarına yöneliktir. Zor koşullar altında (aşırı toz oluşumu vs.) ve uzun süren çalışma günlerinde, belirtilen aralıkları buna uygun ola‐ rak kısaltın.

Tekrar bileme işlemini uzman satıcı tarafından özel bileme aleti ile yaptırın. STIHL size STIHL uzman satıcısını tavsiye eder.

Diğer hallerde yassı eğe kullanın. Eğeyi öngörü‐ len açıda ("Teknikveriler" bölümüne bakın) kesi‐ cilere tutun. ► Sadece kesici kenarı bileyin – sakın bıçağın

fazlalık kör çapaklarını veya kesim koruyucu‐

sunu bilemeyin (bknz: "Önemli parçalar") ► Daima kesici kenara doğru bileyin ► Eğeyi sadece öne vuruşlarda kullanın – geri

çekerken kaldırın. ► Kesicinin kenarındaki çapakları bir taşla temiz‐

leyin. ► Eğelerken fazla malzeme eksiltmeyin. ► Bileme işleminden sonra – eğe tozunu temizle‐

yin ve kesiciye STIHL reçine çözücüsü spreyi

sıkın.

ÖNERİ

Körelmiş veya hasarlı kesicilerle çalışmayın – alete fazla yüklenmiş olursunuz ve kesimin verimi düşük olur.

Her yıl

Her ay

Her hafta

Gerektiğinde

Arıza durumunda

Hasar durumunda

Çalışmaya başlamadan önce

Komple makine Gözle kontrol X

temizleyin X

Soğutma havası için emme deliği

Kesici bıçak Gözle kontrol X

Dişli kutusu yağlaması kontrol edin X

Kömürler Her 100 iş saatinden

50 0458-277-9721-A

Gözle kontrol X temizleyin X

Temizleme bileme bayi1) tarafından değişim

ilave edin X

sonra uzman satıcı1) tara‐ fından kontrol ettirin

1)2)

Çalışma sonunda veya her gün

X X X

Page 51

17 Aşınmayı azamiye düşürmek hasarları önlemek türkçe

Çalışmaya başlamadan önce

bayi1) tarafından değişim

Erişilebilen cıvata ve somunları

Emniyet etiketi değiştirin X

1)STIHL, STIHL bayisini tavsiye eder2)ondansonra STIHL reçine çözücüsü spreyi sıkın.

sıkın X

17 Aşınmayı azamiye düşür‐

mek hasarları önlemek

Kullanma talimatında belirtilen bilgilere uyuldu‐ ğunda alette fazla aşınma ve hasar önlenir.

Aleti kullanma, bakma ve muhafazası bu kul‐ lanma talimatında belirtildiği kadar itinayla yapıl‐ malıdır.

Emniyet, kullanma ve muhafaza şartları yerine getirilmediği için meydana gelen her türlü hasar‐ dan kullanıcı bizzat sorumludur. Bu özellikle şu durumlar için geçerlidir:

Üründe STIHL’in izin vermediği değişiklikler

–

yapılırsa O alete uygun olmayan veya düşük kaliteli

–

tamir aletleri veya ilaveler kullanılırsa Alet uygun görülmeyen bir iş için kullanılırsa

–

Alet spor amaçlı veya müsabakalarda kullanı‐

–

lırsa Alet hasarlı parçası olduğu halde kullanıldığın‐

–

dan doğan müteakip hasarlarda

Zamanında yapılmayan veya yetersiz yapılan

–

bakımdan dolayı (örneğin: havalandırma kana‐

lının yetersiz temizlenmesi) elektrikli motorun

hasarı

Yanlış elektrik bağlantısından doğan hasar

–

(elektrik gerilimi, uzatma kablosunun yetersiz

kesiti)

Yanlış muhafazadan doğan paslanma veya

–

başka türlü hasarlar

Düşük kalite yedek parça takılmasından dolayı

–

aletteki hasarlar

17.2 Aşınan parçalar

Aletin bazı parçaları öngörüldüğü şekilde kullanıl‐ dıkları halde normal bir aşınmaya uğrarlar ve kul‐ lanılma süresi ile cinsine göre zamanında yeni‐ lenmelidirler. Bunlar örneğin:

Kesici

–

Her hafta

Çalışma sonunda veya her gün

Her ay

Her yıl

Arıza durumunda

Gerektiğinde

Hasar durumunda

17.1 Tamir edilirse

„Tamir ve bakım bilgileri“ bölümündeki bütün işle‐ rin düzenli şekilde uygulanması gerekir. Tamir işleri kullanıcı tarafından yapılamıyorsa bir uzman satıcı tarafından yapılması gerekir.

Bu işler yanlış veya hiç yapılmazsa doğabilecek zarardan kullanıcı bizzat sorumludur. Bu özellikle şu durumlar için geçerlidir:

0458-277-9721-A 51

Page 52

277BA030 KN

türkçe 18 Önemli parçalar

18 Önemli parçalar

Dişlerin aralığı: 35 mm Strok devri: 4000 1 /dk Kesim uzunluğu: 500 mm

19.3 Uzunluk

Kesici bıçak ile birlikte toplam uzunluk HLE 71: 2540 mm HLE 71 K: 2110 mm

19.4 Ağırlık

komple dişli kutusu ile HLE 71: 5,9 kg

HLE 711):

6,5 kg HLE 71 K: 5,6 kg HLE 71 K1):

6,2 kg

1)İngiltere için 10 m uzatma kablolu model

19.5 Ses ve titreşim değerleri

Ses ve titreşim değerlerinin tespitinde nominal azami devir ile gerçekleşen işletme göz önünde

1 Halka kol 2 Şaft 3 Tespit halkası (HLE 71) 4 Çalıştırma blokesi 5 Şalter 6 Gerginlikten koruma 7 Elektrik kablosu 8 Açılı tornavida 9 Kesici bıçak 10 Bıçak/Kesici koruyucusu 11 Transmisyon 12 Bıçak dişli kutusu kapak cıvata 13 Açılı dişli kutusu kapak cıvatası 14 Sabitleme çıtası 15 Döner sürgü 16 İtme bileziği # Makine numarası

19 Teknik bilgiler

19.1 Motor

Nominal gerilim: 230 - 240 V Anma akımı: 2,6 A Frekans: 50 Hz Güç sarfiyatı: 600 W Sigorta: dakikada 10 A Koruyucu sınıfı:

19.2 Kesici bıçak

Kesme türü: Çift taraflı kesici Kesici yüzeyine doğru olan bileme açısı:

52 0458-277-9721-A

II, E

45°

tutulmuştur. 2002/44/AT sayılı İşverenler Titreşim Yönetme‐

liği'ni yerine getirmek amacıyla daha fazla bilgi için bkz. www.stihl.com/vib sayfası

19.5.1 EN 60745‑2‑15 uyarınca ses basınç

seviyesi L

HLE 71: 84 dB(A) HLE 71 K: 85 dB(A)

19.5.2 EN 60745‑2‑15 uyarınca ses güç sevi‐

yesi L

HLE 71: 95 dB(A) HLE 71 K: 96 dB(A)

19.5.3 EN 60745‑2‑15 uyarınca titreşim

değeri a

HLE 71: Sapı sol tarafta:

Sapı sağ tarafta:

7,6 m/sn 3,6 m/sn

HLE 71 K: Sapı sol tarafta:

Sapı sağ tarafta:

6,9 m/sn 4,3 m/sn

Ses basıncı seviyesi ve ses güç seviyesi için 2006/42/AT sayılı yönetmelik uyarınca düzeltme‑faktörü = 2,0 dB(A); 2006/42/AT sayılı yönetmelik uyarınca titreşim değeri için

düzeltme‑faktörü =2,0 m/s2. Adı geçen vibrasyon değerleri standardize bir

kontrol metoduna göre ölçülmüştür ve elektro aletlerin değerlendirilmesinde karşılaştırmalı kul‐ lanılabilirler.

2 2

Page 53

000BA073 KN

20 Tamir bilgileri türkçe

Kullanım özelliklerine bağlı olarak gerçekten meydana gelen vibrasyon değerleri, yazılan değerlerden farklı olabilir.

Yazılan vibrasyon değerleri, titreşim yükünü gös‐ teren bir ön değerlendirme olarak nitelendirilebi‐ lirler.

Gerçek vibrasyon yükünü tahmin etmek gerek‐ mektedir. Tahmin için elektro aletin kapalı tutul‐ duğu zaman ve açık olduğu fakat yüklenmeden çalıştığı zaman da hesaba katılmalıdır.

Kullanıcıyı korumak için öngörülen vibrasyon yükünü azaltan önlemlere uyunuz, "Emniyet ted‐ birleri" bölümündeki "Vibrasyonlar" ve "Çalışma tekniği" ne bakınız.

19.6 REACH

REACH, kimyasal maddelerin sicile kaydı, değer‐ ledirilmesi ve lisansı ile ilgili EG yönetmeliğidir.

REACH yönetmeliğini (EG) No: yerine getirmek ile ilgili bilgiler 1907/2006 www.stihl.com/reach ’e bakınız

20 Tamir bilgileri

Bu aleti kullananlara sadece kullanma talima‐ tında belirtilen muhafaza ve bakım işlerini yap‐ maya izin verilir. Bunun dışındaki tamirler sadece uzman satıcılar tarafından yapılmalıdır.

Tamir işlerinde sadece STIHL firmasının o motorlu alet için öngördüğü yedek parçaları veya teknik açıdan eşdeğer parçaları kullanın. Sadece yüksek kaliteli yedek parçalar kullanın. Aksi tak‐ tirde alette kaza veya hasar meydana gelebilir.

STIHL size STIHL orjinal yedek parçaları kullan‐ manızı tavsiye eder.

STIHL Orijinal yedek parçalası olup olmadığını yedek parça numarasından ve yazısından

{ ve STIHL yedek parça armasından K (küçük parçalarda sadece bu arma da bulu‐

nabilir) anlayabilirsiniz.

21 Çöpe atma

Bertaraf ederken ülkeye mahsus atıkları atma kurallarına uyunuz.

STIHL ürünlerini ev çöpüne atmayınız. STIHL ürününü, aküyü, aksesuarları ve ambalajları çevre dostu geri dönüşümlü atıkların atıldığı yer‐ lere atınız.

Uzman satıcı tarafından edinilebilir.

22 AB Uygunluk Deklarasyonu

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Almanya Sorumluluk kendisine ait olmak üzere aşağıdaki

ürünün Yapı tipi: Elektrikli çit kesme

makinesi Marka: STIHL Tip: HLE 71 HLE 71 K Seri tanımı: 4813

2011/65/AB, 2006/42/AT, 2014/30/AB ve 2000/14/AT sayılı yönetmeliklerin geçerli düzen‐ lemelerine uygun olduğunu ve üretim tarihinde aşağıdaki standartların güncel versiyonları ile uyumlu bir şekilde geliştirilip üretildiğini beyan eder:

EN 55014‑1, EN 55014‑2, EN 60745‑1, EN 60745‑2‑15, EN 61000‑3‑2, EN 61000‑3‑3, EN ISO 10517

Ölçülen ve garanti edilen ses gücü seviyesini belirlemek için 2000/14/AT direktifi, ek V uya‐ rınca ISO 11094 standardı uygulanarak hareket edilmiştir.

Ölçülen ses gücü seviyesi 95 dB(A)

Garanti edilen ses gücü seviyesi 97 dB(A)

Teknik belgelerin saklanması: ANDREAS STIHL AG & Co. KG

0458-277-9721-A 53

Page 54

türkçe

23 Adresler

Produktzulassung Üretim yılı, üretildiği ülke ve makine seri nosu

alet üzerinde belirtilmiştir. Waiblingen, 03.02.2020 ANDREAS STIHL AG & Co. KG vek.

Dr. Jürgen Hoffmann Ürün verileri, Yönetmelik ve Onay müdürü

23 Adresler

23.1 STIHL İdari Merkezi

ANDREAS STIHL AG & Co. KG Postfach 1771 71307 Waiblingen

23.2 STIHL Satış Şirketleri

ALMANYA STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg

Telefon: +49 6071 3055358

AVUSTURYA STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

İSVİÇRE STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030

ÇEK CUMHURİYETİ Andreas STIHL, spol. s r.o.

Chrlická 753 664 42 Modřice

23.3 STIHL İthalatçıları

BOSNA HERSEK UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Fax: +387 36 350536

HIRVATİSTAN UNIKOMERC - UVOZ d.o.o. Sjedište:

Amruševa 10, 10000 Zagreb Prodaja:

Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica

Telefon: +385 1 6370010 Fax: +385 1 6221569

TÜRKİYE SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.

Hürriyet Mahallesi Manas Caddesi No.1 35473 Menderes, İzmir Telefon: +90 232 210 32 32 Fax: +90 232 210 32 33

24 Elektrikli aletler için genel

emniyet bilgileri

Bu bölüm Avrupa’daki motorla işleyen elektrikli aletler hakkında önceden belirlenen genel emni‐ yet kuralları standartı olan EN 60745’ i gösterir. STIHL firması adı geçen standart metni kelimesi kelimesine basmak zorundadır.

"2) Elektrik Enerjisi Güvenlik Uyarıları" bölü‐ münde açıklanan ve cereyan çarpmasının önlen‐ mesine dair güvenlik uyarıları, akülü STIHL elek‐ trikli el aletleri için geçerli değildir.

İKAZ

Bütün kullanma talimatını ilk çalıştırmadan önce dikkatlice okuyunuz. Emniyet tedbirlerine ve veri‐ len önerilere uyulmadığı taktirde elektrik çarp‐ ması, yangın/veya ağır yaralanmalar meydana gelebilir.

Bütün emniyet tedbirlerini ve önerilere ilerisi için muhafaza ediniz.

Emniyet tedbirlerinde anılan "elektro alet" ile elektrik kablosu üzerinden elektrik şebekesi cere‐ yanıyla çalışan (kablolu) veya akü ile çalışan (kablosuz) elektro aletleri kastediyoruz.

24.1 1) İş yeri emniyeti

a)İş yeriniz temiz ve iyi aydınlatılmış olsun. Dağı‐ nıklık veya iyi aydınlatılmamış iş yerleri kazalara neden olabilir.b)Elektro aletler ile patlama tehli‐

54 0458-277-9721-A

Page 55

24 Elektrikli aletler için genel emniyet bilgileri türkçe

kesi mevcut, yanar sıvıların bulunduğu, gaz veya toz olan yerlerde çalışmayın. Elektro aletlerden çıkan kıvılcımlardan dolayı toz veya buhar tutu‐ şabilir.c)Elektro aleti kullanırken çocukları ve diğer şahısları uzak tutun. Sizin dikkatinizi dağı‐ tırlarsa aleti yönetirken kontrolünüzden çıkabilir.

24.2 2) Elektrik emniyeti

a)Elektro aletin fişi prize uymalıdır. Fişi katiyen değiştirmeyiniz. Topraklı fişi bulunan elektrikli aletlerde topraksız ek adapter fiş takmayınız. Değişiklik yapılmamış bir fiş ve ona uygun priz, elektirk çarpma tehlikesini azaltır.b)Toprak iletimi sağlanmış örneğin borular, kalorifer veya fırın, buzdolabı gibi yüzeylerle vücut temasını önleyi‐ niz. Vücudunuzun toprak iletimi sağlandığında elektrik çarpması tehlikesi daha yüksektir.c)Elek‐ tro aletleri yağmurdan ve ıslak ortamdan koruyu‐ nuz. Elektro alete su girdiğinde elektrik çarpması riski artar.d)Kabloyu, aleti taşımak, bir yere asmak veya fişini prizden çekmek gibi öngörül‐ meyen şeylerde kullanmayınız. Kabloyu sıcak nesnelerden, yağdan, keskin kenarlardan veya hareket eden parçalardan uzak tutunuz. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini arttırır.e)Elektrikli aletle dışarıda çalıştığınızda sadece dışarıda çalışmaya uygun uzatma kablo‐ ları kullanınız. Dışarda çalışmaya uygun elektrik uzatma kablosu, elektrik çaprması riskini azal‐ tır.f)Elektrikli alet ile mecburen ıslak bir ortamda çalışılacaksa, hatalı akımdan koruma mekaniz‐ ması olan şalter kullanınız. Hatalı akımdan koruma mekanizması olan şalteri kullanmak elektrik çarpması riskini azaltır.

24.3 3) Şahısların emniyeti

a)Dikkatli olunuz, ne yaptığınızı iyice düşününüz ve elektrikli aletle çalışırken akıllıca çalışınız. Yorgunken veya alkol, uyuşturucu maddeler veya ilaçların etkisi altında elektrikli aletle çalış‐ mayınız. Elektrikli aletle çalışırken bir anlık bir dikkatsizlik bile ciddi yaralanmalara yol açabi‐ lir.b)Şahsi koruyucu donanımınızı ve daima koru‐ yucu gözlük kullanınız. Toz maskesi, kaymayan tabanlı emniyet botları, koruyucu kask veya kulak koruyucusu gibi elektro aletler ile çalışma alanına uygun şahsi koruyucu donanımınızı giyerseniz yaralanma tehlikesini azaltmış olursunuz.c)Aletin kasıtsız çalışmasını önleyiniz. Elektrikli aleti elek‐ trik ağına bağlamadan önce ve/veya aküsünü çalıştırmadan önce veya aleti kaldırıp nakletme‐ den önce kapalı olmasına dikkat ediniz. Elektro aleti taşırken parmağınız şalterdeyse veya aletin çalışma düğmesi açıkken fişini prize takarsanız kazalara neden olabilir.d)Elektro aleti çalıştırma‐ dan önce ayar anahtarlarını veya tornavidayı

çıkartınız. mevcut bir ayar anahtarı veya alet, yaralanma‐ lara neden olabilir.e)Doğal olmayan vücut hare‐ ketleri yapmayınız. Emin bir şekilde yere basınız ve daima dengenizi muhafaza ediniz. Böylece beklenmeyen durumlarda da elektro aletinizi daha iyi kontrol edebilirsiniz.f)Uygun iş elbisesi giyiniz. Başka giyecek veya ziynet giymeyiniz. Saçlarınızı, giyeceklerinizi ve eldivenlerinizi dönen parçalarda uzak tutunuz. Bol gelen giye‐ cekler, ziynet veya uzun saçlar aletin dönen par‐ çalarına girebilir.g)Alete toz emen parçalar veya emilenleri toplayan torba takılacaksa, bunların doğru takıldığını ve uygun şekilde kullanıldığını kontrol ediniz.‑ Toz emicisi kullanırsanız, tozdan meydana gelecek tehlikeleri azaltmış olursunuz.

24.4 4) Elektro aletin kullanılması ve

a)Alete aşırı yüklenmeyiniz. Yapacağınız işe uygun elektrikli aleti kullanınız. Uygun elektrikli alet ile hem daha iyi hem de daha emin şekilde ön görülen performansta çalışırsınız.b)Şalteri bozuk elektrikli alet kullanmayınız. Açıp kapatıla‐ mayan elektrikli alet tehlikelidir, mutlaka tamir ettirilmesi gerekir.c)Aletin ayarını yapmadan veya ilave parçaları değiştirmeden veya kenara koymadan önce aletin fişini prizden çıkartınız ve/ veya aküsünü çıkartınız. Bu emniyet önlemi elek‐ tro aletin kasıtsız çalışmasını önler.d)Kullanma‐ dığınız elektrikli aletleri çocukların erişemeyeceği bir yerde muhafaza ediniz. Aleti tanımayan veya kullanma talimatını okumayan şahıslara elektrikli aletinizi kullandırmayınız. Elektro aleti tecrübesiz şahısların kullanması tehlikelidir.e)Elektrikli alet‐ lere itina ile bakınız. Hareket eden parçaların mükemmel çalışmasını, tutukluk yapmamasını, parçaların kırık veya hasarlı olmamasını aletin iyi çalışması açısından kontrol ediniz. Aletinizi kul‐ lanmadan önce hasarlı parçalarını tamir ettiriniz. Birçok kazanın sebebi iyi bakılmamış elektro aletleridir.f)Aletinizin kesicileri keskin ve temiz olsun. İtinayla bakılmış kesicilerin kenarları kes‐ kindir, daha nadir sıkışırlar ve daha kolay yöneti‐ lirler.g)Bu talimata uygun elektro aleti, aksesuar, ayar aleti vs. kullanın. Çalışma şartlarını ve yapı‐ lacak işi göz önünde bulundurun. Elektro aletleri öngörülmeyen işlerde kullanmak tehlikeli durum‐ lar yaratabilir.

24.5 5) servis

a)Elektro aletinizi sadece kalifiye uzmanlar tara‐ fından ve sadece STIHL orjinal yedek parçaları taktırarak tamir ettirin. Böylece elektrikli aletin emniyetini garantiye almış olursunuz.

Elektor aletin döner parçalarında halen

bakımı

0458-277-9721-A 55

Page 56

繁體中文

24.6 Çit budama aparatları için emniyet tedbirleri

Vücudunuzun her yanını kesicilerden uzak

–

tutunuz. Kesiciler çalışırken kesilen yaprakları temizlemeye veya kesilecekleri tutmaya çalış‐ mayınız. Alete sıkışmış yeşillikleri sadece ale‐ tin motoru durmuş haldeyken temizleyiniz. Elektrikli aletle çalışırken bir anlık bir dikkatsiz‐ lik bile ciddi yaralanmalara yol açabilir. Çit budama aparatını kesiciler durmuş haldey‐

–

ken sapından taşıyınız. Çit budama aparatını naklederken veya muhafaza ederken daima koruyucu kılıfını takınız. Aleti itinalı kullanma‐ nız kesicilerin doğuracağı yaralanma tehlike‐ sinden korur. Elektrikli aleti izolasyonlu sapından tutun,

–

çünkü kesici görünmeyen elektrik kablolarına veya kendi kablosuna temas edebilir. Kesici, içinden elektrik geçen kabloya temas ederse aletin metal parçalarına elektrik yüklenebilir ve elektrik çarpmasına yol açabilir. Kabloyu kesilecek alandan uzak tutunuz. Çalı‐

–

şırken kablo kesilecek yeşilliklerin içinde saklı kalabilir ve yanlışlıkla kesilebilir

關於本使用說明.........................................56

2 安全預防措施和工作技巧.......................... 56

3 使用機具....................................................60

4 安裝驅動管................................................ 61

5 安裝環狀把手............................................ 61

6 安裝變速箱................................................ 62

7 調整鋸齒條................................................ 62

8 裝上背帶....................................................63

9 連接電源....................................................64

10 開機...........................................................64

11 關機...........................................................64

12 超載開關....................................................64

13 潤滑變速箱................................................ 65

14 機具的存放................................................ 65

15 磨銳說明....................................................65

16 維護與保養................................................ 66

17 減少磨損與避免損壞..................................66

18 重要零件....................................................67

19 規格...........................................................67

20 維護與維修................................................ 68

21 棄置處理....................................................68

22 EC 相符規格聲明...................................... 68

23 一般電動工具安全警告.............................. 69

親愛的女士們，先生們！非常感謝您選擇 STIHL 公司的優良產品。

本產品是採用現代生產作業並在嚴格的品管保證措施下製造的。我們全力以赴，以便用戶能對我們的產品感到滿意，使用起來得心應手。

如果您對於該產品有疑問，請您與有關經銷商或者直接向我們的行銷部門諮詢。

祝您事事如意

Dr. Nikolas Stihl

1 關於本使用說明

1.1 圖形符號

本儀器所用到的所有圖形符號，將於本使用說明中加以闡釋。

1.2 文字段落的標示

警告

可能發生意外事故、人身傷害或嚴重財物損失的危險警告。

注意

針對可能會對機具本身及各個元件造成毀損而提出警告。

1.3 技術上的持續發展

STIHL 公司不斷致力於機器和機具的進一步開發和改進。由於這個緣故，我們可能會定期修改本公司產品的設計、工程與外觀。

因此，本說明書中可能不含某些更動、修改或改進功能。

2 安全預防措施和工作技巧

由於機具是一種高速、快速切割的電動工具，具有非常鋒利的切割鋸片，伸展範圍大，故須在作業時遵守特別安全預防措施。

調試前必須仔細閱讀並瞭解所有本用戶手冊，並將其存放在安全地點，以備日後參考之用。若未能遵守用戶手冊的指示，可能會導致嚴重甚至致命的傷害。

請遵守所有適用的當地安全法規，例如由貿易組織，社會保險機構，勞動安全部門等

如果您之前從未使用過電動工具：讓您的經銷商或其他有經驗的用戶向您展示如何操作機器-或參加專門的課程來學習如何操作機器。

說明書初本

0000000888_019_TWN

採用無氯紙張印刷

印刷油墨中含有植物油，紙張可供回收。

0458-277-9721-A. VA1.D21.

56 0458-277-9721-A

Page 57

2 安全預防措施和工作技巧繁體中文

未成年人不得使用電動工具-除非有 16 歲以上的青少年在監督下指示。

務必與孩童、動物和旁觀者保持適當的距離。在不使用機具時，必須以不會對任何人造成危險

的方式擺放。確保未獲得授權者無法使用機具。使用者應對造成其他人的意外傷害及財物損失負

責。出借或出租電動工具時，務必附上本用戶手冊。

請務必確保使用此工具的人清楚暸解本使用說明書中的資訊。

根據國家和/或地區或地方法規的規定，可能會限制在一天中的某些小時使用發出噪音的機器。

任何操作切斷機的人必須有充足休息、身體健康、精神狀況良好。

若您有任何可能因工作繁重而導致惡化的病症，請在操作機具前徵詢醫生的意見。

任何飲酒或服用會影響反應能力之藥物者，都不得操作電動工具。

僅將機器用於切割籬笆、矮樹、細樹幹和灌木叢等。

其他用途不在允許範圍內，並可能導致意外或機具損壞。

在機器上開始任何工作之前，請務必切斷機具的電源 – 否則有發生事故的危險！

絕對不要用拉扯電線的方式將電源線從墻壁插座中拔出。拔除電源線時，請抓插頭，而非電線。

不合規的延長線可能會造成危險。使用延長線時，請確保保持最小的導線橫截面

（請參閱標題為「將機器連接至電源」的章節）。

延長線連接頭和耦合必須防水或佈設在不會碰到水的地方。

請務必使用 STIHL 明確允許此電動工具使用的切割鋸片和配件，或是在技術規格上與這些零件和配件完全相同者。如果您在這方面有任何疑問，請向服務經銷商諮詢。請務必使用高品質的零件和配件，以免造成意外事故並損壞機具本身。

STIHL 建議使用 STIHL 原廠工具和配件。這些零件都是為本產品而特別設計的，可滿足您要求的工作效能。

切勿嘗試以任何方式改裝您的電動工具，因為改裝可能會造成人員受傷。使用未經授權的附件而造成的人身傷害及財物損失，STIHL 概不負責。

不要使用高壓洗滌器清潔電動工具。強力水柱可能會損害機具零件。

請勿用水噴灑電動工具。

2.1 服裝與裝備

穿著符合規定的防護工作服並配帶適當的裝備。

衣著必須結實又完全無礙於自由活動。穿緊合貼身的衣服，例如鍋爐服，而不要寬鬆的外套。

請勿穿衣服，以免被被樹枝、樹叢或機具的運轉零件卡住。請勿穿戴圍巾、領帶或首飾。將肩膀以上的長髮系緊並束好。

穿上具有鋼鞋頭和防滑鞋底的安全鞋。

警告

為了降低眼睛受傷的危險，請佩戴合適的并符合歐洲 EN 166 標準的安全眼鏡。請確保安全眼鏡能貼身佩戴。

戴上「個人」聽力保護器，例如護耳罩。若要防止物品掉落而傷及頭部，請戴上安全帽。

請佩戴使用耐久材料製成的高強度保護手套（例如皮革材料）。

STIHL 可以提供整套的保護裝備。

2.2 搬運機具

請始終關閉電動工具，並從電源上拔下插頭。在運輸機器之前，即使短距離，也要始終將鞘鞘

套在刀片上。對帶有可調鋸齒條的機具：接合刀桿。對於具有規定運輸位置的機器：將切刀桿置於運

輸位置並使其嚙合。請攜帶由軸適當平衡的電動工具——切割鋸片應

在您的後方。

為降低燒傷的危險，請勿觸摸齒輪箱。

放在車上運輸：妥善放置電動工具，防止傾倒和損壞。

2.3 開始工作前

檢查您電動工具的操作安全狀況 – 請參閱本用戶手冊中相關的章節：

機具的電壓和頻率（參見銘牌）與電源的電壓

–

和頻率必須相同。檢查鏈接線、電插頭和延長線是否有損壞。切

–

勿使用損壞的電線、聯結器或插頭不符合規範的電源線

0458-277-9721-A 57

Page 58

277BA020 KN

5m (17ft)

繁體中文 2 安全預防措施和工作技巧

延長線的插座必須防濺。

–

為降低絆倒的風險，請定位和標記連接電纜，

–

以免遭損壞或危害他人。起動閉鎖拉桿和觸發開關須可自由移動——開

–

關在鬆開狀態下須歸回怠機位置。切割鋸片必須正確擰緊並處於安全操作狀態下

–

（乾淨，鋒利，無彎曲或變形），正確安裝並用 STIHL 樹脂溶劑（潤滑劑）徹底噴塗對於帶有可調刀桿的機器：調節機構必須卡入

–

起始位置對於運輸位置已定義的機器（切刀桿緊靠軸折

–

疊）：切勿在運輸位置啟動機器切勿擅自調節操縱及安全裝置

–

必須保持把手的乾淨和乾燥 - 不能沾上油和污

–

物 - 這對於安全運轉非常重要。根據身體高度調整背帶和手柄。請遵守「裝上

–

背帶」一章

為避免人員受傷，請勿操作損壞或組裝不當的電動工具。

要準備使用線束時的緊急情況，請執行以下操作：練習快速設置機器。為了避免損壞，請勿在練習時將機器拋擲至地面。

為降低觸電風險：

請務必將發動機分析儀連接到正確安裝的電源

–

插座中。使用的任何延長線都必須符合特定應用的規格

–

請檢查電源線、延長線、插頭和耦合器的絕緣

–

材料是否處於良好狀態。

2.4 握持及操作機具

請務必以雙手握緊把手，以握緊機具。

將右手放在控製手柄上，左手放在軸上的環形手柄上 - 這也適用於慣用左手的人。請以手指和拇指握牢把手。

請確保始終立足並握住機器，以使切割刀片始終背對身體。

某些版本的機具可於肩帶上攜帶，以減輕操作者腰帶上的重量。

2.5 工作時候

如果即將出現危險，或在應急情況下，請立即關閉馬達——鬆開觸發開關和起動閉鎖。

遠離電源線–觸電危險！

為降低因移動中鋸片或掉落切割物而受傷的風險，請勿讓旁觀者站立在距您 5 米的範圍內。還必須相對於物體（車輛，窗戶玻璃）保持該距離財產損失風險！

隨時注意切割鋸片 - 請勿切割您看不見的籬笆區域。

切割較高的籬笆時請特別小心，開始工作前先檢查籬笆另一側的狀況。

驅動馬達不防水。為降低短路或電擊風險，請勿在雨中、在潮濕或非常潮濕的地方操作電動工具。

下雨時，請勿將電動工具留在室外。在滑溜的場地中需特別小心 - 潮濕、下雪、結

冰、斜坡上、不平坦路面。清除所有掉落的樹枝、樹叢及殘枝。當心障礙：樹樁，樹根 – 絆倒或絆倒的危險！請務必確定您站立的地方平穩且安全。

2.5.1 在高處作業時：一定要使用升降籃

–

切勿在梯子上或樹上使用本機具

–

絕對不要在站立處不穩的地方工作

–

絕對不要以單手使用本機具

–

佩戴聽覺保護裝備時請提高警覺，因為此時您可能不易聽到警告（喊叫、警報等）。

開始疲倦或感到疲勞時請稍事休息 – 發生事故的危險！

冷靜小心的工作 - 在白天工作，且僅在視野好的情況下工作。謹慎行事，請勿使他人處於危險之中。

58 0458-277-9721-A

Page 59

2 安全預防措施和工作技巧繁體中文

機具運轉時變速箱會變熱。為降低燒傷的危險，請勿觸摸齒輪箱。

假若機具使用過程中出現非正常負荷時 (例如：經由重擊或摔落所造成的強力作用)，則務必檢查機具並確定安全無慮後，方可繼續操作，另請參閱＜開始工作前＞章節。請確保安裝裝置正常運作。切勿使用不再安全的電動工具。若有疑問，請聯絡經銷商。

檢查籬笆和工作區域，避免損壞切割鋸片：

去除石頭、岩石、金屬碎片和其他硬物。

–

在靠近地面的地方工作時，確保切刀刀片之間

–

沒有沙子或石頭進入等切割在電網旁邊或接觸電網的籬笆時請特別小

–

心。

請勿碰觸電線 - 切勿切斷電線 - 為避免電擊風險！

引擎運轉時請勿碰觸切割鋸片。如果切割鋸片被厚樹枝或其他障礙物阻塞，在釋放鋸片前，請立即關機，並從電源拔下插頭。

如果籬笆非常多灰塵或髒污，切割時請經常在鋸片上噴灑 STIHL 樹脂溶劑。這將顯著降低葉片摩擦力，樹液的侵蝕作用和灰塵顆粒的堆積。

操作時產生的灰塵可能對健康有害。如果形成粉塵，請佩戴防塵罩。

如果電源線損壞，請立即從墻壁插座中拔下插頭，以免觸電。

絕對不要用拉扯電線的方式將電源線從墻壁插座中拔出。拔除電源線時，請抓插頭，而非電線。

請避免損壞電源線。請勿駕車越過電源線，卡住或拉扯電源線。

請準確放置連接電纜和延長線：

請勿在邊緣、凸出或尖銳的物體上擦拭電線

–

請勿在門窗內或下夾住或擠壓電線

–

如果電線被扭曲——請拔下電動工具插頭，並

–

使電線變直請避免與切割配件接觸。

–

請始終從電纜捲軸完全展開延長線，以免因過

–

熱起火。

人員離開電動工具前：請關閉電動工具，並從電源拔下插頭。

在操作過程中，請每隔一小段時間即檢查切割鋸片的情況，或是在一發現有切割異常的情況時，請立即檢查切割配件。

關閉電機；等候切割鋸片完全靜止; 拔下電源

–

線檢查狀況和牢固的座椅，查看是否有裂縫

–

確保切割鋸片鋒利

–

要更換切割刀片時，請關閉機器電源並拔下電源線。若馬達不慎起動，有受傷的危險！

請始終從馬達中清除植物殘留物、晶片、樹葉和過多的潤滑劑 - 為降低起火風險！

2.6 工作結束後

務必清理機具的灰塵和髒污，切勿使用油性溶劑。

用 STIHL 樹脂溶劑噴灑切割刀片。讓馬達轉動一下，使溶劑均勻滲透。

2.7 振動

長時間使用電動工具後，可能會因振動而引起手肘血液循環疾病 (白指症)。

目前尚無法明確定出合理的使用時間長度建議，因為這牽涉到許多影響因素。

出現下列情況時，可延長使用時間：

雙手防護 (佩戴保暖手套)

–

工作休息

–

出現下列情況時則需縮短使用時間：

擁有容易產生血液循環不良的個人體質 (特徵：

–

經常出現手指冰冷、刺痛感)。環境溫度較低。

–

用力抓住把手 (手握太緊會造成血液循環不

–

良)。

長期或長時間使用機具的人員應密切關注手部與手指的狀況，若出現上述症狀 (例如感覺手指發麻)，應接受醫生檢查。

2.8 維護與維修

在進行任何維護作業前，請始終關閉機具，並從電源拔下插頭，以降低因馬達意外起動而受傷的風險。

定期保養機具。不得進行任何說明手冊所述之外的任何維護與維修工作。所有其他工作都必須由服務經銷商進行。

STIHL 建議維修工作必須交由經過授權的 STIHL 服務經銷商進行。STIHL 經銷商會獲得定期參加訓練課程的機會，也能獲得必要的技術資訊。

只能使用高品質的替換零件，以免造成意外事故並損壞機具本身。如果您在這方面有任何疑問，請向服務經銷商諮詢。

STIHL 建議使用正牌的 STIHL 替換零件。這些零件都是為機具機型而特別設計的，可滿足您要求的工作效能。

請勿嘗試以任何方式改裝您的電動工具，因為改裝會造成人員受傷。

請定期檢查電源線和插頭的絕緣材料是否處於良好狀態，且沒有顯示老化跡象（脆性）。

電子元件（如電源線）僅可由有資質的電工維修或替換。

0458-277-9721-A 59

Page 60

277BA021 KN

277BA022 KN

389BA050 KN

繁體中文 3 使用機具

用布擦拭塑膠元件。請勿使用侵蝕性清潔劑。這些清潔劑可能會損壞塑膠。

切勿用水噴灑機具。請檢查安裝裝置和切割附件上安裝螺釘的禁度，

如有需要則重新擰緊。在需要時清潔馬達外殼的冷卻空氣進口。將機具存放在安全且乾燥之處。

3 使用機具

3.1 切割季節

遵守各國/地區相應的國內籬笆切割規定及法規。請勿在他人休息的時段使用電動工具。

3.2 準備

首先使用剪枝剪或鏈鋸剪出較粗的樹枝和樹枝。

3.3 切割順序

如果需要徹底切割，請分幾個階段每次切割一小段。

先切割籬笆兩側，再切割頂端。

3.4 棄置處理

請勿將切割下來的殘枝丟入垃圾桶中，這些可用於堆肥！

3.5 工作技巧

3.5.1 橫向切割（鋸齒條斜線切割）

警告

K 變型不適用於在貼近地面的切割。

3.5.2 垂直切割（鋸齒條斜線切割）

在沒有站立的情況下直接於籬笆旁邊的切割，如操作者與籬笆之間的花壇。

在隨著籬笆移動時，上下呈弧形擺動鋸齒條—— 使用切割鋸片的兩側。

3.5.3 垂直切割（鋸齒條斜線切割）

無需他人協助的情況下達到額外的伸展範圍。在隨著籬笆移動時，上下呈弧形擺動鋸齒條——

使用切割鋸片的兩側。

從站立位置貼近地面的切割，如矮灌木叢。

60 0458-277-9721-A

Page 61

277BA023 KN

277BA024 KN

238BA016 KN

7 8

277BA025 KN

4 安裝驅動管繁體中文

3.5.4 頂部切割（鋸齒條斜線切割）

垂直握住並擺動剪籬機，這會產生較大的範圍。

警告

高架工作位置很累，並且出於工作安全的考慮，應僅在短期內使用。將可調式切刀桿設置為最合適的角度，這樣修剪器可以保持在較低的，較不累人的位置，同時仍能提供足夠的支撐力。

3.5.5 橫向切割（鋸齒條直線切割）

4 安裝驅動管

► 拉下驅動管的保護蓋。 ► 將驅動管 (1) 推入馬達外殼 (2)，直至標記 (A)

處，同時來回轉動驅動管。

► 將螺釘 (3) 緊緊擰入外殼。

5 安裝環狀把手

在沒有站立的情況下直接於籬笆旁邊的切割，如操作者與籬笆之間的花壇。

橫向推動剪籬機時，以 0° 到 10° 的角度握住鋸齒條。

將鋸片呈弧狀向籬笆外側推，讓碎屑落在地面上。

0458-277-9721-A 61

Page 62

277BA026 KN

277BA007 KN

277BA027 KN

277BA016 KN

繁體中文 6 安裝變速箱

► 將夾鉗（1）放在環狀把手（2）中，並將其放

在吊耳（3）和軸（5）上的手軟管（4）之間 ► 靠著主軸 (6) 壓下夾子 ► 對齊各個孔 ► 插入帶墊圈 (8) 的螺釘 (7) ► 裝上方螺帽 (9) 和螺釘

► 在驅動管的末端插入夾鉗 (5) 的槽之上後，將

變速箱推到底。 ► 盡可能擰緊夾緊螺釘 ► 對準減速器（3） ► 擰緊固定螺絲

7 調整鋸齒條

► 對準環狀把手 (2)，並將其移到最舒服的位置距離 (A) 不得超過 45 cm。建議：約 35 cm。

► 旋緊螺釘

7.1 調整機構 125°

6 安裝變速箱

► 轉鬆緊固螺釘 (1)。 ► 對齊滑動套筒 (2)——須與角驅動中的開口齊

平。

► 將變速箱 (3) 推至驅動管 (4) 上，在需要時來回

轉動變速箱。

在此版本中，鋸齒條相對於主軸的角度可從 0° （完全平直）調整至 45°（4 階段上調）和 80°（7 階段下調）。可能有十二個可個別調整的工作位置。

此外，鋸齒條可設定為所確定的運輸位置。

62 0458-277-9721-A

Page 63

277BA009 KN

277BA010 KN

277BA011 KN

277BA028 KN

8 裝上背帶繁體中文

警告

僅於切割鋸片停止時才進行調整——關閉馬達。

警告

機具運轉時變速箱會變熱。請觸碰齒輪箱——燙傷危險！

警告

進行調整時，請勿抓鋸片——受傷危險！

► 拉回滑動套筒 (1)，用拉桿 (2) 使接頭移動打孔

條內一個或多個孔的距離

► 再次鬆開滑動套筒 (1)，使螺栓卡入打孔條 (3) 當卡住螺栓時（完成調整後），滑動套筒將再次

與外殼齊平。

7.2 運輸位置

警告

當關閉馬達，以及用鋸片擋板覆蓋鋸片時，鋸齒條僅須從工作位置移入運輸位置，或從相反方向移動。

警告

機具運轉時變速箱會變熱。請觸碰齒輪箱——燙傷危險！

► 關閉馬達 ► 穿過鋸片擋板 ► 拉回滑動套筒 (1)，使用拉桿 (2)，以主軸為支

點使接頭向上，直至鋸齒條與主軸平行 ► 再次鬆開滑動套筒 (1)，使螺栓卡入外殼專用位

置當卡住螺栓時（完成調整後），滑動套筒將再次

與外殼齊平。

8 裝上背帶

某些版本的機具可於肩帶上攜帶。背帶的樣式和型號取決於市場現狀。

8.1 肩帶

為在運輸時壓縮機具空間，在此版本中，鋸齒條可與主軸平行地擺動，並鎖在該位置。

0458-277-9721-A 63

► 背上肩背帶 (1)

Page 64

238BA008 KN

238BA009 KN

277BA029 KN

繁體中文

► 調整肩背帶的長度，使鑰匙扣 (2) 位於約右臀

部下一隻手寬處

9 連接電源

機具的電壓和頻率（參見銘牌）必須符合連接電源的電壓和頻率。

連接電源的最低限度熔斷保護必須符合指定規格請參見「規格」。

如果接地差動電流超過 30 mA，機具必須透過接地漏電斷路器連接電源以中斷供電。

電源連接必須符合 IEC 60364 及相關國家法規的規範。

9.1 延長線

延長線的設計需至少具有機具上連接電纜的相同特徵。請遵從連接電纜上的設計標記（類型名稱）。

視乎電源電壓和電線長度，電線內的鐵心須具有以下最小截面積。

電線長度最小截面積 220 V - 240 V：最多 20 m

20 m 到 50 m 100 V - 127 V：

最多 10 m 10 m 到 30 m

1.5 mm

2.5 mm

AWG 14 / 2.0 mm AWG 12 / 3.5 mm

2 2

9 連接電源

► 請在延長線中做一個環 (3) ► 將環 (3) 穿過開口 (4) ► 將環 (3) 滑入鉤 (5)，並拉緊 ► 將延長線插入正確安裝的插座中

10 開機

► 確定您站立的地方安全平穩 ► 請雙手握住機具——右手握住控制把手——左

手握住環狀把手。 ► 請直立——在放鬆的位置握住機具，並始終使

機具位於身體右側。 ► 切割附件不得接觸任何物體或地面 ► 按下起動閉鎖拉桿 (1)，並保持住。 ► 擠壓觸發開關 (2)，並保持住。

11 關機

► 鬆開觸發開關和起動閉鎖拉桿。

► 將插頭 (1) 插入延長線耦合器 (2)。

9.2 應力消除夾，應力消除翼片（支撐延長線，並減少了延長線插座和修剪器插頭斷開的可能性）

應變減壓（電纜固定器）可保護連接電纜免受損壞。

警告

請注意，在您放開油門和起動閉鎖拉桿後，切割配件會繼續運轉一陣子——飛輪效應。

在較長的工作間歇時段內，請從電源拔下插頭。在不使用機具時，請將它關閉，以免對其他人造

成危險。請保管好機具，避免未獲得授權者使用。

12 超載開關

機具配備超載開關。

64 0458-277-9721-A

Page 65

13 潤滑變速箱繁體中文

如果出現以下原因所致的機械超載，超載開關會切斷電源

過度餽電

–

馬達速度「致命」

–

修剪機鋸片卡入切割物內

–

如果超載開關切斷了電源： ► 從切割物取下修剪機鋸片 ► 約等 3 分鐘，直至超載開關冷卻

請勿在這此期間啟動機具，否則會大幅延長冷卻時間。

機具再次啟動後： ► 使機具在無負載的情況下運行約 15 秒——這樣

可冷卻馬達的繞組，大幅延遲超載開關的重新觸發功能。

13 潤滑變速箱

13.1 鋸片驅動

對於鋸片驅動，請使用 STIHL 的剪籬機專用齒輪潤滑劑（特殊配件）。

► 請定期和每隔約 25 個作業小時後檢查潤滑劑注

入情況

► 擰鬆鎖定螺釘 (2)——如果螺釘內看不到潤滑

劑，則擰緊潤滑劑管

► 擠最多 5 g 的潤滑劑到齒輪裝置內

注意

請勿將潤滑劑注滿齒輪裝置。 ► 擰鬆潤滑劑管

► 重新裝上螺釘 (2) 並擰緊

14 機具的存放

若將有約 3 個月或以上的時間不使用機具 ► 清潔切割鋸片，檢查狀況並噴上 STIHL 樹脂溶

劑 ► 為鋸片裝上鋸片擋板 ► 徹底清潔機具，尤其是通風槽 ► 使用馬達外殼底部的內建環將機具儲存在乾

燥、安全的地方。避免他人隨意使用（例如，

兒童）

15 磨銳說明

切割效能及狀況開始變差 (也就是鋸片經常被樹枝

► 請定期和每隔約 25 個作業小時後檢查潤滑劑注

入情況

► 擰鬆鎖定螺釘 (1)——如果螺釘內看不到潤滑

劑，則擰緊潤滑劑管

► 擠最多 5 g 的潤滑劑到齒輪裝置內

注意

請勿將潤滑劑注滿齒輪裝置。 ► 擰鬆潤滑劑管

► 重新裝上螺釘 (1) 並擰緊

13.2 角驅動

對於角驅動，請使用 STIHL 的剪籬機專用齒輪潤滑劑（特殊配件）。

0458-277-9721-A 65

卡住) 時：將切割鋸片磨銳。最好將切割鋸片交由經銷商，由其使用工廠的磨

銳工具重新磨銳。 STIHL 建議您送交 STIHL 服務經銷商。

您也可以使用平面的橫鋸型磨銳挫刀。按照指定角度 (請參閱〈規格〉一章) 握穩磨銳挫刀。 ► 只需磨銳切割邊緣 - 切勿磨銳切割鋸片的外突

鈍面零件或切割鋸片擋板 (請參閱〈重要零件〉

一節)。 ► 一律朝切割邊緣磨銳。 ► 銼刀只有向前銼時才有磨銳的效果，在銼刀向

後移動時，請將銼刀提起，使其離開鋸片。 ► 使用磨刀石去掉切割邊緣的毛邊。 ► 盡量不要太用力。 ► 磨銳後，清潔銼刺或灰塵，然後在切割鋸片上

噴灑 STIHL 樹脂溶劑。

Page 66

繁體中文 16 維護與保養

注意

如果切割鋸片變鈍或磨損，請勿操作機具，否則會產生額外負荷，切割效果也不理想。

16 維護與保養

以下時間間隔僅適用於一般操作情況。如果您每日工作時間很長或操作環境惡劣（在灰塵很重的工作區域等），可能要縮短指定的時間間隔。

開始工作前

每週

每月

每 12 個月

損壞後

如有需要

出現故障時

整個機具目視檢查 X

清潔 X

冷卻空氣進口目視檢查 X

清潔 X

切割鋸片目視檢查 X

清潔

1)2)

磨尖交由服務經銷商更換

潤滑變速箱檢查 X

補充 X

碳刷。每操作 100 小時後交由服

易裝拆的螺絲及螺帽調緊 X 安全警告標籤更換 X

1)STIHL 建議您送交合格的 STIHL 服務經銷商。2)清潔後，請噴灑 STIHL 樹脂溶劑

務經銷商檢查交由服務經銷商更換

17 減少磨損與避免損壞

遵守使用本手冊的指示有助降低電動工具不必要地耗損與損壞的風險。

須以本說明手冊所述適當的謹慎和小心操作、保養和儲存電動工具。

使用者須對不遵守本手冊中的安全預防措施、操作和維護指示所致的一切損害負責。尤其是：

未經 STIHL 核准而修改或改裝產品。

–

使用非認可或不適用於產品的工具配件或劣質

–

的工具配件。將產品用於非指定用途。

–

將產品用於體育或競技性活動。

–

由於繼續使用帶有缺陷元件的產品所引起的相

–

應損壞。

17.1 保養工作

須定期進行「保養圖表」中所述的一切操作。如果擁有者無法執行這些保養操作，則應由服務經銷商進行。

STIHL 建議維修工作必須交由經過授權的 STIHL 服務經銷商進行。STIHL 經銷商會獲得定期參加訓練課程的機會，也能獲得必要的技術資訊。

如果未執行這些維護工作，則可能會發生損壞事件，必須由使用者自行負責。對此包括下列其他情況：

–

在完成每日的工作或一天結束後

X X X

因疏忽或保養不足所致馬達損壞（如不清潔冷

卻空氣進口）。

因電線連接錯誤（電壓、連接電纜的額定電壓

不足）所致損壞。

66 0458-277-9721-A

Page 67

277BA030 KN

18 重要零件繁體中文

由於存放不當所造成的腐蝕及其他相關的損

–

壞。因使用劣質替換零件而造成產品損壞。

–

17.2 磨耗零件

即使根據說明正常作業，電動工具的某些零件也會出現正常磨耗，所以須視乎鋸片類型和使用期限適時更換。這其中還包括一些配件：

切割鋸片

–

19 規格

19.1 馬達

額定電壓： 230 - 240 V 額定電流： 2.6 A 頻率： 50 Hz 功耗： 600 W 保險絲： min. 10 A 保護等級：

II、E

19.2 切割鋸片

18 重要零件

鋸片類型：雙側橫向磨銳角度： 45° 鋸齒間距： 35 mm 衝程速率： 4000 rpm 切割長度 500 mm

19.3 長度

包括切割鋸片的總長度 HLE 71： 2540 mm HLE 71 K： 2110 mm

19.4 重量

整個，含變速箱 HLE 71： 5.9 kg

HLE 711)：

6.5 kg HLE 71 K： 5.6 kg HLE 71 K1)：

6.2 kg

1)適用於英國的 10 m 電源線版本

19.5 聲音與震動等級

1 環狀把手 2 驅動管 3 承重環（HLE 71） 4 起動閉鎖 5 開關 6 應變減壓（電線護圈） 7 電源線 8 角起子 9 切割鋸片 10 鋸片擋板 (防護罩) 11 變速箱 12 螺釘插頭、鋸片驅動 13 螺釘插頭、角驅動 14 四分之一 15 調整拉桿 16 滑動套筒 # 序號

聲音與振動等級按正常最大速度時的作業狀態確定。

有關使用者在 2002/44/EC 震動相關規範符合性的詳細資訊，請參閱 www.stihl.com/vib/

19.5.1 依據 EN 60745‑2‑15 的聲壓等級 L

HLE 71： 84 dB(A) HLE 71 K： 85 dB(A)

19.5.2 依據 EN 60745‑2‑15 的聲率等級 L

HLE 71： 95 dB(A) HLE 71 K： 96 dB(A)

19.5.3 依據 EN 60745‑2‑15 的振動等級 a

HLE 71：左把手：

右把手：

7.6 m/s

3.6 m/s

HLE 71 K：左把手：

右把手：

6.9 m/s

4.3 m/s

依據歐盟指令 2006/42/EC 規範，聲壓等級和聲率等級的 K‑係數為 2.0 dB(A)；依據歐盟指令 2006/42/EC 規範，振動等級的 K‑ 係數

為 2.0 m/s2。

2 2

0458-277-9721-A 67

Page 68

000BA073 KN

繁體中文 20 維護與維修

上述振動值根據標準化測試程序測量，並可用於對比電動工具。

視乎具體使用類型，實際振動情況可能與上述值出現偏差。

上述振動值可作為使用者可能接觸振動之初始評估。

必須對實際的振動接觸情況進行預估。此步驟還需要考慮電動工具關閉的時間以及在開啟但空載運行時的時間。

請遵從旨在減少振動接觸的措施，以保護使用者 ——參見「安全預防措施和工作技巧」一章的「振動」部分。

19.6 REACH

REACH 是歐盟法規，代表化學物質的登記 (Registration)、評估 (Evaluation)、授權 (Authorisation) 和限制 (Restriction)。

有關 REACH 法規 (EC) No. 1907/2006 的合規性資訊，請參閱 www.stihl.com/reach。

20 維護與維修

本機具的使用者只能依據本使用說明中所述的方式對油鋸進行保養和維護工作。所有其他的維修工作必須交由服務經銷商來進行。

STIHL 建議維修工作交由經過授權的 STIHL 服務經銷商進行。STIHL 經銷商會獲得定期參加訓練課程的機會，也能獲得必要的技術資訊。

維修機具時，務必使用經 STIHL 認可，可用於該電動工具的替換零件，或使用同等技術規格的替換零件。只能使用高品質的替換零件，以免造成意外事故並損壞機具本身。

STIHL 建議使用 STIHL 原廠替換零件。辨別 STIHL 原廠零件的方法是 STIHL 零件序號、

{ 標誌和 STIHL 零件標記 K (小零件上可能只會出現此標記)。

21 棄置處理

請遵守各國/地區相應的廢棄物處理法規。

STIHL 產品不得丟在垃圾桶中。將產品、配件和外包裝拿到核准的廢棄物處理地點進行環保回收。

請聯絡您的 STIHL 服務經銷商詢問最新的廢棄物處理資訊。

22 EC 相符規格聲明

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

德國宣佈負完全的責任牌號：遠距離電動剪籬機

生產商： STIHL 系列： HLE 71： HLE 71 K：辨識序號： 4813

符合相關歐盟指令 2011/65/EU、2006/42/EC、 2014/30/EU，以及 2000/14/EC 的規格，並依據生產日期時的之規範標準來研發及製造：

EN 55014‑1、EN 55014‑2、EN 60745‑1、 EN 60745‑2‑15、EN 61000‑3‑2、 EN 61000‑3‑3、EN ISO 10517

對於聲率之量測與保證值依據歐盟指令 2000/14/EC 的附錄 V 和國際標準 ISO 11094 的規範來執行檢定。

測量的聲率等級 95 dB(A)

保證的聲率等級 97 dB(A)

技術證明文件保有人： ANDREAS STIHL AG & Co. KG

Produktzulassung 製造年份、製造國及機具編號標示在機具上。完成於 Waiblingen，2020 年 3 月 2 日 ANDREAS STIHL AG & Co. KG pp

Dr. Jürgen Hoffmann 產品數據、規範和許可部負責人

68 0458-277-9721-A

Page 69

23 一般電動工具安全警告繁體中文

23 一般電動工具安全警告

本章節重申了 EN 60745 歐洲標準中關於手持式馬達操作電動工具的預規定一般安全預防措施。 STIHL 須依法逐字列印這些標準化文本。

「2) 電氣預防措施」下發出的安全預防措施和避免觸電的警告不適用於 STIHL 無線電動工具

警告

閱讀所有安全警告與說明。如未能遵守警告與說明可能導致觸電、起火和/或重傷。

保存好所有警告與說明，以供將來參考。警告中的「電動工具」這一術語是指您的電源供

電（有線）電動工具或電池供電（無線）電動工具。

23.1 1) 工作區域安全

a)保持工作區域的清潔和照明充足。雜亂或昏暗的區域可能引發事故。b)不得在爆炸性環境下操作電動工具，如存在易燃液體、氣體或粉塵。電動工具可能產生火花，從而引燃粉塵或氣體。c) 操作電動工具時，不得讓兒童和旁觀者靠近。注意力分散可能導致失去控制。

23.2 2) 電氣安全

a)電動工具插頭必須適用於插座。不得以任何方式修改插頭。不得使用帶有接地電動工具的配接器插頭。未改動的插頭和適用的插座可降低觸電危險。b)避免身體接觸接地表面，如管道、暖氣片、爐灶和冰櫃。如果您的身體接地，可能增加觸電危險。c)不得將電動工具暴露在雨水或潮濕環境中。電動工具進水將提高觸電危險。d)不得濫用電線。嚴禁將電線用於搬運、拉扯或拔出電動工具。讓電線遠離高溫、油脂、鋒利邊緣或移動部件。受損或纏繞的電線將增加觸電危險。e) 當在戶外操作電動工具時，使用適合在戶外使用的延長線。使用適合在戶外使用的電線，降低觸電危險。f)如果必須在潮濕位置操作電動工具，應使用殘餘電流裝置 (RCD) 保護電源。使用 RCD 降低觸電危險。

23.3 3) 個人安全

a)保持警惕，注意當前進行的操作，並在操作電動工具時充分注意使用常識。疲勞或受藥物、酒精影響時，不得使用電動工具。操作電動工具時如果分神，可能導致嚴重的人身傷害。b)使用個人保護裝備。務必穿戴眼部保護裝備。根據對應的環境使用保護裝備，如防塵面具、防滑安全靴、安全帽或聽力保護裝備，可降低個人受傷風險。c)防止意外啟動。連接電源和/或電池組，拿起或搬運工具之前，確保開關處於關閉位置。搬運電動工具時，如果將手指放在開關上，或在開關處於開啟位置時通電可能引起事故。d)在開啟電動工具之前，拆下調整鍵或扳手。留在電動工

具旋轉部件上的扳手或鍵可能引起人身傷害。e) 不得過度延伸。使用適當的支腳並始終保持平衡。這有助於在意外情況下，保持對電動工具的良好控制。f)正確著裝。不得穿著寬鬆的衣服或首飾。讓頭髮、衣服和手套遠離移動的部件。寬鬆的衣服、首飾或長發可能被移動部件卡住。g)如果配有用於灰塵抽取和收集的連接裝置，確保這些裝置的正確連接並使用。使用灰塵收集可降低與灰塵相關的危險。

23.4 4) 電動工具的使用和保養

a)不得強行打開電動工具。針對您的應用情況使用正確的電動工具。以設計的速率運行正確的電動工具，可以更好更安全地完成工作。b)如果開關無法正常開啟關閉，請勿使用此電動工具。無法透過開關控制的電動工具帶有危險，且必須修理。c)執行任何調整、變更配件或存放電動工具之前，從電源斷開插頭和/或從電動工具上切斷電池組連接。此類預防性安全措施可降低意外啟動電動工具的危險。d)將閒置的電動工具存放在兒童無法觸及的位置，且不得讓不熟悉此電動工具或使用說明的人員操作電動工具。電動工具在未經訓練的使用者手上時，具有一定危險性。e)維護電動工具。檢查移動部件是否未對齊或被卡住、部件是否斷開或有其他可能影響電動工具操作的異常狀態。如被損壞，使用前必須對電動工具進行維修。許多事故均由於電動工具維護不當造成。f)保持切割工具的鋒利和清潔。正常維護帶有鋒利切割邊緣的切割工具，可以降低卡死的可能，並更易於控制。g)根據說明使用電動工具、配件、刀具等，並考慮工作狀況和需要執行的工作。將電動工具用於指定用途以外的其他用途，可導致出現危險情況。

23.5 5) 服務

a)電動工具的維修必須由有資質的維修人員進行，且僅允許使用相同的替換零件。以此確保電動工具的安全性。

23.6 剪籬機安全警告

使身體各個部位遠離切割鋸片。在鋸片運轉

–

時，請勿取下切割材料，或拿著要切割的材料。在清潔阻礙的材料時，請確保關閉機具。操作剪籬機時如果分神，可能導致嚴重的人身傷害。在切割鋸片停轉後，請透過把手攜帶剪籬機。

–

當搬運或存放剪籬機時，務必裝上鋸片防護罩。適當地處理剪籬機，可減少切割鋸片可能導致的人身傷害。由於切割鋸片可能接觸到隱藏的電線或您自身

–

的電線，請務必始終透過握住絕緣把手的方式操作電動工具。鋸片接觸帶電電線時，可能導致電動工具金屬部件帶電，從引起觸電。請使電線遠離切割區域。作業時，電源線可能

–

隱藏在灌木叢中，所有可能會被鋸片意外鋸開。

0458-277-9721-A 69

Page 70

繁體中文 23 一般電動工具安全警告

70 0458-277-9721-A

Page 71

23 一般電動工具安全警告繁體中文

0458-277-9721-A 71

Page 72

www.stihl.com

*04582779721A*

0458-277-9721-A

*04582779721A*

0458-277-9721-A

Stihl HLE 71 Instruction Manual [kk, ko, tr, zh]

Specifications and Main Features

Frequently Asked Questions

User Manual

STIHL HLE 71

1 이 사용 설명서에 관하여

1.1 상징 그림

1.2 본문에 표시된 기호

1.3 지속적인 기술 개발

2 안전 수칙 및 작업 방식

2.1 작업복 및 장구

2.2 기계 운반

2.3 작업 전

2.4 기계 잡는 방법 및 가이딩 방법

2.5 작업 시

2.6 작업 후

영어 3 기계 사용법

2.7 진동

2.8 유지보수 및 수리

3.1 절단작업 시즌

3.2 준비

3.3 자르는 순서

3.4 폐기

3.5 작동 방법

영어 4 구동 튜브 장착

6 기어박스 장착

5 고리형 손잡이 장착

7 커터바 조정 영어

7.1 조정 메커니즘 125°

7.2 이동 위치

영어 8 하니스 장착

8.1 어깨끈

9 전원 공급 장치 연결

9.1 연장 코드

10 전원 켜기 영어

11 전원 끄기

12 과부하 차단

영어 13 기어 케이스 윤활유 바르기

13.1 블레이드 드라이브

14 기계 보관

13.2 각 드라이브

15 날세우기 지침

16 유지보수 및 관리 영어

17 마모감소 및 손상방지

17.1 유지보수 작업

18 주요 부품

19 사양

19.1 모터

17.2 마모되기 쉬운 부품

19.2 절단날

19.3 길이

19.4 중량

19.5 사운드 및 진동 레벨

20 유지보수 및 수리 영어

19.6 REACH

21 폐기

22 EC 적합성 선언서

영어 23 일반 동력 기계 안전 경고

23.1 1) 작업장 안전

23.2 2) 전기 안전

23.3 3) 신체 안전

23.4 4) 동력 기계 사용 및 관리

23.5 5) 서비스

23.6 전정기 안전 경고

қазақ 1 Қолдану нұсқаулығына

1.1 Суреттердегі нышандар

1.2 Мәтін бөлімдерінің белгіленуі

1.3 Техникалық әзірленім

2.1 Киімдер мен жарақтар

2.3 Жұмысты бастамас бұрын

2.5 Жұмыс барысында

2.6 Жұмысты аяқтағаннан кейін

2.7 Дірілдер

3 Пайдалану қазақ

2.8 Техникалық қызмет көрсету және жөндеу

3.1 Кесу маусымы

3.2 Дайындық

3.3 Кесу реті

3.4 Кәдеге жарату

3.5 Жұмыс техникасы
