STIHL HLA 65, 85

{

Gebrauchsanleitung
Instruction Manual
Notice d’emploi
Manual de instrucciones

Skötselanvisning
Käyttöohje
Istruzioni d’uso
Betjeningsvejledning
Bruksanvisning
Instruções de serviço
Handleiding
οδηγίες χρήσης

D Gebrauchsanleitung

1 - 31

G Instruction Manual

32 - 59

F Notice d’emploi

60 - 90

E Manual de instrucciones

91 - 120

S Skötselanvisning

121 - 147

f Käyttöohje

148 - 175

I Istruzioni d’uso

176 - 204

d Betjeningsvejledning

205 - 232

N Bruksanvisning

233 - 260

P Instruções de serviço

261 - 289

n Handleiding

290 - 318

g οδηγίες χρήσης

319 - 349

Inhaltsverzeichnis

deutsch

1 Vorwort

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Informationen zu dieser Gebrauchsanleitung

2.1 Geltende Dokumente

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.2 Kennzeichnung der Warnhinweise im Text

2.3 Symbole im Text
3 Übersicht

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3.1 Heckenschneider STIHL HLA 65 und Akku

3.2 Heckenschneider STIHL HLA 85 und Akku

3.3 Symbole

Original-GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.

4 Sicherheitshinweise

4.1 Warnsymbole

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.2 Bestimmungsgemäße Verwendung

4.3 Anforderungen an den Benutzer

4.4 Bekleidung und Ausstattung

4.5 Arbeitsbereich und Umgebung

4.6 Sicherheitsgerechter Zustand

4.7 Arbeiten

4.8 Transportieren

4.9 Aufbewahren

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . .

4.10 Reinigen, Warten und Reparieren
5 Heckenschneider einsatzbereit machen

5.1 Heckenschneider einsatzbereit machen
6 Akku laden und LEDs

Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.

6.1 Akku laden

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

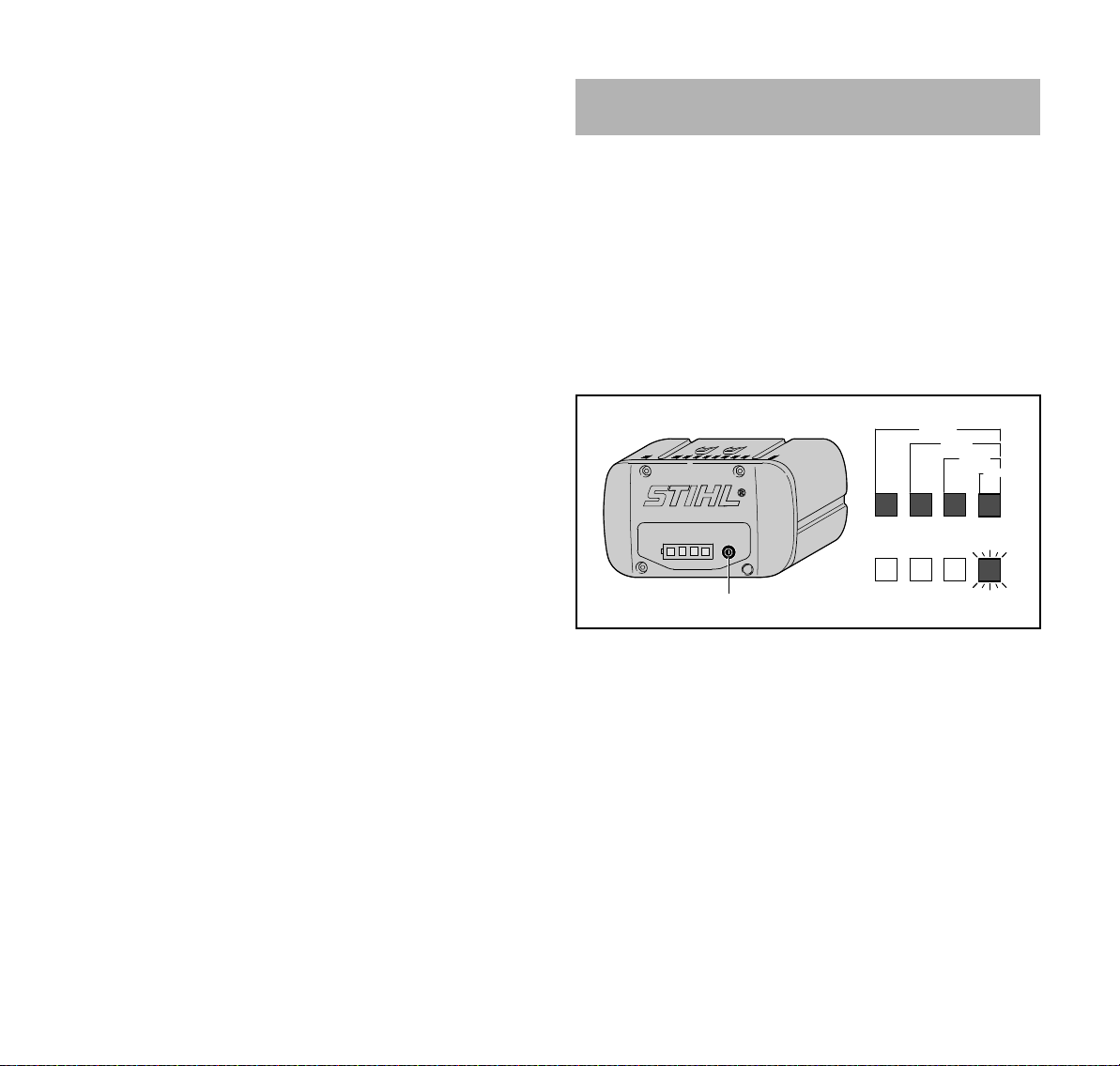

6.2 Ladezustand anzeigen

6.3 LEDs am Akku

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 Heckenschneider zusammenbauen

7.1 Rundumgriff anbauen

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 Heckenschneider für den Benutzer einstellen

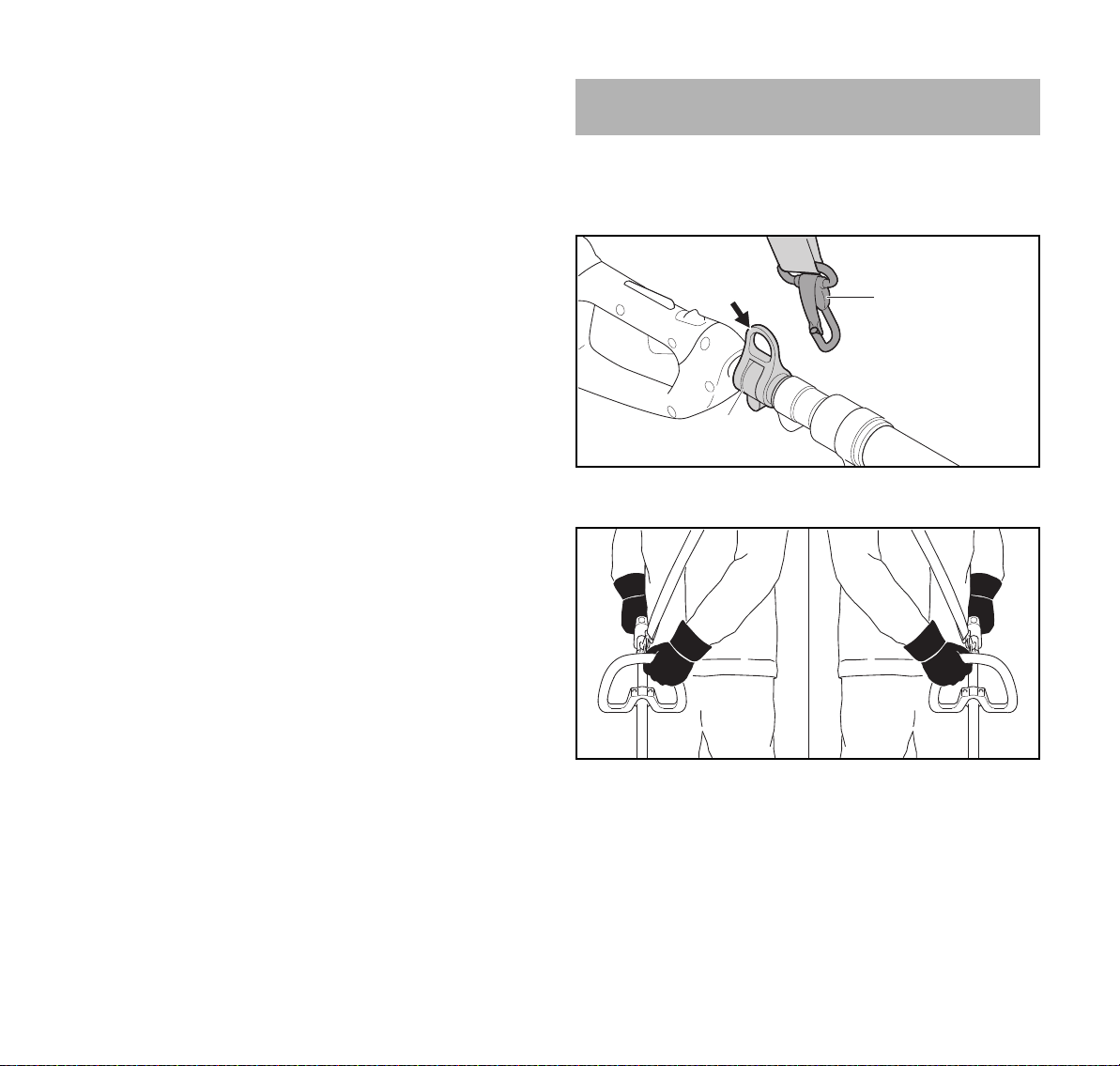

8.1 Tragsystem anlegen und einstellen

8.2 Schaftlänge einstellen

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

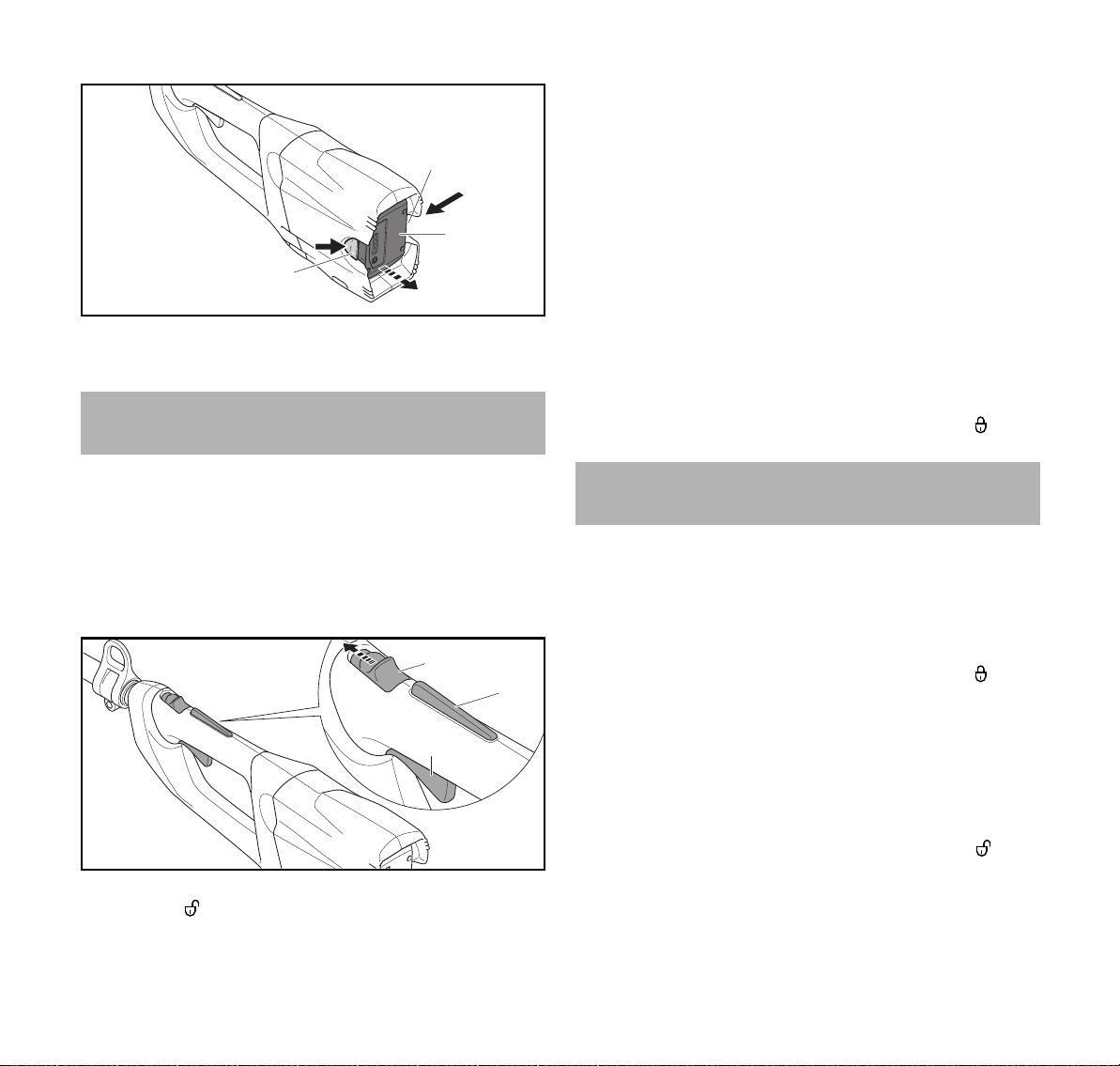

9 Akku einsetzen und herausnehmen

9.1 Akku einsetzen

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

. . . . . . . . . . .

. . . . . . . . . .

. . . . . . . . . .

. . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . .

. . . . . . . . . . . .

. . . . . . . . . . . .

. . . . . . . . . . . . . . . . .

. . . . . . .

. . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . .

9.2 Akku herausnehmen

2

10 Heckenschneider einschalten und ausschalten

2

10.1 Heckenschneider einschalten

2

10.2 Heckenschneider ausschalten

3

11 Heckenschneider und Akku prüfen

3

11.1 Bedienungselemente prüfen

3

11.2 Akku prüfen

3

12 Mit dem Heckenschneider arbeiten

4

12.1 Heckenschneider halten und führen

5

12.2 Winkel der Schneidmesser einstellen

5

12.3 Schneiden

5

13 Nach dem Arbeiten

6

13.1 Nach dem Arbeiten

6
7

14 Transportieren

8

14.1 Heckenschneider transportieren

9

14.2 Akku transportieren

10

15 Aufbewahren

11

15.1 Heckenschneider aufbewahren

12

15.2 Akku aufbewahren

12

16 Reinigen

13

16.1 Heckenschneider reinigen

13

16.2 Schneidmesser reinigen

14

16.3 Akku reinigen

14

17 Warten

14

17.1 Schneidmesser schärfen

14

18 Reparieren

14

18.1 Heckenschneider und Akku reparieren

14

19 Störungen beheben

15

19.1 Störungen des Heckenschneiders oder des

15
15

16
16

Akkus beheben

20 Technische Daten

20.1 Heckenschneider STIHL HLA 65, HLA 85

20.2 Schneidmesser

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

. . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . .

. . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . .

. . . . . . . . . .

16
17

17
17

17
17
18

18
18
19
19

20
20

21
21
21

21
21
21

22
22
22
22

22
22

23
23

24

24
26

26
26

{

© ANDREAS STIHL AG & Co. KG 2018

0458-765-9921-C. VA6.F18.

0000008009_003_D

0458-765-9921-C

Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Verviel­fältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.

1

deutsch

1 Vorwort

20.3 Akku STIHL AP

20.4 Schallwerte und Vibrationswerte

20.5 REACH
21 Ersatzteile und Zubehör

21.1 Ersatzteile und Zubehör
22 Entsorgen

22.1 Heckenschneider und Akku entsorgen
23 EU-Konformitätserklärung

23.1 Heckenschneider STIHL HLA 65, HLA 85
24 Anschriften

24.1 STIHL Hauptverwaltung

24.2 STIHL Vertriebsgesellschaften

24.3 STIHL Importeure
25 Allgemeine Sicherheitshinweise für

Elektrowerkzeuge

25.1 Einleitung

25.2 Arbeitsplatzsicherheit

25.3 Elektrische Sicherheit

25.4 Sicherheit von Personen

25.5 Verwendung und Behandlung des
Elektrowerkzeugs

25.6 Verwendung und Behandlung des
Akkuwerkzeugs

25.7 Service

25.8 Sicherheitshinweise für Heckenscheren

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . .

. . . . . . . . . . . .

26

1Vorwort

26
27

Liebe Kundin, lieber Kunde,

27
27

es freut uns, dass Sie sich für STIHL entschieden haben.
Wir entwickeln und fertigen unsere Produkte in

27

Spitzenqualität entsprechend der Bedürfnisse unserer

27

Kunden. So entstehen Produkte mit hoher Zuverlässigkeit

27

auch bei extremer Beanspruchung.

27

STIHL steht auch für Spitzenqualität beim Service. Unser

28

Fachhandel gewährleistet kompetente Beratung und
Einweisung sowie eine umfassende technische Betreuung.

28
28

Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel

28

Freude mit Ihrem STIHL Produkt.

28
28
29
29
29

Dr. Nikolas Stihl

30

WICHTIG! VOR GEBRAUCH LESEN UND

30

AUFBEWAHREN.

31
31

2 Informationen zu dieser

Gebrauchsanleitung

2.1 Geltende Dokumente

Es gelten die lokalen Sicherheitsvorschriften.
► Zusätzlich zu dieser Gebrauchsanleitung folgende

Dokumente lesen, verstehen und aufbewahren:
– Gebrauchsanleitung STIHL Rückentragsystem

– Gebrauchsanleitung Akku STIHL AR
– Gebrauchsanleitung „Gürteltasche AP mit

Anschlussleitung“

– Sicherheitshinweise Akku STIHL AP

2

0458-765-9921-C

3 Übersicht

deutsch

– Gebrauchsanleitung Ladegeräte STIHL AL 101, 300,

500

– Sicherheitsinformation für STIHL Akkus und Produkte

mit eingebautem Akku: www.stihl.com/safety-data­sheets

2.2 Kennzeichnung der Warnhinweise im Text

GEFAHR

Der Hinweis weist auf Gefahren hin, die zu schweren
Verletzungen oder zum Tod führen.

► Die genannten Maßnahmen können schwere

Verletzungen oder Tod vermeiden.

WARNUNG

Der Hinweis weist auf Gefahren hin, die zu schweren
Verletzungen oder zum Tod führen können.

► Die genannten Maßnahmen können schwere

Verletzungen oder Tod vermeiden.

HINWEIS

Der Hinweis weist auf Gefahren hin, die zu Sachschaden
führen können.

► Die genannten Maßnahmen können Sachschaden

vermeiden.

2.3 Symbole im Text

Dieses Symbol verweist auf ein Kapitel in dieser
Gebrauchsanleitung.

3Übersicht

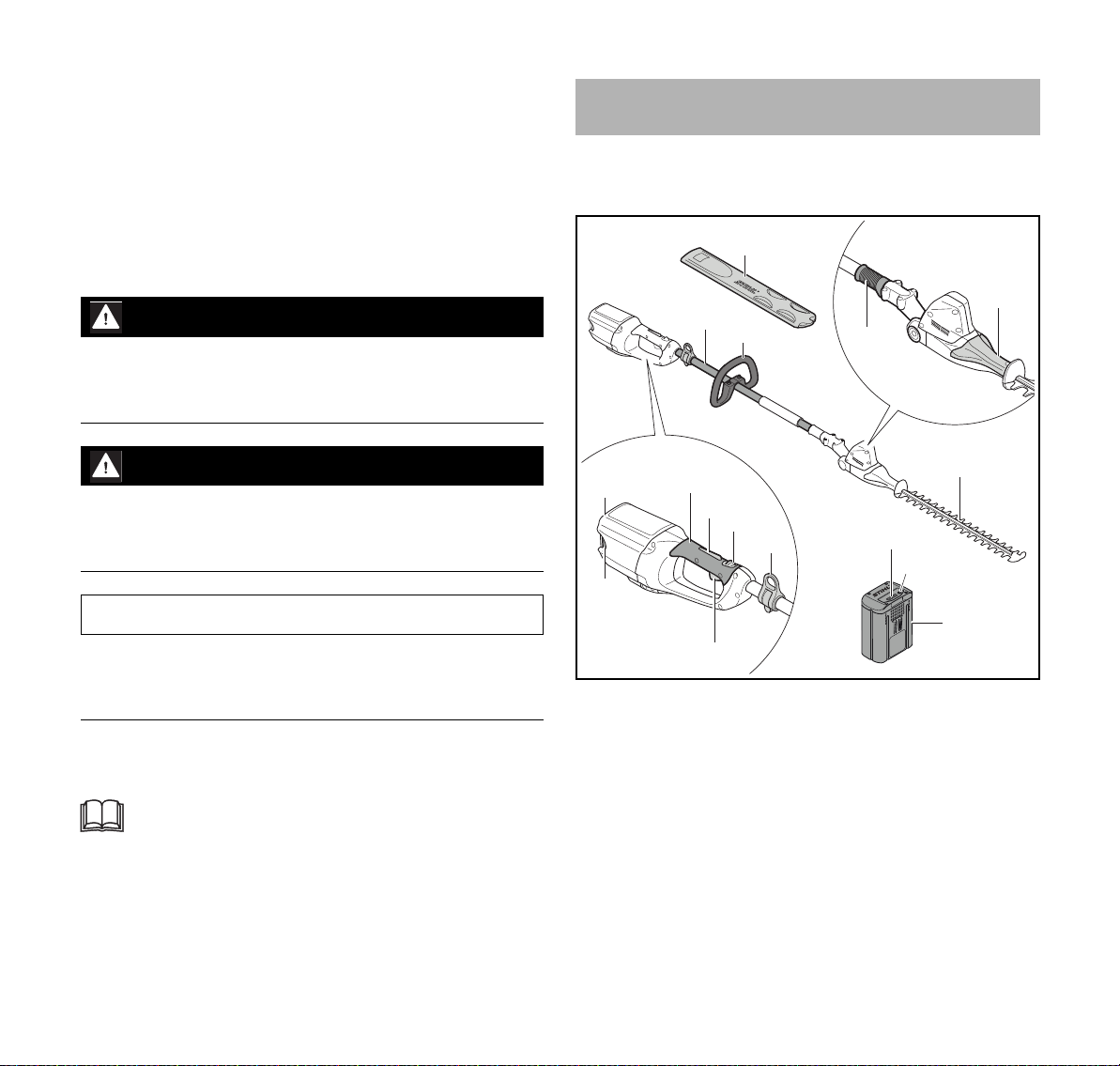

3.1 Heckenschneider STIHL HLA 65 und Akku

3

1

2

#

7

9

10

12

13

8

11

1Schaft

Der Schaft verbindet alle Bauteile.

2 Rundumgriff

Der Rundumgriff dient zum Halten und Führen des
Heckenschneiders.

3 Messerschutz

Der Messerschutz schützt vor Kontakt mit den
Schneidmessern.

4 Schiebehülse

Die Schiebehülse entsperrt die Winkelverstellung der
Schneidmesser.

4

6

14

15

16

#

5

0000-GXX-4559-A0

0458-765-9921-C

3

deutsch

3 Übersicht

5 Schwenkgriff

Der Schwenkgriff dient zum Einstellen des Winkels der
Schneidmesser.

6 Schneidmesser

Die Schneidmesser schneiden das Schnittgut.

7 Akku-Schacht

Der Akku-Schacht nimmt den Akku auf.

8 Sperrhebel

Der Sperrhebel hält den Akku im Akku-Schacht.

9 Bedienungsgriff

Der Bedienungsgriff dient zum Bedienen, Halten und
Führen des Heckenschneiders.

10 Schalthebelsperre

Die Schalthebelsperre entsperrt zusammen mit dem
Rasthebel den Schalthebel.

11 Schalthebel

Der Schalthebel schaltet den Heckenschneider
zusammen mit dem Schaltbügel ein und aus.

12 Rasthebel

Der Rasthebel entsperrt zusammen mit der
Schalthebelsperre den Schalthebel.

13 Tragöse

Die Tragöse dient zum Einhängen des Tragsystems.

14 LEDs

Die LEDs zeigen den Ladezustand des Akkus und
Störungen an.

15 Drucktaste

Die Drucktaste aktiviert die LEDs am Akku.

16 Akku

Der Akku versorgt den Heckenschneider mit Energie.

# Leistungsschild mit Maschinennummer

3.2 Heckenschneider STIHL HLA 85 und Akku

3

4

1

#

8

10

11

2

13

14

5

7

15

16

9

1 Griffschlauch

Der Griffschlauch dient zum Halten und Führen des
Heckenschneiders.

2Schaft

Der Schaft verbindet alle Bauteile.

3 Messerschutz

Der Messerschutz schützt vor Kontakt mit den
Schneidmessern.

4 Schnellspanner

Der Schnellspanner dient zum Einstellen der
Schaftlänge.

5 Schiebehülse

Die Schiebehülse entsperrt die Winkelverstellung der
Schneidmesser.

12

17

#

6

0000-GXX-4560-A0

4

0458-765-9921-C

4 Sicherheitshinweise

L

WA

deutsch

6 Schwenkgriff

Der Schwenkgriff dient zum Einstellen des Winkels der
Schneidmesser.

7 Schneidmesser

Die Schneidmesser schneiden das Schnittgut.

8 Akku-Schacht

Der Akku-Schacht nimmt den Akku auf.

9 Sperrhebel

Der Sperrhebel hält den Akku im Akku-Schacht.

10 Bedienungsgriff

Der Bedienungsgriff dient zum Bedienen, Halten und
Führen des Heckenschneiders.

11 Schalthebelsperre

Die Schalthebelsperre entsperrt zusammen mit dem
Rasthebel den Schalthebel.

12 Schalthebel

Der Schalthebel schaltet den Heckenschneider
zusammen mit dem Schaltbügel ein und aus.

13 Rasthebel

Der Rasthebel entsperrt zusammen mit der
Schalthebelsperre den Schalthebel.

14 Tragöse

Die Tragöse dient zum Einhängen des Tragsystems.

15 LEDs

Die LEDs zeigen den Ladezustand des Akkus und
Störungen an.

16 Drucktaste

Die Drucktaste aktiviert die LEDs am Akku.

17 Akku

Der Akku versorgt den Heckenschneider mit Energie.

# Leistungsschild mit Maschinennummer

Der Rasthebel entsperrt in dieser Position den
Schalthebel.

Der Rasthebel sperrt in dieser Position den
Schalthebel.

1 LED leuchtet rot. Der Akku ist zu warm oder zu
kalt.

4 LEDs blinken rot. Im Akku besteht eine
Störung.

Garantierter Schallleistungspegel nach
Richtlinie 2000/14/EG in dB(A) um
Schallemissionen von Produkten vergleichbar
zu machen.

Die Angabe neben dem Symbol weist auf den
Energieinhalt des Akkus nach Spezifikation des
Zellenherstellers hin. Der in der Anwendung zur
Verfügung stehende Energieinhalt ist geringer.

Produkt nicht mit dem Hausmüll entsorgen.

4 Sicherheitshinweise

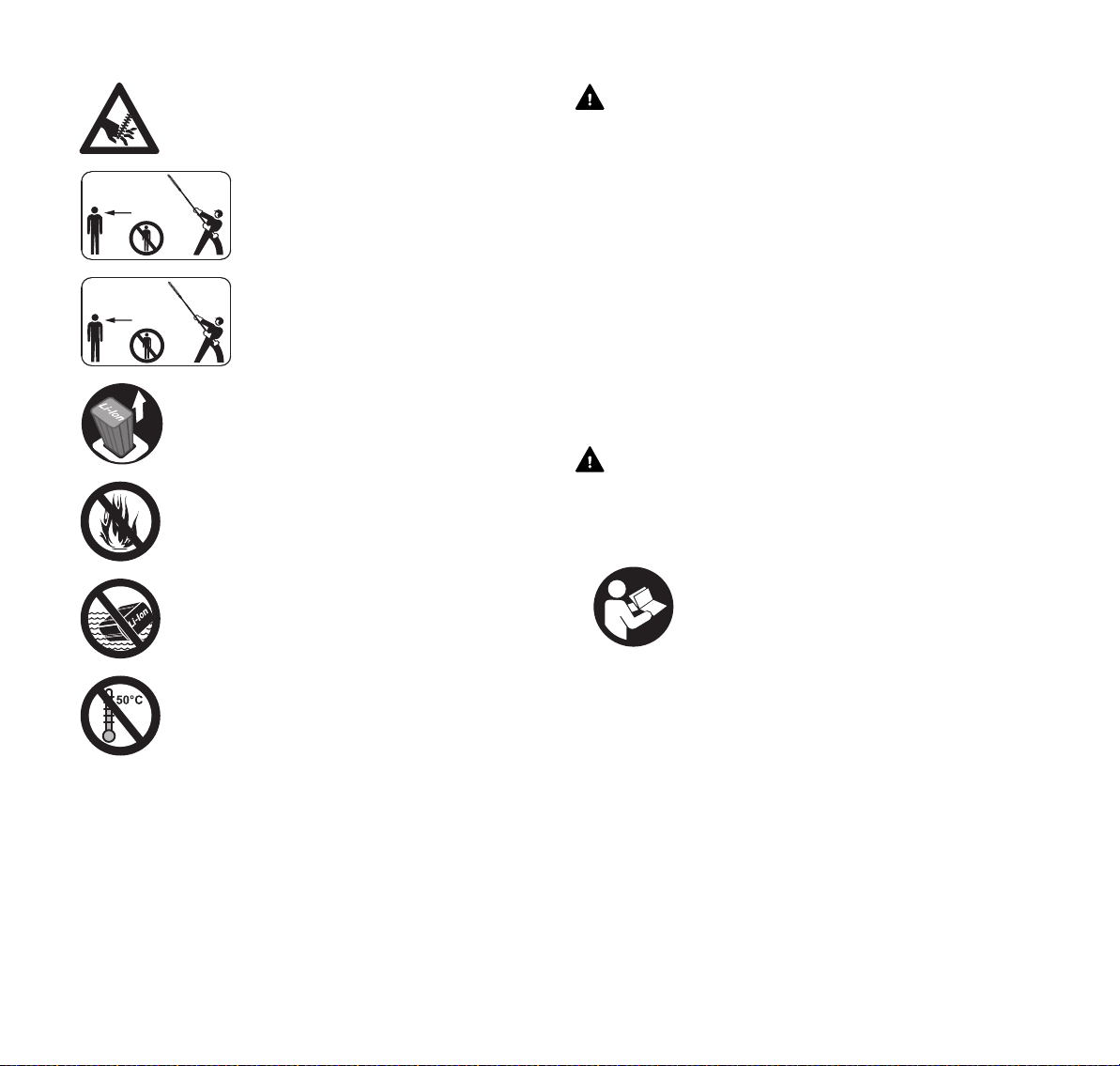

4.1 Warnsymbole

Die Warnsymbole auf dem Heckenschneider und dem Akku
bedeuten Folgendes:

Sicherheitshinweise und deren Maßnahmen
beachten.

3.3 Symbole

Die Symbole können auf dem Heckenschneider und dem
Akku sein und bedeuten Folgendes:

0458-765-9921-C

Gebrauchsanleitung lesen, verstehen und
aufbewahren.

5

deutsch

4 Sicherheitshinweise

Schutzbrille und Schutzhelm tragen.

Sich bewegende Schneidmesser nicht berühren.

Sicherheitsabstand einhalten.

5m (17ft)

Sicherheitsabstand einhalten.

15m (50ft)

Akku während Arbeitsunterbrechungen, des
Transports, der Aufbewahrung, Wartung oder
Reparatur herausnehmen.

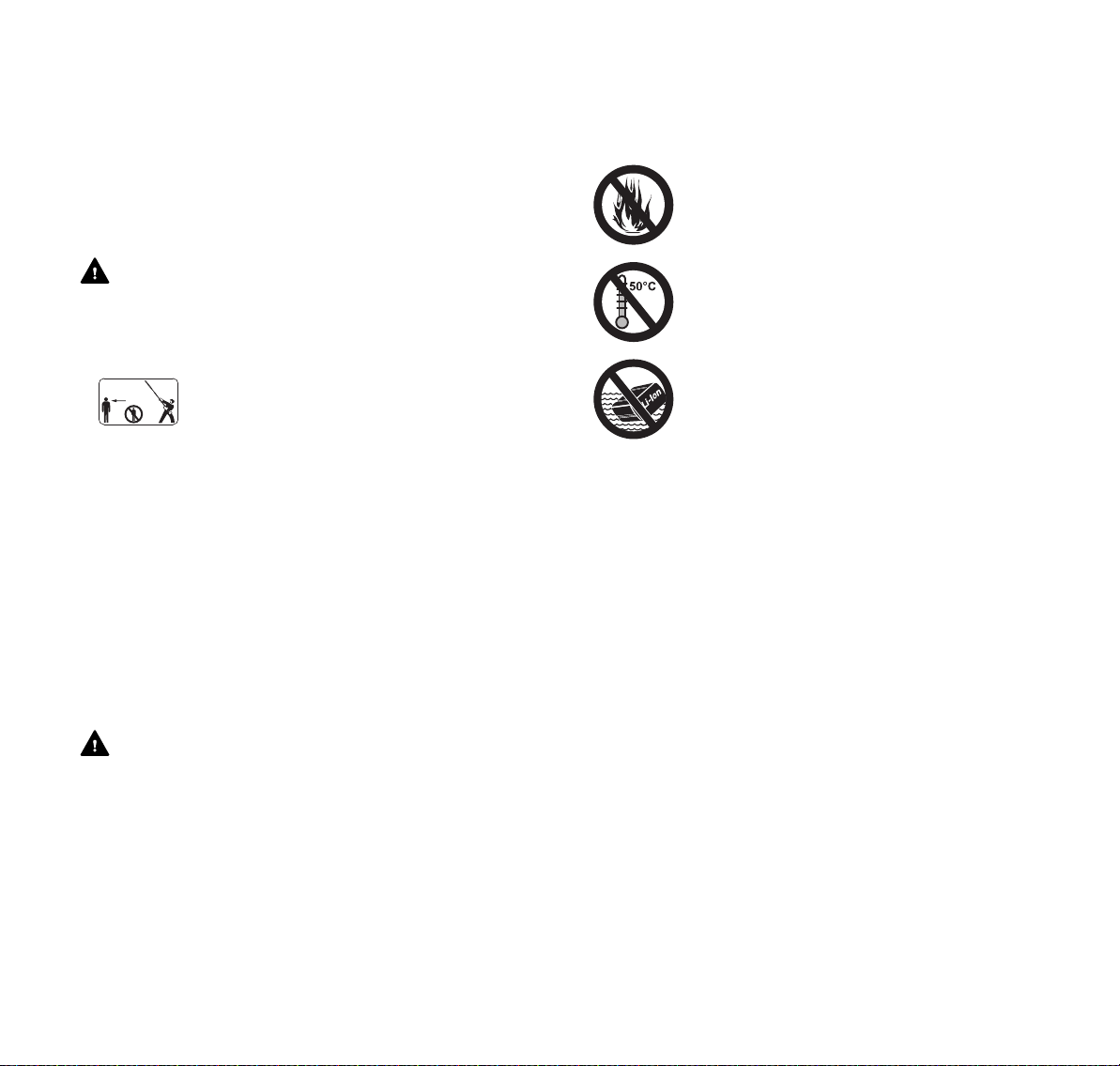

Akku vor Hitze und Feuer schützen.

4.2 Bestimmungsgemäße Verwendung

Der Heckenschneider STIHL HLA 65 oder HLA 85 dient zum
Schneiden von Bodendeckern, hohen Hecken, hohen
Sträuchern, hohen Büschen und hohem Gestrüpp.

Der Heckenschneider kann bei Regen verwendet werden.
Der Heckenschneider wird von einem Akku STIHL AP oder

einem Akku STIHL AR mit Energie versorgt.

WARNUNG

￭ Akkus, die nicht von STIHL für den Heckenschneider

freigegeben sind, können Brände und Explosionen
auslösen. Personen können schwer verletzt oder getötet
werden und Sachschaden kann entstehen.

► Heckenschneider mit einem Akku STIHL AP oder einem

Akku STIHL AR verwenden. verwenden.

￭ Falls der Heckenschneider oder der Akku nicht

bestimmungsgemäß verwendet werden, können
Personen schwer verletzt oder getötet werden und
Sachschaden kann entstehen.

► Heckenschneider so verwenden, wie es in dieser

Gebrauchsanleitung beschrieben ist.

► Akku so verwenden, wie es in dieser

Gebrauchsanleitung oder der Gebrauchsanleitung Akku
STIHL AR beschrieben ist.

4.3 Anforderungen an den Benutzer

Akku nicht in Flüssigkeiten tauchen.

Zulässigen Temperaturbereich des Akkus
einhalten.

6

WARNUNG

￭ Benutzer ohne eine Unterweisung können die Gefahren

des Heckenschneiders und des Akkus nicht erkennen
oder nicht einschätzen. Der Benutzer oder andere
Personen können schwer verletzt oder getötet werden.

► Gebrauchsanleitung lesen, verstehen und

aufbewahren.

► Falls der Heckenschneider oder der Akku an eine

andere Person weitergegeben wird:
Gebrauchsanleitung mitgeben.

0458-765-9921-C

4 Sicherheitshinweise

deutsch

► Sicherstellen, dass der Benutzer folgende

Anforderungen erfüllt:
– Der Benutzer ist ausgeruht.
– Der Benutzer ist körperlich, sensorisch und geistig

fähig, der Heckenschneider und den Akku zu
bedienen und damit zu arbeiten. Falls der Benutzer
körperlich, sensorisch oder geistig eingeschränkt
dazu fähig ist, darf der Benutzer nur unter Aufsicht
oder nach Anweisung durch eine verantwortliche

Person damit arbeiten.
– Der Benutzer ist volljährig.
– Der Benutzer hat eine Unterweisung von einem

STIHL Fachhändler oder einer fachkundigen Person

erhalten, bevor er das erste Mal mit dem

Heckenschneider arbeitet.
– Der Benutzer ist nicht durch Alkohol, Medikamente

oder Drogen beeinträchtigt.

► Falls Unklarheiten bestehen: Einen STIHL Fachhändler

aufsuchen.

4.4 Bekleidung und Ausstattung

WARNUNG

￭ Während der Arbeit können lange Haare in den

Heckenschneider hineingezogen werden. Der Benutzer
kann schwer verletzt werden.

► Lange Haare zusammenbinden und so sichern, dass

sie nicht in den Heckenschneider hineingezogen
werden können.

￭ Während der Arbeit können Gegenstände mit hoher

Geschwindigkeit hochgeschleudert werden. Der Benutzer
kann verletzt werden.

► Eine eng anliegende Schutzbrille tragen.

Geeignete Schutzbrillen sind nach Norm
EN 166 oder nach nationalen Vorschriften
geprüft und mit der entsprechenden
Kennzeichnung im Handel erhältlich.

► Ein langärmliges, eng anliegendes Oberteil und eine

lange Hose tragen.

￭ Herabfallende Gegenstände können zu Verletzungen des

Kopfs führen.

► Einen Schutzhelm tragen.

￭ Während der Arbeit kann Staub aufgewirbelt werden.

Eingeatmeter Staub kann die Gesundheit schädigen und
allergische Reaktionen auslösen.

► Eine Staubschutzmaske tragen.

￭ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und

im Heckenschneider verfangen. Benutzer ohne geeignete
Bekleidung können schwer verletzt werden.

► Eng anliegende Bekleidung tragen.
► Schals und Schmuck ablegen.

￭ Während der Reinigung oder Wartung kann der Benutzer

in Kontakt mit den Schneidmessern kommen. Der
Benutzer kann verletzt werden.

► Arbeitshandschuhe aus widerstandsfähigem Material

tragen.

￭ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er

ausrutschen. Der Benutzer kann verletzt werden.
► Festes, geschlossenes Schuhwerk mit griffiger Sohle

tragen.

0458-765-9921-C

7

deutsch

4 Sicherheitshinweise

4.5 Arbeitsbereich und Umgebung

4.5.1 Heckenschneider

HLA 65

WARNUNG

￭ Unbeteiligte Personen, Kinder und Tiere können die

Gefahren des Heckenschneiders und hochgeschleuderter
Gegenstände nicht erkennen und nicht einschätzen.
Unbeteiligte Personen, Kinder und Tiere können schwer
verletzt werden und Sachschaden kann entstehen.

5m (17ft)

► Einen Abstand von 5 m zu Gegenständen einhalten.
► Heckenschneider nicht unbeaufsichtigt lassen.
► Sicherstellen, dass Kinder nicht mit dem

Heckenschneider spielen können.

￭ Elektrische Bauteile des Heckenschneiders können

Funken erzeugen. Funken können in leicht brennbarer
oder explosiver Umgebung Brände und Explosionen
auslösen. Personen können schwer verletzt oder getötet
werden und Sachschaden kann entstehen.

► Nicht in einer leicht brennbaren und nicht in einer

explosiven Umgebung arbeiten.

HLA 85

► Unbeteiligte Personen, Kinder und Tiere im

Umkreis von 5 m um den Arbeitsbereich
fernhalten.

WARNUNG

￭ Unbeteiligte Personen, Kinder und Tiere können die

Gefahren des Heckenschneiders und hochgeschleuderter
Gegenstände nicht erkennen und nicht einschätzen.
Unbeteiligte Personen, Kinder und Tiere können schwer
verletzt werden und Sachschaden kann entstehen.

15m (50ft)

► Einen Abstand von 15 m zu Gegenständen einhalten.
► Heckenschneider nicht unbeaufsichtigt lassen.

► Unbeteiligte Personen, Kinder und Tiere im

Umkreis von 15 m um den Arbeitsbereich
fernhalten.

► Sicherstellen, dass Kinder nicht mit dem

Heckenschneider spielen können.

￭ Elektrische Bauteile des Heckenschneiders können

Funken erzeugen. Funken können in leicht brennbarer
oder explosiver Umgebung Brände und Explosionen
auslösen. Personen können schwer verletzt oder getötet
werden und Sachschaden kann entstehen.

► Nicht in einer leicht brennbaren und nicht in einer

explosiven Umgebung arbeiten.

4.5.2 Akku

WARNUNG

￭ Unbeteiligte Personen, Kinder und Tiere können die

Gefahren des Akkus nicht erkennen und nicht
einschätzen. Unbeteiligte Personen, Kinder und Tiere
können schwer verletzt werden.

► Unbeteiligte Personen, Kinder und Tiere fernhalten.
► Akku nicht unbeaufsichtigt lassen.
► Sicherstellen, dass Kinder nicht mit dem Akku spielen

können.

￭ Der Akku ist nicht gegen alle Umgebungseinflüsse

geschützt. Falls der Akku bestimmten
Umgebungseinflüssen ausgesetzt ist, kann der Akku in
Brand geraten oder explodieren. Personen können
schwer verletzt werden und Sachschaden kann
entstehen.

► Akku vor Hitze und Feuer schützen.
► Akku nicht ins Feuer werfen.

► Akku im Temperaturbereich zwischen

- 10 °C und + 50 °C einsetzen und
aufbewahren.

8

0458-765-9921-C

4 Sicherheitshinweise

deutsch

► Akku nicht in Flüssigkeiten tauchen.

► Akku von metallischen Gegenständen fernhalten.
► Akku nicht hohem Druck aussetzen.
► Akku nicht Mikrowellen aussetzen.
► Akku vor Chemikalien und vor Salzen schützen.

4.6 Sicherheitsgerechter Zustand

4.6.1 Heckenschneider Der Heckenschneider ist im sicherheitsgerechten Zustand,

falls folgende Bedingungen erfüllt sind:
– Der Heckenschneider ist unbeschädigt.
– Der Heckenschneider ist sauber.
– Die Bedienungselemente funktionieren und sind

unverändert.
– Die Schneidmesser sind richtig angebaut.
– Nur original STIHL Zubehör für diesen Heckenschneider

ist angebaut.
– Das Zubehör ist richtig angebaut.

WARNUNG

￭ In einem nicht sicherheitsgerechten Zustand können

Bauteile nicht mehr richtig funktionieren und

Sicherheitseinrichtungen außer Kraft gesetzt werden.

Personen können schwer verletzt oder getötet werden.

► Mit einem unbeschädigtem Heckenschneider arbeiten.

► Falls der Heckenschneider verschmutzt ist:

Heckenschneider reinigen.
► Heckenschneider nicht verändern.
► Falls die Bedienungselemente nicht funktionieren: Nicht

mit dem Heckenschneider arbeiten.

► Nur original STIHL Zubehör für diesen

Heckenschneider anbauen.

► Zubehör so anbauen, wie es in dieser

Gebrauchsanleitung oder in der Gebrauchsanleitung
des Zubehörs beschrieben ist.

► Gegenstände nicht in die Öffnungen des

Heckenschneiders stecken.

► Falls Unklarheiten bestehen: Einen STIHL Fachhändler

aufsuchen.

4.6.2 Schneidmesser Die Schneidmesser sind im sicherheitsgerechten Zustand,

falls folgende Bedingungen erfüllt sind:
– Die Schneidmesser sind unbeschädigt.
– Die Schneidmesser sind nicht verformt.
– Die Schneidmesser sind leichtgängig.
– Die Schneidmesser sind richtig geschärft.
– Die Schneidmesser sind gratfrei.

WARNUNG

￭ In einem nicht sicherheitsgerechten Zustand können sich

Teile der Schneidmesser lösen und weggeschleudert
werden. Personen können schwer verletzt werden.

► Mit einem unbeschädigten Schneidmesser arbeiten.
► Schneidmesser richtig schärfen und entgraten.
► Falls Unklarheiten bestehen: Einen STIHL Fachhändler

aufsuchen.

4.6.3 Akku Der Akku ist im sicherheitsgerechten Zustand, falls folgende

Bedingungen erfüllt sind:
– Der Akku ist unbeschädigt.
– Der Akku ist sauber und trocken.
– Der Akku funktioniert und ist unverändert.

0458-765-9921-C

9

deutsch

4 Sicherheitshinweise

WARNUNG

￭ In einem nicht sicherheitsgerechten Zustand kann der

Akku nicht mehr sicher funktionieren. Personen können
schwer verletzt werden.

► Mit einem unbeschädigten und funktionierenden Akku

arbeiten.
► Einen beschädigten oder defekten Akku nicht laden.
► Falls der Akku verschmutzt oder nass ist: Akku reinigen

und trocknen lassen.
► Akku nicht verändern.
► Gegenstände nicht in die Öffnungen des Akkus

stecken.
► Elektrische Kontakte des Akkus nicht mit metallischen

Gegenständen verbinden und kurzschließen.
► Akku nicht öffnen.

￭ Aus einem beschädigten Akku kann Flüssigkeit austreten.

Falls die Flüssigkeit mit der Haut oder den Augen in
Kontakt kommt, können die Haut oder die Augen gereizt
werden.

► Kontakt mit der Flüssigkeit vermeiden.
► Falls Kontakt mit der Haut aufgetreten ist: Betroffene

Hautstellen mit reichlich Wasser und Seife abwaschen.
► Falls Kontakt mit den Augen aufgetreten ist: Augen

mindestens 15 Minuten mit reichlich Wasser spülen und

einen Arzt aufsuchen.

￭ Ein beschädigter oder defekter Akku kann ungewöhnlich

riechen, rauchen oder brennen. Personen können schwer
verletzt oder getötet werden und Sachschaden kann
entstehen.

► Falls der Akku ungewöhnlich riecht oder raucht: Akku

nicht verwenden und von brennbaren Stoffen

fernhalten.
► Falls der Akku brennt: Versuchen, den Akku mit einem

Feuerlöscher oder Wasser zu löschen.

4.7 Arbeiten

WARNUNG

￭ Der Benutzer kann in bestimmten Situationen nicht mehr

konzentriert arbeiten. Der Benutzer kann stolpern, fallen
und schwer verletzt werden.

► Ruhig und überlegt arbeiten.
► Falls die Lichtverhältnisse und Sichtverhältnisse

schlecht sind: Nicht mit dem Heckenschneider arbeiten.
► Heckenschneider alleine bedienen.
► Auf Hindernisse achten.
► Auf dem Boden stehend arbeiten und das

Gleichgewicht halten. Falls in der Höhe gearbeitet

werden muss: Eine Hubarbeitsbühne oder ein sicheres

Gerüst verwenden.
► Falls Ermüdungserscheinungen auftreten: Eine

Arbeitspause einlegen.

￭ Falls der Benutzer über Schulterhöhe arbeitet, kann er

früher ermüden. Der Benutzer kann schwer verletzt
werden.

► Nur kurze Zeit über Schulterhöhe arbeiten.
► Arbeitspausen machen.

￭ Falls das sich bewegende Schneidmesser auf einen

harten Gegenstand trifft, kann es schnell abgebremst
werden. Durch die auftretenden Reaktionskräfte kann der
Benutzer die Kontrolle über den Heckenschneider
verlieren und schwer verletzt werden.

► Heckenschneider mit beiden Händen festhalten.
► Vor dem Arbeiten Hecke nach harten Gegenständen

durchsuchen und die Gegenstände entfernen.

￭ Die sich bewegenden Schneidmesser können den

Benutzer schneiden. Der Benutzer kann schwer verletzt
werden.

10

0458-765-9921-C

4 Sicherheitshinweise

deutsch

► Sich bewegende Schneidmesser nicht

berühren.

► Falls die Schneidmesser durch einen

Gegenstand blockiert sind:
Heckenschneider ausschalten und Akku
herausnehmen. Erst dann den Gegenstand
beseitigen.

￭ Falls sich der Heckenschneider während der Arbeit

verändert oder sich ungewohnt verhält, kann der
Heckenschneider in einem nicht sicherheitsgerechten
Zustand sein. Personen können schwer verletzt werden
und Sachschaden kann entstehen.

► Arbeit beenden, Akku herausnehmen und einen STIHL

Fachhändler aufsuchen.

￭ Während der Arbeit können Vibrationen durch den

Heckenschneider entstehen.
► Handschuhe tragen.

► Arbeitspausen machen.
► Falls Anzeichen einer Durchblutungsstörung auftreten:

Einen Arzt aufsuchen.

￭ Wenn der Schalthebel losgelassen wird, bewegen sich die

Schneidmesser noch ca. 1 Sekunde weiter. Die sich
bewegenden Schneidmesser können Personen
schneiden. Personen können schwer verletzt werden.

► Warten, bis sich die Schneidmesser nicht mehr

bewegen.

￭ In einer Gefahrensituation kann der Benutzer in Panik

geraten und das Tragsystem nicht ablegen. Der Benutzer
kann schwer verletzt werden.

► Ablegen des Tragsystems üben.

GEFAHR

￭ Falls in der Umgebung von spannungsführenden

Leitungen gearbeitet wird, können die Schneidmesser mit
den spannungsführenden Leitungen in Kontakt kommen
und diese beschädigen. Der Benutzer kann schwer
verletzt oder getötet werden.

► Nicht in der Umgebung von spannungsführenden

Leitungen arbeiten.

4.8 Transportieren

4.8.1 Heckenschneider

WARNUNG

￭ Während des Transports kann der Heckenschneider

umkippen oder sich bewegen. Personen können verletzt
werden und Sachschaden kann entstehen.

► Rasthebel in die Position schieben.

► Akku herausnehmen.

► Messerschutz so über die Schneidmesser schieben,

dass er die Schneidmesser vollständig abdeckt.
► Heckenschneider mit Spanngurten, Riemen oder einem

Netz so sichern, dass er nicht umkippen und sich nicht

bewegen kann.

4.8.2 Akku

WARNUNG

￭ Der Akku ist nicht gegen alle Umgebungseinflüsse

geschützt. Falls der Akku bestimmten
Umgebungseinflüssen ausgesetzt ist, kann der Akku
beschädigt werden und Sachschaden kann entstehen.

► Einen beschädigten Akku nicht transportieren.
► Akku in einer elektrisch nicht leitfähigen Verpackung

transportieren.

￭ Während des Transports kann der Akku umkippen oder

sich bewegen. Personen können verletzt werden und
Sachschaden kann entstehen.

► Akku in der Verpackung so verpacken, dass er sich

nicht bewegen kann.
► Verpackung so sichern, dass sie sich nicht bewegen

kann.

0458-765-9921-C

11

deutsch

4 Sicherheitshinweise

4.9 Aufbewahren

4.9.1 Heckenschneider

WARNUNG

￭ Kinder können die Gefahren des Heckenschneides nicht

erkennen und nicht einschätzen. Kinder können schwer
verletzt werden.

► Rasthebel in die Position schieben.

► Akku herausnehmen.

► Messerschutz so über die Schneidmesser schieben,

dass er die Schneidmesser vollständig abdeckt.

► Heckenschneider außerhalb der Reichweite von

Kindern aufbewahren.

￭ Die elektrischen Kontakte am Heckenschneider und

metallische Bauteile können durch Feuchtigkeit
korrodieren. Der Heckenschneider kann beschädigt
werden.

► Rasthebel in die Position schieben.

► Akku herausnehmen.

► Heckenschneider sauber und trocken aufbewahren.

4.9.2 Akku

WARNUNG

￭ Kinder können die Gefahren des Akkus nicht erkennen

und nicht einschätzen. Kinder können schwer verletzt
werden.

► Akku außerhalb der Reichweite von Kindern

aufbewahren.

￭ Der Akku ist nicht gegen alle Umgebungseinflüsse

geschützt. Falls der Akku bestimmten
Umgebungseinflüssen ausgesetzt ist, kann der Akku
beschädigt werden.

► Akku sauber und trocken aufbewahren.
► Akku in einem geschlossenen Raum aufbewahren.
► Akku getrennt vom Heckenschneider und dem

Ladegerät aufbewahren.
► Akku in einer elektrisch nicht leitfähigen Verpackung

aufbewahren.
► Akku im Temperaturbereich zwischen - 10 °C und

+ 50 °C aufbewahren.

4.10 Reinigen, Warten und Reparieren

WARNUNG

￭ Falls während der Reinigung, Wartung oder Reparatur der

Akku eingesetzt ist, kann der Heckenschneider
unbeabsichtigt eingeschaltet werden. Personen können
schwer verletzt werden und Sachschaden kann
entstehen.

► Rasthebel in die Position schieben.

► Akku herausnehmen.

12

￭ Scharfe Reinigungsmittel, das Reinigen mit einem

Wasserstrahl oder spitze Gegenstände können der
Heckenschneider, die Schneidmesser oder den Akku
beschädigen. Falls der Heckenschneider, die

0458-765-9921-C

5 Heckenschneider einsatzbereit machen

deutsch

Schneidmesser oder der Akku nicht richtig gereinigt
werden, können Bauteile nicht mehr richtig funktionieren
und Sicherheitseinrichtungen außer Kraft gesetzt werden.
Personen können schwer verletzt werden.

► Heckenschneider, Schneidmesser und Akku so

reinigen, wie es in dieser Gebrauchsanleitung
beschrieben ist.

￭ Falls der Heckenschneider, die Schneidmesser oder der

Akku nicht richtig gewartet oder repariert werden, können
Bauteile nicht mehr richtig funktionieren und
Sicherheitseinrichtungen außer Kraft gesetzt werden.
Personen können schwer verletzt oder getötet werden.

► Heckenschneider und Akku nicht selbst warten oder

reparieren.

► Falls der Heckenschneider oder der Akku gewartet oder

repariert werden müssen: Einen STIHL Fachhändler
aufsuchen.

► Schneidmesser so warten, wie es in dieser

Gebrauchsanleitung beschrieben ist.

￭ Während der Reinigung, Wartung oder Reparatur der

Schneidmesser kann der Benutzer sich an scharfen
Schneidezähnen schneiden. Der Benutzer kann verletzt
werden.

► Arbeitshandschuhe aus widerstandsfähigem Material

tragen.

5 Heckenschneider einsatzbereit

machen

5.1 Heckenschneider einsatzbereit machen

HLA 65

Vor jedem Arbeitsbeginn müssen folgende Schritte
durchgeführt werden:

► Sicherstellen, dass sich folgende Bauteile im

sicherheitsgerechten Zustand befinden:
– Heckenschneider, @ 4.6.1.

– Schneidmesser, @ 4.6.2.
– Akku, @ 4.6.3.

► Akku prüfen, @ 11.2.
► Akku vollständig laden, wie es in der Gebrauchsanleitung

Ladegeräte STIHL AL 101, 300, 500 beschrieben ist.

► Heckenschneider reinigen, @ 16.1.
► Rundumgriff anbauen, @ 7.1.
► Tragsystem oder Rückentragsystem anlegen und

einstellen, @ 8.

► Bedienungselemente prüfen, @ 11.1.

► Falls während der Prüfung der Bedienungselemente

3 LEDs am Akku rot blinken: Akku herausnehmen und

einen STIHL Fachhändler aufsuchen.

Im Heckenschneider besteht eine Störung.

► Falls die Schritte nicht durchgeführt werden können:

Heckenschneider nicht verwenden und einen STIHL
Fachhändler aufsuchen.

0458-765-9921-C

13

deutsch

1

0000-GXX-1248-A0

20-40%

40-60%

60-80%

80-100%

0-20%

6 Akku laden und LEDs

HLA 85

Vor jedem Arbeitsbeginn müssen folgende Schritte
durchgeführt werden:

► Sicherstellen, dass sich folgende Bauteile im

sicherheitsgerechten Zustand befinden:
– Heckenschneider, @ 4.6.1.
– Schneidmesser, @ 4.6.2.

– Akku, @ 4.6.3.
► Akku prüfen, @ 11.2.
► Akku vollständig laden, wie es in der Gebrauchsanleitung

Ladegeräte STIHL AL 101, 300, 500 beschrieben ist.
► Heckenschneider reinigen, @ 16.1.
► Tragsystem oder Rückentragsystem anlegen und

einstellen, @ 8.
► Schaftlänge einstellen, @ 8.2.
► Bedienungselemente prüfen, @ 11.1.

► Falls während der Prüfung der Bedienungselemente

3 LEDs am Akku rot blinken: Akku herausnehmen und
einen STIHL Fachhändler aufsuchen.
Im Heckenschneider besteht eine Störung.

► Falls die Schritte nicht durchgeführt werden können:

Heckenschneider nicht verwenden und einen STIHL

Fachhändler aufsuchen.

6 Akku laden und LEDs

6.2 Ladezustand anzeigen

► Drucktaste (1) drücken.

Die LEDs leuchten ca. 5 Sekunden lang grün und zeigen
den Ladezustand an.

► Falls die rechte LED grün blinkt: Akku laden.

6.3 LEDs am Akku

Die LEDs können den Ladezustand des Akkus oder
Störungen anzeigen. Die LEDs können grün oder rot
leuchten oder blinken.

Falls die LEDs grün leuchten oder blinken, wird der
Ladezustand angezeigt.

► Falls die LEDs rot leuchten oder blinken: Störungen

beheben, @ 19.
Im Heckenschneider oder im Akku besteht eine Störung.

6.1 Akku laden

Die Ladezeit hängt von verschiedenen Einflüssen ab, z. B.
von der Temperatur des Akkus oder von der
Umgebungstemperatur. Die tatsächliche Ladezeit kann von
der angegebenen Ladezeit abweichen. Die Ladezeit ist
unter www.stihl.com/charging-times angegeben.

► Akku so laden, wie es in der Gebrauchsanleitung

Ladegerät STIHL AL 101, 300, 500 beschrieben ist.

14

7 Heckenschneider zusammenbauen

7.1 Rundumgriff anbauen

► Heckenschneider ausschalten, Rasthebel in die

Position schieben und Akku herausnehmen.

0458-765-9921-C

8 Heckenschneider für den Benutzer einstellen

1 3

2

2

0000-GXX-4594-A0

180°

3

2

1

0000-GXX-4565-A0

deutsch

1
2

1
2

3

4

6

5

7

► Schelle (4) in den Rundumgriff (3) legen.
► Rundumgriff (3) zusammen mit der Schelle (4) auf den

Schaft (5) setzen.
► Scheiben (2) auf die Schrauben (1) setzen.
► Schelle (6) gegen den Schaft (5) drücken.
► Schrauben (1) durch die Bohrungen im Rundumgriff (3)

und in den Schellen (4 und 6) führen.
► Muttern (7) aufdrehen und fest anziehen.

8 Heckenschneider für den Benutzer

einstellen

8.1 Tragsystem anlegen und einstellen

► Einschultergurt (1) oder Doppelschultergurt (3) so

einstellen, dass sich der Karabinerhaken (2) etwa eine
Handbreit unterhalb der rechten Hüfte befindet.

8.2 Schaftlänge einstellen

HLA 85
Der Schaft kann abhängig von der Anwendung und der

Körpergröße des Benutzers in verschiedene Längen
eingestellt werden.

0000-GXX-4561-A0

► Heckenschneider ausschalten, Rasthebel in die

Position schieben und Akku herausnehmen.

► Hebel (1) des Schnellspanners (2) aufklappen.
► Schaft (3) auf die gewünschte Länge einstellen.
► Hebel (1) des Schnellspanners (2) vollständig zuklappen.
► Prüfen, ob sich der Schaft (3) nicht mehr verschieben

lässt und der Hebel (1) am Schnellspanner (2) anliegt.

Falls sich der Schaft (3) nicht mehr verschieben lässt und
der Hebel (1) am Schnellspanner (2) anliegt, ist die
Schaftlänge fest eingestellt.

► Einschultergurt (1) oder Doppelschultergurt (3)

aufsetzen.

0458-765-9921-C

15

deutsch

9 Akku einsetzen und herausnehmen

9 Akku einsetzen und herausnehmen

2

4

2

90°

1

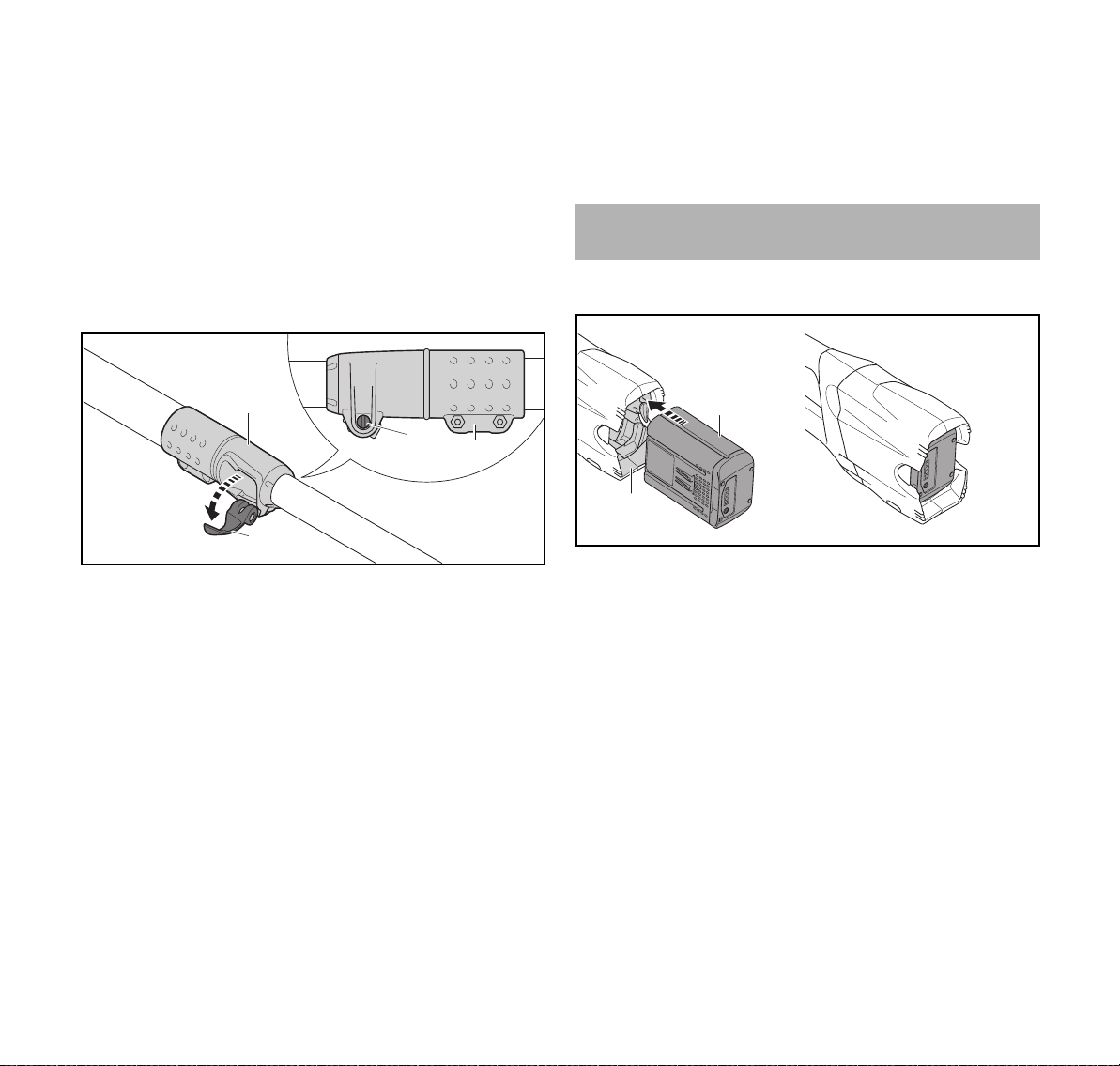

► Falls der Schaft verschoben werden kann:

► Hebel (1) des Schnellspanners (2) zur Hälfte

aufklappen.

► Hebel (1) des Schnellspanners (2) festhalten und

Schraube (4) anziehen.

► Hebel (1) des Schnellspanners (2) vollständig

zuklappen.
Der Schaft (3) kann nicht mehr verschoben werden und
der Hebel (1) liegt am Schnellspanner (2) an.

► Falls der Hebel (1) des Schnellspanners (2) nicht

vollständig zugeklappt werden kann:

► Hebel (1) des Schnellspanners (2) zur Hälfte

aufklappen.
► Schraube (4) lösen.
► Hebel (1) des Schnellspanners (2) vollständig

zuklappen.

Der Schaft (3) kann nicht mehr verschoben werden und

der Hebel (1) liegt am Schnellspanner (2) an.

9.1 Akku einsetzen

1

0000-GXX-4566-A0

2

0000-GXX-2991-A0

► Akku (1) bis zum Anschlag in den Akku-Schacht (2)

drücken.
Der Akku (1) rastet mit einem Klick ein.

9.2 Akku herausnehmen

► Heckenschneider auf eine ebene Fläche stellen.
► Eine Hand so vor den Akku-Schacht halten, dass der

Akku (2) nicht herunterfallen kann.

1

16

2

1

0000-GXX-2992-A1

► Beide Sperrhebel (1) drücken.

Der Akku (2) ist entriegelt und kann herausgenommen
werden.

0458-765-9921-C

10 Heckenschneider einschalten und ausschalten

2

1

3

0000-GXX-2993-A0

deutsch

10 Heckenschneider einschalten und

ausschalten

10.1 Heckenschneider einschalten

► Heckenschneider mit einer Hand am Bedienungsgriff so

festhalten, dass der Daumen den Bedienungsgriff
umschließt.

► Heckenschneider mit der anderen Hand am Rundumgriff

(HLA 65) oder am Griffschlauch (HLA 85) so festhalten,
dass der Daumen den Griffschlauch umschließt.

► Rasthebel (1) mit dem Daumen in die Position

schieben.

► Schalthebelsperre (2) mit der Hand drücken und gedrückt

halten.

► Schalthebel (3) mit dem Zeigefinger drücken und gedrückt

halten.
Der Heckenschneider beschleunigt und die
Schneidmesser bewegen sich.

Je weiter der Schalthebel gedrückt ist, umso schneller
bewegen sich die Schneidmesser.

10.2 Heckenschneider ausschalten

► Schalthebel und Schalthebelsperre loslassen.
► Warten, bis sich die Schneidmesser nach ca. 1 Sekunde

nicht mehr bewegen.

► Falls die Schneidmesser sich nach ca. 1 Sekunde

weiterhin bewegen: Akku herausnehmen und einen
STIHL Fachhändler aufsuchen.
Der Heckenschneider ist defekt.

► Rasthebel in die Position schieben.

11 Heckenschneider und Akku prüfen

11.1 Bedienungselemente prüfen

Rasthebel, Schalthebelsperre und Schalthebel
► Akku herausnehmen.

► Rasthebel in die Position schieben.
► Versuchen, den Schalthebel zu drücken, ohne die

Schalthebelsperre zu drücken.

► Falls sich der Schalthebel drücken lässt:

Heckenschneider nicht verwenden und einen STIHL
Fachhändler aufsuchen.

Der Rasthebel oder die Schalthebelsperre sind defekt.
► Rasthebel in die Position schieben.
► Schalthebelsperre drücken und gedrückt halten.
► Schalthebel drücken.
► Schalthebel und Schalthebelsperre loslassen.
► Falls der Schalthebel oder die Schalthebelsperre

schwergängig sind oder nicht in die Ausgangsposition

zurückfedern: Heckenschneider nicht verwenden und

einen STIHL Fachhändler aufsuchen.

Der Schalthebel oder die Schalthebelsperre ist defekt.

Heckenschneider einschalten
► Akku einsetzen.

► Schalthebelsperre drücken und gedrückt halten.
► Schalthebel drücken und gedrückt halten.

Die Schneidmesser bewegen sich.
► Falls 3 LEDs rot blinken: Akku herausnehmen und einen

STIHL Fachhändler aufsuchen.

Im Heckenschneider besteht eine Störung.

0458-765-9921-C

17

deutsch

1

2

0000-GXX-4562-A0

► Schalthebel loslassen.

Die Schneidmesser bewegen sich nach ca. 1 Sekunde
nicht mehr.

► Falls sich die Schneidmesser nach ca. 1 Sekunde

weiterhin bewegen: Akku herausnehmen und einen
STIHL Fachhändler aufsuchen.
Der Heckenschneider ist defekt.

11.2 Akku prüfen

► Drucktaste am Akku drücken.

Die LEDs leuchten oder blinken.

► Falls die LEDs nicht leuchten oder blinken: Akku nicht

verwenden und einen STIHL Fachhändler aufsuchen.
Im Akku besteht eine Störung.

12 Mit dem Heckenschneider arbeiten

12.1 Heckenschneider halten und führen

HLA 65

12 Mit dem Heckenschneider arbeiten

0000-GXX-4570-A0

► Heckenschneider mit einer Hand am Bedienungsgriff so

festhalten, dass der Daumen den Bedienungsgriff

umschließt.
► Heckenschneider mit der anderen Hand am Rundumgriff

so festhalten, dass der Daumen den Rundumgriff

umschließt.

HLA 85

1

2

► Tragöse (2) in den Karabinerhaken (1) einhängen.

18

► Tragöse (2) in den Karabinerhaken (1) einhängen.

0000-GXX-4562-A0

0458-765-9921-C

12 Mit dem Heckenschneider arbeiten

► Heckenschneider mit einer Hand am Bedienungsgriff so

festhalten, dass der Daumen den Bedienungsgriff
umschließt.

► Heckenschneider mit der anderen Hand am Griffschlauch

so festhalten, dass der Daumen den Griffschlauch
umschließt.

12.2 Winkel der Schneidmesser einstellen

Der Winkel der Schneidmesser kann abhängig von der
Anwendung und der Körpergröße des Benutzers in 2
verschiedene Positionen nach oben und 3 verschiedene
Positionen nach unten eingestellt werden.

► Heckenschneider ausschalten, Rasthebel in die

Position schieben und Akku herausnehmen.

1

45°

deutsch

► Schiebehülse (1) loslassen.
► Schwenkgriff (2) bewegen, bis die Schiebehülse (1)

einrastet.

Die Schiebehülse (1) liegt am Gehäuse an. Der Winkel

der Schneidmesser ist eingestellt.

12.3 Schneiden

Bodennah schneiden

0000-GXX-4571-A0

0000-GXX-4573-A0

► Heckenschneider gleichmäßig hin und her bewegen.
► Langsam und kontrolliert vorwärts gehen.
► Falls die Schnittleistung nachlässt: Schneidmesser

schärfen.

Senkrecht schneiden
► Dicke Äste und Zweige mit einer Astschere oder einer

Motorsäge entfernen.

2

70°

► Schiebehülse (1) zurückziehen und halten.
► Schwenkgriff (2) von Hand greifen und den gewünschten

Winkel einstellen.

0458-765-9921-C

0000-GXX-4572-A0

0000-GXX-4574-A0

19

deutsch

► Falls mit Abstand zur Hecke geschnitten werden muss:

Schneidmesser abwinkeln.

► Heckenschneider an einer Seite der Hecke bogenförmig

hin und her bewegen und die Hecke schneiden.
► Langsam und kontrolliert vorwärts gehen.
► Die andere Seite der Hecke auf die gleiche Art und Weise

schneiden.
► Falls die Schnittleistung nachlässt: Schneidmesser

schärfen.

13 Nach dem Arbeiten

Waagrecht schneiden
► Dicke Äste und Zweige mit einer Astschere oder einer

Motorsäge entfernen.

► Schneidmesser auf der Oberseite der Hecke in einem

Winkel zwischen 0° und 10° ansetzen.
► Heckenschneider waagrecht und bogenförmig hin und her

führen und die Hecke schneiden.
► Falls die Schnittleistung nachlässt: Schneidmesser

schärfen.

Von oben schneiden
► Dicke Äste und Zweige mit einer Astschere oder einer

Motorsäge entfernen.

► Schneidmesser vollständig abwinkeln.
► Schneidmesser auf der Oberseite der Hecke in einem

Winkel zwischen 0° und 10° ansetzen.

► Heckenschneider waagrecht und bogenförmig hin und her

führen und die Hecke schneiden.

► Falls die Schnittleistung nachlässt: Schneidmesser

schärfen.

13 Nach dem Arbeiten

0000-GXX-4575-A0

13.1 Nach dem Arbeiten

► Heckenschneider ausschalten, Rasthebel in die

Position schieben und Akku herausnehmen.

► Falls der Heckenschneider nass ist: Heckenschneider

trocknen lassen.
► Heckenschneider reinigen.
► Schneidmesser reinigen.
► Messerschutz so über die Schneidmesser schieben, dass

er die Schneidmesser vollständig abdeckt.
► Akku reinigen.

0000-GXX-4576-A0

20

0458-765-9921-C

14 Transportieren

deutsch

14 Transportieren

14.1 Heckenschneider transportieren

► Heckenschneider ausschalten, Rasthebel in die

Position schieben und Akku herausnehmen.

► Messerschutz so über die Schneidmesser schieben, dass

er die Schneidmesser vollständig abdeckt.

2

1

3

► Schiebehülse (4) zurückziehen und halten.
► Schwenkgriff (3) von Hand greifen und die

Schneidmesser (1) vollständig umklappen.
Die Schneidmesser (1) sind parallel zum Schaft (2).

► Schiebehülse (4) loslassen.

Die Schiebehülse (4) rastet ein und liegt am Gehäuse an.
Die Schneidmesser (1) sind in der Transportposition.

► Heckenschneider mit einer Hand so am Schaft tragen,

dass die Schneidmesser (1) nach hinten zeigen.

► Falls der Heckenschneider in einem Fahrzeug

transportiert wird: Heckenschneider so sichern, dass der
Heckenschneider nicht umkippen und sich nicht bewegen
kann.

14.2 Akku transportieren

► Heckenschneider ausschalten, Rasthebel in die

Position schieben und Akku herausnehmen.

► Sicherstellen, dass der Akku im sicherheitsgerechten

Zustand ist.

4

► Akku so verpacken, dass folgende Bedingungen erfüllt

sind:

– Die Verpackung ist elektrisch nicht leitfähig.

– Der Akku kann sich in der Verpackung nicht bewegen.
► Verpackung so sichern, dass sie sich nicht bewegen kann.
Der Akku unterliegt den Anforderungen zum Transport

gefährlicher Güter. Der Akku ist als UN 3480 (Lithium-Ionen­Batterien) eingestuft und wurde gemäß UN Handbuch
Prüfungen und Kriterien Teil III, Unterabschnitt 38.3 geprüft.

Die Transportvorschriften sind unter www.stihl.com/safety­data-sheets angegeben.

15 Aufbewahren

15.1 Heckenschneider aufbewahren

► Heckenschneider ausschalten, Rasthebel in die

Position schieben und Akku herausnehmen.

0000-GXX-4577-A0

► Messerschutz so über die Schneidmesser schieben, dass

er die Schneidmesser vollständig abdeckt.
► Heckenschneider so aufbewahren, dass folgende

Bedingungen erfüllt sind:

– Der Heckenschneider ist außerhalb der Reichweite von

Kindern.

– Der Heckenschneider ist sauber und trocken.

15.2 Akku aufbewahren

STIHL empfiehlt, den Akku in einem Ladezustand zwischen
40 % und 60 % (2 grün leuchtende LEDs) aufzubewahren.

► Akku so aufbewahren, dass folgende Bedingungen erfüllt

sind:

– Der Akku ist außerhalb der Reichweite von Kindern.

– Der Akku ist sauber und trocken.

– Der Akku ist in einem geschlossenen Raum.

– Der Akku ist getrennt vom Heckenschneider und dem

Ladegerät.

0458-765-9921-C

21

deutsch

– Der Akku ist in einer elektrisch nicht leitfähigen

Verpackung.

– Der Akku ist im Temperaturbereich zwischen - 10 °C

und + 50 °C.

16 Reinigen

16.1 Heckenschneider reinigen

► Heckenschneider ausschalten, Rasthebel in die

Position schieben und Akku herausnehmen.

► Heckenschneider mit einem feuchten Tuch oder STIHL

Harzlöser reinigen.

16.2 Schneidmesser reinigen

► Heckenschneider ausschalten, Rasthebel in die

Position schieben und Akku herausnehmen.

► Schneidmesser beidseitig mit STIHL Harzlöser

einsprühen.
► Akku einsetzen.
► Heckenschneider 5 Sekunden einschalten.

Die Schneidmesser bewegen sich. Der STIHL Harzlöser

verteilt sich gleichmäßig.

16.3 Akku reinigen

► Akku mit einem feuchten Tuch reinigen.

17 Warten

17.1 Schneidmesser schärfen

STIHL empfiehlt, die Schneidmesser von einem STIHL
Fachhändler schärfen zu lassen.

16 Reinigen

WARNUNG

Die Schneidezähne der Schneidmesser sind scharf. Der
Benutzer kann sich schneiden.

► Arbeitshandschuhe aus widerstandsfähigem Material

tragen.

0000-GXX-1426-A0

► Jede Schneide des oberen Schneidmessers mit einer

STIHL Flachfeile mit einer Vorwärtsbewegung schärfen.

Dabei den Schärfwinkel einhalten, @ 20.2.
► Heckenschneider umdrehen.
► Restliche Schneiden schärfen.
► Jede Schneide von unten entgraten.
► Heckenschneider umdrehen.
► Restliche Schneiden entgraten.
► Während des Feilens entstandenen Staub mit einem

feuchten Tuch entfernen.
► Schneidmesser beidseitig mit STIHL Harzlöser

einsprühen.
► Heckenschneider 5 Sekunden einschalten.

Die Schneidmesser bewegen sich. Der STIHL Harzlöser

verteilt sich gleichmäßig.
► Falls Unklarheiten bestehen: Einen STIHL Fachhändler

aufsuchen.

22

0458-765-9921-C

18 Reparieren

18 Reparieren

18.1 Heckenschneider und Akku reparieren

Der Benutzer kann den Heckenschneider, Schneidmesser
und den Akku nicht selbst reparieren.

► Falls der Heckenschneider oder die Schneidmesser

beschädigt sind: Heckenschneider nicht verwenden und
einen STIHL Fachhändler aufsuchen.

► Falls der Akku defekt oder beschädigt ist: Akku ersetzen.

deutsch

0458-765-9921-C

23

deutsch

19 Störungen beheben

19.1 Störungen des Heckenschneiders oder des Akkus beheben

Störung LEDs am Akku Ursache Abhilfe
Der

Heckenschneider
läuft beim
Einschalten nicht an.

1 LED blinkt grün. Der Ladezustand des

Akkus ist zu gering.

1 LED leuchtet rot. Der Akku ist zu warm oder

zu kalt.

3 LEDs blinken
rot.

3 LEDs leuchten
rot.

4 LEDs blinken
rot.

Im Heckenschneider
besteht eine Störung.

Die Schneidmesser sind
schwergängig.

Der Heckenschneider ist
zu warm.

Im Akku besteht eine
Störung.

Die elektrische Verbindung
zwischen dem
Heckenschneider und dem
Akku ist unterbrochen.

Der Heckenschneider oder
der Akku sind feucht.

► Akku so laden, wie es in der Gebrauchsanleitung

Ladegeräte STIHL AL 101, 300, 500 beschrieben
ist.

► Akku herausnehmen.
► Akku abkühlen oder erwärmen lassen.
► Akku herausnehmen.
► Elektrische Kontakte im Akku-Schacht reinigen.
► Akku einsetzen.
► Heckenschneider einschalten.
► Falls weiterhin 3 LEDs rot blinken:

Heckenschneider nicht verwenden und einen
STIHL Fachhändler aufsuchen.

► Schneidmesser beidseitig mit STIHL Harzlöser

einsprühen.

► Falls weiterhin 3 LEDs rot blinken:

Heckenschneider nicht verwenden und einen

STIHL Fachhändler aufsuchen.
► Akku herausnehmen.
► Heckenschneider abkühlen lassen.
► Akku herausnehmen und erneut einsetzen.
► Heckenschneider einschalten.
► Falls weiterhin 4 LEDs rot blinken: Akku nicht

verwenden und einen STIHL Fachhändler

aufsuchen.
► Akku herausnehmen.
► Elektrische Kontakte im Akku-Schacht reinigen.
► Akku einsetzen.

► Heckenschneider oder Akku trocknen lassen.

19 Störungen beheben

24

0458-765-9921-C

19 Störungen beheben

Störung LEDs am Akku Ursache Abhilfe
Der

Heckenschneider
schaltet im Betrieb

3 LEDs leuchten
rot.

Der Heckenschneider ist
zu warm.

► Akku herausnehmen.
► Heckenschneider abkühlen lassen.

ab.

Die Betriebszeit des
Heckenschneiders
ist zu kurz.

Es besteht eine elektrische
Störung.

Der Akku ist nicht
vollständig geladen.

Die Lebensdauer des

► Akku herausnehmen und erneut einsetzen.
► Heckenschneider einschalten.
► Akku vollständig laden, wie es in der

Gebrauchsanleitung Ladegeräte STIHL AL 101,

300, 500 beschrieben ist.
► Akku ersetzen.

Akkus ist überschritten.

deutsch

0458-765-9921-C

25

deutsch

20 Technische Daten

20 Technische Daten

20.1 Heckenschneider STIHL HLA 65, HLA 85

HLA 65
– Zulässige Akkus:

–STIHL AP
–STIHL AR

– Gewicht ohne Akku: 3,5 kg

HLA 85
– Zulässige Akkus:

–STIHL AP
–STIHL AR

– Gewicht ohne Akku: 4,4 kg

Die Laufzeit ist unter www.stihl.com/battery-life angegeben.

20.2 Schneidmesser

HLA 65
– Zahnabstand: 33 mm
– Schnittlänge: 500 mm
– Schärfwinkel: 45°

HLA 85
– Zahnabstand: 33 mm
– Schnittlänge: 500 mm
– Schärfwinkel: 45°

– Kapazität in Ah: siehe Leistungsschild
– Energieinhalt in Wh: siehe Leistungsschild
– Gewicht in kg: siehe Leistungsschild
– Zulässiger Temperaturbereich für Verwendung und

Aufbewahrung: - 10 °C bis + 50 °C

20.4 Schallwerte und Vibrationswerte

Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der K­Wert für die Schallleistungspegel beträgt 2 dB(A). Der K­Wert für die Vibrationswerte beträgt 2 m/s².

HLA 65
STIHL empfiehlt, einen Gehörschutz zu tragen.
– Schalldruckpegel L

85 dB(A)

– Schallleistungspegel L

94 dB(A)

– Vibrationswert a

– Bedienungsgriff: 3,5 m/s²
– Bügelgriff: 3,5 m/s²

HLA 85
STIHL empfiehlt, einen Gehörschutz zu tragen.
– Schalldruckpegel L

75 dB(A)

– Schallleistungspegel L

94 dB(A)

– Vibrationswert a

– Bedienungsgriff: 2,0 m/s²
– Griffschlauch: 2,0 m/s²

gemessen nach ISO 22868:

pA

gemessen nach ISO 22868:

wA

gemessen nach ISO 22867

hv

gemessen nach ISO 22868:

pA

gemessen nach ISO 22868:

wA

gemessen nach ISO 22867

hv

20.3 Akku STIHL AP

– Akku-Technologie: Lithium-Ionen
– Spannung: 36 V

26

Die angegebenen Vibrationswerte wurden nach einem
genormten Prüfverfahren gemessen und können zum
Vergleich von Elektrogeräten herangezogen werden. Die
tatsächlich auftretenden Vibrationswerte können von den
angegebenen Werten abweichen, abhängig von der Art der
Anwendung. Die angegebenen Vibrationswerte können zu

0458-765-9921-C

21 Ersatzteile und Zubehör

deutsch

einer ersten Einschätzung der Vibrationsbelastung
verwendet werden. Die tatsächliche Vibrationsbelastung
muss eingeschätzt werden. Dabei können auch die Zeiten
berücksichtigt werden, in denen das Elektrogerät
abgeschaltet ist, und solche, in denen es zwar eingeschaltet
ist, aber ohne Belastung läuft.

Informationen zur Erfüllung der Arbeitgeberrichtlinie
Vibration 2002/44/EG sind unter www.stihl.com/vib
angegeben.

20.5 REACH

REACH bezeichnet eine EG-Verordnung zur Registrierung,
Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung sind
unter www.stihl.com/reach angegeben.

21 Ersatzteile und Zubehör

21.1 Ersatzteile und Zubehör

Diese Symbole kennzeichnen original STIHL
Ersatzteile und original STIHL Zubehör.

STIHL empfiehlt, original STIHL Ersatzteile und original
STIHL Zubehör zu verwenden.

Original STIHL Ersatzteile und original STIHL Zubehör sind
bei einem STIHL Fachhändler erhältlich.

22 Entsorgen

22.1 Heckenschneider und Akku entsorgen

Informationen zur Entsorgung sind bei einem STIHL
Fachhändler erhältlich.

► Heckenschneider, Akku, Zubehör und Verpackung

vorschriftsmäßig und umweltfreundlich entsorgen.

23 EU-Konformitätserklärung

23.1 Heckenschneider STIHL HLA 65, HLA 85

ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Deutschland

erklärt in alleiniger Verantwortung, dass
– Bauart: Akku-Heckenschneider
– Fabrikmarke: STIHL
– Typ: HLA 65, HLA 85
– Serienidentifizierung: 4859

den einschlägigen Bestimmungen der Richtlinien 2011/65/
EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht
und in Übereinstimmung mit den jeweils zum
Produktionsdatum gültigen Versionen der folgenden
Normen entwickelt und gefertigt worden ist: EN 55014-1, EN
55014-2, EN 60745-1 und EN ISO 10517.

Angewandtes Konformitätsbewertungsverfahren gemäß
Richtlinie 2000/14/EG Anhang V.

– Gemessener Schallleistungspegel: 94 dB(A)
– Garantierter Schallleistungspegel: 96 dB(A)

Die Technischen Unterlagen sind bei der Produktzulassung
der ANDREAS STIHL AG & Co. KG aufbewahrt.

Das Baujahr, das Herstellungsland und die
Maschinennummer sind auf dem Heckenschneider
angegeben.

Waiblingen, 01.03.2017
ANDREAS STIHL AG & Co. KG
i. V.

0458-765-9921-C

27

deutsch

24 Anschriften

Thomas Elsner, Leiter Produktmanagement und Services

24 Anschriften

24.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71307 Waiblingen

24.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13
64807 Dieburg
Telefon: [phone]

ÖSTERREICH
STIHL Ges.m.b.H.

Fachmarktstraße 7
2334 Vösendorf
Telefon: [phone]

SCHWEIZ
STIHL Vertriebs AG

Isenrietstraße 4
8617 Mönchaltorf
Telefon: [phone]

TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.

Chrlická 753
664 42 Modřice

24.3 STIHL Importeure

BOSNIEN-HERZEGOWINA
UNIKOMERC d. o. o.

Bišće polje bb
88000 Mostar
Telefon: [phone]
Fax: [phone]

KROATIEN
UNIKOMERC - UVOZ d.o.o.

Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica
Telefon: [phone]
Fax: [phone]

TÜRKEI
SADAL TARIM MAKİNALARI DIŞ TİCARET A.Ş.

Alsancak Sokak, No:10 I-6 Özel Parsel
34956 Tuzla, İstanbul
Telefon: [phone]
Fax: [phone]

25 Allgemeine Sicherheitshinweise für

Elektrowerkzeuge

25.1 Einleitung

Dieses Kapitel gibt die in der Norm EN/IEC 60745 für
handgeführte motorbetriebene Elektrowerkzeuge
vorformulierten, allgemeinen Sicherheitshinweise wieder.

STIHL muss diese Texte abdrucken.
Die unter "Elektrische Sicherheit" angegebenen

Sicherheitshinweise zur Vermeidung eines elektrischen
Schlags sind für STIHL Akku-Produkte nicht anwendbar.

WARNUNG

Lesen Sie alle Sicherheitshinweise, Anweisungen,
Bebilderungen und technischen Daten, mit denen dieses
Elektrowerkzeug versehen ist. Versäumnisse bei der
Einhaltung der nachfolgenden Anweisungen können

28

0458-765-9921-C

25 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

deutsch

elektrischen Schlag, Brand und/oder schwere Verletzungen
verursachen. Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene
Elektrowerkzeuge (ohne Netzleitung).

25.2 Arbeitsplatzsicherheit

a)Halten Sie Ihren Arbeitsbereich sauber und gut

beleuchtet. Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.

b)Arbeiten Sie mit dem Elektrowerkzeug nicht in

explosionsgefährdeter Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Stäube befinden.
Elektrowerkzeuge erzeugen Funken, die den Staub oder
die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung
können Sie die Kontrolle über das Gerät verlieren.

25.3 Elektrische Sicherheit

a)Der Anschlussstecker des Elektrowerkzeugs muss in die

Steckdose passen. Der Stecker darf in keiner Weise
verändert werden. Verwenden Sie keine Adapterstecker
gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.

b)Vermeiden Sie Körperkontakt mit geerdeten Oberflächen

wie von Rohren, Heizungen, Herden und Kühlschränken.
Es besteht ein erhöhtes Risiko durch elektrischen Schlag,
wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrowerkzeug erhöht
das Risiko eines elektrischen Schlages.

d)Zweckentfremden Sie die Leitung nicht, um das

Elektrowerkzeug zu tragen, aufzuhängen oder um den
Stecker aus der Steckdose zu ziehen. Halten Sie die
Leitung fern von Hitze, Öl, scharfen Kanten oder sich

bewegenden Geräteteilen. Beschädigte oder verwickelte
Leitungen erhöhen das Risiko eines elektrischen
Schlages.

e)Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten,

verwenden Sie nur Verlängerungsleitungen, die auch für
den Außenbereich geeignet sind. Die Anwendung einer
für den Außenbereich geeigneten Verlängerungsleitung
verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters vermindert das Risiko eines
elektrischen Schlages.

25.4 Sicherheit von Personen

a)Seien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,
wenn Sie müde sind oder unter dem Einfluss von Drogen,
Alkohol oder Medikamenten stehen. Ein Moment der
Unachtsamkeit beim Gebrauch des Elektrowerkzeugs
kann zu ernsthaften Verletzungen führen.

b)Tragen Sie persönliche Schutzausrüstung und immer eine

Schutzbrille. Das Tragen persönlicher Schutzausrüstung,
wie Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz, je nach Art und Einsatz
des Elektrowerkzeugs, verringert das Risiko von
Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug
ausgeschaltet ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den
Finger am Schalter haben oder das Gerät eingeschaltet
an die Stromversorgung anschließen, kann dies zu
Unfällen führen.

d)Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der sich in
einem drehenden Geräteteil befindet, kann zu
Verletzungen führen.

0458-765-9921-C

29

deutsch

25 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

e)Vermeiden Sie eine abnormale Körperhaltung. Sorgen

Sie für einen sicheren Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das Elektrowerkzeug
in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare und Kleidung
fern von sich bewegenden Teilen. Lockere Kleidung,
Schmuck oder lange Haare können von sich bewegenden
Teilen erfasst werden.

g)Wenn Einrichtungen für die Staubabsaugung und das

Auffangen von Staub montiert werden können, sind diese
anzuschließen und richtig zu verwenden. Verwendung
einer Staubabsaugung kann Gefährdungen durch Staub
verringern.

h)Wiegen Sie sich nicht in falscher Sicherheit und setzen

Sie sich nicht über die Sicherheitsregeln für
Elektrowerkzeuge hinweg, auch wenn Sie nach
vielfachem Gebrauch mit dem Elektrowerkzeug vertraut
sind. Achtloses Handeln kann binnen
Sekundenbruchteilen zu schweren Verletzungen führen.

25.5 Verwendung und Behandlung des Elektrowerkzeugs

a)Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre

Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem
passenden Elektrowerkzeug arbeiten Sie besser und
sicherer im angegebenen Leistungsbereich.

b)Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein­oder ausschalten lässt, ist gefährlich und muss repariert
werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie einen abnehmbaren Akku, bevor Sie
Geräteeinstellungen vornehmen, Einsatzwerkzeugteile
wechseln oder das Elektrowerkzeug weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten
Start des Elektrowerkzeugs.

d)Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb

der Reichweite von Kindern auf. Lassen Sie Personen das
Gerät nicht benutzen, die mit diesem nicht vertraut sind

oder diese Anweisungen nicht gelesen haben.
Elektrowerkzeuge sind gefährlich, wenn sie von
unerfahrenen Personen benutzt werden.

e)Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit

Sorgfalt. Kontrollieren Sie, ob bewegliche Teile
einwandfrei funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die Funktion des
Elektrowerkzeugs beeinträchtigt ist. Lassen Sie
beschädigte Teile vor dem Einsatz des Elektrowerkzeugs
reparieren. Viele Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepflegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind leichter
zu führen.

g)Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende Tätigkeit. Der
Gebrauch von Elektrowerkzeugen für andere als die
vorgesehenen Anwendungen kann zu gefährlichen
Situationen führen.

h)Halten Sie Griffe und Griffflächen trocken, sauber und frei

von Öl und Fett. Rutschige Griffe und Griffflächen
erlauben keine sichere Bedienung und Kontrolle des
Elektrowerkzeugs in unvorhergesehenen Situationen.

25.6 Verwendung und Behandlung des Akkuwerkzeugs

a)Laden Sie die Akkus nur mit Ladegeräten auf, die vom

Hersteller empfohlen werden. Durch ein Ladegerät, das
für eine bestimmte Art von Akkus geeignet ist, besteht
Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b)Verwenden Sie nur die dafür vorgesehenen Akkus in den

Elektrowerkzeugen. Der Gebrauch von anderen Akkus
kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von

Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben
oder anderen kleinen Metallgegenständen, die eine

30

0458-765-9921-C

25 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

deutsch

Überbrückung der Kontakte verursachen könnten. Ein
Kurzschluss zwischen den Akkukontakten kann
Verbrennungen oder Feuer zur Folge haben.

d)Bei falscher Anwendung kann Flüssigkeit aus dem Akku

austreten. Vermeiden Sie den Kontakt damit. Bei
zufälligem Kontakt mit Wasser abspülen. Wenn die
Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich
ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit
kann zu Hautreizungen oder Verbrennungen führen.

e)Benutzen Sie keinen beschädigten oder veränderten

Akku. Beschädigte oder veränderte Akkus können sich
unvorhersehbar verhalten und zu Feuer, Explosion oder
Verletzungsgefahr führen.

f) Setzen Sie einen Akku keinem Feuer oder zu hohen

Temperaturen aus. Feuer oder Temperaturen über
130 °C (265 °F) können eine Explosion hervorrufen.

g)Befolgen Sie alle Anweisungen zum Laden und laden Sie

den Akku oder das Akkuwerkzeug niemals außerhalb des
in der Betriebsanleitung angegebenen
Temperaturbereichs. Falsches Laden oder Laden
außerhalb des zugelassenen Temperaturbereichs kann
den Akku zerstören und die Brandgefahr erhöhen.

25.7 Service

a)Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen
reparieren. Damit wird sichergestellt, dass die Sicherheit
des Elektrowerkzeugs erhalten bleibt.

b)Warten Sie niemals beschädigte Akkus. Sämtliche

Wartung von Akkus sollte nur durch den Hersteller oder
bevollmächtigte Kundendienststellen erfolgen.

ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit
bei Benutzung der Heckenschere kann zu schweren
Verletzungen führen.

– Tragen Sie die Heckenschere am Griff bei stillstehendem

Messer. Bei Transport oder Aufbewahrung der
Heckenschere stets die Schutzabdeckung aufziehen.
Sorgfältiger Umgang mit dem Gerät verhindert die
Verletzungsgefahr durch das Messer.

– Halten Sie das Elektrowerkzeug an den isolierten

Griffflächen, da das Schneidmesser in Berührung mit
versteckten Leitungen kommen kann. Der Kontakt des
Schneidmessers mit einer spannungsführenden Leitung
kann metallene Geräteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.

25.8 Sicherheitshinweise für Heckenscheren

– Halten Sie alle Körperteile vom Schneidmesser fern.

Versuchen Sie nicht, bei laufendem Messer Schnittgut zu
entfernen oder zu schneidendes Material festzuhalten.
Entfernen Sie eingeklemmtes Schnittgut nur bei

0458-765-9921-C

31

Contents

English

1 Introduction
2 Guide to Using this Manual

2.1 Applicable Documentation

2.2 Warning Notices in Text

2.3 Symbols in Text
3 Overview

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3.1 STIHL HLA 65 Hedge Trimmer and Battery

3.2 STIHL HLA 85 Hedge Trimmer and Battery

3.3 Symbols
4 Safety Precautions

4.1 Warning Signs

4.2 Intended Use

4.3 The Operator

4.4 Clothing and Equipment

4.5 Work Area and Surroundings

4.6 Safe Condition

4.7 Operation

4.8 Transporting

4.9 Storing

4.10 Cleaning, Maintenance and Repairs
5 Preparing Hedge Trimmer for Operation

5.1 Preparing Hedge Trimmer for Operation
6 Charging the Battery, LEDs

6.1 Charging the Battery

6.2 Displaying State of Charge

6.3 LEDs on Battery
7 Assembling the Hedge Trimmer

7.1 Mounting the Loop Handle
8 Adjusting Hedge Trimmer for User

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . .

. . . . . . . . . . . .

. . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . .

8.1 Fitting and Adjusting the Carrying System

8.2 Adjusting Length of Shaft
9 Removing and Fitting the Battery

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . . . .

. . . . . . . . .

. . . . . . . . . .

9.1 Fitting the Battery

33

9.2 Removing the Battery

33

10 Switching the Hedge Trimmer On/Off

33

10.1 Switching On

34

10.2 Switching Off

34

11 Testing the Hedge Trimmer and Battery

34

11.1 Checking the Controls

34

11.2 Testing the Battery

35

12 Operating the Hedge Trimmer

36

12.1 Holding and Controlling the Hedge Trimmer

36

12.2 Adjusting Angle of Cutter Bar

36

12.3 Cutting

37

13 After Finishing Work

37

13.1 After Finishing Work

38
38

14 Transporting

39

14.1 Transporting the Hedge Trimmer

41

14.2 Transporting the Battery

42

15 Storing

42

15.1 Storing the Hedge Trimmer

43

15.2 Storing the Battery

43

16 Cleaning

43

16.1 Cleaning the Hedge Trimmer.

44

16.2 Cleaning the Cutting Blades

44

16.3 Cleaning the Battery

44

17 Maintenance

44

17.1 Sharpening the Cutting Blades

44

18 Repairing

44

18.1 Repairing the Hedge Trimmer and Battery

45

19 Troubleshooting

45

19.1 Troubleshooting Hedge Trimmer and Battery

45

20 Specifications

46

20.1 STIHL HLA 65, HLA 85 Hedge Trimmers

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . .

. . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

. . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . .

. . . . . . .

. . . . . . . . . . .

46
46

46
46
47

47
47
47

48
48
48
49

50
50

50
50
51

51
51
51

51
51
51
51

51
51

52
52

53
53

55
55

0000007956_004_GB

Translation of Original Instruction

Manual

Printed on chlorine-free paper

Printing inks contain vegetable oils, paper can be recycled.

© ANDREAS STIHL AG & Co. KG 2018

0458-765-9921-C. VA6.F18.

{

32

This instruction manual is protected by copyright. All rights reserved, especially the rights to reproduce, translate and process
with electronic systems.

0458-765-9921-C

1 Introduction

English

20.2 Cutting Blades

20.3 STIHL AP battery

20.4 Noise and Vibration Data

20.5 REACH
21 Spare Parts and Accessories

21.1 Spare Parts and Accessories
22 Disposal

22.1 Disposing of the Hedge Trimmer and Battery
23 EC Declaration of Conformity

23.1 STIHL HLA 65, HLA 85 Hedge Trimmers
24 General Power Tool Safety Warnings

24.1 Introduction

24.2 Work area safety

24.3 Electrical safety

24.4 Personal safety

24.5 Power tool use and care

24.6 Battery tool use and care

24.7 Service

24.8 Hedge Trimmer Safety Warnings

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . .

. . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . .

55

1 Introduction

55
55
56

Dear Customer,

56

Thank you for choosing STIHL. We develop and

56

manufacture our quality products to meet our customers’
requirements. The products are designed for reliability even

56

under extreme conditions.

56

STIHL also stands for premium service quality. Our

56

specialist dealers guarantee competent advice and

56

instruction as well as comprehensive service support.

57

We thank you for your confidence in us and hope you will

57

enjoy working with your STIHL product.

57
57
57
58
58
59

Dr. Nikolas Stihl

59

IMPORTANT: READ BEFORE USE AND KEEP IN A SAFE
PLACE.

0458-765-9921-C

2 Guide to Using this Manual

2.1 Applicable Documentation

Local safety regulations apply.
► Read, understand and save the following documents in

addition to this instruction manual:
– User instructions for STIHL backpack carrying system

– User instructions for STIHL AR battery
– Instruction manual for AP belt bag with connecting cable
– Safety notes and precautions for STIHL AP battery
– Instruction manual for STIHL AL 101, 300, 500 chargers

33

English

3 Overview

– Safety information for STIHL batteries and products

with built-in batteries: www.stihl.com/safety-data­sheets

2.2 Warning Notices in Text

DANGER

This notice refers to risks which result in serious or fatal
injury.

► Serious or fatal injuries can be avoided by taking the

precautions mentioned.

WARNING

This notice refers to risks which can result in serious or fatal
injury.

► Serious or fatal injuries can be avoided by taking the

precautions mentioned.

NOTICE

This notice refers to risks which can result in damage to
property.

► Damage to property can be avoided by taking the

precautions mentioned.

3Overview

3.1 STIHL HLA 65 Hedge Trimmer and Battery

3

1

2

#

7

9

10

12

13

8

11

4

6

14

15

16

#

5

0000-GXX-4559-A0

2.3 Symbols in Text

This symbol refers to a chapter in this instruction
manual.

34

1 Shaft

Connects all components.

2 Loop Handle

For holding and controlling the trimmer.

3 Blade Scabbard

Helps protect user from contact with the cutting blades.

4 Sliding Sleeve

Unlocks blade angle adjuster.

5 Swivel Handle

Serves to adjust angle of cutting blades.

0458-765-9921-C

3 Overview

English

6 Cutting Blades

Perform the cutting action.

7 Battery Compartment

Accommodates the battery.

8 Locking Lever

Secures the battery in the battery compartment.

9 Control Handle

For operating, holding and controlling the trimmer.

10 Trigger Lockout

Operated together with the retaining latch to unlock the
trigger.

11 Trigger

Operated together with the switch lever to switch the
hedge trimmer on and off.

12 Retaining Latch

Operated together with the trigger lockout to unlock the
trigger.

13 Carrying Ring

For attaching carrying system to trimmer

14 LEDs

Indicate state of charge and malfunctions.

15 Button

Activates the LEDs on the battery.

16 Battery

Supplies power to the hedge trimmer.

# Rating label with serial number

3.2 STIHL HLA 85 Hedge Trimmer and Battery

3

4

1

#

8

10

11

2

13

14

5

7

15

16

9

1 Handle Hose

For holding and controlling the trimmer.

2 Shaft

Connects all components.

3 Blade Scabbard

Helps protect user from contact with the cutting blades.

4 Quick Release Clamp

Serves to adjust length of shaft.

5 Sliding Sleeve

Unlocks blade angle adjuster.

6 Swivel Handle

Serves to adjust angle of cutting blades.

7 Cutting Blades

Perform the cutting action.

12

17

#

6

0000-GXX-4560-A0

0458-765-9921-C

35

English

A

4 Safety Precautions

8 Battery Compartment

Accommodates the battery.

9 Locking Lever

Secures the battery in the battery compartment.

10 Control Handle

For operating, holding and controlling the trimmer.

11 Trigger Lockout

Operated together with the retaining latch to unlock the
trigger.

12 Trigger

Operated together with the switch lever to switch the
hedge trimmer on and off.

13 Retaining Latch

Operated together with the trigger lockout to unlock the
trigger.

14 Carrying Ring

For attaching carrying system to trimmer

15 LEDs

Indicate state of charge and malfunctions.

16 Button

Activates the LEDs on the battery.

17 Battery

Supplies power to the hedge trimmer.

# Rating label with serial number

1 LED glows red. Battery too hot or too cold.

4 LEDs flash red. There is a malfunction in the
battery.

Guaranteed sound power level according to

L

W

directive 2000/14/EC in dB(A) in order to make
sound emissions of products comparable.

The data next to this symbol indicates the energy
content of the battery according to the cell
manufacturer’s specification. The energy content
available during operation is lower.

Do not dispose of the product with your household
waste.

4 Safety Precautions

4.1 Warning Signs

Meanings of warning signs and labels on the hedge trimmer
and battery:

Observe safety notices and take the necessary
precautions.

3.3 Symbols

Meanings of symbols that may be on the hedge trimmer and
battery:

Retaining latch unlocks the trigger in this position.

Retaining latch locks the trigger in this position.

36

Read, understand and save the instruction
manual.

Wear safety glasses and a hard hat.

0458-765-9921-C

4 Safety Precautions

English

Do not touch moving cutting blades.

Maintain safe distance.

5m (17ft)

Maintain safe distance.

15m (50ft)

Always remove the battery during work breaks,
transport, storage, maintenance or repairs.

Protect battery from heat and fire.

Do not immerse battery in fluids.

WARNING

￭ Batteries not explicitly approved for the hedge trimmer by

STIHL may cause a fire or explosion. This can result in
serious or fatal injuries and damage to property.

► Use the hedge trimmer with a STIHL AP battery or a

STIHL AR battery.

￭ Using the hedge trimmer or the battery for purposes for

which they were not designed may result in serious or fatal
injuries and damage to property.

► Use the hedge trimmer as described in this instruction

manual.

► Use the battery as described in this instruction manual

or the instruction manual for the STIHL AR battery.

4.3 The Operator

WARNING

￭ Users without adequate training or instruction cannot

recognize or assess the risks involved in using the hedge
trimmer and battery. The user or other persons may
sustain serious or fatal injuries.

► Read, understand and save the instruction

manual.

Observe battery’s specified temperature range.

4.2 Intended Use

The STIHL HLA 65 and HLA 85 hedge trimmers are
designed for cutting low growing shrubs, high hedges, high
shrubs, high bushes and high scrub.

The hedge trimmer may be used in the rain.
The hedge trimmer is powered by a STIHL AP battery or a

STIHL AR battery.

0458-765-9921-C

► If the hedge trimmer or battery is passed on to another

person: Always give them the instruction manual.

► Make sure the user meets the following requirements:

– The user must be rested.
– The user must be in good physical condition and

mental health to operate and work with the hedge
trimmer and battery. If the user’s physical, sensory or

37

English

4 Safety Precautions

mental ability is restricted, he or she may work only
under the supervision of or as instructed by a

responsible person.
– The user must be legally recognized as an adult.
– The user has received instruction from a STIHL

servicing dealer or other experienced user before

working with the hedge trimmer for the first time.
– The user must not be under the influence of alcohol,

medication or drugs.

► If you have any queries: Contact your STIHL servicing

dealer.

4.4 Clothing and Equipment

WARNING

￭ Long hair can be pulled into the hedge trimmer during

operation. This can result in serious injuries.
► Tie up and confine long hair so that it cannot be

entangled in the hedge trimmer.

￭ Objects can be thrown through the air at high speed

during operation. This can result in personal injury.

► Wear close-fitting safety glasses. Suitable

safety glasses that have been tested and
labeled in accordance with EN 166 or
national standards are available from
retailers.

► Wear a long-sleeved, snug-fitting upper garment and

long trousers.

￭ Falling objects can cause head injuries.

► Wear a safety hard hat.

￭ Dust can be whipped up during operation: Whipped up

dust can damage the respiratory passages and cause
allergic reactions.

► Wear a respirator.

￭ Unsuitable clothing can snag on wood, brush or the hedge

trimmer. Not wearing personal protective equipment may
result in serious injury.

► Wear snug-fitting clothing.
► Do not wear a scarf or jewelry.

￭ The user can come into contact with the cutting blades

during cleaning and maintenance work. This can result in
personal injury.

► Wear work gloves made of durable material.

￭ Wearing unsuitable footwear may cause you to slip or

stumble. This can result in personal injury.
► Wear sturdy enclosed footwear with non-slip soles.

4.5 Work Area and Surroundings

4.5.1 Long reach hedge trimmer

HLA 65

WARNING

￭ Bystanders, children and animals cannot recognize or

assess the dangers of the hedge trimmer or flying debris.
Bystanders, children and animals may be seriously injured
and damage to property may occur.

5m (17ft)

► Maintain a clearance of 5 meters from objects.
► Do not leave the hedge trimmer unattended.
► Make sure that children cannot play with the hedge

trimmer.

► Do not allow bystanders, children or animals

within 5 meters of the work area.

38

0458-765-9921-C

4 Safety Precautions

English

￭ Electrical components of the hedge trimmer can produce

sparks. Sparks may cause a fire or an explosion in an
easily combustible or explosive environment. This can
result in serious or fatal injuries and damage to property.

► Do not work in an easily combustible or explosive

environment.

HLA 85

WARNING

￭ Bystanders, children and animals cannot recognize or

assess the dangers of the hedge trimmer or flying debris.
Bystanders, children and animals may be seriously injured
and damage to property may occur.

15m (50ft)

► Maintain a clearance of 15 meters from objects.
► Do not leave the hedge trimmer unattended.
► Make sure that children cannot play with the hedge

trimmer.

￭ Electrical components of the hedge trimmer can produce

sparks. Sparks may cause a fire or an explosion in an
easily combustible or explosive environment. This can
result in serious or fatal injuries and damage to property.

► Do not work in an easily combustible or explosive

environment.

4.5.2 Battery

► Do not allow bystanders, children or animals

within 15 meters of the work area.

WARNING

￭ Bystanders, children and animals cannot recognize or

assess the dangers of the battery. Innocent children,
bystanders and animals may be seriously injured.

► Keep children, bystanders and animals away from the

work area.

► Do not leave the battery unattended.
► Make sure that children cannot play with the battery.

￭ The battery is not protected against all ambient

conditions. If the battery is exposed to certain ambient
conditions, it may catch fire or explode. This can result in
serious injuries and damage to property.

► Protect battery from heat and fire.
► Do not throw the battery into a fire.

► Use and store the battery at temperatures

between -10°C and +50°C.

► Do not immerse battery in fluids.

► Keep battery away from metallic objects.
► Do not expose battery to high pressure.
► Do not expose battery to microwaves.
► Protect battery from chemicals and salts.

4.6 Safe Condition

4.6.1 Long reach hedge trimmer The hedge trimmer is in a safe condition if the following

points are observed:
– The hedge trimmer is not damaged.
– The hedge trimmer is clean.
– The controls function properly and have not been

modified.
– Cutting blades are properly mounted.
– Only original STIHL accessories designed for this hedge

trimmer are fitted.
– Accessories are properly mounted.

0458-765-9921-C

39

English

4 Safety Precautions

WARNING

￭ If components do not comply with safety requirements,

they will no longer function properly and safety devices
may be rendered inoperative. This can result in serious or
fatal injuries.

► Work only with an undamaged hedge trimmer.
► If the hedge trimmer is dirty: Clean the hedge trimmer.
► Do not modify the hedge trimmer.
► If the controls do not function properly: Do not work with

the hedge trimmer.

► Only fit original STIHL accessories designed for this

hedge trimmer model.

► Mount accessories as described in this instruction

manual or the instructions supplied with the accessory.
► Never insert objects in the hedge trimmer’s openings.
► If you have any queries: Contact your STIHL servicing

dealer.

4.6.2 Cutting Blades The cutting blades are in a safe condition if the following

points are observed:
– Cutting blades are undamaged.
– Cutting blades are not deformed.
– Cutting blades move freely.
– Cutting blades are properly sharpened.
– Cutting blades have no burrs.

WARNING

￭ If they are in an unsafe condition, parts of the cutting

blades may come off and be thrown at high speed. This
can result in serious injuries.

► Work only with undamaged cutting blades.
► Make sure the cutting blades are properly sharpened

and deburred.

► If you have any queries: Contact your STIHL servicing

dealer.

4.6.3 Battery The battery is in a safe condition if the following points are

observed:
– Battery is undamaged.
– Battery is clean and dry.
– Battery functions properly and has not been modified.

WARNING

￭ A battery that is not in a safe condition cannot operate

safely. This can result in serious injuries.
► Never work with a damaged battery.

► Never attempt to charge a damaged or defective

battery.

► If the battery is dirty or wet: Clean the battery and allow

it to dry.
► Never attempt to modify the battery.
► Never insert objects in the battery’s openings.
► Never bridge the battery's contacts with metallic objects

(short circuit).
► Do not open the battery.

￭ Fluid may escape from a damaged battery. The fluid can

cause irritation if it contacts the skin or eyes.
► Avoid contact with the fluid.

► In case of contact with the skin: Wash affected areas

with plenty of water and soap.
► In case of contact with the eyes: Rinse eyes with plenty

of water for at least 15 minutes and seek medical

advice.

40

0458-765-9921-C

4 Safety Precautions

English

￭ A damaged or defective battery may smell unusual, emit

smoke or burn. This can result in serious or fatal injuries
and damage to property.

► If the battery smells unusual or emits smoke: Do not use

the battery and keep it away from combustible
substances.

► If the battery catches fire: Attempt to extinguish the

battery with a fire extinguisher or water.

4.7 Operation

WARNING

￭ The user cannot concentrate on the work in certain

situations. The user may stumble, fall and be seriously
injured.

► Work calmly and carefully.
► If light and visibility are poor: Do not work with the hedge

trimmer.
► Operate the hedge trimmer alone.
► Watch out for obstacles.
► Stand on the ground while working and keep a good

balance. If it is necessary to work at heights: Use a lift

bucket or a safe platform.
► If you begin to feel tired: Take a break.

￭ Working above shoulder height can cause you to tire

quickly. This can result in serious injuries.
► Work above shoulder height for short periods only.

► Take regular breaks.

￭ If the moving cutting blades make contact with a hard

object they can be brought to a sudden stop. The reactive
forces that occur can cause the user to lose control of the
hedge trimmer and be seriously injured.

► Hold the trimmer firmly with both hands.
► Before starting work, check hedge for hard objects and

remove any such objects.

￭ The moving cutting blades can cut the user. This can

result in serious injuries.

► Do not touch moving cutting blades.
► If the cutting blades are blocked by an

object: Switch off the hedge trimmer and
remove the battery. Then remove the object
causing the blockage.

￭ If the behavior of the hedge trimmer changes during

operation or feels unusual, it may no longer be in a safe
condition. This can result in serious injuries and damage
to property.

► Stop work, remove the battery and contact your STIHL

servicing dealer for assistance.

￭ Vibrations may occur while using the hedge trimmer.

► Wear gloves.
► Take regular breaks.
► If signs of circulation problems occur: Seek medical

advice.

￭ Note that the cutting blades continue to run for about 1

second after you release the trigger. The moving cutting
blades can cut the user. This can result in serious injuries.

► Wait until the cutting blades come to a complete

standstill.

￭ In an emergency, the user may panic and not put the

carrying system down. This can result in serious injuries.
► Practice removing and putting down the carrying

system.

DANGER

￭ Working near live electric cables can result in accidental

contact with the cutting blades and damage the cables.
This can result in serious or fatal injuries.

► Do not work near live electric cables.

0458-765-9921-C

41

English

4 Safety Precautions

4.8 Transporting

4.8.1 Hedge trimmer

WARNING

￭ The hedge trimmer may turn over or shift during transport.

This may result in personal injuries and damage to
property.

► Push the retaining latch into position .

► Remove the battery.

► Fit the blade scabbard so that it completely covers the

cutting blades.
► Secure the hedge trimmer with lashing straps or a net to

prevent it turning over and moving.

4.8.2 Battery

WARNING

￭ The battery is not protected against all ambient

conditions. The battery may be damaged if it is exposed to
certain ambient conditions and damage to property may
occur.

► Never transport a damaged battery.
► Store the battery in non-conductive packaging.

￭ The battery may turn over or shift during transport. This

may result in personal injuries and damage to property.
► Pack the battery in packaging in such a way that it

cannot move.
► Secure the packaging so that it cannot move.

4.9 Storing

4.9.1 Long reach hedge trimmer

WARNING

￭ Children are not aware of and cannot assess the dangers

of the hedge trimmer and can be seriously injured.
► Push the retaining latch into position .

► Remove the battery.

► Fit the blade scabbard so that it completely covers the

cutting blades.

► Store the hedge trimmer out of the reach of children.

￭ Dampness can corrode the electrical contacts on the

hedge trimmer and metal components. The hedge trimmer
can be damaged.

► Push the retaining latch into position .

► Remove the battery.

► Store the hedge trimmer in a clean and dry condition.

4.9.2 Battery

WARNING

￭ Children are not aware of and cannot assess the dangers

of the battery and can be seriously injured.
► Store the battery out of the reach of children.

￭ The battery is not protected against all ambient

conditions. The battery may be damaged if it is exposed to
certain ambient conditions.

► Store the battery in a clean and dry condition.
► Store the battery in an enclosed location.

42

0458-765-9921-C

5 Preparing Hedge Trimmer for Operation

English

► Store the battery separately from the hedge trimmer and

charger.
► Store the battery in non-conductive packaging.
► Store the battery at temperatures between -10°C and

+50°C.

4.10 Cleaning, Maintenance and Repairs

WARNING

￭ The hedge trimmer may start unintentionally if the battery

is left in place during cleaning, maintenance or repair
operations. This can result in serious injuries and damage
to property.

► Push the retaining latch into position .

► Remove the battery.

￭ Aggressive cleaning agents, a water jet or pointed objects

can damage the hedge trimmer, cutting blades and the
battery. If the hedge trimmer, cutting blades or battery are
not cleaned correctly, components may no longer function
properly or safety devices may be rendered inoperative.
This can result in serious injuries.

► Clean the hedge trimmer, cutting blades and battery as

described in this instruction manual.

￭ If the hedge trimmer, cutting blades or battery are not

serviced or repaired correctly, components may no longer
function properly or safety devices may be rendered
inoperative. This can result in serious or fatal injuries.

► Do not attempt to service or repair the hedge trimmer or

battery.
► If the hedge trimmer or the battery require servicing or

repairs: Contact your STIHL servicing dealer for

assistance.
► Maintain the cutting blades as described in this

instruction manual.

￭ The user can be cut while cleaning or servicing the sharp

cutting blades. This can result in personal injury.
► Wear work gloves made of durable material.

5 Preparing Hedge Trimmer for

Operation

5.1 Preparing Hedge Trimmer for Operation

HLA 65

Perform the following steps before starting work:
► Make sure the following components are in a safe

condition:
– Hedge trimmer, @ 4.6.1.
– Cutting blades, @ 4.6.2.

– Battery, @ 4.6.3.
► Check the battery, @ 11.2.
► Recharge the battery fully as described in the instruction

manual for the STIHL AL 101, 300, 500 chargers.
► Clean the hedge trimmer, @ 16.1.
► Mount the loop handle, @ 7.1.
► Fit and adjust the carrying system, @ 8.
► Check the controls, @ 11.1.

► If 3 LEDs on the battery flash red while you are checking

the controls: Remove the battery and contact your
STIHL servicing dealer.
There is a malfunction in the hedge trimmer.

► If you cannot carry out this work: Do not use your hedge

trimmer and contact your STIHL servicing dealer.

0458-765-9921-C

43

English

1

0000-GXX-1248-A0

20-40%

40-60%

60-80%

80-100%

0-20%

6 Charging the Battery, LEDs

HLA 85

Perform the following steps before starting work:
► Make sure the following components are in a safe

condition:
– Hedge trimmer, @ 4.6.1.
– Cutting blades, @ 4.6.2.

– Battery, @ 4.6.3.
► Check the battery, @ 11.2.
► Recharge the battery fully as described in the instruction

manual for the STIHL AL 101, 300, 500 chargers.
► Clean the hedge trimmer, @ 16.1.
► Fit and adjust the carrying system, @ 8.
► Adjust length of shaft, @ 8.2.
► Check the controls, @ 11.1.

► If 3 LEDs on the battery flash red while you are checking

the controls: Remove the battery and contact your
STIHL servicing dealer.
There is a malfunction in the hedge trimmer.

► If you cannot carry out this work: Do not use your hedge

trimmer and contact your STIHL servicing dealer.

6 Charging the Battery, LEDs

6.2 Displaying State of Charge

► Press the button (1).

The LEDs (5) glow green for about 5 seconds and indicate
the state of charge.

► If the LED on the right flashes green: Charge the battery.

6.3 LEDs on Battery

The LEDs can show the state of charge or malfunctions. The
LEDs can glow or flash green or red.

The state of charge is indicated when the LEDs glow or flash
green.

► If the LEDs glow or flash red: Troubleshooting, @ 19.

There is a malfunction in hedge trimmer or battery.

6.1 Charging the Battery

The charging time depends on several factors, e.g.
temperature of the battery or the ambient temperature. The
actual charging time may differ from the specified charging
time. For specified charging times see www.stihl.com/
charging-times.

► Recharge the battery fully as described in the instruction

manual for the STIHL AL 101, 300, 500 chargers.

44

7 Assembling the Hedge Trimmer

7.1 Mounting the Loop Handle

► Switch off the hedge trimmer, push retaining latch to

position and remove the battery.

0458-765-9921-C

8 Adjusting Hedge Trimmer for User

1 3

2

2

0000-GXX-4594-A0

English

1
2

1
2

3

4

6

5

7

► Fit the clamp (4) in the loop handle (3).
► Place the loop handle (3) with clamp (4) on the drive tube

(5).
► Fit washers (2) on the screws (1).
► Hold the clamp (6) against the drive tube (5).
► Insert screws (1) through holes in loop handle (3) and

clamps (4 and 6).
► Fit and tighten down the nuts (7) firmly.

8 Adjusting Hedge Trimmer for User

8.1 Fitting and Adjusting the Carrying System

8.2 Adjusting Length of Shaft

HLA 85
The shaft can be adjusted to different lengths to suit the

application and height and reach of the user.
► Switch off the hedge trimmer, push retaining latch to

position and remove the battery.

0000-GXX-4561-A0

2

3

180°

► Open the lever (1) of the quick release clamp (2).
► Adjust shaft (3) to the required length.
► Close the lever (1) of the quick release clamp (2).
► Make sure the shaft (3) cannot be pushed in or pulled out

and the lever (1) is seated against the quick-action clamp
(2).

The shaft (3) is properly adjusted if it cannot be pushed in or
pulled out and the lever (1) is seated against the quick­action clamp (2).

1

0000-GXX-4565-A0

► Put on the shoulder strap (1) or full harness (3).
► Adjust the shoulder strap (1) or full harness (3) so that the

carabiner (2) is about a hand’s width below your right hip.

0458-765-9921-C

90°

2

4

2

1

0000-GXX-4566-A0

45

English

9 Removing and Fitting the Battery

► If the shaft can be pushed in or pulled out:

► Open the lever (1) of the quick release clamp (2) half

way.

► Hold the lever (1) of the quick release clamp (2) firmly

and tighten the screw (4) moderately.

► Close the lever (1) of the quick release clamp (2).

The shaft (3) can no longer be pushed in or pulled out
and the lever (1) is seated against the quick-action
clamp (2).

► If the lever (1) of the quick release clamp (2) cannot be

closed properly:

► Open the lever (1) of the quick release clamp (2) half

way.
► Loosen the screw (4).
► Close the lever (1) of the quick release clamp (2).

The shaft (3) can no longer be pushed in or pulled out

and the lever (1) is seated against the quick-action

clamp (2).

9 Removing and Fitting the Battery

9.1 Fitting the Battery

1

9.2 Removing the Battery

► Stand the hedge trimmer on a level surface.
► Hold one hand in front of the battery compartment to

ensure the battery (2) does not fall out.

1

2

1

0000-GXX-2992-A1

► Press both locking levers (1).

The battery (2) is unlocked and can be removed.

10 Switching the Hedge Trimmer On/Off

10.1 Switching On

► Hold the hedge trimmer with one hand on the control

handle - wrap your thumb around the handle.

► Hold the hedge trimmer with the other hand on the loop

handle (HLA 65) or the handle hose (HLA 85) - wrap your
thumb around the handle hose.

2

► Push the battery (1) into the battery compartment (2) as

far as stop.
The battery (1) engages in position with a click.

46

0000-GXX-2991-A0

1

2

3

0000-GXX-2993-A0

0458-765-9921-C

11 Testing the Hedge Trimmer and Battery

English

► Push the retaining latch (1) with your thumb to position .
► Depress the trigger lockout (2) with your hand and hold it

there.

► Pull the trigger (3) with your index finger and hold it there.

The motor accelerates and the cutting blades run.

The more you depress the trigger, the faster the cutting
blades run.

10.2 Switching Off

► Release the trigger and trigger lockout lever.
► Wait until the cutting blades come to a complete standstill

after about 1 second.

► If the cutting blades continue to run after about 1 second:

Remove the battery and contact your STIHL servicing
dealer.
There is a malfunction in the hedge trimmer.

► Push the retaining latch into position .

11 Testing the Hedge Trimmer and

Battery

11.1 Checking the Controls

Retaining latch, trigger lockout and trigger
► Remove the battery.

► Push the retaining latch into position .
► Attempt to pull the trigger without depressing the lockout

lever.

► If the trigger can be pulled: Do not use your hedge trimmer

and contact your STIHL servicing dealer.
Retaining latch or trigger lockout is faulty.

► Push the retaining latch into position .
► Depress the trigger lockout lever and hold it in that

position.

► Pull the trigger.
► Release the trigger and trigger lockout lever.

► If the trigger or trigger lockout is stiff or does not spring

back to the idle position: Do not use your hedge trimmer
and contact your STIHL servicing dealer.
Trigger or trigger lockout is faulty.

Switching On
► Fit the battery.

► Depress the trigger lockout lever and hold it in that

position.

► Pull the trigger and hold it there.

The cutting blades run.

► If 3 LEDs flash red: Remove the battery and contact your

STIHL servicing dealer.
There is a malfunction in the hedge trimmer.

► Release the trigger.

The cutting blades stop running after about 1 second.

► If the cutting blades continue to run after about 1 second:

Remove the battery and contact your STIHL servicing
dealer.
There is a malfunction in the hedge trimmer.

11.2 Testing the Battery

► Press button on battery.

The LEDs glow or flash.

► If the LEDs do not glow or flash: Do not use the battery

and contact your STIHL servicing dealer.
There is a malfunction in the battery.

0458-765-9921-C

47

English

12 Operating the Hedge Trimmer

12 Operating the Hedge Trimmer

12.1 Holding and Controlling the Hedge Trimmer

HLA 65

1

2

► Connect the carrying ring (2) to the carabiner (1).

HLA 85

1

2

0000-GXX-4562-A00000-GXX-4571-A0

► Connect the carrying ring (2) to the carabiner (1).

0000-GXX-4562-A00000-GXX-4570-A0

► Hold the hedge trimmer firmly with one hand on the control

handle - wrap your thumb around the handle.

► Hold the trimmer with the other hand on the loop handle -

wrap your thumb around the loop handle.

48

► Hold the hedge trimmer firmly with one hand on the control

handle - wrap your thumb around the handle.

► Hold the hedge trimmer firmly with your other hand on the

handle hose - wrap your thumb around the loop handle.

12.2 Adjusting Angle of Cutter Bar

The angle of the cutter bar can be adjusted to 2 different
positions upwards and 3 different positions downwards to
suit the application and the height and reach of the user.

► Switch off the hedge trimmer, push retaining latch to

position and remove the battery.

0458-765-9921-C

12 Operating the Hedge Trimmer

0000-GXX-4574-A0

0000-GXX-4575-A0

1

45°

2

70°

► Pull back the sliding sleeve (1) and hold it there.
► Grip the swivel handle (2) and swing cutter bar to required

angle.

► Release the sliding sleeve (1).
► Move swivel handle (2) back and forth until the sliding

sleeve (1) engages.
The sliding sleeve (1) locates against the housing. That
completes the adjustment.

12.3 Cutting

Cutting at ground level

English

Cutting side of hedge
► Use lopping shears or a chainsaw to cut out thick

branches first.

0000-GXX-4572-A00000-GXX-4573-A0

► If you have to cut at a certain distance from the hedge

(flowerbed): Set the cutter bar to a suitable angle.

► Swing the hedge trimmer from the bottom upwards in an

arc while making the cut.
► Walk slowly and steadily forwards.
► Cut the other side of the hedge in the same way.
► If cutting performance deteriorates: Sharpen the cutting

blades.

Cutting top of hedge
► Use lopping shears or a chainsaw to cut out thick

branches first.

► Swing the hedge trimmer back and forth in an arc.
► Walk slowly and steadily forwards.
► If cutting performance deteriorates: Sharpen the cutting

blades.

0458-765-9921-C

► Hold the cutting blades at an angle of 0° to 10° to the top

of the hedge.

49

English

0000-GXX-4576-A0

13 After Finishing Work

► Swing the hedge trimmer horizontally and in an arc while

making the cut.

► If cutting performance deteriorates: Sharpen the cutting

blades.

Cutting overhead
► Use lopping shears or a chainsaw to cut out thick

branches first.

► Set the cutter bar to a suitable angle.
► Hold the cutting blades at an angle of 0° to 10° to the top

of the hedge.

► Swing the hedge trimmer horizontally and in an arc while

making the cut.

► If cutting performance deteriorates: Sharpen the cutting

blades.

13 After Finishing Work

13.1 After Finishing Work

► Switch off the hedge trimmer, push retaining latch to

position and remove the battery.

► If the hedge trimmer is wet: Allow the hedge trimmer to

dry.
► Clean the hedge trimmer.
► Clean the cutting blades.

► Fit the blade scabbard so that it completely covers the

cutting blades.

► Clean the battery.

14 Transporting

14.1 Transporting the Hedge Trimmer

► Switch off the hedge trimmer, push retaining latch to

position and remove the battery.

► Fit the blade scabbard so that it completely covers the

cutting blades.

2

1

3

► Pull back the sliding sleeve (4) and hold it there.
► Grip the swivel handle (3) and swing the cutting blades (1)

against the shaft.
Cutting blades (1) are flat against the shaft (2).

► Release the sliding sleeve (4).

The sliding sleeve (4) engages in position and butts
against the housing. Cutting blades (1) are in the transport
position.

► Carry the hedge trimmer by the shaft with the cutting

blades (1) behind you.

► Transporting the hedge trimmer in a vehicle: Secure the

hedge trimmer so that it cannot turn over or move.

4

0000-GXX-4577-A0

50

0458-765-9921-C

15 Storing

English

14.2 Transporting the Battery

► Switch off the hedge trimmer, push retaining latch to

position and remove the battery.
► Make sure the battery is in a safe condition.
► Observe the following points when packing the battery:

– The packaging must be non-conductive.

– Make sure the battery cannot shift inside the packaging.
► Secure the packaging so that it cannot move.
The battery is subject to the requirements for the transport

of dangerous goods. The battery is classified as UN 3480
(lithium-ion batteries) and has been tested in accordance
with UN Manual of Tests and Criteria, Part III, sub-section

38.3.
For transport regulations see www.stihl.com/safety-data-

sheets

15 Storing

15.1 Storing the Hedge Trimmer

► Switch off the hedge trimmer, push retaining latch to

position and remove the battery.
► Fit the blade scabbard so that it completely covers the

cutting blades.
► Observe the following points when storing the hedge

trimmer:

– Hedge trimmer is out of the reach of children.

– Hedge trimmer is clean and dry.

15.2 Storing the Battery

STIHL recommends that you store the battery with a charge
between 40% and 60% (2 LEDs glow green).

► Observe the following points when storing the battery:

– Battery is out of the reach of children.

– Battery is clean and dry.

– Battery is in an enclosed location.

– Battery is stored separately from the hedge trimmer and

charger.
– Battery is in non-conductive packaging.
– Battery is in a temperature range between -10°C and

+50°C.

16 Cleaning

16.1 Cleaning the Hedge Trimmer.

► Switch off the hedge trimmer, push retaining latch to

position and remove the battery.

► Clean the hedge trimmer with a damp cloth or STIHL resin

solvent.

16.2 Cleaning the Cutting Blades

► Switch off the hedge trimmer, push retaining latch to

position and remove the battery.

► Spray both sides of blades with STIHL resin solvent.
► Fit the battery.
► Switch on the hedge trimmer for 5 seconds.

The cutting blades run. STIHL resin solvent is distributed
evenly.

16.3 Cleaning the Battery

► Clean the battery with a damp cloth.

17 Maintenance

17.1 Sharpening the Cutting Blades

STIHL recommends you have the cutting blades
resharpened by a STIHL servicing dealer.

0458-765-9921-C

51

English

0000-GXX-1426-A0

18 Repairing

WARNING

The teeth of the cutting blades are very sharp. There is a risk
of cut injuries.

► Wear work gloves made of durable material.

► Use a STIHL flat crosscut file to sharpen each cutting

edge on the upper blade. The file only sharpens on the
forward stroke. Maintain the prescribed sharpening angle,

@ 20.2.
► Turn the hedge trimmer over.
► Sharpen the remaining cutting edges.
► Deburr each cutting edge from below.
► Turn the hedge trimmer over.
► Deburr the remaining cutting edges.
► Use a damp cloth to remove the filing dust.
► Spray both sides of blades with STIHL resin solvent.
► Switch on the hedge trimmer for 5 seconds.

The cutting blades run. STIHL resin solvent is distributed

evenly.
► If you have any queries: Contact your STIHL servicing

dealer for assistance.

18 Repairing

18.1 Repairing the Hedge Trimmer and Battery

The hedge trimmer, cutting blades and battery cannot be
repaired by the user.

► If the hedge trimmer or cutting blades are damaged: Do

not use your hedge trimmer and contact your STIHL
servicing dealer.

► If the battery has a malfunction or is damaged: Replace

the battery.

52

0458-765-9921-C

19 Troubleshooting

19 Troubleshooting

19.1 Troubleshooting Hedge Trimmer and Battery

Condition LEDs on Battery Cause Remedy
Hedge trimmer does

not start when
switched on.

Hedge trimmer cuts
out during operation.

1LED flashes
green

1 LED glows red. Battery too hot or too cold. ► Remove the battery.

3 LEDs flash red. There is a malfunction in

3 LEDs glow red Hedge trimmer is too hot. ► Remove the battery.

4 LEDs flash red. There is a malfunction in

3 LEDs glow red Hedge trimmer is too hot. ► Remove the battery.

Battery has low charge. ► Recharge the battery fully as described in the

instruction manual for the STIHL AL 101, 300, 500
chargers.

► Allow battery to cool down / warm up.
► Remove the battery.

the hedge trimmer.

Cutting blades do not move
freely.

the battery.

No electrical contact
between hedge trimmer
and battery.

Hedge trimmer or battery
damp.

► Clean contacts in battery compartment.
► Fit the battery.
► Switch on the hedge trimmer.
► If 3 LEDs continue to flash red: Do not use your

hedge trimmer and contact your STIHL servicing
dealer.

► Spray both sides of blades with STIHL resin

solvent.

► If 3 LEDs continue to flash red: Do not use your

hedge trimmer and contact your STIHL servicing
dealer.

► Allow the hedge trimmer to cool down.
► Remove battery and insert it again.
► Switch on the hedge trimmer.
► If 4 LEDs continue to flash red: Do not use the

battery and contact your STIHL servicing dealer.
► Remove the battery.
► Clean contacts in battery compartment.
► Fit the battery.
► Allow hedge trimmer or battery to dry.

► Allow the hedge trimmer to cool down.

English

0458-765-9921-C

53

English

Condition LEDs on Battery Cause Remedy

Hedge trimmer
runtime is too short

There is a electrical
malfunction.

Battery not fully charged ► Recharge the battery fully as described in the

► Remove battery and insert it again.
► Switch on the hedge trimmer.

instruction manual for the STIHL AL 101, 300, 500

chargers.

Normal battery life has

► Replace the battery.

been exceeded.

19 Troubleshooting

54

0458-765-9921-C

20 Specifications

English

20 Specifications

20.1 STIHL HLA 65, HLA 85 Hedge Trimmers

HLA 65
– Approved batteries:

–STIHL AP
–STIHL AR

– Weight without battery: 3.5 kg

HLA 85
– Approved batteries:

–STIHL AP
–STIHL AR

– Weight without battery: 4.4 kg

For battery life see www.stihl.com/battery-life.

20.2 Cutting Blades

HLA 65
– Tooth spacing: 33 mm
– Cutting length: 500 mm
– Sharpening angle: 45°

HLA 85
– Tooth spacing: 33 mm
– Cutting length: 500 mm
– Sharpening angle: 45°

– Capacity in Ah: see rating label
– Energy content in Wh: see rating label
– Weight in kg: see rating label
– Permissible temperature range for operation and storage:

-10°C to +50°C

20.4 Noise and Vibration Data

K-value for sound pressure level is 2 dB(A). K-value for
sound power level is 2 dB(A). K-value for vibration level is 2
m/s².

HLA 65
STIHL recommends that you wear hearing protection.
– Sound pressure level L

ISO 22868: 85 dB(A)

– Sound power level L

ISO 22868: 94 dB(A)

– Vibration level a

– Control handle: 3.5 m/s²
– Loop handle: 3.5 m/s²

HLA 85
STIHL recommends that you wear hearing protection.
– Sound pressure level L

ISO 22868: 75 dB(A)

– Sound power level L

ISO 22868: 94 dB(A)

– Vibration level a

– Control handle: 2.0 m/s²
– Handle hose: 2.0 m/s²

hv

hv

measured according to

pA

measured according to

wA

measured according to ISO 22867

measured according to

pA

measured according to

wA

measured according to ISO 22867

20.3 STIHL AP battery

– Battery Technology: Lithium-ion
– Voltage: 36 V

0458-765-9921-C

The vibration values quoted above have been measured
according to a standardized test procedure and may be used
to compare electric power tools. Depending on the type of
usage, the vibrations that actually occur may differ from the
values quoted. The vibration values quoted may be used for
an initial assessment of the user's exposure to vibrations.

55

English

21 Spare Parts and Accessories

The actual exposure to vibrations has to be estimated. This
process may also take into account times during which the
electric power tool is switched off and times during which it
is switched on but running off load.

Information on compliance with Vibration Directive 2002/44/
EC is available at www.stihl.com/vib.

20.5 REACH

REACH is an EC regulation and stands for the Registration,
Evaluation, Authorisation and Restriction of Chemical
substances.

For information on compliance with the REACH regulation
see www.stihl.com/reach.

21 Spare Parts and Accessories

21.1 Spare Parts and Accessories

These symbols identify original STIHL
replacement parts and original STIHL
accessories.

STIHL recommends the use of original STIHL replacement
parts and accessories.

Original STIHL replacement parts and original STIHL
accessories are available from STIHL servicing dealers.

22 Disposal

22.1 Disposing of the Hedge Trimmer and Battery

Contact your STIHL servicing dealer for information on
disposal.

► Dispose of the hedge trimmer, accessories and packaging

in accordance with local regulations and environmental
requirements.

23 EC Declaration of Conformity

23.1 STIHL HLA 65, HLA 85 Hedge Trimmers

ANDREAS STIHL AG & Co. KG
Badstrasse 115
D-71336 Waiblingen
Germany

declare in exclusive responsibility that
– Category: Cordless hedge trimmer
–Make: STIHL
– Model: HLA 65, HLA 85
– Serial identification: 4859

conforms to the relevant provisions of Directives 2011/65/
EU, 2006/42/EC, 2014/30/EU and 2000/14/EC and has
been developed and manufactured in compliance with the
following standards in the versions valid on the date of
production: EN 55014-1, EN 55014-2, EN 60745-1 und
EN ISO 10517.

Applied conformity assessment procedure in accordance
with Directive 2000/14/EC, Annex V.

– Measured sound power level: 94 dB(A)
– Guaranteed sound power level: 96 dB(A)

Technical documents are deposited at ANDREAS STIHL AG
& Co. KG Produktzulassung (Product Licensing).

The year of manufacture, country of manufacture and serial
number are applied to the hedge trimmer.

Done at Waiblingen, 01.03.2017
ANDREAS STIHL AG & Co. KG

56

Thomas Elsner, Director Product Management and Services

0458-765-9921-C

24 General Power Tool Safety Warnings

English

24 General Power Tool Safety Warnings

24.1 Introduction

This chapter reproduces the pre-formulated, general safety
precautions specified in the IEC 60745 standard for hand­held motor-operated electric tools.

STIHL is obliged to publish these texts.
The safety precautions and warnings on avoiding an electric

shock given under “Electrical Safety” do not apply to STIHL
cordless products.

WARNING

Read all the safety precautions, instructions, illustrations
and specifications accompanying this electric power tool.
Failure to follow the safety warnings and instructions may
result in electric shock, fire and/or serious injury. Save all
safety warnings and instructions for future reference.

The term "electric power tool" in the safety warnings refers
to mains-operated (corded) power tools or battery-operated
(cordless) power tools.

24.2 Work area safety

a)Keep work area clean and well lit. Cluttered or dark areas

invite accidents.

b)Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or
dust. Power tools create sparks which may ignite the dust
or fumes.

c) Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

24.3 Electrical safety

a)Power tool plugs must match the outlet. Never modify the

plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.

b)Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators. There
is an increased risk of electric shock if your body is
earthed or grounded.

c) Do not expose power tools to rain or wet conditions. Water

entering a power tool will increase the risk of electric
shock.

d)Do not abuse the cord. Never use the cord for carrying,

hanging up, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving parts.
Damaged or entangled cords increase the risk of electric
shock.

e)When operating a power tool outdoors, use an extension

cord suitable for outdoor use. Use of a cord extension
suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of
electric shock.

24.4 Personal safety

a)Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power
tool while you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention while
operating power tools may result in serious personal
injury.

b)Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask, non­skid safety shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is in the

off position before connecting to power source and/or
battery pack, picking up or carrying the power tool.

0458-765-9921-C

57

English

24 General Power Tool Safety Warnings

Carrying power tools with your finger on the switch or
energising power tools that have the switch on invites
accidents.

d)Remove any adjusting key or wrench before turning the

power tool on. A wrench or a key left attached to a rotating
part of the power tool may result in personal injury.

e)Do not overreach. Keep proper footing and balance at all

times. This enables better control of the power tool in
unexpected situations.

f) Dress properly. Do not wear loose clothing or jewellery.

Keep your hair, clothing and gloves away from moving
parts. Loose clothes, jewellery or long hair can be caught
in moving parts.

g)If devices are provided for the connection of dust

extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection can
reduce dust-related hazards.

h)Do not let familiarity gained from frequent use of tools

allow you to become complacent and ignore tool safety
principles. A careless action can cause severe injury
within a fraction of a second.

24.5 Power tool use and care

a)Do not force the power tool. Use the correct power tool for

your application. The correct power tool will do the job
better and safer at the rate for which it was designed.

b)Do not use the power tool if the switch does not turn it on

and off. Any power tool that cannot be controlled with the
switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or remove

the battery pack, if detachable, from the power tool before
making any adjustments, changing accessories, or storing
power tools. Such preventive safety measures reduce the
risk of starting the power tool accidentally.

d)Store idle power tools out of the reach of children and do

not allow persons unfamiliar with the power tool or these
instructions to operate the power tool. Power tools are
dangerous in the hands of untrained users.

e)Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage of
parts and any other condition that may affect the power
tool’s operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly
maintained power tools.

f) Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to
bind and are easier to control.

g)Use the power tool, accessories, tool bits etc. in

accordance with these instructions, taking into account
the working conditions and the work to be performed. Use
of the power tool for operations different from those
intended could result in a hazardous situation.

h)Keep handles and grip surfaces dry, clean and free from

oil and grease. Slippery handles and grip surfaces doe not
allow proper operation and control of the power tool in
unforeseen situations.

24.6 Battery tool use and care

a)Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of
battery pack may create a risk of fire when used with
another battery pack.

b)Use power tools only with specifically designated battery

packs. Use of any other battery packs may create a risk of
injury and fire.

c) When battery pack is not in use, keep it away from other

metal objects, like paper clips, coins, keys, nails, screws
or other small objects that can make a connection from
one terminal to another. Shorting the battery terminals
together may cause burns or a fire.

d)Under abusive conditions, liquid may be ejected from the

battery; avoid contact. If contact accidentally occurs, flush
with water. If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery may cause
irritation or burns.

58

0458-765-9921-C

24 General Power Tool Safety Warnings

e)Do not use a battery pack or tool that is damaged or

modified. Damaged or modified batteries may exhibit
unpredictable behaviour resulting in fire, explosion or risk
of injury.

f) Do not expose a battery pack or tool to fire or excessive

temperature. Exposure to fire or temperature above
130 °C (265 °F) may cause explosion.

g)Follow all charging instructions and do not charge the

battery pack or tool outside the temperature range
specified in the instructions. Charging improperly or at
temperatures outside the specified range may damage the
battery and increase the risk of fire.

24.7 Service

a)Have your power tool serviced by a qualified repair person

using only identical replacement parts. This will ensure
that the safety of the power tool is maintained.

b)Never service damaged batteries. Service of battery

packs should only be performed by the manufacturer or
authorized service providers.

24.8 Hedge Trimmer Safety Warnings

– Keep all parts of the body away from the cutting blades.

Do not remove cut material or hold material to be cut when
blades are moving. Make sure the switch is off when
clearing jammed material. A moment of inattention while
operating the hedge trimmer may result in serious
personal injury.

– Carry the hedge trimmer by the handle with the cutting

blades stopped. When transporting or storing the hedge
trimmer always fit the blade scabbard. Proper handling of
the hedge trimmer will reduce possible personal injury
from the cutting blades.

– Always hold your electric power tool by the insulated

handles because the cutting blades may contact hidden
electrical wires. Any blade contact with a live wire may
energize metallic parts of the power tool and result in an
electric shock.

English

0458-765-9921-C

59

Table des matières

français

1 Préface

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Informations concernant la présente Notice

d'emploi

2.1 Documents à respecter

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.2 Marquage des avertissements dans le texte

2.3 Symboles employés dans le texte
3 Vue d'ensemble

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3.1 Coupe-haies STIHL HLA 65 et batterie

3.2 Coupe-haies STIHL HLA 85 et batterie

3.3 Symboles
4 Prescriptions de sécurité

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

4.1 Symboles d'avertissement

. . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . .

. . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . .

4.2 Utilisation conforme à la destination prévue

4.3 Exigences posées à l'utilisateur

4.4 Vêtements et équipement

4.5 Aire de travail et voisinage

. . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

4.6 Bon état pour une utilisation en toute sécurité

4.7 Utilisation

4.8 Transport

4.9 Rangement

4.10 Nettoyage, maintenance et réparation

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . .

5 Préparatifs avant l'utilisation du coupe-haies

5.1 Préparatifs avant l'utilisation du coupe-haies
6 Recharge de la batterie et DEL

6.1 Recharge de la batterie

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

6.2 Affichage du niveau de charge

6.3 DEL sur la batterie

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 Assemblage du coupe-haies

7.1 Montage de la poignée circulaire
8 Ajustage du coupe-haies selon l'utilisateur

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . . . .

8.1 Bouclage et ajustage du système de portage

8.2 Réglage de la longueur du tube
9 Introduction et extraction de la batterie

. . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . .

. . . . . . . .

. . . . . . . .

. . . . . .

. . . . . . .

. . . . . . .

. . . . . . .

9.1 Introduction de la batterie

61

9.2 Extraction de la batterie
10 Mise en marche et arrêt du coupe-haies

61

10.1 Mise en marche du coupe-haies

61

10.2 Arrêt du coupe-haies

62

11 Contrôle du coupe-haies et de la batterie

62

11.1 Contrôle des éléments de commande

62

11.2 Contrôle de la batterie

62

12 Travail avec le coupe-haies

63

12.1 Prise en mains et utilisation du coupe-haies

64

12.2 Réglage de l'angle de la barre de coupe

65

12.3 Coupe

65

13 Après le travail

65

13.1 Après le travail

66
66

14 Transport

67

14.1 Transport du coupe-haies

68

14.2 Transport de la batterie

69

15 Rangement

71

15.1 Rangement du coupe-haies

71

15.2 Rangement de la batterie

72

16 Nettoyage

72

16.1 Nettoyage du coupe-haies

72

16.2 Nettoyage des couteaux

73

16.3 Nettoyage de la batterie

73

17 Maintenance

73

17.1 Affûtage des couteaux

73

18 Réparation

74

18.1 Réparation du coupe-haies et de la batterie

74

19 Dépannage

74

19.1 Élimination des dérangements du coupe-haies

74
74

20 Caractéristiques techniques

75

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ou de la batterie

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . .

. . . . . . . . . . . . . .

. . . . . . . .

. . . . . . . . . . .

. . . . . . . .

75
75

76
76
76

76
76
77

77
77
78
78

79
79

80
80
80

80
80
80

81
81
81
81

81
81

82
82

83

83
85

Traduction de la Notice d'emploi

d'origine

Imprimé sur papier blanchi sans chlore

L'encre d'imprimerie contient des huiles végétales, le papier

est recyclable.

© ANDREAS STIHL AG & Co. KG 2018

0458-765-9921-C. VA6.F18.

0000007956_004_F

{

60

La présente Notice d'emploi est protégée par des droits d'auteur. Tous droits réservés, en particulier tout droit de copie, de tra­duction et de traitement avec des systèmes électroniques quelconques.

0458-765-9921-C

1 Préface

français

20.1 Coupe-haies STIHL HLA 65, HLA 85

20.2 Couteaux

20.3 Batterie STIHL AP

20.4 Niveaux sonores et taux de vibrations

20.5 REACH
21 Pièces de rechange et accessoires

21.1 Pièces de rechange et accessoires
22 Mise au rebut

22.1 Mise au rebut du coupe-haies et de la batterie
23 Déclaration de conformité UE

23.1 Coupe-haies STIHL HLA 65, HLA 85
24 Indications générales de sécurité pour outils

électroportatifs

24.1 Introduction

24.2 Sécurité à l'endroit de travail

24.3 Sécurité relative au système électrique

24.4 Sécurité des personnes

24.5 Utilisation et emploi soigneux d'outils
électroportatifs

24.6 Utilisation et emploi soigneux d'outils
électroportatifs sans fil

24.7 Service après-vente

24.8 Consignes de sécurité applicables aux taille­haies

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . .

. . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . .

. . . . . . . . . . . . .

. . . . .

85

1Préface

85
85
85

Chère cliente, cher client,

86

Nous sommes très heureux que vous ayez choisi un produit

86

STIHL. Dans le développement et la fabrication de nos
produits, nous mettons tout en œuvre pour garantir une

86

excellente qualité répondant aux besoins de nos clients.

86

Nos produits se distinguent par une grande fiabilité, même

86

en cas de sollicitations extrêmes.

86

STIHL garantit également la plus haute qualité au niveau du

86

service après-vente. Nos revendeurs spécialisés
fournissent des conseils compétents, aident nos clients à se
familiariser avec nos produits et assurent une assistance

87

technique complète.

87
87

Nous vous remercions de votre confiance et vous

87

souhaitons beaucoup de plaisir avec votre produit STIHL.

88

88

89
90

Dr. Nikolas Stihl

90

IMPORTANT ! LIRE CETTE NOTICE AVANT D'UTILISER
CE PRODUIT ET LA CONSERVER PRÉCIEUSEMENT.

0458-765-9921-C

2 Informations concernant la présente

Notice d'emploi

2.1 Documents à respecter

Les prescriptions de sécurité locales doivent être
respectées.

► En plus de la présente Notice d'emploi, il faut lire, bien

comprendre et conserver les documents suivants :
– Notice d'emploi du système de portage à dos STIHL

– Notice d'emploi Batterie STIHL AR

61

français

3 Vue d'ensemble

– Notice d'emploi « Pochette AP à porter à la ceinture,

avec cordon d'alimentation électrique »
– Consignes de sécurité Batterie STIHL AP
– Notice d'emploi des chargeurs STIHL AL 101, 300, 500
– Information de sécurité concernant les batteries STIHL

et les produits STIHL à batterie intégrée :

www.stihl.com/safety-data-sheets

2.2 Marquage des avertissements dans le texte

DANGER

Attire l'attention sur des dangers causant des blessures
graves, voire mortelles.

► Les mesures indiquées peuvent éviter des blessures

graves, voire mortelles.

AVERTISSEMENT

Attire l'attention sur des dangers qui peuvent causer des
blessures graves, voire mortelles.

► Les mesures indiquées peuvent éviter des blessures

graves, voire mortelles.

AVIS

Attire l'attention sur des dangers pouvant causer des dégâts
matériels.

► Les mesures indiquées peuvent éviter des dégâts

matériels.

2.3 Symboles employés dans le texte

Ce symbole renvoie à un chapitre de la présente
Notice d'emploi.

3 Vue d'ensemble

3.1 Coupe-haies STIHL HLA 65 et batterie

3

1

2

#

7

9

10

12

13

8

11

1Tube

Le tube relie les différents composants.

2 Poignée circulaire

La poignée circulaire sert à tenir et mener le coupe­haies.

3 Protège-couteaux

Le protège-couteaux protège contre le risque de contact
avec les couteaux.

4 Douille coulissante

La douille coulissante déverrouille le mécanisme de
réglage de l'angle de la barre de coupe.

4

6

14

15

16

#

5

0000-GXX-4559-A0

62

0458-765-9921-C

3 Vue d'ensemble

français

5 Poignée de basculement

La poignée de basculement permet le réglage de l'angle
de la barre de coupe.

6Couteaux

Les couteaux coupent les branches.

7 Logement pour batterie

Logement dans lequel on introduit la batterie.

8 Levier de verrouillage

Le levier de verrouillage immobilise la batterie dans le
logement pour batterie.

9 Poignée de commande

La poignée de commande sert à commander, tenir et
mener le coupe-haies.

10 Blocage de gâchette de commande

En corrélation avec le levier d'encliquetage, le blocage
de la gâchette de commande déverrouille la gâchette de
commande.

11 Gâchette de commande

En combinaison avec l'étrier de commande, la gâchette
de commande met le coupe-haies en marche et l'arrête.

12 Levier d'encliquetage

En corrélation avec le blocage de la gâchette de
commande, le levier d'encliquetage déverrouille la
gâchette de commande.

13 Anneau de suspension

L'anneau de suspension est prévu pour l'accrochage du
système de portage.

14 DEL

Des diodes électroluminescentes (DEL) indiquent le
niveau de charge de la batterie et signalent des
dérangements.

15 Touche

La touche active les DEL qui se trouvent sur la batterie.

16 Batterie

La batterie fournit au coupe-haies l'énergie nécessaire
au fonctionnement.

# Plaque signalétique avec numéro de machine

3.2 Coupe-haies STIHL HLA 85 et batterie

3

4

1

#

8

10

11

2

13

14

5

7

15

16

9

1 Gaine faisant office de poignée

La gaine faisant office de poignée sert à tenir et mener le
coupe-haies.

2Tube

Le tube relie les différents composants.

3 Protège-couteaux

Le protège-couteaux protège contre le risque de contact
avec les couteaux.

4 Mécanisme de serrage rapide

Le mécanisme de serrage rapide sert au réglage de la
longueur du tube.

12

17

#

6

0000-GXX-4560-A0

0458-765-9921-C

63

français

L

WA

3 Vue d'ensemble

5 Douille coulissante

La douille coulissante déverrouille le mécanisme de
réglage de l'angle de la barre de coupe.

6 Poignée de basculement

La poignée de basculement permet le réglage de l'angle
de la barre de coupe.

7Couteaux

Les couteaux coupent les branches.

8 Logement pour batterie

Logement dans lequel on introduit la batterie.

9 Levier de verrouillage

Le levier de verrouillage immobilise la batterie dans le
logement pour batterie.

10 Poignée de commande

La poignée de commande sert à commander, tenir et
mener le coupe-haies.

11 Blocage de gâchette de commande

En corrélation avec le levier d'encliquetage, le blocage
de la gâchette de commande déverrouille la gâchette de
commande.

12 Gâchette de commande

En combinaison avec l'étrier de commande, la gâchette
de commande met le coupe-haies en marche et l'arrête.

13 Levier d'encliquetage

En corrélation avec le blocage de la gâchette de
commande, le levier d'encliquetage déverrouille la
gâchette de commande.

14 Anneau de suspension

L'anneau de suspension est prévu pour l'accrochage du
système de portage.

15 DEL

Des diodes électroluminescentes (DEL) indiquent le
niveau de charge de la batterie et signalent des
dérangements.

16 Touche

La touche active les DEL qui se trouvent sur la batterie.

17 Batterie

La batterie fournit au coupe-haies l'énergie nécessaire
au fonctionnement.

# Plaque signalétique avec numéro de machine

3.3 Symboles

Les symboles d'avertissement qui peuvent être appliqués
sur le coupe-haies et la batterie ont les significations
suivantes :

Dans cette position, le levier d'encliquetage
déverrouille la gâchette de commande.

Dans cette position, le levier d'encliquetage verrouille
la gâchette de commande.

1 DEL est allumée de couleur rouge. La batterie
est trop chaude ou trop froide.

4 DEL clignotent de couleur rouge. Il y a un
dérangement à l'intérieur de la batterie.

Niveau de puissance acoustique garanti selon la
directive 2000/14/CE, en dB(A), pour permettre
la comparaison des émissions sonores de
différents produits.

Le chiffre situé à côté du symbole indique la capacité
énergétique de la batterie suivant la spécification du
fabricant des cellules. À l'utilisation pratique, la
capacité énergétique réellement disponible est
inférieure.

Ne pas jeter ce produit à la poubelle.

64

0458-765-9921-C

4 Prescriptions de sécurité

5m (17ft)

français

4 Prescriptions de sécurité

4.1 Symboles d'avertissement

Les symboles d'avertissement appliqués sur le coupe-haies
et la batterie ont les significations suivantes :

Respecter les consignes de sécurité et les
mesures à prendre.

Il est nécessaire de lire, de bien comprendre et
de conserver précieusement cette Notice
d'emploi.

Porter des lunettes de protection et un casque
de protection.

Ne pas toucher aux couteaux en mouvement.

Respecter la distance de sécurité
indiquée.

Respecter la distance de sécurité

15m (50ft)

Retirer la batterie pour les pauses de travail, le
transport, le rangement, la maintenance ou la
réparation de la machine.

indiquée.

Préserver la batterie de la chaleur et du feu.

Ne pas plonger la batterie dans un liquide
quelconque.

Respecter la plage de températures admissibles
pour la batterie.

4.2 Utilisation conforme à la destination prévue

Le coupe-haies STIHL HLA 65 ou HLA 85 convient pour
couper des plantes de couverture ou des haies, buissons ou
broussailles de grande hauteur.

Le coupe-haies peut être utilisé en cas de pluie.
Le coupe-haies est alimenté par une batterie STIHL AP ou

par une batterie STIHL AR.

AVERTISSEMENT

￭ L'utilisation de batteries qui ne sont pas autorisées par

STIHL pour ce coupe-haies risque de causer des
incendies et des explosions. Cela peut causer des dégâts
matériels et des personnes risquent de subir des
blessures très graves, voire mortelles.

► Utiliser le coupe-haies avec une batterie STIHL AP ou

une batterie STIHL AR.

￭ Si le coupe-haies ou la batterie n'est pas utilisé

conformément à la destination prévue, cela peut causer
des dégâts matériels et des personnes risquent de subir
des blessures très graves, voire mortelles.

► Utiliser le coupe-haies comme décrit dans la présente

Notice d'emploi.

► Utiliser la batterie, comme décrit dans la présente

Notice d'emploi ou dans la Notice d'emploi Batterie
STIHL AR.

0458-765-9921-C

65

français

4 Prescriptions de sécurité

4.3 Exigences posées à l'utilisateur

AVERTISSEMENT

￭ Les personnes qui n'ont pas reçu de formation adéquate

ne peuvent pas reconnaître ou évaluer les dangers du
coupe-haies et de la batterie. L'utilisateur ou d'autres
personnes risquent de subir des blessures graves, voire
mortelles.

► Il est nécessaire de lire, de bien comprendre

et de conserver précieusement cette Notice
d'emploi.

► Si l'on confie le coupe-haies ou la batterie à une autre

personne : il faut y joindre la Notice d'emploi.
► S'assurer que l'utilisateur remplit les conditions

suivantes :

– L'utilisateur est reposé.

– L'utilisateur doit disposer de toute son intégrité

physique, sensorielle et mentale pour être capable
d'utiliser correctement le coupe-haies et la batterie et
de travailler avec cet équipement. Si l'utilisateur ne
dispose pas de toute l'intégrité physique, sensorielle
et mentale requise, il ne doit travailler avec cet
équipement que sous la surveillance d'une personne
responsable ou après avoir reçu, de cette personne

responsable, toutes les instructions nécessaires.
– L'utilisateur est majeur.
– Avant de travailler pour la première fois avec le

coupe-haies, l'utilisateur a reçu les instructions

nécessaires, du revendeur spécialisé STIHL ou d'une

autre personne compétente.
– L'utilisateur ne se trouve pas sous l'influence de

l'alcool, de drogues ou de médicaments.

► Au moindre doute : consulter un revendeur spécialisé

STIHL.

4.4 Vêtements et équipement

AVERTISSEMENT

￭ Au cours du travail, les cheveux longs risquent d'être

happés par le coupe-haies. L'utilisateur risque alors de
subir des blessures graves.

► Les personnes aux cheveux longs doivent les nouer et

les assurer de telle sorte qu'ils ne risquent pas d'être
happés par le coupe-haies.

￭ Au cours du travail, des objets peuvent être soulevés et

projetés à haute vitesse. L'utilisateur risque d'être blessé.

► Porter des lunettes de protection couvrant

étroitement les yeux. Des lunettes de
protection appropriées sont testées suivant
la norme EN 166 ou suivant les
prescriptions nationales spécifiques et
vendues dans le commerce avec le
marquage respectif.

► Porter un vêtement de coupe assez étroite et à

manches longues, et un pantalon long.

￭ Une chute d'objets peut causer des blessures à la tête.

► Porter un casque.

￭ Au cours du travail, de la poussière peut être soulevée. La

poussière inhalée peut nuire aux voies respiratoires et
déclencher des réactions allergiques.

► Porter un masque antipoussière.

￭ Des vêtements mal appropriés risquent de se prendre

dans le bois, les broussailles ou le coupe-haies. Les
utilisateurs qui ne portent pas de vêtements appropriés
risquent d'être grièvement blessés.

► Porter des vêtements de coupe assez étroite.
► Ne porter ni châle, ni bijoux.

66

0458-765-9921-C

4 Prescriptions de sécurité

français

￭ Au cours du nettoyage ou de la maintenance, l'utilisateur

peut entrer en contact avec les couteaux. L'utilisateur
risque d'être blessé.

► Porter des gants de travail en matière résistante.

￭ Si l'utilisateur porte des chaussures mal appropriées, il

risque de déraper. L'utilisateur risque d'être blessé.
► Porter des chaussures fermées, robustes et à semelle

crantée antidérapante.

4.5 Aire de travail et voisinage

4.5.1 Coupe-haies

HLA 65

AVERTISSEMENT

￭ Des passants, des enfants et des animaux ne peuvent pas

reconnaître et évaluer les dangers du coupe-haies et des
objets soulevés et projetés par le coupe-haies. Des
passants, des enfants ou des animaux risquent d'être
grièvement blessés, et des dégâts matériels peuvent
survenir.

5m (17ft)

► Toujours respecter une distance de 5 m par rapport à

tout objet.

► Ne pas laisser le coupe-haies sans surveillance.
► Veiller à ce que des enfants ne puissent pas jouer avec

le coupe-haies.

￭ Les composants électriques du coupe-haies peuvent

produire des étincelles. Dans un environnement
présentant des risques d'explosion ou à proximité de
matières facilement inflammables, les étincelles peuvent

► Veiller à ce que les passants, les enfants et

les animaux respectent une distance de
sécurité de 5 m tout autour de l'aire de
travail.

causer des incendies ou des explosions. Cela peut causer
des dégâts matériels et des personnes risquent de subir
des blessures très graves, voire mortelles.

► Ne pas travailler dans un environnement présentant des

risques d'explosion ou à proximité de matières
facilement inflammables.

HLA 85

AVERTISSEMENT

￭ Des passants, des enfants et des animaux ne peuvent pas

reconnaître et évaluer les dangers du coupe-haies et des
objets soulevés et projetés par le coupe-haies. Des
passants, des enfants ou des animaux risquent d'être
grièvement blessés, et des dégâts matériels peuvent
survenir.

15m (50ft)

► Toujours respecter une distance de 15 m par rapport à

tout objet.
► Ne pas laisser le coupe-haies sans surveillance.
► Veiller à ce que des enfants ne puissent pas jouer avec

le coupe-haies.

￭ Les composants électriques du coupe-haies peuvent

produire des étincelles. Dans un environnement
présentant des risques d'explosion ou à proximité de
matières facilement inflammables, les étincelles peuvent
causer des incendies ou des explosions. Cela peut causer
des dégâts matériels et des personnes risquent de subir
des blessures très graves, voire mortelles.

► Ne pas travailler dans un environnement présentant des

risques d'explosion ou à proximité de matières

facilement inflammables.

► Veiller à ce que les passants, les enfants et

les animaux respectent une distance de
sécurité de 15 m tout autour de l'aire de
travail.

0458-765-9921-C

67

français

4 Prescriptions de sécurité

4.5.2 Batterie

AVERTISSEMENT

￭ Des passants, des enfants ou des animaux ne peuvent

pas reconnaître et évaluer les dangers de la batterie. Des
passants, des enfants ou des animaux risquent d'être
grièvement blessés.

► Veiller à ce que des passants, des enfants ou des

animaux, ne s'approchent pas de la zone de travail.
► Ne pas laisser la batterie sans surveillance.
► Veiller à ce que des enfants ne puissent pas jouer avec

la batterie.

￭ La batterie n'est pas protégée contre toutes les influences

de l'environnement. Si la batterie est exposée à certaines
influences de l'environnement, la batterie risque de
prendre feu ou d'exploser. Cela peut causer des dégâts
matériels et des personnes risquent d'être grièvement
blessées.

► Préserver la batterie de la chaleur et du feu.
► Ne jamais jeter la batterie au feu.

► Utiliser et conserver la batterie dans la

plage de températures de - 10 °C à + 50 °C.

► Ne pas plonger la batterie dans un liquide

quelconque.

► Tenir la batterie à l'écart de tout objet métallique.
► Ne pas soumettre la batterie à une forte pression.
► Ne pas exposer la batterie aux micro-ondes.
► Tenir la batterie à l'écart des produits chimiques et des

sels.

4.6 Bon état pour une utilisation en toute sécurité

4.6.1 Coupe-haies Le coupe-haies se trouve en bon état pour une utilisation en

toute sécurité si les conditions suivantes sont remplies :
– Le coupe-haies ne présente aucun endommagement.
– Le coupe-haies est propre.
– Les éléments de commande fonctionnent et n'ont subi

aucune modification.
– Les couteaux sont montés correctement.
– Seuls des accessoires d'origine STIHL destinés à ce

coupe-haies sont montés.
– Les accessoires sont montés correctement.

AVERTISSEMENT

￭ Si l'état impeccable requis pour la sécurité n'est pas

garanti, il est possible que des composants ne

fonctionnent plus correctement et que des dispositifs de

sécurité soient mis hors service. Des personnes risquent

alors de subir des blessures graves, voire mortelles.

► Travailler uniquement avec un coupe-haies qui ne

présente aucun endommagement.

► Si le coupe-haies est encrassé : nettoyer le coupe-

haies.
► N'apporter aucune modification au coupe-haies.
► Si les éléments de commande ne fonctionnent pas : ne

pas travailler avec le coupe-haies.
► Ne monter que des accessoires d'origine STIHL

destinés à ce coupe-haies.
► Monter les accessoires comme décrit dans la présente

Notice d'emploi ou dans la Notice d'emploi de

l'accessoire respectif.
► N'introduire aucun objet dans les orifices du coupe-

haies.
► Au moindre doute : consulter un revendeur spécialisé

STIHL.

68

0458-765-9921-C

4 Prescriptions de sécurité

français

4.6.2 Couteaux Les couteaux se trouvent en bon état pour une utilisation en

toute sécurité si les conditions suivantes sont remplies :
– Les couteaux ne présentent aucun endommagement.
– Les couteaux ne sont pas déformés.
– Les couteaux fonctionnent facilement.
– Les couteaux sont correctement affûtés.
– Les couteaux ne présentent pas de morfil.

AVERTISSEMENT

￭ Si l'état impeccable requis pour la sécurité n'est pas

garanti, il est possible que des composants des couteaux
se détachent et soient projetés au loin. Des personnes
risquent d'être grièvement blessées.

► Travailler uniquement avec un couteau qui ne présente

aucun endommagement.
► Affûter et ébavurer correctement les couteaux.
► Au moindre doute : consulter un revendeur spécialisé

STIHL.

4.6.3 Batterie La batterie se trouve en bon état pour une utilisation en toute

sécurité si les conditions suivantes sont remplies :
– La batterie ne présente aucun endommagement.
– La batterie est propre et sèche.
– La batterie fonctionne et n'a subi aucune modification.

► Si la batterie est encrassée ou mouillée : nettoyer la

batterie et la faire sécher.
► N'apporter aucune modification à la batterie.
► N'introduire aucun objet dans les orifices de la batterie.
► Ne pas court-circuiter les contacts de la batterie avec

des objets métalliques.
► Ne pas ouvrir la batterie.

￭ En cas d'endommagement de la batterie, du liquide peut

s'écouler. Si le liquide entre en contact avec la peau ou les
yeux, il peut causer une irritation de la peau ou des yeux.

► Éviter tout contact avec ce liquide.
► En cas de contact accidentel avec la peau : les surfaces

de la peau touchées doivent être savonnées et lavées à

grande eau.
► En cas de contact accidentel avec les yeux : se rincer

les yeux à grande eau pendant au moins 15 minutes et

consulter un médecin.

￭ Une batterie endommagée ou défectueuse peut dégager

une odeur inhabituelle ou de la fumée, ou s'enflammer.
Cela peut causer des dégâts matériels et des personnes
risquent de subir des blessures très graves, voire
mortelles.

► Si la batterie dégage une odeur inhabituelle ou de la

fumée : ne pas utiliser la batterie, la tenir à l'écart de

toute matière inflammable.
► Si la batterie brûle : essayer d'éteindre la batterie avec

un extincteur ou de l'eau.

4.7 Utilisation

AVERTISSEMENT

￭ Si la batterie n'est pas dans l'état impeccable requis pour

la sécurité, elle ne peut plus fonctionner correctement.
Des personnes risquent d'être grièvement blessées.

► Ne travailler qu'avec une batterie qui ne présente aucun

endommagement et fonctionne correctement.

► Ne pas recharger une batterie endommagée ou

défectueuse.

0458-765-9921-C

AVERTISSEMENT

￭ Dans certaines situations, l'utilisateur ne peut plus

travailler avec la concentration nécessaire. L'utilisateur
risque alors de trébucher, de tomber et de subir des
blessures graves.

► Travailler calmement et de façon réfléchie.
► Si les conditions d'éclairage et de visibilité sont

mauvaises : ne pas travailler avec le coupe-haies.

69

français

4 Prescriptions de sécurité

► Le coupe-haies ne doit être manié que par une seule

personne.
► Faire attention aux obstacles.
► Travailler en se tenant debout sur le sol et veiller à ne

pas risquer de perdre l'équilibre. S'il est nécessaire de

travailler en hauteur : utiliser une nacelle élévatrice ou

un échafaudage stable.
► Si l'on constate des signes de fatigue : faire une pause.

￭ Si l'utilisateur travaille en tenant la machine à bras levés,

à une hauteur supérieure à celle de ses épaules, il risque
de se fatiguer plus rapidement. L'utilisateur risque alors
de subir des blessures graves.

► Le cas échéant, ne pas travailler longtemps à bras levés

à une hauteur supérieure aux épaules.
► Faire des pauses.

￭ Si le couteau en mouvement heurte un objet dur, cela peut

freiner brusquement son mouvement. Sous l'effet des
forces de réaction engendrées alors, l'utilisateur risque de
perdre le contrôle du coupe-haies et d'être grièvement
blessé.

► Tenir fermement le coupe-haies à deux mains.
► Avant d'entreprendre le travail, examiner la haie pour

constater si elle renferme des objets durs. Le cas

échéant, enlever ces objets.

￭ Les couteaux en mouvement risquent de couper

l'utilisateur. L'utilisateur risque alors de subir des
blessures graves.

► Ne pas toucher aux couteaux en

mouvement.

► Si les couteaux sont bloqués par un objet

quelconque : arrêter le coupe-haies et
retirer la batterie. Enlever seulement
ensuite l'objet coincé.

￭ Si, au cours du travail, l'on constate un changement d'état

ou un comportement inhabituel du coupe-haies, il est
possible que le coupe-haies ne soit plus dans l'état requis

pour une utilisation en toute sécurité. Cela peut causer
des dégâts matériels et des personnes risquent d'être
grièvement blessées.

► Arrêter le travail, retirer la batterie et consulter un

revendeur spécialisé STIHL.

￭ Au cours du travail, le coupe-haies peut produire des

vibrations.
► Porter des gants.

► Faire des pauses.
► Si l'on constate des symptômes qui pourraient signaler

une perturbation de l'irrigation sanguine des mains :
consulter un médecin.

￭ Lorsqu'on relâche la gâchette de commande, les

couteaux fonctionnent encore pendant env. 1 seconde.
En entrant en contact avec les couteaux, des personnes
risquent de se couper. Des personnes risquent d'être
grièvement blessées.

► Attendre que les couteaux soient arrêtés.

￭ Dans une situation dangereuse, l'utilisateur peut paniquer

et être incapable de déboucler le système de portage et
de s'en séparer. L'utilisateur risque alors de subir des
blessures graves.

► Il faut donc s'exercer à enlever le système de portage.

DANGER

￭ Si l'on travaille dans le voisinage de câbles électriques

sous tension, les couteaux risquent d'entrer en contact
avec les câbles sous tension et de les endommager.
L'utilisateur peut alors subir des blessures graves, voire
mortelles.

► Ne pas travailler dans le voisinage de câbles

électriques sous tension.

70

0458-765-9921-C

4 Prescriptions de sécurité

français

4.8 Transport

4.8.1 Coupe-haies

AVERTISSEMENT

￭ Au cours du transport, le coupe-haies risque de se

renverser ou de se déplacer. Cela peut causer des dégâts
matériels et des personnes risquent d'être blessées.

► Pousser le levier d'encliquetage dans la position .

► Retirer la batterie.

► Glisser le protège-couteaux par-dessus les couteaux de

telle sorte que les couteaux soient intégralement

recouverts.
► Assurer le coupe-haies avec des sangles ou un filet, de

telle sorte qu'il ne risque pas de se renverser ou de se

déplacer.

4.8.2 Batterie

AVERTISSEMENT

￭ La batterie n'est pas protégée contre toutes les influences

de l'environnement. Si la batterie est exposée à certaines
influences de l'environnement, elle risque d'être
endommagée et cela peut causer des dégâts matériels.

► Ne pas transporter une batterie endommagée.
► Transporter la batterie dans un emballage non-

conducteur d'électricité.

￭ Au cours du transport, la batterie risque de se renverser

ou de se déplacer. Cela peut causer des dégâts matériels
et des personnes risquent d'être blessées.

► Immobiliser la batterie dans l'emballage de telle sorte

qu'elle ne puisse pas se déplacer.
► Assurer l'emballage de telle sorte qu'il ne puisse pas se

déplacer.

4.9 Rangement

4.9.1 Coupe-haies

AVERTISSEMENT

￭ Les enfants ne peuvent pas reconnaître et évaluer les

dangers du coupe-haies. Les enfants risquent d'être
grièvement blessés.

► Pousser le levier d'encliquetage dans la position .

► Retirer la batterie.

► Glisser le protège-couteaux par-dessus les couteaux de

telle sorte que les couteaux soient intégralement
recouverts.

► Conserver le coupe-haies hors de portée des enfants.

￭ L'humidité risque d'entraîner une corrosion des contacts

électriques du coupe-haies et des composants
métalliques. Cela risquerait d'endommager le coupe­haies.

► Pousser le levier d'encliquetage dans la position .

► Retirer la batterie.

► Conserver le coupe-haies au propre et au sec.

0458-765-9921-C

71

français

5 Préparatifs avant l'utilisation du coupe-haies

4.9.2 Batterie

AVERTISSEMENT

￭ Les enfants ne peuvent pas reconnaître et évaluer les

dangers de la batterie. Les enfants risquent d'être
grièvement blessés.

► Conserver la batterie hors de portée des enfants.

￭ La batterie n'est pas protégée contre toutes les influences

de l'environnement. Si la batterie est exposée à certaines
influences de l'environnement, elle risque d'être
endommagée.

► Conserver la batterie au propre et au sec.
► Conserver la batterie dans un local fermé.
► Conserver la batterie séparément du coupe-haies et du

chargeur.
► Conserver la batterie dans un emballage non-

conducteur d'électricité.
► Conserver la batterie dans la plage de températures de

-10°C à +50°C.

4.10 Nettoyage, maintenance et réparation

AVERTISSEMENT

￭ Si l'on ne retire pas la batterie avant le nettoyage, la

maintenance ou la réparation, le coupe-haies risque d'être
mis en marche par mégarde. Cela peut causer des dégâts
matériels et des personnes risquent d'être grièvement
blessées.

► Pousser le levier d'encliquetage dans la position .

► Retirer la batterie.

￭ Un nettoyage avec des détergents agressifs, un jet d'eau

ou des objets pointus peut endommager le coupe-haies,
les couteaux ou la batterie. Si le coupe-haies, les
couteaux ou la batterie ne sont pas nettoyés comme il
faut, il est possible que des composants ne fonctionnent

plus correctement et que des dispositifs de sécurité soient
mis hors service. Des personnes risquent d'être
grièvement blessées.

► Nettoyer le coupe-haies, les couteaux et la batterie

comme décrit dans la présente Notice d'emploi.

￭ Si le coupe-haies, les couteaux ou la batterie ne sont pas

entretenus ou réparés comme il faut, il est possible que
des composants ne fonctionnent plus correctement et que
des dispositifs de sécurité soient mis hors service. Des
personnes risquent de subir des blessures graves, voire
mortelles.

► Ne pas effectuer soi-même la maintenance ou la

réparation du coupe-haies et de la batterie.

► Si une maintenance ou une réparation du coupe-haies

ou de la batterie s'avère nécessaire : consulter un
revendeur spécialisé STIHL.

► Procéder à la maintenance des couteaux comme décrit

dans la présente Notice d'emploi.

￭ Lors du nettoyage, de la maintenance ou de la réparation

des couteaux, l'utilisateur risque de se couper en entrant
en contact avec les dents de coupe acérées. L'utilisateur
risque d'être blessé.

► Porter des gants de travail en matière résistante.

5 Préparatifs avant l'utilisation du coupe-

haies

5.1 Préparatifs avant l'utilisation du coupe-haies

HLA 65

Chaque fois, avant de commencer le travail, il faut effectuer
les opérations suivantes :

► S'assurer que les composants suivants se trouvent dans

l'état impeccable requis pour la sécurité :
– Coupe-haies, @ 4.6.1.

– Couteaux, @ 4.6.2.
– Batterie, @ 4.6.3.

► Contrôler la batterie, @ 11.2.

72

0458-765-9921-C

6 Recharge de la batterie et DEL

1

0000-GXX-1248-A0

20-40%

40-60%

60-80%

80-100%

0-20%

français

► Recharger complètement la batterie comme décrit dans la

Notice d'emploi des chargeurs STIHL AL 101, 300, 500.

► Nettoyer le coupe-haies, @ 16.1.
► Monter la poignée circulaire, @ 7.1.
► Mettre le système de portage ou le système de portage à

dos et l'ajuster, @ 8.

► Contrôler les éléments de commande, @ 11.1.

► Si au cours du contrôle des éléments de commande

3 DEL de la batterie clignotent de couleur rouge : retirer

la batterie et consulter un revendeur spécialisé STIHL.

Il y a un dérangement à l'intérieur du coupe-haies.

► Si ces opérations ne peuvent pas être exécutées : ne pas

utiliser le coupe-haies, mais consulter un revendeur
spécialisé STIHL.

HLA 85

Chaque fois, avant de commencer le travail, il faut effectuer
les opérations suivantes :

► S'assurer que les composants suivants se trouvent dans

l'état impeccable requis pour la sécurité :
– Coupe-haies, @ 4.6.1.
– Couteaux, @ 4.6.2.
– Batterie, @ 4.6.3.

► Contrôler la batterie, @ 11.2.
► Recharger complètement la batterie comme décrit dans la

Notice d'emploi des chargeurs STIHL AL 101, 300, 500.

► Nettoyer le coupe-haies, @ 16.1.
► Mettre le système de portage ou le système de portage à

dos et l'ajuster, @ 8.

► Régler la longueur du tube, @ 8.2.
► Contrôler les éléments de commande, @ 11.1.

► Si au cours du contrôle des éléments de commande

3 DEL de la batterie clignotent de couleur rouge : retirer

la batterie et consulter un revendeur spécialisé STIHL.

Il y a un dérangement à l'intérieur du coupe-haies.

► Si ces opérations ne peuvent pas être exécutées : ne pas

utiliser le coupe-haies, mais consulter un revendeur
spécialisé STIHL.

6 Recharge de la batterie et DEL

6.1 Recharge de la batterie

Le temps de recharge dépend de différents facteurs, par ex.
de la température de la batterie ou de la température
ambiante. Le temps de recharge réel peut donc différer du
temps de recharge indiqué dans la documentation. Pour le
temps de recharge, voir www.stihl.com/charging-times.

► Recharger la batterie comme décrit dans la Notice

d'emploi des chargeurs STIHL AL 101, 300, 500.

6.2 Affichage du niveau de charge

► Enfoncer la touche (1).

Les diodes électroluminescentes (DEL) s'allument de
couleur verte pendant env. 5 secondes et indiquent le
niveau de charge actuel.

► Si la DEL droite clignote de couleur verte : recharger la

batterie.

6.3 DEL sur la batterie

Les diodes électroluminescentes (DEL) peuvent indiquer le
niveau de charge de la batterie ou signaler des
dérangements. Les DEL peuvent être allumées
continuellement ou clignoter de couleur verte ou rouge.

Si les DEL sont allumées ou clignotent de couleur verte,
elles indiquent le niveau de charge actuel.

0458-765-9921-C

73

français

7 Assemblage du coupe-haies

► Si les LED sont allumées ou clignotent de couleur rouge :

éliminer les dérangements, @ 19.
Il y a un dérangement dans le coupe-haies ou dans la
batterie.

7 Assemblage du coupe-haies

7.1 Montage de la poignée circulaire

► Arrêter le coupe-haies, pousser le levier d'encliquetage

dans la position et retirer la batterie.

1
2

6
7

► Poser le collier (4) dans la poignée circulaire (3).
► Poser la poignée circulaire (3) avec le collier (4) sur le

tube (5).

► Poser les rondelles (2) sur les vis (1).
► Presser le collier (6) contre le tube (5).
► Passer les vis (1) à travers les trous de la poignée

circulaire (3) et des colliers (4 et 6).

► Visser et serrer fermement les écrous (7).

1
2

3

4
5

8 Ajustage du coupe-haies selon

l'utilisateur

8.1 Bouclage et ajustage du système de portage

1 3

2

► Mettre le harnais simple (1) ou le harnais double (3).
► Ajuster le harnais simple (1) ou le harnais double (3), de

telle sorte que le mousqueton (2) se trouve environ à une
largeur de main en dessous de la hanche droite.

0000-GXX-4561-A0

8.2 Réglage de la longueur du tube

HLA 85
Le tube peut être réglé à différentes longueurs, suivant

l'utilisation prévue et la taille de l'utilisateur.
► Arrêter le coupe-haies, pousser le levier d'encliquetage

dans la position et retirer la batterie.

2

0000-GXX-4594-A0

74

180°

2

3

1

0458-765-9921-C

0000-GXX-4565-A0

9 Introduction et extraction de la batterie

français

► Relever le levier (1) du mécanisme de serrage rapide (2).
► Ajuster le tube (3) à la longueur souhaitée.
► Rabattre complètement le levier (1) du mécanisme de

serrage rapide (2).

► S'assurer que le tube (3) ne peut plus coulisser et que le

levier (1) du mécanisme de serrage rapide (2) est
appliqué contre le mécanisme.

Si le tube (3) ne peut plus coulisser et que le levier du
mécanisme de serrage rapide (1) est appliqué contre le
mécanisme de serrage rapide (2), la longueur du tube est
réglée et fixe.

2

4

2

90°

1

► Si le tube peut encore coulisser :

► Relever le levier (1) du mécanisme de serrage

rapide (2) jusqu'à mi-course.
► Retenir le levier (1) du mécanisme de serrage

rapide (2) et serrer la vis (4).
► Rabattre complètement le levier (1) du mécanisme de

serrage rapide (2).

Le tube (3) ne peut plus coulisser et le levier du

mécanisme de serrage rapide (1) est appliqué contre le

mécanisme de serrage rapide (2).

► Si le levier (1) du mécanisme de serrage rapide (2) ne

peut pas être complètement rabattu :
► Relever le levier (1) du mécanisme de serrage

rapide (2) jusqu'à mi-course.
► Desserrer la vis (4).

► Rabattre complètement le levier (1) du mécanisme de

serrage rapide (2).
Le tube (3) ne peut plus coulisser et le levier du
mécanisme de serrage rapide (1) est appliqué contre le
mécanisme de serrage rapide (2).

9 Introduction et extraction de la batterie

9.1 Introduction de la batterie

1

2

0000-GXX-4566-A0

► Enfoncer la batterie (1) à fond dans le logement pour

batterie (2).
La batterie (1) s'encliquette avec un déclic perceptible.

9.2 Extraction de la batterie

► Placer le coupe-haies sur une surface plane.
► Tenir une main devant le logement pour batterie, de telle

sorte que la batterie (2) ne risque pas de tomber.

0000-GXX-2991-A0

0458-765-9921-C

75

français

1

10 Mise en marche et arrêt du coupe-haies

► Enfoncer la gâchette de commande (3) avec l'index et la

maintenir enfoncée.
Le coupe-haies accélère et les couteaux sont actionnés.

Plus l'on enfonce la gâchette de commande, plus la vitesse
des couteaux augmente.

2

1

► Enfoncer les deux leviers de verrouillage (1).

La batterie (2) est déverrouillée et peut être retirée.

10 Mise en marche et arrêt du coupe-

haies

10.1 Mise en marche du coupe-haies

► Avec une main, tenir le coupe-haies par la poignée de

commande, en entourant la poignée de commande avec
le pouce.

► Avec l'autre main, tenir le coupe-haies par la poignée

circulaire (HLA 65) ou par la gaine faisant office de
poignée (HLA 85), en entourant la gaine avec le pouce.

1

2

3

► Pousser, avec le pouce, le levier d'encliquetage (1) dans

la position .

► Enfoncer le blocage de gâchette de commande (2) avec la

main et le maintenir enfoncé.

10.2 Arrêt du coupe-haies

► Relâcher la gâchette de commande et le blocage de

gâchette de commande.

► Attendre, env. 1 seconde, jusqu'à ce que les couteaux

0000-GXX-2992-A1

soient arrêtés.

► Si au bout d'env. 1 seconde les couteaux sont toujours en

mouvement : retirer la batterie et consulter un revendeur
spécialisé STIHL.
Le coupe-haies est défectueux.

► Pousser le levier d'encliquetage dans la position .

11 Contrôle du coupe-haies et de la

batterie

11.1 Contrôle des éléments de commande

Levier d'encliquetage, blocage de gâchette de commande et
gâchette de commande

► Retirer la batterie.
► Pousser le levier d'encliquetage dans la position .
► Essayer d'enfoncer la gâchette de commande sans

enfoncer le blocage de gâchette de commande.

► S'il est possible d'enfoncer la gâchette de commande : ne

pas utiliser le coupe-haies, mais consulter un revendeur
spécialisé STIHL.
Le levier d'encliquetage ou le blocage de gâchette de
commande est défectueux.

► Pousser le levier d'encliquetage dans la position .

0000-GXX-2993-A0

► Enfoncer le blocage de gâchette de commande et le

maintenir enfoncé.

► Enfoncer la gâchette de commande.

76

0458-765-9921-C

12 Travail avec le coupe-haies

français

► Relâcher la gâchette de commande et le blocage de

gâchette de commande.

► Si la gâchette de commande ou le blocage de gâchette de

commande fonctionne difficilement ou ne revient pas dans
sa position initiale, sous l'effet de son ressort : ne pas
utiliser le coupe-haies, mais consulter un revendeur
spécialisé STIHL.
La gâchette de commande ou le blocage de gâchette de
commande est défectueux.

Mise en marche du coupe-haies
► Introduire la batterie.

► Enfoncer le blocage de gâchette de commande et le

maintenir enfoncé.

► Enfoncer la gâchette de commande et la maintenir

enfoncée.
Les couteaux se mettent en mouvement.

► Si 3 DEL clignotent de couleur rouge : retirer la batterie et

consulter un revendeur spécialisé STIHL.
Il y a un dérangement à l'intérieur du coupe-haies.

► Relâcher la gâchette de commande.

Les couteaux s'arrêtent dans un délai d'env. 1 seconde.

► Si au bout d'env. 1 seconde les couteaux sont toujours en

mouvement : retirer la batterie et consulter un revendeur
spécialisé STIHL.
Le coupe-haies est défectueux.

12 Travail avec le coupe-haies

12.1 Prise en mains et utilisation du coupe-haies

HLA 65

1

2

0000-GXX-4562-A00000-GXX-4570-A0

► Accrocher l'anneau de suspension (2) dans le

mousqueton (1).

11.2 Contrôle de la batterie

► Appuyer sur la touche de la batterie.

Les DEL sont allumées continuellement ou clignotent.

► Si les DEL ne sont pas allumées continuellement et ne

clignotent pas non plus : ne pas utiliser la batterie, mais
consulter un revendeur spécialisé STIHL.
Il y a un dérangement dans la batterie.

0458-765-9921-C

► Avec une main, tenir le coupe-haies par la poignée de

commande, en entourant la poignée de commande avec
le pouce.

► Avec l'autre main, tenir le coupe-haies par la poignée

circulaire, en entourant la poignée circulaire avec le
pouce.

77

français

HLA 85

12 Travail avec le coupe-haies

1

45°

1

2

70°

2

► Accrocher l'anneau de suspension (2) dans le

mousqueton (1).

► Avec une main, tenir le coupe-haies par la poignée de

commande, en entourant la poignée de commande avec
le pouce.

► Avec l'autre main, tenir le coupe-haies par la gaine faisant

office de poignée, en entourant la gaine avec le pouce.

12.2 Réglage de l'angle de la barre de coupe

L'angle de la barre de coupe peut être réglé en fonction de
l'utilisation prévue et de la taille de l'utilisateur et ce, dans
2 positions vers le haut et dans 3 positions vers le bas.

► Arrêter le coupe-haies, pousser le levier d'encliquetage

dans la position et retirer la batterie.

0000-GXX-4562-A00000-GXX-4571-A0

► Tirer la douille coulissante (1) en arrière et la retenir.
► Prendre la poignée de basculement (2) dans la main et

régler l'angle souhaité.
► Relâcher la douille coulissante (1).
► Déplacer la poignée de basculement (2) jusqu'à ce que la

douille coulissante (1) s'encliquette.

La douille coulissante (1) se trouve en appui contre le

carter. L'angle de la barre de coupe est réglé.

12.3 Coupe

Coupe à proximité du sol

► Mener le coupe-haies en décrivant un mouvement de va-

et-vient régulier.
► Avancer lentement et en restant concentré sur le travail.
► Si le rendement de coupe baisse : affûter les couteaux.

0000-GXX-4572-A00000-GXX-4573-A0

78

0458-765-9921-C

13 Après le travail

0000-GXX-4574-A0

0000-GXX-4575-A0

0000-GXX-4576-A0

français

Coupe à la verticale
► Couper préalablement les branches épaisses avec un

sécateur ou une tronçonneuse.

► S'il est nécessaire d'effectuer la coupe en se tenant à une

certaine distance de la haie : régler la barre de coupe
sous l'angle adéquat.

► Couper la haie en décrivant avec le coupe-haies un

mouvement de va-et-viens en arc de cercle.
► Avancer lentement et en restant concentré sur le travail.
► Couper l'autre côté de la haie en procédant de la même

manière.
► Si le rendement de coupe baisse : affûter les couteaux.

Coupe à l'horizontale
► Couper préalablement les branches épaisses avec un

sécateur ou une tronçonneuse.

► Sur le faîte de la haie, présenter la barre de coupe sous

un angle de 0° à 10°.

► Couper la haie en menant le coupe-haies à l'horizontale et

en décrivant un mouvement de va-et-vient en arc de
cercle.

► Si le rendement de coupe baisse : affûter les couteaux.

Coupe par le haut
► Couper préalablement les branches épaisses avec un

sécateur ou une tronçonneuse.

► Rabattre complètement la barre de coupe.
► Sur le faîte de la haie, présenter la barre de coupe sous

un angle de 0° à 10°.

► Couper la haie en menant le coupe-haies à l'horizontale et

en décrivant un mouvement de va-et-vient en arc de
cercle.

► Si le rendement de coupe baisse : affûter les couteaux.

0458-765-9921-C

13 Après le travail

13.1 Après le travail

► Arrêter le coupe-haies, pousser le levier d'encliquetage

dans la position et retirer la batterie.

► Si le coupe-haies est mouillé : laisser sécher le coupe-

haies.

► Nettoyer le coupe-haies.

79

français

4

2

3

1

0000-GXX-4577-A0

14 Transport

► Nettoyer les couteaux.
► Glisser le protège-couteaux par-dessus les couteaux de

telle sorte que les couteaux soient intégralement

recouverts.
► Nettoyer la batterie.

14 Transport

14.1 Transport du coupe-haies

► Arrêter le coupe-haies, pousser le levier d'encliquetage

dans la position et retirer la batterie.
► Glisser le protège-couteaux par-dessus les couteaux de

telle sorte que les couteaux soient intégralement

recouverts.

► Tirer la douille coulissante (4) en arrière et la retenir.
► Prendre la poignée de basculement (3) dans la main et

rabattre complètement les couteaux (1) à la main.

Les couteaux (1) sont parallèles au tube (2).
► Relâcher la douille coulissante (4).

La douille coulissante (4) s'encliquette et se trouve en

appui contre le carter. Les couteaux (1) se trouvent en

position de transport.
► Porter le coupe-haies d'une main, par le tube, de telle

sorte que les couteaux (1) soient orientés vers l'arrière.
► Si l'on doit transporter le coupe-haies dans un véhicule :

sécuriser le coupe-haies de telle sorte que le coupe-haies

ne puisse pas se renverser ou se déplacer.

14.2 Transport de la batterie

► Arrêter le coupe-haies, pousser le levier d'encliquetage

dans la position et retirer la batterie.

► S'assurer que la batterie se trouve dans l'état impeccable

requis pour la sécurité.

► Emballer la batterie de telle sorte que les conditions

suivantes soient remplies :
– L'emballage n'est pas conducteur d'électricité.

– La batterie ne peut pas se déplacer dans l'emballage.

► Assurer l'emballage de telle sorte qu'il ne puisse pas se

déplacer.

La batterie est soumise aux exigences applicables au
transport de marchandises dangereuses. La batterie est
classée dans la catégorie ONU 3480 (batteries lithium-ion)
et elle a été testée conformément aux prescriptions du
« Manuel d'épreuves et de critères », partie III, sous­section 38.3 de l'ONU.

Pour les prescriptions relatives au transport, voir :
www.stihl.com/safety-data-sheets.

15 Rangement

15.1 Rangement du coupe-haies

► Arrêter le coupe-haies, pousser le levier d'encliquetage

dans la position et retirer la batterie.

► Glisser le protège-couteaux par-dessus les couteaux de

telle sorte que les couteaux soient intégralement
recouverts.

► Ranger le coupe-haies de telle sorte que les conditions

suivantes soient remplies :
– Le coupe-haies se trouve hors de portée des enfants.

– Le coupe-haies est propre et sec.

15.2 Rangement de la batterie

STIHL conseille de conserver la batterie avec un niveau de
charge compris entre 40 % et 60 % (2 DEL allumées de
couleur verte).

80

0458-765-9921-C

16 Nettoyage

français

► Ranger la batterie de telle sorte que les conditions

suivantes soient remplies :

– La batterie se trouve hors de portée des enfants.

– La batterie est propre et sèche.

– La batterie est conservée dans un local fermé.

– La batterie est séparée du coupe-haies et du chargeur.

– La batterie se trouve dans un emballage non-

conducteur d'électricité.

– La batterie se trouve dans une plage de températures

de - 10 °C à + 50 °C.

16 Nettoyage

16.1 Nettoyage du coupe-haies

► Arrêter le coupe-haies, pousser le levier d'encliquetage

dans la position et retirer la batterie.
► Nettoyer le coupe-haies avec un chiffon humide ou un

produit STIHL dissolvant la résine.

16.2 Nettoyage des couteaux

► Arrêter le coupe-haies, pousser le levier d'encliquetage

dans la position et retirer la batterie.
► Pulvériser du produit STIHL dissolvant la résine sur les

deux faces des couteaux.
► Introduire la batterie.
► Faire fonctionner le coupe-haies pendant 5 secondes.

Les couteaux se mettent en mouvement. Le produit STIHL

dissolvant la résine se répartit uniformément.

16.3 Nettoyage de la batterie

► Nettoyer la batterie avec un chiffon humide.

17 Maintenance

17.1 Affûtage des couteaux

STIHL recommande de faire affûter les couteaux par un
revendeur spécialisé STIHL.

AVERTISSEMENT

Les dents de coupe des couteaux sont acérées. L'utilisateur
risque de se couper.

► Porter des gants de travail en matière résistante.

0000-GXX-1426-A0

► Affûter chaque tranchant du couteau supérieur avec une

lime plate STIHL, en avançant. Respecter alors l'angle

d'affûtage indiqué, @ 20.2.
► Retourner le coupe-haies.
► Affûter les autres tranchants.
► Ébavurer chaque tranchant par le dessous du couteau.
► Retourner le coupe-haies.
► Ébavurer les autres tranchants.
► Éliminer la poussière produite au cours de l'affûtage, à

l'aide d'un chiffon humide.
► Pulvériser du produit STIHL dissolvant la résine sur les

deux faces des couteaux.
► Faire fonctionner le coupe-haies pendant 5 secondes.

Les couteaux se mettent en mouvement. Le produit STIHL

dissolvant la résine se répartit uniformément.

0458-765-9921-C

81

français

► Au moindre doute : consulter un revendeur spécialisé

STIHL.

18 Réparation

18.1 Réparation du coupe-haies et de la batterie

L'utilisateur ne peut pas réparer lui-même le coupe-haies,
les couteaux, ni la batterie.

► Si le coupe-haies ou les couteaux sont endommagés : ne

pas utiliser le coupe-haies, mais consulter un revendeur
spécialisé STIHL.

► Si la batterie est défectueuse ou endommagée :

remplacer la batterie.

18 Réparation

82

0458-765-9921-C

19 Dépannage

19 Dépannage

19.1 Élimination des dérangements du coupe-haies ou de la batterie

Dérangement DEL sur la

batterie

Le coupe-haies ne
démarre pas à la
mise en circuit.

1 DEL clignote de
couleur verte.

1 DEL est allumée
de couleur rouge.

3 DEL clignotent
de couleur rouge.

3 DEL sont
allumées de
couleur rouge.

4 DEL clignotent
de couleur rouge.

Cause Remède

Le niveau de charge de la
batterie est trop faible.

La batterie est trop chaude
ou trop froide.

Il y a un dérangement à
l'intérieur du coupe-haies.

Les couteaux fonctionnent
difficilement.

Le coupe-haies est trop
chaud.

Il y a un dérangement à
l'intérieur de la batterie.

La connexion électrique
entre le coupe-haies et la
batterie est coupée.

Le coupe-haies ou la
batterie est humide.

► Recharger complètement la batterie comme décrit

dans la Notice d'emploi des chargeurs STIHL

AL 101, 300, 500.
► Retirer la batterie.
► Laisser la batterie se refroidir ou se réchauffer.
► Retirer la batterie.
► Nettoyer les contacts électriques du logement pour

batterie.
► Introduire la batterie.
► Mettre le coupe-haies en marche.
► Si 3 DEL clignotent encore de couleur rouge : ne

pas utiliser le coupe-haies, mais consulter un

revendeur spécialisé STIHL.
► Pulvériser du produit STIHL dissolvant la résine sur

les deux faces des couteaux.
► Si 3 DEL clignotent encore de couleur rouge : ne

pas utiliser le coupe-haies, mais consulter un

revendeur spécialisé STIHL.
► Retirer la batterie.
► Laisser le coupe-haies refroidir.

► Retirer la batterie et la remettre en place.
► Mettre le coupe-haies en marche.
► Si 4 DEL clignotent encore de couleur rouge : ne

pas utiliser la batterie, mais consulter un revendeur

spécialisé STIHL.
► Retirer la batterie.
► Nettoyer les contacts électriques du logement pour

batterie.
► Introduire la batterie.
► Faire sécher le coupe-haies ou la batterie.

français

0458-765-9921-C

83

français

19 Dépannage

Dérangement DEL sur la

batterie

Le coupe-haies
s'arrête au cours de
l'utilisation.

3 DEL sont
allumées de
couleur rouge.

Le temps de
fonctionnement du
coupe-haies est trop
court.

Cause Remède

Le coupe-haies est trop
chaud.

Il y a un dérangement
électrique.

La batterie n'est pas
complètement chargée.

► Retirer la batterie.
► Laisser le coupe-haies refroidir.

► Retirer la batterie et la remettre en place.
► Mettre le coupe-haies en marche.
► Recharger complètement la batterie comme décrit

dans la Notice d'emploi des chargeurs STIHL

AL 101, 300, 500.

La durée de vie de la

► Remplacer la batterie.

batterie est dépassée.

84

0458-765-9921-C

20 Caractéristiques techniques

français

20 Caractéristiques techniques

20.1 Coupe-haies STIHL HLA 65, HLA 85

HLA 65
– Batteries autorisées :

–STIHL AP
–STIHL AR

– Poids sans batterie : 3,5 kg

HLA 85
– Batteries autorisées :

–STIHL AP
–STIHL AR

– Poids sans batterie : 4,4 kg

Pour le temps de fonctionnement, voir www.stihl.com/
battery-life.

20.2 Couteaux

HLA 65
– Écartement des dents : 33 mm
– Longueur de coupe : 500 mm
– Angle d'affûtage : 45°

HLA 85
– Écartement des dents : 33 mm
– Longueur de coupe : 500 mm
– Angle d'affûtage : 45°

20.3 Batterie STIHL AP

– Technologie de batterie : lithium-ion
– Tension : 36 V

– Capacité en Ah : voir plaque signalétique
– Capacité énergétique en Wh : voir plaque signalétique
– Poids en kg : voir plaque signalétique
– Plage de températures admissibles pour l'utilisation et le

rangement : de - 10 °C à + 50 °C

20.4 Niveaux sonores et taux de vibrations

La valeur K pour le niveau de pression sonore est de
2 dB(A). La valeur K pour le niveau de puissance acoustique
est de 2 dB(A). La valeur K pour le taux de vibrations est de
2m/s².

HLA 65
STIHL recommande de porter une protection auditive.
– Niveau de pression sonore L

85 dB(A)

– Niveau de puissance acoustique L

94 dB(A)

– Taux de vibrations a

ISO 22867
– à la poignée de commande : 3,5 m/s²

– à la poignée en forme d'étrier : 3,5 m/s²

HLA 85
STIHL recommande de porter une protection auditive.
– Niveau de pression sonore L

75 dB(A)

– Niveau de puissance acoustique L

94 dB(A)

– Taux de vibrations a

ISO 22867
– à la poignée de commande : 2,0 m/s²

– à la gaine faisant office de poignée : 2,0 m/s²

Les taux de vibrations indiqués ont été mesurés suivant une
procédure de contrôle normalisée et ils peuvent être utilisés
pour la comparaison d'appareils électriques. Les vibrations

mesuré suivant la norme

hv

mesuré suivant la norme

hv

suivant ISO 22868 :

pA

suivant ISO 22868 :

wA

suivant ISO 22868 :

pA

suivant ISO 22868 :

wA

0458-765-9921-C

85

français

21 Pièces de rechange et accessoires

engendrées dans la pratique peuvent différer des valeurs
indiquées, suivant le genre d'utilisation. Les taux de
vibrations indiqués peuvent servir de référence pour une
première évaluation de l'exposition de l'utilisateur aux
vibrations. L'exposition aux vibrations réelle ne peut être
quantifiée que par une estimation. On peut alors également
prendre en compte les temps durant lesquels la machine
électrique est arrêtée et les temps durant lesquels la
machine est en marche, mais fonctionne sans charge.

Pour obtenir des informations sur le respect de la directive
« Vibrations 2002/44/CE » concernant les employeurs, voir
www.stihl.com/vib.

20.5 REACH

REACH (enRegistrement, Evaluation et Autorisation des
substances CHimiques) est le nom d'un règlement CE qui
couvre le contrôle de la fabrication, de l'importation, de la
mise sur le marché et de l'utilisation des substances
chimiques.

Pour obtenir de plus amples informations sur le respect du
règlement REACH, voir www.stihl.com/reach.

21 Pièces de rechange et accessoires

21.1 Pièces de rechange et accessoires

Ces symboles identifient les pièces de rechange
d'origine STIHL et les accessoires d'origine
STIHL.

STIHL recommande d'utiliser des pièces de rechange
d'origine STIHL et des accessoires d'origine STIHL.

Pour obtenir des pièces de rechange d'origine STIHL et des
accessoires d'origine STIHL, s'adresser à un revendeur
spécialisé STIHL.

22 Mise au rebut

22.1 Mise au rebut du coupe-haies et de la batterie

Pour obtenir de plus amples informations concernant la mise
au rebut, consulter le revendeur spécialisé STIHL.

► Le coupe-haies, la batterie, les accessoires et leur

emballage doivent être éliminés conformément à la
réglementation pour la protection de l'environnement.

23 Déclaration de conformité UE

23.1 Coupe-haies STIHL HLA 65, HLA 85

ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Allemagne

déclare, sous sa seule responsabilité, que le produit suivant
– Genre de produit : coupe-haies à batterie
– Marque de fabrique : STIHL
–Type: HLA65, HLA85
– Numéro d'identification de série : 4859

est conforme à toutes les prescriptions applicables des
directives 2011/65/UE, 2006/42/CE, 2014/30/UE et 2000/
14/CE et a été développé et fabriqué conformément à la
version des normes suivantes respectivement valable à la
date de fabrication : EN 55014-1, EN 55014-2, EN 60745-1
et EN ISO 10517.

Procédure d'évaluation de conformité appliquée
conformément à la Directive 2000/14/CE, Annexe V.

– Niveau de puissance acoustique mesuré : 94 dB(A)
– Niveau de puissance acoustique garanti : 96 dB(A)

86

0458-765-9921-C

24 Indications générales de sécurité pour outils électroportatifs

français

Conservation des documents techniques :
ANDREAS STIHL AG & Co. KGProduktzulassung
(Service Homologation Produits).

L'année de fabrication, le pays de fabrication et le numéro
de machine sont indiqués sur le coupe-haies.

Waiblingen, le 01/03/2017
ANDREAS STIHL AG & Co. KG

Thomas Elsner, Chef de la Division Produits et Services

24 Indications générales de sécurité pour

outils électroportatifs

24.1 Introduction

Ce chapitre publie les prescriptions de sécurité générales
formulées dans la norme EN/IEC 60745 pour outils
électroportatifs à moteur.

STIHL est tenu de reprendre ces textes mot à mot.
Les consignes de sécurité indiquées au paragraphe

« Sécurité relative au système électrique » pour éviter un
choc électrique ne sont pas applicables à des machines à
batterie STIHL.

AVERTISSEMENT

Lire toutes les prescriptions de sécurité, les instructions, les
illustrations et les caractéristiques techniques jointes à cet
outil électroportatif. Le non-respect des instructions
données ci-après peut entraîner un choc électrique, un
incendie et/ou de graves blessures de personnes. Bien
garder tous les avertissements et les instructions.

La notion d'« outil électroportatif » mentionnée dans les
avertissements se rapporte à des outils électriques
raccordés au secteur (avec cordon d'alimentation
électrique) ou à des outils électriques à accumulateur/
batterie (sans cordon d'alimentation électrique).

24.2 Sécurité à l'endroit de travail

a)Maintenez l'endroit de travail propre et bien éclairé. Un

lieu de travail en désordre ou mal éclairé augmente le
risque d'accidents.

b)N'utilisez pas l'outil électroportatif dans un environnement

présentant des risques d'explosion et où se trouvent des
liquides, des gaz ou poussières inflammables. Les outils
électroportatifs génèrent des étincelles risquant
d'enflammer les poussières ou les vapeurs.

c) Tenez les enfants et autres personnes éloignés durant

l'utilisation de l'outil électroportatif. En cas d'inattention
vous risquez de perdre le contrôle sur l'appareil.

24.3 Sécurité relative au système électrique

a)La fiche de secteur de l'outil électroportatif doit être

appropriée à la prise de courant. Ne modifier en aucun
cas la fiche. Ne pas utiliser de fiches d'adaptateur avec
des outils électroportatifs avec mise à la terre. Les fiches
non modifiées et les prises de courant appropriées
réduisent le risque de choc électrique.

b)Éviter le contact physique avec des surfaces mises à la

terre tels que tuyaux, radiateurs, fours et réfrigérateurs. Il
y a un risque élevé de choc électrique au cas où votre
corps serait relié à la terre.

c) Ne pas exposer l'outil électroportatif à la pluie ou à

l'humidité. La pénétration d'eau dans un outil
électroportatif augmente le risque d'un choc électrique.

d)Ne pas utiliser le câble électrique à d'autres fins que

celles prévues, ne pas utiliser le câble électrique pour
porter l'outil électroportatif ou pour l'accrocher et ne pas
tirer dessus pour le débrancher de la prise de courant.
Maintenir le câble électrique éloigné des sources de
chaleur, des matières grasses, des bords tranchants ou

0458-765-9921-C

87

français

24 Indications générales de sécurité pour outils électroportatifs

des parties de l'appareil en rotation. Un câble
endommagé ou torsadé augmente le risque d'un choc
électrique.

e)Au cas où l'outil électroportatif serait utilisé à l'extérieur,

utiliser une rallonge appropriée pour les applications
extérieures. L'utilisation d'une rallonge électrique
appropriée pour les applications extérieures réduit le
risque d'un choc électrique.

f) Si une utilisation de l'outil électroportatif dans un

environnement humide ne peut pas être évitée, utiliser un
disjoncteur différentiel. Un disjoncteur différentiel réduit le
risque d'un choc électrique.

24.4 Sécurité des personnes

a)Restez vigilant, surveillez ce que vous faites. Faites

preuve de bon sens en utilisant l'outil électroportatif. Ne
pas utiliser un outil électroportatif lorsqu'on est fatigué ou
après avoir consommé de l'alcool, des drogues ou avoir
pris des médicaments. Un moment d'inattention lors de
l'utilisation de l'outil électroportatif peut entraîner de
graves blessures de personnes.

b)Porter des équipements de protection. Porter toujours des

lunettes de protection. Le fait de porter des équipements
de protection personnels tels que masque anti-poussière,
chaussures de sécurité antidérapantes, casque de
protection ou protection acoustique suivant le travail à
effectuer avec l'outil électroportatif, réduit le risque de
blessures.

c) Éviter toute mise en marche accidentelle. S'assurer que

l'outil électroportatif est effectivement éteint avant de le
raccorder à l'alimentation en courant ou avant de
raccorder l'accu, de soulever ou de porter l'outil
électroportatif. Le fait de porter l'outil électroportatif avec
le doigt sur l'interrupteur ou de le brancher sur la source
de courant lorsque l'outil électroportatif est en
fonctionnement, peut entraîner des accidents.

d)Enlever tout outil de réglage ou toute clé avant de mettre

l'outil électroportatif en fonctionnement. Une clé ou un
outil se trouvant sur une partie en rotation peut causer des
blessures.

e)Éviter une position anormale du corps. Veiller à garder

toujours une position stable et équilibrée. Ceci vous
permet de mieux contrôler l'outil électroportatif dans des
situations inattendues.

f) Porter des vêtements appropriés. Ne pas porter de

vêtements amples ni de bijoux. Maintenir cheveux,
vêtements et gants éloignés des parties de l'appareil en
rotation. Des vêtements amples, des bijoux ou des
cheveux longs peuvent être happés par des pièces en
mouvement.

g)Si des dispositifs servant à aspirer ou à recueillir les

poussières peuvent être montés, vérifier que ceux-ci sont
effectivement raccordés et qu'ils sont correctement
utilisés. L'utilisation d'un dispositif d'aspiration des
poussières peut réduire les dangers dus aux poussières.

h)Ne pas se laisser aller dans un faux sentiment de sécurité

et ne pas se jouer des règles de sécurité concernant les
outils électroportatifs, même si l'on se sent familiarisé
avec cet outil électroportatif, après l'avoir fréquemment
utilisé. En quelques fractions de seconde, une négligence
ou un manque d'attention peut entraîner un accident
causant de graves blessures.

24.5 Utilisation et emploi soigneux d'outils électroportatifs

a)Ne pas surcharger l'appareil. Utiliser l'outil électroportatif

approprié au travail à effectuer. Avec l'outil électroportatif
approprié, vous travaillerez mieux et avec plus de sécurité
à la vitesse pour laquelle il est prévu.

b)Ne pas utiliser un outil électroportatif dont l'interrupteur

est défectueux. Un outil électroportatif qui ne peut plus
être mis en ou hors fonctionnement est dangereux et doit
être réparé.

c) Retirer la fiche de la prise de courant et/ou enlever

l'accumulateur amovible avant d'effectuer des réglages
sur l'appareil, de changer les outils de travail, ou de
ranger l'outil électroportatif. Cette mesure de précaution
empêche une mise en fonctionnement de l'outil
électroportatif par mégarde.

88

0458-765-9921-C

24 Indications générales de sécurité pour outils électroportatifs

français

d)Garder les outils électroportatifs non utilisés hors de la

portée des enfants. Ne pas permettre l'utilisation de l'outil
électroportatif à des personnes qui ne se sont pas
familiarisées avec celui-ci ou qui n'ont pas lu ces
instructions. Les outils électroportatifs sont dangereux
lorsqu'ils sont utilisés par des personnes non initiées.

e)Prendre soin de l'outil électroportatif et de son outil de

travail. Vérifier que les parties en mouvement
fonctionnent correctement et qu'elles ne soient pas
coincées, et contrôler si des parties sont cassées ou
endommagées de telle sorte que le bon fonctionnement
de l'outil électroportatif s'en trouve entravé. Faire réparer
ces parties endommagées avant d'utiliser l'outil
électroportatif. De nombreux accidents sont dus à des
outils électroportatifs mal entretenus.

f) Maintenir les outils de coupe aiguisés et propres. Des

outils soigneusement entretenus avec des bords
tranchants bien aiguisés se coincent moins souvent et
peuvent être guidés plus facilement.

g)Utiliser les outils électroportatifs, les accessoires, les

outils à monter etc. conformément à ces instructions.
Tenir compte également des conditions de travail et du
travail à effectuer. L'utilisation des outils électroportatifs à
d'autres fins que celles prévues peut entraîner des
situations dangereuses.

h)Veiller à ce que les poignées et les surfaces faisant office

de poignées soient toujours sèches, propres et sans huile
ni graisse. Si les poignées et les surfaces faisant office de
poignées sont glissantes, l'utilisateur ne peut pas
commander correctement et maîtriser l'outil électroportatif
dans des situations imprévues.

24.6 Utilisation et emploi soigneux d'outils électroportatifs sans fil

a)Ne charger les accumulateurs qu'avec des chargeurs

recommandés par le fabricant. Un chargeur approprié à
un type spécifique d'accumulateur peut engendrer un
risque d'incendie lorsqu'il est utilisé avec d'autres
accumulateurs.

b)Dans les outils électroportatifs, n'utiliser que les

accumulateurs spécialement prévus pour ceux-ci.
L'utilisation de tout autre accumulateur peut entraîner des
blessures et des risques d'incendie.

c) Tenez l'accumulateur non-utilisé à l'écart de toutes sortes

d'objets métalliques tels qu'agrafes, pièces de monnaie,
clés, clous, vis ou autres, étant donné qu'un pontage peut
provoquer un court-circuit. Un court-circuit entre les
contacts de l'accumulateur peut provoquer des brûlures
ou un incendie.

d)En cas d'utilisation abusive, du liquide peut sortir de

l'accumulateur. Éviter tout contact avec ce liquide. En cas
de contact accidentel, rincer soigneusement avec de
l'eau. Au cas où le liquide rentrerait dans les yeux,
consulter en plus un médecin. Le liquide qui sort de
l'accumulateur peut entraîner des irritations de la peau ou
causer des brûlures.

e)Ne pas utiliser un accumulateur endommagé ou ayant

subi une modification quelconque. Des accumulateurs
endommagés ou ayant subi des modifications peuvent
présenter des comportements imprévisibles et causer un
incendie, une explosion ou un autre risque de blessure.

f) Ne pas exposer un accumulateur au feu ou à des

températures trop élevées. Un feu ou des températures
supérieures à 130 °C (265 °F) peuvent causer une
explosion.

g)Suivez toutes les instructions concernant la recharge et

ne rechargez jamais l'accumulateur ou l'outil
électroportatif sans fil en dehors de la plage de
températures indiquée dans la Notice d'emploi. Une
recharge incorrecte ou une recharge en dehors de la
plage de températures autorisée peut détruire
l'accumulateur et accroît le risque d'incendie.

0458-765-9921-C

89

français

24.7 Service après-vente

a)Ne faire réparer l'outil électroportatif que par un personnel

qualifié et seulement avec des pièces de rechange
d'origine. Ceci permet d'assurer la sécurité de l'outil
électroportatif.

b)Ne jamais essayer de remettre en état des batteries

endommagées. Toute opération de maintenance touchant
des batteries doit être effectuée exclusivement par le
fabricant ou par des ateliers de service après-vente
agréés par le fabricant.

24.8 Consignes de sécurité applicables aux taille­haies

– Garder une distance de sécurité entre toute partie du

corps et la barre de coupe. Lorsque le couteau est en
marche, il ne faut pas essayer d'enlever des branches à
la main ou de tenir des branches à couper. Avant
d'enlever des branches coincées, il faut impérativement
arrêter la machine. Une seconde d'inattention, à
l'utilisation du taille-haies, peut occasionner des blessures
graves.

– Porter le taille-haies par la poignée, avec le couteau

arrêté. Pour le transport ou le rangement du taille-haies,
toujours monter le protège-couteaux. Utiliser la machine
avec précaution afin d'écarter tout risque de blessure par
le couteau.

– Tenir l'outil électroportatif par les surfaces isolantes des

poignées, car il est possible que le couteau entre en
contact avec des câbles électriques dissimulés. Si le
couteau entre en contact avec un câble sous tension, cela
risque de mettre les éléments métalliques de la machine
sous tension et de provoquer un choc électrique.

24 Indications générales de sécurité pour outils électroportatifs

90

0458-765-9921-C

Índice

español

1 Prólogo

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Informaciones relativas a estas instrucciones

para la reparación

2.1 Documentación aplicable

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

2.2 Marca de las indicaciones de advertencia en el
texto

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.3 Símbolos en el texto

3 Sinopsis

3.1 Cortasetos de altura STIHL HLA 65 y acumulador

Traducción del manual de

instrucciones original

3.2 Cortasetos de altura STIHL HLA 85 y acumulador

3.3 Símbolos

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 Indicaciones relativas a la seguridad

4.1 Símbolos de advertencia

. . . . . . . . . . . . . . . . . . . . . . . . . . .

4.2 Aplicación para trabajos apropiados

4.3 Requerimientos al usuario

4.4 Ropa y equipo

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.5 Sector de trabajo y entorno

4.6 Estado seguro

4.7 Trabajar

4.8 Transporte

4.9 Almacenamiento

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

4.10 Limpieza, mantenimiento y reparación

5 Preparar el cortasetos de altura para el trabajo

5.1 Preparar el cortasetos de altura para el trabajo

Impreso en papel blanqueado sin cloro.

Los colores de la impresión contienen aceites vegetales, por lo

que el papel es reciclable.

6 Cargar el acumulador y LEDs

6.1 Cargar el acumulador

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6.2 Indicar el estado de carga

6.3 LEDs en el acumulador

7 Ensamblar el cortasetos de altura

7.1 Montar el asidero tubular cerrado

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . .

8 Ajustar el cortasetos de altura para el usuario

8.1 Ponerse el sistema de porte y ajustarlo

8.2 Ajustar la longitud de vástago

. . . . . . . . . . . . . . . . . . . . .

. . .
. . .

. . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . .

100
101
102

. . . . . . . . . . . .

. . . .

. . . .

102
103

103
104

104
104
104

104
104

. . . . .

105

. . . . . . . . . . . .

105
105

9 Colocar y sacar el acumulador

92

9.1 Colocar el acumulador

9.2 Sacar el acumulador

92

10 Conectar y desconectar el cortasetos de altura

92

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10.1 Conectar el cortasetos de altura

93

10.2 Desconectar el cortasetos de altura

93

11 Comprobar el cortasetos de altura y el
93
93
94
95

95
95
96
96
97
98
99

acumulador

11.1 Comprobar los elementos de mando

11.2 Comprobar el acumulador

12 Trabajar con el cortasetos de altura

12.1 Sujeción y manejo del cortasetos de altura

12.2 Ajustar el ángulo de las cuchillas

12.3 Cortar

13 Después del trabajo

13.1 Después del trabajo

14 Transporte

14.1 Heckenschneider transportieren

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14.2 Transportar el acumulador

15 Almacenamiento

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15.1 Guardar el cortasetos de altura

15.2 Guardar el acumulador

16 Limpiar

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16.1 Limpiar el cortasetos de altura

16.2 Limpiar las cuchillas

16.3 Limpiar el acumulador

17 Mantenimiento

17.1 Afilar las cuchillas

18 Reparación

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . .

18.1 Reparar el cortasetos de altura y el acumulador

19 Subsanar las perturbaciones

. . . . . . . . . . . . . . . . . . . . . .

19.1 Subsanar las averías del cortasetos de altura o el
acumulador

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

. . . . . . . . . . . . . . .

. . . . . . . . . . . . . .

. . . . . . . . . . . . . . .

. . . . . . . .

. . .

106
106
106

106
106
107

107
107
107

108
108
108
109

110
110

110
110
110

111
111
111

111
111
111
111

111
111

112
112

113

113

{

© ANDREAS STIHL AG & Co. KG 2018

0458-765-9921-C. VA6.F18.

0000007956_004_E

0458-765-9921-C

Este manual de instrucciones está protegido por derechos de autor. Nos reservamos todos los derechos, especialmente el
derecho a la reproducción, traducción y elaboración con sistemas electrónicos.

91

español

1 Prólogo

20 Datos técnicos

20.1 Heckenschneider STIHL HLA 65, HLA 85

20.2 Cuchillas

20.3 Acumulador STIHL AP

20.4 Valores de sonido y vibraciones

20.5 REACH
21 Piezas de repuesto y accesorios

21.1 Piezas de repuesto y accesorios
22 Gestión de residuos

22.1 Gestionar como residuo el cortasetos de altura y
el acumulador

23 Declaración de conformidad UE

23.1 Cortasetos de altura STIHL HLA 65, HLA 85

24 Indicaciones de seguridad generales para

herramientas eléctricas

24.1 Introducción

24.2 Seguridad en el lugar de trabajo

24.3 Seguridad eléctrica

24.4 Seguridad de personas

24.5 Uso y trato de la herramienta eléctrica

24.6 Uso y trato de la herramienta de acumulador

24.7 Servicio Técnico

24.8 Indicaciones de seguridad para cortasetos

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . .

. . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

115
115
115
115
115
116

116
116

116

116
116

116

117
117
117
117
118
118
119
119
119

1Prólogo

Distinguido cliente:
Nos alegramos de que se hayan decidido por STIHL.

Desarrollamos y confeccionamos nuestros productos en
primera calidad y con arreglo a las necesidades de nuestros
clientes. De esta manera conseguimos elaborar productos
altamente fiables incluso en condiciones de esfuerzo
extremas.

STIHL también presta un Servicio Postventa de primera
calidad. Nuestros comercios especializados garantizan un
asesoramiento e instrucciones competentes así como un
amplio asesoramiento técnico.

Le agradecemos su confianza y le deseamos que disfrute de
su producto STIHL.

Dr. Nikolas Stihl

IMPORTANTE: LEER ANTES DE USAR Y GUARDAR.

92

2 Informaciones relativas a estas

instrucciones para la reparación

2.1 Documentación aplicable

Se aplican las normas de seguridad locales.
► Adicionalmente a este manual de instrucciones, leer los

siguientes documentos, entenderlos, y guardarlos:
– Manual de instrucciones STIHL sistema de porte de

mochila
– Manual de instrucciones del acumulador STIHL AR
– Manual de instrucciones "Bolsa de la correa AP con

cable de conexión"

0458-765-9921-C

3 Sinopsis

español

– Indicaciones de seguridad del acumulador STIHL AP
– Manual de instrucciones de los cargadores

STIHL AL 101, 300, 500

– Información de seguridad para acumuladores STIHL y

productos con acumulador montado: www.stihl.com/
safety-data-sheets

2.2 Marca de las indicaciones de advertencia en el texto

PELIGRO

La indicación hace referencia a peligros que pueden
provocar lesiones graves o la muerte.

► Con las medidas mencionadas se pueden evitar lesiones

graves o mortales.

ADVERTENCIA

La indicación hace referencia a peligros que pueden
provocar lesiones graves o la muerte.

► Con las medidas mencionadas se pueden evitar lesiones

graves o mortales.

INDICACIÓN

La indicación hace referencia a peligros que pueden
provocar daños materiales.

► Con las medidas mencionadas se pueden evitar daños

materiales.

2.3 Símbolos en el texto

Este símbolo remite a un capítulo de este manual de
instrucciones.

3 Sinopsis

3.1 Cortasetos de altura STIHL HLA 65 y acumulador

3

1

2

#

7

9

10

12

13

8

11

1Vástago

El vástago une todos los componentes.

2 Asidero tubular cerrado

El asidero tubular cerrado sirve para la sujeción y el
manejo del cortasetos de altura.

3Protector de las cuchillas

El protector de las cuchillas protege del contacto con la
cadena.

4 Manguito corredizo

El manguito corredizo desbloquea el ajuste del ángulo
de las cuchillas de corte.

4

6

14

15

16

#

5

0000-GXX-4559-A0

0458-765-9921-C

93

español

3 Sinopsis

5 Asidero giratorio

El asidero giratorio sirve para ajustar el ángulo de las
cuchillas.

6 Cuchillas

Las cuchillas cortan el material deseado.

7 Cavidad para el acumulador

La cavidad para el acumulador aloja el acumulador.

8 Palanca de bloqueo

La palanca de bloqueo mantiene el acumulador en su
cavidad.

9 Empuñadura de mando

La empuñadura de mando sirve para el mando, la
sujeción y el manejo del cortasetos de altura.

10 Bloqueo de la palanca de mando

El bloqueo de la palanca de mando desbloquea la
palanca de mando junto con el bloqueo de seguridad.

11 Palanca de mando

La palanca de mando conecta y desconecta el
cortasetos de altura junto con el estribo de mando.

12 Bloqueo de seguridad

El bloqueo de seguridad desbloquea la palanca de
mando junto con el bloqueo de esta.

13 Argolla de porte

La argolla de porte sirve para enganchar el sistema de
porte.

14 LEDs

Los LEDs indican el estado de carga del acumulador y
las perturbaciones.

15 Tecla de presión

La tecla de presión activa los LEDs en el acumulador.

16 Acumulador

El acumulador suministra energía al cortasetos de
altura.

# Rótulo de potencia con número de máquina

3.2 Cortasetos de altura STIHL HLA 85 y acumulador

3

4

1

#

8

10

11

2

13

14

5

7

15

16

9

1 Tubo flexible de agarre

El tubo flexible de agarre sirve para la sujeción y el
manejo del cortasetos de altura.

2Vástago

El vástago une todos los componentes.

3Protector de las cuchillas

El protector de las cuchillas protege del contacto con la
cadena.

4 Tensor rápido

El tensor rápido sirve para ajustar la longitud del
vástago.

5 Manguito corredizo

El manguito corredizo desbloquea el ajuste del ángulo
de las cuchillas de corte.

12

17

#

6

0000-GXX-4560-A0

94

0458-765-9921-C

4 Indicaciones relativas a la seguridad

A

español

6 Asidero giratorio

El asidero giratorio sirve para ajustar el ángulo de las
cuchillas.

7 Cuchillas

Las cuchillas cortan el material deseado.

8 Cavidad para el acumulador

La cavidad para el acumulador aloja el acumulador.

9 Palanca de bloqueo

La palanca de bloqueo mantiene el acumulador en su
cavidad.

10 Empuñadura de mando

La empuñadura de mando sirve para el mando, la
sujeción y el manejo del cortasetos de altura.

11 Bloqueo de la palanca de mando

El bloqueo de la palanca de mando desbloquea la
palanca de mando junto con el bloqueo de seguridad.

12 Palanca de mando

La palanca de mando conecta y desconecta el
cortasetos de altura junto con el estribo de mando.

13 Bloqueo de seguridad

El bloqueo de seguridad desbloquea la palanca de
mando junto con el bloqueo de esta.

14 Argolla de porte

La argolla de porte sirve para enganchar el sistema de
porte.

15 LEDs

Los LEDs indican el estado de carga del acumulador y
las perturbaciones.

16 Tecla de presión

La tecla de presión activa los LEDs en el acumulador.

17 Acumulador

El acumulador suministra energía al cortasetos de
altura.

# Rótulo de potencia con número de máquina

3.3 Símbolos

Die Symbole können auf dem Heckenschneider und dem
Akku sein und bedeuten Folgendes:

En esta posición, el bloqueo de seguridad
desbloquea la palanca de mando.

En esta posición, el bloqueo de seguridad bloquea la
palanca de mando.

1 LED luce en rojo. El acumulador está
demasiado caliente o demasiado frío.

4 LEDs parpadean en rojo. Hay una
perturbación en el acumulador.

Nivel de potencia sonora garantizado según la

L

W

directriz 2000/14/CE en dB(A) para hacer
equiparables las emisiones sonoras de
productos.

Los datos cerca del símbolo indican el contenido
energético del acumulador según la especificación
del fabricante de las células. El contenido de energía
que hay a disposición en la aplicación es más bajo.

No desprenderse del producto mediante la basura
doméstica.

4 Indicaciones relativas a la seguridad

4.1 Símbolos de advertencia

Los símbolos de advertencia en el cortasetos de altura y el
acumulador significan lo siguiente:

Tener en cuenta las indicaciones de seguridad y
sus medidas.

0458-765-9921-C

95

español

15m (50ft)

4 Indicaciones relativas a la seguridad

Leer este manual de instrucciones, entenderlo y
guardarlo.

Ponerse gafas protectoras y casco protector.

No tocar las cuchillas cuando estén en
funcionamiento.

Mantener la distancia de seguridad.

5m (17ft)

Mantener la distancia de seguridad.

Sacar el acumulador durante las interrupciones
de los trabajos, el transporte, cuando se guarde
y se realicen trabajos de mantenimiento o
reparación.

Proteger el acumulador contra el calor y el
fuego.

No sumergir el acumulador en líquidos.

4.2 Aplicación para trabajos apropiados

Der Heckenschneider STIHL HLA 65 oder HLA 85 dient zum
Schneiden von Bodendeckern, hohen Hecken, hohen
Sträuchern, hohen Büschen und hohem Gestrüpp.

Der Heckenschneider kann bei Regen verwendet werden.
Der Heckenschneider wird von einem Akku STIHL AP oder

einem Akku STIHL AR mit Energie versorgt.

ADVERTENCIA

￭ Akkus, die nicht von STIHL für den Heckenschneider

freigegeben sind, können Brände und Explosionen
auslösen. Las personas pueden sufrir lesiones graves o
mortales y se pueden producir daños materiales.

► Heckenschneider mit einem Akku STIHL AP oder einem

Akku STIHL AR verwenden. verwenden.

￭ Falls der Heckenschneider oder der Akku nicht

bestimmungsgemäß verwendet werden, können
Personen schwer verletzt oder getötet werden und
Sachschaden kann entstehen.

► Heckenschneider so verwenden, wie es in dieser

Gebrauchsanleitung beschrieben ist.

► Emplear el acumulador tal como se especifica en este

manual de instrucciones o en el manual de
instrucciones del acumulador STIHL AR.

4.3 Requerimientos al usuario

ADVERTENCIA

￭ Los usuarios no instruidos no pueden detectar o calcular

los peligros del cortasetos de altura y del acumulador. El
usuario u otras personas pueden sufrir lesiones graves o
mortales.

► Leer este manual de instrucciones,

entenderlo y guardarlo.

96

Mantener el margen de temperatura admisible
del acumulador.

► En caso de prestar el cortasetos de altura o el

acumulador a otra persona: entregarle el manual de
instrucciones.

0458-765-9921-C

4 Indicaciones relativas a la seguridad

español

► Asegurarse de que el usuario satisface los siguientes

requisitos:
– El usuario está descansado.
– El usuario tiene capacidad física, sensorial y psíquica

para manejar el cortasetos de altura y el acumulador
y trabajar con los mismos. En el caso de que el
usuario presente limitaciones físicas, sensoriales o
psíquicas, deberá trabajar solo bajo tutela y
siguiendo las instrucciones de una persona

responsable.
– El usuario es mayor de edad.
– El usuario ha recibido instrucciones de un distribuidor

especializado STIHL o una persona especializada

antes de trabajar por primera vez con el cortasetos de

altura.
– El usuario no está bajo los efectos del alcohol,

medicamentos o drogas.

► En caso de dudas: acuda a un distribuidor

especializado STIHL.

4.4 Ropa y equipo

ADVERTENCIA

￭ Während der Arbeit können lange Haare in den

Heckenschneider hineingezogen werden. El usuario
puede lesionarse gravemente.

► Lange Haare zusammenbinden und so sichern, dass

sie nicht in den Heckenschneider hineingezogen
werden können.

￭ Durante el trabajo se pueden lanzar hacia arriba objetos

a alta velocidad. El usuario puede lesionarse.

► Ponerse gafas protectoras muy pegadas.

Las gafas protectoras apropiadas están
verificadas según la norma EN 166 o según
las normativas nacionales y se pueden
adquirir en el comercio con la
correspondiente marcación.

► Vestir una prenda ceñida de manga larga y pantalones

largos.

￭ Los objetos que caen pueden producir lesiones en la

cabeza.

► Einen Schutzhelm tragen.

￭ Durante el trabajo se puede levantar polvo por

arremolinamiento. El polvo inhalado puede dañar la salud
y provocar reacciones alérgicas.

► Ponerse una mascarilla protectora contra el polvo.

￭ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und

im Heckenschneider verfangen. Los usuarios que no
lleven ropa apropiada pueden sufrir lesiones graves.

► Llevar ropa ceñida.
► Quitarse chales y joyas.

￭ Durante la limpieza o el mantenimiento, el usuario puede

entrar en contacto con las cuchillas. El usuario puede
lesionarse.

► Ponerse guantes de trabajo de material resistente.

￭ Si el usuario lleva calzado no apropiado se puede

resbalar. El usuario puede lesionarse.
► Llevar calzado resistente y cerrado con suela

adherente.

0458-765-9921-C

97

español

4 Indicaciones relativas a la seguridad

4.5 Sector de trabajo y entorno

4.5.1 Cortasetos de altura

HLA 65

ADVERTENCIA

￭ Unbeteiligte Personen, Kinder und Tiere können die

Gefahren des Heckenschneiders und hochgeschleuderter
Gegenstände nicht erkennen und nicht einschätzen. Las
personas ajenas, los niños y los animales pueden sufrir
lesiones graves y se pueden originar daños materiales.

5m (17ft)

► Mantener una distancia de 5 m respecto de objetos.
► Heckenschneider nicht unbeaufsichtigt lassen.
► Sicherstellen, dass Kinder nicht mit dem

Heckenschneider spielen können.

￭ Elektrische Bauteile des Heckenschneiders können

Funken erzeugen. Las chispas pueden provocar
incendios y explosiones en un entorno fácilmente
inflamable o explosivo. Las personas pueden sufrir
lesiones graves o mortales y se pueden producir daños
materiales.

► No trabajar en un entorno fácilmente inflamable ni en un

entorno explosivo.

HLA 85

► Mantener alejados de la zona de trabajo a

personas ajenas, niños y animales en un
círculo de 5 m.

ADVERTENCIA

￭ Unbeteiligte Personen, Kinder und Tiere können die

Gefahren des Heckenschneiders und hochgeschleuderter
Gegenstände nicht erkennen und nicht einschätzen. Las
personas ajenas, los niños y los animales pueden sufrir
lesiones graves y se pueden originar daños materiales.

15m (50ft)

► Mantener una distancia de 15 m respecto de objetos.

► Mantener alejados de la zona de trabajo a

personas ajenas, niños y animales en un
círculo de 15 m.

► Heckenschneider nicht unbeaufsichtigt lassen.
► Sicherstellen, dass Kinder nicht mit dem

Heckenschneider spielen können.

￭ Elektrische Bauteile des Heckenschneiders können

Funken erzeugen. Las chispas pueden provocar
incendios y explosiones en un entorno fácilmente
inflamable o explosivo. Las personas pueden sufrir
lesiones graves o mortales y se pueden producir daños
materiales.

► No trabajar en un entorno fácilmente inflamable ni en un

entorno explosivo.

4.5.2 Acumulador

ADVERTENCIA

￭ Las personas ajenas a la máquina, los niños y los

animales no pueden identificar ni calcular los peligros del
acumulador. Las personas ajenas, los niños y los
animales pueden sufrir graves lesiones.

► Mantener a personas ajenas a los trabajos, a los niños

y los animales alejados.
► No dejar el acumulador sin vigilancia.
► Asegurarse de que los niños no puedan jugar con el

acumulador.

￭ El acumulador no está protegido contra todas las

influencias ambientales. Si el acumulador está expuesto
a determinadas influencias ambientales, este puede
prender fuego o explotar. Las personas pueden sufrir
lesiones graves y se pueden producir daños materiales.

► Proteger el acumulador contra el calor y el

fuego.

► No echar los acumuladores al fuego.

► Utilizar y guardar el acumulador en un

margen de temperatura de entre - 10 °C y
+50°C.

98

0458-765-9921-C
