Gebrauchsanleitung Notice d’emploi Istruzioni d’uso

deutsch

Inhaltsverzeichnis

1 Vorwort........................................................2

2 Informationen zu dieser Gebrauchsanlei‐

tung............................................................. 2

3 Übersicht.....................................................3

4 Sicherheitshinweise.................................... 4

5 Motorsense einsatzbereit machen............ 12

6 Motorsense zusammenbauen...................12

7 Motorsense für den Benutzer einstellen... 15 8 Kraftstoff mischen und Motorsense betan‐

ken............................................................ 15

9 Motor starten und abstellen...................... 16

10 Motorsense prüfen.................................... 17

11 Mit der Motorsense arbeiten..................... 17

12 Nach dem Arbeiten................................... 20

13 Transportieren...........................................20

14 Aufbewahren.............................................20

15 Reinigen....................................................20

16 Warten...................................................... 21

17 Reparieren................................................ 21

18 Störungen beheben.................................. 21

19 Technische Daten..................................... 23

20 Kombinationen aus Schneidwerkzeugen,

Schutzen und Tragsystemen.................... 24

21 Ersatzteile und Zubehör............................24

22 Entsorgen..................................................24

23 EU-Konformitätserklärung.........................25

24 Anschriften................................................ 25

1 Vorwort

Liebe Kundin, lieber Kunde, es freut uns, dass Sie sich für STIHL entschie‐

den haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Pro‐ dukte mit hoher Zuverlässigkeit auch bei extre‐ mer Beanspruchung.

STIHL steht auch für Spitzenqualität beim Ser‐ vice. Unser Fachhandel gewährleistet kompe‐ tente Beratung und Einweisung sowie eine umfassende technische Betreuung.

STIHL bekennt sich ausdrücklich zu einem nach‐ haltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzu‐ setzen.

Wir danken Ihnen für Ihr Vertrauen und wün‐ schen Ihnen viel Freude mit Ihrem STIHL Pro‐ dukt.

Dr. Nikolas Stihl

WICHTIG! VOR GEBRAUCH LESEN UND AUF‐ BEWAHREN.

2 Informationen zu dieser

Gebrauchsanleitung

2.1 Geltende Dokumente

Es gelten die lokalen Sicherheitsvorschriften. ► Zusätzlich zu dieser Gebrauchsanleitung fol‐

gende Dokumente lesen, verstehen und auf‐ bewahren:

Gebrauchsanleitung und Verpackung des

–

verwendeten Schneidwerkzeugs

2.2 Kennzeichnung der Warnhin‐ weise im Text

WARNUNG

■ Der Hinweis weist auf Gefahren hin, die zu

schweren Verletzungen oder zum Tod führen können. ►

Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.

HINWEIS

■ Der Hinweis weist auf Gefahren hin, die zu

Sachschaden führen können. ► Die genannten Maßnahmen können Sach‐

schaden vermeiden.

2.3 Symbole im Text

Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung.

Original-Gebrauchsanleitung

0000009343_005_D

Gedruckt auf chlorfrei gebleichtem Papier.

Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.

0458-856-7521-A. VA3.B22.

2 0458-856-7521-A

0000097391_002

3 Übersicht deutsch

3 Übersicht

3.1 Motorsense

1 Filterdeckel

Der Filterdeckel deckt den Luftfilter ab.

2 Luftfilter

Der Luftfilter filtert die vom Motor angesaugte Luft.

3 Kraftstoffhandpumpe

Die Kraftstoffhandpumpe erleichtert das Star‐ ten des Motors.

4 Schieber

Der Schieber dient zum Einstellen des Som‐ merbetriebs oder des Winterbetriebs.

5 Abdeckung

Die Abdeckung deckt den Zündkerzenstecker ab.

6 Zündkerzenstecker

Der Zündkerzenstecker verbindet die Zündlei‐ tung mit der Zündkerze.

7 Zündkerze

Die Zündkerze entzündet das Kraftstoff-LuftGemisch im Motor.

8 Schalldämpfer

Der Schalldämpfer vermindert die Schallemis‐ sion der Motorsense.

9 Anwerfgriff

Der Anwerfgriff dient zum Starten des Motors.

10 Kraftstofftank-Verschluss

Der Kraftstofftank-Verschluss verschließt den Kraftstofftank.

11 Startklappenhebel

Startklappenhebel dient zum Starten des Motors.

12 Lochleiste

Die Lochleiste dient zum Einhängen des Tragsystems.

13 Bedienungsgriff

Der Bedienungsgriff dient zum Bedienen, Hal‐ ten und Führen der Motorsense.

14 Gashebel

Der Gashebel dient zum Beschleunigen des Motors.

15 Gashebelsperre

Die Gashebelsperre dient zum Entsperren des Gashebels.

16 Stopptaster

Der Stopptaster dient zum Abstellen des Motors.

17 Knebelschraube

Die Knebelschraube klemmt das Griffrohr an die Griffstütze.

18 Griffrohr

Das Griffrohr verbindet den Bedienungsgriff und den Handgriff mit dem Schaft.

19 Handgriff

Der Handgriff dient zum Halten und Führen der Motorsense.

20 Gaszug

Der Gaszug verbindet den Gashebel mit dem Motor.

21 Schaft

Der Schaft verbindet alle Bauteile.

22 Getriebegehäuse

Das Getriebegehäuse deckt das Getriebe ab.

23 Öffnung für den Steckdorn

Die Öffnung für den Steckdorn nimmt den Steckdorn auf.

24 Verschlussschraube

Die Verschlussschraube verschließt die Öff‐ nung für das STIHL Getriebefett.

25 Steckdorn

Der Steckdorn blockiert beim Anbau eines Schneidwerkzeugs die Welle.

# Leistungsschild mit Maschinennummer

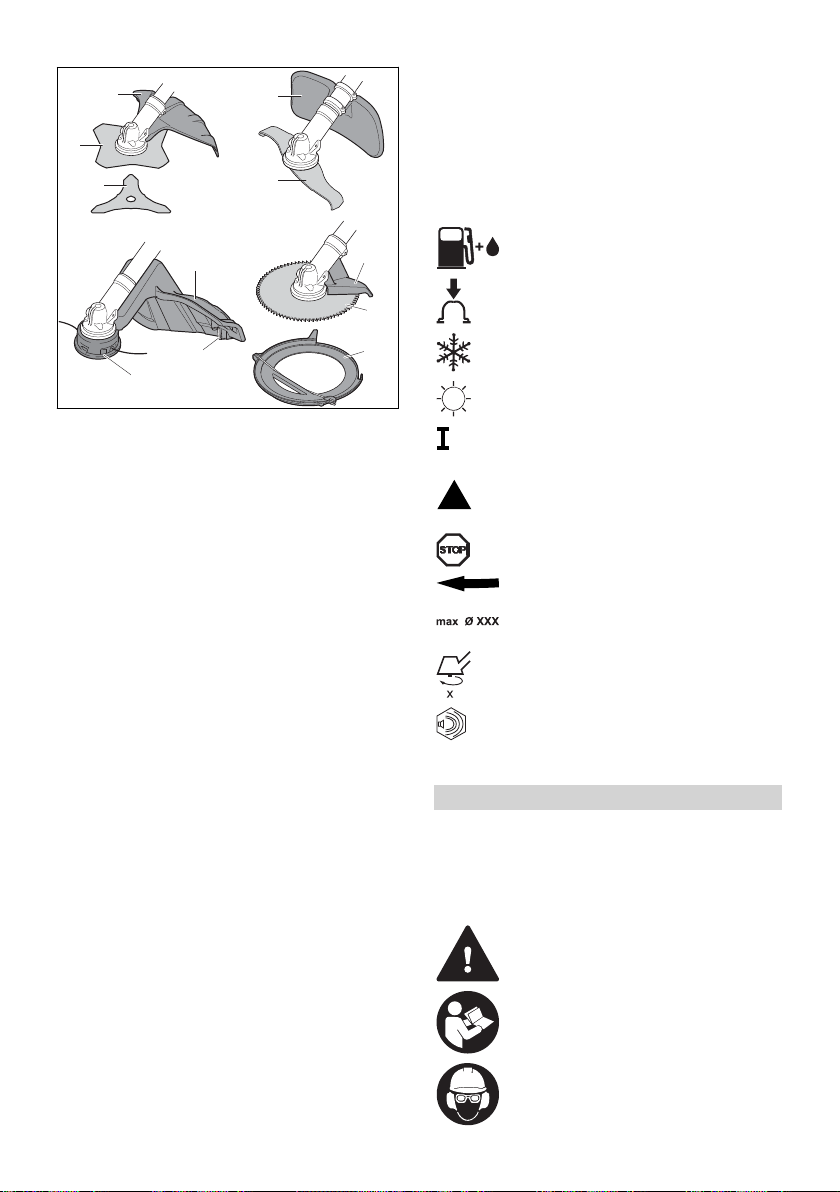

3.2 Schutze und Schneidwerk‐ zeuge

Die Schutze und Schneidwerkzeuge sind bei‐ spielhaft dargestellt. Kombinationen, die verwen‐

0458-856-7521-A 3

0000097392_001

deutsch 4 Sicherheitshinweise

det werden dürfen, sind in dieser Gebrauchsan‐ leitung angegeben,

20.

rend der Arbeit zum Abstützen der Motor‐ sense am Holz.

10 Kreissägeblatt

Das Kreissägeblatt sägt Sträucher und Bäume.

11 Transportschutz

Der Transportschutz schützt vor Kontakt mit Metall-Schneidwerkzeugen.

3.3 Symbole

Die Symbole können auf der Motorsense und dem Schutz sein und bedeuten Folgendes:

Dieses Symbol kennzeichnet den Kraftstofftank.

Dieses Symbol kennzeichnet die Kraftstoff‐ handpumpe.

In dieser Position ist der Schieber auf Win‐ terbetrieb.

1 Schutz für Metall-Schneidwerkzeuge

Der Schutz für Metall-Schneidwerkzeuge schützt den Benutzer vor hochgeschleuderten Gegenständen und vor Kontakt mit dem Grasschneideblatt oder Dickichtmesser.

2 Grasschneideblatt

Das Grasschneideblatt schneidet Gras und Unkraut.

3 Dickichtmesser

Das Dickichtmesser schneidet Dickicht.

4 Schutz für Häckselmesser

Der Schutz für Häckselmesser schützt den Benutzer vor hochgeschleuderten Gegen‐ ständen und vor Kontakt mit dem Häcksel‐ messer.

5 Häckselmesser

Das Häckselmesser schneidet und zerkleinert Dickicht.

6 Schutz für Mähköpfe

Der Schutz für Mähköpfe schützt den Benut‐ zer vor hochgeschleuderten Gegenständen und vor Kontakt mit dem Mähkopf.

7 Ablängmesser

Das Ablängmesser kürzt die Mähfäden wäh‐ rend der Arbeit auf die richtige Länge.

8 Mähkopf

Der Mähkopf hält die Mähfäden.

9 Anschlag

4 0458-856-7521-A

Der Anschlag schützt den Benutzer vor hoch‐ geschleuderten Gegenständen und vor Kon‐ takt mit dem Kreissägeblatt und dient wäh‐

In dieser Position ist der Schieber auf Sommerbetrieb.

In dieser Position des Startklappenhebels wird der Motor betrieben oder gestartet.

In dieser Position des Startklappenhebels kann der Motor gestartet werden.

Dieses Symbol kennzeichnet den Stopp‐ taster.

Dieses Symbol gibt die Drehrichtung des Schneidwerkzeugs an.

Dieses Symbol gibt den maximalen Durchmesser des Schneidwerkzeugs in Millimeter an.

Dieses Symbol gibt die Nenndrehzahl des Schneidwerkzeugs an.

Garantierter Schallleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten ver‐ gleichbar zu machen.

4 Sicherheitshinweise

4.1 Warnsymbole

4.1.1 Warnsymbole

Die Warnsymbole auf der Motorsense bedeuten Folgendes:

Sicherheitshinweise und deren Maß‐ nahmen beachten.

15m (50ft)

4 Sicherheitshinweise deutsch

Gebrauchsanleitung lesen, verstehen und aufbewahren.

Diesen Schutz für Grasschneideblätter verwenden.

Schutzbrille, Gehörschutz und Schutz‐ helm tragen.

Schutzstiefel tragen.

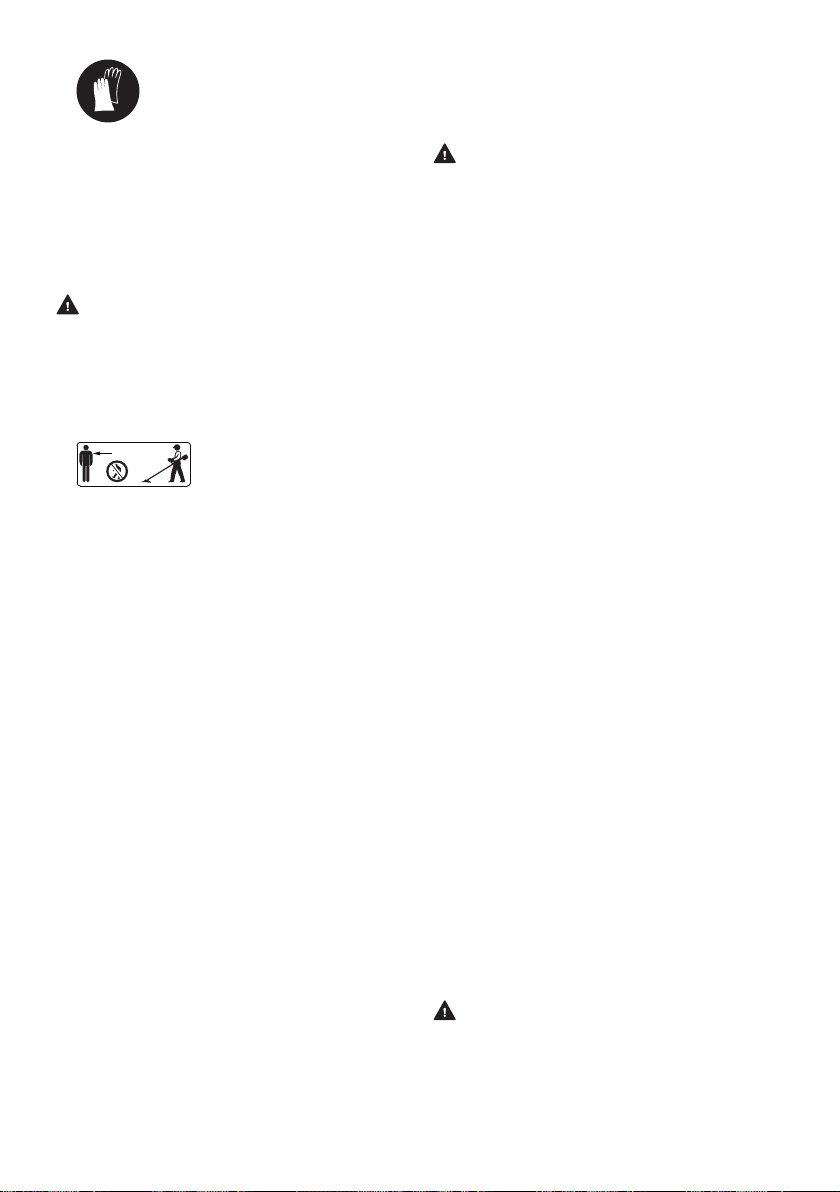

Arbeitshandschuhe tragen.

Sicherheitshinweise zum Rückschlag und deren Maßnahmen beachten.

Sicherheitshinweise zu hochgeschleu‐ derten Gegenständen und deren Maß‐ nahmen beachten.

Sicherheitsabstand einhalten.

Heiße Oberfläche nicht berühren.

4.1.2 Schutz für Mähköpfe Die Warnsymbole auf dem Schutz für Mähköpfe

bedeuten Folgendes:

Diesen Schutz für Mähköpfe verwen‐ den.

Diesen Schutz nicht für Grasschneide‐ blätter verwenden.

Diesen Schutz nicht für Dickichtmesser verwenden.

Diesen Schutz nicht für Häckselmesser verwenden.

Diesen Schutz nicht für Kreissägeblät‐ ter verwenden.

4.1.3 Schutz für Metall-Schneidwerkzeuge Die Warnsymbole auf dem Schutz für Metall-

Schneidwerkzeuge bedeuten Folgendes:

Diesen Schutz für Dickichtmesser ver‐ wenden.

Diesen Schutz nicht für Mähköpfe ver‐ wenden.

Diesen Schutz nicht für Häckselmesser verwenden.

Diesen Schutz nicht für Kreissägeblät‐ ter verwenden.

4.1.4 Schutz für Häckselmesser

Die Warnsymbole auf dem Schutz für Häcksel‐ messer bedeuten Folgendes:

Diesen Schutz für Häckselmesser ver‐ wenden.

Diesen Schutz nicht für Mähköpfe ver‐ wenden.

Diesen Schutz nicht für Grasschneide‐ blätter verwenden.

Diesen Schutz nicht für Dickichtmesser verwenden.

Diesen Schutz nicht für Kreissägeblät‐ ter verwenden.

4.2 Bestimmungsgemäße Verwen‐ dung

Die Motorsense STIHL FS 511 oder FS 561 dient für folgende Anwendungen:

mit einem Mähkopf: Mähen von Gras

–

mit einem Grasschneideblatt: Mähen von Gras

–

und Unkraut mit einem Dickichtmesser: Mähen von Dickicht

–

mit einem Durchmesser bis zu 20 mm mit einem Häckselmesser: Mähen und Zerklei‐

–

nern von Dickicht mit einem Durchmesser bis zu 20 mm

0458-856-7521-A 5

deutsch 4 Sicherheitshinweise

mit einem Kreissägeblatt: Sägen von Sträu‐

–

chern und Bäumen mit einem Stammdurch‐ messer bis zu 70 mm

WARNUNG

■

Falls die Motorsense nicht bestimmungsge‐ mäß verwendet wird, können Personen schwer verletzt oder getötet werden und Sach‐ schaden kann entstehen. ►

Motorsense so verwenden, wie es in dieser Gebrauchsanleitung beschrieben ist.

4.3 Anforderungen an den Benut‐ zer

WARNUNG

■ Benutzer ohne eine Unterweisung können die

Gefahren der Motorsense nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden.

► Gebrauchsanleitung lesen, verste‐

hen und aufbewahren.

► Falls die Motorsense an eine andere Per‐

son weitergegeben wird: Gebrauchsanlei‐ tung mitgeben.

►

Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:

Der Benutzer ist ausgeruht.

–

Der Benutzer ist körperlich, sensorisch

–

und geistig fähig, die Motorsense zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine ver‐ antwortliche Person damit arbeiten. Der Benutzer kann die Gefahren der

–

Motorsense erkennen und einschätzen. Der Benutzer ist volljährig oder der

–

Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet. Der Benutzer hat eine Unterweisung

–

von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal mit der Motor‐ sense arbeitet. Der Benutzer ist nicht durch Alkohol,

–

Medikamente oder Drogen beeinträch‐ tigt.

► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

■ Die Zündanlage der Motorsense erzeugt ein elektromagnetisches Feld. Das elektromagne‐ tische Feld kann Herzschrittmacher beeinflus‐ sen. Der Benutzer kann schwer verletzt oder getötet werden. ►

Falls der Benutzer einen Herzschrittmacher trägt: Sicherstellen, dass der Herzschrittma‐ cher nicht beeinflusst wird.

4.4 Bekleidung und Ausstattung

WARNUNG

■ Während der Arbeit können lange Haare in die Motorsense hineingezogen werden. Der Benutzer kann schwer verletzt werden. ►

Lange Haare so zusammenbinden und so sichern, dass sie sich oberhalb der Schul‐ tern befinden.

■

Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert wer‐ den. Der Benutzer kann verletzt werden.

► Eine eng anliegende Schutzbrille tra‐

gen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach natio‐ nalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.

►

Einen Gesichtsschutz tragen.

► Eine lange Hose aus widerstandsfähigem

Material tragen.

■ Während der Arbeit entsteht Lärm. Lärm kann das Gehör schädigen.

► Einen Gehörschutz tragen.

■ Herabfallende Gegenstände können zu Kopf‐ verletzungen führen.

► Falls während der Arbeit Gegen‐

stände herabfallen können: Einen Schutzhelm tragen.

■ Während der Arbeit kann Staub aufgewirbelt werden. Eingeatmeter Staub kann die Gesundheit schädigen und allergische Reakti‐ onen auslösen. ►

Falls Staub aufgewirbelt wird: Eine Staub‐ schutzmaske tragen.

■ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und in der Motorsense verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden. ►

Eng anliegende Bekleidung tragen.

► Schals und Schmuck ablegen.

■ Während der Arbeit kann der Benutzer in Kon‐ takt mit dem rotierenden Schneidwerkzeug

6 0458-856-7521-A

15m (50ft)

4 Sicherheitshinweise deutsch

kommen. Der Benutzer kann schwer verletzt werden. ► Schuhwerk aus widerstandsfähigem Mate‐

rial tragen.

► Falls ein Metall-Schneidwerkzeug

verwendet wird: Schutzstiefel mit Stahlkappen tragen.

► Eine lange Hose aus widerstandsfähigem

Material tragen.

■ Beim Anbau und Abbau des Schneidwerk‐ zeugs und während der Reinigung oder War‐ tung kann der Benutzer in Kontakt mit den scharfen Kanten des Schneidwerkzeugs oder des Ablängmessers kommen. Der Benutzer kann verletzt werden.

► Arbeitshandschuhe aus widerstands‐

fähigem Material tragen.

■ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Der Benutzer kann verletzt werden. ►

Festes, geschlossenes Schuhwerk mit grif‐ figer Sohle tragen.

4.5 Arbeitsbereich und Umgebung

WARNUNG

■

Unbeteiligte Personen, Kinder und Tiere kön‐ nen die Gefahren der Motorsense und hoch‐ geschleuderter Gegenstände nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt wer‐ den und Sachschaden kann entstehen.

► Unbeteiligte Personen, Kin‐

der und Tiere im Umkreis von 15 m um den Arbeitsbe‐ reich fernhalten.

►

Einen Abstand von 15 m zu Gegenständen

einhalten. ► Motorsense nicht unbeaufsichtigt lassen. ► Sicherstellen, dass Kinder nicht mit der

Motorsense spielen können.

■ Wenn der Motor läuft, strömen heiße Abgase aus dem Schalldämpfer. Heiße Abgase kön‐ nen leicht entflammbare Materialien entzün‐ den und Brände auslösen. ►

Abgasstrahl von leicht entflammbaren Materialien fernhalten.

4.6 Sicherheitsgerechter Zustand

4.6.1 Motorsense

Die Motorsense ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Die Motorsense ist unbeschädigt.

–

Es tritt kein Kraftstoff aus der Motorsense aus.

–

Der Kraftstofftank-Verschluss ist verschlossen.

–

Die Motorsense ist sauber.

–

Die Bedienungselemente funktionieren und

–

sind unverändert. Eine in dieser Gebrauchsanleitung angege‐

–

bene Kombination aus Schneidwerkzeug und Schutz ist angebaut. Das Schneidwerkzeug und der Schutz sind

–

richtig angebaut. Original STIHL Zubehör für diese Motorsense

–

ist angebaut. Das Zubehör ist richtig angebaut.

–

Alle zugänglichen Schrauben und Befesti‐

–

gungsteile sind fest angezogen.

WARNUNG

■ In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionie‐ ren, Sicherheitseinrichtungen außer Kraft gesetzt werden und Kraftstoff austreten. Per‐ sonen können schwer verletzt oder getötet werden. ►

Mit einer unbeschädigten Motorsense arbeiten.

► Falls Kraftstoff aus der Motorsense austritt:

Nicht mit der Motorsense arbeiten und einen STIHL Fachhändler aufsuchen.

►

Kraftstofftank-Verschluss schließen.

► Falls die Motorsense verschmutzt ist:

Motorsense reinigen.

► Motorsense nicht verändern. Ausnahme:

Anbau einer in dieser Gebrauchsanleitung angegebenen Kombination aus Schneid‐ werkzeug und Schutz.

►

Falls die Bedienungselemente nicht funktio‐ nieren: Nicht mit der Motorsense arbeiten.

► Original STIHL Zubehör für diese Motor‐

sense anbauen.

► Schneidwerkzeug und Schutz so anbauen,

wie es in dieser Gebrauchsanleitung beschrieben ist.

►

Zubehör so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörs beschrieben ist.

►

Lose Schrauben und Befestigungsteile fest anziehen.

► Gegenstände nicht in die Öffnungen der

Motorsense stecken.

► Abgenutzte oder beschädigte Hinweisschil‐

der ersetzen.

► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

0458-856-7521-A 7

deutsch 4 Sicherheitshinweise

4.6.2 Schutz Der Schutz ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Der Schutz ist unbeschädigt.

–

Die Schrauben am Schutz sind mit dem richti‐

–

gen Anziehdrehmoment angezogen. Falls der Schutz für Mähköpfe verwendet wird:

–

Das Ablängmesser ist richtig angebaut.

WARNUNG

■ In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionie‐ ren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Der Benutzer kann schwer verletzt werden. ►

Mit einem unbeschädigten Schutz arbeiten.

► Die Schrauben am Schutz mit dem richti‐

gen Anziehdrehmoment anziehen, 6.2.

► Falls der Schutz für Mähköpfe verwendet

wird: Mit einem richtig angebautem Abläng‐ messer arbeiten.

►

Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.6.3 Mähkopf

Der Mähkopf ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Der Mähkopf ist unbeschädigt.

–

Der Mähkopf ist nicht blockiert.

–

Die Mähfäden sind richtig angebaut.

–

Die Verschleißgrenzen sind nicht überschrit‐

–

ten.

WARNUNG

■

In einem nicht sicherheitsgerechten Zustand können sich Teile des Mähkopfs oder der Mähfäden lösen und weggeschleudert wer‐ den. Personen können schwer verletzt wer‐ den. ►

Mit einem unbeschädigten Mähkopf arbei‐ ten.

► Mähfäden nicht durch Gegenstände aus

Metall ersetzen. ► Verschleißgrenzen beachten und einhalten. ► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

4.6.4 Metall-Schneidwerkzeug Das Metall-Schneidwerkzeug ist im sicherheits‐ gerechten Zustand, falls folgende Bedingungen erfüllt sind:

Das Metall-Schneidwerkzeug und die Anbau‐

–

teile sind unbeschädigt. Das Metall-Schneidwerkzeug ist nicht ver‐

–

formt.

8 0458-856-7521-A

Das Metall-Schneidwerkzeug ist richtig ange‐

–

baut. Das Metall-Schneidwerkzeug ist richtig

–

geschärft. Das Metall-Schneidwerkzeug hat keinen Grat

–

an den Schneidkanten. Die Verschleißgrenzen sind nicht überschrit‐

–

ten. Falls ein nicht von STIHL gefertigtes Metall-

–

Schneidwerkzeug verwendet wird darf dieses nicht schwerer, nicht dicker, nicht anders geformt, nicht qualitativ minderwertiger und im Durchmesser nicht größer als das größte von STIHL freigegebene Metall-Schneidwerkzeug sein.

WARNUNG

■ In einem nicht sicherheitsgerechten Zustand können sich Teile des Metall-Schneidwerk‐ zeugs lösen und weggeschleudert werden. Personen können schwer verletzt werden. ►

Mit einem unbeschädigten Metall-Schneid‐ werkzeug und unbeschädigten Anbauteilen arbeiten.

►

Metall-Schneidwerkzeug richtig schärfen.

► Grate an den Schneidkanten mit einer Feile

entfernen.

► Metall-Schneidwerkzeug von einem STIHL

Fachhändler auswuchten lassen. ► Verschleißgrenzen beachten und einhalten. ► Ein in dieser Gebrauchsanleitung angege‐

benes Metall-Schneidwerkzeug verwenden. ► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

4.7 Kraftstoff und Tanken

WARNUNG

■

Der für diese Motorsense verwendete Kraft‐ stoff besteht aus einem Gemisch aus Benzin und Zweitakt-Motoröl. Kraftstoff und Benzin sind hochentzündlich. Falls Kraftstoff oder Benzin in Kontakt mit offenem Feuer oder hei‐ ßen Gegenständen kommen, können der Kraftstoff oder das Benzin Brände oder Explo‐ sionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ► Kraftstoff und Benzin vor Hitze und Feuer

schützen. ► Kraftstoff und Benzin nicht verschütten. ► Falls Kraftstoff verschüttet wurde: Kraftstoff

mit einem Tuch aufwischen und Motor erst

versuchen zu starten, wenn alle Teile der

Motorsense trocken sind. ►

Nicht rauchen.

4 Sicherheitshinweise deutsch

► In der Nähe von Feuer nicht tanken. ► Vor dem Tanken Motor abstellen und

abkühlen lassen.

► Motor mindestens 3 m vom Ort des Tank‐

ens entfernt starten.

■ Eingeatmete Kraftstoffdämpfe und Benzin‐ dämpfe können Personen vergiften. ► Kraftstoffdämpfe und Benzindämpfe nicht

einatmen.

► An einem gut belüfteten Ort tanken.

■ Während der Arbeit erwärmt sich die Motor‐ sense. Der Kraftstoff dehnt sich aus und im Kraftstofftank kann Überdruck entstehen. Wenn der Kraftstofftank-Verschluss geöffnet wird, kann Kraftstoff herausspritzen. Der herausspritzende Kraftstoff kann sich entzün‐ den. Der Benutzer kann schwer verletzt wer‐ den. ► Zuerst Motorsense abkühlen lassen und

dann Kraftstofftank-Verschluss öffnen.

■ Kleidung, die in Kontakt mit Kraftstoff oder Benzin kommt, ist leichter entzündlich. Perso‐ nen können schwer verletzt oder getötet wer‐ den und Sachschaden kann entstehen. ►

Falls Kleidung in Kontakt mit Kraftstoff oder Benzin kommt: Kleidung wechseln.

■ Kraftstoff, Benzin und Zweitakt-Motoröl kön‐ nen die Umwelt gefährden. ► Kraftstoff, Benzin und Zweitakt-Motoröl

nicht verschütten.

► Kraftstoff, Benzin und Zweitakt-Motoröl vor‐

schriftsmäßig und umweltfreundlich entsor‐ gen.

■

Falls Kraftstoff, Benzin oder Zweitakt-Motoröl in Kontakt mit der Haut oder den Augen kom‐ men, können die Haut oder die Augen gereizt werden. ►

Kontakt mit Kraftstoff, Benzin und ZweitaktMotoröl vermeiden.

► Falls Kontakt mit der Haut aufgetreten ist:

Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.

►

Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen.

■

Die Zündanlage der Motorsense erzeugt Fun‐ ken. Funken können nach außen treten und in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Zündkerzen verwenden, die in dieser

Gebrauchsanleitung beschrieben sind. ► Zündkerze eindrehen und fest anziehen. ► Zündkerzenstecker fest aufdrücken.

0458-856-7521-A 9

■ Falls die Motorsense mit einem Kraftstoff betankt wird, der aus ungeeignetem Benzin oder ungeeignetem Zweitakt-Motoröl gemischt wurde oder der ein falsches Mischungsverhält‐ nis von Benzin und Zweitakt-Motoröl aufweist, kann die Motorsense beschädigt werden. ►

Kraftstoff so mischen, wie es in dieser Gebrauchsanleitung beschrieben ist.

■ Wird Kraftstoff längere Zeit gelagert, kann sich das Gemisch aus Benzin und Zweitakt-Motoröl entmischen oder altern. Falls die Motorsense mit entmischtem oder altem Kraftstoff betankt wird, kann die Motorsense beschädigt werden. ►

Bevor die Motorsense betankt wird: Kraft‐ stoff durchmischen.

► Gemisch aus Benzin und Zweitakt-Motoröl

verwenden, das nicht älter als 30 Tage (STIHL MotoMix: 5 Jahre) ist.

4.8 Arbeiten

WARNUNG

■ Falls der Benutzer den Motor nicht richtig star‐ tet, kann der Benutzer die Kontrolle über die Motorsense verlieren. Der Benutzer kann schwer verletzt werden. ►

Motor so starten, wie es in dieser Gebrauchsanleitung beschrieben ist.

► Falls das Schneidwerkzeug den Boden

oder Gegenstände berührt: Motor nicht starten.

■

Falls der Startklappenhebel beim Starten des Motors in der Position

drehzahl höher als die Leerlaufdrehzahl und das Schneidwerkzeug kann sich drehen, sobald der Motor läuft. Der Benutzer kann schwer verletzt werden. ►

Schneidwerkzeug nicht berühren.

► Motor so starten, wie es in dieser

Gebrauchsanleitung beschrieben ist.

■ Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann die Kontrolle über die Motorsense verlie‐ ren, stolpern, fallen und schwer verletzt wer‐ den. ►

Ruhig und überlegt arbeiten.

► Falls die Lichtverhältnisse und Sichtverhält‐

nisse schlecht sind: Nicht mit der Motor‐ sense arbeiten.

►

Motorsense alleine bedienen. ► Schneidwerkzeug bodennah führen. ► Auf Hindernisse achten. ► Auf dem Boden stehend arbeiten und das

Gleichgewicht halten. ► Falls Ermüdungserscheinungen auftreten:

Eine Arbeitspause einlegen.

steht, ist die Motor‐

0000-GXX-3025-A1

deutsch 4 Sicherheitshinweise

■ Wenn der Motor läuft, werden Abgase

► Handschuhe tragen. erzeugt. Eingeatmete Abgase können Perso‐ nen vergiften. ►

Abgase nicht einatmen.

► An einem gut belüfteten Ort mit der Motor‐

sense arbeiten.

► Falls Übelkeit, Kopfschmerzen, Sehstörun‐

gen, Hörstörungen oder Schwindel auftre‐ ten: Arbeit beenden und einen Arzt aufsu‐ chen.

■

Wenn der Benutzer einen Gehörschutz trägt und der Motor läuft, kann der Benutzer Geräu‐ sche eingeschränkt wahrnehmen und ein‐ schätzen. ►

Ruhig und überlegt arbeiten.

■ Falls mit der Motorsense gearbeitet wird und der Startklappenhebel in der Position

steht, kann der Benutzer nicht kontrolliert mit der Motorsense arbeiten. Der Benutzer kann schwer verletzt werden. ►

Sicherstellen, dass der Startklappenhebel beim Arbeiten in der Position steht.

► Motor so starten, wie es in dieser

Gebrauchsanleitung beschrieben ist.

■ Das sich drehende Schneidwerkzeug kann den Benutzer schneiden. Der Benutzer kann schwer verletzt werden. ►

Sich drehendes Schneidwerkzeug nicht berühren.

► Falls das Schneidwerkzeug durch einen

Gegenstand blockiert ist: Motor abstellen. Erst dann den Gegenstand beseitigen.

■

Falls mit zu langen Mähfäden gearbeitet wird, kann die Motorsense beschädigt werden. ► Einen passenden Schutz mit angebautem

Ablängmesser verwenden.

■ Falls das Schneidwerkzeug durch einen Gegenstand blockiert ist und dabei Gas gege‐

► Arbeitspausen machen. ► Falls Anzeichen einer Durchblutungsstö‐

rung auftreten: Einen Arzt aufsuchen.

■ Falls während der Arbeit das Schneidwerk‐ zeug auf einen fremden Gegenstand trifft, kann dieser oder Teile davon mit hoher Geschwindigkeit hochgeschleudert werden. Personen können verletzt werden und Sach‐ schaden kann entstehen. ►

Fremde Gegenstände aus dem Arbeitsbe‐ reich entfernen.

■ Falls das sich drehende Schneidwerkzeug auf einen harten Gegenstand trifft, können Funken entstehen und das Schneidwerkzeug beschä‐ digt werden. Funken können in leicht brennba‐ rer Umgebung Brände auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Nicht in einer leicht brennbaren Umgebung arbeiten.

► Sicherstellen, dass das Schneidwerkzeug

im sicherheitsgerechten Zustand ist.

■ Wenn der Gashebel losgelassen wird, dreht sich das Schneidwerkzeug noch kurze Zeit weiter. Personen können schwer verletzt wer‐ den. ►

Warten, bis das Schneidwerkzeug sich nicht mehr dreht.

■ In einer Gefahrensituation kann der Benutzer in Panik geraten und das Tragsystem nicht ablegen. Der Benutzer kann schwer verletzt werden. ►

Ablegen des Tragsystems üben.

4.9 Reaktionskräfte

ben wird, kann die Motorsense beschädigt werden. ►

Motor abstellen. Erst dann den Gegenstand beseitigen.

■ Falls sich die Motorsense während der Arbeit verändert oder sich ungewohnt verhält, kann die Motorsense in einem nicht sicherheitsge‐ rechten Zustand sein. Personen können schwer verletzt werden und Sachschaden kann entstehen. ►

Arbeit beenden und einen STIHL Fach‐ händler aufsuchen.

■ Während der Arbeit können Vibrationen durch die Motorsense entstehen.

Ein Rückschlag kann durch folgende Ursache entstehen:

Das sich drehende Metall-Schneidwerkzeug

–

trifft im grau markierten Bereich oder im schwarz markierten Bereich auf einen harten Gegenstand und wird schnell abgebremst.

10 0458-856-7521-A

4 Sicherheitshinweise deutsch

Das sich drehende Metall-Schneidwerkzeug

–

ist eingeklemmt.

Die größte Gefahr, dass ein Rückschlag ent‐ steht, besteht im schwarz markierten Bereich.

WARNUNG

■

Durch diese Ursachen kann die Rotationsbe‐ wegung des Schneidwerkzeugs stark abge‐ bremst oder gestoppt werden und das Schneidwerkzeug kann nach rechts oder in Richtung des Benutzers gestoßen wer‐ den (schwarzer Pfeil). Der Benutzer kann die Kontrolle über die Motorsense verlieren. Per‐ sonen können schwer verletzt oder getötet werden. ► Motorsense mit beiden Händen festhalten. ► So arbeiten, wie es in dieser Gebrauchsan‐

leitung beschrieben ist.

► Nicht mit dem schwarz markierten Bereich

arbeiten.

► Eine in dieser Gebrauchsanleitung angege‐

bene Kombination aus Schneidwerkzeug, Schutz und Tragsystem verwenden.

►

Metall-Schneidwerkzeug richtig schärfen.

► Mit Vollgas arbeiten.

4.10 Transportieren

WARNUNG

■

Während der Arbeit kann das Getriebege‐ häuse heiß werden. Der Benutzer kann sich verbrennen. ►

Heißes Getriebegehäuse nicht berühren.

■ Während des Transports kann die Motorsense umkippen oder sich bewegen. Personen kön‐ nen verletzt werden und Sachschaden kann entstehen. ►

Motor abstellen.

► Falls ein Metall-Schneidwerkzeug angebaut

ist: Transportschutz anbauen.

► Motorsense mit Spanngurten, Riemen oder

einem Netz so sichern, dass sie nicht umkippen und sich nicht bewegen kann.

■

Nachdem der Motor gelaufen ist, können der Schalldämpfer und der Motor heiß sein. Der Benutzer kann sich verbrennen. ►

Motorsense so am Schaft tragen, dass das Schneidwerkzeug nach hinten zeigt und die Motorsense ausbalanciert ist.

4.11 Aufbewahren

WARNUNG

■

Kinder können die Gefahren der Motorsense nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden. ►

Motor abstellen.

► Falls ein Metall-Schneidwerkzeug angebaut

ist: Transportschutz anbauen.

► Motorsense außerhalb der Reichweite von

Kindern aufbewahren.

■ Die elektrischen Kontakte an der Motorsense und metallische Bauteile können durch Feuch‐ tigkeit korrodieren. Die Motorsense kann beschädigt werden. ►

Motorsense sauber und trocken aufbewah‐ ren.

4.12 Reinigen, Warten und Reparie‐

ren

WARNUNG

■ Falls während der Reinigung, Wartung oder Reparatur der Motor läuft, kann das Schneid‐ werkzeug unbeabsichtigt anlaufen. Personen können schwer verletzt werden und Sach‐ schaden kann entstehen. ►

Motor abstellen.

■ Nachdem der Motor gelaufen ist, können der Schalldämpfer und der Motor heiß sein. Per‐ sonen können sich verbrennen. ►

Warten, bis der Schalldämpfer und der Motor abgekühlt sind.

■ Während der Arbeit kann das Getriebege‐ häuse heiß werden. Der Benutzer kann sich verbrennen.

► Heißes Getriebegehäuse nicht

berühren.

■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenstän‐ den können die Motorsense, den Schutz oder das Schneidwerkzeug beschädigen. Falls die Motorsense, der Schutz oder das Schneid‐ werkzeug nicht richtig gereinigt werden, kön‐ nen Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer ver‐ letzt werden. ► Motorsense, Schutz und Schneidwerkzeug

so reinigen, wie es in dieser Gebrauchsan‐ leitung beschrieben ist.

■

Falls die Motorsense, der Schutz oder das Schneidwerkzeug nicht richtig gewartet oder repariert werden, können Bauteile nicht mehr

0458-856-7521-A 11

4 5

0000097393_001

deutsch 5 Motorsense einsatzbereit machen

richtig funktionieren und Sicherheitseinrichtun‐ gen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden. ►

Motorsense und Schutz nicht selbst warten oder reparieren.

► Falls die Motorsense oder der Schutz

gewartet oder repariert werden müssen: Einen STIHL Fachhändler aufsuchen.

►

Schneidwerkzeug so warten, wie es in der Gebrauchsanleitung des verwendeten Schneidwerkzeugs oder auf der Verpa‐ ckung des verwendeten Schneidwerkzeugs beschrieben ist.

■

Während der Reinigung oder Wartung der Schneidwerkzeuge kann der Benutzer sich an scharfen Schneidkanten schneiden. Der Benutzer kann verletzt werden.

► Arbeitshandschuhe aus widerstands‐

fähigem Material tragen.

5 Motorsense einsatzbereit

machen

5.1 Motorsense einsatzbereit machen

Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden: ► Sicherstellen, dass sich folgende Bauteile im

sicherheitsgerechten Zustand befinden:

–

Motorsense, 4.6.1.

–

Schutz, 4.6.2.

–

Mähkopf oder Metall-Schneidwerkzeug,

4.6.3 oder 4.6.4.

►

Motorsense reinigen,

►

Zweihandgriff anbauen, 6.1.

► Kombination aus Schneidwerkzeug, Schutz

und Tragsystem auswählen, 20.

►

Schutz anbauen, 6.2.

► Mähkopf oder Metallschneidwerkzeug

anbauen, 6.3.1 oder 6.4.

►

Motorsense betanken, 8.2.

►

Tragsystem anlegen und einstellen, 7.1.

►

Zweihandgriff einstellen, 7.2.

►

Motorsense ausbalancieren, 7.3.

►

Bedienungselemente prüfen, 10.1.

► Falls die Schritte nicht durchgeführt werden

können: Motorsense nicht verwenden und einen STIHL Fachhändler aufsuchen.

15.1.

6 Motorsense zusammen‐

bauen

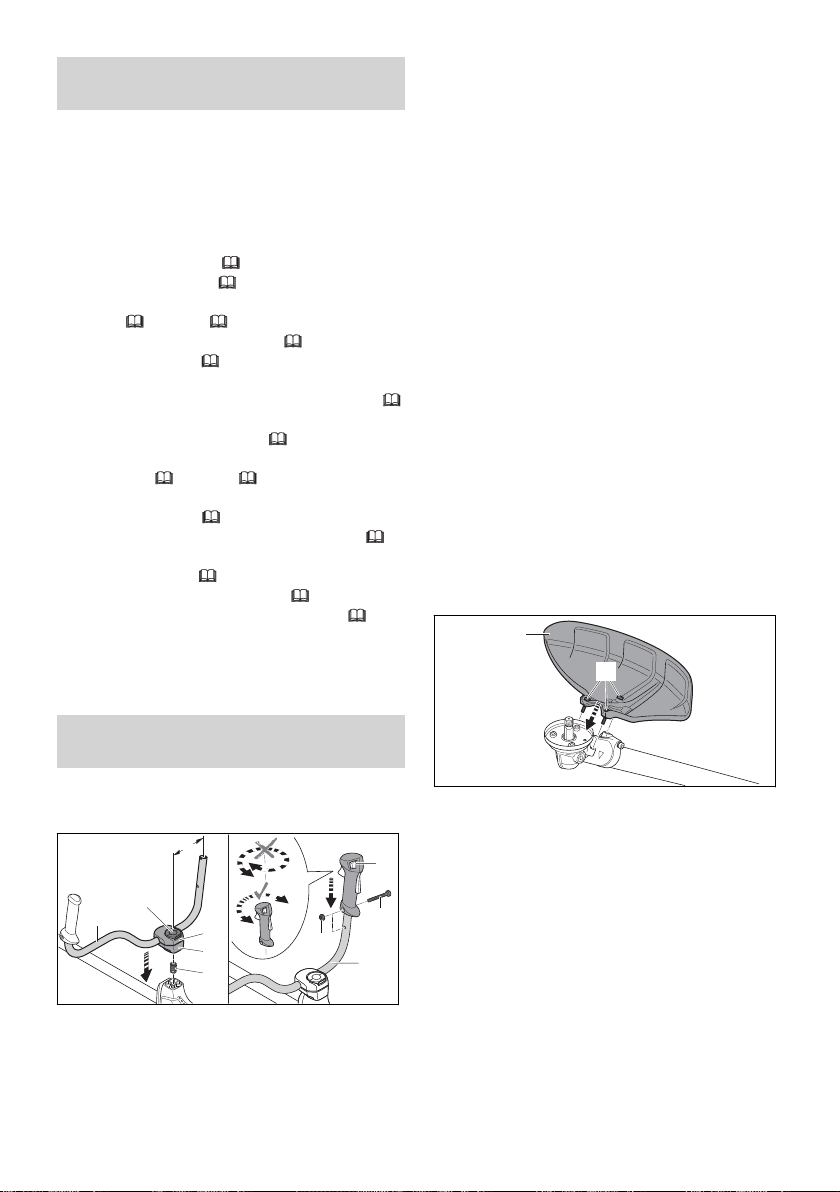

6.1 Zweihandgriff anbauen

► Motor abstellen.

► Bügel der Knebelschraube (1) aufklappen und

so lange gegen den Uhrzeigersinn drehen, bis das Griffrohr (2) nur noch leicht geklemmt ist.

► Feder (5) von unten in die untere Klemm‐

schale (4) einsetzen.

► Klemmschalen (3 und 4) auf den Schaft set‐

zen und Knebelschraube (1) eindrehen.

► Griffrohr (2) nach oben schwenken und so

ausrichten, dass der Abstand (A) 16 cm beträgt. Das Griffrohr (2) dabei nicht im gebogenen Teil klemmen.

► Knebelschraube (1) anziehen und Bügel

zuklappen. ► Schraube (6) herausdrehen. ► Bedienungsgriff (8) so auf das Griffrohr (2)

setzen, dass die Bohrung des Bedienungs‐

griffs mit der Bohrung des Griffrohrs fluchtet

und dass der Schalthebel in Richtung des

Getriebegehäuses zeigt.

Den Bedienungsgriff (8) dabei nicht verdre‐

hen. ► Mutter (7) einsetzen. ► Schraube (6) eindrehen und fest anziehen.

Der Zweihandgriff muss nicht wieder abgebaut werden.

6.2 Schutz und Anschlag anbauen

und abbauen

6.2.1 Schutz für Mähköpfe, Metall-Schneid‐

werkzeuge und Anschlag anbauen

► Motor abstellen.

12 0458-856-7521-A

0000097394_001

0000097395_001

1 1

0000097396_001

6 Motorsense zusammenbauen deutsch

Die Gewindebohrungen der Halterung sind

gegen Schmutz geschützt.

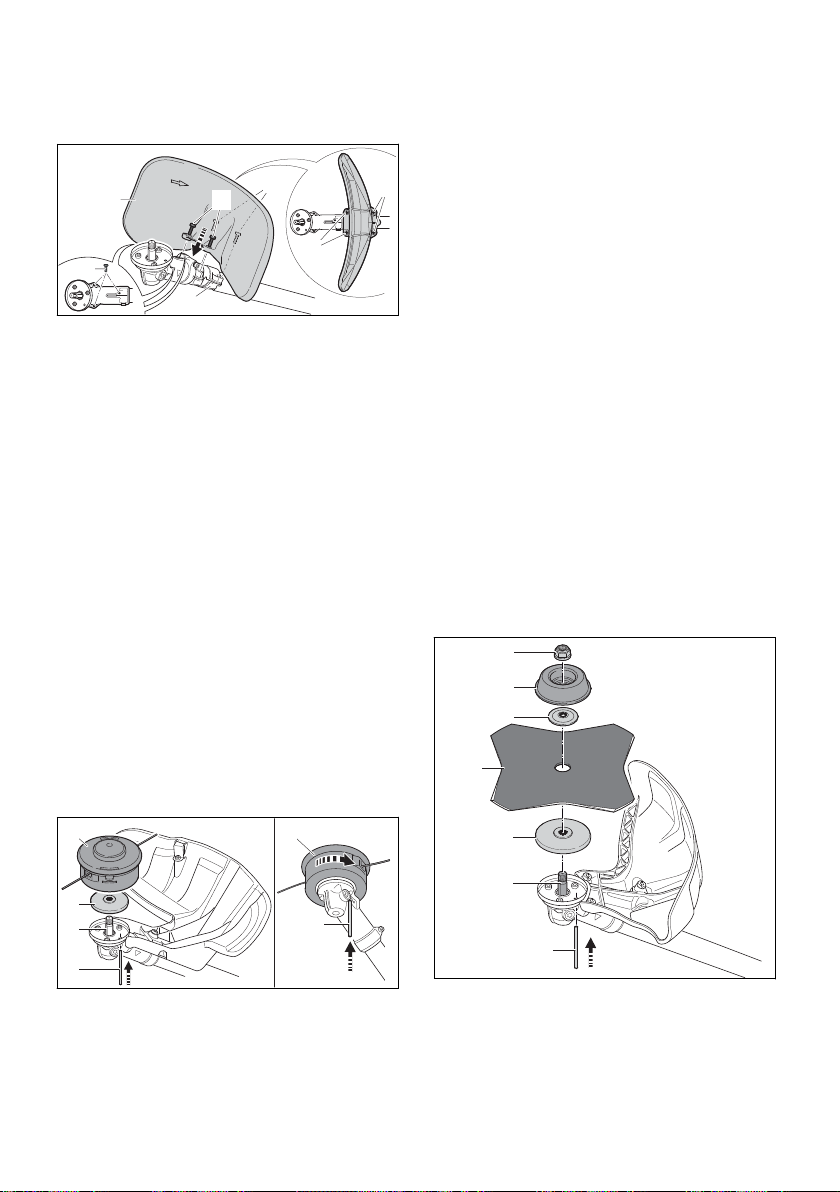

6.3 Mähkopf anbauen und

abbauen

6.3.1 Mähkopf anbauen ► Motor abstellen.

► Schutz (1) auf das Getriebegehäuse setzen. ► Schrauben (2) eindrehen und mit einem

Anziehdrehmoment von 10 Nm anziehen.

6.2.2 Schutz für Mähköpfe, Metall-Schneid‐

► Motor abstellen. ► Schrauben herausdrehen. ► Schutz abnehmen.

6.2.3 Schutz für Häckselmesser anbauen Zum Anbau des Schutzes wird eine zusätzliche

Halterung am Schaft benötigt. Die Halterung wird mit Spezialschrauben und Spezialwerkzeug am Schaft befestigt. ► Motor abstellen. ► Falls die Halterung für den Schutz noch nicht

► Schutz (1) so auf die Halterung (2) setzen,

► Schrauben (3) eindrehen und mit einem

► Stopfen (4) in die Gewindebohrungen am

6.2.4 Schutz für Häckselmesser abbauen ► Motor abstellen. ► Schrauben herausdrehen. ► Schutz abnehmen. ► Stopfen aus den Gewindebohrungen am

0458-856-7521-A 13

werkzeuge und Anschlag abbauen

am Schaft angebaut ist: Halterung von einem STIHL Fachhändler anbauen lassen.

dass die nach innen gewölbten Seite in Rich‐ tung Getriebegehäuse zeigt.

Anziehdrehmoment von 10 Nm anziehen.

Getriebegehäuse drücken. Die Gewindebohrungen sind vor Schmutz geschützt.

Getriebegehäuse herausziehen und in die Gewindebohrungen der Halterung drücken.

► Druckteller (2) so auf die Welle (3) legen, dass

der kleinere Durchmesser nach oben zeigt. ► Mähkopf (1) auf die Welle (3) setzen und von

Hand gegen den Uhrzeigersinn drehen. ► Steckdorn (4) bis zum Anschlag in die Boh‐

rung drücken und gedrückt halten. ► Mähkopf (1) solange gegen den Uhrzeigersinn

drehen, bis der Steckdorn (4) einrastet.

Die Welle (3) ist blockiert. ► Mähkopf (1) von Hand fest anziehen. ► Steckdorn (4) abziehen.

6.3.2 Mähkopf abbauen ► Motor abstellen. ► Steckdorn bis zum Anschlag in die Bohrung

drücken und gedrückt halten. ► Mähkopf solange drehen, bis der Steckdorn

einrastet.

Die Welle ist blockiert. ► Mähkopf im Uhrzeigersinn herausdrehen. ► Druckteller abnehmen. ► Steckdorn abziehen.

6.4 Metall-Schneidwerkzeug

anbauen und abbauen

6.4.1 Grasschneideblatt, Dickichtmesser

oder Kreissägeblatt anbauen

► Motor abstellen.

0000097397_001

0000097398_001

deutsch 6 Motorsense zusammenbauen

► Druckteller (5) so auf die Welle (6) legen, dass

der kleinere Durchmesser nach oben zeigt.

► Metall-Schneidwerkzeug (4) auf den Drucktel‐

ler (5) legen. Falls ein Kreissägeblatt oder ein Grasschneideblatt mit mehr als 4 Schneiden verwendet wird: Schneidkanten so ausrichten, dass sie in die gleiche Richtung zeigen, wie der Pfeil für die Drehrichtung auf dem Schutz.

► Druckscheibe (3) so auf das Metall-Schneid‐

werkzeug (4) legen, dass die Wölbung nach oben zeigt.

► Laufteller (2) so auf die Druckscheibe (3)

legen, dass die geschlossene Seite nach oben zeigt.

► Steckdorn (7) bis zum Anschlag in die Boh‐

rung drücken und gedrückt halten.

► Metall-Schneidwerkzeug (4) solange gegen

den Uhrzeigersinn drehen, bis der Steckdorn (7) einrastet. Die Welle (6) ist blockiert.

► Mutter (1) gegen den Uhrzeigersinn aufdrehen

und fest anziehen.

► Steckdorn (7) abziehen.

6.4.2 Dickichtmesser oder Häckselmesser

► Motor abstellen.

anbauen

► Druckteller (5) so auf die Welle (6) legen, dass

der kleinere Durchmesser nach oben zeigt. ► Metall-Schneidwerkzeug (4) auf den Drucktel‐

ler (5) legen. Falls ein Häckselmesser verwen‐

det wird: Schneidkanten so ausrichten, dass

sie vom Getriebe weg in Richtung Mutter (1)

zeigen. ► Druckscheibe (3) so auf das Metall-Schneid‐

werkzeug (4) legen, dass die Wölbung nach

oben zeigt. ► Schutzring (2) so auf die Druckscheibe (3)

legen, dass die Öffnung nach oben zeigt. ► Steckdorn (7) bis zum Anschlag in die Boh‐

rung drücken und gedrückt halten. ► Metall-Schneidwerkzeug (4) solange gegen

den Uhrzeigersinn drehen, bis der Steckdorn

(7) einrastet.

Die Welle (6) ist blockiert. ► Mutter (1) gegen den Uhrzeigersinn aufdrehen

und fest anziehen. ► Steckdorn (7) abziehen.

6.4.3 Metall-Schneidwerkzeug abbauen ► Motor abstellen. ► Steckdorn bis zum Anschlag in die Bohrung

drücken und gedrückt halten. ► Metall-Schneidwerkzeug solange im Uhrzei‐

gersinn drehen, bis der Steckdorn einrastet.

Die Welle ist blockiert. ► Mutter im Uhrzeigersinn abdrehen. ► Befestigungsteile, Metall-Schneidwerkzeug

und Druckteller abnehmen. ► Steckdorn abziehen.

14 0458-856-7521-A

0000097399_001

0000097400_001

0000099624_001

0000097031-001

7 Motorsense für den Benutzer einstellen deutsch

7 Motorsense für den Benut‐

► Motor abstellen.

zer einstellen

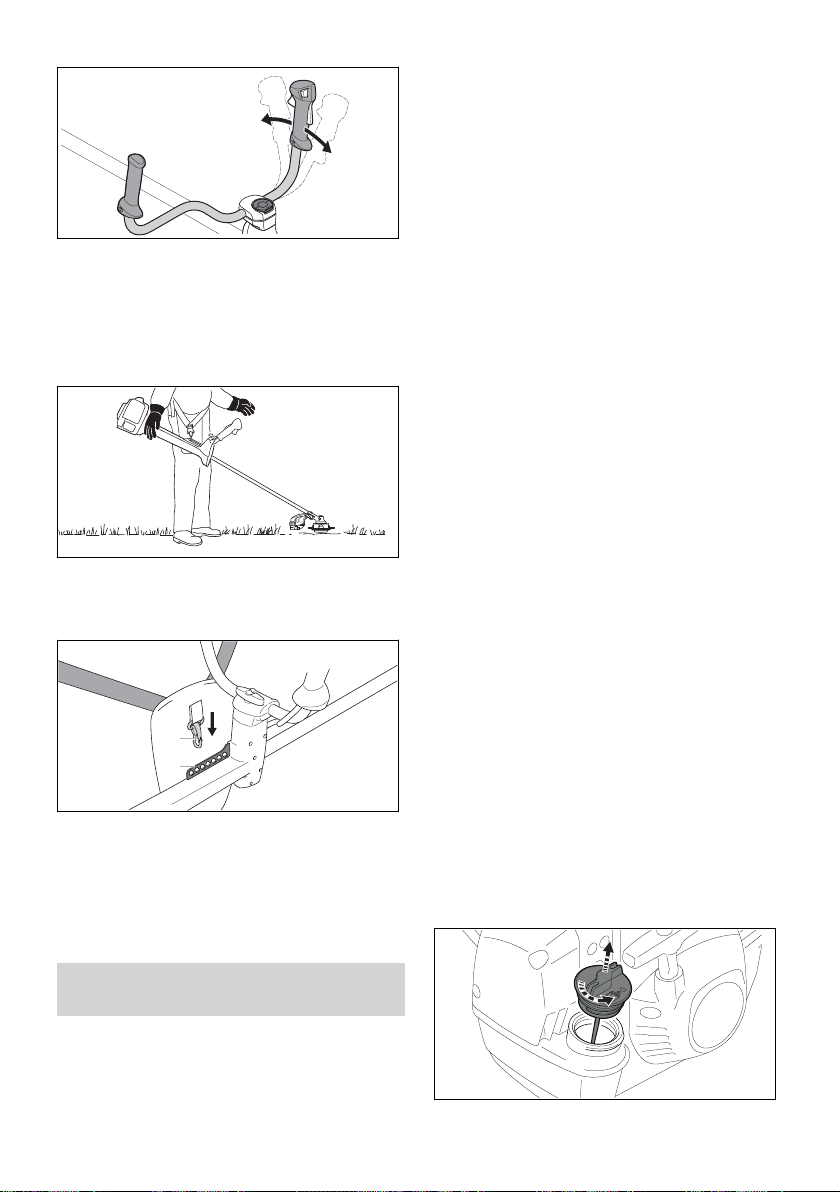

7.1 Doppelschultergurt anlegen und einstellen

► Lochleiste (2) in den Karabinerhaken (1) ein‐

hängen. ► Motorsense auspendeln lassen. ► Falls die Lage des Schneidwerkzeugs im aus‐

► Doppelschultergurt (1) aufsetzen. ► Doppelschultergurt (1) so einstellen, dass sich

der Karabinerhaken (2) etwa eine Handbreit unterhalb der rechten Hüfte befindet.

7.2 Zweihandgriff einstellen

Der Zweihandgriff kann abhängig von der Kör‐ pergröße des Benutzers in verschiedene Positio‐ nen eingestellt werden. ► Motor abstellen. ► Motorsense an der Lochleiste in den Karabi‐

nerhaken des Tragsystems einhängen.

► Knebelschraube (1) lösen. ► Zweihandgriff (2) in die gewünschte Position

kippen.

► Knebelschraube (1) fest anziehen.

7.3 Motorsense ausbalancieren

Das Schneidwerkzeug muss leicht auf dem Boden aufliegen.

0458-856-7521-A 15

gependelten Zustand angepasst werden

muss: Karabinerhaken (1) in ein anderes Loch

in der Lochleiste (2) einhängen und erneut

auspendeln lassen.

8 Kraftstoff mischen und

Motorsense betanken

8.1 Kraftstoff mischen

Der für diese Motorsense notwendige Kraftstoff besteht aus einem Gemisch aus Benzin und Zweitakt-Motoröl, im Mischungsverhältnis 1:50.

STIHL empfiehlt den fertig gemischten Kraftstoff STIHL MotoMix.

Falls Kraftstoff selbst gemischt wird, darf nur ein STIHL Zweitakt-Motoröl oder ein anderes Hoch‐ leistungs-Motoröl der Klassen JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder ISO-L-EGD verwendet werden.

STIHL schreibt das Zweitakt-Motoröl STIHL HP Ultra oder ein gleichwertiges HochleistungsMotoröl vor, um die Emissionsgrenzwerte über die Maschinenlebensdauer gewährleisten zu können. ► Sicherstellen, dass die Oktanzahl des Benzins

mindestens 90 ROZ beträgt und der Alkohol‐

anteil des Benzins nicht höher als 10 % (für

Brasilien: 27 %) ist. ► Sicherstellen, dass das verwendete Zwei‐

takt‑Motoröl die Anforderungen erfüllt. ► Abhängig von der gewünschten Menge an

Kraftstoff, die richtigen Mengen an Zweitakt-

Motoröl und Benzin im Mischungsverhältnis

1:50 ermitteln. Beispiele für Kraftstoff-Misch‐

ungen:

20 ml Zweitakt-Motoröl, 1 l Benzin

–

60 ml Zweitakt-Motoröl, 3 l Benzin

–

100 ml Zweitakt-Motoröl, 5 l Benzin

–

0000099186_001

0000099187_001

0000097401_001

0000-GXX-4729-A0

deutsch 9 Motor starten und abstellen

► Zuerst Zweitakt-Motoröl, dann Benzin in einen

sauberen, für Kraftstoff zugelassenen Kanister einfüllen.

► Kraftstoff durchmischen.

8.2 Motorsense betanken

► Motor abstellen. ► Motorsense so auf eine ebene Fläche legen,

9 Motor starten und abstellen

9.1 Motor starten

► Motorsense so auf einen ebenen Untergrund

legen, dass das Schneidwerkzeug nicht den

Boden und keine Gegenstände berührt. ► Transportschutz abbauen.

dass der Kraftstofftank-Verschluss nach oben zeigt.

► Bereich um den Kraftstofftank-Verschluss mit

einem feuchten Tuch reinigen.

► Kraftstoffhandpumpe (1) mindestens 5 Mal

drücken. ► Falls der Motor warm ist: Startklappenhe‐

stehen lassen.

stellen.

► Kraftstofftank-Verschluss so lange gegen den

Uhrzeigersinn drehen, bis der KraftstofftankVerschluss abgenommen werden kann.

bel (2) in Position ► Falls der Motor Umgebungstemperatur hat:

Startklappenhebel (2) am Rand eindrücken

und in die Position

► Kraftstofftank-Verschluss abnehmen.

HINWEIS

■ Kraftstoff kann sich unter Einwirkung von Licht, Sonneneinstrahlung und extremen Tem‐ peraturen schneller entmischen oder altern. Falls entmischter oder alter Kraftstoff getankt wird, kann die Motorsense beschädigt werden. ►

Kraftstoff durchmischen.

► Kraftstoff, der länger als 30 Tage (STIHL

MotoMix: 5 Jahre) aufbewahrt wurde, nicht tanken.

►

Kraftstoff so einfüllen, dass kein Kraftstoff verschüttet wird und mindestens 15 mm bis zum Rand des Kraftstofftanks frei bleiben.

HINWEIS

■ Falls die Motorsense mit dem Fuß oder Knie auf den Boden gedrückt wird, kann die Motor‐ sense beschädigt werden. ►

Motorsense mit der linken Hand auf den Boden drücken. Nicht auf den Schaft ste‐ hen oder knien.

► Motorsense mit der linken Hand auf den

Boden drücken.

► Anwerfgriff mit der rechten Hand langsam bis

zum spürbaren Widerstand herausziehen.

► So lange den Anwerfgriff schnell herausziehen

und zurückführen, bis der Motor läuft.

► Falls der Startklappenhebel (2) in der Posi‐

steht: Gashebelsperre (3) und Gashe‐

► Kraftstofftank-Verschluss auf den Kraftstoff‐

tank setzen.

► Kraftstofftank-Verschluss im Uhrzeigersinn

drehen und von Hand fest anziehen. Der Kraftstofftank ist verschlossen.

tion bel (4) kurz drücken. Der Startklappenhebel (2) springt in der Posi‐

tion . Der Motor läuft im Leerlauf.

16 0458-856-7521-A

0000097402_001

0000-GXX-8720-A0

10 Motorsense prüfen deutsch

► Falls der Motor kalt ist: Motor mit Gasstößen

aufwärmen.

► Falls das Schneidwerkzeug im Leerlauf mit‐

läuft: Störungen beheben. Der Gaszug ist nicht richtig eingestellt.

► Falls der Motor nicht startet: Startklappenhe‐

bel (2) in die Position stellen und erneut versuchen, den Motor zu starten.

► Falls der Motor abgesoffen ist: Motor mit dem

Startklappenhebel (2) in Position erneut ver‐ suchen zu starten.

9.2 Motor abstellen

► Gashebel (1) und Gashebelsperre (2) loslas‐

sen. Das Schneidwerkzeug bewegt sich nicht mehr.

► Stopptaster (3) drücken.

Der Motor geht aus.

► Falls der Motor nicht ausgeht:

►

Startklappenhebel in die Position Der Motor geht aus.

► Motorsense nicht verwenden und einen

STIHL Fachhändler aufsuchen. Die Motorsense ist defekt.

Solange der Stopptaster gedrückt ist, ist die Zün‐ dung ausgeschaltet. Nachdem der Stopptaster wieder losgelassen wird ist die Zündung wieder eingeschaltet.

stellen.

10 Motorsense prüfen

10.1 Bedienungselemente prüfen

Gashebelsperre und Gashebel ► Motor abstellen. ► Versuchen, den Gashebel zu drücken, ohne

die Gashebelsperre zu drücken.

► Falls sich der Gashebel drücken lässt: Motor‐

sense nicht verwenden und einen STIHL Fachhändler aufsuchen.

Die Gashebelsperre ist defekt. ► Gashebelsperre drücken und gedrückt halten. ► Gashebel drücken. ► Gashebel und Gashebelsperre loslassen.

► Falls der Gashebel oder die Gashebelsperre

schwergängig sind oder nicht in die Ausgangs‐ position zurückfedern: Motorsense nicht ver‐ wenden und einen STIHL Fachhändler aufsu‐ chen. Der Gashebel oder die Gashebelsperre ist defekt.

Gaszugeinstellung ► Motor starten. ► Gashebel drücken, ohne die Gashebelsperre

zu drücken.

► Falls der Motor beschleunigt: Gaszug einstel‐

len. Der Gaszug ist nicht richtig eingestellt.

Motor abstellen ► Motor starten. ► Stopptaster drücken.

Der Motor geht aus.

► Falls der Motor nicht ausgeht:

►

Startklappenhebel in die Position Der Motor geht aus.

► Motorsense nicht verwenden und einen

STIHL Fachhändler aufsuchen. Die Motorsense ist defekt.

stellen.

11 Mit der Motorsense arbei‐

ten

11.1 Winterbetrieb einstellen

Wenn bei Temperaturen unter +10 °C gearbeitet wird, kann der Vergaser vereisen. Damit der Ver‐ gaser zusätzlich mit warmer Luft aus der Umge‐ bung des Motors umströmt wird, muss Winterbe‐ trieb eingestellt werden.

HINWEIS

■ Falls bei Temperaturen über +10 °C im Win‐ terbetrieb gearbeitet wird, kann der Motor überhitzen. ►

Sommerbetrieb einstellen.

► Motor abstellen.

► Schraube (1) herausdehen. ► Schieber (2) herausziehen.

0458-856-7521-A 17

0000-GXX-8721-A0

min

AB C

s> 40 s30-60 s

0000099676_001

deutsch 11 Mit der Motorsense arbeiten

► Schieber (2) so ausrichten, dass das Schnee‐

kristall zur Markierung (3) zeigt. ► Schieber (2) einsetzen. ► Schraube (1) eindrehen.

Wenn bei Temperaturen unter - 10 °C oder bei Pulverschnee oder Flugschnee gearbeitet wird, muss zusätzlich eine Abdeckplatte am Motorge‐ häuse und ein Luftfilter mit Kunststoff-Gewebe angebaut werden. Das Zubehör ist bei einem STIHL Fachhändler erhältlich.

11.2 Sommerbetrieb einstellen

Wenn bei Temperaturen über +10 °C gearbeitet wird, muss Sommerbetrieb eingestellt werden. ► Motor abstellen.

►

Startklappenhebel in die Position

► Motor starten, ohne den Gashebel zu drücken.

Der Motor läuft und der Startklappenhebel bleibt in der Position

► Motor mindestens 30 bis maximal 60 Sekun‐

den (A) laufen lassen, ohne den Gashebel zu drücken.

► Motorsense so halten und führen, dass das

Getriebe nicht den Boden und keine Gegen‐ stände berührt.

HINWEIS

■ Falls der Gashebel losgelassen wird, bevor die Motorsense vollständig kalibriert ist, wird die Kalibrierung abgebrochen. Die Kalibrie‐

► Schraube (1) herausdehen. ► Schieber (2) herausziehen. ► Schieber (2) so ausrichten, dass die Sonne

zur Markierung (3) zeigt. ► Schieber (2) einsetzen. ► Schraube (1) eindrehen.

11.3 Motorsense kalibrieren

Während der Arbeit stellt sich die Motorsense automatisch auf die optimale Leistung ein. Durch eine Kalibrierung kann die Motorsense schneller auf die optimale Leistung eingestellt werden. ► Falls die Außentemperatur unter -10 °C

beträgt oder der Motor kalt ist:

► Motor starten.

► Tragsystem anlegen.

► Motorsense halten und führen.

► Motor ca. 1 Minute bei Vollgas aufwärmen.

► Motor abstellen. ► Schneidwerkzeug abbauen.

Die Motorsense kann sich dadurch zuverlässig

auf die optimale Leistung einstellen.

rung muss neu gestartet werden. ►

Gashebel vollständig gedrückt halten.

HINWEIS

■ Falls der Gashebel während der Kalibrierung nicht vollständig gedrückt wird, kann sich die Motorsense falsch einstellen. Die Motorsense kann beschädigt werden. ►

Gashebel vollständig gedrückt halten.

► Gashebel mindestens 40 Sekunden (B) lang

drücken und gedrückt halten. Der Motor beschleunigt und die Motorsense wird kalibriert. Die Motordrehzahl schwankt und erhöht sich deutlich während der Kalibrie‐ rung.

► Falls der Motor ausgeht: Erneut versuchen,

die Motorsense zu kalibrieren.

► Falls der Motor wiederholt ausgeht: Motor‐

sense nicht verwenden und einen STIHL Fachhändler aufsuchen. Die Motorsense ist defekt.

► Sobald die Motordrehzahl hörbar und spürbar

abfällt (C): Gashebel loslassen. Der Motor läuft im Leerlauf. Die Motorsense ist kalibriert und einsatzbereit.

► Motor abstellen. ► Schneidwerkzeug anbauen.

stellen.

18 0458-856-7521-A

0000097031-001

0000-GXX-7850-A0

A B

0000-GXX-4731-A2

0000097404_001

0000-GXX-3042-A0

0000-GXX-4037-A1

11 Mit der Motorsense arbeiten deutsch

11.4 Motorsense halten und führen

11.6 Auslichten mit einem Dickicht‐

messer oder Häckselmesser

► Lochleiste (2) in den Karabinerhaken (1) ein‐

hängen.

► Metall-Schneidwerkzeug von oben in das

Dickicht tauchen.

► Metall-Schneidwerkzeug nicht über Hüfthöhe

anheben.

11.7 Sägen mit einem Kreissäge‐

blatt

► Motorsense mit der rechten Hand am Bedie‐

nungsgriff so festhalten, dass der Daumen den Bedienungsgriff umschließt.

► Motorsense mit der linken Hand am Handriff

so festhalten, dass der Daumen den Handriff umschließt.

11.5 Mähen

Der Abstand des Schneidwerkzeugs vom Boden bestimmt die Schnitthöhe.

► Linke Seite des Schutzes am Stamm abstüt‐

zen.

► Stamm mit Vollgas in einem Schnitt durchsä‐

gen.

► Einen Sicherheitsabstand von mindestens

2 Baumlängen zum nächsten Arbeitsbereich einhalten.

11.8 Mähfäden nachstellen

Mähen mit einem Mähkopf (A) ► Motorsense gleichmäßig hin und her bewe‐

gen.

► Langsam und kontrolliert vorwärts gehen. Mähen mit einem Grasschneideblatt oder Dick‐

ichtmesser (B) ► Mit dem linken Bereich des Metall-Schneid‐

werkzeugs mähen.

► Langsam und kontrolliert vorwärts gehen.

11.8.1 Mähfäden an Mähköpfen AutoCut

► Sich drehenden Mähkopf kurz auf dem Boden

nachstellen

auftippen. Es werden ungefähr 30 mm nachgestellt. Das Ablängmesser im Schutz längt die Mähfäden automatisch auf die richtige Länge ab.

0458-856-7521-A 19

90°

0000097476_001

0000097405_001

deutsch 12 Nach dem Arbeiten

Falls die Mähfäden kürzer als 25 mm sind, kön‐ nen sie nicht automatisch nachgestellt werden. ► Motor abstellen. ► Spuleneinsatz (1) am Mähkopf drücken und

gedrückt halten. ► Mähfäden (2) von Hand herausziehen. ► Falls die Mähfäden (2) nicht mehr herausge‐

zogen werden können: Spuleneinsatz (1) oder

Mähfäden (2) ersetzen.

Der Spuleneinsatz ist leer.

12 Nach dem Arbeiten

12.1 Nach dem Arbeiten

► Motor abstellen. ► Motorsense abkühlen lassen. ► Falls die Motorsense nass ist: Motorsense

trocknen lassen. ► Motorsense reinigen. ► Schutz reinigen. ► Schneidwerkzeug reinigen. ► Falls ein Metall-Schneidwerkzeug angebaut

ist: Passenden Transportschutz anbauen.

13 Transportieren

13.1 Motorsense transportieren

► Motor abstellen. ► Falls ein Metall-Schneidwerkzeug angebaut

ist: Passenden Transportschutz anbauen.

Motorsense tragen ► Motorsense so am Schaft tragen, dass das

Schneidwerkzeug nach hinten zeigt und die

Motorsense ausbalanciert ist.

Motorsense in einem Fahrzeug transportieren ► Motorsense so sichern, dass die Motorsense

nicht umkippen und sich nicht bewegen kann.

14 Aufbewahren

14.1 Motorsense aufbewahren

► Motor abstellen. ► Falls ein Metall-Schneidwerkzeug angebaut

ist: Passenden Transportschutz anbauen.

► Knebelschraube (1) lösen und soweit heraus‐

drehen, bis das Griffrohr (2) gedreht werden kann.

► Griffrohr (2) 90° im Uhrzeigersinn drehen und

nach unten kippen. ► Knebelschraube (1) fest anziehen. ► Motorsense so aufbewahren, dass folgende

Bedingungen erfüllt sind:

Die Motorsense ist außerhalb der Reich‐

–

weite von Kindern. Die Motorsense ist sauber und trocken.

–

► Falls die Motorsense länger als 30 Tage auf‐

bewahrt wird:

► Schneidwerkzeug abbauen.

► Kraftstofftank-Verschluss öffnen.

► Kraftstofftank entleeren.

► Kraftstofftank verschließen.

► Falls eine Kraftstoffhandpumpe vorhanden

ist: Kraftstoffhandpumpe mindestens 5 mal drücken.

► Motor starten und den Motor so lange im

Leerlauf laufen lassen, bis der Motor aus‐ geht.

15 Reinigen

15.1 Motorsense reinigen

► Motor abstellen. ► Motorsense abkühlen lassen. ► Motorsense mit einem feuchten Tuch oder

STIHL Harzlöser reinigen. ► Lüftungsschlitze mit einem Pinsel reinigen.

15.2 Schutz und Schneidwerkzeug

reinigen

► Motor abstellen. ► Schutz und Schneidwerkzeug mit einem

feuchten Tuch oder einer weichen Bürste rei‐

nigen.

15.3 Zündkerze reinigen

► Motor abstellen. ► Motorsense abkühlen lassen.

20 0458-856-7521-A

► Schraube (1) gegen den Uhrzeigersinn dre‐

hen.

0000096699_002

16 Warten deutsch

► Abdeckung (2) anheben und nach hinten

schieben. ► Zündkerzenstecker (3) abziehen. ► Falls der Bereich um die Zündkerze (4) ver‐

schmutzt ist: Den Bereich um die Zünd‐

kerze (4) mit einem Tuch reinigen. ► Zündkerze (4) herausdrehen. ► Zündkerze (4) mit einem Tuch reinigen. ► Falls die Zündkerze (4) korrodiert ist: Zünd‐

kerze (4) ersetzen. ► Zündkerze (4) eindrehen und fest anziehen. ► Zündkerzenstecker (3) fest aufdrücken. ► Abdeckung (2) anbauen und Schraube (1) fest

anziehen.

16 Warten

16.1 Wartungsintervalle

Wartungsintervalle sind abhängig von den Umgebungsbedingungen und den Arbeitsbedin‐ gungen. STIHL empfiehlt folgende Wartungsin‐ tervalle:

Vor Anbau eines Schneidwerkzeugs ► Prüfen, ob an der Welle Getriebefett ausgetre‐

ten ist. ► Falls Getriebefett ausgetreten ist: Füllstand im

Getriebegehäuse von einem STIHL Fach‐

händler prüfen lassen. Alle 100 Betriebsstunden

► Zündkerze ersetzen. Monatlich

► Kraftstofftank von einem STIHL Fachhändler

reinigen lassen. ► Saugkopf im Kraftstofftank von einem STIHL

Fachhändler reinigen lassen. Jährlich

► Saugkopf im Kraftstofftank von einem STIHL

Fachhändler ersetzen lassen.

16.2 Gaszug einstellen

► Gashebel (1) drücken und gedrückt halten. ► Schraube (2) bis zum spürbaren Widerstand

im Uhrzeigersinn drehen.

► Schraube (2) eine halbe Umdrehung im Uhr‐

zeigersinn weiter drehen.

16.3 Metall-Schneidwerkzeug schär‐ fen und auswuchten

Es erfordert viel Übung, Metall-Schneidwerk‐ zeuge richtig zu schärfen und auszuwuchten.

STIHL empfiehlt, Metall-Schneidwerkzeuge von einem STIHL Fachhändler schärfen und aus‐ wuchten zu lassen. ► Metall-Schneidwerkzeug so schärfen, wie es

in der Gebrauchsanleitung und Verpackung des verwendeten Schneidwerkzeugs beschrie‐ ben ist.

17 Reparieren

17.1 Motorsense und Schneidwerk‐ zeug reparieren

Der Benutzer kann die Motorsense und das Schneidwerkzeug nicht selbst reparieren. ► Falls die Motorsense oder das Schneidwerk‐

zeug beschädigt sind: Motorsense oder Schneidwerkzeug nicht verwenden und einen STIHL Fachhändler aufsuchen.

18 Störungen beheben

18.1 Störungen der Motorsense beheben

Die meisten Störungen haben die gleichen Ursachen. ► Folgende Maßnahmen durchführen:

► Luftfilter ersetzen. ► Zündkerze reinigen oder ersetzen. ► Winterbetrieb oder Sommerbetrieb einstellen.

► Falls die Störung weiterhin besteht: Maßnahmen aus der folgenden Tabelle durchführen.

Störung Ursache Abhilfe Der Motor lässt sich

nicht starten.

0458-856-7521-A 21

Im Kraftstofftank ist nicht genügend Kraft‐ stoff.

► Kraftstoff mischen und Motorsense betanken.

0000097407_001

0000097405_001

deutsch 18 Störungen beheben

Störung Ursache Abhilfe

Der Vergaser ist zu heiß.

► Motorsense abkühlen lassen. ► Bevor der Motor gestartet wird: Kraftstoffhandpumpe

mindestens 10 Mal drücken.

Der Vergaser ist ver‐

► Motorsense auf +10 °C erwärmen lassen.

eist.

Der Motor läuft im Leerlauf unregelmä‐

Der Vergaser ist ver‐ eist.

► Motorsense auf +10 °C erwärmen lassen.

ßig. Der Motor geht im

Leerlauf aus. Der Motor erreicht die

Höchstdrehzahl nicht.

Der Vergaser ist ver‐ eist.

Die Motorsense ist nicht richtig an die Umgebungsbedin‐

► Motorsense auf +10 °C erwärmen lassen.

► Motorsense kalibrieren.

gungen angepasst. Der Gaszug ist nicht

► Gaszug einstellen.

richtig eingestellt.

Der Motor geht aus, obwohl sich noch Kraftstoff im Kraft‐

Der Saugkopf befin‐ det sich nicht an der richtigen Stelle.

► Einen STIHL Fachhändler aufsuchen.

stofftank befindet.

18.2 Luftfilter ersetzen

Der Luftfilter kann nicht gereinigt werden. Falls die Motorleistung nachlässt oder der Luftfilter beschädigt ist, muss der Luftfilter ersetzt werden. ► Motor abstellen. ►

Startklappenhebel in die Position

stellen.

► Schraube (1) gegen den Uhrzeigersinn dre‐

hen.

► Abdeckung (2) anheben und nach hinten

schieben. ► Zündkerzenstecker (3) abziehen. ► Falls der Bereich um die Zündkerze (4) ver‐

schmutzt ist: Den Bereich um die Zünd‐

► Schrauben (1) herausdrehen und den Filterde‐

ckel (2) abnehmen.

► Bereich um den Luftfilter (3) mit einem feuch‐

ten Tuch oder einem Pinsel reinigen. ► Luftfilter (3) herausnehmen. ► Neuen Luftfilter (3) einsetzen. ► Filterdeckel (2) aufsetzen. ► Schrauben (1) eindrehen und fest anziehen.

18.3 Zündkerze reinigen

kerze (4) mit einem Tuch reinigen. ► Zündkerze (4) herausdrehen. ► Zündkerze (4) mit einem Tuch reinigen. ► Falls die Zündkerze (4) korrodiert ist: Zünd‐

kerze (4) ersetzen. ► Zündkerze (4) eindrehen und fest anziehen. ► Zündkerzenstecker (3) fest aufdrücken. ► Abdeckung (2) anbauen und Schraube (1) fest

anziehen.

► Motor abstellen. ► Motorsense abkühlen lassen.

22 0458-856-7521-A

0000096699_002

19 Technische Daten deutsch

18.4 Gaszug einstellen

beträgt 2 dB(A). Der K-Wert für die Vibrations‐ werte beträgt 2 m/s².

Verwendung mit einem Mähkopf FS 511 C-M

Schalldruckpegel L

–

gemessen nach

peq

ISO 22868: 101 dB(A).

Schallleistungspegel Lw gemessen nach

–

ISO 22868: 114 dB(A).

► Gashebel (1) drücken und gedrückt halten. ► Schraube (2) bis zum spürbaren Widerstand

im Uhrzeigersinn drehen.

► Schraube (2) eine halbe Umdrehung im Uhr‐

zeigersinn weiter drehen.

19 Technische Daten

19.1 Motorsense STIHL FS 511 C-M

Hubraum: 51,6 cm³

–

Leistung nach ISO 8893: 2,4 kW (3,3 PS) bei

–

9500 1/min Leerlaufdrehzahl: 2500 1/min

–

Maximale Drehzahl der Abtriebswelle:

–

7890 1/min Zulässige Zündkerzen: NGK BPMR7A von

–

STIHL Elektrodenabstand der Zündkerze: 0,5 mm

–

Gewicht bei leerem Kraftstofftank, ohne

–

Schneidwerkzeug und Schutz: 10,2 kg Länge ohne Schneidwerkzeug: 1760 mm

–

Maximaler Inhalt des Kraftstofftanks: 990 cm³

–

(0,99 l)

Vibrationswert a

–

ISO 22867:

Bedienungsgriff: 3,7 m/s².

–

Linker Handgriff: 3,7 m/s².

–

FS 561 C-M

Schalldruckpegel L

–

ISO 22868: 101 dB(A).

Schallleistungspegel Lw gemessen nach

–

ISO 22868: 115 dB(A).

Vibrationswert a

–

ISO 22867:

Bedienungsgriff: 3,7 m/s².

–

Linker Handgriff: 3,7 m/s².

–

Verwendung mit einem Metall-Schneidwerkzeug FS 511 C-M

Schalldruckpegel L

–

ISO 22868: 101 dB(A).

Schallleistungspegel Lw gemessen nach

–

ISO 22868: 115 dB(A).

Vibrationswert a

–

ISO 22867:

Bedienungsgriff: 3,0 m/s².

–

Linker Handgriff: 3,0 m/s².

–

gemessen nach

hv, eq

gemessen nach

peq

gemessen nach

hv, eq

gemessen nach

peq

gemessen nach

hv, eq

FS 561 C-M

19.2 Motorsense STIHL FS 561 C-M

Hubraum: 57,1 cm³

–

Leistung nach ISO 8893: 2,8 kW (3,8 PS) bei

–

9500 1/min Leerlaufdrehzahl: 2500 1/min

–

Maximale Drehzahl der Abtriebswelle:

–

7890 1/min Zulässige Zündkerzen: NGK BPMR7A von

–

STIHL Elektrodenabstand der Zündkerze: 0,5 mm

–

Gewicht bei leerem Kraftstofftank, ohne

–

Schneidwerkzeug und Schutz: 10,2 kg Länge ohne Schneidwerkzeug: 1760 mm

–

Maximaler Inhalt des Kraftstofftanks: 990 cm³

–

(0,99 l)

19.3 Schallwerte und Vibrations‐ werte

Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der K-Wert für die Schallleistungspegel

Schalldruckpegel L

–

gemessen nach

peq

ISO 22868: 102 dB(A). Schallleistungspegel Lw gemessen nach

–

ISO 22868: 115 dB(A). Vibrationswert a

–

gemessen nach

hv, eq

ISO 22867:

Bedienungsgriff: 3,3 m/s².

–

Linker Handgriff: 3,3 m/s².

–

Informationen zur Erfüllung der Arbeitgeberricht‐ linie Vibration 2002/44/EG sind unter www.stihl.com/vib angegeben.

19.4 REACH

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verord‐ nung sind unter www.stihl.com/reach angege‐ ben.

0458-856-7521-A 23

deutsch 20 Kombinationen aus Schneidwerkzeugen, Schutzen und Tragsystemen

19.5 Abgas-Emissionswert

Der im EU-Typgenehmigungsverfahren gemes‐ sene CO2-Wert ist unter www.stihl.com/co2 in

den produktspezifischen Technischen Daten angegeben.

Der gemessene CO2-Wert wurde an einem repräsentativen Motor nach einem genormten

Prüfverfahren unter Laborbedingungen ermittelt

und stellt keine ausdrückliche oder implizite Garantie der Leistung eines bestimmten Motors dar.

Durch die in dieser Gebrauchsanleitung beschriebene bestimmungsgemäße Verwendung und Wartung, werden die geltenden Anforderun‐ gen an die Abgas-Emissionen erfüllt. Bei Verän‐ derungen am Motor erlischt die Betriebserlaub‐ nis.

20 Kombinationen aus Schneidwerkzeugen, Schutzen und Trag‐

systemen

20.1 Kombinationen aus Schneidwerkzeugen, Schutzen und Tragsystemen

Schneidwerkzeug Schutz Tragsystem

Mähkopf AutoCut 56-2

–

Mähkopf DuroCut 40-4

–

Mähkopf TrimCut C 52-2

–

Grasschneideblatt 250-32

–

(Ø 250 mm) Grasschneideblatt 250-40

–

„Spezial“ (Ø 250 mm) Grasschneideblatt 255-8

–

(Ø 255 mm) Dickichtmesser 305-2 „Spe‐

–

zial“ (Ø 305 mm) Dickichtmesser 350-3

–

(Ø 350 mm) Dickichtmesser 350-3 „Spe‐

–

zial“ (Ø 350 mm) Häckselmesser 320-2

–

(Ø 320 mm) Kreissägeblatt 225-48 Spitz‐

–

zahn (Ø 225 mm) Kreissägeblatt 225-22 HP Mei‐

–

ßelzahn (Ø 225 mm) Kreissägeblatt 225-24 Meißel‐

–

zahn (Ø 225 mm) Kreissägeblatt 225-36 Hartme‐

–

tall (Ø 225 mm) Kreissägeblatt 250-26 Meißel‐

–

zahn (Ø 250 mm)

21 Ersatzteile und Zubehör

21.1 Ersatzteile und Zubehör

Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.

STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden.

Ersatzteile und Zubehör anderer Hersteller kön‐ nen durch STIHL hinsichtlich Zuverlässigkeit, Sicherheit und Eignung trotz laufender Marktbeo‐ bachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen.

24 0458-856-7521-A

Schutz für Mähköpfe mit Durchmesser

–

480 mm Schutz für Mähköpfe mit Durchmesser

–

560 mm Schutz für Metall-Schneidwerkzeuge

–

Schutz für Metall-Schneidwerkzeuge

–

Schutz für Häckselmesser

–

Anschlag mit Durchmesser 225 mm

–

Anschlag mit Durchmesser 250 mm

–

Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.

22 Entsorgen

22.1 Motorsense entsorgen

Informationen zur Entsorgung sind bei der örtli‐ chen Verwaltung oder bei einem STIHL Fach‐ händler erhältlich.

Eine unsachgemäße Entsorgung kann die Gesundheit schädigen und die Umwelt belasten.

Doppelschultergurt

–

mit Schnelllöseein‐ richtung

23 EU-Konformitätserklärung deutsch

► STIHL Produkte einschließlich Verpackung

gemäß den örtlichen Vorschriften einer geeig‐ neten Sammelstelle für Wiederverwertung zuführen.

► Nicht mit dem Hausmüll entsorgen.

23 EU-Konformitätserklärung

23.1 Motorsense STIHL FS 511 CM, FS 561 C-M

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Deutschland erklärt in alleiniger Verantwortung, dass

Bauart: Motorsense

–

Fabrikmarke: STIHL

–

Typ: FS 511 C-M, FS 561 C-M

–

Serienidentifizierung: 4148

–

den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN ISO 11806‑1, EN 55012, EN 61000‑6‑1.

Zur Ermittlung des gemessenen und des garan‐ tierten Schallleistungspegels wurde nach Richtli‐ nie 2000/14/EG, Anhang V verfahren. FS 511 C-M

Gemessener Schallleistungspegel: 115 dB(A)

–

Garantierter Schallleistungspegel: 117 dB(A)

–

FS 561 C-M

Gemessener Schallleistungspegel: 116 dB(A)

–

Garantierter Schallleistungspegel: 118 dB(A)

–

Die Technischen Unterlagen sind bei der Pro‐ duktzulassung der AND‐ REAS STIHL AG & Co. KG aufbewahrt.

Das Baujahr, das Herstellungsland und die Maschinennummer sind auf der Motorsense angegeben.

Waiblingen, 15.07.2021 ANDREAS STIHL AG & Co. KG

i. V. Dr. Jürgen Hoffmann, Abteilungsleiter Produktzu‐

lassung, -regulierung

24 Anschriften

24.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

24.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358

ÖSTERREICH STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

SCHWEIZ STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030

TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o.

Chrlická 753 664 42 Modřice

24.3 STIHL Importeure

BOSNIEN-HERZEGOWINA UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Fax: +387 36 350536

KROATIEN UNIKOMERC - UVOZ d.o.o.

Sjedište: Amruševa 10, 10000 Zagreb Prodaja: Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica Telefon: +385 1 6370010 Fax: +385 1 6221569

TÜRKEI SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.

Hürriyet Mahallesi Manas Caddesi No.1 35473 Menderes, İzmir

0458-856-7521-A 25

français

Telefon: +90 232 210 32 32 Fax: +90 232 210 32 33

Table des matières

Préface......................................................26

2 Informations concernant la présente Notice

d'emploi.....................................................26

3 Vue d'ensemble........................................ 27

4 Prescriptions de sécurité...........................29

5 Préparatifs avant l'utilisateur de la débrous‐

sailleuse.................................................... 37

6 Assemblage de la débroussailleuse......... 37

7 Réglage de la débroussailleuse selon l'utili‐

sateur........................................................ 39

8 Composition du mélange et ravitaillement

en carburant de la débroussailleuse......... 40

9 Mise en route et arrêt du moteur...............41

10 Contrôle de la débroussailleuse................42

11 Travail avec la débroussailleuse...............42

12 Après le travail.......................................... 45

13 Transport...................................................45

14 Rangement............................................... 45

15 Nettoyage..................................................46

16 Maintenance............................................. 46

17 Réparation................................................ 47

18 Dépannage............................................... 47

19 Caractéristiques techniques......................48

20 Combinaisons d'outils de coupe, de capots

protecteurs et de systèmes de portage.....50

21 Pièces de rechange et accessoires.......... 50

22 Mise au rebut............................................ 50

23 Déclaration de conformité UE................... 51

24 Adresses................................................... 51

1 Préface

Chère cliente, cher client, Nous vous remercions d'avoir choisi un produit

STIHL. Dans le développement et la fabrication de nos produits, nous mettons tout en œuvre pour garantir une excellente qualité répondant aux besoins de nos clients. Nos produits se dis‐ tinguent par une grande fiabilité, même en cas de sollicitations extrêmes.

STIHL garantit également la plus haute qualité au niveau du service après-vente. Nos reven‐ deurs spécialisés fournissent des conseils com‐ pétents, aident nos clients à se familiariser avec nos produits et assurent une assistance techni‐ que complète.

STIHL se déclare résolument en faveur d'un développement durable et d'une gestion respon‐

sable de la nature. La présente Notice d'emploi vous aidera à utiliser votre produit STIHL en toute sécurité et dans le respect de l'environne‐ ment, pendant toute sa longue durée de vie.

Nous vous remercions de votre confiance et vous souhaitons beaucoup de plaisir avec votre produit STIHL.

Dr. Nikolas Stihl

IMPORTANT ! LIRE CETTE NOTICE AVANT D'UTILISER CE PRODUIT ET LA CONSERVER PRÉCIEUSEMENT.

2 Informations concernant la

présente Notice d'emploi

2.1 Documents applicables

Les prescriptions de sécurité locales doivent être respectées. ► En plus de la présente Notice d'emploi, il faut

lire, bien comprendre et conserver les docu‐ ments suivants :

Notice d'emploi et textes de l'emballage de

–

l'outil de coupe employé

2.2 Marquage des avertissements dans le texte

AVERTISSEMENT

■ Attire l'attention sur des dangers qui peuvent

causer des blessures graves, voire mortelles. ► Les mesures indiquées peuvent éviter des

blessures graves, voire mortelles.

AVIS

■ Attire l'attention sur des dangers pouvant cau‐

ser des dégâts matériels. ► Les mesures indiquées peuvent éviter des

dégâts matériels.

2.3 Symboles employés dans le texte

Ce symbole renvoie à un chapitre de la présente Notice d'emploi.

Traduction de la Notice d'emploi d'origine

0000009343_005_F

Imprimé sur papier blanchi sans chlore

L'encre d'imprimerie contient des huiles végétales, le papier est recyclable.

0458-856-7521-A. VA3.B22.

26 0458-856-7521-A

0000097391_002

3 Vue d'ensemble français

3 Vue d'ensemble

3.1 Débroussailleuse

1 Couvercle de filtre

Le couvercle de filtre recouvre le filtre à air.

2 Filtre à air

Le filtre à air filtre l'air aspiré par le moteur.

3 Pompe d'amorçage manuelle

La pompe d'amorçage manuelle facilite la mise en route du moteur.

4 Tiroir

Le tiroir sert au réglage pour l'utilisation en été ou en hiver.

5 Pièce de recouvrement

La pièce de recouvrement recouvre le contact de câble d'allumage.

6 Contact de câble d'allumage sur la bougie

Le contact de câble d'allumage relie le câble d'allumage avec la bougie.

7 Bougie

La bougie allume le mélange carburé dans le moteur.

8 Silencieux

Le silencieux réduit les émissions sonores de la débroussailleuse.

9 Poignée de lancement

La poignée de lancement sert au lancement du moteur.

10 Bouchon du réservoir à carburant

Le bouchon du réservoir à carburant ferme le réservoir à carburant.

11 Levier du volet de starter

Le levier du volet de starter sert à la mise en route du moteur.

12 Réglette de suspension à trous

La réglette de suspension à trous est prévue pour l'accrochage du système de portage.

13 Poignée de commande

La poignée de commande sert à commander, tenir et mener la débroussailleuse.

14 Gâchette d'accélérateur

La gâchette d'accélérateur permet d'accélérer le moteur.

15 Blocage de gâchette d'accélérateur

Le blocage de gâchette d'accélérateur permet de débloquer la gâchette d'accélérateur.

16 Bouton d'arrêt

Le bouton d'arrêt permet d'arrêter le moteur.

17 Vis à garrot

La vis à garrot serre le tube du guidon sur le support de guidon.

18 Guidon

Le guidon relie la poignée de commande et l'autre poignée avec le tube.

19 Poignée

La poignée sert à tenir et mener la débrous‐ sailleuse.

20 Câble de commande des gaz

Le câble de commande des gaz relie la gâchette d'accélérateur avec le moteur.

21 Tube

Le tube relie les différents composants.

22 Carter de réducteur

Le carter de réducteur recouvre le réducteur.

23 Trou pour mandrin de calage

Trou prévu pour l'introduction du mandrin de calage.

24 Bouchon fileté

Le bouchon fileté obture l'orifice d'introduction de la graisse à réducteur STIHL.

25 Mandrin de calage

Le mandrin de calage permet de bloquer l'ar‐ bre pour le montage d'un outil de coupe.

# Plaque signalétique avec numéro de machine

3.2 Capots protecteurs et outils de coupe

Les illustrations des capots protecteurs et des outils de coupe sont données à titre d'exemples. Les combinaisons autorisées sont indiquées dans la présente Notice d'emploi,

0458-856-7521-A 27

20.

0000097392_001

français 3 Vue d'ensemble

9 Butée

La butée protège l'utilisateur contre les objets projetés et contre le risque de contact avec la scie circulaire. Au cours du travail, elle per‐ met d'appuyer la débroussailleuse contre le bois.

10 Scie circulaire

La scie circulaire coupe les buissons et les arbustes.

11 Protecteur de transport

Le protecteur de transport protège contre le risque de contact avec les outils de coupe métalliques.

3.3 Symboles

Les symboles d'avertissement qui peuvent être appliqués sur la débroussailleuse et sur le capot

1 Capot protecteur pour outils de coupe métalli‐

ques Le capot protecteur pour outils de coupe métalliques protège l'utilisateur contre les objets projetés par l'outil de coupe et contre le risque de contact avec le couteau à herbe ou le couteau à taillis.

2 Couteau à herbe

Le couteau à herbe coupe l'herbe et la mau‐ vaise herbe.

3 Couteau à taillis

Le couteau à taillis coupe les arbrisseaux et les repousses (taillis).

4 Capot protecteur pour couteau de broyage

Le capot protecteur pour couteau de broyage protège l'utilisateur contre les objets projetés et contre le risque de contact avec le couteau de broyage.

5 Couteau de broyage

Le couteau de broyage coupe et hache les taillis.

6 Capot protecteur pour têtes faucheuses

Le capot protecteur pour têtes faucheuses protège l'utilisateur contre les objets projetés et contre le risque de contact avec la tête fau‐ cheuse.

7 Couteau rogneur

Au cours du travail, le couteau rogneur rogne les fils de coupe de telle sorte qu'ils ne dépassent pas la longueur correcte.

8 Tête faucheuse

La tête faucheuse porte les fils de coupe.

28 0458-856-7521-A

protecteur ont les significations suivantes :

Ce symbole repère le réservoir à car‐ burant.

Ce symbole repère la pompe d'amorçage manuelle.

Dans cette position, le tiroir est réglé pour l'utilisation en hiver.

Dans cette position, le tiroir est réglé pour l'utilisation en été.

C'est dans cette position que le levier du volet de starter doit se trouver pour la mise en route et pour le fonctionnement normal du moteur.

Le moteur peut être mis en route dans cette position du levier du volet de starter.

Ce symbole repère le bouton d'arrêt.

Ce symbole indique le sens de rotation de l'outil de coupe.

Ce symbole indique le diamètre maxi‐ mal de l'outil de coupe en millimètres.

Ce symbole indique la vitesse nominale de l'outil de coupe.

Niveau de puissance acoustique garanti conformément à la directive 2000/14/CE en dB(A) pour pouvoir comparer les émissions sonores des produits.

15m (50ft)

4 Prescriptions de sécurité français

4 Prescriptions de sécurité

Ne pas utiliser ce capot protecteur pour des couteaux à taillis.

4.1 Symboles d'avertissement

4.1.1 Symboles d'avertissement Les symboles d'avertissement appliqués sur la

débroussailleuse ont les significations suivantes :

Respecter les Prescriptions de sécurité et les mesures à prendre.

Il est nécessaire de lire, de bien com‐ prendre et de conserver précieuse‐ ment la Notice d'emploi.

Porter des lunettes de protection, une protection auditive et un casque de protection.

Porter des chaussures de protection.

4.1.3 Capot protecteur pour outils de coupe

Les symboles d'avertissement appliqués sur le capot protecteur pour outils de coupe métalli‐ ques ont les significations suivantes :

Ne pas utiliser ce capot protecteur pour des couteaux de broyage.

Ne pas utiliser ce capot protecteur pour des scies circulaires.

métalliques

Utiliser ce capot protecteur pour des couteaux à herbe.

Porter des gants de travail.

Respecter les consignes de sécurité concernant le rebond et les mesures à prendre.

Respecter les consignes de sécurité concernant la projection d'objets et les mesures à prendre.

Respecter la distance de sécu‐ rité indiquée.

Ne pas toucher la surface très chaude.

4.1.2 Capot protecteur pour têtes faucheu‐ ses

Les symboles d'avertissement appliqués sur le capot protecteur pour têtes faucheuses ont les significations suivantes :

Utiliser ce capot protecteur pour des têtes faucheuses.

Ne pas utiliser ce capot protecteur pour des couteaux à herbe.

Utiliser ce capot protecteur pour des couteaux à taillis.

Ne pas utiliser ce capot protecteur pour des têtes faucheuses.

Ne pas utiliser ce capot protecteur pour des couteaux de broyage.

Ne pas utiliser ce capot protecteur pour des scies circulaires.

4.1.4 Capot protecteur pour couteau de broyage

Les symboles d'avertissement appliqués sur le capot protecteur couteau de broyage ont les significations suivantes :

Utiliser ce capot protecteur pour des couteaux de broyage.

Ne pas utiliser ce capot protecteur pour des têtes faucheuses.

Ne pas utiliser ce capot protecteur pour des couteaux à herbe.

0458-856-7521-A 29

français 4 Prescriptions de sécurité

Ne pas utiliser ce capot protecteur pour des couteaux à taillis.

Ne pas utiliser ce capot protecteur pour des scies circulaires.

4.2 Utilisation conforme à la desti‐ nation

La débroussailleuse STIHL FS 511 ou FS 561 convient pour les applications suivantes :

avec une tête faucheuse : fauchage de l'herbe

–

avec un couteau à herbe : fauchage de l'herbe

–

et de la mauvaise herbe avec un couteau à taillis : fauchage de taillis

–

jusqu'à un diamètre de 20 mm avec un couteau de broyage : fauchage et

–

hachage de taillis jusqu'à un diamètre de 20 mm avec une scie circulaire : sciage de buissons

–

et d'arbustes jusqu'à un diamètre de tronc de 70 mm

AVERTISSEMENT

■ Si la débroussailleuse n'est pas utilisée con‐

formément à la destination prévue, cela peut causer des dégâts matériels et des personnes risquent de subir des blessures graves, voire mortelles. ►

Utiliser la débroussailleuse comme décrit dans la présente Notice d'emploi.

4.3 Exigences posées à l'utilisateur

AVERTISSEMENT

■

Les personnes qui n'ont pas reçu de formation adéquate ne peuvent pas reconnaître ou éva‐ luer les dangers de la débroussailleuse. L'utili‐ sateur ou d'autres personnes risquent de subir des blessures graves, voire mortelles.

► Il est nécessaire de lire, de bien

comprendre et de conserver précieu‐ sement la Notice d'emploi.

► Si l'on confie la débroussailleuse à une

autre personne : il faut y joindre la Notice d'emploi.

►

S'assurer que l'utilisateur remplit les condi‐ tions suivantes :

L'utilisateur est reposé.

–

L'utilisateur dispose de toute l'intégrité

–

physique, sensorielle et mentale requise pour être capable de manipuler correc‐ tement la débroussailleuse et de travail‐

ler avec la débroussailleuse. Si l'utilisa‐ teur ne dispose pas de toute l'intégrité physique, sensorielle et mentale requise, il ne doit travailler avec cet équipement que sous la surveillance d'une personne responsable ou après avoir reçu, de cette personne responsa‐ ble, toutes les instructions nécessaires. L'utilisateur est capable de reconnaître

–

et d'évaluer les dangers de la débrous‐ sailleuse. L'utilisateur est majeur ou bien l'utilisa‐

–

teur faisant un apprentissage profes‐ sionnel travaille sous la surveillance d'un instructeur conformément aux dis‐ positions nationales applicables. Avant de travailler pour la première fois

–

avec la débroussailleuse, l'utilisateur a reçu les instructions nécessaires, du revendeur spécialisé STIHL ou d'une autre personne compétente. L'utilisateur ne se trouve pas sous l'in‐

–

fluence de l'alcool, de drogues ou de médicaments.

► Au moindre doute : consulter un revendeur

spécialisé STIHL.

■ Le système d'allumage de la débroussailleuse engendre un champ électromagnétique. Le champ électromagnétique peut avoir une influence sur des stimulateurs cardiaques. L'utilisateur peut alors subir des blessures gra‐ ves, voire mortelles. ►

Si l'utilisateur porte un stimulateur cardia‐ que : s'assurer que ce stimulateur cardia‐ que est insensible à l'influence du champ magnétique.

4.4 Vêtements et équipement

AVERTISSEMENT

■

Au cours du travail, les cheveux longs risquent d'être happés par la débroussailleuse. L’utili‐ sateur risque de subir des blessures graves. ►

Les personnes aux cheveux longs doivent les nouer et les assurer de telle sorte qu'ils soient maintenus au-dessus des épaules.

■

Au cours du travail, des objets peuvent être soulevés du sol et projetés à haute vitesse. L’utilisateur risque d'être blessé.

► Porter des lunettes de protection

couvrant étroitement les yeux. Les lunettes de protection appropriées disponibles dans le commerce sont certifiées conformément à la norme EN 166 ou aux dispositions nationales en vigueur et portent le marquage correspondant.

30 0458-856-7521-A

15m (50ft)

4 Prescriptions de sécurité français

► Porter une visière pour se protéger le

visage.

► Porter un pantalon long en tissu résistant.

■ Le travail avec cette machine est bruyant. Le bruit peut causer des lésions de l'ouïe.

► Porter une protection auditive.

■ Une chute d'objets peut causer des blessures à la tête.

► Si, au cours du travail, des objets ris‐

quent de tomber : porter un casque de protection.

■ Au cours du travail, la machine peut soulever de la poussière. L'aspiration de poussière est dangereuse pour la santé et peut donner lieu à des réactions allergiques. ►

En cas de dégagement de poussière : por‐ ter un masque antipoussière.

■ Des vêtements mal appropriés risquent de se prendre dans le bois, les broussailles ou la débroussailleuse. S’il ne porte pas les vête‐ ments appropriés, l’utilisateur risque de subir des blessures graves. ►

Porter des vêtements ajustés.

► Ne pas porter d’écharpe, ni de bijoux.

■ Au cours du travail, l'utilisateur peut entrer en contact avec l'outil de coupe en rotation. L’utili‐ sateur risque de subir des blessures graves. ►

Porter des chaussures en matière résis‐ tante.

► Si l'on utilise un outil de coupe

métallique : porter des chaussures de sécurité avec coquille en acier.

► Porter un pantalon long en tissu résistant.

■ Au montage et au démontage de l'outil de coupe, et au cours du nettoyage ou de la maintenance, l'utilisateur peut entrer en con‐ tact avec les tranchants acérés de l'outil de coupe ou du couteau rogneur. L’utilisateur ris‐ que d'être blessé.

► Porter des gants de travail en

matière résistante.

■ S'il ne porte pas les chaussures appropriées, l'utilisateur risque de glisser. L’utilisateur ris‐ que d'être blessé. ►

Porter des chaussures fermées et robustes, à semelle crantée antidérapante.

4.5 Zone de travail et environne‐ ment

AVERTISSEMENT

■

Des passants, des enfants et des animaux ne peuvent pas reconnaître et évaluer les dan‐ gers de la débroussailleuse et des objets sou‐ levés et projetés par la débroussailleuse. Des passants, des enfants ou des animaux ris‐ quent d'être grièvement blessés et des dégâts matériels peuvent survenir.

► Veiller à ce que les passants,

les enfants et les animaux restent une distance de sécurité de 15 m tout autour de l'aire de travail.

►

Toujours respecter une distance de 15 m par rapport à tout objet.

► Ne pas laisser la débroussailleuse sans

surveillance.

► Veiller à ce que des enfants ne puissent

pas jouer avec la débroussailleuse.

■ Lorsque le moteur est en marche, des gaz

d'échappement très chauds sortent du silen‐ cieux. Les gaz très chauds peuvent enflammer des matières facilement inflammables et cau‐ ser des incendies. ►

Veiller à ce que le flux de gaz d'échappe‐ ment soit toujours suffisamment éloigné de toute matière aisément inflammable.

4.6 Bon état pour une utilisation en toute sécurité

4.6.1 Débroussailleuse

La débroussailleuse se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :

La débroussailleuse ne présente aucun

–

endommagement. La débroussailleuse ne présente aucune fuite

–

de carburant. Le bouchon du réservoir à carburant est

–

fermé. La débroussailleuse est propre.

–

Les éléments de commande fonctionnent et

–

n'ont pas été modifiés. Une combinaison d'outil de coupe et de capot

–

protecteur indiquée dans la présente Notice d'emploi est montée. L'outil de coupe et le capot protecteur sont

–

montés correctement. Les accessoires montés sont des accessoires

–

d'origine STIHL destinés à cette débroussail‐ leuse. Les accessoires sont montés correctement.

–

0458-856-7521-A 31

français 4 Prescriptions de sécurité

Toutes les vis et pièces de fixation accessibles

–

sont fermement serrées.

AVERTISSEMENT

■

Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des com‐ posants ne fonctionnent plus correctement, que des dispositifs de sécurité soient mis hors service et que du carburant s'échappe. Des personnes risquent de subir des blessures graves, voire mortelles. ►

Ne travailler qu'avec une débroussailleuse qui ne présente aucun endommagement.

► Si la débroussailleuse perd du carburant :

ne pas travailler avec la débroussailleuse, mais consulter un revendeur spécialisé STIHL.

►

Fermer le bouchon du réservoir à carbu‐ rant.

► Si la débroussailleuse est encrassée : net‐

toyer la débroussailleuse.

► N'apporter aucune modification à la

débroussailleuse. Exception : montage d'une combinaison d'outil de coupe et de capot protecteur indiquée dans la présente Notice d'emploi.

►

Si les éléments de commande ne fonction‐ nent pas : ne pas travailler avec la débrous‐ sailleuse.

►

Monter des accessoires d'origine STIHL destinés à cette débroussailleuse.

► Monter l'outil de coupe et le capot protec‐

teur comme décrit dans la présente Notice d'emploi.

►

Monter les accessoires comme indiqué dans la présente Notice d'emploi ou dans la Notice d'emploi de ces accessoires.

►

Resserrer fermement les vis et les pièces de fixation desserrées.

► N'introduire aucun objet dans les orifices de

la débroussailleuse.

► Remplacer les étiquettes d'avertissement

usées ou endommagées.

► En cas de doute : demander conseil à un

revendeur spécialisé STIHL.

4.6.2 Capot protecteur Le capot protecteur se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :

Le capot protecteur ne présente aucun

–

endommagement. Les vis du capot protecteur sont serrées au

–

couple correct.

Si l'on utilise le capot protecteur pour têtes

–

faucheuses : le couteau rogneur est monté correctement.

AVERTISSEMENT

■

Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des com‐ posants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. L’utilisateur risque de subir des bles‐ sures graves. ►

Travailler uniquement avec un capot pro‐ tecteur qui ne présente aucun endommage‐ ment.

►

Serrer les vis du capot protecteur au couple de serrage correct, 6.2.

► Si l'on utilise le capot protecteur pour têtes

faucheuses : travailler uniquement avec un couteau rogneur monté correctement.

►

En cas de doute : demander conseil à un revendeur spécialisé STIHL.

4.6.3 Tête faucheuse

La tête faucheuse se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :

La tête faucheuse ne présente aucun endom‐

–

magement. La tête faucheuse n'est pas bloquée.

–

Les fils de coupe sont montés correctement.

–

Les limites d'usure ne sont pas dépassées.

–

AVERTISSEMENT

■

Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des com‐ posants de la tête faucheuse ou des mor‐ ceaux de fil de coupe se détachent et soient projetés au loin. Des personnes risquent d'être grièvement blessées. ►

Ne travailler qu'avec une tête faucheuse qui ne présente aucun endommagement.

► Ne pas remplacer les fils de coupe par des

objets métalliques. ► Vérifier et respecter les limites d'usure. ► En cas de doute : demander conseil à un

revendeur spécialisé STIHL.

4.6.4 Outil de coupe métallique L'outil de coupe métallique se trouve en bon état pour une utilisation en toute sécurité si les condi‐ tions suivantes sont remplies :

L'outil de coupe métallique et les pièces de

–

fixation ne présentent aucun endommage‐ ment. L'outil de coupe métallique n'est pas déformé.

–

32 0458-856-7521-A

4 Prescriptions de sécurité français

L'outil de coupe métallique est monté correcte‐

–

ment. L'outil de coupe métallique est affûté correcte‐

–

ment. L'outil de coupe métallique ne présente

–

aucune bavure sur les tranchants. Les limites d'usure ne sont pas dépassées.

–

Si l'on utilise un outil de coupe métallique qui

–

n'a pas été fabriqué par STIHL, son poids, son épaisseur et son diamètre ne doivent pas dépasser ceux du plus gros outil de coupe métallique STIHL autorisé ; il doit avoir exacte‐ ment la même forme et sa qualité ne doit pas être inférieure à celle de l'outil d'origine STIHL.

AVERTISSEMENT

■ Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des com‐ posants de l'outil de coupe métallique se déta‐ chent et soient projetés au loin. Des person‐ nes risquent d'être grièvement blessées. ►

Ne travailler qu'avec un outil de coupe métallique qui ne présente aucun endom‐ magement et avec des pièces de fixation qui ne présentent aucun endommagement.

►

Affûter correctement l'outil de coupe métalli‐

que. ► Ébavurer les tranchants à l'aide d'une lime. ► Faire équilibrer l'outil de coupe métallique

par un revendeur spécialisé STIHL. ► Vérifier et respecter les limites d'usure. ► Utiliser un outil de coupe métallique indiqué

dans la présente Notice d'emploi. ► En cas de doute : demander conseil à un

revendeur spécialisé STIHL.

4.7 Carburant et ravitaillement

AVERTISSEMENT

■

Le carburant à utiliser pour cette débroussail‐ leuse est un mélange composé d'essence et d'huile pour moteur deux-temps. L'essence et le mélange sont extrêmement inflammables. Si l'essence ou le mélange entre en contact avec une flamme ou avec des objets très chauds, cela peut causer un incendie ou une explosion. Cela peut causer des dégâts maté‐ riels et des personnes risquent de subir des blessures graves, voire mortelles. ► Préserver l'essence et le mélange de la

chaleur et du feu. ► Ne pas renverser de l'essence ou du

mélange. ► Si l'on a renversé du carburant : essuyer le

carburant avec un chiffon et ne pas essayer

de remettre le moteur en route avant que

0458-856-7521-A 33

toutes les pièces de la débroussailleuse

soient sèches. ► Ne pas fumer. ► Ne pas faire le plein à proximité d'un feu. ► Avant de refaire le plein, arrêter le moteur

et le laisser refroidir. ► Pour mettre le moteur en route, aller au

moins à 3 mètres du lieu où l'on a fait le

plein de carburant.

■

Les personnes qui inhalent les vapeurs de l'essence ou du mélange risquent de s'intoxi‐ quer. ►

Ne pas inhaler les vapeurs de l'essence ou

du mélange. ► Faire le plein à un endroit bien aéré.

■ Au cours du travail, la débroussailleuse se réchauffe. Le carburant se dilate et une sur‐ pression peut s'établir dans le réservoir à car‐ burant. Lorsqu'on ouvre le bouchon du réser‐ voir à carburant, du carburant peut gicler. Le carburant qui gicle peut s'enflammer. L’utilisa‐ teur risque de subir des blessures graves. ►

Il faut attendre que la débroussailleuse soit refroidie, avant d'ouvrir le bouchon du réservoir à carburant.

■

Des vêtements qui ont été en contact avec de l'essence ou du mélange s'enflamment plus facilement. Cela peut causer des dégâts maté‐ riels et des personnes risquent de subir des blessures graves, voire mortelles. ►

Si les vêtements ont été en contact avec de l'essence ou du mélange : changer de vête‐ ments.

■

Le mélange, l'essence et l'huile pour moteurs deux-temps peuvent nuire à l'environnement. ► Ne pas renverser du mélange, de l'essence

ou de l'huile pour moteurs deux-temps.

► Éliminer le mélange, l'essence ou l'huile

pour moteurs deux-temps conformément aux prescriptions pour la protection de l'en‐ vironnement.

■

Si du mélange, de l'essence ou de l'huile pour moteurs deux-temps entre en contact avec la peau ou avec les yeux, cela peut causer une irritation de la peau ou des yeux. ►

Éviter tout contact avec du mélange, de l'essence ou de l'huile pour moteurs deuxtemps.

►

En cas de contact accidentel avec la peau : les surfaces de la peau touchées doivent être savonnées et lavées à grande eau.

►

En cas de contact accidentel avec les yeux : se rincer les yeux à grande eau pen‐ dant au moins 15 minutes et consulter un médecin.

français 4 Prescriptions de sécurité

■ Le système d'allumage de la débroussailleuse produit des étincelles. Des étincelles peuvent jaillir à l'extérieur et, dans un environnement contenant des matières facilement inflamma‐ bles ou explosives, elles risquent de causer des incendies ou des explosions. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures graves, voire mortelles. ► Utiliser des bougies spécifiées dans la pré‐

sente Notice d'emploi. ► Visser la bougie et la serrer fermement. ► Emboîter fermement le contact de câble

d'allumage sur la bougie.

■ Si l'on a fait le plein de la débroussailleuse avec un mélange composé d'essence qui ne convient pas ou d'huile pour moteurs deuxtemps qui ne convient pas, ou bien avec un mélange dont le rapport essence / huile pour moteurs deux-temps n'est pas correct, cela risque d'endommager la débroussailleuse. ►

Composer le mélange comme décrit dans la présente Notice d'emploi.

■ Si l'on a stocké le carburant pendant une assez longue période, il est possible que le mélange d'essence et d'huile pour moteurs deux-temps se soit décomposé ou soit trop vieux. Si l'on fait le plein de la débroussail‐ leuse avec du mélange décomposé ou trop vieux, cela risque d'endommager la débrous‐ sailleuse. ► Avant de faire le plein de la débroussail‐

leuse : bien mélanger le carburant.

► Utiliser un mélange d'essence et d'huile

pour moteurs deux-temps dont la durée de stockage ne dépasse pas 30 jours (STIHL MotoMix : 5 ans).

4.8 Au travail

AVERTISSEMENT

■

Si l'utilisateur ne procède pas comme il faut pour la mise en route du moteur, l'utilisateur risque de perdre le contrôle de la débroussail‐ leuse. L’utilisateur risque de subir des blessu‐ res graves. ►

Pour mettre le moteur en route, procéder comme décrit dans la présente Notice d'emploi.

►

Si l'outil de coupe est en contact avec le sol ou un objet quelconque : ne pas lancer le moteur.

■

Si au lancement du moteur le levier du volet de starter se trouve dans la position

régime du moteur est supérieur au régime de ralenti et l'outil de coupe peut tourner dès que

34 0458-856-7521-A

: le

le moteur se met en marche. L’utilisateur ris‐ que de subir des blessures graves. ► Ne pas toucher à l'outil de coupe. ► Pour mettre le moteur en route, procéder

comme décrit dans la présente Notice d'emploi.

■

Dans certaines situations, il est possible que l'utilisateur ne puisse plus travailler de manière concentrée. L'utilisateur risque de perdre le contrôle de la débroussailleuse, de trébucher, de tomber et de subir des blessures graves. ►

Travailler calmement et de façon réfléchie.

► Si les conditions d'éclairage et de visibilité

sont mauvaises : ne pas travailler avec la débroussailleuse.

►

La débroussailleuse ne doit être maniée

que par une seule personne. ► Mener l'outil de coupe à proximité du sol. ► Faire attention aux obstacles. ► Travailler debout sur le sol et dans une

position stable pour ne pas risquer de per‐

dre l'équilibre. ►

En cas de signes de fatigue : faire une

pause.

■ Lorsque le moteur est en marche, il dégage des gaz d'échappement. Les personnes qui inhalent les gaz d'échappement risquent de s'intoxiquer. ►

Ne pas inhaler les gaz d'échappement.

► Travailler avec la débroussailleuse à un

endroit bien aéré.

► En cas de nausée, de maux de tête, de ver‐

tige ou de troubles de la vue ou de l'ouïe : arrêter le travail et consulter un médecin.

■

Lorsque l'utilisateur porte une protection audi‐ tive et que le moteur est en marche, l'utilisa‐ teur peut moins bien percevoir et évaluer les bruits ambiants. ►

Travailler calmement et de façon réfléchie.

■ S'il travaille avec la débroussailleuse en lais‐ sant le levier du volet de starter dans la posi‐

, l'utilisateur ne peut pas contrôler le

tion fonctionnement de la débroussailleuse. L’utili‐ sateur risque de subir des blessures graves. ►

S'assurer que, durant le travail, le levier du volet de starter se trouve dans la position .

► Pour mettre le moteur en route, procéder

comme décrit dans la présente Notice d'emploi.

■

L'outil de coupe en rotation risque de couper l'utilisateur. L’utilisateur risque de subir des blessures graves. ►

Ne pas toucher à l'outil de coupe en rota‐ tion.

0000-GXX-3025-A1

4 Prescriptions de sécurité français

► Si l'outil de coupe est bloqué par un objet

quelconque : arrêter le moteur. Alors seule‐ ment, retirer l'objet.

■

Si l'on travaille avec des fils de coupe trop longs, la débroussailleuse risque d'être endommagée. ►

Utiliser un capot protecteur approprié, muni d'un couteau rogneur.

■ Si l'outil de coupe est bloqué par un objet quelconque et si l'on accélère alors, la débroussailleuse peut être endommagée. ►

Arrêter le moteur. Alors seulement, retirer l'objet.

■ Si, au cours du travail, l'on constate un chan‐ gement d'état ou un comportement inhabituel de la débroussailleuse, il est possible que la débroussailleuse ne soit plus dans l'état requis pour une utilisation en toute sécurité. Des per‐ sonnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir. ►

Arrêter le travail et consulter un revendeur spécialisé STIHL.

■ Au cours du travail, la débroussailleuse peut produire des vibrations.

► Porter des gants.

► Faire des pauses. ► En cas de signes de troubles de la circula‐

tion sanguine : consulter un médecin.

■ Si, au cours du travail, l'outil de coupe heurte un objet, il peut projeter cet objet ou des éclats de cet objet vers le haut et à une grande vitesse. Cela risque de blesser des personnes et de causer des dégâts matériels. ►

Retirer les corps étrangers de la zone de travail.

■ Si l'outil de coupe en rotation heurte un objet dur, cela peut produire des étincelles et l'outil de coupe risque d'être endommagé. Dans un environnement contenant des matières facile‐ ment inflammables, les étincelles risquent de déclencher des incendies. Cela peut causer des dégâts matériels et des personnes ris‐ quent de subir des blessures graves, voire mortelles. ► Ne pas travailler dans un environnement

contenant des matières facilement inflam‐ mables.

►

S'assurer que l'outil de coupe se trouve dans l'état impeccable requis pour la sécu‐ rité.

■

Lorsqu'on relâche la gâchette d'accélérateur, l'outil de coupe continue de tourner pendant

quelques instants. Des personnes risquent d'être grièvement blessées. ► Attendre que l'outil de coupe ne tourne

plus.

■ Dans une situation dangereuse, l'utilisateur peut paniquer et être incapable de déboucler le système de portage et de s'en séparer. L’utilisateur risque de subir des blessures gra‐ ves. ►

Il faut donc s'exercer à enlever le système de portage.

4.9 Forces de réaction

Un rebond peut se produire dans les cas sui‐ vants :

La zone de l'outil de coupe métallique en rota‐

–

tion marquée en gris sur l'illustration ou en noir heurte un objet dur et est rapidement freinée. L'outil de coupe métallique en rotation se

–

coince.

C'est la zone marquée en noir qui présente le plus grand risque de rebond.

AVERTISSEMENT

■

Dans les cas énoncés ci-avant, le mouvement de rotation de l'outil de coupe peut être forte‐ ment freiné ou stoppé et par conséquent l'outil de coupe peut être projeté vers la droite ou en direction de l'utilisateur (flèche noire). L'utilisa‐ teur peut perdre le contrôle de la débroussail‐ leuse. Des personnes risquent de subir des blessures graves, voire mortelles. ► Tenir fermement la débroussailleuse à deux

mains.

► Travailler comme décrit dans la présente

Notice d'emploi.

► Ne pas travailler avec la zone marquée en

noir sur l'illustration.

► Utiliser une combinaison d'outil de coupe,

de capot protecteur et de système de por‐ tage indiquée dans la présente Notice d'emploi.

►

Affûter correctement l'outil de coupe métalli‐ que.

► Travailler à pleins gaz.

0458-856-7521-A 35

français 4 Prescriptions de sécurité

►

4.10 Transport

AVERTISSEMENT

■

Au cours du travail, le carter de réducteur peut devenir très chaud. L'utilisateur risque de se brûler. ►

Ne pas toucher au carter de réducteur très chaud.

■ Au cours du transport, la débroussailleuse ris‐ que de se renverser ou de se déplacer. Cela peut causer des dégâts matériels et des per‐ sonnes risquent d'être blessées. ►

Arrêter le moteur.

► Si un outil de coupe métallique est monté :

monter un protecteur de transport.

► Assurer la débroussailleuse avec des san‐

gles ou un filet, de telle sorte qu'elle ne ris‐ que pas de se renverser ou de se déplacer.

■

Après le fonctionnement du moteur, le silen‐ cieux et le moteur peuvent être très chauds. L'utilisateur risque de se brûler. ►

Tenir la débroussailleuse, par le tube, de telle sorte que l'outil de coupe soit orienté vers l'arrière et que la débroussailleuse soit bien équilibrée.

4.11 Rangement

AVERTISSEMENT

■

Les enfants ne peuvent pas reconnaître et évaluer les dangers de la débroussailleuse. Les enfants risquent d'être grièvement bles‐ sés. ►

Arrêter le moteur.

► Si un outil de coupe métallique est monté :

monter un protecteur de transport.

► Conserver la débroussailleuse hors de por‐

tée des enfants.

■ L'humidité risque d'entraîner une corrosion des contacts électriques de la débroussail‐ leuse et des composants métalliques. Cela ris‐ que d'endommager la débroussailleuse. ►

Conserver la débroussailleuse au propre et au sec.

4.12 Nettoyage, entretien et répara‐

tion

AVERTISSEMENT

■

Si l'on procède au nettoyage, à la mainte‐ nance ou à une réparation en laissant le moteur en marche, l'outil de coupe peut être accidentellement mis en mouvement. Des per‐ sonnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.

Arrêter le moteur.

■ Après le fonctionnement du moteur, le silen‐ cieux et le moteur peuvent être très chauds. Des personnes peuvent se brûler. ►

Attendre que le silencieux et le moteur soient refroidis.

■ Au cours du travail, le carter de réducteur peut devenir très chaud. L'utilisateur risque de se brûler.

► Ne pas toucher au carter de réduc‐

teur très chaud.

■ Un nettoyage avec des détergents agressifs, un jet d'eau ou des objets pointus peut endommager la débroussailleuse, le capot protecteur ou l'outil de coupe. Si la débrous‐ sailleuse, le capot protecteur et l'outil de coupe ne sont pas nettoyés comme il faut, il est possible que des composants ne fonction‐ nent plus correctement et que des dispositifs de sécurité soient mis hors service. Des per‐ sonnes risquent d'être grièvement blessées. ► Nettoyer la débroussailleuse, le capot pro‐

tecteur et l'outil de coupe comme décrit dans la présente Notice d'emploi.

■

Si la débroussailleuse, le capot protecteur et l'outil de coupe ne sont pas entretenus ou réparés comme il faut, il est possible que des composants ne fonctionnent plus correcte‐ ment et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles. ►

Ne pas effectuer soi-même la maintenance ou la réparation de la débroussailleuse et du capot protecteur.

►

Si une opération de maintenance ou une réparation de la débroussailleuse ou du capot protecteur s'avère nécessaire : con‐ sulter un revendeur spécialisé STIHL.

►

Procéder à la maintenance de l'outil de coupe comme décrit dans la Notice d'em‐ ploi de l'outil de coupe employé ou sur l'em‐ ballage de l'outil de coupe employé.

■

Lors du nettoyage ou de la maintenance des outils de coupe, l'utilisateur risque de se cou‐ per en entrant en contact avec les tranchants acérés. L’utilisateur risque d'être blessé.

► Porter des gants de travail en

matière résistante.

36 0458-856-7521-A

4 5

0000097393_001

0000097394_001

5 Préparatifs avant l'utilisateur de la débroussailleuse

français

5 Préparatifs avant l'utilisa‐

teur de la débroussailleuse

5.1 Préparatifs avant l'utilisation de la débroussailleuse

Avant chaque utilisation, effectuer impérative‐ ment les opérations suivantes : ► S'assurer que les composants suivants sont

en bon état de fonctionnement :

–

Débroussailleuse, 4.6.1.

–

Capot protecteur, 4.6.2. Tête faucheuse ou outil de coupe métalli‐

–

que, 4.6.3 ou 4.6.4.

►

Nettoyer la débroussailleuse,

►

Monter le guidon, 6.1.

► Choisir la combinaison d'outil de coupe, de

capot protecteur et de système de portage,

20.

►

Monter le capot protecteur,

► Monter la tête faucheuse ou l'outil de coupe

métallique, 6.3.1 ou 6.4.

► Procéder au ravitaillement en carburant de la

débroussailleuse, 8.2.

►

Mettre le système de portage et l'ajuster,

7.1.

►

Régler le guidon, 7.2.

►

Équilibrer la débroussailleuse, 7.3.

►

Contrôler les éléments de commande,

10.1.

► Si ces opérations ne peuvent pas être exécu‐

tées : ne pas utiliser la débroussailleuse, mais consulter un revendeur spécialisé STIHL.

15.1.

6.2.

► Appliquer les mâchoires de serrage (3 et 4)

sur le tube et visser légèrement la vis à gar‐ rot (1).

► Faire pivoter le guidon (2) vers le haut et le

positionner de telle sorte que la distance (A) soit égale à 16 cm. Ne pas fixer le guidon (2) en le serrant sur la

partie coudée. ► Serrer la vis à garrot (1) et rabattre l'étrier. ► Dévisser la vis (6). ► Placer la poignée de commande (8) sur le gui‐

don (2) de telle sorte que le trou de la poignée

de commande coïncide avec le trou du guidon

et que la gâchette de commande soit orientée

en direction du carter de réducteur.

Au cours de cette opération, ne pas faire pivo‐

ter la poignée de commande (8). ► Monter l'écrou (7). ► Visser et serrer fermement la vis (6).

Le guidon ne doit plus être démonté.

6.2 Montage et démontage du

capot protecteur et de la butée

6.2.1 Montage du capot protecteur pour

têtes faucheuses ou pour outils de coupe métalliques et de la butée

► Arrêter le moteur.

6 Assemblage de la débrous‐

sailleuse

6.1 Montage du guidon

► Arrêter le moteur.

► Relever l'étrier de la vis à garrot (1) et tourner

► Mettre le ressort (5) dans la mâchoire de ser‐

0458-856-7521-A 37

dans le sens des aiguilles d'une montre jus‐ qu'à ce que le guidon (2) soit encore seule‐ ment légèrement serré.

rage inférieure (4).

► Poser le capot protecteur (1) sur le carter de

réducteur. ► Visser les vis (2) et les serrer à un couple de

10 Nm.

6.2.2 Démontage du capot protecteur pour

têtes faucheuses ou pour outils de

coupe métalliques et de la butée ► Arrêter le moteur. ► Dévisser les vis. ► Enlever le capot protecteur.

6.2.3 Montage du capot protecteur pour

couteau de broyage Pour le montage du capot protecteur, il est

nécessaire de monter un support spécial sur le tube. Le support se fixe sur le tube à l'aide de vis spéciales et d'un outil spécial.

0000097395_001

1 1

0000097396_001

0000097397_001

français 6 Assemblage de la débroussailleuse

► Arrêter le moteur. ► Si le support pour ce capot protecteur n'est

pas encore monté sur le tube : faire monter le support par un revendeur spécialisé STIHL.

► Glisser le mandrin de calage (4) jusqu'en

butée dans l'orifice et le maintenir enfoncé.

► Faire tourner la tête faucheuse (1) dans le

sens inverse des aiguilles d'une montre jus‐ qu'à ce que le mandrin de calage (4) s'encli‐ quette. L'arbre (3) est bloqué.

► Serrer fermement la tête faucheuse (1) à la

main.

► Enlever le mandrin de calage (4).

6.3.2 Démontage de la tête faucheuse ► Arrêter le moteur.

► Présenter le capot protecteur (1) sur le sup‐

port (2) de telle sorte que le côté concave soit orienté vers le carter de réducteur.

► Visser les vis (3) et les serrer à un couple de

10 Nm.

► Enfoncer les bouchons (4) dans les tarauda‐

ges du carter de réducteur. Les taraudages sont ainsi protégés contre les salissures.

6.2.4 Démontage du capot protecteur pour couteau de broyage

► Arrêter le moteur. ► Dévisser les vis. ► Enlever le capot protecteur. ► Extraire les bouchons des taraudages du car‐

ter de réducteur et les enfoncer dans les

► Glisser le mandrin de calage jusqu'en butée

dans l'orifice et le maintenir enfoncé.

► Faire tourner la tête faucheuse jusqu'à ce que

le mandrin de calage s'encliquette. L'arbre est bloqué.

► Dévisser la tête faucheuse en tournant dans le

sens des aiguilles d'une montre. ► Enlever le disque de pression. ► Enlever le mandrin de calage.

6.4 Montage et démontage d'un

outil de coupe métallique

6.4.1 Montage d'un couteau à herbe, d'un

couteau à taillis ou d'une scie circu‐ laire

► Arrêter le moteur.

taraudages du support. Les taraudages du support sont ainsi protégés contre les salissures.

6.3 Montage et démontage de la tête faucheuse

6.3.1 Montage d'une tête faucheuse

► Arrêter le moteur.

► Poser le disque de pression (2) sur l'arbre (3)

de telle sorte que le côté de plus petit diamè‐ tre soit orienté vers le haut.

► Poser la tête faucheuse (1) sur l'arbre (3) et la

faire tourner à la main dans le sens inverse des aiguilles d'une montre.

38 0458-856-7521-A

► Poser le disque de pression (5) sur l'arbre (6)

de telle sorte que le côté de plus petit diamè‐ tre soit orienté vers le haut.

0000097398_001

0000097399_001

7 Réglage de la débroussailleuse selon l'utilisateur français

► Poser l'outil de coupe métallique (4) sur le dis‐

que de pression (5). Si l'on utilise une scie cir‐ culaire ou un couteau à herbe à plus de 4 tranchants : monter l'outil de telle sorte que les tranchants soient orientés dans le même sens que la flèche marquée sur le capot protecteur pour indiquer le sens de rotation.

► Poser la rondelle de pression (3) sur l'outil de

coupe métallique (4) de telle sorte que la face bombée soit orientée vers le haut.

► Poser le bol glisseur (2) sur la rondelle de

pression (3) de telle sorte que le côté fermé soit orienté vers le haut.

► Glisser le mandrin de calage (7) jusqu'en

butée dans l'orifice et le maintenir enfoncé.

► Faire tourner l'outil de coupe métallique (4)

dans le sens inverse des aiguilles d'une mon‐ tre jusqu'à ce que le mandrin de calage (7) s'encliquette. L'arbre (6) est bloqué.

► Visser et serrer fermement l'écrou (1) en tour‐

nant dans le sens inverse des aiguilles d'une montre.

► Enlever le mandrin de calage (7).

6.4.2 Montage d'un couteau à taillis ou d'un

couteau de broyage

► Arrêter le moteur.

► Poser la rondelle de pression (3) sur l'outil de

coupe métallique (4) de telle sorte que la face bombée soit orientée vers le haut.

► Poser l'anneau de protection (2) sur la ron‐

delle de pression (3) de telle sorte que l'ouver‐ ture soit orientée vers le haut.

► Glisser le mandrin de calage (7) jusqu'en

butée dans l'orifice et le maintenir enfoncé.

► Faire tourner l'outil de coupe métallique (4)

dans le sens inverse des aiguilles d'une mon‐ tre jusqu'à ce que le mandrin de calage (7) s'encliquette. L'arbre (6) est bloqué.

► Visser et serrer fermement l'écrou (1) en tour‐

nant dans le sens inverse des aiguilles d'une montre.

► Enlever le mandrin de calage (7).

6.4.3 Démontage d'un outil de coupe métal‐ lique

► Arrêter le moteur. ► Glisser le mandrin de calage jusqu'en butée

dans l'orifice et le maintenir enfoncé.

► Faire tourner l'outil de coupe métallique dans

le sens des aiguilles d'une montre jusqu'à ce que le mandrin de calage s'encliquette. L'arbre est bloqué.

► Dévisser l'écrou en tournant dans le sens des

aiguilles d'une montre.

► Démonter les pièces de fixation, l'outil de

coupe métallique et le disque de pression.

► Enlever le mandrin de calage.

7 Réglage de la débroussail‐

leuse selon l'utilisateur

7.1 Bouclage et ajustage du har‐

nais double

► Poser le disque de pression (5) sur l'arbre (6)

de telle sorte que le côté de plus petit diamè‐ tre soit orienté vers le haut.

► Poser l'outil de coupe métallique (4) sur le dis‐

que de pression (5). Si l'on utilise un couteau de broyage : le positionner de telle sorte que les tranchants soient orientés dans le sens opposé au réducteur, en direction de l'écrou (1).

0458-856-7521-A 39

► Mettre le harnais double (1). ► Ajuster le harnais double (1) de telle sorte que

le mousqueton (2) se trouve environ à une lar‐ geur de main en dessous de la hanche droite.

0000097400_001

0000099624_001

0000097031-001

français 8 Composition du mélange et ravitaillement en carburant de la débroussailleus…

7.2 Réglage du guidon

Le guidon peut être réglé dans différentes posi‐ tions, suivant la taille de l'utilisateur. ► Arrêter le moteur. ► Accrocher la réglette de suspension à trous de

la débroussailleuse au mousqueton du sys‐ tème de portage.

► Desserrer la vis à garrot (1). ► Faire pivoter le guidon (2) dans la position

souhaitée.

► Serrer fermement la vis à garrot (1).

7.3 Équilibrage de la débroussail‐ leuse

L'outil de coupe doit légèrement porter sur le sol. ► Arrêter le moteur.

► Accrocher la réglette de suspension à

trous (2) dans le mousqueton (1). ► Laisser la débroussailleuse s'équilibrer. ► Si, une fois que la machine est équilibrée, la

position de l'outil de coupe doit être encore

adaptée : accrocher le mousqueton (1) à un

autre trou de la réglette de suspension à

trous (2) et laisser à nouveau la machine

s'équilibrer.

40 0458-856-7521-A

8 Composition du mélange et

ravitaillement en carburant de la débroussailleuse

8.1 Composition du mélange

Le carburant à utiliser pour cette débroussail‐ leuse est un mélange composé d'essence et d'huile pour moteur deux-temps suivant le rap‐ port 1:50.

STIHL recommande d'utiliser le carburant STIHL MotoMix, un mélange prêt à l'usage.

Si l'on compose soi-même le mélange de carbu‐ rant, il est seulement permis d'utiliser de l'huile STIHL pour moteur deux-temps ou une autre huile moteur hautes performances des classes JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC ou ISO-L-EGD.

STIHL prescrit l'utilisation de l'huile HP ultra ou d'une huile moteur hautes performances de même qualité afin de garantir le respect des nor‐ mes antipollution sur toute la durée de vie de la machine. ► S'assurer que l'essence employée ait un

indice d'octane d'au moins 90 RON et que la teneur en alcool de l'essence ne dépasse pas 10 % (27 % pour le Brésil).

► S'assurer que l'huile pour moteurs deux-temps

employée répond aux exigences.

► Calculer les quantités d'huile pour moteurs

deux-temps et d'essence nécessaires pour composer la quantité de mélange souhaitée, avec un taux de mélange de 1:50. Exemples de composition du mélange :

20 ml d'huile pour moteurs deux-temps, 1 l

–

d'essence 60 ml d'huile pour moteurs deux-temps, 3 l

–

d'essence 100 ml d'huile pour moteurs deux-temps, 5 l

–

d'essence

► Prendre un bidon propre homologué pour du

carburant et y introduire d'abord l'huile pour moteurs deux-temps, puis l'essence.

► Bien mélanger le carburant.

8.2 Ravitaillement en carburant de la débroussailleuse

► Arrêter le moteur. ► Poser la débroussailleuse sur une surface

plane, de telle sorte que le bouchon du réser‐ voir à carburant soit orienté vers le haut.

► Nettoyer la zone située autour du bouchon du

réservoir à carburant avec un chiffon humide.

0000099186_001

0000099187_001

0000097401_001

0000-GXX-4729-A0

9 Mise en route et arrêt du moteur français

en contact ni avec le sol, ni avec un objet quelconque.

► Démonter le protecteur de transport.

► Tourner le bouchon du réservoir à carburant

dans le sens inverse des aiguilles d'une mon‐ tre jusqu'à ce qu'il puisse être enlevé.

► Enlever le bouchon du réservoir à carburant.

► Actionner au moins 5 fois le soufflet de la

pompe d'amorçage manuelle (1).

AVIS

■ Sous l'effet de la lumière, des rayons de soleil et de températures extrêmes, le mélange peut assez rapidement se décomposer ou subir un viellissement prématuré. Si l'on fait le plein avec du mélange décomposé ou trop vieux,

► Si le moteur est chaud : laisser le levier du

volet de starter (2) dans la position

► Si le moteur est à la température ambiante :

enfoncer le levier du volet de starter (2) en appuyant sur le bord et l'amener en posi‐

tion cela risque d'endommager la débroussail‐ leuse. ►

Bien mélanger le carburant.

► Ne pas faire le plein avec du carburant qui

a été stocké pendant plus de 30 jours (STIHL MotoMix : 5 ans).

►

Faire le plein en veillant à ne pas renverser du carburant et en laissant un espace d'au moins 15 mm entre le niveau du carburant et le bord du réservoir à carburant.

AVIS

■ Si l'on plaque la débroussailleuse sur le sol avec le pied ou le genou, cela risque d'endom‐ mager la débroussailleuse. ►

Plaquer la débroussailleuse sur le sol avec la main gauche. Ne pas poser le pied ou le genou sur le tube.

► Plaquer la débroussailleuse sur le sol avec la

► Appliquer le bouchon du réservoir à carburant

sur le réservoir à carburant.

► Tourner le bouchon du réservoir à carburant

dans le sens des aiguilles d'une montre et le serrer fermement à la main. Le bouchon du réservoir à carburant est fermé.

9 Mise en route et arrêt du

moteur

9.1 Mise en route du moteur

► Poser la débroussailleuse sur une surface

plane de telle sorte que l'outil de coupe n'entre

main gauche.

► De la main droite, tirer lentement la poignée

de lancement jusqu'au premier point dur per‐ ceptible.

► Tirer rapidement sur la poignée de lancement

et la guider à la main au retour. Répéter cette procédure autant de fois que nécessaire, jus‐ qu'à ce que le moteur tourne.

► Si le levier du volet de starter (2) se trouve

dans la position

: enfoncer brièvement le blocage de gâchette d'accélérateur (3) et la gâchette d'accélérateur (4). Le levier du volet de starter (2) saute dans la

position . Le moteur tourne au ralenti.

0458-856-7521-A 41

0000097402_001

français 10 Contrôle de la débroussailleuse

► Si le moteur est froid : faire chauffer le moteur

en donnant quelques coups d'accélérateur.

► Si l'outil de coupe est entraîné au ralenti : éli‐

miner les dérangements. Le câble de commande des gaz n'est pas cor‐ rectement réglé.

► Si le moteur ne démarre pas : placer le levier

du volet de starter (2) dans la position et essayer à nouveau de mettre le moteur en marche.

► Si le moteur est noyé : placer le levier du volet

de starter (2) dans la position et essayer à nouveau de mettre le moteur en marche.

9.2 Arrêt du moteur

► Relâcher la gâchette d'accélérateur (1) et le

blocage de gâchette d'accélérateur (2). L'outil de coupe ne tourne plus.

► Appuyer sur le bouton d'arrêt (3).

Le moteur s'arrête.

► Si le moteur ne s'arrête pas :

► Placer le levier du volet de starter dans la

position Le moteur s'arrête.

► Ne pas utiliser la débroussailleuse, mais

consulter un revendeur spécialisé STIHL. La débroussailleuse est défectueuse.

Tant que le bouton d'arrêt est enfoncé, le contact d'allumage est coupé. Dès qu'on relâche le bou‐ ton d'arrêt, le contact d'allumage est remis.

10 Contrôle de la débroussail‐

leuse

10.1 Contrôle des éléments de com‐ mande

Blocage de gâchette d'accélérateur et gâchette d'accélérateur ► Arrêter le moteur. ► Essayer d'enfoncer la gâchette d'accélérateur

sans enfoncer le blocage de gâchette d'accé‐ lérateur.

► S'il est possible d'enfoncer la gâchette d'accé‐

lérateur : ne pas utiliser la débroussailleuse, mais consulter un revendeur spécialisé STIHL. Le blocage de gâchette d'accélérateur est défectueux.

► Enfoncer le blocage de gâchette d'accéléra‐

teur et le maintenir enfoncé. ► Enfoncer la gâchette d'accélérateur. ► Lâcher la gâchette d'accélérateur et le blocage

de gâchette d'accélérateur. ► Si la gâchette d'accélérateur ou le blocage de

gâchette d'accélérateur fonctionne difficile‐

ment ou ne revient pas dans sa position ini‐

tiale, sous l'effet de son ressort : ne pas utili‐

ser la débroussailleuse, mais consulter un

revendeur spécialisé STIHL.

La gâchette d'accélérateur ou le blocage de

gâchette d'accélérateur est défectueux.

Réglage du câble de commande des gaz ► Mettre le moteur en marche. ► Enfoncer la gâchette d'accélérateur sans

enfoncer le blocage de gâchette d'accéléra‐

teur. ► Si le moteur accélère : régler le câble de com‐

mande des gaz.

Le câble de commande des gaz n'est pas cor‐

rectement réglé.

Arrêt du moteur ► Mettre le moteur en marche. ► Appuyer sur le bouton d'arrêt.

Le moteur s'arrête. ► Si le moteur ne s'arrête pas :

► Placer le levier du volet de starter dans la

position Le moteur s'arrête.

► Ne pas utiliser la débroussailleuse, mais

consulter un revendeur spécialisé STIHL. La débroussailleuse est défectueuse.

11 Travail avec la débroussail‐

leuse

11.1 Réglage pour l'utilisation en

hiver

Lorsqu'on travaille avec la tronçonneuse à des températures inférieures à +10 °C, le carburateur peut givrer. Pour que le carburateur soit balayé, en plus, par un flux d'air réchauffé dans le voisi‐ nage du moteur, il faut procéder au réglage pour l'utilisation en hiver.

42 0458-856-7521-A

0000-GXX-8720-A0

0000-GXX-8721-A0

min

AB C

s> 40 s30-60 s

0000099676_001

11 Travail avec la débroussailleuse français

AVIS

■ Si l'on travaille avec le réglage prévu pour l'uti‐ lisation en hiver alors que la température ambiante dépasse +10 °C, le moteur risque de trop chauffer. ►

Procéder au réglage pour l'utilisation en été.

► Arrêter le moteur.

11.3 Calibrage de la débroussail‐ leuse

Au cours du travail, la débroussailleuse se règle automatiquement pour fournir la puissance opti‐ male. Un calibrage présente l'avantage que le réglage de la débroussailleuse, pour fournir la puissance optimale, s'effectue plus rapidement. ► Si la température ambiante est inférieure à

-10 °C ou que le moteur est froid : ► Mettre le moteur en marche. ► Mettre le système de portage. ► Tenir et mener la débroussailleuse. ► Faire chauffer le moteur pendant env.

1 minute à pleins gaz.

► Arrêter le moteur.

► Démonter l'outil de coupe.

Ainsi, la débroussailleuse peut parfaitement s'ajuster pour fournir la puissance optimale.

► Dévisser la vis (1). ► Extraire le tiroir (2). ► Positionner le tiroir (2) de telle sorte que le

cristal de neige soit orienté vers la marque (3). ► Remonter le tiroir (2). ► Visser la vis (1).

Si l'on travaille à des températures inférieures à 10 °C ou bien en cas de neige poudreuse ou soulevée par le vent, il faut monter en plus une plaque de recouvrement sur le carter du moteur et un filtre à air en tissu synthétique. Pour obtenir les accessoires nécessaires, s'adresser à un revendeur spécialisé STIHL.

11.2 Réglage pour l'utilisation en été

Lorsqu'on travaille à des températures supérieu‐ res à +10 °C, il faut procéder au réglage pour l'utilisation en été. ► Arrêter le moteur.

► Placer le levier du volet de starter dans la

position .

► Mettre le moteur en marche sans actionner la

gâchette d'accélérateur. Le moteur tourne et le levier du volet de star‐

ter reste dans la position

► Faire tourner le moteur entre 30 secondes au

minimum et 60 secondes au maximum (A), sans enfoncer la gâchette d'accélérateur.

► Tenir et mener la débroussailleuse de telle

sorte que le réducteur n'entre en contact ni avec le sol, ni avec un objet quelconque.

► Dévisser la vis (1). ► Extraire le tiroir (2). ► Positionner le tiroir (2) de telle sorte que le

soleil soit orienté vers la marque (3). ► Remonter le tiroir (2). ► Visser la vis (1).

0458-856-7521-A 43

0000097031-001

0000-GXX-7850-A0

A B

0000-GXX-4731-A2

0000097404_001

français 11 Travail avec la débroussailleuse

AVIS

■ Si l'on relâche la gâchette d’accélérateur avant

que le calibrage de la débroussailleuse soit

terminé, le calibrage est interrompu. Il faut

alors recommencer la procédure de calibrage

dès le début.

►

Maintenir la gâchette d'accélérateur enfon‐ cée à fond.

► Tenir la débroussailleuse de la main droite,

AVIS

■ Si, pendant le calibrage, la gâchette d'accélé‐

rateur n'est pas enfoncée à fond, cela risque

de fausser le réglage de la débroussailleuse.

Cela risque d'endommager la débroussail‐

leuse.

►

Maintenir la gâchette d'accélérateur enfon‐ cée à fond.

► Enfoncer la gâchette d'accélérateur et la

par la poignée de commande, en entourant la poignée de commande avec le pouce.

► Avec la main gauche, tenir la débroussailleuse

par la poignée, en entourant la poignée avec le pouce.

11.5 Fauchage

La distance de l'outil de coupe par rapport au sol détermine la hauteur de coupe.

maintenir enfoncée pendant au moins

40 secondes (B).

Le moteur accélère et la débroussailleuse est

calibrée. Au cours du calibrage, le régime du

moteur oscille et augmente nettement. ► Si le moteur s'arrête : répéter la tentative de

calibrage de la débroussailleuse. ► Si le moteur s'arrête à nouveau : ne pas utili‐

ser la débroussailleuse, mais consulter un

revendeur spécialisé STIHL.

La débroussailleuse est défectueuse. ► Dès que le régime du moteur baisse de façon

nettement audible et perceptible (C) : relâcher

la gâchette d'accélérateur.

Le moteur tourne au ralenti. La débroussail‐

leuse est calibrée et prête à l'utilisation. ► Arrêter le moteur. ► Monter l'outil de coupe.

Fauchage avec une tête faucheuse (A) ► Mener la débroussailleuse en décrivant un

mouvement de va-et-vient régulier.

► Avancer lentement et en restant concentré sur

le travail.

Fauchage avec un couteau à herbe ou un cou‐ teau à taillis (B) ► Faucher avec la zone gauche de l'outil de

coupe métallique.

11.4 Prise en mains et utilisation de

la débroussailleuse

► Avancer lentement et en restant concentré sur

le travail.

11.6 Dépressage avec un couteau à taillis ou un couteau de broyage

► Accrocher la réglette de suspension à

trous (2) dans le mousqueton (1).

44 0458-856-7521-A

0000-GXX-3042-A0

0000-GXX-4037-A1

90°

0000097476_001

12 Après le travail français

► Plonger l'outil de coupe métallique dans le tail‐

lis, de haut en bas.

► Ne pas soulever l'outil de coupe métallique à

une hauteur supérieure à celle de la hanche.

11.7 Sciage avec une scie circulaire

► Appuyer le côté gauche du capot protecteur

contre le tronc.

► Scier le tronc en une seule coupe, à pleins

gaz.

► Garder, par rapport à toute autre aire de tra‐

vail voisine, une distance de sécurité au moins égale à 2 fois la longueur d'un arbre.

11.8 Ajustage des fils de coupe

11.8.1 Ajustage des fils de coupe sur les têtes faucheuses AutoCut

► Frapper brièvement la tête faucheuse en rota‐

tion sur le sol. Cela fait sortir les fils d'une longueur d'env. 30 mm. Le couteau rogneur situé dans le capot protecteur rogne automatiquement les fils de coupe de telle sorte qu'ils ne dépassent pas la longueur correcte.

La bobine est vide.

12 Après le travail

12.1 Après le travail

► Arrêter le moteur. ► Laisser la débroussailleuse refroidir. ► Si la débroussailleuse est mouillée : laisser

sécher la débroussailleuse. ► Nettoyer la débroussailleuse. ► Nettoyer le capot protecteur. ► Nettoyer l'outil de coupe. ► Si un outil de coupe métallique est monté :

monter le protecteur de transport qui convient.

13 Transport

13.1 Transport de la débroussail‐

leuse

► Arrêter le moteur. ► Si un outil de coupe métallique est monté :

monter le protecteur de transport qui convient.

Portage de la débroussailleuse ► Tenir la débroussailleuse, par le tube, de telle

sorte que l'outil de coupe soit orienté vers l'ar‐

rière et que la débroussailleuse soit bien équi‐

librée.

Transport de la débroussailleuse dans un véhi‐ cule ► Assurer la débroussailleuse de telle sorte

qu'elle ne puisse pas se renverser ou se

déplacer.

14 Rangement

14.1 Rangement de la débroussail‐

leuse

► Arrêter le moteur. ► Si un outil de coupe métallique est monté :

monter le protecteur de transport qui convient.

Si la longueur des fils de coupe qui dépasse est inférieure à 25 mm, une sortie automatique des fils de coupe n'est pas possible. ► Arrêter le moteur. ► Appuyer sur la bobine (1) de la tête faucheuse

et la maintenir enfoncée.

► Faire sortir les fils de coupe (2) en tirant à la

main.

► S'il n'est plus possible de faire sortir les fils de

coupe (2) : remplacer la bobine (1) ou les fils de coupe (2).

0458-856-7521-A 45

► Desserrer la vis à garrot (1) et la dévisser jus‐

qu'à ce que le guidon (2) puisse tourner. ► Faire pivoter le guidon (2) de 90° dans le sens

des aiguilles d'une montre, puis le basculer

vers le bas.

0000097405_001

français 15 Nettoyage

► Serrer fermement la vis à garrot (1). ► Ranger la débroussailleuse de telle sorte que

les conditions suivantes soient remplies :

La débroussailleuse se trouve hors de por‐

–

tée des enfants. La débroussailleuse est propre et sèche.

–

► Si l'on range la débroussailleuse pour une

période de plus de 30 jours : ► Démonter l'outil de coupe. ► Ouvrir le bouchon du réservoir à carburant. ► Vider le réservoir à carburant. ► Fermer le bouchon du réservoir à carburant. ► Si la machine possède une pompe d'amor‐

çage manuelle : appuyer au moins 5 fois sur le soufflet de la pompe d'amorçage manuelle.

► Mettre le moteur en route et laisser le

moteur tourner au ralenti jusqu'à ce qu'il s'arrête.

15 Nettoyage

15.1 Nettoyage de la débroussail‐ leuse

► Arrêter le moteur. ► Laisser la débroussailleuse refroidir. ► Nettoyer la débroussailleuse avec un chiffon

humide ou un produit STIHL dissolvant la résine.

► Nettoyer les fentes de ventilation à l'aide d'un

pinceau.

15.2 Nettoyage du capot protecteur et de l'outil de coupe

► Arrêter le moteur. ► Nettoyer le capot protecteur et l'outil de coupe

à l'aide d'un chiffon humide ou d'une brosse douce.

15.3 Nettoyage de la bougie

► Arrêter le moteur. ► Laisser la débroussailleuse refroidir.

► Soulever le recouvrement (2) et le pousser

vers l'arrière.

► Enlever le contact de câble d'allumage (3) de

la bougie.

► Si le voisinage de la bougie (4) est encrassé :

nettoyer la zone située autour de la bougie (4)

avec un chiffon. ► Dévisser la bougie (4). ► Nettoyer la bougie (4) avec un chiffon. ► Si la bougie (4) est corrodée : remplacer la

bougie (4). ► Visser la bougie (4) et la serrer fermement. ► Emboîter fermement le contact de câble d'allu‐

mage (3) sur la bougie. ► Monter le recouvrement (2) et serrer ferme‐

ment la vis (1).

16 Maintenance

16.1 Intervalles de maintenance

Les intervalles de maintenance dépendent des conditions ambiantes et des conditions de travail. STIHL recommande les intervalles de mainte‐ nance suivants :

Avant le montage d'un outil de coupe ► Contrôler si de la graisse du réducteur s'est

écoulée au niveau de l'arbre. ► En cas de fuite de graisse du réducteur : faire

vérifier le niveau de graisse du carter de

réducteur par un revendeur spécialisé STIHL. Toutes les 100 heures de fonctionnement

► Remplacer la bougie. Une fois par mois

► Faire nettoyer le réservoir à carburant par un

revendeur spécialisé STIHL. ► Faire nettoyer la crépine d'aspiration du réser‐

voir à carburant par un revendeur spécialisé

STIHL. Une fois par an

► Faire remplacer la crépine d'aspiration du

réservoir à carburant par un revendeur spécia‐

lisé STIHL.

► Tourner la vis (1) dans le sens inverse des

aiguilles d'une montre.

46 0458-856-7521-A

0000096699_002

17 Réparation français

16.2 Réglage du câble de com‐ mande des gaz

STIHL recommande de faire affûter et équilibrer les outils de coupe métalliques par un revendeur spécialisé STIHL. ► Procéder à l'affûtage de l'outil de coupe métal‐

lique comme décrit dans la Notice d'emploi et sur l'emballage de l'outil de coupe employé.

17 Réparation

17.1 Réparation de la débroussail‐ leuse et de l'outil de coupe

► Enfoncer la gâchette d'accélérateur (1) et la

maintenir enfoncée.

► Serrer la vis (2) dans le sens des aiguilles

d'une montre, jusqu'à ce qu'une résistance devienne perceptible.

► Tourner la vis (2) d'un demi-tour supplémen‐

taire dans le sens des aiguilles d'une montre.

L'utilisateur ne peut pas réparer lui-même la débroussailleuse, ni l'outil de coupe. ► Si la débroussailleuse ou l'outil de coupe est

endommagé : ne pas utiliser la débroussail‐ leuse ou l'outil de coupe, mais consulter un revendeur spécialisé STIHL.

16.3 Affûtage et équilibrage d'un outil de coupe métallique

Pour affûter et équilibrer correctement des outils de coupe métalliques, il faut être bien entraîné.

18 Dépannage

18.1 Élimination des dérangements de la débroussailleuse

La plupart des dérangements ont les mêmes causes. ► Effectuer les opérations suivantes :

► Remplacer le filtre à air. ► Nettoyer ou remplacer la bougie. ► Procéder au réglage pour l'utilisation en hiver ou en été.

► Si le dérangement persiste : effectuer les opérations indiquées sur le tableau suivant.

Défaut Cause Remède Il n'est pas possible

de mettre le moteur en marche.

Le moteur ne tourne pas rond au ralenti.

Le moteur cale au ralenti.

Le moteur n'atteint pas le régime maxi‐ mal.

0458-856-7521-A 47

Le réservoir à carbu‐ rant ne contient pas suffisamment de car‐ burant.

Le carburateur est trop chaud.

Le carburateur est givré.

La débroussailleuse n'est pas correcte‐ ment adaptée aux conditions ambiantes.

Le câble de com‐ mande des gaz n'est

► Composer le mélange et faire le plein de la débrous‐

sailleuse.

► Laisser la débroussailleuse refroidir. ► Avant la mise en route du moteur : actionner au

moins 10 fois la pompe d'amorçage manuelle.

► Faire réchauffer la débroussailleuse jusqu'à +10 °C.

► Calibrer la débroussailleuse.

► Régler le câble de commande des gaz.

0000097407_001

0000097405_001

0000096699_002

français 19 Caractéristiques techniques

Défaut Cause Remède

pas correctement réglé.

Le moteur cale, bien qu'il y ait encore du carburant dans le réservoir.

18.2 Remplacement du filtre à air

Le filtre à air ne peut pas être nettoyé. Si la puis‐ sance du moteur baisse ou si le filtre à air est endommagé, le filtre à air doit être remplacé. ► Arrêter le moteur. ► Placer le levier du volet de starter dans la

position

La crépine d'aspira‐ tion ne se trouve pas à l'endroit correct.

► Consulter un revendeur spécialisé STIHL.

► Si le voisinage de la bougie (4) est encrassé :

nettoyer la zone située autour de la bougie (4)

avec un chiffon. ► Dévisser la bougie (4). ► Nettoyer la bougie (4) avec un chiffon. ► Si la bougie (4) est corrodée : remplacer la

bougie (4). ► Visser la bougie (4) et la serrer fermement. ► Emboîter fermement le contact de câble d'allu‐

mage (3) sur la bougie. ► Monter le recouvrement (2) et serrer ferme‐

ment la vis (1).

18.4 Réglage du câble de com‐

mande des gaz

► Dévisser les vis (1) et enlever le couvercle de

filtre (2).

► Nettoyer la zone située autour du filtre à air (3)

avec un chiffon humide ou un pinceau. ► Sortir le filtre à air (3). ► Monter le filtre à air (3) neuf. ► Mettre le couvercle de filtre (2) en place. ► Visser et serrer fermement les vis (1).

18.3 Nettoyage de la bougie

► Arrêter le moteur. ► Laisser la débroussailleuse refroidir.

► Enfoncer la gâchette d'accélérateur (1) et la

maintenir enfoncée.

► Serrer la vis (2) dans le sens des aiguilles

d'une montre, jusqu'à ce qu'une résistance devienne perceptible.

► Tourner la vis (2) d'un demi-tour supplémen‐

taire dans le sens des aiguilles d'une montre.

19 Caractéristiques techni‐

ques

19.1 Débroussailleuse STIHL FS 511 C-M

Cylindrée : 51,6 cm³

► Tourner la vis (1) dans le sens inverse des

aiguilles d'une montre.

► Soulever le recouvrement (2) et le pousser

vers l'arrière.

► Enlever le contact de câble d'allumage (3) de

48 0458-856-7521-A

la bougie.

–

Puissance suivant ISO 8893 : 2,4 kW (3,3 ch)

–

à 9500 tr/min Régime de ralenti : 2500 tr/min

–

Régime max. de l'arbre de sortie : 7890 tr/min

–

Bougies autorisées : NGK BPMR7A de STIHL

–

Écartement des électrodes de la bougie :

–

0,5 mm

19 Caractéristiques techniques français

Poids avec réservoir à carburant vide, sans

–

outil de coupe ni capot protecteur : 10,2 kg Longueur sans outil de coupe : 1760 mm

–

Capacité maximale du réservoir à carburant :

–

990 cm³ (0,99 l)

19.2 Débroussailleuse STIHL FS 561 C-M

Cylindrée : 57,1 cm³

–

Puissance suivant ISO 8893 : 2,8 kW (3,8 ch)

–

à 9500 tr/min Régime de ralenti : 2500 tr/min

–

Régime max. de l'arbre de sortie : 7890 tr/min

–

Bougies autorisées : NGK BPMR7A de STIHL

–

Écartement des électrodes de la bougie :

–

0,5 mm Poids avec réservoir à carburant vide, sans

–

outil de coupe ni capot protecteur : 10,2 kg Longueur sans outil de coupe : 1760 mm

–

Capacité maximale du réservoir à carburant :

–

990 cm³ (0,99 l)

19.3 Niveaux sonores et taux de vibrations

La valeur K pour le niveau de pression sonore est de 2 dB(A). La valeur K pour le niveau de puissance acoustique est de 2 dB(A). La

Niveau de puissance acoustique Lw suivant

–

ISO 22868 : 115 dB(A). Taux de vibrations a

–

Poignée de commande : 3,0 m/s²

–

Poignée gauche : 3,0 m/s².

–

suivant ISO 22867 :

hv, eq

FS 561 C-M

Niveau de pression sonore L

–

peq

ISO 22868 : 102 dB(A). Niveau de puissance acoustique Lw suivant

–

ISO 22868 : 115 dB(A). Taux de vibrations a

–

Poignée de commande : 3,3 m/s²

–

Poignée gauche : 3,3 m/s².

–

suivant ISO 22867 :

hv, eq

Pour obtenir des informations sur le respect de la directive « Vibrations 2002/44/CE » concernant les employeurs, voir www.stihl.com/vib.

19.4 REACH

REACH (enRegistrement, Evaluation et Autorisa‐ tion des substances CHimiques) est le nom d'un règlement CE qui couvre le contrôle de la fabri‐ cation, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques.

Pour obtenir de plus amples informations sur le respect du règlement REACH, voir www.stihl.com/reach.

valeur K pour le taux de vibrations est de 2 m/s².

Utilisation avec une tête faucheuse FS 511 C-M

Niveau de pression sonore L

–

peq

ISO 22868 : 101 dB(A). Niveau de puissance acoustique Lw suivant

–

ISO 22868 : 114 dB(A). Taux de vibrations a

–

Poignée de commande : 3,7 m/s²

–

Poignée gauche : 3,7 m/s².

–

suivant ISO 22867 :

hv, eq

FS 561 C-M

Niveau de pression sonore L

–

peq

ISO 22868 : 101 dB(A). Niveau de puissance acoustique Lw suivant

–

ISO 22868 : 115 dB(A). Taux de vibrations a

–

Poignée de commande : 3,7 m/s²

–

Poignée gauche : 3,7 m/s².

–

suivant ISO 22867 :

hv, eq

Utilisation avec un outil de coupe métallique FS 511 C-M

Niveau de pression sonore L

–

peq

19.5 Émissions de nuisances à l'échappement

La teneur en CO2 mesurée au cours de la procé‐ dure d'homologation de type UE est indiquée à

l'adresse Internet www.stihl.com/co2, dans les Caractéristiques techniques spécifiques au pro‐ duit.

La teneur en CO2 mesurée a été enregistrée sur un moteur représentatif, au cours d'une procé‐

dure de contrôle normalisée réalisée dans des conditions de laboratoire. Elle ne fournit pas de garantie explicite ou implicite sur les performan‐ ces d'un moteur déterminé.

Cette machine satisfait aux exigences posées en ce qui concerne les émissions de nuisances à l'échappement, à condition qu'elle soit entrete‐ nue et utilisée conformément à la destination prévue. Toute modification apportée sur le moteur entraîne l'expiration de l'autorisation d'ex‐ ploitation de la machine.

ISO 22868 : 101 dB(A).

0458-856-7521-A 49

français

20 Combinaisons d'outils de coupe, de capots protecteurs et de systèmes de

por…

20 Combinaisons d'outils de coupe, de capots protecteurs et de

systèmes de portage

20.1 Combinaisons d'outils de coupe, de capots protecteurs et de systèmes de portage

Outil de coupe Capot protecteur Système de portage

Tête faucheuse AutoCut 56-2

–

Tête faucheuse DuroCut 40-4

–

Tête faucheuse Trim‐

–

Cut C 52-2

Couteau à herbe 250-32

–

(Ø 250 mm) Couteau à

–

herbe 250-40 « Spe‐ zial » (Ø 250 mm) Couteau à herbe 255-8

–

(Ø 255 mm) Couteau à taillis 305-2 « Spe‐

–

zial » (Ø 305 mm) Couteau à taillis 350-3

–

(Ø 350 mm) Couteau à taillis 350-3 « Spe‐

–

zial » (Ø 350 mm) Couteau de broyage 320-2

–

(Ø 320 mm) Scie circulaire 225-48 à dents

–

pointues (Ø 225 mm) Scie circulaire 225-22 HP à

–

dents douces (Ø 225 mm) Scie circulaire 225-24 à dents

–

douces (Ø 225 mm) Scie circulaire 225-36 à pla‐

–

quettes de carbure (Ø 225 mm)

Scie circulaire 250-26 à dents

–

douces (Ø 250 mm)

21 Pièces de rechange et

accessoires

21.1 Pièces de rechange et acces‐ soires

Ces symboles identifient les pièces de rechange d'origine STIHL et les acces‐ soires d'origine STIHL.

STIHL recommande d'utiliser des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL.

Bien que STIHL observe continuellement les marchés, ses services ne peuvent pas évaluer la fiabilité, la sécurité, ni les aptitudes de pièces de rechange et d'accessoires d'autres fabricants et c'est pourquoi STIHL se dégage de toute res‐ ponsabilité quant à leur utilisation.

Capot protecteur pour têtes faucheuses

–

avec diamètre de cercle de coupe de 480 mm Capot protecteur pour têtes faucheuses

–

avec diamètre de cercle de coupe de 560 mm

Capot protecteur pour outils de coupe

–

métalliques

Capot protecteur pour outils de coupe

–

métalliques

Capot protecteur pour couteau de

–

broyage Butée de 225 mm de diamètre

–

Butée de 250 mm de diamètre

–

Pour obtenir des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL, s'adresser à un revendeur spécialisé STIHL.

22 Mise au rebut

22.1 Mise au rebut de la débrous‐ sailleuse

Pour obtenir de plus amples informations concer‐ nant la mise au rebut, consulter les services publics locaux ou un revendeur spécialisé STIHL.

Si l'on ne respecte pas la réglementation pour la mise au rebut, cela risque de nuire à la santé et à l'environnement.

Harnais double avec

–

dispositif de débouc‐ lage rapide

50 0458-856-7521-A

23 Déclaration de conformité UE français

► Remettre les produits STIHL, y compris l'em‐

ballage, à une station de collecte et de recy‐ clage, conformément aux prescriptions loca‐ les.

► Ne pas les jeter avec les ordures ménagères.

23 Déclaration de conformité

P.O. Dr. Jürgen Hoffmann, Chef du Service Régle‐

mentation et Homologation Produits

23.1 Débroussailleuse STIHL FS 511 C-M, FS 561 C-M

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Allemagne déclare, sous sa seule responsabilité, que le pro‐

duit suivant :

Genre de produit : débroussailleuse

–

Marque de fabrique : STIHL

–

Type : FS 511 C-M, FS 561 C-M

–

Numéro d'identification de série : 4148

–

est conforme à toutes les prescriptions applica‐ bles des directives 2011/65/UE, 2006/42/CE, 2014/30/UE et 2000/14/CE et a été développé et fabriqué conformément à la version des normes suivantes respectivement valable à la date de fabrication : EN ISO 11806‑1, EN 55012, EN 61000‑6‑1.

Le calcul du niveau de puissance acoustique mesuré et du niveau de puissance acoustique garanti a été effectué suivant une procédure conforme à la directive 2000/14/CE, annexe V. FS 511 C-M

Niveau de puissance acoustique mesuré :

–

115 dB(A) Niveau de puissance acoustique garanti :

–

117 dB(A)

FS 561 C-M

Niveau de puissance acoustique mesuré :

–

116 dB(A) Niveau de puissance acoustique garanti :

–

118 dB(A)

Conservation des documents techniques : ANDREAS STIHL AG & Co. KG Produktzulas‐ sung.

L'année de fabrication, le pays de fabrication et le numéro de machine sont indiqués sur la débroussailleuse.

Waiblingen, le 15/07/2021 ANDREAS STIHL AG & Co. KG

24 Adresses

24.1 Direction générale STIHL

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

24.2 Sociétés de distribution STIHL

ALLEMAGNE STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg Téléphone : +49 6071 3055358

AUTRICHE STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Téléphone : +43 1 86596370

SUISSE STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Téléphone : +41 44 9493030

RÉPUBLIQUE TCHÈQUE Andreas STIHL, spol. s r.o.

Chrlická 753 664 42 Modřice

24.3 Importateurs STIHL

BOSNIE-HERZÉGOVINE UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Téléphone : +387 36 352560 Fax : +387 36 350536

CROATIE UNIKOMERC - UVOZ d.o.o.

Sjedište : Amruševa 10, 10000 Zagreb Prodaja :

0458-856-7521-A 51

italiano

Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica Téléphone : +385 1 6370010 Fax : +385 1 6221569

TURQUIE SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.

Hürriyet Mahallesi Manas Caddesi No.1 35473 Menderes, İzmir Téléphone : +90 232 210 32 32 Fax: +90 232 210 32 33

lenza e istruzioni competenti e un'assistenza tec‐ nica completa.

STIHL dichiara espressamente di adottare un atteggiamento sostenibile e responsabile nei confronti della natura. Le istruzioni per l'uso La aiuteranno a utilizzare il Suo prodotto STIHL in modo sicuro ed ecologico a lungo.

La ringraziamo per la fiducia e Le auguriamo buon lavoro con il Suo prodotto STIHL.

Traduzione delle istruzioni per l'uso originali

0000009223_010_I

Indice

1 Premessa..................................................52

2 Informazioni sulle presenti Istruzioni d’uso

.................................................................. 52

3 Sommario..................................................53

4 Avvertenze di sicurezza............................ 54

5 Preparare il decespugliatore per l'esercizio

.................................................................. 62

6 Assemblare il decespugliatore.................. 62

7 Regolare il decespugliatore per l'utente....64

8 Mescolare il carburante e rifornire il dece‐

spugliatore................................................ 65

9 Avviare e arrestare il motore.....................66

10 Controllo del decespugliatore................... 67

11 Lavorare con il decespugliatore................ 67

12 Dopo il lavoro............................................ 70

13 Trasporto...................................................70

14 Conservazione.......................................... 70

15 Pulizia....................................................... 70

16 Manutenzione........................................... 70

17 Riparazione...............................................71

18 Eliminazione dei guasti............................. 71

19 Dati tecnici................................................ 72

20 Combinazione di utensili da taglio, protezi‐

oni e sistemi di trasporto........................... 74

21 Ricambi e accessori..................................74

22 Smaltimento.............................................. 74

23 Dichiarazione di conformità UE.................75

24 Dichiarazione di conformità UKCA............75

1 Premessa

Gentile cliente, congratulazioni per aver scelto STIHL. Proget‐

tiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clien‐ tela. I nostri prodotti risultano altamente affidabili anche in caso di sollecitazioni estreme.

STIHL offre la massima qualità anche nell'assi‐ stenza. I nostri rivenditori garantiscono consu‐

Dr. Nikolas Stihl

IMPORTANTE! LEGGERE PRIMA DELL'USO E CONSERVARE.

2 Informazioni sulle presenti

Istruzioni d’uso

2.1 Documenti validi

Si applicano le disposizioni di legge nazionali. ► Oltre alle presenti istruzioni per l'uso, leggere,

comprendere e conservare i seguenti docu‐ menti:

Istruzioni per l’uso e imballaggio dell’at‐

–

trezzo di taglio usato

2.2 Contrassegno delle avvertenze nel testo

AVVERTENZA

■ L'avvertenza si riferisce a pericoli che possono

provocare gravi lesioni o la morte. ► Le misure indicate possono consentire di

evitare gravi lesioni o la morte.

AVVISO

■ L'avvertenza si riferisce a pericoli che possono

provocare danni materiali. ► Le misure menzionate possono evitare

danni materiali.

2.3 Simboli nel testo

Questo simbolo rimanda ad un capitolo nelle Istruzioni per l'uso.

Stampato su carta candeggiata senza cloro.

I colori di stampa contengono oli vegetali; la carta è riciclabile.

0458-856-7521-A. VA3.B22.

52 0458-856-7521-A

0000097391_002

3 Sommario italiano

3 Sommario

3.1 Decespugliatore a motore

1 Coperchio filtro

Il coperchio filtro copre il filtro dell'aria.

2 Filtro dell'aria

Il filtro dell'aria filtra l’aria aspirata dal motore.

3 Pompa carburante manuale

La pompa carburante manuale semplifica l’avviamento del motore.

4 Cursore

Il cursore serve per impostare il funziona‐ mento estivo o invernale.

5 Copertura

La copertura copre il connettore della candela di accensione.

6 Connettore della candela di accensione

Il raccordo candela collega il cavo di accen‐ sione alla candela.

7 Candela di accensione

La candela innesca la miscela carburantearia nel motore.

8 Silenziatore

Il silenziatore riduce le emissioni sonore del decespugliatore a motore.

9 Impugnatura di avviamento

L’impugnatura di avviamento serve per avviare il motore.

10 Tappo del serbatoio del carburante

Il tappo del serbatoio del carburante chiude il serbatoio del carburante.

11 Leva della farfalla di avviamento

La leva della farfalla di avviamento serve per avviare il motore.

12 Segmento perforato

Il segmento perforato serve per agganciare il sistema di trasporto.

13 Impugnatura di comando

L'impugnatura di comando serve per control‐ lare, sostenere e guidare il decespugliatore a motore.

14 Grilletto

Il grilletto serve per accelerare il motore.

15 Bloccaggio grilletto

Il bloccaggio grilletto serve per sbloccare il grilletto.

16 Pulsante Stop

Il pulsante Stop serve per fermare il motore.

17 Vite a testa cilindrica con traversino

La a testa cilindrica con traversino blocca il manico tubolare sul supporto del manico.

18 Manico tubolare

Il manico tubolare unisce l’impugnatura di comando e l’impugnatura con lo stelo.

19 Impugnatura

L'impugnatura serve per tenere e guidare il decespugliatore a motore.

20 Tirante gas

Il tirante gas collega il grilletto al motore.

21 Stelo

Lo stelo unisce tutti i componenti.

22 Scatola riduttore

La scatola riduttore copre il riduttore.

23 Apertura per spina ad innesto

L’apertura per spina ad innesto è il punto in cui si inserisce la spina ad innesto.

24 Vite di chiusura

La vite di chiusura chiude l’apertura per il grasso per riduttori STIHL.

25 Spina ad innesto

La spina ad innesto blocca l’albero quando si monta un attrezzo di taglio.

# Targhetta dati prestazioni con numero di

macchina

3.2 Ripari e attrezzi di taglio

I ripari e gli attrezzi di taglio sono illustrati a titolo esemplificativo. Le combinazioni che possono essere usate sono riportate nelle presenti istru‐ zioni per l’uso,

20.

0458-856-7521-A 53

0000097392_001

italiano 4 Avvertenze di sicurezza

11 Riparo per trasporto

Il riparo per trasporto protegge dal contatto con attrezzi di taglio metallici.

3.3 Simboli

I simboli possono essere applicati sul decespu‐ gliatore e sulla protezione e hanno i seguenti significati:

Questo simbolo identifica il serbatoio carburante.

Questo simbolo identifica la pompa carbu‐ rante manuale.

In questo posizione il cursore è impostato su funzionamento invernale.

In questo posizione il cursore è impostato su funzionamento estivo.

1 Riparo per attrezzi di taglio metallici

Il riparo per attrezzi di taglio metallici pro‐ tegge l'utente da eventuali oggetti proiettati ad alta velocità e dal contatto con la lama tagliaerba o il coltello da boscaglia.

2 Lama tagliaerba

La lama tagliaerba taglia erba ed erbacce.

3 Coltello da boscaglia

Il coltello da boscaglia taglia la boscaglia.

4 Riparo per coltello trituratore

Il riparo per il coltello trituratore protegge l'u‐ tente da oggetti proiettati ad alta velocità e dal contatto con il coltello trituratore.

5 Coltello trituratore

Il coltello trituratore taglia e tritura la bosca‐ glia.

6 Riparo per teste falcianti

Il riparo per teste falcianti protegge l'utente da eventuali oggetti proiettati ad alta velocità e dal contatto con la testa falciante.

7 Coltello tagliafilo

Il coltello tranciafilo taglia il filo durante lavoro alla lunghezza corretta.

8 Testa falciante

La testa falciante sostiene il filo.

9 Arresto

L’arresto protegge l’utente da eventuali oggetti scagliati ad alta velocità e dal contatto con la lama della sega circolare. Inoltre sostiene il decespugliatore contro il tronco durante il lavoro.

10 Lama per sega circolare

La lama per sega circolare taglia cespugli e alberi.

54 0458-856-7521-A

Con la leva della farfalla di avviamento in questa posizione, viene azionato o avviato il motore.

Con la leva della farfalla di avviamento in questa posizione è possibile avviare il motore.

Questo simbolo identifica il pulsante Stop.

Questo simbolo identifica la direzione di rotazione dell’attrezzo di taglio.

Questo simbolo indica il diametro mas‐ simo dell’attrezzo di taglio in millimetri.

Questo simbolo indica la velocità nominale dell’attrezzo di taglio.

Livello di potenza sonora garantito ai sensi della direttiva 2000/14/CE in dB(A) per consentire l'equiparazione delle emissioni sonore dei prodotti.

4 Avvertenze di sicurezza

4.1 Simboli di avvertimento

4.1.1 Simboli di avvertimento

I simboli di avvertimento sul decespugliatore hanno i seguenti significati:

Rispettare le avvertenze di sicurezza e le rispettive misure.

Leggere, comprendere e conservare le istruzioni per l'uso.

Portare occhiali, cuffie ed elmetto di protezione.

15m (50ft)

4 Avvertenze di sicurezza italiano

Indossare gli stivali di protezione.

Non usare questo riparo per le teste falcianti.

Indossare guanti da lavoro.

Rispettare le avvertenze di sicurezza sul contraccolpo e le rispettive misure.

Rispettare le avvertenze di sicurezza sugli oggetti scagliati ad alta velocità e sui rispettivi interventi.

Mantenere la distanza di sicu‐ rezza.

Non toccare le superfici roventi.

4.1.2 Riparo per teste falcianti I simboli di avvertimento sul riparo per teste fal‐

cianti hanno i seguenti significati:

Usare questo riparo per teste falcianti.

Non usare questo riparo per le lame tagliaerba.

Non usare questo riparo per i coltelli da boscaglia.

Non usare questo riparo per i coltelli tri‐ turatori.

Non usare questo riparo per le lame circolari.

4.1.3 Riparo per attrezzi di taglio metallici I simboli di avvertimento sul riparo per attrezzi di

taglio metallici hanno i seguenti significati:

Usare questo riparo per le lame tagliaerba.

Usare questo riparo per i coltelli da boscaglia.

Non usare questo riparo per i coltelli tri‐ turatori.

Non usare questo riparo per le lame delle seghe circolari.

4.1.4 Riparo per coltello trituratore

I simboli di avvertimento sul riparo per coltelli tri‐ turatori hanno i seguenti significati:

Usare questo riparo per i coltelli tritura‐ tori.

Non usare questo riparo per le teste falcianti.

Non usare questo riparo per le lame tagliaerba.

Non usare questo riparo per i coltelli da boscaglia.

Non usare questo riparo per le lame delle seghe circolari.

4.2 Uso conforme

Il decespugliatore a motore STIHL FS 511 o FS 561 serve per le seguenti applicazioni:

con una testa falciante: falciatura di erba

–

con una lama tagliaerba: Falciatura di erba ed

–

erbaccia con un coltello da boscaglia: falciatura di

–

boscaglia con diametro fino a 20 mm con un coltello trituratore: falciatura e tritura‐

–

zione di boscaglia con diametro fino a 20 mm con una lama per sega circolare: taglio di

–

cespugli e alberi con diametro di tronco fino a 70 mm

AVVERTENZA

■

In caso di utilizzo non conforme del decespu‐ gliatore a motore, sussiste il rischio di lesioni da gravi a mortali e di danni materiali. ►

Utilizzare il decespugliatore come descritto nelle presenti istruzioni d'uso.

0458-856-7521-A 55

italiano 4 Avvertenze di sicurezza

►

4.3 Requisiti dell'utente

AVVERTENZA

■

Gli utenti che non abbiano ricevuto istruzioni potrebbero non riconoscere o non valutare correttamente i rischi del decespugliatore. L'u‐ tente o altre persone rischiano gravi lesioni o la morte.

► Leggere, comprendere e conservare

le istruzioni per l'uso.

► Se il decespugliatore viene ceduto ad un'al‐

tra persona: Consegnare a corredo anche le istruzioni per l'uso.

►

Accertarsi che l'utente abbia i seguenti requisiti:

L'utente è riposato.

–

L'utente dovrà avere le capacità fisiche,

–

sensoriali e intellettuali tali da poter con‐ trollare il decespugliatore e quindi da poter lavorare. Se l'utente ha limitazioni fisiche, sensoriali e intellettuali, potrà lavorare soltanto sotto la sorveglianza o dietro la guida di una persona respon‐ sabile. L’utente è in grado di riconoscere e

–

valutare i rischi del decespugliatore. L’utente è adulto oppure l’utente sta

–

effettuando un tirocinio professionale sotto sorveglianza secondo le norme nazionali. L'utente ha ricevuto istruzioni da un

–

rivenditore STIHL o da una persona esperta prima di iniziare a lavorare con il decespugliatore. L'utente non è sotto l'effetto di alcol, far‐

–

maci o droghe.

► In caso di dubbi: rivolgersi ad un rivenditore

STIHL.

■ L’impianto di accensione del decespugliatore genera un campo elettromagnetico. Il campo elettromagnetico può disturbare i pacemaker. L’utente rischia gravi ferite o morte. ►

Se l’utente indossa un pacemaker: Accer‐ tarsi che non venga disturbato.

4.4 Abbigliamento ed equipaggia‐

mento

AVVERTENZA

■

Durante il lavoro, i capelli lunghi possono rimanere intrappolati nel decespugliatore. Ciò potrebbe causare gravi lesioni all'utente.

Legare i capelli lunghi in modo che riman‐ gano al di sopra delle spalle.

■ Durante il lavoro potrebbero essere scagliati oggetti ad alta velocità. Ciò potrebbe causare lesioni personali all'utente.

► Indossare occhiali di protezione ade‐

renti. Gli occhiali di protezione ade‐ guati sono sottoposti a verifiche ai sensi della norma EN 166 o delle disposizioni nazionali e sono reperi‐ bili in commercio con l'apposito con‐ trassegno.

►

Portare una visiera.

► Indossare pantaloni lunghi in materiale resi‐

stente.

■ Durante il lavoro si produce rumore. Il rumore può danneggiare l’udito.

► Indossare cuffie protettive.

■ La caduta di oggetti può provocare lesioni alla testa.

► Se durante il lavoro è presente il

rischio di caduta di oggetti: indos‐ sare un elmetto protettivo.

■ Durante il lavoro potrebbe essere sollevata polvere a mulinello. La polvere inalata può danneggiare la salute e provocare reazioni allergiche. ►

Se si solleva polvere, indossare una maschera di protezione dalla polvere.

■ Se inadeguato, l'abbigliamento può impigliarsi nel legno, nella sterpaglia e nel decespuglia‐ tore. Se l'utente non indossa indumenti adatti potrebbe subire gravi lesioni personali. ►

Indossare indumenti aderenti.

► Togliersi sciarpe o gioielli.

■ Durante il lavoro, l'utente può entrare in con‐ tatto con l'attrezzo da taglio rotante. Ciò potrebbe causare gravi lesioni all'utente. ►

Indossare calzature in materiale resistente.

► Se si utilizza un attrezzo di taglio

metallico: Indossare stivali di prote‐ zione con punte in acciaio.

► Indossare pantaloni lunghi in materiale resi‐

stente.

■ Durante il montaggio e lo smontaggio dell'at‐ trezzo di taglio e durante la pulizia o la manu‐ tenzione, l'utente può entrare in contatto con il bordo affilato dell'attrezzo da taglio o il coltello tagliafilo. Ciò potrebbe causare lesioni perso‐ nali all'utente.

56 0458-856-7521-A

15m (50ft)

4 Avvertenze di sicurezza italiano

Sono montati accessori originali STIHL appo‐

► Indossare guanti da lavoro in mate‐

riale resistente.

■ Se l'utente indossa calzature non adatte potrebbe scivolare. Ciò potrebbe causare lesioni personali all'utente. ►

Indossare calzature chiuse e resistenti con suola antiscivolo.

4.5 Zona di lavoro e aree circo‐

stanti

AVVERTENZA

■ Le persone estranee, i bambini e gli animali potrebbero non riconoscere e non valutare i pericoli del decespugliatore e degli oggetti scagliati ad alta velocità. Questo potrebbe causare lesioni personali gravi o mortali e danni materiali.

► Tenere le persone estranee,

i bambini e gli animali ad una distanza di 15 m attorno all'a‐ rea di lavoro.

►

Mantenere una distanza di 15 m dagli

oggetti. ► Non lasciare il decespugliatore incustodito. ► Sincerarsi che i bambini non possano gio‐

care con il decespugliatore a motore.

■ Quando il motore è in funzione, dal silenzia‐ tore defluiscono gas di scarico caldi. I gas di scarico caldi possono far prendere fuoco ai materiali facilmente infiammabili e provocare incendi. ►

Tenere il getto dei gas di scarico lontano dai materiali infiammabili.

4.6 Condizioni di sicurezza

4.6.1 Decespugliatore a motore

Il decespugliatore si può considerare in condi‐ zioni di sicurezza quando sono soddisfatte le seguenti condizioni:

Il decespugliatore a motore non è danneg‐

–

giato. Dal decespugliatore a motore non fuoriesce

–

carburante. Il tappo del serbatoio del carburante è chiuso.

–

Il decespugliatore a motore è pulito.

–

Gli elementi di comando funzionano e sono

–

invariati. Una combinazione indicata sulle presenti istru‐

–

zioni per l’uso di attrezzo da taglio e riparo è montata. L'attrezzo di taglio e il riparo sono corretta‐

–

mente montati.

–

siti per questo decespugliatore. Gli accessori sono montati correttamente.

–

Tutti i fissaggi e le viti accessibili sono serrati.

–

AVVERTENZA

■

In mancanza delle condizioni di sicurezza, i componenti possono non funzionare più cor‐ rettamente, i dispositivi di sicurezza risultare compromessi e può fuoriuscire carburante. Pericolo di lesioni personali gravi o mortali. ►

Lavorare con il decespugliatore a motore solo se non è danneggiato.

► Se fuoriesce carburante, non lavorare con il

decespugliatore a motore e rivolgersi a un rivenditore STIHL.

►

Chiudere il tappo del serbatoio carburante.

► Se il decespugliatore a motore è sporco,

pulire il decespugliatore.

► Non alterare il decespugliatore. Eccezione:

montaggio di una combinazione indicata sulle presenti istruzioni per l’uso di attrezzo da taglio e riparo.

►

Se gli elementi di comando non funzionano: Non lavorare con il decespugliatore.

► Montare accessori originali STIHL appositi

per il decespugliatore.

► Montare l'attrezzo di taglio e il riparo come

descritto nelle presenti istruzioni per l'uso.

► Applicare gli accessori come descritto sulle

presenti istruzioni per l'uso o sulle istruzioni per l’uso degli accessori.

►

Stringere forte le viti e i fissaggi allentati.

► Non inserire oggetti nelle apertura del dece‐

spugliatore a motore.

► Sostituire le targhette di indicazione usurate

o danneggiate.

► In caso di dubbi, rivolgersi a un rivenditore

STIHL.

4.6.2 Riparo Il riparo si può considerare in condizioni di sicu‐ rezza quando sono soddisfatte le seguenti condi‐ zioni:

Il riparo non è danneggiato.

–

Le viti del riparo sono serrate con la coppia di

–

serraggio corretta. Se si utilizza il riparto per teste falcianti, il col‐

–

tello tagliafilo è montato correttamente.

AVVERTENZA

■

In mancanza delle condizioni di sicurezza, i componenti possono non funzionare più cor‐ rettamente e i dispositivi di sicurezza risultare compromessi. Ciò potrebbe causare gravi lesioni all'utente.

0458-856-7521-A 57

italiano 4 Avvertenze di sicurezza

► Lavorare con il riparo solo se non è dan‐

neggiato.

► Serrare le viti del riparo con la coppia di

serraggio corretta, 6.2.

► Se si utilizza il riparto per teste falcianti,

lavorare con un coltello tagliafilo montato correttamente.

►

In caso di dubbi, rivolgersi a un rivenditore STIHL.

4.6.3 Testa falciante

La testa falciante si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni:

La testa falciante non è danneggiata.

–

La testa falciante non è bloccata.

–

I fili sono montati correttamente.

–

I limiti di usura non sono superati.

–

AVVERTENZA

■ In mancanza di condizioni di sicurezza, potrebbero staccarsi parti della testa falciante o dei fili ed essere scagliati via. Ciò potrebbe causare gravi lesioni personali. ►

Lavorare con la testa falciante solo se non

è danneggiata. ► Non sostituire i fili con oggetti metallici. ► Osservare e rispettare i limiti di usura. ► In caso di dubbi, rivolgersi ad un rivenditore

STIHL.

4.6.4 Attrezzo di taglio metallico L’attrezzo da taglio metallico si può considerare in condizioni di sicurezza quando sono soddi‐ sfatte le seguenti condizioni:

L’attrezzo da taglio metallico e i componenti

–

applicati non sono danneggiati. L’attrezzo da taglio metallico non è deformato.

–

L’attrezzo da taglio metallico è correttamente

–

montato. L’attrezzo da taglio metallico è correttamente

–

affilato. L’attrezzo di taglio metallico non ha bava sui

–

bordi di taglio. I limiti di usura non sono superati.

–

Se si utilizza un attrezzo di taglio metallico non

–

prodotto da STIHL, questo non deve essere più pesante, più spesso, di forma diversa, di qualità inferiore e di diametro maggiore di quello più grande omologato da STIHL per questa apparecchiatura.

AVVERTENZA

■

In mancanza di condizioni di sicurezza, potrebbero staccarsi parti dell’attrezzo da

taglio metallico ed essere scagliati via. Questo può causare gravi lesioni. ► Lavorare con un attrezzo da taglio metallico

e componenti non danneggiati.

► Affilare correttamente l’attrezzo da taglio

metallico.

► Rimuovere la bava sui bordi di taglio con

una lima.

► Fare equilibrare l’attrezzo da taglio metal‐

lico da un rivenditore STIHL. ► Osservare e rispettare i limiti di usura. ► Utilizzare un attrezzo di taglio indicato nelle

presenti istruzioni per l'uso. ► In caso di dubbi, rivolgersi a un rivenditore

STIHL.

4.7 Carburante e rifornimento

AVVERTENZA

■ Il carburante usato per questo decespugliatore a motore è composto da una miscela di ben‐ zina e olio per motore a due tempi. Il carbu‐ rante e la benzina sono altamente infiamma‐ bili. Se il carburante o la benzina entrano in contatto con fiamme libere o oggetti roventi, il carburante o la benzina possono provocare incendi o esplosioni. Ciò potrebbe causare lesioni personali gravi o mortali e danni mate‐ riali. ► Proteggere carburante e benzina da calore

e fiamme. ► Non versare il carburante e la benzina. ► In caso di versamento, assorbire il carbu‐

rante con un panno e tentare di riavviare il

motore quando tutti i componenti del dece‐

spugliatore a motore sono asciutti. ►

Non fumare. ► Non rifornire il carburante o la benzina in

prossimità di fiamme. ► Prima del rifornimento, arrestare il motore e

farlo raffreddare. ► Avviare il motore ad almeno 3 m dal luogo

di rifornimento.

■ Se inalati, i vapori del carburante e della ben‐ zina possono avvelenare le persone. ► Non inalare i vapori del carburante e della

benzina.

► Effettuare il rifornimento in un luogo ben

ventilato.

■ Durante il lavoro il decespugliatore a motore si riscalda. Il carburante si dilata e nel serbatoio si può generare una sovrappressione. Quando si apre il tappo del serbatoio, il carburante può schizzare fuori. Il carburante che schizza fuori può innescarsi. Ciò potrebbe causare gravi lesioni all'utente.

58 0458-856-7521-A

4 Avvertenze di sicurezza italiano

► Prima fare raffreddare il decespugliatore a

motore, quindi aprire il tappo del serbatoio del carburante.

■

Gli indumenti che sono entrati in contatto con il carburante o la benzina sono facilmente infiammabili. Ciò potrebbe causare lesioni per‐ sonali gravi o mortali e danni materiali. ►

Sostituire gli indumenti sporchi di carbu‐ rante o benzina.

■ Il carburante, la benzina e l'olio per motore a due tempi possono inquinare l’ambiente. ► Non versare il carburante, la benzina e l’olio

per motore a due tempi.

► Smaltire carburante, benzina e olio per

motore a due tempi secondo le norme vigenti e in modo ecologico.

■

Se carburante, benzina o olio per motore a due tempi entrano in contatto con la pelle o gli occhi, possono causare irritazione. ►

Evitare il contatto con carburante, benzina e olio per motore a due tempi.

► In caso di contatto con la pelle, lavare la

parte interessata con abbondante acqua e sapone.

►

In caso di contatto con gli occhi, sciacquare a fondo per almeno 15 minuti con abbon‐ dante acqua e consultare un medico.

■

L’impianto di accensione del decespugliatore a motore produce scintille. Le scintille possono fuoriuscire e provocare incendi ed esplosioni in ambienti facilmente infiammabili o esplosivi. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali. ►

Usare le candele descritte nelle presenti istruzioni per l’uso.

► Avvitare e stringere saldamente la candela

di accensione.

► Premere con forza il connettore della can‐

dela di accensione.

■ Se il decespugliatore a motore viene alimen‐ tato con un carburante miscelato con una ben‐ zina o un olio per motori a due tempi inadatti o se non rispetta il corretto rapporto di miscela‐ zione, il decespugliatore potrebbe rimanere danneggiato. ►

Miscelare il carburante come descritto sulle presenti istruzioni per l'uso.

■ Se il carburante viene conservato troppo a lungo, la miscela di benzina e olio per motori a due tempi si separa o invecchia. Se il dece‐ spugliatore a motore viene rifornito di carbu‐ rante vecchio o con componenti separati, il decespugliatore potrebbe essere danneggiato. ►

Prima di fare rifornimento al decespuglia‐ tore: miscelare il carburante.

► Usare una miscela di benzina e olio per

motori a due tempi non più vecchia di 30 giorni (STIHL MotoMix: 5 anni).

4.8 Lavoro

AVVERTENZA

■

Se l’utente non avvia correttamente il motore, potrebbe alterare il controllo sul decespuglia‐ tore a motore. Ciò potrebbe causare gravi lesioni all'utente. ►

Avviare il motore come descritto nelle pre‐ senti istruzioni per l'uso.

► Se l'attrezzo di taglio è a contatto con il ter‐

reno o altri oggetti, non avviare il motore.

■ Se la leva della farfalla di avviamento all'avvio del motore è in posizione

motore è superiore al regime minimo e l’at‐ trezzo di taglio può girare non appena il motore è in funzione. Ciò potrebbe causare gravi lesioni all'utente. ►

Non toccare l’attrezzo di taglio.

► Avviare il motore come descritto nelle pre‐

senti istruzioni per l'uso.

■ In determinate situazioni l'utente potrebbe lavorare senza la concentrazione necessaria. L’utente può perdere il controllo sul decespu‐ gliatore a motore, inciampare, cadere e rima‐ nere gravemente ferito. ►

Lavorare con calma e concentrazione.

► Se le condizioni di luminosità e di visibilità

sono scarse, non lavorare con il decespu‐ gliatore a motore.

►

Comandare solo il decespugliatore a motore.

► Guidare l’attrezzo di taglio tenendolo vicino

al terreno. ► Prestare attenzione agli ostacoli. ► Lavorare stando saldi sul terreno e mante‐

nere l'equilibrio. ► Se compaiono segni di stanchezza, conce‐

dersi una pausa.

■ Quando il motore è in funzione, vengono pro‐ dotti gas di scarico. I gas inalati possono avve‐ lenare le persone. ►

Non inalare i gas di scarico.

► Lavorare con il decespugliatore a motore in

un luogo ben ventilato.

► In caso di nausea, emicrania, disturbi della

vista, dell’udito o capogiro, interrompere il lavoro e consultare un medico.

■

Se l’utente indossa la protezione per l’udito e il motore è in funzione, la percezione dei rumori circostanti può essere limitata. ►

Lavorare con calma e concentrazione.

, il regime del

0458-856-7521-A 59

0000-GXX-3025-A1

italiano 4 Avvertenze di sicurezza

■ Se si lavora con il decespugliatore a motore e la leva della farfalla di avviamento è in posi‐

, l’utente potrebbe lavorare in modo

zione incontrollato con il decespugliatore a motore. Ciò potrebbe causare gravi lesioni all'utente. ►

Sincerarsi che la leva della farfalla di avvia‐ mento durante il lavoro sia in posizione .

► Avviare il motore come descritto nelle pre‐

senti istruzioni per l'uso.

■ L'attrezzo da taglio che ruota può tagliare l'u‐ tente. Ciò potrebbe causare gravi lesioni all'u‐ tente. ►

Non toccare l'attrezzo da taglio in rotazione.

► Se l’attrezzi di taglio è bloccato da un

oggetto, arrestare il motore. Solo a questo punto è possibile eliminare l'oggetto.

■

Se si lavora con fili di falciatura troppo lunghi, sussiste il rischio di danneggiare il decespu‐ gliatore. ►

Usare una protezione adatta con un coltello da taglio attaccato.

■ Se l’attrezzo di taglio è bloccato da un oggetto e si accelera, il decespugliatore potrebbe rimanere danneggiato. ►

Spegnere il motore. Solo a questo punto è possibile eliminare l'oggetto.

■ Se il decespugliatore cambia durante l'uso o si comporta in modo anomalo, è possibile che le condizioni di sicurezza siano compromesse. Questo può causare lesioni personali e danni materiali. ►

Interrompere il lavoro e rivolgersi a un rivenditore STIHL.

■ Durante il lavoro, il decespugliatore a motore può produrre vibrazioni.

► Indossare guanti da lavoro.

lesioni personali gravi o mortali e danni mate‐ riali. ► Non lavorare in un ambiente altamente

infiammabile.

► Accertarsi che l’attrezzo di taglio sia in con‐

dizioni di sicurezza.

■ Quando viene rilasciato il grilletto, l'attrezzo di taglio continua a girare per breve tempo. Que‐ sto può causare gravi lesioni. ►

Attendere finché l'utensile da taglio non gira più.

■ In situazioni di pericolo, l’utente potrebbe farsi prendere dal panico e non posare il sistema di trasporto. Ciò potrebbe causare gravi lesioni all'utente. ►

Esercitarsi nel posare il sistema di tra‐ sporto.

4.9 Forze di reazione

Il contraccolpo può verificarsi per la seguente causa:

L’attrezzo di taglio metallico rotante raggiunge

–

la zona grigia oppure la zona nera su un oggetto duro e viene rapidamente frenato. L’attrezzo di taglio metallico rotante è inca‐

–

strato.

Il maggior rischio di contraccolpo si ha nella zona nera.

► Concedersi delle pause dal lavoro. ► Se insorgono sintomi di problemi circolatori,

rivolgersi ad un medico.

■ Se l'utensile da taglio entra in contatto con un corpo estraneo durante il lavoro, questo e/o parti di esso possono essere scagliati ad alta velocità. Questo può causare lesioni personali e danni materiali. ►

Rimuovere eventuali oggetti estranei dalla zona di lavoro.

■ Il contatto dell’attrezzo di taglio in rotazione con un oggetto duro può provocare scintille e danneggiare l’attrezzo di taglio. Le scintille possono provocare incendi in un ambiente altamente infiammabile. Ciò potrebbe causare

60 0458-856-7521-A

AVVERTENZA

■

Per queste cause, il movimento rotatorio del‐ l’attrezzo di taglio può essere fortemente fre‐ nato o arrestato e l’attrezzo di taglio può sca‐ gliarsi in direzione dell’utente verso destra o verso sinistra (freccia nera). L’utente potrebbe perdere il controllo del decespugliatore. Sussi‐ ste il rischio di gravi lesioni o morte. ►

Tenere il decespugliatore con ambedue le mani.

► Lavorare esattamente come descritto sulle

presenti istruzioni per l'uso. ► Non lavorare con la zona nera. ► Utilizzare una combinazione indicata sulle

presenti istruzioni per l’uso di attrezzo da

taglio, riparo e sistema di trasporto.

4 Avvertenze di sicurezza italiano

► Affilare correttamente l’attrezzo da taglio

metallico.

► Lavorare a pieno gas

4.10 Trasporto

AVVERTENZA

■

Durante il lavoro la scatola riduttore potrebbe diventare rovente. L’utente può scottarsi. ► Non toccare la scatola riduttore calda.

■ Durante il trasporto il decespugliatore può ribaltarsi o muoversi. Sussiste il rischio di ferire persone oppure di provocare danni materiali. ►

Arrestare il motore.

► Se si monta un attrezzo di taglio metallico:

Montaggio del riparo di trasporto.

► Fissare il decespugliatore con cinture di fis‐

saggio, cinghie o una rete in modo che non si ribalti e non si muova.

■

Una volta avviato il motore, i silenziatori e il motore potrebbero essere roventi. L’utente può scottarsi. ►

Portare il decespugliatore sullo stelo in modo tale che l'attrezzo di taglio sia rivolto verso il retro e il decespugliatore sia bilan‐ ciato.

4.11 Conservazione

AVVERTENZA

■

I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dal decespugliatore. Sussiste il pericolo per i bam‐ bini di ferirsi gravemente. ►

Arrestare il motore.

► Se si monta un attrezzo di taglio metallico:

Montaggio del riparo di trasporto.

► Conservare il decespugliatore fuori dalla

portata dei bambini.

■ I contatti elettrici sul decespugliatore e i com‐ ponenti metallici possono corrodersi in caso di umidità. Il decespugliatore può essere dan‐ neggiato. ►

Conservare il decespugliatore in luogo pulito e asciutto.

4.12 Pulizia, manutenzione e ripara‐

zione

►

Spegnere il motore.

■ Una volta avviato il motore, i silenziatori e il motore potrebbero essere roventi. Le persone rischiano di ustionarsi. ►

Attendere che silenziatori e motore siano freddi.

■ Durante il lavoro la scatola del riduttore potrebbe diventare rovente. L’utente può scot‐ tarsi.

► Non toccare la scatola del riduttore

calda.

■ L'uso di detergenti aggressivi, idropulitrici o oggetti appuntiti può danneggiare il decespu‐ gliatore a motore, il riparo e l'attrezzo di taglio. Se il decespugliatore a motore, il riparo e l'at‐ trezzo di taglio non vengono sottoposti a una pulizia corretta, i componenti potrebbero non funzionare più a dovere e i dispositivi di sicu‐ rezza risultare compromessi. Questo può cau‐ sare gravi lesioni. ► Pulire il decespugliatore a motore, il riparo

e l'attrezzo da taglio seguendo scrupolosa‐ mente le indicazioni di queste istruzioni per l'uso.

■

Se il decespugliatore a motore, il riparo o l'at‐ trezzo di taglio non vengono sottoposti a cor‐ retta manutenzione, i componenti potrebbero non funzionare più a dovere e i dispositivi di sicurezza risultare compromessi. Pericolo di lesioni personali gravi o mortali. ►

Non sottoporre il decespugliatore e il riparo a operazioni arbitrarie di manutenzione o riparazione.

►

Se il decespugliatore a motore o il riparo devono essere sottoposti a manutenzione o riparazione, rivolgersi a un rivenditore STIHL.

►

Sottoporre a manutenzione l’attrezzo di taglio come descritto nelle istruzioni per l’uso dell’attrezzo di taglio utilizzato o come descritto sull’attrezzo di taglio utilizzato.

■

Durante la pulizia o la manutenzione dell’at‐ trezzo di taglio, l'utente potrebbe tagliarsi con i bordi di taglio affilati. Ciò potrebbe causare lesioni personali all'utente.

► Indossare guanti da lavoro in mate‐

riale resistente.

AVVERTENZA

■

Se durante la pulizia, la manutenzione o la riparazione il motore è in funzione, l’attrezzo di taglio potrebbe avviarsi in modo accidentale. Questo può causare lesioni personali e danni materiali.

0458-856-7521-A 61

4 5

0000097393_001

0000097394_001

italiano 5 Preparare il decespugliatore per l'esercizio

5 Preparare il decespuglia‐

tore per l'esercizio

5.1 Preparare il decespugliatore per l'esercizio

Prima di iniziare il lavoro è necessario eseguire i seguenti passaggi: ► Assicurarsi che i seguenti componenti siano in

condizioni di sicurezza:

–

Decespugliatore, 4.6.1.

–

Riparo, 4.6.2. Testa falciante o attrezzo di taglio metallico,

–

4.6.3 o 4.6.4.

►

Pulire il decespugliatore,

►

Montare l’impugnatura a manubrio, 6.1.

► Scegliere la combinazione di attrezzo di taglio,

riparo e sistema di trasporto, 20.

►

Montare il riparo, 6.2.

► Montare la testa falciante o l’attrezzo di taglio

metallico, 6.3.1 o 6.4.

►

Rifornire il decespugliatore, 8.2.

►

Applicare il sistema di trasporto e regolarlo,

7.1.

►

Regolare l’impugnatura a manubrio, 7.2.

►

Bilanciare il decespugliatore, 7.3.

►

Controllare gli elementi di comando, 10.1.

► Se non è possibile eseguire queste opera‐

zioni: Non usare il decespugliatore e rivolgersi ad un rivenditore STIHL.

15.1.

► Alzare il manico tubolare (2) e orientarlo in

modo che la distanza (A) sia di 16 cm. Non bloccare il manico tubolare (2) nel tratto curvo.

► Stringere la vite a testa cilindrica con traver‐

sino (1) e chiudere la staffa. ► Svitare la vite (6). ► Applicare l’impugnatura di comando (8) sul

manico tubolare (2) in modo che il foro dell’im‐

pugnatura di comando sia in linea con il foro

del manico tubolare e la leva di comando sia

rivolta verso la scatola del riduttore.

Durante l'operazione non girare l'impugnatura

di comando (8). ► Applicare il dado (7). ► Girare la vite (6) e stringerla saldamente.

L’impugnatura a manubrio non deve essere nuo‐ vamente smontata.

6.2 Montare e smontare il riparo e

l'arresto

6.2.1 Montare il riparo per le teste falcianti,

gli utensili di taglio in metallo e l'arre‐ sto

► Spegnere il motore.

6 Assemblare il decespuglia‐

tore

6.1 Montare l’impugnatura a manu‐ brio

► Spegnere il motore.

► Aprire la staffa della vite con traversino (1) e

girare in senso antiorario, finché il manico tubolare (2) risulta solo leggermente bloccato.

► Inserire la molla (5) dal basso nel blocchetto

inferiore (4).

► Posizionare sullo stelo i blocchetti (3 e 4) e

girare la vite a a testa cilindrica con traversino (1).

62 0458-856-7521-A

► Applicare il riparo (1) sulla scatola del ridut‐

tore.

► Avvitare le viti (2) e serrare con una coppia di

10 Nm.

6.2.2 Smontare il riparo per le teste falcianti, gli utensili di taglio in metallo e l'arre‐ sto

► Spegnere il motore. ► Svitare le viti. ► Rimuovere il riparo.

6.2.3 Montare il riparo per i coltelli trituratori

Per montare il riparo serve un supporto aggiun‐ tivo da fissare allo stelo. Il supporto va fissato allo stelo con viti speciali e con un utensile spe‐ ciale. ► Spegnere il motore.

0000097395_001

1 1

0000097396_001

0000097397_001

6 Assemblare il decespugliatore italiano

► Se il supporto per il riparo non è ancora fissato

allo stelo, far montare il supporto da un riven‐ ditore STIHL.

L’albero (3) è bloccato. ► Serrare a mano la testa falciante (1). ► Staccare la spina ad innesto (4).

6.3.2 Smontare la testa falciante ► Arrestare il motore. ► Premere la spina ad innesto nel foro fino al

riscontro e tenerla in posizione. ► Girare la testa falciante fino all’innesto a

scatto.

Ora l’albero è bloccato. ► Svitare la testa falciante in senso orario.

► Applicare il riparo (1) sul supporto (2) in modo

che il lato concavo sia rivolto verso la scatola del riduttore.

► Avvitare le viti (3) e serrare con una coppia di

10 Nm.

► Inserire i tappi (4) nei fori filettati della scatola

del riduttore. I fori filettati sono protetti contro lo sporco.

6.2.4 Smontare il riparo per il coltello tritura‐

► Togliere il piattello di pressione. ► Estrarre la spina.

6.4 Montare e smontare l’attrezzo

di taglio metallico

6.4.1 Montare la lama tagliaerba, il coltello

da boscaglia o la lama per sega circo‐ lare

► Spegnere il motore.

tore ► Spegnere il motore. ► Svitare le viti. ► Rimuovere il riparo. ► Estrarre i tappi dai fori filettati della scatola del

riduttore e inserirli nei fori filettati del supporto. I fori filettati del supporto sono protetti contro lo sporco.

6.3 Montare e smontare la testa

falciante

6.3.1 Montare la testa falciante ► Spegnere il motore.

► Posizionare il piattello di pressione (5) sull'al‐

► Posizionare il piattello di pressione (2) sull'al‐

bero (3) in modo tale che il diametro inferiore sia rivolto verso l'alto.

► Applicare la testa falciante (1) sull’albero (3) e

ruotarla manualmente in senso antiorario.

► Premere la spina a innesto (4) fino al riscontro

nel foro e tenerlo premuto.

► Girare la testa falciante (1) in senso antiorario

fintanto che la spina (4) non scatta in posi‐ zione.

0458-856-7521-A 63

bero (6) in modo tale che il diametro inferiore sia rivolto verso l'alto.

► Sistemare l’attrezzo di taglio metallico (4) sul

piattello di pressione (5) Se si usa una lama per sega circolare o una lama tagliaerba con più di 4 taglienti: allineare i bordi di taglio in modo tale che siano rivolti nella stessa dire‐ zione di rotazione indicata dalla freccia sul riparo.

► Posizionare il disco pressore (3) sull'attrezzo

di taglio metallico (4) con l’ondulazione rivolta verso l'alto.

0000097398_001

0000097399_001

italiano 7 Regolare il decespugliatore per l'utente

► Posizionare il piattello (2) sul disco pres‐

sore (3) in modo tale che la parte chiusa sia rivolta verso l'alto.

► Premere la spina a innesto (7) fino al riscontro

nel foro e tenerlo premuto.

► Girare l’attrezzo di taglio metallico (4) in senso

antiorario fino allo scatto della spina a innesto (7). L’albero (6) è bloccato.

► Girare il dado (1) in senso antiorario e strin‐

gerlo.

► Staccare la spina a innesto (7).

6.4.2 Montare il coltello da boscaglia o il col‐

tello trituratore ► Spegnere il motore.

► Girare il dado (1) in senso antiorario e strin‐

gerlo.

► Staccare la spina a innesto (7).

6.4.3 Smontaggio dell’attrezzo di taglio metallico

► Spegnere il motore. ► Premere la spina ad innesto nel foro fino al

riscontro e tenerla in posizione.

► Girare l’attrezzo di taglio metallico in senso

orario fintanto che la spina non scatta in posi‐ zione.

Ora l’albero è bloccato. ► Allentare in senso orario il dado. ► Rimuovere i fissaggi, l'attrezzo di taglio metal‐

lico e il piattello di pressione. ► Estrarre la spina.

7 Regolare il decespugliatore

per l'utente

7.1 Addossare e regolare la tra‐

colla doppia

► Addossare la tracolla doppia (1).

► Posizionare il piattello di pressione (5) sull'al‐

bero (6) in modo tale che il diametro inferiore sia rivolto verso l'alto.

► Sistemare l’attrezzo di taglio metallico (4) sul

piattello di pressione (5) Se si utilizza un col‐ tello trituratore, orientare i bordi di taglio in modo che siano rivolti dal riduttore verso il dado (1).

► Posizionare il disco pressore (3) sull'attrezzo

di taglio metallico (4) con l’ondulazione rivolta verso l'alto.

► Posizionare l'anello di protezione (2) sul disco

pressore (3) in modo che l'apertura sia rivolta verso l'alto.

► Premere la spina a innesto (7) fino all'arresto

nel foro e tenerla premuta.

► Girare l’attrezzo di taglio metallico (4) in senso

antiorario fino allo scatto della spina a innesto (7). L’albero (6) è bloccato.

► Regolare la tracolla doppia (1) in modo che il

moschettone (2) si trovi a circa un palmo sotto

l’anca destra.

7.2 Regolazione dell’impugnatura a

manubrio

L'impugnatura a manubrio può essere regolata in diverse posizioni in base alla statura dell'opera‐ tore. ► Spegnere il motore. ► Agganciare il decespugliatore al segmento

perforato nel moschettone del sistema di tra‐

sporto.

64 0458-856-7521-A

0000097400_001

0000099624_001

0000097031-001

0000099186_001

8 Mescolare il carburante e rifornire il decespugliatore italiano

zina e olio per motore a due tempi nel rapporto 1:50.

STIHL raccomanda il carburante pronto STIHL MotoMix.

Se il carburante viene miscelato dall’utente, è consentito usare soltanto un olio per motore a due tempi STIHL ad alte prestazioni delle classi JASO FB, JASO FC, JASO FD, ISO-L-EGB,

► Allentare la vite a testa cilindrica (1). ► Piegare l’impugnatura a manubrio (2) nella

posizione desiderata.

► Stringere saldamente la vite a testa cilin‐

drica (1).

7.3 Bilanciare il decespugliatore

ISO-L-EGC o ISO-L-EGD. STIHL prescrive l’olio per motori a due tempi

STIHL HP Ultra o un olio motore ad alte presta‐ zioni di pari qualità, per poter garantire il rispetto dei valori delle emissioni per tutto il ciclo di vita della macchina. ► Sincerarsi che il numero di ottani della benzina

sia almeno 90 RON e che la percentuale di

alcol della benzina non sia superiore al 10%

(per il Brasile: 27%). ► Sincerarsi che l’olio per motori a due tempi uti‐

lizzato sia conforme ai requisiti. ► Secondo la quantità desiderata di carburante,

calcolare la quantità di olio per motore a due

tempi e benzina nel rapporti di miscelazione

1:50. Esempi di miscelazione del carburante:

20 ml di olio per motore a due tempi, 1 l di

–

L’attrezzo di taglio deve essere leggermente a contatto con il terreno. ► Spegnere il motore.

benzina 60 ml di olio per motore a due tempi, 3 l di

–

benzina 100 ml di olio per motore a due tempi, 5 l di

–

benzina

► Versare prima l’olio per motore a due tempi,

poi la benzina, in un recipiente adatto al car‐

burante. ► Miscelare il carburante.

8.2 Fare rifornimento al decespu‐

gliatore a motore

► Agganciare il segmento perforato (2) nel

moschettone (1). ► Lasciare oscillare il decespugliatore. ► Se occorre regolare la posizione dell’attrezzo

di taglio con l’attrezzo che oscilla: applicare il

moschettone (1) in un altro foro del segmento

perforato (2) e farlo oscillare di nuovo.

► Spegnere il motore. ► Posizionare il decespugliatore su una superfi‐

cie piana in modo che il tappo del serbatoio del carburante sia rivolto verso l'alto.

► Pulire con un panno umido l’area attorno al

tappo del serbatoio del carburante.

8 Mescolare il carburante e

rifornire il decespugliatore

8.1 Miscelare il carburante

Il carburante necessario per questo decespuglia‐ tore a motore è composto da una miscela di ben‐

0458-856-7521-A 65

0000099187_001

0000097401_001

0000-GXX-4729-A0

italiano 9 Avviare e arrestare il motore

► Ruotare il tappo del serbatoio del carburante

in senso antiorario fino a toglierlo completa‐

mente. ► Rimuovere il tappo del serbatoio del carbu‐

rante.

AVVISO

■ Per l’effetto della luce, dei raggi solari e delle

temperature estreme, i componenti del carbu‐

rante potrebbero separarsi più velocemente o

il carburante può invecchiare. Se viene rifor‐

nito carburante vecchio o con componenti

separati, il decespugliatore potrebbe danneg‐

giarsi.

►

Miscelare il carburante.

► Non usare carburante che sia stato conser‐

vato per oltre 30 giorni (STIHL MotoMix:

► Premere almeno 5 volte la pompa manuale

per carburante (1).

► Se il motore è caldo, lasciare la leva della far‐

falla di avviamento (2) in Position

► Se il motore è a temperatura ambiente, spin‐

gere a fondo la leva della valvola di avvia‐ mento (2) e portarla nella posizione

5 anni).

►

Rabboccare carburante in modo da evitare

versamenti e non riempire il serbatoio fino

all'orlo, ma lasciare un margine di almeno

15 mm.

AVVISO

■ Se il decespugliatore a motore viene premuto a terra con il piede o il ginocchio, potrebbe danneggiarsi. ►

► Riapplicare il tappo sul serbatoio del carbu‐

rante.

► Girare il tappo del serbatoio del carburante in

senso orario e stringerlo a mano. Il serbatoio del carburante è chiuso.

9 Avviare e arrestare il

motore

9.1 Avviare il motore

► Posizionare il decespugliatore a motore su un

fondo piano, in modo che l’attrezzo di taglio non tocchi il terreno né altri oggetti.

► Smontare la protezione per il trasporto.

Premere il decespugliatore a motore a terra con la mano sinistra. Non stare in piedi né appoggiare il ginocchio sullo stelo!

► Premere il decespugliatore a motore a terra

con la mano sinistra.

► Estrarre l’impugnatura di avviamento con la

mano destra lentamente fino a percepire resi‐ stenza.

► Estrarre e reinserire rapidamente l’impugna‐

tura di avviamento, finché il motore si avvia.

► Se la leva della farfalla di avviamento (2) è in

posizione

, premere brevemente il bloccag‐ gio del grilletto (3) e il grilletto (4). La leva della farfalla di avviamento (2) scatta

in posizione . Il motore funziona al minimo.

► Se il motore è freddo: riscaldare il motore con

colpi di acceleratore.

► Se l’attrezzo di taglio si muove in modo soli‐

dale al minimo, rimediare ai guasti. Il tirante gas non è impostato correttamente.

66 0458-856-7521-A

0000097402_001

0000-GXX-8720-A0

10 Controllo del decespugliatore italiano

► Se il motore non parte, portare la leva della

valvola di avviamento (2) in posizione riprovare ad avviare il motore.

► Se il motore è ingolfato, portare la leva della

valvola di avviamento (2) in posizione e riprovare ad avviare il motore.

9.2 Spegnere il motore

► Rilasciare il grilletto (1) e il bloccaggio grilletto

(2). L’attrezzo di taglio non si muove più.

► Premere il pulsante Stop (3).

Il motore si spegne.

► Se il motore non si spegne:

► Portare la leva della farfalla di avviamento in

posizione Il motore si spegne.

► Non usare il decespugliatore a motore e

rivolgersi a un rivenditore STIHL. Il decespugliatore a motore è difettoso.

Tenendo premuto pulsante Stop si disinserisce l’accensione. Quando si rilascia il pulsante Stop, l'accensione si reinserisce.

10 Controllo del decespuglia‐

tore

10.1 Controllare gli elementi di comando

Bloccaggio del grilletto e grilletto ► Spegnere il motore. ► Tentare di premere il grilletto senza premere il

relativo bloccaggio.

► Se si riesce a premere il grilletto, non usare il

decespugliatore e rivolgersi ad un rivenditore STIHL. Il bloccaggio del grilletto è difettoso.

► Premere e tenere premuto il bloccaggio del

grilletto. ► Premere il grilletto. ► Rilasciare il grilletto e il bloccaggio del grilletto. ► Se il grilletto o il bloccaggio del grilletto sono

duri o non tornano nella posizione di partenza,

non usare il decespugliatore a motore e rivol‐ gersi a un rivenditore STIHL. Il grilletto o il bloccaggio del grilletto sono difet‐ tosi.

Impostazione del tirante gas ► Avviare il motore. ► Premere il grilletto senza premere il relativo

bloccaggio.

► Se il motore accelera, regolare il tirante gas.

Il tirante gas non è impostato correttamente.

Spegnere il motore ► Avviare il motore. ► Premere il pulsante Stop.

Il motore si spegne.

► Se il motore non si spegne:

► Portare la leva della farfalla di avviamento in

posizione Il motore si spegne.

► Non usare il decespugliatore a motore e

rivolgersi a un rivenditore STIHL. Il decespugliatore è difettoso.

11 Lavorare con il decespu‐

gliatore

11.1 Impostare il funzionamento invernale

Quando si lavora a temperature inferiori ai +10 °C, il carburatore rischia di gelare. Affinché il carburatore venga circondato anche dall'aria calda dell’ambiente del motore, occorre impo‐ stare il funzionamento invernale.

AVVISO

■ Se si lavora con funzionamento invernale

impostato a temperature superiori a +10 °C, il motore potrebbe surriscaldarsi. ►

Impostare il funzionamento estivo.

► Spegnere il motore.

► Svitare la vite (1). ► Estrarre il cursore (2).

0458-856-7521-A 67

0000-GXX-8721-A0

min

AB C

s> 40 s30-60 s

0000099676_001

italiano 11 Lavorare con il decespugliatore

► Allineare il cursore (2) in modo tale che il sim‐

bolo del cristallo di neve sia rivolto verso la

tacca (3). ► Inserire il cursore (2). ► Avvitare la vite (1).

Se si lavora a temperature inferiori a - 10 °C o in presenza di neve farinosa o pulviscolo di neve, occorre montare anche una copertura sulla car‐ cassa del motore e un filtro dell'aria con ele‐ mento filtrante in plastica. Gli accessori sono disponibili presso i rivenditori STIHL.

11.2 Impostare il funzionamento

estivo

Se si lavora a temperature superiori a +10 °C, occorre impostare il funzionamento estivo. ► Spegnere il motore.

► Portare la leva della valvola di avviamento in

posizione .

► Avviare il motore senza premere il grilletto.

Il motore gira e la leva della farfalla di avvia‐ mento rimane in posizione

► Fare funzionare il motore per almeno

30 secondi o al massimo 60 secondi (A) senza premere il grilletto.

► Tenere e guidare il decespugliatore in modo

che il riduttore non tocchi il terreno né altri oggetti.

AVVISO

■ Se viene rilasciato il grilletto prima che della fine della taratura, la procedura viene inter‐ rotta. La taratura deve essere riavviata. ►

Tenere il grilletto completamente premuto.

► Svitare la vite (1). ► Estrarre il cursore (2). ► Allineare il cursore (2) in modo tale che il sim‐

bolo del sole sia rivolto verso la tacca (3). ► Inserire il cursore (2). ► Avvitare la vite (1).

11.3 Tarare il decespugliatore

Durante il lavoro, il decespugliatore a motore si imposta automaticamente sulla potenza ottimale. Con la taratura, è possibile regolare il decespu‐ gliatore più rapidamente sulla potenza ottimale. ► Se la temperatura esterna è inferiore ai -10 °C

o se il motore è freddo:

► Avviare il motore.

► Indossare il sistema di trasporto.

► Tenere e guidare il decespugliatore.

► Riscaldare il motore per ca. 1 minuto alla

massima velocità.

► Spegnere il motore. ► Smontare l'attrezzo di taglio.

In questo modo si regola il decespugliatore

sulla potenza ottimale in modo affidabile.

AVVISO

■ Se non si preme completamente il grilletto durante la taratura, il decespugliatore a motore potrebbe impostarsi in modo errato. Il decespugliatore può essere danneggiato. ►

Tenere il grilletto completamente premuto.

► Tenere premuto il grilletto per almeno

40 secondi (B). Il motore accelera e il decespugliatore a motore viene tarato. Il regime del motore oscilla e aumenta notevolmente durante la taratura.

► Se il motore si spegne, tentare di tarare di

nuovo il decespugliatore a motore.

► Se il motore si spegne di nuovo, non usare il

decespugliatore a motore e rivolgersi a un rivenditore STIHL. Il decespugliatore è difettoso.

► Non appena il regime motore si abbassa in

modo udibile e sensibile (C), rilasciare il gril‐ letto. Il motore funziona al minimo. Il decespuglia‐ tore a motore è tarato e pronto per l'uso.

► Spegnere il motore. ► Montare l’attrezzo di taglio.

68 0458-856-7521-A

0000097031-001

0000-GXX-7850-A0

A B

0000-GXX-4731-A2

0000097404_001

0000-GXX-3042-A0

0000-GXX-4037-A1

11 Lavorare con il decespugliatore italiano

11.4 Tenuta e guida del decespu‐ gliatore

11.6 Orientamento con un coltello da boscaglia o un coltello tritu‐ ratore

► Agganciare il segmento perforato (2) nel

moschettone (1).

► Infilare l'attrezzo di taglio in metallo dall'alto

nella boscaglia.

► Non sollevare l'attrezzo di taglio metallico

sopra l'altezza dell'anca.

11.7 Tagliare con una lama per sega circolare

► Tenere il decespugliatore con la mano destra

sull'impugnatura di comando di modo che il pollice stringa l'impugnatura di comando.

► Tenere il decespugliatore con la mano sinistra

sull'impugnatura di modo che il pollice stringa l’impugnatura stessa.

11.5 Falciatura

La distanza dell'attrezzo da taglio dal terreno determina l’altezza di taglio.

► Puntellare la parte sinistra del riparo sul

tronco. ► Troncare il tronco in una fenditure a tutto gas. ► Mantenere una distanza di sicurezza minima

di 2 lunghezze dell'albero dall'area di lavoro

vicina.

11.8 Allungamento del filo

11.8.1 Regolare il filo sula testa di taglio

► Battere brevemente la testa falciante sul pavi‐

Tagliare con una testa falciante (A) ► Spostare il decespugliatore uniformemente a

destra ed a sinistra.

► Procedere in avanti lentamente e in modo

controllato.

Tagliare con una lama tagliaerba o un coltello da boscaglia (B) ► Falciare con l’area sinistra dell’attrezzo di

taglio metallico.

► Procedere in avanti lentamente e in modo

controllato.

0458-856-7521-A 69

AutoCut

mento.

Si allungano ca. 30 mm. Il coltello tagliafilo nel

riparo allunga il filo automaticamente alla

misura corretta.

90°

0000097476_001

italiano 12 Dopo il lavoro

Se i fili sono più corti di 25 mm, non possono essere allungati automaticamente. ► Arrestare il motore. ► Premere e tenere premuto l’inserto bobina (1)

sulla testa falciante. ► Estrarre i fili (2) manualmente. ► Se non è più possibile estrarre i fili (2): sosti‐

tuire l’inserto bobina (1) o il filo (2).

L’inserto bobina è vuoto.

12 Dopo il lavoro

12.1 Dopo il lavoro

► Spegnere il motore. ► Lasciare raffreddare il decespugliatore. ► Se il decespugliatore è bagnato: Lasciare

asciugare il decespugliatore. ► Pulire il decespugliatore. ► Pulire il riparo. ► Pulire l'attrezzo da taglio. ► Se si monta un attrezzo di taglio metallico,

montare un riparo per trasporto adatto.

13 Trasporto

13.1 Trasportare il decespugliatore

► Spegnere il motore. ► Se si monta un attrezzo di taglio metallico:

montare un riparo per trasporto adatto.

Portare il decespugliatore ► Portare il decespugliatore tenendolo sullo

stelo di modo che l'attrezzo da taglio sia rivolto

indietro e il decespugliatore rimanga bilan‐

ciato.

Trasportare il decespugliatore in un veicolo ► Fissare il decespugliatore in modo tale da evi‐

tare che il decespugliatore si ribalti o che

possa muoversi.

14 Conservazione

14.1 Conservare il decespugliatore

a motore

► Spegnere il motore. ► Se si monta un attrezzo di taglio metallico,

montare un riparo per trasporto adatto.

► Sbloccare la vite ad alette (1) e svitarla fino a

potere girare in senso orario il manico tubo‐ lare (2).

► Ruotare il manico tubolare (2) di 90° in senso

orario e piegarlo verso il basso.

► Stringere saldamente la vite a testa cilin‐

drica (1).

► Conservare il decespugliatore in modo tale da

soddisfare le seguenti condizioni:

Il decespugliatore è fuori dalla portata dei

–

bambini. Il decespugliatore a motore è pulito e

–

asciutto.

► Se il decespugliatore a motore viene stoccato

per più di 30 giorni: ► Smontare l'attrezzo di taglio. ► Aprire il tappo del serbatoio carburante. ► Svuotare il serbatoio carburante. ► Chiudere il serbatoio del carburante. ► Se è presente una pompa manuale per car‐

burante, premerla almeno 5 volte.

► Avviare il motore e farlo girare al minimo

fino allo spegnimento.

15 Pulizia

15.1 Pulire il decespugliatore

► Arrestare il motore. ► Lasciare raffreddare il decespugliatore. ► Pulire il decespugliatore con un panno umido

o un antiresina STIHL.

► Pulire le feritoie di ventilazione con un pen‐

nello.

15.2 Pulire il riparo dell'attrezzo da taglio

► Arrestare il motore. ► Pulire il riparo e l'attrezzo da taglio con un

panno bagnato o una spazzola morbida.

16 Manutenzione

70 0458-856-7521-A

16.1 Intervalli di manutenzione

Gli intervalli di manutenzione dipendono dalle condizioni ambientali e dalle condizioni di lavoro.

17 Riparazione italiano

STIHL raccomanda i seguenti intervalli di manu‐ tenzione:

Prima di montare un attrezzo di taglio ► Controllare se è fuoriuscito grasso per ingra‐

naggi dall'albero.

► Se è fuoriuscito grasso per ingranaggi, far

controllare il livello di grasso nella scatola riduttore da un rivenditore specializzato STIHL.

Ogni 100 ore di esercizio ► Sostituire le candele.

Ogni mese ► Fare lavare il serbatoio carburante da un

rivenditore specializzato STIHL.

► Fare lavare la succhieruola nel serbatoio del

carburante da un rivenditore specializzato STIHL.

Ogni anno ► Fare sostituire la succhieruola nel serbatoio

del carburante da un rivenditore specializzato STIHL.

STIHL raccomanda di fare affilare ed equilibrare gli attrezzi di taglio metallici da un rivenditore STIHL. ► Affilare l’attrezzo di taglio metallico come indi‐

cato sulle istruzioni per l’uso e sulla confe‐ zione dell’attrezzo di taglio usato.

17 Riparazione

17.1 Riparare decespugliatore e attrezzo di taglio

L'utente non può effettuare autonomamente la riparazione del dcespugliatore e dell’attrezzo di taglio. ► Se il decespugliatore o l’attrezzo di taglio sono

danneggiati: Non usare il decespugliatore o l’attrezzo di taglio e rivolgersi ad un rivenditore STIHL.

16.2 Affilare ed equilibrare l’attrezzo di taglio metallico

Affilare ed equilibrare correttamente gli attrezzi di taglio metallici è un'operazione che richiede molto esercizio.

18 Eliminazione dei guasti

18.1 Rimediare ai guasti del decespugliatore a motore

La maggior parte dei guasti hanno le stesse cause. ► Eseguire le seguenti operazioni:

► Sostituire il filtro dell'aria. ► Pulire o sostituire la candela di accensione. ► Impostare la modalità inverno o estate.

► Se l'anomalia persiste, eseguire le operazioni illustrate sulla seguente tabella.

Anomalia Causa Rimedio Il motore non parte. La quantità di carbu‐

Il motore funziona in modo irregolare al minimo.

Il motore si spegne al minimo.

0458-856-7521-A 71

rante nel serbatoio non è sufficiente.

Il carburatore è troppo caldo.

Il carburatore è ghi‐ acciato.

► Miscelare il carburante e fare rifornimento al dece‐

spugliatore a motore.

► Lasciare raffreddare il decespugliatore. ► Prima di avviare il motore, premere almeno 10 volte

la pompa carburante manuale.

► Lasciare riscaldare il decespugliatore a motore a

+10 °C.

► Lasciare riscaldare il decespugliatore a motore a

+10 °C.

► Lasciare riscaldare il decespugliatore a motore a

+10 °C.

0000097407_001

0000097405_001

0000096699_002

italiano 19 Dati tecnici

Anomalia Causa Rimedio Il motore non raggi‐

unge il regime mass‐ imo.

Il motore si spegne, malgrado nel serba‐ toio sia presente car‐ burante a sufficienza.

18.2 Sostituire il filtro dell'aria

Non è possibile pulire il filtro dell'aria. Se la potenza del motore viene meno o il filtro dell'aria è danneggiato, sostituire il filtro dell'aria. ► Spegnere il motore. ► Portare la leva della valvola di avviamento in

posizione

Il decespugliatore a motore non ha raggi‐ unto correttamente la temperatura ambi‐ ente.

Il tirante gas non è regolato corretta‐ mente.

La valvola di fondo non si trova nel punto corretto.

► Tarare il decespugliatore a motore.

► Regolare il tirante gas.

► Rivolgersi a un rivenditore STIHL.

► Estrarre il connettore della candela di accen‐

sione (3).

► Se l’area della candela di accensione (4) è

sporca: Pulire la zona attorno alla candela di

accensione (4) con un panno umido. ► Svitare la candela di accensione (4). ► Pulire la candela di accensione (4) con un

panno. ► Se la candela di accensione (4) è corrosa,

sostituire la candela di accensione (4). ► Avvitare e stringere saldamente la candela di

accensione (4). ► Applicare con forza il connettore della can‐

dela di accensione (3). ► Montare la copertura (2) e serrare la vite (1).

18.4 Regolare il tirante gas

► Svitare le viti (1) e togliere il coperchio del filtro

(2).

► Pulire la zona attorno al filtro dell'aria (3) con

un panno umido o un pennello. ► Estrarre il filtro dell'aria (3). ► Inserire il nuovo filtro dell'aria (3). ► Applicare il coperchio filtro (2). ► Avvitare le viti (1) e serrare.

18.3 Pulire la candela di accensione

► Spegnere il motore. ► Lasciare raffreddare il decespugliatore.

► Premere e tenere premuto il grilletto (1). ► Avvitare la vite (2) in senso orario fino a perce‐

pire una certa resistenza.

► Girare la vite (2) di mezzo giro in senso orario.

19 Dati tecnici

19.1 Decespugliatore a motore STIHL FS 511 C-M

Cilindrata: 51,6 cm³

► Girare la vite (1) in senso antiorario. ► Sollevare la copertura (2) e spingerla indietro.

72 0458-856-7521-A

–

Potenza secondo ISO 8893: 2,4 kW (3,3 PS) a

–

9500 1/min Regime al minimo: 2500 1/min

–

Regime massimo dell’albero condotto:

–

7890 1/min

19 Dati tecnici italiano

Candele ammesse: NGK BPMR7A di STIHL

–

Distanza tra gli elettrodi della candela: 0,5 mm

–

Peso con serbatoio del carburante vuoto,

–

senza attrezzo di taglio e senza riparo: 10,2 kg Lunghezza senza attrezzo di taglio: 1760 mm

–

Capacità massima del serbatoio del carbu‐

–

rante: 990 cm³ (0,99 l)

19.2 Decespugliatore a motore STIHL FS 561 C-M

Cilindrata: 57,1 cm³

–

Potenza secondo ISO 8893: 2,8 kW (3,8 PS) a

–

9500 1/min Regime al minimo: 2500 1/min

–

Regime massimo dell’albero condotto:

–

7890 1/min Candele ammesse: NGK BPMR7A di STIHL

–

Distanza tra gli elettrodi della candela: 0,5 mm

–

Peso con serbatoio del carburante vuoto,

–

senza attrezzo di taglio e senza riparo: 10,2 kg Lunghezza senza attrezzo di taglio: 1760 mm

–

Capacità massima del serbatoio del carbu‐

–

rante: 990 cm³ (0,99 l)

19.3 Valori acustici e vibratori

Il valore K per il livello di pressione acustica è di 2 dB(A). Il valore K per il livello di potenza acu‐ stica è di 2 dB(A). Il valore K per i valori vibratori è di 2 m/s².

Utilizzo con una testa falciante FS 511 C-M

Livello di pressione acustica L

–

secondo ISO 22868: 101 dB(A). Livello di potenza acustica Lw misurato

–

secondo ISO 22868: 114 dB(A). Valore vibratorio a

–

misurato secondo

hv,eq

ISO 22867:

Impugnatura di comando: 3,7 m/s².

–

Impugnatura sinistra: 3,7 m/s².

–

FS 561 C-M

Livello di pressione acustica L

–

secondo ISO 22868: 101 dB(A). Livello di potenza acustica Lw misurato

–

secondo ISO 22868: 115 dB(A). Valore vibratorio a

–

misurato secondo

hv,eq

misurato

peq

misurato

peq

Livello di potenza acustica Lw misurato

–

secondo ISO 22868: 115 dB(A). Valore vibratorio a

–

misurato secondo

hv,eq

ISO 22867:

Impugnatura di comando: 3,0 m/s².

–

Impugnatura sinistra: 3,0 m/s².

–

FS 561 C-M

Livello di pressione acustica L

–

misurato

peq

secondo ISO 22868: 102 dB(A). Livello di potenza acustica Lw misurato

–

secondo ISO 22868: 115 dB(A). Valore vibratorio a

–

misurato secondo

hv,eq

ISO 22867:

Impugnatura di comando: 3,3 m/s².

–

Impugnatura sinistra: 3,3 m/s².

–

Per informazioni sull’osservanza della diret‐ tiva 2002/44/CE Vibrazione per il datore di lavoro, consultare www.stihl.com/vib.

19.4 REACH

REACH indica una direttiva CE per la registra‐ zione, la classificazione e l’omologazione dei prodotti chimici.

Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach.

19.5 Valore delle emissioni dei gas di scarico

Il valore CO2 misurato nella procedura di omolo‐ gazione del tipo UE è riportato all’indirizzo

www.stihl.com/co2 nei dati tecnici specifici per il prodotto.

Il valore di CO2 misurato è stato calcolato su un motore rappresentativo secondo una procedura

di collaudo standardizzata a condizioni di labora‐ torio e non rappresenta alcuna garanzia esplicita o implicita in merito alle prestazioni di un deter‐ minato motore.

Con l’uso conforme descritto nelle presenti istru‐ zioni per l’uso e la manutenzione, vengono sod‐ disfatti i requisiti in vigore per le emissioni dei gas di scarico. In caso di alterazioni al motore decade l’autorizzazione all’esercizio.

ISO 22867:

Impugnatura di comando: 3,7 m/s².

–

Impugnatura sinistra: 3,7 m/s².

–

Utilizzo con un un attrezzo di taglio metallico FS 511 C-M

Livello di pressione acustica L

–

misurato

peq

secondo ISO 22868: 101 dB(A).

0458-856-7521-A 73

italiano 20 Combinazione di utensili da taglio, protezioni e sistemi di trasporto

20 Combinazione di utensili da taglio, protezioni e sistemi di tras‐

porto

20.1 Combinazione di utensili da taglio, protezioni e sistemi di trasporto

Attrezzo di taglio Riparo Sistema di trasporto

Testa falciante AutoCut 56-2

–

Testa falciante DuroCut 40-4

–

Testa falciante TrimCut C 52-2

–

Lama tagliaerba 250-32

–

(Ø 250 mm) Lama tagliaerba 250-40 „Spe‐

–

zial“ (Ø 250 mm) Lama tagliaerba 255-8

–

(Ø 255 mm) Coltello da boscaglia 305-2

–

„Spezial“ (Ø 305 mm) Coltello da boscaglia 350-3

–

(Ø 350 mm) Coltello da boscaglia 350-3

–

„Spezial“ (Ø 350 mm) Coltello trituratore 320-2

–

(Ø 320 mm) Lama per sega circo‐

–

lare 225-48 denti trapezoidali (Ø 225 mm) Lama per sega circo‐

–

lare 225-22 HP denti a scal‐ pello (Ø 225 mm) Lama per sega circo‐

–

lare 225-24 denti a scalpello (Ø 225 mm) Lama per sega circo‐

–

lare 225-36 metallo duro (Ø 225 mm)

Lama per sega circo‐

–

lare 250-26 denti a scalpello (Ø 250 mm)

21 Ricambi e accessori

21.1 Ricambi e accessori

Questi simboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL.

STIHL raccomanda l'uso di ricambi originali STIHL e accessori originali STIHL.

I ricambi e gli accessori di altri fabbricanti non possono essere controllati da STIHL in merito ad affidabilità, sicurezza e idoneità nonostante le attuali osservazioni del mercato, pertanto STIHL non può garantire nulla in merito all'uso di tali prodotti.

I ricambi originali STIHL e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL.

Riparo per teste falcianti con diametro di

–

480 mm Riparo per teste falcianti con diametro di

–

560 mm Riparo per attrezzi di taglio metallici

–

Riparo per attrezzi di taglio metallici

–

Riparo per coltello trituratore

–

Arresto con diametro 225 mm

–

Arresto con diametro 250 mm

–

22 Smaltimento

22.1 Smaltire il decespugliatore a motore

Le informazioni sullo smaltimento sono disponi‐ bili presso l'amministrazione locale o i rivenditori specializzati STIHL.

Uno smaltimento scorretto può nuocere alla salute e all'ambiente. ► Smaltire i prodotti STIHL, incluso l'imballaggio,

nel rispetto delle norme locali in materia presso un centro di raccolta idoneo per il rici‐ claggio.

► Non smaltire con i rifiuti domestici.

Tracolla doppia con

–

dispositivo di sgan‐ cio rapido

74 0458-856-7521-A

23 Dichiarazione di conformità UE italiano

23 Dichiarazione di conformità

23.1 Decespugliatore a motore STIHL FS 511 C-M, FS 561 CM

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Germania dichiara sotto la propria esclusiva responsabilità

che

Dispositivo: decespugliatore a motore

–

Marchio di fabbrica: STIHL

–

Tipo: FS 511 C-M, FS 561 C-M

–

N. di identificazione serie: 4148

–

corrisponde alle disposizioni pertinenti di cui alle direttive 2011/65/UE, 2006/42/CE, 2014/30/UE e 2000/14/CE ed è stato sviluppato e fabbricato conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione: EN ISO 11806‑1, EN 55012, EN 61000‑6‑1.

La determinazione del livello di potenza acustica misurato e di quello garantito è stata eseguita sulla base della direttiva 2000/14/CE, Allegato V. FS 511 C-M

Livello di potenza acustica misu‐

–

rato: 115 dB(A) Livello di potenza acustica garantito:

–

117 dB(A)

FS 561 C-M

Livello di potenza acustica misu‐

–

rato: 116 dB(A) Livello di potenza acustica garantito:

–

118 dB(A)

La documentazione tecnica è conservata presso ANDREAS STIHL AG & Co. KG Produktzulas‐ sung.

L'anno di costruzione, il paese di produzione e il numero di matricola sono indicati sul decespu‐ gliatore.

Waiblingen, 15/07/2021 ANDREAS STIHL AG & Co. KG

p.p. Dr. Jürgen Hoffmann, responsabile di reparto

omologazione e regolamentazione prodotti

24 Dichiarazione di conformità

UKCA

24.1 Decespugliatore a motore STIHL FS 511 C-M, FS 561 CM

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Germania dichiara sotto la propria esclusiva responsabilità

che

Dispositivo: decespugliatore a motore

–

Marchio di fabbrica: STIHL

–

Tipo: FS 511 C-M, FS 561 C-M

–

N. di identificazione serie: 4148

–

corrisponde alle disposizioni pertinenti di cui ai regolamenti del Regno Unito The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 e Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 ed è stato sviluppato e fabbricato conforme‐ mente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione: EN ISO 11806‑1, EN 55012, EN 61000‑6‑1.

Il calcolo del livello di potenza acustica misurato e garantito è stato effettuato secondo la proce‐ dura prevista dal regolamento del Regno Unito Noise Emission in the Environment by Equip‐ ment for use Outdoors Regulations 2001, Sche‐ dule 8. FS 511 C-M

Livello di potenza acustica misu‐

–

rato: 115 dB(A) Livello di potenza acustica garantito:

–

117 dB(A)

FS 561 C-M

Livello di potenza acustica misu‐

–

rato: 116 dB(A) Livello di potenza acustica garantito:

–

118 dB(A)

La documentazione tecnica è conservata presso ANDREAS STIHL AG & Co. KG.

0458-856-7521-A 75

italiano 24 Dichiarazione di conformità UKCA

L'anno di costruzione, il paese di produzione e il numero di matricola sono indicati sul decespu‐ gliatore.

Waiblingen, 15/07/2021 ANDREAS STIHL AG & Co. KG

p.p. Dr. Jürgen Hoffmann, responsabile di reparto

omologazione e regolamentazione prodotti

76 0458-856-7521-A

24 Dichiarazione di conformità UKCA italiano

0458-856-7521-A 77

italiano 24 Dichiarazione di conformità UKCA

78 0458-856-7521-A

24 Dichiarazione di conformità UKCA italiano

0458-856-7521-A 79

www.stihl.com

*04588567521A*

0458-856-7521-A

*04588567521A*

0458-856-7521-A

Stihl FS 511 C-EM, FS 561 C-EM Instruction Manual [de, fr, it]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Vorwort

2.1 Geltende Dokumente

2.3 Symbole im Text

3 Übersicht deutsch

3.1 Motorsense

deutsch 4 Sicherheitshinweise

3.3 Symbole

4.1 Warnsymbole

4.4 Bekleidung und Ausstattung

4.5 Arbeitsbereich und Umgebung

4.6 Sicherheitsgerechter Zustand

4.7 Kraftstoff und Tanken

4.8 Arbeiten

4.9 Reaktionskräfte

4.10 Transportieren

4.11 Aufbewahren

deutsch 5 Motorsense einsatzbereit machen

5.1 Motorsense einsatzbereit machen

6.1 Zweihandgriff anbauen

7 Motorsense für den Benutzer einstellen deutsch

7.1 Doppelschultergurt anlegen und einstellen

7.2 Zweihandgriff einstellen

7.3 Motorsense ausbalancieren

8.1 Kraftstoff mischen

deutsch 9 Motor starten und abstellen

8.2 Motorsense betanken

9.1 Motor starten

10 Motorsense prüfen deutsch

9.2 Motor abstellen

10.1 Bedienungselemente prüfen

11.1 Winterbetrieb einstellen

11.2 Sommerbetrieb einstellen

11.3 Motorsense kalibrieren

11.4 Motorsense halten und führen

11.5 Mähen

11.8 Mähfäden nachstellen

deutsch 12 Nach dem Arbeiten

12.1 Nach dem Arbeiten

13 Transportieren

13.1 Motorsense transportieren

14 Aufbewahren

14.1 Motorsense aufbewahren

15 Reinigen

15.1 Motorsense reinigen

15.3 Zündkerze reinigen

16 Warten deutsch

16.1 Wartungsintervalle

16.2 Gaszug einstellen

17 Reparieren

18 Störungen beheben

18.1 Störungen der Motorsense beheben

18.2 Luftfilter ersetzen

18.3 Zündkerze reinigen

19 Technische Daten deutsch

18.4 Gaszug einstellen

19.1 Motorsense STIHL FS 511 C-M

19.2 Motorsense STIHL FS 561 C-M

19.4 REACH

deutsch 20 Kombinationen aus Schneidwerkzeugen, Schutzen und Tragsystemen

19.5 Abgas-Emissionswert

20.1 Kombinationen aus Schneidwerkzeugen, Schutzen und Tragsystemen

21 Ersatzteile und Zubehör

21.1 Ersatzteile und Zubehör

22 Entsorgen

22.1 Motorsense entsorgen

23 EU-Konformitätserklärung deutsch

24 Anschriften

24.1 STIHL Hauptverwaltung

24.2 STIHL Vertriebsgesellschaften

24.3 STIHL Importeure

1 Préface

2.1 Documents applicables

2.2 Marquage des avertissements dans le texte

2.3 Symboles employés dans le texte

3 Vue d'ensemble français

3.1 Débroussailleuse
