FS 511 C-M, 561 C-M

Navodilo za uporabo2 - 24

0000097391_002

slovenščina

Vsebina

1 Uvod............................................................2

2 Informacije o teh navodilih za uporabo....... 2

3 Pregled........................................................2

4 Varnostni napotki........................................ 4

5 Pripravljanje motorne kose za uporabo.... 11

6 Sestavljanje motorne kose........................11

7 Nastavljanje motorne kose za uporabnika 14 8 Mešanje goriva in polnjenje goriva v

motorno koso............................................ 14

9 Zagon in izklop motorja.............................15

10 Preverjanje motorne kose......................... 16

11 Delo z motorno koso................................. 16

12 Po delu......................................................18

13 Transport...................................................19

14 Shranjevanje............................................. 19

15 Čiščenje.................................................... 19

16 Vzdrževanje.............................................. 19

17 Popravila................................................... 20

18 Odpravljanje motenj.................................. 20

19 Tehnični podatki........................................21

20 Kombinacije rezalnih orodij, ščitnikov in

nosilnih sistemov.......................................22

21 Nadomestni deli in dodatni pribor............. 23

22 Odstranjevanje..........................................23

23 Izjava EU o skladnosti...............................23

24 Izjava UKCA o skladnosti..........................23

1 Uvod

Spoštovani kupec, veseli nas, da ste se odločili za STIHL. Naše

izdelke vrhunske kakovosti razvijamo in izdelu‐ jemo v skladu s potrebami naših strank. Tako so naši izdelki tudi pri izjemnih obremenitvah zelo zanesljivi.

STIHL je hkrati sinonim za vrhunski servis. Naši pooblaščeni prodajalci nudijo strokovno svetova‐ nje in uvajanje ter obsežno tehnično podporo.

STIHL izrecno priznava trajnostno in odgovorno ravnanje z naravo. Ta navodila za uporabo naj vas podpirajo pri varni in okolju prijazni uporabi vašega izdelka STIHL z dolgo življenjsko dobo.

Zahvaljujemo se vam za zaupanje in vam želimo veliko veselja z vašim izdelkom STIHL.

Dr. Nikolas Stihl

POMEMBNO! PREBERITE PRED UPORABO IN SHRANITE.

2 Informacije o teh navodilih

za uporabo

2.1 Veljavni dokumenti

Veljajo lokalni varnostni predpisi. ► Poleg teh navodil za uporabo morate prebrati,

razumeti in shraniti naslednje dokumente:

Navodila za uporabo in embalažo uporablje‐

–

nega rezalnega orodja

2.2 Označevanje opozoril v bese‐ dilu

OPOZORILO

■ Opozorilo opozarja na nevarnosti, ki lahko

povzročijo hude telesne poškodbe ali smrt. ► Z navedenimi ukrepi je mogoče preprečiti

hude telesne poškodbe ali smrt.

OBVESTILO

■ Opozorilo opozarja na nevarnosti, ki lahko

povzročijo materialno škodo. ► Z navedenimi ukrepi je mogoče preprečiti

materialno škodo.

2.3 Simboli v besedilu

Ta simbol opozarja na poglavje v teh navo‐ dilih za uporabo.

3 Pregled

3.1 Motorna kosa

2 0458-856-5721-A

Prevod originalnih navodil za uporabo

0000009223_010_SLO

Natisnjeno na beljenem papirju brez klora.

Tiskarske barve vsebujejo rastlinska olja in papir je reciklažen.

0458-856-5721-A. VA1.B22.

0000097392_001

3 Pregled slovenščina

1 Pokrov filtra

Pokrov filtra pokriva zračni filter.

2 Zračni filter

Zračni filter filtrira zrak, ki ga posesa motor.

3 Ročna črpalka za gorivo

Ročna črpalka za gorivo olajša zagon moto‐ rja.

4 Drsnik

Drsnik se uporablja za nastavljanje dela poleti ali dela pozimi.

5 Pokrov

Pokrov pokriva vtič vžigalne svečke.

6 Vtič vžigalne svečke

Vtič vžigalne svečke povezuje vžigalni vod z vžigalno svečko.

7 Vžigalna svečka

Vžigalna svečka vžge zmes goriva in zraka v motorju.

8 Dušilec zvoka

Dušilec zvoka zmanjša emisijo hrupa motorne kose.

9 Zagonska ročica

Zagonska ročica se uporablja za zagon moto‐ rja.

10 Pokrovček rezervoarja za gorivo

Pokrovček rezervoarja za gorivo zapira rezer‐ voar za gorivo.

11 Ročica startne lopute

Ročica startne lopute se uporablja za zagon motorja.

12 Luknjasto vodilo

Luknjasto vodilo se uporablja za obešanje nosilnega sistema.

13 Upravljalni ročaj

Upravljalni ročaj se uporablja za upravljanje, držanje in vodenje motorne kose.

14 Ročica za plin

Ročica za plin se uporablja za pospeševanje motorja.

15 Zapora ročice za plin

Zapora ročice za plin se uporablja za sprosti‐ tev ročice za plin.

16 Stop stikalo

Stop stikalo se uporablja za ustavitev motorja.

17 Privojni vijak

Pritezni vijak stisne cevni ročaj na oporo ročaja.

18 Ročajna cev

Ročajna cev povezuje upravljalni ročaj in ročaj z daljšim ročajem.

0458-856-5721-A 3

19 Ročaj

Ročaj se uporablja za držanje in vodenje motorne kose.

20 Vlek plina

Vlek plina povezuje ročico za plin z motorjem.

21 Ročaj

Ročaj povezuje vse sestavne dele.

22 Ohišje gonila

Ohišje gonila pokriva gonilo.

23 Odprtina za natično konico

V odprtino za natično konico se vstavi natična konica.

24 Zaporni vijak

Zaporni vijak zapira odprtino za STIHL mast za mazanje gonila.

25 Natična konica

Natična konica med namestitvijo rezalnega orodja blokira gred.

# Napisna ploščica s serijsko številko

3.2 Ščitniki in rezalna orodja

Ščitniki in rezalna orodja so prikazani kot primer. Kombinacije, ki se smejo uporabljati, so nave‐ dene v teh navodilih za uporabo,

1 Ščitnik za kovinska rezalna orodja

Ščitnik za kovinska rezalna orodja ščiti upo‐ rabnika pred dvigajočimi se predmeti in pred stikom z listom za rezanje trave ali nožem za rezanje grmičevja.

2 List za rezanje trave

List za rezanje trave reže travo in plevel.

3 Nož za rezanje grmičevja

Nož za rezanje grmičevja reže grmičevje.

20.

15m (50ft)

slovenščina 4 Varnostni napotki

4 Ščitnik za nož drobilnika

Ščitnik za nož drobilnika ščiti uporabnika pred dvigajočimi se predmeti in pred stikom z nožem drobilnika.

5 Nož drobilnika

Nož drobilnika reže in razreže grmičevje.

6 Ščitnik za kosilne glave

Ščitnik za kosilne glave ščiti uporabnika pred dvigajočimi se predmeti in pred stikom s kosilno glavo.

7 Nož za odrezovanje

Nož za odrezovanje med delom skrajša kosilni nitki na pravilno dolžino.

8 Kosilna glava

Na kosilni glavi sta pritrjeni kosilni nitki.

9 Naslon

Naslon uporabnika ščiti pred dvigajočimi se predmeti in pred stikom z rezalno ploščo ter se med delom uporablja za opiranje motorne kose na les.

10 Rezalna plošča

Rezalna plošča žaga grmičevje in drevesa.

11 Transportna zaščita

Transportna zaščita ščiti pred stikom s kovin‐ skimi rezalnimi orodji.

3.3 Simboli

Simboli so lahko na motorni kosi ter ščitniku in pomenijo naslednje:

Ta simbol označuje rezervoar za gorivo.

Ta simbol označuje ročno črpalko za gorivo.

V tem položaju je drsnik nastavljen na delo pozimi.

V tem položaju je drsnik nastavljen na delo poleti.

V tem položaju ročice startne lopute motor deluje ali se zažene.

V tem položaju ročice startne lopute se motor lahko zažene.

Ta simbol označuje stop tipko.

4 Varnostni napotki

4.1 Opozorilni simboli

4.1.1 Opozorilni simboli

Opozorilni simboli na motorni kosi pomenijo naslednje:

4.1.2 Ščitnik za kosilne glave

Opozorilni simboli na ščitniku za kosilne glave pomenijo naslednje:

Zajamčena raven zvočne moči v skladu s smernico 2000/14/ES v dB(A) za primerjanje emisij hrupa izdelkov.

Upoštevajte varnostne napotke in tam navedene ukrepe.

Ta navodila za uporabo je treba pre‐ brati, razumeti in shraniti.

Nosite zaščitna očala, zaščito sluha in zaščitno čelado.

Nosite zaščitne škornje.

Nosite delovne rokavice.

Upoštevajte varnostne napotke glede povratnega udarca in ustrezne ukrepe.

Upoštevajte varnostne napotke glede dvigajočih se predmetov in ustrezne ukrepe.

Upoštevajte varnostno razdaljo.

Ne dotikajte se vroče površine.

Ta ščitnik uporabljajte za kosilne glave.

Ta simbol prikazuje smer vrtenja rezal‐ nega orodja.

Ta simbol prikazuje največji premer rezalnega orodja v milimetrih.

Ta simbol prikazuje nazivno število vrtljajev rezalnega orodja.

4 0458-856-5721-A

Tega ščitnika ne uporabljajte za liste za rezanje trave.

4 Varnostni napotki slovenščina

Tega ščitnika ne uporabljajte za nož za rezanje grmičevja.

Tega ščitnika ne uporabljajte za rezalne plošče.

Tega ščitnika ne uporabljajte za nož za rezljanje.

Tega ščitnika ne uporabljajte za rezalne plošče.

4.1.3 Ščitnik za kovinska rezalna orodja Opozorilni simboli na ščitniku za kovinska

rezalna orodja pomenijo naslednje:

Ta ščitnik uporabljajte za liste za reza‐ nje trave.

Ta ščitnik uporabljajte za nož za reza‐ nje grmičevja.

Tega ščitnika ne uporabljajte za kosilne glave.

Tega ščitnika ne uporabljajte za nož drobilnika.

Tega ščitnika ne uporabljajte za rezalne plošče.

4.2 Pravilna uporaba

Motorna kosa STIHL FS 511 ali FS 561 je pri‐ merna za naslednjo uporabo:

s kosilno glavo: košnja trave

–

z listom za rezanje trave: košnja trave in ple‐

–

vela z nožem za rezanje grmičevja: košnja grmi‐

–

čevja s premerom do 20 mm z nožem drobilnika: košnja in sekljanje grmi‐

–

čevja s premerom do 20 mm z rezalno ploščo: žaganje grmičevja in drevja s

–

premerom debla do 70 mm

OPOZORILO

■ Če se motorne kose ne uporablja pravilno, se

lahko osebe hudo poškodujejo ali umrejo in nastane lahko materialna škoda. ►

Motorno koso je treba uporabljati, kot je opi‐ sano v navodilih za uporabo.

4.3 Zahteve glede uporabnika

OPOZORILO

■ Uporabniki, ki niso bili poučeni o uporabi, ne

morejo prepoznati ali oceniti nevarnosti motorne kose. Uporabnik ali druge osebe se lahko hudo poškodujejo ali umrejo.

► Ta navodila za uporabo je treba pre‐

brati, razumeti in shraniti.

4.1.4 Ščitnik za nože za rezljanje Opozorilni simboli na ščitniku za nož drobilnika

pomenijo naslednje:

Ta ščitnik uporabljajte za nož drobil‐ nika.

Tega ščitnika ne uporabljajte za kosilne glave.

Tega ščitnika ne uporabljajte za liste za rezanje trave.

Tega ščitnika ne uporabljajte za nož za rezanje grmičevja.

0458-856-5721-A 5

► Če boste motorno koso izročili novim upo‐

rabnikom: priložite navodila za uporabo.

► Zagotoviti je treba, da uporabnik izpolnjuje

naslednje zahteve:

Uporabnik je spočit.

–

Uporabnik je telesno, zaznavno in

–

duševno sposoben upravljati motorno koso in z njo delati. Če je uporabnik telesno, zaznavno in duševno omejeno primeren za ta dela, sme uporabnik z napravo delati samo pod nadzorom ali po navodilih odgovorne osebe. Uporabnik lahko prepozna in oceni

–

nevarnosti motorne kose. Uporabnik je polnoleten ali uporabnik se

–

skladno z nacionalnimi določili pod nadzorom usposablja za poklic. Uporabnika je pred prvo uporabo

–

motorne kose poučil pooblaščeni proda‐ jalec STIHL ali strokovna oseba.

15m (50ft)

slovenščina 4 Varnostni napotki

Uporabnik ni pod vplivom alkohola,

–

zdravil ali drog.

► V primeru nejasnosti: obrnite se na poobla‐

ščenega prodajalca STIHL.

■ Vžigalna naprava motorne kose proizvaja elektromagnetno polje. Elektromagnetno polje lahko vpliva na srčni spodbujevalnik. Uporab‐ nik se lahko hudo poškoduje ali umre. ►

Če ima uporabnik srčni spodbujevalnik: pre‐ pričajte se, da ne bo vpliva na srčni spod‐ bujevalnik.

► Nosite dolge hlače iz trpežnega materiala.

■ Pri montaži in demontaži rezalnega orodja ter med čiščenjem ali vzdrževanjem lahko upo‐ rabnik pride v stik z ostrimi robovi rezalnega orodja ali prečnega rezila. Uporabnik se lahko poškoduje.

► Če se uporablja kovinsko rezalno

orodje: nosite zaščitne škornje z jekleno konico.

► Nosite delovne rokavice iz odpor‐

nega materiala.

4.4 Oblačila in oprema

OPOZORILO

■ Med delom lahko motorna kosa zagrabi dolge lase. Uporabnik se lahko hudo poškoduje. ► Dolge lase spnite in zavarujte tako, da bodo

nad rameni.

■ Med delom se lahko predmeti z veliko hitrostjo dvignejo od tal. Uporabnik se lahko poškoduje.

► Nosite tesno prilegajoča se zaščitna

očala. Primerna zaščitna očala so preizkušena v skladu s standardom EN 166 ali nacionalnimi predpisi in so na prodaj s primerno oznako.

►

Nosite zaščito obraza.

► Nosite dolge hlače iz trpežnega materiala.

■ Med delom nastane hrup. Hrup lahko poško‐ duje sluh.

► Nosite zaščito sluha.

■ Padajoči predmeti lahko povzročijo poškodbe glave.

► Če lahko med delom pride do pada‐

nja predmetov: nosite zaščitno čelado.

■ Med delom se lahko dvigne prah. Vdihavanje prahu lahko škoduje zdravju in povzroči aler‐ gične reakcije. ►

Če se dvigne prah: nosite masko za zaščito pred prahom.

■ Neprimerna oblačila se lahko zataknejo v les, grmičevje in v motorno koso. Uporabniki brez primernih oblačil se lahko hudo poškodujejo. ►

Nosite tesno prilegajoča se oblačila.

► Odložite šale in nakit.

■ Med delom lahko pride uporabnik v stik z vrte‐ čim se rezalnim orodjem. Uporabnik se lahko hudo poškoduje. ►

Nosite obutev iz odpornega materiala.

■ Če uporabnik nosi neprimerno obutev, lahko zdrsne. Uporabnik se lahko poškoduje. ► Nosite trdno, zaprto obutev z grobim pod‐

platom.

4.5 Delovno območje in okolica

OPOZORILO

■ Nesodelujoče osebe, otroci in živali ne morejo prepoznati in oceniti nevarnosti motorne kose in dvignjenih predmetov. Nesodelujoče osebe, otroci in živali se lahko hudo poškodujejo in nastane lahko materialna škoda.

► Nesodelujoče osebe, otroci

in živali morajo biti od delov‐ nega območja oddaljeni 15 m.

►

Ohranite razdaljo 15 m od predmetov. ► Motorne kose ne puščajte brez nadzora. ► Pazite, da se otroci ne bodo igrali z

motorno koso.

■ Ko motor deluje, se iz dušilca zvoka valijo vroči izpušni plini. Vroči izpušni plini lahko vnamejo lahko vnetljive materiale in zanetijo požare. ►

Izpuh izpušnih plinov usmerite proč od lahko vnetljivih materialov.Izpuh izpušnih plinov usmerite proč od lahko vnetljivih materialov.

4.6 Varno stanje

4.6.1 Motorna kosa

Motorna kosa je v varnem stanju, če so izpol‐ njeni naslednji pogoji:

Motorna kosa ni poškodovana.

–

Iz motorne kose ne izstopa gorivo.

–

Pokrovček rezervoarja za gorivo je zaprt.

–

Motorna kosa je čista.

–

Upravljalni elementi delujejo in niso spreme‐

–

njeni.

6 0458-856-5721-A

4 Varnostni napotki slovenščina

Montirana je kombinacija rezalnega orodja in

–

ščitnika, ki je navedena v teh navodilih za upo‐ rabo. Rezalno orodje in ščitnik sta pravilno monti‐

–

rana. Nameščen je originalni dodatni pribor STIHL

–

za to motorno koso. Dodatni pribor je pravilno montiran.

–

Vsi dostopni vijaki in pritrdilni deli so zateg‐

–

njeni.

OPOZORILO

■ V stanju, ki ni varno za uporabo, sestavni deli morda ne bodo več pravilno delovali, var‐ nostne naprave bodo morda izklopljene in morda bo iztekalo gorivo. Obstaja nevarnost hudih poškodb oseb ali smrti. ►

Delajte z nepoškodovano motorno koso.

► Če gorivo izstopa iz motorne kose: ne

delajte z motorno koso in se obrnite na pooblaščenega prodajalca STIHL.

►

Zaprite pokrovček rezervoarja za gorivo.

► Če je motorna kosa umazana: očistite

motorno koso.

► Motorne kose ne spreminjajte. Izjema: mon‐

tiranje kombinacije rezalnega orodja in ščit‐ nika, ki je navedena v teh navodilih za upo‐ rabo.

►

Če upravljalni elementi ne delujejo: ne delajte z motorno koso.

► Montirajte originalni dodatni pribor STIHL

za to motorno koso.

► Rezalno orodje in ščitnik je treba montirati,

kot je opisano v navodilih za uporabo.

► Dodatni pribor je treba montirati, kot je opi‐

sano v teh navodilih za uporabo ali v navo‐ dilih za uporabo dodatnega pribora.

►

Zategnite ohlapne vijake in pritrdilne dele.

► V odprtine motorne kose ne potiskajte pred‐

metov.

► Zamenjajte obrabljene ali poškodovane

opozorilne table.

► V primeru nejasnosti: obrnite se na poobla‐

ščenega prodajalca STIHL.

4.6.2 Ščitnik

Ščitnik je v varnem stanju, če so izpolnjeni naslednji pogoji:

Ščitnik ni poškodovan.

–

Vijaki na ščitniku so pritegnjeni s pravilnim pri‐

–

teznim momentom. Če se ščitnik uporablja za kosilne glave: nož

–

za odrezovanje je pravilno nameščen.

OPOZORILO

■ V stanju, ki ni varno za uporabo, sestavni deli morda ne bodo pravilno delovali in varnostne naprave bodo morda izklopljene. Uporabnik se lahko hudo poškoduje. ►

Delajte z nepoškodovanim ščitnikom.

► Vijake na ščitniku pritegnite s pravilnim pri‐

teznim momentom, 6.2.

► Če se ščitnik uporablja za kosilne glave:

delajte s pravilno nameščenim nožem za odrezovanje.

►

V primeru nejasnosti: obrnite se na poobla‐ ščenega prodajalca STIHL.

4.6.3 Kosilna glava

Kosilna glava je v varnem stanju, če so izpolnjeni naslednji pogoji:

Kosilna glava ni poškodovana.

–

Košnja glava ni blokirana.

–

Kosilni nitki sta pravilno montirani.

–

Mejne vrednosti obrabe niso presežene.

–

OPOZORILO

■ V stanju, ki ni varno za uporabo, se lahko sprostijo in odletijo deli kosilne glave ali kosil‐ nih nitk. Obstaja nevarnost hudih poškodb oseb. ►

Delajte z nepoškodovano kosilno glavo.

► Kosilnih nitk ne zamenjajte s kovinskimi

predmeti.

► Upoštevajte in držite se mejnih vrednosti

obrabe.

► V primeru nejasnosti: obrnite se na poobla‐

ščenega prodajalca STIHL.

4.6.4 Kovinsko rezalno orodje

Kovinsko rezalno orodje je v varnem stanju, če so izpolnjeni naslednji pogoji:

Kovinsko rezalno orodje in priključki so nepo‐

–

škodovani. Kovinsko rezalno orodje ni deformirano.

–

Kovinsko rezalno orodje je pravilno name‐

–

ščeno. Kovinsko rezalno orodje je pravilno naostreno.

–

Kovinsko rezalno orodje nima obloge na rezal‐

–

nih robovih. Mejne vrednosti obrabe niso presežene.

–

Če se uporablja nastavek za rezanje kovin, ki

–

ga ne proizvaja STIHL, ne sme biti težji, debe‐ lejši, drugačne oblike, slabše kakovosti ali več‐ jega premera od največjega nastavka za reza‐ nje kovin, ki ga je odobril STIHL.

0458-856-5721-A 7

slovenščina 4 Varnostni napotki

►

OPOZORILO

■ V stanju, ki ni varno za uporabo, se lahko deli kovinskega rezalnega orodja sprostijo in odle‐ tijo. Obstaja nevarnost hudih poškodb oseb. ►

Delajte z nepoškodovanim kovinskim rezal‐

nim orodjem in nepoškodovanimi priključki. ► Kovinsko rezalno orodje pravilno naostrite. ► Obloge na rezalnih robovih odstranite s

pilo. ► Kovinsko rezalno orodje naj centrira poob‐

laščeni prodajalec STIHL. ► Upoštevajte in držite se mejnih vrednosti

obrabe. ► Uporabite nastavek za rezanje kovin, ki je

naveden v teh navodilih za uporabo. ► V primeru nejasnosti: obrnite se na poobla‐

ščenega prodajalca STIHL.

4.7 Gorivo in polnjenje

OPOZORILO

■ Za to motorno koso uporabljeno gorivo je sestavljeno iz mešanice bencina in motornega olja za dvotaktne motorje. Gorivo in bencin sta močno vnetljiva. Če prideta gorivo ali bencin v stik z odprtim ognjem ali vročimi predmeti, lahko gorivo ali bencin zanetita požare ali sprožita eksplozije. Osebe se lahko hudo poškodujejo ali umrejo in nastane lahko mate‐ rialna škoda. ► Gorivo in bencin zaščitite pred vročino in

ognjem. ► Goriva in bencina ne razlijte. ► Če se je gorivo razlilo: gorivo obrišite s krpo

in motor poskusite zagnati šele, ko so vsi

deli motorne kose suhi. ►

Ne kadite. ► Ne polnite v bližini ognja. ► Pred polnjenjem ugasnite motor in pustite,

da se ohladi. ► Motor zaženite najmanj 3 m od kraja polnje‐

nja.

■ Zaradi vdihavanja hlapov goriva in hlapov ben‐ cina se ljudje lahko zastrupijo. ► Ne vdihujte hlapov goriva in hlapov ben‐

cina.

► Gorivo polnite na dobro zračnem mestu.

■ Motorna kosa se med delom segreje. Gorivo se razteza in v rezervoarju za gorivo lahko nastane nadtlak. Če odprete pokrovček rezer‐ voarja za gorivo, lahko gorivo brizgne ven. Gorivo, ki brizgne ven, se lahko vname. Upo‐ rabnik se lahko hudo poškoduje.

Pustite, da se motorna kosa najprej ohladi in nato odprite pokrovček rezervoarja za gorivo.

■

Oblačila, ki pridejo v stik z gorivom ali benci‐ nom, so lažje vnetljiva. Osebe se lahko hudo poškodujejo ali umrejo in nastane lahko mate‐ rialna škoda. ►

Če pridejo oblačila v stik z gorivom ali ben‐ cinom: zamenjajte oblačila.

■ Gorivo, bencin in motorno olje za dvotaktne motorje lahko škodijo okolju. ► Goriva, bencina in motornega olja za dvo‐

taktne motorje ne razlijte.

► Gorivo, bencin in motorno olje za dvotaktne

motorje odstranite v skladu s predpisi in na okolju prijazen način.

■

Če pridejo gorivo, bencin ali motorno olje za dvotaktne motorje v stik s kožo ali očmi, lahko pride do draženja kože ali oči. ►

Preprečite stik z gorivom, bencinom ali motornim oljem za dvotaktne motorje.

► Če je prišlo do stika s kožo: prizadeta

mesta sperite z veliko vode in mila.

► Če je prišlo do stika z očmi: oči je treba vsaj

15 minut spirati z veliko vode in obiskati je treba zdravnika.

■

Vžigalna naprava motorne kose ustvarja iskre. Iskre lahko prodrejo ven in v lahko vnetljivi ali eksplozivni atmosferi povzročijo požare in eks‐ plozije. Osebe se lahko hudo poškodujejo ali umrejo in nastane lahko materialna škoda. ►

Uporabljajte vžigalne svečke, ki so opisane

v teh navodilih za uporabo. ► Privijte in močno pritegnite vžigalno svečko. ► Močno pritisnite vtič vžigalne svečke.

■ Če se motorna kosa napolni z gorivom, ki je zmešan iz neprimernega bencina ali neustre‐ znega motornega olja za dvotaktne motorje ali nima pravilnega razmerja mešanice bencina in motornega olja za dvotaktne motorje, se lahko motorna kosa poškoduje. ►

Gorivo mešajte tako, kot je opisano v teh navodilih za uporabo.

■ Če je gorivo dalj časa skladiščeno, se lahko mešanica iz bencina in motornega olja za dvo‐ taktne motorje razmeša ali postara. Če motorno koso polnite z mešanim ali postara‐ nim gorivom, se lahko motorna kosa poško‐ duje. ►

Preden motorno koso napolnite: gorivo pre‐ mešajte.

► Uporabljajte mešanico iz bencina in motor‐

nega olja za dvotaktne motorje, ki ni sta‐ rejša od 30 dni (STIHL MotoMix: 5 let).

8 0458-856-5721-A

4 Varnostni napotki slovenščina

4.8 Delo

OPOZORILO

■

Če uporabnik motorja ne zažene pravilno, lahko izgubi nadzor nad motorno koso. Upo‐ rabnik se lahko hudo poškoduje. ►

Motor zaženite tako, kot je opisano v teh navodilih za uporabo.

► Če se rezalno orodje dotika tal ali predme‐

tov: motorja ne zaženite.

■ Če je ročica startne lopute ob zagonu motorja v položaju

od števila vrtljajev v prostem teku in rezalno orodje se lahko vrti, takoj ko začne motor teči. Uporabnik se lahko hudo poškoduje. ►

Ne dotikajte se rezalnega orodja.

► Motor zaženite tako, kot je opisano v teh

navodilih za uporabo.

■ Uporabnik v določenih situacijah več ne more zbrano delati. Uporabnik lahko izgubi nadzor nad motorno koso, se spotakne, pade in se hudo poškoduje. ►

Delajte mirno in premišljeno.

► Če so svetlobne razmere in vidljivost slabi:

ne delajte z motorno koso. ► Sami upravljajte motorno koso. ► Rezalno orodje vodite v bližini tal. ► Pazite na ovire. ► Med delom stojte na tleh in pazite na ravno‐

težje. ► Če nastopijo znaki utrujenosti: privoščite si

odmor.

■ Ko motor deluje, se proizvajajo izpušni plini. Osebe se lahko zastrupijo zaradi vdihovanja izpušnih plinov. ►

Ne vdihujte izpušnih plinov.

► Z motorno koso delajte na dobro prezrače‐

vanem mestu.

► Če nastopijo slabost, glavobol, motnje vida,

motnje sluha ali vrtoglavica: zaključite delo in poiščite zdravniško pomoč.

■

Če uporabnik nosi zašito sluha in motor teče, uporabnik le omejeno zaznava in oceni zvoke. ► Delajte mirno in premišljeno.

■ Če delate z motorno koso in je ročica startne lopute v položaju

nadzorovano delati z motorno koso. Uporabnik se lahko hudo poškoduje. ►

Prepričajte se, da je ročica startne lopute med delom v položaju .

► Motor zaženite tako, kot je opisano v teh

navodilih za uporabo.

■ Vrteče se orodje lahko ureže uporabnika. Upo‐ rabnik se lahko hudo poškoduje. ► Ne dotikajte se vrtečega orodja.

, je število vrtljajev motorja višje

uporabnik ne more

► Če rezalno orodje blokira kakšen predmet:

izklopite motor. Šele nato odstranite pred‐ met.

■

Če delate s predolgimi nitmi za košnjo, se motorna kosa lahko poškoduje. ► Uporabite ustrezno varovalo s pritrjenim

odrezovalnim nožem.

■ Če rezalno orodje blokira kakšen predmet ter ob tem dodate plin, se lahko motorna kosa poškoduje. ►

Izklopite motor. Šele nato odstranite pred‐ met.

■ Če se motorna kosa med delom spremeni ali se začne obnašati nenavadno, motorna kosa morda ni v varnem stanju za uporabo. Osebe se lahko hudo poškodujejo in nastane lahko materialna škoda. ►

Zaključite delo in se obrnite na pooblašče‐ nega prodajalca STIHL.

■ Med delom lahko zaradi motorne kose nasta‐ nejo vibracije.

► Nosite rokavice.

► Med delom imejte premore. ► Če se pojavijo znaki motene prekrvavitve:

obiščite zdravnika.

■ Če med delom rezalno orodje zadane ob tujek, lahko njega ali njegove dele z visoko hitrostjo nosi po zraku. Osebe se lahko poško‐ dujejo in nastane lahko materialna škoda. ►

Tujke odstranite iz delovnega območja.

■ Če vrteče se rezalno orodje zadane ob trdi predmet, lahko nastanejo iskre in rezalno oro‐ dje se lahko poškoduje. Iskre lahko v lahko vnetljivi okolici povzročijo požare. Osebe se lahko hudo poškodujejo ali umrejo in nastane lahko materialna škoda. ►

Ne delajte v lahko vnetljivi okolici.

► Prepričajte se, ali je rezalno orodje v var‐

nem stanju za uporabo.

■ Ko spustite ročico za plin, se rezalno orodje še kratek čas vrti. Obstaja nevarnost hudih poškodb oseb. ►

Počakajte, da se rezalno orodje zaustavi.

■ V nevarni situaciji lahko uporabnik zapade v paniko in nosilnega sistema ne more sneti. Uporabnik se lahko hudo poškoduje. ►

Vadite snemanje nosilnega sistema.

0458-856-5721-A 9

0000-GXX-3025-A1

slovenščina 4 Varnostni napotki

■

4.9 Reakcijske sile

Potem ko je motor tekel, sta lahko dušilec zvoka in motor vroča. Uporabnik se lahko opeče. ►

Motorno koso primite za ročaj, da bo rezalno orodje obrnjeno nazaj in bo motorna kosa uravnotežena.

4.11 Shranjevanje

OPOZORILO

■ Otroci ne morejo prepoznati in oceniti nevar‐

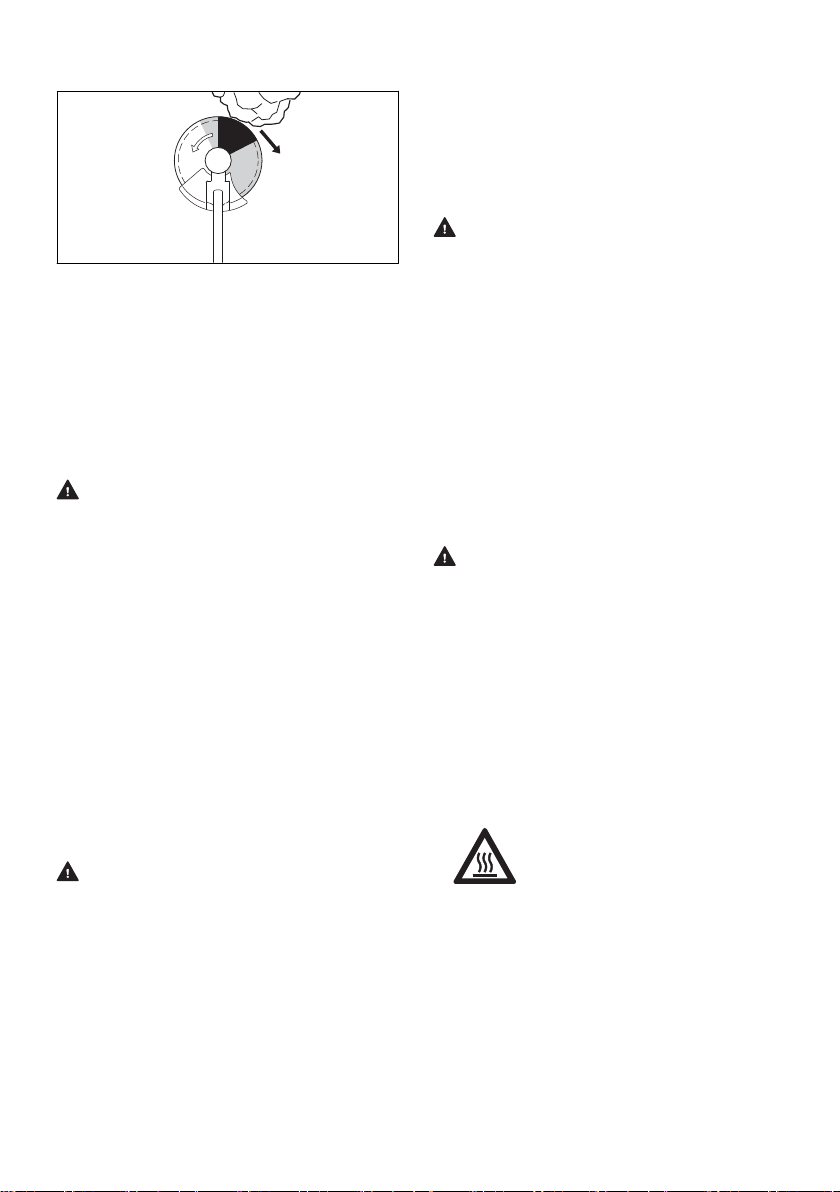

Povratni udarec lahko nastane v naslednjem pri‐ meru:

Vrteče se kovinsko rezalno orodje zadane v

–

sivo označenem območju ali v črno označe‐ nem območju ob trd predmet in se hitro zaustavi. Vrteče se kovinsko rezalno orodje je zagoz‐

–

deno.

Največja nevarnost, da bo prišlo do povratnega udarca, je v črno označenem območju.

OPOZORILO

■ Iz teh razlogov se lahko rotacijsko gibanje rezalnega orodja močno zavre ali ustavi in rezalno orodje lahko potisne v desno ali v smeri uporabnika (črna puščica). Uporabnik lahko izgubi nadzor nad motorno koso. Obstaja nevarnost hudih poškodb oseb ali smrti. ►

Motorno koso trdno držite z obema rokama.

► Delajte, kot je opisano v teh navodilih za

uporabo. ► Ne delajte s črno označenim območjem. ► Uporabljajte eno od v teh navodilih za upo‐

rabo navedenih kombinacij rezalnega oro‐

dja, ščitnika in nosilnega sistema. ►

Kovinsko rezalno orodje pravilno naostrite. ► Delajte s polnim plinom.

4.10 Transport

nosti motorne kose. Otroci se lahko hudo poškodujejo. ►

Izklopite motor.

► Če je nameščeno kovinsko rezalno orodje:

namestite transportno zaščito.

► Motorno koso hranite izven dosega otrok.

■ Električni kontakti motorne kose in kovinski sestavni deli lahko zaradi vlage korodirajo. Motorna kosa se lahko poškoduje. ►

Motorno koso shranite na čistem in suhem mestu.

4.12 Čiščenje, vzdrževanje in

popravljanje

OPOZORILO

■ Če med čiščenjem, vzdrževanjem ali popravi‐ lom motor deluje, se lahko rezalno orodje nenamerno zažene. Osebe se lahko hudo poškodujejo in nastane lahko materialna škoda. ►

Izklopite motor.

■ Potem ko je motor tekel, sta lahko dušilec zvoka in motor vroča. Osebe se lahko ope‐ čejo. ►

Počakajte, da se dušilec zvoka in motor ohladita.

■ Med delom se lahko ohišje gonila segreje. Uporabnik se lahko opeče.

► Ne dotikajte se vročega ohišja

gonila.

OPOZORILO

■

Med delom se lahko ohišje gonila segreje. Uporabnik se lahko opeče. ► Ne dotikajte se vročega ohišja gonila.

■ Med transportom se lahko motorna kosa pre‐ vrne ali se premika. Osebe se lahko poškodu‐ jejo in nastane lahko materialna škoda. ►

Izklopite motor.

► Če je nameščeno kovinsko rezalno orodje:

namestite transportno zaščito.

► Motorno koso zavarujte z napenjalnimi

pasovi, jermeni ali mrežo tako, da se ne bo mogla prevrniti in premikati.

■ Ostra čistilna sredstva, čiščenje z vodnim cur‐ kom ali ostri predmeti lahko poškodujejo krtačni rezalnik, varovalo ali rezalni nastavek. Če motorna kosa, ščitnik ali rezalno orodje niso pravilno očiščeni, sestavni deli morda ne bodo več pravilno delovali in varnostne naprave bodo morda izklopljene. Obstaja nevarnost hudih poškodb oseb. ► Motorno koso, ščitnik in rezalno orodje je

treba čistiti, kot je opisano v navodilih za uporabo.

10 0458-856-5721-A

4 5

0000097393_001

0000097394_001

5 Pripravljanje motorne kose za uporabo slovenščina

■ Če motorna kosa, ščitnik ali rezalno orodje niso pravilno vzdrževani ali popravljeni, sestavni deli morda ne bodo več pravilno delo‐ vali in varnostne naprave bodo morda izklop‐ ljene. Obstaja nevarnost hudih poškodb oseb ali smrti. ►

Motorne kose in ščitnika ne vzdržujte ali popravljajte sami.

► Če je motorno koso ali ščitnik treba vzdrže‐

vati ali popraviti: obrnite se na pooblašče‐ nega prodajalca STIHL.

►

Rezalno orodje vzdržujte kot je opisano v navodilih za uporabo uporabljenega rezal‐ nega orodja ali na embalaži uporabljenega rezalnega orodja.

■

Med čiščenjem ali vzdrževanjem rezalnih oro‐ dij se lahko uporabnik ureže na ostrih rezalnih robovih. Uporabnik se lahko poškoduje.

► Nosite delovne rokavice iz odpor‐

nega materiala.

5 Pripravljanje motorne kose

za uporabo

5.1 Pripravljanje motorne kose za

uporabo

Pred vsakim začetkom dela je treba izvesti naslednje korake: ► Prepričajte se, da so naslednji sestavni deli v

varnem stanju za uporabo:

–

Motorna kosa, 4.6.1.

–

Ščitnik, 4.6.2. Kosilna glava ali kovinsko rezalno orodje ,

–

4.6.3 ali 4.6.4.

►

Očistite motorno koso,

►

Montirajte dvojni ročaj, 6.1.

► Izberite kombinacijo rezalnega orodja, ščitnika

in nosilnega sistema, 20.

►

Montirajte ščitnik, 6.2.

► Montirajte kosilno glavo ali kovinsko rezalno

orodje, 6.3.1 ali 6.4.

►

Napolnite gorivo v motorno koso, 8.2.

►

Namestite in nastavite nosilni sistem, 7.1.

►

Nastavite dvojni ročaj, 7.2.

►

Uravnotežite motorno koso, 7.3.

►

Preverite upravljalne elemente, 10.1.

► Če korakov ni mogoče izvesti: motorne kose

ne uporabljajte in se obrnite na pooblašče‐ nega prodajalca STIHL.

0458-856-5721-A 11

15.1.

6 Sestavljanje motorne kose

6.1 Montaža dvojnega ročaja

► Izklopite motor.

► Streme privojnega vijaka (1) odprite in tako

dolgo vrtite v nasprotni smeri urinega kazalca, da je ročajna cev (2) samo še malo vpeta.

► Vzmet (5) od spodaj vstavite v spodnjo pri‐

vojno skodelo (4).

► Privojni skodeli (3 in 4) privijte na ročaj in pri‐

vojni vijak (1).

► Ročajno cev (2) zanihajte navzgor in jo porav‐

najte tako, da bo razdalja (A) 16 cm. Ročajne cevi (2) pri tem ne vpenjajte v ukriv‐

ljen del. ► Pritegnite pritezni vijak (1) in zaprite streme. ► Odvijte vijak (6). ► Upravljalni ročaj (8) tako položite na ročajno

cev (2), da se izvrtina upravljalnega ročaja

ujema z izvrtino ročajne cevi ter da prestavna

ročica gleda v smeri ohišja gonila.

Upravljalnega ročaja (8) pri tem ne obračajte. ► Vstavite matico (7). ► Privijte in pritegnite vijak (6).

Dvojnega ročaja ni treba znova demontirati.

6.2 Montiranje in demontiranje ščit‐

nika in naslona

6.2.1 Montaža ščitnika za kosilne glave,

kovinskega rezalnega orodja in naslona

► Izklopite motor.

► Ščitnik (1) namestite na ohišje gonila. ► Privijte vijake (2) in pritegnite s priteznim

momentom 10 Nm.

0000097395_001

1 1

0000097396_001

slovenščina 6 Sestavljanje motorne kose

6.2.2 Demontaža ščitnika za kosilne glave,

► Izklopite motor. ► Odvijte vijake. ► Snemite ščitnik.

6.2.3 Montaža ščitnika za nož drobilnika Za montažo ščitnika je potrebno dodatno držalo

na ročaju. Držalo se na ročaj pritrdi s specialnimi vijaki in specialnim orodjem. ► Izklopite motor. ► Če držalo za ščitnik še ni nameščeno na

► Ščitnik (1) tako namestite na držalo (2), da bo

► Privijte vijake (3) in pritegnite s priteznim

► Čepe (4) pritisnite v navojne izvrtine na ohišju

6.2.4 Montaža ščitnika za nož drobilnika ► Izklopite motor. ► Odvijte vijake. ► Snemite ščitnik. ► Čepe izvlecite iz navojnih izvrtin na ohišju

kovinskega rezalnega orodja in naslona

ročaju: naj držalo namesti pooblaščeni proda‐ jalec STIHL.

navznoter upognjena stran kazala v smeri ohi‐ šja gonila.

momentom 10 Nm.

gonila. Navojne izvrtine so zaščitene pred umazanijo.

gonila in jih pritisnite v navojne izvrtine držala. Navojne izvrtine držala so zaščitene pred umazanijo.

► Pritisno ploščo (2) tako položite na gred (3),

da je manjši premer obrnjen navzgor. ► Kosilno glavo (1) položite na gred (3) in jo z

roko vrtite v nasprotni smeri urinega kazalca. ► Natično konico (4) do naslona potisnite v luk‐

njo in jo držite pritisnjeno. ► Kosilno glavo (1) tako dolgo vrtite v nasprotni

smeri urinega kazalca, dokler natična konica

(4) ne zaskoči.

Gred (3) je blokirana. ► Kosilno glavo (1) ročno močno zategnite. ► Odstranite natično konico (4).

6.3.2 Demontaža kosilne glave ► Izklopite motor. ► Natično konico do naslona potisnite v luknjo in

jo držite pritisnjeno. ► Kosilno glavo vrtite tako dolgo, dokler natična

konica ne zaskoči.

Gred je blokirana. ► Odvijte kosilno glavo v smeri urinega kazalca. ► Snemite pritisno ploščo. ► Odstranite natično konico.

6.4 Montiranje in demontiranje

kovinskega rezalnega orodja

6.4.1 Montaža lista za rezanje trave, noža

za rezanje grmičevja ali rezalne plošče

► Izklopite motor.

6.3 Montiranje in demontiranje kosilne glave

6.3.1 Montaža kosilne glave

► Izklopite motor.

12 0458-856-5721-A

0000097397_001

0000097398_001

6 Sestavljanje motorne kose slovenščina

► Pritisno ploščo (5) tako položite na gred (6),

da je manjši premer obrnjen navzgor.

► Kovinsko rezalno orodje (4) položite na pri‐

tisno ploščo (5). Če se uporablja rezalna plošča ali list za rezanje trave z več kot 4 rezili: rezalne robove usmerite tako, da kažejo v enako smer kot puščica za smer vrtenja na ščitniku.

► Pritisno podložko (3) položite na kovinsko

rezalno orodje (4) tako, da je izboklina obr‐ njena navzgor.

► Vrtljivi krožnik (2) tako položite na pritisno pod‐

ložko (3), da je zaprta stran obrnjena navzgor.

► Natično konico (7) do naslona potisnite v luk‐

njo in jo držite pritisnjeno.

► Kovinsko rezalno orodje (4) tako dolgo vrtite v

nasprotni smeri urinega kazalca, dokler natična konica (7) ne zaskoči. Gred (6) je blokirana.

► Matico (1) privijte v nasprotni smeri urinega

kazalca in jo močno pritegnite.

► Odstranite natično konico (7).

6.4.2 Montaža noža za rezanje grmičevja in

► Izklopite motor.

noža drobilnika

► Pritisno ploščo (5) tako položite na gred (6),

da je manjši premer obrnjen navzgor.

► Kovinsko rezalno orodje (4) položite na pri‐

tisno ploščo (5). Če uporabljate nož drobilnika: rezalne robove usmerite tako, da kažejo proč od gonila v smeri matice (1).

► Pritisno podložko (3) položite na kovinsko

rezalno orodje (4) tako, da je izboklina obr‐ njena navzgor.

► Zaščitni obroč (2) tako položite na pritisno

podložko (3), da je odprtina obrnjena navzgor.

► Natično konico (7) do naslona potisnite v luk‐

njo in jo držite pritisnjeno.

► Kovinsko rezalno orodje (4) tako dolgo vrtite v

nasprotni smeri urinega kazalca, dokler natična konica (7) ne zaskoči. Gred (6) je blokirana.

► Matico (1) privijte v nasprotni smeri urinega

kazalca in jo močno pritegnite.

► Odstranite natično konico (7).

6.4.3 Demontaža kovinskega rezalnega oro‐ dja

► Izklopite motor. ► Natično konico do naslona potisnite v luknjo in

jo držite pritisnjeno.

► Kovinsko rezalno orodje tako dolgo vrtite v

smeri urinega kazalca, dokler natična konica ne zaskoči.

Gred je blokirana. ► Matico odvijte v smeri urinega kazalca. ► Odstranite pritrdilne dele, orodje za rezanje

kovin in tlačno ploščo. ► Odstranite natično konico.

0458-856-5721-A 13

0000097399_001

0000097400_001

0000099624_001

0000097031-001

slovenščina 7 Nastavljanje motorne kose za uporabnika

7 Nastavljanje motorne kose

za uporabnika

7.1 Namestitev in nastavitev dvora‐ menskega pasu

► Luknjasto vodilo (2) obesite v karabiner (1). ► Počakajte, da se motorna kosa neha nihati. ► Če je treba prilagoditi položaj rezalnega orodja

v stanju, ko se več ne niha: karabiner (1) obe‐ site v drugo luknjo v luknjastem vodilu (2) in

► Namestite dvoramenski pas (1). ► Dvoramenski pas (1) nastavite tako, da se bo

karabiner (2) nahajal približno za širino dlani pod desnim bokom.

7.2 Nastavljanje dvojnega ročaja

Dvojni ročaj je mogoče glede na telesno višino uporabnika nastaviti v različne položaje. ► Izklopite motor. ► Motorno koso na perforiranem traku pripnimo

v trnek podpornega sistema.

► Odvijte pritezni vijak (1). ► Dvojni ročaj (2) premaknite v želeni položaj. ► Pritegnite pritezni vijak (1).

7.3 Uravnoteženje motorne kose

Rezalno orodje mora rahlo nalegati na tla. ► Izklopite motor.

14 0458-856-5721-A

ga znova dajte uravnotežiti.

8 Mešanje goriva in polnjenje

goriva v motorno koso

8.1 Mešanje goriva

Za to motorno koso potrebno gorivo je sestav‐ ljeno iz mešanice bencina in motornega olja za dvotaktne motorje v mešalnem razmerju 1:50.

STIHL priporoča že pripravljeno gorivo STIHL MotoMix.

Če gorivo mešate sami, smete uporabljati samo STIHL-ovo motorno olje za dvotaktne motorje ali drugo visoko zmogljivo motorno olje razredov JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC ali ISO-L-EGD.

STIHL predpisuje motorno olje za dvotaktne motorje STIHL HP Ultra ali enakovredno visoko zmogljivo motorno olje, da lahko zagotavlja mejne vrednosti emisij za celotno življenjsko dobo naprav. ► Prepričajte se, da je oktansko število bencina

najmanj 90 RON ter da vsebnost alkohola v bencinu ne presega 10 % (za Brazilijo: 27 %).

► Prepričajte se, da uporabljeno motorno olje za

dvotaktne motorje izpolnjuje zahteve.

► Odvisno od želene količine goriva določite pra‐

vilne količine motornega olja za dvotaktne motorje in bencina v mešalnem razmerju 1:50. Primeri za mešanice goriva:

20 ml motornega olja za dvotaktne motorje,

–

1 l bencina 60 ml motornega olja za dvotaktne motorje,

–

3 l bencina 100 ml motornega olja za dvotaktne moto‐

–

rje, 5 l bencina

► Najprej v čisto posodo, ki je primerna za

gorivo, vlijte motorno olje za dvotaktne motorje ter nato bencin.

0000099186_001

0000099187_001

0000097401_001

0000-GXX-4729-A0

9 Zagon in izklop motorja slovenščina

► Gorivo premešajte.

8.2 Polnjenje goriva v motorno koso

► Izklopite motor. ► Motorno koso položite na ravno površino tako,

da bo pokrovček rezervoarja za gorivo gledal

9 Zagon in izklop motorja

9.1 Zagon motorja

► Motorno koso položite na ravno podlago tako,

da se rezalno orodje ne bo dotikalo tal in pred‐ metov.

► Odstranite transportno zaščito.

navzgor.

► Območje okrog pokrovčka rezervoarja gorivo

očistite z vlažno krpo.

► Ročno črpalko za gorivo (1) pritisnite najmanj

5 krat.

► Če je motor topel: pustite ročico startne lopute

► Pokrovček rezervoar za gorivo tako dolgo

vrtite v nasprotni smeri urinega kazalca, da boste lahko sneli pokrovček rezervoarja za gorivo.

► Snemite pokrovček rezervoarja za gorivo.

(2) v položaju

► Če ima motor temperaturo okolice: ročico

startne lopute (2) na robu pritisnite in presta‐ vite v položaj

OBVESTILO

■ Gorivo se lahko pod vplivom svetlobe, sonč‐

nega sevanja in ekstremnih temperatur raz‐ meša ali postara. Če polnite razmešano ali postarano gorivo, se lahko motorna kosa poškoduje. ►

Gorivo premešajte.

► Goriva, ki je bilo shranjeno več kot 30 dni

(STIHL MotoMix: 5 let), ne polnite.

► Gorivo nalijte tako, da ga ne boste polili in

da do roba rezervoarja za gorivo ostane vsaj 15 mm prosto.

OBVESTILO

■ Če motorno koso z nogo ali kolenom pritiskate k tlom, se lahko motorna kosa poškoduje. ► Motorno koso z levo roko potisnite k tlom.

Ne stojte ali klečite na ročaju.

► Motorno koso z levo roko potisnite k tlom. ► Zagonsko ročico z desno roko počasi izvlecite

do prvega občutnega upora.

► Zagonsko ročico tako dolgo hitro vlecite ven in

spuščajte nazaj, dokler motor ne teče.

►

Če je ročica startne lopute (2) v položaju

na kratko pritisnite zaporo ročice za plin (3)

► Pokrovček rezervoarja za gorivo namestite na

rezervoar za gorivo.

► Pokrovček rezervoarja za gorivo vrtite v smeri

urinega kazalca in ga z roko močno pritegnite. Rezervoar za gorivo je zaprt.

ročico za plin (4). Ročica startne lopute (2) skoči v položaj .

Motor teče v prostem teku.

► Če je motor mrzel: motor ogrejte s sunki plina. ► Če se rezalno orodje v prostem teku vrti zra‐

ven: odpravite motnje. Vlek plina ni pravilno nastavljen.

0458-856-5721-A 15

0000097402_001

0000-GXX-8720-A0

slovenščina 10 Preverjanje motorne kose

► Če se motor ne zažene: ročico startne

lopute (2) prestavite v položaj poskusite zagnati motor.

► Če je motor zalilo: motor z ročico startne

lopute (2) v položaju znova poskusite zagnati.

in znova

9.2 Izklop motorja

► Izpustite ročico za plin (1) in zaporo ročice za

plin (2). Rezalno orodje se več ne premika.

► Pritisnite stop tipko (3).

Motor ugasne.

► Če motor ne ugasne:

► Ročico startne lopute prestavite v polo‐

žaj Motor ugasne.

► Motorne kose ne uporabljajte in se obrnite

na pooblaščenega prodajalca STIHL. Motorna kosa je pokvarjena.

Dokler je stop stikalo pritisnjeno, je vžig izklop‐ ljen. Ko stop stikalo znova izpustite, je vžig znova vklopljen.

10 Preverjanje motorne kose

Ročica za plin ali zapora ročice za plin je pokvarjena.

Nastavitev vleka plina ► Zaženite motor. ► Pritisnite ročico za plin, ne da bi pritisnili

zaporo ročice plina.

► Če motor pospešuje: nastavite vlek plina.

Vlek plina ni pravilno nastavljen.

Izklop motorja ► Zaženite motor. ► Pritisnite stop tipko.

Motor ugasne.

► Če motor ne ugasne:

► Ročico startne lopute prestavite v polo‐

žaj Motor ugasne.

► Motorne kose ne uporabljajte in se obrnite

na pooblaščenega prodajalca STIHL. Motorna kosa je pokvarjena.

11 Delo z motorno koso

11.1 Nastavljanje dela pozimi

Če delate pri temperaturah pod +10 °C, lahko uplinjač zaledeni. Da bo do uplinjača dodatno pritekal topli zrak iz okolice motorja, je treba nastaviti delo pozimi.

OBVESTILO

■ Če delate pri temperaturah nad +10 °C v delu pozimi, se lahko motor pregreje. ► Nastavite delo poleti.

► Izklopite motor.

10.1 Preverjanje upravljalnih ele‐ mentov

Zapora ročice za plin in ročica za plin ► Izklopite motor. ► Poskusite potisniti ročico za plin, ne da bi pri‐

tisnili zaporo ročice za plin.

► Če ročico za plin lahko pritisnete: motorne

kose ne uporabljajte in se obrnite na poobla‐ ščenega prodajalca STIHL.

Zapora ročice za plin je pokvarjena. ► Pritisnite zaporo ročice za plin in jo držite. ► Pritisnite ročico za plin. ► Izpustite ročico za plin in zaporo ročice za plin. ► Če se ročica za plin ali zapora ročice za plin

težko premikata ali ne skočita nazaj v začetni

položaj: motorne kose ne uporabljajte in se

obrnite na pooblaščenega prodajalca STIHL.

► Odvijte vijak (1). ► Izvlecite drsnik (2). ► Drsnik (2) poravnajte tako, da snežni kristal

kaže na oznako (3). ► Vstavite drsnik (2). ► Privijte vijak (1).

Če delate pri temperaturah pod - 10 °C ali med‐ tem ko sneg prši ali ga nosi, je treba na ohišje motorja dodatno namestiti prekrivno ploščo in

16 0458-856-5721-A

0000-GXX-8721-A0

min

AB C

s> 40 s30-60 s

0000099676_001

0000097031-001

11 Delo z motorno koso slovenščina

zračni filter iz umetne mase. Dodatni pribor je na voljo pri pooblaščenem prodajalcu STIHL.

11.2 Nastavljanje dela poleti

Če delate pri temperaturah nad +10 °C, je treba nastaviti delo poleti. ► Izklopite motor.

► Odvijte vijak (1). ► Izvlecite drsnik (2). ► Drsnik (2) poravnajte tako, da sonce kaže na

oznako (3). ► Vstavite drsnik (2). ► Privijte vijak (1).

11.3 Kalibriranje motorne kose

Med delom se motorna kosa samodejno nastavi na optimalno moč. S kalibriranjem lahko motorno koso hitreje nastavite na optimalno moč. ► Če je zunanja temperatura pod -10 °C ali je

motor hladen:

► Zaženite motor.

► Namestite nosilni sistem.

► Držite in vodite motorno koso.

► Motor pribl. 1 minuto ogrevajte s polnim pli‐

nom.

► Izklopite motor. ► Odstranite rezalno orodje.

Motorna kosa se lahko s tem zanesljivo

nastavi na optimalno moč.

► Motor pustite teči najmanj 30 do največ

60 sekund (A), ne da bi pritisnili ročico za plin.

► Motorno koso držite in vodite tako, da se

gonilo ne bo dotikalo tal in predmetov.

OBVESTILO

■ Če ročico za plin izpustite preden je motorna kosa popolnoma kalibrirana, se kalibriranje prekine. Kalibriranje je treba začeti znova. ►

Ročico za plin držite popolnoma pritisnjeno.

OBVESTILO

■ Če ročice za pline med kalibriranjem ne priti‐ skate v celoti, se lahko motorna kosa nastavi napačno. Motorna kosa se lahko poškoduje. ►

Ročico za plin držite popolnoma pritisnjeno.

► Ročico za plin pritiskajte najmanj 40 sekund

(B) in jo držite pritisnjeno. Motor pospeši in motorna kosa se kalibrira. Število vrtljajev motorja niha in se bistveno poviša med kalibriranjem.

► Če motor ugasne: znova poskusite s kalibrira‐

njem motorne kose.

► Če motor znova ugasne: motorne kose ne

uporabljajte in se obrnite na pooblaščenega prodajalca STIHL. Motorna kosa je pokvarjena.

► Takoj ko število vrtljajev motorja slišno in

občutno pade (C): izpustite ročico za plin. Motor teče v prostem teku. Motorna kosa je kalibrirana in pripravljena za uporabo.

► Izklopite motor. ► Namestite rezalno orodje.

11.4 Drža in vodenje motorne kose

► Luknjasto vodilo (2) obesite v karabiner (1).

►

Ročico startne lopute prestavite v položaj

► Zaženite motor, ne da bi pritisnili ročico za

plin. Motor teče in ročica startne lopute ostane v

položaju

0458-856-5721-A 17

0000-GXX-7850-A0

A B

0000-GXX-4731-A2

0000097404_001

0000-GXX-3042-A0

0000-GXX-4037-A1

slovenščina 12 Po delu

11.7 Žaganje z rezalno ploščo:

► Motorno koso z desno roko primite za uprav‐

ljalni ročaj, tako da s palcem trdno objamete upravljalni ročaj.

► Motorno koso z levo roko držite za ročaj tako,

da s palcem objamete ročaj.

11.5 Košenje

Razmak rezalnega orodja od tal določa višino reza.

► Levo stran ščitnika oprite na deblo. ► Deblo prežagajte z enim rezom s polnim pli‐

nom.

► Od najbližjega delovnega območja ohranjajte

varno razdaljo vsaj 2 drevesni dolžini.

11.8 Nastavljanje kosilnih nitk

11.8.1 Nastavljanje kosilnih nitk na kosilnih

glavah AutoCut

► Z vrtečo se kosilno glavo se na kratko dotak‐

nite tal. Kosilna nitka se skrajša za pribl. 30 mm. Nož za odrezovanje v ščitniku samodejno odreže kosilni nitki na primerno dolžino.

Košnja s kosilno glavo (A) ► Motorno koso enakomerno premikajte sem ter

tja.

► Počasi in nadzorovano se premikajte naprej. Košnja z listom za rezanje trave ali nožem za

rezanje grmičevja (B) ► Kosite z levim predelom kovinskega rezalnega

orodja.

► Počasi in nadzorovano se premikajte naprej.

11.6 Redčenje z nožem za rezanje grmičevja ali nožem drobilnika

Če sta kosilni nitki krajši od 25 mm, ju ni mogoče samodejno nastaviti. ► Izklopite motor. ► Pritisnite vložek tuljavnika (1) na kosilni glavi

in ga držite pritisnjenega. ► Ročno izvlecite kosilni nitki (2). ► Če kosilnih nitk (2) ni več mogoče izvleči:

zamenjajte vložek tuljavnika (1) ali kosilni nitki

(2).

Vložek tuljavnika je prazen.

12 Po delu

12.1 Po delu

► Kovinsko rezalno orodje od zgoraj navzdol

potopite v grmičevje.

► Kovinskega rezalnega orodja ne dvigajte

preko višine bokov.

18 0458-856-5721-A

► Izklopite motor. ► Počakajte, da se motorna kosa ohladi. ► Če je motorna kosa mokra: počakajte, da se

motorna kosa posuši. ► Očistite motorno koso. ► Očistite ščitnik.

90°

0000097476_001

13 Transport slovenščina

► Očistite rezalno orodje. ► Če je nameščeno kovinsko rezalno orodje:

namestite ustrezno transportno zaščito.

13 Transport

13.1 Transportiranje motorne kose

► Izklopite motor. ► Če je nameščeno kovinsko rezalno orodje:

namestite ustrezno transportno zaščito.

Nošenje motorne kose ► Motorno koso primite za ročaj, da bo rezalno

orodje obrnjeno nazaj in bo motorna kosa uravnotežena.

Transportiranje motorne kose v vozilu ► Motorno koso zavarujte tako, da se ne bo

mogla prevrniti in premikati.

14 Shranjevanje

14.1 Shranjevanje motorne kose

► Izklopite motor. ► Če je nameščeno kovinsko rezalno orodje:

namestite ustrezno transportno zaščito.

► Sprostite pritezni vijak (1) in ga toliko odvijte,

da lahko ročajno cev (2) vrtite.

► Ročajno cev (2) za 90° vrtite v smeri urinega

kazalca in jo prevesite navzdol. ► Pritegnite pritezni vijak (1). ► Motorno koso shranite tako, da bodo izpolnjeni

naslednji pogoji:

Motorna kosa je izven dosega otrok.

–

Motorna kosa je čista in suha.

–

► Če motorno koso shranjujete za več kot 30

dni:

► Odstranite rezalno orodje.

► Odprite pokrovček rezervoarja za gorivo.

► Izpraznite rezervoar za gorivo.

► Zaprite rezervoar za gorivo.

► Če je na voljo ročna črpalka za gorivo:

ročno črpalko za gorivo pritisnite najmanj 5 krat.

► Zaženite motor in ga pustite teči v prostem

teku tako dolgo, dokler ne ugasne.

15 Čiščenje

15.1 Čiščenje motorne kose

► Izklopite motor. ► Počakajte, da se motorna kosa ohladi. ► Motorno koso očistite z vlažno krpo ali sred‐

stvom za odstranjevanje smole STIHL.

► Prezračevalne reže očistite s čopičem.

15.2 Čiščenje ščitnika in rezalnega orodja

► Izklopite motor. ► Ščitnik in rezalno orodje očistite z vlažno krpo

ali mehko krtačko.

16 Vzdrževanje

16.1 Vzdrževalni intervali

Vzdrževalni intervali so odvisni od okoljskih in delovnih pogojev. STIHL priporoča naslednje vzdrževalne intervale:

Pred namestitvijo rezalnega orodja ► Preverite, če je na gredi prišlo do izpuščanja

masti za mazanje gonila.

► Če je prišlo do izpuščanja masti za mazanje

gonila: naj stanje napolnjenosti v ohišju gonila preveri pooblaščeni prodajalec STIHL.

Vsakih 100 delovnih ur ► Zamenjajte vžigalno svečko.

Mesečno ► Rezervoar za gorivo naj očisti pooblaščeni

prodajalec STIHL.

► Sesalno glavo v rezervoarju za gorivo naj oči‐

sti pooblaščeni prodajalec STIHL.

Letno ► Sesalno glavo v rezervoarju za gorivo naj

zamenja pooblaščeni prodajalec STIHL.

16.2 Ostrenje in centriranje kovin‐ skega rezalnega orodja

Za pravilno ostrenje in centriranje kovinskega rezalnega orodja je potrebno veliko vaje.

STIHL priporoča, da kovinska rezalna orodja odnesete na ostrenje in centriranje k pooblašče‐ nemu prodajalcu STIHL. ► Kovinsko rezalno orodje ostrite kot je opisano

v navodilih za uporabo in na embalaži uporab‐ ljenega rezalnega orodja.

0458-856-5721-A 19

0000097407_001

slovenščina 17 Popravila

17 Popravila

uporabljajte in se obrnite na pooblaščenega prodajalca STIHL.

17.1 Popravilo motorne kose in rezalnega orodja

Uporabnik ne more sam popravljati motorne kose in rezalnega orodja. ► Če sta motorna kosa ali rezalno orodje poško‐

dovana: motorne kose ali rezalnega orodja ne

18 Odpravljanje motenj

18.1 Odpravljanje motenj motorne kose

Večina motenj ima enake vzroke. ► Izvedite naslednje ukrepe:

► Zamenjajte zračni filter. ► Očistite ali zamenjajte vžigalno svečko. ► Nastavite delo pozimi ali delo poleti.

► Če je motnja kljub temu prisotna: izvedite ukrepe iz naslednje tabele.

Motnja Vzrok Rešitev Motorja ni mogoče

zagnati.

Motor teče v prostem teku neenakomerno.

Motor v prostem teku ugasne.

Motor ne dosega naj‐ višjega števila vrtlja‐ jev.

Motor ugasne, leprav je v rezerovarju za gorivo še gorivo.

18.2 Zamenjava zračnega filtra

Zračnega filtra ni mogoče očistiti. Če se moč motorja zmanjša ali je zračni filter poškodovan, ga je treba zamenjati. ► Izklopite motor. ►

Ročico startne lopute prestavite v položaj

V rezervoarju za gorivo ni dovolj goriva.

Uplinjač je prevroč. ► Počakajte, da se motorna kosa ohladi.

Uplinjač je zaledenel. ► Pustite, da se motorna kosa segreje na +10 °C. Uplinjač je zaledenel. ► Pustite, da se motorna kosa segreje na +10 °C.

Uplinjač je zaledenel. ► Pustite, da se motorna kosa segreje na +10 °C.

Motorna kosa ni pra‐ vilno prilagojena na okoljske pogoje.

Vlek plina ni pravilno nastavljen.

Sesalna glava ni na pravem mestu.

► Zmešajte gorivo in ga napolnite v motorno koso.

► Preden zaženete motor: ročno črpalko za gorivo pri‐

tisnite najmanj 10 krat.

► Kalibrirajte motorno koso.

► Nastavite vlek plina.

► Obrnite se na pooblaščenega prodajalca STIHL.

► Odvijte vijaka (1) in snemite pokrov filtra (2). ► Območje okrog zračnega filtra (3) očistite z

vlažno krpo ali s čopičem. ► Odstranite zračni filter (3). ► Vstavite nov zračni filter (3). ► Namestite pokrov filtra (2).

► Privijte in pritegnite vijaka (1).

18.3 Čiščenje vžigalne svečke

► Izklopite motor. ► Počakajte, da se motorna kosa ohladi.

20 0458-856-5721-A

0000097405_001

0000096699_002

19 Tehnični podatki slovenščina

Dovoljene vžigalne svečke: NGK BPMR7A

–

proizvajalca STIHL

Razmak elektrod vžigalne svečke: 0,5 mm

–

Teža ob praznem rezervoarju za gorivo, brez

–

rezalnega orodja in ščitnika: 10,2 kg

Dolžina brez rezalnega orodja: 1760 mm

–

Maksimalna prostornina rezervoarja za gorivo:

–

990 cm³ (0,99 l)

19.2 Motorna kosa STIHL FS 561 C-

► Vijak (1) vrtite v nasprotni smeri urinega

kazalca. ► Privzdignite pokrov (2) in ga potisnite nazaj. ► Snemite vtič vžigalne svečke (3). ► Če je območje okoli vžigalne svečke (4) uma‐

zano: območje okoli vžigalne svečke (4) oči‐

stite z vlažno krpo. ► Odvijte vžigalno svečko (4). ► Vžigalno svečko (4) očistite z krpo. ► Če je vžigalna svečka (4) korodirana: zame‐

njajte vžigalno svečko (4). ► Privijte in močno pritegnite vžigalno svečko

(4). ► Vtič vžigalne svečke (3) močno pritisnite. ► Namestite pokrov (2) in močno zategnite

vijak (1).

18.4 Nastavitev vleka plina

► Pritisnite ročico za plin (1) in jo držite pritis‐

njeno. ► Vijak (2) vrtite do občutnega upora v smeri uri‐

nega kazalca. ► Vijak (2) za pol obrata zavrtite naprej v smeri

urinega kazalca.

19 Tehnični podatki

19.1 Motorna kosa STIHL FS 511 C-

Delovna prostornina: 51,6 cm³

–

Moč v skladu s standardom ISO 8893:

–

2,4 kW (3,3 KM) pri 9500 1/min

Število vrtljajev prostega teka: 2500 1/min

–

Maks. število vrtljajev prenosne gredi:

–

7890 1/min

– –

–

– –

19.3 Vrednosti hrupa in vibracij

K-vrednost za ravni zvočnega tlaka znaša 2 dB(A). K-vrednost za ravni zvočne moči znaša 2 dB(A). K-vrednost za vrednosti vibracij znaša 2 m/s².

Uporaba s kosilno glavo FS 511 C-M

–

FS 561 C-M

–

Delovna prostornina: 57,1 cm³ Moč v skladu s standardom ISO 8893: 2,8 kW (3,8 KM) pri 9500 1/min Število vrtljajev prostega teka: 2500 1/min Maks. število vrtljajev prenosne gredi: 7890 1/min Dovoljene vžigalne svečke: NGK BPMR7A proizvajalca STIHL Razmak elektrod vžigalne svečke: 0,5 mm Teža ob praznem rezervoarju za gorivo, brez rezalnega orodja in ščitnika: 10,2 kg Dolžina brez rezalnega orodja: 1760 mm Maksimalna prostornina rezervoarja za gorivo: 990 cm³ (0,99 l)

Raven zvočnega tlaka L skladu s standardom ISO 22868: 101 dB(A).

Raven zvočne moči Lw, izmerjena v skladu s standardom ISO 22868: 114 dB(A).

Vrednost vibracij a standardom ISO 22867

Upravljalni ročaj: 3,7 m/s².

–

Levi ročaj: 3,7 m/s².

–

Raven zvočnega tlaka L skladu s standardom ISO 22868: 101 dB(A).

Raven zvočne moči Lw, izmerjena v skladu s standardom ISO 22868: 115 dB(A).

Vrednost vibracij a standardom ISO 22867

Upravljalni ročaj: 3,7 m/s².

–

Levi ročaj: 3,7 m/s².

–

, izmerjena v

peq

, izmerjena v skladu s

hv,eq

, izmerjena v

peq

, izmerjena v skladu s

hv,eq

0458-856-5721-A 21

slovenščina 20 Kombinacije rezalnih orodij, ščitnikov in nosilnih sistemov

Uporaba s kovinskim rezalnim orodjem FS 511 C-M

Raven zvočnega tlaka L

–

skladu s standardom ISO 22868: 101 dB(A).

Raven zvočne moči Lw, izmerjena v skladu s

–

standardom ISO 22868: 115 dB(A).

Vrednost vibracij a

–

standardom ISO 22867

Upravljalni ročaj: 3,0 m/s².

–

Levi ročaj: 3,0 m/s².

–

FS 561 C-M

Raven zvočnega tlaka L

–

skladu s standardom ISO 22868: 102 dB(A).

Raven zvočne moči Lw, izmerjena v skladu s

–

standardom ISO 22868: 115 dB(A).

Vrednost vibracij a

–

standardom ISO 22867

Upravljalni ročaj: 3,3 m/s².

–

Levi ročaj: 3,3 m/s².

–

Informacije glede izpolnjevanja direktive o obve‐ znostih delodajalcev glede vibracij 2002/44/ES so na voljo na spletnem naslovu www.stihl.com/ vib.

, izmerjena v

peq

, izmerjena v skladu s

hv,eq

, izmerjena v

peq

, izmerjena v skladu s

hv,eq

19.4 REACH

REACH je oznaka za direktivo ES o registraciji, evalvaciji, avtorizaciji in omejevanju kemikalij.

Informacije glede izpolnjevanja direktive REACH so na voljo na spletnem naslovu www.stihl.com/ reach.

19.5 Emisije izpušnih plinov

Z EU postopkom homologacije izmerjena vred‐ nost CO2 je navedena na www.stihl.com/co2 v

za izdelek specifičnih tehničnih podatkih. Izmerjena vrednost CO2 je bila določena na

reprezentativnem motorju po standardiziranem preizkusnem postopku v laboratorijskih pogojih in ne predstavlja izrecne ali implicitne garancije za moč določenega motorja.

Veljavne zahteve za emisije izpušnih plinov se izpolnijo z upoštevanjem v teh navodilih za upo‐ rabo opisane pravilne uporabe in vzdrževanja. Pri spremembah na motorju homologacija pre‐ neha veljati.

20 Kombinacije rezalnih orodij, ščitnikov in nosilnih sistemov

20.1 Kombinacije rezalnih orodij, ščitnikov in nosilnih sistemov

Rezalno orodje Ščitnik Nosilni sistem

Kosilna glava AutoCut 56-2

–

Kosilna glava DuroCut 40-4

–

Kosilna glava TrimCut C 52-2

–

List za rezanje trave 250-32 (Ø

–

250 mm) List za rezanje trave 250-40

–

„Spezial“ (Ø 250 mm) List za rezanje trave 255-8 (Ø

–

255 mm) Nož za rezanje grmi‐

–

čevja 305-2 „Spezial“ (Ø 305 mm) Noži za grmičevje 350-3

–

(Ø 350 mm) Nož za rezanje grmi‐

–

čevja 350-3 „Spezial“ (Ø 350 mm)

Nož drobilnika 320-2

–

(Ø 320 mm) Rezalna plošča 225-48 Koni‐

–

časti zob (Ø 225 mm) Rezalna plošča 225-22 HP

–

dletasti zob (Ø 225 mm) Rezalna plošča 225-24, Dleta‐

–

sti zob (Ø 225 mm) Rezalna plošča 225-36 trdina

–

(Ø 225 mm)

22 0458-856-5721-A

Ščitnik za kosilne glave s premerom

–

480 mm Ščitnik za kosilne glave s premerom

–

560 mm Ščitnik za kovinska rezalna orodja

–

Ščitnik za kovinska rezalna orodja

–

Ščitnik za nože za rezljanje

–

Naslon s premerom 225 mm

–

Dvoramenski pas z

–

mehanizmom za hitro sprostitev

21 Nadomestni deli in dodatni pribor slovenščina

Rezalno orodje Ščitnik Nosilni sistem

Rezalna plošča 250-26, Dleta‐

–

sti zob (Ø 250 mm)

21 Nadomestni deli in dodatni

pribor

21.1 Nadomestni deli in dodatni pri‐

bor

Ti simboli označujejo originalne nado‐ mestne dele STIHL in originalni dodatni pribor STIHL.

STIHL priporoča uporabo originalnih nadomest‐ nih delov STIHL in originalnega dodatnega pri‐ bora STIHL.

Zanesljivosti, varnosti in ustreznosti nadomestnih delov in dodatnega pribora drugih proizvajalcev STIHL kljub stalnemu opazovanju trga ne more oceniti in STIHL tudi ne more jamčiti za njihovo uporabo.

Originalni nadomestni deli STIHL in originalni dodatni pribor STIHL so na voljo pri pooblašče‐ nem prodajalcu STIHL.

22 Odstranjevanje

22.1 Odstranjevanje motorne kose

Informacije glede odstranjevanja so na voljo pri lokalni upravi ali pooblaščenem prodajalcu STIHL.

Nepravilno odstranjevanje lahko škoduje zdravju in obremeni okolje. ► Izdelke STIHL vključno z embalažo odnesite

na ustrezno zbirno mesto za recikliranje v

skladu z lokalnimi predpisi. ► Ne odvrzite med gospodinjske odpadke.

23 Izjava EU o skladnosti

Naslon s premerom 250 mm

–

ustreza zadevnim določbam smernic 2011/65/EU, 2006/42/ES, 2014/30/EU in 2000/14/ES in je bila razvita in izdelana v skladu z na datum proizvodnje veljavnimi različicami standardov: EN ISO 11806‑1, EN 55012, EN 61000‑6‑1.

Za ugotavljanje izmerjene in zajamčene ravni zvočne moči je bilo postopano v skladu z direk‐ tivo 2000/14/ES, Priloga V. FS 511 C-M

Izmerjena raven zvočne moči: 115 dB(A)

–

Zagotovljena raven zvočne moči: 117 dB(A)

–

FS 561 C-M

Izmerjena raven zvočne moči: 116 dB(A)

–

Zagotovljena raven zvočne moči: 118 dB(A)

–

Tehnična dokumentacija je shranjena pri ANDREAS STIHL AG & Co. KG, Produktzulas‐ sung.

Letnica izdelave, država proizvodnje in serijska številka so navedene na motorni kosi.

Waiblingen, 15.7.2021 ANDREAS STIHL AG & Co. KG

za Dr. Jürgen Hoffmann, Vodja oddelka Produktzu‐

lassung Predpisi o izdelkih

24 Izjava UKCA o skladnosti

24.1 Motorna kosa STIHL FS 511 CM, FS 561 C-M

23.1 Motorna kosa STIHL FS 511 CM, FS 561 C-M

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Nemčija z izključno odgovornostjo izjavlja, da

Izvedba: Akumulatorska motorna kosa

–

Znamka izdelovalca: STIHL

–

Tip: FS 511 C-M, FS 561 C-M

–

Identifikacija serije: 4148

–

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Nemčija z izključno odgovornostjo izjavlja, da

Izvedba: Akumulatorska motorna kosa

–

Znamka izdelovalca: STIHL

–

Tip: FS 511 C-M, FS 561 C-M

–

Identifikacija serije: 4148

–

0458-856-5721-A 23

slovenščina 24 Izjava UKCA o skladnosti

je v skladu z ustreznimi določbami britanskih predpisov The Restriction of the Use of Certain Hazardous Substances in Electrical and Electro‐ nic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electro‐ magnetic Compatibility Regulations 2016 in Noise Emission in the Environment by Equip‐ ment for use Outdoors Regulations 2001 ter je bil zasnovan in izdelan v skladu z različicami naslednjih standardov, veljavnih na dan izdelave: EN ISO 11806‑1, EN 55012, EN 61000‑6‑1.

Za določitev izmerjene in zajamčene ravni zvočne moči je bil uporabljen predpis Združe‐ nega kraljestva Noise Emission in the Environ‐ ment by Equipment for use Outdoors Regula‐ tions 2001, Schedule 8. FS 511 C-M

Izmerjena raven zvočne moči: 115 dB(A)

–

Zagotovljena raven zvočne moči: 117 dB(A)

–

FS 561 C-M

Izmerjena raven zvočne moči: 116 dB(A)

–

Zagotovljena raven zvočne moči: 118 dB(A)

–

Tehnično dokumentacijo hrani ANDREAS STIHL AG & Co. KG.

Letnica izdelave, država proizvodnje in serijska številka so navedene na motorni kosi.

Waiblingen, 15.7.2021 ANDREAS STIHL AG & Co. KG

za Dr. Jürgen Hoffmann, Vodja oddelka Produktzu‐

lassung Predpisi o izdelkih

24 0458-856-5721-A

24 Izjava UKCA o skladnosti slovenščina

0458-856-5721-A 25

slovenščina 24 Izjava UKCA o skladnosti

26 0458-856-5721-A

24 Izjava UKCA o skladnosti slovenščina

0458-856-5721-A 27

www.stihl.com

*04588565721A*

0458-856-5721-A

*04588565721A*

0458-856-5721-A

Stihl FS 511 C-EM, FS 561 C-EM Instruction Manual [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Uvod

2.1 Veljavni dokumenti

2.3 Simboli v besedilu

3 Pregled

3.1 Motorna kosa

3.2 Ščitniki in rezalna orodja

slovenščina 4 Varnostni napotki

3.3 Simboli

4.1 Opozorilni simboli

4.2 Pravilna uporaba

4.3 Zahteve glede uporabnika

4.4 Oblačila in oprema

4.5 Delovno območje in okolica

4.6 Varno stanje

4.7 Gorivo in polnjenje

4.8 Delo

4.9 Reakcijske sile

4.11 Shranjevanje

4.10 Transport

5 Pripravljanje motorne kose za uporabo slovenščina

6 Sestavljanje motorne kose

6.1 Montaža dvojnega ročaja

6.3 Montiranje in demontiranje kosilne glave

slovenščina 7 Nastavljanje motorne kose za uporabnika

7.2 Nastavljanje dvojnega ročaja

7.3 Uravnoteženje motorne kose

8.1 Mešanje goriva

9 Zagon in izklop motorja slovenščina

8.2 Polnjenje goriva v motorno koso

9.1 Zagon motorja

slovenščina 10 Preverjanje motorne kose

9.2 Izklop motorja

11 Delo z motorno koso

11.1 Nastavljanje dela pozimi

11.2 Nastavljanje dela poleti

11.3 Kalibriranje motorne kose

11.4 Drža in vodenje motorne kose

slovenščina 12 Po delu

11.7 Žaganje z rezalno ploščo:

11.5 Košenje

11.8 Nastavljanje kosilnih nitk

11.6 Redčenje z nožem za rezanje grmičevja ali nožem drobilnika

12.1 Po delu

13 Transport slovenščina

13.1 Transportiranje motorne kose

14 Shranjevanje

14.1 Shranjevanje motorne kose

15 Čiščenje

15.1 Čiščenje motorne kose

15.2 Čiščenje ščitnika in rezalnega orodja

16 Vzdrževanje

16.1 Vzdrževalni intervali

slovenščina 17 Popravila

17.1 Popravilo motorne kose in rezalnega orodja

18 Odpravljanje motenj

18.1 Odpravljanje motenj motorne kose

18.2 Zamenjava zračnega filtra

18.3 Čiščenje vžigalne svečke

19 Tehnični podatki slovenščina

18.4 Nastavitev vleka plina

19.3 Vrednosti hrupa in vibracij

slovenščina 20 Kombinacije rezalnih orodij, ščitnikov in nosilnih sistemov

19.4 REACH

19.5 Emisije izpušnih plinov

20.1 Kombinacije rezalnih orodij, ščitnikov in nosilnih sistemov

21 Nadomestni deli in dodatni pribor slovenščina

22 Odstranjevanje

22.1 Odstranjevanje motorne kose

23 Izjava EU o skladnosti

24 Izjava UKCA o skladnosti
