Gerbiamos pirkėjos ir pirkėjai, dėkoju, kad Jūs pasirinkote kokybišką

firmos STIHL gaminį. Šis gaminys buvo pagamintas, taikant

modernius technologinius metodus ir kokybę garantuojančias priemones. Mes stengėmės padaryti viską, kad Jūs būtumėt patenkinti šiuo įrenginiu ir galėtumėt be problemų juo dirbti.

Jeigu turėtumėt klausimų apie šį įrenginį, kreipkitės į savo prekybinį atstovą arba į mūsų įmonės realizavimo skyrių.

Jūsų

Dr. Nikolas Stihl

0458-772-7921-A. VA1.C19.

0000005278_017_LT

FS 510 C, FS 560 C

Ši naudojimo instrukcijos autorinės teisės yra saugomos. Visos teisės saugomos, ypač dauginimo,vertimo ir apdorojimo su elektroninėmis sistemomis teisės.

lietuviškai

Apie šią naudojimo instrukciją

Simboliai

Visų simbolių, kurie yra ant įrenginio, reikšmės yra paaiškintos šioje naudojimo instrukcijoje.

Priklausomai nuo įrenginio ir komplektacijos, ant įrenginio gali būti pavaizduoti sekantys simboliai.

Degalų rezervuaras; kuro mišinys iš benzino ir variklinės alyvos

Dekompresinį vožtuvą paspausti

Rankinis degalų siurbliukas

Rankinį degalų siurbliuką paspausti

Tepalo tūbelė

Įsiurbimo angos: Vasaros režimas

Siurbimo angos: Žiemos režimas

Šildomos rankenos

Atžymos tekste

ISPEJIMAS

Perspėjims apie nelaimingų atsitikimų pavojų asmenims, taip pat galimus nuostolius.

PRANESIMAS

Perspėjimas apie įrenginio arba jo atskirų dalių pažeidimus.

Techniniai pakeitimai

STIHL nuolat tobulina visus įrenginius, todėl mes pasiliekame teisę į komplektacijos, techninius ir išorinius jų pakeitimus.

Todėl pretenzijos, remiantis šios instrukcijos techniniais duomenimis ir iliustracijomis, nepriimamos.

Nurodymai saugumui ir darbo technika

Būtina laikytis ypatingų saugumo reikalavimų, dirbant su šiuo motoriniu įrenginiu, nes dirbama dideliais pjovimo įrangos sūkiais.

Naudojimo instrukciją atidžiai perskaityti prieš pirmą įrenginio naudojimą ir saugoti ją vėlesniam panaudojimui. Naudojimo instrukcijos nurodymų nesilaikymas gali būti pavojingas gyvybei.

Laikytis atitinkamų šalies institucijų saugumo nurodymų, pvz. profesinių sąjungų, socialinių kasų, darbo apsaugos ir kt.

Pirmą kartą dirbantiems su įrenginiu: pasikonsultuoti su pardavėju ar kitu specialistu, kaip juo saugiai naudotis ar išklausyti mokymo kursą.

Nepilnamečiams draudžiama dirbti su motoriniu įrenginiu – išskyrus jaunuolius virš 16 metų, kurie apmokomi prižiūrint suaugusiems.

Vaikai, gyvūnai ir pašaliniai asmenys turi stovėti saugiu atstumu.

Jeigu įrenginys nenaudojamas, jį pastatyti taip, kad jis niekam nekliudytų. Motorinį įrenginį apsaugoti nuo neteisėto panaudojimo.

Naudotojas yra atsakingas dėl nelaimingų atsitikimų ir pavojų, gresiančių pašaliniams asmenims arba jų nuosavybei.

FS 510 C, FS 560 C

lietuviškai

Motorinį įrenginį galima perduoti ar išnuomoti tik tiems asmenims, kurie yra susipažinę su jo konstrukcija ir moka jį valdyti – visada kartu perduoti ir naudojimo instrukciją.

Motorinių įrenginių, sukeliančių triukšmą, naudojimas gali būti ribojamas šalies ar vietinių institucijų nurodymais.

Dirbantysis su motoriniu įrenginiu, turi būti pailsėjęs, sveikas ir geros fizinės būklės.

Kas dėl sveikatos būklės negali dirbti sunkių darbų, turi pasitarti su gydytoju, ar jis galės dirbti su motoriniu įrenginiu.

Tik nešiojantiems širdies stimuliatorių: šio įrenginio uždegimo sistema sukuria labai mažą elektromagnetinį lauką. Todėl gali atsirasti neigiamas poveikis kai kurių tipų širdies stimuliatoriams. Norint išvengti sveikatos sutrikimo rizikos, STIHL rekomenduoja pasitarti su gydančiu gydytoju ar širdies stimuliatoriaus gamintoju.

Draudžiama dirbti įrenginiu, išgėrus alkoholio ar vartojant vaistus, galinčius sutrikdyti reakciją bei orientaciją.

Motorinis įrenginys – priklausomai nuo priskirtos pjovimo įrangos – gali būti naudojamas tik žolės pjovimui bei laukinės augmenijos, krūmynų, mažų medelių ar pan.pjovimui.

Draudžiama naudoti motorinį įrenginį kitiems tikslams – nelaimingo atsitikimo pavojus!

Darbui naudoti tik tą pjovimo įrangą ir priedus, kuriuos gamina ir tiekia firma STIHL arba jie rekomenduojami šiam įrenginiui arba techniškai tas pačias dalis. Kilus klausimams, kreiptis į specializuotą pardavėją. Naudoti tik

kokybiškus darbo įrankius ar priedus. Priešingu atveju gali kilti nelaimingo atsitikimo pavojus ar atsirasti gedimai motoriniame įrenginyje.

STIHL rekomenduoja naudoti STIHL originalius įrankius ir priedus. Jie savo savybėmis optimaliai pritaikyti gaminiui ir naudotojo reikalavimams.

Nedarykite jokių pakeitimų įrenginyje, nes iškils pavojus jūsų saugumui. Asmenims, turintiems materialinių nuostolių, naudojant nestandartinę įrangą, firma STIHL nesuteikia jokių garantijų.

Įrenginio valymui nenaudoti aukšto slėgio plovimo įrenginių. Stipri vandens srovė gali pažeisti įrenginio dalis.

Motorinio įrenginio apsauga negali apsaugoti naudotojo nuo visų daiktų (akmenų, stiklo, vielos ir t.t.), kuriuos pakelia pjovimo įranga. Šie daiktai gali į ką nors atsimušti ir kliudyti dirbantįjį.

Drabužiai ir įranga

Dėvėti atitinkamus drabužius ir naudoti reikalingą įrangą.

Rūbai turi būti naudojami pagal paskirtį ir netrukdyti dirbant. Prigludęs rūbas – kombinezonas, jokiu būdu ne darbinis apsiaustas.

Nedėvėti drabužių, kurie gali įsipainioti tarp medžių, krūmų arba besisukančių įrenginio dalių. Taip pat jokių šalikų, kaklaraiščių ir papuošalų. Ilgus plaukus reikia surišti ir apsaugoti (skarele, kepure, šalmu ar pan.).

Apsauginiai auliniai batai su grublėtais, neslidžiais padais ir plienine pirštų apsauga.

Tik dirbant su "pjovimo galva" galima avėti tvirtus batus su grublėtais, neslidžiais padais.

ISPEJIMAS

Kad sumažinti akių sužeidimo pavojų dėvėti prigludusius apsauginius akinius atitinkančius normą EN 166. Atkreipti dėmesį į teisingą akinių padėtį.

Naudoti apsaugą veidui ir sekti, kad ji būtų teisingai uždėta. Apsauga veidui nėra pakankama apsauga akims.

Naudoti "asmenines" klausos apsaugos priemones – pvz. apsauginius kamštelius.

Apsauginį šalmą dėvėti, atliekant retinimo darbus, aukštuose krūmuose ir esant pavojui dėl krentančių daiktų.

Mūvėti darbines pirštines iš patvarios medžiagos (pvz. odines).

STIHL siūlo platų individualių saugos priemonių asortimentą.

FS 510 C, FS 560 C

lietuviškai

002BA479 KN

Motorinio įrenginio transportavimas

Visada išjungti variklį. Motorinį įrenginį nešti ant peties arba

išbalansuotą už koto. Saugotis kontakto su metaline pjovimo įranga – naudoti transportavimo apsaugą.

Neliesti įkaitusio įrenginio detalių ir reduktoriaus – pavojus nusideginti!

Autotransporto priemonėse: įrenginį pritvirtinti taip, kad jis neapvirstų, nebūtų pažeistas ir neišbėgtų degalai.

Degalų pylimas

Benzinas užsidega labai greitai - laikytis saugaus atstumo nuo atviros ugnies – nepalieti degalų

– nerūkyti. Prieš pilant degalus variklį išjungti. Neužpildinėti degalų, kol variklis yra

įkaitęs – degalai gali ištekėti – gaisro pavojus!

Degalų rezervuaro kamštį atidaryti atsargiai, lėtai sumažinant susikaupusį vidinį slėgį, kad neišsipiltų degalai.

Degalus pilti tik gerai vėdinamoje patalpoje. Jeigu degalai pasiliejo, motorinį įrenginį tuojau pat nuvalyti – saugotis, kad degalų nepatektų ant rūbų, priešingu atveju tuojau pat pakeisti.

Po degalų užpylimo užsukamą degalų rezervuaro kamštį užsukti kiek galima stipriau.

Taip sumažinamas rizikos laipsnis, kad varikliui dirbant, kamštis dėl variklio vibracijos atsisuks ir degalai ištekės.

Atkreipti dėmesį į nesandarumus – jeigu degalai pasiliejo, variklio jungti negalima – pavojingi gyvybei nudegimai!

Prieš užvedimą

Patikrinti motorinio įrenginio nepriekaištingą būklę – naudojimo instrukcijos atitinkamas skyrius:

– Patikrinti kuro sistemos sandarumą,

ypač matomų dalių, kaip pvz. kuro bako kamštis, žarnelių sujungimai, kuro siurbliukas (tik motoriniams įrenginiams su rankiniu kuro siurbliuku). Esant nesandarumams arba pažeidimams, variklio nejungti – gaisro pavojus! Prieš naudojant įrenginį duoti suremontuoti prekybos atstovui

– pjovimo įrangos, apsaugos,

rankenų ir diržo kombinacija turi būti teisinga ir visos dalys turi būti sumontuotos nepriekaištingai.

– Stop klavišas turi būti lengvai

įspaudžiamas

– užvedimo rankenėlė, apsauginis

akceleratoriaus klavišas ir akceleratoriaus rankenėlė turi judėti laisvai – akceleratoriaus rankenėlė turi pati grįžti į laisvos eigos padėtį Iš padėties } oro sklendės valdymo svirtelė turi vienu metu paspaudus apsauginį akceratoriaus klavišą ir gazo rankenėlę grįžti į darbinę padėtį F

– Patikrinti uždegimo laidų jungimo

vietas – jei jie laisvi, gali atsirasti kibirkštys, kurios gali uždegti ištekantį degalų-oro mišinį – gaisro pavojus!

– Pjovimo įranga arba primontuojama

įranga: teisingas montavimas, tvirta padėtis ir nepriekaištinga būklė

– Patikrinti apsauginę įrangą

(pvz. darbinės įrangos apsauginį gaubtą, darbinę lėkštelę) ar nėra pažeidimų bei sudilimo. Pažeistas dalis pakeisti naujomis. Nenaudoti įrenginio su pažeistu apsauginiu gaubtu arba sudilusia darbine lėkštele (jeigu užrašas ir rodyklės neįskaitomi)

– nekeisti jokių valdymo ir saugumą

užtikrinančių įrenginių

– Rankenos turi būti švarios ir sausos,

nesuteptos tepalais ar purvu – svarbu saugiam motorinio įrenginio valdymui

– Diržą ir rankeną(as) susireguliuoti

pagal savo ūgį. Skyrius "Diržų pritaikymas – motorinio įrenginio subalansavimas"

Motorinis įrenginys gali būti eksploatuojamas tik nepriekaištingos būklės – nelaimingo atsitikimo pavojus!

FS 510 C, FS 560 C

lietuviškai

002BA480 KN

15m (50ft)

Avariniu atveju naudojant diržus: Išmokti greitai nusiimti įrenginį. Pratybų metu nemesti įrenginio ant žemės, kad išvengti pažeidimų.

Variklio užvedimas

Nutolus mažiausiai 3 metrus nuo degalų užpylimo vietos – tik ne uždaroje patalpoje.

Tik stovint ant tvirto ir saugaus pagrindo, tvirtai laikant motorinį įrenginį rankose – pjovimo įranga neturi liesti kitų daiktų ar žemės paviršiaus, nes ji gali pasisukti užvedimo metu.

Motorinį įrenginį aptarnauja tik vienas asmuo – 15 m spinduliu neturi būti pašalinių asmenų – taip pat ir užvedimo metu – dėl nusviestų daiktų – pavojus susižeisti!

Vengti kontakto su pjo-

vimo įranga – pavojus

susižeisti!

Variklio neužvedinėti už

starterio virvutės – užve-

dinėti taip, kaip aprašyta

naudojimo instrukcijoje.

Pjovimo įranga dar kurį

laiką sukasi, paleidus

akceleratoriaus klavišą –

įsibėgėjimo efektas! Lengvai užsiliepsnojančias medžiagas

(pvz. medžio skiedras, žievę, sausą žolę, degalus) laikyti toliau nuo išmetamų dujų srauto ir įkaitusio duslintuvo paviršiaus – gaisro pavojus!

Įrenginio laikymas ir valdymas

Motorinį įrenginį visada tvirtai abiejomis rankomis laikyti už rankenų.

Visada pasirūpinti tvirta ir saugia stovėsena.

Dešinė ranka ant valdymo rankenos, kairė ranka ant vamzdinės rankenos.

Darbo metu

Visada pasirūpinti tvirta ir saugia stovėsena.

Gresiant pavojui arba nelaimingo atsitikimo atveju, variklio išjungimui paspausti stop klavišą.

Darbo vietoje plačiu spinduliu gali kilti nelaimingo atsitikimo pavojus dėl pakeltų ir nusviestų daiktų, todėl pašaliniai asmenys turi stovėti ne mažesniu nei 15 m atstumu. Tokio paties atstumo reikia laikytis ir iki daiktų (automobilių, langų stiklų) – galite

sugadinti daiktus! Taip pat ir dedesniu nei 15 m atstumu negali būti atmesta pavojaus tikimybė.

Atkreipti dėmesį į nepriekaištingą laisvos eigos darbą, pjovimo įranga po akceleratoriaus rankenėlės paleidimo neturi suktis. Jeigu pjovimo įranga laisvos eigos metu vis tiek sukasi, dėl remonto kreiptis į prekybos atstovą. STIHL rekomenduoja STIHL specializuotos prekybos atstovą.

Atsargiai – esant slidumui, drėgmei, sniegui, ant šlaitų, nelygiose vietose – galite paslysti!

Atkreipti dėmesį į kliūtis: Kelmai, šaknys – pavojus užkliūti!

Dirbti tik stovint ant tvirto pagrindo, niekada nedirbti stovint ant nestabilių paviršių arba ant kopėčių, arba statybinių pastolių.

Nepamirškite, kad darbo metu, dėvint klausos apsaugos priemones, turite būti ypač atidūs – kadangi galite neišgirsti triukšmo (šauksmų, pavojaus signalų ar kt.), pranešančių apie pavojų.

Laiku daryti pertraukas, kad išvengti nuovargio ir išsekimo – nelaimingo atsitikimo pavojus!

Dirbti ramiai ir apgalvotai – tik esant geram apšvietimui ir matomumui. Dirbti apdairiai, nesukelti pavojaus kitiems.

FS 510 C, FS 560 C

lietuviškai

Motorinis įrenginys, esant

įjungtam varikliui, išmeta

nuodingas dujas. Šios

dujos yra bekvapės ir

nematomos ir savo sudė-

tyje turi nesudegusių

angliavandenilių bei ben-

zolo. Niekuomet nedirbti

su motoriniu įrenginiu

uždarose ar blogai vėdi-

namose patalpose – tai

liečia ir įrenginius su

katalizatoriumi. Dirbant grioviuose, šachtose arba

siaurose vietose, pasirūpinti pakankama oro ventiliacija – pavojus gyvybei dėl apsinuodijimo!

Atsiradus negerumui, galvos skausmams, regėjimo sutrikimams (pvz. mažesnis regėjimo laukas), klausos sutrikimams, pykinimui, sumažėjus koncentracijai, tuoj pat nutraukti darbą – šie simptomai gali būti sukelti per didelės išmetamų nuodingų dujų koncentracijos – nelaimingo atsitikimo pavojus!

Su motoriniu įrenginiu dirbti sukeliant kiek įmanoma mažesnį triukšmą ir išmetant į aplinką mažiau dujų – nelaikyti veikiančio variklio be reikalo, gazuoti tik darbo metu.

Nerūkyti, dirbant motoriniu įrenginiu ir netoli jo – gaisro pavojus! Maitinimo sistemoje gali būti lengvai užsidegantis benzino garų nuotėkis.

Darbo metu susidariusios dulkės, tvaikas ir dūmai gali pakenkti sveikatai. Jei daug dulkių arba dūmų, nešiokite kvėpavimo takų apsaugą.

Jeigu motorinis įrenginys buvo neteisingai naudojamas (pvz. prispaustas, paveiktas smūgio ar kt.), prieš tęsiant darbą, užtikrinti jo nepriekaištingą būklę – žiūrėti "Prieš darbą".

Atkreipti ypatingą dėmesį į kuro padavimo sistemos sandarumą ir saugos įrangos funkcionavimą. Jokiu būdu nedirbti su motoriniais įrenginiais, kurie nėra nepriekaištingos būklės. Suabejojus kreiptis į specialistą.

Niekada nedirbti be apsauginio gaubto, skirto tam įrenginiui ir pjovimo įrangai – dėl nusviestų daiktų pavojus susižeisti!

Patikrinti vietovę: kieti daiktai – akmenys, metalinės dalys ar kita gali būti pakelti ir nusviesti – taip pat ir virš 15 m – pavojus susižeisti! – ir gali pažeisti pjovimo įrangą ir taip pat daiktus (pvz. stovinčius automobilius, langų stiklus) (nuosavybės pakenkimas).

Ypač atsargiai dirbti vietovėse su ribotu matomumu.

Pjaunant aukštuose krūmynuose, po krūmais ir gyvatvore: darbinis aukštis dirbant su pjovimo įrankiu min. 15 cm, kad nekiltų grėsmė gyvūnams.

Paliekant įrenginį be priežiūros: variklį išjungti.

Reguliariai tikrinti pjovimo įrangos būklę, trumpais intervalais, o esant juntamiems pakitimams, tuojau pat:

– Variklį išjungti, įrenginį tvirtai laikyti,

palaukti, kol pjovimo įranga sustos

– Patikrinti jos būklę ir pritvirtinimą,

atkreipti dėmesį į įtrūkimus

– Atkreipti dėmesį į aštrumą – pažeistą pjovimo įrangą tuojau pat

pakeisti, taip pat ir esant plauko storio įtrūkimams

Reguliariai valyti nuo pjovimo įrangos žolę ir šakeles – pašalinti susidariusius kamščius pjovimo įrangos ir apsauginio gaubto srityje.

Keičiant pjovimo įrangą, variklį išjungti – pavojus susižeisti!

Reduktorius darbo metu įkaista. Reduktoriaus korpuso neliesti – pavojus nusideginti!

Nedirbti su pažeista arba įtrūkusia pjovimo įranga ir jos netaisyti – suvirinti ar tiesinti – gali pasikeisti forma (disbalansas).

Dalelės ar atlūžę gabalai gali atsilaisvinti ir dideliu greičiu užkliudyti aptarnaujantįjį arba pašalinius asmenis – sunkūs sužeidimai!

Naudojant "pjovimo galvas"

Naudoti apsauginį gaubtą tik su pagal nurodymus sumontuotu peiliu, kad valas būtų nupjaunamas atitinkamu ilgiu.

FS 510 C, FS 560 C

lietuviškai

Reguliuojant pjovimo valo ilgį rankiniu būdu nustatomose "pjovimo galvose", būtinai išjungti variklį – pavojus susižeisti!

Neteisingai naudojamas per ilgas pjovimo valas sumažina variklio darbinių sūkių skaičių. Tai veda dėl pastovaus sankabos slydimo prie variklio perkaitimo ir svarbių funkcinių detalių (pvz. sankabos, korpuso iš plastmasės dalių) gedimų – pvz. dėl besisukančios pjovimo įrangos laisvos eigos metu – pavojus susižeisti!

Naudojant metalinę pjovimo įrangą

STIHL rekomenduoja naudoti originalius STIHL metalinius pjovimo diskelius. Jie savo savybėmis optimaliai pritaikyti įrenginiui ir naudotojo reikalavimams.

Metalinė pjovimo įranga sukasi labai greitai. Tuo metu atsiranda jėgos, kurios veikia įrenginį, pačią pjovimo įrangą ir pjaunamas medžiagas.

Metalinę pjovimo įrangą reikia aštrinti reguliariai pagal nurodymus.

Nevienodai paaštrinta metalinė pjovimo įranga sukelia disbalansą, kuris labai apkrauna įrenginį – gali sulūžti!

Atšipę arba neteisingai paaštrinti ašmenys gali sąlygoti per didelį metalinės pjovimo įrangos apkrovimą – dėl įtrūkusių arba nulūžusių dalių pavojus susižeisti!

Metalinę pjovimo įrangą tikrinti kiekvieną kartą palietus kietus daiktus (pvz. akmenis, uolienas, metalines dalis) (pvz. dėl įtrūkimų ir formos pasikeitimų). Užvartas ir kitas matomas medžiagos sankaupas reikia pašalinti

(geriausiai su dilde), kadangi jos darbo metu gali atplyšti ir būti nusviestos į šalį – pavojus susižeisti!

Jei besisukanti pjovimo įranga pasieks akmenį ar kitą kietą daiktą, gali pradėti kibirkščiuoti ir taip uždegti tam tikromis aplinkybėmis lengvai užsidegančias medžiagas. Sausi augalai ir krūmynai lengvai dega, ypač karšto ir sauso oro sąlygomis. Jei kyla gaisro pavojus, nenaudoti motorinio pjūklo arti lengvai užsidegančių medžiagų, sausų augalų ir krūmynų. Būtina paklausti kompetentingos girininkų tarnybos, ar galimas gaisro pavojus.

Siekiant sumažinti minėtus, darbo su metaliniu pjovimo įrankiu metu pasitaikančius pavojus negalima jokiu būdu naudoti per didelio skersmens metalinio pjovimo įrankio. Jis negali būti per sunkus. Jis turi būti pagamintas iš pakankamai kokybiškų žaliavų ir būti tinkamos geometrijos (formos, storio).

Ne STIHL pagaminta metalinė pjovimo įranga neturi būti sunkesnė, storesnė, kitos formos ir skersmuo ne didesnis, negu didžiausios metalinės pjovimo įrangos STIHL rekomenduojamos šiam įrenginiui skersmuo – pavojus susižeisti!

Vibracija

Ilgalaikis darbas motoriniu įrenginiu gali iššaukti vibracijos sukeliamus kraujo apytakos rankose sutrikimus ("Baltų pirštų liga").

Nustatyti visiems vienodai trunkančią darbo trukmę negalima, nes tai priklauso nuo daugelio faktorių.

Darbo laiką prailgina:

– apsauga rankoms (šiltos pirštinės) – pertraukos

Darbo laiką sutrumpina: – bloga asmeninė dirbančiojo kraujo

apytaka (simptomai: dažnai šalti pirštai, tirpimas)

– žema oro temperatūra – didelė rankenų suėmimo jėga

(stiprus suspaudimas taip pat sutrikdo kraujo apytaką)

Ilgai naudojant motorinį įrenginį ir pasikartojus atitinkamiems požymiams (pirštų tirpimui), reikėtų kreiptis į gydytoją dėl medicininės apžiūros.

Techninė priežiūra ir remontas

Reguliariai atlikti techninės priežiūros darbus. Atlikti tik tuos priežiūros ir remonto darbus, kurie aprašyti naudojimo instrukcijoje. Visus kitus darbus pavesti atlikti prekybos atstovui.

STIHL rekomenduoja techninės priežiūros ir remonto darbus pavesti atlikti tik specializuotam STIHL prekybos atstovui. STIHL specializuoti pardavėjai reguliariai apmokomi ir gauna techninę informaciją.

Naudoti tik kokybiškas atsargines detales. Priešingu atveju gali kilti nelaimingo atsitikimo pavojus ar atsirasti gedimai įrenginyje. Kilus klausimams, kreiptis į specializuotą pardavėją.

STIHL rekomenduoja naudoti tik STIHL originalias atsargines detales. Jie savo savybėmis optimaliai pritaikyti įrenginiui ir naudotojo reikalavimams.

FS 510 C, FS 560 C

lietuviškai

002BA397 KN

Visada taisant, atliekant priežiūros ir valymo darbus, išjungti variklį ir nuimti uždegimo žvakės laidą – pavojus susižeisti dėl netikėto variklio įsijungimo! – Išimtis: karbiuratoriaus ir laisvos eigos reguliavimas.

Neužvedinėti variklio su užvedimo virvute, kai nuimtas uždegimo žvakės laidas arba išsukta žvakė – gaisro pavojus dėl kibirkščių susidarymo cilindro išorėje!

Motorinio įrenginio netaisyti ir nelaikyti arti atviros ugnies – dėl degalų galimas gaisro pavojus!

Reguliariai tikrinti degalų rezervuaro kamščio sandarumą.

Naudoti tik nepriekaištingos būklės STIHL rekomenduojamas uždegimo žvakes – žiūrėti "Techniniai daviniai".

Patikrinti uždegimo laidą (nepriekaištinga izoliacija, tvirtas pajungimas).

Patikrinti nepriekaištingą duslintuvo būklę.

Niekada nedirbti su pažeistu duslintuvu arba be jo – gaisro pavojus! – galimi klausos pažeidimai!

Neliesti karšto duslintuvo – nudegimo pavojus!

Antivibracinių elementų būklė įtakoja vibraciją – reguliariai tikrinti antivibracinius elementus.

Simboliai ant apsauginių gaubtų

Rodyklė ant apsauginio gaubto parodo pjovimo įrangos sukimosi kryptį.

Kai kurie sekantys simboliai yra ant išorinės apsauginio gaubto pusės ir nurodo kokią pjovimo įrangos/ apsauginio gaubto kombinaciją galima naudoti.

Apsauginio gaubto nenaudoti su "pjovimo galvomis".

Apsauginį gaubtą galima naudoti kartu su žolės pjovimo peiliais.

Apsauginį gaubtą galima naudoti su brūzgynų peiliu.

Apsauginio gaubto nenaudoti su smulkinimo peiliu.

Apsauginio gaubto nenaudoti su "pjovimo galvomis".

Apsauginio gaubto negalima naudoti kartu su žolės pjovimo peiliais.

Apsauginio gaubto negalima naudoti su brūzgynų peiliu.

Apsauginio gaubto nenaudoti su smulkinimo peiliais.

Apsauginio gaubto negalima naudoti su pjovimo diskeliais.

Diržai

Diržai gali būti tiekiami kartu su įrenginiu arba juos galima įsigyti kaip specialią įrangą.

N Diržų naudojimas N Motorinį įrenginį su veikiančiu

varikliu pakabinti ant diržų

Visi pjovimo įrankiai turi būti naudojami kartu su pečių atramos diržais su greito atsegimo mechanizmu!

FS 510 C, FS 560 C

"Pjovimo galva" su valu

000BA015 KN

681BA209 KN

002BA396 KN

lietuviškai

"Minkštam pjūviui" –švariam nelygių pakraščių apie medžius, tvorų stulpus apipjovimui – kuo mažiau pažeidžiant medžių žievę.

"Pjovimo galvos" komplektacijoje yra lydraštis. Pjovimo valą ant "pjovimo galvos" vynioti tik pagal nurodymus lydraštyje.

ISPEJIMAS

Pjovimo valo negalima pakeisti metaline viela ar lyneliu – pavojus susižeisti!

STIHL DuroCut

Jeigu DuroCut apsugoje matoma vienas iš šauktukų, kurie žymi nusidėvėjimą, DuroCut nebenaudoti, priešingu atveju kyla pavojus, kad pjovimo galva bus pažeista.

Nusidėvėjusį apsauginį gaubtą pakeisti nauju.

"Pjovimo galvos" komplektacijoje yra informacinis lapas. Ant "pjovimo galvos" galima dėti pjovimo valą, koks nurodytas informciniame lape.

ISPEJIMAS

Vietoj pjovimo valo nenaudoti metalinės vielos ar lynelio – pavojus susižeisti!

"Pjovimo galva" su plastmasiniais peiliais – STIHL PolyCut

Žolės neaptvertuose pievų pakraščiuose (be tvorų, medžių ir panašių kliūčių)pjovimui.

Atkreipti dėmesį į atžymas, rodančias apie nusidėvėjimą!

"Pjovimo galvą" PolyCut draužiama naudoti, jei viena iš atžymų nulūžusi (rodyklė): "pjovimo galvos" nenaudoti ir pakeisti nauja! Pavojus susižeisti dėl nulūžusių įrangos dalių!

Būtinai laikytis nurodymų "pjovimo galvos" PolyCut priežiūrai!

Vietoj plastmasinių peilių ant "pjovimo galvos" PolyCut taip pat uždėti pjovimo valą.

"Pjovimo galvos" komplektacijoje yra lydraštis. Ant "pjovimo galvos" galima dėti plastmasinius peilius ar pjovimo valą tik tokius, kokie nurodyti lydraščiuose.

ISPEJIMAS

Vietoj pjovimo valo nenaudoti metalinės vielos ar lynelio – pavojus susižeisti!

Atkreipti dėmesį į atžymas, rodančias apie nusidėvėjimą!

FS 510 C, FS 560 C

lietuviškai

002BA135 KN

000BA020 KN

002BA355 KN

002BA509 KN

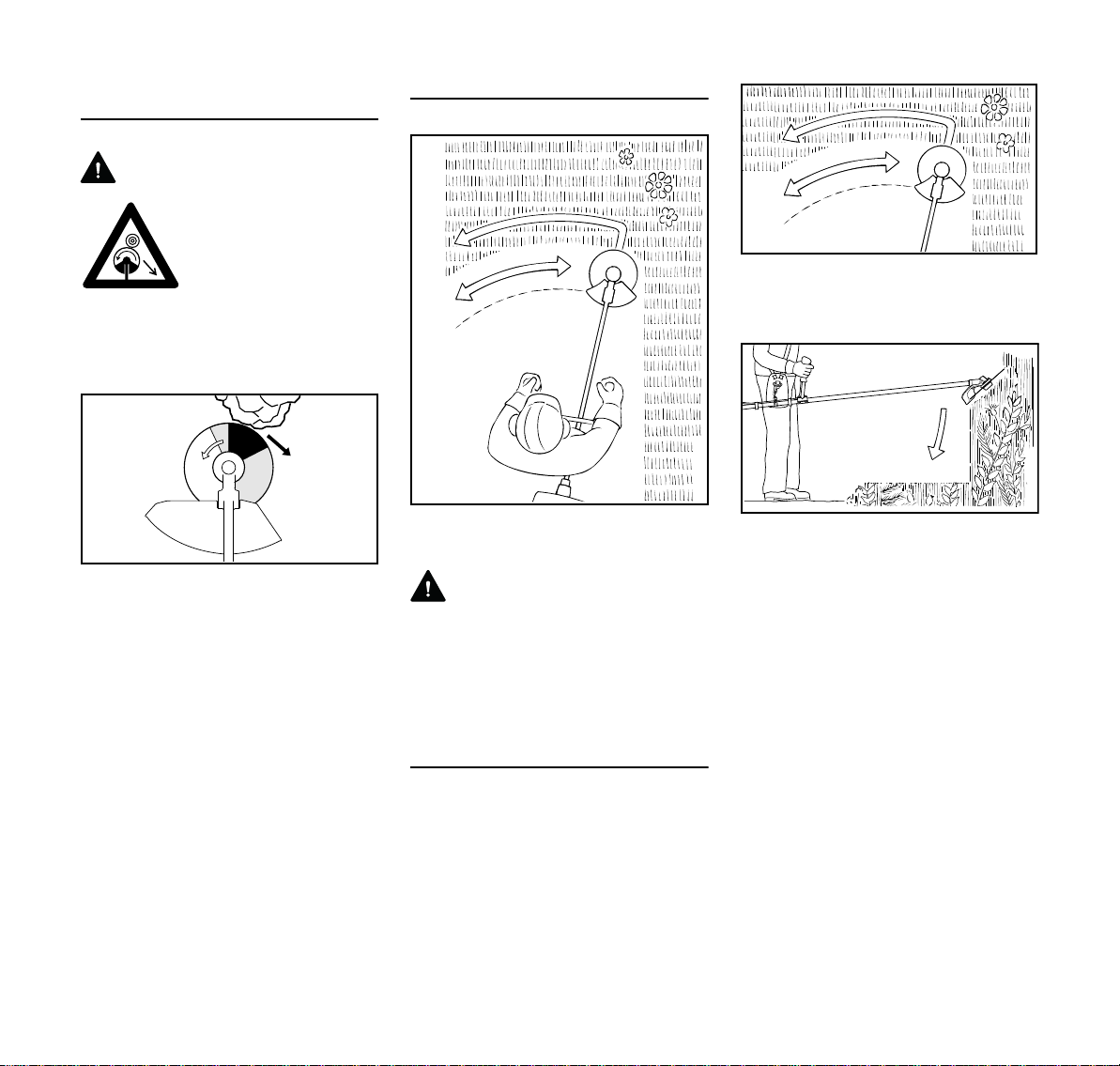

Atatrankos pavojus, pjaunant metaline pjovimo įranga

ISPEJIMAS

Naudojant darbui meta-

linę pjovimo įrangą, iškyla

atatrankos pavojus, įran-

kiui atsitrenkus į kietą

kliūtį (medžio kamieną,

šaką, kelmą, akmenį ar

pan.). Įrenginys atmeta-

mas atgal – prieš pjovimo

įrangos sukimosi kryptį.

Ypatingai pavojinga atatranka yra tada, kai pjovimo įranga atsitrenkia į kliūtį juodai pažymėta dalimi.

Žolės pjovimo diskelis

Tik žolei ir piktžolėms – įrenginiu dirbama dalgio principu.

ISPEJIMAS

Neteisingai eksploatuojant galima pažeisti žolės pjovimo diskelį – dėl nusviestų dalių pavojus susižeisti!

Matomai atšipusį diskelį aštrinti kaip nurodyta instrukcijoje.

Brūzgynų peilis

Susiraizgiusios žolės pjovimui, sulaukėjusios augmenijos ir krūmų pašalinimui bei jaunuolynų maks. 2 cm skersmens retinimui – nepjauti storesnių medžių – nelaimingo atsitikimo pavojus!

Pjaunant žolę ir retinant jaunuolynus, įrenginį vesti kuo arčiau žemės paviršiaus kaip dalgį.

Pjaunant sulaukėjusią augmeniją ir krūmus, trišakį peilį "nardinti" į augalus iš viršaus – pjaunama medžiaga susmulkinama – pjovimo įrankį nelaikyti aukščiau klubų.

Dirbant šia technika, reikia būti labai atsargiam. Kuo didesnis pjovimo įrangos atstumas nuo žemės, tuo didesnė rizika, kad nupjautos dalelės bus nusviestos į šalį – pavojus susižeisti!

Dėmesio! Neteisingai naudojant brūzgynų pjovimo peilį, jį galima pažeisti – atitrūkę dalys sukelia pavojų susižeisti!

FS 510 C, FS 560 C

lietuviškai

002BA210 KN

002BA449 KN

Norint išvengti nelaimingų atsitikimų, būtina atkreipti dėmesį:

– vengti kontakto su akmenimis,

metaliniais daiktais ar panašiais daiktais

– nepjauti medelių arba krūmų

didesnio nei 2 cm skersmens – pjauti didesniam skersmeniui naudoti pjovimo diskelį

– reguliariai tikrinti ar brūzgynų peilis

nepažeistas – nenaudoti darbui pažeisto brūzgynų peilio

– brūzgynų peilį reguliariai pagal

nurodymus aštrinti (esant matomam atšipimui) brūzgynų peilį – esant būtinumui – išbalansuoti (pas specializuotą pardavėją)

Smulkinimo peilis

Kietos, susiraizgiusios žolės ir krūmokšnių pašalinimui.

Pjaunant ir smulkinant sulaukėjusią augmeniją ir krūmus, smulkinimo peilį "nardinti" į augalus iš viršaus – pjaunama medžiaga susmulkinama – pjovimo įrankį nelaikyti aukščiau klubų.

Dirbant šia technika, reikia būti labai atsargiam. Kuo didesnis pjovimo įrangos atstumas nuo žemės, tuo didesnė rizika, kad nupjautos dalelės bus nusviestos į šalį – pavojus susižeisti!

Dėmesio! Neteisingai naudojant, galima pažeisti smulkinimo peilį – dėl atitrūkusių dalių pavojus susižeisti!

Norint išvengti nelaimingų atsitikimų, būtina atkreipti dėmesį:

– vengti kontakto su akmenimis,

metaliniais daiktais ar panašiais daiktais

– nepjauti medelių arba krūmų

didesnio nei 2 cm skersmens – pjauti didesniam skersmeniui naudoti pjovimo diskelį

– reguliariai tikrinti, ar smulkinimo

peilis nepažeistas – nenaudoti darbui pažeisto smulkinimo peilio

– reguliariai pagal nurodymus aštrinti

(esant matomam atšipimui) smulkinimo peilį – esant būtinumui – išbalansuoti (pas specializuotą pardavėją)

Metalinis diskas

Krūmų ir medelių iki 7 cm skersmens pjovimui.

Geriausias pjovimo našumas pasiekiamas pilnai gazuojant ir tolygiai stumiant į priekį.

Metalinius pjovimo diskus naudoti tik su pjovimo įrangos skersmenį atitinkančiais apsauginiais gaubtais.

ISPEJIMAS

Būtina vengti metalinio disko kontakto su akmenimis ir žeme – gali įtrūkti. Aš tri nti l aiku i r pa gal n uro dymu s – a tšip ę danteliai gali sąlygoti pjovimo diskelio įtrūkimus ir lūžimą – nelaimingo atsitikimo pavojus!

Kertant medelius, iki sekančios darbo vietos reikia laikytis atstumo mažiausiai dviejų medelių ilgio.

Atatrankos pavojus

Padidintas atatrankos pavojus, atsitrenkus į kliūtį juodai pažymėta disko dalimi: šia dalimi niekada nieko nepjauti.

Pjaunant "pilkąja dalimi" taip pat kyla atatrankos pavojus: ją gali naudoti tik asmenys su patyrimu ir specialiu pasiruošimu darbui specialia darbo technika.

Pjaunant "baltąja dalimi", galimas lengvas beveik be atatrankos darbas. Visada pjauti tik šia disko dalimi.

FS 510 C, FS 560 C

lietuviškai

0000-GXX-0377-A0

Galimi darbinės įrangos, apsauginių gaubtų ir diržų komplektavimo variantai

Pjovimo įranga Apsauginiai gaubtai Diržai

FS 510 C, FS 560 C

lietuviškai

3BA003 KN

3BA004 KN

Galimi komplektavimo variantai

Priklausomai nuo naudojamos pjovimo įrangos, siūlome pasirinkti teisingą komplektavimo variantą iš lentelės!

ISPEJIMAS

Dėl Jūsų saugumo gali būti komplektuojami tik lentelėje nurodyta pjovimo įranga ir apsauginiai gaubtai. Kitos kombinacijos draudžiamos – nelaimingo atsitikimo pavojus!

Pjovimo įranga

"Pjovimo galvos" 1 STIHL AutoCut 40-4

2 STIHL AutoCut 56-2 3 STIHL TrimCut 51-2 4 STIHL DuroCut 40-4 5 STIHL PolyCut 41-3

Metalinė pjovimo įranga 6 Žolės pjovimo diskas 255-8

(Ø 255 mm)

7 Žolės pjovimo diskas 250-

40 Spezial (Ø 250 mm)

8 Brūzgynų peilis 305-2 Spezial

(Ø 305 mm)

9 Brūzgynų peilis 350-3

(Ø 350 mm)

10 Smulkinimo peilis 320-2

(Ø 320 mm)

11 Pjovimo diskas 225 smailiadantis

(Ø 225 mm)

FS 510 C, FS 560 C

12 Pjovimo diskas 225 freza

(Ø 225 mm)

13 Pjovimo diskas 225 kietmetalis

(Ø 225 mm)

ISPEJIMAS

Žolės pjovimo diskai, brūzgynų peiliai ir pjovimo diskeliai pagaminti ne iš metalo negali būti naudojami.

Apsauginiai gaubtai

14 Apsauga "pjovimo galvoms" 15 Apsauginis gaubtas metalinei žolės

pjovimo įrangai, pozicijoms nuo 6 iki 9

16 Apsauginis gaubtas smulkinimo

peiliui

17 Apsauga žolės pjovimo peiliams

Diržai

18 Dvipetis diržas turi būti naudojamas

Dvipusės rankenos montavimas

Dvipusės rankenos su pasukama rankenų atrama montavimas

Valdymo rankenos (1) tarp įrenginio išpakavimo ir montavimo ant vamzdinės rankenos ne pasukti išilgai; žiūrėti skyriuje "Gazo troselio reguliavimas".

Įrenginys gali būti tiekiamas su įvairiomis rankenomis:

2 Rankenos įrenginiams, kurie skirti

žolės pjovimui, brūzgynų valymui ir pjovimui smulkinimo peiliu, su kuriais taip pat galima pjauti ir smulkias šakas.

lietuviškai

2BA001 KN

3BA005 KN

4900BA002 KN

3BA007 KN

3BA008 KN

3BA0009 KN

3 Rankenos įrenginiams, kurie

pagrinde skirti medelių pjovimui, su kuriais taip pat galima pjauti žolę arba sulaukėjusius augalus.

Tiekiamoje komplektacijoje yra pritvirtintos prie vamzdinių rankenų (2, 3) tvirtinimo plokštelės (4).

N Tvirtinimo plokštelių padėties ant

vamzdinės rankenos iki valdymo rankenos pritvirtinimo ne keisti

Abiejų rūšių vamzdinės rankenos prie įrenginio sumontuotos vienodai. Todėl abiejų rūšių rankenoms yra pavaizduotas vamzdinės rankenos (2) montavimas.

Vamzdinės rankenos montavimas

Pasukamų rankenos dalių tvirtinimo plokštelės turi būti su spyruoklėmis ir pritvirtintos prie įrenginio.

N Spyruokles (5) paimti iš įrenginio

komplektacijoje esančio detalių komplekto

N Spyruoklkę (5) įspausti į apatinę

tvirtinimo plokštelę (6)

N Tvirtinimo plokšteles (4) su

vamzdine rankena (2) uždėti ant rankenos atramos (7)

N vamzdinės rankenos tvirtinimo

plokštelėse ne sukti

N Tvirtinimo varžto lankelį (7) atlenkti,

kad jis būtų statmenai

N Tvirtinimo varžtą pasukti prieš

laikrodžio rodyklę ir lengvai priveržti

N Tvirtinimo varžtą (8) įdėti į rankenos

atramoje esantį sriegį (7) – nepaisant spyruoklės pasipriešinimo (5)

N Tvirtinimo plokšteles pastatyti taip,

kad suformuoti grioveliai (9) ant apatinės tvirtinimo plokštelės (6) užsidengtų su išpjovomis (10) rankenų atramoje (7)

FS 510 C, FS 560 C

Valdymo rankeną sumontuoti

3BA010 KN

4900BA003 KN

4900BA004 KN

002BA451 KN

4900BA005 KN

4900BA007 KN

4900BA008 KN

4900BA009 KN

4900BA010 KN

lietuviškai

N Tvirtinimo varžtą sukti pagal

laikrodžio rodyklę tol, kol apatinė tvirtinimo plokštelė (6) priglus prie rankenos atramos (7)

N Vamzdinę rankeną (2) pasukti į

priekį 180° kampu

N Tvirtinimo varžtą prisukti tik lengvai

N Varžtą (11) išsukti ir poveržlę (12)

išimti iš valdymo rankenos (1)

N Valdymo rankeną laikyti taip prieš

dešinįjį vamzdinės rankenos galą, kad gazo troselis (13) praeitų vamzdinės rankenos vidine puse (2)

N Poveržlę (12) įdėti į valdymo

rankeną, varžtą (11) įkišti į valdymo rankeną, pasukti ir priveržti

Vamzdinės rankenos reguliavimas

Tvirtinimo varžtą atsukti

N Tvirtinimo varžto lankelį atlenkti,

kad jis stovėtų statmenai

N Tvirtinimo varžto lankelį grąžinti į

pradinę padėtį, kad jis priglustų prie korpuso paviršiaus

FS 510 C, FS 560 C

N Valdymo rankeną (1) tokioje

padėtyje nustumti į vamzdinės rankenos galą (2), kol kiaurymės (15) sutaps – gazo rankenėlė (14) nukreipta į apačią

N Tvirtinimo varžtą pasukti prieš

laikrodžio rodyklę, kol bus galima reguliuoti rankenos atramas

lietuviškai

4900BA011 KN

4900BA012 KN

4900BA013 KN

4900BA014 KN

4900BA015 KN

Vamzdinę rankeną ištiesinti

N Vamzdinę rankeną pastatyti į

norimą padėtį

N Vamzdinę rankeną (2) pastatyti

taip, kad atstumas (A) būtų apie 17 cm (7 in.)

Vamzdinės rankenos netvirtinti išlenktoje vamzdžio dalyje.

Tvirtinimo varžtą prisukti

N Tvirtinimo varžtą sukti laikrodžio

rodyklės kryptimi tol, kol varžtas suksis sunkiai

N Tvirtinimo varžtą priveržti

N Tvirtinimo varžto lankelį grąžinti į

pradinę padėtį, kad jis priglustų prie korpuso paviršiaus

Patikrinti gazo troselį

N pritvirtinus valdymo rankeną prie

vamzdinės rankenos, patikrinti gazo troselį, žiūrėti skyrių "Gazo troselio reguliavimas"

Vamzdinės rankenos pasukimas

į transportavimo padėtį

N Tvirtinimo varžtą (8) atlaisvinti ir tiek

išsukti, kad vamzdinę rankeną (2) būtų galima pasukti laikrodžio rodyklės kryptimi

N Vamzdinę rankeną pasukti 90°

kampu ir palenkti žemyn N Tvirtinimo varžtą (8) priveržti į darbinę padėtį N vamzdinę rankeną atvirkštine

tvarka, kaip aprašyta aukščiau,

pasukti prieš laikrodžio rodyklę

FS 510 C, FS 560 C

lietuviškai

002BA655 KN

002BA461 KN

002BA462 KN

002BA463 KN

Gazo troselio reguliavimas

Po įrenginio sumontavimo arba po ilgesnio darbo laiko gali reikėti pakoreguoti gazo troselio padėtį.

Gazo troselį reguliuoti, tik esant pilnai sumontuotam įrenginiui.

N Akceleratoriaus klavišą pastatyti

pilno gazo padėtyje

N Varžtą akceleratoriaus rankenėlėje

įsukti rodyklės kryptimi iki pirmo juntamo pasipriešinimo. Tada pasukti dar vieną ratą.

Apsauginės įrangos montavimas

Naudoti tinkamą apsauginį gaubtą

ISPEJIMAS

Apsauginis gaubtas (1) gali būti naudojamas tik su "pjovimo galvomis", todėl prieš montuojant "pjovimo galvą", reikia sumontuoti apsauginį gaubtą (1).

Rekomendacija: "pjovimo galvas" naudoti tik su joms skirta apsauga prie reduktoriaus, žiūrėti "Apsauginio gaubto montavimas" / "Specialios apsaugos montavimas".

ISPEJIMAS

Apsauginis gaubtas (2) tinka tik žolės pjovimo diskeliui ir brūzgynų peiliui, todėl prieš montuojant žolės pjovimo diską arba brūzgynų peilį, reikia sumontuoti apsauginį gaubtą (2).

Rekomendacija: žolės pjovimo peilius naudoti tik su joms skirta apsauga prie reduktoriaus, žiūrėti "Apsauginio gaubto montavimas" / "Specialios apsaugos montavimas"

FS 510 C, FS 560 C

ISPEJIMAS

Apsauginis gaubtas (3) tinka tik smulkinimo peiliui, todėl prieš montuojant smulkinimo peilį, reikia sumontuoti apsauginį gaubtą(3, žiūrėti skyriuje "Apsauginio gaubto montavimas".

lietuviškai

002BA464 KN

002BA465 KN

002BA495 KN

002BA496 KN

ISPEJIMAS

Šis apsauginis gaubtas (4) yra skirtas naudoti tik prie pjovimo diskelių, todėl prieš montuojant pjovimo diskelį privalo būti sumontuota apsauga (4).

Apsauginio gaubto montavimas

Apsauginiai gaubtai (1,2 ir 4) montuojami ant reduktoriaus vienodai.

N Nuvalyti purvą nuo reduktoriaus ir

apsaugos kraštų – į reduktoriaus sriegių kiaurymes neturi patekti purvas, žiūrėti skyriuje "Kamštis"

N Apsauginį gaubtą uždėti ant

reduktoriaus (5)

N Varžtus (6) įsukti ir priveržti

Apsaugos smulkinimo peiliui montavimas

Dėl didelės apsauginio gaubto smulkinimo peiliui (3) apkrovos ir šalies reikalavimų įrenginio su smulkinimo režimu, apsauginis gaubtas smulkinimo peiliui turi būti pritvirtintas prie įrenginio teisingai ir rūpestingai.

Apsauginio gaubto montavimui reikalingas specialus įdėklas atsuktuvui, kurį galimą įsigyti tik specializuotoje prekyboje. Įdėklas yra specialiai skirtas varžtų įsukimui ir leidžia tik priveržti varžtus. Vieną kartą priveržtų varžtų nebegalima atsukti net su specialiu įrankiu !

Todėl patarimas: smulkinimo peilio apsaugą pavesti sumontuoti STIHL prekybos atstovui.

Įrenginių permontavimui su apsauginiu gaubtu smulkinimo peiliui galima įsigyti specialų priedą "Smulkinimo peilio apsaugos montavimo komplektas". Priklausomai nuo įrenginio pirminės komplektacijos norint jį permontuoti, papildomai gali reikėti "Smulkinimo peilio permontavimo komplekto". Į abu komplektus smulkinimo peilis neįeina, jį reikia įsigyti atskirai.

Į "Smulkinimo peilio apsaugos permontavimo komplektą " įeina tvirtinimo plokštelės, kurios dedamos prie reduktoriaus ir tvirtinamos ant koto. Komplekte yra ir apsauginis gaubtas smulkinimo peiliui, kuris tvirtinamas prie tvirtinimo plokštelių.

– Tvirtinimo plokštelių montavimas

– apatinė plokštelė (1): atpažįstama

dėl dviejų noselių (2) išilginėje

ašyje, aštuonių kiaurymių su sriegiu

ir šoninės išpjovos (3)

– viršutinė plokštelė (4): atpažįstama

pagal skaičiais nuo 1 iki 4

pažymėtas kiaurymes ir šoninę

noselę (5)

FS 510 C, FS 560 C

N apatinę plokštelę (1) uždėti

002BA497 KN

002BA498 KN

002BA499 KN

002BA500 KN

002BA466 KN

reduktoriaus srityje iš apačios ant koto

N viršutinę plokštelę (4) ant koto

uždėti taip, kad noselė (5) patektų į išpjovą (3)

N abi plokšteles tvirtai laikyti šioje

padėtyje

N viršutinėje plokštelėje (4) į

skaičiumi 1 pažymėtą kiaurymę įkišti varžtą ir įsukti jį tik keletu sūkių į apatinę plokštelę (1)

N lygiai taip po varžtą įkišti į

skaičiais 2, 3 ir 4 pažymėtas kiaurymes ir tik lengvai keletu sūkių įsukti

N Tvirtinimo plokšteles užmauti iki

galo reduktoriaus kryptimi, tuo metu noselę (5) įkišti į fiksavimo plyšį (rodyklė) reduktoriuje

N abi plokšteles laikyti šioje padėtyje!

N Varžtus iki galo įsukti į kiaurymes 1

ir 2

N Varžtus į kiaurymes 1 ir 2 priveržti

prisukimo momentu 8 Nm

N Varžtus vieną po kito įsukti į

kiaurymes 3 ir 4 ir priveržti 8 Nm

lietuviškai

– Apsauginio gaubto smulkinimo peiliui montavimas

N Apsauginį gaubtą su į vidų išgaubta

puse uždėti ant apatinės plokštelės

reduktoriaus (6) kryptimi N Varžtus (7) įsukti ir priveržti

– Kamščiai

FS 510 C, FS 560 C

Kad neužsiterštų srieginės kiaurymės apsaugos tvirtinimui reduktoriuje (6) ir tvirtinimo plokštelėse (8), kaip papildoma įranga yra tiekiami kamščiai (9).

lietuviškai

002BA501 KN

002BA502 KN

2 3

002BA503 KN

002BA504 KN

002BA512 KN

002BA505 KN

Keturi kamščiai (9) yra smulkinimo peilio apsauginio gaubto komplektacijoje.

Uždėti papildomą apsaugą

Dirbant su "pjovimo galvomis" ir žolės pjovimo peiliais prie reduktoriaus tvirtinama papildoma apsauga, kuri žymiai sumažina žolės ar kitų nupjautų augalų atplaišų apsivyniojimą aplink reduktorių ir pjovimo įrankį.

Įrenginiai, kurie tiekiami pirminėje komplektacijoje su "pjovimo galva" arba žolės pjovimo peiliu, tiekiami su papildoma apsauga. "Papildomos apsaugos komplektą" įrenginio permontavimui galima įsigyti ir atskirai.

N papildomą apsaugą reikia montuoti

prieš uždedant apsauginį gaubtą – jei reikia, prie reduktoriaus esančią apsaugą nuimti

N Reduktorių laikyti taip, kad

velenas (1) būtų nukreiptas aukštyn

N Papildomą apsaugą (2) uždėti ant

reduktoriaus taip, kad vidurinė kiaurymė būtų viduryje juostos (3)

N vieną iš trijų laikiklių (4) laikyti prie

reduktoriaus taip, kad laikiklio kiaurymė sutaptų su vidurine kiauryme

N Varžtą (5) laikiklyje pasukti ir tik

lengvai priveržti, taip, kad papildomą apsaugą (2) prie reduktoriaus dar būtų galima pasukti

N abu kitus šoninius laikiklius (4) taip

pat uždėti prie reduktoriaus ir

varžtus lengvai prisukti

N Papildomą apsaugą laikyti taip, kad

priekinis laikiklis būtų juostelės ant

reduktoriaus centre

N visus varžtus priveržti

N Prispaudimo lėkštelę (5) 60 mm

skersmens užmauti ant veleno (1)

FS 510 C, FS 560 C

lietuviškai

002BA506 KN

002BA406 KN

681BA188 KN

681BA189 KN

PRANESIMAS

Naudoti tik 60 mm skersmens prispaudimo lėkštelę. Prispaudimo lėkštelės 65 mm netinka matmenys ir todėl negali būti naudojamos, žiūrėti skyriuje "Pjovimo įrankio montavimas" / "Pjovimo galvos" montavimas / "Žolės pjovimo peilio montavimas".

N Apsauginę poveržlę (6) uždėti ant

prispaudimo poveržlės – aplink esantis žiedas (rodyklė) ant veleno (1) turi būti matoma

Pjovimo įrangos montavimas

Motorinį įrenginį padėti

N Išjungti variklį N Motorinį įrenginį padėti taip, kad

pjovimo įranga būtų viršuje

Pjovimo įrankio tvirtinimo detalės

Priklausomai nuo pjovimo įrangos, kuri tiekiama naujo įrenginio komplektacijoje, tvirtinimo detalės pjovimo įrangai gali skirtis.

Norint įrenginį sukomplektuoti su kitais pjovimo įrankiais, šiuos ir jiems tinkamus apsauginius gaubtus bei tvirtinimo detales kaip papildomą įrangą galima įsigyti atskirai.

Prispaudimo lėkštelė

– A = 60 mm (2,4 col.) skersmens

modelis pjovimo galvų ir žolės

pjovimo peilių tvirtinimui. – A = 65 mm (2,6 col.) skersmens

modelis brūzgynų, smulkinimo

peilių ir pjovimo diskelių tvirtinimui.

PRANESIMAS

Prispaudimo lėkštelė reikalinga visų pjovimo įrankių tvirtinimui prie reduktoriaus.

Prispaudimo poveržlės

FS 510 C, FS 560 C

ISPEJIMAS

Pjovimo įrankių tvirtinimo detales visada naudoti ir papildyti kaip aprašyta skyriuje "Pjovimo įrankio montavimas".

– A = 60 mm (2,4 col.) skersmens

modelis žolės pjovimo peilių ir

pjovimo diskelių tvirtinimui. – A = 70 mm (2,8 col.) skersmens

modelis brūzgynų ir smulkinimo

peilių tvirtinimui.

lietuviškai

681BA190 KN

681BA191 KN

681BA192 KN

002BA467 KN

002BA507 KN

Darbinė lėkštelė, apsauginis žiedas ir veržlė

– Apie (1) A = 80 mm (3,2 col.)

skersmens darbinė lėkštutė žolės pjovimo peiliams

– Apie (2) A = 63 mm (2,5 col.)

skersmens darbinė lėkštutė brūzgynų ir smulkinimo peiliams

– Apsauginis žiedas (3) brūzgynų

peiliui ir smulkinimo peiliui Šios detalės turi tą pačią funkciją: – apsaugoti poveržles (4) ir sriegius

prie veleno nuo susidėvėjimo – apsaugoti metalinį pjovimo įrankį

nuo lietimosi į žemės paviršių – Darbinės lėkštelės leidžia pjovimo

įrankiui slysti prie pat žemės

paviršiaus

ISPEJIMAS

Darbinę lėkštelę ir apsauginį žiedą nudilus būtinai laiku pakeisti.

Poveržlė ir kombi raktas

Metaliniai pjovimo įrankiai tvirtinami prie reduktoriaus ir apsaugomi poveržle (4).

N Veržlę (4) su kombi raktu (5) sukti,

atlaisvinti ir priveržti

ISPEJIMAS

Lengvai prasisukančias veržles pakeisti naujomis

Reduktorių ir pjovimo įrankio tvirtinimo detales nuvalyti

Reduktorių, sritis aplink jį, apsauginio gaubto vidinę pusę ir atskiras pjovimo įrankio tvirtinimo detales reguliariai, taip pat keičiant pjovimo įrankį, tikrinti ar neužteršti ir reikalui esant kruopščiai nuvalyti, tam:

N visas pjovimo įrankio tvirtinimo

detales nuimti nuo reduktoriaus

Prispaudimo lėkštelės montavimas

N Prispaudimo lėkštelę (1) užmauti

ant veleno (2)

Veleną užblokuoti

Uždedant ar nuimant pjovimo įrankį, velenas (2) turi būti užblokuotas.

Velenas (2) gali būti užblokuotas tik esant teisingai uždėtai prispaudimo lėkštelei (1), kadangi kaištis (3) turi užsifiksuoti prispaudimo lėkštelėje.

N Kaištį (3) nepaisant mažo

pasipriešinimo įkišti į kiaurymę reduktoriuje – lengvai paspausti

N veleną, veržlę arba pjovimo įrangą

sukti, kol kaištis įlįs ir velenas užsiblokuos

Kaiščio padėtį reduktoriuje prilaiko guminiai elementai.

FS 510 C, FS 560 C

lietuviškai

002BA468 KN

N Uždėti arba nuimti pjovimo įrankį–

žiūrėti „Pjovimo įrankio

montavimas" N Fiksavimo kaištį ištraukti iš

reduktoriaus

PRANESIMAS

Veleno blokavimo kaištį būtinai vėl ištraukti, priešingu atveju veikiant varikliui, gali atsirasti gedimai transmisijoje.

Pjovimo įrangos montavimas

ISPEJIMAS

Naudoti pjovimo įrangai skirtą apsauginį gaubtą – žiūrėti "Apsauginio gaubto montavimas".

"Pjovimo galvą" su sriegine jungtimi uždėti

Instrukciją, esančią prie "pjovimo galvos", gerai saugoti.

Visos leidžiamos naudoti "pjovimo galvos" prie reduktoriaus tvirtinamos vienodai.

N patikrinti, ar sumontuotas

apsauginis gaubtas leidžiamas

naudoti "pjovimo galvoms" – jei ne,

atlikti abu sekančius veiksmus N jeigu yra – nuimti apsaugą su

prispaudimo lėkštele N nuimti apsauginį gaubtą, kuris

neleidžiamas naudoti "pjovimo

galvai"

N Sumontuoti apsauginį

gaubtą"pjovimo galvai"

N Uždėti apsaugą kartu su 60 mm

(2,4 col.) skersmens prispaudimo lėkštele

N "Pjovimo galvą" sukti prieš

laikrodžio rodyklę iki galo ant veleno (1)

N Veleną užblokuoti N "Pjovimo galvą" priveržti

PRANESIMAS

Įrankį veleno blokavimui vėl ištraukti.

"Pjovimo galvos" nuėmimas

N Veleną užblokuoti N "Pjovimo galvą" pasukti laikrodžio

rodyklės kryptimi

Metalinės pjovimo įrangos uždėjimas ir nuėmimas

Metalinės pjovimo įrangos uždėjimui ir nuėmimui:

ISPEJIMAS

Užsimauti apsaugines pirštines – pavojus susižeisti į aštrius pjovimo dantelius

Žolės pjovimo peilio montavimas

N patikrinti, ar sumontuotas

apsauginis gaubtas leidžiamas naudoti žolės pjovimo peiliui – jei ne, atlikti abu sekančius veiksmus

N jeigu yra – nuimti apsaugą su

prispaudimo lėkštele

N nuimti apsauginį gaubtą, kuris

neleidžiamas naudoti žolės pjovimo peiliui

N Sumontuoti apsauginį gaubtą, skirtą

naudoti su žolės pjovimo ir brūzgynų peiliu

N Uždėti apsaugą kartu su 60 mm

(2,4 col.) skersmens prispaudimo lėkštele

FS 510 C, FS 560 C

lietuviškai

681BA186 KN

002BA469 KN

681BA187 KN

002BA494 KN

Pjovimo įrangą uždėti teisingai

Žolės pjovimo diskelių 255-8(1) ir 250-40 Spezial (2) pjovimo paviršiai turi būti nukreipti laikrodžio rodyklės sukimosi kryptimi.

Pjovimo įrangos tvirtinimas N Uždėti (4) 60 mm (2,4 col.)

skersmens uždėti – išgaubta puse į viršų

N Uždėti (5) 80 mm (3,2 col.)

skersmens uždėti

N Veleną užblokuoti N Veržlę (6) užsukti prieš laikrodžio

rodyklę ir priveržti

ISPEJIMAS

Lengvai prasisukančias veržles pakeisti naujomis

PRANESIMAS Įrankį veleno blokavimui vėl ištraukti. Pjovimo įrangą nuimti

N Veleną užblokuoti N Veržlę (6) atlaisvinti laikrodžio

rodyklės kryptimi

N Pjovimo įrankį ir jo tvirtinimo detales

nuimti nuo reduktoriaus

N Sumontuoti apsauginį gaubtą, skirtą

naudoti su žolės pjovimo ir brūzgynų peiliu

N Naudoti 65 mm (2,6 col.)

skersmens prispaudimo lėkštelę

Pjovimo įrangą uždėti teisingai

Brūzgynų peiliai 305-2(1) ir 350-3(2) gali būti montuojami bet kuria kryptimi – šią įrangą reguliariai apversti, kad išvengti vienpusio nusidėvėjimo.

ISPEJIMAS

N Pjovimo įrankį (3) uždėti

Kaištis (a) turi patekti į kiaurymę (b) pjovimo įrangoje!

Brūzgynų peilio montavimas

N patikrinti, ar sumontuotas

apsauginis gaubtas leidžiamas naudoti brūzgynų peiliui – jei ne, atlikti abu sekančius veiksmus

N jeigu yra – nuimti apsaugą su

prispaudimo lėkštele

N nuimti apsauginį gaubtą, kuris

neleidžiamas naudoti brūzgynų peiliui

N Pjovimo įrankį (3) uždėti

FS 510 C, FS 560 C

lietuviškai

002BA470 KN

ISPEJIMAS

Kaištis (a) turi patekti į kiaurymę (b) pjovimo įrangoje!

Pjovimo įrangos tvirtinimas N Prispaudimo poveržlę (4) 70 mm

(2,8 col.) skersmens skersmens uždėti – išgaubta puse į viršų

N Apsauginį žiedą (5) smulkinimo

peiliui uždėti – kiauryme į viršų

N Veleną užblokuoti N Veržlę (6) užsukti prieš laikrodžio

rodyklę ir priveržti

ISPEJIMAS

Lengvai prasisukančias veržles pakeisti naujomis

PRANESIMAS Įrankį veleno blokavimui vėl ištraukti. Pjovimo įrangą nuimti

N Veleną užblokuoti N Veržlę atlaisvinti laikrodžio rodyklės

kryptimi

N Pjovimo įrankį ir jo tvirtinimo detales

nuimti nuo reduktoriaus

Smulkinimo peilio 320-2 montavimas

N patikrinti, ar sumontuotas

apsauginis gaubtas leidžiamas naudoti smulkinimo peiliui – jei ne, atlikti abu sekančius veiksmus

N jeigu yra – nuimti apsaugą su

prispaudimo lėkštele

N nuimti apsauginį gaubtą, kuris

neleidžiamas naudoti smulkinimo peiliui

N Apsauginio gaubto smulkinimo

peiliui montavimas

N Naudoti 65 mm (2,6 col.)

skersmens prispaudimo lėkštelę

N nenaudojamas sriegines kiaurymes

užkimšti kamščiais

N Smulkinimo peilį (1) uždėti, pjovimo

paviršiai turi būti nukreipti į viršų.

ISPEJIMAS

Kaištis (a) turi patekti į kiaurymę (b) pjovimo įrangoje!

Pjovimo įrangos tvirtinimas N Prispaudimo poveržlę (2) 70 mm

(2,8 col.) skersmens skersmens uždėti – išgaubta puse į viršų

N Apsauginį žiedą (3) smulkinimo

peiliui uždėti – kiauryme į viršų

N Veleną užblokuoti N Veržlę (4) užsukti prieš laikrodžio

rodyklę ir priveržti

ISPEJIMAS

Lengvai prasisukančias veržles pakeisti naujomis

PRANESIMAS Įrankį veleno blokavimui vėl ištraukti. Pjovimo įrangą nuimti

N Veleną užblokuoti N Veržlę atlaisvinti laikrodžio rodyklės

kryptimi

N Pjovimo įrankį ir jo tvirtinimo detales

nuimti nuo reduktoriaus

N jeigu turės būti naudojamas kitas

pjovimo įrankis – nuimti ir smulkinimo peilio apsauginį gaubtą

Pjovimo diskelio 225 montavimas

N patikrinti, ar jau sumontuotas

pjovimo diskelio apsauginis gaubtas – jeigu ne, atlikti abu sekančius veiksmus

N jeigu yra – nuimti apsaugą N jeigu yra – nuimti apsauginį gaubtą N Apsaugą pjovimo diskeliams

sumontuoti

FS 510 C, FS 560 C

lietuviškai

681BA165 KN

002BA471 KN

N Naudoti 65 mm (2,6 col.)

skersmens prispaudimo lėkštelę

N nenaudojamas sriegines kiaurymes

užkimšti kamščiais

Pjovimo įrangą uždėti teisingai

Apvalių diskelių pjaunamieji paviršiai turi būti nukreipti laikrodžio rodyklės kryptimi.

N Pjovimo įrankį (1) uždėti

ISPEJIMAS

Kaištis (a) turi patekti į kiaurymę (b) pjovimo įrangoje!

Pjovimo įrangos tvirtinimas N Prispaudimo poveržlę (2) 60 mm

(2,4 col.) skersmens skersmens uždėti – išgaubta puse į viršų

N Darbinę plokštelę (3) 63 mm (2,5

col.) skersmens uždėti

N Veleną užblokuoti N Veržlę (4) užsukti prieš laikrodžio

rodyklę ir priveržti

ISPEJIMAS

Lengvai prasisukančias veržles pakeisti naujomis

PRANESIMAS Įrankį veleno blokavimui vėl ištraukti. Pjovimo įrangą nuimti

N Veleną užblokuoti N Veržlę atlaisvinti laikrodžio rodyklės

kryptimi

N Pjovimo įrankį ir jo tvirtinimo detales

nuimti nuo reduktoriaus

Degalai

Variklio darbui reikalingas kuro mišinys iš benzino ir variklinės alyvos.

ISPEJIMAS

Vengti tiesioginio degalų kontakto su oda ir benzino garų įkvėpimo.

STIHL MotoMix

STIHL rekomenduoja naudoti „STIHL MotoMix“. Šio paruošto naudojimui degalų mišinio sudėtyje nėra benzolo, švino, jis pasižymi dideliu oktaniniu skaičiumi ir visada pateikia tikslų sudedamųjų dalių santykį.

„STIHL MotoMix“ sumaišytas su STIHL dvitakte varikline alyva „HP Ultra“, kad būtų užtikrinta ilgiausia variklio eksploatavimo trukmė.

MotoMix disponuoja ne visos rinkos.

Kuro mišinio paruošimas

PRANESIMAS

Nekokybiški degalai ir neatitinkantis nurodymų kuro mišinio santykis gali sąlygoti rimtus variklio gedimus. Mažesnės kokybės benzinas ar variklinė alyva gali pažeisti variklį, riebokšlius, maitinimo sistemą ir degalų rezervuarą.

Benzinas Naudoti tik kokybišką benziną ne

mažesnio oktaninio skaičiaus nei 90 ROZ – bešvinį arba paprastą.

FS 510 C, FS 560 C

lietuviškai

4900BA016 KN

Benzinas, kurio sudėtyje yra virš 10 % alkoholio, gali pakenkti varikliams su ranka reguliuojamais karbiuratoriais, todėl jo šiems varikliams naudoti negalima.

Varikliai su „M-Tronic“, naudojant benziną, kurioje sudėtyje yra iki 25 % alkoholio (E25), veikia visa galia.

Variklinė alyva Jeigu kuras maišomas, galima naudoti

tik STIHL dvitaktę variklinę alyvą arba kitą JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC arba ISO-LEGD klasių aukštos kokybės variklinę alyvą.

STIHL nurodo naudoti dvitaktę variklinę alyvą „STIHL HP Ultra“ arba analogišką aukštos kokybės variklinę alyvą, kad per visą mašinos naudojimo laikotarpį būtų užtikrintos ribinės emisijos vertės.

Maišymo santykis STIHL dvitaktė variklinė alyva 1:50;

1:50 = 1 dalis alyvos + 50 dalių benzino

Pavyzdžiai

Benzino kiekis STIHL dvitaktė

alyva 1:50 Litrai Litrai (ml) 10,02(20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N į degalams skirtą specialią talpą

visų pirma supilti variklinę alyvą, po to benziną ir kruopščiai sumaišyti

Kuro mišinio saugojimas

Saugoti tik degalams skirtose talpose saugioje, sausoje ir vėsioje patalpoje, apsaugotoje nuo šviesos ir saulės spindulių.

Kuro mišinys sensta – mišinį ruošti tik pagal poreikį kelioms savaitėms. Kuro mišinį laikyti ne ilgiau kaip 30 dienų. Esant šviesos, saulės spindulių poveikiui, žemai arba aukštai temperatūrai, kuro mišinys gali pasenti greičiau.

STIHL MotoMix galima be problemų laikyti iki 2 metų.

N Talpą su kuro mišiniu prieš pildymą

stipriai papurtyti

ISPEJIMAS

Talpoje gali būti padidėjęs spaudimas – indą atidaryti atsargiai.

N Degalų rezervuarą ir talpą kurui

laikas nuo laiko kruopščiai išvalyti

Kuro likučius ir valymui naudotą skystį sunaikinti pagal nurodymus, nekenkiant aplinkai!

Degalų užpylimas

Įrenginio paruošimas

ISPEJIMAS

Užpilant degalus nelygioje vietovėje, degalų bako kamštis visada turi būti nukreiptas į kalną.

N lygioje vietovėje įrenginį pastatyti

taip, kad kamštis būtų viršuje

N Prieš pilant degalus, nuvalyti kamštį

ir aplink jį, kad į rezervuarą nepatektų nešvarumai

FS 510 C, FS 560 C

lietuviškai

2709BA003 KN

2709BA004 KN

002BA411 KN

002BA631 KN

002BA632 KN

atsukti alyvos rezervuaro kamštį

N Kamštį sukti prieš laikrodžio

rodyklę, kol jį bus galima nuimti

N Kamštį nuimti

Degalus užpilti

Užpilant degalus, jų nepalieti, neperpildyti degalų rezervuaro.

STIHL rekomenduoja naudoti STIHL degalų pildymo sistemą (Specialus priedas).

N Degalus užpilti

Pečių atramos diržų užsidėjimas

Pečių atramos diržų užsidėjimas tiksliai aprašytas kartu su diržu tiekiamoje instrukcijoje.

Dvipečio diržo rūšis ir modelis priklauso nuo rinkos poreikių.

Diržo uždėjimas

N Tvirtinimo kablį įkabinti į diržų

tvirtinimo juostelę (3) prie įrenginio – žiūrėti "Nešimo diržo užkabinimas"

N pabaigoje nustatyti teisingą

pakabinimo tašką sumontuotai pjovimo įrangai – žiūrėti "Įrenginio balansavimas".

Įrenginį pakabinti už diržo

N Tvirtinimo kablį (1) įkabinti į kilpą (2)

prie koto

Įrenginį pakabinti už diržo

Užsukti rezervuaro kamštį

N Kamštį uždėti N Kamštį sukti pagal laikrodžio

rodyklę iki galo ir užsukti ranka kiek įmanoma stipriau

N Pečių atramos diržų (1) uždėjimas N Diržų ilgį pasireguliuoti taip, kad

tvirtinimo kablys (2) būtų maždaug per delno plotį žemiau dešiniojo klubo.

N Liežuvėlį prie tvirtinimo kablio (1)

paspausti ir ištraukti diržo kilpą (2) iš kablio

FS 510 C, FS 560 C

+ 78 hidden pages

Stihl FS 510 C, FS 560 C Instruction Manual [lt, lv]

Specifications and Main Features

Frequently Asked Questions

User Manual
