STIHL FS 300, 350, 400, 450, 480 Gebrauchsanleitung

Inhaltsverzeichnis

deutsch

Zu dieser Gebrauchsanleitung 2 Sicherheitshinweise und

Arbeitstechnik 2 Zulässige Kombinationen von

Schneidwerkzeug, Schutz, Anschlag und Traggurt 12

Zweihandgriff anbauen 13 Gaszug einstellen 14 Schutzvorrichtungen anbauen 15

Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.

Schneidwerkzeug anbauen 16 Kraftstoff 19 Kraftstoff einfüllen 20 Doppelschultergurt anlegen 21 Gerät ausbalancieren 21 Motor starten / abstellen 21 Betriebshinweise 24 Luftfilter reinigen 24 Vergaser einstellen 25 Winterbetrieb 26 Elektrische Griffheizung 26 Zündkerze 27 Motorlaufverhalten 28

Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.

Getriebe schmieren 28 Anwerfseil / Rückholfeder wechseln 28 Gerät aufbewahren 30 Metall-Schneidwerkzeuge schärfen 31 Wartungs- und Pflegehinweise 32 Verschleiß minimieren und

Schäden vermeiden 34 Wichtige Bauteile 35 Technische Daten 36 Sonderzubehör 39

Reparaturhinweise 40 Anschriften 40 EG Konformitätserklärung 40 Qualitäts-Zertifikat 41

Verehrte Kundin, lieber Kunde, vielen Dank, dass Sie sich für ein

Qualitätserzeugnis der Firma STIHL entschieden haben.

Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt. Wir sind bemüht alles zu tun, damit Sie mit diesem Gerät zufrieden sind und problemlos damit arbeiten können.

Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Ihr

Hans Peter Stihl

{

0458-255-0021-A. M8.D10.FST.

0000000271_005_D

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Zu dieser Gebrauchsanleitung

Bildsymbole

Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.

Kennzeichnung von Textabschnitten

Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.

Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.

Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.

Sicherheitshinweise und Arbeitstechnik

Besondere Sicherheitsmaßnahmen sind beim Arbeiten mit diesem Motorgerät nötig, weil mit sehr hoher Drehzahl des Schneidwerkzeuges gearbeitet wird.

Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgefährlich sein.

Länderbezogene Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten.

Wer zum ersten Mal mit dem Motorgerät arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklären lassen, wie man damit sicher umgeht – oder an einem Fachlehrgang teilnehmen.

Minderjährige dürfen nicht mit dem Motorgerät arbeiten – ausgenommen Jugendliche über 16 Jahre, die unter Aufsicht ausgebildet werden.

Kinder, Tiere und Zuschauer fernhalten.

Wird das Motorgerät nicht benutzt, ist es so abzustellen, dass niemand gefährdet wird. Motorgerät vor unbefugtem Zugriff sichern.

Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Motorgerät nur an Personen weitergeben oder ausleihen, die mit diesem Modell und seiner Handhabung vertraut sind – stets die Gebrauchsanleitung mitgeben.

Der Einsatz Schall emittierender Motorgeräte kann durch nationale wie auch örtliche, lokale Vorschriften zeitlich begrenzt sein.

Wer mit dem Motorgerät arbeitet, muss ausgeruht, gesund und in guter Verfassung sein.

Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte seinen Arzt fragen, ob die Arbeit mit einem Motorgerät möglich ist.

Nur Träger von Herzschrittmachern: Die Zündanlage dieses Gerätes erzeugt ein sehr geringes elektromagnetisches Feld. Ein Einfluss auf einzelne Herzschrittmacher-Typen kann nicht völlig ausgeschlossen werden. Zur Vermeidung von gesundheitlichen Risiken empfiehlt STIHL den behandelnden Arzt und den Hersteller des Herzschrittmachers zu befragen.

Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen oder Drogen darf nicht mit dem Motorgerät gearbeitet werden.

Motorgerät – abhängig von den zugeordneten Schneidwerkzeugen – nur zum Mähen von Gras sowie zum Schneiden von Wildwuchs, Sträuchern, Gestrüpp, Buschwerk, kleinen Bäumen oder dergleichen verwenden.

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Für andere Zwecke darf das Motorgerät nicht benutzt werden – Unfallgefahr!

Nur solche Schneidwerkzeuge oder Zubehöre anbauen, die von STIHL für dieses Motorgerät zugelassen sind oder technisch gleichartige Teile. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Werkzeuge oder Zubehöre verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Motorgerät bestehen.

STIHL empfiehlt STIHL OriginalWerkzeuge und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.

Keine Änderungen am Gerät vornehmen – die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbaugeräte auftreten, schließt STIHL jede Haftung aus.

Zur Reinigung des Gerätes keine Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile des Gerätes beschädigen.

Der Schutz des Motorgerätes kann den Benutzer nicht vor allen Gegenständen (Steine, Glas, Draht usw.) schützen, die vom Schneidwerkzeug weggeschleudert werden. Diese Gegenstände können irgendwo abprallen und dann den Benutzer treffen.

Bekleidung und Ausrüstung

Die Kleidung muss zweckmäßig sein und darf nicht behindern. Eng anliegende Kleidung – Kombianzug, kein Arbeitsmantel

Keine Kleidung tragen, die sich in Holz, Gestrüpp oder sich bewegenden Teilen des Gerätes verfangen kann. Auch keinen Schal, keine Krawatte und keinen Schmuck. Lange Haare zusammenbinden und sichern (Kopftuch, Mütze, Helm etc.).

Schutzstiefel mit griffiger, rutschfester Sohle und Stahlkappe tragen.

Nur bei Verwendung von Mähköpfen sind alternativ feste Schuhe mit griffiger, rutschfester Sohle zulässig.

Schutzhelm tragen bei Durchforstungsarbeiten, in hohem Gestrüpp und bei Gefahr von herab fallenden Gegenständen. Gesichtsschutz und unbedingt Schutzbrille tragen – Gefahr von aufgewirbelten oder weggeschleuderten Gegenständen.

Gesichtschutz ist kein ausreichender Augenschutz.

"Persönlichen" Schallschutz tragen – z. B. Gehörschutzkapseln.

Feste Handschuhe tragen.

STIHL bietet ein umfangreiches Programm an persönlicher Schutzausstattung an.

Motorgerät transportieren

002BA079 KN

Immer Motor abstellen.

Motorgerät am Traggurt hängend oder ausbalanciert am Schaft tragen. MetallSchneidwerkzeug gegen Berühren sichern – Transportschutz verwenden.

In Fahrzeugen: Motorgerät gegen Umkippen, Beschädigung und Auslaufen von Kraftstoff sichern.

Vorschriftsmäßige Bekleidung und Ausrüstung tragen.

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Tanken

Benzin ist extrem leicht entzündlich – von offe-

nem Feuer Abstand halten – keinen Kraftstoff verschütten – nicht rauchen.

Vor dem Tanken Motor abstellen.

Nicht tanken, solange der Motor noch heiß ist – Kraftstoff kann überlaufen –

Brandgefahr!

Tankverschluss vorsichtig öffnen, damit bestehender Überdruck sich langsam abbauen kann und kein Kraftstoff herausspritzt.

Tanken nur an gut belüfteten Orten. Wurde Kraftstoff verschüttet, Motorgerät sofort säubern – keinen Kraftstoff an die Kleidung kommen lassen, sonst sofort wechseln.

Die Motorgeräte können serienmäßig mit unterschiedlichen Tankverschlüssen ausgerüstet sein.

Nach dem Tanken Schraub-Tankverschluss so fest wie möglich anziehen.

Tankverschluss mit Klappbügel (Bajonettverschluss) korrekt einsetzen, bis zum Anschlag drehen und den Bügel zuklappen.

Dadurch wird das Risiko verringert, dass sich der Tankverschluss durch die Vibration des Motors löst und Kraftstoff austritt.

Auf Undichtigkeiten achten – wenn Kraftstoff ausläuft, Motor nicht starten –

Lebensgefahr durch Verbrennungen!

Vor dem Starten

Motorgerät auf betriebssicheren Zustand prüfen – entsprechende Kapitel in der Gebrauchsanleitung beachten:

– die Kombination von

Schneidwerkzeug, Schutz, Griff und Traggurt muss zulässig und alle Teile müssen einwandfrei montiert sein

– Kombischieber / Stoppschalter

leicht auf STOP bzw. 0 stellbar

– Gashebelsperre (sofern vorhanden)

und Gashebel müssen leichtgängig sein – der Gashebel muss von selbst in die Leerlaufstellung zurückfedern

– Festsitz des Zündleitungssteckers

prüfen – bei lose sitzendem Stecker können Funken entstehen, die austretendes Kraftstoff-Luftgemisch entzünden können – Brandgefahr!

– Schneidwerkzeug oder

Anbauwerkzeug: korrekte Montage, fester Sitz und einwandfreier Zustand

– Schutzeinrichtungen (z. B. Schutz

für Schneidwerkzeug, Laufteller) auf Beschädigungen bzw. Verschleiß prüfen. Beschädigte Teile erneuern. Gerät nicht mit beschädigtem Schutz oder verschlissenem Laufteller (wenn Schrift und Pfeile nicht mehr erkennbar) betreiben

– keine Änderung an den

Bedienungs- und Sicherheitseinrichtungen vornehmen

– Handgriffe müssen sauber und

trocken, frei von Öl und Schmutz sein – wichtig zur sicheren Führung des Motorgerätes

– Traggurt und Handgriff(e)

entsprechend der Körpergröße einstellen. Kapitel "Traggurt anlegen" – "Gerät ausbalancieren" beachten

Das Motorgerät darf nur in betriebssicherem Zustand betrieben werden – Unfallgefahr!

Für den Notfall bei Verwendung von Traggurten: Schnelles Absetzen des Gerätes üben. Beim Üben das Gerät nicht auf den Boden werfen, um Beschädigungen zu vermeiden.

Motor starten

Mindestens 3 m vom Ort des Tankens entfernt – nicht in geschlossenem Raum.

Nur auf ebenem Untergrund, auf festen und sicheren Stand achten, Motorgerät sicher festhalten – das Schneidwerkzeug darf keine Gegenstände und nicht den Boden berühren, weil es sich beim Starten mitdrehen kann.

Das Motorgerät wird nur von einer Person bedient – keine weitere Person im Umkreis von 15 m dulden – auch nicht beim Starten – durch weggeschleuderte Gegenstände –

Verletzungsgefahr!

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Kontakt mit dem Schneidwerkzeug vermeiden –

Verletzungsgefahr!

Motor nicht "aus der Hand" anwerfen – starten wie in der Gebrauchsanleitung beschrieben. Das Schneidwerkzeug läuft noch kurze Zeit weiter, wenn der Gashebel losgelassen wird –

Nachlaufeffekt!

Motorleerlauf prüfen: Das Schneidwerkzeug muss im Leerlauf – bei losgelassenem Gashebel – stillstehen.

Leicht entflammbare Materialien (z. B. Holzspäne, Baumrinde, trockenes Gras, Kraftstoff) vom heißen Abgasstrom und von der heißen SchalldämpferOberfläche fernhalten – Brandgefahr!

Gerät halten und führen

Motorgerät immer mit beiden Händen an den Griffen festhalten.

Immer für festen und sicheren Stand sorgen.

Bei Ausführungen mit Zweihandgriff

Rechte Hand am Bedienungsgriff, linke Hand am Handgriff des Griffrohres.

Bei Ausführungen mit Rundumgriff

Bei Ausführungen mit Rundumgriff und Rundumgriff mit Bügel (Schrittbegrenzer) linke Hand am Rundumgriff, rechte Hand am Bedienungsgriff – auch bei Linkshändern.

Während der Arbeit

Immer für festen und sicheren Stand sorgen.

Bei drohender Gefahr bzw. im Notfall sofort Motor abstellen – Kombischieber / Stoppschalter auf STOP bzw. 0 stellen.

15m (50ft)

Im Umkreis von 15 m darf sich keine weitere Person aufhalten – durch weggeschleuderte Gegenstände –

002BA055 KN

Verletzungsgefahr! Diesen Abstand auch zu Sachen (Fahrzeugen, Fensterscheiben) einhalten – Gefahr

der Sachbeschädigung!

Auf einwandfreien Motorleerlauf achten, damit sich das Schneidwerkzeug nach dem Loslassen des Gashebels nicht mehr dreht.

Regelmäßig Leerlaufeinstellung kontrollieren bzw. korrigieren. Wenn sich das Schneidwerkzeug im Leerlauf trotzdem dreht, vom Fachhändler instandsetzen lassen. STIHL empfiehlt

002BA080 KN

den STIHL Fachhändler.

Vorsicht bei Glätte, Nässe, Schnee, an Abhängen, auf unebenem Gelände etc. – Rutschgefahr!

Auf Hindernisse achten: Baumstümpfe, Wurzeln – Stolpergefahr!

Nur am Boden stehend arbeiten, niemals von instabilen Standorten, niemals auf einer Leiter oder von einer Hubarbeitsbühne.

Bei angelegtem Gehörschutz ist erhöhte Achtsamkeit und Umsicht erforderlich – das Wahrnehmen von Gefahr ankündigenden Geräuschen (Schreie, Signaltöne u. a.) ist eingeschränkt.

Rechtzeitig Arbeitspausen einlegen, um Müdigkeit und Erschöpfung vorzubeugen – Unfallgefahr!

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Ruhig und überlegt arbeiten – nur bei guten Licht- und Sichtverhältnissen. Umsichtig arbeiten, andere nicht gefährden.

Das Motorgerät erzeugt giftige Abgase, sobald der Motor läuft. Diese Gase können geruchlos und unsichtbar sein und unverbrannte Kohlenwasserstoffe und Benzol enthalten. Niemals in geschlossenen oder schlecht belüfteten Räumen mit dem Motorgerät arbeiten – auch nicht mit Katalysator-Geräten.

Bei der Arbeit in Gräben, Senken oder unter beengten Verhältnissen stets für ausreichenden Luftaustausch sorgen –

Lebensgefahr durch Vergiftung!

Bei Übelkeit, Kopfschmerzen, Sehstörungen (z. B. kleiner werdendes Blickfeld), Hörstörungen, Schwindel, nachlassender Konzentrationsfähigkeit, Arbeit sofort einstellen – diese Symptome können u. a. durch zu hohe Abgaskonzentrationen verursacht werden – Unfallgefahr!

Motorgerät lärm- und abgasarm betreiben – Motor nicht unnötig laufen lassen, Gasgeben nur beim Arbeiten.

Nicht rauchen bei der Benutzung und in der näheren Umgebung des Motorgerätes – Brandgefahr! Aus dem Kraftstoffsystem können entzündliche Benzindämpfe entweichen.

Während der Arbeit entstehende Stäube, Dunst und Rauch können gesundheitsgefährdend sein. Bei starker Staub- oder Rauchentwicklung Atemschutz tragen.

Falls das Motorgerät nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor dem Starten".

Insbesondere die Dichtheit des Kraftstoffsystems und die Funktionstüchtigkeit der Sicherheitseinrichtungen prüfen. Motorgeräte, die nicht mehr betriebssicher sind, auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.

Nicht mit Startgaseinstellung arbeiten – die Motordrehzahl ist bei dieser Gashebelstellung nicht regulierbar.

Niemals ohne für Gerät und Schneidwerkzeug geeigneten Schutz arbeiten – durch weggeschleuderte Gegenstände –

Verletzungsgefahr!

Gelände prüfen: Feste Gegenstände –Steine, Metallteile, o. Ä. können weggeschleudert werden – Verletzungsgefahr! – und können das Schneidwerkzeug sowie Sachen (z. B. parkende Fahrzeuge, Fensterscheiben) beschädigen (Sachbeschädigung).

In unübersichtlichem, dicht bewachsenem Gelände besonders vorsichtig arbeiten.

Beim Mähen in hohem Gestrüpp, unter Gebüsch und Hecken: Arbeitshöhe mit dem Schneidwerkzeug mind. 15 cm – Tiere nicht gefährden.

Vor dem Verlassen des Gerätes – Motor abstellen.

Schneidwerkzeug regelmäßig, in kurzen Abständen und bei spürbaren Veränderungen sofort prüfen:

– Motor abstellen, Gerät sicher

festhalten, Schneidwerkzeug zum Stillstand kommen lassen

– Zustand und festen Sitz prüfen, auf

Anrisse achten

– Schärfzustand beachten – schadhafte oder stumpfe

Schneidwerkzeuge sofort wechseln, auch bei geringfügigen Haarrissen

Schneidwerkzeugaufnahme regelmäßig von Gras und Gestrüpp reinigen – Verstopfungen im Bereich des Schneidwerkzeuges oder des Schutzes entfernen.

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Zum Wechseln des Schneidwerkzeuges den Motor abstellen –

Verletzungsgefahr!

Beschädigte oder angerissene Schneidwerkzeuge nicht weiter verwenden und nicht reparieren – etwa durch Schweißen oder Richten – Formveränderung (Unwucht).

Partikel oder Bruchstücke können sich lösen und mit hoher Geschwindigkeit Bedienungsperson oder dritte Personen treffen – schwerste Verletzungen!

Verwendung von Mähköpfen

Schneidwerkzeug-Schutz durch die in der Gebrauchsanleitung angegebenen Anbauteile ergänzen.

Nur Schutz mit vorschriftsmäßig montiertem Messer verwenden, damit der Mähfaden auf die zulässige Länge beschränkt wird.

Zum Nachstellen des Mähfadens bei manuell nachstellbaren Mähköpfen unbedingt den Motor abstellen –

Verletzungsgefahr!

Missbräuchliche Benutzung mit zu langen Mähfäden reduziert die Arbeitsdrehzahl des Motors. Das führt durch dauerndes Rutschen der Kupplung zur Überhitzung und zur Beschädigung wichtiger Funktionsteile (z. B. Kupplung, Gehäuseteile aus Kunststoff) – z. B. durch im Leerlauf mitdrehendes Schneidwerkzeug –

Verletzungsgefahr!

Verwendung von MetallSchneidwerkzeugen

STIHL empfiehlt STIHL Original MetallSchneidwerkzeuge zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

Metall-Schneidwerkzeuge drehen sich sehr schnell. Dabei entstehen Kräfte, die auf das Gerät, das Werkzeug selbst und auf das Schnittgut wirken.

Metall-Schneidwerkzeuge müssen regelmäßig nach Vorschrift geschärft werden.

Ungleichmäßig geschärfte MetallSchneidwerkzeuge erzeugen eine Unwucht, die das Gerät extrem belasten kann – Bruchgefahr!

Stumpfe oder unsachgemäß geschärfte Schneiden können zu einer erhöhten Belastung des MetallSchneidwerkzeuges führen – durch gerissene oder gebrochene Teile

Verletzungsgefahr!

Metall-Schneidwerkzeug nach jeder Berührung mit harten Gegenständen (z. B. Steine, Felsbrocken, Metallteile) prüfen (z. B. auf Anrisse und Verformungen). Grate und andere sichtbare Materialanhäufungen müssen entfernt werden (am besten mit einer Feile), da sie sich im weiteren Betrieb jederzeit lösen können und dann weg geschleudert werden –

Verletzungsgefahr!

Zur Reduzierung der genannten, im Betrieb eines MetallSchneidwerkzeuges auftretenden Gefahren darf das verwendete Metall-

Schneidwerkzeug auf keinen Fall im Durchmesser zu groß sein. Es darf nicht zu schwer sein. Es muss aus Werkstoffen ausreichender Qualität gefertigt sein und eine geeignete Geometrie (Form, Dicke) aufweisen.

Ein nicht von STIHL gefertigtes MetallSchneidwerkzeug darf nicht schwerer, nicht dicker, nicht anders geformt und im Durchmesser nicht größer als das größte für dieses Motorgerät freigegebene STIHL MetallSchneidwerkzeug sein –

Verletzungsgefahr!

Vibrationen

Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen ("Weißfingerkrankheit").

Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt.

Die Benutzungsdauer wird verlängert durch:

– Schutz der Hände (warme

Handschuhe)

– Pausen

Die Benutzungsdauer wird verkürzt durch:

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

– besondere persönliche

Veranlagung zu schlechter Durchblutung (Merkmal: häufig kalte Finger, Kribbeln)

– niedrige Außentemperaturen – Größe der Greifkräfte (festes

Zugreifen behindert die Durchblutung)

Bei regelmäßiger, langandauernder Benutzung des Gerätes und bei wiederholtem Auftreten entsprechender Anzeichen (z. B. Fingerkribbeln) wird eine medizinische Untersuchung empfohlen.

Wartung und Reparaturen

Motorgerät regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführen, die in der Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.

STIHL empfiehlt STIHL OriginalErsatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

Zur Reparatur, Wartung und Reinigung immer Motor abstellen – Verletzungsgefahr! – Ausnahme: Vergaser- und Leerlaufeinstellung.

Motor bei abgezogenem Zündleitungsstecker oder bei ausgeschraubter Zündkerze mit der Anwerfvorrichtung nur dann in Bewegung setzen, wenn der Kombischieber / Stoppschalter auf STOP bzw. 0 steht – Brandgefahr durch Zündfunken außerhalb des Zylinders.

Motorgerät nicht in der Nähe von offenem Feuer warten und aufbewahren – durch Kraftstoff Brandgefahr!

Tankverschluss regelmäßig auf Dichtheit prüfen.

Nur einwandfreie, von STIHL freigegebene Zündkerze – siehe "Technische Daten" – verwenden.

Zündkabel prüfen (einwandfreie Isolation, fester Anschluss).

Schalldämpfer auf einwandfreien Zustand prüfen.

Nicht mit defektem oder ohne Schalldämpfer arbeiten – Brandgefahr! – Gehörschäden!

Heißen Schalldämpfer nicht berühren –

Verbrennungsgefahr!

Der Zustand der Antivibrationselemente beeinflusst das Vibrationsverhalten – Antivibrationselemente regelmäßig kontrollieren.

Symbole auf Schutzvorrichtungen

Ein Pfeil auf dem Schutz für Schneidwerkzeuge kennzeichnet die Drehrichtung der Schneidwerkzeuge.

Den Schutz nur zusammen mit Mähköpfen verwenden – keine Metall-Schneidwerkzeuge verwenden.

Traggurt

Der Traggurt ist im Lieferumfang enthalten oder als Sonderzubehör erhältlich.

002BA364 KN

N Traggurt verwenden N Motorgerät mit laufendem Motor an

den Traggurt hängen

Grasschneideblätter, Dickichtmesser und Häckselmesser müssen

zusammen mit einem Traggurt (Doppelschultergurt) verwendet werden!

Kreissägeblätter müssen zusammen mit einem Doppelschultergurt mit Schnelllösevorrichtung verwendet werden!

FS 300, FS 350, FS 400, FS 450, FS 480

Mähkopf mit Mähfaden

deutsch

Für weichen "Schnitt" – zum sauberen Schneiden auch zerklüfteter Ränder um Bäume, Zaunpfähle etc. – geringere Verletzung der Baumrinde.

Mähfaden nicht durch einen Stahldraht ersetzen –

Verletzungsgefahr!

Mähkopf mit Kunststoffmessern – STIHL PolyCut

Zum Mähen von unbestandenen Wiesenrändern (ohne Pfosten, Zäune, Bäume und ähnliche Hindernisse).

Verschleißmarkierungen beachten!

Ist am Mähkopf PolyCut eine der Markierungen nach unten durchgebrochen (Pfeil): Mähkopf nicht mehr verwenden und durch neuen ersetzen! Verletzungsgefahr durch weg geschleuderte Werkzeugteile!

Unbedingt Wartungshinweise für den Mähkopf PolyCut beachten!

Rückschlaggefahr bei MetallSchneidwerkzeugen

000BA015 KN

Beim Einsatz von MetallSchneidwerkzeugen (Grasschneideblatt, Dickichtmesser, Häckselmesser, Kreissägeblatt) besteht die Gefahr des Rückschlagens, wenn das Werkzeug auf ein festes Hindernis (Baumstamm, Ast, Baumstumpf, Stein oder dergleichen) trifft. Das Gerät wird dabei zurückgeschleudert – gegen die Drehrichtung des Werkzeuges.

002BA177 KN

Erhöhte Rückschlaggefahr besteht, wenn das Werkzeug im schwarzen

Bereich auf ein Hindernis trifft.

Grasschneideblatt

Nur für Gräser und Unkraut – Gerät wie eine Sense führen.

Missbrauch kann das Grasschneideblatt beschädigen – durch weggeschleuderte Teile

Verletzungsgefahr!

002BA135 KN

000BA020 KN

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Grasschneideblatt bei merklicher Abstumpfung nach Vorschrift schärfen.

Dickichtmesser

Für verfilztes Gras, Wildwuchs und Gestrüpp – zum Durchforsten junger Bestände mit maximal 2 cm Stammdurchmesser – keine stärkeren Hölzer schneiden – Unfallgefahr!

Dickichtmesser in Wildwuchs und Gestrüpp "eintauchen" – das Schneidgut wird gehäckselt – dabei Schneidwerkzeug nicht über Hüfthöhe halten.

Bei dieser Arbeitstechnik ist äußerste Vorsicht geboten. Je größer der Abstand des Schneidwerkzeuges zum Boden, desto größer ist das Risiko, dass Partikel zur Seite weggeschleudert werden – Verletzungsgefahr!

Beim Schneiden von Gras und beim Durchforsten junger Bestände das Gerät wie eine Sense dicht über dem Boden führen.

Achtung! Missbrauch kann das Dickichtmesser beschädigen – durch weggeschleuderte Teile

Verletzungsgefahr!

Zur Minderung der Unfallgefahr unbedingt beachten:

– Kontakt mit Steinen, Metallkörpern

oder Ähnlichem vermeiden

– kein Holz oder Strauchwerk mit

Durchmesser über 2 cm schneiden – Kreissägeblatt verwenden

– Dickichtmesser regelmäßig auf

Beschädigungen kontrollieren – beschädigtes Dickichtmesser nicht weiter benutzen

– Dickichtmesser regelmäßig (bei

merklicher Abstumpfung) nach Vorschrift schärfen und – falls erforderlich – auswuchten (STIHL empfiehlt den STIHL Fachhändler)

Häckselmesser

Zum Auslichten und Zerkleinern von

002BA066 KN

zähem, verfilztem Gras und Gestrüpp.

Häckselmesser in Wildwuchs und Gestrüpp „eintauchen“ – das Schneidgut wird gehäckselt – dabei Schneidwerkzeug nicht über Hüfthöhe halten.

Achtung! Missbrauch kann das Häckselmesser beschädigen – durch weggeschleuderte Teile

Verletzungsgefahr!

Zur Minderung der Unfallgefahr unbedingt beachten:

– Kontakt mit Steinen, Metallkörpern

oder Ähnlichem vermeiden

– kein Holz oder Strauchwerk mit

Durchmesser über 2 cm schneiden

– Häckselmesser regelmäßig auf

Beschädigungen kontrollieren – beschädigtes Häckselmesser nicht weiter benutzen

– Häckselmesser bei merklicher

Abstumpfung nach Vorschrift schärfen und – falls erforderlich – auswuchten (durch Fachhändler)

Kreissägeblatt

Zum Schneiden von Sträuchern und Bäumen:

Bis 4 cm Stammdurchmesser in Verbindung mit Motorsensen

Bis 7 cm Stammdurchmesser in Verbindung mit Freischneidern.

Die beste Schnittleistung wird erzielt mit Vollgas und gleichmäßigem Vorschubdruck.

Kreissägeblätter nur mit zum Durchmesser des Schneidwerkzeuges passendem Anschlag verwenden.

FS 300, FS 350, FS 400, FS 450, FS 480

Kontakt des Kreissägeblattes mit Steinen und Erde unbedingt vermeiden – Gefahr von Rissbildung. Rechtzeitig und vorschriftsmäßig schärfen – stumpfe Zähne können zu Rissbildung und damit zum Bruch des Sägeblattes führen –

Unfallgefahr!

Beim Fällen mindestens zwei Baumlängen Abstand zum nächsten Arbeitsplatz halten.

Rückschlaggefahr

Die Rückschlaggefahr ist im schwarzen Bereich sehr stark erhöht: In diesem Bereich nie zum Schneiden ansetzen und nichts schneiden.

Im grauen Bereich besteht auch Rückschlaggefahr: Diesen Bereich dürfen nur erfahrene und speziell ausgebildete Personen für spezielle Arbeitstechniken verwenden.

Im weißen Bereich ist rückschlagarmes und leichtes Arbeiten möglich. Immer in diesem Bereich zum Schnitt ansetzen.

deutsch

002BA068 KN

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Zulässige Kombinationen von Schneidwerkzeug, Schutz, Anschlag und Traggurt

Schneidwerkzeug Schutz, Anschlag Traggurt

255BA003 KN

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Zulässige Kombinationen

Abhängig vom Schneidwerkzeug die richtige Kombination aus der Tabelle wählen!

Aus Sicherheitsgründen dürfen nur die innerhalb einer Tabellenzeile stehenden Schneidwerkzeuge und Schutze bzw. Anschläge miteinander kombiniert werden. Andere Kombinationen sind nicht zulässig – Unfallgefahr!

Schneidwerkzeuge

Mähköpfe

1 STIHL SuperCut 40-2 2 STIHL AutoCut 40-2 3 STIHL AutoCut 40-4

4 STIHL TrimCut 41-2 5 STIHL PolyCut 40-3

Metall-Schneidwerkzeuge

6 Grasschneideblatt 230-4 7 Grasschneideblatt 255-8 8 Grasschneideblatt 250-40 Spezial 9 Dickichtmesser 305-2 Spezial 10 Dickichtmesser 300-3 11 Häckselmesser 270-2 12 Kreissägeblatt 200 Spitzzahn 13 Kreissägeblatt 200 Meißelzahn 14 Kreissägeblatt 225 Spitzzahn 15 Kreissägeblatt 225 Meißelzahn 16 Kreissägeblatt 225 (Hartmetall)

Grasschneideblätter, Dickichtmesser, Häckselmesser und Kreissägeblätter aus anderen Materialien als Metall sind nicht zulässig.

Schutze, Anschläge

Schutze 17 Schutz nur für Mähköpfe

18 Schutz mit 19 Schürze und Messer für Mähköpfe

(siehe "Schutzvorrichtungen anbauen")

20 Schutz ohne Schürze und Messer

für die Mähwerkzeuge Positionen 6 bis 10

21 Schutz für Häckselmesser Anschläge 22 Anschlag für Kreissägeblätter 200

23 Anschlag für Kreissägeblätter 225

Traggurte

24 Doppelschultergurt muss

verwendet werden

25 Doppelschultergurt "Komfort"

Zweihandgriff anbauen

256BA001 KN

N untere Klemmschale (1) festhalten N Klemmschraube (2) herausdrehen

und abziehen – Klemmschalen sind nach dem Herausdrehen der Klemmschraube lose

N obere Klemmschale (3) von der

unteren Klemmschale nehmen

FS 300, FS 350, FS 400, FS 450, FS 480

nur für FS 450, 480

nur für FS 400, 450, 480

deutsch

Gaszug einstellen

N Griffrohr (4) so in die untere

Klemmschale (1) legen, dass der Abstand (A) nicht mehr als 15 cm beträgt

N obere Klemmschale auflegen und

nach unten drücken

N Klemmschraube eindrehen N Griffrohr quer zum Schaft

ausrichten

N Klemmschraube festziehen

256BA002 KN

N Schraube (5) herausdrehen, die

Mutter (6) bleibt dabei im Bedienungsgriff (7)

N Bedienungsgriff mit dem

Gashebel (8) in Richtung Getriebe weisend auf das Griffrohrende (4) schieben, bis die Bohrungen (9) fluchten

N Schraube eindrehen und festziehen N weiter bei "Gaszug einstellen"

Für den platzsparenden Transport und zur Lagerung: Klemmschraube lösen, Griffrohr parallel zum Schaft schwenken, Griffe nach unten drehen

Abhängig von der Ausstattung des Gerätes kann am Bedienungsgriff der

Gaszug eingestellt werden.

Die korrekte Gaszugeinstellung ist Voraussetzung für die richtige Funktion von Startgas, Leerlauf und Vollgas.

Den Gaszug nur bei komplett montiertem Gerät einstellen – der Bedienungsgriff muss sich in Arbeitsposition befinden.

002BA256 KN

002BA163 KN

N Raste am Bedienungsgriff mit

einem Werkzeug an das Ende der Nut drücken

STOP

249BA017 KN

N Gashebelsperre (1) und

Gashebel (2) ganz eindrücken (Vollgas-Stellung) – dadurch wird der Gaszug richtig eingestellt

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Schutzvorrichtungen anbauen

Schutz

1 Schutz für Mähwerkzeuge 2 Schutz für Mähköpfe 3 Schutz für Häckselmesser 4 Unterlage

Schutz anbauen

N Schutz und Unterlage auflegen N Schrauben eindrehen und

festziehen

Schürze und Messer anbauen

Diese Teile müssen bei Verwendung von Mähköpfen an

256BA082 KN

den Schutz (1) angebaut werden.

N Schürze (2) auf den Schutz (1)

schieben – für alle Faden-Mähköpfe die Führungsnut (4) benützen

N Messer (3) in die obere

Führungsnut (5) der Schürze schieben und mit der ersten Befestigungsbohrung zur Deckung bringen

N Schraube eindrehen und festziehen

Mähkopf PolyCut 40-3

N für den Mähkopf PolyCut 40-3 die

Schürze in die Führungsnut (5) schieben

Anschlag

1 Anschlag für Kreissägeblätter 200 2 Anschlag für Kreissägeblätter 225

Anschlag anbauen

N Anschlag auflegen N Schrauben eindrehen und

002BA293 KN

festziehen

002BA339 KN

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Schneidwerkzeug anbauen

Welle blockieren

N Steckdorn (1) bis zum Anschlag in

die Bohrung (2) im Getriebe schieben – leicht drücken

N Welle drehen, bis der Steckdorn

einrastet

Befestigungsteile abbauen

002BA294 KN

N Welle blockieren N mit dem Kombischlüssel (1) die

Mutter (2) im Uhrzeigersinn lösen und abnehmen

N je nach Ausstattung Laufteller (3)

und Druckscheibe (4) abnehmen

Schutzring anbauen

Der Schutzring (1, 4) ist im Lieferumfang enthalten oder als Sonderzubehör erhältlich.

Für optimalen Wickelschutz beim Einsatz von Mähwerkzeugen

N Schutzring (1) für Mäheinsätze

montieren, Druckteller (2) und die

002BA295 KN

Schutzscheibe (3) auflegen

Vor Anbau von Kreissägeblättern N Schutzscheibe (3) und

Druckteller (2) abnehmen

N Schutzring (1) für Mäheinsätze

abbauen

N Schutzring (4) für Sägeeinsätze

anbauen

N Druckteller (2) auflegen

002BA296 KN

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Mähkopf STIHL SuperCut, STIHL AutoCut, STIHL TrimCut anbauen

N Welle blockieren N Mähkopf gegen den Uhrzeigersinn

auf die Welle (1) drehen und festziehen

Werkzeug zum Blockieren der Welle abziehen.

Beilageblatt für den Mähkopf gut aufbewahren.

Mähkopf abbauen

N Welle blockieren N Mähkopf im Uhrzeigersinn

abschrauben

Mähkopf STIHL PolyCut 40-3 anbauen

681BA124 KN

N Welle blockieren N Mähkopf auflegen N Druckscheibe (1) auflegen –

Wölbung nach unten

N Mutter (2) gegen den Uhrzeigersinn

aufdrehen und festziehen

Werkzeug zum Blockieren der Welle abziehen.

STIHL PolyCut 40-3 abbauen

N Welle blockieren N Mutter im Uhrzeigersinn lösen

Leichtgängig gewordene Mutter ersetzen!

Mähfaden nachstellen

Im Beilageblatt für den jeweiligen Mähkopf ist eine detaillierte Beschreibung enthalten.

Mähkopf SuperCut

Faden wird während der Mäharbeit automatisch nachgestellt und durch das Messer am Schutz auf optimale Länge gekürzt. Nachstellung erfolgt nur, wenn beide Fadenenden mindestens noch 6cm lang sind.

Mähkopf AutoCut

N Gerät mit laufendem Motor

(Mähkopf muss sich drehen) über eine Rasenfläche halten

N Mähkopf auf den Boden tippen –

002BA298 KN

Faden wird nachgestellt und durch das Messer am Schutz auf optimale Länge gekürzt

Nachstellung erfolgt nur, wenn beide Fadenenden mindestens noch 2,5 cm lang sind.

Mähkopf TrimCut

N Motor abstellen – Kombischieber in

Richtung des Pfeils am Stoppzeichen (h) auf STOP-0 schieben

N Spulengehäuse hochziehen –

entgegen dem Uhrzeigersinn drehen – ca. 1/6 Umdrehung – bis zur Raststellung – und wieder zurückfedern lassen

N Fadenenden nach außen ziehen

Vorgang bei Bedarf wiederholen, bis beide Fadenenden ca. 14 cm lang sind.

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Eine Drehbewegung von Raste zu Raste gibt ca. 4 cm Faden frei.

Grasschneideblätter, Dickichtmesser, Häckselmesser

Schneidwerkzeuge mit 2, 3 oder 4 Flügeln (1, 4, 5) können in beliebige Richtung zeigen – diese Schneidwerkzeuge regelmäßig wenden um eine einseitige Abnutzung zu vermeiden.

Bei den Grasschneideblättern 255-8 (2) und 250-40 Spezial (3) müssen die Schneidkanten in Uhrzeigerdrehrichtung zeigen.

N Schutzring für Mäheinsätze

anbauen

b a

N Schneidwerkzeug (1) auflegen

Bund (a) muss in die Bohrung (b) des Schneidwerkzeuges ragen!

Beim Häckselmesser (2) müssen die Schneidkanten nach oben zeigen.

681BA133 KN

N Druckscheibe (3) auflegen –

Wölbung nach oben

N Laufteller (4) (für Mäheinsatz) bzw.

Schutzring (5) (für Häckselmesser) auflegen

N Welle blockieren N Mutter (6) gegen den Uhrzeigersinn

aufdrehen und festziehen

Werkzeug zum Blockieren der Welle abziehen.

Schneidwerkzeug abbauen

N Welle blockieren N Mutter im Uhrzeigersinn lösen

Leichtgängig gewordene Mutter ersetzen.

Kreissägeblätter 200 und 225

N Schutzring für Sägeeinsätze

anbauen

002BA299 KN

002BA300 KN

N Schneidwerkzeug (1) auflegen –

Schneidkanten müssen in Uhrzeigerdrehrichtung zeigen

Bund (a) muss in die Bohrung (b) des Schneidwerkzeuges ragen!

N Druckscheibe (2) auflegen –

Wölbung nach oben

N Laufteller (3) (für Sägeeinsatz)

auflegen

N Welle blockieren N Mutter (4) gegen den Uhrzeigersinn

aufdrehen und festziehen

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Werkzeug zum Blockieren der Welle abziehen.

Schneidwerkzeug abbauen

N Welle blockieren N Mutter im Uhrzeigersinn lösen

Leichtgängig gewordene Mutter ersetzen.

Kraftstoff

Der Motor muss mit einem Kraftstoffgemisch aus Benzin und Motoröl betrieben werden.

Direkten Hautkontakt mit Kraftstoff und Einatmen von Kraftstoffdämpfen vermeiden.

STIHL MotoMix

STIHL empfiehlt die Verwendung von STIHL MotoMix. Dieser fertig gemischte Kraftstoff ist benzolfrei, bleifrei, zeichnet sich durch eine hohe Oktanzahl aus und bietet immer das richtige Mischungsverhältnis.

STIHL MotoMix ist auf STIHL Motoren abgestimmt und garantiert hohe Motorlebensdauer.

MotoMix ist nicht in allen Märkten verfügbar.

Kraftstoff mischen

Ungeeignete Betriebsstoffe oder von der Vorschrift abweichendes Mischungsverhältnis können zu ernsten Schäden am Triebwerk führen. Benzin oder Motoröl minderer Qualität können Motor, Dichtringe, Leitungen und Kraftstofftank beschädigen.

Benzin

Nur Markenbenzin mit einer Oktanzahl von mindestens 90 ROZ verwenden – bleifrei oder verbleit.

Maschinen mit Abgaskatalysator müssen mit bleifreiem Benzin betrieben werden.

Bei Verwendung mehrerer Tankfüllungen verbleiten Benzins kann sich die Wirkung des Katalysators deutlich verringern.

Motoröl

Nur Qualitäts-Zweitakt-Motoröl verwenden – am besten STIHL

Zweitakt-Motoröl, dieses ist auf STIHL Motoren abgestimmt und garantiert hohe Motorlebensdauer.

Steht kein STIHL Zweitakt-Motoröl zur Verfügung, nur Zweitakt-Motoröl für luftgekühlte Motoren verwenden – kein Motoröl für wassergekühlte Motoren, kein Motoröl für Motoren mit getrenntem Ölkreislauf (z. B. konventionelle Viertakt-Motoren).

Bei Motorgeräten mit Abgaskatalysator darf zum Ansetzen der Kraftstoffmischung nur STIHL Zweitakt-

Motoröl 1:50 verwendet werden.

Mischungsverhältnis

bei STIHL Zweitakt-Motoröl 1:50; 1:50 = 1 Teil Öl + 50 Teile Benzin

Beispiele

Benzinmenge STIHL Zweitaktöl 1:50 Liter Liter (ml) 10,02(20) 50,10(100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

bei anderem Marken-ZweitaktMotoröl; 1:25 = 1 Teil Öl + 25 Teile Benzin

N in einen für Kraftstoff zugelassenen

Kanister zuerst Motoröl, dann Benzin einfüllen und gründlich mischen

Kraftstoffgemisch aufbewahren

Lagerung nur in für Kraftstoff zugelassenen Behältern an einem trockenen, kühlen und sicheren Ort, gegen Licht und Sonne geschützt.

Kraftstoffgemisch altert – nur den Bedarf für einige Wochen mischen. Kraftstoffgemisch nicht länger als 3 Monate lagern. Unter Einwirkung von Licht, Sonne, niedrigen oder hohen Temperaturen kann das Kraftstoffgemisch schneller unbrauchbar werden.

N Kanister mit dem Kraftstoffgemisch

vor dem Auftanken kräftig schütteln

Im Kanister kann sich Druck aufbauen – vorsichtig öffnen.

N Kraftstofftank und Kanister von Zeit

zu Zeit gründlich reinigen

Restkraftstoff und die zur Reinigung benutzte Flüssigkeit vorschriften- und umweltgerecht entsorgen!

Kraftstoff einfüllen

Gerät vorbereiten

N Tankverschluss und Umgebung vor

dem Auftanken reinigen, damit kein Schmutz in den Tank fällt

N Gerät so positionieren, dass der

Tankverschluss nach oben weist

Kraftstoff einfüllen

Beim Auftanken keinen Kraftstoff verschütten und den Tank nicht randvoll füllen. STIHL empfiehlt das STIHL Einfüllsystem für Kraftstoff (Sonderzubehör).

N Tankverschluss öffnen N Kraftstoff einfüllen N Tankverschluss schließen

Nach dem Tanken den Tankverschluss mit der Hand so fest wie möglich anziehen.

Kraftstoff-Saugkopf wechseln

256BA060 KN

250BA051 KN

Kraftstoff-Saugkopf jährlich wechseln, dazu:

N Kraftstofftank entleeren N Kraftstoff-Saugkopf mit einem

Haken aus dem Tank herausziehen und vom Schlauch abziehen

N neuen Saugkopf in den Schlauch

stecken

N Saugkopf in den Tank zurücklegen

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Doppelschultergurt anlegen

N Doppelschultergurt (1) anlegen N Gurtlänge so einstellen, dass sich

der Karabinerhaken (2) etwa eine Handbreit unterhalb der rechten Hüfte befindet. Nach dem Einstellen können zu lange Gurtenden gekürzt werden

N Karabinerhaken an der

Lochleiste (3) des Gerätes einhängen

Anschließend den für das montierte Schneidwerkzeug richtigen Einhängepunkt ermitteln – siehe "Gerät ausbalancieren".

Gerät ausbalancieren

Abhängig vom angebauten Schneidwerkzeug wird das Gerät unterschiedlich ausbalanciert.

N am Traggurt hängendes Motorgerät

auspendeln lassen – Einhängepunkt bei Bedarf verändern

Mähwerkzeuge

002BA240 KN

Mähköpfe, Grasschneideblätter, Dickichtmesser und Häckselmesser sollen leicht auf dem Boden aufliegen.

Kreissägeblätter

Kreissägeblätter sollen ca. 20 cm über dem Boden "schweben".

Motor starten / abstellen

Bedienungsgriff

Bedienungselemente

STOP-

START

STOP

256BA016 KN

1 Gashebelsperre 2 Gashebel 3 Kombischieber

Stellungen des Kombischiebers

4STOP-0 – Motor aus – die Zündung

ist ausgeschaltet

5 F – Betrieb – der Motor läuft oder

kann anspringen

6 START – Starten – die Zündung ist

256BA017 KN

eingeschaltet – der Motor kann anspringen

002BA182 KN

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Symbol am Kombischieber 7 h – Stoppzeichen und Pfeil – zum

Abstellen des Motors den Kombischieber in Richtung des Pfeiles am Stoppzeichen (h) auf

STOP-0 schieben

Starten

N nacheinander Gashebelsperre und

Gashebel drücken

N beide Hebel gedrückt halten N Kombischieber auf START

schieben und ebenfalls halten

N nacheinander Gashebel,

Kombischieber und Gashebelsperre loslassen =

Startgasstellung

N Drehknopf (8) der Startklappe

einstellen

g bei kaltem Motor e bei warmem Motor – auch wenn

der Motor schon gelaufen, aber noch kalt ist

N Balg (9) der Kraftstoffpumpe

mindestens 5 mal drücken – auch wenn der Balg mit Kraftstoff gefüllt ist

N Knopf des Dekompressionsventils

vor jedem Startvorgang erneut drücken

Anwerfen

250BA018 KN

N das Gerät sicher auf den Boden

legen: Die Stütze am Motor und der Schutz für das Schneidwerkzeug bilden die Auflage. Das

Schneidwerkzeug darf weder den Boden, noch irgendwelche Gegenstände berühren

N sicheren Stand einnehmen N das Gerät mit der linken Hand fest

an den Boden drücken – dabei weder den Gashebel noch die

256BA094 KN

Gashebelsperre berühren – der Daumen befindet sich unter dem Lüftergehäuse

Nicht den Fuß auf den Schaft stellen oder darauf knien!

002BA038 KN002BA040 KN

N mit der rechten Hand den

Anwerfgriff fassen

N Anwerfgriff langsam bis zum ersten

spürbaren Anschlag herausziehen und dann schnell und kräftig durchziehen

Seil nicht bis zum Seilende herausziehen – Bruchgefahr!

N Anwerfgriff nicht zurückschnellen

lassen – entgegen der Ausziehrichtung zurückführen, damit sich das Anwerfseil richtig aufwickeln kann

N weiter anwerfen

002BA072 KN

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Nach der ersten Zündung

N Drehknopf der Startklappe auf e

drehen

N Knopf des Dekompressionsventils

erneut eindrücken

N weiter anwerfen bis der Motor läuft

Sobald der Motor läuft

N sofort den Gashebel kurz antippen,

der Kombischieber springt in die Betriebsstellung F – der Motor geht in den Leerlauf

Bei richtig eingestelltem Vergaser darf sich das Schneidwerkzeug im Motorleerlauf nicht drehen!

Das Gerät ist einsatzbereit.

Motor abstellen

N Kombischieber in Richtung des

Pfeiles am Stoppzeichen h auf

STOP-0 schieben

Bei sehr niedriger Temperatur

Nach dem Anspringen des Motors: N Gashebel kurz antippen =

Startgasstellung ausrasten – der Kombischieber springt in die Betriebsstellung F – der Motor geht in den Leerlauf

N wenig Gas geben N Motor kurz warmlaufen lassen

FS 400, 450: Evtl. auf Winterbetrieb umstellen – siehe "Winterbetrieb"

Wenn der Motor nicht anspringt

Drehknopf für die Startklappe

Wurde nach der ersten Motorzündung der Drehknopf der Startklappe nicht rechtzeitig auf e gestellt, dann ist der Motor abgesoffen.

N Drehknopf der Startklappe auf e

drehen

N Startgasstellung einstellen N Motor anwerfen – dazu das

Anwerfseil kräftig durchziehen – 10 bis 20 Seilhübe können notwendig sein

Springt der Motor trotzdem nicht an

N Kombischieber auf STOP-0

schieben

N Zündkerze ausbauen – siehe

"Zündkerze"

N Zündkerze trocknen N Gashebel ganz eindrücken und

halten

N Anwerfseil mehrmals durchziehen –

zum Lüften des Verbrennungsraumes

N Zündkerze wieder einbauen – siehe

"Zündkerze"

N Kombischieber auf START

schieben

N Drehknopf der Startklappe auf e

drehen – auch bei kaltem Motor!

N erneut anwerfen

Gaszugeinstellung

N Einstellung des Gaszuges prüfen –

siehe "Gaszug einstellen"

Der Tank wurde restlos leergefahren

N nach dem Betanken den Balg der

Kraftstoffpumpe mindestens 5 mal drücken – auch wenn der Balg mit Kraftstoff gefüllt ist

N Drehknopf der Startklappe

abhängig von der Motortemperatur einstellen

N Motor erneut starten

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

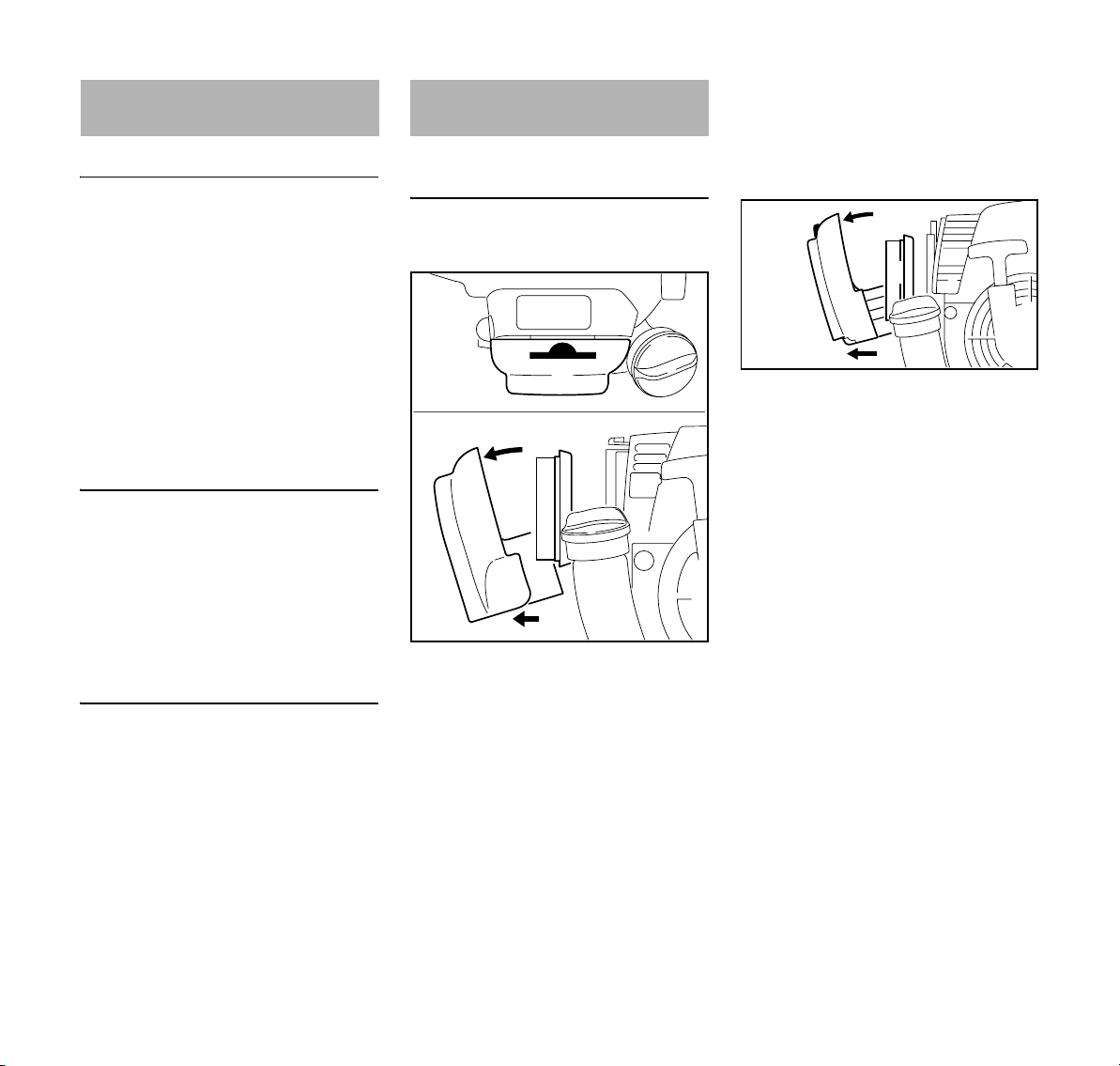

Betriebshinweise Luftfilter reinigen

Während der ersten Betriebszeit

Das fabrikneue Gerät bis zur dritten Tankfüllung nicht unbelastet im hohen Drehzahlbereich betreiben, damit während der Einlaufphase keine zusätzlichen Belastungen auftreten. Während der Einlaufphase müssen sich die bewegten Teile aufeinander einspielen – im Triebwerk besteht ein höherer Reibungswiderstand. Der Motor erreicht seine maximale Leistung nach einer Laufzeit von 5 bis 15 Tankfüllungen.

Während der Arbeit

Nach längerem Volllastbetrieb den Motor noch kurze Zeit im Leerlauf laufen lassen, bis die größere Wärme durch den Kühlluftstrom abgeführt ist, damit die Bauteile am Triebwerk (Zündanlage, Vergaser) nicht durch einen Wärmestau extrem belastet werden.

Nach der Arbeit

Bei kurzzeitigem Stillsetzen: Motor abkühlen lassen. Gerät mit leerem Kraftstofftank an einem trockenen Ort, nicht in der Nähe von Zündquellen, bis zum nächsten Einsatz aufbewahren. Bei längerer Stilllegung – siehe "Gerät aufbewahren".

Wenn die Motorleistung spürbar nachlässt

FS 300, FS 350

N Drehknopf der Startklappe auf g

drehen

N Lasche (1) eindrücken N Filterdeckel (2) abziehen N Innenseite des Filterdeckels und

Umgebung des Luftfilters von grobem Schmutz befreien

N Luftfilter (3) abnehmen und

kontrollieren – bei Verschmutzung oder Beschädigung ersetzen

N Luftfilter in den Filterdeckel

einsetzen

N Filterdeckel aufstecken

FS 400, FS 450, FS 480

N Drehknopf der Startklappe auf g

drehen

N Befestigungsschraube (1) lösen N Filterdeckel (2) abziehen N Innenseite des Filterdeckels und

Umgebung des Luftfilters von grobem Schmutz befreien

N Luftfilter (3) abnehmen und

kontrollieren – bei Verschmutzung oder Beschädigung ersetzen

250BA022 KN

N Luftfilter in den Filterdeckel

einsetzen

N Filterdeckel aufstecken

256BA074 KN

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Vergaser einstellen

Basisinformation

Der Vergaser ist ab Werk mit der Standardeinstellung versehen.

Diese Vergasereinstellung ist so abgestimmt, dass dem Motor in allen Betriebszuständen ein optimales Kraftstoff-Luft-Gemisch zugeführt wird.

Bei diesem Vergaser können Korrekturen an der Hauptstellschraube nur in engen Grenzen vorgenommen werden.

Standardeinstellung

N Motor abstellen N Schneidwerkzeug montieren N Luftfilter kontrollieren – bei Bedarf

ersetzen

N Einstellung des Gaszuges prüfen –

bei Bedarf einstellen – siehe "Gaszug einstellen"

3/4

N Hauptstellschraube (H) gegen den

Uhrzeigersinn bis zum Anschlag drehen – max. 3/4 Umdrehung

N Leerlaufstellschraube (L) im

Uhrzeigersinn gefühlvoll bis zum Festsitz drehen, dann 1 Umdrehung gegen den Uhrzeigersinn drehen

N Motor warmlaufen lassen N mit der

Leerlaufanschlagschraube (LA) den Leerlauf so einstellen, dass sich das Schneidwerkzeug nicht mitbewegt

Leerlauf einstellen

Motor bleibt im Leerlauf stehen

N Standardeinstellung an der

Leerlaufstellschraube (L) vornehmen

N Leerlaufanschlagschraube (LA) im

Uhrzeigersinn drehen, bis der Motor gleichmäßig läuft – das Schneidwerkzeug darf sich nicht mitbewegen

Schneidwerkzeug bewegt sich im Leerlauf mit

N Leerlaufanschlagschraube (LA)

gegen den Uhrzeigersinn drehen, bis das Schneidwerkzeug stehen bleibt, dann ca. 1/2 bis 1 Umdrehung in gleicher Richtung

255BA001 KN

weiterdrehen

Drehzahl im Leerlauf unregelmäßig; schlechte Beschleunigung

N Standardeinstellung an der

Leerlaufstellschraube (L) vornehmen

Leerlaufeinstellung zu mager – N Leerlaufstellschraube (L) gegen

den Uhrzeigersinn drehen, bis der Motor gleichmäßig läuft und gut beschleunigt

Nach jeder Korrektur an der Leerlaufstellschraube (L) ist meistens auch eine Veränderung der Leerlaufanschlagschraube (LA) nötig.

Korrektur der Vergasereinstellung bei Einsätzen in großer Höhe

Läuft der Motor nicht zufriedenstellend, kann eine geringfügige Korrektur nötig sein:

N Standardeinstellung kontrollieren N Motor warmlaufen lassen N Hauptstellschraube (H) im

Uhrzeigersinn (magerer) drehen

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Winterbetrieb

FS 400, FS 450, FS 480

Gegen Luftfilter- und Vergaservereisung den "Satz Ansaugluftvorwärmung" 4128 007 1001 (Sonderzubehör) montieren.

Bei Temperaturen unter +10 °C, Pulver- oder Flugschnee

N Standard-Luftfilter (1) durch den

Luftfilter (2) für Winterbetrieb ersetzen

N Abdeckung (3) bis zum Anschlag in

die Unterseite des Filterdeckels schieben = Position für

Winterbetrieb

Bei Temperaturen über +10 °C

N Luftfilter (2) für Winterbetrieb durch

den Standard-Luftfilter (1) ersetzen

N Abdeckung (3) in die Position für

Sommerbetrieb schieben

256BA047 KN

Elektrische Griffheizung

Griffheizung einschalten (je nach Ausstattung)

256BA048 KN

N Schalter im linken Griff auf Z – zum

Ausschalten wieder auf 0

Wird die Grifftemperatur subjektiv als zu hoch empfunden – Schalter auf 0 stellen.

Eine Überhitzung bei Dauerbetrieb ist ausgeschlossen. Die Heizungsanlage ist wartungsfrei. Bei Störungen den Fachhändler aufsuchen. STIHL empfiehlt den STIHL Fachhändler.

256BA076 KN

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Zündkerze

N bei ungenügender Motorleistung,

schlechtem Starten oder Leerlaufstörungen zuerst die Zündkerze prüfen

N nach ca. 100 Betriebsstunden die

Zündkerze ersetzen – bei stark abgebrannten Elektroden auch schon früher – nur von STIHL freigegebene, entstörte Zündkerzen verwenden – siehe "Technische Daten"

Zündkerze ausbauen

N Kombischieber auf STOP-0

schieben

FS 300, FS 350

N Zündkerzenstecker (1) abziehen N Zündkerze herausdrehen

FS 400, FS 450, FS 480

N Zündkerzenstecker (1) abziehen N Zündkerze herausdrehen

Zündkerze prüfen

N verschmutzte Zündkerze reinigen N Elektrodenabstand (A) prüfen und

falls notwendig nachstellen, Wert

250BA054 KN

für Abstand – siehe "Technische Daten"

N Ursachen für die Verschmutzung

der Zündkerze beseitigen

Mögliche Ursachen sind:

– zu viel Motoröl im Kraftstoff – verschmutzter Luftfilter – ungünstige Betriebsbedingungen

4902BA033 KN

Bei einer Zündkerze mit separater Anschlussmutter (1) unbedingt die Anschlussmutter auf das Gewinde drehen und fest anziehen – durch Funkenbildung Brandgefahr!

Zündkerze einbauen

N Zündkerze eindrehen und

Zündkerzenstecker fest aufdrücken

000BA039 KN

000BA045 KN

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Motorlaufverhalten Getriebe schmieren

Ist trotz gereinigtem Luftfilter, korrekten Einstellungen von Vergaser und Gaszug das Motorlaufverhalten unbefriedigend, kann die Ursache auch am Schalldämpfer liegen.

Beim Fachhändler den Schalldämpfer auf Verschmutzung (Verkokung) überprüfen lassen!

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.

Zur Schmierung STIHL Getriebefett für Motorsensen – siehe "Sonderzubehör" – verwenden.

N Schmierfettfüllung ca. alle 100

Betriebsstunden kontrollieren

N Verschlussschraube (1)

herausdrehen – ist an deren Innenseite kein Fett sichtbar, die Fetttube (2) einschrauben

N bis zu 5 g Fett in das

Getriebegehäuse drücken

Getriebegehäuse nicht vollständig mit Fett füllen!

N Verschlussschraube wieder

eindrehen und festziehen

Anwerfseil / Rückholfeder wechseln

Lüftergehäuse abbauen

N Schrauben (1) herausdrehen N Lüftergehäuse abnehmen

Anwerfseil wechseln

256BA044 KN

N Federspange (2) abdrücken N Seilrolle vorsichtig mit Scheibe (3)

und Klinke (4) abziehen

Die Rückholfeder für die Seilrolle kann herausspringen –

Verletzungsgefahr!

256BA075 KN

256BA032 KN

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

N Kappe (5) aus dem Griff hebeln N Seilreste aus Seilrolle und

Anwerfgriff entfernen

N neues Anwerfseil mit einem

einfachen Knoten versehen und von oben durch Griff und Seilbuchse (6) ziehen

N Kappe in den Griff drücken

N Anwerfseil durch die Seilrolle

ziehen und mit einem einfachen Knoten in der Seilrolle sichern

N Lagerbohrung der Seilrolle mit

harzfreiem Öl – siehe "Sonderzubehör" – benetzen

N Seilrolle auf die Achse stecken –

256BA033 KN

etwas hin und her drehen bis die Öse der Rückholfeder einrastet

N Klinke (4) einsetzen N Scheibe (3) auflegen N Federspange (2) aufdrücken – die

Federspange muss gegen den Uhrzeigersinn zeigen und den Zapfen der Klinke aufnehmen

Rückholfeder spannen

256BA034 KN

N mit dem abgewickelten Anwerfseil

eine Schlaufe bilden und damit die Seilrolle sechs Umdrehungen gegen den Uhrzeigersinn drehen

N Seilrolle festhalten N verdrilltes Seil herausziehen und

ordnen

N Seilrolle loslassen N Anwerfseil langsam nachlassen, so

dass es sich auf die Seilrolle wickelt

Der Anwerfgriff muss fest in die Seilbüchse gezogen werden. Kippt er seitlich weg: Feder um eine weitere Umdrehung spannen.

256BA032 KN

Bei voll ausgezogenem Seil muss sich die Seilrolle noch um 1,5 Umdrehungen weiterdrehen lassen. Ist das nicht möglich, ist die Feder zu stark gespannt –

Bruchgefahr!

N dann eine Seilwindung von der

Rolle abnehmen

N Lüftergehäuse montieren

427BA016 KN

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Gebrochene Rückholfeder auswechseln

N Seilrolle ausbauen, wie in

"Anwerfseil wechseln" beschrieben

Die Federteile können noch vorgespannt sein und dadurch beim Abziehen der Seilrolle und nach dem Ausbau des Federgehäuses herausspringen – Verletzungsgefahr! Gesichtsschutz und Schutzhandschuhe tragen.

N Schrauben (7) entfernen N Federgehäuse und Federteile

herausnehmen

N neue montagefertige Ersatzfeder im

neuen Federgehäuse mit einigen Tropfen harzfreiem Öl – siehe "Sonderzubehör" – benetzen

N Ersatzfeder mit Federgehäuse

einsetzen – Boden nach oben

Sollte dabei die Feder herausspringen: wieder einlegen – im Uhrzeigersinn – von außen nach innen.

N Schrauben wieder eindrehen N Seilrolle wieder montieren – wie in

"Anwerfseil wechseln" beschrieben

N Rückholfeder spannen N Lüftergehäuse montieren

271BA053 KN

Gerät aufbewahren

Bei Betriebspausen ab ca. 3 Monaten N Kraftstofftank an gut belüftetem Ort

entleeren und reinigen

N Kraftstoff vorschriften- und

umweltgerecht entsorgen

N Vergaser leerfahren, andernfalls

können die Membranen im Vergaser verkleben!

N Schneidwerkzeug abnehmen,

reinigen und prüfen

N Gerät gründlich säubern, besonders

Zylinderrippen und Luftfilter!

N Gerät an einem trockenen und

sicheren Ort aufbewahren – vor unbefugter Benutzung (z. B. durch Kinder) schützen

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Metall-Schneidwerkzeuge schärfen

N Schneidwerkzeuge bei geringer

Abnutzung mit einer Schärffeile (Sonderzubehör) – bei starker Abnutzung und Scharten mit einem Schleifgerät schärfen oder vom Fachhändler durchführen lassen – STIHL empfiehlt den STIHL Fachhändler

N Oft schärfen, wenig wegnehmen:

für das einfache Nachschärfen genügen meist zwei bis drei Feilenstriche

Auswuchten

N ca. 5 mal nachschärfen, dann

Schneidwerkzeuge mit dem STIHL Auswuchtgerät (Sonderzubehör) auf Unwucht prüfen und auswuchten oder vom Fachhändler durchführen lassen – STIHL empfiehlt den STIHL Fachhändler

002BA083 KN

N Messerflügel (1) gleichmäßig

schärfen – den Umriss des Stammblattes (2) nicht verändern

Weitere Schärfhinweise befinden sich auf der Verpackung des Schneidwerkzeuges.

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Wartungs- und Pflegehinweise

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen.

vor Arbeitsbeginn

nach Arbeitsende bzw.

täglich

nach jeder Tankfüllung

wöchentlich

monatlich

jährlich

bei Störung

bei Beschädigung

bei Bedarf

Komplette Maschine

Bedienungsgriff Funktionsprüfung XX

Luftfilter

Saugkopf im Kraftstofftank

Kraftstofftank reinigen XXX

Vergaser

Zündkerze

Ansaugöffnung für Kühlluft

Funkenschutz

Zugängliche Schrauben und Muttern (außer Einstellschrauben)

Antivibrationselemente

Schneidwerkzeug

im Schalldämpfer

Sichtprüfung (Zustand, Dichtheit) XX

reinigen X

reinigen XX

ersetzen X

prüfen X

ersetzen XXX

Leerlauf prüfen, das Schneidwerkzeug darf sich nicht mitdrehen

Leerlauf nachregulieren X

Elektrodenabstand nachstellen X

alle 100 Betriebsstunden ersetzen

Sichtprüfung X

reinigen X

prüfen

reinigen bzw. ersetzen

nachziehen X

prüfen XXX

ersetzen

Sichtprüfung XX

ersetzen X

Festsitz prüfen XX

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

vor Arbeitsbeginn

nach Arbeitsende bzw.

täglich

nach jeder Tankfüllung

wöchentlich

monatlich

jährlich

bei Störung

bei Beschädigung

bei Bedarf

Metall-Schneidwerkzeug schärfen XX

Getriebeschmierung

Sicherheitsaufkleber ersetzen X

nur länderabhängig vorhanden

durch Fachhändler, STIHL empfiehlt den STIHL Fachhändler

prüfen XXX

ergänzen X

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Verschleiß minimieren und Schäden vermeiden

Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßigen Verschleiß und Schäden am Gerät.

Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.

Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:

– nicht von STIHL freigegebene

Änderungen am Produkt

– die Verwendung von Werkzeugen

oder Zubehör, die nicht für das Gerät zulässig, geeignet oder die qualitativ minderwertig sind

– nicht bestimmungsgemäße

Verwendung des Gerätes

– Einsatz des Gerätes bei Sport- oder

Wettbewerbs-Veranstaltungen

– Folgeschäden infolge der

Weiterbenutzung des Gerätes mit defekten Bauteilen

Wartungsarbeiten

Alle im Kapitel "Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

Werden diese Arbeiten versäumt oder unsachgemäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu gehören u. a.:

– Schäden am Triebwerk infolge nicht

rechtzeitig oder unzureichend durchgeführter Wartung (z. B. Luftund Kraftstofffilter), falscher Vergaser-Einstellung oder unzureichender Reinigung der Kühlluftführung (Ansaugschlitze, Zylinderrippen)

– Korrosions- und andere

Folgeschäden infolge unsachgemäßer Lagerung

– Schäden am Gerät infolge

Verwendung qualitativ minderwertiger Ersatzteile

Verschleißteile

Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u.a.:

– Schneidwerkzeuge (alle Arten) – Befestigungsteile für

Schneidwerkzeuge (Laufteller, Mutter, usw.)

– Schneidwerkzeugschutze – Kupplung – Filter (für Luft, Kraftstoff) – Anwerfvorrichtung – Zündkerze – Elemente des

Antivibrationssystems

FS 300, FS 350, FS 400, FS 450, FS 480

Wichtige Bauteile

deutsch

1 Griffrohr 2 Schalter Griffheizung

(Sonderausstattung)

3 Gashebel 4 Kombischieber

5 Gashebelsperre 6 Klemmschraube 7 Lochleiste 8 Kraftstoffpumpe 9 Drehknopf für Startklappe 10 Filterdeckel 11 Kraftstofftank 12 Zündkerzenstecker 13 Dekompressionsventil 14 Schalldämpfer 15 Anwerfgriff 16 Vergasereinstellschraube 17 Tankverschluss 18 Schutzplatte # Maschinennummer

FS 300, FS 350, FS 400, FS 450, FS 480

256BA097 KN

deutsch

Technische Daten

1 Mähkopf 2 Schutz (nur für Mähköpfe) 3 Messer 4 Schutz (für alle Mähwerkzeuge) 5 Schürze 6 Metall-Mähwerkzeug

002BA359 KN

7 Häckselmesser 8 Häckselschutz (nur zum Häckseln

mit Häckselmesser und Dickichtmesser)

9 Kreissägeblatt 10 Anschlag (nur für Kreissägeblatt)

Triebwerk

STIHL Einzylinder-Zweitaktmotor

002BA361 KN

FS 300

Hubraum: 30,8 cm Zylinderbohrung: 35 mm Kolbenhub: 32 mm Leistung nach

ISO 8893: Leerlaufdrehzahl: 2800 1/min Abregeldrehzahl

(Nennwert): 12300 1/min Max. Drehzahl der

Abtriebswelle (Schneidwerkzeugan-

002BA362 KN

trieb): 8790 1/min

FS 350

Hubraum: 40,2 cm Zylinderbohrung: 40 mm Kolbenhub: 32 mm Leistung nach

ISO 8893: Leerlaufdrehzahl: 2800 1/min Abregeldrehzahl

(Nennwert): 12300 1/min Max. Drehzahl der

Abtriebswelle (Schneidwerkzeugantrieb): 8790 1/min

1,3 kW (1,8 PS) bei 9000 1/min

1,6 kW (2,2 PS) bei 9000 1/min

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

FS 400

Hubraum: 40,2 cm

Zylinderbohrung: 40 mm Kolbenhub: 32 mm Leistung nach

ISO 8893:

1,9 kW (2,6 PS)

bei 9000 1/min Leerlaufdrehzahl: 2800 1/min Abregeldrehzahl

(Nennwert): 12500 1/min Max. Drehzahl der

Abtriebswelle (Schneidwerkzeugantrieb

FS 400: 8930 1/min FS 400 mit langem

Schaft: 8930 1/min

FS 400 mit kurzem

Schaft: 8750 1/min

FS 450

Hubraum: 44,3 cm

Zylinderbohrung: 42 mm Kolbenhub: 32 mm Leistung nach

ISO 8893:

2,1 kW (2,9 PS)

bei 9000 1/min Leerlaufdrehzahl: 2800 1/min Abregeldrehzahl

(Nennwert): 12500 1/min Max. Drehzahl der

Abtriebswelle (Schneidwerkzeugantrieb)

FS 450: 8930 1/min FS 450 mit langem

Schaft: 8930 1/min

FS 450 mit kurzem

Schaft: 8750 1/min

FS 480

Hubraum: 48,7 cm

Zylinderbohrung: 44 mm Kolbenhub: 32 mm Leistung nach

ISO 8893:

2,2 kW (3,0 PS)

bei 9000 1/min Leerlaufdrehzahl: 2800 1/min Abregeldrehzahl

(Nennwert): 12500 1/min Max. Drehzahl der

Abtriebswelle (Schneidwerkzeugantrieb)

FS 480: 8930 1/min FS 480 mit langem

Schaft: 8930 1/min

FS 480 mit kurzem

Schaft: 8750 1/min

Zündanlage

Elektronisch gesteuerter Magnetzünder

Zündkerze (entstört): Bosch WSR 6 F,

NGK BPMR 7 A

Elektrodenabstand: 0,5 mm

Kraftstoffsystem

Lageunempfindlicher Membranvergaser mit integrierter Kraftstoffpumpe

Kraftstofftankinhalt: FS 300: 0,64 l FS 350: 0,64 l FS 400: 0,67 l FS 450: 0,67 l FS 480: 0,67 l

Gewicht

unbetankt, ohne Schneidwerkzeug und Schutz

FS 300: 7,3 kg FS 350: 7,3 kg FS 400: 8,0 kg FS 400 mit kurzem Schaft: 8,1 kg FS 400 mit langem Schaft: 8,1 kg FS 450: 8,0 kg FS 450 mit kurzem Schaft: 8,1 kg FS 450 mit langem Schaft: 8,1 kg FS 480: 8,0 kg FS 480 mit kurzem Schaft: 8,1 kg FS 480 mit langem Schaft: 8,1 kg FS 480 mit kurzem Schaft

und Griffheizung: 8,3 kg

FS 480 mit Griffheizung: 8,3 kg

Gesamtlänge

ohne Schneidwerkzeug FS 300: 1765 mm FS 350: 1765 mm FS 400: 1765 mm FS 400 mit kurzem Schaft: 1635 mm FS 400 mit langem Schaft: 1825 mm FS 450: 1765 mm FS 450 mit kurzem Schaft: 1635 mm FS 450 mit langem Schaft: 1825 mm FS 480: 1765 mm FS 480 mit kurzem Schaft: 1635 mm FS 480 mit langem Schaft: 1825 mm

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Schall- und Vibrationswerte

Zur Ermittlung der Schall- und Vibrationswerte werden bei FS-Geräten die Betriebszustände Leerlauf und nominelle Höchstdrehzahl zu gleichen Teilen berücksichtigt.

Weiterführende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG siehe www.stihl.com/vib

Schalldruckpegel L

nach ISO 7917

peq

mit Mähkopf FS 300: 94 dB(A) FS 400: 100 dB(A) FS 450: 100 dB(A) FS 480: 99 dB(A) mit Metall-Mähwerkzeug FS 300: 96 dB(A) FS 400: 98 dB(A) FS 450: 99 dB(A) FS 480: 95 dB(A)

Schalldruckpegel L

peq

nach

ISO 22868

mit Mähkopf FS 350: 98 dB(A) mit Metall-Mähwerkzeug FS 350: 97 dB(A)

Schallleistungspegel L

weq

nach

ISO 10884

mit Mähkopf FS 300: 106 dB(A) FS 400: 110 dB(A) FS 450: 111 dB(A) FS 480: 109 dB(A) mit Metall-Mähwerkzeug FS 300: 106 dB(A) FS 400: 108 dB(A) FS 450: 109 dB(A) FS 480: 107 dB(A)

Schallleistungspegel L

weq

nach

ISO 22868

mit Mähkopf FS 350: 109 dB(A) mit Metall-Mähwerkzeug FS 350: 105 dB(A)

Vibrationswert a

mit Mähkopf FS 300: 1,9 m/s FS 400: 2,2 m/s21,7 m/s FS 450: 2,2 m/s21,7 m/s FS 480: 2,3 m/s21,8 m/s

mit MetallMähwerkzeug

FS 300: 1,7 m/s FS 400: 2,0 m/s21,6 m/s FS 450: 2,0 m/s21,6 m/s FS 480: 2,1 m/s21,9 m/s

nach ISO 7916

hv,eq

Handgriff links

Handgriff rechts

1,6 m/s

Handgriff rechts

1,6 m/s

Vibrationswert a

mit Mähkopf FS 350: 2,5 m/s

mit MetallMähwerkzeug

FS 350: 2,3 m/s

nach ISO 22867

hv,eq

Handgriff links

Handgriff rechts

2,9 m/s

Handgriff rechts

2,1 m/s

Für den Schalldruckpegel und den Schallleistungspegel beträgt der K-Faktor nach RL 2006/42/EG = 2,5 dB(A); für den Vibrationswert beträgt der K-Faktor nach RL 2006/42/EG =

2,0 m/s

REACH

REACH bezeichnet eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe www.stihl.com/reach

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Sonderzubehör

Schneidwerkzeuge

Mähköpfe

1 STIHL SuperCut 40-2 2 STIHL AutoCut 40-2 3 STIHL AutoCut 40-4 4 STIHL TrimCut 41-2 5 STIHL PolyCut 40-3

Metall-Schneidwerkzeuge

Die Schneidwerkzeuge nur abhängig von den Hinweisen im Kapitel "Zulässige Kombinationen von Schneidwerkzeug, Schutz, Anschlag und Traggurt" verwenden.

Sonderzubehör für Schneidwerkzeuge

– Mähfaden für Mähköpfe, für

Positionen 1 bis 5

– Spulenkörper mit Mähfaden, für

Position 1 bis 4

– Kunststoff-Messer, Satz mit

12 Stück, für Position 5

– Transportschutz, für Position 6 bis

Schärfhilfsmittel für MetallSchneidwerkzeuge

– Flach-Schärffeilen, für Positionen 6,

7, 9 bis 12, 14, 16

– Feilenhalter mit Rundfeile, für

Position 13, 15

– Schränkeisen, für Position 13, 15 – STIHL Auswuchtgerät, für

Positionen 6 bis 16

– Schärfschablonen (Metall und

Karton); für Position 9, 10

Befestigungsteile für MetallSchneidwerkzeuge

– Druckscheibe – Laufteller für Mäh- und Sägeeinsatz – Schutzring für Dickichtmesser und

Häckselmesser

– Mutter

Weiteres Sonderzubehör

– Vergaser-Schraubendreher – Doppelschultergurt – Doppelschultergurt "Komfort" – Doppelschultergurt "Large" – STIHL Getriebefett für Motorsensen – STIHL Einfüllsystem für Kraftstoffe – harzfreies Spezialschmieröl

Aktuelle Informationen zu diesem und weiterem Sonderzubehör sind beim STIHL Fachhändler erhältlich.

Nur für FS 450, 480 zugelassen

Nur für FS 400, 450, 480 zugelassen

FS 300, FS 350, FS 400, FS 450, FS 480

– Schutzbrille – Kombischlüssel – Steckdorn

deutsch

Reparaturhinweise Anschriften

Benutzer dieses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführen.

Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL OriginalErsatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug { und gegebenenfalls am STIHL Ersatzteilkennzeichen K (auf kleinen Teilen kann das Zeichen auch allein stehen).

STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 71307 Waiblingen

STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 64807 Dieburg Telefon +49 (0) 1803 671243

ÖSTERREICH

STIHL Ges.m.b.H. Mühlgasse 93 2380 Perchtoldsdorf Telefon +43 (0) 1 8659637

SCHWEIZ

STIHL Vertriebs AG Isenrietstraße 4 8617 Mönchaltorf Telefon +41 (0) 44 9493030

bundesweit 0,09 Euro je angefangene Minute aus dem deutschen Festnetz. Preise aus Mobilfunknetzen können abweichen

EG Konformitätserklärung

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

bestätigt, dass

Bauart: Freischneider Fabrikmarke: STIHL Typ: FS 300

FS 350 Serienidentifizierung: 4134 Typ: FS 400

FS 450

Serienidentifizierung: 4128 Hubraum FS 300: 30,8 cm FS 350: 40,2 cm FS 400: 40,2 cm FS 450: 44,3 cm FS 480: 48,7 cm

den Vorschriften in Umsetzung der Richtlinien 2006/42/EG, 2004/108/EG und 2000/14/EG entspricht und in Übereinstimmung mit den folgenden Normen entwickelt und gefertigt worden ist:

EN ISO 11806, EN 55012, EN 61000-6-1

Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 10884 verfahren.

FS 480

FS 300, FS 350, FS 400, FS 450, FS 480

deutsch

Gemessener Schallleistungspegel

FS 300: 111 dB(A) FS 350: 111 dB(A) FS 400: 113 dB(A) FS 450: 114 dB(A) FS 480: 113 dB(A)

Garantierter Schallleistungspegel

FS 300: 112 dB(A) FS 350: 112 dB(A) FS 400: 114 dB(A) FS 450: 115 dB(A) FS 480: 114 dB(A)

Aufbewahrung der Technischen Unterlagen:

ANDREAS STIHL AG & Co. KG Produktzulassung

Das Baujahr und die Maschinennummer sind auf dem Gerät angegeben.

Waiblingen, 01.03.2010

ANDREAS STIHL AG & Co. KG

i. V.

Elsner

Leiter Produktgruppen Management

Qualitäts-Zertifikat

000BA025 LÄ

Sämtliche Produkte von STIHL entsprechen höchsten Qualitätsanforderungen.

Mit der Zertifizierung durch eine unabhängige Gesellschaft wird dem Hersteller STIHL bescheinigt, dass sämtliche Produkte bezüglich Produktentwicklung, Materialbeschaffung, Produktion, Montage, Dokumentation und Kundendienst die strengen Anforderungen der internationalen Norm ISO 9001 für Qualitätsmanagement-Systeme erfüllen.

FS 300, FS 350, FS 400, FS 450, FS 480

0458-255-0021-A deutsch

www.stihl.com

*04582550021A*

0458-255-0021-A

Stihl FS 350, FS 400, FS 450, FS 480, FS 300 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
