Zu dieser
Gebrauchsanleitung
Bildsymbole
Bildsymbole, die auf dem Gerät
angebracht sind, sind in dieser
Gebrauchsanleitung erklärt.
Abhängig von Gerät und Ausstattung
können folgende Bildsymbole am Gerät
angebracht sein.
Kraftstofftank; Kraftstoffgemisch aus Benzin und
Motoröl
Dekompressionsventil
betätigen
Kraftstoffhandpumpe
Kraftstoffhandpumpe
betätigen
Fetttube
Ansaugluftführung:
Sommerbetrieb
Ansaugluftführung:
Winterbetrieb
Griffheizung
Kennzeichnung von Textabschnitten
WARNUNG
Warnung vor Unfall- und
Verletzungsgefahr für Personen sowie
vor schwerwiegenden Sachschäden.
HINWEIS
Warnung vor Beschädigung des
Gerätes oder einzelner Bauteile.
Technische Weiterentwicklung
STIHL arbeitet ständig an der
Weiterentwicklung sämtlicher
Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik
und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb
keine Ansprüche abgeleitet werden.
Sicherheitshinweise und
Arbeitstechnik
Besondere Sicherheitsmaßnahmen sind beim
Arbeiten mit diesem
Motorgerät nötig, weil mit
sehr hoher Drehzahl des
Schneidwerkzeugs gearbeitet wird.
Die gesamte Gebrauchsanleitung vor der ersten
Inbetriebnahme aufmerksam lesen und für
späteren Gebrauch
sicher aufbewahren.
Nichtbeachten der
Gebrauchsanleitung
kann lebensgefährlich
sein.
Länderbezogene
Sicherheitsvorschriften, z. B. von
Berufsgenossenschaften, Sozialkassen,
Behörden für Arbeitsschutz und andere
beachten.
Wer zum ersten Mal mit dem Motorgerät
arbeitet: Vom Verkäufer oder von einem
anderen Fachkundigen erklären lassen,
wie man damit sicher umgeht – oder an
einem Fachlehrgang teilnehmen.
Minderjährige dürfen nicht mit dem
Motorgerät arbeiten – ausgenommen
Jugendliche über 16 Jahre, die unter
Aufsicht ausgebildet werden.
Kinder, Tiere und Zuschauer fernhalten.
Wird das Motorgerät nicht benutzt, ist es
so abzustellen, dass niemand gefährdet
wird. Motorgerät vor unbefugtem Zugriff
sichern.
2
FS 410 C-M K, FS 460 C-M K, FS 490 C-M K
deutsch
Der Benutzer ist verantwortlich für
Unfälle oder Gefahren, die gegenüber
anderen Personen oder deren Eigentum
auftreten.
Motorgerät nur an Personen
weitergeben oder ausleihen, die mit
diesem Modell und seiner Handhabung
vertraut sind – stets die
Gebrauchsanleitung mitgeben.
Der Einsatz Schall emittierender
Motorgeräte kann durch nationale wie
auch örtliche, lokale Vorschriften zeitlich
begrenzt sein.
Wer mit dem Motorgerät arbeitet, muss
ausgeruht, gesund und in guter
Verfassung sein.
Wer sich aus gesundheitlichen Gründen
nicht anstrengen darf, sollte seinen Arzt
fragen, ob die Arbeit mit einem
Motorgerät möglich ist.
Nur Träger von Herzschrittmachern: Die
Zündanlage dieses Gerätes erzeugt ein
sehr geringes elektromagnetisches
Feld. Ein Einfluss auf einzelne
Herzschrittmacher-Typen kann nicht
völlig ausgeschlossen werden. Zur
Vermeidung von gesundheitlichen
Risiken empfiehlt STIHL den
behandelnden Arzt und den Hersteller
des Herzschrittmachers zu befragen.
Nach der Einnahme von Alkohol,
Medikamenten, die das
Reaktionsvermögen beeinträchtigen
oder Drogen darf nicht mit dem
Motorgerät gearbeitet werden.
Motorgerät – abhängig von den
zugeordneten Schneidwerkzeugen –
nur zum Mähen von Gras sowie zum
Schneiden von Wildwuchs, Sträuchern,
Gestrüpp, Buschwerk, kleinen Bäumen
oder dergleichen verwenden.
Für andere Zwecke darf das Motorgerät
nicht benutzt werden – Unfallgefahr!
Nur solche Schneidwerkzeuge oder
Zubehöre anbauen, die von STIHL für
dieses Motorgerät zugelassen sind oder
technisch gleichartige Teile. Bei Fragen
dazu an einen Fachhändler wenden.
Nur hochwertige Werkzeuge oder
Zubehöre verwenden. Ansonsten kann
die Gefahr von Unfällen oder Schäden
am Motorgerät bestehen.
STIHL empfiehlt STIHL OriginalWerkzeuge und Zubehör zu verwenden.
Diese sind in ihren Eigenschaften
optimal auf das Produkt und die
Anforderungen des Benutzers
abgestimmt.
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
dadurch gefährdet werden. Für
Personen- und Sachschäden, die bei
der Verwendung nicht zugelassener
Anbaugeräte auftreten, schließt STIHL
jede Haftung aus.
Zur Reinigung des Gerätes keine
Hochdruckreiniger verwenden. Der
harte Wasserstrahl kann Teile des
Gerätes beschädigen.
Der Schutz des Motorgerätes kann den
Benutzer nicht vor allen Gegenständen
(Steine, Glas, Draht usw.) schützen, die
vom Schneidwerkzeug
weggeschleudert werden. Diese
Gegenstände können irgendwo
abprallen und dann den Benutzer
treffen.
Bekleidung und Ausrüstung
Vorschriftsmäßige Bekleidung und
Ausrüstung tragen.
Die Kleidung muss
zweckmäßig sein und
darf nicht behindern. Eng
anliegende Kleidung –
Kombianzug, kein
Arbeitsmantel.
Keine Kleidung tragen, die sich in Holz,
Gestrüpp oder sich bewegenden Teilen
des Gerätes verfangen kann. Auch
keinen Schal, keine Krawatte und
keinen Schmuck. Lange Haare so
zusammenbinden und so sichern, dass
sie sich oberhalb der Schultern
befinden.
Schutzstiefel mit griffiger, rutschfester Sohle
und Stahlkappe tragen.
WARNUNG
Um die Gefahr von
Augenverletzungen zu
reduzieren enganliegende Schutzbrille nach
Norm EN 166 tragen. Auf
richtigen Sitz der Schutzbrille achten.
Gesichtschutz tragen und auf richtigen
Sitz achten. Gesichtsschutz ist kein
ausreichender Augenschutz.
"Persönlichen" Schallschutz tragen –
z. B. Gehörschutzkapseln.
Schutzhelm tragen bei
Durchforstungsarbeiten, in hohem
Gestrüpp und bei Gefahr von herab
fallenden Gegenständen.
FS 410 C-M K, FS 460 C-M K, FS 490 C-M K
3
deutsch
002BA479 KN
Robuste Arbeitshandschuhe aus
widerstandsfähigem
Material tragen (z.B.
Leder).
STIHL bietet ein umfangreiches
Programm an persönlicher
Schutzausstattung an.
Motorgerät transportieren
Immer den Motor abstellen.
Motorgerät am Traggurt hängend oder
ausbalanciert am Schaft tragen. MetallSchneidwerkzeug gegen Berühren
sichern – Transportschutz verwenden.
Heiße Maschinenteile
und das Getriebe nicht
berühren –
Verbrennungsgefahr!
In Fahrzeugen: Motorgerät gegen
Umkippen, Beschädigung und
Auslaufen von Kraftstoff sichern.
Tanken
Benzin ist extrem leicht
entzündlich – von offenem Feuer Abstand
halten – keinen Kraftstoff
verschütten – nicht
rauchen.
Vor dem Tanken Motor abstellen.
Nicht tanken, solange der Motor noch
heiß ist – Kraftstoff kann überlaufen –
Brandgefahr!
Tankverschluss vorsichtig öffnen, damit
bestehender Überdruck sich langsam
abbauen kann und kein Kraftstoff
herausspritzt.
Tanken nur an gut belüfteten Orten.
Wurde Kraftstoff verschüttet, Motorgerät
sofort säubern – keinen Kraftstoff an die
Kleidung kommen lassen, sonst sofort
wechseln.
Nach dem Tanken den
Tankverschluss so fest
wie möglich anziehen.
Dadurch wird das Risiko verringert, dass
sich der Tankverschluss durch die
Vibrationen des Motors löst und
Kraftstoff austritt.
Auf Undichtigkeiten achten – wenn
Kraftstoff ausläuft, Motor nicht starten –
Lebensgefahr durch Verbrennungen!
Vor dem Starten
Motorgerät auf betriebssicheren
Zustand prüfen – entsprechende Kapitel
in der Gebrauchsanleitung beachten:
– Kraftstoffsystem auf Dichtheit
prüfen, besonders die sichtbaren
Teile wie z. B. Tankverschluss,
Schlauchverbindungen,
Kraftstoffpumpe (nur bei
Motorgeräten mit Kraftstoffpumpe).
Bei Undichtigkeiten oder
Beschädigung Motor nicht starten –
Brandgefahr! Gerät vor
Inbetriebnahme durch Fachhändler
instand setzen lassen
– die Kombination von
Schneidwerkzeug, Schutz, Griff und
Traggurt muss zulässig und alle
Teile müssen einwandfrei montiert
sein
– der Stopptaster muss sich leicht
drücken lassen
– Startklappenhebel, Gashebelsperre
und Gashebel müssen leichtgängig
sein – der Gashebel muss von
selbst in die Leerlaufstellung
zurückfedern. Aus der Position }
des Startklappenhebels muss
dieser beim gleichzeitigen Drücken
von Gashebelsperre und Gashebel
in die Betriebsstellung F
zurückfedern
– Festsitz des Zündleitungssteckers
prüfen – bei lose sitzendem Stecker
können Funken entstehen, die
austretendes Kraftstoff-Luftgemisch
entzünden können – Brandgefahr!
4
FS 410 C-M K, FS 460 C-M K, FS 490 C-M K
deutsch
002BA480 KN
15m (50ft)
– Schneidwerkzeug oder
Anbauwerkzeug: korrekte Montage,
fester Sitz und einwandfreier
Zustand
– Schutzeinrichtungen (z. B. Schutz
für Schneidwerkzeug, Laufteller)
auf Beschädigungen bzw.
Verschleiß prüfen. Beschädigte
Teile erneuern. Gerät nicht mit
beschädigtem Schutz oder
verschlissenem Laufteller (wenn
Schrift und Pfeile nicht mehr
erkennbar) betreiben
– keine Änderung an den
Bedienungs- und
Sicherheitseinrichtungen
vornehmen
– Handgriffe müssen sauber und
trocken, frei von Öl und Schmutz
sein – wichtig zur sicheren Führung
des Motorgerätes
– Traggurt und Handgriff(e)
entsprechend der Körpergröße
einstellen. Dazu die Kapitel
"Traggurt anlegen" und "Gerät
ausbalancieren" beachten.
Das Motorgerät darf nur in
betriebssicherem Zustand betrieben
werden – Unfallgefahr!
Für den Notfall bei Verwendung von
Traggurten: Schnelles Absetzen des
Gerätes üben. Beim Üben das Gerät
nicht auf den Boden werfen, um
Beschädigungen zu vermeiden.
Motor starten
Mindestens 3 m vom Ort des Tankens
entfernt – nicht in geschlossenem
Raum.
Nur auf ebenem Untergrund, auf festen
und sicheren Stand achten, Motorgerät
sicher festhalten – das
Schneidwerkzeug darf keine
Gegenstände und nicht den Boden
berühren, weil es sich beim Starten
mitdrehen kann.
Das Motorgerät wird nur von einer
Person bedient – keine weitere Person
im Umkreis von 15 m dulden – auch
nicht beim Starten – durch
weggeschleuderte Gegenstände –
Verletzungsgefahr!
Kontakt mit dem
Schneidwerkzeug vermeiden –
Verletzungsgefahr!
Motor nicht "aus der
Hand" anwerfen – starten wie in der
Gebrauchsanleitung
beschrieben. Das
Schneidwerkzeug läuft
noch kurze Zeit weiter,
wenn der Gashebel losgelassen wird –
Nachlaufeffekt!
Leicht entflammbare Materialien (z. B.
Holzspäne, Baumrinde, trockenes Gras,
Kraftstoff) vom heißen Abgasstrom und
von der heißen SchalldämpferOberfläche fernhalten – Brandgefahr!
Gerät halten und führen
Motorgerät immer mit beiden Händen an
den Griffen festhalten.
Immer für festen und sicheren Stand
sorgen.
Rechte Hand am Bedienungsgriff, linke
Hand am Handgriff des Griffrohres.
Während der Arbeit
Immer für festen und sicheren Stand
sorgen.
Bei drohender Gefahr bzw. im Notfall
zum Abstellen des Motors den
Stopptaster drücken.
In einem weiten Umkreis um den
Einsatzort kann durch
weggeschleuderte Gegenstände
Unfallgefahr entstehen, deshalb darf
sich im Umkreis von 15 m keine weitere
Person aufhalten. Diesen Abstand auch
zu Sachen (Fahrzeugen,
Fensterscheiben) einhalten – Gefahr der
Sachbeschädigung! Auch in einem
Abstand über 15 m kann eine
Gefährdung nicht ausgeschlossen
werden.
Auf einwandfreien Motorleerlauf achten,
damit sich das Schneidwerkzeug nach
dem Loslassen des Gashebels nicht
FS 410 C-M K, FS 460 C-M K, FS 490 C-M K
5
deutsch
mehr dreht. Wenn sich das
Schneidwerkzeug im Leerlauf trotzdem
dreht, vom Fachhändler instandsetzen
lassen. STIHL empfiehlt den STIHL
Fachhändler.
Vorsicht bei Glätte, Nässe, Schnee, an
Abhängen, auf unebenem Gelände etc.
– Rutschgefahr!
Auf Hindernisse achten: Baumstümpfe,
Wurzeln – Stolpergefahr!
Nur am Boden stehend arbeiten,
niemals von instabilen Standorten,
niemals von einer Leiter oder von einer
Arbeitsbühne.
Bei angelegtem Gehörschutz ist erhöhte
Achtsamkeit und Umsicht erforderlich –
das Wahrnehmen von Gefahr
ankündigenden Geräuschen (Schreie,
Signaltöne u. a.) ist eingeschränkt.
Rechtzeitig Arbeitspausen einlegen, um
Müdigkeit und Erschöpfung
vorzubeugen – Unfallgefahr!
Ruhig und überlegt arbeiten – nur bei
guten Licht- und Sichtverhältnissen.
Umsichtig arbeiten, andere nicht
gefährden.
Das Motorgerät erzeugt
giftige Abgase, sobald
der Motor läuft. Diese
Gase können geruchlos
und unsichtbar sein und
unverbrannte Kohlenwasserstoffe und Benzol
enthalten. Niemals in
geschlossenen oder
schlecht belüfteten Räumen mit dem Motorgerät
arbeiten – auch nicht mit
Katalysator-Geräten.
Bei der Arbeit in Gräben, Senken oder
unter beengten Verhältnissen stets für
ausreichenden Luftaustausch sorgen –
Lebensgefahr durch Vergiftung!
Bei Übelkeit, Kopfschmerzen,
Sehstörungen (z. B. kleiner werdendes
Blickfeld), Hörstörungen, Schwindel,
nachlassender Konzentrationsfähigkeit,
Arbeit sofort einstellen – diese
Symptome können u. a. durch zu hohe
Abgaskonzentrationen verursacht
werden – Unfallgefahr!
Motorgerät lärm- und abgasarm
betreiben – Motor nicht unnötig laufen
lassen, Gasgeben nur beim Arbeiten.
Nicht rauchen bei der Benutzung und in
der näheren Umgebung des
Motorgerätes – Brandgefahr! Aus dem
Kraftstoffsystem können entzündliche
Benzindämpfe entweichen.
Während der Arbeit entstehende
Stäube, Dunst und Rauch können
gesundheitsgefährdend sein. Bei
starker Staub- oder Rauchentwicklung
Atemschutz tragen.
Falls das Motorgerät nicht
bestimmungsgemäßer Beanspruchung
(z. B. Gewalteinwirkung durch Schlag
oder Sturz) ausgesetzt wurde,
unbedingt vor weiterem Betrieb auf
betriebssicheren Zustand prüfen – siehe
auch "Vor dem Starten".
Insbesondere die Dichtheit des
Kraftstoffsystems und die
Funktionstüchtigkeit der
Sicherheitseinrichtungen prüfen.
Motorgeräte, die nicht mehr
betriebssicher sind, auf keinen Fall
weiter benutzen. Im Zweifelsfall
Fachhändler aufsuchen.
Niemals ohne für
Gerät und
Schneidwerkzeug
geeigneten Schutz
arbeiten – durch
weggeschleuderte
Gegenstände –
Verletzungsgefahr!
Gelände prüfen: Feste
Gegenstände – Steine,
Metallteile o. Ä. können
weggeschleudert werden
– auch über 15 m – Verletzungsgefahr! – und
können das Schneidwerkzeug sowie Sachen
(z. B. parkende Fahrzeuge, Fensterscheiben)
beschädigen
(Sachbeschädigung).
In unübersichtlichem, dicht
bewachsenem Gelände besonders
vorsichtig arbeiten.
Beim Mähen in hohem Gestrüpp, unter
Gebüsch und Hecken: Arbeitshöhe mit
dem Schneidwerkzeug mind. 15 cm –
Tiere nicht gefährden.
Vor dem Verlassen des Gerätes – Motor
abstellen.
Schneidwerkzeug regelmäßig, in kurzen
Abständen und bei spürbaren
Veränderungen sofort prüfen:
– Motor abstellen, Gerät sicher
festhalten, Schneidwerkzeug zum
Stillstand kommen lassen
– Zustand und festen Sitz prüfen, auf
Anrisse achten
6
FS 410 C-M K, FS 460 C-M K, FS 490 C-M K
deutsch
– Schärfzustand beachten
– schadhafte oder stumpfe
Schneidwerkzeuge sofort
wechseln, auch bei geringfügigen
Haarrissen
Schneidwerkzeugaufnahme regelmäßig
von Gras und Gestrüpp reinigen –
Verstopfungen im Bereich des
Schneidwerkzeuges oder des Schutzes
entfernen.
Zum Wechseln des Schneidwerkzeuges
Motor abstellen – Verletzungsgefahr!
Das Getriebe wird im
Betrieb heiß. Getriebe
nicht berühren –
Verbrennungsgefahr!
Beschädigte oder angerissene
Schneidwerkzeuge nicht weiter
verwenden und nicht reparieren – etwa
durch Schweißen oder Richten –
Formveränderung (Unwucht).
Partikel oder Bruchstücke können sich
lösen und mit hoher Geschwindigkeit
Bedienungsperson oder dritte Personen
treffen – schwerste Verletzungen!
Verwendung von MetallSchneidwerkzeugen
STIHL empfiehlt STIHL Original MetallSchneidwerkzeuge zu verwenden.
Diese sind in ihren Eigenschaften
optimal auf das Gerät und die
Anforderungen des Benutzers
abgestimmt.
Metall-Schneidwerkzeuge drehen sich
sehr schnell. Dabei entstehen Kräfte, die
auf das Gerät, das Werkzeug selbst und
auf das Schnittgut wirken.
Metall-Schneidwerkzeuge müssen
regelmäßig nach Vorschrift geschärft
werden.
Ungleichmäßig geschärfte MetallSchneidwerkzeuge erzeugen eine
Unwucht, die das Gerät extrem belasten
kann – Bruchgefahr!
Stumpfe oder unsachgemäß geschärfte
Schneiden können zu einer erhöhten
Belastung des MetallSchneidwerkzeuges führen – durch
gerissene oder gebrochene Teile
Verletzungsgefahr!
Metall-Schneidwerkzeug nach jeder
Berührung mit harten Gegenständen
(z. B. Steine, Felsbrocken, Metallteile)
prüfen (z. B. auf Anrisse und
Verformungen). Grate und andere
sichtbare Materialanhäufungen müssen
entfernt werden, da sie sich im weiteren
Betrieb jederzeit lösen können und dann
weggeschleudert werden –
Verletzungsgefahr!
Wenn ein rotierendes MetallSchneidwerkzeug auf einen Stein oder
einen anderen harten Gegenstand trifft,
kann es zu Funkenbildung kommen,
wodurch unter gewissen Umständen
leicht entflammbare Stoffe in Brand
geraten können. Auch trockene
Pflanzen und Gestrüpp sind leicht
entflammbar, besonders bei heißen,
trockenen Wetterbedingungen. Wenn
Brandgefahr besteht, MetallSchneidwerkzeuge nicht in der Nähe
leicht entflammbarer Stoffe, trockener
Pflanzen oder Gestrüpp verwenden.
Unbedingt bei der zuständigen
Forstbehörde nachfragen, ob
Brandgefahr besteht.
Zur Reduzierung der genannten, im
Betrieb eines MetallSchneidwerkzeuges auftretenden
Gefahren darf das verwendete MetallSchneidwerkzeug auf keinen Fall im
Durchmesser zu groß sein. Es darf nicht
zu schwer sein. Es muss aus
Werkstoffen ausreichender Qualität
gefertigt sein und eine geeignete
Geometrie (Form, Dicke) aufweisen.
Ein nicht von STIHL gefertigtes MetallSchneidwerkzeug darf nicht schwerer,
nicht dicker, nicht anders geformt und im
Durchmesser nicht größer als das
größte für dieses Motorgerät
freigegebene STIHL MetallSchneidwerkzeug sein –
Verletzungsgefahr!
Vibrationen
Längere Benutzungsdauer des Gerätes
kann zu vibrationsbedingten
Durchblutungsstörungen der Hände
führen ("Weißfingerkrankheit").
Eine allgemein gültige Dauer für die
Benutzung kann nicht festgelegt
werden, weil diese von mehreren
Einflussfaktoren abhängt.
Die Benutzungsdauer wird verlängert
durch:
– Schutz der Hände (warme
Handschuhe)
– Pausen
FS 410 C-M K, FS 460 C-M K, FS 490 C-M K
7
deutsch
Die Benutzungsdauer wird verkürzt
durch:
– besondere persönliche
Veranlagung zu schlechter
Durchblutung (Merkmal: häufig
kalte Finger, Kribbeln)
– niedrige Außentemperaturen
– Größe der Greifkräfte (festes
Zugreifen behindert die
Durchblutung)
Bei regelmäßiger, langandauernder
Benutzung des Gerätes und bei
wiederholtem Auftreten entsprechender
Anzeichen (z. B. Fingerkribbeln) wird
eine medizinische Untersuchung
empfohlen.
Wartung und Reparaturen
Motorgerät regelmäßig warten. Nur
Wartungsarbeiten und Reparaturen
ausführen, die in der
Gebrauchsanleitung beschrieben sind.
Alle anderen Arbeiten von einem
Fachhändler ausführen lassen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Nur hochwertige Ersatzteile verwenden.
Ansonsten kann die Gefahr von Unfällen
oder Schäden am Gerät bestehen. Bei
Fragen dazu an einen Fachhändler
wenden.
STIHL empfiehlt STIHL OriginalErsatzteile zu verwenden. Diese sind in
ihren Eigenschaften optimal auf das
Gerät und die Anforderungen des
Benutzers abgestimmt.
Zur Reparatur, Wartung und Reinigung
immer Motor abstellen und
Zündkerzenstecker abziehen –
Verletzungsgefahr durch
unbeabsichtigtes Anlaufen des Motors!
– Ausnahme: Vergaser- und
Leerlaufeinstellung.
Motor bei abgezogenem
Zündkerzenstecker oder bei
ausgeschraubter Zündkerze nicht mit
der Anwerfvorrichtung in Bewegung
setzen – Brandgefahr durch Zündfunken
außerhalb des Zylinders!
Motorgerät nicht in der Nähe von
offenem Feuer warten und aufbewahren
– durch Kraftstoff Brandgefahr!
Tankverschluss regelmäßig auf
Dichtheit prüfen.
Nur einwandfreie, von STIHL
freigegebene Zündkerze – siehe
"Technische Daten" – verwenden.
Zündkabel prüfen (einwandfreie
Isolation, fester Anschluss).
Schalldämpfer auf einwandfreien
Zustand prüfen.
Nicht mit defektem oder ohne
Schalldämpfer arbeiten – Brandgefahr! –
Gehörschäden!
Heißen Schalldämpfer nicht berühren –
Verbrennungsgefahr!
Der Zustand der Antivibrationselemente
beeinflusst das Vibrationsverhalten –
Antivibrationselemente regelmäßig
prüfen.

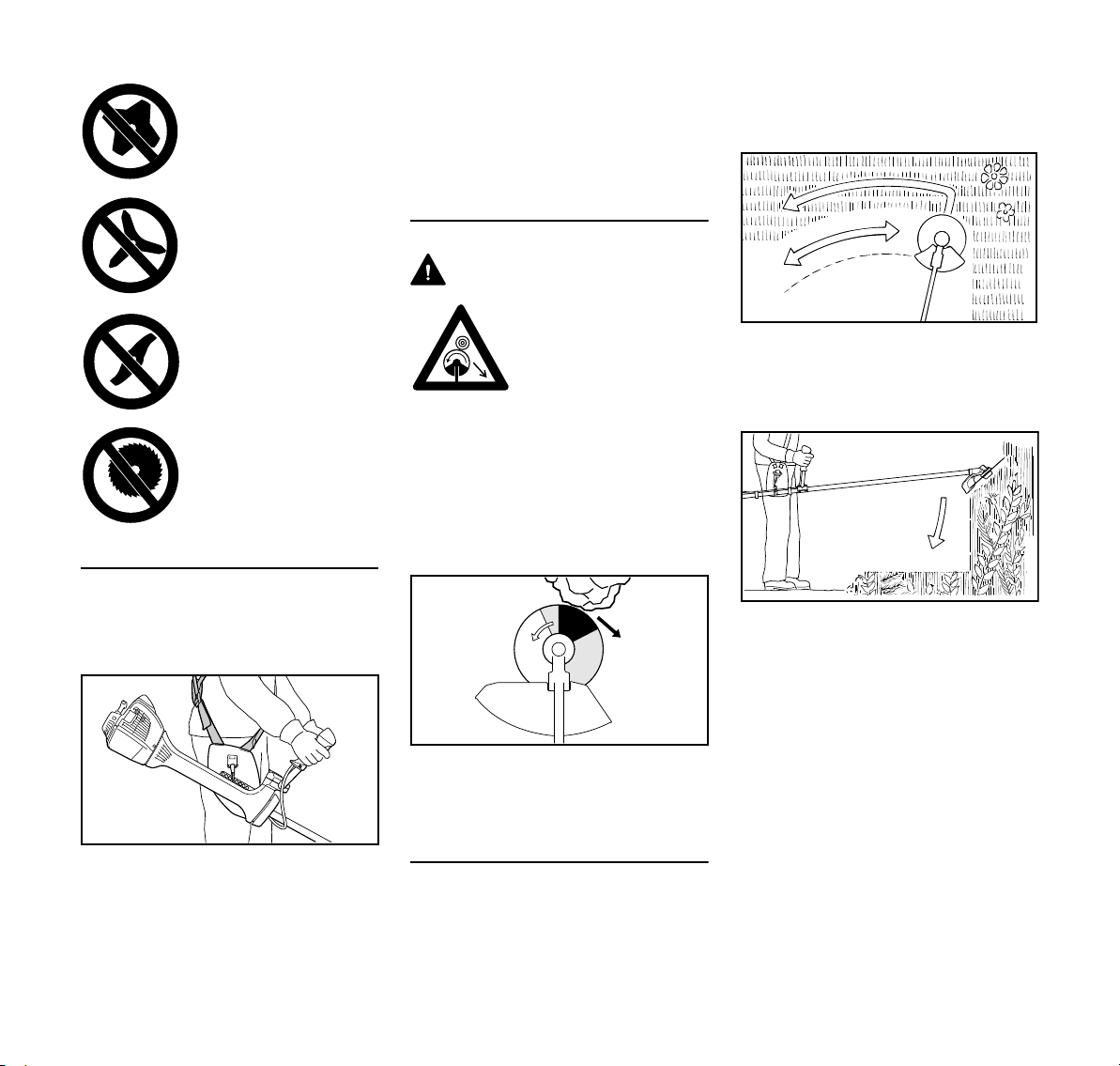

Symbole auf Schutzvorrichtungen
Ein Pfeil auf dem Schutz für
Schneidwerkzeuge kennzeichnet die
Drehrichtung der Schneidwerkzeuge.
Einige der folgenden Symbole befinden
sich auf der Außenseite des Schutzes
und weisen auf die zulässige
Kombination Schneidwerkzeug / Schutz
hin.
Der Schutz darf zusammen mit Mähköpfen
verwendet werden.
Der Schutz darf zusammen mit
Grasschneideblättern
verwendet werden.
Der Schutz darf zusammen mit Dickichtmessern
verwendet werden.
Der Schutz darf zusammen mit Häckselmessern
verwendet werden.
Der Schutz darf nicht
zusammen mit Mähköpfen verwendet werden.
8
FS 410 C-M K, FS 460 C-M K, FS 490 C-M K
deutsch
002BA397 KN
002BA135 KN
002BA355 KN
002BA509 KN
Der Schutz darf nicht
zusammen mit Grasschneideblättern
verwendet werden.
Der Schutz darf nicht
zusammen mit Dickichtmessern verwendet
werden.
Der Schutz darf nicht
zusammen mit Häckselmessern verwendet
werden.
Der Schutz darf nicht
zusammen mit Kreissägeblättern verwendet
werden.
Traggurt
Der Traggurt ist im Lieferumfang
enthalten oder als Sonderzubehör
erhältlich.
N Traggurt verwenden
N Motorgerät mit laufendem Motor an
den Traggurt hängen
Kreissägeblätter müssen zusammen mit
einem Doppelschultergurt mit
Schnelllösevorrichtung verwendet
werden!
Rückschlaggefahr bei MetallSchneidwerkzeugen
WARNUNG
Beim Einsatz von MetallSchneidwerkzeugen
besteht die Gefahr des
Rückschlagens, wenn
das Werkzeug auf ein
festes Hindernis (Baumstamm, Ast,
Baumstumpf, Stein oder
dergleichen) trifft. Das
Gerät wird dabei zurückgeschleudert – gegen die
Drehrichtung des
Werkzeuges.
Erhöhte Rückschlaggefahr besteht,
wenn das Werkzeug im schwarzen
Bereich auf ein Hindernis trifft.
Dickichtmesser
Zum Schneiden von verfilztem Gras,
Auslichten von Wildwuchs und Gestrüpp
und Durchforsten junger Bestände mit
maximal 2 cm Stammdurchmesser –
keine stärkeren Hölzer schneiden –
Unfallgefahr!
Beim Schneiden von Gras und
Durchforsten junger Bestände das
Gerät wie eine Sense dicht über dem
Boden führen.
Zum Auslichten von Wildwuchs und
Gestrüpp das Dickichtmesser von oben
in die Pflanze "tauchen" – das
Schneidgut wird gehäckselt – dabei das
Schneidwerkzeug nicht über Hüfthöhe
halten.
Bei dieser Arbeitstechnik ist äußerste
Vorsicht geboten. Je größer der Abstand
des Schneidwerkzeuges zum Boden,
desto größer ist das Risiko, dass
Partikel zur Seite weggeschleudert
werden – Verletzungsgefahr!
Achtung! Missbrauch kann das
Dickichtmesser beschädigen – durch
weggeschleuderte Teile
Verletzungsgefahr!
FS 410 C-M K, FS 460 C-M K, FS 490 C-M K
9
deutsch
002BA449 KN
Zur Minderung der Unfallgefahr
unbedingt beachten:
– Kontakt mit Steinen, Metallkörpern
oder Ähnlichem vermeiden
– kein Holz oder Strauchwerk mit
einem Durchmesser über 2 cm
schneiden – für größere
Durchmesser ein Kreissägeblatt
verwenden
– Dickichtmesser regelmäßig auf
Beschädigungen kontrollieren – ein
beschädigtes Dickichtmesser nicht
weiter benutzen
– Dickichtmesser regelmäßig und bei
merklicher Abstumpfung nach
Vorschrift schärfen und – falls
erforderlich – auswuchten (STIHL
empfiehlt dafür den STIHL
Fachhändler)
Kreissägeblatt
Zum Schneiden von Sträuchern und
Bäumen bis 7 cm Stammdurchmesser.
Die beste Schnittleistung wird erzielt mit
Vollgas und gleichmäßigem
Vorschubdruck.
Kreissägeblätter nur mit zum
Durchmesser des Schneidwerkzeuges
passendem Anschlag verwenden.
Beim Fällen mindestens zwei
Baumlängen Abstand zum nächsten
Arbeitsplatz halten.
Rückschlaggefahr
Die Rückschlaggefahr ist im schwarzen
Bereich sehr stark erhöht: In diesem
Bereich nie zum Schneiden ansetzen
und nichts schneiden.
Im grauen Bereich besteht auch
Rückschlaggefahr: Diesen Bereich
dürfen nur erfahrene und speziell
ausgebildete Personen für spezielle
Arbeitstechniken verwenden.
Im weißen Bereich ist rückschlagarmes
und leichtes Arbeiten möglich. Immer in
diesem Bereich zum Schnitt ansetzen.
WARNUNG
Kontakt des Kreissägeblattes mit
Steinen und Erde unbedingt vermeiden
– Gefahr von Rissbildung. Rechtzeitig
und vorschriftsmäßig schärfen –
stumpfe Zähne können zu Rissbildung
und damit zum Bruch des Sägeblattes
führen – Unfallgefahr!
10
FS 410 C-M K, FS 460 C-M K, FS 490 C-M K
Zulässige Kombinationen von Schneidwerkzeug, Schutz, Anschlag und Traggurt
21
3
4
8
9
11
5
6
7
10
681BA200 KN
Schneidwerkzeug Schutz, Anschlag Traggurt
deutsch
Zulässige Kombinationen
Abhängig vom Schneidwerkzeug die
richtige Kombination aus der Tabelle
wählen!
WARNUNG
Aus Sicherheitsgründen dürfen nur die
innerhalb einer Tabellenzeile stehenden
Schneidwerkzeuge und Schutze bzw.
Anschläge miteinander kombiniert
werden. Andere Kombinationen sind
nicht zulässig – Unfallgefahr!
FS 410 C-M K, FS 460 C-M K, FS 490 C-M K
Schneidwerkzeuge
Metall-Schneidwerkzeuge
1 Dickichtmesser 305-2 Spezial
(Ø 305 mm)
2 Dickichtmesser 300-3
(Ø 300 mm)
3 Kreissägeblatt 200 Spitzzahn
(Ø 200 mm)
4 Kreissägeblatt 200-22 Meißelzahn
(4119), Kreissägeblatt 200-22 HP
Meißelzahn (4000)
5 Kreissägeblatt 225 Spitzzahn
(Ø 225 mm)
6 Kreissägeblatt 225 Meißelzahn
(Ø 225 mm)
7 Kreissägeblatt 225 Hartmetall
(Ø 225 mm)
WARNUNG
Dickichtmesser und Kreissägeblätter
aus anderen Materialien als Metall sind
nicht zulässig.
Schutz, Anschläge
8 Schutz für Metall-
Schneidwerkzeuge,
Positionen 1 bis 2
11
deutsch
9 Anschlag für Kreissägeblätter,
Positionen 3 bis 4
10 Anschlag für Kreissägeblätter,
Positionen 5 bis 7
Traggurt
11 Doppelschultergurt muss
verwendet werden
12
FS 410 C-M K, FS 460 C-M K, FS 490 C-M K
deutsch
1
3BA003 KN
3BA004 KN
4
2
3BA005 KN
5
7
3BA006 KN
2
4
8
3BA007 KN
Zweihandgriff anbauen
Zweihandgriff mit drehbarer Griffstütze
anbauen
Den Bedienungsgriff (1) zwischen dem
Entpacken des Gerätes und dem Anbau
am Griffrohr nicht um die Längsachse
drehen; siehe auch Kapitel "Gaszug
einstellen".
Griffrohr anbauen
Für den Zusammenbau der drehbaren
Griffstütze müssen die Klemmschalen
mit einer Feder ausgestattet und auf der
Griffstütze am Gerät befestigt werden.
N Feder (5) aus dem im Lieferumfang
des Gerätes befindlichen Teilesatz
entnehmen
N Feder (5) in die untere
Klemmschale (6) drücken
N Klemmschalen (4) mit dem
Griffrohr (2) leicht auf die
Griffstütze (7) setzen
N das Griffrohr in den Klemmschalen
nicht drehen
Im Auslieferungszustand ist an dem
Griffrohr (2) die Klemmschalen (4)
befestigt.
N Lage der Klemmschalen am
Griffrohr bis zur Befestigung des
Bedienungsgriffes nicht verändern
FS 410 C-M K, FS 460 C-M K, FS 490 C-M K
N Bügel der Knebelschraube (8)
aufklappen bis er senkrecht steht
13
Loading...
