Page 1

{

STIHL FS 410 C K

Eksploatavimo instrukcija

Page 2

Page 3

Turinys

lietuviškai

Apie šią naudojimo instrukciją 2 Nurodymai saugumui ir darbo

technika 2 Galimi darbinės įrangos,

apsauginių gaubtų ir diržų komplektavimo variantai 9

Dvipusės rankenos montavimas 10 Apsauginės įrangos montavimas 12 Pjovimo įrangos montavimas 13

Originali naudojimo instrukcijaIšspausdinta ant be chloro balinto popieriaus.

Degalai 14 Degalų užpylimas 15 Pečių atramos diržų užsidėjimas 17 Įrenginio balansavimas 18 Variklio užvedimas/išjungimas 18 Nurodymai darbui 20 Oro filtro valymas 20 Karbiuratoriaus reguliavimas 21 Dirbant žiemą 21 Uždegimo žvakė 23 Variklio darbas 24 Užvedimo virvutės / starterio

spyruoklės keitimas 24

Dažai su augaliniais aliejais, popierius antrinio perdirbimo.

Įrenginio saugojimas 28 Metalinės pjovimo įrangos

aštrinimas 28 Tikrinimą ir techninę priežiūrą

atlieka pats naudotojas 28 Tikrinimas ir techninė priežiūra pas

specializuotą pardavėją 29 Techninė priežiūra ir remontas 30 Kaip sumažinti įrenginio dėvėjimąsi

ir išvengti gedimų 32 Svarbiausios dalys 33

Techniniai daviniai 34 Specialūs reikmenys 35 Pastabos dėl remonto darbų 36 CE atitikties deklaracija 36 Kokybės pažymėjimas 37

Gerbiamos pirkėjos ir pirkėjai, dėkoju, kad Jūs pasirinkote kokybišką

firmos STIHL gaminį. Šis gaminys buvo pagamintas, taikant

modernius technologinius metodus ir kokybę garantuojančias priemones. Mes stengėmės padaryti viską, kad Jūs būtumėt patenkinti šiuo įrenginiu ir galėtumėt be problemų juo dirbti.

Jeigu turėtumėt klausimų apie šį įrenginį, kreipkitės į savo prekybinį atstovą arba į mūsų įmonės realizavimo skyrių.

Jūsų

Hans Peter Stihl

{

0458-745-5321-B. M0-05.H11.DDS.

0000003865_007_LT

FS 410 C K

Page 4

lietuviškai

Apie šią naudojimo instrukciją

Simboliai

Visų simbolių, kurie yra ant įrenginio, reikšmės yra paaiškintos šioje naudojimo instrukcijoje.

Priklausomai nuo įrenginio ir komplektacijos, ant įrenginio gali būti pavaizduoti sekantys simboliai.

Degalų rezervuaras; kuro mišinys iš benzino ir variklinės alyvos

Dekompresinį vožtuvą paspausti

Rankinis degalų siurbliukas

Rankinį degalų siurbliuką paspausti

Tepalo tūbelė

Įsiurbimo angos: Vasaros režimas

Siurbimo angos: Žiemos režimas

Šildomos rankenos

Atžymos tekste

Perspėjims apie nelaimingų atsitikimų pavojų asmenims, taip pat galimus nuostolius.

Perspėjimas apie įrenginio arba jo atskirų dalių pažeidimus.

Techniniai pakeitimai

STIHL nuolat tobulina visus įrenginius, todėl mes pasiliekame teisę į komplektacijos, techninius ir išorinius jų pakeitimus.

Todėl pretenzijos, remiantis šios instrukcijos techniniais duomenimis ir iliustracijomis, nepriimamos.

Nurodymai saugumui ir darbo technika

Būtina laikytis ypatingų saugumo reikalavimų, dirbant su šiuo motoriniu įrenginiu, nes dirbama dideliais pjovimo įrangos sūkiais.

Naudojimo instrukciją atidžiai perskaityti prieš pirmą įrenginio naudojimą ir saugoti ją. Naudojimo instrukcijos nurodymų nesilaikymas gali būti pavojingas gyvybei.

Laikytis šalies reikalavimų saugumui, pvz. profesinių sąjungų, socialinių kasų, darbo apsaugos įstaigų ir kt.

Pirmą kartą dirbantiems su įrenginiu: pasikonsultuoti su pardavėju ar kitu specialistu, kaip juo saugiai naudotis ar išklausyti mokymo kursą.

Nepilnamečiams draudžiama dirbti su įrenginiu – išskyrus jaunuolius virš 16 metų, kurie apmokomi, prižiūrint suaugusiems.

Vaikai, gyvūnai ir pašaliniai asmenys turi stovėti saugiu atstumu.

Jeigu įrenginys nenaudojamas, jį pastatyti taip, kad jis niekam nekliudytų. Motorinį įrenginį apsaugoti nuo neteisėto panaudojimo.

Naudotojas yra atsakingas dėl nelaimingų atsitikimų ir pavojų, gresiančių pašaliniams asmenims arba jų nuosavybei.

FS 410 C K

Page 5

lietuviškai

Motorinį įrenginį galima perduoti ar išnuomoti tik tiems asmenims, kurie yra susipažinę su jo konstrukcija ir moka jį valdyti – visada kartu perduoti ir naudojimo instrukciją.

Motorinių įrenginių, sukeliančių triukšmą, naudojimas gali būti ribojamas šalies ar vietinių institucijų nurodymais.

Dirbantysis su motoriniu įrenginiu, turi būti pailsėjęs, sveikas ir geros fizinės būklės.

Kas dėl sveikatos būklės negali dirbti sunkių darbų, turi pasitarti su gydytoju, ar jis galės dirbti su motoriniu įrenginiu.

Tik nešiojantiems širdies stimuliatorių: šio įrenginio uždegimo sistema sukuria labai mažą elektromagnetinį lauką. Todėl gali atsirasti neigiamas poveikis kai kurių tipų širdies stimuliatoriams. Norint išvengti sveikatos sutrikimo rizikos, STIHL rekomenduoja pasitarti su gydančiu gydytoju ar širdies stimuliatoriaus gamintoju.

Draudžiama dirbti įrenginiu, išgėrus alkoholio ar vartojant vaistus, galinčius sutrikdyti reakciją bei orientaciją.

Motorinį įrenginį naudoti tik laukinės augmenijos, šakų, krūmų, plonų medelių ar panašios augmenijos iki 7 cm skersmens pjovimui.

Draudžiama naudoti motorinį įrenginį kitiems tikslams – nelaimingo atsitikimo pavojus!

Darbui naudoti tik tą pjovimo įrangą ir priedus, kuriuos gamina ir tiekia firma STIHL arba jie rekomenduojami šiam įrenginiui arba techniškai tas pačias dalis. Kilus klausimams, kreiptis į specializuotą pardavėją. Naudoti tik kokybiškus darbo įrankius ar priedus.

Priešingu atveju gali kilti nelaimingo atsitikimo pavojus ar atsirasti gedimai motoriniame įrenginyje.

STIHL rekomenduoja naudoti STIHL originalius įrankius ir priedus. Jie savo savybėmis optimaliai pritaikyti gaminiui ir naudotojo reikalavimams.

Nedaryti jokių pakeitimų įrenginyje – dėl to gali nukentėti Jūsų saugumas. Asmenims, turintiems materialinių nuostolių, naudojant nestandartinę įrangą, firma STIHL nesuteikia jokių garantijų.

Įrenginio valymui nenaudoti aukšto slėgio plovimo įrenginių. Stipri vandens srovė gali pažeisti įrenginio dalis.

Motorinio įrenginio apsauga negali apsaugoti naudotojo nuo visų daiktų (akmenų, stiklo, vielos ir t.t.), kuriuos pakelia pjovimo įranga. Šie daiktai gali į ką nors atsimušti ir kliudyti dirbantįjį.

Apranga ir amunicija

Dėvėti specialius rūbus ir apsaugos priemones.

Rūbai turi būti naudojami pagal paskirtį ir netrukdyti dirbant. Prigludęs rūbas – kombinezonas, jokiu būdu ne darbinis apsiaustas.

Nedėvėti drabužių, kurie gali įsipainioti tarp medžių, krūmų arba besisukančių įrenginio dalių. Taip pat jokių šalikų, kaklaraiščių ir papuošalų. Ilgus plaukus reikia surišti ir apsaugoti (skarele, kepure, šalmu ar pan.).

Apsauginiai auliniai batai su grublėtais, neslidžiais padais ir plienine pirštų apsauga.

Tik dirbant su "pjovimo galva" galima avėti tvirtus batus su grublėtais, neslidžiais padais.

Apsauginį šalmą dėvėti, atliekant retinimo darbus, aukštuose krūmuose ir esant pavojui dėl krentančių daiktų. Apsauga veidui ir ir būtinai apsauginiai akiniai – pavojus dėl pakeltų ar nusviestų daiktų.

Apsauginis tinklelis veidui nėra pakankama apsauga akims.

Naudoti "asmenines" klausos apsaugos priemones – pvz. apsauginius kamštelius.

Mūvėti tvirtas pirštines.

STIHL siūlo plačią asmeninių apsauginių priemonių programą.

FS 410 C K

Page 6

lietuviškai

002BA400 KN

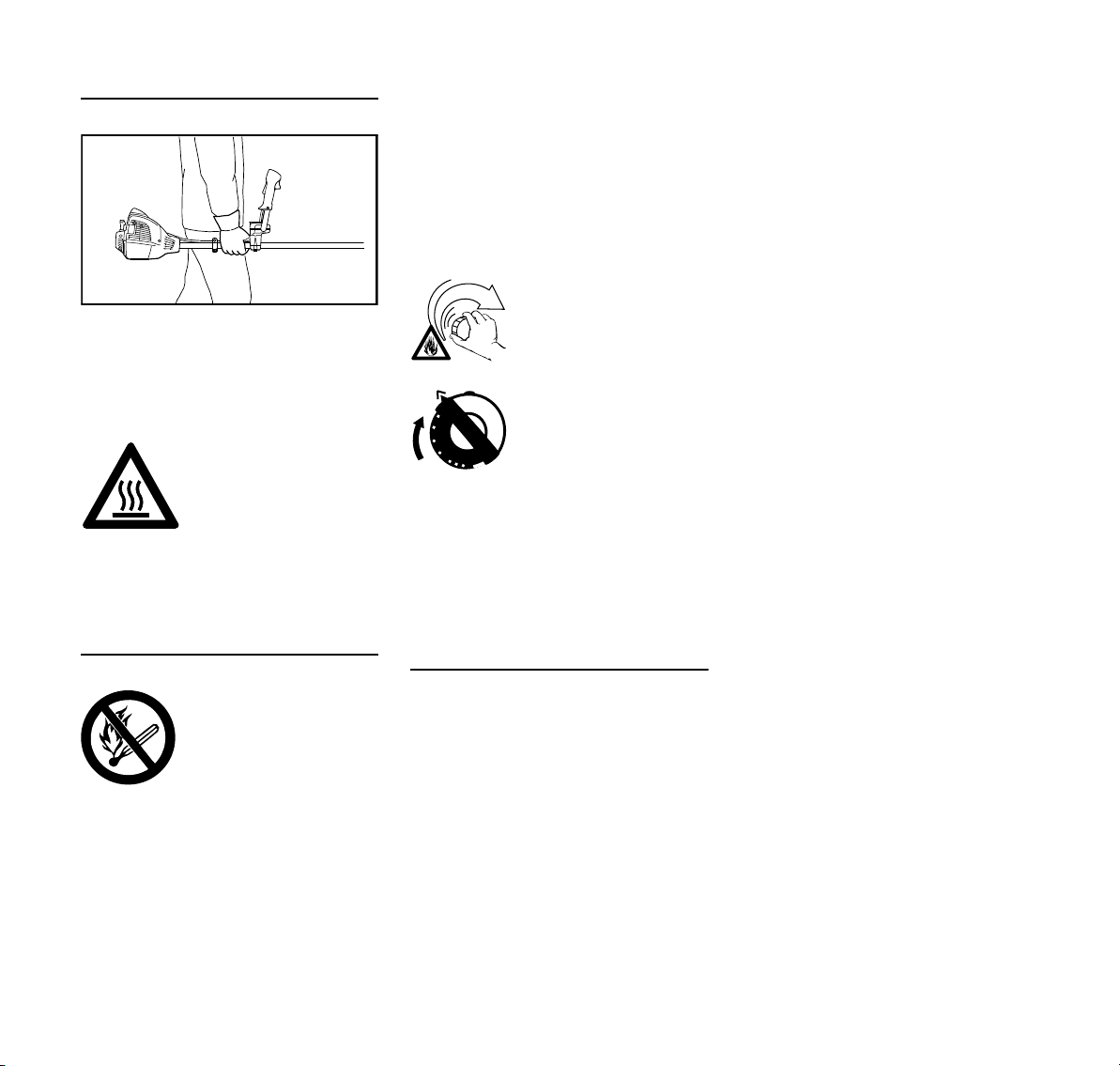

Motorinio įrenginio transportavimas

Visada išjungti variklį. Motorinį įrenginį nešti ant peties arba

išbalansuotą už koto. Saugotis kontakto su metaline pjovimo įranga – naudoti transportavimo apsaugą.

Neliesti įkaitusio įrenginio ir reduktoriaus – pavojus nusideginti!

Autotransporto priemonėse: motorinį įrenginį pritvirtinti taip, kad jis neapvirstų, nebūtų pažeistas ir neišbėgtų degalai.

Degalų užpylimas

Benzinas užsidega labai greitai – laikytis saugaus atstumo nuo atviros ugnies – nepalieti degalų

– nerūkyti. Prieš pilant degalus variklį išjungti. Neužpildinėti degalų, kol variklis yra

įkaitęs – degalai gali ištekėti – gaisro pavojus!

Degalų rezervuaro kamštį atidaryti atsargiai, lėtai sumažinant susikaupusį vidinį slėgį, kad neišsipiltų degalai.

Degalus pilti tik gerai vėdinamoje patalpoje. Jeigu degalai pasiliejo, motorinį įrenginį tuojau pat nuvalyti – saugotis, kad degalų nepatektų ant rūbų, priešingu atveju tuojau pat pakeisti.

Motoriniai įrenginiai gali būti su skirtingų modifikacijų degalų rezervuaro kamščiais.

Po degalų užpylimo užsukamą degalų rezervuaro kamštį užsukti kiek galima stipriau.

Degalų rezervuaro kamštį su atlenkiama rankenėle (Bajonet užraktas) teisingai uždėti, pasukti iki galo ir atlenkti rankenėlę.

Taip sumažinamas rizikos laipsnis, kad varikliui dirbant, kamštis dėl variklio vibracijos atsisuks ir degalai ištekės.

Atkreipti dėmesį į nesandarumus – jeigu degalai pasiliejo, variklio jungti negalima – pavojingi gyvybei nudegimai!

Prieš užvedimą

Patikrinti įrenginio nepriekaištingą būklę – naudojimo instrukcijos atitinkamas skyrius:

– pjovimo įrangos, apsaugos,

rankenų ir diržo kombinacija turi būti teisinga ir visos dalys turi būti sumontuotos nepriekaištingai.

– Stop klavišas turi būti lengvai

įspaudžiamas

– užvedimo rankenėlė, apsauginis

akceleratoriaus klavišas ir akceleratoriaus rankenėlė turi judėti laisvai – akceleratoriaus rankenėlė turi pati grįžti į laisvos eigos padėtį Iš padėčių g ir < oro sklendės valdymo svirtelė turi vienu metu paspaudus apsauginį akceratoriaus klavišą ir gazo rankenėlę grįžti į darbinę padėtį F

– Patikrinti uždegimo laidų jungimo

vietas – jei jie laisvi, gali atsirasti kibirkštys, kurios gali uždegti ištekantį degalų-oro mišinį – gaisro pavojus!

– Pjovimo įranga arba primontuojama

įranga: teisingas montavimas, tvirta padėtis ir nepriekaištinga būklė

– Patikrinti apsauginę įrangą

(pvz. darbinės įrangos apsauginį gaubtą, darbinę lėkštelę) ar nėra pažeidimų bei sudilimo. Pažeistas dalis pakeisti naujomis. Nenaudoti įrenginio su pažeistu apsauginiu gaubtu arba sudilusia darbine lėkštele (jeigu užrašas ir rodyklės neįskaitomi)

– nekeisti jokių valdymo ir saugumą

užtikrinančių įrenginių

– Rankenos turi būti švarios ir sausos,

nesuteptos tepalais ar purvu – svarbu saugiam motorinio įrenginio valdymui

– diržą ir rankeną(as) susireguliuoti

pagal savo ūgį. Skyrius "Diržų pritaikymas – motorinio įrenginio subalansavimas"

Motorinis įrenginys gali būti eksploatuojamas tik nepriekaištingos būklės – nelaimingo atsitikimo pavojus!

FS 410 C K

Page 7

lietuviškai

002BA225 KN

15m (50ft)

Esant nelaimingo atsitikimo pavojui, naudojant diržus, pasimokyti, kaip greitai nusiimti įrenginį. Pratybų metu nemesti įrenginio ant žemės, kad išvengti pažeidimų.

Variklio užvedimas

Nutolus mažiausiai 3 metrus nuo degalų užpylimo vietos – tik ne uždaroje patalpoje.

Tik stovint ant tvirto ir saugaus pagrindo, tvirtai laikant motorinį įrenginį rankose – pjovimo įranga neturi liesti kitų daiktų ar žemės paviršiaus, nes ji gali pasisukti užvedimo metu.

Motorinį įrenginį aptarnauja tik vienas asmuo – 15 m spinduliu neturi būti pašalinių asmenų – taip pat ir užvedimo metu – dėl nusviestų daiktų – pavojus susižeisti!

Vengti kontakto su pjo-

vimo įranga – pavojus

susižeisti!

Variklio neužvedinėti už

starterio virvutės –

užvedinėti taip, kaip

aprašyta naudojimo ins-

trukcijoje. Pjovimo įranga

dar kurį laiką sukasi,

paleidus akceleratoriaus

klavišą – įsibėgėjimo

efektas! Variklio laisvos eigos tikrinimas: pjovimo

įranga laisvos eigos metu – paleidus akceleratoriaus rankenėlę – turi nesisukti.

Lengvai užsiliepsnojančias medžiagas (pvz. medžio skiedras, žievę, sausą žolę, degalus) laikyti toliau nuo išmetamų dujų srauto ir įkaitusio duslintuvo paviršiaus – gaisro pavojus!

Įrenginio laikymas ir valdymas

Motorinį įrenginį visada tvirtai abiejomis rankomis laikyti už rankenų.

Visada pasirūpinti tvirta ir saugia stovėsena.

Dešinė ranka ant valdymo rankenos, kairė ranka ant vamzdinės rankenos.

Darbo metu

Visada pasirūpinti tvirta ir saugia stovėsena.

Gresiant pavojuii arba nelaimingo atsitikimo atveju, variklio išjungimui paspausti stop klavišą.

15 m spinduliu neturi stovėti pašaliniai asmenys – dėl nusviestų daiktų – pavojus sužeisti! Tokio paties atstumo reikia laikytis ir iki daiktų (automobilių, langų stiklų) – galite sugadinti daiktus!

Atkreipti dėmesį į nepriekaištingą laisvos eigos darbą, pjovimo įranga po akceleratoriaus rankenėlės paleidimo neturi suktis.

Reguliariai tikrinti laisvos eigos darbą, jei reikia pakoreguoti. Jeigu pjovimo įranga laisvos eigos metu vis tiek sukasi, dėl remonto kreiptis į prekybos atstovą. STIHL rekomenduoja STIHL prekybinį atstovą.

Atsargiai – esant slidumui, drėgmei, sniegui, ant šlaitų, nelygiose vietose – galite paslysti!

Atkreipti dėmesį į kliūtis: medžių kelmus, šaknis – galite suklupti!

Dirbti tik stovint ant tvirto pagrindo, niekada nedirbti stovint ant nestabilių paviršių arba ant kopėčių, arba statybinių pastolių.

Nepamirškite, kad darbo metu, dėvint klausos apsaugos priemones, turite būti ypač atidūs – kadangi galite neišgirsti triukšmo (šauksmų, pavojaus signalų ar kt.), pranešančių apie pavojų.

Laiku daryti pertraukas, kad išvengti nuovargio ir išsekimo – nelaimingo atsitikimo pavojus!

Dirbti ramiai ir apgalvotai – tik esant geram apšvietimui ir matomumui. Dirbti apdairiai, nesukelti pavojaus kitiems.

FS 410 C K

Page 8

lietuviškai

Motorinis įrenginys, esant

įjungtam varikliui, išmeta

nuodingas dujas. Šios

dujos yra bekvapės ir

nematomos ir savo

sudėtyje turi nesudegusių

angliavandenilių bei ben-

zolo. Niekuomet nedirbti

su motoriniu įrenginiu

uždarose ar blogai

vėdinamose patalpose –

tai liečia ir įrenginius su

katalizatoriumi. Dirbant grioviuose, šachtose arba

siaurose vietose, pasirūpinti pakankama oro ventiliacija – pavojus gyvybei dėl apsinuodijimo!

Atsiradus negerumui, galvos skausmams, regėjimo sutrikimams (pvz. mažesnis regėjimo laukas), klausos sutrikimams, pykinimui, sumažėjus koncentracijai, tuoj pat nutraukti darbą – šie simptomai gali būti. sukelti per didelės išmetamų nuodingų dujų koncentracijos – nelaimingo atsitikimo pavojus!

Su motoriniu įrenginiu dirbti sukeliant kiek įmanoma mažesnį triukšmą ir išmetant į aplinką mažiau dujų – nelaikyti veikiančio variklio be reikalo, gazuoti tik darbo metu.

Nerūkyti dirbant motoriniu įrenginiu ir netoli jo – gaisro pavojus! Maitinimo sistemoje gali būti lengvai užsidegantis benzino garų nuotėkis.

Darbo metu atsiradusios dulkės, tvaikas ir dūmai gali pakenkti sveikatai. Esant stipriam užterštumui, naudoti atitinkamą apsaugą kvėpavimo takams.

Jeigu įrenginys buvo neteisingai naudojamas (pvz. prispaustas, paveiktas smūgio ar kt.), prieš tęsiant darbą, užtikrinti jo nepriekaištingą būklę – žiūrėti "Prieš darbą".

Atkreipti ypatingą dėmesį į maitinimo sistemos sandarumą ir saugos įrangos funkcionavimą. Jokiu būdu nedirbti su motoriniais įrenginiais, kurie nėra nepriekaištingos būklės. Suabejojus kreiptis į specialistą.

Nedirbti, kai užvedimo rankenėlė "šilto starto" padėtyje < – alkūninio veleno sūkių skaičius šioje padėtyje nereguliuojamas.

Niekada nedirbti be apsauginio gaubto, skirto tam įrenginiui ir pjovimo įrangai – dėl nusviestų daiktų – pavojus susižeisti!

Patikrinti vietovę: kieti daiktai – akmenys, metalinės dalys ar kita gali būti pakelti ir nusviesti – pavojus susižeisti! – ir gali pažeisti pjovimo įrangą ir taip pat daiktus (pvz. stovinčius automobilius, langų stiklus) (nuosavybės pakenkimas).

Ypač atsargiai dirbti vietovėse su ribotu matomumu.

Pjaunant aukštuose krūmuose, po jais ar gyvatvorėmis: darbinis aukštis su pjovimo įranga maž.15 cm – nesužeisti gyvūnų.

Paliekant įrenginį be priežiūros: variklį išjungti.

Reguliariai tikrinti pjovimo įrangos būklę, trumpais intervalais, o esant juntamiems pakitimams, tuojau pat:

– Variklį išjungti, įrenginį tvirtai laikyti,

palaukti, kol pjovimo įranga sustos

– Patikrinti jos būklę ir pritvirtinimą,

atkreipti dėmesį į įtrūkimus

– Atkreipti dėmesį į aštrumą – pažeistą pjovimo įrangą tuojau pat

pakeisti, taip pat ir esant plauko storio įtrūkimams

Reguliariai valyti nuo pjovimo įrangos žolę ir šakeles – pašalinti susidariusius kamščius pjovimo įrangos ir apsauginio gaubto srityje.

Keičiant pjovimo įrangą, variklį išjungti – pavojus susižeisti!

Reduktorius darbo metu įkaista. Reduktoriaus korpuso neliesti – pavojus nusideginti!

Nedirbti su pažeista arba įtrūkusia pjovimo įranga ir jos netaisyti – suvirinti ar tiesinti – gali pasikeisti forma (disbalansas).

Dalelės ar atlūžę gabalai gali atsilaisvinti ir dideliu greičiu užkliudyti aptarnaujantįjį arba pašalinius asmenis – sunkūs sužeidimai!

FS 410 C K

Page 9

lietuviškai

Naudojant metalinę pjovimo įrangą

STIHL rekomenduoja naudoti originalius STIHL metalinius pjovimo diskus. Jie savo savybėmis optimaliai pritaikyti įrenginiui ir naudotojo reikalavimams.

Metalinė pjovimo įranga sukasi labai greitai. Tuo metu atsiranda jėgos, kurios veikia įrenginį, pačią pjovimo įrangą ir pjaunamas medžiagas.

Metalinę pjovimo įrangą reikia aštrinti reguliariai pagal nurodymus.

Nevienodai paaštrinta metalinė pjovimo įranga sukelia disbalansą, kuris labai apkrauna įrenginį – gali sulūžti!

Atšipę arba neteisingai paaštrinti ašmenys gali sąlygoti per didelį metalinės pjovimo įrangos apkrovimą – dėl įtrūkusių arba nulūžusių dalių pavojus susižeisti!

Metalinę pjovimo įrangą tikrinti kiekvieną kartą palietus kietus daiktus (pvz. akmenis, uolienas, metalines dalis) (pvz. dėl įtrūkimų ir formos pasikeitimų). Užvartas ir kitas matomas medžiagos sankaupas reikia pašalinti (geriausiai su dilde), kadangi jos darbo metu gali atplyšti ir būti nusviestos į šalį – pavojus susižeisti!

Kad sumažinti paminėtų, metalinio disko darbo metu kylančių pavojų riziką, naudojamo metalinio disko skersmuo neturi būti per didelis. Jis neturi būti per didelio svorio. Jis turi būti pagamintas iš aukštos kokybės medžiagų ir atitikti nustatytą geometriją (forma, storis).

Ne STIHL pagaminta metalinė pjovimo įranga neturi būti sunkesnė, storesnė, kitos formos ir skersmuo ne didesnis,

negu didžiausios metalinės pjovimo įrangos STIHL rekomenduojamos šiam įrenginiui skersmuo – pavojus susižeisti!

Vibracija

Ilgalaikis darbas motoriniu įrenginiu gali iššaukti vibracijos sukeliamus kraujo apytakos rankose sutrikimus ("Baltų pirštų liga").

Nustatyti visiems vienodai trunkančią darbo trukmę negalima, nes tai priklauso nuo daugelio faktorių.

Darbo laiką prailgina:

– apsauga rankoms (šiltos pirštinės) – pertraukos

Darbo laiką sutrumpina: – bloga asmeninė dirbančiojo kraujo

apytaka (simptomai: dažnai šalti pirštai, tirpimas)

– žema oro temperatūra – didelė rankenų suėmimo jėga

(stiprus suspaudimas taip pat sutrikdo kraujo apytaką)

Ilgai naudojant motorinį įrenginį ir pasikartojus atitinkamiems požymiams (pirštų tirpimui), reikėtų kreiptis į gydytoją dėl medicininės apžiūros.

Techninė priežiūra ir remontas

Reguliariai atlikti techninės priežiūros darbus. Atlikti tik tuos priežiūros ir remonto darbus, kurie aprašyti naudojimo instrukcijoje. Visus kitus darbus pavesti atlikti prekybos atstovui.

STIHL rekomenduoja techninės priežiūros ir remonto darbus pavesti atlikti tik specializuotam STIHL prekybos atstovui. STIHL specializuoti pardavėjai reguliariai apmokomi ir gauna techninę informaciją.

Naudoti tik kokybiškas atsargines detales. Priešingu atveju gali kilti nelaimingo atsitikimo pavojus ar atsirasti gedimai įrenginyje. Kilus klausimams, kreiptis į specializuotą pardavėją.

STIHL rekomenduoja naudoti tik STIHL originalias atsargines detales. Jie savo savybėmis optimaliai pritaikyti įrenginiui ir naudotojo reikalavimams.

Visada taisant, atliekant priežiūros ir valymo darbus, išjungti variklį ir nuimti uždegimo žvakės laidą – pavojus susižeisti dėl netikėto variklio įsijungimo! – Išimtis: karbiuratoriaus ir laisvos eigos reguliavimas.

Neužvedinėti variklio su užvedimo virvute, kai nuimtas uždegimo žvakės laidas arba išsukta žvakė – gaisro pavojus dėl kibirkščių susidarymo cilindro išorėje!

Motorinio įrenginio netaisyti ir nelaikyti arti atviros ugnies – dėl degalų galimas gaisro pavojus!

Reguliariai tikrinti degalų rezervuaro kamščio sandarumą.

Naudoti tik nepriekaištingos būklės STIHL rekomenduojamas uždegimo žvakes – žiūrėti "Techniniai daviniai".

Patikrinti uždegimo laidą (nepriekaištinga izoliacija, tvirtas pajungimas).

Patikrinti nepriekaištingą duslintuvo būklę.

FS 410 C K

Page 10

lietuviškai

002BA397 KN

002BA449 KN

Niekada nedirbti su pažeistu duslintuvu arba be jo – gaisro pavojus! – galimi klausos pažeidimai!

Neliesti karšto duslintuvo – nudegimo pavojus!

Antivibracinių elementų būklė įtakoja vibraciją – reguliariai tikrinti antivibracinius elementus.

Simboliai ant apsauginių gaubtų

Rodyklė ant apsauginio gaubto parodo pjovimo įrangos sukimosi kryptį.

Diržai

Diržai gali būti tiekiami kartu su įrenginiu arba juos galima įsigyti kaip specialią įrangą.

Geriausias pjovimo našumas pasiekiamas pilnai gazuojant ir tolygiai stumiant į priekį.

Metalinius pjovimo diskus naudoti tik su pjovimo įrangos skersmenį atitinkančiais apsauginiais gaubtais.

Būtina vengti metalinio disko kontakto su akmenimis ir žeme – gali įtrūkti. Aštrinti laiku ir pagal nurodymus – atšipę danteliai gali sąlygoti pjovimo diskelio įtrūkimus ir lūžimą – nelaimingo atsitikimo pavojus!

Kertant medelius, iki sekančios darbo vietos reikia laikytis atstumo mažiausiai dviejų medelių ilgio.

Atatrankos pavojus

N Diržų naudojimas N Motorinį įrenginį su veikiančiu

varikliu pakabinti ant diržų

Metaliniai pjovimo diskai turi būti naudojami kartu su pečių atramos diržais su greito atsegimo mechanizmu!

Metalinis diskas

Krūmų ir medelių iki 7 cm skersmens pjovimui.

Padidintas atatrankos pavojus, atsitrenkus į kliūtį juodai pažymėta disko dalimi: šia dalimi niekada nieko nepjauti.

Pjaunant "pilkąja dalimi" taip pat kyla atatrankos pavojus: ją gali naudoti tik asmenys su patyrimu ir specialiu pasiruošimu darbui specialia darbo technika.

Pjaunant "baltąja dalimi", galimas lengvas beveik be atatrankos darbas. Visada pjauti tik šia disko dalimi.

FS 410 C K

Page 11

Galimi darbinės įrangos, apsauginių gaubtų ir diržų komplektavimo variantai

681BA169 KN

lietuviškai

Pjovimo įranga Apsauginis gaubtas / Apsauga

pjovimo diskeliui

Galimi komplektavimo variantai

Priklausomai nuo naudojamos pjovimo įrangos, siūlome pasirinkti teisingą komplektavimo variantą iš lentelės!

Dėl Jūsų saugumo gali būti komplektuojami tik lentelėje nurodyta pjovimo įranga ir apsauginiai gaubtai. Kitos kombinacijos draudžiamos – nelaimingo atsitikimo pavojus!

Pjovimo įranga

5 Pjovimo diskas 225 (kietmetalis)

Žolės pjovimo diskai, brūzgynų peiliai ir pjovimo diskeliai pagaminti ne iš metalo negali būti naudojami.

Apsauginis gaubtas/Apsauga pjovimo diskeliui

Apsaugos 6 Apsauga pjovimo diskams 200

7 Apsauga pjovimo diskams 225

Diržai

Metalinė pjovimo įranga 1 Pjovimo diskas 200 smailiadantis

2 Pjovimo diskas 200 freza 3 Pjovimo diskas 225 smailiadantis 4 Pjovimo diskas 225 freza

FS 410 C K

Diržai

8 Dvipusis diržas turi būti naudojamas

Page 12

lietuviškai

4BA011 KN

002BA352 KN

4BA002 KN

6BA019 KN

Dvipusės rankenos montavimas

Dvipusės rankenos su pasukama rankenų atrama montavimas

Tiekiamoje komplektacijoje tvirtinimo plokštelės (1) yra sumontuotos prie vamzdinės rankenosr (2).

Valdymo rankeną sumontuoti

N Valdymo rankeną (5) ištiesinti link

vamzdinės rankenos (2): akceleratoriaus rankenėlė (6) nukreipta reduktoriaus kryptimi, o tvirtinimo varžtas (7) variklio kryptimi

N Valdymo rankeną (5) tokioje

padėtyje nustumti į vamzdinės rankenos galą (2), kol kiaurymės (8) sutaps

N Poveržlę (4) įdėti į valdymo

rankeną (5), varžtą (3) įkišti į valdymo rankeną, pasukti ir priveržti

N Varžtą (3) išsukti – poveržlė (4)

išimama iš valdymo rankenos (5)

Rankenos dalis sujungti

Pasukamų rankenos dalių tvirtinimo plokštelės turi būti su spyruoklėmis ir pritvirtintos prie įrenginio.

FS 410 C K

Page 13

lietuviškai

4BA001 KN

4BA012 KN

4BA003 KN

4BA005 KN

4BA006 KN

4BA013 KN

4BA004 KN

N Spyruokles (9) paimti iš įrenginio

komplektacijoje esančio detalių komplekto

N Spyruoklę (9) įdėti į apatinę

tvirtinimo plokštelę (10)

N Tvirtinimo plokšteles (1) su

vamzdine rankena (2) uždėti ant rankenos atramos (11)

N Tvirtinimo varžto lankelį (7) atlenkti,

kad jis būtų statmenai

N Tvirtinimo varžtą pasukti iki galo

prieš laikrodžio rodyklę

N tvirtinimo varžtą iki galo įspausti į

atramą ir tada įsukti – dar neužveržti

N Vamzdinę rankeną (2) taip įdėti, kad

atstumas (A) būtų ne didesnis nei 15 cm (6 in)

N vamzdinę rankeną pasukti skersai

koto

N Tvirtinimo varžtą įsukti laikrodžio

rodyklės kryptimi iki galo

N Tvirtinimo varžto lankelį grąžinti į

pradinę padėtį, kad jis priglustų prie korpuso paviršiaus

Vamzdinės rankenos reguliavimas

Tvirtinimo varžtą atsukti

N Tvirtinimo varžto lankelį atlenkti,

kad jis stovėtų statmenai

FS 410 C K

N Tvirtinimo varžtą pasukti prieš

laikrodžio rodyklę, kol bus galima reguliuoti rankenos atramas

Page 14

lietuviškai

4BA007 KN

4BA005 KN

4BA006 KN

4BA008 KN

002BA428 KN

002BA429 KN

N Vamzdinę rankeną pastatyti į

norimą padėtį

Tvirtinimo varžtą prisukti

N Tvirtinimo varžtą įsukti laikrodžio

rodyklės kryptimi iki galo

N Tvirtinimo varžto lankelį grąžinti į

pradinę padėtį, kad jis priglustų prie korpuso paviršiaus

Vamzdinės rankenos pasukimas

į transportavimo padėtį

N Tvirtinimo varžtą (7) atlaisvinti ir tiek

išsukti, kad vamzdinę rankeną (2) būtų galima pasukti laikrodžio rodyklės kryptimi

N Vamzdinę rankeną pasukti 90°

kampu ir palenkti žemyn N Tvirtinimo varžtą (7) priveržti į darbinę padėtį N vamzdinę rankeną atvirkštine

tvarka, kaip aprašyta aukščiau,

pasukti prieš laikrodžio rodyklę

Apsauginės įrangos montavimas

Naudoti tinkamą apsauginį gaubtą

Apsauginis gaubtas, tarnaujantis kaip apsauga, leidžiamas naudoti tik su metaliniu pjovimo disku. Visiems kitiems pjovimo įrankiams yra specialūs apsauginiai gaubtai.

Apsaugos montavimas

N Apsauginį gaubtą (1) uždėti ant

reduktoriaus (2)

N Varžtus (3) įsukti ir priveržti

FS 410 C K

Page 15

lietuviškai

002BA406 KN

002BA430 KN

1 2

681BA165 KN

002BA431 KN

Pjovimo įrangos montavimas

Motorinio įrenginio paruošimas

N Motorinį įrenginį padėti taip, kad

pjovimo įranga būtų viršuje

Prispaudimo lėkštelės montavimas

N Prispaudimo lėkštelę (1) užmauti

ant veleno (2)

Motorinis įrenginys gamykloje yra sumontuojamas su apsauginiu žiedu (3) ir apsauginiu gaubtu (4) pjovimo diskeliams.

Pjovimo įrangos montavimas

Naudoti pjovimo diskeliams skirtą apsauginį gaubtą – žiūrėti "Apsauginio gaubto montavimas".

Pjovimo diskelio montavimas

Pjovimo diskelių pjaunamieji paviršiai turi būti nukreipti laikrodžio rodyklės kryptimi.

Pjovimo diskelių montavimui kaip papildoma įranga yra tiekiamas apsauginis gaubtas komplekte, kuriame yra gaubtas ir apsauginis žiedas pjovimo diskeliams.

N Pjovimo diskelį (1)uždėti

Kaištis (a) turi patekti į kiaurymę (b) pjovimo diskelyje!

N Prispaudimo lėkštelę (2) uždėti –

skliautas į viršų

N Darbinę lėkštelę (3) uždėti N Veleną užblokuoti N Veržlę (4) užsukti prieš laikrodžio

rodyklę ir priveržti

Lengvai prasisukančias veržles pakeisti naujomis.

Visų pjovimo diskelių tvirtinimui reikalinga prispaudimo lėkštelė (1) prie reduktoriaus.

FS 410 C K

Įrankį veleno blokavimui vėl ištraukti.

Page 16

lietuviškai

Pjovimo diskelio nuėmimas

N Veleną užblokuoti N Veržlę atlaisvinti laikrodžio rodyklės

kryptimi

Įrankį veleno blokavimui vėl ištraukti.

Degalai

Variklio darbui reikalingas kuro mišinys iš benzino ir variklinės alyvos.

Vengti tiesioginio degalų kontakto su oda ir benzino garų įkvėpimo.

STIHL MotoMix

STIHL rekomenduoja naudoti STIHL MotoMix. Šio paruošto naudojimui degalų mišinio sudėtyje nėra benzolo, švino, jis pasižymi dideliu oktaniniu skaičiumi ir visada pateikia tikslų sudedamųjų dalių santykį.

STIHL MotoMix yra skirtas STlHL varikliams ir garantuoja ilgą variklio tarnavimo laiką.

MotoMix disponuoja ne visos rinkos.

Kuro mišinio paruošimas

Nekokybiški degalai ir neatitinkantis nurodymų kuro mišinio santykis gali sąlygoti rimtus variklio gedimus. Mažesnės kokybės benzinas ar variklinė alyva gali pažeisti variklį, riebokšlius, maitinimo sistemą ir degalų rezervuarą.

Benzinas Naudoti tik kokybišką benziną ne

mažesnio oktaninio skaičiaus nei 90 ROZ – bešvinį arba paprastą.

Įrenginiams su katalizatoriumi turi būti naudojamas bešvinis benzinas.

Ilgesnį laiką naudojant paprastą benziną, gali žymiai sumažėti katalizatoriaus efektyvumas.

Benzinas, turintis savo sudėtyje virš 10% alkoholio gali pakenkti varikliams su ranka reguliuojamu karbiuratoriumi ir todėl jo šiems varikliams naudoti negalima.

Varikliams su M-Tronic benzinas su iki 25% alkoholio (E25) galingumo priduoda

Variklinė alyva Naudoti tik kokybišką dvitaktę variklinę

alyvą – geriausiai STIHL dvitaktę variklinę alyvą, kuri labiausiai tinka STlHL varikliams ir garantuoja ilgą jų tarnavimo laiką.

Jeigu neturite STIHL dvitaktės variklinės alyvos, naudoti tik dvitaktę variklinę alyvą, skirtą oru aušinamiems varikliams – nenaudoti variklinės alyvos, skirtos naudoti varikliams, aušinamiems vandeniu arba varikliams su atskira tepimo sistema (pvz. konvenciniams keturtakčiams varikliams).

Motoriniams įrenginiams su katalizatoriumi kuro mišiniui galima naudoti tik STIHL dvitaktę variklinę alyvą 1:50.

Maišymo santykis naudojant STIHL dvitaktę variklinę alyvą

1:50; 1:50 = 1 dalis alyvos + 50 dalių benzino

FS 410 C K

Page 17

lietuviškai

2709BA000 KN

2709BA002 KN

2709BA001 KN

2709BA003 KN

Pavyzdžiai

Benzino kiekis STIHL dvitaktė alyva

1:50 Litrai Litrai (ml) 10,02(20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N į degalams skirtą specialią talpą

visų pirma supilti variklinę alyvą, po to benziną ir kruopščiai sumaišyti

Kuro mišinio saugojimas

Saugoti tik degalams skirtose talpose sausoje, vėsioje ir saugioje patalpoje, apsaugotoje nuo šviesos ir saulės spindulių.

Kuro mišinys sensta – mišinį ruošti tik pagal poreikį kelioms savaitėms. Kuro mišinį laikyti ne ilgiau kaip 3 mėnesius. Esant šviesos, saulės spindulių poveikiui, žemai arba aukštai temperatūrai, kuro mišinys gali pasenti greičiau.

N Talpą su kuro mišiniu prieš pildymą

stipriai papurtyti

Talpoje gali būti padidėjęs spaudimas – indą atidaryti atsargiai.

N Degalų rezervuarą ir talpą kurui

laikas nuo laiko kruopščiai išvalyti

Kuro likučius ir valymui naudotą skystį sunaikinti pagal nurodymus, nekenkiant aplinkai!

Degalų užpylimas

Degalų rezervuaro kamštis

Užpilant degalus nelygioje vietovėje, degalų bako kamštis visada turi būti nukreiptas į kalną.

N lygioje vietovėje įrenginį pastatyti

taip, kad kamštis būtų viršuje

N Prieš pilant degalus, nuvalyti kamštį

ir aplink jį, kad į rezervuarą nepatektų nešvarumai

Motoriniai įrenginiai gali būti su skirtingų modifikacijų degalų rezervuaro kamščiais.

Degalų rezervuaro kamštis su sulenkiama rankenėle (Bajonet)

Užsukamas degalų rezervuaro kamštis

Užsukamą degalų rezervuaro kamštį atidaryti

N Kamštį sukti prieš laikrodžio

rodyklę, kol jį bus galima nuimti

N Kamštį nuimti

Degalus užpilti

Užpilant degalus, jų nepalieti, neperpildyti degalų rezervuaro.

STIHL rekomenduoja naudoti STIHL degalų pildymo sistemą (Specialus priedas).

N Degalus užpilti

FS 410 C K

Page 18

lietuviškai

2709BA004 KN

2709BA005 KN

2709BA006 KN

2709BA007 KN

2709BA008 KN

2709BA009 KN

2709BA010 KN

Užsukamo degalų rezervuaro kamščioį uždarymas

N Kamštį uždėti N Kamštį sukti pagal laikrodžio

rodyklę iki galo ir užsukti ranka kiek įmanoma stipriau

Degalų rezervuaro kamščio su sulenkiama rankenėle atidarymas

N rankenėlę atlenkti, kad ji stovėtų

statmenai

N Kuro rezervuaro kamštį pasukti

prieš laikrodžio rodyklę (apie 1/4 rato)

N Kamštį nuimti

Degalus užpilti

Užpilant degalus, jų nepalieti, neperpildyti degalų rezervuaro.

STIHL rekomenduoja naudoti STIHL degalų pildymo sistemą (Specialus priedas).

N Degalus užpilti

Degalų rezervuaro kamščio su sulenkiama rankenėle uždarymas

Rankenėlė yra statmenai: N Kamštį uždėti – atžymos ant

kamščio ir degalų rezervuaro angos turi sutapti

N Kamštį paspausti žemyn iki atramos

N Kamštį laikytį įspaustą ir pasukti

laikrodžio rodyklės kryptimi, kol jis užsifiksuos

N Rankenėlę grąžinti į pradinę padėtį

FS 410 C K

Page 19

lietuviškai

2709BA011 KN

2709BA012 KN

2709BA013 KN

2709BA014 KN

002BA411 KN

Degalų rezervuaro kamščio užraktą patikrinti sulenkiamos rankenėlės pagalba

– Rankenėlės "noselė" turi pilnai

gulėti išpjovoje (rodyklė)

N Paimti už rankenėlės – kamštis

teisingai užsifiksavęs, jei jis nejuda ir jo negalima nuimti

Jeigu kamštį galima pajudinti su sulenkiama rankenėle arba nuimti

Apatinė kamščio dalis yra persukta prieš viršutinę dalį:

kairė: Apatinė dalis persukta dešinė: apatinė dalis teisingoje

padėtyje

N Kamštį uždėti ir sukti prieš laikrodžio

rodyklę tol, kol jis pateks į vietą užpylimo antgalyje

N Kamštį dar pasukti prieš laikrodžio

rodyklę (apie 1/4 rato) – taip apatinė kamščio dalis pasukama į teisingą padėtį

N Kamštį pasukti laikrodžio rodyklės

kryptimi ir uždaryti – žiūrėti skyrių "Uždaryti" ir "Patikrinti užraktą"

Pečių atramos diržų užsidėjimas

Pečių atramos diržų užsidėjimas tiksliai aprašytas kartu su diržu tiekiamoje instrukcijoje.

N Pečių atramos diržų (1) uždėjimas N Diržų ilgį pasireguliuoti taip, kad

tvirtinimo kablys (2) būtų maždaug per delno plotį žemiau dešiniojo klubo.

N Tvirtinimo kablį įkabinti į diržų

tvirtinimo juostelę (3) prie įrenginio

Pabaigoje nustatyti teisingą pakabinimo tašką sumontuotai pjovimo įrangai – žiūrėti "Įrenginio balansavimas".

FS 410 C K

Page 20

lietuviškai

6BA010 KN

4BA009 KN

9926BA006 KN

9926BA007 KN

Įrenginio balansavimas

N leisti kabančiam ant diržų

motoriniam įrenginiui susibalansuoti – pakabinimo tašką galima reikalui esant keisti

Medelių pjovimo diskams

Medelių pjovimo diskai turi "svyruoti" apie 20 cm virš žemės paviršiaus.

Greitas nuėmimas

Gręsiant pavojui, reikia greitai nusiimti įrenginį. Išmokti greitai nusiimti įrenginį. Pratybų metu nemesti įrenginio ant žemės, kad išvengti pažeidimų.

Variklio užvedimas/išjungimas

Valdymo elementai

1 Apsauginis akceleratoriaus klavišas 2 Akceleratoriaus rankenėlė 3 Stop-rankenėlė – su padėtimis

darbo režimas ir Stopp. Degimo išjungimui stop jungiklį reikia paspausti ant (STOP).

Variklio užvedimas

N Kuro siurbliuką (4) paspausti

mažiausiai 5 kartus – taip pat, jei siurbliukas dar pilnas kuro

Šaltas variklis (Šaltas startas)

N Oro padavimo valdymo svertą (5)

prie krašto (rodyklė) įspausti ir tada pasukti ant g

Ši padėtis taip pat naudojama, kai variklis jau dirbęs, bet dar šaltas.

Išjungiklio padėtys ir uždegimas Nepaspaustas jungiklis yra padėtyje

darbo režimas: Uždegimas neįjungtas – variklis pasiruošęs startui ir gali būti užvestas. Jeigu paspaudžiamas Stop klavišas, degimas išjungiamas. Po to, kai variklis buvo išjungtas, uždegimas automatiškai vėl įsijungia.

Įkaitęs variklis (Šiltas startas) Variklis pasiekė savo darbinę

temperatūrą, buvo išjungtas ir daugiau nei po 5 minučių vėl įjungtas.

FS 410 C K

Page 21

lietuviškai

9926BA008 KN

6BA011 KN

6BA012 KN

6BA010 KN

6BA014 KN

N Starterio rankenėlės staigiai

nepaleisti – atleidinėti vertikaliai, kad virvutė galėtų teisingai susivynioti

N užvedinėti, kol variklis pradės dirbti

Kai tik variklis pradeda dirbti, tuojau pat

N Oro padavimo valdymo svertą (5)

prie krašto (rodyklė) įspausti ir tada pasukti ant <

Užvedimas

N įrenginį padėti saugiai ant žemės:

atramos plokštė prie variklio ir pjovimo įrangos apsauginis gaubtas remiasi į žemę. Pjovimo įranga neturi liesti nei žemės paviršiaus, nei kokių nors daiktų

N užimti saugią padėtį – galimybės:

stovint, pasilenkus arba klūpant.

N įrenginį kaire ranka tvirtai prispausti

prie žemės – neliesti nei akceleratoriaus klavišo, nei apsauginio klavišo

Nespausti koto koja bei neklaupti ant jo!

N su dešine ranka paimti už užvedimo

rankenėlės Kita galimybė: Kai variklis šiltas ir įrenginys kabo ant

diržo.

N Įrenginį su dešine ranka tvirtai

suimti už koto, rankenų atramos ir

vamzdinės rankenos ir tvirtai laikyti N Įrenginį pasukti už nugaros į kairę

pusę N su kaire ranka paimti už užvedimo

rankenėlės N Užvedimo rankenėlę traukti tolygiai

virvutės neištraukti iki galo – gali nutrūkti!

N apsauginį klavišą paspausti ir

pagazuoti – oro padavimo valdymo svertas pašoka į darbinę padėtį F – po šalto starto leisti pašilti varikliui

Jeigu karbiuratorius sureguliuotas teisingai, pjovimo įranga laisvos eigos metu neturi suktis!

Įrenginys paruoštas darbui.

Išjungti variklį

N Išjungiklį paspausti – variklis sustoja

– paleisti išjungiklį – jis sugrįžta atgal

Tolimesni nurodymai užvedimui

Esant labai žemai oro temperatūrai N Jei reikia, variklį perstatyti žiemos

režimui, žiūrėti "Darbas žiemą"

FS 410 C K

Page 22

lietuviškai

9926BA013 KN

9926BA014 KN

Variklis išsijungia padėtyje šaltam startui g arba įgyjant pagreitį.

N Oro padavimo valdymo svirtelę

pastatyti ant < – toliau užvedinėti, kol variklis užsives

Variklis neužsiveda padėtyje "šiltas startas" <

N Oro padavimo valdymo svirtelę

pastatyti ant g – toliau užvedinėti,

kol variklis užsives Variklis neužsiveda N patikrinti, ar visi valdymo elementai

teisingai nustatyti N patikrinti, ar yra degalų rezervuare,

jei reikia pripildyti N patikrinti, ar uždegimo laidai tvirtai

uždėti N Pakartoti užvedimo procesą Kuro rezervuaras buvo visiškai

ištuštintas N po kuro užpylimo rankinį kuro

siurbliuką paspausti mažiausiai

5 kartus – taip pat, jei jis ir

pripildytas degalais N Oro padavimo svirtelę nustatyti

priklausomai nuo variklio

temperatūros N Vėl užvedinėti variklį

Nurodymai darbui Oro filtro valymas

Darbo pradžioje

Naujas įrenginys iki trečio kuro užpylimo neturėtų dirbti pilnu apkrovimu,kad pridirbimo metu negautų per didelio krūvio. Pridirbimo metu judančios variklio detalės turi prisiderinti viena prie kitos – variklyje atsiranda didelė trintis. Variklis pasiekia maksimalų galingumą tik po 5 iki 15 užpildymų degalais.

Darbo metu

po ilgesnio variklio apkrovimo darbo metu, leisti jam trumpai padirbti laisva eiga, kol jis pravės, kad variklio detalės (uždegimo sistema, karbiuratorius) per daug neįkaistų.

Po darbo

Trumpam išjungus variklį: leisti jam atvėsti. Įrenginį su pilnu degalų rezervuaru laikyti iki sekančio panaudojimo sausoje, saugioje vietoje, atokiau nuo atviros ugnies. ilgesnį laiką nesinaudojant įrenginiu – žiūrėti "Įrenginio saugojimas".

Dėl užterštų oro filtrų sumažėja variklio galingumas, padidėja kuro sunaudojimas ir pasunkėja užvedimas.

Kai variklio galingumas žymiai sumažėja

N Užvedimo rankenėlę pasukti ant g

N Tvirtinimo varžtus (1) atlaisvinti

N Filtro dangtelį (2) nuimti N Nuvalyti stambius nešvarumus

aplink filtrą (3) ir nuo filtro dangtelio Filtras (3) filtruoja per gofruotą popierių. N Oro filtrą (3) nuimti ir patikrinti –

užterštą arba pažeistą, pakeisti

N Filtrą įdėti į filtro korpusą N Filtro dangtelį sumontuoti

FS 410 C K

Page 23

lietuviškai

9926BA015 KN

9926BA016 KN

Įrenginiai su "Dangteliu komplekte" žiemos režimui

Filtras (3) filtruoja per medžiagą iš plastiko , žiūrėti taip pat "Darbas žiemą ".

N Filtrą (3)iškratyti arba išpūsti ne per

stipria oro srove iš vidaus į išorę

Esant stipriam užteršimui arba sulipus filtro audiniui

N Filtro dalis išplauti švariame,

nedegiame skystyje (pvz. šiltame, muiliname vandenyje) ir išdžiovinti

Pažeistą filtrą reikia pakeisti nauju.

Karbiuratoriaus reguliavimas

Ši įrenginio karbiuratoriaus padėtis jau gamykloje sureguliuota taip, kad varikliui bet kokioje darbinėje padėtyje paduodamas optimalus degalų-oro mišinys.

Laisvos eigos sūkių reguliavimas

Variklis sustoja laisvos eigos metu N Laisvos eigos atraminį varžtą (LA)

lėtai sukti laikrodžio rodyklės kryptimi, kol variklis pradės dirbti tolygiai

Pjovimo įranga sukasi laisvos eigos metu

N Laisvos eigos atraminį varžtą (LA)

lėtai sukti prieš laikrodžio rodyklę, kol pjovimo įranga nebesisuks

Dirbant žiemą

Kai oro temperatūra žemiau +10 °C

Karbiuratorių apšildyti Pakeitus sklendės padėtį, kartu su šaltu

oru nuo cilindro srities bus įtraukiamas ir šiltas oras, kad išvengti karbiuratoriaus apšarmojimo.

Rodyklė ant gaubto (1) parodo sklendės (2) padėtį darbui vasarą ir žiemą. Simbolių reikšmės:

– Simbolis "Saulė" = vasaros režimas – Simbolis "Snaigė" = žiemos režimas

FS 410 C K

Page 24

lietuviškai

9926BA017 KN

9926BA018 KN

9926BA019 KN

N Varžtą (3) prie sklendės išsukti ir

išimti

N Sklendę (2) ištraukti iš gaubto N Sklendę (2) iš vasaros režimo

apversti į žiemos režimą ir vėl įdėti

N Varžtą (3) įsukti per sklendę į

gaubtą

Kai oro temperatūra tarp +10 °C ir +20 °C

Kai oro temperatūra virš +20 °C

N Sklendę (2) būtinai vėl pastatyti į

vasaros režimą

Kai oro temperatūra virš +20 °C , nedirbti žiemos režimu , kitaip gresia variklio gedimai dėl perkaitimo!

Kai oro temperatūra žemiau -10 °C

Esant ekstremalioms žiemiškoms sąlygoms, kai

– temperatūra žemiau -10 °C – purus sniegas ar pūga

rekomenduojama naudoti "Dangtelio komplektą" , kuris tiekiamas kaip specialus priedas

Dangtelio komplekte yra sekančios detalės motorinio pjūklo permontavimui:

4 Dangtelis dalinam plyšio starterio

korpuse uždengimui 5 Filtro įdėklas iš audeklo oro filtrui

– Apvali tarpinė degalų bako kamščiui – Lydraštis, kuriame aprašomas

įrenginio permontavimas Sumontavus dangtelį: N sklendę (2) pastatyti į žiemos

režimą N jeigu motorinis pjūklas labai atšalęs

(apšerkšnijęs) – po užvedimo leisti

jam padirbti padidintais sūkiais

(pjovimo grandinės stabdys

atleistas!), kad pašiltų

Kai oro temperatūra virš +10°C

Įrenginys prie tokios oro temperatūros normaliai gali dirbti, kai sklendė (2) vasaros režime. Sklendės padėtį keisti pagal poreikį.

N Motorinį įrenginį vėl permontuoti ir

dangtelio detales pakeisti detalėmis

vasaros režimui Kartu su dangteliu sumontuota tarpinė

prie kuro bako kamščio gali likti. Priklausomai nuo aplinkos

temperatūros: N Sklendę (2) pastatyti į vasaros ar

žiemos režimą

FS 410 C K

Page 25

Uždegimo žvakė

9926BA020 KN

9926BA021 KN

000BA039 KN

000BA045 KN

9926BA022 KN

N esant nepakankamam variklio

galingumui, blogam užvedimui arba laisvos eigos sutrikimams, visų pirma patikrinti uždegimo žvakę.

N Po maždaug 100 darbo valandų

uždegimo žvakę pakeisti – jeigu elektrodai labai apdegę, dar anksčiau – naudoti tik STIHL rekomenduojamas, žvakes su apsauga nuo trukdžių – žiūrėti "Techniniai daviniai"

Uždegimo žvakės išmontavimas

N Dangtelį (2) pakelti pirmyn ir

išėmimui pastumti atgal

N Dangtelį padėti N Uždegimo žvakės laidą (3) nuimti N Uždegimo žvakę išsukti

Uždegimo žvakės tikrinimas

lietuviškai

Naudojant žvakes su atskira kontaktine veržle (1), būtina veržlę ant sriegio užsukti ir stipriai priveržti – dėl kibirkščių susidarymo gaisro pavojus!

Uždegimo žvakės sumontavimas

N Uždegimo žvakę įsukti N Uždegimo laidą vėl tvirtai uždėti ant

uždegimo žvakės

N Varžtą (1) dangtelyje (2) sukti tol,

kol varžto galva išlįs iš dangtelio (2) ir dangtelį bus galima pakelti į priekį.

FS 410 C K

N užterštą uždegimo žvakę išvalyti N patikrinti nuotolį tarp elektrodų (A) ir

jei reikia pareguliuoti, atstumo dydį – žiūrėti "Techniniai daviniai"

N pašalinti uždegimo žvakės

užteršimo priežastis Galimos priežastys: – per daug variklinės alyvos

degaluose

– užterštas oro filtras – nepalankios darbo sąlygos

N Dangtelį (1) iš nugaros ir lengvai

pastrižai uždėti ant gaubto, tuo metu noselę (2) įspausti į kiaurymę (3) gaubte.

N Dangtelį paversti ant gaubto pirmyn,

varžtą (4) įsukti ir priveržti

Page 26

lietuviškai

1 1

9926BA023 KN

9926BA036 KN

9926BA037 KN

9926BA038 KN

Variklio darbas Užvedimo virvutės / starterio

spyruoklės keitimas

Jeigu nepaisant išvalyto oro filtro, teisingo karbiuratoriaus ir gazo troselio sureguliavimo, variklio darbas yra nepatenkinamas, priežastis gali būti duslintuve.

Leisti prekybos atstovui patikrinti ar neužterštas (neapanglėjęs) duslintuvas!

STIHL rekomenduoja techninės priežiūros ir remonto darbus pavesti atlikti tik specializuotam STIHL prekybos atstovui.

Užvedimo įrangos nuėmimas

N Varžtus (1) išsukti N Užvedimo įrangą nuimti

Užvedimo virvutės / starterio spyruoklės keitimas

N jeigu užvedimo virvutė nutrūkusi

aružvedimo spyruoklė sulūžusi,

tęsti kaip aprašyta "Starterio

būgnelio išmontavimas" N jei reikia pakeisti užvedimo virvutęar

starterio spyruoklę, elgtis kaip

aprašyta sekančiame skyriuje

Starterio spyruoklėę atlaisvinti

N naudoti įtempimo raktą, kurį galima

įsigyti kaip papildomą įrangą

N "Šuniukus" (2) jei reikia paspausti į

vidų

N spyruoklės sagtelę (3) pasukti iš

vietų (4) laikiklyje (5)

N įtempimo raktą taip įdėti į starterio

būgnelio laikiklį, kad danteliai (6) pateks į įpjovas (4)

FS 410 C K

Page 27

lietuviškai

9926BA039 KN

9926BA040 KN

9926BA041 KN

9926BA042 KN

9926BA026 KN

N užvedimo virvutę ištraukti už

užvedimo rankenėlės iki galo

N įtempimo raktą ir užvedimo įrangą

tvirtai laikyti, kad užvedimo virvutė nenusivyniotų nuo starterio būgnelio

N užvedimo virvutę prakišti pro

korpusą, visai ištraukti ir padaryti kilpą

N įtempimo raktą lėtai pasukti ir tuo

pačiu sumažinti spyruoklės įtempimą – užvedimo virvutė apsivynioja apie įtempimo raktą – kol nebesijaučia spyruoklės įtempimo

N įtempimo raktą nuimti nuo laikiklio

Starterio būgnelio išmontavimas

N Spyruoklę (3) su atsuktuvu ar tam

skirtomis žnyplėmis atsargiai

nuspausti nuo ašelės N Apsauginę poveržlę (7) atsargiai

nuimti

N Laikiklį (5) su "šuniukais" (2) ir

poveržle (8) atsargiai nutraukti ir

taip padėti, kad "šuniukai" ir

poveržlė neiškristų N Starterio būgnelį (9) nutraukti nuo

ašelės

Starterio spyruoklė gali iššokti – pavojus susižeisti!

N jeigu turi būti pakeista starterio

spyruoklė, tęsti kaip aprašyta skyriuje "Starterio spyruoklės pakeitimas"

N jeigu turi būti pakeista užvedimo

virvutė, tęsti kaip aprašyta sekančiame skyriuje

Užvedimo virvutės pakeitimas

N sudilusią virvutę arba jos likučius

pašalinti iš starterio būgnelio ir užvedimo rankenėlės

N naują užvedimo virvutę įverti į

rankenėlę ir užtvirtinti mazgu

N mazgą įtraukti į užvedimo rankenėlę

FS 410 C K

Page 28

lietuviškai

9926BA043 KN

9926BA044 KN

9926BA035 KN

9926BA045 KN

N Užvedimo virvutės galus ištraukti iš

viršaus pro dėžutę (10) ir starterio būgnelį (9)

N Virvutės galus užtvirtinti paprastu

mazgu

N mazgą įtraukti į starterio būgnelį N toliau skyriuje "Starterio būgnelio

sumontavimas"

N Varžtus (11) išsukti N Spyruoklės korpusą ir spyruoklę

arba jos dalis išimti N naują, paruoštą montavimui

spyruoklę naujame spyruoklės

korpuse suvilgyti keliais lašeliais

nedervuotos alyvos N Atsarginę spyruoklę su spyruoklės

korpusu įdėti – apačia į viršų

Jeigu tuo metu spyruoklė iššoko: užsidėti apsaugą veidui ir apsaugines pirštines, spyruoklę vėl įdėti į spyruoklės korpusą – laikrodžio rodyklės kryptimi – iš išorės į vidų.

N Varžtus vėl įsukti

Starterio būgnelį sumontuoti

N Ašelę vienodai ir per visą ilgį patepti

STIHL reduktorių tepalu – žiūrėti "Specialūs reikmenys"

N starterio būgnelį užmauti ant ašelės

– lengvai pasukinėti, kol starterio spyruoklė užeis ant ašelės

N Laikiklį su "šuniukais" ir poveržle

užmauti ant ašelės – lengvai pasukinėti, kol auselė prie starterio spyruoklės užeis ant ašelės laikiklyje

Starterio spyruoklės pakeitimas

Spyruoklės likučiai dar gali būti įtempti, todėl išimant juos iš starterio dangtelio, gali nelauktai iššokti – pavojus susižeisti! Dėvėti apsaugą veidui ir apsaugines pirštines

N Apsauginę poveržlę (7) įdėti į

griovelį ašelėje

N Spyruoklės sagtelę (2) užspausti –

spyruoklės sagtelė turi būti nukreipta prieš laikrodžio rodyklę ir apimti šuniuko (3) dantelius

FS 410 C K

Page 29

lietuviškai

9926BA046 KN

9926BA047 KN

9926BA048 KN

9926BA049 KN

1 1

9926BA023 KN

Starterio spyruoklės įtempimas

N Užvedimo virvutę ištraukti iki galo iš

korpuso ir padaryti kilpą

N įtempimo raktą uždėti ant laikiklio

N su įtempimo raktu pasukti starterio

būgnelį šešis ratus prieš laikrodžio rodyklę – virvutė apsivynioja apie įtempimo raktą

N įtempimo raktą laikyti tvirtai ir

užvynioti virvutę

N susipainiojusią virvutę ant

rankenėlės ištraukti ir sutvarkyti N su užvedimo rankenėle įtempti

virvutę

N įtempimo raktą paleisti ir virvutę lėtai

paleist, taip, kad užvedimo virvutę

susivyniotų ant starterio būgnelio N Įtempimo raktą nuimti Užvedimo rankenėlė turi būti tampriai

įtraukta į starterio dangtelį. Jeigu ji kabo šone: spyruoklę patempti dar vieną ratą.

Užvedimo mechanizmo sumontavimas

N Užvedimo mechanizmą tvarkingai

uždėti ant variklio

N Varžtus (1) įsukti ir priveržti

FS 410 C K

Esant pilnai ištrauktai užvedimo virvutei, starterio būgnelis turi pasisukti dar mažiausiai apie 1 ratą. Jeigu tai neįmanoma, spyruoklė įtempta per stipriai – gali sulūžti!

N nuimti vieną viją nuo būgnelio

Page 30

lietuviškai

002BA432 KN

4BA014 KN

4BA015 KN

Įrenginio saugojimas Metalinės pjovimo įrangos

aštrinimas

Kai darbo pertrauka apie 3 mėnesiai N Degalų rezervuarą gerai

vėdinamoje patalpoje ištuštinti ir išvalyti

N Degalus sunaikinti pagal gamtos

apsaugos reikalavimus

N karbiuratorių ištuštinti, priešingu

atveju gali sulipti karbiuratoriaus membranos!

N Pjovimo įrangą nuimti, nuvalyti ir

patikrinti

N Įrenginį kruopščiai nuvalyti, ypač

cilindro briaunas ir oro filtrą!

N Įrenginį saugoti sausoje ir saugioje

vietoje – apsaugoti nuo neteisėto panaudojimo (pvz.vaikų)

Daugiau nurodymų aštrinimui rasite ant pjovimo įrangos supakavimo.

Tikrinimą ir techninę priežiūrą atlieka pats naudotojas

Vamzdinės rankenos tvirtinimo vieta

N reguliariais laiko tarpais tikrinti

vamzdinės rankenos (1) paslankumą tvirtinimo plokštelėse (2)

Jeigu vamzdinė rankena juda sunkiai:

N Tvirtinimo varžtą (3) atlaisvinti tiek,

kad vamzdinę rankeną būtų galima pajudinti

N Vamzdinę rankeną (1) pastumti į

šoną iš tvirtinimo vietos

N Skudurą suvilgyti švariu, nedegiu

valymo skysčiu

FS 410 C K

Page 31

lietuviškai

2709BA022 KN

9926BA032 KN

6BA015 KN

N su suvilgytu skuduru kruopščiai

nuvalyti vamzdinės rankenos tvirtinimo vietą

N Vamzdinę rankeną pastatyti į vietą ir

vėl pritvirtinti tvirtinimo varžtu

Tikrinimas ir techninė priežiūra pas specializuotą pardavėją

Techninės priežiūros darbai

STIHL rekomenduoja techninės priežiūros ir remonto darbus pavesti atlikti tik specializuotam STIHL prekybos atstovui.

Kuro filtras degalų rezervuare

N Kuro filtrą degalų rezervuare tikrinti

kartą per metus ir reikalui esant

pakeisti

Kibirkščių gaudytuvo grotelės duslintuve

N Mažėjant variklio galingumui,

patikrinti kibirkščių gaudytuvo groteles duslintuve

Antivibraciniai elementai

Tarp variklio ir koto yra sumontuoti keturi antivibraciniai elementai vibracijos sumažinimui. Esant jaučiamai vibracijai, patikrinti.

FS 410 C K

Kibirkščių gaudytuvo grotelės yra ne visose šalyse

Page 32

lietuviškai

Techninė priežiūra ir remontas

Duomenys tinka tik normalioms eksploatavimo sąlygoms. Esant apsunkintoms sąlygoms (daug dulkių) ir prailgintam kasdieniniam darbui, nurodytus intervalus atitinkamai sumažinti.

prieš darbo pradžią

baigus darbą ar kasdien

po kiekvieno degalų

užpylimo

kas savaitę

kas mėnesį

kartą į metus

esant trukdžiams

esant pažeidimams

jei reikia

Visas įrenginys

Valdymo rankena Darbo tikrinimas XX

Oro filtras

Degalų rezervuaro filtras

Degalų rezervuaras valyti XXX

Karbiuratorius

Uždegimo žvakė

Aušinimo angos

Kibirkščių gaudytuvo grotelės

Varžtiniai bei veržliniai sujungimai (išskyrus karbiuratoriaus reguliavimo

varžtus)

Antivibraciniai elementai

duslintuve

Vizualinė apžiūra (būklė, sandarumas) XX

valyti X

valyti XX

pakeisti X

patikrinti

pakeisti

Patikrinti laisvą eigą, pjovimo įranga neturi suktis

Laisvos eigos reguliavimas X

tarpo tarp elektrodų reguliavimas X

keisti kas 100 darbo valandų

Vizualinė apžiūra X

valyti X

patikrinti

išvalyti arba pakeisti

paveržti X

patikrinti XXX

pakeisti

XXX

FS 410 C K

Page 33

lietuviškai

Duomenys tinka tik normalioms eksploatavimo sąlygoms. Esant apsunkintoms sąlygoms (daug dulkių) ir prailgintam kasdieniniam darbui, nurodytus intervalus atitinkamai sumažinti.

prieš darbo pradžią

baigus darbą ar kasdien

po kiekvieno degalų

užpylimo

kas savaitę

kas mėnesį

kartą į metus

esant trukdžiams

esant pažeidimams

jei reikia

Vizualinė apžiūra XX

Pjovimo įranga

Metalinė pjovimo įranga paaštrinti XX

Lipdukas su piktogramomis pakeisti X

keičia specialistas, STIHL rekomenduoja STIHL prekybos atstovą

yra priklausomai nuo šalies

Duslintuvo varžtus po 10-20 pirmųjų darbo valandų tvirtai priveržti

pakeisti X

patikrinti ar gerai pritvirtinta XX

FS 410 C K

Page 34

lietuviškai

Kaip sumažinti įrenginio dėvėjimąsi ir išvengti gedimų

Šios instrukcijos nurodymų laikymasis leidžia išvengti pernelyg didelio susidėvėjimo ir įrenginio gedimų.

Reikia taip kruopščiai naudoti, prižiūrėti ir saugoti įrenginį, kaip aprašyta šioje naudojimoinstrukcijoje.

Dėl visų gedimų, kurie atsirado dėl saugumo, valdymo ir priežiūros nurodymų nesilaikymo, atsakingas pats naudotojas. Prie jų priskiriami šie gedimai:

– dėl STIHL neleidžiamų įrenginio

konstrukcijos pakeitimų

– dėl papildomos įrangos, kuri yra

prastos kokybės arba nerekomenduojama bei netinka šiam įrenginiui, naudojimo

– dėl įrenginio naudojimo ne pagal

paskirtį

– dėl įrenginio naudojimo sportinėse ir

kitose varžybose

– dėl tolimesnio įrenginio su

pažeistomis detalėmis ar mazgais naudojimo

Techninės priežiūros darbai

Visi skyriuje „Nurodymai techninei priežiūrai ir remontui“ aprašyti darbai turi būti atliekami reguliariai. Jeigu šių darbų negali atlikti pats naudotojas, reikia kreiptis į specializuotas dirbtuves.

STIHL rekomenduoja techninės priežiūros ir remonto darbus pavesti atlikti tik specializuotam STIHL prekybos

atstovui. STIHL specializuoti pardavėjai reguliariai apmokomi ir gauna techninę informaciją.

Jeigu šie darbai nebuvo atlikti arba atlikti nereguliariai, gali atsirasti gedimai, dėl kurių atsakingas pats naudotojas. Dazu gehören u. a.:

– variklio gedimai dėl ne laiku atliktos

ar netinkamos techninės priežiūros

(pvz.oro ir degalų filtrų), neteisingo

karbiuratoriaus sureguliavimo arba

nepakankamo aušinimo angų

valymo (starterio grotelių, cilindro

briaunų) – korozija ir kiti dėl jos atsiradę

gedimai dėl neteisingo

sandėliavimo – gedimai ir pasekmės dėl

neoriginalių, nekokybiškų detalių

naudojimo

Besidėvinčios detalės

Kai kurios įrenginio detalės normaliai dėvisi, taip pat ir įrenginį eksploatuojant pagal paskirtį, todėl priklausomai nuo rūšies ir naudojimo trukmės, būtina jas laiku pakeisti. Prie jų priskiriama:

– Pjovimo įranga (visų rūšių) – Pjovimo įrangos tvirtinimo detalės

(darbinė lėkštelė, veržlė ir kt.) – Pjovimo įrangos apsauginiai

gaubtai

– Sankaba – Filtrai (oro, degalų) – Užvedimo mechanizmas – Uždegimo žvakė – Antivibraciniai elementai

FS 410 C K

Page 35

Svarbiausios dalys

5BA001 KN

lietuviškai

1 Degalų rezervuaro kamštis 2 Karbiuratoriaus reguliavimo varžtas 3 Užvedimo rankenėlė 4 Sklendė (žiemos režimas) 5 Uždegimo žvakės laidas 6 Duslintuvas 7 Apsauginė plokštelė 8 Akceleratoriaus rankenėlė 9 Išjungiklis 10 Apsauginis akceleratoriaus klavišas 11 Vamzdinė rankena 12 Rankenos atrama 13 Tvirtinimo varžtas 14 Diržų tvirtinimo plokštelė 15 Oro ir kuro padavimo valdymo

rankenėlė 16 Rankinis degalų siurbliukas 17 Filtro dangtelis 18 Degalų rezervuaras # Įrenginio numeris

FS 410 C K

Page 36

lietuviškai

002BA427 KN

1 Metalinis diskas 2 Apsauga (tik pjovimo diskams)

Techniniai daviniai

Variklis

Vieno cilindro dvitaktis variklis

Cilindro darbinis tūris: 41,6 cm Cilindro vidaus

skersmuo: 42 mm Stūmoklio eiga: 30 mm Variklio galia pagal

ISO 8893:

2,0 kW (2,7 AG) esant 9000 1/min

Laisvos eigos sūkių skaičius: 2800 1/min

Rekomenduojamas sūkių skaičius (nominali vertė): 12500 1/min

Maks. darbinio veleno sūkių skaičius (varančiosios žvaigždutės): 9820 1/min

Uždegimo sistema

Elektroniniu būdu valdomas magnetinis uždegiklis

Uždegimo žvakė (su apsauga nuo trukdžių): NGK CMR6H

Atstumas tarp elektrodų: 0,5 mm

Maitinimo sistema

Nejautrus padėties kitimui membraninis karbiuratorius su integruotu degalų siurbliuku

Degalų rezervuaro talpa: 0,75 l

Svoris

be degalų, be pjovimo įrangos ir apsaugos: 8,4 kg

Bendras ilgis

be pjovimo įrangos: 1675 mm

Garso lygio ir vibracijos vertės

Nustatant triukšmo ir vibracijos vertes, laisvos eigos, pilnos eigos ir maksimalių sūkių režimo duomenys imami lygiomis dalimis.

Išsamesnius duomenis apie atitikimą vibracijos reikalavimams pagal direktyvą 2002/44/EG ieškokite www.stihl.com/vib

Ilgalaikis garso lygis L

peq

pagal

ISO 22868

su pjovimo diskeliu: 99 dB(A)

Ilgalaikis triukšmo lygis L

weq

pagal

ISO 22868

su pjovimo diskeliu: 109 dB(A)

Vibracijos vertė a

su pjovimo diskeliu: 2,4 m/s

pagal ISO 22867

hv,eq

Rankena kairė

Rankena dešinė

2,0 m/s

FS 410 C K

Page 37

lietuviškai

Garso ir triukšmo vertė sudaro K-faktorius pagal RL 2006/42/EG = 2,5 dB(A); vibracijos vertė sudaro Kfaktorius pagal RL 2006/42/EG =

2,0 m/s

REACH

REACH pažymi ES potvarkį dėl registravimo, vertinimo ir chemikalų leistinas normas.

Informacijos apie atitikimą REACH potvarkiui (ES) Nr. 1907/2006 žiūrėti www.stihl.com/reach

Specialūs reikmenys

Pjovimo įranga

Metalinė pjovimo įranga 1 Pjovimo diskas 200 smailiadantis

2 Pjovimo diskas 200 freza 3 Pjovimo diskas 225 smailiadantis 4 Pjovimo diskas 225 freza 5 Pjovimo diskas 225 kietmetalis

Naudoti darbinę įrangą tik remiantis skyriaus "Galimi darbinės įrangos, apsauginių gaubtų, rankenų ir diržų derinimo variantai"nurodymais.

Specialūs reikmenys pjovimo įrangai – Transportavimo apsauga, nuo 1

iki 5

Aštrinimo įrankiai metalinei pjovimo įrangai

– Plokščios aštrinimo dildės,

pozicijoms 1, 3, 5

– Dildės laikiklis su apvalia dilde,

pozicijoms 2,4

– Plokštelė dantelių pataisymui, skirta

pozicijoms 2, 4

– STIHL įrankis balansavimui,

pozicijoms nuo 1 iki 5

– Apsauginis žiedas žolės pjovimo

įrangai

– Apsauginis žiedas pjovimo diskeliui – Veržlė

Kita speciali įranga

– Apsauginiai akiniai – Kombi raktas – Kaištis – Atsuktuvas karbiuratoriaus

reguliavimui

– Pečių atramos diržai – Apsauga komplekte – Darbinė lėkštelė pjovimo diskui – Dangtelis komplekte žiemos režimui – STIHL degalų užpylimo sistema – STIHL reduktorių tepalas – Speciali nedervuota tepimo alyva

Išsamesnę informaciją apie šiuos ir kitus specialius reikmenis Jūs galite gauti pas STIHL prekybininką.

FS 410 C K

Tvirtinimo detalės metalinei pjovimo įrangai

– Prispaudimo lėkštelė – Darbinė lėkštelė medelių pjovimui

Page 38

lietuviškai

Pastabos dėl remonto darbų CE atitikties deklaracija

Šio įrenginio naudotojas gali atlikti tik tuos priežiūros ir remonto darbus, kurie aprašyti šioje naudojimo instrukcijoje. Kitus remonto darbus gali atlikti tik specializuotas pardavėjas.

Remontuojant naudoti tik atsargines dalis, kurias STIHL leidžia naudoti šiam įrenginiui. Naudoti tik kokybiškas atsargines detales. Priešingu atveju gali kilti nelaimingo atsitikimo pavojus ar atsirasti gedimai įrenginyje.

STIHL rekomenduoja naudoti tik STIHL originalias atsargines detales.

STlHL originalias atsargines dalis atpažinsite pagal STlHL atsarginės detalės numerį, pagal užrašą { ir taip pat STlHL atsarginės detalės atpažinimo ženklą K (ant smulkių detalių gali būti tik šis ženklas).

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

patvirtina, kad

Rūšis: Krūmapjovė Prekės ženklas: STIHL Tipas: FS 410 C-E K Serijos identifikacija: 4147 Cilindro darbinis tūris: 41,6 cm

atitinka visus direktyvų 2006/42/EG, 2004/108/EG ir 2000/14/EG reikalavimus ir yra sukonstruotas ir pagamintas, remiantis normomis:

EN ISO 11806, EN 55012, EN 61000-6-1

Išmatuotas ir garantuotas triukšmo lygis buvo bandomas, remiantis direktyvos 2000/14/EG, skyrius V, naudojant normas ISO 10884.

Išmatuotas triukšmo lygis

FS 410 C-E K: 112 dB(A) Garantuotas triukšmo lygis

Waiblingen, 01.07.2010 ANDREAS STIHL AG & Co. KG Jūsų

Elsner vadovas gamybos sektoriui

FS 410 C-E K: 114 dB(A) Techninė dokumentacija saugoma: ANDREAS STIHL AG & Co. KG

Produktzulassung Pagaminimo metai ir gamyklinis numeris

yra nurodyti ant įrenginio.

FS 410 C K

Page 39

Kokybės pažymėjimas

000BA025 LÄ

Visi STIHL gaminiai atitinka aukštus kokybės reikalavimus.

Šiuo pažymėjimu, išduotu nepriklausomos draugijos firma gamintojai STIHL, patvirtinama, kad visa firmos produkcija, susijusi su gaminių tobulinimu, medžiagų įsigijimu, gamyba ir montavimu, dokumentacija ir dėmesiu užsakovui, atitinka griežtus tarptautinių standartų reikalavimus ISO 9001, skirtus kokybės valdymo sistemai.

lietuviškai

FS 410 C K

Page 40

0458-745-5321-B

litauisch

www.stihl.com

*04587455321B*

0458-745-5321-B

Stihl FS 410 C K Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
