Inhaltsverzeichnis
1 Zu dieser Gebrauchsanleitung....................2
2 Sicherheitshinweise und Arbeitstechnik......3
3 Zulässige Kombinationen von Schneidwerk‐
zeug, Schutz, Griff, Traggurt.......................9
4 Rundumgriff anbauen................................. 9
5 Schutzvorrichtungen anbauen.................. 10
6 Schneidwerkzeug anbauen.......................10
7 Kraftstoff....................................................12
8 Kraftstoff einfüllen..................................... 13
9 Motor starten / abstellen........................... 14
10 Betriebshinweise.......................................16
11 Luftfilter reinigen....................................... 17
12 Vergaser einstellen................................... 17
13 Zündkerze................................................. 17
14 Motorlaufverhalten.................................... 18
15 Gerät aufbewahren................................... 18
16 Mähkopf warten........................................ 19
17 Wartungs- und Pflegehinweise................. 23
18 Verschleiß minimieren und Schäden ver‐
meiden...................................................... 24
19 Wichtige Bauteile...................................... 25
20 Technische Daten..................................... 25
21 Reparaturhinweise.................................... 27
22 Entsorgung................................................27
23 EU-Konformitätserklärung.........................27
24 Anschriften................................................ 28
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein Qualitätser‐
zeugnis der Firma STIHL entschieden haben.
Dieses Produkt wurde mit modernen Fertigungs‐
verfahren und umfangreichen Qualitätssiche‐
rungsmaßnahmen hergestellt. Wir sind bemüht
alles zu tun, damit Sie mit diesem Gerät zufrie‐
den sind und problemlos damit arbeiten können.
Wenn Sie Fragen zu Ihrem Gerät haben, wen‐
den Sie sich bitte an Ihren Händler oder direkt an
unsere Vertriebsgesellschaft.
Ihr
Dr. Nikolas Stihl
1 Zu dieser Gebrauchsanlei‐
tung
1.1 Bildsymbole
Bildsymbole, die auf dem Gerät angebracht sind,
sind in dieser Gebrauchsanleitung erklärt.
Abhängig von Gerät und Ausstattung können fol‐
gende Bildsymbole am Gerät angebracht sein.
Kraftstofftank; Kraftstoffgemisch aus
Benzin und Motoröl
Dekompressionsventil betätigen
Kraftstoffhandpumpe
Kraftstoffhandpumpe betätigen
Fetttube
Ansaugluftführung: Sommerbetrieb
Ansaugluftführung: Winterbetrieb
Griffheizung
1.2 Kennzeichnung von Textab‐
schnitten
WARNUNG
Warnung vor Unfall- und Verletzungsgefahr für
Personen sowie vor schwerwiegenden Sach‐
schäden.
HINWEIS
Warnung vor Beschädigung des Gerätes oder
einzelner Bauteile.
1.3 Technische Weiterentwicklung
STIHL arbeitet ständig an der Weiterentwicklung
sämtlicher Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik und Aus‐
stattung müssen wir uns deshalb vorbehalten.
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb keine
Ansprüche abgeleitet werden.
Original Gebrauchsanleitung
0000000928_028_D
Gedruckt auf chlorfrei gebleichtem Papier.
Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
© ANDREAS STIHL AG & Co. KG 2022
0458-546-9421-E. VA0.A22.
2 0458-546-9421-E
2 Sicherheitshinweise und Arbeitstechnik deutsch
2 Sicherheitshinweise und
Arbeitstechnik
Besondere Sicherheitsmaßnahmen
sind beim Arbeiten mit diesem Motor‐
gerät nötig, weil mit sehr hoher Dreh‐
zahl des Schneidwerkzeugs gearbei‐
tet wird.
Die gesamte Gebrauchsanleitung vor
der ersten Inbetriebnahme aufmerk‐
sam lesen und für späteren Gebrauch
sicher aufbewahren. Nichtbeachten
der Gebrauchsanleitung kann lebens‐
gefährlich sein.
Länderbezogene Sicherheitsvorschriften, z. B.
von Berufsgenossenschaften, Sozialkassen,
Behörden für Arbeitsschutz und andere beach‐
ten.
Wer zum ersten Mal mit dem Motorgerät arbeitet:
Vom Verkäufer oder von einem anderen Fach‐
kundigen erklären lassen, wie man damit sicher
umgeht – oder an einem Fachlehrgang teilneh‐
men.
Minderjährige dürfen nicht mit dem Motorgerät
arbeiten – ausgenommen Jugendliche über
16 Jahre, die unter Aufsicht ausgebildet werden.
Kinder, Tiere und Zuschauer fern halten.
Wird das Motorgerät nicht benutzt, ist es so
abzustellen, dass niemand gefährdet wird.
Motorgerät vor unbefugtem Zugriff sichern.
Der Benutzer ist verantwortlich für Unfälle oder
Gefahren, die gegenüber anderen Personen
oder deren Eigentum auftreten.
Motorgerät nur an Personen weitergeben oder
ausleihen, die mit diesem Modell und seiner
Handhabung vertraut sind – und stets die
Gebrauchsanleitung mitgeben.
Der Einsatz Schall emittierender Motorgeräte
kann durch nationale wie auch örtlich, lokale Vor‐
schriften zeitlich begrenzt sein.
Wer mit dem Motorgerät arbeitet, muss ausge‐
ruht, gesund und in guter Verfassung sein. Wer
sich aus gesundheitlichen Gründen nicht
anstrengen darf, sollte seinen Arzt fragen, ob die
Arbeit mit einem Motorgerät möglich ist.
Nur Träger von Herzschrittmachern: Die Zündan‐
lage dieses Gerätes erzeugt ein sehr geringes
elektromagnetisches Feld. Ein Einfluss auf ein‐
zelne Herzschrittmacher-Typen kann nicht völlig
ausgeschlossen werden. Zur Vermeidung von
gesundheitlichen Risiken empfiehlt STIHL den
behandelnden Arzt und den Hersteller des Herz‐
schrittmachers zu befragen.
0458-546-9421-E 3
Nach der Einnahme von Alkohol, Medikamenten,
die das Reaktionsvermögen beeinträchtigen oder
Drogen darf nicht mit dem Motorgerät gearbeitet
werden.
Motorgerät – abhängig von den zugeordneten
Schneidwerkzeugen – nur zum Mähen von Gras
sowie zum Schneiden von Wildwuchs oder der‐
gleichen verwenden.
Der Einsatz des Motorgeräts für andere Zwecke
ist nicht zulässig und kann zu Unfällen oder
Schäden am Motorgerät führen. Keine Änderun‐
gen am Produkt vornehmen – auch dies kann zu
Unfällen oder Schäden am Motorgerät führen.
Nur solche Schneidwerkzeuge oder Zubehöre
anbauen, die von STIHL für dieses Motorgerät
zugelassen sind oder technisch gleichartige
Teile. Bei Fragen dazu an einen Fachhändler
wenden. Nur hochwertige Werkzeuge oder
Zubehöre verwenden. Ansonsten kann die
Gefahr von Unfällen oder Schäden am Motorge‐
rät bestehen.
STIHL empfiehlt STIHL Original- Werkzeuge und
Zubehör zu verwenden. Diese sind in ihren
Eigenschaften optimal auf das Produkt und die
Anforderungen des Benutzers abgestimmt.
Der Schutz des Motorgerätes kann den Benutzer
nicht vor allen Gegenständen (Steine, Glas,
Draht usw.) schützen, die vom Schneidwerkzeug
weggeschleudert werden. Diese Gegenstände
können irgendwo abprallen und dann den Benut‐
zer treffen.
2.1 Bekleidung und Ausrüstung
Vorschriftsmäßige Bekleidung und Ausrüstung
tragen.
Die Kleidung muss zweckmäßig sein
und darf nicht behindern. Eng anlie‐
gende Kleidung – Kombianzug, kein
Arbeitsmantel.
Keine Kleidung tragen, die sich in Holz, Gestrüpp
oder sich bewegenden Teilen des Gerätes ver‐
fangen kann. Auch keinen Schal, keine Krawatte
und keinen Schmuck. Lange Haare so zusam‐
menbinden und so sichern, dass sie sich ober‐
halb der Schultern befinden.
Feste Schuhe mit griffiger, rutschfes‐
ter Sohle tragen.
546BA001 KN
deutsch 2 Sicherheitshinweise und Arbeitstechnik
WARNUNG
Um die Gefahr von Augenverletzun‐
gen zu reduzieren enganliegende
Schutzbrille nach Norm EN 166 tra‐
gen. Auf richtigen Sitz der Schutz‐
brille achten.
Gesichtschutz tragen und auf richtigen Sitz ach‐
ten. Gesichtsschutz ist kein ausreichender
Augenschutz.
"Persönlichen" Schallschutz tragen – z. B.
Gehörschutzkapseln.
Robuste Arbeitshandschuhe aus
widerstandsfähigem Material tragen
(z.B. Leder).
STIHL bietet ein umfangreiches Programm an
persönlicher Schutzausstattung an.
2.2 Motorgerät transportieren
Immer Motor abstellen.
Motorgerät ausbalanciert am Schaft bzw. am
Rundumgriff tragen.
In Fahrzeugen: Motorgerät gegen Umkippen,
Beschädigung und Auslaufen von Kraftstoff
sichern.
2.3 Tanken
Benzin ist extrem leicht entzündlich –
von offenem Feuer Abstand halten –
keinen Kraftstoff verschütten – nicht
rauchen.
Vor dem Tanken Motor abstellen.
Nicht tanken, solange der Motor noch heiß ist –
Kraftstoff kann überlaufen – Brandgefahr!
Tankverschluss vorsichtig öffnen, damit besteh‐
ender Überdruck sich langsam abbauen kann
und kein Kraftstoff herausspritzt.
Tanken nur an gut belüfteten Orten. Wurde Kraft‐
stoff verschüttet, Motorgerät sofort säubern – kei‐
nen Kraftstoff an die Kleidung kommen lassen,
sonst sofort wechseln.
Nach dem Tanken den Tankver‐
schluss so fest wie möglich anziehen.
Dadurch wird das Risiko verringert, dass sich der
Tankverschluss durch die Vibration des Motors
löst und Kraftstoff austritt.
Auf Undichtigkeiten achten – wenn Kraftstoff
ausläuft, Motor nicht starten –Lebensgefahr
durch Verbrennungen!
2.4 Vor dem Starten
Motorgerät auf betriebssicheren Zustand prüfen
– entsprechende Kapitel in der Gebrauchsanlei‐
tung beachten:
Kraftstoffsystem auf Dichtheit prüfen, beson‐
–
ders die sichtbaren Teile wie z. B. Tankver‐
schluss, Schlauchverbindungen, Kraftstoff‐
handpumpe (nur bei Motorgeräten mit Kraft‐
stoffhandpumpe). Bei Undichtigkeiten oder
Beschädigung Motor nicht starten – Brandge‐
fahr! Gerät vor Inbetriebnahme durch Fach‐
händler instand setzen lassen
die Kombination von Schneidwerkzeug,
–
Schutz, Griff und Traggurt muss zulässig und
alle Teile müssen einwandfrei montiert sein.
Keine Metall-Schneidwerkzeuge – Verlet‐
zungsgefahr!
der Stopptaster muss sich leicht in Richtung 0
–
betätigen lassen
Startklappenhebel, Gashebelsperre und Gas‐
–
hebel müssen leichtgängig sein – der Gashe‐
bel muss von selbst in die Leerlaufstellung
zurückfedern. Aus den Positionen g und <
des Startklappenhebels muss dieser beim
Durchdrücken des Gashebels in die Betriebs‐
stellung F zurückfedern.
Festsitz des Zündleitungssteckers prüfen – bei
–
lose sitzendem Stecker können Funken ent‐
stehen, die austretendes Kraftstoff-Luftge‐
misch entzünden können – Brandgefahr!
Schneidwerkzeug: korrekte Montage, fester
–
Sitz und einwandfreier Zustand
Schutzeinrichtungen (z. B. Schutz für Schneid‐
–
werkzeug) auf Beschädigungen bzw. Ver‐
schleiß prüfen. Beschädigte Teile erneuern.
Gerät nicht mit beschädigtem Schutz betrei‐
ben
keine Änderung an den Bedienungs- und
–
Sicherheitseinrichtungen vornehmen
4 0458-546-9421-E
546BA002 KN
15m (50ft)
2 Sicherheitshinweise und Arbeitstechnik deutsch
Handgriffe müssen sauber und trocken, frei
–
von Öl und Schmutz sein – wichtig zur siche‐
ren Führung des Motorgerätes
Traggurt und Handgriff(e) entsprechend der
–
Körpergröße einstellen
Das Motorgerät darf nur in betriebssicherem
Zustand betrieben werden – Unfallgefahr!
Für den Notfall bei Verwendung von Traggurten:
Schnelles Absetzen des Gerätes üben. Beim
Üben Gerät nicht auf den Boden werfen, um
Beschädigungen zu vermeiden.
2.5 Motor starten
Mindestens 3 Meter vom Ort des Tankens ent‐
fernt – nicht in geschlossenem Raum.
Nur auf ebenem Untergrund, auf festen und
sicheren Stand achten, Motorgerät sicher fest‐
halten – das Schneidwerkzeug darf keine
Gegenstände und nicht den Boden berühren,
weil es sich beim Starten mitdrehen kann.
Das Motorgerät wird nur von einer Person
bedient – keine weitere Person im Umkreis von
15 m dulden – auch nicht beim Starten – durch
weggeschleuderte Gegenstände Verletzungsge‐
fahr!
Kontakt mit dem Schneidwerkzeug
vermeiden – Verletzungsgefahr!
Motor nicht "aus der Hand" anwerfen –starten
wie in der Gebrauchsanleitung beschrieben.
Das Schneidwerkzeug läuft noch
kurze Zeit weiter, wenn der Gashebel
losgelassen wird – Nachlaufeffekt!
Motorleerlauf prüfen: Das Schneidwerkzeug
muss im Leerlauf – bei losgelassenem Gashebel
– stillstehen.
Leicht entflammbare Materialien (z. B. Holz‐
späne, Baumrinde, trockenes Gras, Kraftstoff)
vom heißen Abgasstrom und von der heißen
Schalldämpfer-Oberfläche fern halten – Brandge‐
fahr!
2.6 Gerät halten und führen
Motorgerät immer mit beiden Händen an den
Griffen festhalten. Immer für festen und sicheren
Stand sorgen.
Linke Hand am Rundumgriff, rechte Hand am
Bedienungsgriff – auch bei Linkshändern.
2.7 Während der Arbeit
Bei drohender Gefahr bzw. im Notfall sofort den
Motor abstellen – den Stopptaster in Richtung 0
betätigen.
In einem weiten Umkreis um den Einsatzort kann
durch weggeschleuderte Gegenstände Unfallge‐
fahr entstehen, deshalb darf sich im Umkreis von
15 m keine weitere Person aufhalten. Diesen
Abstand auch zu Sachen (Fahrzeugen, Fenster‐
scheiben) einhalten – Gefahr der Sachbeschädi‐
gung! Auch in einem Abstand über 15 m kann
eine Gefährdung nicht ausgeschlossen werden.
Auf einwandfreien Motorleerlauf achten, damit
sich das Schneidwerkzeug nach dem Loslassen
des Gashebels nicht mehr dreht.
Regelmäßig Leerlaufeinstellung kontrollieren
bzw. korrigieren. Wenn sich das Schneidwerk‐
zeug im Leerlauf trotzdem dreht, vom Fachhänd‐
ler instandsetzen lassen. STIHL empfiehlt den
STIHL Fachhändler.
Vorsicht bei Glätte, Nässe, Schnee, an Abhän‐
gen, auf unebenem Gelände etc. – Rutschge‐
fahr!
Auf Hindernisse achten: Baumstümpfe, Wurzeln
– Stolpergefahr!
Immer für festen und sicheren Stand sorgen.
Nur am Boden stehend arbeiten, niemals von
instabilen Standorten, niemals von einer Leiter
oder von einer Arbeitsbühne.
0458-546-9421-E 5
deutsch
2 Sicherheitshinweise und Arbeitstechnik
Bei angelegtem Gehörschutz ist erhöhte Acht‐
samkeit und Umsicht erforderlich – weil das
Wahrnehmen von Gefahr ankündigenden Geräu‐
schen (Schreie, Signaltöne u.a.) eingeschränkt
ist.
Rechtzeitig Arbeitspausen einlegen, um Müdig‐
keit und Erschöpfung vorzubeugen – Unfallge‐
fahr!
Ruhig und überlegt arbeiten – nur bei guten
Licht- und Sichtverhältnissen. Umsichtig arbei‐
ten, andere nicht gefährden.
Das Motorgerät erzeugt giftige
Abgase, sobald der Motor läuft. Diese
Gase können geruchlos und unsicht‐
bar sein und unverbrannte Kohlen‐
wasserstoffe und Benzol enthalten.
Niemals in geschlossenen oder
schlecht belüfteten Räumen mit dem
Motorgerät arbeiten – auch nicht mit
Katalysator-Maschinen.
Bei der Arbeit in Gräben, Senken oder unter
beengten Verhältnissen stets für ausreichenden
Luftaustausch sorgen – Lebensgefahr durch Ver‐
giftung!
Bei Übelkeit, Kopfschmerzen, Sehstörungen
(z. B. kleiner werdendes Blickfeld), Hörstörun‐
gen, Schwindel, nachlassender Konzentrations‐
fähigkeit, Arbeit sofort einstellen – diese Symp‐
tome können unter Anderem durch zu hohe
Abgaskonzentrationen verursacht werden –
Unfallgefahr!
Motorgerät lärm- und abgasarm betreiben –
Motor nicht unnötig laufen lassen, Gasgeben nur
beim Arbeiten.
Nicht rauchen bei der Benutzung und in der
näheren Umgebung des Motorgerätes – Brand‐
gefahr! – aus dem Kraftstoffsystem können ent‐
zündliche Benzindämpfe entweichen.
Während der Arbeit entstehende Stäube, Dunst
und Rauch können Gesundheit gefährdend sein.
Bei starker Staub- oder Rauchentwicklung Atem‐
schutz tragen.
Falls das Motorgerät nicht bestimmungsgemäßer
Beanspruchung (z. B. Gewalteinwirkung durch
Schlag oder Sturz) ausgesetzt wurde, unbedingt
vor weiterem Betrieb auf betriebssicheren
Zustand prüfen – siehe auch "Vor dem Starten".
Insbesondere die Dichtheit des Kraftstoffsystems
und die Funktionstüchtigkeit der Sicherheitsein‐
richtungen prüfen. Motorgeräte, die nicht mehr
betriebssicher sind, auf keinen Fall weiter benut‐
zen. Im Zweifelsfall Fachhändler aufsuchen.
6 0458-546-9421-E
Nicht mit der Warmstartstellung < des Start‐
klappenhebels arbeiten – die Motordrehzahl ist
mit dieser Einstellung nicht regulierbar.
Niemals ohne für Gerät und Schneid‐
werkzeug geeigneten Schutz arbeiten
– durch weggeschleuderte Gegen‐
stände Verletzungsgefahr!
Gelände prüfen: Feste Gegenstände
– Steine, Metallteile o. Ä. können
weggeschleudert werden – auch über
15 m – Verletzungsgefahr! – und kön‐
nen das Schneidwerkzeug sowie
Sachen (z. B. parkende Fahrzeuge,
Fensterscheiben) beschädigen
(Sachbeschädigung).
In unübersichtlichem, dicht bewachsenem
Gelände besonders vorsichtig arbeiten.
Beim Mähen in hohem Gestrüpp, unter Gebüsch
und Hecken: Arbeitshöhe mit dem Schneidwerk‐
zeug mind. 15 cm –Tiere nicht gefährden.
Vor dem Verlassen des Gerätes: den Motor
abstellen.
Schneidwerkzeug regelmäßig, in kurzen Abstän‐
den und bei spürbaren Veränderungen sofort
überprüfen:
Motor abstellen, Gerät sicher festhalten,
–
Schneidwerkzeug zum Stillstand kommen las‐
sen.
Zustand und festen Sitz überprüfen, auf
–
Anrisse achten
schadhafte Schneidwerkzeuge sofort aus‐
–
wechseln, auch bei geringfügigen Haarrissen
Schneidwerkzeugaufnahme regelmäßig von
Gras und Gestrüpp reinigen – Verstopfungen im
Bereich des Schneidwerkzeuges oder des
Schutzes entfernen.
Zum Auswechseln des Schneidwerkzeugs Motor
abstellen – Verletzungsgefahr!
Beschädigte oder angerissene Schneidwerk‐
zeuge nicht weiter verwenden und nicht reparie‐
ren – etwa durch Schweißen oder Richten –
Formveränderung (Unwucht).
Partikel oder Bruchstücke können sich lösen und
mit hoher Geschwindigkeit Bedienungsperson
oder dritte Personen treffen – schwerste Verlet‐
zungen!
Wenn ein rotierendes Schneidwerkzeug auf
einen Stein oder einen anderen harten Gegen‐
stand trifft, kann es zu Funkenbildung kommen,
wodurch unter gewissen Umständen leicht ent‐
flammbare Stoffe in Brand geraten können. Auch
trockene Pflanzen und Gestrüpp sind leicht ent‐
flammbar, besonders bei heißen, trockenen Wet‐
2 Sicherheitshinweise und Arbeitstechnik deutsch
terbedingungen. Wenn Brandgefahr besteht,
Schneidwerkzeuge nicht in der Nähe leicht ent‐
flammbarer Stoffe, trockener Pflanzen oder
Gestrüpp verwenden. Unbedingt bei der zustän‐
digen Forstbehörde nachfragen, ob Brandgefahr
besteht.
2.7.1 Verwendung von Mähköpfen
Nur Schutz mit vorschriftsmäßig montiertem
Messer verwenden, damit Mähfaden auf die
zulässige Länge beschränkt wird.
Zum Nachstellen des Mähfadens bei manuell
nachstellbaren Mähköpfen unbedingt den Motor
abstellen – Verletzungsgefahr!
Missbräuchliche Benutzung mit zu langen Mäh‐
fäden reduziert die Arbeitsdrehzahl des Motors.
Das führt durch dauerndes Rutschen der Kupp‐
lung zur Überhitzung und zur Beschädigung
wichtiger Funktionsteile (z. B. Kupplung, Gehäu‐
seteile aus Kunststoff) – z. B. durch im Leerlauf
mitdrehendes Schneidwerkzeug – Verletzungs‐
gefahr!
2.8 Vibrationen
Längere Benutzungsdauer des Gerätes kann zu
vibrationsbedingten Durchblutungsstörungen der
Hände führen ("Weißfingerkrankheit").
Eine allgemein gültige Dauer für die Benutzung
kann nicht festgelegt werden, weil diese von
mehreren Einflussfaktoren abhängt.
Die Benutzungsdauer wird verlängert durch:
Schutz der Hände (warme Handschuhe)
–
Pausen
–
Die Benutzungsdauer wird verkürzt durch:
besondere persönliche Veranlagung zu
–
schlechter Durchblutung (Merkmal: häufig
kalte Finger, Kribbeln)
niedrige Außentemperaturen
–
Größe der Greifkräfte (festes Zugreifen behin‐
–
dert die Durchblutung)
Bei regelmäßiger, langandauernder Benutzung
des Gerätes und bei wiederholtem Auftreten ent‐
sprechender Anzeichen (z. B. Fingerkribbeln)
wird eine medizinische Untersuchung empfohlen.
2.9 Wartung und Reparaturen
Motorgerät regelmäßig warten. Nur Wartungsar‐
beiten und Reparaturen ausführen, die in der
Gebrauchsanleitung beschrieben sind. Alle
anderen Arbeiten von einem Fachhändler aus‐
führen lassen.
STIHL empfiehlt Wartungsarbeiten und Repara‐
turen nur beim STIHL Fachhändler durchführen
zu lassen. STIHL Fachhändlern werden regelmä‐
ßig Schulungen angeboten und technische Infor‐
mationen zur Verfügung gestellt.
Nur hochwertige Ersatzteile verwenden. Ansons‐
ten kann die Gefahr von Unfällen oder Schäden
am Gerät bestehen. Bei Fragen dazu an einen
Fachhändler wenden.
STIHL empfiehlt STIHL Original-Ersatzteile zu
verwenden. Diese sind in ihren Eigenschaften
optimal auf das Gerät und die Anforderungen
des Benutzers abgestimmt.
Zur Reparatur, Wartung und Reinigung immer
Motor abstellen und Zündkerzenstecker abzie‐
hen –Verletzungsgefahr durch unbeabsichtigtes
Anlaufen des Motors! – Ausnahme: Vergaserund Leerlaufeinstellung.
Motor bei abgezogenem Zündkerzenstecker
oder bei ausgeschraubter Zündkerze nicht mit
der Anwerfvorrichtung in Bewegung setzen –
Brandgefahr durch Zündfunken außerhalb des
Zylinders!
Motorgerät nicht in der Nähe von offenem Feuer
warten und aufbewahren – durch Kraftstoff
Brandgefahr!
Tankverschluss regelmäßig auf Dichtheit prüfen.
Nur einwandfreie, von STIHL freigegebene
Zündkerze – siehe "Technische Daten" – ver‐
wenden.
Zündkabel prüfen (einwandfreie Isolation, fester
Anschluss).
Schalldämpfer auf einwandfreien Zustand prü‐
fen.
Nicht mit defektem oder ohne Schalldämpfer
arbeiten – Brandgefahr! – Gehörschäden!
Heißen Schalldämpfer nicht berühren – Verbren‐
nungsgefahr!
2.10 Symbole auf Schutzvorrichtun‐
gen
Ein Pfeil auf dem Schutz für Schneidwerkzeuge
kennzeichnet die Drehrichtung der Schneidwerk‐
zeuge.
Den Schutz nur zusammen mit Mäh‐
köpfen verwenden – keine MetallSchneidwerkzeuge verwenden.
0458-546-9421-E 7
000BA019 KN
1
002BA073 KN
2
002BA074 KN
deutsch 2 Sicherheitshinweise und Arbeitstechnik
2.11 Mähkopf mit Mähfaden
Zum Mähen von unbestandenen Wiesenrändern
(ohne Pfosten, Zäune, Bäume und ähnliche Hin‐
dernisse).
Unbedingt Wartungshinweise für den Mähkopf
PolyCut beachten!
Verschleißmarkierungen beachten!

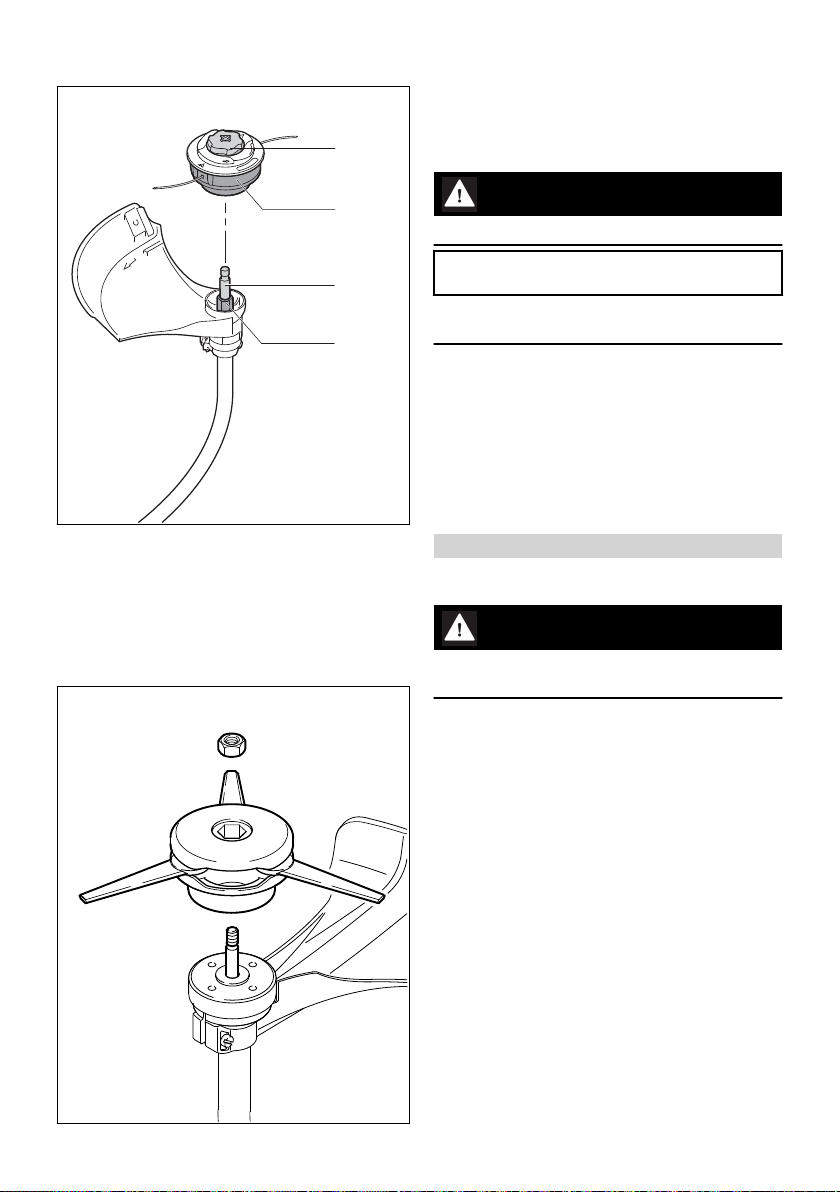

In das PolyCut-Unterteil sind Verschleißmarkie‐
rungen eingebaut.
Wird eines der runden Löcher (1; Pfeil) sichtbar
oder ist der nach innen hoch-stehende Rand
(2; Pfeil) abgenutzt, dann darf der PolyCut 6-3
Für weichen "Schnitt" – zum sauberen Schnei‐
den auch zerklüfteter Ränder um Bäume und
Zaunpfähle – geringere Verletzung der Baum‐
rinde
WARNUNG
Mähfaden nicht durch einen Stahldraht ersetzen
– Verletzungsgefahr!
2.12 Mähkopf mit Kunststoffmessern – STIHL PolyCut 6-3
nicht mehr verwendet werden – durch neuen
Mähkopf ersetzen!
WARNUNG
Bei Nichtbeachten einer der Verschleißmarkie‐
rungen besteht die Gefahr, dass das Schneid‐
werkzeug zerbricht und umhergeschleuderte
Teile zu möglichen Verletzungen führen.
Zur Minderung der Unfallgefahr durch brechende
Messer den Kontakt mit Steinen, Metallkörpern
oder Ähnlichem vermeiden!
PolyCut-Messer regelmäßig auf Anrisse untersu‐
chen. Tritt ein Anriss an einem der Messer auf,
dann alle Messer des Polycut auswechseln!
8 0458-546-9421-E
0000-GXX-0401-A4
1
6
7
5
2
3
4
2
1
546BA003 KN
545BA004 KN
3 Zulässige Kombinationen von Schneidwerkzeug, Schutz, Griff, Traggurt deutsch
3 Zulässige Kombinationen von Schneidwerkzeug, Schutz, Griff,
Traggurt
Schneidwerkzeug Schutz Griff Traggurt
3.1 Zulässige Kombinationen
Abhängig vom Schneidwerkzeug die richtige
Kombination aus der Tabelle wählen!
WARNUNG
Aus Sicherheitsgründen sind andere Kombinatio‐
nen nicht zulässig – Unfallgefahr!
3.2 Schneidwerkzeuge
3.2.1 Mähköpfe
1 STIHL AutoCut C 6-2
2 STIHL DuroCut 5-2
3 STIHL PolyCut 7-3
4 STIHL PolyCut 6-2
3.3 Schutz
5 Schutz mit Messer für Mähköpfe
3.4 Griff
6 Rundumgriff
3.5 Traggurt
7 Einschultergurt kann verwendet werden
4 Rundumgriff anbauen
Im Lieferzustand des neuen Gerätes ist der Run‐
dumgriff bereits am Schaft montiert, muss aber
noch gedreht und ausgerichtet werden.
4.1 Rundumgriff ausrichten
4.1.1 Ausführungen mit Schraube (FS 40)
► Schraube (1) am Griff mit Schraubendreher
oder Kombischlüssel lösen
4.1.2 Ausführungen mit Knebelschraube
(FS 50)
► Knebelschraube (2) am Griff lösen
4.1.3 Alle Ausführungen
► Griff um den Schaft nach oben drehen
0458-546-9421-E 9
546BA004 KN
A
1
2
232BA066 KN
4
546BA005 KN
3
546BA016 KN
232BA033 KN
1
2
3
4
deutsch 5 Schutzvorrichtungen anbauen
6 Schneidwerkzeug anbauen
6.1 Motorgerät ablegen
Durch Ändern des Abstands (A) kann der Griff in
die für die Bedienungsperson und den Anwen‐
dungsfall günstigste Lage gebracht werden.
Empfehlung: Abstand (A) = ca. 15 cm
► Griff in die gewünschte Position schieben
► Schraube bzw. Knebelschraube so fest anzie‐
hen, dass sich der Griff nicht mehr um den
Schaft drehen lässt
► Motor abstellen
► Motorgerät so ablegen, dass Rundumgriff und
Motorhaube nach unten und die Welle nach
oben zeigen
6.2 Druckteller
5 Schutzvorrichtungen
anbauen
Der Druckteller (1) befindet sich im Lieferumfang
► Schutz (1) bis zum Anschlag auf den Hal‐
ter (2) stecken
► Mutter (3) in den Innensechskant am Schutz
stecken – Löcher müssen fluchten
► Schraube (4) mit Scheibe eindrehen und fest‐
ziehen
des DuroCut 5‑2 und PolyCut 6‑3. Er wird nur bei
Verwendung dieser Mähköpfe benötigt.
Mähkopf STIHL AutoCut 5-2, Mäh‐
kopf STIHL AutoCut C 5-2
► Druckteller (1), falls vorhanden, von der
Welle (2) abziehen
Mähkopf STIHL DuroCut 5‑2, Mäh‐
kopf STIHL PolyCut 6‑3,
10 0458-546-9421-E
6
6
546BA017 KN
5
1
002BA385 KN
6 Schneidwerkzeug anbauen deutsch
► Druckteller (1) auf die Welle (2) schieben,
dabei den Innensechskant (3) auf den Sechs‐
kant (4) stecken
6.3 Welle blockieren
► Druckteller auflegen
► Mähkopf gegen den Uhrzeigersinn bis zur
Anlage auf die Welle (1) drehen
► Welle blockieren
► zum Blockieren der Welle Werkzeug (5) in die
Bohrungen (6) in Schutz und Druckteller ste‐
cken, dazu diesen hin- und herdrehen bis die
Welle blockiert ist
6.4 Mähkopf mit Gewindean‐
schluss anbauen
Das Beilageblatt für den Mähkopf gut aufbewah‐
ren.
► Mähkopf festziehen
HINWEIS
Werkzeug zum Blockieren der Welle wieder
abziehen.
6.5 Mähkopf abbauen
► Welle blockieren
► Mähkopf im Uhrzeigersinn drehen
6.6 Mähkopf ohne Gewindean‐
Das Beilageblatt für den Mähkopf gut aufbewah‐
ren!
schluss anbauen
0458-546-9421-E 11
0000-GXX-3937-A0
2
1
3
4
11
5
681BA019 KN
10
deutsch 7 Kraftstoff
6.6.1 STIHL AutoCut C 6-2
► Druckteller auf die Welle schieben
► Mutter (10) in den Mähkopf einsetzen
► Mähkopf (11) im Uhrzeigersinn bis zum
Anschlag auf die Welle (5) drehen
► Welle blockieren
► Mähkopf festziehen
WARNUNG
Leichtgängig gewordene Mutter ersetzen.
HINWEIS
Werkzeug zum Blockieren der Welle wieder
abziehen.
6.7 Mähkopf abbauen
6.7.1 STIHL AutoCut
► Spulengehäuse festhalten
► Kappe gegen den Uhrzeigersinn drehen
6.7.2 STIHL PolyCut
► Welle blockieren
► Mähkopf gegen den Uhrzeigersinn drehen
► Mähkopf (2) auf die Welle (3) schieben, dabei
den Innensechskant am Mähkopf (2) auf den
Sechskant (4) stecken
► Mähkopf (2) mit der Hand festhalten.
► Kappe (1) im Uhrzeigersinn drehen und von
Hand fest anziehen.
6.6.2 STIHL PolyCut 6-2, PolyCut 7-3
7 Kraftstoff
Der Motor muss mit einem Kraftstoffgemisch aus
Benzin und Motoröl betrieben werden.
WARNUNG
Direkten Hautkontakt mit Kraftstoff und Einatmen
von Kraftstoffdämpfen vermeiden.
7.1 STIHL MotoMix
STIHL empfiehlt die Verwendung von STIHL
MotoMix. Dieser fertig gemischte Kraftstoff ist
benzolfrei, bleifrei, zeichnet sich durch eine hohe
Oktanzahl aus und bietet immer das richtige
Mischungsverhältnis.
STIHL MotoMix ist für höchste Motorlebensdauer
mit STIHL Zweitaktmotoröl HP Ultra gemischt.
MotoMix ist nicht in allen Märkten verfügbar.
12 0458-546-9421-E
547BA045 KN
8 Kraftstoff einfüllen deutsch
7.2 Kraftstoff mischen
HINWEIS
Ungeeignete Betriebsstoffe oder von der Vor‐
schrift abweichendes Mischungsverhältnis kön‐
nen zu ernsten Schäden am Triebwerk führen.
Benzin oder Motoröl minderer Qualität können
Motor, Dichtringe, Leitungen und Kraftstofftank
beschädigen.
7.2.1 Benzin
Nur Markenbenzin mit einer Oktanzahl von min‐
destens 90 ROZ verwenden – bleifrei oder ver‐
bleit.
Benzin mit einem Alkoholanteil über 10% kann
bei Motoren mit manuell verstellbaren Vergasern
Laufstörungen verursachen und soll daher zum
Betrieb dieser Motoren nicht verwendet werden.
Motoren mit M-Tronic liefern mit einem Benzin
mit bis zu 27% Alkoholanteil (E27) volle Leis‐
tung.
7.2.2 Motoröl
Falls Kraftstoff selbst gemischt wird, darf nur ein
STIHL Zweitakt-Motoröl oder ein anderes Hoch‐
leistungs-Motoröl der Klassen JASO FB, JASO
FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder
ISO-L-EGD verwendet werden.
STIHL schreibt das Zweitakt-Motoröl STIHL HP
Ultra oder ein gleichwertiges HochleistungsMotoröl vor, um die Emissionsgrenzwerte über
die Maschinenlebensdauer gewährleisten zu
können.
7.2.3 Mischungsverhältnis
bei STIHL Zweitakt-Motoröl 1:50; 1:50 = 1 Teil Öl
+ 50 Teile Benzin
7.2.4 Beispiele
Benzinmenge STIHL Zweitaktöl 1:50
Liter Liter (ml)
1 0,02 (20)
5 0,10 (100)
10 0,20 (200)
15 0,30 (300)
20 0,40 (400)
25 0,50 (500)
► in einen für Kraftstoff zugelassenen Kanister
zuerst Motoröl, dann Benzin einfüllen und
gründlich mischen
7.3 Kraftstoffgemisch aufbewahren
Nur in für Kraftstoff zugelassenen Behältern an
einem sicheren, trockenen und kühlen Ort
lagern, vor Licht und Sonne schützen.
Kraftstoffgemisch altert – nur den Bedarf für
einige Wochen mischen. Kraftstoffgemisch nicht
länger als 30 Tage lagern. Unter Einwirkung von
Licht, Sonne, niedrigen oder hohen Temperatu‐
ren kann das Kraftstoffgemisch schneller
unbrauchbar werden.
STIHL MotoMix kann jedoch bis zu 5 Jahren
problemlos gelagert werden.
► Kanister mit dem Kraftstoffgemisch vor dem
Auftanken kräftig schütteln
WARNUNG
Im Kanister kann sich Druck aufbauen – vorsich‐
tig öffnen.
► Kraftstofftank und Kanister von Zeit zu Zeit
gründlich reinigen
Restkraftstoff und die zur Reinigung benutzte
Flüssigkeit vorschriften- und umweltgerecht ent‐
sorgen!

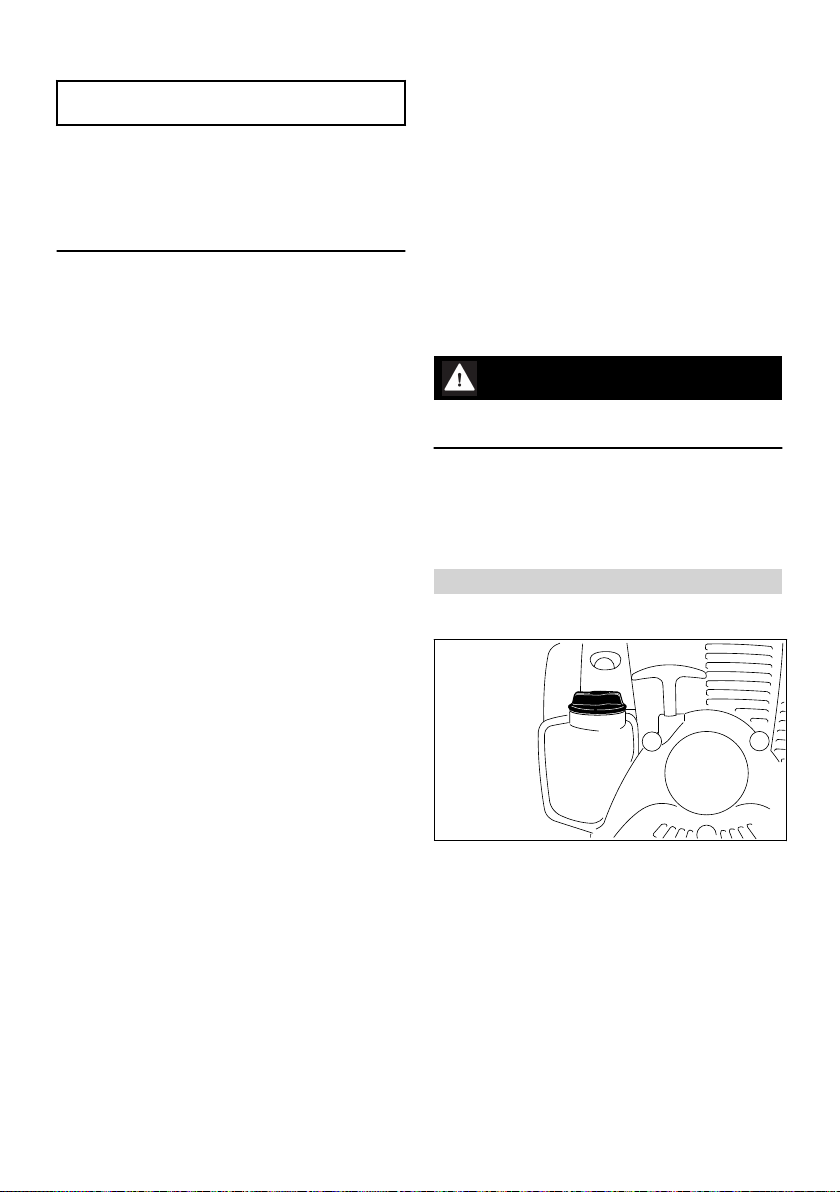

8 Kraftstoff einfüllen
8.1 Gerät vorbereiten
► Tankverschluss und Umgebung vor dem Auf‐
tanken reinigen, damit kein Schmutz in den
Tank fällt
► Gerät so positionieren, dass der Tankver‐
schluss nach oben zeigt
0458-546-9421-E 13
002BA447 KN
002BA448 KN
546BA007 KN
1
3
2
deutsch 9 Motor starten / abstellen
8.2 Schraub-Tankverschluss öff‐
nen
► Verschluss gegen den Uhrzeigersinn drehen
bis er von der Tanköffnung abgenommen wer‐
den kann
► Tankverschluss abnehmen
9 Motor starten / abstellen
9.1 Bedienungselemente
9.1.1 Ausführung mit Rundumgriff
8.3 Kraftstoff einfüllen
Beim Auftanken keinen Kraftstoff verschütten
und den Tank nicht randvoll füllen. STIHL emp‐
fiehlt das STIHL Einfüllsystem (Sonderzubehör).
8.4 Schraub-Tankverschluss
schließen
1 Gashebelsperre
2 Gashebel
3 Stopptaster – mit den Stellungen für Betrieb
und 0 = Stopp.
► Verschluss ansetzen
► Verschluss bis zum Anschlag im Uhrzeiger‐
sinn drehen und so fest wie möglich von Hand
anziehen
9.1.2 Funktion des Stopptasters und der
Der nicht betätigte Stopptaster befindet sich in
der Stellung Betrieb: Die Zündung ist eingeschal‐
tet – der Motor ist startbereit und kann angewor‐
fen werden. Wird der Stopptaster in die Stel‐
lung 0 gedrückt, wird die Zündung ausgeschaltet.
Nach dem Stillstand des Motors wird die Zün‐
dung automatisch wieder eingeschaltet.
Zündung
14 0458-546-9421-E
4
547BA015 KN
5
547BA016 KN
5
547BA017 KN
547BA018 KN
547BA020 KN
9 Motor starten / abstellen deutsch
9.2 Motor starten
9.2.3 Anwerfen
► Balg (4) der Kraftstoffhandpumpe mindestens
5 mal drücken – auch wenn der Balg mit Kraft‐
stoff gefüllt ist
9.2.1 Kalter Motor (Kaltstart)
► Startklappenhebel (5) hineindrücken und
dabei auf g drehen
9.2.2 Warmer Motor (Warmstart)
► das Gerät sicher auf den Boden legen: Die
Stütze am Motor und der Schutz für das
Schneidwerkzeug bilden die Auflage. Das
Schneidwerkzeug darf weder den Boden,
noch irgendwelche Gegenstände berühren
► sicheren Stand einnehmen
► das Gerät mit der linken Hand fest an den
Boden drücken – dabei weder den Gashebel
noch den Sperrhebel berühren
HINWEIS
Nicht den Fuß auf den Schaft stellen oder darauf
knien!
► Startklappenhebel (5) hineindrücken und
dabei auf < drehen
Diese Stellung auch benutzen, wenn der Motor
schon gelaufen, aber noch kalt ist.
► mit der rechten Hand den Anwerfgriff fassen
0458-546-9421-E 15
9.2.4 Ausführung ohne ErgoStart
► Anwerfgriff langsam bis zum ersten spürbaren
Anschlag herausziehen und dann schnell und
kräftig durchziehen
547BA021 KN
deutsch 10 Betriebshinweise
9.2.5 Ausführung mit ErgoStart
► Anwerfgriff gleichmäßig durchziehen
HINWEIS
Seil nicht bis zum Seilende herausziehen –
Bruchgefahr!
► Anwerfgriff nicht zurückschnellen lassen – ent‐
gegen der Ausziehrichtung zurückführen,
damit sich das Anwerfseil richtig aufwickeln
kann
► anwerfen bis der Motor läuft
9.2.6 Sobald der Motor läuft
► prüfen, ob Kraftstoff im Tank ist, ggf. auffüllen
► prüfen, ob Zündkerzenstecker fest aufgesteckt
ist
► Startvorgang wiederholen
Der Motor ist abgesoffen
►
Startklappenhebel auf F stellen – weiter anwer‐
fen bis der Motor läuft
Der Tank wurde restlos leergefahren
► nach dem Betanken den Balg der Kraftstoff‐
handpumpe mindestens 5 mal drücken – auch
wenn der Balg mit Kraftstoff gefüllt ist
► Startklappenhebel abhängig von der Motor‐
temperatur einstellen
► Motor erneut starten
10 Betriebshinweise
10.1 Während der ersten Betriebs‐
zeit
Das fabrikneue Gerät bis zur dritten Tankfüllung
nicht unbelastet im hohen Drehzahlbereich
betreiben, damit während der Einlaufphase keine
zusätzlichen Belastungen auftreten. Während
► Sperrhebel drücken und Gas geben – der
Startklappenhebel springt in die Stellung für
Betrieb F – nach einem Kaltstart den Motor mit
einigen Lastwechseln warmfahren
WARNUNG
Bei richtig eingestelltem Vergaser darf sich das
Schneidwerkzeug im Motorleerlauf nicht drehen!
Das Gerät ist einsatzbereit.
9.3 Motor abstellen
► Stopptaster in Richtung
Motor stoppt – den Stopptaster loslassen – der
Stopptaster federt zurück
0 betätigen – der
9.4 Weitere Hinweise zum Starten
Der Motor geht in der Stellung für Kaltstart g
oder beim Beschleunigen aus.
►
Startklappenhebel auf < stellen – weiter
anwerfen bis der Motor läuft
Der Motor startet nicht in der Stellung für Warm‐
start <
►
Startklappenhebel auf g stellen – weiter
anwerfen bis der Motor läuft
Der Motor springt nicht an
► prüfen, ob alle Bedienelemente richtig einge‐
stellt sind
der Einlaufphase müssen sich die bewegten
Teile aufeinander einspielen – im Triebwerk
besteht ein höherer Reibungswiderstand. Der
Motor erreicht seine maximale Leistung nach
einer Laufzeit von 5 bis 15 Tankfüllungen.
10.2 Während der Arbeit
Nach längerem Volllastbetrieb den Motor noch
kurze Zeit im Leerlauf laufen lassen, bis die grö‐
ßere Wärme durch den Kühlluftstrom abgeführt
ist, damit die Bauteile am Triebwerk (Zündan‐
lage, Vergaser) nicht durch einen Wärmestau
extrem belastet werden.
10.3 Nach der Arbeit
Bei kurzzeitigem Stillsetzen: Motor abkühlen las‐
sen. Gerät mit leerem Kraftstofftank an einem
trockenen Ort, nicht in der Nähe von Zündquel‐
len, bis zum nächsten Einsatz aufbewahren. Bei
längerer Stilllegung – siehe "Gerät aufbewah‐
ren".
16 0458-546-9421-E
1
547BA022 KN
2
3
547BA023 KN
4
0815BA006 KN
11 Luftfilter reinigen deutsch
11 Luftfilter reinigen
11.1 Wenn die Motorleistung spür‐
bar nachlässt
►
Startklappenhebel (1) auf < stellen
► Schraube (2) im Filterdeckel (3) solange ent‐
gegen dem Uhrzeigersinn drehen, bis der
Deckel lose sitzt
► Filterdeckel (3) über den Hebel der Start‐
klappe abziehen und abnehmen
► Umgebung des Filters von grobem Schmutz
befreien
12 Vergaser einstellen
Der Vergaser des Gerätes ist ab Werk so abge‐
stimmt, dass dem Motor in allen Betriebszustän‐
den ein optimales Kraftstoff-Luft-Gemisch zuge‐
führt wird.
12.1 Leerlauf einstellen
Motor bleibt im Leerlauf stehen
► Motor ca. 3 min warmlaufen lassen
► Leerlaufanschlagschraube (LA) langsam im
Uhrzeigersinn drehen, bis der Motor gleichmä‐
ßig läuft – das Schneidwerkzeug darf sich
nicht mitbewegen
Schneidwerkzeug bewegt sich im Leerlauf mit
► Leerlaufanschlagschraube (LA) entgegen dem
Uhrzeigersinn drehen, bis das Schneidwerk‐
zeug stehen bleibt, dann 1/2 bis 3/4 Umdre‐
hung in der gleichen Richtung weiterdrehen
WARNUNG
Bleibt das Schneidwerkzeug nach erfolgter Ein‐
► in die Aussparung (4) im Filtergehäuse greifen
und den Filz-Filter (5) herausnehmen
► Filz-Filter (5) austauschen – behelfsweise aus‐
klopfen oder ausblasen – nicht auswaschen
HINWEIS
Beschädigte Teile ersetzen!
► Filz-Filter (5) formschlüssig in das Filterge‐
häuse einsetzen – der Pfeil zeigt zur Ausspa‐
rung
►
Startklappenhebel (1) auf < stellen
► Filterdeckel (3) aufsetzen – dabei die
Schraube (2) nicht verkanten – Schraube ein‐
drehen
stellung im Leerlauf nicht stehen, Motorgerät
vom Fachhändler instand setzen lassen.
13 Zündkerze
► bei ungenügender Motorleistung, schlechtem
Starten oder Leerlaufstörungen zuerst die
Zündkerze prüfen
► nach ca. 100 Betriebsstunden die Zündkerze
ersetzen – bei stark abgebrannten Elektroden
auch schon früher – nur von STIHL freigege‐
bene, entstörte Zündkerzen verwenden –
siehe "Technische Daten"
13.1 Zündkerze ausbauen
► Motor abstellen
0458-546-9421-E 17
1
547BA041 KN
2
000BA039 KN
A
1
000BA045 KN
deutsch 14 Motorlaufverhalten
WARNUNG
Bei nicht festgezogener oder fehlender
Anschlussmutter (1) können Funken entstehen.
Falls in leicht brennbarer oder explosiver Umge‐
bung gearbeitet wird, können Brände oder
Explosionen entstehen. Personen können
schwer verletzt werden oder Sachschaden kann
enstehen.
► entstörte Zündkerzen mit fester Anschlussmut‐
► Zündkerzenstecker (1) abziehen
► Zündkerze (2) herausdrehen
13.2 Zündkerze prüfen
ter verwenden
13.3 Zündkerze einbauen
► Zündkerze eindrehen
► Zündkerzenstecker auf die Zündkerze drücken
14 Motorlaufverhalten
Ist trotz gereinigtem Luftfilter und korrekter Ver‐
gasereinstellung das Motorlaufverhalten unbe‐
friedigend, kann die Ursache auch am Schall‐
dämpfer liegen.
Beim Fachhändler den Schalldämpfer auf Ver‐
schmutzung (Verkokung) überprüfen lassen!
STIHL empfiehlt Wartungsarbeiten und Repara‐
► verschmutzte Zündkerze reinigen
► Elektrodenabstand (A) prüfen und falls not‐
wendig nachstellen, Wert für Abstand – siehe
"Technische Daten"
► Ursachen für die Verschmutzung der Zünd‐
kerze beseitigen
Mögliche Ursachen sind:
zu viel Motoröl im Kraftstoff
–
verschmutzter Luftfilter
–
ungünstige Betriebsbedingungen
–
turen nur beim STIHL Fachhändler durchführen
zu lassen.
15 Gerät aufbewahren
Bei Betriebspausen ab ca. 30 Tagen
► Kraftstofftank an gut belüftetem Ort entleeren
und reinigen
► Kraftstoff vorschriften- und umweltgerecht ent‐
sorgen
► Falls eine Kraftstoffhandpumpe vorhanden ist:
Kraftstoffhandpumpe mindestens 5 mal drü‐
cken
► Motor starten und den Motor so lange im Leer‐
lauf laufen lassen, bis der Motor ausgeht
► Schneidwerkzeug abnehmen, reinigen und
prüfen. Metall-Schneidwerkzeuge mit Schutzöl
behandeln.
► Gerät gründlich säubern, besonders Zylinder‐
rippen und Luftfilter!
► Gerät an einem trockenen und sicheren Ort
aufbewahren – vor unbefugter Benutzung
(z. B. durch Kinder) schützen
18 0458-546-9421-E
546BA016 KN
1
232BA007 KN
2
16 Mähkopf warten deutsch
16 Mähkopf warten
16.1 Motorgerät ablegen
► Motor abstellen
► Motorgerät so ablegen, dass Rundumgriff und
Motorhaube nach unten und die Welle nach
oben zeigen
16.3 Mähfaden nachstellen
16.3.1 STIHL AutoCut
16.2 Mähfaden erneuern
Vor dem Erneuern des Mähfadens den Mähkopf
unbedingt auf Verschleiß prüfen.
WARNUNG
Sind starke Verschleißspuren sichtbar, muss der
Mähkopf komplett ersetzt werden.
Der Mähfaden wird nachfolgend kurz "Faden"
genannt.
Im Lieferumfang des Mähkopfes befindet sich
eine bebilderte Anleitung, die das Erneuern von
Fäden zeigt. Deshalb die Anleitungen für den
Mähkopf gut aufbewahren.
► Bei Bedarf den Mähkopf abbauen
► drehenden Mähkopf parallel über die bewach‐
sene Fläche halten – den Boden antippen –
ca. 3 cm (1,2 in.) Mähfaden werden nachge‐
stellt
► durch das Messer (1) am Schutz (2) werden
überlange Mähfäden auf optimale Länge
gekürzt – daher mehrmaliges Auftippen hinter‐
einander vermeiden!
Mähfaden wird nur dann nachgestellt, wenn
beide Mähfäden noch mind. 2,5 cm (1 in.) lang
sind!
Wenn der Mähfaden kürzer als 2,5 cm (1 in.) ist:
WARNUNG
Zum Nachstellen des Mähfadens mit der Hand
unbedingt den Motor abstellen – sonst besteht
Verletzungsgefahr!
► Gerät umdrehen
0458-546-9421-E 19
► Kappe an Fadenspule bis zum Anschlag drü‐
cken
► Fadenenden aus Fadenspule ziehen
Wenn kein Faden mehr in der Spule ist, Mähfa‐
den erneuern.
16.3.2 bei allen anderen Mähköpfen
wie im Beilageblatt des Mähkopfes beschrieben.
Schnur/LINE 1
681BA021 KN
1
2
3
Schnur/LINE 1
681BA022 KN
2
4
Schnur/LINE 2
681BA023 KN
5
Schnur/LINE 1
3
3
2
deutsch 16 Mähkopf warten
WARNUNG
Zum Nachstellen des Mähfadens mit der Hand
unbedingt den Motor abstellen – sonst besteht
Verletzungsgefahr!
16.5.2 Mähkopf zusammensetzen
16.4 Mähfaden ersetzen
STIHL DuroCut
WARNUNG
Zum Bestücken des Mähkopfes mit der Hand
unbedingt den Motor abstellen – sonst besteht
Verletzungsgefahr!
► Mähkopf nach der mitgelieferten Anleitung mit
abgelängten Fäden bestücken
16.5 STIHL AutoCut C 5‑2
16.5.1 Mähkopf zerlegen und Fadenreste
Bei normalem Betrieb wird der Fadenvorrat im
Mähkopf nahezu aufgebraucht.
entfernen
► leeren Spulenkörper in das Oberteil stecken
Sollte die Feder (4) herausgesprungen sein:
► Feder so weit in den Spulenkörper (2) drü‐
cken, bis diese hörbar einrastet
► Mähkopf anbauen – siehe "Mähkopf anbauen"
16.5.3 Spulenkörper bewickeln
► Mähkopf festhalten und die Kappe (1) so
lange entgegen dem Uhrzeigersinn drehen,
bis diese abgenommen werden kann
► Spulenkörper (2) aus dem Oberteil (3) ziehen
und Fadenreste entfernen
20 0458-546-9421-E
681BA024 KN
Schnur/LINE 2
Schnur/LINE 1
681BA008 KN
1
2
16 Mähkopf warten deutsch
► Faden mit 2,0 mm (0,08 in.) Durchmesser
(Farbe grün) verwenden
► zwei Fäden mit je 2 m (78 in.) Länge von der
16.6 STIHL AutoCut 5‑2
16.6.1 Fadenreste entfernen
Ersatzrolle (Sonderzubehör) ablängen
► Spulenkörper (2) entgegen dem Uhrzeigersinn
so weit drehen, bis zwei Pfeilspitzen aufeinan‐
der zeigen
► beide Fäden jeweils mit geraden Enden durch
je eine der Hülsen (5) bis zum ersten spürba‐
ren Widerstand in das Oberteil (3) stecken –
bis zum Anschlag weiterschieben
► Mähkopf öffnen – dazu mit einer Hand gegen‐
halten und die Kappe (1) entgegen dem Uhr‐
zeigersinn drehen
► Spulenkörper (2) ausrasten, aus dem Mähkopf
nehmen und Fadenreste entfernen
16.6.2 Spulenkörper bewickeln
Alternativ zu den einzelnen Fäden kann auch ein
► Oberteil festhalten
► Spulenkörper so lange entgegen dem Uhrzei‐
bereits mit Faden bewickelter Spulenkörper
(Sonderzubehör) eingesetzt werden.
gersinn drehen, bis der kürzeste Faden noch
ca. 10 cm (4 in.) aus dem Mähkopf ragt
► falls notwendig, den längeren Faden auf ca.
10 cm (4 in.) kürzen
Der Mähkopf ist gefüllt.
0458-546-9421-E 21
681BA009 KN
4
3
3
681BA010 KN
5
5
deutsch 16 Mähkopf warten
► Faden mit 2,0 mm (0,08 in.) Durchmesser
(Farbe grün) verwenden
► zwei Fäden mit je 3 m (120 in.) Länge von der
Ersatzrolle (Sonderzubehör) ablängen
► beide Fäden mit jeweils nur einem Faden‐
ende (3) in die Bohrungen (4) im Spulenkörper
stecken
► jeden Faden am Bohrungsrand stark umbie‐
gen, so dass ein Knick entsteht
► Fäden geordnet und stramm aufwickeln – in
jeder Kammer jeweils nur einen Faden aufwi‐
ckeln
► Enden der Fäden in den Schlitzen (2) einhän‐
gen
22 0458-546-9421-E
7
681BA011 KN
2
6
6
17 Wartungs- und Pflegehinweise deutsch
16.6.3 Mähkopf zusammensetzen
HINWEIS
Vor dem Zusammenbau sicherstellen, dass die
Druckfeder eingebaut ist – siehe "Mähkopf
anbauen".
Fäden müssen beim Einsetzen des Spulenkör‐
pers in den Mähkopf wieder aus den Schlit‐
zen (5) ausrasten
► Enden der Fäden bis zum Anschlag heraus‐
ziehen
► Mähkopf wieder anbauen
16.7 Messer ersetzen
16.7.1 STIHL PolyCut
Vor dem Ersetzen der Schneidmesser den Mäh‐
kopf unbedingt auf Verschleiß prüfen.
WARNUNG
Sind starke Verschleißspuren sichtbar, muss der
Mähkopf komplett ersetzt werden.
Die Schneidmesser werden nachfolgend kurz
"Messer" genannt.
Im Lieferumfang des Mähkopfes befindet sich
eine bebilderte Anleitung, die das Erneuern von
Messern zeigt. Deshalb die Anleitung für den
Mähkopf gut aufbewahren.
WARNUNG
Zum Bestücken des Mähkopfes mit der Hand
unbedingt den Motor abstellen – sonst besteht
Verletzungsgefahr!
► Enden (6) der Fäden durch die Ösen (7) füh‐
ren und Spulenkörper (2) im Spulengehäuse
einrasten
► Mähkopf abbauen
► Messer erneuern, wie in bebilderter Anleitung
gezeigt
► Mähkopf wieder anbauen
17 Wartungs- und Pflegehinweise
Die Angaben beziehen sich auf normale Einsatzbe‐
dingungen. Bei erschwerten Bedingungen (starker
Staubanfall etc.) und längeren täglichen Arbeitszei‐
ten die angegebenen Intervalle entsprechend ver‐
kürzen.
wöchentlich
jährlich
monatlich
bei Störung
bei Bedarf
vor Arbeitsbeginn
nach jeder Tankfüllung
Komplette Maschine Sichtprüfung (Zustand,
Bedienungsgriff Funktionsprüfung X X
Luftfilter reinigen X X
0458-546-9421-E 23
Dichtheit)
reinigen X
ersetzen X
nach Arbeitsende bzw. täglich
X X
bei Beschädigung
deutsch 18 Verschleiß minimieren und Schäden vermeiden
Die Angaben beziehen sich auf normale Einsatzbe‐
dingungen. Bei erschwerten Bedingungen (starker
Staubanfall etc.) und längeren täglichen Arbeitszei‐
ten die angegebenen Intervalle entsprechend ver‐
kürzen.
wöchentlich
jährlich
monatlich
bei Störung
bei Bedarf
vor Arbeitsbeginn
nach jeder Tankfüllung
Kraftstoffhandpumpe
(falls vorhanden)
Saugkopf im Kraftstoff‐
tank
Kraftstofftank reinigen X X
Vergaser Leerlauf prüfen, das
Zündkerze Elektrodenabstand
Ansaugöffnung für Kühl‐
luft
Zugängliche Schrauben
und Muttern (außer Ein‐
stellschrauben)
Schneidwerkzeug Sichtprüfung X X
Sicherheitsaufkleber ersetzen X
1)
STIHL empfiehlt den STIHL Fachhändler
prüfen X
instandsetzen durch
Fachhändler
prüfen X
ersetzen X X X
Schneidwerkzeug darf
sich nicht mitdrehen
Leerlauf nachregulieren X
nachstellen
alle 100 Betriebsstun‐
den ersetzen
Sichtprüfung X
reinigen X
nachziehen X
ersetzen X
Festsitz prüfen X X
1)
18 Verschleiß minimieren und
Schäden vermeiden
Einhalten der Vorgaben dieser Gebrauchsanlei‐
tung vermeidet übermäßigen Verschleiß und
Schäden am Gerät.
Benutzung, Wartung und Lagerung des Gerätes
müssen so sorgfältig erfolgen, wie in dieser
Gebrauchsanleitung beschrieben.
Alle Schäden, die durch Nichtbeachten der
Sicherheits-, Bedienungs- und Wartungshin‐
weise verursacht werden, hat der Benutzer
selbst zu verantworten. Dies gilt insbesondere
für:
nach Arbeitsende bzw. täglich
X
X X
nicht von STIHL freigegebene Änderungen am
–
Produkt
die Verwendung von Werkzeugen oder Zube‐
–
hör, die nicht für das Gerät zulässig, geeignet
oder die qualitativ minderwertig sind
nicht bestimmungsgemäße Verwendung des
–
Gerätes
Einsatz des Gerätes bei Sport- oder Wettbe‐
–
werbs-Veranstaltungen
Folgeschäden infolge der Weiterbenutzung
–
des Gerätes mit defekten Bauteilen
18.1 Wartungsarbeiten
Alle im Kapitel "Wartungs- und Pflegehinweise"
aufgeführten Arbeiten müssen regelmäßig durch‐
geführt werden. Soweit diese Wartungsarbeiten
bei Beschädigung
X
24 0458-546-9421-E
14
19
18
17
16
15
13
12
11
8
7
6
1
2
3
4
5
10
#
546BA015 KN
9
19 Wichtige Bauteile deutsch
nicht vom Benutzer selbst ausgeführt werden
19 Wichtige Bauteile
können, ist damit ein Fachhändler zu beauftra‐
gen.
STIHL empfiehlt Wartungsarbeiten und Repara‐
turen nur beim STIHL Fachhändler durchführen
zu lassen. STIHL Fachhändlern werden regelmä‐
ßig Schulungen angeboten und technische Infor‐
mationen zur Verfügung gestellt.
Werden diese Arbeiten versäumt oder unsachge‐
mäß ausgeführt, können Schäden entstehen, die
der Benutzer selbst zu verantworten hat. Dazu
gehören u. a.:
Schäden am Triebwerk infolge nicht rechtzei‐
–
tig oder unzureichend durchgeführter Wartung
(z. B. Luft- und Kraftstofffilter), falscher Verga‐
ser-Einstellung oder unzureichender Reini‐
gung der Kühlluftführung (Ansaugschlitze,
Zylinderrippen)
Korrosions- und andere Folgeschäden infolge
–
unsachgemäßer Lagerung
Schäden am Gerät infolge Verwendung quali‐
–
tativ minderwertiger Ersatzteile
18.2 Verschleißteile
Manche Teile des Motorgerätes unterliegen auch
bei bestimmungsgemäßem Gebrauch einem nor‐
malen Verschleiß und müssen je nach Art und
Dauer der Nutzung rechtzeitig ersetzt werden.
Dazu gehören u. a.:
Schneidwerkzeuge (alle Arten)
–
Befestigungsteile für Schneidwerkzeuge (Lauf‐
–
teller, Mutter, usw.)
Schneidwerkzeugschutze
–
Kupplung
–
Filter (für Luft, Kraftstoff)
–
Anwerfvorrichtung
–
Zündkerze
–
1 Rundumgriff
2 Tragöse
3 Stopptaster
4 Gashebelsperre
5 Gashebel
6 Vergasereinstellschrauben
7 Startklappenhebel
8 Luftfilterdeckel
9 Zündkerzenstecker
10 Gerätestütze
11 Kraftstoffhandpumpe
12 Tankverschluss
13 Tank
14 Anwerfgriff
15 Schalldämpfer
16 Mähkopf
17 Messer (für Mähfaden)
18 Schutz
19 Schaft
# Maschinennummer
20 Technische Daten
0458-546-9421-E 25
20.1 Triebwerk
Einzylinder-Zweitaktmotor
20.1.1 FS 40, FS 40 C
Hubraum:
Zylinderbohrung: 34 mm
Kolbenhub: 30 mm
27,2 cm
3
deutsch
Leistung nach ISO 8893 0,7 kW (1,0 PS) bei
Leerlaufdrehzahl: 2800 1/min
Abregeldrehzahl (Nenn‐
wert):
Max. Drehzahl der Abtriebs‐
welle (Schneidwerkzeugauf‐
nahme):
20.1.2 FS 50, FS 50 C
Hubraum:
Zylinderbohrung: 34 mm
Kolbenhub: 30 mm
Leistung nach ISO 8893 0,8 kW (1,1 PS) bei
Leerlaufdrehzahl: 2800 1/min
Abregeldrehzahl (Nenn‐
wert):
Max. Drehzahl der Abtriebs‐
welle (Schneidwerkzeugauf‐
nahme):
8500 1/min
10000 1/min
10600 1/min
3
27,2 cm
8500 1/min
10000 1/min
10600 1/min
20.2 Zündanlage
Elektronisch gesteuerter Magnetzünder
Zündkerze (entstört): NGK CMR 6 H,
Elektrodenabstand: 0,5 mm
BOSCH USR 4AC
20.3 Kraftstoffsystem
Lageunempfindlicher Membranvergaser mit
integrierter Kraftstoffpumpe
Kraftstofftankinhalt:
340 cm3 (0,34 l)
20.6 Schall- und Vibrationswerte
Zur Ermittlung der Schall‑ und Vibrationswerte
werden Leerlauf und nominelle Höchstdrehzahl
zu gleichen Teilen berücksichtigt.
Weiterführende Angaben zur Erfüllung der
Arbeitgeberrichtlinie Vibration 2002/44/EG siehe
www.stihl.com/vib
20.6.1 Schalldruckpegel L
ISO 22868
FS 40, FS 40 C: 94 dB(A)
FS 50, FS 50 C: 93 dB(A)
20.6.2 Schallleistungspegel Lw nach
ISO 22868
FS 40, FS 40 C: 107 dB(A)
FS 50, FS 50 C: 108 dB(A)
20.6.3 Vibrationswerte a
Handgriff
FS 40, FS 40 C:
FS 50, FS 50 C:
Für den Schalldruckpegel und den Schallleis‐
tungspegel beträgt der K‑Wert nach
RL 2006/42/EG = 2,0 dB(A); für den Vibrations‐
wert beträgt der K‑Wert nach RL 2006/42/EG =
2,0 m/s2.
20 Technische Daten
nach
peq
nach ISO 22867
hv,eq
links
2
7,0 m/s
2
6,0 m/s
Handgriff
rechts
6,4 m/s
5,7 m/s
2
2
20.7 REACH
20.4 Gewicht
unbetankt, ohne Schneidwerkzeug und
Schutz
FS 40: 4,4 kg
FS 40 C mit ErgoStart: 4,5 kg
FS 50: 4,4 kg
FS 50: mit langem Schaft: 4,5 kg
FS 50 C mit ErgoStart: 4,5 kg
FS 50 C mit ErgoStart und lan‐
gem Schaft:
4,6 kg
20.5 Abmessung
ohne Schneidwerkzeug
FS 40: 1450 m
FS 40 C mit ErgoStart: 1450 m
FS 50: 1450 m
FS 50: mit langem Schaft: 1650 m
FS 50 C mit ErgoStart: 1450 m
FS 50 C mit ErgoStart und lan‐
gem Schaft:
26 0458-546-9421-E
m
m
m
m
m
1650 m
m
REACH bezeichnet eine EG Verordnung zur
Registrierung, Bewertung und Zulassung von
Chemikalien.
Informationen zur Erfüllung der REACH Verord‐
nung (EG) Nr. 1907/2006 siehe
www.stihl.com/reach
20.8 Abgas-Emissionswert
Der im EU-Typgenehmigungsverfahren gemes‐
sene CO2-Wert ist unter
www.stihl.com/co2
in den produktspezifischen Technischen Daten
angegeben.
Der gemessene CO2-Wert wurde an einem
repräsentativen Motor nach einem genormten
Prüfverfahren unter Laborbedingungen ermittelt
und stellt keine ausdrückliche oder implizite
Garantie der Leistung eines bestimmten Motors
dar.
Durch die in dieser Gebrauchsanleitung
beschriebene bestimmungsgemäße Verwendung
000BA073 KN
21 Reparaturhinweise deutsch
und Wartung, werden die geltenden Anforderun‐
gen an die Abgas-Emissionen erfüllt. Bei Verän‐
derungen am Motor erlischt die Betriebserlaub‐
nis.
21 Reparaturhinweise
Benutzer dieses Gerätes dürfen nur Wartungsund Pflegearbeiten durchführen, die in dieser
Gebrauchsanleitung beschrieben sind. Weiterge‐
hende Reparaturen dürfen nur Fachhändler aus‐
führen.
STIHL empfiehlt Wartungsarbeiten und Repara‐
turen nur beim STIHL Fachhändler durchführen
zu lassen. STIHL Fachhändlern werden regelmä‐
ßig Schulungen angeboten und technische Infor‐
mationen zur Verfügung gestellt.
Bei Reparaturen nur Ersatzteile einbauen, die
von STIHL für dieses Gerät zugelassen sind
oder technisch gleichartige Teile. Nur hochwer‐
tige Ersatzteile verwenden. Ansonsten kann die
Gefahr von Unfällen oder Schäden am Gerät
bestehen.
STIHL empfiehlt STIHL Original-Ersatzteile zu
verwenden.
STIHL Original-Ersatzteile erkennt man an der
STIHL Ersatzteilnummer, am Schriftzug
{ und gegebenenfalls am STIHL
Ersatzteilkennzeichen K (auf kleinen Teilen
kann das Zeichen auch allein stehen).
22 Entsorgung
Informationen zur Entsorgung sind bei der örtli‐
chen Verwaltung oder bei einem STIHL Fach‐
händler erhältlich.
Eine unsachgemäße Entsorgung kann die
Gesundheit schädigen und die Umwelt belasten.
23 EU-Konformitätserklärung
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
Deutschland
erklärt in alleiniger Verantwortung, dass
Bauart: Trimmer
Fabrikmarke: STIHL
Typ: FS 40
FS 40 C
FS 40 C-E
FS 50
FS 50-L
FS 50 C
FS 50 C-E
FS 50 C-E L
Serienidentifizierung: 4144
Hubraum:
den einschlägigen Bestimmungen der Richtlinien
2011/65/EU, 2006/42/EG, 2014/30/EU und
2000/14/EG entspricht und in Übereinstimmung
mit den jeweils zum Produktionsdatum gültigen
Versionen der folgenden Normen entwickelt und
gefertigt worden ist:
EN ISO 11806-1, EN 61000-6-1, EN 55012
Zur Ermittlung des gemessenen und des garan‐
tierten Schallleistungspegels wurde nach Richtli‐
nie 2000/14/EG, Anhang V, unter Anwendung
der Norm ISO 10884 verfahren.
Gemessener Schallleistungspegel
alle FS 40: 107 dB(A)
alle FS 50: 108 dB(A)
Garantierter Schallleistungspegel
alle FS 40: 109 dB(A)
alle FS 50: 110 dB(A)
Aufbewahrung der Technischen Unterlagen:
ANDREAS STIHL AG & Co. KG
Produktzulassung
Das Baujahr und die Maschinennummer sind auf
dem Gerät angegeben.
Waiblingen, 15.07.2021
ANDREAS STIHL AG & Co. KG
i. V.
27,2 cm
3
► STIHL Produkte einschließlich Verpackung
gemäß den örtlichen Vorschriften einer geeig‐
neten Sammelstelle für Wiederverwertung
zuführen.
► Nicht mit dem Hausmüll entsorgen.
0458-546-9421-E 27
Dr. Jürgen Hoffmann
français 24 Anschriften
Abteilungsleiter Produktzulassung, -regulierung
24 Anschriften
24.1 STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
71307 Waiblingen
24.2 STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: +41 44 9493030
TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
24.3 STIHL Importeure
BOSNIEN-HERZEGOWINA
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Telefon: +387 36 352560
Fax: +387 36 350536
KROATIEN
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410
Velika Gorica
Telefon: +385 1 6370010
Fax: +385 1 6221569
TÜRKEI
SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.
Hürriyet Mahallesi Manas Caddesi No.1
35473 Menderes, İzmir
Telefon: +90 232 210 32 32
Fax: +90 232 210 32 33
Table des matières
1 Indications concernant la présente Notice
d'emploi.....................................................29
2 Prescriptions de sécurité et techniques de
travail........................................................ 29
3 Combinaisons autorisées d'outil de coupe,
de capot protecteur, de poignée et de harn‐
ais............................................................. 36
4
Montage de la poignée circulaire.............. 37
5 Montage des dispositifs de sécurité..........37
6 Montage de l'outil de coupe...................... 37
7 Carburant.................................................. 40
8 Ravitaillement en carburant...................... 41
9 Mise en route / arrêt du moteur.................42
10 Instructions de service.............................. 44
11 Nettoyage du filtre à air.............................44
12 Réglage du carburateur............................ 45
13 Bougie.......................................................45
14 Fonctionnement du moteur....................... 46
15 Rangement............................................... 46
16 Entretien de la tête faucheuse.................. 46
17 Instructions pour la maintenance et l'entre‐
tien............................................................ 51
18 Conseils à suivre pour réduire l'usure et évi‐
ter les avaries............................................52
19 Principales pièces..................................... 53
20 Caractéristiques techniques......................54
21 Instructions pour les réparations...............55
22 Mise au rebut............................................ 55
23 Déclaration de conformité UE................... 55
24 Déclaration de conformité UKCA.............. 56
Chère cliente, cher client,
nous vous félicitons d'avoir choisi un produit de
qualité de la société STIHL.
Ce produit a été fabriqué avec les procédés les
plus modernes et les méthodes de surveillance
de qualité les plus évoluées. Nous mettons tout
en œuvre pour que cette machine vous assure
les meilleurs services, de telle sorte que vous
puissiez en être parfaitement satisfait.
Notice d'emploi d'origine
0000001049_032_F
Imprimé sur papier blanchi sans chlore
L'encre d'imprimerie contient des huiles végétales, le papier est recyclable.
© ANDREAS STIHL AG & Co. KG 2022
0458-546-9421-E. VA0.A22.
28 0458-546-9421-E
1 Indications concernant la présente Notice d'emploi
Pour toute question concernant cette machine,
veuillez vous adresser à votre revendeur ou
directement à l'importateur de votre pays.
français
1.2 Repérage des différents types
de textes
AVERTISSEMENT
Avertissement contre un risque d'accident et de
blessure ainsi que de graves dégâts matériels.
Dr. Nikolas Stihl
1 Indications concernant la
présente Notice d'emploi
1.1 Pictogrammes
Les pictogrammes appliqués sur la machine sont
expliqués dans la présente Notice d'emploi.
Suivant la machine et son équipement spécifi‐
que, les pictogrammes suivants peuvent y être
appliqués.
Réservoir à carburant ; mélange d'es‐
sence et d'huile moteur
Actionner la soupape de décompres‐
sion
Pompe d'amorçage manuelle
Actionner la pompe d'amorçage
manuelle
Tube de graisse
Canalisation de l'air aspiré : utilisation
en été
Canalisation de l'air aspiré : utilisation
en hiver
Chauffage de poignées
AVIS
Avertissement contre un risque de détérioration
de la machine ou de certains composants.
1.3 Développement technique
La philosophie de STIHL consiste à poursuivre le
développement continu de toutes ses machines
et de tous ses dispositifs ; c'est pourquoi nous
devons nous réserver tout droit de modification
de nos produits, en ce qui concerne la forme, la
technique et les équipements.
On ne pourra donc en aucun cas se prévaloir
des indications et illustrations de la présente
Notice d'emploi à l'appui de revendications quel‐
conques.
2 Prescriptions de sécurité et
techniques de travail
En travaillant avec cette machine, il
faut respecter des prescriptions de
sécurité particulières, parce que l'outil
de coupe tourne à très haute vitesse.
Avant la première mise en service,
lire attentivement et intégralement la
présente Notice d'emploi. La conser‐
ver précieusement pour pouvoir la
relire lors d'une utilisation ultérieure.
Un utilisateur qui ne respecte pas les
instructions de la Notice d'emploi ris‐
que de causer un accident grave,
voire mortel.
Respecter les prescriptions de sécurité nationa‐
les spécifiques publiées par ex. par les caisses
professionnelles d'assurances mutuelles, cais‐
ses de sécurité sociale, services pour la protec‐
tion du travail et autres organismes compétents.
Une personne qui travaille pour la première fois
avec cette machine doit demander au vendeur
ou à une autre personne compétente de lui mon‐
trer comment l'utiliser en toute sécurité – ou par‐
ticiper à un stage de formation.
Les jeunes encore mineurs ne sont pas autorisés
à travailler avec cette machine – une seule
exception est permise pour des apprentis de plus
de 16 ans travaillant sous surveillance.
0458-546-9421-E 29
français 2 Prescriptions de sécurité et techniques de travail
Veiller à ce que des spectateurs éventuels, en
particulier des enfants, ou des animaux restent à
une distance suffisante.
Lorsque la machine n'est pas utilisée, la ranger
en veillant à ce qu'elle ne présente aucun danger
pour d'autres personnes. Conserver la machine
à un endroit adéquat, de telle sorte qu'elle ne
puisse pas être utilisée sans autorisation.
L'utilisateur est responsable des blessures qui
pourraient être infligées à d'autres personnes, de
même que des dégâts matériels causés à autrui.
Ne confier la machine qu'à des personnes fami‐
liarisées avec ce modèle et sa manipulation – et
toujours y joindre la Notice d'emploi.
Le cas échéant, tenir compte des prescriptions
nationales et des réglementations locales qui
précisent les créneaux horaires à respecter pour
le travail avec des dispositifs à moteur bruyants.
L'utilisateur de la machine doit être reposé, en
bonne santé et en bonne condition physique. Il
est conseillé à toute personne qui ne doit pas se
fatiguer pour des raisons de santé de consulter
son médecin pour savoir si l’utilisation d’un dis‐
positif à moteur ne présente aucun risque.
Uniquement pour les personnes qui portent un
stimulateur cardiaque : le système d'allumage de
cette machine engendre un champ électroma‐
gnétique de très faible intensité. Une influence
sur certains types de stimulateurs cardiaques ne
peut pas être totalement exclue. Afin d'écarter
tout risque pour la santé, STIHL recommande
aux personnes portant un stimulateur cardiaque
de consulter leur médecin traitant et le fabricant
du stimulateur cardiaque.
Il est interdit de travailler avec la machine après
avoir consommé de l'alcool ou de la drogue ou
bien après avoir pris des médicaments qui ris‐
quent d'affecter la réactivité.
Utiliser la machine – suivant les outils de coupe
assignés – exclusivement pour faucher de
l'herbe ou couper des plantes sauvages etc.
L'utilisation de cette machine pour d'autres tra‐
vaux est interdite et pourrait provoquer des acci‐
dents ou endommager la machine. N'apporter
aucune modification à ce produit – cela aussi
pourrait causer des accidents ou endommager la
machine.
Monter exclusivement des outils de coupe ou
accessoires autorisés par STIHL pour cette
machine, ou des pièces similaires du point de
vue technique. Pour toute question à ce sujet,
s'adresser à un revendeur spécialisé. Utiliser
exclusivement des outils ou accessoires de
haute qualité. Sinon, des accidents pourraient
survenir ou la machine risquerait d'être endom‐
magée.
STIHL recommande d'utiliser des outils et acces‐
soires d'origine STIHL. Leurs caractéristiques
sont optimisées tout spécialement pour ce pro‐
duit, compte tenu des exigences de l'utilisateur.
Le capot protecteur de la machine ne peut pas
protéger l'utilisateur contre tous les objets (pier‐
res, morceaux de verre ou de fil de fer etc.) pro‐
jetés par l'outil de coupe. Ces objets peuvent
ricocher et toucher l'utilisateur.
2.1 Vêtements et équipements
Porter des vêtements et équipements de protec‐
tion réglementaires.
Les vêtements doivent être appro‐
priés et ne doivent pas être gênants.
Porter des vêtements bien ajustés –
une combinaison, mais pas une
blouse de travail.
Ne pas porter des vêtements qui risqueraient de
se prendre dans le bois, les broussailles ou les
pièces en mouvement de la machine. Ne pas
non plus porter d’écharpe, de cravate ou de
bijoux. Les personnes aux cheveux longs doi‐
vent les nouer et les assurer de telle sorte qu'ils
soient maintenus au-dessus des épaules.
Porter des chaussures robustes, à
semelle crantée antidérapante.
AVERTISSEMENT
Pour réduire le risque de blessure
oculaire, porter des lunettes de pro‐
tection couvrant étroitement les yeux
et conformes à la norme EN 166.
Veiller à ce que les lunettes de pro‐
tection soient bien ajustées.
Porter une visière pour la protection du visage et
veiller à ce qu'elle soit bien ajustée. La visière à
elle seule n'est pas une protection suffisante des
yeux.
Porter un dispositif antibruit « personnel » –
par ex. des capsules protège-oreilles.
Porter des gants de travail robustes
en matériau résistant (par ex. en
cuir).
30 0458-546-9421-E
Loading...
