STIHL FS 38
{
Eksploatavimo instrukcija
Lietošanas instrukcija
l Eksploatavimo instrukcija
1 - 34
L Lietošanas instrukcija
35 - 68
Turinys
lietuviškai
Apie šią naudojimo instrukciją 2
Nurodymai saugumui ir darbo
technika 2
Galimi pjovimo įrangos, apsauginių
gaubtų, rankenų, diržų derinimo
variantai 9
Uždaros rankenos montavimas 10
Apsauginės įrangos montavimas 10
Pjovimo įrangos montavimas 10
Originali naudojimo instrukcijaIšspausdinta ant be chloro balinto popieriaus.
Degalai 14
Degalų užpylimas 15
Variklio užvedimas/išjungimas 15
Nurodymai darbui 18
Oro filtro valymas 18
Karbiuratoriaus reguliavimas 19
Uždegimo žvakė 21
Užvedimo mechanizmas 22
Įrenginio saugojimas 22
Pjovimo valą pakeisti 23
Tikrinimas ir techninė priežiūra pas
specializuotą pardavėją 26
Techninė priežiūra ir remontas 27
Dažai su augaliniais aliejais, popierius antrinio perdirbimo.
Kaip sumažinti įrenginio dėvėjimąsi
ir išvengti gedimų 29
Svarbiausios dalys 30
Techniniai daviniai 31
Specialūs reikmenys 32
Pastabos dėl remonto darbų 33
Antrinis panaudojimas 33
CE atitikties deklaracija 33
Kokybės pažymėjimas 34
Gerbiamos pirkėjos ir pirkėjai,
dėkoju, kad Jūs pasirinkote kokybišką
firmos STIHL gaminį.
Šis gaminys buvo pagamintas, taikant
modernius technologinius metodus ir
kokybę garantuojančias priemones.
Mes stengėmės padaryti viską, kad Jūs
būtumėt patenkinti šiuo įrenginiu ir
galėtumėt be problemų juo dirbti.
Jeigu turėtumėt klausimų apie šį
įrenginį, kreipkitės į savo prekybinį
atstovą arba į mūsų įmonės realizavimo
skyrių.
Jūsų
Hans Peter Stihl
{
© ANDREAS STIHL AG & Co. KG, 2012
0458-234-7921-B. VA0.K12.
0000000607_007_LT
FS 38
Ši naudojimo instrukcijos autorinės teisės yra saugomos. Visos teisės saugomos, ypač dauginimo,vertimo ir apdorojimo su
elektroninėmis sistemomis teisės.
1
lietuviškai
Apie šią naudojimo
instrukciją
Simboliai
Visų simbolių, kurie yra ant įrenginio,
reikšmės yra paaiškintos šioje
naudojimo instrukcijoje.
Priklausomai nuo įrenginio ir
komplektacijos, ant įrenginio gali būti
pavaizduoti sekantys simboliai.
Degalų rezervuaras; kuro
mišinys iš benzino ir
variklinės alyvos
Dekompresinį vožtuvą
paspausti
Rankinis degalų
siurbliukas
Rankinį degalų siurbliuką
paspausti
Tepalo tūbelė
Įsiurbimo angos: Vasaros režimas
Siurbimo angos: Žiemos
režimas
Šildomos rankenos
Atžymos tekste
ISPEJIMAS
Perspėjims apie nelaimingų atsitikimų
pavojų asmenims, taip pat galimus
nuostolius.
PRANESIMAS
Perspėjimas apie įrenginio arba jo
atskirų dalių pažeidimus.
Techniniai pakeitimai
STIHL nuolat tobulina visus įrenginius,
todėl mes pasiliekame teisę į
komplektacijos, techninius ir išorinius jų
pakeitimus.
Todėl pretenzijos, remiantis šios
instrukcijos techniniais duomenimis ir
iliustracijomis, nepriimamos.
Nurodymai saugumui ir
darbo technika
Būtina laikytis ypatingų
saugumo reikalavimų,
dirbant su šiuo motoriniu
įrenginiu, nes juo dirbama greičiau nei dalgiu
ir labai dideliais pjovimo
įrangos sūkiais.
Naudojimo instrukciją
atidžiai perskaityti prieš
pirmą įrenginio
naudojimą ir saugoti ją.
Naudojimo instrukcijos
nurodymų nesilaikymas
gali būti pavojingas
gyvybei.
Laikytis atitinkamų šalies institucijų
saugumo nurodymų, pvz. profesinių
sąjungų, socialinių kasų, darbo
apsaugos ir kt.
Pirmą kartą dirbantiems su įrenginiu:
pasikonsultuoti su pardavėju ar kitu
specialistu, kaip juo saugiai naudotis ar
išklausyti mokymo kursą.
Nepilnamečiams draudžiama dirbti su
motoriniu įrenginiu – išskyrus jaunuolius
virš 16 metų, kurie apmokomi prižiūrint
suaugusiems.
Vaikai, gyvūnai ir pašaliniai asmenys turi
stovėti saugiu atstumu.
2
FS 38
lietuviškai
Jeigu įrenginys nenaudojamas, jį
pastatyti taip, kad jis niekam nekliudytų.
Motorinį įrenginį apsaugoti nuo
neteisėto panaudojimo.
Naudotojas yra atsakingas dėl
nelaimingų atsitikimų ir pavojų,
gresiančių pašaliniams asmenims arba
jų nuosavybei.
Motorinį įrenginį galima perduoti ar
išnuomoti tik tiems asmenims, kurie yra
susipažinę su jo konstrukcija ir moka jį
valdyti – visada kartu perduoti ir
naudojimo instrukciją.
Motorinių įrenginių, sukeliančių
triukšmą, naudojimas gali būti ribojamas
šalies ar vietinių institucijų nurodymais.
Dirbantysis su motoriniu įrenginiu, turi
būti pailsėjęs, sveikas ir geros fizinės
būklės.
Kas dėl sveikatos būklės negali dirbti
sunkių darbų, turi pasitarti su gydytoju,
ar jis galės dirbti su motoriniu įrenginiu.
Tik nešiojantiems širdies stimuliatorių:
šio įrenginio uždegimo sistema sukuria
labai mažą elektromagnetinį lauką.
Todėl gali atsirasti neigiamas poveikis
kai kurių tipų širdies stimuliatoriams.
Norint išvengti sveikatos sutrikimo
rizikos, STIHL rekomenduoja pasitarti
su gydančiu gydytoju ar širdies
stimuliatoriaus gamintoju.
Draudžiama dirbti įrenginiu, išgėrus
alkoholio ar vartojant vaistus, galinčius
sutrikdyti reakciją bei orientaciją.
Motorinis įrenginys – priklausomai nuo
priskirtos pjovimo įrangos – gali būti
naudojamas tik žolės pjovimui bei
laukinės augmenijos, krūmynų, mažų
medelių ar pan.pjovimui.
Įrenginio naudojimas kitiems tikslams
yra draudžiamas, nes gali sukelti
nelaimingo atsitikimo pavojų ar įrenginio
gedimus. Nedaryti jokių pakeitimų
įrenginio konstrukcijoje – tai taip pat gali
sukelti nelaimingo atsitikimo pavojų ar
įrenginio gedimus.
Darbui naudoti tik tą pjovimo įrangą ir
priedus, kuriuos gamina ir tiekia firma
STIHL arba jie rekomenduojami šiam
įrenginiui arba techniškai tas pačias
dalis. Kilus klausimams, kreiptis į
specializuotą pardavėją. Naudoti tik
kokybiškus darbo įrankius ar priedus.
Priešingu atveju gali kilti nelaimingo
atsitikimo pavojus ar atsirasti gedimai
motoriniame įrenginyje.
STIHL rekomenduoja naudoti STIHL
originalius įrankius ir priedus. Jie savo
savybėmis optimaliai pritaikyti gaminiui
ir naudotojo reikalavimams.
Nemodifikuokite įrenginio, nes iškils
pavojus jūsų saugumui. Asmenims,
turintiems materialinių nuostolių,
naudojant nestandartinę įrangą,
firma STIHL nesuteikia jokių garantijų.
Įrenginio valymui nenaudoti aukšto
slėgio plovimo įrenginių. Stipri vandens
srovė gali pažeisti įrenginio dalis.
Motorinio įrenginio apsauga negali
apsaugoti naudotojo nuo visų daiktų
(akmenų, stiklo, vielos ir t.t.), kuriuos
pakelia pjovimo įranga. Šie daiktai gali į
ką nors atsimušti ir kliudyti dirbantįjį.
Drabužiai ir įranga
Dėvėti atitinkamus drabužius ir naudoti
reikalingą įrangą.
Drabužiai turi būti tinkami ir netrukdyti dirbti.
Prigludęs rūbas – kombinezonas, jokiu būdu ne
darbinis apsiaustas.
Nedėvėti drabužių, kurie
gali įsipainioti tarp
medžių, krūmų arba
besisukančių įrenginio
dalių. Taip pat jokių
šalikų, kaklaraiščių ir
papuošalų. Ilgus plaukus
reikia surišti ir apsaugoti
(skarele, kepure, šalmu
ar pan.).
Avėti tvirtus batus su
grublėtais, neslidžiais
padais.
Apsauga veidui ir ir
būtinai apsauginiai akiniai
– pavojus dėl pakeltų ar
nusviestų daiktų.
Apsauginis tinklelis veidui nėra
pakankama apsauga akims.
Naudoti "asmenines" klausos apsaugos
priemones – pvz. apsauginius
kamštelius.
Būtina mūvėti tvirtas
pirštines.
STIHL siūlo platų individualių saugos
priemonių asortimentą.
FS 38
3
lietuviškai
234BA001 KN
Motorinio įrenginio transportavimas
Visada išjungti variklį.
Motorinį įrenginį nešti išbalansuotą už
koto ir uždaros rankenos.
Autotransporto priemonėse: motorinį
įrenginį pritvirtinti taip, kad jis neapvirstų,
nebūtų pažeistas ir neišbėgtų degalai.
Degalų užpylimas
Benzinas užsidega labai
greitai – laikytis saugaus
atstumo nuo atviros
ugnies – nepalieti degalų
– nerūkyti.
Prieš pilant degalus variklį išjungti.
Neužpildinėti degalų, kol variklis yra
įkaitęs – degalai gali ištekėti – gaisro
pavojus!
Degalų rezervuaro kamštį atidaryti
atsargiai, lėtai sumažinant susikaupusį
vidinį slėgį, kad neišsipiltų degalai.
Degalus pilti tik gerai vėdinamoje
patalpoje. Jeigu degalai pasiliejo,
motorinį įrenginį tuojau pat nuvalyti –
saugotis, kad degalų nepatektų ant
rūbų, priešingu atveju tuojau pat
pakeisti.
Motoriniai įrenginiai gali būti su skirtingų
modifikacijų degalų rezervuaro
kamščiais.
Po degalų užpylimo
užsukamą degalų rezervuaro kamštį užsukti kiek
galima stipriau.
Degalų rezervuaro kamštį
su atlenkiama rankenėle
(Bajonet užraktas) teisingai uždėti, pasukti iki galo
ir atlenkti rankenėlę.
Taip sumažinamas rizikos laipsnis, kad
varikliui dirbant, kamštis dėl variklio
vibracijos atsisuks ir degalai ištekės.
Atkreipti dėmesį į nesandarumus – jeigu
degalai pasiliejo, variklio jungti negalima
– pavojingi gyvybei nudegimai!
Prieš užvedimą
Patikrinti įrenginio nepriekaištingą būklę
– naudojimo instrukcijos atitinkamas
skyrius:
– pjovimo įrangos, apsaugos,
rankenų ir diržo kombinacija turi būti
teisinga ir visos dalys turi būti
sumontuotos
nepriekaištingai.Jokios metalinės
pjovimo įrangos – susižeidimo
pavojus!
– uždegimo ir oro sklendės valdymo
svirtelė/išjungiklis turi būti lengvai
pastatoma į padėtį STOP ar 0
– apsauginis akceleratoriaus klavišas
(jeigu yra) ir akceleratoriaus
rankenėlė turi judėti laisvai –
akceleratoriaus rankenėlė turi pati
grįžti į laisvos eigos padėtį
– Patikrinti uždegimo laidų jungimo
vietas – jei jie laisvi, gali atsirasti
kibirkštys, kurios gali uždegti
ištekantį degalų-oro mišinį – gaisro
pavojus!
– Pjovimo įranga arba primontuojama
įranga: teisingas montavimas, tvirta
padėtis ir nepriekaištinga būklė
– Patikrinti apsauginę įrangą
(pvz. darbinės įrangos apsauginį
gaubtą, darbinę lėkštelę) ar nėra
pažeidimų bei sudilimo. Pažeistas
dalis pakeisti naujomis. Nedirbti su
įrenginiu, kai jo apsauginis gaubtas
pažeistas
– nekeisti jokių valdymo ir saugumą
užtikrinančių įrenginių
– Rankenos turi būti švarios ir sausos,
nesuteptos tepalais ar purvu –
svarbu saugiam motorinio įrenginio
valdymui
– Diržą ir rankeną(as) susireguliuoti
pagal savo ūgį.
Motorinis įrenginys gali būti
eksploatuojamas tik nepriekaištingos
būklės – nelaimingo atsitikimo pavojus!
Esant nelaimingo atsitikimo pavojui,
naudojant diržus, pasimokyti, kaip
greitai nusiimti įrenginį. Pratybų metu
nemesti įrenginio ant žemės, kad
išvengti pažeidimų.
Variklio užvedimas
Nutolus mažiausiai 3 metrus nuo degalų
užpylimo vietos – tik ne uždaroje
patalpoje.
4
FS 38
lietuviškai
002BA056 KN
15m (50ft)
Tik stovint ant tvirto ir saugaus pagrindo,
tvirtai laikant motorinį įrenginį rankose –
pjovimo įranga neturi liesti kitų daiktų ar
žemės paviršiaus, nes ji gali pasisukti
užvedimo metu.
Motorinį įrenginį aptarnauja tik vienas
asmuo – 15 m spinduliu neturi būti
pašalinių asmenų – taip pat ir užvedimo
metu – dėl nusviestų daiktų – pavojus
susižeisti!
Vengti kontakto su pjo-
vimo įranga – pavojus
susižeisti!
Variklio neužvedinėti už starterio
virvutės – užvedinėti taip, kaip aprašyta
naudojimo instrukcijoje.
Pjovimo įranga dar kurį
laiką sukasi, kai akcelera-
toriaus klavišas paleistas
– įsibėgėjimo efektas!
Variklio laisvos eigos tikrinimas: pjovimo
įranga laisvos eigos metu – paleidus
akceleratoriaus rankenėlę – turi
nesisukti.
Lengvai užsiliepsnojančias medžiagas
(pvz. medžio skiedras, žievę, sausą
žolę, degalus) laikyti toliau nuo
išmetamų dujų srauto ir įkaitusio
duslintuvo paviršiaus – gaisro pavojus!
Įrenginio laikymas ir valdymas
Motorinį įrenginį visada tvirtai abiejomis
rankomis laikyti už rankenų.
Visada pasirūpinti tvirta ir saugia
stovėsena.
Kairė ranka ant uždaros rankenos,
dešinė ranka ant koto rankenos – taip
pat ir kairiarankiams.
Darbo metu
Gresiant įvairiems pavojams ar
nelaimingo atsitikimo atveju, variklį
tuojau pat išjungti – oro ir kuro padavimo
valdymo svirtelę/išjungiklį pastatyti
ant STOP ar 0.
15 m spinduliu neturi stovėti pašaliniai
asmenys – dėl nusviestų daiktų pavojus
susižeisti! Tokio paties atstumo reikia
laikytis ir iki daiktų (automobilių, langų
stiklų) – galite sugadinti daiktus!
Atkreipti dėmesį į nepriekaištingą
laisvos eigos darbą, pjovimo įranga po
akceleratoriaus rankenėlės paleidimo
neturi suktis.
Reguliariai tikrinti laisvos eigos darbą, jei
reikia pakoreguoti. Jeigu pjovimo įranga
laisvos eigos metu vis tiek sukasi, dėl
remonto kreiptis į prekybos atstovą.
Atsargiai – esant slidumui, drėgmei,
sniegui, ant šlaitų, nelygiose vietose –
galite paslysti!
Atkreipti dėmesį į kliūtis: medžių kelmus,
šaknis – galite suklupti!
Visada pasirūpinti tvirta ir saugia
stovėsena.
Dirbti tik stovint ant žemės paviršiaus,
niekada nedirbti stovint ant nestabilių
vietų, niekada nedirbti stovint ant
kopėčių ar pastolių.
Nepamirškite, kad darbo metu, dėvint
klausos apsaugos priemones, turite būti
ypač atidūs – kadangi galite neišgirsti
triukšmo (šauksmų, pavojaus signalų
ar kt.), pranešančių apie pavojų.
Laiku daryti pertraukas, kad išvengti
nuovargio ir išsekimo – nelaimingo
atsitikimo pavojus!
Dirbti ramiai ir apgalvotai – tik esant
geram apšvietimui ir matomumui. Dirbti
apdairiai, nesukelti pavojaus kitiems.
Motorinis įrenginys, esant
įjungtam varikliui, išmeta
nuodingas dujas. Šios
dujos yra bekvapės ir
nematomos ir savo
sudėtyje turi nesudegusių
angliavandenilių bei benzolo. Niekuomet nedirbti
su motoriniu įrenginiu
uždarose ar blogai
vėdinamose patalpose –
tai liečia ir įrenginius su
katalizatoriumi.
Dirbant grioviuose, šachtose arba
siaurose vietose, pasirūpinti pakankama
oro ventiliacija – pavojus gyvybei dėl
apsinuodijimo! Apsinuodijimo pavojus!
FS 38
5
lietuviškai
Esant negerumui, galvos skausmams,
regėjimo sutrikimams (pvz. mažesnis
regėjimo laukas), klausos sutrikimams,
pykinimui, sumažėjus sugebėjimui
susikaupti, tuojau pat nutraukti darbą –
šiuos simptomus gali sąlygoti ir per
didelės išmetamų dujų koncentracijos –
nelaimingo atsitikimo pavojus!
Su motoriniu įrenginiu dirbti sukeliant
kiek įmanoma mažesnį triukšmą ir
išmetant į aplinką mažiau dujų – nelaikyti
veikiančio variklio be reikalo, gazuoti tik
darbo metu.
Nerūkyti dirbant motoriniu įrenginiu ir
netoli jo – gaisro pavojus! Maitinimo
sistemoje gali būti lengvai užsidegantis
benzino garų nuotėkis.
Darbo metu atsiradusios dulkės, tvaikas
ir dūmai gali pakenkti sveikatai. Esant
stipriam užterštumui, naudoti atitinkamą
apsaugą kvėpavimo takams.
Jeigu įrenginys buvo neteisingai
naudojamas (pvz. prispaustas,
paveiktas smūgio ar kt.), prieš tęsiant
darbą, užtikrinti jo nepriekaištingą būklę
– žiūrėti "Prieš darbą".
Atkreipti ypatingą dėmesį į maitinimo
sistemos sandarumą ir saugos įrangos
funkcionavimą. Jokiu būdu nedirbti su
motoriniais įrenginiais, kurie nėra
nepriekaištingos būklės. Suabejojus
kreiptis į specialistą.
Nedirbti, kai valdymo rankenėlė yra šalto
variklio užvedimo padėtyje – alkūninio
veleno sūkių skaičius šioje padėtyje
negali būti keičiamas.
Niekada nedirbti be
apsauginio gaubto,
skirto tam įrenginiui
ir pjovimo įrangai –
dėl nusviestų
daiktų pavojus
susižeisti!
Patikrinti vietovę: kieti
daiktai – akmenys,
metalinės dalys ar kita
gali būti pakelti ir
nusviesti – pavojus
susižeisti! – ir gali pažeisti
pjovimo įrangą ir taip pat
daiktus (pvz. stovinčius
automobilius, langų stiklus) (nuosavybės
pakenkimas).
Ypač atsargiai dirbti vietovėse su ribotu
matomumu.
Pjaunant aukštuose krūmuose, po jais
ar gyvatvorėmis: darbinis aukštis su
pjovimo įranga maž.15 cm – nesužeisti
gyvūnų.
Paliekant įrenginį be priežiūros: variklį
išjungti.
Reguliariai tikrinti pjovimo įrangos būklę,
trumpais intervalais, o esant juntamiems
pakitimams, tuojau pat:
– Variklį išjungti, įrenginį tvirtai laikyti,
pjovimo įrankį sustabdymui
spustelėti į žemės paviršių
– Patikrinti jos būklę ir pritvirtinimą,
atkreipti dėmesį į įtrūkimus
– pažeistą pjovimo įrangą tuojau pat
pakeisti, taip pat ir esant plauko
storio įtrūkimams
Reguliariai valyti nuo pjovimo įrangos
žolę ir šakeles – pašalinti susidariusius
kamščius pjovimo įrangos ir apsauginio
gaubto srityje.
Keičiant pjovimo įrankį, variklį išjungti –
pavojus susižeisti!
Nedirbti su pažeista arba įtrūkusia
pjovimo įranga ir jos netaisyti – suvirinti
ar tiesinti – gali pasikeisti forma
(disbalansas).
Dalelės ar atlūžę gabalai gali atsilaisvinti
ir dideliu greičiu užkliudyti aptarnaujantįjį
arba pašalinius asmenis – sunkūs
sužeidimai!
Naudojant "pjovimo galvas"
Naudoti apsauginį gaubtą tik su pagal
nurodymus sumontuotu peiliu, kad valas
būtų nupjaunamas atitinkamu ilgiu.
Reguliuojant pjovimo valo ilgį rankiniu
būdu nustatomose "pjovimo galvose",
būtinai išjungti variklį – pavojus
susižeisti!
Neteisingai naudojamas per ilgas
pjovimo valas sumažina variklio darbinių
sūkių skaičių. Tai veda dėl pastovaus
sankabos slydimo prie variklio
perkaitimo ir svarbių funkcinių detalių
(pvz. sankabos, korpuso iš plastmasės
dalių) gedimų – pvz. dėl besisukančios
pjovimo įrangos laisvos eigos metu –
pavojus susižeisti!
Vibracija
Ilgalaikis darbas motoriniu įrenginiu gali
iššaukti vibracijos sukeliamus kraujo
apytakos rankose sutrikimus ("Baltų
pirštų liga").
6
FS 38
lietuviškai
Nustatyti visiems vienodai trunkančią
darbo trukmę negalima, nes tai priklauso
nuo daugelio faktorių.
Darbo laiką prailgina:
– apsauga rankoms (šiltos pirštinės)
– pertraukos
Darbo laiką sutrumpina:
– bloga asmeninė dirbančiojo kraujo
apytaka (simptomai: dažnai šalti
pirštai, tirpimas)
– žema oro temperatūra
– didelė rankenų suėmimo jėga
(stiprus suspaudimas taip pat
sutrikdo kraujo apytaką)
Ilgai naudojant motorinį įrenginį ir
pasikartojus atitinkamiems požymiams
(pirštų tirpimui), reikėtų kreiptis į
gydytoją dėl medicininės apžiūros.
Techninė priežiūra ir remontas
Reguliariai atlikti techninės priežiūros
darbus. Atlikti tik tuos priežiūros ir
remonto darbus, kurie aprašyti
naudojimo instrukcijoje. Visus kitus
darbus pavesti atlikti prekybos atstovui.
STIHL rekomenduoja techninės
priežiūros ir remonto darbus pavesti
atlikti tik specializuotam STIHL prekybos
atstovui. STIHL specializuoti pardavėjai
reguliariai apmokomi ir gauna techninę
informaciją.
Naudoti tik kokybiškas atsargines
detales. Priešingu atveju gali kilti
nelaimingo atsitikimo pavojus ar atsirasti
gedimai įrenginyje. Kilus klausimams,
kreiptis į specializuotą pardavėją.
STIHL rekomenduoja naudoti tik STIHL
originalias atsargines detales. Jos savo
savybėmis optimaliai pritaikytos
įrenginiui ir naudotojo reikalavimams.
Remontuojant, atliekant techninę
priežiūrą bei valant, visada išjungti
variklį – pavojus susižeisti! – Išimtis:
karbiuratoriaus ir laisvos eigos
reguliavimas.
Variklį, esant nuimtam uždegimo laidui
ar išsuktai uždegimo žvakei, užvedinėti
su užvedimo virvute tik tada, kai oro ir
degalų padavimo rankenėlė/išjungiklis
padėtyje STOP ar 0 – gaisro pavojus dėl
kibirkščių susidarymo išorinėje cilindro
pusėje.
Motorinio įrenginio netaisyti ir nelaikyti
arti atviros ugnies – dėl degalų galimas
gaisro pavojus!
Reguliariai tikrinti degalų rezervuaro
kamščio sandarumą.
Naudoti tik nepriekaištingos būklės
STIHL rekomenduojamas uždegimo
žvakes – žiūrėti "Techniniai daviniai".
Patikrinti uždegimo laidą
(nepriekaištinga izoliacija, tvirtas
pajungimas).
Patikrinti nepriekaištingą duslintuvo
būklę.
Niekada nedirbti su pažeistu duslintuvu
arba be jo – gaisro pavojus! – galimi
klausos pažeidimai!
Neliesti karšto duslintuvo – nudegimo
pavojus!
Pjovimo įranga ir apsauginiai gaubtai
Saugumo pagrindais gali būti
naudojamos tik įrenginio naudojimo
instrukcijoje nurodytos pjovimo įrangos,
apsauginių gaubtų, rankenų ir diržų
kombinacijos.
Prie žoliapjovių su lenktu kotu ir kilpine
rankena gali būti naudojamos tik
"pjovimo galvos".
Simboliai ant apsauginių gaubtų
Rodyklė parodo pjovimo įrangos
sukimosi kryptį.
FS 38
7
lietuviškai
000BA019 KN
1
002BA073 KN
2
002BA074 KN

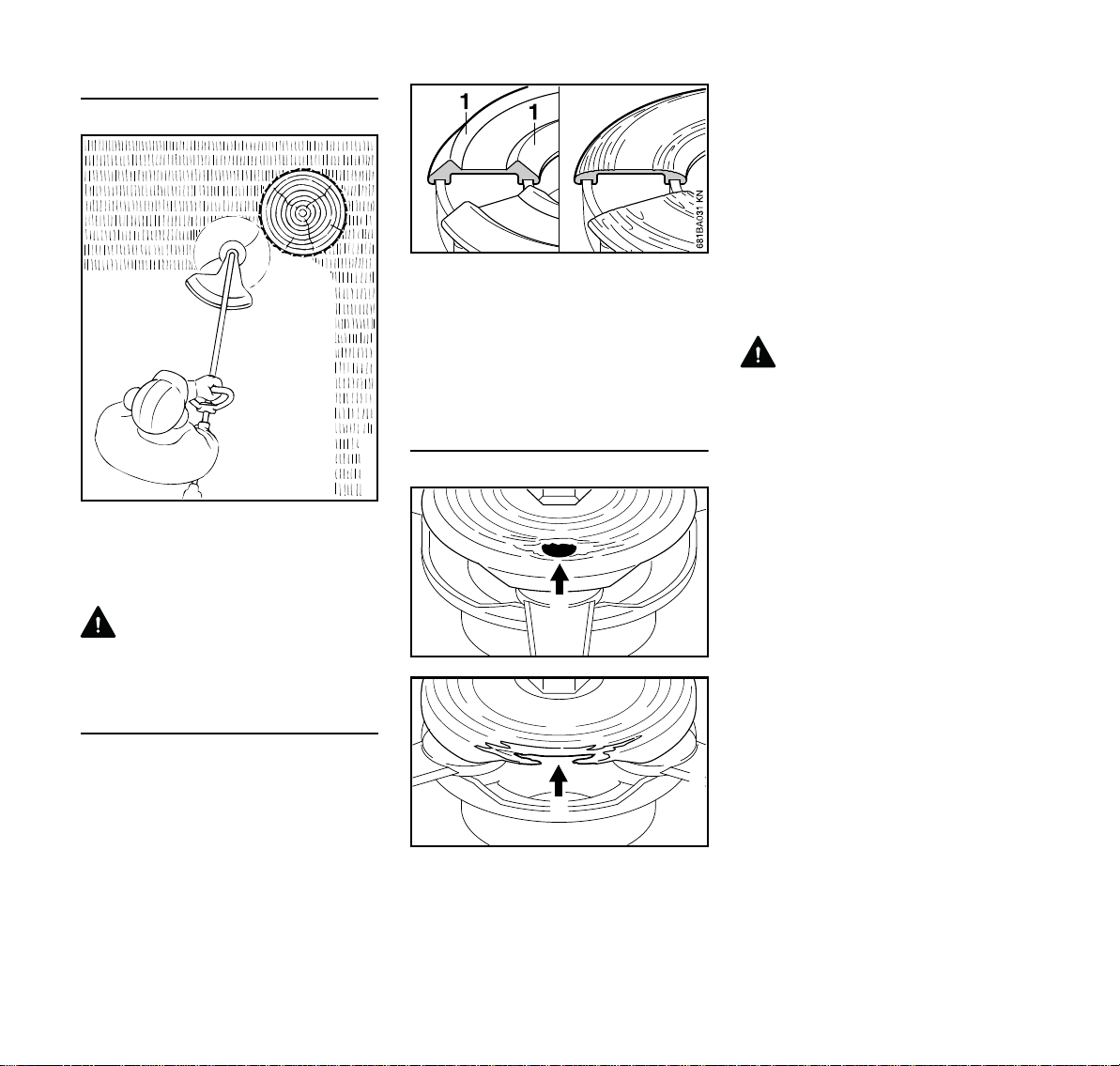

"Pjovimo galva" su valu
"Minkštam pjūviui" – švariam nelygių
pakraščių apie medžius ir tvorų stulpus
apipjovimui – kuo mažiau pažeidžiant
medžių žievę
ISPEJIMAS
Pjovimo valo negalima pakeisti metaline
viela – pavojus susižeisti!
N Briauna (1) apatinio dangtelio
nusidėvėjusi, nudilusi – kaip
iliustracijoje dešinėje – "pjovimo
galvos" nenaudoti ir pakeisti nauja!
Dėl atitrūkusių detalių – pavojus
susižeisti!
"Pjovimo galva" su plastmasiniais
peiliais – STIHL PolyCut 6-3
Būtinai laikytis nurodymų "pjovimo
galvos" PolyCut priežiūrai!
Atkreipti dėmesį į atžymas, rodančias
apie nusidėvėjimą!
PolyCut apatinėje dalyje yra
nusidėvėjimo atžymos.
Jeigu viena iš apvalių kiaurymių
(1; rodyklėl) matoma arba viduje esantis
kraštelis (2; rodyklė) nusidėvėjęs,
PolyCut 6-3 naudoti negalima – pakeisti
nauja '"pjovimo galva"!
ISPEJIMAS
Nekreipiant dėmesio į nusidėvėjimo
atžymas, kyla pavojus, kad pjovimo
įranga suluš, o nulūžusios dalys gali
sužeisti.
Norint išvengti nelaimingo atsitikimo
pavojaus dėl peilio lūžimo, vengti
kontakto su akmenimis, metalu arba
panašiais daiktais!
PolyCut peilius reguliariai tikrinti dėl
įtrūkimų. Jeigu įtrūkęs vienas peilis,
visus Polycut peilius pakeisti!
STIHL FixCut
Atkreipti dėmesį į atžymas, rodančias
apie nusidėvėjimą!
8
Žolės neaptvertuose pievų
pakraščiuose (be tvorų, medžių ir
panašių kliūčių)pjovimui.
FS 38
Galimi pjovimo įrangos, apsauginių gaubtų, rankenų, diržų derinimo variantai
234BA014 KN
1
2
6
7
5
Schnur/LINE 2
Schnur/LINE 1
3
4
Pjovimo įranga Apsauginis gaubtas Rankena Diržai
lietuviškai
Galimi komplektavimo variantai
Priklausomai nuo naudojamos pjovimo
įrangos, siūlome pasirinkti teisingą
komplektavimo variantą iš lentelės!
ISPEJIMAS
Saugumo sumetimais gali būti
komplektuojami tik lentelėje esančių
pjovimo įrankių, apsauginių gaubtų,
rankenų ir diržų modelių variantai. Kitos
kombinacijos draudžiamos – nelaimingo
atsitikimo pavojus!
Pjovimo įranga
"Pjovimo galvos"
1 STIHL AutoCut C 5-2
2 STIHL AutoCut 5-2
3 STIHL FixCut 5-2
4 STIHL PolyCut 6-3
Apsauginis gaubtas
5 Apsauga su peiliu tik "pjovimo
galvoms" (žiūrėti "Apsauginės
įrangos montavimas")
Rankena
6 Uždara rankena
Diržai
7 Vienpetis diržas gali būti
naudojamas
FS 38
9
lietuviškai
50 mm
234BA003 KN
5
1
3
4
A
(2")
2
1
2
232BA066 KN
4
232BA067 KN
3
232BA026 KN
Uždaros rankenos
montavimas
N Kilpinę rankeną (1) atstumu (A)
apie 15 cm (6") iki valdymo
rankenos (2) užmauti ant koto
N Fiksatorių (3) uždėti ant koto ir
įstumti į kilpinę rankeną
N Keturkampę veržlę (4) įdėti į kilpinę
rankeną
N Įtempimo varžtą (5) prakišti iš
priešingos pusės ir stipriai įsukti
Apsauginės įrangos
montavimas
N Apsauginį gaubtą (1) iki atramos
užmauti ant laikiklio (2)
N Veržlę (3) įkišti į šešiakampę
kiaurymę apsauginiame gaubte –
kiaurymės turi sutapti
N Varžtą (4) įsukti ir priveržti
Pjovimo įrangos montavimas
Motorinės žoliapjovės paruošimas
N Motorinę žoliapjovę padėti taip, kad
kilpinė rankena ir variklio gaubtas
būtų apačioje, o velenas viršuje
Kilpinę rankeną pastatyti patogioje
padėtyje
N Varžtą (5) atsukti
N Kilpinę rankeną užmauti ant koto
pagal pageidavimą
N Varžtą (5) priveržti
10
FS 38
lietuviškai
232BA033 KN
1
2
3
4
1
232BA054 KN
2
3
4
3
7
5
2
232BA053 KN
6
8
Prispaudimo lėkštelė
Prispaudimo lėkštelė (1) yra tiekiama
kartu su PolyCut6-3 ir FixCut5-2. Ji
reikalinga tik naudojant šias "pjovimo
galvas".
"Pjovimo galva" STIHL AutoCut 5-2,
"pjovimo galva" STIHL AutoCut C 5-2
N Prispaudimo lėkštelę (1), jei ji yra,
nutraukti nuo veleno (2)
"Pjovimo galva" STIHL PolyCut 6-3,
"pjovimo galva" STIHL FixCut 5-2
N Prispaudimo lėkštelę (1) užmauti
ant veleno (2), tuo metu
šešiakampę kiaurymę (3) užmauti
ant šešiakampio (4)
"Pjovimo galvos" uždėti
Instrukciją, esančią prie "pjovimo
galvos", gerai saugoti!
STIHL AutoCut 5-2
N Spyruoklę (1) įkišti į viršutinę dalį (2)
N Pjovimo valą (3) užvynioti ant
ritės (4)
N Pjovimo valą įverti pro kiaurymes ir
ritę įdėti į ritės korpusą
Smulkiau visa tai aprašyta kartu
esančioje instrukcijoje!
N Viršutinę dalį (2) užmauti ant
veleno (5), tuo metu vidinę
šešiakampę kiaurymę (7) užmauti
ant šešiakampio (6)
N Dangtelį (8) uždėti ant viršutinės
dalies – pasukti laikrodžio rodyklės
kryptimi ant veleno ir priveržti
FS 38
11
lietuviškai
9
681BA018 KN
Schnur/LINE 2
Schnur/LINE 1
2
8
11
5
681BA019 KN
10
STIHL AutoCut C 5-2
N Viršutinę dalį (2) kaip "pjovimo
galva" AutoCut 5-2 užmauti ant
veleno
N Ritę (9) sukti laikrodžio rodyklės
kryptimi tol, kol rodyklių smaigaliai
sutaps – ritę užfiksuoti
N Dangtelį (8) įkišti į ritę, įspausti iki
atramos ir tuo pačiu pasukti
laikrodžio rodyklės kryptimi
N Dangtelį pasukti iki galo ir priveržti
ranka
STIHL PolyCut 6-3
N Prispaudimo lėkštelę užmauti ant
veleno
N Veržlę (10) įdėti į "pjovimo galvą"
N "Pjovimo galvą" (11) sukti laikrodžio
rodyklės kryptimi iki galo ant
veleno (5)
N Veleną užblokuoti – žiūrėti "Veleno
blokavimas"
N "Pjovimo galvą" priveržti
PRANESIMAS
Kaištį vėl ištraukti.
Veleną užblokuoti
N veleno blokavimo įrankį (12) įkišti į
kiaurymes (13) apsauginiame
gaubte ir prispaudimo lėkštelėje,
tam šį pasukinėti, kol velenas
užsiblokuos
12
FS 38
lietuviškai
3
1
2
4
232BA074 KN
5
1
232BA007 KN
2
STIHL FixCut 5-2
N Prispaudimo lėkštelę (2) užmauti
ant veleno
N "pjovimo galvą" uždėti ant
prispaudimo lėkštelės (2)
ISPEJIMAS
Kaištis (rodyklė) turi patekti į kiaurymę
"pjovimo galvoje"
N Prispaudimo poveržlę (3) mauti ant
veleno (1), kol ši priglus
N Veleną užblokuoti – žiūrėti "Veleno
blokavimas"
N Veržlę (4) su kombi raktu (5) užsukti
laikrodžio rodyklės kryptimi
(Speciali įranga) ant veleno ir
priveržti
Kaištį vėl ištraukti.
PRANESIMAS
"Pjovimo galvos" nuėmimas
STIHL AutoCut
N Ritės korpusą tvirtai laikyti
N Dangtelį pasukti prieš laikrodžio
rodyklę
STIHL PolyCut
N Veleną užblokuoti – žiūrėti "Veleno
blokavimas"
N "Pjovimo galvą" pasukti prieš
laikrodžio rodyklę
STIHL FixCut
N Veleną užblokuoti – žiūrėti "Veleno
blokavimas"
N su kombi raktu (Speciali įranga)
veržlę atlaisvinti prieš laikrodžio
rodyklę ir nusukti nuo veleno
ISPEJIMAS
Lengvai prasisukančias veržles pakeisti
naujomis
Pjovimo valo reguliavimas
STIHL AutoCut
N besisukančią "pjovimo galvą" laikyti
paraleliai virš pievos – stuktelėti į
žemės paviršių – apie 3 cm pjovimo
valo išlenda
N peilis (1) prie apsauginio gaubto (2)
sutrumpina per ilgus valo galus iki
optimalaus ilgio – todėl vengti
pakartotinio stuktelėjimo į žemę!
Pjovimo valo ilgis reguliuojamas tik tada,
kai abu valo galai dar yra maž. 2,5 cm
ilgio!
Jeigu pjovimo galai trumpesni nei
2,5 cm:
ISPEJIMAS
Reguliuojant pjovimo valo ilgį ranka,
būtinai išjungti variklį – kitaip gali kilti
pavojus susižeisti!
FS 38
13
lietuviškai
N Įrenginį apsukti
N Dangtelį prie ritės su valu paspausti
iki galo
N Valo galus ištraukti iš ritės
Jeigu ant ritės nebėra valo, pjovimo valą
užvynioti – žiūrėti "Pjovimo valo
keitimas".
Visos kitos "pjovimo galvos"
Kaip aprašyta kartu esančioje
instrukcijoje.
ISPEJIMAS
Reguliuojant pjovimo valo ilgį ranka,
būtinai išjungti variklį – kitaip gali kilti
pavojus susižeisti!
Pjovimo valo / Peilių keitimas
STIHL AutoCut
žiūrėti "Pjovimo valo keitimas".
STIHL PolyCut, FixCut
Kaip aprašyta kartu esančioje
instrukcijoje.
Degalai
Variklio darbui reikalingas kuro mišinys
iš benzino ir variklinės alyvos.
ISPEJIMAS
Vengti tiesioginio degalų kontakto su
oda ir benzino garų įkvėpimo.
STIHL MotoMix
STIHL rekomenduoja naudoti STIHL
MotoMix. Šio paruošto naudojimui
degalų mišinio sudėtyje nėra benzolo,
švino, jis pasižymi dideliu oktaniniu
skaičiumi ir visada pateikia tikslų
sudedamųjų dalių santykį.
STIHL MotoMix paruoštas su STIHL
dvitakte variklių alyva HP Ultra
geriausiam variklio tarnavimo laikui.
MotoMix disponuoja ne visos rinkos.
Kuro mišinio paruošimas
PRANESIMAS
Nekokybiški degalai ir neatitinkantis
nurodymų kuro mišinio santykis gali
sąlygoti rimtus variklio gedimus.
Mažesnės kokybės benzinas ar variklinė
alyva gali pažeisti variklį, riebokšlius,
maitinimo sistemą ir degalų rezervuarą.
Benzinas
Naudoti tik kokybišką benziną ne
mažesnio oktaninio skaičiaus nei
90 ROZ – bešvinį arba paprastą.
Įrenginiams su katalizatoriumi turi būti
naudojamas bešvinis benzinas.
PRANESIMAS
Ilgesnį laiką naudojant paprastą
benziną, gali žymiai sumažėti
katalizatoriaus efektyvumas.
Benzinas, turintis savo sudėtyje virš
10% alkoholio gali pakenkti varikliams
su ranka reguliuojamu karbiuratoriumi ir
todėl jo šiems varikliams naudoti
negalima.
Varikliams su M-Tronic benzinas su iki
25% alkoholio (E25) galingumo
priduoda
Variklinė alyva
Naudoti tik kokybišką dvitakčių variklių
alyvą – geriausiai STIHL dvitakčių
variklių alyvą HP, HP Super arba
HP Ultra, jos optimaliai pritaikytos
STIHL varikliams. HP Ultra leidžia
pasiekti didžiausią galą ir užtikrinti
variklio ilgaamžiškumą.
Variklių alyvas galima įsigyti ne visose
rinkose.
Motoriniams įrenginiams su
katalizatoriumi kuro mišiniui galima
naudoti tik STIHL dvitaktę variklinę
alyvą 1:50.
Maišymo santykis
jei STIHL dvitaktė variklių alyva 1:50;
1:50 = 1 dalis alyvos + 50 dalių benzino
14
FS 38
lietuviškai
232BA046 KN
2
232BA080 KN
1
6
7
5
4
3
Pavyzdžiai
Benzino kiekis STIHL dvitaktė
alyva 1:50
Litrai Litrai (ml)
10,02(20)
5 0,10 (100)
10 0,20 (200)
15 0,30 (300)
20 0,40 (400)
25 0,50 (500)
N į degalams skirtą specialią talpą
visų pirma supilti variklinę alyvą, po
to benziną ir kruopščiai sumaišyti
Kuro mišinio saugojimas
Saugoti tik degalams skirtose talpose
sausoje, vėsioje ir saugioje patalpoje,
apsaugotoje nuo šviesos ir saulės
spindulių.
Kuro mišinys sensta – mišinį ruošti tik
pagal poreikį kelioms savaitėms. Kuro
mišinį laikyti ne ilgiau kaip 3 mėnesius.
Esant šviesos, saulės spindulių
poveikiui, žemai arba aukštai
temperatūrai, kuro mišinys gali pasenti
greičiau.
N Talpą su kuro mišiniu prieš pildymą
stipriai papurtyti
ISPEJIMAS
Talpoje gali būti padidėjęs spaudimas –
indą atidaryti atsargiai.
N Degalų rezervuarą ir talpą kurui
laikas nuo laiko kruopščiai išvalyti
Kuro likučius ir valymui naudotą skystį
sunaikinti pagal nurodymus, nekenkiant
aplinkai!
FS 38
Degalų užpylimas
N Prieš pilant degalus, nuvalyti degalų
rezervuaro kamštį ir aplink jį, kad į
rezervuarą nepatektų nešvarumai
N Įrenginį pastatyti taip, kad
rezervuaro kamštis būtų viršuje
N atsukti alyvos rezervuaro kamštį
Užpilant degalus, jų nepalieti,
neperpildyti degalų rezervuaro. STIHL
rekomenduoja STIHL užpylimo sistemą
(Speciali įranga).
ISPEJIMAS
Po degalų pildymo rezervuaro kamštį
ranka užsukti kiek galima tvirčiau.
Variklio
užvedimas/išjungimas
Valdymo elementai
1 Išjungiklis
2 Apsauginis akceleratoriaus klavišas
3 Akceleratoriaus rankenėlė
4 Spyruokliuojantis akceleratoriaus
klavišo liežuvėlis
5 Fiksatorius
Išjungiklio padėtys
6I – darbinė
70 – Stopp
15
lietuviškai
233BA047 KN
4
9
8
232BA011 KN
232BA012 KN
232TI013 KN
Užvedimas
N Išjungiklį pastatyti padėtyje I
N Apsauginį akceleratoriaus klavišą
paspausti ir taip laikyti
N Akceleratoriaus rankenėlę
paspausti, kol fiksatorius prie
liežuvėlio (4) korpuse (rodyklė)
užsifiksuos
N vieną po kito paleisti
akceleratoriaus rankenėlę, liežuvėlį
ir apsauginį akceleratoriaus klavišą
= užvedimo padėtis
N Nustatyti oro ir kuro padavimo
reguliavimo rankenėlę (8)
g esant šaltam varikliui
e esant šiltam varikliui – taip pat, jei
variklis jau dirbęs, bet dar šaltas
N Kuro siurbliuką (9) paspausti
mažiausiai 5 kartus – taip pat, jei
siurbliukas dar pilnas kuro
Užvedimas
N Įrenginį padėti saugiai ant žemės:
atrama prie variklio ir pjovimo
įrangos apsauginis gaubtas remiasi
į žemę. Pjovimo įranga neturi liesti
nei žemės paviršiaus, nei kokių nors
daiktų
N atsistoti saugioje padėtyje
N Įrenginį kaire ranka tvirtai prispausti
prie žemės – nykštys po korpusu
PRANESIMAS
Nespausti koto koja bei neklaupti ant jo!
16
FS 38
lietuviškai
232BA014 KN
8
232TI015 KN
N su dešine ranka paimti už užvedimo
rankenėlės
N Užvedimo rankenėlę traukti lėtai iki
pirmų uždegimo procesų cilindre,
po to greitai ir stipriai trūktelėti
PRANESIMAS
virvutės neištraukti iki galo – gali
nutrūkti!
N Starterio rankenėlės staigiai
nepaleisti – atleidinėti vertikaliai,
kad virvutė galėtų teisingai
susivynioti
N užvedinėti toliau
Po pirmųjų uždegimo procesų cilindre
N vėliausiai po penkto virvutė
trūktelėjimo užvedimo rankenėlę (8)
pastatyti ant e
N užvedinėti toliau
Kai tik variklis pradeda dirbti, tuojau pat
N Akceleratoriaus rankenėlę spausti
tol, kol liežuvėlis užsifiksuos –
variklis pradeda dirbti laisva eiga
ISPEJIMAS
Jeigu karbiuratorius sureguliuotas
teisingai, pjovimo įranga laisvos eigos
metu neturi suktis!
Įrenginys paruoštas darbui.
Išjungti variklį
N Išjungiklį pastatyti padėtyje 0
Jei variklis neužsiveda
Oro ir kuro padavimo valdymo
rankenėlė
Jeigu užvedimo rankenėlė po pirmųjų
uždegimo procesų nebuvo laiku
pastatyta ant e, variklis užsisiurbė.
N Užvedimo rankenėlę pastatyti
ant e
N Išjungiklį pastatyti padėtyje I,
apsauginį klavišą ir akceleratoriaus
rankenėlę į padėtį užvedimo padėtis
N Variklį užvesti – tam stipriai trūktelėti
užvedimo virvutę – gali prireikti 10
iki 20 kartų
Jei variklis neužsiveda
N išjungiklį pastatyti padėtyje 0
N Uždegimo žvakę išsukti – žiūrėti
"Uždegimo žvakė"
N Uždegimo žvakę išdžiovinti
N keletą kartų patraukti užvedimo
rankenėlę, degimo kameros
išvėdinimui
N Uždegimo žvakę vėl įsukti – žiūrėti
"Uždegimo žvakė"
N Išjungiklį pastatyti padėtyje I
N Uždegimo valdymo svirtelė ant e –
taip pat ir esant šaltam varikliui
N vėl užvedinėti variklį
Kuro rezervuaras buvo visiškai
ištuštintas
N po kuro užpylimo rankinį kuro
siurbliuką paspausti mažiausiai
5 kartus – taip pat, jei jis ir
pripildytas degalais
N Oro padavimo svirtelę nustatyti
priklausomai nuo variklio
temperatūros
N Vėl užvedinėti variklį
FS 38
17
lietuviškai
232BA017 KN
1
2
232BA018 KN
4
3
Nurodymai darbui Oro filtro valymas
Darbo pradžioje
Naujas įrenginys iki trečio kuro užpylimo
neturėtų dirbti pilnu apkrovimu,kad
pridirbimo metu negautų per didelio
krūvio. Pridirbimo metu judančios
variklio detalės turi prisiderinti viena prie
kitos – variklyje atsiranda didelė trintis.
Variklis pasiekia maksimalų galingumą
tik po 5 iki 15 užpildymų degalais.
Darbo metu
po ilgesnio variklio apkrovimo darbo
metu, leisti jam trumpai padirbti laisva
eiga, kol jis pravės, kad variklio detalės
(uždegimo sistema, karbiuratorius) per
daug neįkaistų.
Po darbo
Trumpam išjungus variklį: leisti jam
atvėsti. Įrenginį su pilnu degalų
rezervuaru laikyti iki sekančio
panaudojimo sausoje, saugioje vietoje,
atokiau nuo atviros ugnies. ilgesnį laiką
nesinaudojant įrenginiu – žiūrėti
"Įrenginio saugojimas".
Kai variklio galingumas žymiai sumažėja
N Užvedimo rankenėlę pastatyti
ant g
N Liežuvėlį (1) įspausti ir filtro
dangtelį (2) atidaryti
N Nuvalyti nuo filtro ir aplink jį
stambius nešvarumus
N Veltininį filtrą (3) išimti iš filtro
korpuso (4) ir pakeisti – galima
iškratyti arba išpūsti – neplauti
N pažeistas dalis pakeisti
N Veltininį filtrą (3) įdėti į filtro
korpusą (4)
N Filtro dangtelį uždaryti ir užfiksuoti
18
FS 38
lietuviškai
L
233BA052 KN
L
H
LA
233BA050 KN
Karbiuratoriaus reguliavimas
Bendra informacija
Gamykloje karbiuratorius yra
sureguliuojamas darbui standartiniu
režimu.
Ši padėtis sureguliuota taip, kad varikliui
bet kokioje darbinėje padėtyje
paduodamas optimalus degalų-oro
mišinys.
Įrenginio paruošimas
N Išjungti variklį
N Pjovimo įrangos montavimas
N patikrinti oro filtrą – jei reikia, išvalyti
arba pakeisti
N patikrinti kibirkščių gaudytuvo
groteles (jos yra priklausomai nuo
šalies) duslintuve – jei reikia, išvalyti
arba pakeisti
FS 38 – Skirtingos bazinio
sureguliavimo padėtys
Gamykloje gali būti įmontuoti skirtingi
karbiuratoriai. Kiekvienam iš šių
karbiuratorių reikalingas skirtingas
standartinė padėtis:
Standartinė padėtis A
– Maksimalių sūkių reguliavimo
varžtas (H) = 3/4
– Laisvos eigos reguliavimo
varžtas (L) = 1 1/2
Standartinė padėtis B
– Maksimalių sūkių reguliavimo
varžtas (H) = 3/4
– Laisvos eigos reguliavimo
varžtas (L) = 3/4
N Nustatyti standartinę padėtį, tam
laisvos eigos reguliavimo varžtą (L)
įsukti pagal laikrodžio rodyklę iki
atramos, tvirtos padėties – po to
sukti prieš laikrodžio rodyklę
Ar koregavimas yra didesnis nei
1ratas?
N toliau kaip "Standartinė padėtis A"
Ar koregavimas yra mažesnis nei
1ratas?
N toliau kaip "Standartinė padėtis B"
Standartinė padėtis A
N Maksimalių alkūninio veleno sūkių
varžtą (H) sukti iki atramos prieš
laikrodžio rodyklę – maks. 3/4 rato
N Laisvos eigos reguliavimo varžtą (L)
įsukti pagal laikrodžio rodyklę iki
galo – po to 1 1/2 rato atsukti prieš
laikrodžio rodyklę
FS 38
19
lietuviškai
L
H
LA
233BA050 KN
L
H
LA
233BA051 KN
Standartinė padėtis B
N Maksimalių alkūninio veleno sūkių
varžtą (H) sukti iki atramos prieš
laikrodžio rodyklę – maks. 3/4 rato
N Laisvos eigos reguliavimo varžtą (L)
sukti pagal laikrodžio rodyklę iki
galo – po to sukti 3/4 rato prieš
laikrodžio rodyklę
Standartinis sureguliavimas – FS 38 2MIX
N Maksimalių alkūninio veleno sūkių
varžtą (H) sukti iki atramos prieš
laikrodžio rodyklę – maks. 3/4 rato
N Laisvos eigos reguliavimo varžtą (L)
įsukti pagal laikrodžio rodyklę iki
galo – po to 3/4 rato atsukti prieš
laikrodžio rodyklę
Laisvos eigos reguliavimas, visoms
modifikacijoms
N Grįžti į standartinio sureguliavimo
padėtį
N Variklį užvesti ir leisti pašilti
Variklis sustoja laisvos eigos metu
N Laisvos eigos atraminį varžtą (LA)
lėtai sukti laikrodžio rodyklės
kryptimi, kol variklis pradės dirbti
lygiai – darbinis įrankis neturi suktis
Pjovimo įranga sukasi laisvos eigos
metu
N Laisvos eigos atraminį varžtą (LA)
sukti prieš laikrodžio rodyklę, kol
pjovimo įranga sustos, tada apie 1/2
iki 1 rato dar pasukti ta pačia
kryptimi
ISPEJIMAS
Jeigu darbo įrankis po laisvos eigos
reguliavimo nesustoja, parodyti motorinį
įrenginį specialistui.
Alkūninio veleno sūkių skaičius laisva
eiga yra netolygus, blogas pagreitis
(nepaisant LA nustatymo)
Sureguliuotas per liesas mišinys.
FS 38
N Laisvos eigos reguliavimo varžtą (L)
sukti prieš laikrodžio rodyklę
(apie 1/4 rato), kol variklis pradės
dirbti lygiai ir įgis gerą pagreitį
FS 38 2-MIX
N Laisvos eigos varžtą (L) sukti prieš
laikrodžio rodyklę, kol variklis
pradės dirbti vienodai ir įgaus gerą
pagreitį – maks. iki atramos
Sūkių skaičius laisvos eigos metu
nevienodas
Sureguliuotas per riebus mišinys
20
FS 38
Loading...
