Inhaltsverzeichnis
deutsch
Zu dieser Gebrauchsanleitung 2
Sicherheitshinweise und
Arbeitstechnik 2
Zulässige Kombinationen von
Schneidwerkzeug, Schutz, Griff,
Traggurt 11
Zulässige Anbauwerkzeuge 12
Zweihandgriff anbauen 13
Rundumgriff anbauen 15
Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.
Gaszug einstellen 16
Tragöse anbauen 16
Schutzvorrichtungen anbauen 17
Schneidwerkzeug anbauen 18
Kraftstoff 21
Kraftstoff einfüllen 22
Traggurt anlegen 22
Gerät ausbalancieren 23
Motor starten / abstellen 24
Betriebshinweise 27
Luftfilter reinigen 27
Vergaser einstellen 27
Zündkerze 29
Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
Motorlaufverhalten 30
Getriebe schmieren 30
Anwerfseil / Rückholfeder wechseln 31
Gerät aufbewahren 33
Metall-Schneidwerkzeuge schärfen 33
Wartungs- und Pflegehinweise 34
Verschleiß minimieren und
Schäden vermeiden 36
Wichtige Bauteile 37
Technische Daten 38
Sonderzubehör 40
Reparaturhinweise 41
EG Konformitätserklärung 41
Anschriften 42
Qualitäts-Zertifikat 42
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma STIHL
entschieden haben.
Dieses Produkt wurde mit modernen
Fertigungsverfahren und
umfangreichen
Qualitätssicherungsmaßnahmen
hergestellt. Wir sind bemüht alles zu
tun, damit Sie mit diesem Gerät
zufrieden sind und problemlos damit
arbeiten können.
Wenn Sie Fragen zu Ihrem Gerät
haben, wenden Sie sich bitte an Ihren
Händler oder direkt an unsere
Vertriebsgesellschaft.
Ihr
Hans Peter Stihl
{
© ANDREAS STIHL AG & Co. KG, 2010
0458-250-9421-B. M1.K10.CP.
0000001430_008_D
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
1
deutsch
Zu dieser
Gebrauchsanleitung
Bildsymbole
Sämtliche Bildsymbole, die auf dem
Gerät angebracht sind, sind in dieser
Gebrauchsanleitung erklärt.
Kennzeichnung von Textabschnitten
Warnung vor Unfall- und
Verletzungsgefahr für Personen
sowie vor schwerwiegenden
Sachschäden.
Warnung vor Beschädigung des
Gerätes oder einzelner Bauteile.
Technische Weiterentwicklung
STIHL arbeitet ständig an der
Weiterentwicklung sämtlicher
Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik
und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb
keine Ansprüche abgeleitet werden.
Sicherheitshinweise und
Arbeitstechnik
Besondere Sicherheitsmaßnahmen sind beim
Arbeiten mit diesem
Motorgerät nötig, weil mit
sehr hoher Drehzahl des
Schneidwerkzeuges
gearbeitet wird.
Die gesamte Gebrauchsanleitung vor der ersten
Inbetriebnahme aufmerksam lesen und für
späteren Gebrauch
sicher aufbewahren.
Nichtbeachten der
Gebrauchsanleitung
kann lebensgefährlich
sein.
Länderbezogene
Sicherheitsvorschriften, z. B. von
Berufsgenossenschaften, Sozialkassen,
Behörden für Arbeitsschutz und andere
beachten.
Wer zum ersten Mal mit dem Motorgerät
arbeitet: Vom Verkäufer oder von einem
anderen Fachkundigen erklären lassen,
wie man damit sicher umgeht – oder an
einem Fachlehrgang teilnehmen.
Minderjährige dürfen nicht mit dem
Motorgerät arbeiten – ausgenommen
Jugendliche über 16 Jahre, die unter
Aufsicht ausgebildet werden.
Kinder, Tiere und Zuschauer fernhalten.
Wird das Motorgerät nicht benutzt, ist es
so abzustellen, dass niemand gefährdet
wird. Motorgerät vor unbefugtem Zugriff
sichern.
Der Benutzer ist verantwortlich für
Unfälle oder Gefahren, die gegenüber
anderen Personen oder deren Eigentum
auftreten.
Motorgerät nur an Personen
weitergeben oder ausleihen, die mit
diesem Modell und seiner Handhabung
vertraut sind – stets die
Gebrauchsanleitung mitgeben.
Der Einsatz Schall emittierender
Motorgeräte kann durch nationale wie
auch örtliche, lokale Vorschriften zeitlich
begrenzt sein.
Wer mit dem Motorgerät arbeitet, muss
ausgeruht, gesund und in guter
Verfassung sein.
Wer sich aus gesundheitlichen Gründen
nicht anstrengen darf, sollte seinen Arzt
fragen, ob die Arbeit mit einem
Motorgerät möglich ist.
Nur Träger von Herzschrittmachern: Die
Zündanlage dieses Gerätes erzeugt ein
sehr geringes elektromagnetisches
Feld. Ein Einfluss auf einzelne
Herzschrittmacher-Typen kann nicht
völlig ausgeschlossen werden. Zur
Vermeidung von gesundheitlichen
Risiken empfiehlt STIHL den
behandelnden Arzt und den Hersteller
des Herzschrittmachers zu befragen.
Nach der Einnahme von Alkohol,
Medikamenten, die das
Reaktionsvermögen beeinträchtigen
oder Drogen darf nicht mit dem
Motorgerät gearbeitet werden.
Motorgerät – abhängig von den
zugeordneten Schneidwerkzeugen –
nur zum Mähen von Gras sowie zum
Schneiden von Wildwuchs, Sträuchern,
Gestrüpp, Buschwerk, kleinen Bäumen
oder dergleichen verwenden.
2
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
deutsch
Für andere Zwecke darf das Motorgerät
nicht benutzt werden – Unfallgefahr!
Nur solche Schneidwerkzeuge oder
Zubehöre anbauen, die von STIHL für
dieses Motorgerät zugelassen sind oder
technisch gleichartige Teile. Bei Fragen
dazu an einen Fachhändler wenden.
Nur hochwertige Werkzeuge oder
Zubehöre verwenden. Ansonsten kann
die Gefahr von Unfällen oder Schäden
am Motorgerät bestehen.
STIHL empfiehlt STIHL OriginalWerkzeuge und Zubehör zu verwenden.
Diese sind in ihren Eigenschaften
optimal auf das Produkt und die
Anforderungen des Benutzers
abgestimmt.
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
dadurch gefährdet werden. Für
Personen- und Sachschäden, die bei
der Verwendung nicht zugelassener
Anbaugeräte auftreten, schließt STIHL
jede Haftung aus.
Zur Reinigung des Gerätes keine
Hochdruckreiniger verwenden. Der
harte Wasserstrahl kann Teile des
Gerätes beschädigen.
Der Schutz des Motorgerätes kann den
Benutzer nicht vor allen Gegenständen
(Steine, Glas, Draht usw.) schützen, die
vom Schneidwerkzeug
weggeschleudert werden. Diese
Gegenstände können irgendwo
abprallen und dann den Benutzer
treffen.
Bekleidung und Ausrüstung
Die Kleidung muss
zweckmäßig sein und
darf nicht behindern. Eng
anliegende Kleidung –
Kombianzug, kein
Arbeitsmantel
Keine Kleidung tragen, die sich in Holz,
Gestrüpp oder sich bewegenden Teilen
des Gerätes verfangen kann. Auch
keinen Schal, keine Krawatte und
keinen Schmuck. Lange Haare
zusammenbinden und sichern
(Kopftuch, Mütze, Helm etc.).
Schutzstiefel mit griffiger,
rutschfester Sohle und
Stahlkappe tragen.
Nur bei Verwendung von Mähköpfen
sind alternativ feste Schuhe mit griffiger,
rutschfester Sohle zulässig.
Schutzhelm tragen bei
Durchforstungsarbeiten,
in hohem Gestrüpp und
bei Gefahr von herab fallenden Gegenständen.
Gesichtsschutz und
unbedingt Schutzbrille
tragen – Gefahr von aufgewirbelten oder
weggeschleuderten
Gegenständen.
Gesichtschutz ist kein ausreichender
Augenschutz.
"Persönlichen" Schallschutz tragen –
z. B. Gehörschutzkapseln.
Feste Handschuhe
tragen.
STIHL bietet ein umfangreiches
Programm an persönlicher
Schutzausstattung an.
Motorgerät transportieren
002BA079 KN
Immer Motor abstellen.
Motorgerät am Traggurt hängend oder
ausbalanciert am Schaft tragen. MetallSchneidwerkzeug gegen Berühren
sichern – Transportschutz verwenden.
In Fahrzeugen: Motorgerät gegen
Umkippen, Beschädigung und
Auslaufen von Kraftstoff sichern.
Vorschriftsmäßige Bekleidung und
Ausrüstung tragen.
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
3
deutsch
Tanken
Benzin ist extrem leicht
entzündlich – von offe-
nem Feuer Abstand
halten – keinen Kraftstoff
verschütten – nicht
rauchen.
Vor dem Tanken Motor abstellen.
Nicht tanken, solange der Motor noch
heiß ist – Kraftstoff kann überlaufen –
Brandgefahr!
Tankverschluss vorsichtig öffnen, damit
bestehender Überdruck sich langsam
abbauen kann und kein Kraftstoff
herausspritzt.
Tanken nur an gut belüfteten Orten.
Wurde Kraftstoff verschüttet, Motorgerät
sofort säubern – keinen Kraftstoff an die
Kleidung kommen lassen, sonst sofort
wechseln.
Die Motorgeräte können serienmäßig
mit unterschiedlichen Tankverschlüssen
ausgerüstet sein.
Nach dem Tanken
Schraub-Tankverschluss
so fest wie möglich
anziehen.
Tankverschluss mit
Klappbügel (Bajonettver-
schluss) korrekt
einsetzen, bis zum
Anschlag drehen und den
Bügel zuklappen.
Dadurch wird das Risiko verringert, dass
sich der Tankverschluss durch die
Vibration des Motors löst und Kraftstoff
austritt.
Auf Undichtigkeiten achten – wenn
Kraftstoff ausläuft, Motor nicht starten –
Lebensgefahr durch Verbrennungen!
Vor dem Starten
Motorgerät auf betriebssicheren
Zustand prüfen – entsprechende Kapitel
in der Gebrauchsanleitung beachten:
– die Kombination von
Schneidwerkzeug, Schutz, Griff und
Traggurt muss zulässig und alle
Teile müssen einwandfrei montiert
sein
– Kombischieber / Stoppschalter
leicht auf STOP bzw. 0 stellbar
– Gashebelsperre (sofern vorhanden)
und Gashebel müssen leichtgängig
sein – der Gashebel muss von
selbst in die Leerlaufstellung
zurückfedern
– Festsitz des Zündleitungssteckers
prüfen – bei lose sitzendem Stecker
können Funken entstehen, die
austretendes Kraftstoff-Luftgemisch
entzünden können – Brandgefahr!
– Schneidwerkzeug oder
Anbauwerkzeug: korrekte Montage,
fester Sitz und einwandfreier
Zustand
– Schutzeinrichtungen (z. B. Schutz
für Schneidwerkzeug, Laufteller)
auf Beschädigungen bzw.
Verschleiß prüfen. Beschädigte
Teile erneuern. Gerät nicht mit
beschädigtem Schutz oder
verschlissenem Laufteller (wenn
Schrift und Pfeile nicht mehr
erkennbar) betreiben
– keine Änderung an den
Bedienungs- und
Sicherheitseinrichtungen
vornehmen
– Handgriffe müssen sauber und
trocken, frei von Öl und Schmutz
sein – wichtig zur sicheren Führung
des Motorgerätes
– Traggurt und Handgriff(e)
entsprechend der Körpergröße
einstellen. Kapitel "Traggurt
anlegen" – "Gerät ausbalancieren"
beachten
Das Motorgerät darf nur in
betriebssicherem Zustand betrieben
werden – Unfallgefahr!
Für den Notfall bei Verwendung von
Traggurten: Schnelles Absetzen des
Gerätes üben. Beim Üben das Gerät
nicht auf den Boden werfen, um
Beschädigungen zu vermeiden.
Motor starten
Mindestens 3 m vom Ort des Tankens
entfernt – nicht in geschlossenem
Raum.
Nur auf ebenem Untergrund, auf festen
und sicheren Stand achten, Motorgerät
sicher festhalten – das
Schneidwerkzeug darf keine
Gegenstände und nicht den Boden
berühren, weil es sich beim Starten
mitdrehen kann.
Das Motorgerät wird nur von einer
Person bedient – keine weitere Person
im Umkreis von 15 m dulden – auch
nicht beim Starten – durch
weggeschleuderte Gegenstände –
Verletzungsgefahr!
4
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
deutsch

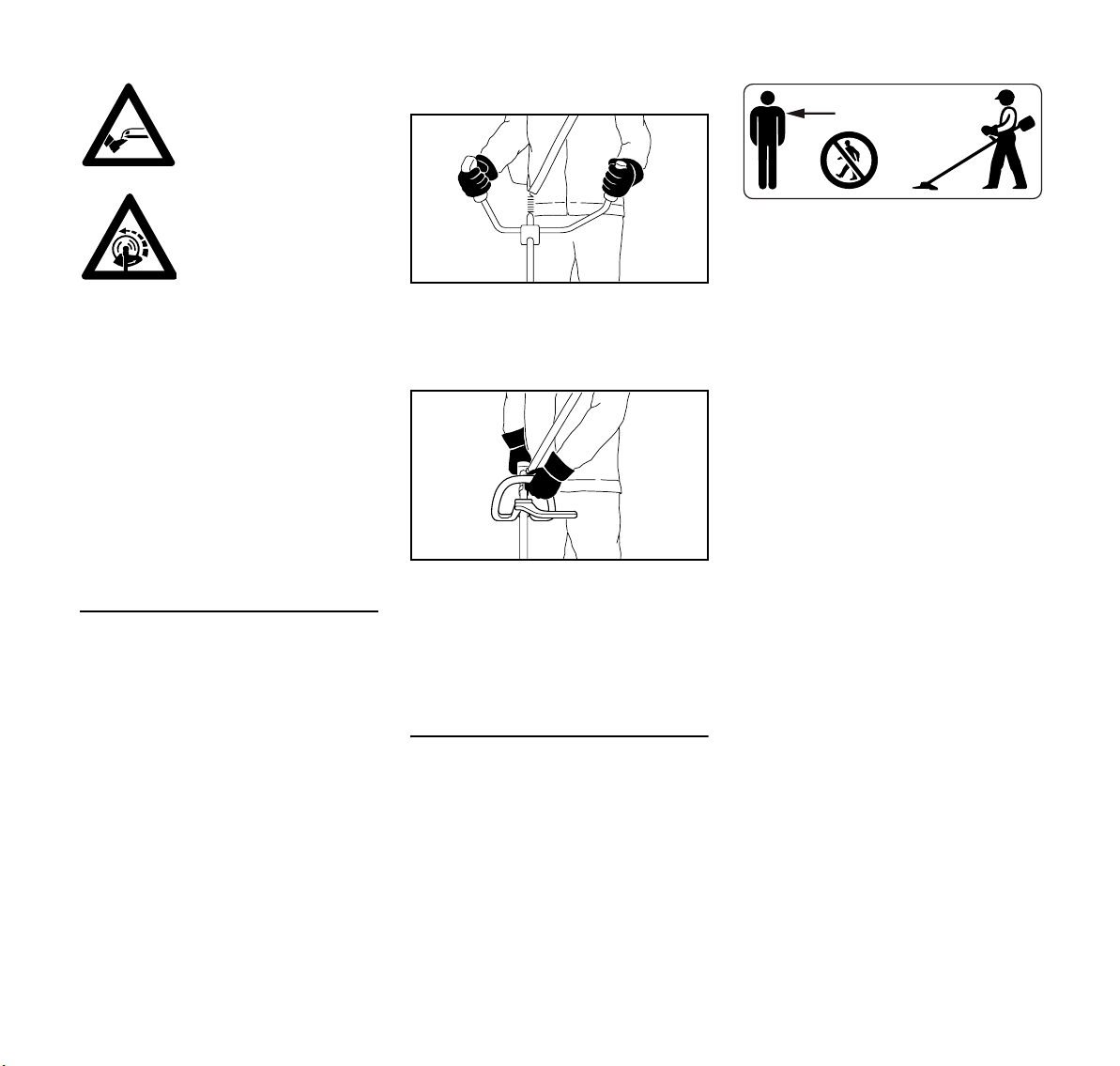

Kontakt mit dem Schneid-
werkzeug vermeiden –
Verletzungsgefahr!
Motor nicht "aus der
Hand" anwerfen – starten
wie in der Gebrauchsan-
leitung beschrieben. Das
Schneidwerkzeug läuft
noch kurze Zeit weiter,
wenn der Gashebel los-
gelassen wird –
Nachlaufeffekt!
Motorleerlauf prüfen: Das
Schneidwerkzeug muss im Leerlauf –
bei losgelassenem Gashebel –
stillstehen.
Leicht entflammbare Materialien (z. B.
Holzspäne, Baumrinde, trockenes Gras,
Kraftstoff) vom heißen Abgasstrom und
von der heißen SchalldämpferOberfläche fernhalten – Brandgefahr!
Gerät halten und führen
Motorgerät immer mit beiden Händen an
den Griffen festhalten.
Immer für festen und sicheren Stand
sorgen.
Bei Ausführungen mit Zweihandgriff
Rechte Hand am Bedienungsgriff, linke
Hand am Handgriff des Griffrohres.
Bei Ausführungen mit Rundumgriff
Bei Ausführungen mit Rundumgriff und
Rundumgriff mit Bügel
(Schrittbegrenzer) linke Hand am
Rundumgriff, rechte Hand am
Bedienungsgriff – auch bei
Linkshändern.
Während der Arbeit
Immer für festen und sicheren Stand
sorgen.
Bei drohender Gefahr bzw. im Notfall
sofort Motor abstellen – Kombischieber /
Stoppschalter auf STOP bzw. 0 stellen.
15m (50ft)
Im Umkreis von 15 m darf sich keine
weitere Person aufhalten – durch
weggeschleuderte Gegenstände –
002BA055 KN
Verletzungsgefahr! Diesen Abstand
auch zu Sachen (Fahrzeugen,
Fensterscheiben) einhalten – Gefahr
der Sachbeschädigung!
Auf einwandfreien Motorleerlauf achten,
damit sich das Schneidwerkzeug nach
dem Loslassen des Gashebels nicht
mehr dreht.
Regelmäßig Leerlaufeinstellung
kontrollieren bzw. korrigieren. Wenn
sich das Schneidwerkzeug im Leerlauf
trotzdem dreht, vom Fachhändler
instandsetzen lassen. STIHL empfiehlt
002BA080 KN
den STIHL Fachhändler.
Vorsicht bei Glätte, Nässe, Schnee, an
Abhängen, auf unebenem Gelände etc.
– Rutschgefahr!
Auf Hindernisse achten: Baumstümpfe,
Wurzeln – Stolpergefahr!
Nur am Boden stehend arbeiten,
niemals von instabilen Standorten,
niemals auf einer Leiter oder von einer
Hubarbeitsbühne.
Bei angelegtem Gehörschutz ist erhöhte
Achtsamkeit und Umsicht erforderlich –
das Wahrnehmen von Gefahr
ankündigenden Geräuschen (Schreie,
Signaltöne u. a.) ist eingeschränkt.
Rechtzeitig Arbeitspausen einlegen, um
Müdigkeit und Erschöpfung
vorzubeugen – Unfallgefahr!
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
5
deutsch
Ruhig und überlegt arbeiten – nur bei
guten Licht- und Sichtverhältnissen.
Umsichtig arbeiten, andere nicht
gefährden.
Das Motorgerät erzeugt
giftige Abgase, sobald
der Motor läuft. Diese
Gase können geruchlos
und unsichtbar sein und
unverbrannte Kohlen-
wasserstoffe und Benzol
enthalten. Niemals in
geschlossenen oder
schlecht belüfteten Räu-
men mit dem Motorgerät
arbeiten – auch nicht mit
Katalysator-Geräten.
Bei der Arbeit in Gräben, Senken oder
unter beengten Verhältnissen stets für
ausreichenden Luftaustausch sorgen –
Lebensgefahr durch Vergiftung!
Bei Übelkeit, Kopfschmerzen,
Sehstörungen (z. B. kleiner werdendes
Blickfeld), Hörstörungen, Schwindel,
nachlassender Konzentrationsfähigkeit,
Arbeit sofort einstellen – diese
Symptome können u. a. durch zu hohe
Abgaskonzentrationen verursacht
werden – Unfallgefahr!
Motorgerät lärm- und abgasarm
betreiben – Motor nicht unnötig laufen
lassen, Gasgeben nur beim Arbeiten.
Nicht rauchen bei der Benutzung und in
der näheren Umgebung des
Motorgerätes – Brandgefahr! Aus dem
Kraftstoffsystem können entzündliche
Benzindämpfe entweichen.
Während der Arbeit entstehende
Stäube, Dunst und Rauch können
gesundheitsgefährdend sein. Bei
starker Staub- oder Rauchentwicklung
Atemschutz tragen.
Falls das Motorgerät nicht
bestimmungsgemäßer Beanspruchung
(z. B. Gewalteinwirkung durch Schlag
oder Sturz) ausgesetzt wurde,
unbedingt vor weiterem Betrieb auf
betriebssicheren Zustand prüfen – siehe
auch "Vor dem Starten".
Insbesondere die Dichtheit des
Kraftstoffsystems und die
Funktionstüchtigkeit der
Sicherheitseinrichtungen prüfen.
Motorgeräte, die nicht mehr
betriebssicher sind, auf keinen Fall
weiter benutzen. Im Zweifelsfall
Fachhändler aufsuchen.
Nicht mit Startgaseinstellung arbeiten –
die Motordrehzahl ist bei dieser
Gashebelstellung nicht regulierbar.
Niemals ohne für
Gerät und
Schneidwerkzeug
geeigneten Schutz
arbeiten – durch
weggeschleuderte
Gegenstände –
Verletzungsgefahr!
Gelände prüfen: Feste
Gegenstände –Steine,
Metallteile, o. Ä. können
weggeschleudert werden
– Verletzungsgefahr! –
und können das Schneidwerkzeug sowie Sachen
(z. B. parkende Fahrzeuge, Fensterscheiben)
beschädigen
(Sachbeschädigung).
In unübersichtlichem, dicht
bewachsenem Gelände besonders
vorsichtig arbeiten.
Beim Mähen in hohem Gestrüpp, unter
Gebüsch und Hecken: Arbeitshöhe mit
dem Schneidwerkzeug mind. 15 cm –
Tiere nicht gefährden.
Vor dem Verlassen des Gerätes – Motor
abstellen.
Schneidwerkzeug regelmäßig, in kurzen
Abständen und bei spürbaren
Veränderungen sofort prüfen:
– Motor abstellen, Gerät sicher
festhalten, Schneidwerkzeug zum
Stillstand kommen lassen
– Zustand und festen Sitz prüfen, auf
Anrisse achten
– Schärfzustand beachten
– schadhafte oder stumpfe
Schneidwerkzeuge sofort
wechseln, auch bei geringfügigen
Haarrissen
Schneidwerkzeugaufnahme regelmäßig
von Gras und Gestrüpp reinigen –
Verstopfungen im Bereich des
Schneidwerkzeuges oder des Schutzes
entfernen.
6
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
deutsch
Zum Wechseln des Schneidwerkzeuges
den Motor abstellen –
Verletzungsgefahr!
Beschädigte oder angerissene
Schneidwerkzeuge nicht weiter
verwenden und nicht reparieren – etwa
durch Schweißen oder Richten –
Formveränderung (Unwucht).
Partikel oder Bruchstücke können sich
lösen und mit hoher Geschwindigkeit
Bedienungsperson oder dritte Personen
treffen – schwerste Verletzungen!
Verwendung von Mähköpfen
Schneidwerkzeug-Schutz durch die in
der Gebrauchsanleitung angegebenen
Anbauteile ergänzen.
Nur Schutz mit vorschriftsmäßig
montiertem Messer verwenden, damit
der Mähfaden auf die zulässige Länge
beschränkt wird.
Zum Nachstellen des Mähfadens bei
manuell nachstellbaren Mähköpfen
unbedingt den Motor abstellen –
Verletzungsgefahr!
Missbräuchliche Benutzung mit zu
langen Mähfäden reduziert die
Arbeitsdrehzahl des Motors. Das führt
durch dauerndes Rutschen der
Kupplung zur Überhitzung und zur
Beschädigung wichtiger Funktionsteile
(z. B. Kupplung, Gehäuseteile aus
Kunststoff) – z. B. durch im Leerlauf
mitdrehendes Schneidwerkzeug –
Verletzungsgefahr!
Verwendung von MetallSchneidwerkzeugen
STIHL empfiehlt STIHL Original MetallSchneidwerkzeuge zu verwenden.
Diese sind in ihren Eigenschaften
optimal auf das Gerät und die
Anforderungen des Benutzers
abgestimmt.
Metall-Schneidwerkzeuge drehen sich
sehr schnell. Dabei entstehen Kräfte, die
auf das Gerät, das Werkzeug selbst und
auf das Schnittgut wirken.
Metall-Schneidwerkzeuge müssen
regelmäßig nach Vorschrift geschärft
werden.
Ungleichmäßig geschärfte MetallSchneidwerkzeuge erzeugen eine
Unwucht, die das Gerät extrem belasten
kann – Bruchgefahr!
Stumpfe oder unsachgemäß geschärfte
Schneiden können zu einer erhöhten
Belastung des MetallSchneidwerkzeuges führen – durch
gerissene oder gebrochene Teile
Verletzungsgefahr!
Metall-Schneidwerkzeug nach jeder
Berührung mit harten Gegenständen
(z. B. Steine, Felsbrocken, Metallteile)
prüfen (z. B. auf Anrisse und
Verformungen). Grate und andere
sichtbare Materialanhäufungen müssen
entfernt werden (am besten mit einer
Feile), da sie sich im weiteren Betrieb
jederzeit lösen können und dann weg
geschleudert werden –
Verletzungsgefahr!
Zur Reduzierung der genannten, im
Betrieb eines MetallSchneidwerkzeuges auftretenden
Gefahren darf das verwendete Metall-
Schneidwerkzeug auf keinen Fall im
Durchmesser zu groß sein. Es darf nicht
zu schwer sein. Es muss aus
Werkstoffen ausreichender Qualität
gefertigt sein und eine geeignete
Geometrie (Form, Dicke) aufweisen.
Ein nicht von STIHL gefertigtes MetallSchneidwerkzeug darf nicht schwerer,
nicht dicker, nicht anders geformt und im
Durchmesser nicht größer als das
größte für dieses Motorgerät
freigegebene STIHL MetallSchneidwerkzeug sein –
Verletzungsgefahr!
Vibrationen
Längere Benutzungsdauer des Gerätes
kann zu vibrationsbedingten
Durchblutungsstörungen der Hände
führen ("Weißfingerkrankheit").
Eine allgemein gültige Dauer für die
Benutzung kann nicht festgelegt
werden, weil diese von mehreren
Einflussfaktoren abhängt.
Die Benutzungsdauer wird verlängert
durch:
– Schutz der Hände (warme
Handschuhe)
– Pausen
Die Benutzungsdauer wird verkürzt
durch:
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
7
deutsch
– besondere persönliche
Veranlagung zu schlechter
Durchblutung (Merkmal: häufig
kalte Finger, Kribbeln)
– niedrige Außentemperaturen
– Größe der Greifkräfte (festes
Zugreifen behindert die
Durchblutung)
Bei regelmäßiger, langandauernder
Benutzung des Gerätes und bei
wiederholtem Auftreten entsprechender
Anzeichen (z. B. Fingerkribbeln) wird
eine medizinische Untersuchung
empfohlen.
Wartung und Reparaturen
Motorgerät regelmäßig warten. Nur
Wartungsarbeiten und Reparaturen
ausführen, die in der
Gebrauchsanleitung beschrieben sind.
Alle anderen Arbeiten von einem
Fachhändler ausführen lassen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Nur hochwertige Ersatzteile verwenden.
Ansonsten kann die Gefahr von Unfällen
oder Schäden am Gerät bestehen. Bei
Fragen dazu an einen Fachhändler
wenden.
STIHL empfiehlt STIHL OriginalErsatzteile zu verwenden. Diese sind in
ihren Eigenschaften optimal auf das
Gerät und die Anforderungen des
Benutzers abgestimmt.
Zur Reparatur, Wartung und Reinigung
immer Motor abstellen –
Verletzungsgefahr! – Ausnahme:
Vergaser- und Leerlaufeinstellung.
Motor bei abgezogenem
Zündleitungsstecker oder bei
ausgeschraubter Zündkerze mit der
Anwerfvorrichtung nur dann in
Bewegung setzen, wenn der
Kombischieber / Stoppschalter auf
STOP bzw. 0 steht – Brandgefahr
durch Zündfunken außerhalb des
Zylinders.
Motorgerät nicht in der Nähe von
offenem Feuer warten und aufbewahren
– durch Kraftstoff Brandgefahr!
Tankverschluss regelmäßig auf
Dichtheit prüfen.
Nur einwandfreie, von STIHL
freigegebene Zündkerze – siehe
"Technische Daten" – verwenden.
Zündkabel prüfen (einwandfreie
Isolation, fester Anschluss).
Schalldämpfer auf einwandfreien
Zustand prüfen.
Nicht mit defektem oder ohne
Schalldämpfer arbeiten – Brandgefahr!
– Gehörschäden!
Heißen Schalldämpfer nicht berühren –
Verbrennungsgefahr!
Der Zustand der Antivibrationselemente
beeinflusst das Vibrationsverhalten –
Antivibrationselemente regelmäßig
kontrollieren.
Symbole auf Schutzvorrichtungen
Ein Pfeil auf dem Schutz für
Schneidwerkzeuge kennzeichnet die
Drehrichtung der Schneidwerkzeuge.
Den Schutz nur
zusammen mit
Mähköpfen verwenden – keine
Metall-Schneidwerkzeuge
verwenden.
Traggurt
Der Traggurt ist im Lieferumfang
enthalten oder als Sonderzubehör
erhältlich.
N Traggurt verwenden
N Motorgerät mit laufendem Motor an
den Traggurt hängen
Grasschneideblätter und
Dickichtmesser müssen zusammen
mit einem Traggurt (Einschultergurt)
verwendet werden!
Kreissägeblätter müssen zusammen
mit einem Doppelschultergurt mit
Schnelllösevorrichtung verwendet
werden!
8
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
Mähkopf mit Mähfaden
deutsch
Für weichen "Schnitt" – zum sauberen
Schneiden auch zerklüfteter Ränder um
Bäume, Zaunpfähle etc. – geringere
Verletzung der Baumrinde.
Mähfaden nicht durch einen
Stahldraht ersetzen –
Verletzungsgefahr!
Mähkopf mit Kunststoffmessern –
STIHL PolyCut
Zum Mähen von unbestandenen
Wiesenrändern (ohne Pfosten, Zäune,
Bäume und ähnliche Hindernisse).
Verschleißmarkierungen beachten!
Ist am Mähkopf PolyCut eine der
Markierungen nach unten
durchgebrochen (Pfeil): Mähkopf nicht
mehr verwenden und durch neuen
ersetzen! Verletzungsgefahr durch
weg geschleuderte Werkzeugteile!
Unbedingt Wartungshinweise für den
Mähkopf PolyCut beachten!
Rückschlaggefahr bei MetallSchneidwerkzeugen
000BA015 KN
Beim Einsatz von MetallSchneidwerkzeugen
(Grasschneideblatt, Dickichtmesser,
Kreissägeblatt) besteht die Gefahr des
Rückschlagens, wenn das Werkzeug
auf ein festes Hindernis (Baumstamm,
Ast, Baumstumpf, Stein oder
dergleichen) trifft. Das Gerät wird dabei
zurückgeschleudert – gegen die
Drehrichtung des Werkzeuges.
002BA177 KN
Erhöhte Rückschlaggefahr besteht,
wenn das Werkzeug im schwarzen
Bereich auf ein Hindernis trifft.
Grasschneideblatt
Nur für Gräser und Unkraut – Gerät wie
eine Sense führen.
Missbrauch kann das
Grasschneideblatt beschädigen –
durch weggeschleuderte Teile
Verletzungsgefahr!
002BA135 KN
000BA020 KN
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
9
deutsch
Grasschneideblatt bei merklicher
Abstumpfung nach Vorschrift schärfen.
Dickichtmesser
Für verfilztes Gras, Wildwuchs und
Gestrüpp – zum Durchforsten junger
Bestände mit maximal 2 cm
Stammdurchmesser – keine stärkeren
Hölzer schneiden – Unfallgefahr!
Dickichtmesser in Wildwuchs und
Gestrüpp "eintauchen" – das
Schneidgut wird gehäckselt – dabei
Schneidwerkzeug nicht über Hüfthöhe
halten.
Bei dieser Arbeitstechnik ist äußerste
Vorsicht geboten. Je größer der Abstand
des Schneidwerkzeuges zum Boden,
desto größer ist das Risiko, dass
Partikel zur Seite weggeschleudert
werden – Verletzungsgefahr!
Beim Schneiden von Gras und beim
Durchforsten junger Bestände das
Gerät wie eine Sense dicht über dem
Boden führen.
Achtung! Missbrauch kann das
Dickichtmesser beschädigen – durch
weggeschleuderte Teile
Verletzungsgefahr!
Zur Minderung der Unfallgefahr
unbedingt beachten:
– Kontakt mit Steinen, Metallkörpern
oder Ähnlichem vermeiden
– kein Holz oder Strauchwerk mit
Durchmesser über 2 cm schneiden
– Kreissägeblatt verwenden
– Dickichtmesser regelmäßig auf
Beschädigungen kontrollieren –
beschädigtes Dickichtmesser nicht
weiter benutzen
– Dickichtmesser regelmäßig (bei
merklicher Abstumpfung) nach
Vorschrift schärfen und – falls
erforderlich – auswuchten (STIHL
empfiehlt den STIHL Fachhändler)
Kreissägeblatt
Zum Schneiden von Sträuchern und
002BA066 KN
Bäumen:
Bis 4 cm Stammdurchmesser in
Verbindung mit Motorsensen
Bis 7 cm Stammdurchmesser in
Verbindung mit Freischneidern.
Die beste Schnittleistung wird erzielt mit
Vollgas und gleichmäßigem
Vorschubdruck.
Kreissägeblätter nur mit zum
Durchmesser des Schneidwerkzeuges
passendem Anschlag verwenden.
Kontakt des Kreissägeblattes mit
Steinen und Erde unbedingt
vermeiden – Gefahr von
Rissbildung. Rechtzeitig und
vorschriftsmäßig schärfen –
stumpfe Zähne können zu
Rissbildung und damit zum Bruch
des Sägeblattes führen –
Unfallgefahr!
Beim Fällen mindestens zwei
Baumlängen Abstand zum nächsten
Arbeitsplatz halten.
Rückschlaggefahr
002BA068 KN
Die Rückschlaggefahr ist im schwarzen
Bereich sehr stark erhöht: In diesem
Bereich nie zum Schneiden ansetzen
und nichts schneiden.
Im grauen Bereich besteht auch
Rückschlaggefahr: Diesen Bereich
dürfen nur erfahrene und speziell
ausgebildete Personen für spezielle
Arbeitstechniken verwenden.
Im weißen Bereich ist rückschlagarmes
und leichtes Arbeiten möglich. Immer in
diesem Bereich zum Schnitt ansetzen.
10
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
Zulässige Kombinationen von Schneidwerkzeug, Schutz, Griff, Traggurt
Schneidwerkzeug Schutz Griff Traggurt
deutsch
1
3
2
4
14
16
15
5
7
6
8
19
20
20
22
21
21
23
24
25
25
17
9
10
24
25
22
11
12
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
13
18
22
26
681BA130 KN
11
deutsch
Zulässige Kombinationen
Abhängig vom Schneidwerkzeug die
richtige Kombination aus der Tabelle
wählen!
Aus Sicherheitsgründen dürfen
nur die innerhalb einer
Tabellenzeile stehenden
Schneidwerkzeuge, Schutz-, Griffund Traggurt-Ausführungen
miteinander kombiniert werden.
Andere Kombinationen sind nicht
zulässig – Unfallgefahr!
Schneidwerkzeuge
Mähköpfe
1 STIHL SuperCut 20-2
2 STIHL AutoCut 25-2
3 STIHL AutoCut 30-2
4 STIHL TrimCut 31-2
5 STIHL FixCut 25-2
6 STIHL PolyCut 20-3
Metall-Schneidwerkzeuge
7 Grasschneideblatt 230-2
8 Grasschneideblatt 230-4
9 Grasschneideblatt 230-8
10 Grasschneideblatt 250-40
Spezial
1)2)
11 Dickichtmesser 250-3
12 Kreissägeblatt 200 Spitzzahn
13 Kreissägeblatt 200 Meißelzahn
1)2)
1)2)
1)2)
1)2)
1)
1)
Grasschneideblätter,
Dickichtmesser und
Kreissägeblätter aus anderen
Materialien als Metall sind nicht
zulässig.
Schutze
14 Schutz nur für Mähköpfe
15 Schutz mit
16 Schürze und Messer für alle
Mähköpfe (siehe "Schutzvorrichtungen anbauen")
17 Schutz ohne Schürze und Messer
für alle Metall-Mähwerkzeuge
18 Anschlag für Kreissägeblätter
Griffe
19 Rundumgriff
20 Rundumgriff mit
21 Bügel (Schrittbegrenzer)
22 Zweihandgriff
Traggurte
23 Einschultergurt kann verwendet
werden
24 Einschultergurt muss verwendet
werden
25 Doppelschultergurt kann verwendet
werden
26 Doppelschultergurt muss
verwendet werden
Zulässige
Anbauwerkzeuge
Folgendes STIHL Anbauwerkzeug darf
am Basis-Motorgerät angebaut werden:
BF
Anbauwerkzeug
1)
BF
1)
am Rundumgriff ist ein Bügel
(Schrittbegrenzer) notwendig
Verwendung
Bodenfräse
228BA032 KN
1)
nicht zugelassen am FS 250 R (mit
Rundumgriff) mit einem Gewicht
von 6,7 kg
2)
Metall-Mähwerkzeug
12
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
deutsch
Zweihandgriff anbauen
Zweihandgriff mit drehbarer
Griffstütze anbauen
Die drehbare Griffstütze ist im
Auslieferungszustand bereits am Schaft
angebaut. Zum Anbau des Griffrohres
müssen die Klemmschalen abgebaut
werden.
Klemmschalen abbauen
N Knebelschraube herausziehen –
Scheibe (6) bleibt auf der
Knebelschraube
N Klemmschalen trennen –
Federn (4, 5) bleiben in der unteren
Klemmschale!
Griffrohr befestigen
A
7
1
N Griffrohr (7) so in die untere
Klemmschale (1) legen, dass der
Abstand (A) nicht mehr als 15 cm
(6 in.) beträgt
N obere Klemmschale auflegen und
beide Schalen zusammenhalten
N die Knebelschraube mit
aufgesteckter Scheibe bis zum
Anschlag durch beide Schalen
stecken – alle Teile
zusammenhalten und sichern
8
250BA046 KN
002BA234 KN
N den ganzen, gesicherten
Teileverband mit der
Knebelschraube in Richtung Motor
weisend auf die Griffstütze (8)
setzen
N Knebelschraube bis zum Anschlag
in die Griffstütze drücken und dann
eindrehen – noch nicht festdrehen
N Griffrohr quer zum Schaft
ausrichten – das Maß (A) prüfen
N Knebelschraube festziehen
N untere Klemmschale (1) und obere
Klemmschale (2) festhalten
N Knebelschraube (3) herausdrehen
– nach dem Herausdrehen der
Knebelschraube sind die Teile lose
und werden durch die beiden
Federn (4, 5) auseinander
gedrückt!
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
13
deutsch

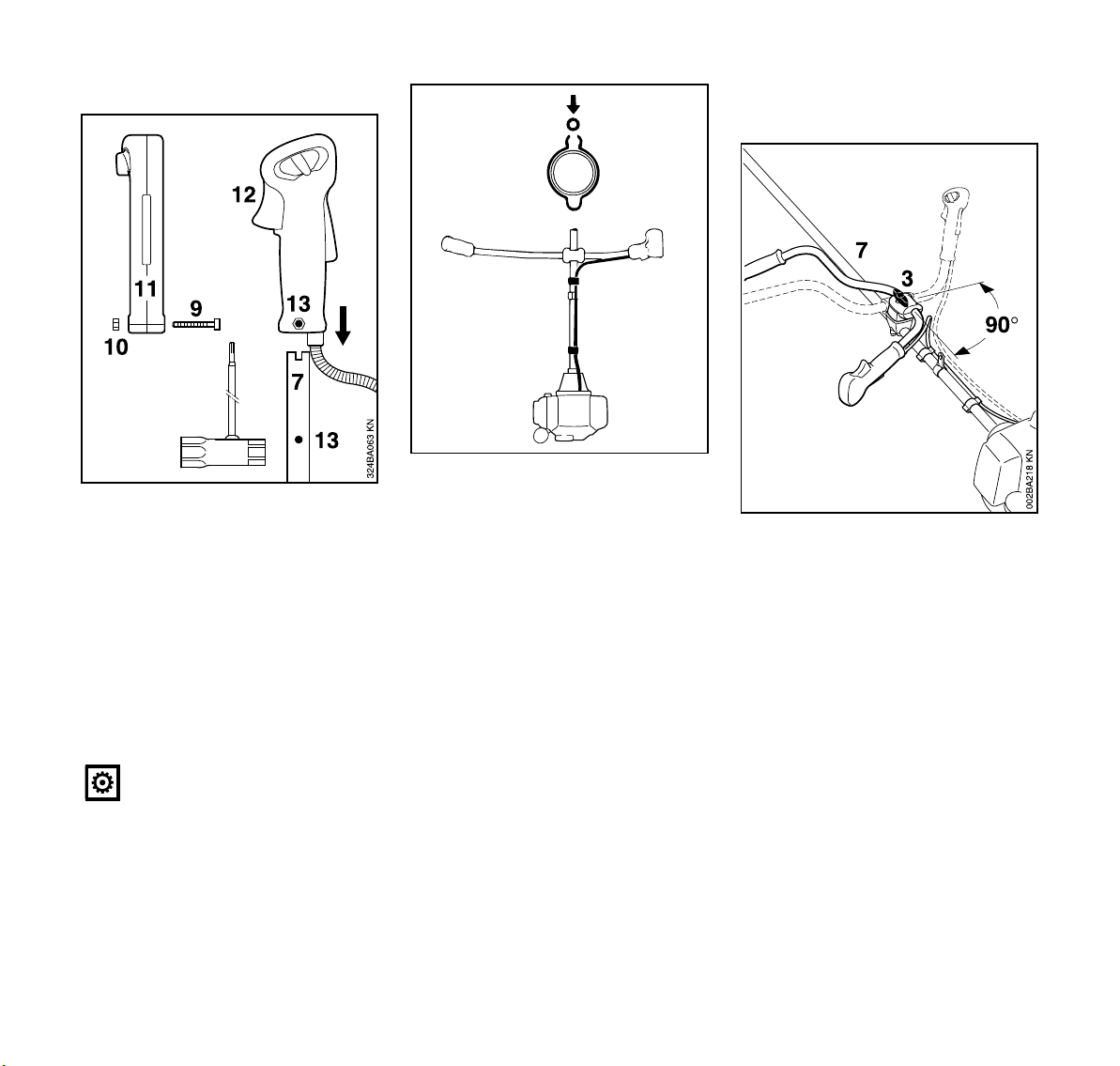

Bedienungsgriff anbauen
N Schraube (9) herausdrehen – die
Mutter (10) bleibt im
Bedienungsgriff (11)
N Bedienungsgriff mit dem
Gashebel (12) in Richtung Getriebe
weisend auf das Griffrohrende (7)
schieben, bis die Bohrungen (13)
fluchten
N Schraube (9) eindrehen und
festziehen
Gaszug befestigen
Den Gaszug nicht knicken oder in
engen Radien verlegen – der
Gashebel muss leicht beweglich
sein!
14
15
15
14
15
N Gaszug (14) in die
Gaszughalter (15) drücken
Gaszug einstellen
N Einstellung des Gaszuges prüfen –
siehe "Gaszug einstellen"
Griffrohr schwenken
in die Transportstellung
250BA002 KN
N Knebelschraube (3) lösen und
soweit herausdrehen bis das
Griffrohr (7) im Uhrzeigersinn
gedreht werden kann
N Griffrohr um 90° drehen und
anschließend nach unten
schwenken
N Knebelschraube (3) festziehen
in die Arbeitsstellung
N Griffrohr in umgekehrter
Reihenfolge wie oben beschrieben
und entgegen dem Uhrzeigersinn
drehen bzw. schwenken
14
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
deutsch

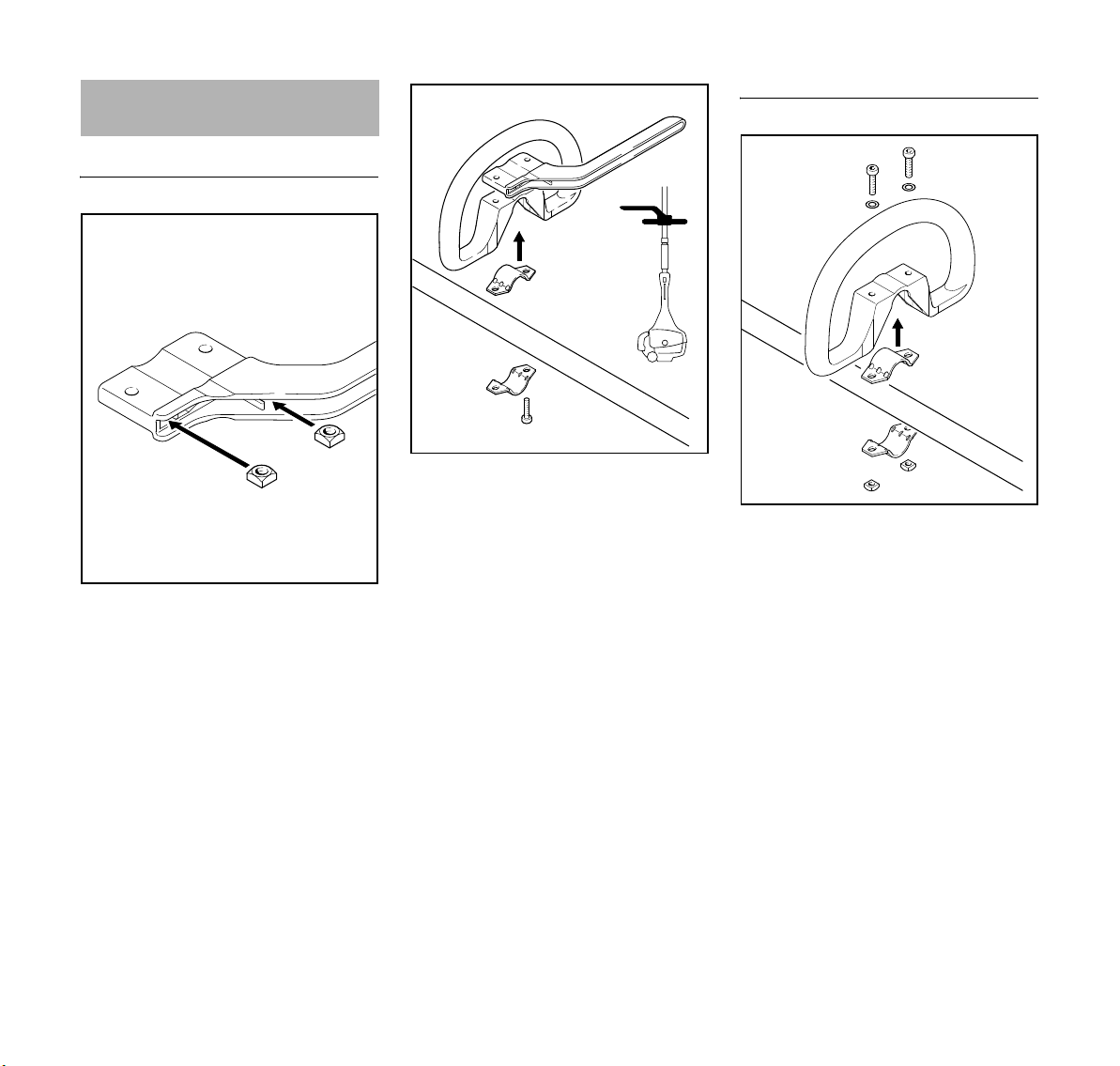

Rundumgriff anbauen
Rundumgriff mit Bügel anbauen
2
1
1
N Vierkantmuttern (1) in den Bügel (2)
stecken – Bohrungen zur Deckung
bringen
4
2
3
5
6
7
N Schelle (3) in den Rundumgriff (4)
legen und zusammen auf den
Schaft (5) setzen
N Schelle (6) anlegen
N Bügel (2) anlegen – Lage beachten!
002BA098 KN
N Bohrungen zur Deckung bringen
N Schrauben (7) in die Bohrungen
stecken – und bis zur Anlage in den
Bügel drehen
N weiter bei "Rundumgriff befestigen"
Rundumgriff ohne Bügel anbauen
8
8
7
7
4
3
5
002BA099 KN
6
1
1
N Schelle (3) in den Rundumgriff (4)
legen und zusammen auf den
Schaft (5) setzen
N Schelle (6) anlegen
N Bohrungen zur Deckung bringen
N Scheibe (7) auf die Schraube (8)
und diese wiederum in die Bohrung
stecken, darauf die
Vierkantmutter (1) drehen – bis zur
Anlage
N weiter bei "Rundumgriff befestigen"
002BA136 KN
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
15
deutsch
Rundumgriff befestigen
A
9
4
10
N Rundumgriff (4) im Abstand von (A)
ca. 20 cm (8 in) vor dem
Bedienungsgriff (9) befestigen
N Rundumgriff ausrichten
N Schrauben festziehen – dazu bei
Bedarf die Muttern kontern
Die Hülse (10) ist länderabhängig
vorhanden und muss sich zwischen
Rundumgriff und Bedienungsgriff
befinden.
Gaszug einstellen
Die korrekte Gaszugeinstellung ist
Voraussetzung für die richtige Funktion
von Startgas, Leerlauf und Vollgas.
Den Gaszug nur bei komplett
montiertem Gerät einstellen – der
Bedienungsgriff muss sich in
Arbeitsposition befinden.
002BA147 KN
N Raste am Bedienungsgriff mit
einem Werkzeug an das Ende der
Nut drücken
STOP
2
1
N Gashebelsperre (1) und
Gashebel (2) ganz eindrücken
(Vollgas-Stellung) – dadurch wird
der Gaszug richtig eingestellt
Tragöse anbauen
Die Tragöse befindet sich im
Lieferumfang des Gerätes oder ist als
Sonderzubehör erhältlich.
1
002BA163 KN
2
Lage der Tragöse siehe "Wichtige
Bauteile".
N Schelle (1) mit dem Gewinde links
am Schaft anlegen (Benutzerseite)
N Laschen der Schelle
249BA017 KN
zusammendrücken und
zusammengedrückt halten
N Schraube (2) M6x14 eindrehen
N Tragöse ausrichten
N Schraube festziehen
1
002BA142 KN
16
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
deutsch
Schutzvorrichtungen
anbauen
Schutz anbauen
1
3
2
3
1 Schutz für Mähwerkzeuge
2 Schutz für Mähköpfe
3 Unterlage
Die Schutze (1) und (2) werden auf die
gleiche Weise am Getriebe befestigt.
N Schutz auf das Getriebe legen
N Unterlage (3) auflegen und
ausrichten
N Schrauben M5x16 eindrehen und
festziehen
Schürze und Messer anbauen
4
4
1
5
Diese Teile müssen bei
Verwendung von Mähköpfen an
002BA102 KN
den Schutz (1) angebaut werden.
N untere Führungsnut der Schürze (4)
auf die Leiste des Schutzes (1) bis
zum Einrasten schieben
N Messer (5) in die obere
Führungsnut der Schürze schieben
und mit der ersten
Befestigungsbohrung zur Deckung
bringen
N Schraube eindrehen und festziehen
Anschlag anbauen
7 7
6
7
002BA103 KN
Der Anschlag (6) muss bei
Verwendung von
Kreissägeblättern angebaut
werden.
N Anschlag auf den Getriebeflansch
legen
N drei Schrauben (7) M5x16
eindrehen und festziehen
002BA028 KN
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
17
deutsch

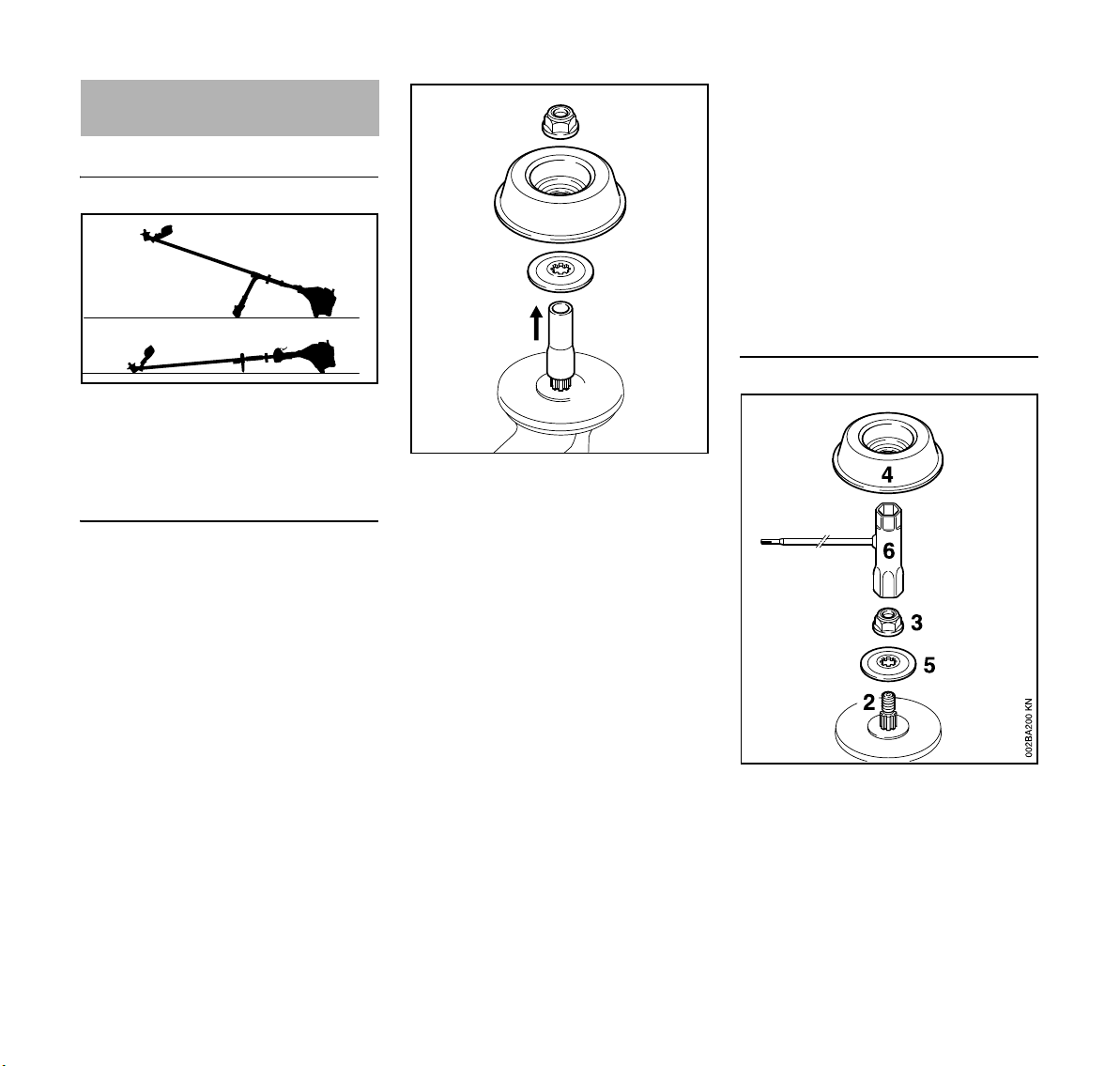

Schneidwerkzeug anbauen
Motorsense vorbereiten
N Motorsense so ablegen, dass die
Aufnahme für das
Schneidwerkzeug nach oben zeigt
Befestigungsteile für
Schneidwerkzeuge
Abhängig vom Schneidwerkzeug, das
mit der Erstausstattung eines neuen
Gerätes geliefert wird, kann sich auch
der Lieferumfang an Befestigungsteilen
für das Schneidwerkzeug
unterscheiden.
Lieferumfang ohne Befestigungsteile
Es können nur Mähköpfe angebaut
werden.
3
4
5
1
002BA104 KN
2
N Transportsicherung entfernen, dazu
den Schlauch (1) von der Welle (2)
ziehen
N weiter bei "Mähkopf anbauen"
Soll an Stelle eines Mähkopfes ein
Metall-Schneidwerkzeug befestigt
werden, dann sind zusätzlich die
Mutter (3), der Laufteller (4) und die
Druckscheibe (5) notwendig
(Sonderzubehör).
Lieferumfang mit Befestigungsteilen
Es können Mähköpfe und MetallSchneidwerkzeuge angebaut werden.
Wenn die Teile beiliegen
N Transportsicherung entfernen, dazu
den Schlauch (1) von der Welle (2)
ziehen
Die Mutter (3), der Laufteller (4) und die
Druckscheibe (5) befinden sich im
Teilesatz, der zusammen mit dem Gerät
geliefert wird.
N weiter bei "Mähkopf anbauen" oder
"Metall-Schneidwerkzeug anbauen"
Wenn die Teile am Getriebe befestigt
sind
N weiter bei "Befestigungsteile
abbauen"
Befestigungsteile abbauen
002BA164 KN
N Welle blockieren – siehe nächster
Abschnitt "Welle blockieren"
N mit dem Kombischlüssel (6) – ist im
Lieferumfang enthalten oder als
Sonderzubehör erhältlich – die
18
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
deutsch
Mutter (3) im Uhrzeigersinn
(Linksgewinde) von der Welle (2)
drehen
N Druckscheibe (5) von der Welle (2)
ziehen
Der Laufteller (4) befindet sich im
Teilesatz, der zusammen mit dem Gerät
geliefert wird.
N weiter bei "Mähkopf anbauen" oder
"Metall-Schneidwerkzeug anbauen"
Welle blockieren
2
8
7
N Steckdorn (7) oder Winkel-
Schraubendreher – sind im
Lieferumfang enthalten oder als
Sonderzubehör erhältlich – in die
Bohrung (8) im Getriebe schieben
bis zum Anschlag – leicht drücken
N an der Welle (2), der Mutter oder
dem Schneidwerkzeug drehen bis
der Steckdorn einrastet und die
Welle blockiert
Mähkopf anbauen
Beilageblatt für den Mähkopf gut
aufbewahren!
7
STIHL SuperCut 20-2
STIHL AutoCut 25-2, 30-2
STIHL TrimCut 31-2
STIHL FixCut 25-2
STIHL PolyCut 20-3
1
002BA166 KN
N Mähkopf gegen den Uhrzeigersinn
bis zur Anlage auf die Welle (1)
drehen
N Welle blockieren
N Mähkopf festziehen
Das Werkzeug zum Blockieren
der Welle wieder abziehen.
Mähkopf abbauen
STIHL SuperCut 20-2
STIHL AutoCut 25-2, 30-2
STIHL TrimCut 31-2
STIHL FixCut 25-2
STIHL PolyCut 20-3
N Welle blockieren
N Mähkopf im Uhrzeigersinn drehen
Mähfaden nachstellen
STIHL SuperCut
Faden wird automatisch nachgestellt,
wenn der Mähfaden mindestens 6 cm
lang ist – durch das Messer am Schutz
werden überlange Mähfäden auf
optimale Länge gekürzt.
STIHL AutoCut
002BA081 KN
N drehenden Mähkopf parallel über
die bewachsene Fläche halten –
den Boden antippen – ca. 3 cm
Mähfaden werden nachgestellt
Durch das Messer am Schutz werden
überlange Mähfäden auf optimale
Länge gekürzt – daher mehrmaliges
Auftippen hintereinander vermeiden!
Mähfaden wird nur dann nachgestellt,
wenn beide Mähfäden noch mindestens
2,5 cm lang sind!
Bei allen anderen Mähköpfen
Wie im Beilageblatt des Mähkopfes
beschrieben.
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
19
deutsch
Zum Nachstellen des Mähfadens
mit der Hand unbedingt den Motor
abstellen – sonst besteht
Verletzungsgefahr!
Mähfaden bzw. Schneidmesser
austauschen
Wie im Beilageblatt des Mähkopfes
beschrieben.
Metall-Schneidwerkzeuge anbauen
1
3
2
4
5
Für die Kreissägeblätter 200 (6, 7)
muss ein Anschlag als
Schneidwerkzeug-Schutz
montiert werden – siehe
"Schutzvorrichtungen anbauen".
Das Gerät mit der Aufnahme für das
Schneidwerkzeug nach oben ablegen –
bei (2), (4) und (5) können die
Schneidkanten in beliebige Richtung
zeigen, bei (1), (3), (6) und (7) müssen
die Schneidkanten in
Uhrzeigerdrehrichtung zeigen.
Den Pfeil für die Drehrichtung auf der
Innenseite des Mähwerkzeug-Schutzes
bzw. Anschlages beachten.
14
13
11
10
N Druckscheibe (10) und
Laufteller (11) auf die Welle (12)
stecken
N Welle blockieren
N Mutter (13) mit dem
Kombischlüssel (14) gegen den
Uhrzeigersinn auf die Welle drehen
und festziehen
Eine leichtgängig gewordene
Mutter ersetzen.
Metall-Schneidwerkzeug abbauen
N Welle blockieren
N Mutter im Uhrzeigersinn lösen
N Teile von der Welle ziehen – dabei
den Druckteller (9) nicht abnehmen
6
Für die Grasschneideblätter 230-2 (2),
230-4 (4), 230-8 (1), 250-40 Spezial (3)
und das Dickichtmesser (5) sind am
Mähwerkzeug-Schutz die Anbauteile
Schürze und Messer nicht notwendig
– siehe "Schutzvorrichtungen anbauen".
20
7
12
681BA042 KN
N Schneidwerkzeug (8) auf den
Druckteller (9) legen
Der Bund (Pfeile) muss in die
Bohrung des Schneidwerkzeuges
ragen.
8
9
681BA043 KN
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
deutsch
Kraftstoff
Der Motor muss mit einem
Kraftstoffgemisch aus Benzin und
Motoröl betrieben werden.
Direkten Hautkontakt mit Kraftstoff
und Einatmen von
Kraftstoffdämpfen vermeiden.
STIHL MotoMix
STIHL empfiehlt die Verwendung von
STIHL MotoMix. Dieser fertig gemischte
Kraftstoff ist benzolfrei, bleifrei, zeichnet
sich durch eine hohe Oktanzahl aus und
bietet immer das richtige
Mischungsverhältnis.
STIHL MotoMix ist auf STIHL Motoren
abgestimmt und garantiert hohe
Motorlebensdauer.
MotoMix ist nicht in allen Märkten
verfügbar.
Kraftstoff mischen
Ungeeignete Betriebsstoffe oder
von der Vorschrift abweichendes
Mischungsverhältnis können zu
ernsten Schäden am Triebwerk
führen. Benzin oder Motoröl
minderer Qualität können Motor,
Dichtringe, Leitungen und
Kraftstofftank beschädigen.
Benzin
Nur Markenbenzin mit einer Oktanzahl
von mindestens 90 ROZ verwenden –
bleifrei oder verbleit.
Maschinen mit Abgaskatalysator
müssen mit bleifreiem Benzin betrieben
werden.
Bei Verwendung mehrerer
Tankfüllungen verbleiten Benzins
kann sich die Wirkung des
Katalysators deutlich verringern.
Motoröl
Nur Qualitäts-Zweitakt-Motoröl
verwenden – am besten STIHL
Zweitakt-Motoröl, dieses ist auf
STIHL Motoren abgestimmt und
garantiert hohe Motorlebensdauer.
Steht kein STIHL Zweitakt-Motoröl zur
Verfügung, nur Zweitakt-Motoröl für
luftgekühlte Motoren verwenden – kein
Motoröl für wassergekühlte Motoren,
kein Motoröl für Motoren mit getrenntem
Ölkreislauf (z. B. konventionelle
Viertakt-Motoren).
Bei Motorgeräten mit Abgaskatalysator
darf zum Ansetzen der
Kraftstoffmischung nur STIHL Zweitakt-
Motoröl 1:50 verwendet werden.
Mischungsverhältnis
bei STIHL Zweitakt-Motoröl 1:50; 1:50 =
1 Teil Öl + 50 Teile Benzin
Beispiele
Benzinmenge STIHL Zweitaktöl 1:50
Liter Liter (ml)
10,02(20)
5 0,10 (100)
10 0,20 (200)
15 0,30 (300)
20 0,40 (400)
25 0,50 (500)
bei anderem Marken-ZweitaktMotoröl; 1:25 = 1 Teil Öl +
25 Teile Benzin
N in einen für Kraftstoff zugelassenen
Kanister zuerst Motoröl, dann
Benzin einfüllen und gründlich
mischen
Kraftstoffgemisch aufbewahren
Lagerung nur in für Kraftstoff
zugelassenen Behältern an einem
trockenen, kühlen und sicheren Ort,
gegen Licht und Sonne geschützt.
Kraftstoffgemisch altert – nur den
Bedarf für einige Wochen mischen.
Kraftstoffgemisch nicht länger als
3 Monate lagern. Unter Einwirkung von
Licht, Sonne, niedrigen oder hohen
Temperaturen kann das
Kraftstoffgemisch schneller
unbrauchbar werden.
N Kanister mit dem Kraftstoffgemisch
vor dem Auftanken kräftig schütteln
Im Kanister kann sich Druck
aufbauen – vorsichtig öffnen.
N Kraftstofftank und Kanister von Zeit
zu Zeit gründlich reinigen
Restkraftstoff und die zur Reinigung
benutzte Flüssigkeit vorschriften- und
umweltgerecht entsorgen!
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
21
deutsch
Kraftstoff einfüllen
Gerät vorbereiten
N Tankverschluss öffnen
N Kraftstoff einfüllen
N Tankverschluss schließen
Nach dem Tanken den
Tankverschluss mit der Hand so
fest wie möglich anziehen.
Kraftstoff-Saugkopf wechseln
Traggurt anlegen
Art und Ausführung des Traggurtes sind
vom Markt abhängig.
Zur Verwendung des Traggurtes – siehe
Kapitel "Zulässige Kombinationen von
Schneidwerkzeug, Schutz, Griff und
Traggurt".
Einschultergurt
N Tankverschluss und Umgebung vor
dem Auftanken reinigen, damit kein
Schmutz in den Tank fällt
N Gerät so positionieren, dass der
Tankverschluss nach oben weist
Kraftstoff einfüllen
Beim Auftanken keinen Kraftstoff
verschütten und den Tank nicht randvoll
füllen. STIHL empfiehlt das STIHL
Einfüllsystem für Kraftstoff
(Sonderzubehör).
22
256BA060 KN
Kraftstoff-Saugkopf jährlich wechseln,
dazu:
N Kraftstofftank entleeren
N Kraftstoff-Saugkopf mit einem
Haken aus dem Tank herausziehen
und vom Schlauch abziehen
N neuen Saugkopf in den Schlauch
stecken
N Saugkopf in den Tank zurücklegen
250BA051 KN
N Einschultergurt (1) anlegen
N Gurtlänge so einstellen, dass sich
der Karabinerhaken (2) etwa eine
Handbreit unterhalb der rechten
Hüfte befindet
N Gerät ausbalancieren
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
deutsch
Doppelschultergurt
N Doppelschultergurt (1) anlegen
N Gurtlänge so einstellen, dass sich
der Karabinerhaken (2) etwa eine
Handbreit unterhalb der rechten
Hüfte befindet
N Gerät ausbalancieren
Gerät ausbalancieren
Gerät am Traggurt einhängen
Art und Ausführung von Traggurt und
Karabinerhaken sind vom Markt
abhängig.
N Karabinerhaken (1) in der
Tragöse (2) am Schaft einhängen
N Schraube (3) lösen
Gerät ausbalancieren
Abhängig vom angebauten
Schneidwerkzeug wird das Gerät
unterschiedlich ausbalanciert.
Bis die unter "Pendellagen"
aufgeführten Bedingungen erfüllt sind,
folgende Schritte ausführen:
N Tragöse verschieben
N Schraube leicht anziehen
N Gerät auspendeln lassen
N Pendellage prüfen
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
23
deutsch
Pendellagen
A
Mähwerkzeuge (A) wie Mähköpfe,
Grasschneideblätter und
Dickichtmesser
N sollen leicht auf dem Boden
aufliegen
B
Kreissägeblätter (B)
N sollen ca. 20 cm (8 in.) über dem
Boden "schweben"
Ist die richtige Pendellage erreicht,
dann:
N Schraube an der Tragöse
festziehen
Gerät am Traggurt aushängen
002BA034 KN
N Lasche am Karabinerhaken (1)
drücken und die Tragöse (2) aus
002BA035 KN
dem Haken ziehen
Motor starten / abstellen
Bedienungselemente
Bedienungsgriff am Griffrohr
STOP-
4
START
56
3
7
STOP
2
1
1 Gashebelsperre
2 Gashebel
3 Kombischieber
002BA182 KN
24
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
deutsch
Bedienungsgriff am Schaft
7
STOP-
4
STOP
5
3
START
6
2
1
1 Gashebelsperre
2 Gashebel
3 Kombischieber
Stellungen des Kombischiebers
4STOP-0 – Motor aus – die Zündung
ist ausgeschaltet
5 F – Betrieb – der Motor läuft oder
kann anspringen
6 START – Starten – die Zündung ist
eingeschaltet – der Motor kann
anspringen
Symbol am Kombischieber
7 h – Stoppzeichen und Pfeil – zum
Abstellen des Motors den
Kombischieber in Richtung des
Pfeiles am Stoppzeichen (h) auf
STOP-0 schieben
Starten
N nacheinander Gashebelsperre und
Gashebel drücken
N beide Hebel gedrückt halten
N Kombischieber auf START
schieben und ebenfalls halten
N nacheinander Gashebel,
Kombischieber und
Gashebelsperre loslassen =
Startgasstellung
9
002BA181 KN
N Drehknopf (8) der Startklappe
einstellen
g bei kaltem Motor
e bei warmem Motor – auch wenn
der Motor schon gelaufen, aber
noch kalt ist
N Balg (9) der Kraftstoffpumpe
mindestens 5 mal drücken – auch
wenn der Balg mit Kraftstoff gefüllt
ist
8
Anwerfen
N falls vorhanden: Transportschutz
250BA018 KN
am Schneidwerkzeug entfernen
N das Gerät sicher auf den Boden
legen: Die Stütze am Motor und der
Schutz für das Schneidwerkzeug
bilden die Auflage. Das
Schneidwerkzeug darf weder den
Boden, noch irgendwelche
Gegenstände berühren
N sicheren Stand einnehmen
N das Gerät mit der linken Hand fest
an den Boden drücken – dabei
weder den Gashebel noch den
Sperrhebel berühren – der Daumen
befindet sich unter dem
Lüftergehäuse
Nicht den Fuß auf den Schaft
stellen oder darauf knien!
002BA038 KN002BA040 KN
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
25
deutsch
N mit der rechten Hand den
Anwerfgriff fassen
N Anwerfgriff langsam bis zum ersten
spürbaren Anschlag herausziehen
und dann schnell und kräftig
durchziehen
Seil nicht bis zum Seilende
herausziehen – Bruchgefahr!
N Anwerfgriff nicht zurückschnellen
lassen – entgegen der
Ausziehrichtung zurückführen,
damit sich das Anwerfseil richtig
aufwickeln kann
N weiter anwerfen
Nach der ersten Zündung
N Drehknopf der Startklappe auf e
drehen
N weiter anwerfen bis der Motor läuft
Sobald der Motor läuft
N sofort den Gashebel kurz antippen,
der Kombischieber springt in die
Betriebsstellung F – der Motor geht
in den Leerlauf
Bei richtig eingestelltem Vergaser
darf sich das Schneidwerkzeug im
Motorleerlauf nicht drehen!
Das Gerät ist einsatzbereit.
Motor abstellen
N Kombischieber in Richtung des
Pfeiles am Stoppzeichen h auf
STOP-0 schieben
Bei sehr niedriger Temperatur
002BA072 KN
Nach dem Anspringen des Motors:
N Gashebel kurz antippen =
Startgasstellung ausrasten – der
Kombischieber springt in die
Betriebsstellung F – der Motor geht
in den Leerlauf
N wenig Gas geben
N Motor kurz warmlaufen lassen
Wenn der Motor nicht anspringt
Drehknopf für die Startklappe
Wurde nach der ersten Motorzündung
der Drehknopf der Startklappe nicht
rechtzeitig auf e gestellt, dann ist der
Motor abgesoffen.
N Drehknopf der Startklappe auf e
drehen
N Startgasstellung einstellen
N Motor anwerfen – dazu das
Anwerfseil kräftig durchziehen –
10 bis 20 Seilhübe können
notwendig sein
Springt der Motor trotzdem nicht an
N Kombischieber in Richtung des
Pfeiles am Stoppzeichen h auf
STOP-0 schieben
N Zündkerze ausbauen – siehe
"Zündkerze"
N Zündkerze trocknen
N Gashebel ganz eindrücken
N Anwerfseil mehrmals durchziehen –
zum Lüften des
Verbrennungsraumes
N Zündkerze wieder einbauen – siehe
"Zündkerze"
N Kombischieber auf START
schieben
N Drehknopf der Startklappe auf e
drehen – auch bei kaltem Motor!
N Motor anwerfen
Gaszugeinstellung
N Einstellung des Gaszuges
überprüfen – siehe "Gaszug
einstellen"
Der Tank wurde restlos leergefahren
N nach dem Betanken den Balg der
Kraftstoffpumpe mindestens 5 mal
drücken – auch wenn der Balg mit
Kraftstoff gefüllt ist
N Drehknopf der Startklappe
abhängig von der Motortemperatur
einstellen
N Motor erneut starten
26
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
deutsch
Betriebshinweise Luftfilter reinigen
Während der ersten Betriebszeit
Das fabrikneue Gerät bis zur dritten
Tankfüllung nicht unbelastet im hohen
Drehzahlbereich betreiben, damit
während der Einlaufphase keine
zusätzlichen Belastungen auftreten.
Während der Einlaufphase müssen sich
die bewegten Teile aufeinander
einspielen – im Triebwerk besteht ein
höherer Reibungswiderstand. Der Motor
erreicht seine maximale Leistung nach
einer Laufzeit von 5 bis
15 Tankfüllungen.
Während der Arbeit
Nach längerem Volllastbetrieb den
Motor noch kurze Zeit im Leerlauf laufen
lassen, bis die größere Wärme durch
den Kühlluftstrom abgeführt ist, damit
die Bauteile am Triebwerk (Zündanlage,
Vergaser) nicht durch einen Wärmestau
extrem belastet werden.
Nach der Arbeit
Bei kurzzeitigem Stillsetzen: Motor
abkühlen lassen. Gerät mit leerem
Kraftstofftank an einem trockenen Ort,
nicht in der Nähe von Zündquellen, bis
zum nächsten Einsatz aufbewahren. Bei
längerer Stilllegung – siehe "Gerät
aufbewahren".
Wenn die Motorleistung spürbar
nachlässt
1
3
2
N Drehknopf der Startklappe auf g
stellen
N Lasche (1) eindrücken und
Filterdeckel (2) abziehen
N Innenseite des Filterdeckels und
Umgebung des Filters (3) von
grobem Schmutz befreien
N Filter abnehmen und kontrollieren –
bei Verschmutzung oder
Beschädigung ersetzen
N Filter in den Filterdeckel einsetzen
N Filterdeckel aufstecken
Vergaser einstellen
Der Vergaser ist ab Werk mit der
Standardeinstellung versehen.
Diese Vergasereinstellung ist so
abgestimmt, dass dem Motor in allen
Betriebszuständen ein optimales
Kraftstoff-Luft-Gemisch zugeführt wird.
An diesem Vergaser können
Korrekturen an der
Hauptstellschraube (H) nur in engen
Grenzen vorgenommen werden!
Standardeinstellung
N Motor abstellen
N Schneidwerkzeug montieren
N Luftfilter prüfen – bei Bedarf
ersetzen
N Einstellung des Gaszuges prüfen –
bei Bedarf einstellen – siehe
250BA022 KN
"Gaszug einstellen"
N Funkenschutzgitter – falls
vorhanden – prüfen lassen
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
27
deutsch
L
H
1
LA
N Hauptstellschraube (H) entgegen
dem Uhrzeigersinn bis zum
Anschlag drehen – max.
3/4 Umdrehung
N Leerlaufstellschraube (L) im
Uhrzeigersinn gefühlvoll bis zum
Festsitz eindrehen, dann
1 Umdrehung entgegen dem
Uhrzeigersinn drehen
N Gerät starten und bei Bedarf Motor
warmlaufen lassen
N mit der
Leerlaufanschlagschraube (LA)
den Leerlauf so einstellen, dass
sich das Schneidwerkzeug nicht
mitbewegt
Feineinstellung
Wenn die Motorleistung bei Einsatz im
Gebirge, auf Meeresebene oder nach
einem Schneidwerkzeug-Wechsel nicht
zufriedenstellend ist, kann eine
geringfügige Korrektur der Einstellung
der Hauptstellschraube (H) notwendig
sein.
Einstell-Bedingungen
Die Einstellung der
Hauptstellschraube (H) nur mit Mähkopf
durchführen, dabei müssen die
Schneidfäden bis zum Messer am
Schutz reichen. Bei der Verwendung
von Metall-Schneidwerkzeugen die
Standardeinstellung verwenden.
N Hauptstellschraube (H) pro 1000 m
(3300 ft) Höhenunterschied um ca.
1/8 Umdrehung verdrehen
N Standardeinstellung durchführen
250BA039 KN
N Motor warmlaufen lassen: ca.
5 min, wenn ein MetallSchneidwerkzeug montiert ist; ca.
3 min, wenn ein Mähkopf montiert
ist
N Vollgas geben
im Gebirge
N Hauptstellschraube (H) so weit im
Uhrzeigersinn (magerer) drehen –
bis sich die Drehzahl nicht mehr
merklich erhöht – max. bis zum
Anschlag
auf Meeresebene
N Hauptstellschraube (H) so weit
entgegen dem Uhrzeigersinn
(fetter) drehen – bis sich die
Drehzahl nicht mehr merklich
erhöht – max. bis zum Anschlag
Leerlauf einstellen
Nach jeder Korrektur an der
Leerlaufstellschraube (L) ist meistens
auch eine Veränderung an der
Leerlaufanschlagschraube (LA) nötig.
N Motor warmlaufen lassen
Motor bleibt im Leerlauf stehen
N Leerlaufanschlagschraube (LA)
langsam im Uhrzeigersinn drehen,
bis der Motor gleichmäßig läuft –
das Schneidwerkzeug darf sich
nicht mitbewegen
Schneidwerkzeug bewegt sich im
Leerlauf mit
N Leerlaufanschlagschraube (LA)
entgegen dem Uhrzeigersinn
drehen, bis das Schneidwerkzeug
stehen bleibt, dann 1/2 bis
1 Umdrehung in der gleichen
Richtung weiterdrehen
Bleibt das Schneidwerkzeug nach
erfolgter Einstellung im Leerlauf
nicht stehen, Motorgerät vom
Fachhändler instand setzen
lassen.
Drehzahl im Leerlauf unregelmäßig,
Motor geht trotz Korrektur der
LA-Einstellung aus, schlechte
Beschleunigung
Die Leerlaufeinstellung ist zu mager:
N Leerlaufstellschraube (L) entgegen
dem Uhrzeigersinn drehen (ca.
1/4 Umdrehung), bis der Motor
regelmäßig läuft und gut
beschleunigt
28
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
Loading...
