STIHL FS 240, 240 R, 260 R
Gebrauchsanleitung
Notice d’emploi
Istruzioni d’uso
D Gebrauchsanleitung
1 - 50
F Notice d’emploi
51 - 103
I Istruzioni d’uso
104 - 152
Inhaltsverzeichnis
deutsch
Zu dieser Gebrauchsanleitung 2
Sicherheitshinweise und
Arbeitstechnik 2
Zulässige Kombinationen von
Schneidwerkzeug, Schutz, Griff,
Traggurt 13
Zulässige Anbauwerkzeuge 15
Zweihandgriff anbauen 15
Rundumgriff anbauen 17
Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.
Tragöse anbauen 19
Gaszug einstellen 19
Schutz anbauen 20
Schneidwerkzeug anbauen 21
Kraftstoff 23
Kraftstoff einfüllen 24
Traggurt anlegen 25
Gerät ausbalancieren 27
Motor starten / abstellen 28
Transportschutz anbauen 30
Betriebshinweise 33
Luftfilter 33
Vergaser einstellen 34
Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
Winterbetrieb 34
Zündkerze 36
Motorlaufverhalten 37
Getriebe schmieren 38
Gerät aufbewahren 38
Metall-Schneidwerkzeuge schärfen 39
Mähkopf warten 39
Wartungs- und Pflegehinweise 41
Verschleiß minimieren und
Schäden vermeiden 43
Wichtige Bauteile 44
Technische Daten 46
Reparaturhinweise 48
Entsorgung 48
EU-Konformitätserklärung 48
Anschriften 49
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma STIHL
entschieden haben.
Dieses Produkt wurde mit modernen
Fertigungsverfahren und
umfangreichen
Qualitätssicherungsmaßnahmen
hergestellt. Wir sind bemüht alles zu tun,
damit Sie mit diesem Gerät zufrieden
sind und problemlos damit arbeiten
können.
Wenn Sie Fragen zu Ihrem Gerät
haben, wenden Sie sich bitte an Ihren
Händler oder direkt an unsere
Vertriebsgesellschaft.
Ihr
Dr. Nikolas Stihl
© ANDREAS STIHL AG & Co. KG, 2020
0458-742-7521-E. VB1.B20.
0000007108_012_D
Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Verviel
fältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
-
1
deutsch
Zu dieser
Gebrauchsanleitung
Bildsymbole
Bildsymbole, die auf dem Gerät
angebracht sind, sind in dieser
Gebrauchsanleitung erklärt.
Abhängig von Gerät und Ausstattung
können folgende Bildsymbole am Gerät
angebracht sein.
Kraftstofftank; Kraftstoff
gemisch aus Benzin und
Motoröl
Kraftstoffhandpumpe
betätigen
Ansaugluftführung:
Sommerbetrieb
Ansaugluftführung:
Winterbetrieb
Kennzeichnung von Textabschnitten
WARNUNG
Warnung vor Unfall- und
Verletzungsgefahr für Personen sowie
vor schwerwiegenden Sachschäden.
HINWEIS
Warnung vor Beschädigung des
Gerätes oder einzelner Bauteile.
-
Technische Weiterentwicklung
STIHL arbeitet ständig an der
Weiterentwicklung sämtlicher
Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik
und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb
keine Ansprüche abgeleitet werden.
Sicherheitshinweise und
Arbeitstechnik
Besondere Sicherheits
maßnahmen sind beim
Arbeiten mit diesem
Motorgerät nötig, weil mit
sehr hoher Drehzahl des
Schneidwerkzeugs gear
beitet wird.
Die gesamte Gebrauchs
anleitung vor der ersten
Inbetriebnahme aufmerk
sam lesen und für
späteren Gebrauch
sicher aufbewahren.
Nichtbeachten der
Gebrauchsanleitung
kann lebensgefährlich
sein.
Länderbezogene
Sicherheitsvorschriften, z. B. von
Berufsgenossenschaften, Sozialkassen,
Behörden für Arbeitsschutz und andere
beachten.
Wer zum ersten Mal mit dem Motorgerät
arbeitet: Vom Verkäufer oder von einem
anderen Fachkundigen erklären lassen,
wie man damit sicher umgeht – oder an
einem Fachlehrgang teilnehmen.
Minderjährige dürfen nicht mit dem
Motorgerät arbeiten – ausgenommen
Jugendliche über 16 Jahre, die unter
Aufsicht ausgebildet werden.
Kinder, Tiere und Zuschauer fernhalten.
Wird das Motorgerät nicht benutzt, ist es
so abzustellen, dass niemand gefährdet
wird. Motorgerät vor unbefugtem Zugriff
sichern.
-
-
-
-
2
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
deutsch
Der Benutzer ist verantwortlich für
Unfälle oder Gefahren, die gegenüber
anderen Personen oder deren Eigentum
auftreten.
Motorgerät nur an Personen
weitergeben oder ausleihen, die mit
diesem Modell und seiner Handhabung
vertraut sind – stets die
Gebrauchsanleitung mitgeben.
Der Einsatz Schall emittierender
Motorgeräte kann durch nationale wie
auch örtliche, lokale Vorschriften zeitlich
begrenzt sein.
Wer mit dem Motorgerät arbeitet, muss
ausgeruht, gesund und in guter
Verfassung sein.
Wer sich aus gesundheitlichen Gründen
nicht anstrengen darf, sollte seinen Arzt
fragen, ob die Arbeit mit einem
Motorgerät möglich ist.
Nur Träger von Herzschrittmachern: Die
Zündanlage dieses Gerätes erzeugt ein
sehr geringes elektromagnetisches
Feld. Ein Einfluss auf einzelne
Herzschrittmacher-Typen kann nicht
völlig ausgeschlossen werden. Zur
Vermeidung von gesundheitlichen
Risiken empfiehlt STIHL den
behandelnden Arzt und den Hersteller
des Herzschrittmachers zu befragen.
Nach der Einnahme von Alkohol,
Medikamenten, die das
Reaktionsvermögen beeinträchtigen
oder Drogen darf nicht mit dem
Motorgerät gearbeitet werden.
Motorgerät – abhängig von den
zugeordneten Schneidwerkzeugen –
nur zum Mähen von Gras sowie zum
Schneiden von Wildwuchs, Sträuchern,
Gestrüpp, Buschwerk, kleinen Bäumen
oder dergleichen verwenden.
Für andere Zwecke darf das Motorgerät
nicht benutzt werden – Unfallgefahr!
Nur solche Schneidwerkzeuge oder
Zubehöre anbauen, die von STIHL für
dieses Motorgerät zugelassen sind oder
technisch gleichartige Teile. Bei Fragen
dazu an einen Fachhändler wenden.
Nur hochwertige Werkzeuge oder
Zubehöre verwenden. Ansonsten kann
die Gefahr von Unfällen oder Schäden
am Motorgerät bestehen.
STIHL empfiehlt STIHL OriginalWerkzeuge und Zubehör zu verwenden.
Diese sind in ihren Eigenschaften
optimal auf das Produkt und die
Anforderungen des Benutzers
abgestimmt.
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
dadurch gefährdet werden. Für
Personen- und Sachschäden, die bei
der Verwendung nicht zugelassener
Anbaugeräte auftreten, schließt STIHL
jede Haftung aus.
Der Schutz des Motorgerätes kann den
Benutzer nicht vor allen Gegenständen
(Steine, Glas, Draht usw.) schützen, die
vom Schneidwerkzeug
weggeschleudert werden. Diese
Gegenstände können irgendwo
abprallen und dann den Benutzer
treffen.
Zur Reinigung des Gerätes keine
Hochdruckreiniger verwenden. Der
harte Wasserstrahl kann Teile des
Gerätes beschädigen.
Bekleidung und Ausrüstung
Vorschriftsmäßige Bekleidung und
Ausrüstung tragen.
Die Kleidung muss
zweckmäßig sein und
darf nicht behindern. Eng
anliegende Kleidung –
Kombianzug, kein
Arbeitsmantel.
Keine Kleidung tragen, die sich in Holz,
Gestrüpp oder sich bewegenden Teilen
des Gerätes verfangen kann. Auch
keinen Schal, keine Krawatte und
keinen Schmuck. Lange Haare so
zusammenbinden und so sichern, dass
sie sich oberhalb der Schultern
befinden.
Schutzstiefel mit griffi
ger, rutschfester Sohle
und Stahlkappe tragen.
Nur bei Verwendung von Mähköpfen
sind alternativ feste Schuhe mit griffiger,
rutschfester Sohle zulässig.
WARNUNG
Um die Gefahr von
Augenverletzungen zu
reduzieren enganlie
gende Schutzbrille nach
Norm EN 166 tragen. Auf
richtigen Sitz der Schutz
brille achten.
Gesichtschutz tragen und auf richtigen
Sitz achten. Gesichtsschutz ist kein
ausreichender Augenschutz.
"Persönlichen" Schallschutz tragen –
z. B. Gehörschutzkapseln.
Schutzhelm tragen bei
Durchforstungsarbeiten, in hohem
Gestrüpp und bei Gefahr von herab
fallenden Gegenständen.
-
-
-
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
3
deutsch
002BA601 KN
002BA272 KN

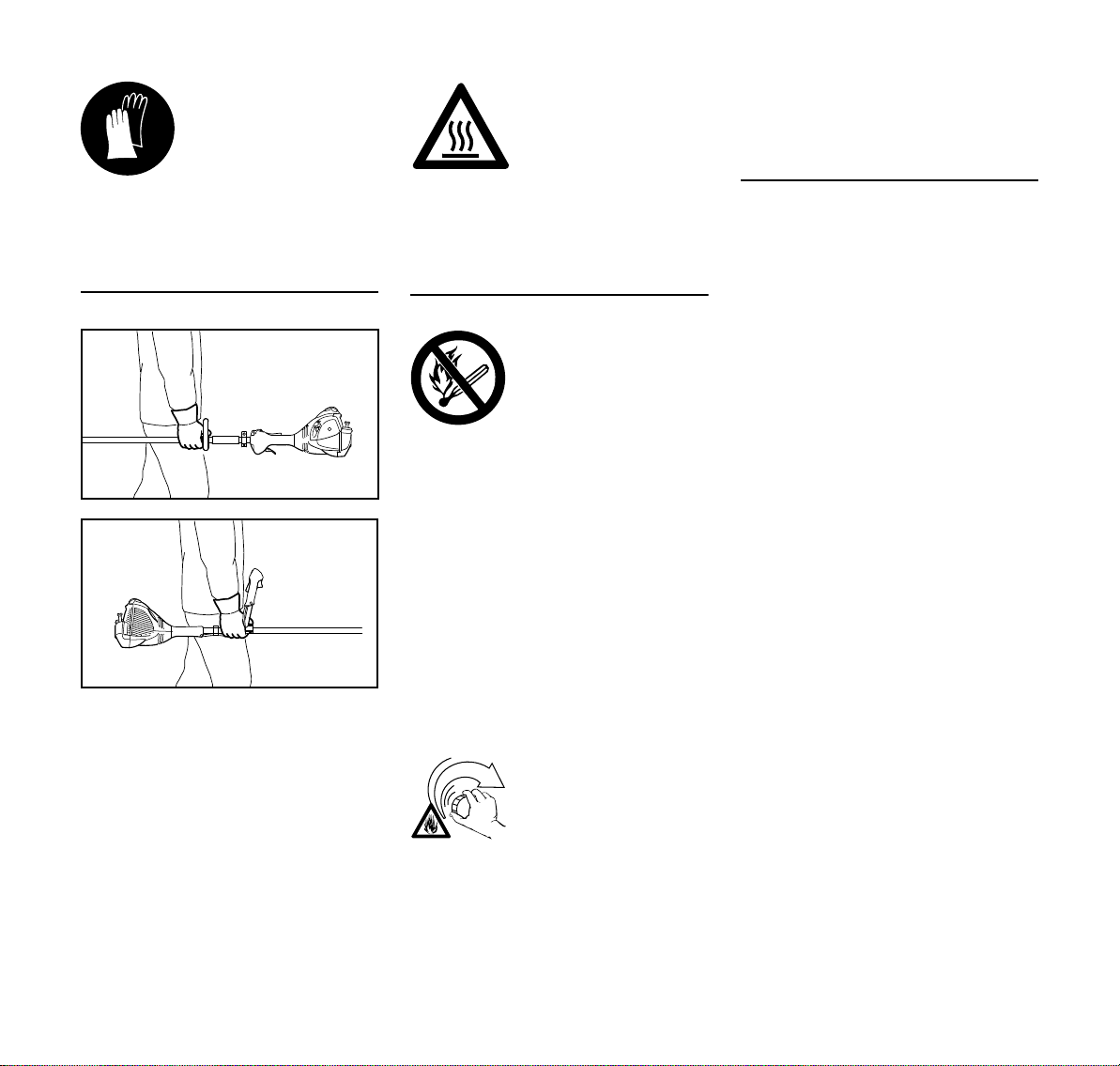

Robuste Arbeitshand
-
schuhe aus
widerstandsfähigem
Material tragen (z.B.
Leder).
STIHL bietet ein umfangreiches
Programm an persönlicher
Schutzausstattung an.
Motorgerät transportieren
Immer den Motor abstellen.
Motorgerät am Traggurt hängend oder
ausbalanciert am Schaft tragen.
Metall-Schneidwerkzeug mit einem
Transportschutz gegen Berühren
sichern, auch beim Transport über
kürzere Entfernungen – siehe auch
"Transportschutz anbauen".
Heiße Maschinenteile
und das Getriebe nicht
berühren –
Verbrennungsgefahr!
In Fahrzeugen: Motorgerät gegen
Umkippen, Beschädigung und
Auslaufen von Kraftstoff sichern.
Tanken
Benzin ist extrem leicht
entzündlich – von offe
-
nem Feuer Abstand
halten – keinen Kraftstoff
verschütten – nicht
rauchen.
Vor dem Tanken Motor abstellen.
Nicht tanken, solange der Motor noch
heiß ist – Kraftstoff kann überlaufen –
Brandgefahr!
Tankverschluss vorsichtig öffnen, damit
bestehender Überdruck sich langsam
abbauen kann und kein Kraftstoff
herausspritzt.
Tanken nur an gut belüfteten Orten.
Wurde Kraftstoff verschüttet, Motorgerät
sofort säubern – keinen Kraftstoff an die
Kleidung kommen lassen, sonst sofort
wechseln.
Nach dem Tanken den
Tankverschluss so fest
wie möglich anziehen.
Dadurch wird das Risiko verringert, dass
sich der Tankverschluss durch die
Vibrationen des Motors löst und
Kraftstoff austritt.
Auf Undichtigkeiten achten – wenn
Kraftstoff ausläuft, Motor nicht starten –
Lebensgefahr durch Verbrennungen!
Vor dem Starten
Motorgerät auf betriebssicheren
Zustand prüfen – entsprechende Kapitel
in der Gebrauchsanleitung beachten:
– Kraftstoffsystem auf Dichtheit
prüfen, besonders die sichtbaren
Teile wie z. B. Tankverschluss,
Schlauchverbindungen,
Kraftstoffhandpumpe (nur bei
Motorgeräten mit
Kraftstoffhandpumpe). Bei
Undichtigkeiten oder Beschädigung
Motor nicht starten – Brandgefahr!
Gerät vor Inbetriebnahme durch
Fachhändler instand setzen lassen
– die Kombination von
Schneidwerkzeug, Schutz, Griff und
Traggurt muss zulässig und alle
Teile müssen einwandfrei montiert
sein
– der Stopptaster / Kombischieber
muss sich leicht betätigen lassen
– Startklappenhebel, Gashebelsperre
und Gashebel müssen leichtgängig
sein – der Gashebel muss von
selbst in die Leerlaufstellung
zurückfedern. Aus den Positionen
g und < des Startklappenhebels
muss dieser beim gleichzeitigen
Drücken von Gashebelsperre und
Gashebel in die Betriebsstellung F
zurückfedern
4
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
deutsch
002BA257 KN
002BA080 KN
– Festsitz des Zündleitungssteckers
prüfen – bei lose sitzendem Stecker
können Funken entstehen, die
austretendes Kraftstoff-Luftgemisch
entzünden können – Brandgefahr!
– Schneidwerkzeug oder
Anbauwerkzeug: korrekte Montage,
fester Sitz und einwandfreier
Zustand
– Schutzeinrichtungen (z. B. Schutz
für Schneidwerkzeug, Laufteller)
auf Beschädigungen bzw.
Verschleiß prüfen. Beschädigte
Teile erneuern. Gerät nicht mit
beschädigtem Schutz oder
verschlissenem Laufteller (wenn
Schrift und Pfeile nicht mehr
erkennbar) betreiben
– keine Änderung an den
Bedienungs- und
Sicherheitseinrichtungen
vornehmen
– Handgriffe müssen sauber und
trocken, frei von Öl und Schmutz
sein – wichtig zur sicheren Führung
des Motorgerätes
– Traggurt und Handgriff(e)
entsprechend der Körpergröße
einstellen. Dazu die Kapitel
"Traggurt anlegen" und "Gerät
ausbalancieren" beachten.
Das Motorgerät darf nur in
betriebssicherem Zustand betrieben
werden – Unfallgefahr!
Für den Notfall bei Verwendung von
Traggurten: Schnelles Absetzen des
Gerätes üben. Beim Üben Gerät nicht
auf den Boden werfen, um
Beschädigungen zu vermeiden.
Motor starten
Mindestens 3 m vom Ort des Tankens
entfernt – nicht in geschlossenem
Raum.
Nur auf ebenem Untergrund, auf festen
und sicheren Stand achten, Motorgerät
sicher festhalten – das
Schneidwerkzeug darf keine
Gegenstände und nicht den Boden
berühren, weil es sich beim Starten
mitdrehen kann.
Das Motorgerät wird nur von einer
Person bedient – keine weitere Person
im Umkreis von 15 m dulden – auch
nicht beim Starten – durch
weggeschleuderte Gegenstände –
Verletzungsgefahr!
Kontakt mit dem
Schneidwerkzeug ver
-
meiden –
Verletzungsgefahr!
Motor nicht "aus der
Hand" anwerfen – star
-
ten wie in der
Gebrauchsanleitung
beschrieben. Das
Schneidwerkzeug läuft
noch kurze Zeit weiter,
wenn der Gashebel los
-
gelassen wird –
Nachlaufeffekt!
Motorleerlauf prüfen: Das
Schneidwerkzeug muss im Leerlauf –
bei losgelassenem Gashebel –
stillstehen.
Leicht entflammbare Materialien (z. B.
Holzspäne, Baumrinde, trockenes Gras,
Kraftstoff) vom heißen Abgasstrom und
von der heißen SchalldämpferOberfläche fernhalten – Brandgefahr!
Gerät halten und führen
Motorgerät immer mit beiden Händen an
den Griffen festhalten.
Immer für festen und sicheren Stand
sorgen.
Bei Ausführungen mit Zweihandgriff
Rechte Hand am Bedienungsgriff, linke
Hand am Handgriff des Griffrohres.
Bei Ausführungen mit Rundumgriff
Linke Hand am Rundumgriff, rechte
Hand am Bedienungsgriff – auch bei
Linkshändern.
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
5
deutsch
15m (50ft)
Während der Arbeit
Immer für festen und sicheren Stand
sorgen.
Bei drohender Gefahr bzw. im Notfall
sofort den Motor abstellen – den
Stopptaster / Kombischieber in
Richtung 0 betätigen.
In einem weiten Umkreis um den
Einsatzort kann durch
weggeschleuderte Gegenstände
Unfallgefahr entstehen, deshalb darf
sich im Umkreis von 15 m keine weitere
Person aufhalten. Diesen Abstand auch
zu Sachen (Fahrzeugen,
Fensterscheiben) einhalten – Gefahr der
Sachbeschädigung! Auch in einem
Abstand über 15 m kann eine
Gefährdung nicht ausgeschlossen
werden.
Auf einwandfreien Motorleerlauf achten,
damit sich das Schneidwerkzeug nach
dem Loslassen des Gashebels nicht
mehr dreht.
Regelmäßig Leerlaufeinstellung
kontrollieren bzw. korrigieren. Wenn
sich das Schneidwerkzeug im Leerlauf
trotzdem dreht, vom Fachhändler
instandsetzen lassen. STIHL empfiehlt
den STIHL Fachhändler.
Vorsicht bei Glätte, Nässe, Schnee, an
Abhängen, auf unebenem Gelände etc.
– Rutschgefahr!
Auf Hindernisse achten: Baumstümpfe,
Wurzeln – Stolpergefahr!
Nur am Boden stehend arbeiten,
niemals von instabilen Standorten,
niemals von einer Leiter oder von einer
Arbeitsbühne.
Bei angelegtem Gehörschutz ist erhöhte
Achtsamkeit und Umsicht erforderlich –
das Wahrnehmen von Gefahr
ankündigenden Geräuschen (Schreie,
Signaltöne u.a.) ist eingeschränkt.
Rechtzeitig Arbeitspausen einlegen, um
Müdigkeit und Erschöpfung
vorzubeugen – Unfallgefahr!
Ruhig und überlegt arbeiten – nur bei
guten Licht- und Sichtverhältnissen.
Umsichtig arbeiten, andere nicht
gefährden.
Das Motorgerät erzeugt
giftige Abgase, sobald
der Motor läuft. Diese
Gase können geruchlos
und unsichtbar sein und
unverbrannte Kohlen
-
wasserstoffe und Benzol
enthalten. Niemals in
geschlossenen oder
schlecht belüfteten Räu
-
men mit dem Motorgerät
arbeiten – auch nicht mit
Katalysator-Geräten.
Bei der Arbeit in Gräben, Senken oder
unter beengten Verhältnissen stets für
ausreichenden Luftaustausch sorgen –
Lebensgefahr durch Vergiftung!
Bei Übelkeit, Kopfschmerzen,
Sehstörungen (z. B. kleiner werdendes
Blickfeld), Hörstörungen, Schwindel,
nachlassender Konzentrationsfähigkeit,
Arbeit sofort einstellen – diese
Symptome können u. a. durch zu hohe
Abgaskonzentrationen verursacht
werden – Unfallgefahr!
Motorgerät lärm- und abgasarm
betreiben – Motor nicht unnötig laufen
lassen, Gasgeben nur beim Arbeiten.
Nicht rauchen bei der Benutzung und in
der näheren Umgebung des
Motorgerätes – Brandgefahr! Aus dem
Kraftstoffsystem können entzündliche
Benzindämpfe entweichen.
Während der Arbeit entstehende
Stäube, Dunst und Rauch können
gesundheitsgefährdend sein. Bei
starker Staub- oder Rauchentwicklung
Atemschutz tragen.
Falls das Motorgerät nicht
bestimmungsgemäßer Beanspruchung
(z. B. Gewalteinwirkung durch Schlag
oder Sturz) ausgesetzt wurde,
unbedingt vor weiterem Betrieb auf
betriebssicheren Zustand prüfen – siehe
auch "Vor dem Starten".
Insbesondere die Dichtheit des
Kraftstoffsystems und die
Funktionstüchtigkeit der
Sicherheitseinrichtungen prüfen.
Motorgeräte, die nicht mehr
betriebssicher sind, auf keinen Fall
weiter benutzen. Im Zweifelsfall
Fachhändler aufsuchen.
Nicht mit der Warmstartstellung < des
Startklappenhebels arbeiten – die
Motordrehzahl ist mit dieser Einstellung
nicht regulierbar.
6
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
deutsch
Niemals ohne für
Gerät und
Schneidwerkzeug
geeigneten Schutz
arbeiten – durch
weggeschleuderte
Gegenstände –
Verletzungsgefahr!
Gelände prüfen: Feste
Gegenstände – Steine,
Metallteile o. Ä. können
weggeschleudert werden
– auch über 15 m – Ver
letzungsgefahr! – und
können das Schneid
werkzeug sowie Sachen
(z. B. parkende Fahr
zeuge, Fensterscheiben)
beschädigen
(Sachbeschädigung).
In unübersichtlichem, dicht
bewachsenem Gelände besonders
vorsichtig arbeiten.
Beim Mähen in hohem Gestrüpp, unter
Gebüsch und Hecken: Arbeitshöhe mit
dem Schneidwerkzeug mind. 15 cm –
Tiere nicht gefährden.
Vor dem Verlassen des Gerätes – Motor
abstellen.
Schneidwerkzeug regelmäßig, in kurzen
Abständen und bei spürbaren
Veränderungen sofort prüfen:
– Motor abstellen, Gerät sicher
festhalten, Schneidwerkzeug zum
Stillstand kommen lassen
– Zustand und festen Sitz prüfen, auf
Anrisse achten
-
-
-
– Schärfzustand beachten
– schadhafte oder stumpfe
Schneidwerkzeuge sofort
wechseln, auch bei geringfügigen
Haarrissen
Schneidwerkzeugaufnahme regelmäßig
von Gras und Gestrüpp reinigen –
Verstopfungen im Bereich des
Schneidwerkzeuges oder des Schutzes
entfernen.
Zum Wechseln des Schneidwerkzeuges
Motor abstellen – Verletzungsgefahr!
Das Getriebe wird im
Betrieb heiß. Getriebe
nicht berühren –
Verbrennungsgefahr!
Verwendung von Mähköpfen
Schneidwerkzeug-Schutz durch die in
der Gebrauchsanleitung angegebenen
Anbauteile ergänzen.
Nur Schutz mit vorschriftsmäßig
montiertem Messer verwenden, damit
der Mähfaden auf die zulässige Länge
beschränkt wird.
Zum Nachstellen des Mähfadens bei
manuell nachstellbaren Mähköpfen
unbedingt den Motor abstellen –
Verletzungsgefahr!
Missbräuchliche Benutzung mit zu
langen Mähfäden reduziert die
Arbeitsdrehzahl des Motors. Das führt
durch dauerndes Rutschen der
Kupplung zur Überhitzung und zur
Beschädigung wichtiger Funktionsteile
(z. B. Kupplung, Gehäuseteile aus
Kunststoff) – z. B. durch im Leerlauf
mitdrehendes Schneidwerkzeug –
Verletzungsgefahr!
Verwendung von MetallSchneidwerkzeugen
STIHL empfiehlt STIHL Original MetallSchneidwerkzeuge zu verwenden.
Diese sind in ihren Eigenschaften
optimal auf das Gerät und die
Anforderungen des Benutzers
abgestimmt.
Metall-Schneidwerkzeuge drehen sich
sehr schnell. Dabei entstehen Kräfte, die
auf das Gerät, das Werkzeug selbst und
auf das Schnittgut wirken.
Metall-Schneidwerkzeuge müssen
regelmäßig nach Vorschrift geschärft
werden.
Ungleichmäßig geschärfte MetallSchneidwerkzeuge erzeugen eine
Unwucht, die das Gerät extrem belasten
kann – Bruchgefahr!
Stumpfe oder unsachgemäß geschärfte
Schneiden können zu einer erhöhten
Belastung des MetallSchneidwerkzeuges führen – durch
gerissene oder gebrochene Teile
Verletzungsgefahr!
Metall-Schneidwerkzeug nach jeder
Berührung mit harten Gegenständen
(z. B. Steine, Felsbrocken, Metallteile)
prüfen (z. B. auf Anrisse und
Verformungen). Grate und andere
sichtbare Materialanhäufungen müssen
entfernt werden, da sie sich im weiteren
Betrieb jederzeit lösen können und dann
weggeschleudert werden –
Verletzungsgefahr!
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
7
deutsch
Wenn ein rotierendes MetallSchneidwerkzeug auf einen Stein oder
einen anderen harten Gegenstand trifft,
kann es zu Funkenbildung kommen,
wodurch unter gewissen Umständen
leicht entflammbare Stoffe in Brand
geraten können. Auch trockene
Pflanzen und Gestrüpp sind leicht
entflammbar, besonders bei heißen,
trockenen Wetterbedingungen. Wenn
Brandgefahr besteht, MetallSchneidwerkzeuge nicht in der Nähe
leicht entflammbarer Stoffe, trockener
Pflanzen oder Gestrüpp verwenden.
Unbedingt bei der zuständigen
Forstbehörde nachfragen, ob
Brandgefahr besteht.
Beschädigte oder angerissene
Schneidwerkzeuge nicht weiter
verwenden und nicht reparieren – etwa
durch Schweißen oder Richten –
Formveränderung (Unwucht).
Partikel oder Bruchstücke können sich
lösen und mit hoher Geschwindigkeit
Bedienungsperson oder dritte Personen
treffen – schwerste Verletzungen!
Zur Reduzierung der genannten, im
Betrieb eines MetallSchneidwerkzeuges auftretenden
Gefahren darf das verwendete MetallSchneidwerkzeug auf keinen Fall im
Durchmesser zu groß sein. Es darf nicht
zu schwer sein. Es muss aus
Werkstoffen ausreichender Qualität
gefertigt sein und eine geeignete
Geometrie (Form, Dicke) aufweisen.
Ein nicht von STIHL gefertigtes MetallSchneidwerkzeug darf nicht schwerer,
nicht dicker, nicht anders geformt und im
Durchmesser nicht größer als das
größte für dieses Motorgerät
freigegebene STIHL MetallSchneidwerkzeug sein –
Verletzungsgefahr!
Vibrationen
Längere Benutzungsdauer des Gerätes
kann zu vibrationsbedingten
Durchblutungsstörungen der Hände
führen ("Weißfingerkrankheit").
Eine allgemein gültige Dauer für die
Benutzung kann nicht festgelegt
werden, weil diese von mehreren
Einflussfaktoren abhängt.
Die Benutzungsdauer wird verlängert
durch:
– Schutz der Hände (warme
Handschuhe)
– Pausen
Die Benutzungsdauer wird verkürzt
durch:
– besondere persönliche
Veranlagung zu schlechter
Durchblutung (Merkmal: häufig
kalte Finger, Kribbeln)
– niedrige Außentemperaturen
– Größe der Greifkräfte (festes
Zugreifen behindert die
Durchblutung)
Bei regelmäßiger, langandauernder
Benutzung des Gerätes und bei
wiederholtem Auftreten entsprechender
Anzeichen (z. B. Fingerkribbeln) wird
eine medizinische Untersuchung
empfohlen.
Wartung und Reparaturen
Motorgerät regelmäßig warten. Nur
Wartungsarbeiten und Reparaturen
ausführen, die in der
Gebrauchsanleitung beschrieben sind.
Alle anderen Arbeiten von einem
Fachhändler ausführen lassen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Nur hochwertige Ersatzteile verwenden.
Ansonsten kann die Gefahr von Unfällen
oder Schäden am Gerät bestehen. Bei
Fragen dazu an einen Fachhändler
wenden.
STIHL empfiehlt STIHL OriginalErsatzteile zu verwenden. Diese sind in
ihren Eigenschaften optimal auf das
Gerät und die Anforderungen des
Benutzers abgestimmt.
Zur Reparatur, Wartung und Reinigung
immer Motor abstellen und
Zündkerzenstecker abziehen –
Verletzungsgefahr durch
unbeabsichtigtes Anlaufen des Motors!
– Ausnahme: Vergaser- und
Leerlaufeinstellung.
Motor bei abgezogenem
Zündkerzenstecker oder bei
ausgeschraubter Zündkerze nicht mit
der Anwerfvorrichtung in Bewegung
setzen – Brandgefahr durch Zündfunken
außerhalb des Zylinders!
Motorgerät nicht in der Nähe von
offenem Feuer warten und aufbewahren
– durch Kraftstoff Brandgefahr!
8
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
deutsch
002BA377 KN
Tankverschluss regelmäßig auf
Dichtheit prüfen.
Nur einwandfreie, von STIHL
freigegebene Zündkerze – siehe
"Technische Daten" – verwenden.
Zündkabel prüfen (einwandfreie
Isolation, fester Anschluss).
Schalldämpfer auf einwandfreien
Zustand prüfen.
Nicht mit defektem oder ohne
Schalldämpfer arbeiten – Brandgefahr! –
Gehörschäden!
Heißen Schalldämpfer nicht berühren –
Verbrennungsgefahr!
Der Zustand der Antivibrationselemente
beeinflusst das Vibrationsverhalten –
Antivibrationselemente regelmäßig
prüfen.
Symbole auf Schutzvorrichtungen
Ein Pfeil auf dem Schutz für
Schneidwerkzeuge kennzeichnet die
Drehrichtung der Schneidwerkzeuge.
Einige der folgenden Symbole befinden
sich auf der Außenseite des Schutzes
und weisen auf die zulässige
Kombination Schneidwerkzeug / Schutz
hin.
Der Schutz darf zusam
-
men mit Mähköpfen
verwendet werden.
Der Schutz darf nicht
zusammen mit Mähköp
-
fen verwendet werden.
Der Schutz darf zusam
-
men mit
Grasschneideblättern
verwendet werden.
Der Schutz darf nicht
zusammen mit Gras
-
schneideblättern
verwendet werden.
Der Schutz darf zusam
-
men mit Dickichtmessern
verwendet werden.
Der Schutz darf nicht
zusammen mit Dickicht
-
messern verwendet
werden.
Der Schutz darf nicht
zusammen mit Häcksel
-
messern verwendet
werden.
Der Schutz darf nicht
zusammen mit Kreissä
-
geblättern verwendet
werden.
Traggurt
Der Traggurt ist im Lieferumfang
enthalten oder als Sonderzubehör
erhältlich.
N Traggurt verwenden
N Motorgerät mit laufendem Motor an
den Traggurt hängen
Mähköpfe, Grasschneideblätter und
Dickichtmesser müssen zusammen mit
einem Traggurt (Einschultergurt)
verwendet werden!
Kreissägeblätter müssen zusammen mit
einem Doppelschultergurt mit
Schnelllösevorrichtung verwendet
werden!
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
9
deutsch
000BA015 KN
002BA049 KN
002BA135 KN
Mähkopf mit Mähfaden
Für weichen "Schnitt" – zum sauberen
Schneiden auch zerklüfteter Ränder um
Bäume, Zaunpfähle etc. – geringere
Verletzung der Baumrinde.
Im Lieferumfang des Mähkopfes
befindet sich ein Beilageblatt. Den
Mähkopf nur nach den Angaben im
Beilageblatt mit Mähfaden bestücken.
WARNUNG
Mähfaden nicht durch metallische
Drähte oder Seile ersetzen –
Verletzungsgefahr!
Verschleißmarkierungen beachten!
Ist am Mähkopf PolyCut eine der
Markierungen nach unten
durchgebrochen (Pfeil): Mähkopf nicht
mehr verwenden und durch neuen
ersetzen! Verletzungsgefahr durch weg
geschleuderte Werkzeugteile!
Unbedingt die Wartungshinweise für
den Mähkopf PolyCut beachten!
An Stelle mit Kunststoffmessern kann
der Mähkopf PolyCut auch mit
Mähfaden bestückt werden.
Im Lieferumfang des Mähkopfes
befinden sich Beilageblätter. Den
Mähkopf nur nach Angaben in den
Beilageblättern mit Kunststoffmessern
oder Mähfaden bestücken.
WARNUNG
An Stelle des Mähfadens keine
metallischen Drähte oder Seile
verwenden – Verletzungsgefahr!
Rückschlaggefahr bei MetallSchneidwerkzeugen
WARNUNG
Beim Einsatz von MetallSchneidwerkzeugen
besteht die Gefahr des
Rückschlagens, wenn
das Werkzeug auf ein
festes Hindernis (Baum
stamm, Ast,
Baumstumpf, Stein oder
dergleichen) trifft. Das
Gerät wird dabei zurück
geschleudert – gegen die
Drehrichtung des
Werkzeuges.
Erhöhte Rückschlaggefahr besteht,
wenn das Werkzeug im schwarzen
Bereich auf ein Hindernis trifft.
-
-
Mähkopf mit Kunststoffmessern – S TIHL
PolyCut
Zum Mähen von unbestandenen
Wiesenrändern (ohne Pfosten, Zäune,
Bäume und ähnliche Hindernisse).
10
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
deutsch
000BA020 KN
002BA355 KN
002BA509 KN
Grasschneideblatt
Nur für Gräser und Unkraut – Gerät wie
eine Sense führen.
WARNUNG
Missbrauch kann das Grasschneideblatt
beschädigen – durch weggeschleuderte
Teile Verletzungsgefahr!
Grasschneideblatt bei merklicher
Abstumpfung nach Vorschrift schärfen.
Dickichtmesser
Zum Schneiden von verfilztem Gras,
Auslichten von Wildwuchs und Gestrüpp
und Durchforsten junger Bestände mit
maximal 2 cm Stammdurchmesser –
keine stärkeren Hölzer schneiden –
Unfallgefahr!
Beim Schneiden von Gras und
Durchforsten junger Bestände das
Gerät wie eine Sense dicht über dem
Boden führen.
Zum Auslichten von Wildwuchs und
Gestrüpp das Dickichtmesser von oben
in die Pflanze "tauchen" – das
Schneidgut wird gehäckselt – dabei das
Schneidwerkzeug nicht über Hüfthöhe
halten.
Bei dieser Arbeitstechnik ist äußerste
Vorsicht geboten. Je größer der Abstand
des Schneidwerkzeuges zum Boden,
desto größer ist das Risiko, dass
Partikel zur Seite weggeschleudert
werden – Verletzungsgefahr!
Achtung! Missbrauch kann das
Dickichtmesser beschädigen – durch
weggeschleuderte Teile
Verletzungsgefahr!
Zur Minderung der Unfallgefahr
unbedingt beachten:
– Kontakt mit Steinen, Metallkörpern
oder Ähnlichem vermeiden
– kein Holz oder Strauchwerk mit
einem Durchmesser über 2 cm
schneiden – für größere
Durchmesser ein Kreissägeblatt
verwenden
– Dickichtmesser regelmäßig auf
Beschädigungen kontrollieren – ein
beschädigtes Dickichtmesser nicht
weiter benutzen
– Dickichtmesser regelmäßig und bei
merklicher Abstumpfung nach
Vorschrift schärfen und – falls
erforderlich – auswuchten (STIHL
empfiehlt dafür den STIHL
Fachhändler)
Kreissägeblatt
Zum Schneiden von Sträuchern und
Bäumen bis 4 cm Stammdurchmesser.
Die beste Schnittleistung wird erzielt mit
Vollgas und gleichmäßigem
Vorschubdruck.
Kreissägeblätter nur mit zum
Durchmesser des Schneidwerkzeuges
passendem Anschlag verwenden.
WARNUNG
Kontakt des Kreissägeblattes mit
Steinen und Erde unbedingt vermeiden
– Gefahr von Rissbildung. Rechtzeitig
und vorschriftsmäßig schärfen –
stumpfe Zähne können zu Rissbildung
und damit zum Bruch des Sägeblattes
führen – Unfallgefahr!
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
11
deutsch
002BA068 KN
Beim Fällen mindestens zwei
Baumlängen Abstand zum nächsten
Arbeitsplatz halten.
Rückschlaggefahr
Die Rückschlaggefahr ist im schwarzen
Bereich sehr stark erhöht: In diesem
Bereich nie zum Schneiden ansetzen
und nichts schneiden.
Im grauen Bereich besteht auch
Rückschlaggefahr: Diesen Bereich
dürfen nur erfahrene und speziell
ausgebildete Personen für spezielle
Arbeitstechniken verwenden.
Im weißen Bereich ist rückschlagarmes
und leichtes Arbeiten möglich. Immer in
diesem Bereich zum Schnitt ansetzen.
12
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
Zulässige Kombinationen von Schneidwerkzeug, Schutz, Griff, Traggurt
22
21
18
20
19
29
28
27
27
28
25
25
23
0000-GXX-0366-A2
16
17
24
26
24
26
26
9
10
11
12
14
13
15
1
2
3
4
8
5 6
7
Schneidwerkzeug Schutz, Anschlag Griff Traggurt
deutsch
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
13
deutsch
Zulässige Kombinationen
Abhängig vom Schneidwerkzeug die
richtige Kombination aus der Tabelle
wählen!
WARNUNG
Aus Sicherheitsgründen dürfen nur die
innerhalb einer Tabellenzeile stehenden
Schneidwerkzeuge, Schutz-, Griff- und
Traggurt-Ausführungen miteinander
kombiniert werden. Andere
Kombinationen sind nicht zulässig –
Unfallgefahr!
Schneidwerkzeuge
Mähköpfe
1 STIHL SuperCut 20-2
2 STIHL AutoCut 25-2
3 STIHL AutoCut C 26-2
4 STIHL AutoCut 30-2
5 STIHL AutoCut 36-2
6 STIHL TrimCut 31-2
7 STIHL DuroCut 20-2
8 STIHL PolyCut 20-3
Metall-Schneidwerkzeuge
9 Grasschneideblatt 230-2
(Ø 230 mm)
10 Grasschneideblatt 260-2
(Ø 260 mm)
11 Grasschneideblatt 230-4
(Ø 230 mm)
12 Grasschneideblatt 230-8
(Ø 230 mm)
13 Grasschneideblatt 250-40 Spezial
(Ø 250 mm)
14 Grasschneideblatt 250-44
(Ø 250 mm)
15 Dickichtmesser 250-3
(Ø 250 mm)
16 Kreissägeblatt 200 Spitzzahn
(Ø 200 mm)
17 Kreissägeblatt 200-22 Meißelzahn
(4112), Kreissägeblatt 200-22 HP
Meißelzahn (4001)
WARNUNG
Grasschneideblätter, Dickichtmesser
und Kreissägeblätter aus anderen
Materialien als Metall sind nicht
zulässig.
Schutze, Anschlag
18 Schutz für Mähköpfe
19 Schutz mit
20 Schürze und Messer für Mähköpfe
21 Schutz ohne Schürze und Messer
für Metall-Schneidwerkzeuge,
Positionen9bis15
22 Anschlag für Kreissägeblätter
Griffe
23 Rundumgriff
24 Rundumgriff mit
25 Bügel (Schrittbegrenzer)
26 Zweihandgriff
Traggurte
27 Einschultergurt muss verwendet
werden
28 Doppelschultergurt kann verwendet
werden
29 Doppelschultergurt muss
verwendet werden
14
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
deutsch
228BA032 KN
BF
2
1
4
5
002BA415 KN
1
5
002BA416 KN

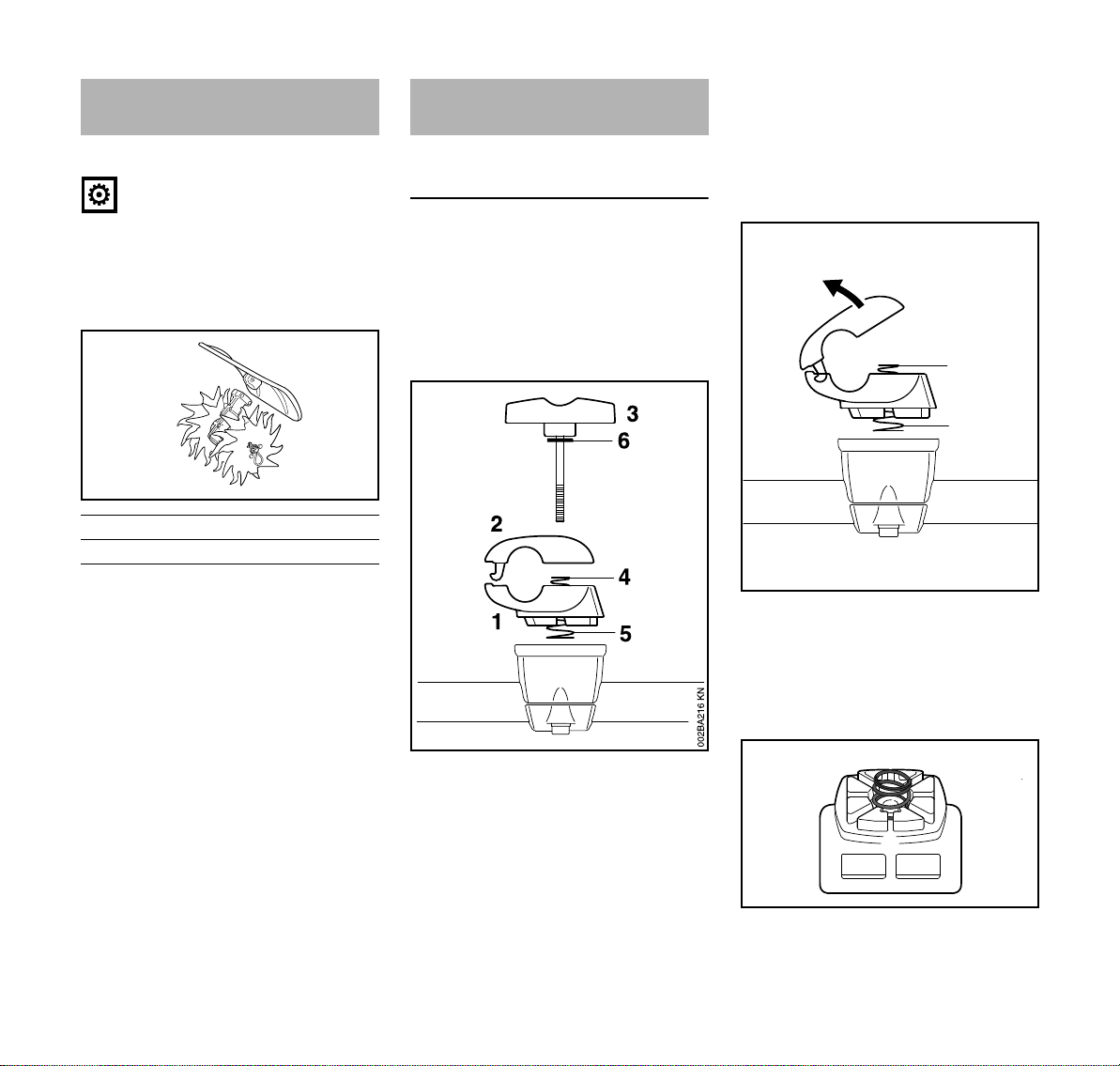

Zulässige Anbauwerkzeuge
Nur für FS 240, FS 240 R
HINWEIS
Anbauwerkzeuge sind für
STIHL FS 260 R nicht zulässig.
Folgendes STIHL Anbauwerkzeug darf
am Basis-Motorgerät angebaut werden:
Anbauwerkzeug Verwendung
BF Bodenfräse
Zweihandgriff anbauen
Zweihandgriff mit drehbarer Griffstütze
anbauen
Die drehbare Griffstütze ist im
Auslieferungszustand bereits am Schaft
angebaut. Zum Anbau des Griffrohres
müssen Klemmschalen abgebaut
werden.
Klemmschalen abbauen
und werden durch die beiden
Federn (4, 5) auseinander
gedrückt!
N Knebelschraube herausziehen – die
Scheibe (6) bleibt auf der
Knebelschraube
N untere Klemmschale (1) festhalten
und die obere Klemmschale (2)
abnehmen – dabei die Teile so
trennen, dass die Federn (4, 5) ihre
Lage in der unteren Klemmschale
beibehalten
N untere Klemmschale (1) und obere
Klemmschale (2) festhalten
N Knebelschraube (3) herausdrehen
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
– nach dem Herausdrehen der
Knebelschraube sind die Teile lose
Sollte die Feder (5) aus der unteren
Klemmschale (1) gerutscht sein:
15
deutsch
A
3
7
002BA381 KN
1
2
N Feder wie dargestellt wieder in die
Ringnut der Klemmschale setzen
bzw. drücken
Griffrohr befestigen
N Griffrohr (7) so in die untere
Klemmschale (1) legen, dass der
Abstand (A) nicht mehr als 15 cm
(6 in.) beträgt
N obere Klemmschale auflegen und
beide Schalen zusammenhalten
N Knebelschraube (3) bis zum
Anschlag durch beide Schalen
stecken – alle Teile
zusammenhalten und sichern
3
8
N den ganzen, gesicherten
Teileverband mit der
Knebelschraube in Richtung Motor
weisend auf die Griffstütze (8)
setzen
N Knebelschraube (3) bis zum
Anschlag in die Griffstütze drücken
und dann eindrehen – noch nicht
festdrehen
N Griffrohr quer zum Schaft
ausrichten – das Maß (A) prüfen
N Knebelschraube festziehen
Bedienungsgriff anbauen
12
11
9
10
002BA351 KN
N Schraube (9) herausdrehen – die
Mutter (10) aus dem
Bedienungsgriff (11) nehmen
N Bedienungsgriff mit dem
Gashebel (12) in Richtung Getriebe
weisend auf das Ende des
Griffrohres (7) schieben, bis die
Bohrungen (13) fluchten
N Mutter (10) in den
Bedienungsgriff (11) setzen, die
Schraube (9) in den
Bedienungsgriff stecken, drehen
und festziehen
13
7
13
002BA438 BL
Gaszug befestigen
HINWEIS
Den Gaszug nicht knicken oder in engen
16
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
Radien verlegen – der Gashebel muss
leicht beweglich sein!
deutsch
002BA571 KN
15
14
14
15
N Gaszughalter (15) und Gaszug (14)
am Schaft positionieren
N Gaszughalter (15)
zusammendrücken. Der
Gaszughalter (15) rastet hörbar ein
Griffrohr schwenken ...
in die Transportstellung
3
7
002BA378
N Knebelschraube (3) lösen und
soweit herausdrehen bis das
Griffrohr (7) gedreht werden kann
N Griffrohr um 90° entgegen dem
Uhrzeigersinn drehen und
anschließend nach unten
schwenken
N Knebelschraube (3) festziehen
in die Arbeitsstellung
N Griffrohr in umgekehrter
Reihenfolge wie oben beschrieben
und im Uhrzeigersinn drehen bzw.
schwenken
Rundumgriff anbauen
Bügel verwenden
Abhängig vom verwendeten
Schneidwerkzeug – siehe "Zulässige
Kombinationen von Schneidwerkzeug,
Schutz, Griff und Traggurt" – muss am
Rundumgriff ein Bügel angebaut
002BA651
werden, der als Schrittbegrenzer dient.
Der Bügel befindet sich im Lieferumfang
des Gerätes oder ist als Sonderzubehör
erhältlich.
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
17
deutsch
2
002BA098 KN
1
1
5
4
002BA099 KN
2
3
6
7
7
8
5
4
1
6
1
3
8
7
002BA614 KN
Rundumgriff mit Bügel anbauen
N Vierkantmuttern (1) in den Bügel (2)
stecken – Bohrungen zur Deckung
bringen
N Schelle (3) in den Rundumgriff (4)
legen und zusammen auf den
Schaft (5) setzen
N Schelle (6) anlegen
N Bügel (2) anlegen – Lage beachten!
N Bohrungen zur Deckung bringen
N Schrauben (7) in die Bohrungen
stecken – und bis zur Anlage in den
Bügel drehen
N weiter bei "Rundumgriff befestigen"
Rundumgriff ohne Bügel anbauen
N Schelle (3) in den Rundumgriff (4)
legen und zusammen auf den
Schaft (5) setzen
N Schelle (6) anlegen
N Bohrungen zur Deckung bringen
N Scheibe (8) auf die Schraube (7)
und diese wiederum in die Bohrung
stecken, darauf die
Vierkantmutter (1) drehen – bis zur
Anlage
N weiter bei "Rundumgriff befestigen"
18
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
deutsch
4
002BA570 KN
A
1
002BA529 KN
002BA655 KN
Rundumgriff ausrichten und befestigen
Durch Ändern des Abstands (A) kann
der Rundumgriff in die für die
Bedienungsperson und den
Anwendungsfall günstigste Lage
gebracht werden.
Empfehlung: Abstand (A) ca. 30 cm
(12 in.)
N Rundumgriff in die gewünschte
Position schieben
N Rundumgriff (4) ausrichten
N Schrauben so fest anziehen, dass
sich der Rundumgriff nicht mehr um
den Schaft drehen lässt – wenn kein
Bügel angebaut ist: bei Bedarf die
Muttern kontern
Tragöse anbauen
Kunststoff-Ausführung
Lage der Tragöse siehe "Wichtige
Bauteile".
N Tragöse (1) auf den Schaft setzen
und über den Schaft drücken
N Mutter M5 in die
Sechskantaufnahme der Tragöse
setzen
N Schraube M5x14 eindrehen
N Tragöse ausrichten
N Schraube festziehen
Gaszug einstellen
Nach der Montage des Gerätes oder
nach längerer Betriebszeit kann eine
Korrektur der Gaszugeinstellung
notwendig sein.
Gaszug nur bei komplett montiertem
Gerät einstellen.
N Gashebel in Vollgasstellung bringen
N Schraube im Gashebel bis zum
ersten Widerstand in Pfeilrichtung
drehen. Dann nochmals eine halbe
Umdrehung weiter eindrehen
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
19
deutsch
002BA636 KN
2
1
3
3
002BA637 KN
1.
2.
002BA646 KN
002BA638 KN
7
002BA639 KN
6
Schutz anbauen
Schutz anbauen
1 Schutz für Mähwerkzeuge
2 Schutz für Mähköpfe
Die Schutze (1) und (2) werden auf die
gleiche Weise am Getriebe befestigt.
N Schutz auf das Getriebe legen
N Schrauben (3) eindrehen und
Schürze und Messer anbauen
Verletzungsgefahr durch
weggeschleuderte Gegenstände und
Kontakt mit dem Schneidwerkzeug.
festziehen
WARNUNG
20
Schürze und Messer müssen bei
Verwendung von Mähköpfen immer an
den Schutz (1) angebaut werden.
Schürze anbauen
N Führungsnut der Schürze auf die
Leiste des Schutzes bis zum
Einrasten schieben
Schürze abbauen
N mit dem Steckdorn in die Bohrung
an der Schürze drücken und mit
dem Steckdorn gleichzeitig die
Schürze etwas nach links schieben
N Schürze vollständig vom Schutz
herunterziehen
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
Messer anbauen
N Messer in die Führungsnut an der
Schürze schieben
N Schraube eindrehen und festziehen
Anschlag anbauen
WARNUNG
Verletzungsgefahr durch
weggeschleuderte Gegenstände und
Kontakt mit dem Schneidwerkzeug. Der
Anschlag (6) muss bei Verwendung von
Kreissägeblättern immer angebaut
werden.
N Anschlag (6) auf den
Getriebeflansch legen
N Schrauben (7) eindrehen und
festziehen
deutsch
002BA104 KN
2
002BA164 KN
1
3
4
5
2
002BA266 KN
6
7
2
002BA330 KN
6
Schneidwerkzeug anbauen
Motorgerät ablegen
N Motor abstellen
N Motorgerät so ablegen, dass die
Aufnahme für das
Schneidwerkzeug nach oben zeigt
Befestigungsteile für
Schneidwerkzeuge
Abhängig vom Schneidwerkzeug, das
mit der Erstausstattung eines neuen
Gerätes geliefert wird, kann sich auch
der Lieferumfang an Befestigungsteilen
für das Schneidwerkzeug
unterscheiden.
Lieferumfang mit Befestigungsteilen
Es können Mähköpfe und Metall-
Schneidwerkzeuge angebaut werden.
Dazu sind je nach Ausführung des
Schneidwerkzeuges zusätzlich
Mutter (3), Laufteller (4) und
Druckscheibe (5) notwendig.
Die Teile befinden sich im Teilesatz, der
zusammen mit dem Gerät geliefert wird
und sind als Sonderzubehör erhältlich.
Transportsicherung entfernen
N Schlauch (1) von der Welle (2)
ziehen
Lieferumfang ohne Befestigungsteile
Es können nur Mähköpfe angebaut
werden, die direkt auf der Welle (2)
befestigt werden.
Welle blockieren
Zum An- und Abbauen der
Schneidwerkzeuge muss die Welle (2)
mit dem Steckdorn (6) oder dem WinkelSchraubendreher (6) blockiert werden.
Die Teile sind im Lieferumfang enthalten
und als Sonderzubehör erhältlich.
N Steckdorn (6) oder Winkel-
Schraubendreher (6) bis zum
Anschlag in die Bohrung (7) im
Getriebe schieben – leicht drücken
N an Welle, Mutter oder
Schneidwerkzeug drehen bis der
Steckdorn einrastet und die Welle
blockiert wird
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
21
deutsch
3
4
2
271BA057 KN
1
5
1
002BA385 KN
3
1
4
6
7
5
681BA042 KN
2
Befestigungsteile abbauen
N Welle blockieren
N mit dem Kombischlüssel (1) die
Mutter (2) im Uhrzeigersinn
(Linksgewinde) lösen und
herausdrehen
N Druckscheibe (3) von der Welle (4)
ziehen, Druckteller (5) nicht
abnehmen
Mähkopf mit Gewindeanschluss
anbauen
Das Beilageblatt für den Mähkopf gut
aufbewahren.
N Mähkopf gegen den Uhrzeigersinn
bis zur Anlage auf die Welle (1)
drehen
N Welle blockieren
N Mähkopf festziehen
Metall-Schneidwerkzeuge anbauen
Beilageblatt und Verpackung zum
Metall-Schneidwerkzeug gut
aufbewahren.
WARNUNG
Schutzhandschuhe anziehen –
Verletzungsgefahr durch scharfe
Schneidkanten.
Immer nur ein Metall-Schneidwerkzeug
anbauen!
Schneidwerkzeug richtig auflegen
Schneidwerkzeug anbauen
WARNUNG
Zum Schneidwerkzeug passenden
Schutz verwenden – siehe "Schutz
anbauen".
22
HINWEIS
Werkzeug zum Blockieren der Welle
wieder abziehen.
Mähkopf abbauen
N Welle blockieren
N Mähkopf im Uhrzeigersinn drehen
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
Die Schneidwerkzeuge (2, 4, 5) können
in beliebige Richtung zeigen – diese
Schneidwerkzeuge regelmäßig wenden
um eine einseitige Abnutzung zu
vermeiden.
deutsch
10
8
9
11
12
13
14
681BA161 KN
Die Schneidkanten der
Schneidwerkzeuge (1, 3, 6, 7) müssen
in die Drehrichtung des Uhrzeigers
zeigen.
WARNUNG
Pfeil für die Drehrichtung auf der
Innenseite des Schutzes beachten.
N Schneidwerkzeug (8) auf den
Druckteller (9) legen
WARNUNG
Bund (Pfeil) muss in die Bohrung des
Schneidwerkzeuges ragen.
Schneidwerkzeug befestigen
N Druckscheibe (10) auflegen –
Wölbung nach oben
N Laufteller (11) auflegen
N Welle (12) blockieren
N Mutter (13) mit dem
Kombischlüssel (14) gegen den
Uhrzeigersinn auf die Welle drehen
und festziehen
WARNUNG
Leichtgängig gewordene Mutter
ersetzen.
HINWEIS
Werkzeug zum Blockieren der Welle
wieder abziehen.
Metall-Schneidwerkzeug abbauen
WARNUNG
Schutzhandschuhe anziehen –
Verletzungsgefahr durch scharfe
Schneidkanten
N Welle blockieren
N Mutter im Uhrzeigersinn lösen
N Schneidwerkzeug und dessen
Befestigungsteile vom Getriebe
abziehen – dabei den
Druckteller (9) nicht abnehmen
Kraftstoff
Der Motor muss mit einem
Kraftstoffgemisch aus Benzin und
Motoröl betrieben werden.
WARNUNG
Direkten Hautkontakt mit Kraftstoff und
Einatmen von Kraftstoffdämpfen
vermeiden.
STIHL MotoMix
STIHL empfiehlt die Verwendung von
STIHL MotoMix. Dieser fertig gemischte
Kraftstoff ist benzolfrei, bleifrei, zeichnet
sich durch eine hohe Oktanzahl aus und
bietet immer das richtige
Mischungsverhältnis.
STIHL MotoMix ist für höchste
Motorlebensdauer mit STIHL
Zweitaktmotoröl HP Ultra gemischt.
MotoMix ist nicht in allen Märkten
verfügbar.
Kraftstoff mischen
HINWEIS
Ungeeignete Betriebsstoffe oder von
der Vorschrift abweichendes
Mischungsverhältnis können zu ernsten
Schäden am Triebwerk führen. Benzin
oder Motoröl minderer Qualität können
Motor, Dichtringe, Leitungen und
Kraftstofftank beschädigen.
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
23
deutsch
2709BA025 KN
Benzin
Nur Markenbenzin mit einer Oktanzahl
von mindestens 90 ROZ verwenden –
bleifrei oder verbleit.
Benzin mit einem Alkoholanteil über
10% kann bei Motoren mit manuell
verstellbaren Vergasern Laufstörungen
verursachen und soll daher zum Betrieb
dieser Motoren nicht verwendet werden.
Motoren mit M-Tronic liefern mit einem
Benzin mit bis zu 25% Alkoholanteil
(E25) volle Leistung.
Motoröl
Falls Kraftstoff selbst gemischt wird, darf
nur ein STIHL Zweitakt-Motoröl oder ein
anderes Hochleistungs-Motoröl der
Klassen JASO FB, JASO FC, JASO FD,
ISO-L-EGB, ISO-L-EGC oder ISO-LEGD verwendet werden.
STIHL schreibt das Zweitakt-Motoröl
STIHL HP Ultra oder ein gleichwertiges
Hochleistungs-Motoröl vor, um die
Emissionsgrenzwerte über die
Maschinenlebensdauer gewährleisten
zu können.
Mischungsverhältnis
bei STIHL Zweitakt-Motoröl 1:50; 1:50 =
1 Teil Öl + 50 Teile Benzin
Beispiele
Benzinmenge STIHL Zweitaktöl 1:50
Liter Liter (ml)
10,02(20)
5 0,10 (100)
10 0,20 (200)
Benzinmenge STIHL Zweitaktöl 1:50
Liter Liter (ml)
15 0,30 (300)
20 0,40 (400)
25 0,50 (500)
N in einen für Kraftstoff zugelassenen
Kanister zuerst Motoröl, dann
Benzin einfüllen und gründlich
mischen
Kraftstoffgemisch aufbewahren
Nur in für Kraftstoff zugelassenen
Behältern an einem sicheren, trockenen
und kühlen Ort lagern, vor Licht und
Sonne schützen.
Kraftstoffgemisch altert – nur den Bedarf
für einige Wochen mischen.
Kraftstoffgemisch nicht länger als
30 Tage lagern. Unter Einwirkung von
Licht, Sonne, niedrigen oder hohen
Temperaturen kann das
Kraftstoffgemisch schneller
unbrauchbar werden.
STIHL MotoMix kann jedoch bis zu
2 Jahren problemlos gelagert werden.
N Kanister mit dem Kraftstoffgemisch
vor dem Auftanken kräftig schütteln
WARNUNG
Im Kanister kann sich Druck aufbauen –
vorsichtig öffnen.
N Kraftstofftank und Kanister von Zeit
zu Zeit gründlich reinigen
Restkraftstoff und die zur Reinigung
benutzte Flüssigkeit vorschriften- und
umweltgerecht entsorgen!
Kraftstoff einfüllen
Kraftstofftankverschluss
WARNUNG
Beim Betanken in unebenem Gelände
den Tankverschluss immer
hangaufwärts positionieren.
N in ebenem Gelände das Gerät so
abstellen, dass der Verschluss nach
oben weist
N Verschluss und Umgebung vor dem
Auftanken reinigen, damit kein
Schmutz in den Kraftstofftank fällt
24
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
deutsch
2709BA003 KN
2709BA004 KN
1
002BA441 KN
2
Tankverschluss öffnen
N Verschluss gegen den
Uhrzeigersinn drehen bis er von der
Tanköffnung abgenommen werden
kann
N Tankverschluss abnehmen
Kraftstoff einfüllen
Beim Auftanken keinen Kraftstoff
verschütten und den Tank nicht randvoll
füllen.
STIHL empfiehlt das STIHL
Einfüllsystem für Kraftstoff
(Sonderzubehör).
N Kraftstoff einfüllen
Tankverschluss schließen
N Verschluss ansetzen
N Verschluss bis zum Anschlag im
Uhrzeigersinn drehen und so fest
wie möglich von Hand anziehen
Traggurt anlegen
Art und Ausführung des Traggurtes sind
vom Markt abhängig.
Zur Verwendung des Traggurtes – siehe
Kapitel "Zulässige Kombinationen von
Schneidwerkzeug, Schutz, Griff und
Traggurt".
Einschultergurt
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
N Einschultergurt (1) anlegen
N Gurtlänge so einstellen, dass sich
der Karabinerhaken (2) etwa eine
Handbreit unterhalb der rechten
Hüfte befindet
N Gerät ausbalancieren – siehe
"Gerät ausbalancieren"
25
deutsch
002BA386 KN
1
2
1
002BA660 KN
2
1
1
2
2
002BA661 KN
2
1
1
1
2
2
Doppelschultergurt
Das Anlegen des Doppelschultergurtes
wird genau in einem Beilageblatt
beschrieben, das mit dem Traggurt
geliefert wird.
N Doppelschultergurt (1) anlegen
N Gurtlänge so einstellen, dass sich
der Karabinerhaken (2) etwa eine
Handbreit unterhalb der rechten
Hüfte befindet
N Gerät ausbalancieren
Gerät am Traggurt einhängen
Art und Ausführung von Traggurt und
Karabinerhaken sind vom Markt
abhängig.
N Karabinerhaken (1) in der
Tragöse (2) am Schaft einhängen
Gerät am Traggurt aushängen
N Lasche am Karabinerhaken (1)
drücken und die Tragöse (2) aus
dem Haken ziehen
Schnellabwurf
WARNUNG
Im Moment einer sich anbahnenden
Gefahr muss das Gerät schnell
abgeworfen werden. Schnelles
Absetzen des Gerätes üben. Beim Üben
das Gerät nicht auf den Boden werfen,
um Beschädigungen zu vermeiden.
Zum Abwurf das schnelle Aushängen
des Gerätes am Karbinerhaken üben –
dabei wie in "Gerät am Traggurt
aushängen" vorgehen.
26
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
deutsch
002BA662 KN
1
2
002BA388 KN
002BA389 KN
Wenn ein Einschultergurt verwendet
wird: Das Abstreifen des Traggurtes von
der Schulter üben.
Wenn ein Doppelschultergurt verwendet
wird: Am Doppelschultergurt das
schnelle Öffnen der Schlossplatte und
das Abstreifen des Traggurtes von den
Schultern üben.
Gerät ausbalancieren
Gerät ausbalancieren
Abhängig vom angebauten
Schneidwerkzeug wird das Gerät
unterschiedlich ausbalanciert.
Bis die unter "Pendellagen"
aufgeführten Bedingungen erfüllt sind,
folgende Schritte ausführen:
N Schraube (1) lösen
N Tragöse (2) verschieben
N Schraube leicht anziehen
N Gerät auspendeln lassen
N Pendellage prüfen
Pendellagen
Mähwerkzeuge wie Mähköpfe,
Grasschneideblätter und
Dickichtmesser
N sollen leicht auf dem Boden
aufliegen
Kreissägeblätter
N sollen ca. 20 cm (8 in.) über dem
Boden "schweben"
Ist die richtige Pendellage erreicht,
dann:
N Schraube an der Tragöse
festziehen
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
27
deutsch
1
002BA483 KN
2
3
1
002BA663 KN
2
3
4
9926BA006 KN
5
9926BA007 KN
5
Motor starten / abstellen
Bedienungselemente
Ausführung mit Zweihandgriff
1 Gashebelsperre
2 Gashebel
3 Stopptaster – mit den Stellungen für
Betrieb und Stopp. Zum
Ausschalten der Zündung muss der
Stopptaster (…) gedrückt werden –
siehe "Funktion des Stopptasters
und der Zündung"
Ausführung mit Rundumgriff
1 Gashebelsperre
2 Gashebel
3 Stopptaster – mit den Stellungen für
Betrieb und Stopp. Zum
Ausschalten der Zündung muss der
Stopptaster (…) gedrückt werden –
siehe "Funktion des Stopptasters
und der Zündung"
Funktion des Stopptasters und der
Zündung
Der nicht betätigte Stopptaster befindet
sich in der Stellung Betrieb: Die
Zündung ist eingeschaltet – der Motor ist
startbereit und kann angeworfen
werden. Wird der Stopptaster betätigt,
wird die Zündung ausgeschaltet. Nach
dem Stillstand des Motors wird die
Zündung automatisch wieder
eingeschaltet.
Motor starten
N Balg (4) der Kraftstoffhandpumpe
mindestens 5 mal drücken – auch
wenn der Balg mit Kraftstoff gefüllt
ist
Kalter Motor (Kaltstart)
N Startklappenhebel (5) am Rand
(Pfeile) eindrücken und dann auf g
drehen
Diese Stellung auch benutzen, wenn der
Motor schon gelaufen, aber noch kalt ist.
Heißer Motor (Heißstart)
Der Motor hat seine Betriebstemperatur
erreicht, wird gestoppt und wird nach
mehr als 5 Minuten wieder gestartet.
28
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
Loading...
