STIHL FS 240, 240 R, 260 R

Eksploatavimo instrukcija Lietošanas instrukcija

l Eksploatavimo instrukcija

1 - 48

L Lietošanas instrukcija

49 - 97

Turinys

lietuviškai

Apie šią naudojimo instrukciją 2 Nurodymai saugumui ir darbo

technika 2 Galimi pjovimo įrangos, apsauginių

gaubtų, rankenų, diržų derinimo variantai 12

Leidžiama naudoti primontuojama įranga 14

Dvipusės rankenos montavimas 14

Originali naudojimo instrukcijaIšspausdinta ant be chloro balinto popieriaus.

Uždaros rankenos montavimas 16 Kilpos diržui montavimas 18 Gazo troselio reguliavimas 18 Apsauginio gaubto montavimas 19 Pjovimo įrangos montavimas 20 Degalai 23 Degalų užpylimas 24 Diržo uždėjimas 24 Įrenginio balansavimas 26 Variklio užvedimas/išjungimas 27 Transportavimo apsaugos

montavimas 29 Nurodymai darbui 32

Dažai su augaliniais aliejais, popierius antrinio perdirbimo.

Oro filtras 32 Karbiuratoriaus reguliavimas 33 Dirbant žiemą 33 Uždegimo žvakė 35 Variklio darbas 36 Reduktoriaus tepimas 37 Įrenginio saugojimas 37 Metalinės pjovimo įrangos

aštrinimas 38 "Pjovimo galvą" prižiūrėti 38

Techninė priežiūra ir remontas 40 Kaip sumažinti įrenginio dėvėjimąsi

ir išvengti gedimų 42 Svarbiausios dalys 43 Techniniai daviniai 45 Pastabos dėl remonto darbų 47 Antrinis panaudojimas 47 ES- atitikties sertifikatas 47

Gerbiamos pirkėjos ir pirkėjai, dėkoju, kad Jūs pasirinkote kokybišką

firmos STIHL gaminį. Šis gaminys buvo pagamintas, taikant

modernius technologinius metodus ir kokybę garantuojančias priemones. Mes stengėmės padaryti viską, kad Jūs būtumėt patenkinti šiuo įrenginiu ir galėtumėt be problemų juo dirbti.

Jeigu turėtumėt klausimų apie šį įrenginį, kreipkitės į savo prekybinį atstovą arba į mūsų įmonės realizavimo skyrių.

Jūsų

Dr. Nikolas Stihl

0458-742-7921-E. VA5.B20.

0000007107_012_LT

Ši naudojimo instrukcijos autorinės teisės yra saugomos. Visos teisės saugomos, ypač dauginimo,vertimo ir apdorojimo su elek troninėmis sistemomis teisės.

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

Apie šią naudojimo instrukciją

Simboliai

Visų simbolių, kurie yra ant įrenginio, reikšmės yra paaiškintos šioje naudojimo instrukcijoje.

Priklausomai nuo įrenginio ir komplektacijos, ant įrenginio gali būti pavaizduoti sekantys simboliai.

Degalų rezervuaras; kuro mišinys iš benzino ir vari klinės alyvos

Rankinį degalų siurbliuką paspausti

Įsiurbimo angos: Vasa ros režimas

Siurbimo angos: Žiemos režimas

Atžymos tekste

ISPEJIMAS

Perspėjims apie nelaimingų atsitikimų pavojų asmenims, taip pat galimus nuostolius.

PRANESIMAS

Perspėjimas apie įrenginio arba jo atskirų dalių pažeidimus.

Techniniai pakeitimai

STIHL nuolat tobulina visus įrenginius, todėl mes pasiliekame teisę į komplektacijos, techninius ir išorinius jų pakeitimus.

Todėl pretenzijos, remiantis šios instrukcijos techniniais duomenimis ir iliustracijomis, nepriimamos.

Nurodymai saugumui ir darbo technika

Būtina laikytis ypatingų saugumo reikalavimų, dirbant su šiuo motoriniu įrenginiu, nes dirbama dideliais pjovimo įrangos sūkiais.

Naudojimo instrukciją ati džiai perskaityti prieš pirmą įrenginio naudo jimą ir saugoti ją vėlesniam panaudojimui. Naudojimo instrukcijos nurodymų nesilaikymas gali būti pavojingas gyvybei.

Laikytis atitinkamų šalies institucijų saugumo nurodymų, pvz. profesinių sąjungų, socialinių kasų, darbo apsaugos ir kt.

Pirmą kartą dirbantiems su įrenginiu: pasikonsultuoti su pardavėju ar kitu specialistu, kaip juo saugiai naudotis ar išklausyti mokymo kursą.

Nepilnamečiams draudžiama dirbti su motoriniu įrenginiu – išskyrus jaunuolius virš 16 metų, kurie apmokomi prižiūrint suaugusiems.

Vaikai, gyvūnai ir pašaliniai asmenys turi stovėti saugiu atstumu.

Jeigu įrenginys nenaudojamas, jį pastatyti taip, kad jis niekam nekliudytų. Motorinį įrenginį apsaugoti nuo neteisėto panaudojimo.

Naudotojas yra atsakingas dėl nelaimingų atsitikimų ir pavojų, gresiančių pašaliniams asmenims arba jų nuosavybei.

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

Motorinį įrenginį galima perduoti ar išnuomoti tik tiems asmenims, kurie yra susipažinę su jo konstrukcija ir moka jį valdyti – visada kartu perduoti ir naudojimo instrukciją.

Motorinių įrenginių, sukeliančių triukšmą, naudojimas gali būti ribojamas šalies ar vietinių institucijų nurodymais.

Dirbantysis su motoriniu įrenginiu, turi būti pailsėjęs, sveikas ir geros fizinės būklės.

Kas dėl sveikatos būklės negali dirbti sunkių darbų, turi pasitarti su gydytoju, ar jis galės dirbti su motoriniu įrenginiu.

Tik nešiojantiems širdies stimuliatorių: šio įrenginio uždegimo sistema sukuria labai mažą elektromagnetinį lauką. Todėl gali atsirasti neigiamas poveikis kai kurių tipų širdies stimuliatoriams. Norint išvengti sveikatos sutrikimo rizikos, STIHL rekomenduoja pasitarti su gydančiu gydytoju ar širdies stimuliatoriaus gamintoju.

Draudžiama dirbti įrenginiu, išgėrus alkoholio ar vartojant vaistus, galinčius sutrikdyti reakciją bei orientaciją.

Motorinis įrenginys – priklausomai nuo priskirtos pjovimo įrangos – gali būti naudojamas tik žolės pjovimui bei laukinės augmenijos, krūmynų, mažų medelių ar pan.pjovimui.

Draudžiama naudoti motorinį įrenginį kitiems tikslams – nelaimingo atsitikimo pavojus!

Darbui naudoti tik tą pjovimo įrangą ir priedus, kuriuos gamina ir tiekia firma STIHL arba jie rekomenduojami šiam įrenginiui arba techniškai tas pačias dalis. Kilus klausimams, kreiptis į specializuotą pardavėją. Naudoti tik

kokybiškus darbo įrankius ar priedus. Priešingu atveju gali kilti nelaimingo atsitikimo pavojus ar atsirasti gedimai motoriniame įrenginyje.

STIHL rekomenduoja naudoti STIHL originalius įrankius ir priedus. Jie savo savybėmis optimaliai pritaikyti gaminiui ir naudotojo reikalavimams.

Nedarykite jokių pakeitimų įrenginyje, nes iškils pavojus jūsų saugumui. Asmenims, turintiems materialinių nuostolių, naudojant nestandartinę įrangą, firma STIHL nesuteikia jokių garantijų.

Motorinio įrenginio apsauga negali apsaugoti naudotojo nuo visų daiktų (akmenų, stiklo, vielos ir t.t.), kuriuos pakelia pjovimo įranga. Šie daiktai gali į ką nors atsimušti ir kliudyti dirbantįjį.

Įrenginio valymui nenaudoti aukšto slėgio plovimo įrenginių. Stipri vandens srovė gali pažeisti įrenginio dalis.

Drabužiai ir įranga

Dėvėti atitinkamus drabužius ir naudoti reikalingą įrangą.

Rūbai turi būti naudojami pagal paskirtį ir netrukdyti dirbant. Prigludęs rūbas – kombinezonas, jokiu būdu ne darbinis apsiaustas.

Nedėvėti drabužių, kurie gali įsipainioti tarp medžių, krūmų arba besisukančių įrenginio dalių. Taip pat jokių šalikų, kaklaraiščių ir papuošalų. Ilgus plaukus surišti ir sutvirtinti taip, kad jie būtų virš pečių.

Apsauginiai auliniai batai su grublėtais, neslidžiais padais ir plienine pirštų apsauga.

Tik dirbant su "pjovimo galva" galima avėti tvirtus batus su grublėtais, neslidžiais padais.

ISPEJIMAS

Kad sumažinti akių sužei dimo pavojų dėvėti prigludusius apsauginius akinius atitinkančius normą EN 166. Atkreipti dėmesį į teisingą akinių padėtį.

Naudoti apsaugą veidui ir sekti, kad ji būtų teisingai uždėta. Apsauga veidui nėra pakankama apsauga akims.

Naudoti "asmenines" klausos apsaugos priemones – pvz. apsauginius kamštelius.

Apsauginį šalmą dėvėti, atliekant retinimo darbus, aukštuose krūmuose ir esant pavojui dėl krentančių daiktų.

Mūvėti tvirtas darbines pirštines iš atsparios medžiagos (pvz., odos).

STIHL siūlo platų individualių saugos priemonių asortimentą.

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

002BA601 KN

002BA272 KN

Motorinio įrenginio transportavimas

Visada išjungti variklį. Motorinį įrenginį nešti ant peties arba

išbalansuotą už koto. Metalinę pjovimo įrangą apsaugoti nuo

prisilietimo transportavimo apsauga, net ir pernešant trumpais atstumais – žiūrėti skyriuje "Transportavimo apsaugos sumontavimas "

Neliesti įkaitusio įrengi

nio detalių ir reduktoriaus – pavojus nusideginti!

Autotransporto priemonėse: įrenginį pritvirtinti taip, kad jis neapvirstų, nebūtų pažeistas ir neišbėgtų degalai.

Degalų pylimas

Benzinas užsidega labai greitai - laikytis saugaus atstumo nuo atviros ugnies – nepalieti degalų

– nerūkyti. Prieš pilant degalus variklį išjungti. Neužpildinėti degalų, kol variklis yra

įkaitęs – degalai gali ištekėti – gaisro pavojus!

Degalų rezervuaro kamštį atidaryti atsargiai, lėtai sumažinant susikaupusį vidinį slėgį, kad neišsipiltų degalai.

Degalus pilti tik gerai vėdinamoje patalpoje. Jeigu degalai pasiliejo, motorinį įrenginį tuojau pat nuvalyti – saugotis, kad degalų nepatektų ant rūbų, priešingu atveju tuojau pat pakeisti.

Įpylus degalų, degalų

bako kamštį užsukti kiek

galima stipriau.

Taip sumažinamas rizikos laipsnis, kad varikliui dirbant, kamštis dėl variklio vibracijos atsisuks ir degalai ištekės.

Atkreipti dėmesį į nesandarumus – jeigu degalai pasiliejo, variklio jungti negalima – pavojingi gyvybei nudegimai!

Prieš užvedimą

Patikrinti motorinio įrenginio nepriekaištingą būklę – naudojimo instrukcijos atitinkamas skyrius:

– Patikrinti kuro sistemos sandarumą,

ypač matomų dalių, kaip pvz. kuro bako kamštis, žarnelių sujungimai, kuro siurbliukas (tik motoriniams įrenginiams su rankiniu kuro siurbliuku). Esant nesandarumams arba pažeidimams, variklio nejungti – gaisro pavojus! Prieš naudojant įrenginį duoti suremontuoti prekybos atstovui

– pjovimo įrangos, apsaugos,

rankenų ir diržo kombinacija turi būti teisinga ir visos dalys turi būti sumontuotos nepriekaištingai.

– išjungiklis/kombi jungiklis turi

lengvai judėti

– užvedimo rankenėlė, apsauginis

akceleratoriaus klavišas ir akceleratoriaus rankenėlė turi judėti laisvai – akceleratoriaus rankenėlė turi pati grįžti į laisvos eigos padėtį Iš padėčių g ir < oro sklendės valdymo svirtelė turi vienu metu paspaudus apsauginį akceratoriaus klavišą ir gazo rankenėlę grįžti į darbinę padėtį F

– Patikrinti uždegimo laidų jungimo

vietas – jei jie laisvi, gali atsirasti kibirkštys, kurios gali uždegti ištekantį degalų-oro mišinį – gaisro pavojus!

– Pjovimo įranga arba primontuojama

įranga: teisingas montavimas, tvirta padėtis ir nepriekaištinga būklė

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

002BA257 KN

002BA080 KN

– Patikrinti apsauginę įrangą

(pvz. darbinės įrangos apsauginį gaubtą, darbinę lėkštelę) ar nėra pažeidimų bei sudilimo. Pažeistas dalis pakeisti naujomis. Nenaudoti įrenginio su pažeistu apsauginiu gaubtu arba sudilusia darbine lėkštele (jeigu užrašas ir rodyklės neįskaitomi)

– nekeisti jokių valdymo ir saugumą

užtikrinančių įrenginių

– Rankenos turi būti švarios ir sausos,

nesuteptos tepalais ar purvu – svarbu saugiam motorinio įrenginio valdymui

– Diržą ir rankeną(as) susireguliuoti

pagal savo ūgį. Skyrius "Diržų pritaikymas – motorinio įrenginio subalansavimas"

Motorinis įrenginys gali būti eksploatuojamas tik nepriekaištingos būklės – nelaimingo atsitikimo pavojus!

Avariniu atveju naudojant diržus: Išmokti greitai nusiimti įrenginį. Pratybų metu nemesti įrenginio ant žemės, kad išvengti pažeidimų.

Motorinį įrenginį aptarnauja tik vienas asmuo – 15 m spinduliu neturi būti pašalinių asmenų – taip pat ir užvedimo metu – dėl nusviestų daiktų – pavojus susižeisti!

Vengti kontakto su pjo

vimo įranga – pavojus

susižeisti!

Variklio neužvedinėti už

starterio virvutės – užve

dinėti taip, kaip aprašyta

naudojimo instrukcijoje.

Pjovimo įranga dar kurį

laiką sukasi, paleidus

akceleratoriaus klavišą –

įsibėgėjimo efektas! Variklio laisvosios eigos patikra:

Tuščiąja eiga, atleidus akceleratoriaus rankenėlę, pjovimo įrankis turi nejudėti.

Lengvai užsiliepsnojančias medžiagas (pvz. medžio skiedras, žievę, sausą žolę, degalus) laikyti toliau nuo išmetamų dujų srauto ir įkaitusio duslintuvo paviršiaus – gaisro pavojus!

Modeliai su dvipuse rankena

Dešinė ranka ant valdymo rankenos,

kairė ranka ant vamzdinės rankenos.

Modeliai su kilpine rankena

Kairioji ranka ant kilpinės rankenos, o dešinioji ranka ant valdymo rankenos – taip pat ir kairiarankiams.

Variklio užvedimas

Nutolus mažiausiai 3 metrus nuo degalų užpylimo vietos – tik ne uždaroje patalpoje.

Tik stovint ant tvirto ir saugaus pagrindo,

Įrenginio laikymas ir valdymas

Motorinį įrenginį visada tvirtai abiejomis rankomis laikyti už rankenų.

Visada pasirūpinti tvirta ir saugia stovėsena.

tvirtai laikant motorinį įrenginį rankose – pjovimo įranga neturi liesti kitų daiktų ar žemės paviršiaus, nes ji gali pasisukti užvedimo metu.

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

Darbo metu

Visada pasirūpinti tvirta ir saugia stovėsena.

Gresiant pavojui arba nelaimingo atsitikimo atveju, variklį tuoj pat išjungti – išjungiklis /kombi rankenėlė pastumiama kryptimi 0.

lietuviškai

15m (50ft)

Darbo vietoje plačiu spinduliu gali kilti nelaimingo atsitikimo pavojus dėl pakeltų ir nusviestų daiktų, todėl pašaliniai asmenys turi stovėti ne mažesniu nei 15 m atstumu. Tokio paties atstumo reikia laikytis ir iki daiktų (automobilių, langų stiklų) – galite sugadinti daiktus! Taip pat ir dedesniu nei 15 m atstumu negali būti atmesta pavojaus tikimybė.

Atkreipti dėmesį į nepriekaištingą laisvos eigos darbą, pjovimo įranga po akceleratoriaus rankenėlės paleidimo neturi suktis.

Reguliariai tikrinti laisvos eigos darbą, jei reikia pakoreguoti. Jeigu pjovimo įranga laisvos eigos metu vis tiek sukasi, dėl remonto kreiptis į prekybos atstovą. STIHL rekomenduoja STIHL specializuotos prekybos atstovą.

Atsargiai – esant slidumui, drėgmei, sniegui, ant šlaitų, nelygiose vietose – galite paslysti!

Atkreipti dėmesį į kliūtis: Kelmai, šaknys – pavojus užkliūti!

Dirbti tik stovint ant tvirto pagrindo, niekada nedirbti stovint ant nestabilių paviršių arba ant kopėčių, arba statybinių pastolių.

Nepamirškite, kad darbo metu, dėvint klausos apsaugos priemones, turite būti ypač atidūs – kadangi galite neišgirsti triukšmo (šauksmų, pavojaus signalų ar kt.), pranešančių apie pavojų.

Laiku daryti pertraukas, kad išvengti nuovargio ir išsekimo – nelaimingo atsitikimo pavojus!

Dirbti ramiai ir apgalvotai – tik esant geram apšvietimui ir matomumui. Dirbti apdairiai, nesukelti pavojaus kitiems.

Motorinis įrenginys, esant

įjungtam varikliui, išmeta

nuodingas dujas. Šios

dujos yra bekvapės ir

nematomos ir savo sudė

tyje turi nesudegusių

angliavandenilių bei ben

zolo. Niekuomet nedirbti

su motoriniu įrenginiu

uždarose ar blogai vėdi

namose patalpose – tai

liečia ir įrenginius su

katalizatoriumi. Dirbant grioviuose, šachtose arba

siaurose vietose, pasirūpinti pakankama oro ventiliacija – pavojus gyvybei dėl apsinuodijimo!

Atsiradus negerumui, galvos skausmams, regėjimo sutrikimams (pvz. mažesnis regėjimo laukas), klausos sutrikimams, pykinimui, sumažėjus koncentracijai, tuoj pat nutraukti darbą – šie simptomai gali būti sukelti per didelės išmetamų nuodingų dujų koncentracijos – nelaimingo atsitikimo pavojus!

Su motoriniu įrenginiu dirbti sukeliant kiek įmanoma mažesnį triukšmą ir išmetant į aplinką mažiau dujų – nelaikyti veikiančio variklio be reikalo, gazuoti tik darbo metu.

Nerūkyti, dirbant motoriniu įrenginiu ir netoli jo – gaisro pavojus! Maitinimo sistemoje gali būti lengvai užsidegantis benzino garų nuotėkis.

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

Darbo metu susidariusios dulkės, tvaikas ir dūmai gali pakenkti sveikatai. Jei daug dulkių arba dūmų, nešiokite kvėpavimo takų apsaugą.

Jeigu motorinis įrenginys buvo neteisingai naudojamas (pvz. prispaustas, paveiktas smūgio ar kt.), prieš tęsiant darbą, užtikrinti jo nepriekaištingą būklę – žiūrėti "Prieš darbą".

Atkreipti ypatingą dėmesį į kuro padavimo sistemos sandarumą ir

saugos įrangos funkcionavimą. Jokiu būdu nedirbti su motoriniais įrenginiais, kurie nėra nepriekaištingos būklės. Suabejojus kreiptis į specialistą.

Nedirbti, kai užvedimo rankenėlė "šilto starto" padėtyje

< – alkūninio veleno sūkių skaičius šioje padėtyje nereguliuojamas.

Niekada nedirbti be apsauginio gaubto, skirto tam įrenginiui ir pjovimo įrangai – dėl nusviestų daiktų pavojus susižeisti!

Patikrinti vietovę: kieti daiktai – akmenys, meta linės dalys ar kita gali būti pakelti ir nusviesti – taip pat ir virš 15 m – pavojus susižeisti! – ir gali pažeisti pjovimo įrangą ir taip pat daiktus (pvz. stovinčius automobilius, langų sti klus) (nuosavybės pakenkimas).

Ypač atsargiai dirbti vietovėse su ribotu matomumu.

lietuviškai

Pjaunant aukštuose krūmynuose, po krūmais ir gyvatvore: darbinis aukštis dirbant su pjovimo įrankiu min. 15 cm, kad nekiltų grėsmė gyvūnams.

Paliekant įrenginį be priežiūros: variklį išjungti.

Reguliariai tikrinti pjovimo įrangos būklę, trumpais intervalais, o esant juntamiems pakitimams, tuojau pat:

– Variklį išjungti, įrenginį tvirtai laikyti,

palaukti, kol pjovimo įranga sustos

– Patikrinti jos būklę ir pritvirtinimą,

atkreipti dėmesį į įtrūkimus

– Atkreipti dėmesį į aštrumą – pažeistą pjovimo įrangą tuojau pat

pakeisti, taip pat ir esant plauko storio įtrūkimams

Reguliariai valyti nuo pjovimo įrangos žolę ir šakeles – pašalinti susidariusius kamščius pjovimo įrangos ir apsauginio gaubto srityje.

Keičiant pjovimo įrangą, variklį išjungti – pavojus susižeisti!

Reduktorius darbo metu įkaista. Reduktoriaus kor puso neliesti – pavojus nusideginti!

Naudojant "pjovimo galvas"

Pjovimo įrangos apsauginį gaubtą papildyti naudojimo instrukcijoje nurodytomis dalimis.

Naudoti apsauginį gaubtą tik su pagal nurodymus sumontuotu peiliu, kad valas būtų nupjaunamas atitinkamu ilgiu.

Reguliuojant pjovimo valo ilgį rankiniu būdu nustatomose "pjovimo galvose", būtinai išjungti variklį – pavojus susižeisti!

Neteisingai naudojamas per ilgas pjovimo valas sumažina variklio darbinių sūkių skaičių. Tai veda dėl pastovaus sankabos slydimo prie variklio perkaitimo ir svarbių funkcinių detalių (pvz. sankabos, korpuso iš plastmasės dalių) gedimų – pvz. dėl besisukančios pjovimo įrangos laisvos eigos metu – pavojus susižeisti!

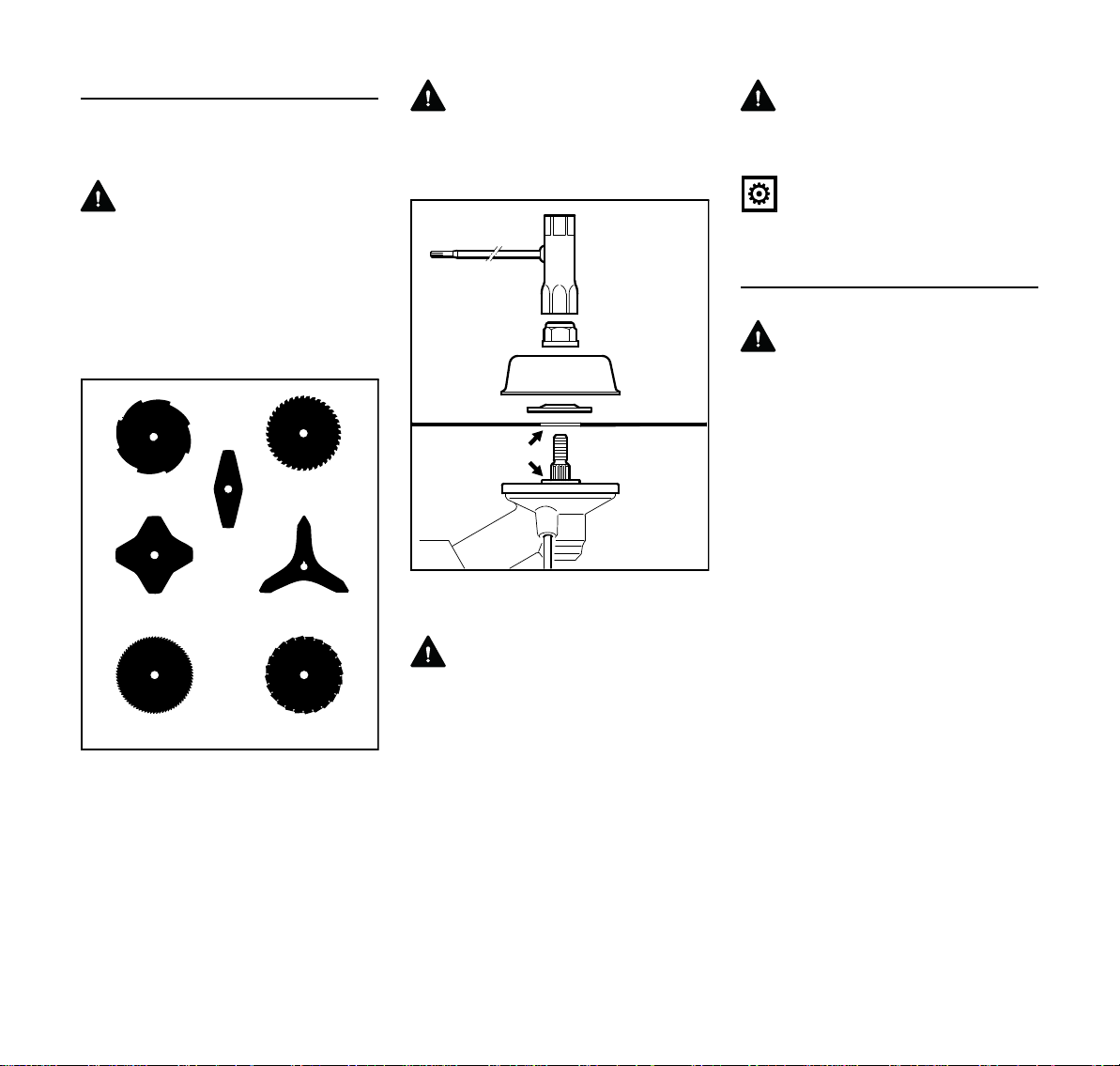

Naudojant metalinę pjovimo įrangą

STIHL rekomenduoja naudoti originalius STIHL metalinius pjovimo diskelius. Jie savo savybėmis optimaliai pritaikyti įrenginiui ir naudotojo reikalavimams.

Metalinė pjovimo įranga sukasi labai greitai. Tuo metu atsiranda jėgos, kurios veikia įrenginį, pačią pjovimo įrangą ir pjaunamas medžiagas.

Metalinę pjovimo įrangą reikia aštrinti reguliariai pagal nurodymus.

Nevienodai paaštrinta metalinė pjovimo įranga sukelia disbalansą, kuris labai apkrauna įrenginį – gali sulūžti!

Atšipę arba neteisingai paaštrinti ašmenys gali sąlygoti per didelį metalinės pjovimo įrangos apkrovimą – dėl įtrūkusių arba nulūžusių dalių pavojus susižeisti!

Metalinę pjovimo įrangą tikrinti kiekvieną kartą palietus kietus daiktus (pvz. akmenis, uolienas, metalines dalis) (pvz. dėl įtrūkimų ir formos pasikeitimų). Užvartas ir kitas matomas medžiagos sankaupas reikia pašalinti

(geriausiai su dilde), kadangi jos darbo metu gali atplyšti ir būti nusviestos į šalį – pavojus susižeisti!

Jei besisukanti pjovimo įranga pasieks akmenį ar kitą kietą daiktą, gali pradėti kibirkščiuoti ir taip uždegti tam tikromis aplinkybėmis lengvai užsidegančias medžiagas. Sausi augalai ir krūmynai lengvai dega, ypač karšto ir sauso oro sąlygomis. Jei kyla gaisro pavojus, nenaudoti motorinio pjūklo arti lengvai užsidegančių medžiagų, sausų augalų ir krūmynų. Būtina paklausti kompetentingos girininkų tarnybos, ar galimas gaisro pavojus.

Nedirbti su pažeista arba įtrūkusia pjovimo įranga ir jos netaisyti – suvirinti ar tiesinti – gali pasikeisti forma (disbalansas).

Dalelės ar atlūžę gabalai gali atsilaisvinti ir dideliu greičiu užkliudyti aptarnaujantįjį arba pašalinius asmenis – sunkūs sužeidimai!

Siekiant sumažinti minėtus, darbo su metaliniu pjovimo įrankiu metu pasitaikančius pavojus negalima jokiu būdu naudoti per didelio skersmens metalinio pjovimo įrankio. Jis negali būti per sunkus. Jis turi būti pagamintas iš pakankamai kokybiškų žaliavų ir būti tinkamos geometrijos (formos, storio).

Ne STIHL pagaminta metalinė pjovimo įranga neturi būti sunkesnė, storesnė, kitos formos ir skersmuo ne didesnis, negu didžiausios metalinės pjovimo įrangos STIHL rekomenduojamos šiam įrenginiui skersmuo – pavojus susižeisti!

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

Vibracija

Ilgalaikis darbas motoriniu įrenginiu gali iššaukti vibracijos sukeliamus kraujo apytakos rankose sutrikimus ("Baltų pirštų liga").

Nustatyti visiems vienodai trunkančią darbo trukmę negalima, nes tai priklauso nuo daugelio faktorių.

Darbo laiką prailgina:

– apsauga rankoms (šiltos pirštinės) – pertraukos

Darbo laiką sutrumpina: – bloga asmeninė dirbančiojo kraujo

apytaka (simptomai: dažnai šalti pirštai, tirpimas)

– žema oro temperatūra – didelė rankenų suėmimo jėga

(stiprus suspaudimas taip pat sutrikdo kraujo apytaką)

Ilgai naudojant motorinį įrenginį ir pasikartojus atitinkamiems požymiams (pirštų tirpimui), reikėtų kreiptis į gydytoją dėl medicininės apžiūros.

Techninė priežiūra ir remontas

Reguliariai atlikti techninės priežiūros darbus. Atlikti tik tuos priežiūros ir remonto darbus, kurie aprašyti naudojimo instrukcijoje. Visus kitus darbus pavesti atlikti prekybos atstovui.

STIHL rekomenduoja techninės priežiūros ir remonto darbus pavesti atlikti tik specializuotam STIHL prekybos atstovui. STIHL specializuoti pardavėjai reguliariai apmokomi ir gauna techninę informaciją.

Naudoti tik kokybiškas atsargines detales. Priešingu atveju gali kilti nelaimingo atsitikimo pavojus ar atsirasti gedimai įrenginyje. Kilus klausimams, kreiptis į specializuotą pardavėją.

STIHL rekomenduoja naudoti tik STIHL originalias atsargines detales. Jie savo savybėmis optimaliai pritaikyti įrenginiui ir naudotojo reikalavimams.

Visada taisant, atliekant priežiūros ir valymo darbus, išjungti variklį ir nuimti uždegimo žvakės laidą – pavojus susižeisti dėl netikėto variklio įsijungimo! – Išimtis: karbiuratoriaus ir laisvos eigos reguliavimas.

Neužvedinėti variklio su užvedimo virvute, kai nuimtas uždegimo žvakės laidas arba išsukta žvakė – gaisro pavojus dėl kibirkščių susidarymo cilindro išorėje!

Motorinio įrenginio netaisyti ir nelaikyti arti atviros ugnies – dėl degalų galimas gaisro pavojus!

Reguliariai tikrinti degalų rezervuaro kamščio sandarumą.

Naudoti tik nepriekaištingos būklės STIHL rekomenduojamas uždegimo žvakes – žiūrėti "Techniniai daviniai".

Patikrinti uždegimo laidą (nepriekaištinga izoliacija, tvirtas pajungimas).

Patikrinti nepriekaištingą duslintuvo būklę.

Niekada nedirbti su pažeistu duslintuvu arba be jo – gaisro pavojus! – galimi klausos pažeidimai!

Neliesti karšto duslintuvo – nudegimo pavojus!

Antivibracinių elementų būklė įtakoja vibraciją – reguliariai tikrinti antivibracinius elementus.

Simboliai ant apsauginių gaubtų

Rodyklė ant apsauginio gaubto parodo pjovimo įrangos sukimosi kryptį.

Kai kurie sekantys simboliai yra ant išorinės apsauginio gaubto pusės ir nurodo kokią pjovimo įrangos/ apsauginio gaubto kombinaciją galima naudoti.

Apsauginio gaubto nenaudoti su "pjovimo galvomis".

Apsauginį gaubtą galima naudoti kartu su žolės pjovimo peiliais.

Apsauginio gaubto nega lima naudoti kartu su žolės pjovimo peiliais.

Apsauginį gaubtą galima naudoti su brūzgynų peiliu.

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

002BA377 KN

000BA015 KN

002BA049 KN

Apsauginio gaubto nega lima naudoti su brūzgynų peiliu.

Apsauginio gaubto nenaudoti su smulkinimo peiliais.

Apsauginio gaubto nega lima naudoti su pjovimo diskeliais.

Diržai

Diržai gali būti tiekiami kartu su įrenginiu arba juos galima įsigyti kaip specialią įrangą.

N Diržų naudojimas N Motorinį įrenginį su veikiančiu

varikliu pakabinti ant diržų

"Pjovimo galvas", žolės pjovimo peilius ir brūzgynų peilius naudoti kartu su diržais (diržas per vieną petį)!

Metaliniai pjovimo diskai turi būti naudojami kartu su pečių atramos diržais su greito atsegimo mechanizmu!

"Pjovimo galva" su valu

"Minkštam pjūviui" –švariam nelygių pakraščių apie medžius, tvorų stulpus apipjovimui – kuo mažiau pažeidžiant medžių žievę.

"Pjovimo galvos" komplektacijoje yra lydraštis. Pjovimo valą ant "pjovimo galvos" vynioti tik pagal nurodymus lydraštyje.

ISPEJIMAS

Pjovimo valo negalima pakeisti metaline viela ar lyneliu – pavojus susižeisti!

"Pjovimo galva" su plastmasiniais peiliais – STIHL PolyCut

Žolės neaptvertuose pievų pakraščiuose (be tvorų, medžių ir panašių kliūčių)pjovimui.

Atkreipti dėmesį į atžymas, rodančias apie nusidėvėjimą!

"Pjovimo galvą" PolyCut draužiama naudoti, jei viena iš atžymų nulūžusi (rodyklė): "pjovimo galvos" nenaudoti ir pakeisti nauja! pavojus susižeisti dėl nulūžusių įrangos dalių!

Būtinai laikytis nurodymų "pjovimo galvos" PolyCut priežiūrai!

Vietoj plastmasinių peilių ant "pjovimo galvos" PolyCut taip pat uždėti pjovimo valą.

"Pjovimo galvos" komplektacijoje yra lydraštis. Ant "pjovimo galvos" galima dėti plastmasinius peilius ar pjovimo valą tik tokius, kokie nurodyti lydraščiuose.

ISPEJIMAS

Vietoj pjovimo valo nenaudoti metalinės vielos ar lynelio – pavojus susižeisti!

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

002BA135 KN

000BA020 KN

002BA355 KN

002BA509 KN

Atatrankos pavojus, pjaunant metaline pjovimo įranga

ISPEJIMAS

Naudojant darbui meta

linę pjovimo įrangą, iškyla atatrankos pavojus, įran kiui atsitrenkus į kietą kliūtį (medžio kamieną, šaką, kelmą, akmenį ar pan.). Įrenginys atmeta

mas atgal – prieš pjovimo įrangos sukimosi kryptį.

Ypatingai pavojinga atatranka yra tada, kai pjovimo įranga atsitrenkia į kliūtį juodai pažymėta dalimi.

Žolės pjovimo diskelis

Tik žolei ir piktžolėms – įrenginiu dirbama dalgio principu.

ISPEJIMAS

Neteisingai eksploatuojant galima pažeisti žolės pjovimo diskelį – dėl nusviestų dalių pavojus susižeisti!

Matomai atšipusį diskelį aštrinti kaip nurodyta instrukcijoje.

Brūzgynų peilis

Susiraizgiusios žolės pjovimui, sulaukėjusios augmenijos ir krūmų pašalinimui bei jaunuolynų maks. 2 cm skersmens retinimui – nepjauti storesnių medžių – nelaimingo atsitikimo pavojus!

Pjaunant žolę ir retinant jaunuolynus, įrenginį vesti kuo arčiau žemės paviršiaus kaip dalgį.

Pjaunant sulaukėjusią augmeniją ir krūmus, trišakį peilį "nardinti" į augalus iš viršaus – pjaunama medžiaga susmulkinama – pjovimo įrankį nelaikyti aukščiau klubų.

Dirbant šia technika, reikia būti labai atsargiam. Kuo didesnis pjovimo įrangos atstumas nuo žemės, tuo didesnė rizika, kad nupjautos dalelės bus nusviestos į šalį – pavojus susižeisti!

Dėmesio! Neteisingai naudojant brūzgynų pjovimo peilį, jį galima pažeisti – atitrūkę dalys sukelia pavojų susižeisti!

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

002BA068 KN

Norint išvengti nelaimingų atsitikimų, būtina atkreipti dėmesį:

– vengti kontakto su akmenimis,

metaliniais daiktais ar panašiais daiktais

– nepjauti medelių arba krūmų

didesnio nei 2 cm skersmens – pjauti didesniam skersmeniui naudoti pjovimo diskelį

– reguliariai tikrinti ar brūzgynų peilis

nepažeistas – nenaudoti darbui pažeisto brūzgynų peilio

– brūzgynų peilį reguliariai pagal

nurodymus aštrinti (esant matomam atšipimui) brūzgynų peilį – esant būtinumui – išbalansuoti (pas specializuotą pardavėją)

Metalinis diskas

Krūmų ir medelių iki 4 cm skersmens pjovimui .

Geriausias pjovimo našumas pasiekiamas pilnai gazuojant ir tolygiai stumiant į priekį.

Metalinius pjovimo diskus naudoti tik su pjovimo įrangos skersmenį atitinkančiais apsauginiais gaubtais.

Atatrankos pavojus

Padidintas atatrankos pavojus, atsitrenkus į kliūtį juodai pažymėta disko dalimi: šia dalimi niekada nieko nepjauti.

Pjaunant "pilkąja dalimi" taip pat kyla atatrankos pavojus: ją gali naudoti tik asmenys su patyrimu ir specialiu pasiruošimu darbui specialia darbo technika.

Pjaunant "baltąja dalimi", galimas lengvas beveik be atatrankos darbas. Visada pjauti tik šia disko dalimi.

ISPEJIMAS

Būtina vengti metalinio disko kontakto su akmenimis ir žeme – gali įtrūkti. Aštrinti laiku ir pagal nurodymus – atšipę danteliai gali sąlygoti pjovimo diskelio įtrūkimus ir lūžimą – nelaimingo atsitikimo pavojus!

Kertant medelius, iki sekančios darbo vietos reikia laikytis atstumo mažiausiai dviejų medelių ilgio.

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

0000-GXX-0366-A2

5 6

Galimi pjovimo įrangos, apsauginių gaubtų, rankenų, diržų derinimo variantai

Pjovimo įranga Apsauginiai gaubtai Rankena Diržai

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

Galimi komplektavimo variantai

Priklausomai nuo naudojamos pjovimo įrangos, siūlome pasirinkti teisingą komplektavimo variantą iš lentelės!

ISPEJIMAS

Saugumo sumetimais gali būti komplektuojami tik lentelėje esančių pjovimo įrankių, apsauginių gaubtų, rankenų ir diržų modelių variantai. Kitos kombinacijos draudžiamos – nelaimingo atsitikimo pavojus!

Pjovimo įrangai

"Pjovimo galvos" 1 STIHL SuperCut 20-2

2 STIHL AutoCut 25-2 3 STIHL AutoCut C 26-2 4 STIHL AutoCut 30-2 5 STIHL AutoCut 36-2 6 STIHL TrimCut 31-2 7 STIHL DuroCut 20-2 8 STIHL PolyCut 20-3

14 Žolės pjovimo diskas 250-44

(Ø 250 mm)

15 Brūzgynų peilis 250-3

(Ø 250 mm)

16 Pjovimo diskas 200 smailiadantis

(Ø 200 mm)

17 Pjovimo diskas 200-22 dantis

(4112), pjovimo diskas 200-22 HP dantis (4001)

ISPEJIMAS

Žolės pjovimo peiliai, brūzgynų peiliai ir pjovimo diskeliai pagaminti ne iš metalo negali būti naudojami.

Apsauginiai gaubtai

18 Apsauga "pjovimo galvoms" 19 Apsauginis gaubtas su 20 Apsauginės juostos ir peiliai visoms

"pjovimo galvoms"

21 Apsauga be apsauginės juostelės ir

peilio metalinei pjovimo įrangai, pozicijoms nuo 9 iki 15

22 Apsauga žolės pjovimo peiliams

29 Dvipetis diržas turi būti naudojamas

Metalinė pjovimo įranga 9 Žolės pjovimo diskas 230-2

(Ø 230 mm)

10 Žolės pjovimo diskas 260-2

(Ø 260 mm)

11 Žolės pjovimo diskas 230-4

(Ø 230 mm)

12 Žolės pjovimo diskas 230-8

(Ø 230 mm)

13 Žolės pjovimo peilis 250-40 Spezial

(Ø 250 mm)

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

Rankenos

23 Kilpinė rankena 24 Uždara rankena su 25 Laikiklis (žingsnio ribotuvas) 26 Šienavimo rankena

Diržai

27 Vienpetis diržas turi būti

naudojamas

28 Dvipetis diržas gali būti naudojamas

lietuviškai

228BA032 KN

002BA415 KN

002BA416 KN

Leidžiama naudoti primontuojama įranga

Skirta tik FS 240, FS 240 R

PRANESIMAS

Primontuojama įranga STIHL FS 260 R neleidžiama.

Ši STIHL primontuojama įranga gali būti montuojama prie bazinio įrenginio:

Primontuojama įranga Panaudojimas

BF Dirvos freza

Dvipusės rankenos montavimas

Dvipusės rankenos su pasukama rankenų atrama montavimas

Pasukama rankenų atrama tiekiamame įrenginyje yra jau sumontuota prie koto. Norint sumontuoti vamzdinę rankeną, reikia nuimti tvirtinimo plokšteles.

Rankenų tvirtinimo plokštelių nuėmimas

N apatinę tvirtinimo plokštelę (1) tvirtai

laikyti, o viršutinę tvirtinimo plokštelę (2) nuimti – tuo metu abi dalis išskirti taip, kad spyruoklės (4, 5) liktų apatinėje tvirtinimo plokštelėje

N apatinę tvirtinimo plokštelę (1) ir

viršutinę tvirtinimo plokštelę (2) laikyti tvirtai

N Tvirtinimo varžtą (3) išsukti –

išsukus tvirtinimo varžtą, detalės atsilaisvina ir abi spyruoklės (4, 5) stumia jas vieną nuo kitos!

N Tvirtinimo varžtą ištraukti –

poveržlė (6) lieka ant tvirtinimo varžto

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

Jeigu spyruoklė (5) išslystų iš apatinės tvirtinimo plokštelės (1):

N spyruoklę, kaip pavaizduota, vėl

įdėti arba įspausti į tvirtinimo plokštelės žiedinį griovelį.

lietuviškai

002BA381 KN

Vamzdinės rankenos tvirtinimas

N vamzdinę rankeną (7) taip įdėti į

apatinę tvirtinimo plokštelę (1), kad atstumas (A) būtų ne didesnis nei 15 cm (6 in)

N viršutinę tvirtinimo plokštelę uždėti ir

abi plokšteles laikyti kartu

N Tvirtinimo varžtą (3) iki galo įspausti

į abi plokšteles – visas dalis suspausti ir apsaugoti

N visą detalių rinkinį su tvirtinimo

varžtu nukreiptu variklio link uždėti ant atramos rankenai (8)

N tvirtinimo varžtą (3) iki galo įspausti

į atramą ir tada įsukti – dar neužveržti

N Vamzdinę rankeną pasukti skersai

koto – patikrinti atstumą (A)

N Tvirtinimo varžtą priveržti

Valdymo rankeną sumontuoti

002BA351 KN

N Varžtą (9) išsukti – poveržlę (10)

išimti iš valdymo rankenos (11)

N valdymo rankeną su

akceleratoriaus rankenėle (12) reduktoriaus kryptimi mauti ant vamzdinės rankenos galo (7), kol kiaurymės (13) sutaps

N Poveržlę (10) įdėti į valdymo

rankeną (11), varžtą (9) įkišti į valdymo rankeną, pasukti ir priveržti

002BA438 BL

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

Gazo troselį pritvirtinti

PRANESIMAS

Gazo troselio neužlenkti ir nesuglausti – akceleratoriaus klavišas turi lengvai judėti!

lietuviškai

002BA571 KN

N Ant koto tinkamai uždėti droselinės

sklendės valdymo lyno laikiklį (15) ir droselinės sklendės valdymo lyną (14).

N Suspausti droselinės sklendės

valdymo lyno laikiklį (15). Droselinės sklendės valdymo lyno laikiklis (15) girdimai užsifiksuoja.

Vamzdinės rankenos pasukimas į transportavimo padėtį

002BA378

N Tvirtinimo varžtą (3) atlaisvinti ir tiek

išsukti, kad vamzdinę rankeną (7) būtų galima pasukti

N Vamzdinę rankeną pasukti

90° kampu prieš laikrodžio rodyklę

ir palenkti žemyn N Tvirtinimo varžtą (3) priveržti į darbinę padėtį N vamzdinę rankeną atvirkštine

tvarka, kaip aprašyta aukščiau,

pasukti prieš laikrodžio rodyklę

Uždaros rankenos montavimas

Laikiklis reikalingas

Priklausomai nuo naudojamos pjovimo įrangos – žiūrėti "Galimi pjovimo įrangos, apsauginio gaubto, rankenų ir diržo derinimo variantai" – prie uždaros rankenos turi būti sumontuotas

002BA651

fiksatoriuss, kuris tarnauja žingsnio ribojimui.

Laikiklis yra įrenginio komplektacijoje arba jį galima įsigyti kaip papildomą įrangą.

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

002BA098 KN

002BA099 KN

7 8

002BA614 KN

Uždarą rankeną montuoti su žingsnio ribotuvu

N Keturkampę veržlę (1) įkišti į

žingsnio ribotuvą (2) – kiaurymės turi sutapti

N Plokštelę (3) įdėti į uždarą

rankeną (4) ir kartu uždėti ant

koto (5)

N Plokštelę (6) uždėti N Laikiklį (2) uždėti – atkreipti dėmesį į

teisingą padėtį!

N Kiaurymės turi sutapti N Varžtus (7) įkišti į kiaurymes – ir iki

galo įsukti į žingsnio ribotuvą N toliau skyrius "Kilpinės rankenos

tvirtinimas"

Kilpinės rankenos be žingsnio ribotuvo montavimas

N Plokštelę (3) įdėti į uždarą

rankeną (4) ir kartu uždėti ant koto (5)

N Plokštelę (6) uždėti N Kiaurymės turi sutapti N Poveržlę (8) užmauti ant varžto (7)

ir šiuos vėl įkišti į kiaurymę, ant jų užsukti keturkampes veržles (1) – iki atramos

N toliau skyrius "Kilpinės rankenos

tvirtinimas"

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

002BA570 KN

002BA529 KN

002BA655 KN

Uždarą rankeną ištiesinti ir pritvirtinti

Keičiant atstumą (A), rankena gali būti pastatoma į patogiausią dirbančiajam ir panaudojimo atvejui padėtį.

Rekomenduojamas atstumas (A) apie 30 cm (12 in.)

N Rankeną pastumti į pageidaujamą

padėtį

N Kilpinę rankeną (4) pataisyti N Varžtus prisukti taip stipriai, kad

kilpinės rankenos nebūtų galima pajudinti aplink kotą – kol nesumontuotas žingsnio ribotuvas: jei reikia veržles priveržti

Kilpos diržui montavimas

Plastmasinis modelis

Kilpos diržų tvirtinimui padėtis, žiūrėti "Sudėtinės dalys".

N Kilpą diržo tvirtinimui (1) uždėti ant

koto ir užspausti N Veržlę M5 įdėti į šešiakampę

kiaurymę diržų tvirtinimo kilpoj

N Varžtą M5x14 įsukti N Ištiesinti kilpą diržų tvirtinimui N Varžtą priveržti

Gazo troselio reguliavimas

Po įrenginio sumontavimo arba po ilgesnio darbo laiko gali reikėti pakoreguoti gazo troselio padėtį.

Gazo troselį reguliuoti, tik esant pilnai sumontuotam įrenginiui.

N Akceleratoriaus klavišą pastatyti

pilno gazo padėtyje

N Varžtą akceleratoriaus rankenėlėje

įsukti rodyklės kryptimi iki pirmo juntamo pasipriešinimo. Tada pasukti dar vieną ratą.

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

002BA636 KN

002BA637 KN

002BA646 KN

002BA638 KN

Apsauginio gaubto montavimas

1 Apsauginis gaubtas žolės pjovimo

įrangai

2 Apsauga "pjovimo galvoms" Apsauginiai gaubtai (1) ir (2)

montuojami ant reduktoriaus vienodai.

N Apsauginį gaubtą uždėti ant

N Varžtus (3) įsukti ir priveržti

reduktoriaus

Apsauginę juostelę ir peilį sumontuoti

ISPEJIMAS

Pavojus susižeisti dėl pakeltų daiktų ar dėl kontakto su pjovimo įrankiu. Apsauginė juostelė ir peilis dirbant su "pjovimo galvomis" turi būti sumontuoti prie apsauginio gaubto" (1).

Sumontuoti apsaugines juostelės

N Apsauginės juostelės kantelį

užmauti ant apsauginio gaubto

krašto, kol užsifiksuos

Apsauginę juostelę nuimti

N kaištį įspausti į kiaurymę

apsauginėje juostelėje ir tuo pačiu metu su kaiščiu pastumti apsauginę juostelę truputį kairėn

N Apsauginę juostelę pilnai nuimti nuo

apsauginio gaubto

Peilių montavimas

N Peilį įkišti į griovelį apsauginėje

juostelėje

N Varžtą įsukti ir priveržti

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

002BA639 KN

002BA104 KN

002BA164 KN

002BA266 KN

Apsaugos montavimas

ISPEJIMAS

Pavojus susižeisti dėl pakeltų daiktų ar dėl kontakto su pjovimo įrankiu. Apsauga (6) visada tuti būti uždėta, kai naudojate pjovimo diskelį.

N Apsaugą (6) uždėti ant reduktoriaus

flanšo

N Varžtus (7) įsukti ir priveržti

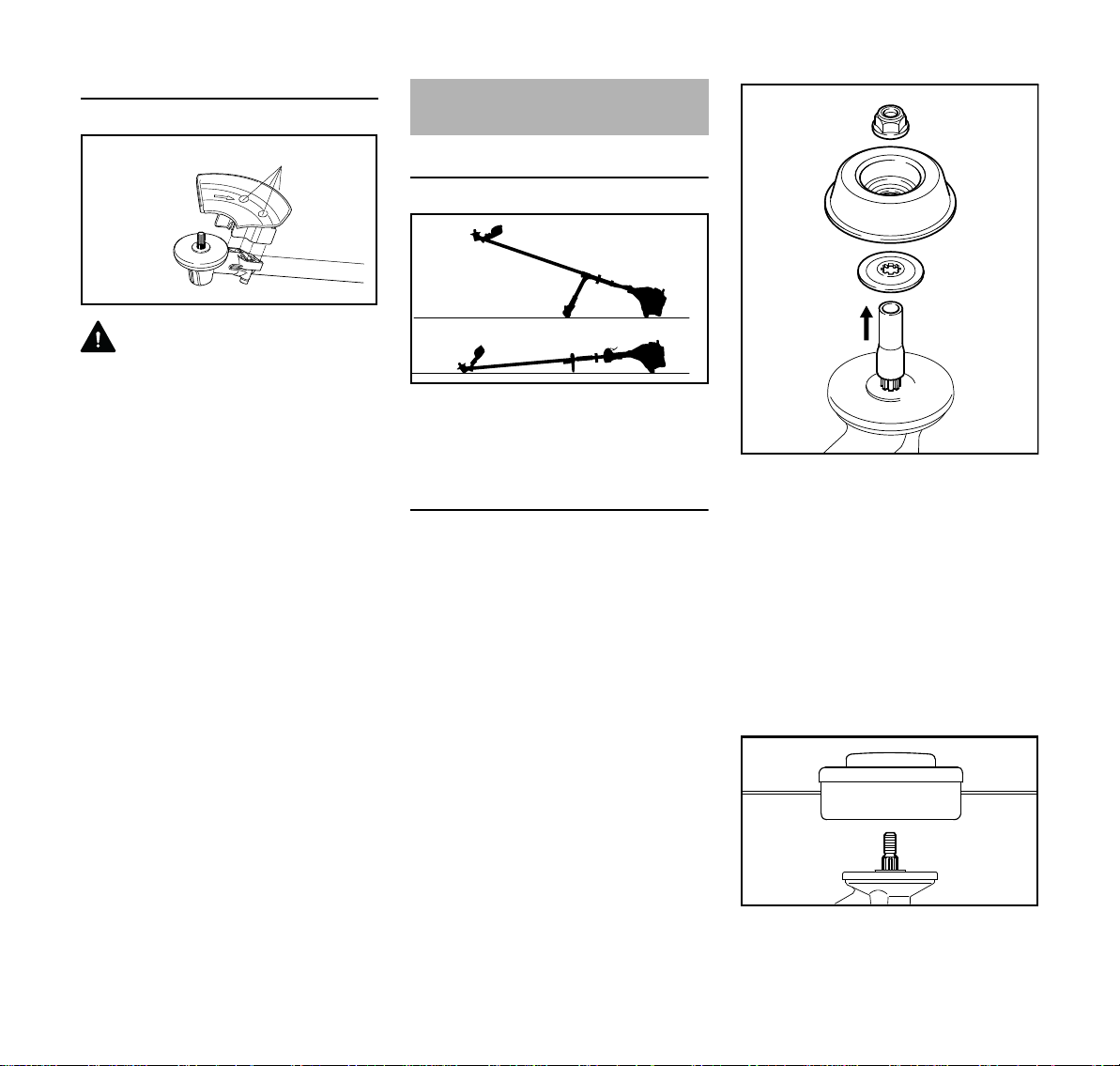

Pjovimo įrangos montavimas

Motorinį įrenginį padėti

N Išjungti variklį N Motorinį įrenginį padėti taip, kad

pjovimo įranga būtų viršuje

Tvirtinimo detalės pjovimo įrangai

Priklausomai nuo pjovimo įrangos, kuri tiekiama naujo įrenginio komplektacijoje, tvirtinimo detalės pjovimo įrangai gali skirtis.

Tam priklausomai nuo pjovimo įrangos modelio reikalinga papildomai veržlė (3), darbinė lėkštelė (4) ir prispaudimo poveržlė (5).

Detalės yra komplekte, kuris tiekiamas kartu su įrenginiu arba jas galima įsigyti kaip papildomą įrangą.

Komplektacija su tvirtinimo detalėmis Gali būti montuojamos "pjovimo galvos"

ir metalinė pjovimo įranga.

Transportavimo gaubtą nuimti N Žarną (1) nutraukti nuo veleno (2)

Komplektacija be tvirtinimo detalių

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

Yra "pjovimo galvų", kurias galima tvirtinti tiesiai ant veleno (2).

lietuviškai

002BA330 KN

271BA057 KN

002BA385 KN

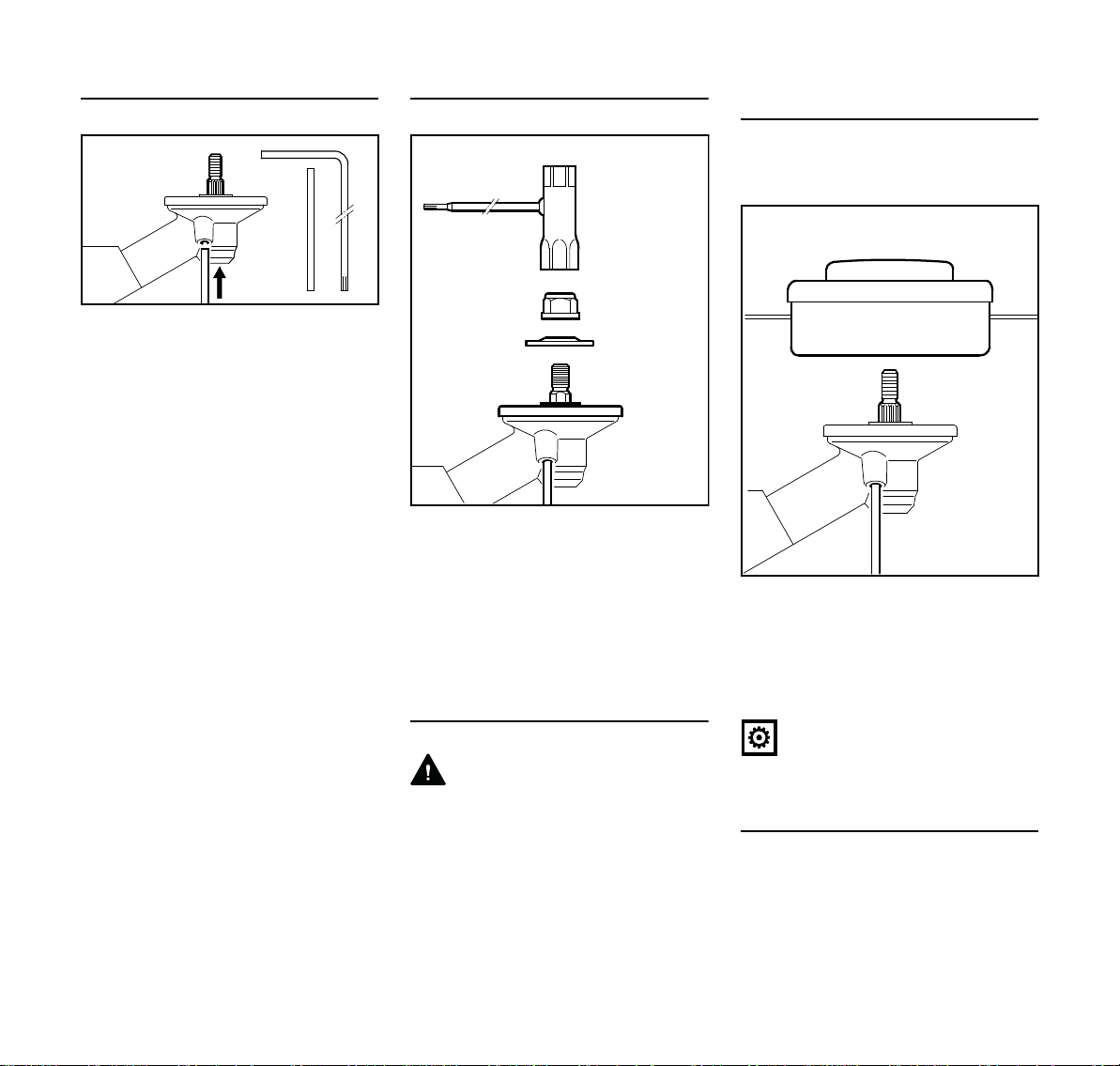

Veleną užblokuoti

Uždedant ar nuimant pjovimo įrangą, velenas (2) turi būti užblokuotas kaiščiu (6) arba kampiniu atsuktuvu (6). Detalės yra komplektavijoje arba jas galima įsigyti kaip papildomą įrangą.

N Kaištį (6) arba kampinį

atsuktuvą (6) įkišti iki galo į kiaurymę (7) reduktoriuje – lengvai paspausti

N veleną, veržlę arba pjovimo įrangą

sukti, kol kaištis įlįs ir velenas užsiblokuos

Tvirtinimo detales nuimti

N Veleną užblokuoti N Universaliuoju raktu (1) atlaisvinti

poveržlę (2) laikrodžio rodyklės

kryptimi (kairinis sriegis) ir nusukti N Nuo veleno (4) nutraukti

prispaudimo poveržlę (3),

prispaudimo disko (5) nenuimti

Pjovimo įrangos montavimas

"Pjovimo galvą" su sriegine jungtimi uždėti

Instrukciją, esančią prie "pjovimo galvos", gerai saugoti.

N "Pjovimo galvą" sukti prieš

laikrodžio rodyklę iki galo ant veleno (1)

N Veleną užblokuoti N "Pjovimo galvą" priveržti

ISPEJIMAS

Naudoti pjovimo įrangai skirtą apsauginį gaubtą – žiūrėti "Apsauginio gaubto montavimas".

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

PRANESIMAS

Įrankį veleno blokavimui vėl ištraukti.

"Pjovimo galvos" nuėmimas

N Veleną užblokuoti N "Pjovimo galvą" pasukti laikrodžio

rodyklės kryptimi

lietuviškai

681BA042 KN

681BA161 KN

Metalinės pjovimo įrangos montavimas

Gerai saugoti prie metalinės pjovimo įrangos esantį lydraštį ir jos įpakavimą.

ISPEJIMAS

Užsimauti apsaugines pirštines – pavojus susižeisti į aštrius pjovimo dantelius

Visada montuoti tik metalinę pjovimo įrangą!

Pjovimo įrangą uždėti teisingai

ISPEJIMAS

Atkreipti dėmesį į sukimosi krypties rodyklę, esančią vidinėje apsauginio gaubto pusėje.

N Pjovimo įrangą (8) uždėti ant

prispaudimo lėkštelės (9)

ISPEJIMAS

Lengvai prasisukančias veržles pakeisti naujomis

PRANESIMAS

Įrankį veleno blokavimui vėl ištraukti.

Metalinės pjovimo įrangos nuėmimas

ISPEJIMAS

Užsimauti apsaugines pirštines – pavojus susižeisti į aštrius pjovimo dantelius

N Veleną užblokuoti N Veržlę atlaisvinti laikrodžio rodyklės

kryptimi

N Pjovimo įrangą ir jos tvirtinimo

detales nuimti nuo reduktoriaus – tuo metu prispaudimo lėkštelės (9) ne nuimti

Pjovimo paviršiai (2, 4, 5, 6) gali būti nukreipti bet kuria kryptimi – reguliariai apversti pjovimo įrankius, kad išvengti vienpusio nusidėvėjimo.

Pjovimo įrangos pjovimo paviršiai (1, 3, 6, 7) turi būti nukreipti laikrodžio rodyklės kryptimi.

ISPEJIMAS

Kaištis (rodyklė) turi patekti į kiaurymę "pjovimo galvoje".

Pjovimo įrangos tvirtinimas N Prispaudimo lėkštelę (10) uždėti –

skliautas į viršų

N Darbinę lėkštelę (11) uždėti N Veleną (12) užblokuoti N Veržlę (13) su kombi raktu (14)

sukti ant veleno prieš laikrodžio

rodyklę ir priveržti

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

Degalai

Variklio darbui reikalingas kuro mišinys iš benzino ir variklinės alyvos.

ISPEJIMAS

Vengti tiesioginio degalų kontakto su oda ir benzino garų įkvėpimo.

STIHL MotoMix

STIHL rekomenduoja naudoti „STIHL MotoMix“. Šio paruošto naudojimui degalų mišinio sudėtyje nėra benzolo, švino, jis pasižymi dideliu oktaniniu skaičiumi ir visada pateikia tikslų sudedamųjų dalių santykį.

„STIHL MotoMix“ sumaišytas su STIHL dvitakte varikline alyva „HP Ultra“, kad būtų užtikrinta ilgiausia variklio eksploatavimo trukmė.

MotoMix disponuoja ne visos rinkos.

Kuro mišinio paruošimas

PRANESIMAS

Nekokybiški degalai ir neatitinkantis nurodymų kuro mišinio santykis gali sąlygoti rimtus variklio gedimus. Mažesnės kokybės benzinas ar variklinė alyva gali pažeisti variklį, riebokšlius, maitinimo sistemą ir degalų rezervuarą.

Benzinas Naudoti tik kokybišką benziną ne

mažesnio oktaninio skaičiaus nei 90 ROZ – bešvinį arba paprastą.

Benzinas, kurio sudėtyje yra virš 10 % alkoholio, gali pakenkti varikliams su ranka reguliuojamais karbiuratoriais, todėl jo šiems varikliams naudoti negalima.

Varikliai su „M-Tronic“, naudojant benziną, kurioje sudėtyje yra iki 25 % alkoholio (E25), veikia visa galia.

Variklinė alyva Jeigu kuras maišomas, galima naudoti

tik STIHL dvitaktę variklinę alyvą arba kitą JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC arba ISO-LEGD klasių aukštos kokybės variklinę alyvą.

STIHL nurodo naudoti dvitaktę variklinę alyvą „STIHL HP Ultra“ arba analogišką aukštos kokybės variklinę alyvą, kad per visą mašinos naudojimo laikotarpį būtų užtikrintos ribinės emisijos vertės.

Maišymo santykis STIHL dvitaktė variklinė alyva 1:50;

1:50 = 1 dalis alyvos + 50 dalių benzino

Pavyzdžiai

Benzino kiekis STIHL dvitaktė

alyva 1:50 Litrai Litrai (ml) 10,02(20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N į degalams skirtą specialią talpą

visų pirma supilti variklinę alyvą, po to benziną ir kruopščiai sumaišyti

Kuro mišinio saugojimas

Saugoti tik degalams skirtose talpose saugioje, sausoje ir vėsioje patalpoje, apsaugotoje nuo šviesos ir saulės spindulių.

Kuro mišinys sensta – mišinį ruošti tik pagal poreikį kelioms savaitėms. Kuro mišinį laikyti ne ilgiau kaip 30 dienų. Esant šviesos, saulės spindulių poveikiui, žemai arba aukštai temperatūrai, kuro mišinys gali pasenti greičiau.

STIHL MotoMix galima be problemų laikyti iki 2 metų.

N Talpą su kuro mišiniu prieš pildymą

stipriai papurtyti

ISPEJIMAS

Talpoje gali būti padidėjęs spaudimas – indą atidaryti atsargiai.

N Degalų rezervuarą ir talpą kurui

laikas nuo laiko kruopščiai išvalyti

Kuro likučius ir valymui naudotą skystį sunaikinti pagal nurodymus, nekenkiant aplinkai!

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

2709BA025 KN

2709BA003 KN

2709BA004 KN

002BA441 KN

Degalų užpylimas

Degalų rezervuaro kamštis

ISPEJIMAS

Užpilant degalus nelygioje vietovėje, degalų bako kamštis visada turi būti nukreiptas į kalną.

N lygioje vietovėje įrenginį pastatyti

taip, kad kamštis būtų viršuje

N Prieš pilant degalus, nuvalyti kamštį

ir aplink jį, kad į rezervuarą nepatektų nešvarumai

Degalus užpilti

Užpilant degalus, jų nepalieti, neperpildyti degalų rezervuaro.

STIHL rekomenduoja naudoti STIHL degalų pildymo sistemą (Specialus priedas).

N Degalus užpilti

Užsukti rezervuaro kamštį

N Kamštį uždėti N Kamštį sukti pagal laikrodžio

rodyklę iki galo ir užsukti ranka kiek įmanoma stipriau

Diržo uždėjimas

Diržo rūšis ir modelis priklauso nuo rinkos poreikių.

Apie diržų pasirinkimą – žiūrėti skyrių "Galimi pjovimo įrangos, apsauginių gaubtų, rankenų ir diržo variantai".

Vienpetis diržas

atsukti alyvos rezervuaro kamštį

N Kamštį sukti prieš laikrodžio

rodyklę, kol jį bus galima nuimti

N Kamštį nuimti

N Vienpečio diržo (1) uždėjimas N Diržų ilgį pasireguliuoti taip, kad

tvirtinimo kablys (2) būtų maždaug per delno plotį žemiau dešiniojo klubo.

N Įrenginio balansavimas – žiūrėti

"Įrenginio balansavimas"

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

002BA386 KN

002BA660 KN

002BA661 KN

Pečių atramos diržai

Pečių atramos diržų užsidėjimas tiksliai aprašytas kartu su diržu tiekiamoje instrukcijoje.

N Pečių atramos diržų (1) uždėjimas N Diržų ilgį pasireguliuoti taip, kad

tvirtinimo kablys (2) būtų maždaug per delno plotį žemiau dešiniojo klubo.

N Įrenginio balansavimas

Įrenginį pakabinti už diržo

Diržo rūšis ir modelis priklauso nuo rinkos poreikių.

N Tvirtinimo kablį (1) įkabinti į kilpą (2)

prie koto

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

Įrenginį pakabinti už diržo

N Liežuvėlį prie tvirtinimo kablio (1)

paspausti ir ištraukti diržo kilpą (2) iš kablio

Greitas nuėmimas

ISPEJIMAS

Momentu, kai gręsia pavojus, reikia greitai nusiimti įrenginį. Išmokti greitai nusiimti įrenginį. Pratybų metu nemesti įrenginio ant žemės, kad išvengti pažeidimų.

Reikia išmokti greito įrenginio iškabinimo iš karabino, kad teisingai jį nusimesti – elgtis kaip nurodyta "Įrenginio nuėmimas nuo nešimo diržo".

Jeigu naudojate vienpetį diržą: išmokti greitai nusimesti nešimo diržą nuo peties.

lietuviškai

002BA662 KN

002BA388 KN

002BA389 KN

Jeigu naudojate dvipetį diržą: išmokti greitai atsisegti dvipečio diržo sagtį ir greitai nusimesti nešimo diržą nuo pečių.

Įrenginio balansavimas

Priklausomai nuo sumontuotos pjovimo įrangos, įrenginys balansuojamas skirtingai.

Kol bus išpildytos skyrelyje "Švytuoklės padėtys" išvardintos sąlygos, reikia atlikti sekančius žingsnius:

"Švytuoklės padėtys"

Pjovimo įranga kaip "pjovimo galvos", žolės pjovimo diskai ir brūzgynų peiliai

N turi lengvai liestis į žemę

Medelių pjovimo diskams N turi "svyruoti" apie 20 cm (8 in.) virš

žemės paviršiaus Jeigu pasiekta teisinga padėtis, tada: N Varžtą prie kilpos diržui priveržti

N Varžtą (1) atlaisvinti N Kilpą nešimui (2) perstumti N Varžtą lengvai prisukti N Leisti įrenginiui pasiūbuoti N patikrinti "švytuoklės padėtį"

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

002BA483 KN

002BA663 KN

9926BA006 KN

9926BA007 KN

Variklio užvedimas/išjungimas

Valdymo elementai

Modelis su dvipuse rankena

1 Apsauginis akceleratoriaus klavišas 2 Akceleratoriaus rankenėlė 3 Stop-rankenėlė – su padėtimis

darbo režimas ir Stop. Norint išjungti degimą, reikia paspausti išjungimo klavišą (…) – žiūrėti "Išjungimo klavišo ir degimo funkcija"

Modelis su uždara rankena

1 Apsauginis akceleratoriaus klavišas 2 Akceleratoriaus rankenėlė 3 Stop-rankenėlė – su padėtimis

darbo režimas ir Stop. Norint išjungti degimą, reikia paspausti išjungimo klavišą (…) – žiūrėti "Išjungimo klavišo ir degimo funkcija"

Išjungiklio padėtys ir uždegimas Nepaspaustas jungiklis yra padėtyje

darbo režimas: Uždegimas neįjungtas – variklis pasiruošęs startui ir gali būti užvestas. Jeigu paspaudžiamas išjungiklis, degimas išjungiamas. Po to, kai variklis buvo išjungtas, uždegimas automatiškai vėl įsijungia.

Variklio užvedimas

N Rankinį kuro siurbliuką (4)

paspausti mažiausiai 5 kartus – taip

pat jei kuro siurbliukas pripildytas

degalais

Šaltas variklis (Šaltas startas)

N Oro padavimo valdymo svertą (5)

prie krašto (rodyklė) įspausti ir tada

pasukti ant g Ši padėtis taip pat naudojama, kai

variklis jau dirbęs, bet dar šaltas.

Įkaitęs variklis (Šiltas startas) Variklis pasiekė savo darbinę

temperatūrą, buvo išjungtas ir daugiau nei po 5 minučių vėl įjungtas.

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

lietuviškai

9926BA008 KN

9926BA009 KN

9926BA010 KN

002BA664 KN

N Oro padavimo valdymo svertą (5)

prie krašto (rodyklė) įspausti ir tada pasukti ant <

Kai tik variklis pradeda dirbti

PRANESIMAS

Nespausti koto koja bei neklaupti ant jo!

Užvedimas

N įrenginį padėti saugiai ant žemės:

atramos plokštė prie variklio ir pjovimo įrangos apsauginis gaubtas remiasi į žemę.

N jeigu yra, nuimti nuo pjovimo

įrangos transportavimo apsaugą

Pjovimo įranga neturi liesti nei žemės paviršiaus, nei kokių nors daiktų– nelaimingo atsitikimo pavojus!

N užimti saugią padėtį – galimybės:

stovint, pasilenkus arba klūpant.

N įrenginį kaire ranka stipriai spausti

prie žemės – tuo metu neliesti nei akceleratoriaus klavišo, nei apsauginio klavišo – nykštys po staterio korpusu

N su dešine ranka paimti už užvedimo

rankenėlės

N Užvedimo rankenėlę traukti tolygiai

PRANESIMAS

Virvutės neištraukti iki galo – gali nutrūkti!

N Starterio rankenėlės staigiai

nepaleisti – atleidinėti vertikaliai, kad virvutė galėtų teisingai susivynioti

N užvedinėti, kol variklis pradės dirbti

N Apsauginį klavišą paspausti ir

pagazuoti – oro padavimo valdymo

svertas pašoka į darbinę padėtį F –

po šalto starto leisti pašilti varikliui,

keičiant apkrovą

ISPEJIMAS

Jeigu karbiuratorius sureguliuotas teisingai, pjovimo įranga laisvos eigos metu neturi suktis!

Įrenginys paruoštas darbui.

Išjungti variklį

N Išjungiklį paspausti – variklis sustoja

– paleisti išjungiklį – jis sugrįžta atgal

FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC

+ 70 hidden pages

Stihl FS 240, FS 240 R, FS 260 R Instruction Manual [lt, lv]

Specifications and Main Features

Frequently Asked Questions

User Manual
