STIHL FS 120, 120 R, 250

Petunjuk Pemakaian2 - 45

bahasa indonesia

Daftar isi

1 Tentang Petunjuk Pemakaian ini................ 2

2 Petunjuk keamanan dan teknik kerja.......... 3

3 Kombinasi alat pemotong, pelindung,

pegangan, dan tali pembawa yang diboleh‐

kan............................................................ 13

Alat tambahan yang dibolehkan................14

5 Memasang pegangan dua tangan............ 14

6 Memasang pegangan melingkar...............16

7 Menyesuaikan kabel gas.......................... 17

8 Memasang baut mata............................... 18

9 Memasang pelindung................................19

10 Memasang alat pemotong........................ 20

11 Bahan bakar..............................................23

12 Mengisi bahan bakar.................................24

13 Mengenakan sabuk gendong....................24

14 Menyeimbangkan mesin........................... 26

15 Menghidupkan / mematikan motor............27

16 Mengangkut alat....................................... 30

17 Petunjuk cara kerja................................... 32

18 Filter udara................................................33

19 Menyetel karburator.................................. 33

20 Busi........................................................... 34

21 Masalah kinerja motor...............................35

22 Melumasi alat............................................35

23 Mengganti tali starter / per penggulung.... 36

24 Menyimpan alat.........................................37

25 Mengasah alat pemotong dari logam........38

26 Merawat kepala pemotong........................38

27 Pemeriksaan dan perawatan oleh pen‐

gguna........................................................ 39

28 Pemeriksaan dan perawatan oleh penjual

khusus teknik............................................ 40

29 Petunjuk pemeliharaan dan perawatan.... 40

30 Memperlambat proses keausan dan mence‐

gah kerusakan.......................................... 41

31 Komponen-komponen penting..................42

32 Data-data teknis........................................43

33 Petunjuk reparasi...................................... 44

34 Pembuangan.............................................44

35 Pernyataan kesesuaian UE...................... 44

Pelanggan yang terhormat,

Terima kasih karena telah mempercayai produk berkualitas dari STIHL.

Produk ini dibuat dengan proses produksi yang modern dan jaminan kualitas yang menyeluruh. Kami telah melakukan segala upaya agar Anda puas dengan alat ini dan dapat menggunakan‐ nya tanpa masalah.

Bila Anda memiliki pertanyaan tentang alat ini, hubungi dealer atau perusahaan penjualan kami.

Salam kami,

Dr. Nikolas Stihl

1 Tentang Petunjuk Pema‐

kaian ini

1.1 Simbol

Simbol yang tercantum pada perangkat akan dijelaskan dalam petunjuk pemakaian ini.

Tergantung pada mesin dan perlengkapan, sim‐ bol berikut dapat tercantum pada mesin.

Tangki bahan bakar; campuran bahan bakar bensin dan oli mesin

Operasikan katup dekompresi

Pompa bahan bakar manual

Operasikan pompa bahan bakar manual

Tube gemuk

Saluran udara inlet: Mode musim panas

Saluran udara inlet: Mode musim dingin

Pemanasan pegangan

Buku petunjuk pemakaian asli

0000007280_015_RI

Dicetak di atas kertas hasil pemutihan bebas klorin.

Tinta cetak mengandung minyak nabati, kertas dapat didaur ulang.

0458-250-2221-F. VA0.E21.

2 0458-250-2221-F

2 Petunjuk keamanan dan teknik kerja bahasa indonesia

1.2 Tanda pengenal bagian teks

PERINGATAN

Peringatan terhadap bahaya kecelakaan dan cedera bagi orang serta kerusakan benda yang berat.

PEMBERITAHUAN

Peringatan terhadap bahaya kerusakan seluruh alat atau komponen-komponennya.

1.3 Pengembangan teknis

STIHL terus menerus berusaha untuk memper‐ kembangkan segenap mesin dan peralatannya; karena itu perubahan volume pasokan dalam bentuk penampilan, teknik dan perlengkapan dapat terjadi sewaktu-waktu.

Oleh sebab itu, berdasarkan penjelasan, tanda dan gambar dalam buku petunjuk ini Anda tidak dapat mengajukan tuntutan.

2 Petunjuk keamanan dan

teknik kerja

Langkah keselamatan khusus ketika bekerja dengan mesin ini diperlukan karena alat pemotong dioperasikan pada kecepatan yang sangat tinggi.

Sebelum mengoperasikan mesin untuk pertama kali, bacalah seluruh buku petunjuk pemakaian dengan saksama dan simpanlah buku petun‐ juk pemakaian untuk kebutuhan di masa mendatang. Kelalaian dalam membaca buku petunjuk pemakaian dapat mengakibatkan cedera atau kematian.

Perhatikan juga peraturan keselamatan yang berlaku di negara yang terkait, misalnya dari asosiasi profesional, asuransi sosial, lembaga keselamatan dan kesehatan kerja, serta lem‐ baga berwenang lainnya.

Mintalah penjelasan dari pihak penjual atau tenaga terlatih lainnya mengenai cara menggu‐ nakan mesin dengan aman, atau ikuti pelatihan‐ nya.

Anak-anak tidak dibolehkan menggunakan mesin ini, kecuali mereka yang berusia di atas 16 tahun dan telah dilatih di bawah pengawasan.

Jauhkan mesin dari jangkauan anak-anak, bina‐ tang, dan orang yang tidak berkepentingan.

Jika mesin tidak digunakan, mesin harus dino‐ naktifkan sehingga tidak membahayakan siapa‐ pun. Amankan mesin dari orang yang tidak ber‐ kepentingan.

Pengguna bertanggung jawab atas segala kece‐ lakaan atau cedera yang terjadi pada diri pribadi atau orang lain atau kerusakan properti.

Mesin hanya boleh dipindahtangankan atau dipinjamkan kepada orang yang memahami cara mengoperasikan model mesin ini dan selalu beri‐ kan juga buku petunjuk pemakaian.

Waktu penggunaan perangkat yang menghasil‐ kan suara kemungkinan dibatasi oleh peraturan nasional atau lokal.

Orang yang menggunakan mesin ini harus dalam kondisi cukup istirahat, sehat, dan dalam kondisi prima.

Untuk mereka yang memiliki masalah kesehatan, konsultasikan dengan dokter apakah boleh mengoperasikan mesin semacam ini.

Untuk pengguna alat pacu jantung saja: Sistem pengapian perangkat ini menghasilkan medan elektromagnet yang sangat rendah. Meski demi‐ kian, efeknya terhadap beberapa tipe alat pacu jantung tidak boleh diabaikan. Untuk menghin‐ darkan risiko kesehatan, STIHL merekomendasi‐ kan untuk terlebih dahulu berkonsultasi dengan dokter dan pihak produsen alat pacu jantung.

Mesin tidak boleh dioperasikan oleh mereka yang baru saja meminum minuman beralkohol, obat-obatan yang memengaruhi respons, atau obat-obatan terlarang.

Tergantung pada alat potong yang terkait, guna‐ kan mesin ini hanya untuk memotong rumput, tanaman liar, semak belukar, pohon kecil, atau tumbuhan sejenis.

Jangan gunakan peralatan ini untuk tujuan lain‐ nya – Bahaya kecelakaan!

Gunakan hanya alat potong atau aksesori yang disetujui oleh STIHL untuk mesin ini atau kompo‐ nen lain yang serupa secara teknis. Pertanyaan dapat diajukan ke dealer resmi STIHL. Gunakan selalu peralatan dan aksesori yang berkualitas tinggi. Hal ini untuk menghindarkan risiko kecela‐ kaan kerja atau kerusakan pada mesin.

STIHL merekomendasikan penggunaan mata bor dan aksesori STIHL Original. Karakteristik produk-produk STIHL Original sangat optimal digunakan pada mesin dan memenuhi harapan pengguna.Karakteristik produk-produk STIHL

0458-250-2221-F 3

002BA079 KN

bahasa indonesia 2 Petunjuk keamanan dan teknik kerja

Original sangat optimal digunakan pada mesin dan memenuhi harapan pengguna.

Jangan lakukan modifikasi pada mesin, karena dapat memengaruhi keamanan mesin. STIHL tidak bertanggung jawab terhadap segala cedera atau kerusakan yang diakibatkan oleh penggu‐ naan peralatan yang tidak direkomendasikan.

Jangan gunakan air bertekanan untuk member‐ sihkan mesin. Tekanan air yang tinggi dapat menyebabkan kerusakan mesin.

Deflektor mesin tidak dapat melindungi peng‐ guna dari semua benda (kerikil, kaca, kawat, dsb.) yang dapat terlempar dari alat potong. Ber‐ bagai benda tersebut dapat terpental ke arah mana pun dan mengenai pengguna.

STIHL menyediakan beragam program meng‐ enai alat pelindung diri.

2.2 Memindahkan mesin

Gunakan sarung tangan yang terbuat dari bahan yang kuat (misalnya kulit).

2.1 Pakaian dan Perlengkapan

Pakaian dan perlengkapan yang tepat.

Gunakan pakaian yang sesuai dengan pekerjaan dan tidak mengha‐ langi gerak. Ukuran pakaian harus pas di badan. Gunakan pakaian coverall, bukan jas kerja.

Jangan gunakan pakaian yang beri‐ siko tersangkut di kayu, tanaman, atau bagian mesin yang bergerak. Jangan pakai juga syal, dasi, dan perhiasan. Ikat dan tata rambut yang panjang agar tidak menyentuh bagian bahu.

Gunakan sepatu bot pelindung yang kuat dan dilengkapi sol antiselip serta baja pelindung jari kaki.

Sepatu kokoh dengan sol antiselip berdaya cengkeram baik diperbolehkan sebagai alternatif hanya ketika menggunakan kepala pemotong.

PERINGATAN

Untuk mengurangi bahaya cedera mata, kenakan kacamata pengaman yang terpasang rapat berdasarkan standar EN 166. Pastikan posisi kacamata benar.

Gunakan pelindung wajah dan pastikan posisi pelindung wajah benar. Pelindung wajah saja tidak cukup untuk melindungi mata.

Pasang alat pelindung diri untuk kebisingan – seperti sumbat telinga.

Pakai helm pelindung saat melakukan penipisan, di dahan tinggi, dan ada risiko benda jatuh.

Mesin harus dalam keadaan mati.

Bawa mesin dengan digantungkan mengguna‐ kan tali pembawa atau diseimbangkan pada poros.

Amankan alat pemotong dengan pelindung ang‐ kut terhadap kontak fisik, bahkan selama peng‐ angkutan jarak pendek. Lihat juga "Mengangkut mesin".

Jangan menyentuh komponen mesin dan kotak roda gigi yang panas. Risiko luka bakar!

Amankan mesin dari kemungkinan terjatuh, rusak, dan kebocoran bahan bakar.

2.3 Mengisi bahan bakar

Bensin sangat mudah terbakar, oleh karenanya jauhkan dari nyala api, hindari menumpahkan bahan bakar, dan jangan merokok.

Matikan mesin sebelum mengisi bahan bakar.

4 0458-250-2221-F

2 Petunjuk keamanan dan teknik kerja

Jangan mengisi bahan bakar saat mesin masih panas – bahan bakar dapat meluap – Bahaya kebakaran!

Buka tutup tangki perlahan-lahan agar tekanan dalam tangki keluar secara perlahan dan tidak menyebabkan semburan bahan bakar.

Lakukan pengisian bahan bakar di tempat ber‐ ventilasi baik. Jika bahan bakar tercecer, segera bersihkan mesin – jangan sampai pakaian ter‐ kena bahan bakar. Segera ganti pakaian jika ter‐ kena bahan bakar.

Setelah mengisi bahan bakar, ken‐ cangkan tutup tangki sekuat mungkin.

Langkah ini mengurangi risiko karena tergun‐ cangnya mesin yang menyebabkan tutup tangki menjadi longgar atau terlepas dan bahan bakar menjadi tertumpah.

Perhatikan adanya kebocoran. Jika bahan bakar meluap, jangan nyalakan mesin. Bahaya kema‐ tian karena kebakaran!

2.4 Sebelum menyalakan mesin

Periksa dan pastikan kesiapan pengoperasian mesin – perhatikan buku petunjuk pemakaian pada bagian yang berkaitan:

Periksa sistem bahan bakar dari kebocoran,

–

terutama komponen yang terlihat, misalnya tutup tangki, sambungan selang, dan pompa bahan bakar (hanya untuk mesin dengan pompa bahan bakar). Jangan nyalakan mesin jika mesin bocor atau rusak – Bahaya kebaka‐ ran! Sebelum dioperasikan, perbaiki mesin di dealer resmi terdekat kombinasi alat pemotong, pelindung, pega‐

–

ngan, dan tali pembawa harus mudah diguna‐ kan dan semua komponen harus dipasang dengan benar Tombol geser/sakelar stop harus dapat diatur

–

dengan mudah ke STOP atau 0 Pengunci tuas gas (jika ada) dan tuas gas

–

harus bergerak bebas. Tuas gas harus kem‐ bali dengan sendirinya ke posisi idle Cocok ketat dari Zündleitungssteckers Check -

–

in konektor longgar duduk dapat menyebab‐ kan percikan api yang dapat membakar cam‐ puran bahan bakar udara melarikan diri bahaya kebakaran! Alat pemotong atau alat tambahan harus dipa‐

–

sang dengan tepat, posisinya kuat, dan kondi‐ sinya baik

bahasa indonesia

Periksa perangkat pelindung (misalnya,

–

deflektor alat potong, pelat gerak) dari kerusa‐ kan atau keausan. Ganti komponen yang telah rusak. Jangan mengoperasikan peralatan dengan pelindung yang rusak atau pelat gerak yang aus (jika huruf dan tanda panah tidak lagi terlihat) melakukan perubahan untuk perangkat ope‐

–

rasi dan keselamatan Gagang harus dalam kondisi bersih dan

–

kering, bebas dari oli dan kotoran. Hal ini pen‐ ting untuk mengontrol mesin dengan aman Sesuaikan tali pembawa dan pegangan sesuai

–

dengan ukuran tubuh. Perhatikan bab "Mele‐ takkan sabuk pembawa", bagian "Menyeim‐ bangkan mesin"

Mesin harus dioperasikan pada kondisi yang aman. Bahaya kecelakaan!

Untuk keadaan darurat ketika menggunakan sabuk pembawa: Berlatihlah meletakkan mesin dengan cepat. Untuk menghindari kerusakan, jangan lempar mesin ke tanah.

2.5 Menyalakan mesin

Sebelum mengoperasikan mesin, pastikan jarak minimal 3 m dari lokasi pengisian bahan bakar – tidak di dalam ruang tertutup.

Tempatkan mesin pada permukaan yang rata. Pastikan Anda memiliki pijakan yang stabil dan kokoh serta memegang mesin dengan kencang. Alat potong tidak boleh menyentuh benda apa pun, permukaan tanah atau lantai karena, jika tidak, alat potong dapat bergerak saat mesin dinyalakan.

Mesin ini hanya untuk dioperasikan oleh satu orang. Pastikan tidak ada orang lain dalam jarak 15 m, bahkan pada saat menyalakan mesin karena terdapat kemungkinan adanya benda yang terlempar. Bahaya cedera!

Hindari kontak dengan alat potong Bahaya cedera!

Mesin tidak boleh dinyalakan dengan lepas tangan. Starter mesin seperti yang dijelaskan pada buku petunjuk penggunaan. Alat potong masih akan terus bergerak beberapa saat setelah tuas gas dilepaskan Efek gerakan lanjutan!

Periksa putaran idle mesin: Alat pemotong harus diam dalam putaran idle bila tuas gas dilepas.

Jauhkan bahan mudah terbakar (misalnya serpi‐ han kayu, kulit kayu, rumput kering, bahan

0458-250-2221-F 5

002BA055 KN

002BA080 KN

15m (50ft)

bahasa indonesia 2 Petunjuk keamanan dan teknik kerja

bakar.) dari aliran gas buang panas dan permu‐ kaan muffler panas. Bahaya kebakaran!

2.6 Memegang dan mengendalikan

mesin

Selalu pegang mesin dengan kedua tangan pada pegangan yang tersedia.

Pastikan untuk selalu berada di posisi yang stabil dan aman.

2.6.1 Versi dengan pegangan dua tangan

Posisikan tangan kanan pada pegangan kontrol, tangan kiri pada pegangan pipa gagang.

2.6.2 Untuk versi dengan pegangan meling‐

kar

Untuk versi dengan pegangan melingkar dan pegangan melingkar dengan gagang (batang pembatas), posisikan tangan kiri pada pegangan melingkar, tangan kanan pada pegangan kontrol, bahkan untuk orang kidal.

2.7 Saat bekerja

Pastikan untuk selalu berada di posisi yang stabil dan aman.

Mematikan mesin Jika bahaya atau dalam kea‐ daan darurat - membuat CombiSwitch / berhenti beralih ke STOP atau 0

Dalam radius yang luas di sekitar lokasi peker‐ jaan, risiko kecelakaan dapat terjadi akibat benda yang terlontar, oleh karena itu tidak boleh ada orang dalam jarak 15 meter. Mematuhi jarak ini juga penting (kendaraan, jendela) - resiko kerusakan properti! Bahkan pada jarak lebih dari 15 m, bahaya masih bisa terjadi.

Pastikan putaran idle mesin yang tepat, sehingga alat pemotong tidak lagi berputar sete‐ lah Anda melepaskan tuas gas.

Periksa dan setel putaran idle secara rutin. Jika alat potong masih berputar saat putaran idle, perbaiki mesin di dealer resmi terdekat. Disaran‐ kan untuk menggunakan jasa dealer resmi STIHL.

Berhati-hatilah saat berada di atas permukaan yang licin, basah, bersalju, kemiringan, kontur yang tidak rata, dll. Bahaya tergelincir!

Bonggol pohon, akar, bahaya tersandung!

Hanya gunakan mesin di atas tanah dalam posisi berdiri, jangan gunakan di atas permukaan yang tidak stabil, dan jangan gunakan di atas tangga atau landasan.

Saat menggunakan alat pelindung telinga, ting‐ katkan kewaspadaan dan kehati-hatian karena kemampuan Anda untuk mendengar suara peri‐ ngatan (teriakan, alarm, dll.) menjadi terbatas.

Memuat Waktu istirahat untuk mencegah kelela‐ han dan kelelahan - risiko kecelakaan!

Bekerja dengan tenang dan cermat serta terse‐ dia cukup cahaya dan penglihatan yang baik. Bekerja dengan waspada agar tidak membaha‐ yakan orang lain.

Saat beroperasi, mesin ini menghasil‐ kan gas beracun. Gas ini kemung‐ kinan tidak berbau dan tidak terlihat, serta mengandung hidrokarbon dan benzol yang tidak terbakar. Jangan bekerja di ruang tertutup atau dengan ventilasi yang kurang memadai – meskipun mesin menggunakan katali‐ sator.

Ketika bekerja di parit, depresi atau kapan saja Anda berada di ruang terbatas memastikan peru‐ bahan udara yang memadai - Risiko kematian oleh keracunan!

Jika Anda merasa mual, sakit kepala, pengliha‐ tan kabur (misalnya bidang penglihatan yang ter‐ batas dan lebih sempit), gangguan pendenga‐ ran, pusing, hilangnya kemampuan konsentrasi, segera hentikan pekerjaan – gejala ini dapat

6 0458-250-2221-F

2 Petunjuk keamanan dan teknik kerja bahasa indonesia

Matikan mesin, pegang erat mesin hingga alat

disebabkan antara lain oleh konsentrasi gas buang yang berlebihan – Bahaya kecelakaan!

Usahakan mengoperasikan mesin dengan emisi suara dan gas buang yang rendah. Jangan biar‐ kan mesin menyala saat tidak digunakan dan tekan tuas gas hanya bila dibutuhkan.

Jangan merokok saat mengoperasikan mesin atau berada di dekat mesin. Bahaya kebakaran! Uap bensin yang mudah terbakar dapat keluar dari sistem bahan bakar.

Bila pekerjaan menghasilkan banyak debu, menghirup udara yang bercampur debu dapat membahayakan kesehatan. Jika ada debu tebal atau muncul asap, gunakan respirator.

Jika mesin mengalami tekanan besar (misalnya karena benturan atau terjatuh), periksa kea‐ manan mesin terlebih dahulu sebelum melanjut‐ kan pekerjaan – lihat juga "Sebelum menyala‐ kan".

Terutama periksa kekedapan sistem bahan bakar dan fungsi perangkat pengaman. Mesin yang tidak lagi aman dioperasikan tidak boleh dipergunakan. Jika Anda ragu akan kondisi kea‐ manan mesin, konsultasikan dengan dealer resmi terdekat.

Jangan bekerja dengan posisi gas start diaktif‐ kan – putaran mesin tidak dapat diatur di posisi ini.

Jangan bekerja tanpa pelindung mesin dan alat potong yang sesuai karena terdapat kemungkinan adanya benda yang terlempar. Bahaya cedera!

Periksa area: Benda padat, batu, komponen logam, atau yang serupa dapat terlontar, bahkan lebih dari 15 m - Risiko cedera! Alat potong juga dapat merusak benda di sekitar (kerusakan properti) seperti mobil yang diparkir, jendela.

–

potong berhenti bergerak Periksa kondisi dan pemasangan, serta perha‐

–

tikan jika terdapat retakan Periksa ketajamannya

–

ganti segera alat pemotong yang rusak atau

–

tumpul, dan juga jika ada retakan kecil

Bersihkan rumput dan semak dari alat potong secara rutin. Bersihkan sumbatan di area alat potong atau deflektor.

Untuk mengganti alat pemotong, matikan mesin. Risiko cedera!

Kotak roda gigi menjadi panas selama operasi. Jangan sentuh kotak roda gigi. Risiko luka bakar!

2.8 Menggunakan kepala pemo‐ tong

Perlengkapi pelindung alat pemotong dengan komponen tambahan yang tercantum dalam petunjuk pemakaian.

Gunakan hanya pelindung dengan pisau yang dipasang dengan benar sehingga benang pemo‐ tong akan terbatas pada panjang diperbolehkan.

Untuk mengatur benang pemotong dengan kepala pemotong yang disesuaikan secara manual, matikan mesin. Risiko cedera!

Penyalahgunaan dengan benang pemotong yang terlalu panjang akan mengurangi kecepa‐ tan operasi mesin. Hal ini menyebabkan kelebi‐ han panas akibat kopling selip terus-menerus dan kerusakan pada komponen fungsi yang pen‐ ting (misalnya kopling, komponen rumahan yang terbuat dari plastik.), misalnya, akibat alat pemo‐ tong yang ikut berputar dalam putaran idle. Risiko cedera!

2.9 Penggunaan alat potong ber‐ bahan logam

Bekerjalah dengan sangat hati-hati di area sulit yang dipadati tumbuhan.

Saat memotong semak belukar yang tinggi, di bawah semak dan tanaman: Pada tinggi kerja dengan alat pemotong setidaknya 15 cm, jangan bahayakan hewan.

Matikan mesin sebelum meninggalkan perang‐ kat.

Periksa alat potong secara rutin dengan interval yang singkat selama pengoperasian atau dengan segera bila terdapat perubahan pada kemampuan pemotongan:

0458-250-2221-F 7

STIHL merekomendasikan penggunaan alat potong berbahan logam yang asli dari STIHL. Karakteristik produk STIHL sangat optimal digu‐ nakan pada mesin ini dan dapat memenuhi kebutuhan pengguna.

Alat potong berbahan logam dapat berputar dengan sangat cepat. Dengan demikian, terda‐ pat daya yang berdampak terhadap mesin, alat potong itu sendiri, dan benda yang dipotong.

Alat potong berbahan logam harus diasah secara rutin berdasarkan petunjuk yang ada.

bahasa indonesia

2 Petunjuk keamanan dan teknik kerja

Pengasahan alat pemotong berbahan logam yang tidak merata akan menghasilkan ketidakse‐ imbangan yang dapat sangat membebani mesin. Bahaya patah!

Pisau yang tumpul atau diasah dengan cara yang salah dapat mengakibatkan peningkatan tekanan pada alat potong berbahan logam, sehingga menyebabkan bagian yang retak atau rusak. Bahaya cedera!

Periksa alat potong berbahan logam (misalnya retakan dan perubahan bentuk) bila mengenai benda yang keras seperti kerikil, batu, atau kom‐ ponen logam. Kekasaran dan akumulasi bahan yang terlihat lainnya harus dihilangkan karena dapat terlepas setiap saat dalam operasi selan‐ jutnya dan terlontar. Risiko cedera!

Jika alat pemotong logam yang berputar meng‐ enai batu atau benda keras lainnya, bunga api dapat muncul, yang bisa menyalakan bahan yang mudah terbakar dalam keadaan tertentu. Tanaman dan semak belukar kering juga mudah terbakar, terutama dalam kondisi cuaca panas dan kering. Jika ada bahaya kebakaran, jangan menggunakan alat pemotong logam di dekat bahan yang mudah terbakar, tanaman kering, atau semak-semak. Ajukan pertanyaan kepada petugas kehutanan yang terkait apakah terdapat kemungkinan bahaya kebakaran.

Jangan gunakan lagi alat potong yang telah rusak atau retak dan jangan perbaiki - seperti mengelas atau meluruskannya - karena dapat mengubah bentuk (menjadi tidak seimbang).

Partikel atau potongan dapat terlepas dengan kecepatan tinggi dan mengenai operator atau orang lain. Cedera parah!

Untuk mengurangi bahaya yang muncul saat alat potong berbahan logam dioperasikan, diameter alat potong berbahan logam tidak boleh terlalu besar. Alat potong tidak boleh terlalu berat. Selain itu, alat potong juga harus terbuat dari bahan dengan kualitas yang baik dan memiliki geometri yang sesuai (bentuk, ketebalan).

Alat pemotong logam yang tidak diproduksi oleh STIHL tidak boleh lebih berat, tebal, berbentuk berbeda, dan diameternya tidak lebih besar dari diameter alat pemotong logam STIHL terbesar yang dibolehkan untuk mesin ini. Risiko cedera!

2.10 Vibrasi

Pemakaian alat bermotor ini selama waktu yang agak lama dapat menimbulkan gangguan per‐

edaran darah pada tangan akibat getaran ("penyakit jari putih").

Jangka waktu pemakaian tanpa gangguan kese‐ hatan yang berlaku untuk umum mustahil dite‐ tapkan, karena dipengaruhi oleh beberapa fak‐ tor.

Jangka waktu pemakaian dapat diperpanjang oleh:

perlindungan tangan (memakai sarung tangan

–

yang hangat), selingan istirahat.

–

Jangka waktu pemakaian diperpendek oleh:

pembawaan pribadi, apabila cenderung men‐

–

derita peredaran darah buruk (cirinya: jari sering kedinginan, kesemutan), temperatur luar yang rendah,

–

kuatnya daya genggam (mencengkeram

–

dengan keras menghambat peredaran darah).

Apabila alat bermotor ini sering Anda pakai untuk waktu yang cukup lama dan apabila gejala yang tersebut di atas (mis. kesemutan pada jari-jari) timbul berulang kali, Anda dianjurkan menjalani pemeriksaan medis.

2.11 Pemeliharaan dan reparasi

Peliharalah alat mesin ini dengan teratur. Laku‐ kanlah hanya tindakan pemeliharaan dan repa‐ rasi yang diuraikan dalam buku Petunjuk Pema‐ kaian ini. Segala pekerjaan lain suruh dilakukan oleh teknisi di penjualan khusus teknik.

STIHL menganjurkan agar kerja pemeliharaan dan reparasi dilakukan hanya oleh dinas penjua‐ lan/layanan STIHL. Para penjual STIHL secara teratur ditawari training dan dilengkapi dengan informasi teknis.

Gunakanlah hanya suku cadang yang bermutu tinggi. Penggunaan suku cadang lain dapat mengakibatkan kerusakan pada alat atau menimbulkan bahaya kecelakaan. Kalau ada pertanyaan, hubungilah penjual khusus teknik.

STIHL menganjurkan agar suku cadang asli STIHL digunakan. Suku cadang asli STIHL secara optimal disesuaikan dengan ciri-ciri alat dan kebutuhan pemakai.

Untuk reparasi, pemeliharaan dan pembersihan mesin selalu harus dimatikan – bahaya luka! – kecuali apabila karburator dan posisi netral sedang disetel.

Apabila steker kontak pengapian sedang terca‐ but atau busi terbongkar, mesin hanya boleh dihidupkan dengan sarana starter apabila tuas

8 0458-250-2221-F

2 Petunjuk keamanan dan teknik kerja bahasa indonesia

kombi / sakelar stop adalah di posisi STOP atau 0 – bahaya kebakaran oleh percikan api di luar silinder.

Apabila dipelihara dan disimpan, alat bermotor ini harus dijauhkan dari tempat api terbuka – bahaya kebakaran karena bahan bakar!

Kerapatan tutup tangki harus diperiksa secara teratur.

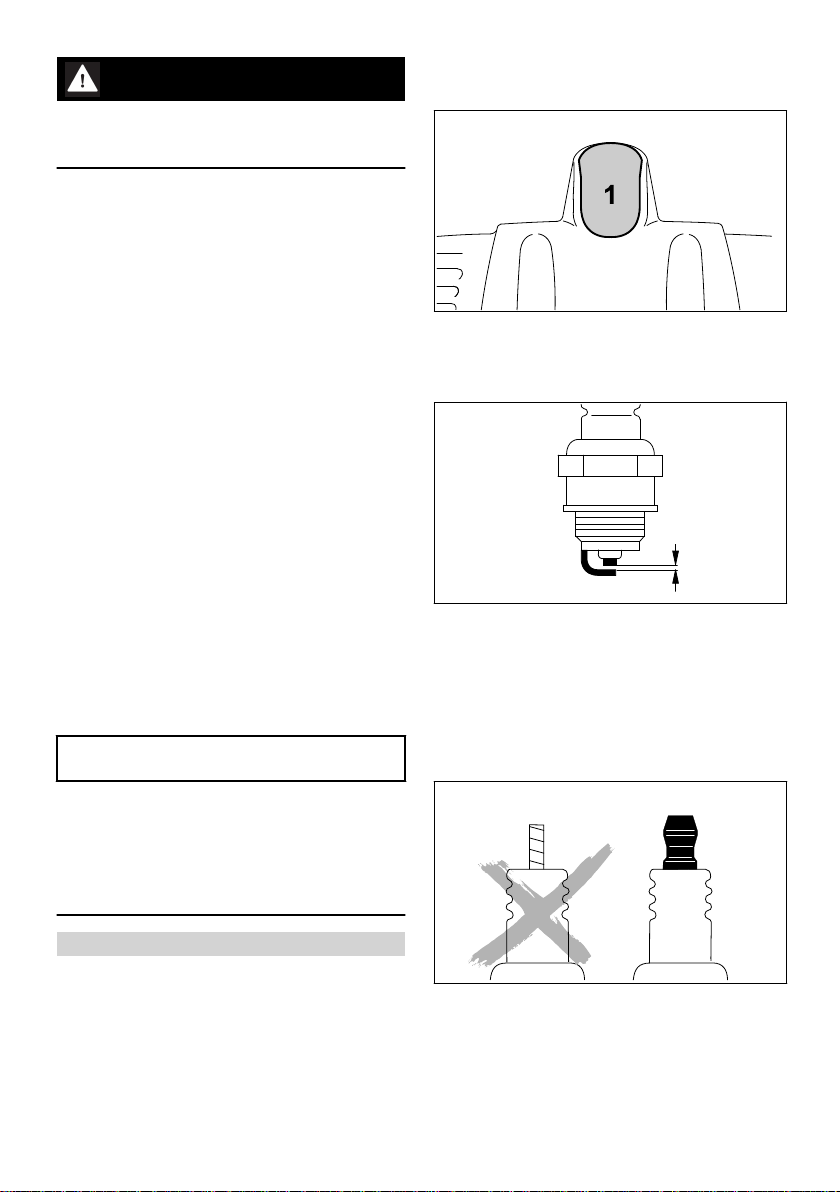

Gunakanlah hanya busi yang tanpa cacat dan yang diizinkan oleh STIHL – lihat bab "Data-data teknis".

Periksalah kabel pengapian (isolasi harus sem‐ purna, kabel harus terpasang dengan kuat).

Periksalah peredam suara supaya tidak ada cacatnya.

Jangan pernah bekerja tanpa peredam suara atau dengan peredam suara yang rusak – bahaya kebakaran! – bahaya cedera pendenga‐ ran!

Jangan menyentuh peredam suara yang panas – bahaya luka bakar!

Keadaan komponen anti-vibrasi mempengaruhi getaran mesin – periksalah komponen antivibrasi secara teratur.

2.12 Simbol pada perangkat pelin‐ dung

Tanda panah pada pelindung alat pemotong menunjukkan arah rotasi alat pemotong.

Beberapa simbol berikut terletak di luar pelin‐ dung dan menunjukkan kombinasi alat pemo‐ tong/pelindung yang diperbolehkan.

Pelindung dapat digunakan bersamasama dengan kepala pemotong.

2.13 Tali pembawa

Tali pembawa disertakan atau tersedia sebagai aksesori khusus.

► Menggunakan tali pembawa ► Gantungkan mesin yang beroperasi pada tali

Bilah pemotong rumput dan pisau semak harus digunakan bersama dengan sabuk pembawa (sabuk bahu tunggal)!

Bilah gergaji melingkar harus digunakan ber‐ sama sabuk bahu ganda dengan perangkat lepas cepat!

Pelindung tidak boleh digunakan ber‐ sama dengan pisau semak.

Pelindung tidak boleh digunakan ber‐ sama dengan pisau pengiris.

Pelindung tidak boleh digunakan ber‐ sama dengan bilah gergaji melingkar.

pembawa

Pelindung tidak boleh digunakan ber‐ sama dengan kepala pemotong.

Pelindung dapat digunakan bersama dengan bilah pemotong rumput.

Pelindung tidak boleh digunakan ber‐ sama dengan bilah pemotong rum‐ put.

Pelindung dapat digunakan bersamasama dengan pisau semak.

0458-250-2221-F 9

000BA015 KN

002BA049 KN

002BA135 KN

bahasa indonesia 2 Petunjuk keamanan dan teknik kerja

2.14 Kepala pemotong dengan benang pemotong

Jika salah satu tanda pada kepala memotong PolyCut rusak (tanda panah): Jangan menggu‐ nakan lagi kepala pemotong dan ganti dengan yang baru! Risiko cedera akibat komponen alat yang terlempar!

Perhatikan petunjuk perawatan untuk kepala pemotong PolyCut!

Sebagai pengganti pisau plastik, kepala pemo‐ tong PolyCut juga dapat diperlengkapi dengan benang pemotong.

Cakupan pengiriman kepala pemotong berisi lembar lampiran. Perlengkapi kepala pemotong hanya dengan pisau plastik atau benang pemo‐

Untuk "potongan" lunak, dan juga untuk memo‐ tong bersih tepi pohon yang bercelah, tiang pagar kayu, dll. Tidak merusak kulit pohon.

Cakupan pengiriman kepala pemotong berisi bilah tambahan. Perlengkapi kepala pemotong dengan benang pemotong hanya sebagaimana ditentukan dalam lembar lampiran.

PERINGATAN

Jangan ganti benang pemotong dengan kawat atau kabel - logam. Risiko cedera!

2.15 Kepala pemotong dengan pisau plastik - STIHL PolyCut

Untuk memotong tepi rerumputan (tanpa tiang, pagar, pohon, dan penghalang sejenisnya).

Perhatikan tanda keausan!

tong menurut spesifikasi dalam lembar lampiran.

PERINGATAN

Sebagai pengganti benang pemotong, jangan gunakan kawat atau kabel logam. Risiko cedera!

2.16 Bahaya sentakan pada alat pemotong logam

PERINGATAN

Saat menggunakan alat pemotong logam, ada bahaya sentakan jika alat mengenai rintangan yang kuat (batang pohon, cabang, tunggul pohon, batu, atau sejenisnya). Mesin ini akan terlontar balik melawan arah rotasi alat.

10 0458-250-2221-F

000BA020 KN

002BA355 KN

002BA509 KN

2 Petunjuk keamanan dan teknik kerja bahasa indonesia

Peningkatan bahaya sentakan ada jika alat mengenai rintangan di area hitam.

2.17 Bilah pemotong rumput

Ketika memotong rumput dan menipiskan tana‐ man muda, jalankan mesin seperti sabit dekat dengan tanah.

Untuk menipiskan pertumbuhan yang tidak ter‐

Hanya untuk rumput dan gulma. Arahkan mesin seperti sabit.

PERINGATAN

Penyalahgunaan dapat merusak bilah pemotong rumput. Potongan dapat terlontar. Risiko cedera!

Asah bilah pemotong rumput dengan tepat jika terasa tumpul.

2.18 Pisau semak

Untuk memotong rumput yang kusut, memang‐ kas pertumbuhan yang tidak terkendali dan semak, serta menipiskan tanaman muda dengan diameter batang maksimal 2 cm. Jangan potong kayu kuat. Risiko kecelakaan!

0458-250-2221-F 11

kendali dan semak, "masukkan" pisau semak dari atas ke dalam tanaman. Bagian yang akan dipotong akan diiris-iris. Untuk melakukannya, jangan tahan alat pemotong melampaui tinggi pinggang.

Untuk melakukan teknik kerja ini, Anda harus sangat hati-hati. Semakin besar jarak alat pemo‐ tong ke tanah, semakin besar risiko partikel ter‐ lempar ke samping. Risiko cedera!

Perhatian! Penyalahgunaan dapat merusak pisau semak. Komponen dapat terlempar. Risiko cedera!

Selalu perhatikan hal berikut untuk mengurangi risiko kecelakaan:

Hindari kontak dengan batu, benda logam,

–

atau sejenisnya. Jangan potong kayu atau semak dengan dia‐

–

meter lebih besar dari 2 cm. Gunakan bilah gergaji melingkar untuk diameter yang lebih besar. Periksa pisau semak secara rutin untuk mene‐

–

mukan kerusakan. Jangan menggunakan lagi pisau semak yang rusak. Asah pisau semak secara rutin dan asah

–

dengan benar jika terasa tumpul, serta jika perlu, seimbangkan (STIHL merekomendasi‐ kan dealer resmi STIHL)

002BA068 KN

bahasa indonesia 2 Petunjuk keamanan dan teknik kerja

2.19 Bilah gergaji melingkar

Untuk memotong semak-semak dan pohon hingga diameter batang 4 cm.

Performa pemotongan terbaik dicapai dengan kecepatan penuh dan tekanan ke depan yang merata.

Gunakan hanya bilah gergaji melingkar dengan diameter stopper yang sesuai untuk alat pemo‐ tong.

PERINGATAN

Hindari kontak antara bilah gergaji melingkar dengan batu dan tanah. Risiko retak. Asah pada waktunya dengan benar. Gigi tumpul dapat menyebabkan retak dan dengan demikian mematahkan bilah gergaji. Risiko kecelakaan!

Saat menebang, jaga jarak ke tempat kerja lain‐ nya setidaknya dua panjang pohon.

2.19.1 Bahaya sentakan

Bahaya sentakan sangat meningkat di area hitam: Jangan mulai memotong dan memotong apa pun di area ini.

Di area abu-abu juga terdapat berisiko sentakan: Area ini hanya boleh digunakan oleh orang yang berpengalaman dan dilatih khusus untuk teknik kerja khusus.

Di area putih, pekerjaan dapat mudah dilakukan dan tidak terdapat sentakan. Selalu mulai di area ini untuk memotong.

12 0458-250-2221-F

0000-GXX-1118-A3

3 Kombinasi alat pemotong, pelindung, pegangan, dan tali pembawa yang dibo‐ lehkan

bahasa indonesia

3 Kombinasi alat pemotong, pelindung, pegangan, dan tali pem‐

bawa yang dibolehkan

Alat pemotong Pelindung, stopper Pegangan Tali bahu

4 STIHL AutoCut 36‑2

5 STIHL TrimCut 31‑2

6 STIHL DuroCut 20‑2

3.2.2 Alat pemotong berbahan logam

7 Bilah pemotong rumput 230‑2

(diameter 230 mm)

8 Bilah pemotong rumput 260‑2

(diameter 260 mm)

9 Bilah pemotong rumput 230‑4

(diameter 230 mm)

10 Bilah pemotong rumput 230‑8

(diameter 230 mm)

11 Bilah pemotong rumput 250‑40 khusus

(diameter 250 mm)

12 Pisau semak 250‑3

3.1 Kombinasi yang dibolehkan

Tergantung pada alat pemotong, pilih kombinasi yang benar dari tabel!

PERINGATAN

Untuk alasan keamanan, hanya desain alat pemotong, pelindung, pegangan dan tali pem‐ bawa yang tercantum dalam baris meja yang boleh digabungkan satu sama lain. Kombinasi lain tidak diperbolehkan. Risiko kecelakaan!

3.2 Alat pemotong

3.2.1 Kepala pemotong

1 STIHL SuperCut 20‑2

2 STIHL AutoCut 25‑2

3 STIHL AutoCut C 26‑2

0458-250-2221-F 13

228BA032 KN

0208BA075 KN

0208BA009 KN

bahasa indonesia 4 Alat tambahan yang dibolehkan

(diameter 250 mm)

Bilah gergaji melingkar 200 gigi runcing (diameter 200 mm)

14 Bilah gergaji melingkar 200-22, gigi pahat

(4112), Bilah gergaji melingkar 200-22 HP, gigi pahat HP (4001)

PERINGATAN

Bilah pemotong rumput, pisau semak, dan bilah gergaji melingkar dari bahan selain logam tidak dibolehkan.

3.3 Pelindung, stopper

15 Pelindung untuk kepala pemotong

16 Pelindung dengan

17 Skirt dan pisau untuk kepala pemotong

18 Pelindung tanpa skirt dan pisau untuk alat

pemotong logam, posisi 9 hingga 14

19 Stopper untuk bilah gergaji melingkar

3.4 Pegangan

20 Pegangan melingkar

21 Pegangan melingkar dengan

22 Gagang (batang pembatas)

23 Pegangan dua tangan

Alat tambahan Penggunaan BF Cultivator

5 Memasang pegangan dua

tangan

5.1 Memasang batang gagang

Dari waktu membuka kemasan perangkat hingga waktu memasang pada batang gagang, gagang kontrol tidak boleh diputar pada poros longitudi‐ nal. Lihat bab "Mengatur kabel gas".

3.5 Sabuk pembawa

24 Sabuk bahu tunggal harus digunakan

25 Sabuk bahu ganda dapat digunakan

26 Sabuk bahu ganda harus digunakan

4 Alat tambahan yang dibo‐

lehkan

Alat tambahan STIHL berikut boleh dipasang pada mesin dasar:

► Kencangkan batang gagang (1) dengan

jarak (A) sekitar 40 cm (15 in) dari housing motor pada poros (2)

► Letakkan bagian klem (3) dan penopang

gagang (4) pada selongsong (5) di poros (2)

14 0458-250-2221-F

0000-GXX-1239-A1

250BA077 KN

5 Memasang pegangan dua tangan bahasa indonesia

5.2 Memasang gagang kontrol

► Letakkan batang gagang (1) di penopang

gagang sedemikian rupa, sehingga jarak (B) tidak lebih dari 15 cm (6 in). gagang karet (6) juga harus berada di sebelah kiri (pada arah pandang dari motor ke batang gagang)

► Letakkan bagian klem (7) pada penopang

gagang

► Masukkan sekrup (8) ke lubang komponen

dan putar gagang hingga bersinggungan

dengan bagian klem (3) ► Arahkan batang gagang ► Kencangkan sekrup

► Lepaskan sekrup (1). Baut (2) tetap berada

dalam gagang kontrol (3)

► Dorong gagang kontrol dengan tuas gas (4) ke

arah kotak roda gigi dengan menghadap ke ujung batang gagang (5) hingga rata dengan lubang (6)

► Putar dan kencangkan sekrup (1)

0458-250-2221-F 15

0000-GXX-1240-A1

002BA098 KN

002BA099 KN

bahasa indonesia 6 Memasang pegangan melingkar

5.3 Mengencangkan kabel gas

PEMBERITAHUAN

Jangan menekuk kabel gas atau meletakkannya dalam jari-jari yang kecil. Tuas gas harus mudah digerakkan!

6 Memasang pegangan

melingkar

6.1 Memasang pegangan meling‐ kar dengan gagang

► Masukkan mur persegi (1) pada gagang (2)

► Posisikan penancap kabel throttle (2) dan

kabel throttle (1) pada poros

► Peras penancap kabel throttle (2). Penahan

kabel throttle (2) terdengar klik pada tempat‐ nya

5.4 Mengatur kabel throttle

► Periksa pengaturan kabel throttle - Lihat

bagian "Mengatur kabel gas"

dengan menyejajarkan lubang ke penutup.

16 0458-250-2221-F

7 8

002BA614 KN

002BA615 KN

7 Menyesuaikan kabel gas bahasa indonesia

► Letakkan klem (3) pada pegangan meling‐

kar (4) dan pasang bersama-sama pada

poros (5). ► Letakkan klem (6). ► Letakkan gagang (2). Perhatikan posisi! ► Sejajarkan lubang ke penutup. ► Masukkan sekrup (7) ke lubang dan putar

gagang hingga ke perangkat. ► Lanjutkan dengan "Mengencangkan pegangan

melingkar".

6.3 Mengencangkan pegangan melingkar

6.2 Memasang pegangan meling‐ kar tanpa gagang

Dengan mengubah jarak (A), pegangan meling‐ kar dapat diatur ke posisi yang paling memudah‐ kan operator dan penggunaan.

Rekomendasi: Jarak (A) sekitar 20 cm (8 in.) ► Dorong pegangan melingkar ke posisi yang

diinginkan. ► Sejajarkan pegangan melingkar (4). ► Kencangkan sekrup sehingga pegangan

melingkar tidak dapat berputar pada poros.

► Letakkan klem (3) pada pegangan meling‐

kar (4) dan pasang bersama-sama pada

poros (5). ► Letakkan klem (6). ► Sejajarkan lubang ke penutup. ► Letakkan washer (8) pada sekrup (7), lalu

masukkan keduanya ke dalam lubang, dan

putar mur persegi (1) hingga akhir. ► Lanjutkan dengan "Mengencangkan pegangan

melingkar".

Jika gagang tidak dipasang, kunci mur jika perlu

Selongsong (9) tersedia tergantung pada negara dan harus terletak antara pegangan melingkar dan pegangan kontrol.

7 Menyesuaikan kabel gas

7.1 Untuk gagang melingkar

Pengaturan kabel gas yang benar merupakan persyaratan untuk fungsi gas starter, putaran idle, dan kecepatan penuh yang benar.

Atur kabel gas hanya jika perangkat dirakit leng‐ kap.

0458-250-2221-F 17

002BA163 KN

002BA161 KN

002BA655 KN

002BA529 KN

bahasa indonesia 8 Memasang baut mata

8 Memasang baut mata

8.1 Jenis plastik

► Tekan notch pada gagang kontrol ke ujung

alur menggunakan alat.

► Tekan pengunci tuas gas (1) dan tuas gas (2)

sepenuhnya (posisi kecepatan penuh),

sehingga kabel gas diatur dengan benar.

7.2 Untuk gagang dua tangan

Setelah merakit perangkat atau setelah waktu pengoperasian yang lama, pengaturan kabel gas perlu dikoreksi.

Untuk posisi baut mata, lihat "Komponen pen‐ ting". ► Tempatkan baut mata (1) pada poros dan

tekan di atas poros.

► Tempatkan mur M5 pada dudukan segi enam

di baut mata. ► Putar sekrup M5x14 ► Sejajarkan baut mata. ► Kencangkan sekrup.

Atur kabel gas hanya jika perangkat dirakit leng‐ kap. ► Pindahkan tuas gas ke posisi gas penuh. ► Putar sekrup pada tuas gas ke arah tanda

panah hingga batas pertama. Kemudian, putar sekali lagi sebanyak setengah putaran.

18 0458-250-2221-F

002BA636 KN

002BA637 KN

002BA646 KN

002BA638 KN

9 Memasang pelindung bahasa indonesia

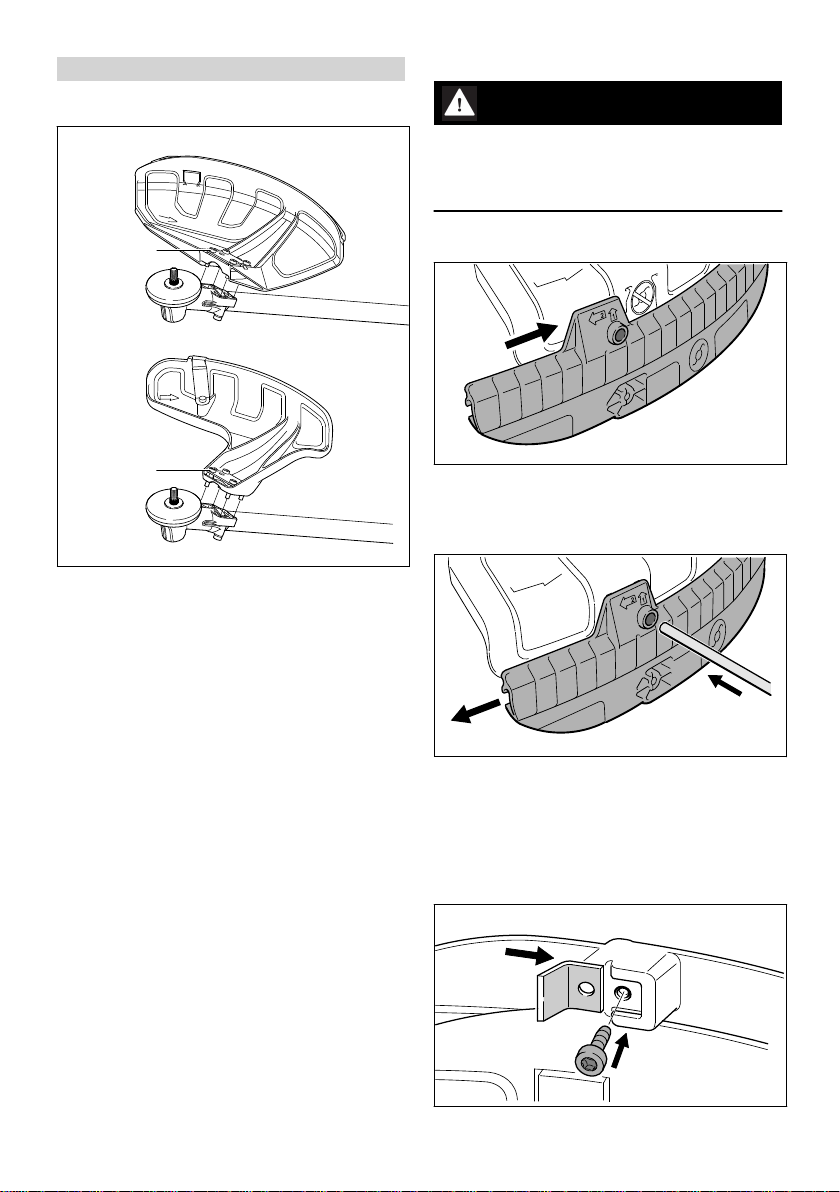

9 Memasang pelindung

9.1 Memasang pelindung

9.2 Memasang skirt dan pisau

PERINGATAN

Terdapat bahaya cedera akibat benda terlontar dan kontak dengan alat pemotong. Skirt dan pisau harus dipasang pada pelindung (1) bila menggunakan kepala pemotong.

9.3 Memasang skirt

► Dorong alur pengarah skirt pada strip pelin‐

dung sampai terkunci

9.4 Melepaskan skirt

1 Pelindung untuk alat pemotong

2 Pelindung untuk kepala pemotong

Pelindung (1) dan (2) dipasang dengan cara yang sama pada kotak roda gigi. ► Letakkan pelindung pada kotak roda gigi. ► Putar dan kencangkan sekrup (3).

► Tekan dengan pin ke dalam lubang pada skirt

dan secara bersamaan dorong skirt sedikit ke

kiri dengan pin. ► Tarik skirt sepenuhnya ke bawah dari pelin‐

dung.

9.5 Memasang pisau

0458-250-2221-F 19

► Dorong pisau pada alur pengarah pada skirt.

002BA639 KN

002BA104 KN

002BA164 KN

002BA266 KN

bahasa indonesia 10 Memasang alat pemotong

► Putar dan kencangkan sekrup.

9.6 Memasang stopper

PERINGATAN

Terdapat bahaya cedera akibat benda terlontar dan kontak dengan alat pemotong. Stopper (6) harus selalu dipasang saat menggunakan bilah gergaji melingkar.

► Letakkan stopper (6) pada flensa kotak roda

gigi.

► Putar dan kencangkan sekrup (7).

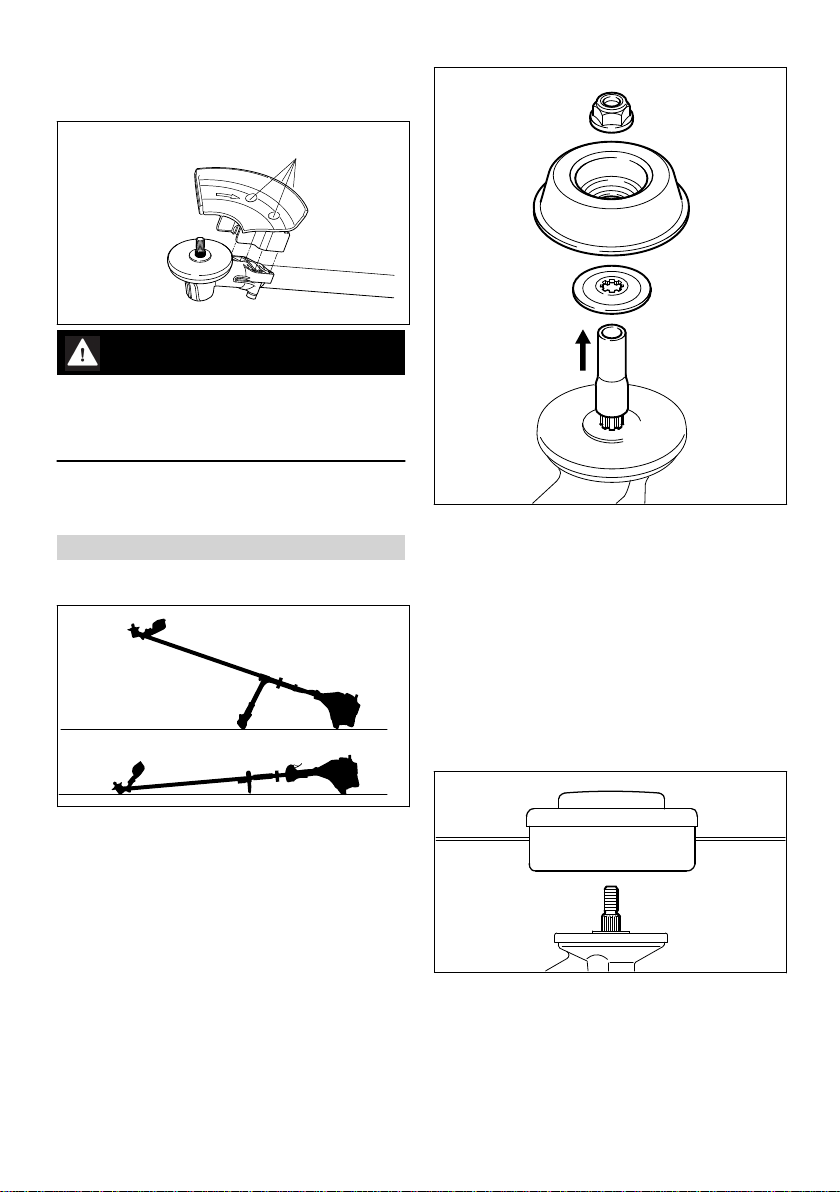

10 Memasang alat pemotong

10.1 Menyimpan mesin

Untuk melakukannya, mur (3), pelat gerak (4) dan washer dorong (5) juga diperlukan tergan‐ tung pada versi alat pemotong.

Komponen tersedia dalam set, yang disertakan bersama-sama dengan mesin dan tersedia seba‐ gai aksesori khusus.

10.2.2 Melepaskan alat pengaman untuk

pengangkutan

► Tarik selang (1) dari poros (2)

10.2.3 Cakupan pengiriman tanpa komponen

pemasangan

► Matikan mesin. ► Simpan mesin sehingga dudukan untuk alat

pemotong menghadap ke atas.

10.2 Komponen pemasangan untuk alat pemotong

Tergantung pada alat pemotong, yang diserta‐ kan dengan perlengkapan awal perangkat baru, cakupan pengiriman juga dapat berisi komponen pemasangan yang berbeda untuk alat pemo‐ tong.

10.2.1 Cakupan pengiriman dengan kompo‐

Kepala pemotong dan alat pemotong logam dapat dipasang.

20 0458-250-2221-F

nen pemasangan

Kepala pemotong hanya dapat dipasang dengan dikencangkan secara langsung pada poros (2).

002BA330 KN

271BA057 KN

002BA385 KN

10 Memasang alat pemotong bahasa indonesia

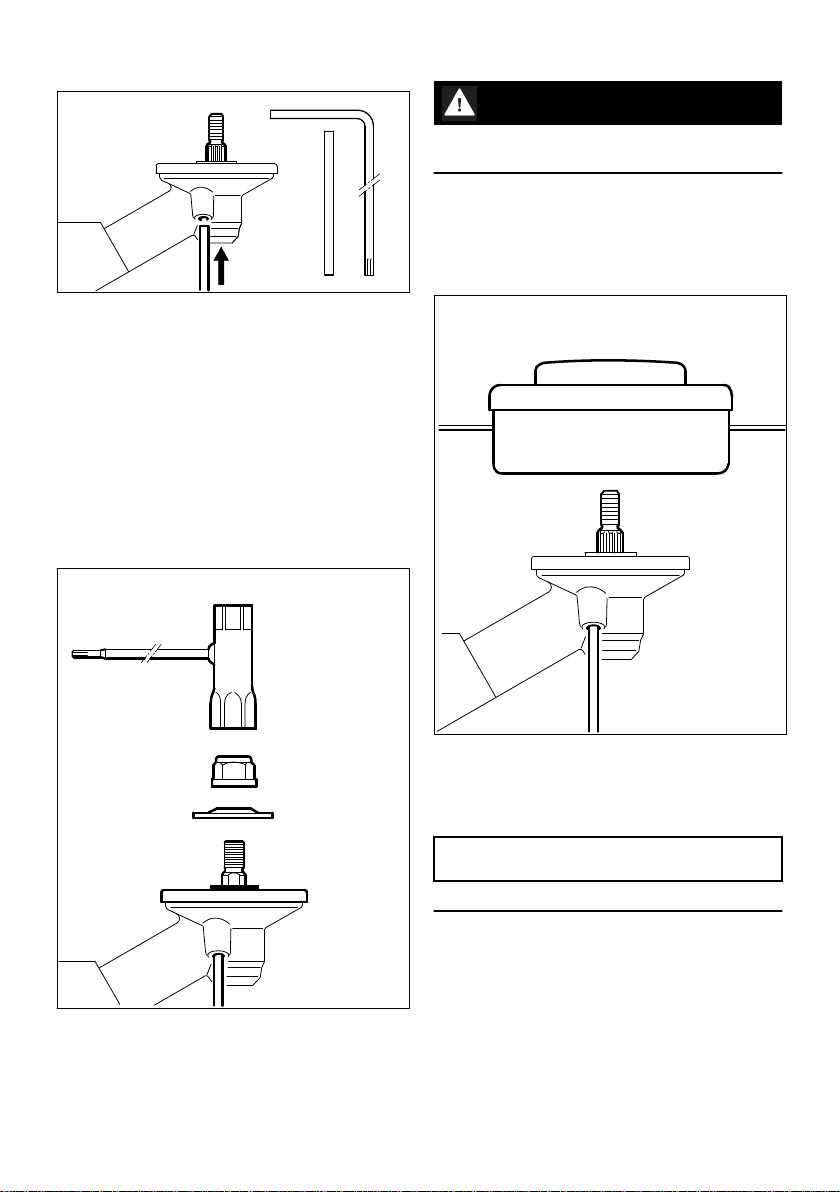

10.3 Kunci poros

10.5 Pasanglah alat pemotong

PERINGATAN

Gunakan pelindung yang sesuai untuk alat pemotong. Lihat "Memasang pelindung".

10.6 Memasang kepala pemotong dengan sambungan berulir

Simpan bilah tambahan untuk kepala pemotong dengan baik.

Untuk pemasangan dan pelepasan alat pemo‐ tong, poros (2) harus dikunci dengan pin (6), atau obeng sudut (6). Komponen termasuk dalam cakupan pengiriman dan dijual sebagai aksesori khusus. ► Dorong pin (6) atau obeng sudut (6) hingga

berhenti dalam lubang (7) pada kotak roda gigi

- Tekan dengan ringan

► putar poros, mur, atau alat pemotong hingga

pin terpasang dan poros dikunci

10.4 Melepas komponen pengen‐ cang

► Pemasangan pelat cetak ► Putar kepala pemotong berlawanan arah

jarum jam pada poros (1) hingga berhenti ► Kunci poros ► Kencangkan kepala pemotong

PEMBERITAHUAN

Tarik alat lagi untuk mengunci poros.

10.7 Melepaskan kepala pemotong

► Kunci poros ► dengan menggunakan kunci pas kombinasi

(1), kendurkan mur (2) searah jarum jam (ulir kiri) dan buka sekrupnya

► Tarik washer dorong (3) dari poros (4). Jangan

ambil pelat tekanan (5)

0458-250-2221-F 21

► Kunci poros ► Putar kepala pemotong searah jarum jam

10.8 Memasang alat pemotong

logam

Simpan bilah tambahan dan kemasan untuk alat pemotong logam dengan baik.

681BA042 KN

681BA161 KN

bahasa indonesia 10 Memasang alat pemotong

PERINGATAN

Pakai sarung tangan pelindung. Ada risiko cedera akibat tepian tajam.

Selalu pasang alat pemotong jenis logam!

Letakkan alat pemotong dengan benar.

PERINGATAN

Perhatikan tanda panah untuk arah rotasi di bagian dalam pelindung.

► Letakkan alat pemotong (8) pada pelat

tekanan (9).

Alat pemotong (2, 4, 5) dapat menunjuk ke arah mana pun. Gunakan alat pemotong ini secara merata untuk menghindari keausan satu sisi.

Tepi pemotong dari alat pemotong (1, 3, 6, 7) harus searah jarum jam.

PERINGATAN

Collar (tanda panah) harus menonjol ke dalam lubang alat pemotong.

Mengencangkan alat pemotong ► Letakkan washer dorong (10) dengan bagian

cembung mengarah ke atas. ► Letakkan pelat gerak (11). ► Kunci poros (12). ► Putar dan kencangkan mur (13) pada poros

menggunakan kunci kombinasi (14) berla‐

wanan arah jarum jam.

22 0458-250-2221-F

11 Bahan bakar bahasa indonesia

PERINGATAN

Ganti mur yang longgar.

PEMBERITAHUAN

Tarik alat lagi untuk mengunci poros.

10.9 Melepaskan alat pemotong logam

PERINGATAN

Pakai sarung tangan pelindung. Ada risiko cedera akibat tepian tajam.

► Kunci poros. ► Longgarkan mur searah jarum jam. ► Tarik alat pemotong dan komponen pemasa‐

ngannya dari kotak roda gigi, namun jangan ambil pelat tekanan (9).

11 Bahan bakar

Mesin ini harus diberi bahan bakar campuran antara bensin dan oli mesin.

PERINGATAN

Hindari kontak kulit dengan bahan bakar dan menghirup uap bahan bakar secara langsung.

11.1 STIHL MotoMix

STIHL menyarankan penggunaan STIHL Moto‐ Mix. Bahan bakar yang telah dicampur ini bebas dari benzena dan timbal yang ditunjukkan mela‐ lui angka oktan tinggi dan selalu menghasilkan karakteristik campuran yang benar.

Untuk masa pakai mesin terbaik, campurkan STIHL MotoMix dengan oli mesin dua langkah STIHL HP Ultra.

MotoMix tidak tersedia di semua pasar.

11.2 Mencampur bahan bakar

PEMBERITAHUAN

Penggunaan bahan yang tidak cocok atau karak‐ teristik campuran yang menyimpang dari spesifi‐ kasi dapat menyebabkan kerusakan pada unit penggerak. Bensin atau oli mesin yang berkuali‐ tas rendah dapat merusak mesin, ring seal, salu‐ ran, dan tangki bahan bakar.

11.2.1 Bensin

Hanya gunakan bensin bermerek dengan angka oktan minimal 90 ROZ, baik bebas timbal mau‐ pun bertimbal.

Bensin dengan komponen alkohol lebih dari 10% dapat mengakibatkan gangguan pengoperasian pada mesin karburator penyetelan manual, sehingga tidak boleh digunakan untuk mengope‐ rasikan mesin ini.

Mesin dengan M-Tronic dapat memberikan per‐ forma penuh dengan komponen alkohol (E25) hingga 25%.

11.2.2 Oli mesin

Jika bahan bakar tercampur dengan sendirinya, gunakan oli mesin dua langkah STIHL saja atau oli mesin JASO FB, JASO FC, JASO FD, ISO-LEGB, ISO-L-EGC oder ISO-L-EGD berkinerja tinggi lainnya.

STIHL merekomendasikan penggunaan oli mesin dua langkah STIHL HP Ultra atau oli mesin berkinerja tinggi yang setara untuk memastikan dipatuhinya batasan emisi selama usia pakai mesin.

11.2.3 Karakteristik campuran

Untuk oli mesin dua langkah STIHL 1:50; 1:50 = 1 takaran oli + 50 takaran bensin

11.2.4 Contoh

Kuantitas bensin Oli dua langkah STIHL

1:50 Liter Liter (ml) 1 0,02 (20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

► Dalam wadah yang sesuai untuk bahan bakar,

isi oli mesin terlebih dulu, lalu campurkan ben‐ sin.

0458-250-2221-F 23

256BA060 KN

bahasa indonesia 12 Mengisi bahan bakar

11.3 Menyimpan campuran bahan

12.1 Mempersiapkan mesin

bakar

Simpan hanya dalam kontainer yang sesuai untuk bahan bakar di tempat yang kering dan dingin, serta lindungi dari cahaya dan sinar matahari.

Kualitas campuran bahan bakar akan menurun seiring waktu. Oleh karena itu, buat campuran hanya untuk kebutuhan selama beberapa minggu. Jangan simpan campuran bahan bakar lebih dari 30 hari. Di bawah cahaya atau sinar matahari dan pada suhu yang rendah atau tinggi, campuran bahan bakar akan lebih cepat rusak.

Namun, STIHL MotoMix dapat disimpan hingga 2 tahun tanpa masalah. ► Sebelum mengisi tangki, guncangkan wadah

berisi campuran bahan bakar dengan ken‐ cang.

PERINGATAN

Buka wadah secara hati-hati karena dapat memi‐ liki tekanan.

► Bersihkan tangki bahan bakar dan wadah dari

waktu ke waktu.

Buang sisa bahan bakar dan cairan yang digu‐ nakan untuk pembersihan dengan mematuhi petunjuk dan peraturan lingkungan!

12 Mengisi bahan bakar

► Bersihkan tutup tangki dan area sekitarnya

sebelum mengisi bahan bakar agar tidak ada kotoran yang masuk ke dalam tangki.

► Posisikan perangkat sedemikian rupa,

sehingga tutup tangki menghadap ke atas.

12.2 Mengisi bahan bakar

Saat mengisi, jangan sampai bahan bakar terce‐ cer dan jangan mengisi hingga tangki meluap. STIHL merekomendasikan penggunaan sistem pengisian bahan bakar STIHL (opsional). ► Buka tutup tangki. ► Mengisi bahan bakar ► Tutup tangki.

PERINGATAN

Setelah mengisi bahan bakar, pasang tutup tangki sekencang mungkin menggunakan tangan.

13 Mengenakan sabuk gen‐

dong

Jenis dan versi sabuk mendukung tergantung pada pasaran.

Untuk menggunakan sabuk pembawa, lihat bab "Kombinasi alat pemotong, pelindung, pega‐ ngan, dan sabuk pembawa yang dibolehkan".

24 0458-250-2221-F

002BA441 KN

002BA228 KN

13 Mengenakan sabuk gendong bahasa indonesia

13.1 Sabuk bahu tunggal

13.2 Sabuk bahu ganda

► Letakkan sabuk bahu tunggal (1). ► Atur panjang sabuk sehingga kait pengunci (2)

berada sekitar satu lebar tangan di bawah pinggul kanan.

► Seimbangkan mesin. Lihat "Menyeimbangkan

mesin".

► Letakkan sabuk bahu ganda (1) dan tutup

pelat kunci (3).

► Atur panjang sabuk. Kait pengunci (2) pada

mesin yang digantung harus diletakkan sekitar selebar tangan di bawah pinggul kanan.

► Seimbangkan mesin. Lihat "Menyeimbangkan

mesin".

0458-250-2221-F 25

002BA660 KN

002BA661 KN

bahasa indonesia 14 Menyeimbangkan mesin

13.3 Menggantung mesin pada sabuk pembawa

13.4 Melepas kaitan mesin pada sabuk pembawa

Jenis dan versi sabuk pembawa dan kait peng‐ unci tergantung pada pasaran. ► Kaitkan kait pengunci (1) di baut mata (2)

pada poros.

26 0458-250-2221-F

► Tekan tab pada kait pengunci (1) dan tarik

baut mata (2) dari kait.

13.5 Sistem lepas cepat

PERINGATAN

Pada saat muncul bahaya tiba-tiba, mesin harus diturunkan dengan cepat. Berlatihlah meletakkan mesin dengan cepat. Untuk menghindari kerusa‐ kan, jangan lempar mesin ke tanah.

Untuk menurunkan, berlatihlah melepaskan mesin pada kait pengunci dengan mengikuti pro‐ sedur dalam "Melepaskan kaitan mesin pada sabuk pembawa".

Jika sabuk bahu tunggal digunakan: Berlatihlah melepas sabuk pembawa dari bahu.

Jika sabuk bahu ganda digunakan: Dengan sabuk bahu ganda, berlatihlah membuka cepat pelat kunci dan melepas sabuk pembawa dari bahu.

14 Menyeimbangkan mesin

14.1 Menyeimbangkan mesin

Tergantung pada alat pemotong yang dipasang, mesin akan diseimbangkan secara berbeda.

002BA662 KN

002BA388 KN

002BA389 KN

START

STOP

5 6

002BA668 KN

15 Menghidupkan / mematikan motor bahasa indonesia

Hingga ketentuan yang ditetapkan dalam "Posisi pendulum" dipenuhi, lakukan langkah berikut:

Bilah gergaji melingkar ► harus "terapung" sekitar 20 cm (8 in.) di atas

tanah.

Jika posisi pendulum yang benar tercapai: ► Kencangkan sekrup untuk baut mata.

15 Menghidupkan / memati‐

kan motor

15.1 Kontrol pengoperasian

15.1.1 Gagang kontrol pada batang gagang

► Longgarkan sekrup (1). ► Geser baut mata (2). ► Sedikit kencangkan sekrup. ► Biarkan mesin berayun. ► Periksa posisi pendulum

Posisi pendulum

Alat pemotong seperti kepala pemotong, bilah pemotong rumput, dan pisau semak ► harus disimpan di bawah dengan perlahan.

1 Pengunci tuas gas

2 Tuas gas

3 Kontrol geser

0458-250-2221-F 27

STOP

5 6

002BA181 KN

START

STOP-

250BA018 KN

002BA038 KN

002BA040 KN

bahasa indonesia 15 Menghidupkan / mematikan motor

15.1.2 Gagang kontrol pada poros

► Atur kenop putar (8) flap starter ke

pada mesin yang dingin

pada mesin yang panas – juga bila mesin

telah berjalan, namun masih dingin

► Tekan bellows (9) untuk pompa bahan bakar

manual minimal 5 kali. Lakukan juga tindakan ini bila bellows berisi bahan bakar.

15.2.1 Menstarter

1 Pengunci tuas gas

2 Tuas gas

3 Kontrol geser

15.1.3 Posisi kontrol geser

4 STOP-0 - Mesin mati dan pengapian dimati‐

kan.

F – Mesin beroperasi atau dapat distarter.

6 START – Pengapian dihidupkan dan mesin

dapat distarter.

15.1.4 Simbol pada kontrol geser

h – Tanda stop dan tanda panah berarti untuk mematikan mesin, dorong kontrol geser sesuai arah tanda panah pada tanda stop (h) ke STOP-0.

15.2 Menstarter

► Tekan pengunci tuas gas dan tuas gas secara

berurutan. ► Tekan terus kedua tuas tersebut. ► Dorong kontrol geser ke posisi START dan

tahan. ► Lepaskan tuas gas, kontrol geser, dan peng‐

unci tuas gas secara berurutan untuk meng‐

atur ke posisi gas starter

► Tempatkan mesin di bawah dengan aman:

Penopang pada mesin dan pelindung alat pemotong membentuk penyangga.

► Jika ada: Lepas komponen pelindung pada

alat potong.

Alat pemotong tidak boleh menyentuh tanah atau benda apa pun. Risiko kecelakaan! ► Atur pijakan yang aman, baik berdiri, mem‐

bungkuk, atau berlutut.

28 0458-250-2221-F

002BA072 KN

15 Menghidupkan / mematikan motor bahasa indonesia

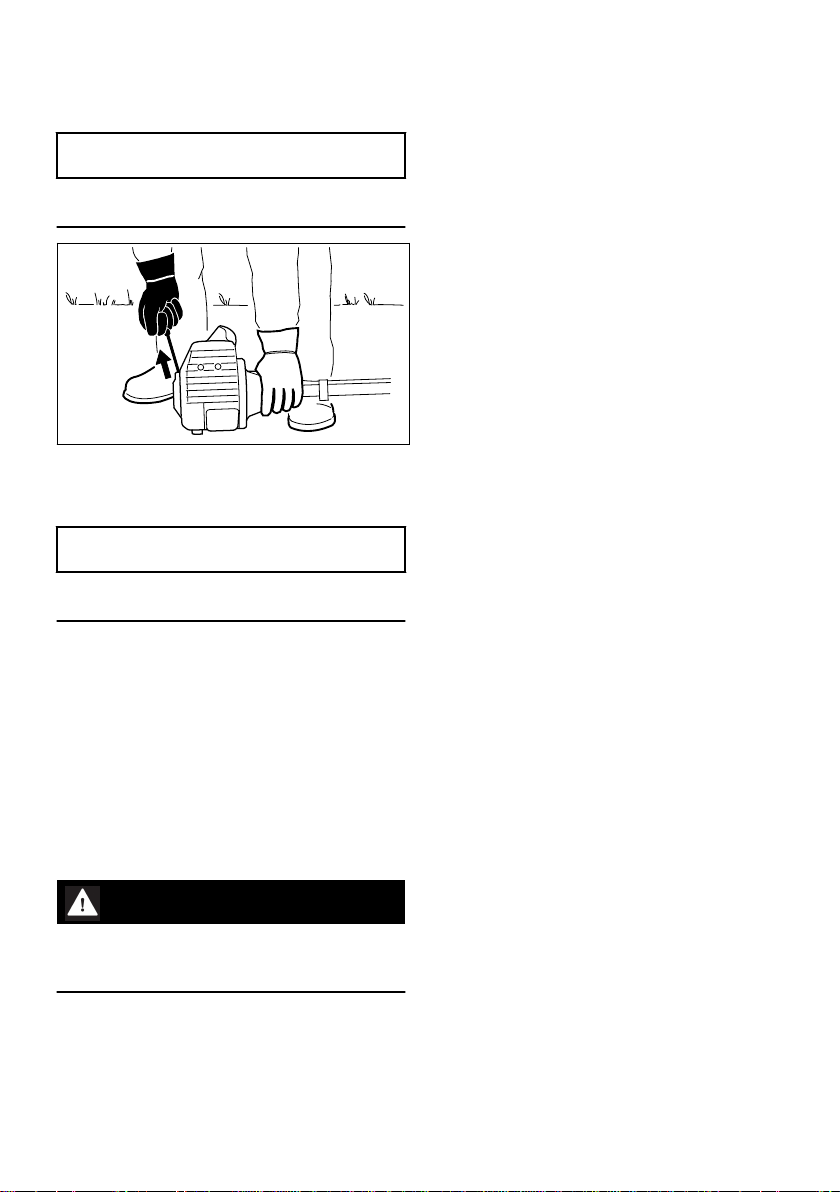

► Tahan mesin dengan kuat menggunakan

tangan kiri Anda di bawah, tanpa menyentuh

tuas gas, pengunci tuas gas, atau kontrol

geser.

PEMBERITAHUAN

Jangan letakkan kaki pada poros atau berlutut di atasnya!

15.4 Pada suhu yang sangat rendah

Setelah mesin beroperasi: ► Tekan sedikit tuas gas agar keluar dari posisi

gas starter dan kontrol geser dapat bergerak ke posisi pengoperasian F dan mesin berope‐

rasi dalam putaran idle. ► Tekan sedikit tuas gas. ► Biarkan mesin menjadi panas sebentar.

15.5 Bila mesin tidak dapat distarter

15.5.1 Kenop putar untuk flap starter

Jika setelah pengapian mesin pertama, kenop putar flap starter tidak diatur ke e pada waktu‐ nya, berarti mesin kebanjiran. ►

Atur kenop putar flap starter ke e. ► Setel ke posisi gas start. ► Nyalakan mesin dengan menarik cepat kawat

starter – 10 hingga 20 kali tarikan mungkin

► Pegang gagang starter dengan tangan kanan. ► Tarik keluar gagang starter secara perlahan

hingga mencapai batas akhir, lalu tarik dengan cepat dan kuat.

PEMBERITAHUAN

Jangan tarik kawat hingga habis. Bahaya kawat putus!

► Jangan biarkan gagang starter tertarik kembali

dengan cepat – kembalikan ke arah sebalik‐ nya seperti semula agar kawat starter dapat tergulung dengan benar.

► Setelah itu, coba nyalakan.

15.2.2 Setelah pengapian pertama ►

Atur kenop putar flap starter ke e.

► Terus starter hingga mesin beroperasi.

15.2.3 Setelah mesin beroperasi ►

Segera tekan sebentar tuas gas, kontrol geser akan bergerak ke posisi pengoperasian F. Mesin berjalan dalam putaran idle.

PERINGATAN

Dengan pengaturan karburator yang benar, alat potong tidak akan berputar saat mesin dalam posisi idle!

Perangkat siap dioperasikan.

15.3 Mematikan mesin

► Dorong kontrol geser dalam arah panah pada

tanda stop h ke STOP-0.

diperlukan.

Bila mesin masih tidak dapat distarter ► Dorong kontrol geser dalam arah panah pada

tanda stop h ke STOP-0. ► Lepaskan busi. Lihat bagian "Busi" untuk

petunjuk. ► Keringkan busi. ► Tekan tuas gas sepenuhnya. ► Tarik kabel starter beberapa kali untuk mem‐

beri udara ke ruang pembakaran. ► Pasang kembali busi. Lihat bagian "Busi"

untuk petunjuk. ► Dorong kontrol geser ke posisi START. ►

Atur kenop putar ke e bahkan ketika mesin

dingin! ► Starter mesin.

15.5.2 Pengaturan kabel gas ► Periksa pengaturan kabel gas. Lihat "Meng‐

atur kabel gas".

15.5.3 Bila tangki kosong tanpa sisa

Rekomendasi: Lakukan langkah berikut terlepas dari kondisi operasi mesin sebelum tangki bahan bakar hampir habis. ► Setelah mengisi bahan bakar, tekan bellow

pompa bahan bakar manual minimal 5 kali.

Lakukan juga tindakan ini bila bellow berisi

bahan bakar. ►

Atur kenop putar flap starter ke g. ► Lakukan langkah dalam bab "Menstarter" dan

starter lagi mesin "seperti pada mesin dingin".

0458-250-2221-F 29

681BA268 KN

681BA269 KN

681BA270 KN

681BA272 KN

681BA268 KN

681BA269 KN

681BA271 KN

bahasa indonesia 16 Mengangkut alat

16 Mengangkut alat

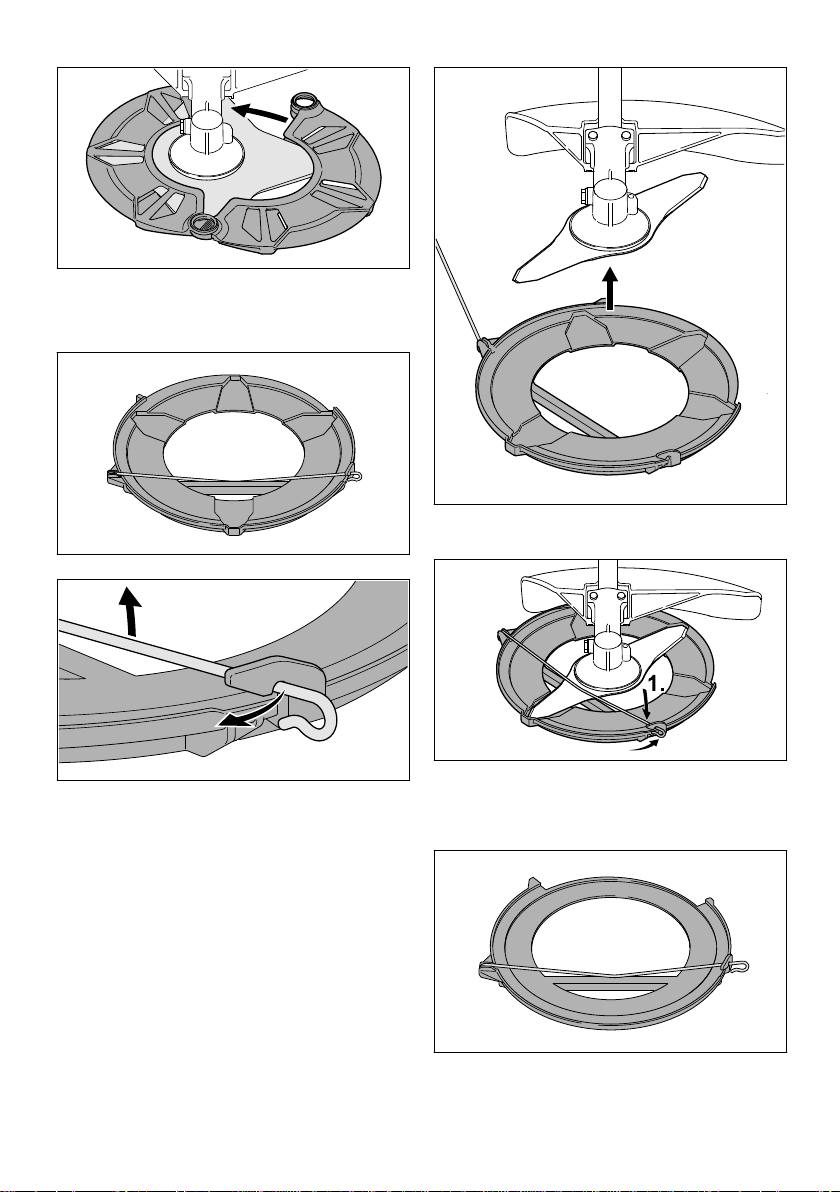

16.1 Menggunakan pelindung ang‐ kut

Jenis pelindung angkut tergantung pada jenis alat pemotong logam yang disertakan dengan mesin. Pelindung angkut juga tersedia sebagai aksesori khusus.

16.2 Bilah pemotong rum‐ put 230 mm

16.3 Pisau semak 250 mm

30 0458-250-2221-F

681BA272 KN

681BA301 KN

681BA275 KN

681BA305 KN

681BA311 KN

681BA302 KN

16 Mengangkut alat bahasa indonesia

16.4 Bilah pemotong rumput hingga 260 mm

► Pasang pelindung angkut dari bawah pada

alat pemotong.

► Putar masuk klem. ► Lepaskan klem dari pelindung angkut. ► Putar keluar klem.

► Kaitkan klem pada pelindung angkut.

16.5 Bilah gergaji melingkar

0458-250-2221-F 31

681BA275 KN

681BA276 KN

681BA277 KN

bahasa indonesia 17 Petunjuk cara kerja

17 Petunjuk cara kerja

17.1 Selama masa pengoperasian pertama

Selama alat masih baru – yaitu selama masa pengoperasian dengan tiga kali pengisian bahan bakar – mesin tidak boleh dijalankan tanpa beban (posisi netral, idle) dengan angka perpu‐ taran yang tinggi, supaya motor dalam periode penyelarasan ini tidak terkena beban tambahan.

► Lepaskan klem dari pelindung angkut.

► Putar keluar klem. ► Pasang pelindung angkut dari bawah pada

alat pemotong, pastikan stopper dipusatkan dalam cekungan.

Selama masa pengoperasian awal, komponenkomponen mesin yang bergerak masih sedang dicocok-cocokkan, – dalam sarana penggerak masih terdapat hambatan gesekan yang cukup kuat. Daya kerja motor yang maksimal baru ter‐ capai sesudah 5 sampai 15 kali pengisian bahan bakar.

17.2 Ketika bekerja

Setelah beberapa waktu dijalankan dengan beban penuh, jalankan motor selama beberapa saat tanpa beban (dalam posisi netral, nol, idle), sehingga panasnya mesin terhembus oleh aliran udara pendingin, supaya komponen-komponen sarana penggerak (sistem pengapian, karbura‐ tor) tidak dibebani secara berlebihan akibat udara panas yang macet.

17.3 Sehabis bekerja

Bila alat tidak digunakan untuk waktu yang sing‐ kat: Tunggu sampai motor menjadi dingin. Sam‐ pai pemakaian berikutnya, simpanlah alat dengan tangki yang kosong pada satu tempat yang tak kena air/kebasahan dan jauh dari sum‐ ber pengapian. Bila alat tidak digunakan untuk waktu yang lama: lihat bab "Menyimpan alat".

► Putar masuk klem. ► Kaitkan klem pada pelindung angkut.

32 0458-250-2221-F

250BA071 KN

255BA006 KN

255BA007 KN

18 Filter udara bahasa indonesia

18 Filter udara

18.1 Bila performa mesin terasa ber‐ kurang

19.3 Menggunakan penyetelan stan‐ dar

Baut kecepatan tinggi (H) = 1 1/2

–

Baut kecepatan rendah (L) = 1

–

► Putar baut kecepatan tinggi (H) searah jarum

jam hingga mencapai batas akhir, kemudian putar berlawanan dengan arah jarum jam sebanyak 1 1/2 putaran.

► Putar baut kecepatan rendah (L) searah jarum

jam hingga mencapai batas akhir, kemudian putar berlawanan dengan arah jarum jam sebanyak 1 putaran.

19.4 Setel putaran idle

► Gunakan penyetelan standar. ► Nyalakan mesin dan panaskan.

►

Atur kenop putar flap starter ke g.

► Tekan tab (1) dan tarik penutup filter (2). ► Bersihkan bagian dalam penutup filter dan

area filter (3) dari kotoran kasar.

► Lepaskan dan periksa filter. Ganti jika kotor

atau rusak. ► Masukkan filter ke penutup filter. ► Pasang penutup filter.

19 Menyetel karburator

19.1 Informasi dasar

Karburator disetel secara standar dari pabrik.

Karburator disetel sedemikian sehingga mengha‐ silkan campuran bahan bakar - udara yang opti‐ mal di segala kondisi pengoperasian.

19.2 Mempersiapkan mesin

► Mematikan mesin ► Pasang alat potong. ► Periksa filter udara – jika perlu, bersihkan atau

ganti ► Periksa pengaturan kabel gas dan atur jika

perlu. Lihat bagian "Mengatur kabel gas"

0458-250-2221-F 33

19.4.1 Mesin mati pada putaran idle ► Putar baut kecepatan idle (LA) searah jarum

jam hingga mesin berjalan dengan mulus. Alat pemotong tidak boleh ikut bergerak.

19.4.2 Alat pemotong berputar saat putaran idle

► Putar baut kecepatan idle (LA) berlawanan

arah jarum jam hingga alat potong berhenti bergerak, lalu terus putar pada arah yang sama sebanyak 1/2 hingga 1 putaran.

250BA054 KN

000BA039 KN

000BA045 KN

bahasa indonesia 20 Busi

PERINGATAN

Jika setelah penyetelan yang benar, alat pemo‐ tong tidak diam saat putaran idle, perbaiki mesin di dealer resmi.

20.1 Melepaskan busi

► Matikan mesin.

19.4.3 Putaran idle mesin tidak teratur atau akselerasi lambat (meskipun pengatu‐ ran kecepatan idle LA diubah)

Penyetelan idle terlalu miskin. ► Putar baut kecepatan rendah (L) berlawanan

dengan arah jarum jam hingga mesin berjalan mulus dan berakselerasi dengan baik, maks. 1/2 putaran.

19.4.4 Putaran idle tidak teratur

Penyetelan idle terlalu kaya. ► Putar baut kecepatan rendah (L) searah jarum

jam hingga mesin berjalan mulus dan berak‐ selerasi dengan baik, maks. 1/2 putaran.

Bila baut kecepatan rendah (L) disetel, biasanya baut kecepatan idle (LA) juga perlu disetel.

19.5 Penyetelan karburator jika

mesin digunakan di dataran tinggi

Jika mesin tidak bekerja optimal, kemungkinan dibutuhkan penyesuaian kecil: ► Gunakan penyetelan standar. ► Panaskan mesin ► Putar sedikit baut kecepatan tinggi (H) searah

jarum jam (campuran bahan bakar lebih mis‐ kin), maks. 3/4 putaran.

PEMBERITAHUAN

► Lepaskan konektor busi (1) ► Lepaskan busi

20.2 Memeriksa busi

► Bersihkan busi yang kotor. ► Periksa jarak elektroda (A) dan setelah jika

perlu. Untuk nilai jarak, lihat "Data teknis".

► Atasi penyebab kotoran busi.

Kemungkinan penyebab:

Terlalu banyak oli mesin dalam bahan bakar

–

Filter udara kotor

–

Kondisi pengoperasian yang merugikan

–

Setelah tidak digunakan lagi di dataran tinggi, karburator harus dikembalikan ke penyetelan standar.

Penyetelan yang terlalu miskin dapat menyebab‐ kan kerusakan mesin karena kurangnya peluma‐ san dan panas berlebih.

20 Busi

► Apabila daya kerja mesin tidak memuaskan,

motor sulit dihidupkan atau ada gangguan pada posisi netral (putaran tanpa beban, nol), periksalah busi terlebih dahulu!

► Setelah k.l. 100 jam operasi, gantilah busi -

apabila elektroda terbakar secara kentara, sudah lebih dahulu! Gunakanlah hanya busi bebas gangguan yang diizinkan oleh STIHL lihat "Data-data teknis".

34 0458-250-2221-F

002BA446 KN

0000-GXX-1156-A0

0000-GXX-1155-A0

0000-GXX-0536-A0

21 Masalah kinerja motor bahasa indonesia

PERINGATAN

Jika mur sambungan (1) tidak kencang atau tidak terpasang, bunga api dapat muncul. Jika bekerja di lingkungan udara yang mudah terba‐ kar atau eksplosif, kebakaran atau ledakan dapat terjadi. Orang dapat mengalami cedera parah atau kerusakan properti dapat terjadi.

► Gunakan busi dengan mur sambungan yang

kencang.

20.3 Memasang busi

22 Melumasi alat

22.1 Kotak roda gigi tanpa sekrup pengunci

► Jika tidak ada sekrup pengunci pada kotak

roda gigi, kotak roda gigi tidak memerlukan pemeliharaan dan tidak boleh dilumasi.

22.2 Kotak roda gigi dengan sekrup pengunci

► Jika tidak ada sekrup pengunci (1) pada kotak

roda gigi: Periksa gemuk roda gigi setiap 25 jam pengoperasian dan lumasi jika perlu.

► Pasang busi (2) dan tekan konektor busi (1)

ke busi (2) dengan kuat.

21 Masalah kinerja motor

Apabila jalannya motor tidak memuaskan, walau‐ pun saringan udara sudah dibersihkan dan penyetelan karburator serta kabel gas adalah tepat, maka hal itu dapat diakibatkan oleh pere‐ dam suara.

Suruhlah para teknisi di dinas penjualan khusus teknik untuk memeriksa apakah ada kekotoran (kokas) di peredam suara!

STIHL menganjurkan agar kerja pemeliharaan dan reparasi dilakukan hanya oleh dinas penjua‐ lan/layanan STIHL.

0458-250-2221-F 35

► Lepaskan sekrup pengunci (1). ► Jika pada sisi dalam sekrup pengunci (1) tidak

terlihat gemuk roda gigi: Pasang tube (2) dengan gemuk roda gigi STIHL (aksesori khu‐ sus).

► Tekan maksimum 5 g (1/5 oz.) gemuk roda

gigi dari tube (2) ke dalam kotak roda gigi.

256BA075 KN

256BA032 KN

256BA033 KN

256BA034 KN

bahasa indonesia 23 Mengganti tali starter / per penggulung

PEMBERITAHUAN

Jangan isi kotak roda gigi dengan gemuk roda gigi hingga penuh.

► Lepaskan tube (2). ► Putar dan kencangkan sekrup pengunci (1).

23 Mengganti tali starter / per

penggulung

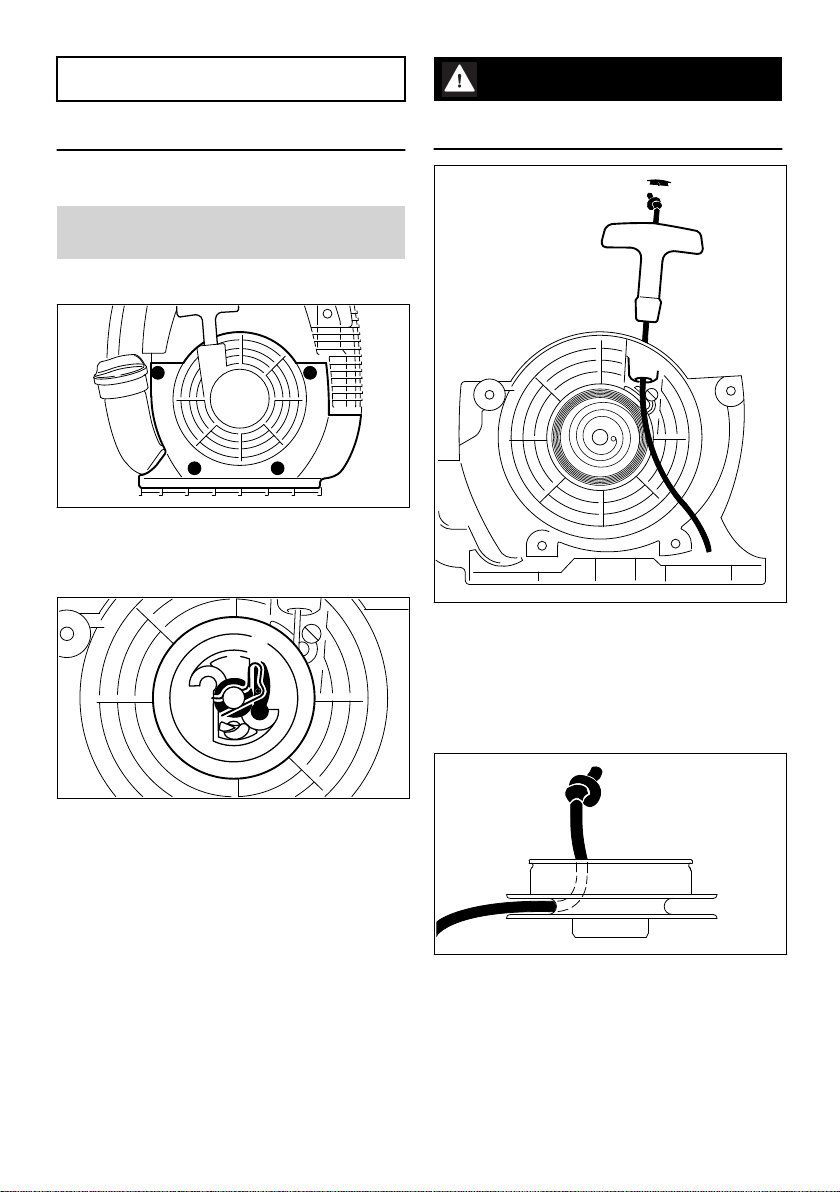

23.1 Melepaskan rumahan kipas

► Lepaskan baut (1). ► Ambil rumahan kipas.

23.2 Mengganti kabel starter

PERINGATAN

Pegas pembalik untuk gulungan kabel dapat ter‐ lontar keluar. Risiko cedera!

► Cungkil tutup (5) dari pegangan. ► Lepaskan sisa kabel dari gulungan dan

gagang starter

► Buat simpul sederhana pada kabel starter

baru dan tarik dari atas pada gagang melalui bushing kabel (6).

► Tekan tutup pada gagang.

► Tekan klip pegas (2). ► Tarik gulungan kabel secara hati-hati dengan

washer (3) dan pengait (4).

36 0458-250-2221-F

► Tarik kabel starter melalui gulungan kabel dan

kencangkan pada gulungan kabel dengan aman menggunakan simpul sederhana.

► Olesi lubang bantalan gulungan kabel dengan

oli bebas resin.

► Pasang gulungan pada sumbu, putar bolak-

balik sedikit hingga mata pegas pembalik ter‐ kunci.

256BA032 KN

427BA016 KN

271BA053 KN

24 Menyimpan alat bahasa indonesia

23.4 Mengganti pegas pembalik yang rusak.

► Lepaskan gulungan kabel sebagaimana dije‐

laskan dalam "Mengganti kabel starter".

PERINGATAN

Bagian pegas mungkin masih renggang dan dengan demikian, dapat terlontar keluar ketika gulungan kabel ditarik dan setelah rumahan

pegas dilepas. Risiko cedera! Pakai pelindung ► Masukkan pengait (4). ► Letakkan washer (3). ► Tekan klip pegas (2). Klip pegas harus berla‐

wanan arah jarum jam dan menangkap peng‐ ait.

wajah dan sarung tangan pelindung.

23.3 Renggangkan pegas pembalik.

► Lepaskan sekrup (7).

► Lepaskan rumahan pegas dan bagian pegas.

► Olesi pegas pengganti siap pasang dalam

rumahan pegas baru dengan beberapa tetes oli bebas resin.

► Buat simpul dengan kabel starter yang diulur

dan dengan demikian, putar gulungan kabel sebanyak enam putaran yang berlawanan

arah jarum jam. ► Tahan gulungan kabel ► Tarik dan atur kabel yang terpilin. ► Lepaskan gulungan kabel. ► Lepaskan kabel starter secara perlahan,

sehingga tergulung pada gulungan kabel

Gagang starter ditarik kencang pada bushing kabel. Miringkan ke samping: Renggangkan pegas untuk putaran selanjutnya.

PEMBERITAHUAN

Dengan kabel sepenuhnya ditarik, gulungan kabel harus dibiarkan berputar lagi sebanyak 1,5 putaran. Jika hal ini tidak bisa dilakukan, pegas direnggangkan terlalu kuat. Risiko kerusakan!

► Kemudian ambil kabel yang tergulung dari

gulungan. ► Pasang rumahan kipas.

0458-250-2221-F 37

► Pasang pegas pengganti dengan rumahan

pegas, bagian dasar harus mengarah ke atas.

Jika pegas terlontar keluar, masukkan kembali searah jarum jam dari luar ke dalam. ► Putar kembali sekrup. ► Pasang kembali gulungan kabel seperti dije‐

laskan dalam "Mengganti kabel starter". ► Renggangkan pegas pembalik. ► Pasang rumahan kipas.

24 Menyimpan alat

Jika tidak dioperasikan selama sekitar 3 bulan ► Kuras tangki bahan bakar di tempat berventi‐

lasi baik, lalu bersihkan. ► Buang bahan bakar secara tepat menurut

peraturan lingkungan. ► Kosongkan karburator, jika tidak, membran

dalam karburator dapat menempel! ► Lepaskan, bersihkan, dan periksa alat pemo‐

tong. Olesi alat pemotong logam dengan oli

pelindung. ► Bersihkan mesin secara menyeluruh. ► Bersihkan filter udara. ► Simpan mesin di tempat yang kering dan

aman dan lindungi dari penggunaan yang

tidak sah (misalnya oleh anak-anak).

002BA083 KN

002BA104 KN

bahasa indonesia

25 Mengasah alat pemotong dari logam

25 Mengasah alat pemotong

dari logam

► Jika agak aus, alat pemotong harus diasah

dengan alat pengikir (aksesori khusus) dan jika sangat aus atau rompal, harus diasah dengan mesin gerinda atau gunakan jasa dealer resmi. STIHL merekomendasikan dealer resmi STIHL.

► Asah dengan sering namun jangan terlalu

banyak mengikis. Untuk mengasah dengan mudah, lakukan dua hingga tiga kali gesekan alat pengikir.

► Asah bilah pisau (1) secara merata. Jangan

mengubah kontur bilah dasar (2).

Untuk petunjuk pengasahan lebih lanjut, lihat kemasan alat pemotong. Oleh karena itu, simpan kemasan dengan baik.

25.1 Menyeimbangkan

► Asah kembali sekitar 5 kali, kemudian periksa

alat pemotong dengan mesin penyeimbang STIHL (aksesori khusus) untuk menemukan ketidakseimbangan, lalu seimbangkan atau gunakan jasa dealer resmi. STIHL mereko‐ mendasikan dealer resmi STIHL.

26 Merawat kepala pemotong

26.1 Menyimpan mesin

► Matikan mesin. ► Simpan mesin sehingga dudukan untuk alat

pemotong menghadap ke atas.

26.2 Mengganti benang pemotong

Sebelum mengganti benang pemotong, selalu periksa keausan kepala pemotong.

PERINGATAN

Jika tanda keausan yang besar terlihat, kepala pemotong harus diganti.

Benang pemotong selanjutnya disebut sebagai "benang".

Cakupan pengiriman kepala pemotong berisi petunjuk bergambar yang menunjukkan peng‐ gantian benang. Oleh karena itu, simpan petun‐ juk untuk kepala pemotong dengan baik. ► Jika perlu, lepaskan kepala pemotong.

26.3 Menyesuaikan benang pemo‐

tong

STIHL SuperCut

Benang secara otomatis disesuaikan jika pan‐ jang benang setidaknya 6 cm (2 1/2 in.). Dengan pisau pada pelindung, kelebihan panjang benang akan dipotong menjadi panjang optimal.

STIHL AutoCut ► Pegang mesin dengan mesin berjalan di atas

rumput. Kepala pemotong harus berputar. ► Tekan sedikit kepala pemotong ke tanah.

Benang akan disesuaikan dan dipotong oleh

pisau pada pelindung menjadi panjang yang

benar.

Setiap kali kepala pemotong ditekan ke tanah, benang akan disesuaikan. Oleh karena itu, saat bekerja, amati performa pemotongan kepala pemotong. Jika kepala pemotong sering ditekan

38 0458-250-2221-F

250BA072 KN

27 Pemeriksaan dan perawatan oleh pengguna bahasa indonesia

ke tanah, bagian benang pemotong yang tidak terpakai akan dipotong oleh pisau.

Penyesuaian terjadi hanya jika kedua ujung benang setidaknya masih memiliki panjang 2,5 cm (1 in.).

STIHL TrimCut

PERINGATAN

Untuk menyesuaikan benang secara manual, hentikan mesin. Jika tidak, maka muncul risiko cedera!

► Tarik rumahan gulungan, putar berlawanan

arah jarum jam sekitar 1/6 putaran hingga posisi penguncian, lalu biarkan membalik kembali.

► Tarik ujung benang ke luar.

Ulangi prosedur jika perlu hingga kedua ujung benang mencapai pisau pada pelindung.

Gerakan rotasi dari pengait ke pengait memberi‐ kan sekitar 4 cm (1 1/2 in.).

26.4 Mengganti benang pemotong

STIHL PolyCut

Di kepala pemotong PolyCut, benang yang dipo‐ tong juga dapat digantungkan pada posisi pisau pemotong.

STIHL DuroCut, STIHL PolyCut

Cakupan pengiriman kepala pemotong berisi petunjuk bergambar yang menunjukkan peng‐ gantian pisau. Oleh karena itu, simpan petunjuk untuk kepala pemotong dengan baik.

PERINGATAN

Untuk melengkapi kepala pemotong secara manual, hentikan mesin. Jika tidak, maka muncul risiko cedera!

► Melepaskan kepala pemotong ► Ganti pisau, seperti yang ditunjukkan dalam

petunjuk bergambar. ► Pasang kepala pemotong kembali.

27 Pemeriksaan dan perawa‐

tan oleh pengguna

27.1 Mengganti kepala pengisap

bahan bakar

PERINGATAN

Untuk melengkapi kepala pemotong secara manual, hentikan mesin. Jika tidak, maka muncul risiko cedera!

► Lengkapi kepala pemotong sesuai petunjuk

yang disertakan dengan benang yang dipo‐ tong.

26.5 Mengganti pisau

26.5.1 STIHL PolyCut

Sebelum mengganti pisau kepala pemotong, selalu periksa keausan.

PERINGATAN

Jika tanda keausan yang besar terlihat, kepala pemotong harus diganti.

Pisau pemotong selanjutnya disebut sebagai "pisau".

0458-250-2221-F 39

Ganti kepala pengisap bahan bakar setiap tahun. Untuk melakukannya: ► Kosongkan tangki bahan bakar. ► Tarik kepala pengisap bahan bakar dengan

kait dari tangki dan cabut dari selang. ► Pasang kepala pengisap baru ke selang. ► Masukkan lagi kepala pengisap ke dalam

tangki.

250BA066 KN

bahasa indonesia 28 Pemeriksaan dan perawatan oleh penjual khusus teknik

28 Pemeriksaan dan perawa‐

tan oleh penjual khusus teknik

Antara unit mesin dan poros, elemen karet dima‐ sukkan untuk meredam getaran. Periksakan ke dealer resmi jika terlihat aus atau getaran terasa meningkat secara terus-menerus.

28.1 Perawatan

STIHL menyarankan agar perawatan dan perbai‐ kan hanya dilakukan oleh dealer resmi STIHL.

28.2 Elemen antigetaran

29 Petunjuk pemeliharaan dan perawatan

Interval perawatan berikut ini hanya berlaku untuk kondisi pengoperasian normal. Dalam kondisi pengoperasian yang berat (area kerja sangat ber‐ debu dll.) dan jam kerja harian yang lebih lama, gunakan interval yang lebih singkat.

sebelum bekerja

bulanan

mingguan

tahunan

jika terjadi masalah

jika terjadi kerusakan

jika diperlukan

setelah bekerja atau harian

Keseluruhan mesin Pemeriksaan visual

Pegangan kontrol Pemeriksaan fungsi X X Filter udara Pemeriksaan visual X X

Pompa bahan bakar (jika dilengkapi)

Kepala pengisap pada tangki bahan bakar

Tangki bahan bakar bersihkan X X X Karburator Periksa putaran idle,

40 0458-250-2221-F

(kondisi, kebocoran) bersihkan X Ganti komponen yang

rusak

bersihkan X X ganti X periksa X

Perbaiki di dealer periksa X ganti X X X

alat pemotong tidak boleh ikut berputar

Setel putaran idle X

X X

setelah mengisi bahan bakar

30 Memperlambat proses keausan dan mencegah kerusakan bahasa indonesia

sebelum bekerja

setelah bekerja atau harian

Busi Setel celah elektroda X

ganti setiap 100 jam pengoperasian

Inlet udara masuk Pemeriksaan visual X

bersihkan X

Sekrup dan mur yang dapat diakses (kecuali sekrup penyetel)

Elemen antigetaran

Alat pemotong Pemeriksaan visual X X

Alat pemotong logam Asah X X Pelumasan roda gigi

(dengan sekrup peng‐ unci)

Label keselamatan ganti X

1)Disarankan untuk menggunakan jasa dealer resmi STIHL2)Lihat bab "Pemeriksaan dan pemeliha‐ raan di dealer resmi", bagian "Elemen antigetaran"

30 Memperlambat proses

keausan dan mencegah kerusakan

Apabila petunjuk pemakaian ini ditaati, kerusa‐ kan pada mesin dihindari dan proses keausan yang cepat dicegah.

Pemakaian, pemeliharaan serta penyimpanan mesin harus dilakukan dengan saksama menurut cara yang diterangkan dalam petunjuk pema‐ kaian ini.

Segala kerusakan yang terjadi karena petunjuk keamanan, pemakaian dan pemeliharaan kurang diperhatikan, harus ditanggung oleh pihak pema‐ kai. Pihak pemakai bertanggung jawab terutama:

apabila dilakukan perubahan pada mesin ini

–

tanpa izin STIHL apabila digunakan komponen, peralatan dan

–

perlengkapan yang tidak diizinkan, yang kurang cocok atau yang kurang bermutu

kencangkan X

Periksa

Ganti di dealer

ganti X Periksa kekencangan X X

periksa X X X Tambahkan X

X X X

apabila alat ini digunakan untuk tujuan yang

–

tak sesuai dengan maksud dan tujuan produ‐

sen

apabila alat ini digunakan dalam rangka acara

–

olah raga dan perlombaan

apabila terjadi kerugian karena alat ini tetap

–

digunakan, walaupun ada komponennya yang

rusak

30.1 Pekerjaan pemeliharaan

Segala tugas kerja yang disebut dalam bab "Petunjuk perawatan dan pemeliharaan" harus dikerjakan secara teratur pada waktu yang diten‐ tukan. Kalau tugas pemeliharaan tersebut tidak dapat dilaksanakan oleh pemakai, seorang tek‐ nisi dari penjualan khusus teknik harus disuruh untuk melakukannya.

STIHL menganjurkan agar pekerjaan pemeliha‐ raan dan reparasi dilakukan hanya oleh teknisi dinas penjualan/layanan STIHL. Para penjual

setelah mengisi bahan bakar

bulanan

mingguan

tahunan

jika terjadi masalah

jika terjadi kerusakan

jika diperlukan

0458-250-2221-F 41

250BA049

bahasa indonesia 31 Komponen-komponen penting

STIHL secara teratur ditawari training dan dileng‐ kapi dengan informasi teknis.

31 Komponen-komponen pen‐

ting

Apabila tugas pemeliharaan dan reparasi diabai‐ kan atau dikerjakan secara kurang tepat, hal itu dapat mengakibatkan kerusakan yang adalah tanggung jawab pihak pemakai, a. l.:

kerusakan pada sarana penggerak - yang

–

mungkin diakibatkan oleh pemeliharaan (mis. saringan udara atau saringan bahan bakar) yang dilaksanakan kurang lengkap atau ter‐ lambat, penyetelan karburator secara salah, atau kurangnya pembersihan pada saluran udara dingin (celah penghisap, rusuk silinder), kerusakan korosi atau kerusakan lain yang

–

diakibatkan oleh penyimpanan yang kurang baik, kerusakan pada alat bermotor ini, karena suku

–

cadang yang kurang bermutu digunakan.

30.2 Komponen yang aus

Beberapa komponen mesin akan mengalami keausan yang normal meskipun telah digunakan dengan benar dan harus diganti sesuai dengan jenis dan durasi penggunaan secara tepat waktu. Berikut adalah komponen yang aus:

Alat pemotong (semua jenis)

–

Komponen pemasangan untuk alat pemotong

–

(pelat gerak, mur, dll.) Pelindung alat pemotong

–

Kopling

–

Filter (untuk udara, bahan bakar)

–

Perangkat starter

–

Busi

–

Elemen antigetaran

–

42 0458-250-2221-F

1 Tutup tangki

2 Sekrup penyetel karburator

3 Gagang starter

4 Konektor busi

5 Muffler

6 Batang gagang dua tangan

7 Tuas gas

8 Kontrol geser

9 Pengunci tuas gas

10 Penopang gagang

11 Kabel gas

12 Baut mata

13 Pompa bahan bakar manual

14 Kenop putar untuk flap starter

15 Penutup filter udara

16 Tangki bahan bakar

17 Penopang perangkat

18 Gagang melingkar

19 Gagang (batang pembatas, tersedia tergan‐

tung pada negara)

# Nomor mesin

002BA644 KN

32 Data-data teknis bahasa indonesia

Daya menurut ISO 8893: 1,6 kW (2,2 PS)

pada 9000 1/mnt Putaran idle: 2800 1/mnt Putaran maks. yang dibo‐

12300 1/mnt lehkan (nilai nominal): Putaran maks. poros output

9150 1/mnt (alat pemotong)

32.2 Sistem Pengapian

Pengapian magnetis yang dikontrol secara elek‐ tronik

Busi (dengan damper): NGK BPMR 7 A,

Bosch WSR 6 F

Celah elektroda: 0,5 mm

32.3 Sistem Bahan Bakar

Karburator diafragma yang tidak sensitif posisi dengan pompa bahan bakar terintegrasi

Kapasitas bahan bakar:

640 cm3 (0,64 l)

32.4 Bobot

tangki kosong, tanpa alat pemotong dan pelin‐ dung FS 120: 6,3 kg

1 Poros

2 Kepala pemotong

3 Pelindung (untuk kepala pemotong saja)

4 Pisau (untuk benang pemotong)

5 Pelindung (untuk semua alat pemotong)

6 Skirt (untuk kepala pemotong)

7 Alat pemotong berbahan logam

8 Bilah gergaji melingkar

9 Stopper (hanya untuk bilah gergaji melingkar)

32 Data-data teknis

32.1 Unit penggerak

Mesin dua langkah satu silinder

32.1.1 FS 120

Kapasitas: Diameter silinder: 35 mm

Langkah piston: 32 mm Daya menurut ISO 8893: 1,3 kW (1,8 PS)

Putaran idle: 2800 1/mnt Putaran maks. yang dibo‐ lehkan (nilai nominal): Putaran maks. poros output (alat pemotong):

32.1.2 FS 250

Kapasitas: Diameter silinder: 40 mm

Langkah piston: 32 mm

0458-250-2221-F 43

30,8 cm

pada 9000 1/mnt

12300 1/mnt

9150 1/mnt

40,2 cm

FS 120 R: 6,0 kg FS 250: 6,3 kg

32.5 Panjang total

tanpa alat pemotong: 1765 mm

32.6 Fitur peralatan:

R Gagang melingkar

32.7 Nilai suara dan getaran

Untuk informasi lebih lanjut tentang kepatuhan terhadap pedoman kondisi kerja Getaran 2002/44/EC, lihat www.stihl.com/vib

32.7.1 Tingkat tekanan suara L

ISO 22868

dengan kepala pemotong FS 120: 98 dB(A) FS 250: 102 dB(A) dengan alat pemotong logam FS 120: 98 dB(A) FS 250: 100 dB(A)

32.7.2 Tingkat daya suara Lw menurut

ISO 22868

dengan kepala pemotong FS 120: 110 dB(A) FS 250: 112 dB(A) dengan alat pemotong logam FS 120: 110 dB(A) FS 250: 112 dB(A)

menurut

peq

000BA073 KN

bahasa indonesia 33 Petunjuk reparasi

32.7.3 Nilai getaran a ISO 22867

dengan kepala pemotong

FS 120: FS 120 R: FS 250:

dengan alat pemo‐ tong logam

FS 120: FS 120 R:

FS 250:

Untuk tingkat tekanan suara dan tingkat kekua‐ tan suara, nilai K adalah sesuai dengan RL 2006/42/EC = 2,0 dB(A); untuk nilai getaran, nilai K adalah sesuai dengan RL 2006/42/EC = 2,0

m/s2.

32.8 REACH

REACH adalah sebutan untuk sebuah peraturan CE tentang pendaftaran, penilaian dan perizinan

menurut

hv,eq

Pegangan tangan kiri

6,3 m/s

8,0 m/s

5,7 m/s

Pegangan tangan kiri

4,9 m/s

9,5 m/s

5,3 m/s

Pega‐ ngan tangan kanan

5,0 m/s 9,0 m/s 4,3 m/s

Pega‐ ngan tangan kanan

4,2 m/s 10,5 m/s

5,4 m/s

STIHL menyarankan agar pekerjaan pemeliha‐ raan dan reparasi dilakukan hanya oleh teknisi dinas penjualan/layanan STIHL. Para penjual STIHL secara teratur ditawari training dan dileng‐ kapi dengan informasi teknis.

Untuk reparasi gunakanlah hanya suku cadang yang diizinkan oleh STIHL untuk mesin ini atau yang secara teknis serupa dengan suku cadang yang diizinkan. Gunakanlanh hanya suku cadang yang bermutu tinggi. Pilihan lain dapat menimbulkan bahaya kecelakaan atau merusak‐

kan mesin.

STIHL menganjurkan agar suku cadang asli STIHL digunakan.

Suku cadang asli STIHL dapat dikenali karena nomor suku cadang STIHL, tulisan logo { dan / atau tanda pengenal suku cadang STIHL K (pada suku cadang kecil mungkin hanya tanda pengenal yang terdapat).

34 Pembuangan

Sebelum melakukan pembuangan, perhatikan ketentuan pembuangan yang berlaku di negara yang bersangkutan.

bahan-bahan kimia.

Untuk informasi mengenai konformitas dengan peraturan REACH (CE) No. 1907/2006 lihat www.stihl.com/reach

32.9 Tingkat emisi gas buang

Nilai CO2 yang diukur dalam prosedur persetu‐ juan EU diberikan dalam data teknis yang terkait

dengan produk di www.stihl.com/co2.

Nilai CO2 yang diukur ditentukan dengan mesin sampel menurut prosedur pengujian standar

dalam kondisi dan lingkungan laboratorium, dan bukan merupakan jaminan kinerja, baik secara tersurat maupun tersirat untuk mesin tertentu.

Penggunaan dan pemeliharaan yang dimaksud‐ kan yang tercantum dalam panduan ini meme‐ nuhi persyaratan emisi gas buang yang berlaku. Perubahan yang dilakukan pada mesin akan membatalkan izin pengoperasiannya.

33 Petunjuk reparasi

Pemakai mesin gergaji ini hanya boleh melaku‐ kan tindakan pemeliharaan dan perawatan yang diuraikan dalam buku petunjuk ini. Reparasi lebih lanjut hanya boleh dilakukan oleh pihak penjual khusus teknik.

Produk STIHL tidak tergolong sampah rumah tangga. Produk STIHL, baterai, aksesori, dan kemasannya terbuat dari materi yang ramah ling‐ kungan dan dapat didaur ulang.

Informasi aktual mengenai pembuangan dapat diperoleh di dealer resmi STIHL.

35 Pernyataan kesesuaian UE

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Jerman

menyatakan bertanggung jawab secara penuh bahwa

Konstruksi: Alat pemotong

rumput

44 0458-250-2221-F

35 Pernyataan kesesuaian UE bahasa indonesia

Merek: STIHL Tipe: FS 120

FS 250 Nomor seri: 4134 Kapasitas FS 120:

FS 250:

30,8

40,2

cm3

mematuhi ketentuan dalam Peraturan 2011/65/EU, 2006/42/EG, 2014/30/EU dan 2000/14/EG, serta dikembangkan dan diproduksi sesuai dengan setiap versi standar yang valid untuk tanggal produksi berikut:

EN ISO 11806-1, EN 55012, EN 61000‑6‑1

Penentuan tingkat kebisingan yang diukur dan dijamin mematuhi Peraturan 2000/14/EG, Lampi‐ ran V, berdasarkan pada standar ISO 10884.

Tingkat daya suara yang diukur

FS 120: 110 dB(A) FS 250: 112 dB(A)

Tingkat daya suara yang dijamin

FS 120: 112 dB(A) FS 250: 114 dB(A)

Pemegang dokumen teknis:

ANDREAS STIHL AG & Co. KG Produktzulassung

Tahun pembuatan dan nomor mesin tercetak di mesin.

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

i. V.

Dr. Jürgen Hoffmann

Kepala bagian data produk, peraturan, dan per‐ setujuan

0458-250-2221-F 45

bahasa indonesia 35 Pernyataan kesesuaian UE

46 0458-250-2221-F

35 Pernyataan kesesuaian UE bahasa indonesia

0458-250-2221-F 47

www.stihl.com

*04582502221F*

0458-250-2221-F

*04582502221F*

0458-250-2221-F

Stihl FS 120, FS 120 R, FS 250 Instruction Manual [id]

Specifications and Main Features

Frequently Asked Questions

User Manual

STIHL FS 120, 120 R, 250

1.1 Simbol

2 Petunjuk keamanan dan teknik kerja bahasa indonesia

1.2 Tanda pengenal bagian teks

1.3 Pengembangan teknis

2.2 Memindahkan mesin

2.1 Pakaian dan Perlengkapan

2.3 Mengisi bahan bakar

2.4 Sebelum menyalakan mesin

2.5 Menyalakan mesin

2.7 Saat bekerja

2.10 Vibrasi

2.11 Pemeliharaan dan reparasi

2.13 Tali pembawa

2.14 Kepala pemotong dengan benang pemotong

2.15 Kepala pemotong dengan pisau plastik - STIHL PolyCut

2.16 Bahaya sentakan pada alat pemotong logam

2.17 Bilah pemotong rumput

2.18 Pisau semak

2.19 Bilah gergaji melingkar

3.1 Kombinasi yang dibolehkan

3.2 Alat pemotong

bahasa indonesia 4 Alat tambahan yang dibolehkan

3.3 Pelindung, stopper

3.4 Pegangan

5.1 Memasang batang gagang

3.5 Sabuk pembawa

5.2 Memasang gagang kontrol

bahasa indonesia 6 Memasang pegangan melingkar

5.3 Mengencangkan kabel gas

5.4 Mengatur kabel throttle

7 Menyesuaikan kabel gas bahasa indonesia

6.3 Mengencangkan pegangan melingkar

7.1 Untuk gagang melingkar

bahasa indonesia 8 Memasang baut mata

8.1 Jenis plastik

7.2 Untuk gagang dua tangan

9 Memasang pelindung bahasa indonesia

9.1 Memasang pelindung

9.2 Memasang skirt dan pisau

9.3 Memasang skirt

9.4 Melepaskan skirt

9.5 Memasang pisau

bahasa indonesia 10 Memasang alat pemotong

9.6 Memasang stopper

10.1 Menyimpan mesin

10.2 Komponen pemasangan untuk alat pemotong

10.3 Kunci poros

10.5 Pasanglah alat pemotong

10.6 Memasang kepala pemotong dengan sambungan berulir

10.7 Melepaskan kepala pemotong

11 Bahan bakar bahasa indonesia

10.9 Melepaskan alat pemotong logam

11.1 STIHL MotoMix

11.2 Mencampur bahan bakar

bahasa indonesia 12 Mengisi bahan bakar

12.1 Mempersiapkan mesin

12.2 Mengisi bahan bakar

13.1 Sabuk bahu tunggal

13.2 Sabuk bahu ganda

bahasa indonesia 14 Menyeimbangkan mesin

13.3 Menggantung mesin pada sabuk pembawa

13.4 Melepas kaitan mesin pada sabuk pembawa

13.5 Sistem lepas cepat

14.1 Menyeimbangkan mesin

15 Menghidupkan / mematikan motor bahasa indonesia

15.1 Kontrol pengoperasian

15.2 Menstarter

15.4 Pada suhu yang sangat rendah

15.5 Bila mesin tidak dapat distarter

15.3 Mematikan mesin

bahasa indonesia 16 Mengangkut alat

16.3 Pisau semak 250 mm

16.4 Bilah pemotong rumput hingga 260 mm

16.5 Bilah gergaji melingkar

bahasa indonesia 17 Petunjuk cara kerja
