1 Notas relativas a este
manual de instrucciones
1.1 Símbolos gráficos
Los símbolos gráficos existentes en la máquina
están explicados en este manual de instruccio‐
nes.
En función de la máquina y el equipamiento,
pueden existir los siguientes símbolos gráficos
en la máquina.
Depósito de combustible; mezcla de
combustible compuesta por gasolina
y aceite de motor
Accionar la válvula de descompresión
Bomba manual de combustible
Accionar la bomba manual de com‐
bustible
Tubo de grasa
Conducción del aire de admisión: ser‐
vicio de verano
Conducción del aire de admisión: ser‐
vicio de invierno
Calefacción de empuñadura
Original de Instrucciones de servicio
0000007280_017_E
Impreso en papel blanqueado sin cloro.
Los colores de la impresión contienen aceites vegetales, por lo que el papel es reciclable.
© ANDREAS STIHL AG & Co. KG 2022
0458-250-8421-F. VA2.B22.
2 0458-250-8421-F
2 Indicaciones relativas a la seguridad y técnica de trabajo
1.2 Marcación de párrafos de texto
ADVERTENCIA
Advertencia de peligro de accidente y riesgo de
lesiones para personas y de daños materiales
graves.
INDICACIÓN
Advertencia de daños de la máquina o de dife‐
rentes componentes.
1.3 Perfeccionamiento técnico
STIHL trabaja permanentemente en el perfeccio‐
namiento de todas las máquinas y dispositivos;
por ello, nos reservamos los derechos relativos a
las modificaciones del volumen de suministro en
la forma, técnica y equipamiento.
De los datos e ilustraciones de este manual de
instrucciones no se pueden deducir por lo tanto
derechos a reclamar.
2 Indicaciones relativas a la
seguridad y técnica de tra‐
bajo
Será necesario observar medidas de
seguridad especiales al trabajar con
esta máquina a motor porque la
herramienta de corte trabaja a un
número de revoluciones muy ele‐
vado.
Antes de ponerla en servicio por pri‐
mera vez, hay que leer con atención
el manual de instrucciones completo
y guardarlo después en un lugar
seguro para posteriores consultas. La
inobservancia del manual de instruc‐
ciones puede tener consecuencias
mortales.
Observar las normas de seguridad del país,
p. ej., de las asociaciones profesionales del sec‐
tor, organismos sociales y autoridades compe‐
tentes en materia de prevención de accidentes
en el trabajo y de otro tipo.
Al trabajar por primera vez con esta máquina,
dejar que el vendedor o un experto le muestre
cómo se maneja con seguridad o participar en
un cursillo especializado.
Los menores de edad no deberán trabajar con
esta máquina a motor – a excepción de jóvenes
de más de 16 años que estén aprendiendo bajo
la tutela de un instructor.
No dejar que se acerquen niños, animales ni
espectadores.
Si la máquina no se utiliza, se deberá colocar de
forma que nadie corra peligro. La máquina
deberá ser inaccesible para personas ajenas.
El usuario es el responsable de los accidentes o
peligros que afecten a otras personas o sus pro‐
piedades.
Prestar o alquilar esta máquina únicamente a
personas que estén familiarizadas con este
modelo y su manejo y entregarles siempre tam‐
bién el manual de instrucciones.
El uso de máquinas a motor que emitan ruidos
puede estar limitado temporalmente por disposi‐
ciones nacionales o locales.
Para trabajar con esta máquina a motor, se
deberá estar descansado, sentirse bien y estar
en buenas condiciones.
Quien, por motivos de salud, no pueda realizar
esfuerzos, debería consultar con su médico si
puede trabajar con una máquina a motor.
Solo para implantados con marcapasos: el sis‐
tema de encendido de esta máquina genera un
campo electromagnético muy pequeño. No se
puede descartar por completo que influya en
algunos tipos de marcapasos. Para evitar ries‐
gos sanitarios, STIHL recomienda que consulte
a su médico y al fabricante del marcapasos.
No se debe trabajar con esta máquina a motor
tras la ingesta de bebidas alcohólicas, medica‐
mentos que disminuyan la capacidad de reac‐
ción o de drogas.
Emplear la máquina a motor – en función de las
herramientas de corte asignadas – únicamente
para segar hierba así como para cortar hierba
silvestre, arbustos, maleza, arbolitos o similares.
No se deberá utilizar la máquina para otros fines,
¡peligro de accidente!
Acoplar únicamente herramientas de corte o
accesorios autorizados por STIHL para esta
máquina a motor o piezas técnicamente equiva‐
lentes. En caso de dudas al respecto, acudir a
un distribuidor especializado. Emplear solo
herramientas o accesorios de alta calidad. De lo
contrario, existe el peligro de accidentes o daños
en la máquina.
STIHL recomienda emplear herramientas y
accesorios originales STIHL. Sus características
se ajustan de forma óptima al producto y las exi‐
gencias del usuario.
español
0458-250-8421-F 3
002BA079 KN
español
No realizar modificaciones en la máquina ya que
eso podría afectar a la seguridad. STIHL renun‐
cia a cualquier responsabilidad por daños perso‐
nales y materiales que se produzcan al emplear
accesorios no autorizados.
No emplear hidrolimpiadoras de alta presión
para limpiar la máquina. El chorro de agua duro
puede dañar las piezas de la máquina.
El protector de la máquina no puede proteger al
usuario contra todos los objetos (piedras, cristal,
alambre, etc.) que puedan salir despedidos de la
herramienta de corte. Estos objetos pueden
rebotar en algún lugar y golpear al usuario.
2 Indicaciones relativas a la seguridad y técnica de trabajo
2.1 Ropa y equipo
Utilizar la ropa y el equipo reglamentarios.
La ropa deberá ser apropiada y no
estorbar. Ponerse ropa ceñida – traje
combinado, no bata de trabajo
No ponerse ropa que se pueda
enganchar en la madera, arbustos o
piezas de la máquina que estén en
movimiento. Tampoco bufanda, cor‐
bata ni artículos de joyería. Reco‐
gerse el pelo largo y asegurarlo de
manera que quede por encima de los
hombros.
Utilizar botas protectoras con suelas
adherentes, a prueba de resbala‐
miento y con puntera de acero.
Solo en el caso de utilizar cabezales de corte, se
admiten como alternativa zapatos resistentes
con suelas adherentes a prueba de resbala‐
miento.
ADVERTENCIA
Para reducir el peligro de lesiones
oculares, utilizar unas gafas protecto‐
ras ceñidas según la norma EN 166.
Prestar atención a que las gafas pro‐
tectoras estén bien puestas.
Ponerse un protector para la cara y prestar aten‐
ción a que asiente correctamente. El protector
para la cara no es suficiente para proteger los
ojos.
Utilizar un protector acústico "personal", p. ej.,
protectores de oídos.
Llevar casco protector al realizar trabajos de
aclareo forestal con maleza alta y si hay peligro
de que caigan objetos.
Llevar guantes de protección robus‐
tos de material resistente (p. ej. de
cuero).
STIHL ofrece una extensa gama de equipa‐
miento de protección personal.
2.2 Transporte de la máquina
Parar siempre el motor.
Llevar la máquina colgada del cinturón o equili‐
brada por el vástago.
Asegurar la herramienta de corte de metal contra
el contacto con un protector para el transporte,
aunque se trate de distancias cortas – véase
también "Transportar la máquina".
No tocar piezas calientes de la
máquina ni el engranaje – ¡peligro de
quemaduras!
En vehículos: asegurar la máquina para que no
vuelque, no se dañe ni se derrame combustible.
2.3 Repostaje
La gasolina es extremadamente infla‐
mable: mantener cierta distancia res‐
pecto de llamas, no derramar com‐
bustible y no fumar.
Parar el motor antes de repostar.
No repostar mientras el motor está aún caliente:
el combustible puede rebosar ¡peligro de incen‐
dio!
4 0458-250-8421-F
2 Indicaciones relativas a la seguridad y técnica de trabajo
Comprobar los dispositivos de protección
Abrir con cuidado el cierre del depósito para que
se reduzca lentamente la presión existente y no
salga combustible despedido.
Repostar en lugares bien ventilados. Si se
derrama combustible, limpiar la máquina inme‐
diatamente prestando atención a que la ropa no
se moje con combustible; si fuera necesario,
cambiársela inmediatamente.
Después de repostar, apretar el cie‐
rre roscado del depósito lo más firme‐
mente posible.
Así se reduce el riesgo de que se afloje el cierre
del depósito por las vibraciones del motor y que
salga combustible.
Fijarse en que no haya fugas y no arrancar el
motor si sale combustible, ¡peligro de muerte por
quemaduras!
2.4 Antes de arrancar
Comprobar que el estado de la máquina reúna
las condiciones de seguridad y tener en cuenta
los capítulos correspondientes del manual de
instrucciones:
Comprobar la estanqueidad del sistema de
–
combustible, especialmente las piezas visibles
como p. ej. el cierre del depósito, las uniones
de tubos flexibles, la bomba manual de com‐
bustible (sólo en caso de máquinas equipadas
con bomba manual de combustible). En caso
de fugas o daños, no arrancar el motor, ¡peli‐
gro de incendio! Antes de poner en marcha la
máquina, acudir a un distribuidor especiali‐
zado para su reparación
La combinación de herramienta de corte, pro‐
–
tector, empuñadura y cinturón de porte deberá
estar permitida y todas las piezas deberán
estar correctamente montadas
El cursor del mando unificado/interruptor de
–
parada se puede poner con facilidad en STOP
o 0
El bloqueo del acelerador (si existe) y el ace‐
–
lerador se deberán mover con facilidad; el
acelerador debe volver automáticamente a la
posición de ralentí
Comprobar que el enchufe del cable de
–
encendido esté firme. Si está flojo, pueden
producirse chispas que inflamen la mezcla de
combustible y aire que salga, ¡peligro de
incendio!
Herramienta de corte o herramienta de aco‐
–
ple: montaje correcto, asiento firme y estado
perfecto
–
(p. ej. el protector de la herramienta de corte,
plato de rodadura) en cuanto a daños o bien
desgaste. Renovar las piezas que estén daña‐
das. No utilizar la máquina con el protector
dañado o con el plato de rodadura desgastado
(si el rotulado y las flechas ya no son visibles)
No modificar los dispositivos de mando ni los
–
de seguridad
Las empuñaduras tienen que estar limpias y
–
secas, libres de aceite y suciedad; esto es
importante para manejar la máquina de forma
segura
Ajustar el cinturón de porte y la(s) empuña‐
–
dura(s) con arreglo a la estatura. Tener en
cuenta el capítulo "Ponerse el cinturón de
porte" – "Equilibrar la máquina"
La máquina solo se deberá utilizar si cumple las
condiciones de seguridad para el trabajo, ¡peli‐
gro de accidente!
En caso de emergencia al utilizar cinturones de
porte: practicar cómo depositar rápidamente la
máquina. Al practicar, no arrojar la máquina al
suelo, a fin de evitar que se dañe.
2.5 Arrancar el motor
Al menos a 3 m del lugar donde se ha repostado
y nunca en lugares cerrados.
Hacerlo solo sobre terreno llano, adoptar una
postura estable y segura, sujetar la máquina a
motor de forma segura; la herramienta de corte
no deberá tocar objeto alguno ni el suelo, ya que
puede empezar a girar al arrancar.
El manejo de la máquina lo efectúa una sola per‐
sona – no tolerar la presencia de otras personas
en un círculo de 15 m – tampoco durante el
arranque – ¡peligro de lesiones! por objetos des‐
pedidos
Comprobar el ralentí: la herramienta de corte
debe estar parada en ralentí – con el acelerador
en reposo.
Mantener apartados materiales fácilmente infla‐
mables (p. ej. virutas de madera, cortezas de
español
Evitar el contacto con la herramienta
de corte – ¡peligro de lesiones!
No arrancar el motor con la máquina
suspendida de la mano, hacerlo tal
como se describe en el manual de
instrucciones. La herramienta de
corte sigue funcionando todavía un
momento tras soltar el acelerador:
¡efecto de inercia!
0458-250-8421-F 5
002BA055 KN
002BA080 KN
15m (50ft)
español 2 Indicaciones relativas a la seguridad y técnica de trabajo
árbol, hierba seca, combustible) de la corriente
caliente de gases de escape y de la superficie
caliente del silenciador, ¡peligro de incendio!
2.6 Sujetar y manejar la máquina
Agarrar siempre la máquina por las empuñadu‐
ras con ambas manos.
Adoptar siempre una postura estable y segura.
2.6.1 En ejecuciones de empuñadura doble
La mano derecha, en la empuñadura de mando;
la mano izquierda, en la empuñadura del asidero
tubular.
2.6.2 En ejecuciones de asidero tubular
cerrado
En ejecuciones de asidero tubular cerrado y asi‐
dero tubular cerrado con estribo (limitador de
paso), la mano izquierda, en el asidero tubular
cerrado; la derecha, en la empuñadura de
mando (también para zurdos).
2.7 Durante el trabajo
Adoptar siempre una postura estable y segura.
En caso de peligro inminente, o de emergencia,
parar inmediatamente el motor: poner el cursor
del mando unificado/interruptor de parada
en STOP o 0.
En un amplio radio en torno al lugar de trabajo
puede existir peligro de accidente originado por
objetos despedidos, por lo que no se deberá
permitir la presencia de otras personas en un
radio de 15 m. Mantenerse a distancia también
respecto de objetos (vehículos, ventanas), ¡peli‐
gro de daños materiales! Incluso a una distancia
de más de 15 m no se puede descartar que
exista peligro.
Prestar atención a que el ralentí sea perfecto, a
fin de que deje de girar la herramienta de corte
al soltar el acelerador.
Controlar o corregir el ajuste del ralentí con regu‐
laridad. Si pese a ello se mueve la herramienta
de corte en ralentí, encargar la reparación a un
distribuidor especializado. STIHL recomienda un
distribuidor especializado STIHL.
Prestar atención en caso de que el suelo esté
congelado, mojado, nevado, en pendientes y
terrenos irregulares, etc. – ¡peligro de resbalar!
Prestar atención a los obstáculos como tocones
o raíces: ¡peligro de tropezar!
Trabajar solo de pie en el suelo, no hacerlo
nunca en lugares inestables, jamás sobre esca‐
leras o desde una plataforma elevadora.
Al llevar un protector para los oídos, hay que
prestar más atención y tener más precaución ya
que se perciben peor las señales de aviso de
peligro (gritos, señales acústicas y similares).
Hacer siempre las pausas necesarias en el tra‐
bajo para prevenir el cansancio y el agotamiento,
¡peligro de accidente!
Trabajar con tranquilidad y prudencia y solo si
las condiciones de luz y visibilidad son adecua‐
das. Trabajar con precaución, no poner en peli‐
gro a otras personas.
La máquina produce gases de
escape tóxicos en cuanto se pone en
marcha el motor. Estos gases pue‐
den ser inodoros e invisibles pero
pueden contener hidrocarburos y
benceno sin quemar. No trabajar
nunca con la máquina en locales
cerrados o con poca ventilación –
tampoco con máquinas equipadas
con catalizador.
Al trabajar en zanjas, fosas o espacios reduci‐
dos, se ha de garantizar que haya siempre sufi‐
ciente renovación de aire, ¡peligro de muerte por
intoxicación!
En caso de malestar, dolores de cabeza, dificul‐
tades de visión (p. ej. reducción del campo
6 0458-250-8421-F
2 Indicaciones relativas a la seguridad y técnica de trabajo
español
visual), disminución de la audición, mareos y
pérdida de concentración, dejar de trabajar
inmediatamente – estos síntomas se pueden
producir, entre otras causas, por la alta concen‐
tración de gases de escape: ¡peligro de acci‐
dente!
Trabajar con la máquina tratando de hacer poco
ruido y acelerando poco; no dejar innecesaria‐
mente el motor en marcha, dar gas solo para tra‐
bajar.
No fumar trabajando con la máquina ni en el
entorno inmediato de la misma: ¡peligro de
incendio! Del sistema de combustible pueden
salir vapores de gasolina inflamables.
Los polvos, la neblina y el humo que se generan
durante el trabajo pueden ser nocivos para la
salud. Utilizar una mascarilla si se produce polvo
o humo.
En el caso de que la máquina haya sufrido inci‐
dencias para las que no está preparada
(p. ej., golpes o caídas), se ha de comprobar sin
falta que funcione de forma segura antes de
continuar el trabajo, véase también "Antes de
arrancar".
Comprobar especialmente la estanqueidad del
sistema de combustible y el funcionamiento de
los dispositivos de seguridad. De ningún modo
se deberá seguir trabajando con máquinas que
ya no sean seguras. En caso de dudas, acudir a
un distribuidor especializado.
No trabajar con gas de arranque ya que el régi‐
men del motor no se puede regular estando el
acelerador en esta posición.
No trabajar nunca sin el protector
apropiado para la máquina y la herra‐
mienta de corte – ¡riesgo de lesiones!
– por los objetos despedidos.
Inspeccionar el terreno: pueden salir
despedidos objetos sólidos – piedras,
piezas de metal o similares – también
por encima de 15 m – ¡peligro de
lesiones! - y pueden dañar la herra‐
mienta de corte así como otros obje‐
tos (p. ej. vehículos aparcados, cris‐
tales de ventanas) (daños materia‐
les).
Trabajar con especial precaución en terrenos de
poca visibilidad y con mucha vegetación.
Al segar matorrales altos, por debajo de arbus‐
tos y setos: la altura de trabajo con la herra‐
mienta de corte deberá ser al menos de 15 cm.
No poner en peligro los animales.
Antes de ausentarse de la máquina – parar el
motor.
Comprobar la herramienta de corte con regulari‐
dad, a intervalos breves y hacerlo inmediata‐
mente si se percibe algún cambio:
Parar el motor, sujetar la máquina de forma
–
segura y dejar que se detenga la herramienta
de corte
Revisar el estado y asiento firme, prestar
–
atención a la formación de fisuras
Observar el estado de afilado
–
Cambiar inmediatamente las herramientas de
–
corte dañadas o romas, incluso en el caso de
fisuras capilares insignificantes
Limpiar regularmente el alojamiento de la herra‐
mienta de corte de restos de hierba y maleza;
quitar las obstrucciones de la zona de la herra‐
mienta de corte o del protector.
Para cambiar la herramienta de corte, parar el
motor – ¡peligro de lesiones!
El engranaje se calienta durante el
trabajo. No tocar el engranaje – ¡peli‐
gro de quemaduras!
Si una herramienta de corte en giro topa en una
piedra u otro objeto duro, se pueden producir
chispas por lo que, en determinadas circunstan‐
cias, pueden encenderse materiales que sean
fácilmente inflamables. También las plantas y
maleza en estado seco son fácilmente inflama‐
bles, especialmente en condiciones meteorológi‐
cas de mucho calor y sequedad. Si existe peligro
de incendio, no emplear herramientas de corte
cerca de sustancias fácilmente inflamables, plan‐
tas secas o maleza. Preguntar sin falta al depar‐
tamento forestal competente si existe peligro de
incendio.
2.8 Utilización de cabezales de corte
Completar el protector de la herramienta de
corte con las piezas de acople indicadas en el
manual de instrucciones.
Emplear solo un protector con la cuchilla debida‐
mente montada, a fin de que los hilos de corte
se limiten a la longitud admisible.
Para reajustar el hilo en cabezales de corte de
reajuste manual, parar sin falta el motor – ¡peli‐
gro de lesiones!
El uso indebido de la máquina con hilos dema‐
siado largos reduce el número de revoluciones
de trabajo del motor. Debido al permanente res‐
0458-250-8421-F 7
español 2 Indicaciones relativas a la seguridad y técnica de trabajo
balamiento del embrague que ello origina, se
produce un calentamiento excesivo y la avería
de piezas importantes (como p. ej., el embrague,
piezas de la carcasa de plástico) – ¡peligro de
lesiones! por ejemplo, por girar la herramienta de
corte en ralentí.
2.9 Utilización de herramientas de corte de metal
STIHL recomienda utilizar únicamente herra‐
mientas de corte de metal originales STIHL. Las
propiedades están armonizadas óptimamente
con la máquina y las exigencias del usuario.
Las herramientas de corte de metal giran con
mucha rapidez. Al hacerlo, se generan fuerzas
que actúan sobre la máquina, la herramienta
misma y el material objeto de corte.
Las herramientas de corte de metal se han de
afilar periódicamente según las prescripciones.
Las herramientas de corte de metal afiladas
desigualmente provocan un desequilibrio, que
puede cargar extremadamente la máquina –
¡peligro de rotura!
Los filos romos o indebidamente afilados pueden
originar un alto esfuerzo de la herramienta de
corte de metal – ¡peligro de lesiones! por las pie‐
zas rajadas o rotas
Revisar la herramienta de corte de metal cada
vez que tope con objetos duros (p. ej. piedras,
rocas, piezas de metal) (p. ej. en cuanto a fisu‐
ras y deformaciones). Las rebabas y otros recre‐
cimientos de material visibles se han de quitar
(lo mejor es hacerlo con una lima), dado que se
pueden soltar en el transcurso del trabajo y salir
despedidos – ¡peligro de lesiones!
No seguir utilizando herramientas de corte que
estén dañadas o agrietadas ni repararlas (sol‐
dándolas o enderezándolas); deformaciones
(desequilibrio).
Las partículas o piezas rotas pueden soltarse y
alcanzar a gran velocidad al usuario u otras per‐
sonas ¡y provocar lesiones muy graves!
Para reducir los peligros mencionados que se
generan durante el funcionamiento de una herra‐
mienta de corte de metal, la herramienta
empleada no deberá tener de ningún modo un
diámetro demasiado grande. No deberá pesar
demasiado. Tiene que estar fabricada con mate‐
riales de calidad suficiente y tener una geometría
apropiada (forma, grosor).
Una herramienta de corte de metal que no haya
sido fabricada por STIHL no deberá pesar más,
ni ser más gruesa, ni tener una conformación
diferente ni un diámetro superior al de la herra‐
mienta de corte de metal STIHL más grande per‐
mitida para esta máquina a motor – ¡peligro de
lesiones!
2.10 Vibraciones
La utilización prolongada de la máquina puede
provocar trastornos circulatorios en las manos
("enfermedad de los dedos blancos") originados
por las vibraciones.
No se puede establecer una duración general
del uso, porque ésta depende de varios factores
que influyen en ello.
El tiempo de uso se prolonga:
Protegiendo las manos (guantes calientes)
–
Haciendo pausas
–
El tiempo de uso se acorta por:
La predisposición personal a una mala circula‐
–
ción sanguínea (síntomas: dedos fríos con fre‐
cuencia, hormigueo)
Bajas temperaturas
–
Magnitud de la fuerza de sujeción (la sujeción
–
firme dificulta el riego sanguíneo)
En el caso trabajar con regularidad y durante
mucho tiempo con la máquina y manifestarse
repetidamente tales síntomas (p. ej. hormigueo
en los dedos), se recomienda someterse a un
examen médico.
2.11 Mantenimiento y reparaciones
Efectuar con regularidad los trabajos de mante‐
nimiento de la máquina. Efectuar únicamente
trabajos de mantenimiento y reparaciones que
estén descritos en el manual de instrucciones.
Encargar todos los demás trabajos a un distribui‐
dor especializado.
STIHL recomienda encargar los trabajos de
mantenimiento y las reparaciones siempre a un
distribuidor especializado STIHL. Los distribuido‐
res especializados STIHL siguen periódicamente
cursillos de instrucción y tienen a su disposición
las informaciones técnicas.
Emplear sólo repuestos de gran calidad. De no
hacerlo, existe el peligro de que se produzcan
accidentes o daños en la máquina. Si tiene pre‐
guntas al respecto, consulte a un distribuidor
especializado.
8 0458-250-8421-F
2 Indicaciones relativas a la seguridad y técnica de trabajo español
STIHL recomienda emplear piezas de repuesto
originales STIHL. Las propiedades de éstas
están armonizadas óptimamente con la máquina
y las exigencias del usuario.
Para la reparación, el mantenimiento y la lim‐
pieza, parar siempre el motor - ¡peligro de lesio‐
nes! - Excepción: ajuste del carburador y el
ralentí.
Estando desacoplado el enchufe del cable de
encendido o con la bujía desenroscada, poner
en movimiento el motor con el dispositivo de
arranque únicamente si el cursor del mando uni‐
ficado / interruptor de parada se encuentra en
STOP o bien 0 – peligro de incendio por chispas
de encendido fuera del cilindro.
No realizar trabajos de mantenimiento en la
máquina ni guardar ésta cerca de fuego abierto –
peligro de incendio debido al combustible.
Comprobar periódicamente la estanqueidad del
cierre del depósito.
Emplear únicamente bujías en perfecto estado,
autorizadas por STIHL – véase "Datos técnicos".
Inspeccionar el cable de encendido (aislamiento
perfecto, conexión firme).
Comprobar con regularidad el silenciador en
cuanto a perfecto estado.
No trabajar estando dañado el silenciador ni sin
éste – ¡peligro de incendio! – ¡daños en los
oídos!
No tocar el silenciador si está caliente – ¡peligro
de quemaduras!
El estado de los elementos antivibradores influye
en el comportamiento de vibración – controlar
con regularidad dichos elementos.
2.13 Cinturón de porte
El cinturón de porte está contenido en el volu‐
men de suministro o se puede adquirir como
accesorio especial.
El protector no se puede emplear
junto con cabezales de corte.
El protector se puede emplear junto
con hojas cortahierbas.
El protector no se puede emplear
junto con hojas cortahierbas.
El protector se puede emplear junto
con hojas cortamalezas.
El protector no se puede emplear
junto con cuchillas cortamalezas.
El protector no se puede emplear
junto con cuchillas trituradoras.
El protector no se puede emplear
junto con hojas de sierra circular.
2.12 Símbolos en los dispositivos de protección
Una flecha en el protector para las herramientas
de corte indica el sentido de giro de las mismas.
Algunos de los siguientes símbolos se encuen‐
tran en el lado exterior del protector y hacen
referencia a la combinación admisible de herra‐
mienta de corte / protector.
El protector se puede emplear junto
con cabezales de corte.
► Usar el cinturón de porte
► Enganchar la máquina con el motor en mar‐
cha en el cinturón de porte
Las hojas cortahierbas y las cuchillas cortamale‐
zas se han de usar en combinación con un cintu‐
rón de porte (cinturón sencillo).
Las hojas de sierra circular se han de usar en
combinación con un cinturón doble provisto de
dispositivo de soltado rápido.
0458-250-8421-F 9
000BA015 KN
002BA049 KN
español 2 Indicaciones relativas a la seguridad y técnica de trabajo
2.14 Cabezal de corte con hilo de corte
Si se ha roto una de las marcas del cabezal de
corte PolyCut hacia abajo (flecha): no volver a
utilizar el cabezal de corte y sustituirlo por uno
nuevo. ¡Peligro de lesiones por piezas de la
herramienta despedidas!
Observar sin falta las indicaciones de manteni‐
miento para el cabezal de corte PolyCut.
En lugar de las cuchillas de plástico, se puede
poner también hilo en el cabezal de corte Poly‐
Cut.
En el volumen de suministro del cabezal de corte
existen hojas de instrucciones adjuntadas. Poner
cuchillas de plástico o hilo en el cabezal de corte
Para un "corte" suave y blando – para cortar níti‐
damente también bordes resquebrajados en
torno a árboles y postes de vallas, etc. – se
lesiona menos la corteza del árbol.
En el volumen de suministro del cabezal de corte
existe una hoja de instrucciones adjuntada.
Poner el hilo en el cabezal de corte sólo según
las indicaciones contenidas en la hoja de instruc‐
ciones.
ADVERTENCIA
No sustituir el hilo de corte por alambres o cuer‐
das – ¡peligro de lesiones!
2.15 Cabezal de corte con cuchillas de plástico – STIHL PolyCut
Para segar bordes de prados silvestres (sin pos‐
tes, vallas, árboles ni obstáculos similares).
¡Tener en cuenta las marcas de desgaste!
sólo según las indicaciones contenidas en las
hojas de instrucciones.
ADVERTENCIA
No poner alambres o cuerdas en lugar del hilo
de corte – ¡peligro de lesiones!
2.16 Peligro de rebote en el caso de herramientas de corte de metal
ADVERTENCIA
Al trabajar con herramientas de corte
de metal, existe el peligro de rebote
cuando la herramienta incide en un
obstáculo sólido (el tronco de un
árbol, rama, tocón, piedra o algo simi‐
lar). La máquina es lanzada entonces
hacia atrás – en sentido contrario al
del giro de la herramienta.
10 0458-250-8421-F
002BA135 KN
000BA020 KN
002BA355 KN
002BA509 KN
2 Indicaciones relativas a la seguridad y técnica de trabajo español
2.18 Cuchilla cortamalezas
Para cortar hierba enredada, aclarar hierba sil‐
vestre y matorrales y para el aclareo de arboleda
joven con un diámetro de tronco de máximo
2 cm – no cortar madera más gruesa – ¡peligro
de accidente!
Existe un riesgo de rebote aumentado cuando la
herramienta incide en un obstáculo por el sector
negro.
2.17 Hoja cortahierbas
Al cortar hierba y aclarar arboleda joven, guiar la
máquina como una guadaña, manteniendo la
herramienta muy cerca del suelo.
Para aclarar hierba silvestre y matorrales,
"sumergir" la cuchilla cortamalezas desde arriba
en las plantas – con ello se tritura todo – al
hacerlo, no sostener la herramienta de corte a
una altura superior a las caderas.
Con esta técnica de trabajo se requiere máxima
atención. Cuanto mayor es la distancia de la
Sólo para hierba y malas hierbas – guiar la
máquina como una guadaña.
herramienta de corte respecto del suelo, tanto
mayor es el riesgo de que se despidan partículas
hacia los lados – ¡peligro de lesiones!
ADVERTENCIA
El uso inapropiado puede dañar la hoja cor‐
tahierbas – ¡peligro de lesiones! por piezas des‐
pedidas
Afilar la hoja cortahierbas cuando el embota‐
miento sea perceptible, procediendo con arreglo
a las prescripciones.
Atención: El uso inapropiado puede dañar la
cuchilla cortamalezas – ¡peligro de lesiones! por
piezas despedidas
Para disminuir el riesgo de accidente, tener en
cuenta sin falta lo siguiente:
Evitar el contacto con piedras, cuerpos de
–
metal o similares
No cortar madera o matorrales de un diámetro
–
superior a 2 cm – emplear una hoja de sierra
circular para diámetros más grandes
0458-250-8421-F 11
002BA068 KN
español 2 Indicaciones relativas a la seguridad y técnica de trabajo
Controlar periódicamente la cuchilla cortama‐
–
lezas en cuanto a daños – no seguir utilizando
la cuchilla cortamalezas si está dañada
Afilar periódicamente la cuchilla cortamalezas,
–
si se percibe su embotamiento, según las
prescripciones y – de ser necesario – equili‐
brarla (STIHL recomienda acudir a un distri‐
buidor especializado STIHL)
2.19.1 Peligro de rebote
2.19 Hoja de sierra circular
Para cortar matorrales y árboles de hasta 4 cm
de diámetro de tronco.
El mejor rendimiento de corte se obtiene a pleno
gas y con una presión de avance uniforme.
Emplear las hojas de sierra circular sólo con el
tope apropiado para el diámetro de la herra‐
mienta de corte.
ADVERTENCIA
Se deberá evitar sin falta el contacto de la hoja
de sierra circular con piedras y tierra – existe el
peligro de que se formen grietas. Afilar la herra‐
mienta a tiempo y según las prescripciones – los
dientes romos pueden provocar la formación de
grietas y, con ello, la rotura de la hoja de sierra –
¡peligro de accidente!
El peligro de rebote es muy alto en el sector
negro: es este sector no se deberá aplicar nunca
la hoja para serrar ni se deberá cortar nada.
En el sector gris existe también riesgo de rebote:
este sector lo pueden utilizar únicamente perso‐
nas con experiencia y formación especial en téc‐
nicas de trabajo especiales.
En el sector blanco se puede trabajar con bajo
nivel de rebote y con facilidad. Aplicar la herra‐
mienta siempre en este sector para cortar.
Al talar, mantener una distancia de al menos dos
veces la longitud del árbol respecto del lugar de
trabajo más cercano.
12 0458-250-8421-F
13
1
2
3
4
28
15
16
26
27
26
27
5
7
22
23
24
25
231
24
25
25
9
11
12
14
10
19
17
18
20
21
6
8
0000079658_005
3 Combinaciones permitidas de herramienta de corte, protector, empuñadura y
c…
español
3 Combinaciones permitidas de herramienta de corte, protector,
empuñadura y cinturón de porte
Herramienta de corte Protector, tope Empuñadura Cinturón de porte
ADVERTENCIA
Por motivos de seguridad, únicamente se per‐
mite combinar entre sí las herramientas de corte
y las ejecuciones de protector, empuñadura y
cinturón de porte que se encuentren dentro de
una misma columna de la tabla. No se permiten
otras combinaciones, ¡peligro de accidente!
3.2 Herramientas de corte
3.2.1 Cabezales de corte
1 STIHL SuperCut 20‑2
2 STIHL AutoCut 25‑2 / AutoCut 27-2
3 STIHL AutoCut C 26‑2
3.1 Combinaciones permitidas
En función de la herramienta de corte, seleccio‐
nar la combinación correcta de la tabla.
0458-250-8421-F 13
228BA032 KN
BF
0208BA075 KN
español 4 Herramientas de acople permitidas
4 STIHL AutoCut 36‑2
5 STIHL TrimCut 31‑2
6
STIHL TrimCut 32‑2
7 STIHL DuroCut 20‑2
8 STIHL PolyCut 28‑2
3.2.2 Herramientas de corte de metal
9 Hoja cortahierbas 230‑2
(Ø 230 mm)
10 Hoja cortahierbas 260‑2
(Ø 260 mm)
11 Hoja cortahierbas 230‑4
(Ø 230 mm)
12 Hoja cortahierbas 230‑8
(Ø 230 mm)
13 Hoja cortahierbas 250‑40 Spezial
(Ø 250 mm)
14 Cuchilla cortamalezas 250‑3
(Ø 250 mm)
15
Hoja de sierra circular 200, dientes en pico
(Ø 200 mm)
16 Hoja de sierra circular 200-22, diente de cin‐
cel (4112); hoja de sierra circular 200-22 HP,
diente de cincel (4001)
ADVERTENCIA
No se permiten hojas cortahierbas, cuchillas cor‐
tamalezas y hojas de sierra circular de otros
materiales que no sea metal.
1)
25 Empuñadura doble
3.5 Cinturones de porte
26 Se tiene que emplear un cinturón de porte
sencillo
27 Se puede emplear un cinturón de porte doble
28 Se tiene que emplear un cinturón de porte
doble
4 Herramientas de acople
permitidas
En la máquina básica se puede montar la
siguiente herramienta de acople STIHL:
Herramienta de acople Aplicación
BF Fresadora de suelo
5 Montar la empuñadura
doble
5.1 Montar el asidero tubular
3.3 Protectores, tope
17 Protector para cabezales de corte
18 Protector con
19 Faldón y cuchilla para cabezales de corte
20 Protector sin faldón y cuchilla para las herra‐
mientas de corte de metal, posicio‐
nes 9 hasta 14
21 Tope para hojas de sierra circular
3.4 Empuñadura
22 Manillar cerrado
23 Asidero tubular cerrado con
24 Estribo (limitador de paso)
No girar la empuñadura de mando sobre el eje
longitudinal entre el desembalaje de la máquina
y el montaje en el asidero tubular; véase también
el capítulo "Ajustar el cable del acelerador".
1)
No se permite para FS 250, 250 R
14 0458-250-8421-F
3
A
7
8
4
1
2
0208BA009 KN
6
5
6
B
1
0000-GXX-1239-A1
6
1
3
4
5
6
250BA077 KN
2
5 Montar la empuñadura doble español
cia (B) no sea de más de 15 cm (6 in); al
hacerlo, la empuñadura de goma (6) se tiene
que encontrar a la izquierda (visto desde el
motor hacia el asidero tubular)
► Colocar la abrazadera (7) en el apoyo de la
empuñadura
► Insertar los tornillos (8) a través de los orificios
de las piezas y enroscarlos en la abraza‐
dera (3) hasta el tope
► Alinear el asidero tubular
► Apretar los tornillos
5.2 Montar la empuñadura de
mando
► Fijar el asidero tubular (1) en el vástago (2) a
una distancia (A) de unos 40 cm (15 in)
delante de la carcasa del motor
► Aplicar la abrazadera (3) y el apoyo de la
empuñadura (4) al manguito (5) del vás‐
tago (2)
► Colocar el asidero tubular (1) en el apoyo para
la empuñadura, de manera que la distan‐
0458-250-8421-F 15
► Desenroscar el tornillo (1), la tuerca (2) per‐
manece en la empuñadura de mando (3)
► Montar la empuñadura de mando con el ace‐
lerador (4) orientada hacia el engranaje en el
extremo del asidero tubular (5) hasta que
estén alineados los orificios (6)
► Enroscar el tornillo (1) y apretarlo
2
1
2
2
1
0000-GXX-1240-A1
2
002BA098 KN
1
1
5
4
002BA099 KN
2
3
6
7
español 6 Montar el asidero tubular cerrado
5.3 Fijar el cable del acelerador
INDICACIÓN
No plegar el cable del acelerador ni tenderlo en
radios estrechos, el acelerador se tiene que
poder mover con facilidad.
6 Montar el asidero tubular
cerrado
6.1 Montar el asidero tubular
cerrado con estribo
► Introducir las tuercas cuadradas (1) en el
► Posicionar el soporte del cable del acelerador
(2) y el cable del acelerador (1) en el vástago
► Comprimir el soporte del cable del acelerador
(2). El soporte del cable del acelerador (2)
encaja de forma audible
5.4 Ajustar el cable del acelerador
► Comprobar el ajuste del cable del acelerador,
véase "Ajustar el cable del acelerador"
estribo (2) – hacer coincidir los orificios
16 0458-250-8421-F
7
8
5
4
1
6
1
3
8
7
002BA614 KN
9
4
A
002BA615 KN
7 Ajustar el cable del acelerador español
► Colocar la abrazadera (3) en el asidero tubular
cerrado (4) y aplicarlos juntos al vástago (5)
► Colocar la abrazadera (6)
► Aplicar el estribo (2) – tener en cuenta la posi‐
ción
► Hacer coincidir los orificios
► Insertar los tornillos (7) en los orificios – y
enroscarlos en el estribo hasta el tope
► Proseguir con "Fijar el asidero tubular cerrado"
6.3 Fijar el asidero tubular cerrado
6.2 Montar el asidero tubular
cerrado sin estribo
Modificando la distancia (A), se puede poner el
asidero tubular cerrado en la posición más favo‐
rable para el usuario y para el caso de aplicación
concreto.
Recomendación: distancia (A),
aprox. 20 cm (8 in.)
► Colocar el asidero tubular cerrado en la posi‐
ción deseada
► Alinear el asidero tubular cerrado (4)
► Apretar firmemente los tornillos hasta que ya
► Colocar la abrazadera (3) en el asidero tubular
cerrado (4) y aplicarlos juntos al vástago (5)
► Colocar la abrazadera (6)
► Hacer coincidir los orificios
► Colocar la arandela (8) en el tornillo (7) e
introducir a su vez éste en el orificio; enroscar
la tuerca cuadrangular (1) – hasta el tope
► Proseguir con "Fijar el asidero tubular cerrado"
no se pueda girar el asidero en torno al vás‐
tago – si no está montado el estribo: asegurar
las tuercas con contratuercas si es necesario
El manguito (9) se monta según qué países y se
ha de encontrar entre el asidero tubular cerrado
y la empuñadura de mando.
7 Ajustar el cable del acele‐
rador
7.1 Con asidero tubular cerrado
El ajuste correcto del cable del acelerador es
una condición previa para que funcionen correc‐
tamente el gas de arranque, ralentí y pleno gas.
Ajustar el cable del acelerador sólo estando
montada la máquina completa.
0458-250-8421-F 17
002BA163 KN
2
1
002BA161 KN
002BA655 KN
1
002BA529 KN
español 8 Montar la argolla de porte
8 Montar la argolla de porte
8.1 Ejecución en plástico
► Oprimir el fiador de la empuñadura de mando
hasta el extremo de la ranura con una herra‐
mienta
► Oprimir a fondo el bloqueo del acelerador (1) y
el acelerador (2) (posición de pleno gas) – de
esta manera se ajusta correctamente el cable
del acelerador
7.2 Con empuñadura doble
Tras el montaje de la máquina o tras un tiempo
de funcionamiento largo de la máquina, puede
resultar necesario corregir el ajuste del cable del
acelerador.
Para la posición de la argolla de porte, véase
"Componentes importantes".
► Aplicar la argolla de porte (1) al vástago y pre‐
sionarla sobre el mismo
► Poner la tuerca M5 en el alojamiento hexago‐
nal de la argolla de porte
► Enroscar el tornillo M5x14
► Alinear la argolla de porte
► Apretar el tornillo
Ajustar el cable del acelerador sólo estando
montada la máquina completa.
► Poner el acelerador en la posición de pleno
gas
► Enroscar el tornillo en el acelerador hasta per‐
cibir una resistencia, procediendo en sentido
de la flecha Seguir enroscándolo luego media
vuelta más
18 0458-250-8421-F
002BA636 KN
2
1
3
3
002BA637 KN
1.
2.
002BA646 KN
002BA638 KN

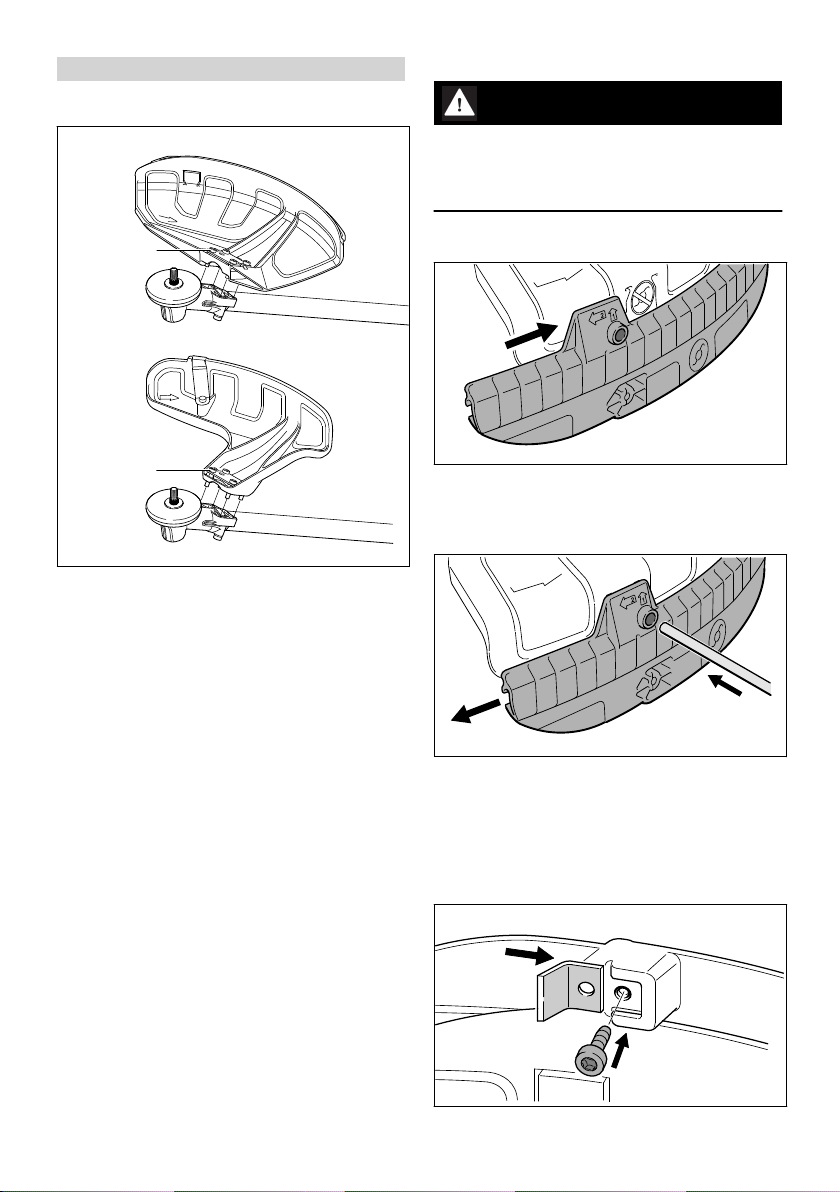

9 Montar el protector español
9 Montar el protector
9.1 Montar el protector
9.2 Montar el faldón y la cuchilla
ADVERTENCIA
Peligro de lesiones por objetos despedidos y el
contacto con la herramienta de corte. El faldón y
la cuchilla se tienen que acoplar al protector (1)
siempre que se empleen cabezales de corte.
9.3 Montar el faldón
► Montar la ranura de guía del faldón en la
regleta del protector hasta que encastre
9.4 Desmontar el faldón
1 Protector para herramientas de segar
2 Protector para cabezales de corte
Los protectores (1) y (2) se fijan del mismo modo
al engranaje.
► Colocar el protector sobre el engranaje
► Enroscar los tornillos (3) y apretarlos
► Presionar en el orificio del faldón con el pasa‐
dor y, al mismo tiempo, empujar un poco el
faldón hacia la izquierda con dicho pasador
► Quitar por completo el faldón del protector
9.5 Montar la cuchilla
0458-250-8421-F 19
► Montar la cuchilla en la ranura de guía del fal‐
dón
7
002BA639 KN
6
002BA104 KN
2
002BA164 KN
1
3
4
5
2
002BA266 KN
español 10 Montar la herramienta de corte
► Enroscar el tornillo y apretarlo
9.6 Montar el tope
ADVERTENCIA
Peligro de lesiones por objetos despedidos y el
contacto con la herramienta de corte. El tope (6)
se tiene que montar siempre que se empleen
hojas de sierra circular.
► Colocar el tope (6) en la brida del engranaje
► Enroscar los tornillos (7) y apretarlos
10.2.1 Volumen de suministro con piezas de
fijación
Se pueden montar cabezales de corte y herra‐
mientas de corte de metal.
10 Montar la herramienta de
corte
10.1 Depositar la máquina
► Parar el motor
► Depositar la máquina, de manera que el aloja‐
miento para la herramienta de corte esté
orientado hacia arriba
10.2 Piezas de fijación para herra‐
En función de la herramienta de corte suminis‐
trada en el equipamiento básico de una máquina
nueva, puede variar también el volumen de
suministro de piezas de fijación para la herra‐
mienta de corte.
20 0458-250-8421-F
mientas de corte
Para ello, según la ejecución de la herramienta
de corte, se precisa adicionalmente la tuerca (3),
el plato de rodadura (4) y la arandela de pre‐
sión (5).
Estas piezas se encuentran en el juego de pie‐
zas que se suministra con la máquina y se pue‐
den adquirir como accesorio especial.
10.2.2 Quitar el fusible para el transporte
► Retirar el tubo flexible (1) del árbol (2)
10.2.3 Volumen de suministro sin piezas de
fijación
Sólo se pueden montar cabezales de corte que
se fijen directamente en el árbol (2).
6
7
2
002BA330 KN
6
3
4
2
271BA057 KN
1
5
1
002BA385 KN
10 Montar la herramienta de corte español
10.3 Bloquear el árbol
► Quitar la arandela de presión (3) del árbol (4),
no quitar el plato de presión (5)
10.5 Montar la herramienta de corte
ADVERTENCIA
Emplear el protector apropiado para la herra‐
mienta de corte: véase "Montar el protector".
10.6 Montar el cabezal de corte con
el empalme roscado
Para montar y desmontar las herramientas de
corte, se ha de bloquear el árbol (2) con el pasa‐
dor (6) o el destornillador acodado (6). Las pie‐
zas se incluyen en el volumen de suministro y se
pueden adquirir como accesorio especial.
► Oprimir ligeramente el pasador (6) o el destor‐
nillador acodado (6) en el orificio (7) que hay
en el engranaje hasta el tope; presionar ligera‐
mente
► Girar el árbol, la tuerca o la herramienta de
corte hasta que encastre el pasador y se blo‐
quee el árbol
Guardar bien la hoja de instrucciones adjunta
para el cabezal de corte.
10.4 Desmontar las piezas de fija‐
ción
► Colocar el plato de presión
► Girar el cabezal de corte en el árbol (1) en
► Bloquear el árbol
► Aflojar la tuerca (2) con la llave universal (1)
en sentido horario (rosca a la izquierda) y
desenroscarla
0458-250-8421-F 21
sentido antihorario hasta el tope
► Bloquear el árbol
► Apretar el cabezal de corte
INDICACIÓN
Volver a quitar la herramienta para bloquear el
árbol.
10.7 Desmontar el cabezal de corte
► Bloquear el árbol
► Girar el cabezal de corte en sentido horario
3
1
4
6
7
5
681BA042 KN
2
10
8
9
11
12
13
14
681BA161 KN
español 10 Montar la herramienta de corte
10.8 Montar herramientas de corte de metal
Guardar bien la hoja de instrucciones adjuntada
y el embalaje de la herramienta de corte de
metal.
ADVERTENCIA
Ponerse guantes protectores – peligro de lesio‐
nes por filos de corte afilados.
Montar siempre sólo una herramienta de corte
de metal
Colocar correctamente la herramienta de corte
ADVERTENCIA
Tener en cuenta la flecha para el sentido de giro
existente en el lado interior del protector.
► Colocar la herramienta de corte (8) en el plato
de presión (9)
ADVERTENCIA
El collar (flecha) tiene que penetrar en el orificio
de la herramienta de corte.
Fijar la herramienta de corte
► Colocar el disco de presión (10) – el abom‐
bado, hacia arriba
► Colocar el plato de rodadura (11)
► Bloquear el árbol (12)
► Enroscar la tuerca (13) en el árbol en sentido
antihorario y apretarla empleando para ello la
llave universal (14)
La herramientas de corte de (2, 4, 5) pueden
estar orientadas en el sentido que se desee –
dar la vuelta periódicamente a estas herramien‐
tas para evitar un desgaste unilateral.
Las aristas de corte de las herramientas de corte
(1, 3, 6, 7) tienen que estar orientadas en sen‐
tido horario.
22 0458-250-8421-F
11 Combustible español
ADVERTENCIA
Sustituir la tuerca si gira con demasiada facili‐
dad.
INDICACIÓN
Volver a quitar la herramienta de bloquear el
árbol.
11.2 Mezclar combustible
INDICACIÓN
Si los productos de servicio no son apropiados o
la proporción de la mezcla no corresponde a la
norma se pueden producir serios daños en el
motor. La gasolina o el aceite de motor de mala
calidad pueden dañar el motor, las juntas anula‐
res, las tuberías y el depósito de combustible.
10.9 Montar la herramienta de corte de metal
ADVERTENCIA
Ponerse guantes protectores – peligro de lesio‐
nes por filos de corte afilados
► Bloquear el árbol
► Aflojar la tuerca en sentido horario
► Retirar la herramienta de corte y sus piezas
de fijación del engranaje – al hacerlo, no quitar
el plato de presión (9)
11 Combustible
El motor se ha de alimentar con una mezcla
compuesta por gasolina y aceite de motor.
ADVERTENCIA
Evitar el contacto directo de la piel con el com‐
bustible y la inhalación de vapores del mismo.
11.1 STIHL MotoMix
STIHL recomienda emplear STIHL MotoMix.
Este combustible mezclado está exento de ben‐
ceno y plomo, se distingue por un alto índice
octano y tiene siempre la proporción de mezcla
correcta.
El STIHL MotoMix está mezclado para obtener la
máxima durabilidad del motor con el aceite de
motor de dos tiempos HP Ultra STIHL.
MotoMix no está disponible en todos los merca‐
dos.
11.2.1 Gasolina
Emplear solo gasolina de marca con un índice
octano de 90 ROZ, como mínimo – con o sin
plomo.
La gasolina con una proporción de alcohol supe‐
rior al 10% puede provocar anomalías de funcio‐
namiento en motores con ajuste manual del car‐
burador, por lo que no se deberá emplear para
alimentar estos motores.
Los motores equipados con M-Tronic suminis‐
tran plena potencia empleando gasolina con una
proporción de alcohol (E27) de hasta un 27%.
11.2.2 Aceite de motor
Si mezcla usted mismo el combustible, solo se
puede usar un aceite de motor de dos tiempos
STIHL u otro aceite de motor de alto rendimiento
de las clases JASO FB, JASO FC, JASO FD,
ISO-L-EGB, ISO-L-EGC o ISO-L-EGD.
STIHL prescribe el aceite de motor de dos tiem‐
pos STIHL HP Ultra o un aceite de motor de alto
rendimiento similar para poder garantizar los
valores límite de emisiones durante toda la vida
útil de la máquina.
11.2.3 Proporción de la mezcla
Con aceite de motor de dos tiempos STIHL 1:50;
1:50 = 1 parte de aceite + 50 partes de gasolina
11.2.4 Ejemplos
Cantidad de gaso‐
lina
Litros Litros (ml)
1 0,02 (20)
5 0,10 (100)
10 0,20 (200)
15 0,30 (300)
20 0,40 (400)
25 0,50 (500)
► En un bidón homologado para combustible,
echar primero aceite de motor, luego gasolina,
y mezclarlos bien
Aceite de dos tiempos
STIHL 1:50
0458-250-8421-F 23
256BA060 KN
español 12 Repostar combustible
11.3 Guardar la mezcla de combus‐
12.1 Preparar la máquina
tible
Solo en bidones homologados para combustible,
guardándolos en un lugar seguro, seco y fresco,
protegidos contra la luz y el sol.
La mezcla de combustible envejece, mezclar
solo la cantidad que se necesite para algunas
semanas. No guardar la mezcla de combustible
durante más de 30 días. El efecto de la luz, el
sol, altas o bajas temperaturas, pueden echar a
perder con mayor rapidez la mezcla de combus‐
tible.
Sin embargo, la STIHL MotoMix se puede alma‐
cenar hasta 5 años sin problemas.
► Antes de repostar, agitar con fuerza el bidón
con la mezcla
ADVERTENCIA
En el bidón puede generarse presión – abrirlo
con cuidado.
► De vez en cuando, limpiar a fondo el depósito
de combustible y el bidón
Recoger el combustible residual y el líquido utili‐
zado para la limpieza y llevarlos a un punto lim‐
pio.
12 Repostar combustible
► Antes de repostar combustible, limpiar el cie‐
rre del depósito y sus alrededores, a fin de
que no penetre suciedad en el depósito
► Posicionar la máquina, de manera que el cie‐
rre del depósito esté orientado hacia arriba
12.2 Repostar combustible
Al repostar, no derramar combustible ni llenar el
depósito hasta el borde. STIHL recomienda utili‐
zar el sistema de llenado STIHL para combusti‐
ble (accesorio especial).
► Abrir el cierre del depósito
► Repostar combustible
► Cerrar el cierre del depósito
ADVERTENCIA
Tras el repostaje, apretar el cierre del depósito lo
más firmemente posible con la mano.
13 Ponerse el cinturón de
porte
El tipo y la ejecución del cinturón de porte se
rigen por el mercado.
Para el empleo del cinturón de porte – véase el
capítulo "Combinaciones permitidas de herra‐
mienta de corte, protector, empuñadura y cintu‐
rón de porte".
24 0458-250-8421-F
1
002BA441 KN
2
3
002BA228 KN
2
1
13 Ponerse el cinturón de porte español
13.1 Cinturón sencillo
13.2 Cinturón doble
► Ponerse el cinturón sencillo (1)
► Ajustar la longitud del cinturón, de manera que
el mosquetón (2) quede aplicado más o
menos el ancho de la mano por debajo de la
cadera derecha.
► Equilibrar la máquina – véase "Equilibrar la
máquina"
► Ponerse el cinturón doble (1) y cerrar la placa
broche (3)
► Ajustar la longitud del cinturón – el mosque‐
tón (2) tiene que quedar un ancho de mano
por debajo de la cadera derecha al estar col‐
gada la máquina
► Equilibrar la máquina – véase "Equilibrar la
máquina"
0458-250-8421-F 25
1
002BA660 KN
2
1
1
2
2
002BA661 KN
2
1
1
1
2
2
español
13.3 Enganchar la máquina en el cinturón de porte
14 Equilibrar la máquina
13.4 Desenganchar la máquina del cinturón de porte
El tipo y la ejecución del cinturón de porte y del
mosquetón dependen del mercado.
► Enganchar el mosquetón (1) en la argolla de
porte (2) en el vástago
26 0458-250-8421-F
► Oprimir la brida en el mosquetón (1) y retirar
del gancho la argolla de porte (2)
13.5 Deposición rápida de la máquina
ADVERTENCIA
En el momento en que esté surgiendo un peli‐
gro, se ha de arrojar rápidamente la máquina.
Practicar la deposición rápida de la máquina. Al
practicar, no arrojar la máquina al suelo, a fin de
evitar que se dañe.
Para arrojarla, hacer prácticas con los dispositi‐
vos de soltado tal como se especifica en
"Desenganchar la máquina del cinturón de
porte".
Si se emplea un cinturón simple: practicar la
forma de deslizarlo del hombro.
Si se emplea un cinturón doble: practicar en este
cinturón la apertura rápida de la placa de cierre y
la forma de deslizarlo de los hombros.
14 Equilibrar la máquina
14.1 Equilibrar la máquina
En función de la herramienta de corte montada,
la máquina se equilibra de forma diferente.
002BA662 KN
1
2
002BA388 KN
002BA389 KN
START
3
STOP
5 6
4
7
002BA668 KN
1
2
15 Arrancar / parar el motor español
Hasta que se cumplan las condiciones que figu‐
ran en "Posiciones de equilibrado", efectuar los
siguientes pasos:
Hojas de sierra circular
► Deben "flotar" unos 20 cm (8 in) sobre el suelo
Una vez obtenida la posición de equilibrado
correcta:
► Apretar el tornillo de la argolla de porte
15 Arrancar / parar el motor
15.1 Elementos de mando
15.1.1 Empuñadura de mando en el tubo de
► Aflojar el tornillo (1)
► Desplazar la argolla de porte (2)
► Apretar ligeramente el tornillo
► Dejar balancearse la máquina
► Comprobar la posición final de balanceo
Posiciones de equilibrado
agarre
Las herramientas de corte, como los cabezales
de corte, las hojas cortahierbas y las cuchillas
cortamalezas
► Deben descansar ligeramente sobre el suelo
1 Bloqueo del acelerador
2 Acelerador
3 Cursor del mando unificado
0458-250-8421-F 27
3
STOP
2
5
6
4
7
002BA181 KN
START
STOP-
1
250BA018 KN
9
8
002BA038 KN
002BA040 KN
español 15 Arrancar / parar el motor
15.1.2 Empuñadura de mando en el vástago
► Ajustar el botón giratorio (8) de la mariposa de
arranque a
Con el motor frío
g
Con el motor caliente – aun cuando el
e
motor haya estado ya en marcha, pero
todavía esté frío
► Pulsar el fuelle (9) de la bomba manual de
combustible 5 veces, como mínimo – aun
cuando el fuelle esté lleno de combustible
15.2.1 Arrancar
1 Bloqueo del acelerador
2 Acelerador
3 Cursor del mando unificado
15.1.3 Posiciones del cursor del mando unifi‐
4 STOP-0 – Motor descon. – el encendido está
5
6 START – Arrancar – el encendido está conec‐
15.1.4 Símbolo en el cursor del mando unifi‐
7
15.2 Arrancar
► Oprimir sucesivamente el bloqueo del acelera‐
► Mantener ambos oprimidos
► Empujar el cursor del mando unificado
► Soltar sucesivamente el acelerador, el cursor
28 0458-250-8421-F
cado
desconectado
F – Funcionamiento – el motor está en mar‐
cha o puede arrancar
tado – el motor se puede poner en marcha
cado
h – Señal de parada y flecha – para desco‐
nectar el motor, empujar el cursor del mando
unificado en el sentido de la flecha que hay
en la señal de parada (h) a STOP-0
dor y el acelerador
a START y sujetarlo asimismo
del mando unificado y el bloqueo del acelera‐
dor = posición de gas de arranque
► Poner la máquina en el suelo en una posición
estable: el apoyo del motor y el protector para
la herramienta de corte constituyen el apoyo.
► En caso de estar montado: quitar de la herra‐
mienta de corte el protector para el transporte
La herramienta de corte no deberá tocar el suelo
ni objeto alguno – ¡peligro de accidente!
► Adoptar una postura segura – posibilidades:
de pie, agachado o arrodillado
002BA072 KN
15 Arrancar / parar el motor español
► Con la mano izquierda, presionar firmemente
la máquina contra el suelo – al hacerlo, no
tocar el acelerador, el bloqueo del mismo ni el
cursor del mando unificado
INDICACIÓN
¡No poner el pie sobre el vástago ni arrodillarse
encima del mismo!
15.3 Parar el motor
► Empujar el cursor del mando unificado en el
sentido de la flecha que hay en la señal de
parada (h) a STOP-0
15.4 Con temperaturas muy bajas
Tras ponerse en marcha el motor:
► Oprimir brevemente el acelerador = se desen‐
castra la posición de gas de arranque – el cur‐
sor del mando unificado salta a la posición de
funcionamiento F – el motor pasa a ralentí
► Dar poco gas
► Dejar calentarse brevemente el motor
15.5 Si no arranca el motor
► Con la mano derecha, agarrar la empuñadura
de arranque
► Extraer lentamente la empuñadura de arran‐
que hasta percibir una resistencia y tirar
entonces con rapidez y fuerza de aquélla
INDICACIÓN
No extraer el cordón hasta el extremo del mismo
– ¡peligro de rotura!
► No dejar retroceder bruscamente la empuña‐
dura de arranque – guiarla hacia atrás en sen‐
tido contrario al de extracción, para que el cor‐
dón se enrolle correctamente
► Seguir arrancando
15.2.2 Tras el primer encendido
► Girar el botón de la mariposa de arranque
a e
► Seguir arrancando hasta que el motor se
ponga en marcha
15.2.3 Una vez que el motor esté en marcha
► Oprimir
¡Estando correctamente ajustado el carburador,
no deberá moverse la herramienta de corte en
régimen de ralentí!
La máquina está lista para el trabajo.
inmediata y brevemente el acelerador;
el cursor del mando unificado salta a la posi‐
ción de funcionamiento F – el motor pasa a
ralentí
ADVERTENCIA
15.5.1 Botón giratorio para la mariposa de
Si tras el primer encendido del motor no se ha
girado a tiempo el botón de la mariposa de
arranque a e, el motor está ahogado.
► Girar el botón de la mariposa de arranque
► Ajustar la posición de gas de arranque
► Arrancar el motor – para ello, tirar con fuerza
Si no arranca el motor pese a ello
► Empujar el cursor del mando unificado en el
► Desmontar la bujía – véase "Bujía"
► Secar la bujía
► Oprimir por completo el acelerador
► Tirar varias veces del cordón de arranque –
► Volver a montar la bujía – véase "Bujía"
► Empujar el cursor del mando unificado
► Girar el botón de la mariposa de arranque
► Arrancar el motor
15.5.2 Ajuste del cable del acelerador
► Comprobar el ajuste del cable del acelerador –
15.5.3 El depósito se ha vaciado por com‐
Recomendación: realizar los siguientes pasos
independientemente del estado operativo del
motor, antes de que se haya vaciado el depó‐
sito.
arranque
a e
del cordón de arranque – pueden hacer falta
entre 10 y 20 intentos
sentido de la flecha que hay en la señal de
parada (h) a STOP-0
para ventilar la cámara de combustión
a START
a e – también si el motor está frío
véase "Ajustar el cable del acelerador"
pleto con el motor en marcha
0458-250-8421-F 29
681BA268 KN
681BA269 KN
681BA270 KN
681BA272 KN
681BA268 KN
681BA269 KN
681BA271 KN
español 16 Transporte de la máquina
► Tras el repostaje, pulsar 5 veces, como
mínimo, el fuelle de la bomba manual de com‐
bustible – aun cuando el fuelle esté lleno de
combustible
► Girar el botón de la mariposa de arranque
a g
► Proseguir con el capítulo "Arrancar" y arrancar
de nuevo el motor como "Con el motor frío"
16 Transporte de la máquina
16.1 Emplear el protector para el transporte
El tipo de protector para el transporte está en
función del tipo de herramienta de corte de metal
adjuntado en el volumen de suministro de la
máquina. Los protectores para el transporte se
pueden adquirir como accesorio especial.
16.2 Hojas cortahierbas 230 mm
16.3 Cuchilla cortamalezas 250 mm
30 0458-250-8421-F
681BA272 KN
681BA301 KN
681BA275 KN
1.
2.
681BA305 KN
2.
681BA311 KN
681BA302 KN
16 Transporte de la máquina español
16.4 Hojas cortahierbas hasta 260 mm
► Aplicar desde abajo el protector para el trans‐
porte a la herramienta de corte
► Girar el estribo de sujeción hacia dentro
► Desenganchar el estribo de sujeción del pro‐
tector para el transporte
► Girar el estribo de sujeción hacia fuera
► Enganchar el estribo de sujeción del protector
para el transporte
16.5 Hojas de sierra circular
0458-250-8421-F 31
681BA275 KN
1.
2.
681BA276 KN
681BA277 KN
2.
español 17 Indicaciones para el servicio
► Enganchar el estribo de sujeción del protector
para el transporte
17 Indicaciones para el servi‐
cio
17.1 Durante el primer tiempo de servicio
Siendo la máquina nueva de fábrica, no se
deberá hacer funcionar sin carga en un margen
► Desenganchar el estribo de sujeción del pro‐
tector para el transporte
► Girar el estribo de sujeción hacia fuera
► Aplicar desde abajo el protector para el trans‐
porte a la herramienta de corte; al hacerlo,
prestar atención a que el tope quede centrado
en el rebaje
elevado de revoluciones hasta haber llenado por
tercera vez el depósito de combustible, a fin de
que no se produzcan esfuerzos adicionales
durante la fase de rodaje. Durante este fase se
tienen que adaptar las piezas móviles entre sí –
en el motor se da una elevada resistencia de
fricción. El motor alcanza su potencia máxima
tras un tiempo de rodaje que corresponde a 5
hasta 15 cargas del depósito.
17.2 Durante el trabajo
Tras un cierto tiempo de servicio a plena carga,
dejar funcionando el motor en ralentí todavía
durante un breve tiempo hasta que la corriente
de aire de refrigeración haya extraído el calor
excesivo, con el fin de que los componentes del
motor (sistema de encendido, carburador) no
queden expuestos a una carga extrema origi‐
nada por la acumulación de calor.
17.3 Después del trabajo
En pausas de servicio breves: dejar enfriarse el
motor. Guardar la máquina con el depósito de
combustible lleno, en un lugar seco que no esté
cerca de fuentes de ignición, hasta el siguiente
servicio. En pausas de servicio de cierta dura‐
ción – véase "Guardar la máquina".
► Girar el estribo de sujeción hacia dentro
32 0458-250-8421-F
250BA071 KN
255BA006 KN
H
L
255BA007 KN
LA
18 Filtro de aire español
18 Filtro de aire
18.1 Si disminuye perceptiblemente la potencia del motor
► Comprobar el ajuste del cable del acelerador –
ajustarlo si lo requiere su estado – véase
„Ajustar el cable del acelerador“
19.3 Realizar el ajuste estándar
Tornillo regulador principal (H) = 1 1/2
–
Tornillo de ajuste del ralentí (L) = 1
–
► Girar con sensibilidad el tornillo regulador prin‐
cipal (H) en sentido horario hasta el tope –
girarlo luego 1 vuelta y media en sentido anti‐
horario
► Girar con sensibilidad el tornillo de ajuste del
ralentí (L) en sentido horario hasta el tope –
girarlo luego 3/4 de vuelta en sentido antihora‐
rio
19.4 Ajustar el ralentí
► Poner el botón giratorio de la mariposa de
arranque en g
► Oprimir la brida (1) y retirar la tapa del filtro (2)
► Eliminar la suciedad más destacada del inte‐
rior de la tapa del filtro y del entorno del fil‐
tro (3)
► Quitar el filtro y examinarlo – sustituirlo si está
sucio o dañado
► Colocar el filtro en la tapa del mismo
► Montar la tapa del filtro
► Realizar el ajuste estándar
► Arrancar el motor y dejar que se caliente
19 Ajustar el carburador
19.1 Informaciones básicas
El carburador se ha ajustado en fábrica a valores
estándar.
Este ajuste del carburador está armonizado, de
manera que el motor recibe una mezcla óptima
de combustible y aire en cualesquiera estados
operativos.
19.2 Preparar la máquina
► Parar el motor
► Montar la herramienta de corte
► Controlar el filtro de aire – limpiarlo o susti‐
tuirlo si es necesario
0458-250-8421-F 33
19.4.1 El motor se para en ralentí
► Girar el tornillo de tope del ralentí (LA) en sen‐
tido horario hasta que el motor funcione con
regularidad – no deberá moverse la herra‐
mienta de corte
19.4.2 La herramienta de corte gira en ralentí
► Girar el tornillo de tope del ralentí (LA) en sen‐
tido antihorario hasta que se detenga la herra‐
mienta de corte – seguir girándolo luego
aprox. de media hasta 1 vuelta en el mismo
sentido
250BA054 KN
000BA039 KN
A
1
000BA045 KN
español 20 Bujía
ADVERTENCIA
Si la herramienta de corte no permanece parada
en ralentí tras realizar el ajuste, encargar la
reparación de la máquina a un distribuidor espe‐
cializado.
están muy quemados – emplear sólo bujías
autorizadas por STIHL y que estén desparasi‐
tadas – véase "Datos técnicos"
20.1 Desmontar la bujía
► Parar el motor
19.4.3 Régimen de ralentí, irregular; acelera‐
ción deficiente (pese a la modificación
del ajuste LA)
El ajuste del ralentí es demasiado pobre.
► Girar el tornillo de ajuste del ralentí (L) en sen‐
tido antihorario hasta que el motor funcione
con regularidad y acelere bien – media vuelta,
como máximo
19.4.4 Régimen de ralentí, irregular
El ajuste del ralentí es demasiado rico.
► Girar el tornillo de ajuste del ralentí (L) en sen‐
tido horario hasta que el motor funcione con
regularidad y acelere bien – media vuelta,
como máximo
Tras cada corrección efectuada en el tornillo de
ajuste del ralentí (L), suele ser necesario modifi‐
car también el ajuste del tornillo de tope del
ralentí (LA).
19.5 Corrección del ajuste del car‐
burador para servicios a gran
altura
Si el motor no funciona satisfactoriamente, podrá
resultar necesaria una pequeña corrección:
► Realizar el ajuste estándar
► Dejar calentarse el motor en marcha
► Girar muy poco el tornillo regulador princi‐
pal (H) en sentido horario (empobrecer la
mezcla) – 3/4 de vuelta, como máximo
INDICACIÓN
Tras bajar de gran altitud, se ha de reposicionar
de nuevo el ajuste del carburador al ajuste
estándar.
Si el ajuste es demasiado pobre, existe el peligro
de que se produzcan daños en el motor por falta
de lubricación y por sobrecalentamiento.
► Retirar el enchufe de la bujía (1)
► Desenroscar la bujía
20.2 Examinar la bujía
► Limpiar la bujía si está sucia
► Comprobar la distancia entre electrodos (A) y
reajustarla si es necesario – para el valor de la
distancia, véase "Datos técnicos"
► Subsanar las causas del ensuciamiento de la
bujía
Causas posibles:
Exceso de aceite de motor en el combustible
–
Filtro de aire sucio
–
Condiciones de servicio desfavorables
–
20 Bujía
► Si la potencia de motor es insuficiente, el
arranque es deficiente o el ralentí es irregular,
comprobar primero la bujía
► Tras unas 100 horas de servicio, sustituir la
bujía – hacerlo antes ya si los electrodos
34 0458-250-8421-F
2
002BA446 KN
1
0000-GXX-1156-A0
1
0000-GXX-1155-A0
1
0000-GXX-0536-A0
21 Comportamiento de marcha del motor español
ADVERTENCIA
En caso de no estar apretada la tuerca de cone‐
xión (1) o si esta falta, pueden producirse chis‐
pas. Si se trabaja en un entorno fácilmente infla‐
mable o explosivo se pueden provocar incendios
o explosiones. Las personas pueden sufrir lesio‐
nes graves o se pueden producir daños materia‐
les.
► Emplear bujías desparasitadas con tuerca de
conexión fija
20.3 Montar la bujía
22 Lubricar el engranaje
22.1 Engranaje sin tornillo de cierre
► En caso que no exista un tornillo de cierre en
el engranaje: este está libre de mantenimiento
y no se ha de engrasar
22.2 Engranaje con tornillo de cierre
► En caso que exista un tornillo de cierre (1) en
el engranaje: comprobar la grasa del engra‐
naje cada 25 horas de servicio y poner grasa
si es necesario
► Enroscar la bujía (2) y presionar firmemente el
enchufe (1) de la misma sobre la bujía (2)
21 Comportamiento de mar‐
cha del motor
Si el comportamiento de marcha del motor no es
satisfactorio pese a haber limpiado el filtro de
aire y estar correctamente ajustados el carbura‐
dor y el cable del acelerador, la causa podrá
residir también en el silenciador.
Hacer que un distribuidor especializado com‐
pruebe el silenciador en cuanto a ensuciamiento
(coquización).
STIHL recomienda encargar los trabajos de
mantenimiento y las reparaciones siempre a un
distribuidor especializado STIHL.
0458-250-8421-F 35
► Desenroscar el tornillo de cierre (1)
► En caso que no se vea grasa en el lado inte‐
rior del tornillo de cierre (1): enroscar el
tubo (2) con grasa para engranajes STIHL
(accesorio especial)
► Introducir presionando 5 g (1/5 oz.) de grasa
del tubo (2) en el engranaje
1
1
1
1
256BA075 KN
3
2
4
256BA032 KN
6
5
256BA033 KN
256BA034 KN
español 23 Cambiar el cordón de arranque / resorte de retracción
INDICACIÓN
No llenar por completo el engranaje de grasa.
► Desenroscar el tubo (2)
► Enroscar el tornillo de cierre (1) y apretarlo
23 Cambiar el cordón de
arranque / resorte de
retracción
23.1 Desmontar la caja del ventila‐
dor
► Desenroscar los tornillos (1)
► Quitar la caja del ventilador
23.2 Cambiar el cordón de arranque
ADVERTENCIA
El resorte de retracción para el rodillo del cordón
puede saltar hacia fuera – ¡peligro de lesiones!
► Sacar la caperuza (5) de la empuñadura apa‐
lancando
► Quitar los restos de cordón del rodillo y la
empuñadura de arranque
► Hacer un nudo sencillo en el nuevo cordón de
arranque y pasar éste desde arriba por la
empuñadura y el casquillo del cordón (6)
► Volver a colocar la caperuza en la empuña‐
dura y apretarla
► Separar la abrazadera elástica (2) presio‐
nando
► Extraer con cuidado el rodillo del cordón con
la arandela (3) y el trinquete (4)
► Pasar el cordón de arranque por el rodillo y
asegurarlo en éste con un nudo sencillo
36 0458-250-8421-F
► Humectar el orificio de apoyo del rodillo del
cordón con aceite exento de resina
► Calar el rodillo del cordón en el eje – girarlo un
poco en vaivén hasta que encastre el ojal del
resorte de retracción
3
2
4
256BA032 KN
427BA016 KN
7
7
271BA053 KN
24 Guardar la máquina español
23.4 Sustituir el resorte de retrac‐
ción roto
► Desmontar el rodillo del cordón tal como se
describe en "Cambiar el cordón de arranque"
ADVERTENCIA
Las piezas del resorte pueden estar todavía
sometidas a tensión y pueden saltar hacia fuera
al retirar el rodillo del cordón y tras desmontar la
caja del resorte – ¡peligro de lesiones! Ponerse
► Colocar el trinquete (4)
► Colocar la arandela (3)
► Montar la abrazadera elástica (2) presionando
– ésta tiene que estar orientada en sentido
antihorario y alojar el pivote del trinquete
un protector para la cara y guantes de protec‐
ción.
23.3 Tensar el resorte de retracción
► Quitar los tornillos (7)
► Sacar la carcasa del resorte y las piezas de
éste
► Humedecer el nuevo resorte de repuesto listo
► Formar un lazo con el cordón de arranque
desenrollado y girar el rodillo seis vueltas con
este lazo en sentido antihorario
► Sujetar el rodillo del cordón
► Extraer el cordón retorcido y ponerlo en orden
► Soltar el rodillo del cordón
► Dejar ir lentamente el cordón de arranque
para que se enrolle correctamente en el rodi‐
llo.
La empuñadura de arranque se tiene que asen‐
tar firmemente por tracción en el casquillo para
el cordón. Si se vuelca hacia un lado: tensar el
resorte una vuelta más.
INDICACIÓN
Estando completamente extraído el cordón, el
rodillo del mismo se deberá poder girar todavía
una vuelta y media. Si no es posible, el resorte
estará demasiado tensado – ¡peligro de rotura!
► Desenrollar entonces el cordón una vuelta en
el rodillo
► Montar la caja del ventilador
0458-250-8421-F 37
para el montaje en la nueva caja del mismo
con algunas gotas de aceite exento de resina
► Colocar el resorte de repuesto con la caja
para el mismo – el fondo, orientado hacia
arriba
Si hubiera saltado el resorte al hacerlo: volver a
ponerlo – en sentido horario – desde fuera hacia
dentro.
► Volver a enroscar los tornillos
► Volver a montar el rodillo del cordón – tal
como se describe en "Cambiar el cordón de
arranque"
► Tensar el resorte de retracción
► Montar la caja del ventilador
24 Guardar la máquina
En pausas de servicio, a partir de unos 30 días
► Vaciar y limpiar el depósito de gasolina en un
lugar bien ventilado
► Gestionar los residuos del combustible según
las normas y los principios ecológicos
► Si se dispone de una bomba manual de com‐
bustible: presionarla al menos 5 veces antes
de arrancar el motor
► Arrancar el motor y dejarlo funcionar en ralentí
hasta que se pare
2
1
002BA083 KN
2
1
2
2
1
1
002BA104 KN
español 25 Afilar herramientas de corte de metal
► Quitar la herramienta de corte, limpiarla y revi‐
sarla. Tratar las herramientas de corte de
metal con aceite protector.
► Limpiar la máquina a fondo
► Limpiar el filtro de aire
► Guardar la máquina en un lugar seco y seguro
– protegerla contra el uso por personas ajenas
(p. ej. por niños)
25 Afilar herramientas de
equilibrado STIHL (accesorio especial) en
cuanto a desequilibrio y equilibrarlas o encar‐
gar el trabajo a un distribuidor especializado –
STIHL recomienda el distribuidor especiali‐
zado STIHL
26 Mantenimiento del cabezal
de corte
26.1 Depositar la máquina
corte de metal
► Si el desgaste es escaso, afilar las herramien‐
tas de corte con una lima apropiada (acceso‐
rio especial) – si el desgaste es elevado y
existen mellas, afilarlas con una afiladora o
encargar el servicio al distribuidor especiali‐
zado – STIHL recomienda el distribuidor espe‐
cializado STIHL
► Afilar con frecuencia, quitar poco material:
para un simple reafilado suelen ser suficientes
dos o tres pasadas con la lima
► Parar el motor
► Depositar la máquina, de manera que el aloja‐
miento para la herramienta de corte esté
orientado hacia arriba
26.2 Renovar el hilo de corte
Antes de renovar el cabezal de corte, examinarlo
sin falta en cuanto a desgaste.
ADVERTENCIA
Si se pueden ver huellas de desgaste pronuncia‐
das, se ha de cambiar el cabezal de corte com‐
pleto.
► Afilar uniformemente las hojas de la cuchi‐
lla (1) – no modificar el contorno de la hoja
básica (2)
Para más instrucciones de afilado, consulte en el
embalaje de la herramienta de corte. Guardar el
embalaje por este motivo.
25.1 Equilibrado
► Reafilar unas 5 veces, comprobar luego las
herramientas de corte con el dispositivo de
38 0458-250-8421-F
El hilo de corte se llamará en adelante simple‐
mente "hilo".
En el volumen de suministro del cabezal de corte
existen unas instrucciones ilustradas que mues‐
tran la renovación del hilo. Por ello, guardar bien
las instrucciones para el cabezal de corte.
► Si es necesario, desmontar el cabezal de
corte
26.3 Reajustar el hilo de corte
STIHL SuperCut
El hilo sólo se reajusta automáticamente, si tiene
6 cm (2 1/2 in.), como mínimo, de longitud –
mediante la cuchilla existente en el protector se
acortan los hilos de corte demasiado largos a la
longitud óptima.
26 Mantenimiento del cabezal de corte español
STIHL AutoCut
► Sostener la máquina con el motor en marcha
sobre una superficie cubierta de hierba – el
cabezal de corte tiene que estar girando
► Tocar suavemente el suelo con el cabezal de
corte – el hilo se reajusta y la cuchilla exis‐
tente en el protector lo acorta a la longitud
correcta
Cada vez que se toca el suelo, el cabezal rea‐
justa el hilo. Por ello, fijarse durante el trabajo en
el rendimiento de corte del cabezal. En caso de
tocar con demasiada frecuencia el suelo, la
cuchilla corta trozos de hilo sin usar.
El reajuste sólo tiene lugar, si los dos extremos
del hilo tienen todavía una longitud de al menos
2,5 cm (1 in.).
STIHL TrimCut
ADVERTENCIA
Para reajustar el hilo de corte con la mano, parar
sin falta el motor – de lo contrario, existe ¡peligro
de lesiones!
► Tirar de la caja de la bobina hacia arriba –
girarla en sentido antihorario – aprox.
1/6 de vuelta – hasta la posición de enclava‐
miento – y dejarla volver por fuerza elástica
► Tirar de los extremos del cordón hacia fuera
Repetir el proceso en caso necesario hasta que
los dos extremos del hilo alcancen la cuchilla del
protector.
Un movimiento giratorio de muesca a muesca
libera unos 4 cm (1 1/2 in.) de hilo.
26.5 Sustituir la cuchilla
26.5.1 STIHL PolyCut
Antes de sustituir las cuchillas de corte, compro‐
bar sin falta el cabezal en cuanto a desgaste.
ADVERTENCIA
Si se pueden ver huellas de desgaste pronuncia‐
das, se ha de cambiar el cabezal de corte com‐
pleto.
Las cuchillas de corte se llamarán en adelante
simplemente "cuchillas".
En el volumen de suministro del cabezal de corte
existen unas instrucciones ilustradas que mues‐
tran la renovación de las cuchillas. Por ello,
guardar bien las instrucciones para el cabezal de
corte.
ADVERTENCIA
Para cargar el cabezal de corte con la mano,
parar sin falta el motor – de lo contrario, existe
¡peligro de lesiones!
► Desmontar el cabezal de corte
► Renovar la cuchilla, tal como se muestra en
las instrucciones ilustradas
► Volver a montar el cabezal de corte
26.4 Sustituir el hilo
STIHL PolyCut
En el cabezal de corte PolyCut se puede engan‐
char también un hilo cortado en lugar de la
cuchilla de corte.
STIHL DuroCut, STIHL PolyCut
ADVERTENCIA
Para cargar el cabezal de corte con la mano,
parar sin falta el motor – de lo contrario, existe
¡peligro de lesiones!
► Cargar el cabezal de corte con hilo cortado
siguiendo las instrucciones suministradas
0458-250-8421-F 39
250BA072 KN
250BA066 KN
español 27 Comprobación y mantenimiento por el usuario
27 Comprobación y manteni‐
miento por el usuario
27.1 Cambiar el cabezal de aspira‐
ción de combustible
► Insertar un nuevo cabezal de aspiración en el
tubo flexible
► Volver a poner el cabezal de aspiración en el
depósito
28 Comprobación y manteni‐
miento por el distribuidor
especializado
28.1 Trabajos de mantenimiento
STIHL recomienda encargar los trabajos de
mantenimiento y las reparaciones siempre a un
distribuidor especializado STIHL.
28.2 Elemento antivibrador
Entre la unidad motriz y el vástago hay montado
un elemento de goma para amortiguar las vibra‐
Cambiar regularmente el cabezal de aspiración
de combustible – para ello:
► Vaciar el depósito de combustible
► Extraer del depósito el cabezal de aspiración
de combustible con un gancho y retirarlo del
tubo flexible
ciones. Encargar su comprobación en caso de
detectarse desgaste o vibraciones continua‐
mente elevadas.
29 Instrucciones de mantenimiento y conservación
Estos datos se refieren a condiciones de uso nor‐
males. Al tratarse de condiciones más complejas
(fuerte acumulación de polvo, etc.) y jornadas dia‐
rias más largas, deberán reducirse correspondien‐
temente los intervalos indicados.
Semanalmente
Tras llenar el depósito
Anualmente
Mensualmente
En caso de avería
En caso de daños
En caso necesario
Antes de comenzar el trabajo
Máquina completa Control visual (estado,
40 0458-250-8421-F
estanqueidad)
Limpiar X
Tras finalizar el trabajo o diariamente
X X
29 Instrucciones de mantenimiento y conservación español
Estos datos se refieren a condiciones de uso nor‐
males. Al tratarse de condiciones más complejas
(fuerte acumulación de polvo, etc.) y jornadas dia‐
rias más largas, deberán reducirse correspondien‐
temente los intervalos indicados.
Semanalmente
Anualmente
Mensualmente
En caso de avería
En caso de daños
En caso necesario
Tras llenar el depósito
Antes de comenzar el trabajo
Sustituir las piezas
X X
dañadas
Tras finalizar el trabajo o diariamente
Empuñadura de mando Comprobación del fun‐
X X
cionamiento
Filtro de aire Comprobación visual X X
Limpiar X X
Sustituir X
Bomba manual de com‐
bustible (si existe)
Comprobar X
Llevar a un distribuidor
X
especializado1) para su
reparación
Cabezal de aspiración en
el depósito de combusti‐
ble
Comprobar X
Sustituir X X X
Depósito de combustible Limpiar X X X
Carburador Comprobar el ralentí, la
X X
herramienta de corte no
deberá girar
Ajustar el ralentí X
Bujía Ajustar la distancia entre
X
electrodos
Sustituir cada 100 horas
de servicio
Abertura de aspiración
para aire de refrigeración
Tornillos y tuercas acce‐
Comprobación visual X
Limpiar X
Reapretar X
sibles (excepto tornillos
de ajuste)
Elementos antivibración
Comprobar
Llevar a un distribuidor
2)
X X X
X
especializado1) para su
sustitución
Herramienta de corte Comprobación visual X X
Sustituir X
comprobar el asiento
X X
firme
Herramienta de corte de
metal
afilar X X
0458-250-8421-F 41
español 30 Minimizar el desgaste y evitar daños
Estos datos se refieren a condiciones de uso nor‐
males. Al tratarse de condiciones más complejas
(fuerte acumulación de polvo, etc.) y jornadas dia‐
rias más largas, deberán reducirse correspondien‐
temente los intervalos indicados.
Semanalmente
Tras llenar el depósito
Antes de comenzar el trabajo
Anualmente
Mensualmente
En caso de avería
En caso de daños
En caso necesario
Engrase del engranaje
(con tornillo de cierre)
Rótulos adhesivos de
seguridad
1)
STIHL recomienda distribuidores especializados STIHL
2)
Véase el capítulo "Comprobación y mantenimiento por el distribuidor especializado", apartado "Ele‐
mentos antivibradores"
Comprobar X X X
Completar X
Sustituir X
30 Minimizar el desgaste y
evitar daños
La observancia de las instrucciones de este
manual de instrucciones evita un desgaste exce‐
sivo y daños en la máquina.
El uso, mantenimiento y almacenamiento de la
máquina se han de realizar con el esmero des‐
crito en este manual de instrucciones.
Todos los daños originados por la inobservancia
de las instrucciones de seguridad manejo y man‐
tenimiento son responsabilidad del usuario
mismo. Ello rige en especial para:
Modificaciones del producto no autorizadas
–
por STIHL
El empleo de herramientas o accesorios no
–
autorizados o no apropiados para la máquina
o que sean de baja calidad
El empleo de la máquina para fines inapropia‐
–
dos
Empleo de la máquina en actos deportivos o
–
competiciones
Daños derivados de seguir utilizando la
–
máquina pese a la existencia de componentes
averiados
30.1 Trabajos de mantenimiento
Todos los trabajos especificados en el capítulo
"Instrucciones de mantenimiento y conservación"
se han de realizar con regularidad. Si no puede
efectuar estos trabajos de mantenimiento el
Tras finalizar el trabajo o diariamente
usuario mismo, deberá encargarlos a un distri‐
buidor especializado.
STIHL recomienda encargar los trabajos de
mantenimiento y las reparaciones siempre a un
distribuidor especializado STIHL. Los distribuido‐
res especializados STIHL siguen periódicamente
cursillos de instrucción y tienen a su disposición
las Informaciones técnicas.
De no efectuar a tiempo estos trabajos o si no se
realizan como es debido, pueden producirse
daños que serán responsabilidad del usuario
mismo. De ellos forman parte, entre otros:
Daños en el motor como consecuencia de de
–
un mantenimiento inoportuno o insuficiente (p.
ej. filtros de aire y combustible), ajuste erró‐
neo del carburador o limpieza insuficiente del
recorrido del aire de refrigeración (rendijas de
aspiración, aletas del cilindro)
Daños por corrosión y otros daños derivados
–
de un almacenamiento inadecuado
Daños en la máquina como consecuencia del
–
empleo de piezas de repuesto de mala calidad
30.2 Piezas de desgaste
Algunas piezas de la máquina están sometidas a
un desgaste normal aun cuando el uso sea el
apropiado y se han de sustituir oportunamente
en función del tipo y la duración de su utilización.
De ellas forman parte, entre otras:
Herramientas de corte (de todos los tipos)
–
42 0458-250-8421-F
9
9
7
8
250BA049
17
11
15
18
19
8
7
16
13
14
#
10
12
11
6
1
2
3
4
5
5
5
8
1
2
6
4
7
2
3
1
1
9
1
002BA644 KN
4
31 Componentes importantes español
Piezas de fijación para herramientas de corte
–
(plato de rodadura, tuerca, etc.)
Protectores de herramientas de corte
–
Embrague
–
Filtro (para aire, combustible)
–
Dispositivo de arranque
–
Bujía
–
Elementos antivibradores
–
31 Componentes importantes
1 Vástago
2 Cabezal de corte
3 Protector (sólo para cabezales de corte)
1 Cierre del depósito de combustible
2 Tornillos de ajuste del carburador
3 Empuñadura de arranque
4 Enchufe de la bujía
5 Silenciador
6 Asidero tubular de doble empuñadura
7 Acelerador
8 Cursor del mando unificado
9 Bloqueo del acelerador
10 Apoyo para la empuñadura
11 Soporte del cable del acelerador
12 Argolla de porte
13 Bomba manual de combustible
14 Botón giratorio para la mariposa de arranque
15 Tapa del filtro de aire
16 Depósito de combustible
17 Apoyo de la máquina
18 Asidero tubular cerrado
19 Estribo (limitador de paso, se monta según
qué países)
# Número de máquina
0458-250-8421-F 43
4 Cuchilla (para cabezal de corte)
5 Protector (para todas las herramientas de
segar)
6 Faldón (para cabezales de corte)
7 Herramienta de corte de metal
8 Hoja de sierra circular
9 Tope (sólo para hojas de sierra circular)
32 Datos técnicos
32.1 Motor
Motor monocilíndrico de dos tiempos
32.1.1 FS 120
Cilindrada:
Diámetro: 35 mm
Carrera: 32 mm
Potencia según ISO 8893: 1,3 kW (1,8 CV)
Régimen de ralentí: 2800 rpm
Régimen de limitación de
caudal (valor nominal):
Régimen máx. del árbol de
salida de fuerza (herra‐
mienta de corte):
3
30,8 cm
a 9000 rpm
12300 rpm
9150 rpm
español 32 Datos técnicos
32.1.2 FS 250
Cilindrada:
40,2 cm
3
Diámetro: 40 mm
Carrera: 32 mm
Potencia según ISO 8893: 1,6 kW (2,2 CV)
a 9000 rpm
Régimen de ralentí: 2800 rpm
Régimen de limitación de
12300 rpm
caudal (valor nominal):
Régimen máx. del árbol de
9150 rpm
salida de fuerza (herra‐
mienta de corte)
32.2 Sistema de encendido
Encendido por magneto, de control electrónico
Bujía (desparasitada): NGK BPMR 7 A,
Bosch WSR 6 F
Distancia entre electro‐
0,5 mm
dos:
32.3 Sistema de combustible
Carburador de membrana independiente de la
posición con bomba de combustible integrada
Cabida depósito de com‐
bustible:
640 cm3 (0,64 l)
32.4 Peso
Depósito vacío, sin herramienta de corte ni pro‐
tector
FS 120: 6,3 kg
FS 120 R: 6,0 kg
FS 250: 6,3 kg
32.5 Longitud total
sin herramienta de corte: 1765 mm
32.6 Características de equipa‐
miento
R Asidero tubular cerrado
32.7 Valores de sonido y vibracio‐
nes
Para más detalles relativos al cumplimiento de la
pauta de la patronal sobre vibraciones
2002/44/CE, véase
www.stihl.com/vib
32.7.1 Nivel de presión sonora L
ISO 22868
con cabezal de corte
FS 120: 98 dB(A)
FS 250: 102 dB(A)
con herramienta de segar de
metal
FS 120: 98 dB(A)
FS 250: 100 dB(A)
según
peq
32.7.2 Nivel de potencia acústica Lw según
ISO 22868
con cabezal de corte
FS 120: 110 dB(A)
FS 250: 112 dB(A)
con herramienta de segar de metal
FS 120: 110 dB(A)
FS 250: 112 dB(A)
32.7.3 Valor de vibraciones a
hv,eq
según
ISO 22867
con cabezal de corte Empuñadura
izquierda
FS 120:
FS 120 R:
FS 250:
con herramienta de
segar de metal
FS 120:
FS 120 R:
FS 250:
6,3 m/s
8,0 m/s
5,7 m/s
Empuñadura
izquierda
4,9 m/s
9,5 m/s
5,3 m/s
2
2
2
2
2
2
Empuña‐
dura
derecha
5,0 m/s
9,0 m/s
4,3 m/s
Empuña‐
dura
derecha
4,2 m/s
10,5 m/s
2
5,4 m/s
2
2
2
2
2
Para el nivel de intensidad sonora y el nivel de
potencia sonora, el factor K‑según RL 2006/42/
CE es = 2,5 dB(A); para el valor de vibraciones,
el factor K‑según RL 2006/42/CE es = 2,0 m/s².
32.8 REACH
REACH designa una ordenanza CE para el
registro, evaluación y homologación de produc‐
tos químicos.
Información para cumplimentar la ordenanza
REACH (CE) núm. 1907/2006, véase
www.stihl.com/reach
32.9 Valor de emisiones de gases
de escape
El valor de CO2 medido en el procedimiento de
sistema de homologación de la UE se indica en
www.stihl.com/co2
Indicar en los datos técnicos específicos del pro‐
ducto.
El valor medido de CO2 se ha determinado en
un motor representativo según un procedimiento
de comprobación normalizado en condiciones de
laboratorio y no representa una garantía explícita
o implícita de la potencia de un motor concreto.
Con el uso y mantenimiento previstos estipula‐
dos en este manual de instrucciones se cumplen
los requerimientos correspondientes de las emi‐
44 0458-250-8421-F
000BA073 KN
33 Indicaciones para la reparación español
siones de gases de escape. En el caso de modi‐
ficaciones del motor se suspende el permiso de
funcionamiento.
33 Indicaciones para la repa‐
ración
Los usuarios de esta máquina sólo deberán rea‐
lizar trabajos de mantenimiento y conservación
que estén especificados en este manual de ins‐
trucciones. Las reparaciones de mayor alcance
las deberán realizar únicamente distribuidores
especializados.
STIHL recomienda encargar los trabajos de
mantenimiento y las reparaciones siempre a un
distribuidor especializado STIHL. Los distribuido‐
res especializados STIHL siguen periódicamente
cursillos de instrucción y tienen a su disposición
las informaciones técnicas.
En casos de reparación, montar únicamente pie‐
zas de repuesto autorizadas por STIHL para
esta máquina o piezas técnicamente equivalen‐
tes. Emplear sólo repuestos de gran calidad. De
no hacerlo, existe el peligro de que se produz‐
can accidentes o daños en la máquina.
STIHL recomienda emplear piezas de repuesto
originales STIHL.
Las piezas originales STlHL se reconocen por el
número de pieza de repuesto STlHL, por el logo‐
tipo { y, dado el caso, el anagrama de
repuestos STlHL K (en piezas pequeñas,
puede encontrarse este anagrama también
solo).
34 Gestión de residuos
La administración municipal o los distribuidores
especializados STIHL ofrecen información sobre
la gestión de residuos.
Una gestión indebida puede dañar la salud y el
medio ambiente.
► Llevar los productos STIHL incluido el emba‐
laje a un punto de recogida adecuado para el
reciclado con arreglo a las prescripciones
locales.
► No echarlos a la basura doméstica.
35 Declaración de conformi‐
dad UE
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
Alemania
declara, como único responsable, que
Tipo: Motoguadaña
Marca: STIHL
Modelo: FS 120
Identificación de serie: 4134
Cilindrada
FS 120:
FS 250:
cumple las disposiciones pertinentes de las
directrices 2011/65/UE, 2006/42/CE, 2014/30/UE
y 2000/14/CE y que se ha desarrollado y fabri‐
cado en cada caso conforme a las versiones de
las normas siguientes vigentes en la fecha de
producción:
EN ISO 11806-1, EN 55012, EN 61000‑6‑1
Para determinar los niveles de potencia acústica
medido y garantizado, se ha procedido conforme
a la directriz 2000/14/CE, anexo V, aplicándose
la norma ISO 10884.
Nivel de potencia acústica medido
FS 120: 110 dB(A)
FS 250: 112 dB(A)
Nivel de potencia acústica garantizado
FS 120: 112 dB(A)
FS 250: 114 dB(A)
Conservación de la documentación técnica:
ANDREAS STIHL AG & Co. KG
Produktzulassung
El año de construcción y el número de máquina
están indicados en la misma.
Waiblingen, 03/02/2020
ANDREAS STIHL AG & Co. KG
Atentamente,
FS 250
30,8 cm
40,2 cm
3
3
0458-250-8421-F 45
português
Estimado(a) cliente,
muito obrigado por ter adquirido um produto de
qualidade da empresa STIHL.
Dr. Jürgen Hoffmann
Jefe de departamento homologación y regula‐
ción de producto
Índice
1 Referente a estas Instruções de serviço...46
2 Indicações de segurança e técnica de tra‐
balho......................................................... 47
3 Combinações autorizadas de ferramenta de
corte, protecção, cabo, cinto de suporte...57
4 Ferramentas de anexo autorizadas.......... 58
5 Aplicar o cabo para duas mãos................ 58
6 Aplicar o cabo circular...............................60
7 Regular os tirantes de gás........................ 61
8 Aplicar o olhal de suporte......................... 62
9 Aplicar a protecção................................... 63
10 Aplicar a ferramenta de corte....................64
11 Combustível.............................................. 67
12 Meter combustível.....................................68
13 Pôr o cinto de suporte ..............................68
14 Equilibrar o aparelho.................................71
15 Arrancar / Parar o motor .......................... 72
16 Transportar o aparelho............................. 74
17 Indicações de serviço .............................. 77
18 Filtro de ar.................................................77
19 Regular o carburador................................ 77
20 Vela de ignição......................................... 79
21 Comportamento da marcha do motor....... 80
22 Lubrificar a engrenagem .......................... 80
23 Substituir a corda de arranque / mola de
retorno ......................................................81
24 Guardar o aparelho...................................82
25 Afiar as ferramentas de corte metálicas... 83
26 Manter a cabeça de corte......................... 83
27 Controlo e manutenção pelo utilizador..... 84
28 Controlo e manutenção pelo revendedor
especializado ........................................... 85
29 Indicações de manutenção e de conserva‐
ção ........................................................... 85
30 Minimizar o desgaste, e evitar os danos...87
31 Peças importantes.................................... 88
32 Dados técnicos......................................... 88
33 Indicações de reparação...........................90
34 Eliminação................................................ 90
35 Declaração de conformidade CE.............. 90
46 0458-250-8421-F
Este produto foi fabricado graças a modernos
processos de produção e recorrendo a extensas
medidas de garantia de qualidade. Estamos
empenhados em fazer tudo para que fique satis‐
feito com este aparelho e possa trabalhar sem
quaisquer inconvenientes.
Se tiver perguntas referentes ao seu aparelho,
dirija-se ao seu revendedor ou diretamente à
nossa sociedade de vendas.
Atenciosamente seu,
Dr. Nikolas Stihl
1 Referente a estas Instru‐
ções de serviço
1.1 Símbolos ilustrados
Os símbolos ilustrados aplicados no aparelho,
são explicados nestas Instruções de serviço.
Os símbolos ilustrados seguintes podem ser
aplicados no aparelho dependentemente do
aparelho e do equipamento.
Depósito de combustível; mistura de
combustível de gasolina e de óleo
para motores
Accionar a válvula de descompres‐
são
Bomba manual de combustível
Accionar a bomba manual de com‐
bustível
Bisnaga de massa lubrificante
Condução do ar de aspiração: Ser‐
viço no verãob
Condução do ar de aspiração: Ser‐
viço no inverno
Aquecimento do cabo
Instruções de serviço originais
0000007280_017_P
Impresso em papel, branqueado sem cloro.
As tintas de imprensa contêm óleos vegetais, o papel é reciclável.
© ANDREAS STIHL AG & Co. KG 2022
0458-250-8421-F. VA2.B22.
2 Indicações de segurança e técnica de trabalho português
1.2 Marcação de secções no texto
ATENÇÃO
Aviso! Perigo de acidentes e de ferimentos em
pessoas e danos materiais graves.
AVISO
Aviso! Perigo de danos no aparelho ou em com‐
ponentes individuais.
1.3 Aperfeiçoamento técnico
A STIHL trabalha permanentemente no aperfei‐
çoamento de todas as máquinas e de todos os
aparelhos. Por esse motivo, reservamo-nos o
direito a alterações na forma, técnica e equipa‐
mento do material fornecido.
Por esta razão, não podem ser feitas reivindica‐
ções com base nas indicações e ilustrações
deste manual de instruções.
2 Indicações de segurança e
técnica de trabalho
Durante o trabalho com este aparelho
a motor são necessárias medidas de
segurança especiais porque se traba‐
lha com um número de rotações
muito elevado da ferramenta de
corte.
Ler com atenção todo o manual de
instruções antes de colocar o apare‐
lho pela primeira vez em funciona‐
mento, e guardá-lo num lugar seguro
para uso posterior. O desrespeito do
manual de instruções pode acarretar
perigo de morte.
Observar as prescrições de segurança referen‐
tes aos diferentes países, por exemplo das coo‐
perativas profissionais, caixas sociais, autorida‐
des para a protecção de trabalho e outros.
Quem trabalha pela primeira vez com o aparelho
a motor: Fazer-se explicar pelo vendedor ou por
uma outra pessoa competente como se trabalha
com o aparelho em segurança – ou participar
num curso especial.
Menores não devem trabalhar com o aparelho a
motor – com a exceção dos jovens maiores de
16 anos vigiados durante a sua formação profis‐
sional.
Manter afastados crianças, animais e espectado‐
res.
Se o aparelho a motor não for utilizado, deve ser
parado de forma que ninguém seja colocado em
perigo. Bloquear o acesso ao aparelho a motor a
pessoas não autorizadas.
O utilizador é responsável por acidentes ou peri‐
gos que se apresentam perante outras pessoas
ou a sua propriedade.
Só passar ou emprestar o aparelho a motor a
pessoas que conhecem este modelo e o seu
manuseamento – entregar sempre o manual de
instruções.
A utilização de aparelhos a motor que emitem
ruidos também pode ser limitada temporaria‐
mente por prescrições nacionais como também
locais.
As pessoas que trabalham com o aparelho a
motor devem estar descansadas, saudáveis e
em boa forma.
Quem por motivos de saúde não se poder esfor‐
çar, deve consultar o seu médico para saber se
pode trabalhar com um aparelho a motor.
Só para os portadores de pacemakers: o sis‐
tema de ignição deste aparelho produz um
campo eletromagnético muito pequeno. Não é
possível excluir totalmente a sua influência em
determinados tipos de pacemakers. Para evitar
riscos para a saúde, a STIHL recomenda consul‐
tar o médico assistente e o fabricante do pace‐
maker.
Não trabalhar com o aparelho a motor após o
consumo de álcool, medicamentos, que prejudi‐
quem a capacidade de reação, ou drogas.
Utilizar o aparelho a motor – em função das fer‐
ramentas de corte associadas – unicamente
para cortar ervas e vegetação de crescimento
selvagem, arbustos, mato, mata espessa,
pequenas árvores ou semelhante.
O aparelho a motor não deve ser utilizado para
outras finalidades – Perigo de acidentes!
Só montar ferramentas combinadas ou acessó‐
rios autorizados pela STIHL para este aparelho a
motor ou peças tecnicamente similares. Em caso
de dúvidas, deve ser consultado um revendedor
especializado. Utilizar unicamente ferramentas
ou acessórios de alta qualidade. Caso contrário,
pode ocorrer perigo de acidentes ou danos no
aparelho a motor.
A STIHL recomenda a utilização de ferramentas
e acessórios originais da STIHL.A STIHL reco‐
menda utilizar as ferramentas e os acessórios
0458-250-8421-F 47
002BA079 KN
português 2 Indicações de segurança e técnica de trabalho
originais da STIHL. Estes estão perfeitamente
adaptados nas suas características ao produto e
às exigências do utilizador.
Não efetuar alterações no aparelho – a segu‐
rança pode ser posta causa. A STIHL exclui
qualquer responsabilidade por danos de pes‐
soas e de objectos que se apresentam durante o
emprego de aparelhos de anexo não autoriza‐
dos.
Não utilizar aparelhos de limpeza alta pressão
para a limpeza do aparelho. O jato de água duro
pode danificar partes do aparelho.
A proteção do aparelho a motor não consegue
proteger o utilizador contra todos os objetos
(pedras, vidro, arame, etc.) que são projetados
pela ferramenta de corte. Estes objetos podem
ressaltar em qualquer sítio, e ferir o utilizador.
2.1 Fatos e equipamento
Usar os fatos e o equipamento prescritos.
Os fatos têm que ser convenientes, e
não devem incomodar. Vestuário
justo – fato-macaco, sem casaco de
trabalho
Não usar vestuário que possa pren‐
der-se em madeira, mato ou em
peças do aparelho que se movimen‐
tam. Também não devem ser usados
xailes, gravatas nem joias. Prender
os cabelos compridos e certificar-se
de que ficam presos acima dos
ombros.
Usar botas de segurança com sola
aderentes, antiderrapante e biqueira
de aço.
Somente ao utilizar cabeçotes de corte é permi‐
tido usar em alternativa calçado resistente com
solas antiderrapantes.
ATENÇÃO
Para reduzir o perigo de ferimentos
nos olhos, usar óculos de proteção
justos conforme a Norma EN 166.
Observar para que os óculos de pro‐
tecção estejam assentes correcta‐
mente.
Usar uma proteção facial e verificar se assenta
corretamente. Uma proteção da cara (viseira)
não é proteção suficiente para os olhos.
Colocar a sua proteção anti-ruido "individual" –
por exemplo cápsulas para proteger os ouvidos.
Usar capacete de proteção durante trabalhos de
desbaste, em mato elevado e em caso de perigo
de queda de objetos.
Usar luvas de trabalho robustas de
material resistente (por ex. couro).
A STIHL tem uma vasta gama de equipamentos
de proteção individuais.
2.2 Transporte do aparelho a motor
Parar sempre o motor.
Transportar o aparelho a motor suspenso no
cinto de suporte ou na haste.
Proteger a ferramenta de corte metálica contra o
contacto por uma proteção de transporte, tam‐
bém durante o transporte em curtas distâncias –
vide também o capítulo "Transportar o aparelho".
Não tocar nas peças quentes da
máquina nem na engrenagem –
Perigo de queimaduras!
Em veículos: proteger o aparelho a motor de tal
modo para que não bascule para o lado, que
não seja danificado, e que não seja derramado
combustível.
48 0458-250-8421-F
2 Indicações de segurança e técnica de trabalho português
2.3 Abastecer o depósito
A gasolina é extremamente inflamá‐
vel – manter a distância de chamas
vivas – não derramar combustível –
não fumar.
Parar o motor antes de abastecer o depósito.
Não abastecer o depósito enquanto que o motor
ainda esteja quente – o combustível pode trans‐
bordar – perigo de incêndio!
Abrir cuidadosamente a tampa do depósito para
que uma sobrepressão existente possa dissipar-
-se lentamente, e para que não saia combustí‐
vel.
Só abastecer o depósito em locais bem ventila‐
dos. Quando foi derramado combustível, limpar
imediatamente o aparelho a motor – não deixar
entrar o combustível em contacto com os fatos,
senão, mudar-se imediatamente.
Apertar o melhor possível a tampa do
depósito depois de ter abastecido o
depósito.
Assim é reduzido o risco de a tampa do depósito
se soltar devido à vibração do motor, e de sair
combustível.
Prestar atenção a fugas – se sair combustível,
não arrancar o motor –Perigo de morte por quei‐
maduras!
2.4 Antes do arranque
Verificar se o aparelho a motor está num estado
seguro para o serviço – observar os capítulos
correspondentes no manual de instruções:
Verificar se o sistema de combustível veda
–
bem, particularmente as peças visíveis, como
por exemplo a tampa do depósito, as uniões
das mangueiras, a bomba manual de combus‐
tível (unicamente nos aparelhos a motor com
bomba manual de combustível). Não ligar o
motor em caso de fugas ou danos – perigo de
incêndio! O aparelho deve ser reparado no
revendedor especializado antes da colocação
em funcionamento
A combinação de ferramenta de corte, prote‐
–
ção, cabo e cinto de suporte tem que ser auto‐
rizada, e todas as peças têm de estar impeca‐
velmente montadas
A corrediça combinada / O interruptor de para‐
–
gem pode ser posta / posto facilmente
em STOP ou 0
O bloqueio do acelerador (se existente) e o
–
acelerador têm que funcionar com suavidade
– o acelerador tem que voltar automatica‐
mente para a posição da marcha em vazio
Verificar o assentamento firme do conector da
–
linha de ignição – um conector mal assente
pode provocar faíscas que podem inflamar a
mistura que sai de combustível-ar – Perigo de
incêndio!
Ferramenta de corte ou ferramenta de aplica‐
–
ção: montagem correta, assentamento firme e
estado impecável
Verificar se os equipamentos de proteção
–
(por exemplo a proteção da ferramenta de
corte, o prato móvel) estão danificados ou
gastos. Substituir as peças danificadas. Não
usar o aparelho com a proteção danificada ou
prato de marcha gasto (quando a letra e as
setas já não forem visíveis)
Não efetuar nenhuma alteração nos equipa‐
–
mentos de segurança e de operação
Os cabos têm que estar limpos e secos, sem
–
óleo nem sujidade – isto é importante para
conduzir o aparelho a motor em segurança
Ajustar o cinto de suporte e a(s) pega(s) em
–
função da altura. Respeitar o capítulo "Pôr o
cinto de suporte" – "Equilibrar o aparelho"
O aparelho a motor apenas deve ser acionado
num estado seguro para o serviço – Perigo de
acidentes!
Para um caso de emergência na utilização de
cintos de suporte: treinar a forma como pousar
rapidamente o aparelho. Não atirar o aparelho
para o chão durante o treino, para evitar danos.
2.5 Ligar o motor
A uma distância de pelo menos 3 metros do
local do abastecimento do depósito – não em
locais fechados.
Unicamente numa base plana, adotar uma pos‐
tura firme e segura, segurar bem no aparelho a
motor – a ferramenta de corte não deve tocar em
objetos nem no chão porque também pode girar
durante o arranque.
O aparelho a motor só é usado por uma pessoa
– não autorizar outras pessoas na zona de
alcance de 15 m – nem durante o arranque –
Perigo de ferimentos devido a objetos arremes‐
sados!
Evitar o contacto com a ferramenta
de corte – perigo de ferimentos!
0458-250-8421-F 49
002BA055 KN
002BA080 KN
15m (50ft)
português 2 Indicações de segurança e técnica de trabalho
Não arrancar o motor "a partir da
mão" – arrancar como descrito no
manual de instruções. A ferramenta
de corte ainda continua a movimen‐
tar-se durante algum tempo quando o
acelerador é largado – efeito de mar‐
cha em inércia!
Verificar a marcha em vazio do motor: a ferra‐
menta de corte tem que ficar parada na marcha
em vazio – com a alavanca reguladora solta.
Manter os materiais inflamáveis (por ex. aparas
de madeira, casca da árvore, relva seca, com‐
bustível) afastados da corrente muito quente de
gases de escape e da superfície muito quente
do silenciador – Perigo de incêndio!
2.6 Segurar e conduzir o aparelho
Segurar sempre no aparelho a motor com as
duas mãos nas pegas.
Adotar sempre uma postura firme e segura.
2.6.1 Nos modelos com cabo para duas
mãos
2.7 Durante o trabalho
Adotar sempre uma postura firme e segura.
Em caso de perigo iminente ou em caso de
emergência, parar imediatamente o motor –
colocar a corrediça combinada / o interruptor de
paragem em STOP ou 0.
Há perigo de acidentes devido a objetos arre‐
messados em todo o perímetro do local de apli‐
cação, pelo que nenhuma outra pessoa deve
permanecer num raio de 15 m. Respeitar esta
distância mesmo para outros bens (veículos,
vidros de janelas) – Perigo de danos materiais!
Mesmo a uma distância superior a 15 m não se
pode excluir um perigo.
Garantir uma marcha em vazio impecável do
motor, para que a ferramenta de corte deixe de
girar depois de ter largado o acelerador.
Verificar ou corrigir regularmente a regulação da
marcha em vazio. Se, mesmo assim, a ferra‐
menta de corte se movimentar na marcha em
vazio, deve ser enviada para o revendedor espe‐
cializado para ser reparada. A STIHL recomenda
o revendedor especializado da STIHL.
Seja cuidadoso em superfícies lisas, molhadas,
com neve, em encostas, em terrenos irregulares,
etc. – Perigo de derrapagem!
Observar os obstáculos: tocos, raízes – Perigo
de tropeçar!
No solo trabalhar apenas em pé, nunca a partir
A mão direita no cabo de operação, a mão
esquerda na pega do tubo do punho.
2.6.2 Nos modelos com cabo circular
de locais instáveis, nunca em cima de um esca‐
dote nem numa plataforma de trabalho elevada.
Com a proteção auditiva colocada é necessária
uma maior atenção e cautela – a perceção dos
ruídos avisando o perigo (gritos, sinais sonoros,
entre outros) está limitada.
Fazer pausas no devido tempo para evitar o can‐
saço e o esgotamento – perigo de acidentes!
Trabalhar de forma calma e concentrada – só
em boas condições de luz e de visibilidade. Tra‐
balhar com cuidado, sem colocar outras pessoas
em perigo.
O aparelho a motor produz gases de
escape tóxicos assim que o motor
começa a funcionar. Estes gases
Nos modelos com cabo circular e cabo circular
com arco (limitador do passo), colocar a mão
esquerda no cabo circular, a mão direita no cabo
de operação – também para os canhotos.
podem ser inodoros e invisíveis, e
conter hidrocarbonetos não queima‐
dos e benzol. Nunca trabalhar em
locais fechados nem mal ventilados
com o aparelho a motor – nem com
aparelhos com catalisadores.
50 0458-250-8421-F
2 Indicações de segurança e técnica de trabalho português
Providenciar sempre uma renovação suficiente
de ar durante o trabalho em fossos, depressões
de terreno ou em espaços limitados – Perigo de
morte por intoxicação!
Se sentir náuseas, dores de cabeça, problemas
visuais (por ex. diminuição do campo de visão),
problemas de audição, vertigens, diminuição da
concentração, parar imediatamente o trabalho –
estes sintomas podem dever-se a concentrações
elevadas de gases de escape – Perigo de aci‐
dentes!
Usar o aparelho a motor com pouco ruído e
gases de escape – não deixar o motor a funcio‐
nar sem necessidade, só acelerar durante o tra‐
balho.
Não fumar durante a utilização do aparelho a
motor nem na proximidade do aparelho a motor
– perigo de incêndio! Do sistema de combustível
podem libertar-se vapores de gasolina inflamá‐
veis.
Os pós, o nevoeiro e o fumo que se produzem
durante o trabalho podem ser nocivos para a
saúde. Usar uma proteção respiratória no caso
de um forte desenvolvimento de pó ou de fumo.
Se o aparelho a motor for sujeito a uma carga
diferente da prevista (por ex. golpe violento
devido a choque ou queda), é obrigatório verifi‐
car o seu estado seguro para o serviço antes do
próximo funcionamento – consultar também
"Antes do arranque".
Verificar particularmente a impermeabilidade do
sistema de combustível e a operacionalidade
dos equipamentos de segurança. Não continuar
a utilizar, de forma nenhuma, aparelhos a motor
inseguros para o serviço. Contactar um revende‐
dedor especializado em caso de dúvida.
Não trabalhar com a regulação de gás de arran‐
que – nesta posição do acelerador não é possí‐
vel regular o número de rotações do motor.
Nunca trabalhar sem a proteção ade‐
quada para o aparelho e ferramenta
de corte – Perigo de ferimentos
devido a objetos arremessados!
Verificar o terreno: Objetos sólidos –
pedras, peças metálicas, entre
outras, podem ser projetados a mais
de 15 m – perigo de ferimentos! – e
podem danificar (danos materiais) a
ferramenta de corte e bens materiais
(por ex. veículos estacionados, vidros
de janelas).
Trabalhar com cuidado particular num terreno
difícil e com vegetação densa.
Durante o corte em mato alto, por baixo de
arbustos e sebes: Altura de trabalho com a ferra‐
menta de corte de pelo menos 15 cm – não colo‐
car animais em perigo.
Parar o motor antes de abandonar o aparelho.
Verificar a ferramenta de corte regularmente em
intervalos curtos e assim que notar alterações:
Parar o motor, segurar bem no aparelho, dei‐
–
xar parar a ferramenta de corte
Verificar o estado e o assentamento firme,
–
observar se existem fendas
Prestar atenção ao estado de afiação
–
Substituir imediatamente ferramentas de corte
–
danificadas ou gastas, mesmo com pequenas
fendas capilares
Limpar a relva e o mato do assentamento da fer‐
ramenta de corte regularmente – remover os
entupimentos no setor da ferramenta de corte ou
da proteção.
Parar o motor para substituir a ferramenta de
corte – perigo de ferimentos!
A engrenagem fica quente durante o
funcionamento. Não tocar na engre‐
nagem – Perigo de queimaduras!
Se uma ferramenta de corte em rotação tocar
numa pedra ou num outro objeto duro, podem
formar-se faíscas que, em determinadas circun‐
stâncias, podem incendiar substâncias facil‐
mente inflamáveis. Plantas e mato secos tam‐
bém são facilmente inflamáveis, particularmente
em condições atmosféricas quentes e secas. Se
houver perigo de incêndio, não utilizar a ferra‐
menta de corte perto de substâncias facilmente
inflamáveis, plantas ou mato seco. Perguntar
sem falta aos serviços florestais competentes se
existe perigo de incêndio.
2.8 Utilização de cabeçotes de corte
Completar a proteção da ferramenta de corte
com as peças de aplicação indicadas no manual
de instruções.
Utilizar apenas a proteção com a lâmina correta‐
mente montada, para que o fio de corte fique
limitado ao comprimento permitido.
É imprescindível parar o motor para reajustar o
fio de corte com cabeças de corte manualmente
reajustáveis – Perigo de ferimentos!
Um uso inapropriado de fios de corte demasiado
compridos reduz o número de rotações de traba‐
0458-250-8421-F 51
português 2 Indicações de segurança e técnica de trabalho
lho do motor. Devido a uma patinagem perma‐
nente da embraiagem isso conduz ao sobrea‐
quecimento e a danos em peças funcionais
importantes (por exemplo a embraiagem, peças
plásticas da caixa) – por exemplo, pela ferra‐
menta de corte movimentando-se na marcha em
vazio – Perigo de ferimentos!
2.9 Utilização de ferramentas de corte metálicas
A STIHL recomenda a utilização de ferramentas
de corte metálicas originais da STIHL. Estas
estão perfeitamente adaptadas nas suas carac‐
terísticas ao aparelho e às exigências do utiliza‐
dor.
As ferramentas de corte metálicas giram muito
rapidamente. Isso gera forças que atuam sobre
o aparelho, a própria ferramenta e o material de
corte.
As ferramentas de corte metálicas têm que ser
afiadas regularmente como especificado.
Ferramentas de corte metálicas com afiação irre‐
gular geram desequilíbrio que pode carregar o
aparelho ao extremo – Perigo de rutura!
Lâminas gastas ou com afiação irregular podem
provocar uma carga elevada da ferramenta de
corte metálica Perigo de ferimentos devido a
peças rasgadas ou partidas!
Verificar a ferramenta de corte metálica depois
de qualquer contacto com objetos duros (por
exemplo pedras, pedaços de rochas, peças
metálicas) (por exemplo fendas e deformações).
As rebarbas e outras acumulações visíveis de
material têm que ser retiradas visto que podem
soltar-se a qualquer altura durante o resto do
serviço, e que podem ser lançadas para fora
então – perigo de ferir-se!
Não continuar a utilizar ferramentas de corte
metálica danificadas ou partidas, nem repará-las
– por exemplo ao soldar ou retificar – alteração
da forma (desequilíbrio).
Partículas ou pedaços podem soltar-se e tocar
com uma alta velocidade no operador ou em ter‐
ceiras pessoas – Ferimentos muito graves!
A ferramenta de corte metálica utilizada não
deve ter, de maneira nenhuma, um diâmetro
demasiado grande para reduzir os perigos men‐
cionados que se apresentam durante o serviço
de uma ferramenta de corte metálica. Não deve
ser demasiado pesada. Tem que ser fabricada
de materiais de qualidade suficiente, e apresen‐
tar uma geometria apropriada (forma, espes‐
sura).
Uma ferramenta de corte metálica não fabricada
pela STIHL não deve ser mais pesada, nem
mais grossa, nem ter uma forma diferente, nem
um diâmetro maior do que a ferramenta de corte
metálica maior autorizada para este aparelho a
motor da STIHL – Perigo de ferimentos!
2.10 Vibrações
Um período de utilização mais longo do aparelho
pode conduzir à má circulação de sangue nas
mãos condicionada pelas vibrações ("Doença
dos dedos brancos").
Um período válido geralmente para a utilização
não pode ser fixo porque este depende de vários
factores de influência.
O período de utilização é prolongado:
Pela protecção das mãos (luvas quentes)
–
Por intervalos
–
O período de utilização é reduzido:
Por uma disposição pessoal particular à má
–
circulação de sangue (característica: Dedos
frios com muita frequência, irritação)
Por baixas temperaturas ambientes
–
Pelo tamanho das forças de pegar (um
–
acesso sólido impede a circulação de sangue)
Ao utilizar o aparelho regularmente e durante um
período de utilização prolongado, e quando se
apresentam repetidamente os sinais respectivos
(por exemplo a irritação dos dedos), recomen‐
dam‑se análises medicinais.
2.11 Manutenço e reparações
Manter regularmente o aparelho a motor. Execu‐
tar unicamente os trabalhos de manutenção e as
reparações descritos nas Instruções de serviço.
Mandar executar todos os demais trabalhos por
um revendedor especializado.
A STIHL recomenda fazer executar os trabalhos
de manutenção e as reparações unicamente no
revendedor especializado da STIHL. Aos reven‐
dedores especializados da STIHL são oferecidas
regularmente instruções, e são postas à disposi‐
ção informações tecnicas.
Utilizar unicamente as peças de reposição de
alta qualidade. Senão pode existir o perigo de
acidentes ou de danos no aparelho. Dirija‑se a
um revendedor especializado no caso de ter per‐
guntas sobre a matéria.
52 0458-250-8421-F
2 Indicações de segurança e técnica de trabalho português
A STIHL recomenda utilizar as peças de reposi‐
ção originais da STIHL. Estas são adaptadas
optimamente nas suas características ao apare‐
lho e às exigências do utilizador .
Parar sempre o motor para efectuar a reparação,
a manutenção e a limpeza – perigo de ferir‑se! –
Excepção: Regulação do carburador e da mar‐
cha em vazio.
Só colocar o motor em movimento com o conec‐
tor da linha de ignição tirado ou com a vela de
ignição desatarraxada com o disposiitvo de
arranque quando a corrediça combinada / o
interruptor de paragem se encontra em STOP
resp. 0 – perigo de incêndio por faíscas de igni‐
ção no exterior do cilindro.
Não manter nem guardar o aparelho a motor na
proximidade de um fogo aberto – perigo de
incêndio devido ao combustível!
Controlar regularmente se a tampa do depósito
veda bem.
Utilizar unicamente uma vela de ignição impecá‐
vel e autorizada pela STIHL – vide o capítulo
"Dados técnicos".
Controlar o cabo de ignição (isolamento impecá‐
vel, ligação sólida).
Controlar se o silenciador está num estado impe‐
cável.
Não trabalhar com um silenciador defeituoso
nem sem silenciador – perigo de incêndio! –
Danos dos ouvidos!
Não tocar no silenciador quente – perigo de
queimar‑se!
O estado dos elementos anti‑vibratórios influen‐
cia o comportamento de vibração – controlar
regularmente os elementos anti‑vibratórios.
2.13 Cinto de suporte
O cinto de suporte está incluído no volume de
fornecimento ou pode ser adquirido como aces‐
sório especial.
A protecção não deve ser utilizada
em conjunto com as cabeças de
corte.
A protecção pode ser utilizada em
conjunto com as lãminas para cortar
erva.
A protecção não deve ser utilizada
em conjunto com as lâminas para
cortar erva.
A protecção pode ser utilizada em
conjunto com as facas para cortar
mata espessa.
A protecção não deve ser utilizada
em conjunto com as facas para cortar
mata espessa.
A protecção não deve ser utilizada
em conjunto com as lâminas de tritu‐
ração.
A protecção não deve ser utilizada
em conjunto com as lâminas circula‐
res.
2.12 Símbolos nos dispositivos de protecção
Uma seta na protecção para ferramentas de
corte marca o sentido de rotação das ferramen‐
tas de corte.
Alguns dos símbolos seguintes encontram‑se no
lado exterior da protecção, e indicam a combina‐
ção autorizada Ferramenta de corte / Protecção.
A protecção pode ser utilizada em
conjunto com as cabeças de corte.
► Utilizar o cinto de suporte
► Enganchar o aparelho a motor com o motor a
funcionar no cinto de suporte
As lâminas para cortar erva e as facas para cor‐
tar mata espessa têm que ser utilizadas em con‐
junto com um cinto de suporte (cinto para um só
ombro)!
As lâminas circulares têm que ser utilizadas em
conjunto com um cinto duplo para os ombros
com um dispositivo de soltura rápida!
0458-250-8421-F 53
000BA015 KN
002BA049 KN
português 2 Indicações de segurança e técnica de trabalho
2.14 Cabeça de corte com fio de corte
Se uma das marcações na cabeça de corte
PolyCut estiver partida para baixo (seta): Já não
utilizar a cabeça de corte, e substituí‑la por uma
nova! Perigo de ferir‑se por peças projectadas
das ferramentas!
É imprescindível observar as indicações de
manutenção para a cabeça de corte PolyCut!
A cabeça de corte PolyCut também pode ser
dotada de fios de corte em lugar de lâminas
plásticas.
As folhas anexadas estão incluídas no volume
de fornecimento da cabeça de corte. Equipar a
cabeça de corte unicamente segundo as indica‐
Para um "corte" suave – para cortar com preci‐
são também bordos alcantilados à volta de árvo‐
res, estacas, etc. – menor ferimento da casca da
árvore.
Uma folha anexada está incluída no volume de
fornecimento da cabeça de corte. Equipar a
cabeça de corte unicamente segundo as indica‐
ções na folha anexada com fios de corte.
ATENÇÃO
Não substituir os fios de corte por fios metálicos
nem cordas – perigo de ferir‑se!
2.15 Cabeça de corte com facas plásticas – STIHL PolyCut
Para cortar os bordos dos prados sem árvores
(sem postes, estacadas, árvores e obstáculos
semelhantes).
Observar as marcações de desgaste!
ções nas folhas anexadas com lâminas plásticas
ou fios de corte.
ATENÇÃO
Não utilizar fios metálicos nem cordas em lugar
do fio de corte – perigo de ferir‑se!
2.16 Perigo de rebate nas ferramen‐
tas de corte metálicas
ATENÇÃO
Durante o emprego de ferramentas
de corte metálicas existe o perigo de
um rebate quando a ferramenta toca
num obstáculo sólido (tronco de uma
árvore, ramo, toco, pedra ou seme‐
lhante). O aparelho é lançado ao
mesmo tempo para trás – no sentido
contrário ao sentido de rotação da
ferramenta.
54 0458-250-8421-F
002BA135 KN
000BA020 KN
002BA355 KN
002BA509 KN
2 Indicações de segurança e técnica de trabalho português
de 2 cm – não cortar madeiras mais fortes –
perigo de acidentes!
Existe um maior perigo de rebate quando a fer‐
ramenta toca num obstáculo na zona preta.
2.17 Lâmina para cortar erva
Conduzir o aparelho muito perto do solo como
uma foice durante o corte de ervas e a limpeza
de arborizações jovens.
Para desbastar crescimento selvagem e bre‐
nhas, "imergir" a faca para cortar mata espessa
de cima na planta – o material a cortar é triturado
– não manter a ferramenta de corte ao mesmo
tempo acima da altura das ancas.
Um cuidado extremo é necessário com esta téc‐
nica de trabalho. Quanto maior for a distância da
ferramenta de corte ao chão, tanto maior é o
risco que partículas sejam projectadas para o
lado – perigo de ferir‑se!
Unicamente para ervas e ervas daninhas – con‐
duzir o aparelho como uma gadanha.
ATENÇÃO
Um abuso pode danificar a lâmina para cortar
erva – perigo de ferir‑se por peças projectadas!
Afiar a lâmina para cortar erva segundo as pres‐
crições quando está embotada consideravel‐
mente.
2.18 Faca para cortar mata espessa
Para cortar ervas feltradas, desbastar cresci‐
mento selvagem e brenhas e ao limpar arboriza‐
Atenção! Um abuso pode danificar a faca para
cortar mata espessa – perigo de ferir‑se por
peças projectadas!
Observar imprescindivelmente para reduzir o
perigo de acidentes:
Evitar o contacto com pedras, corpos metáli‐
–
cos ou semelhantes
Não cortar madeira nem arbustos com um diâ‐
–
metro superior a 2 cm – utilizar uma lâmina
circular para maiores diâmetros
Controlar regularmente se a faca para cortar
–
mata espessa está danificada – não continuar
a utilizar uma faca para cortar mata espessa
danificada
ções jovens com um diâmetro máximo do tronco
0458-250-8421-F 55
002BA068 KN
português 2 Indicações de segurança e técnica de trabalho
Afiar uma faca para cortar mata espessa regu‐
–
larmente e segundo a prescrição no caso de
um embotamento notável, e equilibrá‑la – se
necessário (a STIHL recomenda o revendedor
especializado da STIHL)
2.19.1 Perigo de rebate
2.19 Lâmina circular
Para cortar arbustos e árvores com um diâmetro
do tronco até 4 cm.
A melhor capacidade de corte é atingida à plena
aceleração e com uma pressão de avanço uni‐
forme.
Utilizar as lâminas circulares unicamente com o
encosto apropriado para o diâmetro da ferra‐
menta de corte.
ATENÇÃO
Evitar imprescindivelmente o contacto da lâmina
circular com pedras e terra – perigo da formação
de roturas. Afiar a tempo e devidamente – os
dentes embotados podem conduzir à formação
de roturas, e, por consequência, à rotura da
lâmina principal – perigo de acidentes!
Manter uma distância de pelo menos dois com‐
primentos de uma árvore ao próximo lugar de
trabalho durante o abate.
O perigo de rebate é muito fortemente aumen‐
tado na zona preta: Nunca iniciar um corte nesta
zona, nem cortar nada.
Na zona cinzenta existe também o perigo de um
rebate: Unicamente as pessoas experimentadas
com uma formação especial para técnicas de
trabalho especiais podem podem utilizar esta
zona.
Um trabalho pobre em rebate e fácil é possível
na zona branca. Iniciar sempre o corte neste
sector.
56 0458-250-8421-F
13
1
2
3
4
28
15
16
26
27
26
27
5
7
22
23
24
25
231
24
25
25
9
11
12
14
10
19
17
18
20
21
6
8
0000079658_005
3 Combinações autorizadas de ferramenta de corte, protecção, cabo, cinto de
s… português
3 Combinações autorizadas de ferramenta de corte, protecção,
cabo, cinto de suporte
Ferramenta de corte Proteção, encosto Pega Cinto de suporte
1)
2 STIHL AutoCut 25‑2 / AutoCut 27-2
3 STIHL AutoCut C 26‑2
4 STIHL AutoCut 36‑2
5 STIHL TrimCut 31‑2
6
STIHL TrimCut 32‑2
7 STIHL DuroCut 20‑2
8 STIHL PolyCut 28‑2
3.2.2 Ferramentas de corte metálicas
9 Lâmina para cortar erva 230‑2
(Ø 230 mm)
10 Lâmina para cortar erva 260‑2
3.1 Combinações autorizadas
Selecionar a combinação apropriada na tabela
em função da ferramenta de corte!
Por razões de segurança, apenas podem ser
combinadas as ferramentas de corte, modelos
de proteção, cabo e cinto de suporte que estão
na mesma linha da tabela. Outras combinações
não são autorizadas – Perigo de acidente!
3.2 Ferramentas de corte
3.2.1 Cabeçotes de corte
1 STIHL SuperCut 20‑2
1)
não permitido para FS 250, 250 R
0458-250-8421-F 57
ATENÇÃO
228BA032 KN
BF
0208BA075 KN
português 4 Ferramentas de anexo autorizadas
(Ø 260 mm)
11 Lâmina de corte de relva 230‑4
(Ø 230 mm)
12 Lâmina para cortar erva 230‑8
(Ø 230 mm)
13 Lâmina para cortar erva 250‑40 Spezial
(Ø 250 mm)
14 Faca para cortar mata espessa 250‑3
(Ø 250 mm)
15
Lâmina circular 200 dentes pontiagudos
(Ø 200 mm)
16 Lâmina circular 200-22 dentes de cinzel
(4112), lâmina circular 200-22 HP dentes de
cinzel (4001)
ATENÇÃO
Não são autorizadas lâminas para cortar erva,
facas para cortar mata espessa e lâminas circu‐
lares que não sejam de metal.
Ferramenta de anexo Utilização
BF Fresa de lavoura
5 Aplicar o cabo para duas
mãos
5.1 Incorporar o tubo do punho
3.3 Proteções, encosto
17 Proteção para cabeçotes de corte
18 Protecção com
19 Aba e lâmina para cabeças de corte
20 Proteção sem avental e lâmina para as ferra‐
mentas de corte metálicas, posições 9 a 14
21 Encosto para lâminas circulares
3.4 Pega
22 Pega em arco
23 Cabo circular com
24 Estribo (limitador de passos)
25 Cabo para duas mãos
Não girar no eixo longitudinal o cabo de opera‐
ção entre a remoção da embalagem do aparelho
e a incorporação no tubo do punho; consultar
também o capítulo "Regular o cabo do acelera‐
dor".
3.5 Cintos de suporte
26 Tem de ser usado cinto para um só ombro
27 Pode ser usado cinto duplo para os ombros
28 Tem de ser usado cinto duplo para os
ombros
4 Ferramentas de anexo
autorizadas
A ferramenta de anexo seguinte da STIHL pode
ser aplicada no aparelho a motor de base:
58 0458-250-8421-F
3
A
7
8
4
1
2
0208BA009 KN
6
5
6
B
1
0000-GXX-1239-A1
6
1
3
4
5
6
250BA077 KN
2
5 Aplicar o cabo para duas mãos português
borracha (6) esteja do lado esquerdo (na linha
de visão do motor para o tubo do punho)
► Colocar o prato de aperto (7) no apoio do
cabo
► Passar os parafusos (8) pelos furos das peças
e aparafusá-los até ao encosto no prato de
aperto (3)
► Alinhar o tubo do punho
► Apertar bem os parafusos
5.2 Incorporar o cabo de operação
► Fixar o tubo do punho (1) a uma distância (A)
de aprox. 40 cm (15 in) à frente da caixa do
motor na haste (2)
► Encostar o prato de aperto (3) e o apoio do
cabo (4) no casquilho (5) na haste (2)
► Desaparafusar o parafuso (1) – a porca (2)
fica no cabo de operação (3)
► Empurrar o cabo de operação com o acelera‐
dor (4) no sentido da engrenagem virado para
o final do tubo do punho (5) até os furos (6)
coincidirem
► Enroscar o parafuso (1) e apertar com firmeza
► Colocar o tubo do punho (1) no apoio do cabo
de forma que a distância (B) não seja superior
a 15 cm (6 in) – é necessário que a pega em
0458-250-8421-F 59
2
1
2
2
1
0000-GXX-1240-A1
2
002BA098 KN
1
1
5
4
002BA099 KN
2
3
6
7
português 6 Aplicar o cabo circular
5.3 Fixar o cabo do acelerador
AVISO
Não dobrar o cabo do acelerador nem enrolar
com raios muito curtos – o acelerador tem de se
movimentar com facilidade!
6 Aplicar o cabo circular
6.1 Aplicar o cabo circular com
arco
► Enfiar as porcas quadradas (1) no arco (2) –
fazer com que os furos estejam cobertos
► Posicionar o suporte do cabo do acelera‐
dor (2) e o cabo do acelerador (1) na haste
► Pressionar o suporte do cabo do acelerador
(2). O suporte do cabo do acelerador (2)
encaixa com um clique
5.4 Regular o cabo do acelerador
► Verificar a regulação do cabo do acelerador –
consultar "Regular o cabo do acelerador"
60 0458-250-8421-F
► Colocar a braçadeira (3) no cabo circular (4),
e colocá‑los juntos na haste (5)
7
8
5
4
1
6
1
3
8
7
002BA614 KN
9
4
A
002BA615 KN
7 Regular os tirantes de gás português
► Encostar a braçadeira (6)
► Encostar o arco (2) – observar a posição!
► Fazer com que os furos estejam cobertos
► Enfiar os parafusos (7) nos furos – e apara‐
fusá‑los no arco até estarem encostados
► Continuação pelo capítulo "Fixar o cabo circu‐
lar"
6.3 Fixar o cabo circular
6.2 Aplicar o cabo circular sem arco
Ao modificar a distância (A), o cabo circular pode
ser posto na posição mais vantajosa para o ope‐
rador e o caso de utilização.
Recomendação: Distância (A) aprox. 20 cm
(8 in.)
► Puxar o cabo circular para a posição desejada
► Ajustar o cabo circular (4)
► Apertar os parafusos tão bem que o cabo cir‐
► Colocar a braçadeira (3) no cabo circular (4),
e colocá‑los juntos na haste (5)
► Encostar a braçadeira (6)
► Fazer com que os furos estejam cobertos
► Enfiar a arruela (8) no parafuso (7), e enfiá‑los
no furo, atarraxar a porca quadrada (1) nestas
– até ao aperto
► Continuação pelo capítulo "Fixar o cabo circu‐
lar"
cular já não pode ser girado à volta da haste –
quando não é aplicado um arco: Fixar as por‐
cas por contraporca em caso de necessidade
O estojo (9) existe, dependentemente do país, e
tem que encontrar‑se entre o cabo circular e o
cabo de manejo.
7 Regular os tirantes de gás
7.1 No cabo circular
A regulação correta dos tirantes do acelerador é
a condição prévia para a função correta de gás
de arranque, marcha em vazio e plena acelera‐
ção.
Regular os tirantes do acelerador unicamente
com o aparelho montado completamente.
0458-250-8421-F 61
002BA163 KN
2
1
002BA161 KN
002BA655 KN
1
002BA529 KN
português 8 Aplicar o olhal de suporte
8 Aplicar o olhal de suporte
8.1 Execução plástica
► Puxar o entalhe no cabo de operação com
uma ferramenta até à extremidade da ranhura
► Premir a fundo o bloqueio do acelerador (1) e
o acelerador (2) (posição de plena acelera‐
ção) – assim os tirantes do acelerador são
regulados corretamente
7.2 No cabo para duas mãos:
Uma correção da regulação dos tirantes do ace‐
lerador pode ser necessária depois da monta‐
gem do aparelho ou depois de um período de
funcionamento prolongado.
Posição do olhal de suporte vide o capítulo
"Peças importantes".
► Colocar o olhal de suporte (1) na haste, e
puxá‑la sobre a haste
► Colocar a porca M5 no assento de cabeça
sextavada do olhal de suporte
► Aparafusar o parafuso M5x14
► Ajustar o olhal de suporte
► Apertar bem o parafuso
Regular os tirantes do acelerador unicamente
com o aparelho montado completamente.
► Colocar o acelerador na posição de plena
aceleração
► Girar o parafuso no acelerador até à primeira
resistência no sentido da seta. Em seguida,
continuar a aparafusá-lo mais meia volta
62 0458-250-8421-F
002BA636 KN
2
1
3
3
002BA637 KN
1.
2.
002BA646 KN
002BA638 KN
9 Aplicar a protecção português
9 Aplicar a protecção
9.1 Aplicar a protecção
9.2 Montar a aba e a lâmina
ATENÇÃO
Perigo de ferimentos por objetos lançados para
fora e contacto com a ferramenta de corte. A aba
e a lâmina têm de ser montados sempre na pro‐
teção (1) quando são usadas cabeças de corte.
9.3 Montar a aba
► Enfiar a ranhura de guia da aba na ripa da
aba até engatar
9.4 Desmontar a aba
1 Protecção para as ferramentas de corte
2 Protecção para as cabeças de corte
As protecções (1) e (2) são fixas da mesma
maneira na engrenagem.
► Colocar a protecção na engrenagem
► Aparafusar os parafusos (3), e apertá‑los bem
► puxá-la com o pino para dentro do furo na aba
e, ao mesmo tempo, puxar a aba um pouco
para a esquerda com o pino
► Puxar a aba totalmente para baixo da prote‐
ção
9.5 Montar a lâmina
0458-250-8421-F 63
7
002BA639 KN
6
002BA104 KN
2
002BA164 KN
1
3
4
5
2
002BA266 KN
português 10 Aplicar a ferramenta de corte
► Puxar a lâmina para dentro da ranhura de
guia no aba
► Aparafusar o parafuso e apertá-lo bem
9.6 Montar o encosto
ATENÇÃO
Perigo de ferimentos por objetos lançados para
fora e contacto com a ferramenta de corte. O
encosto (6) tem que ser sempre montado ao uti‐
lizar lâminas circulares.
► Colocar o encosto (6) no flange da engrena‐
gem
► Aparafusar os parafusos (7) e apertá-los bem
10.2.1 Material fornecido com as peças de
fixação
Podem ser aplicados cabeçotes de corte e ferra‐
mentas de corte metálicas.
10 Aplicar a ferramenta de
corte
10.1 Depositar o aparelho a motor
Para isto são necessários adicionalmente a
porca (3), o prato de marcha (4) e a arruela de
pressão (5), consoante o modelo da ferramenta
de corte.
As peças encontram-se no conjunto de peças,
que é fornecido juntamente com o aparelho, e
estão disponíveis como acessórios especiais.
10.2.2 Retirar a proteção de transporte
► Tirar a mangueira (1) do eixo (2)
10.2.3 Volume de fornecimento sem peças
de fixação
► Parar o motor
► Depositar o aparelho a motor de tal modo que
o assento para a ferramenta de corte indique
para cima
10.2 Peças de fixação para as ferra‐
Em função da ferramenta de corte, que é forne‐
cida com o primeiro equipamento de um apare‐
lho novo, o material fornecido pode distinguir-se
pelas peças de fixação para a ferramenta de
corte.
64 0458-250-8421-F
mentas de corte
Apenas podem ser montados cabeçotes de corte
que são fixados diretamente no eixo (2).
6
7
2
002BA330 KN
6
3
4
2
271BA057 KN
1
5
1
002BA385 KN
10 Aplicar a ferramenta de corte português
10.3 Bloquear o eixo
10.5 Incorporar a ferramenta de
corte
ATENÇÃO
Usar a proteção adequada para a ferramenta de
corte – consultar "Incorporar a proteção".
10.6 Aplicar a cabeça de corte com
ligação roscada
Guardar bem a folha anexada para o cabeçote
Para montar e desmontar as ferramentas de
corte o eixo (2) tem que ser bloqueado com o
pino (6) ou a chave de fenda angular (6). As
peças estão incluídas no material fornecido e
podem ser adquiridas como acessório especial.
► Inserir o pino (6) ou a chave de fenda angu‐
lar (6) até ao encosto no furo (7) na engrena‐
gem – puxar levemente
► Girar o eixo, a porca ou a ferramenta de corte
até que o pino engate e o eixo seja bloqueado
de corte.
10.4 Desmontar as peças de fixação
► Colocar o prato de pressão
► Atarraxar a cabeça de corte no sentido contrá‐
rio aos ponteiros do relógio até estar encos‐
► Bloquear o eixo
► com a chave combinada (1) soltar e desaper‐
tar a porca (2) no sentido dos ponteiros do
relógio (para a esquerda)
► Tirar a arruela de pressão (3) do eixo (4),
não remover o prato de pressão (5)
tada no eixo (1)
► Bloquear o eixo
► Apertar bem o cabeçote de corte
AVISO
Retirar novamente a ferramenta para bloquear o
eixo.
10.7 Desmontar o cabeçote de corte
► Bloquear o eixo
► Girar o cabeçote de corte no sentido dos pon‐
teiros do relógio
0458-250-8421-F 65
3
1
4
6
7
5
681BA042 KN
2
10
8
9
11
12
13
14
681BA161 KN
português 10 Aplicar a ferramenta de corte
10.8 Aplicar as ferramentas de corte metálicas
Guardar a folha anexada e a embalagem refe‐
rentes à ferramenta de corte metálica num lugar
seguro.
ATENÇÃO
Pôr luvas de protecção – perigo de ferir‑se por
gumes bem afiados.
Só aplicar sempre uma ferramenta de corte
metálica!
Colocar correctamente a ferramenta de corte
ATENÇÃO
Observar a seta para o sentido de rotação no
lado interior da protecção.
► Colocar a ferramenta de corte (8) no prato de
pressão (9)
ATENÇÃO
O colar (seta) tem que erguer‑se para dentro do
furo da ferramenta de corte.
Fixar a ferramenta de corte
► Colocar a arruela de pressão (10) – com a
abóbada para cima
► Colocar o prato de marcha (11)
► Bloquear o eixo (12)
► Atarraxar a porca (13) com a chave combi‐
nada (14) no sentido contrário aos ponteiros
do relógio no eixo, e apertá‑la
As ferramentas de corte (2, 4, 5) podem indicar
em qualquer direcção – virar regularmente estas
ferramentas de corte para evitar um desgaste
unilateral.
Os gumes das ferramentas de corte (1, 3, 6, 7)
têm que indicar no sentido de rotação do pon‐
teiro do relógio.
66 0458-250-8421-F
11 Combustível português
ATENÇÃO
Uma porca que funciona facilmente tem que ser
substituída.
AVISO
Retirar novamente a ferramenta para bloquear o
eixo.
11.2 Misturar o combustível
AVISO
Combustíveis não apropriados ou uma relação
de mistura que se diferencie da prescrição
podem causar graves danos no mecanismo pro‐
pulsor. Gasolina ou óleo do motor de baixa quali‐
dade podem danificar o motor, os anéis de veda‐
ção, as linhas e o depósito de combustível.
10.9 Desmontar uma ferramenta de corte metálica
ATENÇÃO
Pôr luvas de protecção – perigo de ferir‑se por
gumes bem afiados
► Bloquear o eixo
► Desapertar a porca no sentido dos ponteiros
do relógio
► Tirar a ferramenta de corte e as suas peças
de fixação da engrenagem – não retirar o
prato de pressão (9) ao mesmo tempo
11 Combustível
O motor tem de ser acionado com uma mistura
de gasolina e de óleo para motores.
ATENÇÃO
Evitar um contacto direto da pele com o combus‐
tível e a inalação de vapores de combustível.
11.1 STIHL MotoMix
A STIHL recomenda a utilização de STIHL Moto‐
Mix. Esta mistura pronta de combustível não
contém benzeno nem chumbo, distingue-se por
um elevado índice de octanas, e tem sempre a
relação de mistura adequada.
O STIHL MotoMix é misturado com o óleo para
motores de dois tempos HP Ultra da STIHL para
alcançar a máxima durabilidade do motor.
O MotoMix não está disponível em todos os mer‐
cados.
11.2.1 Gasolina
Utilizar unicamente gasolina de marca com um
índice de octanas de, pelo menos, 90 RON –
sem chumbo ou com chumbo.
A gasolina com uma percentagem de álcool
superior a 10% pode causar perturbações na
marcha em motores com carburadores regulá‐
veis manualmente e, por isso, não deve ser utili‐
zada na operação destes motores.
Motores com M-Tronic fornecem uma potência
máxima com uma gasolina com uma percenta‐
gem de álcool de 27% (E27).
11.2.2 Óleo para motores
Caso o combustível seja misturado por si, deve
ser usado apenas um óleo para motores de dois
tempos da STIHL ou um outro óleo do motor de
alto desempenho das classes JASO FB, JASO
FC, JASO FD, ISO-L-EGB, ISO-L-EGC ou ISO-
-L-EGD.
A STIHL prescreve o óleo para motores de dois
tempos STIHL HP Ultra ou um óleo do motor de
alto desempenho equivalente, de forma garantir
os limites de emissões relativos à durabilidade
da máquina.
11.2.3 Relação de mistura
no óleo para motores de dois tempos STIHL
1:50; 1:50 = 1 parte de óleo + 50 partes de gaso‐
lina
11.2.4 Exemplos
Quantidade de
gasolina
Litros Litros (ml)
1 0,02 (20)
5 0,10 (100)
10 0,20 (200)
15 0,30 (300)
20 0,40 (400)
25 0,50 (500)
Óleo para motores de
dois tempos
STIHL 1:50
0458-250-8421-F 67
256BA060 KN
português 12 Meter combustível
► Meter primeiro o óleo para motores num jerri‐
can autorizado para combustível, meter a
seguir gasolina, e misturá-los bem
12.1 Preparar o aparelho
11.3 Guardar a mistura de combus‐
tível
Guardá-la unicamente em recipientes autoriza‐
dos para combustível num lugar seguro, seco e
fresco, protegê-la da luz e o sol.
A mistura de combustível envelhece – misturar
unicamente o que for necessário para algumas
semanas. Não guardar a mistura de combustível
durante mais de 30 dias. A mistura de combustí‐
vel pode ficar inutilizada mais rapidamente sob a
influência de luz, sol, temperaturas baixas ou
altas.
Mas o STIHL MotoMix pode ser guardado sem
problemas durante até 5 anos.
► Sacudir com força o jerrican com a mistura de
combustível antes de abastecer o depósito
ATENÇÃO
No jerrican pode formar-se pressão – abri-lo com
cuidado.
► Limpar muito bem o depósito de combustível
e o jerrican de vez em quando
O resto do combustível e o líquido utilizado para
a limpeza têm de ser eliminados conforme as
prescrições e de forma ambientalmente correta!
12 Meter combustível
► Limpar a tampa do depósito e a zona à volta
antes de abastecer o depósito para que não
caia sujidade para dentro do depósito
► Posicionar o aparelho de tal modo que a
tampa do depósito indique para cima
12.2 Meter combustível
Não derramar combustível durante o abasteci‐
mento do depósito, nem encher o depósito a
transbordar. A STIHL recomenda o sistema de
abastecimento da STIHL para combustível
(acessório especial).
► Abrir a tampa do depósito
► Meter combustível
► Fechar a tampa do depósito
ATENÇÃO
Apertar a tampa do depósito tão bem que possí‐
vel com a mão depois de ter abastecido o depó‐
sito.
13 Pôr o cinto de suporte
O tipo e a execução do cinto de suporte depen‐
dem do mercado.
Para a utilização do cinto de suporte – vide o
capítulo "Combinações autorizadas de ferra‐
menta de corte, protecção, cabo e cinto de
suporte".
68 0458-250-8421-F
1
002BA441 KN
2
3
002BA228 KN
2
1
13 Pôr o cinto de suporte português
13.1 Cinto para um só ombro
13.2 Cinto duplo para os ombros
► Aplicar o cinto para um só ombro (1)
► Ajustar o comprimento do cinto de tal modo
que o mosquetão (2) se encontre aproximada‐
mente uma largura de uma mão por baixo da
anca direita
► Equilibrar o aparelho – vide o capítulo "Equili‐
brar o aparelho"
► Aplicar o cinto duplo para os ombros (1), e
fechar a placa de aperto (3)
► Ajustar o comprimento do cinto – o mosque‐
tão (2) tem que encontrar‑se aproximada‐
mente uma largura de uma mão por baixo da
anca direita com o aparelho a motor engan‐
chado
► Equilibrar o aparelho – vide o capítulo "Equili‐
brar o aparelho"
0458-250-8421-F 69
1
002BA660 KN
2
1
1
2
2
002BA661 KN
2
1
1
1
2
2
português 13 Pôr o cinto de suporte
13.3 Enganchar o aparelho no cinto de suporte
13.4 Desenganchar o aparelho no cinto de suporte
O tipo e a execução do cinto de suporte e do
mosquetão dependem do mercado.
► Enganchar o mosquetão (1) no olhal de
suporte (2) na haste
► Puxar a tala no mosquetão (1) para baixo, e
tirar o olhal de suporte (2) do gancho
70 0458-250-8421-F
002BA662 KN
1
2
002BA388 KN
14 Equilibrar o aparelho português
13.5 Lançamento rápido para o chão
ATENÇÃO
O aparelho tem que ser deitado rapidamente
para o chão quando se anuncia um perigo. Trei‐
nar como depositar rapidamente o aparelho. Não
deitar o aparelho para o chão durante o treino
para evitar danificações.
Treinar como desenganchar rapidamente o apa‐
relho no mosquetão para o deitar para o chão –
proceder como indicado no capítulo "Desengan‐
char o aparelho no cinto de suporte".
Quando é utilizado um cinto para um só ombro:
Treinar como tirar o cinto de suporte dos
ombros.
Quando é utilizado um cinto duplo para os
ombros: Treinar no cinto duplo para os ombros
como abrir rapidamente a placa de aperto e
como tirar o cinto de suporte dos ombros.
14 Equilibrar o aparelho
14.1 Equilibrar o aparelho
O aparelho é equilibrado diferentemente em
dependência da ferramenta de corte aplicada.
Executar os passos seguintes até que sejam
cumpridas as condições mencionadas no capí‐
tulo "Posições pendulares":
► Desapertar o parafuso (1)
► Deslocar o olhal de suporte (2)
► Apertar levemente o parafuso
► Deixar oscilar o aparelho
► Controlar a posição pendular
Posições pendulares
Ferramentas de corte como as cabeças de corte,
as lâminas para cortar erva e as facas para cor‐
tar mata espessa
► devem estar colocadas levemente no solo
0458-250-8421-F 71
002BA389 KN
START
3
STOP
5 6
4
7
002BA668 KN
1
2
3
STOP
2
5
6
4
7
002BA181 KN
START
STOP-
1
português 15 Arrancar / Parar o motor
15.1.2 Cabo de operação na haste
Lâminas circulares
► devem "estar suspensas" aprox. 20 cm (8 in.)
em cima do solo
Quando a posição pendular correcta é atingida:
► Apertar bem o parafuso no olhal de suporte
15 Arrancar / Parar o motor
15.1 Elementos de comando
15.1.1 Cabo de operação no tubo do punho
1 Bloqueio do acelerador
2 Acelerador
3 Corrediça combinada
15.1.3 Posições da corrediça combinada
4 STOP-0 – motor desligado – a ignição está
desligada
5
F – operação – o motor está a funcionar ou
pode arrancar
6 START – arranque – a ignição está ligada – o
motor pode arrancar
15.1.4 Símbolo na corrediça combinada
7
h – símbolo de paragem e seta – para parar
o motor, puxar a corrediça combinada no
sentido da seta no símbolo de paragem (h)
para STOP-0
15.2 Arranque
► premir primeiro o bloqueio do acelerador, e a
seguir o acelerador
► manter premidas as duas alavancas
► puxar a corrediça combinada para START, e
segurá-la também
► largar primeiro o acelerador, depois a corre‐
diça combinada e o bloqueio do acelerador =
posição de gás de arranque
1 Bloqueio do acelerador
2 Acelerador
3 Corrediça combinada
72 0458-250-8421-F
250BA018 KN
9
8
002BA038 KN
002BA040 KN
002BA072 KN
15 Arrancar / Parar o motor português
► Puxar o aparelho com a mão esquerda forte‐
mente para o chão – não tocar ao mesmo
tempo nem no acelerador, nem no bloqueio
do acelerador, nem no botão de paragem
AVISO
Não pôr o pé na haste nem ajoelhar-se nela!
► Regular o botão rotativo (8) da válvula de
arranque em
com o motor frio
g
com o motor quente – mesmo quando o
e
motor já tem funcionado, mas quando ainda
está frio
► Premir o fole (9) da bomba manual de com‐
bustível pelo menos 5 vezes – mesmo quando
o fole está cheio de combustível
15.2.1 Arranque
► Pegar no cabo de arranque com a mão direita
► Puxar o cabo de arranque lentamente para
fora até sentir o primeiro encosto, e puxá-lo a
seguir rápida e fortemente
AVISO
Não puxar a corda para fora até ao fim – perigo
de rutura!
► Não deixar recuar o cabo de arranque –
reconduzi-lo no sentido contrário à direção de
extração para que a corda de arranque possa
enrolar-se corretamente
► continuar a arrancar
15.2.2 Depois da primeira ignição
► Girar o botão rotativo da válvula de arranque
para e
► continuar a arrancar até que o motor esteja a
funcionar
15.2.3 Logo que o motor esteja a funcionar
► tocar
imediatamente um pouco no acelerador,
a corrediça combinada salta para a posição
de serviço F – o motor passa para a marcha
► Colocar o aparelho numa posição segura no
chão: O apoio do motor e a proteção da ferra‐
menta de corte formam a base
► Se existente: Remover a proteção de trans‐
porte da ferramenta de corte
A ferramenta de corte não deve tocar nem no
chão, nem em quaisquer objetos – perigo de aci‐
dentes!
► Procurar uma posição segura – possibilida‐
des: Em pé, inclinado ou de joelhos
em vazio
ATENÇÃO
A ferramenta de corte não deve girar na marcha
em vazio do motor com o carburador correta‐
mente regulado!
O aparelho está pronto para entrar em funciona‐
mento.
0458-250-8421-F 73
681BA268 KN
681BA269 KN
português 16 Transportar o aparelho
15.3 Parar o motor
► Puxar a corrediça combinada no sentido da
seta no símbolo de paragem h para STOP-0
15.4 Com uma temperatura muito baixa
Depois do arranque do motor:
► Tocar brevemente no acelerador = desengatar
a posição de gás de arranque – a corrediça
combinada salta para a posição de serviço F –
o motor passa para a marcha em vazio
► Acelerar pouco
► Deixar aquecer o motor durante pouco tempo
15.5 Quando o motor não arranca
15.5.1 Botão rotativo para a válvula de arran‐
que
Se o botão rotativo da válvula de arranque não
for colocado a tempo em e depois da primeira
ignição do motor, o motor afoga-se.
► Girar o botão rotativo da válvula de arranque
para e
► Regular a posição de gás de arranque
► Arrancar o motor – para isso puxar a corda de
arranque fortemente – podem ser necessárias
10 a 20 puxadas com a corda
Se, mesmo assim, o motor não arrancar
► Puxar a corrediça combinada no sentido da
seta no símbolo de paragem h para STOP-0
► Desmontar a vela de ignição – consultar o
capítulo "Vela de ignição"
► Secar a vela de ignição
► Premir o acelerador a fundo
► Puxar várias vezes a corda de arranque –
para ventilar a câmara de combustão
► Aplicar novamente a vela de ignição – consul‐
tar o capítulo "Vela de ignição"
► Puxar a corrediça combinada para START
► Girar o botão rotativo da válvula de arranque
para e – também com o motor frio!
► Arrancar o motor
15.5.2 Regulação dos tirantes de gás
► Verificar a regulação dos tirantes de gás –
consultar o capítulo "Regular os tirantes de
gás"
15.5.3 O depósito foi esvaziado completa‐
mente
Recomendação: Recomendação: Executar os
passos seguintes independentemente dos esta‐
dos operacionais do motor antes de ter esvazi‐
ado o depósito.
► Premir o fole da bomba manual de combustí‐
vel pelo menos 5 vezes depois de ter abaste‐
cido o depósito – mesmo quando o fole está
cheio de combustível
► Regular o botão rotativo da válvula de arran‐
que em g
► continuação no parágrafo "Arranque", e arran‐
car novamente o motor "como com o motor
frio"
16 Transportar o aparelho
16.1 Utilizar uma protecção de transporte
O tipo da protecção de transporte depende do
tipo da ferramenta de corte metálica no volume
de fornecimento do aparelho a motor. As protec‐
ções de transporte também podem ser adquiri‐
das como acessórios especiais.
16.2 Lâminas para cortar erva 230 mm
74 0458-250-8421-F
681BA270 KN
681BA272 KN
681BA268 KN
681BA269 KN
681BA271 KN
681BA272 KN
681BA301 KN
681BA275 KN
1.
2.
16 Transportar o aparelho português
16.3 Facas para cortar mata espessa 250 mm
16.4 Lâminas para cortar erva até 260 mm
► Desenganchar o estribo de fixação na protec‐
ção de transporte
► Girar o estribo de fixação para o exterior
0458-250-8421-F 75
681BA305 KN
2.
681BA311 KN
681BA302 KN
681BA275 KN
1.
2.
681BA276 KN
681BA277 KN
2.
português 16 Transportar o aparelho
► Desenganchar o estribo de fixação na protec‐
ção de transporte
► Colocar a protecção de transporte de baixo na
ferramenta de corte
► Girar o estribo de fixação para o interior
► Enganchar o estribo de fixação na protecção
de transporte
16.5 Lâminas circulares
► Girar o estribo de fixação para o exterior
► Colocar a protecção de transporte de baixo na
ferramenta de corte, observar ao mesmo
tempo para que o encosto esteja centrado no
entalhe
► Girar o estribo de fixação para o interior
76 0458-250-8421-F
250BA071 KN
17 Indicações de serviço português
► Enganchar o estribo de fixação na protecção
de transporte
18 Filtro de ar
18.1 Quando a potência do motor
17 Indicações de serviço
está a diminuir sensivelmente
17.1 Durante o primeiro período de serviço
Não accionar o aparelho recém‑saído da fábrica
sem carga até ao terceiro abastecimento do
depósito no alto sector do número de rotações
para que, durante a fase de rodagem, não se
apresentem cargas adicionais. As peças movi‐
mentadas têm que adaptar‑se uma à outra
durante a fase de rodagem – no mecanismo pro‐
pulsor existe uma maior resistência à fricção. O
motor atinge a sua máxima potência depois de
um período de funcionamento de 5 a 15 abaste‐
cimentos do depósito.
17.2 Durante o trabalho
Depois de um serviço prolongado de plena
carga, deixar funcionar o motor ainda um pouco
na marcha em vazio até que o maior calor seja
dissipado pela corrente de ar de refrigeração
para que as peças no mecanismo propulsor (sis‐
tema de ignição, carburador) não sejam carrega‐
das extremamente por uma acumulação de
calor.
17.3 Depois do trabalho
No caso de uma paragem durante pouco tempo:
Deixar arrefecer o motor. Guardar o aparelho
com o depósito de combustível vazio num local
seco, não na proximidade de fontes de ignição,
até ser utilizado novamente. No caso de uma
paragem prolongada – vide o capítulo "Guardar
o aparelho".
► Colocar o botão rotativo da válvula de arran‐
que em g
► Puxar a tala (1) para dentro, e retirar a tampa
do filtro (2)
► Limpar o lado interior da tampa do filtro e a
zona à volta do filtro (3) da sujidade grossa
► Retirar o filtro, e controlá‑lo – substituí‑lo
quando está sujo ou danificado
► Inserir o filtro na tampa do filtro
► Encaixar a tampa do filtro
19 Regular o carburador
19.1 Informações básicas
O carburador vem equipado de fábrica com a
regulação standard.
A regulação do carburador é efetuada de tal
modo que seja transportada uma óptima mistura
de combustível e de ar ao motor em todos os
estados operacionais.
19.2 Preparar o aparelho
► Parar o motor
► Aplicar a ferramenta de corte
► Verificar o filtro de ar – limpá-lo ou substituí-lo
em caso de necessidade
0458-250-8421-F 77
255BA006 KN
H
L
255BA007 KN
LA
português 19 Regular o carburador
► Verificar a regulação dos tirantes de gás –
regulá-los em caso de necessidade – consul‐
tar o capítulo "Regular os tirantes de gás"
19.3 Efetuar a regulação standard
Parafuso regulador principal (H) = 1/2
–
Parafuso regulador da marcha em vazio (L)
–
= 1
19.4.2 A ferramenta de corte gira na marcha
em vazio
► Girar o parafuso de encosto da marcha em
vazio (LA) no sentido contrário aos ponteiros
do relógio até que a ferramenta de corte fique
parada – continuar a girar depois aprox. 1/2 a
1 volta na mesma direção
ATENÇÃO
Se a ferramenta de corte não ficar parada na
marcha em vazio depois de ter efetuado a regu‐
lação, mandar reparar o aparelho no revendedor
especializado.
► Girar o parafuso regulador principal (H) sensi‐
velmente no sentido dos ponteiros do relógio
até estar bem apertado – girá-lo a seguir
1 1/2 voltas no sentido contrário aos ponteiros
do relógio
► Girar o parafuso regulador da marcha em
vazio (L) sensivelmente no sentido dos pontei‐
ros do relógio até ao encosto – girá-lo a
seguir 1 volta no sentido contrário aos pontei‐
ros do relógio
19.4 Regular a marcha em vazio
► Efetuar a regulação standard
► Arrancar o motor, e deixá-lo aquecer
19.4.1 O motor fica parado na marcha em
► Girar o parafuso de encosto da marcha em
vazio
vazio (LA) no sentido dos ponteiros do relógio
até que o motor funcione regularmente – a fer‐
ramenta de corte não deve girar ao mesmo
tempo
19.4.3 O número de rotações na marcha em
vazio é irregular; má aceleração (ape‐
sar da modificação da regulação LA)
A regulação da marcha em vazio é demasiado
magra.
► Girar o parafuso regulador da marcha em
vazio (L) no sentido contrário aos ponteiros do
relógio até que o motor funcione regular‐
mente, e que acelere bem – no máx. 1/2 volta
19.4.4 O número de rotações na marcha em
vazio é irregular
A regulação da marcha em vazio é demasiado
gorda.
► Girar o parafuso regulador da marcha em
vazio (L) no sentido dos ponteiros do relógio
até que o motor funcione regularmente, e que
acelere bem – no máx. 1/2 volta
Na maioria dos casos também é necessária uma
alteração do parafuso de encosto da marcha em
vazio (LA) depois de qualquer correção no para‐
fuso regulador da marcha em vazio (L).
19.5 Correção da regulação do car‐
burador durante empregos
numa grande altitude
Uma pequena correção pode ser necessária
quando o motor não funciona de modo satisfató‐
rio:
► Efetuar a regulação standard
► Deixar aquecer o motor
► Girar um pouco o parafuso regulador princi‐
pal (H) no sentido dos ponteiros do relógio
(mais magro) – no máx. 3/4 voltas
78 0458-250-8421-F
250BA054 KN
000BA039 KN
A
1
000BA045 KN
20 Vela de ignição português
AVISO
Depois de ter voltado de uma grande altitude,
repor a regulação do carburador novamente na
regulação standard.
No caso de uma regulação demasiado magra
existe o perigo de danos no mecanismo propul‐
sor devido à falta de lubrificantes e ao sobrea‐
quecimento.
valor da distância no capítulo "Dados técni‐
cos"
► Eliminar as causas da sujidade na vela de
ignição
As causas possíveis são:
Demasiado óleo para motores no combustível
–
Filtro de ar sujo
–
Condições de serviço desfavoráveis
–
20 Vela de ignição
► Controlar primeiro a vela de ignição quando a
potência do motor é insuficiente, quando o
motor arranca mal ou quando há perturbações
na marcha em vazio
► Substituir a vela de ignição depois de
aprox. 100 horas de serviço – com os eléctro‐
dos fortemente queimados já mais cedo – utili‐
zar unicamente velas de ignição desparasita‐
das e autorizadas pela STIHL – vide o capítulo
"Dados técnicos"
20.1 Desmontar a vela de ignição
► Parar o motor
ATENÇÃO
Podem ocorrer faíscas se uma porca de liga‐
ção (1) não estiver bem apertada ou estiver
ausente. Se o trabalho for realizado num ambi‐
ente facilmente inflamável ou explosivo, podem
ocorrer incêndios ou explosões. Pessoas podem
ferir-se com gravidade ou podem ocorrer danos
materiais.
► Usar velas de ignição desparasitadas com
porcas de ligação fixas.
► Retirar o encaixe da vela de ignição (1)
► Desatarraxar a vela de ignição
20.2 Verificar a vela de ignição
► Limpar a vela de ignição suja
► Verificar a distância dos elétrodos (A) e rea‐
justá-la em caso de necessidade, consultar o
0458-250-8421-F 79
2
002BA446 KN
1
0000-GXX-1156-A0
1
0000-GXX-1155-A0
1
0000-GXX-0536-A0
português 21 Comportamento da marcha do motor
20.3 Montar a vela de ignição
22 Lubrificar a engrenagem
22.1 Engrenagem sem bujão ros‐
cado
► Caso não exista nenhum bujão roscado na
engrenagem: a engrenagem não necessita de
manutenção e não precisa de ser lubrificada
22.2 Engrenagem com bujão ros‐
cado
► Atarraxar a vela de ignição (2), e fazer firme‐
mente pressão com o encaixe da vela (1)
sobre a vela de ignição (2)
21 Comportamento da marcha
do motor
Quando o comportamento do motor não é satis‐
fatório apesar do filtro de ar limpo, das regula‐
ções correctas do carburador e dos tirantes de
gás, a causa também pode ser o silenciador.
Mandar controlar no revendedor especializado
se o silenciador está sujo (coqueificação)!
A STIHL recomenda mandar efectuar os traba‐
lhos de manutenção e as reparações unica‐
mente pelo revendedor especializado da STIHL.
► Caso na engrenagem exista um bujão ros‐
cado (1): Verificar a massa para engrenagens
todas as 25 horas de serviço e lubrificar, se
necessário
► Desatarraxar o bujão roscado (1)
► Caso não for visível no lado interior do bujão
roscado (1) nenhuma massa para engrena‐
gens: Rodar a bisnaga (2) com a massa para
engrenagens da STIHL (acessório especial)
80 0458-250-8421-F
1
1
1
1
256BA075 KN
3
2
4
256BA032 KN
6
5
256BA033 KN
256BA034 KN
23 Substituir a corda de arranque / mola de retorno português
► Pressionar no máximo 5 g (1/5 oz.) de massa
para engrenagens do tubo (2) para a engre‐
nagem
AVISO
Não encher a engrenagem completamente de
massa para engrenagens.
► Desatarraxar o tubo (2)
► Rodar e apertar o bujão roscado (1)
ATENÇÃO
A mola de retorno para a polia pode saltar para
fora – perigo de ferir‑se!
23 Substituir a corda de arran‐
que / mola de retorno
23.1 Desmontar a caixa do ventila‐
dor
► Desaparafusar os parafusos (1)
► Retirar a caixa do ventilador
23.2 Substituir a corda de arranque
► Fazer sair a capa (5) do cabo
► Retirar os restos da polia e do cabo de arran‐
que
► Dotar a nova corda de arranque de um nó
simples, e passá‑la de cima através do cabo e
do casquilho da corda (6)
► Puxar a capa para dentro do cabo
► Fazer sair a braçadeira para molas (2)
► Retirar cuidadosamente a polia com a
arruela (3) e o trinquete (4)
0458-250-8421-F 81
► Passar a corda de arranque pela polia, e
fixá‑la por um nó simples na polia
► Humedecer o furo do mancal da polia com
óleo não resinoso
► Enfiar a polia no eixo – girá‑la um pouco para
a direita e a esquerda até que o olhal da mola
de retorno engate
3
2
4
256BA032 KN
427BA016 KN
7
7
271BA053 KN
português 24 Guardar o aparelho
23.4 Substituir a mola de retorno partida
► Desmontar a polia, como descrito no capítulo
"Substituir a corda de arranque"
ATENÇÃO
As peças da mola podem ainda ser prétendidas,
e saltar por isto para fora quando a polia é reti‐
rada e depois de ter desmontado a caixa da
mola – perigo de ferir‑se! Pôr uma protecção da
► Inserir o trinquete (4)
► Colocar a arruela (3)
► Fazer entrar a braçadeira para molas (2) – a
braçadeira para molas tem que indicar no sen‐
tido contrário aos ponteiros do relógio, e
assentar o bujão do trinquete
cara (viseira) e luvas de protecção.
23.3 Tender a mola de retorno
► Retirar os parafusos (7)
► Retirar a caixa da mola e as peças da mola
► Humedecer uma nova mola de reserva, pronta
para a montagem, na nova caixa da mola com
algumas gotas de óleo não resinoso
► Inserir uma mola de reserva com caixa da
► Formar um laço com a corda de arranque
desenrolada, e girar com este a polia seis vol‐
tas no sentido contrário aos ponteiros do reló‐
gio
► Segurar a polia
► Retirar a corda transposta, e pó‑la ordem
► Largar a polia
► Deixar recuar lentamente a corda de arranque
de modo que esta se enrole na polia
O cabo de arranque tem que ser puxado firme‐
mente para dentro do casquilho da corda. Se
bascular para o lado: Tender a mola de mais
uma volta.
AVISO
Com a corda puxada completamente para fora,
ainda deve ser possível continuar a girar a polia
1,5 voltas. Se isto não for possível, a mola está
tendida demasiado – perigo de rotura!
► Tirar depois um enrolamento da polia
► Aplicar a caixa do ventilador
mola – a parte inferior para cima
Se a mola saltar para fora ao mesmo tempo:
Colocá‑la novamente – no sentido dos ponteiros
do relógio – do exterior para o interior.
► Aparafusar novamente os parafusos
► Montar novamente a polia – como descrito no
capítulo "Substituir a corda de arranque"
► Tender a mola de retorno
► Aplicar a caixa do ventilador
24 Guardar o aparelho
No caso de intervalos de trabalho a partir de
aprox. 30 dias
► Esvaziar o depósito de combustível e limpá-lo
num local bem ventilado
► Eliminar o combustível de acordo com as
prescrições e de forma ambientalmente cor‐
reta
► Se existir uma bomba manual de combustível:
pressionar a bomba manual de combustível,
pelo menos, 5 vezes.
► Ligar o motor e deixá-lo a funcionar ao ralenti
até se desligar.
82 0458-250-8421-F
2
1
002BA083 KN
2
1
2
2
1
1
002BA104 KN
25 Afiar as ferramentas de corte metálicas português
► Retirar, limpar e verificar a ferramenta de
corte. Tratar as ferramentas de corte metáli‐
cas com óleo de proteção.
► Limpar muito bem a máquina
► Limpar os filtros de ar
► Guardar a máquina num local seco e seguro –
protegê-la contra a utilização não-autorizada
(por exemplo, por crianças)
da STIHL (acessório especial), e equilibrá‑lo
ou mandar fazer isto pelo revendedor especia‐
lizado – a STIHL recomenda o revendedor
especializado da STIHL
26 Manter a cabeça de corte
26.1 Depositar o aparelho a motor
25 Afiar as ferramentas de
corte metálicas
► Afiar as ferramentas de corte no caso de esta‐
rem pouco gastos com uma lima de afiação
(acessório especial) – no caso de um forte
desgaste e de mossas, afiá‑las com um afia‐
dor ou mandar efectuá‑lo por um revendedor
especializado – a STIHL recomenda o reven‐
dedor especializado da STIHL
► Afiar muitas vezes, tirar pouco: Para a reafia‐
ção simples bastam na maioria dos casos
duas a três passadas com a lima
► Parar o motor
► Depositar o aparelho a motor de tal modo que
o assento para a ferramenta de corte indique
para cima
26.2 Substituir o fio de corte
Verificar obrigatoriamente se a cabeçote de
corte está gasta antes de substituir o fio de
corte.
ATENÇÃO
Se forem visíveis fortes vestígios de desgaste, é
necessário substituir todo o cabeçote de corte.
O fio de corte será denominado resumidamente
a seguir por "fio".
► Afiar uniformemente as alas da lâmina (1) –
não modificar o contorno da lâmina princi‐
pal (2)
Outras indicações de afiação encontram‑se na
embalagem da ferramenta de corte. Por isto,
guardar a embalagem.
25.1 Equilibrar
► Reafiar aprox. 5 vezes, depois controlar o
desequilíbrio com o aparelho equilibrador
0458-250-8421-F 83
No material fornecido com o cabeçote de corte
estão incluídas instruções ilustradas que mos‐
tram a substituição de fios. Por isto, as instru‐
ções do cabeçote de corte devem ser guardadas
num lugar seguro.
► Desmontar o cabeçote de corte em caso de
necessidade
26.3 Reajustar o fio de corte
STIHL SuperCut
O fio é reajustado automaticamente quando o fio
tem um comprimento mínimo de 6 cm (2 1/2 in.)
– os fios demasiado compridos são cortados no
comprimento ideal pela lâmina na proteção.
STIHL AutoCut
► Manter o aparelho com o motor a funcionar
sobre uma superfície de relvado – o cabeçote
de corte tem que girar
250BA072 KN
português 27 Controlo e manutenção pelo utilizador
► Tocar com o cabeçote de corte no chão – o fio
é reajustado e reduzido ao comprimento ade‐
quado pela lâmina na proteção
O cabeçote de corte ajusta o fio depois de tocar
no solo. Observar, por isso, a capacidade de
corte do cabeçote de corte durante o trabalho.
Se se tocar com demasiada frequência com o
cabeçote de corte no solo, serão cortados peda‐
ços não utilizados do fio de corte na lâmina.
Um reajuste só é efetuado quando as duas
extremidades dos fios têm ainda um compri‐
mento mínimo de 2,5 cm (1 in.).
STIHL TrimCut
ATENÇÃO
É imprescindível parar o motor para reajustar
manualmente o fio – caso contrário há perigo de
ferimentos!
► Puxar a caixa das bobinas para cima – girá-la
para a esquerda – aprox. 1/6 volta – até à
posição de entalhe – e deixá-la voltar nova‐
mente para trás
► Puxar as extremidades dos fios para fora
Se necessário, repetir o processo até que as
duas extremidades dos fios atinjam a lâmina na
proteção.
Um movimento giratório de entalhe a entalhe
liberta aprox. 4 cm (1 1/2 in.) de fio. Fio livre.
ATENÇÃO
Se forem visíveis fortes vestígios de desgaste,
tem que ser substituída a cabeça de corte com‐
pleta.
As lâminas de corte são chamadas brevemente
"Lâminas" a seguir.
No volume de fornecimento da cabeça de corte
estão incluídas Instruções ilustradas que mos‐
tram a substituição de lâminas. Por isto, guardar
as Instruções para a cabeça de corte num lugar
seguro.
ATENÇÃO
É imprescindível parar o motor para equipar
manualmente a cabeça de corte – senão existe o
perigo de ferir‑se!
► Desmontar a cabeça de corte
► Substituir a lâmina, como mostrado nas Instru‐
ções ilustradas
► Aplicar novamente a cabeça de corte
27 Controlo e manutenção
pelo utilizador
27.1 Substituir o cabeçote de aspi‐
ração de combustível
26.4 Substituir o fio de corte
STIHL PolyCut
No cabeçote de corte PolyCut também pode ser
enganchado um fio cortado à medida no lugar
das lâminas de corte.
STIHL DuroCut, STIHL PolyCut
ATENÇÃO
É imprescindível parar o motor para equipar
manualmente o cabeçote de corte perigo de feri‐
mentos!
► Equipar o cabeçote de corte com os fios corta‐
dos à medida, de acordo com as instruções
fornecidas
26.5 Substituir a lâmina
26.5.1 STIHL PolyCut
Verificar imprescindivelmente se a cabeça de
corte está gasta antes de substituir as lâminas
de corte.
84 0458-250-8421-F
250BA066 KN
28 Controlo e manutenção pelo revendedor especializado português
Substituir uma vez por ano o cabeçote de aspira‐
ção de combustível, para isto:
► Esvaziar o depósito de combustível
► Puxar o cabeçote de aspiração de combustí‐
vel com um gancho para fora do depósito, e
tirá‑lo da mangueira
► Inserir um novo cabeçote de aspiração na
mangueira
► Colocar novamente o cabeçote de aspiração
no depósito
28.2 Elemento anti‑vibratório
28 Controlo e manutenção
pelo revendedor especiali‐
zado
28.1 Trabalhos de manutenção
A STIHL recomenda mandar efectuar os traba‐
lhos de manutenção e as reparações unica‐
mente no revendedor especializado da STIHL.
Um elemento de borracha é aplicado entre a uni‐
dade motriz e a haste para amortecer as vibra‐
ções. Mandá‑lo rever no caso de um desgaste
reconhecível ou de vibrações permanentemente
elevadas.
29 Indicações de manutenção e de conservação
As indicações referem-se às condições de utiliza‐
ção normais. Em condições mais adversas (forte
queda de neve, etc.) e longos períodos de trabalho
diários, reduzir os intervalos indicados em confor‐
midade.
semanalmente
anualmente
mensalmente
em caso de avaria
no caso de danos
antes de iniciar o trabalho
após o fim do trabalho ou diariamente
Máquina completa Controlo visual (estado,
Cabo de operação Controlo do funciona‐
Filtro de ar Controlo visual X X
Bomba manual de com‐
bustível (se existente)
0458-250-8421-F 85
impermeabilidade)
limpar X
Substituir as peças dani‐
ficadas
mento
limpar X X
Substituir X
verificar X
Reparação pelo reven‐
dedor especializado
X X
X X
X X
X
1)
depois de qualquer abastecimento do depósito
em caso de necessidade
português 29 Indicações de manutenção e de conservação
As indicações referem-se às condições de utiliza‐
ção normais. Em condições mais adversas (forte
queda de neve, etc.) e longos períodos de trabalho
diários, reduzir os intervalos indicados em confor‐
midade.
semanalmente
anualmente
mensalmente
em caso de avaria
no caso de danos
antes de iniciar o trabalho
após o fim do trabalho ou diariamente
depois de qualquer abastecimento do depósito
Cabeçote de aspiração
no depósito de combustí‐
vel
verificar X
Substituir X X X
Depósito de combustível limpar X X X
Carburadores Verificar a marcha em
vazio, a ferramenta de
X X
corte não deve girar ao
mesmo tempo
Regular a marcha em
vazio
Vela de ignição Ajustar a distância dos
X
elétrodos
Substituir todas as
100 horas de funciona‐
mento
Abertura de aspiração
para o ar de refrigeração
Parafusos e porcas aces‐
Controlo visual X
limpar X
Reapertar X
síveis (com a excepção
dos parafusos regulado‐
res)
Elementos anti-vibrató‐
rios
Controlar
Substituição pelo reven‐
dedor especializado
2)
X X X
1)
X
Ferramenta de corte Controlo visual X X
Substituir X
Verificar o assenta‐
X X
mento firme
Ferramenta de corte
afiar X X
metálica
Lubrificação da engrena‐
gem (com bujão roscado)
Autocolante de segu‐
verificar X X X
Completar X
Substituir X
rança
1)
A STIHL recomenda o revendedor especializado da STIHL
em caso de necessidade
X
86 0458-250-8421-F
30 Minimizar o desgaste, e evitar os danos português
As indicações referem-se às condições de utiliza‐
ção normais. Em condições mais adversas (forte
queda de neve, etc.) e longos períodos de trabalho
diários, reduzir os intervalos indicados em confor‐
midade.
semanalmente
anualmente
mensalmente
em caso de avaria
no caso de danos
antes de iniciar o trabalho
após o fim do trabalho ou diariamente
2)
Consultar o capítulo "Verificação e manutenção pelo revendedor especializado", secção "Elementos
antivibratórios"
30 Minimizar o desgaste, e
evitar os danos
A observação das prescrições destas Instruções
de serviço evita um desgaste excessivo e danos
no aparelho.
A utilização, a manutenção e a armazenagem do
aparelho têm que ser efectuadas com tanto cui‐
dado como descrito nestas Instruções de ser‐
viço.
O próprio utilizador responsabiliza-se por todos
os danos causados pela não‑observação das
indicações de segurança, manejo e manuten‐
ção. Isto é sobretudo válido para:
As modificações no produto não autorizadas
–
pela STIHL
A utilização de ferramentas ou acessórios que
–
não são autorizados, nem apropriados para o
aparelho ou que são de menor qualidade
A utilização não conforme o previsto do apare‐
–
lho
A utilização do aparelho durante competições
–
de desporto ou de concursos
Os danos consecutivos devido à utilização do
–
aparelho com peças defeituosas
30.1 Trabalhos de manutenção
Todos os trabalhos mencionados no capítulo
"Indicações de manutenção e de conservação"
têm que ser efectuados regularmente. Quando o
utilizador não pode efectuar ele próprio estes tra‐
balhos de manutenção, tem que encarregar um
revendedor especializado.
0458-250-8421-F 87
A STIHL recomenda mandar efectuar os traba‐
lhos de manutenção e as reparações unica‐
mente no revendedor especializado da STIHL.
Aos revendedores especializados da STIHL são
oferecidas regularmente instruções, e são pos‐
tas à sua disposição informações técnicas.
Se estes trabalhos não forem efectuados ou
efectuados impropriamente, podem apresentar-
-se danos pelos quais o próprio utilizador tem de
responsabilizar-se.Trata-se entre outros dos
danos seguintes:
Danos no mecanismo propulsor devido a uma
–
manutenção não realizada a tempo ou reali‐
zada insuficientemente (por exemplo o filtro
de ar e o filtro de combustível), a uma falsa
regulação do carburador ou a uma limpeza
insuficiente da condução do ar de refrigeração
(fendas de aspiração, nervuras cilíndricas)
Danos causados pela corrosão e outros danos
–
consecutivos devido a uma armazenagem não
adequada
Danos no aparelho devido à utilização de
–
peças de reposição de qualidade inferior
30.2 Peças de desgaste
Algumas peças do aparelho a motor estão sub‐
metidas a um desgaste normal também quando
são utilizadas conforme o previsto, e têm que ser
substituídas a tempo consoante o tipo e o tempo
de utilização. A isto pertencem entre outros:
Ferramentas de corte (todos os tipos)
–
Peças de fixação para as ferramentas de
–
corte (prato de marcha, porca, etc.)
Protecções das ferramentas de corte
–
depois de qualquer abastecimento do depósito
em caso de necessidade
9
9
7
8
250BA049
17
11
15
18
19
8
7
16
13
14
#
10
12
11
6
1
2
3
4
5
5
5
8
1
2
6
4
7
2
3
1
1
9
1
002BA644 KN
4
português 31 Peças importantes
Embreagem
–
Filtro (para ar, combustível)
–
Dispositivo de arranque
–
Vela de ignição
–
Elementos anti-vibratórios
–
31 Peças importantes
1 Haste
1 Tampa do depósito
2 Parafusos reguladores do carburador
3 Cabo de arranque
4 Encaixe da vela de ignição
5 Silenciador
6 Tubo do punho para duas mãos
7 Acelerador
8 Corrediça combinada
9 Bloqueio do acelerador
10 Apoio do cabo
11 Suporte dos tirantes de gás
12 Olhal de suporte
13 Bomba manual de combustível
14 Botão rotativo para a válvula de arranque
15 Tampa do filtro de ar
16 Depósito de combustível
17 Apoio do aparelho
18 Cabo circular
19 Arco (limitador do passo, existente em função
do país)
# Número da máquina
88 0458-250-8421-F
2 Cabeça de corte
3 Protecção (só para as cabeças de corte)
4 Faca (para o fio de corte)
5 Protecção (para todas as ferramentas de
corte)
6 Avental (para as cabeças de corte)
7 Ferramenta de corte metálica
8 Lâmina circular
9 Encosto (unicamente para as lâminas circula‐
res)
32 Dados técnicos
32.1 Mecanismo propulsor
Motor a dois tempos de um cilindro
32.1.1 FS 120
Cilindrada:
Diâmetro do cilindro: 35 mm
Curso do êmbolo: 32 mm
Potência segundo
ISO 8893:
Número de rotações da
marcha em vazio:
Número de rotações de
ajuste (valor nominal):
Número máx. de rotações
do eixo de depressão (ferra‐
menta de corte):
3
30,8 cm
1,3 kW (1,8 cv) com
9000 rpm
2800 rpm
12300 rpm
9150 rpm
32 Dados técnicos português
32.1.2 FS 250
Cilindrada:
40,2 cm
3
Diâmetro do cilindro: 40 mm
Curso do êmbolo: 32 mm
Potência segundo
ISO 8893:
Número de rotações da
1,6 kW (2,2 cv) com
9000 rpm
2800 rpm
marcha em vazio:
Número de rotações de
12300 rpm
ajuste (valor nominal):
Número máx. de rotações
9150 rpm
do eixo de depressão (ferra‐
menta de corte):
32.2 Sistema de ignição
Magneto de comando eletrónico
Vela de ignição (sem
interferências):
NGK BPMR 7 A,
Bosch WSR 6 F
Distância dos elétrodos: 0,5 mm
32.3 Sistema de combustível
Carburador de diafragma, insensível à posição,
com bomba de combustível integrada
Capacidade do depósito
de combustível:
640 cm3 (0,64 l)
32.4 Peso
não abastecido, sem ferramenta de corte nem
proteção
FS 120: 6,3 kg
FS 120 R: 6,0 kg
FS 250: 6,3 kg
32.5 Comprimento total
sem ferramenta de corte: 1765 mm
32.6 Características de equipa‐
mento
R Cabo circular
32.7 Valores sonoros e valores de
vibração
Para mais informações sobre como cumprir a
diretiva relativa às prescrições mínimas de prote‐
ção da saúde e segurança dos trabalhadores em
caso de exposição aos riscos devidos a agentes
físicos (vibrações) 2002/44/CE, visite o site
www.stihl.com/vib
32.7.1 Nível da pressão sonora L
a ISO 22868:
com cabeçote de corte
FS 120: 98 dB(A)
FS 250: 102 dB(A)
com ferramenta de corte metálica
FS 120: 98 dB(A)
segundo
peq
FS 250: 100 dB(A)
32.7.2 Nível da potência sonora Lw segundo
a ISO 22868
com cabeçote de corte
FS 120: 110 dB(A)
FS 250: 112 dB(A)
com ferramenta de corte metálica
FS 120: 110 dB(A)
FS 250: 112 dB(A)
32.7.3 Valor de vibração a
segundo a
hv,eq
ISO 22867
com cabeçote de
corte
FS 120:
FS 120 R
FS 250:
com ferramenta de
corte metálica
FS 120:
FS 120 R
FS 250:
Pega à
esquerda
6,3 m/s
8,0 m/s
5,7 m/s
Pega à
esquerda
4,9 m/s
9,5 m/s
5,3 m/s
2
2
2
2
2
2
Pega à
direita
5,0 m/s
9,0 m/s
4,3 m/s
Pega à
direita
4,2 m/s
10,5 m/s
2
5,4 m/s
2
2
2
2
2
O valor K‑segundo a diretiva 2006/42/CE é de
2,0 dB(A) para o nível da pressão sonora e o
nível da potência sonora; o valor K‑segundo a
diretiva 2006/42/CE é de 2,0 m/s2para o valor de
vibração.
32.8 REACH
REACH designa um regulamento da CE para
registar, avaliar e autorizar produtos químicos.
Informações com vista ao cumprimento do regu‐
lamento REACH (CE) N.º 1907/2006:
www.stihl.com/reach
32.9 Valor das emissões de gases
de escape
O valor de CO2medido no procedimento de
homologação comunitária encontra-se indicado
em
www.stihl.com/co2
nos dados técnicos específicos do produto.
O valor de CO2medido foi apurado num motor
representativo, de acordo com um método de
ensaio normalizado em condições laboratoriais,
e não representa qualquer garantia expressa ou
implícita do desempenho de um determinado
motor.
Ao respeitar a utilização prevista e a manuten‐
ção descritas neste manual de instruções é pos‐
0458-250-8421-F 89
000BA073 KN
português 33 Indicações de reparação
sível satisfazer os requisitos aplicáveis relativa‐
mente às emissões de gases de escape. A
homologação extingue-se caso o motor seja
alterado.
33 Indicações de reparação
Os utilizadores deste aparelho devem unica‐
mente efectuar os trabalhos de manutenção e
de conservação descritos nestas Instruções de
serviço. As demais reparações devem unica‐
mente ser efectuadas pelos revendedores espe‐
cializados.
A STIHL recomenda mandar efectuar os traba‐
lhos de manutenção e as reparações unica‐
mente pelo revendedor especializado da STIHL.
Aos revendedores especializados da STIHL são
oferecidas regularmente instruções, e são pos‐
tas à disposição Informações técnicas.
Durante as reparações, aplicar unicamente as
peças de reposição autorizadas pela STIHL para
este aparelho, ou as peças tecnicamente simila‐
res. Utilizar unicamente as peças de reposição
de alta qualidade. Senão pode existir o perigo de
acidentes ou de danos no aparelho.
A STIHL recomenda utilizar as peças de reposi‐
ção originais da STIHL.
As peças de reposição originais da STlHL
podem ser reconhecidas pelo número da peça
de reposição da STIHL, pelo emblema
{ e eventualmente pelo símbolo para
as peças de reposição da STlHL K (o símbolo
também pode estar só em pequenas peças).
34 Eliminação
É possível obter informações sobre a eliminação
junto da administração local ou num concessio‐
nário especializado da STIHL.
Uma eliminação incorreta pode causar danos
para a saúde e o ambiente.
num local de recolha adequado para valoriza‐
ção de resíduos.
► Não eliminar juntamente com o lixo domés‐
tico.
35 Declaração de conformi‐
dade CE
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
Alemanha
declara, sob sua inteira responsabilidade, que
Construção: Foice a motor
Marca: STIHL
Tipo: FS 120
Identificação de série: 4134
Cilindrada
FS 120:
FS 250:
está em conformidade com todas as disposições
aplicáveis das Diretivas 2011/65/UE,
2006/42/CE, 2014/30/UE e 2000/14/CE, e foi
desenvolvida e fabricada de acordo com as ver‐
sões válidas na data de fabrico das seguintes
Normas:
EN ISO 11806-1, EN 55012, EN 61000‑6‑1
Para averiguar o nível da potência sonora
medido e garantido procedeu-se segundo a Dire‐
tiva 2000/14/CE, anexo V, resultante da aplica‐
ção da Norma ISO 10884.
Nível de potência sonora medido
FS 120: 110 dB(A)
FS 250: 112 dB(A)
Nível de potência sonora garantido
FS 120: 112 dB(A)
FS 250: 114 dB(A)
Conservação da documentação técnica:
ANDREAS STIHL AG & Co. KG
Produktzulassung
O ano de construção e o número da máquina
estão indicados no aparelho.
Waiblingen, 03.02.2020
ANDREAS STIHL AG & Co. KG
em exercício
FS 250
30,8 cm
40,2 cm
3
3
► Entregar os produtos STIHL, incluindo a
embalagem, de acordo com as normas locais,
90 0458-250-8421-F
35 Declaração de conformidade CE português
Dr. Jürgen Hoffmann
Chefe do departamento de regulação e autoriza‐
ção de produtos
0458-250-8421-F 91
www.stihl.com
*04582508421F*
0458-250-8421-F
*04582508421F*
0458-250-8421-F
Loading...
