Page 1

Decespugliatore / Tagliabordi - MANUALE DI ISTRUZIONI

ATTENZIONE: prima di utilizzare la macchina, leggere attentamente il presente libretto.

Brush Cutter / Grass Trimmer - OPERATOR’S MANUAL

WARNING: read thoroughly the instruction booklet before using this machine.

Débroussailleuse / Coupe-bordure - MANUEL D’UTILISATION

TTENTION: lire attentivement le manuel avant d'utiliser

cette machine.

Freischneider / Trimmer - GEBRAUCHSANWEISUNG

CHTUNG: vor Inbetriebnahme des Geräts die Gebrauchsanleitung

aufmerksam lesen.

Desbrozadora / Corta bordes - MANUAL DE INSTRUCCIONES

UIDADO: antes de utilizar esta máquina, lea atentamente el manual

e instrucciones.

Bosmaaier / Trimmer - GEBRUIKERSHANDLEIDING

LET OP: Voordat u de deze machine gaat gebruiken dient u eerst deze h

andleiding aandachtig door te lezen.

Moto-roçadeira/Cortadora de cantos - MANUAL DE INSTRUÇÕES

ATENCAO! Antes de usar a moto-roçadeira, ler com atenção este manual de instruções.

Θαµνοκοπτικό / Κόφτης άκρων - ΕΓΧΕΙΡΙ∆ΙΟ Ο∆ΗΓΙΩΝ

Προσοχή: πριν χρησιµοποιήσετε το µηχάνηµα, διαβάστε προσεκτικά το παρόν εγχειρίδιο.

Çalı biçme / Kenar kesme makinesi - KULLANIM KILAVUZU

DİKKAT! Makineyi kullanmadan önce talimatlar içeren kılavuzu dikkatle okuyun.

Przycinarka do żywopłotów / Przycinarka krawędziowa - INSTRUKCJE OBSŁUGI

UWAGA: Przed użyciem urządzenia przeczytaj uważnie niniejszą instrukcję.

Motorna kosa / Obrezovalnik tratnih robov - PRIROČNIK ZA UPORABU

POZOR: Preden uporabite stroj, pazljivo preberite priročnik z navodili.

Кусторез / Триммер - РУKОВОДСТВО ПО ЭKСПЛУАТАЦИИ

ВНИМАНИЕ: Прежде чем пользоваться оборудованием, внимательно прочтите зто руководсво по зксплуатации.

Čistač šikare / Šišač travnih rubova - PRIRUČNIK ZA UPORABO

POZOR: Prije nego pristupite uporabi stroja, pažljivo pročitajte upute.

Röjsåg / Kantskärare - BRUKSANVISNING

VARNING: Läs igenom hela detta häfte innan du använder maskinen.

Pensasleikkuri / Reunaleikkuri - KÄYTTÖOHJEET

VAROITUS: lue käyttöopas huolellisesti ennen koneen käyttöä.

Buskrydder / Kantklipper - BRUGSANVISNING

ADVARSEL: Læs instruktionsbogen omhyggeligt igennem, før du tager denne maskine i brug.

Trimmer / Kantklipper - INSTRUKSJONSBOK

ADVARSEL: Les denne bruksanvisningen nøye før du bruker maskinen.

Křovinořez / Ořezávač okrajů trávníku - NÁVOD K POUŽITÍ

POZOR: Před použitím stroje si pozorně přečtěte tento návod k použití.

Bozótvágó / Szegélynyíró - HASZNÁLATI UTASÍTÁS

FIGYELEM:a gép használata előtt olvassa el figyelmesen a jelen kézikönyvet!

Поткаструвач - УПАТСТВА ЗА УПОТРЕБА

ВНИМАНИЕ: пред да jа употребите машината, вниматељно прочитаjте го упатството за употреба.

Krūmapjovė/ Kraštų krūmapjovė - NAUDOJIMO INSTRUKCIJOS

DĖMESIO: prieš naudojant prietaisą, būtina atidžiai susipažinti su vartotojo vadovu.

Krūmu griezējs / Trimeris - LIETOŠANAS INSTRUKCIJA

UZMANĪBU: pirms aparāta lietošanai rūpīgi izlasiet doto instrukciju.

Motocoasă / Trimmer - MANUAL DE INSTRUCŢIUNI

ATENŢIE: înainte de a utiliza mașina, citiţi cu atenţie manualul de faţă.

Xрасторез / Тример - УПЪТВАНЕ ЗА УПОТРЕБА

ВНИМАНИЕ: преди да използвате машината прочетете внимателно настоящата книжка.

Võsalõikur / Trimmer - KASUTUSJUHEND

ETTEVAATUST: enne masina kasutamist lugeda tähelepanelikult käesolevat kasutusjuhendit.

FR DE ES NL

EL TR

SL RU HR

HU MK

LV RO BG

Page 2

ITALIANO - Istruzioni Originali .....................................................................

ENGLISH - Translation of the original instructions (Istruzioni Originali) ..........

FRANÇAIS - Traduction de la notice originale (Istruzioni Originali) ................

DEUTSCH - Übersetzung der Originalbetriebsanleitung (Istruzioni Originali)...

ESPAÑOL - Traducción del Manual Original (Istruzioni Originali) ...................

NEDERLANDS -

Vertaling van de oorspronkelijke gebruiksaanwijzing (Istruzioni Originali)

PORTUGUÊS - Tradução do manual original (Istruzioni Originali) ...............

ΕΛΛΗΝΙΚΑ - Μετάφραση του πρωτοτύπου των οδηγιών χρήσης (Istruzioni Originali)

.....

TÜRKÇE - Orijinal Talimatların Tercümesi (Istruzioni Originali) ......................

POLSKI - Tłumaczenie instrukcji oryginalnej (Istruzioni Originali) ...................

SLOVENŠČINA - Prevod izvirnih navodil (Istruzioni Originali) ........................

РУССКИЙ - Перевод оригинальных инструкций (Istruzioni Originali) ........

HRVATSKI - Prijevod originalnih uputa (Istruzioni Originali) ...........................

SVENSKA - Översättning av bruksanvisning i original (Istruzioni Originali) ....

SUOMI - Alkuperäisten ohjeiden käännös (Istruzioni Originali) .......................

DANSK - Oversættelse af den originale brugsanvisning (Istruzioni Originali)

...

NORSK - Oversettelse av orginal bruksanvisning (Istruzioni Originali) ...........

ČESKY - Překlad původního návodu k používání (Istruzioni Originali) ............

MAGYAR - Eredeti használati utasítás fordítása (Istruzioni Originali) .............

МАКЕДОНСКИ - Превод на оригиналните упатства (Istruzioni Originali)

...

LIETUVIŠKAI - Originalių instrukcijų vertimas (Istruzioni Originali) ..................

LATVIEŠU - Instrukciju tulkojums no oriģinālvalodas (Istruzioni Originali) ......

ROMÂN - Traducerea manualului fabricantului (Istruzioni Originali) ..............

БЪЛГАРСКИ - Инструкция за експлоатация (Istruzioni Originali) .............

EESTI - Algupärase kasutusjuhendi tõlge (Istruzioni Originali) .......................

Page 3

4 5

Page 4

iii

2.2

2.4

2.3

2.1

910

11 13

Page 5

0,5 mm

30∞

17 18

2 x 2,25 m (90 in.)

120 mm

(4,75 in.)

120 mm

(4,75 in.)

30∞

Page 6

PRESENTAZIONE 1

Gentile Cliente,

vogliamo anzitutto ringraziarla per la preferenza accordataai nostri prodottie ci auguriamo che l’uso di questa sua macchina le riservi grandi soddisfazioni e risponda appienoalle aspettative. Questo manuale è stato redatto per consentirle di conoscere bene la sua macchina e di usarla in condizioni di sicurezza ed efficienza; non dimentichi che esso è parte integrante della macchina stessa, lo tenga a portata di mano per consultarlo in ogni momento e lo consegni assieme alla macchina il giorno in cui dovesse cederla o prestarla ad altri.

Questa sua nuova macchina è stata progettata e costruita secondo le normative vigenti, risulta sicura ed affidabile se usata nel pieno rispetto delle indicazioni contenute in questo manuale (uso previsto); qualsiasi altro impiego o l’inosservanza delle norme di sicurezza d’uso, di manutenzione e riparazione indicate è considerato come “uso improprio” e comporta il decadimento della garanzia e il declino di ogni responsabilità del Costruttore, riversando sull’utilizzatore gli oneri derivanti da danni o lesioni proprie o a terzi.

Nel caso dovesse riscontrare qualche leggera differenza fra quanto qui descritto e la macchina in suo possesso, tenga presente che, dato il continuo miglioramento del prodotto, le informazioni contenute in questo manuale sono soggette a modifiche senza preavviso o obbligo di aggiornamento, fermo restando però le caratteristiche essenziali ai fini della sicurezza e del funzionamento. In caso di dubbio contatti il suo rivenditore. Buon lavoro!

INDICE

1. Identificazione dei componenti principali ................................... 2

2. Simboli ....................................................................................... 3

3. Prescrizioni di sicurezza ............................................................ 4

4. Montaggio della macchina ......................................................... 6

5. Preparazione al lavoro ............................................................... 7

6. Avviamento - Utilizzo - Arresto del motore ................................. 8

7. Utilizzo della macchina ............................................................ 10

8. Manutenzione e conservazione ............................................... 1 2

9. Localizzazione guasti ............................................................... 1 4

10. Dati tecnici ............................................................................... 1 4

11. Accessori ................................................................................. 1 6

Page 7

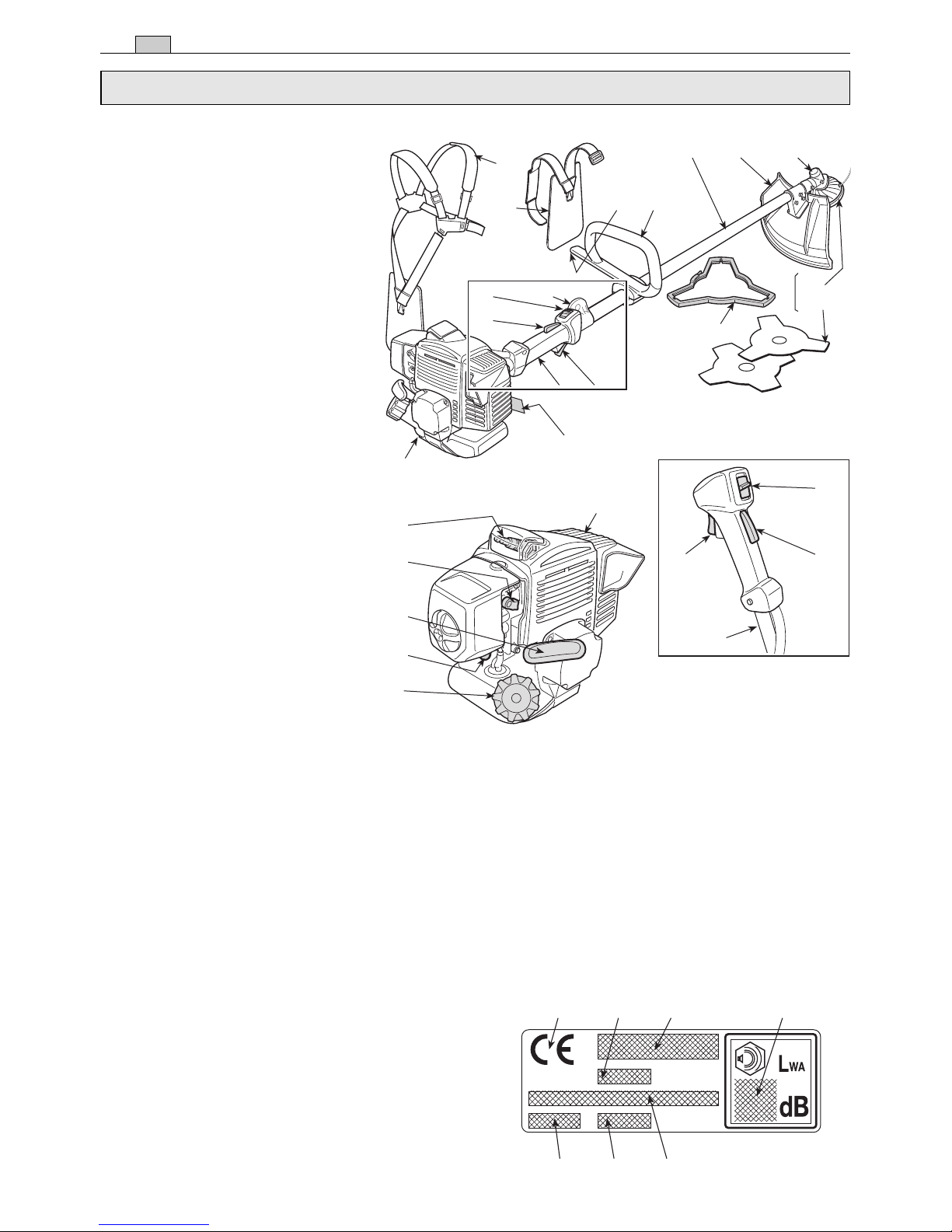

2 IDENTIFICAZIONE DEI COMPONENTI PRINCIPALI

1. IDENTIFICAZIONE DEI COMPONENTI PRINCIPALI

COMPONENTI PRINCIPALI

1. Unità motrice

2. Tubo di trasmissione

3. Dispositivo di taglio a. Lama a 3 o 4 punte b. Testina porta filo

4. Protezione del dispositivo di taglio

5. Impugnatura anteriore

6. Barriera

7. Manubrio

8. Impugnatura posteriore

9. Punto di attacco (dell’imbracatura)

10. Etichetta matricola

11. Imbracatura a. a cinghia singola b. a cinghia doppia

12. Rinvio ad angolo

13. Protezione lama (per il trasporto)

14. Candela

COMANDI E RIFORNIMENTI

21. Interruttore di arresto motore

22. Comando acceleratore

23. Bloccaggio acceleratore

24. Manopola avviamento

25. Comando arricchitore (Starter)

26. Comando dispositivo di adescamento (Primer)

31. Tappo serbatoio miscela

ETICHETTA MATRICOLA

10.1) Marchio di conformità secondo

la direttiva 2006/42/CE

10.2) Nome ed indirizzo del costruttore

10.3) Livello di potenza acustica LWA

secondo la direttiva 2000/14/CE

10.4) Modello di riferimento del costruttore

10.5) Numero di matricola

10.6) Anno di costruzione

10.7) Numero emissioni

10.1 10.2

10.6

10.3

10.5

10.4

10.7

DUPLEX

4 12

11a

11b

MONO

6 5

Page 8

1) Attenzione! Pericolo. Questa macchina, se

non usata correttamente, può essere pericolosa per sé e per gli altri.

2) Prima di usare questa macchina leggere il

manuale di istruzioni.

3) L'operatore addetto a questa macchina, usa-

ta in condizioni normali per uso giornaliero continuativo, può essere esposto ad un livello di rumore pari o superiore a 85 dB (A). Usare protezioni acustiche, occhiali e casco di protezione.

4) Portare guanti e calzature di protezione!

5) Pericolo di proiezioni! Allontanare qualunque

persona o animaledomestico ad almeno15m durante l'impiego della macchina!

6) Velocità massima del dispositivo di taglio.

Usare solo dispositivi di taglio adeguati.

11) Serbatoio miscela

12) Posizioni

dell’interruttore arresto motore

a = arresto b = marcia

13) Comando arricchitore

(Starter)

14) Comando dispositivo

di adescamento (Primer)

7) Non impiegare lame a sega circolare. Pericolo: L’utilizzo di lame a sega circolare con macchine recanti questo simbolo espone l’utilizzatore a pericolo di lesioni molto gravi o perfino mortali.

8) Attenzione! La benzina è infiammabile. La-

sciare raffreddare il motore per almeno 2 minuti prima di effettuare il rifornimento.

9) Attenzione! Tenersi a distanza dalle superfici calde.

10) Attenzione alla spinta della lama.

11) Attenzione! - Il motore emette monossido di

carbonio. NON avviare in uno spazio chiuso.

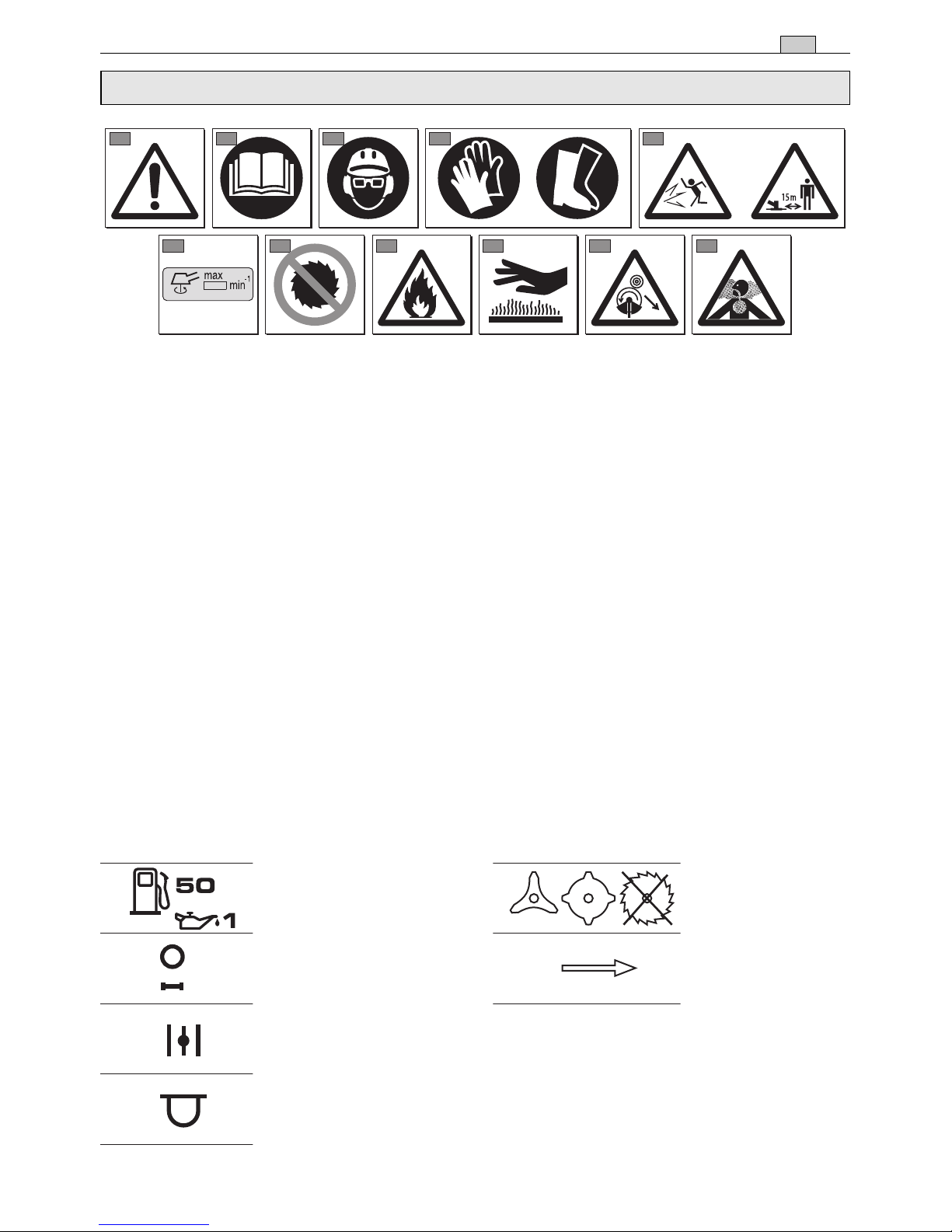

SIMBOLI 3

SIMBOLI ESPLICATIVI SULLA MACCHINA (se presenti)

2. SIMBOLI

21) Dispositivi di ta-

glio per i quali la protezione è adeguata

22) Senso

di rotazione del dispositivo di taglio

SIMBOLI ESPLICATIVI SULLE PROTEZIONI (se presenti)

1 2 3 4

6 7 8 9

10 11

Page 9

A) ADDESTRAMENTO

1) Leggere attentamente le istruzioni. Prendere fa- miliarità con i comandi e con un uso appropriato della m

acchina. Imparare ad arrestare rapidamente il mo-

ore.

) Utilizzare la macchina per lo scopo al quale è destinata, cioè – il taglio dell’erba e vegetazione non legnosa,

per mezzo di un filo di nylon (es. sui bordi di aiuole, piantagioni, muri, recinti, o spazi verdi di superficie limitata, per rifinire il taglio effettuato con una falciatrice);

– il taglio di erbe alte, sterpi, rametti e arbusti le-

gnosi di diametro fino a 2 cm, con l’ausilio di lame

metalliche o plastiche. Qualsiasi altro impiego può rivelarsi pericoloso e causare il danneggiamento della macchina. Rientrano nell'uso improprio (come esempio, ma non solo): – utilizzare la macchina per spazzare; – regolarizzare siepi o altrilavori nei quali il dispositivo

di taglio non sia utilizzato a livello del terreno; – potare alberi; – usare la macchina con il dispositivo di taglio al di so-

pra della linea di cintura dell'operatore; – usare la macchina per il taglio materiali di origine

non vegetale; – utilizzare la macchina in più di una persona.

3) Non permettere mai che la macchina venga utilizzata da bambini o da persone che non abbiano la necessaria dimestichezza con le istruzioni.Le leggi locali possono fissare un’età minima per l’utilizzatore.

4) La macchina non deve essere utilizzata da più di una persona.

5) Non utilizzare mai la macchina: – con persone, in particolare bambini, o animali nelle

vicinanze; – se l’utilizzatore è in condizioni di stanchezza o ma-

lessere, oppure ha assunto farmaci, droghe, alcool

o sostanze nocive alle sue capacità di riflessi e at-

tenzione; – se l’utilizzatore non è in grado di tenere saldamente

la macchina con due mani e/o di rimanere stabil-

mente in equilibrio sulle gambe durante il lavoro.

6) Ricordare che l’operatore o l’utilizzatore è responsabiledi incidenti e imprevisti che si possono verificare ad altre persone o alle loro proprietà.

B) OPERAZIONI PRELIMINARI

1) Durante il lavoro, occorre indossare un abbigliamento idoneo che non costituisca un impaccio per l’utilizzatore. – Indossareabiti protettivi aderenti, dotati di protezioni

antitaglio. – Indossare casco, guanti, occhiali protettivi, ma-

scherine antipolvere e scarpe antitaglio con suola

antiscivolo. – Utilizzare le cuffie per proteggere l’udito. – Non indossare sciarpe, camici, collanee comunque

accessori pendenti o larghi che potrebbero impi-

gliarsi nella macchina o in oggetti e materiali pre-

senti sul luogo di lavoro. – Raccogliere adeguatamente i capelli lunghi.

2) ATTENZIONE: PERICOLO! La benzina è alta-

mente infiammabile.

– conservare ilcarburantein appositi contenitori omo-

logati per tale utilizzo; – non fumare quando si maneggia il carburante; –

aprire lentamente il tappo del serbatoio lasciando

caricare gradualmente la pressione interna;

–

rabboccare il carburante solo all’aperto, utilizzando

un imbuto; – rabboccare prima di avviare il motore; non aggiun-

gere carburante o togliere il tappo del serbatoio

quando il motore è in funzione o è caldo; – se fuoriesce della benzina, non avviareil motore, ma

allontanare la macchina dall’area nella quale il car-

burante è stato versato, ed evitare di creare possi-

bilità di incendio, fintanto che il carburante non sia

evaporato edi vapori di benzinanon si sianodissolti; – pulire immediatamente ogni traccia di benzina ver-

sata sulla macchina o sul terreno; – non riavviare la macchina sul luogo ove è statoope-

rato il rifornimento; – evitare il contatto del carburante congli indumenti e,

in tal caso, cambiarsi gli indumenti prima di avviare

il motore; – rimettere sempree serrare bene i tappidel serbatoio

e del contenitore della benzina.

3) Sostituire i silenziatori difettosi o danneggiati.

4) Prima dell’uso, procedere ad una verifica generale della macchina ed in particolare: – la leva acceleratore e la leva di sicurezza devono

avere un movimento libero, non forzato e al rilascio

devono tornare automaticamente e rapidamente

nella posizione neutra; – la leva acceleratore deve rimanere bloccata se non

viene premuta la leva di sicurezza; – l’interruttore di arresto motore deve spostarsi facil-

mente da una posizione all’altra; – i cavi elettrici ed in particolare il cavo della candela

devonoessere integriper evitare il generarsi discin-

tille e il cappuccio deve essere correttamente mon-

tato sulla candela; – le impugnature e protezioni della macchina devono

essere pulite ed asciutte e saldamente fissate alla

macchina; – Per motivi di sicurezza, non usare mai la mac-

china con parti usurate o danneggiate. I pezzi

danneggiati devono essere sostituiti e mai ri-

parati. Usare solo ricambi originali. I pezzi di

qualità non equivalente possono danneggiare la

macchina e nuocere alla sicurezza. Gli attrezzi da

taglio devono sempre portare il marchio del pro-

duttore come pure il riferimento alla velocità mas-

sima d’impiego.

5) Verificare il posizionamento corretto delle impugnature e del punto di attacco della imbracatura, e la buona equilibratura della macchina.

6) Prima di iniziare il lavoro, assicurarsi che le protezioni siano adeguate all’attrezzo di taglio utilizzato e siano correttamente montate.

7) Ispezionare a fondo tutta l’area di lavoro e togliere tutto ciò che potrebbe venirescagliato dalla macchina o danneggiare il gruppo di taglio e il motore (sassi, rami, fili di ferro, ossi, ecc.).

C) DURANTE L’UTILIZZO

1) Non azionare il motore in spazi chiusi, dove pos-

4 PRESCRIZIONI DI SICUREZZA

3. PRESCRIZIONI DI SICUREZZA

Page 10

ente controllabili, tali da provocare la perdita di

ontrollo della macchina, compromettere la si-

urezza dell’operatore e arrecare danni alla mac-

hina stessa.

) MANUTENZIONE E MAGAZZINAGGIO

1) Mantenere serrati dadi e viti, per essere certi che la macchina sia sempre in condizioni sicure di funzionamento. Una manutenzione regolare è essen-

ziale per la sicurezza e per mantenere il livello delle prestazioni.

2) Non riporre la macchina con della benzina nel serbatoio in un locale dove i vapori di benzina potrebbero raggiungere una fiamma, una scintillao una forte fonte di calore.

3) Lasciare raffreddare il motore prima di collocare la macchina in un qualsiasi ambiente.

4) Per ridurre il rischio d’incendio, mantenere il motore, il silenziatore di scarico e la zona di magazzinaggio della benzina liberi da residui di segatura, rametti, foglie o grasso eccessivo; non lasciare contenitori con i materiali di risulta del taglio all’interno di un locale.

5) Se il serbatoio deve essere svuotato, effettuare questa operazione all’aperto e a motore freddo.

6) Indossare guanti da lavoro per ogni intervento sul dispositivo di taglio.

7) Prima di riporre la macchina, assicurarsi di aver rimosso chiavi o utensili usati per la manutenzione.

8) Riporre la macchina fuori dallaportata dei bambini!

E) TRASPORTO E MOVIMENTAZIONE

1) Ogni volta che è necessario movimentare o trasportare la macchina occorre: – spegnere il motore, attendere l’arresto del disposi-

tivo di taglioe scollegare il cappuccio della candela; – applicare la protezione del dispositivo di taglio; – afferrarela macchinaunicamente dalleimpugnature

e orientare il dispositivo di taglio nella direzione

contraria al senso di marcia.

2) Quando si trasporta la macchina con un automezzo, occorre posizionarlain modo da non costituire pericolo per nessuno e bloccarla saldamente per evitarne il ribaltamento con possibile danneggiamento e fuoriuscita di carburante.

F) COME LEGGERE IL MANUALE

Nel testo del manuale, alcuni paragrafi contenenti informazioni di particolare importanza sono contrassegnati con diversi gradi di evidenziazione, il cui significato è il seguente:

oppure

Fornisce precisazioni o altri elementi a quanto già precedentemente indicato, nell’intento di non danneggiare la macchina, o causare danni.

Possibilità di lesioni personali

o a terzi in caso di inosservanza.

Possibilità di gravi lesioni personali o a terzi con pericolo di morte, in caso di inosservanza.

IMPORTANTE

NOTA

ono accumularsi pericolosi fumi di monossido di car-

onio.

) Lavorare solamente alla luce del giorno o con

uona luce artificiale.

) Assumere una posizione ferma e stabile:

–

evitare per quanto possibile di lavorare con suolo b

agnato o scivoloso o comunque su terreni troppo accidentati o ripidi che non garantiscono la stabilità dell’operatore durante il lavoro;

– non correre mai, ma camminare e prestare atten-

zione alle irregolarità del terreno e alla presenza di eventuali ostacoli.

– valutare i rischi potenziali del terreno da lavorare e

prendere tutte le necessarie precauzioni per garantire la propria sicurezza,in particolare sui declivi, terreni accidentali, scivolosi o mobili.

– Sui declivi, lavorare in modo trasversale al pendio,

mai salendo o scendendo, mantenendosi sempre a valle del dispositivo di taglio.

4) Avviare il motore con la macchina saldamente bloccata: – avviare il motore ad almeno 3 metri dal luogo in cui

si è eseguito il rifornimento;

– verificare che altre persone si trovino ad almeno 15

metri dal raggio di azione della macchina o ad almeno 30 metri per gli sfalci più gravosi;

– non indirizzare il silenziatore e quindi i gas di scarico

verso materiali infiammabili:

5) Non modificare le regolazioni del motore, e non fare raggiungere al motore un regime di giri eccessivo.

6) Non sottoporrela macchinaa sforzi eccessivi e non usare una macchina piccola per eseguire lavori pesanti; l’uso di una macchina adeguata riduce i rischi e migliora la qualità del lavoro.

7) Controllare che il regime di minimo della macchina sia tale da non permettere il movimento del dispositivo di taglio e che, dopo un’accelerata, il motore torni rapidamente al minimo.

8) Fare attenzionea non urtareviolentemente la lama contro corpi estranei e alle possibili proiezioni di materiale causato dal movimento delle lame stessa.

9) Tenere sempre la macchina agganciata all’imbracatura durante il lavoro.

10) Fermare il motore: – ogni qualvolta si lasci la macchina incustodita. – prima di fare rifornimento di carburante. – durante gli spostamenti fra zone di lavoro.

11) Fermare il motore e staccare il cavo della candela: – prima di controllare, pulire o lavorare sulla mac-

china;

– dopo aver colpito un corpo estraneo. Verificare

eventuali danni ed effettuare le necessarie riparazioni prima di usare nuovamente la macchina;

– se la macchina comincia a vibrare in modo ano-

malo: in tal caso, ricercare immediatamente la causadelle vibrazioni e provvedere alle verifiche necessarie presso un Centro Specializzato.

– quando la macchina non viene utilizzata.

Arrestare subito il motore se una lama si blocca durante il lavoro. Fare sempre attenzione al contraccolpo (kickback) che può verificarsi se una lama incontra un ostacolo consistente (tronchi, radici, rami, sassi, ecc.). Evitare di toccare il terreno con la lama. I contraccolpi provocano rimbalzi della lama difficil-

PRESCRIZIONI DI SICUREZZA 5

Page 11

3. SMONTAGGIO E MONTAGGIO DEI DISPOSITIVI DI TAGLIO E PREDISPOSIZIONE DELLE PROTEZIONI

Utilizzare solo dispositivi

di taglio originali o omologati dal Costruttore.

3.1 Lama a 3 o 4 punte

Lama “Tri-Arc” (Fig. 4)

Il dado di fissaggio (5) ha un filetto sinistrorso e pertanto deve essere svitato in senso orario e avvitato in senso antiorario.

• Smontaggio

– Inserire la chiave in dotazione (2) nell'apposito

foro del rinvio ad angolo (3) e fare ruotare a mano la lama (1) fino ad impegnare la chiave nel foro interno, bloccando la rotazione.

– Rimuovere la coppiglia (4) e svitare il dado (5) in

senso orario.

– Sfilare la rondella (6) e la ghiera esterna (7),

quindi rimuovere la lama (1).

• Montaggio

– Assicurarsi che le scanalature della ghiera in-

terna (8) si accoppino perfettamente con il rinvio

ad angolo (3). – Montare la lama (1) e la ghiera esterna (7). – Rimontare la rondella (6) e il dado (5) serrandolo

a fondo in senso antiorario (25 Nm). – Riposizionare la coppiglia (4) e ripiegare le due

estremità. – Rimuovere la chiave (2) per ripristinare la rota-

zione della lama.

• Adeguamento della protezione

– Rimuovere la protezione aggiuntiva (8 - se pre-

cedentemente montata), sganciando gli agganci

inseriti a scatto nella protezione (9).

3.2 Testina porta filo (Fig. 5)

La testina porta filo ha un filetto sinistrorso e pertanto deve essere svitata in senso orario e avvitata in senso antiorario.

• Smontaggio

– Inserire la chiave in dotazione (2) nell’apposito

foro del rinvio ad angolo (3) e fare ruotare a

NOTA

La macchina è fornita con alcuni componenti smontati e con il serbatoio della miscela vuoto.

Indossare sempre robusti guanti da lavoro per maneggiare i dispositivi di taglio. Prestare la massima attenzione nel montaggio dei componenti per non compromettere la sicurezza e l’efficienza della macchina; in caso di dubbi, contattare il vostro Rivenditore.

1. COMPLETAMENTO DELLA MACCHINA

1a. Modelli “MONO” (Fig. 1)

– Posizionare la parte superiore (2) con barriera

dell'impugnatura anteriore sul tubo di trasmissione (1).

– Unire il cappellotto inferiore (4) introducendo il

perno (4a) in uno dei tre fori previsti sul tubo di trasmissione.

– Serrare a fondo le viti (5).

1b. Modelli “DUPLEX” (Fig. 2)

– Svitare le viti (5) e rimuovere il cappellotto (4) dal

supporto (2).

– Inserire il manubrio (1) nella sede ricavata nel

supporto (2), posto sul tubo di trasmissione (3), avendo cura che i comandi risultino a destra.

– Montare il cappellotto (4),serrandoa fondo le viti

(5).

– Agganciare la guaina (6) dei comandi all’appo-

sito fermacavo (7).

2. MONTAGGIO DELLA PROTEZIONE

(Fig. 3)

Ogni dispositivo di taglio è dotato di una specifica protezione. Non utilizzare mai protezioni diverse da quelle indicate per ciascun dispositivo di taglio.

Indossare guanti di protezione e applicare la protezione della lama.

– Smontare il dispositivo di taglio (se montato),

come indicato nel paragrafo 3.

– Montare la protezione (1) fissandola al rinvio ad

angolo (2) tramite le viti (3).

IMPORTANTE

6 MONTAGGIO DELLA MACCHINA

4. MONTAGGIO DELLA MACCHINA

Page 12

• Caratteristiche della benzina

Usare solo benzina senza piombo (benzina verde) con numero di ottano non inferiore a 90 N.O.

La benzina verde tende a creare depositi nel contenitore se conservata per più di 2 mesi. Utilizzare sempre benzina fresca!

• Caratteristiche dell’olio

Impiegare solo olio sintetico di ottima qualità, specifico per motori a due tempi.

Presso il vostro Rivenditore sono disponibili olii appositamente studiati per questo tipo di motore, in grado di garantire una elevata protezione.

L’uso di questi olii permette la composizione di una miscela al 2%, costituita cioè da 1 parte di olio ogni 50 parti di benzina.

• Preparazione e conservazione

della miscela

La benzina e la miscela sono infiammabili!

IMPORTANTE

VERIFICA DELLA MACCHINA

Prima di iniziare il lavoro occorre:

– controllare che non vi siano viti allentate sulla

macchina e sul dispositivo di taglio;

– controllare che il dispositivo di taglio non sia

danneggiato e che le lame metalliche a 3 punte

(se montate) siano ben affilate; – controllare che il filtro aria sia pulito; – controllare che le protezioni siano ben fissate e

efficienti; – controllare il fissaggio delle impugnature.

PREPARAZIONE DELLA MISCELA

Questa macchina è dotata di un motore a due tempi che richiede una miscela composta da benzina e olio lubrificante.

L’uso della sola benzina danneggia il motore e comporta il decadimento della garanzia.

Usare solo carburanti e lubrificanti di qualità per mantenere le prestazioni e garantire la durata degli organi meccanici.

IMPORTANTE

• Adeguamento della protezione

– Montare la protezione aggiuntiva (5) inserendo

gli agganci nelle rispettive sedi della protezione (6) e premendo fino ad avvertire lo scatto.

Quando si utilizza la testina porta filo, occorre che sia sempre montata la protezione aggiuntiva, con coltello tagliafilo.

mano la testina porta filo (1) fino ad impegnare la chiave nel foro interno, bloccando la rotazione.

– Rimuovere la testina porta filo (1) svitandola in

senso orario.

• Montaggio

– Assicurarsi che le scanalature della ghiera in-

terna (4) si accoppino perfettamente con il rinvio ad angolo (3).

– Montare la testina porta filo (1) avvitandola in

senso antiorario.

– Rimuovere la chiave (2) per ripristinare la rota-

zione dell’albero.

MONTAGGIO DELLA MACCHINA / PREPARAZIONE AL LAVORO 7

5. PREPARAZIONE AL LAVORO

Page 13

• Avviamento a freddo

Per avviamento a “freddo” si intende l’avviamento effettuato dopo almeno 5 minuti dall’arresto del motore o dopo un rifornimento di carburante.

Per avviare il motore (Fig. 8):

1. Portare l’interruttore (1) in posizione «I-RUN».

2. Azionare lo starter, ruotando la leva (5) in posi-

zione «CHOKE».

3. Premere il pulsante del dispositivo di adesca-

mento (primer) (6) per 3-4 volte per favorire l’innesco del carburatore.

NOTA

AVVIAMENTO DEL MOTORE

L’avviamento del motore deve avvenire ad una distanza di almeno 3 metri dal luogo dove si è effettuato il rifornimento di carburante.

Prima di avviare il motore:

– Sistemare la macchina in posizione stabile sul

terreno. – Togliere la protezione della lama (se impiegata). – Accertarsi che la lama (se impiegata) non tocchi

il terreno o altri oggetti.

Pulire periodicamente i contenitori della benzina e della miscela per rimuovere eventuali depositi.

RIFORNIMENTO DEL CARBURANTE

Non fumare durante il rifornimento ed evitare di inalare vapori di benzina.

Aprire il tappo della tanica con cautela in quanto potrebbe essersi formata della pressione all’interno.

Prima di eseguire il rifornimento:

– Scuotere energicamente la tanica della miscela. – Sistemare la macchina in piano, in posizione

stabile, con il tappo del serbatoio in alto.

– Pulire il tappo del serbatoio e la zona circostante

per evitare di immettere sporcizia durante il rifornimento.

– Aprire con cautela il tappo del serbatoio per sca-

ricare gradualmente la pressione. Eseguire il rifornimento mediante un imbuto, evitando di riempire il serbatoio fino all’orlo.

Richiudere sempre il tappo del serbatoio, serrandolo a fondo.

Ripulire subito ogni traccia di miscela eventualmente versata sulla macchina o sul terreno e non avviare il motore fintanto che i vapori di benzina non siano dissolti.

IMPORTANTE

– Conservare la benzina e la miscela in reci-

pienti omologati per carburanti, in luoghi sicuri, lontano da fonti di calore o fiamme libere.

– Non lasciare i contenitori alla portata dei

bambini.

– Non fumare durante la preparazione della

miscela ed evitare di inalare vapori di benzina.

La tabella indica i quantitatividi benzina e di olio da utilizzare per la preparazione della miscela in funzione del tipo di olio impiegato.

Per la preparazione della miscela:

– Immettere in una tanica omologata circa metà

del quantitativo di benzina. – Aggiungere tutto l’olio, secondo la tabella. – Immettere il resto della benzina. – Richiudere il tappo ed agitare energicamente.

La miscela è soggetta ad invecchiamento. Non preparare quantitativi eccessivi di miscela per evitare che si formino depositi.

Tenere ben distinti ed identificabili i contenitori della miscela e della benzina per evitare di scambiarli al momento dell’utilizzo.

IMPORTANTE

8 PREPARAZIONE AL LAVORO / AVVIAMENTO - UTILIZZO - ARRESTO DEL MOTORE

6. AVVIAMENTO - UTILIZZO - ARRESTO DEL MOTORE

Benzina Olio sintetico 2 Tempi

litri litri cm

1 0,02 20 2 0,04 40 3 0,06 60 5 0,10 100

10 0,20 200

Page 14

UTILIZZO DEL MOTORE (Fig. 8)

La velocità del dispositivo di taglio è regolata dal comando dell’acceleratore (2), posto sull’impugnatura posteriore (4) o sull’impugnatura destra (4a) del manubrio.

L’azionamento dell’acceleratore è possibile solo se contemporaneamente viene premuta la leva di bloccaggio (3).

Il movimento è trasmesso dal motore all’albero di trasmissione tramite una frizione a masse centrifughe che impedisce il movimento dell’albero quando il motore è al minimo.

Non usare la macchina se il dispositivo di taglio si muove con il motore al minimo; in questo caso, occorre contattare il vostro Rivenditore.

La corretta velocità di lavoro si ottiene con il comando dell’acceleratore (2) a fondo corsa.

Durante le prime 6-8 ore di esercizio della macchina, evitare di utilizzare il motore al massimo dei giri.

ARRESTO DEL MOTORE (Fig. 8)

Per arrestare il motore:

– Rilasciare il comando dell’acceleratore (2) e la-

sciare girare il motore alminimo per qualche se-

condo.

– Portare l’interruttore (1) in posizione «0-STOP».

Dopo aver portato l’acceleratore al minimo, occorrono diversi secondi prima che il dispositivo di taglio si arresti.

IMPORTANTE

4. Tenere saldamente la macchina sul terreno, con una mano sull’unità motrice, per non perdere il controllo durante l’avviamento (Fig. 9).

Per evitare deformazioni, Il tubo di trasmissione non deve essere usato come appoggio per la mano o per il ginocchio durante l’avviamento.

5. Tirare lentamente la manopola di avviamento

per 10 - 15 cm, fino ad avvertire una certa resistenza, e quindi tirare con decisione alcune volte fino ad avvertire i primi scoppi.

Per evitare rotture, non tirare la fune per tutta la sua lunghezza, non farla strisciare lungo il bordo del foro guida fune e rilasciare gradualmente la manopola, evitando di farla rientrare in modo incontrollato.

6. Tirare di nuovo la manopola di avviamento, fino

ad ottenere l’accensione regolare del motore.

L’avviamento del motore con lo starter inserito provoca il movimento del dispositivo di taglio, che si arresta solo disinserendo lo starter.

7. Azionare brevemente l'acceleratore (2), perpor-

tare il motore al minimo, con la leva (5) che si porta automaticamente in posizione «RUN».

8. Lasciare girare il motore al minimo per almeno

1 minuto prima di utilizzare la macchina.

Se la manopola della fune di avviamento viene azionata ripetutamente con lo starter inserito, il motore può ingolfarsi e rendere difficoltoso l’avviamento.

In caso di ingolfamento del motore, smontare la candela e tirare dolcemente la manopoladella fune di avviamento per eliminare l’eccesso di carburante; quindi asciugare gli elettrodi della candela e rimontarla sul motore.

• Avviamento a caldo

Per l’avviamento a caldo (immediatamente dopo l’arresto del motore):

– Portare l’interruttore (1) in posizione «I-RUN»,

quindi seguire i punti 4 - 5 - 6 - 9 della procedura precedente.

IMPORTANTE

AVVIAMENTO - UTILIZZO - ARRESTO DEL MOTORE 9

Page 15

Se la macchina è provvista di più fori di aggancio, utilizzare il punto più favorevole per mantenere l’equilibratura della macchina durante il lavoro. Usare sempre una imbracatura adeguata al peso della macchina e al dispositivo di taglio utilizzato: – con macchine di peso inferiore a 7,5 kg, mu-

nite di testina porta filo o lame a 3 o 4 punte, possono essere utilizzati i modelli a cinghia singola o doppia;

– con macchine di peso superiore a 7,5 kg,

deve essere utilizzato solo il modello a cinghia doppia.

• Modelli “MONO” a cinghia singola

La cinghia (1) deve passare sopra la spalla sinistra, verso il fianco destro.

• Modelli a cinghia doppia

La cinghia (2) deve essere indossata con: – l'appoggio e il moschettone di aggancio della

macchina posti sul lato destro (2.1); – lo sgancio sul davanti (2.2); – l'incrocio delle cinghie sulla schiena dell'opera-

tore (2.3); – la fibbia correttamente allacciata sul lato sini-

stro (2.4).

Le cinghie devono essere tese in modo da distribuire uniformemente il carico sulle spalle.

MODALITÀ DI UTILIZZO DELLA MACCHINA

Durante il lavoro, la macchina deve essere sempre tenuta saldamente a due mani, tenendo l’unità motrice sul lato destro del corpo e il gruppo di taglio al di sotto della linea della cintura.

Prima di affrontare per la prima volta un lavoro di sfalcio, è opportuno acquisire la necessaria familiarità con la macchinae le tecniche di taglio più opportune provando ad indossare correttamente le imbracature, impugnare saldamente la macchina ed effettuare i movimenti richiesti dal lavoro.

• Scelta del dispositivo di taglio

Selezionare il dispositivo di taglio più adatto al lavoro da compiere, secondo queste indicazioni di massima:

– la lama a 3 punte è adattaal taglio di sterpaglie

e piccoli arbusti fino a 2 cm di diametro;

– la lama a 4 punte è adatta al taglio di erbaresi-

stente, su superfici estese;

Per il rispetto degli altri e dell’ambiente: – Evitare di essere un elemento di disturbo. – Seguire scrupolosamente le norme locali

per lo smaltimento dei materiali di risulta dopo il taglio.

– Seguire scrupolosamente le norme locali

per lo smaltimento di olii, benzina, parti deteriorate o qualsiasi elemento a forte impatto ambientale.

L’esposizione prolungata alle vibrazioni può causare lesioni e disturbi neurovascolari (conosciuti anche come “fenomeno di Raynaud” o “mano bianca”) specialmente a chi soffre di disturbi circolatori. I sintomi possono riguardare le mani, i polsi e le dita e si manifestano con perdita di sensibilità, torpore, prurito, dolore, decolorazione o modifiche strutturali della pelle. Questi effetti possono essere ampliati dalle basse temperature ambientali e/o da una presa eccessiva sulle impugnature. All’insorgere dei sintomi, occorre ridurre i tempi di utilizzo della macchina e consultare un medico.

L’impianto di accensione di questa macchina genera un campo elettromagnetico di modesta entità, ma tale da non poter escludere la possibilità di interferenza sul funzionamento di dispositivi medici attivi o passivi impiantati all’operatore, con conseguenti possibili gravi rischi per la sua salute. Ai portatori di tali dispositivi medici, si raccomanda pertanto di consultare il medico o il produttore dei dispositivi stessi, prima di usare la macchina.

Indossare un abbigliamento adeguato durante il lavoro. Il vostro Rivenditore è in grado di fornirvi le informazioni sui materiali antiinfortunistici più idonei a garantire la sicurezza sul lavoro.

USO DELLE IMBRACATURE (Fig. 10)

La macchina deve essere usata sempre agganciata all’imbracatura correttamente indossata. Verificare frequentemente l’efficienza dello sgancio rapido per permettere di liberare rapidamente la macchina dalle cinghie in caso di pericolo.

L’imbracatura deve essere indossata prima di agganciare la macchina all’apposito attacco e le cinghie devono essere regolate secondo l’altezza e corporatura dell’operatore.

10 UTILIZZO DELLA MACCHINA

7. UTILIZZO DELLA MACCHINA

Page 16

• Taglio di precisione (Rifilatura)

Tenere la macchina leggermente inclinata in modo che la parte inferiore della testina porta filo non tocchi il terreno e la linea di taglio si trovi nel punto desiderato, tenendo sempre il dispositivo di taglio lontano dall’operatore.

• Taglio in prossimità di recinzioni / fondamenta (Fig. 14)

Avvicinare lentamente la testina porta filo a recinzioni, picchetti, rocce, muri ecc., senza colpire con forza. Se il filo urta un ostacolo consistente può rompersi o consumarsi; se resta impigliato in una recinzione, può tranciarsi bruscamente. In ogni caso, il taglio attorno a marciapiedi, fondamenta, muri ecc. può causare un’usura del filo superiore al normale.

• Taglio attorno agli alberi (Fig. 15)

Camminare attorno all’albero da sinistra verso destra, avvicinandosi lentamente ai tronchi in modo da non urtare il filo contro l’albero e mantenendo la testina porta filo leggermente inclinata in avanti. Tenere presente che il filo di nylon può tranciare o danneggiare i piccoli arbusti e che l’urto del filo di nylon contro il tronco di arbusti o alberi con corteccia morbida può danneggiare gravemente la pianta.

• Regolazione della lunghezza del filo

durante il lavoro (Fig. 16)

Questa macchina è equipaggiata con una testina “Batti e Vai” (Tap & Go). Per rilasciare nuovo filo, battere la testina porta filo contro il terreno con il motore alla massima velocità; il filo viene rilasciato automaticamente e il coltello taglia la lunghezza in eccesso.

TERMINE DEL LAVORO

A lavoro terminato:

– Fermare il motore come precedentemente indi-

cato (Cap. 6).

– Attendere l’arrestodispositivo di taglio e montare

la protezione lama.

– la testina porta filo può eliminare erba alta e

vegetazione non legnosa in prossimità di recinzioni, muri, fondamenta, marciapiedi, attorno ad alberi ecc. o per pulire completamente una particolare area del giardino;

TECNICHE DI LAVORO

a) Lama a 3 punte

Lama “Tri-Arc” (Fig. 11)

Iniziare il taglio da sopra la vegetazione, scendendo poi con la lama falciante in modo da tagliare i rami riducendoli in piccoli pezzi.

b) Lama a 4 punte (Fig. 12)

Procedere utilizzando la macchina come unafalce tradizionale, con un movimento ad arco dicirca 6090°, riportandosi poi fuori dalla vegetazione e così via.

c) Testina porta filo

Utilizzare SOLO fili di nylon. L’impiego di fili metallici, fili metallici plastificati e/o non adatti alla testina, può causare serie ferite e lesioni.

Durante l’uso, è opportuno arrestare il motore e rimuovere periodicamente l’erbaccia che avvolge la macchina, in mododaevitare il surriscaldamento del tubo di trasmissione, dovuto all’erba impigliata sotto la protezione. Rimuovere l’erba impigliata con un cacciavite, per permettere che l’asta venga correttamente raffreddata.

Non utilizzare la macchina per spazzare, inclinando la testina porta filo. La potenza del motore può scagliare oggetti e piccoli sassi fino a 15 metri o più, causando danni o provocando lesioni a persone.

• Taglio in movimento (Falciatura) (Fig. 13)

Procedere con una andatura regolare, con un movimento ad arco simile alla falcetradizionale, senza inclinare la testina porta filo durante l’operazione. Provare dapprima a tagliare alla giusta altezza in una piccola area, per poi ottenere un’altezza di taglio uniforme mantenendo la testina porta filo ad una distanza costante rispetto al dal terreno. Per i tagli più gravosi, può essere utile inclinare di circa 30° a sinistra la testina porta filo.

Non operare in questo modo se c’è la possibilità di provocare il lancio di oggetti che possano nuocere a persone, animali o arrecare danni.

UTILIZZO DELLA MACCHINA 11

Page 17

Per pulire il filtro:

– Svitare il pomolo (3), smontare il coperchio (1) e

rimuovere l’elemento filtrante (2).

– Lavare l’elemento filtrante (2) con acqua e sa-

pone. Non usare benzina o altri solventi. – Lasciare asciugare il filtro all’aria. – Rimontare l’elemento filtrante (2) e il coperchio

(1), riavvitando il pomolo (3)

CONTROLLO DELLA CANDELA (Fig. 18)

Periodicamente, smontare e pulire la candela rimuovendo eventuali depositi con uno spazzolino metallico. Controllare e ripristinare la corretta distanza fra gli elettrodi.

Rimontare la candela serrandola a fondo con la chiave in dotazione.

La candela deve essere sostituita con una di analoghe caratteristiche nel caso di elettrodi bruciati o isolante deteriorato, e comunque ogni 100 ore di funzionamento.

REGOLAZIONE DEL CARBURATORE

Il carburatore è regolato in fabbrica in modo da ottenere le massime prestazioni in ogni situazione di utilizzo, con la minima emissione di gas nocivi, nel rispetto delle normative vigenti.

Nel caso di prestazioni scarse, rivolgersi al vostro Rivenditore per una verifica della carburazione e del motore.

• Regolazione del minimo

Il dispositivo di taglio non deve muoversi con il motore al minimo. Se il dispositivo di taglio si muove con il motore al minimo, occorre contattare il vostro Rivenditore per la corretta regolazione del motore.

RINVIO AD ANGOLO (Fig. 19)

Lubrificare con grasso a base di litio. Togliere la vite (1) ed inserire il grasso facendo ruotare manualmente l’albero fino a quando il grasso fuoriesce; quindi rimontare la vite (1).

Una corretta manutenzione è fondamentale per mantenere nel tempo l’efficienza e la sicurezza di impiego originali della macchina.

Durante le operazioni di manutenzione: – Staccare il cappuccio della candela. – Attendere che il motore sia adeguatamente

raffreddato.

– Usare guanti protettivi nelle operazioni ri-

guardanti le lame.

– Tenere montata la protezione della lama,

tranne i casi di interventi sulla lama stessa.

– Non disperdere nell’ambiente olii, benzina o

altro materiale inquinante.

CILINDRO E SILENZIATORE

Per ridurre il rischio di incendio, pulire frequentemente le alette del cilindro con aria compressa e liberare la zona del silenziatore da segatura, ramoscelli, foglie o altri detriti.

GRUPPO AVVIAMENTO

Per evitare il surriscaldamento e danni al motore, le griglie di aspirazione dell’aria di raffreddamento devono essere sempre mantenute pulite e libereda segatura e detriti. La fune di avviamento deve essere sostituita ai primi segni di deterioramento.

FISSAGGI

Controllare periodicamente il serraggio di tutte le viti e dei dadi e che le impugnature siano saldamente fissate.

PULIZIA DEL FILTRO ARIA (Fig. 17)

La pulizia del filtro aria è essenziale per il buon funzionamento e la durata della macchina. Non lavorare senza filtro o con un filtro danneggiato, per non arrecare danni irreparabili al motore.

La pulizia deve essere eseguita ogni 15 ore di lavoro.

IMPORTANTE

12 MANUTENZIONE E CONSERVAZIONE

8. MANUTENZIONE E CONSERVAZIONE

Page 18

CONSERVAZIONE

Al termine di ogni sessione di lavoro, ripulire accuratamente la macchina da polvere e detriti, riparare o sostituire le parti difettose.

La macchina deve essere conservata in un luogo asciutto, al riparo dalle intemperie, con la protezione correttamente montata.

INATTIVITÀ PROLUNGATA

Se si prevede un periodo di inattività della macchina superiore a 2 - 3 mesi occorre attuare alcuni accorgimenti per evitare difficoltà alla ripresa del lavoro o danni permanenti al motore.

• Immagazzinaggio

Prima di riporre la macchina:

– Svuotare il serbatoio del carburante. – Avviare il motore e tenerlo in moto al minimo

fino all’arresto, in modo da consumare tutto il carburante rimasto nel carburatore.

– Lasciare raffreddare il motore e smontare la can-

dela.

– Versare nel foro della candela un cucchiaino

d’olio nuovo.

– Tirare diverse volte la manopola di avviamento

per distribuire l’olio nel cilindro.

– Rimontare la candela con il pistone al punto

morto superiore (visibile dal foro della candela quando il pistone è alla sua corsa massima).

• Ripresa dell’attività

Al momento di rimettere in funzione la macchina:

– Togliere la candela. – Azionare alcune volte la manopola di avviamento

per eliminare gli eccessi d’olio.

– Controllare la candela come descritto nel capi-

tolo “Controllo della candela”.

– Predisporre la macchina come indicato nel ca-

pitolo “Preparazione al lavoro”.

IMPORTANTE

AFFILATURA DELLA LAMA A 3 o 4 PUNTE (Fig. 20)

Usare guanti di protezione. Se l’affilatura viene eseguita senza smontare la lama, scollegare il cappuccio della candela.

L’affilatura deve essere eseguita tenendo conto della tipologia della lama e dei taglienti, impiegando una lima piatta eagendo in modo uguale su tutte le punte.

I riferimenti per una affilatura corretta sono indicati nella Fig. 20:

A = Affilatura errata B = Limiti di affilatura C = Angoli errati e diseguali

È importante che dopo l’affilatura sia conservata una corretta equilibratura.

Le lame a 3 o 4 punte sono utilizzabili da entrambi i lati. Quando un lato delle punte è usurato, è possibile girare la lama e utilizzare l’altro lato delle punte.

La lama non deve mai essere riparata, ma è necessario sostituirla appena si notano inizi di rottura o se si supera il limite di affilatura.

SOSTITUZIONE DEL FILO DELLA TESTINA (Fig. 21)

– Seguire la sequenza indicata nella figura.

AFFILATURA DEL COLTELLO TAGLIAFILO (Fig. 22)

– Rimuovere il coltello tagliafilo (1) dalla prote-

zione (2), svitando le viti (3).

– Fissare il coltello tagliafilo in una morsa e pro-

cedereall’affilatura utilizzando una limapiatta facendo attenzione a mantenere l’angolo di taglio originale.

– Rimontare il coltello sulla protezione.

INTERVENTI STRAORDINARI

Ogni operazione di manutenzione non inclusa in questo manuale deve essere eseguita esclusivamente dal vostro Rivenditore.

Operazioni eseguite presso strutture inadeguate o da persone non qualificate comportano il decadimento di ogni forma di garanzia.

MANUTENZIONE E CONSERVAZIONE 13

Page 19

14 LOCALIZZAZIONE GUASTI / DATI TECNICI

9. LOCALIZZAZIONE GUASTI

1) Il motore non si

avvia o non si mantiene in moto

2) Il motore si avvia ma ha poca potenza

3) Il motore ha un funzionamento irregolare o non ha potenza sotto carico

4) Il motore ha una fumosità eccessiva

– Procedura di avviamento

non corretta

– Candela sporca o distanza

fra gli elettrodi non corretta

– Filtro aria otturato

– Problemi di carburazione

– Filtro aria otturato

– Problemi di carburazione

– Candela sporca o distanza

fra gli elettrodi non corretta

– Problemi di carburazione

– Errata composizione della miscela

– Problemi di carburazione

– Seguire le istruzioni (vedi cap. 6)

– Controllare la candela (vedi cap. 8)

– Pulire e/o sostituire il filtro

(vedi cap. 8)

– Contattare il vostro Rivenditore

– Pulire e/o sostituire il filtro

(vedi cap. 8)

– Contattare il vostro Rivenditore

– Controllare la candela (vedi cap. 8)

– Contattare il vostro Rivenditore

– Preparare la miscela secondo

le istruzioni (vedi cap. 5)

– Contattare il vostro Rivenditore

INCONVENIENTE CAUSA PROBABILE RIMEDIO

10. DATI TECNICI

Candela: NGK-R BPMR7A Miscela: Benzina : Olio 2 tempi = 50:1 = 2% Diametro massimo consentito delle lame: Lama a 3 o 4 punte = Ø 255 mm

Massa secondo norma ISO 11806-1 (senza carburante, dispositivi di taglio e imbracatura)

MODELLO

Motore 2 tempi raffreddamento ad aria

BKE 27 BKE 27D BKE 35 BKE 35D BKE 45

Massa

6 6,7 6,6 7,3 7,3

Cilindrata / Potenza

cm3/kW

26,3/0,77 26,3/0,77 34,4/1,03 34,4/1,03 45,4/1,42

Velocità di rotazione del motore al minimo min

-1

3000 3000 3000 3000 3000

Velocità massima di rotazione del motore min

-1

11000 11000 11000 11000 10800

Velocità massima di rotazione dell’utensile min

-1

8500 8500 8550 8550 8300

Capacità del serbatoio

500 500 700 700 900

Page 20

DATI TECNICI 15

Valori massimi di rumorosità e vibrazioni Modello

BKE 27 BKE 27 D BKE 35 BKE 35 D BKE 45

Livello di pressione acustica orecchio operatore (EN ISO 22868)

con testina porta filo

Incertezza di misura (2006/42/CE - EN 27574)

dB(A)

88,8

92,9

96,3

con lama a 3 punte

Incertezza di misura (2006/42/CE - EN 27574)

dB(A)

92,3

96,7

– –

con lama “Tri-Arc”

Incertezza di misura (2006/42/CE - EN 27574)

dB(A)

– –

97,5

con lama a 4 punte

Incertezza di misura (2006/42/CE - EN 27574)

dB(A)

92,3

96,6

98,0

Livello di potenza acustica misurato (ISO 10884:1995)

con testina porta filo

Incertezza di misura (2006/42/CE - EN 27574)

dB(A)

100,02100,02103,52103,52106,4

con lama a 3 punte

Incertezza di misura (2006/42/CE - EN 27574)

dB(A)

102,42102,42105,72105,7

– –

con lama “Tri-Arc”

Incertezza di misura (2006/42/CE - EN 27574)

dB(A)

– –

106,7

con lama a 4 punte

Incertezza di misura (2006/42/CE - EN 27574)

dB(A)

102,32102,32105,82105,82107,1

Livello di potenza acustica garantito

dB(A)

105 105 108 108 110

Vibrazioni trasmesse alla mano sull’impugnatura anteriore (“MONO”) (ISO 22867)

con testina porta filo

Incertezza di misura (2006/42/CE - EN 27574)

m/sec

6,7 1,5

– –

6,7 1,5

– –

7,8 1,5

con lama a 3 punte

Incertezza di misura (2006/42/CE - EN 27574)

m/sec

3,7 1,5

– –

4,2 1,5

– –

con lama “Tri-Arc”

Incertezza di misura (2006/42/CE - EN 27574)

m/sec

– –

4,7 1,5

con lama a 4 punte

Incertezza di misura (2006/42/CE - EN 27574)

m/sec

4,1 1,5

– –

5,1 1,5

– –

4,8 1,5

Vibrazioni trasmesse alla mano sull’impugnatura posteriore (“MONO”) (ISO 22867)

con testina porta filo

Incertezza di misura (2006/42/CE - EN 27574)

m/sec

4,6 1,5

– –

5,8 1,5

– –

8,8 1,5

con lama a 3 punte

Incertezza di misura (2006/42/CE - EN 27574)

m/sec

4,2 1,5

– –

4,9 1,5

– –

con lama “Tri-Arc”

Incertezza di misura (2006/42/CE - EN 27574)

m/sec

– –

5,0 1,5

con lama a 4 punte

Incertezza di misura (2006/42/CE - EN 27574)

m/sec

5,0 1,5

– –

5,1 1,5

– –

6,3 1,5

Vibrazioni trasmesse alla mano sull’impugnatura sinistra (“DUPLEX”) (ISO 22867)

con testina porta filo

Incertezza di misura (2006/42/CE - EN 27574)

m/sec

– –

3,4 1,5

– –

6,1 1,5

– –

con lama a 3 punte

Incertezza di misura (2006/42/CE - EN 27574)

m/sec

– –

2,3 1,5

– –

4,2 1,5

– –

con lama “Tri-Arc”

Incertezza di misura (2006/42/CE - EN 27574)

m/sec

– –

con lama a 4 punte

Incertezza di misura (2006/42/CE - EN 27574)

m/sec

– –

3,4 1,5

– –

4,2 1,5

– –

Vibrazioni trasmesse alla mano sull’impugnatura destra (“DUPLEX”) (ISO 22867)

con testina porta filo

Incertezza di misura (2006/42/CE - EN 27574)

m/sec

– –

3,7 1,5

– –

5,1 1,5

– –

con lama a 3 punte

Incertezza di misura (2006/42/CE - EN 27574)

m/sec

– –

2,2 1,5

– –

4,0 1,5

– –

con lama “Tri-Arc”

Incertezza di misura (2006/42/CE - EN 27574)

m/sec

– –

con lama a 4 punte

Incertezza di misura (2006/42/CE - EN 27574)

m/sec

– –

4,0 1,5

– –

3,5 1,5

– –

Page 21

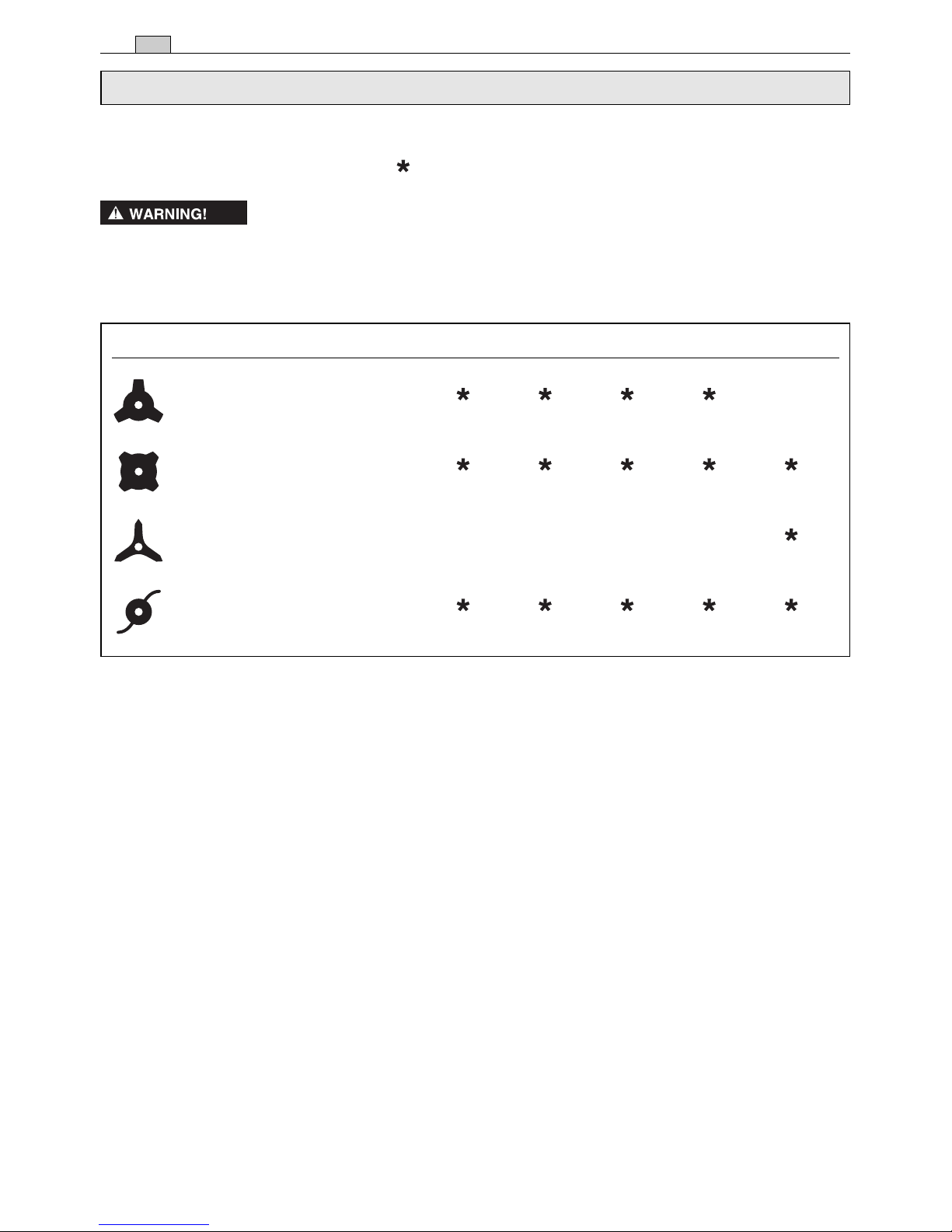

La tabella contiene l’elenco di tutti gli accessori disponibili, con l’indicazione di quelli utilizzabili su ciascuna macchina, contrassegnati con il simbolo “ ”.

Dato che la scelta, l’applicazione e l’utilizzo dell’accessorio da montare nelle svariate tipologie di impiego sono atti

16 ACCESSORI

compiuti dall’utilizzatore nella sua totale autonomia di giudizio, questi se ne assume anche le responsabilità conseguenti per danni di qualsiasi natura derivati da tali atti. In caso di dubbi o scarsa conoscenza delle specificità di ciascun accessorio, occorre contattare il proprio rivenditore o un centro di giardinaggio specializzato.

11. ACCESSORI

Codice Modello BKE 27 BKE 27D BKE 35 BKE 35D BKE 45

118801127/0 (Ø 255) –

118801418/0 (Ø 255)

118802009/0 (Ø 255) ––––

383820507/0 (M 10 x 1,25 sx female) (Ø 430)

Page 22

INTRODUCTION

Dear Customer,

thank you for choosing one of our products. We hope that you will be completely satisfied with this machine and that it fully meets your expectations. This manual has been compiled in order to provide you with all the information you need to get acquainted with the machine and use it safely and efficiently. Don’t forget that it is an integral part of the machine, so keep it handy so that it can be consulted when necessary, and pass it on to a further user if you resell or loan the machine.

Your new machine has been designed and manufactured in pursuance with current regulations, and is safe and reliable if used in compliance with the instructions provided in this manual (proper use). Using the machine in any other way, or non-compliance with the safety specifications relative to use, maintenance and repair is considered "improper use" which will invalidate the warranty, relieve the manufacturer from all liabilities, and the user will consequently be liable for all and any damage or injury to himself or others.

Since we regular improve our products, you may find slight differences between your machine and the descriptions contained in this manual. Modifications can be made to the machine without notice and without the obligation to update the manual, although the essential safety and function characteristics will remain unaltered. In case of any doubts, please contact your dealer. And now enjoy your work!

TABLE OF CONTENTS

1. Identification of the main components ....................................... 2

2. Symbols ..................................................................................... 3

3. Safety requirements ................................................................... 4

4. Machine assembly ..................................................................... 6

5. Preparing to work ....................................................................... 7

6. How to start - Use - Stop the engine .......................................... 8

7. Using the machine ................................................................... 10

8. Maintenance and storage ........................................................ 12

9. Troubleshooting ....................................................................... 14

10. Technical data ......................................................................... 14

11. Accessories ............................................................................. 16

Page 23

MAIN COMPONENTS

1. Power unit

2. Drive tube

3. Cutting device a. Blade with 3 or 4 points b. Cutting line head

4. Cutting device guard

5. Front handgrip

6. Guard

7. Handlebar

8. Rear handgrip

9. Connection point (of the webbing)

10. Identification plate

11. Webbing a. single belt b. double belt

12. Angle transmission

13. Blade protection (for transport)

14. Spark plug

CONTROLS AND FILLING POINTS

21. Engine stop switch

22. Throttle trigger

23. Throttle trigger lockout

24. Starter

25. Choke

26. Primer

31. Fuel tank cap

2 IDENTIFICATION OF MAIN COMPONENTS

1. IDENTIFICATION OF MAIN COMPONENTS

IDENTIFICATION PLATE

10.1) Conformity marking in accordance

with Directive 2006/42/EC

10.2) Name and address of the manufacturer

10.3) Acoustic output level LWA in accordance

with directive 2000/14/EC

10.4) Manufacturer’s model of reference

10.5) Serial number

10.6) Year of manufacture

10.7) Emission number

10.1 10.2

10.6

10.3

10.5

10.4

10.7

“DUPLEX”

4 12

11a

11b

“MONO”

6 5

Page 24

1) Warning! Danger. The failure to use this ma-

chine correctly can be hazardous for oneself and others.

2) Read the instruction manual before using the

machine.

3) If you are using the machine every day in nor-

mal conditions, you can be exposed to a noise level of 85 dB (A) or higher. Wear ear protectors, safety goggles and a protective helmet.

4) Wear gloves and protective footwear!

5) Danger of flying objects! Keep any people or

pets at least 15 m away when using the machine!

6) Maximum cutting device speed. Only use sui-

table cutting devices.

7) Do not use the circular saw blade. Danger: Using the circular saw blade with machines marked with this symbol exposes the user to the danger of very serious or even fatal injuries.

8) Warning! Petrol is flammable. Allow engine

to cool at least 2 minutes before refuelling.

9) Warning! Keep away from hot surfaces.

10) Beware of blade thrust.

11) Warning! Engine emits carbon monoxide. DO

NOT run in enclosed area.

SYMBOLS 3

EXPLANATORY SYMBOLS ON THE MACHINE (if present)

2. SYMBOLS

21) Cutting device

with adequate protection

22) Cutting device rotation direction

EXPLANATORY SYMBOLS ON THE PROTECTION DEVICES (if present)

11) Fuel tank

12) Engine stop switch

positions

a = stop b = run

13) Choke

14) Primer

1 2 3 4

6 7 8 9

10 11

Page 25

A) TRAINING

1) Read the instructions carefully. Become acquainted with the controls and the proper use of the machine. Learn how to stop the engine quickly.

2) Only use the machine for the purpose for which it was designed, namely – cutting grass and non-woody vegetation, using

a nylon line (e.g. around the edges of lawns, flowerbeds, walls, fences and small grassy areas to tidy up the cutting done using a mower);

– cutting tall grass, dry branches, twigs and

woody shrubs of up to 2 cm diameter, with the

help of metal or plastic blades. Any other use may be dangerous and damage the machine. Examples of improper use may include, but are not limited to: – use the machine for sweeping; – trimming hedges or other jobs in which the cutting

device is not used on ground level; – pruning trees; – using the machine with the cutting device above

the operator's belt level; – using the machine for cutting non-plant material; – use of the machine by more than one person.

3) Never allow children or persons unfamiliar with these instructions to use the machine. Local regulations can restrict the age of the user.

4) The machine must never be used by more than one person.

5) Never use the machine: – when people, especially children or pets are in

the vicinity; – if the user is tired or unwell, or has taken medicine,

drugs, alcohol or any substances which may slow

his reflexes and compromise his judgement; – if the user is not capable of holding the machine

firmly with two hands and/or remaining standing on

the ground whilst working.

6) Keep in mind that the operator or user is responsible for accidents or hazards occurring to other people or their property.

B) PREPARATION

1) Always wear adequate clothing which does not hamper movements when using the machine. – Always wear slim-fitting protective clothing, fitted

with shear-proof protection devices. – Always wear a helmet, protective gloves, eye-gog-

gles, a half-mask respirator and safety anti-shear

boots with non-slip soles. – Always wear ear and hearing protection devices. – Never wear scarves, shirts, necklaces, or any

hanging or flapping accessory that could catch in

the machine or in any objects or materials in the

work area. – Tie your hair back if it is long.

2) WARNING: DANGER! Petrol is highly flam-

mable:

– keep the fuel in containers which have been spe-

cifically manufactured and homologated for such

use; – never smoke when handling fuel; – slowly open the fuel tank to allow the pressure in-

side to decrease gradually; – top up the tank with fuel in the open air, using a fun-

nel; – add fuel before starting the engine. Never remove

the fuel tank cap or add fuel while the engine is run-

ning or when the engine is hot; – if you have spilt some fuel, do not attempt to start

the engine but move the machine away from the

area of spillage and avoid creating any source of

ignition until the fuel has evaporated and fuel

vapours have dissipated; – immediately clean up all traces of fuel spilt on the

machine or on the ground; – never start the machine in the same place you re-

filled it with fuel; – make sure your clothing does not come into con-

tact with the fuel, on the contrary, change your

clothes before starting the engine; – always put the tank and fuel container caps back

on and tighten well.

3) Replace faulty or damaged silencers.

4) Before using the machine, check its general condition and in particular: – the throttle trigger and the safety lever must move

freely, they must not need forcing and should re-

turn automatically and rapidly back to the neutral

position; – the throttle trigger must remain locked until the

safety lever is pressed; – the engine stop switch must easily move from one

position to the other; – the electric cables and in particular the spark plug

cable must be in perfect condition to avoid the

generation of any sparks, and the cap must be cor-

rectly fitted on the spark plug; – the machine handgrips and protection devices

must be clean and dry and well fastened to the ma-

chine; – For safety reasons, never use the machine

with worn or damaged parts. Damaged parts

are to be replaced and never repaired. Only

use original spare parts. Parts that are not of the

same quality can seriously damage the equipment

and compromise safety. The cutting tools must

always bear the manufacturer’s trademark as well

as a reference to the maximum working speed.

5) Check the correct position of the handgrips and the connection point of the webbing, and the proper balance of the machine.

6) Before starting work make sure that the guards are suitable for the cutting tool being used and are fitted correctly.

7) Thoroughly inspect the whole work area and remove anything that could be thrown up by the machine or damage the cutting group or engine (stones, branches, iron wire, bones, etc.).

4 SAFETY REQUIREMENTS

3. SAFETY REQUIREMENTS

Page 26

hat are difficult to control, so as to cause loss of control of the machine, compromise operator safety and cause damage to the machine itself.

D) MAINTENANCE AND STORAGE

1) Keep all nuts, bolts and screws tight to be sure the equipment is in safe working condition. Routine

maintenance is essential for safety and for maintaining a high performance level.

2) Do not store the machine with fuel in the tank in an area where the fuel vapours could reach an open flame, a spark or a strong heat source.

3) Allow the engine to cool before storing in any enclosure.

4) To reduce fire hazards, keep the engine, exhaust silencer and fuel storage area free from sawdust, branches, leaves, or excessive grease; never leave containers with the cut debris inside the storage area.

5) If the fuel tank has to be emptied, this should be done outdoors once the engine has cooled down.

6) Always wear protective gloves when handling the cutting device.

7) Before putting the machine away, check you have removed wrenches or tools used for maintenance.

8) Store the machine out of the reach of children!

E) TRANSPORTATION AND HANDLING

1) Whenever the machine is to be handled or transported you must: – turn off the engine, wait for the cutting device to

stop and disconnect the spark plug cap; – fit the cutting device guard; – only hold the machine using the handgrips and po-

sition the cutting device in the opposite direction to

that used during operation.

2) When using a vehicle to transport the machine, position it so that it can cause no danger to persons and fasten it firmly in place to avoid it from tipping over, which may cause damage or fuel spillage.

F) HOW TO READ THE MANUAL

Certain paragraphs in the manual contain particularly significant information and are marked with various levels of highlighting with the following meaning:

These give details or further information on what has already been said, in the aim to prevent damage to the machine.

Non-observance will result in the risk of injury to oneself or others.

Non-observance will result in the risk of serious injury or death to oneself or others.

IMPORTANT

NOTE

) OPERATION

1) Do not start the engine in a confined space where dangerous carbon monoxide fumes can collect.

2) Mow only in daylight or good artificial light.

3) Take on a firm and well-balanced position: – where possible, avoid working on wet, slippery

ground or in any case on uneven or steep ground that does not guarantee stability for the operator;

– never run, but walk carefully paying attention to the

lay of the land and any eventual obstacles;

– assess the potential risks of the ground to be

mown and take all necessary precautions to ensure your own safety, especially on slopes or on bumpy, slippery or unstable ground;

– work along the contour on slopes, never when

walking up or down and always keep downhill of the cutter.

4) Make sure the machine is securely locked when you start the engine: – start the motor in an area at least 3 metres from

where you refuelled;

– check that there is nobody within at least 15 metres

of the machine’s range of action or at least 30 metres for heavier mowing;

– do not direct the silencer and therefore the ex-

haust fumes towards inflammable materials.

5) Do not change the engine governor settings or overspeed the engine.

6) Do not strain the machine too much and do not use a small machine for heavy-duty works. If you use the right machine, you will reduce the risk of hazards and improve the quality of your work.

7) Check that when the machine is running idle, there is no movement of the cutting device and, after pressing the throttle trigger, the engine quickly returns to minimum speed.

8) Ensure that the blade does not come into violent contact with foreign bodies and beware of the possibility of material being thrown up by the blades.

9) Always keep the machine connected to the webbing when working.

10) Stop the engine: – whenever you leave the machine unattended. – before refuelling. – during movements between work areas.

11) Stop the engine and disconnect the spark

plug cable:

– before cleaning, checking or working on the ma-

chine;

– after striking a foreign object. Inspect the machine

for any damage and make repairs before restarting it again;

– if the machine starts to vibrate abnormally: find

the cause of the vibration immediately and have it inspected at a Specialised Centre.

– when the machine is not in use.

Stop the engine immediately if the blade stops during sawing. Always beware of a kickback, which could occur if a blade encounters a solid object (logs, roots, branches, stones, etc.). Do not touch the ground with the blade. Kickbacks cause blade recoils

SAFETY REQUIREMENTS 5

Page 27

3. REMOVING AND FITTING CUTTING DEVICES AND PREPARING GUARDS

Use only original cutting devices or ones homologated by the Manufacturer.

3.1 3 or 4 point blade

“Tri Arc” blade (Fig. 4)

The fastening nut (5) has a left-hand thread and so must be unscrewed in a clockwise direction and screwed up anticlockwise.

• Removing

– Insert the wrench supplied (2) into the specific

hole in the angle transmission (3) and rotate the blade (1) by hand until the wrench enters the inner hole, blocking rotation.

– Remove the split pin (4) and unscrew the nut (5)

in a clockwise direction.

– Pull out the washer (6) and the outer ring-nut (7)

and remove the blade (1).

• Fitting

– Ensure that the grooves in the inner ring-nut (8)

match up perfectly with the angle transmission

(3). – Fit the blade (1) and outer ring-nut (7). – Refit the washer (6) and the nut (5), fully tighte-

ning it in an anticlockwise direction (25 Nm). – Reposition the split pin (4) and refold the two

ends. – Remove the wrench (2) to restore blade rotation.

• Adjusting the guard

– Remove additional guard (8 - if already fitted),

unhooking hooks clicked into the guard (9).

3.2 Cutting line head (Fig. 5)

The cutting line head has a left-hand thread and so must be unscrewed in a clockwise direction and screwed up anticlockwise.

• Removing

– Insert the wrench supplied (2) into the specific

hole in the angle transmission (3) and rotate the cutting line head (1) by hand until the wrench enters the inner hole, blocking rotation.

NOTE

The machine is supplied with some of the components disassembled and the fuel tank empty.

Always wear strong work gloves to handle the cutting devices. Mount the components very carefully so as not to impair the safety and efficiency of the machine. If in doubt, contact your dealer.

1. COMPLETING THE MACHINE

1a. “MONO” models (Fig. 1)

– Position the upper part (2) with the front grip's

guard on the drive tube (1).

– Fasten the lower cap (4) inserting the pin (4a) in

one of the three holes on the drive tube.

– Fully tighten the screws (4).

1b. “DUPLEX” models (Fig. 2)

– Loosen the screws (5) and remove the cap (4)

from the support (2).

– Put the handlebar (1) into the seating in the sup-

port (2), located on the drive tube (3), making

sure that the controls are on the right. – Fit the cap (4), fully tightening the screws (5). – Fasten the casing (6) of the controls to its cable

fastener (7).

2. FITTING THE GUARD (Fig. 3)

Each cutting device is provided with a specific guard. Never use guards other than those indicated for each cutting device.

Wear protective gloves and fit the blade guard.

– Remove the cutting device (if fitted), as indi-

cated in paragraph 3.

– Fit the guard (1) fixing it to the angle transmis-

sion (2) with the screws (3).

IMPORTANT

6 MACHINE ASSEMBLY

4. MACHINE ASSEMBLY

Page 28

• Petrol characteristics

Only use unleaded petrol with a fuel grade of at least 90 N.O.

Unleaded petrol tends to create deposits in the container if preserved for more than 2 months. Always use fresh petrol!

• Oil characteristics

Only use top quality synthetic oil specifically for two-stroke engines.

Your dealer can provide you with oils which have been specifically developed for this type of engine, and which are capable of guaranteeing a high level of protection.

The use of these oils makes it possible to prepare a 2% mixture, consisting in 1 part oil to 50 parts petrol.

• Preparation and preservation of the fuel

mixture

Petrol and the fuel mixture

are highly inflammable!

IMPORTANT

CHECKING THE MACHINE

Before starting work please:

– check that all the screws on the machine and the

cutting device are tightly fastened;

– check that the cutting device is undamaged and

that the 3-point metal blades (if fitted) are prop-

erly sharpened; – check that the air filter is clean; – check that the protection devices are well fas-

tened and working efficiently;

– check the handgrips are well fastened.

PREPARING THE FUEL

This machine is fitted with a two-stroke engine which requires a mixture of petrol and lubricating oil.

Using petrol alone will damage the motor and will cause for invalidation of the warranty.

Only use quality fuels and oils to maintain high performance and guarantee the duration of the mechanical parts over time.

IMPORTANT

• Adjusting the guard

– Fit the additional guard (5), inserting the couplers

into the respective seatings in the guard (6) and pressing until a click is heard.

When using the cutting line head the additional guard, with line cutting knife, must always be fitted.

– Remove the cutting line head (1) unscrewing it in

a clockwise direction.

• Fitting

– Ensure that the grooves in the inner ring-nut (4)

match up perfectly with the angle tranmission (3).

– Fit the cutting line head (1) screwing it up in an

anticlockwise direction.

– Remove the wrench (2) to restore shaft rotation.

MACHINE ASSEMBLY / PREPARING TO WORK 7

5. PREPARING TO WORK

Page 29

STARTING THE ENGINE

The engine must be started in an area at least 3 metres from where you refilled the fuel tank.

Before starting the engine:

– Place the machine firmly on the ground. – Remove the guard from the blade (if used). – Make sure the blade (if used) is not touching the

ground or any other object.

Periodically clean the petrol and fuel mixture containers to remove any eventual deposits.

REFUELLING

Never smoke whilst refu-

elling and avoid inhaling the petrol fumes.

Carefully open the tank top as pressure could have formed inside.

Before refuelling:

– Shake the fuel mixture container well. – Place the machine on a flat stable surface, with

the fuel tank cap facing upwards.

– Clean the fuel tank cap and the surrounding area

to avoid any dirt from entering the tank during refilling.

– Carefully open the fuel tank cap to allow the

pressure inside to decrease gradually. Use a funnel to refill and avoid filling the tank to the brim.

Always close the fuel tank

cap firmly.

Immediately clean all traces of fuel which may have dripped on the machine or the ground and do not start the engine until the petrol fumes have dissipated.

IMPORTANT

– Keep the petrol and fuel mixture in homolog-

ated fuel containers, in safe place, away from any flames or heat sources.

– Never leave the containers within the reach

of children.

– Never smoke whilst preparing the mixture

and avoid inhaling the petrol fumes.

The chart indicates the amount of petrol and oil to use to prepare the fuel mixture according to the type of oil used.

To prepare the fuel mixture:

– Place about half the amount of petrol in a homo-

logated tank. – Add all the oil, according to the chart. – Add the rest of the petrol. – Close the top and shake well.

The fuel mixture tends to age. Do not prepare excessive amounts of the fuel mixture to avoid deposits from forming.

Keep the petrol and fuel mixture containers separate and easily identifiable to avoid the mistake of using one in place of the other.

IMPORTANT

• Cold starting

A “cold” start of the engine means starting it after at least 5 minutes from when it was switched off or after refuelling.

To start the engine (Fig. 8):

1. Set the switch (1) to position «I-RUN».

2. Operate the starter, turning lever (5) to

«CHOKE».

3. Press the primer device button (6) 3 or 4 times

to prime the carburettor.

NOTE

8 PREPARING TO WORK / HOW TO START - USE - STOP THE ENGINE

6. HOW TO START - USE - STOP THE ENGINE

Petrol Synthetic oil 2-stroke

liters liters cm

1 0.02 20

2 0.04 40

3 0.06 60

5 0.10 100

10 0.20 200

Page 30

USE OF THE ENGINE (Fig. 8)

Cutting device speed is regulated by the throttle trigger (2), located on the rear handgrip (4) or the right handgrip (4a) of the handlebar.

The throttle trigger only works if the lockout (3) is pressed at the same time.

The movement is transmitted from the engine to the drive shaft by a centrifugal mass clutch that prevents the shaft from moving when the engine is running at minimum speed.

Do not use the machine if the cutting device moves when the engine is running idle; in this case, contact you dealer.

The correct running speed will be achieved by pressing the throttle trigger (2) as far as possible.

Avoid using the engine at full

power for the first 6-8 working hours.

STOPPING THE ENGINE (Fig. 8)

To stop the engine:

– Release the throttle trigger (2) and allow the en-

gine to run idle for a few seconds.

– Set the switch (1) to «0-STOP».

When you have reduced speed to a minimum, it will take a few seconds for the cutting device to stop

IMPORTANT

4. Hold the machine firmly on the ground with one hand on the power unit, in order not to lose control of the machine during startup (Fig. 9).

To prevent distortions, the drive tube must not be used as a support for the hand or knee during startup.

5. Pull the starter rope slowly for 10 - 15 cm until

you feel some resistance, then tug it hard a few times until you hear the engine turn over.

To avoid breaking the starter rope, do not pull the whole length of it or let it slide along the edge of the cable guide hole. Release the starter gradually, to avoid letting it fly back uncontrollably.

6. Pull the starter rope again until the engine starts

as normal.

Starting the engine with the choke engaged causes the cutting device to move, only stopping when the choke is disconnected.

7. Briefly activate the throttle (2) to bring the engine

down to minimum, with the lever (5) which will move automatically to the «RUN» position.

8. Let the engine run idle for at least 1 minute be-

fore using the machine.

If the starter rope is pulled repeatedly with the choke on, it may flood the engine and make starting difficult.

If you have flooded the engine, remove the spark plug and gently pull the handle on the starter rope to eliminate any excess fuel; then dry the spark plug electrodes and replace it on the engine.

• Hot starting

When hot starting (immediately after stopping the engine):

– Set the switch (1) to position «I-RUN», then fol-

low points 4 - 5 - 6 – 9 in the previous procedure.

IMPORTANT

HOW TO START - USE - STOP THE ENGINE 9

Page 31

If the machine has more than one coupling hole, use the most favourable point for keeping the machine balanced when working. Always use webbing suited to the weight of the machine and the cutting device used – the single or double belt models can be used for

machines weighing less than 7.5 kg fitted with the cutting line head or 3 or 4-point blades;

– the double belt model must be used for machines

weighing more than 7.5 kg.

• Single belt “MONO” models

The belt (1) must go over the left shoulder towards the right hip.

• Double belt models

The belt (2) must be worn with: – the machine's support and snap-hook coupling on

the right side (2.1); – the release in front (2.2); – the belts cross-over on the operator's back (2.3); – the buckle properly fastened on the left side (2.4).

The belts must be tensioned so that the load is evenly distributed on the shoulders.

USING THE MACHINE

When working, the machine must always be firmly held in both hands, keeping the power unit on the right of the body and the cutting group below the line of the belt.

Before tackling a mowing job for the first time it is advisable to gain the necessary familiarity with the machine and the most suitable cutting techniques, finding out how to wear the webbing correctly, firmly gripping the machine and making the movements required by the job.

• Choosing the cutting device

Choose the most suitable cutting device for the job to be done, according to these general indications:

– the 3-point blade is suitable for cutting brush-

wood and small shrubs up to 2 cm in diameter;

– the 4-point bladeis is suitable for cutting resistant

grass over large surfaces;

To respect people and the environment:

– Try not to cause any disturbance. – Scrupulously comply with local regulations

and provisions for the disposal of waste materials after sawing.

– Scrupulously comply with local regulations

and provisions for the disposal of oils, petrol, damaged parts or any elements which have a strong impact on the environment.

Prolonged exposure to vibrations can cause injuries and neurovascular disorders (also called “Renaud’s syndrome” or “white hand”), especially to people suffering from circulation disorders. The symptoms can regard the hands, wrists and fingers and are shown through loss of sensitivity, torpor, itching, pain and discolouring of or structural changes to the skin. These effects can be worsened by low ambient temperatures and/or by gripping the handgrips excessively tightly. If the symptoms occur, the length of time the machine is used must be reduced and a doctor consulted.

This machine’s starter unit generates an average sized electromagnetic field, but it is not however possible to exclude the possibility of interference on any active or passive medical devices that operators may be wearing; this could be risky for their health conditions. All those using medical devices should always consult their GP, or the device manufacturer, before using this machine.

Always wear suitable clothing when using the machine. Your dealer can provide you with all the information on the most suitable accident-prevention devices to guarantee your safety.

USING THE WEBBING (Fig. 10)

The machine must always be used connected to the webbing worn correctly. Frequently check the efficiency of the quick release mechanism used to quickly free the machine from the belts in case of danger.

The webbing must be put on before connecting the machine to the special coupling and the belts must be adjusted to suit the operator’s height and stature.

10 USING THE MACHINE

7. USING THE MACHINE

Page 32

• Precision cutting (Trimming)

Keep the machine slightly tilted so that the lower part of the cutting line head does not touch the ground and the cutting line is at the required point, always keeping the cutting device at a distance from the operator.

• Cutting near fences/foundations (Fig. 14)

Slowly approach the cutting line head to fences, posts, rocks, walls, etc. without hitting them hard. If the line strikes a solid object it could break or become worn; if it gets tangled in a fence it could break abruptly. In any case, cutting around pavements, foundations, walls, etc. can cause greater wear than normal in the line.

• Cutting round trees (Fig. 15)

Walk round the tree from left to right, approaching the trunks slowly so as not to strike the tree with the line and keeping the cutting line head tilted forward slightly. Remember that the nylon line could lop or damage small shrubs and that the impact of the nylon line against the trunk of bushes or trees with soft bark could seriously damage the plant.

• Adjusting line length when working (Fig. 16)

This machine is fitted with a “Tap & Go” head. To release more line, tap the cutting line head against the round with the engine at top speed: the line will be released automatically and the knife cut off the excess length.

END OF OPERATIONS

When you have finished your work:

– Switch off the engine as indicated above (Chap. 6). – Wait for the cutting device to stop and fit the blade

guard.

– the cutting line head can eliminate tall grass and

non-woody vegetation near fences, walls, foundations, pavements, around trees, etc. or to completely clean a particular area of the garden;

WORKING TECHNIQUES

a) 3-point blade

“Tri Arc” Bblade (Fig. 11)

Start cutting above the undergrowth and then move down with the scything blade so as to cut the brush into small pieces.

b) 4-point blade (Fig. 12)

Proceed using the machine as a traditionalscythe, with a circular movement of about 60-90°, thus moving outside the undergrowth, andso on.

c) Cutting line head

Use ONLY nylon lines. The use of metal lines, plasticised metal lines and/or lines not suitable for the head can cause serious injuries and wounds.

During use it is advisable to stop the engine periodically and remove the weeds wound round the machine, so as to prevent the drive tube from overheating due to the grass caught under the guard.

Remove the caught-up grass with a screwdriver to allow the rod to be properly cooled.

Do not use the machine for sweeping, tilting the cutting line head. The power of the engine could throw objects and small stones 15 metres or more, causing damage and injuries to people.

• Cutting in motion (Scything) (Fig. 13)

Proceed at a regular pace, with a circular motion similar to a traditional scythe, without tilting the cutting line head during the operation. First try cutting at the right height in a small area, so as to then achieve a uniform cutting height keeping the cutting line head at a constant distance from the ground. For heavier cutting it can be useful to tilt the cutting line head by about 30°.

Do not work in this way if there is the possibility of causing objects to be thrown, which could harm people and animals and cause damage.

USING THE MACHINE 11

Page 33

Clean the filter as follows:

– Loosen the knob (3), remove the cover (1) and

the filter element (2).

– Wash the filter element (2) with soap and water.

Do not use petrol or other solvents. – Leave the filter to dry in the open air. – Fit the filter element (2) and the cover (1) back

on, tightening the knob (3) again.

CHECKING THE SPARK PLUG (Fig. 18)

Periodically remove and clean the spark plug using a metal brush to get rid of any deposits. Check and reset the correct distance between the electrodes.

Replace the spark plug and fasten it firmly using the supplied wrench.

The spark plug must be replaced with one with the same characteristics whenever the electrodes have burnt or the insulation has worn, and in any case every 100 working hours.

TUNING THE CARBURETTOR

The carburettor is tuned by the manufacturer to achieve maximum performance in all situations, with a minimum emission of toxic gas in compliance with the regulations in force.

In the case of poor performance contact your Dealer for a check of the carburetion and engine.

• Tuning minimum speed

The cutting device must not move when the engine is running idle. If the cutting device moves when the engine is running idle, contact your dealer to correctly regulate the engine.

ANGLE TRANSMISSION (Fig. 19)

Lubricate with lithium-based grease. Remove the screw (1) and put in the grease, turning the shaft manually until grease emerges, then replace the screw (1).

Correct maintenance is essential to maintain the original efficiency and safety of the machine over time.

During maintenance operations: – Remove the spark plug cap. – Wait until the engine is sufficiently cold. – Use protective gloves when handling the

blades.

– Keep the blade protection device on, ex-

cept when intervening directly on the blade.

– Never dispose of oils, fuel or other polluting

materials in unauthorised places.

CYLINDER AND SILENCER

To reduce fire risks, periodically clean the cylinder flaps with compressed air and clear the silencer area to get rid of sawdust, branches, leaves or other debris.

STARTING SYSTEM

To avoid overheating and damage to the engine, always keep the cooling air vents clean and free of sawdust and debris. The starter rope must be replaced as soon as it shows signs of wear.

NUTS AND SCREWS

Periodically check that all the nuts and screws are securely tightened and the handgrips are tightly fastened.

CLEANING THE AIR FILTER (Fig. 17)

Cleaning the air filter is essential to guarantee the efficiency and duration of the machine. Do not work with a damaged filter or without a filter, as this could permanently damage the engine.

It must be cleaned after every 15 working hours.

IMPORTANT

12 MAINTENANCE AND STORAGE

8. MAINTENANCE AND STORAGE

Page 34

STORAGE

After every work stint, clean the machine thoroughly to remove all dust and debris, and repair or replace any faulty parts.

The machine must be stored in a dry place away from the elements and with the cover correctly fitted.

LONG PERIODS OF DISUSE

If you are not going to use the machine for a period of more than 2-3 months, we recommend you do a few things before putting it away. This will make it easier when you want to use the machine again and will also prevent permanent damage to the engine.

• Storage

Before putting the machine away:

– Empty the fuel tank. – Start the engine and run it idle until it comes to a

halt, so that it uses up all the fuel that is left in the carburettor.

– Wait for the engine to cool down and remove the

spark plug

– Pour a teaspoon of fresh oil into the spark plug

hole.

– Pull the starter rope several times to deliver oil to

the cylinder.

– Replace the spark plug with the piston in the

dead end upper position (visible from the spark plug slot when the piston is at maximum stroke).

• Restarting work

When you wish to start using the machine again:

– Remove the spark plug. – Pull the starter rope a few times to eliminate ex-

cess oil.

– Check the spark plug as described in chapter

“Checking the spark plug”.

– Prepare the machine as indicated in the para-

graph entitled “Preparing for work”.

IMPORTANT

SHARPENING THE 3 or 4 POINT BLADE (Fig. 20)

Use protective gloves. If sharpening is done without removing the blade, disconnect the spark plug cap.

Sharpening must be done taking account of the type of blade and cutting edges, using a flat file and working all the points equally.

The references for correct sharpening are given in Fig. 20:

A = Incorrect sharpening B = Sharpening limits C = Incorrect and unequal angles

It is important to retain the correct balance after sharpening.

3 or 4 point blades can be used from both sides. When one side of the points is worn, the blade can be turned and the other side used.

The blade must never be repaired, but must be replaced as soon as signs of breaking are noted or the sharpening limit is exceeded.

HEAD LINE REPLACEMENT (Fig. 21)

– Follow the sequence indicated in the figure.

SHARPENING THE LINE CUTTING KNIFE (Fig. 22)

– Remove the line cutting knife (1) from the guard

(2) by unscrewing the screws (3).

– Fix the line cutting knife in a vice and sharpen it

using a flat file, being careful to retain the original cutting angle.

– Refit the knife on the guard.

EXTRAORDINARY MAINTENANCE

All maintenance operations not foreseen in this manual must be performed exclusively by your dealer.

All and any operations performed in unauthorised centres or by unqualified persons will totally invalidate the warranty.

MAINTENANCE AND STORAGE 13

Page 35

14 TROUBLESHOOTING / TECHNICAL SPECIFICATIONS

9. TROUBLESHOOTING

1) The engine will

not start or will not keep running

2) The engine starts but is lacking in power

3) The engine runs irregularly and lacks in power when revved

4) The engine gives off an excessive amount of smoke

– Incorrect starting procedure

– Dirty spark plug or incorrect

distance between the electrodes

– Air filter clogged

– Carburetion problems

– Air filter clogged

– Carburetion problems

– Dirty spark plug or incorrect

distance between the electrodes

– Carburetion problems

– Incorrect composition

of the fuel mixture

– Carburetion problems

– Follow the instructions

(see chapter 6)

– Check the spark plug

(see chapter 8)

– Clean and/or replace the filter

(see chapter 8)

– Contact your dealer

– Clean and/or replace the filter

(see chapter 8)

– Contact your dealer

– Check the spark plug

(see chapter 8)

– Contact your dealer

– Prepare the fuel mixture according

to the instructions (see chap. 5)

– Contact your dealer

PROBLEM LIKELY CAUSE SOLUTION

10. TECHNICAL SPECIFICATIONS

Spark plug: NGK-R BPMR7A Mixture: Petrol : 2-stroke oil = 50:1 = 2% Maximum permitted blade diameter: 3 or 4 point blade = Ø 255 mm

Weight as per standard ISO 11806-1 (without fuel, cutting devices and harness)

MODEL

Engine 2-stroke air-cooled

BKE 27 BKE 27D BKE 35 BKE 35D BKE 45

Weight

6 6.7 6.6 7.3 7.3

Capacity / Power

cm3/kW

26.3/0.77 26.3/0.77 34.4/1.03 34.4/1.03 45.4/1.42

Engine rotation speed at tick-over min

-1

3000 3000 3000 3000 3000

Maximum engine rotation speed min

-1

11000 11000 11000 11000 10800

Maximum tool rotation speed min

-1

8500 8500 8550 8550 8300

Tank capacity

500 500 700 700 900

Page 36

TECHNICAL SPECIFICATIONS 15

Maximum noise and vibration levels Model

BKE 27 BKE 27 D BKE 35 BKE 35 D BKE 45

Operator ear noise pressure level (EN ISO 22868)

with line cutter head

Measurement uncertainty (2006/42/EC - EN 27574)

dB(A)

88.8 2

92.9 2

96.3 2

with 3-point blade

Measurement uncertainty (2006/42/EC - EN 27574)

dB(A)

92.3 2

96.7 2

– –

with “Tri Arc” blade

Measurement uncertainty (2006/42/EC - EN 27574)

dB(A)

– –

97.5 2

with 4-point blade

Measurement uncertainty (2006/42/EC - EN 27574)

dB(A)

92.3 2

96.6 2

98.0 2

Measured sound power level (ISO 10884:1995)

with line cutter head

Measurement uncertainty (2006/42/EC - EN 27574)

dB(A)

100.02100.02103.52103.52106.4 2

with 3-point blade

Measurement uncertainty (2006/42/EC - EN 27574)

dB(A)

102.42102.42105.72105.7

– –

with “Tri Arc” blade

Measurement uncertainty (2006/42/EC - EN 27574)

dB(A)

– –

106.7 2

with 4-point blade

Measurement uncertainty (2006/42/EC - EN 27574)

dB(A)

102.32102.32105.82105.82107.1 2

Guaranteed sound power level

dB(A)

105 105 108 108 110

Vibrations transmitted to the hand on the front handgrip (“MONO”) (ISO 22867)

with line cutter head

Measurement uncertainty (2006/42/EC - EN 27574)

m/sec

6.7

1.5

– –

6.7

1.5

– –

7.8

1.5

with 3-point blade

Measurement uncertainty (2006/42/EC - EN 27574)

m/sec

3.7

1.5

– –

4.2

1.5

– –

with “Tri Arc” blade

Measurement uncertainty (2006/42/EC - EN 27574)

m/sec

– –

4.7

1.5

with 4-point blade

Measurement uncertainty (2006/42/EC - EN 27574)

m/sec

4.1

1.5

– –

5.1

1.5

– –

4.8

1.5

Vibrations transmitted to the hand on the rear handgrip (“MONO”) (ISO 22867)

with line cutter head

Measurement uncertainty (2006/42/EC - EN 27574)

m/sec

4.6

1.5

– –

5.8

1.5

– –

8.8

1.5

with 3-point blade

Measurement uncertainty (2006/42/EC - EN 27574)

m/sec

4.2

1.5

– –

4.9

1.5

– –

with “Tri Arc” blade

Measurement uncertainty (2006/42/EC - EN 27574)

m/sec

– –

5.0

1.5

with 4-point blade

Measurement uncertainty (2006/42/EC - EN 27574)

m/sec

5.0

1.5

– –

5.1

1.5

– –

6.3

1.5

Vibrations transmitted to the hand on the left handgrip (“DUPLEX”) (ISO 22867)

with line cutter head

Measurement uncertainty (2006/42/EC - EN 27574)

m/sec

– –

3.4

1.5

– –

6.1

1.5

– –

with 3-point blade

Measurement uncertainty (2006/42/EC - EN 27574)

m/sec

– –

2.3

1.5

– –

4.2

1.5

– –

with “Tri Arc” blade

Measurement uncertainty (2006/42/EC - EN 27574)

m/sec

– –

with 4-point blade

Measurement uncertainty (2006/42/EC - EN 27574)

m/sec

– –

3.4

1.5

– –

4.2

1.5

– –

Vibrazioni trasmesse alla mano sull’impugnatura destra (“DUPLEX”) (ISO 22867)

with line cutter head

Measurement uncertainty (2006/42/EC - EN 27574)

m/sec

– –

3.7

1.5

– –

5.1

1.5

– –

with 3-point blade

Measurement uncertainty (2006/42/EC - EN 27574)

m/sec

– –

2.2

1.5

– –

4.0

1.5

– –

with “Tri Arc” blade

Measurement uncertainty (2006/42/EC - EN 27574)

m/sec

– –

with 4-point blade

Measurement uncertainty (2006/42/EC - EN 27574)

m/sec

– –

4.0

1.5

– –

3.5

1.5

– –

Page 37

The table contains a list of all available accessories, indicating those which may be used on each machine, marked with the symbol “ ”.

In consideration that the selection, application and usage of the accessory to be fitted in the variety of possible usage are actions made solely by the user, the

latter assumes responsibility for damages of any kind due to such actions. When in doubt or if lacking knowledge of the specificity of each accessory, contact your retailer or specialised gardening centre.

11. ACCESSORIES

16 ACCESSORIES

Code Model BKE 27 BKE 27D BKE 35 BKE 35D BKE 45

118801127/0 (Ø 255) –

118801418/0 (Ø 255)

118802009/0 (Ø 255) ––––

383820507/0 (M 10 x 1,25 sx female) (Ø 430)

Page 38

PRESENTATION

Cher Client,

Nous tenons avant tout à vous remercier de la préférence que vous avez accordée à nos produits, et nous souhaitons que votre machine vous réserve degrandes satisfactions et réponde pleinement à vos attentes. Ce manuel a été rédigé dans le but de vous permettre de bien connaître votre machine et de l’utiliser en toutes conditions de sécurité et d’efficacité; n’oubliez pas qu’il fait partie intégrante de la machine, tenez-le à portée de main pour le consulterà tout moment, et le jour où vous devriez céder ou prêter la machine à quelqu’un, rappelez-vous de lui donner aussi ce manuel.

Cette nouvelle machine a été conçue et fabriquée conformément aux normes en vigueur, et elle ne sera fiable et sûre que si vous l’utilisez dans le plein respect des indications contenues dans ce manuel (usage prévu); toute autre utilisation, ou le non respect des normes de sécuritélorsde l'utilisation, de l'entretien et de la réparation qui sont indiquées dans le manuel, sont considérés comme un "emploi impropre": dans ce cas, la garantie perd tout effet et le fabricant décline toute responsabilité, en laissant à la charge de l'utilisateur les conséquences des dommages ou des lésions causés à lui-même ou à autrui.

Si vous deviez trouver de légères différences entre la description donnée et la machine en votre possession, tenez compte du fait que, dans le cadre de l’amélioration continuelle du produit, les informations contenues dans ce manuel sont sujettes à des modifications sans aucun préavis ni obligation de mise à jour, sans toutefois que soient remises en cause les caractéristiques essentielles de sécurité et de fonctionnement. En cas de doute, contactez votre revendeur. Bon travail!

SOMMAIRE

1. Identification des pièces principales ....................................................... 2

2. Symboles ............................................................................................... 3

3. Prescriptions de sécurité ........................................................................ 4

4. Montage de la machine .......................................................................... 6

5. Préparation au travail ............................................................................. 7

6. Démarrage - Utilisation - Arrêt du moteur ............................................... 8

7. Utilisation de la machine ...................................................................... 10

8. Entretien et conservation ...................................................................... 12

9. Localisation de pannes ........................................................................ 14

10. Données techniques ............................................................................ 14

11. Accessorires ........................................................................................ 16

Page 39

2 IDENTIFICATION DES PIÈCES PRINCIPALES

1. IDENTIFICATION DES PIÈCES PRINCIPALES

ÉTIQUETTE MATRICULE

10.1) Marquage de conformité,

selon la directive 2006/42/CE

10.2) Nom et adresse du fabricant

10.3) Niveau de puissance acoustique LWA

selon la directive 2000/14/CE

10.4) Modèle de référence du fabricant

10.5) Numéro de série

10.6) Année de construction

10.7) Nombre d'émissions

PIÈCES PRINCIPALES

1. Ensemble moteur

2. Tube de transmission

3. Dispositif de coupe a. Lame à 3 ou 4 pointes b. Tête à fil

4. Protection du dispositif de coupe

5. Poignée avant

6. Protection

7. Guidon

8. Poignée arrière

9. Point d'attache (du harnais)

10. Étiquette matricule

11. Harnais a. à une seule sangle b. à deux sangles

12. Renvoi angulaire

13. Protection lame (pour le transport)

14. Bougie

COMMANDES ET RAVITAILLEMENT

21. Interrupteur d’arrêt du moteur

22. Commande d’accélérateur

23. Blocage de l’accélérateur

24. Lanceur

25. Commande du starter

26. Commande du dispositif d’amorçage (Primer)

31. Bouchon du réservoir du mélange

10.1 10.2

10.6

10.3

10.5

10.4

10.7

“DUPLEX”

4 12

11a

11b

“MONO”

6 5

Page 40

1) Attention ! Danger. Cette machine, si elle n’est pas

utilisée correctement, peut être dangereuse pour vous-même et pour les autres.

2) Lire le manuel d'instructions avant d'utiliser la ma-

chine.

3) L’opérateur préposé à cettemachine, si elle est uti-

lisée en conditions normales pour un usage quotidien continu, peut être exposé à un niveau de bruit égal ou supérieur à 85 dB (A). Utiliser des protections acoustiques, des lunettes et un casque de protection.

4) Porter des gants et des chaussures de sécurité!

5) Danger de projections! Pendant l’emploi de la ma-

chine, éloigner toute personne ou tout animal domestique d’au moins 15 mètres!

6) Vitesse maximum du dispositif de coupe. N’utiliser

que de dispositifs de coupe adéquats.

11) Réservoir

du carburant

12) Positions de l’interrupteur

d’arrêt du moteur

a = arrêt b = marche

13) Commande du starter

14) Commande du

dispositif d’amorçage (Primer)

7) Ne pas employer de lames en scie circulaire. Danger: L’utilisation de lames en scie circulaire avec des machines qui portent ce symbole expose leur utilisateur à un risque.

8) Attention! L’essence est inflammable. Laisser re-

froidir le moteur pendant au moins 2 minutes avant de faire le plein.

9) Attention! Se tenir loin des surfaces chaudes.

10) Attention à la poussée de la lame.

11) Attention! Le moteur émet du monoxyde de carbo-

ne. NE PAS faire démarrer dans un espace fermé.

SYMBOLES 3

SYMBOLES EXPLICATIFS SUR LA MACHINE (si présents)

2. SYMBOLES

21) Dispositifs de coupe

pour lesquels la protection est adéquate

22) Sens de rotation du

dispositif de coupe

SYMBOLES EXPLICATIFS SUR LES PROTECTIONS (si présents)

1 2 3 4

6 7 8 9

10 11

Page 41

A) FORMATION

1) Lire attentivement les instructions. Se familiariser avec les commandes et avec l’utilisation appropriée de la m

achine. Apprendre à arrêter le moteur rapidement.

) Utiliser la machine dans le but auquel elle est des-

inée, c’est-à-dire

– la coupe de l’herbe et de la végétation non ligneuse,

au moyen d’un fil de nylon (ex. aux bords des parterres, des plantations, des murs, des clôtures, ou des espaces verts ayant une surface limitée, pour parachever la coupe effectuée par une faucheuse);

– la coupe d’herbes hautes, de broussailles, de petites

branches et d’arbustes ligneux ayant un diamètre in-

férieur à 2 cm, avec des lames en métal ou en plastique. Toute autre utilisation peut s’avérer dangereuse et entraîner une détérioration de la machine. Font partie de l'emploi impropre (à titre d'exemple non exclusif): – utiliser la machine pour balayer; – régulariser des haies, ou faired'autres travaux où ledispo-

sitif de coupe ne serait pas utilisé au niveau du terrain; – élaguer des arbres; – utiliser la machine de sorte que le dispositif de coupe se

trouve au-dessus de la ligne de la ceinture de l'opérateur; – utiliser la machine pour couper des matériaux d'origine

non végétale; – utiliser la machine pour plus d'une personne.

3) Ne jamais permettre d’utiliser la machine à des enfants ou à des personnes qui n’ont pas la connaissance nécessaire des instructions d’emploi. La réglementation locale peut fixer un âge minimum pour l’utilisateur.

4) La machine ne doit pas être utilisée par plus d’une personne.

5) Ne jamais utiliser la machine: – si des personnes, particulièrement des enfants, ou des

animaux se trouvent à proximité; – si l’utilisateur est en conditions de fatigue ou de malaise,

ou s’il a pris des médicaments,des drogues,del’alcool ou

des substances nocives pour les capacités de réflexes et

d'attention; – si l’utilisateur n’est pas en mesure de tenir fermement la

machine avec deux mains, et/ou de rester solidement en

équilibre sur ses jambes pendant le travail.

6) Garder à l’esprit quel’opérateur oul’utilisateur est responsable des accidents et des risques encourus par autrui ou par ses biens.

B) PRÉPARATIONS

1) Pendant le travail, il faut porter des vêtements adaptés, qui ne constituent aucune gêne pour l’utilisateur. – Porter deshabits deprotection adhérents, équipés de pro-

tections contre les coupures. – Porter un casque, des gants, des lunettes de protection,

des demi-masques antipoussière, et des chaussures de

protection contre les coupures, avec une semelle antidé-

rapante. – Utiliser le serre-tête pour protéger l’ouïe. – Ne porter aucune écharpe, aucune blouse, colliers ni ac-

cessoires pendants ou larges qui pourraient se prendre

dans la machine ou dans des objets ou des matériauxqui

se trouvent sur l'endroit où l'on travaille. – Serrer adéquatement les cheveux longs.

2) ATTENTION: DANGER! L’essence est hautement in-

flammable:

– conserver le carburant dans des récipients spécialement

prévus et homologués pour cet usage; – ne jamais fumer quand on manipule le carburant; – ouvrir lentement le bouchon du réservoir, en laissant di-

inuer progressivement la pression interne;

–

ne remplir de carburant qu'en plein air, et en utilisant un

ntonnoir;

– ajouter de l’essence avant de démarrer le moteur et ne ja-

mais enlever le bouchon du réservoir de carburant ou

faire le plein lorsque le moteur est en fonctionnement ou

tant qu’il est encore chaud; – ne pas faire démarrer le moteur si de l’essence a été ré-

pandue; éloigner la machine de la zone où le carburant a

été renversé, et éviter de créer toute possibilitéd’incendie

tant que le carburant ne s’est pas évaporé et que les va-

peurs d’essence ne se sont pas dissipées; – nettoyer immédiatement toute trace d'essence éventuel-

lement versée sur la machine ou sur le terrain; – ne jamais remettre la machine en marche à l’endroit où

l’on a fait le plein de carburant; – éviter tout contact ducarburant avec les vêtements; si les

vêtements ont été tachés il faut les changer avant de

faire démarrer le moteur; – remettre et serrer correctementles bouchons du réservoir

et du récipient.

3) Remplacer les silencieux défectueux ou endommagés.

4) Avant l’emploi, procéderà uncontrôle général de la ma- chine, et en particulier: – le levier de l’accélérateur et le levier de sécurité doivent

bouger librement, sans besoin de forcer, et au relâche-

ment ils doivent retourner automatiquement et rapide-

ment dans la position neutre; – le levier de l’accélérateur doit rester bloqué tant qu’on

n’appuie pas sur le levier de sécurité; – l’interrupteur d’arrêt du moteur doit passer facilement

d’une position à l’autre; – les câbles électriques, et en particulier le fil de la bougie,

doivent être intacts, pour éviter de faire des étincelles, et

le capuchon doit être monté correctement sur la bougie; – les poignées et les protecteurs de la machine doivent

être propres et secs, et solidement fixés à la machine; – Ne pas utiliser la machine avec des pièces endom-

magées ou usées, pour des raisons de sécurité. Les

pièces endommagées doivent être remplacées, ja-

mais réparées. N’utiliser que des pièces de rechange

d’origine. Des pièces de qualité non équivalente peuvent

endommagerla machine etnuire à votresécurité. Les ou-

tils de coupe doivent toujours porter la marque du pro-

ducteur, ainsi que la référence à la vitesse d’utilisation

maximum.

5) Vérifier que les poignées et le point d’attache du harnais sont correctement positionnés, et que la machine est bien équilibrée.

6) Avant decommencer le travail, vérifier que toutes les protectionssont adéquates pour l’outil de coupe utilisé, et qu’elles sont correctement montées.

7) Inspecter minutieusement toute la zone de travail, et éliminer tout objet externe qui pourrait être projeté par la machine ou endommager le groupe de coupe et le moteur (cailloux, branches, fils de fer, os, etc..).

C) PENDANT L’UTILISATION

1) Ne pas faire fonctionner le moteur dans un endroit confiné où les gaz nocifs contenant du monoxyde de carbone peuvent s’accumuler.

4 PRESCRIPTIONS DE SÉCURITÉ

3. PRESCRIPTIONS DE SÉCURITÉ

Page 42

auser des dommages à la machine.

) ENTRETIEN ET STOCKAGE

) Maintenir tous les écrous et vis serrés afind’assurerdes

onditions d’utilisation sûres. Un entretien régulier est

ssentiel pour la sécurité et le maintien du niveau des

performances.

2) Ne jamais entreposerla machine avec du carburantdans le réservoir dans un local où les vapeurs d’essence pourraient atteindre une flamme, une étincelle ou une forte source de chaleur.

3) Laisser le moteur refroidir avant de ranger la machine dans un local quelconque

4) Pour réduire les risques d’incendie, maintenir le moteur, le silencieux d’échappement, et la zone de stockage de l’essenceabsolument propresdetous résidus de sciage, de brindilles, feuilles ou graisses en excès; ne pas laisser les conteneurs à l’intérieur d’un local avec les déchets de la coupe.

5) Si le réservoir de carburant doit être vidangé, effectuer cette opération à l’extérieur et lorsque le moteur est froid.

6) Pour touteopérationsur le dispositif de coupe,porter des gants de travail.

7) Avant d’entreposerla machine, vérifier qu’on a enlevé les clés ou les outils utilisés pour l’entretien.

8) Entreposer la machine hors de la portée des enfants

E) TRANSPORT ET DÉPLACEMENT

1) Chaque fois qu’il est nécessaire de déplacer la machine ou de la transporter, il faut: – éteindre le moteur, attendre l’arrêtdu dispositif de coupe,

et démonter le capuchon de la bougie; – appliquer la protection du dispositif de coupe; – saisir la machine uniquement par les poignées, et orien-

ter le dispositif de coupe dans la direction contraire au

sens de la marche.

2) Quand on transporte la machine dans un camion, il faut la positionner de façon qu’elle ne constitue aucun danger pour personne, et la bloquer solidement pour éviter qu’elle ne se renverse, ce qui pourrait l’abîmer ou provoquer une fuite de carburant.

F) COMMENT LIRE LE MANUEL

Dans le texte de ce manuel, certains paragraphes qui contiennent des renseignements particulièrement importants sont mis en évidence par différentes paroles; voici leur signification:

Ajoute des précisions ou d'autres éléments à ce qui vient d'être indiqué afin d’éviter d’endommager la machine ou de causer des dommages.

Possibilité de lésions à l’utilisateur ou à autrui en cas de non respect des consignes.

Possibilité de lésions graves à l’utilisateur ou à autrui, et danger de mort, en cas de non respect des consignes.

IMPORTANT

REMARQUE

) Travailleruniquement à la lumière du jour ou avec une lu-

ière artificielle adéquate.

) Prendre une position ferme et stable:

–

autant que possible, éviter de travailler sur le sol mouillé o

u glissant, ou de toute façon sur des terrains trop acci-

entés ou en pente, quinegarantiraient pas la stabilité de

'opérateur pendant son travail;

– ne jamais courir, mais marcher et faire attention aux irré-

gularités du terrain ainsi qu’à la présence d’obstacles éventuels;

– évaluer les risques potentiels du terrain à travailler et

prendre toutes les précautions nécessaires pour assurer sa sécurité en particulier dans les pentes, sur lessols accidentés, glissants ou instables.

– Sur les côtes, travailler transversalement à la pente, ja-

mais en montant ou en descendant; se tenir toujours en aval du dispositif de coupe.

4) Vérifier que la machine est solidement bloquée avant de faire démarrer le moteur: – faire démarrer le moteur à au moins 3 mètres de l’endroit

où l’on a fait le plein d'essence;

– vérifier que les autres personnes se trouvent à au moins

15 mètres du rayon d’action de la machine, ou à au moins 30 mètres pour les travaux de fauchage les plus gros;

– ne pas diriger le silencieux, et donc les gaz d’échappe-

ment, vers des matières inflammables:

5) Ne jamais modifier les réglages du moteur, ni mettre le moteur en surrégime.

6) Ne pas soumettre la machine à des efforts excessifs, et ne pas utiliser une petite machine pour exécuter de gros travaux; le fait d’utiliser une machine de dimensions adéquates réduit les risques, et améliore la qualité du travail.

7) Contrôler que le régime de minimum de la machine est tel qu'il ne permet aucun mouvement du dispositif de coupe, et que, après une accélération, le moteur retourne rapidement au régime minimum.

8) Faire attention à ne pas heurter violemment la lame contre des corps étrangers et aux projections possibles de matériel, causées par le glissement des lames.

9) Pendant le travail tenir toujours la machine accrochée au harnais.

10) Arrêter le moteur: – toutes les fois que la machine doit être laissée sans sur-

veillance. – avant de faire le plein de carburant. – pendant les déplacements d’unezone de travail à une au-

tre.

11) Arrêter le moteur et débrancher le fil de la bougie: – avant toute opération de vérification, de nettoyage ou de

réparation de la machine; – daprès avoir heurté un objet étranger. Vérifier si la ma-

chine est endommagée, et effectuer les réparations né-

cessaires avant de l’utiliser à nouveau; – si la tondeuse commence à vibrer de manière anomale:

dans ce cas, rechercher immédiatement la cause des vi-

brations et faire procéder aux vérifications nécessaires

dans un Centre Spécialisé. – quand on n’utilise pas la machine.

Si la lame se bloque pendant le travail il faut tout de suite arrêter le moteur. Faire toujours attention au rebond (kickback) qui peut se produire si une lame rencontre un obstacle important (troncs, racines, branches, cailloux etc.). Eviter que la lame ne touche le terrain. Les rebonds provoquent des mouvements rapides de la lame vers le haut ou vers l'arrière qui sont difficilement contrôlables, et qui peuvent provoquer la perte de contrôle de la machine, compromettre la sécurité de l’opérateur, et

PRESCRIPTIONS DE SÉCURITÉ 5

Page 43

La machine est fournie avec certaines pièces démontées, et avec le réservoir du mélange vide.

Il faut toujours porter des gants de travail résistants pour manipuler les dispositifs de coupe. Faire le maximum d’attention quand on monte les pièces, pour ne pas compromettre la sécurité ni l’efficacité de la machine; en cas de doutes, contacter le revendeur.

1. MONTAGE COMPLET DE LA MACHINE

1a. Modèles “MONO” (Fig. 1)

– Placer la partie supérieure (2) avec barrière de la poi-

gnée avant sur le tube de transmission (1).

– Unir le couvercle inférieur (4) en introduisant le pivot

(4a) dans un des trois trous prévus sur le tube de transmission.

– Serrer à fond les vis (5).

1b. Modèles “DUPLEX” (Fig. 2)

– Dévisser les vis (5) et enlever le couvercle supérieur

(4) de son support (2).

– Insérer le guidon (1) dans le logement prévu dans le

support (2), qui se trouve sur le tube de transmission (3), en veillant à ce que les commandes soient à droite.

– Monter le couvercle supérieur(4), en serrant à fond les

vis (5).

– Accrocher la gaine (6) des commandes au serre-câ-

ble prévu à cet effet (7).

2. MONTAGE DE LA PROTECTION (Fig. 3)

Chaque dispositif de coupe est muni d’une protection spécifique. Ne jamais utiliser de protections différentes de celles qui sont indiquées pour chaque dispositif de coupe

Porter des gants de sécurité et appliquer la protection de la lame.

– Démonter le dispositif de coupe (si monté) comme in-

diqué au paragraphe 3.

– Monter la protection (1) en la fixant au renvoi angulaire

(2) au moyen des vis (3).

IMPORTANT

3. DÉMONTGE ET MONTAGE DES DISPOSITIFS DE COUPE ET PRÉDISPOSITION DES PROTECTIONS

N’utiliser que des dispositifs de coupe originaux ou homologués par le Fabricant.

3.1 Lame à 3 ou 4 pointes

Lame “”Tri Arc”” (Fig. 4)

L'écrou de fixage (5) a un filet tournant à gauche, il faut donc le dévisser dans le sens des aiguilles d'une montre et le visser dans le sens contraire aux aiguilles d'une montre.

• Démontage

– Insérer la clé fournie (2) dans le trou prévu du renvoi

angulaire (3), et faire tourner la lame (1) à la main jusqu'à ce que la clé s'engage dans le trou intérieur, ce qui bloque la rotation.

– Enlever la goupille (4), et dévisser l'écrou (5) dans le

sens des aiguilles d'une montre.

– Enlever la rondelle (6) et la bague externe (7) et en-

lever la lame (1).

• Montage

– Vérifier que les rainures de la bague interne (8) s'ac-

couplent parfaitement avec le renvoi angulaire (3). – Monter la lame (1) et la bague externe (7). – Remonter la rondelle (6) et l'écrou (5) en le serrant à

fond dans le sens contraire aux aiguilles d'une mon-

tre (25 Nm). – Repositionner la goupille (4) et replier les deux extré-

mités. – Enlever la clé (2) pour rétablir la rotation de la lame.

• Adaptation de la protection

– Enlever la protection supplémentaire (8 – si préala-

blement montée) en extrayant les accrochages encli-

quetés à la protection (9).

3.2 Tête à fil (Fig. 5)

La tête à fil a un filet tournant à gauche, il faut donc la dévisser dans le sens des aiguilles d’une montre et la visser dans le sens contraire aux aiguilles d’une montre.

• Démontage

– Insérer la clé fournie (2) dans le trou prévu du renvoi

angulaire (3), et faire tourner la tête à fil (1) à la main jusqu’à ce que la clé s’engage dans le trou intérieur,

REMARQUE

6 MONTAGE DE LA MACHINE

4. MONTAGE DE LA MACHINE

Page 44

• Caractéristiques de l’essence

Utiliser exclusivement de l’essence sans plomb (essence verte), ayant un nombre d’octane non inférieur à 90 N.O.

L’essence verte a tendance à créer des dépôts dans le réservoir si on la conserve pendant plus de 2 mois. Utiliser toujours de l’essence fraîche!

• Caractéristiques de l’huile

Employer uniquementde l’huile synthétique d’excellente qualité, spécifique pour les moteurs à deux temps.

Chez votre revendeur sont disponibles des huiles spécialement étudiées pour ce type de moteur, en mesure de garantir une haute protection.

L’utilisation de ces huiles permetlacomposition d’un mélange à 2%, c’est-à-dire constitué d’1 partie d’huile pour 50 parties d'essence.

• Préparation et conservation du mélange

L’essence et le mélange sont

inflammables!

IMPORTANT

• Adaptation de la protection

– Monter la protectionsupplémentaire (5) en insérant les

accrochages dans les logements respectifs de la protection (6) et en appuyant jusqu’au déclic.

Quand on utilise la tête à fil, il faut toujours que la protection supplémentaire, avec couteau coupe-fil, soit montée.

ce qui bloque la rotation.

– Enlever la tête à fil (1) en la dévissant dans le sens

des aiguilles d’une montre.

• Montage

– Vérifier que les rainures de la bague interne (4) s’ac-

couplent parfaitement avec le renvoi angulaire (3).

– Monter la tête à fil (1) en la vissant dans le sens

contraire aux aiguilles d’une montre.

– Enlever la clé (2) pour rétablir la rotation de l’arbre.

VÉRIFICATION DE LA MACHINE

Avant de commencer le travail il faut:

– contrôler qu’il n’y ait sur la machine et sur le disposi-

tif de coupe aucune vis desserrée;

– contrôler que le dispositif de coupe n’est pas endom-

magé, et que les lames métalliques à 3 pointes (si

montées) sont bien affûtées; – contrôler que le filtre de l’air est bien propre; – contrôler que les protecteurs sont bien fixés et effica-

ces; – contrôler la fixation des poignées.

PRÉPARATION DU MÉLANGE

Cette machine est équipée d’un moteur à deux temps, qui a besoin d’unmélange composé d’essence et d’huile lubrifiante.

Utiliser seulement de l’essence abîme le moteur et entraîne la déchéance de la garantie.

Il ne faut utiliser que des carburants et des lubrifiants de qualité, pour maintenir les performances et pour garantir la durabilité des organes mécaniques.

IMPORTANT

MONTAGE DE LA MACHINE / PRÉPARATION AU TRAVAIL 7

5. PRÉPARATION AU TRAVAIL

Page 45

DÉMARRAGE DU MOTEUR

Le démarrage du moteur doit se faire à une distance d'au moins 3 mètres de l'endroit où l'on a effectué le remplissage de carburant.

Avant de démarrer le moteur:

– Disposer la machine en position stable sur le terrain. – Enlever la protection de la lame (si employée). – Vérifier que la lame (si employée) ne touche ni le ter-

rain ni d’autres objets.

– Conserver l’essence et le mélange dans des ré-

cipients homologués pour carburants, dans des endroits sûrs, loin de toute source de chaleur ou de flammes libres.

– Ne jamais laisser les conteneurs à la portée des

enfants.

– Ne pas fumer pendant la préparation du mélange,

et éviter d’inhaler des vapeurs d’essence.

Le tableau suivant indique les quantités d’essence et d’huile à utiliser pour préparer le mélange, en fonction du type d’huile employé.

Pour la préparation du mélange:

– Verser dans un bidon homologué environ moitiéde la

quantité d'essence. – Ajouter toute l’huile, selon le tableau. – Verser le reste de l’essence. – Refermer le bouchon et agiter énergiquement.

Le mélange est sujet au vieillissement. Ne pas préparer de quantités excessives de mélange, pour éviter la formation de dépôts.

Tenir bien distincts et identifiables les conteneurs du mélange et de l’essence, pour éviter de les confondre au moment de l’emploi.

IMPORTANT

Nettoyer périodiquement les conteneurs de l’essence et du mélange, pour enlever les dépôts éventuels

APPROVISIONNEMENT EN CARBURANT

Ne pas fumer pendant le plein, et éviter d’inhaler des vapeurs d’essence.

Ouvrir avec précaution le bidon, car il pourrait s’être formé de la pression à l’intérieur du bidon.

Avant d’exécuter le remplissage:

– Secouer énergiquement le bidon du mélange. – Placer la machine à niveau, dans une position stable,

avec le bouchon du réservoir vers le haut.

– Nettoyer le bouchon du réservoir et la zone autour,

pour éviter d’introduire des saletés pendant le remplissage.

– Ouvrir avec précaution le bouchon du réservoir pour

décharger progressivement la pression. Exécuter le remplissage avec un entonnoir, en évitant de remplir le réservoir jusqu’à ras bord.

Refermer toujours le bou-

chon du réservoir, en le serrant à fond.

Nettoyer tout de suite toute trace de mélange éventuellement versé sur la machine ou sur le terrain, et ne pas mettre en marche le moteur tant que les vapeurs d’essence ne se sont pas dissoutes.

IMPORTANT

• Démarrage à froid

Par démarrage à “froid” on entend le démarrage que l’on effectue au moins 5 minutes après l’arrêt du moteur, ou bien après un plein de carburant.

Pour démarrer le moteur (Fig. 8):

1. Mettre l’interrupteur (1) dans la position «I-

RUN».

2. Actionner le starter, en tournant le levier (5) en posi-

tion «CHOKE».

3. Presser le poussoir du dispositif d'amorçage (pri-

mer) (6) 3-4 fois pour faciliter la mise en fonctionnement du carburateur.

REMARQUE

8 PRÉPARATION AU TRAVAIL

6. DÉMARRAGE - UTILISATION - ARRÊT DU MOTEUR

Essence Huile synthétique 2 Temps

litres litres cm

1 0,02 20 2 0,04 40 3 0,06 60 5 0,10 100

10 0,20 200

Page 46

UTILISATION DU MOTEUR (Fig. 8)

La vitesse du dispositif de coupe est réglée par la commande de l'accélérateur (2) qui se trouve sur la poignée arrière (4) ou sur la poignée droite (4a) du guidon.

On ne peut actionner l’accélérateur que si l’on appuie en même temps sur le levier de blocage (3).

Le mouvement est transmis du moteur à l’arbre de transmission grâce à un embrayage à masses centrifuges qui empêche le mouvement des lames quand le moteur est au minimum.

Ne pas utiliser la machine si le dispositif de coupe bouge quand le moteur est au minimum; dans ce cas il faut contacter le revendeur.

La vitesse de travail correcte s’obtient avec la commande de l’accélérateur (2) à fond de course.

Pendant les 6-8 premières heures de fonctionnement de la machine, il faut éviter d’utiliser le moteur au maximum de tours.

ARRÊT DU MOTEUR (Fig. 8)

Pour arrêter le moteur:

– Relâcher la commande de l’accélérateur (2) et lais-

ser tourner le moteur au régime minimum pendant quelques secondes.

– Pousser l’interrupteur (1) dans la position «0-

STOP».

Après qu’on a mis l’accélérateur au minimum, quelques secondes sont nécessaires avant que le dispositif de coupe ne s’arrête.

IMPORTANT

4. Tenir fortement la machine sur le terrain avec une main sur l’ensemble moteur, pour ne pas perdre le contrôle pendant le démarrage (Fig. 9).

Pour éviter des déformations, il ne faut jamais utiliser le tube de transmission pour y appuyer la main ou le genou pendant le démarrage.

5. Tirer lentement le lanceur de 10 – 15 cm, jusqu’à ce

qu’on sente une certaine résistance, et puis tirer résolument plusieurs fois jusqu’à ce qu’on entende les premiers éclatements.

Pour éviter des cassures, ne pas tirer le câble sur toute sa longueur, et ne pas le faire frotter le long du bord du trou de passage du câble; relâcher graduellement le lanceur, en évitant de le faire rentrer de façon incontrôlée.

6. Tirer à nouveau le lanceur, jusqu’à ce qu’on obtien-

ne l’allumage régulier du moteur.

Le démarrage du moteur avec le starter mis provoque le mouvement du dispositif de coupe, qui ne s’arrête que quand on désactive le starter.

7. Actionner brièvement l’accélérateur (2) pour

mettre le moteur au minimum, le levier (5) se mettant automatiquement en position de «RUN».

8. Laisser tourner le moteur au régime minimum pen-

dant au moins 1 minute avant d’utiliser la machine.

Si l’on actionne trop de fois la poignée du câble de démarrage (lanceur) alors que le starter est inséré, le moteur peut se noyer, ce qui rendra le démarrage plus difficile.

En cas de noyage du moteur, il faut démonter la bougie et tirer doucement la poignée du câble de démarrage, pour éliminer l’excès de carburant; puis essuyer les électrodes de la bougie, et la remonter sur le moteur.

• Démarrage à chaud

Pour le démarrage à chaud (tout de suite après l’arrêt du moteur):

- Mettre l’interrupteur (1) dans la position «I-RUN»

(MARCHE), puis suivre les points 4 - 5 - 6 - 9 de la procédure précédente.

IMPORTANT

DÉMARRAGE - UTILISATION - ARRÊT DU MOTEUR 9

Page 47

utiliser le point le plusfavorable pour maintenir l'équilibrage de la machine pendant le travail. Utiliser toujours un harnais adéquat au poids de la machine et au dispositif de coupe utilisé:

– avec des machines pesant moins de 7,5 kg, munies

de têtes à fil ou de lames à 3 ou 4 pointes, on peut utiliser les modèles de harnais à une seule ou à deux sangles.

– avec des machines pesant plus de 7,5 kg, on ne peut

utiliser que le modèle à deux sangles.

• Modèles “ MONO ” à une seule sangle

La sangle (1) doitpasser audessus de l’épaulegauche, vers le côté droit.

• Modèles à deux sangles

La sangle (2) doit être portée avec: – l'appui et le mousqueton d'accrochage de la machine si-

tués sur le côté droit (2.1); – le décrochage sur le devant (2.2); – le croisement des sangles au dos de l'opérateur (2.3); – la boucle fixée correctement sur le côté gauche (2.4).

Les sangles doivent être bien tendues de façon à distribuer la charge uniformément sur les épaules.

MODALITÉS D'UTILISATION DE LA MACHINE

Pendant le travail, il faut toujours tenir fortement la machine, à deux mains, en tenant l’ensemble moteur sur le côté droit du corps, et le groupe de coupe au-dessous de la ligne de la ceinture.

Avant d’affronter pour la première fois un travail de fauchage, il est recommandé d’acquérir la connaissance nécessaire de la machine et des meilleures techniques de coupe, en faisant des essais pour porter correctement le harnais, empoigner fermement la machine, et effectuer les mouvements requis pour le travail.

• Choix du dispositif de coupe

Sélectionner le dispositif de coupe le mieux adapté au travail que l’on doit faire, en suivant les indications générales suivantes:

– la lame à 3 pointes est adaptée pour couper les brous-

sailles et les petits arbustes ayant jusqu’à 2 cm. de diamètre;

– la lame à 4 pointes est adaptée pour couperl’herbe ré-

sistante, sur des surfaces étendues;

Pour le respect des autres et de l’environnement: – Eviter d’être une cause de nuisance. – Suivre scrupuleusement les normes locales pour

l'élimination des déchets après la coupe.

– Suivre scrupuleusement les normes locales pour

l'élimination des huiles, de l’essence, des parties détériorées ou de tout élément ayant un fort impact environnemental.

L’exposition prolongée aux vibrations peut causer des lésions et des troubles neurovasculaires (connus aussi comme “phénomène de Raynaud” ou “main blanche”), spécialement aux personnes qui souffrent de troubles de la circulation. Les symptômes peuvent concerner les mains, les poignets et les doigts, ils se manifestent par une perte de sensibilité, engourdissement, démangeaison, douleur, décoloration, ou modifications structurelles de la peau. Ces effets peuvent être amplifiés par les basses températures de l’environnement et/ou par une prise excessive sur les poignées. Quand ces symptômes se présentent, il faut réduire les temps d’utilisation de la machine et consulter un médecin.

Le système d’allumage de cette machine engendre un champ électromagnétique d’entité modeste, mais susceptible de ne pas pouvoir éviter la possibilité d’interférence sur le fonctionnement de dispositifs médicaux, actifs ou passifs, portés par l’opérateur, ce qui entraînerait de graves risques pour sa santé. Il est donc recommandé aux porteurs de ces dispositifs médicaux de consulter le médecin ou le producteur de ces dispositifs avant d’utiliser cette machine.

Pendant le travail, porter des vêtements adéquats. Votre Revendeur est en mesure de vous fournir les informations sur les dispositifs de protection contre les accidents les mieux adaptés à garantir votre sécurité de travail.

UTILISATION DU HARNAIS (Fig. 10)

Il faut utiliser la machine toujours accrochée au harnais correctement porté. Vérifier fréquemment que le décrochage rapide fonctionne bien, pour permettre de libérer rapidement la machine des sangles en cas de danger.

On doit d’abord mettre le harnais avant d’accrocher la machine au point d’attache prévu, et les sangles doivent être bien réglées suivant la hauteur et la grosseur de l’opérateur. Si la machine est pourvue de plusieurs trous d’accrochage,

10 UTILISATION DE LA MACHINE

7. UTILISATION DE LA MACHINE

Page 48

• Coupe de précision (Rognage)

Tenir la machine légèrement inclinée de façon que la partie inférieure de la tête à fil ne touche pas le terrain, et que la ligne de coupe se trouve au point désiré, toujours en tenant le dispositif de coupe loin de l’opérateur.

• Coupe à proximité de clôtures / fondations (Fig. 14)

Approcher lentement la tête à fil des clôtures, piquets, roches, murs, etc., sans frapper avec force. Si le fil heurte un obstacle consistant, il peut se casser ou s’user; s’il reste coincé dans une clôture, il peut se trancher brusquement. Dans tous les cas, lacoupe autour des trottoirs, fondations, murs, etc., peut causer une usure du fil supérieure à la normale.

• Coupe autour des arbres (Fig. 15)

Marcher autourde l’arbre de gauche à droite,enapprochant lentement des troncs de façon à ne pas heurter le fil contre l’arbre, et en maintenantla têteà fil légèrement inclinéevers l’avant. Il faut se rappeler que le fildenylon peut trancher ou endommager les petits arbustes, et que le choc du fil de nylon contre le tronc d’arbustes ou d’arbres ayant une écorce tendre peut les endommager gravement.

• Réglage de la longueur du fil pendant

le travail (Fig. 16)

Cette machine est équipée d’une tête “Tap & Go”. Pour dérouler le fil, battre la tête à fil contre le terrain avec le moteur à la vitesse maximum; le fil se déroule automatiquement et le couteau coupe la longueur en excès.

FIN DU TRAVAIL

Lorsque le travail est terminé:

– Arrêter le moteur comme indiqué précédemment

(Chap.6).

– Attendre l’arrêt du dispositif de coupe et monter la pro-

tection de la lame.

– la tête à fil peut éliminer les hautes herbes et la végéta-

tion non ligneuse à proximité de clôtures, murs, fondations, trottoirs, autour des arbres etc., ou bien pour faire le nettoyage complet d’une surface particulière de jardin;

TECHNIQUES DE TRAVAIL

a) Lame à 3 pointes

Lame “Tri Arc” (Fig. 11)

Commencer à couper au-dessus de la végétation,puis descendre avec la lame de fauche de façon à couper les branches en les réduisant en petits morceaux.

b) Lame à 4 pointes (Fig. 12)

Procéder en utilisant la machine comme unefaux traditionnelle, en effectuant un mouvementen arc d’environ 60-90°, puis en sortant de lavégétation, et ainsi de suite.

c) Tête à fil

Utiliser SEULEMENT des fils de nylon. L’emploi de fils métalliques, fils métalliques plastifiés et/ou non adaptés à la tête, peut causer des blessures et des lésions graves.

Pendant l’utilisation, il faut périodiquement arrêter le moteur et enlever les herbes qui entourent la machine, pour éviter que le tube de transmission ne se surchauffe, à cause de l’herbe coincée sous la protection.

Enlever l’herbe coincée avec un tournevis, pour permettre à la tige de se refroidir correctement.

Ne pas utiliser la machine pour balayer, en inclinant la tête à fil. La puissance du moteur peut projeter des objets et des petits cailloux jusqu’à 15 mètres ou plus, en causant des dommages ou en provoquant des lésions aux personnes.

• Coupe en mouvement (Fauchage) (Fig. 13)

Procéder régulièrement, avec un mouvement en arc, similaire au mouvement de la faux traditionnelle, sans incliner la tête à fil pendant l’opération. Essayer tout d’abord de couper une petite surface à la juste hauteur, et obtenir ensuite une hauteur de coupe uniforme, en maintenant la tête à fil à une distance constante du terrain. Pour les coupes plus difficiles, il peut être utile d’incliner la tête à fil vers la gauche d’environ 30°.

Ne pas travailler de cette façon s’il existe la possibilité de provoquer la projection d’objets qui pourraient blesser des personnes, des animaux, ou causer des dommages.

UTILISATION DE LA MACHINE 11

Page 49

Pour nettoyer le filtre:

– Dévisser le pommeau (3), démonter le couvercle (1),

et enlever l’élément filtrant (2).

– Laver l’élément filtrant (2) avec de l’eau et du savon.

Ne pas utiliser d’essence ni d’autres solvants. – Laisser sécher le filtre à l’air. – Remonter l’élément filtrant (2) et le couvercle (1), en

revissant le pommeau (3).

CONTRÔLE DE LA BOUGIE (Fig. 18)

Périodiquement, démonter et nettoyer la bougie en enlevant les éventuels dépôts, avec une brosse métallique. Contrôler et rétablirune distance correcte entre les électrodes.

Remonter la bougie et la serrer à fond avec la clé comprise dans la fourniture.

Dans le cas d’électrodes brûlées ou d’isolant détérioré, et de toute façon toutes les 100 heures de fonctionnement, il faut remplacer la bougie par une bougie ayant des caractéristiques analogues.

RÉGLAGE DU CARBURATEUR

Le carburateur est réglé en usine, pour obtenir les meilleurs performances dans toutes les situations d’emploi, et la moindre émission possible de gaz nocifs, dans le respect des réglementations en vigueur.

En cas de performances réduites, s’adresser au revendeur pour faire vérifier la carburation et le moteur.

• Réglage du minimum

Le dispositif de coupe ne doit pas bouger quand le moteur est au minimum. Si le dispositif de coupe bouge quand le moteur est au minimum, il faut contacter le revendeur pour faire régler le moteur correctement.

RENVOI ANGULAIRE (Fig. 19)

Lubrifier avec de la graisse à base de lithium. Enlever la vis (1) et introduire la graisse en faisant tourner l’arbre manuellement jusqu’à ce que la graisse sorte; puis remonter la vis (1).

Il est fondamental d’effectuer correctement l’entretien pour pouvoir maintenir pendant longtemps l’efficacité et la sécurité d’emploi originelles de la machine.

Pendant les opérations d’entretien: – Détacher le capuchon de la bougie. – Attendre que le moteur se soit adéquatement re-

froidi.

– Utiliser des gants de sécurité pour effectuer les

opérations sur les lames.

– Tenir la protection de lame montée sur la lame,

sauf dans les cas d’interventions sur la lame ellemême.

– Ne jamais répandre dans l’environnement les

huiles usées, l'essence, ou tout autre produit polluant.

CYLINDRE ET SILENCIEUX

Pour réduire le risque d’incendie, il faut nettoyer fréquemment les ailettes du cylindre avec de l’air comprimé, et libérer la zone du silencieux des sciures, brindilles, feuilles ou autres débris.

GROUPE DE DÉMARRAGE

Pour éviter que le moteur ne se surchauffe et s’abîme, il faut toujours tenir les grilles de l’air de refroidissement bien propres et débarrassées des sciures et des débris. Le câble de démarrage doit être remplacé par un câble neuf dès les premiers signes de détérioration.

FIXATIONS

Contrôler périodiquement que toutes les vis et les écrous sont bien serrés et que les poignées sont solidement fixées.

NETTOYAGE DU FILTRE À AIR (Fig. 17)

Il est essentiel de nettoyer le filtre à air pour garantir le bon fonctionnement et la durabilité de la machine. Ne jamais travailler sans filtre ou avec un filtre endommagé, pour ne pas provoquer de dommages irréparables au moteur

Il faut nettoyer le filtre toutes les 15 heures de travail.

IMPORTANT

12 ENTRETIEN ET CONSERVATION

8. ENTRETIEN ET CONSERVATION

Page 50

CONSERVATION

A la fin de chaque session de travail, nettoyer soigneusement la machine de la poussière et des débris, réparer ou remplacer les parties défectueuses. La machine doit être conservée dans un endroit sec, à l’abri des intempéries, avec le protecteur correctement monté.

INACTIVITÉ PROLONGEE

Si l’on prévoit une période d’inactivité de la machine de plus de 2 – 3 mois, il faut prendre certaines précautions pour éviter des difficultés au moment de la reprise du travail, ou même des dommages permanents au moteur.

• Emmagasinage

Avant d’entreposer la machine:

– Vider le réservoir du carburant. – Faire démarrer le moteur et le tenir allumé au régime

minimum jusqu’à ce qu’il s’arrête,de façon à consom-

mer tout le carburant resté dans le carburateur. – Laisser le moteur refroidir et démonter la bougie. – Verser dans le trou de la bougie une petite cuiller d’-

huile neuve. – Tirer plusieurs fois le lanceur pour distribuer l’huile

dans le cylindre. – Remonter la bougie avec le piston au point mort su-

périeur (visible du trou de la bougiequand le pistonest

au maximum de sa course).

• Reprise de l’activité

Au moment de remettre la machine en fonction:

– Enlever la bougie. – Tirer plusieurs fois le lanceur pour éliminer les excès

d’huile. – Contrôler la bougie comme décrit au chapitre “Con-

trôle de la bougie”. – Préparer la machine comme indiqué au chapitre “Pré-

paration au travail”.

IMPORTANT

AFFÛTAGE DE LA LAME À 3 ou 4 POINTES (Fig. 20)

Porter des gants de sécurité. Si l’on exécute l’affûtage sans démonter la lame, détacher le capuchon de la bougie.

Pour effectuer l’affûtage, tenir compte de la typologiede la lame et des tranchants, en utilisant une lime plate et en agissant de la même manière sur toutes les pointes.

Les points de référence pour exécuter correctement l’affûtage sont indiqués sur la Fig. 20:

A = Affûtage incorrect B = Limites d’affûtage C = Angles incorrects et inégaux

Il est important de conserver un équilibrage correct également après l’affûtage.

Les lames à 3ou 4 pointes peuvent être utilisées des deux côtés. Quand un côté des pointes est usé, on peut tourner la lame et utiliser l'autre côté des pointes.

Il ne faut jamais réparer la lame, mais il est nécessaire de la remplacer dès que l’on note des débuts de rupture ou quand la limite d’affûtage est dépassée.

REMPLACEMENT DU FIL DE LA TÊTE (Fig. 21)

– Suivre la séquence indiquée sur la figure.

AFFÛTAGE DU COUTEAU COUPE-FIL (Fig. 22)

– Enlever le couteau coupe-fil (1) de la protection (2), en

dévissant les vis (3).

– Fixer le couteau coupe-fil dans un étau et procéder à

l’affûtage en utilisant une lime plate et en faisant attention à maintenir l’angle de coupe originel.

– Remonter le couteau sur la protection.

INTERVENTIONS EXTRAORDINAIRES

Toutes les opérations d’entretien qui ne sont pas inclues dans ce manuel doivent être exécutées exclusivement par votre revendeur.

Les opérations exécutées dans des structures inadéquates ou par des personnes non qualifiées comportent la déchéance de toutes les formes de garantie.

ENTRETIEN ET CONSERVATION 13

Page 51

14 LOCALISATION DES PANNES / DONNÉES TECHNIQUES

9. LOCALISATION DES PANNES

1) Le moteur

ne démarre pas ou ne reste pas en mouvement

2) Le moteur démarre mais il a peu de puissance

3) Le moteur a un fonctionnement irrégulier ou il n’a pas de puissance sous charge

4) Le moteur fume excessivement

– Procédure de démarrage pas correcte – Bougie sale, ou distance entre

les électrodes pas correcte

– Filtre de l’air bouché

– Problèmes de carburation

– Filtre de l’air bouché

– Problèmes de carburation

– Bougie sale, ou distance entre

les électrodes pas correcte

– Problèmes de carburation

– Composition du mélange erronée

– Problèmes de carburation

– Suivre les instructions (voir chap. 6) – Contrôler la bougie (voir chap.8)

– Nettoyer et/ou remplacer le filtre

(voir chap.8)

– Contacter votre Revendeur

– Nettoyer et/ou remplacer le filtre

(voir chap.8)

– Contacter votre Revendeur

– Contrôler la bougie (voir chap.8)

– Contacter votre Revendeur

– Préparer le mélange suivant

les instructions (voir chap.5)

– Contacter votre Revendeur

PROBLÈME CAUSE PROBABLE SOLUTION

10. DONNÉES TECHNIQUES

Bougie: NGK-R BPMR7A Mélange: Essence: Huile 2 temps = 50:1 = 2% Diamètre maximum autorisé des lames: Lame à 3 ou 4 pointes = Ø 255 mm

Masse conforme à la norme ISO 11806-1 (sans carburant, dispositifs de coupe et élingage)

MODELE

Moteur 2 temps refroidissement à air

BKE 27 BKE 27D BKE 35 BKE 35D BKE 45

Massa

kg 6 6,7 6,6 7,3 7,3

Cylindrée / Puissance

cm3/kW

26,3/0,77 26,3/0,77 34,4/1,03 34,4/1,03 45,4/1,42

Vitesse de rotation du moteur au minimum min

-1

3000 3000 3000 3000 3000

Velocità massima di rotazione del motore min-1’ 11000 11000 11000 11000 10800

Vitesse maximum de rotation de l’outil min

-1

8500 8500 8550 8550 8300

Capacité du réservoir

500 500 700 700 900

Page 52

DONNÉES TECHNIQUES 15

Valeurs maximales de bruit et de vibrations Modèle

BKE 27 BKE 27 D BKE 35 BKE 35 D BKE 45

Niveau de pression acoustique à l’oreille de l'opérateur (EN ISO 22868)

avec tête à fil

Incertitude de la mesure (2006/42/CE - EN 27574)

dB(A)

88,8

92,9

96,3

avec lame à 3 pointes

Incertitude de la mesure (2006/42/CE - EN 27574)

dB(A)

92,3

96,7

– –

avec lame “Tri Arc”

Incertitude de la mesure (2006/42/CE - EN 27574)

dB(A)

– –

97,5

avec lame à 4 pointes

Incertitude de la mesure (2006/42/CE - EN 27574)

dB(A)

92,3

96,6

98,0

Niveau de puissance acoustique mesuré

(ISO 10884:1995)

avec tête à fil

Incertitude de la mesure (2006/42/CE - EN 27574)

dB(A)

100,02100,02103,52103,52106,4

avec lame à 3 pointes

Incertitude de la mesure (2006/42/CE - EN 27574)

dB(A)

102,42102,42105,72105,7

– –

avec lame “Tri Arc”

Incertitude de la mesure (2006/42/CE - EN 27574)

dB(A)

– –

106,7

avec lame à 4 pointes

Incertitude de la mesure (2006/42/CE - EN 27574)

dB(A)

102,32102,32105,82105,82107,1

Niveau de puissance acoustique garanti

dB(A)

105 105 108 108 110

Vibrations transmises à la main sur la poignée antérieure (“MONO”) (ISO 22867)

avec tête à fil

Incertitude de la mesure (2006/42/CE - EN 27574)

m/sec

6,7 1,5

– –

6,7 1,5

– –

7,8 1,5

avec lame à 3 pointes

Incertitude de la mesure (2006/42/CE - EN 27574)

m/sec

3,7 1,5

– –

4,2 1,5

– –

avec lame “Tri Arc”

Incertitude de la mesure (2006/42/CE - EN 27574)

m/sec

– –

4,7 1,5

avec lame à 4 pointes

Incertitude de la mesure (2006/42/CE - EN 27574)

m/sec

4,1 1,5

– –

5,1 1,5

– –

4,8 1,5

Vibrations transmises à la main sur la poignée postérieure (“MONO”) (ISO 22867)

avec tête à fil

Incertitude de la mesure (2006/42/CE - EN 27574)

m/sec

4,6 1,5

– –

5,8 1,5

– –

8,8 1,5

avec lame à 3 pointes

Incertitude de la mesure (2006/42/CE - EN 27574)

m/sec

4,2 1,5

– –

4,9 1,5

– –

avec lame “Tri Arc”

Incertitude de la mesure (2006/42/CE - EN 27574)

m/sec

– –

5,0 1,5

avec lame à 4 pointes

Incertitude de la mesure (2006/42/CE - EN 27574)

m/sec

5,0 1,5

– –

5,1 1,5

– –

6,3 1,5

Vibrations transmises à la main sur la poignée gauche (“DUPLEX”) (ISO 22867)

avec tête à fil

Incertitude de la mesure (2006/42/CE - EN 27574)

m/sec

– –

3,4 1,5

– –

6,1 1,5

– –

avec lame à 3 pointes

Incertitude de la mesure (2006/42/CE - EN 27574)

m/sec

– –

2,3 1,5

– –

4,2 1,5

– –

avec lame “Tri Arc”

Incertitude de la mesure (2006/42/CE - EN 27574)

m/sec

– –

avec lame à 4 pointes

Incertitude de la mesure (2006/42/CE - EN 27574)

m/sec

– –

3,4 1,5

– –

4,2 1,5

– –

Vibrations transmises à la main sur la poignée droite (“DUPLEX”) (ISO 22867)

avec tête à fil

Incertitude de la mesure (2006/42/CE - EN 27574)

m/sec

– –

3,7 1,5

– –

5,1 1,5

– –

avec lame à 3 pointes

Incertitude de la mesure (2006/42/CE - EN 27574)

m/sec

– –

2,2 1,5

– –

4,0 1,5

– –

avec lame “Tri Arc”

Incertitude de la mesure (2006/42/CE - EN 27574)

m/sec

– –

avec lame à 4 pointes

Incertitude de la mesure (2006/42/CE - EN 27574)

m/sec

– –

4,0 1,5

– –

3,5 1,5

– –

Page 53

Le tableau contientla liste de tous les accessoires disponibles, avec l'indication de ceux qui sont utilisés sur chaque machine, marqués par le symbole “ ”.

Vu que le choix, l'application et l'utilisation de l'accessoire à monter, dans les différents types d'emploi, sont des actions qu'effectue l'opérateur en autonomie de jugement totale, ce

16 ACCESSOIRES

dernier assume aussi les responsabilités conséquentes pour tout dommage, de quelque nature que ce soit, dérivant de ces actions. En cas de doute ou de connaissance insuffisante des spécificités de chaque accessoire, il faut contacter le revendeur ou bien un centre de jardinage spécialisé.

11. ACCESSOIRES

code Modèle BKE 27 BKE 27D BKE 35 BKE 35D BKE 45

118801127/0 (Ø 255) –

118801418/0 (Ø 255)

118802009/0 (Ø 255) ––––

383820507/0 (M 10 x 1,25 sx female) (Ø 430)

Page 54

EINFÜHRUNG 1

Sehr geehrte Kundin, sehr geehrter Kunde,

Wir danken Ihnen, dass Sie unseren Produkten den Vorzug gegeben haben und wünschen Ihnen, dass Ihnen der Gebrauch Ihrer neuen Maschine Freude macht und Ihren Erwartungen vollkommen entspricht. Dieses Handbuch wurde herausgegeben, um Sie mit Ihrer Maschine vertraut zu machen und diese sicher und wirksam einsetzen zu können. Beachten Sie, dass das Handbuch ein wesentlicher Bestandteil der Maschine ist. Halten Sie es stets griffbereit, um es jederzeit einsehen zu können, und liefern Sie es mit, sollten Sie die Maschine eines Tages an Dritte abtreten oder ausleihen.

Diese neue Maschine wurde nach den geltenden Bestimmungen entwickelt und hergestellt. Sie arbeitet sicher und zuverlässig, wenn sie unterstrikter Beachtung der in diesem Handbuch enthaltenen Anweisungen verwendet wird (Bestimmungsgemäßer Gebrauch). Jede andere Verwendung oder die Nichtbeachtung der angezeigten Sicherheitsvorschriften beim Gebrauch bzw. der Anweisungen für Wartung und Reparatur werden als ”unzweckmäßige Verwendung” derMaschine angesehen undhaben denVerfallder Garantie und die Ablehnung jeder Verantwortung seitens des Herstellers zur Folge. Dem Benutzer selbst dadurch entstandene oder Dritten zugefügte Schäden oder Verletzungen gehen zu Lasten des Benutzers.

Falls Sie kleinere Unterschiede zwischen der Beschreibung im Handbuch und der Maschine feststellen sollten, können Sie davon ausgehen, dass die in diesem Handbuch enthaltenen Informationen auf Grund fortwährender Verbesserungen des Erzeugnisses Änderungen unterliegen, ohne dass der Hersteller die Pflicht zur Bekanntgabe oder zur Aktualisierung hat, unter der Voraussetzung, dass sich die wesentlichen Eigenschaften für Sicherheit und Betriebsweise nicht verändern. Im Zweifelsfall wenden Sie sich bitte an den Händler. Viel Spaß bei der Arbeit!

INHALTSVERZEICHNIS

1. Kennzeichnung der wesentlichen Bauteile ............................................. 2

2. Symbole ................................................................................................. 3

3. Sicherheitsvorschriften ........................................................................... 4

4. Montage der Maschine .......................................................................... 6

5. Arbeitsvorbereitung ................................................................................ 7

6. Motor anlassen, benutzen und ausschalten ........................................... 8

7. Maschineneinsatz ................................................................................ 10

8. Wartung und Aufbewahrung ................................................................. 12

9. Störungssuche ..................................................................................... 14

10. Technische Daten ................................................................................ 14

11. Zubehör ................................................................................................ 16

Page 55

WESENTLICHE BAUTEILE

1. Motor

2. Antriebsrohr

3. Schneidvorrichtung a. Messer mit 3 oder 4 Spitzen b. Fadenkopf

4. Schutz der Schneidvorrichtung

5. Vorderer Handgriff

6. Schiene

7. Holm

8. Hinterer Handgriff

9. Anschlusspunkt (des Tragegurts)

10. Typenschild

11. Tragegurt a. Mit Einzelgurt b. Mit Doppelgurt

12. Winkelumlenkung

13. Messerschutz (für den Transport)

14. Zündkerze

STEUERUNGEN UND AUFFÜLLEN

21. Motorabstellschalter

22. Drehzahlregler

23. Verriegelung Drehzahlregler

24. Startgriff

25. Chokehebel (Starter)

26. Primer

31. Verschluss Gemischtank

2 KENNZEICHNUNG DER WESENTLICHEN BAUTEILE

1. KENNZEICHNUNG DER WESENTLICHEN BAUTEILE

TYPENSCHILD

10.1) Konformitätszeichen gemäß

der Richtlinie 2006/42/EG

10.2) Name und Anschrift des Herstellers

10.3) Schalleistungspegel LWA gemäß

Richtlinie 2000/14/EG

10.4) Bezugsmodell des Herstellers

10.5) Kennnummer

10.6) Baujahr

10.7) Emission-Nummer

10.1 10.2

10.6

10.3

10.5

10.4

10.7

“DUPLEX”

4 12

11a

11b

“MONO”

6 5

Page 56

1) Achtung! Gefahr. Diese Maschine kann, wenn sie

nicht korrekt verwendetwird, für Sie und andere gefährlich sein.

2) Vor Inbetriebnahme der Maschine die Gebrauch-

sanleitung aufmerksam lesen.

3) Wir weisen den Bediener der Maschine darauf hin,

dass er bei normalen Arbeitsbedingungen täglich einer Geräuschbelastung von 85 dB (A) oder mehr ausgesetzt ist. Gehörschutz, Schutzbrille und Schutzhelm verwenden.

4) Arbeitsschuhe und Schutzhandschuhe tragen!

5) Gefahr umherfliegender Teile! Während der Ma-

schinenverwendung müssen Personen und Haustiere einen Abstand von mindestens 15 m einhalten!

6) Maximale Drehzahl der Schneidvorrichtung. Ver-

wenden Sie ausschließlich geeignete Schneidvorrichtungen.

11) Gemischtank

12) Stellungen des Motor-

schalters

a = Aus b = Betrieb

13) Chokehebel (Starter)

14) Primer

7) Keine Kreissägeblätter verwenden. Gefahr: Die

Verwendung von Kreissägeblättern an Maschinen mit diesem Symbol setzt den Bediener der Gefahr schwerer bis hin zu tödlichen Verletzungen aus.

8) Achtung! Benzin ist entflammbar. Vor dem Nach-

tanken den Motor mindestens 2 Minuten abkühlen lassen.

9) Achtung! Sich fern von heißen Oberflächen aufhalten.

10) Auf den Messerstoß achten.

11) Achtung! Der Motor erzeugt Kohlenmonoxid.

NICHT in geschlossenen Räumen anlassen.

SYMBOLE 3

BESCHREIBENDE SYMBOLE AN DER MASCHINE (falls vorhanden)

2. SYMBOLE

21) Schneidvorrichtun-

gen, für die der Schutz geeignet ist

22) Drehrichtung der Schneidvorrichtung

BESCHREIBENDE SYMBOLE AN DEN SCHUTZVORRICHTUNGEN (falls vorhanden)

1 2 3 4

6 7 8 9

10 11

Page 57

) AUSBILDUNG

) Lesen Sie die Anweisungen aufmerksam. Machen Sie

ich mit den Bedienungsteilen und dem richtigen Gebrauch der

aschine vertraut. Lernen Sie, den Motor schnell abzustellen.

2) Die Maschine nur für den vorgesehenen Einsatzweck

erwenden, d.h.

–

Schneiden von Gras und nicht holziger Pflanzen, mittels eines Nylonfadens (z.B. Trimmen von Beetkanten, Pflanzungen, Mauern, Umzäunungen oder kleine Grünflächen, um den mit einer Motorsense ausgeführten Schnitt abzuschließen);

– Schneiden von hohem Gras, kleinen Ästen und holzigen

Büschen bis zu einem Querschnittvon 2 cm mit der Hilfe von

Metall- oder Kunststoffmessern. Ein unzweckmäßigerGebrauchkann generell gefährlich seinund die Maschine beschädigen. Folgende Punkte gehören zur unzweckmäßigen Verwendung (beispielhaft): – Verwenden der Maschine zum Kehren; – Hecken schneiden oder andere Arbeiten, bei denen die

Schneidevorrichtung nicht in Bodenhöhe verwendet wird; – Baumschnitt; – Verwenden der Maschine mit der Schneidevorrichtung ober-

halb der Gürtellinie des Bedieners; – Verwenden der Maschine für den Schnitt von nicht pflanz-

lichen Materialien; – Verwenden der Maschine durch mehr als eine Person.

3) Erlauben Sie niemals Kindern oder Personen, die nicht über die erforderlichen Kenntnisse dieser Gebrauchsanweisung verfügen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

4) Die Maschine darf nicht von mehr als einer Person benutzt werden.

5) Maschine niemals benutzen: – Während Personen, besondersKinder oder Tiere in der Nähe

sind; – Wenn der Benutzer müde ist oder sich nicht wohl fühlt, oder

wenn er Arzneimittel oder Drogen, Alkohol oder andere Stoffe

zu sich genommen hat, die seine Aufmerksamkeits- und Re-

aktionsfähigkeit beeinträchtigen; – Wenn der Benutzer nicht imstande ist, die Maschine mit zwei

Händen festzuhalten bzw. wenn er bei der Arbeit nicht stabil

auf den Beinen das Gleichgewicht halten kann.

6) Beachten Sie, dass der Benutzer für Unfälle und Schäden verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren können.

B) VORBEREITENDE MASSNAHMEN

1) Bei der Arbeit, muss der Benutzer eine geeignete Kleidung tragen, die ihn in seinen Bewegungen nicht hindert. – Enganliegende Schutzkleidung mit schnittfesten Schutz-

einsätzen tragen. – Schutzhelm, Handschuhe, Schutzbrille und schnittfeste Si-

cherheitsschuhe mit rutschfester Sohle tragen. – Gehörschutz tragen. – Keine Schale, Hemden, Halsketten oder andere lose hän-

gende Zubehöre tragen, die sich in der Maschine oder in

eventuell auf dem Arbeitsplatz befindlichen Gegenständen

verfangen könnten. – Langes Haar zusammenbinden.

2) ACHTUNG: GEFAHR! Benzin ist hochgradig entflamm-

bar:

–

Kraftstoff in eigens zu diesem Zweck vorgesehenen, zugelassenen Behältern aufbewahren;

–

beim Umgang mit Kraftstoffen nicht rauchen;

–

Tankverschluss langsam öffnen, um den darin entstandenen D

ruck langsam abzubauen; – Kraftstoff nur im Freien mit Hilfe eines Trichters nachfüllen; –

Kraftstoff ist vordem Starten desMotors einzufüllen. Während d

er Motor läuft oder bei heißer Maschine darf der Tank-

verschluss nicht geöffnet bzw. Benzin nachgefüllt werden;

– falls Benzin übergelaufen ist, darf kein Versuch unternom-

men werden, den Motor zu starten. Statt dessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Bis das Benzin nicht vollständig verdampft ist und die Benzindämpfe nicht verflüchtigt sind, vermeiden Sie alles, was einen Brand verursachen könnte;

– jegliche Spur von eventuell auf der Maschine oder auf dem Bo-

den verschüttetem Benzin sofort entfernen; – Maschine nicht am Befüllungsort starten; – der Kontakt zwischen Kraftstoff und den Kleidern ist zu ver-

meiden, und in einem solchen Fall, kleiden Sie sich lieber

um, bevor Sie den Motor starten; – Tankverschluss und Verschluss des Benzinbehälters müs-

sen immer gut zugeschraubt sein.

3) Fehlerhafte oder beschädigte Schalldämpfer auswechseln.

4) Vor dem Gebrauch die ganze Maschine gründlich überprüfen und insbesondere: – der Gashebel und der Sicherheitshebel müssen sich leicht be-

wegen lassen, nicht klemmen und wenn losgelassen, müssen

sie automatisch und schnell ihre Ausgangsposition wieder

einnehmen; – der Gashebel muss blockiert bleiben, solange der Sicher-

heitshebel nicht betätigt wird; – der Motorabstellschalter muss von einer Position auf die an-

dere leicht verstellbar sein; – das Elektrokabel und vor allem das Zündkerzenkabel müssen

einwandfrei sein, um eine Funkenbildung auszuschließen und

der Stecker muss vorschriftsmäßig an der Zündkerze ange-

bracht sein; – die Handgriffeund Schutzvorrichtungen der Maschinemüssen

gereinigt und abgetrocknet, und schließlich an die Maschine

fest angebracht werden; – Verwenden Sie, aus Sicherheitsgründen, nie die Ma-

schine mit abgenutzten oder beschädigten Teilen. Die

beschädigten Teile müssen ersetzt und dürfen niemals

repariert werden. Nur Original-Ersatzteile verwenden.

Nicht gleichwertige Ersatzteile können die Maschine beschä-

digen und Ihre Sicherheit gefährden. Die Schneidwerkzeuge

müssen immer das Herstellerzeichen tragen, wie auch den

Verweis auf die maximale Arbeitsdrehzahl.

5) Prüfen Sie die korrekte Position der Handgriffe und des Anschlusspunktes der Traggurte, sowie das Gleichgewicht der Maschine.

6) Prüfen Sie vor Arbeitsbeginn, dass die Schutzvorrichtungen für das Schneidwerkzeug geeignet, und korrekt montiert sind.

7) Prüfen Sie den Arbeitsbereich gründlich, und entfernen Sie alles was von der Maschine weggeschleudert werden könnte oder die Schneidgruppe und den Motor beschädigen könnte (Steine, Äste, Stahldraht, Knochen, usw.).

C) DIE MASCHINE IM EINSATZ

1) Der Motor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliche Kohlenmonoxydgase sammeln können.

2) Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher

4 SICHERHEITSVORSCHRIFTEN

3. SICHERHEITSVORSCHRIFTEN

Page 58

D) WARTUNG UND LAGERUNG

1) Sorgen Sie dafür, dass alle Muttern, und Schrauben fest ang

ezogen sind, um sicher zu sein, dass die Maschine immer un-

ter guten Bedingungen arbeitet. Eine regelmäßige Wartung ist

nentbehrlich für die Sicherheit und die Einhaltung der Lei-

stungsfähigkeit.

2) Bewahren Sie die Maschine mit Benzin im Tank niemals innerhalb eines Raumes auf, in dem Benzindämpfe mit offenem Feuer, einerheißen Quelle oder Funken in Berührung komm

en könnten.

3) Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem Raum abstellen. 4

) Um die Brandgefahr zu vermindern, ist der Motor, der Abgasschalldämpfer und der Lagerort für die Kraftstoffe stets frei von Zweigresten, Blättern oder überflüssigem Fett zu halten; Behälter mit Schneidresten niemals innerhalb eines Raumes lassen

5) Falls der Tank zu entleeren ist, muss dies im Freien erfolgen und bei kaltem Motor.

6) Tragen Sie bei jedem Eingriff auf der Schneidvorrichtung Handschuhe.

7) Vergewissern Sie sich vor dem Wegräumen der Maschine, dass Sie für die Wartung verwendete Schraubenschlüssel oder Werkzeuge entfernt haben.

8) Maschine nicht in Kinderreichweite aufbewahren!

E) TRANSPORT UND HANDHABUNG

1) Folgende Hinweise müssen bei Transport und Handhabung der Maschine beachtet werden: – Motor ausschalten; abwarten bis die Schneidvorrichtung voll-

ständig stillsteht, Zündkerzenstecker abtrennen; – Schutz der Schneidvorrichtung montieren; – Maschine ausschließlich anden Handgriffen aufheben und die

Schneidvorrichtung in die der Laufrichtung entgegengesetzte

Richtung positionieren

2) Sollte der Transport derMaschinemit einem Kraftfahrzeug erfolgen, so musssie so aufgestellt werden, dass sie keine Gefahr darstellt und auch gut befestigt werden, um das Umkippen mit nachfolgender Schadenentstehung und Kraftstoffauslauf zu verhindern.

F) WIE IST DAS HANDBUCH ZU LESEN

Im Text des vorliegenden Handbuchs sind einige besonders wichtige Abschnitte unterschiedlich gekennzeichnet, wobei die Bedeutung solcher Kennzeichnungen wie folgt zu verstehen ist:

oder

Liefert erläuternde Hinweise oder andere Angaben über bereits an früherer Stelle gemachte Aussagen, in der Absicht, die Maschine nicht zu beschädigen oder Schäden zu vermeiden.

Im Falle der Nichtbeachtung besteht die Möglichkeit, sich selbst oder Dritte zu verletzen.

Im Falle der Nichtbeachtung besteht die Möglichkeit, sich selbst oder Dritte schwer zu verletzen, mit Todesgefahr.

WICHTIG

HINWEIS

Beleuchtung. 3

) Eine sichere und stabile Position einnehmen:

– vermeiden Sie so gut wie möglich den Einsatz der Maschine

uf nassem oder rutschigem Boden oder jedenfalls auf unebenen odersteilen Böden, wennfür den Benutzer beider Arb

eit keine ausreichende Stabilität gewährleistet ist;

– rennen Sie nicht, gehen Sie immer vorsichtig voran und ach-

ten Sie auf die Bodenunebenheiten und auf die Anwesenheit eventueller Hindernisse;

– bewerten Sie die potentiellen Risiken des zu bearbeitenden

eländes, und ergreifen Sie alle erforderlichen Sicherheitsmaßnahmen für die eigeneSicherheit, vor allen auf Hängen, gefährlichem, rutschigem oder unsicherem Gelände;

–

Bei Hängen muss immer quer zum Gefälle gearbeitetwerden, nie bergauf oder bergab, und immer mit der Schneidvorrichtung in Talrichtung.

4) Beim Anlassen des Motors die Maschine fest drücken: – den Motor erst mindestens 3 Metervom Befüllungsort entfernt

starten;

– prüfen Sie, dass sich andere Personen mindestens 15 Meter

vom Aktionsradius der Maschine, und bei schweren Schnittarbeiten mindestens 30 Meter entfernt befinden;

– Schalldämpfer unddemnach auch die Abgase nie gegen ent-

flammbare Stoffe richten:

5) Ändern Sie nicht die Grundeinstellung des Motors und lassen Sie ihn nicht überdrehen.

6) Die Maschine darf keinen übermäßigen Kräften ausgesetzt werden, undkleine Maschinen dürfen nicht für schwere Arbeiten verwendet werden. Die Verwendung einer geeigneten Maschine vermindert die Risiken und verbessert die Qualität der Arbeit.

7) Sicherstellen, dass sich die Schneidvorrichtung nicht bewegt solange der Motor leerläuft, und dass nachBetätigung des Gashebels der Motor dann auch schnell wiederauf den Leerlauf gebracht wird.

8) Achten Sie darauf, dass das Messer nicht gegen Fremdkörper hart aufprallt und auf das eventuell durch die Bewegung des Messers herumfliegende Material.

9) Währendder Arbeiten mussdie Maschine immer am Traggurt befestigt sein.

10) Der Motor ist abzustellen: – wenn Sie die Maschine unbewacht lassen. – bevor Sie nachtanken. – während des Wechsels der Arbeitsbereiche.

11) Schalten Sie den Motor ab und ziehen Sie das Ker-

zenkabel heraus:

– bevor Sie dieMaschine überprüfen, reinigen oder Arbeiten an

ihr durchführen;

– nachdem ein Fremdkörper getroffen wurde. Prüfen Sie, ob an

der Maschine Schäden entstandensind, und führen Siedie erforderlichen Reparaturen aus, ehe Sie die Maschine wieder benutzen;

– wenn die Maschine auf anormale Weise zu vibrieren beginnt:

in diesem Fall sofort die Ursachen der Vibrationen ausfindig machenund die notwendigenUntersuchungen in einem Fachbetrieb durchführen lassen.

– wenn die Maschine nicht benutzt wird.

Wenn sich ein Messer während der Arbeit verkeilt muss der Motor sofort ausgeschaltet werden. Achten Sie immer auf Rückschläge (Kickback) die auftreten können, wenn ein Messer auf ein Hindernis trifft (Holzstamm, Wurzeln, Äste, Steine, usw.). Vermeiden, dass das Messer den Boden berührt. Die Schläge verursachen ein Rückschlagen des Messers, das schwer zu kontrollieren ist, so stark, dass die Kontrolle der Maschine verloren gehen kann, die Sicherheit des Bedieners gefährdet wird, und die Maschine selbst beschädigt werden kann.

SICHERHEITSVORSCHRIFTEN 5

Page 59

3. AUSBAU UND EINBAU DER SCHNEIDVORRICHTUNGEN UND VORBEREITUNG DER SCHUTZEINRICHTUNGEN

Es dürfen nur originale oder vom Hersteller zugelassene Schneidvorrichtungen verwendet werden.

3.1 Messer mit 3 oder 4 Spitzen

Messer “Tri Arc” (Abb. 4)

Die Befestigungsmutter (5) besitzt ein Linksgewinde, und muss daher im Uhrzeigersinn abgeschraubt und gegen Uhrzeigersinn eingeschraubt werden.

• Ausbau

– Den mitgelieferten Schlüssel (2) in die entsprechende

Bohrung der Winkelumlenkung (3) einsetzen, und das Messer (1) von Hand drehen, bis der Schlüssel in der innenliegenden Bohrung greift, und die Drehung blokkiert.

– Den Splint (4) entfernen und die Mutter (5) im Uhrzei-

gersinn ausdrehen.

– DieScheibe(6) und die äußere Überwurfmutter (7) ab-

ziehen und das Messer (1) entfernen.

• Einbau

– Sicherstellen, dass die Nuten der inneren Überwurf-

scheibe (8) perfekt in die Winkelumlenkung (3) einrasten.

– Das Messer (1) und die äußere Überwurfmutter (7)

montieren.

– Die Scheibe (6) und die Mutter (5) wieder montieren

und gegen Uhrzeigersinn festziehen (25 Nm).

– Den Splint (4) wieder einsetzen und die beiden Enden

umbiegen.

– Den Schlüssel (2) abziehen, um die Messerdrehung

wieder freizugeben.

• Anpassung der Schutzeinrichtung

– Den Zusatzschutz (8 – falls zuvor montiert) entfernen,

indem man ihn von den im Schutz (9) eingerasteten Befestigungen löst.

3.2 Fadenkopf (Abb. 5)

Der Fadenkopf besitzt ein Linksgewinde, und muss daher im Uhrzeigersinn abgeschraubt, und gegen Uhrzeigersinn eingeschraubt werden.

• Ausbau

– Den mitgelieferten Schlüssel (2) in die entsprechende

Bohrung der Winkelumlenkung (3) einsetzen, und den

HINWEIS

Die Maschine wird mit einigen demontierten Bauteilen sowie mit leerem Gemischtank geliefert.

Bei Behandlung der Schneidvorrichtungen müssen immer robuste Arbeitshandschuhe getragen werden. Arbeiten Sie bei der Montage der Bauteile mit höchster Sorgfalt, um die Sicherheit und Effizienz der Maschine nicht zu beeinträchtigen; wenden Sie sich im Zweifelsfall an Ihren Händler.

1. FERTIGMONTAGE DER MASCHINE

1a. Modelle “MONO” (Abb. 1)

– Den oberen Teil (2) mit Schutz des vorderen Hand-

griffs auf das Schaftrohr (1) aufsetzen.

– Die untere Kappe (4) verbinden, indem man den Zap-

fen (4a) in eines der drei auf dem Schaftrohr vorgesehenen Löcher einfügt.

– Schrauben (5) festziehen.

1b. Modelle “DUPLEX” (Abb. 2)

– Die Schrauben (5) lösen und die Kappe (4) vom Hal-

ter (2) abnehmen.

– Den Holm (1) in die Aussparung des Halters (2) am

Antriebsrohr (3) einsetzen, und darauf achten, dass sich die Steuerungen rechts befinden.

– Die Kappe (4) montieren, dazu die Schrauben (5) fest

anziehen.

– Die Hülle (6) der Steuerungen am speziellen Kabel-

halter (7) befestigen.

2. MONTAGE DER SCHUTZEINRICHTUNG

(Abb. 3)

Jede Schneidvorrichtung ist mit einem bestimmten Schutz ausgerüstet. Es dürfen nie andere Schutzeinrichtungen als für die Schneidvorrichtung vorgesehen verwendet werden.

Schutzhandschuhe tragen, und den Messerschutz montieren.

– Die Schneidvorrichtung (falls montiert) gemäß Ab-

schnitt 3 abmontieren.

– Den Schutz (1) montieren, indem man ihn an der Win-

kelumlenkung (2) mit den Schrauben (3) befestigt.

WICHTIG

6 MONTAGE DER MASCHINE

4. MONTAGE DER MASCHINE

Page 60

• Benzineigenschaften

Nur bleifreies Benzin (grünes Benzin) mit einer Oktanzahl nicht unter 90 NO verwenden.

Bleifreies Benzin neigt dazu, im Behälter Ablagerungen zu bilden, wenn es über 2 Monate aufbewahrt wird. Verwenden Sie stets frisches Benzin!

• Öleigenschaften

Verwenden Sie nur hochwertige, für Zweitaktmotoren spezifische Kunstöle.

Bei Ihrem Händler sind speziell für solche Motoren entwickelte Öle erhältlich, die hohe Leistungen gewährleisten können.

Die Verwendung solcher Öle ermöglicht eine 2%-ige Gemischzusammensetzung, d.h. bestehend aus 1 Teil Öl für jeweils 50 Teile Benzin.

• Gemischzubereitung und -aufbewahrung

Benzin und Gemisch sind entflammbar!

WICHTIG

MASCHINENÜBERPRÜFUNG

Bevor Sie mit der Arbeit starten, muss folgendes geprüft werden: – dass an der Maschine und an der Schneidvorrichtung

alle Schrauben angezogen sind;

– dass die Schneidvorrichtung nicht beschädigt ist, und

dass die Metallmesser mit 3 Schneiden (falls montiert)

gut geschliffen sind; – dass der Luftfilter sauber ist; – dass die Schutzeinrichtungen festsitzen und ausrei-

chend sind; – dass die Handgriffe richtig befestigt sind.

GEMISCHZUBEREITUNG

Diese Maschine ist mit einem Zweitaktmotor ausgestattet, der mit einem Benzin-Öl-Gemisch betrieben wird.

Die Verwendung von Benzin allein beschädigt den Motor und hat den Verfall der Garantie zur Folge.

Verwenden Sie nur hochwertiges Benzin und Schmieröl, um die Gesamtleistungen und die Standzeit der mechanischen Teile auch langfristig sicherzustellen.

WICHTIG

• Anpassung der Schutzeinrichtung

– Den Zusatzschutz (4) montieren, indem die Nasen in

die entsprechenden Aussparungen des Schutzes (1) eingesetzt, und bis zum Einrasten eingedrückt werden.

Bei Verwendung des Fadenkopfes muss immer der Zusatzschutz mit Fadenmesser montiert sein.

Fadenkopf (1) von Hand drehen, bis der Schlüssel in der innenliegenden Bohrung greift, und die Drehung blockiert.

– Den Fadenkopf (1) entfernen, indem dieser im Uhr-

zeigersinn abgedreht wird.

• Einbau

– Sicherstellen, dass die Nuten der inneren Überwurf-

scheibe (4) perfekt in die Winkelumlenkung (3) einrasten.

– Den Fadenkopf (1) wieder montieren, indem er gegen

Uhrzeigersinn festgezogen wird.

– Den Schlüssel (2) abziehen, um die Wellendrehung

wieder freizugeben.

MONTAGE DER MASCHINE / ARBEITSVORBEREITUNG 7

5. ARBEITSVORBEREITUNG

Page 61

Reinigen Sie regelmäßig die Benzin- und Gemischbehälter, um eventuelle Ablagerungen zu entfernen.

NACHFÜLLEN VON KRAFTSTOFF

Rauchen Sie beim Nachfüllen nicht und versuchen Sie die Benzindämpfe nicht einzuatmen.

Behälterverschluss stets vorsichtig öffnen, da sich darin gegebenenfalls Druck gebildet hat.

Vor dem Nachfüllen:

– Gemischbehälter gut schütteln. – Maschine auf einer ebenen Fläche, in stabiler Position

mit nach oben gerichtetem Tankverschluss aufstellen.

– Tankverschluss und umliegenden Bereich reinigen,

damit beim Nachfüllen kein Schmutz in den Tank gerät.

– Verschluss vorsichtig öffnen, um den Druck langsam

abzulassen. Immermit einem Trichter nachfüllen, und den Tank nicht bis zum Rand füllen.

Den Behälter immer sehr gut verschließen.

Sofort alle eventuell auf der Maschine oder auf dem Boden verschütteten Gemischrückstände entfernen und den Motor solange nicht anlassen, bis sich alle Benzindämpfe verflüchtigt haben.

WICHTIG

– Benzin und Gemisch ausschließlich in eigens für

Kraftstoffe zugelassenen Behältern aufbewahren, und zwar an einem sicheren Ort, fern von Wärmequellen und offenen Flammen.

– Die Behälter niemals in Kinderreichweite aufbe-

wahren.

– Rauchen Sie während der Gemischzubereitung

nicht und versuchen Sie die Benzindämpfe nicht einzuatmen.

Die Tabelle zeigt die, je nach eingesetztem Öl benötigten Benzin- und Ölmengen für die Gemischzubereitung. Für die Gemischzubereitung:

– in einen zugelassenen Kanister ca. die Hälfte der an-

gegebenen Benzinmenge geben.

– Das ganze Öl dazugeben, so wie in der Tabelle vor-

geschrieben. – Schließlich auch das restliche Benzin. – Den Behälter verschließen und energisch schütteln.

Das Gemisch ist einem ständigen Alterungsprozess ausgesetzt. Bereiten Sie nicht zu große Mengen davon vor, um Ablagerungen zu vermeiden.

Gemisch- und Benzinbehälter immer schön getrennt und identifizierbar aufbewahren, um eine Verwechslungsgefahr bei der Benutzung auszuschließen.

WICHTIG

8 ARBEITSVORBEREITUNG / MOTOR ANLASSEN, BENUTZEN UND AUSSCHALTEN

• Kaltstart

Unter Kaltstart versteht sich das Anlassen nach mindestens 5 Min. von der Motorausschaltung oder nach der Kraftstoffnachfüllung.

Um den Motor anzulassen (Abb. 8):

1. Den Schalter (1) in die Stellung «I-RUN» be-

wegen.

2. Starter betätigen, den Hebel (5) in Stellung«CHOKE»

drehen.

3. Den Primerknopf (6) 3 - 4 Mal drücken, um die Ge-

mischanreicherung für das Anlassen zu erreichen.

HINWEIS

ANLASSEN DES MOTORS

Der Motor darf erst angelassen werden, wenn er mindestens 3 m vom Kraftstoff-Befüllungsort entfernt ist.

Vor dem Starten des Motors:

– Maschine stabil auf dem Boden aufstellen. – Messerschutz entfernen (falls montiert). – Sicherstellen, dass das Messer (falls vorhanden) den

Boden oder sonstige Gegenstände nicht berührt.

6. MOTOR ANLASSEN, BENUTZEN UND AUSSCHALTEN

Benzin Synthetisches Öl 2-Takt

Liter Liter cm

1 0,02 20 2 0,04 40 3 0,06 60 5 0,10 100

10 0,20 200

Page 62

MOTOREINSATZ (Abb. 8)

Die Drehzahl der Schneidvorrichtung wird durch den Drehzahlregler (2) am hinteren Handgriff (4) oder am rechten Griff (4a) des Zweihandgriffs gesteuert.

Die Betätigung des Drehzahlreglers ist nur möglich, wenn der Verriegelungshebel (3) gleichzeitig betätigt wird.

Die Bewegung wird vom Motor auf die Antriebswelle übertragen, und zwar über eine Fliehkraftkupplung, mit der die Bewegung der Welle verhindert wird,solange der Motor im Leerlauf läuft.

Verwenden Sie die Maschine nicht, wenn sich die Schneidvorrichtung mit dem Motor im Leerlauf bewegt; in diesem Fall muss der Händler zu Rate gezogen werden.

Die korrekte Arbeitsgeschwindigkeit erreicht man wenn die Steuerung des Drehzahlreglers(2)bis zum Anschlag betätigt wird.

Während der ersten 6-8 Stunden Maschineneinsatz, den Motor nicht mit der Höchstdrehzahl benutzen.

MOTORAUSSCHALTUNG (Abb. 8)

Um den Motor auszuschalten:

– Die Steuerung des Drehzahlreglers loslassen (2) und

den Motor einige Sekunden lang im Leerlauf laufen lassen.

– Den Schalter (1) auf Position «0-STOP» drücken.

Wenn der Drehzahlregler auf den Leerlauf gebracht wird, dauert es einige Sekunden bis die Schneidvorrichtung vollständig stillsteht.

WICHTIG

4. Maschine mit einer Hand auf dem Motor fest auf den Boden drücken, damit Sie beim Anlassen die Kontrolle der Maschine nicht zu verlieren (Abb. 9).

Um Verformungen zu vermeiden darf das Antriebsrohr während des Anlassens nicht als Stütze für die Hand oder das Knie verwendet werden.

5. Den Startgriff 10-15 cm langsam herausziehen, bis

ein gewisser Widerstand zu spüren ist, dann ein paar Mal fest ziehen bis die ersten Zündungen wahrgenommen werden.

Um Beschädigungen zu vermeiden, das Seil lieber nicht ganz herausziehen und nicht mit dem Rande der Seilführungsöffnung in Berührung bringen und den Griff loslassen, dabei aber verhindern, dass das Seil unkontrolliert wieder eingezogen wird.

6. Den Startgriff erneut ziehen, bis das korrekte Anlas-

sen des Motors erreicht wurde.

Das Anlassen des Motors mit betätigtem Starter verursacht eine Drehung der Schneidvorrichtung, die erst bei Lösen des ChokeHebels stoppt.

7. Kurz den Gashebel (2) betätigen, um den Mo-

tor in den Leerlauf zu bringen, mit dem Hebel (5), der sich automatisch auf «RUN» stellt.

8. Lassen Sie den Motor mindestens 1 Minute im Leer-

lauf laufen bevor Sie die Maschine verwenden.

Sollte der Griff des Anlasserseils mehrmals mit betätigtem Starter betätigt werden, könnte dadurch der Motor überflutet und das Anlassen erschwert werden.

Bei überflutetem Motor Zündkerze entfernen und leicht am Griff des Anlasserseils ziehen, um den überflüssigen Kraftstoff zu entfernen; dann die Elektroden der Zündkerze abtrocknen und wieder einsetzen.

• Warmstart

Für den Warmstart (sofort nach Motorausschaltung):

– Den Schalter (1) auf die Position «I_RUN» stellen.

dann die Punkte 4 - 5 - 6 - 9 des oben beschriebenen Ablaufs befolgen.

WICHTIG

MOTOR ANLASSEN, BENUTZEN UND AUSSCHALTEN 9

Page 63

Fallsdie Maschine mit mehreren Anschlusspunkten ausgerüstet ist, muss der Punkt verwendet werden, mit dem das Gleichgewicht der Maschine während der Arbeit am Besten gehalten werden kann. Es ist immer ein Traggurtentsprechend des Maschinengewichts und der verwendeten Schneidvorrichtung zu verwenden:

– bei Maschinen mit weniger als 7,5 kg, ausgestattet mit

Fadenkopf oder 3 oder 4-schneidigem Messer können die Modelle mit Einzel- oder Doppelgurt verwendet werden.

– bei Maschinen von mehr als 7,5 kg darf nur das Modell mit

Doppelgurt verwendet werden.

• Modelle “MONO” mit Einzelgurt

Der Gurt (1) muss über die linke Schulter, in Richtung der rechten Hüfte laufen.

• Modelle mit Doppelgurt

Der Gurt (2) muss wie folgt getragen werden: – die Auflage und der Karabinerhaken der Maschine auf der

rechten Seite (2.1); – die Entriegelung vorne (2.2); – die Kreuzung der Gurte auf dem Rücken des Bedieners

(2.3); – die Gurtschnalle korrekt auf der linken Seite schließen (2.4).

Die Gurte müssen straff sitzen, um die Last gleichmäßig auf die Schultern zu verteilen.

BETRIEBSWEISE DER MASCHINE

Die Maschine muss während der Arbeit immer fest mit zwei Händen gehalten werden, mit der Motoreinheit auf der rechten Körperseite, und der Schneidegruppe unterhalb der Gürtellinie.

Bevor das erste Mal Mäharbeiten in Angriff genommen werden, muss sich der Bediener mit der Maschine und der geeigneten Arbeitstechnik vertraut machen, und probehalber den Gurt korrekt anlegen, die Maschine sicher aufnehmen, und die erforderlichen Arbeitsbewegungen ausführen.

• Auswahl der Schneidvorrichtung

Die am Besten geeignete Schneidvorrichtung für die vorgesehene Arbeit entsprechend der folgenden Grundsätze auswählen:

– das Messer mit 3 Schneiden ist zum Schneiden und Aus-

putzen kleiner Büsche bis zu 2 cm Querschnitt geeignet;

– das Messer mit 4 Schneiden ist zum großflä-chigem

Schneiden von zähem Gras geeignet;

Für einen rücksichtsvollen Einsatz den anderen und der Umwelt gegenüber:

– vermeiden Sie es, ein Störelement darzustellen. – Halten Sie sich strikt an die örtlichen Vorschriften für die

Entsorgung der Schneidreste.

– Halten Sie sich strikt an die örtlichen Vorschriften für die

Entsorgung von Öl, Benzin, beschädigten Teilen oder sämtlichen weiteren umweltschädlichen Stoffen.

Bei längerfristiger Arbeit mit vibrierenden Werkzeugen können vor allem bei Personen mit Durchblutungsstörungen Verletzungen und Gefäßerkrankungen (bekannt als “Raynaud-Syndrom” oder “Leichenfinger”) auftreten. Die Symptome können die Hände, Handgelenke und Finger betreffen, und stellen sich als Gefühlslosigkeit, Kribbeln, Kitzeln, Schmerzen, blasse Haut oder strukturelle Veränderungen der Haut. Diese Effekte können durch niedrige Umgebungstemperaturen bzw. durch besonders festes Greifen der Handgriffe verstärkt werden. Beim Auftreten der Symptome müssen die Verwendungszeiten der Maschine verkürzt, und ein Arzt aufgesucht werden.

Das Anlassersystem dieser Maschine generiert ein relativ schwaches Magnetfeld, wobei aber trotzdem nicht ausgeschlossen werden kann, dass Funktionsstörungen bei aktiven oder passiven Implantaten des Bedieners auftreten können, mit dementsprechend schweren Gesundheitsrisiken. Trägern dieser medizinischen Vorrichtungen wird daher dringend empfohlen, einen Arzt oder den Hersteller der Vorrichtungen zu befragen, bevor die Maschine verwendet wird.

Tragen Sie während der Arbeit eine zweckmäßige Kleidung. Ihr Händler kann Ihnen nützliche Informationen über die besten Arbeitsschutzvorrichtungen geben, die Ihre Sicherheit während der Arbeit gewährleisten.

VERWENDUNG DER TRAGGURTE (Abb. 10)

Bei Verwendung der Maschine müssen die korrekt angelegten Traggurte immer eingehängt werden. Die Wirksamkeit der Schnellauslösung zum schnellen Trennen der Maschine von den Gurten im Gefahrenfall muss regelmäßig geprüft werden.

Der Traggurt muss angelegt werden, bevor die Maschine am entsprechenden Haken eingehängt wird, und die Gurte müssen entsprechend der Größe und Statur des Bedieners eingestellt werden.

10 MASCHINENEINSATZ

7. MASCHINENEINSATZ

Page 64

• Präzisionsschnitt (Trimmen)

Die Maschine geneigt halten, so dass der untere Teil des Fadenkopfes nicht das Gelände berührt und die Schnittlinie sich im gewünschten Punkt befindet, wobei die Schneidvorrichtung immer fern vom Bediener gehalten werden muss.

• Schneiden in der Nähe von Einzäunungen / Fundamenten (Abb. 14)

Den Fadenkopf langsam in die Nähe der Einzäunungen, Pfosten, Steine,Mauern, usw. führen, oder gewaltsam dagegen zu drücken. Wenn der Faden gegen ein hartes Hindernis schlägt kann dieser kaputt gehen, oder verschleißen; wenn er in einer Einzäunung hängen bleibt kann er plötzlich reißen. Auf jeden Fall kann das Schneiden entlang Gehsteigen, Fundamenten, Mauern, usw. einen übermäßigen Fadenverschleiß verursachen.

• Schneiden um Bäume (Abb. 15)

Um den Baum, von links nach rechts, herum laufen, damit sich langsam an den Stamm annähern, so dass der Faden nicht gegen den Baum schlägt, und den Fadenkopf leicht nach vorne geneigt halten. Beachten, dass der Nylonfaden kleine Sträucher durchtrennen oder beschädigen kann, und dass der Schlag des Nylonfadens gegen den Strauch- oder Baumstamm bei weicher Rinde die Pflanze stark beschädigen kann.

• Einstellung der Fadenlänge während

der Arbeit (Abb. 16)

Diese Maschine ist mit einem Fadenkopf “Tap & Go” ausgestattet. Um neuen Faden abzuspulen muss der Kopf mit Höchstdrehzahl gegen den Boden geklopft werden; der Faden wird automatisch frei gegeben, und das Messer schneidet die überschüssige Länge ab.

ARBEITSENDE

Wenn die Arbeit beendet ist:

– Motor wie vorangehend (Kap. 6) beschrieben ausschalten. – Den Stillstand der Schneidvorrichtung abwarten und den

Messerschutz montieren.

– der Fadenkopf kann hohes Gras und nicht holzige Pflanzen

in der Nähe vonEinzäunungen, Mauern, Fundamenten, Gehsteigen, um Bäume, usw. beseitigen oder zum vollständigen Ausputzen eines Gartenteils verwendet werden

ARBEITSTECNIKEN

a) Messer mit 3 Spitzen

Messer “Tri Arc”

(Abb. 11)

Den Schnitt von der Oberseite der Pflanzenherbeginnen, dann mit dem Messer abwärts arbeiten,und die Ästen schrittweise in kleine Stücke zerkleinern.

b) Messer mit 4 Spitzen (Abb. 12)

Die Maschine als herkömmliche Sense verwen-den, und sich mit bogenförmigen Schwenk-bewegungen von ca. 60-90°bis zum Ende derVegetation bewegen, und so fort.

c) Fadenkopf

Es dürfen NUR Nylonfäden verwendet werden. Die Verwendung von Metalldrähten, kunststoffummantelten Metalldrähten bzw. für den Fadenkopf ungeeigneter Fäden kann schwere Verletzungen und Schäden verursachen.

Während des Betriebs sollte der Motor regelmäßig gestoppt, und das Gras, dass sich um die Maschine wickelt entfernt werden, um zu verhindern, dass sich das Antriebsrohr auf Grund des Grases unterhalb des Schutzes überhitzt.

Das angesammelte Gras mit einem Schraubendreher entfernen, damit die Stange korrekt gekühlt wird.

Die Maschine darf nicht durch Neigen des Fadenkopfes zum Kehren verwendet werden. Die Motorkraft kann Gegenstände und kleine Steine bis zu 15 Meter weit schleudern, und so Schäden oder Verletzungen verursachen.

• Schneiden in Bewegung (Sensen) (Abb. 13)

Mit gleichmäßiger Geschwindigkeit vorwärts gehen, dabei eine Bogenbewegung ähnlich zum herkömmlichen Sensen ausführen, ohne den Fadenkopf während des Betriebs zu neigen. Als Erstes versuchen einen kleinen Bereich in der richtigen Höhe zu schneiden,umdann eine gleichmäßige Schnitthöhe zu erreichen, indem der Fadenkopf auf einer konstanten Höhe vom Boden gehalten wird. Für gröbere Schnitte kann es hilfreich sein, den Fadenkopf um ca. 30° nach links zu neigen.

Es darf nicht auf diese Weise gearbeitet werden, wenn die Möglichkeit besteht, dass Gegenstände weg geschleudert werden, die Personen oder Tiere verletzen, oder Sachschäden verursachen können.

MASCHINENEINSATZ 11

Page 65

Für die Filterreinigung:

– Dévisser le pommeau (3), démonter le couvercle (1),

et enlever l’élément filtrant (2).

– Laver l’élément filtrant (2) avec de l’eau et du savon.

Ne pas utiliser d’essence ni d’autres solvants. – Laisser sécher le filtre à l’air. – Remonter l’élément filtrant (2) et le couvercle (1), en

revissant le pommeau (3).

ÜBERPRÜFUNG DER ZÜNDKERZE (Abb. 18)

Regelmäßig die Zündkerze entfernen und dabei eventuelle Ablagerungen mit einem Metallbürstchen entfernen. Kontrollieren Sie den Elektrodenabstand und stellen Sie ihn gegebenenfalls wieder her.

Zündkerze wieder einsetzen und mit dem mitgelieferten Schlüssel bis zum Anschlag festziehen.

Die Zündkerze muss mit einer gleichwertigen Zündkerze mit entsprechenden Eigenschaften ersetzt werden, falls die Elektroden abgebrannt oder die Isolierung beschädigt ist, und auf jeden Fall nach jeweils 100 Betriebsstunden.

VERGASEREINSTELLUNG

Der Vergaser wird ab Werk so eingestellt, dass bei jeder Einsatzsituation immer Höchstleistungen erbracht werden, und zwar bei einer minimalen Freisetzung von schädlichen Gasen und in Übereinstimmung mit den geltenden Normen.

Wenden Sie sich bei mangelnder Leistung für eine Kontrolle des Vergasers und des Motors an Ihren Fachhändler.

• Leerlaufeinstellung

Die Schneidvorrichtung darf sich bei leer laufendem Motor nicht bewegen. Wenn sich die Schneidvorrichtung mit dem Motor im Leerlauf bewegt, müssen Sie Ihren Händler für die korrekte Motoreinstellung zu Rate ziehen.

WINKELUMLENKUNG (Abb. 19)

Mit Lithiumfett schmieren. Die Schraube (1) entfernen, und das Fett einfüllen, indem die Welle von Hand gedreht wird, bis das Fett austritt; anschließend wieder die Schraube (1) eindrehen.

Eine korrekte Wartung ist grundsätzlich notwendig, um die ursprüngliche Effizienz und Einsatzsicherheit der Maschine zu bewahren.

Während der Wartungseingriffe: – Zündkerzenstecker abtrennen. – Abwarten bis der Motor ausreichend abgekühlt

ist.

– Für Eingriffe im Messerbereich Schutzhandschu-

he tragen

– Messerschutzvorrichtung nicht entfernen, es sei

denn, die Eingriffe müssen auf dem Messer selbst vorgenommen werden.

– Öle, Benzin oder andere verschmutzende Stoffe

vorschriftsmäßig entsorgen.

ZYLINDER UND SCHALLDÄMPFER

Um die Brandgefahr auf ein Minimum einzuschränken, die Zylinderrippen häufig mit Pressluft reinigen und den Bereich des Schalldämpfers von Zweigresten, Zweiglein, Blättern oder anderen Rückständen befreien.

STARTERGRUPPE

Um ein Überhitzen und Beschädigung des Motors zu verhindern, müssen die Ansauggitter der Kühlluft immer sauber, und frei von Sägespänen und Schmutz gehalten werden. Das Anlasserseil muss bei den ersten Anzeichen von Verschleiß ersetzt werden.

BEFESTIGUNGEN

Kontrollieren Sie regelmäßig den festen Sitz aller Befestigungsschrauben und -muttern, und dass alle Handgriffe fest befestigt sind

REINIGUNG DES LUFTFILTERS (Abb. 17)

Die Reinigung des Luftfilters ist die Voraussetzung für einen einwandfreien Betreib und eine lange Standzeit der Maschine. Um unersetzliche Schäden des Motors zu vermeiden, arbeiten Sie nicht ohne Filter oder mit einem beschädigtem Filter

Die Reinigung sollte alle 15 Stunden Maschineneinsatz erfolgen.

WICHTIG

12 WARTUNG UND AUFBEWAHRUNG

8. WARTUNG UND AUFBEWAHRUNG

Page 66

AUFBEWAHRUNG

Nach jedem Arbeitseinsatz die Maschine sorgfältig reinigen und Staub und Rückstände entfernen, die beschädigten Teile reparieren oder ersetzen

Die Maschine muss an einem trockenen Ort aufbewahrt, vor Witterung geschützt und mit dem vorschriftsgemäß angebrachten Schutz.

LÄNGERE STILLSTANDZEITEN

Falls die Maschine voraussichtlich über 2-3 Monate nicht eingesetzt wird, muss folgendes gemacht werden, um Schwierigkeiten bei der Wiederinbetriebnahme oder permanente Motorschäden zu vermeiden.

• Lagerung

Ehe die Maschine stillgelegt wird:

– Den Kraftstofftank entleeren. – Den Motor starten und im Leerlauf laufen lassen bis er

ausschaltet, so dass der restliche Kraftstoff vollständig aufgebraucht wird.

– Den Motor abkühlen lassen und die Zündkerze ent-

fernen.

– Einen Schuss neues Öl in die Zündkerzenbohrung

geben.

– Mehrmals am Startgriff ziehen, damit sich das Öl im

Zylinder verteilt.

– Zündkerze schließlich wieder einsetzen wenn sich

der Kolben am oberen Totpunkt befindet (durch die Zündkerzenöffnung ersichtlich wenn der Kolben seinen höchsten Hub erreicht hat).

• Wiedereinsatz

Wenn die Maschine wieder in Betrieb gesetzt wird:

– ündkerze entfernen. – Ein paar Mal am Startgriff ziehen,um das überflüssige

Öl zu beseitigen.

– Zündkerze überprüfen, so wie unter Kapitel “Über-

prüfung der Zündkerze” beschrieben.

– Maschine so einstellen, wie unter Kapitel “Maschi-

nenvorbereitung” beschrieben.

WICHTIG

SCHLEIFEN DES 3 oder 4 -SCHNEIDIGEN MESSERS (Abb. 20)

Schutzhandschuhe tragen. Wenn das Schleifen ohne Demontage des Messers erfolgt, muss der Zündkerzenstecker abgezogen werden.

Das Schleifen erfolgt unterBerücksichtigungder Messerund Klingenart, mit Verwendung einer Flachfeile und gleichmäßigem Einsatz an allen Schneiden.

Die Angaben für einen korrekten Schliff sind der Abb. 20 zu entnehmen:

A = Falscher Schliff B = Schleifgrenze C = Falsche oder unterschiedliche Winkel

Es ist wichtig, dass das Messer nach dem Schleifen gleichmäßig gewuchtet ist.

Die 3 oder 4-schneidigen Messer können beidseitig verwendet werden. Wenn die Schneide auf einer Seite verschlissen ist, kann das Messer umgedreht, und die andere Seite verwendet werden.

Die Messer dürfen nie repariert werden, sie müssen ersetzt werden, sobald Beschädigungen festgestellt, oder die Verschleißgrenze überschritten wird.

AUSTAUSCH DES FADENS IM KOPF (Abb. 21)

– Die in der Abbildung angegebene Sequenz befolgen.

SCHLEIFEN DES FADENMESSERS (Abb. 22)

– Das Fadenmesser (1) durch Lösen der Schrauben

(3) vom Schutz (2) entfernen.

– Das Fadenmesser in einem Schraubstock einspan-

nen, und mit einer Flachfeile schleifen, wobei beachtet werden muss, dass der Originalwinkel beibehalten wird.

– Das Messer wieder am Schutz montieren.

AUSSERORDENTLICHE EINGRIFFE

Alle in diesem Handbuch nicht enthaltenen Wartungseingriffe dürfen ausschließlich von Ihrem Händler vorgenommen werden.

Eingriffe, die nicht von einer Fachstelle oder von unqualifiziertem Personal ausgeführt werden, haben grundsätzlich den Verfall der Garantie zur Folge.

WARTUNG UND AUFBEWAHRUNG 13

Page 67

14 STÖRUNGSSUCHE / TECHNISCHE DATEN

9. STÖRUNGSSUCHE

1) Motor kann entwe-

der nicht gestartet werden, oder schaltet sofort aus.

2) Motor kann gestartet werden, erbringt aber eine schwache Leistung

3) Der Motor läuft unregelmäßig oder erbringt unter Belastung keine Leistung

4) Der Motor weist eine übertriebene Rauchentwicklung auf

– Falscher Anlassvorgang – Zündkerze schmutzig oder

nicht korrekter Elektrodenabstand

– Verstopfter Luftfilter

– Probleme der Gemischaufbereitung

– Verstopfter Luftfilter

– Probleme der Gemischaufbereitung

– Zündkerze schmutzig oder

nicht korrekter Elektrodenabstand

– Probleme der Gemischaufbereitung

– Falsche Gemischzusammenstellung

– Probleme der Gemischaufbereitung

– Anweisungen befolgen (siehe Kap. 6) – Zündkerze überprüfen (siehe Kap. 8)

– Filter reinigen bzw. auswechseln

(siehe Kap. 8)

– Sich mit dem Händler in Verbindung

setzen

– Filter reinigen bzw. auswechseln

(siehe Kap. 8)

– Sich mit dem Händler in Verbindung

setzen

– Zündkerze überprüfen (siehe Kap. 8)

– Sich mit dem Händler in Verbindung

setzen

– Gemisch gemäß Anweisungen

zubereiten (siehe Kap. 5)

– Sich mit dem Händler in Verbindung

setzen

STÖRUNG MÖGLICHE URSACHE ABHILFE

10. TECHNISCHE DATEN

Zündkerze: NGK-R BPMR7A Gemisch: Benzin : Zweitaktöl = 50:1 = 2% Maximal zulässiger Messerdurchmesser: 3 oder 4-schneidiges Messer = Ø 255 mm

Gewicht gemäß ISO 11806-1 (ohne Kraftstoff, Schneidvorrichtungen und Gurtwerk)

MODELL

Motor 2-Takt mit Luftkühlung

BKE 27 BKE 27D BKE 35 BKE 35D BKE 45

Gewicht

kg 6 6,7 6,6 7,3 7,3

Hubraum / Leistung

cm3/kW

26,3/0,77 26,3/0,77 34,4/1,03 34,4/1,03 45,4/1,42

Motordrehzahl im Leerlauf min

-1

3000 3000 3000 3000 3000

Maximaldrehzahl des Motors min

-1

11000 11000 11000 11000 10800

Maximaldrehzahl des Werkzeugs min

-1

8500 8500 8550 8550 8300

Behälterinhalt

500 500 700 700 900

Page 68

TECHNISCHE DATEN 15

Maximale Geräusch- und Vibrationswerte

Modell

BKE 27 BKE 27 D BKE 35 BKE 35 D BKE 45

Gewichteter Schalldruck am Ohr des Bedieners (EN ISO 22868)

Mit Fadenkopf

Messungenauigkeit (2006/42/EG - EN 27574)

dB(A)

88,8

92,9

96,3

Mit 3-schneidigem Messer

Messungenauigkeit (2006/42/EG - EN 27574)

dB(A)

92,3

96,7

– –

Mit “Tri Arc” Messer

Messungenauigkeit (2006/42/EG - EN 27574)

dB(A)

– –

97,5

Mit 4-schneidigem Messer

Messungenauigkeit (2006/42/EG - EN 27574)

dB(A)

92,3

96,6

98,0

Gemessener Schallleistungspegel (ISO 10884:1995)

Mit Fadenkopf

Messungenauigkeit (2006/42/EG - EN 27574)

dB(A)

100,02100,02103,52103,52106,4

Mit 3-schneidigem Messer

Messungenauigkeit (2006/42/EG - EN 27574)

dB(A)

102,42102,42105,72105,7

– –

Mit “Tri Arc” Messer

Messungenauigkeit (2006/42/EG - EN 27574)

dB(A)

– –

106,7

Mit 4-schneidigem Messer

Messungenauigkeit (2006/42/EG - EN 27574)

dB(A)

102,32102,32105,82105,82107,1

Garantierter Schallleistungspegel

dB(A)

105 105 108 108 110

An die Hand übertragene Vibrationen am vorderen Handgriff (“MONO”) (ISO 22867)

Mit Fadenkopf

Messungenauigkeit (2006/42/EG - EN 27574)

m/sec

6,7 1,5

– –

6,7 1,5

– –

7,8 1,5

Mit 3-schneidigem Messer

Messungenauigkeit (2006/42/EG - EN 27574)

m/sec

3,7 1,5

– –

4,2 1,5

– –

Mit “Tri Arc” Messer

Messungenauigkeit (2006/42/EG - EN 27574)

m/sec

– –

4,7 1,5

Mit 4-schneidigem Messer

Messungenauigkeit (2006/42/EG - EN 27574)

m/sec

4,1 1,5

– –

5,1 1,5

– –

4,8 1,5

An die Hand übertragene Vibrationen am hinteren Handgriff (“MONO”) (ISO 22867)

Mit Fadenkopf

Messungenauigkeit (2006/42/EG - EN 27574)

m/sec

4,6 1,5

– –

5,8 1,5

– –

8,8 1,5

Mit 3-schneidigem Messer

Messungenauigkeit (2006/42/EG - EN 27574)

m/sec

4,2 1,5

– –

4,9 1,5

– –

Mit “Tri Arc” Messer

Messungenauigkeit (2006/42/EG - EN 27574)

m/sec

– –

5,0 1,5

Mit 4-schneidigem Messer

Messungenauigkeit (2006/42/EG - EN 27574)

m/sec

5,0 1,5

– –

5,1 1,5

– –

6,3 1,5

An die Hand übertragene Vibrationen am hinteren Handgriff (“MONO”) (ISO 22867)

Mit Fadenkopf

Messungenauigkeit (2006/42/EG - EN 27574)

m/sec

– –

3,4 1,5

– –

6,1 1,5

– –

Mit 3-schneidigem Messer

Messungenauigkeit (2006/42/EG - EN 27574)

m/sec

– –

2,3 1,5

– –

4,2 1,5

– –

Mit “Tri Arc” Messer

Messungenauigkeit (2006/42/EG - EN 27574)

m/sec

– –

Mit 4-schneidigem Messer

Messungenauigkeit (2006/42/EG - EN 27574)

m/sec

– –

3,4 1,5

– –

4,2 1,5

– –

An die Hand übertragene Vibrationen am linken Handgriff (“DUPLEX”) (ISO 22867)

Mit Fadenkopf

Messungenauigkeit (2006/42/EG - EN 27574)

m/sec

– –

3,7 1,5

– –

5,1 1,5

– –

Mit 3-schneidigem Messer

Messungenauigkeit (2006/42/EG - EN 27574)

m/sec

– –

2,2 1,5

– –

4,0 1,5

– –

Mit “Tri Arc” Messer

Messungenauigkeit (2006/42/EG - EN 27574)

m/sec

– –

Mit 4-schneidigem Messer

Messungenauigkeit (2006/42/EG - EN 27574)

m/sec

– –

4,0 1,5

– –

3,5 1,5

– –

Page 69

Die Tabelle enthält die Liste aller lieferbaren Zubehörteile, mit Angabe der Teile, die auf jeder Maschine verwendbar sind, gekennzeichnet mit dem Symbol “ ”.

Da die Auswahl, die Montage und die Verwendung des für die unterschiedlichen Einsatzarten zu montierenden Zubehörteils vom Benutzer in vollkommener Autonomie durchgeführt

16 ZUBEHÖR

werden, haftet dieser auch für durch diese Arbeitsgänge verursachte Schäden jeglicher Art. Bei Zweifeln oder Unwissen über die Eigenschaften des einzelnen Zubehörs, wenden Sie sich an Ihren Händler oder ein spezialisiertes Gartencenter.

11. ZUBEHÖR

Nummer Modell

BKE 27 BKE 27D BKE 35 BKE 35D BKE 45

118801127/0 (Ø 255) –

118801418/0 (Ø 255)

118802009/0 (Ø 255) ––––

383820507/0 (M 10 x 1,25 sx female) (Ø 430)

Page 70

PRESENTACION 1

Estimado Cliente,

ante todo queremos agradecerle por haber elegido nuestros productos y deseamos que el uso de esta máquina le reserve grandes satisfacciones y corresponda plenamente a sus expectativas. Este manual ha sido redactado para que pueda conocer bien su máquina y utilizarla en condiciones de seguridad y eficiencia; no olvide que éste forma parte integrante con la misma máquina, guárdelo al alcance de la mano para consultarlo en todo momento y entréguelo junto con la máquina si un día tuviera que cederla o prestarla a otras personas.

Su nueva máquina ha sido proyectada y fabricada siguiendo las normas vigentes, resulta segura y fiable si se usa respetando plenamente las indicaciones que contiene este manual (uso previsto); cualquier otra utilización o el incumplimiento de las normas de seguridad de uso, de mantenimiento y reparación indicadas está considerado como “uso impropio” y comporta la anulación de la garantía y la cancelación de toda responsabilidad del Fabricante, recayendo sobre el usuario todos los cargos causados por daños o lesiones propias o a terceros.

En caso de que se encontrara alguna ligera diferencia entrelo que aquí se describe y la máquina en su posesión, tiene que considerarse que, debido a la continua mejora del producto, las informaciones contenidas en este manual están sujetas a modificaciones sin previo aviso u obligación de actualización, permaneciendo inalteradas sin embargo las características esenciales a fines de la seguridad y del funcionamiento. En caso de dudas contacte con su distribuidor. ¡Le deseamos buen trabajo!

ÍNDICE

1. Identificación de los componentes principales ....................................... 2

2. Símbolos ................................................................................................ 3

3. Prescripciones de seguridad .................................................................. 4

4. Montaje de la máquina ............................................................................ 6

5. Preparación para el trabajo .................................................................... 7

6. Puesta en marcha - Uso - Parada del motor .......................................... 8

7. Uso de la máquina ............................................................................... 10

8. Mantenimiento y conservación ............................................................. 12

9. Localización averías ............................................................................. 14

10. Datos técnicos ..................................................................................... 14

10. Accesorios ........................................................................................... 16

Page 71

COMPONENTES PRINCIPALES

1. Unidad motriz

2. Tubo de transmisión

3. Dispositivo de corte a. Cuchilla de 3 o 4 puntas b. Cabezal porta hilo

4. Protección del dispositivo de corte

5. Empuñadura delantera

6. Barrera

7. Manillar

8. Empuñadura trasera

9. Punto de conexión (del arnés)

10. Etiqueta de matrícula

11. Arnés a. de correa simple b. de correa doble

12. Renvío de ángulo

13. Protección cuchilla (para el transporte)

14. Bujía

MANDOS Y ABASTECIMIENTO S

21. Interruptor de parada motor

22. Mando acelerador

23. Bloqueo del acelerador

24. Manija arranque

25. Mando cebador (Starter)

26. Mando dispositivo de cebado (Primer)

31. Tapón depósito mezcla

2 IDENTIFICACIÓN DE LOS COMPONENTES PRINCIPALES

1. IDENTIFICACIÓN DE LOS COMPONENTES PRINCIPALES

ETIQUETA MATRÍCULA

10.1) Marca de conformidad

según la directiva 2006/42/CE

10.2) Nombre y dirección del fabricante

10.3) Nivel de potencia acústica LWA

según la directiva 2000/14/CE

10.4) Modelo de referencia del fabricante

10.5) Número de matrícula

10.6) Año de fabricación

10.7) Número de emisiones

10.1 10.2

10.6

10.3

10.5

10.4

10.7

“DUPLEX”

4 12

11a

11b

“MONO”

6 5

Page 72

1) ¡Atención! Peligro. Esta máquina, si no se usa cor-

rectamente, puede ser peligrosa para usted y para las demás personas.

2) Antes de usar esta máquina lea el manual de ins-

trucciones.

3) El usuario de esta máquina, utilizada en condicio-

nes normales para uso diario, puede exponerse a un nivel de ruido igual o superior a 85 dB (A). Usar los dispositivos de protección acústica, gafas y casco de protección.

4) ¡Utilice guantes y calzado de seguridad!

5) ¡Peligro de protecciones! ¡Alejar a personas o ani-

males domésticos al menos 15 m cuando use la máquina!

6) Velocidad máxima del dispositivo de corte. Use so-

lo los dispositivos de corte adecuados.

11) Depósito mezcla

12) Posiciones del inte-

rruptor de parada del motor

a = parada b = marcha

13) Mando cebador

(Starter)

14) Mando dispositivo

de cebado (Primer)

7) No emplee cuchillas de sierra circular. Peligro: El uso de cuchillas de sierra circular con máquinas con este símbolo expone al usuario a peligro de lesiones muy graves incluso mortales.

8) ¡Atención! La gasolina es inflamable!Dejeenfriar el

motor durante 2 minutos antes de efectuar el suministro.

9) ¡Atención! Mantenerse lejos de las superficies calientes.

10) Atención al empuje de la cuchilla.

11) ¡Atención! El motor emite monóxido de carbono.

NO lo ponga en marcha en un espacio cerrado.

SÍMBOLOS 3

SÍMBOLOS EXPLICATIVOS EN LA MÁQUINA (si estuvieran presentes)

2. SÍMBOLOS

21) Dispositivos

de corte para los cuales la protección es adecuada

22) Sentido

de rotación del dispositivo de corte

SÍMBOLOS EXPLICATIVOS EN LA MÁQUINA (si estuvieran presentes)

1 2 3 4

6 7 8 9

10 11

Page 73

A) APRENDIZAJE

1) Leer atentamente las instrucciones. Familiarizarse con los mandos y el uso apropiado de la máquina. Aprender a

parar rápidamente el motor.

) Utilizar la máquina para la finalidad para la que ha sido destinada, es decir, – el corte de la hierba y vegetación no leñosa, por me-

dio de un hilo de nylon (p.ej. sobre los bordes de arriates, plantaciones, muros, recintos, o espacios verdes de superficie limitada, para terminar el corte efectuado con una guadañadora);

– el corte de hierba alta, malezas, ramas y arbustos le-

ñosos con un diámetro de hasta 2 cm, con la ayuda de

cuchillas metálicas o plásticas. Cualquier otro uso puede resultar peligroso y provocar la avería de la máquina. Es inapropiado (como ejemplo, pero no solo): – utilizar la máquina para raspar; – regular setos u otros trabajos en los cuales el dispositivo

de corte no se utilice a nivel del terreno; – podar árboles; – usar la máquina con el dispositivo de corte por encima de

la línea de la cintura del operador; – usar la máquina para el corte de materiales de origen no

vegetal; – utilizar la máquina por más de una persona;

3) No permita que los niños o personas que no tengan la práctica necesaria con las instrucciones usen la máquina. Las leyes locales pueden fijar una edad mínima para el usuario.

4) La máquina no debe ser utilizada por más de una persona.

5) No utilice nunca la máquina: – con personas, especialmente niños, o animales en las

cercanías; – si el usuario estuviera cansado o se encontrase mal, o hu-

biese tomado fármacos,drogas, alcohol o sustancias no-

civas para sus capacidades de reflejos y atención; – si el usuario noes capaz de sujetar firmemente la máquina

con dos manos y/o de permanecer en equilibrio sobrelas

piernas durante el trabajo.

6) Recuerde que el operador o el usuario es el responsable de los accidentes e imprevistos que se pudieran ocasionar a otras personas o a sus propiedades.

B) OPERACIONES PRELIMINARES

1) Durante el trabajo, es necesario llevar ropa idónea que no constituya molestias al usuario. – Lleve ropa protectiva adherente, dotada de protecciones

anticorte. – Lleve casco, guantes, gafas protectivas, máscaras anti-

polvo y zapatos anticorte con suela antideslizante. – Utilice los auriculares para proteger el oído. – No lleve bufandas, camisas, collares o accesorios col-

gantes o anchosque puedan engancharse en la máquina

o en objetos y materiales presentes en el lugar de trabajo. – Recoja el pelo largo adecuadamente.

2) ¡ATENCIÓN! ¡PELIGRO! La gasolina es altamente in-

flamable.

– conserve el carburante en contenedores especiales ho-

mologados para dicho uso;

– no fume cuando se use el carburante; –

abrir lentamente el tapón del depósito dejando salir gradualmente la presión interna;

– llenar el carburante solo al aire libre, utilizando un em-

udo;

–

llenar antes de poner en marcha el motor; no añada carburante ni quite el tapón del depósito cuando elmotor esté funcionando o esté caliente;

– si saliera gasolina no encienda el motor, aleje la máquina

del área en la que se ha vertido el carburante y evitar provocar un incendio, espere que el carburante se haya evaporado y los vapores de gasolina se hayan disuelto;

– limpie inmediatamente cada resto de gasolina derramada

en la máquina o sobre el terreno;

– no ponga en funcionamiento la máquina en un lugar

donde se haya efectuado dicha operación;

– evite el contacto del carburantecon la ropa y, en tal caso,

cambie la ropa antes de poner en marcha el motor;

– coloque siempre y cierre bien lostapones del tanque y del

depósito de gasolina.

3) Cambiar los silenciadores defectuosos o dañados.

4) Antes del uso, proceda con un control generalde la má- quina y especialmente: – la palanca acelerador y la palanca de seguridad deberán

tener un movimientolibre, no forzadoy al soltar la palanca deberán volver automática y rápidamente a la posición neutra;

– la palanca acelerador deberá permanecer bloqueada si

no se presiona la palanca de seguridad;

– el interruptor de parada motor deberá desplazarse fácil-

mente de una posición a la otra;

– los cables eléctricos y especialmente el cable de la bujía

deberán ser íntegros para evitar la generación de chispas y el capuchón deberá estar montado correctamente en la bujía;

– las empuñaduras y protecciones de la máquina deberán

estar limpias y secas y firmemente fijadas en la máquina;

– Por motivos de seguridad, no use nunca la máquina

con partes desgastadas o dañadas. Las piezas dañadas se deben sustituir, nunca reparar. Utilizar sólo recambios originales. Las piezas de calidad inferior

pueden dañar la máquina y atentar contra su seguridad. Las herramientas de corte deben llevar la marca del fabricante y la referencia a la velocidad máxima de empleo.

5) Comprobar el funcionamiento correcto de las empuñaduras y del punto de conexión del arnés, y el buen equilibrado de la máquina.

6) Antes de empezar el trabajo, asegúrese que las protecciones sean adecuadas para la herramienta de corte utilizada y estén montadas correctamente.

7) Inspeccionar a fondo toda la zona de trabajo y eliminar todo lo que pueda lanzar la máquina o dañar el grupo de corte y el motor (piedras, ramas. alambres, huesos, etc.).

C) DURANTE EL USO

1) No accione el motor en ambientes cerrados donde puedan acumularse humos peligrosos de monóxido de carbono.

2) Trabajar sólo a la luz del día o con una buena luz artificial.

3) Asumir una posición firme y estable: – evitar siempre trabajar con el suelo mojado o resbaladizo

4 REQUISITOS DE SEGURIDAD

3. REQUISITOS DE SEGURIDAD

Page 74

arse que la máquina esté siempre en condiciones seguras

de funcionamiento. Un mantenimiento regular es esen-

ial para la seguridad y para mantener el nivel de las

prestaciones.

) No coloque la máquina con gasolina en el depósito en un local donde los vapores de gasolina pudieran alcanzar una l

lama, una chispa o una fuerte fuente de calor.

3) Dejar enfriar el motor antes de almacenar la máquina en cualquier ambiente. 4

) Para reducir el riesgo de incendio, mantener el motor, el silenciador de descarga y la zona de almacenamiento de la gasolina libres de restos de serrín, ramas, hojas o grasa excesiva; no deje contenedores con los materiales delcorte en exceso en el interior de un local.

5) Sihay que vaciar el depósito de la gasolina, efectuar esta operación al aire libre y con el motor frío.

6) Póngase guantes de trabajo para cada intervención en el dispositivo de corte.

7) Antes de guardar la máquina, asegúrese de haber extraído llaves o herramientas usadas para el mantenimiento.

8) ¡Mantenga la máquina lejos del alcance de los niños!

E) TRANSPORTE Y DESPLAZAMIENTO

1) Cada vez que desee maniobrar o transportar la máquina, será necesario: – apagar el motor, esperar la parada del dispositivo de

corte y desconectar el capuchón de la bujía; – aplicar la protección del dispositivo de corte; – agarrar la máquina por las empuñaduras y orientar el dis-

positivo de corte en la dirección contraria al sentido de la

marcha.

2) Cuando se transporte la máquina en un vehículo, es necesario colocarla de manera que no constituya un peligro para nadie y bloquearla firmemente para evitar el volcado con posible daño y salida de carburante.

F) CÓMO LEER EL MANUAL

En el textodel manual, algunos parágrafos quecontienen informaciones deespecial importanciaestán indicados con diferentes grados de evidencia, cuyo significado es el siguiente:

Suministra aclaraciones u otros detalles relativos a lo anteriormente descrito, con la intención de no dañar la máquina o causar daños.

Posibilidad de lesiones personales o a terceros en caso de incumplimiento.

Posibilidad de graves lesiones personales o a terceros con peligro de muerte, en caso de incumplimiento.

IMPORTANTE

NOTA

sobre terrenos demasiado accidentales o abruptos que no garanticen la estabilidad del operador durante el trab

ajo;

– no corra, camine y preste atención a las irregularidades

el terreno y a la presencia de posibles obstáculos.

– valorar los riesgos potenciales del terreno a trabajar y to-

ar todas las precaucionesnecesarias para garantizar la propia seguridad, especialmente en las pendientes, terrenos accidentales, resbaladizos o móviles.

–

En las pendientes, trabajar de manera transversal a la pendiente, nunca subiendo o bajando, manteniéndose siempre en la parte posterior del dispositivo de corte.

4) Poner en marcha el motor con la máquina bloqueada firmemente: – poneren marcha elmotor al menos 3 metros más lejos del

lugar en el que se ha efectuado la operación de llenado;

– comprobar que otras personas se encuentren al menos

15 metros del rayo de acción de la máquina o al menos 30 metros para las siegas más gravosas;

– no dirija el silenciador ni los gases de descarga hacia ma-

teriales inflamables.

5) No modifique las regulaciones del motor y no deje que alcance un régimen de revoluciones excesivo.

6) No someta la máquina a esfuerzos excesivos y no use una máquina pequeña para efectuar trabajos pesados; el uso de una máquina adecuada reduce los riesgos y mejora la calidad del trabajo.

7) Controle que el régimende mínimo de la máquina sea tal que no permita el movimiento del dispositivo de corte y que, después de una aceleración, el motor vuelva rápidamente al mínimo.

8) Evite que choque violentamente la cuchilla contra cuerpos extraños y a las posibles proyecciones de material causado por el movimiento de las cuchillas.

9) Enganchar siempre la máquina al arnés durante el trabajo.

10) Parar el motor: – cada vez que se deje la máquina sin vigilancia. – antes de echar gasolina. – durante los desplazamientos entre las zonas de trabajo.

11) Parar el motor y quitar el cable de la bujía: – antes de controlar, limpiar o trabajar con la máquina; – después de golpear un cuerpo extraño. Verificar los po-

sibles daños y efectuar las reparaciones necesarias antes de usar nuevamente la máquina;

– si la máquinaempieza a vibrar de maneraanómala: en di-

cho caso, buscar inmediatamente la causa de las vibraciones y proveer con los controlesnecesarios en un Centro Especializado;

– cuando la máquina no se utiliza.

Parar rápidamente el motor si la cadena se bloquea durante el trabajo. Preste atención siempre al contragolpe (kickback) que puede verificarse si la cuchilla encuentra un obstáculo consistente (troncos, raíces, ramas, piedras, etc). Evite tocar el terreno con la cuchilla. Los contragolpes provocan cambios de la cuchilla difícilmente controlables, que pueden provocar la pérdida de control de la máquina, poner en peligro la seguridad del operador y causar daños a la misma máquina.

D) MANTENIMIENTO Y ALMACENAMIENTO

1) Mantener bien apretados tuercas y tornillos para asegu-

REQUISITOS DE SEGURIDAD 5

Page 75

3. DESMONTAJE Y MONTAJE DE LOS DISPOSITIVOS DE CORTE Y DISPOSICIÓN DE LAS PROTECCIONES

Utilizar solo dispositivos de

corte originales u homologados por el Fabricante.

3.1 Cuchilla de 3 o 4 puntas

Cuchilla “Tri Arc” (Fig. 4)

Llevar guantes de protección

y aplicar la protección de la cuchilla.

La tuerca de fijación (5) tiene una rosca a izquierdas y por lo tanto debe ser desatornillada en sentido horario y atornillada en sentido levógiro.

• Desmontaje

– Introducir la llave suministrada (2) en el orificio co-

rrespondiente del reenvío de ángulo (3) y hacer girar con la mano la cuchilla (1) hasta introducir la llave en el orificio interno, bloqueando la rotación.

– Extraer el pasador (4) y desenroscar la tuerca (5) en

sentido horario.

– Extraer la arandela (6) y la abrazadera externa (7),

luego sacar la cuchilla (1).

• Montaje

– Asegurarse que las ranuras de la abrazadera interna

(8) se acoplan perfectamente con el reenvío de ángulo

(3). – Montar la cuchilla (1) y la abrazadera externa (7). – Volver a montar la arandela (6) y la tuerca (5), apre-

tándola a fondo en sentido levógiro (25 Nm). – Volver a colocar el pasador (4) y plegar las dos ex-

tremidades. – Extraer la llave (2) para reajustar la rotación de la cu-

chilla.

• Adecuación de la protección

– Extraer la protección adicional (8 -si estuviera mon-

tada anteriormente), desenganchando los enganches

introducidos a presión en la protección (9).

3.2 Cabezal porta hilo (Fig. 5)

El cabezal porta hilo tiene una rosca a izquierdas y por lo tanto debe ser desatornillada en sentido horario y atornillada en sentido antiohorario.

• Desmontaje

– Introducir la llave suministrada (2) en el orificio co-

rrespondiente del reenvío de ángulo (3) y hacer girar con la mano el cabezal porta hilo (1) hasta introducir la llave en el orificio interno, bloqueando la rotación.

NOTA

La máquina está suministrada con algunos componentes desmontados y con el depósito de la mezcla vacío.

Llevar siempre robustos guantes de trabajo cuando maneje los dispositivos de corte. Prestar la máxima atención en el montaje de los componentes para no poner en peligro la seguridad y la eficiencia de la máquina; en caso de dudas contacte a su Distribuidor.

1. MONTAJE DE LA MÁQUINA

1a. Modelos “MONO” (Fig. 1)

– Posicionar la parte superior (2) con barrera de la em-

puñadura anterior en el tubo de transmisión (1).

– Unir el capuchón inferior (4) introduciendo el perno

(4a) en uno de los tres orificiosprevistos en el tubo de transmisión.

– Apretar a fondo los tornillos (5).

1b. Modelos “DUPLEX” (Fig. 2)

– Aflojar los tornillos (5) y retirar el capuchón (4) del so-

porte (2).

– Introducir el manillar (1) en el asiento que se encuen-

tra en el soporte (2), colocado en el tubo de transmisión (3), prestando atención a que losmandos queden a la derecha.

– Montar el capuchón (4), apretando a fondo los torni-

llos (5).

– Enganchar la funda (6) de los mandos al sujetacables

correspondiente (7).

2. MONTAJE DELA PROTECCIÓN (Fig. 3)

Cada dispositivo de corte está dotado de una específica protección. No utilice protecciones diferentes de las indicadas para cada dispositivo de corte.

Llevar guantes de protección y aplicar la protección de la cuchilla.

– Desmontar el dispositivo de corte (si estuviera mon-

tado), como se indica en el parágrafo 3.

– Montar la protección (1) fijándola al reenvío de ángulo

(2) mediante los tornillos (3).

IMPORTANTE

6 MONTAJE DE LA MÁQUINA

4. MONTAJE DE LA MÁQUINA

Page 76

• Características de la gasolina

Use sólo gasolina sin plomo (gasolina verde) con número de octanos no inferior a 90 N.O

La gasolina verde tiende a crear depósitos en el contenedor si se conserva durante más de 2 meses. ¡Utilice siempre gasolina fresca!

• Características del aceite

Emplee solo aceite sintético de óptima calidad, específico para motores de dos tiempos.

En su Distribuidor están disponibles aceites especialmente estudiados para este tipo de motor, capaz de garantizar una elevada protección.

El uso de estos aceites permite la composición de una mezcla al 2%, constituida por 1 parte de aceite cada 50 partes de gasolina.

• Preparación y conservación de la mezcla

¡La gasolina y la mezcla son

inflamables!

IMPORTANTE

CONTROL DE LA MÁQUINA

Antes de empezar el trabajo es necesario:

– controlar que no haya tornillos aflojados en la má-

quina y en el dispositivo de corte;

– controlar que el dispositivo de corte no esté dañado y

que las cuchillas metálicas de 3 puntas (si estuvieran

montadas) estén bien afiladas; – controlar que el filtro del aire esté limpio; – controlar que las protecciones estén bien fijadas y

eficientes; – controlar la fijación de las empuñaduras.

PREPARACIÓN DE LA MEZCLA

Esta máquina está dotada de un motor de dos tiempos que requiere una mezcla compuesta por gasolina y aceite lubrificante.

El uso solo de gasolina daña el

motor y conlleva el vencimiento de la garantía.

Use solo carburantes y lubrificantes de calidad para mantener las prestaciones y garantizar la duración de los órganos mecánicos.

IMPORTANTE

• Adecuación de la protección

– Montar la protección adicional (5) introduciendo los

enganches en los respectivos asientos de la protección (6) y presionando hasta advertir el disparo.

Cuando se utiliza el cabezal porta hilo, es necesario que siempre esté montada la protección adicional, con cuchillo cortahilo.

– Extraer el cabezal porta hilo (1) desatornillándolo en

sentido horario.

• Montaje

– Asegurarse que las ranuras de la abrazadera interna

(4) se acoplan perfectamente con el reenvío de ángulo (3).

– Extraer el cabezal porta hilo (1) desatornillándolo en

sentido horario.

– Extraer la llave (2) para reajustar la rotación del eje.

MONTAJE DE LA MÁQUINA / PREPARACIÓN AL TRABAJO 7

5. PREPARACIÓN AL TRABAJO

Page 77

PUESTA EN MARCHA DEL MOTOR

La puesta en marcha del motor debe efectuarse a una distancia de al menos 3 metros del lugar donde se ha efectuado el llenado del carburante.

Antes de poner en marcha el motor:

– Colocar la máquina en posición estable sobre el te-

rreno. – Extraer la protección de la cuchilla (si se empleara). – Asegúrese que la cuchilla (si se empleara) no toque

el terreno u otros objetos.

• Puesta en marcha en frío

Por puesta en marcha en “frío” se entiende la puesta en marcha efectuada después de al menos 5 minutos de la parada del motor o después de un llenado de carburante.

Para poner en marcha el motor (Fig. 8):

1. Lleve el interruptor (1) a la posición «I-RUN».

2. Accionar el cebador, girando la palanca (5) en posi-

ción «CHOKE».

3. Presionar el pulsador del dispositivo de cebado (pri-

mer) (6) durante 3-4 veces para facilitar la activación del carburador.

NOTA

Limpie periódicamente los contenedores de la gasolina y de la mezcla para eliminar posibles depósitos.

LLENADO DEL CARBURANTE

No fume durante el llenado y

evite inhalar vapores de gasolina.

Abrir el tapón del tanque con cuidado porque podría haberse formado presión en el interior.

Antes de efectuar el llenado:

– Agitar enérgicamente el tanque de la mezcla. – Colocar la máquina sobre un plano, en posición es-

table, con el tapón del depósito hacia arriba.

– Limpiar el tapón del depósito y la zona cercana para

evitar que entre suciedad durante el llenado.

– Abrir con cuidado el tapón del depósito para descar-

gar gradualmente la presión. Efectuar el llenado mediante un embudo, evitando llenar el depósito hasta el borde.

Cerrar siempre el tapón del depósito, cerrando a fondo.

Limpiar en seguida cada resto de mezcla posiblemente vertida en la máquina o en el terreno y no poner en marcha el motor hasta que los vapores de gasolina no estén disueltos.

IMPORTANTE

– Conserve la gasolina y la mezcla en recipientes

homologados para carburantes, en lugares se-

guros, lejos de fuentes de calor o llamas libres. – No deje los contenedores al alcance de los niños. – No fume durante la preparación de la mezcla y

evite inhalar vapores de gasolina.

La tabla indica las cantidades de gasolina y de aceite a utilizar para la preparación de la mezcla en función del tipo de aceite empleado.

Para la preparación de la mezcla:

– Introducir en un bidón homologado aproximadamente

mitad de la cantidad de gasolina. – Añadir todo el aceite, según la tabla. – Introducir el resto de la gasolina. – Cerrar el tapón y agitar enérgicamente.

La mezcla está sujeta al envejecimiento. No prepare cantidades excesivas de mezcla para evitar que se formen depósitos.

Tenga bien separados e identificados los contenedores de la mezcla y de la gasolina para evitar confundirlos en el momento del uso.

IMPORTANTE

8 PREPARACIÓN AL TRABAJO / MARCHA - USO - PARADA DEL MOTOR

6. MARCHA - USO - PARADA DEL MOTOR

Gasolina Aceite sintético 2 Tiempos

litros litros cm

1 0,02 20 2 0,04 40 3 0,06 60 5 0,10 100

10 0,20 200

Page 78

USO DEL MOTOR (Fig. 8)

La velocidad del dispositivo de corte está regulada del mando del acelerador (2), colocado en la empuñadura posterior (4) o en la empuñadura derecha (4a) del manillar.

El accionamiento del acelerador es posible solo si se presiona contemporáneamente la palanca de bloqueo (3).

El movimiento lo transmite el motor al eje de transmisión mediante una fricción de masas centrífugas que impide el movimiento del eje cuando el motor está en el mínimo.

No use la máquina si el dispositivo de corte se mueve con el motor al mínimo, en este caso, es necesario contactar a su Vendedor.

La correcta velocidad de trabajo se obtiene con el mando del acelerador (2) a fondo de carrera.

Durante las primeras 6-8 horas de ejercicio de la máquina, evitar usar el motor al máximo de las revoluciones.

PARADA DEL MOTOR (Fig. 8)

Para parar el motor:

– Soltar el mando del acelerador (2) y dejar que el mo-

tor gire al mínimo durante algún segundo.

– Llevar el interruptor (1) a la posición «0-STOP».

Después de haber llevado el acelerador al mínimo, son necesarios algunos segundos antes de que el dispositivo de corte se pare.

IMPORTANTE

4. Sujete firmemente la máquina sobre el terreno con una mano en la empuñadura, para no perder el control durante la puesta en marcha (Fig. 9).

Para evitar deformaciones, el tubo de transmisión no debe usarse como apoyo para la mano o para la rodilla durante el arranque.

5. Tirar lentamente de la manija de arranque unos

10 - 15 cm, hasta que advierta una cierta resistencia, tire más veces con decisión hasta advertir el arranque.

Para evitar roturas, no tire de toda la longitud del cable, no lo roce a lo largo del borde del orificio guía del cable y suelte gradualmente la manija, evitando que vuelva a entrar de manera incontrolada.

6. Tire de nuevo de la manija de arranque, hastaquese

encienda el motor regularmente.

La puesta en marcha del motor con el arrancador activado provoca el movimiento del dispositivo de corte, que se para solo desactivando el arrancador.

7. Accionar brevemente el acelerador (2), para llevar el

motor al mínimo, con la palanca (5) quese coloca automáticamente en posición «RUN».

8. Deje girar el motor al mínimo durante al menos 1 mi-

nuto antes de utilizar la máquina.

Si la manija del cable de arranque se acciona repetidamente con el cebador introducido, el motor puede inundarse y dificultaría la puesta en marcha.

En caso de inundación del motor, desmonte la bujíay tire suavemente de la manija del cable de arranque para eliminar el exceso de carburante; a continuación seque los electrodos de la bujía y vuelva a montarla en el motor.

• Puesta en marcha en caliente

Para la puesta en marcha en caliente (inmediatamente después de la parada del motor):

– Colocar el interruptor (1) en posición «I-RUN»; des-

pués, seguir los puntos 4 - 5 - 6 - 9 del procedimiento anterior.

IMPORTANTE

MARCHA - USO - PARADA DEL MOTOR 9

Page 79

Si la máquina está provista de más orificios de enganche, utilizar el punto más favorable para mantener el equilibrado de la máquina durante el trabajo.

Use siempre un arnés adecuado al peso de la máquina y al dispositivo de corte utilizado. – con máquinas de peso inferior a 7,5 kg, con cabe-

zal porta hilo o cuchillas de 3 o 4 puntas,pueden ser utilizados los modelos de correa simple o doble;

– con máquinas de peso superior a 7,5 kg, debe ser

utilizado únicamente el modelo de correa doble;

• Modelos “MONO” de correa simple

La correa (1) debe pasarencima del hombro izquierdo, hacia el lado derecho.

• Modelos de correa doble

La correa (2) debe colocarse con: – el apoyo y el enganche de la máquina colocados en el

lado derecho (2.1); – el desenganche delante (2.2); – el cruce de las correas en los hombros del operador

(2.3); – la hebilla enganchada correctamente en el lado iz-

quierdo (2.4).

Las correas deben estar tensas de manera que se distribuya uniformemente la carga en los hombros.

MODALIDAD DE USO DE LA MÁQUINA

Durante el trabajo, la máquina debe sujetarse siempre con dos manos, teniendo la unidad motriz en el lado derecho del cuerpo y el grupo de corte por debajo de la línea de la cintura.

Antes de afrontar por primera vez un trabajo de siegas, es conveniente adquirir la necesaria familiaridad con la máquina y las técnicas de cortemás oportunas colocando correctamentelos arneses, empuñar firmemente la máquina y efectuar los movimientos que requiere el trabajo.

• Elección del dispositivo de corte

Seleccionar el dispositivo de corte más apropiado al trabajo a realizar, según estas indicaciones de máxima.

– la cuchilla de 3 puntas es apropiada al corte de ma-

torrales y pequeños arbustos hasta 2 cm de diámetro.

– la cuchilla de 4 puntas es apropiada al corte de hierba

resistente, en superficie amplias;

Por el respeto de los demás y del ambiente:

– Evite ser un elemento de disturbio. – Efectuar escrupulosamente las normas locales

para la eliminación de los materiales después del corte.

– Seguir escrupulosamente las normas locales para

la eliminación de aceites, gasolina, partes deterioradas o cualquier elemento de fuerte impacto ambiental.

La exposición prolongada a las vibraciones puede causar lesiones y disturbios neurovasculares (conocido también como “fenómeno de Raynaud” o “mano blanca") especialmente a quien sufre de disturbios circulatorios. Los síntomas pueden afectar a las manos, las muñecas y los dedos y se manifiestan con pérdida de sensibilidad, torpor, prurito, dolor, decoloración o cambios estructurales de la piel. Estos efectos pueden aumentar por las bajas temperaturas ambientales y/o por una excesivo uso de las empuñaduras. Cuando sienta los síntomas es necesario reducir los tiempos de uso de la máquina y consultar a un médico.

La instalación de encendido de esa máquina genera un campo electromagnético de modesta entidad, pero que no excluye la posibilidad de interferencia en el funcionamiento de dispositivos médicos activos o pasivos implantados en el operador, con consiguientes posibles graves riesgos para su salud. A los portadores de dichos dispositivos médicos, se les recomienda que consulten con el médico o contacten con el fabricante de los dispositivos médicos antes de usar la máquina.

Llevar ropa adecuada durante el trabajo. Su Distribuidor es capaz de suministrarle informaciones sobre los materiales de seguridad más apropiados para garantizar la seguridad en el trabajo.

USO DE LOS ARNESES (Fig. 10)

La máquina debe usarse siempre enganchada en el arnés colocado correctamente. Comprobar frecuentemente la eficiencia del desenganche rápido para permitir liberar rápidamente la máquina de las correas en caso de peligro.

El arnés debe colocarse antes de enganchar la máquina a la conexión correspondiente y las correas deben regularse según la altura y complexión del operador.

10 USO DE LA MÁQUINA

7. USO DE LA MÁQUINA

Page 80

• Corte de precisión (Redilado)

Mantener la máquina ligeramente inclinada de manera que la parte inferior del cabezal porta hilo no toque el terreno y la línea se encuentre en el punto deseado, teniendo siempre el dispositivo de”corte lejos del operador.

• Corte en cercas / cimientos (Fig. 14)

Acercar lentamente el cabezal porta hilo a cercas, piquetes de plantación, rocas. muros etc., sin golpear con fuerza. Si el hilo choca con un obstáculo consistente puede romperse o consumarse, si permanece atrapado en una cerca puede romperse bruscamente.

En todo caso, el corte alrededor de la acera, cimiento, muros etc. puede causar un desgaste del hilo superior al normal.

• Corte alrededor de los árboles (Fig. 15)

Caminar alrededor del árbol de izquierda a derecha, acercándose lentamente a los troncos de manera que no choque e hilo contra el árbol y manteniendo el cabezal porta hilo ligeramente inclinado hacia delante. No olvide que el hilo de nylon puede tronchar o dañar los pequeños arbustos y que el choque del hilo de nylon contra el tronco de arbustos o árboles con corteza blanda puede dañar gravemente la planta.

• Regulación de la longitud del hilo durante

el trabajo (Fig. 16)

Esta máquina está equipada con un cabezal “Tap & Go”. Para soltar nuevo hilo, batir el cabezal porta hilo contra el terreno con el motor a la máxima velocidad, el hilo se suelta automáticamente y el cuchillo corta la longitud en exceso.

FINAL DEL TRABAJO

Con el trabajo acabado:

– Parar el motor como se indica precedentemente (Cap.

6).

– Esperar la parada del dispositivo de corte y montar la

protección cuchilla.

– el cabezal porta hilo puede eliminar hierba alta y ve-

getación no leñosa en cercas, muros, cimientos, aceras, alrededor de árboles etc… o para limpiar completamente una particular zona de jardín;

TÉCNICAS DE TRABAJO

a) Cuchilla de 3 puntas

Cuchilla “Tri Arc” (Fig. 11)

Empezar el corte desde arriba de la vegetación, descendiendo luego con la cuchilla de corte de manera que corte las ramas reduciéndolas en pequeños trozos.

b) Cuchilla de 4 puntas (Fig.12)

Proceder utilizando la máquina como una guadaña tradicional, con un movimiento de arco de unos 60-90°, sacándola de la vegetación y así sucesivamente.

c) Cabezal porta hilo

Utilizar SOLO hilos de nylon. El empleo de hilos metálicos, hilos metálicos plastificados y/o no apropiados para el cabezal, puede causar serias heridas o lesiones.

Durante el uso, es oportuno parar el motor y extraer periódicamente la hierba que envuelve la máquina, para evitar el sobrecalentamiento del tubo de transmisión, debido a la hierba atrapada debajo de la protección. Extraer la hierba atrapada con un tornillador, para permitir que la varilla se enfríe correctamente.

No utilice la máquina para raspar, inclinando el cabezal porta hilo. La potencia del motor puede astillar objetos y pequeñas piedras hasta de 15 metros o más, causando daños o provocando lesiones a personas.

• Corte en movimiento (Siega) (Fig. 13)

Proceder con unaandaduraregular,con un movimiento de arco igual a la siega tradicional, sin inclinar el cabezal porta hilo durante la operación. Probar desde el principio a cortar a la justa altura en una pequeña zona, para después obtener una altura de corte uniforme manteniendo el cabezal porta hilo a una distancia constante con respecto a la del terreno. Para los cortes gravosos, puede ser útil inclinar unos 30° a la izquierda el cabezal porta hilo.

No trabaje de esta manera si hay posibilidad de provocar el lanzamiento de objetos que puedan herir a personas, animales o causar daños.

USO DE LA MÁQUINA 11

Page 81

Para limpiar el filtro:

– Desatornillar el pomo (3), desmontar la tapa (1) y ex-

traer el elemento filtrante (2).

– Lavar el elemento filtrante (2) con agua y jabón. No

use gasolina u otros solventes. – Dejar secar el filtro del aire. – Volver a montar el elemento filtrante (2) y la tapa (1)

apretando nuevamente el tirador (3).

CONTROL DE LA BUJÍA (Fig. 18)

Periódicamente, desmontar y limpiar la bujía extrayendo eventuales depósitos con un cepillo metálico. Controlar y regular la distancia correcta entre los electrodos.

Volver a montar la bujía apretándola a fondo con la llave suministrada.

La bujíadeberá sustituirse con otra de característicassemejantes en el caso de electrodos quemados o aislante deteriorado, y cada 100 horas de funcionamiento.

REGULACIÓN DEL CARBURADOR

El carburador se regula en la fábrica de manera que se obtengan las máximas prestaciones en cada situación de uso, con la mínima emisión de gases nocivos, respetando las normativas vigentes.

En caso de pocas prestaciones, dirigirse a su Distribuidor para un control de la carburación y del motor.

• Regulación del mínimo

El dispositivo de corte no debe moverse con el motor al mínimo. Si el dispositivo de corte se mueve con el motor al mínimo, es necesario contactar a su Vendedor para la correcta regulación del motor

RENVÍO DE ÁNGULO (Fig. 19)

Lubrificarcon grasaa base de litio. Extraer el tornillo (1) e introducir la grasa girando manualmente el eje hasta que la grasa salga; luego volver a montar el tornillo (1).

Un correcto mantenimiento es fundamental para conservar a lo largo del tiempo la eficiencia y la seguridad de empleo originales de la máquina.

Durante las operaciones de mantenimiento: – Extraer el capuchón de la bujía. – Esperar a que el motor se haya enfriado ade-

cuadamente.

– Use guantes protectivos en las operaciones con

las cuchillas

– Mantenga montada las protección de la cuchilla,

excepto en los casos de intervención en la misma cuchilla.

– No elimine en el ambiente aceites, gasolina u

otro material contaminante.

CILINDRO Y SILENCIADOR

Para reducir el riesgo de incendio, limpie frecuentemente las aletas del cilindro con aire comprimido y libere la zona del silenciador de serrín,ramas, hojas y otros residuos.

GRUPO ARRANQUE

Para evitar el sobrecalentamiento y averías en el motor, las rejillas de aspiración del aire de enfriamiento deben mantenerse siempre limpias y libres de serrín y residuos. El cable de arranque deberá sustituirse cuando se detecten los primeros signos de deterioro.

FIJACIONES

Controlar periódicamente la fijación de todos los tornillos y de las tuercas y que las empuñaduras estén fijadas firmemente.

LIMPIEZA DEL FILTRO AIRE (Fig. 17)

La limpieza del filtro de aire es esencial para el buen funcionamiento y la duración de la máquina. No trabaje sin filtro o con un filtro dañado, para no causar daños irreparables al motor.

La limpieza debe efectuarse cada 15 horas de trabajo.

IMPORTANTE

12 MANTENIMIENTO Y CONSERVACIÓN

8. MANTENIMIENTO Y CONSERVACIÓN

Page 82

CONSERVACIÓN

Al final de cada sesión de trabajo, volver a limpiar cuidadosamente la máquina de polvo y residuos, reparar o sustituir las partes defectuosas.

La máquina deberá conservarse en un lugar seco, protegida de la intemperie, con la protección montada correctamente.

INACTIVIDAD PROLONGADA

Si se prevé in periodo de inactividad de la máquina superior a 2-3 meses es necesario llevar a cabo algunas medidas para evitar dificultades en la continuidad del trabajo o daños permanentes en el motor.

• Almacenamiento

Antes de guardar la máquina:

– Vaciar el depósito del carburante.. – Poner en marcha el motor y mantenerlo en marcha al

mínimo hasta que se pare, de manera que se consuma todo el carburante que se ha quedado en el car-

burador. – Dejar enfriar el motor y desmontar la bujía. – Verter en el orificio de la bujía una cucharadita de

aceite nuevo. – Tirar varias veces de la manija de arranque para dis-

tribuir el aceite en el cilindro. – Volver a montar la bujía con el pistón en el punto

muerto superior (visible desde el orificio de la bujía

cuando el pistón está en su carrera máxima).

• Reanudación de la activación

Cuando vuelva a poner en funcionamiento la máquina:

– Extraer la bujía. – Accionar varias veces la manija de arranque para eli-

minar los excesos de aceite. – Controlar la bujía como se describe en el capítulo

“Control de la bujía”. – Predisponer la máquina como se indica en el capítulo

“Preparación en el trabajo”.

IMPORTANTE

AFILADO DE LA CUCHILLA DE 3 o 4 PUNTAS (Fig. 20)

Use guantes de protección. Si el afilado se efectúa sin desmontar la cuchilla, desconectar el capuchón de la bujía.

El afilado debe efectuarse teniendo en cuenta el tipo de cuchilla y de los elementos cortantes, empleando unas lima plana y actuando de la misma manera en todas las puntas.

Las referencias para un afilado correcto están 19 en la Fig. 20:

A = Afilado erróneo B = Límites de afilado C = Ángulos erróneos y desiguales

Es importante que después del afilado se conserve un correcto equilibrio.

Las cuchillas de 3 o 4 puntas se utilizanpor amboslados. Cuando un lado de las puntas está desgastado, es posible girar la cuchilla y utilizar el otro lado de las puntas.

La cuchilla no debe ser reparada, pero es necesario cambiarla cuando se noten inicios de rotura o si se supera el límite de afilado.

SUSTITUCIÓN DEL HILO DEL CABEZAL (Fig. 21)

– Seguir la secuencia indicada en la figura.

AFILADO DEL CUCHILLO CORTAHILO (Fig. 22)

– Extraer el cuchillo cortahilo (1) de la protección (2),

aflojando los tornillos (3).

– Fijar el cuchillo cortahiloen unagarra y proceder al afi-

lado utilizando una lima plana prestando atención a mantener el ángulo de corte original.

– Volver a montar el cuchillos en la protección.

INTERVENCIONES EXTRAORDINARIAS

Cada operación de mantenimiento no incluida en este manual deberá efectuarse exclusivamente por su Distribuidor.

Operaciones efectuadas en estructuras inadecuadas o por personasnocualificadasconllevan el vencimientode toda forma de garantía.

MANTENIMIENTO Y CONSERVACIÓN 13

Page 83

14 LOCALIZACIÓN AVERÍAS / DATOS TÉCNICOS

9. LOCALIZACIÓN AVERÍAS

1) El motor no arranca

o no se mantiene en marcha

2) El motor arranca pero tiene poca potencia

3) El motor tiene un funcionamiento irregular o no tiene la potencia bajo carga

4) El motor tiene una fumosidad excesiva

– Procedimiento de arranque no correcto – Bujía sucia o distancia

entre los electrodos no correcta

– Filtro de aire obstruido

– Problemas de carburación

– Filtro de aire obstruido

– Problemas de carburación

– Bujía sucia o distancia

entre los electrodos no correcta

– Problemas de carburación

– Error composición de la mezcla

– Problemas de carburación

– Seguir las instrucciones

(véase cap.6) – Controlar la bujía (véase cap.8) – Limpiar y/o sustituir el filtro

(véase cap.8) – Contactar a su Distribuidor

– Limpiar y/o sustituir el filtro

(véase cap.8) – Contactar a su Distribuidor

– Controlar la bujía (véase cap.8)

– Contactar a su Distribuidor

– Preparar la mezcla según

las instrucciones (véase cap.5) – Contactar a su Distribuidor

ANOMALÍAS CAUSA PROBABLE REMEDIO

10. DATOS TÉCNICOS

Bujía: NGK-R BPMR7A Mezcla: Gasolina: Aceite 2 tiempos = 50:1 = 2% Diámetro máximo permitido de las cuchillas: Cuchilla de 3 o 4 puntas = Ø 255 mm

Masa según norma ISO 11806-1 (sin carburante, dispositivos de corte y arnés)

MODELO

Motor 2 tiempos enfriamiento de aire

BKE 27 BKE 27D BKE 35 BKE 35D BKE 45

Masa

6 6,7 6,6 7,3 7,3

Cilindrada / Potencia

cm3/kW

26,3/0,77 26,3/0,77 34,4/1,03 34,4/1,03 45,4/1,42

Velocidad de rotación del motor al mínimo

min

-1

3000 3000 3000 3000 3000

Velocidad máxima de rotación del motor

min

-1

11000 11000 11000 11000 10800

Velocidad máxima de rotación de la herramienta

min

-1

8500 8500 8550 8550 8300

Capacidad del depósito

500 500 700 700 900

Page 84

DATOS TÉCNICOS 15

Valores máximos de ruido y vibraciones

Modelo

BKE 27 BKE 27 D BKE 35 BKE 35 D BKE 45

Nivel de presión acústica en el oído del operador (EN ISO 22868)

con cabezal porta hilo

Incertidumbre de medida (2006/42/CE - EN 27574)

dB(A)

88,8

92,9

96,3

con cuchilla de 3 puntas

Incertidumbre de medida (2006/42/CE - EN 27574)

dB(A)

92,3

96,7

– –

con cuchilla “Tri Arc”

Incertidumbre de medida (2006/42/CE - EN 27574)

dB(A)

– –

97,5

con cuchilla de 4 puntas

Incertidumbre de medida (2006/42/CE - EN 27574)

dB(A)

92,3

96,6

98,0

Nivel de potencia acústica medido (ISO 10884:1995) )

con cabezal porta hilo

Incertidumbre de medida (2006/42/CE - EN 27574)

dB(A)

100,02100,02103,52103,52106,4

con cuchilla de 3 puntas

Incertidumbre de medida (2006/42/CE - EN 27574)

dB(A)

102,42102,42105,72105,7

– –

con cuchilla “Tri Arc”

Incertidumbre de medida (2006/42/CE - EN 27574)

dB(A)

– –

106,7

con cuchilla de 4 puntas

Incertidumbre de medida (2006/42/CE - EN 27574)

dB(A)

102,32102,32105,82105,82107,1

Nivel de potencia acústica garantizado

dB(A)

105 105 108 108 110

Vibraciones transmitidas a la mano en la empuñadura anterior (“MONO”) (ISO 22867)

con cabezal porta hilo

Incertidumbre de medida (2006/42/CE - EN 27574)

m/sec

6,7 1,5

– –

6,7 1,5

– –

7,8 1,5

con cuchilla de 3 puntas

Incertidumbre de medida (2006/42/CE - EN 27574)

m/sec

3,7 1,5

– –

4,2 1,5

– –

con cuchilla “Tri Arc”

Incertidumbre de medida (2006/42/CE - EN 27574)

m/sec

– –

4,7 1,5

con cuchilla de 4 puntas

Incertidumbre de medida (2006/42/CE - EN 27574)

m/sec

4,1 1,5

– –

5,1 1,5

– –

4,8 1,5

Vibraciones transmitidas a la mano en la empuñadura posterior (“MONO”) (ISO 22867)

con cabezal porta hilo

Incertidumbre de medida (2006/42/CE - EN 27574)

m/sec

4,6 1,5

– –

5,8 1,5

– –

8,8 1,5

con cuchilla de 3 puntas

Incertidumbre de medida (2006/42/CE - EN 27574)

m/sec

4,2 1,5

– –

4,9 1,5

– –

con cuchilla “Tri Arc”

Incertidumbre de medida (2006/42/CE - EN 27574)

m/sec

– –

5,0 1,5

con cuchilla de 4 puntas

Incertidumbre de medida (2006/42/CE - EN 27574)

m/sec

5,0 1,5

– –

5,1 1,5

– –

6,3 1,5

Vibraciones transmitidas a la mano en la empuñadura izquierda (“DUPLEX”) (ISO 22867)

con cabezal porta hilo

Incertidumbre de medida (2006/42/CE - EN 27574)

m/sec

– –

3,4 1,5

– –

6,1 1,5

– –

con cuchilla de 3 puntas

Incertidumbre de medida (2006/42/CE - EN 27574)

m/sec

– –

2,3 1,5

– –

4,2 1,5

– –

con cuchilla “Tri Arc”

Incertidumbre de medida (2006/42/CE - EN 27574)

m/sec

– –

con cuchilla de 4 puntas

Incertidumbre de medida (2006/42/CE - EN 27574)

m/sec

– –

3,4 1,5

– –

4,2 1,5

– –

Vibraciones transmitidas a la mano en la empuñadura derecha (“DUPLEX”) (ISO 22867)

con cabezal porta hilo

Incertidumbre de medida (2006/42/CE - EN 27574)

m/sec

– –

3,7 1,5

– –

5,1 1,5

– –

con cuchilla de 3 puntas

Incertidumbre de medida (2006/42/CE - EN 27574)

m/sec

– –

2,2 1,5

– –

4,0 1,5

– –

con cuchilla “Tri Arc”

Incertidumbre de medida (2006/42/CE - EN 27574)

m/sec

– –

con cuchilla de 4 puntas

Incertidumbre de medida (2006/42/CE - EN 27574)

m/sec

– –

4,0 1,5

– –

3,5 1,5

– –

Page 85

La tabla contiene una lista de todos los accesorios disponibles con la indicación de los que se pueden utilizar en cada máquina, marcados con el símbolo “ ”.

Dado que la elección, la aplicación y el uso del accesorio que montar en las diferentes tipologías de uso son actos llevados a cabo por el usuario en su total autonomía de juicio,

16 ACCESORIOS

este asume también las responsabilidades consecuentes por daños de cualquier naturaleza que derivan de dichos actos. En caso de dudas o escaso conocimiento sobre las especificaciones de cada accesorio, es necesario contactar al propio distribuidor o a un centro de jardinería específico.

11. ACCESORIOS

Código Modelo BKE 27 BKE 27D BKE 35 BKE 35D BKE 45

118801127/0 (Ø 255) –

118801418/0 (Ø 255)

118802009/0 (Ø 255) ––––

383820507/0 (M 10 x 1,25 sx female) (Ø 430)

Page 86

PRESENTATIE 1

Geachte Klant,

wij danken u voor het feit dat u de voorkeur hebt gegeven aan onze producten en wij hopen dat het gebruik van deze machine u zeer tevreden zal stellen en dat zij volledig aan uw verwachtingen zal voldoen. Deze handleiding is geschreven om u vertrouwd te maken met uw machine en om u in staat te stellen haar op de beste en de meest veilige manier te gebruiken: vergeet niet dat deze handleiding een integrerend deel van de machine is, bewaar deze binnen handbereik zodat u haar op elk gewenst moment kunt raadplegen en zorg ervoor dat ze de machine altijd vergezelt ook als u de machine verkoopt of uitleent.

Deze nieuwe machine is ontworpen en gemaakt in overeenstemming met de geldende voorschriften en is volkomen veilig en betrouwbaar indien zij wordt gebruikt overeenkomstig de aanwijzingen in deze handleiding (voorzien gebruik); het gebruik voor andere doeleinden of het niet in acht nemen van de aangegeven veiligheids-, gebruiks-, onderhoudsen reparatievoorschriften wordt als “oneigenlijk gebruik” beschouwd en brengt verval van, zowel de garantie, als de aansprakelijkheid van de fabrikant teweeg waardoor de gebruiker zelf verantwoordelijk is voor schade of letsel die hijzelf of anderen oplopen.

Mocht u verschillen tegenkomen tussen wat beschreven is en de machine die u bezit, denk er dan aan dat, aangezien het product continu verbeterd wordt, de in deze handleiding opgenomen gegevens zonder voorafgaande kennisgeving en zonder dat de fabrikant verplicht is de handleiding te updaten gewijzigd kunnen worden, waarbij de essentiële kenmerken met het oog op de veiligheid en de werking evenwel onveranderd blijven. Neem in geval van twijfel contact op met uw verkoper. Wij wensen u een prettig gebruik van de machine toe!

INHOUDSOPGAVE

1. Identificatie van de hoofdcomponenten ................................................. 2

2. Symbolen ............................................................................................... 3

3. Veiligheidsvoorschriften ......................................................................... 4

4. Montage van de machine ....................................................................... 6

5. Voorbereiding ......................................................................................... 7

6. Starten - Gebruik - Uitschakelen motor .................................................. 8

7. Gebruik van de machine ...................................................................... 10

8. Onderhoud en opslag ........................................................................... 12

9. Opsporen van defecten ........................................................................ 14

10. Technische gegevens .......................................................................... 14

11. Accessoires .......................................................................................... 16

Page 87

BELANGRIJKSTE ONDERDELEN

1. Motor

2. Aandrijvingsbuis

3. Snij-inrichting a. Mes met 3 of 4 punten b. Draadhouder

4. Bescherming van de snij-inrichting

5. Voorste handgreep

6. Barrière

7. Handgreep

8. Achterste handgreep

9. Aanslagpunt (van het draagstel)

10. Typeplaatje

11. Draagstel a. met enkele riem b. met dubbele riem

12. Hoekretour

13. Mesbescherming (voor het transport)

14. Bougie

BEDIENINGEN EN BIJVULLEN

21. Stopschakelaar motor

22. Versnellingsknop

23. Vergrendeling versnelling

24. Startknop

25. Chokeknop (Starter)

26. Knop voorinspuiting (Primer)

31. Dop brandstofreservoir

2 IDENTIFICATIE VAN DE HOOFDCOMPONENTEN

1. IDENTIFICATIE VAN DE HOOFDCOMPONENTEN

TYPEPLAATJE

10.1) Conformiteitsmerk volgens

de richtlijn 2006/42/EG

10.2) Naam en adres van de fabrikant

10.3) Akoestische vermogen LWA

volgens de richtlijn 2000/14/EG

10.4) Referentiemodel van de fabrikant

10.5) Serienummer

10.6) Bouwjaar

10.7) Aantal emissies

10.1 10.2

10.6

10.3

10.5

10.4

10.7

“DUPLEX”

4 12

11a

11b

“MONO”

6 5

Page 88

1) Let op! Gevaar. Een niet correct gebruik van deze

machine kan gevaarlijk zijn voor zichzelf en de anderen.

2) Voordat u deze machine in gebruik neemt, eerst

de handleiding lezen.

3) De persoon die deze machine dagelijks in norma-

le omstandigheden gebruikt kan blootgesteld zijn aan een geluidsniveau van 85 dB (A) of hoger. Gebruik een gehoorbescherming en bril en draag een veiligheidshelm.

4) Draag werkhandschoenen en veiligheidsschoei-

sel!

5) Gevaar voor wegspringende delen! Hou personen

of huisdieren minstens 15 meter uit de buurt tijdens het gebruik van de machine!

6) Maximumsnelheid snij-inrichting. Gebruik alleen

gepaste snij-inrichtingen

11) Brandstofreservoir

12) Standen stopschakelaar

motor

a = stop b = start

13) Chokeknop (Starter)

14) Knop voorinspuiting

(Primer)

7) Gebruik geen cirkelzagen. Gevaar: Het gebruik van een cirkelzaag met machines die dit symbool dragen stelt de gebruiker bloot aan gevaren voor bijzonder ernstige letsels, die dodelijk kunnen zijn.

8) Let Op! Benzine is brandbaar. Laat de motor min-

stens 2 minuten afkoelen voor bij te tanken.

9) Let op! Houd u op afstand van de hete oppervlakken.

10) Let op de beweging van het mes.

11) Let op! Bij de motor komt koolomonoxide vrij. NIET

starten in gesloten ruimtes.

SYMBOLEN 3

TOELICHTENDE SYMBOLEN OP DE MACHINE (indien aanwezig)

2. SYMBOLEN

21) Snij-inrichtingen

waarvoor de bescherming geschikt is

22) Draairichting

snij-inrichting

TOELICHTENDE SYMBOLEN OP DE BESCHERMINGEN (indien aanwezig)

1 2 3 4

6 7 8 9

10 11

Page 89

A) VOORBEREIDING

1) Lees de gebruiksaanwijzingen aandachtig. Zorg dat u vertrouwd raakt met de bedieningsknoppen en in staat b

ent de machine op de juiste wijze te gebruiken. Leer de mo-

or snel af te zetten.

) Gebruik de machine alleen voor het doel waarvoor het bestemd is, d.w.z. – het maaien van gras en niet-houterige begroeiing,

met behulp van een nylondraad (vb. boordjes van perken, beplantingen, muren, omheiningen of groene zones met een beperkte oppervlakte, om het werk van de maaimachine af te werken);

– het maaien van hoog gras en het snoeien van dorre

takken, takjes en houterige struiken met een diameter

tot 2 cm, met behulp van metalen of plastic messen. Elk ander doel waarvoor de machine wordt gebruikt kan gevaarlijk zijn en zou de machine kunnen beschadigen. De volgende situaties behoren tot het oneigenlijk gebruik (bijvoorbeeld, maar niet uitsluitend): – gebruik van de machine om te vegen; – heggen knippen of andere werkzaamheden waarbij de

snij-inrichting niet op grondhoogte gebruikt wordt; – bomen snoeien; – gebruik van de machine met de snij-inrichting boven de

riemhoogte van de bediener; – gebruik van de machine voor het snijden van niet plantaar-

dig materiaal; – gebruik van de machine door meer dan één persoon te-

gelijk.

3) Laat nooit toe dat de machine gebruikt wordt door kinderen of door personen die niet vertrouwd zijn met deze aanwijzingen. De leeftijd van de gebruiker kan landelijk gereglementeerd zijn.

4) De machine dient niet door meer dan één persoon gebruikt te worden.

5) Gebruik de machine in geen geval: – als er personen, in het bijzonder kinderen of dieren in de

buurt zijn; – indien de gebruiker moe is, zich niet fit voelt of genees-

middelen, drugs, alcohol of schadelijke stoffen ingenomen

heeft die zijn reactievermogen en aandacht kunnen ver-

minderen; – indien de gebruiker niet in staat is om de machine stevig

vast te houden met beide handen en/of tijdens het werk

niet in evenwicht en stevig op beide voeten kan staan.

6) Denk eraan dat de persoon die de machine bedient of de gebruiker aansprakelijk is voor ongevallen en onvoorziene gebeurtenissen die personen of hun eigendommen kunnen overkomen.

B) VÓÓR HET GEBRUIK

1) Tijdens het werken moet gepaste kledij gedragen worden die de gebruiker niet hindert in zijn bewegingen. – Draag aansluitende en beschermende kledij die bestand

is tegen sneden. – Draag een helm, werkhandschoenen, een veiligheidsbril,

een stofmaskertje en veiligheidsschoeisel met een an-

tislipzool. – Gebruik de oorbeschermers. – Draag geen sjaal, hemd, halsketting of andere hangende

of ruime accessoires die gegrepen kunnen worden door

de machine of voorwerpen en materiaal aanwezig op de

werkplaats. – Lang haar wordt zorgvuldig bijeengebonden.

2) LET OP: GEVAAR! Benzine is bijzonder brandbaar. – bewaar de brandstof in gepaste recipiënten die geschikt

zijn voor dit gebruik; – rook niet wanneer de brandstof gehanteerd wordt; –

open de dop van het reservoir langzaam om de interne

ruk geleidelijk aan af te laten;

–

vul benzine alleen bij in de open lucht en gebruik hiervoor

een trechter; – giet de brandstof in het reservoir vóórdat u de motor aan-

zet: als de motor aanstaat of warm is mag u geen brand-

stof toevoegen of de dop van de benzinetank afdraaien; – als u benzine gemorst hebt mag u de motor niet starten

maar dient u de machine uit de buurt van de plek waar u

de benzine gemorst hebt te brengen en voorkomen dat er

brand ontstaat. U dient te wachten totdat de brandstof ver-

dampt is en de benzinedampen opgelost zijn; – reinig onmiddellijk elk spoor van benzine gemorst op de

machine of op de grond; – start de machine niet op de plaats waar de brandstof bij-

gevuld werd; – vermijd dat de brandstof in contact komt met de kledij en,

mocht dit toch gebeuren, trek dan andere kledij aan voor-

aleer de motor te starten; – draai de dop altijd weer goed op het reservoir van de ma-

chine en het benzinerecipiënt.

3) Vervang defecte of beschadigde geluidsdempers.

4) Ga vóór het gebruik over tot een algemene controle van de machine, in het bijzonder: – de versnellingshendel en de veiligheidshendel moeten

vrij kunnen bewegen, zonder geforceerd te worden, en bij

het loslaten moeten ze automatisch en snel terug in de

neutrale stand komen; – de versnellingshendel moet geblokkeerd blijven indien

niet op de veiligheidshendel geduwd wordt; – de stopschakelaar van de motor moet makkelijk van de

ene stand in de andere gebracht kunnen worden; – de elektrische kabels en in het bijzonder de kabel van de

bougie moeten onbeschadigd zijn om te voorkomen dat

vonken ontstaan; de kap moet correct op de bougie ge-

monteerd zijn; – de handgrepen en beschermingen van de machine moe-

ten schoon, droog, en stevig bevestigd zijn op de ma-

chine; – Gebruik de machine, uit veiligheidsoverwegingen,

nooit met onderdelen die versleten of beschadigd

zijn. De beschadigde onderdelen moeten vernieuwd

en niet gerepareerd worden. Gebruik uitsluitend ori-

ginele reserveonderdelen. Onderdelen van een an-

dere kwaliteit kunnen de machine beschadigen en kunnen

gevaarlijk zijn voor de gebruiker. De snijwerktuigen moe-

ten altijd het merk van de fabrikant dragen, net zoals de

verwijzing naar de maximale gebruikssnelheid.

5) Controleer de correcte positie van de handgrepen en het aanslagpunt van het draagstel, naast een correct evenwicht van de machine.

6) Vooraleer het werk aan te vatten, controleer of de beschermingen geschikt zijn voor het gebruikte instrument en of ze correct gemonteerd zijn.

7) Controleer grondig de hele werkzone en verwijder alles wat van de machine weg zou kunnen springen of de snijgroep en de motor zou kunnen beschadigen (keien, takken, ijzerdraad, beenderen, enz.).

C) TIJDENS HET GEBRUIK

1) Start de motor niet in gesloten ruimten waar zich ge-

4 VEILIGHEIDSVOORSCHRIFTEN

3. VEILIGHEIDSVOORSCHRIFTEN

Page 90

) ONDERHOUD EN OPSLAG

) Laat bouten en schroeven vastgedraaid zitten om er ze-

er van te zijn dat de machine altijd op een veilige manier ge-

ruiksklaar is. Als u regelmatig onderhoud aan de heg-

enschaar pleegt zal de werking van ervan veilig

lijven en zal het prestatieniveau bewaard blijven.

2) Zet de machine niet met benzine in het reservoir in een ruimte waar de benzinedampen met vlammen, vonken of een warmtebron in aanraking zouden kunnen komen.

3) Laat de motor eerst afkoelen vóór het opbergen van de machine in elke willekeurige ruimte.

4) Om het risico voor brand te beperken, worden de motor, de geluidsdemper van de uitlaat en de opslagzone van de benzine vrij gehouden van zaagsel, takjes, bladeren of overtollig vet; laat geen recipiënten met snijafval in de ruimte achter.

5) Als u het reservoir moet ledigen, dient u dit in de open lucht te doen en wanneer de motor koud is.

6) Draag werkhandschoenen voor elke ingreep aan de snijinrichting

7) Vooraleer de machine op te bergen, de sleutels of het gereedschap gebruikt voor het onderhoud wegnemen.

8) Bewaar de machine buiten het bereik van kinderen!

E) TRANSPORT EN VERPLAATSING

1) Telkens wanneer de machine verplaatst of vervoerd moet worden, is het noodzakelijk – de motor uit te schakelen, wachten tot de snij-inrichting tot

stilstand gekomen zijn en de bougiekap loskoppelen; – de beschermingen aan te brengen op de snij-inrichting; – de machine alleen vast te nemen aan de handgrepen en

de snij-inrichting in de richting tegenover de loop- of rij-

richting te houden.

2) Wanneer de machine vervoerd wordt met een voertuig, moet het op dusdanige wijze geplaatst worden dat er voor niemand gevaar ontstaat en stevig geblokkeerd worden om te voorkomen dat de machine omvalt en beschadigd wordt of dat brandstof lekt.

F) HOE DE HANDLEIDING TE LEZEN

In de tekst van de handleiding worden enkele paragrafen, die gegevens van bijzonder belang bevatten, gekenmerkt door diverse symbolen die de volgende betekenis hebben:

Verstrekt nadere gegevens of andere elementen ter aanvulling op hetgeen daarvoor vermeld is, om te voorkomen dat de machine beschadigd wordt of dat er schade veroorzaakt wordt.

Gevaar van persoonlijk letsel

of letsel aan anderen in geval van niet inachtneming.

Kans op ernstig persoonlijk letsel of ernstig letsel aan anderen met gevaar voor dodelijke ongelukken, in geval van niet inachtneming.

BELANGRIJK

OPMERKING

aarlijke koolstofmonoxiyde kan ontwikkelen.

) Werk alleen bij daglicht of bij goed kunstlicht.

) Blijf stil en stabiel staan:

–

vermijd zoveel mogelijk te werken op een natte of glibb

erige grond, of in ieder geval op te oneffen of steile ter-

einen die de stabiliteit van de gebruiken tijdens het wer-

en niet kunnen garanderen;

– loop niet maar ga normaal en let op oneffenheden van het

terrein en de aanwezigheid van eventuele hindernissen;

– beoordeel de mogelijke risico’s verbonden met het te be-

werken terrein en tref alle noodzakelijke voorzorgsmaatregelen om borg te staan voor de eigen veiligheid, vooral op hellingen, oneffen, glibberige of mobiele terreinen.

– Op hellingen moet men dwars te werk gaan, nooit naar bo-

ven of beneden toe, en zich stroomafwaarts van de snijinrichting opstellen.

4) Start de motor terwijl de machine stevig vastgehouden wordt: – start de motor op een afstand van minstens 3 meter van

de plaats waar de brandstof bijgevuld werd;

– controleer of andere personen zich op minstens 15 meter

afstand van de actieradius van de machine bevinden, of op minstens 30 meter in geval van zwaardere werkzaamheden;

– richt de geluidsdemper en dus de uitlaatgassen nooit

naar ontvlambare materialen:

5) Wijzig de afstelling van de motor niet en laat het toerental van de motor niet buitengewoon hoog oplopen.

6) Overbelast de machine niet en gebruik geen kleine machine om zware werken te verrichten; het gebruik van een machine met aangepaste afmetingen zal de risico’s beperken en de kwaliteit van het werk verbeteren.

7) Controleer of het laagste toerental de snij-inrichting niet in beweging brengt en of de motor na een plotse versnelling snel terugvalt tot het laagste toerental.

8) Let erop dat de messen niet hevig botsen met vreemde lichamen en let op eventueel wegspringend materiaal veroorzaakt door de beweging van het mes zelf.

9) Zorg ervoor dat de machine tijdens het werk altijd vastgehaakt is aan het draagstel.

10) Schakel de motor uit: – telkens wanneer u de machine onbeheerd achterlaat; – vóórdat u benzine bijtankt; – tijdens verplaatsingen tussen werkzones.

11) Schakel de motor uit en koppel de bougiekabel los: – vóórdat u de machine controleert, schoonmaakt of eraan

werkt;

– nadat er op een vreemd voorwerp gestoten is. Controleer

de machine op eventuele beschadigingen en voer de nodige reparaties uit alvorens de machine opnieuw te gebruiken;

– indien de machine op abnormale wijze begint te trillen: in

dit geval onmiddellijk de oorzaak van de trillingen opsporen en hem laten nakijken door een Gespecialiseerd Servicecentrum.

– wanneer de machine niet gebruikt wordt.

Leg de motor onmiddellijk stil wanneer een mes zich tijdens het werk blokkeert. Let altijd op voor mogelijke terugslagen (kickback) wanneer het blad in contact komt met een hindernis (boomstam, wortels, takken, keien, enz.). Raak het terrein niet aan met het mes. De terugslagen zorgen ervoor dat het mes moeilijk te beheersen wordt en dat de controle over de machine verloren kan worden, met gevaar voor de veiligheid van de gebruiker en schade aan de machine zelf.

VEILIGHEIDSVOORSCHRIFTEN 5

Page 91

3. DEMONTAGE EN MONTAGE VAN DE SNIJ-INRICHTINGEN EN VAN DE PREDISPOSITIE VAN DE BESCHERMINGEN

Gebruik alleen originele en

door de Fabrikant goedgekeurde snij-inrichtingen.

3.1 Mes met 3 of 4 punten

Mes “Tri Arc” (Afb. 4)

De bevestigingsmoer (5) heeft een linkse schroefdraad en moet dus in wijzerzin losgedraaid en tegen de wijzers van de klok in vastgedraaid worden.

• Demontage

– Steek de bijgeleverde sleutel (2) in het gat van de

hoekretour (3) en laat het mes (1) met de hand draaien tot de sleutel in het interne gat komt, waardoor de rotatie onderbroken wordt.

– Verwijder de splitpen (4) en draai de moer (5) in wij-

zerzin los.

– Verwijder het ringetje (6) en de buitenste ring (7) en

verwijder dan het mes (1).

• Montage

– Zorg ervoor dat de groeven van de binnenste ring (8)

perfect overeenkomen met de hoekretour (3). – Monteer het mes (1) en de buitenste ring (7). – Hermonteer het ringetje (6) en de moer (5) door hem

stevig tegen de wijzers van de klok in vast te draaien

(25 Nm). – Plaats de splitpen (4) weer en buig de twee uiteinden

om. – Verwijder de sleutel (2) om het mes weer te laten

draaien.

• Aanpassing van de bescherming

– Verwijder de bijkomende bescherming (8 – indien

deze voordien gemonteerd werd), door de haken die

in de bescherming (9) vastgeklikt zijn, los te maken.

3.2 Draadhouder (Afb. 5)

De draadhouder heeft een schroefdraad die van rechts naar links gaat en moet dus in wijzerzin vastgedraaid en tegen de wijzers van de klok in losgedraaid worden.

• Demontage

– Steek de bijgeleverde sleutel (2) in het gat van de

hoekretour (3) en laat de draadhouder (1) met de

OPMERKING

Een aantal onderdelen is bij levering van de machine gedemonteerd, en het brandstofreservoir is leeg.

Draag altijd sterke werkhandschoenen om de snij-inrichting te hanteren. Ga bijzonder voorzichtig te werk voor de montage van de onderdelen, om de veiligheid en efficiëntie van de machine niet in het gedrang te brengen; neem bij twijfels contact op met uw Verkoper.

1. VOLTOOIING VAN DE MACHINE

1a. Modellen “MONO” (Afb. 1)

– Plaats het bovenste deel (2) met barrière van het voor-

ste handvat op de aandrijvingsbuis (1).

– Verenig de onderste kap (4) door de pin (4a) in een

van de drie openingen op de aandrijvingsbuis te steken.

– Draai de schroeven (5) stevig vast.

1b. Modellen “DUPLEX” (Afb. 2)

– Draai de schroeven (5) los en verwijder de kap (4) van

de steun (2).

– Monteer de handgreep (1) in de uitsparing in de hou-

der (2) op de aandrijvingsbuis (3) en let erop at de bedieningen rechts komen.

– Monteer de kap (4) door de schroeven (5) goed vast

te draaien.

– Haak de mof (6) van de bedieningsknoppen vast aan

de daarvoor bestemde kabelhouder (7).

2. MONTAGE VAN DE BESCHERMING

(Afb. 3)

Elke snij-inrichting is uitgerust met een specifieke bescherming. Gebruik nooit beschermingen verschillend van die aangegeven voor elke snij-inrichting.

Draag werkhandschoenen en breng de mesbescherming aan.

– Demonteer de snij-inrichting (indien gemonteerd), zo-

als aangegeven in paragraaf 3.

– Monteer de bescherming (1) door deze met de

schroeven (3) aan de hoekretour (2) te bevestigen.

BELANGRIJK

6 MONTAGE VAN DE MACHINE

4. MONTAGE VAN DE MACHINE

Page 92

• Eigenschappen van de benzine

Gebruik alleen loodvrije benzine (groen) met een octaangehalte van minstens 90 N.O.

Groene benzine zorgt altijd voor wat afzettingen in het recipiënt indien het langer dan 2 maanden bewaard wordt. Gebruik altijd verse benzine!

• Eigenschappen van de olie

Gebruik alleen synthetische olie van uitstekende kwaliteit, specifiek voor tweetaktmotoren.

Bij uw Verkoper zijn oliën beschikbaar die speciaal bestudeerd werden voor dit type van motor en in staat zijn om voor een hoge bescherming te zorgen.

Het gebruik van deze oliën leidt tot een mengsel bij 2%, d.w.z. 1 deel olie voor 50 delen benzine.

• Bereiding en bewaring van het mengsel

De benzine en het mengsel zijn ontvlambaar!

BELANGRIJK

CONTROLE VAN DE MACHINE

Alvorens de machine te gebruiken, is het noodzakelijk:

– te controleren of er geen schroeven loszitten aan de

machine of de snij-inrichting;

– te controleren of de snij-inrichting niet beschadigd is

en of de metalen messen met 3 punten (indien ge-

monteerd) scherp zijn; – te controleren of de luchtfilter schoon is; – te controleren of de beschermingen goed vastzitten en

efficiënt zijn; – te controleren of de handgrepen goed bevestigd zijn.

BEREIDING VAN HET BRANDSTOFMENGSEL

Deze machine is uitgerust met een tweetaktmotor waarvoor een mengsel van benzine en smeerolie gebruikt moet worden.

Het gebruik van alleen benzine

beschadigd de motor en doet de garantie vervallen.

Gebruik alleen brandstof en smeermiddelen van goede kwaliteit, om de prestaties in stand te houden en borg te staan voor de levensduur van de mechanische componenten.

BELANGRIJK

• Aanpassing van de bescherming

– Monteer de bijkomende bescherming (5) door de ha-

ken in hun respectieve zittingen van de bescherming (6) te brengen en aan te drukken tot de bescherming vast zit.

Wanneer de draadhouder gebruikt wordt, moet de bijkomende bescherming altijd gemonteerd zijn, met draadsnijder.

hand draaien tot de sleutel in het intern gat komt, waardoor de rotatie onderbroken wordt.

– Verwijder de draadhouder (1) door hem in wijzerzin

los te draaien.

• Montage

– Zorg ervoor dat de groeven van de binnenste ring (4)

perfect overeenkomen met de hoekretour (3).

– Monteer de draadhouder (1) door hem tegen de wij-

zer van de klok los te draaien.

– Verwijder de sleutel (2) om de as weer te laten

draaien.

MONTAGE VAN DE MACHINE / VOORBEREIDING 7

5. VOORBEREIDING

Page 93

• Start met koude motor

Met start bij koude motor wordt bedoeld een start na minstens 5 minuten dat de motor uitgeschakeld is of na het bijvullen van brandstof.

Om de motor te starten (Afb. 8):

1. Breng de schakelaar (1) in de stand «I-RUN».

2. Schakel de starter in door de hendel (5) in de stand

«CHOKE» te draaien.

3. Druk 3-4 keer op de knop van de voorinspuiting (pri-

mer) (6) om de brandstoftoevoer te bevorderen.

OPMERKING

STARTEN VAN DE MOTOR

De motor wordt gestart op een afstand van minstens 3 meter van de plaats waar de brandstof bijgevuld werd.

Alvorens de motor te starten:

– Zet de machine stabiel op de grond. – Haal de bescherming van het mes (indien gebruikt). – Zorg ervoor dat het mes (indien gebruikt) niet in aan-

raking komt met het terrein of met andere voorwerpen.

Reinig de recipiënten van de benzine en het mengsel periodiek, om eventuele afzettingen te verwijderen.

BIJVULLEN VAN BRANDSTOF

Niet roken tijdens het bijvul-

len en de benzinedampen niet inademen.

Open de dop van de tank voorzichtig omdat er druk ontstaan kan zijn aan de binnenkant.

Vooraleer bij te vullen:

– Schud de tank van het mengsel krachtig. – Plaats de machine effen en stabiel, met de vuldop van

het reservoir naar boven.

– Maak de dop van het reservoir en de zone rond de dop

schoon om te voorkomen dat tijdens het bijvullen onzuiverheden terechtkomen in het mengsel.

– Open de dop van het reservoir voorzichtig om de druk

geleidelijk aan af te laten. Vul bij gebruik makend van een trechter en vul het reservoir niet tot aan de rand.

De dop van het reservoir mo-

et altijd stevig weer vastgedraaid worden

Reinig onmiddellijk elk spoor van mengsel dat eventueel gemorst werd op de machine of op de grond en start de motor pas wanneer de benzinedampen voleldig opgelost zijn.

BELANGRIJK

– Bewaar de benzine en het mengsel in speciale re-

cipiënten voor brandstof, op een veilige plaats, uit de buurt van warmtebronnen of naakte vlammen

– De recipiënten moeten buiten het bereik van kin-

deren bewaard worden.

– Niet roken tijdens de bereiding van het mengsel

en de benzinedampen niet inademen.

De tabel geeft de hoeveelheden benzine en olie weer te gebruiken voor de bereiding van het mengsel naargelang het aangewend type van olie.

Voor de bereiding van het mengsel:

– Doe ongeveer de helft van de benzine in een ge-

schikte tank. – Voeg er alle olie aan toe, volgens de tabel. – Voeg de rest van de benzine toe. – Sluit de dop en schud krachtig.

Het mengsel is onderhevig aan veroudering. Bereid niet te veel mengsel, om afzettingen te voorkomen.

Zorg ervoor dat de recipiënten van de benzine en het mengsel goed van elkaar onderscheiden worden, om geen vergissing te begaan op het moment van het gebruik.

BELANGRIJK

8 VOORBEREIDING / STARTEN - GEBRUIK - UITSCHAKELEN MOTOR

6. STARTEN - GEBRUIK - UITSCHAKELEN MOTOR

Benzine Synthetische olie 2-Takt

liter liter cm

1 0,02 20

2 0,04 40

3 0,06 60

5 0,10 100

10 0,20 200

Page 94

GEBRUIK VAN DE MOTOR (Afb. 8)

De snelheid van de snij-inrichting wordt geregeld met de versnellingsknop (2) op de achterste handgreep (4) of de rechterhandgreep (4a) van de handgreep.

De versnelling kan alleen ingeschakeld worden wanneer gelijktijdig op de vergrendeling (3) geduwd wordt.

De beweging wordt van de motor overgedragen op aandrijfas, door middel van een koppeling met centrifugaalgewichten die de beweging van de as verhindert wanneer de motor op het minimaal toerental draait.

Gebruik de machine niet als de snij-inrichting op het laagste toerental van de motor draait; neem in dit geval contact op met uw verkoper.

De correcte werksnelheid wordt bekomen door de versnellingsknop (2) volledig in te duwen.

Gedurende de eerste 6-8 werkuren van de machine, wordt vermeden de hoogste toerentallen te gebruiken

UITSCHAKELEN VAN DE MOTOR (Afb. 8)

Om de motor uit te schakelen:

– Laat de versnellingsknop los (2) en laat de motor en-

kele seconden draaien op het laagste toerental.

– Breng de schakelaar (1) in de stand «0-STOP».

Nadat de versnelling in de minimumstand gezet werd, moet enkele seconden gewacht worden vooraleer de snij-inrichting tot stilstand komt.

BELANGRIJK

4. Houd de machine stevig tegen de grond met een hand op de motor, om de controle ervan niet te verliezen tijdens het starten (Afb. 9).

Om vervormingen te voorkomen, dient de aandrijvingsbuis niet gebruikt te worden als steun voor de hand of de knie tijdens de start.

5. Draai langzaam de startknop 10-15 cm tot u een ze-

kere weerstand gewaarwordt. Geef dan enkele keren een stevige ruk tot de machine in gang schiet.

Om te voorkomen dat het touw breekt, wordt er niet over de gehele lengte aan getrokken. Laat het touw niet langs de rand van de opening van de touwgeleider schuren en laat de knop geleidelijk aan los, om te voorkomen dat het touw op ongecontroleerde wijze naar binnen schiet.

6. Trek opnieuw aan de startknop tot de motor normaal

in gang komt.

De inschakeling van de motor met ingeschakelde starter veroorzaakt de beweging van de snij-inrichting, die alleen onderbroken kan worden door de uitschakeling van de starter.

7. Druk kort op de versnellingsknop (2) om de motor

naar het minimumtoerental te brengen, en de hendel (5) gaat automatisch naar de positie «RUN».

8. Laat de motor minstens 1 minuut op het minimum-

toerental draaien vooraleer de machine te gebruiken.

Indien de knop van het starttouw herhaaldelijk bediend wordt met de starter ingeschakeld, kan de motor vastlopen en de start bemoeilijkt worden.

Indien de motor vastloopt, de bougie demonteren en voorzichtig aan de knop van het starttouw trekken om de overtollige brandstof te verwijderen; vervolgens de elektrodes van de bougie afdrogen en de bougie weer monteren op de motor.

• Start bij warme motor

Voor de start bij warme motor (onmiddellijk na het stoppen van de motor): – Breng de schakelaar (1) naar positie «I-RUN», volg

vervolgens de punten 4 - 5 - 6 - 9 van de vorige werkwijze.

BELANGRIJK

STARTEN - GEBRUIK - UITSCHAKELEN MOTOR 9

Page 95

worden volgens de lichaamsbouw van de gebruiker. Indien de machine voorzien is van meerdere bevestigingsgaten, gebruik dan het gat dat een correct evenwicht van de machine tijdens het gebruik het meest bevordert. Gebruik altijd een draagstel dat gepast is aan het gewicht van de machine en de snij-inrichting: – voor machines die minder dan 7,5 kg wegen,

voorzien van draadhouders of messen met 3 of 4 punten, kunnen de modellen met enkele of dubbele

riem gebruikt worden;

– voor de machines die meer dan 7,5 kg wegen,

wordt alleen het model met dubbele riem gebruikt.

• Modellen “MONO” met enkele riem

De riem (1) komt over de linkerschouder, naar de rechterflank toe.

• Modellen met dubbele riem

De riem (2) wordt gedragen met: – de steun en de bevestigingshaak van de machine

rechts (2.1); – de loskoppeling vooraan (2.2); – de kruising van de riemen op de rug van de gebruiker

(2.3); – de gesp correct vastgemaakt links (2.4);

De riemen moeten gespannen worden, om de last gelijk te spreiden over beide schouders.

GEBRUIKSWIJZEN VAN DE MACHINE

Tijdens het werk moet de machine altijd met beide handen vastgenomen worden, met de motor rechts van het lichaam en de snijgroep onder het niveau van de riem.

Vooraleer de eerste keer te gaan maaien, moet men vertrouwd raken met de meest gepaste maaitechnieken door het draagstel te passen, de machine stevig vast te nemen en de handelingen uit te voeren.

• Keuze van de snij-inrichting

Kies de snij-inrichting die het meest gepast is voor het werk dat u wilt uitvoeren, volgens deze aanwijzingen:

– het mes met 3 punten is geschikt voor het maaien

van kreupelhout en struikgewas tot een diameter van 2 cm;

– het mes met 4 punten is geschikt voor het maaien

van sterk gras op grote oppervlakken;

Uit respect voor de anderen en het milieu:

– Wees geen storend element. – Volg nauwkeurig de lokale normen op voor de af-

danking van het snijafval.

– Volg nauwkeurig de lokale normen op voor de af-

danking van olie, benzine, beschadigde onderdelen of om het even welk element dat niet milieuvriendelijk is.

De langdurige blootstelling aan trillingen kan neurovasculaire letsels en problemen veroorzaken (ook gekend onder de naam “fenomeen van Raynaud” of “witte hand”), vooral bij personen die circulatiestoornissen hebben . De symptomen kunnen betrekking hebben op de handen, de polsen en de vingers, met verlies van gevoeligheid, loomheid, jeuk, pijn, verkleuring of structurele wijzigingen van de huid. Deze effecten kunnen versterkt worden door een lage omgevingstemperatuur en/of een overdreven druk op de handgreep. Wanneer deze symptomen optreden, moet de machine minder lang gebruikt worden en is het noodzakelijk een arts te raadplegen.

De aanschakelinrichting van deze machine genereert een elektromagnetisch veld van beperkte omvang, tot echter de mogelijkheid op interferentie met de werking van actieve of passieve medische inrichtingen die op de bediener aangebracht zijn, niet kan uitsluiten, met als gevolg mogelijke ernstige risico’s voor zijn veiligheid. Men raadt daarom aan dat te dragers van dergelijke medische apparaten de geneesheer of de fabrikant van deze apparaten zelf raadplegen, vooraleer de machine te gebruiken.

Draag tijdens het werk gepaste kledij. Uw Verkoper zal u alle nodige informatie geven over de meest geschikte veiligheidskledij, met het oog op een veilig gebruik van de machine.

GEBRUIK VAN HET DRAAGSTEL (Afb. 10)

De machine moet altijd gebruik worden met een correct aangebracht draagstel. Controleer regelmatig de doeltreffendheid van de snelle ontkoppeling, om bij gevaar de riemen snel van de machine te kunnen halen.

Het draagstel moet aangedaan worden vooraleer de machine vast te haken en de riemen moeten geregeld

10 GEBRUIK VAN DE MACHINE

7. GEBRUIK VAN DE MACHINE

Page 96

• Precisiesnijden (Recht afsnijden)

Houd de machine lichtjes schuin zodat de onderkant van de draadhouder niet in aanraking komt met het terrein en de snijlijn zich op het gewenste punt bevindt, waarbij de snij-inrichting altijd ver van de gebruiker gehouden wordt.

• Maaien vlakbij omheiningen / funderingen (Afb. 14)

Nader met de draadhouder langzaam de omheining, paaltjes, stenen, muren, enz. zonder kracht toe te passen. Wanneer de draad een omvangrijke hindernis raakt kan hij breken of verslijten; wanneer hij blijft steken in een omheining, kan hij bruusk afknakken. In elk geval kan het snijden rond trottoirs, funderingen, muren, enz. een overmatige slijtage van de draad veroorzaken.

• Maaien rond bomen (Afb. 15)

Loop rond de boom van links naar rechts en nader de stam langzaam om er niet met de draad tegen te komen; hou de draadhouder een beetje naar voren. Hou er rekening mee dat de nylondraad kleine heesters kan doorsnijden of beschadigen en dat het contact tussen de nylondraad en de stam van heesters of bomen met een zachte schors de plant ernstig kan beschadigen.

• Regeling van de draadlengte tijdens het werk

(Afb. 16)

Deze machine is uitgerust met een kop Tap & Go. Om nieuwe draad vrij te geven, klop de draadhouder tegen het terrein met de motor op maximale snelheid; de draad komt automatisch vrij en het mes snijdt de overtollige lengte weg.

NA HET WERKEN

Na het werken:

– Schakel de motor uit zoals eerder aangegeven

(Hoofdstuk 6).

– Wacht tot de snij-inrichting tot stilstand gekomen is en

monteer de mesbescherming.

– de draadhouder kan hoog gras en niet-houterige

begroeiing verwijderen tegen omheiningen, muren, funderingen, trottoirs, rond bomen, enz. of een bepaalde zone van de ruin volledig schoon te maken;

WERKTECHNIEKEN

a) Mes met 3 punten

Mes “Tri Arc” (Afb. 11)

Begin te snijden bovenaan de begroeiing en ga met het mes naar beneden, op dusdanige wijze dat de taken in kleine stukken gesneden worden.

b) Mes met 4 punten (Afb. 12)

Gebruik de machine als een traditionele maaimachine, met een boogbeweging van ongeveer 60-90° tot buiten de begroeiing enzoverder.

c) Draadhouder

Gebruik ALLEEN nylondraad. Het gebruik van metalen draden, geplastificeerde metaaldraad of draad die niet geschikt is voor de houder, kan ernstige verwondingen veroorzaken.

Tijdens het gebruik moet de motor stilgelegd worden en moet het gras dat zich rond de machine gewikkeld heeft regelmatig verwijderd worden, om oververhitting van de aandrijvingsbuis te voorkomen, te wijten aan gras dat zich opgehoopt heeft onder de bescherming. Verwijder het gras met een schroevendraaien, om ervoor te zorgen dat de staaf correct afgekoeld wordt.

Gebruik de machine niet om de vegen, door de draadhouder over te hellen. De kracht van de motor kan voorwerpen of keitjes tot 15 meter ver werpen en schade of verwondingen veroorzaken.

• Snijden in beweging (Maaien) (Afb. 13)

Ga met een correcte houding te werk, met een boogbeweging zoals bij traditioneel maaien, zonder de draadhouder over te hellen. Probeer de juiste maaihoogte eerst uit in een kleine zone, om een uniform maairesultaat te verkrijgen door de draadhouder op een constante afstand van het terrein te houden. Voor zwaarder werk, kan het handig zijn de draadhouder ongeveer 30° naar links te laten hellen.

Doe dit niet wanneer voorwerp kunnen wegspringen die personen of dieren kunnen verwonden of schade kunnen aanrichten.

GEBRUIK VAN DE MACHINE 11

Page 97

Om de filter te reinigen:

– Draai de knop (3) los, demonteer het deksel (1) en ver-

wijder het filterelement (2).

– Was het filterelement (2) met water en zeep. Gebruik

geen benzine of andere oplosmiddelen. – Laat de filter drogen aan de lucht. – Hermonteer het filterelement (2) en het deksel (1),

door de knop weer aan te draaien (3).

CONTROLE VAN DE BOUGIE (Afb. 18)

Periodiek wordt de bougie gedemonteerd en gereinigd, door eventuele restjes te verwijderen met een metalen borsteltje. Controleer en herstel de correcte afstand tussen de elektrodes.

Hermonteer de bougie en draai hem stevig vast met de bijgeleverde sleutel.

De bougie moet ingeval van doorgebrande elektroden of een beschadigde isolatie, en ieder geval elke 100 werkuren, vervangen worden door een bougie met analoge karakteristieken.

REGELING VAN DE CARBURATOR

De carburator werd in de fabriek geregeld met het oog op de beste prestaties in alle omstandigheden, met een minimale uitstoot van schadelijke gassen, overeenkomstig de geldende normen.

In geval van schaarse prestaties, wendt u zich tot de Verkoper voor een controle van de brandstoftoevoer en de motor.

• Regeling van het minimumtoerental

De snij-inrichting mag niet bewegen met de motor op het minimumtoerental. Als de snij-inrichting beweegt met de motor op zijn minimumtoerental, neem dan contact op met uw verkoper om de motor goed af te stellen.

HOEKRETOUR (Afb. 19)

Smeren met vet op basis van lithium. Verwijder de schroef (1) en breng het vet aan door de as handmatig te laten draaien tot het vet naar buiten komt; vervolgens de schroef (1) hermonteren.

Een correct onderhoud is fundamenteel om in de tijd de oorspronkelijke efficiëntie en gebruiksveiligheid van de machine in stand te houden.

Tijdens het onderhoud:

– Haal de kap van de bougie.

– Wacht tot de motor voldoende afgekoeld is.

– Gebruik werkhandschoenen voor alle handelin-

gen die betrekking hebben op de messen.

– Houd de mesbescherming op zijn plaats, tenzij

aan het mes zelf gewerkt moet worden.

– De olie, benzine of andere vervuilende materialen

niet in het milieu gooien.

CILINDER EN GELUIDSDEMPER

Om brandgevaar te beperken, worden de vleugels van de cilinder regelmatig gereinigd met perslucht en wordt de zone van de geluidsdemper vrijgemaakt van zaagsel, takjes, bladeren of ander afval.

STARTGROEP

Om oververhitting en schade aan de motor te voorkomen, moeten de roosters voor de aanzuiging van de koellucht altijd schoon en vrij van zaagsel en vuil zijn . Het starttouw moet vervangen worden bij de eerste tekenen van slijtage.

BEVESTIGINGEN

Controleer regelmatig of alle schroeven en moeren goed aangezet zijn en of de handgrepen stevig vastzitten.

REINIGING VAN DE LUCHTFILTER (Afb. 17)

Het is essentieel dat de luchtfilter gereinigd wordt, voor de goede werking en de levensduur van de machine. Werk nooit zonder filter of met een beschadigde filter, om geen onherroepelijke schade toe te brengen aan de motor.

De reiniging wordt uitgevoerd elke 15 werkuren.

BELANGRIJK

12 ONDERHOUD EN OPSLAG

8. ONDERHOUD EN OPSLAG

Page 98

OPSLAG

Na het werken, wordt de machine zorgvuldig vrijgemaakt van stof en vuil en worden de defecte onderdelen gerepareerd of vervangen.

De machine moet bewaard worden op een droge plaats, beschermd tegen de weersomstandigheden en met de bescherming correct gemonteerd.

LANGDURIGE PERIODE VAN INACTIVITEIT

Indien men van plan is de machine langer dan 2 – 3 maanden niet te gebruiken, moeten een aantal voorzorgsmaatregelen getroffen worden om problemen te vermijden bij het hervatten van het werk of om permanente schade aan de motor te voorkomen.

• Opberging

Alvorens de machine te op te bergen:

– Ledig de brandstoftank. – Start de motor en laat hem op het laagste toerental

draaien tot de stilstand, zodat alle in het reservoir

overgebleven brandstof opgebruikt wordt. – Laat de motor afkoelen en demonteer de bougie. – Giet een theelepel verse olie in het gat van de bougie. – Trek verschillende keren aan de startknop om de olie

goed te verdelen in de cilinder. – Hermonteer de bougie met de zuiger aan het boven-

ste dood punt (zichtbaar vanuit het gat van de bougie

wanneer de zuiger aan de eindaanslag gekomen is).

• Hervatten van de activiteit

Wanneer de machine weer gestart wordt:

– Verwijder de bougie. – Trek enkele keren aan de startknop om de overtollige

olie te verwijderen. – Controler de bougie zoals beschreven in het hoofdstuk

“Controle van de bougie”. – Bereid de machine voor zoals aangegeven in het

hoofdstuk “Vóór het gebruik”.

BELANGRIJK

SLIJPEN VAN HET MES MET 3 of 4 PUNTEN (Afb. 20)

Draag werkhandschoenen. Indien het slijpen gebeurt zonder het mes te demonteren, de bougiekap loskoppelen.

Het slijpen moet gebeuren volgens de typologie van het mes en de bladen, met behulp van een platte vijl en op gelijke wijze op alle punten.

De aanwijzingen voor een correcte vijling vindt u in Afb. 20:

A = Verkeerde vijling B = Vijllimieten C = Verkeerde en ongelijke hoeken

Het is belangrijk dat na het vijlen een correct evenwicht bewaard blijft.

De messen met 3 of 4 punten kunnen aan weerszijden gebruikt worden. Wanneer een zijde van de punten versleten is, kan het mes omgedraaid worden om de andere zijde te gebruiken.

Het mes dient nooit gerepareerd te worden, maar moet vervangen worden zodra eerste sporen van breuk vastgesteld worden of de vijllimiet overschreden is.

VERVANGING VAN DE DRAAD VAN DE KOP (Afb. 21)

– Volg de volgorde die aangegeven is op de afbeel-

ding.

VIJLEN VAN DE DRAADSNIJDER (Afb. 22)

– Haal de draadsnijder (1) uit de bescherming (2), door

de schroeven (3) los te draaien.

– Zet de draadsnijder vast in een bankschroef en vijl met

behulp van een platte vijl. Zorg ervoor dat de originele snijhoek behouden blijft.

– Hermonteer het mes op de bescherming.

BUITENGEWONE HANDELINGEN

Elke onderhoudsbeurt die niet vermeld wordt in deze handleiding dient alleen door uw Verkoper uitgevoerd te worden.

Handelingen die uitgevoerd werden in niet geschikte structuren of door onbekwame personen doen de garantie vervallen.

ONDERHOUD EN OPSLAG 13

Page 99

14 OPSPOREN VAN DEFECTEN / TECHNISCHE GEGEVENS

9. OPSPOREN VAN DEFECTEN

1) De motor start niet

of blijft niet draaien

2) De motor start maar heeft weinig vermogen

3) De motor werkt onregelmatig of heeft geen vermogen bij belasting

4) De motor geeft teveel rook af

– De startprocedure is niet correct – De bougie is vuil of de afstand

tussen de elektroden is niet gepast

– Verstopte luchtfilter

– Brandstofproblemen

– Verstopte luchtfilter

– Brandstofproblemen

– De bougie is vuil of de afstand tussen

de elektroden is niet gepast

– Brandstofproblemen

– Verkeerde samenstelling van het mengsel

– Brandstofproblemen

– Volg de aanwijzingen (zie hoofdstuk 6) – Controleer de bougie (zie hoofdstuk 8)

– Reinig en/of vervang de filter

(zie hoofdstuk 8)

– Contacteer uw Verkoper

– Reinig en/of vervang de filter

(zie hoofdstuk 8)

– Contacteer uw Verkoper

– Controleer de bougie (zie hoofdstuk 8)

– Contacteer uw Verkoper

– Bereid het mengsel volgens

de aanwijzingen (zie hoofdstuk 5)

– Contacteer uw Verkoper

PROBLEMEN MOGELIJKE OORZAAK OPLOSSING

10. TECHNISCHE GEGEVENS

Bougie: NGK-R BPMR7A Brandstofmengsel: Benzine : Olie 2-takt = 50:1 = 2% Maximaal toegestane diameter messen: Mes met 3 of 4 punten = Ø 255 mm

Massa volgens norm ISO 11806-1 (zonder brandstof, snij-inrichtingen en draaggordel)

MODEL

Motor 2-takt luchtkoeling

BKE 27 BKE 27D BKE 35 BKE 35D BKE 45

Massa

kg 6 6,7 6,6 7,3 7,3

Cilinderinhoud / Vermogen

cm3/kW

26,3/0,77 26,3/0,77 34,4/1,03 34,4/1,03 45,4/1,42

Draaisnelheid motor op laagste toerental min

-1

3000 3000 3000 3000 3000

Maximale draaisnelheid motor min

-1

11000 11000 11000 11000 10800

Maximale draaisnelheid gereedschap min

-1

8500 8500 8550 8550 8300

Inhoud brandstofreservoir

500 500 700 700 900

Page 100

TECHNISCHE GEGEVENS 15

Maximale waarden voor geluid en trillingen Model

BKE 27 BKE 27 D BKE 35 BKE 35 D BKE 45

Geluidsdrukniveau aan het oor van de bediener (EN ISO 22868)

met draadhouder

Meetonzekerheid (2006/42/EG - EN 27574)

dB(A)

88,8

92,9

96,3

met mes met 3 punten

Meetonzekerheid (2006/42/EG - EN 27574)

dB(A)

92,3

96,7

– –

met mes “Tri Arc”

Meetonzekerheid (2006/42/EG - EN 27574)

dB(A)

– –

97,5

met mes met 4 punten

Meetonzekerheid (2006/42/EG - EN 27574)

dB(A)

92,3

96,6

98,0

Gemeten geluidsniveau (ISO 10884:1995)

met draadhouder

Meetonzekerheid (2006/42/EG - EN 27574)

dB(A)

100,02100,02103,52103,52106,4

met mes met 3 punten

Meetonzekerheid (2006/42/EG - EN 27574)

dB(A)

102,42102,42105,72105,7

– –

met mes “Tri Arc”

Meetonzekerheid (2006/42/EG - EN 27574)

dB(A)

– –

106,7

met mes met 4 punten

Meetonzekerheid (2006/42/EG - EN 27574)

dB(A)

102,32102,32105,82105,82107,1

Gegarandeerd geluidsniveau

dB(A)

105 105 108 108 110

Trillingen overgebracht op de hand op de voorste handgreep (“MONO”) (ISO 22867)

met draadhouder

Meetonzekerheid (2006/42/EG - EN 27574)

m/sec

6,7 1,5

– –

6,7 1,5

– –

7,8 1,5

met mes met 3 punten

Meetonzekerheid (2006/42/EG - EN 27574)

m/sec

3,7 1,5

– –

4,2 1,5

– –

met mes “Tri Arc”

Meetonzekerheid (2006/42/EG - EN 27574)

m/sec

– –

4,7 1,5

met mes met 4 punten

Meetonzekerheid (2006/42/EG - EN 27574)

m/sec

4,1 1,5

– –

5,1 1,5

– –

4,8 1,5

Trillingen overgebracht op de hand op de achterste handgreep (“MONO”) (ISO 22867)

met draadhouder

Meetonzekerheid (2006/42/EG - EN 27574)

m/sec

4,6 1,5

– –

5,8 1,5

– –

8,8 1,5

met mes met 3 punten

Meetonzekerheid (2006/42/EG - EN 27574)

m/sec

4,2 1,5

– –

4,9 1,5

– –

met mes “Tri Arc”

Meetonzekerheid (2006/42/EG - EN 27574)

m/sec

– –

5,0 1,5

met mes met 4 punten

Meetonzekerheid (2006/42/EG - EN 27574)

m/sec

5,0 1,5

– –

5,1 1,5

– –

6,3 1,5

Trillingen overgebracht op de hand op de linkse handgreep (“DUPLEX”) (ISO 22867

met draadhouder

Meetonzekerheid (2006/42/EG - EN 27574)

m/sec

– –

3,4 1,5

– –

6,1 1,5

– –

met mes met 3 punten

Meetonzekerheid (2006/42/EG - EN 27574)

m/sec

– –

2,3 1,5

– –

4,2 1,5

– –

met mes “Tri Arc”

Meetonzekerheid (2006/42/EG - EN 27574)

m/sec

– –

met mes met 4 punten

Meetonzekerheid (2006/42/EG - EN 27574)

m/sec

– –

3,4 1,5

– –

4,2 1,5

– –

Trillingen overgebracht op de hand op de rechtse handgreep (“DUPLEX”) (ISO 22867)

met draadhouder

Meetonzekerheid (2006/42/EG - EN 27574)

m/sec

– –

3,7 1,5

– –

5,1 1,5

– –

met mes met 3 punten

Meetonzekerheid (2006/42/EG - EN 27574)

m/sec

– –

2,2 1,5

– –

4,0 1,5

– –

met mes “Tri Arc”

Meetonzekerheid (2006/42/EG - EN 27574)

m/sec

– –

met mes met 4 punten

Meetonzekerheid (2006/42/EG - EN 27574)

m/sec

– –

4,0 1,5

– –

3,5 1,5

– –
