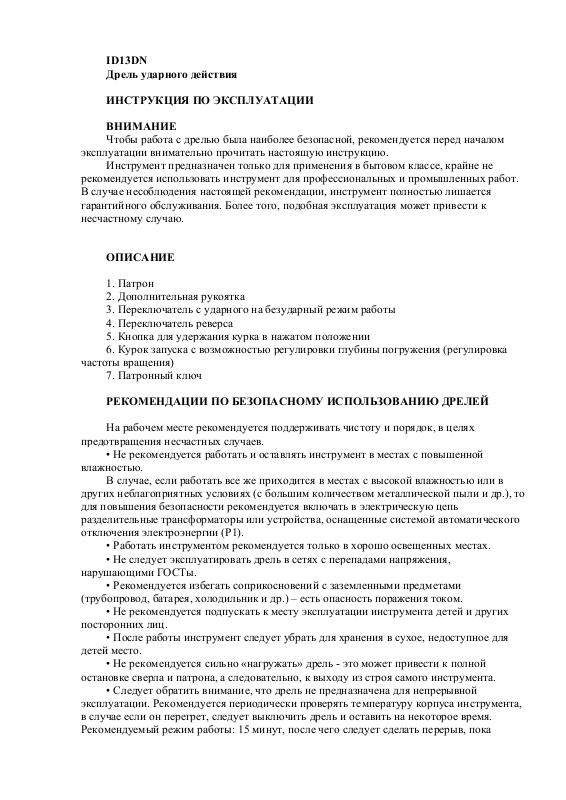

ID13DN
Дрель ударного действия
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ВНИМАНИЕ
Чтобы работа с дрелью была наиболее безопасной, рекомендуется перед началом
эксплуатации внимательно прочитать настоящую инструкцию.
Инструмент предназначен только для применения в бытовом классе, крайне не
рекомендуется использовать инструмент для профессиональных и промышленных работ.
В случае несоблюдения настоящей рекомендации, инструмент полностью лишается
гарантийного обслуживания. Более того, подобная эксплуатация может привести к
несчастному случаю.
ОПИСАНИЕ
1. Патрон
2. Дополнительная рукоятка
3. Переключатель с ударного на безударный режим работы
4. Переключатель реверса
5. Кнопка для удержания курка в нажатом положении
6. Курок запуска с возможностью регулировки глубины погружения (регулировка
частоты вращения)
7. Патронный ключ
РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОМУ ИСПОЛЬЗОВАНИЮ ДРЕЛЕЙ
На рабочем месте рекомендуется поддерживать чистоту и порядок, в целях
предотвращения несчастных случаев.
• Не рекомендуется работать и оставлять инструмент в местах с повышенной
влажностью.
В случае, если работать все же приходится в местах с высокой влажностью или в
других неблагоприятных условиях (с большим количеством металлической пыли и др.), то
для повышения безопасности рекомендуется включать в электрическую цепь
разделительные трансформаторы или устройства, оснащенные системой автоматического
отключения электроэнергии (Р1).
• Работать инструментом рекомендуется только в хорошо освещенных местах.
• Не следует эксплуатировать дрель в сетях с перепадами напряжения,
нарушающими ГОСТы.
• Рекомендуется избегать соприкосновений с заземленными предметами
(трубопровод, батарея, холодильник и др.) – есть опасность поражения током.
• Не рекомендуется подпускать к месту эксплуатации инструмента детей и других
посторонних лиц.
• После работы инструмент следует убрать для хранения в сухое, недоступное для
детей место.
• Не рекомендуется сильно «нагружать» дрель - это может привести к полной
остановке сверла и патрона, а следовательно, к выходу из строя самого инструмента.
• Следует обратить внимание, что дрель не предназначена для непрерывной
эксплуатации. Рекомендуется периодически проверять температуру корпуса инструмента,
в случае если он перегрет, следует выключить дрель и оставить на некоторое время.
Рекомендуемый режим работы: 15 минут, после чего следует сделать перерыв, пока
температура корпуса дрели не сравняется с температурой воздуха. Дрель рекомендуется
использовать только по назначению.
Работать с дрелью следует только в специальной одежде.
Не следует работать в одежде с широкими рукавами, также рекомендуется перед
началом эксплуатации снять все ювелирные изделия и другие предметы, в противном
случае есть риск попадания изделий на подвижные части дрели, что может привести к
несчастным случаям и к выходу инструмента из строя.
В случае, если работать приходится на улице, рекомендуется предварительно одеть
резиновые перчатки и не скользящую обувь.
Длинные волосы перед началом эксплуатации рекомендуется убирать в специальную
сетку для волос.
Во время сверления металлических изделий, бетона и др. рекомендуется надевать
защитные очки, кроме того, если в процессе эксплуатации образуется большое количество
пыли, настоятельно рекомендуется носить респиратор.
При высоком уровне шума (как правило, более 85 дБ) рекомендуется надевать
специальные звукоизолирующие наушники.
Крайне не рекомендуется переносить настоящее изделие за кабель, также не следует
дергать его или тянуть - есть вероятность несчастного случая, а также вывода
инструмента из строя.
Рекомендуется избегать соприкосновения кабеля электропитания с предметами,
имеющими большую температуру, а также с маслами и с заточенными изделиями.
• Перед началом любых работ с дрелью настоятельно рекомендуется качественно
закреплять обрабатываемое изделие, иначе есть риск возникновения несчастных случаев.
• Работать следует только в удобном и устойчивом положении тела.
• Электроинструмент следует содержать в чистоте (рекомендуется периодически
чистить корпус дрели от пыли, стружки и других видов отходов образующихся в процессе
работы).
• Рекомендуется регулярно проверять кабель для подключения дрели к электросети
на повреждения и в случае неисправности отдать инструмент в ремонтную мастерскую.
• После окончания работ настоятельно рекомендуется отключать электроинструмент
от сети. Делать это следует и перед началом технического обслуживания дрели (смена
принадлежностей, смазка, замена угольных щеток и др.).
• Прежде чем включить дрель рекомендуется проверить, достаточно ли надежно
зафиксированы все составные элементы (дополнительная рукоятка, сверло, бита и др.), а
также обеспечивается ли беспрепятственное вращение сверлильного патрона.
• Перед началом эксплуатации настоятельно рекомендуется убрать все посторонние
предметы из рабочей зоны.
• В случаях, когда инструмент не используется, но подключен к электросети, следует
держать его под контролем, чтобы предотвратить несанкционированный запуск двигателя.
В подобной ситуации, не рекомендуется переносить дрель удерживая палец на кнопке
запуска.
• При возникновении необходимости в использовании удлинителя следует подбирать
его с учетом условий эксплуатации, например, если работы требуется выполнять на улице,
удлинитель должен иметь соответственный допуск к эксплуатации в подобных условиях.
• Перед началом ввода инструмента в эксплуатацию рекомендуется проверить
функционируют ли все его подвижные части.
• Все неисправные детали дрели рекомендуется заменять только в
специализированных сервисных центрах.
• Для работы с инструментом рекомендуется использовать только те
принадлежности и дополнительные насадки, которые перечислены в настоящей
инструкции или рекомендованы заводом-изготовителем. Применение других
принадлежностей может привести к несчастным случаям и к выходу инструмента из
строя.
• В случае неисправности электродрели, следует обратиться в специализированную
ремонтную мастерскую или к другим квалифицированным в этой области специалистам.
• Дрель-шуруповерт отвечает специальным требованиям по технике безопасности.
• Перед началом работ с дрелью следует проверить, надежно ли зафиксировано
сверло или бита в патроне.
• Прежде начинать работать с дрелью рекомендуется проверить соответствует ли
напряжение используемой сети параметрам, указанным в настоящей инструкции.
• Дрель оснащена двойной внутренней изоляцией, что существенно снижает
опасность получения травм от удара электрическим током.
• Включение и выключение дрели настоятельно рекомендуется проводить на
«холостом ходу». Выключение инструмента «под нагрузкой» значительно сокращает срок
его службы.
• При сверлении стен и потолков настоятельно рекомендуется перед началом работ
проверить, не проходит ли в метах сверления скрытая электропроводка.
Монтаж дополнительной рукоятки
Для того чтобы разжать кольцо фиксации дополнительной рукоятки необходимо
вращать ручку против часовой стрелки, удерживая при этом верхнюю часть. После этого
рукоятку устанавливают на дрель и фиксируют, вращая ее по часовой стрелке.
Регулировка глубины сверления.
Ограничитель глубины сверления установленный на дополнительной рукоятке
позволяет заранее установить необходимую глубину будущего отверстия. Для
регулировки положения ограничителя необходимо ослабить крепление дополнительной
рукоятки. После настройки требуемых параметров рукоятку следует снова зафиксировать.
Регулировка частоты вращения.
Регулировку частоты вращения проводят при помощи специального колесика на
курке пуска. Скорость напрямую зависит от положения курка относительно корпуса
дрели.
Регулировку частоты рекомендуется проводить перед началом эксплуатации. Не
следует изменять частоту вращения в процессе работы (силой нажатия на кнопку запуска),
поскольку подобная эксплуатация может привести к поломке инструмента.
Изменение направления вращения шпинделя
Направления вращения шпинделя изменяют при помощи флажкового
переключателя, расположенного над курком пуска.
Не следует переключать направление вращения во время эксплуатации, поскольку
это может привести к поломке инструмента и к отказу от гарантийного ремонта.
Замена оснастки.
Прежде, чем приступать к замене оснастки основательно рекомендуется отсоединить
кабель электропитания от розетки.
Для замены оснастки необходимо:
• Ослабить патрон (1) (патронный ключ (7) следует установить в отверстие на
патроне таким образом, чтобы зубцы на ключе и патроне сомкнулись, после чего ключ
поворачивают, добиваясь тем самым разжимания приемного узла)
• Установить новую оснастку.
• Затянуть патрон (1) (патронный ключ (7) следует установить в отверстие на
патроне таким образом, чтобы зубцы на ключе и патроне сомкнулись, после чего ключ
поворачивают, до тех пор, пока оснастка не будет надежно закреплена)
ОБСЛУЖИВАНИЕ
Дрель не нуждается в специальном обслуживании, однако корпус инструмента и
рабочее место необходимо содержать в чистоте.
Протирать дрель следует слегка влажной, но не мокрой тряпкой.
Настоятельно не рекомендуется использовать для этого сильные моющие средства
(бензин, терпентин, растворители и т.п.), поскольку они могут повредить корпус
электроинструмента.
В качестве дополнительного моющего средства можно использовать слабый
мыльный раствор.
Рекомендуется избегать попадания жидкости внутрь инструмента.
После чистки инструмент следует протереть сухой тряпкой.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение сети, В 230
Частота сети, Гц 50
Потребляемая мощность, Вт 550
Частота вращения вала, об/мин 0-2600
Диаметр зажима (макс.), мм 13
Диаметр сверления в металле (макс.), мм 10
Диаметр сверления в бетоне (макс.), мм 13
Диаметр сверления в древесине (макс.), мм 25
ГАРАНТИЯ
Сроки и условия гарантии указанны в прилагаемых гарантийных документах.
УТИЛИЗАЦИЯ
При возникновении необходимости утилизации дрели рекомендуется соблюдать
принятые нормы. Не следует выбрасывать электроинструмент в обычный мусорный бак
или мусоропровод.
Срок эксплуатации изделия – 5 лет.
Декларация о соответствии единым нормам ЕС
Дрель-шуруповерт марки ID13DN соответствует нормам: 89/392/ЕЕС, 89/336/ЕЕС,
ЕМ55014, 73/23/ЕЕС, ЕМ50144, НD400, ЕМ61000, а также нормам СЕ по технике
безопасности.
