Page 1
Page 2
COMPONENTI TAV. 1
E
E
€
A
A
A
A
A
2
A
A
A
A
A
E
A
SERVER 31 FC - TR E 31 FC - 2T
(2005)
POS. CODIC
1 PSCCD802P PIASTRA SUPPORTO CAMERA COMBUSTIONE 93,00
2 DIM0800P DIMA SUPPORTO TUBI 18,50
3 STF0600P1 STAFFA SUPERIORE VASO 2,58
4 STF0601P1 STAFFA INFERIORE VASO 2,58
5 CCO0001P1S CAMERA DI COMBUSTIONE 12,91
6 CCC0001P2 CHIUSURA CAMERA COMBUSTIONE 6,71
7 LAC1000P LAMIERA ANTERIORE CAMERA COMBUSTIONE 2,05
8 RIV0001P RIVETTO ALLUMINIO D. 3 x 6 0,05
9 PSX0501P PARATIA SINISTR
10 PDX1000P PARATIA DESTR
11 CVS1000P CONVOGLIATORE FUMI 19,40
12 LFV1000P LAMIERA FISSAGGIO VENTILATORE 3,05
13 PAS1032P PARETE SUPERIORE CAMERA STAGN
14 COP0003P2 COPERCHIO CAMERA STAGN
15 FLG0002P1 FLANGIA SPIONCINO 1,03
16 VTS0001P DISCO VETRO SPI
17 GSI0003P GUARNIZIONE SILICONE VETRO SPIA 50,5x41x
18 PAI6000P PARETE INFERIORE CAMERA STAGN
19 NEO0001P NEOPRENE ADESIVO 15x2 0,77
20 RAM0001P1 PRESA DEPRESSIONALE CAMERA STAGN
21 DAE0006P DADO ESAGONALE ZNC. M5 0,05
22 TSI0002P TUBO SILICONE D.4x7 1,55
23 STF0806P STAFFA SUPPORTO MISCELATORE 7,00
24 LFTCD800P LAMIERA FISSAGGIO TUBI 5,00
25 STF0801P STAFFA SUPPORTO CRUSCOTTO 5,00
26 STF0800P STAFFA SUPPORTO CENTRALIN
27 STF0802P STAFFA SUPPORTO COLLETTORE DI MANDAT
28 STF0803P STAFFA FISSAGGIO COLLETTORE DI MANDAT
29 DAE0801P DADO IN GABBIA M6 0,20
30 VIT0906P VITE T.C. M6 x 10 UNI 7687 IMPRONTA CROC
31 VIT0301P VITE AUTOFILETTANTE TESTA LARGA 4,2x9,5 ZINCAT
DESCRIZION
PREZZO
1,34
2,75
12,91
14,98
1,39
1,55
9,00
0,36
13,00
7,00
3,00
0,05
0,05
Page 3
Page 4

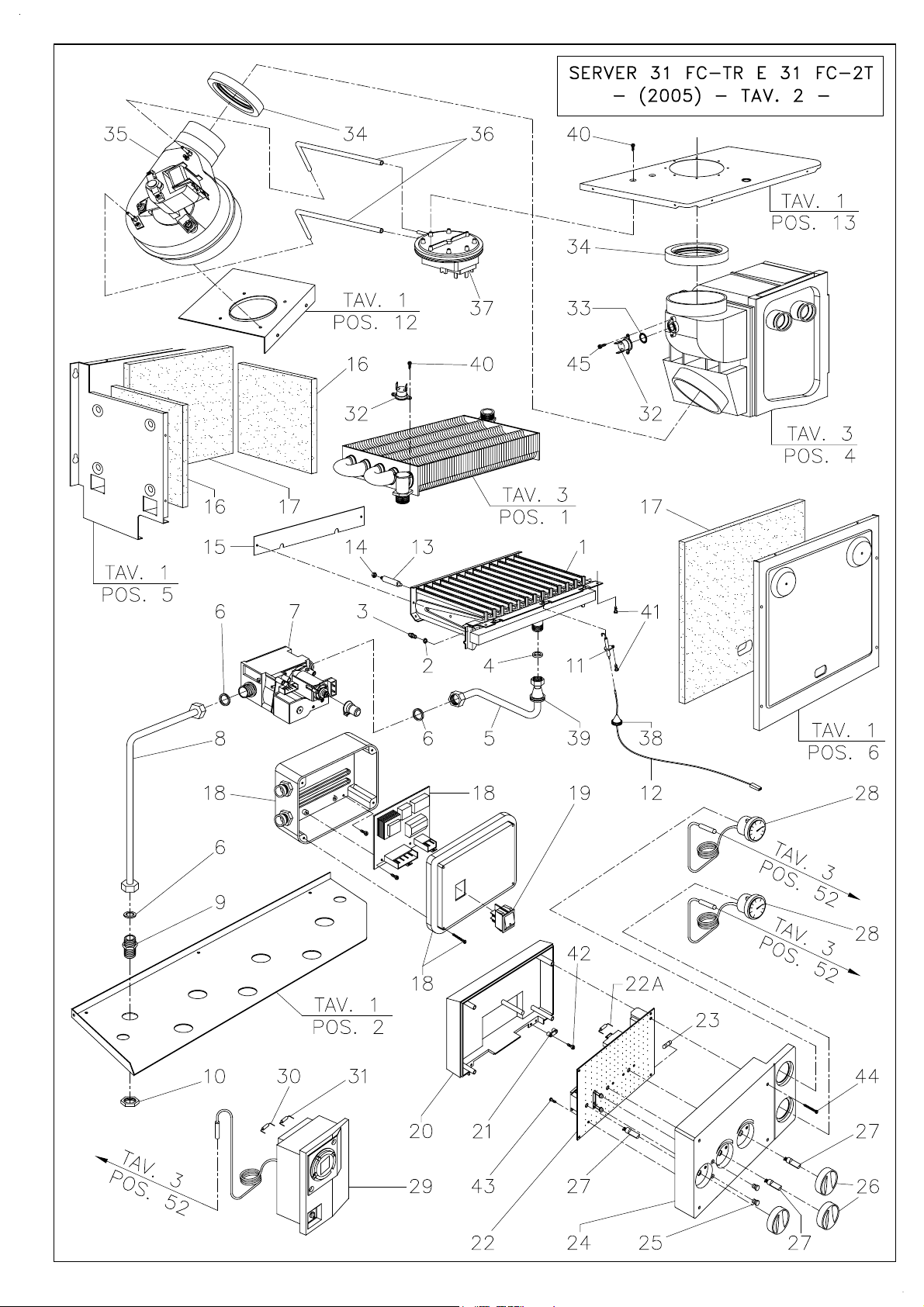

COMPONENTI TAV. 2
E
E
€
A
)
A
)
A
A
A
K
A
A
A
O
A
O
4
A
6
5
5
SERVER 31 FC - TR E 31 FC - 2T
(2005)
POS. CODIC
1 BRUW008P BRUCIATORE 13 RAMPE METANO 62,49
1
3
10 CDA0001P CONTRODADO 3/4" CHIAVE 30 1,29
11 ELE0003P ELETTRODO DI ACCENS. E RILEVAZ. 2,58
12 CAV0001P1 CAVO PER ELETTRODO CON RESISTENZ
13 SBR0001P SUPPORTO BRUCIATORE 2,32
14 DAE0005P DADO ESAGONALE OTTONE M4 0,10
15 LPB1000P LAMIERA POSTERIORE BRUCIATORE 2,05
16 ICC0002P PANNELLO ISOLANTE 169x198x10 2,32
17 ICC0001P PANNELLO ISOLANTE 288x217x10 4,13
18
19 INT0001P INTERRUTTORE A BASCULA CON LED A/S 2,32
20 CHI0700P CHIUSURA CRUSCOTTO 5,94
21 FER0001P1 CAVALLOTTO FERMACAVO 0,26
22 SCHM800P MONOSCHEDA AM37 - AR01 160,10
22
23 FUS0001P FUSIBILE 5x20 RAPIDO 2
24 CCM0800P CRUSCOTTO COMANDI 8,78
25 CLD0003P1 COPRI LED COLORE BIANCO 0,26
26 MAN0600P1 MANOPOLA CRUSCOTTO 0,52
27
28 TRM0002P1 TERMOMETRO BIANCO D. 37 ANONIM
29 CEN0401P1 CENTRALINA DI CONTROLLO 432,70
29
29B RIC0401P1 SONDA MANDATA KFS 20,66
29C RIC0400P1 SONDA ESTERNA AFS 12,91
30 RES0868P RESISTENZA 680 Ohm 0,05
31 RES0811P RESISTENZA 1100 Ohm 0,05
32 TER0001P TERMOSTATO KLIXON 105°C R.A. 4,91
33 ORI1009P O-R R9 (10,5 x 2,7) EP 851 PER KLIXON 0,22
34 GSI1000P GUARNIZIONE SCARICO VENTILATORE 2,06
35 VNT1031P VENTILATORE FC 31 130,00
36 TSI0001P TUBETTO SILICONE D.5 x 9 2,32
37 PRS0501P PRESSOSTATO FUMI 36,15
38 PSI0001P PASSACAVO SILICONE D.14 x 21 CONIC
39 PSI0103P PASSATUBO D.8x 28 1,81
40 VIT0003P VITE AUTOFILETTANTE ZINC. T.C. 3,5 x 6,
41 VIT0301P VITE AUTOF. TESTA LARGA 4,2 x 9,5 ZINCAT
42 VIT0016P VITE AUTOFILETTANTE ZINC. T.C. 3,5 x 1
43 VIT0001P1 VITE AUTOFILETTANTE NICH. T.C. 3,5 x 9,
44 VIT0700P VITE AUTOFILETTANTE T.S. 3 x 3
45 VIT1003P VITE T.C. M 3 x 6 UNI 7683 0,05
BRUW009P BRUCIATORE 13 RAMPE GPL 62,49
2 GUG0000P GUARNIZIONE UGELLO 0,21
3 UGE0130P UGELLO BRUCIATORE METANO (1.30
UGE0080P UGELLO BRUCIATORE GPL (0.80
4 GFV0003P GUARNIZIONE 1/2" sp.2 0,21
5 TUBCD803P TUBO ø14 VALVOLA GAS - BRUCIATORE 5,75
6 GFV0004P GUARNIZIONE 3/4" sp.2 0,26
7 VAL0302P VALVOLA GAS "845 SIGMA" 126,02
8 TUBCD802P TUBO ø14 DIMA - VALVOLA GAS 6,80
9 NIP0002P NIPPLES OTTONE G 3/4" 2,07
CC0017P CENTRALINA A ZONE ZC 9901 98,12
RES0822P RESISTENZA 2.2
LB0101P1
RIC0402P1 CENTRALINA "E" 24.0300 377,53
LBERINO PER POTENZIOMETRO 0,26
DESCRIZION
PREZZO
0,77
0,77
3,36
0,05
0,31
10,33
1,55
0,05
0,05
0,05
0,05
0,05
Page 5
Page 6
COMPONENTI TAV. 3
E
€
(
A
A
A
A
A
A
A
A
A
L

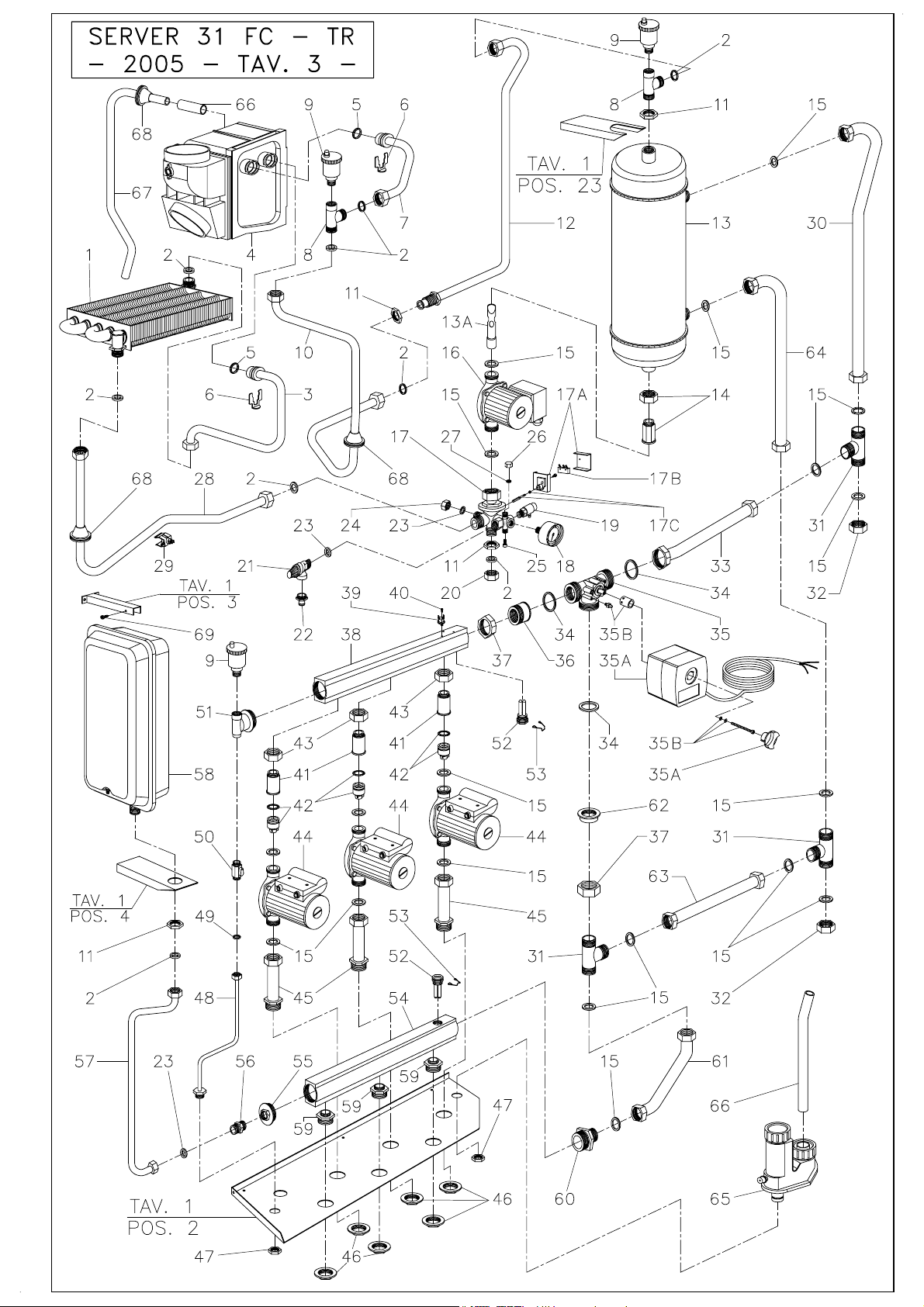

SERVER 31 FC - TR (2005)
POS. CODIC
1 SCA1000P SCAMBIATORE 5 TUBI H2O/GAS 135,00
2 GFV0004P GUARNIZIONE 3/4" sp.2 0,26
3 TUB1001P TUBO D. 18 CONDENSATORE - SCAMBIATORE 10,60
4 SCACD1000P SCAMBIATORE CONDENSANTE 212,00
4A NEO1000P NEOPRENE ADESIVO INTERNO SCAMBIATORE 2,25
4B LIC1031P LAMIERA ALLUMINIO INTERNA CONDENSATORE 3,50
5 ORI1013P O-R R13
6 MOL1000P MOLLETTA FISSAGGIO TUBI CONDENSATORE 0,39
7 TUB1004P TUBO D. 18 CONDENSATORE - RACCORDO A "T" 10,85
8 RAC0401P1 RACCORDO A "T" MASCHIO 3/4" - 3/4" FEMMINA 1/2" 6,00
9 VAL0004P VALVOLA SFIATO ARIA AUTOMATICA 1/2" 7,23
10 TUBCD816P TUBO D. 18 CONDENSATORE - STAFFA 16,15
11 CDA0001P CONTRODADO 3/4" CH.30 1,29
12 TUBCD815P TUBO D. 18 STAFFA - PUFFER 13,00
13 MSC0800P MISCELATORE 146,70
13
14 COD0800P CANOTTO CON GIRELLO 3/4"x1" 8,50
15 GFV0005P GUARNIZIONE 1" sp.2 0,31
16 CIR0001P1 CIRCOLATORE mt.6 ATTACCO 1" MONO 104,84
17 COL20002P COLLETTORE DI RITORNO 43,12
17
17B COLR003P1 MINI-MICRO 2,32
17C COLR009P1
18 MAN0800P MANOMETRO R 1/4" ATTACCO POSTERIORE 0 - 4 BAR 8,90
19 VSC0001P1 VALVOLA SCARICO CALDAI
20 TAP0010P TAPPO FEMMINA 3/4" GAS 1,30
21 VAL0700P VALVOLA SICUREZZA 3 ATE M-F 1/2" 7,23
22 RACG001P RACCORDO PORTAGOMMA 1/2" x 12 1,60
23 GFV0003P GUARNIZIONE 1/2" sp.2 0,21
24 TAP0009P TAPPO FEMMINA 1/2" GAS 1,30
25 VIT0201P VITE ZINCATA T.E. M8x16 0,15
26 TAP0011P TAPPO FEMMINA 1/4" GAS 0,60
27 GFV0001P GUARNIZIONE 1/4" sp.2 0,21
28 TUBCD801P TUBO D. 18 SCAMBIATORE - GRUPPO 12,15
29 SON0202P SONDA A CONTATTO + MOLLA 7,75
30 TUB0810P TUBO MANDATA PUFFER - RACC. BOLLITORE 14,00
31 TEE0800P RACCORDO A "T" 1" MASCHIO 7,10
32 TAP0800P TAPPO FEMMINA 1" 2,20
33 TUB0808P TUBO RACCORDO BOLLITORE - VALV. TRE VIE 11,50
34 GFV0800P GUARNIZIONE D. 44 x 32 x 2 0,60
35 VAL0800P VALVOLA MISCELATRICE 1"1/2 87,40
35
35B
36 RCV0800P RACCORDO COLLETTORE - VALVOLA 9,50
37 DAE0800P DADO OTTONE 1"1/2 1,90
38 COL0800P COLLETTORE DI MANDATA 57,80
39 TER0006P TERMOSTATO KLIXON 35 / 45°C 4,91
40 VIT0800P VITE M3 x 4 ZINCATA 0,05
41 RCM0800P RACCORDO COLLETTORE DI MANDATA 7,70
42 INS0001P INSERTO PER VALVOLA DI RITEGNO 3,60
43 GIR0800P GIRELLO 1" FORO ø28 2,60
44 CIR0004P CIRCOLATORE 8 mt. ATTACCO 1" 210,70
45 TUB0804P TUBO ø25 CIRCOLATORE - DIMA 8,60
46 GHR0800P GHIERA 1" CH. 36 1,40
47 CDA0002P CONTRODADO 1/2" CH.24 0,83
48 TUB0800P TUBO ø8 CARICO IMPIANTO 6,50
49 GFV0002P GUARNIZIONE 3/8" sp.2 0,21
50 VAL2000P1 RUBINETTO DI CARICO 3/8" 5,10
51 TRM0800P TERMINALE PER COLLETTORE M1"1/4 F1/2"-3/8" 4,70
52 GPB0800P GUAINA PORTA BULBI 1/2" 4,60
53 MOL0201P MOLLA FERMA CAPILLARE 0,31
54 COL0801P COLLETTORE DI RITORNO 57,80
55 RID0800P RIDUZIONE M 1"1/4 - F 1/2" 3,20
56 NIP0003P NIPPLES OTTONE 1/2" RIBASSATO 1,81
57 TUB0807P TUBO ø14 VASO ESPANSIONE 8,00
58 VES0800P VASO ESPANSIONE 12
59 RCR0800P RACCORDO COLLETTORE DI RITORNO 7,70
60 RID0803P RIDUZIONE MM 1"1/4 - 1/2" 7,90
61 TUB0805P TUBO ø25 COLL. DI RITORNO - RACC. A "T" 9,20
62 RAC0802P RACCORDO F 1" VALVOLA MISCELATRICE 3,90
63 TUB0806P TUBO RIT. IMPIANTO - RACC. BOLLITORE 7,30
64 TUB0811P TUBO RACCORDO BOLLITORE - PUFFER 11,00
65 SRC1000P SIFONE RACCOGLICONDENSA 19,00
66 TVT1000P TUBO P.V.C. "VITREX" D. 16 x 22 SCARICO CONDENSA 5,80
RPG0800P ROMPIGETTO 8,10
COLR008P1 SCATOLA PORTA MINI-MICRO 1,55
TT0800P
DT0800P
16,9 x 2,7) EP 851 0,28
STA BASCULANTE + O-RING R1 0,77
TTUATORE VALVOLA MISCELATRICE 158,50
DATTATORE VALVOLA MISCELATRICE 7,90
DESCRIZIONE PREZZO
3,10
41,40
Page 7
COMPONENTI TAV. 3
SERVER 31 FC - TR (2005)
67 TSSCD01P TUBO ALLUMINIO SCARICO CONDENSA 4,00
68 PSI0002P PASSATUBO SILICONE Ø14x38 1,81
69 VIT0301P VITE AUTOF. TESTA LARGA 4,2 x 9,5 ZINCATA 0,05
Page 8
Page 9
COMPONENTI TAV. 3
€
A
A
A
A
A
A
A
A

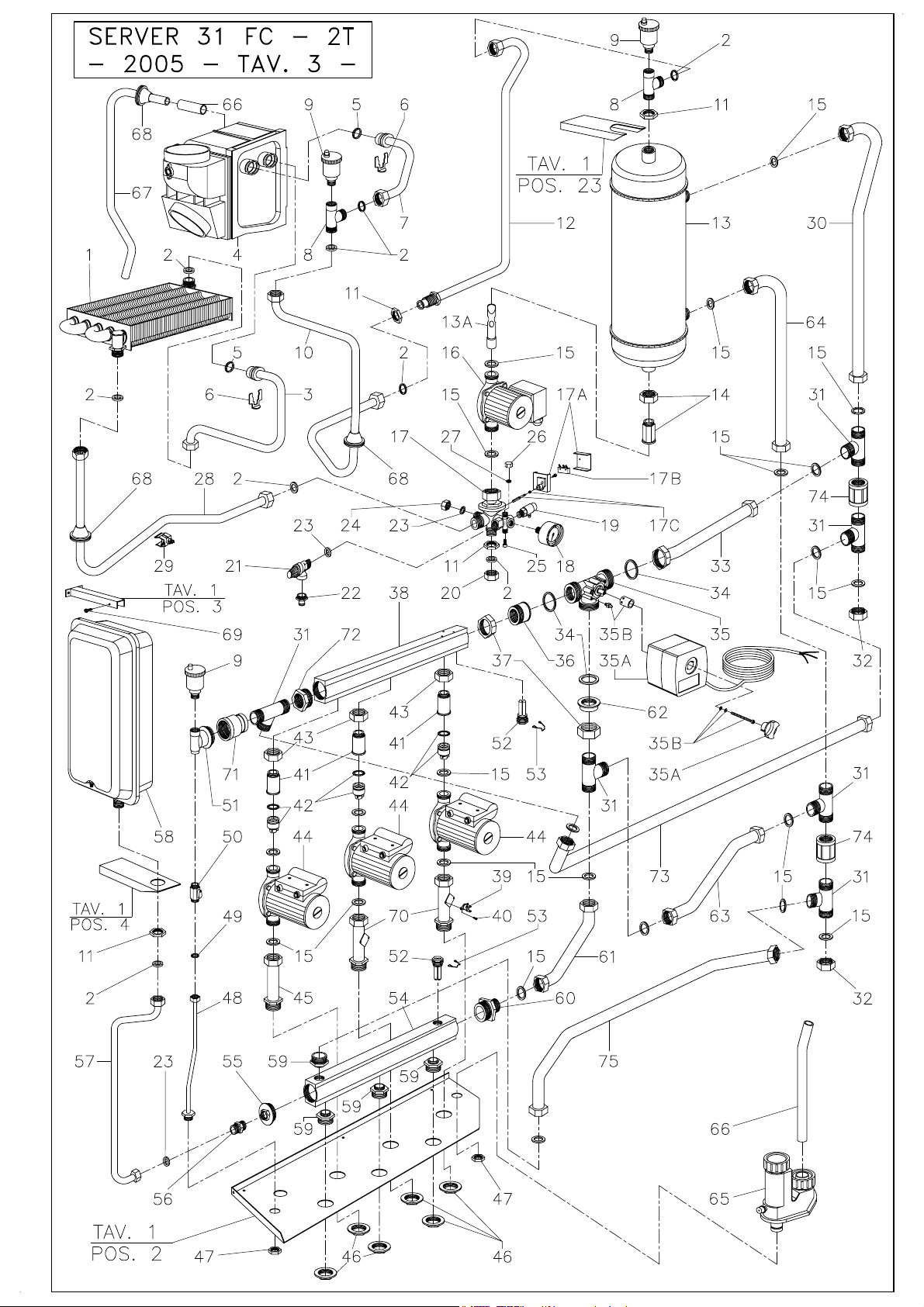

SERVER 31 FC - 2T (2005)
POS. CODICE DESCRIZIONE PREZZO
1 SCA1000P SCAMBIATORE 5 TUBI H2O/GAS 135,00
2 GFV0004P GUARNIZIONE 3/4" sp.2 0,26
3 TUB1001P TUBO D. 18 CONDENSATORE - SCAMBIATORE 10,60
4A NEO1000P NEOPRENE ADESIVO INTERNO SCAMBIATORE 2,25
4B LIC1031P LAMIERA ALLUMINIO INTERNA CONDENSATORE 3,50
4 SCACD1000P SCAMBIATORE CONDENSANTE 212,00
5 ORI1013P O-R R13 (16,9 x 2,7) EP 851 0,28
6 MOL1000P MOLLETTA FISSAGGIO TUBI CONDENSATORE 0,39
7 TUB1004P TUBO D. 18 CONDENSATORE - RACCORDO A "T" 10,85
8 RAC0401P1 RACCORDO A "T" MASCHIO 3/4" - 3/4" FEMMINA 1/2" 6,00
9 VAL0004P VALVOLA SFIATO ARIA AUTOMATICA 1/2" 7,23
10 TUBCD816P TUBO D. 18 CONDENSATORE - STAFFA 16,15
11 CDA0001P CONTRODADO 3/4" CH.30 1,29
12 TUBCD815P TUBO D. 18 STAFFA - PUFFER 13,00
13 MSC0800P MISCELATORE 146,70
13
14 COD0800P CANOTTO CON GIRELLO 3/4"x1" 8,50
15 GFV0005P GUARNIZIONE 1" sp.2 0,31
16 CIR0001P1 CIRCOLATORE mt.6 ATTACCO 1" MONO 104,84
17 COL20002P COLLETTORE DI RITORNO 43,12
17
17B COLR003P1 MINI-MICRO 2,32
17C COLR009P1
18 MAN0800P MANOMETRO R 1/4" ATTACCO POSTERIORE 0 - 4 BAR 8,90
19 VSC0001P1 VALVOLA SCARICO CALDAIA 3,10
20 TAP0010P TAPPO FEMMINA 3/4" GAS 1,30
21 VAL0700P VALVOLA SICUREZZA 3 ATE M-F 1/2" 7,23
22 RACG001P RACCORDO PORTAGOMMA 1/2" x 12 1,60
23 GFV0003P GUARNIZIONE 1/2" sp.2 0,21
24 TAP0009P TAPPO FEMMINA 1/2" GAS 1,30
25 VIT0201P VITE ZINCATA T.E. M8x16 0,15
26 TAP0011P TAPPO FEMMINA 1/4" GAS 0,60
27 GFV0001P GUARNIZIONE 1/4" sp.2 0,21
28 TUBCD801P TUBO D. 18 SCAMBIATORE - GRUPPO 12,15
29 SON0202P SONDA A CONTATTO + MOLLA 7,75
30 TUB0810P TUBO MANDATA PUFFER - RACC. BOLLITORE 14,00
31 TEE0800P RACCORDO A "T" 1" MASCHIO 7,10
32 TAP0800P TAPPO FEMMINA 1" 2,20
33 TUB0808P TUBO RACCORDO BOLLITORE - VALV. TRE VIE 11,50
34 GFV0800P GUARNIZIONE D. 44 x 32 x 2 0,60
35 VAL0800P VALVOLA MISCELATRICE 1"1/2 87,40
35
35B
36 RCV0800P RACCORDO COLLETTORE - VALVOLA 9,50
37 DAE0800P DADO OTTONE 1"1/2 1,90
38 COL0800P COLLETTORE DI MANDATA 57,80
39 TER0006P TERMOSTATO KLIXON 35 / 45°C 4,91
40 VIT0800P VITE M3 x 4 ZINCATA 0,05
41 RCM0800P RACCORDO COLLETTORE DI MANDATA 7,70
42 INS0001P INSERTO PER VALVOLA DI RITEGNO 3,60
43 GIR0800P GIRELLO 1" FORO ø28 2,60
44 CIR0004P CIRCOLATORE 8 mt. ATTACCO 1" 210,70
45 TUB0804P TUBO ø25 CIRCOLATORE - DIMA 8,60
46 GHR0800P GHIERA 1" CH. 36 1,40
47 CDA0002P CONTRODADO 1/2" CH.24 0,83
48 TUB0850P TUBO ø8 CARICO IMPIANTO 4,30
49 GFV0002P GUARNIZIONE 3/8" sp.2 0,21
50 VAL2000P1 RUBINETTO DI CARICO 3/8" 5,10
51 TRM0800P TERMINALE PER COLLETTORE M1"1/4 - F1/2"-3/8" 4,70
52 GPB0800P GUAINA PORTA BULBI 1/2" 4,60
53 MOL0201P MOLLA FERMA CAPILLARE 0,31
54 COL0801P COLLETTORE DI RITORNO 57,80
55 RID0800P RIDUZIONE M 1"1/4 - F 1/2" 3,20
56 NIP0003P NIPPLES OTTONE 1/2" RIBASSATO 1,81
57 TUB0807P TUBO ø14 VASO ESPANSIONE 8,00
58 VES0800P VASO ESPANSIONE 12L 41,40
59 RCR0800P RACCORDO COLLETTORE DI RITORNO 7,70
60 RID0803P RIDUZIONE MM 1"1/4 - 1/2" 7,90
61 TUB0805P TUBO ø25 COLL. DI RITORNO - RACC. A "T" 9,20
62 RAC0802P RACCORDO F 1" VALVOLA MISCELATRICE 3,90
63 TUB0853P TUBO ø25 COLLEGAMENTO RACCORDI A "T" 7,50
64 TUB0851P TUBO RACCORDO BOLLITORE - PUFFER 9,60
65 SRC1000P SIFONE RACCOGLICONDENSA 19,00
66 TVT1000P TUBO P.V.C. "VITREX" D. 16 x 22 SCARICO CONDENSA 5,80
67 TSSCD01P TUBO ALLUMINIO SCARICO CONDENSA 4,00
68 PSI0002P PASSATUBO SILICONE Ø14x38 1,81
69 VIT0301P VITE AUTOF. TESTA LARGA 4,2 x 9,5 ZINCATA 0,05
70 TUB0855P TUBO ø25 CIRCOLATORE - DIMA CON PIASTRINA FISSAGGIO KLIXON 8,40
RPG0800P ROMPIGETTO 8,10
COLR008P1 SCATOLA PORTA MINI-MICRO 1,55
STA BASCULANTE + O-RING R1 0,77
TT0800P
DT0800P
TTUATORE VALVOLA MISCELATRICE 158,50
DATTATORE VALVOLA MISCELATRICE 7,90
Page 10
COMPONENTI TAV. 3
SERVER 31 FC - 2T (2005)
71 RAC0851P RACCORDO DIRITTO FF 1" - 1"1/4 5,30
72 RID0802P RIDUZIONE M 1"1/4 - F 1" 5,10
73 TUB0854P TUBO ø25 MANDATA ALTA TEMPERATURA 13,30
74 RAC0850P RACCORDO DIRITTO FF 1" - 1" 4,50
75 TUB0852P TUBO ø25 RITORNO ALTA TEMPERATURA 9,70
Page 11
Page 12

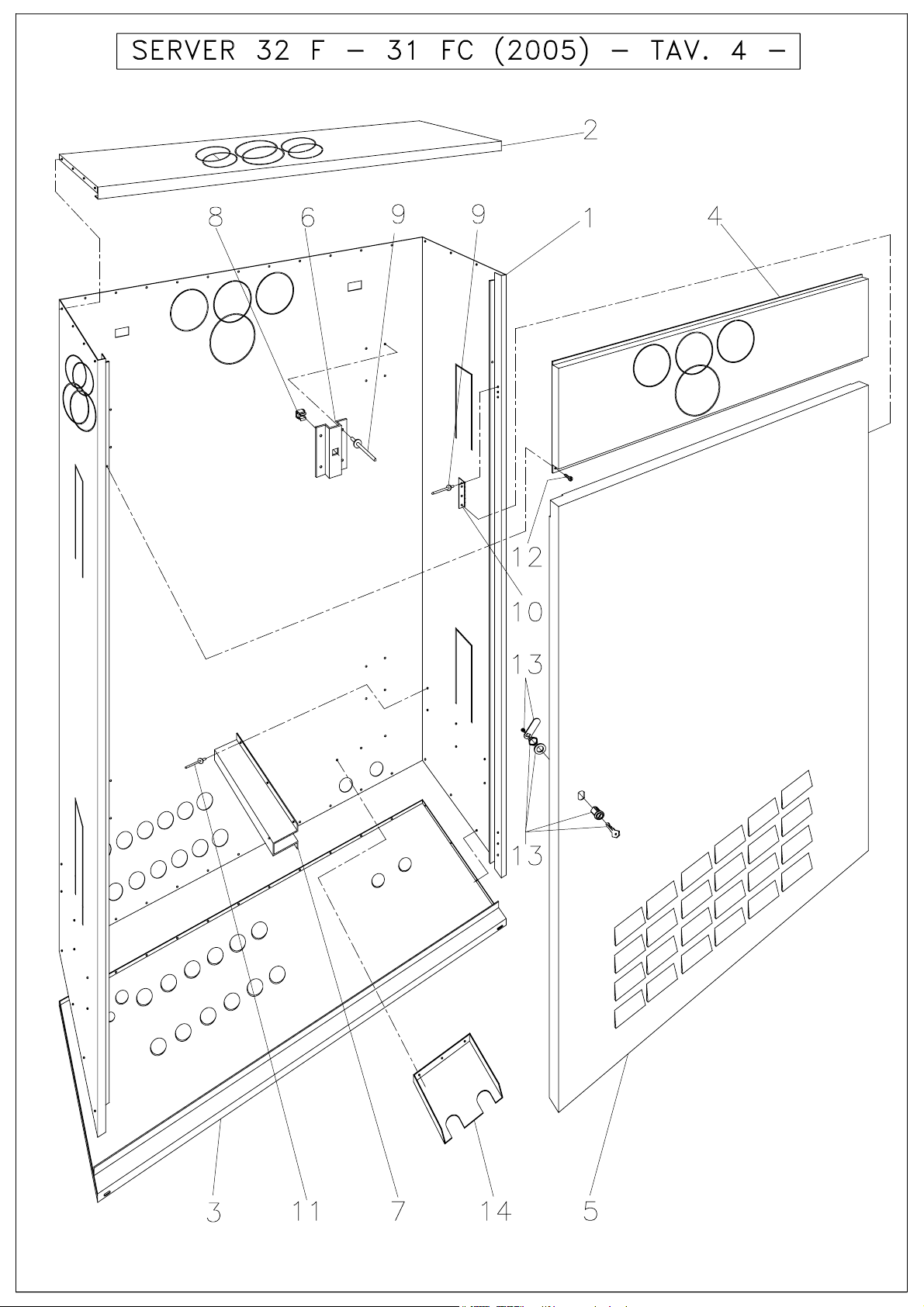

COMPONENTI TAV. 4
E
E
€
A
A
A
A
A
SERVER 32 F - 31 FC (2005)
POS. CODIC
1 TEL0800P TELAIO CASSONE 175,60
2 PSC0800P PARETE SUPERIORE 26,90
3 PIC0800P PARETE INFERIORE 28,90
4 FSC0800P FRONTALE SUPERIORE 23,80
5 PAC0800P PORTINA ANTERIORE 78,50
6 STF0804P STAFFA FISSAGGIO CALDAI
7 STF0805P STAFFA SOSTEGNO CALDAI
8 DAE0801P DADO IN GABBIA M6 0,20
9 RIV0005P RIVETTO ALLUMINIO ø4,8x6 0,05
10 CRN0800P CERNIER
11 RIV0001P RIVETTO ALLUMINIO ø3x6 0,05
12 VIT0301P VITE AUT. TESTA LARGA 4,2x9,5 ZINCAT
13 SER0800P SERRATUR
14 STF0807P STAFFA ATTACCHI BOLLITORE 6,50
DESCRIZION
PREZZO
3,60
5,70
2,70
0,05
10,10
Loading...
