Page 1
Catalogo pezzi di ricambio
CALDAIE A GAS MURALI INSTANTANEE
Aeternafast 26 Fcx
Codice prodotto: DEACDX26FM
Codice prodotto (GPL): DEACDX26FG
Page 2
Page 3
Aeternafast 26 Fcx
Caldaia murale a condensazione Low NOx, classe 5. Ridotte
emissioni di agenti inquinanti. La speciale tecnologia utilizzata per
la condensazione permette di avere un funzionamento senza
inerzie termiche, utilizzando due scambiatori dedicati per il
riscaldamento: uno primario per lo scambio del calore sensibile e
uno secondario per lo scambio del calore latente.
Page 4
Page 5

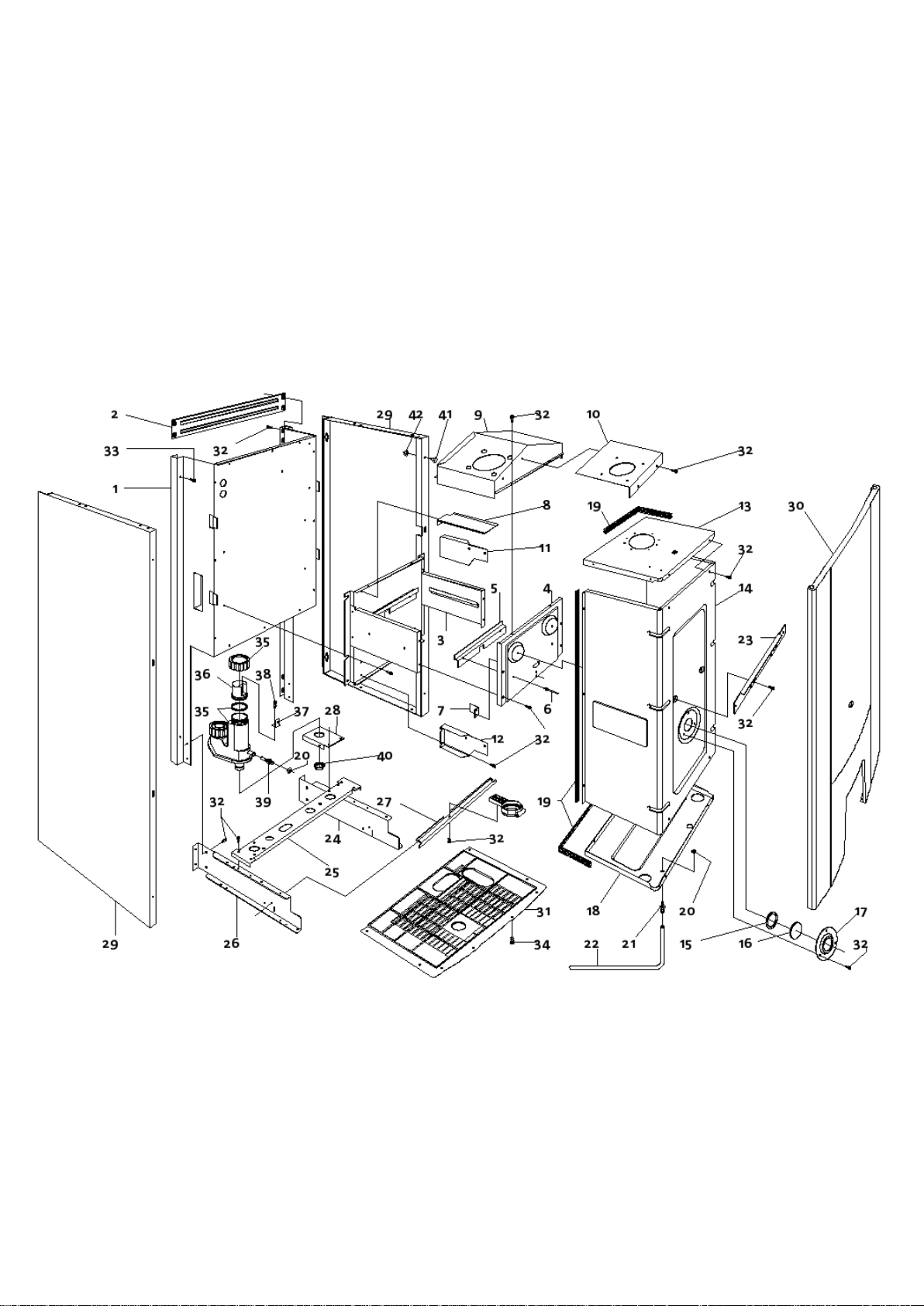

Tavola Rivestimento /
Tavola con disegno esploso caldaia AETERNAFAST 26 FCX
(nella pagina a seguire la lista dei ricambi con i riferimenti delle posizioni a questa tavola)
1
Con riserva di modifiche. I prezzi del presente listino sono da considerarsi al netto di IVA - Documento generato il 10 Dicembre 2012 17:10 GMT
Page 6
Listino tavola Rivestimento /
Listino prezzi ricambi caldaia AETERNAFAST 26 FCX
Pos. Codice Descrizione Prezzo €
1 LTE1100P TELAIO 31,00
2 TCT0001P1 TRAVERSA DI COLLEGAMENTO TELAIO 2,07
3 LCC1100P CAMERA DI COMBUSTIONE 32,40
4 LCC1101P CHIUSURA CAMERA DI COMBUSTIONE 5,00
5 LFI1100P LAMIERA FISSAGGIO ISOLANTE FRONTALE 4,40
6 RIV0004P RIVETTO 2,9 X 6 IN RAME 0,05
7 LDA1100P LAMIERA INOX DISTANZIALE ANTERIORE CAMERA 2,20
8 LSS1100P LAMIERA INOX SUPERIORE SCAMBIATORE 6,75
9 CVS1000P CONVOGLIATORE FUMI 19,80
10 LFV1100P LAMIERA FISSAGGIO VENTILATORE 3,95
11 LDB1100P LAMIERA DESTRA FISSAGGIO BRUCIATORE 4,15
12 LSB1100P LAMIERA SINISTRA FISSAGGIO BRUCIATORE 4,15
13 PAS1025P PARETE SUPERIORE CAMERA STAGNA 25 F 12,91
14 LCS1100P COPERCHIO CAMERA STAGNA 21,00
15 GSI0003P GUARNIZIONE SILICONE VETRO SPIA 50,5 X 41 X 2 1,55
16 VTS0001P DISCO VETRO SPIA 1,39
17 FLG0002P1 FLANGIA SPIONCINO 1,03
18 LIS1100P PARETE INFERIORE CAMERA STAGNA 6,20
19 NEO0001P NEOPRENE ADESIVO 15 X 2 0,77
20 DAE0006P DADO ESAGONALE ZINCATO M5 0,05
21 RAM0001P1 PRESA DEPRESSIONALE CAMERA STAGNA 0,36
22 TSI0002P TUBO SILICONE D. 4 X 7 1,55
23 LCF1100P LAMIERA COLLEGAMENTO FIANCHI 6,90
24 LDX1500P LAMIERA INFERIORE DESTRA 7,50
25 DIM0001P3 DIMA SUPPORTO TUBI 7,00
26 LSX1500P LAMIERA INFERIORE SINISTRA 7,50
27 LSS1000P LAMIERA SUPPORTO SIFONE 2,95
28 LSC1100P LAMIERA SUPPORTO CRUSCOTTO 6,80
29 FIAV1100P FIANCO MANTELLO DX - SX VERNICIATO 22,60
30 PAMV1100P PANNELLO ANTERIORE MANTELLO VERNICIATO 27,20
31 GRI1100P GRIGLIA MANTELLO 7,50
32 VIT0301P VITE AUT. TESTA LARGA 4,2 X 9,5 ZINCATA 0,05
33 VIT0010P VITE AUTOF. TESTA SVASATA 4,2 X 9,5 ZINCATA 0,05
34 VIT0905P VITE AUTOF. TESTA SVASATA 4,2 X 13 ZINCATA UNI 6955 0,05
35 SRC1000P SIFONE RACCOGLICONDENSA 19,00
36 BSC1000P BICCHIERE SCARICO CONDENSA 0,50
37 FST1000P FASTON MASCHIO 0,37
38 VIT3525P VITE AUTOF. 3,5 X 6,5 INOX DIN 7981 0,10
39 VIT1001P VITE M5 OTTONE MASSA 0,72
40 CDA0002P CONTRODADO G1/2" CH. 24 0,83
41 PRN1100P PERNO M3 PER MANTELLO 0,50
42 DAE1103P DADO ESAGONALE M3 ZINCATO 0,05
Con riserva di modifiche. I prezzi del presente listino sono da considerarsi al netto di IVA - Documento generato il 10 Dicembre 2012 17:10 GMT
2
Page 7

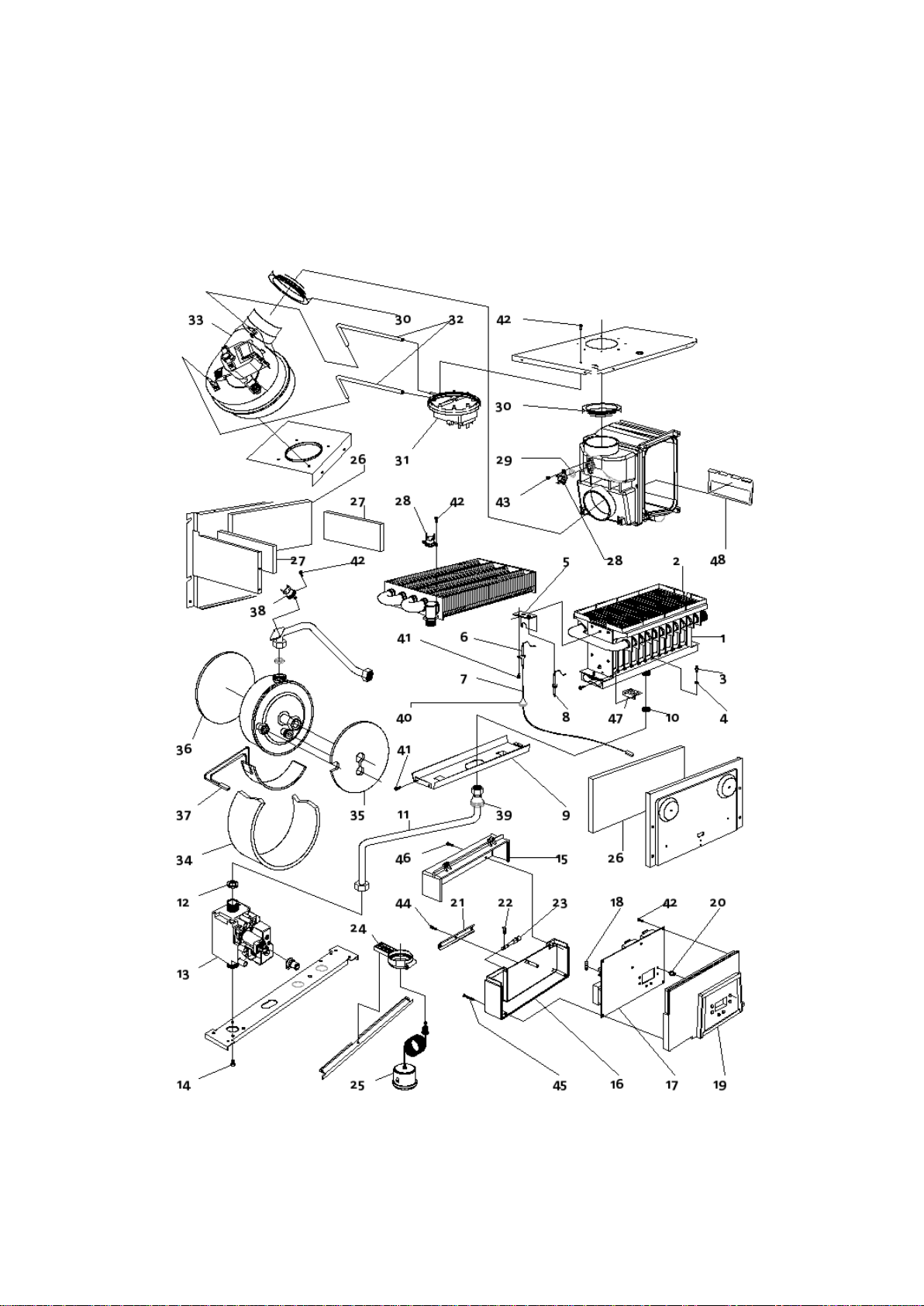

Tavola Combustione / Elettrica /
Tavola con disegno esploso caldaia AETERNAFAST 26 FCX
(nella pagina a seguire la lista dei ricambi con i riferimenti delle posizioni a questa tavola)
3
Con riserva di modifiche. I prezzi del presente listino sono da considerarsi al netto di IVA - Documento generato il 10 Dicembre 2012 17:10 GMT
Page 8
Listino tavola Combustione / Elettrica /
Listino prezzi ricambi caldaia AETERNAFAST 26 FCX
Pos. Codice Descrizione Prezzo €
1 BRUX1189P BRUCIATORE 11 RAMPE METANO (UG. 0,89) 208,40
1 BRUX1155P BRUCIATORE 11 RAMPE GPL (UG. 0,55) 208,40
2 PRBX1100P PROTEZIONE BRUCIATORE 11 RAMPE 12,50
3 UGE0089P UGELLO BRUCIATORE METANO (0,89) 0,77
3 UGE0055P UGELLO BRUCIATORE GPL (0,55) 0,77
4 GUG0000P GUARNIZIONE UGELLO 0,21
5 LSE1100P LAMIERA SUPPORTO ELETTRODI 2,80
6 ELE1100P ELETTRODO DI ACCENSIONE 5,00
7 CAV0001P1 CAVO PER ELETTRODO CON RESISTENZA 6,50
8 ELE1101P ELETTRODO DI MASSA 5,50
9 LCB1100P LAMIERA CANOTTO BRUCIATORE 8,85
10 GFV0003P GUARNIZIONE 1/2" SP. 2 0,21
11 TUB1107P TUBO Ø14 VALVOLA GAS - BRUCIATORE 8,55
12 GFV0004P GUARNIZIONE 3/4" SP. 2 0,26
13 VAL0302P VALVOLA GAS "845 SIGMA" 126,02
14 VIT0012P VITE M4 X 6 ZINCATA 0,05
15 CHI0901P CHIUSURA SUPERIORE CRUSCOTTO 2,65
16 CHI0900P CHIUSURA INFERIORE CRUSCOTTO 3,40
17 SCHCD2S02P MONOSCHEDA CON DISPLAY 165,00
18 FUS0001P FUSIBILE 5 X 20 RAPIDO 2A 0,31
19 CRUAE900P CRUSCOTTO COMANDI WHITE 7,85
20 PUL0900P PULSANTE CRUSCOTTO WHITE 0,32
21 SFC0900P STAFFA FISSAGGIO CAVI 0,60
22 ANE0900P ANELLO PER CRUSCOTTO 0,10
23 PRN0900P PERNO FISSAGGIO CRUSCOTTO 0,10
24 SSC0900P STAFFA SUPPORTO CRUSCOTTO 1,50
25 TSD0900P TRASDUTTORE DI PRESSIONE 35,00
26 ICC1100P PANNELLO ISOLANTE 288 X 100 X 10 2,25
27 ICC1101P PANNELLO ISOLANTE 198 X 48 X 10 0,90
28 TER0001P TERMOSTATO KLIXON 105° R.A. 4,91
29 ORI1009P O-R R9 (10,5 X 2,7) EP 851 PER KLIXON 0,22
30 GSI1000P GUARNIZIONE SCARICO VENTILATORE CD 2,06
31 PRS0501P PRESSOSTATO FUMI 36,15
32 TSI0001P TUBETTO SILICONE Ø5 X 9 2,32
33 VNT1025P VENTILATORE FC 25 120,00
34 ISB0600P ISOLANTE LATERALE BOILERINO 3,87
35 ISB0602P ISOLANTE ANTERIORE BOILERINO 1,94
36 ISB0601P ISOLANTE POSTERIORE BOILERINO 1,29
37 REAI002P1 RESISTENZA PRERISCALDO BOILERINO 27,58
38 TER0006P TERMOSTATO KLIXON 45 / 35°C R.A. 4,91
39 PSI0002P PASSATUBO 14 X 38 1,81
40 PSI0001P PASSACAVO SILICONE Ø14 X 21 CONICO 1,55
41 VIT0301P VITE AUT. TESTA LARGA 4,2 X 9,5 ZINCATA 0,05
42 VIT0003P VITE AUTOFIL. ZINCATA T.C. 3,5 X 6,4 0,05
43 VIT1003P VITE M 3 X 6 UNI 7683 0,05
44 VIT0015P VITE AUTOFIL. ZINCATA T.C. 3,5 X 13 0,05
45 VIT0700P VITE AUTOFIL. ZINCATA T.S. 3 X 40 0,05
46 VIT0903P VITE AUTOFIL. ZINCATA T.S. 3,5 X 13 0,05
47 LCV1100P LAMIERA CALIBRAZIONE VENTURI (SOLO PER GAS GPL) 1,50
Page 9
48 LIC1031P LAMIERA INTERNA SCAMBIATORE 3,50
Con riserva di modifiche. I prezzi del presente listino sono da considerarsi al netto di IVA - Documento generato il 10 Dicembre 2012 17:10 GMT
4
Page 10

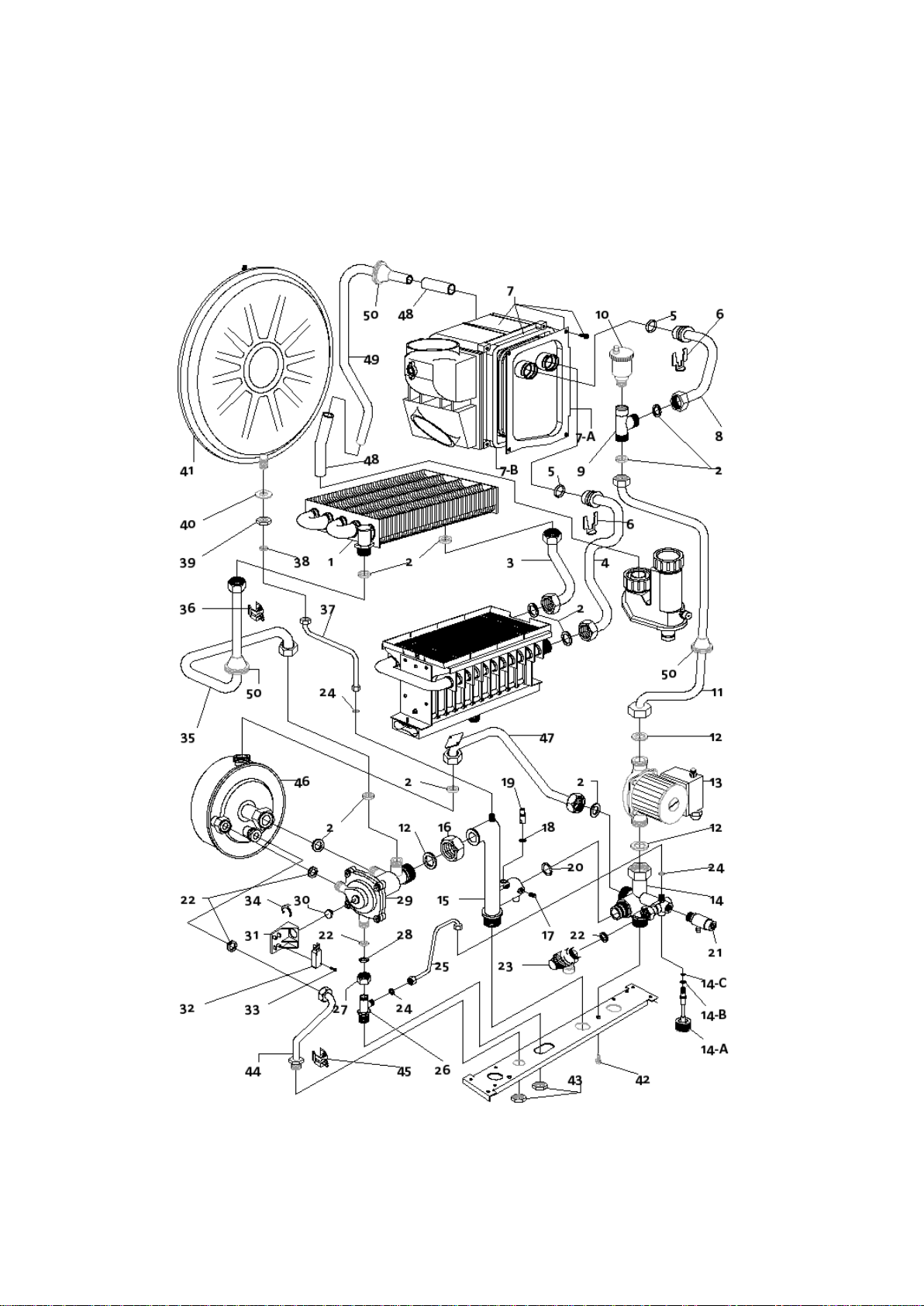

Tavola Parte idraulica /
Tavola con disegno esploso caldaia AETERNAFAST 26 FCX
(nella pagina a seguire la lista dei ricambi con i riferimenti delle posizioni a questa tavola)
5
Con riserva di modifiche. I prezzi del presente listino sono da considerarsi al netto di IVA - Documento generato il 10 Dicembre 2012 17:10 GMT
Page 11
Listino tavola Parte idraulica /
Listino prezzi ricambi caldaia AETERNAFAST 26 FCX
Pos. Codice Descrizione Prezzo €
1 SCA1100P SCAMBIATORE 5 TUBI H2O-GAS 135,00
2 GFV0004P GUARNIZIONE 3/4" SP. 2 0,26
3 TUB1101P TUBO D. 18 BRUCIATORE - SCAMBIATORE 5,70
4 TUB1103P TUBO D. 18 CONDENSATORE - BRUCIATORE 16,10
5 ORI1013P O-R R13 (16,9 X 2,7) EP851 0,28
6 MOL1000P MOLLETTA FISSAGGIO TUBI CONDENSATORE 0,39
7 SCACD1000P SCAMBIATORE CONDENSANTE 212,50
7-A RIC1000P PACCO PER SCAMBIATORE CONDENSANTE 80,50
7-B RIC1001P GUARNIZIONE PER SCAMBIATORE CONDENSANTE 2,30
8 TUB1004P TUBO D. 18 CONDENSATORE-RACCORDO A "T" 10,85
9 RAC0401P1 RACCORDO A "T" MASCHIO 3/4" - 3/4" FEMMINA 1/2" 6,00
10 VAL0004P VALVOLA SFIATO ARIA AUTOMATICA 1/2" 8,30
11 TUB1100P TUBO D. 18 CIRCOLATORE - RACCORDO A "T" 23,85
12 GFV0005P GUARNIZIONE 1" SP. 2 0,31
13 CIR0001P1 CIRCOLATORE MT. 6 ATTACCO 1" MONO 104,84
14 GDR1100P GRUPPO DI RITORNO 41,50
14-A AST1100P ASTA RUB. DI CARICO PIXELFAST 7,00
14-B ORI1101P O-RING AN6 7,65 X 1,78 EP851 0,20
14-C ORI1100P O-RING AN3 4,47 X 1,78 EP851 0,20
15 COL1100P COLLETTORE DI MANDATA 28,50
16 GIR0101P1 GIRELLO 1" FRESATO 2,13
17 GRN1104P GRANO M4 X 5 INOX ESAGONO INCASS. PUNTA CONICA 0,22
18 ORI1106P O-RING R 6 ( 7,2 X 1,9 ) EP851 0,20
19 BYP1100P REGOLATORE BY - PASS 1,35
20 ORI0901P O-R 18 X 2 EP 851 PER BLOCCHETTO DI RITORNO 0,24
21 VSC0001P1 VALVOLA SCARICO CALDAIA 3,10
22 GFV0003P GUARNIZIONE 1/2" SP. 2 0,21
23 VAL0700P VALVOLA SICUREZZA M-F 3 ATE 1/2" 7,23
24 GFV0001P GUARNIZIONE 1/4" SP. 2 0,21
25 TUB0005P1 TUBO D. 6 CARICAMENTO IMPIANTO 3,36
26 RES0001P1 RACCORDO ENTRATA SANITARIO 3,36
27 GIR0001P1 GIRELLO 1/2" FORO D. 17,5 1,00
28 SEG0101P1 SEGER PER GIRELLO 0,26
29 VAL0031P1 VALVOLA IDRAULICA 93,60
30 MIC0033P1 PIATTELLO SPINGI MICRO 0,13
31 STM0931P STAFFA PORTA MICRO 0,34
32 MIC0031P1 MICRO-VALVOLA IDRAULICA 5,16
33 VIT0907P VITE AUT. ZINC. T.C. 2.9 X 16 0,02
34 PIA0031P1 PIASTRINA D'ARRESTO KL12 NORMA 0.9 0,36
35 TUB1102P TUBO D. 18 SCAMBIATORE - VALVOLA 3 VIE 15,50
36 SONC101P2 SONDA A CONTATTO + MOLLA PER TUBO D. 18 6,50
37 TUB0006P1 TUBO D. 8 COLLEGAMENTO VASO ESPANSIONE 3,10
38 GFV0002P GUARNIZIONE 3/8" SP. 2 0,21
39 CDA0003P CONTRODADO 3/8" CH. 23 1,24
40 RON0001P RONDELLA PIANA ZINCATA M16 0,26
41 VES0001P VASO ESPANSIONE LT. 8 46,00
42 VIT0002P1 VITE T.C. M6 X 8 FISSAGGIO GRUPPO 0,08
43 CDA0002P CONTRODADO G1/2" CH. 24 0,83
44 TUBT004P1 TUBO D. 14 USCITA ACQUA SANITARIA 6,20
Page 12
45 SONC102P2 SONDA A CONTATTO + MOLLA PER TUBO D. 14 7,20
46 SCAM001P1 SCAMBIATORE H2O - H2O C 25 124,80
47 TUB0003P1 TUBO D. 18 RITORNO SANITARIO 7,49
48 TVT1000P TUBO P.V.C. "VITREX" D. 16 X 22 SCARICO CONDENSA 5,80
49 TSSCD01P TUBO ALLUMINIO SCARICO CONDENSA 4,00
50 PSI0002P PASSATUBO 14 X 38 1,81
Con riserva di modifiche. I prezzi del presente listino sono da considerarsi al netto di IVA - Documento generato il 10 Dicembre 2012 17:10 GMT
