Step DEAFAST ES 25 F ESPLOSO COMPONENTI

Catalogo pezzi di ricambio

CALDAIE A GAS MURALI DA ESTERNO

Deafast Es 25 F

Codice prodotto: DEA25FEESN
Codice prodotto (GPL): DEA25FEESG

Deafast Es 25 F

Caldaia da incasso instantanea per esterni.Tiraggio forzato;
Modulazione elettronica integrale; Autodiagnosi;Preriscaldo
sanitario; Protezione antigelo;Profondità 25 cm.

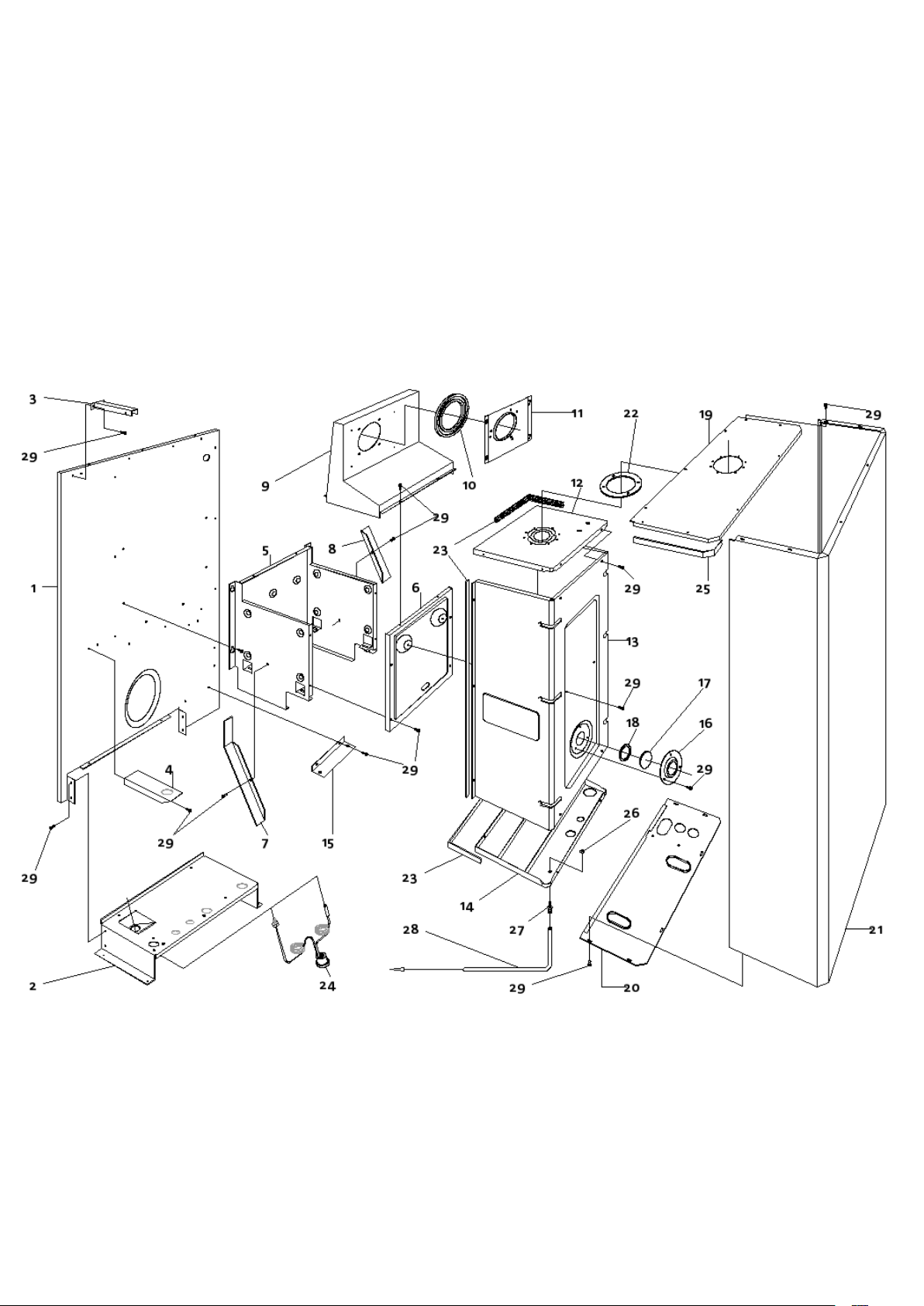

Tavola Rivestimento /

Tavola con disegno esploso caldaia DEAFAST ES 25 F

(nella pagina a seguire la lista dei ricambi con i riferimenti delle posizioni a questa tavola)

1

Con riserva di modifiche. I prezzi del presente listino sono da considerarsi al netto di IVA - Documento generato il 10 Dicembre 2012 16:54 GMT

Listino tavola Rivestimento /

Listino prezzi ricambi caldaia DEAFAST ES 25 F

Pos. Codice Descrizione Prezzo €

1 TEL0600P2 TELAIO 36,15
2 DIM0600P3 DIMA SUPPORTO TUBI 15,49
3 STF0600P1 STAFFA SUPERIORE VASO 2,58
4 STF0601P1 STAFFA INFERIORE VASO 2,58
5 CCO0001P1S CAMERA DI COMBUSTIONE 12,91
6 CCC0001P CHIUSURA CAMERA DI COMBUSTIONE 6,71
7 PSX0501P PARATIA DESTRA 1,34
8 PDX0004P PARATIA DESTRA CAMERA DI COMBUSTIONE 2,07

9 CVS0004PR CONVOGLIATORE FUMI STAGNA 18,08
10 GSI0002P GUARNIZIONE ASPIRAZIONE VENTILATORE 2,32
11 FLG0001P FLANGIA RIVETTATA AL VENTILATORE 3,10
12 PAS0004P1 PARETE SUPERIORE CAMERA STAGNA 12,91
13 COP0003P1 COPERCHIO CAMERA STAGNA 14,98
14 PAIS004P1 PARETE INFERIORE CAMERA STAGNA STILO 8,01
15 STF0603P2 STAFFA SUPPORTO CRUSCOTTO 4,13
16 FLG0002P1 FLANGIA SPIONCINO 1,03
17 VTS0001P DISCO VETRO SPIA 1,39
18 GSI0003P GUARNIZIONE SILICONE VETRO SPIA 50,5 X 41 X 2 1,55
19 CSMV600P1 COPERCHIO MANTELLO VERNICIATO 18,08
20 GRMV600P2 GRIGLIA MANTELLO VERNICIATA 15,49
21 MOBV600P1 MOBILETTO MANTELLO VERNICIATO 46,00
22 GNSN0302P GUARNIZIONE SCARICO NEOPRENE SP. 2 1,55
23 NEO0001P NEOPRENE ADESIVO 15 X 2 0,77
24 TID0001P1 TERMOIDROMETRO BIANCO D. 40 19,11
25 NEO0002P NEOPRENE ADESIVO 15X3 1,03
26 DAE0006P DADO ESAGONALE ZINCATO M5 0,05
27 RAM0001P1 PRESA DEPRESSIONALE CAMERA STAGNA 0,36
28 TSI0002P TUBO SILICONE D. 4 X 7 1,55
29 VIT0301P VITE AUT. TESTA LARGA 4,2 X 9,5 ZINCATA 0,05

Con riserva di modifiche. I prezzi del presente listino sono da considerarsi al netto di IVA - Documento generato il 10 Dicembre 2012 16:54 GMT

2

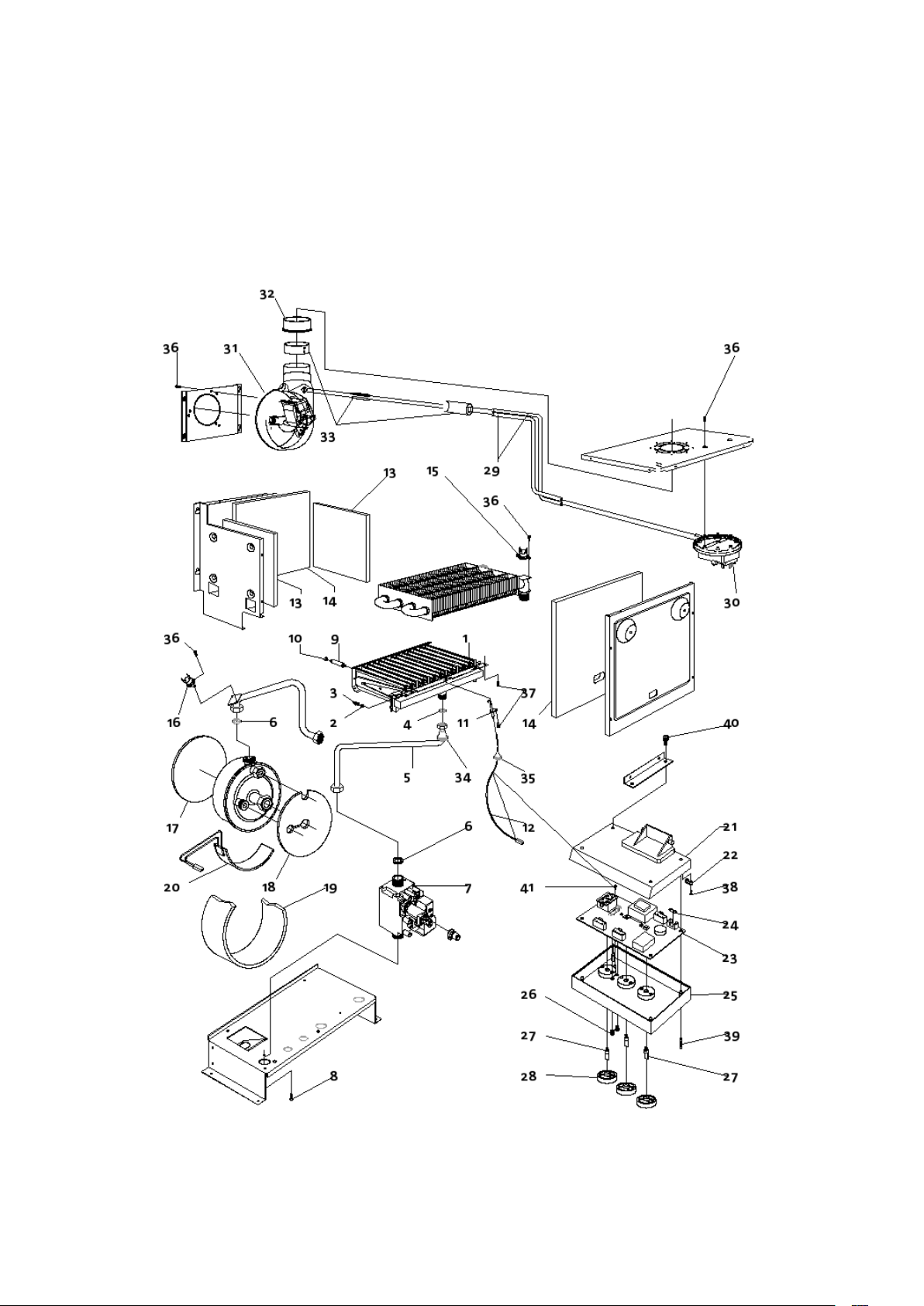

Tavola Combustione / Elettrica /

Tavola con disegno esploso caldaia DEAFAST ES 25 F

(nella pagina a seguire la lista dei ricambi con i riferimenti delle posizioni a questa tavola)

3

Con riserva di modifiche. I prezzi del presente listino sono da considerarsi al netto di IVA - Documento generato il 10 Dicembre 2012 16:54 GMT

Listino tavola Combustione / Elettrica /

Listino prezzi ricambi caldaia DEAFAST ES 25 F

Pos. Codice Descrizione Prezzo €

1 BRUW006P BRUCIATORE 13 RAMPE METANO (UG. 1,20) 62,49

1 BRUW007P BRUCIATORE 13 RAMPE GPL 62,49

2 GUG0000P GUARNIZIONE UGELLO 0,21

3 UGE0120P UGELLO BRUCIATORE METANO (1,20) 0,77

3 UGE0075P UGELLO BRUCIATORE GPL (0.75) 0,77

4 GFV0003P GUARNIZIONE 1/2" SP. 2 0,21

5 TUB0601P2 TUBO Ø14 VALVOLA GAS - BRUCIATORE 5,55

6 GFV0004P GUARNIZIONE 3/4" SP. 2 0,26

7 VAL0302P VALVOLA GAS "845 SIGMA" 126,02

8 VIT0012P VITE M4 X 6 ZINCATA 0,05

9 SBR0001P SUPPORTO BRUCIATORE 2,32
10 DAE0005P DADO ESAGONALE ZINCATO M 4 0,10
11 ELE0003P ELETTRODO DI ACCENSIONE E RILEVAZIONE 4,20
12 CAV0001P1 CAVO PER ELETTRODO CON RESISTENZA 6,50
13 ICC0002P PANNELLO ISOLANTE 169 X 198 X 10 2,32
14 ICC0001P PANNELLO ISOLANTE 288 X 217 X 10 4,13
15 TER0001P TERMOSTATO KLIXON 105° R.A. 4,91
16 TER0006P TERMOSTATO KLIXON 45 / 35°C R.A. 4,91
17 ISB0601P ISOLANTE POSTERIORE BOILERINO 1,29
18 ISB0602P ISOLANTE ANTERIORE BOILERINO 1,94
19 ISB0600P ISOLANTE LATERALE BOILERINO 3,87
20 REAI002P1 RESISTENZA PRERISCALDO BOILERINO 27,58
21 CHI0700P CHIUSURA CRUSCOTTO 5,94
22 FER0001P1 CAVALLOTTO / FERMACAVO 0,26
23 SCHM004P1 MONOSCHEDA AM37 - AR01 160,10
24 FUS0001P FUSIBILE 5 X 20 RAPIDO 2A 0,31
25 CCM0600P2 CRUSCOTTO COMANDI 8,78
26 CLD0003P1 COPRI LED COLORE BIANCO 0,26
27 ALB0101P1 ALBERINI PER POTENZ. RES. ACET. 0,26
28 MAN0600P1 MANOPOLA CRUSCOTTO 0,52
29 TSI0001P TUBETTO SILICONE Ø5 X 9 2,32
30 PRS0003P PRESSOSTATO FUMI 21/30 60/50 PA 36,15
31 VNT0003P1 VENTILATORE 93,00
32 GSI0001P GUARNIZIONE SCARICO VENTILATORE 2,32
33 ACC0600P KIT SONDA ANTI-CONDENSA 12,91
34 PSI0103P PASSACAVO SILICONE Ø8 X 28 1,81
35 PSI0001P PASSACAVO SILICONE Ø14 X 21 CONICO 1,55
36 VIT0003P VITE AUTOFIL. ZINCATA T.C. 3,5 X 6,4 0,05
37 VIT0301P VITE AUT. TESTA LARGA 4,2 X 9,5 ZINCATA 0,05
38 VIT0016P VITE AUT. ZNC. T.C. 3,5X16 0,05
39 VIT0700P VITE AUTOFIL. ZINCATA T.S. 3 X 40 0,05
40 VIT0020P VITE AUT. TESTA CILINDRICA 5,5X13 ZINCATA 0,05
41 VIT0001P1 VITE AUT. NICH. T.C. 3,5X9,5 0,05

Con riserva di modifiche. I prezzi del presente listino sono da considerarsi al netto di IVA - Documento generato il 10 Dicembre 2012 16:54 GMT
