Step DEAFAST 32 F - 32 F-R ESPLOSO COMPONENTI

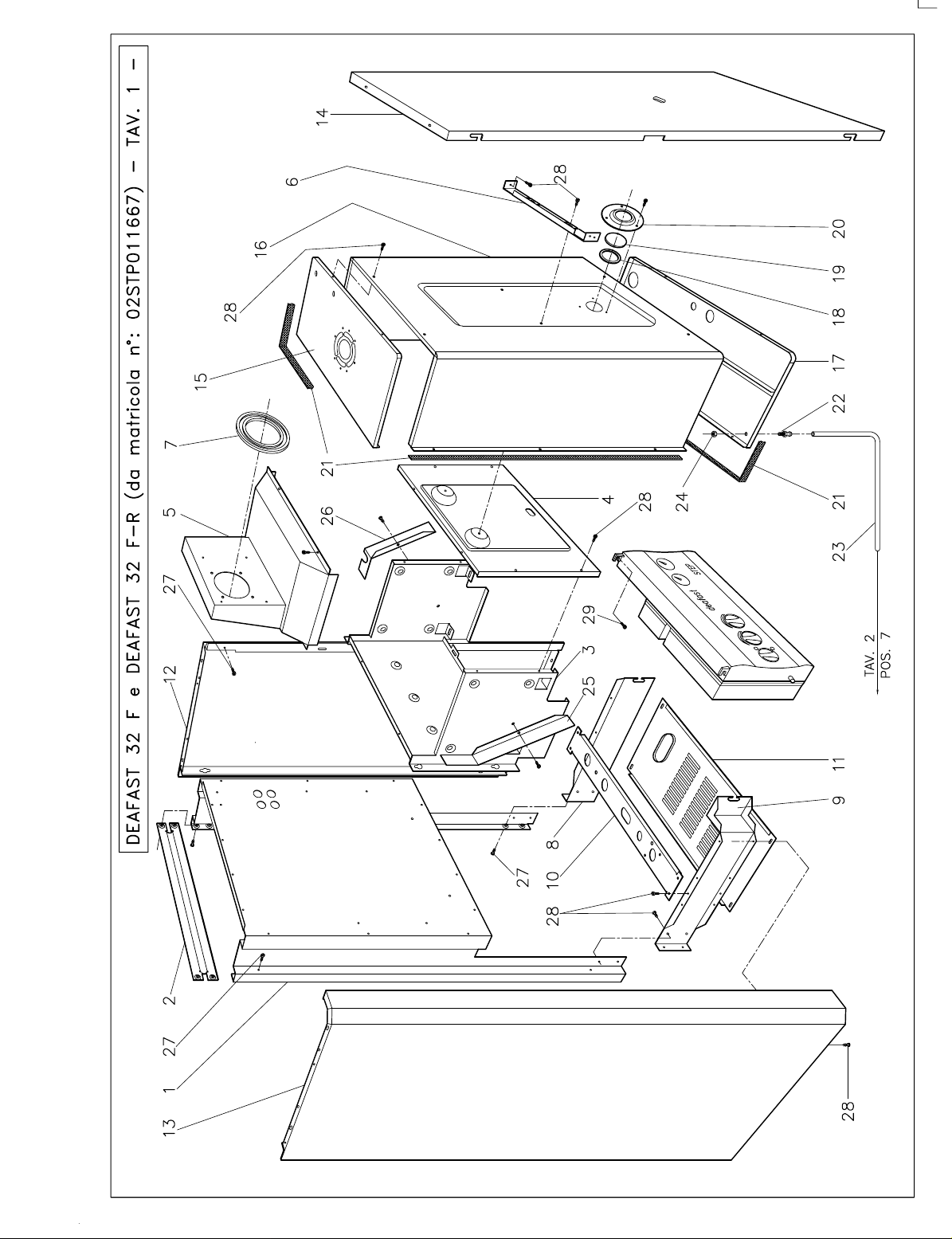

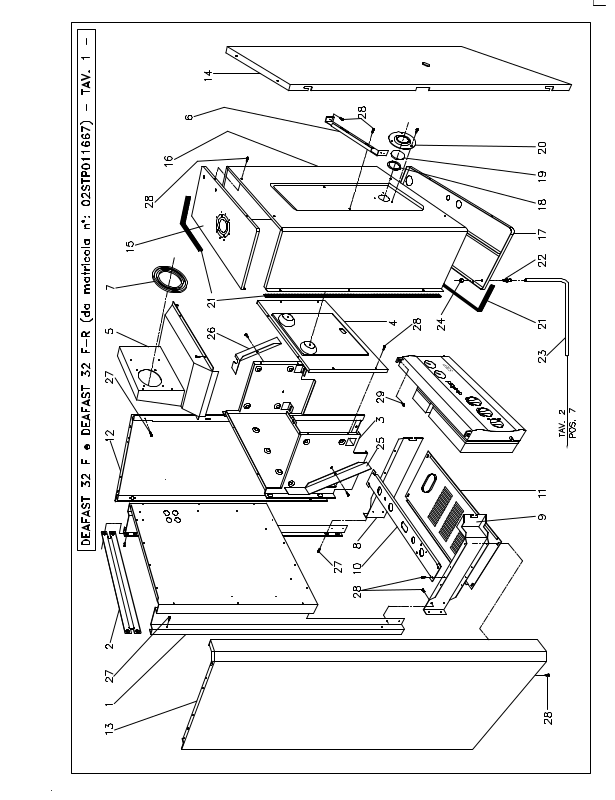

COMPONENTI TAV. 1

DEAFAST 32 F e DEAFAST 32 F - R (da matricola n°: 02STP011667)

POS. CODICE DESCRIZIONE PREZZO L. PREZZO €

1 TEL0501P1 TELAIO 80000 41,32

2 TCT0501P1 TRAVERSA DI COLLEGAMENTO TELAIO 8500 4,39

3 CCO0501P1 CAMERA DI COMBUSTIONE 51000 26,34

4 CCC0510P CHIUSURA CAMERA DI COMBUSTIONE 18000 9,30

5 CVS0501P CONVOGLIATORE FUMI STAGNA 49000 25,31

6 STF0504P1 STAFFA COLLEGAMENTO FIANCHI 10000 5,16

7 GSI0002P GUARNIZIONE ASPIRAZIONE VENTILATORE 4500 2,32

8 STF0503P1 STAFFA SUPPORTO CRUSCOTTO DESTRA 8000 4,13

9 STF0501P1 STAFFA SUPPORTO CRUSCOTTO SINISTRA 8000 4,13

10 DIM0501P3 DIMA SUPPORTO TUBI 13550 7,00

11 GRMV501P1 GRIGLIA MANTELLO VERNICIATA 26000 13,43

12 FIAV001P1 FIANCO DESTRO MANTELLO VERNICIATO 35000 18,08

13 FIAV501P1 FIANCO SINISTRO MANTELLO VERNICIATO 39000 20,14

14 PAMV501P1 PANNELLO ANTERIORE MANTELLO VERNICIATO 40000 20,66

15 PAS0501P PARETE SUPERIORE CAM. STAGNA 14000 7,23

16 COP0501P1 COPERCHIO CAMERA STAGNA 50000 25,82

17 PAI0501P PARETE INFERIORE CAMERA STAGNA 17500 9,04

18 GSI0003P GUARNIZIONE SILICONE VETRO SPIA 50,5x41x2 3000 1,55

19 VTS0001P DISCO VETRO SPIA 2700 1,39

20 FLG0002P1 FLANGIA SPIONCINO 2000 1,03

21 NEO0001P NEOPRENE ADESIVO 15x2 1500 0,77

22 RAM0001P1 PRESA DEPRESSIONALE CAMERA STAGNA 700 0,36

23 TSI0002P TUBO SILICONE D.4x7 4500 2,32

24 DAE0006P DADO ESAGONALE ZNC. M5 100 0,05

25 PSX0501P PARATIA SINISTRA CAMERA COMBUSTIONE 2600 1,34

26 PDX0501P PARATIA DESTRA CAMERA COMBUSTIONE 4000 2,07

27 VIT0010P VITE AUT. TESTA SVASATA 4,2x9,5 ZINCATA 100 0,05

28 VIT0001P VITE AUT. TESTA CILINDRICA 4,2x9,5 ZINCATA 100 0,05

29 VIT0301P VITE AUT. TESTA LARGA 4,2x9,5 ZINCATA 100 0,05

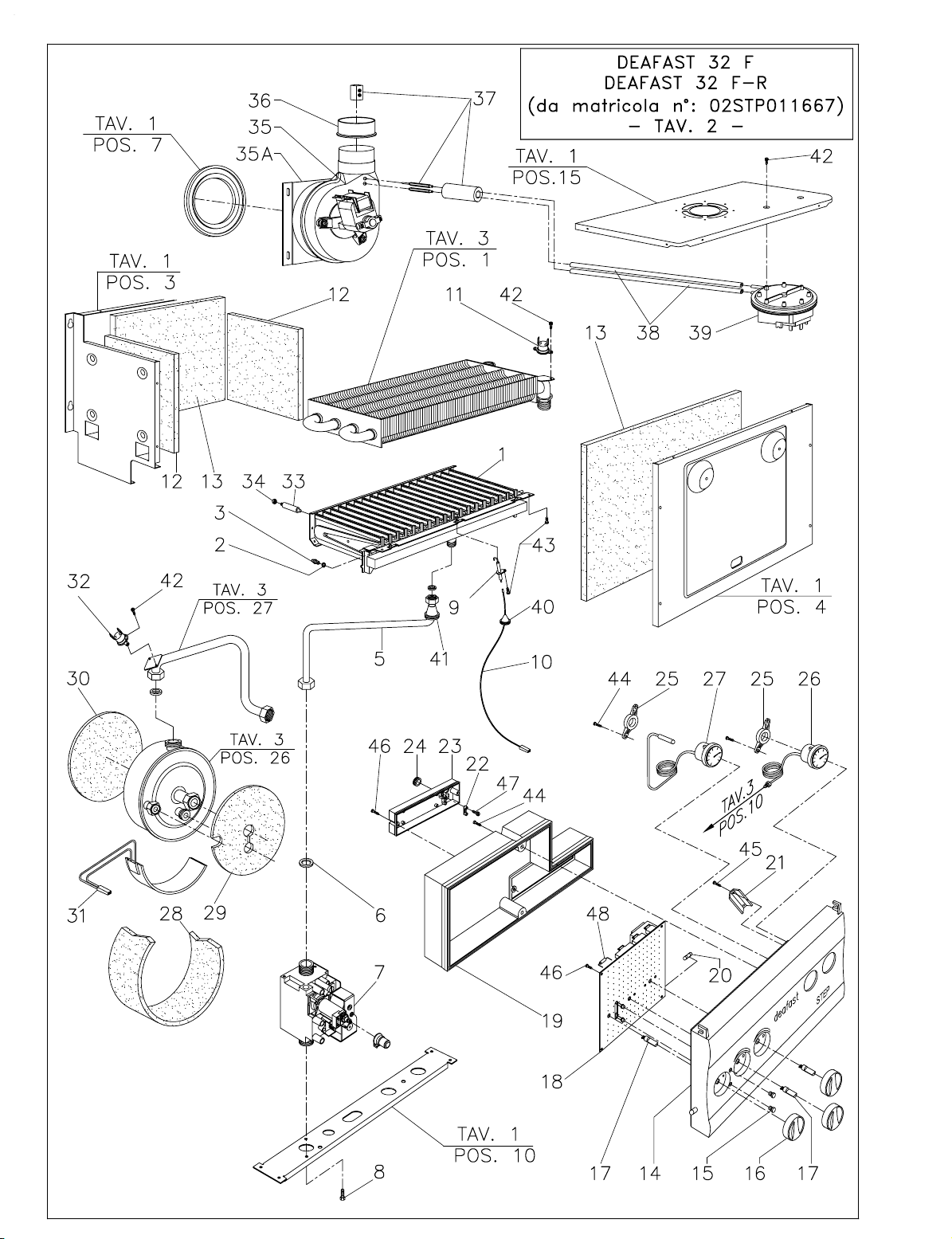

COMPONENTI TAV. 2

DEAFAST 32 F e DEAFAST 32 F - R (da matricola n°: 02STP011667)

POS. CODICE DESCRIZIONE PREZZO L. PREZZO €

1 BRU0501P BRUCIATORE 18 RAMPE METANO (UG. 1.20) 156000 80,57

1A BRU0502P1 BRUCIATORE 18 RAMPE GPL (UG. 0.72) 156000 80,57

2 GUG0000P GUARNIZIONE UGELLO 400 0,21

3 UGE0120P UGELLO BRUCIATORE METANO (1.20) 1500 0,77

3A UGE0072P UGELLO BRUCIATORE GPL (0.72) 1500 0,77

4 GFV0003P GUARNIZIONE 1/2" sp.2 400 0,21

5 TUB0507P2 TUBO ø14 VALVOLA GAS - BRUCIATORE 10650 5,50

6 GFV0004P GUARNIZIONE 3/4" sp. 2 500 0,26

7 VAL0301P2 VALVOLA GAS "845 SIGMA" 244000 126,02

8 VIT0012P VITE M4x6 T.E. ZINCATA 100 0,05

9 ELE0003P ELETTRODO DI ACCENS. E RILEVAZ. 5000 2,58

10 CAV0001P1 CAVO PER ELETTRODO CON RESISTENZA 6500 3,36

11 TER0001P TERMOSTATO KLIXON 105°C R.A. 9500 4,91

12 ICC0002P PANNELLO ISOLANTE 169x198x10 4500 2,32

13 ICC0501P PANNELLO ISOLANTE 378x217x10 12000 6,20

14 CCM20002P1 CRUSCOTTO COMANDI 22500 11,62

15 CLD0003P1 COPRI LED COLORE BIANCO 500 0,26

16 MAN20002P MANOPOLA CRUSCOTTO 1000 0,52

17 ALB0101P1 ALBERINI PER POTENZ. RES. ACET. 500 0,26

18 SCHM004P1 MONOSCHEDA AM37 - AR01 310000 160,10

19 CHI0102P1 CHIUSURA CRUSCOTTO 11500 5,94

20 FUS0001P FUSIBILE 5x20 RAPIDO 2A 600 0,31

21 PFC0101P1 PIASTRA FISSAGGIO CABLAGGIO 250 0,13

22 FER0001P1 CAVALLOTTO / FERMACAVO 500 0,26

23 COP0102P1 COPERCHIETTO POSTERIORE 2800 1,45

24 PAS0002P1 PASSACAVO NERO D.15 500 0,26

25 STF0101P1 STAFFA FISSAGGIO TERMOMETRO / MANOMETRO 1000 0,52

26 MAN0003P1 IDROMETRO BIANCO D.37 ANONIMO 21500 11,10

27 TRM0002P1 TERMOMETRO BIANCO D.37 ANONIMO 20000 10,33

28 ISB0600P ISOLANTE LATERALE BOILERINO 7500 3,87

29 ISB0602P ISOLANTE ANTERIORE BOILERINO 3750 1,94

30 ISB0601P ISOLANTE POSTERIORE BOILERINO 2500 1,29

31 REAC002P1 RESISTENZA PRERISCALDO BOILERINO 4350 2,25

32 TER0009P TERMOSTATO KLIXON 55/45°C R.A. 4500 2,32

33 SBR0001P SUPPORTO BRUCIATORE 4500 2,32

34 DAE0005P DADO ESAGONALE OTTONE M4 200 0,10

35 VNT0501P VENTILATORE PALA 108 220 V 200000 103,29

35A FLG0001P FLANGIA VENTILATORE 7500 3,87

36 GSI0001P GUARNIZIONE SCARICO VENTILATORE 4500 2,32

37 ACC0056P2 KIT SONDA ANTI-CONDENSA 20000 10,33

38 TSI0001P TUBETTO SILICONE D.5x9 4500 2,32

39 PRS0501P PRESSOSTATO FUMI 70000 36,15

40 PSI0001P PASSACAVO SILICONE D.14x21 CONICO 3000 1,55

41 PSI0103P PASSATUBO D.8x28 3500 1,81

42 VIT0003P VITE AUT. ZNC. T.C. 3.5x6.4 100 0,05

43 VIT0001P VITE AUT. ZNC. T.C. 4,2x9,5 S.P. 100 0,05

44 VIT0015P VITE AUT. ZNC. 3,5x13 100 0,05

45 VIT0017P VITE AUT. ZNC. T.C. 3,5x26 100 0,05

46 VIT0001P1 VITE AUT. NICH. T.C. 3,5x9,5 100 0,05

47 VIT0016P VITE AUT. ZNC. T.C. 3,5x16 100 0,05

VERSIONE DEAFAST 32 F-R

48 RES0822P RESISTENZA 2.2K 100 0,05

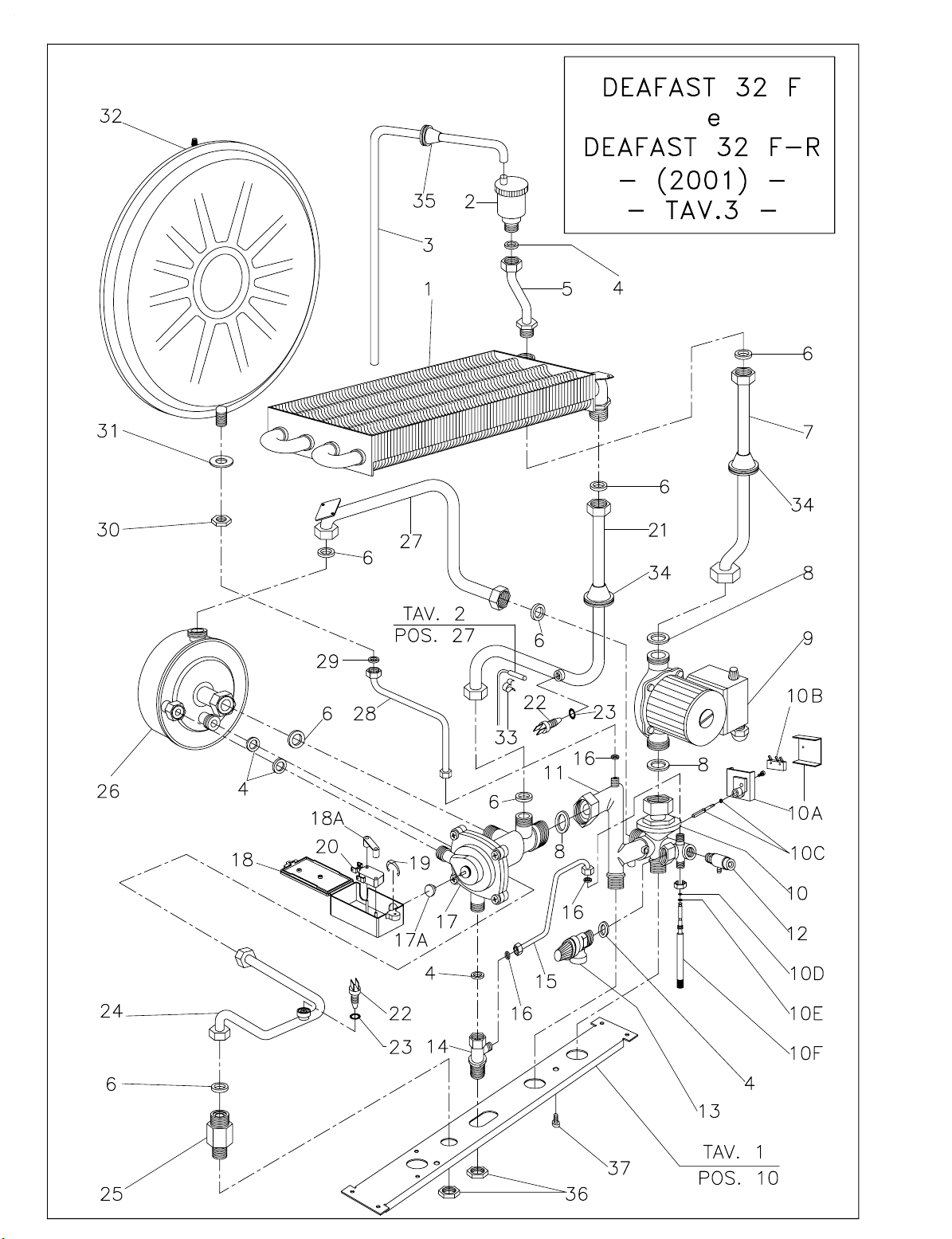

COMPONENTI TAV. 3

DEAFAST 32 F (2001) e DEAFAST 32 F - R (2001)

POS. CODICE DESCRIZIONE PREZZO L. PREZZO €

1 SCA0503P1 SCAMBIATORE H2O/GAS 320000 165,27

2 VAL0004P VALVOLA SFIATO ARIA AUTOMATICA 1/2" 14000 7,23

3 TCR0001P TUBO CRISTAL 8x12 2500 1,29

4 GFV0003P GUARNIZIONE 1/2" sp.2 400 0,21

5 TUB0107P TUBO SFIATO ARIA 10000 5,16

6 GFV0004P GUARNIZIONE 3/4" sp.2 500 0,26

7 TUB0501P1 TUBO D.18 CIRCOLATORE - SCAMBIATORE 16000 8,26

8 GFV0005P GUARNIZIONE 1" sp.2 600 0,31

9 CIR0001P1 CIRCOLATORE WILO 6m ATTACCO 1" MONO 203000 104,84

10 COL0001P1 COLLETTORE RITORNO 130000 67,14

10A COLR008P1 SCATOLA PORTA MINI-MICRO 3000 1,55

10B COLR003P1 MINI-MICRO 4500 2,32

10C COLR009P1 ASTA BASCULANTE + O-RING R1 1500 0,77

10D COLR007P1 O-RING 2007 EP851 x RUBINETTO DI CARICO 800 0,41

10E COLR001P1 O-RING R1 EP851 500 0,26

10F RIC0040P RUBINETTO CARICO IMPIANTO + O-RING 6500 3,36

11 COL0002P1 COLLETTORE MANDATA 25000 12,91

12 VSC0001P1 VALVOLA SCARICO CALDAIA 6000 3,10

13 VAL0005P VALVOLA SICUREZZA M-F 3ATE 1/2" 14000 7,23

14 RES0001P1 RACCORDO ENTRATA SANITARIO 6500 3,36

15 TUB0005P1 TUBO D.6 CARICAMENTO IMPIANTO 6500 3,36

16 GFV0001P GUARNIZIONE 1/4" sp.2 400 0,21

17 VAL0031P1 VALVOLA IDRAULICA 152000 78,50

17A MIC0033P1 PIATTELLO SPINGI MICRO 250 0,13

18 MIC0032P1 GABBIETTA PORTA MICRO 5000 2,58

18A DST0031P1 DISTANZIALE MICRO 250 0,13

19 PIA0031P1 PIASTRINA D'ARRESTO KL 12 NORMA 0,9 700 0,36

20 MIC0031P1 MICRO VALVOLA IDRAULICA 10000 5,16

21 TUB0502P1 TUBO D.18 SCAMBIATORE - GRUPPO IDRAULICO 16000 8,26

22 SON0101P1 SENSORE 10K 12500 6,46

23 ORI0001P1 O-RING SONDA 500 0,26

24 TUB0004P2 TUBO D.14 USCITA SANITARIO 16000 8,26

25 VAL0008P VALVOLA TERMOSTATICA 27000 13,94

26 SCAM001P1 SCAMBIATORE H2O-H2O C25 123500 63,78

27 TUB0003P1 TUBO D.18 RITORNO SANITARIO 14500 7,49

28 TUB0006P1 TUBO D.8 VASO ESPANSIONE 6000 3,10

29 GFV0002P GUARNIZIONE 3/8" sp.2 400 0,21

30 CDA0003P CONTRODADO 3/8" CH.19 2400 1,24

31 RON0001P RONDELLA PIANA ZNC. M16 500 0,26

32 VES0001P VASO ESPANSIONE lt.8 61500 31,76

33 MOF0001P MOLLA FERMABULBO 1000 0,52

34 PSI0002P PASSATUBO 14x38 3500 1,81

35 PSI0001P PASSACAVO SILICONE D.14x21 CONICO 3000 1,55

36 CDA0002P CONTRODADO 1/2" CH.24 1600 0,83

37 VIT0002P1 VITE M6x8 T.C. FISSAGGIO GRUPPO 150 0,08

VERSIONE DEAFAST 32 F-R (2001)

4A TAP0008P TAPPO MASCHIO 1/2" IN OTTONE 2200 1,14

21A TUB0520P1 TUBO DI MANDATA IMPIANTO 25000 12,91

22A SON0202P SONDA A CONTATTO + MOLLA 15000 7,75

27A TAP0010P TAPPO FEMMINA 3/4" IN OTTONE 2500 1,29
