Installation Instructions
English
HOW IT WORKS
DataTrac® PRO is an advanced mileage counter that relies on earth’s gravity for counting wheel revolutions.
The DataTrac® PRO unit monitors its orientation to earth’s gravitational pull and uses this reference to recognize and count revolutions.
PROGRAMMING THE UNIT - Distribution or End User with a Programmer
The unit is shipped from the factory with a Revs/Mile value of zero. Dashes ( -------- ) on the display indicate that the unit has NOT been programmed. It MUST be programmed before it is installed on a wheel end (The DataTrac Pro distributor should have a programmer or can sell you a programmer).
The programmer can set the DataTrac PROs:
1)Tire Revolutions/Mile (or per Km) - Use Stemco’s catalog to determine the Revolutions/Mile for each Tire Make/Model.
2)Distance Unit of Measure - Miles or Km (Life miles only or including Trip Miles)
3)Mileage Preset - Set the mileage to match the current mileage of the vehicle the unit will be mounted to.
When programming is complete, (as indicated on the programmer screen) immediately lift the DataTrac PRO up and confirm the display shows the correct Tire Revolutions (shown as “REV ###” on the screen). If not, repeat the programming.
The DataTrac® PRO can be programmed/reprogrammed as many times as desired until there is approximately 2 miles on the unit.

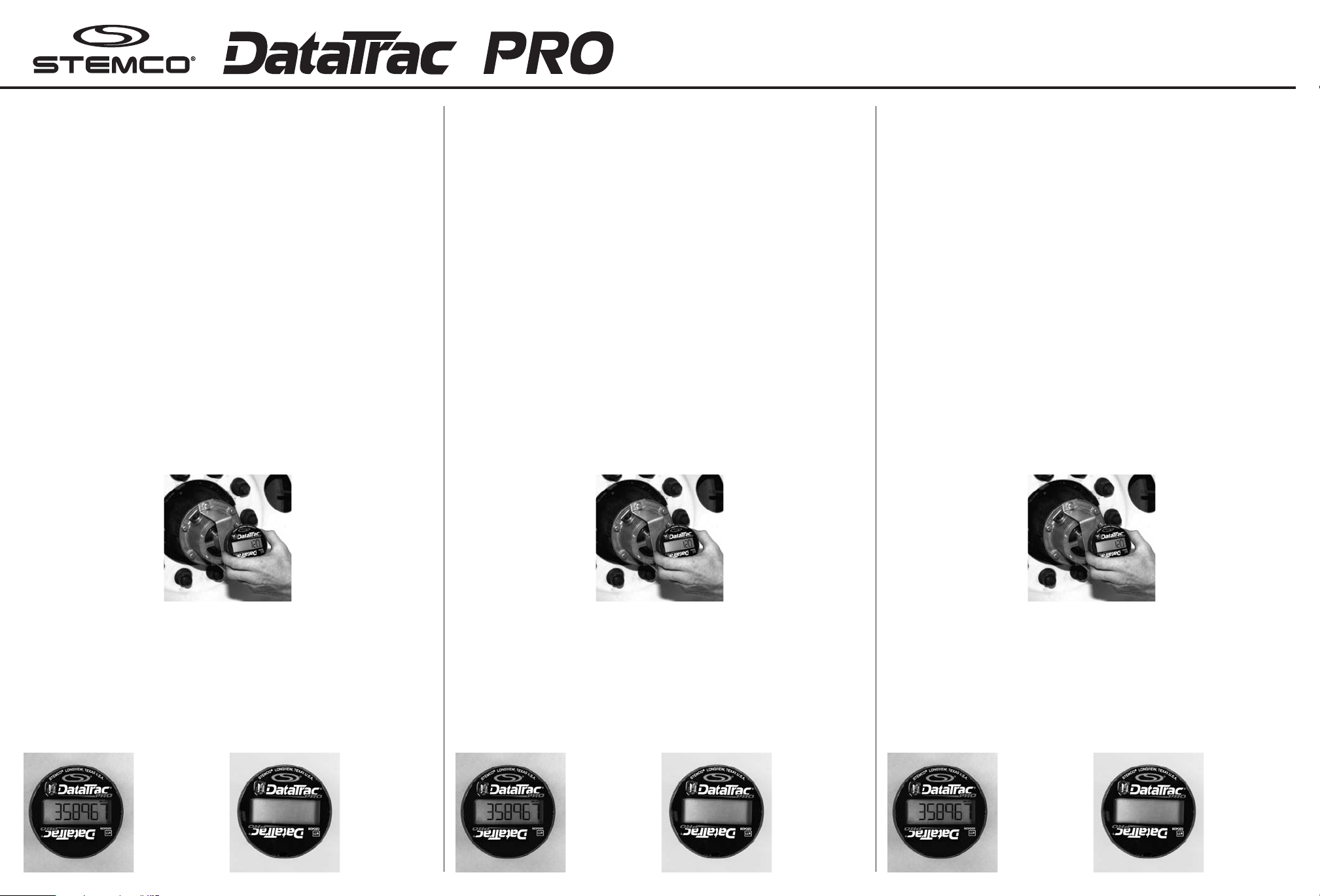

INSTALLING THE UNIT
Install the DataTrac® PRO unit using the appropriate STEMCO bracket and hardware. The nut furnished with the unit is a locking nut and must not be torqued over 15-ft lbs.
Install DataTrac® Pro on wheel end.

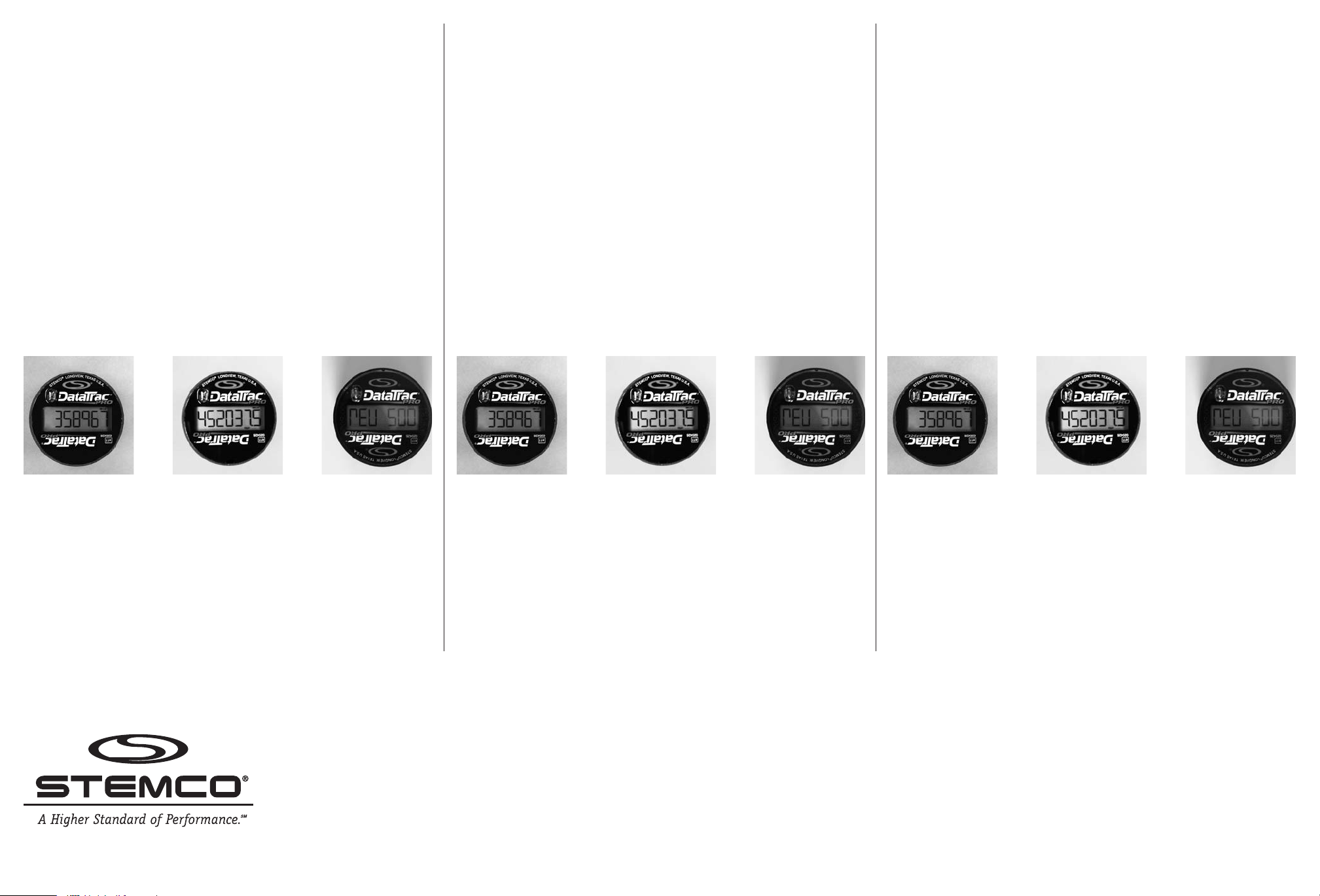

READING THE DISPLAY
The display will turn on when the vehicle is at rest. Numbers will automatically orient to read upright. This is also indicated by the icon display, e.g. mile, Km, acre. In order to conserve power the display turns off any time a vibration is detected.
This means that the display will be off while the vehicle is moving. As soon as all vibration or motion stops the display will reactivate in about 5 seconds. To display the Revolutions/Mile (Km) simply cover the round bump on the face of the unit (light sensor) with the palm of your hand and leaving it there for at least 1/2 second before removing it. A screen that shows “REV ###” will be displayed. The ### is the number of revolutions per Mile (Km) that is programmed into the unit. After 10 seconds the screen will return to displaying the life mileage (Km).
|
Display turns off when |
|
vibration is detected |
Display turns on when |
(vehicle moving) to |
the vehicle is at rest. |
conserve energy. |
Español
COMO FUNCIONA
DataTrac® PRO es un cuenta kilómetros avanzado que depende de la gravedad de la tierra para contar las revoluciones de la rueda. La unidad DataTrac® PRO monitorea su orientación con respecto a la fuerza gravitacional de la tierra, la cual utiliza como punto de referencia para reconocer y contar las revoluciones.
PROGRAMANDO LA UNIDAD - Distribuidor o Usuario Final Con Un Programador
La unidad es enviada de fábrica con un valor de Rev. /Km. de cero. Rayas (---------) en la pantalla indican que la unidad NO ha sido programada. DEBE de ser programado antes de ser instalado en una Terminal de rueda (El distribuidor de DataTrac Pro debe tener un programador o puede venderle un programador).
El programador del DataTrac Pro puede habilitar:
1)Revoluciones /milla de la llanta (o por Km.)- Use el catalogo de Stemco para determinar las revoluciones /milla
para cada marca de llanta/modelo.
2)Unidades de medida en distancia-Millas o Kilómetros (Millas totales o incluyendo función de millas por viaje)
3)Kilometraje pre-establecido. Programe el kilometraje para que coincida con el actual del vehiculo en donde será
instalada la unidad.
Cuando se haya completado la programación, (como se indica en la pantalla del programador) inmediatamente tome el DataTrac Pro y confirme que muestra en la pantalla las revoluciones correctas para las que fue programado (se muestra como “REV ###” en la pantalla). Si no es así, repita la operación.
El DataTrac® PRO puede ser programado/reprogramado el número de veces deseado hasta que la unidad marque aproximadamente 3 kilómetros.
INSTALANDO LA UNIDAD
Instale la unidad DataTrac® PRO utilizando el soporte STEMCO adecuado. La tuerca que ha sido suministrada con la unidad es una tuerca de seguridad y no debe ser apretada con más de 15 pies-libra de torque.
Instale el DataTrac® Pro en el terminal de rueda.
COMO LEER LA PANTALLA
La pantalla se encenderá cuando el vehículo esté estacionado. Los números se colocarán automáticamente en posición derecha para su lectura, la cual también será indicada por un ícono (como por ejemplo, milla, kilómetro, acre). La lectura del kilometraje siempre estará en el mismo sentido que el ícono.
Con el objetivo de ahorrar energía, la pantalla se apaga de noche y siempre que se detecta una vibración (por ejemplo, cuando el vehículo está en movimiento). Tan pronto como se detiene toda vibración o movimiento, la pantalla se reactiva en aproximadamente 5 segundos. Para activar la pantalla de noche, proyecte una luz directamente sobre el dispositivo para que el sensor se active.
|
La pantalla se enciende |
|
cuando el vehículo |
|
está estacionado. A |
|
fin de ahorrar energía, |
La pantalla se |
la pantalla se apaga |
enciende cuando |
cuando se detecta |
el vehículo está |
vibración (vehículo en |
estacionado. |
movimiento). |
Français
SON FONCTIONNEMENT
DataTrac® PRO est un compteur de kilométrage avancé qui dépend de la gravitation de la terre pour compter les révolutions de la roue. DataTrac® PRO soumet son orientation à la force d’attraction de la terre et utilise cette référence pour reconnaître et compter les révolutions.
PROGRAMMER L’UNITÉ – Distributeur ou usager avec le Programmer
Cet unité est expédié de la manufacture avec les révolutions/km réglées à zéro. Les tirets ( --------) sur l’écran indiquent que l’unité n’a PAS été programmé. Il DOIT être programmé avant d’être installé sur le train de roulement (Le distributeur du DataTrac Pro devrait avoir un Programmer ou peut vous vendre un Programmer)
Le Programmer peut régler le DataTrac Pro:
1)Révolutions du pneu en miles ou kilomètres – Utiliser le catalogue de Stemco pour déterminer le nombre de révolutions/kms pour chaque marque/modèle.
2)Unité de mesure de distance – Miles ou kilomètres (avec ou sans le kilométrage par voyage – mode Trip)
3)Préréglage du kilométrage – Régler le kilométrage pour que le Datatrac ait le même nombre de kilomètres que
le véhicule sur lequel il est installé.
Lorsque la programmation est complète, (tel qu’indiqué sur l’écran du Programmer), soulever immédiatement le DataTrac Pro pour confirmer que l’écran indique le bon nombre de révolutions (indiqué par REV ### sur l’écran).
Si non, répéter la programmation.
Le DataTrac® PRO peut être programmé/reprogrammé autant de fois que vous le désirez jusqu’à ce qu’il y ait environ 3 kilomètres sur l’unité.
INSTALLATION DE L’UNITÉ
Installez le DataTrac® PRO en utilisant le support et le matériel de montage appropriés. L’écrou fournit avec l’unité est un écrou de blocage et ne doit pas être vissé à plus de 15 pi./lb.
Installer le DataTrac® Pro sur le train de roulement.
LECTURE DE L’AFFICHAGE
L’affichage s’allumera quand le véhicule sera au repos. Les chiffres s’orienteront automatiquement pour être lus vers le haut. Ceci est aussi indiqué par l’affichage de l’icône (e.g. Mille, Km, acres). Afin de conserver l’énergie, l’affichage s’éteint la nuit et chaque fois qu’une vibration est détectée. Aussitôt que s’arrêtent toutes motion ou vibration, l’affichage se réactive après environ 5 secondes. Pour afficher
le nombre de révolutions /mile (km), simplement recouvrir la bulle sur la surface de l’unité (capteur de lumière) avec la paume de la main pendant au moins ½ seconde et la retirer. Un écran indiquant
« REV ### » va s’afficher. Les ### indiquent le nombre de révolutions par mile (km) pour lequel l’unité
à été programmé. Après 10 secondes, l’écran va recommencer à afficher le kilométrage.
|
L’affichage s’éteint |
|
quand des vibrations |
|
sont détectées |
L’affichage s’allume |
(véhicule en |
quand le véhicule est |
mouvement) pour |
au repos. |
conserver l’énergie. |
