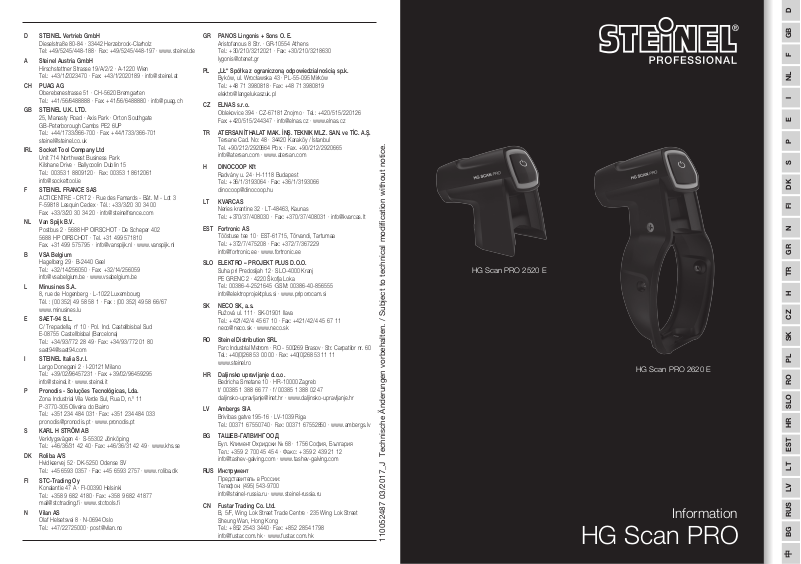

Steinel HG Scan PRO 2520 E, HG Scan PRO 2620 E User guide [ml]

HG Scan PRO

Information

CN

BG

LV LT

EST

HR

SLO

RO

PL

SK

CZ

H

TR

GR

N

FIN

DK

S

P E

I

NL

F

GB

D

HG Scan PRO 2520 E

HG Scan PRO 2620 E

DGBFNLIE

D STEINEL Vertrieb GmbH

Dieselstraße 80-84 · 33442 Herzebrock-Clarholz
Tel: [phone] · Fax: [phone] · www.steinel.de

A Steinel Austria GmbH

Hirschstettner Strasse 19/A/2/2 · A-1220 Wien
Tel.: [phone] · Fax: [phone] · [e-mail]

CH PUAG AG

Oberebenestrasse 51 · CH-5620 Bremgarten
Tel.: [phone] · Fax: [phone] · [e-mail]

GB STEINEL U.K. LTD.

25, Manasty Road · Axis Park · Orton Southgate
GB-Peterborough Cambs PE2 6UP
Tel.: [phone] · Fax: [phone]
[e-mail]

IRL Socket Tool Company Ltd

Unit 714 Northwest Business Park
Kilshane Drive · Ballycoolin Dublin 15
Tel.: [phone] · Fax: [phone]
[e-mail]

F STEINEL FRANCE SAS

ACTICENTRE - CRT 2 · Rue des Famards - Bât. M - Lot 3
F-59818 Lesquin Cedex · Tél.: [phone]
Fax: [phone] · [e-mail]

NL Van Spijk B.V.

Postbus 2 · 5688 HP OIRSCHOT · De Scheper 402
5688 HP OIRSCHOT · Tel. [phone]
Fax. [phone] · [e-mail] · www.vanspijk.nl

B VSA Belgium

Hagelberg 29 · B-2440 Geel
Tel.: [phone] · Fax: [phone]
[e-mail] · www.vsabelgium.be

L Minusines S.A.

8, rue de Hogenberg · L-1022 Luxembourg
Tél. : [phone] · Fax : [phone]
www.minusines.lu

E SAET-94 S.L.

C/ Trepadella, n° 10 · Pol. Ind. Castellbisbal Sud
E-08755 Castellbisbal (Barcelona)
Tel.: [phone] · Fax: [phone]
[e-mail]

I STEINEL Italia S.r.l.

Largo Donegani 2 · I-20121 Milano
Tel.: [phone] · Fax: [phone]
[e-mail] · www.steinel.it

P Pronodis - Soluções Tecnológicas, Lda.

Zona Industrial Vila Verde Sul, Rua D, n.º 11
P-3770-305 Oliveira do Bairro
Tel.: [phone] · Fax: [phone]
[e-mail] · www.pronodis.pt

S KARL H STRÖM AB

Verktygsvägen 4 · S-55302 Jönköping
Tel.: [phone] · Fax: [phone] · www.khs.se

DK Roliba A/S

Hvidkærvej 52 · DK-5250 Odense SV
Tel.: [phone] · Fax: [phone] · www.roliba.dk

FI STC-Trading Oy

Konalantie 47 A · FI-00390 Helsinki
Tel.: [phone] · Fax: [phone]
[e-mail] · www.stctools.fi

N Vilan AS

Olaf Helsetsvei 8 · N-0694 Oslo
Tel.: [phone] · [e-mail]

GR PANOS Lingonis + Sons O. E.

Aristofanous 8 Str. · GR-10554 Athens
Tel.: [phone] · Fax: [phone]
[e-mail]

PL „LŁ“ Spółka z ograniczoną odpowiedzialnością sp.k.

Byków, ul. Wrocławska 43 · PL-55-095 Mirków
Tel.: [phone] · Fax: [phone]
[e-mail]

CZ ELNAS s.r.o.

Oblekovice 394 · CZ-67181 Znojmo · Tel.: [phone]
Fax: [phone] · [e-mail] · www.elnas.cz

TR ATERSAN İTHALAT MAK. İNŞ. TEKNIK MLZ. SAN. ve TİC. A.Ş.

Tersane Cad. No: 48 · 34420 Karaköy / İstanbul
Tel. [phone] Pbx. · Fax. [phone]
[e-mail] · www.atersan.com

H DINOCOOP Kft

Radvány u. 24 · H-1118 Budapest
Tel.: [phone] · Fax: [phone]
[e-mail]

LT KVARCAS

Neries krantine 32 · LT-48463, Kaunas
Tel.: [phone] · Fax: [phone] · [e-mail]

EST Fortronic AS

Tööstuse tee 10 · EST-61715, Tõrvandi, Tartumaa
Tel.: [phone] · Fax: [phone]
[e-mail] · www.fortronic.ee

SLO ELEKTRO – PROJEKT PLUS D.O.O.

Suha pri Predosljah 12 · SLO-4000 Kranj
PE GRENC 2 · 4220 Škofja Loka
Tel.: [phone] ·GSM: 00386-40-856555
[e-mail] · www.priporocam.si

SK NECO SK, a.s.

Ružová ul. 111 · SK-01901 Ilava
Tel.: [phone] · Fax: [phone]
[e-mail] · www.neco.sk

RO Steinel Distribution SRL

Parc Industrial Metrom · RO - 500269 Brasov · Str. Carpatilor nr. 60
Tel.: [phone] · Fax: [phone]
www.steinel.ro

HR Daljinsko upravljanje d.o.o.

Bedricha Smetane 10 · HR-10000 Zagreb
t/ 00385 1 388 66 77 · f/ 00385 1 388 02 47
[e-mail] · www.daljinsko-upravljanje.hr

LV Ambergs SIA

Brivibas gatve 195-16 · LV-1039 Riga
Tel.: [phone] · Fax: [phone] · www.ambergs.lv

BG ТАШЕВ-ГАЛВИНГ ООД

Бул. Климент Охридски № 68 · 1756 София, България
Тел.: [phone] · Факс: [phone]
[e-mail] · www.tashev-galving.com

RUS Инструмeнт

Представитель в России:
Телефон: [phone]
[e-mail] · www.steinel-russia.ru

CN Fustar Trading Co. Ltd.

B, 5/F, Wing Lok Street Trade Centre · 235 Wing Lok Street
Sheung Wan, Hong Kong
Tel.: [phone] · Fax: [phone]
[e-mail] · www.fustar.com.hk

110052487 03/2017_J Technische Änderungen vorbehalten. / Subject to technical modification without notice.

Information

PSDKFI

NGRTRHCZSKPLROSLO

HRESTLT

LVRUSBG

中

a

HGScanPRO 2620 E HGScanPRO 2520 E

c

1

2

3

4

5 6 7 8

12

9

11

10

b d

1 2 3

1

2

1

3

4

2

12

5 6 7 8

9

10

11

3

4 5

- 2 - - 3 -

4 5

e

D

Bedienungsanleitung

Der HGScanPRO ist ein Temperaturerfas­sungsgerät, zur Verwendung mit Steinel
Heissluftgebläsen, für die berührungslose
Infrarot-Temperaturerfassung. Während der
Anwendung warnt Sie der HGScanPRO bei
Überschreitung/Unterschreitung des zuvor
eingestellten Soll-Wertes akustisch und visuell.
Die Spannungsversorgung erfolgt durch das
Heißluftgebläse. Bitte machen Sie sich vor
Gebrauch mit dieser Bedienungsanleitung
vertraut.

Sicherheitshinweise

Nur eine sachgerechte Handhabung gewähr­leistet einen langen, zuverlässigen und
störungsfreien Betrieb.

D

n Eine Fremdeinwirkung oder

technische Veränderungen
führen zu der Aufhebung
der Garantie und einem
Haftungsausschluss.

n Das Gerät keinen erhebli-

chen mechanischen Belas­tungen oder starken Vibrati­onen aussetzen.

n Das Gerät darf keiner ho-

hen Luftfeuchtigkeit oder
Flüssigkeiten ausgesetzt
werden. Beim Außeneinsatz
das Gerät nur unter entspre­chenden Witterungsbedin­gungen bzw. nur mit geeig­neten Schutzvorrichtungen
benutzen.

n Rauch, Staub, Wasserdampf

und/oder andere Dämpfe
können die Optik des
HGScanPRO beeinträch­tigen und zu einem un­korrekten Anzeigeergebnis
führen.

- 4 - - 5 -

n Schalten Sie das Gerät aus

und sichern Sie es gegen
unbeabsichtigtes Einschal­ten ab, wenn die Annahme
besteht, dass ein sicherer
Betrieb nicht gewährleistet
werden kann. Z.B. wenn

- das Gerät sichtbare Be­schädigungen aufweist

- das Gerät nicht funktioniert
oder

- das Gerät über einen
längeren Zeitraum un­günstigen Bedingungen
ausgesetzt war

- das Produkt während des
Transports schweren
Belastungen ausgesetzt
wurde.

- Das HG 2520/2620 vor
der Montage/Demontage
vom Netz trennen.

Sicherheitshinweise

nDieses Gerät kann von

Kindern ab 8 Jahren und
darüber sowie von Personen
mit verringerten physischen,
sensorischen oder mentalen
Fähigkeiten oder Mangel
an Erfahrung und Wissen
benutzt werden, wenn sie
beaufsichtigt oder bezüglich
des sicheren Gebrauchs des
Gerätes unterwiesen wurden
und die daraus resultieren­den Gefahren verstehen.
Kinder dürfen nicht mit dem
Gerät spielen. Reinigung
und Benutzer-Wartung dür­fen nicht von Kindern ohne
Beaufsichtigung durchge­führt werden.

Funktionsweise

Der HGScanPRO erfasst die Oberflächentem­peratur eines Objektes. Die Wärmestrahlung
des Objektes wird vom Sensor des Gerätes
erfasst und an das Heißluftgebläse übertragen.
Um die Energieabstrahlungs-Charakteristik
eines Materials zu beschreiben wird der
Emissionsgrad als Wert genutzt.

Bedienelemente (Abb. / Abb. )

1 Linse
2 Laser
3 Halter
4 ON/OFF-Taste
5 Betriebssymbol
6 Speichersymbol
7 Symbol für Speicherprogramm/

Alarmtoleranzwert/Audiosignal

ca

Montage/Demontage (Abb. / Abb. )

LASERSTRAHLUNG

n

NICHT IN DEN STRAHL BLICKEN
λ = 630 nm - 670 nm
LASER KLASSE 2 <1mW
EN 60825-1:2008-05

Je größer der Emissionsgrad, desto höher ist
die Fähigkeit des Materials Strahlungen auszu­senden. Bei den meisten organischen Materi­alien und Oberflächen liegt der Emissionsgrad
bei ca. 0,90. Einen niedrigeren Emissionsgrad
haben metallische Oberflächen oder glänzende
Materialien. Um ungenaue Erfassungswerte
auszuschließen kann bei dem HGScanPRO
der Emissionsgrad eingestellt werden.

8 Temperaturanzeige °C, °F oder

Emissionsgrad E

9 LOC-Funktionssymbol
10 Luftmengensymbol
11 Luftmengeneinstellung
12 Anzeigewerte

- 6 - - 7 -

Montage/Demontage beim HG 2620 E
(Abb. 2)

1. HG 2620 E ausschalten und vom Netz trennen.

2. Seitliche Schrauben am Schutzrohr lösen und
das Schutzrohr abziehen. Anschließend die
Abdeckkappe entfernen.

3. Schutzrohr und HGScanPRO zusammen­setzen.

4. Schutzrohr mit HGScanPRO auf das
HG 2620 E aufstecken und die seitlichen
Schrauben festschrauben.

5. HG 2620 E mit HGScanPRO einsatzbereit. Die
Abdeckkappe aufbewahren für den Fall, das der
HGScanPRO wieder abgenommen wird.

Inbetriebnahme

1. HGScanPRO auf das Heißluftgebläse
aufsetzen b und d.

2. Der HGScanPRO wird durch Drücken der
Taste ON/OFF (4) eingeschaltet. Während
der HGScanPRO aktiviert ist, erscheint
im Display des Heißluftgebläses das
Betriebssymbol (5). Die Bedienung des
HGScanPRO erfolgt nach dem Einschalten
über die Bedienelemente des Heißluftge­bläses. Der HG Scan PRO verfügt über eine
Memory-Funktion. War er beim letzten
Gebrauch aktiv, schaltet er sich beim nächs­ten Einschalten des HG 2620 automatisch
ein. Anderenfalls bleibt er inaktiv bis er durch
Drücken der ON/OFF (4) eingeschaltet wird.

Temperaturerfassung (Abb. )

n Der Erfassungspunkt liegt im Abstand von

10 cm vor dem Ausblasrohr des Heißluft­gebläses bei einer Größe von ca. 2 cm
(Schnittpunkt der beiden Laserstrahlen). Bei
Verringerung/Vergrößerung des Abstandes
kommt es zu Abweichungen der Ergebnisse.

n Um genaue Ergebnisse zu erzielen, muss

das zu erfassende Objekt größer sein als
der Erfassungspunkt. Es ist zu empfehlen,
dass das zu erfassende Objekt wenigstens
doppelt so groß ist wie der Erfassungspunkt.

n Durch transparente Oberflächen, wie z.

B. Glas, kann der HGScanPRO nicht die
Oberflächentemperatur hindurch erfassen.
Stattdessen erfasst der HGScanPRO die
Oberflächentemperatur des Glases.

b

e

d

Montage/Demontage beim HG 2520 E
(Abb. 4)

1. HG 2520 E ausschalten und vom Netz
trennen.

2. Vordere Schrauben am Schutzrohr lösen und
das Schutzrohr abziehen. Anschließend die
Abdeckkappe entfernen.

3. HGScanPRO auf das HG 2520 E aufstecken

4. Anschließend das Schutzrohr wieder aufstecken
und die vorderen Schrauben festschrauben.

5. HG 2520 E mit HGScanPRO einsatzbereit.
Die Abdeckkappe aufbewahren für den Fall, das
der HGScanPRO wieder abgenommen wird.

3. Beim erstmaligen Einschalten ist das
Gerät im Werksauslieferungszustand aktiv:
Temperatursollwert = 150 °C / 300 °F,
Luftmengenstufe 5,
Alarmtoleranzstufe = 10 °C / 50 °F,
Emissionsgrad = 0,90,
Audiosignal AN.

4. Die Temperatur und Luftmenge richtet sich
nach Material und beabsichtigter Bearbei­tungsart. An einer unauffälligen Stelle bitte
immer erst einen Test durchführen.

n Düsen, welche Luft umlenken und/oder

aufgrund ihrer Länge die Erfassung schnei­den, können nicht mit dem HGScanPRO
verwendet werden.

n Bei glänzenden Objekten kann es zu einer

Verfälschung der Erfassungsergebnisse
kommen.

n Um genaue Ergebnisse zu erzielen, muss

der HGScanPRO an die Umgebungstem­peratur angepasst sein. Das gilt auch bei
einem Standortwechsel.

n Bei längerem Gebrauch mit hohen Tempera-

turen kann es zu einer Eigenerwärmung
des HGScanPRO kommen und damit zu
abweichenden Erfassungsergebnissen.

D

Einstellungen

a) Einstellungen

Folgende Einstellungen können vorgenommen
werden:
direkt:

• Einstellen der Temperatur
über Einstellmenü:

• Luftmenge: 150-600 l/min

• Alarmtoleranzstufe: 10/20 °C, 50/70 °F

• Emissionsgrad: 0,10-0,99

• Audio ON/OFF
Die Einstellung des Temperatursollwertes er-

folgt direkt über den Joystick. Dabei wird der
Joystick nach rechts bzw. nach links bewegt,
um den Temperatursollwert zu erhöhen oder
zu verringern.

Mit der Luftmengentaste gelangen Sie in das
Einstellmenü des HGScanPRO, in dem Sie
weitere Einstellungen vornehmen können.
Programme können über die Programmtaste
aufgerufen werden. Lesen Sie hierzu bitte den
Abschnitt „Programmbetrieb“.

1. Durch Drücken der Luftmengentaste wird
die Einstellung der Luftmenge vorgenom­men. Während der Einstellung des Luftmen­ge blinkt das Symbol für die Luftmenge (10)
im Display. Joystick nach rechts bzw. nach
links bewegen, um die Luftmenge zu erhö­hen bzw. zu verringern. Bei unveränderter
Übernahme des Wertes bitte weiter mit 2.

2. Durch erneutes Drücken der Luftmengen­taste wird die Einstellung des Emissions­grades vorgenommen. Während der Ein­stellung des Emissionsgrades erscheint der
Buchstabe (8) „E“ im Display. Joystick nach
rechts bzw. nach links bewegen, um den
Emissionsgrad zu erhöhen bzw. zu verrin­gern. Für weitere Informationen hierzu,
lesen Sie bitte den Abschnitt Emissions­grad. Bei unveränderter Übernahme des
Wertes bitte weiter mit 3.

3. Durch erneutes Drücken der Luftmengen­taste wird die Einstellung der Alarmtole­ranzstufe vorgenommen. Während der
Einstellung der Alarmtoleranzstufe erscheint
der Buchstabe (7) „L“ im Display. Joystick
nach rechts bzw. nach links bewegen, um
die Alarmtoleranzstufe zu erhöhen bzw. zu
verringern. Für weitere Informationen hierzu,
lesen Sie bitte den Abschnitt „Alarmfunk­tion“. Bei unveränderter Übernahme des
Wertes bitte weiter mit 4.

4. Durch erneutes Drücken der Luftmengen­taste wird die Einstellung des Audiosignals
vorgenommen. Während der Einstellung
des Audiosignals erscheint der Buchstabe
(7) „A“ im Display. Joystick nach rechts
bzw. nach links bewegen, um das Audiosi­gnal ein bzw. aus zuschalten. Bei unverän­derter Übernahme des Wertes bitte weiter
mit 5.

5. Durch erneutes Drücken der Luftmengen­taste wird das Einstellmenü verlassen.
Der HGScanPRO beginnt direkt mit der
Temperaturerfassung.

b) Programmbetrieb

Werkseitig sind vier Programme für die häu­figsten Arbeiten eingestellt. Durch Drücken der
Programmtaste erscheint die Ziffer (7) 1 für
Programm 1 im Display. Durch weiteres Drü­cken der Programmtaste erscheinen die Ziffern
(7) 2-4 für die Programme 2-4. Durch erneutes
Drücken gelangen Sie zurück in den Normal­betrieb. Im Normalbetrieb erscheint keine Ziffer

(7) im Display.

c) Speicherfunktion

Die Werte der vier Programme können jeder­zeit verändert und gespeichert werden. Dazu
drücken Sie erst die Programmtaste bis das
zu ändernde Programm angezeigt wird. Stellen
Sie den gewünschten Temperatursollwert, die
Luftmenge und den Emissionsgrad ein. Das
Speichersymbol im Display blinkt um anzuzei­gen, dass das gewählte Programm verändert
wurde. Um diese Einstellung in dem gewählten
Programm zu speichern ist die Programmtaste
zu drücken und zu halten. Das Speichersymbol
blinkt für ca. 2 Sek. weiter. Leuchtet das Spei­chersymbol starr auf, wurden die eingegebenen
Werte im Programm gespeichert. Die Alarm­toleranzstufe und das Audiosignal können im
Normalbetrieb geändert werden und gelten für
alle Programme.

Voreingestellte Programme:

Programm 1 2 3 4
Temperatursollwert

(°C/°F)
Luftmengenstufe 4 5 6 5

Emissionsgrad 0,95 0,85 0,90 0,94

d) LOC-Funktion

Um ein versehentliches Verstellen der gewähl­ten Einstellungen zu vermeiden verfügt das
HGScanPRO über die Lockable Override
Control Funktion (LOC). Um zu erfahren wie

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

die LOC-Funktion eingestellt werden kann,
kontaktieren Sie bitte unseren Service unter
05245/448-188.

Alarmfunktion

Der HGScanPRO ist mit einer Alarmfunktion
bei Über- und Unterschreiten eines einstellbaren
Temperatursollwertes ausgestattet. Der Alarm
erfolgt akustisch über ein Audiosignal und
visuell durch einen blauen und roten LED-Ring.
Der Alarm wird ausgelöst, wenn der eingestellte
Temperatursollwert über- oder unterschritten
wird.

Bei einem grünen LED-Ring entspricht die
Temperatur vom HGScanPRO dem Zielwert
innerhalb der Toleranz. Das akustische Audiosi­gnal kann deaktiviert werden. Zum Deaktivieren
des Audiosignals gehen Sie zum Abschnitt
„Einstellungen“.

Alarmfunktionstabelle

Abweichungen vom Temperatursollwert in °C

Alarmtoleranzstufen 10 °C 20 °C
Roter LED-Ring & Audiosignal > 20 °C > 40 °C
Roter LED-Ring 10 °C bis 20 °C 20 °C bis 40 °C
Grüner LED-Ring -10 °C bis 10 °C -20 °C bis 20 °C
Blauer LED-Ring -20 °C bis -10 °C -40 °C bis -20 °C
Blauer LED-Ring & Audiosignal < -20 °C < -40 °C

Alarmtoleranzstufen 20 °F 40 °F
Roter LED-Ring & Audiosignal > 40 °F > 80 °F
Roter LED-Ring 20 bis 40 °F 40 bis 80 °F
Grüner LED-Ring -20 bis 20 °F -40 bis 40 °F
Blauer LED-Ring -40 bis -20 °F -80 bis -40 °F
Blauer LED-Ring & Audiosignal < -40 °F < -80 °F

Abweichungen vom Temperatursollwert in °F

D

- 8 - - 9 -

Um für unterschiedliche Materialien und Ober­flächen genaue Erfassungswerte zu erzielen
kann der Emissionsgrad am HGScanPRO
eingestellt werden (s. Tabelle).

Oberfläche Emissionsgrad

Autofolien 0,90-0,95
Holz 0,80-0,90
Gummi 0,85-0,95
Ölfarben 0,95
Leder 0,75-0,85
Lacke 0,80-0,95
Papier, Pappe 0,75-0,95
Textilien 0,90
Kunststoff ( PVC, PE, PP ) 0,85-0,95

Die in der Emissionsgrad Tabelle aufgeführten Emissionsgrade sind Annäherungswerte.
Oberflächenqualität, Geometrie oder andere Parameter können den Emissionsgrad des Erfas­sungsobjektes beeinflussen.

Eine ausführliche Übersicht entnehmen Sie bitte unserer Homepage:

www.steinel-professional.de/emissionswerte (Deutsch)
www.steinel-professional.de/emissivities (weitere Sprachen)

Im Display werden die Zahlen nach dem
Komma dargestellt. (Zehntel und Hundertstel)
z.B. 0,93 entspricht 93.

Technische Daten HGScanPRO 2620 E HGScanPRO2520 E

Betriebsspannung: 15V DC
Ansprechzeit: 500 ms
Spektrum: 8-14 µm
Emissionsgrad: 0,10-0,99
Auflösung: 10 °C / 10 °F
Arbeitsabstand: 10 cm
IR–Fleckgröße: 10:1
Betriebstemperatur: 0-50 °C / 32-122 °F
Betriebsluftfeuchtigkeit: 10 % - 90 % RH
Lagertemperatur: -10-60 °C / 14-140 °F
Lagerluftfeuchtigkeit: < 80 % RH
Temperaturerfassungsbereich: 0 °C - 300 °C (32 °F - 572 °F)
Genauigkeit *: ±2 °C / ±3,6 °F oder ±5 % vom Erfassungswert
Gewicht: 120 g 85 g
Abmessung: 99 x 95 x 153 mm 88 x 56,5 x 77 mm
*

Genauigkeit bei ca. 25°C Umgebungstemperatur und Einhaltung des optimalen Abstands
zum Erfassungsobjekt.

Pflege und WartungEmissionsgrad

Reinigung der Linse:

Die Linse kann bei Verschmutzung mit einem
feuchten, weichen, fusselfreien Tuch (ohne
Reinigungsmittel) gesäubert werden. Alternativ
kann Linsenreinigungsflüssigkeit verwendet
werden. Es dürfen keine säure-, alkoholhaltige
oder sonstige Lösungsmittel zur Anwendung
kommen.

Konformitätserklärung

Dieses Produkt erfüllt die

- EMV-Richtlinie 2014/30/EG

- RoHS-Richtlinie 2011/65/EG

- WEEE-Richtlinie 2012/19/EG

Funktions-Garantie

Dieses STEINEL-Produkt ist mit größter Sorg­falt hergestellt, funktions- und sicherheitsge­prüft nach geltenden Vorschriften und anschlie­ßend einer Stichprobenkontrolle unter­zogen. STEINEL übernimmt die Garantie für
einwandfreie Beschaffenheit und Funktion.
Die Garantiefrist beträgt 12 Monate und
beginnt mit dem Tag des Verkaufs an den
Verbraucher. Wir beseitigen alle Mängel, die
auf Material- oder Fabrikationsfehlern beruhen.
Die Garantieleistung erfolgt durch Instandset­zung oder Austausch mangelhafter Teile nach
unserer Wahl. Eine Garantieleistung entfällt für
Schaden an Verschleißteilen, für Schaden und
Mangel, die durch unsachgemäße Behand­lung oder Wartung auftreten sowie für Bruch
bei Sturz. Weitergehende Folgeschäden an
fremden Gegenständen sind ausgeschlossen.

Reinigung des Gehäuses

Das Gehäuse kann mit Wasser oder einem
milden Reinigungsmittel gereinigt werden.
Es dürfen keine Scheuer- oder Lösungsmittel
zur Anwendung kommen.

Die Garantie wird nur gewährt, wenn das un­zerlegte Gerät mit Kassenbon oder Rechnung
(Kaufdatum und Händlerstempel) gut verpackt
an die zutreffende Service-Station eingesandt
oder in den ersten 6 Monaten dem Händler
übergeben wird.

Reparaturservice:

Nach Ablauf der Garantiezeit oder Mängeln
ohne Garantieanspruch fragen Sie bitte Ihre
nächste Servicestation nach der Möglichkeit
einer Instandsetzung.

D

- 10 - - 11 -

GB

Operating instructions

Designed for use with Steinel hot air tools,
HGScanPRO is a temperature scanner that
uses infrared for measuring temperature on a
contactless basis. During use, HGScanPRO
gives you an acoustic and visual warning if the
temperature measured exceeds or falls below
the temperature selected. It is powered from

Safety warnings

n Tampering or technical

modifications will result in
the loss of warranty cover
and exemption from liability.

n Do not expose the device to

any major mechanical strain
or strong vibration.

n The device must not be

exposed to high levels of
air humidity nor must it be
allowed to get wet. Out­doors, the device must
only be used in appropriate
weather conditions or pro­vided with appropriate pro­tection.

n Smoke, dust, steam and/or

other vapours may adversely
affect the HGScanPRO's
optical system and lead
to incorrect results being
displayed.

the hot air tool. Please familiarise yourself with
these operating instructions before using this
product.
Prolonged reliable and trouble-free operation
will only be ensured through correct handling.

n Switch the device OFF

and prevent it from being
switched ON unintentionally
if it must be assumed that
safe operation cannot be
ensured. e.g. if

- the device shows visible
damage

- the device does not
work or

- the device has be exposed
to adverse conditions for a
prolonged period

- the product has been
exposed to severe strain
in transit.

- disconnect the HG 2520/
2620 from the mains
power supply before
attaching / detaching.

Safety warnings

nThis device may be used by

children aged 8 or above
and by persons with re­duced physical, sensory or
mental capabilities or lack of
experience and knowledge if
they are supervised or have
been given instructions on
how to use the tool safely
and understand the hazards
involved. Do not allow chil­dren to play with the device.
Children are not allowed to
clean or carry out mainte­nance work on the device
without supervision.

How it works

HGScanPRO measures an object's surface
temperature. The heat radiated from the ob­ject is measured by the scanner's sensor and
transmitted to the hot air tool. Emissivity is a
value used to describe the relative ability of a
material to emit thermal energy by radiation
(characteristic "radiance").

Controls (Fig. / Fig. )

1 Lens
2 Laser
3 Holder
4 ON/OFF button
5 Operating symbol
6 Memory symbol
7 Symbol for memory programme /

alarm tolerance level / audio signal

ca

LASER RADIATION

n

DO NOT LOOK INTO BEAM
λ = 630 nm - 670 nm
LASER CLASS 2 < 1 mW
EN 60825-1:2008-05

The greater the emissivity, the more capable
the material is of emitting thermal energy. Most
organic materials and surfaces have a emissiv­ity coefficient of approx. 0.90. Metallic surfaces
or shiny materials have a lower emissivity
coefficient. HGScanPRO's emissivity can be
selected so as to rule out imprecise measured
values.

8 Temperature display °C, °F or emissivity E
9 LOC function symbol
10 Airflow symbol
11 Airflow adjustment
12 Display values

GB

- 12 - - 13 -

Attaching / detaching (Fig. / Fig. )

Attaching to / detaching from HG 2620 E
(Fig. 2)

1. Switch OFF HG 2620 E and disconnect from
the power supply.

2. Undo screws on side of guard sleeve and
remove guard sleeve. Now remove
cover cap.

3. Fit guard sleeve into HGScanPRO.

4. Fit guard sleeve with HGScanPRO onto the
HG 2620 E and tighten screws at side.

5. HG 2620 E ready for use with
HGScanPRO. Keep the cover cap in a safe
place in case HGScanPRO is removed
again.

d

b

Operation

1. Fit HGScanPRO onto hot air tool b and d.

2. The HGScanPRO is switched ON by
pressing the ON/OFF button (4). While the
HG Scan PRO is activated, the display on
the hot air tool shows the operating symbol
(5). The HG Scan PRO can be used after
switching ON at the controls of the hot
air tool. The HG Scan PRO has a memory
function. If it was active during the last time
of use, it will be reactivated automatically
the next time the HG 2620 is switched ON.
Otherwise, it remains inactive until it is swit­ched ON by pressing ON/OFF (4).

Measuring temperature (Fig. )

n The ideal measurement area is 10 cm in

front of the hot air tool's delivery outlet and
measures approx. 2 cm (at the point where
both laser beams intersect). Reducing /
increasing the distance will cause results to
vary.

n To obtain accurate results, the object being

measured must be larger than the measure­ment area. It is recommended for the object
being measured to be at least twice the size
of the measurement area.

n HGScanPRO is unable to take measure-

ments through transparent surfaces, such as
glass. Instead, HGScanPRO measures the
surface temperature of the glass.

n Nozzles that deflect air and/or cut off sens-

ing because of their length cannot be used
with the HGScanPRO.

e

Settings

Attaching to / detaching from HG 2520 E
(Fig. 4)

1. Switch OFF HG 2520 E and disconnect from
the power supply.

2. Undo screws on front of guard sleeve and
remove guard sleeve. Now remove
cover cap.

3. Fit HGScanPRO onto HG 2520 E

4. Now fit guard sleeve back on and tighten
front screws.

5. HG 2520 E ready for use with
HGScanPRO. Keep the cover cap in a safe
place in case HGScanPRO is removed
again.

3. When switching ON for the first time, the
device is active in the state it was in on
leaving the factory:
temperature setting = 150 °C / 300 °F,
airflow setting 5,
alarm tolerance level = 10 °C / 50 °F,
emissivity = 0.90,
audio signal ON.

4. The temperature and airflow rate are deter­mined by material and intended method of
working. Please always perform a test at a
point that is hidden from view.

n The measurement results obtained for

reflective objects may be corrupted.

n To obtain accurate results, HGScanPRO

must be allowed to reach ambient tem­perature. This also applies when moving
from one place of use to another.

n Prolonged use at high temperatures may

cause the HG Scan PRO to heat up and
deliver results that diverge from the actual
surface temperature.

- 14 - - 15 -

a) Settings

The following settings can be made:
directly:

• Temperature
through the settings menu:

• Airflow: 150-600 l/min

• Alarm tolerance level: 10/20 °C, 50/70 °F

• Emissivity: 0.10-0.99

• Audio ON/OFF
The temperature setting is selected directly by

using the joystick. Move the joystick to the right
to increase the temperature setting or to the left
to reduce it.

The airflow button takes you to HGScanPRO's
Settings menu where you can make further
settings. Programmes can be selected at the
programme button. For further details, please
read the section on "Programme mode".

1. Set the airflow by pressing the airflow but­ton. The airflow symbol (10) on the display
flashes while airflow is being set. Move the
joystick to the right to increase the tem­perature setting or to the left to reduce it.
If you do not wish to change the setting,
please continue at 2.

2. Emissivity is set by pressing the airflow but­ton a second time. The display shows the
letter "E" (8) while emissivity is being set.
Move the joystick to the right to increase
emissivity or to the left to reduce it. For
further information on this, please read the
section on Emissivity. If you do not wish to
change the setting, please continue at 3.

3. Set the alarm tolerance level by pressing
the airflow button a second time. The
display shows the letter "L" (7) while the
alarm tolerance level is being set. Move the
joystick to the right to increase the alarm
tolerance level or to the left to reduce it. For
further information on this, please read the
section on "Alarm function". If you do not
wish to change the setting, please continue
at 4.

4. Set the audio signal by pressing the airflow
button a second time. The letter "A" (7) ap­pears on the display while the audio signal
is being set. Move the joystick to the right
to switch the audio signal ON and to the
left to switch it OFF. If you do not wish to
change the setting, please continue at 5.

5. Press the airflow button a second time to
leave the Settings menu.
HGScanPRO starts to measure the tem­perature straight away.

b) Programme mode

Four programmes are factory-set for the
most common types of work. After pressing
the programme button, number 1 (7) is
displayed for programme 1. Continuing to
press the programme button displays num­bers 2-4 (7) for programmes 2–4. Pressing
the button again will return the tool to nor­mal operation. No number (7) is displayed in
normal mode.

c) Memory function

The values selected for the four programmes
can be changed and memorised at any time.
To do this, first press the programme button
until the display shows the programme you
wish to change. Select the chosen temperature
setting, airflow and emissivity. The memory
symbol on the display flashes to indicate that
the programme selected has been changed.
To memorise this setting in the programme
selected, press and hold down the programme
button. The memory symbol continues to flash
for approx. 2 sec. The settings entered are
saved once the memory symbol stays on all the
time. The alarm tolerance level and audio signal
can be changed in normal mode and applied to
all programmes.

GB

Preset programmes:

Programme 1 2 3 4
Temperature setting

(°C/°F)
Airflow setting 4 5 6 5

Emissivity 0.95 0.85 0.90 0.94

d) LOC function

To avoid altering the chosen settings unin­tentionally, the HGScanPRO comes with the
Lockable Override Control Function (LOC).

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

To find out how to set the LOC function,
please contact our Service Department on
+44/1733/366-700.

Alarm function

HGScanPRO comes with an alarm function
that is activated when the temperature meas­ured exceeds or falls below the temperature
selected. The alarm is given in acoustic form by
an audio signal and in visual form by a blue and
red LED ring. The alarm is triggered when the
temperature measured exceeds or falls below
the temperature that is set.

A green LED ring shows that the temperature
measured by HGScanPRO is equivalent
to the target value within the tolerance. The
acoustic audio signal can be deactivated. To
deactivate the audio signal, go to the section
on "Settings".

Emissivity

HGScanPRO's emissivity can be selected to
obtain accurate measurement readings for dif­ferent materials and surfaces (see table).

Surface Emissivity

Car films 0.90-0.95
Wood 0.80-0.90
Rubber 0.85-0.95
Oil-based paints 0.95
Leather 0.75-0.85
Lacquers 0.80-0.95
Paper, card 0.75-0.95
Textiles 0.90
Plastic (PVC, PE, PP) 0.85-0.95

The emissivities shown in the emissivity table are approximations. Surface quality, geometry or
other parameters may influence the emissivity of the object being measured.

Please go to our website for a detailed overview:

www.steinel-professional.de/emissionswerte (German)
www.steinel-professional.de/emissivities (other languages)

The display shows the figures after the
decimal point. (tenths and hundredths)
e.g. 0.93 equates to 93.

GB

Alarm function table

Variations from the temperature setpoint in °C

Alarm tolerance levels 10°C 20°C
Red LED ring and audio signal > 20°C > 40°C
Red LED ring 10°C to 20°C 20°C to 40°C
Green LED ring -10°C to 10°C -20°C to 20°C
Blue LED ring -20°C to -10°C -40°C to -20°C
Blue LED ring and audio signal < -20°C < -40°C

Variations from the temperature setpoint in °F

Alarm tolerance levels 20°F 40°F
Red LED ring and audio signal > 40°F > 80°F
Red LED ring 20 to 40°F 40 to 80°F
Green LED ring -20 to 20°F -40 to 40°F
Blue LED ring -40 to -20°F -80 to -40°F
Blue LED ring and audio signal > -40°F > -80°F

- 16 - - 17 -

Technical specifications HGScanPRO 2620 E HGScanPRO2520 E

Operating voltage: 15V DC
Response time: 500 ms
Spectrum: 8-14 µm
Emissivity: 0.10-0.99
Resolution: 10°C / 10°F
Working distance: 10 cm
IR measurement area: 10:1
Operating temperature: 0-50°C / 32-122°F
Operating air humidity: 10 % - 90 % RH
Storage temperature: -10-60°C / 14-140°F
Storage air humidity: < 80 % RH
Temperature measurement range: 0°C - 300°C (32°F - 572°F)
Accuracy *: ±2°C / ±3.6°F or ±5 % of the temperature measured
Weight: 120 g 85 g
Dimensions: 99 x 95 x 153 mm 88 x 56.5 x 77 mm
*

Accuracy at an ambient temperature of approx. 25 °C and maintaining the optimum distance
from the object being measured.

Care and maintenance

Cleaning the lens:

The lens may be cleaned with a damp, soft
and non-linting cloth if it gets dirty (do not use
cleaning agents). Alternatively, lens cleaning
fluid may be used. Never use any acid-based
or alcohol-based solvents or solvents of any
other kind.

Disposal

Do not throw devices, recharge­able batteries / batteries into
household waste, fire or water at
the end of their useful life.

Declaration of Conformity

This product complies with

- EMC Directive 2014/30/EC

- RoHS Directive 2011/65/EC

- WEEE Directive 2012/19/EC

Functional warranty

This STEINEL product has been manufactured
with utmost care, tested for proper operation
and safety and then subjected to random sam­ple inspection. STEINEL guarantees that it is in
perfect condition and proper working order.
The warranty period is 12 months and starts
on the date of sale to the consumer. We will
remedy all defects caused by material flaws
or manufacturing faults. The warranty will be
met by repair or replacement of defective parts
at our own discretion. This guarantee does
not cover damage to wearing parts, damage
or defects caused by improper treatment or
maintenance nor does it cover breakage as a
result of the product being dropped. Further
consequential damage to other objects shall be
excluded. Claims under warranty shall only be

F

Mode d'emploi

Cleaning the enclosure

The enclosure can be cleaned with water or
mild detergent.
Never use any abrasive products or solvents.

Rechargeable batteries/batteries should be
collected, recycled or disposed of in an
environmentally friendly manner.

Le HGScanPRO est un enregistreur de
température à utiliser avec les pistolets à
air chaud Steinel pour une saisie infrarouge
et sans contact de la température. Pendant
l'application, le HGScanPRO avertit l'utilisa­teur de manière sonore et visuelle en cas de
dépassement des valeurs de consignes limites
inférieures et supérieures préréglées. L'alimen­tation est effectué par connexion via le pistolet
à air chaud. Avant d'utiliser l'appareil, veuillez
lire attentivement le présent mode d'emploi.

Consignes de sécurité

n Une intervention extérieure

ou des modifications tech­niques font perdre le droit à
la garantie et entraîne l'ex­clusion de la responsabilité
du fabricant.

n Ne pas soumettre l'appareil

à des charges mécaniques
considérables ou à de fortes
vibrations.

n Ne pas exposer l'appareil à

une humidité élevée de l'air

accepted if the product is sent fully assembled
and well packed complete with sales slip or
invoice (date of purchase and dealer's stamp)
to the appropriate Service Centre or handed in
to the dealer within the first 6 months.

Repair service:

If defects occur outside the warranty period
or are not covered by warranty, please ask
your nearest service station for the possibility
of repair.

ou à des liquides. En cas
d'utilisation à l'extérieur de
l'appareil, l'utiliser unique­ment dans les conditions
météorologiques adéquates
ou uniquement avec les dis­positifs de protection
appropriés.

n La fumée, la poussière,

la vapeur d'eau et/ou
d'autres vapeurs risquent
de perturber le bon fonc­tionnement de l'optique du

- 18 - - 19 -

Seule une manipulation correctement effectuée
garantit durablement un fonctionnement
impeccable et fiable.

HGScanPRO et de débou­cher sur un affichage incor­rect.

n Éteindre l'appareil et le sé-

curiser pour empêcher toute
remise en marche involon­taire s'il y a des raisons de
penser qu'une utilisation en
toute sécurité ne peut pas
être garantie. Par ex.

- si l'appareil présente des

dommages visibles,

- si l'appareil ne fonctionne

pas,

- si l'appareil a été exposé

pendant une période pro­longée à des conditions
défavorables ou

- si le produit a été soumis

à de lourdes charges
pendant le transport.

- Avant tout montage/

démontage, débrancher
le modèle HG 2520 ou
HG 2620.

F

Consignes de sécurité

nLes enfants de 8 ans et

plus ainsi que les per­sonnes dont les capacités
physiques, sensorielles ou
mentales sont réduites ou
qui manquent d'expérience
et de connaissance peuvent
utiliser cet appareil s'ils sont
surveillés ou s'ils ont été ins­truits en matière d'utilisation
en toute sécurité de l'appa­reil et s'ils comprennent les
risques qui en
résultent. Il est interdit aux
enfants de jouer avec l'ap­pareil. Il est interdit aux en­fants de nettoyer l'appareil
et d'effectuer sans surveil­lance les travaux d'entretien
réservés à l'utilisateur.

Fonctionnement

Le HGScanPRO saisit la température de la
surface d'un objet. Le détecteur de l'appareil
saisit le rayonnement thermique de l'objet et
le transmet au pistolet à air chaud. On utilise
le taux d'émissivité comme valeur pour décrire
les caractéristiques du rayonnement énergé­tique d'un matériau.

Éléments de commande (fig. / fig. )

1 Lentille
2 Laser
3 Support
4 Bouton MARCHE/ARRÊT
5 Symbole du fonctionnement
6 Symbole de mémorisation
7 Symbole du programme de mémorisation/

de la valeur de tolérance pour l'alarme/du
signal sonore

ca

Montage/Démontage (fig. / fig. )

RAYONNEMENT LASER

n

NE PAS REGARDER LE FAISCEAU
λ = 630 nm à 670 nm
CLASSE LASER 2 <1 mW
EN 60825-1:2008-05

Plus le taux d'émissivité est élevé, plus le
matériau est capable d'émettre des rayonne­ments. Le taux d'émissivité est d'env. 0,90
pour la plupart des surfaces et matériaux
organiques. Les surfaces métalliques ou les
matériaux brillants ont un taux d'émissivité
moins élevé. Il est possible de régler le taux
d'émissivité sur le HGScanPRO afin d'éviter
d'obtenir des valeurs de mesure inexactes.

8 Affichage de la température °C, °F ou du

taux d'émissivité E

9 Symbole de la fonction LOC (Lockable

Override Control)

10 Symbole du débit d'air
11 Réglage du débit d'air
12 Valeurs active

- 20 - - 21 -

Montage/Démontage du HG 2620 E (fig. 2)

1. Éteindre le HG 2620 E et le débrancher.

2. Desserrer les vis latérales du manchon de
protection, puis le retirer. Ensuite, retirer
l'embout de protection.

3. Assembler le manchon de protection et le
HGScanPRO.

4. Emboîter le manchon de protection avec le
HGScanPRO sur le HG 2620 E, puis serrer
les vis latérales à fond.

5. Le HG 2620 E est opérationnel avec le
HGScan. Conserver l'embout de protection
au cas où le HGScanPRO serait à nouveau
démonté.

Mise en service

1. Poser le HGScanPRO sur le pistolet à air
chaud b et d.

2. Appuyer sur le bouton MARCHE/ARRÊT (4)
pour mettre le HG Scan PRO sous tension.
Le symbole de fonctionnement (5) s'affiche
à l'écran du pistolet à air chaud tant que
le HG Scan PRO est activé. La commande
du HG Scan PRO a lieu via les éléments de
commande du pistolet à air chaud après la
mise sous tension. Les modèles HG Scan
PRO sont équipés d'une fonction mémoire.
Si l'appareil était activé au cours de la der­nière utilisation, il se met automatiquement
en marche à la prochaine mise sous tension

Saisie de la température (fig. )

n Le point de saisie doit être situé à une dis-

tance de 10 cm devant le tube de propulsion
du pistolet à air chaud pour un objet d'env.
2 cm (point d'intersection des deux rayons
laser). Les résultats divergent en cas de
réduction/d'augmentation de la distance par
rapport à la cible.

n L'objet à contrôler doit être plus gros que le

point de mesure afin d'obtenir des résultats
précis. Il est recommandé que l'objet à
contrôler soit au moins deux fois plus gros
que le point de mesure.

n Dans le cas de surfaces transparentes telles

que le verre, le HGScanPRO ne peut pas
mesurer la température de la surface à
travers de telles surfaces. Au lieu de cela, le
HGScanPRO saisit la température du verre.

d

b

e

Montage/Démontage du HG 2520 E (fig. 4)

1. Éteindre le HG 2520 E et le débrancher.

2. Desserrer les vis avant du manchon de
protection, puis le retirer. Ensuite, retirer
l'embout de protection.

3. Emboîter le HGScanPRO sur le HG 2520 E.

4. Ensuite, emboîter à nouveau le manchon de
protection puis serrer les vis avant à fond.

5. Le HG 2520 E est opérationnel avec le HG
Scan. Conserver l'embout de protection au
cas où le HGScanPRO serait à nouveau
démonté.

du modèle HG 2620. Il reste sinon inactivé
jusqu'à ce que l'on appuie sur le bouton
MARCHE/ARRÊT (4).

3. À la première mise en service, l'appareil
fonctionne selon les réglages usine.
Température de consigne = 150 °C / 300 °F,
niveaux de débit d'air 5,
tolérance de température (alarme) =
10 °C / 50 °F,
taux d'émissivité = 0,90,
signal sonore ACTIVÉ.

4. La température et le débit d'air dépendent
du matériau et de l'opération à effectuer.
Veuillez tout d'abord effectuer un test à un
emplacement peu visible.

n Il n'est pas possible d'utiliser des buses

avec le HGScanPRO qui dévient l'air et/ou
qui, en raison de leur longueur, interfère la
mesure.

n Si les objets sont brillants, les résultats de la

saisie risquent d'être faussés et les résultats
peuvent être erronés.

n Le HGScanPRO doit être adapté à la

température ambiante afin d'obtenir des ré­sultats précis. Cela concerne également un
changement de lieu d'utilisation.

n En cas d'utilisation prolongée à des

températures élevées, il peut se produire un
auto-échauffement du HG Scan PRO et ainsi
des résultats de mesure divergents.

F

Réglages

a) Réglages

Il est possible de procéder aux réglages suivants :
directement :

• Réglage de la température
via le menu de réglage :

• Débit d'air : de 150 à 600 l/min

• Réglage de la tolérance de température
(alarme) : 10/20 °C, 50/70 °F

• Taux d'émissivité: de 0,10 à 0,99

• Activation/Désactivation du signal sonore

Le réglage de la valeur de consigne de la tempé­rature a lieu directement via la manette. Pour cela,
faire pivoter la manette vers la droite ou vers la
gauche pour augmenter ou diminuer la valeur de
consigne de température.

Le bouton de débit d'air vous permet d'accéder
au menu de réglage du HGScanPRO dans lequel
vous pouvez procéder à d'autres réglages. Il est
possible de sélectionner les programmes via le
bouton programme. Veuillez à ce sujet lire la
section intitulée « Fonctionnement programmé ».

1. Appuyer sur le bouton débit d'air pour accé-

der à ses réglages. Le symbole de débit d'air
(10) clignote sur l'afficheur pendant le réglage
du débit d'air. Faire pivoter la manette vers la
droite ou vers la gauche pour augmenter ou
diminuer le débit d'air. Si la valeur reste in­changée, veuillez passer directement au point

2.

2. Une nouvelle activation du bouton débit d'air

permet de régler le taux d'émissivité.
La lettre (8) « E » apparaît sur l'afficheur
pendant le réglage du taux d'émissivité. Faire
bouger la manette vers la droite ou vers la
gauche pour augmenter ou diminuer le taux
d'émissivité. Veuillez lire la section intitulée «
Taux d'émissivité » pour plus d'informations
détaillées. Si la valeur reste inchangée, veuillez
passer directement au point 3.

3. Une nouvelle activation bouton du débit

d'air permet de régler le degré de tolérance
(alarme). La lettre (7) « L » apparaît à l'afficheur
pendant le réglage du degré de tolérance
(alarme). Faire bouger la manette vers la droite
ou vers la gauche pour augmenter ou dimi­nuer le degré de tolérance pour l'alarme. Veuil­lez lire la section intitulée « Fonction d'alarme »
pour plus d'informations détaillées. Si la valeur
reste inchangée, veuillez passer directement
au point 4.

4. Une nouvelle activation du bouton débit d'air
permet de régler le signal sonore. La lettre (7)
« A » apparaît à l'afficheur pendant le réglage
du signal sonore. Faire pivoter la manette vers
la droite ou vers la gauche pour activer ou
désactiver le signal sonore. Si la valeur reste
inchangée, veuillez passer directement au
point 5.

5. Appuyer à nouveau sur le bouton débit
d'air pour quitter le menu de réglage. Le
HGScanPRO démarre directement
la mesure de température.

b) Fonctionnement programmé

Quatre programmes destinés aux travaux les plus
fréquents sont programmés en usine. Le chiffre
1 pour le programme 1 apparaît à l'afficheur (7)
en appuyant sur le bouton de programmes. Les
chiffres 2 à 4 pour les programmes 2 à 4 appa­raissent à l'afficheur en continuant d'appuyer
sur le bouton des programmes. En appuyant à
nouveau, vous revenez au fonctionnement normal.
Aucun chiffre n'apparaît à l'afficheur (7) en mode
de fonctionnement normal.

c) Fonction mémoire

Les valeurs des quatre programmes peuvent être
modifiées et mises en mémoire à tout moment.
Pour cela, appuyez d'abord sur le bouton des
programmes jusqu'à ce que le programme à
modifier s'affiche. Réglez la valeur de consigne de
température, le débit d'air et le taux d'émissivité
souhaités. Le symbole de mémorisation appa­raissant à l'afficheur clignote pour signaler que
le programme sélectionné a été modifié. Vous
devez appuyer sur le bouton des programmes et
le maintenir enfoncé afin de pouvoir mémoriser
ce réglage dans le programme sélectionné. Le
symbole de mémorisation continue de clignoter
pendant env. 2 secondes. Lorsque le symbole
de mémorisation s'allume en permanence, les
valeurs entrées ont été mises en mémoire dans
le programme. Il est possible de modifier le degré
de tolérance (alarme) et le signal sonore en mode
fonctionnement normal et cette modification s'ap­plique à tous les programmes.

Programmes préréglés

Programme 1 2 3 4
Valeur de consigne de la

température (°C/°F)
Niveau du débit d'air 4 5 6 5

Taux d'émissivité 0,95 0,85 0,90 0,94

d) Fonction LOC

Le modèle HGScanPRO est équipé de la
fonction LOC (Lockable Override Control) pour
éviter tout déréglage par inadvertance des
réglages effectués. Pour obtenir de plus amples

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

informations sur le réglage de la fonction LOC,
veuillez contacter notre service après-ventes au
n° +33/3/20 30 34 00.

Fonction d'alarme

Le HGScanPRO est équipé d'une fonction
d'alarme qui signale le dépassement d'une
température de consigne limite inférieure ou
supérieure. L'alarme est sonore via un signal
acoustique et visuelle via un anneau LED bleu
et rouge. L'alarme est déclenchée dès que la
température de consigne limite inférieure ou
supérieure est dépassée.

Un anneau LED vert signale que la température
du HGScanPRO correspond à la valeur cible
dans les limites de la tolérance. Il est possible
de désactiver le signal sonore. Consultez la
section intitulée « Réglages » pour de plus
amples informations sur la désactivation du
signal sonore.

Tableau de la fonction d'alarme

Divergences de la valeur de consigne de la température en °C

Degrés de tolérance de l'alarme 10 °C 20 °C
Anneau LED rouge et signal sonore > 20 °C > 40 °C
Anneau LED rouge de 10 °C à 20 °C de 20 °C à 40 °C
Anneau LED vert de -10 °C à 10 °C de -20 °C à 20 °C
Anneau LED bleu de -20 °C à -10 °C de -40 °C à -20 °C
Anneau LED bleu et signal sonore < -20 °C < -40 °C

Divergences de la valeur de consigne de la température en °F

Degrés de tolérance de l'alarme 20 °F 40 °F
Anneau LED rouge et signal sonore > 40 °F > 80 °F
Anneau LED rouge de 20 à 40 °F de 40 à 80 °F
Anneau LED vert de -20 à 20 °F de -40 à 40 °F
Anneau LED bleu de -40 à -20 °F de -80 à -40 °F
Anneau LED bleu et signal sonore < -40 °F < -80 °F

F

- 22 - - 23 -

Il est possible de régler le taux d'émissivité sur
le HGScanPRO (voir tableau) afin d'obtenir
des valeurs de saisie précises pour différents
matériaux et surfaces.

Surface Taux d'émissivité

Films pour l'automobile de 0,90 à 0,95
Bois de 0,80 à 0,90
Caoutchouc de 0,85 à 0,95
Peintures à l'huile 0,95
Cuir de 0,75 à 0,85
Peintures de 0,80 à 0,95
Papier, carton de 0,75 à 0,95
Textiles 0,90
Matières plastiques (PVC, PE, PP) de 0,85 à 0,95

Les taux d'émissivité indiqués dans le tableau ci-dessus sont des valeurs approximatives.
La qualité de la surface, la géométrie ou d'autres paramètres peuvent avoir une influence sur le
taux d'émissivité de l'objet à saisir.

Veuillez consulter notre site Internet pour une vue d'ensemble plus détaillée :

www.steinel-professional.de/emissionswerte (en allemand)
www.steinel-professional.de/emissivities (autres langues)

Les chiffres situés après la virgule apparaissent
à l'afficheur. (Dixièmes et centièmes) par ex.
0,93 correspond à 93.

Caractéristiques techniques HGScanPRO 2620 E HGScanPRO2520 E

Tension d'alimentation : 15 V CC
Temps de réponse : 500 ms
Spectre : de 8 à 14 µm
Taux d'émissivité: de 0,10 à 0,99
Précision : 10 °C / 10 °F
Distance de travail : 10 cm
Taille de la tache IR : 10:1
Température de service : de 0 à 50 °C / de 32 °F à 122 °F
Humidité de fonctionnement : de 10 % à 90 % d'humidité relative
Température de stockage : de -10 à 60 °C / de 14 °F à 140 °F
Humidité de l'air de stockage :  < 80 % d'humidité relative
Plage de saisie de la température : de 0 °C à 300 °C (de 32 °F à 572 °F)
Précision *: ±2 °C / ±3,6 °F ou ±5 % de la valeur de saisie
Poids 120 g 85 g
Dimensions : 99 x 95 x 153 mm 88 x 56,5 x 77 mm
*

Précision à une température ambiante d'env. 25 °C et en respectant la distance optimale
par rapport à l'objet de saisie.

- 24 - - 25 -

EntretienTaux d'émissivité

Nettoyage de la lentille :

Si la lentille est sale, on la nettoiera avec un
chiffon doux, non pelucheux et humide (ne pas
utiliser de détergent). Il est également possible
d'utiliser un liquide de nettoyage pour les len­tilles. Ne pas utiliser de détergents contenant
des acides, de l'alcool, ni tout autre type de
solvants.

Nettoyage du boîtier

Il est possible de nettoyer le boîtier avec de
l'eau ou avec un détergent doux. Ne pas utiliser
de détergents abrasifs, ni de solvants.

Élimination

Ne jetez pas les anciens appa­reils, les accus et les piles avec
les ordures ménagères, au feu
ou dans l'eau. Les accus/piles
doivent être collectés, recyclés
ou mis au rebut de manière
écologique.

Déclaration de conformité

Ce produit est conforme aux directives suivantes :

- directive compatibilité électromagnétique 2014/30/CE

- directive RoHS 2011/65/CE

- directive WEEE (relative aux déchets d'équipements électriques et électroniques) 2012/19/CE

Garantie de fonctionnement

Ce produit STEINEL a été fabriqué avec le plus
grand soin. Son fonctionnement et sa sécu­rité ont été contrôlés suivant des procédures
fiables et il a été soumis à un contrôle final
par sondage. STEINEL garantit un état et un
fonctionnement irréprochables. La durée de
garantie est de 12 mois et débute au jour de
la vente au consommateur. Nous remédions
aux défauts provenant d'un vice de matière
ou de construction. La garantie sera assurée
par nos soins par réparation ou échange des
pièces défectueuses. La garantie ne s'applique
ni aux pièces d'usure, ni aux dommages et
défauts dus à une utilisation ou maintenance
incorrectes, ni aux bris de pièces consécutifs à
une chute. Les dommages consécutifs causés
à d’autres objets sont exclus de la garantie.
La garantie ne s'applique que si l'appareil non

démonté est retourné à la station de service
après-vente la plus proche, dans un emballage
adéquat, accompagné d'une facture ou d'un
ticket de caisse portant la date d'achat et le
cachet du vendeur ou s'il est remis au vendeur
dans les 6 premiers mois de la garantie.

Service de réparation :

une fois la garantie écoulée ou en cas de
défauts non couverts par la garantie, veuillez
contacter votre station de service après-vente
pour savoir si une remise en état de l'appareil
est possible.

F

NL

Gebruiksaanwijzing

De HGScanPRO is een temperatuurregistra­tie-apparaat om met heteluchtapparaten van
Steinel te gebruiken om de oppervlakte tempe­ratuur contactloos te meten. Tijdens het
gebruik waarschuwt de HGScanPRO akoes­tisch en visueel wanneer onder of boven de
eerder ingestelde en gewenste waarde wordt
gekomen. Het heteluchtpistool zorgt voor de
stroomtoevoer. Lees voor het gebruik deze
gebruiksaanwijzing nauwkeurig door.

Veiligheidsvoorschriften

n Inwerking van buitenaf of

technische veranderingen
hebben tot gevolg dat de
garantie komt te vervallen en
iedere vorm van aansprake­lijkheid uitgesloten is.

n Stel het apparaat nooit bloot

aan grote mechanische be­lastingen of sterke trillingen.

n Het apparaat mag niet wor-

den blootgesteld aan een
hoge luchtvochtigheid of
aan vloeistoffen. Het appa­raat mag alleen buiten wor­den gebruikt, wanneer de
weersomstandigheden dat
toestaan resp. met passen­de beschermmaatregelen.

n Rook, stof, stoom en/of

andere dampen kunnen
de werking van de
HGScanPRO beïnvloeden
en een vertekend resultaat
opleveren.

Veiligheidsvoorschriften

Want alleen een vakkundige omgang garan­deert een duurzaam, betrouwbaar en storingvrij
gebruik.

nDit apparaat mag door kin-

deren vanaf 8 jaar en ook
door mensen met beperkte
fysieke, sensorische of psy­chische vaardigheden of
met een gebrek aan ervaring
of kennis worden gebruikt,
indien zij dit onder toezicht
doen of ingelicht werden
over het veilige gebruik van

n Schakel het apparaat uit en

bescherm het tegen onge­wild opnieuw inschakelen,
wanneer u redenen heeft te
vermoeden dat een veilig
gebruik niet gegarandeerd
is. Bijv. als

- het apparaat duidelijk

beschadigd is

- het apparaat niet functi-

het apparaat en de risico‘s
die door het gebruik ontsta­an. Laat kinderen niet met
het apparaat spelen. Reini­gings- en onderhoudswerk­zaamheden (door de ge­bruiker) mogen alleen door
kinderen worden uitgevoerd
indien zij onder toezicht
staan.

oneert of

- het apparaat gedurende

een langere tijd aan
ongunstige omstandighed­en was blootgesteld

- het product tijdens het

transport aan grote belas­tingen werd blootgesteld.

- De HG 2520/2620 voor de

Werking

De HGScanPRO meet de oppervlaktetempe­ratuur van een object. De warmtestraling van
het object wordt door de sensor van
het apparaat geregistreerd en doorgegeven
aan het heteluchtpistool. Om de energie-af­straling van een materiaal te beschrijven wordt
de reflectie-gevoeligheidsgraad als waarde
gebruikt.

montage/demontage van
het stroomnet scheiden.

- 26 - - 27 -

Bedieningselementen (afb. /afb. )

1 Lens
2 Laser
3 Houder
4 ON / OFF-toets
5 Bedrijfssymbool
6 Opslagsymbool
7 Symbool voor geheugenprogramma/

alarmtolerantiewaarde/akoestisch signaal

ca

LASERSTRALING

n

NIET IN DE STRAAL KIJKEN
λ = 630 nm - 670 nm
LASER KLASSE 2 <1mW
EN 60825-1:2008-05

Hoe hoger de reflectie-gevoeligheidsgraad, des
te hoger is het vermogen van het materiaal om
straling uit te zenden. Bij de meeste organische
materialen en oppervlakken ligt de reflectie-ge­voeligheidsgraad bij ca. 0,90. Metaalachtige
oppervlakken of glanzende materialen heb­ben een lagere reflectie-gevoeligheidsgraad.
De reflectie-gevoeligheidsgraad kan bij de
HGScanPRO worden ingesteld, om onnauw­keurige meetresultaten te voorkomen.

8 Temperatuurweergave °C of °F of

reflectie-gevoeligheidsgraad E

9 LOC-functiesymbool
10 Symbool luchthoeveelheid
11 Luchtstroomregeling
12 Displaywaarden

NL

Montage/demontage (afb. /afb. )

d

b

Montage/demontage bij de HG 2620 E
(afb. 2)

1. De HG 2620 E uitschakelen en de stekker uit
het stopcontact trekken.

2. Schroeven aan de zijkant van de bescherm­buis losdraaien en de beschermbuis wegha­len. Vervolgens de afdekkap verwijderen.

3. De beschermbuis en de HGScanPRO aan
elkaar maken.

4. De beschermbuis met de HGScanPRO op
de HG 2620 E steken en de schroeven aan
de zijkant vastdraaien.

5. De HG 2620 E met HGScanPRO is bedrijfs­klaar. De afdekkap bewaren voor het geval
de HGScanPRO weer wordt afgenomen.

Ingebruikname

1. De HGScanPRO op het heteluchtpistool
plaatsen, b en d.

2. Door op de toets ON/OFF (4) te drukken
wordt de HGScanPRO ingeschakeld.
Zolang de HG Scan PRO ingeschakeld
is, verschijnt op het display van het he­teluchtpistool het bedrijfssymbool (5). De
HGScanPRO wordt na het inschakelen
m.b.v. de bedieningselementen van het
heteluchtpistool bediend. De HG Scan PRO
beschikt over een Memory-functie. Als hij bij
het laatste gebruik actief was, schakelt hij na
de volgende keer inschakelen van HG 2620

Temperatuurregistratie (afb. )

n Het registratiepunt ligt 10 cm voor het

uitblaasmondstuk van het heteluchtpistool
met een grootte van ca. 2 cm (snijpunt van
de twee laserstralen). Een verkleining/ver­groting van de afstand kan tot afwijkingen in
de resultaten leiden.

n Om nauwkeurige resultaten te bereiken moet

het te registreren object groter zijn dan het
registratiepunt. Het beste is wanneer het te
registreren object minimaal dubbel zo groot
is als het registratiepunt.

n Door transparante oppervlakken als glas kan

de HGScanPRO de oppervlaktetempera­tuur niet meten. In plaats daarvan registreert
de HGScanPRO de oppervlaktetempera­tuur van het glas.

e

Instellingen

Montage/demontage bij de HG 2520 E
(afb. 4)

1. De HG 2520 E uitschakelen en de stekker uit
het stopcontact trekken.

2. De voorste schroeven van de beschermbuis
losdraaien en de beschermbuis weghalen.
Vervolgens de afdekkap verwijderen.

3. De HGScanPRO op de HG 2520 E plaatsen.

4. Vervolgens de beschermbuis weer terug
plaatsen en de voorste schroeven vastzetten.

5. De HG 2520 E met HGScanPRO is bedrijfs­klaar. De afdekkap bewaren voor het geval
de HGScanPRO weer wordt afgenomen.

automatisch in. Anders blijft hij inactief tot
hij door het indrukken van ON/OFF (4) wordt
ingeschakeld.

3. Bij de eerste inschakeling is het apparaat
ingesteld op de fabrieksinstellingen:
temperatuur = 150 °C / 300 °F,
luchtstand 5,
alarmtolerantieniveau = 10 °C / 50 °F.
reflectie-gevoeligheidsgraad = 0,90,
akoestisch signaal AAN.

4. De temperatuur en luchthoeveelheid is af­hankelijk van het materiaal en de beoogde
toepassing. Gelieve altijd eerst een test uit
te voeren op een onopvallende plek.

n Mondstukken die de lucht omleiden of door

hun lengte het registratiebereik beinvloeden
kunnen niet worden gebruikt met de
HGScanPRO.

n Bij glanzende objecten kan het meetresultaat

vervalst worden.

n De HGScanPRO moet aan de omgevings-

temperatuur zijn aangepast om nauwkeurige
resultaten te krijgen. Dat geldt ook in geval
van een verandering van standplaats.

n Na een langdurig gebruik met hoge tem-

peraturen kan de HGScanPRO zelf opwar­men waardoor afwijkende meetresultaten
ontstaan.

- 28 - - 29 -

a) Instellingen

De volgende instellingen kunnen worden
uitgevoerd:
Direct:

• Temperatuur instellen
Via het instelmenu:

• Luchthoeveelheid: 150-600 l/min.

• Alarmtolerantieniveau: 10/20 °C, 50/70 °F

• Reflectie-gevoeligheidsgraad: 0.10-0.99

• Audio ON/OFF
De temperatuurwaarde wordt rechtstreeks met

de joystick ingesteld. Hierbij wordt de joystick
naar rechts of links bewogen om de tempera­tuur hoger of lager in te stellen.

Met de toets voor de luchthoeveelheid komt u
in het instelmenu van de HGScanPRO, waar
u nog meer kunt instellen. De programma's
kunnen met de programmatoets worden opge­roepen. Zie hiervoor het hoofdstuk 'Program­mawerking'.

1. Door op de toets van de luchthoeveelheid
te drukken, wordt de luchthoeveelheid
ingesteld. Tijdens de instelling knippert het
symbool voor de luchthoeveelheid (10) op
het display. Beweeg de joystick naar rechts
of links om de luchthoeveelheid te verhogen
of verlagen. Wanneer de waarde ongewij­zigd overgenomen moet worden, kunt u
doorgaan met 2.

2. Door opnieuw op de toets voor de lucht­hoeveelheid te drukken, wordt de reflec­tie-gevoeligheidsgraad ingesteld. Tijdens
het instellen van de reflectie-gevoeligheids­graad, verschijnt de letter (8) 'E' op het
display. Beweeg de joystick naar rechts of
links om de reflectie-gevoeligheidsgraad te
verhogen of verlagen. Zie voor meer infor­matie hierover het hoofdstuk 'Reflectie-ge­voeligheidsgraad'. Wanneer de waarde
ongewijzigd overgenomen moet worden,
kunt u doorgaan met 3.

3. Door opnieuw op de toets voor de lucht­hoeveelheid te drukken, wordt het alarmto­lerantieniveau ingesteld. Tijdens het instel­len van het alarmtolerantieniveau, verschijnt
de letter (7) 'L' op het display. Beweeg de
joystick naar rechts of links om het alarmto­lerantieniveau te verhogen of verlagen. Zie
voor meer informatie hierover het hoofdstuk
'Alarmfunctie'. Wanneer de waarde onge­wijzigd overgenomen moet worden, kunt u
doorgaan met 4.

4. Door opnieuw op de toets voor de lucht­hoeveelheid te drukken, wordt het akoesti­sche signaal ingesteld. Tijdens het instellen
van het akoestische signaal, verschijnt de
letter (7) 'A' op het display. Beweeg de
joystick naar rechts of links om het akoesti­sche signaal in of uit te schakelen. Wanneer
de waarde ongewijzigd overgenomen moet
worden, kunt u doorgaan met 5.

5. Door opnieuw op de toets voor de lucht­hoeveelheid te drukken, wordt het instel­menu verlaten. De HGScanPRO begint
meteen met de temperatuurregistratie.

b) Programmawerking

Er zijn af fabriek vier programma's voor de
meest uitgevoerde werkzaamheden ingesteld.
Door op de programmatoets te drukken, ver­schijnt het cijfer (7) 1 voor programma 1 op het
display. Door nogmaals op de programmatoets
te drukken, verschijnen de cijfers (7) 2-4 voor
de programma's 2-4. Door opnieuw te druk­ken komt u weer terug bij normaal bedrijf. Bij
normaal bedrijf staat er geen cijfer (7) op het
display.

c) Geheugenfunctie

De waarden van de vier programma's kunnen
altijd veranderd en opgeslagen worden. Druk
daarvoor eerst op de programmatoets tot het
te veranderen programma wordt getoond. Stel
de gewenste temperatuurwaarde, de luchthoe­veelheid en de reflectie-gevoeligheidsgraad in.
Het geheugensymbool op het display knippert
om aan te geven dat het gekozen programma
werd veranderd. Om deze instelling op te slaan
in het gekozen programma moet de program­matoets ingedrukt worden gehouden. Het ge­heugensymbool knippert nog ca. 2 sec. Als het
geheugensymbool blijft branden zijn de inge­voerde waarden in het programma opgeslagen.
Het alarmtolerantieniveau en het akoestische
signaal kunnen in het normale bedrijf worden
gewijzigd en gelden dan voor alle programma's.

NL

Vooraf ingestelde programma's:

Programma 1 2 3 4
Gewenste temperatuur-

waarde (°C/°F)
Stand luchthoeveelheid 4 5 6 5
Reflectie-

gevoeligheidsgraad

d) LOC-functie

Om te voorkomen dat de instellingen per onge­luk worden versteld, beschikt de HGScanPRO
over de Lockable Override Control functie
(LOC). Neem a.u.b. contact op met onze

80 °C/ 180 °F 120 °C/ 250 °F 160 °C/ 320 °F 250 °C/ 480 °F

0,95 0,85 0,90 0,94

serviceafdeling, telefoonnr. [phone],
als u meer te weten wilt komen over hoe de
LOC-functie kan worden ingesteld.

Alarmfunctie

De HGScanPRO is uitgerust met een alarm­functie wanneer boven of onder de instelbare
temperatuurwaarde wordt gekomen. Het alarm
is akoestisch (audiosignaal) en visueel (blauwe
en rode led-ring). Het alarm wordt ingeschakeld
wanneer boven of onder de ingestelde tempe­ratuurwaarde wordt gekomen.

Bij een groene led-ring ligt de temperatuur van
de HGScanPRO binnen de tolerantie van de
gewenste doelwaarde. Het akoestische signaal
kan gedeactiveerd worden. Zie voor het deac­tiveren van het akoestische signaal het hoofd­stuk 'Instellingen'.

Reflectie-gevoeligheidsgraad

De reflectie-gevoeligheidsgraad van de
HGScanPRO kan worden ingesteld (zie tabel)
om voor verschillende materialen en oppervlak­ken nauwkeurige meetresultaten te krijgen.

Oppervlak Reflectie-gevoeligheidsgraad

Autofolie 0,90-0,95
Hout 0,80-0,90
Rubber 0,85-0,95
Olieverf 0,95
Leer 0,75-0,85
Lak 0,80-0,95
Papier, karton 0,75-0,95
Textiel 0,90
Kunststof (PVC,PE, PP) 0,85-0,95

De in de tabel van de reflectie-gevoeligheidsgraad genoemde waarden zijn benaderingswaarden.
De oppervlaktekwaliteit, geometrie en andere parameters kunnen de reflectie-gevoeligheidsgraad
van het te meten object beïnvloeden.

Kijk voor een uitgebreid overzicht op onze website:

www.steinel-professional.de/emissionswerte (Duits)
www.steinel-professional.de/emissivities (andere talen)

Op het display worden de getallen na de kom­ma aangegeven (twee cijfers achter de komma),
0,93 komt bijv. overeen met 93.

NL

Alarmfunctietabel

Afwijkingen van de gewenste temperatuurwaarde in °C

Alarmtolerantieniveaus 10 °C 20 °C
Rode led-ring & akoestisch signaal > 20 °C > 40 °C
Rode led-ring 10 °C tot 20 °C 20 °C tot 40 °C
Groene led-ring -10 °C tot 10 °C -20 °C tot 20 °C
Blauwe led-ring -20 °C tot -10 °C -40 °C tot -20 °C
Blauwe led-ring & akoestisch signaal < -20 °C < -40 °C

Afwijkingen van de gewenste temperatuurwaarde in °F

Alarmtolerantieniveaus 20 °F 40 °F
Rode led-ring & akoestisch signaal > 40 °F > 80 °F
Rode led-ring 20 tot 40 °F 40 tot 80 °F
Groene led-ring -20 tot 20 °F -40 tot 40 °F
Blauwe led-ring -40 tot -20 °F -80 tot -40 °F
Blauwe led-ring & akoestisch signaal < -40 °F < -80 °F

- 30 - - 31 -

Technische gegevens HGScanPRO 2620 E HGScanPRO2520 E

Bedrijfsspanning: 15 V DC
Drempelwaarde: 500 ms
Spectrum: 8-14 µm
Reflectie-gevoeligheidsgraad: 0,10-0,99
Nauwkeurigheid: 10 °C / 10 °F
Werkafstand: 10 cm
Grootte IR-plek: 10:1
Bedrijfstemperatuur: 0-50 °C / 32-122 °F
Bedrijfsluchtvochtigheid: 10 % - 90 % RH
Bewaartemperatuur: -10-60 °C / 14-140 °F
Bewaarluchtvochtigheid: < 80 % RH
Temperatuurregistratiebereik: 0-300 °C /32-572 °F)
Nauwkeurigheid*: ±2 °C / ±3,6 °F of ±5 % van de geregistreerde waarde
Gewicht: 120 g 85 g
Afmetingen: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

* Nauwkeurigheid bij ca. 25 °C omgevingstemperatuur en aanhouding van de optimale afstand

tot het meetobject.

Onderhoud en verzorging

Reinigen van de lens:

De lens kan bij vervuiling met een vochtige,
zachte, niet-pluizende doek (zonder schoon­maakmiddel) worden gereinigd. Alternatief kan
ook lensreinigingsvloeistof worden gebruikt.
Er mogen geen middelen die zuren of alcohol
bevatten worden gebruikt en ook geen andere
oplosmiddelen.

Verwijderen

Oude apparaten, accu's en bat­terijen horen niet bij het huisvuil.
Gooi ze ook niet in vuur of water.
Accu's/batterijen moeten worden
ingezameld, gerecycled of op
milieuvriendelijke wijze worden
verwijderd.

Conformiteitsverklaring

Dit product voldoet aan de:

- EMC-richtlijn 2014/30/EG

- RoHS-richtlijn 2011/65/EG

- WEEE-richtlijn 2012/19/EG

Functioneringsgarantie

Dit STEINEL-product is met grote zorgvuldig­heid gefabriceerd, getest op goede werking en
veiligheid volgens de geldende voorschriften,
en vervolgens steekproefsgewijs gecon­troleerd. STEINEL verleent garantie op een
optimale staat en werking. De garantietermijn
bedraagt 12 maanden en gaat in op de datum
van aanschaf door de klant. Wij verhelpen
gebreken die als gevolg van materiaal- of
productiefouten zijn ontstaan. De garantie
bestaat uit reparatie of vernieuwen van de
defecte onderdelen, door ons te beoordelen.
Garantie vervalt bij schade aan onderdelen,
die aan slijtage onderhevig zijn, bij schade of
gebreken, die door ondeskundig gebruik of
onderhoud ontstaan, alsmede bij breuk door
vallen. Schade aan andere voorwerpen is uit­gesloten van garantie. De garantie wordt alleen

Istruzioni per l‘uso

I

Reinigen van de behuizing

De behuizing kan met water of een mild
schoonmaakmiddel worden gereinigd. Er mo­gen geen schuur- of oplosmiddelen worden
gebruikt.

L‘HGScanPRO è un dispositivo di rilevamento
della temperatura a raggi infrarossi senza con­tatto con l‘oggetto del rilevamento, da utilizzare
con i ventilatori ad aria calda Steinel.
Durante l‘applicazione, in caso di superamento
in eccesso o in difetto del valore nominale
precedentemente impostato, l‘HGScanPRO
emette un segnale acustico e ottico.
L‘alimentazione di corrente avviene attraverso
il convolgiatore ad aria calda. Vi preghiamo
di procedere all‘installazione solo dopo aver
letto attentamente le presenti istruzioni di
montaggio.

Avvertenze sulla sicurezza

n Un intervento esterno o mo-

difiche tecniche comportano
l‘estinzione della garanzia e
un‘esclusione della respons­abilità.

n Non esponete l‘apparecchio

a considerevoli sollecitazioni
meccaniche o a forti vibrazi­oni.

n Non esponete l‘apparecchio

a elevata umidità o a liquidi.
In caso d‘impiego in ambi­enti esterni, utilizzate

verleend, als het niet-gedemonteerde apparaat
met kassabon of rekening (met aankoopdatum
en winkelierstempel), goed verpakt, aan het
betreffende serviceadres wordt opgestuurd of
binnen de eerste 6 maanden naar de winkelier
wordt teruggebracht.

Reparatieservice:

Na afloop van de garantieduur of bij gebreken
die niet onder de garantie vallen, kunt u het
dichtstbijzijnde serviceadres naar de mogelijk­heden van een reparatie vragen.

l‘apparecchio solo se le con­dizioni atmosferiche
lo consentono ovvero solo
con adeguati dispositivi di
protezione.

n Fumo, polvere, vapore

acqueo e/o altri vapori
potrebbero compromettere
l‘ottica dell‘HGScanPRO e
portare alla visualizzazione
di un risultato errato.

- 32 - - 33 -

Solo un utilizzo adeguato può garantire un
funzionamento di lunga durata, affidabile e
privo di disturbi.

n Se si suppone che non sia

possibile garantire un funzi­onamento sicuro, spegnete
l‘apparecchio e proteggetelo
dall‘accensione accidentale.
Per es. se

- l‘apparecchio presenta

danni visibili
l‘apparecchio non funziona o

-

- l‘apparecchio è stato

esposto per un periodo
prolungato a condizioni
sfavorevoli

- il prodotto durante il

trasporto è stato esposto
a forti sollecitazioni.

- Staccare sempre

l'HG 2520/2620 dalla
rete elettrica prima del
montaggio o smontaggio.

I

Avvertenze sulla sicurezza

nQuesto apparecchio può

venire utilizzato da bambini
di età superiore agli 8 anni e
da persone con capacità
fisiche, sensoriali o mentali
ridotte o con esperienza e
conoscenze insufficienti solo
sotto sorveglianza o se sono
stati/e istruiti circa il sicuro
utilizzo dell‘apparecchio e i
possibili pericoli che da
esso risultano. Non lasciate
giocare i bambini con l‘ap­parecchio. Non lasciate
eseguire lavori di pulizia o
manutenzione dai bambini
senza che siano sorvegliati.

Funzionamento

L'HGScanPRO rileva la temperatura super­ficiale di un oggetto. La radiazione termica
dell'oggetto viene rilevata dal sensore dell'ap­parecchio e trasferita al convogliatore ad aria
calda. Per descrivere la caratteristica di emis­sione di energia di un materiale, viene utilizzato
come valore il grado di emissione.

Comandi (fig. / fig. )

1 Lente
2 Laser
3 Sostegno
4 Tasto ON/OFF
5 Simbolo del funzionamento
6 Simbolo della memoria
7 Simbolo di programma di memoria/

tolleranza allarme/segnale acustico

a

c

IRRADIAZIONE LASER

n

NON GUARDARE IL RAGGIO
λ = 630 nm - 670 nm
CLASSE LASER 2 <1 mW
EN 60825-1:2008-05

Montaggio/smontaggio (Fig. / Fig. )

Montaggio/smontaggio nel caso
dell'HG 2620 E (Fig. 2)

1. Spegnete l'HG 2620 E e staccate la spina
dalla presa di rete.

2. Svitate le viti laterali che si trovano sul con­dotto di protezione e sfilate il condotto di
protezione. Dopodiché rimuovete la calotta
di copertura.

3. Unite il condotto di protezione all'HGScanPRO.

4. Infilate il condotto di protezione con
l'HGScanPRO sull'HG2620E e stringete
le viti laterali.

5. HG 2620E con HGScanPRO pronto per
l'uso. Conservate la calotta di copertura per
l'eventualità che l'HG ScanPRO venga nuo­vamente smontato.

d

b

Messa in funzione

1. Infiate l'HGScanPRO sul convogliatore ad aria
calda b e d.

2. Per accendere l'HG Scan PRO si deve premere
il tasto ON/OFF (4). Mentre l'HG Scan PRO
è attivo, sul display del convogliatore ad aria
calda compare il simbolo del funzionamento (5).
Dopo l'accensione l'HG Scan PRO viene gesti­to tramite gli elementi di comando del convogli­atore ad aria calda. L'HG Scan PRO dispone
di una funzione memoria. Se all'ultmo uso era

Più elevato è il grado di emissione, tanto mag­giore è la capacità del materiale di emettere
radiazioni. Nella maggior parte delle superfici
e dei materiali organici il grado di emissione
è di ca. 0,90. Un valore di emissione inferiore
si riscontra in superfici metalliche o materiali
lucidi. Per escludere valori di rilevamento
imprecisi, è possibile regolare
sull'HGScanPRO il grado di emissione.

8 Visualizzazione della temperatura °C, °F o

grado di emissione E

9 Simbolo funzione LOC
10 Simbolo del volume d'aria
11 Impostazione del volume d'aria
12 Valori di visualizzazione

- 34 - - 35 -

attivo, all'accensione successiva dell'HG 2620
si accende automaticamente. Altrimenti rimane
inattivo fino a quando non viene acceso tramite
la pressione del tasto der ON/OFF (4).

Rilevamento della temperatura (fig. )

n La distanza del punto di rilevamento dal

tubo di soffiaggio del convogliatore ad aria
calda è di 10 cm con un'altezza di ca. 2 cm
(punto d'intersezione dei due raggi laser).
In caso di riduzione/aumento della distanza
si potrebbero ottenere risultati differenti.

n Per ottenere risultati precisi, l'oggetto del

rilevamento deve essere più grande del pun­to di rilevamento. Il nostro consiglio è che
la grandezza dell'oggetto del rilevamento
sia almeno il doppio della grandezza del
punto di rilevamento.

n L'HGScanPRO non può effettuare rileva-

menti attraverso superfici trasparenti, come
per es. vetro. In tali casi l'HGScanPRO
rileva la temperatura della superficie del
vetro stesso.

e

Montaggio/smontaggio ne caso
dell'HG 2520 E (Fig. 4)

1. Spegnete l'HG 2520 E e staccate la spina
dalla presa di rete.

2. Svitate le viti anteriori che si trovano sul
condotto di protezione e sfilate il condotto
di protezione. Dopodiché rimuovete la
calotta di copertura.

3. Infilate l'HGScanPRO sull'HG 2520 E

4. Dopodiché infilate nuovamente il ocndotto
di protezione e stringete le viti anteriori.

5. HG 2520 E con HGScanPRO pronto per
l'uso. Conservate la calotta di copertura
per l'eventualità che l'HGScanPRO venga
nuovamente tolto.

3. Alla prima accensione l'apparecchio è attivo
nelle condizioni in cui è stato consegnato dal
costruttore:
valore di temperatura nominale =
150 °C / 300 °F,
livello di volume d'aria 5,
livello di tolleranza di allarme =
10 °C / 50 °F,
grado di emissione = 0,90, segnale audio ON.

4. La temperatura e il volume di aria si basano sul
materiale e sul tipo di lavorazione desiderato.
Effettuare sempre prima una prova in un punto
non in vista.

n Con l'HGScanPRO non si possono utilizza-

re ugeli che deviano il flusso d'aria e/o che
per via della loro lunghezza interferiscono
nel rilevamento.

n Nel caso di oggetti lucidi si potrebbe verifi-

care un'alterazione dei risultati del rileva­mento.

n Per ottenere risultati precisi occorre che

l'HGScanPRO si sia adattato alla tempera­tura ambiente. Ciò vale anche per un cam­biamento del posto.

n In caso di utilizzo prolungato con alte

temperature, l'HG Scan PRO potrebbe
autoriscaldarsi e trasmettere dunque
risultati differenti.

I

Impostazioni

a) Impostazioni

Si possono effettuare le seguenti impostazioni:
direttamente:

• Regolazione della temperatura
tramite il menù delle impostazioni:

• Volume d'aria:150-600 l/min

• lLivello di tolleranza di allarme:
10/20 °C, 50/70 °F

• Grado di emissione: 0.10-0.99

• Audio ON/OFF

L'impostazoine del valore di temperatura no­minale avviene direttamente tramite il joystick.
Per aumentare o ridurre la temperatura si deve
muovere il joystick verso destra o verso sinistra.

Con il tasto del volume d'aria giungete nel
menù per l'impostazione dell'HGScanPRO,
nel quale potete effettuare ulteriori impostazio­ni. I programmi possono venire richiamati trami­te il tasto di selezione programma. A tale scopo
si prega di leggere il capitolo: "Funzionamento
in base amma".

1. Premendo il tasto del volume d'aria viene

effettuata la regolazione del volume d'aria.
Durante l'impostazione del volume d'aria,
sul display lampeggia il simbolo del volume
d'aria (10). Per aumentare o ridurre il volu­me d'aria muovete il joystick verso destra o
verso sinistra. In caso si desideri assumere
la condizione precedente, si prega di prose­guire come indicato al punto 2.

2. Se si preme nuovamente il tasto del volume

d'aria si effettua l'impostazione del grado
di emissione. Durante l'impostazione del
grado di emissione, sul display compare
la lettera (8) "E" Per aumentare o ridurre il
grado di emissione muovete il joystick verso
destra o verso sinistra. Per ulteriori infor­mazioni a tale proposito si prega di leggere
il capitolo "Grado di emissione". In caso si
desideri assumere la condizione preceden­te, si prega di proseguire come indicato al
punto 3.

3. Se si preme nuovamente il tasto del volume

d'aria si effettua l'impostazione del llivello
di tolleranza di allarme. Durante l'impo­stazione del livello di tolleranza di allarme
compare sul display la lettera (7) "L". Per
aumentare o ridurre il livello di tolleranza
di allarme muovete il joystick verso destra
o verso sinistra. Per ulteriori informazioni a
tale proposito si prega di leggere il capitolo

"Funzione di allarme". In caso si desideri
assumere la condizione precedente, si pre­ga di proseguire come indicato al punto 4.

4. Se si preme nuovamente il tasto del vo­lume d'aria si effettua l'impostazione del
segnale acustico.. Durante l'impostazione
del segnale acustico, sul display compare
la lettera (7) "A" Per accendere o spegnere
il segnale audio, muovete il joystick verso
destra o verso sinistra. In caso si desideri
assumere la condizione precedente, si pre­ga di proseguire come indicato al punto 5.

5. Se si preme nuovamente il tasto del volume
d'aria si abbandona il menù delle imposta­zioni. L'HGScanPRO iinizia direttamente a
rilevare la temperatura.

b) Funzionamento in base a programma

L'apparecchio fornito ha già quattro program­mi impostati dal costruttore per i lavori più
frequenti. Se si preme il tasto di selezione
programma compare sul display la cifra (7) 1
per programma 1. Se si preme di nuovo il tasto
di selezione programma compaiono ll cifre (7)
2-4 per i programmi 2-4. Premendo ancora una
volta ritornate al funzionamento normale. Nel
funzionamento normale, sul display non com­pare nessuna cifra (7).

c) Funzione di memoria

I valori dei quattro programmi possono venire
modificati e memorizzati in ogni momento. Per
far questo premete prima il tasto di selezione
programma fino a che compare il programma
che desiderate modificare. Impostate il valore
di temperatura nominale desiderato, il volume
d'aria e il grado di emissione. Il simbolo di me­moria sul display lampeggia per segnalare che
il programma selezionato è stato modificato.
Per memorizzare questa impostazione nel
programma scelto, si deve premere e tenere
premuto il tasto di selezione programma. ll
simbolo di memorizzazione continua a lampeg­giare per ca. 2 sec. Se il simbolo di memoria
rimane acceso permanentemente, ciò significa
che i valori immessi sono stati memorizzati nel
programma. Il livello di tolleranza allarme e il
segnale acustico possono venire modificati nel
funzionamento normale e valgono per tutti i
iprogrammi.

Programmi preimpostati:

Programma 1 2 3 4
Valore di temperatura

nominale (°C/°F)
Livello di volume d'aria 4 5 6 5

Grado di emissione 0.95 0.85 0.90 0.94

d) Funzione LOC

Affinché si possa evitare uno spostamento
accidentale delle impostazioni scelte, l'HG Scan
PRO dispone di una funzione di Lockable

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

Override Control (LOC). Per sapere come impo­stare la funzione LOC, contattate il nostro servi­zio di assistenza clienti +39/02/96457231.

Funzione di allarme

L'HGScanPRO è dotato di una funzione di
allarme che scatta in caso di superamento in
eccesso o in difetto di un valore di temperatura
nominale impostabile. L'allarme viene emesso
sia acusticamente tramite un segnale audio, sia
visivamente tramite un anello LED blu e rosso.
L'allarme scatta quando il valore di tempera­tura impostato viene superato in eccesso o in
difetto.

In caso di anello LED verde la temperatura
dell'HG Scan PRO corrisponde al valore target
all'interno della tolleranza. Il segnale acustico
può venire disattivato. Per disattivare il segnale
acustico consultate il capitolo "Impostazioni".

Tabella delle funzioni di allarme

Scostamenti dal valore di temperatura nominale in °C

Livelli di tolleranza di allarme 10 °C 20 °C
Anello LED rosso e segnale acustico > 20 °C > 40 °C
Anello LED rosso tra 10 °C e 20 °C tra 20 °C e 40 °C
Anello LED verde tra -10 °C e 10 °C tra -20 °C e 20 °C
Anello LED blu tra -20 °C e -10 °C tra -40 °C e -20 °C
Anello LED blu e segnale acustico < -20 °C < -40 °C

Scostamenti dal valore di temperatura nominale in °F

Livelli di tolleranza di allarme 20 °F 40 °F
Anello LED rosso e segnale acustico > 40 °F > 80 °F
Anello LED rosso 20 - 40 °F 40 - 80 °F
Anello LED verde -20 - 20 °F -40 - 40 °F
Anello LED blu -40 - -20 °F -80 - -40 °F
Anello LED blu e segnale acustico < -40 °F < -80 °F

I

- 36 - - 37 -

Grado di emissione

Per ottenere risultati di rilevamento precisi per
materiali e superfici di diverso tipo, si può rego­lare il grado di emissione sull'HG Scan PRO.

Superficie Grado di emissione

Pellicole per auto 0,90-0,95
Legno 0,80-0,90
Gomma 0,85-0,95
Colori ad olio 0,95
Pelle 0,75-0,85
Vernici 0,80-0,95
Carta, cartoncino 0,75-0,95
Tessuti 0,90
Plastica (PVC, PE, PP) 0,85-0,95

I gradi di emissione esposti nella tabella sono valori approssimativi. La qualità della superficie, la
sua geometria o altri parametri possono influenzare il grado di emissione dell'oggetto del rileva­mento.

Per un riepilogo dettagliato si prega di consultare il nostro sito web:

www.steinel-professional.de/emissionswerte (tedesco)
www.steinel-professional.de/emissivities (altre lingue)

Sul display vengono mostrate le cifre dopo la
virgola. (decimi e centesimil) per es. 0,93 corri­sponde a 93.

Dati tecnici HG Scan PRO 2620 E HG Scan PRO2520 E

Tensione di esercizio: 15V DC
Tempo d'intervento: 500 ms
Spettro: 8-14 µm
Grado di emissione: 0,10-0,99
Risoluzione: 10 °C / 10 °F
Distanza di lavoro: 10 cm
Dimensioni di campo raggi infrarossi: 10:1
Temperatura di esercizio: 0-50 °C / 32-122 °F
Umidità dell'aria in esercizio: 10 % - 90 % RH
Temperatura di conservazione: -10-60 °C / 14-140 °F
Umidità dell'aria nel luogo di conservazione: < 80 % RH
Intervallo di rilevamento della temperatura: 0 °C - 300 °C (32 °F - 572 °F)
Precisione *: ±2 °C / ±3,6 °F o ±5 % del valore rilevato
Peso: 120 g 85 g
Dimensioni: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

*

Precisione con ca. 25C di temperatura ambiente e rispetto della distanza ottimale dall'oggetto del
rilevamento

- 38 - - 39 -

Cura e manutenzione

Pulizia della lente:

potete pulire la lente con un panno umido,
morbido e antipilling (senza utilizzare detergen­ti). In alternativa potete usare un liquido appo­sito la pulizia di lenti. Non impiegate prodotti
contenenti acidi, alcool o altri solventi.

Pulizia dell'involucro

L'involucro può venire pulito con acqua o un
detergente delicato. È vietato impiegare abra­sivi solventi.

Smaltimento

Non gettate apparecchi usati o gli
accumulatori/le batterie nei rifiuti
domestici, nel fuoco o nell'acqua.
L'accumulatore/le batterie devono
venire raccolti, riciclati o smaltiti in
modo ecologico.

Dichiarazione di conformità

Questo prodotto è conforme alle seguenti direttive:

- Direttiva sulla compatibilità elettromagnetica 2014/30/CE

- Direttiva sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature
elettriche ed elettroniche 2011/65/CE

- Direttiva RAEE 2012/19/CE

Garanzia di funzionamento

Questo prodotto STEINEL è stato costruito con
la massima cura, con controlli di funzionamen­to e del grado di sicurezza in conformità alle
norme vigenti in materia; vengono poi effettuati
collaudi con prove a campione. STEINEL ga­rantisce la perfetta qualità e il funzionamento.
La garanzia si estende a 12 mesi ed inizia il
giorno d'acquisto da parte dell'utilizzatore
finale. Noi ripariamo tutti i guasti che sono da
ricondurre a difetti di materiale o di fabbrica­zione. La prestazione della garanzia avviene, a
nostra discrezione, mediante la riparazione o
la sostituzione dei pezzi difettosi. Non sussiste
nessun diritto di garanzia in caso di difetti sui
pezzi soggetti ad usura e in caso di guasti o
difetti insorti in seguito a trattamento o ma­nutenzione impropri, come danni da caduta.
Sono esclusi dal diritto di garanzia gli ulteriori
danni conseguenti che si verificano su oggetti
estranei. Si può far valere il diritto di garanzia

soltanto inviando l'apparecchio propriamente
imballato ed accompagnato dallo scontrino
di cassa o dalla fattura (con data di acquisto
e timbro del negoziante) al competente punto
di assistenza tecnica, oppure consegnando
l'apparecchio al negoziante entro i primi 6 mesi
di garanzia.

Centro assistenza riparazioni:

dopo la scadenza del periodo di garanzia o
in caso di difetti per i quali non si ha diritto
alla prestazione di garanzia, siete pregati di
rivolgerVi al centro di assistenza più vicino per
informarVi sulla possibilità di riparazione.

I

Instrucciones de uso

E

El HGScanPRO es un detector de temperatu­ra para el uso con pistolas de aire caliente para
el registro de temperaturas infrarrojo sin con­tacto. Durante el uso, el HGScanPRO le avisa
con una señal acústica y visual en caso de al­canzar un valor superior/inferior al predefinido.
La alimentación eléctrica tiene lugar a través
de la pistola de aire caliente. Le rogamos se
familiarice con estas instrucciones de manejo
antes del uso.

Indicaciones de seguridad

n Cualquier intervención ajena

o modificación técnica con­llevará una anulación de la
garantía y una exoneración
de responsabilidad.

n No se someta el aparato

a considerables esfuerzos
mecánicos o fuertes vibraci­ones.

n El aparato no se deberá

someter a elevada humedad
atmosférica o a los líquidos.
Utilícese el aparato al exte­rior solo bajo las correspon­dientes condiciones atmos­féricas, respective, solo con
los equipos de protección
adecuados.

n El humo, polvo, vapor de

agua y/u otros vapores
pueden alterar la óptica del
HGScanPRO, produciendo
un resultado de visualización
incorrecto.

Solo un manejo adecuado garantizará un servi­cio prolongado, eficaz y sin alteraciones.

n Desconecte el aparato y

asegúrelo contra una co­nexión no intencionada
siempre que sea probable
que su funcionamiento se­guro no está garantizado.
P. ej., cuando

- el aparato muestra deterio­ros visibles

- el aparato no funcione o

- el aparato haya estado
sometido a condiciones
adversas durante un
tiempo prolongado

- el producto haya estado
sometido a grandes
esfuerzos durante el
transporte.

- Antes montar la HG 2520/
2620, separarla de la red.

Indicaciones de seguridad

n Este aparato puede ser uti-

lizado por niños a partir de
los 8 años y por personas
con capacidades físicas,
sensoriales o mentales
reducidas o por personas
con falta de experiencia y
conocimientos si están bajo
supervisión o han sido inst­ruidos acerca de un uso se­guro del aparato y compren­den los riesgos que puede
implicar. Los niños no pue­den jugar con el aparato. La
limpieza y el mantenimiento
del usuario no deberán ser
llevados a cabo por niños
sin la debida vigilancia.

Funcionamiento

El HGScanPRO registra la temperatura su­perficial de un objeto. El sensor del aparato
registra la radiación térmica del objeto y la
transmite a la pistola de aire caliente. Para
describir la característica de radiación ener­gética de un material, se emplea el valor del
grado de emisión.

Elementos de mando (fig. / fig. )

1 Lente
2 Lente
3 Soporte
4 Botón ON/OFF
5 Símbolo de operatividad
6 Símbolo de memorización
7 Símbolo de programa memorizado/valor de

tolerancia de alarma/señal audio

ca

RADIACIÓN LÁSER

n

NO MIRAR AL HAZ
λ = 630 nm - 670 nm
LÁSER CLASE 2 <1 mW
EN 60825-1:2008-05

Cuanto más grande el grado de emisión, ma­yor la capacidad del material de emitir radia­ción. El grado de emisión aprox. de la mayoría
de los materiales y superficies orgánicos es de
0,90. Un grado de emisión inferior lo tienen las
superficies metálicas o los materiales brillan­tes. Para excluir valores de emisión imprecisos,
en el HGScanPRO se puede ajustar el grado
de emisiónr.

8 Indicación de temperatura °C, °F o grado

de emisión E

9 Símbolo de función LOC
10 Símbolo de caudal de aire
11 Regulación de caudal de aire
12 Valores indicados

E

- 40 - - 41 -

Montaje/desmontaje (fig. / fig. )

d

b

Montaje/desmontaje de la HG 2620 E
(fig. 2)

1. Desconectar la HG 2620 E y separarla de
la red.

2. Soltar los tornillos laterales del tubo de
protección y retirar el tubo de protección.
Después, quitar la tapa.

3. Unir el tubo de protección y el HG Scan PRO.

4. Acoplar el tubo de protección con el
HG Scan PRO a la HG 2620 E y apretar los
tornillos laterales.

5. La HG 2620 E con HG Scan PRO está a
punto. Guardar la tapa para cuando se tenga
que volver a retirar el HG Scan PRO.

Puesta en servicio:

1. Acoplar el HG Scan PRO a la pistola de aire
caliente b y d.

2. El HG Scan PRO se conecta pulsando el
botón ON/OFF (4). Estando el HG Scan PRO
activado, en la pantalla de la pistola de aire
caliente aparece el símbolo de operatividad
(5). El manejo del HG Scan PRO se realiza,
una vez conectado, a través de los elemen­tos de mando de la pistola de aire caliente.
El HG Scan PRO dispone de función memo­ria. Si había estado activo durante el último
uso, se vuelve a activar la próxima vez au­tomáticamente conectando el HG 2620. De
lo contrario, permanece inactivo hasta que
se conecta pulsando el botón ON/OFF (4).

Registro de temperatura (fig. )

n El punto de registro se encuentra a una

distancia de 10 cm delante del tubo de
expulsión de la pistola de aire caliente con
un tamaño de 2 cm (punto de sección de los
dos rayos láser). Los resultados variarán al
reducir/aumentar la distancia.

n Para conseguir resultados más precisos, el

objeto a registrar deberá ser más grande
que el punto de registro. Es recomendable
que el objeto a registrar tenga, al menos, el
doble del tamaño del punto de registro.

n El HG Scan PRO no puede registrar la tem-

peratura superficial a través de superficies
transparentes, como , p. ej., el cristal.
En vez de eso, el HG Scan PRO registra la
temperatura superficial del cristal.

e

Configuración

Montaje/desmontaje de la HG 2520 E
(fig. 4)

1. Desconectar la HG 2520 E y separarla de
la red.

2. Soltar los tornillos anteriores del tubo de
protección y retirar el tubo de protección.
Después, quitar la tapa.

3. Acoplar el HG Scan PRO a la HG 2520 E

4. A continuación, volver a acoplar el tubo de
protección y apretar los tornillos anteriores.

5. La HG 2520 E con HG Scan PRO está a
punto. Guardar la tapa para cuando se ten­ga que volver a retirar el HG Scan PRO.

3. Al ponerla en servicio la primera vez,
el aparato se activa en el estado de
suministro de fábrica:
Temperatura preestablecida = 150 °C /300 °F,
Nivel de caudal de aire 5,
Nivel de tolerancia de alarma = 10 °C / 50 °F,
Grado de emisión = 0,90,
Señal acústica ON.

4. La temperatura y el caudal de aire dependen
del material y del tipo de trabajo deseado.
Realícese siempre primero una prueba en
un punto poco visible.

n Las toberas deflectoras o toberas que sec-

cionen el registro a causa de su longitud, no
pueden emplearse con el HG Scan PRO.

n Los objetos brillantes pueden falsificar los

resultados del registro.

n Para conseguir resultados exactos, el

HG Scan PRO ha de adaptarse a la temper­atura ambiente. Esto también es aplicable a
un cambio de lugar.

n En caso de un uso prolongado a tem-

peraturas elevadas puede producirse un
autocalentamiento del propio HG Scan PRO,
alterándose, de este modo, los resultados
de registro.

- 42 - - 43 -

a) Configuración

Pueden realizarse los siguientes ajustes:
directos:

• regular la temperatura
vía menú de configuración:

• caudal de aire: 150-600 l/min

• nivel de tolerancia de la alarma:
10/20 °C, 50/70 °F

• grado de emisión: 0.10-0.99

• audio ON/OFF

El ajuste de la temperatura preestablecida
tienen lugar directamente a través del joystick.
Para ello se mueve el joystick hacia la derecha
o izquierda para aumentar o reducir el valor de
temperatura preestablecido.

Con el botón para el caudal de aire us­ted accede al menú de configuración del
HGScanPRO, en el que se pueden realizar
más ajustes. Los programas pueden activarse
a través del botón de programas. Para ello, lea
el apartado „Operatividad programada“.

1. Pulsando el botón de caudal de aire, se

regula el caudal de aire. Mientras se regula
el caudal de aire, el símbolo para el caudal
de aire (10) parpadea en la pantalla. Mover
el joystick hacia la derecha o izquierda para
aumentar o reducir el caudal de aire. En
caso de dejarse el valor inalterado, seguir
con 2.

2. Pulsando de nuevo el botón de caudal de

aire, se regula el grado de emisión. Mien­tras se regula el grado de emisión, aparece
la letra (8) „E“ en la pantalla. Mover el joys­tick hacia la derecha o izquierda para au­mentar o reducir el grado de emisión. Para
más información al respecto, lea, por favor,
el apartado Grado de emisión. En caso de
dejarse el valor inalterado, seguir con 3.

3. Pulsando de nuevo el botón de caudal

de aire, se regula el nivel de tolerancia de
la alarma. Mientras se regula el nivel de
tolerancia de la alarma, aparece la letra (7)
„L“ en la pantalla. Mover el joystick hacia la
derecha o izquierda para aumentar o redu­cir el nivel de tolerancia de la alarma. Para
más información al respecto, lea, por favor,
el apartado Función de alarma. En caso de
dejarse el valor inalterado, seguir con 4.

4. Pulsando de nuevo el botón de caudal de
aire, se regula la señal acústica. Mientras
se regula la señal acústica, aparece la letra
(7) „A“ en la pantalla. Mover el joystick
hacia la derecha o izquierda para activar
o desactivar la señal acústica En caso de
dejarse el valor inalterado, seguir con 5.

5. Pulsando de nuevo el botón de caudal de
aire se sale del menú de configuración.
Der HG Scan PRO empieza directamente
con el registro de la temperatura.

b) Operatividad programada

Cuatro programas para los trabajos más
frecuentes están preconfigurados de fábrica.
Pulsando el botón de programas aparece la
cifra (7) 1 por el programa 1 en la pantalla. Si­guiendo pulsando el botón de programas apa­recen las cifras (7) 2-4 por los programas 2-4.
Si pulsa otra vez la tecla regresará al modo de
funcionamiento normal. En la operación normal
no aparece cifra (7) ninguna en la pantalla.

c) Función de memorización

Los valores de los cuatro programas se
pueden modificar y memorizar en cualquier
momento. Para ello, pulse primero el botón
de programas hasta que se visualice el pro­grama que quiera cambiar. Ajuste el valor de
temperatura preestablecido el caudal de aire y
grado de emisión que usted desee. El símbolo
de memorización en la pantalla parpadea para
indicar que el programa seleccionado ha sido
modificado. Para memorizar esta configuración
en el programa seleccionado, hay que pulsar el
selector de programa y mantenerlo presionado.
El símbolo de memorización sigue parpadean­do durante unos 2 seg. Una vez encendido el
símbolo de memorización constantemente, los
valores introducidos han quedado memoriza­dos en el programa. El nivel de tolerancia de la
alarma y la señal acústica pueden modificarse
en operación normal y son aplicables a cual­quier programa.

E

Programas preconfigurados:

Programa 1 2 3 4
Valor de temperatura

preestablecido (°C/°F)
Nivel de caudal de aire 4 5 6 5

Grado de emisión 0.95 0.85 0.90 0.94

d) Función LOC

Para evitar un desajuste no intencionado de
las funciones seleccionadas, el HG Scan PRO
dispone de la función Lockable Override
Control (LOC).

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

Para saber como poner la función LOC, por
favor, póngase en contacto con nuestro
Servicio Técnico a través de +34/93/772 28 49.

Función de alarma

El HG Scan PRO está equipado con una fun­ción de alarma en caso de alcanzar un valor de
temperatura preestablecido superior o inferior.
La alarma se produce mediante una señal
acústica y otra óptica a través de un anillo LED
azul y rojo. La alarma se produce cuando la
temperatura es superior o inferior al el valor de
temperatura preestablecido.

Con un anillo LED verde, la temperatur del
HG Scan PRO coincide con el valor requerido
dentro de la tolerancia. La señal acústica puede
ser desactivada. Para desactivar la señal acús­tica, lea el apartado „Configuración“.

Cuadro de funciones de alarma

Variaciones del valor de temperatura preestablecido en °C

Niveles de tolerancia de la alarma 10 °C 20 °C
Anillo LED rojo y señal acústica > 20 °C > 40 °C
Anillo LED rojo 10° C hasta 20° C 20° C hasta 40° C
Anillo LED verde -10° C hasta 10° C -20° C hasta 20° C
Anillo LED azul -20° C hasta -10° C -40° C hasta -20° C
Anillo LED azul y señal acústica < -20 °C < -40 °C

Variaciones del valor de temperatura preestablecido en °F

Niveles de tolerancia de la alarma 20 °F 40 °F
Anillo LED rojo y señal acústica > 40 °F > 80 °F
Anillo LED rojo 20 hasta 40 °F 40 hasta 80 °F
Anillo LED verde -20 hasta 20 °F -40 hasta 40 °F
Anillo LED azul -40 hasta -20 °F -80 hasta -40 °F
Anillo LED azul y señal acústica < -40 °F < -80 °F

Grado de emisión

Para conseguir valores de registro exactos para
diferentes materiales y superficies, se puede
ajustar el grado de emisión en el HG Scan PRO
(vse. cuadro).

Superficie Grado de emisión

Láminas para coches 0,90-0,95
Madera 0,80-0,90
Goma 0,85-0,95
Pinturas de aceite 0,95
cuero 0,75-0,85
Lacas 0,80-0,95
Papel, cartón 0,75-0,95
textiles 0,90
Plástico (PVC, PE, PP) 0,85-0,95

Los grados de emisión que aparecen en el cuadro son valores aproximados. La calidad, geometría
y otros parámetros de la superficie pueden incidir en el grado de emisión del objeto registrado.

Un resumen detallado está a su disposición en nuestra página de Internet:

www.steinel-professional.de/emissionswerte (alemán)
www.steinel-professional.de/emissivities (otros idiomas)

En la pantalla aparecen los dígitos después de
la coma. (décimas y centésimas), p. ej., 0,93
equivale a 93.

Datos técnicos HG Scan PRO 2620 E HG Scan PRO2520 E

Tensión de servicio: 15V DC
Tiempo de respuesta: 500 ms
Espectro: 8-14 µm
Grado de emisión: 0,10-0,99
Resolución: 10 °C / 10 °F
Distancia de trabajo: 10 cm
Tamaño del punto de registro infrarrojo: 10:1
Temperatura de servicio: 0-50 °C / 32-122 °F
Humedad atmosférica de servicio: 10 % - 90 % RH
Temperatura de almacenaje: -10-60 °C / 14-140 °F
Humedad de almacenaje: < 80 % RH
Gama de registro de temperaturas: 0 °C - 300 °C (32 °F - 572 °F)
Precisión *: ±2 °C / ±3,6 °F o ±5 % del valor registrado
Peso: 120 g 85 g
Dimensiones: 99 x 95 x 153 mm 88 x 56,5 x 77 mm
* Precisión con una

temperatura ambiente aprox. de 25°C y la distancia óptima al objeto registrado.

E

- 44 - - 45 -

Mantenimiento y cuidado

Limpieza del lente:

En caso de ensuciarse, el lente podrá limpiarse
con un paño suave, sin pelusa (sin limpiador).
Alternativamente puede emplearse líquido lim­piador para lentes. No se pueden usar agentes
contentivos de ácidos, alcohol ni disolventes de
cualquier otro tipo.

Eliminación

No tire los equipos viejos, los
acumuladores o las pilas a la
basura doméstica ni al fuego ni al
agua. Los acumuladores/pilas se
deben recoger, reciclar y eliminar
de acuerdo con la normativa
medioambiental.

Declaración de conformidad

Este producto cumple con

- la Directiva de compatibilidad electromagnética 2014/30/CE

- la Directiva RoHS 2011/65/CE

- la Directiva RAEE 2012/19/CE

Garantía de funcionamiento

Este producto STEINEL ha sido elaborado con
el máximo esmero, habiendo pasado los con­troles de funcionamiento y seguridad previstos
por las disposiciones vigentes, así como un
control adicional de muestreo al azar. Steinel
garantiza el perfecto estado y funcionamiento.
El período de garantía es de 12 meses co­menzando el día de la venta al consumidor.
Nos hacemos cargo de cualquier defecto en
el material o la fabricación. La garantía se
aplicará a base de la reparación o el cambio
de piezas defectuosas, según nuestro criterio.
La prestación de garantía queda anulada para
daños producidos en piezas de desgaste,
daños y defectos originados por un uso o
mantenimiento inadecuados y los causados
por rotura en caso de caídas. Quedan exclui­dos de la garantía los daños consecuenciales
causados en objetos ajenos. La garantía solo
será efectiva enviando el aparato no deshecho
junto con el tique de caja o la factura (fecha de

Limpieza de la carcasa

La carcasa puede limpiarse con agua o un
limpiador suave. No se pueden usar agentes
abrasivos ni disolventes.

compra y sello del comercio), bien empaque­tado, al correspondiente centro de servicio o
bien entregándoselo, en los primeros 6 meses,
al vendedor.

Servicio de reparación:

Una vez transcurrido el período de garantía o
en caso de defectos sin derecho de garantía,
consulte con su centro de servicio más próxi­mo acerca de una posible reparación.

- 46 - - 47 -

Manual de Utilização

P

O HGScanPRO é um detetor térmico sem
contacto por via de infravermelhos, destinado
a ser usado com sopradores de ar quente da
Steinel. Durante a aplicação, o HGScanPRO
avisa o utilizador por via acústica e visual
quando a temperatura fica além ou aquém do
valor nominal anteriormente definido. A alimen­tação de tensão é fornecida pelo soprador de
ar quente. Antes da primeira utilização, familia­rize-se com este manual de utilização.

Instruções de segurança

n Qualquer intervenção

externa ou modificações
técnicas dão origem à revo­gação imediata da garantia
e à exclusão de qualquer
responsabilidade.

n Não expor o aparelho a

cargas mecânicas consi­deráveis nem a vibrações
fortes.

n O aparelho não pode ser ex-

posto a níveis de humidade
do ar elevadas nem a líqui­dos. Para usar o aparelho
ao ar livre, é necessário que
o tempo esteja bom ou que
sejam aplicados dispositivos
de proteção adequados.

n Fumo, pó, vapor de água

e/ou outros vapores podem
deteriorar a ótica do
HGScanPRO e causar
resultados de deteção
incorretos.

Só a utilização correta pode garantir a longevi­dade do produto e um funcionamento fiável e
isento de falhas.

n Caso verifique que não é

possível assegurar con-

dições de funcionamento
apropriadas, desligue o
aparelho e proteja-o para
impedir que possa ser
ligado inadvertidamente.
Por ex., se

- o aparelho apresentar
danos visíveis

- o aparelho não
funcionar ou

- o aparelho tiver estado
exposto a condições
inapropriadas durante um
período mais prolongado

- o produto tiver sido
exposto a cargas pesadas
durante o transporte.

- Antes da montagem/
desmontagem separe
o HG 2520/2620 da
alimentação elétrica.

P

Instruções de segurança

nEste aparelho pode ser

usado por crianças a partir
dos 8 anos de idade, bem
como por pessoas com ca­pacidades físicas, sensoriais
ou mentais reduzidas, ou
com falta de experiência e
conhecimentos, se forem
vigiadas ou informadas
relativamente à utilização
segura do aparelho, aca­bando por compreender os
riscos que daí advêm.
As crianças não podem
brincar com o aparelho.
A limpeza e a manutenção
a realizar pelo utilizador não
podem ser executadas por
crianças sem vigilância.

Modo de funcionamento

O HGScanPRO mede a temperatura da
superfície de um objeto. A radiação térmica
do objeto é detetada pelo sensor do aparelho
e transmitida para o soprador de ar quente.
Para descrever a característica de irradiação
de energia de um material, usa-se o grau de
emissão como valor.

Elementos de comando (fig. / fig. )

1 Lente
2 Laser
3 Suporte
4 Botão ON/OFF
5 Símbolo de funcionamento
6 Símbolo de memória
7 Símbolo para programa de memória/valor

de tolerância do alarme/sinal áudio

Montagem/desmontagem (fig. / fig. )

Montagem/desmontagem exemplificadas no mo-

RADIAÇÃO LASER

n

NÃO OLHE DIRETAMENTE PARA O

RAIO LASER
λ = 630 nm - 670 nm
CLASSE LASER 2 <1mW
EN 60825-1:2008-05

Quanto maior for o grau de emissão, maior
será a capacidade de emissão de radiação do
material. Na maioria dos materiais e superfícies
orgânicos, o grau de emissão ronda aprox.
0,90. As superfícies metálicas ou os materiais
brilhantes têm um grau de emissão baixo.
Para excluir valores de deteção inexatos, é
possível definir o grau de emissão para o
HGScanPRO.

ca

8 Indicação da temperatura em °C ou °F ou

grau de emissão E

9 Símbolo de função LOC
10 Símbolo do caudal de ar
11 Regulação do caudal de ar
12 Valores indicados

- 48 - - 49 -

delo HG 2620 E (fig. 2)

1. Desligue o HG 2620 E e separe-o da alimenta­ção elétrica.

2. Desaperte os parafusos laterais no tubo de pro­teção e remova o tubo de proteção.
A seguir, retire a tampa.

3. Monte o tubo de proteção no HG Scan PRO.

4. Encaixe o tubo de proteção com o
HG Scan PRO no HG 2620 E e aperte os para­fusos laterais.

5. O HG 2620 E com HG Scan PRO está pronto a
ser usado. Guarde a tampa para o caso de ser
necessário remover novamente o HG Scan PRO.

Colocação em funcionamento

1. Coloque o HG Scan PRO sobre o soprador
de ar quente b e d.

2. O HG Scan PRO é ligado premindo o botão
ON/OFF (4). Enquanto o HG Scan PRO es­tiver ativado, aparece no visor do soprador
de ar quente o símbolo de funcionamento
(5). Depois de estar ligado, o HG Scan PRO
pode ser controlado através dos elementos
de comando do soprador de ar quente. O
HG Scan PRO dispõe de uma função de
memória. Caso tenha estado ativo na ulti­ma utilização, ligar-se-á automaticamente
ao ligar o HG 2620 na próxima vez. Caso
contrário, permanece inativo até ser ligado
premindo ON/OFF (4).

Deteção da temperatura (fig. )

n A uma distância de 10 cm do tubo de saída

do soprador de ar quente, o ponto de dete­ção é de aprox. 2 cm (ponto de interseção
dos dois raios de laser). Se esta distância
for aumentada ou reduzida, os resultados
serão divergentes.

n Para obter resultados exatos, o objeto alvo

da deteção deverá ser maior do que o ponto
de deteção. É recomendável que o objeto
alvo da deteção seja, no mínimo, duas ve­zes maior do que o ponto de deteção.

n Em superfícies como, por ex., o vidro, o

HG Scan PRO não consegue detetar a tem­peratura da superfície atravessando o vidro.
Em vez disso, o HG Scan PRO deteta a
temperatura da superfície do vidro.

b

e

d

Montagem/desmontagem exemplificadas no mo­delo HG 2520 E (fig. 4)

1. Desligue o HG 2520 E e separe-o da
alimentação elétrica.

2. Desaperte os parafusos da frente no tubo de
proteção e remova o tubo de proteção.
A seguir, retire a tampa.

3. Encaixe o HG Scan PRO no HG 2520 E

4. A seguir, volte a encaixar o tubo de proteção e
aperte os parafusos da frente.

5. O HG 2520 E com HG Scan PRO está pronto a
ser usado. Guarde a tampa para o caso de ser
necessário remover novamente o HG Scan PRO.

3. No estado de entrega da fábrica, o aparelho
estará ativo ao ser ligado pela primeira vez:
valor nominal da temperatura =
150 °C / 300 °F,
nível do caudal de ar 5,
nível de tolerância de alarme =
10 °C / 50 °F,
grau de emissão = 0,90,
sinal áudio LIGADO.

4. A temperatura e o caudal de ar dependem
do material e do tipo de trabalho que se
pretende realizar. Faça sempre primeiro um
teste numa área menos exposta.

n Bocais que desviem o ar e/ou, devido ao

seu comprimento, entrem no campo de
deteção, não podem ser usados juntamente
com o HG Scan PRO.

n Em objetos brilhantes, é possível que os

resultados de deteção sejam falseados.

n Para alcançar resultados exatos, o HG Scan

PRO tem de estar adaptado à temperatura
ambiente. O mesmo se aplica ao caso de
uma mudança de localização.

n Se for usado durante muito tempo a tempe-

raturas elevadas, é possível que o próprio
HG Scan PRO aqueça, o que provocará
resultados de deteção divergentes.

P

Ajustes

a) Regulações

Podem ser efetuadas as seguintes regulações:
diretamente:

• Regulação da temperatura
através do menu de ajustes:

• Caudal de ar: 150-600 l/min

• Nível de tolerância de alarme:
10/20 °C, 50/70 °F

• Grau de emissão: 0.10-0.99

• Áudio ON/OFF

A definição do valor nominal para a temperatu­ra é feita diretamente através do joystick. Para
isso, mova o joystick para a direita ou para a
esquerda, para aumentar ou diminuir o valor
nominal da temperatura.

Com o botão do caudal de ar entra no menu de
configuração do HG Scan PRO, onde poderá
efetuar mais ajustes. Os programas podem ser
selecionados usando o botão de programas.
Para o efeito, leia o parágrafo "Funcionamento
com Programas".

1. A configuração do caudal de ar é efetuada

premindo o botão do caudal de ar. Enquan­to o caudal de ar estiver a ser configurado,
o símbolo do caudal de ar (10) no visor fica
intermitente. Para aumentar ou diminuir o
caudal de ar, mova o joystick para a direita
ou para a esquerda. Se o valor for aceite,
sem qualquer alteração, continue com o
ponto 2.

2. Voltando a premir o botão do caudal de

ar, pode ajustar-se o grau de emissão. Ao
ser definido o grau de emissão, é exibida a
letra (8) "E" no visor. Mova o joystick para
a direita ou para a esquerda, para aumentar
ou diminuir o grau de emissão. Para obter
mais informações a este respeito, leia o
parágrafo "Grau de Emissão". Se o valor
for aceite, sem qualquer alteração, continue
com o ponto 3.

3. Voltando a premir o botão do caudal de

ar, pode ajustar-se o nível de tolerância do
alarme. Ao ser definido o nível de tolerân­cia do alarme, é exibida a letra (7) "L" no
visor. Para aumentar ou diminuir o nível de
tolerância do alarme, mova o joystick para
a direita ou para a esquerda. Para obter
mais informações a este respeito, leia o
parágrafo "Função do Alarme". Se o valor
for aceite, sem qualquer alteração, continue
com o ponto 4.

4. Voltando a premir o botão do caudal de ar,
pode ajustar-se o sinal áudio. Ao ser defini­do o sinal áudio, é exibida a letra (7) "A" no
visor. Para ligar ou desligar o sinal áudio,
mova o joystick para a direita ou para a es­querda. Se o valor for aceite, sem qualquer
alteração, continue com o ponto 5.

5. Para sair do menu de ajustes, volte a premir
o botão do caudal de ar. O HG Scan PRO
inicia imediatamente com a deteção da
temperatura.

b) Funcionamento com programa

De fábrica, o aparelho vem com quatro pro­gramas predefinidos para os trabalhos mais
frequentes. Ao premir o botão de programa é
exibido no visor o número (7) 1, o que identifica
o programa 1. Continuando a premir o botão
de programa são exibidos os números (7) 2-4
para os programas 2-4. Carregando mais uma
vez, volta-se para o modo de funcionamento
normal. Em modo de funcionamento normal
não é exibido nenhum número (7) no visor.

c) Função de memória

Os valores dos quatro programas podem ser
alterados e memorizados a qualquer momento.
Para o fazer, carregue primeiro no botão de
programa até ser visualizado o programa que
pretende alterar. Defina o valor nominal da tem­peratura, o caudal de ar e o grau de emissão
desejados. O símbolo de memória pisca no
visor para mostrar que o programa selecionado
foi alterado. Mantenha premido o botão do
programa para memorizar esta configuração no
programa selecionado. O símbolo de memória
continua a piscar durante aprox. 2 segundos.
Se o símbolo de memória permanecer aceso,
significa que os valores definidos ficaram salva­guardados no programa. O nível de tolerância
do alarme e o sinal áudio podem ser alterados
em modo de funcionamento normal e aplicam-

-se a todos os programas.

Programas predefinidos:

Programa 1 2 3 4
Valor nominal da

temperatura (°C/°F)
Nível do caudal de ar 4 5 6 5

Grau de emissão 0,95 0,85 0,90 0,94

d) Função LOC

Para evitar uma desregulação acidental das de­finições selecionadas, o HG Scan PRO dispõe
da função controle override bloqueável (LOC).

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

Para saber como a função LOC pode ser con­figurada, entre em contacto com o nosso ser­viço de assistência técnica através do número
[phone].

Função de alarme

O HG Scan PRO está equipado com uma fun­ção de alarme que reage quando o valor nomi­nal da temperatura configurado for ultrapassado,
para mais ou para menos. O alarme é emitido
por via acústica, em forma de sinal áudio, e por
via visual, por um círculo LED em azul e verme­lho. O alarme dispara assim que temperatura

detetada ficar aquém ou além do valor nominal
configurado.
Ao aparecer um círculo LED verde, a temperatu­ra do HG Scan PRO corresponde ao valor alvo
dentro da faixa de tolerância. O sinal acústico
pode ser desativado. Para desativar o sinal
acústico, leia o parágrafo "Ajustes".

Tabela das funções de alarme

Divergências do valor nominal da temperatura em °C

Níveis de tolerância de alarme 10 °C 20 °C
Círculo LED vermelho e sinal áudio > 20 °C > 40 °C
Círculo LED vermelho 10 °C a 20 °C 20 °C a 40 °C
Círculo LED verde -10 °C a 10 °C -20 °C a 20 °C
Círculo LED azul -20 °C a -10 °C -40 °C a -20 °C
Círculo LED azul e sinal áudio < -20 °C < -40 °C

Divergências do valor nominal da temperatura em °F

Níveis de tolerância de alarme 20 °F 40 °F
Círculo LED vermelho e sinal áudio > 40 °F > 80 °F
Círculo LED vermelho 20 a 40 °F 40 a 80 °F
Círculo LED verde -20 a 20 °F -40 a 40 °F
Círculo LED azul -40 a -20 °F -80 a -40 °F
Círculo LED azul e sinal áudio < -40 °F < -80 °F

P

- 50 - - 51 -

Para poder alcançar valores de deteção exatos
para diversos materiais e superfícies, o grau de
emissão pode ser ajustado no HG Scan PRO
(v. tabela)

Superfície Grau de emissão

Películas de automóvel 0,90-0,95
Madeira 0,80-0,90
Borracha 0,85-0,95
Tintas de óleo 0,95
Couro 0,75-0,85
Vernizes 0,80-0,95
Papel, papelão 0,75-0,95
Têxteis 0,90
Plásticos (PVC,PE, PP) 0,85-0,95

Os valores especificados na tabela dos graus de emissão são valores estimativos. A qualidade da
superfície, a geometria ou outros parâmetros podem ter influência sobre o grau de emissão do
objeto alvo da deteção.

Para uma visão geral mais detalhada, visite os nossos sites:

www.steinel-professional.de/emissionswerte (alemão)
www.steinel-professional.de/emissivities (outros idiomas)

No visor são exibidos os números a seguir à
vírgula. (Décimos e centésimos) por ex. 0,93
corresponde a 93.

Dados técnicos HG Scan PRO 2620 E HG Scan PRO 2520 E

Tensão de serviço: 15V CC
Tempo de reação: 500 ms
Espetro: 8-14 µm
Grau de emissão: 0,10-0,99
Passos: 10 °C / 10 °F
Distância do trabalho: 10 cm
Tamanho do ponto luminoso de IV: 10:1
Temperatura de serviço: 0-50 °C / 32-122 °F
Humidade do ar de serviço: 10 % - 90 % RH
Temperatura de armazenamento: -10-60 °C / 14-140 °F
Humidade do ar de armazenamento: < 80 % RH
Intervalo de deteção da temperatura: 0 °C - 300 °C (32 °F - 572 °F)
Precisão *: ±2 °C / ±3,6 °F ou ±5 % do valor de deteção
Peso: 120 g 85 g
Dimensões: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

*

Precisão a uma temperatura ambiente de aprox. 25°C e mantendo a distância ideal ao objeto alvo da
deteção.

- 52 - - 53 -

Conservação e manutençãoGrau de emissão

Limpeza da lente:

Se a lente estiver suja, pode ser limpa com um
pano húmido, macio e que não largue pelos
(sem usar produtos de limpeza). Em alterna­tiva, pode ser usado líquido de limpeza de
lentes. Não podem ser usados solventes que
contenham ácido ou álcool, nem quaisquer
outros solventes.

Limpeza do corpo do detetor

O corpo do detetor pode ser limpo com água e
um detergente suave. Não podem ser usados
produtos abrasivos nem solventes.

Eliminação

Aparelhos em fim de vida,
baterias ou pilhas não podem
ser eliminados juntamente com
o lixo doméstico, nem queimados
ou deitados para rios, lagos ou
mares.

Tanto as baterias como as pilhas devem ser
recolhidas, recicladas ou eliminadas por
métodos que não prejudiquem o ambiente.

Declaração de conformidade

O produto cumpre as seguintes diretivas:

- "Compatibilidade eletromagnética" 2014/30/CE

- "Redução de substâncias perigosas" 2011/65/CE

- Diretiva REEE (Resíduos de Equipamentos Elétricos e Eletrónicos) 2012/19/CE

Garantia de funcionamento

Este produto STEINEL foi fabricado com todo
o zelo e o seu funcionamento e segurança veri­ficados, de acordo com as normas em vigor, e
sujeito a um controlo por amostragem aleató­ria. A STEINEL garante o bom estado e o bom
funcionamento do aparelho. O prazo de garan­tia é de 12 meses a contar da data de compra.
Eliminamos todas as falhas relacionadas com
defeitos de material ou de fabrico. A garantia
inclui a reparação ou a substituição das peças
com defeito, de acordo com o nosso critério,
estando excluídas as peças sujeitas a desgas­te, os danos e as falhas originados por uma
utilização ou manutenção incorreta, bem como
por rutura em função de uma queda. Excluem-

-se igualmente os danos provocados noutros
objetos estranhos ao aparelho. Os serviços
previstos na garantia só serão prestados caso
o aparelho seja apresentado bem embalado
no respetivo serviço de assistência técnica ou,
nos primeiros 6 meses, junto do revendedor,

devidamente montado e acompanhado do
talão da caixa ou da fatura (data da compra e
carimbo do revendedor).

Serviço de reparação:

depois de expirado o prazo de garantia ou em
caso de falha não abrangida pela garantia,
contacte o serviço de assistência técnica mais
perto de si para saber quais são as possibilida­des de reparação.

P

Bruksanvisning

S

HGScanPRO är ett instrument för att berö­ringsfritt mäta temperatur vid användning av
STEINELs hetluftspistoler.
HGScanPRO ger en akustisk och visuell
indikation så snart det inställda börvärdet
över- eller underskrids. Spänningsmatningen
sker via hetluftpistolen. Läs noga igenom
denna bruksanvisning före användningen.

Säkerhetsanvisningar

n Manipulationer eller tekniska

ändringar på instrumentet
leder till att garantin och
tillverkarens ansvar upphör
att gälla.

n Instrumentet får inte utsättas

för stora mekaniska
belastningar eller kraftiga
vibrationer.

n Instrumentet får inte utsättas

för hög luftfuktighet eller
vätskor. Goda väderför­hållanden måste råda om
instrumentet skall användas
utomhus eller med ett lämp­ligt skydd.

n Rök, damm, vattenånga

och/eller andra ångor kan
påverka HGScanPRO optik
och på så sätt leda till att
indikeringsresultatet inte blir
korrekt.

Bara vid sakkunnig hantering kan en lång,
säker och felfri drift garanteras.

n Vänta tills instrumentet har

anpassat sig till den föränd­rade omgivningstemperatu­ren innan du startar det.

n Stäng av instrumentet och

säkra det mot oavsiktlig
återstart om en säker drift
inte kan garanteras. Ex. när ­ instrumentet uppvisar
synliga skador

- instrumentet inte fungerar

eller

- instrumentet har varit

utsatt för ogynnsamma för­hållanden under en längre
tid

- produkten har utsatts för

stora belastningar under
transporten.

- Bryt strömmen till

HG 2520/2620 före monte­ringen/demonteringen.

Säkerhetsanvisningar

nFörvara verktyget i ett torrt

utrymme och oåtkomligt för
barn. Produkten är inte
avsedd att användas av
personer (även barn) med
nedsatta fysiska och men­tala färdigheter eller som
saknar erfarenhet och/ eller
kunskap, utan överinseende
eller fått instruktioner av en
person med erfarenhet och
kunskap av produkten.

Funktionssätt

HGScanPRO mäter ett objekts yttertempe­ratur. Objektets värmestrålning registreras
av instrumentets sensor och överförs till
hetluftpistolen. För att beskriva ett materials
karakteristik för energiutstrålningen, används
emissionsgraden som värde.

c

Produktbeskrivning (bild / bild )

1 Lins
2 Laser
3 Hållare
4 ON/OFF-knapp
5 Driftsymbol
6 Minnessymbol
7 Symbol för minnesprogrammet/larmtole-

ransvärdet/ljudsignalen

a

LASERSTRÅLNING

n

TITTA INTE IN I STRÅLEN
λ = 630 nm - 670 nm
LASER KLASS 2 <1mW
EN 60825-1:2008-05

Ju högre emissionsvärdet är, desto högre är
materialets förmåga att utsända strålning. För
de flesta organiska material och ytor ligger
emissionsvärdet på ca 0,90. Metalliska ytor el­ler glänsande material har ett lägre emissions­värde. För att utesluta inexakta mätvärden, kan
emissionsvärdet ställas in på HGScanPRO.

8 Temperaturindikering °C,

°F eller emissionsvärde E

9 LOC-funktionssymbol
10 Symbol för luftmängden
11 Inställning av luftmängden
12 Indikeringsvärden

S

- 54 - - 55 -

Montering/Demontering (bild / bild )

b d

Montering/Demontering av HG 2620 E
(bild 2)

1. Stäng av HG 2620 E och dra ut nätsladden.

2. Lossa skruvarna på skyddsrörets sida och
dra av skyddsröret. Ta sedan av täckkåpan.

3. Montera ihop skyddsröret med
HG Scan PRO.

4. Sätt skyddsröret med HG Scan PRO på
HG 2620 E och dra åt skruvarna på sidan.

5. HG 2620 E med HG Scan PRO är driftklar.
Förvara täckkåpan väl ifall HG Scan PRO
ska avmonteras igen.

Drift

1. Montera fast HG Scan PRO på
hetluftpistolen b och d.

2. HG Scan PRO startas med ett tryck på
knappen ON/OFF (4). När HG Scan PRO är
aktiverad, visas driftsymbolen (5) på hetluft­pistolens display. Efter tillkopplingen ma­növreras HG Scan PRO via hetluftpistolens
manöverelement. HG Scan PRO har en min­nesfunktion. Var den aktiv under den senaste
användningen, tillkopplas den automatiskt
när HG 2620 startas. I annat fall förblir den
avaktiverad tills den startas med ett tryck på
knappen ON/OFF (4).

Temperaturmätning (bild )

n Mätpunktens avstånd är 10 cm från hetluft-

pistolens utblåsningsrör vid en storlek på ca
2 cm (de båda laserstrålarnas snittpunkt).
När avståndet minskas/ökas, kan resultatav­vikelser förekomma.

n För att uppnå exakta mätresultat, måste

mätobjektet vara större än mätpunkten.
Det rekommenderas att mätobjektet är minst
dubbelt så stort som mätpunkten.

n HG Scan PRO kan inte mäta yttemperaturen

genom transparenta ytor som ex. glas.
HG Scan PRO mäter glasets yttemperatur
i stället.

n Munstycken som leder om luften eller som

pga sin längd stör mätningen, kan inte
användas med HG Scan PRO.

e

Montering/Demontering av HG 2520 E
(bild 4)

1. Stäng av HG 2520 E och dra ut nätsladden.

2. Lossa de främre skruvarna på skyddsröret
och dra av det. Ta sedan av täckkåpan.

3. Sätt HG Scan PRO på HG 2520 E.

4. Sätt sedan på skyddsröret igen och dra
åt de främre skruvarna.

5. HG 2520 E med HG Scan PRO är driftklar.
Förvara täckkåpan väl ifall HG Scan PRO
ska avmonteras igen.

3. Vid den första användningen är instrumentet
aktiv enligt inställningarna som gjorts på
fabriken:
temperaturbörvärde = 150 °C / 300 °F,
luftmängdssteg 5,
larmtoleranssteg = 10 °C / 50 °F,
emissionsvärde = 0,90,
ljudsignal PÅ.

4. Temperatur och luftmängd bestäms av
material och typ av bearbetning.
Testa alltid först på ett dolt ställe.

n Vid glänsande objekt kan mätresultaten

förfalskas.

n För att få exakta mätresultat, måste

HG Scan PRO vara anpassad till omgiv­ningstemperaturen. Det gäller även när den
används på ett annat ställe.

n Längre användning med höga temperaturer

kan leda till en egenuppvärmning av
HG Scan PRO och därmed till felaktiga
mätresultat.

Inställningar

a) Inställningar

Följande inställningar kan göras:
Direkt:

• inställning av temperaturen
I inställningsmenyn:

• luftmängd: 150-600 l/min

• larmtoleranssteg: 10/20 °C, 50/70 °F

• emissionsvärde: 0.10-0.99

• ljudsignal ON/OFF
Temperaturbörvärdet ställs in direkt med styrs-

paken. Flytta styrspaken åt höger resp. vänster
för att öka eller minska temperaturbörvärdet.

Med luftmängdsknappen kommer du till inställ­ningsmenyn för HG Scan PRO, där ytterligare
inställningar kan företas. Program kan aktiveras
med programknappen. Läs mer om detta i av­snitt "Programdrift“.

1. Med ett tryck på luftmängdsknappen sker
inställningen av luftmängden. Under luft­mängdens inställning blinkar symbolen för
luftmängden (10) på displayen. Flytta styrs­paken åt höger resp. vänster för att öka
eller minska luftmängden. Om värdet ska
övertas oförändrat, gå vidare med 2.

2. Genom ytterligare ett tryck på luftmängds­knappen, sker inställningen av emissions­värdet. Under emissionsvärdets inställning
visas bokstaven (8) "E“ på displayen. Flytta
styrspaken åt höger resp. vänster för att
öka eller minska emissionsvärdet. För när­mare information, se avsnitt "Emissionsvär­de". Om värdet ska övertas oförändrat, gå
vidare med 3.

3. Genom ytterligare ett tryck på luftmängds­knappen, sker inställningen av larmtolerans­steget. Under larmtoleransstegets inställ­ning visas bokstaven (7) "L“ på displayen.
Flytta styrspaken åt höger resp. vänster
för att öka eller minska larmtoleranssteget.
För närmare information, se avsnitt "Larm­funktion". Om värdet ska övertas oföränd­rat, gå vidare med 4.

4. Genom ytterligare ett tryck på luftmängds­knappen, sker inställningen av ljudsignalen.
Under ljudsignalens inställning visas boksta­ven (7) "A“ på displayen. Flytta styrspaken
åt höger resp. vänster, för att sätta på resp.
stänga av ljudsignalen. Om värdet ska över­tas oförändrat, gå vidare med 5.

5. Genom ytterligare ett tryck på luftmängd­sknappen, lämnas inställningsmenyn. HG
Scan PRO börjar direkt med temperatur­mätningen.

b) Programdrift

På fabriken har fyra program ställts in för de
arbeten som oftast utförs. Med ett tryck på
programknappen visas siffran (7) 1 för program
1 på displayen. Genom ytterligare ett tryck
på programknappen visas siffrorna (7) 2-4 för
programmen 2-4. Genom att trycka på nytt
kommer du tillbaka till normal drift. I normal drift
visas ingen siffra (7) på displayen.

c) Minnesfunktion

Värdena för de fyra programmen kan alltid
ändras och sparas. För detta trycker du först
på programknappen, tills det program som
ska ändras visas. Ställ in önskat temperatur­börvärde, luftmängd och emissionsvärde. Min­nessymbolen på displayen blinkar för att visa
att det valda programmet har ändrats. För att
spara denna inställning i det valda programmet,
trycker du på programknappen och håller den
intryckt. Minnessymbolen fortsätter att blinka
i ca 2 sekunder. Lyser minnessymbolen med
fast sken, har de inmatade värdena sparats i
programmet. Larmtoleranssteget och ljudsig­nalen kan ändras i normal drift och gäller då för
alla program.

S

- 56 - - 57 -

Förinställda program:

Program 1 2 3 4
Temperaturbörvärde

(°C/°F)
Luftmängdssteg 4 5 6 5

Emissionsvärde 0.95 0.85 0.90 0.94

d) LOC-funktion

För att förhindra att de valda inställningarna
oavsiktligt ändras, är HG Scan PRO utrustad
med funktionen Lockable Override Control
(LOC).

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

För att ta reda på hur LOC-funktionen ska
ställas in, v.g. kontakta kundtjänst på
036 - 31 42 40.

Larmfunktion

HG Scan PRO har en larmfunktion som rea­gerar när det inställda temperaturbörvärdet
över- eller underskrids. Larmet sker akustiskt
via en ljudsignal och visuellt med en blå och
röd lysande LED-ring. Larmet utlöses så snart
det inställda temperaturbörvärdet över- eller
underskrids.

När den gröna LED-ringen lyser visas, motsva­rar temperaturen på HG Scan PRO målvärdet
inom toleransen. Den akustiska ljudsignalen
kan avaktiveras. För att avaktivera ljudsignalen,
se avsnitt "Inställningar".

Emissionsvärde

För att uppnå exakta mätresultat för olika mate­rial och ytor, kan emissionsvärdet ställas in på
HG Scan PRO (se tabellen).

Ytor Emissionsvärde

Bilfolier 0,90-0,95
Trä 0,80-0,90
Gummi 0,85-0,95
Oljefärger 0,95
Läder 0,75-0,85
Lacker 0,80-0,95
Papper, papp 0,75-0,95
Textilier 0,90
Plast ( PVC,PE, PP ) 0,85-0,95

Emissionsvärdena som anges i emissionsvärdestabellen är riktvärden. Ytans kvalitet, geometri eller
andra parametrar kan påverka mätobjektets emissionsvärde.

En utförlig översikt finns på vår hemsida:

www.steinel-professional.de/emissionswerte (tyska)
www.steinel-professional.de/emissivities (andra språk)

På displayen visas siffrorna efter kommat.
(tiondelar och hundradelar) t.ex. 0,93
motsvarar 93.

S

Larmfunktionstabell

Avvikelser från temperaturbörvärdet i °C

Larmtoleranssteg 10 °C 20 °C
Röd LED-ring och ljudsignal > 20 °C > 40 °C
Röd LED-ring 10 °C till 20 °C 20 °C till 40 °C
Grön LED-ring -10 °C till 10 °C -20 °C till 20 °C
Blå LED-ring -20 °C till -10 °C -40 °C till -20 °C
Blå LED-ring och ljudsignal < -20 °C < -40 °C

Avvikelser från temperaturbörvärdet i °F

Larmtoleranssteg 20 °F 40 °F
Röd LED-ring och ljudsignal > 40 °F > 80 °F
Röd LED-ring 20 till 40 °F 40 till 80 °F
Grön LED-ring -20 till 20 °F -40 till 40 °F
Blå LED-ring -40 till -20 °F -80 till -40 °F
Blå LED-ring och ljudsignal < -40 °F < -80 °F

- 58 - - 59 -

Tekniska data HG Scan PRO 2620 E HG Scan PRO2520 E

Driftspänning: 15V DC
Reaktionstid: 500 ms
Spektrum: 8-14 µm
Emissionsvärde: 0,10-0,99
Temperatursteg: 10 °C / 10 °F
Arbetsavstånd: 10 cm
Mätyta för IR: 10:1
Drifttemperatur: 0-50 °C / 32-122 °F
Luftfuktighet under drift: 10 % - 90 % RH
Lagringstemperatur: -10-60 °C / 14-140 °F
Luftfuktighet vid lagring: < 80 % RH
Temperaturmätområde: 0 °C - 300 °C (32 °F - 572 °F)
Noggrannhet *: ±2 °C / ±3,6 °F eller ±5 % av mätvärdet
Vikt: 120 g 85 g
Mått: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

*

Noggrannhet vid ca 25°C omgivningstemperatur och under iakttagande av det optimala avståndet
från mätobjektet.

Skötsel och underhåll

Rengöring av linsen:

Linsen kan rengöras med en fuktig, mjuk, ludd­fri trasa (utan rengöringsmedel). Alternativt kan
linsrengöringsvätska användas. Syrahaltiga,
alkoholhaltiga eller andra lösningsmedel får inte
användas.

Avfallshantering

Uttjänta apparater och batterier
får inte kastas i hushållssoporna,
eld eller vatten. Instrumentet
och batterierna ska insamlas,
återvinnas eller avfallshanteras på
miljövänligt sätt.

deklaration

Produkten uppfyller

- EMC-direktivet 2014/30/EG

- RoHS-direktivet 2011/65/EG

- WEEE-direktivet 2012/19/EG

Funktionsgaranti

Denna STEINEL-produkt är tillverkad med
största noggrannhet. Den är funktions- och
säkerhetstestad enligt gällande föreskrifter
och har därefter genomgått en stickprovskon­troll. Steinel garanterar produktens fullgoda
beskaffenhet och funktion. Garantin gäller i
12 månader från inköpsdagen. Vi åtgärdar
alla bristfälligheter orsakade av material- eller
tillverkningsfel. Garantin uppfylls genom repa­ration eller utbyte av bristfälliga delar efter vårt
val. Garantin omfattar inte slitage och skador
och bristfälligheter orsakade av felaktigt hante­rande eller bristande underhåll och skötsel av
produkten samt brottskador pga att instrumen­tet fallit ner. Följdskador på främmande föremål
ersätts ej. Garantin gäller endast då produkten,
som inte får vara demonterad, sändes väl
förpackad och med fakturakopia eller kvitto
(inköpsdatum och stämpel) till respektive ser­vicestation eller lämnas till inköpsstället inom
6månader efter köpet.

DK

Brugsanvisning

Kåpans rengöring

Kåpan kan rengöras med vatten eller med ett
milt rengöringsmedel. Repande rengörings- el­ler lösningsmedel får inte användas.

HGScanPRO er en temperaturmåler til
berøringsfri infrarød temperaturmåling til brug
sammen med Steinel varmluftblæsere. Under
brugen advarer HGScanPRO dig akustisk og
visuelt ved overskridelse/underskridelse af den
på forhånd indstillede nominelle værdi.
Spændingen tilføres via varmluftblæseren.

Sikkerhedsanvisninger

n Fremmed manipulation eller

tekniske ændringer medfører
ansvarsfraskrivelse,
og at garantien bortfalder.

n Udsæt ikke apparatet for

kraftige mekaniske belast­ninger eller vibrationer.

n Apparatet må ikke udsættes

for høj luftfugtighed eller
væsker. Brug kun apparatet
udendørs, når vejret er godt,
eller med egnede beskyt­telsesforanstaltninger.

Reparationsservice:

Kontakta närmaste serviceställe för reparatio­ner efter garantitidens utgång eller vid bristfäll­igheter som inte omfattas av garantin.

- 60 - - 61 -

n Røg, støv, vanddamp og/

eller andre dampe kan påvir­ke HGScanPRO's optik og
give et ukorrekt resultat.

Læs venligst denne betjeningsvejledning, før
du tager apparatet i brug.
Kun korrekt håndtering sikrer en lang, pålidelig
og fejlfri drift.

n Sluk apparatet, og sikr det

mod utilsigtet at blive tændt
igen, hvis du har mistanke
om, at sikker drift ikke er
mulig. Det gælder f.eks. hvis

- apparatet har synlige
skader

- apparatet ikke fungerer,
eller

- apparatet har været udsat
for ugunstige forhold i
længere tid

- produktet har været udsat
for kraftige belastninger
under transport.

- Afbryd HG 2520/2620 fra
el-nettet før montering/
afmontering.

DK

Sikkerhedsanvisninger

nDette apparat kan anvendes

af børn, fra de er 8 år, og
derudover af personer med
nedsatte fysiske, sensoris­ke og mentale evner eller
mangel på erfaring og viden,
hvis de er under opsyn eller
er blevet instrueret i sikker
brug af apparatet og forstår
faren i forbindelse med
brug af apparatet. Børn må
ikke lege med apparatet.
Rengøring og brugervedli­geholdelse må kun udføres
af børn, hvis de er under
opsyn.

Funktion

HG Scan PRO måler et objekts overfladetem­peratur. Objektets varmestråling registreres af
apparatets sensor og overføres til varmluftblæ­seren. Emissionsgraden anvendes som værdi
til at beskrive et materiales energiudstrålings­karakteristik.

Betjeningselementer (fig. / fig. )

1 Linse
2 Laser
3 Holder
4 ON/OFF-knap
5 Driftssymbol
6 Hukommelsessymbol
7 Symbol for hukommelsesprogram/alarmto-

leranceværdi/lydsignal

ca

LASERSTRÅLING

n

SE IKKE IND I STRÅLEN
λ = 630 nm - 670 nm
LASER KLASSE 2 < 1 mW
EN 60825-1:2008-05

Montering/afmontering (fig. / fig. )

Montering/afmontering på HG 2620 E
(fig. 2)

1. Sluk HG 2620 E, og afbryd den fra el-nettet.

2. Løsn skruerne på siden af beskyttelsesrøret,
og træk beskyttelsesrøret af. Fjern derefter
kappen.

3. Sæt beskyttelsesrøret og HG Scan PRO
sammen.

4. Sæt beskyttelsesrøret med HG Scan PRO
på HG 2620 E, og skru skruerne i siden fast.

5. HG 2620 E med HG Scan PRO er klar til
brug. Opbevar kappen for det tilfælde, at
HG Scan PRO tages af igen.

b d

Ibrugtagning

1. Sæt HG Scan PRO på varmluftblæseren,
som beskrevet i b og d.

2. HG Scan PRO tændes ved at trykke på
knappen ON/OFF (4). Mens HG Scan PRO
er aktiveret, vises driftssymbolet (5) i varm­luftblæserens display. Efter at HG Scan PRO
er tændt, betjenes varmluftblæseren med
betjeningselementerne. HG Scan PRO har
en hukommelsesfunktion. Hvis den var aktiv
ved seneste brug, tændes den automatisk,

Jo højere emissionsgraden er, desto større er
materialets evne til at udsende strålinger. For
de fleste organiske materialer og overflader
ligger emissionsgraden på ca. 0,90. Metalliske
overflader og skinnende materialer har en
lavere emissionsgrad. For at undgå upræcise
måleværdier kan emissionsgraden indstilles på
HG Scan PRO.

8 Temperaturvisning °C, °F eller

emissionsgrad E

9 LOC-funktionssymbol
10 Luftmængdesymbol
11 Luftmængdeindstilling
12 Viste værdier

- 62 - - 63 -

næste gang HG 2620 tændes. Ellers forbliver
den inaktiv, indtil den tændes ved at trykke
på ON/OFF (4).

Temperaturmåling (fig. )

n Målepunktet befinder sig i en afstand på

10 cm foran varmluftblæserens udblæs­ningsrør ved en størrelse på ca. 2 cm (de to
laserstrålers skæringspunkt). Hvis afstanden
reduceres/øges, opstår der afvigelser i re­sultaterne.

n For at opnå præcise resultater skal det

objekt, der registreres, være større end
målepunktet. Det anbefales, at objektet, som
registreres, er mindst dobbelt så stort som
målepunktet.

n HG Scan PRO kan ikke registrere overflade-

temperaturen gennem gennemsigtige over­flader, som f.eks. glas. I stedet registrerer
HG Scan PRO glassets overfladetemperatur.

n Dyser, som styrer luften og/eller pga. deres

længde skærer målingen, kan ikke anvendes
sammen med HG Scan PRO.

e

Montering/afmontering på HG 2520 E
(fig. 4)

1. Sluk HG 2520 E, og afbryd den fra el-nettet.

2. Løsn de forreste skruer på beskyttelsesrøret,
og træk beskyttelsesrøret af. Fjern derefter
kappen.

3. Sæt HG Scan PRO på HG 2520 E.

4. Sæt derefter beskyttelsesrøret på igen, og
skru de forreste skruer fast.

5. HG 2520 E med HG Scan PRO er klar til
brug. Opbevar kappen for det tilfælde, at
HG Scan PRO tages af igen.

3. Første gang du tænder apparatet, er det i
fabrikstilstand: Nominel temperaturværdi =
150 °C / 300 °F, luftmængdetrin 5, alarm­tolerancetrin 10 °C / 50 °F, emissionsgrad =
0,90, lydsignal TIL.

4. Temperaturen og luftmængden afhænger
af materialet og den ønskede forarbejd­ningsmåde. Foretag altid først en test på et
diskret sted.

n I tilfælde af skinnende objekter kan der ske

en forfalskning af måleresultaterne.

n HG Scan PRO skal være tilpasset til den

omgivende temperatur for at opnå nøjagtige
resultater. Dette gælder også, hvis der skif­tes placering.

n Ved længere tids brug med høje tempera-

turer kan der ske en egenopvarmning af
HG Scan PRO, som medfører afvigende
måleresultater.

DK

Indstillinger

a) Indstillinger

Du kan foretage følgende indstillinger:
Direkte:

• Indstilling af temperatur
Via indstillingsmenu:

• Luftmængde: 150-600 l/min

• Alarmtolerancetrin: 10/20 °C, 50/70 °F

• Emissionsgrad: 0,10-0,99

• Lyd ON/OFF
Den nominelle temperaturværdi indstilles direk-

te med joysticket. Her føres joysticket til højre
eller til venstre for at øge eller reducere den
nominelle temperaturværdi.

Med luftmængdeknappen går du ind i ind­stillingsmenuen i HG Scan PRO, hvor du kan
foretage flere indstillinger. Programmer kan
åbnes med programknappen. Læs her afsnittet
"Programdrift".

1. Luftmængden indstilles ved at trykke på
luftmængdeknappen. Under indstillingen
af luftmængden blinker symbolet for luft­mængden (10) i displayet. Før joysticket til
højre eller til venstre for at øge eller redu­cere luftmængden. Når værdien er korrekt,
skal du fortsætte med 2.

2. Ved igen at trykke på luftmængdeknappen
indstilles emissionsgraden. Under indstillin­gen af emissionsgraden vises bogstavet (8)
"E" i displayet. Før joysticket til højre eller
til venstre for at øge eller reducere emissi­onsgraden. Yderligere oplysninger om dette
kan du læse i afsnittet "Emissionsgrad". Når
værdien er korrekt, skal du fortsætte med 3.

3. Ved igen at trykke på luftmængdeknappen
indstilles alarmtolerancetrinnet. Under
indstillingen af alarmtolerencetrinnet vises
bogstavet (7) "L" i displayet. Før joysticket
til højre eller til venstre for at øge eller
reducere alarmtolerancetrinnet. Yderligere
oplysninger om dette kan du læse i afsnittet
"Alarmfunktion". Når værdien er korrekt,
skal du fortsætte med 4.

4. Ved igen at trykke på luftmængdeknappen
indstilles lydsignalet. Under indstillingen af
lydsignalet vises bogstavet (7) "A" i display­et. Før joysticket til højre eller til venstre for
at aktivere eller deaktivere lydsignalet. Når
værdien er korrekt, skal du fortsætte med 5.

5. Du lukker indstillingsmenuen ved igen at
trykke på luftmængdeknappen. HG Scan
PRO påbegynder temperaturmålingen med
det samme.

b) Programdrift

Fra fabrikken er der indstillet fire programmer
til de hyppigste arbejdstyper. Tallet (7) 1 vises
for program 1 i displayet ved at trykke på
programknappen. Ved at trykke flere gange
på programknappen vises tallene (7) 2-4 for
programmerne 2-4. Tryk igen for at gå tilbage
til normal drift. I normal drift vises der ingen tal

(7) i displayet.

c) Hukommelsesfunktion

Værdierne i de fire programmer kan altid æn­dres og gemmes. Dette gør du ved først at tryk­ke på programknappen, indtil det program, der
skal ændres, vises. Indstil den ønskede nomi­nelle temperaturværdi, luftmængden og emissi­onsgraden. Hukommelsessymbolet i displayet
blinker for at vise, at det valgte program er
ændret. Tryk på programknappen, og hold den
nede for at gemme denne indstilling i det valgte
program. Hukommelsessymbolet fortsætter
med at blinke i ca. 2 sek. Når hukommelses­symbolet lyser permanent, er de indlæste vær­dier gemt i programmet. Alarmtolerancetrinnet
og lydsignalet kan ændres i normal drift og
gælder for alle programmer.

Forindstillede programmer:

Program 1 2 3 4
Nominel

temperaturværdi (°C/°F)
Luftmængdetrin 4 5 6 5

Emissionsgrad 0,95 0,85 0,90 0,94

d) LOC-funktion

For at undgå, at de valgte indstillinger ændres
ved et uheld, har HG Scan PRO funktionen
Lockable Override Control (LOC). Ønsker du

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

at vide mere om, hvordan LOC-funktionen kan
indstilles, kan du kontakte vores service på
[phone].

Alarmfunktion

HG Scan PRO er udstyret med en alarmfunk­tion, der aktiveres, hvis en indstillelig nominel
temperaturværdi over- eller underskrides. Alar­men høres akustisk med et lydsignal og vises
med en blå og rød LED-ring. Alarmen udløses,
hvis den indstillede nominelle temperaturværdi
over- eller underskrides.

Hvis der vises en grøn LED-ring, svarer tempe­raturen på HG Scan PRO til den ønskede værdi
inden for toleranceområdet. Lydsignalet kan
deaktiveres. I afsnittet "Indstillinger" beskrives
det, hvordan du deaktiverer lydsignalet.

Tabel over alarmfunktioner

Afvigelser fra den nominelle temperaturværdi i °C

Alarmtolerancetrin 10 °C 20 °C
Rød LED-ring og lydsignal > 20 °C > 40 °C
Rød LED-ring 10 °C til 20 °C 20 °C til 40 °C
Grøn LED-ring -10 °C til 10 °C -20 °C til 20 °C
Blå LED-ring -20 °C til -10 °C -40 °C til -20 °C
Blå LED-ring og lydsignal < -20 °C < -40 °C

Afvigelser fra den nominelle temperaturværdi i °F

Alarmtolerancetrin 20 °F 40 °F
Rød LED-ring og lydsignal > 40 °F > 80 °F
Rød LED-ring 20 til 40 °F 40 til 80 °F
Grøn LED-ring -20 til 20 °F -40 til 40 °F
Blå LED-ring -40 til -20 °F -80 til -40 °F
Blå LED-ring og lydsignal < -40 °F < -80 °F

DK

- 64 - - 65 -

Emissionsgraden kan indstilles på HG Scan
PRO for at opnå nøjagtige måleværdier for for­skellige materialer og overflader (se tabellen).

Overflade Emissionsgrad

Bilfolier 0,90-0,95
Træ 0,80-0,90
Gummi 0,85-0,95
Oliemaling 0,95
Læder 0,75-0,85
Lak 0,80-0,95
Papir, pap 0,75-0,95
Tekstiler 0,90
Plast (PVC, PE, PP) 0,85-0,95

De emissionsgrader, som er angivet i emissionsgradstabellen, er tilnærmede værdier. Overflade­kvalitet, geometri og andre parametre kan påvirke det målte objekts emissionsgrad.

Du finder en udførlig oversigt på vores hjemmeside:

www.steinel-professional.de/emissionswerte (tysk)
www.steinel-professional.de/emissivities (øvrige sprog)

I displayet vises tallene efter kommaet (tiende­dele og hundrededele), f.eks. svarer 0,93 til 93.

Tekniske data HG Scan PRO 2620 E HG Scan PRO2520 E

Driftsspænding: 15V DC
Reaktionstid: 500 ms
Spektrum: 8-14 µm
Emissionsgrad: 0,10-0,99
Opløsning: 10 °C / 10 °F
Arbejdsafstand: 10 cm
IR–punktstørrelse: 10:1
Driftstemperatur: 0-50 °C / 32-122 °F
Luftfugtighed ved drift: 10 % - 90 % RH
Opbevaringstemperatur: -10-60 °C / 14-140 °F
Luftfugtighed ved opbevaring: < 80 % RH
Temperaturmåleområde: 0 °C - 300 °C (32 °F - 572 °F)
Nøjagtighed *: ±2 °C / ±3,6 °F eller ±5 % fra den målte værdi
Vægt: 120 g 85 g
Mål: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

Nøjagtighed ved omgivende temperatur på ca. 25°C og overholdelse af den optimale afstand til

*

måleobjektet.

- 66 - - 67 -

Pleje og vedligeholdelseEmissionsgrad

Rengøring af linsen:

Linsen kan ved tilsmudsning rengøres med en
fugtig, blød, fnugfri klud (uden rengøringsmid­del). Som alternativ kan der anvendes linseren­gøringsvæske. Der må ikke anvendes syre-,
alkoholholdige eller andre opløsningsmidler.

Bortskaffelse

Brugte apparater og batterier må
ikke smides ud med hushold­ningsaffaldet, brændes eller smi­des i vand. Batterier skal indsam­les, genvindes eller bortskaffes på
miljøvenlig vis.

Overensstemmelseserklæring

Dette produkt opfylder

- EMC-direktivet 2014/30/EF

- RoHS-direktivet 2011/65/EF

- WEEE-direktivet 2012/19/EF

Funktionsgaranti

Dette Steinel-produkt er fremstillet med største
omhu, funktions- og sikkerhedstestet iht. de
gældende forskrifter samt underlagt stikprø­vekontrol. STEINEL garanterer for upåklagelig
beskaffenhed og funktion. Garantiperioden
gælder 12 måneder fra den dag, produktet er
solgt til forbrugeren. Vi afhjælper alle mangler,
der skyldes materiale- og fabrikationsfejl.
Garantien ydes efter vores eget valg gennem
reparation eller ombytning af defekte dele. Der
ydes ikke garanti ved skader på sliddele, ved
skader og mangler der skyldes faglig ukorrekt
behandling eller vedligeholdelse eller ved brud,
hvis apparatet tabes. Yderligere følgeskader
på fremmede genstande dækkes ikke. Der
ydes kun garanti mod forevisning af bon eller
kvittering (med købsdato og stempel). Der­udover skal apparatet være helt og indpakket
forsvarligt, når det fremsendes til reparation på
serviceværkstedet eller inden for de første 6
måneder afleveres til forhandleren.

Rengøring af huset

Huset kan rengøres med vand eller et mildt ren­gøringsmiddel. Der må ikke anvendes
skure- eller opløsningsmidler.

Reparationsservice:

Når garantiperioden er udløbet, eller i tilfælde
af mangler, der ikke dækkes af garantien,
bedes du henvende dig til nærmeste service­værksted og spørge om mulighederne for
reparation.

DK

Käyttöohje

FI

HG Scan PRO on Steinelin kuumailmapuhalti­mien kanssa käytettävä infrapunalämpömittari,
joka mittaa lämpötilan ilman kosketusta.
HG Scan PRO varoittaa käytön aikana akus­tisesti ja visuaalisesti asetetun lämpöarvon
ylittymisestä/alittumisesta. Skanneri toimii
kuumailmapuhaltimen kautta. Tutustu tähän
käyttöohjeeseen ennen laitteen käyttöä.

Turvaohjeet

n Väärinkäyttö tai tekniset

muutokset voivat johtaa
takuun raukeamiseen ja
vastuuvapautukseen.

n Älä altista laitetta kovalle

mekaaniselle rasitukselle
tai tärinälle.

n Laitetta ei saa altistaa

suurelle ilmankosteudelle tai
nesteille. Laitetta saa käyttää
ulkona vain suotuisissa sää­olosuhteissa / tarkoitukseen
soveltuvilla suojalaitteilla.

n Savu, pöly, vesihöyry ja/tai

muut höyryt voivat vaikut­taa HG Scan PRO -laitteen
optiikan toimintaan ja johtaa
vääriin tuloksiin.

Ainoastaan asianmukainen käsittely takaa
pitkäaikaisen, luotettavan ja häiriöttömän
toiminnan.

n Katkaise laitteesta virta ja

varmista laite odottamatonta
kytkentää vastaan, kun on
oletettavissa, että laitteen
turvallinen käyttö ei ole var­maa. Esimerkiksi, kun

- laitteessa on näkyviä vikoja

- laite ei toimi tai

- laite on altistunut pitem-

män aikaa epäsuotuisille
olosuhteille

- tuote on altistunut kovalle

kuormitukselle kuljetuksen
aikana.

- Irrota HG 2520/2620

sähköverkosta ennen
asennusta/purkamista.

Turvaohjeet

nYli 8-vuotiaat lapset ja

henkilöt, joiden fyysiset
ominaisuudet, aistit tai
henkiset valmiudet ovat
rajoittuneet tai joilta puut­tuu tarvittava kokemus ja
osaaminen, saavat käyttää
laitetta, jos heitä valvotaan
tai heidät on opastettu lait­teen toimintaan siten, että
he osaavat käyttää laitetta
turvallisesti ja tunnistavat
sen käyttöön liittyvät vaa­rat. Lapset eivät saa leikkiä
laitteella. Lapset eivät saa
puhdistaa tai huoltaa laitetta
ilman valvontaa.

Toimintatapa

HG Scan PRO tunnistaa kohteen pintaläm­pötilan. Laitteen tunnistin havaitsee kohteen
lämpösäteilyn ja välittää sen kuumailmapu­haltimeen. Materiaalin energiansäteilyomi­naisuuksien kuvaamisen arvona käytetään
emissiokerrointa.

Osat (kuva / kuva )

1 Linssi
2 Laser
3 Pidike
4 ON/OFF-painike
5 Käyttösymboli
6 Muistisymboli
7 Muistiohjelman/hälytystoleranssirajan/

äänisignaalin symboli

ca

LASERSÄTEILY

n

ÄLÄ KATSO SÄTEESEEN
λ = 630 nm - 670 nm
LASERLUOKKA 2 <1mW
EN 60825-1:2008-05

Mitä suurempi emissiokerroin on, sitä parem­min materiaali pystyy lähettämään säteilyä.
Useimpien orgaanisten materiaalien ja pintojen
emissiokerroin on noin 0,90. Metallisilla pin­noilla tai kiiltävillä materiaaleilla on alhaisempi
emissiokerroin. HG Scan PRO -laitteeseen voi­daan asettaa emissiokerroin, jolloin epätarkat
tunnistusarvot vältetään.

8 Lämpötilan näyttö °C,

°F tai emissiokerroin E

9 LOC-toimintasymboli
10 Ilmamäärän symboli
11 Ilmamäärän asetus
12 Näyttöarvot

FI

- 68 - - 69 -

Asennus/irrottaminen (kuva / kuva )

Asennus/irrottaminen, HG 2620 E (kuva 2)

1. Kytke HG 2620 E pois päältä ja irrota laite
sähköverkosta.

2. Irrota suojaputken sivuilla olevat ruuvit ja ve­dä suojaputki irti. Irrota suojuskappale.

3. Yhdistä suojaputki ja HG Scan PRO.

4. Pistä HG Scan PRO HG 2620 E -puhalti­meen ja kiristä sivuttaiset ruuvit.

5. HG 2620 E ja HG Scan PRO ovat käyttö­valmiita. Säilytä suojuskappale voidaksesi
käyttää sitä, jos HG Scan PRO irrotetaan
puhaltimesta.

b

d

Käyttöönotto

1. Aseta HG Scan PRO kuumailmapuhaltimeen

b ja d.

2. HGScanPRO kytketään päälle painamalla
ON/OFF-painiketta (4). Kun HGScanPRO
on aktivoituna, kuumailmapuhaltimen näy­tössä näkyy käyttösymboli (5). HGScanPRO

-laitetta ohjataan kuumailmapuhaltimen oh­jaimien kautta. HG Scan PRO on varustettu
Memory-toiminnolla. HG 2620 kytkeytyy
automaattisesti päälle, jos se oli toiminnassa
viimeisimmän käytön aikana. Muussa ta­pauksessa se pysyy aktivoitumatta, kunnes
se kytketään päälle ON/OFF-painiketta (4)
painamalla.

Lämpötilantunnistus (kuva )

n Tunnistuskohdan etäisyys on 10 cm

kuumailmapuhaltimen suuosan edessä,
kun tunnistuskohdan koko on noin 2 cm
(kummankin lasersäteen leikkauspiste).
Etäisyyden lyhentäminen/pidentäminen
johtaa poikkeaviin tuloksiin.

n Tarkkojen tulosten saamiseksi mitattavan

kohteen on oltava tunnistuskohtaa suurempi.
Tunnistettavan kohteen tulee mieluiten olla
vähintään kaksi kertaa tunnistuskohtaa suu­rempi.

n HG-Scan PRO ei pysty tunnistamaan

pintalämpötilaa kiiltävien pintojen (esim. lasi)
lävitse. HG Scan PRO mittaa sen sijaan lasin
pintalämpötilan.

e

Asennus/irrottaminen, HG 2520 E (kuva 4)

1. Kytke HG 2520 E pois päältä ja irrota laite
sähköverkosta.

2. Irrota suojaputken etummaiset ruuvit ja vedä
suojaputki irti. Irrota suojuskappale.

3. Pistä HG Scan PRO HG 2520 E -puhaltimeen

4. Pistä suojaputki takaisin paikoilleen ja kiristä
etummaiset ruuvit.

5. HG 2520 E ja HG Scan PRO ovat käyttö­valmiita. Säilytä suojuskappale voidaksesi
käyttää sitä, jos HG Scan PRO irrotetaan
puhaltimesta.

2. Kun laite kytketään päälle ensimmäisen
kerran, se aktivoituu tehtaalla asetetuilla
arvoilla:
lämpötilan asetusarvo = 150 °C / 300 °F,
ilmamäärän porras 5,
hälytystoleranssin porras = 10 °C / 50 °F,
emissiokerroin = 0,90,
äänisignaali PÄÄLLÄ.

4. Lämpötila ja ilmamäärä määräytyvät materi­aalin ja aiotun työstötavan mukaan. Testaa
käyttö aina ensin huomaamattomassa
kohdassa.

n HG Scan PRO -laitteen kanssa ei voi käyttää

suuttimia, jotka suuntaavat imavirtaa tai
pituudensa takia katkaisevat tunnistuksen.

n Kiiltävien kohteiden yhteydessä tunnistus voi

johtaa virheellisiin tuloksiin.

n HG Scan PRO -laitteen on annettava läm-

metä ympäristön lämpötilaan tarkkojen
tulosten saamiseksi. Tämä on huomioitava
myös käyttöpaikkaa vaihdettaessa.

n HGScanPRO -laitteen pitkäaikainen käyttö

korkeilla lämpötiloilla voi johtaa itsekuume­nemiseen ja poikkeavaan tunnistukseen.

Asetukset

a) Asetukset

Seuraavat asetukset ovat mahdollisia:
Suoraan:

• Lämpötilan asettaminen
Asetusvalikon kautta:

• Ilmamäärä 150-600 l/min

• Hälytystoleranssin portaan asetus:
10/20 °C, 50/70 °F

• Emissiokerroin 0,10-0,99

• Ääni ON/OFF

Lämpötilan asetusarvo asetetaan suoraan
ohjaussauvan kautta. Ohjaussauvaa liikutetaan
oikealle tai vasemmalle lämpötilan asetusarvon
suurentamiseksi tai pienentämiseksi.

Ilmamäärän painikkeella pääset asetusvalik­koon, jossa voit tehdä muita HG Scan PRO

-laitteen asetuksia. Ohjelmat ovat kutsuttavissa

ohjelmapainikkeen kautta. Lue kohdassa
"Ohjelmointikäyttö" annetut tiedot.

1. Ilmamäärän painiketta painamalla asetetaan

ilmamäärä. Ilmamäärän (10) symboli vilkkuu
näytössä ilmamäärän asettamisen ajan. Lii­kuta ohjaussauvaa oikealle tai vasemmalle
ilmamäärän suurentamiseksi tai pienentämi­seksi. Kun otat arvon käyttöön sitä muutta­matta, siirry kohtaan 2.

2. Kun ilmamäärän painiketta painetaan

uudelleen, emissiokertoimen asetus ote­taan käyttöön. Näyttöön tulee kirjain (8)
"E" emissiokertoimen asettamisen ajaksi.
Liikuta ohjaussauvaa oikealle tai vasem­malle emissiokertoimen suurentamiseksi tai
pienentämiseksi. Katso lisätietoja kohdasta
"Emissiokerroin". Kun otat arvon käyttöön
sitä muuttamatta, siirry kohtaan 3.

3. Kun ilmamäärän painiketta painetaan uu-

delleen, hälytystoleranssin portaan asetus
otetaan käyttöön. Näyttöön tulee kirjain (7)
"L" hälytystoleranssin portaan asettamisen
ajaksi. Liikuta ohjaussauvaa oikealle tai
vasemmalle hälytystoleranssin portaan
suurentamiseksi tai pienentämiseksi. Katso
lisätietoja kohdasta "Hälytystoiminto". Kun
otat arvon käyttöön sitä muuttamatta, siirry
kohtaan 4.

4. Kun ilmamäärän painiketta painetaan uudel­leen, äänisignaalin asetus otetaan käyttöön.
Näyttöön tulee kirjain (7) "A" äänisignaalin
asettamisen ajaksi. Liikuta ohjaussauvaa
oikealle tai vasemmalle kytkeäksesi äänisig­naalin päälle tai pois päältä. Kun otat arvon
käyttöön sitä muuttamatta, siirry kohtaan 5.

5. Asetusvalikosta poistutaan painamalla
uudelleen ilmamäärän painiketta. HG Scan
PRO aloittaa heti lämpötilan tunnistuksen.

b) Ohjelmakäyttö

Laitteeseen on asetettu tehtaalla neljä taval­lisimmissa töissä tarvittavaa ohjelmaa. Kun
ohjelmapainiketta painetaan, näyttöön ilmestyy
ohjelmaa 1 tarkoittava numero (7) 1. Kun oh­jelmapainiketta painetaan uudelleen, näyttöön
tulevat ohjelmien 2-4 numerot (7) 2-4. Kun
painat painiketta uudelleen, palaat normaali­käyttöön. Normaalikäytössä näyttöön ei tule
numeroita (7).

c) Muistitoiminto

Kaikkien neljän ohjelman arvoja on mahdollista
muuttaa ja tallentaa koska tahansa. Paina sitä
varten ensin ohjelmointipainiketta, kunnes
muutettava ohjelma on näytössä. Säädä haluttu
lämpötilan asetusarvo, ilmamäärä ja emissioker­roin. Muistisymboli vilkkuu näytössä merkkinä
siitä, että valittua ohjelmaa on muutettu. Tallen­taaksesi tämän asetuksen valittuun ohjelmaan
sinun on painettava ja pidettävä painettuna
ohjelmapainiketta. Muistisymbolin vilkkumi­nen jatkuu noin kahden sekunnin ajan. Kun
muistisymbolin valo palaa vilkkumatta, annetut
arvot on tallennettu muistiin. Hälytystoleranssin
porrasta ja äänisignaalia voidaan muuttaa nor­maalikäytössä. Asetukset ovat voimassa kaikille
ohjelmille.

FI

- 70 - - 71 -

Esiasetetut ohjelmat:

Ohjelma 1 2 3 4
Lämpötilan asetusarvo

(°C/°F)
Ilmamäärän porras 4 5 6 5

Emissiokerroin 0,95 0,85 0,90 0,94

d) LOC-toiminto

Jotta valittujen asetusten muuttaminen vahin­gossa vältettäisiin, HG Scan PRO -laitteessa on
Lockable Override Control -toiminto (LOC).

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

LOC-toiminnon säätämisestä saat lisätietoja
ottamalla yhteyttä maahantuojaan, numerossa
09-682 4180.

Hälytystoiminto

HG Scan PRO on varustettu hälytystoiminnolla,
joka ilmoittaa asetettavan lämpötilan asetus­alueen ylittymisestä tai alittumisesta. Hälytys
tulee akustisesti äänisignaalin ja visuaalisesti
sinisen ja punaisen LED-renkaan muodossa.
Hälytys annetaan, kun asetettu lämpötilan
asetusarvo ylittyy tai alittuu.

Kun LED-rengas on vihreä, HG Scan PRO ­laitteen lämpötila vastaa toleranssin sisällä
olevaa tavoitearvoa. Akustinen äänisignaali
voidaan poistaa käytöstä. Siirry äänisignaalin
poistamista varten kohtaan "Asetukset".

Emissiokerroin

Jotta tunnistus olisi tarkkaa eri materiaaleilla ja
pinnoilla, HG Scan PRO -laitteeseen voidaan
asettaa emissiokerroin (katso taulukko).

Pinta Emissiokerroin

Autokalvot 0,90-0,95
Puu 0,80-0,90
Kumi 0,85-0,95
Öljymaalit 0,95
Nahka 0,75-0,85
Lakka 0,80-0,95
Paperi, pahvi 0,75-0,95
Tekstiilit 0,90
Muovi ( PVC,PE, PP ) 0,85-0,95

Emissiokerrointaulukossa luetellut emissiokertoimet ovat likimääräisiä arvoja. Pinnan laatu,
geometria tai muut parametrit voivat vaikuttaa kohteen emissiokertoimeen.

Tarkempi yleiskuva löytyy kotisivultamme:

www.steinel-professional.de/emissionswerte (saksa)
www.steinel-professional.de/emissivities (muut)

Luvut esitetään näytössä desimaalilukuina.
(Kymmenykset ja sadasosat) esim. 0,93 vastaa
lukua 93.

FI

Hälytystoimintotaulukko

Lämpötilan asetusarvon poikkeamat °C

Hälytystoleranssiportaat 10 °C 20 °C
Punainen LED-rengas & äänisignaali > 20 °C > 40 °C
Punainen LED-rengas 10 °C ... 20 °C 20 °C ... 40 °C
Vihreä LED-rengas -10 °C ... 10 °C -20 °C ... 20 °C
Sininen LED-rengas -20 °C ... -10 °C -40 °C ... -20 °C
Sininen LED-rengas & äänisignaali < -20 °C < -40 °C

Lämpötilan asetusarvon poikkeamat °F

Hälytystoleranssiportaat 20 °F 40 °F
Punainen LED-rengas & äänisignaali > 40 °F > 80 °F
Punainen LED-rengas 20 ... 40 °F 40 ... 80 °F
Vihreä LED-rengas -20 ... 20 °F -40 ... 40 °F
Sininen LED-rengas -40 ... -20 °F -80 ... -40 °F
Sininen LED-rengas & äänisignaali < -40 °F < -80 °F

- 72 - - 73 -

Tekniset tiedot HG Scan PRO 2620 E HG Scan PRO2520 E

Käyttöjännite: 15V DC
Reagointiaika: 500 ms
Spektri: 8-14 µm
Emissiokerroin: 0,10-0,99
Resoluutio: 10 °C / 10 °F
Työskentelyetäisyys: 10 cm
IR–alueen koko: 10:1
Käyttölämpötila: 0-50 °C / 32-122 °F
Käytön aikainen ilmankosteus: 10 % - 90 % suht. kost.
Säilytyslämpötila: -10-60 °C / 14-140 °F
Säilytyksen ilmankosteus: < 80 % suht. kost.
Lämpötilantunnistusalue: 0 °C - 300 °C (32 °F - 572 °F)
Tarkkuus *: ±2 °C / ±3,6 °F tai ±5 % tunnistusarvosta
Paino: 120 g 85 g
Mitat: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

*

Tarkkuus noin 25 °C:n ympäristön lämpötilassa ja noudatettaessa optimaalista etäisyyttä tunnistettavaan
kohteeseen.

Hoito ja huolto

Linssin puhdistus:

Likainen linssi voidaan puhdistaa kostealla,
pehmeällä, nukattomalla liinalla (älä käytä puh­distusaineita). Vaihtoehtoisesti voidaan käyttää
linssinpuhdistusnestettä. Puhdistukseen ei saa
käyttää happo- tai alkoholipitoisia tai mitään
muita liuotiaineita.

Hävittäminen

Älä hävitä käytöstä poistettuja lait­teita tavallisten kotitalousjätteiden
mukana, älä heitä niitä tuleen tai
veteen. Akut/paristot tulee kerätä,
kierrättää tai hävittää ympäristöys­tävällisellä tavalla.

Selvitys yhdenmukaisuudesta

Tuote on seuraavien direktiivien asettamien määräysten mukainen:

- EMC-direktiivi 2014/30/EY

- RoHS-direktiivi 2011/65/EY

- WEEE-direktiivi 2012/19/EY

Toimintatakuu

Tämä STEINEL-tuote on valmistettu huolelli­sesti, ja sen toiminta ja turvallisuus on testattu
voimassa olevien määräysten mukaisesti.
Tuotantoa valvotaan pistokokein. STEINEL
myöntää takuun tuotteen moitteettomalle
toiminnalle ja rakenteelle. Takuuaika on 12
kuukautta ostopäivästä alkaen. Vastaamme
materiaali- ja valmistusvioista valintamme mu­kaan joko korjaamalla tai vaihtamalla vialliset
osat. Takuu ei koske kuluvien osien vaurioita,
asiattoman käsittelyn tai huollon aiheuttamia
vaurioita tai puutteita tai putoamisen aiheut­tamia vaurioita. Takuu ei koske laitteen muille
esineille mahdollisesti aiheuttamia vahinkoja.
Takuu on voimassa vain silloin, jos laitetta
ei ole itse avattu ja se toimitetaan yhdessä
ostokuitin tai laskun kanssa (ostopäivämäärä
ja liikkeen leima) hyvin pakattuna lähimpään
huoltopisteeseen tai ensimmäisen 6 kuukauden
aikana myyjäliikkeeseen.

Kotelon puhdistus

Kotelo voidaan puhdistaa vedellä tai miedolla
puhdistusaineella. Puhdistukseen ei saa käyttää
hankausaineita tai liuotinaineita.

Korjauspalvelu:

Takuuajan jälkeen tai takuun piiriin kuulu­mattoman vian ollessa kyseessä ota yhteyttä
huoltopalveluumme ja pyydä tietoja korjaus­mahdollisuuksista.

- 74 - - 75 -

Bruksanvisning

N

HG Scan PRO er en temperaturmåler for berø­ringsfri infrarød temperaturregistrering, til bruk
med varmluftpistoler fra Steinel. Under bruk
varsler HG Scan PRO både akustisk og visuelt
når den forhåndsinnstilte nominelle verdien
over-/underskrides. Spenningsforsyningen
kommer fra varmluftpistolen. Gjør deg kjent
med denne bruksanvisningen før du bruker
apparatet.

Sikkerhetsmerknader

n Ekstern påvirkning eller

tekniske forandringer fører
til garantibortfall og ansvars­fritak.

n Apparatet må ikke utsettes

for stor mekanisk belastning
eller kraftige vibrasjoner.

n Apparatet må ikke utsettes

for høy luftfuktighet eller
væsker. Ved bruk utendørs
skal apparatet kun brukes
når været er deretter, eller
med egnet beskyttelse.

n Røyk, støv, vanndamp og/el-

ler annen damp kan påvirke
det optiske systemet i
HG Scan PRO negativt og
føre til et ukorrekt resultat.

Kun når apparatet brukes og behandles på
riktig måte, er du garantert pålitelig og feilfri
drift over lang tid.

n Slå av apparatet og sikre det

mot utilsiktet aktivering når
du må regne med at
sikker bruk ikke kan
garanteres. F.eks. dersom

- apparatet er synlig skadet

- apparatet ikke fungerer

eller

- apparatet har vært utsatt

for ugunstige betingelser
over lengre tid

- produktet har vært utsatt

for store belastninger
under transport.

- Før montering/demontering

skal HG 2520/2620 kobles
fra strømnettet.

N

Sikkerhetsmerknader

n Dette apparatet kan kun

brukes av barn fra og med
8 år. Personer med reduser­te fysiske, sensoriske eller
mentale evner, eller perso­ner med manglende erfaring
og kunnskap, skal kun be­nytte apparatet hvis de har
fått opplæring i sikker bruk
og forstått farene ved bruk
av apparatet. Barn skal ikke
leke med apparatet.
Rengjøring og vedlikehold
skal ikke utføres av barn
uten tilsyn.

Funksjonsmåte

HG Scan PRO måler en gjenstands overflate­temperatur. Sensoren i apparatet måler var­mestrålingen fra objektet og overfører den
til varmluftpistolen. Emisjonsgraden benyttes
som verdi for å beskrive et materials energi­strålingskarakteristikk.

Kontrollelementer (fig. / fig. )

1 Linse
2 Laser
3 Holder
4 PÅ/AV-knapp
5 Driftssymbol
6 Lagringssymbol
7 Symbol for lagringsprogram/alarmtoleranse-

verdi/lydsignal

ca

Montering/demontering (fig. / fig. )

LASERSTRÅLER

n

IKKE SE INN I STRÅLEN
λ = 630 nm - 670 nm
LASERKLASSE 2 < 1 mW
NEK EN 60825-1:2008-05

Jo høyere emisjonsgrad, desto større er ma­terialets evne til å sende ut stråler. De fleste
organiske materialer og overflater har en emi­sjonsgrad på rundt 0,90. Metalloverflater eller
blanke materialer har en lavere emisjonsgrad.
For å utelukke unøyaktige målingsverdier kan
du stille inn emisjonsgraden på HG Scan PRO.

8 Temperaturvisning °C,

°F eller emisjonsgrad E

9 LOC-funksjonssymbol
10 Luftmengdesymbol
11 Luftmengdeinnstilling
12 Visningsverdier

- 76 - - 77 -

Montering/demontering av HG 2620 E
(fig. 2)

1. Slå av HG 2620 E og trekk ut kontakten.

2. Løsne skruene på siden av beskyttelsesrøret
og trekk av beskyttelsesrøret. Ta deretter av
dekkplaten.

3. Sett sammen beskyttelsesrøret og
HG Scan PRO.

4. Sett beskyttelsesrøret på HG 2620 E
sammen med HG Scan PRO og skru fast
skruene på siden.

5. HG 2620 E med HG Scan PRO er klar
til bruk. Ta vare på dekkplaten i tilfelle
HG Scan PRO skal tas av igjen.

Igangsetting

1. Sett HG Scan PRO på varmluftpistolen

b og d.

2. Trykk på PÅ/AV-knappen (4) for å slå på
HG Scan PRO. Så lenge HG Scan PRO er
aktivert, vises driftssymbolet (5) på displayet
på varmluftpistolen. Etter at HG Scan PRO er
slått på, kan den betjenes via kontrollelemen­tene på varmluftpistolen. HG Scan PRO har
en minnefunksjon. Hvis denne var aktivert
forrige gang apparatet var i bruk, kobler den
seg automatisk inn når HG 2620 slås på.
Hvis ikke, er den inaktiv til den slås på ved
å trykke på ON/OFF (4).

Temperaturmåling (fig. )

n Ved en avstand på 10 cm fra utblåsnings-

røret på varmluftpistolen er registrerings­punktet ca. 2 cm stort (snittpunkt for de to
laserstrålene). Reduseres/økes avstanden,
oppstår det avvik i målingen.

n For å oppnå nøyaktige resultater må

gjenstanden som skal måles være større
enn registreringspunktet. Det anbefales at
gjenstanden som skal måles er minst
dobbelt så stort som registreringspunktet.

n HG Scan PRO kan ikke måle overflate-

temperaturer gjennom gjennomsiktige
overflater som f.eks. glass. I stedet måler
HG Scan PRO glassets overflatetemperatur.

n Dyser som styrer luftstrømmen og/eller er så

lange at de hindrer registreringen, kan ikke
brukes sammen med HG Scan PRO.

b

d

e

Montering/demontering av HG 2520 E
(fig. 4)

1. Slå av HG 2520 E og trekk ut kontakten.

2. Løsne den fremste skruen på siden av
beskyttelsesrøret og trekk av beskyttelses­røret. Ta deretter av dekkplaten.

3. Sett HG Scan PRO på HG 2520 E.

4. Sett deretter på beskyttelsesrøret igjen og
skru den fremste skruen godt fast.

5. HG 2520 E med HG Scan PRO er klar
til bruk. Ta vare på dekkplaten i tilfelle
HG Scan PRO skal tas av igjen.

2. Første gang apparatet slås på, er fabrikkinn­stillingen aktiv:
Nominell temperaturverdi = 150 °C / 300 °F,
Luftstrømtrinn 5,
Alarmtoleransenivå = 10 °C / 50 °F,
Emisjonsgrad = 0,90,
Lydsignal PÅ.

4. Temperaturen og luftmengden avhenger
av materialet og planlagt behandlingsmåte.
Utfør alltid en test på et lite synlig sted først.

n Blanke gjenstander kan forfalske registre-

ringsresultatene.

n For å oppnå nøyaktige resultater må

HG Scan PRO tilpasses omgivelsestempe­raturene. Det samme gjelder når det byttes
arbeidssted.

n Ved lang tids bruk med høye temperaturer

kan HG Scan PRO bli så oppvarmet at den
gir avvikende måleresultater.

N

Innstillinger

a) Innstillinger

Følgende innstillinger kan foretas i innstillings­menyen:
direkte:

• Stille inn temperaturen
via innstillingsmenyen:

• Luftmengde: 150-600 l/min

• Alarmtoleransenivå: 10/20 °C, 50/70 °F

• Emisjonsgrad: 0,10-0,99

• Lyd PÅ/AV
Nominell temperaturverdi stilles inn direkte

med joysticken. Beveg joysticken til høyre eller
venstre for å øke eller redusere den nominelle
temperaturverdien.

Med luftstrømknappen kommer du til innstil­lingsmenyen for HG Scan PRO, hvor du kan
foreta flere innstillinger. Programmene kan
hentes med programtasten. Se avsnitt
«Programdrift».

1. Still inn luftstrømmen ved å trykke på luft­strømknappen . Når luftstrømmen stilles
inn, blinker symbolet for luftstrøm (10) på
displayet. Beveg joysticken til høyre eller
venstre for å øke eller redusere luftstrøm­men. Skal verdien overtas uforandret, gå
videre med 2.

2. Trykk på luftstrømknappen en gang til for
å stille inn emisjonsgraden. Når emisjons­graden stilles inn, vises bokstaven (8) «E»
på displayet. Beveg joysticken til høyre eller
venstre for å øke eller redusere emisjons­graden. For nærmere informasjon, se avsnitt
«Emisjonsgrad». Skal verdien overtas ufor­andret, gå videre med 3.

3. Trykk på luftstrømknappen en gang til for å
stille inn alarmtoleransenivået. Når alarmto­leransenivået stilles inn, vises bokstaven (7)
«L» på displayet. Beveg joysticken til høyre
eller venstre for å øke eller redusere alarm­toleransenivået. For nærmere informasjon,
se avsnitt «Alarmfunksjon». Skal verdien
overtas uforandret, gå videre med 4.

4. Trykk på luftstrømknappen en gang til for å
stille inn lydsignalet. Når lydsignalet stilles
inn, vises bokstaven (7) «A» på displayet.
Beveg joysticken til høyre eller venstre for
å slå på eller av lydsignalet. Skal verdien
overtas uforandret, gå videre med 5.

5. Trykk på luftstrømknappen en gang til for
å forlate innstillingsmenyen. HG Scan PRO
begynner med temperaturmålingen med en
gang.

b) Programdrift

Apparatet har fire standardprogrammer for de
vanligste arbeidsformene. Ved å trykke på pro­gramknappen får du opp tallet (7) 1 for program
1 på displayet. Med nye trykk på programtasten
får du opp tallene (7) 2-4 for programmene
2-4. Trykk en gang til for å komme tilbake til
normal drift. I normal drift vises ingen tall (7) på
displayet.

c) Lagringsfunksjon

Verdiene for de fire programmene kan til enhver
tid endres og lagres. Trykk først på programtas­ten inntil programmet som skal endres, vises.
Still inn ønsket temperaturverdi, luftstrøm og
emisjonsgrad. Symbolet for lagring blinker på
displayet og signaliserer at valgt program er
blitt endret. Du lagrer denne innstillingen i det
valgte programmet ved å trykke på og holde
inne programtasten. Symbolet for lagring fort­setter å blinke i ca. to sekunder. Når symbolet
lyser uten å blinke, er de oppgitte verdiene
lagret i programmet. Alarmtoleransenivået og
lydsignalet kan endres i normal drift, og gjelder
for alle programmene.

Forhåndsinnstilte programmer:

Program 1 2 3 4
Nominell

temperaturverdi (°C/°F)
Luftstrømtrinn 4 5 6 5

Emisjonsgrad 0.95 0.85 0.90 0.94

d) LOC-funksjon

HG Scan PRO har en Lockable Override
Control-funksjon (LOC) som forhindrer at valgt
innstilling justeres utilsiktet.

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

Ta kontakt med vår service på +47/22 72 50 00
dersom du ønsker å vite hvordan LOC-funksjo­nen stilles inn.

Alarmfunksjon

HG Scan PRO er utstyrt med en alarmfunksjon
som utløses når innstilt nominell temperaturver­di over- eller underskrides. Den akustiske alar­men er et lydsignal, den visuelle er en blå og
rød LED-ring. Alarmen utløses når innstilt nomi­nell temperaturverdi over- eller underskrides.
Er LED-ringen grønn, tilsvarer temperaturen i
HG Scan PRO måleverdien innenfor toleransen.

Det akustiske lydsignalet kan deaktiveres. For
å deaktivere lydsignalet, gå til avsnitt «Innstil­linger».

Alarmfunksjonstabell

Avvik fra nominell temperaturverdi i °C

Alarmtoleransenivåer 10 °C 20 °C
Rød LED-ring & lydsignal > 20 °C > 40 °C
Rød LED-ring 10 °C til 20 °C 20 °C til 40 °C
Grønn LED-ring -10 °C til 10 °C -20 °C til 20 °C
Blå LED-ring -20 °C til -10 °C -40 °C til -20 °C
Blå LED-ring & lydsignal < -20 °C < -40 °C

Avvik fra nominell temperaturverdi i °F

Alarmtoleransenivåer 20 °F 40 °F
Rød LED-ring & lydsignal > 40 °F > 80 °F
Rød LED-ring 20 til 40 °F 40 til 80 °F
Grønn LED-ring -20 til 20 °F -40 til 40 °F
Blå LED-ring -40 til -20 °F -80 til -40 °F
Blå LED-ring & lydsignal < -40 °F < -80 °F

N

- 78 - - 79 -

For å oppnå nøyaktige målingsverdier for
ulike materialer og overflater kan du stille inn
emisjonsgraden på HG Scan PRO (se tabell).

Overflate Emisjonsgrad

Bilfolier 0,90-0,95
Tre 0,80-0,90
Gummi 0,85-0,95
Oljefarger 0,95
Lær 0,75-0,85
Maling/lakk 0,80-0,95
Papir, papp 0,75-0,95
Tekstiler 0,90
Plast (PVC, PE, PP) 0,85-0,95

Emisjonsgradene i emisjonsgrad-tabellen er tilnærmede verdier. Overflatekvaliteten, geometri eller
andre parametere kan påvirke emisjonsgraden til målingsobjektet.

Du finner en detaljert oversikt på nettsiden vår:

www.steinel-professional.de/emissionswerte (tysk)
www.steinel-professional.de/emissivities (andre språk)

På displayet vises tallene etter komma.
(Tiendedel og hundredel) Eks.: 0,93 tilsvarer 93.

Stell og vedlikeholdEmisjonsgrad

Rengjøre linsen

Skulle linsen bli skitten, kan den rengjøres med
en fuktig, myk og lofri klut (uten rengjørings­middel). Alternativt kan det brukes rensevæske
for linser. Ikke bruk syre- eller alkoholholdige
væsker eller andre løsemidler.

Avfallsbehandling

Gamle apparater og batterier skal
ikke kastes i husholdningsavfall,
på ild eller i vann. Batterier og
batteripakker skal samles, re­sirkuleres eller deponeres på en
miljøvennlig måte.

Samsvarserklæring

Dette produktet er i samsvar med

- EMC-direktivet 2014/30/EF

- RoHS-direktivet 2011/65/EF

- WEEE-direktivet 2012/19/EF

Rengjøre huset

Huset kan rengjøres med vann eller et mildt
rengjøringsmiddel. Ikke bruk skuremidler eller
løsemidler.

N

Tekniske data HG Scan PRO 2620 E HG Scan PRO2520 E

Driftsspenning: 15 V likestrøm
Reaksjonstid: 500 ms
Spektrum: 8-14 µm
Emisjonsgrad: 0,10-0,99
Oppløsning: 10 °C / 10 °F
Arbeidsavstand: 10 cm
IR-flekkstørrelse: 10:1
Driftstemperatur: 0–50 °C / 32–122 °F
Luftfuktighet under drift: 10 % - 90 % RH
Oppbevaringstemperatur: -10-60 °C / 14-140 °F
Luftfuktighet ved oppbevaring: < 80 % RH
Temperaturmålingsområde: 0 °C - 300 °C (32 °F - 572 °F)
Nøyaktighet *: ±2 °C / ±3,6 °F eller ±5 % av målingsverdien
Vekt: 120 g 85 g
Mål: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

*

Nøyaktighet ved ca. 25°C omgivelsestemperatur og når optimal avstand til registreringsobjektet
overholdes.

- 80 - - 81 -

Funksjonsgaranti

Dette STEINEL-produktet er fremstilt med stør­ste nøyaktighet. Det er prøvet mht. funksjon
og sikkerhet i henhold til gjeldende forskrifter,
og deretter underkastet en stikkprøvekontroll.
STEINEL gir full garanti for feilfri kvalitet og
funksjon. Garantifristen utgjør 12 måneder,
regnet fra dagen apparatet ble solgt til for­brukeren. Vi reparerer alle mangler som beror
på material- eller fabrikasjonsfeil. Garantien
ytes ved reparasjon eller ved at deler med feil
byttes ut etter vårt skjønn. Garantien bortfaller
ved skader på slitedeler, ved skader og feil
som oppstår på grunn av ukyndig bruk eller
vedlikehold og ved skader som skyldes at ap­paratet har falt i gulvet. Følgeskader ved bruk
(skader på andre gjenstander) dekkes ikke av
garantien. Garantien ytes bare hvis apparatet

- som ikke må være demontert - pakkes godt
inn og sendes til servicestedet eller leveres
til forhandleren innen de første 6 månedene.
Legg ved kvittering eller regning (kjøpsdato og
forhandlerens stempel).

Reparasjonsservice:

Etter garantitidens utløp, eller ved mangler som
ikke dekkes av garantien, kan du spørre for­handleren om muligheter for reparasjon.

GR

Οδηγίες χειρισμού

Ο σαρωτής HG Scan PRO είναι μία συσκευή ανί­χνευσης θερμοκρασίας για χρήση με πιστολάκια
θερμού αέρα Steinel για την τηλεανίχνευση
θερμοκρασίας με υπέρυθρη ακτινοβολία. Κατά τη
διάρκεια της χρήσης ο σαρωτής HG Scan PRO σας
προειδοποιεί ακουστικά και οπτικά σε περίπτωση
υπέρβασης/υποβίβασης της προκαθορισμένης
τιμής.

Υποδείξεις ασφάλειας

n Η ξένη επέμβαση ή τεχνικές

τροποποιήσεις έχουν ως συ­νέπεια την ακύρωση της εγγύ­ησης και τη γενική εξαίρεση
από την ευθύνη.

n Η συσκευή δεν επιτρέπεται να

εκτίθεται σε σοβαρές μηχανι­κές καταπονήσεις ή ισχυρές
δονήσεις.

n Η συσκευή δεν επιτρέπεται να

εκτίθεται σε υψηλή υγρασία
ή σε υγρά. Κατά τη χρήση σε
υπαίθριο χώρο η συσκευή επι­τρέπεται να χρησιμοποιείται
μόνο εφόσον το επιτρέπουν
οι κλιματολογικές συνθήκες ή
με κατάλληλο προστατευτικό
εξοπλισμό.

n Καπνός, σκόνη, υδρατμοί ή /

και άλλοι ατμοί ενδέχεται να
επηρεάσουν το οπτικό σύστη­μα του σαρωτή HG Scan PRO
και να οδηγήσουν σε εσφαλμέ­νο αποτέλεσμα ένδειξης.

Η τροφοδοσία τάσης επιτυγχάνεται μέσω του
πιστολιού θερμού αέρα. Παρακαλούμε πριν από
τη χρήση εξοικειωθείτε με τις παρούσες οδηγίες
χειρισμού.
Μόνο ο κατάλληλος χειρισμός διασφαλίζει μακρό­βια, αξιόπιστη και απροβλημάτιστη λειτουργία.

n Απενεργοποιείτε τη συσκευή

και την ασφαλίζετε έναντι αθέ­λητης ενεργοποίησης, εφόσον
δεν είναι εφικτή η διασφάλιση
ασφαλούς λειτουργίας. Π.χ.
εφόσον

- η συσκευή παρουσιάζει εμ­φανείς βλάβες

- η συσκευή δε λειτουργεί ή

- η συσκευή ήταν εκτεθειμένη
για μεγάλο χρονικό διάστημα
σε δυσμενείς συνθήκες

- το προϊόν ήταν εκτεθειμένο
κατά τη διάρκεια μεταφοράς
σε σοβαρές καταπονήσεις.

- Πριν από συναρμολόγηση/
αποσυναρμολόγηση απο­συνδέετε τη συσκευή
HG 2520/2620 από το
ηλεκτρικό δίκτυο.

Υποδείξεις ασφάλειας

nΑυτή η συσκευή μπορεί να

χρησιμοποιηθεί από παιδιά
ηλικίας 8 ετών και άνω όπως
επίσης και από άτομα με μειω­μένες σωματικές, αισθησιακές
ή διανοητικές ικανότητες ή
με ελλιπή πείρα και γνώση,
εφόσον είναι υπό επίβλεψη ή
εφόσον εξοικειώθηκαν σχετικά
με την ασφαλή χρήση της συ­σκευής και κατανοούν τους
ενδεχόμενους επακόλουθους
κινδύνους. Παιδιά δεν επιτρέ­πεται να παίζουν με τη συ­σκευή. Καθαρισμός και συντή­ρηση χρήστη δεν επιτρέπεται
να εκτελούνται από παιδιά που
δεν είναι υπό επίβλεψη.

Τρόπος λειτουργίας

Ο σαρωτής HG Scan PRO ανιχνεύει τη θερμοκρα­σία επιφάνειας ενός αντικειμένου.
Η θερμική ακτινοβολία του αντικειμένου ανιχνεύε­ται από τον αισθητήρα της συσκευής
και μεταβιβάζεται στο πιστολάκι θερμού αέρα. Για
να γίνει περιγραφή των χαρακτηριστικών της ακτι­νοβολίας ενέργειας ενός υλικού χρησιμοποιείται ο
βαθμός εκπομπής ως τιμή.

Στοιχεία χειρισμού (εικ. / εικ. )

1 Φακός

2 Λέιζερ
3 Στήριγμα
4 Πλήκτρο ON/OFF
5 Σύμβολο λειτουργίας
6 Σύμβολο μνήμης
7 Σύμβολο προγράμματος μνήμης/βαθμού

ανοχής συναγερμού/ηχητικού σήματος

ca

ΑΚΤΙΝΟΒΟΛΙΑ ΛΕΪΖΕΡ

n

ΜΗΝ ΚΟΙΤΑΖΕΤΕ ΑΜΕΣΑ ΤΗΝ

ΑΚΤΙΝΟΒΟΛΙΑ

λ = 630 nm - 670 nm

ΚΑΤΗΓΟΡΙΑ ΛΕΪΖΕΡ 2 <1 mW

EN 60825-1:2008-05

Όσο μεγαλύτερος ο βαθμός εκπομπής, τόσο
υψηλότερη είναι και η ικανότητα του υλικού να
εκπέμπει ακτινοβολίες. Στα περισσότερα οργανικά
υλικά και τις περισσότερες επιφάνειες ο βαθμός
εκπομπής βρίσκεται περ. στο 0,90. Χαμηλότερο
βαθμό εκπομπής έχουν μεταλλικές επιφάνειες ή
γυαλιστερά υλικά. Προς αποκλεισμό ανακριβών
τιμών ανίχνευσης μπορεί να ρυθμιστεί στο σαρωτή
HG Scan PRO ο βαθμός εκπομπής.

8 Ένδειξη θερμοκρασίας °C, °F ή συντελεστής

εκπομπής E

9 Σύμβολο λειτουργίας LOC
10 Σύμβολο ποσότητας αέρα
11 Ρύθμιση ποσότητας αέρα
12 Τιμές ένδειξης

GR

- 82 - - 83 -

Συναρμολόγηση/αποσυναρμολόγηση (εικ. / εικ. )

Συναρμολόγηση/αποσυναρμολόγηση
HG 2620 E (εικ. 2)

1. Απενεργοποιείτε τη συσκευή HG 2620 E και απο­συνδέετε από το ηλεκτρικό δίκτυο.

2. Λύνετε πλευρικές βίδες στο σωλήνα προστασίας
και αφαιρείτε το σωλήνα προστασίας. Κατόπιν
απομακρύνετε το καπάκι.

3. Συναρμολογείτε σωλήνα προστασίας και
HG Scan PRO.

4. Εισάγετε το σωλήνα προστασίας με τη συσκευή
HG Scan PRO στη συσκευή HG 2620 E και βιδώ­νετε σφιχτά τις πλευρικές βίδες.

5. Η συσκευή HG 2620 E με σαρωτή HG Scan PRO
είναι έτοιμη προς λειτουργία. Διαφυλάξτε το
καπάκι σε περίπτωση που αφαιρεθεί πάλι η
συσκευή HG Scan PRO.

b

Συναρμολόγηση/αποσυναρμολόγηση
HG 2520 E (εικ. 4)

1. Απενεργοποιείτε τη συσκευή HG 2520 E και απο­συνδέετε από το ηλεκτρικό δίκτυο.

2. Λύνετε πρόσθιες βίδες στο σωλήνα προστασίας
και αφαιρείτε το σωλήνα προστασίας. Κατόπιν
απομακρύνετε το καπάκι.

3. Εισάγετε τη συσκευή HG Scan PRO στη συσκευή
HG 2520 E.

4. Κατόπιν εισάγετε πάλι το σωλήνα προστασίας
και βιδώνετε σφιχτά τις πρόσθιες βίδες.

5. Η συσκευή HG 2520 E με σαρωτή HG Scan PRO
είναι έτοιμη προς λειτουργία. Διαφυλάξτε το
καπάκι σε περίπτωση που αφαιρεθεί πάλι η
συσκευή HG Scan PRO.

Θέση σε λειτουργία

1. Τοποθετείτε σαρωτή HG Scan PRO στο πιστολάκι

θερμού αέρα b και d.

2. Ο σαρωτής HG Scan PRO ενεργοποιείται πατώντας
το πλήκτρο ON/OFF (4). Ενώ είναι ενεργοποιημέ­νος ο σαρωτής HG Scan PRO, εμφανίζεται στην
οθόνη του πιστολιού θερμού αέρα το σύμβολο
λειτουργίας (5). Ο χειρισμός του σαρωτή HG Scan
PRO γίνεται μετά την ενεργοποίηση μέσω των
στοιχείων χειρισμού του πιστολιού θερμού αέρα.
Ο σαρωτής HG Scan PRO διαθέτει λειτουργία μνή­μης. Εάν ήταν ενεργός κατά την τελευταία χρήση,
τότε ενεργοποιείται αυτόματα κατά την επόμενη
ενεργοποίηση της συσκευής HG 2620. Διαφορετι­κά παραμένει αδρανής έως ότου ενεργοποιηθεί με
πάτημα του πλήκτρου ON/OFF (4).

Ανίχνευση θερμοκρασίας (εικ. )

n Το σημείο ανίχνευσης βρίσκεται σε απόσταση

10 cm μπροστά από το σωλήνα εξόδου αέρα του
πιστολιού θερμού αέρα σε μέγεθος περ. 2 cm
(διεπαφή των δύο ακτίνων λέιζερ). Σε περίπτωση
μείωσης/αύξησης της απόστασης προκαλούνται
αποκλίσεις των αποτελεσμάτων.

n Προς επίτευξη αποτελεσμάτων ακριβείας πρέπει

το προς ανίχνευση αντικείμενο να είναι μεγαλύτε­ρο από το σημείο ανίχνευσης. Γίνεται η σύσταση
το προς ανίχνευση αντικείμενο να είναι τουλάχι­στον διπλάσιο από το σημείο ανίχνευσης.

n Μέσα από διαφανείς επιφάνειες όπως π.χ. γυαλί,

ο σαρωτής HG Scan PRO δεν μπορεί να ανιχνεύει
τη θερμοκρασία επιφάνειας. Αντί αυτού ο σα­ρωτής HG Scan PRO ανιχνεύει τη θερμοκρασία
επιφάνειας του γυαλιού.

e

3. Κατά την πρώτη ενεργοποίηση η συσκευή στην
κατάσταση παράδοσης από το εργοστάσιο είναι
ενεργός:
Προκαθορισμένη τιμή θερμοκρασίας
= 150 °C / 300 °F,
Βαθμίδα ποσότητας αέρα 5,
Βαθμός ανοχής συναγερμού = 10 °C / 50 °F,
Βαθμός εκπομπής = 0,90,
Ακουστικό σήμα ΕΝΤΟΣ.

4. Η θερμοκρασία και η ποσότητα αέρα εξαρτάται
από το υλικό και τον προβλεπόμενο τρόπο επε­ξεργασίας. Παρακαλούμε κάνετε πάντα δοκιμή σε
απαρατήρητο σημείο.

n Ακροφύσια, τα οποία αναστρέφουν τον αέρα ή/

και εξαιτίας του μήκους τους τέμνουν την ανί­χνευση, δεν μπορούν να χρησιμοποιηθούν με το
σαρωτή HG Scan PRO.

n Σε γυαλιστερά αντικείμενα ενδέχεται να παρα-

χθούν εσφαλμένα αποτελέσματα μέτρησης.

n Προς επίτευξη αποτελεσμάτων ακριβείας πρέπει

ο σαρωτής HG Scan PRO να προσαρμοστεί στη
θερμοκρασία περιβάλλοντος. Αυτό ισχύει και
κατά την αλλαγή του σημείου τοποθέτησης.

n Κατά τη μεγάλη χρήση με υψηλές θερμοκρασίες

ενδέχεται να σημειωθεί υπερθέρμανση του
σαρωτή HG Scan PRO και συνεπώς παραγωγή
αποκλινόντων αποτελεσμάτων ανίχνευσης.

- 84 - - 85 -

d

Ρυθμίσεις

a) Ρυθμίσεις

Μπορούν να γίνουν οι ακόλουθες ρυθμίσεις:
άμεσα:

• Ρύθμιση θερμοκρασίας
μέσω μενού ρυθμίσεων:

• Ποσότητα αέρα: 150-600 λτρ/λεπ.

• :Βαθμός ανοχής συναγερμού: 10/20 °C, 50/70 °F

• Βαθμός εκπομπής: 0.10-0.99

• Audio ON/OFF

Η ρύθμιση προκαθορισμένης τιμής θερμοκρασίας
γίνεται άμεσα μέσω του Joystick. Για τη ρύθμιση
μετακινείτε το Joystick προς τα δεξιά ή προς τα αρι­στερά, για αύξηση ή μείωση της προκαθορισμένης
τιμής θερμοκρασίας.

Με το πλήκτρο ποσότητας αέρα περνάτε στο
μενού ρυθμίσεων του σαρωτή HG Scan PRO, όπου
μπορείτε να προβείτε σε περαιτέρω ρυθμίσεις. Τα
προγράμματα μπορούν να κληθούν με το πλήκτρο
προγραμμάτων. Διαβάστε σχετικά στο εδάφιο „Λει­τουργία προγράμματος“.

1. Πατώντας το πλήκτρο ποσότητας αέρα γίνε­ται η ρύθμιση της ποσότητας αέρα. Κατά τη
διάρκεια της ρύθμισης ποσότητας αέρα ανα­βοσβήνει το σύμβολο για την ποσότητα αέρα
(10) στην οθόνη. Για τη ρύθμιση μετακινείτε
το Joystick προς τα δεξιά ή προς τα αριστερά,
για αύξηση ή μείωση της ποσότητας αέρα. Εάν
πρόκειται για αποδοχή της ίδιας τιμής παρακα­λείστε όπως συνεχίσετε με το ψηφίο 2.

2. Πατώντας εκ νέου το πλήκτρο ποσότητας
αέρα γίνεται η ρύθμιση του βαθμού εκπομπής.
Κατά τη διάρκεια της ρύθμισης του βαθμού
εκπομπής εμφανίζεται το γράμμα (8) „E“ στην
οθόνη. Για τη ρύθμιση μετακινείτε το Joystick
προς τα δεξιά ή προς τα αριστερά, για αύξηση
ή μείωση του βαθμού εκπομπής. Για περαιτέρω
σχετικές πληροφορίες, διαβάστε στο εδάφιο
Βαθμός εκπομπής. Εάν πρόκειται για αποδοχή
της ίδιας τιμής παρακαλείστε όπως συνεχίσετε
με το ψηφίο 3.

3. Πατώντας εκ νέου το πλήκτρο ποσότητας
αέρα γίνεται η ρύθμιση του βαθμού ανοχής
συναγερμού. Κατά τη διάρκεια της ρύθμισης
του βαθμού ανοχής συναγερμού εμφανίζεται
το γράμμα (7) „L“ στην οθόνη. Για τη ρύθμιση
μετακινείτε το Joystick προς τα δεξιά ή προς
τα αριστερά, για αύξηση ή μείωση του βαθμού
ανοχής συναγερμού. Για περαιτέρω σχετικές
πληροφορίες, διαβάστε στο εδάφιο „Λειτουρ­γία συναγερμού“. Εάν πρόκειται για αποδοχή
της ίδιας τιμής παρακαλείστε όπως συνεχίσετε
με το ψηφίο 4.

4. Πατώντας εκ νέου το πλήκτρο ποσότητας αέρα
γίνεται η ρύθμιση του ηχητικού σήματος. Κατά
τη διάρκεια της ρύθμισης του ηχητικού σήμα­τος εμφανίζεται το γράμμα (7) „Α“ στην οθόνη.
Για ενεργοποίηση ή απενεργοποίηση του
ηχητικού σήματος μετακινείτε το Joystick προς
τα δεξιά ή προς τα αριστερά. Εάν πρόκειται για
αποδοχή της ίδιας τιμής παρακαλείστε όπως
συνεχίσετε με το ψηφίο 5.

5. Πατώντας εκ νέου το πλήκτρο ποσότητας αέρα
γίνεται εγκατάλειψη του μενού ρυθμίσεων. Ο
σαρωτής HG Scan PRO αρχίζει άμεσα με την
ανίχνευση θερμοκρασίας.

b) Λειτουργία προγράμματος

Από το εργοστάσιο έχουν ρυθμιστεί τέσσερα προ­γράμματα για τις συχνότερες εργασίες. Πατώντας
το πλήκτρο προγράμματος εμφανίζεται το ψηφίο
(7) 1 για το πρόγραμμα 1 στην οθόνη. Με περαιτέ­ρω πάτημα του πλήκτρου προγράμματος εμφανί­ζονται τα ψηφία (7) 2-4 για τα προγράμματα 2-4.
Πιέζοντας εκ νέου το πλήκτρο επιστρέφετε στην
κανονική λειτουργία. Στην κανονική λειτουργία δεν
εμφανίζεται κανένα ψηφίο (7) στην οθόνη.

c) Λειτουργία μνήμης

Οι τιμές των τεσσάρων προγραμμάτων μπορούν
ανά πάσα στιγμή να μεταβληθούν και να αποθη­κευτούν. Προς το σκοπό αυτό πιέστε πρώτα το
πλήκτρο προγράμματος, έως ότου εμφανιστεί το
προς αλλαγή πρόγμαμμα. Ρυθμίζετε την επιθυμητή
τιμή προκαθορισμένης θερμοκρασίας, την ποσό­τητα αέρα και το βαθμό εκπομπής. Το σύμβολο
μνήμης στην οθόνη αναβοσβήνει για να επισημάνει
ότι μεταβλήθηκε το επιλεγμένο πρόγραμμα. Για
να αποθηκευτεί η ρύθμιση αυτή στο επιλεγμένο
πρόγραμμα, πρέπει να πατηθεί και να διατηρηθεί
πατημένο το πλήκτρο προγράμματος. Το σύμβολο
μνήμης συνεχίζει να αναβοσβήνει περίπου για. 2
δευτελόλεπτα. Εάν το σύμβολο μνήμης παραμένει
αναμμένο, τότε οι καταχωρημένες τιμές έχουν πε­ράσει πλέον στη μνήμη προγράμματος. Ο βαθμός
ανοχής συναγερμού και το ηχητικό σήμα μπορούν
να μεταβληθούν στην κανονική λειτουργία και
ισχύουν για όλα τα προγράμματα.

GR

Ρυθμισμένα προγράμματα:

Πρόγραμμα 1 2 3 4

Προκαθορισμένη τιμή
θερμοκρασίας (°C/°F)

Βαθμίδα ποσότητας αέρα 4 5 6 5

Βαθμός εκπομπής 0.95 0.85 0.90 0.94

d) Λειτουργία LOC

Προς αποφυγή αθέλητης απορύθμισης των επιλεγ­μένων ρυθμίσεων η συσκευή HG Scan PRO διαθέτει
τη λειτουργία Lockable Override Control (LOC).

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

Για να πληροφορηθείτε τον τρόπο ρύθμισης της
λειτουργίας LOC, παρακαλούμε να απευθυνθείτε
στην υπηρεσία Σέρβις της εταιρείας μας στο τηλέ­φωνο +30/210/3 21 20 21.

Λειτουργία συναγερμού

Ο σαρωτής HG Scan PRO είναι εξοπλισμένος με
λειτουργία συναγερμού σε περίπτωση υπέρβασης
ή υποβιβασμού ρυθμιζόμενης προκαθορισμένης
τιμής θερμοκρασίας. Ο συναγερμός γίνεται ακου­στικά μέσω ηχητικού σήματος και οπτικά μέσω
μπλε και κόκκινου δακτυλίου LED. Ο συναγερμός
ενεργοποιείται εφόσον γίνει υπέρβαση ή υποβι­βασμός της ρυθμισμένης προκαθορισμένης τιμής
θερμοκρασίας.

Με πράσινο δακτύλιο LED η θερμοκρασία του
σαρωτή HG Scan PRO ανταποκρίνεται στην τιμή
στόχου εντός της ανοχής. Το ακουστικό ηχητικό
σήμα μπορεί να απενεργοποιηθεί. Για την απενερ­γοποίηση του ηχητικού σήματος ανατρέχετε στο
εδάφιο "Ρυθμίσεις".

Πίνακας λειτουργίας συναγερμού

Αποκλίσεις από προκαθορισμένη τιμή θερμοκρασίας σε °C

Βαθμίδες ανοχής συναγερμού 10 °C 20 °C
Κόκκινος δακτύλιος LED & ηχητικό σήμα > 20 °C > 40 °C
Κόκκινος δακτύλιος LED 10 °C έως 20 °C 20 °C έως 40 °C
Πράσινος δακτύλιος LED -10 °C έως 10 °C -20 °C έως 20 °C
Μπλε δακτύλιος LED -20 °C έως -10 °C -40 °C έως -20 °C
Μπλε δακτύλιος LED & ηχητικό σήμα < -20 °C < -40 °C

Βαθμίδες ανοχής συναγερμού 20 °F 40 °F
Κόκκινος δακτύλιος LED & ηχητικό σήμα > 40 °F > 80 °F
Κόκκινος δακτύλιος LED 20 έως 40 °F 40 έως 80 °F
Πράσινος δακτύλιος LED -20 έως 20 °F -40 έως 40 °F
Μπλε δακτύλιος LED -40 έως -20 °F -80 έως -40 °F
Μπλε δακτύλιος LED & ηχητικό σήμα < -40 °F < -80 °F

Αποκλίσεις από προκαθορισμένη τιμή θερμοκρασίας σε °F

Βαθμός εκπομπής

Προς επίτευξη τιμών ανίχνευσης ακριβείας για
διάφορα υλικά και διάφορες επιφάνειες μπορεί
να ρυθμιστεί στο σαρωτή HG Scan PRO ο βαθμός
εκπομπής (βλ. πίνακα).

Επιφάνεια Βαθμός εκπομπής

Ταινίες συγκόλλησης 0,90-0,95

Ξύλο 0,80-0,90

Ελαστικό 0,85-0,95

Λαδομπογιές 0,95

Δέρμα 0,75-0,85

Βερνίκια 0,80-0,95

Χαρτί, χαρτόνι 0,75-0,95

Υφάσματα 0,90

Συνθετικά ( PVC,PE, PP ) 0,85-0,95

Οι βαθμοί εκπομπής που αναφέρονται στον πίνακα βαθμών εκπομπής είναι τιμές προσέγγισης. Η ποιότητα
επιφάνειας η γεωμετρία ή άλλες παράμετροι μπορεί να επηρεάσουν το βαθμό εκπομπής του αντικειμένου
ανίχνευσης.

Μία λεπτομερή επισκόπηση θα βρείτε στη διαδικτυακή πύλη:

www.steinel-professional.de/emissionswerte (Γερμανικά)
www.steinel-professional.de/emissivities (άλλες γλώσσες)

Στην οθόνη παριστάνονται οι αριθμοί πίσω από το
κόμμα. (Δέκατο και Εκατοστό) π.χ. 0,93 ανταποκρί­νεται σε 93.

Tεχνικά δεδομένα HG Scan PRO 2620 E HG Scan PRO2520 E

Τάση λειτουργίας: 15V DC
Χρόνος απόκρισης: 500 ms
Φάσμα: 8-14 µm
Βαθμός εκπομπής: 0,10-0,99
Ευκρίνεια: 10 °C / 10 °F
Απόσταση εργασίας: 10 cm
Μέγεθος υπέρυθρης κηλίδας: 10:1
Θερμοκρασία λειτουργίας: 0-50 °C / 32-122 °F
Υγρασία αέρα λειτουργίας: 10 % - 90 % RH
Θερμοκρασία αποθήκευσης: -10-60 °C / 14-140 °F
Υγρασία αέρα αποθήκευσης: < 80 % RH
Όρια ανίχνευσης θερμοκρασίας: 0 °C - 300 °C (32 °F - 572 °F)
Ακρίβεια *: ±2 °C / ±3,6 °F ή ±5 % της τιμής ανίχνευσης
Βάρος: 120 g 85 g
Διαστάσεις: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

* Ακρίβεια σε περ. 25°C θερμοκρασία περιβάλλοντος και τήρηση της ιδανικής απόστασης προς το αντικείμενο

ανίχνευσης.

GR

- 86 - - 87 -

Φροντίδα και συντήρηση

Καθάρισμα φακού:

Ο φακός μπορεί να καθαρίζεται όταν είναι ακάθαρ­τος με νωπό, απαλό και άχνουδο πανί (χωρίς απορ­ρυπαντικό). Εναλλακτικά μπορεί να χρησιμοποιηθεί
απορρυπαντικό υγρό φακών. Δεν επιτρέπεται η
χρήση διαλυτών που περιέχουν οξέα, αλκοόλες ή
άλλων διαλυτών.

Απόσυρση

Μην απορρίπτετε άχρηστες συσκευ­ές, συσσωρευτές/μπαταρίες στα
οικιακά απορρίμματα, στη φωτιά
ούτε στο νερό. Οι συσσωρευτές/
μπαταρίες θα πρέπει να συλλέγονται,
να ανακυκλώνονται ή να αποσύ­ρονται με τρόπο φιλικό προς το
περιβάλλον.

Δήλωση συμμόρφωσης

Αυτό το προϊόν εκπληρώνει την

- Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/EΚ

- Οδηγία RoHS 2011/65/EΚ

- Οδηγία WEEE 2012/19/EΚ

Εγγύηση λειτουργίας

Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγι­στη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία
του και την τεχνική του ασφάλεια σύμφωνα με
τους ισχύοντες κανονισμούς και κατόπιν υπο­βλήθηκε σε δειγματοληπτικό έλεγχο. Η STEINEL
αναλαμβάνει την εγγύηση για άψογη κατάσταση
και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε
12 μήνες και αρχίζει με την ημέρα πώλησης στον
καταναλωτή. Επιδιορθώνουμε όλα τα ελαττώματα
που οφείλονται σε ελαττωματικό υλικό ή σε σφάλ­ματα κατασκευής. Η παροχή εγγύησης γίνεται με
επισκευή ή αντικατάσταση ελαττωματικών εξαρ­τημάτων σύμφωνα με δική μας επιλογή. Η παροχή
εγγύησης εκπίπτει για βλάβες σε εξαρτήματα φθο­ράς, για βλάβες και ελαττώματα που οφείλονται σε
ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση
όπως επίσης και για σπάσιμο από πτώση. Περαι­τέρω επακόλουθες βλάβες σε ξένα αντικείμενα
αποκλείονται. Η εγγύηση παρέχεται μόνο εφόσον
η μη αποσυναρμολογημένη συσκευή αποσταλεί με
απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς
και σφραγίδα εμπόρου), καλά συσκευασμένη στην
αρμόδια υπηρεσία σέρβις ή αν παραδοθεί κατά
τους 6 πρώτους μήνες στον έμπορο.

- 88 - - 89 -

Καθάρισμα περιβλήματος

Το περίβλημα μπορεί να καθαριστεί με νερό και
ένα ήπιο απορρυπαντικό. Δεν επιτρέπεται η χρήση
διαλυτών ή άλλων μέσων που προκαλούν εκδορές.

Σέρβις επισκευής:

Για επισκευές μετά την πάροδο του χρόνου εγγύ­ησης ή επισκευές ελαττωμάτων χωρίς εγγυητική
απαίτηση παρακαλείστε όπως απευθυνθείτε στο
πλησιέστερο σέρβις για να πληροφορηθείτε τη
δυνατότητα επισκευής.

Kullanma Kılavuzu

TR

HG Scan PRO, Steinel sıcak hava tabanca­larıyla kullanılmak üzere, temassız kızıl ötesi
sıcaklık algılaması yapan bir sıcaklık algılama
cihazıdır. Kullanımınız sırasında HG Scan PRO,
önceden ayarlanmış olan anma değerinin üze­rine çıkılması/altına düşülmesi halinde, sesli ve
görsel olarak uyarır. Elektrik beslemesi, sıcak
hava tabancası üzerinden yapılır. Kullanımdan
önce, lütfen bu kullanma kılavuzundaki bilgileri
iyice öğrenin.

Güvenlik uyarıları

n Bir dış etkene maruz kalması

veya üzerindeki teknik
değişiklikler, garantinin
iptaline ve sorumluluğun
sona ermesine yol açar.

n Cihazı ciddi fiziksel yüklen-

melere veya güçlü titreşimle­re maruz bırakmayın.

n Cihaz yüksek miktarda nem

veya sıvıların etkisi altında
bırakılmamalıdır. Dış mekan­da kullanılması halinde
cihazı sadece, öngörülen
hava koşulları altında ya da
uygun koruma tertibatlarıyla
kullanın.

n Duman, toz, su buharı ve/

veya diğer buharlar,
HG Scan PRO cihazının
optik sistemini olumsuz etki­leyebilir ve hatalı bir göster­ge oluşmasına yol açabilir.

Ancak usulüne uygun bir kullanım sayesinde
uzun süreli, güvenilir ve arızasız bir işletim
sağlanabilir.

n Güvenli bir işletimin gerçe-

kleştirilemeyeceği anlaşıldığı
takdirde, cihazı devreden
çıkartın ve istem dışı
çalıştırılmasına karşı emniyet
altına alın. Örn.

- cihazda belirgin hasarlar
görülüyorsa

- cihaz işlevini yerine
getirmiyorsa veya

- cihaz uzun bir süre boyun­ca uygunsuz koşullar
altında kalmışsa

- ürün nakliye sırasında ağır
yüklenmelere maruz
kalmışsa.

- HG 2520/2620'nin, montaj/
demontaj öncesi elektrik
bağlantısını kesin.

TR

Güvenlik uyarıları

nBu cihaz, 8 yaş ve üzerinde-

ki çocuklar ile fiziksel, zihin­sel ve ruhsal açıdan engelli
veya yetersiz deneyim ve
bilgi sahibi şahıslar tarafın­dan, ancak gözetim altında
bulundukları veya cihazın
güvenli kullanımı ve bundan
kaynaklanacak tehlikeler
hakkında bilgi edindikleri
takdirde kullanılabilir.
Çocuklar cihazla oynama­malıdır. Temizlik ve kullanıcı
bakımı, gözetim altında
olmayan çocuklar tarafından
yapılamaz.

Fonksiyon tarzı

HG Scan PRO, bir objenin yüzey sıcaklığını
algılar. Objenin ısı radyasyonu, cihazın sensörü
tarafından algılanır ve sıcak hava tabancasına
aktarılır. Bir malzemenin enerji ışınımı karakte­ristiğinin açıklanması için, emisyon derecesinin
değeri kullanılır.

Kullanım elemanları (Şek. / Şek. )

1 Mercek
2 Lazer
3 Tutucu
4 AÇIK/KAPALI tuşu
5 Çalışma sembolü
6 Hafıza sembolü
7 Hafıza programı/Alarm tolerans değeri/Ses

sinyali sembolü

ca

d

Montaj/Demontaj (Şek. / Şek. )

LAZER IŞINIMI

n 

IŞININ İÇİNE BAKMAYIN
λ = 630 nm - 670 nm
LAZER SINIFI 2 <1mW
EN 60825-1:2008-05

Emisyon derecesi ne kadar büyük olursa,
malzemenin ışınım yayma kabiliyeti de o kadar
yüksek olur. Birçok organik maddenin ve yü­zeyin emisyon derecesi yak. 0,90 civarındadır.
Metalik yüzeyler veya parlak malzemeler,
daha düşük bir emisyon derecesine sahiptir.
Belirsiz algılama değerlerinden kaçınmak için,
HGScanPRO cihazında emisyon derecesi
ayarlanabilir.

8 Sıcaklık göstergesi °C, °F veya emisyon

derecesi E

9 LOC fonksiyon sembolü
10 Hava miktarı sembolü
11 Hava miktarının ayarı
12 Gösterge değerleri

- 90 - - 91 -

HG 2620 E'de Montaj/Demontaj (Şek. 2)

1. HG 2620 E'yi kapatın ve elektrik bağlantısını
kesin.

2. Koruyucu borunun yan tarafındaki vidaları
sökün ve koruyucu boruyu çıkartın. Ardından
örtücü kapağı yerinden alın.

3. Koruyucu boruyu ve HG Scan PRO'yu
birleştirin.

4. Koruyucu boruyu HG Scan PRO ile birlikte
HG 2620 E'nin üzerine takın ve yan taraftaki
vidaları sıkın.

5. HG 2620 E, HG Scan PRO ile birlikte
kullanıma hazırdır. Örtücü kapağı,
HG Scan PRO'nun tekrar çıkartılacağını
düşünerek saklayın.

Devreye alma

1. HG Scan PRO'yu sıcak hava tabancasının
üzerine oturtun b ve d.

2. HGScanPRO, AÇIK/KAPALI tuşuna (4)
basılarak çalıştırılır. HGScanPRO etkinleşti­rildiğinde, sıcak hava tabancasının ekranında
çalışma sembolü (5) belirir. HGScanPRO
kumandası, çalıştırıldıktan sonra sıcak hava
tabancasının kumanda elemanları üzerinden
yapılır. HG Scan PRO, bir Memory fonksiyo­nu ile çalışır. Son kullanımında etkin kalması
halinde, HG 2620'nin bir sonraki çalıştırıl­masında otomatik olarak açılır. Aksi halde,
AÇIK/KAPALI tuşuna (4) basılıp çalıştırılana
kadar devre dışı kalır.

Sıcaklığın algılanması (Şek. )

n Sıcak hava tabancasının üfleme borusundan

10 cm'lik mesafedeki algılama noktası, yak. 2
cm büyüklüğündedir (her iki lazer ışınının kesiş­me noktası). Mesafenin azaltılması/arttırılması
halinde, sonuçlarda sapmalar meydana gelir.

n Doğru sonuçların elde edilmesi için, algıla-

nacak olan obje algılama noktasından büyük
olmalıdır. Algılanacak olan objenin, algılama
noktasından en az iki kat daha büyük olması
tavsiye edilir.

n Örn. cam gibi transparan yüzeyler nedeniyle

HG Scan PRO cihazı, yüzey sıcaklığının altın­dan algılama yapamaz. Bunun yerine
HG Scan PRO, camın yüzey sıcaklığını algılar.

n Havanın yönünü değiştiren ve/veya uzunlukları

nedeniyle algılamayı kesen memeler,
HG Scan PRO ile birlikte kullanılamaz.

b

d

d

d

e

HG 2520 E'de Montaj/Demontaj (Şek. 4)

1. HG 2520 E'yi kapatın ve elektrik bağlantısını
kesin.

2. Koruyucu borunun ön tarafındaki vidaları
sökün ve koruyucu boruyu çıkartın.
Ardından örtücü kapağı yerinden alın.

3. HG Scan PRO'yu HG 2520 E'nin üzerine
takın

4. Ardından, koruyucu boruyu tekrar takın ve
ön taraftaki vidaları sıkın.

5. HG 2520 E, HG Scan PRO ile birlikte
kullanıma hazırdır. Örtücü kapağı,
HG Scan PRO'nun tekrar çıkartılacağını
düşünerek saklayın.

3. İlk çalıştırma sırasında cihaz, fabrika çıkış
ayarları altında etkindir:
Sıcaklık anma değeri = 150 °C / 300 °F,
Hava miktarı kademesi 5,
Alarm tolerans kademesi = 10 °C / 50 °F,
Emisyon derecesi = 0,90,
Ses sinyali AÇIK.

4. Sıcaklık ve hava miktarı, malzemeye ve
tasarlanan çalışma türüne göre değişir.
Lütfen her zaman ilk olarak, göze çarpmayan
bir yerde bir test yapın.

n Parlak objelerde ölçüm sonuçlarında yanılgı-

lar söz konusu olabilir.

n Doğru sonuçların elde edilmesi için,

HG Scan PRO ortam sıcaklığına uyarlanmış
olmalıdır. Bu, durduğu yerin değiştirilmesi ha­linde de geçerlidir.

n Yüksek sıcaklıklardaki uzun süreli kullanım-

larda, HG Scan PRO'nun kendisi ısınabilir ve
böylece değişik ölçüm sonuçları meydana
gelebilir.

TR

Ayarlar

a) Ayarlar

Aşağıdaki ayarları yapabilirsiniz:
doğrudan:

• Sıcaklığın ayarlanması
ayar menüsü üzerinden:

• Hava miktarı: 150-600 l/dak

• Alarm tolerans kademesi:
10/20 °C, 50/70 °F

• Emisyon derecesi: 0.10-0.99

• Ses AÇIK/KAPALI

Sıcaklık anma değerinin ayarı, doğrudan Joys­tick üzerinden yapılır. Bu durumda Joystick,
sıcaklık anma değerinin yükseltilmesi veya
düşürülmesi amacıyla sağa ya da sola doğru
hareket ettirilir.

Hava miktarı tuşu ile, HG Scan PRO'nun daha
fazla ayar yapabileceğiniz ayar menüsüne ge­çersiniz. Programlar, program tuşu üzerinden
çağrılabilir. Bunun için lütfen, „Program işletimi“
bölümünü okuyunuz.

1. Hava miktarı tuşuna basılarak, hava mikta-

rının ayarına geçilir. Hava miktarının ayar­lanması sırasında, ekrandaki hava miktarı
sembolü (10) yanıp söner. Hava miktarını
yükseltmek veya düşürmek amacıyla, Joys­tick'i sağa ya da sola doğru hareket ettirin.
Değerin değiştirilmemesi halinde, 2. ile de­vam ediniz.

2. Hava miktarı tuşuna yeniden basılarak,

emisyon derecesinin ayarına geçilebilir.
Emisyon derecesinin ayarı sırasında, ekran­da "E" harfi (8) belirir. Emisyon derecesini
yükseltmek veya düşürmek amacıyla, Joys­tick'i sağa ya da sola doğru hareket ettirin.
Bu konuda daha fazla bilgi edinmek için,
lütfen Emisyon derecesi bölümünü okuyu­nuz. Değerin değiştirilmemesi halinde, 3. ile
devam ediniz.

3. Hava miktarı tuşuna yeniden basılarak,

alarm tolerans kademesinin ayarına geçi­lebilir. Alarm tolerans kademesinin ayarı
sırasında, ekranda "L" harfi (7) belirir. Alarm
tolerans kademesini yükseltmek veya dü­şürmek amacıyla, Joystick'i sağa ya da sola
doğru hareket ettirin. Bu konuda daha fazla
bilgi edinmek için, lütfen "Alarm fonksiyonu"
bölümünü okuyunuz. Değerin değiştirilme­mesi halinde, 4. ile devam ediniz.

4. Hava miktarı tuşuna yeniden basılarak, ses
sinyalinin ayarına geçilebilir. Ses sinyalinin
ayarı sırasında, ekranda "A" harfi (7) belirir.
Ses sinyalini açmak ya da kapamak amacıy­la, Joystick'i sağa ya da sola doğru hareket
ettirin. Değerin değiştirilmemesi halinde, 5.
ile devam ediniz.

5. Hava miktarı tuşuna yeniden basılarak, ayar
menüsünden çıkılır. HG Scan PRO doğru­dan sıcaklık algılamasına başlar.

b) Program işletimi

Fabrikada, sık yapılan çalışmalar için dört
program ayarlanmıştır. Program tuşuna ba­sıldığında, ekranda Program 1 için 1 rakamı
(7) belirir. Program tuşuna basılmaya devam
edildiğinde, Program 2-4 için 2-4 rakamları (7)
belirir. Yeniden bastığınızda, normal işletime
geri dönersiniz. Normal işletimde, ekranda hiç
rakam (7) belirmez.

c) Hafıza fonksiyonu

Dört programın değerleri, her zaman için de­ğiştirilebilir ve kaydedilebilir. Bunun için önce
program tuşuna, değiştirilecek olan program
gösterilene kadar basın. İstediğiniz sıcaklık
anma değerini, hava miktarını ve emisyon de­recesini ayarlayın. Ekrandaki hafıza sembolü,
seçilen programın değiştirildiğini göstermek için
yanıp söner. Bu ayarı seçilen programda kay­detmek için, program tuşuna basılmalı ve basılı
tutulmalıdır. Hafıza sembolü yak. 2 san. yanıp
sönmeye devam eder. Hafıza sembolü sürekli
yanmaya başladığında, programda girilen de­ğerler kaydedilmiştir. Alarm tolerans kademesi
ve ses sinyali normal işletimde değiştirilebilir ve
bu, tüm programlar için geçerlidir

Ön ayarlı programlar:

Program 1 2 3 4
Sıcaklık anma değeri

(°C/°F)
Hava miktarı kademesi 4 5 6 5

Emisyon derecesi 0.95 0.85 0.90 0.94

d) LOC fonksiyonu

Yapılmış olan ayarların istem dışı değişmesini
önlemek için, HG Scan PRO bir Lockable
Override Control fonksiyonu (LOC) yardımıyla
çalışır. LOC fonksiyonunun nasıl ayarlandığını

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

öğrenmek için, lütfen servis teşkilatımızla irtiba­ta geçiniz: +90/212/2920664.

Alarm fonksiyonu

HG Scan PRO, ayarlanan sıcaklık anma değeri­nin üzerine çıkılması ve altına düşülmesi halinde
çalışan bir alarm fonksiyonuyla donatılmıştır.
Alarm, bir ses sinyali yardımıyla sesli ve mavi
ve kırmızı LED halka yardımıyla görsel olarak
verilir. Alarm, ayarlanan sıcaklık anma değerinin
üzerine çıkıldığında veya altına düşüldüğünde
devreye girer.

Yeşil bir LED halka, HG Scan PRO'nun sıcaklı­ğının tolerans dahilinde olmasına karşılık gelir.
Sesli uyarı sinyali devreden çıkartılabilir. Ses
sinyalini devreden çıkartmak için, "Ayarlar"
bölümüne gidin.

Alarm fonksiyonu tablosu

Sıcaklık anma değerinde °C olarak sapmalar

Alarm tolerans kademeleri 10 °C 20 °C
Kırmızı LED halka ve ses sinyali > 20 °C > 40 °C
Kırmızı LED halka 10 °C ila 20 °C 20 °C ila 40 °C
Yeşil LED halka -10 °C ila 10 °C -20 °C ila 20 °C
Mavi LED halka -20 °C ila -10 °C -40 °C ila -20 °C
Mavi LED halka ve ses sinyali < -20 °C < -40 °C

Sıcaklık anma değerinde °F olarak sapmalar

Alarm tolerans kademeleri 20 °F 40 °F
Kırmızı LED halka ve ses sinyali > 40 °F > 80 °F
Kırmızı LED halka 20 ila 40 °F 40 ila 80 °F
Yeşil LED halka -20 ila 20 °F -40 ila 40 °F
Mavi LED halka -40 ila -20 °F -80 ila -40 °F
Mavi LED halka ve ses sinyali < -40 °F < -80 °F

TR

- 92 - - 93 -

Farklı malzemeler ile yüzeylerde doğru algılama
değerlerine erişmek için, HG Scan PRO cihazın­da emisyon derecesi ayarlanabilir (bkz. Tablo).

Yüzey Emisyon derecesi

Otomobil folyoları 0,90-0,95
Ahşap 0,80-0,90
Lastik 0,85-0,95
Yağlı boyalar 0,95
Deri 0,75-0,85
Vernikler 0,80-0,95
Kağıt, karton 0,75-0,95
Tekstil ürünleri 0,90
Plastik ( PVC,PE, PP ) 0,85-0,95

Emisyon derecesi tablosunda belirtilmiş olan emisyon dereceleri yaklaşık değerlerdir. Yüzey kalite­si, geometrisi veya diğer parametreler, algılama yapılacak objenin emisyon derecesini etkileyebilir.

Ayrıntılı bir genel görünüm için, lütfen web sitemizi ziyaret ediniz:

www.steinel-professional.de/emissionswerte (Almanca)
www.steinel-professional.de/emissivities (diğer diller)

Ekranda rakamlar, virgül işaretinin ardında
gösterilir. (ondalık ve yüzdelik) örn. 0,93, 93'e
karşılık gelir.

Koruma ve bakımEmisyon derecesi

Merceğin temizliği:

Mercek kirlendiğinde, nemli, yumuşak ve lif
bırakmayan bir bezle (deterjan kullanmadan) te­mizlenebilir. Alternatif olarak, mercek temizleme
sıvıları kullanılabilir. Asit, alkol içeren maddeler
veya diğer solventler kullanılmamalıdır.

Tasfiye

Eski cihazları, aküleri/şarjlı pilleri
ev çöpüne, ateşe veya suya atma­yın. Aküler/şarjlı piller toplanmalı,
yeniden dönüştürülmeli veya çevre
sağlığına uygun şekilde tasfiye
edilmelidir.

Uygunluk beyanı

Bu ürün, aşağıdaki yönetmeliklere uygundur:

- EMU-Yönetmeliği 2014/30/EG

- RoHS Yönetmeliği 2011/65/EG

- WEEE Yönetmeliği 2012/19/EG

Gövdenin temizliği

Gövde, suyla veya hafif bir deterjan yardımıyla
temizlenebilir. Aşındırıcı maddeler veya solvent­ler kullanılmamalıdır.

TR

Teknik özellikler HG Scan PRO 2620 E HG Scan PRO2520 E

İşletim gerilimi: 15V DC
Tepkime süresi: 500 ms
Dalga boyu: 8-14 µm
Emisyon derecesi: 0,10-0,99
Çözünüm: 10 °C / 10 °F
Çalışma mesafesi: 10 cm
KÖ nokta büyüklüğü: 10:1
İşletim sıcaklığı: 0-50 °C / 32-122 °F
İşletimde hava nemi: % 10 - % 90 RH
Depolama sıcaklığı: -10-60 °C / 14-140 °F
Depodaki hava nemi: < % 80 RH
Sıcaklık algılama alanı: 0 °C - 300 °C (32 °F - 572 °F)
Hassasiyet *: ±2 °C / ±3,6 °F veya algılanan değere göre ±% 5
Ağırlık: 120 g 85 g
Boyutlar: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

* Yak. 25°C ortam sıcaklığında ve algılama yapılan objeden optimum mesafenin korunması halindeki

hassasiyet.

- 94 - - 95 -

Fonksiyon garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş,
fonksiyon ve güvenlik kontrolleri geçerli talimat­lar uyarınca yapılmış ve ardından bir numune
kontrolüne tabi tutulmuştur. STEINEL, kusursuz
nitelik ve fonksiyon garantisi vermektedir. Ga­ranti süresi 12 ay olup, kullanıcıya satış tarihi
itibariyle başlar. Malzeme ve fabrikasyon hata­larından kaynaklanan tüm kusurlar tarafımızca
giderilmektedir. Garanti hizmeti, tercihimize
bağlı olarak kusurlu parçaların onarımı veya
değişimi şeklinde gerçekleşir. Garanti hizmeti,
aşınma parçalarındaki hasarları, usulüne aykırı
uygulama veya bakım sonucunda ve ayrıca
düşerek kırılma nedeniyle meydana gelen
hasar ve kusurları kapsamaz. Yabancı cisim­lere yansıyan dolaylı zararlar, garanti kapsamı
dışındadır. Garanti yükümlülüğü ancak, cihazın
sökülmemiş halde kasa fişi veya faturasıyla
(satış tarihi ve satıcı kaşesi) birlikte, tam amba­lajlanmış şekilde ilgili servis istasyonuna gön­derilmesi veya ilk 6 ay içinde satıcıya verilmesi
durumunda geçerlidir.

Onarım servisi:

Garanti süresinin dolması veya garanti kapsa­mına girmeyen kusurlar halinde, onarım olanağı
konusunda lütfen en yakın servis istasyonuna
danışınız.

Kezelési útmutató

H

A HG Scan PRO olyan hőmérsékletérzékelő
készülék, amely - a Steinel hőlégfúvókkal
együtt használva - érintés nélkül, infravörös
sugarak segítségével érzékeli a hőmérsékletet.
Alkalmazása során a HG Scan PRO hang- és
fényjelzéssel figyelmeztet, ha a hőmérséklet
az előzőleg beállított előírt érték alá vagy fölé
kerül. A készülék a hőlégfúvótól kapja a mű­ködéséhez szükséges áramot. Kérjük, hogy a
készülék használata előtt tanulmányozza át ezt
a kezelési útmutatót.

Biztonsági útmutatások

n Ha a készüléket idegen

behatás éri, vagy megváltoz­tatják a műszaki jellemzőit,
megszűnik a jótállás és ér­vényét veszti a szavatossági
felelősség.

n Ne tegye ki a készüléket

komolyabb mechanikai
terheléseknek vagy erős
rezgéseknek.

n Nem szabad a készüléket

légnedvesség vagy egyéb
folyadékok hatásának kiten­ni. Ha a készüléket szabad­ban akarja használni, csak
megfelelő időjárási viszo­nyok között, ill. alkalmas
védőeszközzel működtesse.

n A füst, a por, a vízgőz és/

vagy egyéb gőzök káros ha­tást gyakorolhatnak a
HG Scan PRO objektívjére,
és helytelen értékek kijelzé­séhez vezethetnek.

Kizárólag a szakszerű kezelés biztosítja a hosz­szú, megbízható és zavarmentes üzemeltetést.

n Ha feltételezi, hogy nem

biztosítható a készülék
biztonságos működtetése,
kapcsolja ki és biztosítsa
véletlen bekapcsolás ellen.
Pl. ha

- a készüléken rongálódás
nyomai láthatók

- a készülék nem működik,
vagy

- a készülék hosszabb időn
át kedvezőtlen viszonyok
hatásának volt kitéve

- szállítás közben a termék
komoly terheléseknek volt
kitéve.

- A HG 2520/2620 készülé­ket válassza le a hálózatról
a fel-/leszerelés előtt.

Biztonsági útmutatások

n Ezt a készüléket 8 éves vagy

annál idősebb gyermekek,
valamint korlátozott testi,
szellemi vagy érzékelő ké­pességekkel rendelkező,
vagy a szükséges tapasz­talat és tudás híján lévő
személyek csak akkor hasz­nálhatják, ha felügyelet alatt
állnak, vagy ismertették ve­lük a készülék biztonságos
használatát, és megértették
a benne rejlő veszélyeket.
Gyermekek nem játszhatnak
a készülékkel. A készülék
tisztítását és felhasználói
karbantartását nem szabad
gyermekekre bízni, kivéve,
ha felnőtt felügyeli őket.

Működésmód

A HG Scan PRO a tárgyak felületén uralkodó
hőmérsékletet érzékeli. A tárgy által lesugárzott
hőt a készülék érzékelője érzékeli, és azzal ará­nyos jelet küld a hőlégfúvónak. Valamely anyag
energia-lesugárzási jellemzőjét az emissziós
tényező számértékével lehet leírni.

Kezelőelemek ( ábra/ ábra)

1 Lencse
2 Lézer
3 Tartó
4 BE/KI gomb
5 Működésjelző ikon
6 Adattároló ikon
7 Tároló program/Riasztási tűrésérték/

Hangjel ikon

ca

LÉZERSUGÁRZÁS

n

SOHA NE NÉZZEN A SUGÁRZÁSBA
λ = 630 nm - 670 nm

2. LÉZEROSZTÁLY <1mW
EN 60825-1:2008-05

Minél nagyobb az illető anyag emissziós ténye­zője, annál jobban tudja kibocsátani magából
a hősugarakat. A legtöbb szerves anyag és
felület emissziós tényezője kb. 0,90. Fémfe­lületeknek vagy csillogó anyagoknak kisebb
az emissziós tényezőjük. A HG Scan PRO
készüléken állítani lehet az emissziós tényezőt,
hogy ki lehessen zárni a pontatlan érzékelési
értékeket.

8 °C, °F hőmérséklet vagy E emissziós

tényező kijelző

9 LOC művelet ikon
10 Levegőmennyiség ikon
11 Légmennyiség beállítás
12 Kijelzési értékek

H

- 96 - - 97 -

Felszerelés/leszerelés ( ábra / ábra)

b

d

Felszerelés/leszerelés HG 2620 E esetén
(2. ábra)

1. Kapcsolja ki és válassza le a hálózatról a
HG 2620 E-t.

2. A védőcsövön lazítsa meg az oldalsó csa­varokat, és húzza le a védőcsövet. Utána
távolítsa el a takarósapkát.

3. Rakja össze a védőcsövet és a
HG Scan PRO-t.

4. Húzza rá a védőcsövet és vele a
HG Scan PRO-t a HG 2620 E-re, és csavarja
be szorosan az oldalsó csavarokat.

5. Ezzel a HG Scan PRO-val ellátott HG 2620 E
készen áll a berakásra. Őrizze meg a takaró­sapkát, mert szüksége lehet rá, amikor ismét
leveszi a HG Scan PRO-t.

Üzembe helyezés

1. Rakja rá a HG Scan PRO-t a hőlégfúvóra
b és d.

2. A HGScanPRO az ON/OFF (4) gomb
megnyomásával kapcsolható be/ki. Amikor
a HGScanPRO aktivált állapotban van, a
hőlégfúvó kijelzőjén megjelenik a működés­jelző ikon (5). A HGScanPRO készüléket
bekapcsolás után a hőlégfúvó kezelőelemein
keresztül lehet kezelni. A HG Scan PRO
memória-funkcióval rendelkezik. Amennyiben
a legutóbbi használat során aktív volt,
a következő bekapcsoláskor a HG 2620 is
automatikusan bekapcsol. Egyéb esetben

Hőmérsékletérzékelés ( ábra)

n Kb. 2 cm nagyság esetén az érzékelési pont

és a hőlégfúvó kifújó csöve közti távolság
10 cm (ez a két lézersugár metszéspontja).
A távolság csökkentése/növelése eltérő mérési
eredményekhez vezethet.

n Pontos eredmények akkor érhetők el, ha az

érzékelendő tárgy nagyobb az érzékelési pont­nál. Ajánlatos olyan elrendezést használni, ahol
az érzékelendő tárgy legalább kétszer akkora,
mint az érzékelési pont.

n Átlátszó felületeken, pl. üvegen keresztül a

HG Scan PRO nem tudja érzékelni a felületi
hőmérsékletet. Helyette a HG Scan PRO az
üveg felületén uralkodó hőmérsékletet érzékeli.

e

Felszerelés/leszerelés HG 2520 E esetén
(4. ábra)

1. Kapcsolja ki és válassza le a hálózatról a
HG 2520 E-t.

2. A védőcsövön lazítsa meg az elülső csa­varokat, és húzza le a védőcsövet. Utána
távolítsa el a takarósapkát.

3. Húzza rá a HG Scan PRO-t a HG 2520 E-re

4. Utána húzza rá ismét a védőcsövet, és csa­varja be szorosan az elülső csavarokat.

5. Ezzel a HG Scan PRO-val ellátott HG 2520 E
készen áll a berakásra. Őrizze meg a takaró­sapkát, mert szüksége lehet rá, amikor ismét
leveszi a HG Scan PRO-t.

egészen addig marad inaktív, amíg az

ON/OFF (4) gomb megnyomásával külön
nem aktiválják.

3. Első bekapcsolásakor a készülék a gyárból
kiszállított állapotban működik:
előírt hőmérsékletérték = 150 °C,
levegőmennyiségi fokozat = 5,
riasztási tűrésfokozat = 10 °C,
emissziós tényező = 0,90,
hangjelzés bekapcsolva.

4. A hőmérséklet és légmennyiség az adott
anyaghoz és tervezett megmunkálási mód­hoz igazodik. Egy kevésbé feltűnő helyen
hajtson végre először egy tesztet.

n A HG Scan PRO-val együtt nem lehet olyan

fúvókákat használni, amelyek eltérítik a le­vegőt, és/vagy a hosszuk miatt leszűkítik az
érzékelési területet.

n Tárgyak csillogó felülete meghamisíthatja

a rögzítési eredményeket.

n Csak akkor kaphatók pontos mérési ered-

mények, ha a HG Scan PRO már felvette a
környezet hőmérsékletét. Ez a helyváltoztatás
esetére is igaz.

n Magasabb hőmérsékleteken való hosszabb

használat a HGScanPRO túlmelegedését
okozhatja és ezáltal eltérő rögzítési eredmé­nyeket hozhat.

Beállítások

a) Beállítások

A következő beállítások végezhetők el:
direkt:

• A hőmérséklet beállítása
beállító menüvel:

• Levegőmennyiség: 150-600 lit/perc

• Riasztási tűrésfokozat: 10/20 °C

• Emissziós tényező: 0,10 - 0,99

• Hang BE/KI
A hőmérséklet előírt értéke közvetlenül a bot-

kormánnyal állítható be. Ilyenkor a hőmérséklet
előírt értékét a botkormány jobbra, ill. balra
mozgatásával lehet növelni vagy csökkenteni.

A Levegőmennyiség gombbal lehet belépni a
HG Scan PRO beállító menüjébe, ahol további
beállítások végezhetők. Programokat a Prog­ram gombbal lehet behívni. Ezzel kapcsolatban
olvassa el a "Programvezérelt üzem" című
szakaszt.

1. A levegőmennyiség a Levegőmennyiség
gomb megnyomásával állítható be. A
levegőmennyiség beállítása alatt villog a
kijelzőn a levegőmennyiség (10) ikonja. A
levegőmennyiség a botkormány jobbra,
ill. balra mozgatásával növelhető, ill. csök­kenthető. Ha változtatás nélkül átveszi az
értéket, folytassa a 2. lépéssel.

2. Az emissziós tényező a Levegőmennyiség
gomb ismételt megnyomásával állítható be.
Az emissziós tényező beállítása alatt az „E”
betű (8) jelenik meg a kijelzőn. Az emissziós
tényező a botkormány jobbra, ill. balra moz­gatásával növelhető, ill. csökkenthető. Ezzel
kapcsolatban további részleteket olvashat
az Emissziós tényező című fejezetben. Ha
változtatás nélkül átveszi az értéket, folytas­sa a 3. lépéssel.

3. A riasztási tűrésfokozat a Levegőmennyiség
gomb ismételt megnyomásával állítható
be. A riasztási tűrésfokozat beállítása alatt
az „L” betű (7) jelenik meg a kijelzőn. A
riasztási tűrésfokozat a botkormány jobbra,
ill. balra mozgatásával növelhető, ill. csök­kenthető. Ezzel kapcsolatban további rész­leteket olvashat a "Riasztási művelet" című
szakaszban. Ha változtatás nélkül átveszi az
értéket, folytassa a 4. lépéssel.

4. A hangjel a Levegőmennyiség gomb ismé­telt megnyomásával állítható be. A hangjel
beállítása alatt az „A” betű (7) jelenik meg
a kijelzőn. A hangjel a botkormány jobbra,
ill. balra mozgatásával kapcsolható be, ill.
ki. Ha változtatás nélkül átveszi az értéket,
folytassa a 5. lépéssel.

5. A beállító menüből a Levegőmennyiség
gomb ismételt megnyomásával tud kilépni.
A HG Scan PRO közvetlenül a hőmérséklet­érzékeléssel kezd dolgozni.

b) Programozó üzem

A leggyakoribb munkákhoz előre be van állítva
négy programra. A Program gomb megnyomá­sakor az 1-es szám (7) jelenik meg a kijelzőn,
amely az 1. programot jelzi. A Program gomb
újbóli megnyomásakor a 2-4 szám (7) jelenik
meg a kijelzőn, amely a 2. – 4. programot jelzi.
A gomb ismételt megnyomásával visszajut a
normál üzemmódba. Normál üzemmódban nem
jelenik meg szám (7) a kijelzőn.

c) Tároló művelet

A négy program értékeit bármikor megváltoztat­hatja és elmentheti. Ehhez először nyomja meg
a Program gombot, és tartsa nyomva addig,
amíg meg nem jelenik a módosítandó program.
Állítsa be a hőmérséklet kívánt előírt értékét, a
levegőmennyiséget és az emissziós tényezőt.
A kijelzőn villog a tárolás ikonja, ezzel jelezve,
hogy megváltoztatták a választott programot.
Ha menteni szeretné a beállítást a választott
programban, nyomja meg és tartsa nyomva
a Program gombot. A tárolás ikon még kb. 2
mp-ig tovább villog. Ha a tárolás ikonja állan­dó fénnyel világít, ez azt jelenti, hogy a bevitt
értékek bekerültek a programba. A riasztási
tűrésfokozat és a hangjel normál üzemmódban
módosítható. A módosítások valamennyi prog­ramra érvényesek.

H

- 98 - - 99 -

Előre beállított programok:

Program 1 2 3 4
Előírt hőmérsékletérték

(°C/°F)
Levegőmennyiségi
fokozat

Emissziós tényező 0,95 0,85 0,90 0,94

d) LOC művelet

A HG Scan PRO Lockable Override Control
(LOC) védelemmel rendelkezik, amellyel elkerül­hető a választott beállítások akaratlan elállítása.

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

4 5 6 5

Ha felhívja a szervizünket a +36/1/3193064
számon, elmagyarázzák Önnek, hogyan állíthat­ja be a LOC műveletet.

Riasztási művelet

A HG Scan PRO riasztási művelettel van ellátva,
amely működésbe lép, ha a hőmérséklet nem
éri el vagy meghaladja a beállított előírt értéket.
A riasztás hangjelzés megszólalásával, és kék
és piros LED gyűrű felgyulladásával történik.
Riasztás akkor következik be, amikor a hőmér­séklet alatta marad vagy meghaladja a beállított
előírt értéket.

Zöld LED gyűrű felgyulladása esetén a
HG Scan PRO hőmérséklete a tűréshatárokon
belül lévő célértéknek felel meg. A figyelmeztető
hangjelzés kikapcsolható. A hangjelzés kikap­csolásának módját lásd a "Beállítások" című
szakaszban.

Riasztási művelet táblázat

Eltérések az előírt hőmérsékletértéktől, °C-ban

Riasztási tűrésfokozatok 10 °C 20 °C
Piros LED gyűrű és hangjelzés > 20 °C > 40 °C
Piros LED gyűrű 10 °C-tól 20 °C-ig 20 °C-tól 40 °C-ig
Zöld LED gyűrű -10 °C-tól 10 °C-ig -20 °C-tól 20 °C-ig
Kék LED gyűrű -20 °C-tól -10 °C-ig -40 °C-tól -20 °C-ig
Kék LED gyűrű és hangjelzés < -20 °C < -40 °C

Eltérések a hőmérséklet előírt értékétől, °F-ben

Riasztási tűrésfokozatok 20 °F 40 °F
Piros LED gyűrű és hangjelzés > 40 °F > 80 °F
Piros LED gyűrű 20 -tól 40 °F -ig 40 -től 80 °F -ig
Zöld LED gyűrű -20 -tól 20 °F -ig -40 -től 40 °F -ig
Kék LED gyűrű -40 -től -20 °F -ig -80 -tól -40 °F -ig
Kék LED gyűrű és hangjelzés < -40 °F < -80 °F

Emissziós tényező

A HG Scan PRO készüléken állítani lehet az
emissziós tényezőt, hogy pontosan lehessen
érzékelni a különböző anyagok és felületek hő­mérsékleti értékeit (lásd a táblázatot).

Felület Emissziós tényező

Autófóliák 0,90-0,95
Fa 0,80-0,90
Gumi 0,85-0,95
Olajfestékek 0,95
Bőr 0,75-0,85
Lakk 0,80-0,95
Papír, kartonpapír 0,75-0,95
Textiliák 0,90
Műanyag ( PVC,PE, PP ) 0,85-0,95

Az emissziós tényezők táblázatában feltüntetett emissziós tényezők közelítő értékek. Az érzékelt
tárgy emissziós tényezőjét olyan paraméterek befolyásolhatják, mint a felület minősége, a geomet­ria vagy egyebek.

Részletes áttekintés a honlapunkon található:

www.steinel-professional.de/emissionswerte (német nyelven)
www.steinel-professional.de/emissivities (további nyelveken)

A kijelzőn a számok a vessző után láthatók.
(Tized- és századrész), pl. a 0,93 93-nak felel
meg.

Műszaki adatok HG Scan PRO 2620 E HG Scan PRO2520 E

Üzemi feszültség: 15 V=
Megszólalási idő: 500 ms
Spektrum: 8-14 µm
Emissziós tényező: 0,10-0,99
Felbontás: 10 °C / 10 °F
Munkatávolság: 10 cm
IV foltnagyság: 10:1
Üzemi hőmérséklet: 0–50 °C / 32–122 °F
Üzemi légnedvesség: 10 % - 90 % RL
Tárolási hőmérséklet: -10–60 °C / 14–140 °F
Tárolási légnedvesség: <80 % RL
Hőmérsékletérzékelési tartomány: 0 °C - 300 °C
Pontosság *: ±2 °C / ±3,6 °F vagy az érzékelési érték ±5 %-a
Tömeg: 120 g 85 g
Méret: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

* Pontosság kb. 25°C környezeti hőmérsékleten, és az érzékelendő tárgyhoz képesti optimális távolság

betartása esetén.

H

- 100 - - 101 -

Ápolás és karbantartás

A lencse tisztítása:

Az érzékelő lencséje elszennyeződés esetén
nedves, puha, foszlánymentes kendővel, (tisztí­tószer használata nélkül) tisztítható meg. De er­re a célra lencsetisztító folyadék is használható.
Savas-, alkoholtartalmú vagy egyéb oldószerek
azonban nem jöhetnek szóba.

Ártalmatlanítás

Az elhasználódott készülékeket,
akkumulátorokat/elemeket ne
dobja ki a háztartási szeméttel,
és ne is dobja tűzbe vagy vízbe.
Az akkumulátorokat/elemeket kü­lön kell összegyűjteni, újrahaszno­sítani, vagy környezetbarát módon
ártalmatlanítani.

Megfelelőségi nyilatkozat

A termék megfelel a következő előírásoknak:

- 2014/30/EK jelű EMC irányelv

- 2011/65/EK jelű RoHS-irányelv

- az e-hulladékokról szóló 2012/19/EK jelű WEEE irányelv

Működési garancia

Ezt a terméket a STEINEL maximális gonddal
gyártotta le, működését és biztonságát az
érvényes előírások alapján vizsgálta be, majd
szúrópróba szerűen ellenőrizte. A STEINEL
garanciát vállal a kifogástalan minőségre és
működésre. A garancia ideje 12 hónap, ami a
vásárlás napján kezdődik. Minden olyan hibát
kijavítunk, ami anyag- vagy gyártási hibára
vezethető vissza. A garancia teljesítésének
módját mi választjuk meg: ez lehet a hibás ré­szek javítása, vagy cseréje. A garancia nem ér­vényes a kopó- fogyó alkatrészekre, valamint a
szakszerűtlen kezelés vagy karbantartás miatt
keletkezett károkra, továbbá a leesésből eredő
törésre. Idegen objektumokon keletkező követ­kezményes károk ki vannak zárva a garancia
köréből. Garanciát csak akkor tudunk vállalni,
ha a készüléket szétszereletlen állapotban jól
becsomagolják, mellékelik a (vásárlás időpont­jával és a kereskedő pecsétjével ellátott) pénz­tári bizonylatot vagy számlát, és elküldik az
illetékes szerviznek, vagy az első 6 hónapban
leadják az üzletben, ahol azt vásárolták.

A ház tisztítása

A házat vízzel, vagy gyenge tisztítószerrel lehet
megtisztítani. Súroló hatású szer, vagy oldószer
azonban nem jöhet számításba.

Javító szolgálat:

A garanciaidő lejárta után, vagy a garancia
hatálya alá nem tartozó hiányosságok esetén
tudakolja meg az Önhöz legközelebb eső szer­vizünkben, hogy milyen lehetőségei vannak a
helyreállításra.

- 102 - - 103 -

CZ

Návod k obsluze

HG Scan PRO je infračervený přístroj
k bezkontaktnímu měření teploty, používá se
s horkovzdušnými pistolemi Steinel. Během
používání vás HG Scan PRO akusticky a op­ticky varuje při překročení/nedosažení předem
nastavené žádané hodnoty. Zdroj napětí je za­jištěn horkovzdušnou pistolí. Před použitím se,
prosím, seznamte s tímto návodem k použití.

Bezpečnostní pokyny

n Cizí působení nebo

technické změny vedou
k zániku záruky a vyloučení
ručení.

n Přístroj nevystavovat velkým

mechanickým zátěžím nebo
silným vibracím.

n Přístroj nesmí být vystaven

vysoké vlhkosti nebo ka­palinám. Přístroj používejte
venku jen za příslušných
povětrnostních podmí­nek, popř. jen s vhodnými
ochrannými zařízeními.

n Kouř, prach, vodní pára

anebo jiné výpary mohou
negativně ovlivnit optiku
HG Scan PRO a vést
k nesprávný výsledku
při indikaci.

Pouze odborná manipulace zaručí dlouhý,
spolehlivý abezporuchový provoz.

n Přístroj vypněte a zajistěte

proti neúmyslnému zapnutí,
pokud se domníváte, že
nemůže být zajištěn bez­pečný provoz. Např. když

- přístroj vykazuje viditelná
poškození,

- přístroj nefunguje nebo

- byl přístroj po delší dobu
vystaven nepříznivým
podmínkám,

- byl výrobek během
přepravy vystaven velkým
zátěžím.

- HG 2520/2620 před
montáží/demontáží
odpojte ze sítě.

CZ

Bezpečnostní pokyny

nTento přístroj může být

používán dětmi od 8 let
a kromě toho i osobami
se sníženými fyzickými,
senzorickými nebo mentální­mi schopnostmi nebo
s nedostatkem zkušeností
a vědomostí, pokud jej bu­dou používat pod dozorem
nebo byly poučeny o bez­pečném používání přístroje
a porozuměly z toho vyplý­vajícím nebezpečím. Děti si
nesmí s přístrojem hrát.
Čištění a údržbu nesmí děti
provádět bez dozoru.

Způsob činnosti

HG Scan PRO měří povrchovou teplotu objek­tu. Tepelné záření objektu je zaznamenáváno
senzorem přístroje a přeneseno na horko­vzdušnou pistoli. K popsání charakteristiky
vyzařování energie materiálu se jako hodnota
používá emisní stupeň.

Ovládací prvky (obr. / obr. )

1 Čočka
2 Laser
3 Držák
4 Tlačítko ON/OFF
5 Symbol provozu
6 Symbol uložení
7 Symbol pro program uložení/toleranční hod-

notu alarmu/zvukový signál

ca

Montáž/demontáž (obr. / obr. )

LASEROVÉ ZÁŘENÍ

n

NEDÍVEJTE SE PŘÍMO DO

PAPRSKŮ
λ = 630 nm − 670 nm
TŘÍDA LASERU 2 <1 mW
EN 60825-1:2008-05

Čím větší je emisní stupeň, tím vyšší je schop­nost materiálu vysílat záření. U většiny organic­kých materiálů a povrchů leží emisní stupeň asi
u 0,90. Nižší emisní stupeň mají kovové povr­chy nebo lesklé materiály. K vyloučení
nepřesných hodnot při měření může být
u HGScanPRO nastaven emisní stupeň.

8 Indikace teploty °C,

°F nebo emisní stupeň E

9 Symbol funkce LOC
10 Symbol množství vzduchu
11 Nastavení množství vzduchu
12 Zobrazené hodnoty

- 104 - - 105 -

Montáž/demontáž u HG 2620 E (obr. 2)

1. HG 2620 E vypněte a odpojte ze sítě.

2. Uvolněte boční šrouby na ochranné trubce a
sejměte ji. Poté odstraňte ochrannou krytku.

3. Smontujte ochrannou trubku a HG Scan PRO.

4. Ochrannou trubku s HG Scan PRO nasaďte
na HG 2620 E a sešroubujte bočními šrouby.

5. HG 2620 E s HG Scan PRO je připravena
k použití. Ochrannou krytku uschovejte
pro případ, že bude HG Scan PRO zase
odmontován.

Uvedení do provozu

1. HG Scan PRO nasaďte na horkovzdušnou
pistoli b a d.

2. HGScanPRO zapnete stisknutím tlačítka
ON/OFF (4). Během aktivace HGScanPRO
se na displeji horkovzdušné pistole objeví
symbol provozu (5). HGScanPRO se po za­pnutí ovládá ovládacími prvky horkovzdušné
pistole. HG Scan PRO disponuje paměťovou
funkcí. Pokud byla aktivní při posledním pou­žívání přístroje, pak se po dalším zapnutí
HG 2620 automaticky zapne. V opačném
případě zůstane deaktivována, dokud se
nezapne stisknutím ON/OFF (4).

Měření teploty (obr. )

n Bod měření leží ve vzdálenosti 10 cm před

vyfukovací trubkou horkovzdušné pistole při
velikosti asi 2 cm (průsečík obou laserových
paprsků). Při zmenšení/zvětšení vzdálenosti
dochází k odchylkám výsledků.

n K docílení přesných výsledků musí být měře-

ný objekt větší než bod měření. Doporučuje
se, aby byl měřený objekt minimálně dvakrát
tak velký než bod měření.

n HG Scan PRO nemůže zaznamenávat povr-

chovou teplotu skrze průhledné plochy, jako
např. sklo. Místo toho HG Scan PRO měří
povrchovou teplotu skla.

n Trysky, které odklánějí vzduch anebo vzhle-

dem ke své délce protínají oblast měření,
nemohou být s HG Scan PRO použity.

e

d

b

Montáž/demontáž u HG 2520 E (obr. 4)

1. HG 2520 E vypněte a odpojte ze sítě.

2. Uvolněte přední boční šrouby na ochranné
trubce a sejměte ji. Poté odstraňte ochran­nou krytku.

3. HG Scan PRO nasuňte na HG 2520 E.

4. Poté ochrannou trubku zase nasuňte
a našroubujte přední šrouby.

5. HG 2520 E s HG Scan PRO je připravena
k použití. Ochrannou krytku uschovejte
pro případ, že bude HG Scan PRO zase
odmontován.

3. Při prvním zapnutí je přístroj ve stavu při
dodání z výroby aktivní:
žádaná hodnota teploty = 150 °C / 300 °F,
stupeň množství vzduchu 5,
stupeň tolerance alarmu = 10 °C / 50 °F,
emisní stupeň = 0,90,
zvukový signál zap.

4. Teplota a množství vzduchu se řídí podle
materiálu a zamýšleného druhu zpracování.
Nejdříve vždy proveďte test na nenápadném
místě.

n U lesklých objektů může dojít ke zfalšování

výsledků měření.

n K docílení přesných výsledků musí být

HG Scan PRO přizpůsoben teplotě prostře­dí. To platí i při změně stanoviště.

n Při delším používání s vysokými teplotami

může docházet kvlastnímu zahřívání
HGScanPRO, a tím kodlišným výsledkům
měření.

CZ

Nastavení

a) Nastavení

Mohou být provedena následující nastavení:
přímo:

• Nastavení teploty
prostřednictví nabídky Nastavení:

• Množství vzduchu: 150−600 l/min

• Stupeň tolerance alarmu:
10/20 °C, 50/70 °F

• Emisní stupeň: 0.10−0.99

• Zvuk ON/OFF

Žádaná hodnota teploty se nastavuje přímo
joystickem. Přitom se joystick ke zvýšení nebo
snížení teploty posune doprava, popř. doleva.

Tlačítkem Množství vzduchu se dostanete do
nabídky Nastavení HG Scan PRO, ve které mů­žete provést další nastavení. Programy můžete
vyvolat tlačítkem Program. K tomu si přečtěte
část „Programový provoz“.

1. Stisknutím tlačítka Množství vzduchu na-

stavíte množství vzduchu. Během nastavení
množství vzduchu bliká na displeji symbol
pro množství vzduchu (10). Ke zvýšení,
popř. snížení množství vzduchu posuňte
joystick doprava, popř. doleva. V případě
převzetí nezměněné hodnoty pokračujte
bodem 2.

2. Opětovným stisknutím tlačítka Množství

vzduchu nastavíte emisní stupeň. Během
nastavování emisního stupně se na displeji
objeví písmeno (8) „E“. Ke zvýšení, popř.
snížení emisního stupně posuňte joystick
doprava, popř. doleva. Další příslušné infor­mace najdete v části Emisní stupeň.
V případě převzetí nezměněné hodnoty
pokračujte bodem 3.

3. Opětovným stisknutím tlačítka Množství

vzduchu nastavíte toleranční stupeň alarmu.
Během nastavování emisního stupně alarmu
se na displeji objeví (7) „L“. Ke zvýšení,
popř. snížení tolerančního stupně alarmu
posuňte joystick doprava, popř. doleva.
Další příslušné informace najdete v části
„Funkce alarmu“. V případě převzetí nezmě­něné hodnoty pokračujte bodem 4.

4. Opětovným stisknutím tlačítka Množství
vzduchu nastavíte zvukový signál. Během
nastavování zvukového signálu se na dis­pleji objeví písmeno (7) „A“. K zapnutí, popř.
vypnutí zvukového signálu posuňte joystick
doprava, popř. doleva. V případě převzetí
nezměněné hodnoty pokračujte bodem 5.

5. Opětovným stisknutím tlačítka Množství
vzduchu opustíte nabídku Nastavení. HG
Scan PRO začne přímo měřit teplotu.

b) Programový provoz

Z výroby jsou nastaveny čtyři programy pro
nejčastěji vykonávanou práci. Po stisknutí
programového tlačítka se na displeji objeví
číslice (7) 1 pro program 1. Po dalším stisknutí
programového tlačítka se objeví číslice (7) 2-4
pro programy 2-4. Po opětovném stisknutí tla­čítka se dostanete zpět do normálního provozu.
V normálním provozu se na displeji neobjeví
žádná číslice (7).

c) Funkce ukládání

Hodnoty těchto čtyř programů mohou být kdy­koliv změněny a uloženy. K tomu účelu nejdříve
stiskněte programové tlačítko, dokud se na
displeji nezobrazí měněný program. Nastavte
požadovanou žádanou hodnotu teploty, množ­ství vzduchu a emisní stupeň. Symbol uložení
na displeji bliká a indikuje, že byl vybraný
program změněn. K uložení tohoto nastavení ve
zvoleném programu stiskněte a držte stisknuté
programové tlačítko. Symbol uložení bliká ještě
asi 2 sekundy. Pokud symbol uložení nepřeru­šeně svítí, byly zadané hodnoty uloženy
v programu. Toleranční stupeň alarmu a zvuko­vý signál můžete změnit v normálním provozu
a platí pro všechny programy.

Přednastavené programy:

Program 1 2 3 4

Žádaná teplota (°C/°F) 80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F
Stupeň množství

vzduchu
Emisní stupeň 0.95 0.85 0.90 0.94

d) Funkce LOC

Aby bylo zabráněno neúmyslné změně zvole­ných nastavení má HG Scan PRO k dispozici
funkci Lockable Override Control (LOC).

4 5 6 5

Chcete-li se dozvědět více informací o nastave­ní funkce LOC, spojte se s naším servisem na
tel. čísle +420/515/220126.

Funkce alarmu

HG Scan PRO je vybaven funkcí alarmu při pře­kročení nebo nedosažení nastavitelné žádané
teploty. Alarm je akusticky vydáván zvukovým
signálem a opticky modrým a červeným krouž­kem LED. Alarm je spuštěn, když je překročena
nebo nedosažena nastavená žádaná teploty.
U zeleného kroužku LED odpovídá teplota HG
Scan PRO cílové hodnotě v rámci tolerance.

Akustický zvukový signál může být deaktivován.
K deaktivaci zvukového signálu přejděte k části
„Nastavení“.

Tabulka funkcí alarmu

Odchylky žádané teploty ve °C

Stupně tolerance alarmu 10 °C 20 °C
Červený kroužek LED a zvukový
signál
Červený kroužek LED 10 °C až 20 °C 20 °C až 40 °C

Zelený kroužek LED -10 °C až 10 °C -20 °C až 20 °C
Modrý kroužek LED -20 °C až -10 °C -40 °C až -20 °C
Modrý kroužek LED a zvukový signál <-20 °C <-40 °C

Odchylky žádané teploty ve °F

Stupně tolerance alarmu 20 °F 40 °F
Červený kroužek LED a zvukový
signál
Červený kroužek LED 20 až 40 °F 40 až 80 °F

Zelený kroužek LED -20 až 20 °F -40 až 40 °F
Modrý kroužek LED -40 až -20 °F -80 až -40 °F
Modrý kroužek LED a zvukový signál <-40 °F <-80 °F

>20 °C >40 °C

>40 °F >80 °F

CZ

- 106 - - 107 -

K docílení přesných hodnot měření pro různé
materiály a povrchy může být na HG Scan PRO
nastaven emisní stupeň (viz tabulku).

Povrch Emisní stupeň

Fólie pro automobily 0,90-0,95
Dřevo 0,80-0,90
Pryž 0,85-0,95
Olejové barvy 0,95
Kůže 0,75-0,85
Laky 0,80-0,95
Papír, lepenka 0,75-0,95
Textilie 0,90
Plast (PVC, PE, PP) 0,85-0,95

Emisní stupně uveden v tabulce jsou přibližné hodnoty. Kvalita povrchu, geometrie nebo jiné
parametry mohou ovlivnit emisní stupeň měřeného objektu.

Podrobný přehled je uvedena na naší stránce:

www.steinel-professional.de/emissionswerte (němčina)
www.steinel-professional.de/emissivities (další jazyky)

Na displeji se zobrazí čísla po desetinné čárce.
(Desetiny a setiny) např. 0,93 odpovídá 93.

Ošetřování a údržbaEmisní stupeň

Čištění čočky:

Čočku můžete v případě znečištění vyčistit
vlhkou, měkkou utěrkou nepouštějící vlákna
(bez čisticího prostředku). Alternativně můžete
použít čisticí kapalinu pro čočky. Nesmí být
použity čisticí prostředky obsahující kyseliny,
alkohol a ostatní rozpouštědla.

Likvidace

Staré přístroje, akumulátory/bate­rie neházet do domovního odpa­du, ohně nebo vody. Akumulátory/
baterie se mají sbírat, recyklovat
nebo ekologicky likvidovat.

Prohlášení o shodě

Tento výrobek splňuje

- směrnici EMK 2014/30/ES

- směrnici RoHS 2011/65/ES

- směrnici WEEE 2012/19/ES

Čištění pouzdra

Pouzdro můžete vyčistit vodou nebo jemným
čisticím prostředkem. Nesmí být použity odírají­cí čisticí prostředky nebo rozpouštědla.

Technické parametry HG Scan PRO 2620 E HG Scan PRO2520 E

Provozní napětí: 15 V DC
Reakční doba: 500 ms
Spektrum: 8-14 µm
Emisní stupeň: 0,10-0,99
Rozlišení: 10 °C / 10 °F
Pracovní vzdálenost: 10 cm
IČ velikost skvrny: 10:1
Provozní teplota: 0−50 °C / 32−122 °F
Provozní vlhkost vzduchu: 10 % − 90 % RH
Teplota skladování: -10−60 °C / 14−140 °F
Vlhkost vzduchu při skladování: <80 % RH
Rozsah měření teploty: 0 °C − 300 °C (32 °F − 572 °F)
Přesnost:* ±2 °C / ±3,6 °F nebo ±5 % hodnoty měření
Hmotnost: 120 g 85 g
Rozměry: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

*

Přesnost při teplotě prostředí asi 25 °C a dodržování optimální vzdálenosti od objektu měření.

- 108 - - 109 -

Funkční záruka

Tento výrobek firmy STEINEL je vyráběn s ma­ximální pozorností věnovanou jeho funkčnosti
a bezpečnosti, které byly vyzkoušeny podle
platných předpisů, přičemž se výrobek rovněž
podrobil namátkové výstupní kontrole. Firma
STEINEL přebírá záruku za bezvadné provede­ní a funkčnost. Záruka se poskytuje v délce
12 měsíců a začíná dnem prodeje výrobku
spotřebiteli. Odstraněny budou všechny ne­dostatky způsobené vadným materiálem nebo
výrobními vadami. Záruka spočívá v opravě
nebo výměně vadných součástí dle rozhodnutí
servisu. Záruka zaniká při poškození opotře­bitelných dílů, poškození a nedostatků, které
vznikly v důsledku neodborné manipulace nebo
údržby, rovněž i při pádu. Uplatňování dalších
nároků následných škod na cizích věcech je
vyloučeno. Záruka bude uznána jen tehdy,
bude-li nedemontovaný přístroj dobře zabalen,
přiložena pokladní stvrzenka nebo faktura
(datum prodeje a razítko prodejny), poslán
na adresu příslušného servisu nebo během
prvních 6 měsíců předán prodejně.

Servisní opravny:

Po uplynutí záruční lhůty nebo nedostatků
bez nároku na záruku se v nejbližším servisu
zeptejte na možnost provedení oprav.

CZ

Návod na obsluhu

SK

HGScanPRO je prístroj, ktorý sa spolu s tep­lovzdušnými pištoľami značky Steinel používa
na bezdotykové infračervené snímanie teploty.
Počas používania vás výrobok HGScanPRO
akusticky aj vizuálne varuje, ak sa prekročí/
poklesne prednastavená požadovaná teplota.
Elektrické napájanie sa realizuje prostredníc­tvom teplovzdušnej pištole. Pred použitím
sa oboznámte s týmto návodom
na obsluhu.

Bezpečnostné pokyny

n Cudzie zásahy alebo tech-

nické zmeny na zariadení
majú za následok zrušenie
garancie a vylúčenie zo
záruky.

n Prístroj nevystavujte výraznej

mechanickej záťaži ani sil­ným vibráciám.

n Prístroj nevystavujte vysokej

vlhkosti vzduchu ani kvapa­linám. V exteriéri používajte
prístroj len s ohľadom na
zodpovedajúce poveter­nostné podmienky, resp.
len v kombinácii s vhodnými
ochrannými zariadeniami.

n Dym, prach, vodná para

a/alebo iné pary môžu
ovplyvniť optiku prístroja
HGScanPRO a spôsobiť
nepresné výsledky zobrazo­vania.

Pretože iba odborná manipulácia zabezpečí
dlhú, spoľahlivú a bezporuchovú prevádzku.

n Ak existuje predpoklad,

že nemôže byť zabezpečená
bezpečná prevádzka,
prístroj vypnite a zabezpečte
ho proti neúmyselnému
zapnutiu. Napr.

- na prístroji sú viditeľné

poškodenia,

- prístroj nefunguje alebo

- bol prístroj po dlhšiu dobu

vystavený nepriaznivým
podmienkam,

- prístroj bol počas prepravy

vystavený ťažkej záťaži.

- Pred montážou/demon-

tážou odpojte prístroj
HG 2520 / 2620 E od siete.

Bezpečnostné pokyny

nTento prístroj môžu používať

deti staršie ako 8 rokov, ako
aj osoby so zníženými fy­zickými, senzorickými alebo
mentálnymi schopnosťami,
alebo s nedostatočnými skú­senosťami a vedomosťami,
pokiaľ budú pod stálym do­zorom, alebo budú poučené
o bezpečnom používaní prí­stroja a pochopia prípadné
nebezpečné dôsledky. Deti
sa s prístrojom nesmú hrať.
Čistenie a údržbu nesmú vy­konávať deti bez dozoru.

Spôsob fungovania

HGScanPRO zachytáva povrchovú teplotu
predmetu. Tepelné vyžarovanie predmetu je
zachytávané senzorom prístroja a odovzdávané
teplovzdušnej pištoli. Na popísanie charakteris­tiky energického vyžarovania určitého materiálu
sa ako hodnota používa emisný stupeň.

Ovládacie prvky (obr. /obr. )

1 šošovka
2 laser
3 držiak
4 tlačidlo ZAP/VYP
5 symbol prevádzky
6 symbol uloženia
7 symbol pre pamäťový program/hodnota

tolerancie alarmu/zvukový signál

ca

LASEROVÉ ŽIARENIE

n

NEPOZERAJTE SA DO LÚČA
λ = 630 nm – 670 nm
LASEROVÁ TRIEDA

2 <1 mW
EN 60825-1:2008-05

Čím väčší je emisný stupeň, tým vyššia je
schopnosť materiálu vydávať žiarenie. Pri
väčšine organických materiálov a povrchov sa
emisný stupeň pohybuje na úrovni cca 0,90.
Nízky emisný stupeň majú kovové povrchy ale­bo lesklé materiály. Aby sa vylúčili nepresnosti
nameraných hodnôt, dá sa emisný stupeň na
prístroji HGScanPRO priamo nastaviť.

8 ukazovateľ teploty °C, °F alebo emisný

stupeň E

9 symbol funkcie LOC
10 symbol množstva vzduchu
11 nastavenie množstva vzduchu
12 zobrazované hodnoty

SK

- 110 - - 111 -

Montáž/demontáž (obr. /obr. )

b

d

Montáž/demontáž v prípade HG 2620 E
(obr. 2)

1. HG 2620 E vypnite a vytiahnite zo siete.

2. Uvoľnite bočné skrutky na ochrannej rúrke
a odoberte ju. Potom zložte kryt.

3. Ochrannú rúrku zmontujte s prístrojom
HG Scan PRO.

4. Ochrannú rúrku s prístrojom HG Scan PRO
nasaďte na HG 2620 E a utiahnite bočné
skrutky.

5. Prístroj HG 2620 E s HG Scan PRO je pri­pravený na prevádzku. Kryt uschovajte pre
prípad, že HG Scan PRO zase z prístroja
odoberiete.

Uvedenie do prevádzky

1. HG Scan PRO nasaďte na teplovzdušnú
pištoľ b a d.

2. HG Scan PRO sa zapína stlačením tlačidla
ON/OFF (4). Počas prevádzky prístroja HG
Scan PRO sa na displeji teplovzdušnej pišto­le zobrazuje symbol prevádzky (5). Obsluha
prístroja HG Scan PRO sa po jeho zapnutí
vykonáva prostredníctvom ovládacích prvkov
teplovzdušnej pištole. HG Scan PRO dispo­nuje funkciou zapamätania. V prípade, že bol
pri poslednom použití aktívny, automaticky
sa zapne pri ďalšom spustení HG 2620. Inak
zostane neaktívny, pokiaľ sa nespustí stlače­ním tlačidla ON/OFF (4).

Snímanie teploty (obr. )

n Snímací bod sa nachádza vo vzdialenosti

10 cm od vyfukovacej rúrky teplovzdušnej
pištole pri veľkosti cca 2 cm (priesečník
oboch laserových lúčov). Pri zmenšení/
zväčšení odstupu dochádza k odchýlkam
vo výsledkoch.

n Na dosiahnutie presných výsledkov musí

byť snímaný predmet väčší ako snímací
bod. Odporúčame, aby bol snímaný predmet
aspoň dvakrát taký veľký ako snímací bod.

n Cez priehľadné povrchy, ako je napr. sklo,

prístroj HG Scan PRO nedokáže nasnímať
povrchovú teplotu. Namiesto toho
HG Scan PRO nasníma povrchovú teplotu
skla.

n Trysky, ktoré presmerovávajú vzduch

a/alebo z dôvodu svojej dĺžky snímanie
pretínajú, sa nesmú používať v kombinácii
s HG Scan PRO.

e

Nastavenia

Montáž/demontáž v prípade HG 2520 E
(obr. 4)

1. HG 2520 E vypnite a vytiahnite zo siete.

2. Uvoľnite predné skrutky na ochrannej rúrke
a odoberte ju. Potom zložte kryt.

3. HG Scan PRO nasaďte na prístroj
HG 2520 E.

4. Potom znovu nasaďte ochrannú rúrku a
utiahnite predné skrutky.

5. Prístroj HG 2520 E s HG Scan PRO je pri­pravený na prevádzku. Kryt uschovajte pre
prípad, že HG Scan PRO zase z prístroja
odoberiete.

3. Pri prvom spustení je prístroj v prevádzke
nastavenej z výroby:
Požadovaná teplota = 150 °C/300 °F,
Stupeň množstva vzduchu 5,
Úroveň tolerancie alarmu = 10 °C/50 °F,
Emisný stupeň = 0,90,
Zvukový signál ZAP.

4. Teplota a množstvo vzduchu závisia od ma­teriálu a od zvoleného spôsobu spracovania.
Prístroj vždy najskôr otestujte na skrytom
mieste.

n Pri lesklých predmetoch môže dôjsť k skres-

leniu výsledkov snímania.

n Aby ste docielili presné hodnoty, musí

byť HG Scan PRO prispôsobený teplote
okolia. To platí aj v prípade zmeny miesta
prevádzky.

n Pri dlhšom používaní pri vysokých teplotách

môže dôjsť k zahriatiu samotného prístroja
HG Scan PRO, a tým k odchýlkam vo vý­sledkoch snímania.

- 112 - - 113 -

a) Nastavenia

Môžete nastaviť nasledujúce nastavenia:
priamo:

• Nastavenie teploty
cez nastavovacie menu:

• Množstvo vzduchu: 150 – 600 l/min.

• Úroveň tolerancie alarmu:
10/20 °C, 50/70 °F

• Emisný stupeň: 0,10 – 0,99

• Zvuk ZAP/VYP

Nastavenie požadovanej teploty sa vykonáva
priamo prostredníctvom joysticku. Pritom sa
joystickom pohybuje smerom doprava, resp.
doľava, s cieľom zvýšenia alebo zníženia poža­dovanej teploty.

Cez tlačidlo množstva vzduchu sa dostanete
k nastavovaciemu menu prístroja HG Scan
PRO, v ktorom môžete vykonať ďalšie nastave­nia. Programy môžete navoliť prostredníctvom
programového tlačidla. Pre ďalšie informácie si
prečítajte odsek „Programová prevádzka“.

1. Stlačením tlačidla množstva vzduchu mô-

žete nastaviť množstvo vzduchu. Počas
nastavovania množstva vzduchu na displeji
bliká symbol množstva vzduchu (10). Pritom
joystickom pohybujte smerom doprava,
resp. doľava, aby ste množstvo vzduchu
zvýšili alebo znížili. V prípade nezmeneného
prevzatia hodnoty pokračujte bodom 2.

2. Opätovným stlačením tlačidla množstva

vzduchu môžete nastaviť emisný stupeň.
Počas nastavovania emisného stupňa sa
na displeji zobrazí písmeno (8) „E“. Pritom
joystickom pohybujte smerom doprava,
resp. doľava, aby ste emisný stupeň zvýšili
alebo znížili. Pre ďalšie informácie si pre­čítajte odsek „Emisný stupeň“. V prípade
nezmeneného prevzatia hodnoty pokračujte
bodom 3.

3. Opätovným stlačením tlačidla množstva

vzduchu môžete nastaviť úroveň tolerancie
alarmu. Počas nastavovania úrovne toleran­cie alarmu sa na displeji zobrazí písmeno (7)
„L“. Pritom joystickom pohybujte smerom
doprava, resp. doľava, aby ste úroveň tole­rancie alarmu zvýšili alebo znížili. Pre ďalšie
informácie si prečítajte odsek „Funkcia
alarmu“. V prípade nezmeneného prevzatia
hodnoty pokračujte bodom 4.

4. Opätovným stlačením tlačidla množstva
vzduchu môžete nastaviť zvukový signál.
Počas nastavovania zvukového signálu sa
na displeji zobrazí písmeno (7) „A“. Pritom
joystickom pohybujte smerom doprava,
resp. doľava, aby ste zvukový signál zapli
alebo vypli. V prípade nezmeneného pre­vzatia hodnoty pokračujte bodom 5.

5. Opätovným stlačením tlačidla množstva
vzduchu opustíte nastavovacie menu.
Prístroj HG Scan PRO začína priamo so
snímaním teploty.

b) Programová prevádzka

Z výroby sú nastavené štyri programy pre
najčastejšie práce. Stlačením programového
tlačidla sa na displeji zobrazí číslo (7) 1 pre
program 1. Ďalším stlačením programového
tlačidla sa zobrazia čísla (7) 2 – 4 pre programy
2 – 4. Opätovným stlačením sa dostanete späť
do normálnej prevádzky. V normálnej prevádzke
sa na displeji nezobrazí žiadne číslo (7).

c) Funkcia zapamätania

Hodnoty programov môžete kedykoľvek zmeniť
a uložiť. Nato stláčajte najskôr programové
tlačidlo, kým sa zobrazí program, ktorý si želáte
zmeniť. Nastavte požadovanú teplotu, množ­stvo vzduchu a emisný stupeň. Symbol ulože­nia na displeji zabliká na znak toho, že prebehla
zmena zvoleného programu. Na uloženie tohto
nastavenia v zvolenom programe musíte stlačiť
a podržať programové tlačidlo. Na cca 2 sekun­dy naďalej bliká symbol uloženia. Keď symbol
uloženia zostane svietiť natrvalo, znamená to
uloženie zadaných hodnôt v programe. Úroveň
tolerancie alarmu a zvukový signál možno zme­niť v normálnej prevádzke, pričom budú platiť
pre všetky programy.

SK

Prednastavené programy:

Program 1 2 3 4

Požadovaná teplota (°C/°F) 80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

Stupeň množstva vzduchu 4 5 6 5

Emisný stupeň 0,95 0,85 0,90 0,94

d) Funkcia LOC

Na zabránenie neúmyselnému prestaveniu
zvolených nastavení disponuje výrobok
HG Scan PRO funkciou kontroly zamykania
Lockable Override Control (LOC).

Ak chcete zistiť, ako sa dá funkcia LOC
nastaviť, kontaktujte naše servisné oddelenie
na tel. čísle +421/42/4 45 67 10.

Funkcia alarmu

Výrobok HG Scan PRO je vybavený funkciou
alarmu pri prekročení alebo poklesnutí nasta­viteľnej požadovanej teploty. Alarm sa spúšťa
akusticky prostredníctvom zvukového signálu
a vizuálne prostredníctvom modrého a červené­ho LED kruhu. Alarm sa spúšťa v prípade, ak sa
prekročí alebo poklesne nastavená požadovaná
teplota.

V prípade výskytu zeleného LED kruhu zodpo­vedá teplota výrobku HG Scan PRO cieľovej
hodnote v rámci tolerancie. Zvukový signál
môžete deaktivovať. Na deaktiváciu zvukového
signálu prejdite na odsek „Nastavenia“.

Tabuľka funkcie alarmu

Odchýlky od požadovanej teploty v °C

Úrovne tolerancie alarmu 10 °C 20 °C
Červený LED kruh a zvukový signál > 20 °C > 40 °C
Červený LED kruh 10 °C až 20 °C 20 °C až 40 °C
Zelený LED kruh -10 °C až 10 °C -20 °C až 20 °C
Modrý LED kruh -20 °C až -10 °C -40 °C až -20 °C
Modrý LED kruh a zvukový signál < -20 °C < -40 °C

Odchýlky od požadovanej teploty v °F

Úrovne tolerancie alarmu 20 °F 40 °F
Červený LED kruh a zvukový signál > 40 °F > 80 °F
Červený LED kruh 20 až 40 °F 40 až 80 °F
Zelený LED kruh -20 až 20 °F -40 až 40 °F
Modrý LED kruh -40 až -20 °F -80 až -40 °F
Modrý LED kruh a zvukový signál < -40 °F < -80 °F

Emisný stupeň

Aby ste docielili presné hodnoty snímania pri
rôznych materiáloch a povrchoch, môžete na
prístroji HG Scan PRO nastaviť emisný stupeň
(pozri tabuľku).

Povrch Emisný stupeň

Autofólie 0,90 – 0,95
Drevo 0,80 – 0,90
Guma 0,85 – 0,95
Olejové farby 0,95
Koža 0,75 – 0,85
Lak 0,80 – 0,95
Papier, kartón 0,75 – 0,95
Textílie 0,90
Plast (PVC, PE, PP) 0,85 – 0,95

Hodnoty uvedené v tabuľke emisného stupňa sú len orientačné. Kvalita povrchov, geometria alebo
iné parametre môžu ovplyvniť emisný stupeň snímaného predmetu.

Detailný prehľad môžete nájsť na našej domovskej stránke:

www.steinel-professional.de/emissionswerte (nemecky)
www.steinel-professional.de/emissivities (iné jazyky)

Na displeji sa čísla zobrazujú za desatinnou
čiarkou (desatiny a stotiny), napr. 0,93 zodpo­vedá 93.

Technické údaje HG Scan PRO 2620 E HG Scan PRO2520 E

Prevádzkové napätie: 15V DC
Reakčný čas: 500 ms
Spektrum: 8 – 14 µm
Emisný stupeň: 0,10 – 0,99
Rozlíšenie: 10 °C / 10 °F
Pracovný odstup: 10 cm
Veľkosť infrač. plochy: 10:1
Prevádzková teplota: 0 – 50 °C / 32 – 122 °F
Prevádzková vlhkosť vzduchu: 10 % – 90 % RH
Teplota skladovania: -10 – 60 °C / 14 – 140 °F
Vlhkosť vzduchu skladovania: < 80 % RH
Rozsah snímaných teplôt: 0 °C – 300 °C (32 °F – 572 °F)
Presnosť *: ±2 °C/±3,6 °F alebo ±5 % od hodnoty snímania
Hmotnosť: 120 g 85 g
Rozmery: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

* Presnosť pri teplote okolia cca 25 °C a dodržaní optimálneho odstupu

k predmetu snímania.

SK

- 114 - - 115 -

Starostlivosť a údržba

Čistenie šošovky:

Šošovku môžete v prípade znečistenia vyčis­tiť pomocou vlhkej mäkkej handričky, ktorá
nepúšťa vlákna (bez čistiaceho prostriedku).
Alternatívne môžete použiť tekutinu na čistenie
šošoviek. Nepoužívajte kyselinové, alkoholové
ani iné rozpúšťadlá.

Likvidácia

Staré prístroje, akumulátory/ba­térie nevyhadzujte do domového
odpadu, do ohňa ani do vody.
Akumulátory/batérie by sa mali
zbierať, recyklovať, alebo ekolo­gicky zlikvidovať.

Vyhlásenie o zhode

Tento výrobok spĺňa

- smernicu o elektromagnetickej kompatibilite 2014/30/ES,

- smernicu RoHS 2011/65/ES,

- smernicu o odpade z elektrických a elektronických zariadení 2012/19/ES.

Záruka funkčnosti

Tento výrobok značky STEINEL bol vyrobený
s maximálnou dôslednosťou, skontrolovaný
z hľadiska funkčnosti a bezpečnosti podľa
platných predpisov a následne podrobený ná­hodnej kontrole. Spoločnosť STEINEL preberá
záruku za bezchybný stav a funkčnosť. Záruč­ná doba je 12 mesiacov a začína plynúť dňom
predaja spotrebiteľovi. Odstránime všetky
nedostatky vyplývajúce z materiálových alebo
výrobných chýb. Záručné plnenie sa uskutoč­ňuje opravou alebo výmenou chybných dielov
podľa nášho uváženia. Záručné plnenie sa
nevzťahuje na poškodenie opotrebovávaných
dielov, na škody a nedostatky, ktoré vznikli ne­správnym používaním alebo údržbou, a ani na
poškodenie v dôsledku pádu prístroja. Ďalšie
následné škody na cudzích objektoch sú zo
záruky vylúčené. Záruka je platná len vtedy, ak
sa nerozobraný prístroj spolu s pokladničným
blokom alebo faktúrou (dátum kúpy a pečiatka
predajcu) zašle na príslušnú servisnú stanicu
alebo v priebehu prvých 6 mesiacov odovzdá
predajcovi.

Čistenie krytu

Kryt môžete čistiť pomocou vody alebo jemné­ho čistiaceho prostriedku. Nepoužívajte abra­zívne prostriedky ani rozpúšťadlá.

Servis pre opravy:

Po uplynutí záručnej doby alebo v prípade
chýb, na ktoré sa nevzťahuje záruka, sa o mož­nosti opravy informujte na najbližšej servisnej
stanici.

- 116 - - 117 -

PL

Tłumaczenie instrukcji oryginalnej
Instrukcja obsługi

HGScanPRO to urządzenie przeznaczone do
stosowania z opalarkami firmy Steinel, służące
do bezdotykowej rejestracji temperatury przy
użyciu podczerwieni. Podczas stosowania
HGScanPRO akustycznie i wizualnie ostrzega
o przekroczeniu wcześniej ustawionej wartości
zadanej lub spadku poniżej niej. Zasilanie
napięciem jest realizowane poprzez opalarkę.
Przed przystąpieniem do użytkowania należy
zapoznać się z niniejszą instrukcją obsługi.

Zasady bezpieczeństwa

n Ingerencja zewnętrzna lub

zmiany techniczne prowadzą

do unieważnienia gwarancji
i wykluczenia odpowiedzial­ności.

n Nie wystawiać urządzenia na

znaczne obciążenia mecha­niczne lub silne drgania.

n Nie wystawiać urządzenia na

działanie wilgoci lub
cieczy. Zastosowanie urzą­dzenia na zewnątrz jest
możliwe wyłącznie wodpo­wiednich warunkach atmos­ferycznych itylko zodpo­wiednimi urządzeniami
zabezpieczającymi.

n Dym, kurz, para wodna iin-

ne opary mogą wpłynąć na
działanie układu optycznego
urządzenia HGScanPRO
idoprowadzić do nieprawi­dłowych wskazań.

Tylko prawidłowe posługiwanie się urządze­niem zapewnia długoletnią, niezawodną
i bezusterkową eksploatację.

n Jeżeli nie można zagwaran-

tować bezpiecznej eksplo­atacji, np. gdy:

- urządzenie wykazuje
widoczne uszkodzenia,

- urządzenie nie działa,

- urządzenie było przez
dłuższy czas wystawione
na działanie niekorzystnych
warunków,

- urządzenie było wystawio­ne na działanie dużych ob­ciążeń w czasie transportu,
należy wyłączyć urządzenie
i zabezpieczyć je przed
niepowołanym uruchomie­niem.

- Przed montażem/
demontażem odłączyć
HG 2520/2620 od zasilania
sieciowego.

PL

Zasady bezpieczeństwa

nUrządzenie może być

użytkowane przez dzieci,
które ukończyły 8lat oraz
osoby oograniczonych
zdolnościach fizycznych,
sensorycznych lub umysło­wych albo oograniczonej
wiedzy idoświadczeniu tyl­ko wtedy, gdy pracują one
pod nadzorem lub zostały
przeszkolone wzakresie
bezpiecznego użytkowania
urządzenia irozumieją wy­nikające zniego zagrożenia.
Urządzenie nie jest zabawką
dla dzieci. Czynności zwią­zane zczyszczeniem ikon­serwacją przez użytkownika
nie mogą być wykonywane
przez dzieci bez nadzoru.

Zasada działania

HGScanPRO rejestruje temperaturę po­wierzchni obiektu. Urządzenie rejestruje
promieniowanie cieplne obiektu i przekazuje
wartość do opalarki. Aby opisać charaktery­stykę emisji energii materiału, wykorzystuje się
stopień emisji jako wartość.

Elementy obsługowe (rys. / rys. )

1  Soczewka
2 Laser
3 Uchwyt
4 Przycisk ON/OFF
5 Symbol pracy
6 Symbol pamięci
7 Symbol programu zapamiętanego/wartości

tolerancji alarmu/sygnału dźwiękowego

ca

Montaż/demontaż (rys. / rys.)

PROMIENIOWANIE ŚWIETLNE

n

LASEROWE
NIE PATRZEĆ W PROMIEŃ
LASERA

λ = 630 nm - 670 nm
KLASA LASERA 2 <1 mW
EN 60825-1:2008-05

Im wyższy stopień emisji, tym większa jest
zdolność materiału do emisji promieniowania.
Wprzypadku większości materiałów ipo­wierzchni organicznych wartość stopnia emisji
wynosi ok.0,90. Niższy stopień emisji mają
powierzchnie metalowe ibłyszczące materiały.
Aby wykluczyć niedokładne wartości rejestracji,
można ustawić stopień emisji wurządzeniu
HGScanPRO.

8 Wskaźnik temperatury °C,

°F lub stopień emisji E

9 Symbol funkcji LOC
10 Symbol wydatku powietrza
11 Regulacja wydatku powietrza
12 Wartości wskazywane

- 118 - - 119 -

Montaż/demontaż w przypadku HG 2620 E
(rys. 2)

1. Wyłączyć HG 2620 E i odłączyć od zasilania
sieciowego.

2. Poluzować boczne śruby na obudowie
i ją zdjąć. Następnie zdjąć przesłonę.

3. Złożyć obudowę i HG Scan PRO.

4. Nałożyć obudowę wraz z HG Scan PRO na
urządzenie HG 2620 E i przykręcić ponownie
boczne śruby.

5. HG 2620 E jest gotowe do użycia
z HG Scan PRO. Przesłonę należy
przechować na wypadek ponownego
zdjęcia HG Scan PRO.

Uruchomienie

1. Założyć HG Scan PRO na opalarkę b oraz d.

2. HG Scan PRO włącza się przez naciśnięcie
przycisku ON/OFF (4). W czasie, gdy HG Scan
PRO jest aktywny, na wyświetlaczu opalarki
widoczny jest symbol pracy (5). Obsługa
HG Scan PRO odbywa się, po włączeniu
urządzenia, za pomocą elementów obsługo­wych opalarki. HG Scan PRO posiada funkcję
pamięci. Jeżeli podczas ostatniego użytkowa­nia było aktywne, wtedy podczas kolejnego
uruchomienia urządzenia HG 2620 włączy się
automatycznie. W innej sytuacji pozostanie
ono nieaktywne aż do włączenia poprzez
naciśnięcie przycisku ON/OFF (4).

Rejestrowanie temperatury (rys. )

n Optymalny punkt rejestracji znajduje się

10 cm przed rurą wylotową opalarki przy
wielkości ok. 2 cm (punkt przecięcia się
obu promieni lasera). Zmniejszenie lub
zwiększenie odległości prowadzi do
odchyleń wyników.

n Aby osiągnąć dokładne wyniki, rejestrowany

obiekt musi być większy niż punkt rejestra­cji. Zalecane jest, aby rejestrowany obiekt
był co najmniej dwukrotnie większy niż
punkt rejestracji.

n HG Scan PRO nie jest w stanie rejestrować

temperatury powierzchni przez przezroczy­ste powierzchnie, jak np. szkło. Zamiast
tego, HG Scan PRO rejestruje temperaturę
powierzchni szkła.

d

b

e

Montaż/demontaż w przypadku HG 2520 E
(rys. 4)

1. Wyłączyć HG 2520 E i odłączyć od zasilania
sieciowego.

2. Poluzować przednie śruby na obudowie
i ją zdjąć. Następnie zdjąć przesłonę.

3. Nałożyć HG Scan PRO na urządzenie
HG 2520 E.

4. Następnie nałożyć ponownie obudowę
i dokręcić przednie śruby.

5. HG 2520 E jest gotowe do użycia
z HG Scan PRO. Przesłonę należy
przechować na wypadek ponownego
zdjęcia HG Scan PRO.

3. Przy pierwszym włączeniu urządzenie jest
aktywne w fabrycznym stanie dostawy:
wartość zadana temperatury = 150°C / 300 °F,
poziom wydatku powietrza 5,
stopień tolerancji alarmu = 10 °C / 50 °F,
stopień emisji = 0,90, sygnał dźwiękowy WŁ.

4. Temperatura i wydatek powietrza zależą od
materiału oraz przewidywanego rodzaju ob­róbki. Należy zawsze najpierw wykonać próbę
w niewidocznym miejscu.

n Dysz zmieniających kierunek powietrza i

/lub przecinających rejestrację z powodu
ich długości, nie można stosować wraz
z HG Scan PRO.

n Wprzypadku błyszczących obiektów może

dojść do zafałszowania wyników rejestracji.

n Aby uzyskać dokładne wyniki, urządzenie

HG Scan PRO musi być dopasowane do
temperatury otoczenia. Dotyczy to także
zmiany miejsca użytkowania.

n W przypadku dłuższego użytkowania przy

wysokich temperaturach może dojść do
samoczynnego rozgrzania urządzenia
HG Scan PRO, a tym samym do odmien­nych wyników rejestracji.

PL

Ustawienia

a) Ustawienia

Można dokonać następujących ustawień:
Bezpośrednio:

• Ustawianie temperatury
Za pomocą menu ustawień:

• Wydatek powietrza: 150-600 (l/min)

• Stopień tolerancji alarmu:
10/20 C, 50/70 °F

• Stopień emisji: 0.10-0.99

• Dźwięk ON/OFF

1. HG Scan PRO włącza się przez naciśnięcie

przycisku ON/OFF (4). W czasie, gdy HG Scan
PRO jest aktywny, na wyświetlaczu opalarki wi­doczny jest symbol pracy (5). Obsługa HG Scan
PRO odbywa się, po włączeniu urządzenia, za
pomocą elementów obsługowych opalarki.

Ustawianie wartości temperatury zadanej odby­wa się bezpośrednio za pomocą joysticka. Przy
tym joystick należy poruszać w prawo wzgl.
w lewo, aby zwiększyć lub zmniejszyć wartość
zadaną temperatury.

Za pomocą przycisku wydatku powietrza moż­na przejść do menu ustawień HG Scan PRO,
w którym dokonuje się dalszych ustawień. Pro­gramy można wywołać za pomocą przycisku
programów. W tym celu proszę przeczytać
rozdział "Tryby programów".

1. Naciśnięcie przycisku wydatku powietrza

umożliwia ustawienie wydatku powietrza.
Podczas ustawiania wydatku powietrza
miga symbol wydatku powietrza (10) na
wyświetlaczu. Przy tym joystick należy
poruszać w prawo wzgl. w lewo, aby zwięk­szyć lub zmniejszyć wydatek powietrza.
Aby przejąć niezmienioną wartość, należy
przejść do punktu2.

2. Ponowne naciśniecie przycisku wydatku

powietrza umożliwia ustawienie stopnia
emisji. Podczas ustawiania stopnia emisji
na wyświetlaczu widoczna jest litera (8) „E”.
Przy tym joystick należy poruszać w prawo
wzgl. w lewo, aby zwiększyć lub zmniejszyć
stopień emisji. Dalsze informacje na ten
temat znajdują się w akapicie dotyczącym
stopnia emisji. Aby przejąć niezmienioną
wartość, należy przejść do punktu3.

3. Ponowne naciśniecie przycisku wydatku

powietrza umożliwia ustawienie stopnia to­lerancji alarmu. Podczas ustawiania stopnia
tolerancji alarmu na wyświetlaczu widoczna
jest litera (7) „L”. Przy tym joystick nale-

Programy zaprogramowane fabrycznie:

ży poruszać w prawo wzgl. w lewo, aby
zwiększyć lub zmniejszyć stopień tolerancji
alarmu. Dalsze informacje na ten temat
znajdują się w akapicie "Funkcja alarmu".
Aby przejąć niezmienioną wartość, należy
przejść do punktu4.

4. Ponowne naciśniecie przycisku wydatku
powietrza umożliwia ustawienie sygnału
dźwiękowego. Podczas ustawiania sygnału
dźwiękowego na wyświetlaczu widoczna
jest litera (7) „A”. Przy tym joystick nale­ży poruszać w prawo wzgl. w lewo, aby
włączyć lub wyłączyć sygnał dźwiękowy.
Aby przejąć niezmienioną wartość, należy
przejść do punktu5.

5. Ponowne naciśnięcie przycisku wydatku
powietrza powoduje opuszczenie menu
ustawień. HG Scan PRO rozpocznie od razu
rejestrowanie temperatury.

b) Tryb programu

Fabrycznie ustawione są cztery programy do
wykonywania najczęstszych prac. Po naci­śnięciu przycisku programu na wyświetlaczu
pojawi się cyfra (7) 1 dla programu 1. Ponowne
naciśnięcie przycisku programu spowoduje
wyświetlenie się cyfr (7) 2-4 odpowiednio dla
programów 2-4. Ponowne naciśnięcie powo­duje powrót do normalnego trybu pracy. W
normalnym trybie pracy na wyświetlaczu nie
wyświetla się żadna cyfra (7).

c) Funkcja pamięci

Wartości czterech programów można w każdej
chwili zmienić i zapisać. W tym celu nacisnąć
najpierw przycisk programu, aż do pojawienia
się programu, który ma zostać zmieniony. Usta­wić pożądaną wartość zadaną temperatury,
wydatek powietrza oraz stopień emisji. Symbol
pamięci na wyświetlaczu miga, pokazując,
że wybrany program został zmieniony. Aby
zapisać to ustawienie w wybranym programie,
nacisnąć i przytrzymać przycisk programu.
Symbol pamięci miga przez kolejne ok.2s. Je­żeli symbol pamięci świeci stale, wprowadzone
wartości zostały zapisane w programie. Stopień
tolerancji alarmu oraz sygnał dźwiękowy można
zmieniać w trybie normalnym. Obowiązują one
dla wszystkich programów.

- 120 - - 121 -

Program 1 2 3 4
Wartość zadana

temperatury (°C/°F)
Stopień wydatku
powietrza

Stopień emisji 0.95 0.85 0.90 0.94

d) Funkcja LOC

Aby uniknąć niezamierzonego przestawienia
dokonanych ustawień urządzenie HG Scan
PRO posiada funkcję Lockable Override Control
(LOC). Aby dowiedzieć się, jak ustawić funkcję

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

4 5 6 5

Funkcja alarmu

HG Scan PRO posiada funkcję alarmu przy
przekroczeniu lub nieosiągnięciu ustawionej
wartości zadanej temperatury. Alarm ma postać
sygnału dźwiękowego oraz wizualnego pod
postacią niebieskiego iczerwonego pierścienia
LED. Alarm jest wyzwalany po przekroczeniu
ustawionej wartości zadanej temperatury lub
spadku poniżej niej.

Tabela funkcji alarmu

Odchylenia od wartości zadanej temperatury w °C

Stopnie tolerancji alarmu 10°C 20°C
Czerwony pierścień LED & sygnał
dźwiękowy
Czerwony pierścień LED 10°C do 20°C 20°C do 40°C

Zielony pierścień LED -10°C do 10°C -20°C do 20°C
Niebieski pierścień LED -20°C do -10°C -40°C do -20°C

Niebieski pierścień LED & sygnał
dźwiękowy

Stopnie tolerancji alarmu 20 °F 40 °F
Czerwony pierścień LED & sygnał
dźwiękowy
Czerwony pierścień LED 20 do 40 °F 40 do 80 °F

Zielony pierścień LED -20 do 20 °F -40 do 40 °F
Niebieski pierścień LED -40 do -20 °F -80 do -40 °F

Niebieski pierścień LED & sygnał
dźwiękowy

Odchylenia od wartości zadanej temperatury w °F

LOC, proszę skontaktować się z naszym serwi­sem pod numerem telefonu +48/71/3980861.

Zielony pierścień LED oznacza, że temperatura
HG Scan PRO mieści się w zakresie tolerancji
wartości docelowej. Sygnał dźwiękowy można
dezaktywować. Aby dezaktywować sygnał
dźwiękowy, należy przejść do rozdziału „Usta­wienia”.

> 20 °C > 40 °C

< -20 °C < -40 °C

> 40 °F > 80 °F

< -40 °F < -80 °F

PL

Aby uzyskać dokładne wartości rejestracji dla
różnych materiałów i powierzchni, można usta­wić stopień emisji w urządzeniu HG Scan PRO
(patrz tabela).

Powierzchnia Stopień emisji

Folie samochodowe 0,90-0,95
Drewno 0,80-0,90
Guma 0,85-0,95
Farby olejne 0,95
Skóra 0,75-0,85
Lakiery 0,80-0,95
Papier, papa 0,75-0,95
Materiały włókiennicze 0,90
Tworzywo sztuczne (PCW, PE, PP) 0,85-0,95

Stopnie emisji podane w tabeli stopni emisji są wartościami przybliżonymi. Jakość powierzchni,
geometria lub inne parametry mogą wpływać na stopień emisji obiektu rejestracji.

Szczegółowe zestawienie znajduje się na naszej stronie internetowej:

www.steinel-professional.de/emissionswerte (język niemiecki)
www.steinel-professional.de/emissivities (pozostałe języki)

Na wyświetlaczu liczby zostaną przedstawione
po przecinku, (części dziesiętne i setne) np.
0,93 odpowiada 93.

Pielęgnacja i konserwacjaStopień emisji

Czyszczenie soczewki:

Zabrudzoną soczewkę można oczyścić mięk­ką, wilgotną ściereczką niepozostawiającą
włókien (bez użycia środków czyszczących).
Alternatywnie można użyć płynu do czyszczenia
soczewek. Nie używać środków zawierających
kwasy, alkohol ani innych rozpuszczalników.

Czyszczenie obudowy

Obudowę można czyścić przy użyciu wody lub
łagodnego środka do czyszczenia. Nie używać
środków szorujących ani rozpuszczalników.

Utylizacja

Nie wyrzucać zużytych urządzeń,
akumulatorów/baterii do śmieci,
ognia lub wody. Akumulatory/
baterie należy zbierać, oddawać
do recyklingu lub utylizacji wspo­sób przyjazny dla środowiska
naturalnego.

Deklaracja zgodności znormami

Produkt spełnia wymogi:

- dyrektywy o kompatybilności elektromagnetycznej 2014/30/WE,

- dyrektywy RoHS 2011/65/WE,

- dyrektywy WEEE 2012/19/WE.

Dane techniczne HG Scan PRO 2620 E HG Scan PRO2520 E

Napięcie robocze: 15V DC
Czas reakcji: 500 ms
Spektrum: 8-14 µm
Stopień emisji: 0,10-0,99
Dokładność: 10 °C / 10 °F
Odstęp roboczy: 10 cm
Wielkość plamki IR: 10:1
Temperatura robocza: 0-50 °C / 32-122 °F
Wilgotność powietrza podczas pracy: 10 % - 90 % wilgotności względnej
Temperatura przechowywania: -10-60 °C / 14-140 °F
Wilgotność powietrza podczas przechowywania:  < 80 % wilgotności względnej
Zakres rejestracji temperatury:  0 °C - 300 °C (32 °F - 572 °F)
Dokładność*: ±2 °C / ±3,6 °F lub ±5 % wartości rejestrowanej
Ciężar: 120 g 85 g
Wymiary: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

* Dokładność przy temperaturze otoczenia ok. 25 °C i zachowaniu optymalnej odległości od obiektu

rejestracji.

- 122 - - 123 -

Gwarancja działania

Niniejszy produkt firmy STEINEL został wyko­nany z dużą starannością. Prawidłowe działanie
i bezpieczeństwo użytkowania potwierdzają
przeprowadzone losowo kontrole jakości oraz
zgodność z obowiązującymi przepisami. Firma
STEINEL udziela gwarancji na prawidłową
jakość idziałanie. Okres gwarancji wynosi
12miesięcy i rozpoczyna się z dniem sprzeda­ży użytkownikowi. W ramach gwarancji produ­cent usuwa braki wynikłe zwad materiałowych
lub produkcyjnych. Świadczenie gwarancyjne
nastąpi według naszej decyzji przez naprawę
lub wymianę wadliwych części. Gwarancja
nie obejmuje uszkodzeń części ulegających
zużyciu eksploatacyjnemu, uszkodzeń iusterek
spowodowanych przez nieprawidłową obsługę
lub konserwację, atakże uszkodzeń spowodo­wanych upadkiem urządzenia. Gwarancja nie
obejmuje odpowiedzialności za szkody wtórne
powstałe na przedmiotach trzecich. Gwarancja
jest udzielana tylko wtedy, gdy prawidłowo
zapakowane i nierozłożone na części urzą-

dzenie zostanie odesłane w ciągu pierwszych
6miesięcy od daty zakupu wraz zparagonem
lub rachunkiem zakupu (opatrzonym datą za­kupu ipieczęcią sklepu) do właściwego punktu
serwisowego.

Serwis naprawczy:

Po upływie okresu gwarancji lub wrazie
usterek nieobjętych gwarancją informacji
omożliwości naprawy udziela najbliższy punkt
serwisowy.

PL

Instrucţiuni de utilizare

RO

HGScanPRO este un aparat de înregistrare a
temperaturii, conceput pentru a fi utilizat cu
generatoarele de aer cald STEINEL, pentru mă­surarea temperaturii cu infraroșu, fără contact.
În timpul utilizării, HGScanPRO vă avertizează
acustic și vizual când se depășește/se coboară
sub valoarea nominală setată anterior. Alimen­tarea cu tensiune se face prin intermediul ge­neratorului cu aer cald. Vă rugăm ca înainte de
folosire să vă familiarizaţi cu aceste instrucţiuni
de utilizare.

Instrucţiuni de siguranţă

n Intervenţiile neautorizate sau

modificările tehnice duc la
anularea garanţiei și la
excluderea răspunderii
producătorului.

n Nu expuneţi aparatul la

solicitări mecanice consi­derabile și nici la vibraţii
puternice.

n Este interzisă expunerea

aparatului la o umiditate
mare a aerului sau la con­tactul cu lichide. Când utili­zaţi aparatul în exterior,
asigurai utilizarea numai în
condiţii meteo corespun­zătoare, respectiv numai
cu dispozitive de protecţie
adecvate.

n Fumul, praful, vaporii de

apă și/sau alţi vapori pot
afecta sistemul optic al
HGScanPRO, ducând la
afișarea unui rezultat
incorect.

Instrucţiuni de siguranţă

Numai o utilizare corectă asigură o funcţionare
îndelungată, sigură şi fără defecţiuni.

nAcest aparat poate fi utilizat

de copii începând cu vârsta
de 8 ani şi de persoane cu
capacităţi psihice, senzori­ale sau mentale limitate ori
cu experienţă şi pricepere
redusă, cu condiţia să fie
supravegheaţi/supraveghe­ate sau să fi fost instruiţi/
instruite cu privire la utiliza-

n Opriţi aparatul și asiguraţi-l

împotriva pornirii accidenta­le, atunci când aveţi suspi­ciunea că funcţionarea sigu­ră nu mai poate fi garantată.
De ex. atunci când

- aparatul prezintă deteri­orări vizibile

- aparatul nu funcţionează
sau

rea sigură a aparatului şi să
înţeleagă pericolele legate
de folosirea acestuia.
Copiilor le este interzis să
se joace cu aparatul.
Curăţarea şi lucrările de
întreţinere care sunt res­ponsabilitatea utilizatorului
nu se vor executa de către
copii nesupravegheaţi.

- aparatul a fost expus
condiţiilor nefavorabile un
timp mai îndelungat

- produsul a fost expus unor
solicitări mari în timpul
transportului.

- Înainte de montare/demon­tare scoateţi aparatul

Modul de funcţionare

HGScanPRO înregistrează temperatura de
suprafaţă a obiectelor. Căldura emanată de
obiect este înregistrată de senzorul aparatului
și transmisă la generatorul de aer cald. Pentru
a descrie caracteristica de emisie energetică a
unui material se utilizează, ca valoare, gradul
de emisie.

HG 2520/2620 din priză.

Elemente de comandă (fig. / fig. )

1 Lentilă
2 Laser
3 Suport
4 Tastă ON/OFF
5 Simbol de funcţionare
6 Simbol de salvare
7 Simbol pentru programul salvat/valoare de

toleranţă alarmă/semnal audio

- 124 - - 125 -

ca

FASCICUL LASER

n

NU PRIVIŢI ÎN FASCICULUL LASER
λ = 630 nm - 670 nm
CLASA LASER 2 <1mW
EN 60825-1:2008-05

Cu cât este mai mare acest grad de emisie, cu
atât este mai puternică capacitatea materialului
de a emite radiaţii. La majoritatea materialelor
și suprafeţelor organice, gradul de emisie
este de cca. 0,90. Un grad mai mic de emisie
posedă suprafeţele metalice sau materialele
strălucitoare. Pentru e exclude valorile inexact
înregistrate, gradul de emisie poate fi setat la
HGScanPRO.

8 Afișaj temperatură °C,

°F sau grad de emisie E

9 Simbol pentru funcţia LOC
10 Simbol pentru debit de aer
11 Reglarea debitului de aer
12 Valori afișate

RO

Montarea/Demontarea (fig. / fig. )

d

b

Montarea/demontarea la aparatul
HG 2620 E (fig. 2)

1. Opriţi aparatul HG 2620 E și scoateţi-l din
priză.

2. Desfaceţi șuruburile laterale de la tubul
de protecţie și scoateţi tubul de protecţie.
Ulterior îndepărtaţi capacul.

3. Asamblaţi tubul de protecţie la
HG Scan PRO.

4. Introduceţi tubul de protecţie cu
HG Scan PRO pe HG 2620 E și
strângeţi șuruburile laterale.

5. HG 2620 E cu HG Scan PRO este gata de
utilizare. Păstraţi capacul, pentru cazul în
care se scoate din nou HG Scan PRO.

Punerea în funcţiune

1. Puneţi HG Scan PRO pe generatorul de aer
cald b și d.

2. HGScanPRO se activează prin apăsarea
tastei ON/OFF (4). În timp ce HGScanPRO
este activat, pe ecranul generatorului de aer
cald apare simbolul de funcţionare (5). După
pornire, comanda aparatului HGScanPRO
se realizează prin elementele de comandă
ale generatorului de aer cald. HG Scan PRO
dispune de o funcţie Memory. Dacă a fost
activă la ultima utilizare, la următoarea por­nire a aparatului HG 2620 va porni automat.
Altminteri rămâne inactivă până este activată
prin apăsarea tastei ON/OFF (4).

Înregistrarea temperaturii (fig. )

n Punctul de înregistrare se află la o distanţă de

10 cm în faţa tubului de evacuare a generato­rului de aer cald, la o dimensiune de cca. 2 cm
(punctul de întretăiere al celor două raze laser).
La reducerea/mărirea distanţei, sunt posibile
devieri ale rezultatelor.

n Pentru a obţine rezultate exacte, obiectul care

urmează să fie înregistrat trebuie să fie mare
decât punctul de înregistrare. Este recoman­dabil ca obiectul care urmează să fie înregis­trat să fie de cel puţin două ori mai mare decât
punctul de înregistrare.

n Prin suprafeţe transparente, ca de ex. sticla,

HG Scan PRO nu poate înregistra temperatura
suprafeţelor. În loc de aceasta, HG Scan PRO
înregistrează temperatura superficială a sticlei.

e

Reglaje

Montarea/demontarea la aparatul
HG 2520 E (fig. 4)

1. Opriţi aparatul HG 2520 E și scoateţi-l din
priză.

2. Desfaceţi șuruburile anterioare de la tubul
de protecţie și scoateţi tubul de protecţie.
Ulterior îndepărtaţi capacul.

3. Introduceţi HG Scan PRO pe HG 2520 E.

4. Ulterior introduceţi la loc tubul de protecţie
și strângeţi șuruburile anterioare.

5. HG 2520 E cu HG Scan PRO este gata de
utilizare. Păstraţi capacul, pentru cazul în
care se scoate din nou HG Scan PRO.

3. La prima pornire, aparatul, în starea în care
este livrat din fabrică, este activ:
valoarea temperaturii nominale =
150 °C / 300 °F,
treapta de debit de aer 5,
treapta de toleranţă de alarmă =
10 °C / 50 °F,
grad de emisie = 0,90,
semnal audio ACTIVAT.

4. Temperatura și debitul de aer depind de
material și de tipul de prelucrare pe care
utilizatorul intenţionează să-l adopte. Re­alizaţi întotdeauna un test într-un loc mai
puţin vizibil.

n Duzele care deviază aerul și/sau care întrerup

înregistrarea din cauza lungimii lor nu pot fi
utilizate cu HG Scan PRO.

n În cazul suprafeţelor strălucitoare este posi-

bilă o falsificare a rezultatelor înregistrării.

n Pentru a obţine rezultate exacte, HG Scan PRO

trebuie adaptat la temperatura ambientală.
Acest lucru este valabil și în cazul schimbării
locaţiei.

n În cazul unei utilizări mai îndelungate la

temperaturi mari se poate ajunge la o
autoîncălzire a HG Scan PRO și implicit
la rezultate eronate ale înregistrării.

- 126 - - 127 -

a) Setări

Se pot face următoarele setări:
direct:

• Reglarea temperaturii
prin intermediul meniului de reglare:

• Debit de aer: 150-600 l/min

• Treaptă de toleranţă alarmă:
10/20 °C, 50/70 °F

• Grad de emisie: 0.10-0.99

• Audio ON/OFF

Reglarea valorii nominale de temperatură se
face direct prin joystick. Joystick-ul trebuie
deplasat spre dreapta, respectiv spre stânga,
pentru a mări sau reduce valoarea nominală a
temperaturii.

Cu tasta pentru debit de aer ajungeţi în meniul
de reglare al HG Scan PRO, în care puteţi
face alte setări. Programele se pot accesa prin
intermediul tastei de programe. Pentru aceasta
consultaţi capitolul „Regim cu programe“.

1. Prin apăsarea tastei pentru debit de aer se

realizează reglarea debitului de aer. În tim­pul reglării debitului de aer, simbolul pentru
debitul de aer (10) clipește pe ecran. Depla­saţi joystick-ul spre dreapta, respectiv spre
stânga, pentru a mări sau reduce debitul de
aer. Dacă preluaţi valoarea neschimbată, vă
rugăm să continuaţi apăsând 2.

2. Printr-o nouă apăsare a tastei pentru debit

de aer se reglează gradul de emisie. În
timpul reglării gradului de emisie, pe ecran
apare litera (8) „E“. Deplasaţi joystick-ul
spre dreapta, respectiv spre stânga, pentru
a mări sau reduce gradul de emisie. Pentru
mai multe informaţii în această privinţă,
consultaţi capitolul Gradul de emisie. Dacă
preluaţi valoarea neschimbată, vă rugăm să
continuaţi apăsând 3.

3. Printr-o nouă apăsare a tastei pentru debit

de aer se reglează treapta de toleranţă
alarmă. În timpul reglării treptei de toleranţă
alarmă (7), pe ecran apare litera „L“. Depla­saţi joystick-ul spre dreapta, respectiv spre
stânga, pentru a mări sau reduce treapta de
toleranţă la alarmă. Pentru mai multe infor­maţii în această privinţă, consultaţi capitolul
„Funcţia de alarmă“. Dacă preluaţi valoarea
neschimbată, vă rugăm să continuaţi apă­sând 4.

4. Printr-o nouă apăsare a tastei pentru debit
de aer se reglează semnalul audio. În timpul
reglării semnalului audio, pe ecran apare
litera (7) „A”. Deplasaţi joystick-ul spre
dreapta, respectiv spre stânga, pentru a
activa, respectiv dezactiva semnalul audio.
Dacă preluaţi valoarea neschimbată, vă
rugăm să continuaţi apăsând 5.

5. Printr-o nouă apăsare a tastei pentru debit
de aer, părăsiţi meniul de reglare. HG Scan
PRO începe direct înregistrarea temperatu­rii.

b) Regim cu programe

Din fabrică sunt setate patru programe pentru
cele mai frecvente activităţi. Prin apăsarea
tastei de programe, pe ecran apare cifra (7) 1
pentru programul 1. Printr-o nouă apăsare a
tastei de programe, apar cifrele (7) 2-4 pentru
programele 2-4. Printr-o nouă apăsare reveniţi
la regimul normal. În regim normal, pe ecran nu
apare nicio cifră (7).

c) Funcţie de salvare

Valorile celor patru programe pot fi oricând mo­dificate și salvate. Pentru aceasta apăsaţi mai
întâi tasta de programe, până când se afișează
programul pe care doriţi să-l modificaţi. Reglaţi
valoarea nominală a temperaturii dorită de dvs.,
debitul de aer și gradul de emisie. Simbolul de
salvare de pe ecran clipește pentru a semnala
că programul selectat a fost modificat. Pentru
a salva această setare în programul selectat,
trebuie să apăsaţi și să ţineţi apăsată tasta
de programe. Simbolul de salvare continuă
se clipească cca. 2 secunde. Când simbolul
de salvare luminează continuu, înseamnă că
valorile introduse au fost salvate în program.
Treapta de toleranţă alarmă și semnalul audio
pot fi modificate în regim normal și sunt valabile
pentru toate programele.

RO

Programe setate în prealabil:

Program 1 2 3 4
Valoarea temperaturii

nominale (°C/°F)
Treaptă debit de aer 4 5 6 5

Grad de emisie 0.95 0.85 0.90 0.94

d) Funcţia LOC

Pentru a împiedica o modificare accidentală a
setărilor selectate, HG Scan PRO dispune de
funcţia Lockable Override Control (LOC).

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

Pentru a afla cum puteţi seta funcţia LOC,
vă rugăm să contactaţi departamentul nostru
de service, la numărul [phone].

Funcţia de alarmă

HG Scan PRO este echipat cu o funcţie de
alarmă, pentru atunci când se depășește sau
se coboară sub valoarea temperaturii nominale
setate. Alarma este dată în formă acustică
printr-un semnal audio și în formă vizuală de
inelul cu LED-uri albastre și roșii. Alarma se de­clanșează când se depășește sau se coboară
sub valoarea temperaturii nominale setate.

Dacă inelul cu LED-uri este verde, temperatura
la nivelul HG Scan PRO corespunde valorii ţintă
în interiorul toleranţei. Semnalul acustic poate
fi dezactivat. Pentru dezactivarea semnalului
audio consultaţi capitolul "Reglaje".

Tabel - funcţia de alarmă

Devieri de la valoarea temperaturii nominale în °C

Trepte de toleranţă de alarmă 10 °C 20 °C
Inel cu LED-uri roşu & semnal
audio
Inel cu LED-uri roşu între 10°C şi 20°C între 20°C şi 40°C

Inel cu LED-uri verde între -10°C şi 10°C între -20°C şi 20°C
Inel cu LED-uri albastru între -20°C şi -10°C între -40°C şi -20°C

Inel cu LED-uri albastru &
semnal audio

Trepte de toleranţă de alarmă 20 °F 40 °F
Inel cu LED-uri roşu & semnal
audio
Inel cu LED-uri roşu 20 până la 40 °F 40 până la 80 °F

Inel cu LED-uri verde -20 până la 20 °F -40 până la 40 °F
Inel cu LED-uri albastru -40 până la -20 °F -80 până la -40 °F

Inel cu LED-uri albastru &
semnal audio

Devieri de la valoarea temperaturii nominale în °F

> 20 °C > 40 °C

< -20 °C < -40 °C

> 40 °F > 80 °F

< -40 °F < -80 °F

- 128 - - 129 -

Grad de emisie

Pentru a obţine valori exacte pentru diverse
materiale și suprafeţe, la HG Scan PRO se
poate seta gradul de emisie (vezi tabel).

Suprafaţă Grad de emisie

Folii autocolante 0,90-0,95
Lemn 0,80-0,90
Cauciuc 0,85-0,95
Vopsele pe bază de ulei 0,95
Piele 0,75-0,85
Lacuri 0,80-0,95
Hârtie, carton 0,75-0,95
Textile 0,90
Material plastic ( PVC,PE, PP ) 0,85-0,95

Gradele de emisie enumerate în tabel reprezintă valori orientative. Calitatea suprafeţei, geometria
sau alţi parametri pot influenţa gradul de emisie al obiectului de înregistrat.

Pentru o privire de ansamblu detaliată consultaţi pagina noastră de internet:

www.steinel-professional.de/emissionswerte (germană)
www.steinel-professional.de/emissivities (alte limbi)

Pe ecran apar cifrele de după virgulă (zecime și
sutime), de ex. 0,93 îi corespunde lui 93.

Date tehnice HG Scan PRO 2620 E HG Scan PRO2520 E

Tensiune de lucru: 15V DC
Timp de reacţie: 500 ms
Spectru: 8-14 µm
Grad de emisie: 0,10-0,99
Rezoluţie: 10 °C / 10 °F
Distanţă de lucru: 10 cm
Aria de măsură IR: 10:1
Temperatura de lucru: 0-50 °C / 32-122 °F
Umiditatea aerului de lucru: 10 % - 90 % RH
Temperatura de depozitare: -10-60 °C / 14-140 °F
Temperatura aerului în depozit: < 80 % RH
Interval de înregistrare a temperaturii: 0 °C - 300 °C (32 °F - 572 °F)
Precizie *: ±2 °C / ±3,6 °F sau ±5 % din valoarea înregistrată
Greutate: 120 g 85 g
Dimensiuni: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

* Precizie la

cca. 25°C temperatură ambientală și respectarea distanţei optime

faţă de obiectul de înregistrat.

RO

Îngrijire şi întreţinere

Curăţarea lentilei:

În caz de murdărire, lentila poate fi curăţată
cu ajutorul unei lavete umede, moi și care nu
se scămoșează (fără detergent). Alternativ se
poate utiliza lichid de curăţare a lentilelor. Este
interzisă utilizarea de substanţe de curăţat cu
conţinut de acizi, alcool sau a altor diluanţi.

Evacuarea ca deşeu

Nu aruncaţi aparatele uzate sau
acumulatorii/bateriile la guno­iul menajer, în foc sau în apă.
Acumulatorii/bateriile trebuie
colectate, reciclate sau evacuate
la deșeuri într-un mod care să nu
afecteze negativ mediul ambiant.

Declaraţie de conformitate

Acest produs îndeplinește cerinţele

- Directivei 2014/30/CE privind compatibilitatea electromagnetică

- Directivei RoHS 2011/65/CE

- Directivei WEEE (Deșeuri de echipamente electrice și electronice) 2012/19/CE

Garanţie de funcţionare

Acest produs Steinel a fost fabricat cu maximă
atenţie, verificat din punctul de vedere al func­ţionării și al siguranţei și supus unor verificări
prin sondaj. Steinel garantează structura și
funcţionarea ireproșabilă a acestui produs.
Termenul de garanţie este de 12 de luni și
începe de la data vânzării produsului către
consumator. Noi remediem toate defecţiunile
produse din cauza erorilor de material sau de
fabricaţie. Îndeplinirea garanţiei se realizează
prin repararea sau schimbarea pieselor defec­te, la alegerea noastră. Garanţia nu se aplică
pentru defecţiuni la piesele de uzură, pentru
defecţiuni și lipsuri care apar din cauza folosirii
sau întreţinerii incorecte, sau pentru spargeri
prin cădere. Este exclusă compensarea daune­lor provocate altor obiecte. Garanţia se asigură
numai dacă se expediază aparatul nedemontat
și bine ambalat, împreună cu bonul de casă
sau factura (data de cumpărare) prevăzute cu
ștampila vânzătorului, către centrul de service
aferent sau dacă este returnat vânzătorului în
primele 6 luni de la cumpărare.

Curăţarea carcasei

Carcasa poate fi curăţată cu apă sau cu un de­tergent slab. Este interzisă utilizarea de produse
abrazive sau de diluanţi.

Reparaţii şi post-garanţie:

După ieșirea din termenul de garanţie sau în
cazul defecţiunilor pentru care nu beneficiaţi
de reparaţii în garanţie, vă rugăm să vă in­formaţi cu privire la posibilitatea reparaţiei la
centrul de service cea mai apropiată.

- 130 - - 131 -

Navodila za uporabo

SLO

Naprava HGScanPRO je pripomoček za za­znavanje temperature, ki se uporablja s puhali
vročega zraka družbe Steinel, za brezdotično
infrardeče zaznavanje temperature Med
uporabo vas pripomoček HGScanPRO pri
prekoračitvi/nedoseganju predhodno nastav­ljene referenčne vrednosti zvočno in vizualno
posvari. Napajanje poteka prek pištole na vroč
zrak. Pred uporabo se seznanite z vsebino teh
navodil za uporabo.

Varnostna navodila

n Nenamenska uporaba ali

tehnične spremembe razve­ljavijo garancijo in izključijo
jamstvo.

n Pripomočka ne izpostavljajte

velikim mehanskim obreme­nitvam ali močnim treslja­jem.

n Pripomočka ne izpostavljajte

visoki zračni vlagi ali teko­činam. Pri zunanji uporabi
lahko pripomoček uporab­ljate samo v ustreznih vre­menskih pogojih oz. samo z
ustrezno zaščitno opremo.

n Dim, prah, vodni hlapi in/

ali druga para lahko poško­dujejo optiko pripomočka
HGScanPRO in povzročijo
nepravilen prikazan rezultat.

Le primerna uporaba namreč zagotavlja dolgo­trajno, zanesljivo in nemoteno delovanje.

n Napravo izklopite in jo za-

varujte pred nenamernim
vklapljanjem, če lahko pred­videvate, da varne uporabe
ne bo mogoče zagotoviti.
Če npr.

- pripomoček kaže vidne
poškodbe

- pripomoček ne deluje ali

- pripomoček je bil dlje časa
izpostavljen neugodnim
pogojem

- pripomoček je bil med
transportom izpostavljen
velikim obremenitvam.

- HG 2520(2620 pred mon­tažo in demontažo izklopite
in ločite od omrežja.

SLO

Varnostna navodila

nTo napravo lahko otroci,

starejši kot 8 let, in osebe
z zmanjšanimi fizičnimi,
senzoričnimi ali mentalnimi
sposobnostmi ali brez iz­kušenj in znanja uporabljajo
le, če so pod nadzorom ali
če so bile poučene o varni
uporabi naprave in razumejo
nevarnosti, ki izvirajo iz
uporabe. Otroci se z napra­vo ne smejo igrati. Čiščenja
in vzdrževanja, ki ga opravlja
uporabnik, otroci ne smejo
izvajati brez nadzora.

Način delovanja

Pripomoček HGScanPRO zaznava površin­sko temperaturo predmeta. Sevanje toplote
predmeta senzor naprave zazna in prenese
na pištolo na vroč zrak. Za opis značilnosti
odsevanja energije materiala se kot vrednost
uporablja emisijska stopnja.

Upravljalni elementi (sl. /sl. )

1 Leča
2 Laser
3 Držalo
4 Tipka VKLOP/IZKLOP
5 Simbol za delovanje
6 Simbol za shranjevanje
7 Simbol za program shranjevanja/tolerančno

vrednost alarma/zvočni signal

ca

LASERSKO ŽARČENJE

n

NE GLEJTE V ŽAREK
λ = 630 nm - 670 nm
LASER RAZRED 2 < 1 mW
EN 60825-1:2008-05

Montaža/demontaža (sl. /sl. )

Montaža/demontaža pri pripomočku
HG 2620 E (sl. 2)

1. HG 2620 E izklopite in ločite od omrežja.

2. Odpustite stranske vijake na zaščitni cevi
in snemite zaščitno cev. Nato odstranite
pokrov.

3. Sestavite zaščitno cev in pripomoček
HG Scan PRO.

4. Zaščitno cev s pripomočkom HG Scan PRO
nataknite na HG 2620 E in privijačite stran­ske vijake.

5. HG 2620 E s pripomočkom HG Scan PRO
je pripravljen na uporabo. Pokrov shranite
za primer, da pripomoček HG Scan PRO
ponovno snamete.

d

b

Zagon

1. Pripomoček HG Scan PRO namestite na
pištolo na vroč zrak b in d.

2. Pripomoček HgScanPRO pro vklopite s
pritiskom tipke VKLOP/IZKLOP (4). Ko je
pripomoček HG Scan PRO aktiviran, se na
zaslonu pištole na vroč zrak pokaže simbol
za delovanje (5). Upravljanje pripomočka HG
Scan PRO poteka po vklopu prek krmilnega
elementa pištole na vroč zrak. HG Scan PRO

Višja ko je emisijska stopnja, večja je sposob­nost materiala, da oddaja žarčenje. Pri večini
organskih materialov in površin je emisijska
stopnja ca. 0,90. Nižjo emisijsko stopnjo imajo
kovinske površine ali lesketajoči se materiali.
Za izključitev nenatančnih vrednosti zaznavanja
lahko pri pripomočku HGScanPRO nastavite
emisijsko stopnjo.

8 Prikaz temperature °C,

°F ali emisijska stopnja E

9 LOC-funkcijski simbol
10 Simbol za količino zraka
11 Nastavitev količine zraka
12 Prikazane vrednosti

- 132 - - 133 -

ima spominsko funkcijo (Memory). Če je bila
pri zadnji uporabi aktivna, se pri naslednjem
vklopu HG 2620 samodejno vklopi. V naprot­nem primeru ostane neaktivna do pritiska
tipke VKLOP/IZKLOP (4).

Zaznavanje temperature (sl. )

n Točka zaznavanja je v razdalji 10 cm od

izpihovalne cevi pištole na vroči zrak pri
velikosti ca. 2 cm (presek obeh laserskih
žarkov). Ob zmanjšanju/povečanju razdalje
lahko pride do odstopanj v rezultatih.

n Za natančne rezultate mora biti predmet za-

znave večji kot točka zaznavanja. Priporoča
se, da je predmet zaznave vsaj dvakrat večji
od točke zaznave.

n Pri površinah iz npr. stekla pripomoček

HG Scan PRO ne more prodreti skozi
temperaturo površine. Namesto tega
zaznava pripomoček HG Scan PRO
površinsko temperaturo stekla.

e

Montaža/demontaža pri HG 2520 E (sl. 4)

1. HG 2520 E izklopite in ločite od omrežja.

2. Odpustite sprednje vijake na zaščitni cevi
in snemite zaščitno cev. Nato odstranite
pokrov.

3. Pripomoček HG Scan PRO nataknite na
HG 2520 E

4. Nato zaščitno cev ponovno nataknite in
privijačite sprednje vijake.

5. HG 2520 E z HG Scan PRO je pripravljen na
uporabo. Pokrov shranite za primer, da pri­pomoček HG Scan PRO ponovno snamete.

3. Ob prvem vklopu je pripomoček aktiven v
stanju s tovarniškimi nastavitvami: referenč­ne vrednosti temperature = 150 °C, stopnja
količine zraka 5, stopnja alarmne tolerance
= 10 °C, emisijska stopnja = 0,90, zvočni
signal VKLOP.

4. Temperatura in količina zraka je odvisna od
materiala in predvidenega načina obdelave.
Na neopaznem mestu vedno najprej izvedite
test.

n Šob, ki preusmerjajo zrak in/ali zarado

dolžine režejo zaznavanje, ni mogoče
uporabljati s HG Scan PRO.

n Pri svetlečih predmetih lahko pride do

popačenja rezultatov zaznavanja in s tem
do napačnih rezultatov zaznavanja.

n Za doseganje natančnih vrednosti mora

biti pripomoček HG Scan PRO prilagojen
na temperaturo okolice. To velja tudi pri
menjavi lokacije.

n Pri daljši uporabi z visokimi temperaturami

lahko pride do lastnega segrevanja pripo­močka HG Scan PRO in s tem do odstopa­jočih rezultatov zaznavanja.

SLO

Nastavitve

a) Nastavitve

Izvajate lahko naslednje nastavitve:
neposredno:

• Nastavitev temperature:
prek nastavitvenega menija:

• Količina zraka: 150-600 l/min

• Stopnja alarmne tolerance: 10/20 °C

• Stopnja emisije: 0,10-0,99

• Avdio VKLOP/IZKLOP
Nastavitev referenčne vrednosti temperature

poteka neposredno prek krmilne palice. Kr­milno palico premikajte v desno ali levo, da
referenčno vrednost temperature povečate ali
zmanjšate.

S tipko za količino zraka pridete v nastavitveni
meni pripomočka HG Scan PRO, v katerem
lahko izvajate nadaljnje nastavitve. Programe
lahko prikličete prek programske tipke. Preberi­te poglavje „Obratovalni programi“.

1. S pritiskom tipke za količino zraka se izvaja­jo nastavitve količine zraka. Med nastavlja­njem količine zraka utripa simbol za količino
zraka (10) na zaslonu. Krmilno palico premi­kajte v desno ali levo, da količino zraka po­večate ali zmanjšate. Pri nespremenjenem
prevzemu vrednosti nadaljujte s 2.

2. S ponovnim pritiskom tipke za količino zra­ka se izvajajo nastavitve emisijske stopnje.
Med nastavljanjem emisijske stopnje se na
zaslonu prikaže črka (8) „E“. Krmilno palico
premikajte v desno ali levo, da emisijsko
stopnjo povečate ali zmanjšate. Za več
informacij preberite poglavje emisijska
stopnja. Pri nespremenjenem prevzemu
vrednosti nadaljujte s 3.

3. S ponovnim pritiskom tipke za količino zra­ka se izvajajo nastavitve stopnje alarmne to­lerance. Med nastavljanjem stopnje alarmne
tolerance se na zaslonu prikaže črka (7) „L“.
Krmilno palico premikajte v desno ali levo,
da stopnjo alarmne tolerance povečate
ali zmanjšate. Za več informacij preberite
poglavje „Alarmna funkcija“. Pri nespreme­njenem prevzemu vrednosti nadaljujte s 4.

4. S ponovnim pritiskom tipke za količino zra­ka se izvajajo nastavitve zvočnega signala.
Med nastavljanjem zvočnega signala se na
zaslonu prikaže črka (7) »A«. Krmilno palico
premikajte v desno ali levo, da zvočni signal
vklopite ali izklopite. Pri nespremenjenem
prevzemu vrednosti nadaljujte s 5.

5. S ponovnim pritiskom tipke za količino zra­ka zapustite nastavitveni meni. Pripomoček
HG Scan PRO začne neposredno z zazna­vanjem temperature.

b) Programsko delovanje

Tovarniško so nastavljeni štirje programi za
najpogostejša dela. S pritiskanjem na program­sko tipko se pokaže cifra (7) za 1. program na

1. zaslonu.

S ponovnim pritiskom programske tipke se
pokažejo cifre (7) 2-4 za programe 2-4. S po­novnim pritiskom na tipko se povrnete nazaj k
normalnemu načinu delovanja. V normalnem
obratovanju se na zaslonu ne pokaže nobena
cifra (7).

c) Funkcija shranjevanja

Vrednost štirih programov lahko vedno spremi­njate in shranite. V ta namen pritisnite najprej
programsko tipko, da se bo prikazal program,
ki ga nameravate spremeniti. Nastavite želene
referenčne vrednosti temperature, količino zra­ka in emisijsko stopnjo. Simbol za shranjevanje
na zaslonu utripa in prikazuje, da je bil izbrani
program spremenjen. To nastavitev v izbranem
programu shranite tako, da pritisnete na tipko
za izbiro programa in jo držite. Simbol za shra­njevanje utripa še pribl. 2sek. naprej. Če simbol
za shranjevanje zasveti, so vnesene vrednosti
shranjene v programu. Stopnja alarmne toleran­ce in zvočni signal lahko spreminjate v normal­nem obratovanju in veljata za vse programe.

Prednastavljeni programi:

Program 1 2 3 4
Referenčna vrednost

temperature (°C/°F)
Stopnja količine zraka 4 5 6 5

Stopnja emisije 0,95 0,85 0,90 0,94

d) Funkcija LOC

Da preprečite prestavitev izbranih nastavitev, je
pripomoček HG Scan PRO opremljen s funkcijo
zaklepanja LOC (Lockable Override Control
Funktion).

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

Če želite izvedeti, kako lahko nastavite funkcijo
LOC, pokličite naš servis na [phone].

Funkcija alarma

Pripomoček HG Scan PRO je opremljen z
alarmno funkcijo pri prekoračitvi in nedoseganju
nastavljene referenčne vrednosti temperature.
Alarm je akustičen prek zvočnega signala in vi­zualen z modrim in rdečim LED-obročem. Alarm
se sproži, ko je nastavljena referenčna vrednost
temperature prekoračena ali ni dosežena.
Pri zelenem LED-obroču ustreza temperatura

pripomočka HG Scan PRO ciljni vrednosti znot­raj tolerance. Akustični zvočni signal je mogoče
deaktivirati. Za deaktiviranje zvočnega signala
glejte poglavje "Nastavitve".

Tabela alarmnih funkcij

Odstopanja od referenčne vrednost temperature v °C

Stopnje alarmne tolerance 10 °C 20 °C
Rdeči LED-obroč in avdio signal 20 °C 40 °C
Rdeči LED-obroč 10 °C do 20 °C 20 °C do 40 °C
Zeleni LED-obroč -10 °C do 10 °C -20 °C do 20 °C
Modri LED-obroč -20 °C do -10 °C -40 °C do -20 °C
Modri LED-obroč in avdio signal < -20 °C < -40 °C

Stopnje alarmne tolerance 20 °F 40 °F
Rdeči LED-obroč in avdio signal > 40 °F > 80 °F
Rdeči LED-obroč 20 do 40 °F 40 do 80 °F
Zeleni LED-obroč -20 do 20 °F -40 do 40 °F
Modri LED-obroč -40 do -20 °F -80 do -40 °F
Modri LED-obroč in avdio signal < -40 °F < -80 °F

Odstopanja od referenčne vrednost temperature v °F

SLO

- 134 - - 135 -

Stopnja emisije

Za doseganje natančnih vrednosti zaznavanja
za različne materiale lahko pri pripomočku
HG Scan PRO nastavite emisijsko stopnjo
(gl. tabelo).

Površina Stopnja emisije

Avto-folije 0,90-0,95
Les 0,80-0,90
Guma 0,85-0,95
Oljne barve 0,95
Usnje 0,75-0,85
Laki 0,80-0,95
Papir, karton 0,75-0,95
Tekstil 0,90
Umetna masa (PVC,PE, PP) 0,85-0,95

Stopnje emisije, navedene v tabeli stopenj emisije, so približne. Na stopnjo emisije predmeta
zaznave lahko vplivajo kakovost površine in drugi parametri.

Izčrpen pregled najdete na naši domači strani:

www.steinel-professional.de/emissionswerte (nemščina)
www.steinel-professional.de/emissivities (drugi jeziki)

Na zaslonu so številke predstavljene za vejico.
(Desetinka in stotinka) npr. 0,93 ustreza 93.

Nega in vzdrževanje

Čiščenje leče:

Umazano lečo je dovoljeno čistiti z vlažno in
mehko krpo, ki ne pušča nitk (brez uporabe
čistil). Alternativno lahko uporabite tekočino za
čiščenje leče. Uporaba topil, ki vsebujejo kisli­no, alkohol ali druga topila, ni dovoljena.

Čiščenje ohišja

Ohišje lahko čistite samo z vodo in blagim čis­tilom. Sredstev za poliranje ali topil ni dovoljeno
uporabljati.

Odstranjevanje

Odsluženih naprav, akumulatorjev
in baterij ne odlagajte med gospo­dinjske odpadke, v ogenj ali vodo.
Akumulatorje/baterije je potrebno
zbirati, reciklirati ali zavreči na
okolju prijazen način.

Izjava o skladnosti

Ta izdelek izpolnjuje zahteve

- Direktive o elektromagnetni združljivosti 2014/30/ES

- Direktive o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi 2011/65/ES

- Direktive OEEO 2012/19/ES

Tehnični podatki HG Scan PRO 2620 E HG Scan PRO2520 E

Delovna napetost: 15V DC
Odzivni čas: 500 ms
Spekter: 8-14 µm
Stopnja emisije: 0,10-0,99
Ločljivost: 10 °C / 10 °F
Delovna razdalja: 10 cm
Velikost merjene površine IR: 10:1
Delovna temperatura: 0 – 50 °C / 32 °F – 122 °F
Delovna zračna vlaga:: 10 % - 90 % RH
Temperatura skladiščenja: -10 – 60 °C / 14 °F – 140 °F
Zračna vlaga skladiščenja: : < 80 % RH
Območje zajemanja temperature: 0 °C - 300 °C (32 °F - 572 °F)
Natančnost*: ±2 °C / ±3,6 °F ali ±5 % od zaznane vrednosti
Teža: 120 g 85 g
Mere: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

*

Natančnost pri ca. 25°C temperature okolice in upoštevanje optimalne razdalje do predmeta zaznavanja.

- 136 - - 137 -

Garancija na delovanje

Ta izdelek podjetja STEINEL je bil izdelan z
veliko skrbnostjo, preverjen glede delovanja
in varnosti po veljavnih predpisih ter končno
podvržen naključni kontroli. Podjetje STEINEL
daje garancijo na brezhibno kakovost in delo­vanje proizvoda. Garancija velja 12 mesecev
od dneva nakupa in se začne z dnem prodaje
izdelka stranki. Odstranjujemo pomanjkljivosti,
ki so posledica napak v materialu ali izdelavi.
Garancijska storitev se izvrši s popravilom
ali menjavo pomanjkljivih delov po naši izbiri.
Garancija ne velja pri poškodbah na hitro ob­rabljivih delih, pri poškodbah in napakah, do
katerih je prišlo zaradi nepravilne uporabe ali
vzdrževanja, ter pri okvari, do katere je prišlo
zaradi padca. Nadaljnje poškodbe na drugih
predmetih so izključene. Garancija bo odo­brena le v primeru, da pošljete nerazstavljeno,
dobro zapakirano napravo z blagajniškim potr­dilom oz. računom (datum nakupa in štampiljka
trgovca), na ustrezno servisno službo ali jo po
prvih 6 mesecih vrnete trgovcu.

Servis za popravila:

Po poteku garancijske dobe ali pri napakah
brez garancijske pravice se posvetujte z našim
servisnim obratom glede popravila.

SLO

Uputa za uporabu

HR

HGScanPRO je uređaj za mjerenje tempera­ture za uporabu s puhalima vrućeg zraka tvrtke
Steinel, za beskontakno infracrveno mjerenje
temperature. Tijekom primjene HGScanPRO
upozorava vas akustičnim i vizualnim signalom
na prekoračenje iznad/ispod prethodno zadane
vrijednosti. Naponsko napajanje odvija se pre­ko puhala vrućeg zraka. Molimo Vas da se prije
uporabe upoznate s ovim uputama za ruko­vanje.

Sigurnosne napomene

n Zahvati na uređaju od strane

trećeg ili tehničke izmjene na
uređaju dovode do gubitka
jamstva i isključenja
odgovornosti.

n Ne izlažite uređaj velikim

mehaničkim opterećenjima
ili jakim vibracijama.

n Uređaj se ne smije izlagati

velikoj vlazi ni tekućinama.
Prilikom vanjske uporabe
uređaj se smije koristiti
samo u određenim vremens­kim uvjetima odnosno
samo s prikladnim zaštitnim
napravama.

n Dim, prašina, vodena para

i /ili druge pare mogu nega­tivno utjecati na optiku
HGScanPRO i dovesti
do prikaza neispravnog
rezultata.

Samo stručno rukovanje jamči dug i pouzdan
rad bez smetnji.

n Dok se pretpostavlja da se

ne može zajamčiti siguran
rad, isključite uređaj i osi­gurajte ga od nenamjernog
uključivanja. Npr. dok

- na uređaju postoje vidljiva
oštećenja.

- uređaj ne funkcionira ili

- je uređaj dulje vrijeme bio
izložen nepovoljnim
uvjetima

- je proizvod tijekom
transporta bio izložen
velikim opterećenjima.

- Isključite HG 2520/2620
prije montaže/demontaže
iz strujne mreže.

Sigurnosne napomene

n Ovaj uređaj mogu koristiti

djeca s navršenih 8 godina
starosti pa prema tome
i osobe s ograničenim tjeles­nim, osjetilnim ili duševnim
sposobnostima ili s nedost­atkom iskustva i znanja, kad
su pod nadzorom
osobe nadležne za njihovu
sigurnost ili od nje dobivaju
upute kako koristiti uređaj
na siguran način i koje
opasnosti pritom proizlaze.
Djeca se ne smiju igrati
uređajem. Djeca ne smiju
obavljati čišćenje i korisnič­ko održavanje bez nadzora
odraslih.

Način funkcioniranja

HGScanPRO detektira temperaturu površine
objekta. Toplinsko zračenje objekta detektira
senzor uređaja i prenosi ga na puhalo vrućeg
zraka. Da bi se opisala karakteristika ener­getskog zračenja materijala, kao vrijednost se
koristi stupanj emisije.

Upravljački elementi (sl. / sl. )

1 leća
2 laser
3 držač
4 tipka ON/OFF
5 simbol za pogon
6 simbol za memoriju
7 simbol za memorijski program/vrijednost

tolerancije programa/audiosignal

ca

LASERSKO ZRAČENJE

n

NE GLEDAJTE U ZRAKU
λ = 630 nm - 670 nm
KLASA LASERA 2 <1mW
EN 60825-1:2008-05

Što viši je stupanj emisije, veća je sposobnost
materijala da zrači. Kod većine organskih mate­rijala i površina stupanj emisije iznosi oko 0,90.
Niži stupanj emisije imaju metalne površine
ili sjajni materijali. Da bi se isključile netočne
vrijednosti detekcije, na HL Scan PRO može se
podesiti stupanj emisije.

8 temperaturni prikaz u °C,

°F ili stupanj emisije E

9 simbol za LOC funkciju
10 simbol za količinu zraka
11 podešavanje količine zraka
12 vrijednost prikaza

HR

- 138 - - 139 -

Montaža/Demontaža (sl. / sl. )

Montaža/Demontaža kod HG 2620 E (sl. 2)

1. Isključiti HG 2620 E i odvojiti od strujne
mreže.

2. Otpustite bočne vijke na zaštitnoj cijevi i
skinte cijev. Na kraju uklonite poklopac.

3. Spojite zaštitnu cijev i HG Scan PRO.

4. Zaštitnu cijev HG Scan PRO nataknite na
HG 2620 E i učvrstite bočnim vijcima.

5. HG 2620 E i HG Scan PRO spremni su za
korištenje. Sačuvajte poklopac za slučaj da
ponovno treba skinuti HG Scan PRO.

d

b

Puštanje u pogon

1. Stavite HG Scan PRO na puhalo vrućeg
zraka b i d.

2. HGScanPRO uključuje se pritiskom na tipku
ON/OFF (4). Dok je HGScanPRO aktiviran,
na zaslonu puhala vrućeg zraka pojavi se
simbol pogona (5). Upravljanje uređajem
HGScanPRO izvodi se nakon uključivanja
pomoću upravljačkih elemenata puhala
vrućeg zraka. HG Scan PRO ima funkciju
memorije. Ako je prilikom posljednje uporabe
bila aktivna, ona će se automatski uključiti
prilikom sljedećeg uključivanja HG 2620.
U suprotnom ona ostaje neaktivna do
trenutka pritiska na ON/OFF (4).

Mjerenje temperature (sl. )

n Točka mjerenja nalazi se na razmaku od

10 cm od ispušne cijevi puhala vrućeg zraka
kod veličine od oko 2 cm. (sjecište obiju la­serskih zraka). Prilikom smanjenja/povećanja
razmaka može doći do odstupanja rezultata.

n Da bi se postigli točni rezultati, objekt koji

se mjeri mora biti veći od točke mjerenja.
Preporučuje se da objekt koji se mjeri bude
barem dvostruko veći od točke mjerenja.

n Zbog prozirnih površina kao što je npr.

staklo HG Scan PRO ne može mjeriti tempe­raturu površine. Umjesto toga HG Scan PRO
mjeri temperaturu površine stakla.

n Sapnice koje skreću zrak i/ili zbog svoje du-

ljine sijeku detektiranje, ne mogu se koristiti
s HG Scan PRO.

e

Podešavanja

Montaža/Demontaža kod HG 2520 E (sl. 4)

1. Isključiti HG 2520 E i odvojiti od strujne
mreže.

2. Otpustite prednje vijke na zaštitnoj cijevi i
skinite cijev. Na kraju uklonite poklopac.

3. Nataknite HG Scan PRO na HG 2520 E.

4. Na kraju ponovno nataknite zaštitnu cijev i
učvrstite prednjim vijcima.

5. HG 2520 E i HG Scan PRO spremni su za
korištenje. Sačuvajte poklopac za slučaj da
ponovno treba skinuti HG Scan PRO.

2. Kod prvog uključivanja uređaj je aktivan
u stanju tvorničke podešenosti:
zadana vrijednost temperature =
150 °C / 300 °F,
stupanj količine zraka 5,
stupanj tolerancije alarma = 10 °C / 50 °F,
stupanj emisije = 0,90,
audiosignal UKLJ.

4. Temperatura i količina zraka ovise o ma­terijalu i željenoj vrsti obrade. Uvijek prvo
napravite probu na neupadljivom dijelu.

n Kod sjajnih objekata može doći do iskrivlje-

nih rezultata mjerenja pa prema tome i do
pogrešnih rezultata.

n Da bi se postigli točni rezultati, HG Scan

PRO mora biti prilagođen na temperaturu
okoline. To vrijedi također prilikom promjene
lokacije.

n Kod duljeg korištenja uređaja na visokim

temperaturama može doći do samozagrija­vanja HG Scan PRO i time do odstupanja
rezultata mjerenja.

- 140 - - 141 -

a) Podešavanja

Mogu se izvršiti sljedeća podešavanja:
izravno:

• podešavanje temperature
putem izbornika postavki:

• količina zraka: 150-600 l/min

• stupanj tolerancije alarma:
10/20 °C, 50/70 °F

• stupanj emisije: 0.10-0.99

• audio ON/OFF

Podešavanje zadane vrijednosti temperature
odvija se izravno ručicom za upravljanje. Pritom
se ručica pomiče udesno odnosno ulijevo kako
bi se povećala ili smanjila zadana vrijednost
temperature.

Pomoću tipke za količinu zraka dospijevate u
izbornik postavki za HG Scan PRO, tako da
možete izvršiti ostala podešavanja. Programi se
mogu pozvati pomoću programske tipke. U vezi
s tim pročitajte odlomak „Programski rad“.

1. Pritiskom na tipku za količinu zraka podeša-

va se količina zraka. Tijekom podešavanja
količine zraka na zaslonu treperi simbol za
količinu zraka (10). Pomičite ručicu udesno
odnosno ulijevo kako bi se povećala ili
smanjila količina zraka. Kod preuzimanja
nepromijenjene vrijednosti nastavite s 2.

2. Ponovnim pritiskom na tipku za količinu

zraka podesit ćete stupanj emisije. Tijekom
podešavanja stupnja emisije na zaslonu
se pojavljuje slovo (8) „E“. Pomičite ručicu
udesno odnosno ulijevo kako bi se pove­ćao ili smanjio stupanj emisije. Za ostale
informacije u vezi s tim pročitajte odlomak
Stupanj emisije. Kod preuzimanja nepromi­jenjene vrijednosti nastavite s 3.

3. Ponovnim pritiskom na tipku za količinu zra-

ka podesit ćete stupanj tolerancije alarma.
Tijekom podešavanja stupnja tolerancije
alarma na zaslonu se pojavljuje slovo (7)
„L“. Pomičite ručicu udesno odnosno uli­jevo kako bi se povećao ili smanjio stupanj
tolerancije alarma. Za ostale informacije
u vezi s tim pročitajte odlomak "Funkcija
alarma". Kod preuzimanja nepromijenjene
vrijednosti nastavite s 4.

4. Ponovnim pritiskom na tipku za količinu
zraka podesit ćete audiosignal. Tijekom po­dešavanja audiosignal na zaslonu se pojav­ljuje slovo (7) „A“. Pomičite ručicu udesno
odnosno ulijevo kako biste uključili odnosno
isključili audiosignal. Kod preuzimanja
nepromijenjene vrijednosti nastavite s 5.

5. Ponovnim pritiskom na tipku za količinu
zraka napušta se izbornik postavki.
HG Scan PRO počinje izravno s mjerenjem
temperature.

b) Programski rad

Tvornički su podešena četiri programa za naj­češće radnje. Pritiskom na programsku tipku
na zaslonu se pojavi se brojka (7) 1 za program

1. Sljedećim pritiskom na programsku tipku

pojavljuju se brojke (7) 2–4 za programe 2–4.
Ponovnim pritiskom dospijevate natrag u nor­malni pogon. U normalnom pogonu na zaslonu
se ne pojavljuju brojke (7).

c) Memorijska funkcija

Vrijednosti četiriju programa mogu se mijenjati
i spremiti u svakom trenutku. U tu svrhu prvo
pritisnite programsku tipku tako da se prikaže
program koji treba promijeniti. Podesite željenu
zadanu vrijednost temperature, količinu zraka
i stupanj emisije. Na zaslonu treperi simbol
memorije kako bi se prikazalo da je promije­njen odabran program. Da bi se ova postavka
spremila u odabranom programu, treba priti­snuti i držati tipku za odabir programa. Simbol
memorije i dalje treperi oko 2 sek. Kad simbol
memorije svijetli stalno, unesene vrijednosti su
spremljene u program. Stupanj tolerancije alar­ma i audiosignal mogu se mijenjati u normal­nom pogonu i vrijede za sve programe.

HR

Prethodno podešeni programi:

Program 1 2 3 4
Zadana vrijednost

temperature (°C/°F)
Stupanj količine zraka 4 5 6 5

Stupanj emisije 0.95 0.85 0.90 0.94

d) Funkcija LOC

Da bi se spriječilo slučajno remećenje odabra­nih postavki, HG Scan PRO ima funkciju
Lockable Override Control Funktion (LOC).

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

Da biste saznali kako se može podesiti funkcija
LOC, kontaktirajte našu servisnu službu
na broj 00385 1 388 66 77.

Funkcija alarma

HG Scan PRO ima funkciju alarma za slučaj
prekoračenja iznad ili ispod podešene zadane
vrijednosti temperature. Alarm se čuje kao au­diosignal i vidljiv je kao plavi i crven LED prsten.
Alarm se aktivira kad dođe do prekoračenja
podešene temperature iznad ili ispod zadane
vrijednosti.

U slučaju zelenog LED prstena temperatura
uređaja HG Scan PRO odgovara cijlanoj vrijed­nosti unutar tolerancije. Akustični signal može
se deaktivirati. Za deaktivaciju audiosignala
postupite na način opisan u odlomku "Pode­šavanja".

Stupanj emisije

Da bi se kod različitih materijala i površina po­stigli točni rezultati mjerenja, na HG Scan PRO
može se podesiti stupanj emisije (v. tablicu).

Površina Stupanj emisije

autofolije 0,90-0,95
drvo 0,80-0,90
guma 0,85-0,95
uljane boje 0,95
koža 0,75-0,85
lakovi 0,80-0,95
papir, karton 0,75-0,95
tkanine 0,90
plastika (PVC, PE, PP) 0,85-0,95

Stupnjevi emisije navedeni u tablici su približne vrijednosti. Na stupanj emisije objekta koji se mjeri
mogu utjecati kvaliteta površine, geometrija ili drugi parametri.

Detaljan pregled naći ćete na našoj mrežnoj stranici:

www.steinel-professional.de/emissionswerte (njemački)
www.steinel-professional.de/emissivities (ostali jezici)

Na zaslonu su prikazuju brojke nakon zareza.
(desetice i stotice) npr. 0,93 odgovara 93.

Tablica funkcije alarma

Odstupanja od zadanih vrijednost temperature u °C.

Stupnjevi tolerancije alarma 10 °C 20 °C
Crveni LED prsten i audiosignal > 20 °C > 40 °C
Crveni LED prsten 10 °C do 20 °C 20 °C do 40 °C
Zeleni LED prsten -10 °C do 10 °C -20 °C do 20 °C
Plavi LED prsten -20 °C do -10 °C -40 °C do -20 °C
Plavi LED prsten i audiosignal < -20 °C < -40 °C

Odstupanja od zadanih vrijednost temperature u °F.

Stupnjevi tolerancije alarma 20 °F 40 °F
Crveni LED prsten i audiosignal > 40 °F > 80 °F
Crveni LED prsten 20 do 40 °F 40 do 80 °F
Zeleni LED prsten -20 do 20 °F -40 do 40 °F
Plavi LED prsten -40 do -20 °F -80 do -40 °F
Plavi LED prsten i audiosignal < -40 °F < -80 °F

- 142 - - 143 -

Tehnički podaci HG Scan PRO 2620 E HG Scan PRO2520 E

Pogonski napon: 15V DC
Vrijeme reagiranja: 500 ms
Spektar: 8-14 µm
Stupanj emisije: 0,10-0,99
Rezolucija: 10 °C / 10 °F
Radni razmak: 10 cm
Veličina IC odraza: 10:1
Radna temperatura: 0-50 °C / 32-122 °F
Vlaga zraka tijekom rada: 10 % - 90 % RH
Temperatura skladištenja: -10-60 °C / 14-140 °F
Vlaga zraka na mjestu skladištenja: < 80 % RH
Područje mjerenja temperature: 0 °C - 300 °C (32 °F - 572 °F)
Točnost *: ±2 °C / ±3,6 °F ili ±5 % od vrijednosti mjerenja
Težina: 120 g 85 g
Dimenzije: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

*

Točnost na oko 25°C temperature okoline uz održavanje optimalnog razmaka
od objekta mjerenja.

HR

Njega i održavanje

Čišćenje leće:

Leća se može u slučaju zaprljanosti obrisati
vlažnom mekom krpom koja ne ostavlja dlačice
(bez sredstva za čišćenje). Alternativno se može
upotrijebiti tekućina za čišćenje leća. Ne smiju
se koristiti otapala koja sadrže kiseline, alkohol
ili slično.

Zbrinjavanje

Nemojte bacati stare uređaje, aku­mulatore/baterije u kućno smeće,
vatru ili u vodu. Akumulatore/
baterije treba sakupiti, reciklirati
ili ih zbrinuti na ekološki prikladan
način.

Izjava o sukladnosti

Ovaj proizvod ispunjava

- Direktivu o elektromagnetskoj kompatibilnosti (EMV) 2014/30/EZ

- Direktivu o ograničenju korištenja određenih opasnih materijala u električnim i elektroničkim
uređajima (RoHS) 2011/65/EZ

- Direktivu o otpadnim električnim i elektroničkim uređajima i opremi (WEEE) 2012/19/EZ

Jamstvo funkcioniranja

Ovaj STEINEL-ov proizvod izrađen je s najve­ćom pažnjom, njegovo funkcioniranje i sigur­nost ispitani su prema važećim propisima i na
kraju je proizvod podvrgnut kontroli uzorka.
STEINEL preuzima jamstvo za besprijekornu
kakvoću i funkcionalnost. Jamstveni rok iznosi
12 mjeseci i započinje s danom prodaje potro­šaču. Uklanjamo nedostatke koji nastanu zbog
grešaka na materijalu ili tvorničkih grešaka.
Usluga jamstva obuhvaća popravak ili zamjenu
dijelova s greškom po našem izboru. Jamstvo
se ne priznaje za štete na potrošnim dijelovima,
za štete i nedostatke koji nastaju zbog nestruč­nog rukovanja ili održavanja, kao i za lomove
prilikom pada. Posljedične štete na drugim
predmetima su isključene. Jamstvo se priznaje
samo ako nerastavljen, dobro zapakiran uređaj
pošaljete zajedno s računom (datum kupnje i
pečat trgovca) nadležnoj servisnoj službi ili ga
tijekom prvih 6 mjeseci predate trgovcu.

Čišćenje kućišta

Kućište s može oprati vodom ili blagim sred­stvom za čišćenje. Ne smiju se koristiti abraziv­na sredstva za čišćenje ili otapala.

Služba za popravke:

Nakon isteka jamstvenog roka ili kad se utvrdi
nedostatak bez jamstva, molimo vas da se ras­pitate u najbližoj servisnoj službi o mogućnosti
popravka.

- 144 - - 145 -

Kasutusjuhend

EST

HGScanPRO kujutab endast tuvastusseadet
temperatuuri puutevabaks infrapuna-tuvastu­seks, mis on mõeldud kasutamiseks koos
Steineli kuumaõhupuhuritega. Kasutamise
ajal hoiatab HGScanPRO akustiliselt ja vi­suaalselt eelnevalt seadistatud nimiväärtuse
üles-/allapoole ületamisest. Pingetoide toimib
kuumaõhupuhuri kaudu. Palun tutvuge enne
kasutamist käesoleva kasutusjuhendiga.

Ohutusjuhised

n Võõrmõjud või tehnilised

muudatused toovad kaasa
garantii kehtetuks muutumi­se ja vastutuse välistamise.

n Ärge jätke seadet ulatusliku

mehaanilise koormuse või
tugeva vibratsiooni kätte.

n Seade ei tohi kõrge õhuniis-

kuse ega vedelikega kokku
puutuda. Kasutage seadet
välistingimustes ainult vasta­vates ilmastikuoludes või
ainult koos sobivate kaitse­seadistega.

n Suits, tolm, veeaur ja/või

muud aurud võivad
HGScanPRO optika talit­lust halvendada ning eba­korrektset näidutulemust
põhjustada.

Sest üksnes asjakohasel ümberkäimisel on
tagatud pikaajaline, usaldusväärne ja rikkevaba
talitlus.

n Kui valitseb arvamus, et

ohutut käitamist pole võima­lik tagada, siis lülitage seade
välja ja kindlustage etteka­vatsematu sisselülitamise
vastu. Nt kui:

- seadmel esineb nähtavaid
kahjustusi,

- seade ei talitle või

- seade oli pikema ajavahe­miku vältel ebasoodsate
tingimuste mõju all,

- toode sattus transportimi­se ajal raskete koormuste
mõju alla.

- Eemaldage HG 2520/2620
enne paigaldamist/demon­teerimist vooluvõrgust.

EST

Ohutusjuhised

nAntud seadet tohivad

kasutada lapsed alates
8 eluaastast ja piiratud
füüsiliste, sensoorsete või
vaimsete võimete, puudu­like kogemuste ning tead­mistega isikud järelevalve
all või juhul, kui neid on
seadme ohutu kasutamise
osas juhendatud ja nad
mõistavad sellest tulenevaid
ohte. Lapsed ei tohi sead­mega mängida. Puhastust
ja kasutajapoolset hooldust
ei tohi lapsed järelevalveta
teostada.

Talitlusviis

HGScanPRO tuvastab objekti pealispinna
temperatuuri. Seadme sensor tuvastab objektilt
tagasi peegeldunud soojuskiirgust ja
edastab selle kuumaõhupuhurile. Materjali
energiakiirgumiskarakteristiku kirjeldamiseks
kasutatakse emissioonimäära väärtust.

Käsitsemiselemendid (joon. / joon. )

1 Lääts
2 Laser
3 Hoidik
4 ON/OFF klahv
5 Käitussümbol
6 Mälu sümbol
7 Mäluprogrammi/alarmi tolerantsväärtuse/

audiosignaali sümbol

LASERKIIRGUS,

n

ÄRGE VAADAKE KIIRDE
λ = 630 nm - 670 nm
LASERI KLASS 2 < 1 mW
EN 60825-1:2008-05

Mida kõrgem emissioonimäär, seda suurem
on materjali võime kiirgust välja saata. Ena­mike orgaaniliste materjalide ja pealispindade
emissioonimäär on u 0,90. Madalamat emis­sioonimäära omavad metallist pealispinnad
või läikivad materjalid. Ebatäpsete tuvastus­väärtuste välistamiseks saab HGScanPRO-l
emissioonimäära seadistada.

ba

8 Temperatuurinäit °C,

°F või emissioonimäär E

9 LOC-funktsiooni sümbol
10 Õhukoguse sümbol
11 Õhukoguse seadistamine
12 Näiduväärtused

Montaaž/demontaaž (joon. / joon. )

Montaaž/demontaaž HG 2620 E puhul
(joon. 2)

1. Lülitage HG 2620 E välja ja lahutage võrgust.

2. Vabastage kaitsetoru külgmised kruvid ja
tõmmake kaitsetoru maha. Seejärel eemal­dage kattekübar.

3. Pange kaitsetoru ja HG Scan PRO kokku.

4. Pistke kaitsetoru koos HG Scan PRO-ga
HG 2620 E peale ja keerake külgmised
kruvid kinni.

5. HG 2620 E on koos HG Scan PRO-ga kasu­tusvalmis. Hoidke kattekübarat alles juhuks,
kui HG Scan PRO võetakse taas maha.

b

d

Kasutuselevõtmine

1. Pange HG Scan PRO kuumaõhupuhuri peale
b ja d.

2. HG Scan PRO lülitatakse klahvi ON/OFF (4)
vajutades sisse. Kui mil HG Scan PRO on
aktiveeritud, ilmub kuumaõhupuhuri displeile
käitussümbol (5). HG Scan PRO käsitsemine
toimub pärast sisselülitamist kuumaõhupu­huri käsitsemiselementide kaudu. HG Scan
PRO seadet juhitakse mälufunktsiooni abil.
Kui see oli eelmise kasutuskorra ajal aktiivne,
siis HG 2620 järgmise sisselülitamise korral
lülitub see automaatselt sisse. Muudel juh­tudel jääb see inaktiivseks, kuni nupust ON/
OFF (Sisse/välja) (4) see sisse lülitatakse.

Temperatuuri tuvastamine (joon. )

n Tuvastuspunkt asub suurusel u 2 cm kuuma-

õhupuhuri väljapuhketorust 10 cm kaugusel
(mõlema laserkiire lõikepunkt). Vahekauguse
vähendamisel/suurendamisel tekivad tulemus­tes kõrvalekalded.

n Täpsete tulemuste saavutamiseks peab olema

mõõdetav objekt suurem kui tuvastuspunkt.
Soovitatav on, et mõõdetav objekt on vähe­malt kaks korda nii suur kui tuvastuspunkt.

n HG Scan PRO ei suuda pealispinna tempera-

tuuri läbi läbipaistvate pindade nagu nt klaasi
tuvastada. Selle asemel tuvastab
HG Scan PRO klaasi pealispinna temperatuuri.

e

Montaaž/demontaaž HG 2520 E puhul
(joon. 4)

1. Lülitage HG 2520 E välja ja lahutage võrgust.

2. Vabastage kaitsetoru eesmised kruvid ja
tõmmake kaitsetoru maha. Seejärel eemal­dage kattekübar.

3. Pistke HG Scan PRO HG 2520 E peale.

4. Seejärel pistke kaitsetoru taas peale ja kee­rake eesmised kruvid kinni.

5. HG 2520 E on koos HG Scan PRO-ga kasu­tusvalmis. Hoidke kattekübarat alles juhuks,
kui HG Scan PRO võetakse taas maha.

3. Esmakordsel sisselülitamisel on seade
tehasest tarnimise seisundis aktiivne:
temperatuuri nimiväärtus = 150 °C / 300 °F,
õhukoguse aste 5,
alarmi tolerantsiaste = 10 °C / 50 °F,
emissioonimäär = 0,90,
audiosignaal SISSE.

4. Temperatuuri ja õhukogust reguleeritakse
vastavalt materjalile ja plaanitavale töötle­misviisile. Seadet tuleb alati enne varjatud
kohas katsetada.

n Düüse, mis õhku ümber suunavad ja/

või oma pikkuse tõttu mõõtesüsteemiga lõiku­vad, ei saa koos HG Scan PRO-ga kasutada.

n Läikivate objektide puhul võivad tekkida

valed mõõtmistulemused.

n Täpsete tulemuste saavutamiseks peab olema

HG Scan PRO ümbrustemperatuurile kohan­dunud. See kehtib ka asukohamuutuse korral.

n Kõrgete temperatuuride pikkadel mõõtmistel

võib HG Scan PRO ise soojeneda ja seega
kõrvalekalduvaid mõõtmistulemusi anda.

EST

- 146 - - 147 -

Einstellungen

a) Seaded

Teostada saab järgmisi seadeid:
otse:

• temperatuuri seadistamine
seadistusmenüü kaudu:

• õhukogus: 150-600 l/min

• alarmi tolerantsiaste: 10/20 °C, 50/70 °F

• emissioonimäär: 0.10-0.99

• Audio ON/OFF
Temperatuuri nimiväärtuse etteseadistamine

toimub vahetult joysticki kaudu. Seejuures
liigutatakse joystickki paremale või vasakule,
et temperatuuri nimiväärtust suurendada või
vähendada.

Õhukoguse klahviga pääsete HG Scan PRO
sisestusmenüüsse, kus saate edasisi seadeid
läbi viia. Programme saab ette kutsuda prog­rammiklahvi kaudu. Palun lugege selle kohta
lõiku „Programmirežiim“.

1. Õhukoguse klahvi vajutades viiakse läbi
õhukoguse seadistamine. Õhukoguse
seadistamise ajal vilgub displeil õhukoguse
(10) sümbol. Liigutage joystickki paremale
või vasakule, et õhukogust suurendada või
vähendada. Väärtuse muutumatul kujul üle­võtmisel palun edasi punktiga 2.

2. Õhukoguse klahvi uuesti vajutades viiakse
läbi emissioonimäära seadistamine. Emi­sioonimäära seadistamise ajal vilgub displeil
täht (8) „E“. Liigutage joystickki paremale
või vasakule, et emissioonimäära suurenda­da või vähendada. Edasise informatsiooni
saamiseks lugege palun lõiku „Emissiooni­määr“. Väärtuse muutumatul kujul ülevõtmi­sel palun edasi punktiga 3.

3. Õhukoguse klahvi uuesti vajutades viiakse
läbi alarmi tolerantsiastme seadistamine.
Alarmi tolerantsiastme seadistamise ajal vil­gub displeil täht (7) „L“. Liigutage joystickki
paremale või vasakule, et alarmi tolerant­siastet suurendada või vähendada. Edasise
informatsiooni saamiseks lugege palun lõiku
„Alarmifunktsioon“. Väärtuse muutumatul
kujul ülevõtmisel palun edasi punktiga 4.

4. Õhukoguse klahvi uuesti vajutades viiakse
läbi audiosignaali seadistamine. Audiosig­naali seadistamise ajal vilgub displeil täht
(7) „A“. Liigutage joystickki paremale või
vasakule, et audiosignaali sisse või välja lüli­tada. Väärtuse muutumatul kujul ülevõtmisel
palun edasi punktiga 5.

5. Õhukoguse klahvi uuesti vajutades lahku­takse sisestusmenüüst. HG Scan PRO alus­tab vahetult temperatuuri tuvastamisega.

b) Programmirežiim

Tehasepoolselt on seadistatud sagedasimate
tööde jaoks neli programmi. Programmiklahvi
vajutades ilmub programmi 1 jaoks displeile
number (7) 1. Programmiklahvi edasisel vajuta­misel ilmuvad programmide 2-4 jaoks numbrid
(7) 2-4. Uuesti vajutamise korral pääsete nor­maalrežiimile tagasi. Normaalrežiimil displeile
numbreid (7) ei ilmu.

c) Mälufunktsioon

Nelja programmi väärtusi saab suvalisel ajal
muuta ja salvestada. Selleks vajutage esmalt
programmiklahvi, kuni näidatakse muudetavat
programmi. Seadistage temperatuuri soovitud
nimiväärtus, õhukogus ja emissioonimäär. Mälu
sümbol vilgub displeil näitamaks, et muudeti
valitud programmi. Valitud programmi seadistu­se salvestamiseks tuleb programmiklahvi vaju­tada ja all hoida. Salvestussümbol vilgub u
2 sek edasi. Kui salvestussümbol põleb püsi­valt, siis on sisestatud väärtused programmi
salvestatud. Alarmi tolerantsiastet ja audiosig­naali on võimalik normaalrežiimil muuta ning
need kehtivad kõigile programmidele.

Eelseadistatud programmid

Programm 1 2 3 4
Temperatuuri

nimiväärtus (°C/°F)
Õhukoguse aste 4 5 6 5

Emissioonimäär 0.95 0.85 0.90 0.94

d) LOC-funktsioon
Vältimaks valitud seadete kogemata ümbersea­distamist, on HG Scan PRO varustatud funkt­siooniga Lockable Override Control (LOC).

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

Saamaks teadmisi LOC-funktsiooni seadista­misviisi kohta, võtke palun meie teenindusega
numbril +372/7/475208 ühendust.

Alarmfunktsioon

HG Scan PRO on varustatud seadistatava
temperatuuri-nimiväärtuse üles- ja allapoole
ületamise alarmfunktsiooniga. Alarmi antakse
akustiliselt audiosignaali ja visuaalselt sinise
ning punase LED-rõnga kaudu. Alarm vallanda­takse, kui seadistatud temperatuuri-nimiväärtust
ületatakse üles- või allapoole.

Rohelise LED-rõnga puhul vastab HG Scan
PRO-l näidatav temperatuur tolerantsi piires
asuvale sihtväärtusele. Akustilist audiosignaali
on võimalik deaktiveerida. Audiosignaali deakti­veerimiseks vt lõiku „Seaded“.

Alarmfunktsiooni tabel

Kõrvalekalded temperatuuri nimiväärtusest ühikutes °C

Alarmi tolerantsiastmed 10 °C 20 °C
Punane LED-rõngas ja audiosignaal > 20 °C > 40 °C
Punane LED-rõngas 10 °C kuni 20 °C 20 °C kuni 40 °C
Roheline LED-rõngas -10 °C kuni 10 °C -20 °C kuni 20 °C
Sinine LED-rõngas -20 °C kuni -10 °C -40 °C kuni -20 °C
Sinine LED-rõngas ja audiosignaal < -20 °C < -40 °C

Kõrvalekalded temperatuuri nimiväärtusest ühikutes °F

Alarmi tolerantsiastmed 20 °F 40 °F
Punane LED-rõngas ja audiosignaal > 40 °F > 80 °F
Punane LED-rõngas 20 kuni 40 °F 40 kuni 80 °F
Roheline LED-rõngas -20 kuni 20 °F -40 kuni 40 °F
Sinine LED-rõngas -40 kuni -20 °F -80 kuni -40 °F
Sinine LED-rõngas ja audiosignaal < -40 °F < -80 °F

EST

- 148 - - 149 -

Saavutamaks erinevate materjalide ja pealis­pindade puhul täpseid tuvastusväärtusi, saab
HG Scan PRO-l emissioonimäära seadistada
(vt tabelit).

Pealispind Emissioonimäär

Autokiled 0,90-0,95
Puit 0,80-0,90
Kumm 0,85-0,95
Õlivärvid 0,95
Nahk 0,75-0,85
Värvid 0,80-0,95
Paber, papp 0,75-0,95
Tekstiilid 0,90
Plastmass ( PVC, PE, PP ) 0,85-0,95

Emissioonimäärade tabelis esitatud emissioonimäärad kujutavad endast ligikaudseid väärtusi.
Pealispinna kvaliteet, geomeetria ja muud parameetrid võivad mõõdetava objekti emissioonimäära
mõjutada.
www.steinel-professional.de/emissionswerte (saksa keel)
www.steinel-professional.de/emissivities (edasised keeled)

Displeil kuvatakse numbrid pärast koma. (küm­nendikud ja sajandikud), nt 0,93 vastab 93-le.

Hoolitsus ja hooldusEmissioonimäär

Läätse puhastamine:

Lääts tuleks määrdumise korral niiske pehme
ebemevaba lapiga (ilma puhastusvahendita) ära
puhastada. Alternatiivselt võib kasutada läätse­puhastusvedelikku. Kasutada ei tohi happe- või
alkoholisisaldusega ega muid lahusteid.

Utiliseerimine

Ärge visake vanu seadmeid, aku­sid/patareisid majapidamisprügis­se, tulle ega vette. Akud/patareid
tuleks kokku koguda, taaskäidelda
või keskkonnasõbralikul viisil
utiliseerida.

Vastavusdeklaratsioon

Antud toode vastab

- EMC direktiivile 2014/30/EÜ

- RoHS direktiivile 2011/65/EÜ

- WEEE direktiiv 2012/19/EÜ

Korpuse puhastamine

Korpust saab puhastada vee või pehmetoimeli­se puhastusvahendiga. Kasutada ei tohi küüri­misvahendeid ega lahusteid.

Tehnilised andmed HG Scan PRO 2620 E HG Scan PRO2520 E

Tööpinge: 15V DC
Rakendumisaeg: 500 ms
Spekter: 8-14 µm
Emissioonimäär: 0.10-0.99
Resolutsioon: 10 °C / 10 °F
Töökaugus: 10 cm
IP-punkti suurus: 10:1
Töötemperatuur: 0 – 50 °C / 32 °F – 122 °F
Tööalane õhuniiskus: 10 % - 90 % RH
Ladustamistemperatuur: -10-60 °C / 14-140 °F
Ladustamise õhuniiskus: 80 % RH
Temperatuuri tuvastuspiirkond: 0 °C - 300 °C (32 °F - 572 °F)
Täpsus *: ±2 °C / ±3,6 °F või ±5 % tuvastusväärtusest
Kaal: 120 g 85 g
Mõõtmed: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

* Täpsus ümbrustemperatuuril u 25°C ja optimaalsel kaugusel tuvastatavast objektist.

- 150 - - 151 -

Talitlusgarantii

STEINELi toode on valmistatud suurima
hoolikusega, on talitluslikult ja ohutusalaselt
kehtivate eeskirjade alusel kontrollitud ning
läbinud seejärel pistelise kontrolli. Steinel
annab garantii toote laitmatu kvaliteedi ja
töökorras oleku kohta. Garantiiaeg on 12 kuud
ja see algab tarbijale toote ostmise päevast.
Me kõrvaldame materjali- või tootmisvigadest
tulenevad puudused. Garantii teostatakse
vastavalt meie valikule kas vigaste detailide
remontimise või väljavahetamise teel. Garantii
ei kehti kuluosade, kahjustuste ja kahjude ning
puuduste kohta, mis on tekkinud asjatundmatu
ümberkäimise, hoolduse või allakukkumisest
tingitud purunemise tõttu. Edasised võõrese­metele põhjustatud järgkahjud on välistatud.
Garantiinõue rahuldatakse ainult siis, kui lahti­võtmata seade saadetakse koos ostukviitungi
või arvega (ostukuupäev ja müüja pitsatijäljend)
korralikus pakendis vastavasse teeninduspunkti
või antakse esimese 6 kuu jooksul tagasi eda­simüüjale.

Remonditeenus:

Pärast garantiiaja lõppu või puuduste korral,
millele garantii ei kehti, küsige palun paranda­misvõimaluste kohta lähimast teenindusjaa­mast järele.

EST

Naudojimo instrukcija

LT

„HGScanPRO“ – tai temperatūros registravi­mo prietaisas, skirtas naudoti su „Steinel“
karšto oro pūtikliu bekontaktiniam temperatū­ros matavimui infraraudonaisiais spinduliais.
Naudojimo metu viršijus iš anksto nustatytą
slenkstį / nukritus žemiau jo „HGScanPRO“
įspėja garsiniais ir vizualiais signalais. Įtampą
tiekia karšto oro pūtiklis. Prieš naudodami
prietaisą, susipažinkite su šia naudojimo ins­trukcija.

Saugumo nurodymai

n Dėl išorinio poveikio arba

techninių pakeitimų garantija
nebegalioja ir atsisakoma
atsakomybės.

n Vengti, kad prietaisas būtų

veikiamas stipraus mecha­ninio tempimo arba stiprios
vibracijos.

n Prietaisą reikia saugoti nuo

drėgmės ar skysčių.
Lauke prietaisą naudokite
tik esant tinkamoms oro
sąlygoms ir tik užtikrinę
tinkamą apsaugą.

n Dūmai, dulkės, vandens

ar kiti garai gali pakenkti
„HGScanPRO“ optikai ir
rezultatas bus neteisingas.

Nes tik taisyklingai naudodami prietaisą galėsi­te juo naudotis ilgai, patikimai ir be gedimų.

n Išjunkite prietaisą ir apsau-

gokite nuo atsitiktinio įjungi­mo, jeigu manote, kad
negalima užtikrinti jo
saugaus veikimo.
Pavyzdžiui, jeigu

- matomi akivaizdūs
prietaiso pažeidimai

- prietaisas neveikia arba

- prietaisas ilgesnį laiką
buvo veikiamas nepalankių
sąlygų

- prietaisą gabenant veikė
stiprios apkrovos.

- Prieš montuodami /
išmontuodami atjunkite
HG 2520/2620 prietaisą
nuo tinklo.

Saugumo nurodymai

nVaikai nuo 8 metų amžiaus ir

asmenys, turintys fizinę,
jutiminę arba protinę negalią
bei stokojantys patirties ir
žinių, gali naudoti šį prietai­są, jei juos prižiūri kitas
asmuo arba jie yra supažin­dinti, kaip saugiai naudoti
prietaisą, ir supranta su
tuo susijusius pavojus.
Negalima leisti vaikams
žaisti su prietaisu. Negalima
leisti valyti ir atlikti naudotojo
vykdomą techninę priežiūrą
vaikams be kito asmens
priežiūros.

Veikimas

„HGScanPRO“ fiksuoja objekto paviršiaus
temperatūrą. Prietaiso sensorius fiksuoja
objekto šilumos spinduliavimą ir perduoda
informaciją karšto oro pūtikliui. Medžiagos
energijos spinduliavimo savybės apibūdinimui
naudojama emisijos lygio reikšmė.

LAZERIO SPINDULIUOTĖ –

n

NEŽIŪRĖKITE Į SPINDULĮ
λ = 630 nm - 670 nm
LAZERIO KLASĖ 2 < 1 mW
EN 60825-1:2008-05

Kuo didesnis medžiagos emisijos lygis, tuo
stipresnis jos spinduliavimo lygis. Daugelio
organinių medžiagų ir paviršių emisijos lygis yra
maždaug 0,90. Metalinių paviršių ar blizgančių
medžiagų emisijos lygis yra mažesnis. Siek­dami išvengti netikslių reikšmių galite nustatyti
emisijos lygį „HGScanPRO“.

Valdymo įtaisai ( pav. / pav.)

1 Lęšis
2 Lazeris
3 Laikiklis
4 ĮJ. / IŠJ. mygtukas
5 Eksploatacijos simbolis
6 Atmintinės simbolis
7 Išsaugojimo programos / pavojaus nuokry-

pio reikšmės / garo signalo simbolis

- 152 - - 153 -

ca

8 Temperatūros indikatorius °C,

°F arba emisijų laipsnis E

9 LOC funkcijos simbolis
10 Oro kiekio simbolis
11 Oro kiekio nustatymas
12 Rodmenų reikšmės

LT

Uždėjimas / nuėmimas ( pav. /pav. )

HG 2620 E montavimas / išmontavimas
(2 pav.)

1. Išjunkite HG 2620 E ir atjunkite nuo tinklo.

2. Atsukite šoninius varžtus ant apsauginio
vamzdžio ir nutraukite apsauginį vamzdį.
Po to nuimkite dangtelį.

3. Sujunkite apsauginį vamzdį ir
„HG Scan PRO“.

4. Apsauginį vamzdį su „HG Scan PRO“
uždėkite ant HG 2620 E ir priveržkite
šoninius varžtus.

5. HG 2620 E su „HG Scan PRO“ parengti eks­ploatacijai. Dangtelį išsaugokite tam atvejui,
kai vėl nuimsite „HG Scan PRO“.

d

b

Eksploatacijos pradžia

1 „HG Scan PRO“ uždėkite ant karšto oro

pūtiklio b ir d.

2. „HG Scan PRO“ įjungiamas paspaudžiant
įjungimo / išjungimo mygtuką (4). Kol
„HG Scan PRO“ aktyvinamas, karšto oro
pūtiklio displėjuje pasirodo eksploatacijos
simbolis (5). Po įjungimo „HG Scan PRO“
valdomas karšto oro pūtiklio valdymo ele­mentais. „HG Scan PRO“ prietaise įrengta
atminties funkcija. Jeigu buvo aktyvi pa­skutinio naudojimo metu, kitą kartą įjungus
HG 2620 ji įsijungia automatiškai. Priešingu
atveju ji lieka neaktyvi, kol neįjungiama ON /
OFF mygtuku (4).

Temperatūros matavimas ( pav.)

n Registravimo taškas yra maždaug 2 cm

dydžio, esant optimaliam 10 cm atstumui
nuo karštojo oro pūstuvo išpūtimo vamzdžio
(abiejų lazerio spindulių susikirtimo taškas).
Sumažinus arba padidinus atstumą galimi
rezultatų nukrypimai.

n Siekiant gauti tikslius rezultatus, objektas turi

būti didesnis, nei įėjimo taškas. Rekomen­duojama, kad objektas būtų ne mažiau kaip
dvigubai didesnis už įėjimo tašką.

n „HG Scan PRO “ negali nustatyti paviršiaus

temperatūros per skaidrius, pvz., stiklo,
paviršius. Vietoje to „HG Scan PRO“ fiksuoja
stiklo paviršiaus temperatūrą.

e

Nustatymai

HG 2520 E montavimas / išmontavimas
(4 pav.)

1. Išjunkite HG 2520 E ir atjunkite nuo tinklo.

2. Atsukite priekinius varžtus ant apsauginio
vamzdžio ir nutraukite apsauginį vamzdį.
Po to nuimkite dangtelį.

3. Uždėkite „HG Scan PRO“ ant HG 2520 E

4. Po to vėl uždėkite apsauginį vamzdį ir pri­veržkite priekinius varžtus.

5. HG 2520 E su „HG Scan PRO“ parengti eks­ploatacijai. Dangtelį išsaugokite tam atvejui,
kai vėl nuimsite „HG Scan PRO“.

3. Pirmą kartą įjungus iš gamintojo gautą prie­taisą, pateikiami šie numatytieji nustatymai:
Nustatytoji temperatūra = 150 °C / 300 °F,
oro srauto pakopa 5,
pavojaus signalo lygio paklaida =
10 °C / 50 °F,
emisijos lygis = 0,90,
garso signalas ĮJ.

4. Temperatūra ir oro kiekis priklauso nuo
medžiagos ir numatomo apdirbimo būdo.
Visada išbandykite nematomoje vietoje.

n Antgalių, kurie nukreipia oro srautą ir (arba)

dėl savo ilgio trukdo matavimui, naudoti su
„HG Scan PRO“ negalima.

n Dirbant su blizgiais objektais aptikimo rezul-

tatai gali būti iškraipyti.

n Norint gauti tikslius rezultatus, reikia pa-

laukti, kol „HG Scan PRO“ prisitaikys prie
aplinkos temperatūros. Tai galioja ir pakeitus
vietą.

n Ilgą laiką naudojant aukštoje temperatūroje

„HG Scan PRO“ gali įkaisti ir registruojami
rezultatai bus netikslūs.

- 154 - - 155 -

a) Nustatymai

Galimi šie nustatymai:
tiesiogiai:

• Temperatūros nustatymas
Nustatymo meniu:

• Oro kiekis: 150— 600 l/min.

• Pavojaus signalo lygio paklaida:
10/20 °C, 50/70 °F

• Emisijos lygis 0,10–0,99

• Garso ĮJ. / IŠJ.

Temperatūra nustatoma tiesiogiai naudojantis
manipuliatoriumi. Manipuliatorius judinamas į
dešinę ir (arba) į kairę, kai norite temperatūrą
padidinti arba sumažinti.

Paspaudus oro kiekio nustatymo mygtuką gali­ma atidaryti „HG Scan PRO“ nustatymų meniu,
kuriame galima atlikti papildomus nustatymus.
Programas galima iškviesti programų mygtuku.
Skaitykite skirsnį „Programų režimas“.

1 Oro kiekio nustatymas keičiamas spau-

džiant oro kiekio nustatymo mygtuką. Nu­statant oro kiekį displėjuje mirksi oro kiekio
simbolis (10). Norėdami padidinti arba
sumažinti oro kiekį judinkite manipuliatorių
į dešinę arba į kairę. Norėdami patvirtinti
reikšmę jos nekeisdami spauskite mygtuką

2.

2. Oro kiekio nustatymo mygtuką paspaudus

dar kartą keičiamas emisijos lygio nustaty­mas. Nustatant emisijos simbolį (8) ekrane
pasirodo raidė „E“. Norėdami padidinti arba
sumažinti emisijos lygį judinkite manipulia­torių į dešinę arba į kairę. Norėdami gauti
išsamesnės informacijos, skaitykite skirsnį
„Emisijos lygis“. Norėdami patvirtinti reikš­mę jos nekeisdami spauskite mygtuką 3.

3. Oro kiekio nustatymo mygtuką paspaudus

dar kartą keičiama pavojaus signalo lygio
paklaida. Nustatant pavojaus signalo lygio
paklaidos lygį displėjuje pasirodo raidė
„L“ (7) . Norėdami padidinti arba sumažinti
pavojaus signalo paklaidą judinkite manipu­liatorių į dešinę arba į kairę. Norėdami gauti
išsamesnės informacijos, skaitykite skyrių
„Pavojaus signalo funkcija“. Norėdami
patvirtinti reikšmę jos nekeisdami spauskite
mygtuką 4.

4. Oro kiekio nustatymo mygtuką paspau­dus dar kartą nustatomas garso signalas.
Nustatant garso signalo simbolį displėjuje
pasirodo raidė „A“ (7). Norėdami įjungti
arba išjungti garso signalą, pastumkite ma­nipuliatorių į dešinę arba į kairę. Norėdami
patvirtinti reikšmę jos nekeisdami spauskite
mygtuką 5.

5. Oro kiekio mygtuką paspaudus dar kartą
uždaromas nustatymų meniu. „HG Scan
PRO“ nedelsdamas pradeda skenuoti tem­peratūrą.

b) Programų režimas

Gamykloje yra nustatytos keturios programos
dažniausiai atliekamiems darbams. Paspaudus
programų mygtuką displėjuje pasirodys skai­čius 1 (7), nurodantis 1 programą. Dar kartą
paspaudus programų mygtuką, pasirodys
skaitmenys 2-4 (7), nurodantys 2–4 programas.
Pakartotinai spausdami grįšite į įprastą režimą.
Įprastu režimu displėjuje nerodomas nė vienas
skaitmuo (7).

c) Išsaugojimo funkcija

Keturių programų reikšmės gali būti keičiamos
ir išsaugomos bet kada. Norėdami tai padaryti
visų pirma paspauskite programų mygtuką,
kol pasirodys keičiama programa. Atliekamas
reikiamas temperatūros, oro kiekio ir emisijos
lygio nustatymas. Išsaugojimo simbolis mirksi
displėjuje signalizuodamas, kad pasirinkta pro­grama buvo pakeista. Norėdami išsaugoti šiuos
nustatymus pasirinktoje programoje, paspaus­kite programų mygtuką ir laikykite jį paspaustą.
Išsaugojimo simbolis mirksi dar maždaug 2 sek.
Kai išsaugojimo simbolis pradeda šviesti ne­mirksėdamas, tai reiškia, kad įvesti į programą
duomenys išsaugoti. Pavojaus signalo lygio pa­klaida ir garso signalas gali būti keičiami įprastu
režimu ir galioja visoms programoms.

LT

Iš anksto nustatytos programos:

Programa 1 2 3 4
Nustatytoji temperatūra

(°C / °F)
Oro kiekio pakopa 4 5 6 5

Emisijos lygis 0,95 0,85 0,90 0,94

d) LOC funkcija
Siekiant išvengti esminių pasirinktų nustatymų
nusimušimo, prietaise „HG Scan PRO“ įrengta
funkcija „Lockable Override Control“ (LOC).

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

Norint sužinoti, kaip nustatyti LOC funkciją, su­sisiekite su mūsų aptarnavimo tarnyba telefonu
+370/37/408030.

Pavojaus signalo funkcija

Prietaise „HG Scan PRO“ įrengta pavojaus
signalo funkcija, suveikianti nukritus žemiau nu­statytos temperatūros arba ją viršijus. Akustiškai
pavojus paskelbiamas garso signalu, o vizualiai
– mėlynu ir raudonu šviesos diodais. Pavojaus
signalas suaktyvinamas viršijus nustatytąją tem­peratūrą arba nukritus iki žemesnės už ją.

Šviečiantis žalias šviesos diodo žiedas reiškia,
kad „HG Scan PRO“ temperatūra atitinka tiksli­nę reikšmę nuokrypio ribose. Akustinį pavojaus
signalą galima išjungti. Norėdami atjungti garsinį
signalą eikite į skyrių „Nustatymai“.

Pavojaus signalų funkcijų lentelė

Nuokrypiai nuo nustatytosios temperatūros (°C)

Pavojaus signalo lygio paklaida 10 °C 20 °C
Raudonas LED žiedas ir garso signalas > 20 °C > 40 °C
Raudonas LED žiedas nuo 10 iki 20 °C nuo 20 iki 40 °C
Žalias LED žiedas nuo -10 iki 10 °C nuo -20 iki 20 °C
Mėlynas LED žiedas nuo -20 iki -10 °C nuo -40 iki -20 °C
Mėlynas LED žiedas ir garso signalas < -20 °C < -40 °C

Nuokrypiai nuo nustatytosios temperatūros (°F)

Pavojaus signalo lygio paklaida 20 °F 40 °F
Raudonas LED žiedas ir garso sig­nalas
Raudonas LED žiedas nuo 20 iki 40 °F 40 iki 80 °F

Žalias LED žiedas nuo -20 iki 20 °F -40 iki 40 °F
Mėlynas LED žiedas nuo -40 iki -20 °F -80 iki -40 °F
Mėlynas LED žiedas ir garso signalas > -40 °F > -80 °F

> 40 °F > 80 °F

Emisijos lygis

Siekiant užtikrinti tikslias skirtingų medžiagų ir
paviršių matavimo reikšmes, „HL Scan PRO“
gali būti nustatytas emisijos lygis (žr. lentelę).

Paviršius Emisijos lygis

Automobilių plėvelės 0,90—0,95
Mediena 0,80—0,90
Guma 0,85—0,95
Aliejiniai dažai 0,95
Oda 0,75—0,85
Lakas 0,80—0,95
Popierius, kartonas 0,75—0,95
Tekstilė 0,90
Plastikas (PVC, PE, PP) 0,85—0,95

Lentelėje pateiktos apytikrės emisijos lygio koeficientų reikšmės. Tiriamo objekto emisijos lygį gali
veikti paviršiaus kokybė, geometrija ir kiti parametrai.

Išsami apžvalga pateikiama mūsų svetainėje:

www.steinel-professional.de/emissionswerte (vokiškai)
www.steinel-professional.de/emissivities (kitomis kalbomis)

Displėjuje rodomi skaičiai po kablelio; (dešimto­sios ir šimtosios dalys), pvz., 0,93 atitinka 93.

Techniniai duomenys HG Scan PRO 2620 E HG Scan PRO2520 E

Darbinė įtampa: 15 V DC
Suveikimo laikas: 500 ms
Spektras: 8—14 µm
Emisijos lygis: 0,10—0,99
Raiška: 10 °C / 10 °F
Darbinis atstumas: 10 cm
IR – taško dydis: 10:1
Veikimo temperatūra: 0-50 °C / 32—122 °F
Darbinis drėgnis: 10—90 % RH
Sandėliavimo temperatūra: -10-60 °C / 14—140 °F
Sandėliavimo drėgnis: 80% RH
Temperatūros matavimo diapazonas: 0-300 °C (32—572 °F)
Tikslumas *: ±2 °C / ±3,6 °F arba ±5 % nuo užregistruotosios reikšmės
Svoris: 120 g 85 g
Matmenys: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

* Tikslumas užtikrinamas esant maždaug 25 °C aplinkos temperatūrai ir išlaikant optimalų atstumą

iki matuojamo objekto.

LT

- 156 - - 157 -

Priežiūra ir techninė priežiūra

Lęšio valymas

Užsiteršusį lęšį galima valyti drėgnu, švelniu,
nepūkuotu skudurėliu (be valiklio). Taip pat
galima naudoti lęšių valymo skystį. Negalima
naudoti rūgšties, spirito ar kitų tirpiklių.

Šalinimas

Senų prietaisų, akumuliatorių /
baterijų nemeskite į buitinių atliekų
konteinerį, ugnį arba vandenį.
Akumuliatorius ir baterijas reikia
surinkti, perdirbti arba pašalinti
aplinkai nekenksmingu būdu.

Atitikties deklaracija

Šis gaminys atitinka:

- Elektromagnetinio suderinamumo direktyvą 2014/30/EB

- Pavojingų medžiagų naudojimo apribojimo (RoHS) direktyvą 2011/65/EB

- Elektros ir elektronikos prietaisų atliekų direktyvą (WEEE) 2012/19/EB

Funkcijų garantija

Šis „Steinel“ produktas pagamintas itin kruopš­čiai, pagal galiojančias normas patikrintos jo
funkcijos ir saugumas bei papildomai atlikta
pasirinktų prietaisų patikra. STEINEL garantuo­ja nepriekaištingą kokybę ir veikimą. Garantinis
laikotarpis – 12 mėnesiai. Jis skaičiuojamas
nuo prietaiso pardavimo vartotojui dienos.
Mes pašalinsime defektus, susijusius su me­džiagų arba gamybos broku. Garantiniu laiko­tarpiu mes savo nuožiūra remontuojame arba
keičiame sugedusias prietaiso dalis. Garantija
netaikoma susidėvinčioms dalims, taip pat jei
prietaisas sugenda dėl netinkamo naudojimo
arba netinkamos priežiūros, taip pat, jei prie­taisas sugenda jam nukritus. Kitiems daiktams
padaryta žala neatlyginama. Garantija taikoma
tik tuo atveju, jei neišardytas prietaisas kartu
su kasos čekiu arba sąskaita (pirkimo data ir
pardavėjo antspaudu), tinkamai supakuotas
atsiunčiamas į atitinkamą techninės priežiūros
tarnybos vietą arba per pirmuosius 6 mėnesius
pateikiamas pardavėjui.

Korpuso valymas

Korpusą galima plauti vandeniu arba švelniu
valikliu. Negalima naudoti abrazyvių medžiagų
arba tirpiklių.

Remontas

Pasibaigus garantinio aptarnavimo laikotarpiui
arba esant gedimams, kuriems garantinė prie­žiūra negalioja, dėl remonto galimybių teirauki­tės artimiausiame aptarnavimo centre.

- 158 - - 159 -

Lietošanas instrukcija

LV

HGScanPRO ir temperatūras mērierīce,
ko izmanto kopā ar Steinel termopistolēm,
mērot infrasarkanā starojuma temperatūru
ar bezkontakta paņēmienu. Lietošanas laikā
HGScanPRO akustiski un vizuāli brīdina par
novirzi no iepriekš iestatītās plānotās vērtības
uz augšu/uz leju. Strāvas padeve notiek caur
celtniecības fēnu. Pirms izmantošanas lūdzam
iepazīties ar šo montāžas pamācību.

Norādījumi drošībai

n Ārēja iedarbība un tehniskas

izmaiņas izraisa garantijas
apkalpošanas un ražotāja
atbildības par izstrādājumu
zaudēšanu.

n Ierīci nedrīkst pakļaut būtis-

kām mehāniskām slodzēm
un stiprām vibrācijām.

n Ierīci nedrīkst pakļaut liela

gaisa mitruma vai šķidruma
iedarbībai. Ierīci izmantojot
āra apstākļos, to drīkst iz­mantot tikai tam atbilstošos
laika apstākļos, vai to drīkst
lietot, tikai izmantojot piemē­rotas aizsargierīces.

n Dūmi, putekļi, ūdens tvaiks

un/vai citi tvaiki var iedarbo­ties uz HGScanPRO optiku
un izraisīt neprecīzus tempe­ratūras rādījumus.

Vienīgi lietpratīga lietošana nodrošina ilglaicīgu,
drošu un nevainojamu darbību.

n Ja rodas iespaids, ka nav

iespējams nodrošināt drošu
izmantošanu, izslēdziet ierīci
un nodrošiniet to pret nejau­šu ieslēgšanu. Piem., ja

- ierīcei ir redzami bojājumi

- ierīce nedarbojas vai

- ierīce ilgāku laiku ir pakļau-

ta nepiemērotiem apstāk­ļiem

- izstrādājums transportēša-

nas laikā ir bijis pakļauts
lielām slodzēm.

- Atslēdziet HG 2520/2620

pirms montāžas/demontā­žas no tīkla.

LV

Norādījumi drošībai

nŠo ierīci var izmantot bērni

no 8 gadu vecuma, kā arī
personas ar ierobežotām fi­ziskām, sensoriskām vai ga­rīgām spējām vai nepietieka­mām zināšanām un pieredzi
tad, ja tās tiek uzraudzītas,
kā arī tad, ja tās tiek instruē­tas par ierīces lietošanu un
saprot no lietošanas izrie­tošos riskus. Bērni nedrīkst
spēlēties ar ierīci. Tīrīšanu
un apkopi, kuru veic lieto­tājs, bērni drīkst veikt tikai
tiešā pieaugušo uzraudzībā.

Darbības veids

HGScanPRO nosaka objekta virsmas tempe­ratūru. Ierīces sensors uztver objekta siltuma
starojumu un pārraida to celtniecības fēnam.
Lai noteiktu materiāla enerģijas starojuma
raksturīgo vērtību, kā šī vērtība tiek izmantota
emisijas pakāpe.

Apkalpošanas elementi ( att., att.)

1 Lēca
2 Lāzeris
3 Turētājs
4 IESL./IZSL. taustiņš
5 Darbības simbols
6 Saglabāšanas simbols
7 Saglabāšanas programmas/trauksmes tole-

rances vērtības/audiosignāla simbols

ba

LĀZERSTAROJUMS

n

NESKATIETIES TIEŠI GAISMEKLĪ
λ = 630 nm - 670 nm
LĀZERKLASE 2 < 1 mW
EN 60825-1:2008-05

Jo augstāka ir emisijas pakāpe, jo augstāka ir
materiāla spēja izstarot enerģiju. Lielākajai daļai
organisko materiālu un virsmu emisijas pakāpe
ir apm. 0,90. Metāliskām virsmām vai spīdīgiem
materiāliem ir zemāka emisijas pakāpe. Lai
novērstu mērījumu neprecizitātes,
HGScanPRO var iestatīt emisijas pakāpi.

8 Temperatūras rādījuma simbols °C,

°F vai emisijas pakāpe E

9 LOC funkcijas simbols
10 Gaisa apjoma simbols
11 Gaisa apjoma iestatīšana
12 Rādījumu vērtības

Montāža/demontāža ( att./ att.)

HG 2620 E montāža/demontāža (2. att.)

1. Izslēdziet HG 2620 E un atslēdziet to no
tīkla.

2. Atskrūvējiet aizsargcaurules sānu skrūves
un noņemiet aizsargcauruli. Beigās noņemiet
nosedzošo kapi.

3. Savienojiet aizsargcauruli un HG Scan PRO.

4. Uzspraudiet aizsargcauruli ar HG Scan PRO
uz HG 2620 E un pieskrūvējiet sānu skrūves.

5. HG 2620 E ar HG Scan PRO ir gatavs
darbam. Saglabājiet nosedzošo kapi gadīju­mam, ja HG Scan PRO atkal tiktu noņemts.

d

b

Ievade ekspluatācijā

1. Uzlieciet HG Scan PRO uz celtniecības fēna

b un d.

2. HG Scan PRO tiek ieslēgts, nospiežot taus­tiņu ON/OFF (4). Kamēr HG Scan PRO ir
aktivēts, celtniecības fēna displejā parādās
darbības simbols (5). HG Scan PRO apkalpo­šana pēc ieslēgšanas notiek ar celtniecības
fēna apkalpes elementiem. HG Scan PRO ir
Memory funkcija. Ja tas bija aktīvs pēdējā
lietošanas reizē, tad tas automātiski ieslē­dzas, nākamajā reizē ieslēdzot HG 2620.
Pretējā gadījumā tas paliek neaktīvs līdz tas
tiek ieslēgts, nospiežot taustiņu ON/OFF (4).

Temperatūras mērīšana ( att.)

n Mērīšanas punkts atrodas celtniecības fēna

ar apm. 2 cm izmēra izpūšanas cauruli op­timālajā darba attālumā - 10 cm no tās (abu
lāzera staru krustošanās punkts). Attāluma
palielināšana/samazināšana var izraisīt atšķi­rīgus rezultātus.

n Lai sasniegtu precīzus rezultātus, mērāmā

objekta izmēriem jābūt lielākiem par mērīša­nas punktu. Ir ieteicams, lai mērāmais ob­jekts ir vismaz divreiz lielāks par mērīšanas
punktu.

n HG Scan PRO nevar izmērīt virsmas tempe-

ratūru caur caurspīdīgām virsmām, piem.,
caur stiklu. Tā vietā HG Scan PRO noteiks
stikla virsmas temperatūru.

e

HG 2520 E montāža/demontāža (4. att.)

1. Izslēdziet HG 2520 E un atslēdziet to no
tīkla.

2. Atskrūvējiet aizsargcaurules priekšējās
skrūves un noņemiet aizsargcauruli.
Beigās noņemiet nosedzošo kapi.

3. Uzspraudiet HG Scan PRO uz HG 2520 E

4. Beigās atkal uzspraudiet aizsargcauruli un
pieskrūvējiet priekšējās skrūves.

5. HG 2520 E ar HG Scan PRO ir gatavs
darbam. Saglabājiet nosedzošo kapi gadīju­mam, ja HG Scan PRO atkal tiktu noņemts.

3. Ieslēdzot ierīci pirmo reizi, aktīvi ir rūpnīcā
veiktie iestatījumi:
Temperatūras plānotā vērtība = 150 °C /
300 °F,
Gaisa apjoma pakāpe 5,
Trauksmes pielaides pakāpe = 10 °C / 50 °F,
Emisijas pakāpe = 0,90,
Audio signāls IESL.

4. Temperatūra un gaisa apjoms tiek noteikts
atkarībā no materiāla un paredzētā apstrā­des veida. 'Vienmēr vispirms veiciet testu
kādā neuzkrītošā vietā.

n Sprauslas, kas novada gaisu un/vai to garu-

ma dēļ ierobežo gaisa uztveri, nevar izman­tot ar HG Scan PRO.

n Spīdīgiem objektiem var rasties kļūdaini

rezultāti.

n Lai iegūtu precīzus rezultātus, HG Scan PRO

jāpielāgojas apkārtējās vides temperatūrai.
Tas attiecas arī uz atrašanās vietas maiņu.

n Ilgāku laiku strādājot ar augstām tempera-

tūrām, var notikt paša HG Scan PRO sakar­šana, kas līdz ar to rada kļūdainus mērījumu
rezultātus.

LV

- 160 - - 161 -

Iestatījumi

a) Iestatījumi

Iespējams veikt šādus iestatījumus:
tieši:

• Temperatūras iestatīšana
iestatīšanas izvēlnē:

• Gaisa apjoms: 150-600 l/min

• Trauksmes pielaides pakāpe:
10/20 °C, 50/70 °F

• Emisijas pakāpe: 0.10-0.99

• Audio ON/OFF (IESL./IZSL.)

Plānotās temperatūras vērtība iestatāma ar
kursorsviru. Kursorsvira tiek kustināta pa labi
vai pa kreisi, lai palielinātu vai samazinātu
plānotās temperatūras vērtību.

Ar gaisa apjoma taustiņu jūs nonākat
HGScanPRO iestatīšanas izvēlnē, kurā jūs va­rat veikt tālākus iestatījumus. Programmas var
apskatīt caur programmu taustiņu. Lai to veiktu,
lūdzu, izlasiet nodaļu "Programmu režīms".

1. Nospiežot taustiņu gaisa apjoma taustiņu,

tiek veikta gaisa apjoma iestatīšana. Veicot
gaisa apjoma iestatīšanu, displejā mirgo
gaisa apjoma (10) simbols. Kursorsvira tiek
kustināta pa labi vai pa kreisi, lai palielinātu
vai samazinātu gaisa apjomu. Ja tiek sa­glabāta tā pati vērtība, tālāk jāturpina ar 2.
punktu.

2. Atkārtoti nospiežot gaisa apjoma taustiņu,

tiek veikta emisijas pakāpes iestatīšana.
Emisijas pakāpes iestatīšanas laikā displejā
parādās burts (8) "E". Kursorsvira tiek kus­tināta pa labi vai pa kreisi, lai palielinātu vai
samazinātu emisijas pakāpi. Papildu infor­māciju lasiet nodaļā par emisijas pakāpi. Ja
tiek saglabāta tā pati vērtība, tālāk jāturpina
ar 3. punktu.

3. Atkārtoti nospiežot gaisa apjoma taustiņu,

tiek veikta trauksmes pielaides pakāpes
iestatīšana. Trauksmes pielaides pakāpes
iestatīšanas laikā displejā parādās burts (7)
"L". Kursorsvira tiek kustināta pa labi vai pa
kreisi, lai palielinātu vai samazinātu trauk­smes pielaides pakāpi. Papildu informāciju
lasiet nodaļā "Trauksmes funkcija". Ja tiek
saglabāta tā pati vērtība, tālāk jāturpina ar

4. punktu.

4. Atkārtoti nospiežot gaisa apjoma taustiņu,
tiek veikta audio signāla iestatīšana. Audio
signāla iestatīšanas laikā displejā parādās
burts (7) "A". Kursorsvira tiek kustināta pa
labi vai pa kreisi, lai ieslēgtu vai izslēgtu au­dio signālu. Ja tiek saglabāta tā pati vērtība,
tālāk jāturpina ar 5. punktu.

5. Atkārtoti nospiežot gaisa apjoma taustiņu,
tiek iziets no izvēlnes. HG Scan PRO uzreiz
sāk temperatūras mērīšanu.

b) Programmu režīms
Rūpnīcā tiek iestatītas četras programmas, kas
paredzētas biežāk veicamajiem darbiem. No­spiežot programmu taustiņu, displejā parādās
cipars (7) 1, kas apzīmē programmu 1 displejā.
Vēlreiz piespiežot programmu taustiņu, parādās
cipari (7) 2-4 programmām 2–4. Atkārtoti no­spiežot taustiņu, jūs atgriezīsieties pie standarta
režīma. Normālajā režīmā displejā neparādās
cipars (7).

c) Saglabāšanas funkcija
Četru programmu iestatījumus iespējams
jebkurā laikā izmainīt un saglabāt atmiņā. Lai
to izdarītu, vispirms nospiediet programmu
taustiņu līdz tiek parādīta maināmā programma.
Iestatiet vēlamo temperatūru, gaisa apjomu un
emisijas pakāpi. Displejā mirgo saglabāšanas
simbols, lai parādītu, ka izvēlētā programma ir
mainīta. Lai šo iestatījumu saglabātu izvēlētajā
programmā, ir jānospiež un jātur programmu
taustiņš. Saglabāšanas simbols mirgo vēl apm.
2 s. Ja iedegas saglabāšanas simbols, iestatītās
vērtības ir saglabātas programmā. Trauksmes
pielaides pakāpi un audio signālu var mainīt
normālajā režīmā un tie attiecas uz visām prog­rammām.

Iepriekš iestatītas programmas:

Programma 1 2 3 4
Temperatūras plānotā

vērtība (°C/°F)
Gaisa apjoma pakāpe 4 5 6 5

Emisijas pakāpe 0.95 0.85 0.90 0.94

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

d) LOC funkcija

Lai izvairītos no nejaušām iestatījumu izmaiņām,
HG Scan PRO aprīkots ar Lockable Override
Control funkciju (LOC). Lai uzzinātu, kā var

iestatīt LOC funkciju, sazinieties ar mūsu
servisu, zvanot uz 67542797.

Trauksmes funkcija

HG Scan PRO ierīce ir aprīkota ar novirzes uz
augšu vai uz leju no temperatūras plānotās vēr­tības trauksmes funkciju. Trauksme tiek paziņo­ta akustiski ar audio signālu un vizuāli ar zilu un
sarkanu LED apli. Trauksme tiek izraisīta, kad
uz augšu vai uz leju tiek pārsniegta plānotās
temperatūras vērtība.

Zaļa LED apļa gadījumā HG Scan PRO tempe­ratūra atbilst mērķa vērtībai tolerances ietvaros.
Akustisko audio signālu var deaktivēt. Audio
signāla deaktivēšanai skatiet nodaļu "Iestatī­jumi".

Trauksmes funkcijas tabula

Novirzes no temperatūras plānotās vērtības, °C

Trauksmes pielaides pakāpes 10 °C 20 °C
Sarkans LED aplis & audio signāls > 20 °C > 40 °C
Sarkans LED aplis 10 °C līdz 20 °C 20 °C līdz 40 °C
Zaļš LED aplis -10 °C līdz 10 °C -20 °C līdz 20 °C
Zils LED aplis -20 °C līdz -10 °C -40 °C līdz -20 °C
Zils LED aplis & audio signāls < -20 °C < -40 °C

Trauksmes pielaides pakāpes 20 °F 40 °F
Sarkans LED aplis & audio signāls > 40 °F > 80 °F
Sarkans LED aplis 20 līdz 40 °F 40 līdz 80 °F
Zaļš LED aplis -20 līdz 20 °F -40 līdz 40 °F
Zils LED aplis -40 līdz -20 °F -80 līdz -40 °F
Zils LED aplis & audio signāls > -40 °F > -80 °F

Novirzes no temperatūras plānotās vērtības, °F

LV

- 162 - - 163 -

Emisijas pakāpe

Lai dažādiem materiāliem un virsmām
panāktu precīzu mērījuma vērtību, var iestatīt
HG Scan PRO emisijas pakāpi (skat. tabulu).

Virsma Emisijas pakāpe

Uz auto līmētās folijas 0,90-0,95
Koks 0,80-0,90
Gumija 0,85-0,95
Eļļas krāsas 0,95
Āda 0,75-0,85
Krāsas 0,80-0,95
Papīrs, kartons 0,75-0,95
Tekstilijas 0,90
Plastmasa ( PVC,PE, PP ) 0,85-0,95

Emisijas pakāpes tabulā dotās emisijas pakāpes ir aptuvenas vērtības. Virsmas kvalitāte, ģeomet­riski vai citi parametri var ietekmēt mērāmā objekta emisijas pakāpi.

Izsmeļošu pārskatu Jūs atradīsiet mūsu mājas lapā:

www.steinel-professional.de/emissionswerte (vāciski)
www.steinel-professional.de/emissivities (citas valodas)

Displejā tiek parādīti cipari aiz komata.
(desmitdaļas un simtdaļas), piem.,
0,93 atbilst 93.

Tehniskie dati HG Scan PRO 2620 E HG Scan PRO2520 E

Darba spriegums: 15V DC
Mērīšanas laiks: 500 ms
Spektrs: 8-14 µm
Emisijas pakāpe: 0,10-0,99
Izšķirtspēja: 10 °C / 10 °F
Darba atstatums: 10 cm
Infrasark. stara laukums: 10:1
Darba temperatūra: 0–50 °C / 32–122 °F
Darba vides gaisa mitrums: 10 % - 90 % RH
Uzglabāšanas temperatūra: -10–60 °C / 14–140 °F
Uzglabāšanas telpas gaisa mitrums: < 80 % RH
Temperatūras mērīšanas diapazons: 0 °C – 300 °C (32 °F - 572 °F)
Precizitāte *: ±2 °C / ±3,6 °F vai ±5 % no mērīšanas vērtības
Svars: 120 g 85 g
Izmēri: 99 x 95 x 153 mm 88 x 56,5 x 77 mm

* Precizitāte pie apkārtējās vides temperatūras apm. 25°C un ievērojot optimālo attālumu līdz mērāmajam

objektam.

- 164 - - 165 -

Kopšana un apkope

Lēcas tīrīšana:

Ja lēca ir netīra, to var notīrīt ar mitru, mīkstu,
neplūksnojošu drānu (bez tīrīšanas līdzekļiem).
Kā alternatīvu var izmantot lēcu tīrīšanas līdzek­li. Nedrīkst izmantot skābes, spirtu vai citus
šķīdinātājus saturošus līdzekļus.

Korpusa tīrīšana

Korpusu var tīrīt ar ūdeni vai maigu tīrīšanas
līdzekli. Nedrīkst izmantot abrazīvus vai šķīdinā­tājus saturošus līdzekļus.

Utilizācija

Neizmetiet vecas ierīces,
akumulatorus un baterijas
sadzīves atkritumos, ugunī
vai ūdenī. Akumulatori/baterijas
ir jāsavāc, jāpārstrādā vai jāutili­zē videi draudzīgā veidā.

Atbilstības deklarācija

Šis produkts atbilst

- Elektromagnētiskās savietojamības direktīvas 2014/30/EK,

- Direktīvas par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās
iekārtās 2011/65/EK,

- Direktīvas par elektrisko un elektronisko iekārtu atkritumiem (EEIA direktīva) 2012/19/EK
prasībām.

Funkcijas garantija

Šis STEINEL ražojums ir izgatavots ar vislie­lāko rūpību, tā darbība un drošība pārbaudīta
atbilstoši spēkā esošajiem normatīviem, un
noslēgumā veikta izlases veida kvalitātes kon­trole. STEINEL sniedz garantiju pareizi un ins­trukcijai atbilstoši lietotai ierīcei. Garantijas laiks
ir 12 mēneši un tā stājas spēkā ar ierīces pār­došanas dienu lietotājam. Mēs novēršam visus
trūkumus, kuri radušies materiālu vai ražošanas
kļūdu dēļ. Garantijas saistības paredz bojāto
detaļu remontu vai maiņu pēc ražotāja izvēles.
Garantijas saistības neattiecas uz bojājumiem
un defektiem, kuru cēlonis ir nelietpratīga rīcība
vai apkope, kā arī uz bojājumiem, kas radušies,
nometot ierīci. Garantijas saistības neattiecas
uz citiem objektiem, kas varētu tikt bojāti ierī­ces darbības rezultātā. Garantija ir spēkā tikai
tad, ja ierīce neizjauktā veidā kopā ar rēķinu

vai kases čeku (pirkuma datums un pārdevēja
zīmogs), kārtīgi iesaiņota tiek nosūtīta attiecīga­jam servisa punktam vai pirmo 6 mēnešu laikā
nodota atpakaļ pārdevējam.

Remonta serviss:

Pēc garantijas laika beigām vai tādu bojājumu
gadījumā, uz kuriem neattiecas garantijas tiesī­bas lūdzu, vērsieties tuvākajā klientu apkalpo­šanas centrā, lai novērstu bojājumu.

LV

Инструкция по эксплуатации

RUS

HG Scan PRO - это инфракрасный прибор для
бесконтактной инфракрасной регистрации
температуры для использования с термовоз­духодувками Steinel. Во время использования
HG Scan PRO акустически и визуально преду­преждает о превышении предварительно уста­новленного заданного значения / опускании
температуры ниже него. Электропитание обе­спечивает термовоздуходувка. Перед эксплуата­цией, просим Вас внимательно ознакомиться с
данной инструкцией.

Указания по технике безопасности

n Стороннее воздействие или

технические изменения при­водят к утрате гарантии и ис­ключению ответственности.

n Не подвергать прибор воз-

действию существенных
механических нагрузок или
сильным вибрациям.

n Запрещается подвергать

прибор воздействию воздуха
высокой влажности или жид­костей. При использовании
на улице прибор разрешает­ся использовать только при
соответствующих погодных
условиях или только с подхо­дящими защитными устрой­ствами.

n Дым, пыль, водяной пар и/

или иные пары могут отрица­тельно сказаться на оптике
HG Scan PRO и привести к
некорректному результату
индикации.

Только надлежащее обращение гарантирует
продолжительную, надежную и безотказную
работу изделия.

n Выключите прибор и прими-

те меры против случайного
включения, если Вы предпо­лагаете, что нельзя обеспе­чить безопасную эксплуата­цию. Например, если

- прибор имеет видимые
повреждения;

- прибор не работает;

- прибор в течение длитель­ного времени находился в
неблагоприятных условиях;

- во время транспортировки
продукт подвергся тяжелым
нагрузкам.

- Отключить HG 2520/2620
от сети перед монтажом/
демонтажом.

Указания по технике безопасности

n Запрещено использование

этого прибора детьми, а так­же лицами с нарушениями
физического, сенсорного или
умственного развития или
с недостаточным опытом и
знаниями. Разрешено, если
они находятся под присмо­тром или прошли инструктаж
по безопасному использо­ванию прибора и понимают
вытекающие из этого риски.
Детям запрещается играть с
прибором. Перед чисткой и
техническим обслуживанием
снять аккумуляторную бата­рею.

Принцип работы

HG Scan PRO регистрирует поверхностную тем­пературу объекта. Сенсор прибора регистриру­ет теплоизлучение объекта и переносит на тер­мовоздуходувку. Чтобы описать характеристику
отражения энергии определенным материалом,
используют коэффициент излучения.

Элементы управления (рис. / рис. )

1 Линза
2 Лазер
3 Кронштейн
4 Кнопка ON/OFF
5 Символ работы
6 Символ памяти
7 Символ для программы памяти/значение

сигнализации допуска/аудиосигнал

ca

ЛАЗЕРНЫЕ ЛУЧИ

n

НЕ СМОТРЕТЬ НА ЛУЧ
λ = 630 нм - 670 нм
ЛАЗЕР КЛАССА 2 < 1 мВт
EN 60825-1:2008-05

Чем выше коэффициент излучения, тем выше
способность материала испускать лучи. Для
большинства органических материалов и по­верхностей коэффициент излучения составляет
прим. 0,90. Меньший коэффициент излучения
имеют металлические поверхности или бле­стящие материалы. Чтобы исключить неточные
регистрируемые значения в HG Scan PRO можно
установить коэффициент излучения.

8 Индикация температуры °C, °F или

коэффициент излучения E

9 Символ функции LOC
10 Символ потока воздуха
11 Регулировка потока воздуха
12 Значения индикации

RUS

- 166 - - 167 -

Монтаж/демонтаж (рис. / рис. )

d

b

Монтаж/демонтаж для HG 2620 E (рис. 2)

1. Выключить HG 2620 E и отключить от сети.

2. Выкрутить боковые винты на защитном труб­чатом кожухе и снять защитный трубчатый
кожух. Затем удалить колпачок.

3. Собрать защитный трубчатый кожух и
HG Scan PRO.

4. Надеть защитный трубчатый кожух с
HG Scan PRO на HG 2620 E и выкрутить
боковые винты.

5. HG 2620 E с HG Scan PRO готов к работе.
Сохранить колпачок на случай, если
HG Scan PRO будет снова снят.

Пуск в эксплуатацию

1. Установить HG Scan PRO на термовоздухо-

дувку b и d.

2. HG Scan PRO включается нажатием кнопки

ON/OFF (4). Пока HG Scan PRO активирован
на дисплее термовоздуходувки появляется
символ работы (5). Управление HG Scan PRO
выполняется после включения с помощью
элементов управления термовоздуходувка.
HG Scan PRO оснащен функцией Memory. Если
он был активен при последнем использова­нии, то он автоматически включается при
следующем включении HG 2620. В обратном
случае он остается неактивным, пока он не
будет включен нажатием кнопки ON/OFF (4).

Регистрация температуры (рис. )

n Точка регистрации расположена на рассто-

янии в 10 см от выходного отверстия тер­мовоздуходувки и имеет размер прим. 2 см.
(точка пересечения обоих лазерных лучей).
При уменьшении /увеличении расстояния
возможны отклонения результатов.

n Чтобы получить точные результаты, реги-

стрируемый объект должен быть больше
точки регистрации. Рекомендуется, чтобы
регистрируемый объект был по меньшей
мере в два раза больше точки регистрации.

n HG Scan PRO не может выполнять реги-

страцию через прозрачные поверхности,
например, такие как стекло. Вместо этого
HG Scan PRO регистрирует поверхностную
температуру стекла.

e

Установки

Монтаж/демонтаж для HG 2520 E (рис. 4)

1. Выключить HG 2520 E и отключить от сети.

2. Выкрутить передние винты на защитном
трубчатом кожухе и снять защитный трубча­тый кожух. Затем удалить колпачок.

3. Надеть HG Scan PRO на HG 2520 E

4. Затем снова надеть защитный трубчатый
кожух и затянуть передние винты.

5. HG 2520 E с HG Scan PRO готов к работе.
Сохранить колпачок на случай, если
HG Scan PRO будет снова снят.

3. При первом включении прибор активен с

заводскими настройками:
заданное значение температуры =
150 °C / 300 °F,
ступень потока воздуха 5,
ступень допуска предупреждения =
10 °C / 50 °F,
коэффициент излучения = 0,90,
аудиосигнал ВКЛ.

4. Температура и объем воздуха зависят от вида

материала и предполагаемого вида обработ­ки. Пожалуйста, всегда сначала проведите
тест в незаметном месте.

n Сопла, которые перенаправляют воздух и/

или по причине своей длины мешают реги­страции, использовать с HG Scan PRO нельзя.

n В случае блестящих объектов возможны

искажения результатов регистрации и
поэтому неверные результаты.

n Для получения точных результатов

HG Scan PRO должен достичь температуры
окружающей среды. Это действует также и в
случае смены места.

n При длительном использовании с высокими

температурами возможен нагрев самого HG
Scan PRO и тем самым получение неверных
результатов регистрации.

- 168 - - 169 -

a) Настройки

Можно выполнить следующие настройки:
непосредственно:

• установка температуры
в меню настройки:

• поток воздуха: 150-600 л/мин.

• ступень допуска предупреждения:
10/20 °C, 50/70 °F

• коэффициент излучения: 0.10-0.99

• аудио ВКЛ./ВЫКЛ.

Регулировка заданного значения температуры
выполняется непосредственно с помощью джой­стика. При этом перемещать джойстик вправо
или влево, чтобы увеличить или уменьшить
заданное значение температуры.

С помощью кнопки потока воздуха осуществля­ется переход в меню настройки HG Scan PRO,
в котором можно выполнить дополнительные
настройки. Режимы можно вызвать с помощью
кнопки выбора режимов. Об этом читайте в раз­деле "Программный режим".

1. После нажатия кнопки потока воздуха

выполняется настройка потока воздуха. Во
время настройки потока воздуха на дисплее
мигает символ потока воздуха (10). При этом
перемещать джойстик вправо или влево,
чтобы увеличить или уменьшить поток
воздуха. Если значение принимается без
изменений, продолжайте с п. 2.

2. При повторном нажатии кнопки потока воз-

духа выполняется настройка коэффициента
излучения. Во время настройки коэффи­циента излучения на дисплее появляется
буква (8) "Е". При этом перемещать джойстик
вправо или влево, чтобы увеличить или
уменьшить коэффициент излучения. Более
подробная информация об этом приведена
в разделе "Коэффициент излучения". Если
значение принимается без изменений, про­должайте с п. 3.

3. При повторном нажатии кнопки потока

воздуха выполняется настройка ступени
допуска предупреждения. Во время настрой­ки ступени допуска предупреждения на
дисплее появляется буква (7) "L". При этом
перемещать джойстик вправо или влево,
чтобы увеличить или уменьшить ступень
допуска предупреждения. Более подробная
информация об этом приведена в разделе
"Функция предупреждения". Если значение
принимается без изменений, продолжайте с
п. 4.

4. При повторном нажатии кнопки потока воз­духа выполняется настройка аудиосигнала.
Во время настройки аудиосигнала на дис­плее появляется буква (7) "А". При этом пе­ремещать джойстик вправо или влево, чтобы
включить или выключить аудиосигнал. Если
значение принимается без изменений, про­должайте с п. 5.

5. При повторном нажатии кнопки потока воз­духа происходит выход из меню настройки.
HG Scan PRO начинает непосредственно
регистрацию температуры.

b) Программный режим

На заводе были запрограммированы четыре
режима для наиболее распространенных работ.
При нажатии кнопки выбора режимов на дис­плее появляется цифра (7) 1 для режима 1. При
повторном нажатии кнопки выбора режимов
появляются цифры (7) 2-4 для режимов 2-4. При
повторном нажатии на кнопку производится
переключение в стандартный режим. В нормаль­ном режиме на дисплее появляется цифра (7).

c) Функция ввода в память

Параметры, заданные для четырех режимов,
можно изменять и вновь сохранять. Для этого
сначала нажимать кнопку выбора режимов,
пока не появится требуемый режим, Установить
желаемое заданное значение температуры, по­ток воздуха и коэффициент излучения. Символ
памяти на дисплее мигает, чтобы показать, что
выбранный режим был изменен. Чтобы сохра­нить эту регулировку в выбранном режиме,
следует нажать и удерживать кнопку выбора
режимов. Символ памяти продолжает мигать
еще ок. 2 сек. Как только символ памяти начнет
гореть постоянно, значит установленные па­раметры сохранены в память. Ступень допуска
предупреждения и аудиосигнал можно изме­нить в стандартном режиме и они действуют для
всех режимов.

RUS

Предустановленные режимы:

Режим 1 2 3 4

Заданное значение
температуры (°C/°F)

Ступень потока воздуха 4 5 6 5

Коэффициент излучения 0.95 0.85 0.90 0.94

d) Функция LOC

Для предотвращения случайного изменения
выбранных настроек HG Scan PRO имеет функ­цию Lockable Override Control (LOC).

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

Чтобы узнать, как можно настроить функцию
LOC, свяжитесь, пожалуйста, с нашей Службой
технической поддержки по телефону
[phone].

Функция предупреждения

HG Scan PRO оснащен функцией предупреж­дения при превышении или снижении ниже
устанавливаемого заданного значения темпе­ратуры. Предупреждение выдается акустически
посредством аудиосигнала и визуально посред­ством синего и красного светодиодного кольца.
Предупреждение срабатывает при превышении
или снижении ниже заданного значения тем­пературы.

При зеленом светодиодном кольце температура
HG Scan PRO соответствует целевому значению
в пределах допуска. Аудиосигнал можно деакти­вировать. Для деактивации аудиосигнала перей­диет в раздел "Настройки".

Таблица функции предупреждения

Отклонения от заданного значения температуры в °C

Ступени допуска предупреждения 10 °C 20 °C
Красное светодиодное кольцо и
аудиосигнал
Красное светодиодное кольцо 10 °C - 20 °C 20 °C - 40 °C

Зеленое светодиодное кольцо -10 °C - 10 °C -20 °C - 20 °C
Синее светодиодное кольцо -20 °C - -10 °C -40 °C - -20 °C

Синее светодиодное кольцо и
аудиосигнал

Ступени допуска предупреждения 20 °F 40 °F
Красное светодиодное кольцо и
аудиосигнал
Красное светодиодное кольцо 20 - 40 °F 40 - 80 °F

Зеленое светодиодное кольцо -20 - 20 °F -40 - 40 °F
Синее светодиодное кольцо -40 - -20 °F -80 - -40 °F

Синее светодиодное кольцо и
аудиосигнал

Отклонения от заданного значения температуры в °F

> 20 °C > 40 °C

< -20 °C < -40 °C

> 40 °F > 80 °F

< -40 °F < -80 °F

- 170 - - 171 -

Коэффициент излучения

Чтобы получить точные регистрируемые значе­ния для различных материалов и поверхностей,
в HG Scan PRO можно установить коэффициент
излучения (см. табл.).

Поверхность Коэффициент излучения

Автомобильные пленки 0,90-0,95

Дерево 0,80-0,90

Резина 0,85-0,95

Масляные краски 0,95

Кожа 0,75-0,85

Лаки 0,80-0,95

Бумага, картон 0,75-0,95

Текстиль 0,90

Пластмасса (ПВХ, ПЭ, ПП) 0,85-0,95

Коэффициенты излучения, перечисленные в таблице коэффициентов излучения, являются пример­ными значениями. Качество поверхности, геометрия или иные параметры могут влиять на коэффи­циент излучения регистрируемого объекта.

Подробный обзор можно найти на нашем сайте:

www.steinel-professional.de/emissionswerte (немецкий язык)
www.steinel-professional.de/emissivities (другие языки)

На дисплее представляются цифры после
запятой. (десятые и сотые), например, 0,93
соответствует 93.

Технические данные HG Scan PRO 2620 E HG Scan PRO2520 E

Рабочее напряжение: 15В DC
Время срабатывания: 500 мс
Спектр: 8-14 мкм
Коэффициент излучения: 0,10-0,99
Разрешение: 10 °C / 10 °F
Рабочее расстояние: 10 см
Размер ИК-пятна: 10:1
Рабочая температура: 0 – 50 °C / 32 – 122 °F
Рабочая влажность воздуха: 10 % - 90 % RH
Температура хранения: -10 – 60 °C / 14 – 140 °F
Влажность воздуха при хранении: < 80 % RH
Диапазон регистрации температуры: 0 °C - 300 °C (32 °F - 572 °F)
Точность *: ±2 °C / ±3,6 °F или ±5 % от зарегистрированного значения
Вес: 120 г 85 г
Габариты: 99 x 95 x 153 мм 88 x 56,5 x 77 мм

*

Точность при прим. 25°C температуры окружающей среды и соблюдении оптимального расстояния до
объекта регистрации.

RUS

Уход и техническое обслуживание

Чистка линзы:

Загрязнения на линзе можно удалять влажным,
мягким сукном без ворса (не используя моющие
средства). В качестве альтернативы можно ис­пользовать средство для очистки линз. Запреща­ется использовать содержащие кислоту, спирт
или иные растворители.

Утилизация

Не бросать отработавшие при­боры, аккумуляторы/батареи в
бытовые отходы, в огонь или в
воду. Аккумуляторы/батареи не­обходимо собирать, отправлять на
вторичную переработку или утили­зовать экологичным способом.

Чистка корпуса

Корпус можно чистить водой или мягким чи­стящим средством. Запрещается использовать
чистящие средства или растворители.

BG

Инструкция за употреба

HG Scan PRO, за използване с пистолети за го­рещ въздух на Steinel, е уред за засичане на тем­пературата без допир, с помощта на инфрачер­вени вълни. По време на работа HG Scan PRO ви
информира с акустичен и визуален сигнал при
преминаване на максималната/минималната
предварително зададена стойност. Захранва­нето се осъществява през пистолета за горещ
въздух. Моля запознайте се с тези инструкции
преди употреба.

Указания за безопасност

Дълга, надеждна и безпроблемна работа
може да бъде гарантирана само при правилна
употреба.

Сертификат соответствия

Этот продукт отвечает требованиям:

- директивы 2014/30/EG относительно электромагнитной совместимости

- директивы 2011/65/EG о применении материалов для производства электрических и электронных
изделий, не содержащих вредных веществ

- директивы ЕС об отходах электрического и электронного оборудования WEEE 2012/19/EG.

Гарантийные обязательства

Данное изделие производства STEINEL было с
особым вниманием изготовлено и испытано на
работоспособность и безопасность эксплуата­ции соответственно действующим инструкциям,
а потом подвергнуто выборочному контролю
качества. Фирма STEINEL гарантирует высокое
качество и надежную работу изделия. Гарантий­ный срок эксплуатации составляет 12 месяцев
со дня продажи изделия. Фирма обязуется
устранить все недостатки, которые возникли
в результате недоброкачественности мате­риала или вследствие дефектов конструкции.
Дефекты устраняются путем ремонта изделия
либо заменой неисправных деталей по усмот­рению фирмы. Гарантия не распространяется
на дефектные изнашивающиеся части, на по­вреждения и дефекты, возникшие в результате
ненадлежащей эксплуатации и ухода, а также
на повреждения, последовавшие в результате
падения. Фирма не несет ответственности за по­вреждения предметов третьих лиц, вызванных
эксплуатацией изделия. Гарантия предоставля­ется в соответствие с условиями, указнными в
сервисном талоне.

Ремонтный сервис:

По истечении гарантийного срока или при на­личии неполадок, исключающих гарантию, об­ратитесь в ближайшее сервисное предприятие,
чтобы получить информацию о возможности
ремонта.

- 172 - - 173 -

n Технически промени или

чужда намеса водят до
отпадане на гаранцията
и отговорността на
производителя.

n Уредът да не се подлага

на значителни механични
натоварвания или силни
вибрации.

n Уредът да се пази от висока

влажност и мокрене. При
използване на открито да
се следи за съответните
климатични предпоставки
или да се използва
подходящо защитно
оборудване.

n Дим, прах водна и/или друга

пара могат да повлияят на
оптиката на HG Scan PRO и
да доведат до некоректно
показание.

n Когато има съмнение, че

не може да се осигури
безопасна работа, изключете
уреда и го подсигурете
срещу неволно включване.
напр. когато

- уредът има видими повреди

- уредът не работи или

- уредът е бил изложен
продължително време на
неблагоприятни условия

- продуктът е бил подложен
на тежки натоварвания по
време на транспорт.

- HG 2520/2620 да се изключи
от мрежата преди монтаж/
демонтаж.

BG

Указания за безопасност

nТози уред може да се

използва от деца над
8 години, хора с ограничени
физически, сензорни или
ментални способности или
липса на опит и знание,
само под наблюдение или
ако са били обучени на
работа с уреда и разбират
възможните опасности.
Децата нямат право да
играят с уреда. Почистване
или поддръжка не могат да
се извършват от деца, без
наблюдение.

Начин на функциониране

HG Scan PRO засича температурата на повърх­ността на даден обект. Топлинното излъчване
на обекта се засича от сензора на уреда и се
предава на пистолета за горещ въздух. За да се
опише характеристиката на енергийно излъчва­не на даден материал, за стойност се използва
нивото на емисиите.

Обслужващи елементи (рис. / рис. )

1 Обектив
2 Лазер
3 Държач
4 Бутон вкл./изкл.
5 Символ работещ уред
6 Символ за запаметяване
7 Символ за запаметяване/толеранс на

аларма/аудио-сигнал

ca

ЛАЗЕРЕН ЛЪЧ

n

ДА НЕ СЕ ГЛЕДА В ЛЪЧА
λ = 630 nm - 670 nm
ЛАЗЕР КЛАС 2 <1mW
EN 60825-1:2008-05

Монтаж/демонтаж (рис. / рис. )

Монтаж/демонтаж при HG 2620 E (рис. 2)

1. HG 2620 E да се изключи и кабелът да се
извади от мрежата.

2. Страничните винтове на защитната тръба да
се отвинтят и тръбата да се издърпа. След
което да се отстрани капака.

3. Защитната тръба и HG Scan PRO се поставят
заедно.

4. Защитната тръба с HG Scan PRO се поставят
върху HG 2620 E и страничните винтове се
затягат.

5. HG 2620 E с HG Scan PRO е готов за работа.
Капакът се пази, за случай когато HG Scan PRO
бъде отново свален.

d

b

Пускане в експлоатация

1. HG Scan PRO да се постави върху пистолета

b и d.

2. HG Scan PRO се включва с натискане на бутона

ON/OFF (4). Когато HG Scan PRO е активен, на
екрана на пистолета свети символа за работещ
уред (5). Управлението на HG Scan PRO след
включването се осъществява с обслужващите
елементи на пистолета за горещ въздух.
HG Scan PRO разполага със запаметяваща функ­ция. Ако при последната употреба на пистолета
е бил активен, при следващото включване на

Колкото по-високо ниво на емисиите, толкова
по-висока е способността на материала да
излъчва. При повечето органични материали и
повърхности стойността на емисиите е около
0,90. Ниска стойност на емисиите имат метал­ните повърхности или блестящите материи.
За да се избегнат неточности при засичането
HG Scan PRO допуска настройка на стойността
на емисиите.

8 Температурно показание °C,

°F или ниво на емисиите E

9 LOC-символ
10 Символ количество въздух
11 Настройка на количеството въздух
12 Показателни стойности

- 174 - - 175 -

HG 2620 се активира автоматично. В противен
случай остава неактивен докато не се включи с
натискане на ON/OFF (4).

Засичане на температура (рис. )

n Точката на засичане се намира на разстояние

10 см преди изходната тръба на пистолета
за горещ въздух, при големина около 2 см
(пресечна точка на двата лазерни лъча). При
намаляване/увеличаване на разстоянието се
стига до отклонение в резултатите.

n За да се постигнат точни резултати, обектът

на засичане трябва да е по-голям от точката
на измерване. Препоръчва се работният
обект да е поне два пъти по-голям от точката
на измерване.

n При прозрачни повърхности, напр. стъкло,

HG Scan PRO не може да засича температу­рата на повърхностите отдолу. Вместо това,
HG Scan PRO засича температурата на по­върхността на стъклото.

e

Монтаж/демонтаж при HG 2520 E (рис. 4)

1. HG 2520 E да се изключи и кабелът да се
извади от мрежата.

2. Предните винтове на защитната тръба да се
отвинтят и тръбата да се издърпа. След което
да се отстрани капака.

3. HG Scan PRO се поставя върху HG 2520 E

4. След което защитната тръба отново се
поставя и предните винтове се затягат.

5. HG 2520 E с HG Scan PRO е готов за работа.
Капакът се пази, за случай когато HG Scan PRO
бъде отново свален.

3. При първо включване уредът е със заводски

настройки:
температурна стойност = 150 °C / 300 °F,
степен на количеството въздух 5,
толеранс на алармата = 10 °C / 50 °F,
ниво на емисиите = 0,90,
аудио-сигнал включен.

4. Температурата и количеството въздух се

определят според материала и начина на
обработка. Моля направете първо проверка
на невидимо място.

n Дюзи, които пренасочват въздуха и/или зара-

ди дължината си пресичат обхвата, не могат
да бъдат използвани с HG Scan PRO.

n При гланцови обекти може да се стигне до

изкривяване на засечените резултати.

n За да отчете точни стойности, HG Scan PRO

трябва да бъде адаптиран към околната тем­пература. Това важи и при смяна на мястото
на работа.

n При продължителна употреба с високи

температури може да се стигне до загряване
на HG Scan PRO и до грешни резултати от
засичането.

BG

Настройки

a) Настройки

Следните настройки могат да бъдат направени:
директно:

• Избор на температура
през менюто за настройки:

• Количество въздух: 150-600 л / мин

• Толеранс на алармата: 10/20 °C, 50/70 °F

• Ниво на емисии: 0.10-0.99

• Аудио вкл./изкл.

Настройката на граничната температура се
извършва директно с джойстика. При това джой­стикът се движи надясно или наляво, за да се
увеличи или намали граничната температура.

Посредством бутона за количество въздух вли­зате в менюто на HG Scan PRO, където можете да
направите допълнителни настройки. Програми­те могат да се избират от бутона за програми. За
целта прочетете раздел „Работа с програми“.

1. С натискане на бутона за количество въздух
се предприема настройка на количеството
въздух. Докато настройвате количеството
въздух на екрана мига символът за количе­ство въздух (10). Джойстикът да се придвижи
надясно или наляво, за да се увеличи или
намали количеството въздух. При приемане
на старата стойност, без промяна, моля про­дължете с 2.

2. С повторно натискане на бутона за количе­ство въздух се предприема настройка на ни­во на емисиите. Докато настройвате нивото
на емисии на екрана се показва буквата (8)
„E“. Джойстикът да се придвижи надясно или
наляво, за да се увеличи или намали нивото
на емисии. За допълнителна информация
по темата, моля прочетете раздела "Ниво на
емисии". При приемане на старата стойност,
без промяна, моля продължете с 3.

3. Със следващо натискане на бутона за коли­чество въздух се предприема настройка на
толеранса на алармата. Докато настройвате
толеранса на алармата на екрана се показва
буквата (7) „L“. Джойстикът да се придвижи
надясно или наляво, за да се увеличи или на­мали толеранса на алармата. За допълнител­на информация по темата, моля прочетете
раздела "Алармена функция". При приемане
на старата стойност, без промяна, моля про­дължете с 4.

4. Със следващо натискане на бутона за ко­личество въздух се предприема настройка
на аудио-сигнала. Докато настройвате
аудио-сигнала на екрана се показва буквата
(7) „A“. Джойстикът да се придвижи надясно
или наляво, за да се включи или изключи
аудио-сигнала. При приемане на старата
стойност, без промяна, моля продължете с 5.

5. Със следващо натискане на бутона за
количество въздух се излиза от менюто за
настройки. HG Scan PRO започва директно с
температурното засичане.

b) Работа на програмите

От производителя са избрани 4 програми за
най-често използваните приложения. С натиска­не на бутона за програми на екрана се показва
цифра (7) 1 за програма 1. Следващо натискане
на бутона за програмите води до показване на
цифрите (7) 2-4 за програми 2-4. Следващото
натискане ви връща обратно в нормален режим.
В нормален режим на работа на екрана не се
показват цифри (7).

c) Запаметяване

Стойностите на четирите програми могат по
всяко време да бъдат променени и запаметени.
За целта първо натиснете бутона за програ­мите, докато се изпише програмата, която ще
променяте. Изберете желаните температура,
количество въздух и ниво на емисии. Символът
за запаметяване мига на екрана, за да покаже че
избраната програма е била променена. За да се
запамети тази настройка в избраната програма,
бутонът за програмите трябва да се натисне и
задържи. Символът за запаметяване продължава
да мига за около 2 сек. Когато символът засвети
постоянно избраните стойности са били запа­метени в програмата. Толерансът на алармата
и аудио-сигналът могат да бъдат променяни в
нормален режим и са в сила за всички програми.

Предварително настроени програми:

Програма 1 2 3 4

Гранична температура
(°C/°F)
Степен на количеството
въздух

Ниво на емисии 0.95 0.85 0.90 0.94

d) Функция LOC

За да се избегне неволно разместване на избра­ните настройки HG Scan PRO разполага с функ­цията Lockable Override Control (LOC).

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

4 5 6 5

За да разберете как да настроите LOC-функция­та, обадете се моля в нашия сервиз на номер
[phone].

Алармена функция

HG Scan PRO е оборудван с алармена функция
при надхвърляне или спадане под зададената
гранична температурна стойност. Алармата е
акустична с аудио-сигнал и визуална посред­ством син и червен LED-кръг. Алармата се задей­ства, когато зададената температурна стойност
бъде премината.

При зелен LED-кръг температурата на HG Scan
PRO съвпада с целевата стойност в рамките
на толеранса. Акустичният аудио-сигнал може
да бъде деактивиран. За деактивиране на ау­дио-сигнала прегледайте раздел "Настройки".

Таблица за алармената функция

Отклонения от граничната температура в °C

Толеранс на алармата 10 °C 20 °C
Червен LED-кръг & аудио-сигнал > 20 °C > 40 °C
Червен LED-кръг 10 °C до 20 °C 20 °C до 40 °C
Зелен LED-кръг -10 °C до 10 °C -20 °C до 20 °C
Син LED-кръг -20 °C до -10 °C -40 °C до -20 °C
Син LED-кръг & аудио-сигнал < -20 °C < -40 °C

Отклонения от граничната температура в °F

Толеранс на алармата 20 °F 40 °F
Червен LED-кръг & аудио-сигнал > 40 °F > 80 °F
Червен LED-кръг 20 до 40 °F 40 до 80 °F
Зелен LED-кръг -20 до 20 °F -40 до 40 °F
Син LED-кръг -40 до -20 °F -80 до -40 °F
Син LED-кръг & аудио-сигнал < -40 °F < -80 °F

- 176 - - 177 -

BG

За да се постигнат точни измервания при раз­лични материали и повърхности, нивото на
емисии (виж таблица) на HG Scan PRO може да
се настройва.

Повърхност Ниво на емисии

Автомобилно фолио 0,90-0,95

Дърво 0,80-0,90

Гума 0,85-0,95

Маслена боя 0,95

Кожа 0,75-0,85

Лакове 0,80-0,95

Хартия, картон 0,75-0,95

Текстил 0,90

Пластмаса ( PVC,PE, PP ) 0,85-0,95

Посочените в таблицата стойности са приблизителни. Качеството на повърхността, геометрията или
други параметри могат да променят нивото на емисии на засичания обект.

Подробен преглед можете да намерите на нашата страница:

www.steinel-professional.de/emissionswerte (немски)
www.steinel-professional.de/emissivities (други езици)

На екрана числата се изписват след запетайката.
(Десетици и стотици) напр. 0,93 отговаря на 93.

Технически данни HG Scan PRO 2620 E HG Scan PRO2520 E

Работно напрежение: 15V DC
Време за задействане: 500 ms
Спектър: 8-14 µm
Ниво на емисии: 0,10-0,99
Стъпка: 10 °C / 10 °F
Работно разстояние: 10 см
Инфрачервено петно: 10:1
Работна температура: 0-50 °C / 32-122 °F
Работна влажност на въздуха: 10 % - 90 % RH
Температура на съхранение: -10–60 °C / 14–140 °F
Влажност на въздуха при складиране: < 80 % RH
Температура на засичане: 0 °C - 300 °C (32 °F - 572 °F)
Прецизност *: ±2 °C / ±3,6 °F или ±5 % от засечената стойност
Тегло: 120 г 85 г
Размери: 99 x 95 x 153 мм 88 x 56,5 x 77 мм

* Точността е при около 25°C околна температура и спазване на оптималното разстояние към обекта.

- 178 - - 179 -

Грижа и поддръжкаНиво на емисии

Почистване на обектива:

При замърсяване, обективът може да бъде по­чистен с влажна, мека кърпа (без почистващ пре­парат). Като алтернатива може да се използва
течност за почистване на обективи. Не могат да
се използват никакви разтворители, нито такива,
съдържащи киселина или алкохол.

Почистване на корпуса

Корпусът може да се почиства с вода или нежен
почистващ препарат. Не могат да се използват
никакви разтворители.

Отстраняване

Не изхвърляйте стари уреди, аку­мулатори/батерии в общия боклук,
в огън или във вода. Акумулатори/
батерии трябва да се събират,
рециклират или да се отстраняват
по предпазващ за околната среда
начин.

Декларация за съответствие

Този продукт съответства на

- Директивата за електромагнитна съвместимост 2014/30/ЕО

- Директивата за ограничаване на вредните материали 2011/65/ЕО

- ОЕЕО Директива 2012/19/ЕО

Гаранция

Този продукт на STEINEL е произведен с най-го­лямо старание, проверен е за функционалност и
безопасност, според действащите разпоредби,
след което е подложен на качествен контрол, на
принципа на случайния избор. STEINEL гаранти­ра перфектна изработка и функции. Гаранцията
е с продължителност 12 месеца и започва от
деня на покупката. Ние отстраняваме всички
дефекти, причинени от грешки в производство­то или качеството на материала, ремонтирайки
или заменяйки дефектните части, по наш избор.
Гаранцията не важи за щети по износващи се
части, за щети и дефекти, получени в резултат
на неправилна употреба или поддръжка, както
и за счупване при падане. Последващи щети на
чужди предмети са изключени от гаранцията.
Гаранцията е валидна само, ако неразглобеният
уред бъде изпратен на съответния сервиз,

добре опакован и придружен от кратко опи­сание на дефекта, касова бележка или фактура
(дата на покупка и печат на търговец), или бъде
предаден на търговеца в първите 6 месеца.

Ремонтен сервиз:

След изтичане на гаранцията или при дефекти,
непокрити от гаранцията, моля попитайте в
най-близкия заводски сервиз за възможностите
за ремонт.

BG

中

操作说明书

HGScanPRO 是一款温度感应仪，组合
施特朗热风机用于非接触式红外线温度感
应。在使用过程中，如果超过/低于预先
设置的额定值，HGScanPRO将向您发
出声学和光学警告。由热风机供电。使用
前请阅读本操作说明书。

安全性提示

n 外界影响或在技术上进行改动

将导致质保失效以及免除赔偿
责任。

n 本设备无法承受巨大的机械负

荷或强烈振动。

n 本设备不得暴露于高空气湿度

下或液体中。如在室外使用，
则仅可在相应的天气条件下并
结合适当的保护装置使用本设
备。

n 烟尘、灰尘、水蒸气和/或其

他蒸汽可能会损坏 的光学系
统并导致

HGScanPRO 显示结

果错误。

只有正确处理，才能保证长期、可靠、无
故障运行。

n 如果无法确保设备安全运行，

例如在下列条件，则请关闭设
备并防止设备意外打开，

- 设备上有可见的损坏时

- 设备发生故障时或

- 设备较长时间暴露在非理想

使用条件下时

- 在运输过程中产品承受了较

重的负荷时。

 -在安装/拆下之前把

HG2520/2620与网络分
离。

安全性提示

n对于8岁以上的孩童以及生

理、心理或智力缺陷的人员、缺
乏相关经验和知识的人员，仅
可在监督下或者经过设备相
关安全使用培训且了解设备
可能造成的危险后使用本设
备。禁止孩童玩耍本设备。
禁止在无监督的情况下由孩
童进行清洁和维护。

工作原理

HGScanPRO 感应物体的表面温度。物
体的热辐射由感应仪的传感器进行感应并
传送给热风机。为了说明材料的能量辐射
特性，可将排放率用作说明值。

操作元件（图 / 图 ）

1 透镜
2 激光器
3 支架
4 开/关键
5 操作图标
6 保存图标
7 存储程序图标/警报公差值/音频信号

ca

n 激光辐射

 请勿注视射线

λ = 630 nm - 670 nm

激光器等级2 <1 mW

EN 60825-1:2008-05

排放率越大，材料发出辐射的能力越强。
大多数有机材料和表面的排放率约为

0.90。金属表面或发光材料的排放率则较
低。为了排除错误的感应值，在
HGScanPRO上可对排放率进行设置。

8 温度示值°C、°F或排放率E
9 LOC 功能图标
10 空气量图标
11 空气量设置
12 示值

- 180 - - 181 -

中

安装/拆卸（图 /图 ）

HG 2620 E 上的安装和拆卸（图2）

1. 关闭 HG 2620 E 并于电源分离。

2. 拧松防护管上的侧面螺栓并将防护管卸

下。随后拿掉盖罩。

3. 将防护管和HG Scan PRO组装在一起。

4. 将带有HG Scan PRO的防护管插接在HG
2620 E上并将侧面螺栓拧紧。

5. 带有HG Scan PRO 的HG 2620 E 待用。

在重新取下HG Scan PRO的情况下要将
盖罩保存好。

d

b

调试

1. 将HG Scan PRO安装到热风机 b 和
d 上。

2. 通过按下 ON/OFF (4) 接通
HG Scan PRO。在 HG Scan PRO 工作
的过程中，热吹风的显示屏上出现运行
图标 (5)。通过热吹风的操作元件接通
之后，操作 HG Scan PRO。HG Scan
PRO 具有记忆功能 如果它在上次使用时
激活了，那么在下一次接通 HG 2620 时
自动接通。否则它会保持关闭状态，直到
通过按下 ON/OFF (4) 将其接通为止。

温度感应（图 ）

n感应点与热风机送风管的距离为

10 cm，感应点尺寸约为2 cm（两条激

光束的交会点）。减小/增大该距离可能
导致结果偏差。

n为了获得准确结果，待感应物体须大于

感应点。建议待感应物体尺寸至少比感
应点大两倍。

n HG Scan PRO 无法透过透明

表面（例如玻璃）感应表面温度。但 HG
Scan PRO 可以感应玻璃的表面温度。

e

设置

HG 2520 E的安装和拆卸（图4）

1. 关闭 HG 2520 E并于电源分离。

2. 拧松防护管上的正面螺栓并将防护管卸

下。随后拿掉盖罩。

3. 将 HG Scan PRO插接到 HG 2520 E上。

4.随后重新插装上防护管并拧紧正面螺栓。

5. 带有HGScanPRO的HG 2520 E 待用。

在重新取下 HG Scan PRO的情况下要将
盖罩保存好。

3. 初次接通时，感应仪在出厂交货状态下
激活：
温度值 = 150 °C / 300 °F,
空气量等级 5,
警报公差级 = 10 °C / 50 °F,
排放率 = 0.90, 音频信号 AN（开）.

4. 温度和风量取决于材质和需要的处理方
式。在不引人注意的位置，请总是先进
行检测。

n对空气进行导向和（或）根据其长度与

感应交会的喷嘴不能与 HG Scan PRO一
起使用。

n如果物体闪光，那么可能造成检测结果

错误。

n 为了获得准确结果，必须使

HGScanPRO与环境温度相适应。这也
适用于测位的变化。

n 在高温下长时间使用时，会使

HGScanPRO发热，从而导致检测结
果有变化。

- 182 - - 183 -

a) 设置

可进行以下设置：
直接：

• 设置温度

通过设置菜单：

• 空气量：150-600 l/min

• 警报公差级：10/20 °C, 50/70 °F

• 排放率：0.10-0.99

• 音频 ON/OFF

直接通过操纵杆设置温度额定值。在这时
将操纵杆向右或向左移动，以便提高或降
低温度额定值。
使用空气量按键登录HGScanPRO的设
置菜单，在该菜单上可继续进行设置。通
过程序按键可调用程序。请阅读与此有关
的“程序操作”章节。

1. 按下空气量按键可设置空气量。

在设置空气量时空气量图标(10)在显示
屏上闪烁。将操纵杆向右或向左移动，
以便提高或降低空气量。如果不作任
何改动直接接受该数值，则通过“2”
继续操作。

2. 重新按下空气量按键可对排放率进行设

置。在设置排放率时字母(8)“E“ 出现在
显示屏上。将操纵杆向右或向左移动，
以便提高或降低排放率。请阅读排放率
章节，以便进一步了解与此有关的信
息。如果不作任何改动直接接受该数
值，则通过“3”继续操作。

3. 重新按下空气量按键可对警报公差级进

行设置。在设置警报公差级时字母(7)
“L“ 出现在显示屏上。将操纵杆向右或
向左移动，以便提高或降低警报公差
级。请阅读“警报功能”章节，以便进
一步了解与此有关的信息。如果不作任
何改动直接接受该数值，则通过“4”
继续操作。

4. 重新按下空气量按键可对音频信号进行

设置。在设置音频信号时字母(7)“A“
出现在显示屏上。将操纵杆向右或向
左移动，以便接通或关闭音频信号。如
果不作任何改动直接接受该数值，则通
过“5”继续操作。

5. 重新按下空气量按键可退出设置菜
单。HG Scan PRO直接开始温
度感应。

b) 程序操作

出厂时，针对最常见的工作设置了四种程
序。按下程序按键在显示屏上出现表示程
序1的数字(7)1。继续按下程序按键出现
表示程序2-4的数字(7)2-4.再次按动按键
可回到正常操作状态。在正常操作状态下
在显示屏上不会出现数字(7).

c) 保存功能

可随时更改并保存四项程序的数值。为
此，首先按下程序按键，直至显示需要更
改的程序。设置所需的额定温度、空气量
和排放率。显示屏上的保存图标闪烁表
示，所选择的用户程序已更变。按下并按
住程序按键，以便将设置保存在所选程序
中。保存图标继续闪烁大约2秒。如果保
存图标持续亮起，则表示输入值已经保存
在程序中。可以在正常操作状态下更改警
报公差级和音频信号并且警报公差级和音
频信号适用于所有程序。

中

预设的程序：

程序

温度额定值（°C/°F）

空气量级

排放率

d) LOC-功能

为了避免不经意间更改已选择的设置，

HG Scan PRO具有锁定更换装置(LOC)功能

1 2 3 4

80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F

4 5 6 5

0.95 0.85 0.90 0.94

为了获知如何才能设置LOC功能，请拨打

[phone] 联系我们的客服。

警报功能

HG Scan PRO配备警报功能，当超出和
低于可设置的温度额定值时，将发出警
报。可通过音频信号发出声学警报以及通
过蓝色和红色LED光圈发出光学警报。

当绿色的LED光圈亮起时HG Scan PRO
的温度与公差范围内的目标值相符。可以
关闭声学警报信号。音频信号的关闭请参

阅“设置”章节。
当超出或低于设置的温度额定值时，将
发出警报。

警报功能表

按°C 计的温度额定值偏差

警报公差级
红色 LED光圈 & 音频信号

10 °C 20 °C

> 20 °C > 40 °C

红色 LED光圈 10 °C 至 20 °C 20 °C 至 40 °C
绿色 LED 光圈 -10 °C 至 10 °C -20 °C 至 20 °C
蓝色 LED 光圈 -20 °C 至 -10 °C -40 °C 至 -20 °C
蓝色 LED光圈 & 音频信号

< -20 °C < -40 °C

按°F 计的温度额定值偏差
警报公差级
红色 LED光圈 & 音频信号

20 °F 40 °F

> 40 °F > 80 °F

红色 LED 光圈 20 至 40 °F 40 至 80 °F
绿色 LED 光圈 -20 至 20 °F -40 至 40 °F
蓝色 LED 光圈 -40 至 -20 °F -80 至 -40 °F
蓝色 LED光圈 & 音频信号

< -40 °F < -80 °F

排放率

为了获得不同材料和表面的准确感应值，

HG Scan PRO上对排放率进行设置

可以在
（参见表格）。

表面 排放率
汽车镀层
木材
橡胶
油漆颜料
皮革
油漆
纸、纸板
纺织品
塑料 (PVC、PE、PP)

在显示屏上显示小数点后面的数值。（十
分之一或百分之一）如

0.90-0.95

0.80-0.90

0.85-0.95

0.95

0.75-0.85

0.80-0.95

0.75-0.95

0.90

0.85-0.95

0.93等于93。

排放率表中所提到的排放率均为近似值。表面质量、几何形状或其他参数均可能对感
应物体的排放率产生影响。
请从我们的下述网站主页中获取详细的一览表：

www.steinel-professional.de/emissionswerte （德语）
www.steinel-professional.de/emissivities （其他语言）

HG Scan PRO 2620 E HG Scan PRO2520 E

技术参数

工作电压： 15V DC
响应时间： 500 ms
光谱： 8-14 µm
排放率： 0,10-0,99
分辨率： 10 °C / 10 °F
工作距离： 10 cm
红外光斑大小： 10:1
工作温度： 0-50 °C / 32-122 °F
工作空气湿度： 10 % - 90 % RH (相对湿度)
储存温度： -10-60 °C / 14-140 °F
储存空气湿度： < 80 % RH(相对湿度)
温度感应范围： 0 °C - 300 °C (32 °F - 572 °F)
精度 *: 感应值的 ±2 °C / ±3.6 °F 或 ±5 %
重量： 120 g 85 g
尺寸： 99 x 95 x 153 mm 88 x 56.5 x 77 mm

* 在环境温度约为 25°C / 77 °F且遵守与感应物体最佳距离时的精度。

- 184 - - 185 -

中

保养和维护

透镜的清洁：
透镜脏污时应使用润湿、柔软的无绒布
（不使用清洁剂）进行清洁。也可使用透

壳体的清洁
可以使用水或温和的清洁剂清洁壳体。

不得使用研磨剂或溶剂。
镜清洁剂。不得使用酸性、含酒精的溶剂
或其他溶剂。

废弃物回收处理

不得将旧感应器、蓄电池/电池
掷入家庭垃圾、火或水中。应
收集、回收蓄电池/电池，或将
其以环保方式进行回收处理。

一致性声明

本产品符合

- 欧共体第2014/30/EG号EMV(电磁兼容性)指令

- 欧共体第2011/65/EG号RoHS(危害物质限用)指令

- 欧共体第2012/19/EG号 WEEE(报废的电子电气设备)指令

- 186 - - 187 -
