Термовоз-
www.steinel-russia.ru
духодувка
HG 2300 EM HG 2300 E
Инструкция по эксплуатации
Указания по технике безопасности
www.steinel-russia.ru
Внимание: При эксплуатации электрических инструментов, для предотвращения электрического удара, телесных повреждений и ожогов, следует соблюдать следую­щие основные указания по технике безопасности. Перед началом эксплуатации инструмента реко­мендуется ознакомиться с данными указаниями и соблюдать их во время работы.
Невнимательное обращение с инструментом может привести к возникновению пожара.
Учитывайте условия окружающей среды.
– Запрещается эксплуатация
электрического инструмента под дождем .
– Запрещается эксплуатировать
влажные электроинструменты или эксплуатировать их во влаж­ных или сырых помещениях.
– Требуется особая остор ожность
при эксплуатации инструмента вблизи горючих материалов. Запрещается направлять инст­румент длительное время на одно и то же место.
– Не допускается эксплуатация
инструмента во взрывоопасных зонах.
– Тепло может проникать к скры-
тым горючим материалам.
Соблюдайте меры по защите от электрического удара.
– Избегайте прик основения
участками тела заземленных предметов, например, трубо­проводов, отопительных радиа­торов, кухонных плит, холо­дильников.
Запрещается оставлять без внимания работающий электроинструмент.
Храните инструмент в безо­пасном месте.
– После эксплуатации электри-
ческого инструмента его сле­дует поставить на противо­ударное кольцо и лишь после охлаждения убрать на хранение.
– Электрические инструменты
следует хранить в сухом, закрытом и недоступном для детей месте.
Запрещается перегрузка электрических инструментов.
– Электрические инструменты
следует эксплуатировать в рекомендуемом диапазоне мощности.
– После длительной эксплуата-
ции при температуре 600 °C, перед выключением инстру­мента, температуру следует переключить в начальный тем­пературный диапазон. Такое мероприятие продлевает срок службы нагревательного элемента.
Соблюдайте меры по пре­дотвращению выделения ядовитых газов и их воспла­менения.
– При обработке пластмасс, лаков
и подобных материалов могут выделяться ядовитые газы. Соблюдайте меры по предот­вращению пожара и воспла­менения.
Запрещается использование электрического шнура для посторонних целей.
– Запрещается носить инструмент,
держа его за электрошнур, и тянуть за него при отсоеди ­нении электровилки из розетки. Предохраняйте элек трошнур от нагревания, попадания масла и острых кромок.
Внимание:
– Для обеспечения личной безо-
пасности используйте исключи­тельно принадлежности и вспо­могательные устройства, ука­занные в инструкции по эксплуа­тации или рекомендуемые изготовителем данного инстру­мента. Использование неука­занных в инструкции по эк с­плуатации или каталоге инстру­ментов или принадлежностей может привести к телесным повреждениям.
Ремонтные работы следует проводить исключительно электротехникам.
– Настоящий электрический
инструмент отвечает всем действующим требованиям по безопасности эк сплуатации. Во избежание несчастных случаев ремонтные работы следует проводить исключительно электротехникам.
При несоблюдении инструк­ции по эксплуатации настоя­щий инструмент может стать очагом опасности.
Храните инструкцию по технике безопасности в надежном месте.
HG 2300 EM / HG 2300 E
www.steinel-russia.ru
Инструкция по эксплуатации
Термовоздуходувка – Спецификация
Электронная регулировк а температуры и потока воздуха
Бесступенчатая регулировка потока воздуха и температ уры
Быстросменный нагревательный элемент
Бесщеточный двигатель гарантирует длительный срок эксплуатации
Форма инструмента обеспечивает оптимальную и механическую эксплу атацию
Прочный корпус
Электрический шнур можно легко заменить, не разбирая корпус термовоздуходувки

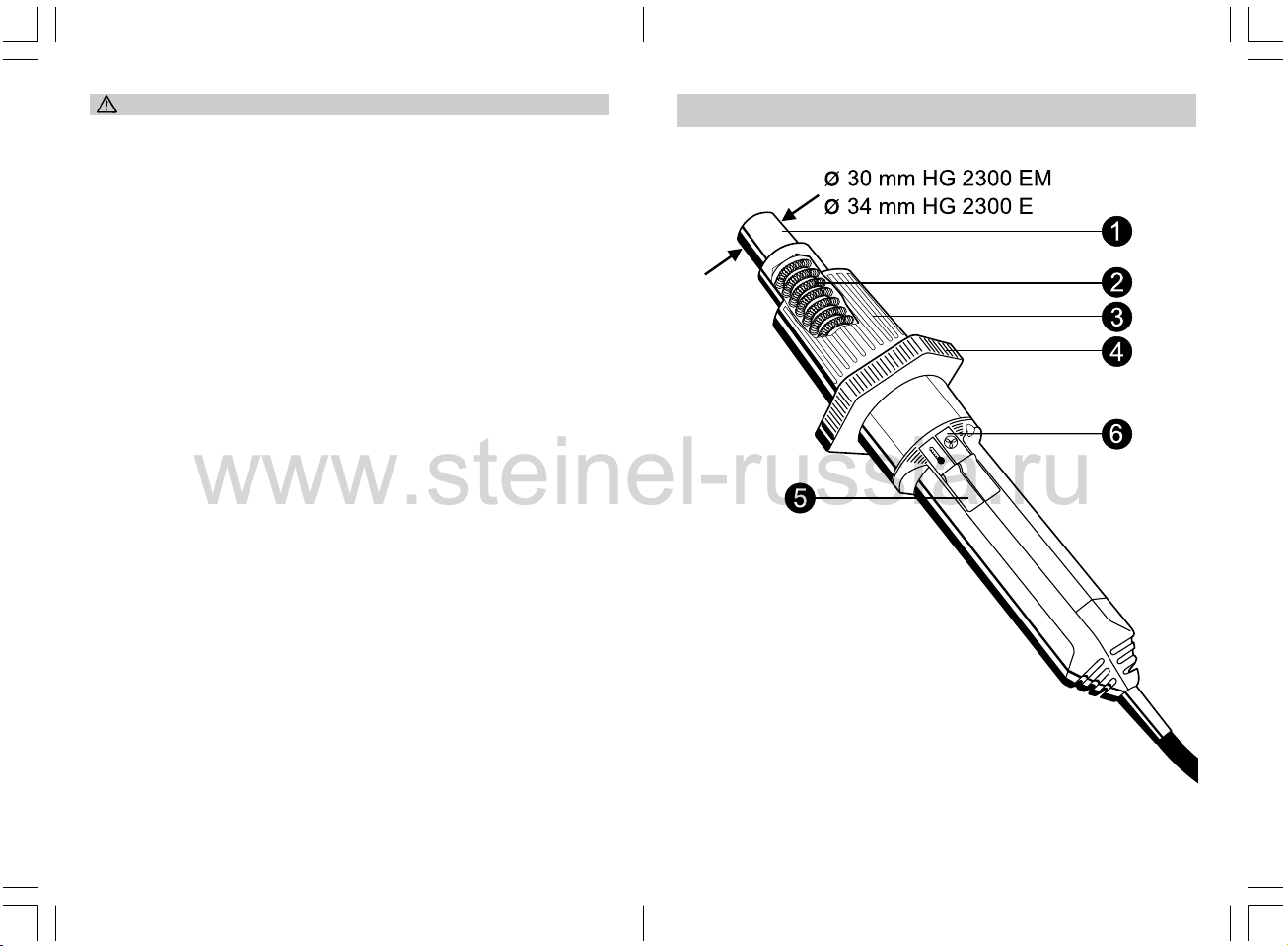

Описание прибора
Составные узлы
Выходное сопло
Нагревательный элемент
Защитный трубчатый кожух
Противоударное кольцо
Терморегулятор
Регулятор потока в оздуха и сетевой выключатель
Технические данные
HG 2300 EM
Напряжение: 230 В/50 Гц 230 В/50 Гц
Мощность: 2300 Вт 2300 Вт
Температура: 50–600°C, бесступ. регул. 50–600°C, бесступ. регул. Регулировка потока воздуха: бесступенчатая бесступенчатая
Поток воздуха: макс. 600 л/мин. макс. 600 л/мин.
Давление воздуха: 3000 Па 3000 Па
Выходное сопл о: предназначено для привинчиваемых предназначено для
Срок службы двигателя: ок. 5 000 час. ок. 5 000 час.
Срок службы нагревательного элемента: ок. 800 час. ок. 800 час.
Электрический шнур: H07 RN-F 2 x 1 H07 RN-F 2 x 1
Вес (без электрического шнура): 850 г 850 г
Размеры : длина: 375 мм длина: 355 мм
„профессиональных“ насадок (Ø 30 мм)„стандартных“ насадок (Ø 34 мм)
длина: 2,5 м длина: 2,5 м
Ø
100 мм
(на противоударном кольце )(на противоударном кольце )
HG 2300 E
Ø
100 мм
Пуск в эксплуатацию
Включите инструмент с помощью регулятора потока воздуха. С помощью терморегулятора
установите необходимую темпе­ратуру (50 – 600 °C). Поток воздуха регулируется
Смена нагревательного элемента
Нагревательный элемент, встроен­ный в термовоздуходувку типа HG 2300 EM и HG 2300 E, можно сменить с помощью нескольких несложных операций.
Смена электрического шнура
Поврежденный электрический шнур можно сменять, не разбирая к орпус.
b
посредством бесступенчатого регулятора.
1. Внимание! Инструмент отсое­дините от электрической сети.
2. Выкрутите 4 винта, расположен­ных на конце защитного кожуха.
3. Снимите защитный кожух с выходным соплом и выньте нагревательный элемент. Заме­ните нагревательный элемент новым.
4. Защитный кожух снова закру­тите винтами.
5. Внимание: Противоударное кольцо  должно при этом полностью находиться в пазах.
1. Внимание! Инструмент отсое-
дините от электрической сети.
2. Выкрутите винты и снимите защитную крышку .
3. Раскрутите зажимную ск обу .
4. Раскрутите зажимы электри­ческого провода .
5. Удалите электрический шнур .
6. Вставьте новый электрический
d
шнур и снова закрепите, вы­полняя операции в обратном порядке (сначала закрутите один зажим и т.д.).
b
d
HG 2300 EM
www.steinel-russia.ru
Принадлежности / Примеры применения
HG 2300 EПринадлежности / Примеры применения
Плоская угловая нас адка 40 x 2
Применение:
для св арки пластмассовых пленок внахлестку, ремонта покрывного битума.
Насадка круглого сечения диаметром 10 мм
Применение:
для сварки пластмасс точечным разогревом.
Плоская угловая нас адка 20 x 2
Применение:
для св арки пластмассовых пленок внахлестку.
Колодка
Применение:
Устанавливается на насадку кру­глого сечения диаметром 10 мм для сварки пластмассовым прутком.
Насадка круглого сечения диаметром 5 мм
Применение:
для сварки пластмасс точечным разогревом.
Широкая рефлекторная насадка
Применение:
для формования и усадки труб широкого диаметра.
Зеркало для сварки 75 мм
Применение:
для контактной стык овой сварки труб, труб для прокладки кабеля, пластмассовых штанг. Насаживается на редукционную насадку 14 мм.
Струйная насадка 75 мм
Применение:
благодаря изгибу, предохраняет, например, стекло от перегрева.
Рефлекторная насадка
Применение:
для пайки труб и усадки шлангов.
Широкая насадка 75 мм
Применение:
обеспечивет поверхностную подачу воздуха для сушки, удаления краски и т.д.
Струйная насадка 50 мм
Применение:
благодаря изгибу предохраняет от перегрева в узких местах.
Вспомогательные инструменты / Примеры применения
Широкая насадка 50 мм
Применение:
обеспечивает поверхностную подачу
Валик
Применение:
для прикатки периферийных накладок, ПВХ-сварочной пленки и т.д.
6 7
Валик для прикатки
Применение:
для прикатки сварочного прутка.
воздуха на поверхность малой пло­щади, например, для смазки лыж.
Широкая щелевая насадка
Применение:
для сварки брезента. Насаживается на редукционную насадку 14 мм.
Паяльная рефлекторная насадка
Применение:
для пайки и усадки трубных муфт и усадочных шлангов.
Принадлежности / Примеры применения
www.steinel-russia.ru
info@steinel-russia.ru www.steinel-russia.ru
HG 2300 E
Заявление о соответствии
Изделие отвечает требованиям директивы по низковольтным приборам 73/23/EWG и дирек тивы 89/336/EWG по электромагнитной
совместимости. Электрический инструмент соот­ветствует новым нормативам об об­ратном воздействии электроприем-
ника на сеть (EN 61000-3-3 - Защита от шума мерцания, EN 61000-3-2 Снижение содержания высоких гармоник).
Редукционная насадка 9 мм Применение:
для разъединения точечным разогревом и сварки изделий из ПВХ.
Щелевая насадка Применение:
для сварки брезента. Насаживается на редукционную насадку 9 мм.
Валик Применение:
для прикатки периферийных накла­док и сварки пластмассовых полот­нищ.
Редукционная насадка 14 мм Применение:
для разъединения точечным разогре­вом и сварки изделий из ПВХ.
Колодка Применение:
для обработки пластмассового сварочного прутка диаметром не более 6 мм.
Усадочный шланг Применение:
для усадки кабельных к онцов, отломов и вет вей 2,4 – 9,4 мм.
Редукционная насадка 20 мм Применение:
для целенаправленного нагрева, например для наклейки перифе­рийных накладок.
Комплект шаберов Применение:
комплект шаберов для удаления слоя краски. Состоит из лезвий, держателя лезвий и шабера.
Пластмассовый сварочный пр ут ок Применение:
для надежной сварки пластмассо­вых материалов, например, тв. и мягк. ПВХ, ПЭНП, ПЭВП, ПП, АБС.
Гарантийные обязательства
Данное изделие производства STEINEL было с особым внима-
нием изготовлено и испытано на работоспособность и безопасность эксплуатации соответственно дей­ствующим инструкциям, а потом подвергнуто выборочному контролю качества.
Гарантийный срок эксплуатации составляет 12 месяцев со дня про­дажи изделия. Фирма обязуется устранить недостатки, которые возникли в результате недоброка­чественности материала или вследствие дефектов конструкции. Дефекты устраняются путем ремонта изделия либо заменой неисправных деталей по усмотрению фирмы. Гарантия не распространяется на дефектные изнашивающиеся части, например нагревательный элемент, электрический шнур, на повреж­дения и дефекты, возникшие в ре­зультате ненадлежащих эксплуа­тации и ухода, а также на повреж­дения, последовавшие в результате падения. Фирма не несет ответственности за повреждения предметов третьих лиц, вызванных эксплуатацией изделия.
Гарантия предоставляется только в том случае, если изделие в со­бранном и упакованном виде было отправлено на фирму вместе с приложенным кассовым чеком или квитанцией (с датой продажи и печатью торгового предприятия) по адресу сервисной мастерской или в течение 6 месяцев сдано в мага­зин.
Ремонтный сервис: По ист ечении гарантийного срока или при наличии неполадок, исклю­чающих гарантию, наше сервисное предприятие предлагает свои услуги. В таких случаях, просим отправлять изделие в упак ованном виде в бл и­жайшую сервисную мастерск ую.
