Steinel HF 360-2 K Installation Instructions

STEINEL Vertrieb GmbH

HF 360-2 KNX

Hallway KNX

GB

DE

I

Dieselstraße 80-84
33442 Herzebrock-Clarholz
Tel: [phone]
www.steinel.de

Contact

www.steinel.de/contact

110073767 10/2020 Technische Änderungen vorbehalten. / Subject to technical modification without notice.

3.1 HF 360-2 KNX UP

103

60

123

57

103

103

66,5

...

3.4 HF 360-2 KNX AP

3.7 Hallway KNX UP

DE . . . . 7

GB . . . . 12

Textteil beachten!
Follow written instructions!

3.2

3.3

3.5

3.6

D

B

A

D

B

E

3.8

3.9

D

B

C

E

E

C

- 2 - - 3 -

C

3.10 Hallway KNX AP

123

123

62

3.13 HF 360-2 KNX

2,5 m

12 m

4.2

I

O

5.2

D

3.11

3.12

3.14 Hallway KNX 4

5

5.3

5.1 Hallway KNX

2-4 m

3 m

25 m

4.1

D

LED

A

B

D

C

E

I

Prog.

O

- 4 - - 5 -

5.4

I

O

5.5

5.6

5.7

5.8

5.9

5.10

I

O

6

6.1

a b

DE

1. Zu diesem Dokument

– Bitte sorgfältig lesen und aufbewahren!
– Urheberrechtlich geschützt.

Nachdruck, auch auszugsweise, nur
mit unserer Genehmigung.

– Änderungen, die dem technischen

Fortschritt dienen, vorbehalten.

– Alle Produktmaße in mm.

Symbolerklärung

Warnung vor Gefahren!

!

Verweis auf Textstellen im

...

Dokument.

2. Allgemeine
Sicherheitshinweise

Vor allen Arbeiten am Sensor
die Spannungszufuhr

!

unterbrechen!

• Bei der Montage muss die anzu-

schließende elektrische Leitung span­nungsfrei sein. Daher als Erstes Strom
abschalten und Spannungsfreiheit mit
einem Spannungsprüfer überprüfen.

• Bei der Installation des Sensors

handelt es sich um eine Arbeit an
der Netzspannung. Sie muss daher
fachgerecht nach den landesübli­chen Installationsvorschriften und
Anschlussbedingungen durchgeführt
werden.

• Nur Original-Ersatzteile verwenden.

• Reparaturen dürfen nur durch Fach-

werkstätten durchgeführt werden.

3. HF360-2KNX /
Hallway KNX

Bestimmungsgemäßer Gebrauch

– Sensor zur Deckenmontage im

Innenbereich.

– Anschluss an das KNX-Bussystem.

Der Sensor HF360-2 KNX erfasst Bewe­gungen auch durch dünne Wände. Er ist
daher ideal für WCs mit Toilettenkabinen,
Umkleiden, Treppenhäuser, Parkhäuser
und Küchen.
Der Erfassungsbereich des Sensors lässt
sich über die Reichweiteneinstellung per
ETS exakt eingrenzen.

Der Sensor Hallway KNX ist ein Hoch­frequenzsensor mit einem perfekten
Erfassungsbereich für Korridore. Die
Reichweite kann in beide Richtungen per
ETS angepasst werden.

UP: Variante Unterputz
AP: Variante Aufputz

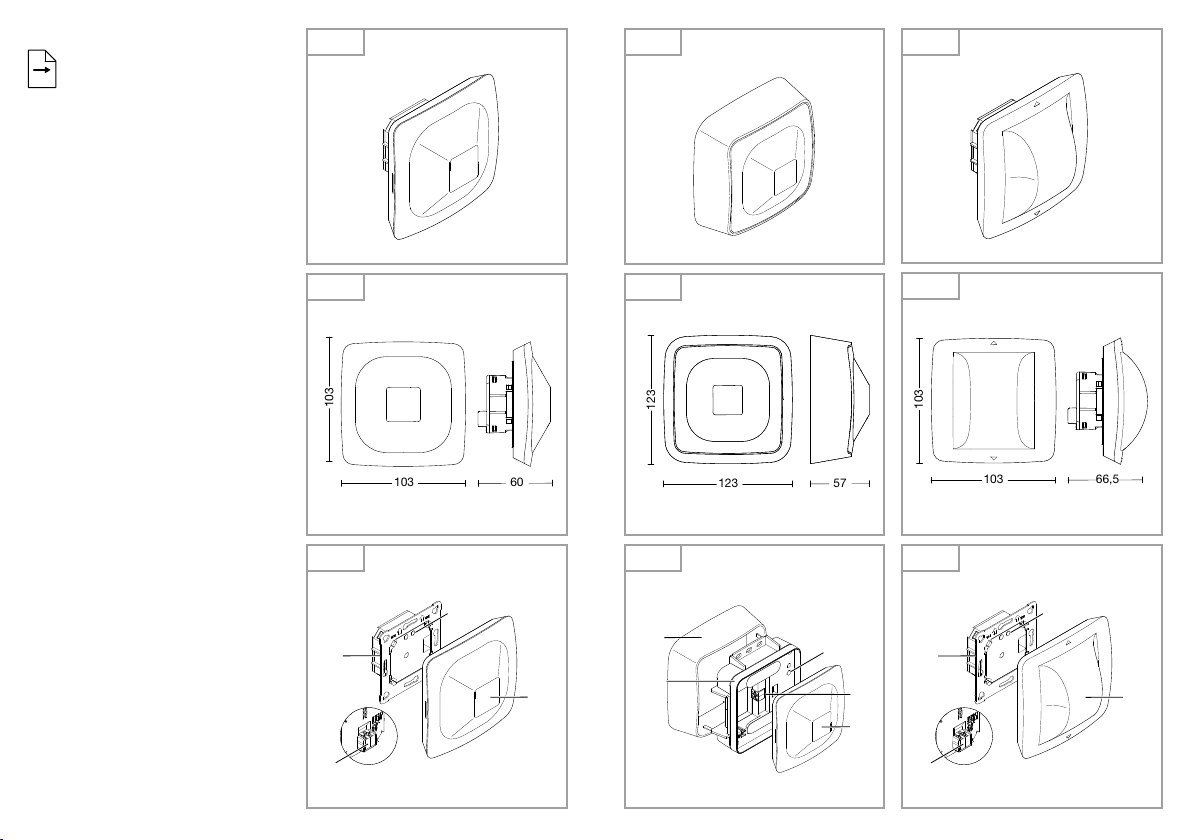

Lieferumfang (Abb.3.1, Abb.3.4,
Abb.3.7, Abb.3.10)

Produktmaße (Abb.3.2, Abb.3.5,
Abb.3.8, Abb.3.11)

Geräteübersicht (Abb.3.3, Abb.3.6,
Abb.3.9, Abb.3.12)
A Aufputzadapter
B Lastmodul
C Anschlussklemme
D Programmiertaster
E Sensormodul

Erfassungsbereich HF360-2 KNX
(Abb.3.13)
Erfassungsbereich Hallway KNX
(Abb.3.14)

- 6 - - 7 -

Technische Daten

– Abmessungen (H×B×T) HF 360-2:

UP: 103×103×60mm
AP: 123×123×57mm

– Abmessungen (H×B×T) Hallway:

UP: 103×103×66,5mm
AP: 123×123×62mm

– Versorgungsspannung:

KNX-Busspannung 21-30V
– Montagehöhe: 2-4m
– Erfassungswinkel: 360°
– Reichweite HF 360-2: ø 12m
– Reichweite Hallway: 24 × 3m
– Sensorwerte: Lichtmessung,

Temperatur: 0-40 °C,

Relative Luftfeuchte: 0-100 %
– Ausgänge:

4 × Lichtausgang

(ON/OFF, Dimmwert Szene),

Dimmwert mit Eektlicht,

2x Konstantlichtregelung mit

Grundbeleuchtung,

HLK, Präsenz, Temperatur,

relative Luftfeuchte, Taupunkt,

Logikgatter,

Behaglichkeit, Antipräsenz
– Zeiteinstellung:

30Sekunden bis 18:12:15 Stunden

(hh:mm:ss), IQ-Modus
– Dämmerungseinstellung: 2-1000Lux
– Temperaturbereich: 0°C bis +40°C
– Schutzart: IP20
– Frequenz Bluetooth: 2,4-2,48 GHz
– Sendeleistung Bluetooth:

5 dBm/3 mW
– Frequenz HF 360/Hallway: 5,8 GHz
– Sendeleistung: 3 dBm/2 mW

4. Elektrischer Anschluss

Anschluss Aufputz (Abb.4.1)
Anschluss Unterputz (Abb.4.2)

5. Montage

• Alle Bauteile auf Beschädigungen
prüfen.

• Bei Schäden das Produkt nicht in
Betrieb nehmen.

• Geeigneten Montageort auswählen
unter Berücksichtigung der Reich­weite und Bewegungserfassung.

(Abb.3.13/3.14)

• Geeigneten Ausrichtung auswählen.
Hallway KNX (Abb.5.1)

Montageschritte

• Stromversorgung abstellen.

(Abb.4.1/4.2)

Montage Unterputz

• Steckverbindung anschließen.

(Abb.5.2)

• Lastmodul auf Einbaudose fest­schrauben. (Abb.5.3)

• Magnetisches Sensormodul auf Rah­men aufsetzen. (Abb.5.4)

• Stromversorgung einschalten.

(Abb.5.4)

• Einstellungen vornehmen.
➜ „6. Funktion und Einstellungen“

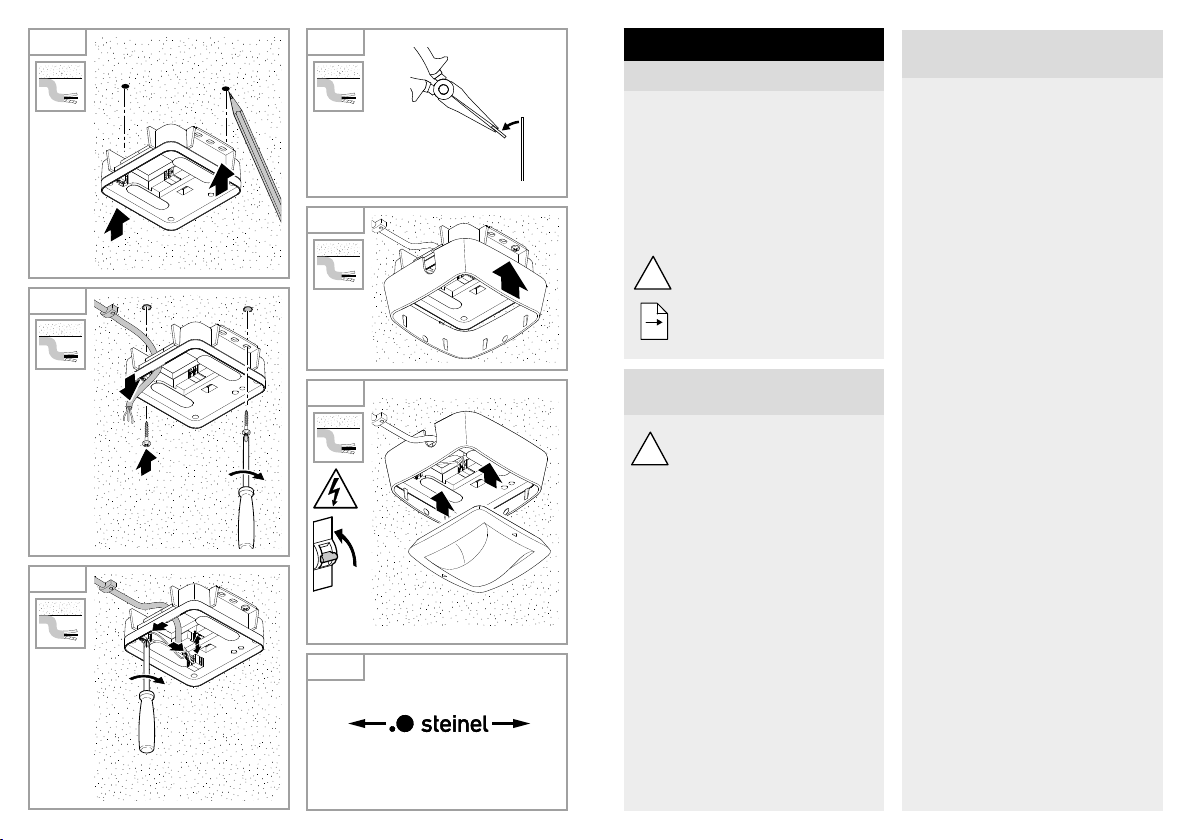

Montage Aufputz

• Bohrlöcher einzeichnen und bohren.

(Abb.5.5)

• Lastmodul festschrauben. (Abb.5.6)

• Steckverbindung anschließen.

(Abb.5.7)

• Montagelasche herausbrechen.

(Abb.5.8)

• Aufputzadapter aufsetzen. (Abb.5.9)

• Magnetisches Sensormodul
aufsetzen. (Abb.5.10)

• Stromversorgung einschalten.

(Abb.5.10)

• Einstellungen vornehmen.
➜ „6. Funktion und Einstellungen“

- 8 - - 9 -

6. Funktion und Einstellungen

Werkseinstellungen

– Siehe KNX Applikationsbeschreibung
– Testbetrieb

Hinweis

Die Applikationsbeschreibung finden Sie
unter knx.steinel.de

Smart Remote App

Für das Auslesen der Sensorwerte
mit Smartphone oder Tablet muss die
STEINEL Smart Remote App aus Ihrem
AppStore heruntergeladen werden. Es ist
ein Bluetooth-fähiges Smartphone oder
Tablet erforderlich.

Android iOS

LED-Funktion
Initialisierung: LED blinkt blau

Normalbetrieb: LED aus
Bluetooth-Verbindung aktiv:

LED leuchtet blau

Fehler: LED leuchtet rot
Programmierbetrieb: LED leuchtet türkis
Testbetrieb Bewegung Hallway KNX:

LED leuchtet dauerhaft grün

Testbetrieb keine Bewegung Hallway
KNX: LED leuchtet dauerhaft rot

Aktivierung der Funktionen

Aktivierung mit ETS-Tool über das Para­meter-Fenster „Allgemeine Einstellungen“.

• Physikalische Adresse vergeben.

• Applikationsprogramm in der ETS
erstellen.

• Physikalische Adresse und Applikati­onsprogramm in den Sensor laden.

• Bei Auorderung, den Programmier­taster D drücken. (Abb. 4.1/4.2)

Einstellung Erfassung Hallway KNX

Die Reichweite kann für beide Richtun­gen separat eingestellt werden. Das
Steinel-Logo auf dem Sensor gibt die
Richtung an. (Abb.6.1)
a Die mit "S" in der ETS gekennzeich-

nete Reichweite zeigt zu der Richtung
in der das S des Steinel-Logos zeigt.

b Die mit "L" in der ETS gekennzeich-

nete Reichweite zeigt zu der Richtung
in der das L des Steinel-Logos zeigt.

7. Wartung und Pflege

Das Produkt ist wartungsfrei.
Der Sensor kann bei Verschmutzung
mit einem feuchten Tuch (ohne
Reinigungsmittel) gesäubert werden.

8. Störungsbehebung

Licht schaltet nicht ein.

– Keine Anschluss spannung.

• Anschlussspannung überprüfen

– Helligkeits-Schaltschwelle zu niedrig

eingestellt.

• Helligkeits-Schaltschwelle langsam

erhöhen bis Licht einschaltet.

– Keine Anwesenheiserfassung.

• Freie Sicht auf den

Sensor herstellen.

• Erfassungsbereich überprüfen.

Licht schaltet nicht aus.

5

– Helligkeits-Schaltschwelle zu hoch.

• Helligkeits-Schaltschwelle niedriger
stellen.

– Nachlaufzeit läuft ab.

• Nachlaufzeit abwarten ggf. Nach­laufzeit kleiner stellen.

– Sich bewegende Objekte im Erfas-

sungsbereich.

• Erfassungsbereich überprüfen.

Sensor schaltet trotz Anwesenheit
aus.

– Reichweite zu gering eingestellt.

• Reichweite ändern.

– Helligkeits-Schaltschwelle zu niedrig.

• Helligkeits-Schaltschwelle ändern.

Sensor schaltet zu spät ab.

– Nachlaufzeit zu groß.

• Nachlaufzeit verkleinern.

Sensor schaltet trotz Dunkelheit bei
Anwesenheit nicht ein.

– Helligkeits-Schaltschwelle zu niedrig

eingestellt.

• Helligkeits-Schaltschwelle erhöhen.

– Halbautomatik aktiv.

• Vollautomatik aktivieren oder Licht
über Taster einschalten.

– 4 Stunden AUS aktiv.

• 4 Stunden AUS deaktivieren.

Sensor schaltet trotz Abwesenheit an.

– Bewegung in benachbarten Räumen

und Etagen.

• Reichweite ändern

• Empfindlichkeit reduzieren.

Falscher Temperaturwert angezeigt.

– Unterschiedliche Luftschichten.

• Korrekturwert in die ETS eintragen.

9. Entsorgung

Elektrogeräte, Zubehör und Verpa­ckungen sollen einer umweltgerechten
Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte

nicht in den Hausmüll!

Nur für EU-Länder

Gemäß der geltenden Europäischen
Richtlinie über Elektro- und Elektronik­Altgeräte und ihrer Umsetzung in
nationales Recht müssen nicht mehr
gebrauchsfähige Elektrogeräte getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.

10. Konformität

Hiermit erklärt die STEINEL Vertrieb
GmbH, dass der Funkanlagentyp
HF360-2KNX / Hallway KNX der
Richtlinie 2014/53/EU
entspricht. Der vollständige Text der
EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar:
www.steinel.de

11. Herstellergarantie

Herstellergarantie für Unternehmer,
wobei Unternehmer eine natürliche oder
juristische Person oder eine rechtsfähige
Personengesellschaft ist, die bei
Abschluss des Kaufes in Ausübung ihrer
gewerblichen oder selbständigen berufli­chen Tätigkeit handelt.

Herstellergarantie der STEINEL Vertrieb
GmbH, Dieselstraße 80-84,
33442 Herzebrock-Clarholz

- 10 - - 11 -

Alle STEINEL-Produkte erfüllen höchste
Qualitätsansprüche. Aus diesem Grund
leisten wir als Hersteller Ihnen als Kunde
gerne eine unentgeltliche Garantie gemäß
den nachstehenden Bedingungen:

Wir leisten Garantie durch kostenlose
Behebung der Mängel (nach unserer
Wahl: Reparatur oder Austausch mangel­hafter Teile ggf. Austausch durch ein
Nachfolgemodell oder Erstellung einer
Gutschrift), die nachweislich innerhalb
der Garantiezeit auf einem Material- oder
Herstellungsfehler beruhen.

Die Garantiezeit für

• Sensorik / Außenleuchten / Innen­leuchten beträgt: 5 Jahre und beginnt
mit dem Kaufdatum des Produktes.

• Ausdrücklich ausgenommen von
dieser Garantie sind alle auswechsel­baren Leuchtmittel. Darüber hinaus ist
die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder
sonstigen natürlichen Verschleiß von
Produktteilen oder Mängeln am
STEINEL-Produkt, die auf gebrauchs­bedingtem oder sonstigem natürli­chem Verschleiß zurückzuführen sind,

• bei nicht bestimmungs- oder unsach­gemäßem Gebrauch des Produkts
oder Missachtung der Bedienungs­hinweise,

• wenn An- und Umbauten bzw. sons­tige Modifikationen an dem Produkt
eigenmächtig vorgenommen wurden
oder Mängel auf die Verwendung von
Zubehör-, Ergänzungs- oder Ersatz­teilen zurückzuführen sind, die keine
STEINEL-Originalteile sind,

• wenn Wartung und Pflege der
Produkte nicht entsprechend der
Bedienungsanleitung erfolgt sind,
wenn Anbau und Installation nicht
gemäß den Installationsvorschriften
von STEINEL ausgeführt wurden,

• bei Transportschäden oder -verlusten.

Diese Herstellergarantie lässt Ihre
gesetzlichen Rechte unberührt. Die hier
beschriebenen Leistungen gelten zusätz­lich zu den gesetzlichen Rechten und
beschränken oder ersetzen diese nicht.

Die Garantie gilt für sämtliche STEINEL­Produkte, die in Deutschland gekauft
und verwendet werden. Es gilt deutsches
Recht unter Ausschluss des Überein­kommens der Vereinten Nationen über
Verträge über den internationalen Waren­kauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen,
senden Sie es bitte vollständig und fracht­frei mit dem Original-Kaufbeleg, der die
Angabe des Kaufdatums und der
Produktbezeichnung enthalten muss,
an Ihren Händler oder direkt an uns, die
STEINEL Vertrieb GmbH – Reklamations­abteilung –, Dieselstraße 80-84,
33442 Herzebrock-Clarholz.

Wir empfehlen Ihnen daher, Ihren Kauf­beleg bis zum Ablauf der Garantiezeit
sorgfältig aufzubewahren. Für Transport­kosten und -risiken im Rahmen der Rück­sendung übernehmen wir keine Haftung.

HERSTELLER

GARANTIE

GB

1. About this document

– Please read carefully and keep in a

safe place.

– Under copyright.

Reproduction either in whole or in part
only with our consent.

– Subject to change in the interest of

technical progress.

Symbols

Hazard warning!

!

Reference to other information

...

in the document.

2. General safety precautions

Disconnect the power supply
before attempting any work

!

on the sensor.

• During installation, the electric power
cable being connected must not be
live. Therefore, switch o the power
first and use a voltage tester to make
sure the wiring is o-circuit.

• Installing the sensor involves work
on the mains power supply. This
work must therefore be carried out
professionally in accordance with
national wiring regulations and electri­cal operating conditions.

• Only use genuine replacement parts

• Repairs may only be made by spe­cialist workshops.

3. HF360-2KNX /
Hallway KNX

Proper use

– Sensor for ceiling mounting indoors.
– Connection to the KNX bus system.

The HF360-2 KNX sensor also detects
movements through thin walls. This
makes it ideal for WC facilities with toilet
cubicles, changing rooms, stairwells,
multi-storey car parks and kitchens.
The detection zone of the sensor can be
precisely limited by ETS.

The Hallway KNX Sensor is a high­frequency sensor with a perfect detection
zone for corridors. Reach can be adjust­ed in both directions by ETS.

UP: concealed version
AP: surface-mounted version

Package contents
(Fig.3.1, Fig.3.4, Fig.3.7, Fig.3.10)

Product dimensions
(Fig.3.2, Fig.3.5, Fig.3.8, Fig.3.11)

Product components
(Fig. 3.3, Fig.3.6, Fig.3.9, Fig.3.12)
A Surface-mounting adapter
B Load module
C Connecting terminal
D Programming button
E Sensor module

HF360-2 KNX detection zone
(Fig.3.13)

Hallway KNX detection zone
(Fig.3.14)

Technical specifications

– HF 360-2 dimensions (H×W×D):

Surface-mounted installation:
103×103×60mm
Surface-mounted installation:
123×123×57mm

– Hallway dimensions (H×W×D):

Concealed installation:

103×103×66.5mm
Surface-mounted installation:
123×123×62mm

– Power supply:

KNX bus voltage 21-30V
– Mounting height: 2 - 4m
– Angle of coverage: 360°
– HF 360-2 reach: ø 12m
– Hallway reach: 24 × 3m
– Sensor values: Light measurement,

Temperature: 0-40°C,

Relative humidity: 0-100%
– Outputs:

4 × light output

(ON/OFF, scenario dimming level),

Dimming level with eect light,

2× constant-lighting control with

basic light level,

HVAC, presence, temperature,

relative humidity, dew point,

logic gate,

comfort, anti-presence
– Time setting:

30seconds to 18:12:15 hours

(hh:mm:ss), IQ mode
– Twilight setting: 2-1000lux
– Temperature range: 0°C to +40°C
– IP rating: IP20
– Bluetooth frequency: 2.4-2.48 GHz
– Bluetooth transmission power:

5 dBm/3 mW
– HF 360/Hallway frequency: 5.8 GHz
– Transmission power: 3 dBm/2 mW

4. Electrical connection

Surface-mounted connection (Fig.4.1)
Concealed connection (Fig.4.2)

5. Installation

• Check all components for damage.

• Do not use the product if it is dam­aged.

• Select an appropriate mounting
location, taking the reach and
motion detection into consideration.

(Fig.3.13/3.14)

• Aim sensor in appropriate direction.
Hallway KNX (Fig.5.1)

Mounting procedure

• Switch o power supply (Fig.4.1/4.2)

Concealed mounting

• Make plug connection. (Fig.5.2)

• Firmly screw load module into mount­ing box. (Fig.5.3)

• Fit magnetic sensor module on frame.

(Fig.5.4)

• Switch ON power supply. (Fig.5.4)

• Make settings.

➜ "6. Function and settings"

Surface mounting

• Mark drill holes and drill. (Fig.5.5)

• Screw load module into place.

(Fig.5.6)

• Make plug connection. (Fig.5.7)

• Break out the mounting tab. (Fig.5.8)

• Fit surface-mounting adapter.

(Fig.5.9)

• Fit magnetic sensor module.
(Fig.5.10)

• Switch ON power supply. (Fig.5.10)

• Make settings.

➜ "6. Function and settings"

- 12 - - 13 -

6. Function and settings

Factory settings

– See KNX application description
– Test mode

Note

You will find an application description at

knx.steinel.de

Smart Remote app

To read o the sensor values via smart­phone or tablet, you must download the
STEINEL Smart Remote app from your
app store. You will need a Bluetooth­capable smartphone or tablet.

Android iOS

LED function
Initialisation: LED flashes blue

Normal mode: LED OFF
Bluetooth connection active:

LED lights up blue

Error: LED lights up red
Programming mode: LED lights up

turquoise

Hallway KNX test mode, movement:

LED permanently lights up green

Hallway KNX test mode, no move­ment: LED permanently lights up red

Activating functions

Activating with ETS tool via the "General
settings" window.
Issue physical address.

• Generate application programme in
the ETS.

• Load physical address and application
programme into the sensor.

• When prompted, press programming
button D. (Fig. 4.1/4.2)

Setting Hallway KNX detection

Reach can be set separately for both
directions. The Steinel logo on the sensor
indicates the direction. (Fig.6.1)
a The reach shown by "S" in the ETS

points to the direction in which the S
in the Steinel logo points.

b The reach shown by "L" in the ETS

points to the direction in which the L
in the Steinel logo points.

7. Maintenance and care

The product requires no maintenance.
The sensor can be cleaned with a damp
cloth (without detergents) if dirty.

8. Troubleshooting

Light does not switch ON.

– No supply voltage.

• Check supply voltage

– Switching threshold light level set too

low.

• Slowly increase switching threshold

light level until light switches ON.

– No presence detection.

• Ensure unobstructed sensor vision.

• Check detection zone.

Lights do not switch OFF.

– Switching threshold light level too

high.

• Reduce switching threshold light
level.

– Stay-ON time elapsing.

• Wait until stay-ON time elapses;
reduce stay-ON time if necessary.

– Objects moving in the detection zone.

• Check detection zone.

Sensor switches OFF despite persons
being present.

– Reach set too low.

• Change reach.

– Switching threshold light level too low.

• Change switching threshold light
level.

Sensor does not switch OFF quickly
enough.

– Stay-ON time too long.

• Reduce stay-ON time.

Sensor does not switch ON when per­sons are present despite it being dark

– Switching threshold light level set too

low.

• Increase switching threshold light
level.

– Semi-automatic mode activated.

• Activate fully automatic mode or
switch light ON at button.

– 4 hours OFF activated.

• Deactivate 4 hours OFF

Sensor switches ON despite no per­sons being present.

– Movement within adjacent rooms and

floor levels.

• Change reach

• Reducer sensitivity.

Wrong temperature indicated.

– Dierent layers of air.

• Enter correction factor into the ETS.

9. Disposal

Electrical and electronic equipment, acces­sories and packaging must be recycled in
an environmentally compatible manner.

Do not dispose of electrical

and electronic equipment as
domestic waste.

EU countries only

Under the current European Directive on
Waste Electrical and Electronic Equip­ment and its implementation in national
law, electrical and electronic equipment
no longer suitable for use must be
collected separately and recycled in an
environmentally compatible manner.

10. Conformity

STEINEL Vertrieb GmbH hereby declares
that the True Presence COM1/COM2 /
Hallway COM1/COM2 radio equipment
type conforms to Directive 2014/53/EU.
The full wording of the EU Declaration of
Conformity is available for downloading
from the following Internet address:
www.steinel.de

- 14 - - 15 -

11. Manufacturer's Warranty

5

As purchaser, you are entitled to your
statutory rights against the vendor. If
these rights exist in your country, they
are neither curtailed nor restricted by
our Warranty Declaration. We guarantee
that your STEINEL Professional sensor
product will remain in perfect condition
and proper working order for a period of
5years. We guarantee that this product
is free from material-, manufacturing- and
design flaws. In addition, we guarantee
that all electronic components and cables
function in the proper manner and that
all materials used and their surfaces are
without defects.

Making Claims

If you wish to make a claim, please send
your product complete and carriage paid
with the original receipt of purchase, which
must show the date of purchase and
product designation, either to your retailer
or contact us at STEINEL (UK) Limited,

25Manasty Road, Axis Park, Orton
Southgate, Peterborough, PE2 6UP,

for a returns number. For this reason, we
recommend that you keep your receipt of
purchase in a safe place until the warranty
period expires. STEINEL shall assume no
liability for the costs or risks involved in
returning a product.

For information on making claims under
the terms of the warranty, please go to

www.steinel-professional.de/garantie

If you have a warranty claim or would like
to ask any question regarding your prod­uct, you are welcome to call us at any time
on our Service Hotline [phone].

YEAR

MANUFACTURER'S

WARRANTY

- 16 -
