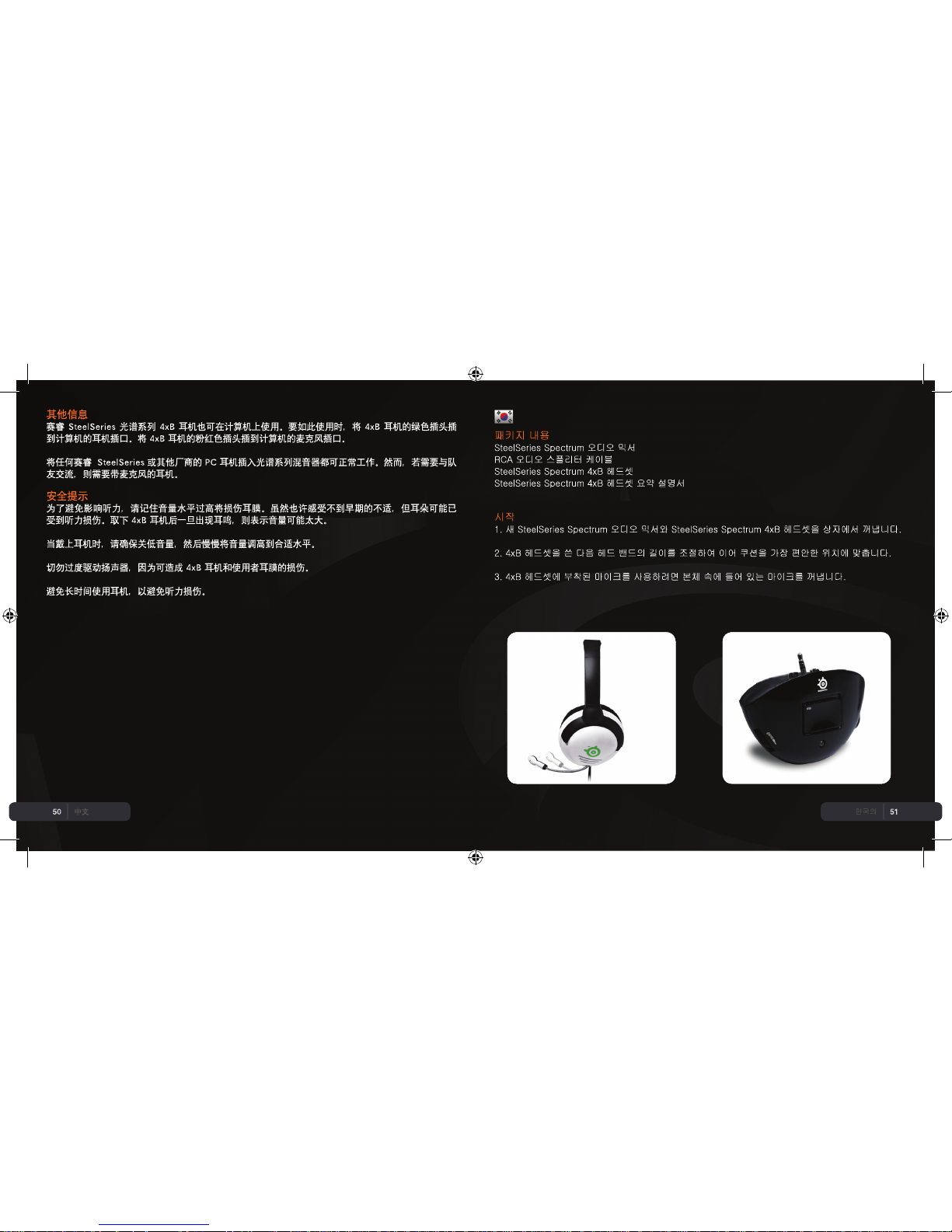

CONNECTING THE STEELSERIES SPECTRUM AUDIOMIXER TO YOUR TV OR ENTERTAINMENT SYSTEM
1. If your TV or entertainment system has a single output jack, you can plug the AudioMixer directly
into that jack.
2. If your TV or entertainment system has RCA type jacks, then plug the red and white RCA jacks from
the AudioMixer into the left and right audio outputs from the television or your home entertainment
sound system. The red plug is connected into the right channel and the white plug is connected to the
left channel.
3. Attach the USB plug from the AudioMixer to an avalible USB jack on the Xbox360.
CONNECTING THE STEELSERIES SPECTRUM AUDIOMIXER TO THE XBOX CONTROLLER

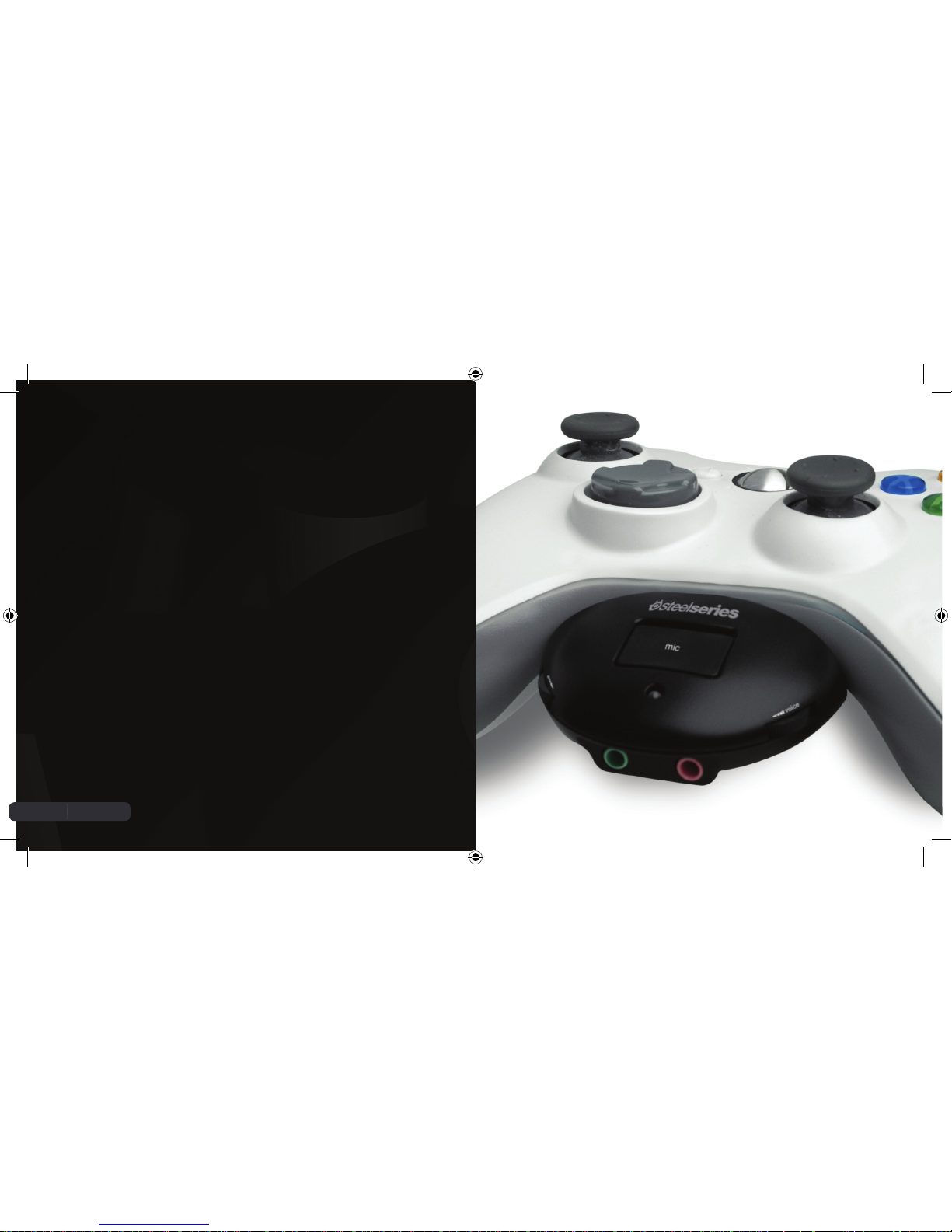

4. Plug the Spectrum AudioMixer into the bottom of your Xbox controller.
CONNECTING THE SPECTRUM 4XB HEADSET TO THE SPECTRUM AUDIOMIXER
5. Insert the green plug of the 4xB headset into the green jack of the AudioMixer for game sound and
insert the pink plug of the 4xB headset into the pink jack of the AudioMixer for game and chat output
usage.
SteelSerieS liveMix
SteelSeries LiveMix feature lowers the game volume when your teammates are talking. When
teammates are giving each other important instructions through the microphone, the game sound
will automatically lower in order for the players to hear the instructions clearly. Game volume will
resume after talking stops.
6. To configure your Xbox 360, press the center Xbox button on your controller. Select the settings
tab and then scroll down to Preferences. Select Voice and then select Play Through headset. Your
headset is now properly configured.

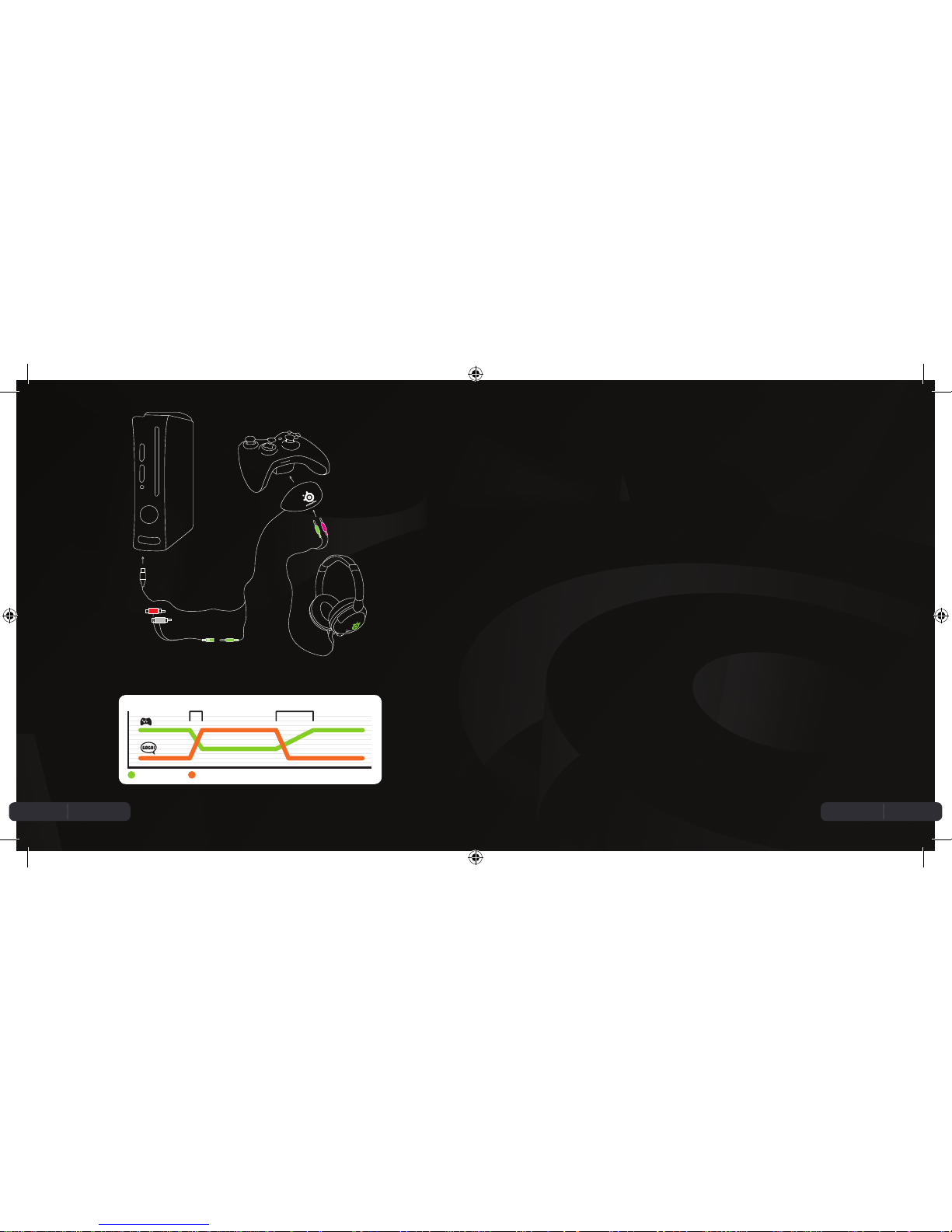

Xbox 360 Controller
SteelSeries Spectrum
AudioMixer
Pink & Green
Headphone
jacks
SteelSeries Spectrum
4xb headset
Audio Splitter Cable
USB Plug
RCA jacks
Xbox 360
SOUND LEVEL
TIME
10 ms 1.5 sec
+
GAME AUDIO VOICE AUDIO
SteelSerieS liveMix
6
7
SteelSerieS SpectruM AudioMixer controlS
The game volume can be adjusted by turning the dial located on the left of the AudioMixer.
The volume of your chatting teammates can be adjusted by turning the dial
located to the right of the AudioMixer.
The microphone switch is located on the top of the AudioMixer. Pushing the switch forward enables
the microphone which is symbolized by a green light. Pushing the switch downward mutes the
microphone which is symbolized by a red light.
On the back of the AudioMixer is the SteelSeries LiveMix switch. Pushing it forward turns the LiveMix
feature on and pushing the switch downwards turns the LiveMix feature off.
English English

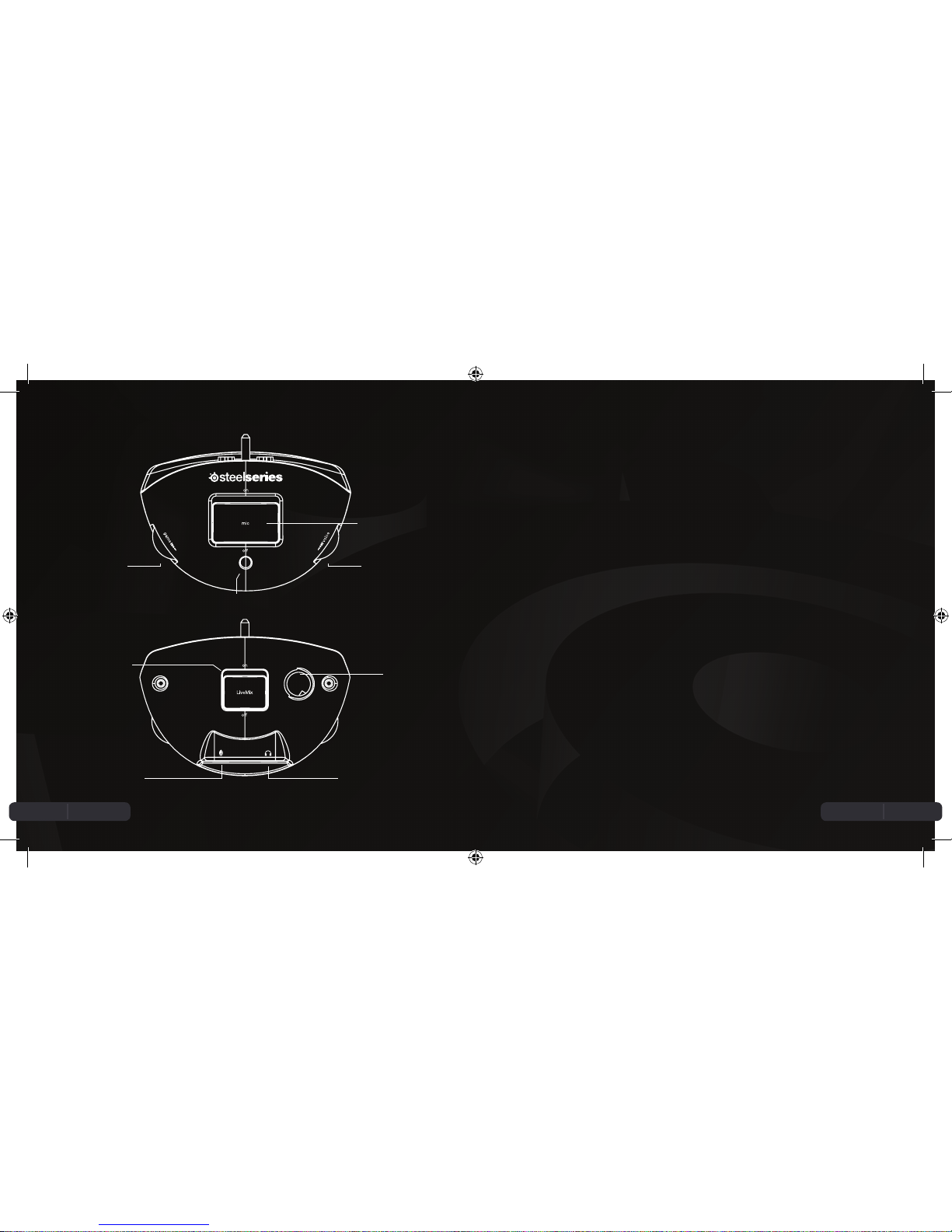

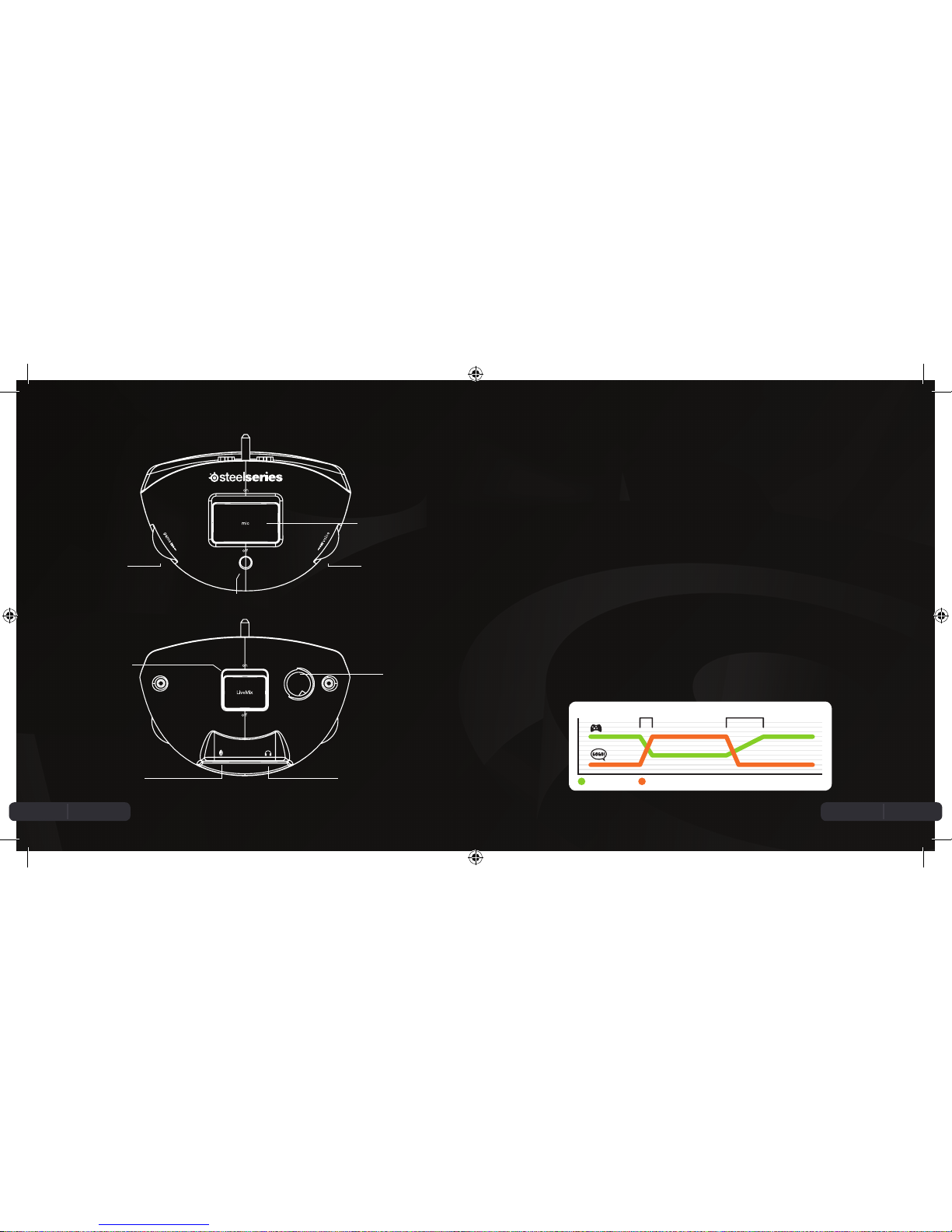

TOP OF AUDIOMIXER
BOTTOM OF AUDIOMIXER
Microphone Switch
Voice VolumeGame Volume
LiveMix Switch
Cord
Pink Microphone Jack Green Headphone Jack
Mute Indicator Light
10
11
Français
Français
RACCORDER LE SPECTRUM AUDIOMIXER DE STEELSERIES A VOTRE TELEVISON OU A VOTRE SYSTEME
DE DIVERTISSEMENT
1. Si votre télévision ou système de divertissement dispose d’un jack de sortie unique, vous pouvez
brancher l’AudioMixer directement sur ce jack.
2. Si votre télévision ou système de divertissement présente des jacks type RCA, branchez alors les
jacks RCA rouge et blanc de l’AudioMixer dans les sorties audio gauche et droite de votre téléviseur
ou de votre système de divertissement audio. La fiche rouge est raccordée à la prise de droite et la
fiche blanche est branchée sur celle de gauche.
3. Raccordez la prise USB de l’AudioMixer à un port USB disponible sur la Xbox360.
RACCORDER LE SPECTRUM AUDIOMIXER DE STEELSERIES A LA MANETTE DE JEU XBOX
4. Branchez le Spectrum AudioMixer au dessous de votre manette de jeu Xbox.
CONNECTER LE CASQUE SPECTRUM 4XB AU SPECTRUM AUDIOMIXER
5. Insérez la fiche verte du casque 4xB dans la prise verte de l’AudioMixer pour le son du jeu et branchez
la fiche rose du casque 4xB dans la prise rose de l’AudioMixer pour l’utilisation du microphone dans
le jeu et les chats.
SteelSerieSliveMix
La fonction SteelSeriesLiveMix réduit le volume du jeu lorsque vos coéquipiers parlent. Lorsque
vos coéquipiers se donnent des instructions importantes à travers leurs microphones, le son du jeu
s’abaissera automatiquement afin que les joueurs puissent percevoir les instructions plus clairement.
Le volume du jeu repassera à la normale une fois la conversation terminée.
6. Afin de configurer votre Xbox 360, appuyez sur le bouton Xbox au centre de votre manette.
Sélectionnez l’onglet de paramètres puis faites défiler le menu vers le bas jusqu’à atteindre l’élément
Préférences et sélectionnez-le. Sélectionnez Voix puis Son via le casque. Votre casque est à présent
correctement configuré.
Xbox 360 Controller
SteelSeries Spectrum
AudioMixer
Pink & Green
Headphone
jacks
SteelSeries Spectrum
4xb headset
Audio Splitter Cable
USB Plug
RCA jacks
Xbox 360
SOUND LEVEL
TIME
10 ms 1.5 sec
+
GAME AUDIO VOICE AUDIO
SteelSerieS liveMix
12
13
Français
TOP OF AUDIOMIXER
coMMAndeS du SpectruM AudioMixer de SteelSerieS
Le volume du jeu peut être réglé en tournant la molette située sur la gauche de l’AudioMixer.
Le volume vocal de vos coéquipiers peut être réglé en tournant la molette située sur la droite de
l’AudioMixer.
L’interrupteur du microphone est situé sur la partie supérieure de l’AudioMixer. Une pression de
l’interrupteur vers l’avant activera le microphone, symbolisé par un témoin vert. Une pression de
l’interrupteur vers le bas coupera le microphone, la sourdine est symbolisée par un témoin rouge.
A l’arrière de l’AudioMixer se trouve l’interrupteur SteelSeriesLiveMix. Une pression vers l’avant
activera la fonction LiveMix, et une pression vers le bas l’arrêtera.
Français
BOTTOM OF AUDIOMIXER
Microphone Switch
Voice VolumeGame Volume
LiveMix Switch
Cord
Pink Microphone Jack Green Headphone Jack
Mute Indicator Light
16
17

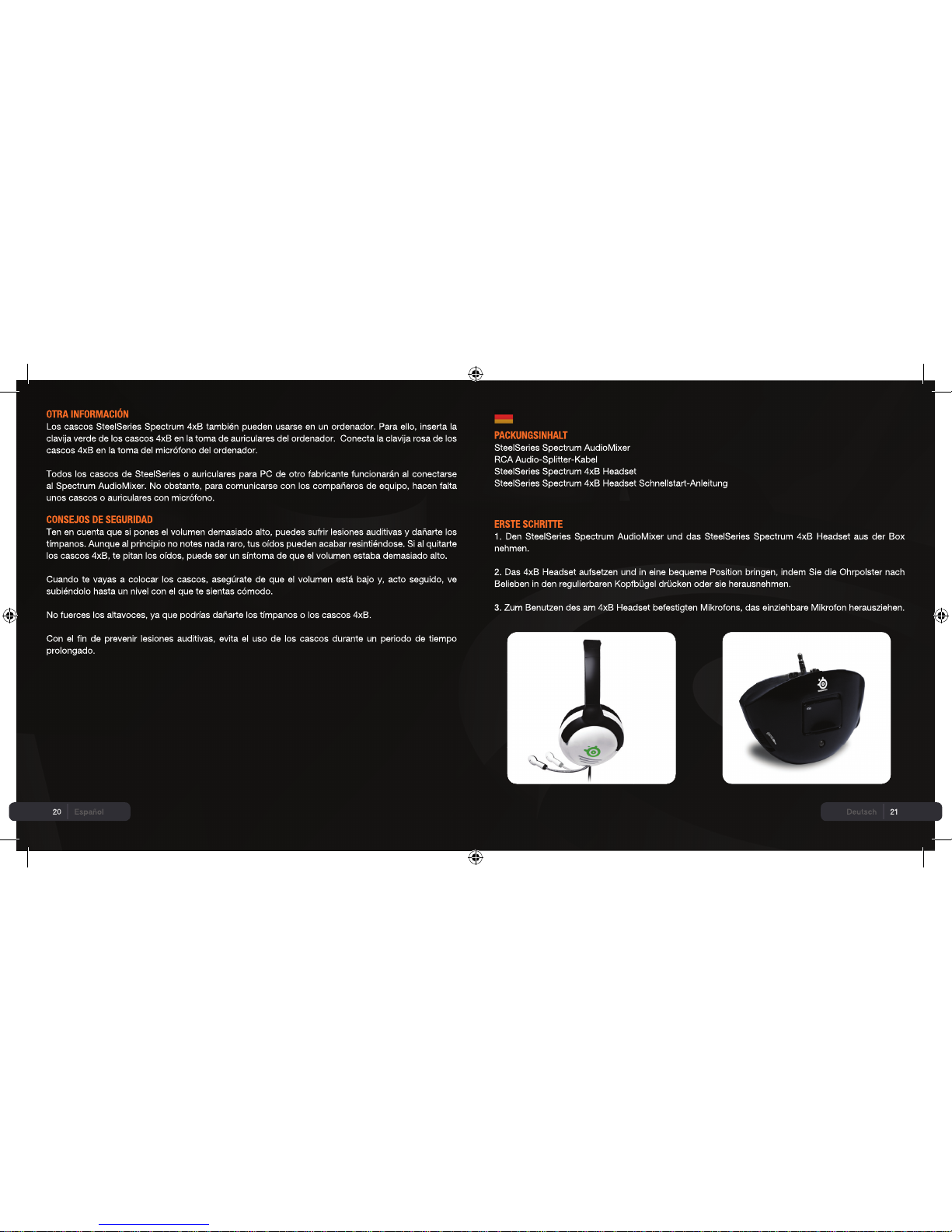

Español
Español
CONEXIÓN DEL STEELSERIES SPECTRUM AUDIOMIXER AL TELEVISOR O SISTEMA DE ENTRETENIMIENTO
1. Si tu televisor o sistema de entretenimiento cuenta con una sola toma de salida, puedes conectar la
clavija del AudioMixer directamente en dicha toma.
2. Si tu televisor o sistema de entretenimiento tiene tomas de tipo RCA, enchufa las clavijas RCA del
AudioMixer en las salidas de audio izquierda y derecha del televisor o del sistema de sonido de tu
consola. La clavija roja se conecta al canal derecho, y la blanca al canal izquierdo.
3. Inserta el conector USB del AudioMixer en una toma USB libre de la Xbox360.
CONEXIÓN DEL STEELSERIES SPECTRUM AUDIOMIXER AL MANDO DE LA XBOX
4. Conecta el Spectrum AudioMixer a la parte inferior del mando de tu Xbox.
CONEXIÓN DE LOS CASCOS SPECTRUM 4XB AL SPECTRUM AUDIOMIXER
5. Inserta la clavija verde de los cascos 4xB en la toma verde del AudioMixer para oír el sonido del juego
e inserta la clavija rosa de 4xB en la toma rosa del AudioMixer para jugar y chatear.
STEELSERIES LIVEMIX
La función SteelSeries LiveMix baja el volumen del juego cuando tus compañeros de equipo hablan.
Cuando los compañeros usan el micrófono para transmitirse instrucciones importantes, el sonido del
juego bajará automáticamente para que los jugadores puedan escucharlas con claridad. El volumen
del juego recobrará su nivel normal al terminar la conversación.
6. Para configurar tu Xbox 360, pulsa el botón central del mando de la Xbox. Selecciona la ficha
Configuración y abre la opción Preferencias. Selecciona Voz y luego Reproducir por auriculares. Tus
cascos quedarán convenientemente configurados.
Xbox 360 Controller
SteelSeries Spectrum
AudioMixer
Pink & Green
Headphone
jacks
SteelSeries Spectrum
4xb headset
Audio Splitter Cable
USB Plug
RCA jacks
Xbox 360
SOUND LEVEL
TIME
10 ms 1.5 sec
+
GAME AUDIO VOICE AUDIO
SteelSerieS liveMix
18
19
Español
TOP OF AUDIOMIXER
CONTROLES DEL STEELSERIES SPECTRUM AUDIOMIXER
El volumen del juego puede ajustarse con el selector que hay a la izquierda del AudioMixer.
El volumen para charlar con tus compañeros de equipo puede ajustarse con el selector que hay a la
derecha del AudioMixer.
El interruptor del micrófono se encuentra en la parte superior del AudioMixer. Al mover el interruptor
hacia delante, el micrófono se activa, lo cual se indica con una luz verde. Al mover el interruptor hacia
abajo, el micrófono se apaga, lo cual se indica con una luz roja.
En la parte posterior del AudioMixer se encuentra el interruptor del SteelSeries LiveMix. Para activarlo,
mueve el interruptor hacia delante; para desactivarlo, muévelo hacia abajo.
Español
BOTTOM OF AUDIOMIXER
Microphone Switch
Voice VolumeGame Volume
LiveMix Switch
Cord
Pink Microphone Jack Green Headphone Jack
Mute Indicator Light
