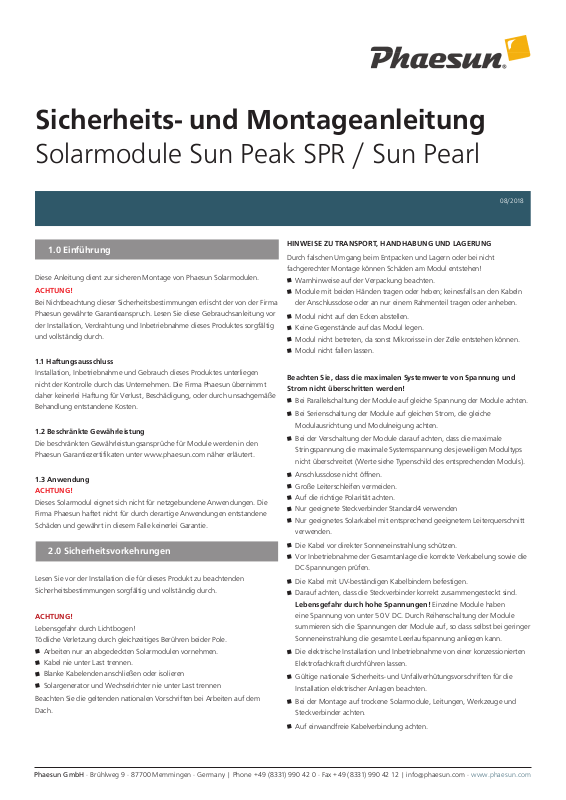

Sicherheits- und Montageanleitung

Solarmodule Sun Peak SPR / Sun Pearl

08/2018

1.0 Einführung

Diese Anleitung dient zur sicheren Montage von Phaesun Solarmodulen.

ACHTUNG!

Bei Nichtbeachtung dieser Sicherheitsbestimmungen erlischt der von der Firma
Phaesun gewährte Garantieanspruch. Lesen Sie diese Gebrauchsanleitung vor
der Installation, Verdrahtung und Inbetriebnahme dieses Produktes sorgfältig
und vollständig durch.

1.1 Haftungsausschluss

Installation, Inbetriebnahme und Gebrauch dieses Produktes unterliegen
nicht der Kontrolle durch das Unternehmen. Die Firma Phaesun übernimmt
daher keinerlei Haftung für Verlust, Beschädigung, oder durch unsachgemäße
Behandlung entstandene Kosten.

1.2 Beschränkte Gewährleistung

Die beschränkten Gewährleistungsansprüche für Module werden in den
Phaesun Garantiezertifikaten unter www.phaesun.com näher erläutert.

1.3 Anwendung

ACHTUNG!

Dieses Solarmodul eignet sich nicht für netzgebundene Anwendungen. Die
Firma Phaesun haftet nicht für durch derartige Anwendungen entstandene
Schäden und gewährt in diesem Falle keinerlei Garantie.

2.0 Sicherheitsvorkehrungen

Lesen Sie vor der Installation die für dieses Produkt zu beachtenden
Sicherheitsbestimmungen sorgfältig und vollständig durch.

ACHTUNG!

Lebensgefahr durch Lichtbogen!
Tödliche Verletzung durch gleichzeitiges Berühren beider Pole.

Arbeiten nur an abgedeckten Solarmodulen vornehmen.
Kabel nie unter Last trennen.
Blanke Kabelenden anschließen oder isolieren
Solargenerator und Wechselrichter nie unter Last trennen

Beachten Sie die geltenden nationalen Vorschriften bei Arbeiten auf dem
Dach.

HINWEISE ZU TRANSPORT, HANDHABUNG UND LAGERUNG

Durch falschen Umgang beim Entpacken und Lagern oder bei nicht
fachgerechter Montage können Schäden am Modul entstehen!

Warnhinweise auf der Verpackung beachten.
Module mit beiden Händen tragen oder heben; keinesfalls an den Kabeln

der Anschlussdose oder an nur einem Rahmenteil tragen oder anheben.

Modul nicht auf den Ecken abstellen.
Keine Gegenstände auf das Modul legen.
Modul nicht betreten, da sonst Mikrorisse in der Zelle entstehen können.
Modul nicht fallen lassen.

Beachten Sie, dass die maximalen Systemwerte von Spannung und
Strom nicht überschritten werden!

Bei Parallelschaltung der Module auf gleiche Spannung der Module achten.

Bei Serienschaltung der Module auf gleichen Strom, die gleiche

Modulausrichtung und Modulneigung achten.

Bei der Verschaltung der Module darauf achten, dass die maximale

Stringspannung die maximale Systemspannung des jeweiligen Modultyps
nicht überschreitet (Werte siehe Typenschild des entsprechenden Moduls).

Anschlussdose nicht öffnen.
Große Leiterschleifen vermeiden.
Auf die richtige Polarität achten.
Nur geeignete Steckverbinder Standard4 verwenden
Nur geeignetes Solarkabel mit entsprechend geeignetem Leiterquerschnitt

verwenden.

Die Kabel vor direkter Sonneneinstrahlung schützen.
Vor Inbetriebnahme der Gesamtanlage die korrekte Verkabelung sowie die

DC-Spannungen prüfen.

Die Kabel mit UV-beständigen Kabelbindern befestigen.
Darauf achten, dass die Steckverbinder korrekt zusammengesteckt sind.

Lebensgefahr durch hohe Spannungen! Einzelne Module haben
eine Spannung von unter 50 V DC. Durch Reihenschaltung der Module
summieren sich die Spannungen der Module auf, so dass selbst bei geringer
Sonneneinstrahlung die gesamte Leerlaufspannung anliegen kann.

Die elektrische Installation und Inbetriebnahme von einer konzessionierten

Elektrofachkraft durchführen lassen.

Gültige nationale Sicherheits- und Unfallverhütungsvorschriften für die

Installation elektrischer Anlagen beachten.

Bei der Montage auf trockene Solarmodule, Leitungen, Werkzeuge und

Steckverbinder achten.

Auf einwandfreie Kabelverbindung achten.

Phaesun GmbH · Brühlweg 9 · 87700 Memmingen · Germany | Phone [phone] · Fax [phone] | [e-mail] · www.phaesun.com

310054 – 59, 310078, 3100140, 310166 • S. 2

Keine beschädigten Module anschließen.
Die Rückseite der Module nicht bekleben, bemalen oder mit spitzen

Gegenständen bearbeiten.
Module nicht auseinanderbauen.
Angaben zur maximalen Systemspannung der Module beachten.
Modul nicht in Wasser tauchen.

ALLGEMEINE HINWEISE

Notieren Sie zur Anlagendokumentation die Seriennummern der Module im

Belegungsplan

Lesen Sie ergänzend zu dieser Information die entsprechende

Montageanleitung des verwendeten Montagesystems.

Beachten Sie zum elektrischen Anschluss und bei der Montage die

nationalen Vorschriften für solche Arbeiten.

HINWEISE ZUM BRANDSCHUTZ

Der bauliche Brandschutz ist in den einzelnen Ländern individuell geregelt.
Bei unsachgemäßer Installation kann es im Brandfall zu einer Gefährdung
kommen

Vorschriften der zuständigen Länder beachten.
Die Module nicht neben offenen Flammen, leicht entzündlichen Materialien

oder in der Nähe von leicht entzündlichen Gasen und Dämpfen montieren.

HINWEISE ZUR ERDUNG

Bitte beachten Sie die nationalen Vorschriften und Standards.

Verwenden Sie zur Erdung die entsprechenden Bohrungen.

Verwenden Sie zur Ableitung einen Kupferleiter 16 mm²

(Temperaturbeständigkeit 90 °C).

3.0 Modulaufstellung

Die befristete Garantie der Firma Phaesun gilt nur für Module, die nach den
folgenden Richtlinien installiert wurden.

3.1 Aufstellungsort
Phaesun Module sollten an Orten installiert werden, die folgende
Voraussetzungen erfüllen:

Um das Eindringen von Wasser in den Anschlußdose zu vermeiden, sollte
die verglaste Vorderseite des Moduls nicht nach unten zeigen. Zwischen
Montagerahmen und Untergrund muss ein gewisser Abstand eingehalten
werden um Kabelschäden vorzubeugen und ausreichende Luftzirkulation zu
gewährleisten.

Wird das Modul auf dem Dach installiert, sollte die Installation auf einer für
die Anwendung geigneten feuerbeständigen Abdeckung oder Beschichtung
erfolgen.

Nehmen Sie keine Eingriffe oder Veränderungen am Modulrahmen vor.
Zusätzliche Bohrlöcher zur Befestigung des Rahmens beschädigen unter
Umständen das Modul und beeinträchtigen die Stabilität des Rahmens.

Module sollten ausschließlich nach folgender Vorgehensweise montiert
werden (Montagematerial nicht enthalten):

1) Rahmenbohrungen: Verwenden Sie die fabrikseitig vorher angebrachten
Bohrlöcher für die Montage. Es empfiehlt sich, mit Schrauben, Muttern und
Unterlegscheiben aus Edelstahl zu arbeiten.

2) Klemmbügel oder Clips: Befestigen Sie das Modul mit den Klemmbügeln
an der Seite des Modulrahmens. Die seitlichen Rahmen werden an den
Längsseiten des Moduls befestigt. Stellen Sie sicher, dass die Klemmbügel
ausreichend stark sind und dem maximalen Berechnungsdruck standhalten.

3) Endmontage: Der Modulrahmen wird mit der Längsseite auf eine
Schiene montiert. Schiene und Klemmbügel müssen dem maximalen
Berechnungsdruck des Moduls standhalten.

4.0 Wartung

Überprüfen Sie einmal im Jahr sämtliche elektrischen Anschlüsse und
mechanischen Verbindungen der Module auf Sicherheit und Korrosion.
Reinigen Sie die Moduloberflächen regelmäßig mit Wasser und einem weichen
Tuch oder Schwamm. Fingerabdrücke können mit einem Standard Glasreiniger
beseitigt werden. Verwenden Sie keine aggressiven Reinigungsmittel wie
Scheuerpulver, Stahlwolle, Kratzer oder Schaber, Klingen, scharfkantige oder
spitze Gegenstände zur Reinigung der Glasflächen. Bei unsachgemäßer
Behandlung erlischt der Garantieanspruch.

5.0 Kontakt zu Phaesun

Maximale Betriebstemperatur +85°C, +185°F

Minimale Betriebstemperatur –40°C, –40° F

ACHTUNG!

Insbesondere bei hohen Umgebungstemperaturen muss eine ausreichende
Luftzirkulation hinter den Modulen gewährleistet sein.
Bei Installationen an Orten mit Schneefall oder starkem Wind ist auf eine
entsprechend robuste Auslegung der Anlage zu achten. Phaesun Module
sollten nicht in direkten Kontakt mit Salzwasser kommen.

3.2 Installation

Module können in jedem beliebigen Winkel von horizontal bis vertikal
installiert werden. Wählen Sie die zur Maximierung der Sonneneinstrahlung
am besten geeignete Ausrichtung.

Phaesun GmbH · Brühlweg 9 · 87700 Memmingen · Germany · Telefon [phone] - 0 · Telefax [phone] - 12 · [e-mail] · www.phaesun.com

Für technische Fragen oder Produktinformationen stehen wir Ihnen gerne zur
Verfügung:
Phaesun GmbH · [e-mail] · [phone]
