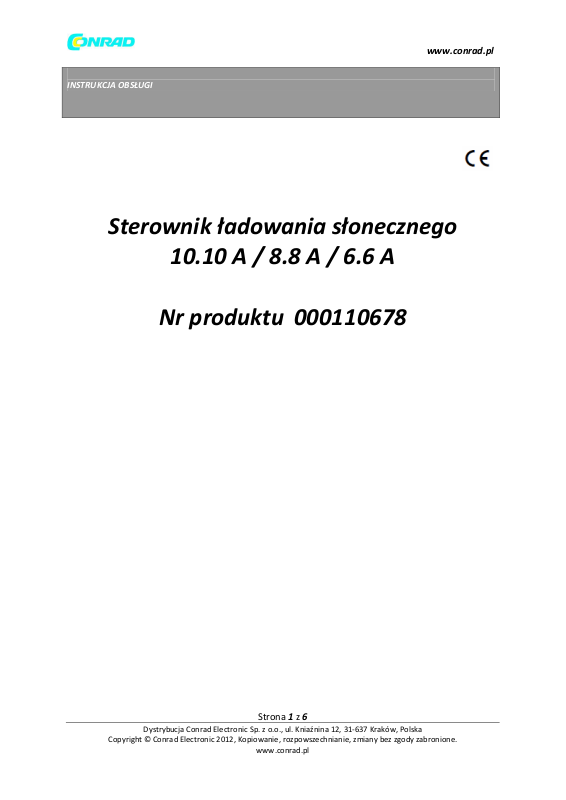

INSTRUKCJA OBSŁUGI
Sterownik ładowania słonecznego
10.10 A / 8.8 A / 6.6 A
Nr produktu 000110678
Strona 1 z 6
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
1. O instrukcji
Niniejsza instrukcja obsługi stanowi część produktu. Zapoznaj się dokładnie z instrukcją obsługi przed użyciem
produktu, zachowaj ją przez cały czas użytkowania produktu i przekaż przyszłemu właścicielowi lub
użytkownikowi produktu.
Instrukcja opisuje instalację, działanie, obsługę i konserwację sterownika ładowania słonecznego. Instrukcja
obsługi przeznaczona jest dla użytkowników końcowych.
W razie wątpliwości skontaktuj się ze specjalistą technikiem.
2. Bezpieczeństwo
Sterownik ładowania słonecznego można używać wyłącznie w systemach PV w celu ładowania i kontroli baterii
ołowiowo-kwasowych zgodnie z instrukcją obsługi i specyfikacjami ładowania producenta baterii.
Sterownik ładowania słonecznego można podłączać tylko do obciążeń lokalnych oraz baterii. Wykonuje to
wykwalifikowany personel zgodnie ze stosownymi przepisami. Postępuj zgodnie z instrukcjami instalacyjnymi i
eksploatacyjnymi dla wszystkich komponentów systemu PV.
Do sterownika ładowania słonecznego nie wolno podłączać jakichkolwiek innych źródeł energii niż generator
słoneczny. Postępuj zgodnie z przepisami w zakresie bezpieczeństwa i zapobiegania wypadkom danego kraju.
Systemy PV muszą znajdować się z dala od dzieci. Nie używaj sterownika ładowania słonecznego w zapylonym
otoczeniu, w pobliżu rozpuszczalników lub materiałów palnych, gazów i oparów. W pobliżu baterii nie może
znajdować się otwarty ogień, płomienie lub iskry. Zapewnij odpowiednie wietrzenie pomieszczenia. Regularnie
sprawdzaj proces ładowania.
Postępuj zgodnie z instrukcjami ładowania producenta baterii. Kwas baterii może dostać się na skórę lub
odzież. W takim wypadku natychmiast przemyj obficie wodą. Skontaktuj się z lekarzem.
Nie obsługuj sterownika ładowania słonecznego, kiedy urządzenie nie działa, sterownik ładowania
słonecznego lub podłączone kable są w sposób widoczny uszkodzone lub poluzowane. W takich wypadkach
natychmiast odłącz sterownik ładowania słonecznego od modułów słonecznych i baterii.
3. Funkcje
Sterownik ładowania słonecznego monitoruje stan naładowania zestawu baterii, steruje procesem ładowania,
steruje podłączeniem/wyłączeniem obciążeń. W ten sposób optymizowane jest zużycie baterii co znacznie
wydłuża ich żywotność.
Poniższe funkcje zabezpieczające stanowią część podstawowego działania sterownika: ochrona rpzed
przeładowaniem, ochrona przed nadmiernym rozładowanie, ochrona przed zbyt niskim napięciem baterii,
ochrona odwróconego prądu modułu słonecznego.
4. Instalacja
4.1 Wymagania w zakresie miejsca montażu
Nie montuj sterownika ładowania słonecznego na zewnątrz ani w wilgotnych pomieszczeniach. Nie narażaj
sterownika ładowania słonecznego na bezpośrednie działanie słońca lub innych źródeł ciepła. Chroń sterownik
ładowania słonecznego przed zanieczyszczeniem i wilgocią.
Montuj w pozycji pionowej na ścianie (betonowej) na niepalnym podłożu. Zachowaj minimalną odległość 10cm
od dołu i wokół urządzenia, aby zapewnić odpowiednią cyrkulację powietrza. Zamontuj sterownik ładowania
słonecznego jak najbliżej baterii (zachowując bezpieczny odstęp co najmniej 30 cm).
4.2 Mocowanie sterownika ładowania słonecznego
Zaznacz pozycję otworów montażowych sterownika ładowania słonecznego na ścianie.
Strona 2 z 6
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Wywierć 4 otwory o średnicy Ø 6 mm i włóż kołki. Zamocuj sterownik ładowania słonecznego na ścianie, tak
aby otwory na kable skierowane były do dołu, za pomocą 4 wkrętów o łbach owalnych M4x40 (DIN 7996).
4.3 Podłączenie
Zastosuj przewód o wymiarach odpowiednich do wartości znamionowych prądu sterownika ładownia, np.
6mm² dla 10A, 5 mm² dla 8A, 4 mm² dla 6A, 3 mm² dla 5A dla długości przewodu 10m.
Dodatkowy zewnętrzny bezpiecznik 20A (nie dołączony) musi zostać podłączony do kabla podłączeniowego
baterii, blisko bieguna baterii. Bezpiecznik zewnętrzny chroni przed zwarciami na kablach.
Moduły słoneczne generują elektryczność w świetle padającym. Pełne napięcie występuje nawet w przypadku
niskich poziomów światła padającego. Zabezpiecz moduły słoneczne przed światłem padającym podczas
instalacji, np. zasłaniając je.
Nigdy nie dotykaj niezaizolowanych końcówek kabli. Używaj wyłącznie narzędzi izolowanych. Upewnij się, że
wszystkie obciążenia, które mają być podłączone są wyłączone. W razie konieczności wyjmij bezpiecznik.
Podłączenia wykonuj zawsze zgodnie z poniżej opisaną kolejnością.
Krok 1: podłącz baterię
Podłącz kabel podłączeniowy baterii zachowując prawidłową biegunowość do środkowej pary zacisków na
sterowniku ładowania słonecznego (z symbolem baterii).
Jeśli występuje bezpiecznik zewnętrzny, wyjmij go. Podłącz kabel podłączeniowy baterii A+ do dodatniego
bieguna baterii. Podłącz kabel podłączeniowy baterii A– do ujemnego bieguna baterii. Włóż bezpiecznik
zewnętrzny do kabla podłączeniowego baterii.
Jeśli biegunowość podłączenia jest prawidłowa, dioda informacyjna zaświeci się na zielono.
Krok 2: podłącz moduł słoneczny
Upewnij się, że moduł słoneczny jest zabezpieczony przed światłem
padającym (zakryj lub poczekaj na noc).
Upewnij się, że moduł słoneczny nie przekracza maksymalnego
dopuszczalnego prądu wejściowego.
Najpierw podłącz kabel podłączeniowy modułu słonecznego M+ do
prawidłowego bieguna lewej pary zacisków na sterowniku
ładowania słonecznego (z symbolem modułu słonecznego), a
następnie podłącz kabel M– . Zdejmij zasłonę z modułu
słonecznego.
Krok 3: podłącz obciążenia
Najpierw podłącz kabel obciążenia L+ do prawidłowego bieguna prawej pary zacisków na sterowniku ładowania
słonecznego (z symbolem lampy), następnie podłącz kabel L–. Włóż bezpiecznik obciążenia lub włącz
obciążenie.
Uwagi: Podłącz obciążenia, które nie będą wyłączane ochroną zbytniego rozładowania na sterowniku
ładowania słonecznego, np. światła awaryjne lub podłączenie radiowe, bezpośrednio do baterii. Obciążenia o
większym zużyciu prądu niż wyjście urządzenia można podłączać bezpośrednio do baterii. W takim wypadku nie
zadziała jednak ochrona zbytniego rozładowania na sterowniku ładowania słonecznego. Obciążenia podłączane
w taki sposób muszą posiadać niezależne bezpieczniki.
Krok 4: działanie końcowe
Zamocuj wszystkie kable z odprężeniem w bezpośredniej bliskości sterownika ładowania słonecznego (odstęp
około 10 cm).
5. Wyświetlacze diodowe
Dioda Status Znaczenie
Dioda informacji świeci się na zielono Praca normalna
Strona 3 z 6
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
miga powoli na czerwono* Błąd systemu
- zbyt wysoki prąd ładowania
- przeciążenie/zwarcie
- przegrzanie razem z czerwoną diodą
- za niskie napięcie baterii razem z zieloną
diodą
- za wysokie napięcie baterii
Czerwona dioda
baterii
baterii
*miga powoli: 0,4Hz: 4 x 10 sekund, szybko miga: 3Hz: 3 x 1 sekunda
6. Uziemienie
Komponenty wolnostojących systemów nie musza być uziemiane – nie jest to praktyka standardowa i może być
zabroniona przepisami danego kraju (np.: DIN 57100 Część 410: zabranianie uziemiania niskonapięciowych).
Skontaktuj się ze sprzedawcą w celu uzyskania szczegółowych informacji.
szybko miga* Bateria pusta, ostrzeżenie o odłączeniu wskutek niskiego
napięcia, obciążenia nadal włączone
miga powoli* Ochrona przed zbytnim rozładowaniem aktywna (LVD),
obciążenia odłączone
świeci się Bateria słaba, obciążenia włączone Żółta dioda baterii
miga powoli na żółto* Nie osiągnięto zadanego punktu ponownego podłączenia
LVD, obciążenia nadal wyłączone
świeci się Bateria OK. Zielona dioda
miga powoli na zielono* Bateria pełna, aktywna regulacja ładowania
7. Zabezpieczenie przed piorunami
W systemach narażonych na zwiększone ryzyko wskutek przepięć zalecamy instalację dodatkowego
zabezpieczenia odgromowego/przepięciowego w celu zredukowania spadków napięcia. Skontaktuj się ze
sprzedawcą w celu uzyskania szczegółowych informacji.
8. Konserwacja
Sterownik ładowania słonecznego nie wymaga konserwacji.
Wszystkie komponenty systemu PV należy sprawdzać co najmniej raz do roku, zgodnie ze specyfikacjami
odpowiednich producentów. Zapewnij odpowiednia wentylację elementu chłodzącego. Sprawdzaj odprężenie
kabli. Sprawdzaj czy wszystkie kable są dobrze zamocowane. W razie potrzeby dokręć śruby. Sprawdzaj czy
zaciski nie korodują.
9. Błędy i naprawa błędów
Brak wyświetlania : sprawdź biegunowość baterii i bezpiecznik zewnętrzny. Napięcie baterii zbyt niskie lub
bateria wadliwa.
Bateria nie jest naładowana : sprawdź, czy moduł słoneczny jest podłączony z prawidłową biegunowością lub
czy na wejściu słonecznym nie ma zwarcia. Jeśli napięcie modułu słonecznego jest niższe niż napięcie baterii lub
jeśli moduł słoneczny jest uszkodzony, bateria nie będzie się ładować.
Wyświetlacze baterii szybko migają: szybkie zmiany napięcia baterii. Duże prądy impulsowe powodują zmiany
napięcia. Bateria zbyt mała lub wadliwa. Skontaktuj się ze sprzedawcą w celu uzyskania szczegółowych
informacji.
Poniższe błędy nie uszkodzą sterownika. po naprawie błędu urządzenie będzie działało poprawnie:
* zwarcia modułu słonecznego
* odwrócona biegunowość modułu słonecznego *2
* zwarcia na wyjściu obciążenia
* nadmierny prąd obciążenia
* odwrócona biegunowość baterii *1
* nadmierny prąd modułu słonecznego
* nadmierna temperatura urządzenia
* przepięcie na wyjściu obciążenia
Strona 4 z 6
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
10. Gwarancja prawna
Zgodnie z prawnymi wymaganiami obowiązującymi w Niemczech, niniejszy produkt objęty jest dwuletnią
gwarancją.
Sprzedawca wyeliminuje wszystkie wady wykonawcze i rzeczowe w zakresie produktu w okresie gwarancyjnym
wpływające na prawidłowe działanie produktu. Zużycie naturalne nie stanowi wadliwego działania.
Gwarancja prawna nie obejmuje wad spowodowanych przez strony trzecie, nieprofesjonalna instalację lub
oddanie do eksploatacji, nieprawidłowe lub niedbałe obchodzenie się z produktem, nieprawidłowy transport,
nadmierne obciążanie, użycie niewłaściwego sprzętu, wadliwe prace konstrukcyjne, nieodpowiednie miejsce
konstrukcyjne lub nieprawidłową obsługę lub eksploatację.
Roszczenia gwarancyjne będą przyjmowane wyłącznie po natychmiastowym powiadomieniu o zaistniałym
uszkodzeniu. Roszczenia gwarancyjne kierowane będą do sprzedawcy. Należy poinformować sprzedawcę
zawczasu o zamiarze złożenia roszczenia gwarancyjnego.
W przypadku złożenia roszczenia gwarancyjnego należy podać opis wady oraz fakturę/list dostawczy.
Sprzedawca według własnego uznania może zaspokoić roszczenie gwarancyjne poprzez naprawę lub wymianę.
Jeśli produktu nie można wymienić ani naprawić, lub jeśli nie wydarzy się to w odpowiednim okresie czasu
pomimo określenia okresu przedłużonego przez klienta, nastąpi wyrównanie spadku wartości spowodowanego
wadą, lub jeśli jest to nie wystarczające z punktu widzenia interesów użytkownika końcowego, umowa ulega
unieważnieniu. Wszelkie dalsze roszczenia względem sprzedawcy wynikające z zobowiązań gwarancyjnych, w
szczególności roszczenia odszkodowawcze z tytułu utraty korzyści, utraty użytkowania lub szkód pośrednich
zostają wyłączone, chyba, że odpowiedzialność taka jest obowiązkowa w świetle prawa Niemiec.
Strona 5 z 6
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
11. Dane techniczne
Steca Solsum F 6.6F | 8.8F | 10.10F
Napięcie systemu 12 V (24 V)
Zużycie własne q < 4 mA
Strona wejściowa DC
Moduł słoneczny z napięciem obwodu otwartego (w
minimalnej temperaturze roboczej)
Prąd modułu 6 A | 8 A | 10 A
Strona wyjściowa DC
Prąd obciążenia 6 A | 8 A | 10 A
Końcowe napięcia ładowania 13.9 V (27.8 V)
Wzmocnione napięcie ładowania 14.4 V (28.8 V)
Napięcie ponownego podłączenia (SOC / LVR) *» > 50 % / 12.4 V ... 12.7 V (24.8 V ... 25.4 V)
Ochrona przed nadmiernym rozładowaniem (SOC / LVD) *
3
< 30 % / 11.2 V ... 11.6 V (22.4 V ... 23.2 V)
Temperatura otoczenia | -25 °C ... +50 °C
Zacisk (wąski, pojedynczy przewód) 4 mm2 / 6 mm2 - AWG 12 / 9
Stopień ochrony IP 32
Wymiary (X x Y x Z) 145 x 100 x 24 mm
Ciężar około 150 g
* Zwarcia modułu słonecznego
* Zwarcia na wyjściu obciążenia
* Odwrócona biegunowość
*1
* Nadmierna temperatura urządzenia
Solsum jest zabezpieczony przed odwróconą biegunowością baterii wraz z ochroną biegunowości obciążeń.
Odwrócona biegunowość baterii w połączeniu z obciążeniem poddanym zwarciu lub spolaryzowanym może
uszkodzić obciążenie lub regulator.
*2 Unikaj odwróconej biegunowości baterii w systemie 24V
*3 Niższa wartość dla prądu nominalnego, wyższa wartość dla najsłabszego prądu
http://www.conrad.pl
< 47 V
