Manual de instruções
Regulador de carga solar
10 A / 15 A / 20 A / 30 A
PT
746.419 | Z10 | 16.35
Índice
1 Avisos de segurança 3
1.1 As precauções de segurança são assinaladas do seguinte modo 3
1.2 Avisos de segurança gerais 3
2 Exclusão de responsabilidade 3
3 Âmbito de aplicação 4
4 Funções de proteção do regulador 4
5 Instalação 5
5.1 Local de montagem 5
5.2 Conexão do regulador 6
5.3 Ligação à terra 6
6 Utilização 7
6.1 Ecrã e comandos 7
6.2 Indicadores do ecrã 7
6.2.1 Janela SOC 8
6.2.2 Indicador de tensão 8
6.2.3 Corrente do módulo 8
6.2.4 Corrente de carga 8
6.2.5 Corrente do consumidor 8
6.2.6 Contador de carga da bateria (Ah) 8
6.2.7 Contador de descarga (Ah) 8
6.2.8 Alerta de proteção contra descarga profunda 9
6.2.9 Corte de carga 9
7 Funções 10
7.1 Cálculo do SOC 10
7.2 Regulação de carga 10
7.3 Proteção contra descarga profunda 10
7.4 Função de luz noturna 10
7.5 Função de luz matinal 11
8 Configuração do regulador 12
8.1 Consultar e mudar a configuração 12
8.2 Modos de operação 12
8.3 Definição Tipo de bateria Gel/Líquido 12
8.4 Definição Função de luz noturna 12
8.5 Definição Função de luz matinal 13
8.6 Ativação da configuração básica (predefinição) 13
8.7 Autoteste 13
8.8 Consultar o número de série 14
9 Avisos de erro 15
10 Garantia 17
11 Dados técnicos 18
Reservado o direito de alt rações!
2 746.419 | Z10 | 16.35
1 Avisos de segurança
1.1 As precauções de segurança são assinaladas do
seguinte modo
As precauções de segurança para a proteção das pessoas estão
assinaladas neste manual com este sinal.
As indicações relativas à segurança funcional do sistema e do regulador são assinaladas a negrito.
1.2 Avisos de segurança gerais
Aspetos a cumprir integralmente durante a montagem do
regulador e ao manipular a bateria:
Existe perigo de explosão em caso de manipulação inadequada da
bateria! Existe perigo de causticação em caso de derrame de ácidos
da bateria!
Manter todo o tempo as baterias e os ácidos fora do alcance das
crianças! Ao manipular baterias é proibido fumar, fazer fogo e
manusear luzes desprotegidas. Durante a instalação, dever-se-á
evitar a produção de faíscas e usar proteção ocular. As indicações
de manipulação mencionadas no manual de utilização e na bateria
devem ser estritamente observadas.
Usar apenas ferramentas bem isoladas!
Não usar nenhum instrumento de medição que esteja defeituoso
ou em mau estado!
A efetividade das medidas de proteção integradas no regulador
pode diminuir substancialmente se o mesmo for utilizado de um
modo que não tenha sido especificado pelo fabricante.
Os sinais e as etiquetas de fábrica não deverão ser modificados nem
retirados, devendo ser conservados sempre legíveis. Todos os trabalhos deverão ser levados a cabo segundo as normas e as regras
nacionais assim como segundos os respetivos regulamentos locais!
Se a montagem tiver lugar noutro país, dever-se-á, antes de mais,
obter a informação sobre os regulamentos e as medidas de proteção junto das instituições/autoridades competentes.
Começar a instalação somente depois de ter a certeza de ter entendido bem o manual em termos técnicos, devendo a execução dos
trabalhos seguir a sequência estipulada no manual!
Este manual deve estar sempre à disposição dos que executam
trabalhos no sistema, incluindo terceiros.
Este manual é parte integrante do regulador de sistema, devendo
sempre acompanhar o equipamento em caso de venda ou cedência.
2 Exclusão de responsabilidade
O cumprimento deste manual, assim como das condições e dos métodos
de instalação, operação, utilização e manutenção do regulador de sistema
não podem ser controlados pelo fabricante. Uma instalação incorreta pode
provocar danos no dispositivo e, por conseguinte, pôr em risco a vida de
pessoas.
Por isso, o fabricante declina toda a responsabilidade por perdas, danos ou
custos resultantes ou de alguma maneira relacionados com uma instalação
incorreta ou operação inadequada, assim como utilização ou manutenção
impróprias.
Do mesmo modo, o fabricante declina toda a responsabilidade por violações
do direito de patente ou violações de direitos de terceiros que resultem da
utilização deste regulador de sistema.
O fabricante reserva-se o direito de efetuar alterações sem aviso prévio
tanto no produto, como nos dados técnicos ou no manual de montagem e
operação.
Atenção: A abertura do dispositivo, tentativas de manipulação e reparação, assim como a operação inadequada levam à perda da garantia.
3746.419 | Z10 | 16.35
3 Âmbito de aplicação
Este manual descreve a função e a montagem de um regulador para
sistemas fotovoltaicos (PV) para carregar baterias de chumbo de 12 V ou de
24 V no domínio dos hobbies e tempos livres, bem como para fins domésticos, comerciais e industriais, nomeadamente em pequenas empresas.
O regulador de carga destina-se exclusivamente à regulação de módulos
solares. Nunca conecte outras fontes de carga ao regulador. Tal pode levar
à destruição do regulador e/ou da fonte. Dever-se-á consultar o distribuidor
ou o instalador no caso de se querer usar outra fonte de energia e atender
ao conteúdo da secção Cálculo SOC neste manual.
O regulador é adequado apenas para os seguintes tipos de bateria recarregável de 12 V ou 24 V:
– baterias de chumbo com eletrólito líquido
– baterias de chumbo fechadas; AGM, GEL
Cada tipo de bateria tem que ser configurado no regulador, ver Configura-
ção Tipo de bateria Gel/ Líquido. Antes de ligar a bateria, dever-se-á ter em
conta as indicações do fabricante da bateria.
Importante! O regulador não é adequado para uso com
baterias de níquel-cádmio, hidreto metálico de níquel, iões de
lítio ou outras baterias recarregáveis ou não recarregáveis. Tais
baterias não deverão ser conectadas ao regulador. Dever-se-á ter em
conta as precauções indicadas para cada bateria.
Para a montagem dos restantes componentes, por ex., dos módulos solares,
da bateria ou do(s) consumidor(es), dever-se-á seguir as respetivas instruções de montagem do fabricante.
O regulador destina-se apenas à utilização em interiores. Deve
ser montado num local protegido das influências meteorológi-
cas, tais como chuva ou incidência direta do sol. As aberturas
de ventilação não devem ficar tapadas. O regulador apenas poderá ser
utilizado nos casos de aplicação previstos. É necessário também ter o
cuidado de não ultrapassar as correntes nominais e as tensões autorizadas. Em caso de utilização não prevista, o fabricante declinará toda a
responsabilidade. Dever-se-á manusear o produto com todo o cuidado.
4 Funções de proteção do regulador
O regulador está equipado com diferentes dispositivos de proteção do seu
sistema eletrónico, da bateria e da carga (consumidor). A ativação do dispositivo de proteção do regulador é indicada através de avisos de erro (secção
Avisos de erro). Depois de o erro ter sido corrigido, a função de proteção
será reposta automaticamente.
Cuidado
Perigo de danificação do regulador. Não obstante as funções de
proteção que possui, o regulador pode sofrer danos se mais do
que um componente for conectado de forma incorreta.
A função de proteção do regulador inclui os seguintes pontos:
• Proteção contra módulos solares conectados com polaridade
invertida
A potência do módulo solar não pode exceder a potência nominal do
regulador!
• Proteção contra consumidores conectados com polaridade invertida
na saída de carga
Protege o regulador, não os consumidores.
• Proteção contra bateria conectada com polaridade invertida
Evita-se a carga e descarga da bateria.
• Proteção contra curto-circuitos na entrada do módulo solar
• Proteção contra curto-circuitos na saída de carga
• Proteção contra corrente de carga demasiado elevada
O regulador interrompe a ligação à bateria e desliga o consumidor.
• À prova de funcionamento em vazio no caso de operação sem
bateria ou consumidor
4 746.419 | Z10 | 16.35
A saída de carga é protegida contra a potência do módulo.
• Proteção contra corrente inversa
Impede a passagem de corrente inversa para o módulo solar durante a noite. Não
é necessário instalar um díodo de corrente inversa!
• Proteção contra sobretensão e baixa tensão
Desliga imediatamente a saída de carga em caso de tensão demasiado baixa ou
demasiado alta da bateria.
• Proteção contra temperatura excessiva
Se a temperatura aumentar demasiado no interior do regulador, a saída de carga
do regulador é desligada para reduzir a perda de potência.
• Proteção da saída de carga contra sobrecarga
Se os valores permitidos da corrente do consumidor forem ultrapassados, a saída
de carga será desligada.
• Proteção contra sobretensão
Na entrada do módulo solar encontra-se um varistor, que a protege contra sobretensões > 47 V. O varistor limita a energia dissipada a 4,4 joules.
• Proteção contra descarga profunda/sobrecarga
Impede a descarga profunda e/ou a sobrecarga extrema da bateria.
• Cumpre as normas de interferências eletromagnéticas (CE) europeias
5 Instalação
5.1 Local de montagem
Monte o dispositivo, orientado no sentido indicado, perto da bateria, sobre uma
superfície com as seguintes características:
• estável • vertical • não combutível
• plano • seco
O cabo da bateria deverá ser o mais curto possível (1 – 2 m) e ter um diâmetro
adequado, de forma a minimizar as perdas, por ex., 2,5 mm² no caso de 10 A e 2 m;
4 mm² no caso de 20 A e 2 m; 6 mm² no caso de 30 A e 2 m. Para a função de compensação de temperatura da tensão de carga, deverão existir as mesmas condições
térmicas no regulador e na bateria. Se tal não for possível por razões de montagem,
o fabricante oferece sensores de temperatura externos como acessório.
Não colocar o regulador de carga ao ar livre. O dispositivo deve ser montado de
forma a ficar protegido da humidade, da água da chuva, de gotas ou salpicos, assim
como do aquecimento direto ou indireto, por ex., em resultado da radiação solar.
É normal o dispositivo gerar calor durante o seu funcionamento. Durante a montagem, dever-se-á, por isso, ter em conta que a ventilação traseira do dispositivo,
necessária para o arrefecimento, não pode ficar obstruída de maneira nenhuma.

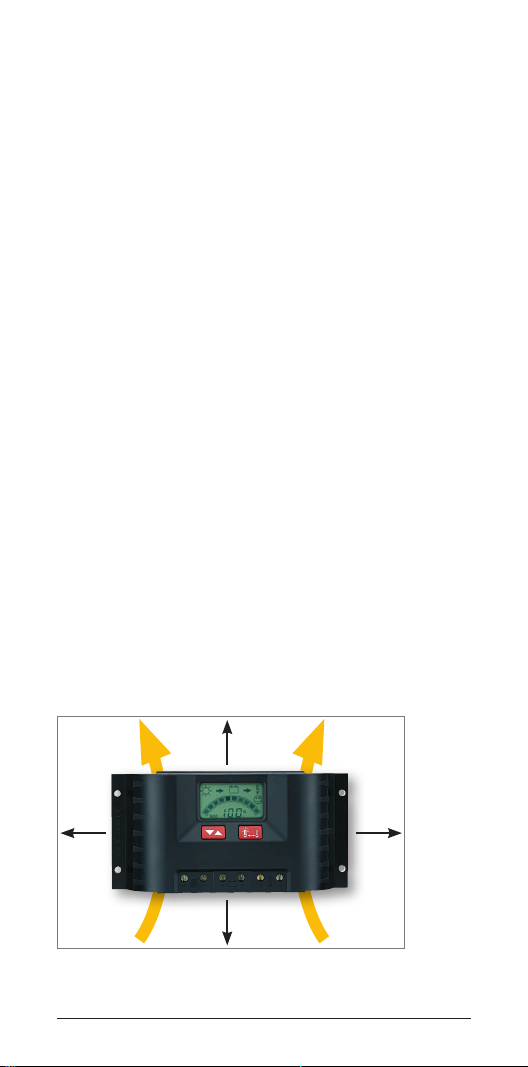

Para garantir a circulação de ar para o arrefecimento do dispositivo, dever-se-ão
deixar 15 cm livres de cada lado do dispositivo. A temperatura ambiente permitida
deve ser mantida no local de montagem.
15 cm
15 cm15 cm
15 cm
O visor de cristais líquidos (LCD) deverá ser protegido contra a radiação ultravioleta
(por ex., luz solar). Se o visor ficar exposto a radiação ultravioleta durante um tempo
prolongado pode descolorir-se de forma irreversível.
5746.419 | Z10 | 16.35
5.2 Conexão do regulador
96
96
X
X
Os módulos solares produzem corrente em resultado da incidência
de luz solar. Mesmo com uma reduzida incidência de luz solar, eles
conseguem alcançar a tensão máxima. Dever-se-á por isso trabalhar
com todo o cuidado e evitar a produção de faíscas durante todos
os trabalhos. Respeitar as respetivas medidas de segurança.
Durante a montagem e a instalação elétrica do sistema fotovoltaico
no circuito de corrente contínua poderá ser alcançado o dobro dos
valores de tensão do sistema (até 24 V nos sistemas de 12 V e até
48 V nos sistemas de 24 V). É recomendável cobrir o módulo solar.
Durante a instalação da cablagem é preciso assegurar que a
instalação não prejudica os meios técnicos de combate a incêndio
do edifício. Não instalar nem pôr o regulador em funcionamento
em locais húmidos (por ex., casas de banho), ou em salas onde se
possam produzir misturas gasosas inflamáveis devido a garrafas de
gás, tintas, diluentes, etc.! Não armazenar nenhuma das
substâncias mencionadas nas salas em que o regulador solar esteja
instalado!
Conectar os componentes nos símbolos previstos para o efeito.
Importante! A bateria pode ser danificada por um curto-circui-
to do cabo de ligação. Para proteger a bateria, incorporar um
fusível no cabo de ligação da bateria.
Dever-se-á observar a seguinte ordem de conexão para a colocação em
funcionamento:
1. Conectar a bateria ao regulador de carga – positivo e negativo
2. Conectar o módulo fotovoltaico ao regulador de carga – positivo e
negativo
3. Conectar os consumidores ao regulador de carga – positivo e negativo
Em caso de desinstalação dever-se-á proceder em ordem inversa!
Nota: Se a ordem de ligação não for seguida, o ajuste automático
não funcionará corretamente nos sistemas com 12 V / 24 V e a bateria
poderá sofrer danos!
5.3 Ligação à terra
Do ponto de vista técnico a ligação à terra não é absolutamente necessária
na montagem de um sistema solar isolado. Dever-se-á respeitar neste
ponto os regulamentos nacionais em vigor. É possível ligar à terra todas as
conexões positivas mas no caso das negativas apenas uma conexão poderá
ser ligada à terra.
Cuidado
Perigo de danificação do regulador. Certifique-se de que não
existe uma ligação comum para as conexões Negativo do
módulo, Negativo da bateria e Negativo da carga, por ex.,
através de uma ligação à terra.
MADE IN GERMANY
MADE IN GERMANY
6 746.419 | Z10 | 16.35
6 Utilização
96
SOC
hkA
%V
O visor apresenta uma série de dados do sistema através de símbolos e
algarismos. Todas as configurações e os indicadores do ecrã são controlados
pelas duas teclas do regulador.
6.1 Ecrã e comandos
Indicadores do ecrã
MADE IN GERMANY
6.2 Indicadores do ecrã
Símbolos do sentido da corrente
Símbolo da bateria
para informações do sistema e avisos de erro
Tecla para mudar os
indicadores do ecrã ou
aceder às configurações.
Interruptor manual
de carga ou tecla de
confirmação no modo de
configuração
Sol: carga / dia
Lua: noite
Símbolo de ferramenta para avisos de erro
Display gráfico de
barras SOC
SOC = state of charge
= estado de carga
Os indicadores do ecrã contêm várias informações do sistema. Ao premir
a tecla esquerda, é possível passar de um indicador de ecrã para outro. A
primeira janela volta a ser exibida após a última janela.
As ilustrações a seguir mostram, a título de exemplo informações do
sistema no modo de operação Regulação por SOC. Nos modos de operação
Regulação por tensão e Regulação por tensão com display gráfico de barras
existem as seguintes diferenças:
• Regulação por tensão: Nenhuma janela contém um display gráfico de
barras SOC; a janela SOC mostra a tensão da bateria, em vez do estado
de carga (SOC).
• Regulação por tensão com display gráfico de barras: O display gráfico
de barras mostra a tensão da bateria em todas as janelas. A janela SOC
mostra, de forma numérica, a tensão da bateria, em vez do SOC.
Avisos:
• Alterar o modo de operação: ver secção Consultar e mudar a configu-
ração.
• Escala do display gráfico de barras no modo de operação Regulação por
tensão com display gráfico de barras: ver secção Dados técnicos / Escala
do display gráfico de barras.
Tenha em mente que a precisão do display não é comparável com a
precisão de um instrumento de medição!
Indicador de 7 segmentos
para texto e algarismos
Símbolo para carga
Símbolo de rosto para a
condição do sistema
Indicador de unidades
7746.419 | Z10 | 16.35
6.2.1 Janela SOC
6.2.2 Indicador de tensão
Indicador do estado de carga, condição dia/
noite e consumidor ligado/desligado.
No modo de operação Regulação por tensão
é mostrado o valor da tensão da bateria em
vez do SOC.
No modo de operação Regulação por tensão
com display gráfico de barras a tensão da
bateria é mostrada de modo alfanumérico e
em forma de barras.
Indicador da tensão da bateria medida pelo
regulador.
6.2.3 Corrente do módulo
6.2.4 Corrente de carga
6.2.5 Corrente do consumidor
6.2.6 Contador de carga da bateria (Ah)
6.2.7 Contador de descarga (Ah)
Indicador da corrente de saída do módulo
solar.
Indicador de corrente de carga até à bateria.
Indicador da corrente retirada pela saída
de carga.
Indicador da soma da carga em Ah fornecida
à bateria desde a primeira instalação ou
o último reset. Ao premir as duas teclas
durante 3 s, o contador é reposto a zero. O
valor manter-se-á, mesmo que se desconecte
a bateria. Ao atingir 99,9 kAh, o contador
volta de novo a 0 Ah.
Indicador da soma da carga em Ah descarregada pela saída de carga desde a primeira
instalação ou desde o último reset. Ao premir as duas teclas durante 3 s, o contador é
reposto a zero. O valor manter-se-á mesmo
que se desconecte a bateria. Ao atingir
99,9 kAh, o contador volta de novo a 0 Ah.
8 746.419 | Z10 | 16.35
6.2.8 Alerta de proteção contra descarga profunda
6.2.9 Corte de carga
Como alerta, pisca nos diferentes modos de
operação o seguinte:
• barra SOC (SOC com display gráfico de
barras)
• valor de tensão (Regulação por tensão)
• valor de tensão e display gráfico de
barras da tensão (Regulação por tensão
com display gráfico de barras).
O ícone ainda pisca com rosto alegre.
Quando a proteção contra descarga profunda se encontra ativa, os seguintes símbolos
ficam a piscar:
• display gráfico de barras (exceto no modo
de operação Regulação por tensão)
• símbolo da bateria
• seta para a direita
• símbolo de carga
• valor alfanumérico
O rosto passa a triste até se alcançar o limiar
de religação.
9746.419 | Z10 | 16.35
7 Funções
Esta secção descreve as funções básicas do regulador de carga.
A operação encontra-se descrita sob os itens de menu correspondentes na
secção Configuração do regulador.
7.1 Cálculo do SOC
Durante o funcionamento, o regulador controla diversos parâmetros (U; I)
da bateria e calcula a partir daí o estado de carga da bateria (SOC = state
of charge). O estado de carga é o nível de energia que ainda se encontra
na bateria. Graças à aprendizagem progressiva do sistema, o regulador tem
automaticamente em conta as alterações na instalação, como por ex., os
processos de envelhecimento da bateria.
Graças a esta informação do indicador de SOC, tem-se em todo o momento
um controlo exato sobre o estado de carga da bateria. Além disso, o regulador baseia-se nos valores de SOC para regular a seleção do modo de carga
e a proteção contra descarga profunda e, assim, conseguir um ótimo uso
da bateria. No caso de um dos parâmetros não poder ser medido, por ex.,
por haver um consumidor ou uma fonte de energia conectados diretamente
à bateria, então o cálculo de SOC será falseado. O regulador poderá então
se mudado para os modos de operação Regulação por tensão (com display
gráfico de barras) mais simples e com condução de tensão; ver secção
Modos de operação.
Cada vez que o regulador é posto em funcionamento, efetuar-se-á um novo
cálculo de SOC.
7.2 Regulação de carga
O regulador carrega a bateria a uma tensão constante. O regulador usa
toda a corrente posta à disposição pela fonte para carregar a bateria até
que seja alcançada a tensão final de carga. A regulação da corrente de carga tem lugar através da colocação em curto-circuito da entrada do módulo
solar por modulação da largura de impulso (PWM) (regulador shunt).
Consoante o comportamento da bateria, o regulador efetua automaticamente diferentes métodos de carga: carga normal, carga reforçada e carga
de compensação. Para tal, a configuração do tipo de bateria e do modo de
operação serão tidas em conta pelo regulador. A tensão final de carga é
compensada termicamente. A cada 30 dias, o regulador verifica automaticamente se é necessária uma carga de manutenção.
7.3 Proteção contra descarga profunda
O regulador protege a bateria conectada contra uma descarga excessiva.
Se a bateria descer abaixo de um determinado estado de carga (Regulação
por SOC) ou tensão da bateria (Regulação por tensão), a saída de carga é
desligada para impedir que a bateria continue a descarregar-se. Neste caso,
o visor mostrará um alerta contra descarga profunda e o subsequente corte.
Os limites da proteção contra descarga profunda já vêm predeterminados
de fábrica e não podem ser modificados.
7.4 Função de luz noturna
A função de luz noturna apenas ativa a saída de carga quando está escuro
(de noite). Quando está claro (de dia), a saída para o consumidor permanece desativada. A informação sobre a claridade é obtida através do módulo
solar conectado:
• Quando o regulador recebe a informação do módulo de que está escuro,
este liga a corrente de trabalho. Depois de decorrido o tempo, a carga
é desligada.
• Assim que houver mais claridade, o regulador desliga de novo a saída
para o consumidor, independentemente do tempo de iluminação programado. Devido às diferentes qualidades dos diversos módulos solares, não
é possível determinar, de forma exata, o limiar crepuscular.
Não é possível ajustar um atraso à operação.
10 746.419 | Z10 | 16.35
7.5 Função de luz matinal
Essa função permite definir um ponto de ligação da carga à saída à noite
/ quando está escuro antes da deteção do dia. Pretende-se, assim, que
um consumidor entre em funcionamento algumas horas antes da aurora.
A saída de carga permanece desativada fora deste período.
O regulador deteta Dia (= símbolo do sol) quando a tensão do módulo é
superior à tensão da bateria e quando a bateria pode ser carregada. Duração da deteção: aprox. 30 s.
Esse período é aumentado para 15 minutos, se antes tiver sido detetado
Noite, devido a um módulo solar não colado ou a um módulo com díodo
de corrente inversa, se o módulo tiver sido reconectado, seguindo-se um
carregamento da bateria.
Para poder executar a função de luz matinal, o regulador deverá ter detetado primeiro uma passagem natural do dia para a noite. Isso significa que,
na noite seguinte ao dia de instalação, a função de luz matinal ainda não
será executada. A função só poderá ser executada na segunda noite.
O ponto de ligação refere-se, portanto, não a uma hora, mas ao momento
em que o regulador tiver mudado da sua deteção da noite para a deteção
do dia.
Dado que há circunstâncias, como o mau tempo, o nevoeiro ou a alteração
gradual natural das horas de luminosidade, há tolerâncias que podem ser
aqui consideradas. Especialmente nos casos em que as condições naturais
sejam perturbadas devido a intervenção manual, como desconexão ou
escurecimento do módulo solar. Uma vez que o regulador redefine o ponto
de partida para a função de luz matinal em cada passagem da noite para o
dia, ao fim de alguns dias, ele acabará por se readaptar automaticamente às
condições naturais.
Aviso
A função de luz matinal não é executada, se os períodos de tempo
da função de luz noturna e da função de luz matinal se sobrepuserem. Sobreposição significa: O ponto de desligamento da função
de luz noturna situa-se após o ponto de ligação da função de luz
matinal. O fim da função de luz noturna marca também o fim da
função de luz matinal. A sobreposição dos períodos de tempo pode
ficar a dever-se a:
• ajuste inadequado dos períodos de tempo da função de luz
noturna e da função de luz matinal por parte do utilizador
• redução sazonal do período de horas de noite
• mau tempo (céu muito nublado)
• recobrimento do módulo (neve)
Alternativa: ligar a função de luz noturna (a saída para o consumidor fica ligada durante toda a noite, independentemente das
definições da função de luz matinal).
11746.419 | Z10 | 16.35
8 Configuração do regulador
Segue-se a descrição das possibilidades de configuração do regulador.
8.1 Consultar e mudar a configuração
Ao premir a tecla esquerda durante, pelo menos, 3 segundos, chega-se ao
primeiro ecrã de configuração (modo de operação). Premindo novamente
a tecla esquerda, acede-se às diversas janelas. A primeira janela volta a ser
exibida após a última janela.
Para mudar as configurações, premir a tecla direita. O display começa a piscar. Pode-se agora escolher entre as diferentes possibilidades de configuração com a tecla esquerda. A tecla direita serve para guardar a configuração
efetuada. Nessa altura, o display deixa de piscar.
O display volta à indicação normal após 30 segundos de inatividade ou
premindo a tecla esquerda durante 3 segundos. Isto é válido para todos os
indicadores.
As configurações manter-se-ão mesmo que se desconecte a bateria.
8.2 Modos de operação
Aquando da entrega, está predefinido o modo de operação Regulação por
SOC. Este modo controla o método de carga e a proteção contra descarga
profunda a partir do valor de SOC calculado. Se os consumidores forem
ligados diretamente à bateria, contornando o regulador ou se a bateria for
carregada com outras fontes além do regulador, será necessário mudar para
o modo de operação Regulação por tensão (com display gráfico de barras).
Caso contrário, o cálculo do SOC poderá estar errado.
Notas sobre o modo de operação Regulação por tensão com display
gráfico de barras:
• Cada uma das 10 barras representa um determinado valor de tensão.
Os valores de tensão encontram-se na secção Dados técnicos, escala do
display gráfico de barras.
• Se a tensão estiver exatamente num limite, a indicação poderá alternar
entre valores adjacentes.
8.3 Definição Tipo de bateria Gel/Líquido
A predefinição é "LI". A
definição do tipo de bateria
tem repercussões sobre a
tensão de corte do regulador.
ou AGM, é preciso mudar o tipo de bateria para GEL.
Atenção! Uma definição errónea do tipo de bateria pode danificar a
bateria!
8.4 Definição Função de luz noturna
Esta definição oferece três possibilidades pela seguinte ordem:
• OFF: a função está desativada (padrão).
• Seleção do tempo de funcionamento entre 1 e 12 horas (fig. em baixo,
a meio).
• ON: a saída para o consumidor permanece ligada durante toda a noite.
Se se usar uma bateria de gel
12 746.419 | Z10 | 16.35
8.5 Definição Função de luz matinal
A função de luz matinal oferece as seguintes possibilidades de configuração:
• OFF: a função está desativada (padrão).
• 1 h ... 12 h: Ponto de ligação antes da deteção do dia (fig. em cima à
direita)
8.6 Ativação da configuração básica (predefinição)
Quando se chama a configuração básica (PRE), são
apagadas todas as configurações efetuadas até esse
momento e o regulador de carga é reposto na
configuração de fábrica.
A configuração básica é:
Regulação por SOC / Bateria Li / Luz noturna OFF / Luz
matinal OFF
8.7 Autoteste
Com a função Autoteste é possível verificar se o
regulador de carga funciona corretamente. Ao
mesmo tempo, é possível localizar erros.
O autoteste pode ser realizado apenas 5 minutos após o "power-on reset" (início do regulador
conectando uma fonte de alimentação à ligação da
bateria). Depois de decorrido este tempo, ao ativar a
função, surge a indicação "InF" (fig. à esquerda).
1. Desconectar o módulo solar.
2. Desconectar o(s) consumidor(es).
3. Desconectar a bateria.
4. Reconectar a bateria ao fim de um tempo de espera de 30 segundos.
5. Dentro de 5 minutos, escolher "Autoteste" no menu (fig. de cima).
6. Premir a tecla direita; o indicador fica a piscar.
7. Premir a tecla esquerda; o autoteste inicia-se.
8. Somente quando aparecer "InF":
desconectar a bateria, aguardar 30 segundos, conectar a bateria,
continuar a partir do passo 5.
9. O código de erro é exibido durante alguns segundos (ver a tabela
abaixo).
Se for mostrado um código diferente de 000: Anotar o código e enviar
ao revendedor Steca para análise de erros.
10. A todos os segmentos são exibidos e ocultados, a seguir, volta a ser
mostrada a janela de autoteste (fig. acima).
11. Na janela de autoteste intermitente, premir a tecla esquerda para
repetir o autoteste ou premir a tecla direita para terminar o autoteste.
Realizar o autoteste da seguinte maneira:
13746.419 | Z10 | 16.35
Código Descrição
000 Depois de aparecer o código 000, todos os segmentos de LCD
são exibidos e ocultados.
O regulador está OK.
100 Problema na entrada do módulo solar. Causas possíveis:
• O módulo solar não foi desconectado antes do teste. Verificar e repetir o teste, caso seja necessário!
• Regulador avariado. Entrar em contacto com o revendedor
para uma revisão detalhada/troca.
010 Problema na saída de carga. Causas possíveis:
• O consumidor não foi desconectado antes do teste. Verificar
e repetir o teste, caso seja necessário!
• Regulador avariado. Entrar em contacto com o revendedor
para uma revisão detalhada/troca.
001 Falha na segurança eletrónica da bateria. Causas possíveis:
• O módulo solar e o consumidor não foram desconectados antes do teste. Verificar e repetir o teste, caso seja
necessário!
• Regulador avariado. Entrar em contacto com o revendedor
para uma revisão detalhada/troca.
011
• O módulo solar ou o consumidor não foi desconectado an-
101
110
111
tes do teste. Verificar e repetir o teste, caso seja necessário!
• Regulador avariado. Entrar em contacto com o revendedor
para uma revisão detalhada/troca.
8.8 Consultar o número de série
Todos os reguladores têm um número de série, que
pode ser consultado através da janela aqui mostrada.
Para consultar o número de série, premir a tecla
direita. O indicador Sn começa a piscar. Ao premir a
de série, um após outro:
Os números são mostrados sequencialmente: - - - 1 2 3 4 5 6 7 8 - - - .
Premindo a tecla direita permite parar e/ou continuar a visualização dos
algarismos.
Dever-se-á anotar e conservar o número de série completo.
tecla esquerda, aparecem os algarismos do número
14 746.419 | Z10 | 16.35
9 Avisos de erro
Atenção! Para resolver problemas, não abrir o dispositivo nem
tentar substituir componentes por sua própria iniciativa. Em
caso de reparação incorreta, podem resultar situações de
perigo para pessoas e para o sistema. Essa situação implicará
também a perda do direito à garantia.
Se o regulador detetar alguma avaria ou estado de operação não autorizado, avisá-lo-á sob a forma de códigos de erro intermitentes no visor.
Neste caso, pode-se tratar de um erro transitório de funcionamento, devido,
por ex., a uma sobrecarga do dispositivo, ou de um erro grave do sistema,
que terá de ser reparado através de uma intervenção adequada.
Como não é possível mostrar vários erros simultaneamente no ecrã, será
sempre mostrado o erro com o maior número de erro (maior prioridade).
No caso de haver vários erros, o segundo código de erro aparecerá apenas
depois de o erro de maior prioridade ter sido reparado, e assim sucessivamente.
A seguinte tabela mostra o significado dos avisos de erro:
Indicador Significado Causa/solução
Erro de comunicação na memória
(EEPROM)
Erro de comunicação
no barramento Steca
externo (tomada do
lado de 6 pinos).
Curto-circuito no
sensor externo de
temperatura
Excesso de temperatura; devido ao
sobreaquecimento
interno, o regulador
desligou os consumidores.
Tensão da bateria
demasiado baixa.
Tensão < 10,5 V ou
< 21,0 V
Tensão da bateria
demasiado alta.
Tensão > 15,5 V ou
> 31,0 V
Desconectar os consumidores, os módulos solares e a
bateria. Instalar novamente o
dispositivo. Se o erro aparecer
de novo, dever-se-á consultar
o distribuidor.
Verificar a conexão na tomada
do lado de 6 pinos, verificar
a alimentação de tensão e o
funcionamento da extensão
externa.
Se o erro aparecer de novo,
dever-se-á consultar o distribuidor.
Verificar os contactos da tomada do lado de 2 polos, eliminar
o curto-circuito.
Verificar o sensor.
Deixar arrefecer o regulador.
Verificar a causa do reaquecimento (local de montagem,
outras fontes de calor). Reduzir eventualmente a corrente
de carga ou do consumidor.
Garantir a livre circulação de ar
à volta do regulador.
Verificar a instalação. Verificar
a tensão da bateria, eventualmente recarregar a bateria
manualmente. As cargas conectadas diretamente à bateria
podem provocar uma descarga
profunda desta.
Verificar a instalação. Verificar
a tensão da bateria, controlar
eventualmente outras fontes
ligadas diretamente à bateria.
15746.419 | Z10 | 16.35
Indicador Significado Causa/solução
Corrente do consumidor demasiado alta.
A corrente permitida
do consumidor foi
ultrapassada, a saída
de carga foi, por isso,
desligada.
A corrente do
módulo é demasiado
elevada.
A corrente permitida
do módulo de entrada do regulador foi
ultrapassada.
Curto-circuito na
saída de carga
Reduzir a corrente do
consumidor na saída para o
consumidor.
Eventualmente surgem picos
de corrente provocados pelo
consumidor.
Tentar conectar a carga de
novo.
Reduzir a corrente de carga,
ou a potência do módulo.
Reparar o curto-circuito. Desmontar a carga dos bornes e
tentar conectá-la de novo.
Símbolo da lua
durante o dia:
• curto-circuito
na entrada do
módulo
• nenhum módulo
conectado
• módulo conectado
com polaridade
invertida
Não existe nenhuma
bateria conectada ao
regulador ou a ligação foi interrompida.
A bateria está conectada com polaridade
invertida.
• Eliminar o curto-circuito
na entrada do módulo.
O símbolo do sol aparece
após 10 s.
• Conectar o módulo. O símbolo do sol aparece após
15 min.
• Conectar o módulo com a
polaridade correta.
O regulador é alimentado
apenas pelo módulo solar.
Conectar a bateria ou mudar o
fusível na linha de alimentação
da bateria, se esta estiver
instalada.
Conectar a bateria ao regulador com a polaridade correta.
16 746.419 | Z10 | 16.35
10 Garantia
De acordo com as disposições legais em vigor, o cliente beneficia de uma
garantia de 2 anos sobre este produto.
O fabricante assume, perante o revendedor especializado, uma garantia de
fabricante voluntária de 5 anos, a contar da data da fatura ou do recibo.
A garantia do fabricante aplica-se a produtos que tenham sido comprados
dentro de um Estado-membro da UE ou na Suíça e que aí estejam em
funcionamento.
O vendedor procederá à reparação de todos os defeitos de fabrico e de material que surjam no produto durante o período da garantia e que afetem
o bom funcionamento do mesmo. O desgaste natural devido ao uso não
representa nenhum defeito. A prestação ao abrigo da garantia deixa de ser
exigível se o defeito for provocado por terceiros ou pela montagem ou colocação em funcionamento inadequadas, uso incorreto ou negligente, transporte inadequado, utilização excessiva, materiais de operação inadequados,
trabalhos de construção incorretos, base de construção inadequada, bem
como operação ou utilização contrárias às disposições. A prestação ao
abrigo da garantia só será efetuada se o defeito for reclamado logo após a
sua deteção. A reclamação deverá ser dirigida ao vendedor.
O vendedor deverá ser informado antes de se reivindicar um direito à
prestação da garantia. Para processar a garantia legal, dever-se-á juntar
ao dispositivo uma descrição exata do defeito, acompanhada da fatura/
guia de remessa.
Cabe ao vendedor decidir se a prestação da garantia deve ser efetuada
mediante uma reparação ou uma substituição. No caso de não ser possível a
reparação ou a substituição, ou no caso de estas não terem lugar dentro de
um prazo razoável, não obstante a fixação por escrito, por parte do cliente,
de uma prorrogação do prazo, a depreciação resultante do defeito será
compensada ou, se tal não for suficiente, o contrato de compra e venda
será anulado, com vista a salvaguardar os interesses do cliente final.
Excluem-se quaisquer outros direitos em relação ao vendedor, com base
nesta obrigação de garantia, nomeadamente direitos de indemnização por
perda de lucros, indemnização de utilização, bem como prejuízos indiretos,
salvo disposição obrigatória em contrário na legislação aplicável.
17746.419 | Z10 | 16.35
11 Dados técnicos
Dados técnicos sujeitos a alterações por parte do fabricante.
Dados elétricos
Tensão de serviço 12 V ou 24 V; reconhecimento
Zona de tensão 12 V 6,9 V – 17,2 V
Zona de tensão 24 V 17,3 V – 43 V
Intervalo de temperatura ambiente
permitido
Temper. de armazenamento
permitida
Consumo próprio de energia mA 12,5 mA
Frequência PWM 30 Hz
Tensão máx. de entrada < 47 V
Tensão mín. da bateria 6,9 V
Correntes
Corrente máx. permanente
do módulo solar a 25 °C
Corrente máx. permanente do consumidor a 25 °C
Corte por temperatura alta
Corte de carga > 85 °C
Religação de carga < 75 °C
Dados da tensão final de carga
Conforme o tipo de
bateria selecionado
Carga normal (float) 13,9 V / 27,8 V 13,9 V / 27,8 V
Carga reforçada (boost);
por 2 h
Carga de compensação
(equal); por 2 h
Carga de manutenção
Cada 30 dias, se necessário
Compensação de temperatura
automático
–10 °C – +50 °C
–20 °C – +80 °C
PR 1010 PR 1515 PR 2020 PR 3030
10 A 15 A 20 A 30 A
10 A 15 A 20 A 30 A
Bateria de gel
(GEL)
14,4 V / 28,8 V 14,4 V / 28,8 V
--- 14,7 V / 29,4 V
14,4 V (28,8 V)
(por 2 h)
–4 mV por °K e célula (sensor interno existente, sensor externo em opção)
Eletrólito líquido (Li)
14,7 V (29,4 V)
(por 2 h)
18 746.419 | Z10 | 16.35
Ativação da regulação de carga
Limites de ativação dos
modos de carga
Regulação por SOC Regulação por tensão
Carga normal SOC ≥ 70 % ≥ 12,7 V ou
≥ 25,4 V
Carga reforçada SOC
40 % – 69 %
11,7 V – 12,7 V ou
23,4 V – 25,4 V
Carga de compensação SOC < 40 % < 11,7 V ou 23,4 V
Carga de manutenção de
30 dias
Se, dentro de 30 dias, não for efetuada nenhuma carga de compensação ou reforçada.
Corte de carga
Regulação por SOC Regulação por tensão
Alerta de corte de carga SOC < 40 % < 11,7 V / 23,4 V
Corte de carga SOC < 30 % < 11,1 V / 22,2 V
Religação de carga SOC > 50 % > 12,5 V / 25,0 V
Escala do display gráfico de barras (apenas no modo de operação "Regulação por tensão com display gráfico de barras")
> 13,0 V / 26,0 V 10 barras
> 12,9 V / 25,8 V 9 barras
> 12,8 V / 25,6 V 8 barras
> 12,7 V / 25,4 V 7 barras
> 12,5 V / 25,0 V 6 barras
> 12,0 V / 24,0 V 5 barras
> 11,7 V / 23,4 V 4 barras
> 11,1 V / 22,2 V 3 barras
> 11,0 V / 22,0 V 2 barras
≤ 11,0 V / 22,0 V 1 barra
Dados mecânicos
Tipo de proteção IP31
Montagem Montagem na parede
Peso 350 g
Caixa Caixa de plástico reciclável
Dimensões: C x L x A 187 x 96 x 44 mm
Distância entre os furos
de fixação
Bornes de conexão
(arrame fino / só um)
vertical 60 mm; horizontal 177 mm
2
/ 25 mm
2
16 mm
Calibre (AWG): 6 / 4
19746.419 | Z10 | 16.35
746419
Loading...
