Bedienungsanleitung
Solarladeregler
10 A / 15 A / 20 A / 30 A
DE
739.704 | Z10 | 16.35
Inhalt
1 Sicherheitshinweise 3
1.1 So sind Sicherheitshinweise gekennzeichnet 3
1.2 Allgemeine Sicherheitshinweise 3
2 Haftungsausschluss 3
3 Anwendungsbereich 4
4 Schutzfunktionen des Reglers 4
5 Installation 5
5.1 Montageort 5
5.2 Anschluss des Reglers 6
5.3 Erdung 6
6 Bedienung 7
6.1 Anzeige und Bedienelemente 7

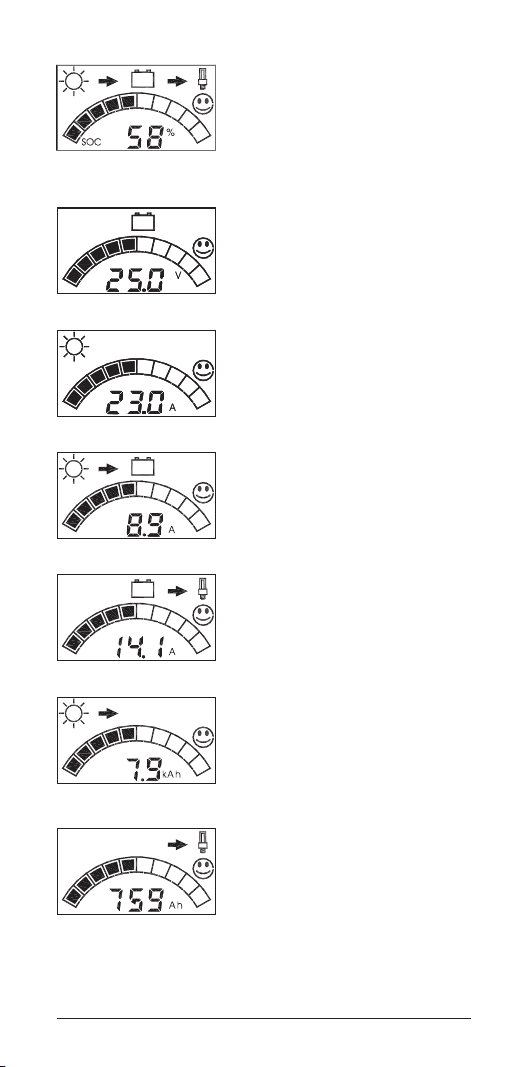

6.2 Anzeigefenster 7
6.2.1 SOC Fenster 8
6.2.2 Spannungsfenster 8
6.2.3 Modulstrom 8
6.2.4 Ladestrom 8
6.2.5 Laststrom 8
6.2.6 Ah – Zähler Batterieladung 8
6.2.7 Ah – Zähler Entladung 8

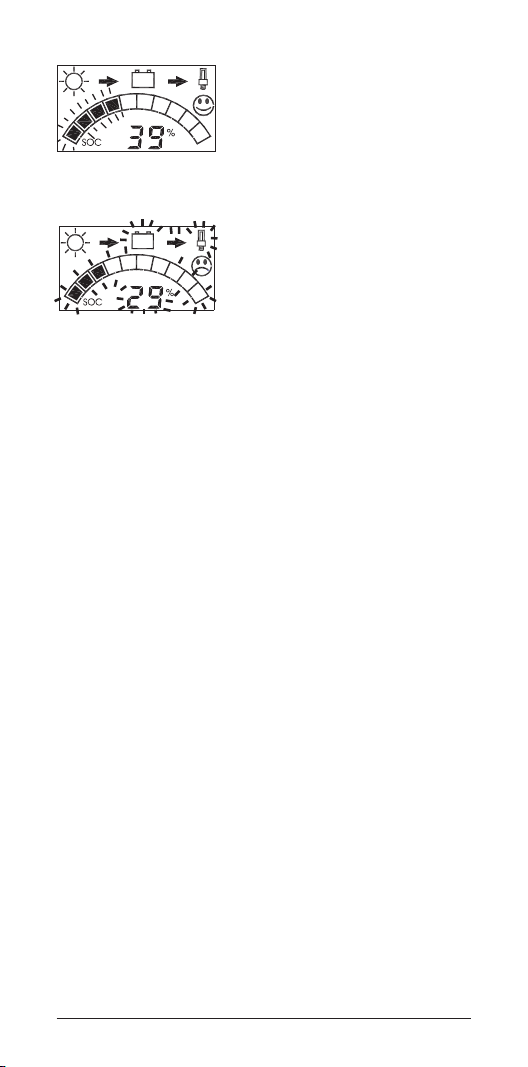

6.2.8 Vorwarnung Tiefentladeschutz 9
6.2.9 Lastabschaltung 9
7 Funktionen 10
7.1 SOC Berechnung 10
7.2 Laderegelung 10
7.3 Tiefentladeschutz 10
7.4 Abendlichtfunktion 10
7.5 Morgenlichtfunktion 11
8 Einstellen des Reglers 12
8.1 Aufrufen und Ändern von Einstellungen 12

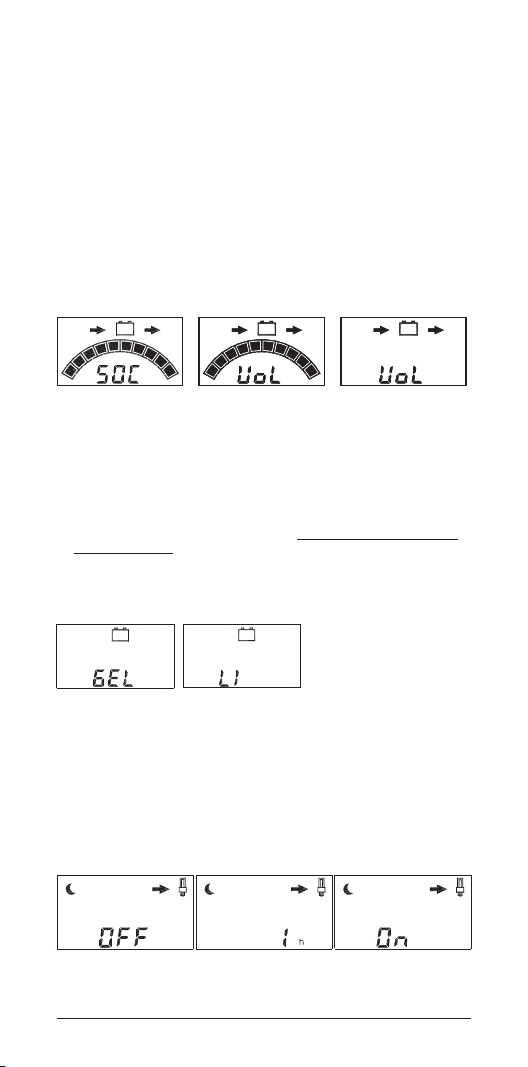

8.2 Betriebsarten 12
8.3 Einstellung Batterieart Gel / Liquid 12
8.4 Einstellung Abendlichtfunktion 12

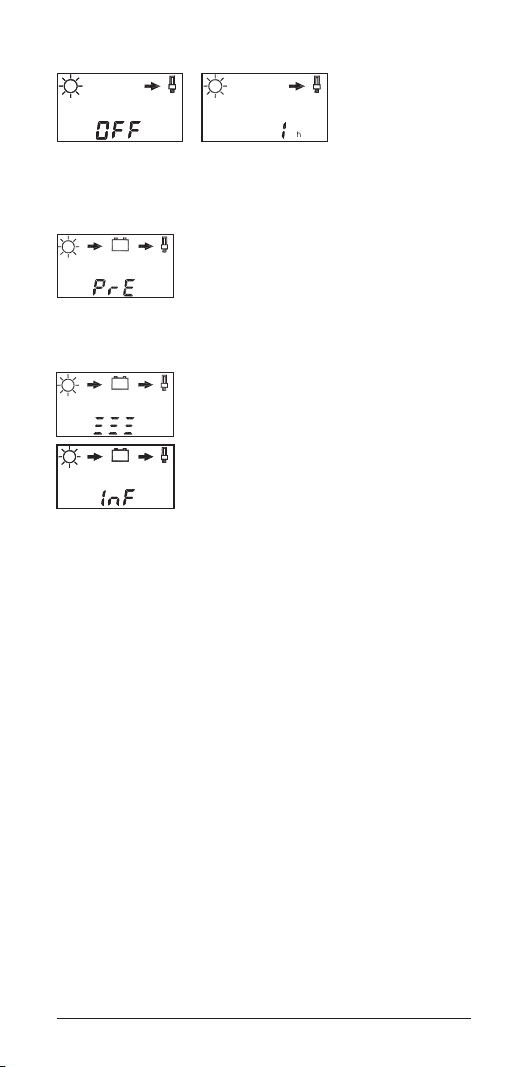

8.5 Einstellung Morgenlichtfunktion 13
8.6 Aktivierung Grundeinstellung (Presetting) 13
8.7 Selbsttest 13
8.8 Abfrage Seriennummer 14

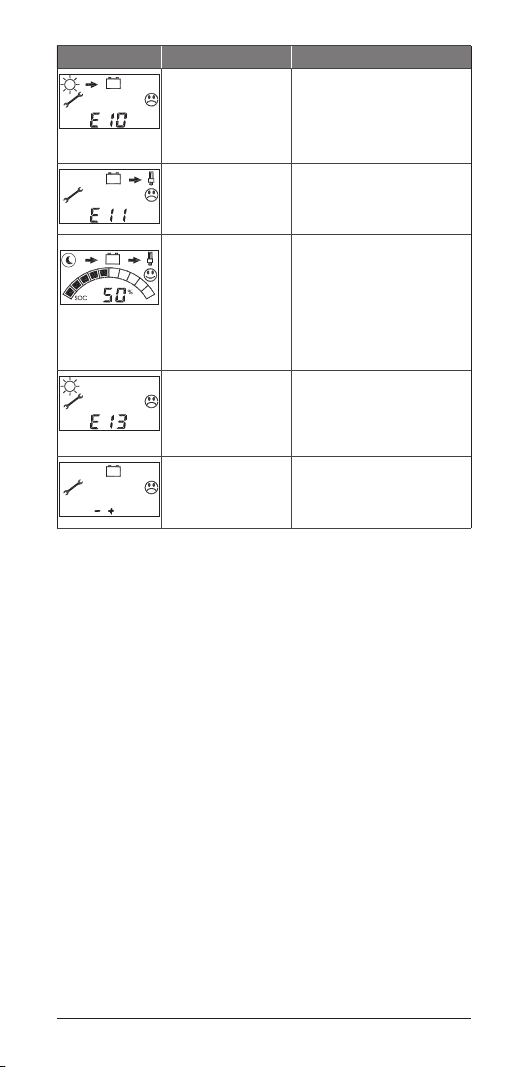

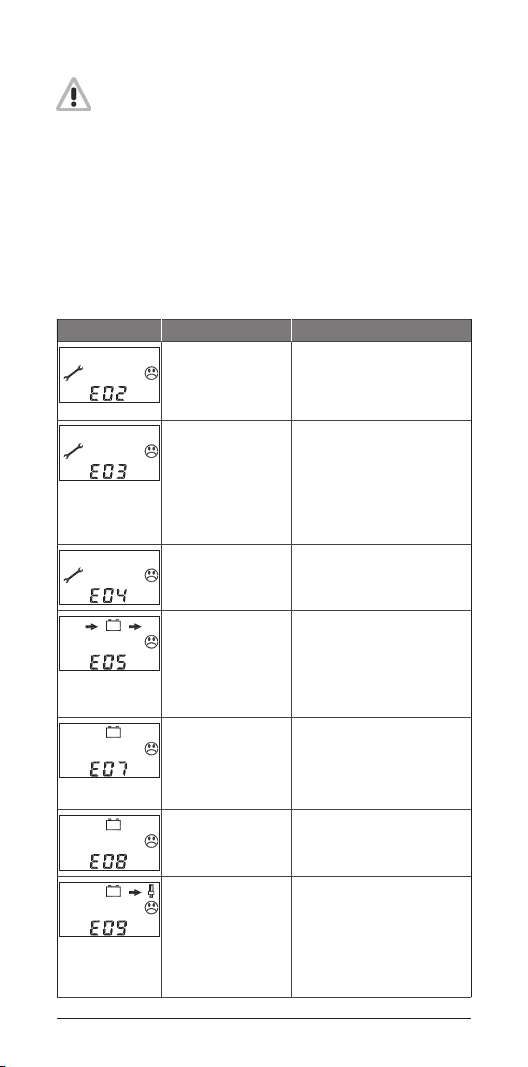

9 Fehlermeldungen 15
10 Gewährleistung 17
11 Technische Daten 18
Änderungen vorbehalten!
2 739.704 | Z10 | 16.35
1 Sicherheitshinweise
1.1 So sind Sicherheitshinweise gekennzeichnet
Sicherheitshinweise für den Personenschutz werden in dieser
Anleitung mit diesem Symbol gekennzeichnet.
Hinweise, welche die Funktionssicherheit der Anlage und des Reglers betreffen, sind fett gedruckt.
1.2 Allgemeine Sicherheitshinweise
Während der Montage des Reglers und beim Umgang mit der
Batterie unbedingt beachten:
Bei unsachgemäßem Umgang mit Batterien besteht Explosionsgefahr! Durch austretende Batteriesäure besteht Verätzungsgefahr!
Halten Sie Kinder unbedingt von Batterie und Säure fern! Beim
Umgang mit Batterien sind Rauchen, Feuer, offenes Licht verboten.
Verhindern Sie bei der Installation Funkenbildung und tragen Sie
einen Augenschutz. Beachten und befolgen Sie unbedingt die
Behandlungshinweise in der Gebrauchsanweisung und auf der
Batterie.
Nur gut isoliertes Werkzeug benutzen!
Keine messtechnischen Ausrüstungen benutzen, von denen Sie
wissen, dass Sie in beschädigtem oder defektem Zustand sind!
Die konstruktiven Schutzmaßnahmen des Reglers können sich verschlechtern, wenn er in einer Weise betrieben wird, für die er vom
Hersteller nicht spezifiziert wurde.
Die werkseitigen Schilder und Kennzeichnungen dürfen nicht
verändert, entfernt oder unkenntlich gemacht werden. Alle Arbeiten
müssen in Übereinstimmung mit den nationalen elektrischen
Bestimmungen und den einschlägigen örtlichen Vorschriften durchgeführt werden!
Bei der Montage im Ausland sind – über entsprechende Institutionen / Behörden – Auskünfte zu Vorschriften und Schutzmaßnahmen einzuholen.
Beginnen Sie die Installation erst, wenn Sie sicher sind, dass Sie die
Anleitung technisch verstanden haben und führen Sie die Arbeiten
nur in der Reihenfolge aus, die diese Anleitung vorgibt!
Die Anleitung muss bei allen Arbeiten, die an dem System durchgeführt werden, auch Dritten zur Verfügung stehen.
Diese Anleitung ist Bestandteil des Systemreglers und muss bei
einer Veräußerung mit übergeben werden.
2 Haftungsausschluss
Sowohl das Einhalten dieser Anleitung als auch die Bedingungen und
Methoden bei Installation, Betrieb, Verwendung und Wartung des Systemreglers können vom Hersteller nicht überwacht werden. Eine unsachgemäße
Ausführung der Installation kann zu Sachschäden führen und in Folge
Personen gefährden.
Daher übernehmen wir keinerlei Verantwortung und Haftung für Verluste,
Schäden oder Kosten, die sich aus fehlerhafter Installation, unsachgemäßem
Betrieb sowie falscher Verwendung und Wartung ergeben oder in irgendeiner Weise damit zusammenhängen.
Ebenso übernehmen wir keine Verantwortung für patentrechtliche Verletzungen oder Verletzung anderer Rechte Dritter, die aus der Verwendung
dieses Systemreglers resultieren.
Der Hersteller behält sich das Recht vor, ohne vorherige Mitteilung, Änderungen bezüglich Produkt, technischer Daten oder Montage- und Betriebsanleitung, vorzunehmen.
Achtung: Öffnen des Gerätes, Manipulations- und Reparaturversuche,
sowie nicht bestimmungsgemäßer Betrieb führen zu Gewährleistungsverlust.
3739.704 | Z10 | 16.35
3 Anwendungsbereich
Diese Anleitung beschreibt die Funktion und die Montage eines Reglers für
photovoltaische (PV) Anlagen zur Ladung von 12 V oder 24 V Blei-Batterien
für den Bereich Hobby und Freizeit, Wohn-, Geschäfts-, Gewerbebereich
sowie Kleinbetriebe.
Der Laderegler ist nur für die Regelung von Solarmodulen geeignet.
Schließen Sie niemals andere Ladequellen an den Laderegler an. Dies kann
zur Zerstörung des Reglers und / oder der Quelle führen. Sollen andere
Ladequellen zusammen mit dem Gerät genützt werden, fragen Sie Ihren
Händler oder Installateur und beachten Sie den Abschnitt SOC Berechnung
in dieser Anleitung.
Der Regler ist grundsätzlich nur für folgende aufladbare 12 V oder 24 V
Batterietypen geeignet:
- Blei-Akkumulatoren mit flüssigem Elektrolyten
- Verschlossene Blei-Akkumulatoren; AGM, GEL
Der jeweilige Batterietyp muss am Regler eingestellt werden, siehe Einstel-
lung Batterieart Gel / Liquid. Beachten Sie vor Anschluss der Batterie die
Hinweise des Batterieherstellers.
Wichtig! Der Regler ist nicht für Nickel-Cadmium, Nickel-Metallhydrid, Lithium-Ionen oder andere wiederaufladbare oder nicht
aufladbare Batterien geeignet. Solche Batterien dürfen nicht an
den Regler angeschlossen werden. Beachten Sie hierzu unbedingt die
Sicherheitshinweise der jeweiligen Batterie.
Für die Montage der übrigen Komponenten, z. B. Solarmodule, Batterie
oder Verbraucher, ist die entsprechende Montageanleitung des Herstellers
zu beachten.
Der Regler ist nur für die Anwendung im Innenbereich. Er muss
vor Witterungseinflüssen wie Regen und direkter Sonnenein-
strahlung geschützt montiert sein. Lüftungsöffnungen dürfen
nicht abgedeckt sein. Der Regler darf nur für die vorgesehenen
Anwendungsfälle genutzt werden. Beachten Sie außerdem, dass die
zulässigen, modellspezifischen Nennströme und Spannungen nicht
überschritten werden. Für eine abweichende Verwendung wird keine
Haftung übernommen. Behandeln Sie das Produkt sorgfältig.
4 Schutzfunktionen des Reglers
Der Regler ist mit verschiedenen Einrichtungen zum Schutz seiner Elektronik,
Batterie und Last ausgestattet. Das Auslösen der Schutzeinrichtung wird
durch Fehlermeldungen angezeigt (Abschnitt Fehlermeldungen). Nach Behebung des Fehlers wird die Schutzfunktion automatisch zurückgesetzt.
Vorsicht
Gefahr der Beschädigung des Reglers. Der Regler kann trotz der
Schutzfunktionen beschädigt werden, wenn mehr als eine
Komponente falsch angeschlossen ist.
Die Schutzfunktion des Reglers umfasst folgende Punkte:
• Schutz gegen verpolt angeschlossene Solarmodule
Leistung des Solarmoduls darf Nennleistung des Reglers nicht überschreiten!
• Schutz gegen verpolt angeschlossene Verbraucher am Lastausgang
Schützt den Regler, nicht den Verbraucher.
• Schutz gegen verpolt angeschlossene Batterie
Ladung und Entladung der Batterie werden verhindert.
• Kurzschlusssicherung am Moduleingang
• Kurzschlusssicherung am Lastausgang
• Schutz gegen zu hohen Ladestrom
Regler trennt die Verbindung zur Batterie und schaltet den Verbraucher ab.
• Leerlauffest bei Betrieb ohne Batterie oder Verbraucher
Lastausgang wird vor der Modulspannung geschützt.
• Rückstromschutz
Verhindert nachts Rückstrom ins Solarmodul. Eine zusätzliche Rückstromdiode ist nicht nötig!
4 739.704 | Z10 | 16.35
• Überspannungs- und Unterspannungsschutz
Schaltet den Lastausgang bei zu niedriger und zu hoher Batteriespannung unmittelbar ab.
• Übertemperaturschutz
Wird die Temperatur im Inneren des Reglers zu hoch, so wird zur Reduzierung der Verlustleistung der Lastausgang des Reglers abgeschaltet.
• Überlastschutz Lastausgang
Wird der zulässige Laststrom überschritten, so wird der Lastausgang
abgeschaltet.
• Überspannungsschutz
Ein Varistor am Moduleingang schützt vor Überspannung >47 V. Die
Ableitenergie ist durch das Bauteil auf 4,4 Joule begrenzt.
• Tiefentladeschutz / Überladeschutz
Verhindert zu tiefe Entladung bzw. Überladen der Batterie.
• Erfüllt die europäischen CE-Normen
5 Installation
5.1 Montageort
Montieren Sie das Gerät in der unten abgebildeten Ausrichtung in der Nähe
der Batterie auf einem Untergrund mit folgenden Eigenschaften:
• stabil • senkrecht • nicht brennbar
• eben • trocken
Das Batteriekabel sollte möglichst kurz sein (1 – 2 m) und einen geeigneten
Querschnitt aufweisen um Verluste gering zu halten, z. B. 2,5 mm² bei
10 A und 2 m; 4 mm² bei 20 A und 2 m; 6 mm² bei 30 A und 2 m. Für die
Funktion der Temperaturkompensation der Ladespannung sollten an Regler
und Batterie die gleichen Temperaturverhältnisse herrschen. Ist dies aus
Montagegründen nicht möglich, so ist als Zubehör ein externer Temperatursensor erhältlich.
Stellen Sie den Laderegler nicht im Freien auf. Das Gerät muss so montiert
werden, dass es gegen Feuchtigkeit, Tropf-, Spritz- und Regenwasser sowie
direkte oder indirekte Erwärmung, z. B. durch Sonnenstrahlung geschützt ist.
Das Gerät erzeugt auch bei sachgemäßem Betrieb Wärme. Die für die
Kühlung nötige Hinterlüftung des Gerätes darf durch die Montage oder den
Einbau in zusätzliche Gehäuse nicht behindert werden.
Um die nötige Luftzirkulation zur Kühlung des Gerätes zu gewährleisten
sollte ein Freiraum von 15 cm an jeder Seite des Gerätes freigehalten werden. Die zulässige Umgebungstemperatur muss am Montageort eingehalten
werden.
15 cm
15 cm15 cm
15 cm
Das eingebaute LC-Display sollte gegen UV-Strahlung (z. B. Sonnenlicht)
geschützt werden. Bei länger andauernder Einwirkung von UV-Strahlung
kann sich das LCD dauerhaft verfärben.
5739.704 | Z10 | 16.35
5.2 Anschluss des Reglers
96
96
X
X
Solarmodule erzeugen bei Lichteinfall Strom. Auch bei geringem
Lichteinfall steht die volle Spannung an. Arbeiten Sie deshalb
vorsichtig und vermeiden Sie bei allen Arbeiten Funkenbildung.
Beachten Sie die entsprechenden Sicherheitsvorkehrungen.
Während der Montage und Elektroinstallation im Gleichstromkreis
des Photovoltaik-Systems können die doppelten Werte der
Systemspannungen auftreten (im 12 V-System bis zu 24 V, im
24 V-System bis zu 48 V). Es ist empfehlenswert, das Solarmodul
abzudecken.
Bei der Leitungsführung darauf achten, dass baulich feuersicher-
heitstechnische Maßnahmen nicht beeinträchtigt werden. Der
Regler darf nicht in Feuchträumen (z. B. Bäder) oder in Räumen, in
denen leicht entzündliche Gasgemische entstehen können, wie
durch Gasflaschen, Farben, Lacke, Lösungsmittel, usw., installiert
und betrieben werden! Keinen der genannten Stoffe in Räumen
lagern, in denen der Solarregler installiert wurde!
Schließen Sie die einzelnen Komponenten an die dafür vorgesehenen Symbole an.
Wichtig! Die Batterie kann bei einem Kurzschluss des
Anschlusskabels beschädigt werden. Zum Schutz der Batterie
eine Sicherung im Batterieanschlusskabel einbauen.
Folgende Anschlussreihenfolge ist bei der Inbetriebnahme zu beachten:
1. Anschluss der Batterie an den Laderegler – Plus und Minus
2. Anschluss des Photovoltaikmoduls an der Laderegler – Plus und Minus
3. Anschluss der Verbraucher an den Laderegler – Plus und Minus
Bei der Deinstallation gilt die umgekehrte Reihenfolge!
Beachten Sie: Wenn Sie die Anschlussreihenfolge nicht beachten, funktioniert die automatische Anpassung bei Systemen mit 12 V / 24 V nicht
korrekt und die Batterie kann beschädigt werden!
5.3 Erdung
Beim Aufbau eines solaren Inselsystems ist eine Erdung des Reglers
technisch nicht zwingend erforderlich. Beachten Sie hierzu aber die jeweils
gültigen nationalen Vorschriften. Eine Erdung aller positiven Anschlüsse
ist möglich, jedoch bei negativer Erdung kann nur ein Anschluss geerdet
werden.
Vorsicht
Gefahr der Beschädigung des Reglers. Stellen Sie sicher, dass
keine gemeinsame Verbindung für die Anschlüsse Modul Minus,
Batterie Minus und Last Minus vorhanden ist, z. B. über einen
Masseanschluss.
MADE IN GERMANY
MADE IN GERMANY
6 739.704 | Z10 | 16.35

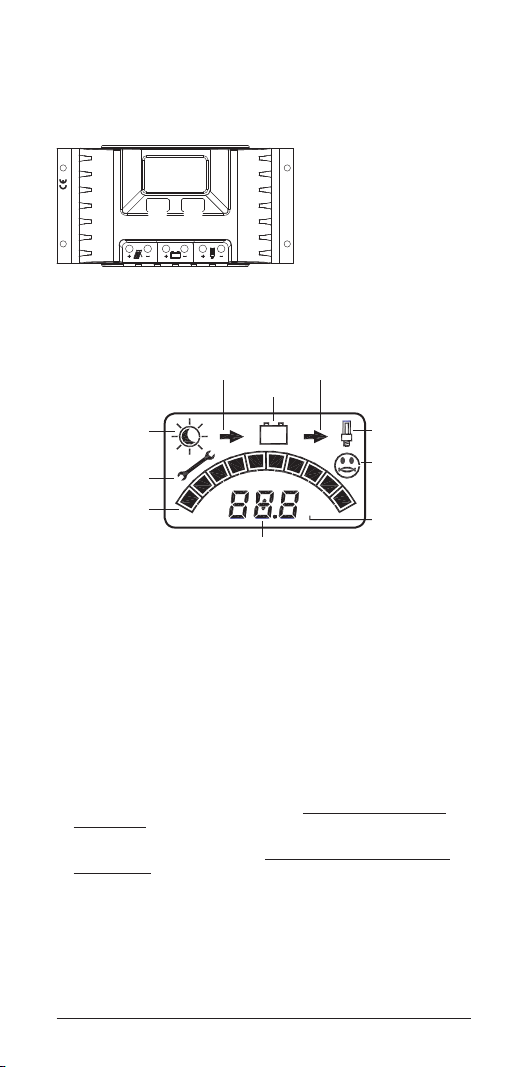

6 Bedienung
96
SOC
hkA
%V
Das Display stellt eine Vielzahl von Systemdaten durch Symbole und Ziffern
dar. Alle Einstellungen und Anzeigefenster werden über die beiden Taster
gesteuert.
6.1 Anzeige und Bedienelemente
Anzeigefenster für
MADE IN GERMANY
6.2 Anzeigefenster
Symbole für Stromrichtung
Batteriesymbol
Systeminformationen und
Fehlermeldungen
Taster zum Umschalten
der Anzeigefenster bzw.
zum Aufruf der Einstellungen.
Manueller Lastschalter
bzw. Bestätigungstaste im
Einstellmodus
Sonne: Laden / Tag
Mond: Nacht
Werkzeugsymbol für
Fehlermeldungen
SOC Balkenanzeige
SOC = state of charge
= Ladezustand
Die Anzeigefenster enthalten verschiedene Systeminformationen. Mit der
linken Taste kann zwischen den Anzeigefenstern gewechselt werden. Nach
dem letzten Fenster wird erneut das erste Fenster angezeigt.
Die nachstehenden Abbildungen zeigen beispielhaft die Systeminformationen in der Betriebsart SOC Steuerung. In den Betriebsarten Spannungs-
steuerung und Spannungssteuerung mit Balkenanzeige bestehen folgende
Unterschiede:
• Spannungssteuerung: Kein Fenster enthält eine SOC-Balkenanzeige, das
SOC-Fenster zeigt an Stelle des SOC die Batteriespannung an.
• Spannungssteuerung mit Balkenanzeige: Die Balkenanzeige zeigt in
allen Fenstern die Batteriespannung an. Das SOC-Fenster zeigt an Stelle
des SOC numerisch die Batteriespannung an.
Hinweise:
• Umstellen der Betriebsart: siehe Abschnitt Aufrufen und Ändern von
Einstellungen.
• Skalierung der Balkenanzeige in der Betriebsart Spannungssteuerung
mit Balkenanzeige: siehe Abschnitt Technische Daten / Skalierung der
Balkenanzeige.
Beachten Sie, dass die Genauigkeit der Anzeige nicht mit der Genauigkeit eines Messgeräts vergleichbar ist!
7-Segment-Anzeige für
Text und Zahlen
Symbol für Last
Gesicht-Symbol
für Systemstatus
Einheitenanzeige
7739.704 | Z10 | 16.35
6.2.1 SOC Fenster
6.2.2 Spannungsfenster
Anzeige des Ladezustands, Tag- / NachtStatus und Verbraucher Ein / Aus.
In der Betriebsart Spannungssteuerung wird
statt dem SOC Wert die Batteriespannung
angezeigt.
In der Betriebsart Spannungssteuerung mit
Balkenanzeige wird die Batteriespannung alphanumerisch und in Balkenform angezeigt.
Anzeige der vom Regler gemessenen Batteriespannung.
6.2.3 Modulstrom
6.2.4 Ladestrom
6.2.5 Laststrom
6.2.6 Ah – Zähler Batterieladung
6.2.7 Ah – Zähler Entladung
Anzeige des Ausgangsstroms des Solarmoduls.
Anzeige des Ladestroms in die Batterie.
Anzeige des über den Lastausgang entnommenen Stroms.
Anzeige der Summe der in die Batterie
geladenen Ah seit Erstinstallation oder dem
letzten Zurücksetzen. Werden beide Taster
für 3 sec. gedrückt, wird der Zähler auf 0
zurückgesetzt. Beim Abklemmen der Batterie
bleibt der Wert erhalten. Nach Erreichen von
99,9 kAh springt der Zähler auf 0 Ah zurück.
Anzeige der Summe der über den Lastausgang entladenen Ah seit Erstinstallation oder
dem letzten Zurücksetzen. Werden beide
Taster für 3 sec. gedrückt, wird der Zähler
auf 0 zurückgesetzt. Beim Abklemmen der
Batterie bleibt der Wert erhalten. Nach
Erreichen von 99,9 kAh springt der Zähler
auf 0 Ah zurück.
8 739.704 | Z10 | 16.35
6.2.8 Vorwarnung Tiefentladeschutz
6.2.9 Lastabschaltung
Zur Vorwarnung blinkt in den verschiedenen
Betriebsarten Folgendes:
• SOC Balken (SOC mit Balkenanzeige)
• Spannungswert (Spannungssteuerung)
• Spannungswert und Spannungsbalkenanzeige (Spannungssteuerung mit
Balkenanzeige).
Das Gesicht blickt noch freundlich.
Wenn der Tiefentladeschutz aktiv ist, blinken
folgende Symbole:
• Balkenanzeige (nicht Betriebsart Span-
nungssteuerung)
• Batteriesymbol
• Pfeil nach rechts
• Lastsymbol
• alphanumerischer Wert
Das Gesicht blickt traurig, bis die Wiedereinschaltschwelle erreicht ist.
9739.704 | Z10 | 16.35
7 Funktionen
Dieser Abschnitt beschreibt die Grundfunktionen des Ladereglers.
Die Bedienung ist unter den entsprechenden Menüpunkten im Abschnitt
Einstellen des Reglers beschrieben.
7.1 SOC Berechnung
Der Regler überwacht im Betrieb verschiedene Parameter (U; I) der Batterie und
berechnet daraus den Ladezustand (SOC = state of charge) der Batterie. Der
Ladezustand ist das noch in der Batterie zur Verfügung stehende Energieniveau.
Durch den fortwährenden Lernprozess des Systems werden Änderungen in der
Anlage, z. B. durch Alterungsprozesse der Batterie, automatisch berücksichtigt.
Anhand dieser SOC Information haben Sie jederzeit einen genauen
Überblick über den Ladezustand der Batterie. Zusätzlich steuert der Regler
anhand des SOC die Auswahl des Ladeverfahrens und den Tiefentladeschutz
um damit die Batterie optimal zu behandeln. Sollte einer der Parameter
nicht erfasst werden können, da z. B. ein Verbraucher oder eine Ladequelle
direkt an die Batterie angeschlossen ist, wird die SOC Berechnung verfälscht.
Der Regler kann dann auf die einfacheren, spannungsgeführten Betriebsarten Spannungssteuerung (mit Balkenanzeige) umgestellt werden; siehe
Abschnitt Betriebsarten.
Bei jeder Inbetriebnahme des Reglers wird die SOC Berechnung neu gestartet.
7.2 Laderegelung
Der Regler führt eine Konstantspannungsladung der Batterie durch. Bis zum
Erreichen der Ladeendspannung wird der gesamte durch die Ladequelle zur
Verfügung stehende Strom zur Ladung der Batterie verwendet. Im Bereich
der Laderegelung wird der Ladestrom durch pulsweitenmoduliertes Kurzschließen (PWM) des Moduleingangs abgeregelt (Shunt-Laderegler).
In Abhängigkeit des Batterieverhaltens werden automatisch verschiedene
Ladeverfahren, Normalladen, Boost-Laden und Ausgleichsladen durchgeführt. Die Einstellungen zum Batterietyp und zur Betriebsart werden dabei
berücksichtigt. Die Ladeendspannung ist temperaturkompensiert. Alle
30 Tage wird automatisch geprüft, ob ein Wartungsladen durchgeführt
werden muss.
7.3 Tiefentladeschutz
Der Regler schützt die angeschlossene Batterie vor zu großer Entladung. Unterschreitet die Batterie einen bestimmten Ladezustand (bei SOC Steuerung)
bzw. Batteriespannung (bei spannungsgesteuerter Funktion), wird der Lastausgang abgeschaltet und eine weitere Entladung der Batterie verhindert.
Vorwarnung und Abschaltung bei Tiefentladung werden über das Display
angezeigt. Die Schwellen des Tiefentladeschutzes sind fest vorgegeben und
können nicht eingestellt werden.
7.4 Abendlichtfunktion
Bei der Abendlichtfunktion wird der Lastausgang nur bei Dunkelheit (in der
Nacht) angesteuert. Bei Helligkeit (am Tag) bleibt der Verbraucherausgang
ausgeschaltet. Die Helligkeitsinformation wird über das angeschlossene
Solarmodul wie folgt aufgenommen:
• Sobald über das Solarmodul erkannt wurde, dass es dunkel ist, wird
die Last eingeschaltet. Nach Ablauf der eingestellten Zeit wird die Last
ausgeschaltet.
• Sobald es hell wird, schaltet der Regler den Verbraucherausgang –
unabhängig von der gewählten Brenndauer – wieder aus. Aufgrund
unterschiedlicher Eigenschaften verschiedener Module kann die Dämmerungsschwelle nicht genau angegeben werden.
Eine Einschaltverzögerung kann nicht eingestellt werden.
10 739.704 | Z10 | 16.35
7.5 Morgenlichtfunktion
Bei dieser Funktion kann ein Einschaltpunkt des Lastausgangs bei Nacht /
Dunkelheit vor Erkennung des Tags definiert werden. Es soll also ein
Verbraucher einige Stunden vor der Morgendämmerung betrieben werden.
Außerhalb dieses Zeitbereichs bleibt der Lastausgang deaktiviert.
Der Regler erkennt Tag (=Sonnensymbol), wenn die Modulspannung größer
als die Batteriespannung ist und eine Ladung der Batterie erfolgen kann.
Zeitdauer der Erkennung: ca. 30 s.
Diese Zeitdauer verlängert sich auf 15 Minuten, wenn zuvor Nacht aufgrund
eines nicht angeschlossenen Solarmoduls oder eines Moduls mit Rückstromdiode erkannt worden war, das Modul erneut angeschlossen wurde und
daraus eine Batterieladung erfolgt.
Um die Morgenlichtfunktion ausführen zu können, muss der Regler zuerst
einen natürlichen Nacht/Tag-Wechsel erkannt haben. Das bedeutet, dass
in der auf den Installationstag folgenden Nacht die Morgenlichtfunktion
noch nicht ausgeführt wird. Erst mit der nächstfolgenden Nacht kann die
Funktion ausgeführt werden.
Der Schaltpunkt bezieht sich also nicht auf eine Uhrzeit, sondern auf
den Zeitpunkt, an dem der Regler in seiner Erkennung von Nacht auf Tag
wechselte.
Da sich dieser Zeitpunkt durch Einflüsse wie schlechtes Wetter, Nebel oder
auch durch die natürliche Veränderung der Tageslänge verschieben kann,
können hier Toleranzen auftreten. Insbesondere wenn die natürlichen
Bedingungen durch manuelle Eingriffe wie Abklemmen oder Abdunkeln
des Solarmoduls gestört werden. Da der Regler aber den Ausgangspunkt
für die Morgenlichtfunktion durch jeden Nacht-Tag-Wechsel neu bestimmt,
passt er sich nach einigen Tagen automatisch wieder an die natürlichen
Bedingungen an.
Hinweis
Die Morgenlichtfunktion wird nicht ausgeführt, wenn sich die Zeitbereiche von Abendlicht- und Morgenlichtfunktion überschneiden.
Überschneiden bedeutet: Der Ausschaltpunkt der Abendlichtfunktion liegt nach dem Einschaltpunkt der Morgenlichtfunktion. Mit
Ablauf der Abendlichtfunktion wird auch die Morgenlichtfunktion
beendet. Die Überschneidung der Zeitbereiche kann sich ergeben
durch:
• ungünstige Einstellung der Zeitbereiche von Abendlicht- und
Morgenlichtfunktion durch den Benutzer
• jahreszeitlich bedingte Verkürzung der Nachtstunden
• schlechtes Wetter (starke Bewölkung)
• Abdeckung des Moduls (Schnee)
Alternative: Abendlichtfunktion auf ON stellen (Verbraucherausgang
bleibt die ganze Nacht eingeschaltet, unabhängig von Einstellungen
der Morgenlichtfunktion).
11739.704 | Z10 | 16.35
8 Einstellen des Reglers
Nachstehend sind die Einstellmöglichkeiten des Reglers beschrieben.
8.1 Aufrufen und Ändern von Einstellungen
Durch Drücken der linken Taste für mindestens 3 Sekunden gelangt man in
das erste Einstellfenster (Betriebsart). Durch weiteres Drücken der linken Taste können die verschiedenen Fenster aufgerufen werden. Nach dem letzten
Fenster folgt wieder das erste Fenster.
Drücken Sie die rechte Taste, wenn Sie Einstellungen ändern wollen. Die
Anzeige beginnt dann zu blinken. Nun können Sie mit der linken Taste zwischen den Einstellmöglichkeiten auswählen. Mit der rechten Taste muss die
Einstellung gespeichert werden. Das Display hört dann auf zu blinken.
Zurück zur Normalanzeige gelangt man nach 30 Sekunden Wartezeit oder
durch Drücken der linken Taste für 3 Sekunden. Dies gilt für alle Fenster.
Die Einstellungen bleiben beim Abklemmen der Batterie erhalten.
8.2 Betriebsarten
Bei Auslieferung ist die Betriebsart SOC Steuerung voreingestellt. Dabei
werden Ladeverfahren und Tiefentladeschutz über den errechneten SOC
Wert gesteuert. Werden Verbraucher unter Umgehung des Reglers direkt an
die Batterie angeschlossen oder wird neben dem Regler die Batterie noch
mit anderen Quellen geladen, muss auf die Betriebsart Spannungssteuerung
(mit Balkenanzeige) umgestellt werden. Andernfalls kann die SOC Berechnung fehlerhaft sein.
Hinweise zur Betriebsart Spannungssteuerung mit Balkenanzeige:
• Jeder der 10 Balken steht für einen bestimmten Spannungswert. Die
Spannungswerte finden Sie im Abschnitt Technische Daten, Skalierung
der Balkenanzeige.
• Steht die Spannung genau auf einer Spannungsgrenze, kann die Anzeige
zwischen den angrenzenden Werten springen.
8.3 Einstellung Batterieart Gel / Liquid
Standardeinstellung ist „LI“.
Die Einstellung der Batterieart
hat Auswirkungen auf die
Ladeendspannung des
Gel- oder AGM-Akku verwenden, müssen Sie die Batterieart auf GEL
umstellen.
Achtung! Eine falsche Einstellung des Batterietyps kann die Batterie
beschädigen!
8.4 Einstellung Abendlichtfunktion
Diese Einstellung bietet drei Möglichkeiten in folgender Reihenfolge an:
• OFF: Die Funktion ist deaktiviert (Standard).
• Einschaltdauer-Auswahl der Last von 1 bis 12 Stunden (Abb. unten
Mitte).
• ON: Der Verbraucherausgang bleibt die ganze Nacht eingeschaltet.
Reglers. Sollten Sie einen
12 739.704 | Z10 | 16.35
8.5 Einstellung Morgenlichtfunktion
Die Morgenlichtfunktion bietet folgende Einstellungen an:
• OFF: Die Funktion ist deaktiviert (Standard).
• 1 h ... 12 h: Einschaltpunkt vor Erkennung des Tags (Abb. oben rechts)
8.6 Aktivierung Grundeinstellung (Presetting)
Durch den Aufruf der Grundeinstellung (PRE) werden
die bisherigen Einstellungen gelöscht und der
Laderegler wird in den Auslieferungszustand
zurückgesetzt.
Die Grundeinstellung ist:
SOC Steuerung / Li-Akku / Nachtlicht AUS / Morgenlicht AUS
8.7 Selbsttest
Mit dem Selbsttest kann überprüft werden, ob der
Laderegler voll funktionstüchtig ist. Gleichzeitig
können mögliche Fehler lokalisiert werden.
Der Selbsttest kann nur innerhalb 5 Minuten nach
Power-On Reset (Aufstarten des Reglers durch
Anschließen einer Versorgung am Batterieanschluss)
durchgeführt werden. Nach Ablauf dieses Zeitfenster
erscheint bei der Aktivierung der Funktion die Anzeige „InF“ (Abb. links).
Führen Sie den Selbsttest wie folgt durch:
1. Solarmodul abklemmen.
2. Verbraucher abklemmen.
3. Batterie abklemmen.
4. Batterie nach 30 Sekunden Wartezeit wieder anklemmen.
5. Innerhalb von 5 Minuten im Menü „Selbsttest“ wählen (obere Abb.).
6. Rechte Taste drücken; die Anzeige blinkt.
7. Linke Taste drücken; der Selbsttest startet.
8. Nur wenn „InF“ angezeigt wird:
Batterie abklemmen, 30 Sekunden warten, Batterie anklemmen, ab
Schritt 5. fortfahren.
9. Fehlercode wird für einige Sekunden angezeigt (siehe nachstehende
Tabelle).
Wenn ein anderer Code als 000 angezeigt wird: Code notieren und an
Steca-Händler zur Fehleranalyse übermitteln.
10. Alle Segmente werden ein- und ausgeblendet, danach wird das Selbst-
testfenster wieder angezeigt (obere Abb.).
11. Im blinkenden Selbsttestfenster linke Taste drücken, um Selbsttest zu
wiederholen oder rechte Taste drücken, um Selbsttest zu beenden.
13739.704 | Z10 | 16.35
Code Beschreibung
000 Nach dem Anzeigen des Codes 000 werden alle LCD-Segmente
ein- und ausgeblendet.
Der Regler ist in Ordnung.
100 Defekt am Solarmoduleingang. Mögliche Gründe:
• Solarmodul wurde vor dem Test nicht abgeklemmt. Überprüfen und Test bei Bedarf wiederholen!
• Regler defekt. Händler für eine genaue Überprüfung / Austausch kontaktieren.
010 Defekt am Lastausgang. Mögliche Gründe:
• Verbraucher wurde vor dem Test nicht abgeklemmt. Überprüfen und Test bei Bedarf wiederholen!
• Regler defekt. Händler für eine genaue Überprüfung / Austausch kontaktieren.
001 Defekt an der elektronischen Akkusicherung. Mögliche Gründe:
• Solarmodul und Verbraucher wurden vor dem Test nicht abgeklemmt. Überprüfen und Test bei Bedarf wiederholen!
• Regler defekt. Händler für eine genaue Überprüfung / Austausch kontaktieren.
011
• Solarmodul oder Verbraucher wurden vor dem Test nicht abge-
101
110
111
klemmt. Überprüfen und Test bei Bedarf wiederholen!
• Regler defekt. Händler für eine genaue Überprüfung / Austausch kontaktieren.
8.8 Abfrage Seriennummer
Jeder Regler verfügt über eine Seriennummer, die
über dieses Fenster abgefragt werden kann. Drücken
Sie dazu die rechte Taste, die Anzeige Sn beginnt zu
blinken. Durch die linke Taste kann nun die Ausgabe
Die Ziffern werden nacheinander ausgegeben: - - - 1 2 3 4 5 6 7 8 - - - . Die
Ausgabe kann durch die rechte Taste angehalten bzw. fortgesetzt werden.
Notieren Sie die Ziffern-Reihenfolge für die komplette Seriennummer.
der Nummer gestartet werden.
14 739.704 | Z10 | 16.35
9 Fehlermeldungen
Achtung! Öffnen Sie zur Fehlersuche nicht das Gerät und
versuchen Sie nicht, Bauteile selbst auszutauschen. Bei
unsachgemäßen Instandsetzungen können Gefahren für den
Anwender und die Anlage auftreten. Ebenso verfällt der
Anspruch auf Gewährleistung.
Erkennt das Gerät Störungen oder unerlaubte Betriebszustände, so meldet
es diese in Form von blinkenden Fehlercodes auf dem Display.
Grundsätzlich kann dabei unterschieden werden, ob nur eine vorübergehende Funktionsstörung vorliegt, z. B. durch Überlastung des Gerätes, oder
ob ein schwerer Systemfehler vorliegt, der durch entsprechende Eingriffe
von außen wieder beseitigt werden kann.
Da nicht mehrere Fehler gleichzeitig angezeigt werden können, wird immer
der Fehler mit der höchsten Fehlernummer (Priorität) angezeigt. Sind mehrere Fehler vorhanden, wird der zweite Fehlercode erst nach Beseitigung des
höherwertigen Fehlers angezeigt.
Folgende Bedeutung ist den verschiedenen Fehlercodes zugeordnet:
Anzeige Bedeutung Ursache / Abhilfe
Kommunikationsfehler mit internem
Speicher (EEPROM).
Kommunikationsfehler auf dem externen
Steca-Bus (6-poliger
Randstecker).
Kurzschluss am
externen Temperatursensor.
Übertemperatur;
aufgrund interner
Überhitzung hat der
Regler die Verbraucher abgeschaltet.
Zu niedrige Batteriespannung.
Spannung < 10,5 V
bzw. < 21,0 V
Zu hohe Batteriespannung.
Spannung > 15,5 V
bzw. > 31,0 V.
Zu hoher Laststrom.
Der zulässige
Verbraucherstrom
des Reglers wurde
überschritten, der
Lastausgang wurde
deswegen abgeschaltet.
Verbraucher, Solarmodule und
Batterie abklemmen. Gerät
neu installieren. Tritt der Fehler
erneut auf, wenden Sie sich
bitte an Ihren Fachhändler.
Steckverbindung am 6-poligen
Randstecker prüfen, Spannungsversorgung und Funktion der externen Erweiterung
überprüfen.
Tritt der Fehler erneut auf,
wenden Sie sich bitte an Ihren
Fachhändler.
Kontakte des 2-poligen Randsteckers prüfen, Kurzschluss
entfernen.
Fühler überprüfen.
Regler abkühlen lassen.
Ursache für Überhitzung
prüfen (Montageort, andere
Wärmequellen). Evtl. Ladeoder Laststrom reduzieren. Für
ordnungsgemäße Umlüftung
des Reglers sorgen.
Installation überprüfen. Batteriespannung prüfen, Batterie
evtl. manuell nachladen. Direkt
an die Batterie angeschlossene Verbraucher können die
Batterie tiefentladen!
Installation überprüfen.
Batteriespannung prüfen,
evtl. zusätzliche Ladequellen
kontrollieren.
Laststrom über den Verbraucherausgang reduzieren.
Evtl. treten durch den Verbraucher Stromspitzen auf.
Versuchen Sie die Last erneut
anzuklemmen.
15739.704 | Z10 | 16.35
Anzeige Bedeutung Ursache / Abhilfe
Zu hoher Modulstrom.
Der zulässige
Eingangsstrom des
Reglers wurde überschritten.
Kurzschluss am
Lastausgang.
Ladestrom bzw. Modulleistung
reduzieren.
Kurzschluss beseitigen.
Verbraucher abklemmen und
wieder anschließen.
Mondsymbol tagsüber:
• Kurzschluss am
Moduleingang
• kein Modul angeschlossen
• Modul verpolt
angeschlossen
Kein Akku an den
Regler angeschlossen,
bzw. Verbindung zum
Akku unterbrochen.
Akku verpolt an den
Regler angeschlossen.
• Kurzschluss am Moduleingang beseitigen.
Sonnensymbol erscheint
nach 10 s.
• Modul anschließen. Sonnensymbol erscheint nach
15 min.
• Modul polrichtig anschließen.
Regler wird nur durch das
Solarmodul versorgt. Batterie
anschließen, ggf. Sicherung in
Akkuzuleitung ersetzen.
Batterie abklemmen und
polrichtig an den Regler
anschließen.
16 739.704 | Z10 | 16.35
10 Gewährleistung
Auf dieses Produkt hat der Kunde entsprechend den gesetzlichen Regelungen 2 Jahre Gewährleistung.
Der Hersteller übernimmt gegenüber dem Fachhandel eine freiwillige
Herstellergarantie von 5 Jahren ab Rechnungs- bzw. Belegdatum. Die
Herstellergarantie gilt für Produkte, die innerhalb eines EU-Landes oder der
Schweiz gekauft wurden und dort in Betrieb sind.
Der Verkäufer wird sämtliche Fabrikations- und Materialfehler, die sich am
Produkt während der Gewährleistungszeit zeigen und die Funktionsfähigkeit des Produktes beeinträchtigen, beseitigen. Natürliche Abnutzung
stellt keinen Fehler dar. Eine Gewährleistung erfolgt nicht, wenn der Fehler
von Dritten oder durch nicht fachgerechte Montage oder Inbetriebnahme,
fehlerhafte oder nachlässige Behandlung, unsachgemäßen Transport,
übermäßige Beanspruchung, ungeeignete Betriebsmittel, mangelhafte Bauarbeiten, ungeeigneten Baugrund, nicht bestimmungsgemäße Verwendung
oder nicht sachgerechte Bedienung oder Gebrauch verursacht wurde. Eine
Gewährleistung erfolgt nur, wenn der Fehler unverzüglich nach der Entdeckung gerügt wird. Die Reklamation ist an den Verkäufer zu richten.
Vor der Abwicklung eines Gewährleistungsanspruches ist der Verkäufer
zu informieren. Zur Abwicklung ist dem Gerät eine genaue Fehlerbeschreibung mit Rechnung / Lieferschein beizufügen.
Die Gewährleistung erfolgt nach Wahl des Verkäufers durch Nachbesserung
oder Ersatzlieferung. Sind Nachbesserung oder Ersatzlieferung nicht möglich
oder erfolgen sie nicht innerhalb angemessener Zeit trotz schriftlicher
Nachfristsetzung durch den Kunden, so wird die durch die Fehler bedingte
Wertminderung ersetzt oder, sofern das in Anbetracht der Interessen des
Endkunden nicht ausreichend ist, der Vertrag gewandelt.
Weitergehende Ansprüche gegen den Verkäufer aufgrund dieser Gewährleistungsverpflichtung, insbesondere Schadensersatzansprüche wegen
entgangenen Gewinns, Nutzungsentschädigung sowie mittelbarer Schäden,
sind ausgeschlossen, soweit gesetzlich nicht zwingend gehaftet wird.
17739.704 | Z10 | 16.35
11 Technische Daten
Technische Änderungen durch den Hersteller vorbehalten.
Elektrische Daten
Betriebsspannung 12 V oder 24 V; automatische
Spannungsbereich 12 V 6,9 V – 17,2 V
Spannungsbereich 24 V 17,3 V – 43 V
zul. Umgebungstemperaturbereich –10 °C – +50 °C
zul. Lagertemperaturbereich –20 °C – +80 °C
Eigenverbrauch mA 12,5 mA
PWM-Frequenz 30 Hz
maximale Eingangsspannung < 47 V
minimale Batteriespannung 6,9 V
Ströme
max. Modulstrom dauernd
bei 25 °C
max. Laststrom dauernd
bei 25 °C
Abschalten Übertemperatur
Abschaltung Last > 85 °C
Rückschalten Last < 75 °C
Daten zur Ladeendspannung
abhängig von eingestellter
Batterieart
Normalladen (float) 13,9 V / 27,8 V 13,9 V / 27,8 V
Boost-Laden (boost);
für 2 h
Ausgleichsladen (equal);
für 2 h
30 täg. Wartungsladen,
wenn nötig
Temperaturkompensation –4 mV pro K und Zelle (interner Sensor
Erkennung
PR 1010 PR 1515 PR 2020 PR 3030
10 A 15 A 20 A 30 A
10 A 15 A 20 A 30 A
Gel-Akku (GEL) Flüssiger Elektrolyt (Li)
14,4 V / 28,8 V 14,4 V / 28,8 V
--- 14,7 V / 29,4 V
14,4 V (28,8 V)
(für 2 h)
vorhanden, optionaler externer Sensor
möglich)
14,7 V (29,4 V)
(für 2 h)
18 739.704 | Z10 | 16.35
Aktivierung Laderegelung
Aktivierungsschwellen der
Ladearten
SOC Steuerung Spannungssteuerung
Normalladen SOC ≥ 70 % ≥ 12,7 V bzw.
≥ 25,4 V
Boost-Laden SOC
40 % – 69 %
11,7 V – 12,7 V bzw.
23,4 V – 25,4 V
Ausgleichsladen SOC < 40 % < 11,7 V bzw. 23,4 V
30-tägiges Wartungsladen Wenn innerhalb 30 Tagen kein Ausgleichs-
bzw. Boost-Laden aktiv war.
Lastabschaltung
SOC Steuerung Spannungssteuerung
Vorwarnung Lastabschaltung
SOC < 40 % < 11,7 V / 23,4 V
Lastabschaltung SOC < 30 % < 11,1 V / 22,2 V
Wiedereinschalten der Last SOC > 50 % > 12,5 V / 25,0 V
Skalierung der Balkenanzeige
(nur Betriebsart Spannungssteuerung mit Balkenanzeige)
> 13,0 V / 26,0 V 10 Balken
> 12,9 V / 25,8 V 9 Balken
> 12,8 V / 25,6 V 8 Balken
> 12,7 V / 25,4 V 7 Balken
> 12,5 V / 25,0 V 6 Balken
> 12,0 V / 24,0 V 5 Balken
> 11,7 V / 23,4 V 4 Balken
> 11,1 V / 22,2 V 3 Balken
> 11,0 V / 22,0 V 2 Balken
≤ 11,0 V / 22,0 V 1 Balken
Mechanische Daten
Schutzart IP31
Montage Wandmontage
Gewicht 350 g
Gehäuse recyclefähiges Kunststoffgehäuse
Abmessungen L x B x H 187 x 96 x 44 mm
Abstand Befestigungsbohrungen
Anschlussklemmen
(fein- / einzeldraht)
vertikal 60 mm; horizontal 177 mm
2
/ 25 mm
2
16 mm
AWG: 6 / 4
19739.704 | Z10 | 16.35
739704
Loading...
