Gebruikershandleiding
Solar Charge Controller
10 A / 15 A / 20 A / 30 A
2
Inhoudsopgave
1. Veiligheidsinstructies en liability disclaimer ........................................3
1.1. De veiligheidsinstructies worden alsvolgt gekenmerkt ................................... 3
1.
2. Algemene Veiligheids Instructies ............................................................... 3
1.3.
Toepassingsgebied......................................................................... 4
1.4.
Liability Disclaimer ............................................................................ 4
2. Installatie ........................................................................................ 5
2.1. Installatie Locatie ................................................................................ 5
2.2. Aansluiten van de Regelaar ................................................................ 5
2.3. Aarden ........................................................................................ 6
3.
Beschermende functies van de controller ............................................... 6
4.
Bedienen van de systeem regelaar ........................................................ 7
4.1.
Display en Werking Elementen ....................................................... 7
4.
2. Display Window ................................................................................ 7
4.
2.1. SOC(laadstatus) Window................................................................. 7
4.
2.2. Voltage window ...............................................................................7
4.
2.3. Module stroom ................................................................................. 8
4.
2.4. Laad stroom .............................................................................. 8
4.
2.5. Load stroom ..................................................................................... 8
4.
2.6. Ah – Accu laad meter ............................................................. 8
4.
2.7. Ah – Accu ontlaad meter ........................................................ 8
4.
2.8. Waarschuwing diepe ontlading beveiliging .................................................. 8
4.
2.9. Load afsluiting ........................................................................... 8
5.
Functie Overview ............................................................................ 8
5.1.
SOC(laadstatus) Calculatie ................................................................ 8
5.
2. PWM Laad Regeling ....................................................................... 9
5.3.
Diepe Ontlading Beveiliging ............................................................ 9
6.
Regelaar Instellingen ............................................................................9
6.1.
Oproepen en wijzigen instellingen.............................................. 9
6.
2. SOC Instelling / Voltage Regeling ........................................................... 9
6.3.
Gel / Vloeistof Accu Type Instelling .................................................... 10
6.4.
Nacht Verlichting Functie Instelling ........................................................... 10
6.5.
Default Instelling (Presetting) Activatie ............................................ 10
6.6.
Auto-test ........................................................................................ 10
6.7.
Serie Nummer Zoekopdracht ......................................................... 11
7.
Foutboodschappen .............................................................................11
8.
Legal Guarantee.............................................................................. 13
9.
Technische Gegevens ................................................................................. 14
3
1. Veiligheidsinstructies en liability dis-
claimer
1.1. De instructies worden alsvolgt gekenmerkt
In deze handleiding, zijn veiligheidsinstructies voor persoonlijke bescherming
met dit symbool aangegeven.
De relevante operationele veiligheids notities van het systeem en regelaar
zijn in bold geschreven.
1.2. Algemene Veiligheid Instructies
Neem het volgende in acht bij het installeren van de regelaar en hanteren
van de accu:
Explosiegevaar a.g.v. onjuist behandelen van accu's! Corrosie gevaar
door lekkend accuzuur!
Hou kinderen weg bij accu's en zuur! Roken, vuur zijn verboden bij het
hanteren van accu's. Voorkom vonken en draag een veiligheidsbril tijdens
de installatie. Neem de instructies in de gebruikshandleiding en over de
accu in acht en volg deze nauwgezet.
Solar modules genereren vermogen vanuit licht inval. Zelfs bij een weinig
licht, dragen de solar modules het volledige voltage. Werk derhalve nauwgezet en vermijd vonken bij al het werk. Neem de corresponderende
veiligheids voorzorgsmaatregelen in acht.
Bij de installatie en electrische installatie, kan het DC circuit van het
zonne-energie systeem tweemaal zijn systeem voltage waarde dragen (in het
12 V systeem tot 24 V, 24 V systeem tot 48 V).
Gebruik alleen goed-geisoleerd gereedschap!
Gebruik geen technische meetuitrusting, waarvan u weet dat deze
beschadigd of defect is!
Tijdens het installeren van de voedingskabel de brand veiligheids instructies
in acht nemen. De regelaar dient niet ge-installeerd en gebruikt te worden in
vochtige ruimtes (b.v. wc), of in ruimtes waarin licht ontvlambare brandstof
mengsels aanwezig kunnen zijn, zoals gasvlessen, verf,
lak, vloeistoffen etc. Sla geen van de genoemde mengsels op in de ruimte
waarin de solar regelaar ge-installeerd is!
Indien de regelaar gebruikt wordt op een manier die niet door de fabrikant
gespecificeerd is, kan er afbraak gedaan worden aan de constructieve
beschermende maatregelen van de regelaar.
De markering en kentekenen van de fabriek mogen niet gewijzijgd, verwijderd
of onherkenbaar worden gemaakt. Alle werk dient te worden uitgevoerd conform de nationale electrische specificaties en gerelateerde locale
regelingen!
Begin niet met de installatie voordat u zeker ervan bent, dat u deze handleiding
technisch begrepen heeft en het werk slechts in de volgorde van deze handleiding gaat uitvoeren!
De handleiding dient te allen tijde beschikbaar te zijn tijdens het werk aan het
systeem, ook voor derde partijen.
Deze handleiding is een onderdeel van de systeem regelaar en dient samen
met de regelaar te worden doorgegeven aan een derde persoon.
4
1.3. Toepassingsgebied
Deze manual beschrijft de functie en installatie van een regelaar voor photovoltaische (PV) systemen t.b.v. het laden van 12 V of 24 V loodzuur accus voor
recreationeel, residentieel, business, commerciele gebieden en mkb.
De laadregelaar is alleen geschikt voor regelen van zonne-panelen.
Sluit nooit een andere laadbron op de regelaar aan. Dit kan zowel de regelaar
en/of de bron vernietigen. Consulteer uw gespecialiseerde dealer of
installateur als andere laadbronnen dienen te worden gebruikt en neem de ”5.1. SOC
Calculatie” paragraaf in deze handleiding in acht.
De regelaar is alleen geschikt voor de volgende laadbare 12 V of 24 V
accu types:
- Niet onderhoudsvrije loodzuur accu's
- Onderhoudsvrije accu's van het type; AGM, GEL
Het respectievelijke accu type dient op de regelaar te worden ingesteld, zie ”6.3. Accu
Type Gel / Li”.
Let op de instructies van de fabrikant alvorens de accu aan te sluiten.
Belangrijk!
De regelaar is niet geschikt vo
or nikkel cadmium,
nikkel metaal hydride, lithium ions of andere herlaadbare of
non-herlaadbare accu's. Zulke accu's mogen niet op de regelaar
aangesloten worden
. Let op de betreffende veiligheidsinstructies
van de accu.
De corresponderende installatie handleiding van de fabrikant dient in acht te
worden genomen, bij het installeren van de overige componenten, b.v. solar
module, accu of gebruiker.
De regelaar is niet voor gebruik buitenshuis
. De regelaar moet zodanig
ge-installeerd zijn, zo dat hij beschermd is tegen
blootstelling aan de
elementen zoals regen en direct zonlicht. Luchgaten mogen niet afgedekt worden. De accu regelaar niet aan regen blootstellen.
De regelaar mag alleen gebruikt worden bij de betreffende solar applicaties. Let er ook op dat de toegestane
, model-specifieke, nominale stroom
en voltages niet worden overschreden
.
Er is geen aansprakelijkheid voor enig oneigenlijk gebruik.
Ga zorgvuldig om met het product.
1.4. Liability Disclaimer
The manufacturer cannot monitor the compliance to this manual as well
as the conditions and methods during the installation, operation, usage
and maintenance of the system regulator. Improper installation can cause
damages and endanger people.
Therefore, we assume no responsibility and liability for losses, damages or
costs that result due to incorrect installation, improper operation, usage and
maintenance or in any manner associated therewith.
Similarly, we assume no responsibility for patent right or other right infringements of third parties caused by usage of this system regulator.
The manufacturer reserves the right, without prior notification, to make
modifications concerning the product, technical data or installation and
operating manual.
Caution:
Opening
the regulator, manipulation
and repair attempts as well as
improper operation voids the guarantee.
5
2. Installatie
2.1. Installatie Locatie
De regelaar alleen dichtbij de accu op een geschikt oppervlak installeren. Deze
ondergrond dient vast, stabiel, egaal,droog en niet-ontvlambaar te zijn. De accukabel
dient zo kort mogelijk te zijn (1-2 m) en een geschikte kabeldikte om verval te
minimaliseren b.v. gebruik 2.5 mm² bij 10 A en 2 m lengte; 4 mm² bij
20 A en 2 m lengte; 6 mm² bij 30 A en 2 m lengte.
De regelaar en accu dienen dezelfde temperatuur ratio voor de temperatuur compensatie functie van het laadvoltage te hebben. Als de accu
ver van de regelaar geplaatst wordt, is een externe temperatuur sensor beschikbaar
als een accessoire.
De laadregelaar dient u niet buitenshuis te assembleren. De regelaar dient zodanig
ge-installeerd te worden, zodat hij beschermd is tegen vochtigheid, druppelen, spatten
en regenwater, alsook directe en indirecte opwarming b.v. zonlicht.
De regelaar genereert warmte gedurende normale werking. De installatie
of assemblage in een andere behuizing mag niet voor obstructie zorgen van de
achterste luchtgaten voor het koelen van het apparaat.
Om een luchtcirculatie voor het koelen van de regelaar te garanderen, wordt er een
vrije ruimte van 15 cm aan elke kant van de regelaar vrijgehouden. De temperatuur
van de installatie locatie mag nooit onder of boven de toegestane maximale
omgevingstemperatuur komen.
Het geintegreerde LC display dient beschermd te worden tegen UV stralen (b.v. zonlicht). Aanhoudende blootstelling aan UV stralen kan permanent de LCD verkleuren.
2.2. Aansluiten van de Regelaar
Sluit de individuele componenten op de aangegeven symbolen aan.
Neem hierbij de volgende aansluitvolgorde in acht:
1. Sluit de accu op de laadregelaar aan - plus en min
2. Sluit het zonne-paneel op de laadregelaar aan
- plus en min
3. Sluit de gebruiker aan op de laadregelaar - plus en min
De omgekeerde volgorde geldt bij het de-installeren!
Let erop, dat de automatische instelling op 12V / 24V systemen niet
juist functioneert, als deze volgorde niet gevolgd wordt. Een onjuiste
aansluitvolgorde kan de accu beschadigen!
15 cm
15 cm
15 cm15 cm
6
MADE IN GERMANY
96
MADE IN GERMANY
96
X
X
2.3. Aarden
Het aarden van de regelaar is technisch niet vereist bij het installeren van een
stand alone solar systeem.
Let echter op de overeenkomstige toepasbare nationale reguleringen. Een
aarde is mogelijk voor elke positieve aansluiting; slechts een(1) aansluiting is
mogelijk voor een negatieve aarde.
Let erop, dat er geen algemene aansluiting is b.v. tussen een aarde aansluiting
, de min module aansluitingen, accu min en load min.
Dit niet in acht nemen kan tot schade aan de regelaar leiden!
3. Beschermende functies van de regelaar
De regelaar is uitgerust met verschillende onderdelen om zijn electronica,
accu en load te beschermen. Als de maximale toegestane data van de regelaar worden
overschreden, kan de regelaar stuk gaan ondanks de beschermende functies. Sluit nooit
meer dan een component onjuist op de regelaar aan! Fout boodschappen tonen elk
(Punt 7. Fout boodschappen) beschermend onderdeel dat getriggerd wordt. De
beschermende functie wordt automatisch ge-reset na herstel van de fout.
Beveiliging tegen omgekeerde polariteit van solar modules
Het vermogen van de solar module mag het nominaal vermogen van de
regelaar niet overtreffen!
Beveiliging tegen omgekeerde polariteit van de aangesloten
gebruiker bij de load output
Beschermt de regelaar, niet de gebruiker.
Beveiliging tegen omgekeerde polariteit van de aangesloten accu
Laden en ontladen van de accu wordt voorkomen.
Kortsluiting bij de
module input
Kortsluiting bij de
load output
Beveiliging tegen overbelading
Regelaar sluit de aansluiting op de accu af en zet de gebruiker
uit.
Open circuit-proof tijdens de werking zonder accu of gebruiker
Load output is beveiligd tegen een hoog module open circuit voltage, dat direct
naar de load kant flowt.
Retourstroom beveiliging 's nachts
Voorkomt dit 's nachts in de solar module.
Een extra retourstroom diode is niet nodig!
Overvoltage en
ondervoltage beveiliging
Zet onmiddelijk de load output af bij
onvoldoende of een excessief accu voltage.
Excessieve temperatuur beveiliging
Als de temperatuur in de regelaar te hoog is, wordt de load output van de
regelaar uitgezet, om vermogensverlies te verminderen.
Overload beveiliging bij de
load output
Als de toegestane load stroom overschreden wordt, wordt de load output uitgezet.
Transient
overvoltage beveiliging
Een spanningsafhankelijke weerstand bij de module input beveiligt tegen een
overvoltage >47 V. De component beperkt de gedivergeerde energie tot 4.4 joules.
Diepe ontlading beveiliging
/ laag voltage afsluiting(LVD)
Voorkomt bovenmatige diepe ontlading of overload van de accu.
Komt tegemoet aan de Europa
CE standaards
•
•
•
•
•
•
•
•
•
•
•
•
•
•
7
4.2. Display Window
Wijzig de display windows met de linker knop.
Na het switchen van windows, blijft het geselecteerde window staan. Om naar het
begin terug te keren, simpelweg op linker knop drukken tot het SOC window verschijnt.
De staaf display toont het actuele accu niveau (SOC = state of charge) van de accu
in elk window. Als de regelaar op voltage regeling is ingesteld, verschijnt de SOC
staaf display niet en de accu voltage waarde vervangt de SOC
percentage waarde!
Let erop, dat de nauwkeurigheid van het display van de regelaar
niet ver-
gelijkbaar is met dat van een meetapparaat
!
4.2.1. SOC(laadstatus) Window
Toont het laad niveau, dag / nacht niveau
en gebruiker aan / uit. I.p.v. de SOC
waarde, wordt het accu voltage getoond tijdens
voltage regeling.
4.2.2. Voltage window
Toont het accu voltage gemeten door de
regelaar.
4. Bedienen van de systeem regelaar
Het display toont een verscheidenheid aan systeem data d.m.v. symbolen en cijfers.
Beide knoppen regelen alle instellingen en display windows.
4.1. Display en Werking Elementen
MADE IN GERMANY
96
c Display window voor
systeem informatie en
boodschappen
d Knop voor switchen tussen
display windows of het oproepen
van de instellingen
e Handmatige load switch, of
bevestigingsknop in
programma modus
c
d e
SOC
hk A
%V
Symbolen voor de stroom richting
Accu symbool
Symbool voor load
Gezicht symbool voor
systeem status
Eenheden display
Zon: Laden/dag
Maan: Nacht
Tools voor fout
boodschappen
SOC staaf display
7-Segment display voor
tekst en cijfers
8
4.2.3. Module stroom
Toont de actuele geproduceerde stroom output door
de solar module.
4.2.4. Laad stroom
Toont de laad stroom die de accu in gaat vanuit
de solar module.
4.2.5. Load stroom
Toont de stroom getrokken door de load
output.
4.2.6. Ah – Accu laad meter
Toont de cumulatieve som van herladen
Ah sinds de initiele installatie of reset. Druk
beide knoppen voor 3 secondes in om de meter naar
0 te resetten. De waarde blijft staan als de accu afge-
sloten wordt. Wanneer 99.9 KAh bereikt wordt
zal het teruggezet worden op 0 Ah.
4.2.7. Ah – Accu ontlaad meter
Toont de cumulatieve som Ah, getrokken door
de load, sinds de initiele installatie of reset.
Druk beide knoppen voor 3 secondes in om de meter
naar 0 te resetten. Wanneer 99.9 KAh bereikt wordt
zal het teruggezet worden op 0 Ah.
4.2.8. Waarschuwing diepe ontlaad beveiliging
Als een vroege waarschuwing, knippert de SOC staaf
of de voltagewaarde. Het gezicht ziet er nog steeds
vriendelijk uit!
4.2.9. Load afsluiting
Als de diepe ontlaad beveiliging ge-activeerd is,
knippert de SOC staaf of de voltagewaarde
Het gezicht staat op verdrietig totdat het heraansluiting
instelpunt bereikt is.
5. Functie Overview
Deze laadregelaar heeft basis functies voor het specificeren van de laadstatus
(SOC), laad specificatie en diepe ontlaad beveiliging, welke in de volgende sectie
beschreven worden. Additionele functies die ge-activeerd kunnen worden zoals
de instellingen, nachtverlichting functie, auto-test, presetten en serienummer
opvraag worden onder de corresponderende menu items in hoofdstuk 6 uitgelegd.
5.1. SOC Calculatie
Tijdens de werking monitort de regelaar verschillende parameters (U; I) van de
accu en berekent daaruit het laad niveau van de accu(SOC = state of
charge). Het laad niveau is het energie niveau dat nog steeds beschikbaar in de accu
is. Modificaties in het systeem, b.v. het verouderingsproces van de accu, worden
automatisch meegenomen in het voortdurende leerproces van het systeem.
9
M.b.v. deze SOC informatie, heeft u altijd een accuraat overzicht over het
actuele accu niveau. Met de SOC regelt de regelaar ook de selectie van de
laadprocedure en de diepe ontlaad beveiliging ten einde de accu optimaal
te onderhouden. Indien een van de parameters niet kan worden opgeslagen
omdat bv. een gebruiker of laadbron direct op de accu aangesloten is
, zal de SOC calculatie ongeldig zijn. De regelaar kan dan worden ingesteld
op de meer gesimplificeerde voltage-geleide regeling, zie hoofdstuk 6.2.
De SOC calculatie wordt geherstart, elke keer dat de regelaar ge-herinstalleerd wordt.
5.2. PWM Laad Regeling
De regelaar past een constant voltage laden op de accu toe. De volledige beschikbare
electriciteit, geleverd door de laadbron, wordt gebruikt voor het laden van de accu
totdat het finale voltage bereikt is. Een pulse width modulator (PWM)
regelt de laadstroom d.m.v. het kortstondig sluiten van de module input (shunt
laad regelaar) in het laadregel gebied.
Afhankelijk van het actuele accu niveau, worden de diverse laadprocedures, float
laden, boost laden en egalisatie laden automatisch uitgevoerd.
Door dit zo te doen, worden de instellingen voor de accu en regel type vastgezet.
Het finale laadvoltage is temperatuur gecompenseerd. Elke
30 dagen wordt er automatisch een test uitgevoerd, om te bepalen of er een
egalisatie lading moet worden uitgevoerd.
5.3. Diepe Ontlading Beveiliging
De regelaar beschermt de aangesloten accu tegen een excessieve ontlading.
Als de accu onder een gespecificeerd laad niveau komt (tijdens SOC
regeling) of accu voltage (tijdens de voltage-geregelde functie), wordt de load
output afgesloten en het ontladen van de accu voorkomen. De display toont
de vroege waarschuwing en afsluiting tijdens diepe ontlading.
De instelpunten van de diepe ontlaad beveiliging worden voorgedefinieerd en
kunnen niet ge-reset worden.
6. Regelaar Instellingen
Het accu type, regel type en nachtverlichting functie kan worden ingesteld in de
regelaar. Punten voor de auto-test en de serienummer opvraag zijn ook binnen het
menu opgenomen. De instellingen blijven bestaan wanneer de accu afgesloten wordt.
6.1. Oproepen en Wijzigen van de Instellingen
Druk de linker knop voor tenminste 3 sec. in, om het 1e instelling window te openen.
(regel type). Druk opnieuw de linkerknop om de diverse windows op te roepen.
Druk op de rechter knop om de instellingen te wijzigen. Het display begint te knipperen.
Nu met de linker knop de instellings opties kiezen. De instelling dient bewaard te worden
met de rechter knop. Het display stopt dan met knipperen.
Het normale window verschijnt na een wachtttijd van 30 secondes of het drukken
op de linker knop voor 3 secondes. Dit geldt voor alle windows.
6.2. SOC Instelling / Voltage Regeling
De SOC regeling is de fabrieksinstelling. Op deze manier worden de laad procedure
en de diepe ontlaad beveiliging door de berekende SOC waarde geregeld, voor een
optimaal accu gebruik.
Slechts vaste voltage drempels
worden gebruikt en de SOC staaf display is faded out in alle windows
bij voltage-geleide regeling
(UoL).
10
6.3. Gel / Vloeistof Accu Instelling
De standaard instelling is “Li”.
De instelling van het accu type beinvloedt het eindspannings voltage van
de regelaar. Als u een Gel
of AGM accu gebruikt, dient u het
accu type in GEL te wijzigen.
ATTENTIE! Een incorrecte accu type instelling kan de accu beschadigen!
6.4. Nachtverlichting Functie Instelling
Deze instelling biedt drie opties in de onderstaande volgorde:
OFF: De functie is ge-deactiveerd (default).
Werkingstijd keuze van 1 tot 8 uur.
ON: De output van de gebruiker blijft aan voor de gehele nacht.
Deze functie regelt de load output alleen wanneer het donker is ('s nachts). Gedurende
daglicht blijft de output van de gebruiker uit. De aangesloten solar module
slaat informatie op over de licht intensiteit.
De load wordt ge-deactiveerd zodra de solar module detecteert dat het donker is.
Zodra het licht wordt, deactiveert de regelaar de output van de gebruiker, ongeacht
welke verlichtingsduur er geselecteerd is. A.g.v. de verschillende eigenschappen
van de diverse modules, kan de schemer drempel niet accuraat gespecificeerd
worden. Er kan geen activatie vertraging worden ingesteld, voor de schemering start.
6.5. Default Instelling (Presetting) Activatie
Het oproepen van de default instellingen (PRE) verwijdert de
voorgaande instellingen en reset de laadregelaar naar
de fabrieksinstellingen.
De default instelling is: SOC Control / Gel Storage
Battery / Night Light OFF
6.6. Auto-test
De auto-test kan vaststellen of de laadregelaar al dan niet
volledig operationeel is en alle mogelijke windows
gelijktijdig localiseren.
De volgende voorbereidingen moeten gedaan zijn voordat u
de test kunt starten m.b.v. het menu item. Hier niet aan
voldoen kan leiden tot incorrecte test resultaten.
A) Sluit de solar module van de laadregelaar af
(beide aansluitingen). De accu dient aangesloten te blijven.
B) Sluit een kleine functionele DC gebruiker aan, b.v. een
spaarlamp, op de load output.
C) Druk de rechter knop in om handmatig de load af te sluiten.
Het load symbool wordt niet langer in het display getoond.
Na deze voorbereidingen, roep dan het auto-test menu item op en ga alsvolgt
door:
D)
Druk de rechter knop in. Het display begint te knipperen.
•
•
•
11
E) Start de auto-test met de linker knop. De test verloopt snel en
automatisch.
F) Als er geen fout is, wordt deze window kort
getoond (1. sec.) Daarna doen alle LCD segmenten
een fade in en out van 1 seconde. Dan verschijnt
het auto-test window opnieuw in het display.
G) Als er wel een fout is, wordt een foutcode getoond.
Noteer de code – uw Steca distributor kan u helpen
met het vinden van de fout met deze info. Na
30 secondes keert het display terug naar het
auto-test window. Hierbij knippert het display.
H) In het knipperende auto-test window, druk opnieuw op de linker knop om de
test te herhalen of de rechter knop om te stoppen met de test.
6.7. Serie Nummer Zoekopdracht
Elke regelaar heeft een serienummer welk m.b.v. dit
window opgevraagd kan worden. Druk de rechterknop in
en het SN display begint te knipperen. Druk nu de linker
knop in om het nummer te tonen. De cijfers worden
achtereenvolgens getoond: - - - 1 2 3 4 5 6 7 8 - - - .
Druk op de rechter knop om te stoppen of door te gaan met het display.
Let op de volgorde van de cijfers voor het complete serienummer.

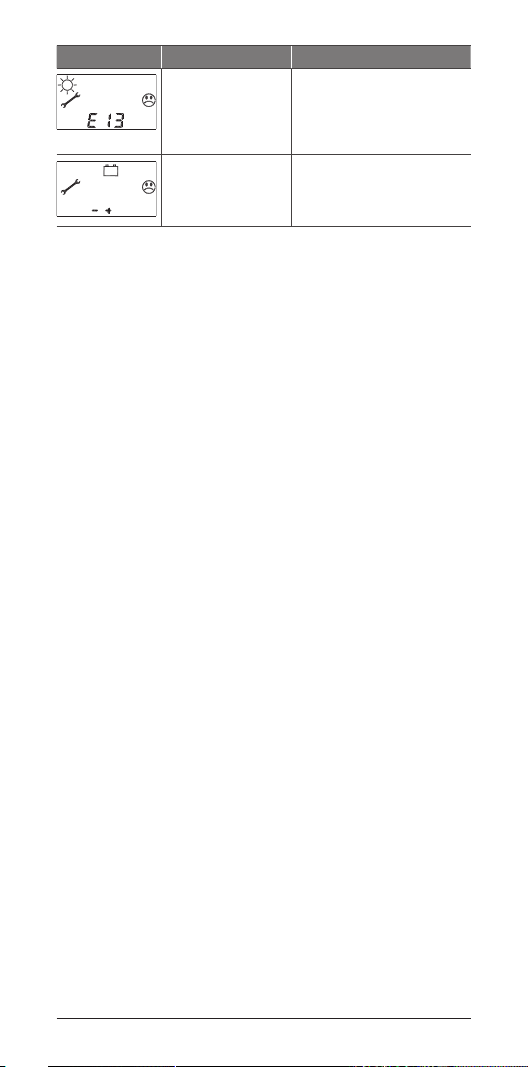

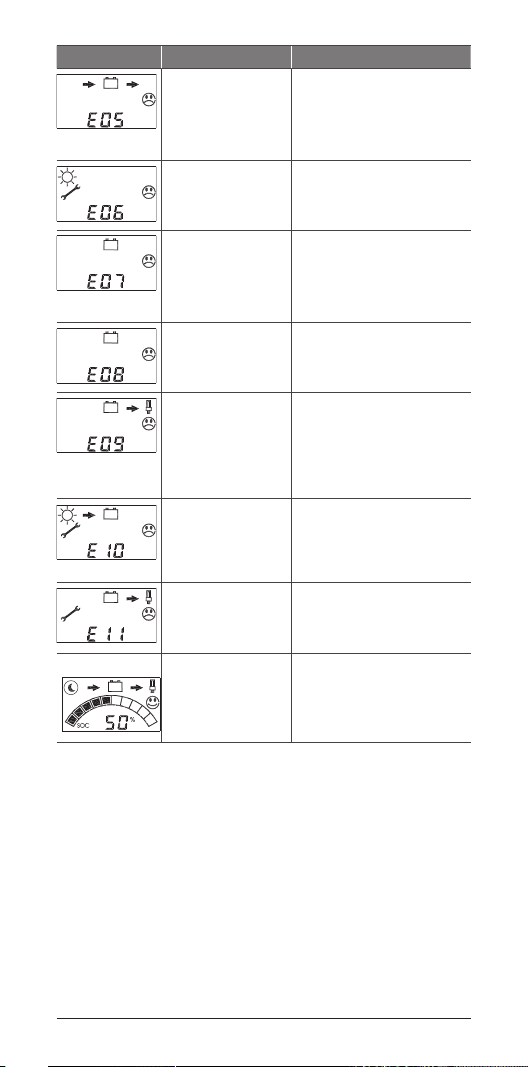

7. Foutboodschappen
Attentie! Maak a.u.b. de regelaar niet open of probeer niet onderdelen te vervangen bij het probleemoplossen. Incorrect onderhoud kan gevaarlijk zijn
voor de gebruiker en het systeem.
Indien de regelaar fouten of ongeauthoriseerde werkings statussen detecteert, knippert
deze de fout codes op het display. Fout codes kunnen i.h.a. onderscheidend zijn,
of er een tijdelijke storing is, b.v. regelaar overload of een meer
serieuze systeem fout, die hersteld kan worden d.m.v. ge-eigende externe maatregelen.
Daar niet alle fouten tegelijkertijd getoond kunnen worden, wordt de fout met het hoogste
foutnummer (prioriteit) getoond. Indien er verschillende fouten zijn, wordt de tweede
foutcode getoond, na herstel van de meer ingrijpende fout.
De volgende betekenis is gekoppeld aan de versch. foutcodes:
Display Betekenis Oorzaak / Remedie
Communicatie fout
met het interne
geheugen (EEPROM).
Sluit gebruiker, solar module
en accu af. Her-installeer het
apparaat. Als de fout opnieuw
optreedt, neem a.u.b. contact op
met uw gespecialiseerde dealer.
Communicatie fout
op de externe bus
(6-polige hoek connector).
Check de 6-polige plug-in
connectie op de hoek
connector, voeding en
functie van de externe uitbreiding
Als de fout opnieuw optreedt,
neem a.u.b. contact op
met uw gespecialiseerde dealer.
Kortsluiting bij de
externe temperatuur
sensor.
Check het contact van de 2polige hoek connector
, verwijder de
kortsluiting. Check de sensor
.
12
Display Betekenis Oorzaak / Remedie
Excessieve temperatuur regelaar schakelde
de gebruiker uit a.g.v.
interne overver-
hitting.
Koel de regelaar. Check de
reden van oververhitting (installatie site, ander warmte bronnen).
Breng mogelijk de laad of load
stroom terug. Zorg voor voldoende
ventilatie van de regelaar.
Geen solar module
aangesloten.
(Detectie duurt
ca. 15 minuten)
Check de module aansluiting.
Module aangesloten met omgekeerde polariteit, misschien is de
module aanvoerkabel ontwricht.
Accu voltage te
laag.
Voltage <10.5 V of
<21.0 V
Check de installatie. Check accu
voltage, herlaadt de accu mogelijk
handmatig. Een gebruiker direct
aangesloten op de accu kan voor
een diepe ontlading van de accu
zorgen.
Accu voltage te
hoog.
Voltage >15.5V of
>31 V.
Check de installatie. Check
accu voltage, check mogelijk
additionele laadbronnen.
Load stroom te
hoog. De toegestane
regelaar's gebruiker
stroom is overschreden
, derhalve is de load
output
afgesloten. te sluiten.
Reduceer de load stroom m.b.v.
de gebruiker output.
Wellicht treden er stroom pieken
op door de gebruiker.
Probeer de load opnieuw aan
Module stroom te
hoog.
De toegestane input
stroom v. d. regelaar
is overschreden.
Reduceer de load stroom of
module vermogen.
Kortsluiting bij de
load output.
Verwijder kortsluiting, sluit de
gebruiker af en probeer opnieuw
aan te sluiten.
Als er een kortsluiting
in de module is,
verschijnt het maan
symbool gedurende
de dag.
De module input wordt beveiligd door
een int. electronische zekering.
Ð
13
Display Betekenis Oorzaak / Remedie
Geen accu aangesloten of aansluiting
onderbroken.
Alleen leveren door solar module.
Sluit accu op regelaar aan en
controleer de accu zekering
Opslag accu aangesloten met omgekeerde polariteit.
Sluit de accu af en sluit op de
regelaar aan met de juiste
polariteit.
8. Legal Guarantee
In accordance with German statutory regulations, there is a 2-year legal
guarantee on this product for the customer.
The seller will remove all manufacturing and material faults that occur
in the product during the legal guarantee period and affect the correct
functioning of the product. Natural wear and tear does not constitute a
malfunction. Legal guarantee does not apply if the fault can be attributed
to third parties, unprofessional installation or commissioning, incorrect or
negligent handling, improper transport, excessive loading, use of improper
equipment, faulty construction work, unsuitable construction location or
improper operation or use. Legal guarantee claims shall only be accepted if
notification of the fault is provided immediately after it is discovered. Legal
guarantee claims are to be directed to the seller.
The seller must be informed before legal guarantee claims are processed.
For processing a legal guarantee claim an exact fault description and the
invoice / delivery note must be provided.
The seller can choose to fulfil the legal guarantee either by repair or replacement. If the product can neither be repaired nor replaced, or if this does not
occur within a suitable period in spite of the specification of an extension
period in writing by the customer, the reduction in value caused by the fault
shall be replaced, or, if this is not sufficient taking the interests of the end
customer into consideration, the contract is cancelled.
Any further claims against the seller based on this legal guarantee obligation, in particular claims for damages due to lost profit, loss-of-use or indirect
damages are excluded, unless liability is obligatory by German law
14
9. Technische Gegevens
De technische gegevens zijn aan veranderingen door de fabrikant onderhevig.
Elektrische Gegevens
Werkings voltage 12 V of 24 V;
automatische herkenning
Voltage reeks 12 V 6.9 V – 17.2 V
Voltage reeks 24 V 17.3 V – 43.0 V
Toegestane werkings
temperatuur reeks
-10 °C tot +50 °C
Toegestane opslag
temperatuur reeks
-
20 °C tot +80 °C
Eigen verbruik mA 12,5 mA
PWM-Frequentie 30 Hz
Maximum input voltage < 47 V
Minimum accu voltage 6.9 V
Stroom
PR 1010 PR 1515 PR 2020 PR 3030
Max. continue module
stroom bij 25 °C
10 A 15 A 20 A 30 A
Max. continue load
stroom bij 25 °C
10 A 15 A 20 A 30 A
Excessieve Temperatuur Beveiliging
Afsluit load >85 °C
Heraansluit load <75 °C
Gegevens voor finale laad voltage
Afhankelijk van ingesteld
accu type
Gel
– opslag
accu (GEL)
Liquid
elektrolyt
(Li)
Float lading 14.1 V / 28.2 V 13.9 V / 27.8 V
Boost lading;
voor 2:00 u
14.4 V / 28.8 V 14.4 V / 28.8 V
Egalisatie lading;
voor 2:00 u
--- 14.7 V / 29.4V
30 dagen onderhouds
laden, indien noodzakelijk
14.4 V (2
8.8 V)
(voor 2:00 u)
14.7 V (28.8 V)
(voor 2:00 u)
Temperatuur
compensatie
-4 mV per °K en cellen (interne sensor aanwezig, optionele externe sensor mogelijk)
15
Laadregelaar activatie
Activatie drempel van het
laad type
SOC Regeling Voltage regeling
Float lading SOC >=70 % >=12.7 V resp.
>= 25.4 V
Boost lading SOC
40 % - 69 %
11.7 V - 12.4 V; resp.
23.4 V - 24.8 V
Egalisatie lading SOC < 40 % < 11.7 V resp. 23.4 V
30 dagen onderhouds
lading
indien binnen 30 dagen er geen egalisatie
of boost lading actief was.
Load afsluiting
SOC Regeling Voltage regeling
Vroege waarschuwing load
afsluiting
SOC <40 % < 11.7 V / 2
3.4 V
Load afsluiting SOC <30 % < 11.1 V / 22.2 V
Load heraansluiting SOC >50 % > 1
2.6 V / 25.2 V
Mechanische Gegevens
Beveilgings type IP 3
2
Installatie muur installatie
Gewicht 350 g
Behuizing recyclebaar, kunststof behuizing
Afmetingen L x B x H 187 x 96 x 44 mm
Bevestigingsgat
vrije ruimte
verticaal 60 mm; horizontaal 177 mm
Terminals
(fine / strand)
16 mm²/ 2
5 mm² / AWG: 6 / 4 mm²
Loading...
