DOT MATRIX PRINTER

SP2000 SERIES

USER’S MANUAL

MODE D’EMPLOI
BEDIENUNGSANLEITUNG
MANUALE DI ISTRUZIONI

Federal Communications Commission

Radio Frequency Interference

Statement

This equipment has been tested and found to comply with the limits for a Class A digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference when the equipment is operated in a
commercial environment. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instruction manual, may cause
harmful interference to radio communications. Operation of this equipment in a residential
area is likely to cause harmful interference in which case the user will be required to correct
the interference at his own expense.

For compliance with the Federal Noise Interference Standard, this equipment requires a
shielded cable.

This statement will be applied only for the printers marketed in U.S.A.

Statement of

The Canadian Department of Communications

Radio Interference Regulations

This digital apparatus does not exceed the Class A limits for radio noise emissions from
digital apparatus set out in the Radio Interference Regulations of the Canadian Department
of Communications.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites
applicables aux appareils numériques de la classe A prescrites dans le Règlement sur le
brouillage radioélectrique édicté par le ministère des Communications du Canada.

The above statement applies only to printers marketed in Canada.

CE

Manufacturer’s Declaration of Conformity

EC Council Directive 89/336/EEC of 3 May 1989

This product, has been designed and manufactured in accordance with the International
Standards EN 50081-1/01.92 and EN 50082-1/01.92, following the provisions of the
Electro Magnetic Compatibility Directive of the European Communities as of May 1989.

EC Council Directive 73/23/EEC and 93/68/EEC of 22 July 1993

This product, has been designed and manufactured in accordance with the International
Standards EN 60950, following the provisions of the Low Voltage Directive of the
European Communities as of July 1993.

The above statement applies only to printers marketed in EU.

Trademark acknowledgments

SP2000 Series: Star Micronics Co. Ltd.
ESC/POS: Seiko Epson Corporation

Notice

• All rights reserved. Reproduction of any part of this manual in any form whatsoever,

without STAR’s express permission is forbidden.

• The contents of this manual are subject to change without notice.

• All efforts have been made to ensure the accuracy of the contents of this manual at the

time of going to press. However, should any errors be detected, STAR would greatly
appreciate being informed of them.

• The above notwithstanding, STAR can assume no responsibility for any errors in this

manual.

©

Copyright 1999 Star Micronics Co., Ltd.

TABLE OF CONTENTS

1. Outline ...............................................................................................................1

2. Unpacking and Installation................................................................................2

2-1. Unpacking ..............................................................................................2

2-2. Locating the Printer................................................................................3

2-3. Handling Care ........................................................................................3

2-4. Maintenance ...........................................................................................3

3. Parts Identification and Nomenclature ..............................................................4

4. Optional AC Adapter.........................................................................................6

5. Connecting.........................................................................................................8

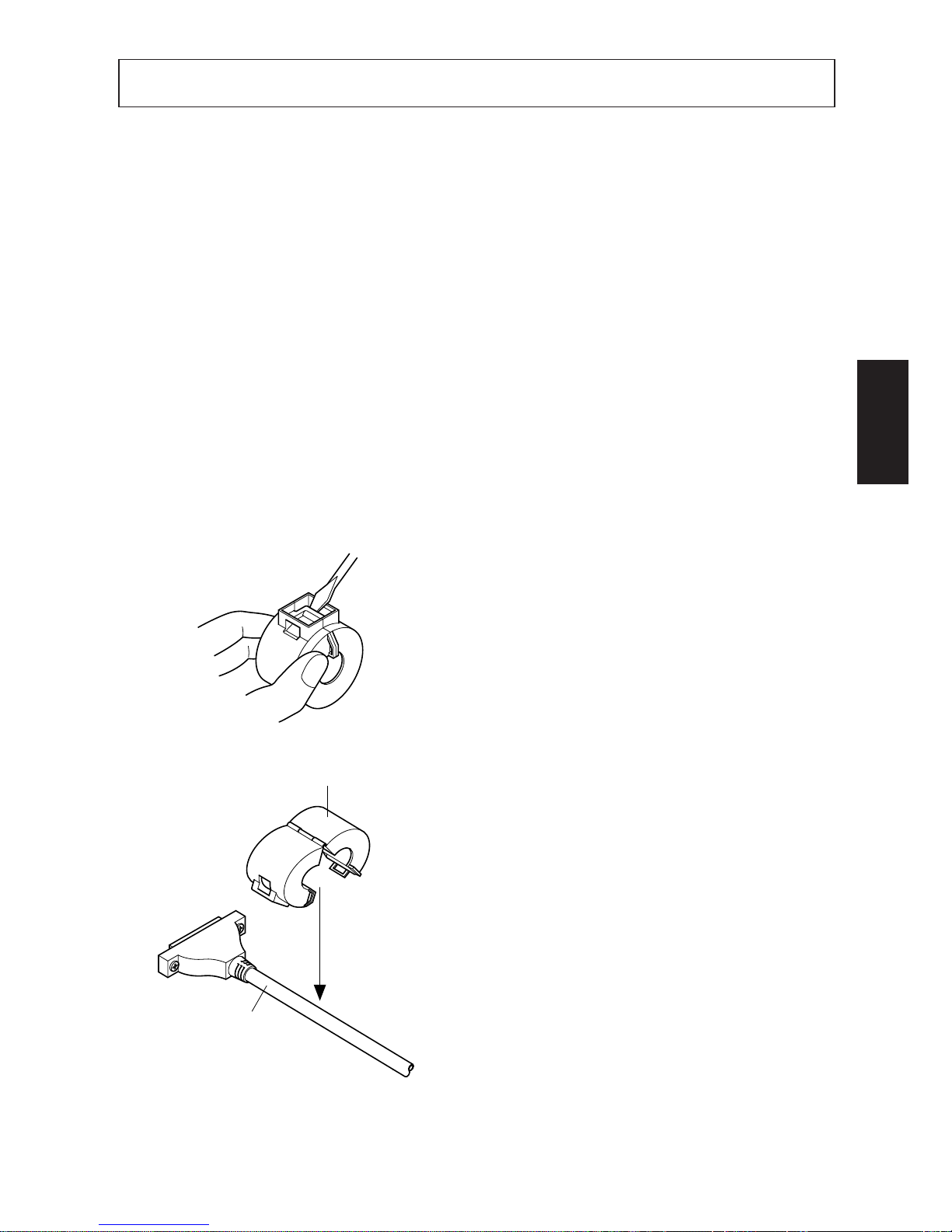

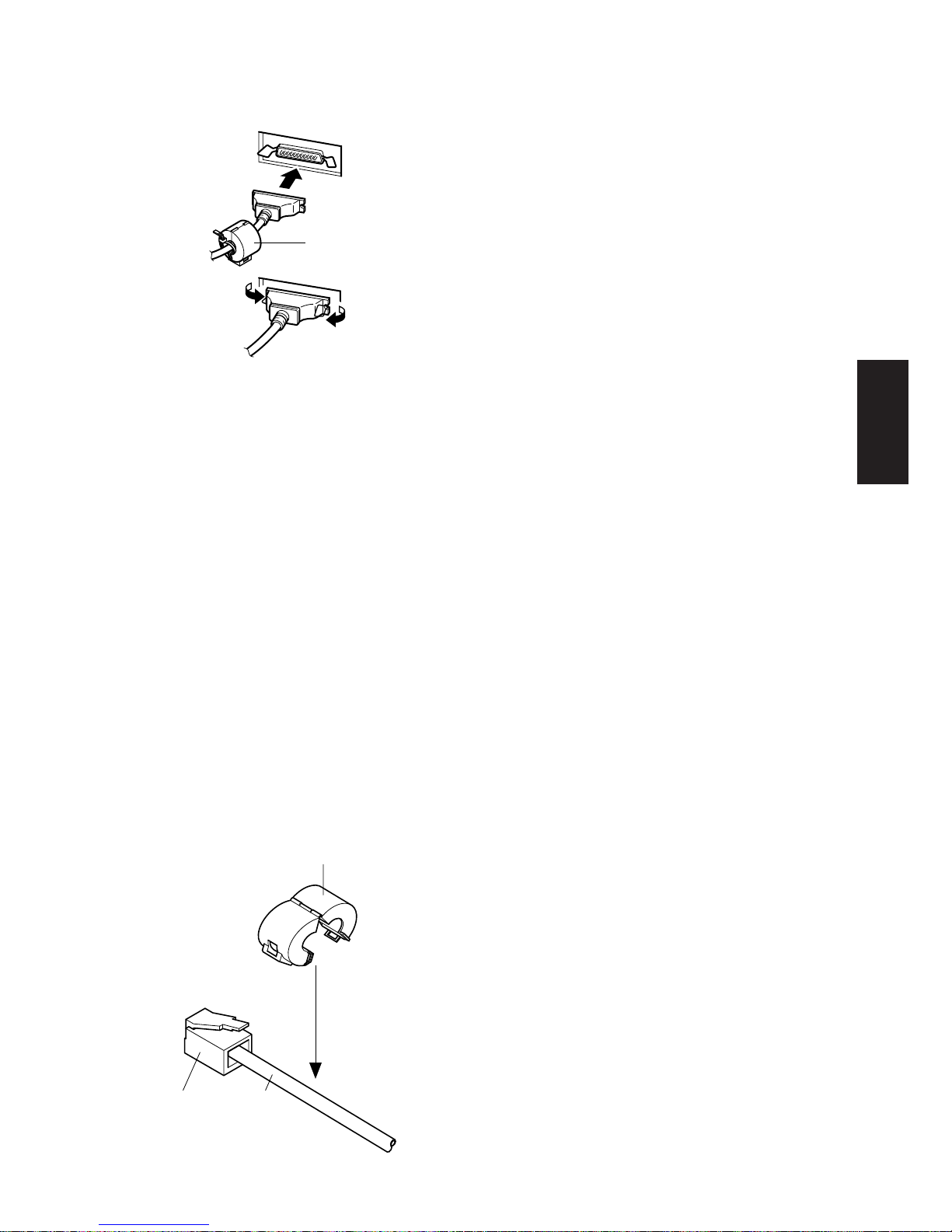

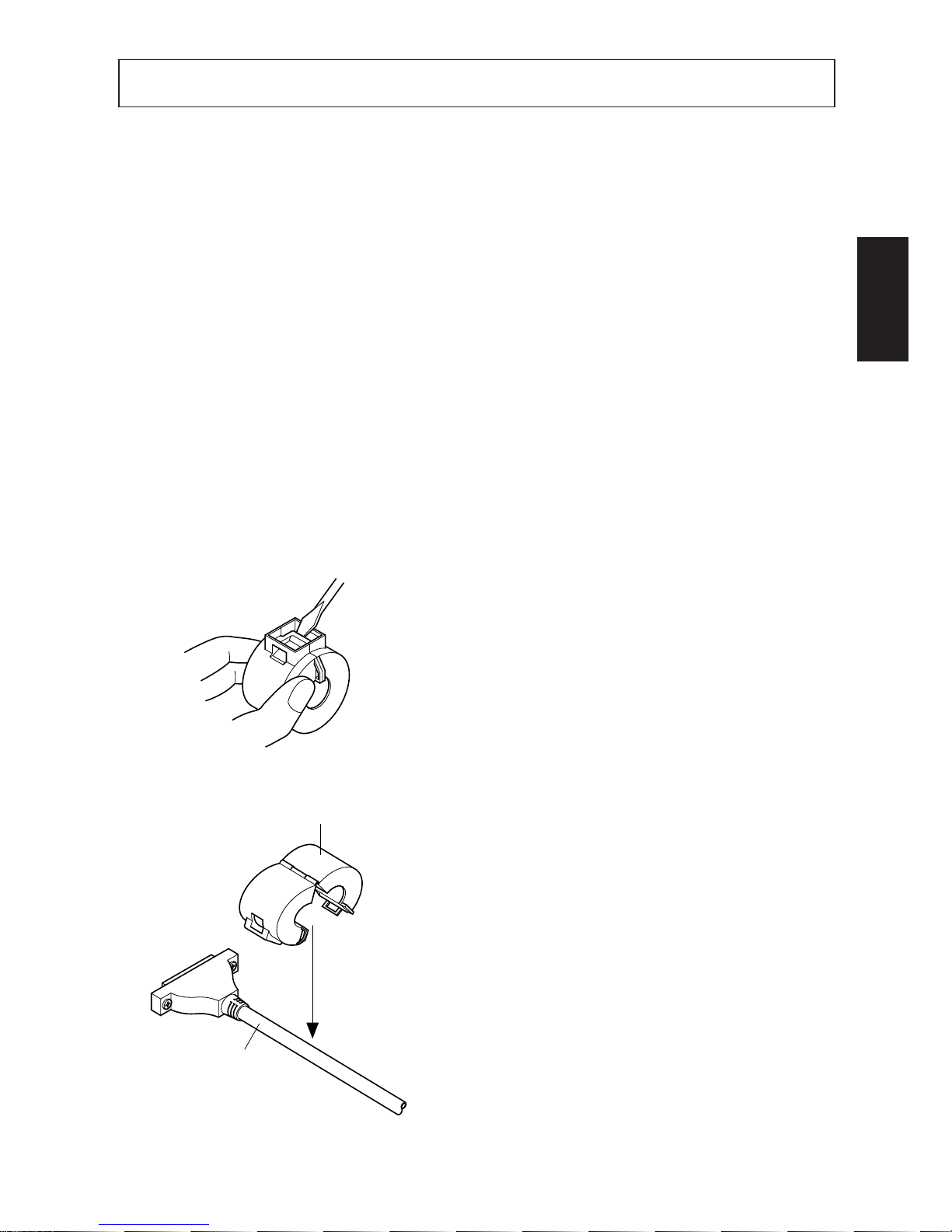

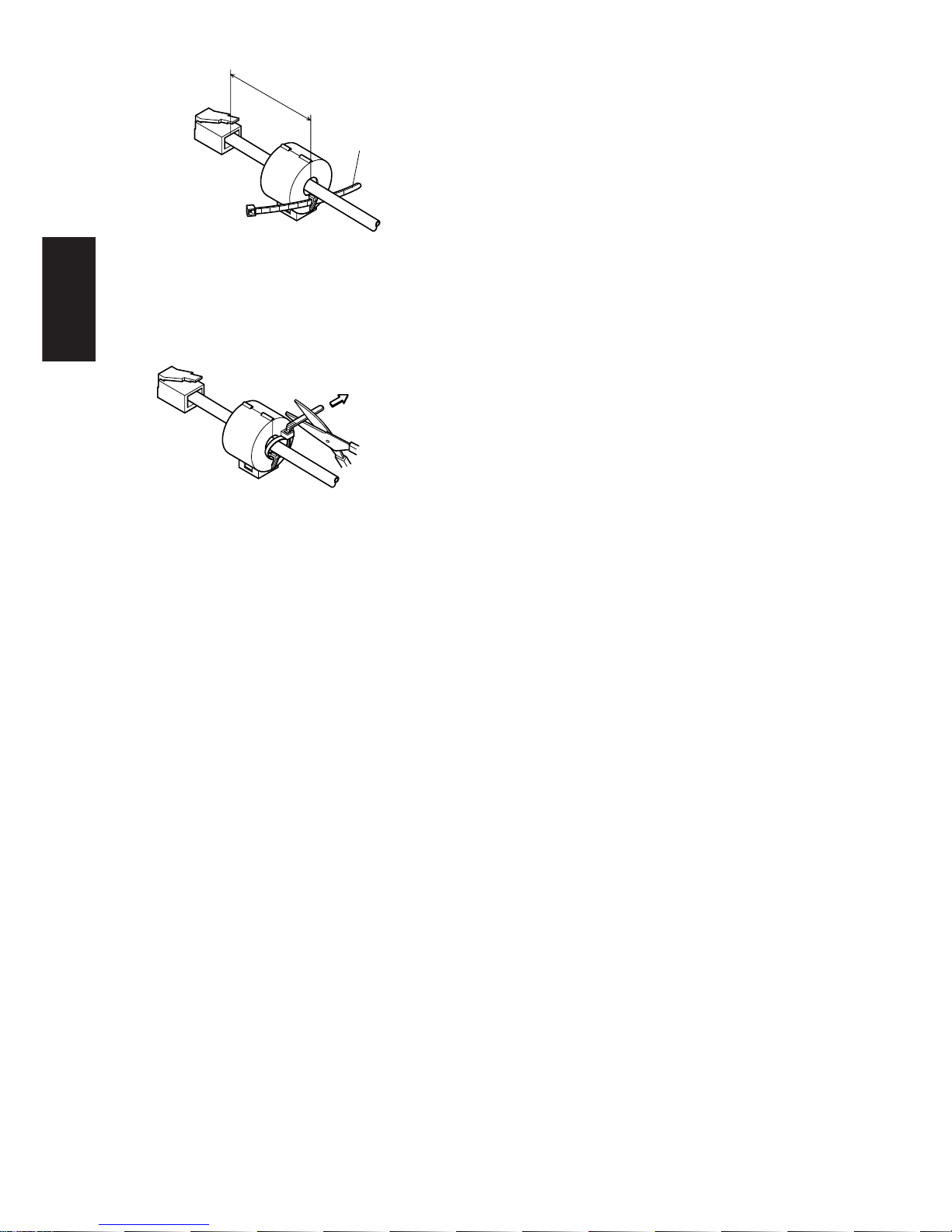

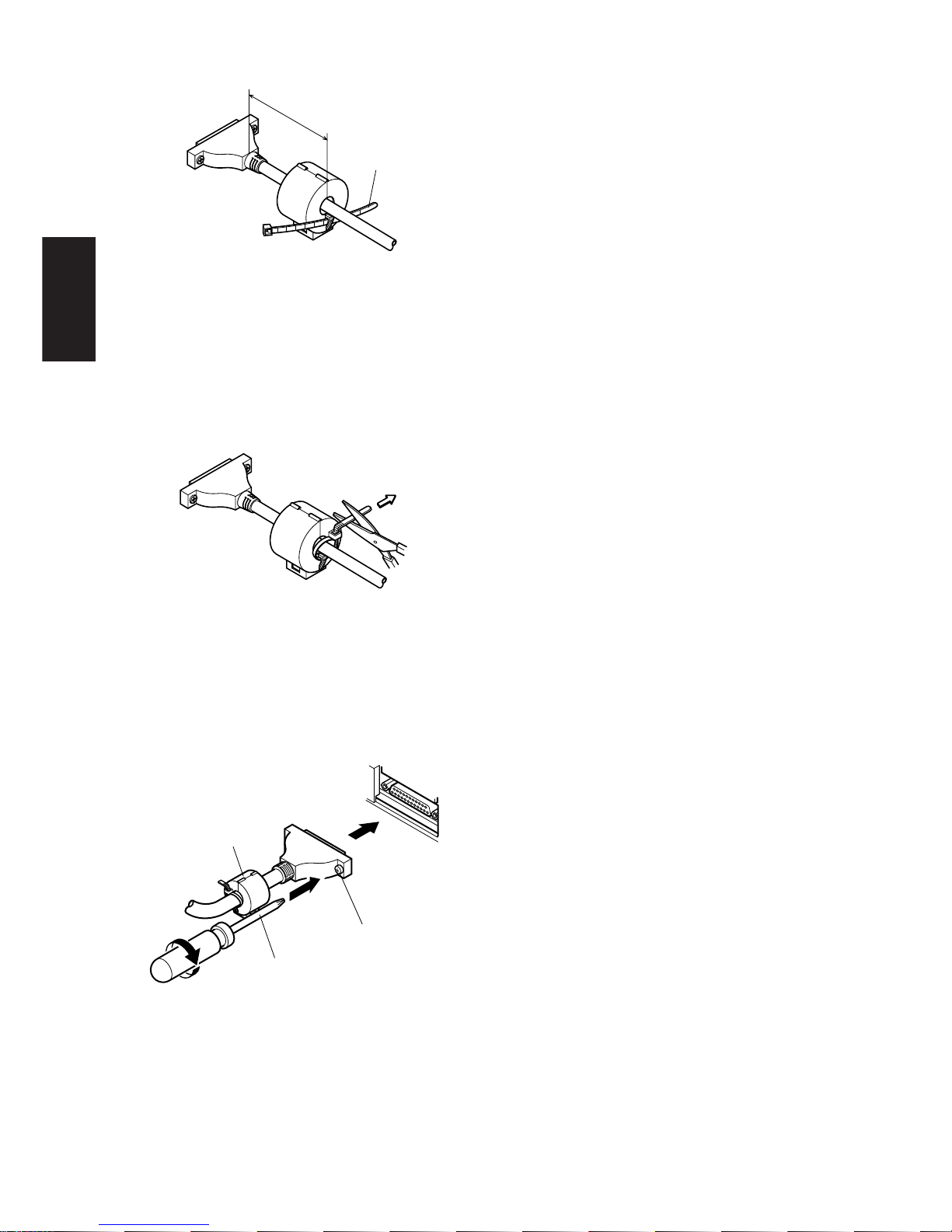

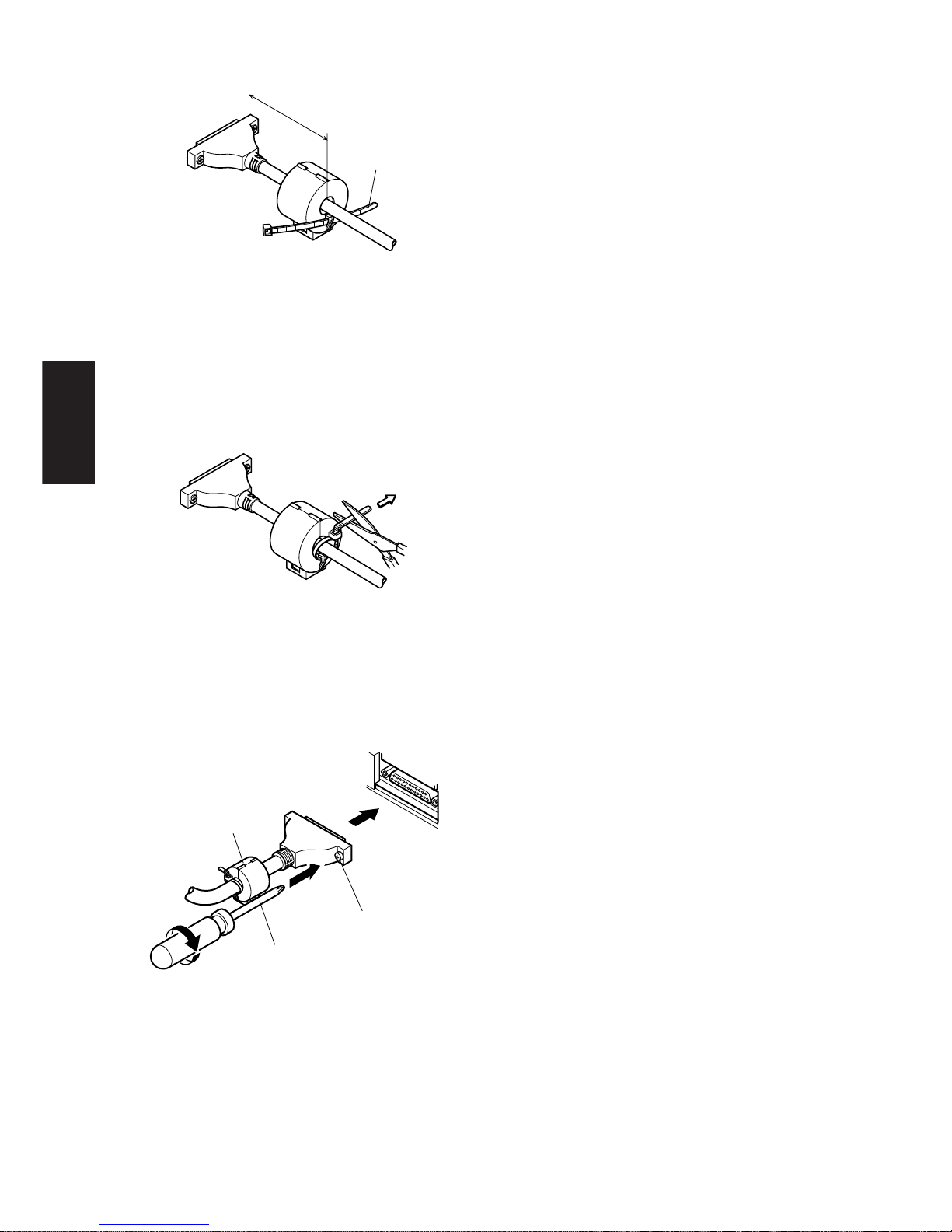

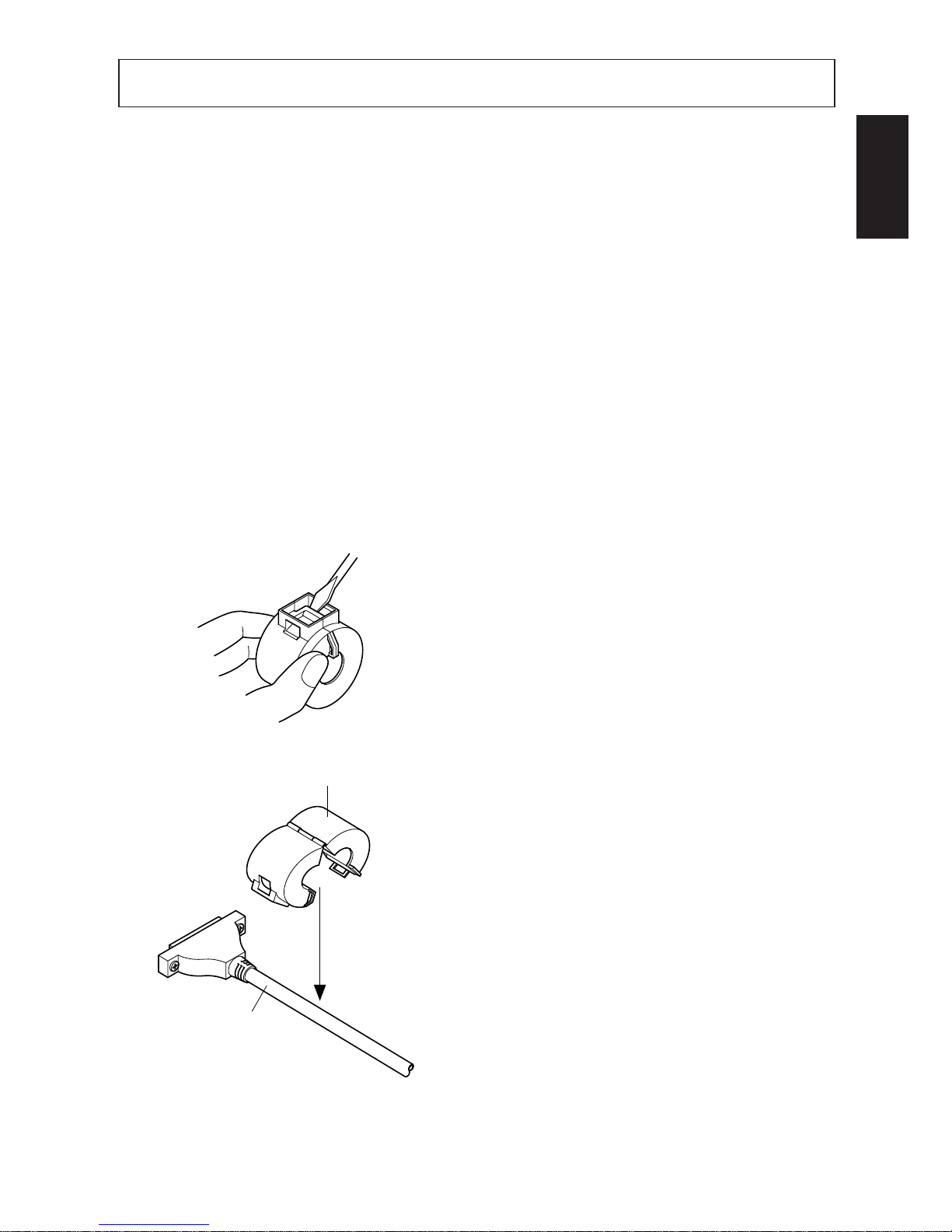

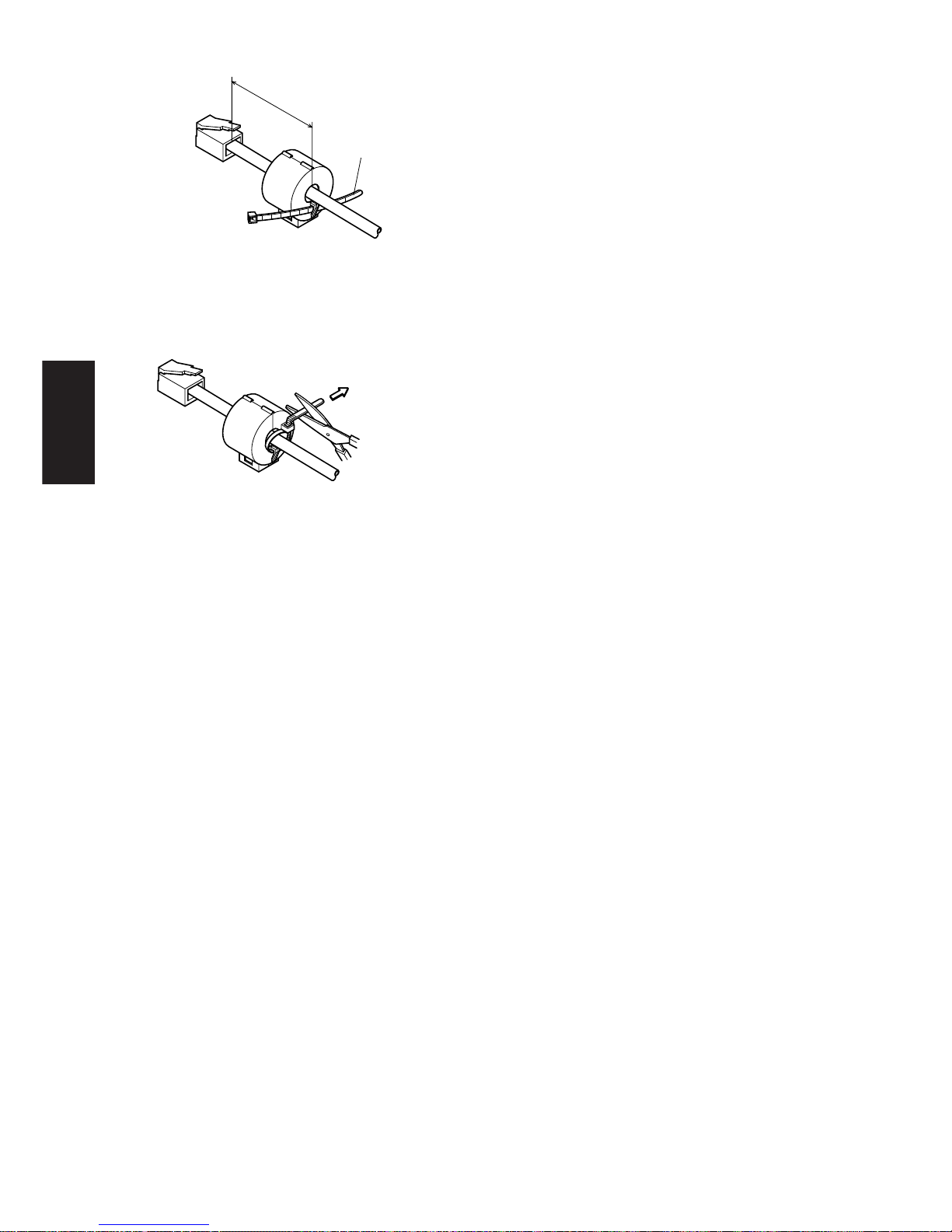

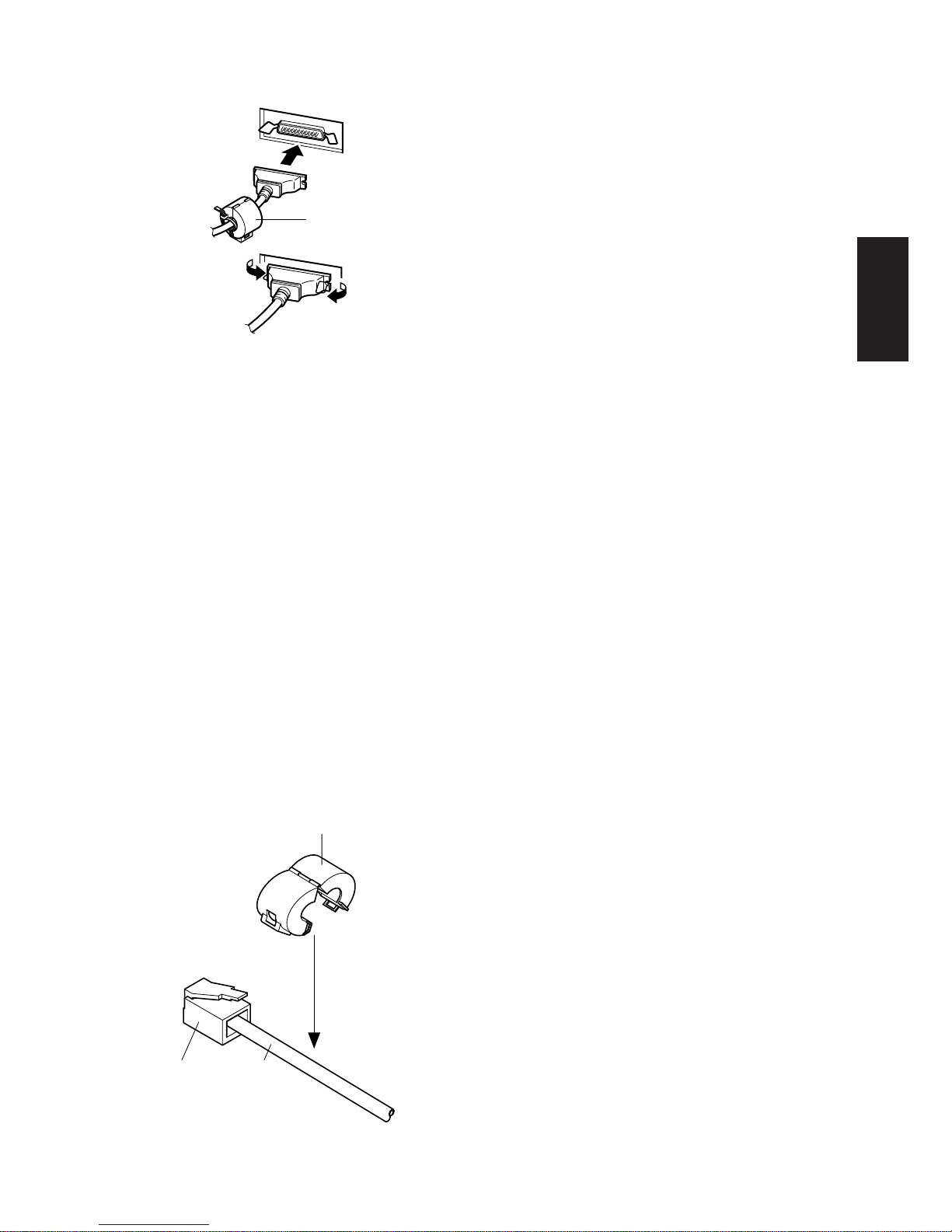

5-1. Ferrite Core Installation .........................................................................8

5-2. Connecting to host computer (serial interface) ......................................9

5-3. Connecting to host computer (parallel interface).................................10

5-4. Connecting to a Peripheral Unit...........................................................10

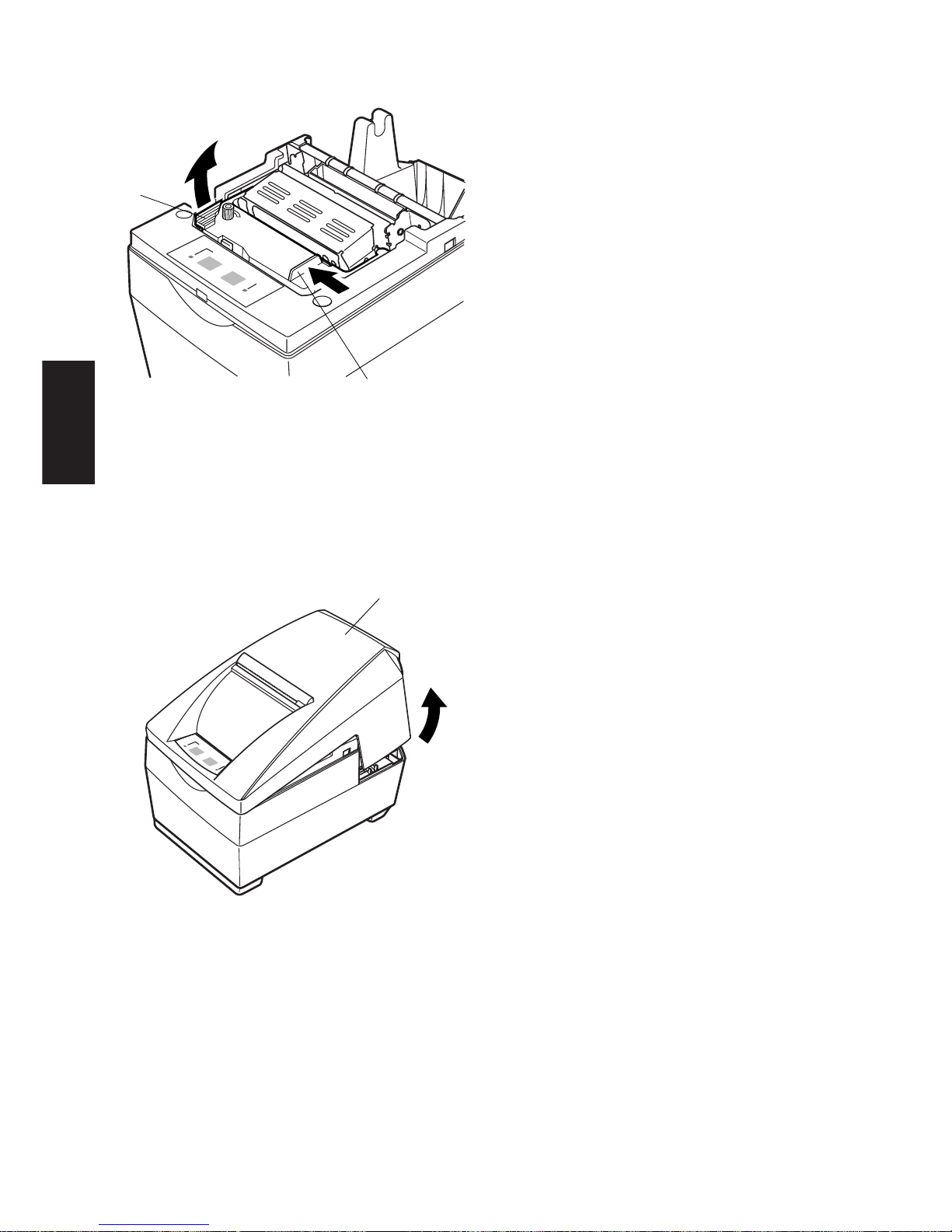

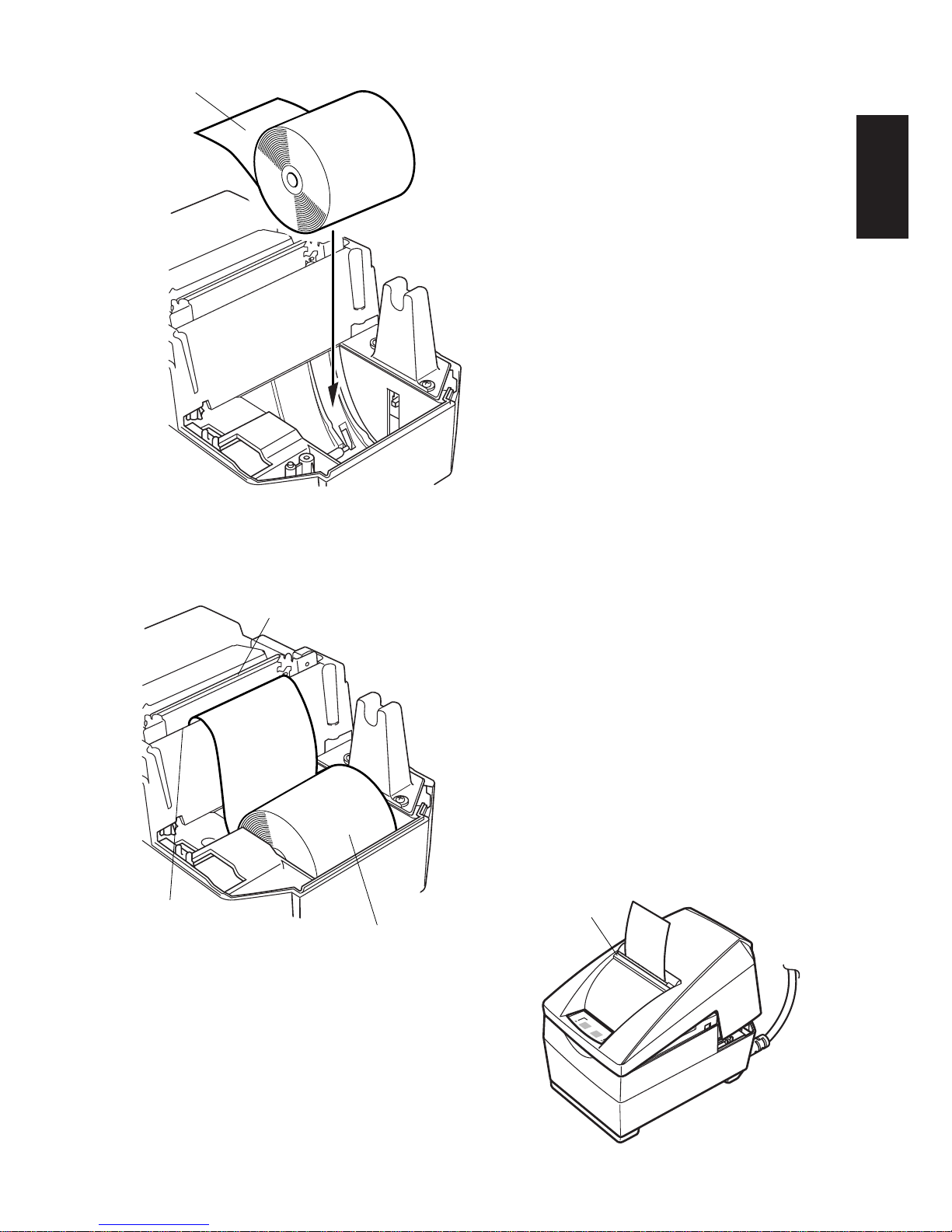

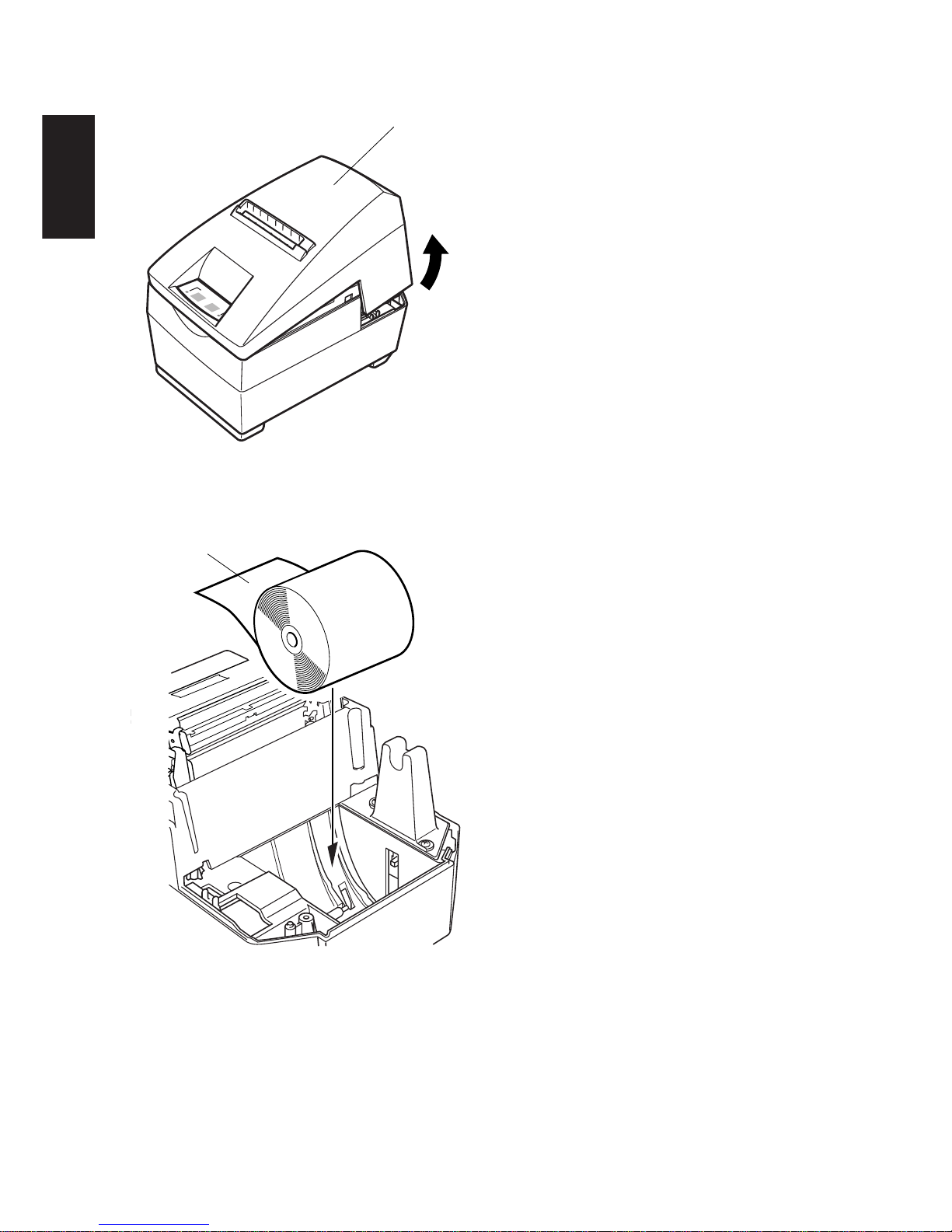

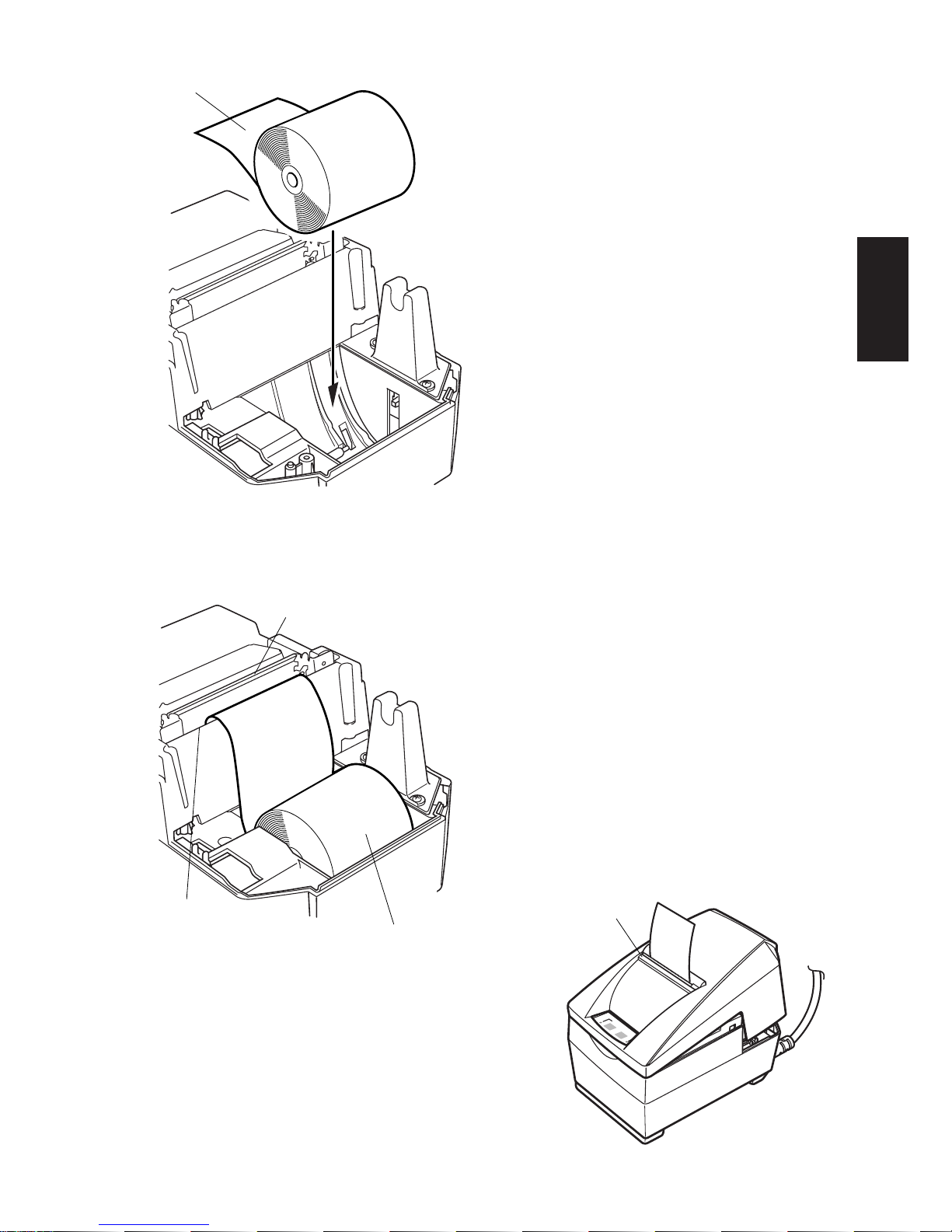

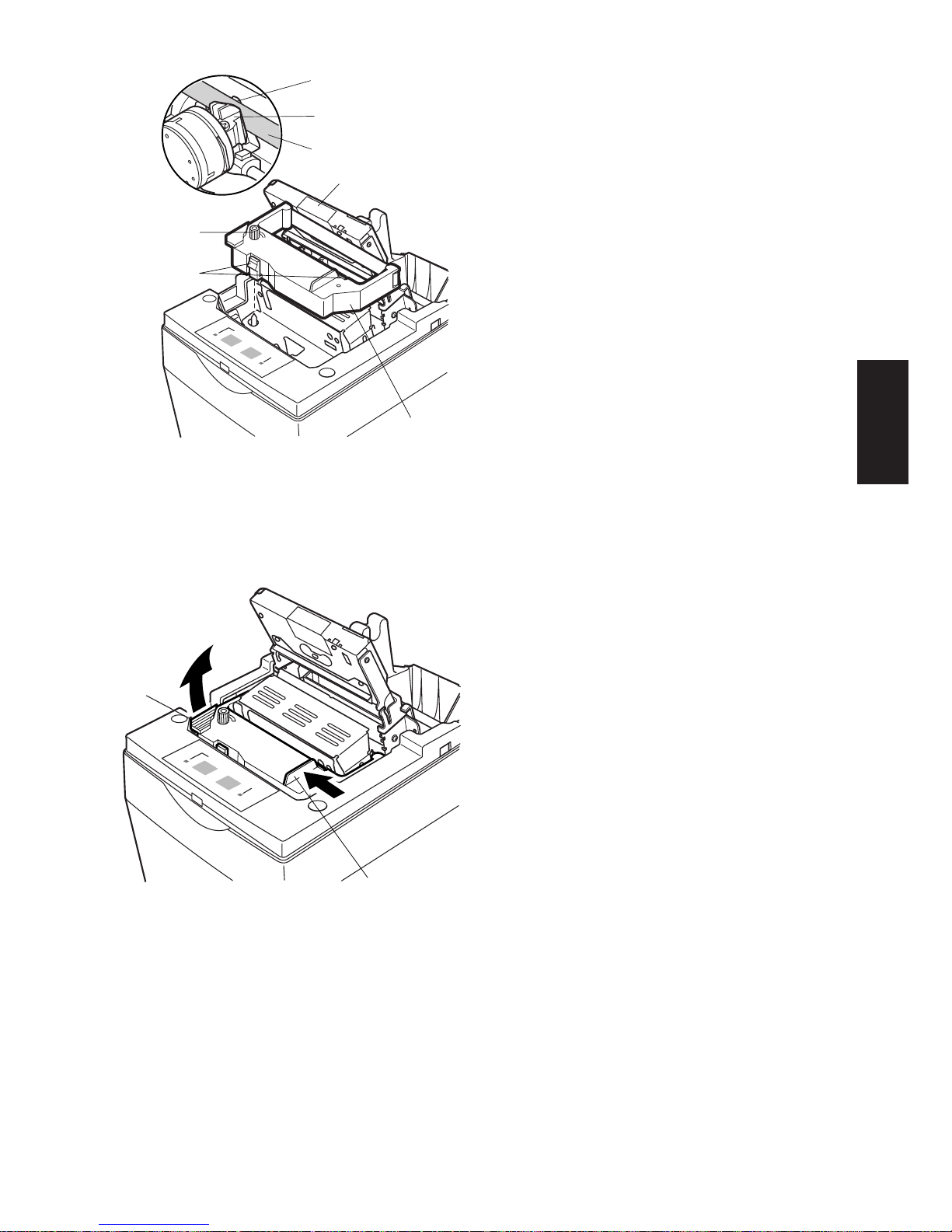

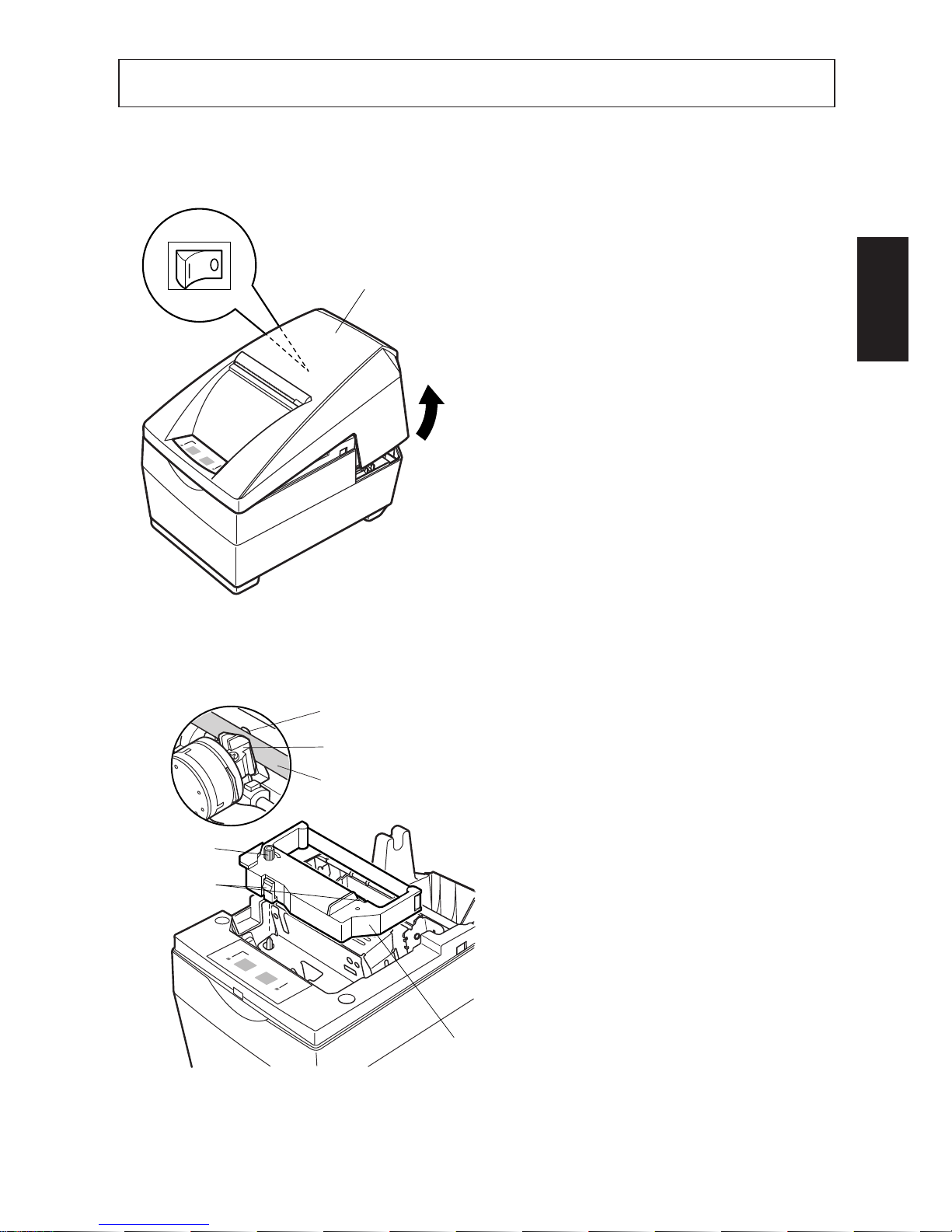

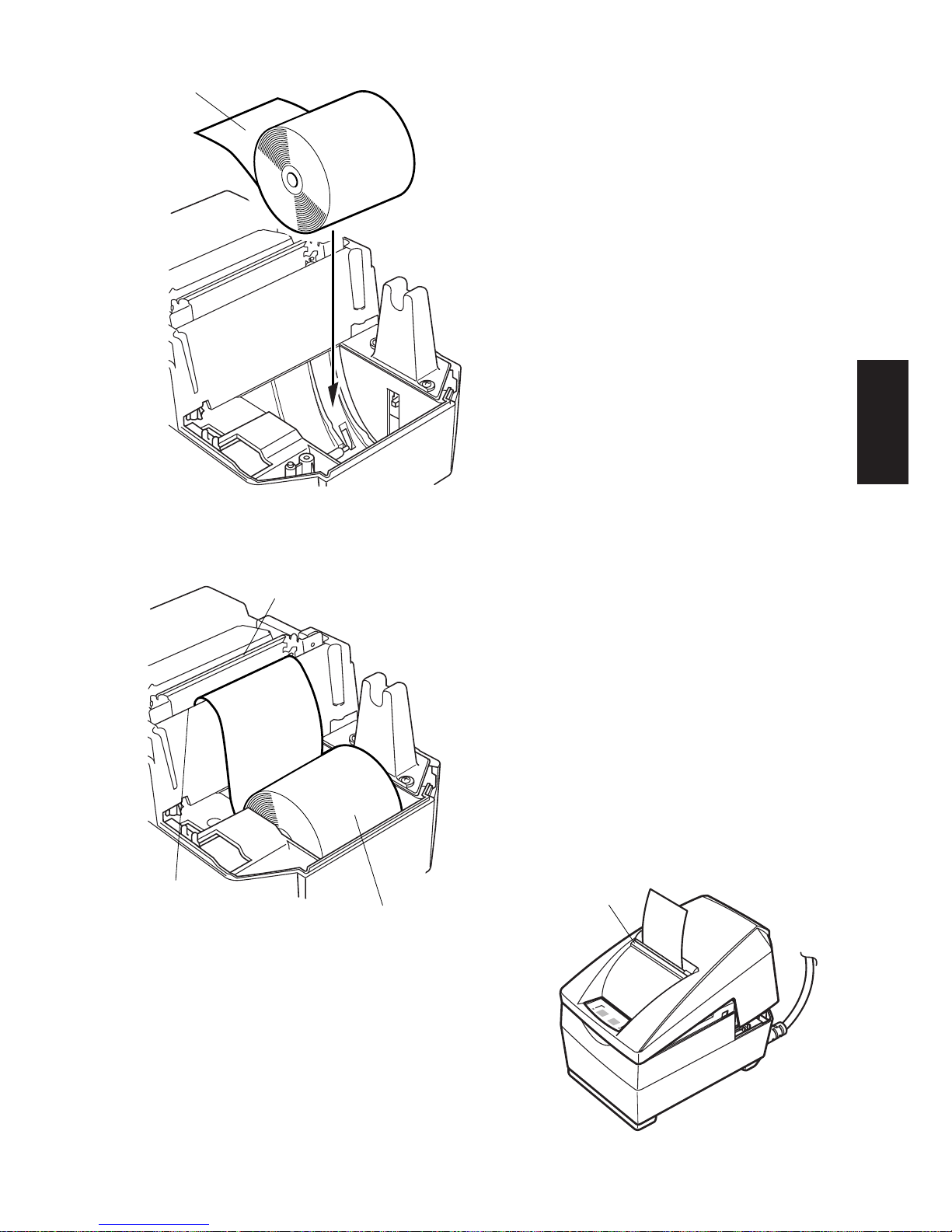

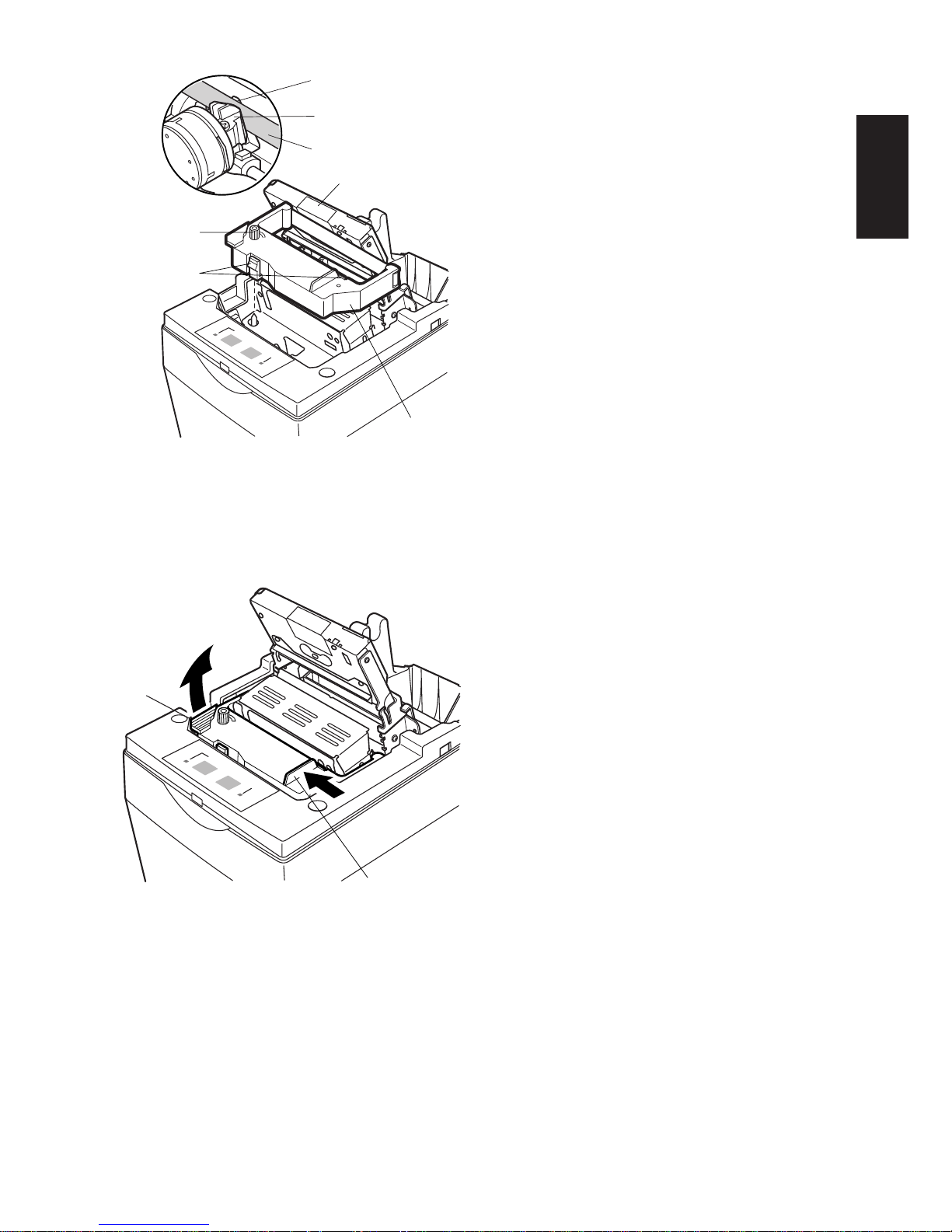

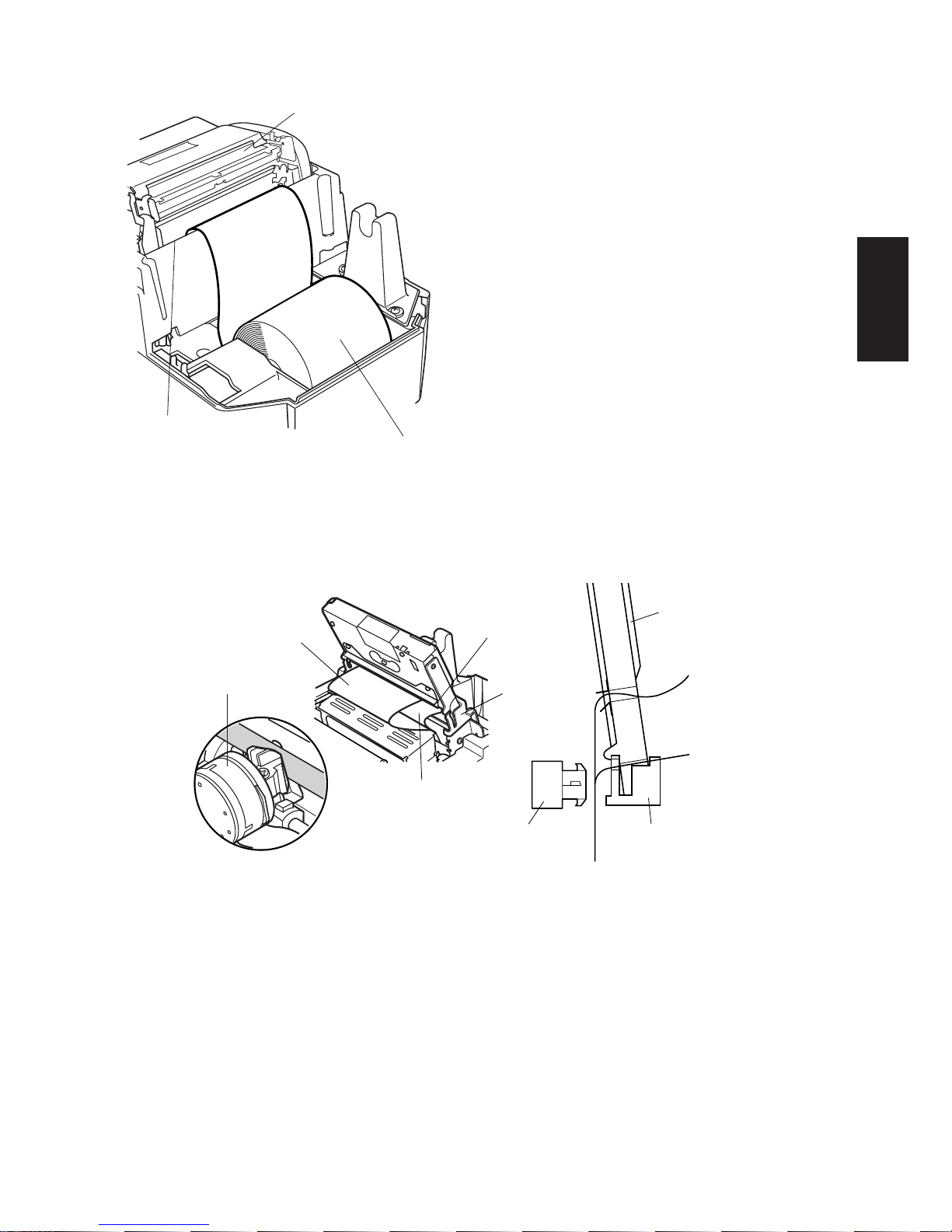

6. Loading the Ribbon Cartridge and Paper ........................................................12

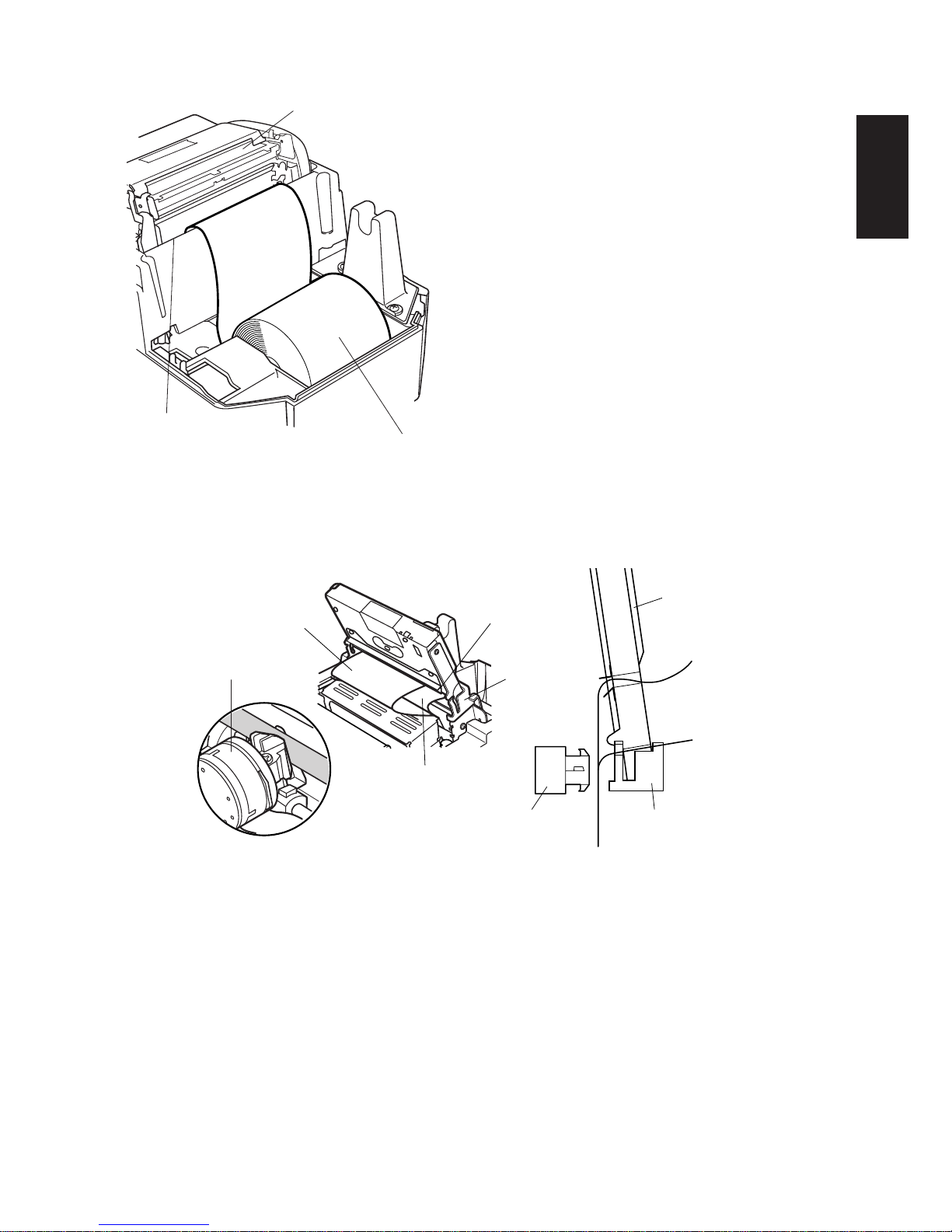

6-1. SP2300 type .........................................................................................12

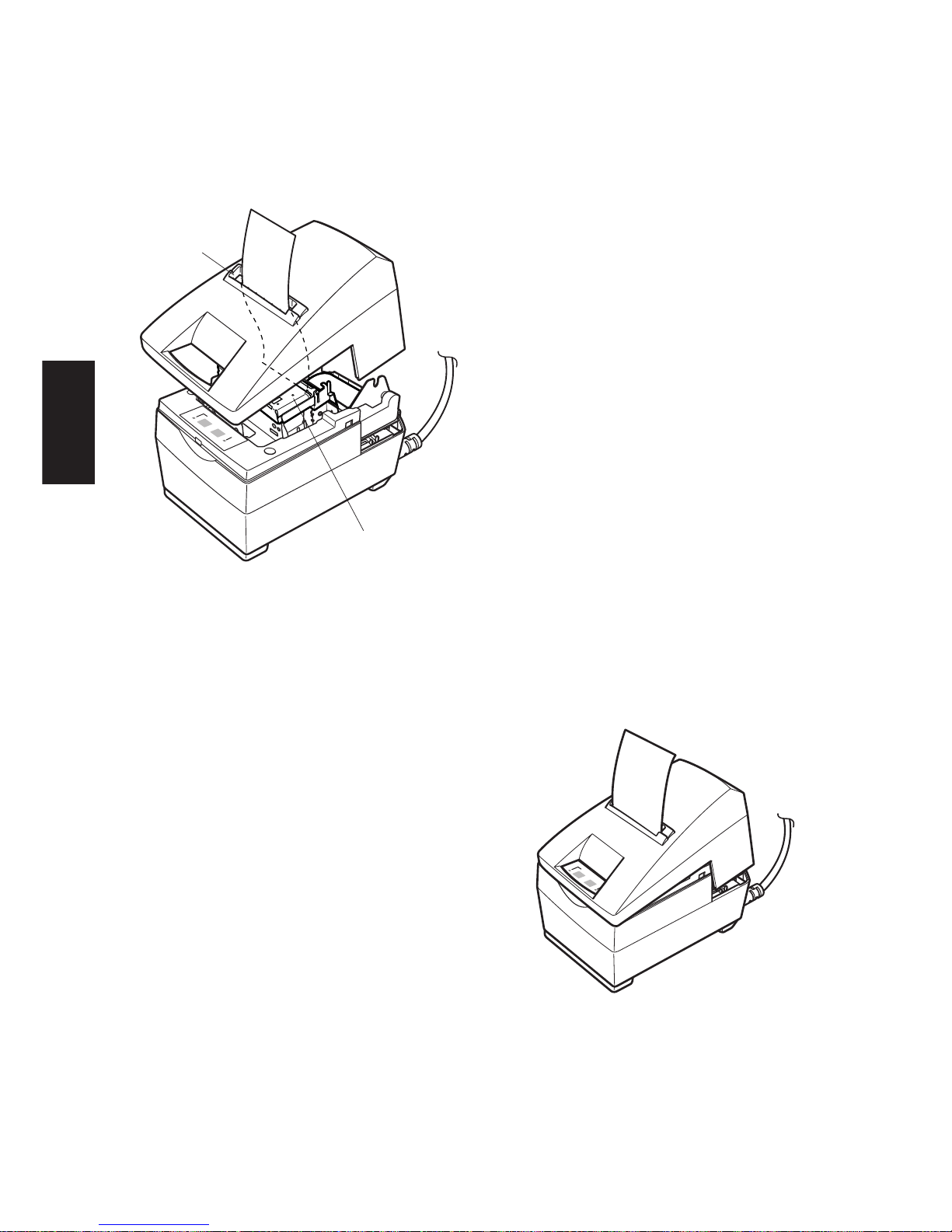

6-2. SP2500 type .........................................................................................15

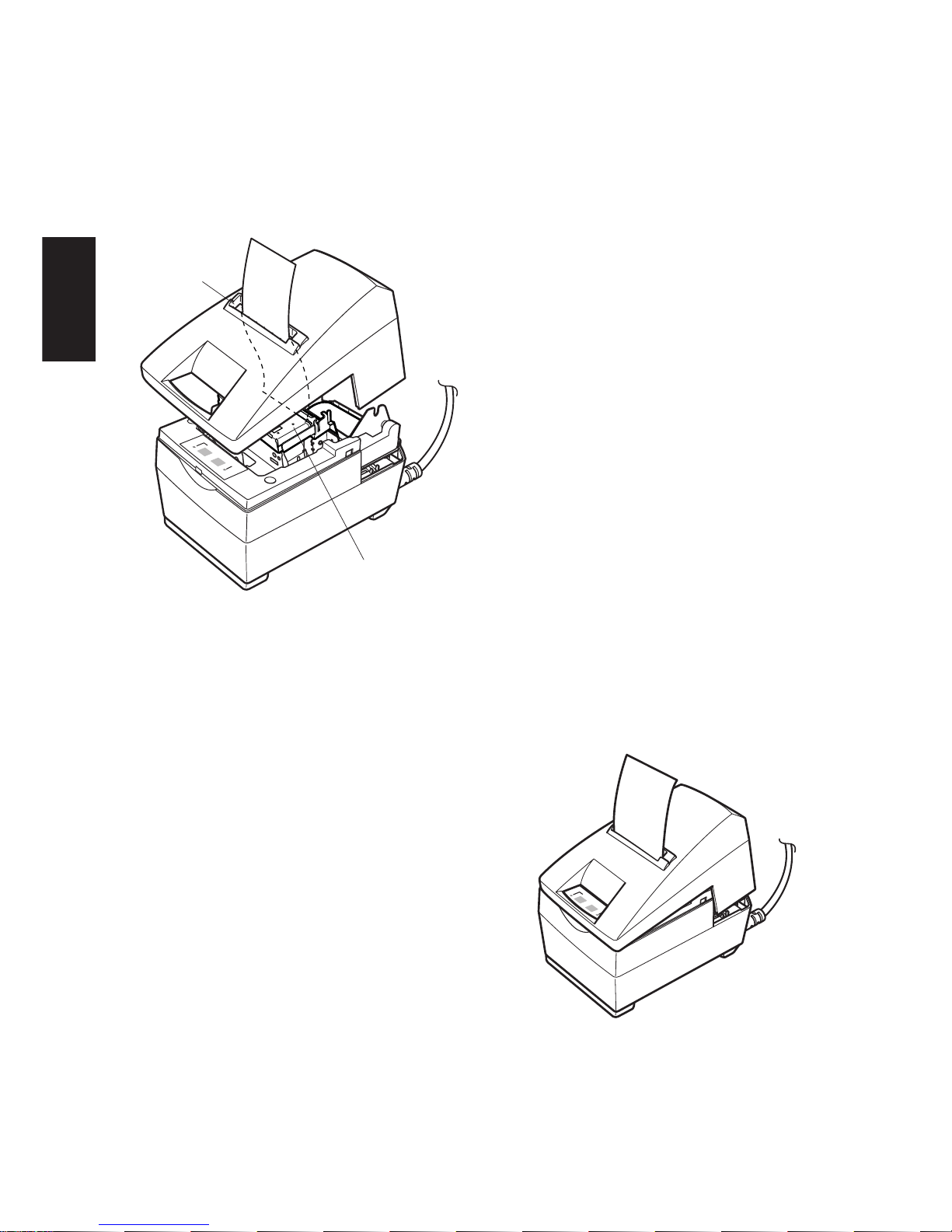

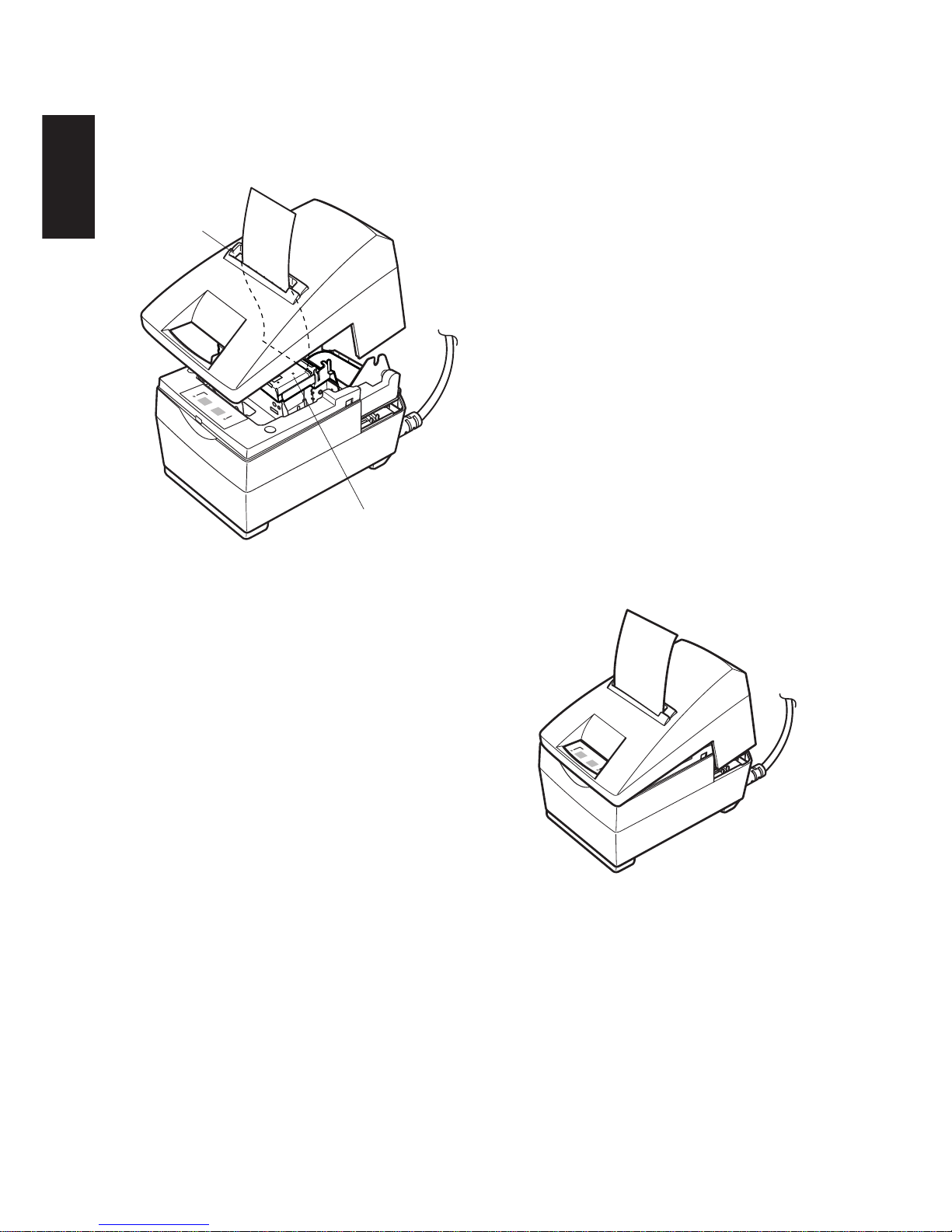

6-3. Removing the Paper .............................................................................20

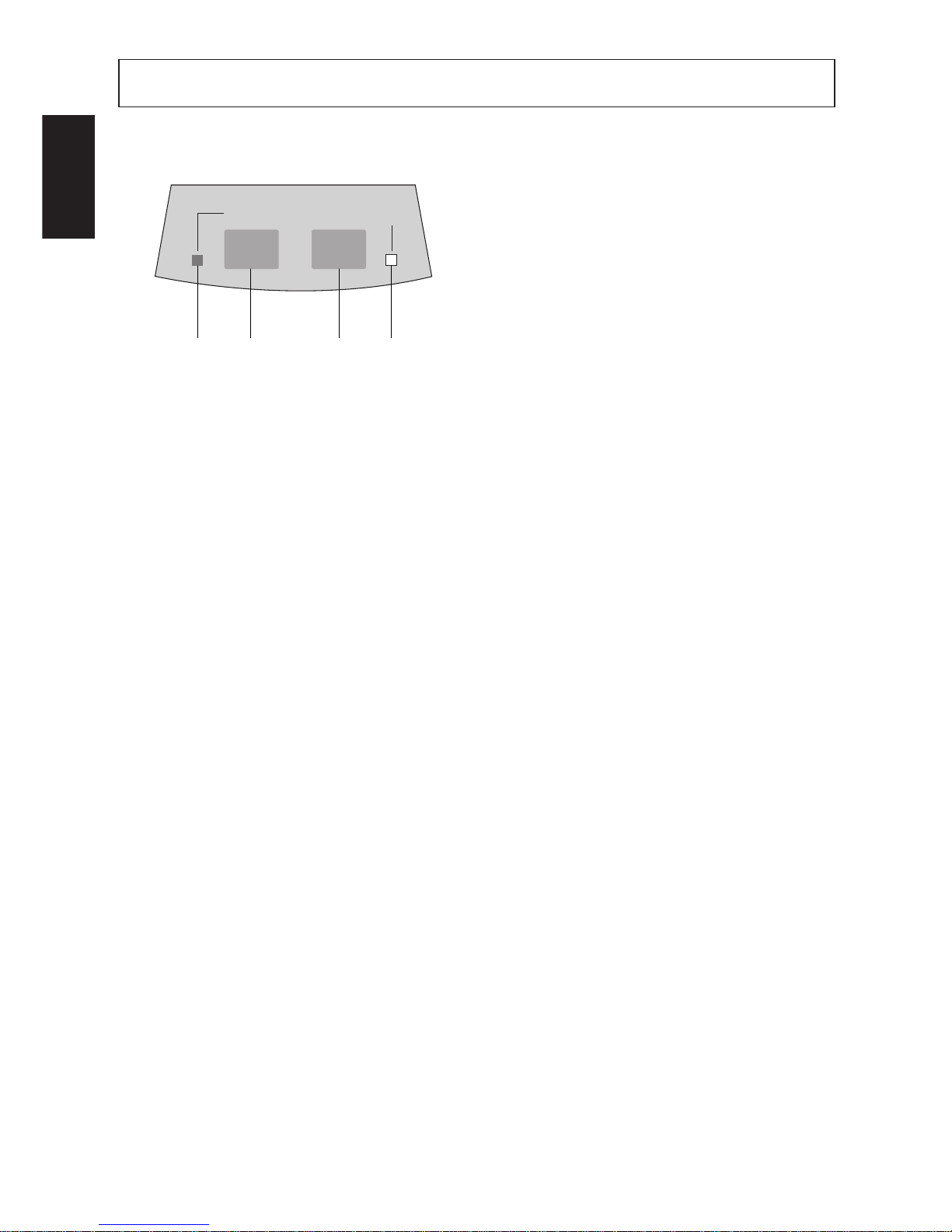

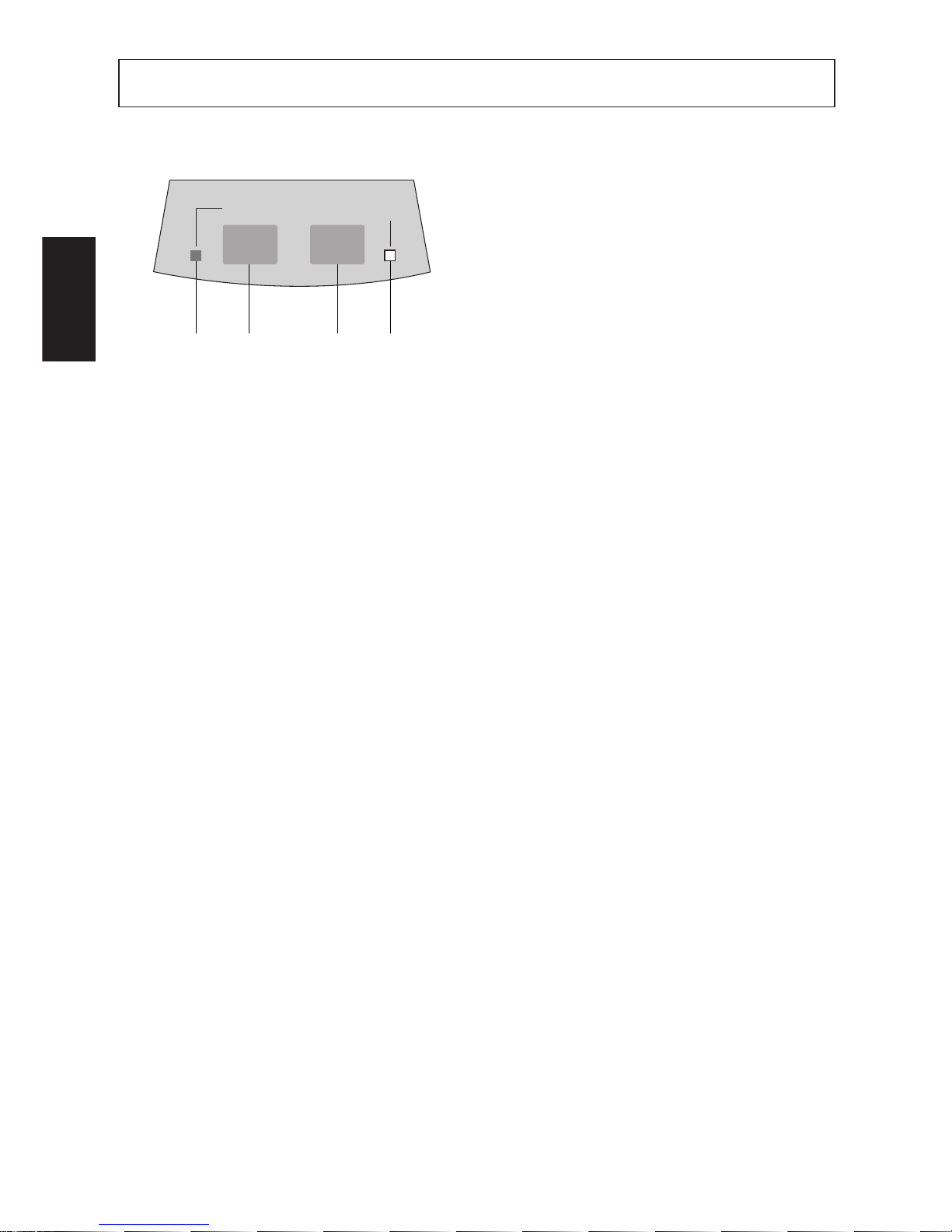

7. Control Panel ...................................................................................................21

7-1. Basic Operation....................................................................................21

7-2. Errors ...................................................................................................22

7-3. Switch Operation (Combined Switch Operation) ................................23

8. Control Codes ..................................................................................................27

8-1. Star Mode Commands .........................................................................27

8-2. ESC/POS Mode Commands ................................................................32

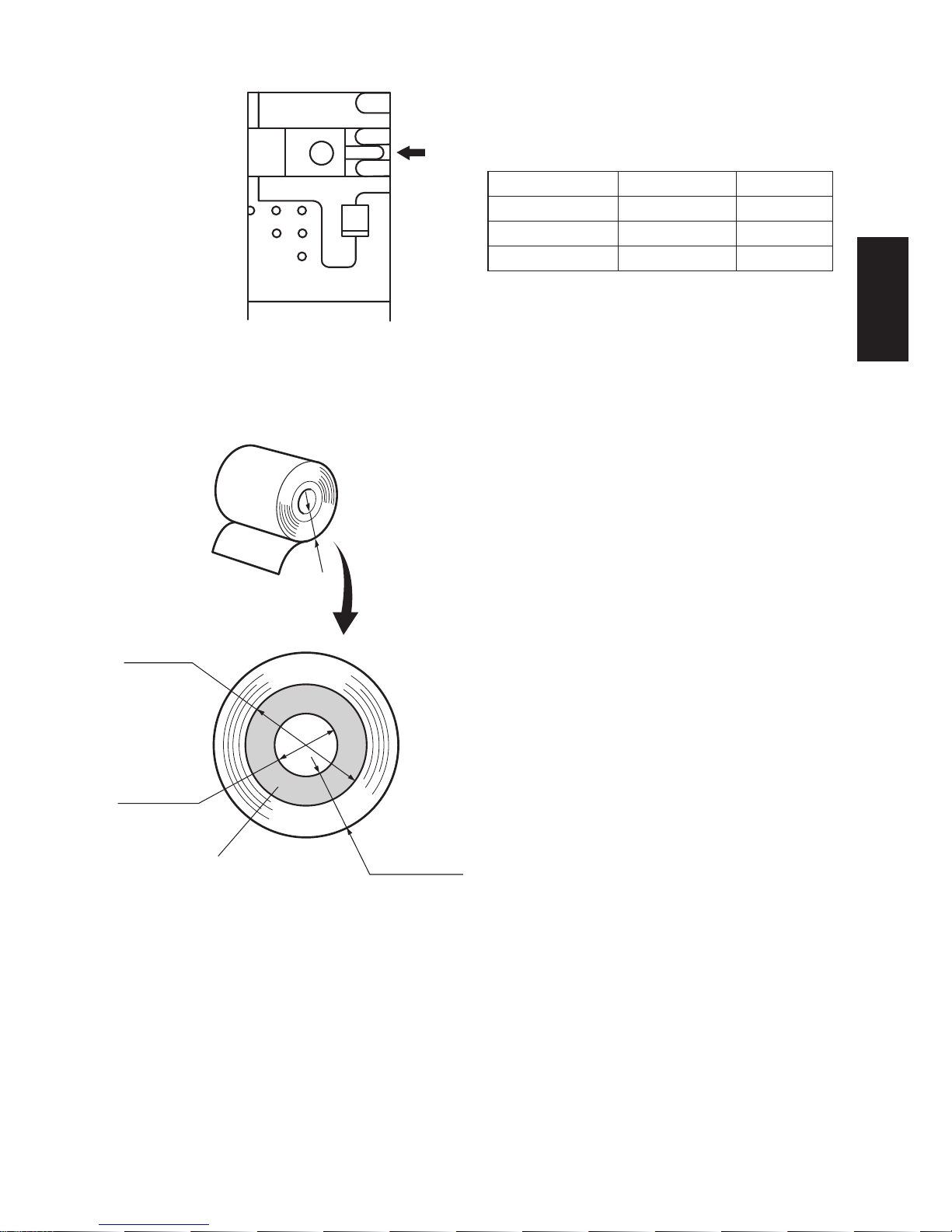

9. Optional Near-end Sensor ...............................................................................35

9-1. Adjusting the Near-end Sensor ............................................................35

Appendix A: General Specifications .................................................................151

Power Supply Specifications......................................................................154

Appendix B: Serial Interface .............................................................................155

B-1. Pins and Signal Names ......................................................................155

B-2. Interface Connections (Serial Interface) ............................................156

Appendix C: Parallel Interface ..........................................................................157

C-1. Table of Connection Signals for Each Mode .....................................157

Appendix D: DIP Switch Setting ......................................................................159

D-1. Parallel Interface ................................................................................159

D-2. Serial Interface ...................................................................................161

Appendix E: Memory Switch Settings ..............................................................164

Appendix F: Peripheral Unit Driver Circuit .....................................................165

– 1 –

ENGLISH

The SP2000 Series Serial Impact Dot Matrix Printer is designed for use with
electronic instruments such as POS, banking equipment, computer peripheral
equipment, etc.
The major features of the SP2000 series are as follows:

1. Bi-directional printing at approx. 3.1 lines/sec.

2. Serial interface or parallel interface.

3. The data buffer allows the unit to receive print data even during printing.

4. Peripheral unit drive circuit enables control of external devices such as cash
drawers.

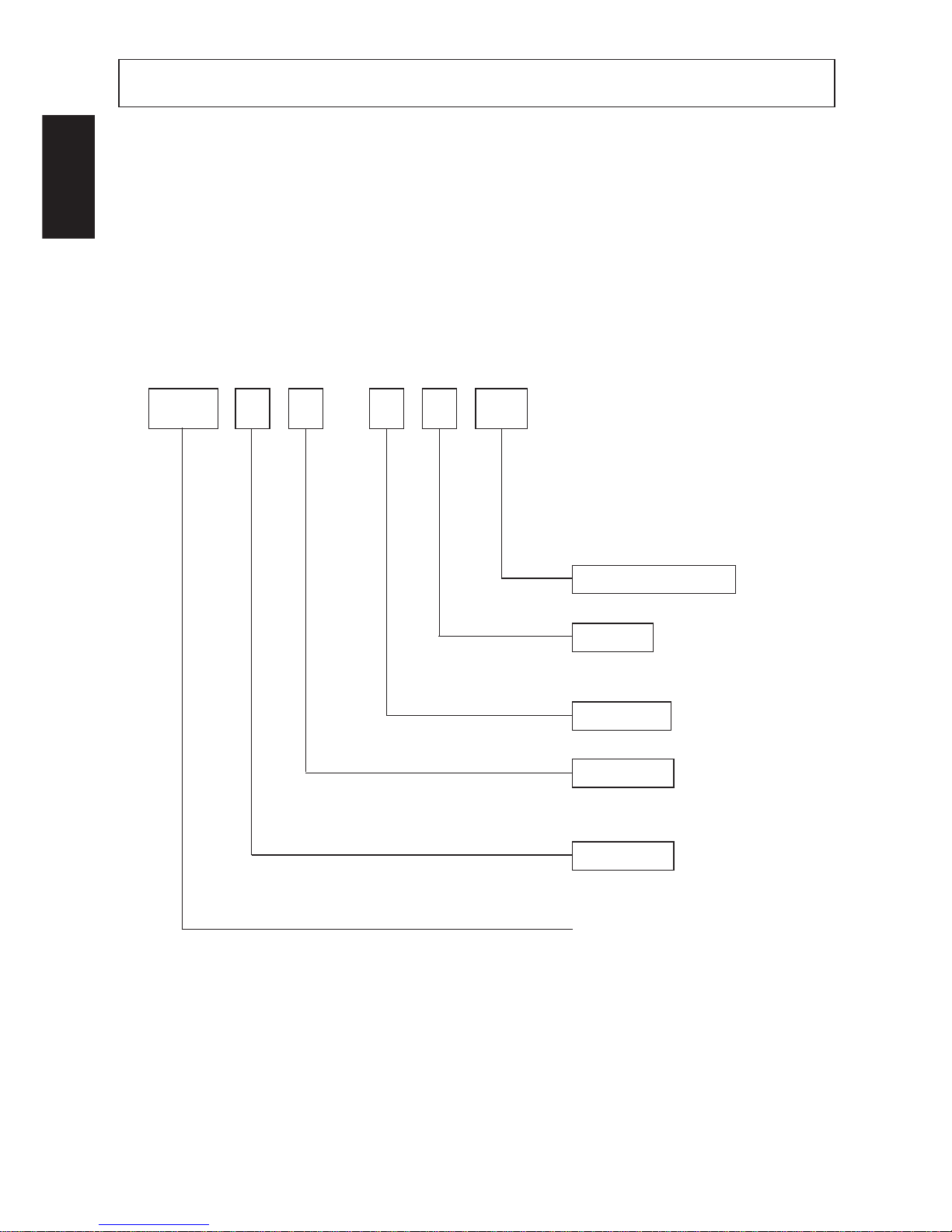

SP2 3 2 0 M D 42 – 24

No. of print columns
42 : 42 columns (16 CPI)
Interface
D : Serial interface (RS-232C)

C : Parallel interface
Paper feed
M : Friction paper feed method
Mechanism
2 : Single color, 42 columns (16 CPI)

6 : Two color, 42 columns (16 CPI)
Printer type
3 : Standard type

5 : Auto cutter equipped type
SP2000 series printer

1. Outline

– 2 –

ENGLISH

2. Unpacking and Installation

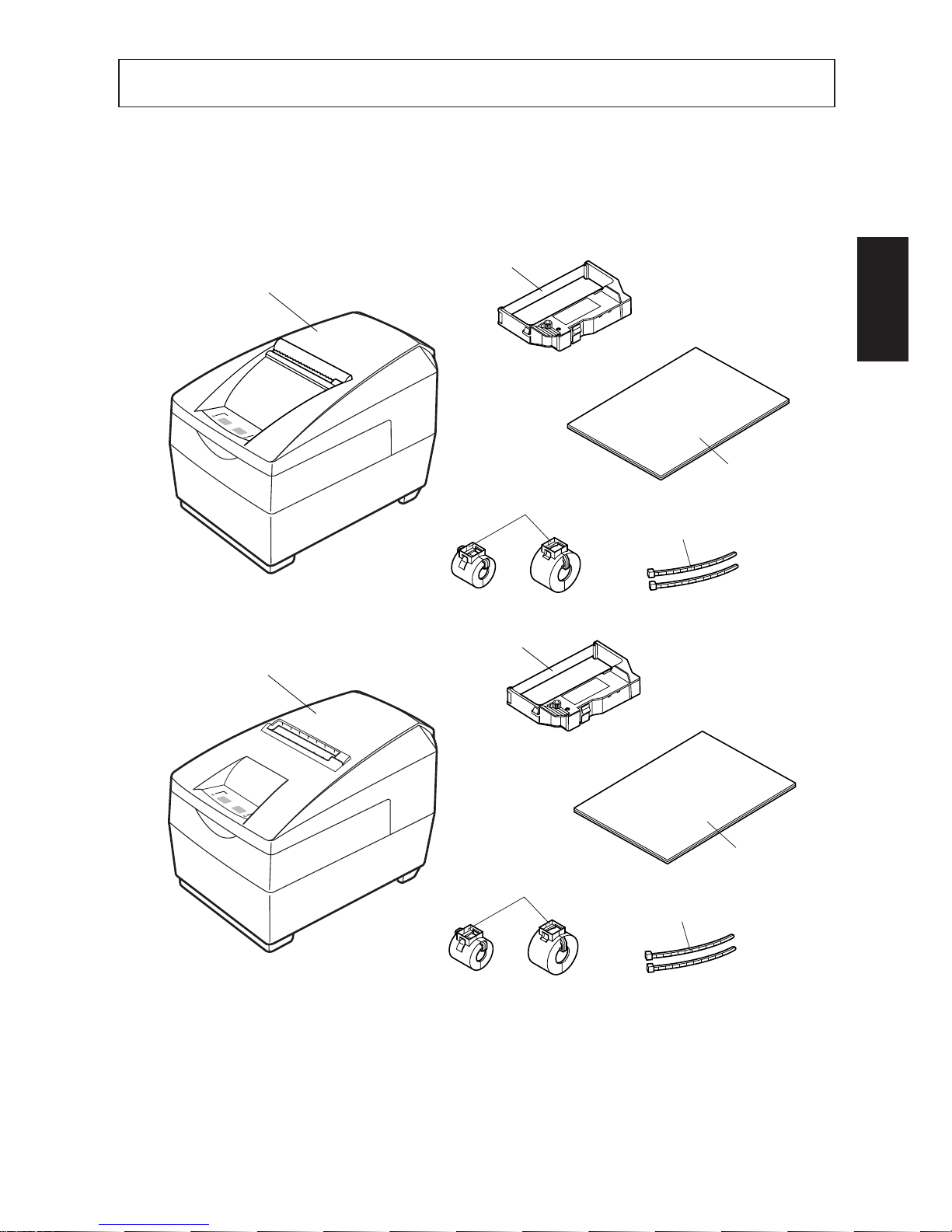

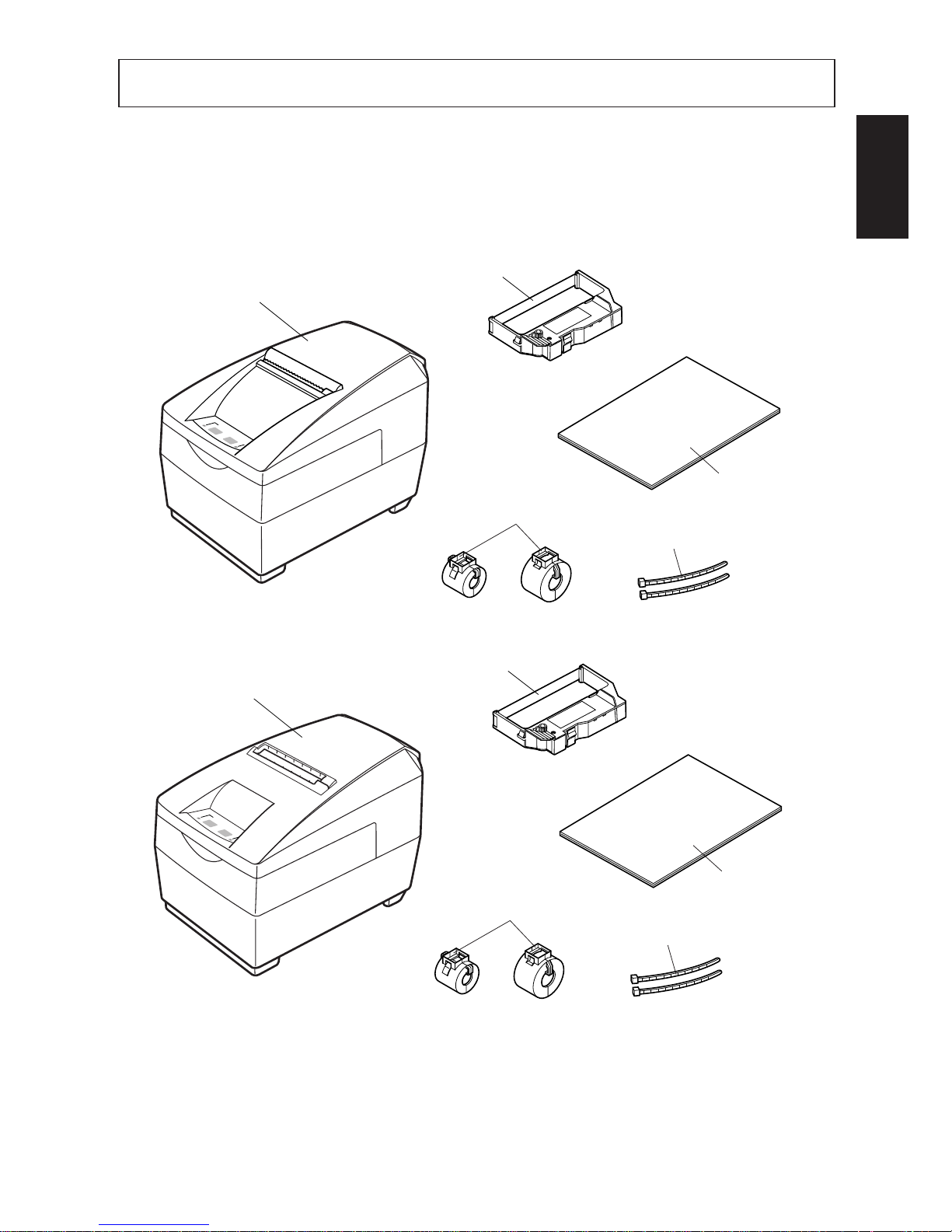

2-1. Unpacking

After unpacking the unit, check that all the necessary accessories are included in
the package.

SP2300 type

SP2500 type

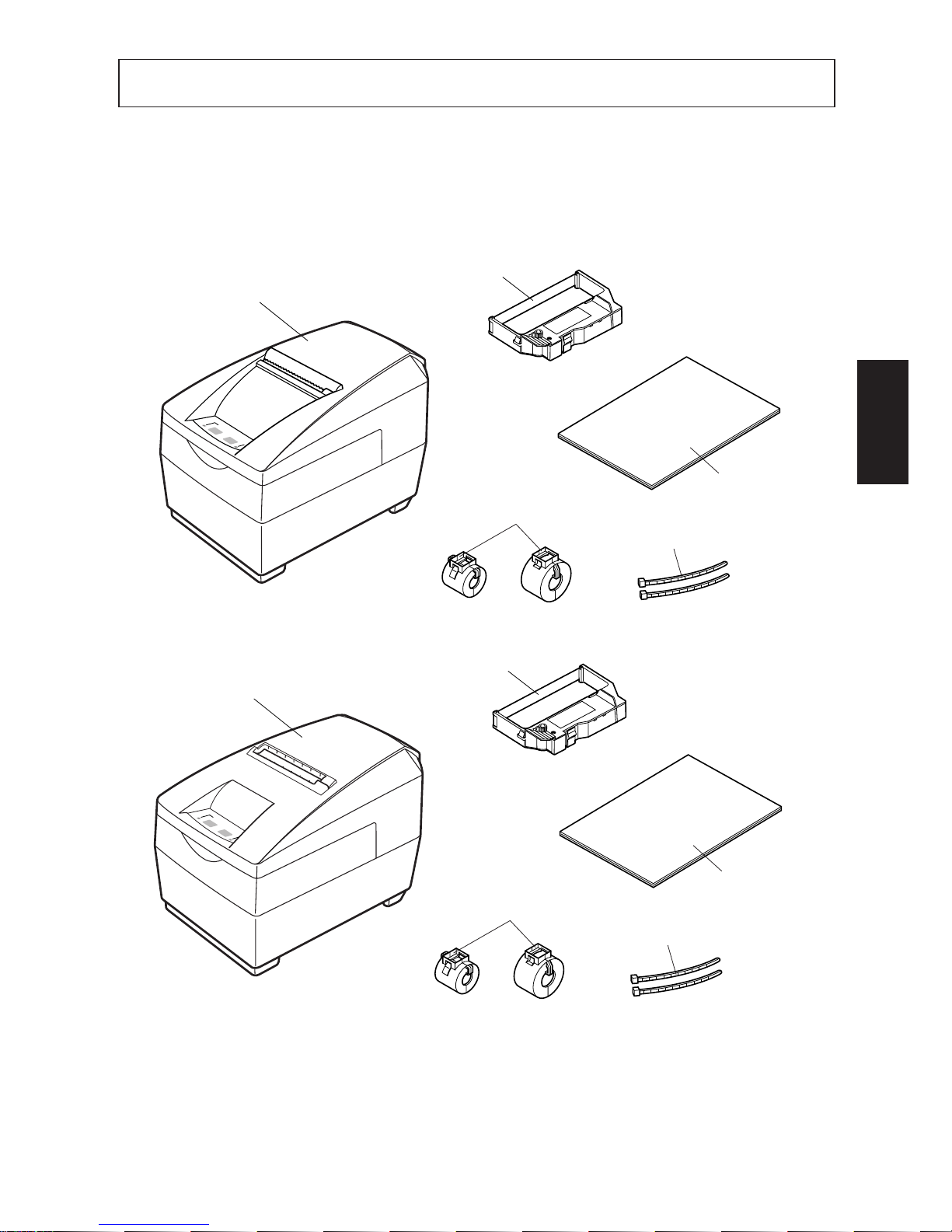

Fig. 2-1 Unpacking

If anything is missing, contact the dealer where you bought the printer and ask
them to supply the missing part. Note that it is a good idea to keep the original box
and all the packing materials just in case you need to pack the printer up again and
send it somewhere at a later date.

Printer

Ribbon cartridge

User’s manual

Ferrite core

Fasteners

Printer

Ribbon cartridge

User’s manual

Ferrite core

Fasteners

– 3 –

ENGLISH

2-2. Locating the Printer

When you locate your printer, keep the following tips in mind:

1. Protect your printer from excessive heat such as direct sunlight or heaters, and
keep it away from moisture and dust.

2. Place the printer on a firm, level surface which is fairly vibration-free.

3. A steady power supply that is not subject to power surges should be connected
to the printer.
For example, do not connect it to the same circuit as a large, noise-producing
appliance such as a refrigerator or an air conditioner.

4. Make sure the line voltage is the voltage specified on the printer’s identifica­tion plate.

5. To disconnect the printer, the plug has to be disconnected from the wall socket,
which has to be located close to the printer, and easy to access.

2-3. Handling Care

1. Be careful not to drop paper clips, pins or other foreign matter into the unit as
these cause the printer to malfunction.

2. Do not attempt to print when either paper or ribbon cartridge is not located in
the printer, otherwise the print head can be damaged.

3. Do not open the cover while printing.

4. Do not touch the print head immediately after printing as it gets very hot.

5. Use only roll paper that is not glued to the core.

6. When the paper end mark appears on the paper, replace the roll paper before
it runs out.

2-4. Maintenance

Essentially, your printer is a robust piece of equipment, but should be treated with
a modicum of care in order to avoid malfunctions. For example:

1. Keep your printer in a “comfortable” environment. Roughly speaking, if you
feel comfortable, then the environment is suitable for your printer.

2. Do not subject the printer to physical shocks or excessive vibration.

3. Avoid over-dusty environments. Dust is the enemy of all precision mechani­cal devices.

4. To clean the exterior of the printer, use a cloth barely dampened with either
water with a little detergent or a little alcohol, but do not allow any liquid to
fall inside the printer.

5. The interior of the printer may be cleaned with a small cleaner or a com­pressed-air aerosol (sold for this purpose). When performing this operation,
be sure not to bend or damage any cable connections or electronic compo­nents.

– 4 –

ENGLISH

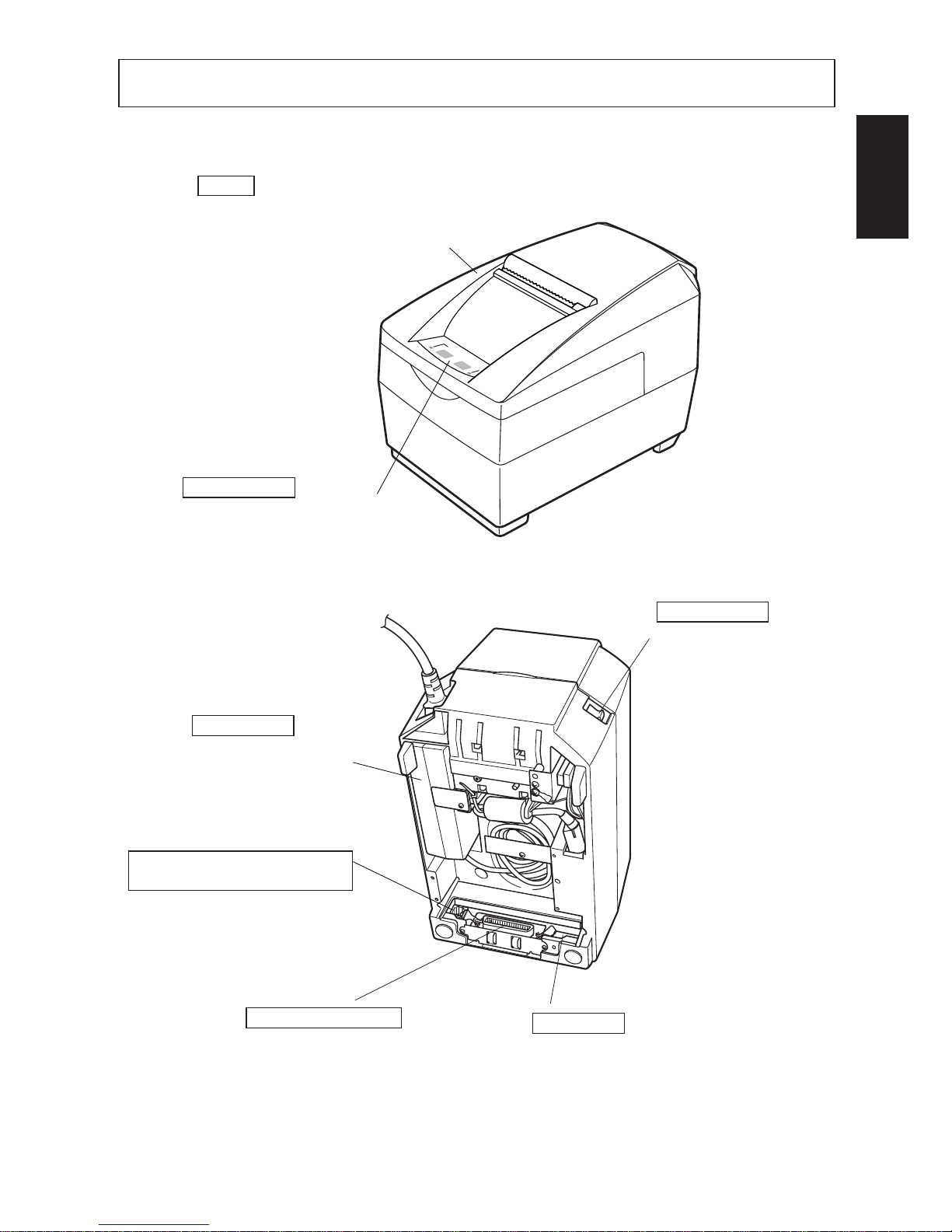

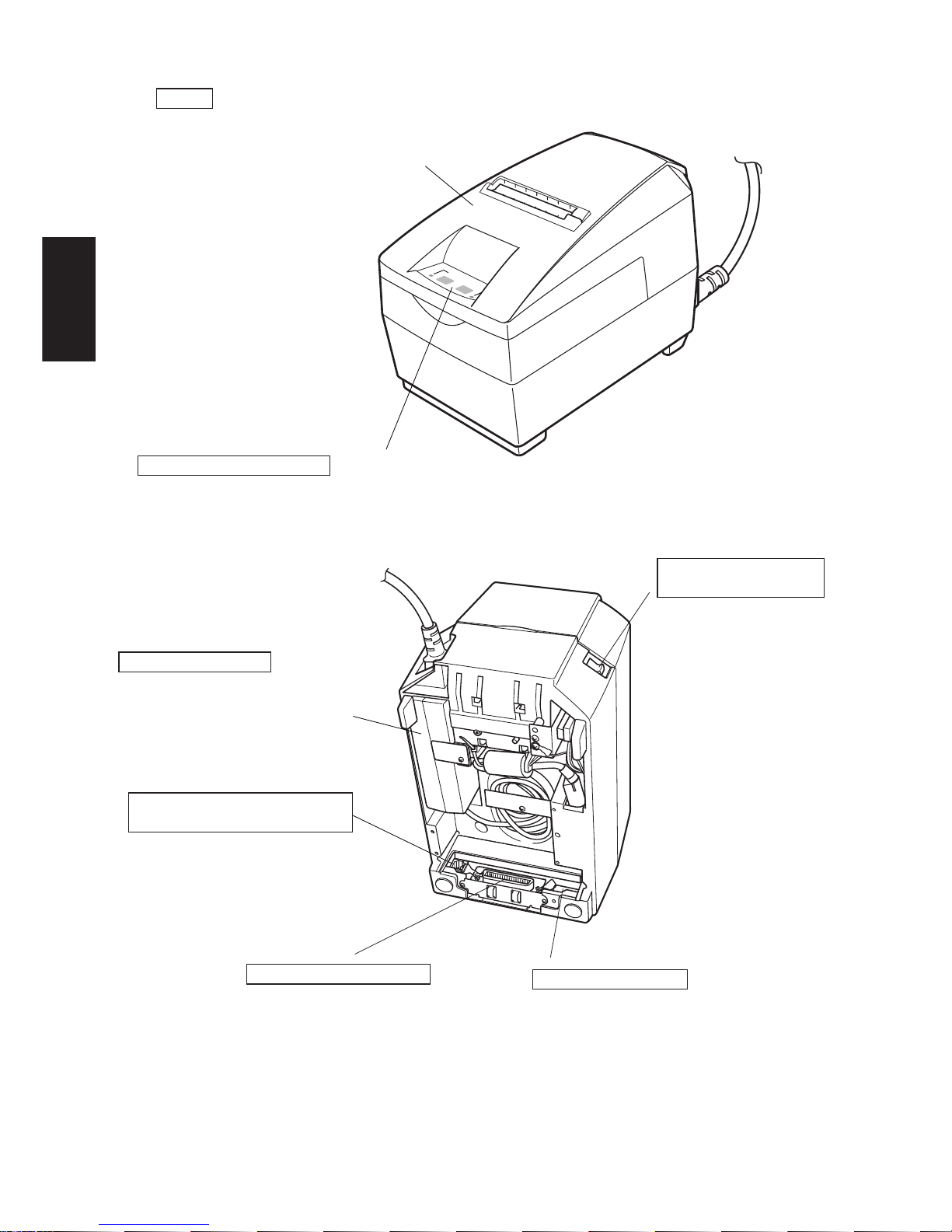

3. Parts Identification and Nomenclature

SP2300 type

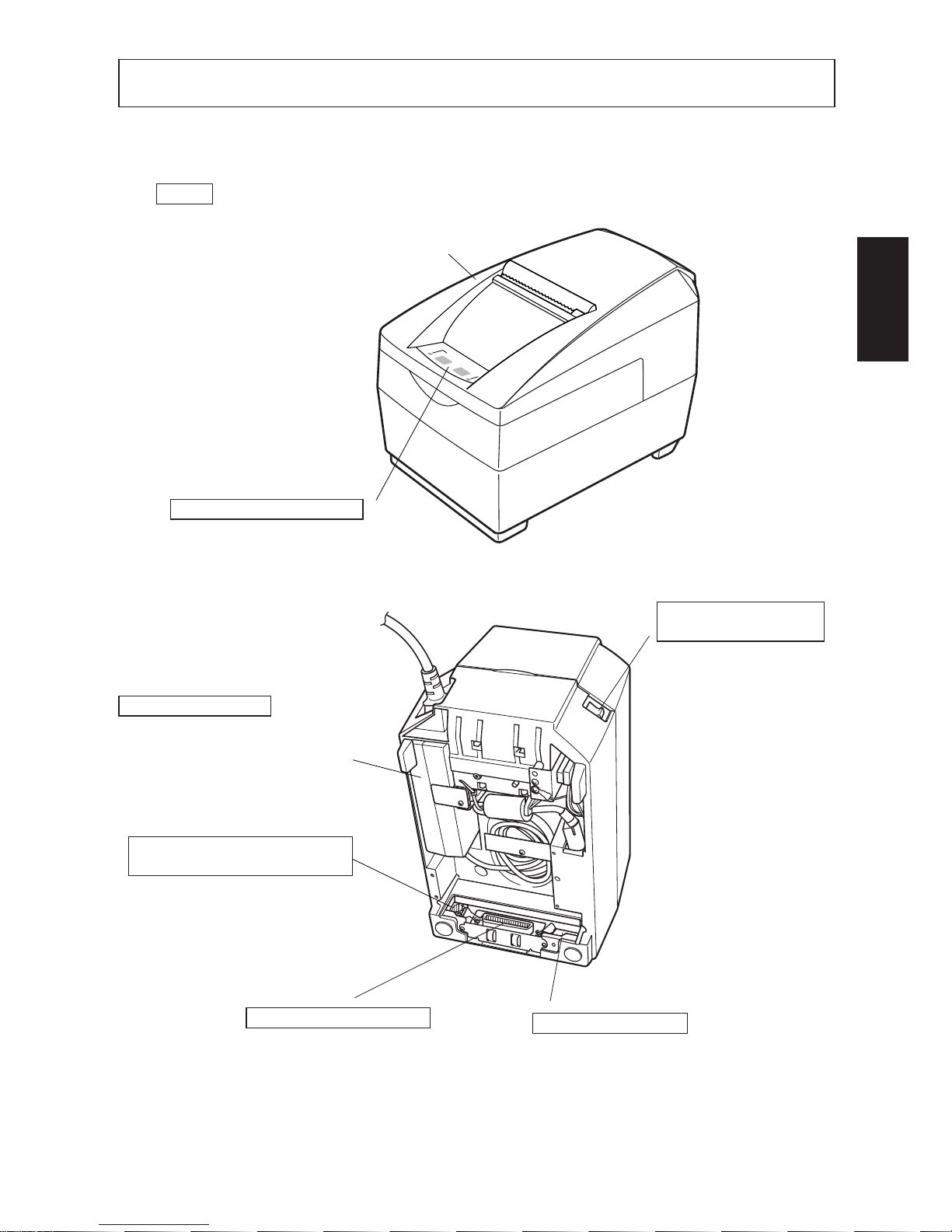

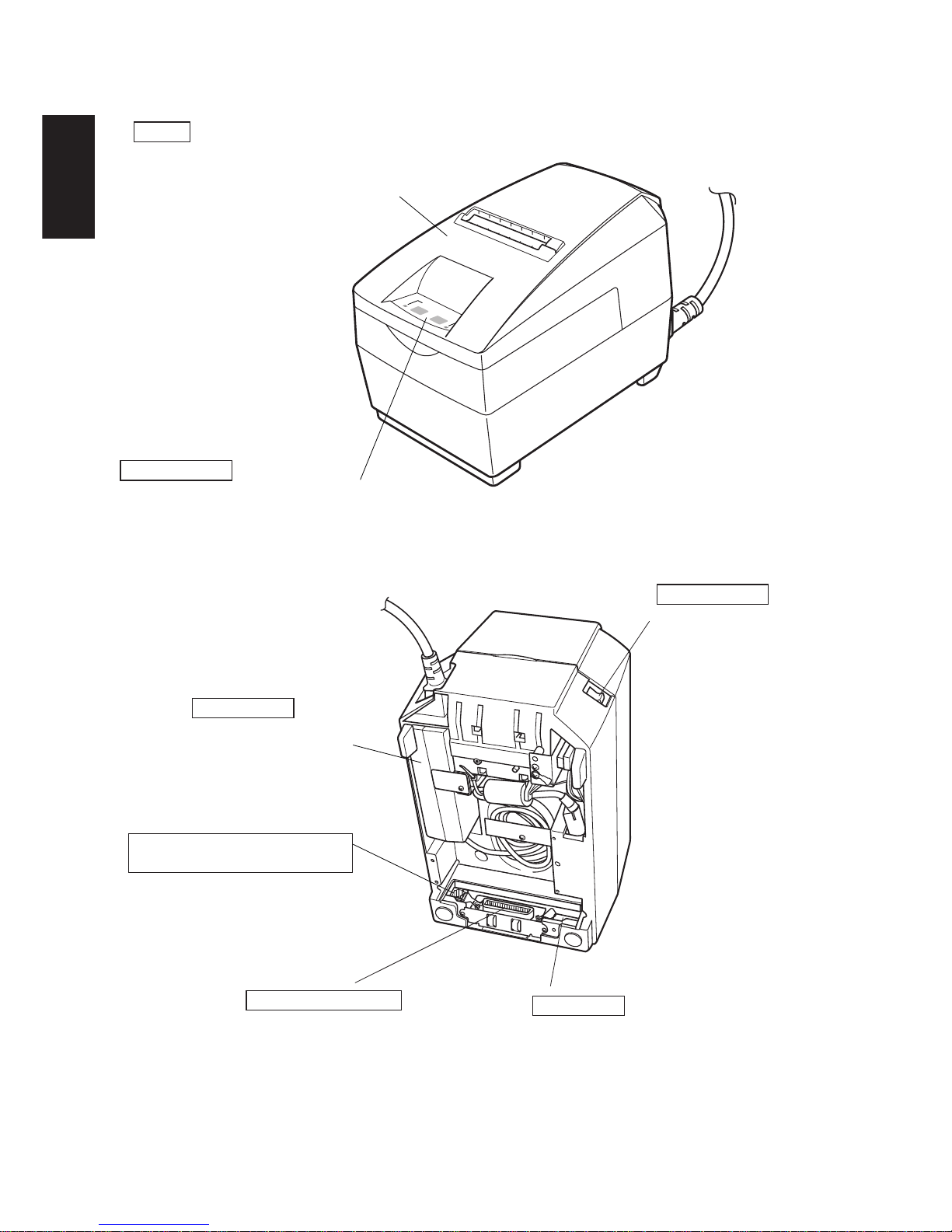

Fig. 3-1 External view of the printer (SP2300 type)

Cover

Protects the printer from dust and reduces noise.
Do not open the cover while printing.

Control panel

Features two control switches and
two indicators to indicate printer
status.

AC adapter

Refer to the following
section for installation
instructions.

Interface connector

Connects the printer with
host computer.

Peripheral unit drive circuit
connector

Connects to peripheral units
such as cash drawers, etc.
Do not connect this to a
telephone.

DIP switch

Use to make various
settings.

Power switch

Turns printer power on
and off.

– 5 –

ENGLISH

SP2500 type

Fig. 3-2 External view of the printer (SP2500 type)

Cover

Protects the printer from dust and reduces noise.
Do not open the cover while printing.

Control panel

Features two control switches and two
indicators to indicate printer status.

AC adapter

Refer to the following
section for installation
instructions.

Interface connector

Connects the printer with
host computer.

Peripheral unit drive circuit
connector

Connects to peripheral units
such as cash drawers, etc.
Do not connect this to a
telephone.

DIP switch

Use to make various
settings.

Power switch

Turns printer power on
and off.

– 6 –

ENGLISH

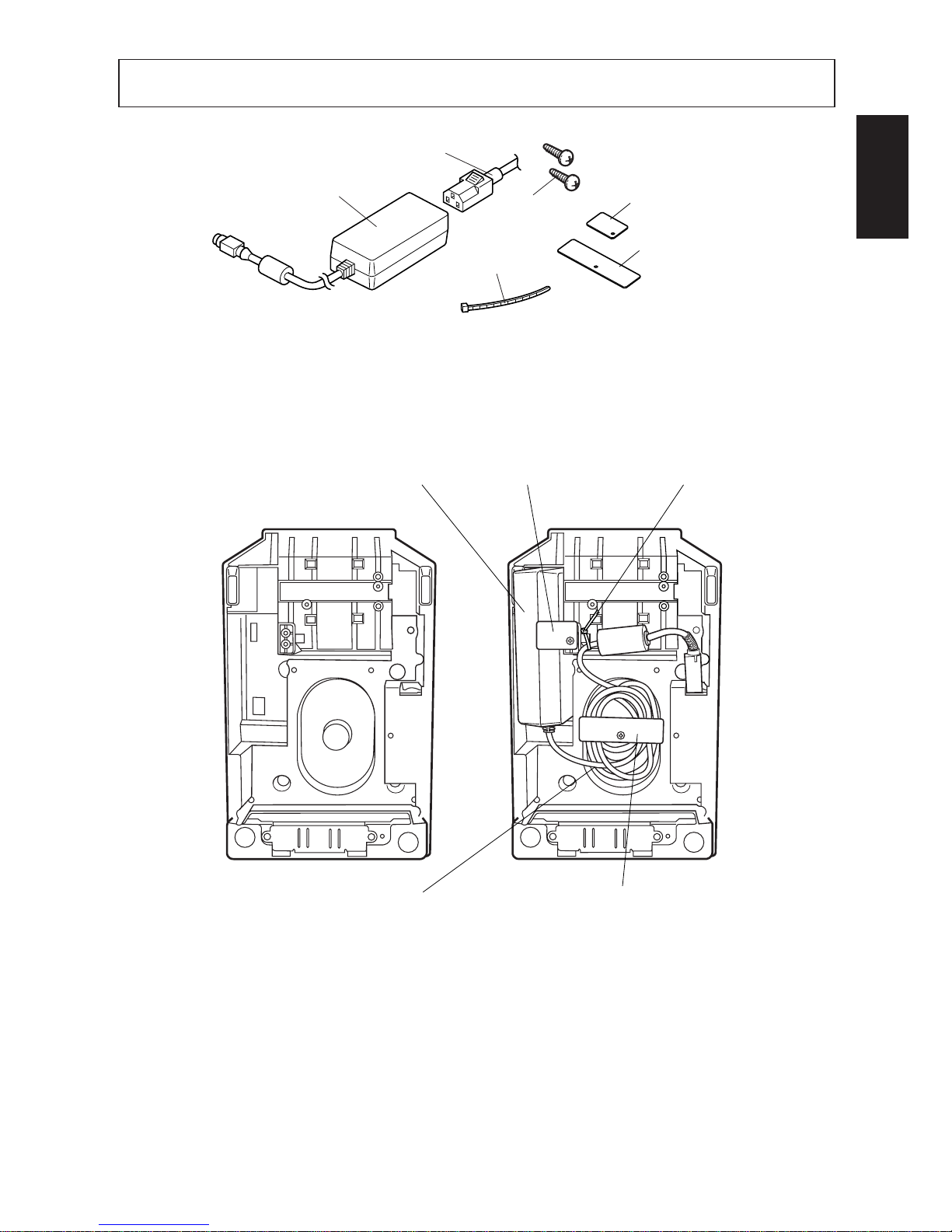

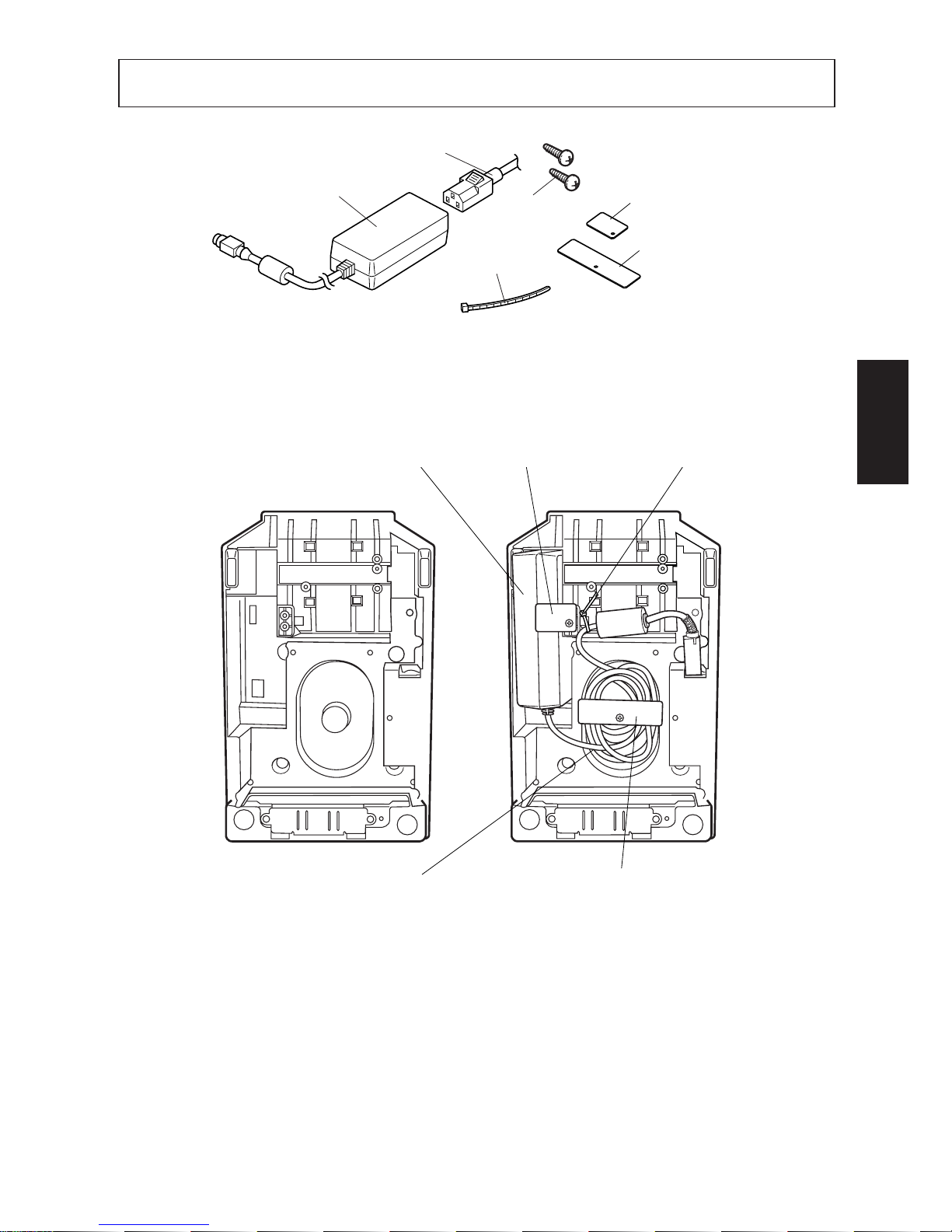

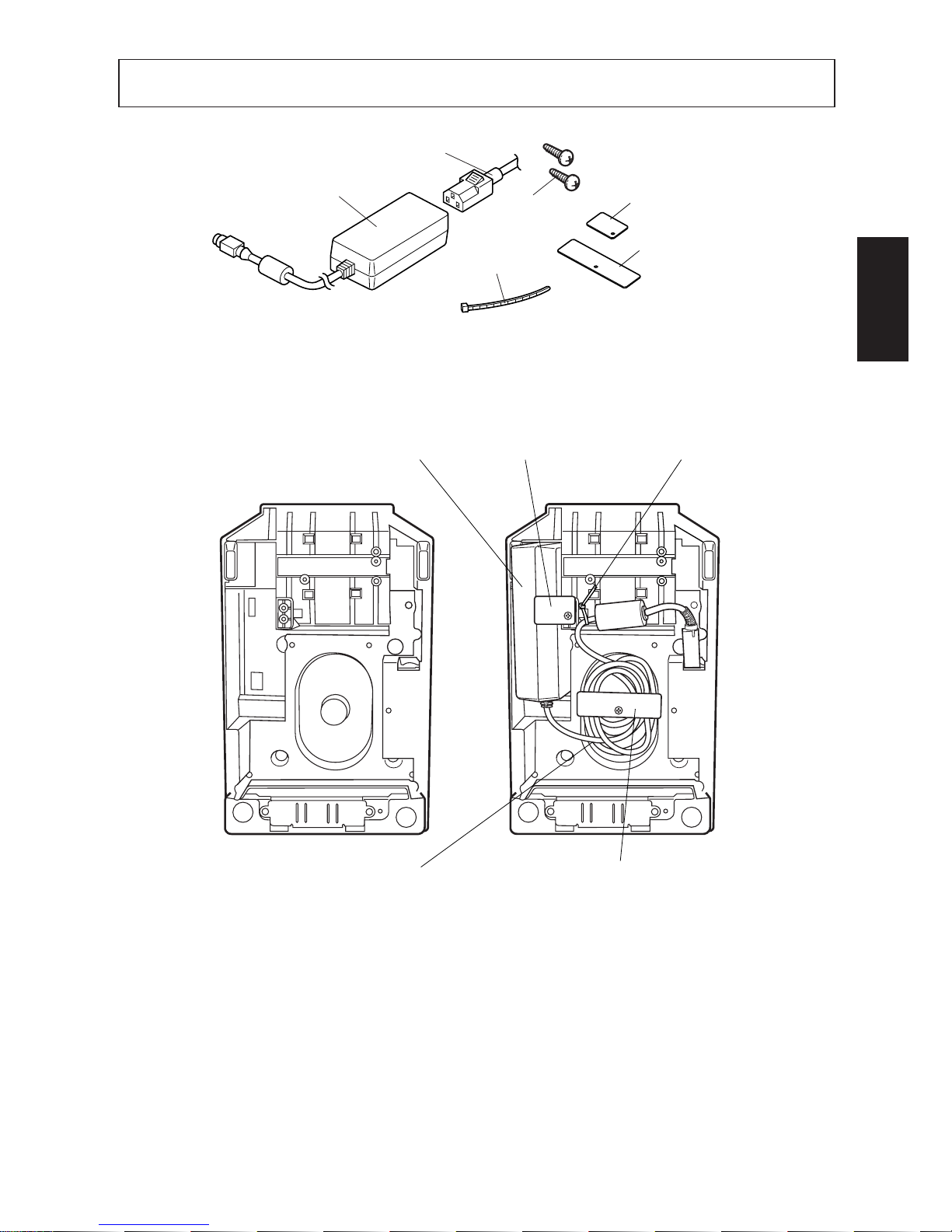

4. Optional AC Adapter

Use the following procedure to install the optional AC adapter.

Fig. 4-2 Flat side faces this way

1 Turn the printer over.
2 Plug the AC adapter’s cord into the socket as shown in the above illustration.

Make sure the flat side of the plug is facing towards the inside of the printer.

3 Use one of the nylon fasteners that comes with the printer to fasten the cord

at the point indicated in the illustration.

AC adapter

Adapter holder

Fasteners

AC adapter cord

Cord holder

[Before AC adaptor installed]

[After AC adaptor installed]

Fig. 4-1

AC adaptor

Screws

Fastener

Adaptor holder

Cord holder

Power code

– 7 –

ENGLISH

4 Coil the AC adapter cord into the space provided, and insert the AC adapter

into its space.

5 Use the adapter holder and screw to secure the AC adapter and the cord holder

and screw to secure the cord.

6 Turn the printer back right side up.

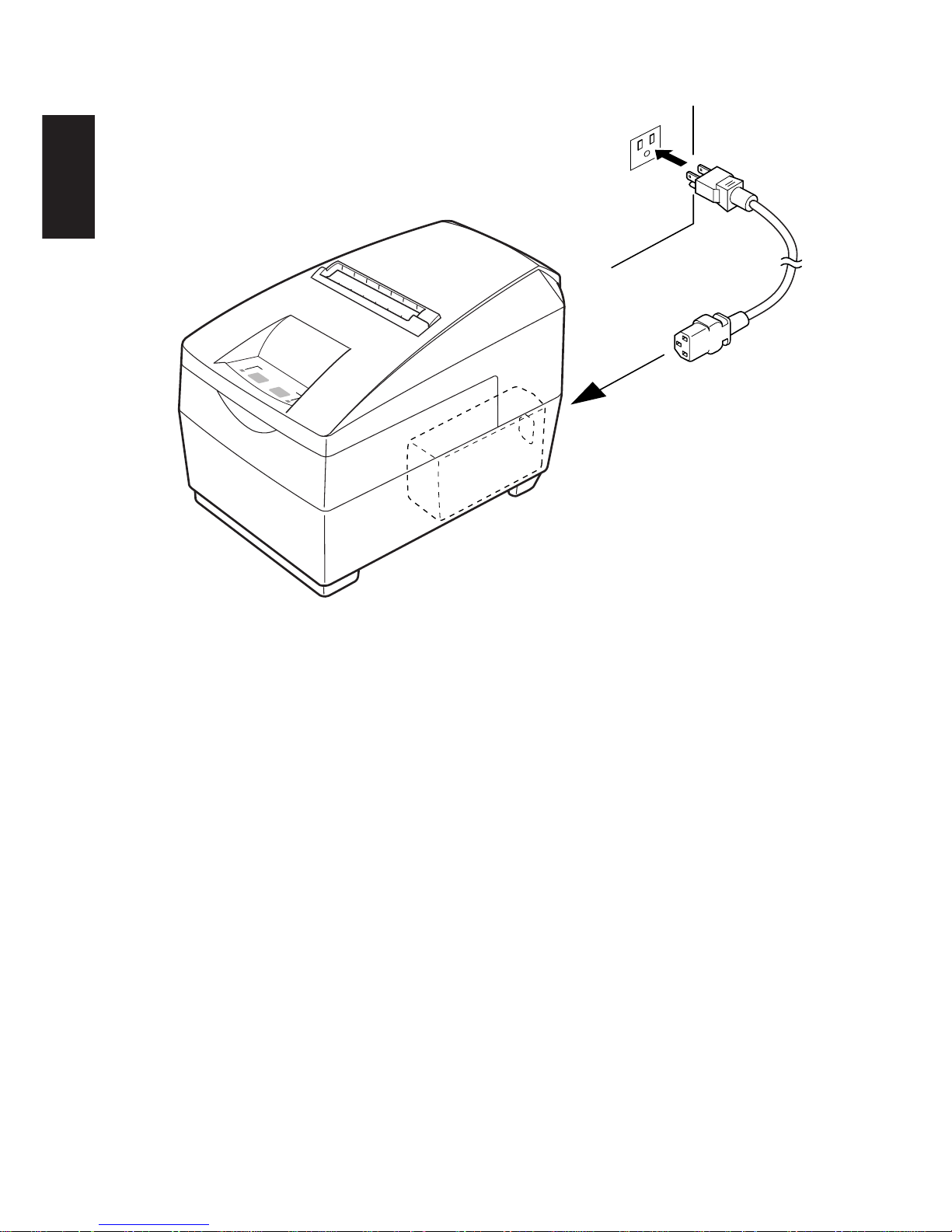

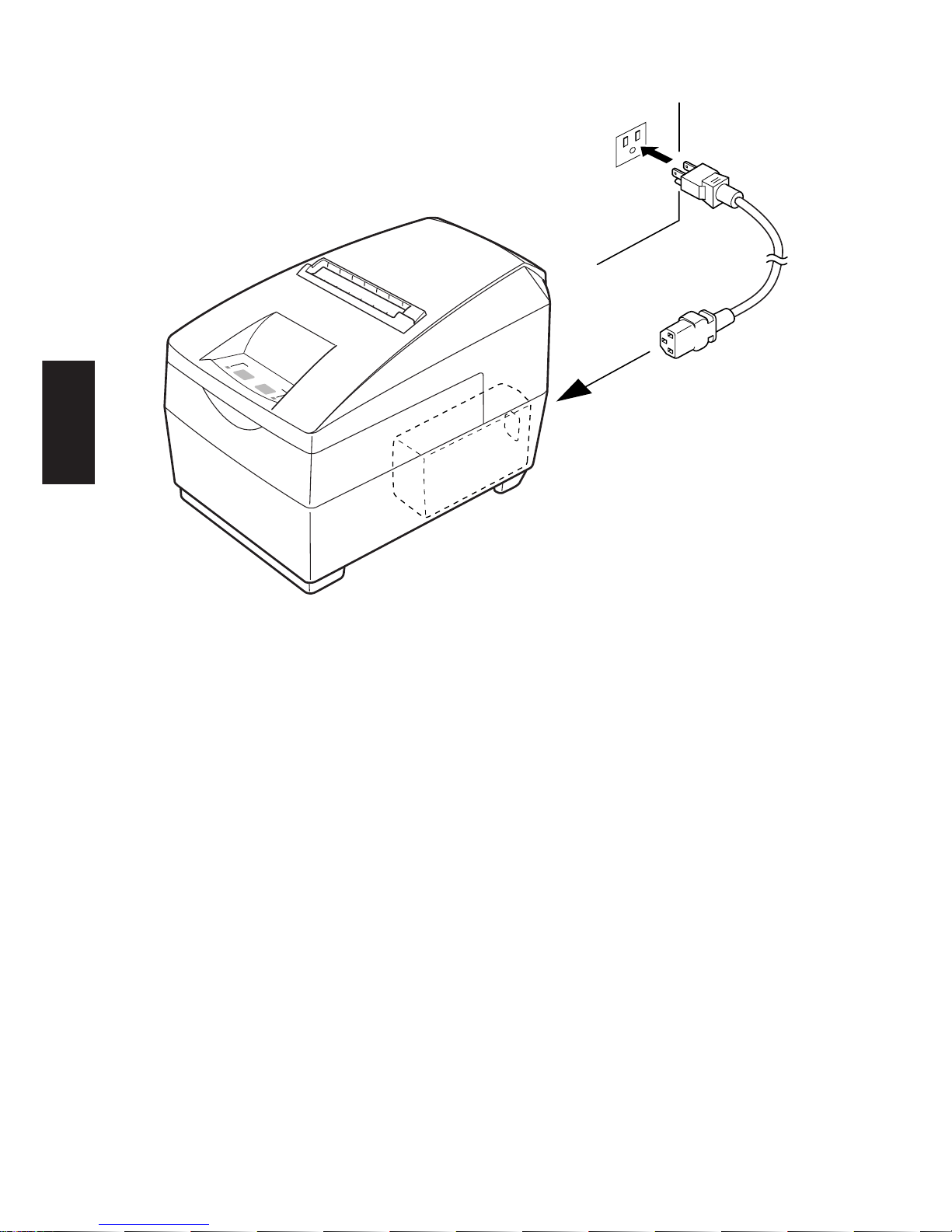

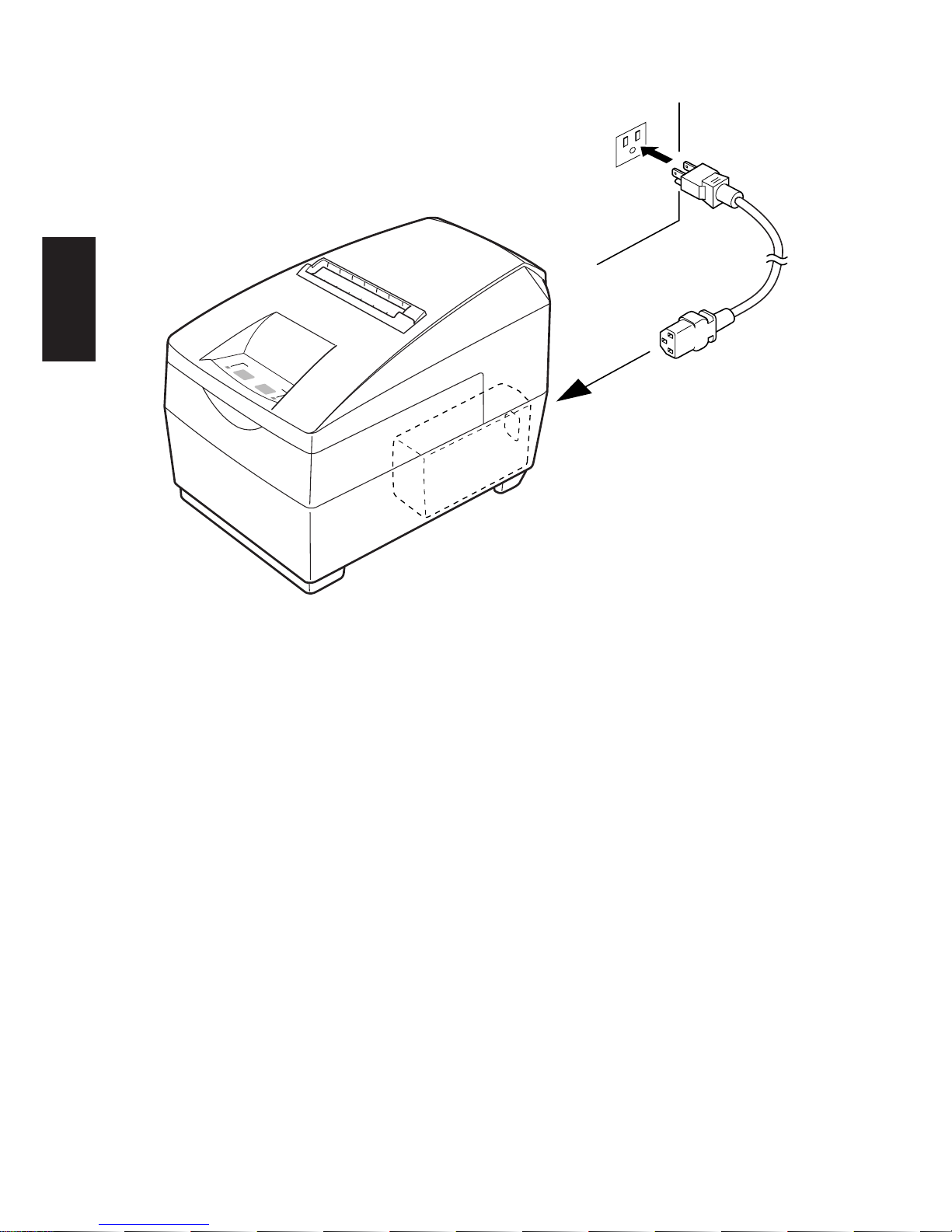

7 Plug the female end of the power cord into the AC adapter, and plug the other

end into a power outlet.

Fig. 4-3 Fasten cord here

– 8 –

ENGLISH

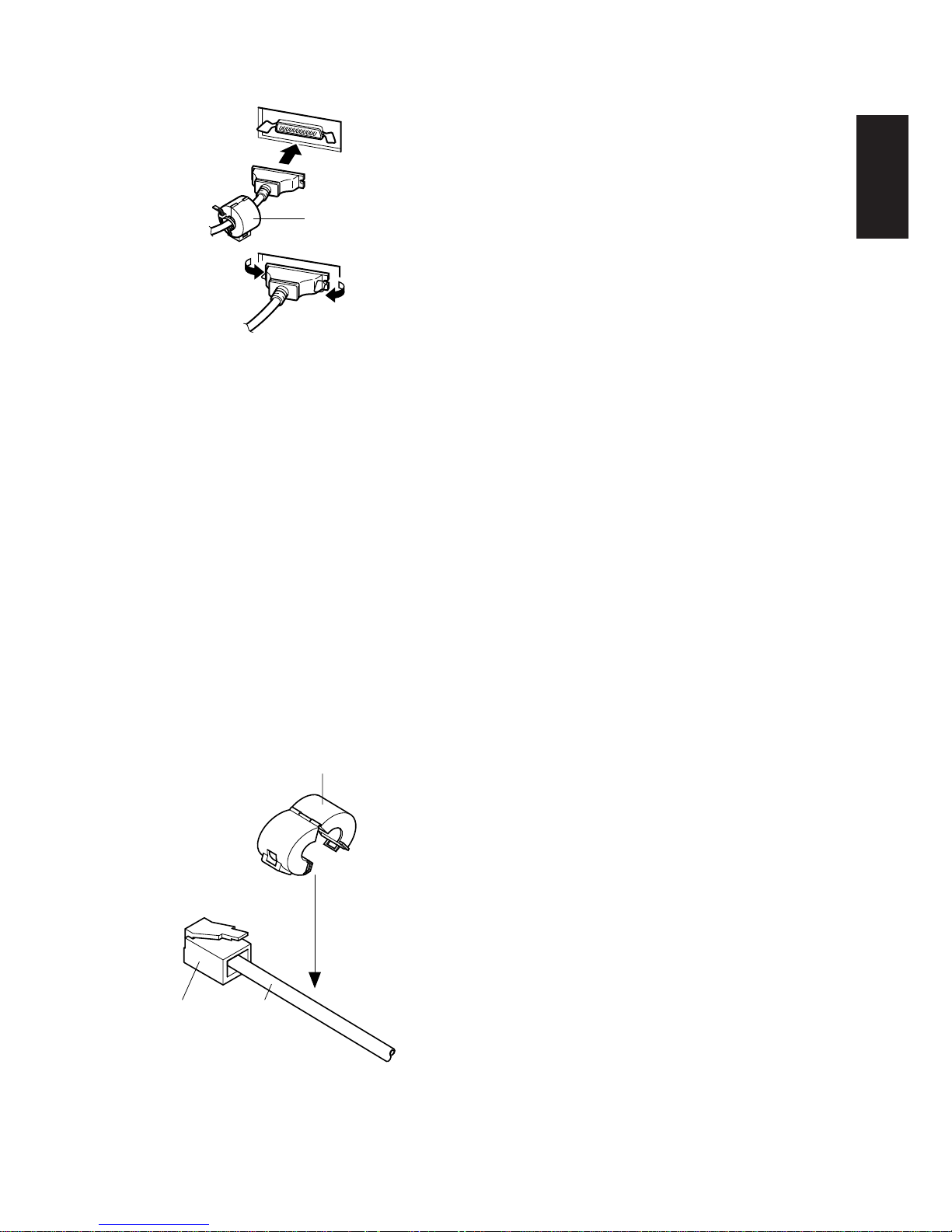

Fig. 5-1

5. Connecting

The computer sends data to the printer through a cable to the printer’s interface
(Serial Interface Connector Type: D-sub 25-pin or Parallel Interface Connector
Type: 36-pin Centronics compatible). This printer does not come with a cable, so
it is up to you to obtain one that suits your needs.

Important!

• The following instructions apply to the cable that is used with an IBM-

compatible personal computer. Note that they do not apply to all types of
computers and cables. If you are unsure about what type of cable you should use
to connect with your computer, consult your dealer.

• Make sure that the printer is turned off and unplugged from the AC outlet and

that the computer is turned off before connecting them.

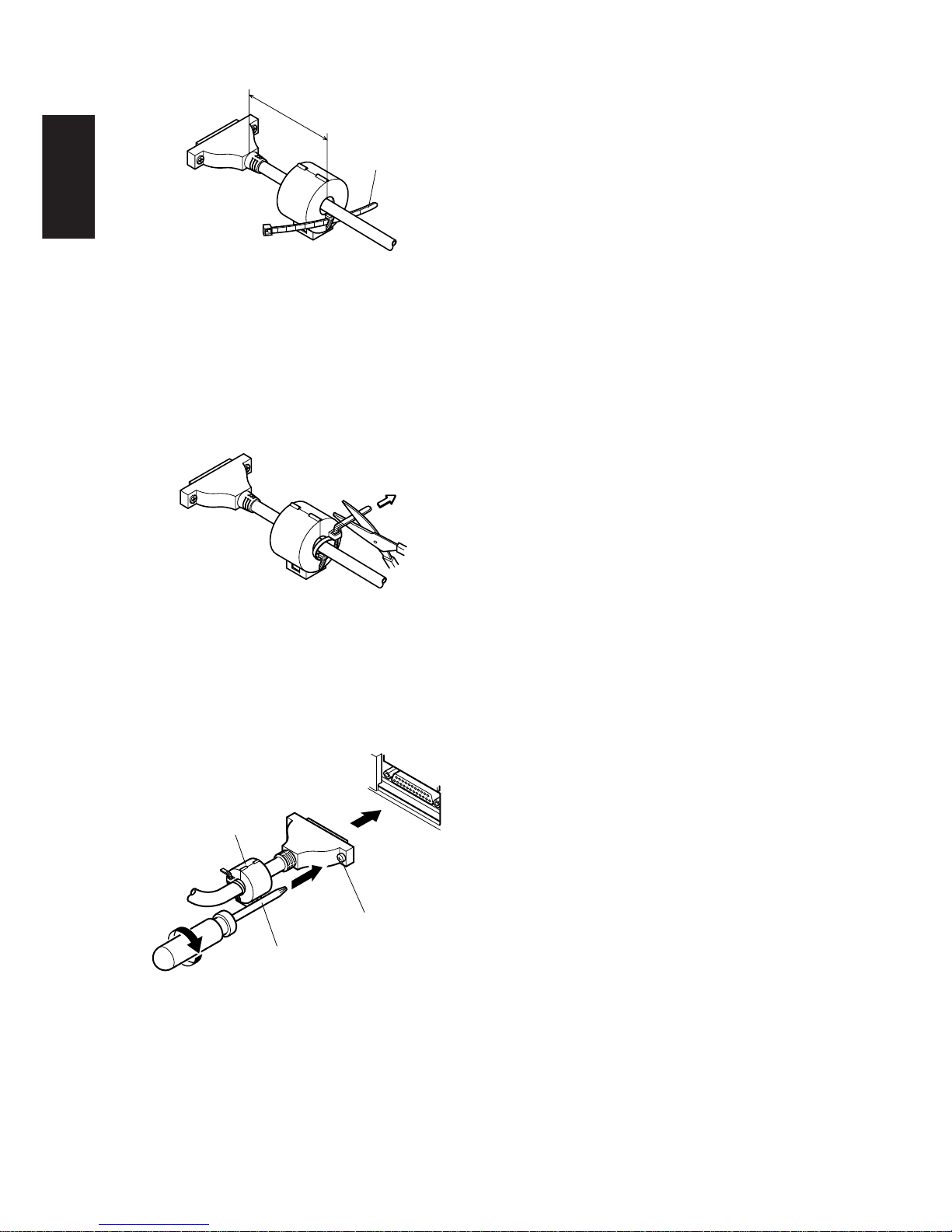

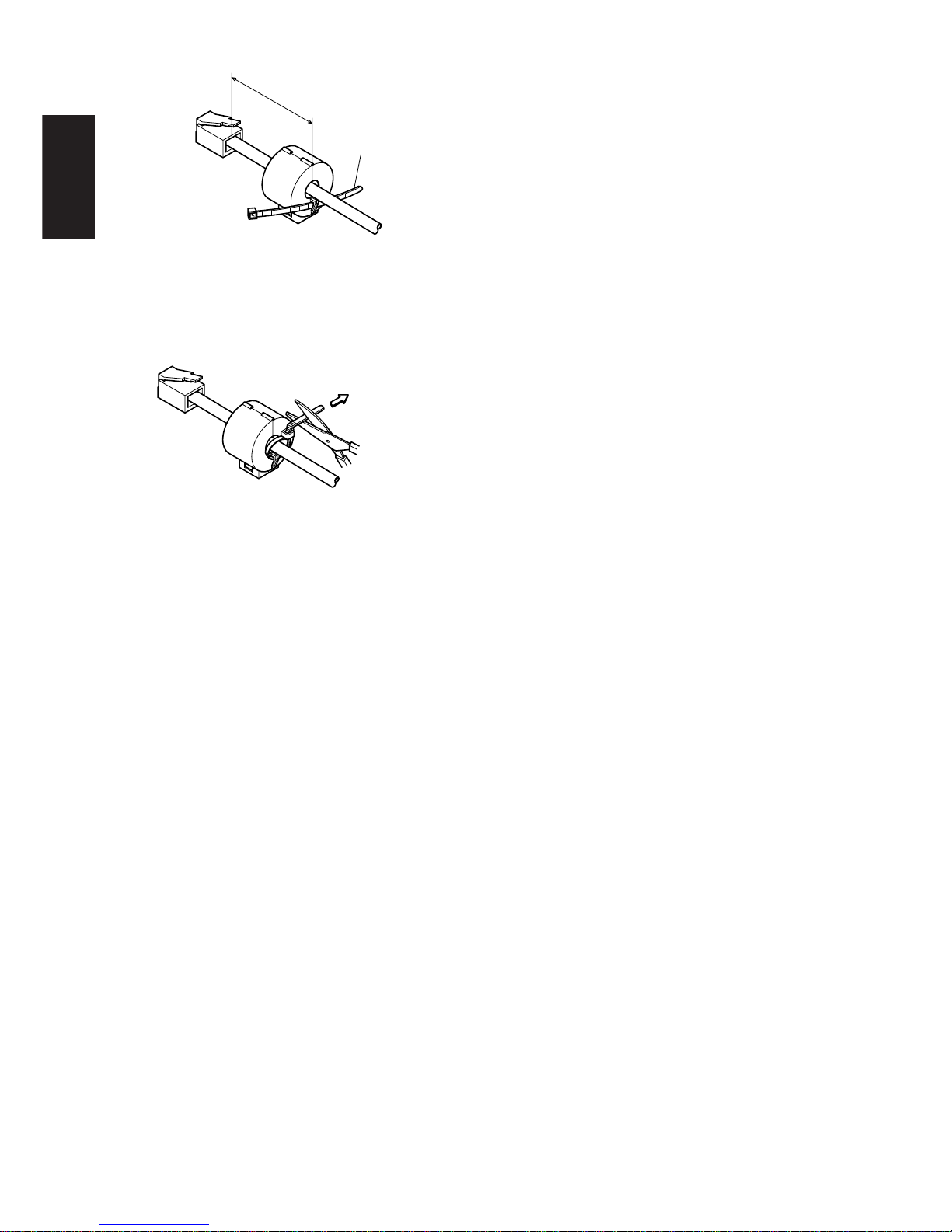

5-1. Ferrite Core Installation

1 Affix the larger ferrite core onto the

cable as shown in the illustration
below.

Ferrite core (28 mm diameter)

Interface cable

– 9 –

ENGLISH

2 Pass the fastener through the ferrite

core.

3 Loop the fastener around the cable

and lock it. Use scissors to cut off
any excess.

5-2. Connecting to host computer (serial interface)

1 Turn off power to both the host

computer and the printer.

2 Insert the connector at one end of

the interface cable into the connec­tor on the printer and the other con­nector into the connector for the
host computer.

3 Next, fasten the right and left screws

for the respective interface connec­tors to fix them in place on the
connectors.

Fig. 5-2

Fig. 5-3

5 cm
maximum

Fastener

Pull and cut

Fig. 5-4 Connecting the serial

interface cable

Ferrite core

Screwdriver

Screws

– 10 –

ENGLISH

Ferrite core

5-3. Connecting to host computer (parallel interface)

1 Turn off power to both the host

computer and the printer.

2 Insert one terminal of the interface

cable into the printer’s connector,
as shown in the diagram, and fasten
it there with the clasp.

3 Insert the other terminal of interface

cable into the host computer’s con­nector, and again fasten it with the
clasp.

5-4. Connecting to a Peripheral Unit

You can connect a peripheral unit to the printer using a modular plug. The
following describes how to install the ferrite core and make the actual connection.
See “Modular plug” on page 165 for details about the type of modular plug that
is required. Note that this printer does not come with a modular plug or wire, so
it is up to you to obtain one that suits your needs.

Important!

Make sure that the printer is turned off and unplugged from the AC outlet and
that the computer is turned off before making connections.

1 Affix the smaller ferrite core onto

the modular wire as shown in the
illustration below.

Fig. 5-6

Ferrite core (20 mm diameter)

Connector

Cable

Fig.5-5 Connecting the parallel

interface cable

– 11 –

ENGLISH

2 Pass the fastener through the ferrite

core.

3 Loop the fastener around the cable

and lock it. Use scissors to cut off
any excess.

4 Plug one end of the modular cable

into the modular jack of the periph­eral.

5 Remove the modular jack cover

from the back of the printer and plug
the other end of the modular cable
into the jack of the printer.

Fig. 5-7

5 cm
maximum

Fastener

Fig. 5-8

Pull and cut

– 12 –

ENGLISH

6. Loading the Ribbon Cartridge and Paper

6-1. SP2300 type

6-1-1.Loading the Ribbon Cartridge

1 Turn off power to the printer.
2 Lift the cover up approx. 3 cm. Hold

the cover tilted at this angle, then
pull it toward you to remove it.

3 Place the ribbon cartridge in the

direction shown in Fig. 6-2 and press
it down to load it. If loading of the
ribbon cartridge is not satisfactory,
press down the cartridge while ro­tating the ribbon feed knob in the
direction of the arrow.

4 Turn the ribbon feed knob of the

ribbon cartridge in the direction of
the arrow to remove slack in the
ribbon.

5 Mount the cover by reversing the

procedure outlined in step 2 above.

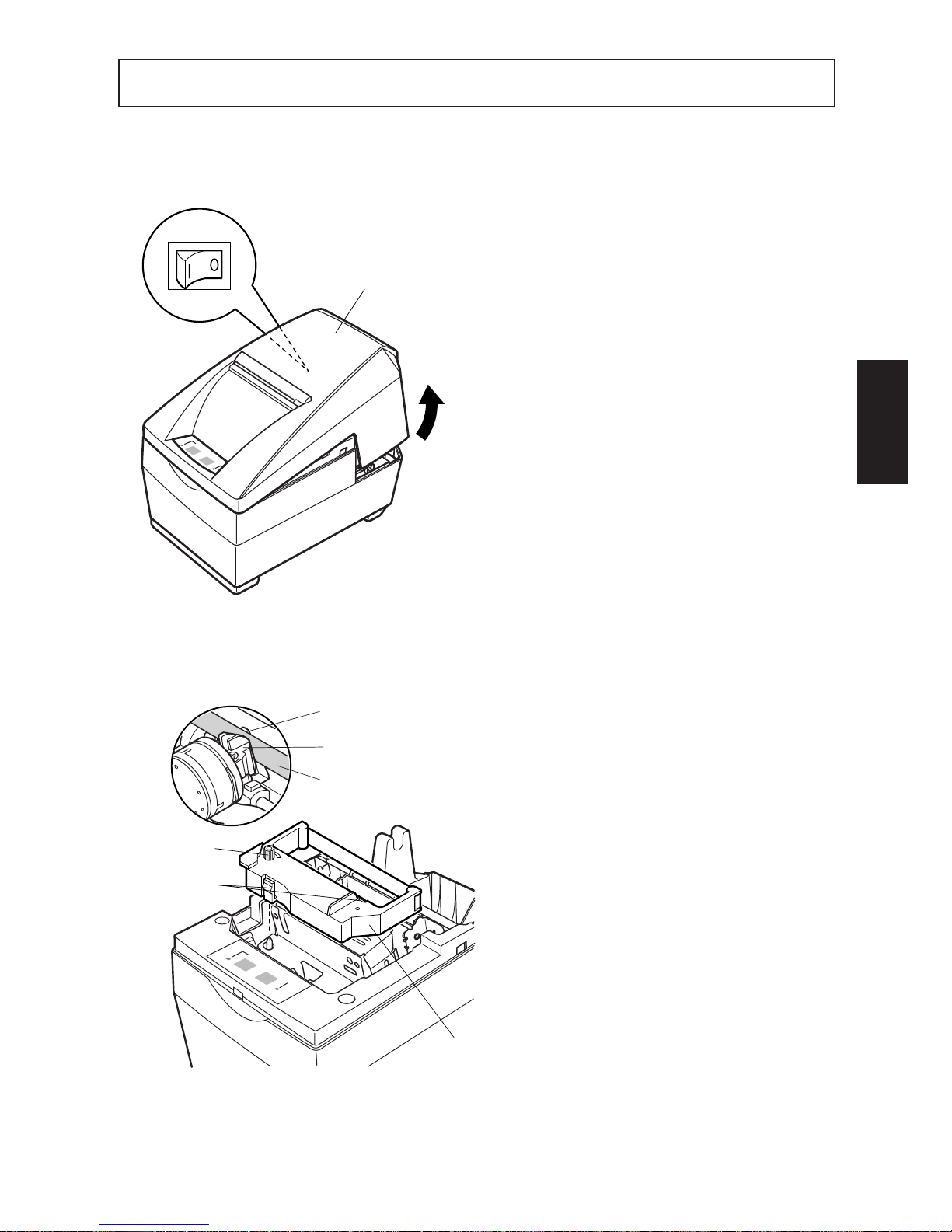

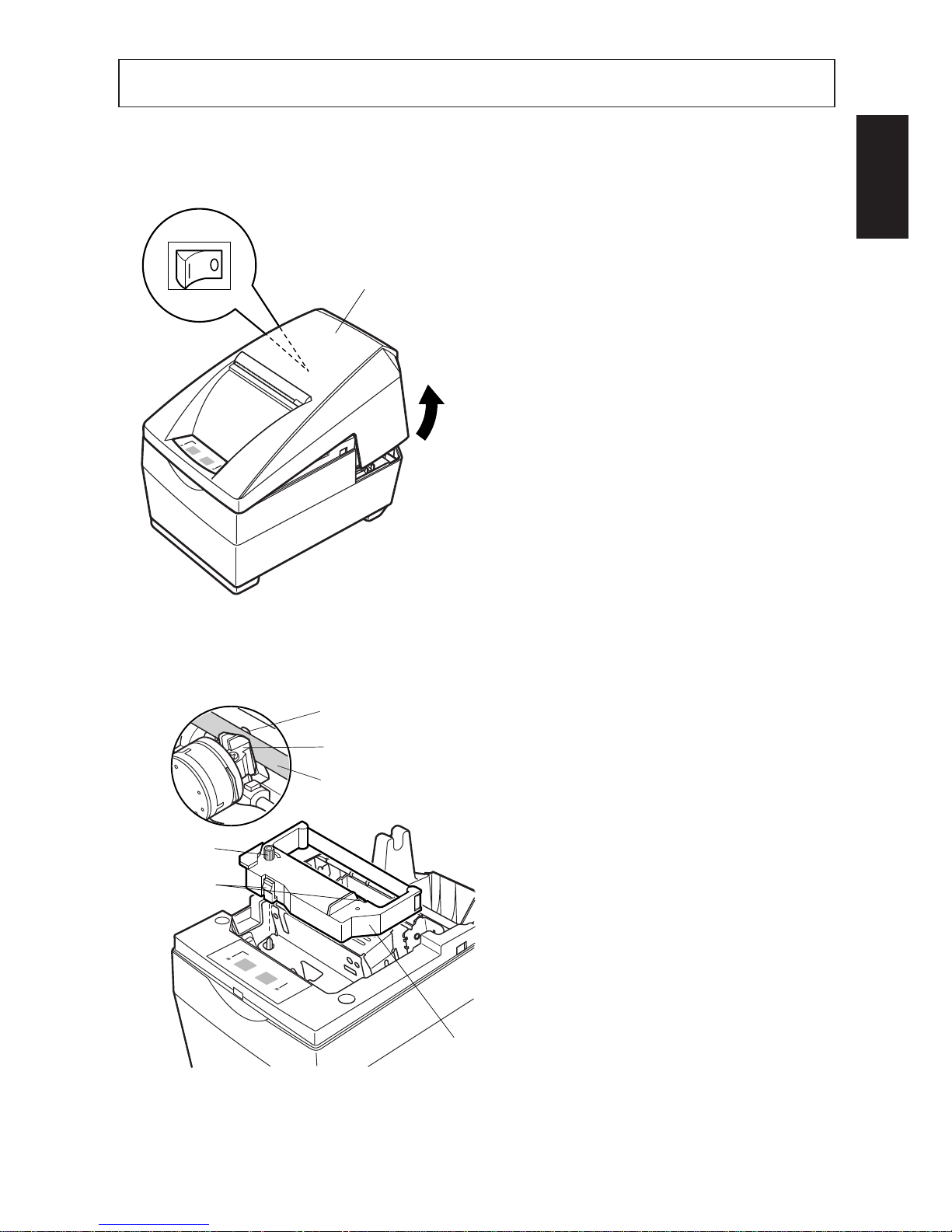

Fig. 6-1 Removing the cover

Fig. 6-2 Loading the ribbon cartridge

Cover

Power off

Ribbon separater

Print head

Ink ribbon

Ribbon
feed knob

Notched part

Ribbon
cartridge

– 13 –

ENGLISH

Note: When removing the ribbon

cartridge, raise the A section
and then remove it by hold­ing the B section as shown in
Fig. 6-3.

6-1-2.Loading the paper

1 Lift the cover up approx. 3cm. Hold

the cover tilted at this angle, then
pull it toward you to remove it.

2 Cut off the front edge of the roll

paper perpendicularly.

3 Confirm that the power of the printer

is turned on.

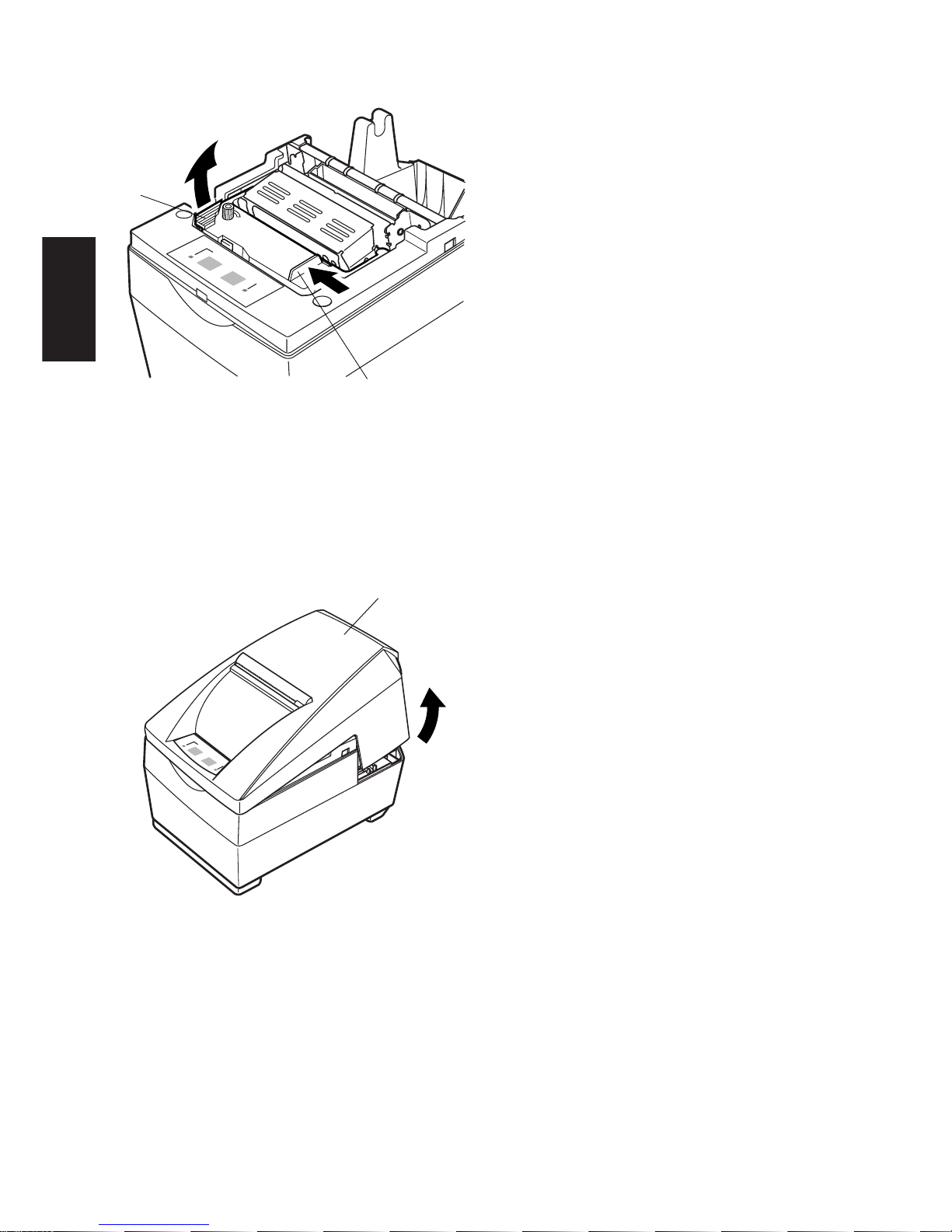

Fig. 6-3 Removing the ribbon cartridge

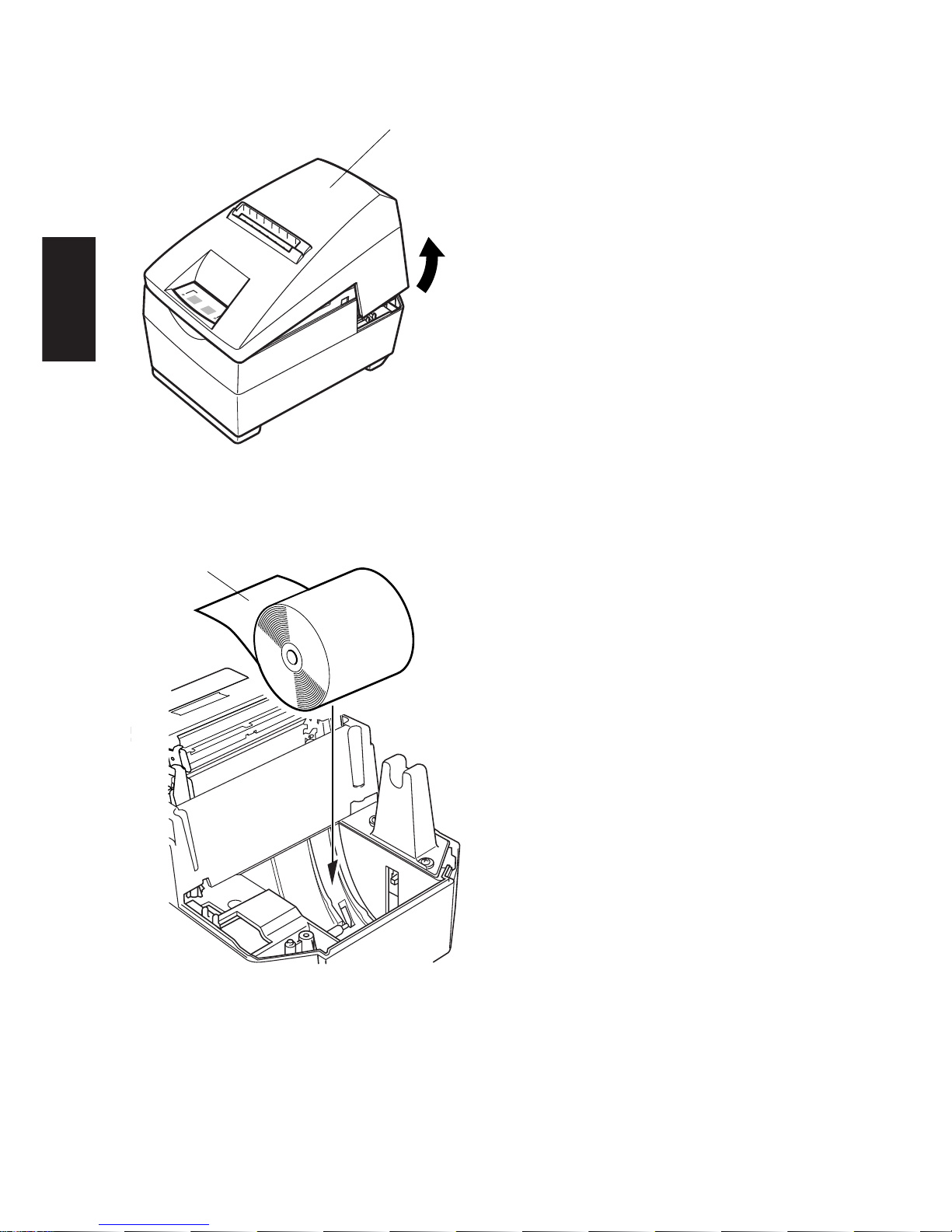

Fig. 6-4 Removing the cover

A

B

Cover

– 14 –

ENGLISH

4 While observing the direction of the

roll, set the paper roll into the hol­low as shown in Fig. 6-5.

5 Insert the edge of the paper into the

paper feeder. If inserted correctly,
the edge of the paper will pass
through the paper exit.

6 Insert the top edge of the paper into

the tear bar slot, then mount the cover
by reversing the procedure for re­moving the cover in step 1 above.
Note: When the paper end mark ap-

pears on the paper, replace the
roll paper before it runs out.

Fig. 6-5 Setting the paper

Fig. 6-6 Loading the paper

Fig. 6-7

Roll paper

Roll paper

Tear bar

Paper feeder

Paper exit

– 15 –

ENGLISH

6-2. SP2500 type

6-2-1.Loading the Ribbon Cartridge

1 Turn off power to the printer.
2 Lift the cover up approx. 3 cm. Hold

the cover tilted at this angle, then
pull it toward you to remove it.

3 Lift up the auto cutter and put it in a

vertical position, as shown in Fig. 6-

9.

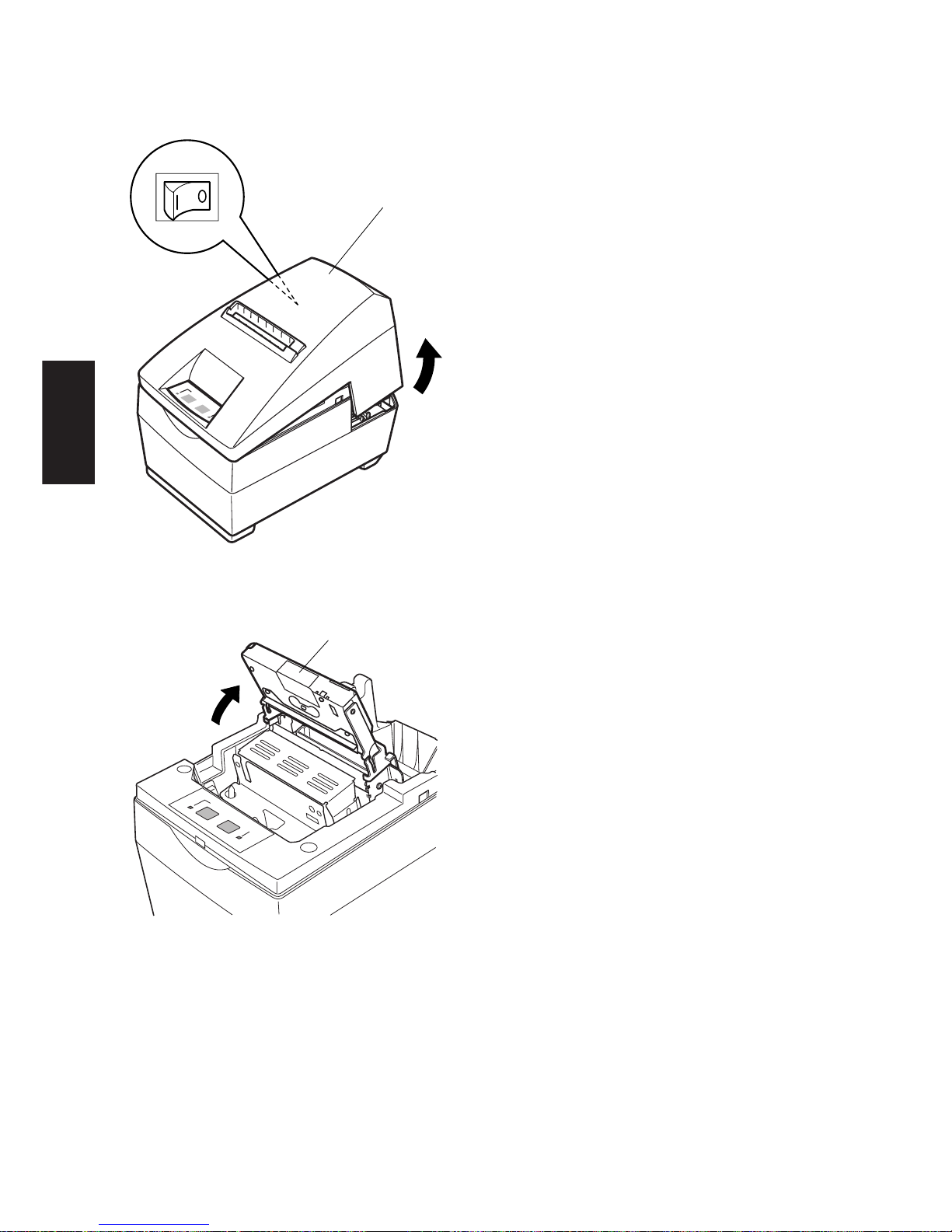

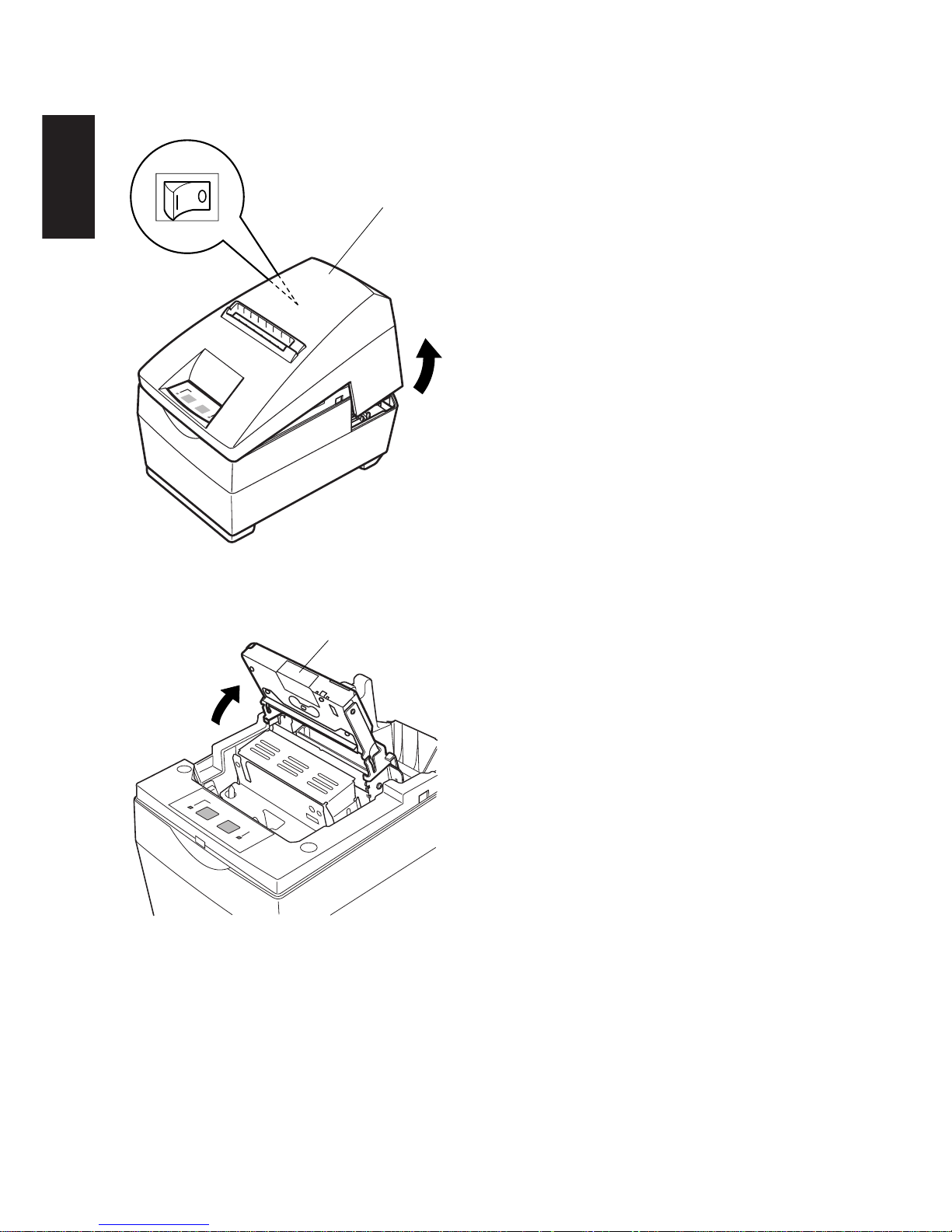

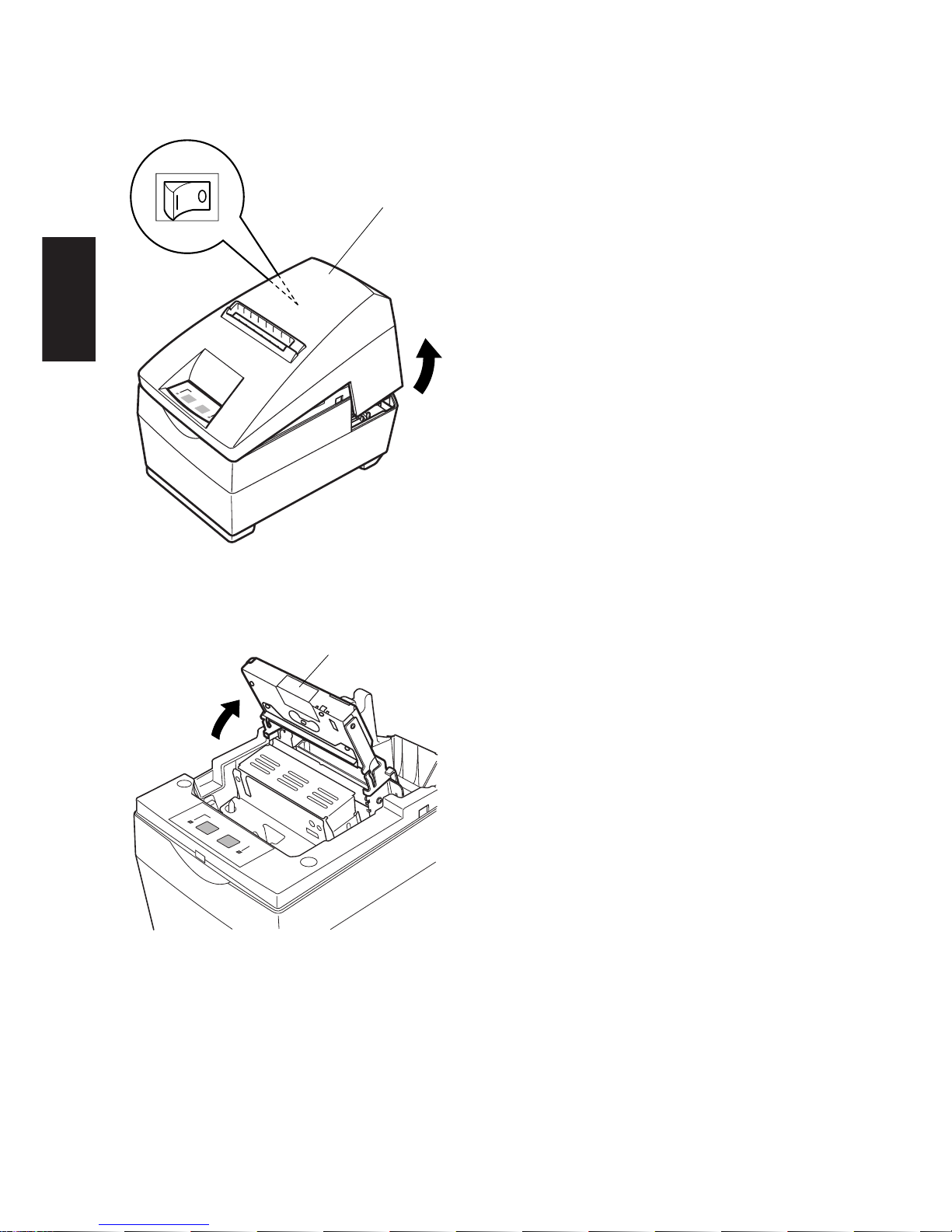

Fig. 6-8 Removing the cover

Fig. 6-9 Raise the auto cutter

Cover

Power off

Auto cutter

– 16 –

ENGLISH

4 Place the ribbon cartridge in the

direction shown in Fig. 6-10 and
press it down to load it. If loading of
the ribbon cartridge is not satisfac­tory, press down the cartridge while
rotating the ribbon feed knob in the
direction of the arrow.

5 Turn the ribbon feed knob of the

ribbon cartridge in the direction of
the arrow to remove slack in the
ribbon.

6 Close the Auto Cutter.
7 Mount the cover by reversing the

procedure outlined in step 2 above.

8 When removing the ribbon cartridge,

raise the A section and then remove
it by holding the B section as shown
in Fig. 6-11.

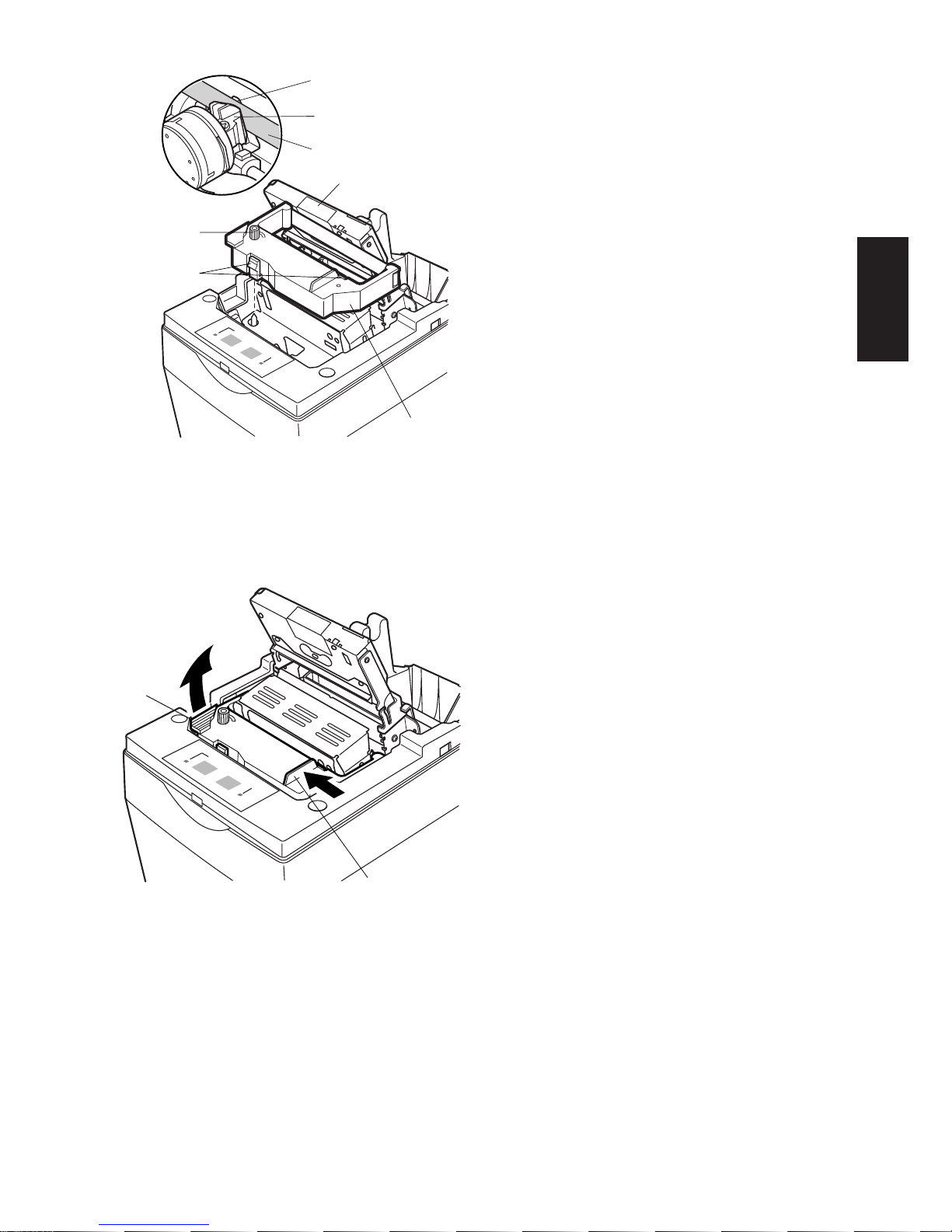

Fig. 6-10 Loading the ribbon cartridge

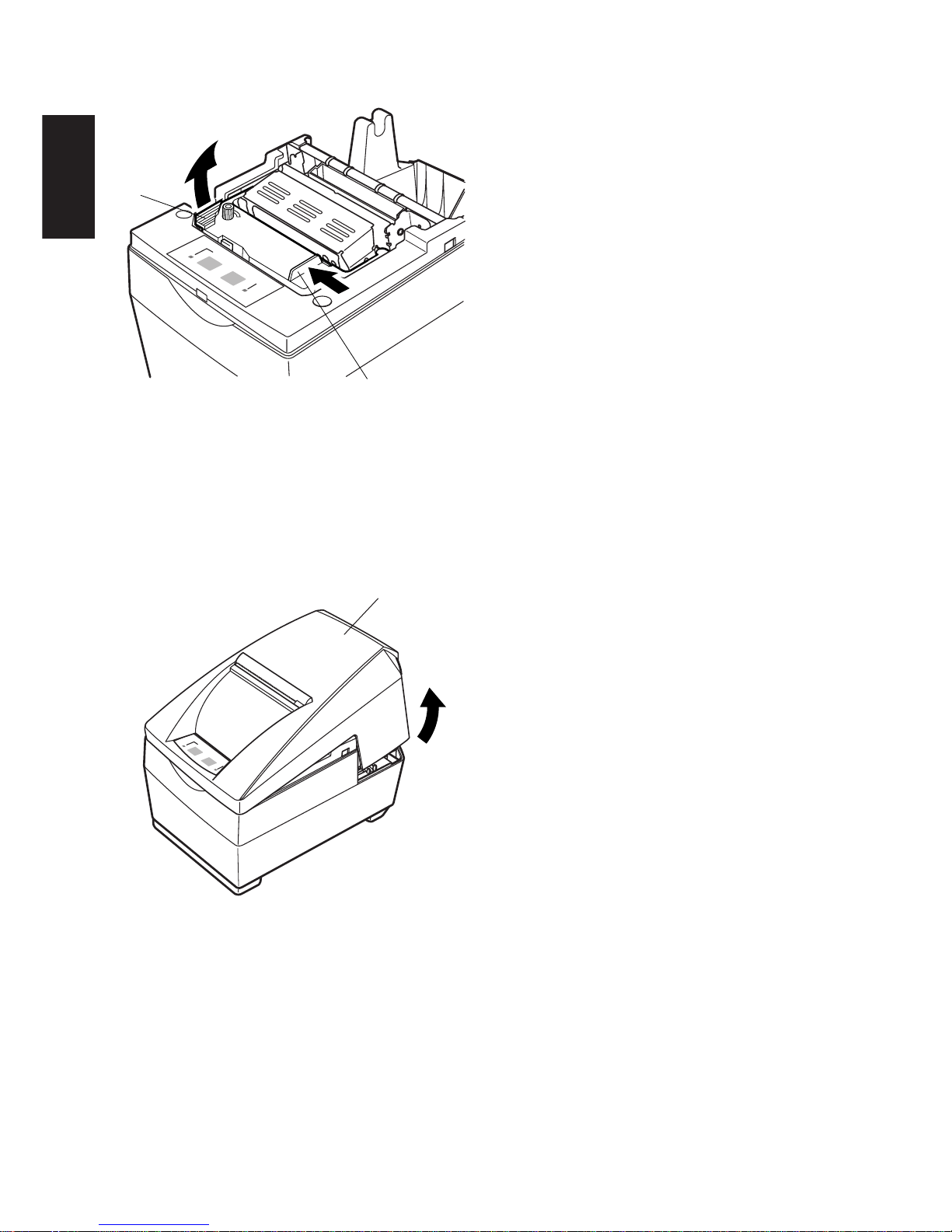

Fig. 6-11 Removing the ribbon cartridge

Ribbon separater
Print head
Ink ribbon

Ribbon
feed knob

Notched
part

Ribbon
cartridge

A

B

Auto cutter

– 17 –

ENGLISH

6-2-2.Loading the Paper

1 Lift the cover up approx. 3 cm. Hold

the cover tilted at this angle, then
pull it toward you to remove it.

2 Cut off the front edge of the roll

paper perpendicularly.

3 Confirm that the power of the printer

is turned on.

4 While observing the direction of the

roll, set the paper roll into the hol­low as shown in Fig. 6-13.

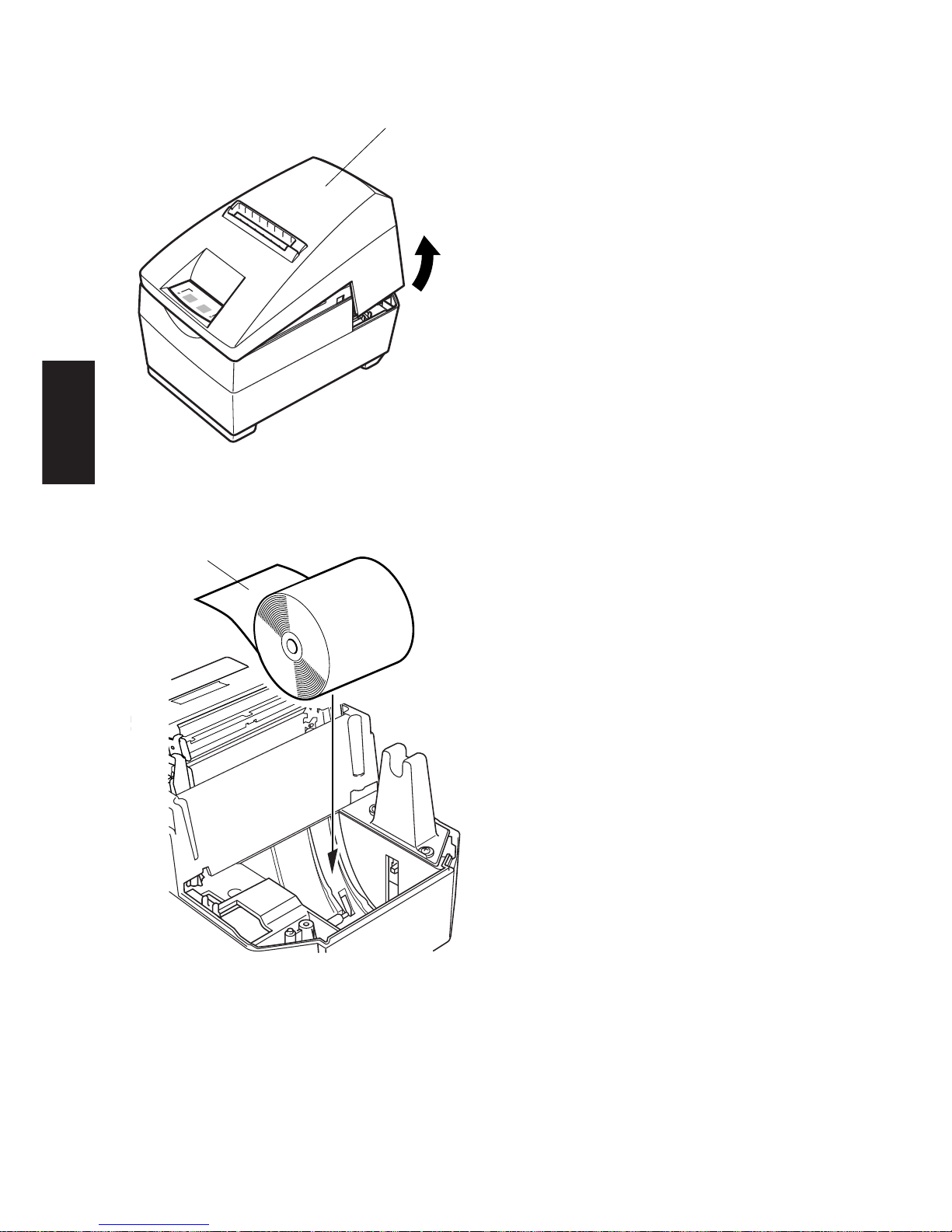

Fig. 6-12 Removing the cover

Fig. 6-13 Setting the paper

Cover

Roll paper

– 18 –

ENGLISH

[When using single-ply paper]

5 Inset the edge of the paper into the

paper feeder. If inserted correctly,
the edge of the paper will pass
through the auto cutter paper slit.
The paper will be cut once.

6 Remove the cut tip, and mount the

cover by reversing the procedure
outlined in step 1.
Note: when the paper end mark

appears on the paper, replace
the paper roll before it runs
out.

[When using multi-ply paper]

5 Lift up the auto cutter and place it in

a vertical position.

6 Insert the edge of the paper into the

paper feeder. If inserted correctly,
the edge of the paper will pass
through the paper exit.

Fig. 6-14 Loading the paper

Roll paper

Paper feeder

Auto cutter paper
slit

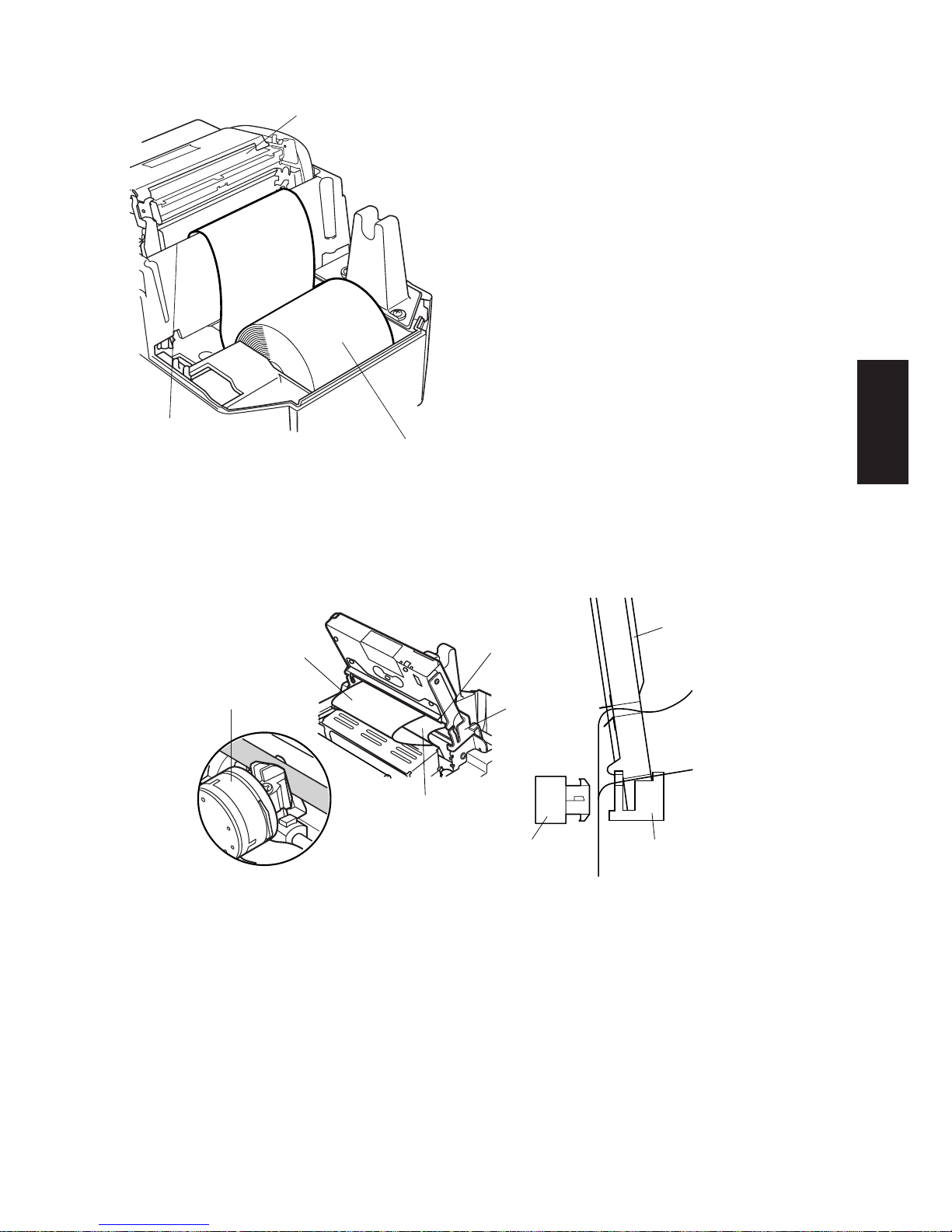

Fig. 6-15 Insertion of the paper into the auto cutter

(When using copying paper)

Upper
paper

Print head

Paper
insertion
slit

Platen

Lower paper

Print head

Auto cutter

Upper paper

Lower paper

Platen

– 19 –

ENGLISH

7 Insert only the original (the upper

paper) into the slit of the auto cutter.
Insert the paper onto which you
wish to copy (the lower paper) be­tween the platen and the auto cutter.

8 Pull on the edge of the paper to

remove any slack and then lower the
auto cutter.

9 Insert the paper through the paper

outlet and then replace the cover by
reversing the removal steps.
Note: • When the paper end mark

appears on the paper, re­place the roll paper before it
runs out.

• When using the optional
paper rewinder, please re­fer to the separate User’s
Manual PW2000-24.

Fig. 6-16 Paper outlet of the front

cover

Fig. 6-17 Mounting the cover

Paper
outlet

Auto cutter

– 20 –

ENGLISH

6-3. Removing the Paper

Remove the cover, then cut off the paper near the rear of the paper guide and press
the FEED switch to feed out the paper remaining in the unit.
When the paper runs out, the POWER lamp will blink.

Note 1. Remove the paper remaining in the printer by pressing the FEED

switch.

2. When the paper end mark appears on the paper, replace the roll
paper before it runs out.

– 21 –

ENGLISH

FEED POWERON LINE

3

4

1 2

7. Control Panel

7-1. Basic Operation

1 ON LINE switch

Switches the printer between ON
LINE and OFF LINE. ON LINE
and OFF LINE switching is possi­ble only when paper is loaded in the
printer.

2 FEED switch

• When this switch is pressed and
then released within 0.5 sec., the
paper feeds on line.

• When this switch is held depressed
for more than 0.5 sec., the paper
feeds continuously.
(The above paper feed operation is
possible for both ON LINE and OFF
LINE modes.)

3 POWER lamp (green LED)

LED lit : Power to the printer is ON.
LED off : Power to the printer is OFF.

4 ON LINE lamp (green LED)

LED lit : Printer is ON LINE
LED off : Printer is OFF LINE

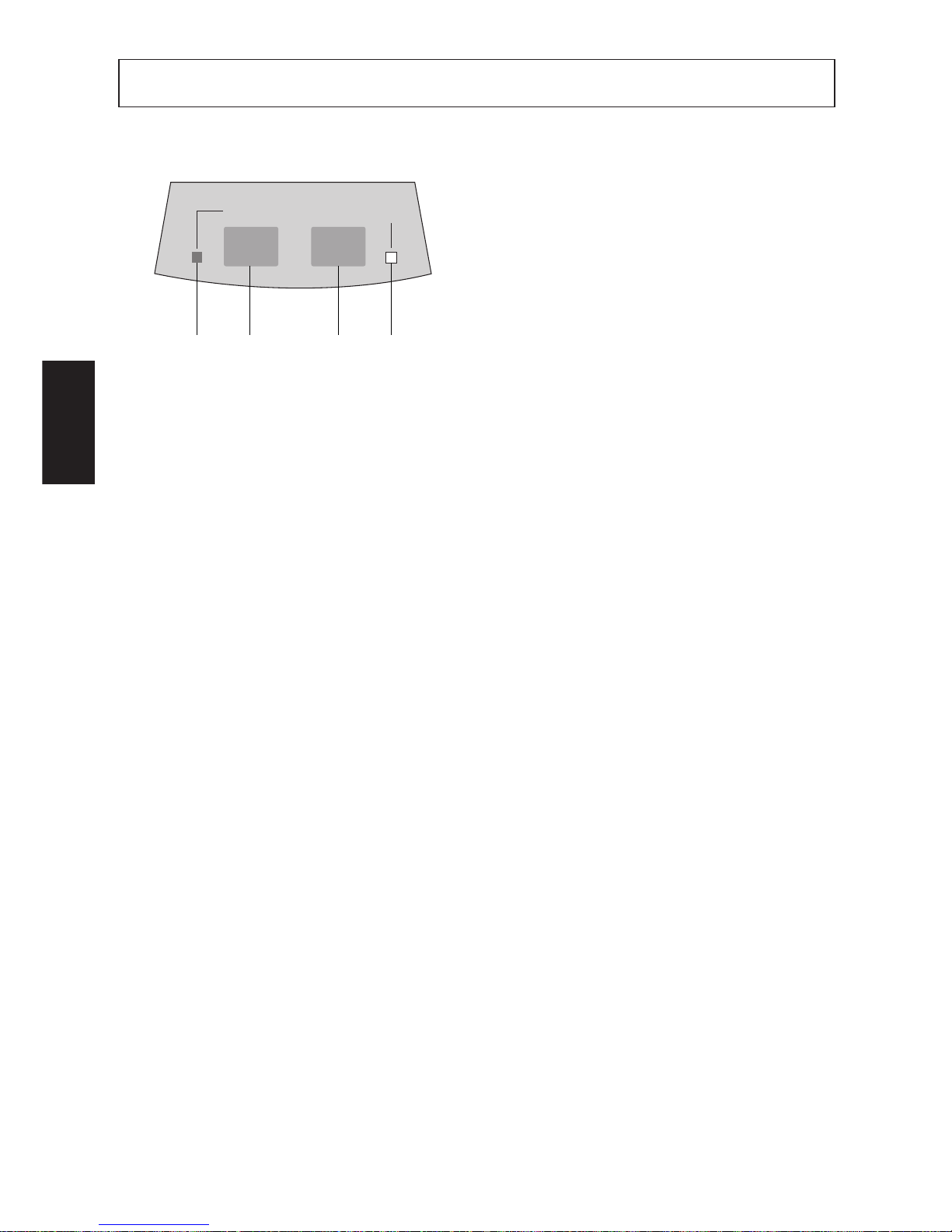

Fig. 7-1 Control panel

– 22 –

ENGLISH

7-2. Errors

Determine the nature of the error by the flashing of the lamp or the sound of the
buzzer.

*1 After changing the paper, press the On-line switch.
*2 Press the On-line switch to continue printing; or change the paper and press

the On-line switch.

*3 After clearing the paper jam or remedying another problem, press the On-line

switch.

*4 Printing will resume automatically after some time has elapsed. (Recovery is

automatic after the print head has cooled.)

*5 This is not a recoverable error. Consult dealer for repairs.

Error Description Power lamp On-line lamp Buzzer

Recovery

Conditions

No paper

Paper near end of
roll (when Near End
Stop is operative)

Mechanical error
(other than cutter
error)

Cutter error (on
models with cutter
only)

Print-order overload
error

RAM R/W error
CPU error

Flashes at 1­second intervals

Flashes at 2­second intervals

Flashes at 0.25­second intervals

Flashes at 0.125­second intervals

Flashes at 0.5­second intervals

Off
Off

Off

Off
On (after on-line
switch pushed)

Off

Off

On

On
Flashes at 0.25-

second intervals

*1

*2

*3

*3

*4

*5

*5

4 short beeps
(0.13 seconds)
repeated twice

None

One short (0.13
sec.) and one long
(0.5 sec.) beep

Two short (0.13
sec.) and one long
(0.5 sec.) beep

None

None
Sounds for 2

seconds

– 23 –

ENGLISH

7-3. Switch Operation (Combined Switch Operation)

7-3-1.Self Printing

FEED + POWER ON (Turn the power on while holding the FEED switch
depressed.)

Self-printing will be performed according to the VER. NO., DIP switch
settings and character order. When the FEED switch is held continuously or
when the FEED switch is depressed at the time of the end of self-printing, only
the characters will be printed out repeatedly.

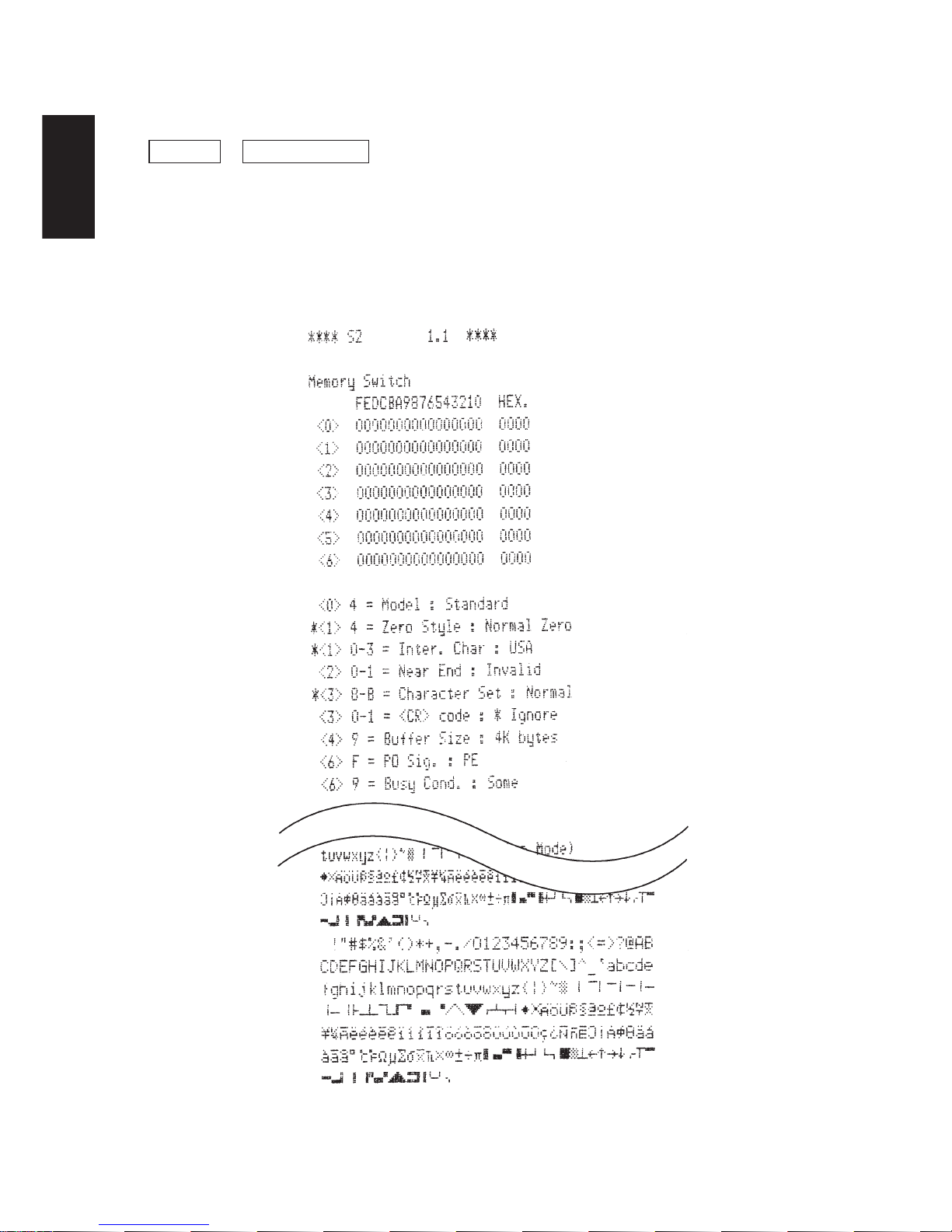

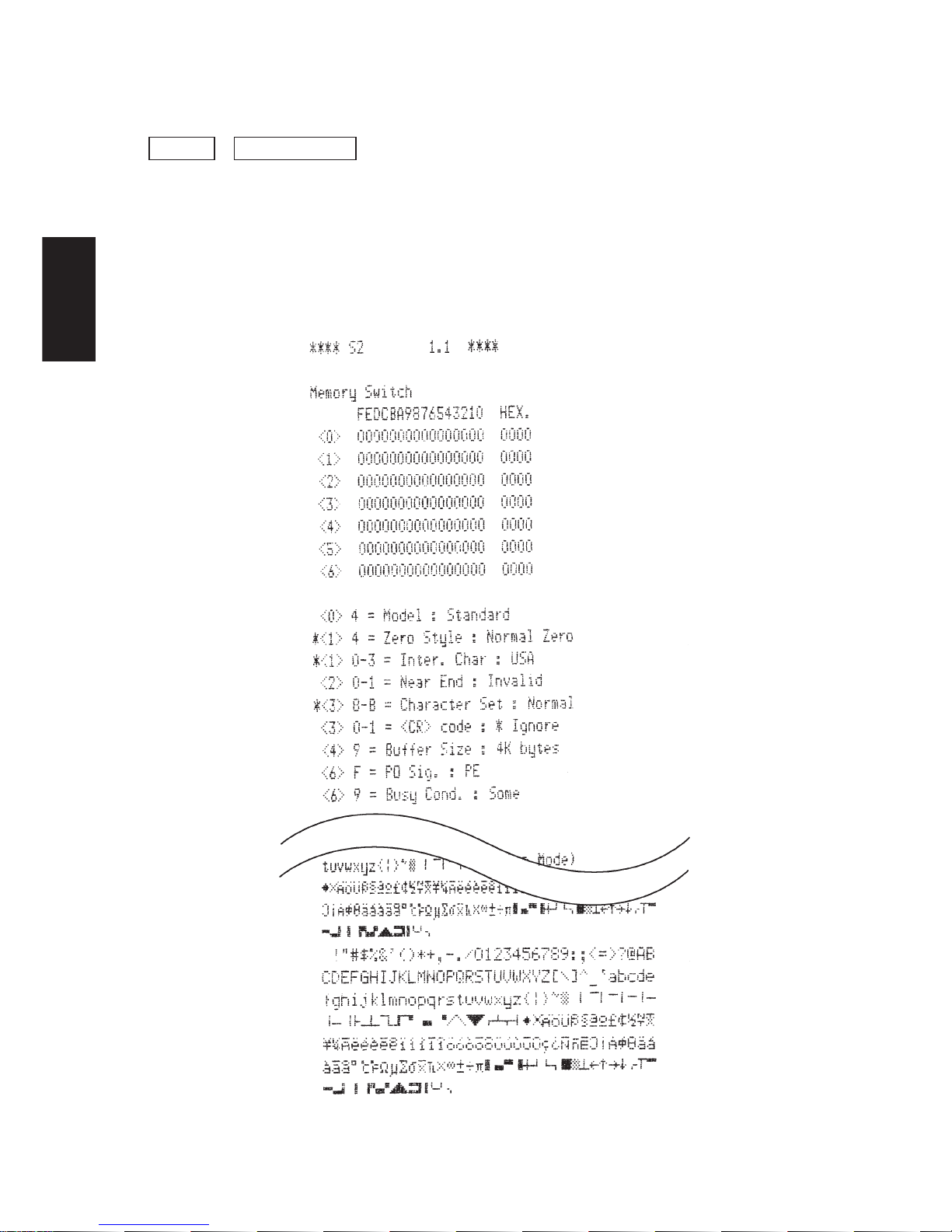

Fig. 7-2 Self printing sample (when using serial interface printer)

– 24 –

ENGLISH

7-3-2.Hexadecimal Dump Mode

ON LINE + POWER ON (Turn the power on while holding the ON LINE
switch depressed.)

Each of the signals sent from the computer to the printer will be printed out in
hexadecimal code.
This function allows you to check if a control code sent to the printer by the
program being used is correct or not. The last line is not printed if its data is
less than one full line. However, if the ON LINE switch is pressed to set the
off line mode, the last line will be printed. To turn off the mode, it is necessary
to turn off the printer completely.

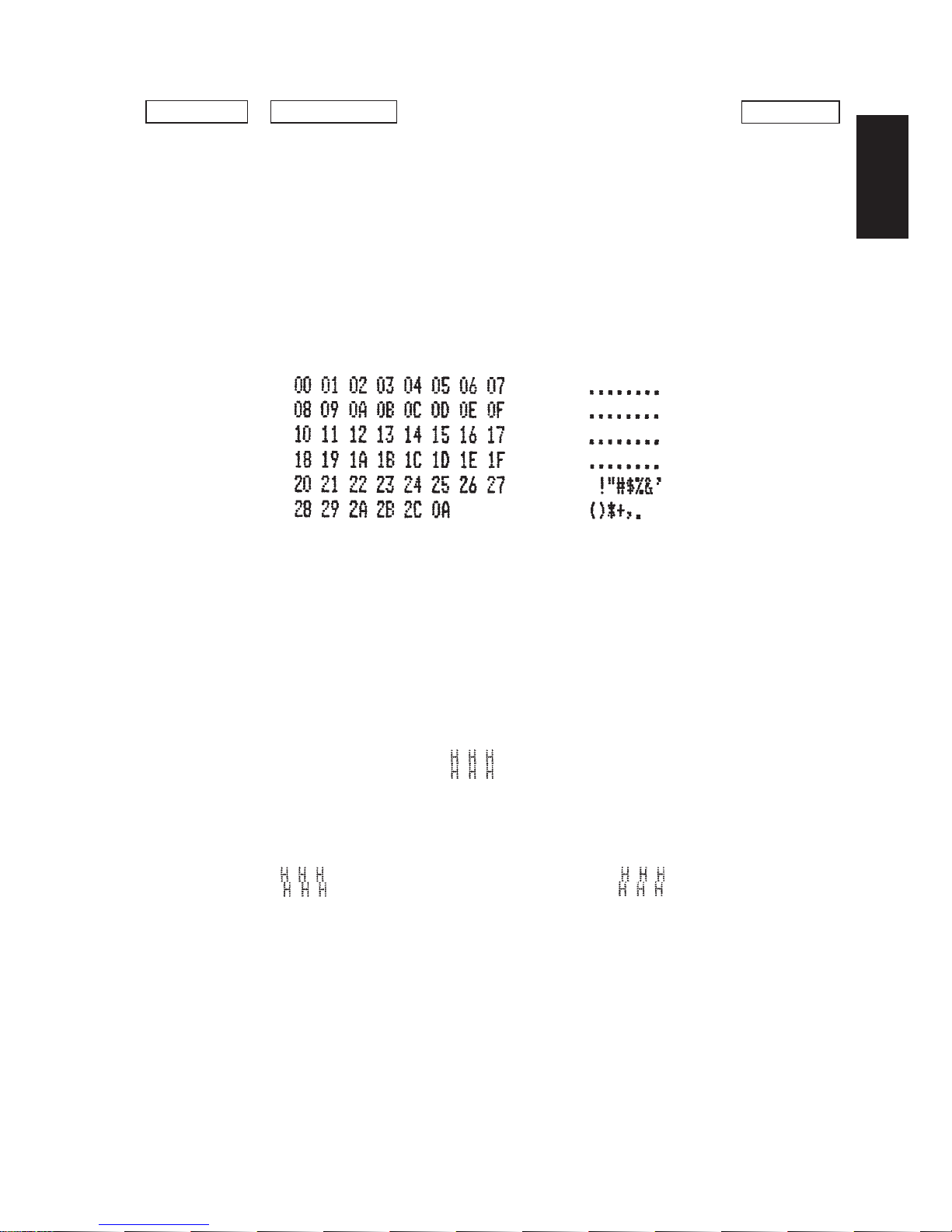

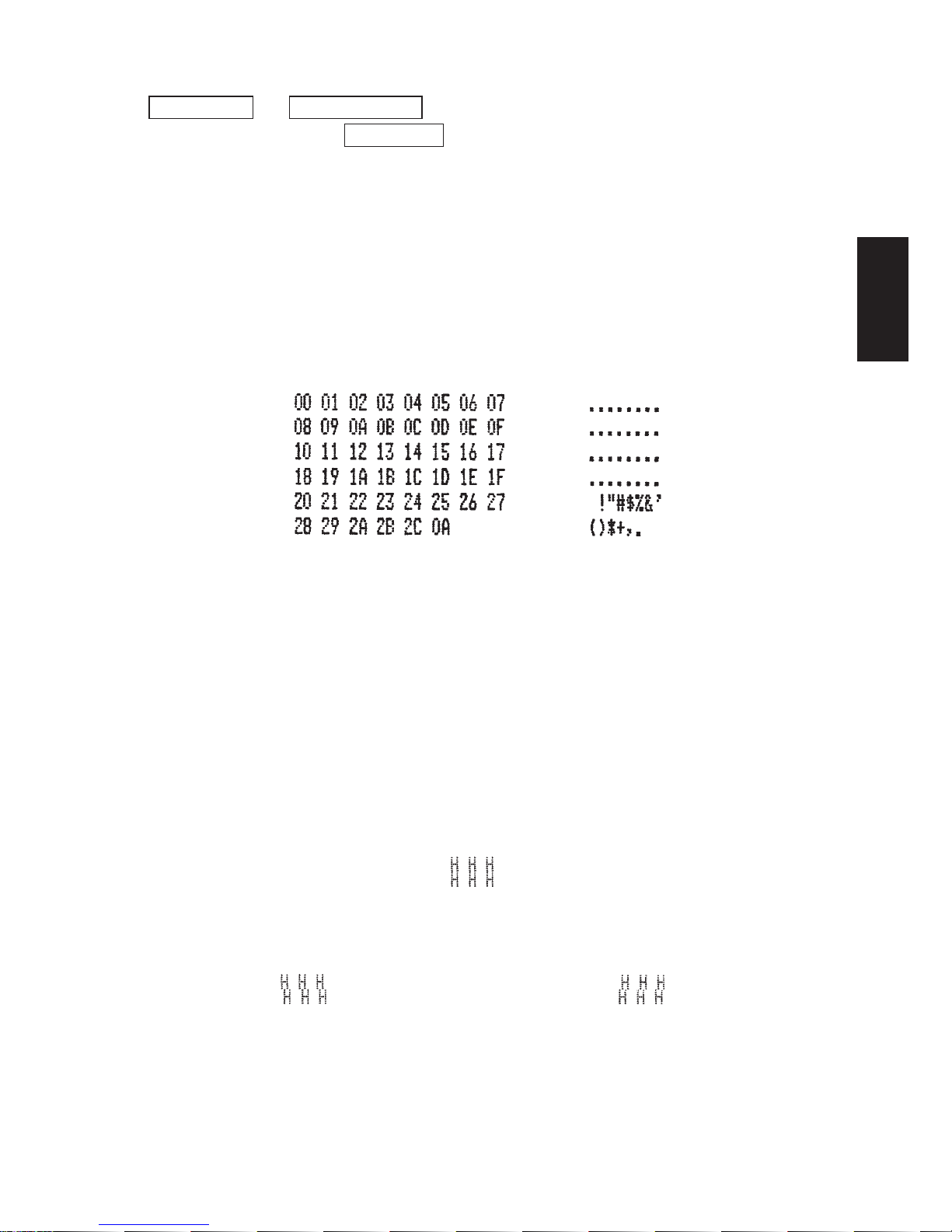

Fig. 7-3 Hexadecimal dump printing sample

7-3-3.Adjusting the Dot Alignment

You may never have to use the procedure described in this section, but after
you have been using your printer for some time you may find that the dots of
some graphics do not align correctly. For example, what should look like:

may come out looking like one of the following:

or like this

– 25 –

ENGLISH

This is caused when mechanical parts of the printer get out of alignment. This
happens only rarely and you may never experience it at all throughout the life
of the printer. If you do have problems, use the following procedure to correct
it.

• Turn on the printer and insert a piece of paper.

• Turn off printer power.

• While holding down the control panel’s ON LINE and FEED switches,
turn the printer back on to enter the Dot Alignment Adjust Mode, which is
indicator by a flashing POWER indicator flashes.

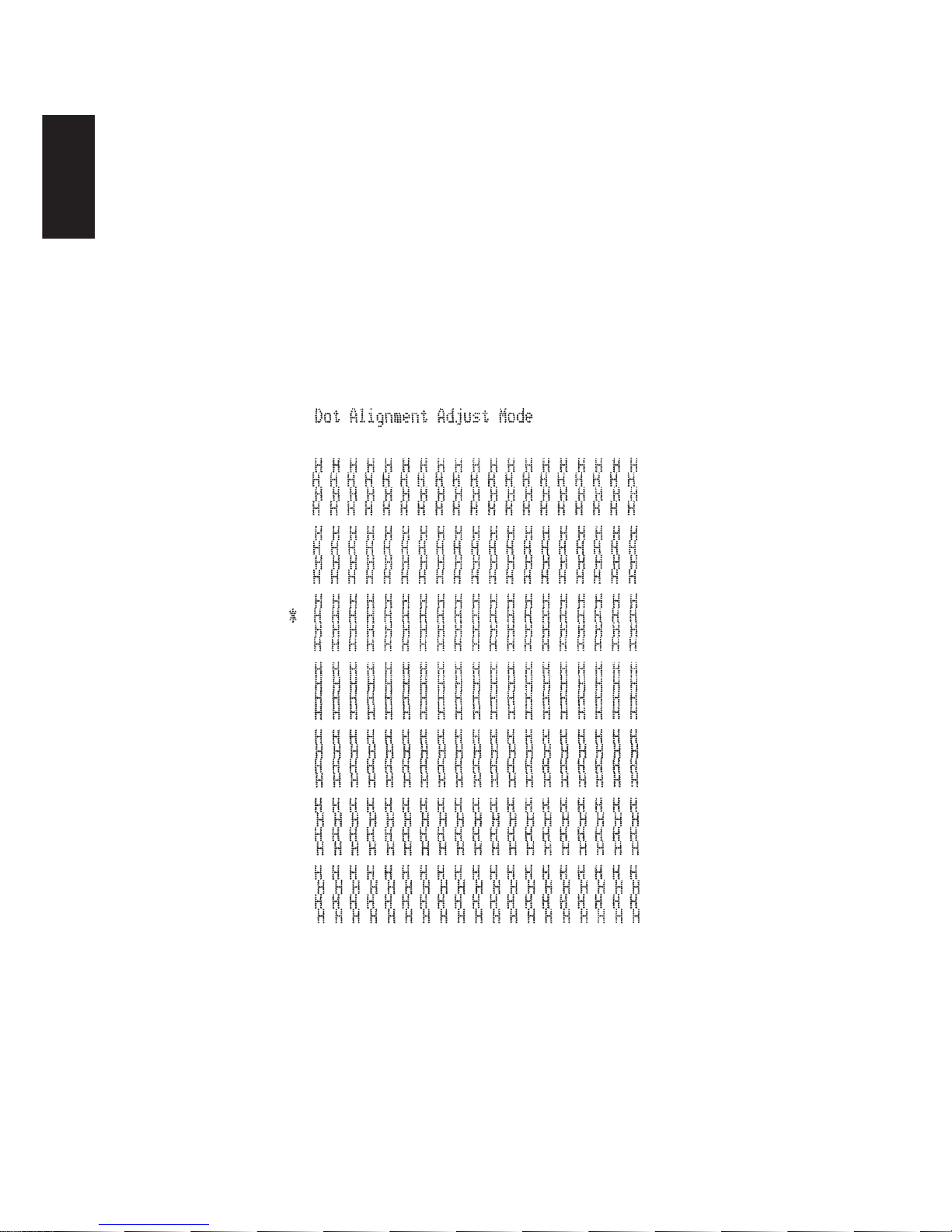

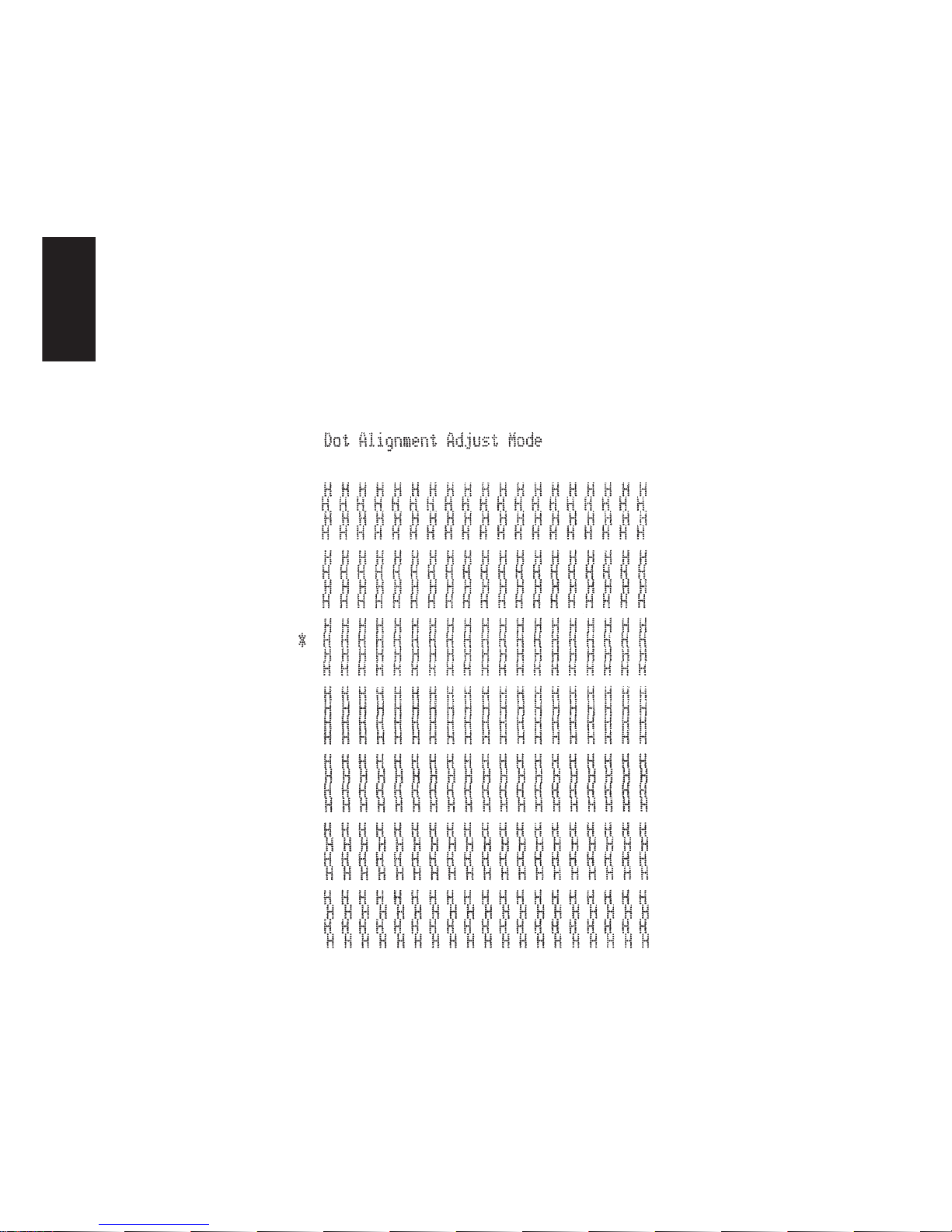

Entering the Dot Alignment Adjust Mode causes seven blocks to be
printed, each of which indicates a dot alignment setting, as shown below.
An asterisk to the left of the blocks indicates which block is currently
selected.

• Use FEED to specify the block that appears to have the best aligned
characters. Press FEED once to specify the first block, twice to specify the
second block, and so on up to seven times to specify the seventh block.
Warning beep will sound if you press FEED more than seven times.

• After specifying a block, press ON LINE to register your selection and exit
the Dot Alignment Adjust Mode.

– 26 –

ENGLISH

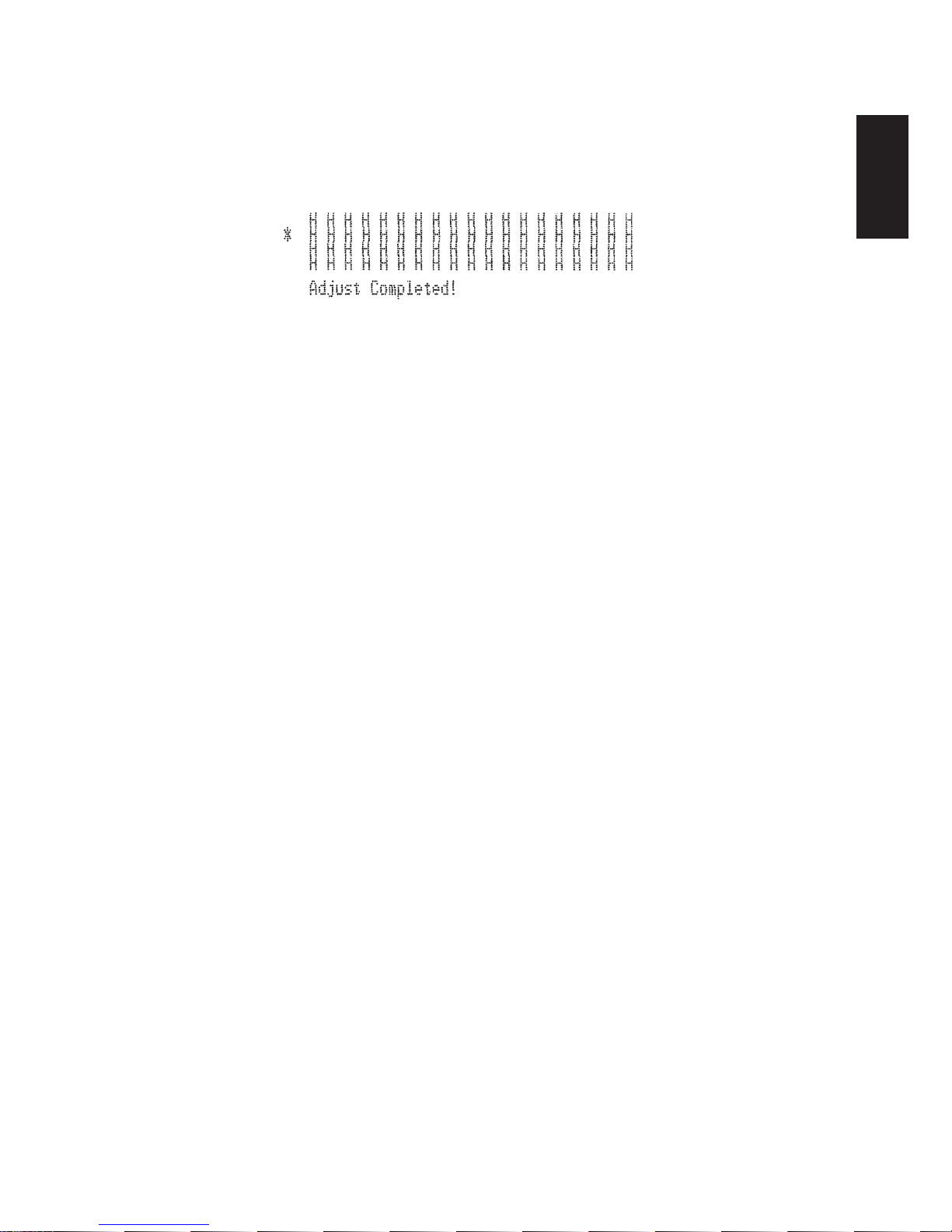

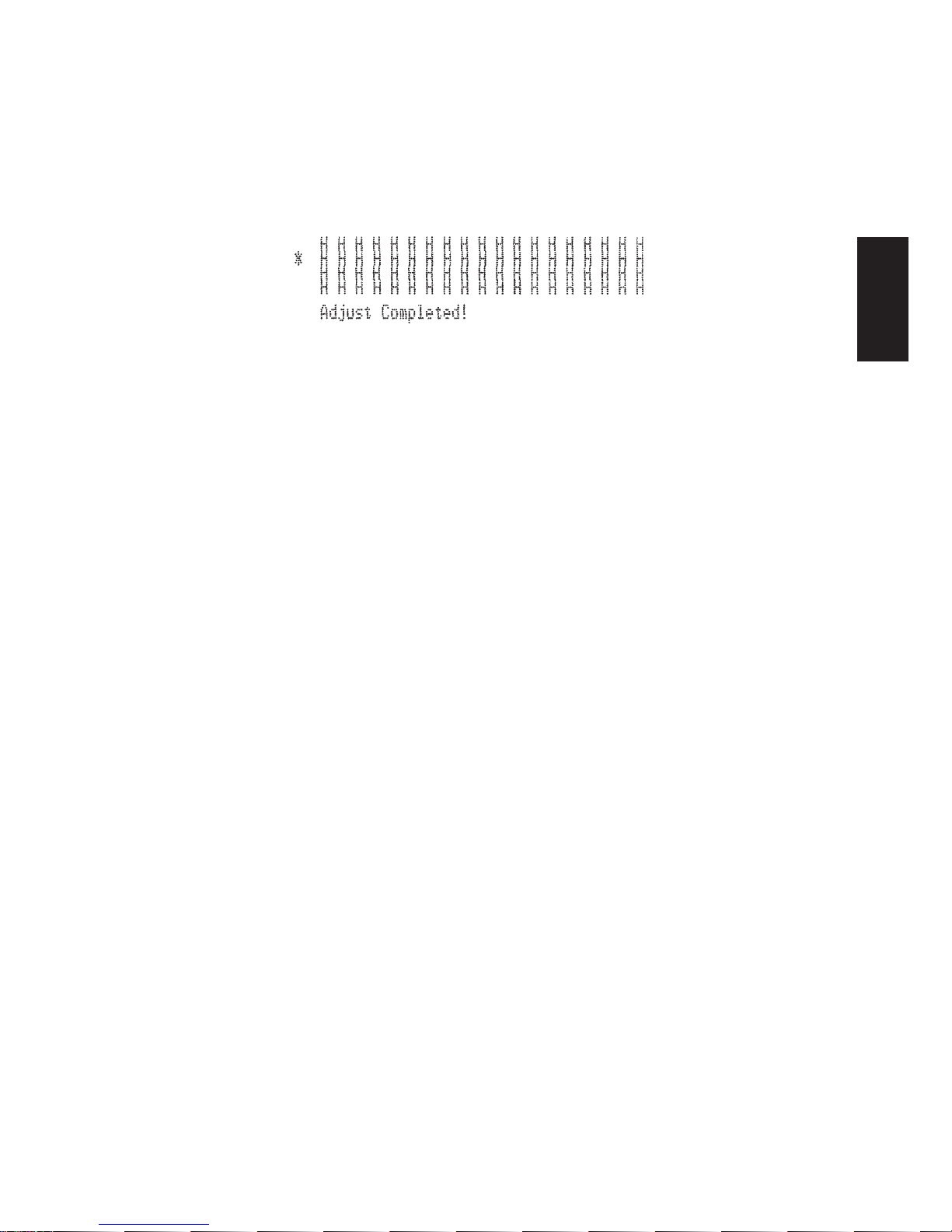

The dots alignment adjustment setting you selected is stored in printer
memory and a pattern is printed using the selected setting followed by the
message “Adjust Complete!” The printer ejects the paper after printing is
complete.

Note: You setting is not registered if you turn off printer power before

pressing ON LINE to exit the Dot Alignment Adjust Mode.
If a paper feed error occurs during this mode, the printer ejects the
paper and this mode is cancelled.

– 27 –

ENGLISH

8. Control Codes

This printer supports two different command modes: the Star mode and the ESC/
POS mode.
The Star mode emulates previous Star printers. The ESC/POS mode emulates the
Epson TM-U200 or TM-U300 printer.
This chapter provides you with all of the commands supported by this printer.

Important!

Access the following URL for the latest version of this manual and for updates
on supported commands: http://www.star-micronics.co.jp/service/
sp_sup_e.htm

8-1. Star Mode Commands

The following tables show the Star mode commands that are supported by this
printer.

8-1-1.Character Selection

Control Codes Hexadecimal Codes Function

<ESC> “R” n 1B 52 n Selects the international character set
<ESC> “/” “1” 1B 2F 31

Selects slash zero

<ESC> “/” <1> 1B 2F 01

<ESC> “/” “0” 1B 2F 30

Selects normal zero

<ESC> “/” <0> 1B 2F 00

<ESC> <GS> “t” n 1B 1D 74 n Selects the character code table

<ESC> “M” 1B 4D Selects the 7 × 9 (half dot) font (Default)

<ESC> “P” 1B 50 Selects the 5 × 9 (2 pulses per dot) font
<ESC> “:” 1B 3A Selects the 5 × 9 (3 pulses per dot) font
<ESC> <SP> n 1B 20 n Sets character spacing
<SO> 0E Sets the printing magnified double in character width

<DC4> 14

Resets the printing magnified in character width
(Default)

– 28 –

ENGLISH

Control Codes Hexadecimal Codes Function

<ESC> “W” “1” 1B 57 31

Selects double magnification in character width

<ESC> “W” <1> 1B 57 01

<ESC> “W” “0” 1B 57 30

Resets magnification in character width

<ESC> “W” <0> 1B 57 00

<ESC> “h” “1” 1B 68 31

Selects double magnification in character height

<ESC> “h” <1> 1B 68 01

<ESC> “h” “0” 1B 68 30

Resets magnification in character height

<ESC> “h” <0> 1B 68 00

<ESC> “–” “1” 1B 2D 31

Selects underlining

<ESC> “–” <1> 1B 2D 01

<ESC> “–” “0” 1B 2D 30

Cancels underlining (Default)

<ESC> “–” <0> 1B 2D 00

<ESC> “_” “1” 1B 5F 31

Selects upperlining

<ESC> “_” <1> 1B 5F 01

<ESC> “_” “0” 1B 5F 30

Cancels upperlining (Default)

<ESC> “_” <0> 1B 5F 00

<ESC> “4” 1B 34

Selects red color printing (SP2360/2560)
Selects highlight printing (SP2320/2520)

<ESC> “5” 1B 35

Cancels red color printing (SP2360/2560)

Cancels highlight printing (SP2320/2520)
<ESC> “6” 1B 36 Selects character set #2
<ESC> “7” 1B 37 Selects character set #1

<SI> 0F Inverted printing

<DC2> 12 Cancels inverted printing (Default)
<ESC> <RS> “i” “0” 1B 1E 96 30

Cancels rotated print mode for text (Default)

<ESC> <RS> “i” <0> 1B 1E 96 00

<ESC> <RS> “i” “1” 1B 1E 96 31 Specifies rotated print mode for text with a

<ESC> <RS> “i” <1> 1B 1E 96 01 270˚ rotation.

<ESC> <RS> “i” “2” 1B 1E 96 32 Specifies rotated print mode for text with a

<ESC> <RS> “i” <2> 1B 1E 96 02 90˚ rotation.

<ESC> “E” 1B 45 Selects emphasized printing
<ESC> “F” 1B 46 Cancels emphasized printing (Default)
<ESC> “U” n 1B 55 n Selects print direction

– 29 –

ENGLISH

8-1-2.Print Position Control

Control Codes Hexadecimal Codes Function

<LF> 0A Line feed
<VT> 0B Vertical tab
<FF> 0C Form feed
<CR> 0D Carriage Return
<ESC> “a” n 1B 61 n Feeds paper n lines
<HT> 09 Horizontal tab
<ESC> “A” n 1B 41 n Defines n/72-inch line spacing
<ESC> “2” 1B 32 Sets n/72-inch line spacing
<ESC> “z” “0” 1B 7A 30

Sets line spacing to 1/12-inch

<ESC> “z” <0> 1B 7A 00

<ESC> “z” “1” 1B 7A 31

Sets line spacing to 1/6-inch (Default)

<ESC> “z” <1> 1B 7A 01

<ESC> “0” 1B 30 Sets line spacing to 1/8-inch
<ESC> “1” 1B 31 Sets line spacing to 7/72-inch
<ESC> “J” n 1B 4A n One time n/72-inch feed
<ESC> “3” n 1B 33 n Sets line spacing to n/216-inch approximately
<ESC> “y” 1B 79 n Sets line spacing to n/144-inch
<ESC> “D” n1 n2 ... <0> 1B 44 n1 n2 ... 00 Sets horizontal tab stops
<ESC> “l” n 1B 6C n Sets left margin
<ESC> “Q” n 1B 51 n Sets right margin
<ESC> <GS> “a” “0” 1B 1D 61 30

Left justification (Default)

<ESC> <GS> “a” <0> 1B 1D 61 00

<ESC> <GS> “a” “1” 1B 1D 61 31

Centering

<ESC> <GS> “a” <1> 1B 1D 61 01

<ESC> <GS> “a” “2” 1B 1D 61 32

Right justification

<ESC> <GS> “a” <2> 1B 1D 61 02

<ESC> “B” n1 n2 ... <0> 1B 42 n1 n2 ... 00 Set vertical tab stops

– 30 –

ENGLISH

8-1-3.Dot Graphics Control

Control Codes Hexadecimal Codes Function

<ESC> “K” n <0> 1B 4B n 00 m1 m2

8 dot normal density graphics

m1 m2 ... ...

<ESC> “L” n1 n2 1B 4C n1 n2 m1 m2

8 dot high density graphics

m1 m2 ... ...

8-1-4.Download Graphics Printing

Control Codes Hexadecimal Codes Function

<ESC> “&” <0> n1 n2 .. 1B 26 00 n1 n2 .. Defines download characters
<ESC> “%” “1” 1B 25 31

Enables download character set

<ESC> “%” <1> 1B 25 01

<ESC> “%” “0” 1B 25 30

Disables download character set (Default)

<ESC> “%” <0> 1B 25 00

8-1-5.Peripheral Device Control

Control Codes Hexadecimal Codes Function

<ESC> <BEL> n1 n2 1B 07 n1 n2 Defines drive pulse width for peripheral device #1
<BEL> 07 Controls peripheral device #1
<FS> 1C Controls peripheral device #1 immediately
<EM> 19 Controls peripheral device #2 immediately
<SUB> 1A Controls peripheral device #2 immediately

– 31 –

ENGLISH

8-1-6.Auto Cutter Control (SP2500 type only)

Control Codes Hexadecimal Codes Function

<ESC> “d” “0” 1B 64 30

Full-cut command to the auto cutter
<ESC> “d” <0> 1B 64 00

<ESC> “d” “1” 1B 64 31

Partial-cut command to the auto cutter
<ESC> “d” <1> 1B 64 01

<ESC> “d” “2” 1B 64 32 Full-cut command to the auto cutter after paper
<ESC> “d” <2> 1B 64 02 feed

<ESC> “d” “3” 1B 64 33 Partial-cut command to the auto cutter after paper
<ESC> “d” <3> 1B 64 03 feed

8-1-7.Commands to Set the Page Format

Control Codes Hexadecimal Codes Function

<ESC> “C” n 1B 43 n Set page length in lines
<ESC> “C” <0> n 1B 43 00 n Set page length in inches
<ESC> “N” n 1B 4E n Set bottom margin
<ESC> “O” 1B 4F Cancel bottom margin (Default)

8-1-8.Other Commands

Control Codes Hexadecimal Codes Function

<CAN> 18 Cancels printer buffer & Initialize printer
<DC3> 13 Deselects printer
<DC1> 11 Sets select mode (Default)
<RS> 1E Beeps the buzzer

<ESC> “#N, n1 n2 n3 n4”

1B 23 N 2C n1 n2

<LF> <NUL>

n3 n4 Sets memory switch

0A 00
<ESC> “@” 1B 40 Initialize printer
<EOT> 04 Transmits EOT status
<ENQ> 05 Transmits ENQ status
<ETB> 17 Confirms finish of printing
<ESC> <ACK> <S0> IB 06 01 Transmits automatic status
<ESC> <RS> “a” n IB IE 61 n Enables/disables automatic status
<ESC> “?” <LF> <NUL> 1B 3F 0A 00 Resets printer hardware and produce a test print

– 32 –

ENGLISH

8-2. ESC/POS Mode Commands

The following table lists the TM-U200 and TM-U300 emulation commands that
are supported by this printer.

Control Codes Hexadecimal Codes Function

TM- TM-

U200 U300

<HT> 09 Horizontal tab ⁄⁄

<LF> 0A Line feed ⁄⁄
<CR> 0D Prints and carriage return ⁄⁄
<DLE> <EOT> 10 04 Enables real-time status send ⁄
<DLE> <ENQ> 10 05 Real-time request to printer ⁄
<ESC> SP 1B 20

Sets size of space to right of character

⁄⁄

<ESC> ! 1B 21 Enables batch print mode ⁄⁄
<ESC> # 1B 23 Sets memory switch

<ESC> % 1B 25

Enables/disables download

⁄⁄

character set
<ESC> & 1B 26 Defines download character ⁄⁄
<ESC> * 1B 2A Selects bit image mode ⁄⁄
<ESC> “–” 1B 2D Selects/cancels underlining ⁄⁄
<ESC> 2 1B 32 Selects 1/6-inch line spacing ⁄⁄
<ESC> 3 1B 33 Selects n/144-inch line spacing ⁄⁄
<ESC> = 1B 3D Selects peripheral device ⁄
<ESC> ? 1B 3F Cancels download character ⁄⁄
<ESC> @ 1B 40 Initializes the printer ⁄⁄
<ESC> D 1B 44 Sets horizontal tab position ⁄⁄
<ESC> E 1B 45 Enables/disables emphasized mode ⁄⁄
<ESC> G 1B 47

Enables/disables double-strike mode

⁄⁄

<ESC> J 1B 4A Prints and n/144-inch paper feed ⁄⁄
<ESC> K 1B 4B

Prints and n/144-inch reverse paper feed

⁄⁄

– 33 –

ENGLISH

Control Codes Hexadecimal Codes Function

TM- TM-

U200 U300

<ESC> R 1B 52 Selects international character set ⁄⁄
<ESC> U 1B 55

Selects/cancels unidirectional

⁄⁄

printing mode
<ESC> V 1B 56

Designates/cancels 90˚ character

rotation
<ESC> a 1B 61 Aligns position ⁄

<ESC> c3 1B 63 33

Selects the paper-end sensor for

⁄⁄

sending the no-paper signal
<ESC> c4 1B 63 34

Selects the paper-end sensor for

⁄⁄

stopping printing
<ESC> c5 1B 63 35

Enables/disables control panel switches

⁄⁄

<ESC> d 1B 64 Prints or feeds n lines ⁄⁄
<ESC> e 1B 65 Prints or reverse feeds n lines ⁄⁄
<ESC> i 1B 69

Full-cut command to the auto cutter

⁄

<ESC> m 1B 6D

Partial-cut command to the anto cutter

⁄

<ESC> p 1B 70 Generates specified pulse ⁄⁄
<ESC> r 1B 72 Selects print color ⁄
<ESC> t 1B 74 Selects character code table ⁄⁄
<ESC> u 1B 75 Sends peripheral status ⁄
<ESC> v 1B 76 Sends paper sensor status ⁄
<ESC> { 1B 7B Enables/disables inverted printing ⁄⁄
<GS> I 1D 49 Sends printer ID ⁄
<GS> V 1D 56 Cut command to the auto cutter ⁄
<GS> a 1D 61 Enables/disables automatic status ⁄
<GS> r 1D 72 Sends printer status ⁄
<GS> z0 1D 7A 30

Setting of on-line recovery wait time

⁄

– 34 –

ENGLISH

Ignored Commands

Control Codes Hexadecimal Codes Function

TM- TM-

U200 U300

<ESC> < 1B 3c Ignored (Returns home) ⁄
<ESC> c 0 n 1B 63 30 n

Ignored (Selects paper type(s)

⁄

for printing)

<ESC> f t1 t2 1B 66 t1 t2 Ignored (Sets cut sheet wait time) ⁄
<GS> E n 1D 45 n

Ignored (Selects head control method)

⁄

– 35 –

ENGLISH

9. Optional Near-end Sensor

The near-end sensor detects when the roll of paper loaded in it is reaching the end.
The near-end sensor is normally disabled when the printer is shipped from the
factory, but it can be enabled by your dealer using the memory switch. The
information in this chapter applies only to printers whose near-end sensor is
enabled.

Important!

Installation of the near-end sensor should normally be left to your dealer.

9-1. Adjusting the Near-end Sensor

Use the following procedure to adjust the near-end sensor so it is compatible with
the size of roll paper you are using.

Important!

Regardless of the overall diameter of the paper roll, the heavy paper core at the
center off the roll must have an inside diameter of 12 mm and an outside
diameter of 18 mm for proper detection.

1 Make sure that the printer is turned

off and unplugged from its power
outlet.

2 Remove the printer cover.
3 Remove the roll paper.

Fig. 9-1

– 36 –

ENGLISH

4 Determine the diameter of the roll

paper you are using and find the
required setting in the table below.

Distance A Setting Indicator

Approximate 9 mm

Level 3 ooo

Approximate 7 mm

Level 2 oo

Approximate 5 mm

Level 1

*1

o

*1 Cannot be used with 2 and 3 ply.

Note:

1. Since the distance A correspond­ing to the adjustment position on
the chart is a calculated value,
there may variations due to the
actual mechanism.

2. If there is an end mark at the end
of a roll of paper, that end mark
is an adhesive that may lift the
entire roll of paper. In such a
case, the remaining roll paper
amount (Distance A) shown in
the chart above will not apply.

3. The quality of some paper may
cause it to become jammed. This
can result in erroneous detec­tion.

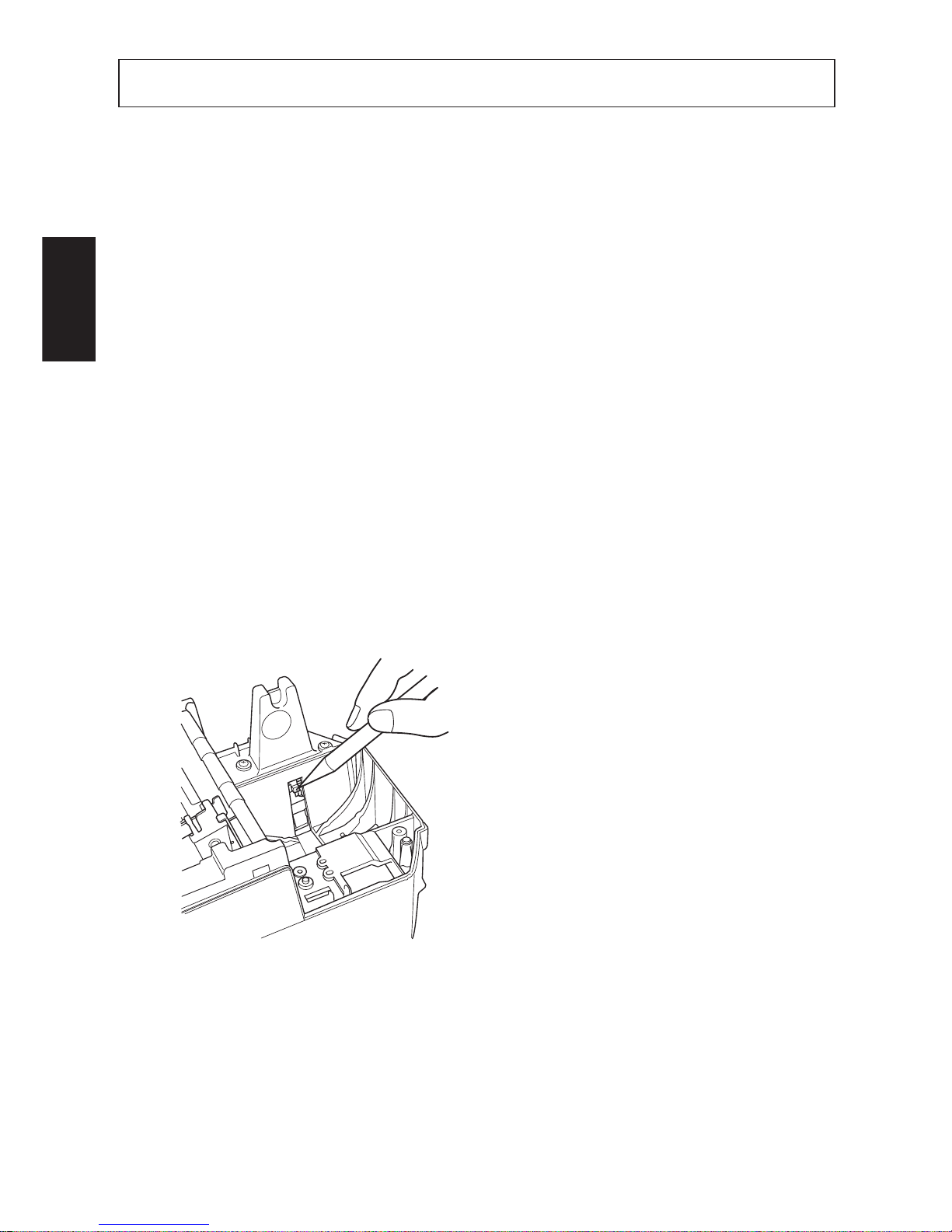

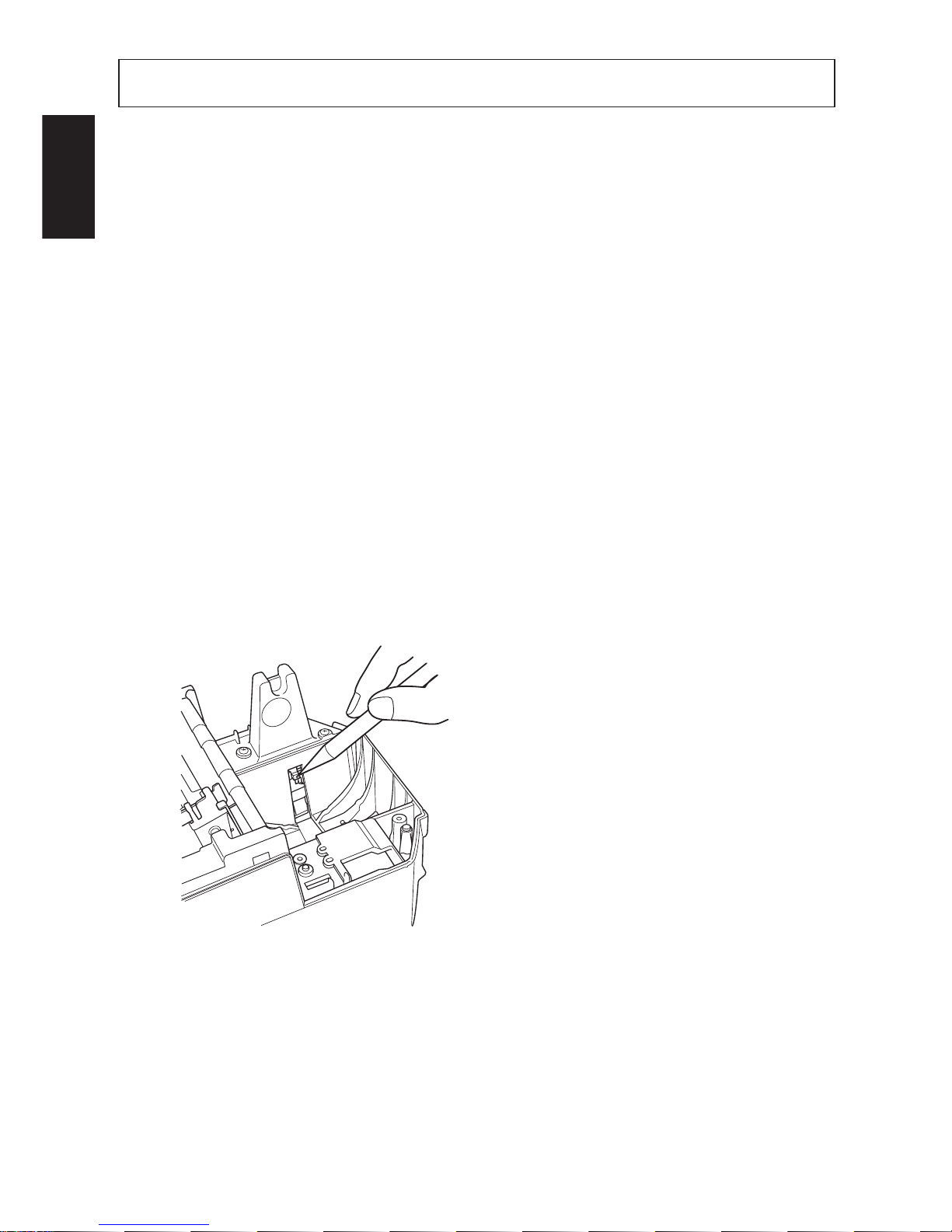

5 Insert the tip of a ballpoint pen or

similar pointer object into the hole
of the adjuster. While pressing the
adjuster, slide it up or down to the
setting you that matches the roll
paper you are using.

6 Make sure the tab indicated by the

arrow in the illustration is inside
one of the grooves.

…
……
………

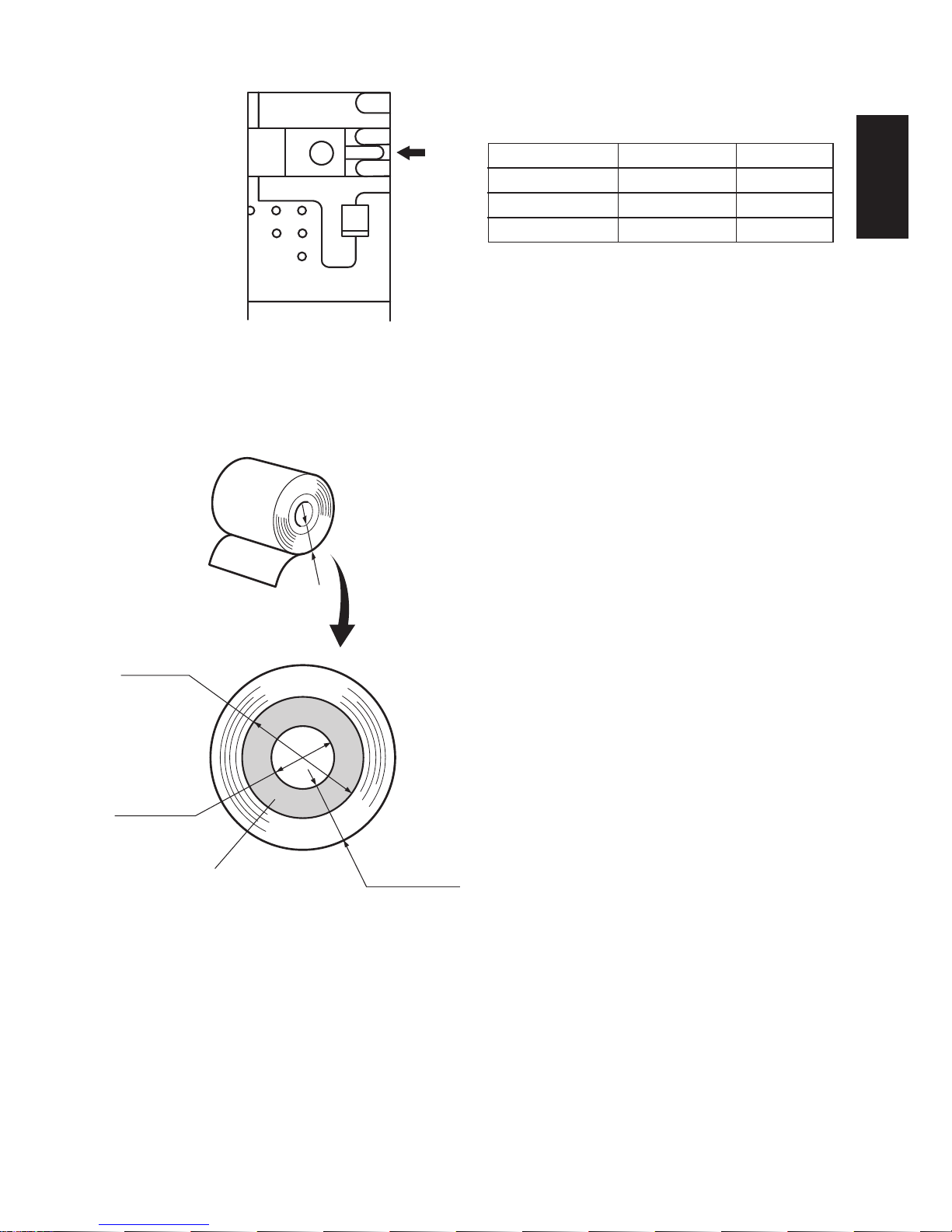

Level 3
Level 2

Level 1

Fig. 9-3

Roll paper core

ø12 mm

A

ø18 mm

A

Fig. 9-2

– 38 –

FRANÇAIS

TABLE DES MATIERES

1. Introduction .....................................................................................................39

2. Déballage et Inspection ...................................................................................40

2-1. Déballage .............................................................................................40

2-2. Emplacement de l’imprimante .............................................................41

2-3. Précautions de manipulation ................................................................41

2-4. Entretien ...............................................................................................41

3. Identification des Pièces et Nomenclature ......................................................42

4. Adaptateur secteur en option ...........................................................................44

5. Raccordement ..................................................................................................46

5-1. Installation du tore de ferrite................................................................46

5-2. Raccordement à l’ordinateur hôte (interface série)..............................47

5-3. Raccordement à l’ordinateur hôte (interface parallèle) .......................48

5-4. Raccordement d’un appareil périphérique ...........................................48

6. Installation d’une cartouche à ruban et chargement du papier ........................50

6-1. Modèle SP2300 ....................................................................................50

6-2. Modèle SP2500 ....................................................................................53

6-3. Enlèvement d’un rouleau de papier .....................................................58

7. Panneau de Commande ...................................................................................59

7-1. Fonctionnement de base.......................................................................59

7-2. Erreurs ..................................................................................................60

7-3. Utilisation des touches (Utilisation combinée des touches) ................61

8. Codes de contrôle ............................................................................................65

8-1. Les commandes du mode Star .............................................................65

8-2. Commandes du mode ESC/POS ..........................................................70

9. Capteur de fin de papier en option ..................................................................73

9-1. Réglage du capteur de fin de papier.....................................................73

APPENDICE .....................................................................................................151

L’appendice n’est pas traduit.

– 39 –

FRANÇAIS

L’imprimante série à impact et matrice de points est conçue pour une utilisation
avec des instruments électroniques tels que des terminaux points de vente, du
matériel bancaire, du matériel périphérique pour ordinateurs, etc.
Les caractéristiques principales des modèles de la série SP2000 sont les suivan­tes:

1. Impression bi-directionnelle à 3,1 lignes/sec. environ.

2. Interface série ou parallèle.

3. Tampon de données permettant à l’appareil de recevoir des données d’impres­sion même pendant le travail d’impression.

4. Circuit de contrôle d’appareils périphériques permettant la commande de
dispositifs extérieurs tels que des tiroirs-caisses.

SP2 3 2 0 M D 42 – 24

Nombre de colonnes d’impression
42 : 42 colonnes (16 ccp)
Interface
D : Interface série (RS-232C)

C : Interface parallèle
Alimentation de papier
M:

Alimentation de papier par friction
Mécanisme
2:

Une couleur, 42 colonnes (16 ccp)
6:

Deux couleurs, 42 colonnes (16 ccp)
Type d’imprimante
3 : Type standard

5 : Type avec unité de découpage

automatique
Imprimante de la série SP2000

1. Introduction

– 40 –

FRANÇAIS

2-1. Déballage

Après avoir déballé l’appareil, vérifiez si tous les accessoires nécessaires se
trouvent dans la boîte.

Modèle SP2300

Modèle SP2500

Fig. 2-1 Déballage

Si l’un des éléments mentionnés ci-dessus ne se trouve pas dans la caisse,
adressez-vous au magasin où vous avez acheté l’imprimante et demandez que la
pièce manquante vous soit fournie. Il est préférable de conserver la caisse
d’origine ainsi que tous les emballages. Ceux-ci vous seront utiles s’il vous faut
emballer l’imprimante ou la transporter.

2. Déballage et Inspection

Imprimante

Tore de ferrite

Attache

Cartouche à ruban

Mode d’emploi

Imprimante

Tore de ferrite

Attache

Cartouche à ruban

Mode d’emploi

– 41 –

FRANÇAIS

2-2. Emplacement de l’imprimante

Pour installer correctement l’imprimante, gardez à l’esprit les conseils suivants:

1. Mettez l’imprimante à l’abri de températures excessivement élevées comme en plein
soleil ou à proximité d’un appareil de chauffage, et à l’abri de l’humidité et de la
poussière.

2. Installez l’imprimante sur une surface stable et de niveau sur laquelle l’imprimante
ne sera pas soumise à des vibrations.

3. Veillez à ce que l’imprimante soit branchée sur une source secteur stable.
Par exemple, ne pas brancher l’imprimante sur la prise secteur d’un circuit alimentant
déjà un appareil électroménager gros consommateur de courant et producteur de
parasites, tel qu’un réfrigérateur ou un climatiseur.

4. Veillez à ce que la tension du secteur corresponde bien à la tension spécifiée sur la
plaque d’identification de l’imprimante.

5. Pour débrancher l’imprimante, la fiche doit être débranchée de la prise murale, et
celle-ci doit être située à proximité de l’imprimante et facile d’accès.

2-3. Précautions de manipulation

1. Faites attention à ne pas laisser tomber de trombones, punaises ou autres objets dans
l’imprimante. Un dysfonctionnement pourrait en résulter.

2. Ne pas essayer d’imprimer quand il n’y a pas de papier ou de cartouche à ruban dans
l’imprimante. La tête d’impression pourrait être endommagée.

3. Ne pas ouvrir le capot pendant l’impression.

4. Ne pas toucher la tête d’impression immédiatement après un travail d’impression car
elle devient très chaude.

5. Utilisez seulement un rouleau de papier dont l’extrémité n’est pas collée au tube
central.

6. Quand le repère de fin de papier apparaît sur le papier, remplacez le rouleau de papier
avant qu’il soit terminé.

2-4. Entretien

Avant tout, cette imprimante est un appareil robuste, mais un minimum de précautions
sont à prendre pour éviter les dysfonctionnements. Par exemple:

1. Laissez l’imprimante dans un environnement “confortable”. En gros, si vous êtes à
l’aise, l’environnement sera acceptable pour l’imprimante.

2. Ne pas soumettre l’imprimante à des chocs ou à des vibrations excessives.

3. Évitez les environnements excessivement poussiéreux. La poussière est l’ennemi de
tous les appareils mécaniques de précision.

4. Pour nettoyer l’extérieur de l’imprimante, utilisez un chiffon légèrement imbibé
d’eau ou d’alcool, mais ne laissez aucun liquide pénétrer à l’intérieur de l’imprimante.

5. L’intérieur de l’imprimante peut être nettoyé avec une petite brosse de nettoyage ou
un aérosol à air comprimé (vendu à cet effet). Pendant cette opération, veillez à ne pas
plier ni endommager les connexions ou les composants électroniques.

– 42 –

FRANÇAIS

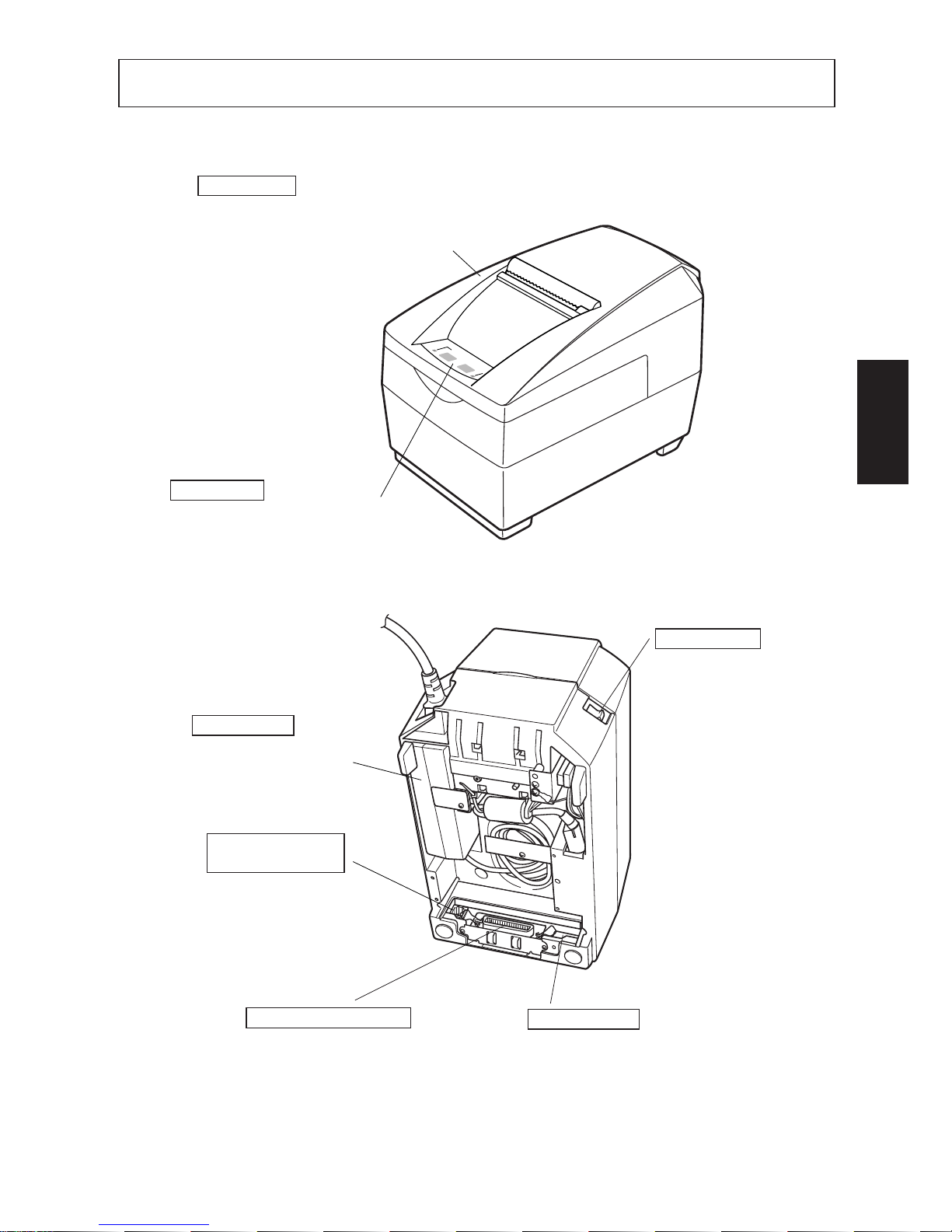

3. Identification des Pièces et Nomenclature

Modèle SP2300

Fig. 3-1 Vue externe de l’imprimante (Modèle SP2300)

Capot

Protège l’imprimante de la poussière et réduit le bruit.
Ne pas ouvrir le capot pendant l’impression.

Panneau de commande

Comprend deux commutateurs de
commande et trois témoins indiquant
le statut de l’imprimante.

Adaptateur secteur

Consulter la section suivante
pour les instructions concernant
son installation

Connecteur d’interface

Ce connecteur vous permet de
raccorder l’imprimante à
l’ordinateur hôte.

Connecteur de pilotage
d’appareils périphériques

Ce connecteur vous permet
de raccorder l’imprimante à
des appareils périphériques
tels que des tiroirs-caisses,
etc.Ne pas raccorder à un
téléphone.

Commutateurs DIP

Ces commutateurs permet­tent d’effectuer divers
réglages.

Interrupteur d’alimen­tation

Cet interrupteur vous
permet de mettre
l’imprimante sous
tension et hors tension.

– 43 –

FRANÇAIS

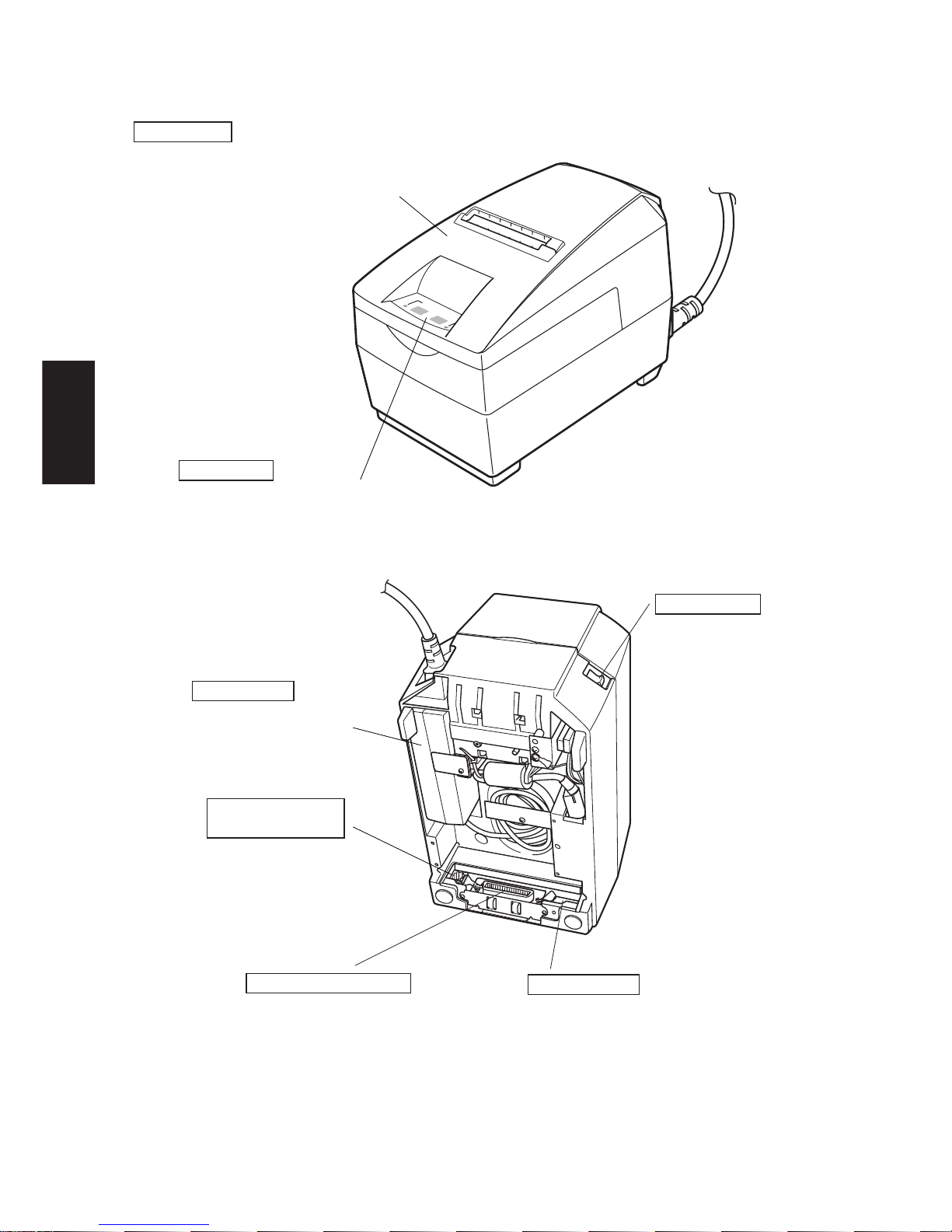

Modèle SP2500

Fig. 3-2 Vue externe de l’imprimante (Modèle SP2500)

Capot

Protège l’imprimante de la poussière et réduit le bruit.
Ne pas ouvrir le capot pendant l’impression.

Panneau de commande

Comprend deux commutateurs de commande et
deux témoins indiquant le statut de l’imprimante.

Adaptateur secteur

Consulter la section suivante
pour les instructions concernant
son installation

Connecteur d’interface

Ce connecteur vous permet de
raccorder l’imprimante à
l’ordinateur hôte.

Connecteur de pilotage
d’appareils périphériques

Ce connecteur vous permet
de raccorder l’imprimante à
des appareils périphériques
tels que des tiroirs-caisses,
etc.Ne pas raccorder à un
téléphone.

Commutateurs DIP

Ces commutateurs permet­tent d’effectuer divers
réglages.

Interrupteur d’alimen­tation

Cet interrupteur vous
permet de mettre
l’imprimante sous
tension et hors tension.

– 44 –

FRANÇAIS

Fig. 4-2 Vue côté plat

Plaque de fixation
de l’adaptateur

Attache

Cordon de l’adaptateur secteur

Plaque de fixation du cordon

[Avant l’installation de l’adaptateur secteur]

[Après l’installation de l’adaptateur secteur]

Fig. 4-1

Adaptateur secteur

Vis

Attache

Plaque de fixation de
l’adaptateur

Plaque de fixation du
cordon

4. Adaptateur secteur en option

Procéder de la manière suivante pour installer l’adaptateur secteur en option.

1 Retourner l’imprimante.
2 Brancher le cordon de l’adaptateur secteur dans la prise comme illustré ci-

dessous. Vérifier que le côté plat de la fiche soit tourné vers l’intérieur de
l’imprimante.

3 Utiliser une des attaches en nylon livrées avec l’imprimante pour fixer le

cordon au point marqué sur l’illustration.

Adaptateur secteur

Câble d’alimentation

– 45 –

FRANÇAIS

Fig. 4-3 Fixer le cordon ici

4 Enrouler le cordon de l’adaptateur secteur dans l’espace prévu et insérer

l’adaptateur secteur dans son logement.

5 Utiliser la plaque de fixation de l’adaptateur et la visser pour caler l’adapta-

teur ; utiliser la plaque de fixation du cordon et la visser pour caler le cordon.

6 Retourner l’imprimante et la mettre à l’endroit.
7 Brancher la fiche femelle du cordon d’alimentation dans l’adaptateur secteur

et brancher l’autre extrémité du cordon dans une prise de courant.

– 46 –

FRANÇAIS

5. Raccordement

L’ordinateur communique les données à l’imprimante via le câble connecté à
l’interface de l’imprimante (type de connecteur d’interface série : D-Sub à 25
broches ou type de connecteur d’interface parallèle : compatible Centronics à 36
broches). Ce câble n’est pas fourni avec l’imprimante. Vous devrez donc vous en
procurer un.

Attention!

• Les instructions suivantes concernent le câble de connexion employé sur un

ordinateur personnel compatible IBM. Notez que ces instructions ne s’appli­quent pas à tous les types d’ordinateurs et de câbles. Si vous n’êtes pas sûr du
type de câble adapté à votre ordinateur, demandez conseil à votre revendeur.

• Assurez-vous que l’imprimante est hors tension, qu’elle est débranchée de la

prise secteur et que l’ordinateur est hors tension avant de les connecter.

5-1. Installation du tore de ferrite

1 Fixez la grande gaine en ferrite sur

le câble comme illustré.

Tore de ferrite (28 mm de diamètre)

Interface câble

Fig. 5-1

– 47 –

FRANÇAIS

2 Passez l’attache dans le tore de fer-

rite.

3 Passez l’attache autour du tore de

ferrite et serrez-la. Coupez l’extré­mité de l’attache à l’aide de ciseaux.

5-2. Raccordement à l’ordinateur hôte (interface série)

1 Mettez l’ordinateur hôte et l’impri-

mante hors tension.

2 Insérez un des connecteurs du câble

d’interface dans la prise de l’impri­mante et l’autre dans la prise de
l’ordinateur hôte.

3 Serrez ensuite les vis droite et gau-

che des connecteurs pour les fixer
aux prises.

Fig. 5-2

Fig. 5-3

5 cm
maximum

Attache

Tirez et coupez

Fig. 5-4 Connexion du câble

d’interface série

Tore de ferrite

Toumevis

Vis

– 48 –

FRANÇAIS

5-3. Raccordement à l’ordinateur hôte (interface parallèle)

1 Mettez l’ordinateur hôte et l’impri-

mante hors tension.

2 Insérez un des connecteurs du câble

d’interface dans la prise de l’impri­mante comme indiqué dans le
schéma, et fixez-le avec les fermoirs

3 Insérez l’autre connecteur du câble

d’interface dans la prise de l’ordina­teur hôte, puis fixez-le également
avec les fermoirs.

5-4. Raccordement d’un appareil périphérique

Vous pouvez raccorder un appareil périphérique à l’imprimante à l’aide d’une
fiche modulaire. Nous expliquons ci-dessous comment installer le tore de ferrite
et faire le raccordement proprement dit. Pour les détails sur le type de fiche
modulaire à utiliser, reportez-vous à la page 165. Notez que le fil ou la fiche
modulaires ne sont pas fournis avec l’imprimante. Vous devrez donc vous les
procurer.

Attention!

Assurez-vous que l’imprimante est hors tension, qu’elle est débranchée de la
prise secteur et que l’ordinateur est hors tension avant d’effectuer les con­nexions.

1 Fixez la petite gaine en ferrite sur le

câble modulaire comme illustré ci­dessous.

Fig.5-5 Connexion du câble

d’interface parallèle

Tore de ferrite

Tore de ferrite (20 mm de diamètre)

Connecteur

Câble

Fig. 5-6

– 49 –

FRANÇAIS

2 Passez l’attache dans le tore de fer-

rite.

3 Passez l’attache autour du tore de

ferrite et serrez-la. Coupez l’extré­mité de l’attache à l’aide de ciseaux.

4 Raccordez une extrémité du câble

modulaire à la prise modulaire du
périphérique.

5 Retirez le cache de prise modulaire

au dos de l’imprimante, et raccor­dez l’autre extrémité du câble mo­dulaire dans la prise de l’imprimante.

Fig. 5-7

5 cm
maximum

Attache

Fig. 5-8

Tirez et coupez

– 50 –

FRANÇAIS

6. Installation d’une cartouche à ruban et chargement du papier

6-1. Modèle SP2300

6-1-1. Installation d’une cartouche à ruban

1 Mettez l’imprimante hors tension.
2 Soulevez le capot d’environ 3 cm.

Tout en tenant le couvercle incliné à
cet angle, tirez-le vers vous pour
l’enlever.

3 Mettez la cartouche à ruban en place

dans le sens indiqué dans la figure
6-2 et appuyez légèrement sur la
cartouche afin qu’elle se mette en
place. Si la mise en place de la
cartouche n’est pas satisfaisante,
appuyez sur la cartouche tout en
faisant tourner le bouton d’alimen­tation du ruban de la cartouche dans
le sens de la flèche.

4 Pour tendre le ruban, faites tourner

le bouton d’alimentation du ruban
de la cartouche dans le sens de la
flèche.

5 Pour remettre en place le capot, sui-

vant la procédure décrite à l’étape
2 dans le sens inverse.

Fig. 6-1. Dépose du capot

Fig. 6-2 Mise en place de la

cartouche à ruban

Capot

Hors tension

Séparateur de ruban

Tête d’impression

Ruban encreur

Bouton
d’alimenta­tion du ruban

Parties avec
encoches

Cartouche à ruban

– 51 –

FRANÇAIS

Fig. 6-4 Dépose du capot

Remarque: Pour enlever la cartouche à

ruban, soulevez la partie A,
puis enlevez la cartouche en la
tenant par la partie B comme
indiqué dans la figure 6-3.

6-1-2.Ehargement du papier

1 Soulevez le capot d’environ 3 cm.

Tout en tenant le couvercle incliné à
cet angle, tirez-le vers vous pour
l’enlever.

2 Coupez l’extrémité du papier per-

pendiculairement.

3 Vérifiez si l’imprimante est bien

sous tension.

Fig. 6-3 Dégagement de la

cartouche du ruban

A

B

Capot

– 52 –

FRANÇAIS

4 En faisant attention au sens du rou-

leau, mettez le rouleau de papier en
place dans le creux, comme indiqué
dans la figure 6-5.

5 Insérer le bord du papier dans le

mécanisme d’avance de papier. S’il
est inséré correctement, le bord du
papier ressortira par la fente de sor­tie de papier.

6 Insérez l’extrémité du papier dans

la fente de sortie où se trouve la
barre de découpage, puis remettez
le capot en place en suivant la pro­cédure de dépose du capot décrite à
l’étape 1 ci-dessus dans le sens
inverse.
Remarque:Quand le repère de fin

de papier apparaît sur
le papier, remplacez le
rouleau de papier avant
qu’il soit terminé.

Fig. 6-7

Rouleau de papier

Rouleau de papier

Barre de
découpage

Fig. 6-6 Chargement du papier

Fig. 6-5 Chargement du papier

Fente de sortie
de papier

Mécanisme d’avance
de papier

– 53 –

FRANÇAIS

6-2. Modèle SP2500

6-2-1.Installation d’une cartouche à ruban

1 Mettez l’imprimante hors tension.
2 Soulevez le capot d’environ 3 cm.

Tout en tenant le couvercle incliné à
cet angle, tirez-le vers vous pour
l’enlever.

3 Soulevez l’unité de découpage auto-

matique pour la mettre en position
verticale, comme indiqué dans la
figure 6-9.

Fig. 6-8 Dépose du capot

Fig. 6-9 Redressement de l’unité

de découpage automati­que

Capot

Hors tension

Unité de découpage
automatique

– 54 –

FRANÇAIS

Fig. 6-11 Dégagement de la

cartouche du ruban

4 Mettez la cartouche à ruban en place

dans le sens indiqué dans la figure
6-10 et appuyez légèrement sur la
cartouche afin qu’elle se mette en
place. Si la mise en place de la
cartouche n’est pas satisfaisante, ap­puyez sur la cartouche tout en fai­sant tourner le bouton d’alimenta­tion du ruban de la cartouche dans le
sens de la flèche.

5 Pour tendre le ruban, faites tourner

le bouton d’alimentation du ruban
de la cartouche dans le sens de la
flèche.

6 Refermez l’unité de découpage auto-

matique.

7 Pour remettre en place le capot, sui-

vez la procédure décrite à l’étape 2
dans le sens inverse.

8 Pour enlever la cartouche à ruban,

soulevez la partie A, puis enlevez la
cartouche en la tenant par la partie B
comme indiqué dans la figure 6-11.

Fig. 6-10 Mise en place de la

cartouche à ruban

Téte d’impression
Ruban encreur

Unité de décou­page automatique

Bouton
d’alimentation
du ruban

Parties avec
encoches

Cartouche à
ruban

A

B

Séparateur de ruban

– 55 –

FRANÇAIS

Capot

6-2-2.Chargement du papier

1 Soulevez le capot d’environ 3 cm.

Tout en tenant le couvercle incliné à
cet angle, tirez-le vers vous pour
l’enlever.

2 Coupez l’extrémité du papier per-

pendiculairement.

3 Vérifiez si l’imprimante est bien

sous tension.

4 En faisant attention au sens du rou-

leau, mettez le rouleau de papier en
place dans le creux, comme indiqué
dans la figure 6-13.

Fig. 6-12 Dépose du capot

Fig. 6-13 Chargement du papier

Rouleau de papier

– 56 –

FRANÇAIS

[Avec une feuille de papier simple]

5 Insérez l’extrémité du papier dans

le mécanisme d’avance de papier.
S’il est inséré correctement, le bord
du papier passera par la fente de
l’unité de découpage automatique.
Le papier sera coupé une fois.

6 Enlevez le bout coupé et remettez le

capot en place en suivant la procé­dure inverse de celle décrite à l’étape

1.
Remarque: Quand la marque de fin

de papier apparaît sur
le papier, remplacez le
rouleau avant qu’il soit
épuisé.

[Avec du papier pour copie]

5 Soulevez l’unité de découpage auto-

matique pour la mettre en position
verticale.

6 Insérez le bord du papier dans le

mécanisme d’avance de papier. S’il
est inséré correctement, le bord du
papier ressortira par la fente de sor­tie de papier.

Fig. 6-14 Chargement du papier

Rouleau de papier

Fente de sortie
de papier

Mécanisme
d’avance de papier

Fig. 6-15 Insertion du papier dans l’unité de découpage

automatique (avec utilisation de papier pour copie)

Feuille
supérieure

Tête d’impression

Fente
d’insertion
du papier

Cylindre

Feuille inférieure

Tête d’impression

Unité de découpage
automatique

Feuille supérieure

Feuille inférieure

Cylindre

– 57 –

FRANÇAIS

7 Insérez seulement l’original (feuille

supérieure) dans la fente de l’unité
de découpage automatique. Insérez
le papier sur lequel vous souhaitez
effectuer la copie (feuille inférieure)
entre le cylindre et l’unité de décou­page automatique.

8 Tirez sur l’extrémité du papier afin

de tendre le papier, puis rabaissez
l’unité de découpage automatique.

9 Insérez le papier dans la sortie de

papier, puis remettez le capot en
place en suivant la procédure de
dépose du capot dans le sens in­verse.

Remarque:

• Quand le repère de fin de pa­pier apparaît sur le papier, rem­placez le rouleau de papier avant
qu’il soit terminé.

• Quand vous utilisez la
rembobineuse de papier en op­tion, veuillez vous reporter au
mode d’emploi séparé
PW2000-24.

Fig. 6-16 Fente de sortie du cache

avant

Fig. 6-17 Remise en place du capot

Sortie de
papier

Unité de
découpage
automatique

– 58 –

FRANÇAIS

6-3. Enlèvement d’un rouleau de papier

Retirez le capot, puis coupez le papier juste derrière le guide de papier et appuyez
sur la touche d’avance FEED afin de faire sortir le reste du papier qui se trouve
toujours dans l’imprimante.
Quand tout le papier est sorti, le témoin POWER clignote.

Remarques 1. Enfoncez la touche d’avance FEED pour retirer le reste du

papier qui se trouve dans l’imprimante.

2. N’attendez pas que le rouleau de papier soit épuisé avant de
le remplacer. Remplacez-le dès que le repère de fin de
rouleau apparaît.

– 59 –

FRANÇAIS

7. Panneau de Commande

7-1. Fonctionnement de base

1 Touche ON LINE

Cette touche permet de mettre l’im­primante en ligne ou hors ligne.
Vous ne pouvez effectuer cette com­mutation que si du papier est chargé
dans l’imprimante.

2 Touche d’avance FEED

• Si vous appuyez sur cette touche,
puis la relâchez moins de 0,5 se­conde après, le papier avancera
d’une ligne à la fois.

• Si vous maintenez la pression sur
cette touche pendant plus de 0,5
seconde, le papier avancera de fa­çon continue.
(Cela est valable que l’imprimante
soit en ligne ou hors ligne.)

3 Témoin d’alimentation POWER (DEL verte)

LED allumée : L’imprimante est sous tension.
LED éteinte : L’imprimante est hors tension.

4 Témoin ON LINE (DEL verte)

DEL allumée : L’imprimante est en ligne
DEL éteinte : L’imprimante est hors ligne

FEED POWERON LINE

3

4

1 2

Fig. 7-1 Panneau de commande

– 60 –

FRANÇAIS

Description Témoin

Témoin en ligne Sonnerie

Conditions

de l’erreur d’alimentation de reprise

Pas de papier

Le rouleau de papier
est presque épuisé
(quand la fonction
d’arrêt automatique
en fin de rouleau est
en service)

Erreur mécanique
(autre qu’une erreur
de l’unité de
découpage)

Erreur de l’unité de
découpage (sur les
modèles avec unité de
découpage seulement)

Erreur de surcharge
de commandes
d’impression

Erreur de lecture/
écriture de la
mémoire vive

Erreur du processeur

Clignote à des
intervalles d’une
seconde

Clignote à des
intervalles de 2
secondes

Clignote à des
intervalles de
0,25 seconde

Clignote à des
intervalles de
0,125 seconde

Clignote à des
intervalles de 0,5
seconde

Éteint

Éteint

Éteint

Éteint
Allumé (après
une pression sur
le commutateur
en ligne)

Éteint

Éteint

Allumé

Allumé

Clignote à des
intervalles de
0,25 seconde

*1

*2

*3

*3

*4

*5

*5

4 bips courts
(0,13 seconde)
répétés deux fois

Rien

Un bip court
(0,13 seconde) et
un bip long (0,5
seconde)

Deux bip courts
(0,13 seconde) et
un bip long (0,5
seconde)

Rien

Rien

Retentit pendant
2 secondes

7-2. Erreurs

Déterminez la nature de l’erreur en fonction du clignotement du témoin ou du son
de la sonnerie.

*1 Après avoir changé le papier, appuyez sur le commutateur en ligne.
*2 Appuyez sur le commutateur en ligne pour continuer l’impression; ou

changez le papier et appuyez sur le commutateur en ligne.

*3 Après avoir remédié au bourrage de papier ou à un autre problème, appuyez

sur le commutateur en ligne.

*4 L’impression reprendra automatiquement après un certain temps. (La reprise

est automatique après le refroidissement de la tête d’impression).

*5 La reprise n’est pas possible avec cette erreur. Consultez un revendeur pour

les réparations.

– 61 –

FRANÇAIS

7-3. Utilisation des touches (Utilisation combinée des touches)

7-3-1.Test d’impression

FEED + POWER ON (Mettez l’imprimante sous tension tout en maintenant
la touche FEED enfoncée.)
Le test d’impression sera effectué conformément au réglage du numéro de
vérification, des commutateurs DIP et de l’ordre des caractères. Si vous
maintenez la pression sur la touche FEED ou si vous appuyez sur la touche
FEED à la fin du test d’impression, seuls les caractères seront imprimés à
plusieurs reprises.

Fig. 7-2 Exemple d’impression d’essai

(quand l’imprimante est utilisée avec l’interface série)

– 62 –

FRANÇAIS

7-3-2.Vidage hexadécimal

ON LINE + POWER ON (Mettez l’imprimante sous tension tout en
maintenant la touche ON LINE enfoncée.)
Chacun des signaux envoyés de l’ordinateur à l’imprimante sera imprimé en
code hexadécimal.
Cette fonction vous permet de vérifier si un code de contrôle envoyé à
l’imprimante par le programme utilisé est correct ou non. La dernière ligne
n’est pas imprimée si les données correspondantes ne remplissent pas une
ligne complète. Néanmoins, si vous appuyez sur la touche ON LINE pour
mettre l’imprimante hors ligne, la dernière ligne sera imprimée. Pour sortir de
ce mode, il est nécessaire de mettre l’imprimante hors tension.

7-3-3.Réglage de l’alignement des points

Vous n’aurez peut-être jamais besoin d’effectuer les réglages décrits dans
cette section, mais près avoir utilisé l’imprimante pendant un certain temps,
vous remarquerez peut-être que les points de certains graphiques ne sont pas
alignés correctement. Ainsi par exemple, ce qui devrait être imprimé comme
ceci :

pourrait être imprimé comme cela :

Fig. 7-3 Exemple d’impression d’essai avec vidage hexadécimal

ou encore comme cela

– 63 –

FRANÇAIS

Ce problème est causé par un décalage des pièces mécaniques de l’impri­mante. Ce problème est relativement rare et il est possible que vous ne le
rencontriez jamais. Si toutefois vous rencontrez ce problème, suivez les
instructions ci-dessous afin de le corriger.

• Mettez l’imprimante sous tension et introduisez un morceau de papier.

• Mettez l’imprimante hors tension.

• Tout en maintenant les touches ON LINE et FEED du tableau de com­mande enfoncées, remettez l’imprimante sous tension afin d’activer le
mode de réglage d’alignement des points, qui est signalé par le clignote­ment du témoin POWER.
Une fois le mode de réglage d’alignement des points activé, l’imprimante
imprime sept blocs de caractères de la manière indiquée ci-dessous,
chacun représentant un réglage d’alignement des points. Un astérisque (*)
à gauche des blocs vous indique le réglage sélectionné.

• Utilisez la touche FEED pour spécifier le bloc dont l’alignement des
caractères semble optimal. Appuyez une fois sur FEED pour spécifier le
premier bloc, deux fois pour spécifier le deuxième bloc, et ainsi de suite
jusqu’à sept fois pour spécifier le septième bloc.
Un avertisseur sonore fait entendre si vous appuyez plus de sept fois sur la
touche FEED .

• Après avoir spécifié un bloc, appuyez sur ON LINEpour sauvegarder votre
sélection et quitter le mode de réglage d’alignement des points.

– 64 –

FRANÇAIS

Le réglage d’alignement des points que vous avez sélectionné est sauvegardé
dans la mémoire, et l’imprimante imprime une série de lignes graduées
correspondant à l’état d’impression sélectionné, suivie du message “Adjust
Completed!”, vous indiquant que le réglage est terminé. L’imprimante éjecte
ensuite le morceau de papier fort.

Remarque: Votre réglage ne sera pas sauvegardé si vous mettez l’impri-

mante hors tension avant d’appuyer sur ON LINE pour quitter le
mode de réglage d’alignement des points. En cas d’erreur
d’alimentation de papier dans ce mode, l’imprimante éjecte le
papier et le mode est annulé.

– 65 –

FRANÇAIS

8. Codes de contrôle

L’imprimante supporte deux modes de commande différents : le mode STAR, et
le mode ESC/POS.
Le mode Star émule les imprimantes Star précédentes. Le mode ESC/POS émule
l’imprimante de bordereaux TM-U200 ou TM-U300 Epson.
Ce chapitre donne la liste de toutes les commandes supportées par l’imprimante.

Attention!

Pour obtenir la dernière version de ce manuel et pour les mises à jour des
commandes supportées, consultez l’adresse URL suivante : http://www.star­micronics.co.jp/service/sp_sup_e.htm

8-1. Les commandes du mode Star

Les tableaux ci-dessous vous montrent les commandes du mode Star qui sont
supportées par l’imprimante

8-1-1.Sélection des Caractères

Code de contrôle Code hexadécimal Fonction

<ESC> “R” n 1B 52 n Sélection du jeu de caractères internationaux
<ESC> “/” “1” 1B 2F 31

Sélectionne le zéro barré

<ESC> “/” <1> 1B 2F 01
<ESC> “/” “0” 1B 2F 30

Sélectionne le zéro normal

<ESC> “/” <0> 1B 2F 00
<ESC> <GS> “t” n 1B 1D 74 n Pour sélectionner un caractère dans le tableau des

codes

<ESC> “M” 1B 4D Sélection de la police 7 × 9 (demi-point) (Défaut)
<ESC> “P” 1B 50

Sélection de la police 5 × 9 (deux impulsions = 1
point)

<ESC> “:” 1B 3A

Sélection de la police 5 × 9 (trois impulsions = 1

point)
<ESC> <SP> n 1B 20 n Réglage de l’espacement des caractères
<SO> 0E Sélectionne la largeur double des caractères

<DC4> 14

Invalidation de la largeur double des caractères

(Défaut)

– 66 –

FRANÇAIS

Code de contrôle Code hexadécimal Fonction

<ESC> “W” “1” 1B 57 31 Sélectionne d’agrandissement double de largeur de
<ESC> “W” <1> 1B 57 01 caractère

<ESC> “W” “0” 1B 57 30

Invalidation d’agrandissement de largeur de caractére
<ESC> “W” <0> 1B 57 00

<ESC> “h” “1” 1B 68 31 Sélectionne d’agrandissement double de hauteur de
<ESC> “h” <1> 1B 68 01 caractére

<ESC> “h” “0” 1B 68 30 Invalidation d’agrandissement de hauteur de
<ESC> “h” <0> 1B 68 00 caractére

<ESC> “–” “1” 1B 2D 31

Validation du soulignement
<ESC> “–” <1> 1B 2D 01

<ESC> “–” “0” 1B 2D 30

Invalidation du soulignement (Défaut)
<ESC> “–” <0> 1B 2D 00

<ESC> “_” “1” 1B 5F 31

Validation du surlignement
<ESC> “_” <1> 1B 5F 01

<ESC> “_” “0” 1B 5F 30

Invalidation du surlignement (Défaut)
<ESC> “_” <0> 1B 5F 00

<ESC> “4” 1B 34

Sélectionne l’impression en rouge (SP2360/2560)

Validation de l’impression surintensifiée (SP2320/

2520)

<ESC> “5” 1B 35

Sélectionne l’impression en rouge (SP2360/2560)

Invalidation de l’impression surintensifiée (SP2320/

2520)

<ESC> “6” 1B 36 Sélectionne le jeu de caractères n°2
<ESC> “7” 1B 37 Sélectionne le jeu de caractères n°1
<SI> 0F Impression inversée
<DC2> 12 Invalidation de l’impression inversée (Défaut)
<ESC> <RS> “i” “0” 1B 1E 96 30 Pour annuler le mode d’impression de texte

<ESC> <RS> “i” <0> 1B 1E 96 00 avec rotation (Défaut)
<ESC> <RS> “i” “1” 1B 1E 96 31 Pour spécifier le mode d’impression de texte avec

<ESC> <RS> “i” <1> 1B 1E 96 01 rotation de 270˚.
<ESC> <RS> “i” “2” 1B 1E 96 32 Pour spécifier le mode d’impression de texte avec

<ESC> <RS> “i” <2> 1B 1E 96 02 rotation de 90˚.
<ESC> “E” 1B 45 Validation de l’impression mise en valeur
<ESC> “F” 1B 46 Invalidation de l’impression mise en valeur (Défaut)
<ESC> “U” n 1B 55 n Sélection du sens d’impression

– 67 –

FRANÇAIS

8-1-2.Commandes de position d’impression

Code de contrôle Code hexadécimal Fonction

<LF> 0A Avance d’une ligne
<VT> 0B Tabulation verticale
<FF> 0C Saut de page
<CR> 0D Retour chariot
<ESC> “a” n 1B 61 n Avance du papier de n lignes
<HT> 09 Tabulation horizontale
<ESC> “A” n 1B 41 n Sélection d’un interligne de n/72èmes de pouce
<ESC> “2” 1B 32 Validation d’un interligne de n/72èmes de pouce
<ESC> “z” “0” 1B 7A 30

Validation d’un interligne de 1/12ème de pouce
<ESC> “z” <0> 1B 7A 00

<ESC> “z” “1” 1B 7A 31 Validation d’un interligne de 1/6ème de pouce
<ESC> “z” <1> 1B 7A 01 (Défaut)

<ESC> “0” 1B 30 Validation d’un interligne de 1/8ème de pouce
<ESC> “1” 1B 31 Validation d’un interligne de 7/72èmes de pouce
<ESC> “J” n 1B 4A n Avance une fois de n/72èmes de pouce
<ESC> “3” n 1B 33 n Validation d’un interligne de n/216èmes de pouce

environ
<ESC> “y” 1B 79 n Validation d’un interligne de n/144èmes de pouce
<ESC> “D” n1 n2 ... <0> 1B 44 n1 n2 ... 00 Pose des arrêts de tabulation horizontaux
<ESC> “l” n 1B 6C n Réglage de la marge gauche
<ESC> “Q” n 1B 51 n Réglage de la marge droite
<ESC> <GS> “a” “0” 1B 1D 61 30

Alignement à gauche (Défaut)
<ESC> <GS> “a” <0> 1B 1D 61 00

<ESC> <GS> “a” “1” 1B 1D 61 31

Centrage
<ESC> <GS> “a” <1> 1B 1D 61 01

<ESC> <GS> “a” “2” 1B 1D 61 32

Alignement à droite
<ESC> <GS> “a” <2> 1B 1D 61 02

<ESC> “B” n1 n2 ... <0> 1B 42 n1 n2 ... 00 Réglage d’arrêts de tabulation verticale

– 68 –

FRANÇAIS

8-1-3.Commandes de graphiques en points

Code de contrôle Code hexadécimal Fonction

<ESC> “K” n <0> 1B 4B n 00 m1 m2

Impression de graphiques à densité normale

m1 m2 ... ...

<ESC> “L” n1 n2 1B 4C n1 n2 m1 m2

Impression de graphiques à haute densité

m1 m2 ... ...

8-1-4.Impression de graphiques téléchargés

Code de contrôle Code hexadécimal Fonction

<ESC> “&” <0> n1 n2 .. 1B 26 00 n1 n2 .. Définition des caractères à télécharger
<ESC> “%” “1” 1B 25 31

Validation du jeu de caractères téléchargés
<ESC> “%” <1> 1B 25 01

<ESC> “%” “0” 1B 25 30 Invalidation du jeu de caractères téléchargés
<ESC> “%” <0> 1B 25 00 (Défaut)

8-1-5.Commande de pilotage des périphériques

Code de contrôle Code hexadécimal Fonction

<ESC> <BEL> n1 n2 1B 07 n1 n2 Définition de l’impulsion d’entraînement du péri-

phérique n°1
<BEL> 07 Commande de pilotage du périphérique n°1

<FS> 1C

Commande de pilotage immédiat du périphérique

n°1
<EM> 19

Commande de pilotage immédiat du périphérique

n°2
<SUB> 1A

Commande de pilotage immédiat du périphérique

n°2

– 69 –

FRANÇAIS

8-1-6.Commandes de pilotage de l’unité de découpage automatique

(Modèle SP2500 seulement)

Code de contrôle Code hexadécimal Fonction

<ESC> “d” “0” 1B 64 30 Commande de découpage complet adressée à l’unité
<ESC> “d” <0> 1B 64 00 de découpage automatique

<ESC> “d” “1” 1B 64 31 Commande de découpage partiel adressée à l’unité
<ESC> “d” <1> 1B 64 01 de découpage automatique

<ESC> “d” “2” 1B 64 32 Commande de coupe complè te au couteau
<ESC> “d” <2> 1B 64 02 automatique après une avance de papier.

<ESC> “d” “3” 1B 64 33 Commande de d’ecoupe partielle au mécanisme
<ESC> “d” <3> 1B 64 03 automatique après une avance de papier.

8-1-7.Commandes de réglage du format de page

Code de contrôle Code hexadécimal Fonction

<ESC> “C” n 1B 43 n Réglage de la longueur de page en lignes
<ESC> “C” <0> n 1B 43 00 n Réglage de la longueur de page en pouces
<ESC> “N” n 1B 4E n Réglage de la marge inférieure
<ESC> “O” 1B 4F Annulation de la marge inférieure (Défaut)

8-1-8.Autres commandes

Code de contrôle Code hexadécimal Fonction

<CAN> 18

Suppression de la mémoire tampon et réinitialisation

de l’imprimante
<DC3> 13 Désélection de l’imprimante
<DC1> 11 Réglage du mode de sélection (Défaut)
<RS> 1E Activation de la sonnerie

<ESC> “#N, n1 n2 n3 n4”

1B 23 N 2C n1 n2

<LF> <NUL>

n3 n4 Réglage de l’interrupteur de mémoire

0A 00
<ESC> “@” 1B 40 Initialisation de l’imprimante
<EOT> 04 Transmet l’état en temps réel (EOT)
<ENQ> 05 Transmet l’état en temps réel (ENQ)
<ETB> 17 Confirmation de la fin de l’impression
<ESC> <ACK> <S0> IB 06 01 Transmission du statut automatique
<ESC> <RS> “a” n IB IE 61 n Validation/Invalidation du statut automatique
<ESC> “?” <LF> <NUL> 1B 3F 0A 00 Initialisation de l’imprimante et test d’impression

– 70 –

FRANÇAIS

8-2. Commandes du mode ESC/POS

Le tableau ci-dessous donne la liste des commandes d’émulation de la TM-U200
ou TM-U300 qui sont supportées par l’imprimante.

Code de contrôle Code hexadécimal Fonction

TM- TM-

U200 U300

<HT> 09 Tabulation horizontale ⁄⁄
<LF> 0A Avance de ligne ⁄⁄
<CR> 0D Imprime et revient à la ligne ⁄⁄

<DLE> <EOT> 10 04

Validation de l’envoi d’état en

⁄

temps réel

<DLE> <ENQ> 10 05

Envoi de demande en temps réel

⁄

à l’imprimante

<ESC> SP 1B 20

Réglage de l’espace à droite du caractère

⁄⁄

<ESC> ! 1B 21

Validation de l’impression en mode lots

⁄⁄

<ESC> # 1B 23

Réglage de l’interrupteur de mémoire

<ESC> % 1B 25

Validation/invalidation du jeu de

⁄⁄

caractères téléchargés
<ESC> & 1B 26 Définition des caractères téléchargés ⁄⁄
<ESC> * 1B 2A

Sélection du mode image en mode points

⁄⁄

<ESC> “–” 1B 2D

Validation/invalidation du sou lignement

⁄⁄

<ESC> 2 1B 32

Sélection d’un espacement de

ligne de 1/6 pouce

⁄⁄

<ESC> 3 1B 33

Validation de l’interligne de

n/144èmes de pouce environ

⁄⁄

<ESC> = 1B 3D Sélection du périphérique ⁄
<ESC> ? 1B 3F Annulation de caractère télé chargé ⁄⁄
<ESC> @ 1B 40 Initialisation de l’imprimante ⁄⁄

<ESC> D 1B 44

Réglage de la position de

tabulation horizontale

⁄⁄

<ESC> E 1B 45 Valide/invalide le mode accentué ⁄⁄
<ESC> G 1B 47

Valide/invalide le mode double frappe

⁄⁄

<ESC> J 1B 4A

Imprime et fait avancer le papier

de n/144èmes de pouce environ

⁄⁄

<ESC> K 1B 4B

Imprime et fait reculer le papier de

n/144èmes de pouce environ

⁄⁄

– 71 –

FRANÇAIS

Code de contrôle Code hexadécimal Fonction

TM- TM-

U200 U300

<ESC> R 1B 52

Sélection du jeu de caractères

internationaux

⁄⁄

<ESC> U 1B 55

Sélectionne/annule le mode

⁄⁄

d’impression unidirectionnelle
<ESC> V 1B 56

Désignation/annulation de la

rotation de 90˚ des caractères
<ESC> a 1B 61 Alignement de la position ⁄

<ESC> c3 1B 63 33

Commande au capteur de papier

⁄⁄

d’envoyer le signal “papier épuisé”
<ESC> c4 1B 63 34

Commande au capteur de papier

⁄⁄

d’interrompre l’impression
<ESC> c5 1B 63 35

Validation/invalidation des interrupteurs

du tableau de commande

⁄⁄

<ESC> d 1B 64

Impression ou avance de “n” lignes

⁄⁄

<ESC> e 1B 65

Impression ou avance inverse de

“n” lignes

⁄⁄

<ESC> i 1B 69

Envoie une commande de découpe

complète au coupe-papier automatique

⁄

<ESC> m 1B 6D

Envoie une commande de découpe

partielle au coupe-papier automatique

⁄

<ESC> p 1B 70 Génération de l’impulsion spécifiée ⁄⁄
<ESC> r 1B 72 Sélectionne la couleur d’impression ⁄

<ESC> t 1B 74

Réglage du tableau des codes

de caractères

⁄⁄

<ESC> u 1B 75 Envoi de l’état du périphérique ⁄
<ESC> v 1B 76

Demande de l’état du capteur de papier

⁄

<ESC> { 1B 7B

Validation/invalidation de

l’impression inversée

⁄⁄

<GS> I 1D 49 Envoi de l’ID imprimante ⁄
<GS> V 1D 56

Envoie la commande de découpe

au coupe-papier automatique

⁄

<GS> a 1D 61

Validation/Invalidation du statut

automatique

⁄

<GS> r 1D 72 Envoi de l’état d’imprimante ⁄
<GS> z0 1D 7A 30

Réglage du temps d’attente de

récupération en ligne

⁄

– 72 –

FRANÇAIS

Commandes ignorées

Code de contrôle Code hexadécimal Fonction

TM- TM-

U200 U300

<ESC> < 1B 3c Ignorée (Retour au début) ⁄
<ESC> c 0 n 1B 63 30 n

Ignorée (Sélection du type de

⁄

papier pour l’impression)
<ESC> f t1 t2 1B 66 t1 t2

Ignorée (Réglage du temps

⁄

d’attente avant coupure du papier)
<GS> E n 1D 45 n

Ignorée (Sélection de la méthode

de contrôle de la tête)

⁄

– 73 –

FRANÇAIS

9. Capteur de fin de papier en option

Le capteur détecte lorsque le rouleau chargé arrive presque à la fin du papier. Ce
capteur est normalement désactivé à la sortie d’usine mais on peut l’activer à
l’aide de l’interrupteur de mémoire (ou s’adresses à son revendeur). Les informa­tions contenues dans le présent chapitre concernent uniquement les imprimantes
dont le capteur de détection de fin de papier est activé.

Attention!

L’installation du capteur de fin de papier doit normalement être effectuée par
le revendeur.

9-1. Réglage du capteur de fin de papier

Procéder de la manière suivante pour régler le capteur de fin de papier de sorte
qu’il soit compatible avec les dimensions du rouleau de papier utilisé.

Attention!

Quel que soit le diamètre global du rouleau de papier, le rouleau intérieur (en
carton) se trouvant au centre doit avoir un diamètre intérieur de 12 mm et un
diamètre extérieur de 18 mm pour permettre une détection adéquate.

1 Vérifier si l’imprimante est hors ten-

sion et débranchée de la prise sec­teur.

2 Retirer le couvercle de l’imprimante
3 Retirer le rouleau de papier.

Fig. 9-1

– 74 –

FRANÇAIS

4 Définir le diamètre du rouleau de

papier utilisé et situer le réglage
correspondant dans le tableau ci­dessous.

Distance A Réglage Indicateur
Environ 9 mm Niveau 3 ooo
Environ 7 mm Niveau 2 oo
Environ 5 mm Niveau 1

*1

o

*1 Ne pas utiliser avec des papiers à 2 ou 3 exemplai-

res.

Remarque:

1. Etant donné que la distance A
correspondant à la position de
réglage sur le tableau est une
valeur calculée, certaines varia­tions dues au mécanisme peu­vent se produire.

2. Lorsqu’il y a une marque finale
à la fin du rouleau de papier,
cette marque est adhésive et peut
soulever tout le rouleau de pa­pier. Dans ce cas, la quantité
restante du rouleau de papier
(Distance A) indiquée dans le
tableau ci-dessus n’est pas d’ap­plication.

3. La qualité de certains papiers
peut provoquer des bourrages et
causer une détection d’erreur.

5 Insérer la pointe d’un stylo à bille ou

d’un objet pointu similaire dans l’ori­fice du curseur de réglage. Appuyer
sur le curseur et le faire glisser vers
le haut ou vers le bas jusqu’au ré­glage correspondant au rouleau de
papier utilisé.

6 Vérifier si le taquet indiqué par la

flèche sur l’illustration se trouve
inséré dans une des rainures.

…
……
………

Niveau 3
Niveau 2

Niveau 1

Mandrin du rouleau de
papier

A

ø12 mm

A

ø18 mm

Fig. 9-2

Fig. 9-3

– 76 –

DEUTSCH

INHALTSVERZEICHNIS

1. Kurzbeschreibung............................................................................................77

2. Auspacken und Aufstellen...............................................................................78

2-1. Überprüfen ...........................................................................................78

2-2. Wahl eines Aufstellungsorts für den Drucker......................................79

2-3. Hinweise zum Umgang ........................................................................79

2-4. Wartung ...............................................................................................79

3. Beschreibung und Bezeichnung der Geräteteile..............................................80

4. Als Sonderzubehör erhältlicher Netzadapter...................................................82

5. Anschließen .....................................................................................................84

5-1. Anbringen des Ferritkerns....................................................................84

5-2. Anschließàn an den Hostcomputer (serielle Schnittstelle) ..................85

5-3. Anschließàn an den Hostcomputer (parallele Schnittstelle) ................86

5-4. Anschluß an ein Peripheriegerät ..........................................................86

6. Einlegen von Farbbandkassette und Papier .....................................................88

6-1. Typ SP2300..........................................................................................88

6-2. Typ SP2500..........................................................................................91

6-3. Entfernen des Rollenpapiers ................................................................96

7. Bedienfeld........................................................................................................97

7-1. Grundlegender Betrieb .........................................................................97

7-2. Fehler ...................................................................................................98

7-3. Tastenbedienung (kombinierte Tastenbedienung) ...............................99

8. Steuercodes....................................................................................................103

8-1. Befehle des Star-Modus .....................................................................103

8-2. Befehle des ESC/POS-Modus ...........................................................108

9. Als Sonderzubehör erhältlicher Papierende-Sensor ......................................111

9-1. Den Papierende-Sensor einstellen......................................................111

ANHANG..........................................................................................................151

Der Anhand dieser Bedienungsanleitung ist nur in englischer Sprache.

– 77 –

DEUTSCH

Der serielle Nadeldrucker der Serie SP2000 ist zur Verwendung mit elektroni­schen Instrumenten wie POS, Bankgeräte, Computerzubehör, etc. gedacht.
Die wichtigsten Merkmale der Serie SP2000 sind:

1. Bidirektioneller Druck mit ca. 3,1 Zeilen/s

2. Serielle oder parallele Schnittstelle

3. Pufferspeicher erlaubt, Druckdaten auch während des Druckvorgangs zu
empfangen.

4. Peripherie-Steuerschaltung zur Steuerung von externen Geräten wie Registrier­kassen:

SP2 3 2 0 M D 42 – 24

Anzahl der Druckspalten
42 : 42 Spalten (16 cpi)
Schnittstelle
D:

Serielle Schnittstelle (RS-232C)

C : Parallele Schnittstelle
Papiervorschub
M : Walzenvorschub
Mechanismus
2 : Einfarbig, 42 Spalten (16 cpi)

6 : Zweifarbig, 42 Spalten (16 cpi)
Druckertyp
3 : Standardtyp

5:

Mit automatischem Schneidwerk

Drucker Serie SP2000

1. Kurzbeschreibung

– 78 –

DEUTSCH

2. Auspacken und Aufstellen

2-1. Überprüfen

Sie den Kartoninhalt, und vergewissern Sie sich, daß alle unten abgebildeten
Teile vorhanden sind.

Typ SP2300

Typ SP2500

Abb. 2-1 Auspacken

Falls Teile fehlen, wenden Sie sich zwecks Nachlieferung bitte an den Fachhan­del, bei dem das Gerät gekauft wurde. Im Hinblick auf einen eventuellen
zukünftigen Transport des Druckers empfiehlt es sich, den Lieferkarton und das
gesamte Verpackungsmaterial aufzubewahren.

Drucker

Farbbandkassette

Bedienungsanleitung

Ferritkern

Befestigungsband

Drucker

Farbbandkassette

Bedienungsanleitung

Ferritkern

Befestigungsband

– 79 –

DEUTSCH

2-2. Wahl eines Aufstellungsorts für den Drucker

Bevor Sie den Drucker auspacken, sollten Sie einige Minuten damit verbringen,
einen geeigneten Aufstellungsort auszusuchen. Denken Sie dabei an die folgenden
Punkte:

1. Den Drucker vor Hitzequellen wie direktem Sonnenlicht oder Heizkörpern
schützen und von Feuchtigkeit und Staub fernhalten.

2. Den Drucker auf einem flachen, aber festen Untergrund aufstellen, wo keine
Vibrationen vorhanden sind.

3. Sicherstellen, daß der Drucker an eine einwandfreie Stromzufuhr angeschlossen ist.
Er sollte nicht an Steckdosen angeschlossen werden, an denen bereits Geräte mit
möglichen Netzstörungen wie Kopierer, Kühlschränke u.a. angeschlossen sind.

4. Die Versorgungsspannung muß dem Spannungswert auf dem Typenschild an der
Unterseite des Druckers entsprechen.

5. Die verwendete Steckdose soll in der Nähe und frei zugänglich sein.

2-3. Hinweise zum Umgang

1. Achten Sie darauf, keine Papierclips oder anderen Fremdkörper in den Drucker
fallen zu lassen. Diese können Betriebsstörungen oder Schäden am Gerät hervor­rufen.

2. Versuchen Sie nicht zu drucken, wenn kein Papier oder keine Farbbandkassette
eingelegt ist, da sonst der Druckkopf beschädigt werden kann.

3. Öffnen Sie nicht die Frontabdeckung während des Druckens.

4. Berühren Sie nicht den Druckkopf sofort nach dem Druckvorgang, da dieser sehr
heiß wird.

5. Verwenden Sie nur Rollenpapier, das nicht am Rollenkern festgeklebt ist.

6. Wenn die Papierende-Markierung erscheint, tauschen Sie die Papierrolle aus,
bevor sie ganz verbraucht ist.

2-4. Wartung

Ihr Drucker ist ein robust gebautes Gerät, sollte aber trotzdem mit einem gewissen
Maß an Vorsicht behandelt werden, um Fehlfunktionen zu vermeiden. Zum Beispiel:

1. Stellen Sie den Drucker in einer “komfortablen” Betriebsumgebung auf. Als
Faustregel gilt: Wo Sie sich wohlfühlen, fühlt sich der Drucker ebenfalls wohl.

2. Setzen Sie den Drucker keinen Erschütterungen oder starken Vibrationen aus.

3. Vermeiden Sie sehr staubige Umgebungen. Staub ist der Erzfeind aller Präzisions­geräte.

4. Zum Reinigen des Gehäuses verwenden Sie einen nur leicht mit Wasser, sehr
milder wässriger Seifenlösung oder ein wenig Alkohol angefeuchteten Lappen.
Lassen Sie auf keinen Fall Flüssigkeiten in das Innere des Druckers geraten.

5. Das Innere des Druckers kann mit einem kleinen Reiniger oder einem Luftspray
(in Fachgeschäften erhältlich) gereinigt werden. Bei dieser Arbeit darauf achten,
keine Kabelverbindungen oder elektronische Bauteile zu verbiegen oder zu
beschädigen.

– 80 –

DEUTSCH

3. Beschreibung und Bezeichnung der Geräteteile

Typ SP2300

Abb. 3-1 Außenansicht des Druckers (Typ SP2300)

Abdeckung

Schüzt den Drucker vor Staub, und reduziert das
Betriebsgeräsch. Nicht die Frontabdeckung
würend des Druckens öfnen.

Bedienfeld

Hat zwei Bedienungstasten und zwei
Anzeigen zur Anzeige des
Druckerzustands.

Schnittstellenbuchse

Zum Anschluß des Druckers
an den Hostcomputer.

Peripheriegerät­Steueranschluß

Zum Anschluß an
Peripheriegeräte wie
Registrierkassen etc.
Nicht zum Anschluß an
ein Telefon!

Netzschalter

Zum Ein-und
Ausschalten des
Druckers.

DIP-Schalter

Für verschiedene
Geräteeinstellungen.

Netzadapter

Anweisungen für die
Installation finden sich
im nachstehenden
Abschnitt.

– 81 –

DEUTSCH

Typ SP2500

Abb. 3-2 Außenansicht des Druckers (Typ SP2500)

Abdeckung

Schützt den Drucker vor Staub, und reduziert das
Betriebsgeräusch. Nicht die Frontabdeckung
während des Druckens öffnen.

Bedienfeld

Hat zwei Bedienungstasten und zwei
Anzeigen zur Anzeige des Druckerzustands.

Netzadapter

Anweisungen für die
Installation finden sich
im nachstehenden
Abschnitt.

Schnittstellenbuchse

Zum Anschluß des Druckers
an den Hostcomputer.

Peripheriegerät­Steueranschluß

Zum Anschluß an
Peripheriegeräte wie
Registrierkassen etc.
Nicht zum Anschluß an
ein Telefon!

Netzschalter

Zum Ein-und
Ausschalten des
Druckers.

DIP-Schalter

Für verschiedene
Geräteeinstellungen.

– 82 –

DEUTSCH

Abb. 4-2 Ansicht der flachen Seite

Netzadapter

Adapter holder

Befestigungsband

Netzadapterkabel

Kabelhalter

[Vor Installation des Netzadapters]

[Nach Installation des Netzadapters]

Abb. 4-1

Netzadapter

Schrauben

Befestigungsband

Adapterhalter

Kabelhalter

4. Als Sonderzubehör erhältlicher Netzadapter

Den als Sonderzubehör erhältlichen Netzadapter auf folgende Weise installieren.

1 Den Drucker umlegen.
2 Das Kabel des Netzadapters, wie in der nachstehenden Abbildung dargestellt,

in die Buchse einstecken. Darauf achten, daß die flache Seite des Steckers in
Richtung auf die Innenseite des Druckers zeigt.

3 Das Kabel mit einem der mit dem Drucker gelieferten Kunststoffhalter an dem

in der Abbildung angezeigten Punkt befestigen.

Netzkabel

– 83 –

DEUTSCH

Abb. 4-3 Kabel hier befestigen

4 Das Kabel des Netzadapters in den dafür vorgesehenen Raum gewickelt

einlegen und den Netzadapter in den dafür vorgesehenen Raum einlegen.

5 Den Netzadapter mit dem Adapterhalter und der Schraube und das Kabel mit

dem Kabelhalter und der Schraube sichern.

6 Den Drucker wieder in Normalstellung aufrichten.
7 Die Buchsensteckverbindung des Netzkabels in den Netzadapter und die

andere Seite in die Wandsteckdose einstecken.

– 84 –

DEUTSCH

Abb. 5-1

Ferritkern (28 mm Durchmesser)

Kable

5. Anschließen

Die Datenübertragung vom Computer zum Drucker erfolgt über ein Kabel, das
an die Schnittstelle des Druckers (serieller Anschluß, Typ D-sub, 25 polig bzw.
paralleler Anschluß, Typ Centronics-kompatibel, 36 polig) angeschlossen wird.
Das Kabel ist im Lieferumfang dieses Druckers nicht enthalten und muß getrennt
gekauft werden.

Wichtig!

• Die folgende Anleitung bezieht sich auf das von IBM-kompatiblen PCs

benutzte Kabel und ist deshalb nicht auf alle Computer und Kabel zutreffend.
Wenden Sie sich bitte an Ihren Fachhändler, falls Sie Fragen hinsichtlich des
für Ihren Computer geeigneten Kabeltyps haben.

• Vor dem Anschließen der Kabel sicherstellen, daß der Drucker ausgeschaltet

und vom Netz getrennt ist.

5-1. Anbringen des Ferritkerns

1 Befestigen Sie den großen Ferrit-

kern am Kabel, wie das in der fol­genden Abbildung gezeigt wird.

– 85 –

DEUTSCH

Maximum
5 cm

Kabelbinder

2 Führen Sie den Kabelbinder durch

den Ferritkern.

3 Führen Sie den Kabelbinder um das

Kabel und sperren Sie ihn.
Schneiden Sie überschüssiges Band
mit einer Schere ab.

5-2. Anschließàn an den Hostcomputer (serielle Schnittstelle)

1 Schalten Sie sowohl den Host-

computer als auch den Drucker aus.

2 Stecken Sie den Stecker des

Schnittstellenkabels in die entspre­chenden Buchsen am Drucker und
am Hostcomputer ein.

3 Ziehen Sie die linken und rechten

Schrauben an den Steckern fest, um
den festen Sitz des Steckers zu si­chern.

Abb. 5-2

Ziehen und
abschneiden

Abb. 5-3

Abb. 5-4Anschließen des

Schnittstellenkabels

Ferritkern

Schraubenzieher

Schrauben

– 86 –

DEUTSCH

5-3. Anschließàn an den Hostcomputer (parallele

Schnittstelle)

1 Schalten Sie sowohl den Host-

computer als auch den Drucker aus.

2 Stecken Sie einen Stecker des

Schnittstellenkabels in die parallele
Schnittstellenbuchse am Drucker,
und klemmen Sie ihn mit den Halte­bügeln fest.

3 Stecken Sie den anderen Stecker

des Schnittstellenkabels in die pa­rallele Schnittstellenbuchse am
Hostcomputer, und klemmen Sie ihn
mit den Haltebügeln fest.

5-4. Anschluß an ein Peripheriegerät

Es kann ein Peripheriegerät an den Drucker mit einem Modularstecker ange­schlossen werden. Im folgenden wird beschrieben, wie der Ferritkern angebracht
und die Verbindung hergestellt wird. Siehe “Modularstecker” auf Seite 165 für
den Typ von Modularstecker, der dazu erforderlich ist. Beachten Sie, daß der
Drucker nicht mit einem Modularstecker oder Kabel ausgestattet ist. Diese Teile
müssen vom Anwender besorgt werden.

Wichtig!

Vor dem Anschließen der Kabel sicherstellen, daß der Drucker ausgeschaltet
und vom Netz getrennt ist.

1 Befestigen Sie den kleineren Ferrit-

kern am seriellen Kabel, wie das in
der folgenden Abbildung gezeigt
wird.

Abb.5-5 Anschließen des paralle-

len Schnittstellenkabels

Ferritkern

Abb. 5-6

Ferritkern (20 mm Durchmesser)

Modularstecker

Kabel

– 87 –

DEUTSCH

Maximum
5 cm

Kabelbinder

2 Den Kabelbinder durch den Ferrit-

kern führen.

3 Das Befestigungsband um das Ka-

bel wickeln und sperren. Schneiden
Sie überschüssiges Band mit einer
Schere ab.

4 Einen Stecker des Modularkabels

in die Modularbuchse am
Peripheriegerät stecken.

5 Die Modularbuchsenabdeckung von

der Rückseite des Druckers abneh­men, und den anderen Stecker des
Modularkabels in die Modular­buchse am Drucker stecken.

Abb. 5-8

Ziehen und
abschneiden

Abb. 5-7

– 88 –

DEUTSCH

Abstandhalter für
Farbband

Druckkopf

Farbband

Farbbandzuführ­knopf

Kerbteil

Farbbandkassette

Frontabdeckung

Netzschalter
aus

6. Einlegen von Farbbandkassette und Papier

6-1. Typ SP2300

6-1-1.Einlegen der Farbbandkassette

1 Den Netzschalter am Drucker in

Aus-Stellung stellen.

2 Zum Abnehmen der Frontab-

deckung diese ca. 3 cm anheben,
und nach vorne ziehen.

3 Die Farbbandkassette in der Rich-

tung einsetzen wie in der Abbildung
6-2 gezeigt und eindrücken, bis sie
hörbar einrastet. Wenn die
Farbbandkassette nicht richtig sitzt,
eingedrückt halten und gleichzeitig
den Farbbandknopf in Pfeilrichtung
drehen.

4 Um Schlaufen im Farbband aufzu-

wickeln, den Farbbandzuführknopf
der Farbbandkassette in Pfeilrich­tung drehen.

5 Zum Anbringen der Frontabdeckung

die Ausbauschritte wie in 2 oben
beschrieben in umgekehrter Reihen­folge ausführen.

Abb. 6-1 Abdeckung abnehmen

Abb. 6-2 Einlegen der Farbbandkassette

– 89 –

DEUTSCH

Abdeckung

A

B

Hinweis: Beim Entfernen der Farbband-

kassette den Teil A anheben und
dann die Kassette an Teil B hal­ten und Abziehen wie in Abbil­dung 6-3 gezeigt.

6-1-2.Einlegen von Papier

1 Die Abdeckung um etwa 3 cm anhe-

ben. Die Abdeckung in diesem Win­kel halten, und dann zum Entfernen
nach vorne ziehen.

2 Schneiden Sie die Vorderkante des

Rollenpapiers in einer geraden Linie
ab.

3 Bestätigen Sie, daß der Drucker ein-

geschaltet ist.

Abb. 6-3 Farbbandkassette ausbauen

Abb. 6-4 Entfernen der Abdeckung

– 90 –

DEUTSCH

Abreißschlitz

Rollenpapier

Rollenpapier

4 Unter Beachtung der Richtung des

Rollenpapiers das Rollenpapier in
die Vertiefung setzen, wie in Abbil­dung 6-5 gezeigt.

5 Die Kante des Papiers in den Papier-

einzug setzen. Wenn richtig einge­setzt, läuft die Kante des Papiers
durch den Papieraus lauf.

6 Führen Sie die Oberkante des Pa-

piers in den Abreißkantenschlitz ein,
und bringen dann die Abdeckung
an, indem Sie die Ausbauschritte
von Schritt 1 oben in umgekehrter
Reihenfolge ausführen.
Hinweis: Wenn die Papierendmarkie-

rung auf dem Papier er­scheint, das Rollenpapier
austauschen, bevor es zu
Ende geht.

Abb. 6-5 Einlegen von Papier

Abb. 6-6 Papier einlegen

Abb. 6-7

Alimentatore della
carta

Uscita della carta

– 91 –

DEUTSCH

Schneidwerk

Frontabdeckung

Netzschalter aus

6-2. Typ SP2500

6-2-1.Einlegen der Farbbandkassette

1 Stellen Sie den Netzschalter am

Drucker in Aus-Stellung.

2 Zum Abnehmen der Frontab-

deckung heben Sie diese ca. 3 cm
an, und ziehen sie dann nach vorne.

3 Heben Sie das Schneidwerk an und

stellen es in senkrechte Stellung,
wie in Abbildung 6-9 gezeigt.

Abb. 6-8 Abdeckung abnehmen

Abb. 6-9 Anheben des Schneidwerks

– 92 –

DEUTSCH

4 Die Farbbandkassette in der Rich-

tung einsetzen wie in der Abbildung
6-10 gezeigt und eindrücken, bis sie
hörbar einrastet. Wenn die
Farbbandkassette nicht richtig sitzt,
eingedrückt halten und gleichzeitig
den Farbbandknopf in Pfeilrichtung
drehen.

5 Um Schlaufen im Farbband aufzu-

wickeln, den Farbbandzuführknopf
der Farbbandkassette in Pfeilrich­tung drehen.

6 Das Schneidwerk schließen.
7 Zum Anbringen der Frontabdeckung

die Ausbauschritte wie in 2 be­schrieben in umgekehrter Reihen­folge ausführen.

8 Beim Entfernen der Farbband-

kassette den Teil A anheben und
dann die Kassette an Teil B halten
und Abziehen wie in Abbildung 6­11 gezeigt.

Abb. 6-10 Einlegen einer Farbband-

kassette

Abb. 6-11 Farbbandkassette ausbauen

Druckkopf
Farbband

Farbband­knopf

Kerbteil

Farbband­kassette

A

B

Schneidwerk

Abstandhalter für
Farbband

– 93 –

DEUTSCH

6-2-2.Einlegen von Papier

1 Die Abdeckung um etwa 3 cm anhe-

ben. Die Abdeckung in diesem Win­kel halten, und dann zum Entfernen
nach vorne ziehen.

2 Schneiden Sie die Vorderkante des

Rollenpapiers in einer geraden Li­nie ab.

3 Bestätigen Sie, daß der Drucker ein-

geschaltet ist.

4 Unter Beachtung der Richtung des

Rollenpapiers das Rollenpapier in
die Vertiefung setzen, wie in Abbil­dung 6-13 gezeigt.

Abb. 6-12 Entfernen der Abdeckung

Abb. 6-13 Einlegen von Papier

Abdeckung

Rollenpapier

– 94 –

DEUTSCH

Rollenpapier

[Bei Verwendung von einlagigem Papier]

5 Die Papierkante in den Papierein-

zug setzen. Wenn richtig eingesetzt,
läuft die Papierkante durch den
Schlitz des automatischen Papier­abschneiders. Das Papier wird ein­mal abgeschnitten.

6 Die abgeschnittene Spitze entfer-

nen, und den Deckel in umgekehr­ter Reihenfolge wie in Schritt 1
beschrieben wieder anbringen.
Hinweis: Wenn die Papierende-

Markierung auf dem Pa­pier erscheint, das Rollen­papier ersetzen, bevor es
verbraucht ist.

[Bei Verwendung von mehrlagigem Papier]

5 Die automatische Papierabschneid-

einheit heben und in senkrechte Stel­lung stellen.

6 Die Papierkante in den Papierein-

zug setzen. Wenn richtig eingesetzt,
läuft die Papierkante durch den
Papierauslauf.

Abb. 6-14 Einlegen des Papiers

Alimentatore della
carta

Uscita della carta

Abb. 6-15 Einführen des Papiers in das Schneidwerk

(bei Verwendung von Durchschlagpapier)

Oberes
Papier

Druckkopf

Papierein­führschlitz

Druckwalze

Unteres
Papier

Druckkopf

Schneidwerk

Oberes Papier

Unteres Papier

Druckwalze

– 95 –

DEUTSCH

7 Nur das Original (obere Papier) in

den Schlitz des automatischen Ab­schneiders setzen. Das Papier auf
dem kopiert werden soll (das untere
Papier) zwischen Druckwalze und
automatischen Abschneider setzen.

8 Ziehen Sie die Kante des Papiers-

tau, um Schlaufen zu beseitigen,
und senken Sie dann das Schneid­werk ab.

9 Führen Sie das Papier durch den

Papierauslaß, und setzen Sie dann
die Abdeckung wieder auf, indem
Sie die Ausbauschritte in umgekehr­ter Reihenfolge ausführen.

Hinweis:

• Wenn die Papierend-markie­rung auf dem Papier erscheint,
das Rollenpapier austauschen,
bevor es zu Ende geht.

• Bei Verwendung des optiona­len Papieraufwicklers siehe se­parate Bedienungsanleitung
PW2000-24.

Abb. 6-16 Papierauslaß an der Front-

abdeckung

Abb. 6-17 Anbringen der Abdeckung

Papier­auslaß

Schneidwerk

– 96 –

DEUTSCH

6-3. Entfernen des Rollenpapiers

Nehmen Sie die Abdeckung ab, und schneiden Sie das Papier in der Nähe der
Papierführung ab. Dann drücken Sie die FEED-Taste, um den Rest des Papiers
auszugeben, der noch in der Einheit ist.
Wenn das Papier verbraucht ist, blinkt das Lämpchen POWER.

Hinweis 1. Durch Drücken der FEED-Taste wird der Rest des noch im

Drucker befindlichen Papiers ausgegeben.

2. Wenn die Papier-Verbraucht-Markierung auf dem Papier er­scheint, tauschen Sie die Rolle aus, bevor das Papier ganz zu
Ende ist.

– 97 –

DEUTSCH

7. Bedienfeld

7-1. Grundlegender Betrieb

1 Taste ON LINE

Schaltet den Drucker zwischen On­line und Off-line Betrieb um. Um­schalten ist nur möglich, wenn Pa­pier im Drucker eingelegt ist.

2 FEED-Taste

• Wenn diese Taste gedrückt und dann
innerhalb von 0,5 s losgelassen wird,
wird das Papier um eine Zeile vor­geschoben.

• Wenn diese Taste länger als 0,5 s
gedrückt gehalten wird, wird das
Papier kontinuierlich vorgeschoben.
(Der obige Vorschubvorgang ist so­wohl im On-line als auch im Off­line Betrieb möglich.)

3 Netzlämpchen POWER (grüne LED)

LED leuchtet : Stromversorgung für Drucker ist eingeschaltet.
LED erloschen: Stromversorgung für Drucker ist ausgeschaltet.

4 Lämpchen ON LINE (grüne LED)

LED leuchtet : Drucker im On-line-Betrieb
LED erloschen: Drucker im Off-line-Betrieb

Abb. 7-1 Bedienfeld

FEED POWERON LINE

3

4

1 2
