Инструкция по эксплуатации
StarLine A96 | B96
Инструкция по
эксплуатации
Пожалуйста, прочитайте
внимательно!
Перед началом эксплуатации охранного комплекса внимательно прочитайте
настоящую инструкцию, обратите особое внимание на разделы, отмеченные
знаком , и определите, подходит ли данный охранный комплекс для Вашего
автомобиля, для чего руководствуйтесь требованиями изготовителя автомобиля и
инструкцией по эксплуатации автомобиля.
Если вы не смогли определить, подходит ли данный охранный комплекс для
установки на автомобиль, верните его продавцу в течение 14 дней с момента
покупки.
Охранный комплекс является сложным техническим устройством, предполагающим
подключение к цепям автомобиля, связанным с работой двигателя.
Установка охранного комплекса должна быть произведена только специально
обученными квалифицированными специалистами.
Запрещается осуществлять монтаж, программирование, обслуживание, ремонт и
разборку-сборку охранного комплекса лицами, не являющимися
квалифицированными специалистами и не прошедшими обучение и проверку
знаний по технике безопасности.
При программировании параметров охранного комплекса устанавливаемые
параметры не должны противоречить требованиям инструкции по эксплуатации
автомобиля.
Пользователь несет полную ответственность за ущерб, причиненный людям,
животным и имуществу в результате использования охранного комплекса не по его
прямому назначению, или с нарушениями требований безопасности, изложенных в
настоящей инструкции.
Изготовитель не несет ответственности за убытки и несчастные случаи, вызванные
несоблюдением правил безопасности и требований, изложенных в настоящей
инструкции.
Во избежание возможных недоразумений сохраняйте документы, прилагаемые
к охранному комплексу при продаже. Проверьте заполнение гарантийного талона, в
том числе наличие даты продажи и печати продавца. При отсутствии даты продажи
(покупки) гарантийный срок исчисляется с момента изготовления охранного
комплекса.
Если у вашего охранного комплекса есть брелок или беспроводная метка:
• Не носите брелок или метку на одной связке с ключами от автомобиля.
• При передаче автомобиля на обслуживание или мойку всегда переводите комплекс
в сервисный режим. Не передавайте метки и брелоки третьим лицам для
предотвращения несанкционированного доступа к охранным функциям.
• Не оставляйте брелоки или метки в местах, доступных для детей и животных.
• Не допускайте попадание жидкостей в брелок.
• Если на дисплее брелока появилась иконка, предупреждающая о разряде элемента
питания брелока, заблаговременно примите меры по замене элемента питания.
• Храните запасной элемент питания в автомобиле в заводской упаковке.
Полная электронная версия инструкции доступна на сайте
help.starline.ru.
Обязательные меры безопасности при
использовании функции запуска двигателя
Необходимо помнить, что автомобиль является источником повышенной опасности.
Раздел 12.8. правил дорожного движения гласит: «Водитель может покидать свое
место или оставлять транспортное средство, если им приняты необходимые меры,
исключающие самопроизвольное движение транспортного средства или
использование его в отсутствие водителя».
Перед эксплуатацией охранного комплекса внимательно ознакомьтесь с мерами
безопасного использования функции дистанционного или автоматического запуска
двигателя, изложенными ниже:
1. всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке;
2. всегда ставьте автомобиль на стояночный тормоз, который должен находиться в
исправном состоянии и исключать возможность движения автомобиля;
3. оставляя автомобиль, обязательно устанавливайте рычаг управления
автоматической трансмиссии в положение «PARK», а рычаг переключения ручной
коробки передач – в нейтральное положение;
4. если в вашем автомобиле установлена ручная коробка передач, то перед
включением функции дистанционного или автоматического запуска двигателя
обязательно выполняйте процедуру подготовки к запуску двигателя – «программная
нейтраль»;
5. никогда не передавайте брелки управления автосигнализацией детям, а также
другим лицам без их предварительного ознакомления с инструкцией по
эксплуатации;
6. перед тем как включить функцию дистанционного или автоматического запуска
двигателя:
• убедитесь в исправном состоянии автомобиля,
• убедитесь в наличии достаточного количества топлива, масла, охлаждающей
жидкости и т. д.,
• установите параметры работы отопителя салона (кондиционера), обогрева стекол и
других аксессуаров на необходимые уровни,
• установите регулятор обдува салона на циркуляцию воздуха, что позволит более
эффективно прогреть или охладить воздух в автомобиле.
Меры безопасности при зарядке аккумулятора
вашего автомобиля
Помните, что любой процесс заряда аккумулятора связан с подачей на аккумулятор
и соответственно в бортовую сеть автомобиля напряжения больше номинального 12
В, которое может повредить электронное оборудование автомобиля и
дополнительно установленное оборудование на ваш автомобиль.
Не используйте зарядные и пуско-зарядные устройства для заряда аккумулятора
непосредственно на автомобиле без отключения клемм аккумулятора от бортовой
сети в режимах:
• быстрой зарядки повышенным током (режимы «boost» или аналогичные);
• различных режимов СТАРТ, предназначенных для запуска двигателя;
• в режиме заряда 24 В аккумуляторов.
Не используйте пуско-зарядные устройства для запуска двигателя без
подключенного аккумулятора и с подключенными неисправными аккумуляторами
(короткие замыкания в банках, разрушение пластин и т.п.)
Не используйте неисправные зарядные устройства, зарядные устройства на 24 В и
устройства, не предназначенные для зарядки аккумуляторов, например, сварочные
инверторы.
Все указанные выше устройства и режимы могут вызвать неконтролируемую подачу
повышенного напряжения более 25 В и до 60 В в бортовую сеть автомобиля и
привести к выходу из строя электронных компонентов охранного комплекса и
оборудования автомобиля.
Не рекомендуется использовать метод прикуривания для заряда аккумулятора.
Даже описанные «безопасные» способы прикуривания безопасны только для
автомобиля «донора». Подключение и отключение полностью разряженного или
неисправного аккумулятора на вашем автомобиле при работающем двигателе
может вывести из строя электронные устройства вашего автомобиля и
автосигнализацию из-за короткого замыкания или бросков повышенного
напряжения, возникающих при подключении и отключении аккумулятора.
В случае использования указанных выше устройств и режимов, ответственность за
повреждение электронного оборудования лежит на владельце автомобиля.
Соблюдайте технологию безопасной зарядки аккумулятора!
Перед зарядкой клеммы аккумулятора должны быть отключены от бортовой сети
автомобиля. После этого можно начать процесс зарядки аккумулятора. После
зарядки подключите аккумулятор к бортовой сети автомобиля.
Такая необходимость объясняется тем, что без измерительных приборов вы не
можете определить исправность, состояние аккумулятора и причину его разряда
(наличие внутренних коротких замыканий или обрывов). Любое подключение
зарядного устройства к неисправному аккумулятору вызывает риск повреждения
электронного оборудования автомобиля и охранного комплекса повышенным
напряжением.
Общее описание
Охранно-телематические комплексы StarLine А96, StarLine А66, StarLine АS96,
StarLine B96, StarLine B66 (далее — комплекс) предназначены для охраны
автотранспортного средства от угона и разбойного нападения. Местоположение
автомобиля определяется с помощью спутников системы глобального
позиционирования GPS. Набор функций зависит от комбинации установленных
модулей в комплекс (уточните у специалиста по установке).
Для комплекса StarLine А96, StarLine АS96, StarLine B96 доступны функции
автоматического и дистанционного запуска двигателя.
В зависимости от установленных модулей управление комплексом осуществляется
при помощи брелока, SMS-команд, голосового меню, беспроводной метки, из
мобильного приложения StarLine или из личного кабинета на сайте starline-online.ru
. Для входа в личный кабинет используйте логин и пароль, указанные на
пластиковой карте владельца, входящей в комплект поставки.
Для управления комплексом при помощи брелока должен быть
установлен модуль 868 МГц.
Для управления комплексом при помощи метки (или использования смартфона
в качестве метки) должен быть установлен модуль Bluetooth
Smart или модуль GSM+BT.
Для управлением комплексом с помощью SMS-команд, голосового меню, из
мобильного приложения StarLine и личного кабинета на сайте starline-online.ru
должен быть установлен модуль GSM или модуль GSM+BT , для получения
трэков — антенна GPS/ГЛОНАСС.
Для использования функции «Запрет поездки» должен быть
установлен модуль 2CAN+2LIN.
Основные преимущества:
• работа в режиме «Slave» (включение или выключение режима охраны штатным
брелоком автомобиля);
• идентификация водителя с помощью беспроводной метки или смартфона по
протоколу Bluetooth Smart;
• подключение беспроводного подкапотного блока StarLine R6 для управления
замками капота, сиреной, блокировкой двигателя, измерения температуры
двигателя и контроля концевого выключателя капота;
• дополнительная авторизация владельца посредством беспроводной метки,
смартфона или ввода секретного кода штатными кнопками;
• диалоговый код управления StarLine с индивидуальными ключами шифрования 128
бит, гарантирующий надежную защиту от всех известных кодграбберов;
• возможность установки модуля 2CAN+2LIN для получения статусов и управления
по CAN-шине;
• дистанционное управление устройствами предпускового подогрева двигателя;
• поддержка бесключевого модуля временного отключения штатного иммобилайзера
Fortin при аналоговом подключении или по цифровым шинам CAN, LIN по
технологии iKEY;
• дистанционное управление по GSM-каналу устройствами предпускового подогрева
двигателя при аналоговом подключении;
• определение координат, скорости и направления движения транспортного средства;
• определение параметров движения, стиля вождения;
• контроль параметров автомобиля (пробег, коды ошибок, напряжение бортовой сети
и т.д.);
• автоматическая передача данных на сервер мониторинга;
• запись и хранение данных в энергонезависимой памяти («черный ящик»). Журнал
событий содержит информацию о треках за последние 1000 километров при
движении в городе и 5000 — по трассе и о13000 событий;
• управление функциями и отображение параметров на сервере мониторинга и в
мобильном приложении StarLine;
• высокочувствительный модуль GPS+ГЛОНАСС;
• сервисная кнопка, совмещенная со светодиодным индикатором статуса системы;
• универсальные переназначаемые входы/выходы;
• специальная программа, позволяющая произвести индивидуальную настройку
комплекса в зависимости от пожеланий владельца и особенностей автомобиля.

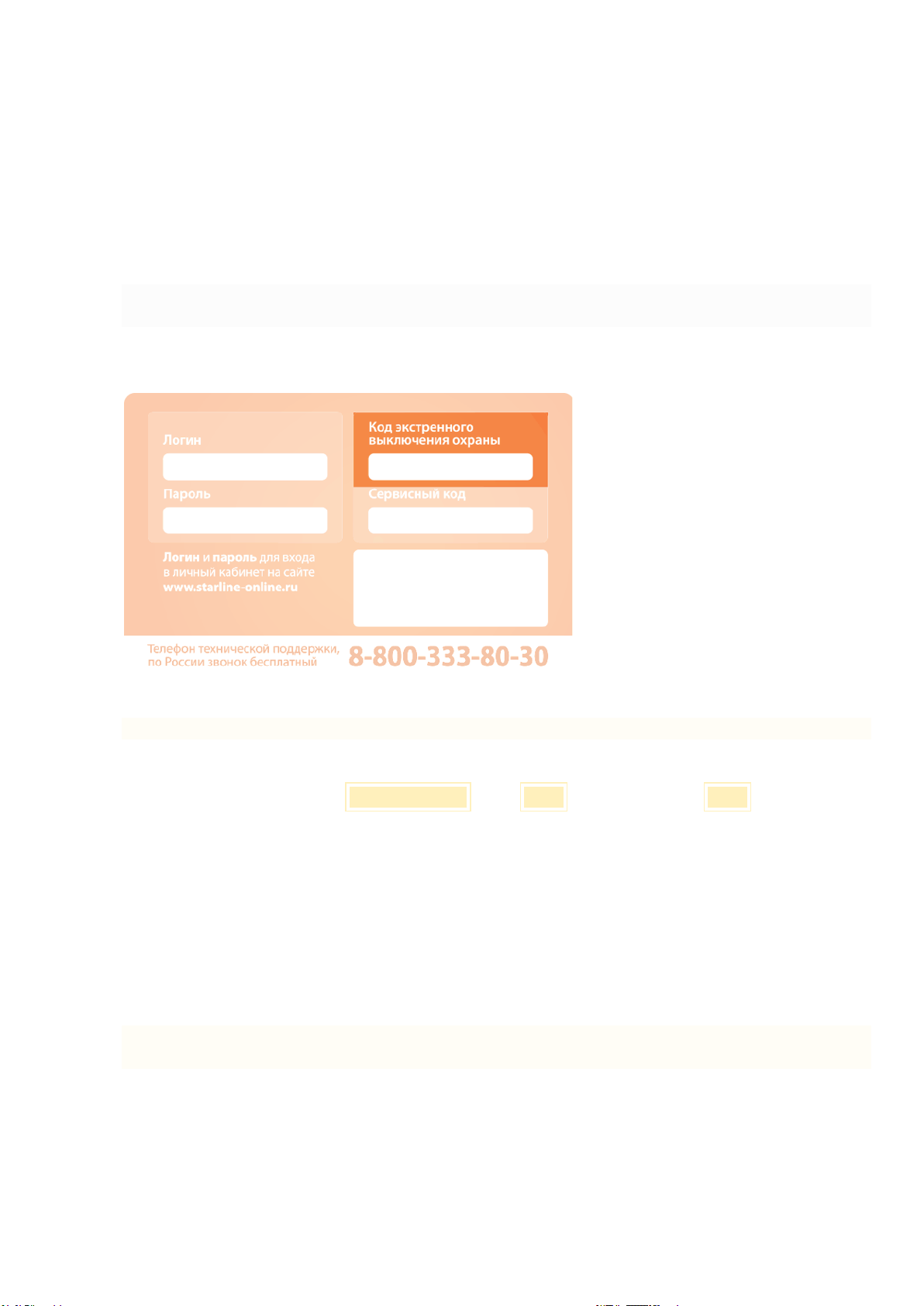

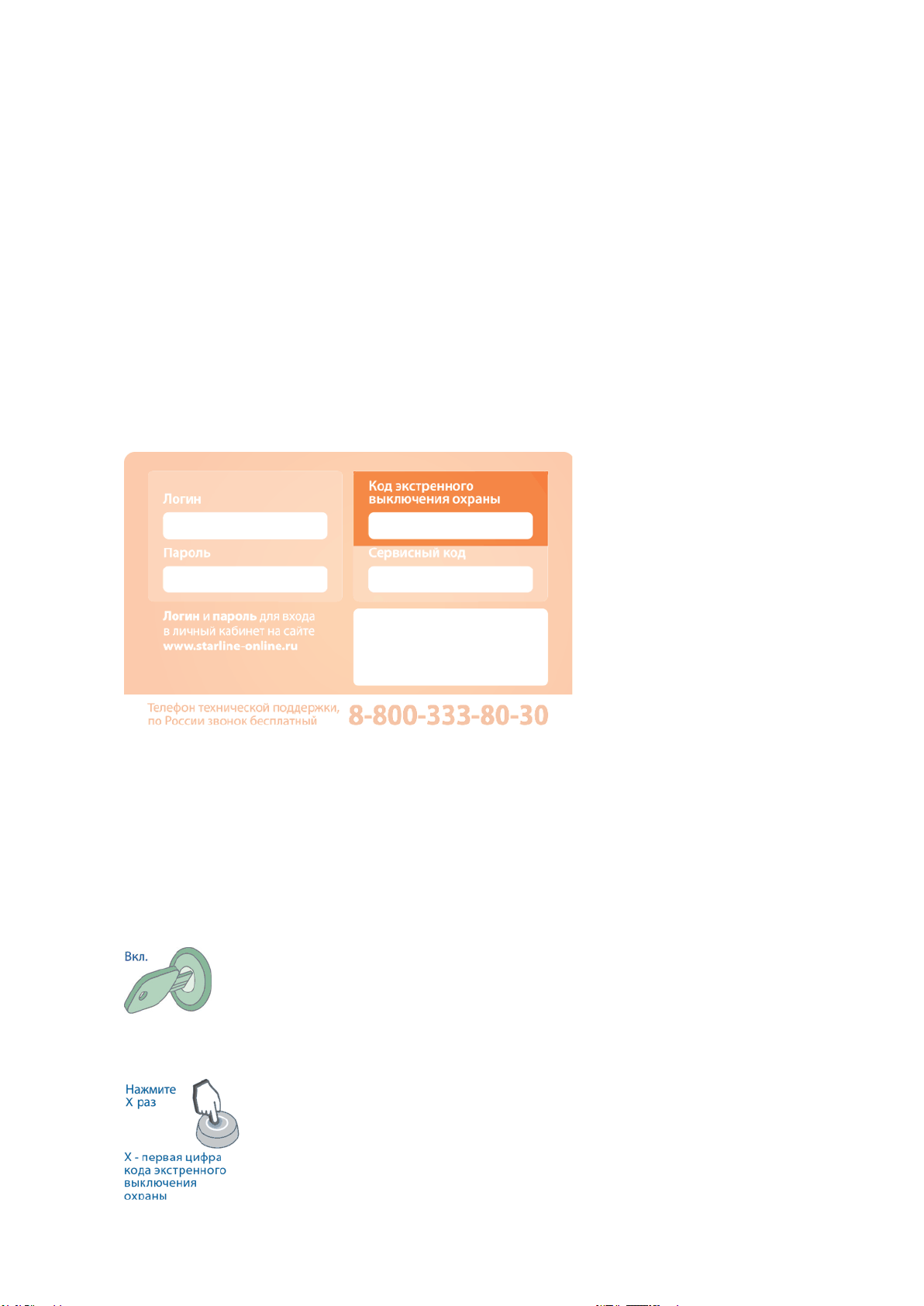

Пластиковая карта
В комплект поставки входит пластиковая карта на которой указаны:
• Сервисный код — предназначен для настройки и программирования параметров
комплекса с помощью приложения StarLine Мастер.
• Код экстренного выключения охраны — предназначен для экстренного снятия с
охраны.
• Логин и пароль — предназначен для входа в личный кабинет на сайте starline-
online.ru.
Не сообщайте никому код экстренного выключения охраны! Помните, что зная код
экстренного выключения охраны, злоумышленник может отключить защитные
функции.
Технические характеристики
• Основной блок
• Модуль 2CAN+2LIN
• Модуль приемопередатчика 868 МГц
• Модуль Bluetooth Smart
• Модуль GSM
• Модуль ГЛОНАСС/GPS
Основной блок
Параметр
Значение
Интерфейсы
10А
LIN
полярностью (при установке модуля аналоговых каналов) и 2
отрицательных выхода типа ОК, 0.2A
LIN) (*)
Напряжение
питания
8…16В
Диапазон рабочих
температур
от –40°С до +85°С
(*) — если в основной блок установлен модуль 2CAN+2LIN
(**) — модуль ГЛОНАСС/GPS можно подключить только если в основной блок
установлен модуль GSM
Модуль 2CAN+2LIN
Параметр
Значение
Интерфейсы
Напряжение питания
8…16В
Диапазон рабочих температур
от –40°С до +85°С
Модуль приемопередатчика 868 МГц
Параметр
Значение
Рабочая частота
868.7…869.2 МГц
Тип антенны
внешняя, разъем SMA
Дальность управления брелоком
до 1500 метров (*)
Дальность оповещения на брелок
до 2000 метров (*)
Протокол шифрования
AES 128
Напряжение питания
3В
Диапазон рабочих температур
от –40°С до +85°С
(*) — дальность связи зависит от многих факторов: атмосферных условий, рельефа
местности, места установки охранного комплекса наличия препятствий для
прохождения радиосигналов.
Модуль Bluetooth Smart
Параметр
Значение
Рабочая частота
2.4 ГГц
Тип антенны
встроенная
Дальность действия
до 10 метров (*)
Протокол шифрования
AES 128
Напряжение питания
3В
Диапазон рабочих температур
от –40°С до +85°С
(*) — дальность связи зависит от многих факторов: атмосферных условий, рельефа
местности, места установки охранного комплекса наличия препятствий для
прохождения радиосигналов.
Модуль GSM
Параметр
Значение
Стандарт GSM
900-1800 МГц
Тип антенны
встроенная
Напряжение питания
8…16В
Диапазон рабочих температур
от –40°С до +85°С
Модуль ГЛОНАСС/GPS
Параметр
Значение
Чувствительность GPS/ГЛОНАСС приемника
–148 дБм — «холодный» старт
–163 дБм — «горячий» старт
–165 дБм — в режиме слежения
Тип антенны
встроенная
Напряжение питания
5В
Диапазон рабочих температур
от –40°С до +85°С
Световая и звуковая индикация
• Настройка световой и звуковой индикации
• Таблица индикации
• Индикация светодиода на сервисной кнопке
Настройка световой и звуковой индикации
В комплексе предусмотрено несколько вариантов индикации при переходе в
режимы «Снято с охраны», «В охране» и «Тревога»:
• скрытая — световая и звуковая индикация отключена;
• тихая — индикация световыми сигналами;
• звуковая — индикация звуковыми сигналами;
• полная — индикация световыми и звуковыми сигналами.

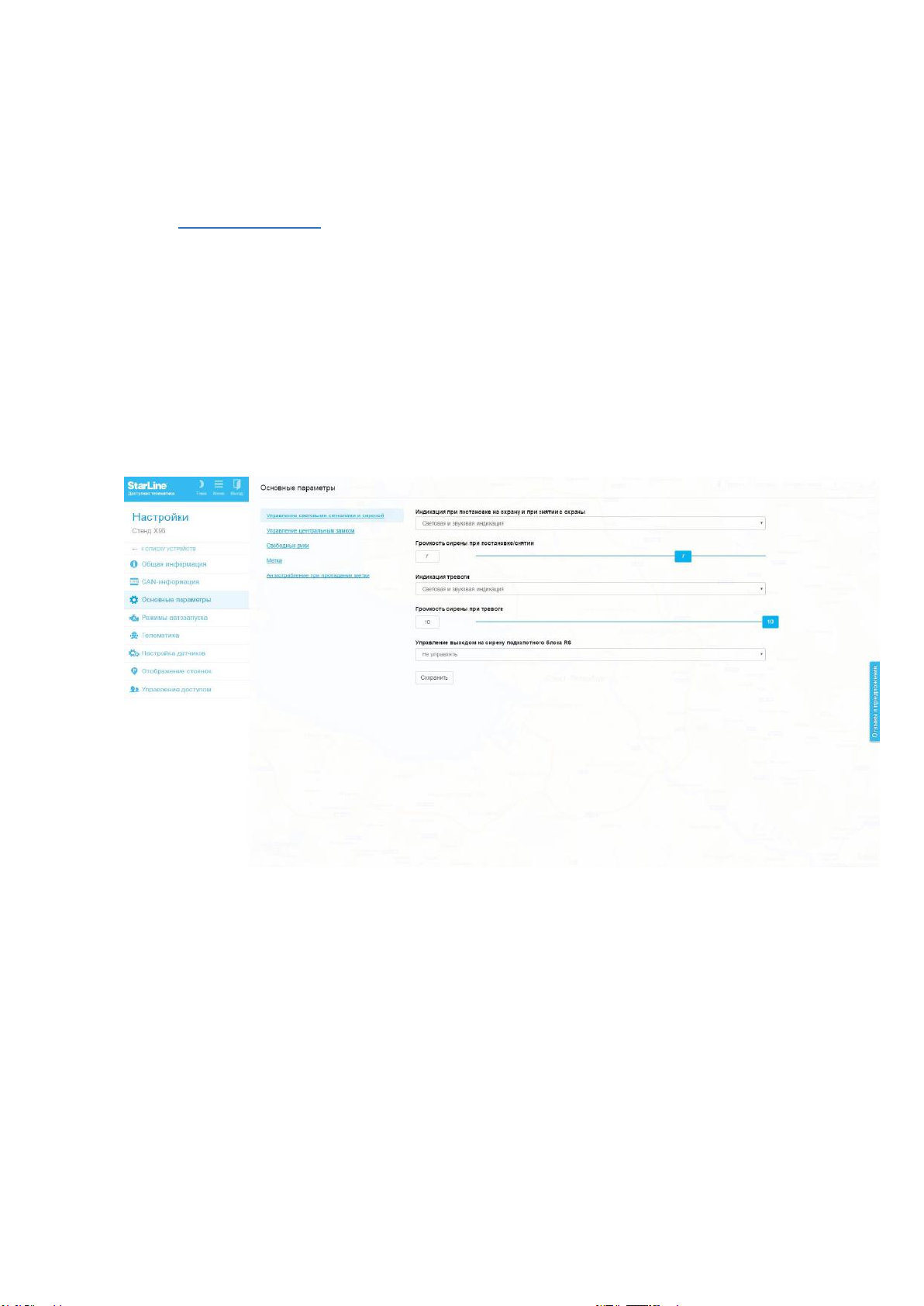

По умолчанию включено звуковое оповещение сиреной и аварийной световой
сигнализацией. Вариант индикации можно настроить в личном кабинете на
сайте starline-online.ru (Настройки → Основные параметры → Управление
световыми сигналами и сиреной).
Таблица индикации
Охранный комплекс сообщает о своем состоянии при помощи звуковых (сирена) и
световых (поворотники) сигналов
— короткий сигнал
— длинный сигнал
Событие
Световые
сигналы
Сирена
Постановка на охрану
Постановка в охрану с нарушением одной из зон
Постановка в охрану с отключением режима
«Свободные руки»
Постановка в охрану с отключением режима
«Свободные руки»
с нарушением одной из зон)
Снятие с охраны
Снятие с охраны (за цикл охраны была нарушена
одна из зон)
Снятие с охраны с отключением режима «Свободные
руки»
Тревога
30 сек
30 сек
Событие
Световые
сигналы
Сирена
Тревога предупредительного уровня
Паника
10 сек
10 сек
Вход в сервисный режим
2 сек
—
Выход из сервисного режима
Открытие багажника
Дистанционный или автоматический запуск
двигателя
—
Дистанционная или автоматическая остановка
двигателя
—
Выключение режима "Антиограбление"
—
Индикация светодиода на сервисной кнопке
Состояние комплекса
Светодиод
Снято с охраны
не горит
Снято с охраны с включенным зажиганием и нарушением одной из зон
(двери, капот, багажник)
1 раз в 5 сек
В охране
1 раз в сек
В охране с включенным режимом "Свободные руки"
2 раза в сек
Двигатель работает
горит
постоянно
Сервисный режим
не горит
Включена функция "Запрет поездки"
не горит
Включен режим "Антиограбление"
10 раз в сек
Управление комплексом с
помощью брелока
• Брелоки
• Значение пиктограмм на брелоке
• Запуск двигателя
• Режимы работы
• Зоны охраны
• Датчики
• Дополнительная информация
• Основные команды управления с брелока
• Курсорное меню
• Меню настроек
• Меню звуковых профилей брелока
• Функция «Автоматическая блокировка кнопок»
• Функция «Поиск брелока»
• Настройка времени и даты
Брелоки
В состав комплекса входят два брелока:
Брелок с ЖКИ (жидкокристаллическим индикатором):
Охранно-телематические комплексы StarLine А96, А66
Охранно-телематические комплексы StarLine B96, B66
Срок службы элемента питания брелока с ЖКИ составляет до 6 месяцев в
зависимости от условий эксплуатации. Для брелока ЖКИ используйте элемент
питания ААА.
Дополнительный брелок:
Срок службы элемента питания дополнительного брелока составляет до 1 года в
зависимости от условий эксплуатации. Для дополнительного брелока используйте
элемент питания типа CR2032.
Основной и дополнительный брелоки равноценны по криптостойкости. Для
передачи команд управления в обоих брелоках используется диалоговый алгоритм
обмена данными, исключающий интеллектуальный электронный взлом.
Информация о текущем состоянии охранного комплекса передается в основной
брелок и отображается на дисплее. В дополнительном брелоке функции
оповещения не предусмотрены, он предназначен только для передачи основных
команд управления.
Значение пиктограмм на брелоке
Запуск двигателя
Режимы работы
Зоны охраны
Датчики
Дополнительная информация
Основные команды управления с брелока

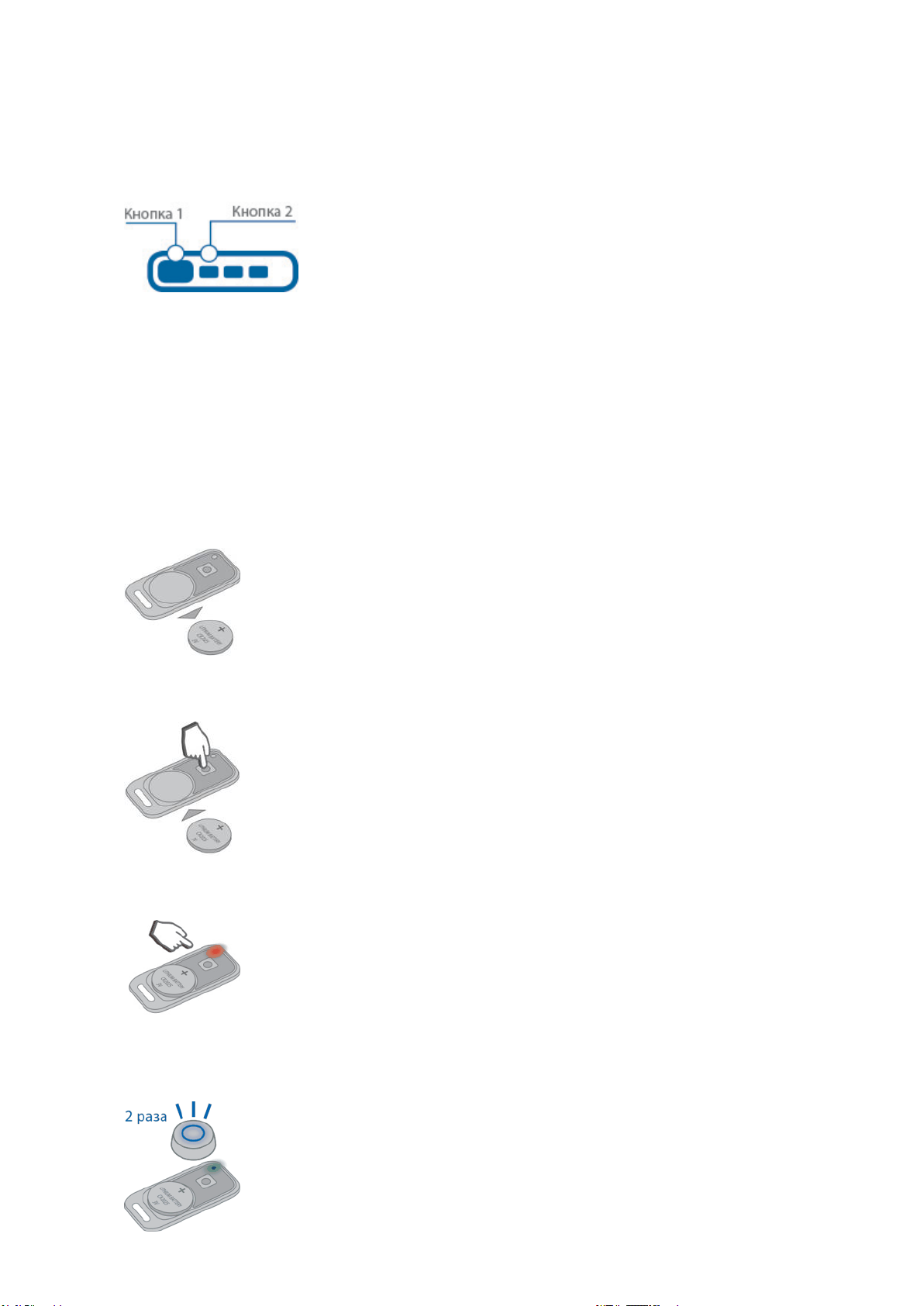

Нумерация кнопок основного брелока:
Нумерация кнопок дополнительного брелока:
В настоящем руководстве используются следующие термины продолжительности
нажатий на кнопки брелока:
Короткое нажатие
Одно нажатие кнопки (или двух кнопок одновременно)
продолжительностью менее 1,5 секунды
Пример: — короткое нажатие первой кнопки; —
короткое нажатие одновременно кнопок 2 и 3
Длительное
нажатие
Нажатие и удерживание кнопки или двух кнопок до появления
мелодичного звукового сигнала и вибросигнала. Предусмотрено два
Короткое нажатие
Одно нажатие кнопки (или двух кнопок одновременно)
продолжительностью менее 1,5 секунды
Пример: — короткое нажатие первой кнопки; —
короткое нажатие одновременно кнопок 2 и 3
уровня длительного нажатия:
до первого звукового сигнала;
Примеры: — длительное нажатие первой
кнопки; — длительное нажатие первой и второй
кнопки
до второго звукового сигнала;
Примеры: — длительное нажатие четвертой кнопки
второго уровня
Двойное нажатие
Два нажатия одной кнопки в течение 1 секунды;
Пример: — двойное нажатие кнопки 1
Последовательное
нажатие
Два нажатия одной или разных кнопок. Первое нажатие должно
быть длительным (первого или второго уровня), второе нажатие —
коротким. Перед вторым нажатием первую кнопку нужно
отпустить.
Пример: — последовательное нажатие кнопок 2 и 1
Основные команды управления с брелока:
Команда
Комбинация кнопок
Поставить в охрану
Снять с охраны
Запросить температуру двигателя, салона и
напряжение АКБ
Запустить двигатель
Остановить двигатель
Включить предпусковой подогреватель двигателя
Команда
Комбинация кнопок
Выключить предпусковой подогреватель двигателя
Поиск автомобиля на парковке
Включить/отключить датчик удара
Включить/отключить датчик наклона и движения
Включить режим «Паника»
Отпереть багажник
Включить автоматический запуск
курсорное меню
Включить/отключить сервисный режим
или курсорное
меню
Включить/отключить режим «Свободные руки»
курсорное меню
Включить/отключить блокировку кнопок
Включить/отключить функцию «Автоблокировка
кнопок»
Включить только вибросигнал брелока
Включить звуковой профиль «ЗВУК 2»
Включить звуковой профиль «ЗВУК 1»
Включить звуковой профиль «ЗВУК 0»
Включить звуковой профиль «ЗВУК --»
Запуск программы гибкой логики

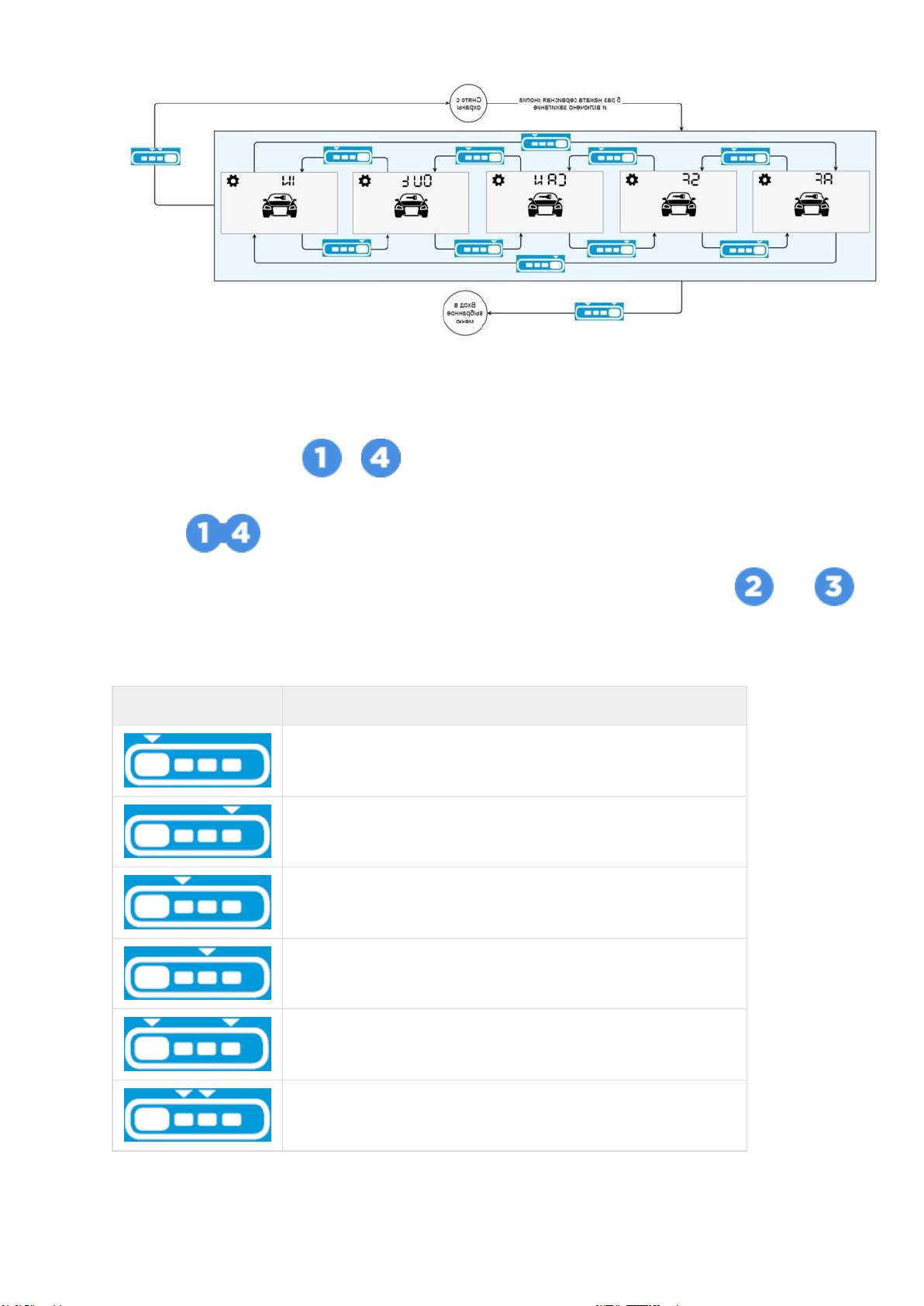

Курсорное меню
Управление некоторыми функциями охранного комплекса осуществляется из
курсорного меню: управление режимом «Свободные руки», сервисным режимом,
настройка автоматического запуска двигателя.
Вход и выход из меню осуществляется длительным удержанием кнопки 4 первого
уровня: . Если в течение 15 секунд не нажимать кнопки брелока,
произойдет автоматический выход из меню.
При входе в меню курсор будет установлен на первой пиктограмме. Переход к
следующему и предыдущему пункту меню осуществляется коротким нажатием на
кнопки или , соответственно. Выбор функции осуществляется коротким
нажатием кнопок 2 и 3: . Изменение значения параметра осуществляется
нажатием на кнопки или (уменьшение и увеличение соответственно). При
длительном удержании кнопки скорость изменения значения параметра возрастает.
Переход к пунктам меню, изменение параметра и выход из меню будут
подтверждены мелодичным звуковым сигналом.
Описание и управление настройками приведены в таблице.
Пиктограмма
Параметр
Описание
Шаг
настройки
Режим "Свободные
руки"
Включить/отключить режим
"Свободные руки"
—
Автоматический запуск
по будильнику
Установить часы и минуты
запуска двигателя
1 минута
Автоматический запуск
по таймеру
Установить периодичность
запуска двигателя в часах
1 час
Автоматический запуск
по температуре
Установить значение
температуры в градусах
Цельсия
1 ºС
Автоматический запуск
по напряжению
Установить значение
напряжения АКБ в Вольтах
0,1 В
Сервисный режим
Включить/отключить
сервисный режим
—

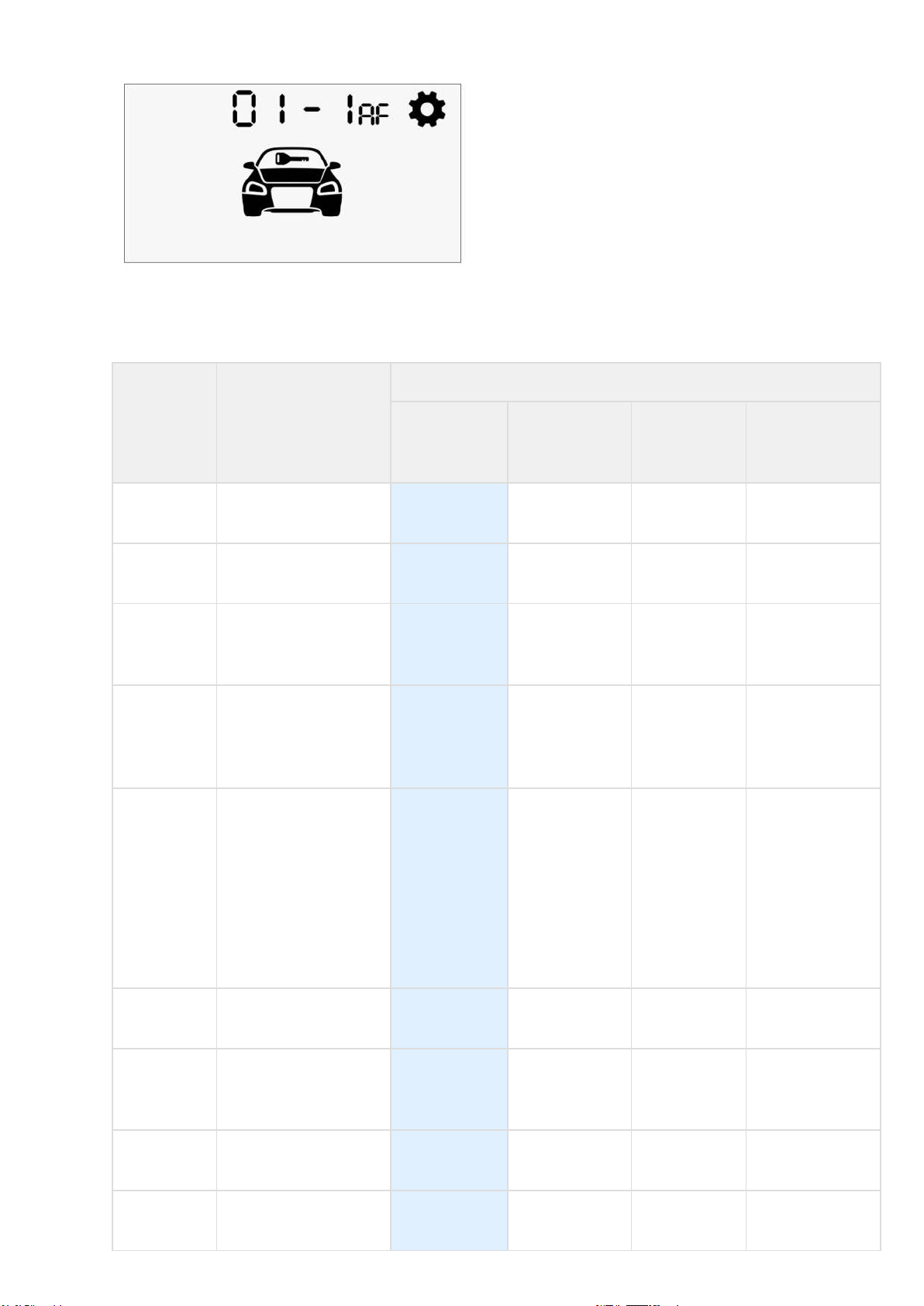

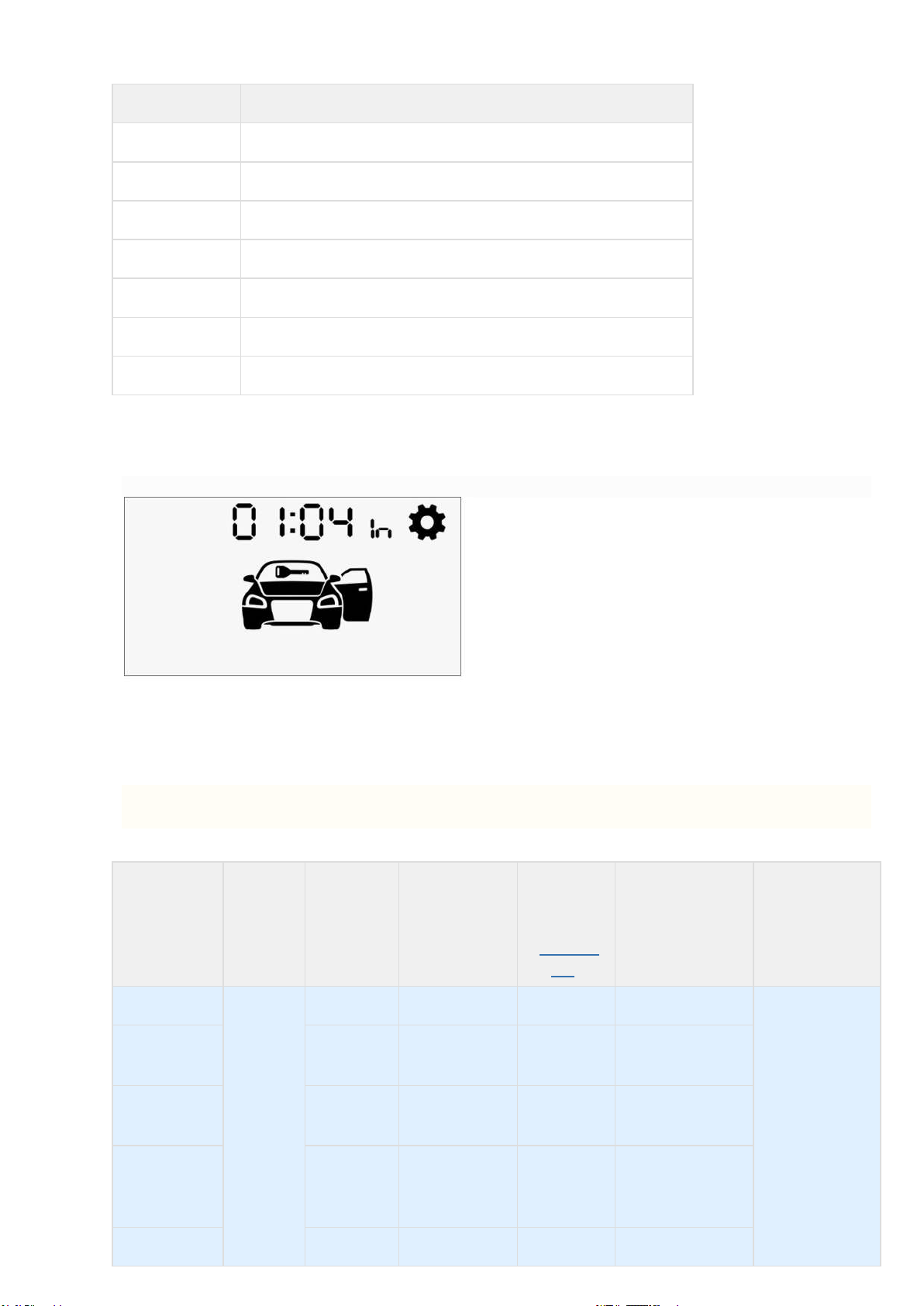

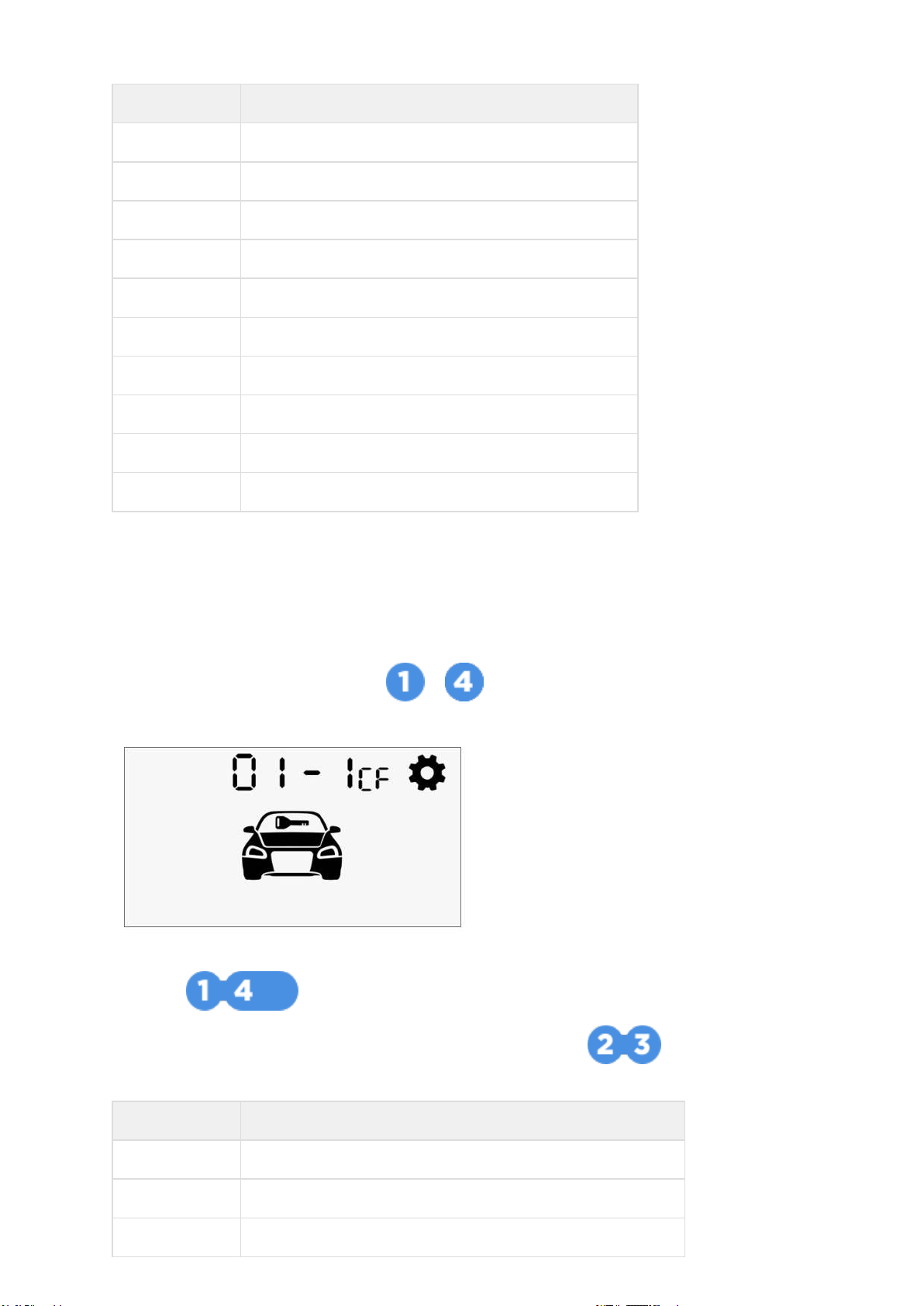

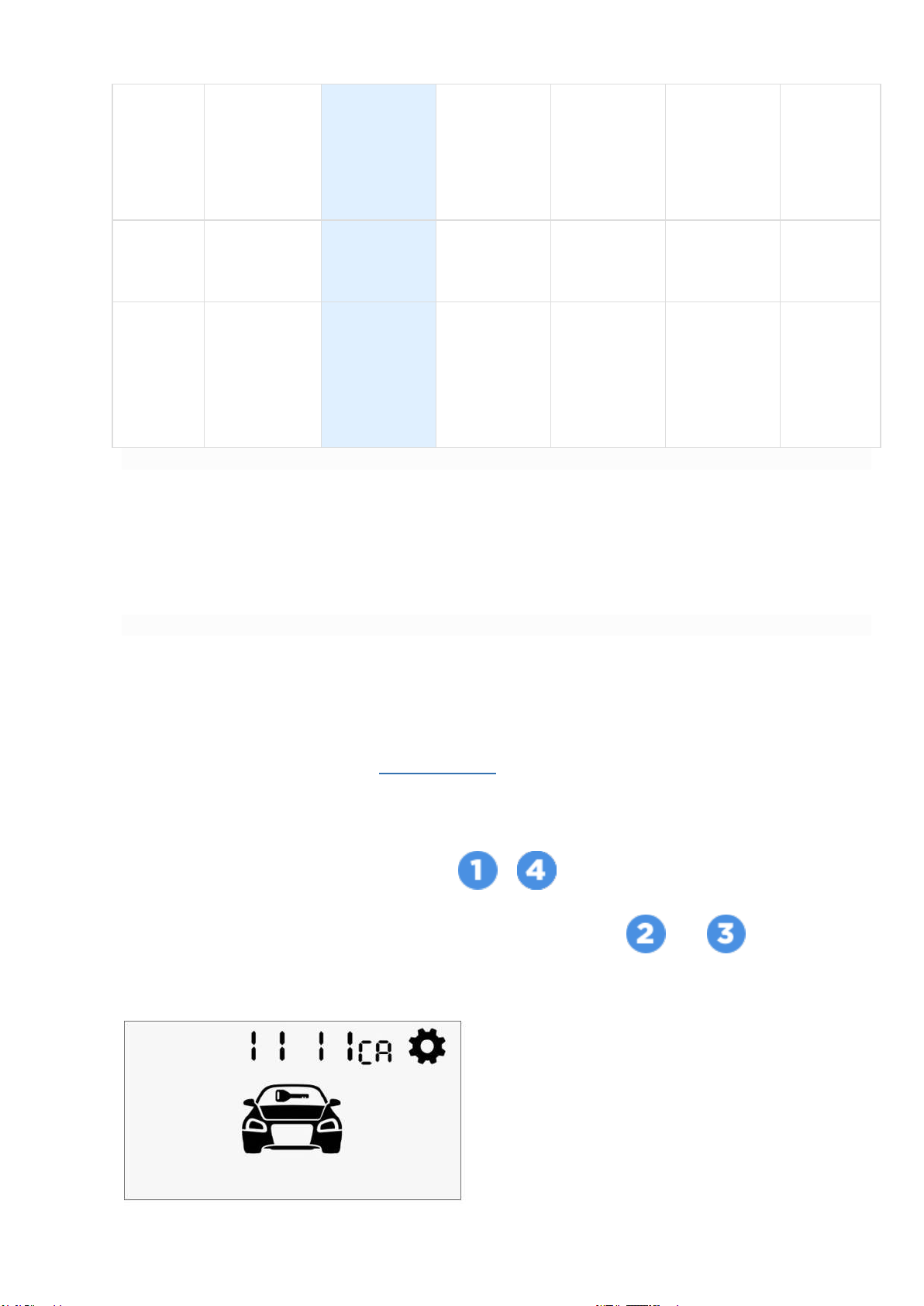

Меню настроек

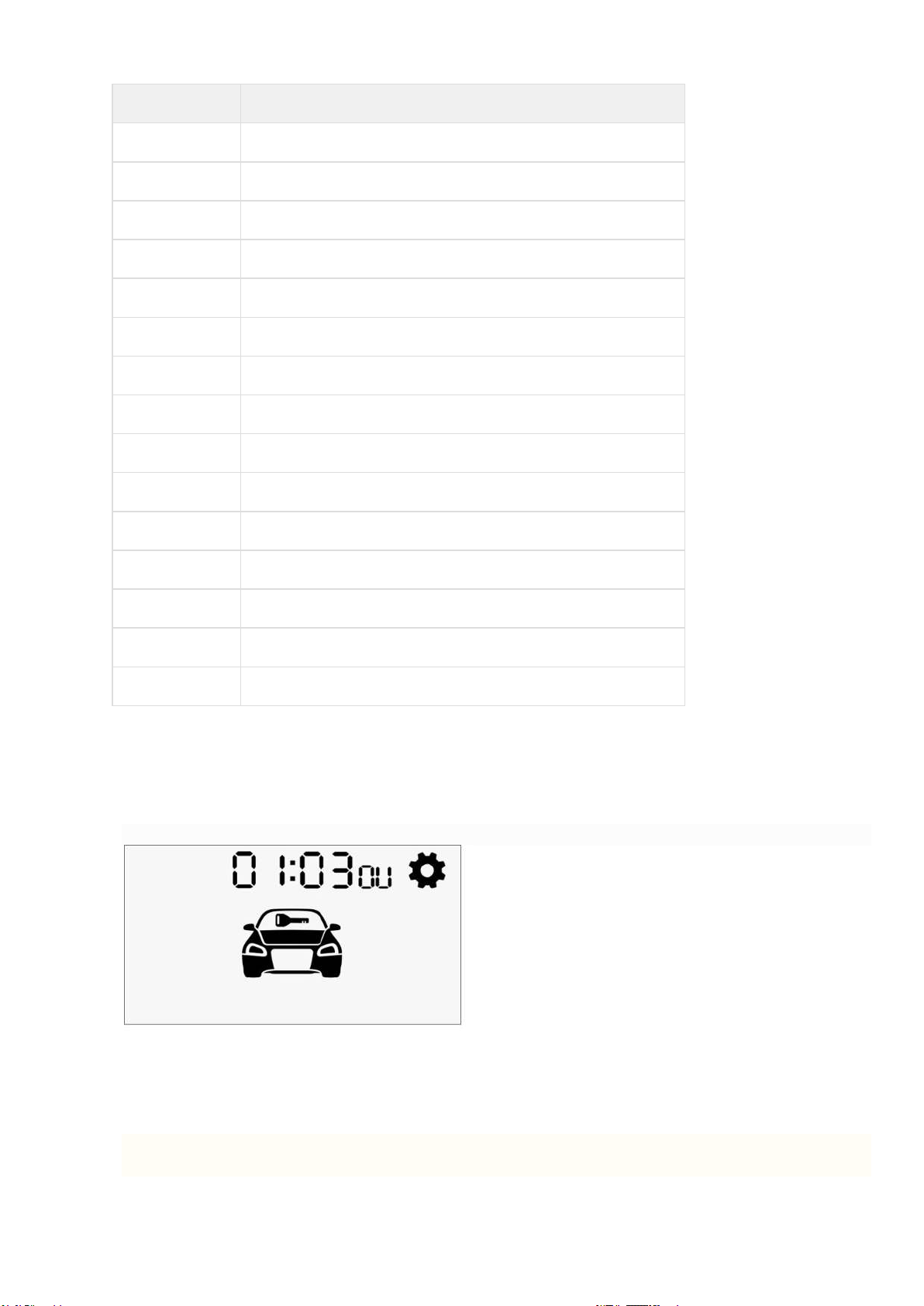

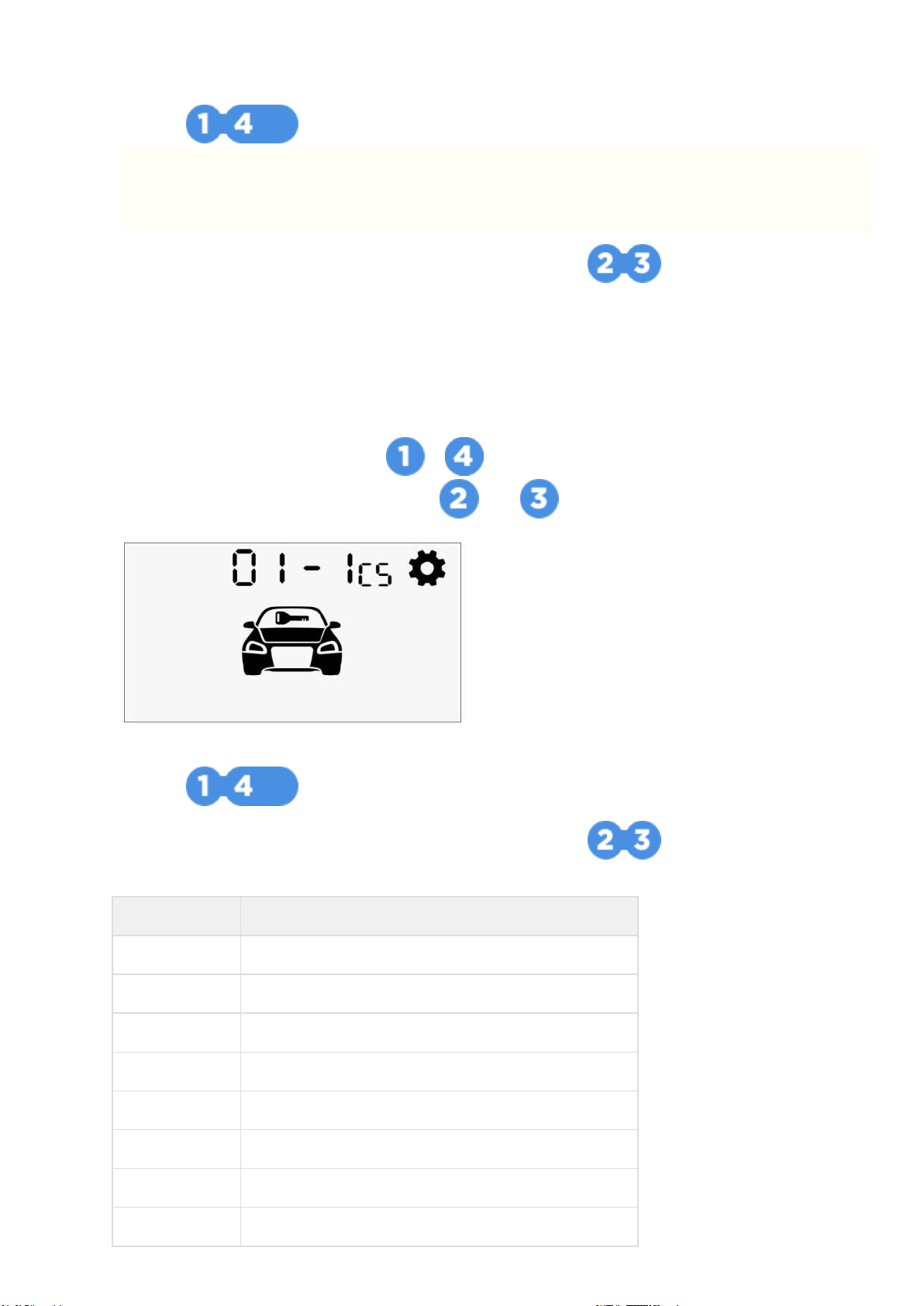

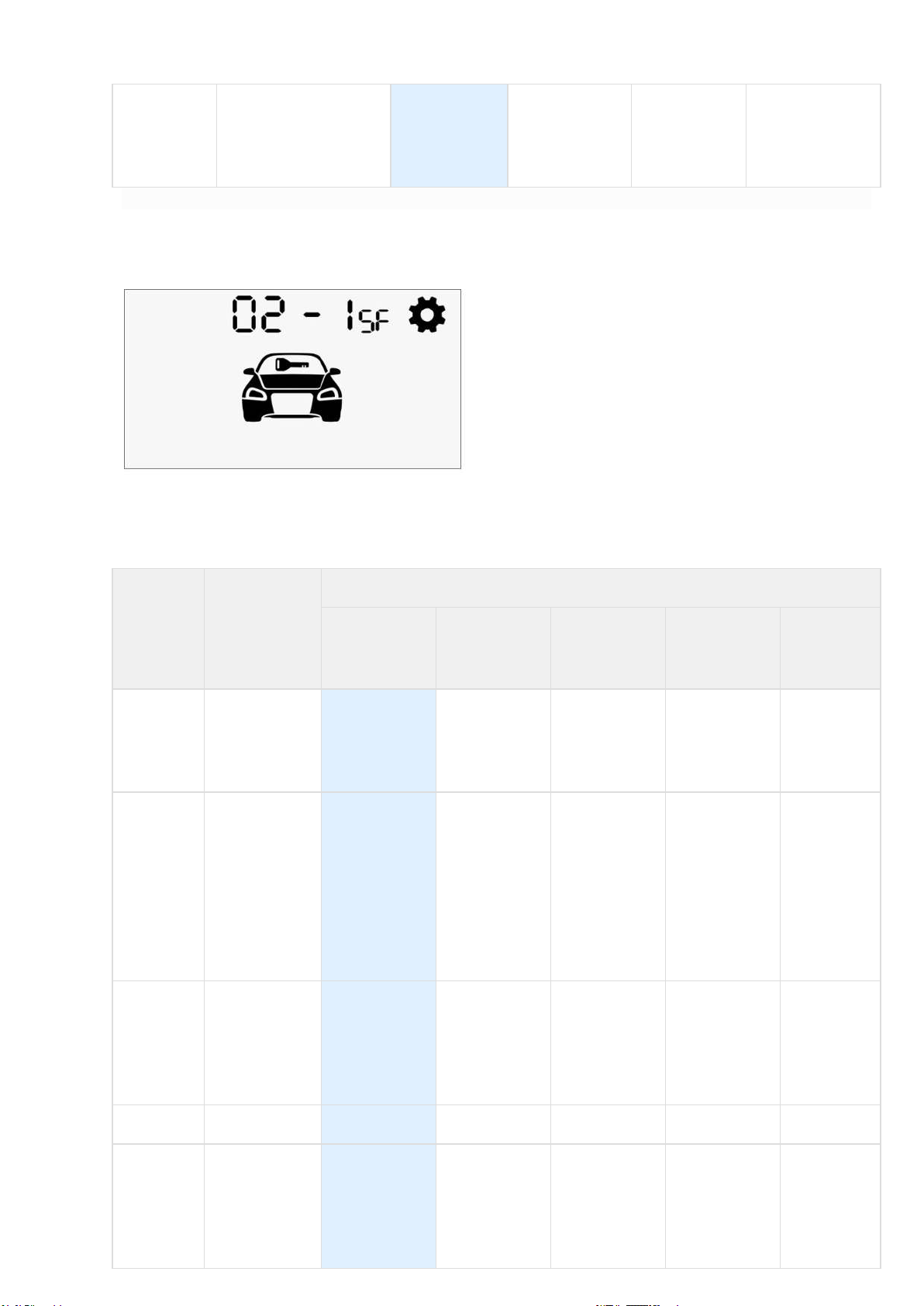

Меню настроек предназначено для настройки параметров работы комплекса.
Вход и выход из меню настроек осуществляется длительным нажатием
кнопки . После входа в меню на экране брелока появится текущее
состояние настроек комплекса:
Переход к пунктам меню осуществляется коротким нажатием на кнопку или
, к предыдущему и следующему пункту, соответственно. Уменьшение и увеличение
значения параметра осуществляется короткими нажатиями на кнопки или ,
соответственно. Чем больше длительность нажатия, тем на большее количество
единиц меняется значение.
Изменение параметра и выход из меню будут подтверждены мелодичным звуковым
сигналом, переходы между пунктами меню — вибросигналом.
Установка часового пояса
Для установки часового пояса выберите первый пункт меню настроек. Затем с
помощью кнопок и установите требуемое значение. Минимальная
величина шага составляет 1 час.
Текущее время брелок получает автоматически из блока комплекса по
GPS/ГЛОНАСС-спутникам и GSM-сети (при наличии модуля GSM).
Если модуль GSM отсутствует в комплектации вашего комплекса, то установите
время и дату самостоятельно (см. Настройка времени и даты)
Установка световой и звуковой индикации при постановке и снятии с охраны
Для настройки работы световой и звуковой индикации при постановке и снятии с
охраны выберите второй пункт меню настроек. Затем с помощью кнопок
и установите требуемое значение.
Описание вариантов настройки:
• для скрытой постановки и снятия с охраны (без световой и звуковой индикации)
установите значение 0;
• для тихой (только световая индикация) — значение 1;
• для полной (световая и звуковая индикация) — значение 2;
• для использования только звуковой индикации — значение 3.
Установка громкости сирены при постановке или снятии с охраны
Для установки уровня громкости сирены выберите третий пункт меню. Затем с
помощью кнопок и выберите необходимый уровень громкости сирены.
0 — без звука, 10 — максимальный уровень громкости.
Установка световой и звуковой индикации в режиме «Тревога»
Для настройки световой и звуковой индикации в режиме «Тревога»
выберите четвертый пункт меню настроек. Затем с помощью кнопок и
установите требуемое значение.
Описание вариантов настройки:
• для скрытой индикации (без световой и звуковой индикации) установите значение 0;
• для тихой (только световая индикация) — значение 1;
• для полной (световая и звуковая индикация) — значение 2.
Установка громкости сирены в режиме «Тревога»
Для настройки громкости сирены в режиме «Тревога» выберите пятый пункт меню
настроек. Затем с помощью кнопок и установите требуемое значение.
0 — без звука, 10 — максимальный уровень громкости.
Установка чувствительности датчика движения
Для настройки уровня чувствительности датчика движения выберите шестой
пункт меню настроек. Затем с помощью кнопок и установите требуемое
значение от 0 до 30.
0 — датчик отключен, 30 — максимальный уровень чувствительности.
Установка чувствительности датчика наклона
Для настройки уровня чувствительности датчика наклона выберите седьмой
пункт меню настроек. Затем с помощью кнопок и установите требуемое
значение от 0 до 30.
0 — датчик отключен, 30 — максимальный уровень чувствительности.
Установка чувствительности предупредительного уровня датчика удара
Для настройки чувствительности предупредительного уровня датчика удара
выберите восьмой пункт меню настроек. Затем с помощью кнопок и
установите требуемое значение от 1 до 30.
1 — минимальный уровень, 30 — максимальный уровень чувствительности.
Выбранное значение чувствительности предупредительного уровня датчика удара
должно быть больше значения чувствительности тревожного уровня.
Установка чувствительности тревожного уровня датчика удара
Для настройки чувствительности тревожного уровня датчика удара
выберите девятый пункт меню настроек. Затем с помощью кнопок и
установите требуемое значение от 0 до 29.
0 — датчик отключен, 29 — максимальный уровень чувствительности.
Выбранное значение чувствительности тревожного уровня датчика удара должно
быть меньше значения чувствительности предупредительного уровня.
Установка дальности зоны потери метки
Для настройки дальности зоны потери метки выберите десятый пункт меню
настроек. Затем с помощью кнопок и установите требуемое значение от 3
до 10.
3 — минимальная дальность, 10 — максимальная дальность.
Зона потери метки должна быть больше, чем дальность зоны обнаружения метки.
Убедитесь, что установленная дальность зоны потери метки достаточна со всех
сторон автомобиля.
Установка дальности зоны обнаружения метки
Для настройки дальности зоны обнаружения метки выберите одиннадцатый
пункт меню настроек. Затем с помощью кнопок и установите требуемое
значение от 1 до 8.
1 — минимальная дальность, 8 — максимальная дальность.
Зона обнаружения должна быть меньше, чем дальность зоны потери метки.
Установка периода контроля связи с брелоком
Для установки периода контроля связи с брелоком выберите двенадцатый
пункт меню настроек. Затем с помощью кнопок и выберите значение 0, 3, 5
или 7.
Описание вариантов настройки:
• 0 — контроль связи отключен;
• 3 — контроль связи происходит с периодичностью 3 минуты;
• 5 — контроль связи происходит с периодичностью 5 минут;
• 7 — контроль связи происходит с периодичностью 7 минут.
Установка времени работы двигателя для охлаждения турбины
Для установки времени работы двигателя для охлаждения турбины
выберите тринадцатый пункт меню настроек. Затем с помощью кнопок и
установите требуемое значение в минутах от 1 до 5.
Для настройки этого параметра должен быть разрешен запуск двигателя (вкладка
«Запуск двигателя» в приложении StarLine Мастер).
Установка времени работы автоматического запуска двигателя
Для установки длительности работы двигателя при автоматическом запуске
двигателя выберите четырнадцатый пункт меню настроек. Затем с помощью
кнопок и установите требуемое значение в минутах от 10 до 60.
Для настройки этого параметра должен быть разрешен запуск двигателя (вкладка
«Запуск двигателя» в приложении StarLine Мастер).
Установка максимального времени работы двигателя после продления
автоматического запуска двигателя
Для установки максимального времени работы двигателя после продления
автоматического запуска двигателя выберите пятнадцатый пункт меню настроек.
Затем с помощью кнопок и установите требуемое значение в минутах от 15
до 60.
Для настройки этого параметра должен быть разрешен запуск двигателя (вкладка
«Запуск двигателя» в приложении StarLine Мастер).
Установка максимального времени запуска предпускового подогревателя
Для установки максимального времени в течение которого комплекс будет
инициировать запуск предпускового подогревателя выберите шестнадцатый
пункт меню настроек. Затем с помощью кнопок и установите требуемое
значение в минутах от 5 до 20.
Для настройки этого параметра должна быть разрешена работа предпускового
подогревателя двигателя (вкладка «Запуск двигателя» в приложении StarLine
Мастер).
Установка времени работы предпускового подогревателя
Для установки длительности работы предпускового подогревателя
выберите семнадцатый пункт меню настроек. Затем с помощью кнопок и
установите требуемое значение в минутах от 10 до 25.
Для настройки этого параметра должна быть разрешена работа предпускового
подогревателя двигателя (вкладка «Запуск двигателя» в приложении StarLine
Мастер).
Настройка работы предпускового подогревателя перед дистанционным
запуском двигателя
Для включения или отключения работы предпускового подогревателя перед
дистанционным запуском двигателя выберите восемнадцатый пункт меню
настроек. Затем с помощью кнопок и выберите требуемое значение:
0 — не запускать предпусковой подогреватель перед дистанционным запуском
двигателя;
1 — запускать предпусковой подогреватель перед дистанционным запуском
двигателя.
Настройка работы предпускового подогревателя перед автоматическим
запуском двигателя
Для включения или отключения работы предпускового подогревателя перед
автоматическим запуском двигателя выберите девятнадцатый пункт меню
настроек. Затем с помощью кнопок и выберите требуемое значение:
0 — не запускать предпусковой подогреватель перед автоматическим запуском
двигателя;
1 — запускать предпусковой подогреватель перед автоматическим запуском
двигателя.
Установка температуры для запуска предпускового подогревателя перед
автоматическим и дистанционным запуском двигателя
Для установки порога температуры по достижению которой комплекс включит
предпусковой подогреватель перед автоматическим или дистанционным запуском
выберите двадцатый пункт меню настроек. Затем с помощью кнопок и
установите требуемое значение в градусах Цельсия от минус 5 до минус 30.
Установка температуры для автоматического запуска двигателя
Для установки температуры по достижению которой комплекс включит
автоматический запуск двигателя выберите двадцать первый пункт меню
настроек. Затем с помощью кнопок и установите требуемое значение в
градусах Цельсия от 0 до 60.
Установка зоны обнаружения брелока
Для настройки дальности зоны обнаружения брелока выберите двадцать второй
пункт меню настроек. Затем с помощью кнопок и установите требуемое
значение от 1 до 10.
1 — минимальная дальность, 10 — максимальная дальность.
Меню звуковых профилей брелока
Меню содержит профили с настройками для следующих типов сигналов брелока:
подтверждения команд, тревоги, нажатия кнопок.
Меню состоит из 4 звуковых профилей. Выбор профиля осуществляется нажатием
кнопок на брелоке.
Настройки профилей, указанные в таблице установлены по умолчанию.
№
Название
профиля
Комбинация
кнопок
Описание
1
ЗВУК 2
Громкость всех сигналов установлена на
максимальный уровень и включен вибросигнал
2
ЗВУК 1
Громкость всех сигналов установлена на
минимальный уровень и включен вибросигнал
3
ЗВУК 0
Включен только вибросигнал, громкость всех
сигналов отключена
4
ЗВУК --
Беззвучный режим, громкость и вибросигнал
отключены.
Изменение настроек профиля
Вход в меню осуществляется длительным удержанием кнопки . После
входа в меню на экране брелока отобразятся настройки установленного профиля.
Значение пиктограмм меню звуковых профилей:
Переключение между типами сигналов внутри профиля происходит коротким
нажатием кнопки . Уменьшение и увеличение громкости — коротким нажатием
кнопок и соответственно.
Выход из меню происходит автоматические через 10 секунд. После выхода на
экране отобразится название установленного профиля:
Сброс настроек на заводские
Для сброса настроек профиля на заводские выполните следующие действия:
• выберите необходимый профиль;
• выполните вход в меню звуковых профилей;
• удерживайте кнопку 3 брелока до звукового сигнала .
Выбор звуковой темы
В меню звуковых профилей также можно установить тональность звуковых сигналов
брелока, выбрав одну из звуковых тем.
Для выбора звуковой темы выполните следующие действия:
• войдите в меню звуковых профилей
• нажмите одновременно кнопки
• на экране появится название звуковой темы БР-1 или БР-2
• нажмите одновременно кнопки для выбора следующей звуковой темы
По умолчанию установлена тема БР-1
Выход из меню происходит автоматические через 10 секунд.
Функция «Автоматическая блокировка кнопок»
При активации этой функции кнопки брелока блокируются автоматически после
отключения подсветки. Включается и отключается функция длительным нажатием
2-го уровня кнопок 1 и 4 .
Функция «Поиск брелока»
Для поиска брелока удерживайте сервисную кнопку в течение 5 секунд — от брелока
последует звуковой сигнал.
Настройка времени и даты
Данная настройка доступна при отсутствии в комплексе модуля GSM. Если модуль
GSM установлен, то время и дата устанавливаются автоматически.
Для установки текущего времени и даты выполните следующие действия:
1. Войдите в меню настройки времени и даты с помощью последовательного нажатия
кнопки .
2. С помощью короткого нажатия кнопки установите часы, короткого нажатия
кнопки — минуты.
3. Нажмите коротко кнопку для перехода к настройке текущей даты.
4. С помощью короткого нажатия кнопки установите текущее число, короткого
нажатия кнопки — текущий месяц, короткого нажатия кнопки — текущий
год.
5. Для выхода из меню нажмите одновременно кнопки .
Управление комплексом с
помощью метки
Наличие метки зависит от комплектации комплекса
• Проверка наличия связи
• Управление комплексом
• Замена элемента питания метки
Дополнительные брелоки-метки BLE (далее — метка), входящие в комплект
поставки, изначально находятся в транспортном режиме, в котором они отключены!
Нажатие кнопки метки в этом режиме будет индицироваться зеленой и красной
вспышками встроенного светодиода.
Перед началом эксплуатации необходимо несколько раз нажать кнопку метки до
изменения цвета вспышек на зеленый.
Проверка наличия связи
Для проверки наличия связи метки с основным блоком, нажмите коротко кнопку
метки. При наличии связи светодиод загорится цветом, соответствующим
установленному режиму:
• зеленый — выключен режим «Антиограбление по метке»;
• красный — включен режим «Антиограбление по метке»;
• желтый — сервисный режим.
Управление комплексом
Продолжительность нажатий на кнопку метки:
• коротко — нажать и отпустить кнопку, после этого последует вспышка,
соответствующая текущему режиму работы;
• длительно — удерживать кнопку до появления вспышек светодиода. Длительность
нажатия может быть двух уровней:
• 1 уровень — удерживать кнопку до появления длительной вспышки светодиода,
соответствующей текущему режиму работы;
• 2 уровень — нажать и удерживать кнопку метки, после чего последуют две короткие
вспышки и одна длительная, и снова серия коротких вспышек — отпустить кнопку.
Команда
Продолжительность нажатия
Поставить/снять с охраны
1 коротко
Включить/отключить режим «Антиограбление по метке»
длительно (1 уровень)
Включить/отключить сервисный режим
длительно (2 уровень)
Замена элемента питания метки
Если элемент питания метки разряжен, то при включении зажигания прозвучит
3 сигнала звукового извещателя и на номер владельца будет отправлено SMSсообщение.
Рекомендуем как можно скорее заменить элемент питания.
Для замены элемента питания аккуратно плоским металлическим или пластиковым
предметом (металлическая линейка, тонкий пластик) откройте корпус метки и,
соблюдая полярность (как изображено на фотографии), установите элемент питания
в отсек. Перед закрытием корпуса метки, установите водозащитную прокладку
между ее частями. После установки элемента питания в метку комплекс готов к
эксплуатации.
Режимы работы
• Режим «В охране»
• Режим «Снят с охраны»
• Функция «Запирание центрального замка в поездке»
• Функция «Отпирание центрального замка в поездке»
• Функция «Отпирание багажника в режиме «Охрана»
• Функция «Блокировка системы бесключевого доступа»
• Режим «Тревога»
• Режим «Паника»
• Режим «Антиограбление»
• Режим «Slave»
• Режим «Свободные руки»
• Сервисный режим
• Функция «Запрет поездки»
• Функция «Запуск двигателя» (только для StarLine А96, AS96, B96)
• Функция «Предпусковой подогреватель двигателя»
• Функция «Турботаймер»
• Режим «Пляж»
• Функция «Управление видеорегистратором»
Режимы охраны
В охране
Снято с охраны
Антиограбление
Тревога
Паника
Дополнительные режимы
Slave
Свободные руки
Сервисный режим
Режим регистрации устройств
Режим телематической настройки
Режимы охраны обеспечивают защиту автомобиля от угона.
Дополнительные режимы предназначены для настройки параметров комплекса
(режим телематической настройки), добавления новых устройств (режим
регистрации устройств), отключения охранных функций для передачи автомобиля
на техническое обслуживание (сервисный режим) и удобного управления
комплексом (режим «Slave», режим «Свободные руки»).
Режим «В охране»
Loading...
