Благодарим Вас за выбор

охранно-телематического комплекса

StarLine A94 Dialog CAN

и желаем Вам безопасных поездок!

Россия Белоруссия, Казахстан

8-800-333-80-30 8-10-8000-333-80-30 0-800-502-308

Федеральная служба поддержки StarLine. Звонок бесплатный

Редакция №2

Сентябрь 2012 г.

Украина

StarLine A94 Dialog CAN

ПОЖАЛУЙСТА, ПРОЧТИТЕ ВНИМАТЕЛЬНО!

инструкция по эксплуатации

Установка автосигнализации должна производиться квалифицированными специалистами. Автосигнализация является сложным техническим устройством, предполагающим подключение к цепям автомобиля, связанным с работой двигателя.

Мы НЕ рекомендуем носить брелок от автосигнализации на одной связке с ключами от автомобиля.

Если на дисплее появилась иконка разрядке элемента питания брелка, заблаговременно примите меры по замене элемента питания. Рекомендуем хранить новый запасной элемент питания в автомобиле, сохраняя его заводскую упаковку.

Внимательно прочтите данную инструкцию, обратите особое внимание на разделы, отмеченные знаком (ВНИМАНИЕ!).

, предупреждающая о

Обязательные меры безопасности при использовании функции запуска двигателя

Необходимо помнить, что автомобиль является источником повышенной опасности. Раздел 12.8. правил дорожного движения гласит: “Водитель может покидать свое место или оставлять транспортное средство, если им приняты необходимые меры, исключающие самопроизвольное движение транспортного средства или использование его в отсутствие водителя”. Перед эксплуатацией автосигнализации внимательно ознакомьтесь с мерами безопасного использования функции дистанционного или автоматического запуска двигателя, изложенными ниже:

StarLine A94 Dialog

CAN

1. всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке;

2. всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать возможность движения автомобиля;

3. оставляя автомобиль, обязательно устанавливайте рычаг управления автоматической трансмиссии в положение «PARK», а рычаг переключения ручной коробки передач – в нейтральное положение;

4. если в Вашем автомобиле установлена ручная коробка передач, то перед включением функции дистанционного или автоматического запуска двигателя обязательно выполняйте процедуру подготовки к запуску двигателя – «программная нейтраль».

5. никогда не передавайте брелки управления автосигнализацией детям, а также другим лицам без их предварительного ознакомления с инструкцией по эксплуатации;

6. перед тем как вк лючить функцию дистанционного или автоматического запуска двигателя:

- убедитесь в исправном состоянии автомобиля,

- убедитесь в наличии достаточного количества топлива, масла, охлаждающей жидкости и т. д.,

- установите параметры работы отопителя салона (кондиционера), обогрева стекол и других аксессуаров на необходимые уровни,

- установите регулятор обдува салона на циркуляцию воздуха, что позволит более эффективно прогреть или охладить воздух в автомобиле.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Содержание

Введение ......................................................................................................................7

Технические характеристики ................................................................................9

Комплект поставки ..................................................................................................10

Охранные и сервисные функции автосигнализации ....................................14

Управление автосигнализацией с помощью брелков

Брелки управления автосигнализацией .................................................................... 17

Продолжительность нажатия кнопок брелков .......................................................18

Команды брелков управления ..........................................................................................18

Жидкокристаллический дисплей брелка ...................................................................22

Индикация активных режимов и функций .................................................................22

Индикация состояния автосигнализации и автомобиля ........................................23

Меню функций основного брелка .................................................................................24

Программирование режимов работы курсорным способом ..............................26

Перечень функций и режимов, активируемых курсорным cпособом .................. 27

Охранные и противоугонные функции автосигнализации

Включение охраны со звуковыми сигналами подтверждения ..........................28

Включение охраны без звуковых сигналов подтверждения ...............................29

Включение бесшумной охраны .....................................................................................30

Автоматическое включение охраны ............................................................................31

Включение охраны с работающим двигателем .......................................................32

Дистанционная остановка двигателя без выключения режима охраны .........34

Включение охраны без брелка .....................................................................................35

Автоматический возврат в режим охраны ................................................................36

Обход зоны дверей и задержка активации датчиков ...........................................36

Самодиагностика при включении охраны ................................................................37

Выключение охраны со звуковыми сигналами подтверждения ........................38

Выключение охраны без звуковых сигналов подтверждения ............................39

Двухшаговое выключение блокировки двигателя ....................................................40

Выключение охраны без использования брелка ....................................................41

Выключение охраны с работающим двигателем ....................................................42

Самодиагностика при выключении охраны .............................................................43

Сигналы тревоги ...................................................................................................................44

Отображение сигналов тревоги на дисплее брелка .............................................46

Прерывание сигналов тревоги без выключения режима охраны .....................47

Защищенность автосигнализации от отключения питания ...................................48

Дополнительные датчики ................................................................................................48

Дополнительные беспроводные реле блокировки ................................................49

Информационно-поисковые GSM модули ................................................................. 49

Режим антиограбления ......................................................................................................50

Включение режима антиограбления брелком ........................................................50

Скрытое включение режима антиограбления ..........................................................51

Выключение режима антиограбления ........................................................................53

Режим «паника» ....................................................................................................................54

Режим иммобилайзера ......................................................................................................55

Сервисные функции автосигнализации

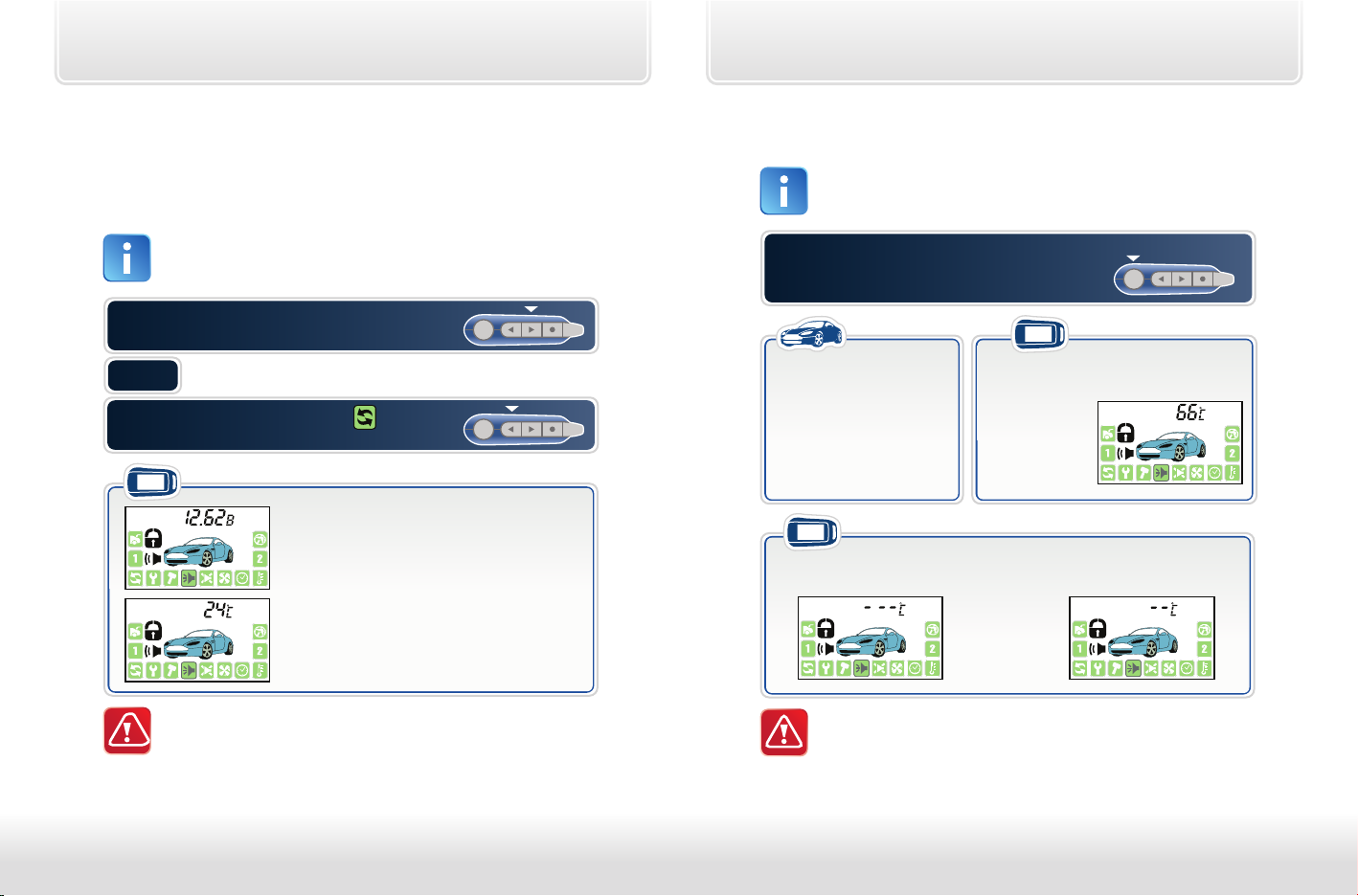

Проверка состояния автомобиля, напряжения АКБ и температ уры салона ...56

Поиск автомобиля на стоянке и контроль температуры двигателя ...................57

Временное отключение датчика удара ......................................................................58

Временное отключение дополнительного датчика ...............................................59

Временное отключение датчика наклона .................................................................60

Настройка чувствительности датчика удара ............................................................61

Настройка чувствительности датчика наклона ........................................................63

Автоматическое управление замками дверей .........................................................64

Дистанционное управление замками дверей ..........................................................65

Управление дополнительным каналом №0 .............................................................. 66

Управление дополнительным каналом №1 ...............................................................68

Управление дополнительным каналом №2 ...............................................................69

Управление дополнительным каналом №3 ...............................................................71

Управление дополнительным каналом №4 ...............................................................71

Управление дополнительным каналом №5 ...............................................................72

Режим турботаймера .........................................................................................................73

Световая индикация открытых дверей ........................................................................75

Вызов из автомобиля ..........................................................................................................76

Контроль заряда элемента питания брелка с ЖКИ .................................................76

Контроль исправности концевых выключателей .....................................................77

Сервисный режим ................................................................................................................78

Автоматический контроль канала связи ....................................................................79

Контроль количества брелков, записанных в систему ..........................................79

Блокировка кнопок брелка .............................................................................................80

StarLine A94 Dialog CAN

инструкция по эксплуатации

Персональный код экстренного выключения режима охраны...........................80

Алгоритм ввода персонального кода (экстренное выключение охраны) ........81

Запись брелков в память автосигнализации ...............................................................82

Дистанционный запуск двигателя

Особенности дистанционного запуска двигателя ..................................................83

Подготовка к дистанционному запуску на автомобилях с ручной КПП ...........84

Выполнение процедуры «программная нейтраль» ................................................84

Дистанционный запуск двигателя брелком ...............................................................87

Дистанционная остановка двигателя ..........................................................................88

Дистанционное продление работы двигателя ..........................................................89

Автоматический запуск двигателя

Автоматический запуск двигателя по будильнику ....................................................90

Автоматический периодический запуск двигателя ..................................................91

Автоматический запуск двигателя по температуре ..................................................92

Выключение автоматических запусков .......................................................................94

Индикация работающего двигателя после автоматического запуска ..............95

Программирование функций

Программирование охранных и сервисных функций (таблица № 1) ................95

Программирование параметров запуска двигателя (таблица № 2) .................98

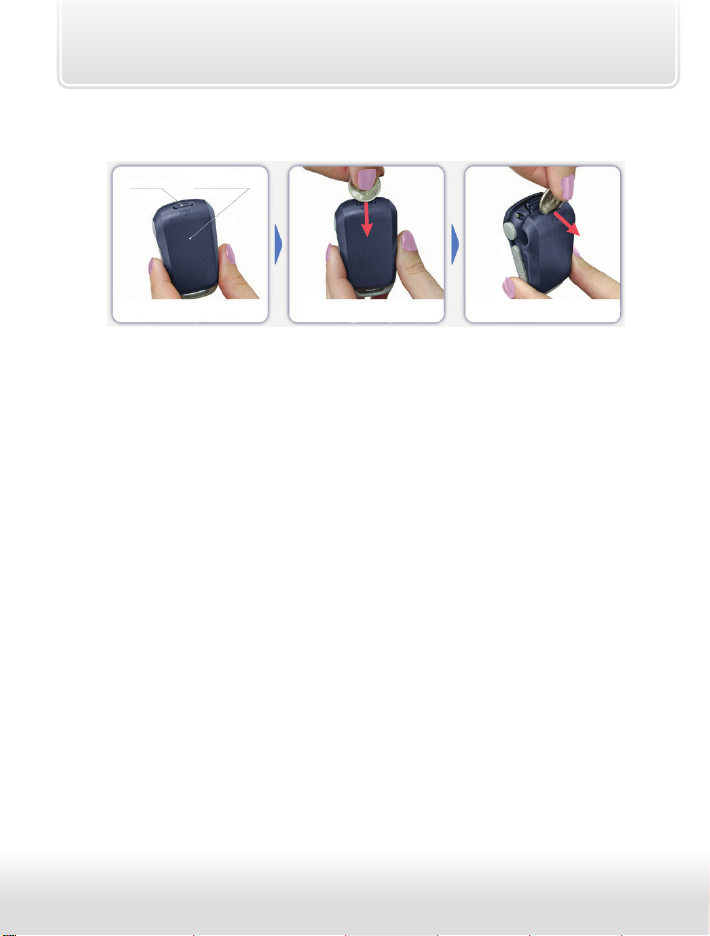

Элементы питания брелков и их замена .....................................................................99

Введение

StarLine A94 Dialog CAN - современный охранно-телематический комплекс. Защитные свойства системы разработаны по инновационным технологиям.

Телематика

Опциональный GSM - GPS телематический модуль позволяет дистанционно управлять автосигнализацией и определять координаты автомобиля

Диалоговая защита

Диалоговый код управления StarLine A94 Dialog CAN с индивидуальными ключами шифрования 128 бит исключает интеллектуальный электронный взлом

Защита от помех

StarLine A94 Dialog CAN уверенно работает в условиях экстремальных городских радиопомех, благодаря уникальному многоканальному узкополосному трансиверу

Контроль канала связи

Автоматический контроль канала связи обеспечивает проверку нахождения брелка в зоне действия приемопередатчика автосигнализации

Автозапуск

Интеллектуальный автозапуск позволяет осуществлять дистанционный и автоматический запуск двигателя по температуре или в заданное время

Встроенный CAN

Обеспечивает быструю, удобную и безопасную установку охранных систем StarLine на современные автомобили, оснащенные шиной CAN

StarLine A94 Dialog CAN

Датчик удара и наклона Интегральный 3-осевой датчик удара и наклона с дистанционной настройкой. Регистрирует поддомкрачивание и эвакуацию автомобиля

Управление с телефона

Встроенный GSM модуль* позволяет управлять охранными и сервисными функциями, а так же получать оповещения о статусе охраны на Ваш мобильный телефон

Гибкие сервисные каналы

Программируемые параметры управления аварийной световой сигнализацией, складыванием зеркал, настройка сидений под владельца

Температура

Автосигнализация StarLine A94 Dialog CAN предназначена для суровых климатических условий с температурой от минус 50 до плюс 85 °С

Низкое энергопотребление

Рекордная энергоэкономичность StarLine A94 Dialog CAN благодаря использованию запатентованных прогрессивных технологий и программных решений

Патентная защита

Технические решения и авторские дизайны StarLine защищены патентами и авторскими свидетельствами

* В зависимости от комплектации Вашей автосигнализации

инструкция по эксплуатации

Технические характеристики

• Несущая частота радиосигналов управления ... ... . от 433,05 до 434,79 МГц

• Количество радиоканалов управления ................................................ 128

• Максимальный радиус действия основного брелка:

при передаче команд управления ................................... 800 м*

при приеме сигналов оповещения ................................. 2000 м*

• Максимальный радиус действия дополнительного брелка ... ...... ... .. 15 м*

• Тип датчика удара/наклона ... ... интегральный трехосевой акселерометр

• Рабочая температура ........................................................ от - 50 до + 85 °С

• Напряжение питания постоянного тока .......................................... 9 - 18 В

• Ток, потребляемый сигнализацией в режиме охраны . ... . не более 23 мА

Максимально допустимый ток на выходах:

• подключения сирены ............................................................................ 2 А

• подключения световых сигналов ................................................. 2 х 7,5 А

• управления центральным замком ............................... ................. 2 х 200 мА

• включения зажигания (силовой модуль) ........................................... 25 А

• включения аксессуаров (силовой модуль) ........................................ 25 А

• включения стартера (силовой модуль) ............................................... 25 А

• блокировки двигателя (черно-красный провод разъема Х1) .... ... 200 мА

• блокировки двигателя (с использованием внешнего реле ) ............. 30 А

• дополнительных каналов управления ........................................... 200 мА

• альтернативного управления CAN интерфейса ............................ 200 мА

Питание брелка c ЖК дисплеем .......................... 1,5В (1 элемент типа «ААА»)

Питание дополнительного брелка ................... 3В (1 элемент типа «CR2450»)

* Дальность действия брелков может уменьш аться в зависимости от места установки приемопередатчика, места нахождения автомобиля и пользователя, радиочастотных помех, погодных условий, напряжения автомобильного аккумулятора и напряжения элемента питания брелка.

StarLine A94 Dialo g CAN разрешена к использова нию на территории РФ и соответствует всем требованиям нормативных документов РФ. Срок слу жбы StarLine A94 Dialog CAN составляет 5 лет при ус ловии, что изделие устанавливаетс я и эксплуатируется в соответствии с инструкциями по установке и эксплуатации.

Производитель оставляет за собой право без предварительного уведомления вносить в конструкцию, дизайн и комплектацию данного изделия незначительные изменения, не влекущие снижения его технических характеристик.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Комплект поставки

1, 2 - инструкции по установке и эксплуатации;

3, 4 - памятка и гарантийный талон;

5 - основной брелок управления с обратной связью и ЖК дисплеем;

6 - центральный процессорный блок;

7 - элемент питания основного брелка (ААА);

8 - дополнительное реле вместе с колодкой;

9 - дополнительный брелок;

10 - силовой модуль;

11 - модуль приемопередатчика (трансивер);

StarLine A94 Dialog CAN

12 - основной кабель с 18-контактным разъемом;

13 - кабель подключения силового модуля и

датчика температуры к блоку автосигнализации;

14 - кабель подключения CAN интерфейса;

15 - кабель с 8-контактным разъемом для подключения входов

автосигнализации;

16 - кабель подключения приемопередатчика;

17 - светодиод индикации состояния автосигнализации;

18 - провод подключения концевого выключателя капота;

19 - сервисная кнопка;

20 - датчик температуры двигателя;

21 - переходник для подк лючения дополнительных датчиков;

22 - концевой выключатель капота, 2 самореза, клемма для

подключения массы, диоды 1N4007.

инструкция по эксплуатации

13 14

1716 18

19 20 21

StarLine A94 Dialog CAN

инструкция по эксплуатации

Охранные и сервисные функции автосигнализации

Охраняемые зоны автомобиля и способы их контроля

• Двигатель — реле блокировки, цифровые радиореле StarLine R2 (опция).

• Двери, капот, багажник, стояночный тормоз, педаль тормоза — концевые выключатели.

• Зажигание — вход контроля цепи зажигания.

• Кузов — двухуровневый датчик удара, датчик наклона.

• Внутреннее пространство салона

— дополнительный датчик (опция).

Защищенность автосигнализации

• Диалоговый код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом.

• Запатентованный многоканальный узкополосный трансивер обеспечивает надежную работу в условиях городских помех.

• Запоминание исходного состояния при отключении питания и возврат в то же состояние при восстановлении питания.

• Прерывание сигналов тревоги без выключения режима охраны.

• Ограничение количества циклов сигналов тревоги от датчиков.

• Автоматический контроль канала связи.

Защитные и противоугонные функции автосигнализации

• Режим охраны со звуковыми и световыми сигналами тревоги.

• Подача сигналов оповещения о тревоге на брелок с ЖК дисплеем.

• Бесшумное включение/выключение режима охраны.

• Режим бесшумной охраны.

• Режим охраны с работающим двигателем.

• Включение/выключение охраны без использования брелка.

• Управление автосигнализацией и контроль её состояния по GSM

каналу (встроенный GSM модуль - опция).

• Автоматический возврат в режим охраны при случайном выключении.

• Автоматическое включение режима охраны.

• Режим иммобилайзера.

• Режим антиограбления.

• Режим «паника».

• Программируемый персональный код экстренного выключения

режима охраны.

• Блокировка двигателя и её сохранение при демонтаже автосигнализации.

• Программируемое 2-шаговое выключение блокировки двигателя.

Самодиагностика и индикация режимов работы

• Индикация неисправной зоны при включении режима охраны.

• Индикация причин срабатывания автосигнализации по 11 зонам

охраны.

• Индикация состояния автосигнализации светодиодом и на дисплее брелка.

• Индикация факта срабатывания автосигнализации звуковыми сигналами.

• Автоматический контроль охранных датчиков с отключением неисправных и сообщением об их отключении.

• Светодиодная индикация исправности концевых выключателей

• Брелок с интуитивно понятным дисплеем.

• Комфортная подсветка дисплея.

• Бесшумный режим работы брелка (виброрежим).

Сервисные функции автосигнализации

• Обход зоны дверей и задержка активации датчиков до выключения салонного света.

• Выбор громкости сигналов подтверждения включения/выключения охраны.

• Дистанционное отключение датчика удара/наклона и

дополнительного датчика по уровням в режиме охраны.

• Дистанционное управление центральным замком.

• Управление центральным замком от замка зажигания.

• Двухшаговое отпирание замков дверей.

• Двухимпульсное запирание замков дверей.

• 6 каналов управления дополнительным оборудованием.

Контроль напряжения аккумулятора автомобиля.

StarLine A94 Dialog CAN

инструкция по эксплуатации

• Раздельная индикация температуры в салоне и под капотом автомобиля.

• Возможность реализации функции «комфорт».

• Функция вызова из автомобиля.

• Световая сигнализация открытых дверей.

• Режим турботаймера.

• Дистанционное программирование функций и брелков.

• Сервисный режим.

• Режим вызова из автомобиля.

• Защита от случайного нажатия кнопок брелков.

• Программирование новых и удаление утерянных брелков из

памяти системы.

• Индикация текущего времени, будильник, таймер обратного отсчета.

• Индикация разряда элемента питания основного брелка.

• Возможность совместной работы с внешними GSM модулями StarLine M20/M21 и StarLine M30/M31 (контроль и управление

автосигнализацией с телефона).

Функции запуска двигателя

• Дистанционный запуск / продление работы / остановка двигателя.

• Автоматический запуск двигателя по температуре, будильнику и

периодический запуск каждые 2, 4, 6, 8 ..... 24 часа.

• Дистанционный запуск двигателя на автомобилях с кнопкой «старт-стоп».

• Задержка запуска для дизельных двигателей.

• Выбор типа трансмиссии: автоматическая / ручная.

• Контроль работы двигателя: по сигналам таходатчика, генератора

или напряжению бортовой сети.

• Защита от перекрутки стартера при запуске двигателя.

• Индикация оставшегося времени работы запущенного двигателя

на дисплее брелка.

Управление автосигнализацией с помощью брелков

Брелки управления автосигнализацией

Система комплект уется двумя брелками управления.

Основной брелок: Дополнительный брелок:

4-кнопочный брелок с обратной 3-кнопочный брелок связью и жидкокристаллическим без дисплея (ЖК) дисплеем

Основной и дополнительный брелки равноценны по криптостойкости. Для передачи команд управления в обоих брелках используется диалоговый алгоритм шифрования, исключающий интеллектуальный электронный взлом.

Информация о состоянии охранной системы передается на основной брелок при: – срабатывании датчиков и возникновении тревоги; – выполнении команд, переданных с других брелков; – изменении режимов работы и функций сигнализации.

При этом на дисплее отображается текущее состояние автосигнализации, включаются звуковые сигналы, вибросигналы, подсветка дисплея.

Кроме этого на ЖК дисплей брелка выводится информация о текущем времени, вк люченном будильнике, напряжении АКБ, температуре двигателя и салона автомобиля.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Для того чтобы максимально использовать возможности, предоставляемые охранной системой, мы рекомендуем пользоваться основным брелком управления. Дополнительный брелок мы рекомендуем использовать только при отсутствии возможности работы с основным. Функции оповещения в дополнительном брелке не реализованы, он предназначен только для передачи основных команд управления.

Продолжительность нажатия кнопок брелков

В этом разделе и далее используются следующие определения продолжительности и последовательности нажатия кнопок брелков:

• короткое нажатие — одно нажатие кнопки

(или двух кнопок) продолжительностью менее 0,5 секунды;

• длительное нажатие — нажатие и удерживание кнопки

или двух кнопок до появления мелодичного звукового сигнала;

• двойное нажатие — два нажатия одной кнопки в

течение 1 секунды;

• последовательное нажатие — два нажатия одной или

разных кнопок. Первое нажатие должно быть длительным (до появления звукового сигнала), второе нажатие кратковременным (

предварительн

о отпустите первую кнопку).

Команды брелков управления

Нажать кнопки Усло вия

Команда

Включить охрану со звуковым подтверждением

Основной

брелок

Дополнит.

брелок

Управление функциями охраны

1 коротко

1 коротко выкл.

3 коротко

Зажигание Иконки Охрана

любые кроме

выкл.

Нажать кнопки Усло вия

Команда

Выключить охрану со звуковым подтверждением

Включить охрану без звукового подтверждения

Выключить охрану без звукового подтверждения

Включить режим бесшумной охраны

Выключить режим бесшумной охраны

Прервать сигналы тревоги

Включить режим антиограбления

Основной

брелок

1 коротко

2 коротко

1 двойное 1 двойное выкл.

1 двойное 2 двойное выкл.

3 коротко

2 коротко

1 коротко

2 коротко

1 + 3

длительно

до

3 коротко

Дополнит.

брелок

2 коротко выкл.

– выкл.

2 коротко выкл.

1 + 2

длительно

Зажигание Иконки Охрана

любые кроме

вкл.

выкл.

вкл.

выкл.

вкл.

выкл.

* Внимание! Если режим антиограбления включен брелком - отключить

его можно только путем ввода персонального кода (см. стр. 80).

StarLine A94 Dialog CAN

инструкция по эксплуатации

Команда

Включить режим “ПАНИК А”

ОТКЛ/ВКЛ датчика удара по уровням

ОТКЛ/ВКЛ дополнит. датчика по уровням

ОТКЛ/ВКЛ датчика наклона

Запуск двигателя, продление работы уже запущенного двигателя на 5 мин.

Остановка двигателя

Управление доп. каналом №0

Нажать кнопки Усло вия

Основной

брелок

1 + 3

длительно

до

2 двойное

+ 2 или

3 коротко

1 + 2

последоват.

2 + 2

последоват.

Дополнит.

брелок

1 + 2

длительно

2 + 1

последоват.

– выкл.

Зажигание Иконки Охрана

выкл.

Управление работой двигателя

3 коротко

1 + 3

последоват.

2 коротко

1 + 4

последоват.

1 + 3

последоват.

1 + 2

последоват.

выкл.

выкл. любые не зависит

Управление оборудованием

+ 2 или

3 коротко

2 + 1

последоват.

двойное

не зависит любые не зависит

любые кроме

не зависит

вкл.

не зависит

Команда

Управление доп. каналом № 1

Управление доп. каналом № 2

Управление доп. каналом № 3

Управление доп. каналом № 4

Регулировка чувствительности датчика удара

Регулировка чувствительности датчика наклона

Запрос состояния автосигнализации, напряжения АКБ автомоби ля и Т в салоне

Поиск автомобиля и проверка температуры двигателя

Нажать кнопки Усло вия

Основной

брелок

+ 2 или

3 коротко

3 + 1

последоват.

+ 2 или

3 коротко

4 + 1

последоват.

2 + 3

последоват.

3 + 2

последоват.

3 + 3

последоват.

4 + 4

последоват.

двойное

+ 2 или

3 коротко

1 + 1

последоват.3коротко

Дополнит.

брелок

3 + 2

последоват.

Зажигание Иконки Охрана

не зависит любые не зависит

– не зависит любые не зависит

– выкл.

– не зависит любые не зависит

не зависит любые не зависит

любые кроме

выкл.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Жидкокристаллический дисплей брелка

Индикация режимов и функций

Управление доп. каналом №0 - отпирание багажника;

Управление доп. каналом №1;

Проверка состояния автосигнализации;

Сервисный режим;

Отключение датчика удара/доп. датчика по уровням;

Включение/выключение охраны со звуковыми сигналами;

Включение/выключение бесшумной охраны;

Запуск и остановка двигателя;

Включение автоматического периодического запуска;

Включение автоматического запуска по температуре;

Управление доп. каналом №2;

Включение режима антиограбления;

Индикация состояния автосигнализации и автомобиля

Включен режим охраны со звуковыми сигналами тревоги

Включен режим бесшумной охраны

Замки дверей закрыты

Замки дверей открыты

Зажигание включено

Не затянут стояночный тормоз (или нажата педаль тормоза)

Открыты двери , капот , багажник

Двигатель работает

Требуется замена элемента питания брелка

Включен будильник

Вызов из автомобиля

Передача команд управления

Брелок находится в зоне приема сигналов оповещения

Сработал 1-й уровень датчика удара

Сработал 1-й уровень дополнительного датчика

Сработал 2-й уровень датчика удара

Сработал 2-й уровень дополнительного датчика

Сработал 1-уровневый дополнительный датчик №1

Сработал 1-уровневый дополнительный датчик №2

Сработал датчик наклона

StarLine A94 Dialog CAN

инструкция по эксплуатации

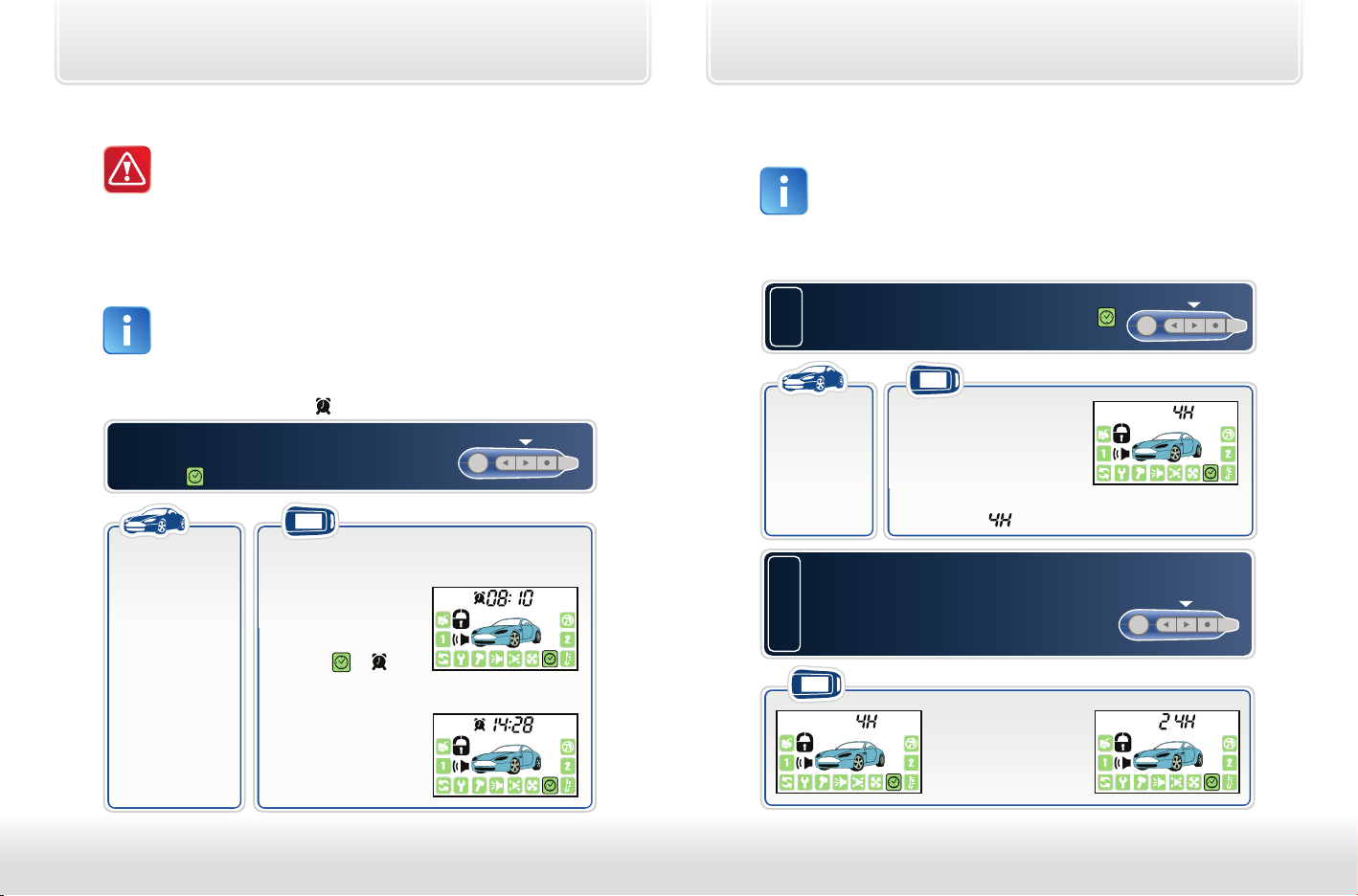

Меню функций основного брелка

Меню функций основного брелка позволяет:

• установить текущее время;

• установить время будильника;

• включить или выключить будильник;

• включить или выключить бесшумный режим;

Для входа в меню функций брелка нажмите и удерживайте кнопку 4 до одного мелодичного, а затем 2 коротких сигналов:

брелок

• мигают цифры часов текущего времени;

• в течение 8 секунд прист упите к установке часов: кнопка 2 — увеличивает показания, кнопка 3 — уменьшает показания.

Коротко нажмите кнопку 4 для перехода

к установке минут текущего времени:

брелок

мигают цифры минут текущего времени: кнопка 2 — увеличивает показания, кнопка 3 — уменьшает показания.

Коротко нажмите кнопку 4 для перехода

к установке часов будильника:

брелок

Коротко нажмите кнопку 4 для перехода

к установке минут будильника:

брелок

мигают цифры минут будильника: кнопка 2 — увеличивает показания, кнопка 3 — уменьшает показания.

Коротко нажмите кнопку 4 для перехода

к включению/выключению будильника:

брелок

иконка будильника мигает: кнопка 2 — включает будильник, кнопка 3 — выключает будильник. Для выключения звукового сигнала будильника нажмите кнопку 3.

Коротко нажмите кнопку 4 для перехода к включению/выключению

бесшумного режима

брелок

иконка бесшумного режима мигает:

кнопка 2 — включение режима,

кнопка 3 — выключение режима.

(в бесшумном режиме звуковые сигналы брелка отсутствуют)

мигают цифры часов будильника: кнопка 2 — увеличивает показания, кнопка 3 — уменьшает показания.

Для выхода из меню функций брелка нажмите кнопку 4 длительно (последует 2 коротких сигнала). Если в течение 8 секунд кнопки брелка не нажимать, произойдет автоматический выход из меню функций брелка.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Программирование режимов работы курсорным способом

Управление автосигнализацией (включение/выключение

различных функций и режимов) может осуществляться курсорным способом. Курсор - это мигающая подсветка одной из иконок на дисплее брелка. Режим или функция, которая может быть вк лючена (или вык лючена) в данный момент, определяется иконкой, на которой находится курсор. Для того, чтобы выбрать требуемую функцию необходимо переместить курсор на соответствующую иконку:

Коротко нажмите кнопку 4 2 или более раз для начала

движения курсора:

брелок

• курсор начнет перемещаться с иконки на иконку;

• пауза и повторное нажатие изменяют направление движения курсора.

Короткими нажатиями кнопки 4 переместите мигающий курсор на

требуемую иконку.

Для включения выбранной функции или режима нажмите

3а

коротко кнопку 3 брелка.

Для выключения выбранной

3б

функции или режима нажмите коротко кнопку 2 брелка.

Перечень функций и режимов, активируемых курсорным способом

Управление дополнительным каналом №0 - отпирание багажника (см. стр. 66).

Управление дополнительным канала №1 (см. стр. 68).

Проверка состояния автосигнализации, контроль напряжения

АКБ и температ уры салона автомобиля (см. стр. 56).

Сервисный режим – временное отключение охранных и противоугонных функций автосигнализации (см. стр. 78).

Временное отключение датчика удара/доп. датчика

по уровням (см. стр. 58).

Включение/выключение охраны со звуковыми сигналами

подтверждения (см. стр. 28, 38).

Включение бесшумной охраны (см. стр. 30).

Дистанционный запуск/остановка двигателя (см. стр. 87, 88).

Включение/выключение режима запуска двигателя по

будильнику или периодического запуска (см. стр. 90, 91).

Включение/выключение режима автоматического запуска

двигателя по температуре (см. стр. 92).

Управление дополнительным каналом №2 (см. стр. 69).

Если в течение 5 секунд не нажимать на кнопки, произойдет автоматический выход из режима программирования курсорным способом.

Включение режима «антиограбление» (см. стр. 50).

StarLine A94 Dialog CAN

инструкция по эксплуатации

Охранные и противоугонные функции автосигнализации

Включение охраны со звуковыми сигналами подтверждения

Перед включением охраны убедитесь, что

• зажигание выключено;

• стояночный тормоз включен;

• двери, капот и багажник закрыты.

Нажмите коротко кнопку 1 брелка

ИЛИ

установите курсор на иконку и нажмите коротко кнопку 3 брелка:

автомобиль

• 1 сигнал сирены;

• 1 световой сигнал;

• замки дверей закроются;

• светодиодный индикатор начнёт мигать.

Если двери, капот, багажник окажутся плохо закрытыми, а стояночный тормоз не затяну тым (педаль тормоза нажата), или неисправен (постоянно замкнут) один из концевых выключателей дверей, капота, багажника, то автосигнализация предупредит об этом 4 сигналами сирены и 4 световыми сигналами (см. «Самодиагностика при включении охраны», стр. 37).

• 1 звуковой сигнал;

• появится индикация включенного режима охраны.

брелок

Включение охраны без звуковых сигналов подтверждения

Перед включением охраны убедитесь, что

• зажигание выключено

• стояночный тормоз включен

• двери, капот и багажник закрыты

Нажмите 2 раза коротко кнопку 1 брелка

автомобиль

• 1 световой сигнал

• замки дверей закроются

• светодиодный индикатор начнёт мигать

Если двери, капот, багажник окажутся плохо закрытыми, а стояночный тормоз не затяну тым (или ножной тормоз нажатым), или неисправен (постоянно замкнут) один из концевых выключателей дверей, капота, багажника, то сигнализация предупредит об этом 4 сигналами сирены и 4 световыми сигналами (см. «Самодиагностика при включении охраны», стр. 37).

• 1 звуковой сигнал

• появится индикация включенного режима охраны

брелок

StarLine A94 Dialog CAN

инструкция по эксплуатации

Включение бесшумной охраны

В режиме бесшумной охраны при срабатывании любого из охранных датчиков сигналы сирены автомобиля отсутствуют. Состояние «тревога» сопровождается только световыми сигналами.

Установите курсор на иконку и нажмите коротко кнопку 3 брелка

автомобиль

• 1 световой сигнал;

• замки дверей закроются;

• светодиодный индикатор начнёт мигать.

брелок

• 1 звуковой сигнал;

• появится индикация включенного режима бесшумной охраны.

Автоматическое включение охраны

Для автоматического включения охраны функция 4 таб. №1 должна быть запрограммирована на вариант 1 или 2.

При закрытых дверях выключите зажигание,

выйдите из автомобиля и закройте все двери.

автомобиль

• прозвучит 1 сигнал сирены;

• световые сигналы вспыхнут 1 раз.

Через 10 секунд после закрытия последней двери автоматически включится режим охраны:

• 1 световой сигнал;

• 1 сигнал сирены;

• замки дверей закроются (зависит от состояния функции 4 таб. №1).

При закрытии последней двери:

автомобиль

• 1 звуковой сигнал;

• появится индикация включенного режима охраны.

Если запрограммировано автоматическое включение охраны НЕ ЗАБЫВАЙТЕ ключи и брелок в автомобиле, когда покидаете его!

Если неисправен (постоянно замкнут) один из кнопочных выключателей дверей, то автоматического включения режима охраны не произойдет (см. “Контроль исправности концевых выключателей”, стр. 77). Если не включен стояночный тормоз, открыты капот или багажник, то после включения охраны последуют

4 сигнала сирены и 4 световых сигнала.

брелок

StarLine A94 Dialog CAN

инструкция по эксплуатации

Включение охраны с работающим двигателем

Перед включением охраны убедитесь, что

• капот закрыт;

• автомобиль стоит на нейтральной передаче

(либо в режиме PARK при автоматической трансмиссии);

• двигатель работает.

Включите стояночный тормоз и откройте дверь.

Установите курсор на иконку

• светодиодный

или и нажмите

коротко кнопку 2 брелка:

автомобиль

• прозвучит мелодичный сигнал; индикатор начнёт гореть постоянно.

Если не включен стояночный тормоз или открыт капот, то после нажатия на брелке кнопки 2 (пункт 2) индикации оставшегося времени работы двигателя (r10, r20, r30, или r99) на дисплее брелка НЕ появится (последует два звуковых сигнала брелка).

• отобразится

оставшееся время работы двигателя (r10, (r20, r30, или r99).

брелок

Извлеките ключ из замка зажигания, выйдите из машины, закройте все

двери и нажмите на брелке кнопку 1:

автомобиль

• 1 сигнал сирены;

• 1 световой сигнал;

• датчики удара, наклона и дополнительный датчик будут отключены в соответствии с состоянием функции 3 таб. №2. Контроль зоны зажигания также будет отключен;

• замки дверей закроются;

• по истечении заданного времени работы двигатель будет остановлен без выключения режима охраны.

Время работы двигателя определяется функцией 2 таб. №2. Если выбраны значения 10, 20 и 30 минут - индикация оставшегося времени работы двигателя обновляется каждую минуту (например r10, r09, r08, ... r00). Если выбран вариант «без ограничения времени»

- на дисплее постоянно индицируется «r99».

• 1 звуковой сигнал;

• появится индикация включен но го режима охраны;

• останется индикация работающего двигателя и оставшегося времени работы двигателя.

брелок

StarLine A94 Dialog CAN

инструкция по эксплуатации

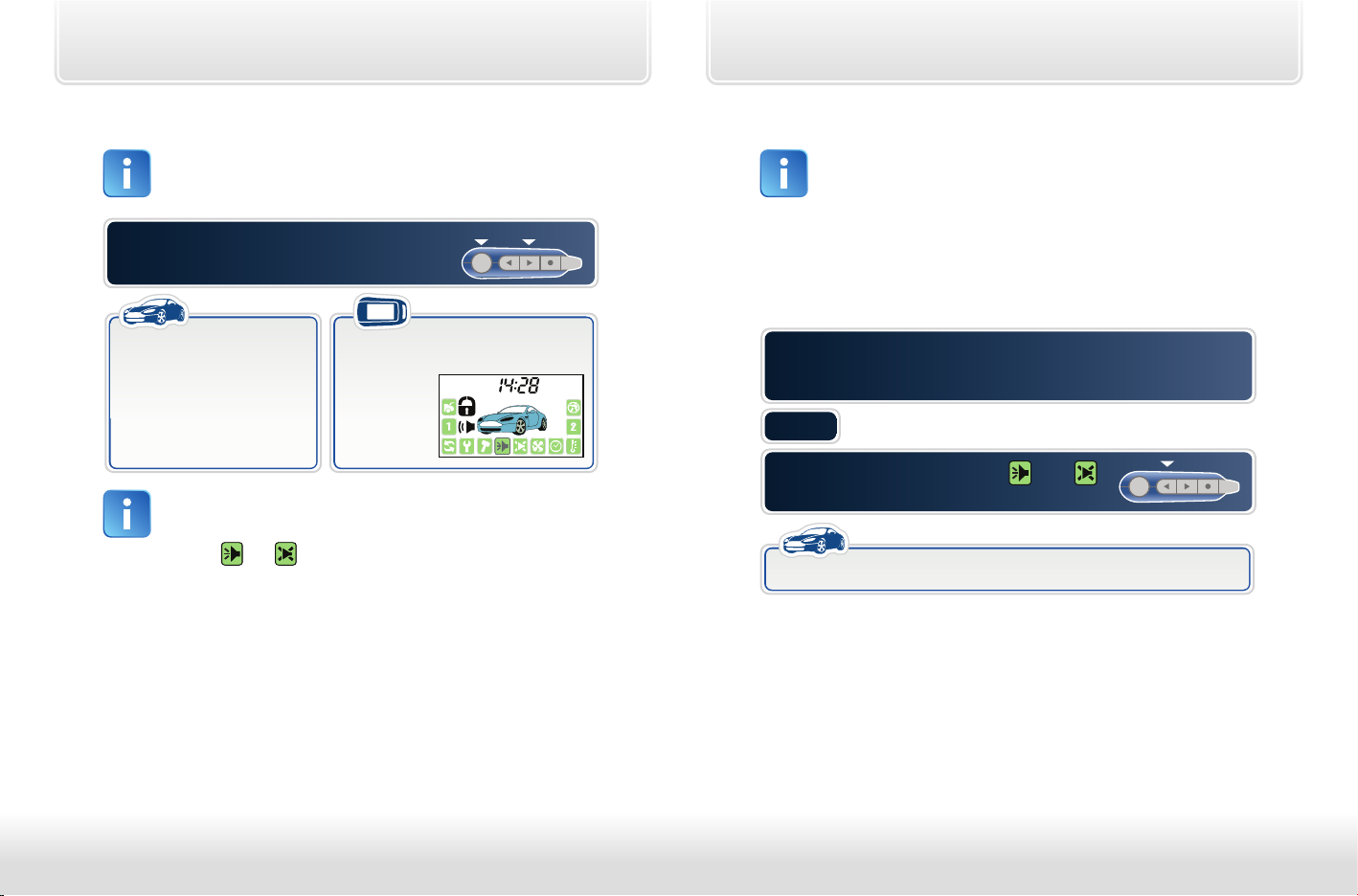

Дистанционная остановка двигателя без выключения режима охраны

Установите курсор на иконку и нажмите коротко кнопку 2 брелка

ИЛИ

нажмите кнопку 1 длительно (до звукового сигнала), а затем кнопку 4 коротко:

автомобиль

• 3 световых сигнала;

• светодиодный индикатор начнёт мигать;

• двигатель будет остановлен;

• режим охраны останется включенным.

• прозвучит мелодичный сигнал;

• индикация работающего двигателя исчезнет;

• останется индикация включенного режима охраны.

брелок

Включение охраны без брелка

Перед включением охраны без брелка убедитесь, что

• зажигание выключено,

• стояночный тормоз включен,

• двери, капот и багажник закрыты.

Откройте дверь водителя и включите зажигание:

автомобиль

• светодиодный индикатор состояния начнет мигать.

Нажмите сервисную кнопку 3 раза

и выключите зажигание:

автомобиль

• последует 1 сигнал сирены и 1 световой сигнал;

• начнётся отсчет 20 - секундного интервала, по истечении которого автоматически включится режим охраны.

Выйдите из автомобиля и закройте все двери.

автомобиль

Через 20 секунд после выключения зажигания автоматически включится режим охраны:

• прозвучит 1 сигнал сирены, световые сигналы вспыхнут 1раз;

• замки дверей закроются.

Если на момент включения охраны окажется, что двери, капот или багажник плохо закрыты, либо неисправен (постоянно замкнут) один из кнопочных выключателей дверей, капота, багажника, то автосигнализация отключит охрану этой зоны, последует 4 сигнала сирены и 4 световых сигнала.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Автоматический возврат в режим охраны

Если запрограммирован автоматический возврат в режим охраны (функция 5 таб №1) и в течение 30 секунд после выключения охраны двери автомобиля не открывались, автосигнализация автоматически вновь включит режим охраны.

Внимание! Запирание замков дверей произойдет если они подключены к автосигнализации и запрограммирован вариант автоматического возврата в режим охраны с запиранием замков дверей (функция 5 таб. №1). Повторное включение охраны будет подтверждено 1 сигналом сирены и 1 вспышкой световых сигналов; последует 1 звуковой сигнал брелка. Двигатель будет заблокирован. Светодиодный индикатор начнет мигать, показывая, что автомобиль охраняется. Если неисправны концевые выключатели дверей, капота или багажника, то после повторного включения охраны последуют 4 световых сигнала и 4 сигнала сирены. Прозвучит 1 сигнал брелка.

Обход зоны дверей и задержка активации датчиков

Обход зоны дверей и задержка активации датчиков могут потребоваться для исключения ложных срабатываний автосигнализации, например, при плавном выключении салонного света автомобиля или при работе функции «комфорт» (при поднятии стекол). В зависимости от программирования может быть установлена 5- , 30- или 60-секундная задержка (см. функцию 3, таб. №1).

Самодиагностика при включении охраны

При включении охраны автосигнализация автоматически проверяет все зоны, которые должны быть взяты на охрану.

автомобиль

• Двери, капот или багажник плохо закрыты,

• не включен стояночный тормоз,

• неисправен (постоянно замкнут) один из концевых выключателей дверей, капота или багажника.

Включите режим охраны нажатием кнопки 1 брелка:

автомобиль

• 4 сигнала сирены;

• 4 световых сигнала;

• соответствующая зона временно исключается из контура охраны.

• 1 звуковой сигнал;

• индикация не взятой на охрану зоны.

Закройте двери, капот, багажник:

автомобиль

• соответствующая зона будет взята на охрану;

• при закрывании дверей замки будут повторно закрыты.

• 1 звуковой сигнал;

• появится индикация взятой на охрану зоны.

брелок

В случае самопроизвольного устранения неисправности при включенном режиме охраны автосигнализация сразу автоматически возьмет эту зону на охрану.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Выключение охраны со звуковыми сигналами подтверждения

Нажмите на брелке кнопку 1

ИЛИ

Установите курсор на иконку и нажмите коротко кнопку 2 брелка:

автомобиль

• 2 сигнала сирены;

• 2 световых сигнала;

• замки дверей откроются;

• светодиодный индикатор погаснет.

Если режим двухшагового выключения блокировки двигателя выключен (функция 11, таб. №1), то двигатель будет разблокирован одновременно с выключением охраны. Если данный режим включен, то для разблокировки двигателя

откройте дверь, включите зажигание и введите персональный код (см. стр. 81). Если код введен верно, последует 2 сигнала сирены и 2 световых сигнала. Блокировка двигателя будет выключена.

Если при выключении охраны последует 3 сигнала сирены и 3 световых сигнала, это означает, что в режиме охраны происходило срабатывание датчиков (см. «Самодиагностика при выключении охраны», стр. 43).

• 2 звуковых сигнала;

• появится индикация выключенного режима охраны.

брелок

Выключение охраны без звуковых сигналов подтверждения

Нажмите 2 раза коротко кнопку 1 брелка

ИЛИ

установите курсор на иконку и нажмите кнопку 2 брелка:

автомобиль

• 2 световых сигнала;

• замки дверей откроются;

• прекратятся вспышки светодиодного индикатора.

Если режим двухшагового выключения блокировок двигателя выключен (функция 11, таб. №1), то двигатель будет разблокирован одновременно с выключением охраны. Если данный режим включен, то для разблокировки двигателя

Если при выключении охраны последуют 3 сигнала сирены и 3 световых сигнала, это означает, что в режиме охраны происходило срабатывание датчиков (см. «Самодиагностика при выключении охраны», стр. 43).

• 2 звуковых сигнала;

• появится индикация выключенного режима охраны.

брелок

StarLine A94 Dialog CAN

инструкция по эксплуатации

Двухшаговое выключение блокировки двигателя

Для включения данного режима функцию 11 таб. №1 необходимо запрограммировать на вариант 2, 3 или 4 (см. стр. 95). В этом случае после каждого выключения охраны двигатель будет оставаться заблокированным.

Для разблокировки двигателя необходимо ввести персональный код (см. стр. 81).

автомобиль

• После ввода последней цифры персонального кода и

выключения зажигания блокировка двигателя выключится.

• Выключение блокировки подтвердят 2 сигнала сирены и 2 световых сигнала.

Выключение охраны без использования брелка

Откройте дверь автомобиля ключом:

автомобиль

• начнутся сигналы тревоги (если охрана была включена брелком);

• световые сигналы вспыхнут 4 раза

(если режим охраны был включен без брелка).

В течение 20 секунд включите зажигание и введите персональный код (см. стр. 81). После ввода последней

цифры кода и выключения зажигания:

автомобиль

• последует 2 сигнала сирены и 2 световых сигнала;

• режим охраны выключится.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Выключение охраны с работающим двигателем

Выключите режим охраны

одним из способов (см. стр. 38-39).

Откройте дверь водителя и включите

зажигание ключом:

брелок

• двигатель продолжает работать.

Выключите стояночный тормоз:

• 3 световых сигнала;

• двигатель продолжает работать.

Если для функции 1 таб. №2 выбрано значение 2, 3 или 4 (см. стр. 97), то двигатель будет остановлен сразу при выключении охраны. По умолчанию установлено значение 1

- двигатель продолжает работать при выключении охраны.

• индикация работающего двигателя и выключенного режима охраны.

брелок

• 4 звуковых сигнала;

• отобразятся иконки отключенного ручного тормоза и включенного зажигания.

Автомобиль готов к движению

Самодиагностика при выключении охраны

При выключении охраны автосигнализация информирует о происходивших во время охраны срабатываниях датчиков.

Выключите режим охраны одним из способов (см. стр. 38 - 39).

• Если сигналы тревоги прерывались с брелка:

автомобиль

• 2 сигнала сирены;

• 2 световых сигнала.

• Если сигналы тревоги НЕ прерывались с брелка:

автомобиль

• 3 сигнала сирены;

• 3 световых сигнала.

• 2 звуковых сигнала;

• если причина срабатывания датчика не устранена, отобразится зона сработавшего датчика.

• 3 звуковых сигнала;

• отобразятся зоны сработавших датчиков.

брелок

StarLine A94 Dialog CAN

инструкция по эксплуатации

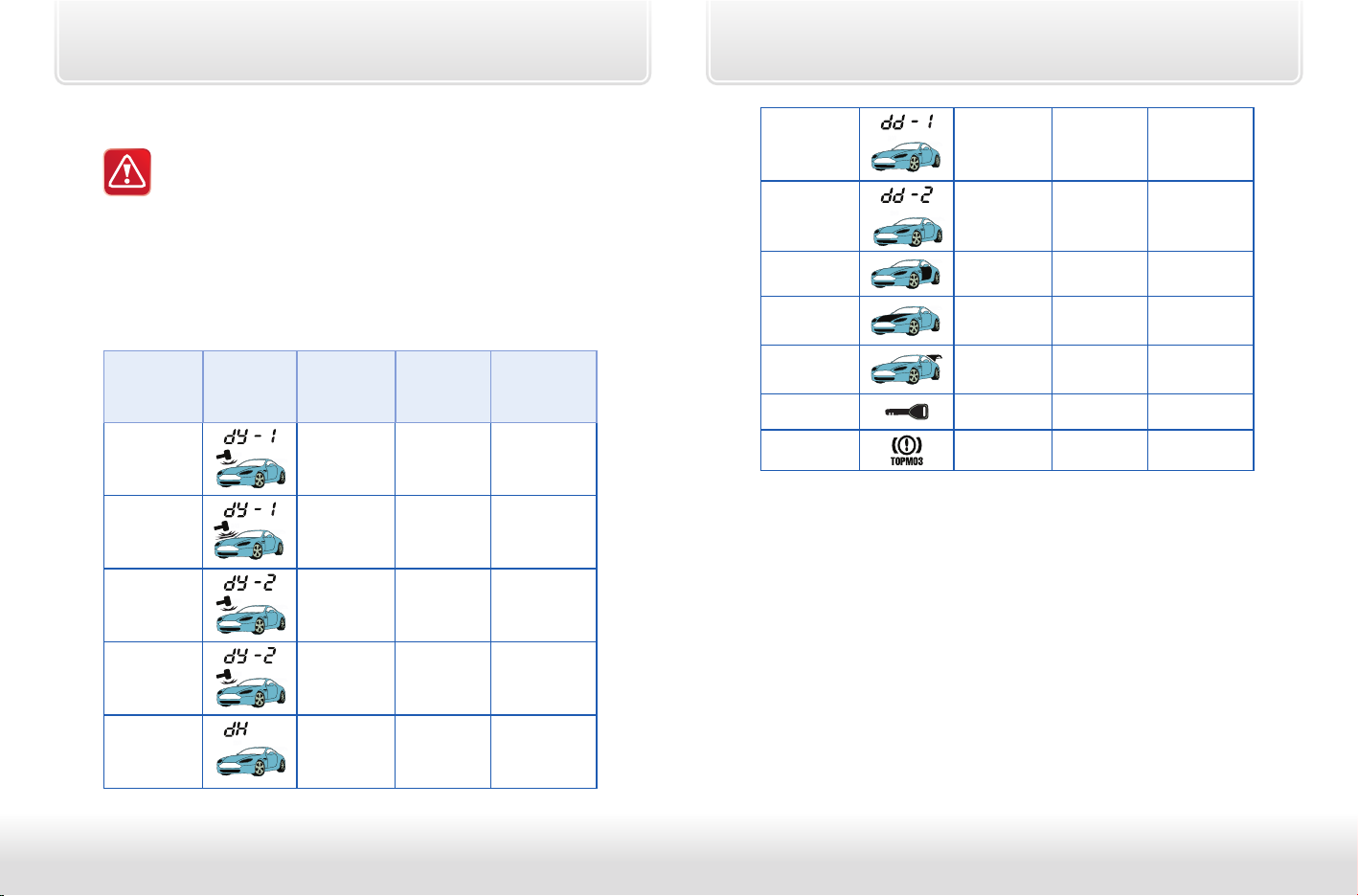

Сигналы тревоги

Если в режиме охраны произойдет срабатывание любого из охранных датчиков, это вызовет автоматическое включение сигналов тревоги: сигналов сирены и световых сигналов. Брелок будет подавать звуковые сигналы тревоги, а на дисплее отобразится причина срабатывания сигнализации. Во время звучания сирены на дисплее брелка будет мигать иконка, соответствующая причине срабатывания. Сигналы тревоги подаются циклами. Длительность одного цикла тревоги и максимально возможное количество циклов для различных причин срабатывания автосигнализации указаны в таблице ниже.

Причина тревоги

1 уровен ь датчика удара

2 уровен ь датчика удара

1 уровень дополнит. датчика (предупредительный)

2 уровень дополнит. датчика (тревожный)

Иконка на дисплее

Длительность 1 цикла тревоги

3 звуков. си гнала 6 свет. сигна лов

30 сек. зву ковых и световых сигналов

3 звуков. си гнала 6 свет. сигна лов

30 сек. зву ковых и световых сигналов

Кол-во циклов при постоянном сигнале от датчика

1 8

Кол-во циклов при многократных срабатываниях датчика

Доп. датч ик №1* (одноуровневый)

Доп. датч ик №2 (одноуровневый)

Двери

Капот

Багажник

Зажигание

Тормоз

30 сек. зву ковых и световых сигналов

30 сек. зву к 35 сек. све т

1 8

1 не ограничено

не ограничено не ограничено

1 не ограничено

1) Пока мигают световые сигналы автомобиля, на дисплее брелка будут мигать фары автомобиля.

2) Если после окончания цикла тревоги причина срабатывания автосигнализации не будет устранена (например, двери остались открытыми), то охрана соответствующей зоны отключается до момента устранения причины срабатывания (например, до закрытия дверей). При этом на дисплее брелка индикация причины срабатывания сохраняется.

3) Если сигналы тревоги прерывались с брелка, то отсчет количества циклов тревоги при периодически срабатывающем датчике начинается заново.

Датчик наклона

30 сек. зву ковых и световых сигналов

1 8

*Если для функции 24 таб. №1 выбран вариант 2, 3 или 4.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Отображение сигналов тревоги на дисплее брелка

• сработал 1-й уровень датчика удара • сработал 2-й уровень датчика удара

• ср аботал 1-й уровен ь доп. датчика • сработа л 2-й уровень доп. дат чика

• ср аботал одноуров н. доп. датчик №1*

• открыва лись двери • срабо тал датчик наклона

• открыва лся багажник

• открыва лся капот

• ср аботал одноуров н. доп. датчик №2*

• срабатыва л датчик тормоза

• вк лючалось зажигание

Прерывание сигналов тревоги без выключения режима охраны

автомобиль

• Включены сигналы тревоги;

• сработал датчик какой-либо из охранных зон.

• Включены сигналы тревоги;

• индикация зоны сработавшего датчика.

Нажмите на брелке кнопку 1

ИЛИ

установите курсор на иконку или и нажмите кнопку 2 брелка:

автомобиль

• сигналы тревоги прекратятся;

• сработавший датчик будет временно исключен из контура охраны.

брелок

• сигналы тревоги прекратятся;

• индикация зоны сработавшего датчика;

• режим охраны сохраняется.

брелок

*Если для функции 24 (таб. №1) выбран вариант 2, 3 или 4.

После устранения причины тревоги

• зона сработавшего датчика перестанет отображаться;

• прозвучит 1 сигнал.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Защищенность автосигнализации от отключения питания

Кратковременное отключение питания автосигнализации (например, сброс к леммы аккумулятора) не приводит к снятию с охраны. Автоигнализация запоминает свое состояние и при восстановлении питания снова окажется в том же режиме, при котором произошло отключение При восстановлении питания

• последует 3 световых сигнала;

• брелок подаст мелодичный звуковой сигнал.

Если к системе подключена сирена с автономным питанием, то при отключении клеммы аккумулятора сирена включит звуковые сигналы тревоги.

Состояние системы до отключения питания

Режим охраны выключен Режим охраны выключен

Режим охр аны включен Режим охр аны включен

Режим тр евоги, причина с рабатыван ия устранена Режим ох раны включе н

Режим тр евоги, причина с рабатыван ия не устране на Режим тревоги включен

Режим иммобилайзера включен Режим иммобилайзера включен

Режим антиограбления включен Режим антиограбления включен

Сервисный режим включен Сервисный режим включен

(см. таблицу ниже).

Состояние системы при восстановлении питания

Дополнительные датчики

В качестве дополнительного датчика к автосигнализации могут быть подключены как 2-уровневые датчики (например, микроволновый), так и 1-уровневые (например, датчик наклона D10). Подключение датчиков осуществляется с помощью кабелей, входящих в комплекты датчиков. Функцию 24 таб. №1 необходимо запрограммировать в соответствии с типом используемого датчика.

Дополнительные беспроводные реле блокировки

Использование цифровых радиореле блокировки двигателя StarLine R2 позволяет существенно повысить противоугонные функции автосигнализации за счет скрытой установки радиореле в штатную проводку автомобиля и отсутствия какого-либо проводного соединения между центральным блоком автосигнализации и радиореле блокировки.

Информационно - поисковые GSM модули

В случае необходимости Вы можете подк лючить к Вашей автосигнализации внешние информационно-поисковые модули

StarLine М20/M30 и StarLine М21/M31 специально разработанные

для управления автосигнализациями StarLine. Их применение дает возможность управлять автосигнализацией, получать сообщения о вторжении в автомобиль, определять место расположения автомобиля практически без ограничения расстояния – везде, где есть сеть GSM.

Передача информации и команд управления происходит по каналу связи GSM. Информация о тревоге (срабатывании охранных датчиков) может поступать на телефон владельца в виде SMS сообщений или звонков с речевым сообщением. Определение места расположения автомобиля осуществляется по идентификаторам базовых станций

(М20/M21) или GPS координатам (М30/M31), присылаемым в SMS

сообщеннии. Также возможно получение SMS с гиперссылкой для перехода на фрагмент карты с указанием места расположения. Информационно-поисковые GSM модули StarLine подключаются к автосигнализации 3-проводным кабелем, входящим в комплект поставки модулей.

StarLine A94 Dialog CAN

инструкция по эксплуатации

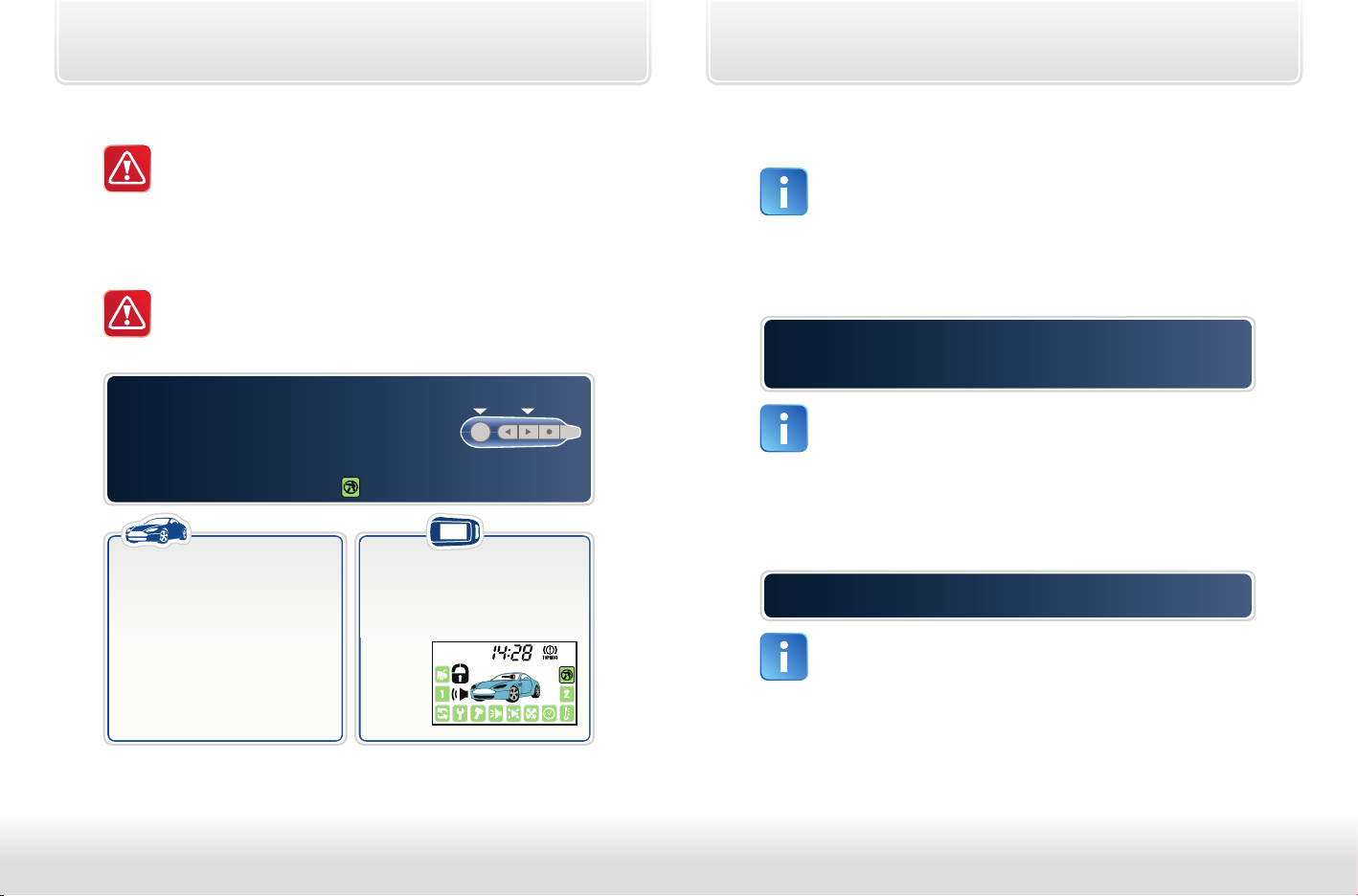

Режим антиограбления

Для использования режима антиограбления функцию 8 таб. №1 необходимо запрограммировать на вариант 1 или 2 (см. стр. 96).

Включение режима антиограбления брелком

Внимание !!! После включения режима антиограбления

брелком выключить его брелком невозможно. Для выключения необходимо ввести персональный код (см. стр. 81).

При включенном зажигании или при работающем двигателе нажмите и удерживайте одновременно кнопки 1 и 3 брелка (до появления звукового сигнала) ИЛИ установите курсор на иконку

автомобиль

• включатся постоянные звуковые и световые сигналы тревоги;

• замки дверей закроются;

• начнется прерывистая блокировка двигателя;

• через 45 секунд прерывистой блокировки двигатель будет заблокирован постоянно.

и нажмите коротко кнопку 3:

брелок

• будет звучать сигнал тревоги;

• будет включен вибросигнал;

• на дисплее появится иконка режима антиограбления.

Скрытое включение режима антиограбления

Скрытое включение режима антиограбления может быть применено в ситуации, когда противодействие ограблению другими способами затруднительно или невозможно. Режим антиограбления активируется при открывании дверей в случае покидания владельцем автомобиля, после чего система действует автоматически по определенному алгоритму, состоящему из нескольких этапов.

Закройте двери автомобиля. При работающем

1 этап:

2 этап:

двигателе или при включенном зажигании нажмите сервисную кнопку на 2 секунды

После нажатия сервисной кнопки активируется режим ожидания в котором автосигнализация ожидает открытия дверей. Какая-либо индикация включения режима ожидания отсутствует. Режим ожидания может продолжаться неограниченное время. Пока все двери остаются закрытыми автосигнализация не оказывает никакого влияния на функции автомобиля. После открывания одной из дверей автоматически активируется второй этап алгоритма антиограбления.

откройте одну из дверей

Какие - либо сигналы тревоги на этом этапе отсутствуют, блокировки выключены. С момента открытия двери начинается отсчет 60-ти секундого интервала времени, по истечении которого будут включены сигналы тревоги. Убедиться в том что включен второй этап режима антиограбления можно сделав проверку состояния (двойное нажатие кнопки 3 брелка). На дисплее будет мигать иконка режима антиограбления.

StarLine A94 Dialog CAN

инструкция по эксплуатации

3 этап:

• начнутся прерывистые сигналы сирены и световые сигналы тревоги, которые будут продолжаться 30 секунд.

4 этап:

• включатся постоянные сигналы сирены;

• начнется прерывистая блокировка двигателя;

• продолжаются световые сигналы тревоги.

5 этап:

• продолжаются постоянные звуковые и световые сигналы тревоги;

• включится постоянная блокировка двигателя.

Истекло 60 секунд после открытия дверей:

автомобиль

Истекло 30 секунд после начала прерывистых звуковых сигналов:

автомобиль

Истекло 45 секунд после начала прерывистой блокировки двигателя:

автомобиль

Внимание!!! Если Вам необходимо высадить пассажиров, а

режим антиограбления включен, прежде чем открывать двери

- выключите режим антиограбления (см. стр. 53). В противном случае через 1 минуту после открывания любой двери начнутся сигналы тревоги. Даже если Вы забыли об этом, выключить режим антиограбления брелком можно и на 1, 2 и 3 этапах (пока не включена прерывистая блокировка двигателя) (см. стр. 53).

Выключение режима антиограбления

Внимание !!! Если режим антиограбления был включен

брелком - выключить его можно

только вводом персонального кода:

Откройте дверь автомобиля и введите персональный код (см. стр. 81)

автомобиль

• 2 световых сигнала

• 2 сигнала сирены

• замки дверей откроются

Внимание !!! Если режим антиограбления был включен

сервисной кнопкой, то на 1, 2 и 3 этапах (пока не началась прерывистая блокировка двигателя) его можно отключить брелком:

Нажмите на брелке кнопку 1 два раза (с интервалом более 1 секунды)

ИЛИ

Установите курсор на иконку или и коротко нажмите кнопку 2 брелка

После начала прерывистой блокировки двигателя выключить режим антиограбления можно

только вводом персонального кода (см. стр. 81).

брелок

• 2 звуковых сигнала

• иконка антиограбления исчезнет

StarLine A94 Dialog CAN

инструкция по эксплуатации

Режим «паника»

При активации режима «паника» на 15 секунд вк лючаются световые и звуковые сигналы тревоги. Если охрана была выключена, то будет включен режим охраны.

При выключенном зажигании одновременно и длительно нажмите кнопки 1 и 3 брелка:

автомобиль

• на 15 секунд включатся звуковые и световые сигналы тревоги;

• замки дверей закроются;

• включится режим охраны (если охрана была выключена).

После окончания световых и звуковых сигналов тревоги режим охраны останется включенным. Для прерывания сигналов тревоги установите курсор на иконку или и коротко нажмите кнопку 2 (см. стр. 47). Световые и звуковые сигналы тревоги прекратятся. Режим охраны останется включенным.

брелок

• 1 звуковой сигнал;

• появится индикация включенного режима охраны.

Режим иммобилайзера

При запрограммированом режиме иммобилайзера двигатель будет блокироваться автоматически, через 30 секунд после каждого выключения зажигания. Д ля использования режима иммобилайзера функция 23 таб. №1 должна быть запрограммирована на вариант 2, 3 или 4.

Выключение блокировки двигателя в режиме иммобилайзера

Нажмите сервисную кнопку и удерживайте её 2 секунды. Не позднее 2-х секунд после отпускуания кнопки включите зажигание

ИЛИ:

Установите курсор на иконку и коротко нажмите кнопку 2 брелка:

автомобиль

• блокировка двигателя выключится.

или

StarLine A94 Dialog CAN

инструкция по эксплуатации

Сервисные функции автосигнализации

Проверка состояния автомобиля, напряжения АКБ и температуры салона

Эту команду Вы можете использовать в любом режиме для проверки текущего состояния сигнализации, проверки напряжения АКБ и температуры в салоне автомобиля.

Нажмите 2 раза коротко кнопку 3 брелка

ИЛИ

установите курсор на иконку и нажмите кнопку 2 (или 3) брелка:

брелок

• прозвучит мелодичный сигнал;

• на дисплее кратковременно отобразится сначала значение напряжения АКБ автомобиля, затем - значение температуры в салоне автомобиля;

• если температура окажется ниже - 40 выше +700C, индикация будет выглядеть как это показано на стр. 57.

C или

Поиск автомобиля на стоянке и контроль температуры двигателя

Эту команду Вы можете использовать в любом режиме для поиска автомобиля на стоянке и контроля температуры двигателя.

Нажмите кнопку 1 брелка сначала длительно, до появления звукового сигнала, а затем коротко:

автомобиль

• автосигнализация укажет местоположение автомобиля шестью световыми сигналами;

• прозвучит 6 сигналов сирены.

брелок

• Индикация при температуре ниже - 400 С :

• прозвучит мелодичный сигнал;

• на дисплее кратковременно отобразится температура двигателя.

брелок

• Индикация при температуре выше + 70

C :

Датчик температуры салона расположен в центральном блоке автосигнализации. Поэтому температура, отображенная на дисплее брелка, может отличаться от реальной температуры в салоне, так как она зависит от места установки центрального блока.

Температура, отображенная на дисплее брелка, может отличаться от реальной температуры двигателя так как она зависит от места крепления датчика температуры.

StarLine A94 Dialog CAN

инструкция по эксплуатации

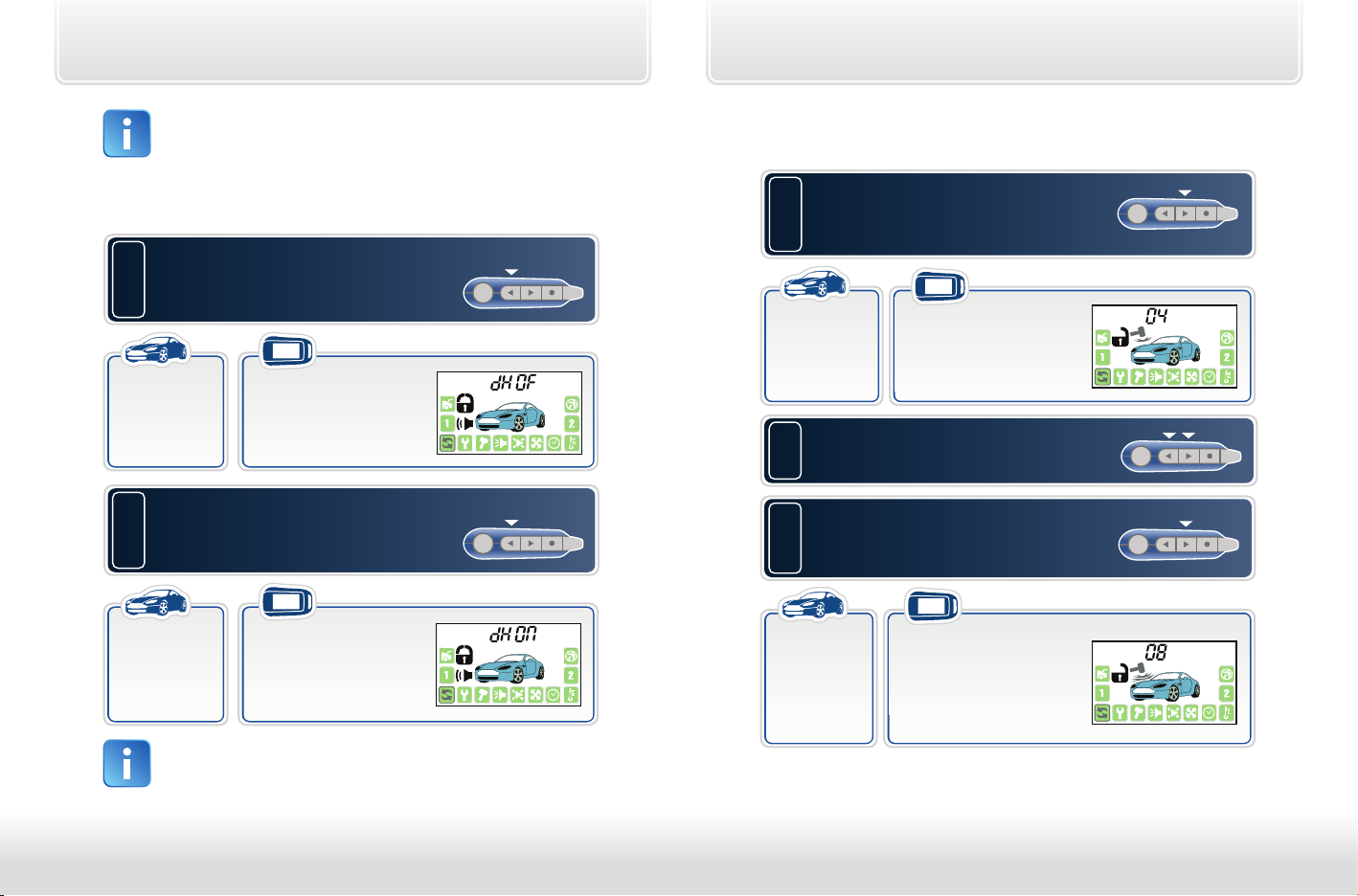

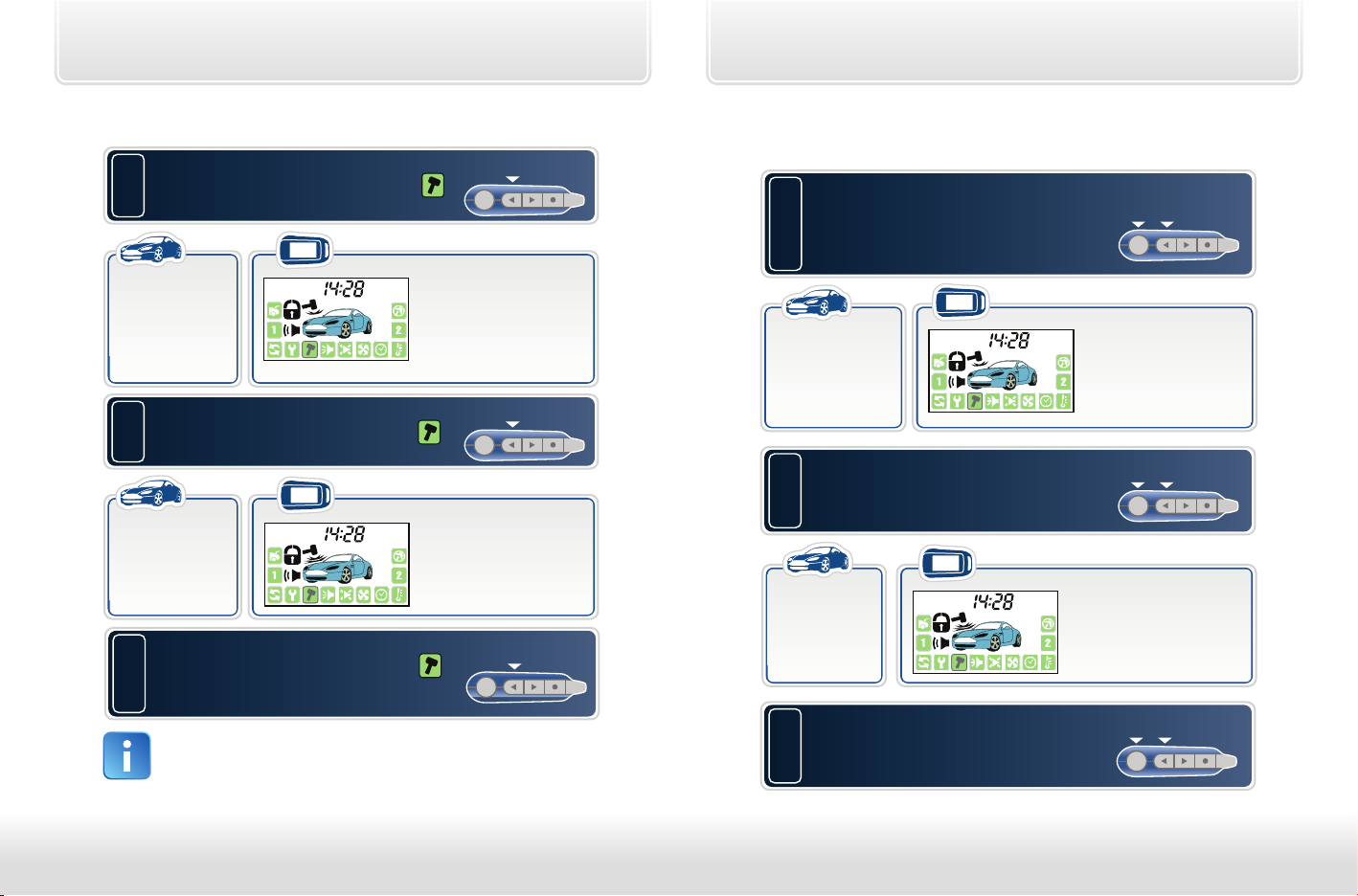

Временное отключение датчика удара

В режиме охраны два раза коротко нажмите кнопку 2 или установите курсор на иконку

и нажмите коротко кнопку 2 или 3:

брелок

• 2 световых сигнала;

• отключится первый уровень датчика удара.

В режиме охраны два раза коротко нажмите кнопку 2 или установите курсор на иконку

и нажмите коротко кнопку 2 или 3:

брелок

• 3 световых сигнала;

• отключатся оба уровня датчика удара.

В режиме охраны два раза коротко нажмите кнопку 2 или установите курсор на иконку

и нажмите коротко кнопку 2 или 3. Датчик удара будет снова включен.

В течение одного цикла охраны отключение датчика удара по уровням а также его обратное включение можно производить неограниченное число раз.

• прозвучит мелодичный сигнал;

• появится индикация отключения первого (предупредительного) уровня датчика удара.

• 3 звуковых сигнала;

• появится индикация отключения обоих уровней датчика удара.

Временное отключение дополнительного датчика

В режиме охраны нажмите кнопку 1 длительно, до звукового сигнала, а затем кнопку 2 коротко. Будет отключен первый

уровень дополнительного датчика, дающий предупреждающие сигналы:

брелок

• 2 световых сигнала;

• отключится первый уровень доп. датчика.

В режиме охраны нажмите кнопку 1 длительно, до звукового сигнала, а затем кнопку 2

коротко. Будут отключены оба уровня дополнительного датчика:

брелок

• 3 световых сигнала;

• отключатся оба уровня доп. датчика.

В режиме охраны нажмите кнопку 1 длительно, до звукового сигнала, а затем кнопку 2 коротко. Дополнительный датчик

будет включен снова.

• прозвучит мелодичный сигнал;

• появится индикация временного отключения первого уровня доп. датчика.

• 3 коротких сигнала;

• появится индикация временного отключения обоих уровней доп. датчика.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Если в качестве дополнительного датчика подключены два одноуровневых датчика (см. функцию 24, таб. №1), то при отключении по уровням сначала отключится первый датчик, затем отключатся оба датчика, далее оба включатся.

Временное отключение датчика наклона

В режиме охраны нажмите кнопку 2 сначала длительно, до звукового

сигнала, а затем коротко. Датчик наклона будет выключен:

брелок

• последует 3 световых сигнала.

В режиме охраны нажмите кнопку 2 сначала длительно, до звукового

сигнала, а затем коротко. Датчик наклона будет включен:

• последует 1 световой сигнал.

В течение одного цикла охраны отключение дополнительного датчика и датчика наклона а также их обратное включение можно производить неограниченное число раз.

• прозвучит 3 сигнала;

• появится индикация временного отключения датчика наклона.

брелок

• прозвучит 1 сигнал;

• появится индикация включения датчика наклона.

Настройка чувствительности датчика удара

При выключенном режиме охраны и выключенном зажигании нажмите

кнопку 3 сначала длительно (до звукового сигнала), а затем коротко:

брелок

• 3 световых сигнала;

• 2 сигнала сирены.

Короткими нажатиями кнопок 2 и 3 установите необходимое значение

чувствительности.

Для перехода к установке тревожного уровня датчика удара нажмите

кнопку 3 сначала длительно (до звукового сигнала), а затем коротко:

• последует 1 световой сигнал.

• мелодичный сигнал;

• появится индикация режима настройки предупредит. уровня датчика удара.

брелок

• прозвучит мелодичный сигнал;

• появится индикация режима настройки тревожного уровня датчика удара.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Короткими нажатиями кнопок 2 и 3 установите необходимое значение

чувствительности.

Для выхода из режима настройки чувствительности нажмите кнопку 3

сначала длительно (до звукового сигнала), а затем коротко:

брелок

• последует 3 световых сигнала;

• прозвучит 2 сигнала сирены.

Если после входа в режим настройки чувствительности не нажимать на кнопки брелка, то через 15 секунд произойдет автоматический выход из режима настройки. Последует 4 звуковых сигнала брелка и 4 световых сигнала автомобиля. Максимальной чувствительности предупредительного и тревожного уровней датчика удара соответствует значение 01. Минимальной чувствительности соответствует значение 14. Значение 15 отключает соответствующий уровень датчика.

Внимание! Чувствительность тревожного уровня датчика удара не может быть установлена выше, чем чувствительность предупредительного.

• последует мелодичный

сигнал.

Настройка чувствительности датчика наклона

При выключенном режиме охраны и выключенном зажигании нажмите

кнопку 4 сначала длительно (до звукового сигнала), а затем коротко:

брелок

• последует 3 световых сигнала;

• прозвучит 2 звуковых сигнала.

Короткими нажатиями кнопок 2 и 3 установите необходимое значение

чувствительности.

Для выхода из режима программирования чувствительности нажмите кнопку 4 длительно (до звукового сигнала),

а затем коротко, или дождитесь автоматического выхода (через 15 сек.):

• последует 3 световых сигнала.

• прозвучит мелодичный сигнал;

• появится индикация режима регулировки чувствительности датчика наклона.

брелок

• прозвучит

мелодичный сигнал.

Максимальной чувствительности датчика наклона соответствует значение 01. Значение15 соответствует выключению датчика.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Автоматическое управление замками дверей

В качестве дополнительных функций комфорта и безопасности возможен выбор четырех вариантов автоматического управления замками дверей при включении/выключении зажигания. Варианты управления определяются программируемой функцией 2 таб. №1.

Вариант 1:

Вариант 2:

Вариант 3:

Вариант 4:

замки – запираются при выключении стояночного тормоза (при включенном зажигании); – отпираются при выключении зажигания.

замки – запираются через 10 секунд после включения зажигания; – отпираются при выключении зажигания.

замки – запираются через 10 секунд после включения зажигания.

– автоматическое управление замками выключено.

Дистанционное управление замками дверей

При включенном зажигании

нажмите на брелке кнопку 1

ИЛИ

при включенном зажигании установите курсор на иконку

и коротко нажмите кнопку 3:

• замки дверей закроются.

При включенном зажигании

нажмите на брелке кнопку 1

ИЛИ

при включенном зажигании установите курсор на иконку

и коротко нажмите кнопку 2:

или

брелок

• 1 звуковой сигнал;

• индикация закрытых замков дверей и включенного зажигания.

или

брелок

• замки дверей откроются.

• 2 звуковых сигнала;

• индикация открытых замков дверей и включенного зажигания.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Управление дополнительным каналом №0 (отпирание багажника)

Варианты работы данного доп. канала определяются программируемой функцией 13 таб. №1:

Вариант 1:

установите курсор на иконку и нажмите коротко кнопку 2 или 3:

ИЛИ нажмите кнопку 2 длительно (до звукового сигнала), а затем кнопку 1 коротко.

• Е с л и о х р а н а в ы к л ю ч е н а :

автомобиль

• 3 световых сигнала;

• откроется замок багажника.

• Если охрана включена:

автомобиль

• последует 3 световых сигнала;

• откроется замок багажника;

• будет отключен датчик удара, наклона и доп. датчик.

отпирание багажника (0.8 сек):

брелок

• 3 звуковых сигнала;

брелок

• последует 3 звуковых сигнала;

• появится индикация открытого багажника и отключенного датчика удара.

После погрузки (выгрузки) вещей закройте багажник.

• Е с л и р е ж и м о х р а н ы в к л ю ч е н:

брелок

• через 5 секунд зона багажника и датчика удара будут взяты на охрану.

Если при активации доп. канала багажник не откроется, то индикация открытого багажника и отключенного датчика удара на дисплее брелка не появится. Через 20 секунд зона багажника будет снова взята на охрану.

Варианты 2 и 3:

Для этого варианта способ ак тивации (с брелка или автоматически по различным событиям), длительность и задержка выходного сигнала могут быть запрограммированы. Подробную информацию о гибком программировании см. в инструкции по установке.

Вариант 4:

В режиме «защелка» управление доп. каналом осуществляется с брелка аналогично варианту 1. При каждой активации доп канала состояние выхода меняется на противоположное.

Вид дополнительного оборудования, подключаемого к доп. каналу уточняется при установке автосигнализации.

• 1 звуковой сигнал;

• исчезнет индикация открытого багажника и отключенных датчиков.

гибкое программирование

режим «защелка

StarLine A94 Dialog CAN

инструкция по эксплуатации

Управление дополнительным каналом №1

Варианты работы дополнительного канала №1 определяются программируемой функцией 14, таб. №1.

Вариант 1: двухшаговое отпирание замков дверей.

Выключите режим охраны одним из способов (см. стр. 39 - 40):

автомобиль

• светодиодный индикатор погаснет;

• прозвучит 2 сигнала сирены;

• последует 2 световых сигнала;

• будет открыт замок

только водительской двери.

• последует 2 звуковых сигнала;

• появится индикация выключенного режима охраны.

Для отпирания замков остальных дверей установите курсор на иконку

или и

нажмите коротко кнопку 2

автомобиль

• последует 2 световых сигнала;

• откроются замки остальных дверей.

Для двухшагового отпирания активатор двери водителя и активаторы остальных дверей должны быть подк лючены в соответствии со схемой двухшагового отпирания (см. инструкцию по установке).

брелок

• последует 2 звуковых сигнала.

Варианты 2 и 3:

Вариант 4:

гибкое программирование.

режим «защелка

Для активации доп. канала в режиме

защелка» установите курсор на иконку и коротко нажмите кнопку 2 или 3: нажатие кнопки 3 - включение доп. канала, нажатие кнопки 2 - выключение доп. канала;

ИЛИ нажмите кнопку 3 длительно (до звукового сигнала), а затем кнопку 1 коротко. Каждое последовательное нажатие кнопок 3 и 1 изменяет состояние доп. канала на противоположное:

автомобиль

• 3 световых сигнала. • 3 звуковых сигнала.

Вид дополнительного оборудования, подключаемого к доп. каналу №1, уточняется при установке автосигнализации.

брелок

Управление дополнительным каналом №2

Варианты работы дополнительного канала №2 определяются программируемой функцией 15, таб. №1 (см. стр. 97).

StarLine A94 Dialog CAN

инструкция по эксплуатации

Вариант 1:

фиксированная длительность 0.8 сек.

Для активации доп. канала установите курсор на иконку и коротко нажмите кнопку 2 (или 3):

ИЛИ нажмите кнопку 4 длительно (до звукового сигнала), а затем кнопку 1 коротко:

автомобиль

• 3 световых сигнала. • 3 звуковых сигнала.

Варианты 2 и 3:

Вариант 4:

В режиме «защелка» активация доп. канала осуществляется с брелка аналогично варианту 1, при этом: нажатие кнопки 3 включает доп. канал, нажатие кнопки 2 выключает доп. канал, а каждое последовательное нажатие кнопок 4 и 1 изменяет состояние доп. канала на противоположное.

Вид дополнительного оборудования, подключаемого к доп. каналу №2, уточняется при установке автосигнализации.

гибкое программирование.

режим «защелка».

брелок

Управление дополнительным каналом №3

Варианты работы дополнительного канала №3 определяются программируемой функцией 12 таб. №1 (см. стр. 96).

Вариант 1:

Варианты 2 и 3:

Вариант 4:

канал активируется автоматически на 20 сек при включении охраны.

гибкое программирование.

канал активируется автоматически на 20 сек при выключении охраны.

Управление дополнительным каналом №4

Варианты работы дополнительного канала №4 определяются программируемой функцией 19, таб. №1 (см. стр. 97).

Вариант 1:

Данный вариант предназначен для реализации защитной блокировки стартера во время работы двигателя в режиме турботаймера, дистанционного или автоматического запуска и при охране с работающим двигателем. Подробную информацию см. в инструкции по установке.

блокировка стартера.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Варианты 2 и 3:

Вариант 4:

В режиме «защелка» включение и выключение доп. канала осуществляется с брелка. Состояние выхода изменяется на противоположное при каждой активации канала.

Для активации доп. канала нажмите

гибкое программирование.

режим «защелка».

кнопку 3 длительно (до появления звуков. сигнала), а затем кнопку 2 коротко:

автомобиль

• 3 световых сигнала.

• 3 звуковых сигнала.

брелок

Управление дополнительным каналом №5

Варианты работы дополнительного канала №5 определяются программируемой функцией 20 таб. №1 (см. стр. 97). Канал используется для подключения автозапуска, активация канала происходит автоматически. Более подробная информация об использовании доп. канала №5 приведена в инструкции по установке.

Режим турботаймера

Для машин с турбонаддувом предусмотрен специальный режим, который позволяет поддерживать работу двигателя

Программирование режима турботаймера

Включение турботаймера

после выключения зажигания ключом в течение некоторого времени, необходимого для снижения скорости вращения турбины.

Для использования режима турботаймера

• функция 17 таб. №2 должна быть запрограммирована на варианты 2, 3 или 4;

• функция 12 таб. №2 должна быть запрограммирована на один из способов поддержки зажигания.

Убедитесь, что:

• автомобиль стоит на нейтральной передаче (либо в режиме «PARK» при автоматической трансмиссии);

• капот закрыт,

двигатель работает.

В зависимости от выбранного способа поддержки зажигания (функция 12 таб. №2) включение турботаймера

возможно следующими способами:

“А В Т О М А Т И Ч Е С К И” :

- включите стояночный тормоз и выключите зажигание

“С Б Р Е Л К А” : при закрытых дверях

- включите стояночный тормоз и нажмите кнопку 2 брелка (курсор должен быть установлен на иконку

или )

Вид дополнительного оборудования, подключаемого к доп. каналам №3, №4 и №5, уточняется при установке автосигнализации.

”В К Л Ю Ч Е Н И Е М Т О Р М О З А”

- включите стояночный тормоз

StarLine A94 Dialog CAN

инструкция по эксплуатации

• Если запрограммирована автоматическая коробка передач:

брелок

• светодиодный индикатор начнет гореть постоянно

• Если запрограммирована ручная коробка передач:

• светодиодный индикатор начнет гореть постоянно

Если запрограммирована ручная КПП, то при включении турботаймера на дисплее брелка отобразится отсчет времени работы двигателя начиная с r06, от запрограммированного значения функции 17 таб. №2. режим охраны не будет включен, автосигнализация остановит двигатель через 6 минут. Если режим охраны будет включен, то на брелке начнет отображаться оставшееся время работы двигателя исходя из запрограмированного значения функции 17 таб. №2. Индикация оставшегося времени работы двигателя обновляется каж дую минуту (r06, r05, r04 ... ).

• прозвучит мелодичный сигнал

• отобразится оставшееся время работы двигателя r01, r03 или r06

брелок

• прозвучит мелодичный сигнал

• отобразится r06 - время, по истечении которого двигатель будет остановлен если режим охраны не будет включен

обратный

независимо

Если

Если необходимо включить охрану - извлеките ключ из замка зажигания, выйдите из автомобиля,

закройте все двери и включите режим охраны одним из способов (см. стр. 28 - 29):

автомобиль

• 1 сигнал сирены;

• 1 световой сигнал;

• датчик удара, нак лона и доп. датчик будут отключены в соответствии с настройкой функции 3 таб. №2. Будет отключен контроль зоны зажигания;

• замки дверей закроются;

• двигатель продолжает работать.

После окончания заданного времени работы турботаймера (см. функцию 17 таб. №2) двигатель будет остановлен, а зоны зажигания, датчиков удара, наклона и доп. датчика будут снова взяты на охрану.

• 1 звуковой сигнал;

• индикация работающего двигателя и включенного режима охраны.

брелок

Световая индикация открытых дверей

Если программируемая функция 7, таб. №1 включена, то при открывании какой-либо из дверей автосигнализация световыми сигналами будет предупреждать Вас о том, что двери открыты. Продолжительность световых сигналов предупреждения может быть запрограммирована на 10, 20 или 30сек.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Вызов из автомобиля

Для передачи сигнала вызова из автомобиля на брелок автосигнализации нажмите кнопку «ВЫЗОВ», расположенную на корпусе модуля приемопередатчика:

брелок

• 3 световых сигнала.

Для прерывания сигнала вызова нажмите любую кнопку брелка.

• появится индикация вызова;

• 20 секунд будет звучать сигнал вызова.

Контроль заряда элемента питания брелка с ЖКИ

Контроль заряда элемента питания брелка производится при каждом нажатии кнопок брелка.

брелок

• При разряде элемента питания брелка до критического уровня появится иконка , обозначающая необходимость замены элемента питания.

Контроль исправности концевых выключателей

В автосигнализации предусмотрена возможность контроля исправности концевых выключателей дверей, капота и багажника при выключенном режиме охраны. Открывание дверей, капота и багажника при включенном зажигании должно сопровождаться периодическими вспышками светодиодного индикатора состояния. Если вспышек индикатора не наблюдается, значит соответствующий концевой выключатель неисправен.

Исправность концевых вык лючателей, а так же правильность подключения цепи «зажигание» можно проверить используя индикацию на брелке:

Откройте дверь, капот, багажник, выключите стояночный тормоз и включите зажигание. Два раза коротко нажмите кнопку 3 брелка

брелок

• на дисплее отобразится состояние вышеперечисленных зон охраны

Последовательно проведите проверку всех зон:

• закройте двери, два раза коротко нажмите кнопку 3;

• закройте капот, два раза коротко нажмите кнопку 3;

• закройте багажник, два раза коротко нажмите кнопку 3;

• включите ручной тормоз, два раза коротко нажмите кнопку 3;

• выключите зажигание, два раза коротко нажмите кнопку 3.

При каждой проверке состояния на брелке должны исчезать иконки соответствующих зон охраны.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Сервисный режим

Для временного отключения противоугонных и охранных функций автосигнализации, например, при передаче автомобиля на станцию технического обслуживания рекомендуется включать сервисный режим.

Для включения сервисного режима установите курсор на иконку и нажмите коротко кнопку 3:

автомобиль

• последует 1 световой сигнал.

В сервисном режиме продолжают работать функции дистанционного управления замками дверей и дополнитель- ными каналами. Запись брелков, программирование и изменение персонального кода запрещены.

Для выключения сервисного режима установите курсор на иконку и нажмите коротко кнопку 2:

автомобиль

• 2 световых сигнала.

Сервисный режим НЕЛЬЗЯ активировать при включенном режиме охраны.

• прозвучит мелодичный сигнал;

• иконка будет отображаться постоянно.

• прозвучит мелодичный сигнал;

• постоянное отображение иконки прекратится.

брелок

Автоматический контроль канала связи

При включенном режиме автоматического контроля через заданные промежутки времени (3, 5 или 7 минут) производится проверка канала связи между центральным блоком автосигнализации и брелком.

брелок

• Если брелок находится в зоне уверенного приема сигналов центрального блока автосигнализации, на дисплее постоянно отображается иконка .

• Выход из приглушенным звуковым сигналом и исчезновением иконки . При возврате в зону приема прозвучит короткий сигнал, иконка

Контроль канала связи осуществляется только в режиме охраны. Период автоматического контроля канала связи определяется программируемой функцией 16, таб. №1.

зоны приема сопровождается

появится снова.

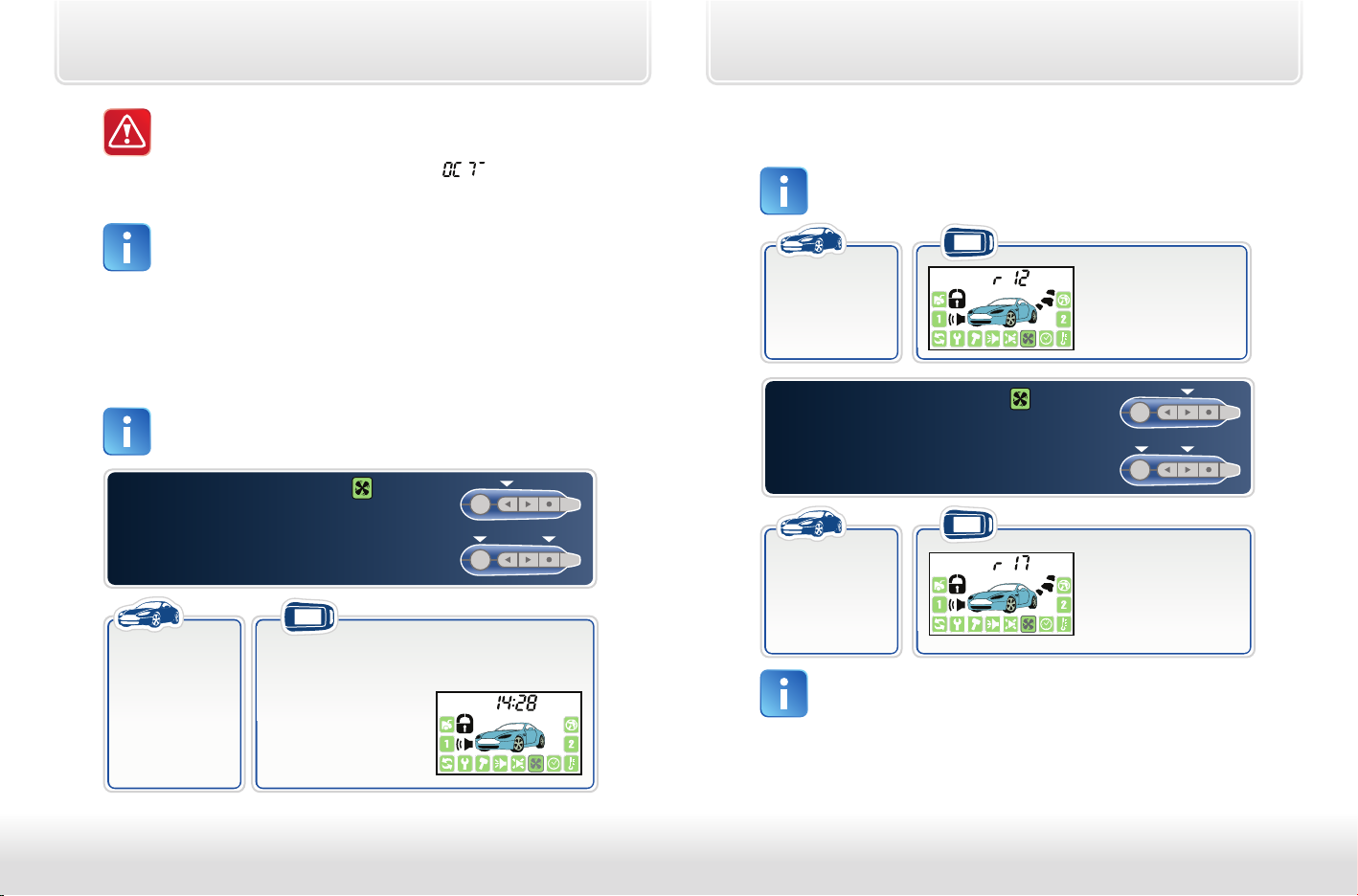

Контроль количества брелков, записанных в систему

При включенном зажигании и закрытых дверях два раза коротко нажмите кнопку 3 брелка. Или установите курсор на иконку и нажмите коротко кнопку 2 или 3 (см. стр. 56). Количество вспышек светодиодного индикатора состояния будет соответствовать количеству брелков, записанных в память автосигнализации.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Блокировка кнопок брелка

Для включения блокировки одновременно и коротко нажмите кнопки 2 и 4 брелка:

брелок

• прозвучит короткий сигнал;

• включится блокировка кнопок;

• в течение 2 секунд на дисплее брелка будет отображаться

• далее продолжится индикация текущего времени.

Для отключения блокировки одновременно и коротко нажмите кнопки 1 и 4 брелка:

брелок

• прозвучит короткий сигнал;

• блокировка кнопок выключится.

;

Персональный код экстренного выключения режима охраны

Персональный код экстренного отключения режима охраны или режима антиограбления может состоять из 1, 2 или 3-х цифр, каждая из которых может принимать значение от 1 до 6 включительно. Порядок программирования персонального кода описан в инструкции по установке.

При поставке (или после сброса на заводские установки) персональный код имеет значение «3» (см. функцию 9, таб. №1).

Алгоритм ввода персонального кода (экстренное выключение охраны)

Откройте дверь ключом и оставьте ее открытой:

• начнутся сигналы тревоги (если охрана была включена брелком);

• последует 4 световых сигнала (если охрана была включена без брелка);

• не последует никаких сигналов (если режим охраны выключен).

Включите зажигание. Нажмите сервисную кнопку такое число раз, которое соответствует первой цифре кода.

Выключите зажигание:

• если код 1-значный и он введен верно, то автосигнализация

выключит режим охраны, последует 2 световых сигнала;

• если код 2- или 3-значный, введите следующую цифру.

Включите зажигание. Нажмите сервисную кнопку такое число раз, которое соответствует второй цифре кода.

Выключите зажигание:

• если код 2-значный и он введен верно, то автосигнализация

выключит режим охраны, последует 2 световых сигнала;

• если код 3-значный, введите следующую цифру.

Включите зажигание. Нажмите сервисную кнопку такое число раз, которое соответствует третьей цифре кода.

Выключите зажигание:

• если код 3-значный и он введен верно, то автосигнализация

выключит режим охраны, последует 2 световых сигнала.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Запись брелков в память автосигнализации

Запись брелков в память автосигнализации осуществляется при выключенном режиме охраны в следующем порядке:

нажмите сервисную кнопку 7 раз и включите зажигание:

автомобиль

• прозвучит 7 сигналов сирены, подтверждающих вход в режим записи брелков радиоуправления.

Нажмите одновременно коротко

кнопки 1 и 2 брелка:

автомобиль

• 1 сигнал сирены.

Повторите пункт 2 для всех записываемых брелков. Для записи дополнительного брелка также используйте комбинацию кнопок 1 и 2. Интервал между записью не должен превышать 15 секунд. Успешная запись следующего брелка подтверждается сигналами сирены и брелка. Число сигналов соответствует количеству записанных брелков.

Выключите зажигание:

автомобиль

• последует 3 световых сигнала.

Внимание! При записи брелков в автосигнализацию все ранее записанные брелки удаляются из памяти системы, поэтому все необходимые брелки должны быть записаны в одном цикле программирования (см. пункт 2). Всего в память автосигнализации можно записать до 4 брелков.

• 1 звуковой сигнал.

брелок

Внимание! Если в систему записаны радиореле R2, то

после записи брелков необходимо восстановить привязку радиореле R2 к автосигнализации. Для этого: – включите и выключите зажигание 7 раз; – нажмите сервисную кнопку 7 раз и включите зажигание. Последует 7 сигналов сирены. Дождитесь 3-х световых сигналов автосигнализации и мелодичного сигнала брелка. – выключите зажигание.

Дистанционный запуск двигателя

Прежде чем запускать двигатель брелком или активировать автоматические запуски, в обязательном порядке ознакомьтесь с особенностями дистанционного запуска двигателя.

Особенности дистанционного запуска двигателя

Дистанционный запуск двигателя не может быть осуществлен в следующих случаях:

• включено зажигание;

• открыт капот;

• выключен стояночный тормоз или нажата педаль тормоза;

• не выполнена подготовка к запуск у двигателя на

автомобилях с РКПП (программная нейтраль).

1. За один цикл запуска система может предпринять 4 попытки запуска двигателя. Если после 4-ой попытки двигатель не запустится, то на дисплее брелка с обратной связью (при условии, что он находится в зоне приема) отобразится иконка «ОСТ» и брелок подаст 4 звуковых сигнала, что означает окончание попыток запуска двигателя. Последует 4 световых сигнала автомобиля.

2. Если дистанционно запущенный двигатель заглохнет до окончания запрограммированного времени прогрева, то будет предпринят новый цикл запуска двигателя.

3. Функция автоматического запуска двигателя по температуре может быть вк лючена независимо от состояния функций запуска по будильнику или периодического запуска.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Подготовка к дистанционному запуску на автомобилях с ручной КПП

Перед тем как запускать двигатель на автомобилях с РКПП необходимо выполнить процедуру «программная нейтраль». «Программная нейтраль» - это определенный порядок действий водителя, гарантирующий, что дистанционный запуск не произойдет при включенной передаче.

Выполнение процедуры «программная нейтраль»

Для выполнения «программной нейтрали»

• функция 12, таб. №2 должна быть запрограммирована на один из вариантов поддержки зажигания;

• двигатель должен работать.

В зависимости от состоянияния функции 12, таб. №2 для включения программной нейтрали выполните

следующие действия:

функция 12 – А В Т О М А Т И Ч Е С К И :

- включите стояночный тормоз,

- выключите зажигание;

функция 12 – С Б Р Е Л К А :

-включите стояночный тормоз,

- при закрытых дверях коротко нажмите кнопку 2 брелка;

функция 12 – В К Л Ю Ч Е Н И Е М Т О Р М О З А:

- включите стояночный тормоз;

брелок

• 1 световой сигнал;

• светодиодный индикатор начнёт гореть постоянно;

• двигатель продолжает работать.

• прозвучит мелодичный сигнал;

• на дисплее отобразится r99;

• если запрограм- мирован режим турботаймера, то отобразится r06.

Выключите зажигание и извлеките ключ из замка. Двигатель продолжает работать.

Выйдите из машины и закройте все двери.

Включите режим охраны

одним из способов (см. стр. 28- 29).

• Если режим турботаймера не запрограммирован:

автомобиль

• 1 сигнал сирены;

• 1 световой сигнал;

• замки дверей закроются;

• двигатель остановится.

• 1 звуковой сигнал;

• появится индикация включенного режима охраны.

брелок

Двигатель готов к дистанционному запуску

StarLine A94 Dialog CAN

инструкция по эксплуатации

• Если режим турботаймера запрограммирован:

автомобиль

• двигатель продолжает работать.

• появится индикация включенного режима охраны;

• индикация работающего двигателя и оставшегося времени работы турботаймера.

брелок

• по истечении времени работы турботаймера двигатель будет остановлен без выключения режима охраны;

двигатель подготовлен к дистанционным запускам.

При постановке на охрану с работающим двигателем также выполняются условия программной нейтрали. После того как двигатель отработает заданное время, он может быть запущен брелком или автоматически.

Дистанционный запуск двигателя брелком

Перед дистанционным запуском убедитесь, что

• капот закрыт, стояночный тормоз вк лючен;

• для автомобилей с ручной коробкой выполнена процедура

«программная нейтраль»;

• для автомобилей с автоматической коробкой

- рычаг управления в положении «PARK».

Для запуска двигателя установите курсор на иконку

ИЛИ нажмите кнопку 1 длительно (до звукового сигнала), а затем кнопку 3 коротко:

• 1 сигнал сирены;

• 1 световой сигнал;

• замки дверей закроются;

• включится режим охраны (зависит от состояния функции 5, таб. №2);

• начнется цикл запуска двигателя.

и нажмите коротко кнопку 3:

автомобиль

• прозвучит мелодичный сигнал;

• появится индикация начала цикла запуска двигателя:

затем - индикация работающего двигателя и оставшегося времени работы двигателя : (r10, r20, r30 или r99)

брелок

StarLine A94 Dialog CAN

инструкция по эксплуатации

За один цикл запуска система может предпринять 4 попытки пуска двигателя. Если после 4-ой попытки двигатель не запустится, то на дисплее брелка (при условии, что он находится в зоне приема) отобразится « ». Последует 4 звуковых сигнала брелка и 4 световых сигнала автомобиля индицирующие окончание попыток запуска двигателя.

Индикация оставшегося времени работы двигателя обновляется каж дую минуту: r10, r09, r08, r07 ... r01. За 1 минуту до окончания прогрева двигателя отобразится r01 и прозвучит 4 коротких сигнала брелка. После окончания прогрева двигателя и его автоматической остановки последует 4 звуковых сигнала брелка и 4 вспышки световых сигналов.

Дистанционная остановка двигателя

При необходимости, двигатель, запущенный автоматически или с брелка можно в любой момент остановить с брелка:

Установите курсор на иконку и нажмите коротко кнопку 2:

ИЛИ нажмите кнопку 1 длительно (до звукового сигнала), а затем кнопку 4 коротко:

брелок

• 4 световых сигнала;

• двигатель будет остановлен;

• режим охраны останется включенным.

• прозвучит мелодичный сигнал;

• исчезнет индикация работающего двигателя;

• индикация включенного режима охраны.

Дистанционое продление работы двигателя

При необходимости время работы двигателя, запущенного автоматически или с брелка можно продлить.

брелок

• Двигатель работает.

Установите курсор на иконку и нажмите коротко кнопку 3:

ИЛИ нажмите кнопку 1 длительно (до звукового сигнала), а затем кнопку 3 коротко:

брелок

• 1 световой сигнал;

• двигатель продолжает работать.

Продлевать работу двигателя можно неограниченное число раз. Максимальное время, которое может быть задано на брелке несколькими попытками продления - 30 минут.

• Индикация оставшегося времени работы двигателя.

• прозвучит мелодичный сигнал;

• оставшееся время работы двигателя увеличится на 5 мин.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Автоматический запуск двигателя

Автоматический запуск двигателя н е в о з м о ж е н, ес ли:

• включено зажигание, открыт капот, выключен стояночный тормоз, нажата педаль тормоза;

• на автомобилях с РКПП не выполнена процедура «программная нейтраль».

Автоматический запуск двигателя по будильнику

Перед включением функции автоматического запуска двигателя по будильнику брелка убедитесь что:

• текущее время установлено правильно (см. стр. 24);

• будильник запрограммирован на требуемое время запуска;

• будильник включен (включенное состояние будильника

обозначает иконка

Для включения функции автозапуска по будильнику установите курсор на иконку

• 1 световой сигнал.

и нажмите коротко кнопку 3:

• прозвучит мелодичный сигнал;

• в течение 5 секунд будет отображаться

• постоянно

• через 5 секунд

брелок

время, оставшееся до момента запуска;

отображающиеся иконки будут обозначать включенный режим автоматического запуска по будильнику;

возобновится индикация текущего времени.

Автоматический периодический запуск двигателя

В режиме автоматического периодического запуска автосигнализация периодически, через заданный промежуток времени осуществляет запуск и прогрев двигателя. Период запуска может быть задан в пределах от 2 до 24 часов с шагом 2 часа, а время прогрева определяется программируемой функцией 2, таб №2.

Для включения режима периодического запуска установите курсор на иконку

(см. стр. 26) и нажмите коротко кнопку 3:

брелок

• последует 1 световой сигнал.

• прозвучит мелодичный сигнал;

• 4 секунды будет отображаться текущее значение периода автоматического запуска (например,

- запуск каждые 4 часа).

Если необходимо изменить период автоматического запуска, то сразу после включения режима (см. п. 1)

короткими нажатиями кнопки 3 установите требуемое значение периода автозапуска:

брелок

. . . . . . . . . . . . . . .

каждое нажатие

кнопки 3

увеличивает

период

автозапуска

на 2 часа.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Для сохранения выбранного значения периода

не нажимайте кнопки брелка в течение 4-х секунд

брелок

• начнет постоянно отображаться иконка , обозначая включенный режим периодического автозапуска;

• через несколько секунд появится индикация начала цикла запуска и произойдет автоматический запуск двигателя;

• время прогрева определяется программируемой функцией 2 таб. №2. Заводская установка - 10 минут.

Автоматический запуск двигателя по температуре

В режиме автоматического запуска по температуре автосигнализация осуществляет запуск двигателя при регистрации температурным датчиком, закрепленным на двигателе, температуры ниже запрограммированной. Температура запуска может быть установлена в пределах от - 3°С до - 27°С с шагом 3°С, а время прогрева двигателя определяется функцией 2, таб. №2. Сигнализация отслеживает показания датчика сразу с момента включения запуска по температуре. Минимальный интервал между повторными автозапусками, отсчитываемый с момента предыдущего запуска без учета времени прогрева двигателя, – 1 час. После активации функции температурного запуска количество автозапусков двигателя по температуре не ограничивается.

Для включения режима автозапуска по температуре установите курсор на

иконку

• последует 1 световой сигнал.

Короткими нажатиями кнопки 3

установите температуру автозапуска:

Для сохранения выбранного значения температуры

не нажимайте кнопки брелка в течение 4-х секунд:

• начнет постоянно отображаться иконка , обозначая включенный режим автозапуска по температуре.

и нажмите коротко кнопку 3:

брелок

• мелодичный сигнал;

• 4 секунды будет отображаться текущее значение температуры запуска.

брелок

. . . . . . . . . . . . . . .

каждое нажатие

изменяет

температуру

автозапуска

на

3°С

брелок

StarLine A94 Dialog CAN

инструкция по эксплуатации

Выключение автоматических запусков

Установите курсор на иконку (для выключения автозапуска по будильнику или периодического) или на иконку температуре и нажмите коротко кнопку 2:

• последует 2 световых сигнала.

(для выключения автозапуска по

брелок

• прозвучит мелодичный сигнал;

• постоянное отображение соответствующей иконки прекратится.

Примечание:

1) наличие брелка в зоне действия приемопередатчика автосигнализации на момент выполнения любого автоматического запуска двигателя не требуется;

2) время запуска двигателя может отличаться от запрограм мированного времени будильника в пределах 3 минут;

3) функция автозапуска по будильнику включается на один цикл запуска. Для нового пуска необходимо каждый раз активировать (включать) на дисплее брелка конку ;

4) если для функции 2, таб. №2 выбрано значение «без ограничения времени», то при любом автоматическом запуске время работы двигателя будет ограничено 30-ю минутами;

5) если для функции 4, таб. №2 выбрано значение 2, 3 или 4, то двигатель будет автоматически остановлен при его прогреве до 50°С .

Индикация работающего двигателя после автоматического запуска

Режим автоматического запуска по температуре может быть включен одновременно с режимом запуска по будильник у или периодическим запуском. Для удобства определения режима, в котором произошел автоматический запуск, индикация работающего после запуска двигателя имеет различия:

брелок

• автоматический запуск по будильнику (1):

• автоматический периодический запуск (2):

• автоматический запуск по температуре (3):

Программирование охранных и сервисных функций

Охранные и сервисные функции, а также параметры работы автосигнализации могут быть изменены с помощью сервисной кнопки и брелка. Перечень функций приведен в таблицах программирования ниже. Порядок программирования подробно описан в инструкции по установке сигнализации. Мы не рекомендуем самостоятельно проводить программирование. Если возникнет такая необходимость, обратитесь к специалистам, проводившим установку автосигнализации. Изменение параметров программирования или сброс на заводские установки может вызвать блокировку двигателя при штатном запуске, а также неправильную работу штатного электрооборудования и самой автосигнализации.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Таблица программирования №1

Программируемая функция:

№1 - длительность

импульсов управления замками дверей

№2 - автоматическое управление замками дверей

№3 – обход салонного света и задержка активации датчиков при включении охраны

№4 - автоматическое включение режима охра ны

№5 - автоматическое повторное включение режима о храны

№6 - режим ра боты выхода управл. сиреной

№7 – све товая индикация открытых дверей

№8 - алгоритм работы выхода блокировки при включении режима антиограбления

№9 - персональный код выключения режима охраны и антиограбления

№10 - режи м работы выхода блокировки (черно-красный провод)

№11 – двухшаговое выключение блокировки двигателя

№12 - алгоритм работы доп. кана ла №3 (желто-синий провод)

вариант 1 вариант 2 вариант 3 вариант 4

0,8 / 0,8 сек . 3,6 / 3,6 се к.

закр. от пе дали тормоза / откр.

от зажигания

до выключения

подсветки

салона (6 0 сек.

макс .)

с запиранием

замков дверей

с запиранием

замков дверей

управление

сиреной

в течение

10 сек.

при

включении

тормоза

= 3

(заводской код)

НЗ НР

отключено включено включено включено

20 сек. при включении

охраны

от зажигания

закр. (задержка

10сек.)/откр.

без задержки 30 сек. 5 сек .

без запирания замков дверей

управление

сиреной

в течение

включении

тревоги

1-значный

гибкое программирование

20 сек.

при

код

двойной импульс

запирания

0,8 / 0,8 сек .

только за кр. от

зажигания

(задержка 10сек.)

выключено выключено

управление

клаксоном

в течение

30 сек.

реж им

антиограбления

выключен

2-значный

код

НЗ совместно

с реле R2

комфорт

30 / 0,8 сек

отключено

управление

клаксоном

отключено

реж им

антиограбления

выключен

3-значный

код

НР совместно

с реле R2

20 сек. при

выключении

охраны

Программируемая функция:

№13 - алгоритм работы

доп. кана ла №0 (желто-черный провод)

№14 - алгоритм работы доп. кана ла №1 (желто-красный провод)

№15 - алгоритм работы доп. кана ла №2 (желто-белый провод)

№16 - конт роль канала оповещения

№17 - выбор полярности входа дверей

№18 - режи м работы с GSM устройствами

№19 - алгоритм работы доп. кана ла №4 (черно-белый провод)

№20 - алгоритм работы доп. кана ла №5 (желтооранжевый провод)

№21 - режи м работы входа событий

№22 -выбор доп. канала, активируемого из мобильного приложения

№23 -ре жим иммобилайзера

№24 -алгоритм обработки сигналов дополнительного датчика

вариант 1 вариант 2 вариант 3 вариант 4

0,8 сек. (отпирание багажника)

0,8 сек. (2-ша говое

отпирание

замков дверей)

0,8 сек. ги бкое программирование

выкл.

( – ) ( + ) ( + ) ( + )

режим 1 р ежим 2 р ежим 2 режи м 2

блокировка

стартера

Импульс 3 с ек.

через 2 се к.

после остановки

двигателя

контроль запуска

дизельных двигателей

доп. кана л 0 доп. кана л 1 до п. канал 3 д оп. канал 4

выключен включен вк лючен включен

2-уровневый

доп. датч ик

гибкое программирование

каж дые

3 мин

гибкое программирование

Импульс 1 с ек.

через 1 се к.

после остановки

двигателя

запуск/остановка

двигателя

два 1- уров невых

доп. датч ика

каж дые

5 мин

Дублирование

световых сигналов

(Ре жим 1)

активация доп.

каналов

два 1- уров невых

доп. датч ика

выкл. брелком)

два 1- уров невых

защелка (вкл./

каж дые

7 мин

защелка (вкл./

Дублирование

световых сигналов

(Режи м 2)

остановка двигателя

доп. датч ика

Серым цветом выделены заводские установки.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Программирование параметров запуска двигателя

Таблица программирования №2

Функция: Вариант 1 Вариант 2 Вариант 3 Вариант 4

№1 – глушение двигателя при выключении охраны

№2 – продолжительность работы двигателя после дистанционного запуска

№3 – алгоритм работы датчиков удара, наклона и доп. датч ика при работающем двигателе

№4 – глушение двигателя при его пр огреве до +50°С (при дистанц. запусках)

№5 – дистанционный запуск двигателя

№6 – световая индикация дистанционного запуска

№7 – управление замками дверей п ри дистанц. з апуске и остановке двигателя при включенном режиме охраны

№8 – режим раб оты выхода силового модуля при дистанционном запуске (синий провод)

№9 – длительность прокрутки стартера

№10 – задержка включения стартера при автоматич. или дистанционном запуске

№11 – контроль работы двигателя:

отключено включено включено включено

10 мин. 20 мин. 30 мин.

датчики удара,

наклона и доп. д атчик отключены

выключено включено включено включено

с включением

режима о храны

включено

(вспышки)

выключено

дублирование

сигн ала

«аксессуары»

0,8 сек. 1,2 се к. 2,0 сек. 6,0 сек.

задержка

2 сек.

(бен зин)

по напряжению

датчики удара

и наклона

включены,

доп. д атчик

отключен

без включения режима о храны

выключено выключено вык лючено

запирание

после

запуска

дублирование

сигн ала

«зажигание»

задержка

5 сек.

(дизель)

по генератору

( + )

датчики удара

без включения

режима о храны

после остановки

режим кнопки

«старт-стоп»

по генератору

и наклона отключены, доп. д атчик

включен

запирание

задержка

10 сек.

(дизель)

( – )

без

ограничения

времени

датчики удара, наклона и доп.

датчик

включены

без включения

режима о храны

запирание

после з апуска и

остановки

дублирование

сигн ала

«стартер»

задержка 20

сек. или д о

откл. свечей

прогрева, макс.

60 сек.(дизель)

по тахосигналу

Функция: Вариант 1 Вариант 2 Вариант 3 Вариант 4

№12 – способ активации поддержки зажигания при работающем двигателе

№13 – режим управления модулем обхода

№14 – количество импульс ов на кнопку «с тартстоп» ( для вариан та 3 фун.8)

№15 – выб ор типа коробк и передач

№16 – реж им работы выхода силового модуля, дублирующего зажигание (зеленый провод)

№17 – в ремя работы турботаймера

при

выключении

зажигания

вариант 1 вариант 2 вариант 3 в ариант 4

1 импульс 2 импульса 2 импульса 2 импульса

механическая автоматическая автоматическая автоматическ ая

на вре мя

включения стартера выход НЕ отключается

турботаймер выключен

при на жатии

второй кнопки

брелка

на вре мя

включения

стартера выход

отключается

1 минута 3 минуты 6 мину т

при затягивании ручного тормоза

на вре мя

включения

стартера выход

отключается

отключено

на вре мя

включения

стартера выход

отключается

Серым цветом выделены заводские установки.

Элементы питания брелков и их замена

В брелках используются следующие элементы питания:

• в брелке с ЖК дисплеем – 1 элемент «ААА» 1,5 В;

• в брелке без дисплея – 1 элемент «CR2450» 3,0 В.

Время работы элементов питания брелков зависит от частоты пользования брелком, условий эксплуатации, от выбранного режима контроля канала связи, от типа установленного элемента питания. Емкость элементов питания, имеющихся в продаже, может отличаться в несколько раз. Среднее время работы элементов питания составляет:

• для брелка с ЖК дисплеем - от 2 до 6 месяцев;

• для брелка без ЖК дисплея - от 9 до 12 месяцев.

При разряде элемента питания на дисплее основного брелка будет отображаться иконка

, это означает, что необходима замена элемента

питания.

StarLine A94 Dialog CAN

Замена элемента питания в брелке с ЖКИ

1. Извлеките старый элемент питания:

защелка крышк а брелка

устройство крышки батарейного отсека

надавить монетой на защелку

корпуса и утопить её внутрь

не отпуская защелку сдвинуть

монетой крышку в сторону

2. Установите новый элемент питания, соблюдая его полярность. Правильное положение элемента питания указано на корпусе брелка под крышкой. Закройте крышку брелка.

3. Откорректируйте показания текущего времени.

Замена элемента питания в брелке без ЖКИ

1. Сдвиньте крышку батарейного отсека брелка и извлеките старый элемент питания.

2. Установите новый элемент питания, соблюдая полярность. Правильное положение элемента указано на контакте держателя.

3. Установите крышку на место.

100

StarLine A94 Dialog User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
