StarLine A94 User Manual

Благодарим Вас за выбор

охранно-телематического комплекса

StarLine A94 Dialog CAN

и желаем Вам безопасных поездок!

Россия Белоруссия, Казахстан

8-800-333-80-30 8-10-8000-333-80-30 0-800-502-308

Федеральная служба поддержки StarLine. Звонок бесплатный

Редакция №2

Сентябрь 2012 г.

Украина

StarLine A94 Dialog CAN

ПОЖАЛУЙСТА, ПРОЧТИТЕ ВНИМАТЕЛЬНО!

инструкция по эксплуатации

Установка автосигнализации должна производиться квалифицированными специалистами. Автосигнализация является сложным техническим устройством, предполагающим подключение к цепям автомобиля, связанным с работой двигателя.

Мы НЕ рекомендуем носить брелок от автосигнализации на одной связке с ключами от автомобиля.

Если на дисплее появилась иконка разрядке элемента питания брелка, заблаговременно примите меры по замене элемента питания. Рекомендуем хранить новый запасной элемент питания в автомобиле, сохраняя его заводскую упаковку.

Внимательно прочтите данную инструкцию, обратите особое внимание на разделы, отмеченные знаком (ВНИМАНИЕ!).

, предупреждающая о

Обязательные меры безопасности при использовании функции запуска двигателя

Необходимо помнить, что автомобиль является источником повышенной опасности. Раздел 12.8. правил дорожного движения гласит: “Водитель может покидать свое место или оставлять транспортное средство, если им приняты необходимые меры, исключающие самопроизвольное движение транспортного средства или использование его в отсутствие водителя”. Перед эксплуатацией автосигнализации внимательно ознакомьтесь с мерами безопасного использования функции дистанционного или автоматического запуска двигателя, изложенными ниже:

StarLine A94 Dialog

CAN

1. всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке;

2. всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать возможность движения автомобиля;

3. оставляя автомобиль, обязательно устанавливайте рычаг управления автоматической трансмиссии в положение «PARK», а рычаг переключения ручной коробки передач – в нейтральное положение;

4. если в Вашем автомобиле установлена ручная коробка передач, то перед включением функции дистанционного или автоматического запуска двигателя обязательно выполняйте процедуру подготовки к запуску двигателя – «программная нейтраль».

5. никогда не передавайте брелки управления автосигнализацией детям, а также другим лицам без их предварительного ознакомления с инструкцией по эксплуатации;

6. перед тем как вк лючить функцию дистанционного или автоматического запуска двигателя:

- убедитесь в исправном состоянии автомобиля,

- убедитесь в наличии достаточного количества топлива, масла, охлаждающей жидкости и т. д.,

- установите параметры работы отопителя салона (кондиционера), обогрева стекол и других аксессуаров на необходимые уровни,

- установите регулятор обдува салона на циркуляцию воздуха, что позволит более эффективно прогреть или охладить воздух в автомобиле.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Содержание

Введение ......................................................................................................................7

Технические характеристики ................................................................................9

Комплект поставки ..................................................................................................10

Охранные и сервисные функции автосигнализации ....................................14

Управление автосигнализацией с помощью брелков

Брелки управления автосигнализацией .................................................................... 17

Продолжительность нажатия кнопок брелков .......................................................18

Команды брелков управления ..........................................................................................18

Жидкокристаллический дисплей брелка ...................................................................22

Индикация активных режимов и функций .................................................................22

Индикация состояния автосигнализации и автомобиля ........................................23

Меню функций основного брелка .................................................................................24

Программирование режимов работы курсорным способом ..............................26

Перечень функций и режимов, активируемых курсорным cпособом .................. 27

Охранные и противоугонные функции автосигнализации

Включение охраны со звуковыми сигналами подтверждения ..........................28

Включение охраны без звуковых сигналов подтверждения ...............................29

Включение бесшумной охраны .....................................................................................30

Автоматическое включение охраны ............................................................................31

Включение охраны с работающим двигателем .......................................................32

Дистанционная остановка двигателя без выключения режима охраны .........34

Включение охраны без брелка .....................................................................................35

Автоматический возврат в режим охраны ................................................................36

Обход зоны дверей и задержка активации датчиков ...........................................36

Самодиагностика при включении охраны ................................................................37

Выключение охраны со звуковыми сигналами подтверждения ........................38

Выключение охраны без звуковых сигналов подтверждения ............................39

Двухшаговое выключение блокировки двигателя ....................................................40

Выключение охраны без использования брелка ....................................................41

Выключение охраны с работающим двигателем ....................................................42

Самодиагностика при выключении охраны .............................................................43

Сигналы тревоги ...................................................................................................................44

Отображение сигналов тревоги на дисплее брелка .............................................46

Прерывание сигналов тревоги без выключения режима охраны .....................47

Защищенность автосигнализации от отключения питания ...................................48

Дополнительные датчики ................................................................................................48

Дополнительные беспроводные реле блокировки ................................................49

Информационно-поисковые GSM модули ................................................................. 49

Режим антиограбления ......................................................................................................50

Включение режима антиограбления брелком ........................................................50

Скрытое включение режима антиограбления ..........................................................51

Выключение режима антиограбления ........................................................................53

Режим «паника» ....................................................................................................................54

Режим иммобилайзера ......................................................................................................55

Сервисные функции автосигнализации

Проверка состояния автомобиля, напряжения АКБ и температ уры салона ...56

Поиск автомобиля на стоянке и контроль температуры двигателя ...................57

Временное отключение датчика удара ......................................................................58

Временное отключение дополнительного датчика ...............................................59

Временное отключение датчика наклона .................................................................60

Настройка чувствительности датчика удара ............................................................61

Настройка чувствительности датчика наклона ........................................................63

Автоматическое управление замками дверей .........................................................64

Дистанционное управление замками дверей ..........................................................65

Управление дополнительным каналом №0 .............................................................. 66

Управление дополнительным каналом №1 ...............................................................68

Управление дополнительным каналом №2 ...............................................................69

Управление дополнительным каналом №3 ...............................................................71

Управление дополнительным каналом №4 ...............................................................71

Управление дополнительным каналом №5 ...............................................................72

Режим турботаймера .........................................................................................................73

Световая индикация открытых дверей ........................................................................75

Вызов из автомобиля ..........................................................................................................76

Контроль заряда элемента питания брелка с ЖКИ .................................................76

Контроль исправности концевых выключателей .....................................................77

Сервисный режим ................................................................................................................78

Автоматический контроль канала связи ....................................................................79

Контроль количества брелков, записанных в систему ..........................................79

Блокировка кнопок брелка .............................................................................................80

StarLine A94 Dialog CAN

инструкция по эксплуатации

Персональный код экстренного выключения режима охраны...........................80

Алгоритм ввода персонального кода (экстренное выключение охраны) ........81

Запись брелков в память автосигнализации ...............................................................82

Дистанционный запуск двигателя

Особенности дистанционного запуска двигателя ..................................................83

Подготовка к дистанционному запуску на автомобилях с ручной КПП ...........84

Выполнение процедуры «программная нейтраль» ................................................84

Дистанционный запуск двигателя брелком ...............................................................87

Дистанционная остановка двигателя ..........................................................................88

Дистанционное продление работы двигателя ..........................................................89

Автоматический запуск двигателя

Автоматический запуск двигателя по будильнику ....................................................90

Автоматический периодический запуск двигателя ..................................................91

Автоматический запуск двигателя по температуре ..................................................92

Выключение автоматических запусков .......................................................................94

Индикация работающего двигателя после автоматического запуска ..............95

Программирование функций

Программирование охранных и сервисных функций (таблица № 1) ................95

Программирование параметров запуска двигателя (таблица № 2) .................98

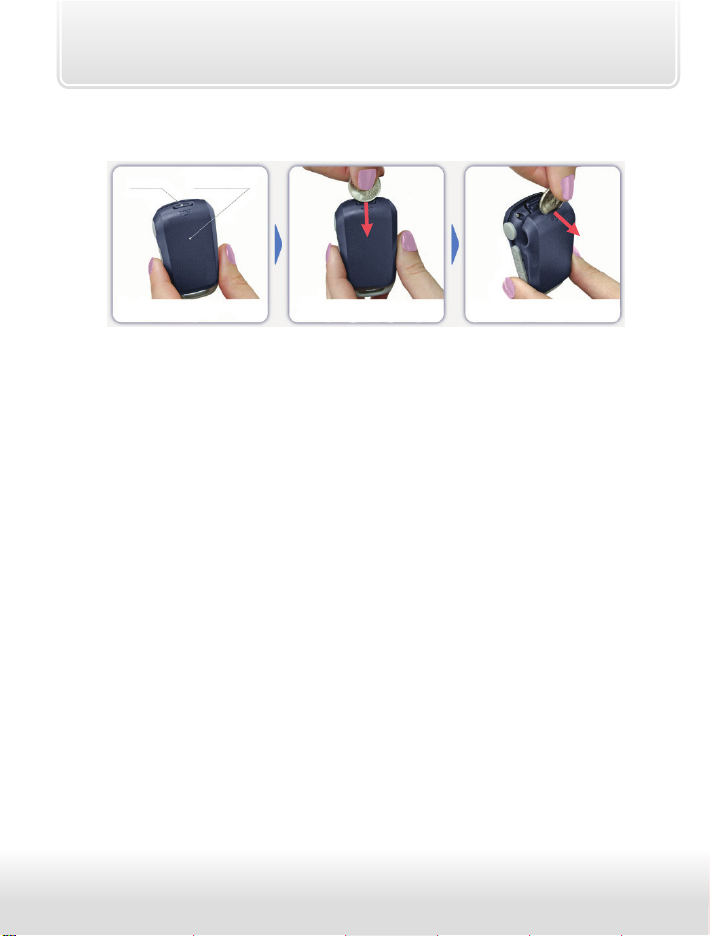

Элементы питания брелков и их замена .....................................................................99

Введение

StarLine A94 Dialog CAN - современный охранно-телематический комплекс. Защитные свойства системы разработаны по инновационным технологиям.

Телематика

Опциональный GSM - GPS телематический модуль позволяет дистанционно управлять автосигнализацией и определять координаты автомобиля

Диалоговая защита

Диалоговый код управления StarLine A94 Dialog CAN с индивидуальными ключами шифрования 128 бит исключает интеллектуальный электронный взлом

Защита от помех

StarLine A94 Dialog CAN уверенно работает в условиях экстремальных городских радиопомех, благодаря уникальному многоканальному узкополосному трансиверу

Контроль канала связи

Автоматический контроль канала связи обеспечивает проверку нахождения брелка в зоне действия приемопередатчика автосигнализации

Автозапуск

Интеллектуальный автозапуск позволяет осуществлять дистанционный и автоматический запуск двигателя по температуре или в заданное время

Встроенный CAN

Обеспечивает быструю, удобную и безопасную установку охранных систем StarLine на современные автомобили, оснащенные шиной CAN

StarLine A94 Dialog CAN

Датчик удара и наклона Интегральный 3-осевой датчик удара и наклона с дистанционной настройкой. Регистрирует поддомкрачивание и эвакуацию автомобиля

Управление с телефона

Встроенный GSM модуль* позволяет управлять охранными и сервисными функциями, а так же получать оповещения о статусе охраны на Ваш мобильный телефон

Гибкие сервисные каналы

Программируемые параметры управления аварийной световой сигнализацией, складыванием зеркал, настройка сидений под владельца

Температура

Автосигнализация StarLine A94 Dialog CAN предназначена для суровых климатических условий с температурой от минус 50 до плюс 85 °С

Низкое энергопотребление

Рекордная энергоэкономичность StarLine A94 Dialog CAN благодаря использованию запатентованных прогрессивных технологий и программных решений

Патентная защита

Технические решения и авторские дизайны StarLine защищены патентами и авторскими свидетельствами

* В зависимости от комплектации Вашей автосигнализации

инструкция по эксплуатации

Технические характеристики

• Несущая частота радиосигналов управления ... ... . от 433,05 до 434,79 МГц

• Количество радиоканалов управления ................................................ 128

• Максимальный радиус действия основного брелка:

при передаче команд управления ................................... 800 м*

при приеме сигналов оповещения ................................. 2000 м*

• Максимальный радиус действия дополнительного брелка ... ...... ... .. 15 м*

• Тип датчика удара/наклона ... ... интегральный трехосевой акселерометр

• Рабочая температура ........................................................ от - 50 до + 85 °С

• Напряжение питания постоянного тока .......................................... 9 - 18 В

• Ток, потребляемый сигнализацией в режиме охраны . ... . не более 23 мА

Максимально допустимый ток на выходах:

• подключения сирены ............................................................................ 2 А

• подключения световых сигналов ................................................. 2 х 7,5 А

• управления центральным замком ............................... ................. 2 х 200 мА

• включения зажигания (силовой модуль) ........................................... 25 А

• включения аксессуаров (силовой модуль) ........................................ 25 А

• включения стартера (силовой модуль) ............................................... 25 А

• блокировки двигателя (черно-красный провод разъема Х1) .... ... 200 мА

• блокировки двигателя (с использованием внешнего реле ) ............. 30 А

• дополнительных каналов управления ........................................... 200 мА

• альтернативного управления CAN интерфейса ............................ 200 мА

Питание брелка c ЖК дисплеем .......................... 1,5В (1 элемент типа «ААА»)

Питание дополнительного брелка ................... 3В (1 элемент типа «CR2450»)

* Дальность действия брелков может уменьш аться в зависимости от места установки приемопередатчика, места нахождения автомобиля и пользователя, радиочастотных помех, погодных условий, напряжения автомобильного аккумулятора и напряжения элемента питания брелка.

StarLine A94 Dialo g CAN разрешена к использова нию на территории РФ и соответствует всем требованиям нормативных документов РФ. Срок слу жбы StarLine A94 Dialog CAN составляет 5 лет при ус ловии, что изделие устанавливаетс я и эксплуатируется в соответствии с инструкциями по установке и эксплуатации.

Производитель оставляет за собой право без предварительного уведомления вносить в конструкцию, дизайн и комплектацию данного изделия незначительные изменения, не влекущие снижения его технических характеристик.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Комплект поставки

1, 2 - инструкции по установке и эксплуатации;

3, 4 - памятка и гарантийный талон;

5 - основной брелок управления с обратной связью и ЖК дисплеем;

6 - центральный процессорный блок;

7 - элемент питания основного брелка (ААА);

8 - дополнительное реле вместе с колодкой;

9 - дополнительный брелок;

10 - силовой модуль;

11 - модуль приемопередатчика (трансивер);

StarLine A94 Dialog CAN

12 - основной кабель с 18-контактным разъемом;

13 - кабель подключения силового модуля и

датчика температуры к блоку автосигнализации;

14 - кабель подключения CAN интерфейса;

15 - кабель с 8-контактным разъемом для подключения входов

автосигнализации;

16 - кабель подключения приемопередатчика;

17 - светодиод индикации состояния автосигнализации;

18 - провод подключения концевого выключателя капота;

19 - сервисная кнопка;

20 - датчик температуры двигателя;

21 - переходник для подк лючения дополнительных датчиков;

22 - концевой выключатель капота, 2 самореза, клемма для

подключения массы, диоды 1N4007.

инструкция по эксплуатации

13 14

1716 18

19 20 21

StarLine A94 Dialog CAN

инструкция по эксплуатации

Охранные и сервисные функции автосигнализации

Охраняемые зоны автомобиля и способы их контроля

• Двигатель — реле блокировки, цифровые радиореле StarLine R2 (опция).

• Двери, капот, багажник, стояночный тормоз, педаль тормоза — концевые выключатели.

• Зажигание — вход контроля цепи зажигания.

• Кузов — двухуровневый датчик удара, датчик наклона.

• Внутреннее пространство салона

— дополнительный датчик (опция).

Защищенность автосигнализации

• Диалоговый код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом.

• Запатентованный многоканальный узкополосный трансивер обеспечивает надежную работу в условиях городских помех.

• Запоминание исходного состояния при отключении питания и возврат в то же состояние при восстановлении питания.

• Прерывание сигналов тревоги без выключения режима охраны.

• Ограничение количества циклов сигналов тревоги от датчиков.

• Автоматический контроль канала связи.

Защитные и противоугонные функции автосигнализации

• Режим охраны со звуковыми и световыми сигналами тревоги.

• Подача сигналов оповещения о тревоге на брелок с ЖК дисплеем.

• Бесшумное включение/выключение режима охраны.

• Режим бесшумной охраны.

• Режим охраны с работающим двигателем.

• Включение/выключение охраны без использования брелка.

• Управление автосигнализацией и контроль её состояния по GSM

каналу (встроенный GSM модуль - опция).

• Автоматический возврат в режим охраны при случайном выключении.

• Автоматическое включение режима охраны.

• Режим иммобилайзера.

• Режим антиограбления.

• Режим «паника».

• Программируемый персональный код экстренного выключения

режима охраны.

• Блокировка двигателя и её сохранение при демонтаже автосигнализации.

• Программируемое 2-шаговое выключение блокировки двигателя.

Самодиагностика и индикация режимов работы

• Индикация неисправной зоны при включении режима охраны.

• Индикация причин срабатывания автосигнализации по 11 зонам

охраны.

• Индикация состояния автосигнализации светодиодом и на дисплее брелка.

• Индикация факта срабатывания автосигнализации звуковыми сигналами.

• Автоматический контроль охранных датчиков с отключением неисправных и сообщением об их отключении.

• Светодиодная индикация исправности концевых выключателей

• Брелок с интуитивно понятным дисплеем.

• Комфортная подсветка дисплея.

• Бесшумный режим работы брелка (виброрежим).

Сервисные функции автосигнализации

• Обход зоны дверей и задержка активации датчиков до выключения салонного света.

• Выбор громкости сигналов подтверждения включения/выключения охраны.

• Дистанционное отключение датчика удара/наклона и

дополнительного датчика по уровням в режиме охраны.

• Дистанционное управление центральным замком.

• Управление центральным замком от замка зажигания.

• Двухшаговое отпирание замков дверей.

• Двухимпульсное запирание замков дверей.

• 6 каналов управления дополнительным оборудованием.

Контроль напряжения аккумулятора автомобиля.

StarLine A94 Dialog CAN

инструкция по эксплуатации

• Раздельная индикация температуры в салоне и под капотом автомобиля.

• Возможность реализации функции «комфорт».

• Функция вызова из автомобиля.

• Световая сигнализация открытых дверей.

• Режим турботаймера.

• Дистанционное программирование функций и брелков.

• Сервисный режим.

• Режим вызова из автомобиля.

• Защита от случайного нажатия кнопок брелков.

• Программирование новых и удаление утерянных брелков из

памяти системы.

• Индикация текущего времени, будильник, таймер обратного отсчета.

• Индикация разряда элемента питания основного брелка.

• Возможность совместной работы с внешними GSM модулями StarLine M20/M21 и StarLine M30/M31 (контроль и управление

автосигнализацией с телефона).

Функции запуска двигателя

• Дистанционный запуск / продление работы / остановка двигателя.

• Автоматический запуск двигателя по температуре, будильнику и

периодический запуск каждые 2, 4, 6, 8 ..... 24 часа.

• Дистанционный запуск двигателя на автомобилях с кнопкой «старт-стоп».

• Задержка запуска для дизельных двигателей.

• Выбор типа трансмиссии: автоматическая / ручная.

• Контроль работы двигателя: по сигналам таходатчика, генератора

или напряжению бортовой сети.

• Защита от перекрутки стартера при запуске двигателя.

• Индикация оставшегося времени работы запущенного двигателя

на дисплее брелка.

Управление автосигнализацией с помощью брелков

Брелки управления автосигнализацией

Система комплект уется двумя брелками управления.

Основной брелок: Дополнительный брелок:

4-кнопочный брелок с обратной 3-кнопочный брелок связью и жидкокристаллическим без дисплея (ЖК) дисплеем

Основной и дополнительный брелки равноценны по криптостойкости. Для передачи команд управления в обоих брелках используется диалоговый алгоритм шифрования, исключающий интеллектуальный электронный взлом.

Информация о состоянии охранной системы передается на основной брелок при: – срабатывании датчиков и возникновении тревоги; – выполнении команд, переданных с других брелков; – изменении режимов работы и функций сигнализации.

При этом на дисплее отображается текущее состояние автосигнализации, включаются звуковые сигналы, вибросигналы, подсветка дисплея.

Кроме этого на ЖК дисплей брелка выводится информация о текущем времени, вк люченном будильнике, напряжении АКБ, температуре двигателя и салона автомобиля.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Для того чтобы максимально использовать возможности, предоставляемые охранной системой, мы рекомендуем пользоваться основным брелком управления. Дополнительный брелок мы рекомендуем использовать только при отсутствии возможности работы с основным. Функции оповещения в дополнительном брелке не реализованы, он предназначен только для передачи основных команд управления.

Продолжительность нажатия кнопок брелков

В этом разделе и далее используются следующие определения продолжительности и последовательности нажатия кнопок брелков:

• короткое нажатие — одно нажатие кнопки

(или двух кнопок) продолжительностью менее 0,5 секунды;

• длительное нажатие — нажатие и удерживание кнопки

или двух кнопок до появления мелодичного звукового сигнала;

• двойное нажатие — два нажатия одной кнопки в

течение 1 секунды;

• последовательное нажатие — два нажатия одной или

разных кнопок. Первое нажатие должно быть длительным (до появления звукового сигнала), второе нажатие кратковременным (

предварительн

о отпустите первую кнопку).

Команды брелков управления

Нажать кнопки Усло вия

Команда

Включить охрану со звуковым подтверждением

Основной

брелок

Дополнит.

брелок

Управление функциями охраны

1 коротко

1 коротко выкл.

3 коротко

Зажигание Иконки Охрана

любые кроме

выкл.

Нажать кнопки Усло вия

Команда

Выключить охрану со звуковым подтверждением

Включить охрану без звукового подтверждения

Выключить охрану без звукового подтверждения

Включить режим бесшумной охраны

Выключить режим бесшумной охраны

Прервать сигналы тревоги

Включить режим антиограбления

Основной

брелок

1 коротко

2 коротко

1 двойное 1 двойное выкл.

1 двойное 2 двойное выкл.

3 коротко

2 коротко

1 коротко

2 коротко

1 + 3

длительно

до

3 коротко

Дополнит.

брелок

2 коротко выкл.

– выкл.

2 коротко выкл.

1 + 2

длительно

Зажигание Иконки Охрана

любые кроме

вкл.

выкл.

вкл.

выкл.

вкл.

выкл.

* Внимание! Если режим антиограбления включен брелком - отключить

его можно только путем ввода персонального кода (см. стр. 80).

StarLine A94 Dialog CAN

инструкция по эксплуатации

Команда

Включить режим “ПАНИК А”

ОТКЛ/ВКЛ датчика удара по уровням

ОТКЛ/ВКЛ дополнит. датчика по уровням

ОТКЛ/ВКЛ датчика наклона

Запуск двигателя, продление работы уже запущенного двигателя на 5 мин.

Остановка двигателя

Управление доп. каналом №0

Нажать кнопки Усло вия

Основной

брелок

1 + 3

длительно

до

2 двойное

+ 2 или

3 коротко

1 + 2

последоват.

2 + 2

последоват.

Дополнит.

брелок

1 + 2

длительно

2 + 1

последоват.

– выкл.

Зажигание Иконки Охрана

выкл.

Управление работой двигателя

3 коротко

1 + 3

последоват.

2 коротко

1 + 4

последоват.

1 + 3

последоват.

1 + 2

последоват.

выкл.

выкл. любые не зависит

Управление оборудованием

+ 2 или

3 коротко

2 + 1

последоват.

двойное

не зависит любые не зависит

любые кроме

не зависит

вкл.

не зависит

Команда

Управление доп. каналом № 1

Управление доп. каналом № 2

Управление доп. каналом № 3

Управление доп. каналом № 4

Регулировка чувствительности датчика удара

Регулировка чувствительности датчика наклона

Запрос состояния автосигнализации, напряжения АКБ автомоби ля и Т в салоне

Поиск автомобиля и проверка температуры двигателя

Нажать кнопки Усло вия

Основной

брелок

+ 2 или

3 коротко

3 + 1

последоват.

+ 2 или

3 коротко

4 + 1

последоват.

2 + 3

последоват.

3 + 2

последоват.

3 + 3

последоват.

4 + 4

последоват.

двойное

+ 2 или

3 коротко

1 + 1

последоват.3коротко

Дополнит.

брелок

3 + 2

последоват.

Зажигание Иконки Охрана

не зависит любые не зависит

– не зависит любые не зависит

– выкл.

– не зависит любые не зависит

не зависит любые не зависит

любые кроме

выкл.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Жидкокристаллический дисплей брелка

Индикация режимов и функций

Управление доп. каналом №0 - отпирание багажника;

Управление доп. каналом №1;

Проверка состояния автосигнализации;

Сервисный режим;

Отключение датчика удара/доп. датчика по уровням;

Включение/выключение охраны со звуковыми сигналами;

Включение/выключение бесшумной охраны;

Запуск и остановка двигателя;

Включение автоматического периодического запуска;

Включение автоматического запуска по температуре;

Управление доп. каналом №2;

Включение режима антиограбления;

Индикация состояния автосигнализации и автомобиля

Включен режим охраны со звуковыми сигналами тревоги

Включен режим бесшумной охраны

Замки дверей закрыты

Замки дверей открыты

Зажигание включено

Не затянут стояночный тормоз (или нажата педаль тормоза)

Открыты двери , капот , багажник

Двигатель работает

Требуется замена элемента питания брелка

Включен будильник

Вызов из автомобиля

Передача команд управления

Брелок находится в зоне приема сигналов оповещения

Сработал 1-й уровень датчика удара

Сработал 1-й уровень дополнительного датчика

Сработал 2-й уровень датчика удара

Сработал 2-й уровень дополнительного датчика

Сработал 1-уровневый дополнительный датчик №1

Сработал 1-уровневый дополнительный датчик №2

Сработал датчик наклона

StarLine A94 Dialog CAN

инструкция по эксплуатации

Меню функций основного брелка

Меню функций основного брелка позволяет:

• установить текущее время;

• установить время будильника;

• включить или выключить будильник;

• включить или выключить бесшумный режим;

Для входа в меню функций брелка нажмите и удерживайте кнопку 4 до одного мелодичного, а затем 2 коротких сигналов:

брелок

• мигают цифры часов текущего времени;

• в течение 8 секунд прист упите к установке часов: кнопка 2 — увеличивает показания, кнопка 3 — уменьшает показания.

Коротко нажмите кнопку 4 для перехода

к установке минут текущего времени:

брелок

мигают цифры минут текущего времени: кнопка 2 — увеличивает показания, кнопка 3 — уменьшает показания.

Коротко нажмите кнопку 4 для перехода

к установке часов будильника:

брелок

Коротко нажмите кнопку 4 для перехода

к установке минут будильника:

брелок

мигают цифры минут будильника: кнопка 2 — увеличивает показания, кнопка 3 — уменьшает показания.

Коротко нажмите кнопку 4 для перехода

к включению/выключению будильника:

брелок

иконка будильника мигает: кнопка 2 — включает будильник, кнопка 3 — выключает будильник. Для выключения звукового сигнала будильника нажмите кнопку 3.

Коротко нажмите кнопку 4 для перехода к включению/выключению

бесшумного режима

брелок

иконка бесшумного режима мигает:

кнопка 2 — включение режима,

кнопка 3 — выключение режима.

(в бесшумном режиме звуковые сигналы брелка отсутствуют)

мигают цифры часов будильника: кнопка 2 — увеличивает показания, кнопка 3 — уменьшает показания.

Для выхода из меню функций брелка нажмите кнопку 4 длительно (последует 2 коротких сигнала). Если в течение 8 секунд кнопки брелка не нажимать, произойдет автоматический выход из меню функций брелка.

StarLine A94 Dialog CAN

инструкция по эксплуатации

Программирование режимов работы курсорным способом

Управление автосигнализацией (включение/выключение

различных функций и режимов) может осуществляться курсорным способом. Курсор - это мигающая подсветка одной из иконок на дисплее брелка. Режим или функция, которая может быть вк лючена (или вык лючена) в данный момент, определяется иконкой, на которой находится курсор. Для того, чтобы выбрать требуемую функцию необходимо переместить курсор на соответствующую иконку:

Коротко нажмите кнопку 4 2 или более раз для начала

движения курсора:

брелок

• курсор начнет перемещаться с иконки на иконку;

• пауза и повторное нажатие изменяют направление движения курсора.

Короткими нажатиями кнопки 4 переместите мигающий курсор на

требуемую иконку.

Для включения выбранной функции или режима нажмите

3а

коротко кнопку 3 брелка.

Для выключения выбранной

3б

функции или режима нажмите коротко кнопку 2 брелка.

Перечень функций и режимов, активируемых курсорным способом

Управление дополнительным каналом №0 - отпирание багажника (см. стр. 66).

Управление дополнительным канала №1 (см. стр. 68).

Проверка состояния автосигнализации, контроль напряжения

АКБ и температ уры салона автомобиля (см. стр. 56).

Сервисный режим – временное отключение охранных и противоугонных функций автосигнализации (см. стр. 78).

Временное отключение датчика удара/доп. датчика

по уровням (см. стр. 58).

Включение/выключение охраны со звуковыми сигналами

подтверждения (см. стр. 28, 38).

Включение бесшумной охраны (см. стр. 30).

Дистанционный запуск/остановка двигателя (см. стр. 87, 88).

Включение/выключение режима запуска двигателя по

будильнику или периодического запуска (см. стр. 90, 91).

Включение/выключение режима автоматического запуска

двигателя по температуре (см. стр. 92).

Управление дополнительным каналом №2 (см. стр. 69).

Если в течение 5 секунд не нажимать на кнопки, произойдет автоматический выход из режима программирования курсорным способом.

Включение режима «антиограбление» (см. стр. 50).

StarLine A94 Dialog CAN

инструкция по эксплуатации

Охранные и противоугонные функции автосигнализации

Включение охраны со звуковыми сигналами подтверждения

Перед включением охраны убедитесь, что

• зажигание выключено;

• стояночный тормоз включен;

• двери, капот и багажник закрыты.

Нажмите коротко кнопку 1 брелка

ИЛИ

установите курсор на иконку и нажмите коротко кнопку 3 брелка:

автомобиль

• 1 сигнал сирены;

• 1 световой сигнал;

• замки дверей закроются;

• светодиодный индикатор начнёт мигать.

Если двери, капот, багажник окажутся плохо закрытыми, а стояночный тормоз не затяну тым (педаль тормоза нажата), или неисправен (постоянно замкнут) один из концевых выключателей дверей, капота, багажника, то автосигнализация предупредит об этом 4 сигналами сирены и 4 световыми сигналами (см. «Самодиагностика при включении охраны», стр. 37).

• 1 звуковой сигнал;

• появится индикация включенного режима охраны.

брелок

Включение охраны без звуковых сигналов подтверждения

Перед включением охраны убедитесь, что

• зажигание выключено

• стояночный тормоз включен

• двери, капот и багажник закрыты

Нажмите 2 раза коротко кнопку 1 брелка

автомобиль

• 1 световой сигнал

• замки дверей закроются

• светодиодный индикатор начнёт мигать

Если двери, капот, багажник окажутся плохо закрытыми, а стояночный тормоз не затяну тым (или ножной тормоз нажатым), или неисправен (постоянно замкнут) один из концевых выключателей дверей, капота, багажника, то сигнализация предупредит об этом 4 сигналами сирены и 4 световыми сигналами (см. «Самодиагностика при включении охраны», стр. 37).

• 1 звуковой сигнал

• появится индикация включенного режима охраны

брелок

StarLine A94 Dialog CAN

инструкция по эксплуатации

Включение бесшумной охраны

В режиме бесшумной охраны при срабатывании любого из охранных датчиков сигналы сирены автомобиля отсутствуют. Состояние «тревога» сопровождается только световыми сигналами.

Установите курсор на иконку и нажмите коротко кнопку 3 брелка

автомобиль

• 1 световой сигнал;

• замки дверей закроются;

• светодиодный индикатор начнёт мигать.

брелок

• 1 звуковой сигнал;

• появится индикация включенного режима бесшумной охраны.

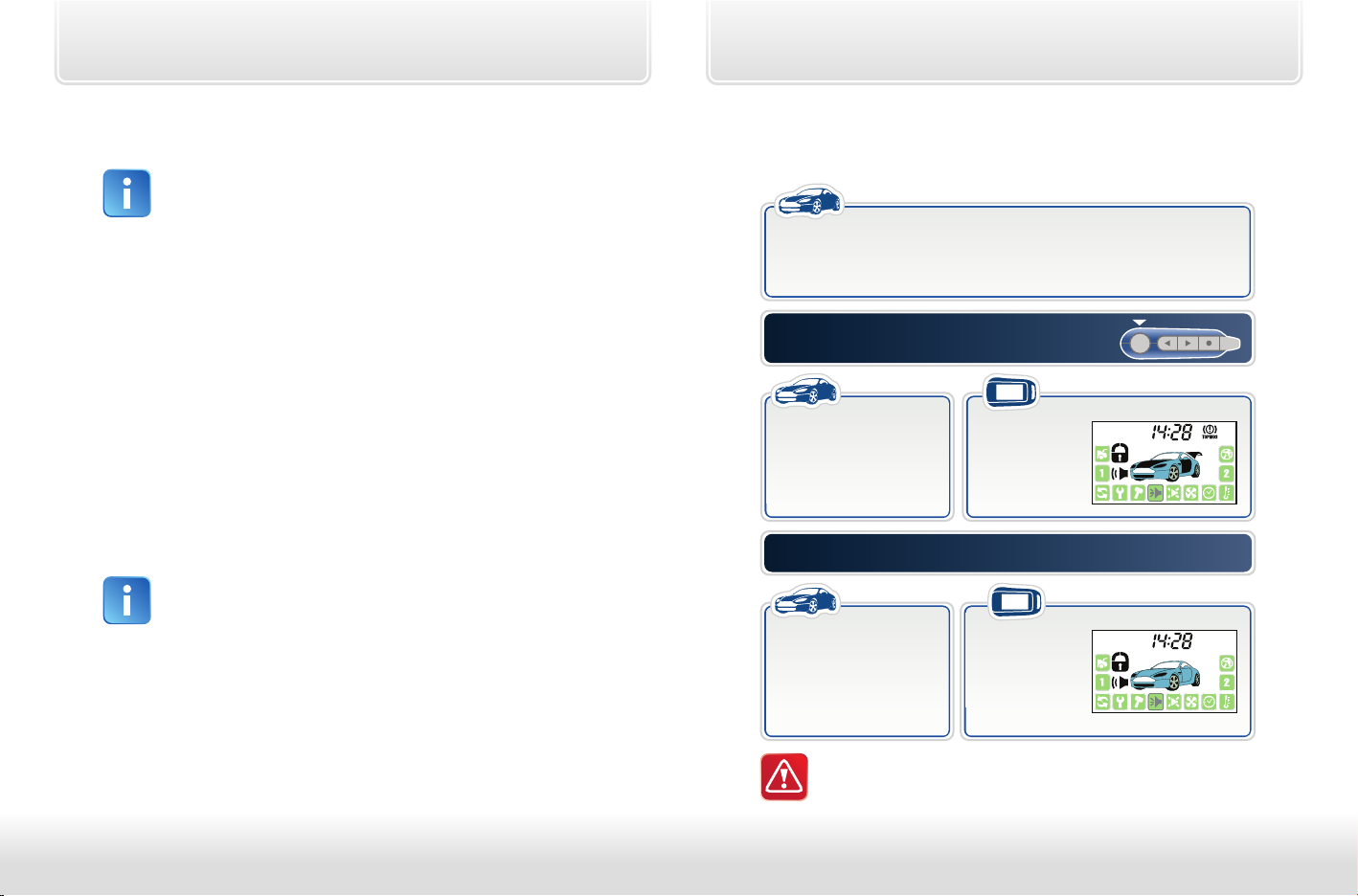

Автоматическое включение охраны

Для автоматического включения охраны функция 4 таб. №1 должна быть запрограммирована на вариант 1 или 2.

При закрытых дверях выключите зажигание,

выйдите из автомобиля и закройте все двери.

автомобиль

• прозвучит 1 сигнал сирены;

• световые сигналы вспыхнут 1 раз.

Через 10 секунд после закрытия последней двери автоматически включится режим охраны:

• 1 световой сигнал;

• 1 сигнал сирены;

• замки дверей закроются (зависит от состояния функции 4 таб. №1).

При закрытии последней двери:

автомобиль

• 1 звуковой сигнал;

• появится индикация включенного режима охраны.

Если запрограммировано автоматическое включение охраны НЕ ЗАБЫВАЙТЕ ключи и брелок в автомобиле, когда покидаете его!

Если неисправен (постоянно замкнут) один из кнопочных выключателей дверей, то автоматического включения режима охраны не произойдет (см. “Контроль исправности концевых выключателей”, стр. 77). Если не включен стояночный тормоз, открыты капот или багажник, то после включения охраны последуют

4 сигнала сирены и 4 световых сигнала.

брелок

+ 35 hidden pages
