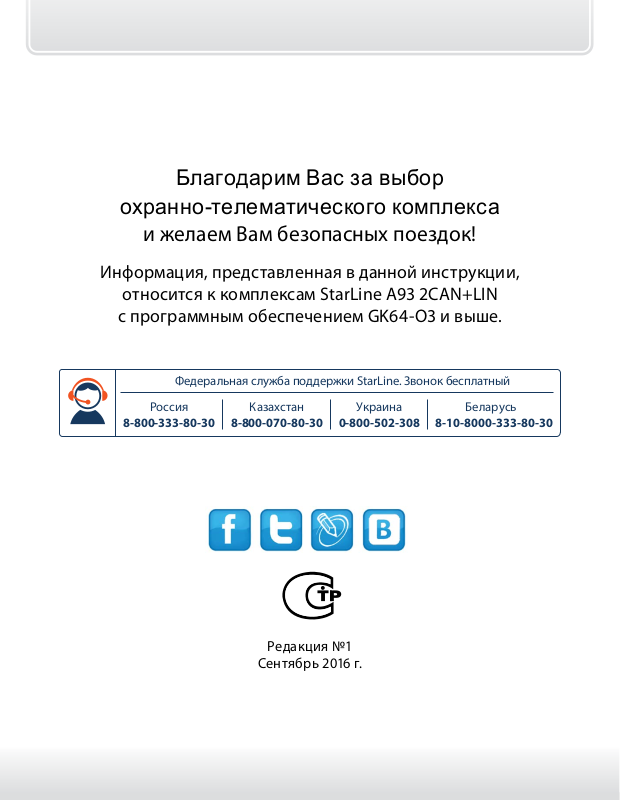

Благодарим Вас за выбор

охранно-телематического комплекса

и желаем Вам безопасных поездок!

Информация, представленная в данной инструкции,

относится к комплексам StarLine A93 2CAN+LIN

c программным обеспечением GK64-О3 и выше.

Федеральная служба поддержки StarLine. Звонок бесплатный

Россия

8-800-333-80-30

Казахстан

8-800-070-80-30

Редакция №1

Сентябрь 2016 г.

Украина

0-800-502-308

Беларусь

8-10-8000-333-80-30

StarLine А93 2CAN+LIN

Пожалуйста, прочитайте

внимательно!

Перед началом эксплуатации комплекса внимательно прочитайте настоящую инструкцию, обратите особое внимание на разделы, отмеченные знаком для вашего автомобиля, для чего руководствуйтесь требованиями изготовителя автомобиля и инструкцией по эксплуатации автомобиля.

Если вы не смогли определить, подходит ли данный комплекс для установки на автомобиль, то верните его продавцу в течение 14 дней с момента покупки.

Комплекс является сложным техническим устройством, предполагающим подключение к цепям автомобиля, связанным с работой двигателя.

Установка комплекса должна быть произведена только специально обученными квалифицированными специалистами.

Запрещается осуществлять монтаж, программирование, обслуживание, ремонт и разборку-сборку комплекса и брелков лицами, не являющимися квалифицированными специалистами и не прошедшими обучение и проверку знаний по технике безопасности.

При программировании параметров комплекса устанавливаемые параметры не должны противоречить требованиям инструкции по эксплуатации автомобиля.

Пользователь несет полную ответственность за ущерб, причиненный людям, животным и имуществу в результате использования комплекса не по его прямому назначению или с нарушениями требований безопасности, изложенных в настоящей инструкции.

Изготовитель не несет ответственности за убытки и несчастные случаи, вызванные несоблюдением правил безопасности и требований, изложенных в настоящей инструкции.

, и определите, подходит ли данный комплекс

инструкция по эксплуатации

Во избежание возможных недоразумений сохраняйте документы, прилагаемые к комплексу при продаже. Проверьте заполнение гарантийного талона, в том числе наличие даты продажи и печати продавца. При отсутствии даты продажи (покупки) гарантийный срок исчисляется с момента изготовления комплекса.

Не носите брелок от комплекса на одной связке с ключами от автомобиля. Не оставляйте брелки управления комплексом в местах, доступных для детей и животных. Не допускайте попадания жидкостей в брелок.

Если на дисплее брелка появилась иконка разряде элемента питания брелка, заблаговременно примите меры по замене элемента питания.

Рекомендуем хранить запасной элемент питания в автомобиле, сохраняя его заводскую упаковку.

, предупреждающая о

Обязательные меры безопасности при использовании функции дистанционного запуска двигателя

Необходимо помнить, что автомобиль является источником повышенной опасности. Раздел 12.8. правил дорожного движения гласит: “Водитель может покидать свое место или оставлять транспортное средство, если им приняты необходимые меры, исключающие самопроизвольное движение транспортного средства или использование его в отсутствие водителя”.

StarLine А93 2CAN+LIN

Перед эксплуатацией

комплекса

внимательно ознакомьтесь с мерами безопасного использования функции дистанционного или автоматического запуска двигателя, изложенными ниже:

1. Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке;

2. Всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать возможность движения автомобиля;

3. Оставляя автомобиль, обязательно устанавливайте рычаг управления автоматической трансмиссии в положение “PARK”, а рычаг переключения ручной коробки передач – в нейтральное положение;

4. Если в Вашем автомобиле установлена ручная коробка передач, то перед включением функции дистанционного или автоматического запуска двигателя обязательно выполняйте процедуру подготовки к запуску двигателя «Программная нейтраль»;

5. Никогда не передавайте брелки управления

комплексом детям, а также другим лицам без их предварительного ознакомления с инструкцией по эксплуатации;

6. Перед тем как включить функцию дистанционного или автоматического запуска двигателя:

- убедитесь в исправном состоянии автомобиля,

- убедитесь в наличии достаточного количества топлива, масла, охлаждающей жидкости и т. д.,

- установите необходимые параметры работы отопителя салона (кондиционера), обогрева стекол и других аксессуаров,

- установите регулятор обдува салона в положение «Циркуляция воздуха», что позволит более эффективно прогреть или охладить воздух в автомобиле.

инструкция по эксплуатации

Обязательные меры безопасности при зарядке аккумулятора вашего автомобиля

Помните, что любой процесс заряда аккумулятора связан с подачей на аккумулятор и, соответственно, в бортовую сеть автомобиля напряжения больше номинального 12 В, которое может повредить электронное оборудование автомобиля и оборудование, дополнительно установленное на ваш автомобиль.

Не используйте зарядные и пуско-зарядные устройства для заряда аккумулятора непосредственно на автомобиле без отключения клемм аккумулятора от бортовой сети в режимах:

- быстрой зарядки повышенным током (р ежимы «boost» или аналогичные);

- различных режимов СТАРТ предназначенных для запуска двигателя;

- в режиме заряда 24 В аккумуляторов.

Не используйте пуско-зарядные устройства для запуска двигателя без подключенного аккумулятора или с подключенными неисправными аккумул яторами (короткие замыка ния в банках, разрушени е пластин и т.п.)

Не используйте неисправные зарядные устройства, зарядные устройства на 24 В и устройства, не предназначенные для зарядки аккумуляторов, например, сварочные инверторы.

Все указанные выше устройства и режимы могут вызвать неконтролируемую подачу повышенного напряжения более 25 В и до 60 В в бортовую сеть автомобиля и привести к выходу из строя электронных компонентов автосигнализации и оборудования автомобиля.

Не рекомендуется использовать метод «прикуривания» для заряда аккумулятора. Даже описанные «безопасные» способы прикуривания безопасны только для автомобиля «донора».

StarLine А93 2CAN+LIN

Подключение и отключение полностью разряженного или неисправного аккумулятора на вашем автомобиле при работающем двигателе может вывести из строя электронные устройства вашего автомобиля и автосигнализацию из-за короткого замыкания или бросков повышенного напряжения возникающих при подключении/отключении аккумулятора.

В случае использования указанных выше устройств и режимов, ответственность за повреждение электронного оборудования лежит на владельце автомобиля.

Соблюдайте технологию безопасной зарядки аккумулятора

Перед зарядкой клеммы аккумулятора должны быть отключены от бортовой сети автомобиля. После этого можно начать процесс зарядки аккумулятора. После зарядки подключить аккумулятор к бортовой сети автомобиля.

Такая необходимость объясняется тем, что без измерительных приборов вы не можете определить исправность, состояние аккумулятора и причину его разряда (наличие внутренних коротких замыканий или обрывов). Любое подключение зарядного устройства к неисправному аккумулятору вызывает риск повреждения электронного оборудования автомобиля и автосигнализации повышенным напряжением.

инструкция по эксплуатации

Содержание

Технические характеристики ...............................................................................10

Охранные и сервисные функции комплекса ................

Управление комплексом с помощью брелков

Брелки управления комплексом ................................................................................. 14

Продолжительность нажатия кнопок брелков .......................................................15

Команды брелков управления ........................................................................................15

Жидкокристаллический дисплей брелка ..................................................................19

Индикация активных режимов и функций ................................................................19

Индикация состояния комплекса и автомобиля .................................................20

Меню функций основного брелка .................................................................................21

Программирование режимов работы курсорным способом .............................25

Перечень режимов, программируемых курсорным cпособом ..........................27

Охранные и противоугонные функции комплекса

Включение охраны со звуковыми сигналами подтверждения ..........................28

Включение охраны без звуковых сигналов подтверждения ...............................29

Включение режима бесшумной охраны ......................................................................30

Автоматическое включение охраны ...........................................................................31

Включение охраны с работающим двигателем .......................................................32

Дистанционная остановка двигателя без выключения режима охраны ...........33

Включение охраны без брелка .....................................................................................34

Автоматический возврат в режим охраны .................................................................35

Обход зоны дверей и задержка активации датчиков ...........................................35

Самодиагностика при включении режима охраны ....................................................36

Выключение охраны со звуковыми сигналами подтверждения ........................37

Выключение охраны без звуковых сигналов подтверждения ............................38

Двухшаговое выключение блокировки двигателя ....................................................39

Выключение охраны без использования брелка ....................................................40

Выключение охраны с работающим двигателем ....................................................41

Самодиагностика при выключении режима охраны ................................................42

Сигналы тревоги ...................................................................................................................43

Отображение сигналов тревоги на дисплее брелка .............................................45

Прерывание сигналов тревоги без выключения режима охраны .....................46

Защищенность комплекса от отключения питания .............................................47

Дополнительные беспроводные радиореле блокировки StarLine R2 ..............47

Дополнительные кодовые реле StarLine R3 и StarLine R4 ..................................48

..................

.................11

StarLine А93 2CAN+LIN

Подключение информационно-поисковых GSM модулей ........................................48

Режим антиограбления ................................................................

Включение режима антиограбления брелком ........................................................ 49

Скрытое включение режима антиограбления .......................................................... 50

Выключение режима антиограбления ........................................................................ 52

Функция «Паника» ................................................................................................................. 53

Режим иммобилайзера ...................................................................................................... 54

Выключение блокировки двигателя в режиме иммобилайзера ....................... 54

........................

Сервисные функции комплекса

Контроль состояния автомобиля, напряжения АКБ,

температуры салона и температуры двигателя ......

Поиск автомобиля на стоянке .......................................................................................56

Временное отключение датчика удара ......................................................................57

Временное отключение датчика наклона .................................................................58

Настройка чувствительности датчика удара ............................................................59

Настройка чувствительности датчика наклона ........................................................61

Автоматическое управление замками дверей .........................................................62

Дистанционное управление замками дверей ..........................................................63

Управление дополнительным каналом №1 ............................................................. 64

Управление дополнительным каналом №2 ...............................................................66

Управление дополнительным каналом №3 ...............................................................67

Управление дополнительным каналом №4 ...............................................................68

Управление дополнительным каналом №5 ...............................................................69

Управление дополнительным каналом №6 ...............................................................70

Управление дополнительным каналом №7 ...............................................................71

Управление дополнительным каналом №8 ...............................................................72

Режим турботаймера .........................................................................................................73

Активация режима турботаймера

и программирование времени работы ...................................................................73

Включение турботаймера ..................................................................................................74

Контроль заряда элемента питания брелка с ЖКИ .................................................77

Блокировка кнопок брелка .............................................................................................77

Контроль исправности концевых выключателей .....................................................78

Сервисный режим ................................................................................................................79

Функция просмотра тревог ..............................................................................................79

Управление автономным отопителем ..................................................................81

Автоматический контроль канала связи ....................................................................81

Вызов из автомобиля ..........................................................................................................82

Персональный код экстренного выключения режима охраны............................82

Ввод персонального кода - вариант 1 (экстренное выключение охраны) ........83

Ввод персонального кода - вариант 2 (экстренное выключение охраны) ........84

Запись брелков в память комплекса ........................................................................85

Контроль количества брелков, записанных в память комплекса .......................86

............

.....................

..........

.............

.... 49

..... 55

инструкция по эксплуатации

Дистанционный запуск двигателя

Особенности дистанционного запуска двигателя ..................................................87

Подготовка к дистанционному запуску в автомобилях с ручной КПП ...........88

Выполнение процедуры «программная нейтраль» ..............................................88

Дистанционный запуск двигателя брелком ...............................................................91

Дистанционная остановка двигателя ..........................................................................92

Дистанционное продление работы двигателя ..........................................................93

Автоматический запуск двигателя .................................................................................93

Автоматический запуск двигателя по будильнику ....................................................94

Автоматический периодический запуск двигателя ..................................................95

Автоматический запуск двигателя по температуре ..................................................96

Выключение автоматических запусков .......................................................................98

Индикация работающего двигателя после автоматического запуска ..............99

Режим SLAVE

Назначение и возможности .....................................................................

Основные термины и определения .................

Управление комплексом в режиме SLAVE ....................

Иммобилайзер с валидатором (авторизация вводом пин-кода штатными кнопками автомобиля)

Режим антиограбления ..................................................

...................

....

............................

........................................

.................

............

............ 100

........

................... 102

....................

....... 108

Программирование функций

Программирование охранных и сервисных функций (таблица №1) .............. 110

Программирование параметров запуска двигателя (таблица №2) ................ 113

Элементы питания брелков и их замена .................................................................... 116

...... 101

107

StarLine А93 2CAN+LIN

Технические характеристики

Несущая частота радиосигнала управления ........... от 433,05 до 434,79 МГц

Количество радиоканалов управления .................................................. 128

Максимальный радиус действия основного брелка:

при передаче команд управления ................................................. 800 м*

при приеме сигналов оповещения .............................................. 2000 м*

Максимальный радиус действия дополнительного брелка ................ 15 м*

Тип датчика удара/наклона ........ интегральный трехосевой акселерометр

Диапазон рабочих температур .......................................... от – 50 до +85 °С

Напряжение питания постоянного тока ........................................... 9 – 18 В

Ток, потребляемый комплексом в режиме охраны .............. не более 17 мА

Средний ток потребления с установленным GSM модулем ............... 25 мА**

Максимально допустимое значение тока на выходах:

• подключения сирены ......................................................................... 2 А

• управления световыми сигналами ............................................... 2х7,5 А

• цепей управления электроприводами замков дверей .................. 15 А

• включения зажигания ....................................................................... 25 А

• включения аксессуаров .................................................................... 25 А

• включения стартера ........................................................................ 25 А

• блокировки двигателя (черно-красный провод разъема Х3) ...... 200 мА

• блокировки двигателя (с использованием внешнего реле) ......... 30 А

• дополнительных каналов управления (кроме №7 и №8) ....... .. 200 мА

* Дальность действия брелков может уменьш аться в зависимости от места установки приемопередатчика, места нахождения автомобиля и владельца, радиочастотных помех, погодных условий, напряжения автомобильного аккумулятора и напряжения элемента питания брелка.

**Средний ток потребления может увеличиваться в зависимости от условий приема GSM радиосигнала: расстояния до базовой станции сотового оператора,

места нахождения а втомобиля (подземная парковка, мета ллический гараж и т. п.

)

Комплекс StarLine A93 2CAN+LIN ра зрешен к использованию на террито рии РФ и соответствует всем треб ованиям нормативных документов РФ. Срок слу жбы StarLine A93 2CAN+LIN состав ляет 5 лет при условии, что изделие устанавливаетс я и эксплуатируется в со ответствии с инструкциями по установке и экспл уатации.

инструкция по эксплуатации

Охранные и сервисные функции комплекса

Охраняемые зоны автомобиля и способы их контроля

• Двигатель — реле блокировки StarLine R4 (опция), цифровое радиореле StarLine R2 (опция).

• Двери, капот, багажник, стояночный тормоз, педаль тормоза — концевые выключатели.

• Зажигание — вход контроля цепи зажигания.

• Кузов — двухуровневый датчик удара, датчик наклона.

Защищенность комплекса

• Диалоговый код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом.

• Запатентованный многоканальный узкополосный трансивер обеспечивает надежную работу в условиях городских помех.

• Запоминание исходного состояния при отключении питания и возврат в то же состояние при восстановлении питания.

• Прерывание сигналов тревоги без выключения режима охраны.

• Ограничение количества циклов сигналов тревоги от датчиков.

• Автоматический контроль канала связи.

Защитные и противоугонные функции комплекса

• Режим охраны со звуковыми и световыми сигналами тревоги.

• Подача сигналов оповещения о тревоге на брелок с ЖК дисплеем

(основной брелок).

• Бесшумное включение/выключение режима охраны.

• Режим бесшумной охраны.

• Режим охраны с работающим двигателем.

• Включение/выключение охраны без использования брелка.

• Автоматический возврат в режим охраны при случайном

выключении.Автоматическое включение режима охраны.

• Режим иммобилайзера.

• Режим антиограбления.

, кодовые реле StarLine R3 (опция) и

StarLine А93 2CAN+LIN

• Функция «Паника».

• Программируемый персональный код экстренного выключения

режима охраны.

• Блокировка двигателя и её сохранение при демонтаже комплекса.

• Программируемое 2-шаговое выключение блокировки двигателя.

Самодиагностика и индикация режимов работы

• Индикация неисправной зоны при включении режима охраны.

• Индикация причин срабатывания комплекса по 11 зонам охраны.

• Индикация состояния комплекса светодиодом и на дисплее

брелка.

• Индикация факта срабатывания комплекса звуковыми сигналами.

• Автоматический контроль состояния охранных датчиков с

отключением неисправных и сообщением об их отключении.

• Светодиодная индикация исправности концевых выключателей

• Брелок с интуитивно понятным дисплеем.

• Комфортная подсветка дисплея.

• 3 различных звуковых режима и виброрежим работы брелка.

Сервисные функции комплекса

• Обход зоны дверей и задержка активации датчиков до выключения салонного света.

• Выбор громкости сигналов подтверждения включения/выключения охраны.

• Дистанционное отключение датчика наклона и ударада по уровням в режиме охраны.

• Дистанционное управление центральным замком.

• Управление центральным замком от замка зажигания.

• Двухшаговое отпирание замков дверей.

• Двухимпульсное запирание замков дверей.

• 8 каналов управления дополнительным оборудованием.

инструкция по эксплуатации

• Контроль напряжения аккумулятора автомобиля.

• Раздельная индикация температуры в салоне и под капотом

автомобиля.

• Возможность реализации функции «комфорт».

• Функция вызова из автомобиля.

• Световая сигнализация открытых дверей.

• Режим турботаймера.

• Дистанционное программирование функций и брелков.

• Сервисный режим.

• Управление освещением салона автомобиля.

• Режим вызова из автомобиля.

• Защита от случайного нажатия кнопок брелка.

• Запись новых брелков и удаление утерянных брелков из памяти

комплекса.

• Индикация текущего времени, будильник, таймер обратного отсчета.

• Индикация разряда элемента питания основного брелка.

• Возможность совместной работы с внешними GSM модулями

StarLine M20, M30 и StarLine M21, М22, M31, М32 или установка встроенного GSM модуля (управление комплексом и контроль его состояния по GSM каналу).

Функции запуска двигателя

• Дистанционный запуск/продление работы/остановка двигателя.

• Автоматический запуск двигателя по температуре, будильнику

или периодический запуск каждые 2, 4, 6, 8 ..... 24 часа.

• Дистанционный запуск двигателя в автомобилях с кнопкой «старт-стоп».

• Выбор типа двигателя: бензин/дизель.

• Выбор типа трансмиссии: автоматическая/ручная.

• Контроль работы двигателя по сигналам таходатчика, генератора

или напряжению бортовой сети.

• Защита от перекрутки стартера при запуске двигателя.

• Индикация оставшегося времени работы запущенного двигателя

на дисплее брелка.

StarLine А93 2CAN+LIN

Управление комплексом с помощью брелков

Брелки управления комплексом

Система комплектуется двумя брелками управления.

Основной брелок: Дополнительный брелок:

4-кнопочный брелок с обратной 3-кнопочный брелок связью и жидкокристаллическим без дисплея. (ЖК) дисплеем.

Основной и дополнительный брелки равноценны по криптостойкости. Для передачи команд управления в обоих брелках используется диалоговый алгоритм шифрования, исключающий интеллектуальный электронный взлом.

Информация о состоянии охранной системы передается на основной брелок при: – срабатывании датчиков и возникновении тревоги; – выполнении команд, переданных с других брелков; – изменении режимов работы и функций комплекса.

При этом на дисплее отображается текущее состояние комплекса, включаются звуковые и вибросигналы и подсветка дисплея.

Кроме этого на ЖК дисплей брелка выводится информация о текущем времени, включенном будильнике, таймере, напряжении АКБ, температуре двигателя и салона автомобиля.

инструкция по эксплуатации

Для того чтобы максимально использовать возможности, предоставляемые охранным комплексом, мы рекомендуем пользоваться основным брелком управления. Дополнительный брелок мы рекомендуем использовать только при отсутствии возможности работы с основным. Функции оповещения в дополнительном брелке не реализованы, он предназначен только для передачи основных команд управления.

Продолжительность нажатия кнопок брелков

В этом разделе и далее используются следующие определения продолжительности и последовательности нажатия кнопок брелков:

• короткое нажатие — одно нажатие кнопки

(или двух кнопок) продолжительностью менее 0,5 секунды;

• длительное нажатие — нажатие и удерживание кнопки

(или двух кнопок) до появления мелодичного звукового сигнала;

• двойное нажатие — два нажатия одной кнопки в

течение 1 секунды;

• последовательное нажатие — два нажатия одной или разных

кнопок. Первое нажатие - длительное (до появления звукового сигнала), второе нажатие - кратковременное (

предварительн

следует отпустить первую кнопку).

Команды брелков управления

НАЖАТЬ КНОПКИ УСЛОВИ Я

КОМАНД А

Включить охрану (со звуковым подтверждением)

Выключить охрану (со звуковым подтверждением)

Основной

брелок

Дополнит.

брелок

Зажигание Иконки Охрана

Управление функциями охраны

коротко

выкл.

любые кроме

выкл.

вкл.

StarLine А93 2CAN+LIN

КОМАНД А

Включить охрану (без звукового подтверждения)

Выключить охрану (без звукового подтверждения)

Включить режим бесшумной охраны

Прервать сигналы тревоги

Включить режим антиограбления*

Отключение/ включение датчика удара по уровням

НАЖАТЬ КНОПКИ УСЛОВИ Я

Основной

брелок

1 + 1

последоват.1двойное

2 + 2

последоват.2двойное

1 + 2

последоват.

1 + 3

длительно

до

двойное

коротко

Дополнит.

брелок

– выкл.

1 + 2

длительно

до

2 + 1

последоват.

Зажигание Иконки Охрана

вкл.

любые кроме

выкл.

вкл.

выкл.

вкл.

выкл.

вкл.

Отключение/ включение датчика наклона

Включить режим “ПАНИК А”

двойное

1 + 3

длительно

до

– выкл.

1 + 2

длительно

до

выкл.

любые кроме

*Если режим антиограбления включен брелком, отключить его можно только путем ввода персонального кода (см. стр. 82).

вкл.

не зависит

КОМАНД А

инструкция по эксплуатации

НАЖАТЬ КНОПКИ УСЛОВИ Я

Основной

брелок

Дополнит.

брелок

Зажигание Иконки Охрана

Управление двигателем

Запуск и ли продление работы двигателя на 5 мину т

Остановка двигателя

длительно1 длительно

1+4

последоват.

1 + 2

последоват.

выкл.

Управление дополнительным оборудованием

Управление доп. кана лом №1

Управление доп. кана лом №2

Управление доп. кана лом №4

Управление доп. кана лом №5

Управление доп. кана лом №6

Регулировка чувствительности датчика удара

Регулировка чувствительности датчика наклона

2 + 1

последоват.3двойное

3 + 1

последоват.

2 + 3

последоват.

3 + 2

последоват.

4 + 2

последоват.

3 + 3

последоват.

4 + 4

последоват.

3 + 2

последоват.

– не зависит любые не зависит

– не зависит любые выкл.

не зависит любые не зависит

любые кроме

не зависит

StarLine А93 2CAN+LIN

НАЖАТЬ КНОПКИ УСЛОВИ Я

КОМАНД А

Основной

брелок

Дополнит.

брелок

Зажигание Иконки Охрана

Сервисные функции

Запрос состояния комп лекса, напряжения АКБ автомобиля, температуры в салоне и т емпературы двигателя

Поиск автомобиля

Закрыть замки 1 коротко вкл. любые выкл.

Открыть замки 2 коротко вкл. любые выкл.

Активация курсорного выбора функций

Вход в меню программирования функций брелка

коротко

двойное3коротко

2 или 3 длительно, до второго

звукового

сигнала

4 длительно, до второго

звукового

сигнала

– не зависит любые не зависит

не зависит любые не зависит

– не зависит любые не зависит

Включение блокировки кнопок брелка

Выключение блокировки кнопок брелка

2 + 4

одновре -

менно

1 + 4

одновре -

менно

1 + 3

одновре -

менно

2 + 3

одновре -

менно

не зависит любые не зависит

Жидкокристаллический дисплей брелка

Индикация активных режимов и функций

инструкция по эксплуатации

* Должно быть реализовано подключение цепей запуска двигателя (обратитесь к установщикам автосигнализаций).

Режим автоматического запуска по будильнику.*

Режим периодического запуска.*

Режим автоматического запуска по температуре.*

Режим сервисного обслуживания.

Режим турботаймера.*

Режим автоматического включения охраны.

Режим иммобилайзера.

Включена блокировка кнопок брелка.

Запрограммирован 1, 2 или 3-значный персональный код.

Выбран алгоритм работы с ручной коробкой передач.

StarLine А93 2CAN+LIN

Индикация состояния комплекса и автомобиля

Включен режим охраны со звуковыми сигналами тревоги.

Включен режим бесшумной охраны.

Замки дверей закрыты.

Замки дверей открыты.

Зажигание включено.

Открыты двери

Не затянут стояночный тормоз (нажат ножной тормоз).

Двигатель работает.

Включен режим антиограбления.

Требуется замена элемента питания брелка.

Температура двигателя.

Подключен любой из модулей StarLine GSM.

Включен будильник.

Включен таймер.

Брелок находится в зоне приема сигналов оповещения.

Обход 1-го уровня датчика удара.

, капот , багажник

Обход обоих уровней датчика удара.

Сработал 1-й уровень датчика удара.

Сработал 2-й уровень датчика удара.

Сработал датчик наклона.

инструкция по эксплуатации

Меню функций основного брелка

Меню функций основного брелка позволяет:

• установить текущее время;

• установить время будильника;

• включить или выключить будильник;

• установить время таймера обратного отсчета времени;

• включить или выключить таймер;

• выбрать громкость сигнала тревоги или бесшумный режим;

• выбрать тип звукового сигнала.

Для входа в меню функций брелка нажмите и удерживайте кнопку 4 до одного мелодичного, затем 2-х коротких сигналов:

брелок

• цифры часов текущего времени мигают;

• в течение 8 секунд приступите к установке часов: кнопка 2 — увеличивает показания, кнопка 3 — уменьшает показания.

Коротко нажмите кнопку 4 для перехода

к установке минут текущего времени:

брелок

цифры минут текущего времени мигают; кнопка 2 — увеличивает показания, кнопка 3 — уменьшает показания.

StarLine А93 2CAN+LIN

Коротко нажмите кнопку 4 для перехода

к установке часов будильника:

брелок

Коротко нажмите кнопку 4 для перехода

к установке минут будильника:

брелок

Коротко нажмите кнопку 4 для перехода

к включению/выключению будильника:

брелок

цифры часов будильника мигают; кнопка 2 — увеличивает показания, кнопка 3 — уменьшает показания.

цифры минут будильника мигают; кнопка 2 — увеличивает показания, кнопка 3 — уменьшает показания.

кнопка 2 — включение будильника (ON),

кнопка 3 — выключение будильника (OFF).

Коротко нажмите кнопку 4 для перехода

к установке часов таймера:

брелок

цифры часов таймера мигают; кнопка 2 — увеличивает показания, кнопка 3 — уменьшает показания.

Коротко нажмите кнопку 4 для перехода

к установке минут таймера:

брелок

цифры минут таймера мигают; кнопка 2 — увеличивает показания, кнопка 3 — уменьшает показания.

Коротко нажмите кнопку 4 для перехода

к включению/выключению таймера:

брелок

инструкция по эксплуатации

кнопка 2 — включает режим (ON),

кнопка 3 — выключает режим (OFF).

StarLine А93 2CAN+LIN

Коротко нажмите кнопку 4 для перехода к выбору громкости звуковых сигналов

или включению бесшумного режима

брелок

Для выбора ТИПА звукового сигнала

коротко нажмите кнопку 4:

брелок

иконка сирены мигает; кнопка 2 — выбор громкости сигналов брелка:

— громкие сигналы

— тихие сигналы

кнопка 3 — включение бесшумного режима:

— звуковые сигналы брелка отключены, работает только вибросигнал

иконка «1» или «2» мигает: кнопка 3:

— звуковой сигнал «СИРЕНА»,

кнопка 2:

— звуковой сигнал «ТРЕЛЬ»

Если в течение 8 секунд кнопки не нажимать, произойдет автоматический выход из режима программирования функций брелка.

инструкция по эксплуатации

Программирование режимов работы курсорным способом

Отдельные режимы работы комплекса включаются или выключаются курсорным способом. Включенное состояние какого-либо из режимов подтверждается подсветкой соответствующей иконки в нижней части дисплея брелка. Программирование возможно как при включенном режиме охраны, так и при выключенном.

Нажмите и удерживайте кнопку 2 (или 3) до момента, когда прозвучат два сигнала

(сначала мелодичный, затем короткий):

брелок

после того как прозвучит 2 сигнала, в нижней части экрана будет выделена миганием первая слева иконка:

короткими нажатиями на кнопки 2 (влево) или 3, 4 (вправо) переместите

мигающий курсор на нужную иконку:

брелок

StarLine А93 2CAN+LIN

для включения выбранного режима

3а

нажмите на брелке кнопку 1:

брелок

• 1 световой сигнал.

• прозвучит 1 мелодичный и 2 коротких сигнала;

• после выхода из режима программирования иконка выбранного режима будет отображаться на дисплее постоянно (режим включен).

для выключения выбранного режима

3б

нажмите на брелке кнопку 1:

брелок

• 2 световых сигнала.

Выйти из режима программирования курсорным способом можно с помощью длительного (до звукового сигнала) нажатия кнопки 1 брелка. Если в течение 5 секунд не нажимать кнопки брелка, то выход произойдет автоматически.

• прозвучит 1 мелодичный и 2 коротких сигнала;

• после выхода из режима программирования постоянное отображение иконки прекратится (режим выключен).

инструкция по эксплуатации

Перечень режимов, программируемых курсорным способом

Режим автоматического запуска по будильнику. Позволяет произвести автоматический запуск двигателя в момент срабатывания будильника (стр. 94).*

Режим автоматического периодического запуска. Позволяет с определенной периодичностью производить автоматический запуск двигателя. Период запуска программиируется от 2 до 24 часов с шагом 2 часа (стр. 95).*

Режим автоматического запуска по температуре. Если температура двигателя опустится ниже установленного порога, двигатель автоматически запустится для прогрева на заданное время (стр. 96).*

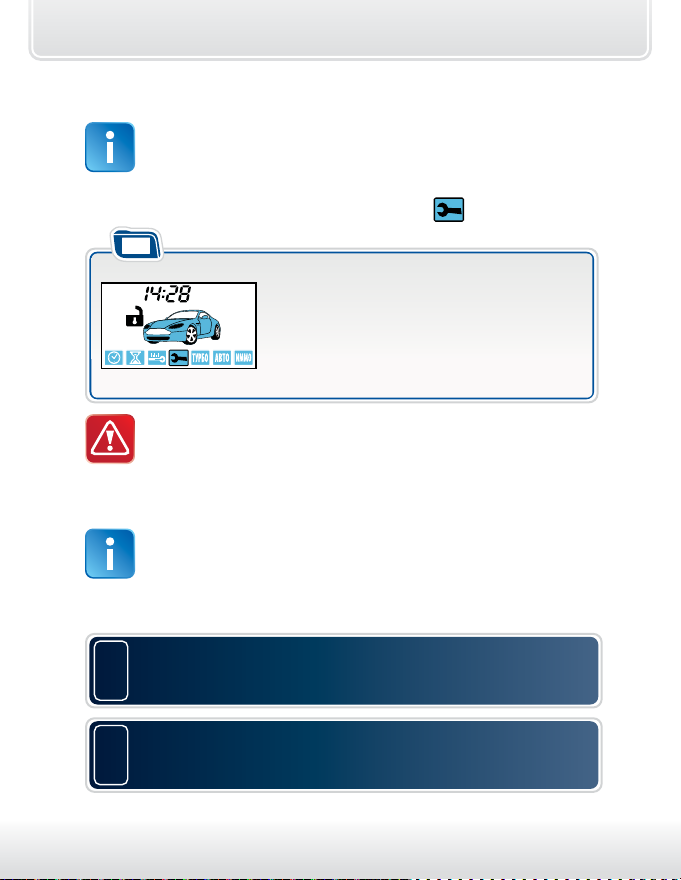

Сервисный режим. Предназначен для временного отключения охранных и противоугонных функций комплекса при необходимости передачи автомобиля на сервисное обслуживание или ремонт (стр. 79).

Режим турботаймера. Предназначен для автомобилей с турбонаддувом и позволяет поддерживать работу двигателя после выключения зажигания в течение некоторого времени, необходимого для снижения скорости вращения турбины (стр. 73).

Режим автоматического включения охраны. Охрана включается автоматически после выключения зажигания через 10 секунд после закрывания всех дверей (стр. 31).

Режим иммобилайзера. В данном режиме двигатель автоматически блокируется через 30 секунд после выключения зажигания (стр. 54).

* Должно быть реализовано подключение цепей запуска двигателя (обратитесь к установщикам автосигнализаций).

StarLine А93 2CAN+LIN

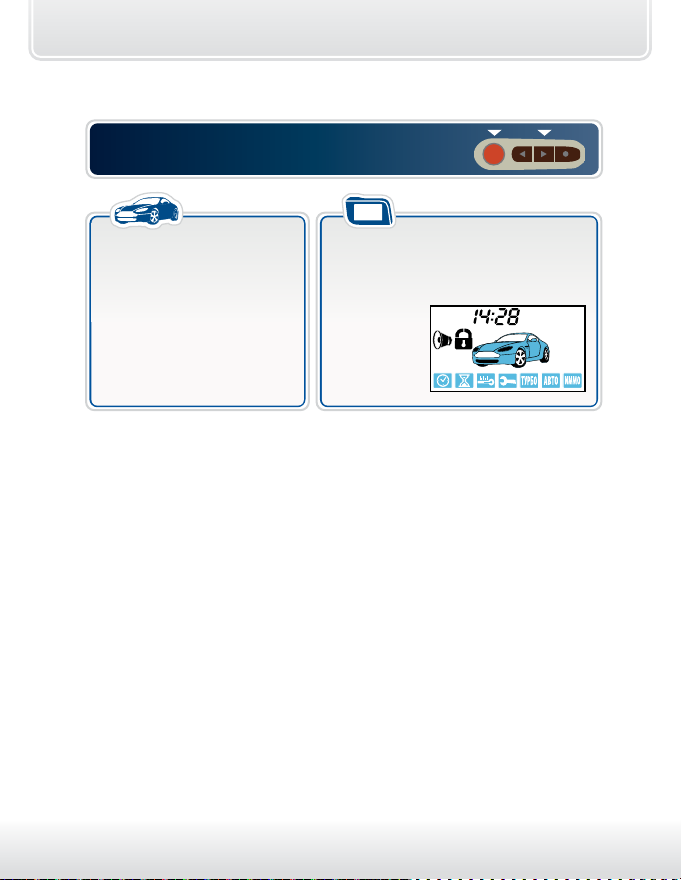

Охранные и противоугонные функции комплекса

Включение охраны со звуковыми сигналами подтверждения

Перед включением режима охраны убедитесь, что:

• зажигание выключено;

• стояночный тормоз включен;

• двери, капот и багажник закрыты.

Нажмите на брелке кнопку 1:

автомобиль

• 1 сигнал сирены;

• 1 световой сигнал;

• замки дверей закроются;

• светодиодный индикатор начнёт мигать.

Если двери, капот, багажник окажутся плохо закрыты или один из концевых выключателей дверей, капота, багажника неисправен (постоянно замкнут), то комплекс предупредит об этом 4 сигналами сирены и 4 световыми сигналами (см. «Самодиагностика при включении режима охраны», стр. 36).

брелок

• прозвучит 1 сигнал;

• появится индикация включенного режима охраны.

инструкция по эксплуатации

Включение охраны без звуковых сигналов подтверждения

Перед включением охраны убедитесь, что:

• зажигание выключено;

• стояночный тормоз включен;

• двери, капот и багажник закрыты.

Нажмите на брелке кнопку 1 сначала длительно (до появления звукового

сигнала), затем коротко:

автомобиль

• 1 световой сигнал;

• замки дверей закроются;

• светодиодный индикатор начнёт мигать.

Если двери, капот, багажник окажутся плохо закрытыми, или неисправен (постоянно замкнут) один из концевых выключателей дверей, капота, багажника, то комплекс предупредит об этом 4 световыми сигналами (см. «Самодиагностика при включении режима охраны», стр. 36).

• прозвучит 1 сигнал;

• появится индикация включенного режима охраны.

брелок

StarLine А93 2CAN+LIN

Включение режима бесшумной охраны

В режиме бесшумной охраны при срабатывании любого из охранных датчиков сигналы сирены автомобиля отсутствуют. Состояние «тревога» сопровождается только световыми сигналами.

Нажмите на брелке кнопку 1 сначала длительно (до появления звукового

сигнала), затем кнопку 2 коротко:

автомобиль

• 1 световой сигнал;

• замки дверей закроются;

• светодиодный индикатор начнёт мигать.

Если двери, капот, багажник окажутся плохо закрыты или один из концевых выключателей дверей, капота, багажника неисправен (постоянно замкнут), то комплекс предупредит об этом 4 световыми сигналами (см. «Самодиагностика при включении режима охраны», стр. 36).

брелок

• прозвучит 1 сигнал;

• появится индикация включенного режима бесшумной охраны.

инструкция по эксплуатации

Автоматическое включение охраны

Для включения данного режима активируйте курсорным способом (см. стр. 25) иконку на дисплее брелка.

При закрытых дверях выключите зажигание, выйдите из автомобиля и закройте все двери:

автомобиль

• 1 сигнал сирены;

• 1 световой сигнал.

Через 10 секунд после закрытия всех дверей автоматически включится режим охраны:

автомобиль

брелок

• 1 сигнал сирены;

• 1 световой сигнал;

• замки дверей закроются.

Если неисправен (постоянно замкнут) один из концевых выключателей дверей, то автоматического включения охраны не произойдет (см. “Контроль исправности концевых выключателей”, стр. 78). Если открыты капот или багажник, то после включения охраны последует 4 сигнала сирены и 4

световых сигнала.

При активном режиме автоматического включения охраны (подсвечена иконка автомобиле, когда выходите из него!

• прозвучит 1 сигнал;

• появится индикация включенного режима охраны.

) НЕ ЗАБЫВАЙТЕ ключи и брелок в

StarLine А93 2CAN+LIN

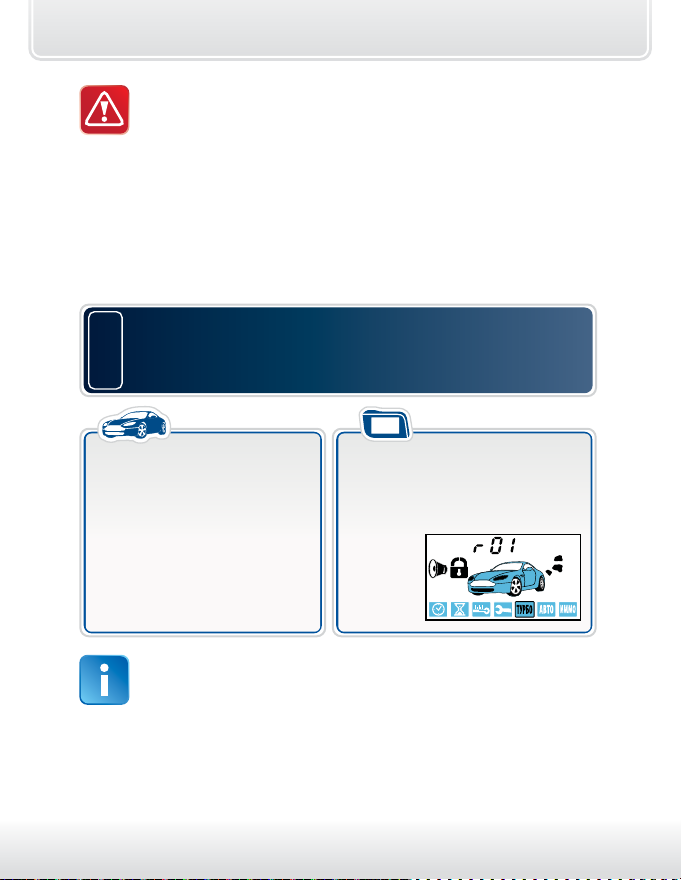

Включение охраны с работающим двигателем*

Перед включением охраны убедитесь, что:

• автомобиль стоит на нейтральной передаче (либо в режиме PARK при автоматической трансмиссии);

• турботаймер не запрограммирован (иконка «выключена»);

• капот закрыт, двигатель работает.

Включите стояночный тормоз, откройте

дверь и нажмите на брелке кнопку 2:

брелок

• 1 световой сигнал.

• мелодичный сигнал,

• появится индикация работающего двигателя.

Извлеките ключ из замка зажигания, выйдите из машины, закройте все

двери и нажмите на брелке кнопку 1:

автомобиль

• 1 сигнал сирены;

• 1 световой сигнал;

• будет отключен датчик удара и контроль зоны зажигания;

• замки дверей закроются;

• включится режим охраны.

* Должно быть реализовано подключение цепи поддержки зажигания (обратитесь к установщикам автосигнализаций).

• прозвучит 1 сигнал;

• появится индикация работающего двигателя и включенного режима охраны.

брелок

инструкция по эксплуатации

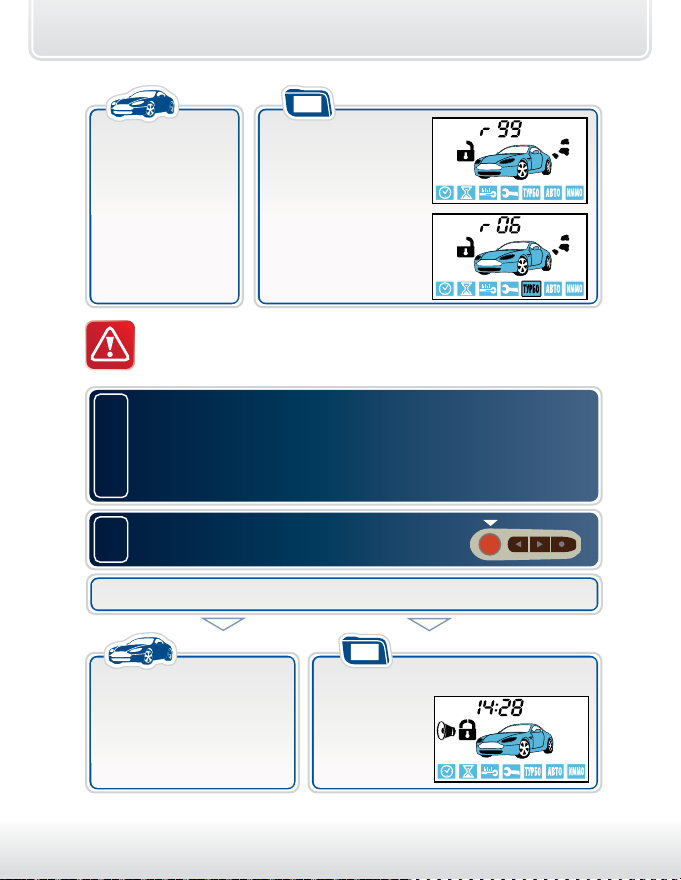

Если не включен стояночный тормоз или открыт капот, то при выполнении пункта 1 индикация работающего двигателя и оставшегося времени работы двигателя (r10, или r20, r30, r99) на дисплее брелка не появится.

По истечении установленного времени работы двигателя, (функция 2, таб. №2) двигатель будет остановлен без выключения режима охраны.

Если необходимо продлить работу двигателя, то нажмите и удерживайте кнопку 1 (до появления двух мелодичных сигналов), затем отпустите кнопку. Последуют 3 световых сигнала автомобиля. Время работы двигателя будет увеличиваться каждый раз на 5 минут.

Для комплексов StarLine A63 и StarLine A63 ECO должно быть подключено реле поддержки зажигания (см. инструкцию по установке). Обратитесь к установщикам автосигнализаций.

Дистанционная остановка двигателя без выключения режима охраны

Нажмите кнопку 1 длительно (до появления звукового сигнала), затем кнопку 4 коротко

автомобиль

• последуют 3 световых сигнала;

• зоны зажигания и датчика удара будут взяты на охрану;

• светодиодный индикатор начнет мигать;

• двигатель будет остановлен.

брелок

• прозвучит мелодичный сигнал;

• исчезнет индикация работающего двигателя;

• останется индикация включенного режима охраны.

StarLine А93 2CAN+LIN

Включение охраны без брелка

Перед включением охраны убедитесь, что

• зажигание выключено,

• стояночный тормоз включен.

Откройте одну из дверей и включите зажигание:

автомобиль

• начнет мигать светодиодный индикатор состояния.

Нажмите сервисную кнопку 3 раза и

выключите зажигание:

автомобиль

• прозвучит 1 сигнал сирены, световые сигналы вспыхнут 1 раз;

• начнётся отсчет 20 - секундного интервала, по истечении которого включится режим охраны.

Выйдите из автомобиля и закройте все двери:

автомобиль

через 20 секунд после выключения зажигания автоматически включится режим охраны

• прозвучит 1 сигнал сирены, световые сигналы вспыхнут 1 раз;

• замки дверей закроются.

Если в момент включения охраны окажется, что двери, капот или багажник плохо закрыты либо неисправен (постоянно замкнут)один из концевых выключателей дверей, капота, багажника, то при включении охраны комплекс отключит охрану этой зоны. Последуют 4 сигнала сирены и 4 световых сигнала.

инструкция по эксплуатации

Автоматический возврат в режим охраны

Если запрограммирован автоматический возврат в режим охраны (функция 5, таб. №1) и в течение 30 секунд после выключения охраны двери автомобиля не открывались, комплекс автоматически включит режим охраны.

Внимание! Запирание замков дверей произойдет, если они подключены к комплексу и запрограммирован вариант автовозврата в режим охраны с запиранием замков дверей (функция 5, таб. №1). Повторное включение режима охраны подтвердится 1 сигналом сирены и 1 световым сигналом. Прозвучит 1 сигнал брелка. Будет заблокирован двигатель. Начнет мигать светодиодный индикатор, показывая, что автомобиль охраняется. Если неисправен один из концевых выключателей капота или багажника, то после включения охраны последует 4 сигнала сирены и 4 световых сигнала автомобиля. Прозвучит 1 сигнал брелка.

Обход зоны дверей и задержка активации датчиков

Обход зоны дверей и задержка активации датчиков могут потребоваться для исключения ложных срабатываний комплекса, например, при плавном выключении салонного света автомобиля или при работе функции «комфорт» (при поднятии стекол). В зависимости от программирования может быть установлена 5- , 30- или 60-секундная задержка (см. функцию 3, таб. №1).

StarLine А93 2CAN+LIN

Самодиагностика при включении режима охраны

При включении режима охраны комплекс автоматически проверяет все зоны, которые должны быть взяты на охрану.

автомобиль

• Двери, капот или багажник плохо закрыты;

• неисправен (постоянно замкнут) один из концевых выключателей дверей, капота, багажника.

Включите режим охраны нажатием кнопки 1 брелка:

автомобиль

• 4 сигнала сирены;

• 4 световых сигнала;

• соответствующая

зона временно будет исключена из контура охраны.

Закройте двери, капот, багажник, включите стояночный тормоз:

автомобиль

• соответствующая зона будет взята на охрану;

• при закрывании дверей будут повторно закрыты замки.

брелок

• прозвучит 1 сигнал;

• появится индикация не взятой на охрану зоны.

брелок

• прозвучит 1 сигнал;

• исчезнет индикация не взятой на охрану зоны.

инструкция по эксплуатации

В случае самопроизвольного устранения неисправности при включенном режиме охраны комплекс сразу автоматически возьмет эту зону на охрану.

Выключение охраны со звуковыми сигналами подтверждения

Нажмите на брелке кнопку 2:

автомобиль

• прозвучат 2 сигнала сирены;

• последуют 2 световых сигнала;

• погаснет светодиодный индикатор;

• откроются замки дверей.

Если режим двухшагового выключения блокировок двигателя отключен (функция 11, таб. №1), то двигатель будет разблокирован одновременно с выключением охраны. Если данный режим включен, то для разблокировки двигателя

откройте дверь, включите зажигание и введите персональный код (см. стр. 82). Если код введен верно, последуют 2 сигнала сирены и 2 световых сигнала. Блокировка двигателя будет выключена.

Если при выключении охраны последуют 3 сигнала сирены и 3 световых сигнала, значит в режиме охраны происходило срабатывание датчиков (см. «Самодиагностика при выключении режима охраны», стр. 42).

• прозвучат 2 сигнала;

• появится индикация

брелок

выключенного режима охраны.

StarLine А93 2CAN+LIN

Выключение охраны без звуковых сигналов подтверждения

Нажмите на брелке кнопку 2 сначала длительно (до появления звукового сигнала), а затем коротко:

автомобиль

• последуют 2 световых сигнала;

• погаснет светодиодный индикатор;

• откроются замки дверей.

Если режим двухшагового выключения блокировок двигателя выключен (функция 11, таб. №1), то двигатель будет разблокирован одновременно с выключением охраны. Если данный режим включен, то для разблокировки двигателя

• прозвучат 2 сигнала;

• появится индикация выключенного режима охраны.

брелок

инструкция по эксплуатации

Двухшаговое выключение блокировки двигателя

Для активации режима двухшагового выключения блокировки двигателя функцию 11 таб. №1 необходимо запрограммировать на вариант 2, 3 или 4. В этом случае после выключения охраны блокировка двигателя будет оставаться включенной.

Для разблокировки двигателя после выключения режима охраны введите персональный код (см. стр. 82).

автомобиль

• После ввода последней цифры персонального кода и

выключения зажигания блокировка двигателя выключится.

• Выключение блокировки будет подтверждено 2 сигналами сирены и 2 световыми сигналами.

Заводская настройка функции 11 - вариант 1 (режим двухшагового выключения блокировок отключен).

StarLine А93 2CAN+LIN

Выключение охраны без использования брелка

Откройте дверь автомобиля ключом:

автомобиль

• начнутся сигналы тревоги (если режим охраны был включен брелком);

• последуют 4 вспышки световых сигналов (если режим охраны был включен без брелка).

В течение 20 секунд включите зажигание

и введите персональный код (см. стр. 82):

автомобиль

после ввода последней цифры кода:

• прозвучат 2 сигнала сирены;

• 2 раза вспыхнут световые сигналы,

• выключится режим охраны.

Выключение охраны с работающим двигателем

Выключите режим охраны

нажатием кнопки 2 брелка.

Войдите в автомобиль и включите

зажигание ключом:

инструкция по эксплуатации

автомобиль

• двигатель продолжает работать.

Отключите стояночный тормоз:

автомобиль

• последуют 4 световых сигнала;

• продолжит работать двигатель.

Автомобиль готов к движению

брелок

• активна индикация работающего двигателя и выключенного режима охраны.

брелок

• прозвучат 4 сигнала;

• появится индикация отключенного стояночного тормоза и включенного зажигания.

StarLine А93 2CAN+LIN

Самодиагностика при выключении режима охраны

При выключении режима охраны комплекс информирует о происходивших во время охраны срабатываниях датчиков.

Выключите режим охраны нажатием кнопки 2 брелка.

• Если сигналы тревоги прерывались с брелка:

автомобиль

• прозвучат 2 сигнала сирены;

• 2 раза вспыхнут световые сигналы.

• Если сигналы тревоги НЕ прерывались с брелка:

автомобиль

• прозвучат 3 сигнала сирены;

• 3 раза вспыхнут световые сигналы.

• прозвучат 2 сигнала;

• если причина срабатывания датчика не устранена, отобразится зона сработавшего датчика.

• последует звуковой сигнал;

• отобразятся зоны сработавших датчиков.

брелок

Сигналы тревоги

Если в режиме охраны произойдет срабатывание любого из охранных датчиков, то это вызовет автоматическое включение сигналов тревоги - сигналов сирены и световых сигналов. Брелок будет подавать звуковые сигналы тревоги, а на дисплее отобразится причина срабатывания комплекса. Во время звучания сирены на дисплее брелка будет мигать иконка, соответствующая причине срабатывания. Сигналы тревоги подаются циклами. Длительность одного цикла тревоги и максимально возможное количество циклов для различных причин срабатывания комплекса указаны в таблице ниже.

инструкция по эксплуатации

Причина тревоги

1-й уровень датчика удара (предупредительный)

2-й уровень датчика удара (тревожный)

Датч ик наклона

Двери

Индикация на

дисплее

Длительность

1 цикла тревоги

3 звуков. си гнала 6 свет. сигна лов

30 сек. зву ковых и световых сигналов

Кол-во циклов

при постоянном

сигнале от

датчика

1 8

1 не ограничено

Кол-во циклов при

многократных

срабатываниях

датчика

StarLine А93 2CAN+LIN

Капот

Багажник

Зажигание

Тормоз

30 сек. зву ковых и световых сигналов

1 не ограничено

не ограничено не ограничено

1 не ограничено

1) Пока мигают световые сигналы автомобиля, на дисплее брелка будут мигать фары автомобиля.

2) Если после окончания цикла тревоги причина срабатывания комплекса не будет устранена (например, двери остались открытыми), то охрана соответствующей зоны отключается до момента устранения причины срабатывания (например, до закрытия дверей). При этом на дисплее брелка индикация причины срабатывания сохраняется.

3) Если сигналы тревоги прерывались с брелка, то отсчет количества циклов тревоги при периодически срабатывающем датчике начинается заново.

инструкция по эксплуатации

Отображение сигналов тревоги на дисплее брелка

• сработал 1-й уровень датчика удара • сработал 2-й уровень датчика удара

• сраб отал датчик наклона

• открыва лся багажник

• открыва лись двери

• открыва лся капот

• выключа лся стоян. тормоз

• вк лючалось зажигание

StarLine А93 2CAN+LIN

Прерывание сигналов тревоги без выключения режима охраны

автомобиль

• Включены сигналы тревоги.

• Включены сигналы тревоги;

• отображаются зоны сработавших датчиков.

Нажмите на брелке кнопку 1:

автомобиль

• прекратятся сигналы тревоги;

• зона сработавшего датчика будет временно исключена из контура охраны;

брелок

после устранения причины тревоги

• зона сработавшего датчика перестанет отображаться;

• прозвучит 1 сигнал.

• прекратятся сигналы тревоги;

• отобразится зона сработавшего датчика;

• останется включенным режим охраны;

брелок

Защищенность комплекса от отключения питания

Кратковременное отключение питания комплекса (например, сброс клеммы аккумулятора) не приводит к снятию с охраны. Комплекс запоминает свое состояние и при восстановлении питания снова оказывается в том же режиме, при котором произошло отключение (см. таб. состояний ниже), последует мелодичный сигнал брелка. Если к комплексу подключена сирена с автономным питанием, то при отключении клеммы аккумулятора сирена включит звуковые сигналы тревоги.

инструкция по эксплуатации

Состояние комплекса до отключения питания

Режим охраны выключен Режим охраны выключен

Режим охр аны включен Режим охр аны включен

Режим тр евоги, причина с рабатыван ия устранена Режи м охраны включ ен

Режим тр евоги, причина с рабатыван ия не устране на Режим тревоги включен

Режим иммобилайзера включен Режим иммобилайзера включен

Режим антиограбления включен Режим антиограбления включен

Сервисный режим включен Сервисный режим включен

Состояние комплекса при восстановлении питания

Дополнительные беспроводные радиореле блокировки StarLine R2

Использование цифровых радиореле блокировки двигателя StarLine R2 позволяет существенно повысить противоугонные функции комплекса за счет скрытой установки радиореле в штатную проводку автомобиля и отсутствия какого-либо проводного соединения между центральным блоком комплекса и радиореле блокировки.

StarLine А93 2CAN+LIN

Дополнительные кодовые реле StarLine R3 и StarLine R4

Кодовые реле StarLine R3 и StarLine R4 предназначены для интеллектуального управления замком капота и блокировкой двигателя. Реле подключаются к комплексу и управляются кодированным сигналом по однопроводной линии. Это исключает несанкционированный доступ к замку капота и блокировке двигателя.

Подключение информационнопоисковых GSM модулей

В случае необходимости Вы можете подключить к вашему комплексу один из информационно-поисковых GSM модулей StarLine М20, M30, М21, М22, M31, М32 или установить встроенный GSM. Применение GSM модуля дает возможность управлять комплексом, получать сообщения о вторжении в автомобиль, определять место расположения автомобиля практически без ограничения расстояния – везде, где есть сеть GSM.

Передача информации и команд управления происходит по каналу связи GSM. Информация о тревоге (срабатывании охранных датчиков) может поступать на телефон владельца в виде SMS-сообщений или звонков с речевым сообщением. Определение места расположения автомобиля осуществляется по идентификаторам базовых станций (М20, M21, М22) или GPS+ГЛОНАСС координатам (М30, M31, М32), присылаемым в SMS -сообщеннии. Также возможно получение SMS с гиперссылкой для перехода на фрагмент карты с указанием места расположения автомобиля.

Режим антиограбления

Для использования режима антиограбления функцию 8 таб. №1 необходимо запрограммировать на вариант 1 или 2 (с м. с тр. 111) .

Включение режима антиограбления брелком

Внимание !!!

После включения режима антиограбления брелком выключить его брелком НЕВОЗМОЖНО. Для выключения необходимо ввести персональный код (см. стр. 82).

При включенном зажигании или при работающем двигателе одновременно нажмите и удерживайте кнопки 1 и 3 брелка:

инструкция по эксплуатации

автомобиль

• включатся постоянные звуковые и световые сигналы тревоги;

• закроются замки дверей;

• в зависимости от состояния программируемой функции 8 (таб.№1) двигатель будет блокироваться либо сразу, либо после выключения ручного тормоза (нажатия на педаль тормоза). В течение первых 30 секунд блокировка происходит импульсно, затем непрерывно.

брелок

• будет звучать сигнал тревоги;

• будет включен вибросигнал;

• на экране появится иконка режима антиограбления.

StarLine А93 2CAN+LIN

Скрытое включение режима антиограбления

Скрытое включение режима антиограбления может быть применено в ситуации, когда противодействовать угону другими способами затруднительно или невозможно. Включение происходит при открытии дверей (например, если владелец вынужден покинуть автомобиль), после чего комплекс действует автоматически по определенному алгоритму, состоящему из нескольких этапов.

закройте двери автомобиля. При работающем

1 этап:

двигателе или при включенном зажигании нажмите сервисную кнопку на 2 секунды.

После нажатия сервисной кнопки активируется режим ожидания, в котором комплекс ожидает открытия дверей. Какаялибо индикация включения режима ожидания отсутствует. Режим ожидания может продолжаться неограниченное время. Пока все двери продолжают оставаться закрытыми, комплекс не оказывает никакого влияния на функции автомобиля. Когда одна из дверей открывается, автоматически активизируется второй этап алгоритма антиограбления.

2 этап:

откройте одну из дверей.

Какие-либо сигналы тревоги на этом этапе отсутствуют, блокировки выключены. С момента открытия двери начался отсчет 60-секундного интервала времени, по истечении которого будут включены сигналы тревоги. Нажав кнопку 3 брелка можно убедиться в том, что включен второй этап режима антиограбления. На дисплее будет мигать иконка режима антиограбления.

инструкция по эксплуатации

3 этап:

• начнутся прерывистые сигналы сирены и световые сигналы тревоги, которые будут продолжаться 30 секунд.

4 этап:

• включатся постоянные сигналы сирены;

• прерывистая блокировка двигателя будет включена сразу или после выключения ручного тормоза/нажатия на педаль тормоза (в зависимости от состояния функции 8, таб. №1);

• продолжатся световые сигналы тревоги.

5 этап:

• продолжатся постоянные звуковые и световые сигналы тревоги;

• включится постоянная блокировка двигателя.

истекло 60 секунд после открытия дверей:

автомобиль

истекло 30 секунд после начала прерывистых звуковых сигналов:

автомобиль

истекло 45 секунд после начала прерывистой блокировки двигателя:

автомобиль

Внимание!!! Если Вам необходимо высадить пассажиров,

а режим антиограбления включен, прежде чем открывать двери, выключите режим антиограбления (нажмите кнопку 2 брелка). В противном случае через 1 минуту после открывания любой двери начнутся сигналы тревоги. Даже если Вы забыли это сделать, выключить режим антиограбления с помощью брелка можно и на 1, 2 и 3 этапах (пока не включена прерывистая блокировка двигателя).

StarLine А93 2CAN+LIN

Выключение режима антиограбления

Внимание !!! Если режим антиограбления был включен

брелком, выключить его можно только вводом персонального кода:

Откройте дверь автомобиля и введите персональный код (см. стр. 82).

После ввода последней цифры кода и выключения зажигания

автомобиль

• последуют 2 сигнала сирены;

• последуют 2 световых сигнала;

• откроются замки дверей;

• выключится охрана.

Внимание !!! Если режим антиограбления был включен

сервисной кнопкой, то на 1, 2 и 3 этапах (пока не включена прерывистая блокировка двигателя) его можно отключить брелком:

Нажмите кнопку 2 брелка при включенном зажигании.

После включения прерывистой блокировки двигателя выключить режим антиограбления можно только вводом персонального кода (см. стр. 82).

брелок

• последуют 2 звуковых

сигнала;

• иконка режима

антиограбления исчезнет.

Функция «Паника»

При выключенном зажигании одновременно длительно нажмите кнопки 1 и 3 брелка:

инструкция по эксплуатации

автомобиль

• 3 звуковых и световых сигналы;

• закроются замки дверей (если они были открыты);

• включится режим охраны (если охрана была выключена).

брелок

• прозвучит 1 короткий сигнал;

• появится индикация включенного режима охраны.

StarLine А93 2CAN+LIN

Режим иммобилайзера

Для включения данного режима активируйте иконку на дисплее брелка (см. раздел «Программирование режимов работы курсорным способом», стр. 25).

брелок

• На дисплее брелка будет постоянно отображаться иконка :

При активном режиме иммобилайзера двигатель будет блокироваться автоматически через 30 секунд после каждого выключения зажигания.

Выключение блокировки двигателя в режиме иммобилайзера

Нажмите кнопку 2 брелка;

ИЛИ

нажмите сервисную кнопку и удерживайте её 2 секунды. Не позднее 2-х секунд после отпускуания кнопки включите зажигание.

автомобиль

• Блокировка двигателя выключится.

инструкция по эксплуатации

Сервисные функции комплекса

Контроль состояния автомобиля, напряжения АКБ, температуры салона и температуры двигателя*

Эту команду Вы можете использовать в любом режиме для проверки текущего состояния комплекса, проверки напряжения АКБ, температуры в салоне автомобиля и температуры двигателя.

Нажмите коротко кнопку 3 брелка:

брелок

• прозвучит мелодичный сигнал,

• на короткое время отобразится сначала значение напряжения АКБ автомобиля,

затем значение температуры в салоне автомобиля,

а затем температура двигателя (

иконка термометра справа от автомобиля является признаком индикации температуры двигателя

* Контроль температуры двигателя возможен только при подключенном к комплексу StarLine датчике температуры двигателя.

StarLine А93 2CAN+LIN

Датчик температуры салона расположен в блоке комплекса. Поэтому температура, отображенная на дисплее брелка, может отличаться от реальной температуры в салоне, так как это зависит от места установки блока. Отображаемая температура двигателя на дисплее брелка, может отличаться от реальной температуры двигателя, так как она зависит от места установки датчика температуры. Диапазон измерения температуры: от -

400C до + 990C. Если температура выходит за рамки этого

диапазона, то индикация на дисплее брелка будет выглядеть так:

Варианты отображения информации на дисплее брелка:

Температура ниже - 400 C

Датчик

температуры замкнут

Поиск автомобиля на стоянке

Эту команду Вы можете использовать для поиска автомобиля на стоянке.

Нажмите два раза коротко кнопку 4 брелка:

Температура выше + 990 C

• последуют 6 световых сигналов,

• прозвучат 6 сигналов сирены.

автомобиль

брелок

• прозвучит мелодичный сигнал.

инструкция по эксплуатации

Временное отключение датчика удара

В режиме охраны нажмите два раза коротко кнопку 1 брелка. Будет отключен

первый уровень датчика удара, дающий предупреждающие сигналы:

брелок

• 2 световых сигнала;

• отключится первый уровень датчика удара.

• прозвучит мелодичный сигнал;

• появится индикация временного отключения первого уровня датчика удара.

В режиме охраны нажмите два раза коротко кнопку 1 брелка. Будут

отключены оба уровня датчика удара:

брелок

• 3 световых сигнала;

• отключатся оба уровня датчика удара.

• прозвучат 3 коротких сигнала;

• появится индикация временного отключения обоих уровней датчика удара.

В режиме охраны нажмите два раза коротко кнопку 1 брелка.

Датчик удара будет включен снова.

В течение одного цикла охраны отключение датчика удара по уровням и его обратное включение можно производить неограниченное число раз.

StarLine А93 2CAN+LIN

Временное отключение датчика наклона

В режиме охраны нажмите два раза коротко кнопку 3 брелка.

Датчик наклона будет выключен:

брелок

• последует

• последуют 3 световых сигнала.

• прозвучат 3 сигнала;

• появится индикация временного отключения датчика наклона.

В режиме охраны нажмите два раза коротко кнопку 3 брелка.

Датчик наклона будет включен:

брелок

• прозвучит

1 световой сигнал.

В течение одного цикла охраны можно производить отключение и включение датчика наклона неограниченное число раз.

1 сигнал;

• появится индикация включения датчика наклона.

инструкция по эксплуатации

Настройка чувствительности датчика удара

Датчик удара и наклона находится в приемопередатчике.

Максимальной чувствительности предупредительного и тревожного уровней датчика удара соответствует значение 14. Минимальной чувствительности («загрубление») соответствует значение 01. Значение 0 отключает соответствующий уровень датчика удара.

При выключенном режиме охраны и выключенном зажигании нажмите

кнопку 3 сначала длительно (до звукового сигнала), а затем коротко:

брелок

• 3 световых сигнала;

• 2 сигнала сирены.

• мелодичный сигнал;

• появится индикация предупредит. уровня датчика удара (заводское значение

10).

Короткими нажатиями кнопок 2 и 3 установите необходимое значение

чувствительности.

Для перехода к установке тревожного уровня нажмите кнопку 3 сначала длительно

(до звуков. сигнала), а затем коротко:

брелок

• последует 1 световой сигнал.

• мелодичный сигнал;

• появится индикация тревожного уровня датчика удара (заводское значение 05).

StarLine А93 2CAN+LIN

Короткими нажатиями кнопок 2 и 3 установите необходимое значение

чувствительности.

Для выхода из режима настройки чувствительности нажмите кнопку 3

сначала длительно (до звукового сигнала), а затем коротко:

брелок

• последуют 3 световых сигнала;

• прозвучат 2 сигнала сирены.

Если после входа в режим настройки чувствительности датчика удара не нажимать на кнопки брелка, то через 15 секунд произойдет автоматический выход из режима настройки без сохранения изменений. Последуют 4 звуковых сигнала брелка и 4 световых сигнала автомобиля.

Внимание! Чувствительность тревожного уровня датчика удара не может быть установлена выше, чем чувствительность предупредительного.

• последует мелодичный сигнал.

Настройка чувствительности датчика наклона

При выключенном режиме охраны и выключенном зажигании нажмите

кнопку 4 сначала длительно (до звукового сигнала), а затем коротко:

Максимальной чувствительности датчика наклона соответствует значение - 14, минимальной - 01. При выборе значения 0 датчик отключается (заводская установка - 10).

брелок

инструкция по эксплуатации

• последуют 3 световых сигнала;

• прозвучат 2 звуковых сигнала.

Короткими нажатиями кнопок 2 и 3 установите необходимое значение

чувствительности.

Для выхода из режима программирования нажмите кнопку 4 длительно

(до звукового сигнала), а затем коротко:

• 3 световых сигнала;

• 2 сигнала сирены.

• прозвучит мелодичный сигнал;

• появится индикация режима регулировки чувствительности датчика наклона.

автомобиль

• последует мелодичный сигнал.

брелок

StarLine А93 2CAN+LIN

Если после входа в режим настройки чувствительности датчика наклона не нажимать на кнопки брелка, через 15 секунд произойдет автоматический выход из режима настройки без сохранения изменений. Последует 4 звуковых сигнала брелка и 4 световых сигнала автомобиля.

Автоматическое управление замками дверей

В качестве дополнительных функций комфорта и безопасности возможен выбор четырех вариантов автоматического управления замками дверей при включении/выключении зажигания. Варианты управления определяются программируемой функцией 2 (см. таб. №1 на стр. 110).

Вариант 1:

Вариант 2:

Вариант 3:

Вариант 4:

замки – запираются при выключении стояночного тормоза или нажатии на педаль тормоза при включенном зажигании; – отпираются при выключении зажигания.

замки – запираются через 10 секунд после включения зажигания; – отпираются при выключении зажигания.

замки – запираются через 10 секунд после включения зажигания.

– автоматическое управление замками отключено.

Дистанционное управление замками дверей

При включенном зажигании нажмите

на брелке кнопку 1:

инструкция по эксплуатации

автомобиль

• закроются замки дверей.

При включенном зажигании нажмите

на брелке кнопку 2:

автомобиль

• откроются замки дверей.

• прозвучит 1 сигнал;

• появится индикация закрытых замков дверей и включенного зажигания.

• прозвучат 2 сигнала;

• появится индикация открытых замков дверей и включенного зажигания.

брелок

StarLine А93 2CAN+LIN

Управление дополнительным каналом №1

Варианты работы дополнительного канала определяются функцией 13 таб. №1 (см. стр. 112). Активация доп. канала с брелка осуществляется следующим образом:

Нажмите на брелке кнопку 2 длительно, затем кнопку 1 коротко:

автомобиль

• 3 световых сигнала. • 3 звуковых сигнала.

брелок

Вариант 1:

• Если охрана выключена:

автомобиль

• 3 световых сигнала;

• откроется замок багажника.

• Если охрана включена:

автомобиль

• 3 световых сигнала;

• откроется замок багажника;

• отключится датчик удара.

отпирание багажника.

брелок

• 3 звуковых сигнала.

брелок

• 3 звуковых сигнала;

• индикация открытого багажника и отключенного датчика удара.

инструкция по эксплуатации

После погрузки (выгрузки) вещей закройте багажник.

• Если режим охраны включен:

автомобиль

• зона багажника и датчика удара будут взяты на охрану через 5 секунд.

Если при активации доп. канала багажник не откроется, то индикация открытого багажника и отключенного датчика на дисплее брелка не появится. Через 20 секунд зона багажника будет снова взята на охрану.

Вариант 2:

Для этого варианта способ активации (с брелка или автоматически, при наступлении различных событий), длительность и задержка выходного сигнала могут быть запрограммированы. Подробную информацию о гибком программировании см. в инструкции по установке.

Вариант 3:

Вариант 4:

В режиме «защелка» включение и выключение канала производится с брелка. Состояние выхода изменяется на противоположное при каждой активации доп. канала.

Вид дополнительного оборудования, подключаемого к доп. каналу №1, уточняется при установке комплекса.

• 1 звуковой сигнал,

• исчезнет индикация открытого багажника и отключенного датчика удара.

гибкое программирование.

управление кодовым реле StarLine R3/R4 (см. инструкцию по установке).

режим «защелка».

брелок

StarLine А93 2CAN+LIN

Управление дополнительным каналом №2

Варианты работы дополнительного канала определяются программируемой функцией 14 (таб. №1, см. стр. 112).

Вариант 1: двухшаговое отпирание замков дверей.

Выключите режим охраны нажатием кнопки 2 брелка:

автомобиль

• прозвучат 2 сигнала сирены,

• последуют 2 световых сигнала,

• погаснет светодиодный индикатор,

• откроется замок

только водительской двери.

Для отпирания замков остальных дверей повторно нажмите на брелке кнопку 2.

Для реализации двухшагового отпирания замков дверей активатор двери водителя и активаторы остальных дверей должны быть подключены в соответствии со схемой двухшагового отпирания, см. инструкцию по установке.

Вариант 2:

Для этого варианта способ активации (с брелка или автоматически, при наступлении различных событияй), длительность и задержка выходного сигнала могут быть запрограммированы. Подробную информацию о гибком программировании см. в инструкции по установке.

гибкое программирование.

брелок

• прозвучат 2 сигнала,

• появится индикация выключенного режима охраны.

инструкция по эксплуатации

Вариант 3:

Вариант 4:

управление кодовым реле StarLine R3/R4 (см. инструкцию по установке).

поддержка зажигания (данный вариант необходимо использовать если в табл. №2 функции №1 выключены запуски двигателя).

Вариант 4 предназначен для осуществления поддержки зажигания в режиме турботаймера или при включении охраны с работабщим двигателем. Активация доп. канала происходит автоматически после включения стояночного тормоза при включенном зажигании.

Для активации доп. канала №2 с брелка (для варианта 2) нажмите кнопку 3 брелка длительно (до появления звукового сигнала), а затем кнопку 1 коротко:

автомобиль

• 3 световых сигнала.

Вид дополнительного оборудования, подключаемого к доп. каналу №2, уточняется при установке комплекса.

• 3 звуковых сигнала.

брелок

Управление дополнительным каналом №3

Варианты работы дополнительного канала №3 определяются программируемой функцией 15 (таб. №1, стр. 112). Активация канала происходит автоматически. Более подробная информация об использовании доп. канала №3 см. в инструкции по установке на сайте

www.starline.ru

StarLine А93 2CAN+LIN

Управление дополнительным каналом №4

Варианты работы дополнительного канала №4 определяются программируемой функцией 12 (таб. №1, стр. 111).

Вариант 1:

Вариант 2:

Для активации доп. канала №4 нажмите на основном брелке кнопку 2 длительно (до появления звукового сигнала), затем кнопку 3 коротко.

Вариант 3:

Вариант 4:

Вид дополнительного оборудования, подключаемого к доп. каналам №3 и №4, уточняется при установке комплекса.

канал активируется автоматически на 20 сек. при включении охраны.

гибкое программирование.

управление ЦЗ «закрыть» (см. инструкцию по установке).

канал активируется автоматически на 20 сек. при выключении охраны.

Управление дополнительным каналом №5

Варианты работы дополнительного канала №5 определяются программируемой функцией 19 (таб. №1, стр. 112).

инструкция по эксплуатации

Вариант 1:

Данный вариант предназначен для реализации защитной блокировки стартера во время работы двигателя, запущенного дистанционно, или автоматически. Подробную информацию см. в инструкции по установке.

Вариант 2:

В этом варианте способ активации (с брелка или автоматически по различным событиям), длительность и задержка выходного сигнала программируются. Подробную информацию программировании см. в инструкции по установке. Активация канала с брелка производится аналогично варианту 4.

Вариант 3:

Вариант 4:

В режиме «защелка» включение и выключение канала производится с брелка. Состояние выхода изменяется на противоположное при каждой активации канала.

Для активации доп. канала с брелка нажмите

блокировка стартера.

гибкое программирование.

управление ЦЗ «открыть» (см. инструкцию по установке).

режим «защелка».

кнопку 3 длительно (до появления звукового сигнала), затем кнопку 2 коротко:

автомобиль

• 3 световых сигнала.

• 3 звуковых сигнала.

брелок

о гибком

StarLine А93 2CAN+LIN

Управление дополнительным каналом №6

Варианты работы дополнительного канала №6 определяются программируемой функцией 20 (таб. №1, стр. 112).

Вариант 1:

Для активации доп. канала нажмите

фиксированная длительность 0.8 сек.

на брелке кнопку 4 длительно (до появления звукового сигнала), затем кнопку 2 коротко:

автомобиль

• 3 световых сигнала.

Вариант 2:

Для этого варианта способ активации (с брелка или автоматически по различным событиям), длительность и задержка выходного сигнала могут быть запрограммированы. Подробную информацию о гибком программировании см. в инструкции по установке.

Вариант 3:

Вариант 4:

При выборе вариантов 2 или 4 активация доп. канала с брелка производится аналогично варианту 1. Вид дополнительного оборудования, подключаемого к дополнительному каналу №6, уточняется при установке комплекса.

управление кодовым реле StarLine R3/R4 (см. инструкцию по установке).

режим «защелка».

• 3 звуковых сигнала.

гибкое программирование.

брелок

инструкция по эксплуатации

Управление дополнительным каналом №7 (реле запирания, разъем Х1)

Варианты работы дополнительного канала №7 определяются программируемой функцией 24 (таб. №1, стр. 113). Активация канала происходит автоматически.

Вариант 1:

Данный вариант предназначен для силового управления ЦЗ. Схему подключения см. в инструкции по установке.

Варианты 2 и 3:

Для этого варианта длительность и задержка выходного сигнала могут быть запрограммированы. Подробную информацию о гибком программировании см. в инструкции по установке. Активация канала происходит только автоматически.

Вариант 4:

Этот вариант отключает доп. канал №7. Управление ЦЗ будет осуществляться через доп. канал №4 или через CAN интерфейс или альтернативным способом, подробную информацию см. в инструкции по установке.

Вид оборудования, подключаемого к доп. каналу №7, уточняется при установке комплекса.

управление ЦЗ «закрыть»

гибкое программирование.

реле запирания отключено

StarLine А93 2CAN+LIN

Управление дополнительным каналом №8 (реле отпирания, разъем Х1)

Варианты работы дополнительного канала №7 определяются программируемой функцией 25 (таб. №1, стр. 113). Активация канала происходит автоматически.

Вариант 1:

Данный вариант предназначен для силового управления ЦЗ. Схему подключения см. в инструкции по установке.

Варианты 2 и 3:

Вариант 4:

Этот вариант отключает доп. канал №8. Управление ЦЗ будет осуществляться через доп. канал №5 или через CAN интерфейс или альтернативным способом, подробную информацию см. в инструкции по установке.

Вид оборудования, подключаемого к доп. каналу №8, уточняется при установке комплекса.

управление ЦЗ «открыть»

гибкое программирование.

реле отпирания отключено

инструкция по эксплуатации

Режим турботаймера*

Для машин с турбонаддувом предусмотрен специальный режим – режим турботаймера, который позволяет поддерживать работу двигателя после выключения зажигания ключом в течение некоторого времени, необходимого для снижения скорости вращения турбины.

Для использования данной функции в комплексе должно быть реализовано подключение цепей запуска двигателя (обратитесь к установщикам автосигнализаций).

Активация режима турботаймера и программирование времени работы

Для активации режима турботаймера установите курсор на иконку

(см. стр. 25) и нажмите коротко кнопку 1:

брелок

• последует 1 световой сигнал.

• 1 мелодичный сигнал,

• 4 сек. будет отображаться текущее значение времени работы турботаймера.

StarLine А93 2CAN+LIN

Короткими нажатиями кнопки 1

выберите время работы турботаймера:

брелок

. . . . . . . . . . . . . . .

каждое нажатие

увеличивает время работы турботаймера

на 1 минуту.

Нажмите кнопку 1 длительно (до звукового сигнала). Или дождитесь автоматического

(через 4 сек.) сохранения выбранного времени работы турботаймера:

брелок

• прозвучит 2 коротких сигнала,

• иконка начнет отображаться постоянно, обозначая активность режима турботаймера.

Включение турботаймера

Убедитесь, что

• автомобиль стоит на нейтральной передаче (либо в режиме «PARK» при автоматической трансмиссии);

• двери и капот закрыты;

• двигатель работает.

В зависимости от способа поддержки зажигания (выбирается установщиком автосигнализаций) включение

турботаймера возможно следующими способами:

инструкция по эксплуатации

А В Т О М А Т И Ч Е С К И :

- включите стояночный тормоз,

- выключите зажигание;

К О М А Н Д О Й С Б Р Е Л К А :

- включите стояночный тормоз,

- коротко нажмите кнопку 2 брелка;

В К Л Ю Ч Е Н И Е М Т О Р М О З А :

- включите стояночный тормоз:

• если запрограммирована автоматическая коробка передач:

брелок

• начнет гореть постоянно светодиодный индикатор.

• если запрограммирована ручная коробка передач:

• начнет гореть постоянно светодиодный индикатор.

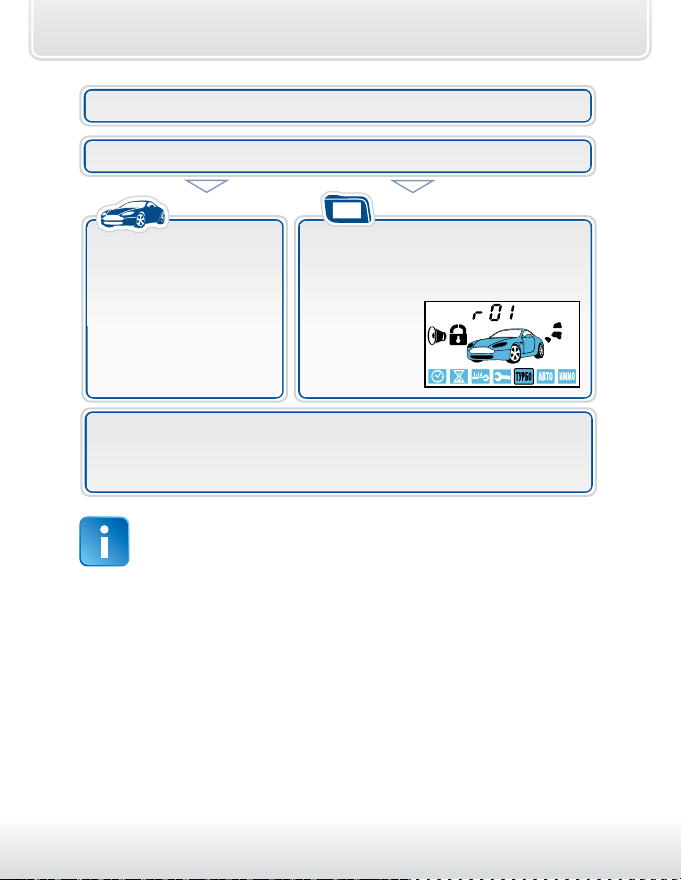

• отобразится время, оставшееся до окончания работы двигателя

(r01 .... r06);

брелок

• отобразится r06 - время, по истечении которого двигатель будет остановлен, если режим охраны не будет включен.

StarLine А93 2CAN+LIN

Если запрограммирована ручная КПП, то при включении турботаймера на дисплее брелка отобразится обратный отсчет времени работы двигателя начиная с запрограммированного времени работы турботаймера. Если режим охраны не будет включен, то комплекс остановит двигатель через 6 минут. Если будет включен режим охраны, то на брелке начнет отображаться оставшееся время работы двигателя исходя из запрограммированного значения времени работы турботаймера. Индикация оставшегося времени работы двигателя обновляется каждую минуту (r04, r03, ... ).

При необходимости включить охрану извлеките ключ из замка зажигания, выйдите из автомобиля,

закройте все двери и включите режим охраны одним из способов (см. стр. 29-31):

r06,

независимо от

автомобиль

• прозвучит 1 сигнал сирены;

• последует 1 световой сигнал;

• контроль датчика удара и датчика наклона будет отключен в соответствии с настройкой функции 3 таб. №2. Будет отключен контроль зоны зажигания;

• закроются замки дверей.

По окончании заданного времени работы турботаймера двигатель будет выключен. Е

сли режим охраны включен, то зоны зажигания и датчика

удара будут взяты на охрану.

брелок

• последует 1 звуковой сигнал;

• появится индикация работающего двигателя и включенного режима охраны.

инструкция по эксплуатации

Контроль заряда элемента питания брелка с ЖКИ

Контроль заряда элемента питания брелка производится при каждом нажатии кнопок брелка:

брелок

• при разряде элемента питания до критического уровня на дисплее появится иконка ,

• в этом случае необходимо заменить элемент питания.

Блокировка кнопок брелка

Одновременно коротко нажмите кнопки 2 и 4 брелка:

брелок

• прозвучит короткий звуковой сигнал,

• появится иконка ,

• блокировка кнопок включится.

Одновременно и коротко нажмите кнопки 1 и 4 брелка

брелок

• прозвучит короткий звуковой сигнал,

• последует короткий вибросигнал,

• иконка исчезнет,

• блокировка кнопок выключится.

StarLine А93 2CAN+LIN

Контроль исправности концевых выключателей

В комплексе StarLine А93 2CAN+LIN предусмотрена возможность контроля исправности концевых выключателей дверей, капота и багажника при выключенном режиме охраны. Открывание дверей, капота и багажника при включенном зажигании должно сопровождаться периодическими вспышками светодиодного индикатора состояния. Если вспышек индикатора не наблюдается, значит, соответствующий концевой выключатель неисправен (или не подключен к комплексу).

Исправность концевых выключателей, а также правильность подключения цепи зажигания можно проверить, используя индикацию на брелке.

Откройте дверь, капот, багажник, выключите ручной тормоз и включите зажигание. Нажмите на брелке кнопку 3:

брелок

• на дисплее брелка отобразится состояние вышеперечисленных зон охраны комплекса.

Последовательно проведите проверку всех зон:

• закройте двери, нажмите кнопку 3,

• закройте капот, нажмите кнопку 3,

• закройте багажник, нажмите кнопку 3,

• включите ручной тормоз, нажмите кнопку 3,

• выключите зажигание, нажмите кнопку 3.

При каждом нажатии кнопки 3 на брелке должны исчезать иконки соответствующих зон охраны.

Сервисный режим

Для временного отключения противоугонных и охранных функций комплекса, например, при передаче автомобиля на станцию техобслуживания, рекомендуется включать сервисный режим. Для этого курсорным способом (см. стр. 25) активируйте на дисплее брелка иконку :

брелок

• в сервисном режиме продолжает работать функция дистанционного управления замками дверей и управление дополнительными каналами;

• запись в память комплекса брелков, программирование и изменение персонального кода запрещены.

Режим сервисного обслуживания НЕЛЬЗЯ активировать при включенном режиме охраны.

Функция просмотра тревог

В случае возникновения тревоги информация о сработавшем датчике, дате и времени срабатывания остается в памяти комплекса. Всего в памяти может храниться до 16 записей о последних тревогах. Просмотр осуществляется следующим образом:

инструкция по эксплуатации

включите блокировку кнопок брелка (см. стр. 77) одновременным коротким

нажатием кнопок 2 и 4;

длительно нажмите кнопку 4 брелка до появления индикации последней

записанной тревоги (тревога № 1);

StarLine А93 2CAN+LIN

с помощью коротких нажатий кнопки 4, Вы можете просмотреть список тревог;

коротко нажимая кнопку 3, Вы можете просмотреть дату и время выбранной

тревоги:

тревога №1 (открывалась дверь):

первое нажатие кнопки 3: первое нажатие кнопки 3:

второе нажатие кнопки 3:

третье нажатие кнопки 3:

. . . кнопка 4 . . .

– год

– месяц и день

– время тревоги

тревога №8: (сработал датчик удара)

второе нажатие кнопки 3:

третье нажатие кнопки 3:

инструкция по эксплуатации

Управление автономным отопителем

Если к комплексу подключен автономный отопитель (например, Webasto), то существует возможность управлять им с брелка.

Нажмите на брелке кнопку 1 длительно (до появления звукового сигнала), затем кнопку 3 коротко:

автомобиль

• в зависимости от выбранного алгоритма произойдет запуск отопителя совместно или раздельно с запуском двигателя (

обратитесь к установщикам автосигнализаций

Автоматический контроль канала связи

В режиме автоматического контроля через заданные промежутки времени (3, 5 или 7 минут) производится проверка канала связи между центральным блоком комплекса и брелком.

брелок

• Если брелок находится в зоне уверенного приема сигналов центрального блока комплекса, то на дисплее постоянно отображается иконка .

• Выход из приглушенным звуковым сигналом и исчезновением иконки . При возврате в зону приема прозвучит короткий сигнал, иконка

Контроль канала связи осуществляется только в режиме охраны. Варианты автоматического контроля канала связи задаются программируемой функцией 16 (см. таб. №1 на стр 112).

зоны приема сопровождается

появится снова.

StarLine А93 2CAN+LIN

Вызов из автомобиля

Для передачи сигнала вызова из автомобиля на брелок комплекса нажмите кнопку, расположенную на корпусе модуля приемопередатчика и удерживайт ее более 3 секунд:

брелок

• последует 3 световых сигнала.

Для прерывания сигнала вызова нажмите любую кнопку брелка.

• появится индикация вызова,

• 20 секунд будет звучать сигнал вызова.

Персональный код экстренного выключения режима охраны

Персональный код экстренного отключения режима охраны или режима антиограбления может состоять из 1, 2 или 3-х цифр, каждая из которых может принимать значение от 1 до 6 включительно. Порядок программирования персонального кода описан в инструкции по установке.

При поставке (или после сброса на заводские установки) персональный код имеет значение «3» (см. функцию 9, таб. №1 на ст р. 111).

инструкция по эксплуатации

Ввод персонального кода - вариант 1 (экстренное выключение охраны)

Откройте дверь ключом и оставьте ее открытой:

• начнутся сигналы тревоги (если охрана была включена брелком),

• последуют 4 световых сигнала (если охрана была включена без брелка),

• не последует никаких сигналов (если режим охраны выключен).

Включите зажигание. Нажмите сервисную кнопку такое число раз, которое соответствует первой цифре кода.

Выключите зажигание:

• если код 1-значный и он введен верно, то комплекс

выключит режим охраны, последуют 2 световых сигнала,

• если код 2- или 3-значный, введите следующую цифру.

Включите зажигание. Нажмите сервисную кнопку такое число раз, которое соответствует второй цифре кода.

Выключите зажигание:

• если код 2-значный и он введен верно, то комплекс

выключит режим охраны, последуют 2 световых сигнала,

• если код 3-значный, введите следующую цифру.

Включите зажигание. Нажмите сервисную кнопку такое число раз, которое соответствует третьей цифре кода.

Выключите зажигание:

• если код 3-значный и он введен верно, то комплекс

выключит режим охраны, последуют 2 световых сигнала.

ВАЖНО!!! При вводе персонального кода интервалы между

нажатиями сервисной кнопки и выключением/включением зажигания должны быть не менее 1 секунды и не более 5 секунд.

StarLine А93 2CAN+LIN

Ввод персонального кода - вариант 2 (экстренное выключение охраны)

Данный варинат более удобен для автомобилей с кнопкой «старт-стоп».

Откройте дверь ключом и оставьте ее открытой:

• начнутся сигналы тревоги или последует 4 световых сигнала.

ВВОД 1-Й ЦИФРЫ. Включите зажигание. Нажмите сервисную кнопку число раз, соответствующее первой

цифре кода. Нажмите и отпустите педаль тормоза (или поднимите и отпустите ручной тормоз):

• если код 1-значный и он введен верно, то режим охраны

будет выключен, если код 2-значный, введите следующую цифру.

ВВОД 2-Й ЦИФРЫ. Нажмите сервисную кнопку число раз, соответствующее второй цифре кода. Нажмите и

отпустите педаль тормоза (или поднимите и отпустите ручной тормоз):

• если код 2-значный и он введен верно, то режим охраны

будет выключен, если код 3-значный, введите следующую цифру.

ВВОД 3-Й ЦИФРЫ. Нажмите сервисную кнопку число раз, соответствующее третьей цифре кода. Нажмите и

отпустите педаль тормоза (или поднимите и отпустите ручной тормоз). Выключите зажигание:

• если код 3-значный и он введен верно, то комплекс

выключит режим охраны.

ВАЖНО!!! При вводе персонального кода интервалы между

нажатием и отпусканием педали тормоза менее 1 секунды и не более 5 секунд.

должны быть не

инструкция по эксплуатации

Запись брелков в память комплекса

Запись брелков в память комплекса производится при выключенном режиме охраны в следующем порядке:

нажмите сервисную кнопку 7 раз и включите зажигание:

автомобиль

• прозвучат 7 сигналов сирены, подтверждающих вход в режим записи брелков радиоуправления;

нажмите одновременно коротко

кнопки 1 и 2 брелка:

автомобиль

• 1 сигнал сирены;

Повторите пункт 2 для всех записываемых брелков. Для записи дополнительного брелка также используется комбинация кнопок 1 и 2. Интервал между записью не должен превышать 5 секунд. Успешная запись следующего брелка подтверждается соответствующим количеством сигналов сирены и брелка.

Выключите зажигание:

автомобиль

• последуют 3 световых сигнала.

Внимание! При записи брелков в комплекса все ранее записанные брелки удаляются из памяти, поэтому все необходимые брелки должны быть записаны в одном цикле программирования (см. пункт 2). Всего в память комплекса можно записать до 4 брелков.

• прозвучит 1 сигнал;

брелок

StarLine А93 2CAN+LIN

Если в комплес записаны радиореле R2, то после записи брелков необходимо восстановить привязку радиореле R2 к комплексу. Для этого: – включите и выключите зажигание 7 раз; – нажмите сервисную кнопку 7 раз и включите зажигание. Последуют 7 сигналов сирены. Дождитесь 3-х световых сигналов комплекса и мелодичного сигнала брелка; – выключите зажигание.

Контроль количества брелков, записанных в память комплекса

При включенном зажигании и закрытых дверях нажмите кнопку 3 брелка. Количество вспышек светодиодного индикатора состояния будет соответствовать количеству брелков, записанных в память комплекса.

инструкция по эксплуатации

Дистанционный запуск двигателя

Для реализации дистанционного запуска необходимо:

– функцию 1 табл. №2 запрограммировать на вариант 2, 3 или 4; – должны быть подключены цепи запуска двигателя

(рекомендуем обратиться к установщикам автосигнализаций).

Прежде чем запускать двигатель брелком или активировать автоматический запуск, в обязательном порядке ознакомьтесь с особенностями дистанционного запуска двигателя.

Особенности дистанционного запуска двигателя

Дистанционный запуск двигателя не может быть осуществлен в следующих случаях:

• включено зажигание или открыт капот;

• выключен стояночный тормоз или нажата педаль тормоза;

• не выполнена подготовка к запуску двигателя на

автомобилях с РКПП («программная нейтраль»).

1. За один цикл запуска комплекс может предпринять 4 попытки запуска двигателя. Если после 4-ой попытки двигатель не запустится, на дисплее брелка с обратной связью (при условии что он находится в зоне приема) отобразится иконка «ОСТ» и брелок подаст 4 звуковых сигнала, что означает окончание попыток запуска двигателя. Последуют 4 световых сигнала автомобиля.

2. Если дистанционно запущенный двигатель заглохнет до окончания запрограммированного времени прогрева, будет предпринят новый цикл запуска двигателя.

StarLine А93 2CAN+LIN

Подготовка к дистанционному запуску в автомобилях с ручной КПП

Для дистанционного запуска двигателя в автомобилях с РКПП необходимо выполнять процедуру «программная нейтраль». «Программная нейтраль» - это определенный порядок действий водителя, гарантирующий, что при дистанционном запуске двигатель не будет заведен на передаче.

Выполнение процедуры «программная нейтраль»

Для выполнения процедуры «программная нейтраль»

• функция 12 (таб. №2) должна быть запрограммирована на один из вариантов поддержки зажигания;

• функцию 15 (таб. №2) запрограммировать на один из вариантов «завершения» «программной нейтрали»;

• двигатель должен работать.

В зависимости от состоянияния функции 12 (таб. №2) для выполнения процедуры «программная нейтраль»

выполните следующие действия:

функция 12 – А В Т О М А Т И Ч Е С К И :

- включите стояночный тормоз,

- выключите зажигание;

функция 12 – С Б Р Е Л К А :

-включите стояночный тормоз,

- при закрытых дверях коротко нажмите кнопку 2 брелка;

функция 12 – В К Л Ю Ч Е Н И Е М Т О Р М О З А:

- включите стояночный тормоз;

брелок

инструкция по эксплуатации

• 1 раз вспыхнут световые сигналы;

• светодиодный индикатор начнёт гореть постоянно;

• двигатель работает.

Следует иметь ввиду, что нажатие педали тормоза, после выполнения пункта 1, приведет к отмене «программной нейтрали». Поддержка зажигания будет выключена.

• на дисплее отобразится r99;

• если запрограм-

мирован режим турботаймера, отобразится r06.

Извлеките ключ из замка зажигания. Двигатель продолжит закройте все двери. В зависимости от выбранного

варианта программной нейтрали двигатель заглохнет

работать. Выйдите из автомобиля и

сразу или продолжит работать.

Включите режим охраны:

• Если режим турботаймера НЕ запрограммирован:

автомобиль

• 1 сигнал сирены;

• 1 световой сигнал;

• закроются замки дверей;

• остановится двигатель.

• прозвучит 1 сигнал;

• индикация включенного режима охраны.

брелок

StarLine А93 2CAN+LIN

• Двигатель подготовлен к дистанционным запускам.

• Если режим турботаймера запрограммирован:

автомобиль

• прозвучит 1 сигнал сирены;

• последует 1 световой сигнал;

• закроются замки дверей;

• двигатель продолжает работать.

• останется индикация работающего двигателя и оставшегося времени работы турботаймера;

• появится индикация включенного режима охраны.

брелок

• По истечении времени работы турботаймера двигатель будет остановлен без выключения режима охраны.

• Двигатель подготовлен к дистанционным запускам.

При включении охраны с работающим двигателем также выполнятся условия «программной нейтрали». После того как двигатель отработает заданное время, он может быть запущен брелком или автоматически.

инструкция по эксплуатации

Дистанционный запуск двигателя брелком

Перед дистанционным запуском убедитесь, что:

• капот закрыт, стояночный тормоз включен;

• для автомобилей с ручной КПП - выполнена процедура

«программная нейтраль»;

• для автомобилей с автоматической КПП - рычаг управления находится в положении «PARK».

Нажмите и удерживайте кнопку 1 (до появления двух мелодичных сигналов),

затем отпустите кнопку:

автомобиль

• прозвучит 1 сигнал сирены;

• последует 1 световой сигнал;

• закроются замки дверей;

• последует запуск двигателя.

брелок

• прозвучит мелодичный сигнал;

• на дисплее на 1 секунду

отобразится “З П У С” – индикация начала цикла запуска:

затем - индикация работающего двигателя, режима включенной охраны и оставшегося времени прогрева двигателя (r10, r20, r30, r99):

StarLine А93 2CAN+LIN

Если двигатель не запустился с первой попытки, то комплекс может предпринять еще 3 попытки запуска. Если после 4-х попыток двигатель не будет запущен, на дисплее брелка с обратной связью (при условии что он находится в зоне приема) отобразится «ОСТ». Брелок 4-мя звуковыми сигналами сообщит об окончании попыток запуска двигателя. Последует 4 световых сигнала.

Оставшееся время работы двигателя обновляется каждую минуту (например: r10, r09, r08, r07...). За 1 минуту до окончания прогрева двигателя отобразится надпись r01 и прозвучат 2 серии по 4 звуковых сигнала брелка. После окончания времени прогрева двигателя и его автоматической остановки световые сигналы вспыхнут 4 раза. На дисплее брелка на короткое время отобразится r00, прозвучит 4 сигнала брелка.

Дистанционная остановка двигателя

При необходимости двигатель, запущенный автоматически или брелком, можно в любой момент остановить.

Нажмите на брелке кнопку 1 длительно,

затем кнопку 4 коротко:

брелок

• последуют 4 световых сигнала;

• двигатель будет остановлен.

• прозвучит мелодичный сигнал;

• исчезнет индикация работающего двигателя.

Дистанционное продление работы двигателя

При необходимости время работы двигателя, запущенного автоматически или с брелка, можно продлить:

брелок

инструкция по эксплуатации

• двигатель работает;

• на брелке отображается оставшееся время работы двигателя.

Нажмите и удерживайте кнопку 1 (до появления двух мелодичных сигналов), затем отпустите кнопку:

брелок

• последует 1 световой сигнал;

• двигатель работает.

Продлевать работу двигателя можно неограниченное количество раз. Максимальное время, которое может быть задано несколькими попытками продления, - 30 минут.

• мелодичный сигнал;

• время, оставшееся до конца работы двигателя увеличится на 5 мин.

Автоматический запуск двигателя

Автоматический запуск двигателя н е в о з м о ж е н, если:

• включено зажигание, открыт капот, выключен стояночный тормоз, нажата педаль тормоза;

• на автомобилях с РКПП не выполнена процедура «программная нейтраль».

StarLine А93 2CAN+LIN

Для реализации автоматического запуска необходимо:

– функцию 1 табл. №2 запрограммировать на вариант 2, 3 или 4; – должны быть подключены цепи запуска двигателя (рекомендуем обратиться к установщикам автосигнализаций).

Автоматический запуск двигателя по будильнику

Перед включением функции автоматического запуска двигателя по будильнику брелка убедитесь, что:

• текущее время на брелке установлено правильно;

• будильник запрограммирован на требуемое время запуска;

• будильник включен (о том, что будильник включен,

сообщает иконка

Для включения функции автозапуска по будильнику установите курсор на иконку и нажмите коротко кнопку 1 (см. стр. 25):

брелок

• последует 1 световой сигнал.

• прозвучит мелодичный сигнал,

• в течение 5 секунд будет отображаться время, оставшееся до момента запуска;

• постоянно отображающиеся иконки обозначают включенный режим автоматического запуска по будильнику;

• через 5 секунд возобновится индикация текущего времени.

инструкция по эксплуатации

Автоматический периодический запуск двигателя

В режиме автоматического периодического запуска комплекс через заданный промежуток времени осуществляет запуск и прогрев двигателя. Период запуска может быть задан в пределах от 2 до 24 часов с шагом 2 часа, а время прогрева определяется программируемой функцией 2 (см. таб. №2 на стр. 113).

Для включения режима периодического запуска установите курсор на иконку

(см. стр. 25) и нажмите коротко кнопку 1:

брелок

• последует 1 световой сигнал,

Короткими нажатиями кнопки 1

установите период автозапуска:

• прозвучит мелодичный сигнал;

• 4 секунды будет отображаться текущее значение периода автоматического запуска (например:

брелок

. . . . . . . . . . . . . . .

каждое нажатие

увеличивает

автозапуска

на 2 часа.

- запуск каждые 4 часа).

период

StarLine А93 2CAN+LIN

Нажмите кнопку 1 длительно (до звукового сигнала) или дождитесь автоматического

(через 4 сек.) сохранения выбранного периода автозапуска:

брелок

• прозвучат 2 коротких сигнала;

• начнет постоянно отображаться иконка , обозначающая включенный режим периодического автозапуска;

• через несколько секунд произойдет автоматический запуск и прогрев двигателя. Время прогрева определяется программируемой функцией 2 (см. таб. №2 на стр. 113). Заводская установка - 10 минут.

Автоматический запуск двигателя по температуре

В режиме автоматического запуска по температуре комплекс осуществляет запуск двигателя при регистрации внешним температурным датчиком, закрепленным на двигателе, температуры ниже запрограммированной. Температура запуска может быть установлена в пределах от - 3°С до - 27°С с шагом 3°С, а время прогрева двигателя определяется функцией 2 (таб. №2 на стр. 113). Комплекс отслеживает показания датчика с момента включения функции запуска двигателя по температуре. Минимальный интервал между повторными автозапусками, отсчитываемый с момента предыдущего запуска без учета времени прогрева двигателя, – 1 час. После активации функции температурного запуска количество автозапусков двигателя по температуре не ограничивается.

Для включения режима автозапуска по температуре установите курсор на

иконку

и нажмите коротко кнопку 1:

брелок

инструкция по эксплуатации

• последует 1 световой сигнал.

Короткими нажатиями кнопки 1

установите температуру автозапуска:

• мелодичный сигнал;

• 4 секунды будет отображаться текущее значение температуры запуска.

брелок

. . . . . . . . . . . . . . .

каждое нажатие

изменяет

температуру

автозапуска

на

3°С

Нажмите кнопку 1 длительно (до звукового сигнала) или дождитесь автоматического

(через 4 сек.) сохранения выбранного значения температуры автозапуска:

брелок

• прозвучат 2 коротких сигнала;

• начнет постоянно отображаться иконка , обозначая включенный режим автозапуска по температуре.

StarLine А93 2CAN+LIN

Выключение автоматических запусков

Для выключения автозапуска по будильнику, периодического или по температуре, установите курсор на иконку (см. стр. 25) и нажмите коротко кнопку 1:

брелок

, или ,

• последуют 2 световых сигнала.

Примечание:

1) наличие брелка в зоне действия приемопередатчика на момент выполнения любого автоматического запуска двигателя не требуется;

2) время запуска двигателя может варьироваться по сравнению с запрограммированным временем будильника в пределах 3 минут;

3) функция автозапуска по будильнику включается на один цикл запуска. Для нового пуска необходимо каждый раз активировать (включать) на дисплее брелка иконку ;

4) если для функции 2 (таб. №2 на стр. 113) выбрано значение «без ограничения времени», то при любом автоматическом запуске время работы двигателя будет ограничено 30-ю минутами;

5) если для функции 4 (таб. №2) выбрано значение 2, 3 или 4, то прогрев двигателя будет автоматически остановлен при температуре двигателя 50°С;

6) функция автоматического запуска двигателя по температуре может быть включена независимо от состояния функций запуска по будильнику или периодического запуска.

• прозвучит мелодичный сигнал;

• исчезнет соответствующая иконка.

инструкция по эксплуатации

Индикация работающего двигателя после автоматического запуска

Режим автоматического запуска по температуре может быть включен одновременно с режимом запуска по будильнику или периодическим запуском. Для удобства определения режима, в котором произошел автоматический запуск, индикация работающего после запуска двигателя имеет различия:

брелок

• автоматический запуск по будильнику (1):

• автоматический периодический запуск (2):

• автоматический запуск по температуре (3):

StarLine А93 2CAN+LIN

Режим SLAVE

Назначение и возможности

В режиме SLAVE все охранные и сервисные функции комплекса сохраняются. Роль метки выполняет только дополнительный брелок. Дополнительный брелок после перевода в режим SLAVE (метки) сохраняет все функции управления комплексом. С его помощью комплекс StarLine можно поставить на охрану, снять с охраны, запустить двигатель и т.п. Наряду с обычными функциями управления после перевода брелка в режим SLAVE он начинает выполнять функции метки.

Управление комплексом StarLine

- Штатным брелком автомобиля (или другим способом, предусмотренным производителем автомобиля).

- С мобильного телефона.

- С помощью мобильного приложения StarLine.

- Через WEB - приложение

Способ авторизации владельца

- Режим работы без авторизации.

- Авторизация с помощью метки (диалоговый алгоритм).

- Авторизация сервисной кнопкой (ввод персонального кода).

- Авторизация штатными кнопками автмобиля (ввод персонального кода).

Защита от угона и захвата автомобиля

- Блокировка двигателя.

- Включение блокировки двигателя и сигналов тревоги при неудачной авторизации владельца.

- Запуск процедуры опознавания метки только при наступлении определенного события (программируется).

- Функция антиограбления. При попытке угона от автовладельца не потребуется каких-либо активных действий. Комплекс самостоятельно заблокирует двигатель в случае отсутствия метки в зоне радиовидимости.

www.starline-online.ru

100

StarLine A93 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
