StarLine A92 DIALOG User Manual

Благодарим Вас за выбор

автомобильной охранной системы

StarLine А92 Dialog CAN

и желаем Вам успешных и безопасных поездок!

StarLine A92 Dialo g CAN

ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ

ВНИМАТЕЛЬНО!

Установка автосигнализации должна производиться квалифицированными специалистами. Автосигнализация является сложным техническим устройством, предполагающим подключение к цепям автомобиля, связанным с работой двигателя.

Мы настоятельно НЕ рекомендуем носить брелок от автосигнализации на одной связке с ключами от автомобиля.

Если на дисплее брелка появилась иконка разряде элемента питания брелка, заблаговременно примите меры к замене элемента питания. Рекомендуем хранить новый запасной элемент питания в автомобиле, сохраняя его заводскую упаковку.

Прочитайте внимательно данную инструкцию, обратитие особое внимание на разделы, отмеченные знаком

Обязательные меры безопасности при

использовании функции запуска двигателя:

Необходимо помнить, что автомобиль является средством повышенной опасности. Раздел 12.8. правил дорожного движения гласит: “Водитель может покидать свое место или оставлять транспортное средство, если им приняты необходимые меры, исключающие самопроизвольное движение транспортного средства или использование его в отсутствии водителя”. Перед эксплуатацией автосигнализации А92 Dialog CAN внимательно ознакомьтесь с мерами безопасного использования функции дистанционного или автоматического запуска двигателя, изложенными ниже:

, предупреждающая о

(ВНИМАНИЕ!).

инст рукция по экспл уатации

1. Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.

2. Всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать возможность движения автомобиля.

3. Оставляя автомобиль, обязательно устанавливайте рычаг управления автоматической трансмиссии в положении “PARK”, а рычаг переключения ручной коробки передач – в нейтральное положение.

4. Если в Вашем автомобиле используется ручная коробка передач, то перед включением функции дистанционного или автоматического запуска двигателя обязательно выполняйте процедуру подготовки к запуску двигателя -“программную нейтраль”.

5. Никогда не запускайте двигатель автомобиля в отсутствии водителя, если кто-либо находится перед автомобилем или позади него.

6. Никогда не передавайте брелки управления автосигнализацией детям, а также другим лицам без их предварительного ознакомления с инструкцией по эксплуатации.

7. На автомобилях с ручной коробкой передач не рекомендуется производить дистанционный или автоматический запуск двигателя, если автомобиль находится вне зоны видимости, и пользователь автосигнализации не в состоянии контролировать процесс запуска двигателя.

8. Перед тем как включать функцию дистанционного или автоматического запуска двигателя:

• убедитесь в исправном состоянии автомобиля

• убедитесь в наличии достаточного количества топлива, масла,

охлаждающей жидкости и т.д.

• выключите стеклоочистители

• установите параметры работы отопителя салона (кондиционера),

обогрева стекол и других аксессуаров на необходимые уровни

• установите регулятор обдува салона на циркуляцию возду ха, что позволит более эффективно прогреть или охладить воздух в автомобиле

StarLine A92 Dialo g CAN

Содержание

Введение ..... ....... .................. .............. ....... .............. ....... .................. .............. ....... .............. ......7

Комплект поставки.............. .............. ....... .............. ....... .................. .............. ....... .............. ....8

Технические харак теристики ............. .............. ....... .................. .............. ....... .............. ....10

Охранные и сервисные функц ии сигнализации...... ....... ............................. .............. .11

Управ ление с игнализаци ей с помо щью брел ков

Брелки управления сигнализацией ..... ....... .............. ....... .............. ....... .................. ........14

Продо лжительность нажати я кнопок брелков......... .............. ....... .............. ....... ......15

Основные команды брелков.............. .............. ....... ............................. .............. ....... ......15

Жидкокрис таллический д исплей брелка.... ....... .............. ....... .................. .............. ...19

Индикация режимов и функций........ ....... .................. .............. ....... .............. ....... .........19

Индикация состояния сигнализации и ав томобиля........... .............. ....... ................20

Меню функций основного б релка...... ....... .................. .............. ....... .............. ....... ........21

Курсорный спо соб у правлени я сигнализацией... .................. .............. ....... .............24

Перечень функций и режимов , ак тивируемых курсорным cпособом ....... ........25

Охранные и против оугонны е функци и автоси гнализ ации

Включение охраны со звуковыми сигна лами подтв ерждения....... .................. ...26

Включение охраны без звуковых сигналов подтверж дения............. .............. .....27

Включение бесшумной охраны..... .................. .............. ....... .............. ....... .................. ..28

Автоматическое вк лючение охран ы.......... .............. ....... .................. .............. ....... ......29

Включение охраны с работающим двигателем.... .................. .............. ....... ............. 30

Дист анционная остановка двигате ля без выключения режи ма охраны........ ..... 32

Включение охраны без брелк а...... ....... .............. ....... .............. ....... .................. .............33

Автоматический возврат в режим охраны..... ....... .............. ....... .............. ....... ...........34

Обход салонного света (задержка акт ивации датчиков)........... .............. ....... ......34

Самодиагностика при включени и охраны... .............. ....... .................. .............. ....... ..35

Выключение охраны со звуковыми сигналами подтверж дения... .................. .....36

Выключение охраны без звуковы х сигналов подтверж дения...... ....... ...............37

Выключение охр аны без использования бр елка....... .............. ....... .................. .......38

Выключение охраны с раб отающим двигателем .............. ....... .............. ....... ...........39

Самодиагностика при вык лючении охраны.............. .............. ....... .............. ....... ......4 0

Сигна лы тревоги.. ....... .............. ....... .............. ....... .................. .............. ....... .............. ....... ....41

Отображение сигналов тревоги на дисплее брелка........... .............. ....... ...............42

Прерывание сигнал ов тревоги без вык лючения режима охраны..... ....... ..........43

Защищенность сигнализации от отключения питания......... ....... .............. ....... ......4 4

инст рукция по экспл уатации

Режим антиограб ления.......... ....... ............................. .............. ....... .................. .............. ...45

Включение режима антиограбления брелком.. .............. ....... .................. .............. .....45

Скрытое включение режи ма антиограбления. .................. .............. ....... ....................46

Выключение режима антио грабления ..... .............. ....... .............. ....... .................. ........ 48

Режим «паника»........... .............. ....... .............. ....... .................. .............. ....... .............. ....... ....49

Режим иммобилайзера....... .............. ....... .................. .............. ....... .............. ....... ................49

Серв исные функци и сигнализации

Контроль состо яния автомобиля, напря жения АКБ и температуры салона....50

Поиск автомобиля на стоянке и контроль температуры двигателя.............. .....51

Временное отключение датчика уд ара........ ....... .............. ....... .................. .............. ...52

Автоматическое управление замками дверей.... ............................. .............. ....... ....53

Дист анционное управ ление замками дверей ....... .............. ....... .................. .......... 54

Управление дополнительным каналом «откр ывание багажник а).............. .........55

Управление до полнительным каналом №1................ .............. ....... .............. ....... ......57

Управление дополнительным каналом №2.... ....... .............. ....... .................. .............. 59

Управление дополнительным к аналом №3........ .................. .............. ....... .................6 0

Режим турботаймера........... .............. ....... .................. .............. ....... .............. ....... ............61

Программирование режима турботаймера......... ....... .............. ....... .............. ....... ....61

Включение т урботаймера........ ....... .............. ....... ............................. .............. ....... .........61

Вызов из автомобиля .. .............. ....... .............. ....... .................. .............. ....... .............. ....... 63

Световая индикация о ткрытых дверей.. .............. ....... ............................. .............. .....63

Контроль заряда элеме нта питания брелка с ЖКИ....... ....... .................. .............. ....63

Контроль исправно сти концевы х вык лючателей....... .................. .............. ....... ......64

Режим сервисного обслуживани я...... ....... .............. ....... .............. ....... .................. .......65

Блокировк а к нопок брелка. .............. ....... .............. ....... .................. .............. ....... ...........66

Запись кодов брелков... .............. ....... .................. .............. ....... .............. ....... .................. 67

Контроль количества брелков, записанных в сис тему......... .............. ....... .............68

Персональный код экс тренного выключения охраны........ ....... .................. ...........68

Алгоритм ввода персонального кода экстрен ного вык лючения охраны .... ......69

Дис танцион ный запуск дв игателя

Особеннос ти работы дистанци онного запуска двигателя......... ....... .............. ......70

Подготовка к дистанционному запуску на автомобилях с ру чной КПП............71

Выпол нение программной нейтрали.............. .............. ....... .................. .............. .......71

Дист анционный запуск дви гателя брелком ....... ....... .............. ....... .............. ....... .......74

Дист анционная остановка двигателя.............. .............. ....... .............. ....... ..................75

Дист анционное продление работы двигателя......... .................. .............. ....... .........76

Подготовка к движению пос ле дистанционного запуска..... .................. .............. .77

StarLine A92 Dialo g CAN

Авто матичес кий запуск двигателя

Автоматический зап уск двигателя по будильнику...... ....... .............. ....... ................78

Периодический з апуск двигател я...... ....... .............. ....... .............. ....... .................. .......79

Автоматический запуск двиг ателя по температуре.......... .............. ....... .............. ...80

Выключение автоматических запусков.. .............. ....... .................. .............. ....... .........81

Индикация работающего двигателя пос ле автоматического запуска.. .............81

Прог раммир ование функц ий

Программирование охранных и серв исных функций (таблица № 1)......... ....... 82

Программирование параметров запуска двигателя (таблица № 2). ....... ........84

Элементы питания брелков и их замена ........... .................. .............. ....... .............. ....86

инст рукция по экспл уатации

Введение

StarLine A92 Dialog CAN - современная автомобильная охранная система. Защитные свойства системы реализованы по инновационным технологиям.

Для передачи команд управления в A92 Dialog CAN применен уникальный алгоритм авторизации «Быстрый диалог» с криптостойким кодом и индивидуальным для каждого изделия ключом шифрования, исключающий интеллектуальный электронный взлом.

Применение многоканального радиотракта, реализованного на узкополосном интегральном FM трансивере, спроектированном по специальному заказу, обеспечивает повышеннную дальность и помехозащищенность в условиях современного мегаполиса.

Система устойчива к индустриальным помехам и позволяет получать на брелок извещения о происходящих с автомобилем событиях на расстоянии более 1 км. в условиях городской зашумленности радиоэфира.

Система дистанционного запуска обеспечивает запуск двигателя на автомобилях с механической и автоматической трансмиссией, с дизельным или бензиновым двигателем.

Интегрировинный CAN интерфейс. Простая и быстрая установка автосигнализации. Минимальное вмешательство в электронику автомобиля.

StarLine A92 Dialo g CAN

Комплект поставки

• 1, 2 - инструкции по установке и эксплуатации;

• 3, 4 - гарантийный талон и памятка;

• 5 - брелок дистанционного управления с обратной связью и

жидкокристаллическим (ЖК) дисплеем;

• 6 - центральный процессорный блок;

• 7 - модуль приемопередатчика с антенной;

• 8 - брелок дистанционного управления без ЖК-дисплея;

• 9 - двухуровневый датчик удара;

• 10 - элемент питания для брелка с ЖК-дисплеем;

• 11 - кнопка капота;

• 12 - датчик температуры двигателя;

• 13 - сервисная кнопка;

• 14 - кабель датчика удара;

• 15 - светодиодный индикатор;

• 16 - кабель подключения датчика температуры двигателя

• 17 - кабель приемопередатчика;

• 18 - силовой кабель питания и цепей запуска двигателя;

• 19 - основной кабель с 18-контактным разъемом;

• 20 - провода подключения концевых выключателей;

• 21 - кабель центрального замка с 6-контактным разъемом;

• 22 - кабель подключения к CAN шине автомобиля;

инст рукция по экспл уатации

StarLine A92 Dialo g CAN

Технические характеристики

• Несущая частота радиосигнала управления . ... .. от 433,05 до 434,79 МГц

• Количество час тотных каналов управления ... ... ... ... ... ..... ... ... ... ... ... ....128

• Максимальный радиус действия основного брелка:

- в режиме передачи команд блок у сигнализации .... ... ..... ........... 800 м*

- в режиме приема сигналов от блока сигнализации ... ..... ... ..... .. 2000 м*

• Максимальный радиус действия дополнительного брелка . ..... ... ... 15 м*

• Тип датчика удара . ... ... ..... ... ... ... ... ... ..... ... ... ... ... ... ..... пьезоэлектрический

• Рабочая температура ... ... ... ..... ... ... ... ... ... ..... ... ... ... ... ... ..... . от -40 до +85 °С

• Напряжение питания постоянного тока .. ... ... ... ..... ... ... ... ... ... ..... ... ..9 - 18 В

• Ток, потребляемый сигнализацией в режиме охраны .. .не бол ее 25 мА

Максимально допустимый ток на выходах:

• подключения сирены .. ... .. ... ... ... ... ... ... .. ... ... ... ... ... ... .. ... ... ... ... ... ... .. ... ... ... 2 А

• подключения световых сигналов . ..... ... ... ... ... ... ..... ... ... ... ... ... ..... ... 2х 7,5 А

• управления электроприводами замков дверей .... ... ... ... ... ... ..... ... ... . 15 А

• вк лючения зажигания ... ... ... ... ..... ... ... ... ... ... ..... ... ... ... ... ... ..... ... ... ... .. 25/30 А

• вк лючения аксесс уаров . ... ... ... ..... ... ... ... ... ... ..... ... ... ... ... ... ..... ... ... ... . 25/30 А

• включения стартера ... ... ... ... ... ..... ... ... ... ... ... ..... ... ... ... ... ... ..... ... ... ... . 25/30 А

• встроенной блокировки двигателя . ... ..... ... ... ... ... ... ..... ... ... ... ... ... ..... ... 15 А

• управления блокировкой двигателя ..................................................... 200 мА

• дополнительных каналов управ ления . ... ... ... ... ..... ... ... ... ... ... ..... ... . 200 мА

• альтернативного управления CAN интерфейса ................................. 200 мА

• Питание основного брелка ... .. 1,5В (1 элемент питания типа «ААА»)

• Питание дополнительного брелка...3В (1 элемент питания типа «CR2450»)

* Дальн ость дейс твия брел ков может уменьшатьс я в зависи мости от места установки приемопер едатчика, месторасп оложения а втомобиля и п ользовате ля, ради очастотных помех, п огодных условий, напряжени яя авто мобильног о аккумул ятора и на пряжения элемента пи тания бре лка.

StarLi ne А92 Dialo g CAN разр ешена к испол ьзованию на террито рии РФ и соотве тствует всем треб ованиям норм ативных док уменов РФ. Срок с лужбы Sta rLine А92 Di alog CAN с оставляет 5 лет при ус ловии, что из делие устан авливаетс я и эксплуа тируется в с оответстви и с инстру кциями по ус тановке и э ксплуатации .

инст рукция по экспл уатации

Охранные и сервисные функции сигнализации

Охраняемые зоны автомобиля и способы их контроля

• Двигатель — реле блокировки

• Двери, капот, багажник, стояночный тормоз

— концевые выключатели

• Кузов — двухуровневый датчик удара

• Зажигание — вход контроля цепи зажигания

Защищенность сигнализации

• Диалоговый код управления «Быстрый диалог» с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом

• Запатентованный 128 канальный узкополосный трансивер обеспечивает надежную работу в условиях городских помех

• Запоминание исходного состояния при отключении питания и возврат в то же состояние при восстановлении питания

• Ограничение количества цик лов сигналов тревоги от датчиков

• Прерывание сигналов тревоги без выключения режима охраны

Защитные и противоугонные функции сигнализации

• Режим охраны со звуковыми и световыми сигналами тревоги

• Подача сигналов оповещения о тревоге на брелок с обратной

связью

• Режим бесшумной охраны

• Режим охраны с работающим двигателем

• Бесшумное включение / выключение режима охраны

• Автоматическое включение режима охраны

• Включение / вык лючение режима охраны без использования

брелка

• Автоматический возврат в режим охраны при случайном выключении

StarLine A92 Dialo g CAN

• Режим иммобилайзера

• Режим антиограбления

• Режим «паника»

• Сохранение блокировки двигателя при демонтаже сигнализации

• Программируемый персональный код экстренного отключения

Самодиагностика и индикация режимов работы

• Информативный брелок с жидкокристаллическим дисплеем

• Светодиодная подсветка дисплея брелка

• Автоматический контроль охранных датчиков с отключением

неисправных и сообщением об отключении

• Индикация состояния сигнализации светодиодом и на дисплее брелка

• Индикация состояния и причин срабатывания сигнализации по 7 зонам охраны

• Индикация неисправной зоны при включении режима охраны

• Индикация факта срабатывания сигнализации звуковыми

сигналами

• Светодиодная индикация исправности концевых выключателей

Сервисные функции сигнализации

• Встроенный интерфейс шины CAN

• Обход зоны дверей на время задержки погасания салонного света

• Дистанционное отключение датчиков по уровням в режиме

охраны

• Дистанционное управление центральным замком

• Управление центральным замком от замка зажигания

• Двухшаговое отпирание замков дверей

• Двухимпульсное отпирание замков дверей

• Возможность реализации функции «комфорт»

• 4 канала управления дополнительным оборудованием

• Управление освещением салона автомобиля

инст рукция по экспл уатации

• Режим поиска автомобиля

• Сервисный режим

• Режим вызова из автомобиля (поиск брелка)

• Защита от случайного нажатия кнопок брелка

• Звуковой и вибро режимы работы основного брелка

• Раздельная индикация температуры в салоне и под капотом

автомобиля

• Индикация напряжения АКБ автомобиля

• Программирование новых и стирание утерянных брелков

• Дистанционное программирование режимов и функций

сигнализации

• Индикация текущего времени, будильник

Функции запуска двигателя

• Дистанционный запуск / остановка двигателя

• Дистанционное продление работы запущенного двигателя

• Автоматический запуск двигателя по температуре, по будильнику,

периодический запуск каждые 2, 3, 4 или 24 часа.

• Выбор типа двигателя: бензин / дизель

• Выбор типа трансмиссии: автоматическая / ручная

• Контроль работы двигателя по сигналам таходатчика, генератора

или по изменению напряжения бортовой сети

• Автоматическая защита от перекрутки стартера при запуске двигателя

• Индикация оставшегося времени работы запущенного двигателя на дисплее брелка

StarLine A92 Dialo g CAN

Управление сигнализацией

с помощью брелков

Брелки управления сигнализацией

Система комплектуется двумя брелками управления:

основной брелок: дополнительный брелок:

4-х кнопочный брелок с обратной 3-х кнопочный брелок связью и жидкокристаллическим без дисплея (ЖК) дисплеем

Основной и дополнительный брелки равноценны по криптостойкости. Для передачи команд управления в обоих брелках используется специальный алгоритм шифрования «Быстрый диалог», исключающий интеллектуальный электронный взлом.

Информация о состоянии охранной системы передается на основной брелок при

- срабатывании датчиков и возникновении тревоги

- выполнении команд, переданных с других брелков

- изменении режимов работы и функций сигнализации при этом на дисплее отображается текущее состояние сигнализации,

включаются звуковые, вибросигналы и подсветка дисплея. Кроме этого на ЖК-дисплей брелка выводится информация о тек ущем

времени, включенном будильнике, напряжении АКБ и температуре в салоне автомобиля.

инст рукция по экспл уатации

Для того, чтобы максимально использовать возможности, предоставляемые охранной системой, мы рекомендуем использовать основной брелок управления. Дополнительный брелок мы рекомендуем использовать только при отсу тствии возможности работы с основным. Функции пейджера в дополнительном брелке не реализованы, он предназначен только для передачи основных команд управления.

Продолжительность нажатия кнопок брелков

В этом разделе и далее используются следующие определения продолжительности и последовательности нажатия кнопок брелков:

• Кратковременное нажатие — одно нажатие кнопки

(или двух кнопок) продолжительностью менее 0,5 секунды.

• Длительное нажатие — нажатие и удержание кнопки

(или двух кнопок) до появления мелодичного звукового сигнала.

• Двойное нажатие — два нажатия одной кнопки в

течение 0,5 секунд.

• Последовательное нажатие — два нажатия одной или разных

кнопок. Первое нажатие должно быть длительным (до появления звукового сигнала), второе нажатие - кратковременным

(п

осле отпускания первой кнопки).

Основные команды брелков

КОМАНДА

Вклю чить ох рану (со зву ковым подт вержде нием)

Управление функциями охраны

НАЖ АТЬ КН ОПКИ УСЛОВИЯ

Осно вной

брел ок

1 коро тко

3 коро тко

Допо лнит.

брел ок

1 коро тко вык л.

Заж игание икон ки охра на

любы е кром е

вык л.

StarLine A92 Dialo g CAN

КОМАНДА

НАЖ АТЬ К НОПКИ УСЛОВИЯ

Осно вной

брел ок

Допо лнит.

брел ок

Заж игание Иконк и О храна

Выкл ючить о храну (со зву ковым подт вержде нием)

Вклю чить ох рану (без з вуково го подт вержде ния)

Выкл ючить о храну (без з вуково го подт вержде ния)

Вклю чить бесш умную охра ну

Выкл ючить бесш умную охра ну

Прер вать с игналы трев оги

Вклю чить р ежим анти ограбл ения

1 коро тко

2 коро тко вык л.

2 коро тко

1 дво йное 1 дво йное выкл.

1 дво йное 2 дво йное выкл.

3 коро тко

2 коро тко

1 коро тко

2 коро тко

1 + 3

дли тельно

до

3 коро тко

2 коро тко вык л. любы е вк л.

1 + 2

дли тельно

вык л.

вкл .

любы е кром е

вкл .

любы е кром е

вык л.

любы е кром е

вкл .

любы е кром е

вык л.

любы е кром е

вкл .

любы е кром е

вык л.

КОМАНДА

Вклю чить реж им “ПАНИ КА”

инст рукция по экспл уатации

НАЖ АТЬ К НОПКИ УСЛОВИЯ

Осно воной

брел ок

1 + 3

дли тельно

до

Допо лнит.

брел ок

1 + 2

дли тельно

Заж игание икон ки охра на

любы е кром е

вык л.

не за висит

Отк лючени е (вкл ючение) датч ика уда ра по ур овням

Запу ск двиг ателя, прод ление работы уже з апуще нного двиг ателя н а 5 мину т

Ост ановка двиг ателя

Упра вление кана лом “откр ывание бага жника”

Упра вление

( кан ал

№ 1 )

Упра вление

( кан ал

№ 2 )

2 или 3

коро тко

2 + 1

пос ледова т.

вык л. любы е вк л.

Управление двигателем

3 коро тко

2 коро тко

1 + 3

пос ледова т.

1 + 2

пос ледова т.

вык л.

любы е кром е

Управление оборудованием

+ 2 или 3 коро тко

двой ное

3 + 2

пос ледова т.

3 + 3

пос ледова т.

не за висит лю бые не зави сит

не за висит

StarLine A92 Dialo g CAN

КОМАНДА

Сервисные функции

НАЖ АТЬ К НОПКИ УСЛОВИЯ

Осно вной

брел ок

Допо лнит.

брел ок

Заж игание Иконк и О храна

Запр ос сос тояния сигн ализа ции, напр яжения АКБ авто мобиля и темп ерату ры в сал оне

Поис к автом обиля и про верка темп ерату ры двиг ателя

Откр ыть (за крыть) замк и

Вклю чение (вык лючение) серв исного режи ма

двой ное

2 или 3

коро тко

1 + 1

пос ледова т.3коро тко

коро тко

2 (3) кор отко

3 (2) ко ротко

2 (1)

коро тко

не за висит лю бые не зави сит

вкл любы е вык л.

не за висит лю бые вы кл.

инст рукция по экспл уатации

Жидкокристаллический дисплей брелка

Индикация режимов и функций

Активация дополнительного канала «открывание багажника»

Активация дополнительного канала №1

Проверка состояния сигнализации

Режим сервисного обслуживания

Отключение датчика по уровням

Постановка и снятие с охраны с сигналами подтверждения

Вк лючение/выключение бесшумного режима охраны

Запуск и остановка двигателя

Включение режима автоматического периодического запуска

Включение режима автоматического запуска по температуре

Активация дополнительного канала №2

Включение режима антиограбления

StarLine A92 Dialo g CAN

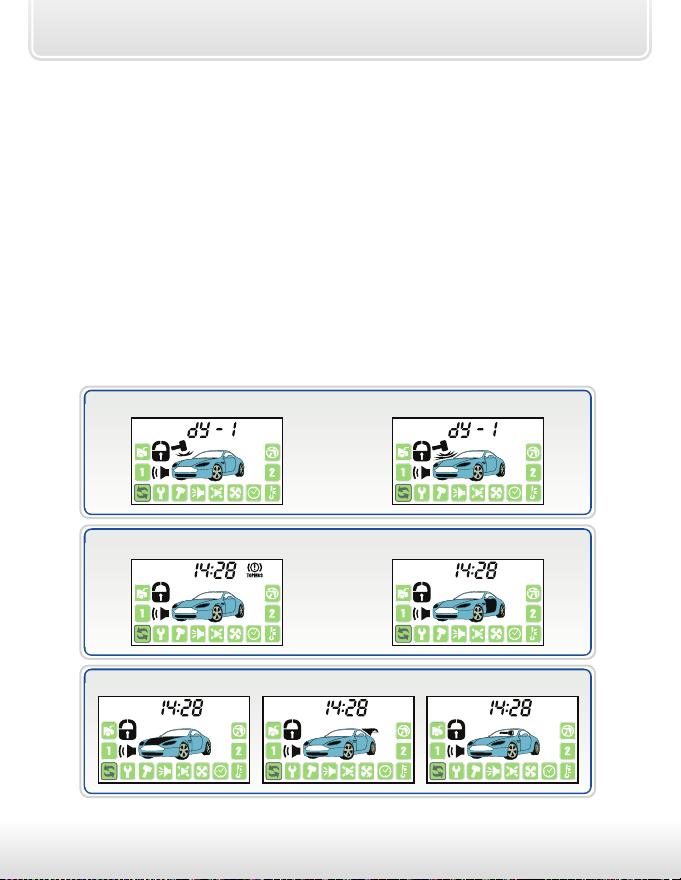

Индикация состояния сигнализации и автомобиля

Вк лючен режим охраны со звуковыми сигналами тревоги

Включен режим бесшумной охраны

Замки дверей закрыты

Замки дверей открыты

Зажигание включено

Не затянут стояночный тормоз / нажат ножной тормоз

Открыты двери , капот , багажник

Двигатель работает

Требуется замена элемента питания брелка

Включен будильник

Вызов из автомобиля

Передача команд управления

Бесшумный режим брелка

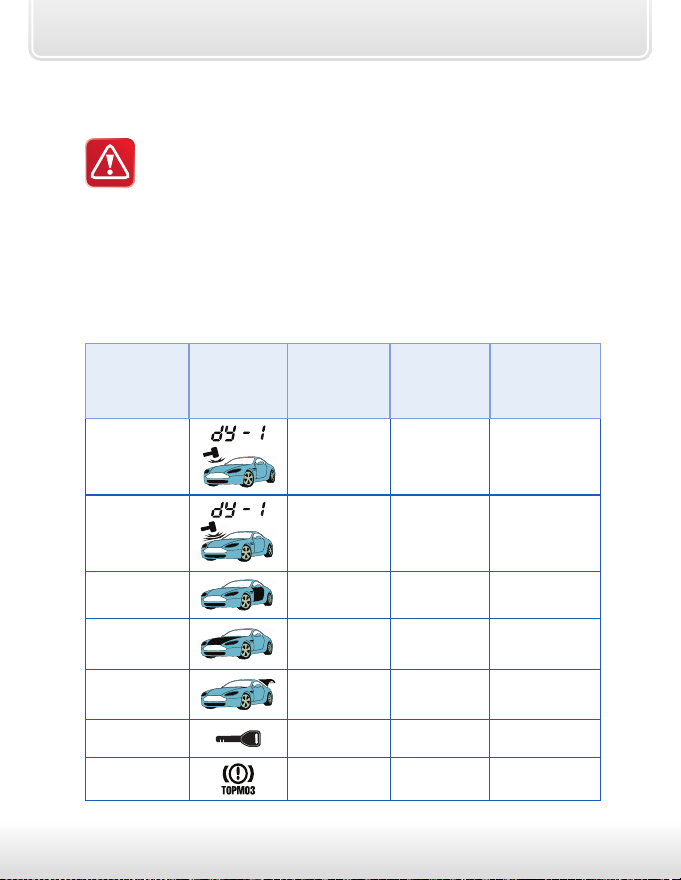

Сработал 1-й уровень датчика удара

Сработал 2-й уровень датчика удара

Меню функций основного брелка

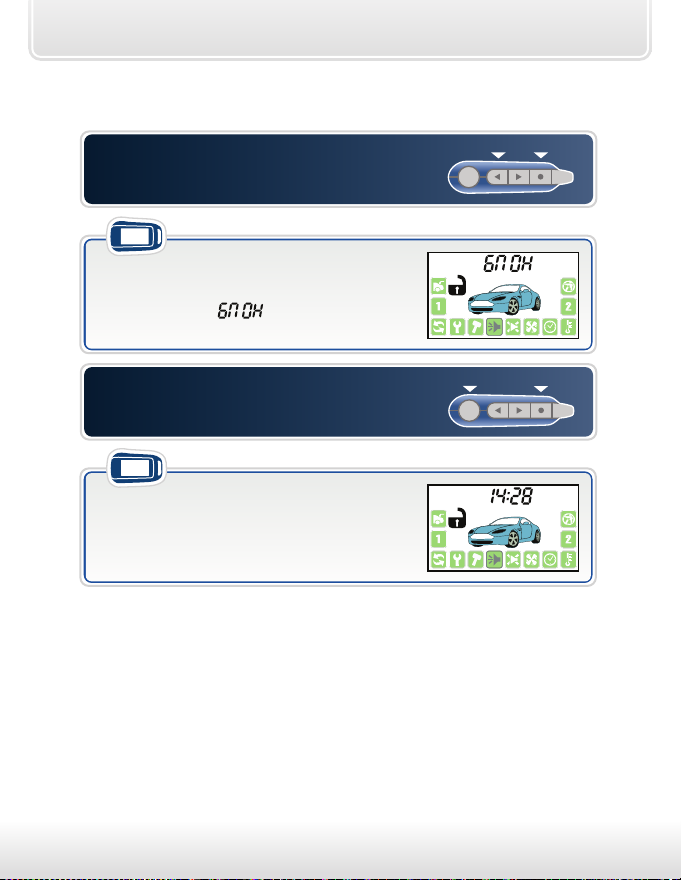

Меню функций основного брелка позволяет сделать следующие настройки:

• установить текущее время

• установить время будильника

• включить или выключить будильник

• выбрать бесшумный режим брелка (виброрежим)

Для входа в меню функций брелка нажмите и удерживайте кнопку 4 до появления 1 мелодичного, затем 2-х коротких сигналов

брелок

• цифры часов текущего времени начнут мигать

• в течение 8 секунд приступите к установке часов: кнопка 2 — увеличивает показания кнопка 3 — уменьшает показания

Коротко нажмите кнопку 4 для перехода к установке минут

текущего времени

брелок

цифры минут текущего времени начнут мигать: кнопка 2 — увеличивает показания кнопка 3 — уменьшает показания

инст рукция по экспл уатации

StarLine A92 Dialo g CAN

Коротко нажмите кнопку 4 для перехода к установке часов

будильника

брелок

Коротко нажмите кнопку 4 для перехода к установке минут

будильника

брелок

Коротко нажмите кнопку 4 для

перехода к включению/выключению

будильника

брелок

цифры часов будильника мигают: кнопка 2 — увеличивает показания кнопка 3 — уменьшает показания

цифры минут будильника мигают: кнопка 2 — увеличивает показания кнопка 3 — уменьшает показания

иконка будильника мигает: кнопка 2 — включает будильник (ON) кнопка 3 — выключает будильник (OFF)

инст рукция по экспл уатации

Коротко нажмите кнопку 4 для перехода к включению/выключению

бесшумного режима

брелок

иконка бесшумного режима мигает:

кнопка 2 — включение режима

кнопка 3 — выключение режима

(в бесшумном режиме звуковые сигналы брелка отсутствуют)

Если в течение 8 секунд отсутствуют нажатия на кнопки

- произойдет автоматический выход из режима программирования функций брелка.

StarLine A92 Dialo g CAN

Курсорный способ управления сигнализацией

Управление сигнализацией (вк лючение/выключение

различных функций и режимов) осуществляется курсорным способом. Курсор - это мигающая подсветка одной из иконок на дисплее брелка. Режим или функция, которая может быть включена (или выключена) в данный момент, определяется иконкой, на которой находится курсор. Для того, чтобы выбрать требуемую функцию необходимо переместить к урсор на соответствующую иконку:

Коротко нажмите кнопку 4 2 или более раз для начала

движения курсора

брелок

• курсор начнет перемещаться с иконки на иконку

• пауза и повторное нажатие изменяют направление движения курсора

Короткими нажатиями кнопки 4 переместите мигающий курсор на

требуемую иконку

Для включения выбранной функции или режима нажмите

3а

коротко кнопку 3 брелка

Для выключения выбранной

3б

функции или режима нажмите коротко кнопку 2 брелка

Если в течение 2 секунд отсутствуют нажатия на кнопку 4, то произойдет автоматический выход из режима передвижения курсора.

инст рукция по экспл уатации

Перечень функций и режимов, активируемых курсорным способом

Активация дополнительного канала «открывание багажника»

Активации дополнительного канала №1

Проверка состояния сигнализации, контроль напряжения

АКБ и температуры салона автомобиля

Режим сервисного обслуживания (предназначен для

временного отключения охранных и противоугонных функций)

Отключение датчика удара по уровням

Постановка на охрану со звуковыми сигналами

подтверждения

Включение режима «тихой» охраны

Запуск двигателя

Режим запуска двигателя по будильнику

Режим периодического запуска

Режим запуска двигателя по температ уре

Активация дополнительного канала № 2

Включение режима «антиограбления»

Подробнее о работе перечисленных режимов и функций смотрите в соответствующих разделах инструкции.

StarLine A92 Dialo g CAN

Охранные и противоугонные функции автосигнализации

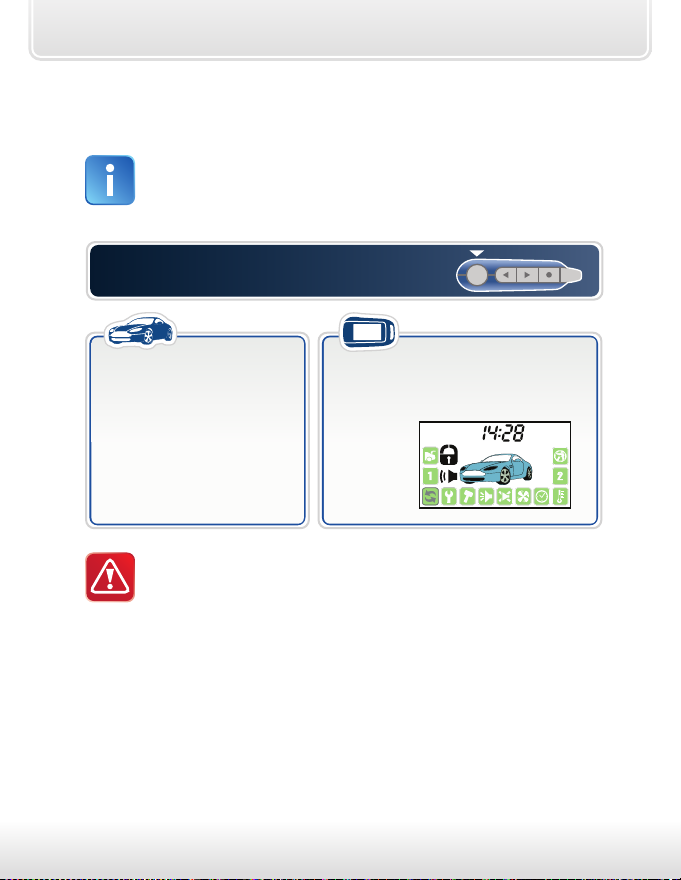

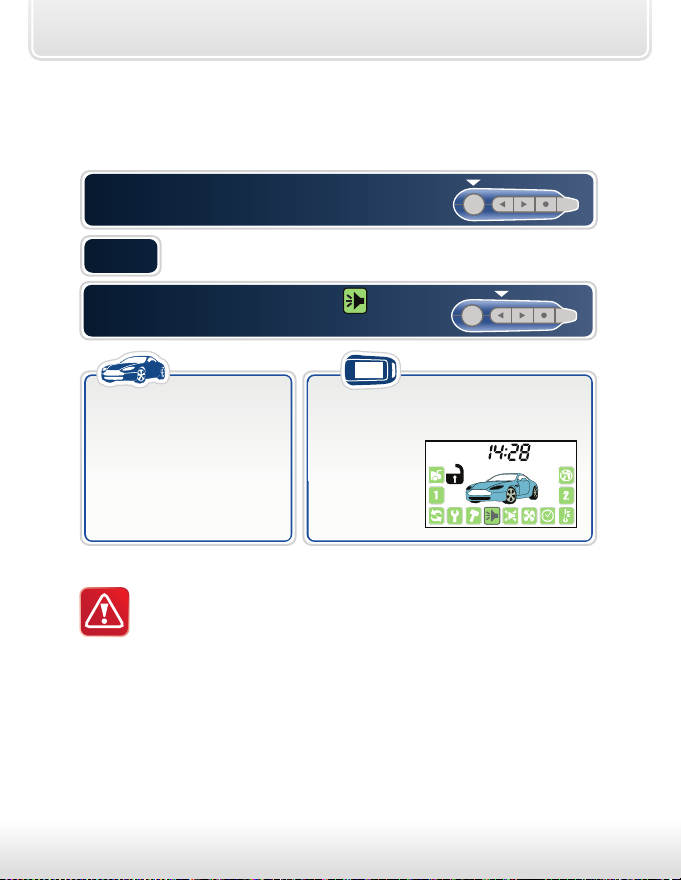

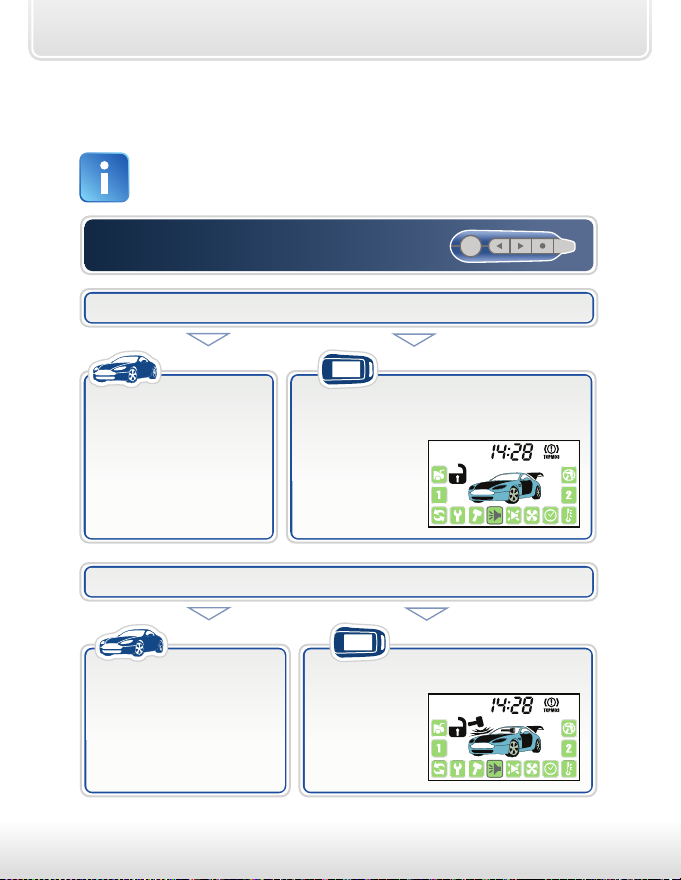

Включение охраны со звуковыми сигналами подтверждения

Перед включением охраны убедитесь, что

• зажигание выключено

• стояночный тормоз включен

• двери, капот и багажник закрыты.

Нажмите коротко кнопку 1 брелка

ИЛИ

Установите курсор на иконку и нажмите коротко кнопку 3 брелка

автомобиль

брелок

• 1 сигнал сирены

• 1 световой сигнал

• замки дверей закроются

• светодиодный индикатор начнёт мигать

Если двери, капот, багажник окажутся плохо закрытыми, а стояночный тормоз не затянутым (или ножной тормоз нажатым), или неисправен (постоянно замкну т) один из концевых выключателей дверей, капота, багажника, то сигнализация предупредит об этом 4 сигналами сирены и 4 световыми сигналами (см. «Самодиагностика при включении охраны», стр. 35).

• 1 звуковой сигнал

• появится индикация включенного режима охраны

+ 62 hidden pages
