StarLine A64 Dialog CAN
Пожалуйста, прочтите
внимательно!
Установка автосигнализации должна производиться
квалифицированными специалистами. Автосигнализация
является сложным техническим устройством, предполагающим
подключение к цепям автомобиля, связанным с работой
двигателя.
Мы настоятельно рекомендуем НЕ носить брелок от
автосигнализации на одной связке с ключами от автомобиля.
Если на дисплее брелка появилась иконка
о разрядке элемента питания, заблаговременно примите меры по
замене элемента питания. Рекомендуем хранить новый запасной
элемент питания в автомобиле, сохраняя его заводскую упаковку.
Внимательно прочтите данную инструкцию, обратите особое
внимание на разделы, отмеченные знаком (ВНИМАНИЕ!).
Программирование охранных и сервисных функций (таблица №1)................83
Элементы питания брелков и их замена...................................................................86
4
инструкция по эксплуатации
Введение
StarLine A64 Dialog CAN - современный охранно - телематический
комплекс. Защитные свойства системы реализованы по инновационным
технологиям.
Телематика
Опциональный GSM-GPRS, GPS-GLONASS телематический модуль
позволяет определять координаты автомобиля, управлять
дистанционно
Диалоговая защита
Диалоговый код управления StarLine A64 с индивидуальными
ключами шифрования 128 бит исключает интеллектуальный
электронный взлом
Защита от помех
StarLine A64 Dialog CAN уверенно работает в условиях
экстремальных городских радиопомех, благодаря уникальному
128-канальному узкополосному трансиверу
Контроль канала связи
Автоматический контроль канала связи обеспечивает проверку
нахождения брелка в зоне действия приемопередатчика
автосигнализации
Встроенный CAN
Обеспечивает быструю, удобную и безопасную установку
охранных систем StarLine на современные автомобили,
оснащенные шиной CAN
Гибкие сервисные каналы
Программируемые параметры управления аварийной световой
сигнализацией, складыванием зеркал, настройкой сидений под
владельца
Расширенный диапазон температур
StarLine A64 Dialog CAN предназначен для суровых
климатических условий с температурой от минус 50 до плюс 85°С
Датчик удара и наклона
Интегральный 3-х осевой датчик наклона и удара с
дистанционной настройкой. Регистрирует поддомкрачивание
и эвакуацию автомобиля
5
StarLine A64 Dialog CAN
Комплект поставки
1, 2 - инструкции по установке и эксплуатации;
3, 4 - гарантийный талон и памятка;
5 - основной брелок управления с обратной связью и ЖК дисплеем;
6 - центральный процессорный блок;
7 - элемент питания основного брелка (ААА);
8 - дополнительный брелок;
9 - дополнительное реле с колодкой;
10 - концевой выключатель капота, 2 самореза, клемма для
• Тип датчика удара/наклона ... ... интегральный трехосевой акселерометр
• Рабочая температура ......................................................... от -50 до +85 °С
• Напряжение питания постоянного тока ........................................ 9 - 18 В
• Ток, потребляемый сигнализацией в режиме охраны .... . не более 23 мА
Максимально допустимый ток на выходах:
• подключения сирены ........................................................................... 2 А
• подключения световых сигналов ................................................. 2 х 7.5 А
• управления электроприводами замков дверей........................2 х 200 мА
• блокировки двигателя ......................................................................... 200 мА
• дополнительных каналов управления ........................................... 200 мА
• альтернативного управления CAN интерфейса ................................. 200 мА
Питание основного брелка ................... 1,5В (1 элемент питания типа «ААА»)
Питание дополнительного брелка .... .. 3В (1 элемент питания типа «CR2450»)
* Дальность действия брелков может уменьшаться в зависимости от
места установки приемопередатчика, места нахождения автомобиля
и пользователя, радиочастотных помех, погодных условий, напряжения
автомобильного аккумулятора и напряжения элемента питания брелка.
StarLine A64 Dialog CAN разр ешена к использованию на территории Р Ф и
соответствует всем требованиям нормативных документов РФ.
Срок слу жбы StarLine A64 Dialog CAN составляет 5 лет при ус ловии, что изделие
устанавливаетс я и эксплуатируется в соответствии с инструкциями по
установке и эксплуатации.
Производитель оставляет за собой право без предварительного уведомления
вносить в конструкцию, дизайн и комплектацию данного изделия незначительные
изменения, не влекущие снижения его технических характеристик.
• 2 различных звуковых режима и виброрежим работы брелка.
• Просмотр истории тревог.
Сервисные функции автосигнализации
• Обход зоны дверей и задержка активации датчиков
до отключения салонного света.
• Выбор громкости сигналов подтверждения
при выполнении команд с брелка.
• Дистанционное отключение датчика удара, датчика наклона и
дополнительного датчика по уровням в режиме охраны.
12
инструкция по эксплуатации
• Дистанционное управление центральным замком.
• Управление центральным замком от замка зажигания.
• Двухшаговое отпирание замков дверей.
• Двухимпульсное запирание замков дверей.
• Световая сигнализация открытых дверей.
• 5 каналов управления дополнительным оборудованием.
• Контроль напряжения аккумулятора автомобиля.
• Контроль температуры в салоне автомобиля.
• Ограничение количества циклов сигналов тревоги от датчиков.
• Возможность реализации функции «комфорт».
• Функция «поиск автомобиля».
• Режим турботаймера.
• Дистанционное программирование функций.
• Сервисный режим.
• Управление освещением салона автомобиля.
• Брелок с интуитивно понятным дисплеем.
• Режим вызова из автомобиля (поиск брелка).
• Защита от случайного нажатия кнопок брелка.
• Программирование новых и удаление утерянных брелков из
памяти автосигнализации.
• Индикация текущего времени, будильник, таймер обратного
отсчета.
• Возможность совместной работы с GSM модулями
StarLine М20, М21 и StarLine М30, М31.
• Индикация разрядки элемента питания основного брелка.
13
StarLine A64 Dialog CAN
Управление автосигнализацией
с помощью брелков
Брелки управления автосигнализацией
Система комплект уется двумя брелками управления.
Основной брелок: Дополнительный брелок:
4-х кнопочный брелок с обратной 3-х кнопочный брелок
связью и жидкокристаллическим без дисплея
(ЖК) дисплеем
Основной и дополнительный брелки равноценны по криптостойкости.
Для передачи команд управления в обоих брелках используется
диалоговый алгоритм шифрования, исключающий интеллектуальный
электронный взлом.
Информация о состоянии охранной системы передается на основной
брелок при
- срабатывании датчиков и возникновении тревоги;
- выполнении команд, переданных с других брелков;
- изменении режимов работы и функций сигнализации.
При этом на дисплее отображается текущее состояние сигнализации,
включаются звуковые, вибросигналы и подсветка дисплея.
14
инструкция по эксплуатации
Кроме этого на ЖК дисплей брелка выводится информация о текущем
времени, вк люченном будильнике, таймере, напряжении АКБ и
температуре в салоне автомобиля.
Для того чтобы максимально задействовать возможности,
предоставляемые охранной системой, мы рекомендуем использовать
основной брелок управления.
Дополнительный брелок мы рекомендуем использовать только при
отсутствии возможности работы с основным. Функции оповещения
владельца в дополнительном брелке не реализованы, он предназначен
только для передачи основных команд управления.
Продолжительность
нажатия кнопок брелков
В этом разделе и далее используются следующие определения
продолжительности и последовательности нажатия кнопок брелков:
• кратковременное нажатие — одно нажатие кнопки
(или двух кнопок) продолжительностью менее 0,5 секунды;
• длительное нажатие — нажатие и удержание кнопки
или двух кнопок до появления мелодичного звукового сигнала;
• двойное нажатие — два нажатия одной кнопки в
течение 1 секунды;
• последовательное нажатие — два нажатия одной или разных
кнопок. Первое нажатие должно быть длительным (до появления
звукового сигнала), второе нажатие - кратковременным,
Для выключения сигнала будильника нажмите кнопку 3 брелка.
Выключить сигнал также можно нажатием кнопок 1, 2 или 4
но при этом через три минуты сигнал возобновится (такая
отсрочка сигнала будильника возможна два раза).
,
23
StarLine A64 Dialog CAN
Коротко нажмите кнопку 4 для
перехода к включению/выключению
5
бесшумного режима;
брелок
мигает иконка
бесшумного режима:
кнопка 2 — включение режима
кнопка 3 — выключение режима
(в бесшумном режиме звуковые сигналы брелка отсутствуют)
Если в течение 8 секунд отсутствуют нажатия на кнопки, то
произойдет автоматический выход из меню функций брелка.
24
инструкция по эксплуатации
Программирование режимов работы
курсорным способом
Управление сигнализацией (включение/выключение
различных функций и режимов) осуществляется курсорным
способом. Курсор - это мигающая подсветка одной из иконок
на дисплее брелка (см. стр. 20). Режим или функция, которая
может быть вк лючена (или вык лючена) в данный момент,
определяется иконкой, на которой находится курсор.

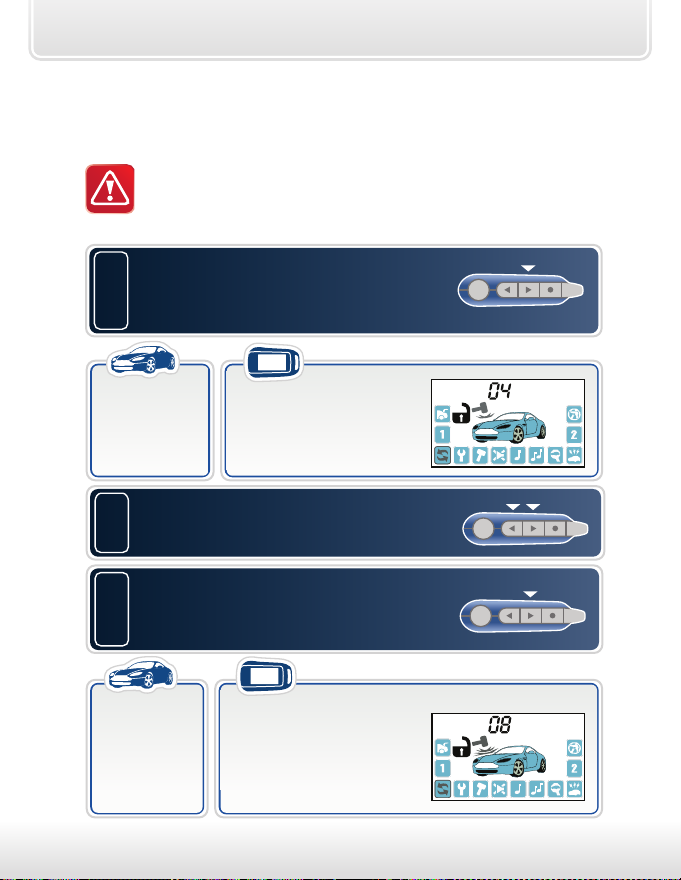

Для того, чтобы выбрать требуемую функцию необходимо
переместить курсор на соответствующую иконку:
Коротко нажмите кнопку 4
2 или более раз для начала
1
движения курсора:
брелок
• курсор начнет перемещаться с иконки
на иконку
• пауза и повторное нажатие изменяют
направление движения курсора
Короткими нажатиями кнопки 4
переместите мигающий курсор на
2
требуемую иконку.
Для включения выбранной
функции или режима нажмите
3а
коротко кнопку 3 брелка.
Для выключения выбранной
3б
функции или режима нажмите
коротко кнопку 2 брелка.
Если в течение 2 секунд отсутствуют нажатия на кнопки,
то произойдет автоматический выход из режима
передвижения курсора.
25
StarLine A64 Dialog CAN
Перечень режимов, программируемых
курсорным способом
Активация дополнительного канала №0 - отпирание багажника
(см. стр. 66)
Активация дополнительного канала №1 (см. стр. 68)
Проверка состояния сигнализации, напряжения
АКБ и температ уры салона (см. стр. 56)
Включение (выключение) сервисного режима (см. стр. 77)
Отключение датчика удара по уровням (см. стр. 58,59)
Включение бесшумной охраны (см. стр. 30)
Включение (выключение) охраны с тихими сигналами
подтверждения (см. стр. 28,39)
Включение (выключение) охраны с громкими сигналами
подтверждения (см. стр. 27,38)
Поиск автомобиля (см. стр. 57)
26
Включение режима «паника» (см. стр. 54)
Активация дополнительного канала №2 (см. стр. 70)
Включение режима «антиограбление» (см. стр. 50)
инструкция по эксплуатации
Охранные и противоугонные
функции автосигнализации

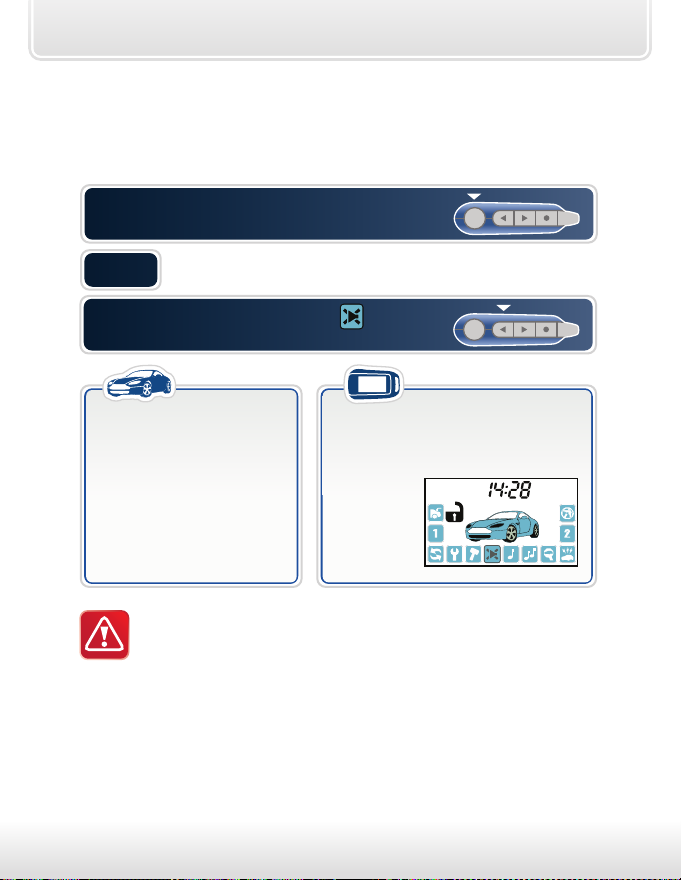

Включение охраны
с громкими сигналами подтверждения
Перед включением охраны убедитесь, что
• зажигание выключено
• стояночный тормоз включен
• двери, капот и багажник закрыты
Нажмите на брелке кнопку 1.
ИЛИ
Установите курсор на иконку
и нажмите коротко кнопку 3 брелка:
автомобиль
• 1 сигнал сирены
• 1 световой сигнал
• замки дверей закроются
• светодиодный индикатор
начнёт мигать
Если двери, капот, багажник окажутся плохо закрытыми,
или неисправен (постоянно замкнут) один из кнопочных
выключателей дверей, капота, багажника, то сигнализация
предупредит об этом
4 сигналами сирены и 4 световыми сигналами
(см. «Самодиагностика при включении охраны», стр. 37).
• 1 звуковой сигнал
• появится индикация включенного
режима
охраны
брелок
27
StarLine A64 Dialog CAN
Включение охраны
с тихими сигналами подтверждения
Перед включением охраны убедитесь, что
• зажигание выключено
• стояночный тормоз включен
• двери, капот и багажник закрыты
Установите курсор на иконку и
нажмите коротко кнопку 3 брелка:
автомобиль
• 1 световой сигнал
• 1 тихий сигнал сирены
• замки дверей закроются
• светодиодный индикатор
начнёт мигать
Если двери, капот, багажник окажутся плохо закрытыми,
или неисправен (постоянно замкнут) один из кнопочных
выключателей дверей, капота, багажника, то сигнализация
предупредит об этом
4 сигналами сирены и 4 световыми сигналами
(см. «Самодиагностика при включении охраны», стр. 37).
28
брелок
• 1 звуковой сигнал
• появится индикация включенного
режима охраны
инструкция по эксплуатации
Включение охраны
без звуковых сигналов подтверждения
Перед включением охраны убедитесь, что
• зажигание выключено
• стояночный тормоз включен
• двери, капот и багажник закрыты
Нажмите два раза коротко
кнопку 1 брелка:
автомобиль
• 1 световой сигнал
• замки дверей закроются
• светодиодный индикатор
начнёт мигать
Если двери, капот, багажник окажутся плохо закрытыми,
или неисправен (постоянно замкнут) один из кнопочных
выключателей дверей, капота, багажника, то сигнализация
предупредит об этом 4 световыми сигналами
(см. «Самодиагностика при включении охраны», стр. 37).
• 1 звуковой сигнал
• появится индикация включенного
режима охраны
брелок
29
StarLine A64 Dialog CAN
Включение
бесшумной охраны
В режиме бесшумной охраны при срабатывании любого из
охранных датчиков сигналы сирены автомобиля отсутствуют.
Состояние «тревога» сопровождается только световыми
сигналами.
Установите курсор на иконку
и нажмите коротко кнопку 3 брелка:
автомобиль
• 1 световой сигнал
• замки дверей закроются
• светодиодный индикатор
начнёт мигать
Если двери, капот, багажник окажутся плохо закрытыми,
или неисправен (постоянно замкнут) один из кнопочных
выключателей дверей, капота, багажника, то сигнализация
предупредит об этом 4 световыми сигналами
(см. «Самодиагностика при включении охраны», стр. 37).
30
брелок
• 1 звуковой сигнал
• появится индикация включенного
режима бесшумной охраны
инструкция по эксплуатации
Автоматическое включение охраны
Для автоматического включения охраны
функция 4 должна быть запрограммирована
на вариант 1 или 2 (см. стр. 84).
При закрытых дверях выключите зажигание,
выйдите из автомобиля и закройте все двери;
автомобиль
• при закрытии последней двери последуют:
1 сигнал сирены и 1 световой сигнал
Через 10 секунд после закрытия последней
двери автоматически включится режим охраны;
автомобиль
брелок
• 1 сигнал сирены
• 1 световой сигнал
• замки дверей
закроются (зависит от
состояния функции 4)
Если неисправен (постоянно замкнут) один из кнопочных
выключателей дверей, то автоматического включения охраны не произойдет (см. «Контроль исправности концевых
выключателей», стр. 76). Если открыты капот или багажник,
то после включения охраны последуют
4 сигнала сирены и 4 световых сигнала.
При запрограммированном автоматическом
включении охраны НЕ ОСТАВЛЯЙТЕ ключи и
брелок в автомобиле, когда покидаете его!
• 1 звуковой сигнал
• появится
индикация
включенного
режима
охраны
31
StarLine A64 Dialog CAN

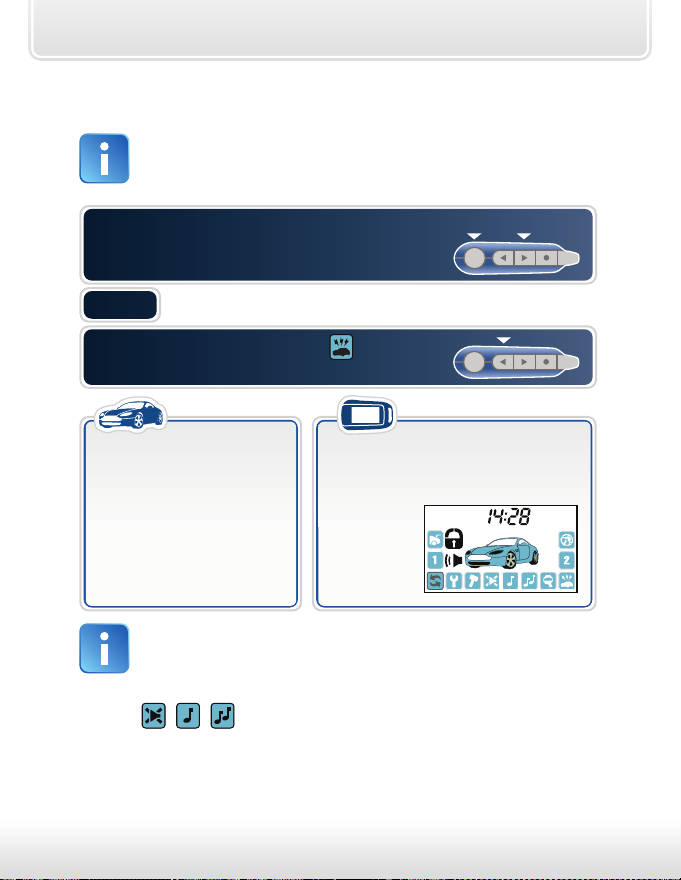

Включение охраны
с работающим двигателем
Перед включением охраны убедитесь, что
• капот закрыт
• автомобиль стоит на нейтральной передаче
(либо в режиме PARK при автоматической трансмиссии)
• двигатель работает
• функция 11 запрограммирована в вариант 1 (см. стр. 84)
В зависимости от выбранного значения функции 23
(см. стр. 85) включение охраны с работающим двигателем
1
может осуществляться следующими способами
“А В Т О М А Т И Ч Е С К И” – выключите зажигание
“С Б Р Е Л К А” – установите курсор на любую иконку из:
кнопку 2 брелка
“В К Л Ю Ч Е Н И Е М Т О Р М О З А” – включите
стояночный тормоз
автомобиль
, или и нажмите коротко
брелок
:
• светодиодный
индикатор начнёт
гореть постоянно
32
• прозвучит
мелодичный
сигнал
• отобразится: r99
Если необходимо поставить автомобиль
на охрану извлеките ключ из замка
3
зажигания, выйдите из машины, закройте
все двери и нажмите кнопку 1 брелка:
инструкция по эксплуатации
автомобиль
• 1 сигнал сирены;
• 1 световой сигнал;
• будут отключены датчик
удара, доп. датчик и
зоны зажигания,
• замки дверей закроются;
• двигатель работает.
Для включения охраны с работающим двигателем должна быть
реализована функция поддержки зажигания
(см. инструкцию по установке).
контроль
• 1 звуковой сигнал;
• появится индикация
включен но го режима охраны;
• останется индикация
работающего двигателя и
оставшегося времени работы
двигателя.
брелок
33
StarLine A64 Dialog CAN
Дистанционная остановка двигателя
без выключения режима охраны
Нажмите кнопку 4 длительно (до появления
звукового сигнала), затем кнопку 1 коротко:
автомобиль
• 3 световых сигнала,
• будут взяты на охрану
зоны зажигания, датчика
удара и дополнительного
датчика,
• начнет мигать
светодиодный индикатор,
• двигатель будет
остановлен
брелок
• 4 коротких звуковых сигнала,
• исчезнет индикация работающего
двигателя,
• останется индикация включенного
режима
охраны
34
инструкция по эксплуатации
Включение охраны без брелка
Перед включением охраны без брелка убедитесь, что
• зажигание выключено
• стояночный тормоз включен
• двери, капот и багажник закрыты
Откройте дверь водителя и включите зажигание;
1
автомобиль
• светодиодный индикатор состояния начнет мигать
Нажмите сервисную кнопку 3 раза
2
и выключите зажигание;
автомобиль
• последуют: 1 сигнал сирены и 1 световой сигнал
• начнётся отсчет 20 - секундного интервала , по истечении
которого автоматически включится режим охраны
Выйдите из автомобиля и закройте все двери;
3
автомобиль
через 20 секунд после выключения зажигания
автоматически включится режим охраны:
• последуют: 1 сигнал сирены и 1 световой сигнал
• замки дверей закроются
Если на момент включения охраны окажется, что двери, капот
или багажник плохо закрыты, либо неисправен (постоянно
замкнут) один из кнопочных выключателей дверей, капота,
багажника, то сигнализация отключит охрану этой зоны,
последуют 4 сигнала сирены и 4 световых сигнала.
35
StarLine A64 Dialog CAN
Автоматический возврат
в режим охраны
Если запрограммирован автоматический возврат в режим
охраны (программируемая функция 5, стр. 84) и в течение 30
секунд после выключения режима охраны двери автомобиля
не открывались, сигнализация автоматически вновь вк лючит
режим охраны.
Внимание! Запирание замков дверей произойдет если они
подключены к сигнализации и запрограммирован вариант
автовозврата в режим охраны с запиранием замков дверей
(функция 5, вариант 1). Повторное включение режима охраны
подтвердят 1 сигнал сирены и 1 световой сигнал.
Последует 1 сигнал брелка. Двигатель будет заблокирован.
Светодиодный индикатор начнет мигать, показывая,
что автомобиль охраняется.
Если неисправен (постоянно замкнут) концевой выключатель капота
или багажника, то после повторного включения охраны последуют
4 сигнала сирены и 4 световых сигнала автомобиля.
Прозвучит 1 сигнал брелка.
Обход зоны дверей и
задержка активации датчиков
36
Обход зоны дверей и задержка активации датчиков могут
потребоваться для исключения ложных срабатываний
сигнализации например, при плавном погасании салонного
света автомобиля или при работе функции «комфорт»
(при поднятии стекол).
В зависимости от программирования может быть установлена
5, 30 или 60 - секундная задержка (см. функцию 3, стр. 83).
инструкция по эксплуатации
Самодиагностика при включении охраны
При включении охраны сигнализация автоматически
проверяет все зоны, которые должны быть взяты на охрану.
автомобиль
• двери, капот или багажник плохо закрыты
• неисправен (постоянно замкнут) один из концевых
выключателей дверей, капота или багажника
Включите режим охраны
нажатием кнопки 1 брелка:
автомобиль
• 4 сигнала сирены
• 4 световых сигнала
• соответствующая зона
временно исключится
из контура охраны
• 1 звуковой
сигнал
• появится
индикация
не взятой на
охрану зоны
брелок
Закройте двери, капот, багажник:
автомобиль
• соответствующая
зона будет взята на
охрану
• при закрывании
дверей замки будут
повторно закрыты
В случае самопроизвольного устранения неисправности
при включенном режиме охраны сигнализация сразу
автоматически возьмет эту зону на охрану.
• 1 звуковой
сигнал
• появится
индикация
взятой на
охрану зоны
брелок
37
StarLine A64 Dialog CAN
Выключение охраны
с громкими сигналами подтверждения
Нажмите на брелке кнопку 1.
ИЛИ
Установите курсор на иконку
и нажмите коротко кнопку 2 брелка:
автомобиль
брелок
• 2 сигнала сирены
• 2 световых сигнала
• замки дверей
откроются
• светодиодный
индикатор погаснет
Если при выключении охраны последуют 3 сигнала сирены
и 3 световых сигнала, это означает, что в режиме охраны
происходило срабатывание датчиков (см. «Самодиагностика
при выключении охраны», стр. 43).
38
• 2 звуковых сигнала
• появится индикация
выключенного
режима
охраны
инструкция по эксплуатации
Выключение охраны
с тихими сигналами подтверждения
Установите курсор на иконку и
нажмите коротко кнопку 2 брелка:
автомобиль
• 2 тихих сигнала сирены
• 2 световых сигнала
• замки дверей откроются
• светодиодный индикатор
погаснет
Если при выключении охраны последуют 3 сигнала сирены
и 3 световых сигнала, это означает, что в режиме охраны
происходило срабатывание датчиков (см. «Самодиагностика
при выключении охраны», стр. 43).
• 2 звуковых сигнала
• появится индикация
выключенного режима охраны
брелок
39
StarLine A64 Dialog CAN
Выключение охраны
без звуковых
сигналов подтверждения
Нажмите два раза коротко кнопку 1 брелка.
ИЛИ
Поставьте курсор на иконку
и коротко нажмите кнопку 2 брелка:
автомобиль
• 2 световых сигнала
• замки дверей откроются
• светодиодный индикатор
погаснет
Если при выключении охраны последуют 3 сигнала сирены
и 3 световых сигнала, это означает, что в режиме охраны
происходило срабатывание датчиков (см. «Самодиагностика
при выключении охраны», стр. 43).
40
брелок
• 2 звуковых сигнала
• появится индикация
выключенного режима охраны
Выключение охраны
без использования брелка
Откройте дверь автомобиля ключом.
1
автомобиль
• начнутся сигналы тревоги
(если режим охраны был включен брелком)
• световые сигналы вспыхнут 4 раза
(если режим охраны включался без брелка)
В течение 20 секунд включите зажигание и введите
2
персональный код (см. стр. 82).
автомобиль
После ввода последней цифры кода и
выключения зажигания:
• прозвучат 2 сигнала сирены
• световые сигналы вспыхнут 2 раза
• режим охраны выключится
инструкция по эксплуатации
Если при выключении охраны последуют 3 сигнала сирены
и 3 световых сигнала, это означает, что в режиме охраны
происходило срабатывание датчиков (см. «Самодиагностика
при выключении охраны», стр. 43).
41
StarLine A64 Dialog CAN
Выключение охраны
с работающим двигателем
Выключите режим охраны
1
одним из способов (см. стр. 38-41).
Откройте дверь водителя и включите
2
зажигание ключом:
автомобиль
• двигатель
продолжает
работать.
Выключите стояночный тормоз:
3
автомобиль
• 3 световых сигнала
• двигатель продолжает
работать.
42
брелок
• индикация
работающего
двигателя и
выключенного
режима
охраны.
брелок
• 4 звуковых сигнала;
• отобразятся иконки
отключенного
ручного
тормоза и
включенного
зажигания.
Автомобиль готов к движению
Самодиагностика
при выключении охраны
При выключении охраны сигнализация информирует
о происходивших во время охраны срабатываниях датчиков.
Выключите режим охраны
одним из способов (см. стр. 38 - 42).
• Если сигналы тревоги прерывались с брелка:
инструкция по эксплуатации
автомобиль
• 2 сигнала сирены
• 2 световых сигнала
• режим охраны
выключится
• Если сигналы тревоги не прерывались с брелка:
автомобиль
• 3 сигнала сирены
• 3 световых сигнала
• режим охраны
выключится
• 2 звуковых сигнала
• если причина срабатывания датчика
не устранена,
отобразится
зона
сработавшего
датчика
• 3 звуковых сигнала
• отобразятся
зоны
сработавших
датчиков
брелок
брелок
43
StarLine A64 Dialog CAN
Сигналы тревоги
Если в режиме охраны произойдет срабатывание любого из
охранных датчиков, это вызовет автоматическое включение
сигналов тревоги: сигналов сирены и световых сигналов.
Брелок будет подавать звуковые сигналы тревоги, а на дисплее
отобразится причина срабатывания сигнализации. Во время
звучания сирены на дисплее брелка будет мигать иконка,
соответствующая причине срабатывания. Сигналы тревоги
подаются циклами. Длительность одного цикла тревоги и
максимально возможное количество циклов для различных
причин срабатывания сигнализации указаны в таблице ниже.
Причина тревоги
1 уровен ь датчика
удара
2 уровен ь датчика
удара
1 уровень
дополнит. датчика
(предупредительный)
2 уровень
дополнит. датчика
(тревожный)
Датчик наклона
44
Иконка на
дисплее
Длительность
1 цикла тревоги
3 звуков. си гнала
6 свет. сигна лов
30 сек. зву ковых и
световых сигналов
3 звуков. си гнала
6 свет. сигна лов
30 сек. зву ковых и
световых сигналов
30 сек. зву ковых и
световых сигналов
Кол-во циклов
при постоянном
сигнале от
датчика
Кол-во циклов при
многократных
срабатываниях
датчика
18
18
18
18
18
инструкция по эксплуатации
Доп. датч ик №1*
(одноуровневый)
Доп. датч ик №2
(одноуровневый)
Двери
Капот
Багажник
Зажигание
Тормоз
*
30 сек. зву ковых и
световых сигналов
30 сек. зву ковых и
световых сигналов
30 сек. зву к
35 сек. све т
30 сек. зву к
35 сек. све т
30 сек. зву к
35 сек. све т
30 сек. зву к
35 сек. све т
30 сек. зву к
35 сек. све т
18
1 8
1не ограничено
1не ограничено
1не ограничено
не ограниченоне ограничено
1не ограничено
1) Пока мигают световые сигналы автомобиля, на дисплее брелка
также будут мигать фары автомобиля.
2) Если после окончания цикла тревоги причина срабатывания
сигнализации не будет устранена (например, двери остались
открытыми), то соответствующая зона временно исключится из
контура охраны до момента устранения причины срабатывания
(например, до закрытия дверей). При этом, на дисплее брелка
индикация причины срабатывания сохраняется.
3) Если сигналы тревоги прерывались с брелка, то отсчет количества
циклов тревоги при периодически срабатывающем датчике
начинается заново.
*Если для функции 24 (стр. 85) выбран вариант 2, 3 или 4.
45
StarLine A64 Dialog CAN
Отображение сигналов
тревоги на дисплее брелка
• сработал 1-й уровень датчика удара• сработал 2-й уровень датчика удара
• ср аботал 1-й уровен ь доп. датчика
• сработа л одноуровневый доп. датчик №1
• срабо тал датчик наклона• открывались двери• сработал датчик тормоза
• открыва лся багажник
46
• открыва лся капот
• ср аботал 2-й уровен ь доп. датчика
• ср аботал одноуров невый доп. датчик №2
• вк лючалось зажигание
инструкция по эксплуатации
Прерывание сигналов тревоги без
выключения режима охраны
автомобиль
• сработал датчик
какой-либо из
охранных зон
• включены сигналы
тревоги
• включены
сигналы тревоги
• индикация зоны
сработавшего
датчика
брелок
Нажмите на брелке кнопку 1.
ИЛИ
Установите курсор на иконку
и нажмите кнопку 2 ( или 3 ) брелка.
ИЛИ
Установите курсор на иконку или
и нажмите кнопку 2 брелка.
автомобиль
• сигналы тревоги
прекратятся
• сработавший датчик
будет временно
исключен
из контура охраны
• сигналы тревоги прекратятся
• индикация зоны
сработавшего
датчика
• режим охраны
сохраняется
брелок
47
StarLine A64 Dialog CAN
Защищенность автосигнализации
от отключения питания
Кратковременное отключение питания сигнализации
(например, сброс к леммы аккумулятора) не приводит
к снятию с охраны. Сигнализация запоминает свое состояние и
при восстановлении питания снова окажется в том же режиме,
при котором произошло отключение
При восстановлении питания
• последуют 3 световых сигнала
• брелок подаст мелодичный звуковой сигнал
Если к системе подключена сирена с автономным питанием,
то при отключении клеммы аккумулятора сирена включит
звуковые сигналы тревоги.
(см. таблицу ниже).
Состояние системы
до отключения питания
Режим охраны выключенРежим охраны выключен
Режим охр аны включенРежим охр аны включен
Режим тр евоги, причина с рабатыван ия устраненаРе жим охраны вк лючен
Режим тр евоги, причина с рабатыван ия не устране наРежим тревоги включен
Режим иммобилайзера включенРежим иммобилайзера включен
Режим антиограбления включенРежим антиограбления включен
Сервисный режим включенСервисный режим включен
Состояние системы
после восстановления питания
Дополнительные датчики
В качестве дополнительного датчика к автосигнализации могут быть
подключены как 2-уровневые датчики (например, микроволновый), так
и 1-уровневые (например, датчик наклона D10). Подключение датчиков
осуществляется с помощью кабелей, входящих в комплекты датчиков.
После подключения датчиков необходимо запрограммировать
функцию 12 таб. №1 в соответствии с типом используемого датчика.
48
инструкция по эксплуатации
Дополнительные беспроводные
реле блокировки
Использование цифровых радиореле блокировки двигателя
StarLine R2 позволяет существенно повысить противоугонные
функции автосигнализации за счет скрытой установки радиореле в
штатную проводку автомобиля и отсутствия какого-либо проводного
соединения между центральным блоком сигнализации и радиореле.
Подключение информационно поисковых GSM модулей
В случае необходимости Вы можете подк лючить к Вашей
автосигнализации внешние информационно-поисковые модули
StarLine М20, М21 и StarLine М30, М31 специально разработанные
для управления автосигнализациями StarLine. Их применение дает
возможность управлять автосигнализацией, получать сообщения о
вторжении в автомобиль, определять место расположения автомобиля
практически без ограничения расстояния – везде, где есть сеть GSM.
Передача информации и команд управления происходит по каналу
связи GSM. Информация о тревоге (срабатывании охранных датчиков)
может поступать на телефон владельца в виде SMS сообщений или
звонков с речевым сообщением. Определение места расположения
автомобиля осуществляется по идентификаторам базовых станций
(М20, М21) или GPS координатам (М30, М31), присылаемым в SMS
сообщении. Также возможно получение SMS с гиперссылкой для
перехода на фрагмент карты с указанием места расположения.
StarLine М20, М21 и StarLine М30, М31 подключаются к
автосигнализациям StarLine 3-проводным кабелем, входящим в
комплект поставки модулей.
49
StarLine A64 Dialog CAN
Режим антиограбления
Для использования режима антиограбления функцию 8
необходимо запрограммировать на вариант 1 или 2
(см. таб. №1 на стр. 84).
Включение режима
антиограбления брелком
Внимание !!!
После включения режима антиограбления брелком
выключить его брелком НЕВОЗМОЖНО.
Для выключения необходимо ввести персональный код
(см. стр. 82).
При включенном зажигании или
при работающем двигателе
одновременно нажмите и
удерживайте кнопки 1 и 3 брелка:
автомобиль
• включатся световые и звуковые
сигналы тревоги
• замки дверей закроются
• будет включена прерывистая
блокировка двигателя
• через 45 секунд включится
постоянная блокировка двигателя
50
брелок
• будет звучать сигнал
тревоги
• будет включен
вибросигнал
• «включится»
режима
антиограбления
иконка
Скрытое включение
режима антиограбления
Скрытое включение режима антиограбления может быть
применено в ситуации, когда противодействовать другими
способами затруднительно или невозможно.
Режим активируется при открывании дверей в случае
покидания владельцем автомобиля, после чего система
действует автоматически по определенному алгоритму,
состоящему из нескольких этапов.
Закройте двери автомобиля. При работающем
1 этап:
двигателе или при включенном зажигании
нажмите сервисную кнопку на 2 секунды.
После нажатия сервисной кнопки активируется режим
ожидания, время действия которого неограниченно.
Пока все двери автомобиля остаются закрытыми режим
ожидания ничем себя не проявляет и не оказывает никакого
влияния на функции автомобиля. После открывания одной из
дверей автоматически активируется второй этап алгоритма
антиограбления.
инструкция по эксплуатации
2 этап:
откройте и закройте одну из дверей.
Какие - либо сигналы тревоги на этом этапе отсутствуют,
блокировки выключены. С момента открытия двери начинается
отсчет 60-ти секундного интервала времени, по истечении
которого будут включены сигналы тревоги. Убедиться в том что
включен второй этап режима антиограбления можно сделав
запрос состояния сигнализации (например, нажав дважды
коротко кнопку 3 брелка). На дисплее будет появится иконка
режима антиограбления.
51
StarLine A64 Dialog CAN
3 этап:
• начнутся прерывистые сигналы сирены и световые сигналы
тревоги, которые будут продолжаться 30 секунд
4 этап:
• продолжаются световые сигналы тревоги
• включатся постоянные сигналы сирены
• начнется прерывистая блокировка двигателя
5 этап:
• продолжаются постоянные звуковые и световые сигналы тревоги
• включится постоянная блокировка двигателя
Истекло 60 секунд после открытия дверей.
автомобиль
Истекло 30 секунд после начала
прерывистых звуковых сигналов.
автомобиль
Истекло 45 секунд после начала
прерывистой блокировки двигателя.
автомобиль
Внимание!!! Если Вам необходимо высадить пассажиров, а
режим антиограбления включен, прежде чем открывать двери
- выключите режим антиограбления (см. стр. 53).
В противном случае через 1 минуту после открывания любой
двери начнутся сигналы тревоги. Даже если Вы забыли
об этом, на 1, 2 и 3 этапах (пока не включена прерывистая
блокировка двигателя) режим антиограбления можно
выключить брелком (см. стр. 53).
52
Выключение режима
антиограбления
Внимание !!! Если режим антиограбления включен
брелком - выключить его можно только вводом
персонального кода:
Откройте дверь автомобиля и введите
персональный код (см. стр. 82):
инструкция по эксплуатации
автомобиль
• 2 сигнала сирены
• 2 световых сигнала
• замки дверей откроются
• 2 звуковых сигнала
• иконка режима
антиограбления исчезнет
Внимание !!! Если режим антиограбления включен
сервисной кнопкой, то на 1, 2 и 3 этапах (пока не включена
прерывистая блокировка двигателя) его можно отключить
брелком:
Нажмите на брелке кнопку 1 два раза
(с интервалом более 1 секунды).
ИЛИ
Установите курсор на иконку , или
и коротко нажмите кнопку 2 брелка.
После включения прерывистой блокировки двигателя
выключить режим антиограбления можно только вводом
персонального кода (см. стр. 82).
брелок
53
StarLine A64 Dialog CAN
Режим «паника»
При активации режима «паника» на 15 секунд включаются
световые и звуковые сигналы тревоги. Если режим охраны был
выключен, то происходит включение охраны.
При выключенном зажигании
одновременно и длительно
нажмите кнопки 1 и 3 брелка.
ИЛИ
Установите курсор на иконку
и коротко нажмите кнопку 2 (или 3) брелка:
автомобиль
• на 15 секунд включатся
звуковые и световые
сигналы тревоги
• замки дверей закроются
• включится режим охраны
(если охрана была
выключена)
После окончания световых и звуковых сигналов тревоги
режим охраны останется включенным.
Для прерывания сигналов тревоги в режиме «ПАНИКА»
- нажмите кнопку 1 или установите курсор на одну из иконок
, , и нажмите кнопку 2.
Световые и звуковые сигналы тревоги прекратятся,
режим охраны останется включенным.
54
брелок
• 1 звуковой сигнал
• отобразится индикация
включенного режима охраны
инструкция по эксплуатации
Режим иммобилайзера
При запрограммированном режиме иммобилайзера двигатель
будет блокироваться автоматически, через 30 секунд после
каждого выключения зажигания. Для использования
данного режима функция 25 (см. стр 85) должна быть
запрограммирована на варианты 2, 3 или 4 (при заводской
конфигурации настроек режим иммобилайзера выключен).
Выключение блокировки двигателя
в режиме иммобилайзера
Установите курсор на иконку , или
и нажмите кнопку 2 брелка:
ИЛИ:
Нажмите сервисную кнопку и удерживайте её 2 секунды.
Не позднее 2-х секунд после отпускания кнопки
включите зажигание
автомобиль
• выключится блокировка двигателя.
55
StarLine A64 Dialog CAN
Сервисные функции сигнализации
Проверка состояния автомобиля,
напряжения АКБ и температуры салона
Эту команду Вы можете использовать в любом режиме для
проверки текущего состояния сигнализации, проверки
напряжения АКБ и температуры в салоне автомобиля
Нажмите 2 раза коротко
кнопку 3 брелка.
ИЛИ
Установите курсор на иконку
и нажмите кнопку 2 (или 3) брелка:
брелок
• прозвучит мелодичный сигнал
• на дисплее кратковременно
отобразится сначала значение
напряжения АКБ автомобиля,
затем - значение температуры
в салоне автомобиля
• если температура окажется
ниже - 40 0C или выше +70 0C
индикация будет выглядеть
следующим образом:
56
ниже
- 400 C
выше
+ 700 C
Датчик температуры расположен в центральном блоке
автосигнализации. Поэтому температура, отображенная на
дисплее брелка, может отличаться от реальной температуры
в салоне, так как она зависит от места
установки центрального блока.
Поиск автомобиля на стоянке
Эту команду Вы можете использовать в любом режиме
для поиска автомобиля на стоянке:
Нажмите на брелке кнопку 1 сначала
длительно, до появления звукового
сигнала, затем коротко.
ИЛИ
Установите курсор на иконку
и нажмите кнопку 2 (или 3) брелка:
инструкция по эксплуатации
автомобиль
• сигнализация укажет
местоположение
автомобиля шестью
световыми сигналами
• прозвучит 6 сигналов
сирены
брелок
• прозвучит мелодичный сигнал
• на 5 секунд включится подсветка
дисплея
57
StarLine A64 Dialog CAN
Временное отключение датчика удара
В режиме охраны два раза коротко нажмите кнопку 2.
Или установите курсор на иконку
1
и нажмите коротко кнопку 2 (или 3):
брелок
• 2 световых
сигнала
• отключится
первый
уровень
датчика
удара
В режиме охраны два раза коротко нажмите кнопку 2.
Или установите курсор на иконку
2
и нажмите коротко кнопку 2 (или 3):
брелок
• прозвучит мелодичный
сигнал
• появится индикация
временного
отключения первого
(предупредительного)
уровня датчика удара
• 3 световых
• отключатся
3
58
• 3 звуковых сигнала
сигнала
оба уровня
датчика удара
• появится индикация
временного
отключения обоих
уровней датчика удара
В режиме охраны два раза коротко нажмите кнопку 2.
Или установите курсор на иконку
и нажмите коротко кнопку 2 (или 3).
Датчик удара будет включен.
В течение одного цикла охраны можно производить
отключение датчика удара по уровням и его обратное
включение неограниченное число раз.
Временное отключение
дополнительного датчика
В режиме охраны нажмите кнопку 1 длительно,
до звукового сигнала, а затем кнопку 2
коротко. Будет отключен первый
1
уровень дополнительного датчика,
дающий предупреждающие сигналы:
брелок
• 2 световых
сигнала,
• отключится
первый уровень
доп. датчика.
В режиме охраны нажмите кнопку 1 длительно,
до звукового сигнала, а затем кнопку 2
2
коротко. Будут отключены оба
уровня дополнительного датчика:
брелок
инструкция по эксплуатации
• прозвучит
мелодичный сигнал,
• появится индикация
временного
отключения первого
уровня доп. датчика.
• 3 световых
сигнала,
• отключатся
оба уровня
доп. датчика.
В режиме охраны нажмите кнопку 1 длительно,
до звукового сигнала, а затем кнопку 2
коротко. Дополнительный датчик
3
будет включен снова.
• 3 коротких сигнала,
• появится индикация
временного
отключения обоих
уровней доп. датчика.
59
StarLine A64 Dialog CAN
Если в качестве дополнительного датчика подключены два
одноуровневых датчика (см. функцию 12, таб. №1), то при
отключении по уровням сначала отключится первый датчик,
затем отключатся оба датчика, далее оба включатся.
Временное отключение датчика наклона
В режиме охраны нажмите кнопку 2
сначала длительно, до звукового
1
сигнала, а затем коротко.
Датчик наклона будет выключен:
брелок
• последует
60
• последует
3 световых
сигнала.
• прозвучит 3 сигнала;
• появится индикация
временного
отключения датчика
наклона.
В режиме охраны нажмите кнопку 2
сначала длительно, до звукового
2
сигнала, а затем коротко.
Датчик наклона будет включен:
брелок
1 световой
сигнал.
В течение одного цикла охраны отключение дополнительного
датчика и датчика наклона а также их обратное включение
можно производить неограниченное число раз.
• прозвучит
1 сигнал,
• появится индикация
включения датчика
наклона.
инструкция по эксплуатации
Настройка чувствительности
датчика удара
Датчик удара и наклона находится в приемопередатчике.
Максимальной чувствительности предупредительного и
тревожного уровней датчика удара соответствует значение 01.
Минимальной чувствительности соответствует значение 14.
Значение 15 отключает соответствующий уровень датчика.
При выключенном режиме охраны
и выключенном зажигании нажмите
1
кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
брелок
• 3 световых
сигнала,
• 2 сигнала
сирены.
• мелодичный сигнал,
• появится индикация
режима настройки
предупредит. уровня
датчика удара.
Короткими нажатиями кнопок 2 и 3
установите необходимое значение
2
чувствительности.
Для перехода к установке тревожного
уровня датчика удара нажмите
3
кнопку 3 сначала длительно
(до звуков. сигнала), а затем коротко:
брелок
• последует
1 световой
сигнал.
• прозвучит
мелодичный сигнал,
• появится индикация
режима настройки
тревожного уровня
датчика удара.
61
StarLine A64 Dialog CAN
Короткими нажатиями кнопок 2 и 3
установите необходимое значение
4
чувствительности.
Для выхода из режима настройки
чувствительности нажмите кнопку 3
5
сначала длительно (до звукового
сигнала), а затем коротко:
брелок
• последует 3 световых сигнала,
• прозвучит 2 сигнала сирены.
Если после входа в режим настройки чувствительности
датчика удара не нажимать на кнопки брелка, то через
15 секунд произойдет автоматический выход из режима
настройки без сохранения изменений. Последует 4 звуковых
сигнала брелка и 4 световых сигнала автомобиля.
Внимание! Чувствительность тревожного уровня
датчика удара не может быть установлена выше, чем
чувствительность предупредительного.
• последует мелодичный
сигнал.
Настройка чувствительности
датчика наклона
Датчик удара и наклона находится в приемопередатчике.
Максимальной чувствительности датчика наклона
соответствует значение 01. Минимальной чувствительности
соответствует значение 14.
Выключению датчика наклона соответствует значение 15.
62
При выключенном режиме охраны
и выключенном зажигании нажмите
1
кнопку 4 сначала длительно (до
звукового сигнала), а затем коротко:
брелок
инструкция по эксплуатации
• последует
3 световых
сигнала;
• прозвучит
2 звуковых
сигнала.
• прозвучит
мелодичный сигнал;
• появится индикация
режима регулировки
чувствительности
датчика наклона.
Короткими нажатиями кнопок 2 и 3
установите необходимое значение
2
чувствительности.
Для выхода из режима программирования
чувствительности нажмите кнопку 4
3
длительно (до звукового сигнала),
а затем коротко:
брелок
• последует
3 световых сигнала.
Если после входа в режим настройки чувствительности
датчика наклона не нажимать на кнопки брелка, то через 15
секунд произойдет автоматический выход из режима
настройки без сохранения изменений. Последует 4 звуковых
сигнала брелка и 4 световых сигнала автомобиля.
• прозвучит
2 звуковых сигнала.
63
StarLine A64 Dialog CAN
Автоматическое
управление замками дверей
В качестве дополнительных функций комфорта и
безопасности, возможен выбор четырех вариантов
автоматического управления замками дверей при включении
(выключении) зажигания. Варианты управления определяются
программируемой функцией 2 (стр. 83).
Вариант 1
Вариант 2
Вариант 3
Вариант 4
64
- замки закрываются при отключении
стояночного тормоза
(при включенном зажигании)
- открываются при выключении зажигания
- замки закрываются через 10 секунд после
включения зажигания
- открываются при выключении зажигания
- замки закрываются через 10 секунд после
включении зажигания
- автоматическое управление замками
выключено
Дистанционное управление
замками дверей
При включенном зажигании
1
нажмите на брелке кнопку 1.
ИЛИ
При включенном зажигании установите
курсор на иконку
1
и коротко нажмите кнопку 3:
, или
брелок
инструкция по эксплуатации
• замки
дверей
закроются
При включенном зажигании
2
нажмите на брелке кнопку 1.
• 1 звуковой сигнал
• появится индикация
закрытых замков
дверей и включенного
зажигания
ИЛИ
При включенном зажигании установите
курсор на иконку
2
и коротко нажмите кнопку 2:
• замки
дверей
откроются
, или
брелок
• 2 звуковых сигнала
• появится индикация
открытых замков
дверей и включенного
зажигания
65
StarLine A64 Dialog CAN
Управление
дополнительным каналом №0
Варианты работы дополнительного канала определяются
программируемой функцией 14 (см. стр. 84).
Вариант 1:
отпирание багажника
Установите курсор на иконку
и нажмите коротко кнопку 2 (или 3):
ИЛИ
нажмите кнопку 2 длительно (до звуков.
сигнала), а затем кнопку 1 коротко:
• если охрана выключена:
автомобиль
• 3 световых сигнала
• откроется замок багажника
• если охрана включена:
автомобиль
• 3 световых сигнала
• откроется замок
багажника
• отключится датчик
удара, наклона и
доп. датчик
• 3 звуковых сигнала
брелок
• 3 звуковых сигнала
• индикация
открытого
багажника и
отключенного
датчика удара
брелок
66
инструкция по эксплуатации
После погрузки (выгрузки) вещей закройте багажник
• если режим охраны включен
автомобиль
• зона багажника,
датчик удара,
наклона и доп.
датчика будут взяты
на охрану через 5
секунд
Если при активации канала багажник не откроется, то
индикации открытого багажника и отключенного датчика на
дисплее брелка не последует.
Через 20 секунд зона багажника будет снова взята на охрану.
Варианты 2 и 3:
Для этого варианта способ ак тивации (с брелка или
автоматически по различным событиям), длительность и
задержка выходного сигнала могут быть запрограммированы.
Подробную информацию о гибком программировании см. в
инструкции по установке.
Вариант 4:
В режиме «защелка» управление доп. каналом осуществляется
с брелка аналогично варианту 1. При каждой активации доп
канала состояние выхода меняется на противоположное.
Вид дополнительного оборудования, подключаемого к доп.
каналу №0 уточняется при установке автосигнализации.
• 1 звуковой сигнал
• исчезнет
индикация
открытого
багажника и
отключенного датчика удара
гибкое программирование
режим «защелка
брелок
»
67
StarLine A64 Dialog CAN
Управление
дополнительным каналом №1
Варианты работы дополнительного канала №1
определяются программируемой функцией 15 (см. стр. 84).
Вариант 1: двухшаговое отпирание замков дверей
Выключите режим охраны
одним из способов (см. стр. 38-42) :
автомобиль
• 2 сигнала сирены
• 2 световых сигнала
• светодиодный индикатор
погаснет
• будет открыт замок только
водительской двери
Для открывания замков остальных дверей
установите курсор на иконку
или
и нажмите коротко кнопку 2:
автомобиль
• 2 световых сигнала
• откроются замки остальных дверей
Для двухшагового отпирания активатор двери водителя и
активаторы остальных дверей должны быть подк лючены в
соответствии со схемой двухшагового отпирания
(см. инструкцию по установке).
68
брелок
• 2 звуковых сигнала
• появится индикация
выключенного режима
охраны
,
брелок
• 2 звуковых сигнала
инструкция по эксплуатации
Варианты 2 и 3:
Для этого варианта способ ак тивации (с брелка или
автоматически по различным событиям), длительность и
задержка выходного сигнала могут быть запрограммированы.
Подробную информацию о гибком программировании см. в
инструкции по установке.
Вариант 4:
При каждой активации доп канала состояние выхода меняется
на противоположное.
Для активации доп. канала в режим «защелка
гибкое программирование
режим «защелка
»
»
установите курсор на иконку
и нажмите коротко кнопку 2 (или 3):
ИЛИ
нажмите кнопку 3 длительно (до звукового
сигнала), а затем кнопку 1 коротко:
автомобиль
• 3 световых сигнала
Вид дополнительного оборудования, подключаемого
к доп. каналу №1 уточняется при установке сигнализации.
• 3 звуковых сигнала
брелок
69
StarLine A64 Dialog CAN
Управление
дополнительным каналом №2
Варианты работы дополнительного канала №2
определяются программируемой функцией 16 (см. стр. 84).
Активация канала осуществляется одинаковыми действиями,
независимо от выбранного варианта:
Установите курсор на иконку
и нажмите коротко кнопку 2 (или 3):
ИЛИ
нажмите кнопку 4 длительно (до звукового
сигнала), а затем кнопку 1 коротко:
Вариант 1:
Варианты 2 и 3:
Для этого варианта способ ак тивации (с брелка или
автоматически по различным событиям), длительность и
задержка выходного сигнала могут быть запрограммированы.
Подробную информацию о гибком программировании см. в
инструкции по установке.
Вариант 4:
Вид дополнительного оборудования, подключаемого к доп.
каналу №2 уточняется при установке сигнализации.
70
длительность сигнала фиксирована: 0.8 сек
гибкое программирование
режим поддержки зажигания
канал активируется автоматически
Управление
дополнительным каналом №3
Варианты работы дополнительного канала №3 определяются
программируемой функцией 13 (таб. №1, стр. 84).
инструкция по эксплуатации
Вариант 1:
Варианты 2 и 3:
Для этого варианта способ ак тивации (с брелка или
автоматически по различным событиям), длительность и
задержка выходного сигнала могут быть запрограммированы.
Подробную информацию о гибком программировании см. в
инструкции по установке.
Вариант 4:
Вид дополнительного оборудования, подключаемого к доп.
каналу №3 уточняется при установке сигнализации.
канал активируется автоматически
на 20 сек при включении охраны
гибкое программирование
канал активируется автоматически
на 20 сек при выключении охраны
71
StarLine A64 Dialog CAN
Управление
дополнительным каналом №4
Варианты работы дополнительного канала №4 определяются
программируемой функцией 19 (таб. №1, стр. 85).
Вариант 1:
Данный вариант предназначен для реализации защитной
блокировки стартера в охране, а также в режиме турботаймера
и охраны с рабочим двигателем. Подробную информацию см. в
инструкции по установке.
Варианты 2 и 3:
Для этого варианта способ ак тивации (с брелка или
автоматически по различным событиям), длительность и
задержка выходного сигнала могут быть запрограммированы.
Подробную информацию о гибком программировании см. в
инструкции по установке.
Вариант 4:
В режиме «защелка» включение и выключение канала
производится с брелка. Состояние выхода изменяется на
противоположное при каждой активации канала.
Для активации доп. канала с брелка нажмите
блокировка стартера
канал активируется автоматически
гибкое программирование
режим «защелка»
кнопку 3 длительно (до появления звуков.
сигнала), затем кнопку 2 коротко:
автомобиль
• 3 световых сигнала.
• 3 звуковых сигнала.
брелок
72
инструкция по эксплуатации
Световая индикация открытых дверей
Если программируемая функция 7 (см. стр. 84) включена, то
вспышки световых сигналов буду т предупреждать Вас о том,
что двери открыты. Продолжительность световых сигналов
предупреждения может быть запрограммирована на 10, 20 или
30 сек.
Контроль заряда
элемента питания брелка с ЖКИ
Контроль заряда элемента питания брелка
производится при каждом нажатии кнопок брелка:
брелок
• при разряде элемента питания до
критического уровня появится
иконка
• необходимо заменить элемент питания
Режим турботаймера
Для машин с турбонаддувом предусмотрен специальный
режим, который позволяет поддерживать работу двигателя
после выключения зажигания ключом в течение некоторого
времени, необходимого для снижения скорости вращения
турбины.
Активация режима турботаймера
и программирование времени работы
Для использования режима турботаймера:
• функция 16 должна быть запрограммирована на вариант 4
• функция 21 должна быть запрограммирована
на один из способов поддержки зажигания.
• установите время работы турботаймера (функция 11)
73
StarLine A64 Dialog CAN
Включение турботаймера
Убедитесь, что:
• автомобиль стоит на нейтральной передаче
(либо в режиме «PARK» при автоматической трансмиссии),
• капот закрыт,
• двигатель работает.
В зависимости от выбранного способа поддержки
зажигания (функция 23 таб. №1) включение турботаймера
1
возможно следующими способами:
“А В Т О М А Т И Ч Е С К И” – выключите зажигание
“С Б Р Е Л К А” – установите курсор на любую иконку из:
кнопку 2 брелка
“В К Л Ю Ч Е Н И Е М Т О Р М О З А” – включите
стояночный тормоз
автомобиль
, или и нажмите коротко
брелок
• светодиодный
индикатор начнёт
гореть постоянно
74
• прозвучит
мелодичный
сигнал
• отобразится
время работы
турботаймера: r03
инструкция по эксплуатации
Если необходимо включить охрану - извлеките
ключ из замка зажигания, выйдите из автомобиля,
2
закройте все двери и включите режим охраны одним
из способов (см. стр. 27-30)
автомобиль
• 1 сигнал сирены;
• 1 световой сигнал;
• отключатся: датчик удара,
доп. датчик и контроль
зоны зажигания;
• замки дверей закроются;
• двигатель продолжает
работать.
После окончания заданного времени работы турботаймера
(функция 11) двигатель будет выключен, а зона зажигания,
датчика удара и доп. датчика будут взяты на охрану.
• 1 звуковой сигнал;
• индикация работающего
двигателя и включенного
режима
охраны.
брелок
Вызов из автомобиля
Для передачи сигнала вызова из автомобиля на брелок
сигнализации нажмите кнопку «ВЫЗОВ», расположенную на
корпусе модуля приемопередатчика.
брелок
• 3 световых
сигнала
Чтобы прервать сигнал вызова нажмите любую кнопку брелка.
• появится
индикация вызова:
• 20 секунд будет звучать
сигнал вызова
75
StarLine A64 Dialog CAN
Контроль исправности
концевых выключателей
В сигнализации предусмотрена возможность контроля
исправности концевых выключателей дверей, капота и
багажника при выключенном режиме охраны. Открывание
дверей, капота и багажника при включенном зажигании
должно сопровождаться периодическими вспышками
светодиодного индикатора состояния. Если вспышек
индикатора не наблюдается, значит соответствующий
концевой выключатель неисправен.
Исправность концевых вык лючателей, а так же правильность
подключения цепи «зажигание» можно проверить используя
• закройте багажник, дважды коротко нажмите кнопку 3
• включите ручной тормоз, два раза коротко нажмите кнопку 3
• выключите зажигание, дважды коротко нажмите кнопку 3
При каждой проверке состояния на дисплее брелка должны
исчезать иконки соответствующих зон охраны.
76
инструкция по эксплуатации
Режим сервисного обслуживания
Для временного отключения противоугонных и охранных
функций сигнализации, например, при передаче автомобиля
на станцию технического обслуживания рекомендуется
включить режим сервисного обслуживания.
Для включения режима
установите курсор на иконку
и нажмите коротко кнопку 3:
автомобиль
• 1 световой сигнал
В режиме сервисного обслуживания продолжают работать
функции дистанционного управления замками дверей и
управления дополнительными каналами. Запись брелков,
программирование и изменение персонального кода
запрещены. Режим сервисного обслуживания НЕЛЬЗЯ
активировать при включенной охране.
• прозвучит мелодичный сигнал
• иконка
будет
отображаться
постоянно
брелок
Для выключения режима
установите курсор на иконку
и нажмите коротко кнопку 2:
автомобиль
• 2 световых сигнала
• прозвучит мелодичный сигнал
• иконка
брелок
будет
«выключена»
77
StarLine A64 Dialog CAN
Блокировка
кнопок брелка
Для включения блокировки кнопок брелка
одновременно коротко нажмите кнопки 2 и 4 брелка.
брелок
• прозвучит 1 звуковой сигнал
• на 2 секунды отобразится
• блокировка кнопок включится
Для выключения блокировки кнопок одновременно
коротко нажмите кнопки 1 и 4 брелка.
брелок
• прозвучит 1 сигнал
• короткий вибросигнал
• блокировка выключится
78
инструкция по эксплуатации
Запись брелков в автосигнализацию
Запись брелков производится при
выключенном режиме охраны в следующем порядке:
Нажмите сервисную кнопку 7 раз
1
и включите зажигание.
автомобиль
• прозвучит 7 сигналов сирены,
подтверждающие вход в режим записи брелков
Нажмите одновременно
2
и коротко кнопки 1 и 2 брелка:
автомобиль
брелок
• 1 сигнал сирены
Повторите пункт 2 для всех записываемых брелков. Для записи
дополнительного брелка также используется комбинация
кнопок 1 и 2. Интервал меж ду записью каждого брелка не
должен превышать 5 секунд. Успешная запись каждого нового
брелка подтверждается соответствующим количеством
сигналов сирены.
Выключите зажигание.
3
автомобиль
• последует 3 световых сигнала
• 1 звуковой сигнал
79
StarLine A64 Dialog CAN
Внимание! Всего в память сигнализации можно записать до 4
брелков. При записи новых брелков необходимо перезаписать
и старые, иначе они будут удалены из памяти сигнализации.
Для записи 3-х кнопочного брелка без дисплея так же
используется комбинация кнопок 1 и 2.
Если в систему записаны радиореле StarLine R2, то после
записи брелков необходимо восстановить привязку радиореле
к автосигнализации.
Для восстановления привязки радиореле после записи
- количество вспышек светодиодного индикатора состояния
будет соответствовать количеству брелков, записанных в память
автосигнализации.
и нажмите коротко
80
инструкция по эксплуатации
Автоматический
контроль канала связи
Варианты автоматического контроля канала связи
определяются программируемой функцией 17 (стр. 85).
В режиме автоматического контроля через заданные
промежутки времени (3, 5 или 7 минут) производится проверка
канала связи между центральным блоком сигнализации и
брелком:
брелок
• Если брелок находится в зоне уверенного
приема сигналов центрального блока
сигнализации, на дисплее постоянно
индицируется иконка .
• Выход из зоны приема сопровождается
приглушенным звуковым сигналом и
исчезновением иконки .
При возврате в зону приема прозвучит
короткий сигнал, иконка
Контроль канала связи осуществляется только при
включенном режиме охраны.
Персональный код экстренного
выключения охраны
Персональный код экстренного выключения режима охраны
или антиограбления может состоять из 1, 2 или 3-х цифр,
каждая из которых может принимать значение
от 1 до 6 включительно. Порядок программирования
персонального кода описан в инструкции по установке.
При поставке (или после сброса на заводские установки)
персональный код равен «3» (см. функцию 9, стр. 84).
появится снова.
81
StarLine A64 Dialog CAN
Алгоритм ввода персонального кода
(экстренное выключение режима охраны)
Откройте дверь ключом и оставьте ее открытой.
• начнутся сигналы тревоги
(если охрана была включена брелком)
• вспыхнут 4 световых сигнала
(если охрана была включена без брелка)
ВВОД 1-Й ЦИФРЫ:
Включите зажигание. Нажмите сервисную кнопку число
1
раз, равное первой цифре кода. Выключите зажигание.
• если код 1- значный и он набран верно, то сигнализация
выключит режим охраны, последуют 2 световых сигнала
• в случае 2-х или 3-х значного кода - введите следующую цифру:
ВВОД 2-Й ЦИФРЫ:
Включите зажигание. Нажмите сервисную кнопку число
2
раз, равное второй цифре кода. Выключите зажигание.
• если код 2-х значный и он набран верно, то сигнализация
выключит режим охраны, последуют 2 световых сигнала
• в случае 3-х значного кода - введите следующую цифру:
ВВОД 3-Й ЦИФРЫ:
Включите зажигание. Нажмите сервисную кнопку число
3
раз, равное третьей цифре кода. Выключите зажигание.
• если код 3-х значный и он набран верно, то сигнализация
выключит режим охраны, последуют 2 световых сигнала
82
инструкция по эксплуатации
Программирование охранных и
сервисных функций
Охранные и сервисные функции, а также параметры работы
сигнализации могут быть изменены с помощью сервисной
кнопки и основного брелка.
Перечень функций приведен в таблице программирования.
Порядок программирования подробно описан в инструкции
по установке сигнализации.
Мы не рекомендуем самостоятельно проводить
программирование. Если возникнет такая необходимость,
обратитесь к специалистам, осуществлявшим установку
сигнализации. Изменение параметров программирования
или сброс на заводские установки может вызвать блокировку
двигателя при штатном запуске, а также неправильную работу
штатного электрооборудования и самой сигнализации.
Таблица программируемых охранных
и сервисных функций (таблица №1)
Программируемая
функция
№1 – длительность импульсов
управления замками дверей
№2 – автоматическое
управление замками дверей
при включении и выключении
зажигания
№3 – обход са лонного свет а и
задержка активации датчиков
при включении охраны
Вариант 1Вариант 2Вариант 3Вариант 4
0,8 / 0,8 сек .3, 6 / 3,6 сек.
вкл. от педали
тормоза/выкл.
от зажигания
до выключения
подсветки
салона (макс.
60 се к.)
двойной
импульс за
пира ния
0,8 / 0,8 сек .
от зажигания
вкл. (10 сек.)/
выкл.
без задержки30 се к.5 сек.
от зажигания
вкл. (10 сек.)
-
комфорт
30 / 0,8 сек.
отключено
83
StarLine A64 Dialog CAN
Программируемая
функция
№4 – автоматическое
включение режима охраны
№5 – автоматическое
перевключение режима охраны
№6 – режим р аботы выхода
управления сиреной
№7 – световая индикация
открытых дверей
№8 – алгор итм работы выхо да
блокировки при включении
режима антиограбления
№9 – персо нальный код
экстренного отключения
охраны и антиограбления
№10 – режим ра боты
выхода блокировки
№11– время рабо ты
турботаймера
№12– алгоритм обработки
сигналов дополнительного
датчика
№13 – алгорит м работы
дополнительного канала №3
(желто-синий провод)
№14 – алгорит м работы
дополнительного канала №0
(желто-красный провод)
№15 – алгорит м работы
дополнительного канала №1
(желто-красный провод)
№16 – алгорит м работы
дополнительного канала №2
(желто-белый провод)
Вариант 1Вариант 2Вариант 3Вариант 4
с запиранием
замков
с запиранием
замков
управление
сиреной
10 сек.20 сек.30 сек .отключено
при включении
тормоза
1-значный
код = 3
выключено1 мин.3 мин.6 мин.
2х уровневый
доп. датч ик
20 сек. при
включении
охраны
0,8 сек.
отпирание
багажника
0,8 сек.
(2-х шаговое
отпирание
замков дверей)
0,8 сек.гибкое программирование
без запирания
замков
без запирания
замков
управление
сиреной
при включении
тревоги
1-значный
НЗНР
1- уро вневых
доп. датч ика
гибкое программирование
гибкое программирование
гибкое программирование
код
два
отключеноотключено
отключеноотключено
управление
клаксоном
реж им
антиограбления
выключен
2-значный
код
НЗ совмес тно с
реле R2
два
1- уро вневых
доп. датч ика
управление
клаксоном
реж им
антиограбления
выключен
3-значный
код
НЗ совмес тно с
реле R2
два
1- уро вневых
доп. датч ика
20 сек. при
выключении
охраны
заще лка
(вкл./выкл.
брелком)
заще лка
(вкл./выкл.
брелком)
поддержка
зажигания
84
инструкция по эксплуатации
Программируемая
функция
№17 – контрол ь канала связиотключен3 мин. 5 мин.7 мин.
№18 – выбор пол ярности вхо да
дверей
№19 – режим ра боты
с GSM уст ройствами
№20 – алгор итм работы
дополнительного канала №4
(черно-белый провод)
№21– способ контроля работы
двигателя
№22 – режи м работы входа
событий
(оранжево-синий провод)
№23 – спосо б активации
поддержки зажигания
№24 – доп. канал ,
активируемый из мобильного
приложения
№25 – режим иммобилайзераотключенвключенвключенвключен
Вариант 1Вариант 2Вариант 3Вариант 4
( – )( + )( + )( + )
режим 1реж им 2реж им 2реж им 2
блокировка
стартера
по напряжению
используется
для активации
гибких каналов
автоматическис брелка
доп. кана л 1доп. кан ал 2доп. к анал 4д оп. канал 5
гибкое программирование
по генератору
используется
для активации
гибких каналов
( + )
используется
для активации
гибких каналов
включением
по тахосигналу
ручн ого
тормоза
заще лка
(вкл./выкл.
брелком)
вход тревоги
отключено
Серым цветом выделены заводские установки.
85
StarLine A64 Dialog CAN
Элементы питания брелков и их замена
В брелках используются различные элементы питания:
• в брелке с ЖК дисплеем используется 1 элемент питания «ААА» 1,5 В
• в брелке без дисплея используется 1 элемент питания «CR2450» 3 В
Время работы элементов питания брелков зависит от: частоты
пользования брелком, частоты передачи информации по каналу
обратной связи, от выбранного режима контроля канала обратной
связи, от типа установленного элемента питания. Емкости элементов
питания, имеющихся в продаже, могут отличаться в несколько раз.
Среднее время работы элементов питания может составлять:
• для основного брелка с ЖК - дисплеем - от 2 до 6 месяцев;
• для дополнительного брелка - от 9 до 12 месяцев.
При разряде элемента питания на дисплее основного брелка будет
отображаться иконка , что говорит о необходимости замены элемента
питания.
Замена элемента питания в брелке с ЖКИ
1. Откройте крышку батарейного отсека брелка и извлеките старый
элемент питания:
защелка крышка брелка
1
устройство крышки
батарейного отсека
2
надавить монетой на защелку
корпуса и утопить её внутрь
3
не отпуская защелку сдвинуть
монетой крышку в сторону
2. Установите новый элемент питания, соблюдая его полярность.
Правильное положение элемента питания указано на корпусе брелка
под крышкой. Закройте крышку брелка.
3. После замены элемента питания откорректируйте показания
текущего времени.
86
инструкция по эксплуатации
Замена элемента питания в дополнительном брелке
выполняется в следующем порядке:
1. сдвиньте крышку батарейного отсека, сдвинув ее в сторону;
2. извлеките старый элемент питания и установите новый, соблюдая
полярность. Правильное положение элемента питания указано на
контакте держателя;
3. закройте крышку брелка.
87
StarLine A64 Dialog CAN
88
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
