SLO - NAVODILO ZA NAMESTITEV IN UPORABO Št. izd. :
933037
www.conrad.si

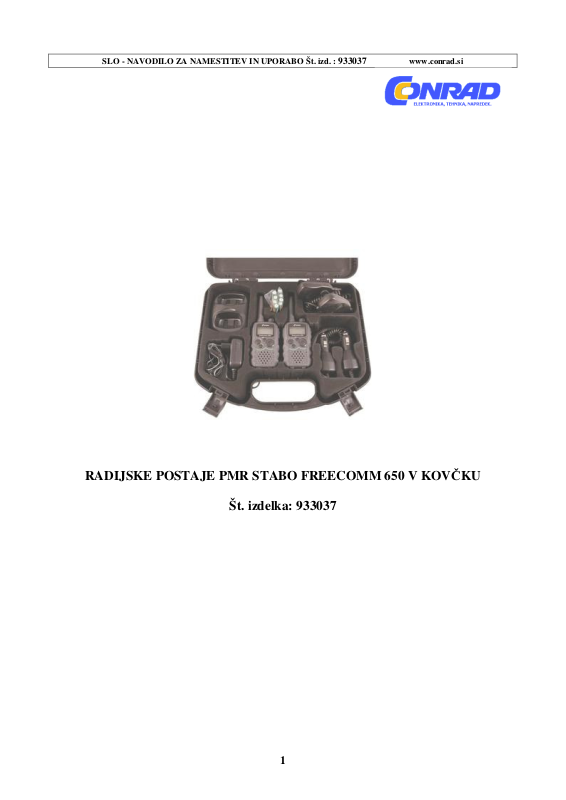

RADIJSKE POSTAJE PMR STABO FREECOMM 650 V KOVČKU
Št. izdelka: 933037
1
KAZALO
VARNOSTNI NAPOTKI ......................................................................................... 3
POMEMBNE INFORMACIJE ................................................................................ 4
OBSEG DOBAVE ................................................................................................ 4
PRIKAZI NA ZASLONU ........................................................................................ 5
UPRAVLJALNI ELEMENTI IN PRIKLJUČKI .......................................................... 5
PREDPRIPRAVE ZA OBRATOVANJE ................................................................... 6
FUNKCIJE .......................................................................................................... 9
NAPOTKI ZA NEGO ........................................................................................... 15
NAPOTKI ZA ODSTRANITEV ............................................................................. 15
ODPRAVA PROBLEMOV ................................................................................... 15
TEHNIČNI PODATKI .......................................................................................... 16
2
VARNOSTNI NAPOTKI
Osebam, ki nosijo sr
neposredni bližini oseb s srčnimi spodbujevalniki se naj ne oddaja.
Med oddajanjem se ne dotikajte antene, držite je tudi ne direktno na telesu, še posebej ne na obrazu
ali očeh. Vaše radijske postaje pri uporabi s slušalkami z mikrofonom ne uporabljajte s previsoko
glasnostjo: drugače je lahko vaš sluh poškodovan.
Radijskih postaj ne obratujte v letalu in v bolnišnici ali v primerjalnih ustanovah. Naprave izklopite
tudi, ko se nahaja v okolici, kjer obstaja nevarnost eksplozije (npr. bencinska črpalka). Tam tudi ne
zamenjajte akumulatorjev / baterij.
Pri uporabi v vozilu nujno upoštevajte nacionalne predpise! V nekaterih državah je prepovedano, da
med vožnjo avtomobila uporabljajte radijsko postajo! V vozilu z Airbagom (zračno blazino)
radijskih postaj ne postavite ali hranite niti nad zračno blazino niti v območje sproženja zračne
blazine.
Nikoli ne odpirajte ohišja radijske postaje ali opreme in ne izvajajte sprememb. Popravila naj izvede
izključno kvalificirana oseba. Zaradi sprememb ali posegov na radijski postaji le-te ne smete več
obratovati in ne velja več pravica iz garancije!
Preprečite, da se otroci igrajo z radijskimi postajami, opremo, baterijami ali embalažo.
Če na napravi ugotovite nastanek vonja ali dima, napravo takoj izklopite in odstranite akumulatorje
/ baterije. Naprave ne uporabljajte, ko ugotovite škode na ohišju ali anteni. Obrnite se na servis.
Vaše radijske postaje in opremo zaščitite pred mokroto, vročino, prahom in močnimi tresljaji.
Preprečite temperature obratovanja pod -10oC ali nad +50oC. Naprav ne izpostavite dlje časa
direktnem sončnem sevanju (npr. polička za klobuke v vozilu). Naprav ne uporabite pri dežju: če
naprava kljub temu postane enkrat mokra, jo takoj izklopite, odstranite akumulatorje / baterije in jo
posušite z mehko krpo. Napravo uporabite šele takrat, ko je popolnoma suha.
Akumulatorjev / baterij ne vrzite v ogenj! Z kontakti akumulatorjev / baterije nikoli ne naredite
kratkega stika!
čne spodbujevalnike se priporoča, da radijskih postaj ne uporabljajo! V
3
POMEMBNE INFORMACIJE
Stabo Freecomm 650 je PMR 446 radijska postaja z Long Range tehnologijo za govorne povezave
na kratkih razdaljah.
Radijski standard PMR 446 je prost v AT, BE, CH, DE, DK, ES, FI, FR, GB, GR, IE, NL, NO, PL,
PT, SI (brez stroškov prijave).
V IT je obvezna prijava: prebivalci Italije morajo pri prijavi radijskih postaj pla
pristojbino! (Dopustniki lahko njihove naprave v času bivanja v Italiji uporabljajo brez prijave.)
Informacije o nacionalnih predpisih pri uporabi radijskih postaj na potovanjih v tujini prejmete pri
vsakokratnih veleposlaništvih / konzulatih konkretnih držav oziroma na mestu pri pristojnih organih
za pošto in telekomunikacijo.
PMR 446 radijske postaje s tehnologijo Long Range oddajajo / sprejemajo na 8 fiksno nastavljenih
kanalih (446 MHz). Znotraj polmera dosega (maksimalno 8 km) lahko med seboj komunicira
poljubno število naprav, pri tem pa lahko govori samo ena oseba in ostali poslušajo.
Doseg je odvisen od številnih faktorjev. Poleg zakonsko določene moči oddajanja, npr. pozicija
antene (stoji naj navpično in da lahko prosto oddaja), napajanja (popolnoma napolnjeni
akumulatorji popolnoma izčrpajo doseg) vpliva na doseg tudi okolica, v kateri bo oddajano. Vsaka
»ovira« (grič, zgradba, drevesa) zmanjša doseg, nekateri materiali (npr. armiran beton, skale)
močno zmanjšajo doseg. PMR 446 radijske postaje z tehnologijo Long Range imajo pod
optimalnimi pogoji (npr. pri jadranju) doseg maksimalno 8 km. Pri rahli zazidavi je realističen
doseg 1-2 km, v močno izolirani okolici (npr. v gorah ali znotraj zgradb iz armiranega betona) lahko
doseg pade na nekaj sto metrov ali manj.
OBSEG DOBAVE
• 2 PMR 446 radijski postaji
• 2 sponki za pas
• Dvojni namizni polnilnik
• 230V / 50Hz napajalnik
• 8 NiMH akumulatorjev 600mAh
• Navodila
čati enkratno
4
PRIKAZI NA ZASLONU
Nastavljena številka kanala
Prikaz oddajanja
Prikaz sprejemanja
Aktivirana funkcija VOX
Aktivirana funkcija Dual Watch
Vklopljeno iskanje
Nastavljena CTCSS številka
Nastavljena DCS številka
Prikaz stanja akumulatorjev (3 stopenjsko)
Vklopljen klicni ton
Vklopljen vibracijski alarm
Vklopljen klicni ton in vibracijski alarm
Vklopljena zapora tipk
UPRAVLJALNI ELEMENTI IN PRIKLJUČKI
1 Antena: antena je tesno povezana z ohišjem in je nikoli ne
poskusite odviti!
2 Tipka PTT: tipka za oddajanje
3 LCD zaslon
4 Tipke UP / DOWN: preklop med posameznimi nastavitvami v
meniju.
5 Zvočnik
6 Mikrofon
7 Tipka MENU: preklop v meni
8 Tipka klicanja: oddajanje klicnega tona
9 Priključek MIC / SPK + priključek za polnjenje: priključek
za slušalke z mikrofonom oziroma napajalnik
10 Stikalo za vklop / izklop in regulator glasnosti: za vklop
vrtite regulator v smeri urnega kazalca; za izklop v nasprotni
smeri urnega kazalca. Pri vklopljeni napravi nastavitev
glasnosti.
5
PREDPRIPRAVE ZA OBRATOVANJE
Sponka za pas
Odstranitev sponke za pas:
Zapah (zgoraj na sponki za pas) potisnite stran od ohišja in sponko za pas
potisnite navzgor, da jo odstranite z radijske postaje.
Namestitev sponke za pas:
Brazde na sponki za pas namestite na vodila zgoraj na ohišju in ga
potisnite navzdol, dokler zapah ne zaskoči.
Polnjenje akumulatorjev
Pred prvo uporabo radijskih postaj akumulatorje popolnoma napolnite (čas polnjenja 12 do 14 ur)!
Napotki: akumulatorji dosežejo njihovo popolno kapaciteto šele po več ciklih polnjenja (= popolno
polnjenje in izpraznitev). Ko naprav ne boste uporabljali dlje časa, odstranite akumulatorje.
Vstavitev akumulatorjev
Za odpiranje pokrova predala za akumulatorje sprostite zapah na zarezi v obliki kroga in odstranite
pokrov predala za akumulatorje.
Z upoštevanjem oznak + / – vstavite v predal za akumulatore 4 1,NiMH akumulatorje. Pokrov
potisnite nazaj na ohišje in zaprite zapah.
6
Varnostni napotki za polnilnik:
V polnilnik ne postavite radijskih postaj, v katerih so vstavljene običajne alkalne baterije
(niso primerne za polnjenje)! Obstaja nevarnost eksplozije!
Dvojni polnilnik uporabite samo za polnjenje dobavljenih NiMH akumulatorjev!
Polnilnik obratujte izključno z dobavljenim napajalnikom. Ne uporabite ga kot vir enosmerne
napetosti za druge uporabe.
Preprečite, da v polnilnik pridejo majhni kovinski deli.
Ne razstavite niti napajalnika niti polnilnika.
Pri ne uporabi odstranite napravo z električnega omrežja.
Prepričajte se, da so radijske postaje med polnjenjem izklopljene.
Polnilnik uporabite izključno v zaprtih prostorih. Zaščitite ga pred vlago, prahom, vročino in
tresljaji.
Akumulatorjev / baterij nikoli ne vrzite v ogenj! Z kontakti akumulatorjev / baterij nikoli ne
naredite kratkega stika!
Polnjenje akumulatorjev v polnilniku
1. Napajalnik vtaknite v 230V vtičnico.
2. Napajalnik povežite s polnilnikom.
3. Izklopite radijske postaje!
4. Radijske postaje postavite v polnilnik.
Obe kontrolni lučki na polnilniku svetita rdeče, akumulatorji bodo sedaj polnjeni.
Tok polnjenja je pri tem polnilniku s približno 50mA oziroma 100mA fiksno
nastavljen, zaradi tega je čas polnjenja odvisen od tega, če je v polnilniku ena
radijska postaja ali dve radijski postaji, ter od stanja polnjenja in kapacitete
akumulatorjev.
Polnilnik se ne izklopi samodejno. Pravočasno končajte polnjenje, da preprečite
preobremenitev akumulatorjev, ker večkratna preobremenitev zmanjša življenjsko dobo.
7
Maksimalni časi polnjenja
Pri popolnoma izpraznjenih akumulatorjih z kapaciteto 600mAh so akumulatorji po 12-14 urah
popolnoma napolnjeni. Če želite polniti dve napravi z napol polnimi akumulatorji, znaša čas
polnjenja ustrezno samo 6-7 ur. Če v polnilnik postavite samo eno napravo za polnjenje, se tok
polnjenja podvoji s približno 50mA na približno 100mA; čas polnjenja nato zmanjšajte za polovico!
Napotek: polnjenje globoko izpraznjenih akumulatorjev je načeloma možno, vendar pa skrajša
življenjsko dobo.
Možnost polnjenja preko stranskega priključka za polnjenje
Napajalnik polnilnika lahko priključite tudi direktno na stranski priključek za
polnjenje (9) radijske postaje in tako polnite akumulatorje radijske postaje:
1. Napajalnik vtaknite v 230V vtičnico.
2. Izklopite radijsko postajo!
3. Napajalnik povežite s priključkom za polnjenje radijske postaje.
Akumulatorji bodo sedaj polnjeni. Čas polnjenja in tok polnjenja ustreza zgornjim navedbam za
radijsko postajo! Napajalnik odstranite z električnega omrežja, ko so akumulatorji napolnjeni, da
preprečite preobremenitev akumulatorjev!
Obratovanje z baterijami
Vaši radijski postaji lahko obratujeta tudi z vsakokrat po 4 baterijami tipa AAA. Pri vstavitvi nujno
upoštevajte navedbo polarnosti v predalu za baterije! Pri menjavi baterij vedno zamenjajte vse
baterije.
Nikoli ne mešajte različnih tipov baterij, baterij z različno kapaciteto ali baterij in akumulatorjev!
Radijske postaje, v kateri so vstavljene baterije, nikoli ne poskušajte polniti v polnilniku!
Obstaja nevarnost eksplozije.
Odstranite baterije, ko naprave ne boste uporabljali dlje časa.
Napotek za odstranitev akumulatorjev / baterij
Izrabljeni akumulatorji in baterije ne sodijo med gospodinjske odpadke. Upoštevajte nacionalne
predpise za odstranitev in izrabljene akumulatorje / baterije oddajte pri ustreznem zbirnem mestu.
Upravljanje energije
Poraba toka te radijske postaje je zelo nizka. Če signal ne bo sprejet, se aktivira elektronsko
varčevanje z baterijo. Če je kapaciteta akumulatorjev prenizka ali so baterije prazne, naprava to javi
z opozorilnim tonom, ki se ponovi vsakih 10 sekund. Sedaj napolnite akumulatorje oziroma
zamenjajte baterije.
8
Prikaz stanja akumulatorjev / baterij
Akumulatorji imajo polno kapaciteto.
Akumulatorji imajo še pol kapacitete.
Akumulatorji imajo zelo nizko kapaciteto. Oddaj je opozorilni ton, ki se ponovi vsakih 10
sekund; sedaj napolnite akumulatorje.
Akumulatorji nimajo več kapacitete. Simbol baterije utripa, oddan je dvakratni šibek
opozorilni ton in naprava se izklopi.
FUNKCIJE
Napotek: če v roku 10 sekund ne boste potrdili nastavitve, naprava samodejno shrani zadnjo
nastavitev.
Vklop / izklop naprave
Za vklop naprave vrtite regulator (10) v smeri urnega kazalca; za izklop v nasprotni smeri urnega
kazalca. Z vklopom slišite potrditveni ton.
Nastavitev glasnosti
Pri vklopljeni napravi nastavite glasnost z regulatorjem (10) (glasneje: vrtenje v smeri urnega
kazalca, tišje: vrtenje v nasprotni smeri urnega kazalca).
Izbira kanala
Izberite enega izmed 8 razpoložljivih kanalov.
Napotek: pri obeh radijskih postajah vedno nastavite isti kanal.
1. 1x pritisnite na tipko MENU (7): utripa številka kanala.
2. S tipko UP ali DOWN izberite prost kanal.
3. Vsakokraten kanal potrdite s tipko PTT.
Oddajanje
Držite pritisnjeno tipko PTT in govorite v oddaljenosti 5 cm z normalno glasnostjo v mikrofon.
Dokler bo pritisnjena tipka PTT, se na zaslonu pojavi TX simbol in rdeča oddajna LED sveti.
Ko ste končali z govorjenjem spustite tipko PTT.
Sprejem
Ko naprava sprejme signal, se na zaslonu pojavi simbol RX in rde
ča LED sprejema sveti.
9
Samodejno izlo
Vaša radijska postaja razpolaga s samodejnim izločanjem šumov, ki preprečuje, da je pri prostih
radijskih kanalih slišno nadležno šumenje. Računalniki, električne ali elektronske naprave lahko
vendarle med drugim – in glede na oddaljenost – motijo izločevanje šumov tako, da slišite motnje.
Zaradi zelo občutljivega sprejemnika radijske postaje so takšni efekti motenj v neposredni bližini
normalni in neizogibni. Pri takšnih motnjah spremenite razdaljo k viru motnje in napravo držite
tako, da lahko antena prosto oddaja.
Izločevanje šumov
S to funkcijo premostite izločevanje šumov in slišite lahko tudi šibke signale.
Istočasno držite pritisnjeno tipko MENU in tipko DOWN, dokler se na zaslonu ne pojavi simbol
RX in rdeča LED sprejema sveti.
Za izklop funkcije ponovno na kratko pritisnite na tipko MENU.
CTCSS toni
Cvaša radijska postaja ima CTCSS tone, s katerimi lahko ciljno nagovorite posamezne partnerske
postaje ali skupine oziroma, da lahko sprejmete samo njihove klice. Na voljo je 38 različnih tonov.
Napotek: pazite na to, da vaši partnerji uporabljajo isti kanal in isti ton.
Vklop CTCSS tona:
1. 2x pritisnite na tipko MENU: utripa CTCSS OF.
2. S tipko UP ali DOWN izberite želeno CTCSS številko.
3. CTCSS številko potrdite s tipko PTT.
Izklop CTCSS tona:
1. 2x pritisnite na tipko MENU: utripa nastavljena številka CTCSS.
2. S tipko UP ali DOWN izberite 00.
3. 00 potrdite s tipko PTT.
čevanje šumov
10
Sistem digitalne kode
Vaša radijska postaja razpolaga poleg CTCSS tona z DCS tonom, s katerim lahko prav tako ciljno
nagovorite posamezne partnerske postaje ali skupine oziroma sprejmete samo njihove klice. Na
voljo je 83 razli
Napotek: pazite na to, da vaši partnerji uporabljajo isti kanal in isto digitalno kodo (DCS ton).
Vklop DCS tona:
1. 3x pritisnite na tipko MENU: utripa DCS OF.
2. S tipko UP ali DOWN izberite želeno DCS številko.
3. DCS številko potrdite s tipko PTT.
Izklop DCS tona:
1. 3x pritisnite na tipko MENU: utripa nastavljena številka DCS.
2. S tipko UP ali DOWN izberite 00.
3. 00 potrdite s tipko PTT.
Funkcija VOX (prostoročno telefoniranje)
S tem lahko oddajte brez, da bi pritisnili na tipko za oddajanje: glasovi / hrupi, ki pridejo na
mikrofon, pri tem vklopijo oddajnik radijske postaje.
Občutljivost nastavite ustrezno z hrupi okolja tako, da bo pri primerni glasnosti preklopljeno s
sprejema na oddajanje. Izberete lahko med tremi stopnjami občutljivosti (stopnja 3 = najvišja
občutljivost).
Vklop funkcije VOX:
1. 4x pritisnite na tipko MENU: utripa VOX OFF.
2. S tipko UP in DOWN izberite želeno občutljivost (1, 2 ali 3).
3. Potrdite s tipko PTT: za zaslonu se pojavi VOX.
Izklop funkcije VOX:
1. 4x pritisnite na tipko MENU: utripa nastavljena stopnja občutljivosti.
2. S tipko UP in DOWN izberite OFF.
3. OFF potrdite s tipko PTT: z zaslona izgine napis VOX.
čnih kod.
11
Samodejno iskanje (SCAN)
Samodejno iskanje je uporabljeno za hitro najdbo aktivnih kanalov. Samodejno iskanje samodejno
če vseh 8 kanalov in se ustavi, kot prekorači signal prag izločevanja šumov. Po tem, ko je
preiš
signal bil najden se iskanje ustavi in se ponovno nadaljuje, ko signal ni več prisoten. Iskanje lahko
tudi ročno ponovno zaženete s pritiskom na tipko UP ali DOWN.
Naprava ima poleg iskanja kanala tudi iskanje CTCSS tonov ter iskanje DCS tonov.
Vklop iskanja kanalov:
1. 5x pritisnite na tipko MENU: utripa SCAN.
2. S tipko UP ali DOWN zaženite iskanje.
Izklop iskanja kanalov:
Pritisnite na tipko PTT: iskanje bo končano in SCAN izgine z zaslona.
Vklop iskanja CTCSS tonov:
1. 6x pritisnite na tipko MENU: utripa SCAN in CTCSS 00.
2. S tipko UP ali DOWN zaženite iskanje.
Izklop iskanja CTCSS tonov:
Pritisnite na tipko PTT: iskanje bo končano in SCAN in CTCSS izgine z zaslona.
Vklop iskanja DCS tonov:
1. 7x pritisnite na tipko MENU: utripa SCAN in DCS 00.
2. S tipko UP ali DOWN zaženite iskanje.
Izklop iskanja DCS tonov:
Pritisnite na tipko PTT: iskanje bo končano in SCAN in DCS izgine z zaslona.
Klicni ton
Pri pritisku na tipko klica call bo oddan klicni ton, ki bo sprejet s partnerske postaje. LED oddajanja
sveti.
Izberete lahko med 15 (prikaz 01-15) različnimi melodijami klicnega tona.
Izbira melodije klicnega tona:
1. 8x pritisnite na tipko MENU: na zaslonu se pojavi napis C in o1 utripa.
2. S tipko UP ali DOWN izberite eno izmed 15 različnih melodij tonov zvonjenja.
3. Potrdite s tipko PTT: prikaz zaslona se preklopi v normalen način.
12
Signaliziranje klica / vibracijski alarm
Izberete lahko med 3 razli
1. Samo klicni ton: prikaz na zaslonu .
2. Klicni ton in vibracijski alarm: prikaz na zaslonu .
3. Samo vibracijski alarm: prikaz na zaslonu .
Izbira signalizacije klica:
1. 9x pritisnite na tipko MENU: utripa 1 in .
2. S tipko UP ali DOWN izberite želeno signalizacijo klica.
3. Potrdite s tipko PTT. Na zaslonu se pojavi prikaz za izbrano vrsto signalizacije.
Roger Beep
Ko po oddajanju spustite tipko PTT, bo samodejno oddan signalni ton. Ta ton vašem sogovorniku
signalizira, da ste končali s prenosom in da lahko on govori (v pomoč npr. pri motenih povezavah).
Vklop funkcije Roger Beep:
1. 10x pritisnite na tipko MENU: pojavi se napis rO in OFF utripa.
2. S tipko UP ali DOWN izberite rO ON.
3. Potrdite s tipko PTT.
Izklop funkcije Roger Beep:
1. 10x pritisnite na tipko MENU: pojavi se napis rO in ON utripa.
4. S tipko UP ali DOWN izberite rO OFF.
2. Potrdite s tipko PTT.
Potrditveni ton tipk
Potrditveni ton lahko vklopite ali izklopite.
Vklop potrditvenega tona:
1. 10x pritisnite na tipko MENU: na zaslonu se pojavi napis tO in OFF utripa.
2. S tipko UP ali DOWN izberite tO ON.
3. Potrdite s tipko PTT.
Izklop potrditvenega tona:
1. 10x pritisnite na tipko MENU: na zaslonu se pojavi napis tO in ON utripa.
2. S tipko UP ali DOWN izberite tO OFF.
3. Potrdite s tipko PTT.
čnimi signalizacijami klica:
13
Dvokanalni nadzor (Dual Watch)
Če za pripravljenost sprejema ne želite biti pripravljeni samo na enem kanalu, temveč na dveh
kanalih, potrebujete dvokanalni nadzor. Pri tem se radijska postaja samodejno vsake 0,5 sekunde
preklopi s trenutnega kanala na prednostni kanal.
Napotek: pri prednostnem kanalu lahko dodatno nastavite CTCSS ton ali DCS ton, da prejmete
samo ciljne signale.
Vklop dvokanalnega nadzora:
1. 12x pritisnite na tipko MENU: utripa DCM in OFF.
2. S tipko UP ali DOWN izberite želeni prednostni kanal.
3. Če želite dodatno nastaviti CTCSS ton ali DCS ton, pritisnite enkrat (za CTCSS ton) ali dvakrat
(za DCS ton) na tipko MENU. Nato izberite s tipko UP ali DOWN želen CTCSS ton oziroma
DCS ton.
4. Vašo nastavitev potrdite s tipko PTT.
Izklop dvokanalnega nadzora:
1. 12x pritisnite na tipko MENU: utripa DCM in številka nastavljenega prednostnega kanala.
2. S tipko UP ali DOWN izberite DCM OFF.
3. Potrdite s tipko PTT.
Zapora tipk
Za zaščito pred napačnim upravljanjem lahko tipkovnico zaklenete (razen tipke PTT in tipko za
klicanje).
Vklop zapore tipk:
Tipko MENU držite pritisnjeno 3 sekunde: na zaslonu se pojavi simbol .
Izklop zapore tipk:
Tipko MENU držite pritisnjeno 3 sekunde: z zaslona izgine simbol .
Osvetlitev zaslona
Z kratkim pritiskom na tipko UP ali DOWN bo osvetlitev zaslona aktivirana za približno 5 sekund.
14
NAPOTKI ZA NEGO
Radijske naprave in pripomo
tresljaji ali ekstremnimi temperaturami.
Naprav in pripomočkov nikoli ne potopite v vodo ali druge tekočine. Ohišje radijskih postaj očistite
samo z mehko, rahlo vlažno krpo. V nobenem primeru ne uporabite čistil.
Kontakte akumulatorjev ali baterij očistite s suho krpo.
Odstranite akumulatorje / baterije, ko naprave ne boste uporabljali dlje časa.
NAPOTKI ZA ODSTRANITEV
Izrabljene baterije / akumulatorji ne sodijo med gospodinjske odpadke. Oddajte jih (samo
popolnoma izpraznjene) pri ustreznem zbirnem mestu v prodajalni.
Tudi električne in elektronske naprave ne sodijo med gospodinjske odpadke. Pokvarjene / izrabljene
naprave oddajte pri ustreznem zbirnem mestu.
Informacije o tem prejmete pri vašem komunalnem podjetju za odstranitev oziroma pri vaših
krajevnih uradih.
ODPRAVA PROBLEMOV
Problem / rešitev
Vaše radijske postaje ne morete vklopiti.
Napolnite akumulatorje ali zamenjajte baterije.
Vašemu sogovorniku ne morete niti ničesar sporočiti niti ga ne morete slišati.
Preverite, če je nastavljen isti kanal in (če je aktiviran) isti CTCSS oziroma DCS ton.
Nahajate se izven dosega, zmanjšajte oddaljenost od vašega partnerja.
Ni funkcije tipk.
Zapora tipk je vklopljena. Izklopite zaporo tipk.
Kanal je stalno zaseden.
Preverite VOX nastavitev.
Pri drugi napravi eventualno zmanjšajte VOX občutljivost.
Drugi udeleženci v okolici uporabljajo isti kanal. Preklopite na drug kanal.
čke zaščitite pred vlago / mokroto, prahom / umazanijo, močnimi
15
TEHNI
Frekvenčno območje: 446.00625MHz do 446.09375MHz
Število kanalov: 8
Število pod kanalov
Doseg: maksimalno 8 km (pri prostem vidu)
Izhodna moč: ≤500mW
Napajanje: 4,8V / 600mAh NiMH akumulatorji ali 4 baterije tipa AAA
Mere: 56 x 165 x 30 mm, vključno z anteno
Teža: 140g z baterijami
Tabela frekvenc kanalov
Številka kanala Frekvenca (MHz)
1 446.00625
2 446.01875
3 446.03125
4 446.04375
5 446.05625
6 446.06875
7 446.08125
8 446.09375
Tabela CTCSS tonov
CTCSS številka Frekvenca (Hz) CTCSS številka Frekvenca (Hz)
ČNI PODATKI
CTCSS: 38
DCS: 83
1 67,0 21 136,5
2 71,9 22 141,3
3 74,4 23 146,2
4 77,0 24 151,4
5 79,7 25 156,7
6 82,5 26 162,2
7 85,4 27 167,9
8 88,5 28 173,8
9 91,5 29 179,9
10 94,8 30 186,2
11 97,4 31 192,8
12 100,0 32 203,5
13 103,5 33 210,7
14 107,2 34 218,1
15 110,9 35 225,7
16 114,8 36 233,6
17 118,8 37 241,8
18 123,0 38 250,3
19 127,3 0 ni tona
20 131,8
16
GARANCIJSKI LIST
Izdelek:
Kat. št.:
Garancijska Izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga
potrošniku. Garancija velja na območju Republike Slovenije. Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga zamenjali
z enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe,
malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje
pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus-Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj z
izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva nakupa izdelka, kar kupec dokaže s priloženim, pravilno izpolnjenim garancijskim
listom.
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11 248
www.conrad.si, info@conrad.si
- Garancija velja na območju Republike Slovenije.
- Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na
blagu.
17
Loading...
