Verehrter Kunde!
Wir gratulieren Ihnen zu dem Entschluss, den SHARK S601 erworben zu
haben. Er zeichnet sich gegenüber herkömmlichen Windgeneratoren
durch hohe Sicherheit, enorme Effizienz und sehr geringe
Geräuschbelastung über den ganzen Bereich aus.
Sie profitieren auch von unserer mehr als 30-jährigen Erfahrung mit
verschiedenen Windgeneratoren im Einsatz auf hoher See (Silent Wind
von Spreco auf Segelbooten).
Dort ist elektrischer Strom besonders wichtig und sorgt für Sicherheit und
Komfort an Bord.
Beachten Sie bitte, dass dieses Benutzerhandbuch ein Teil des
Produktes ist. Wir empfehlen, dieses Handbuch vor der Montage des
SHARK S601 sorgfältig zu lesen und die Anweisungen zu befolgen. Bitte
bewahren Sie dieses Benutzerhandbuch gut auf.
Viel Erfolg und immer genügend Wind
wünscht Ihnen Ihr
Spreco Team
Page 3
3
Inhaltsverzeichnis:
1. Einsatz und Anwendungsbereich .......................................................................................................... 4
2. Sicherheitshinweise .............................................................................................................................. 5
2.1 Mechanische Gefahren ................................................................................................................. 5
2.2 Elektrische Gefahren ......................................................................................................................... 6
2.3 Gefahren bei der Montage ............................................................................................................ 7
3. Technische Daten ................................................................................................................................. 7
3.1 Windgenerator .............................................................................................................................. 7
3.1.1 Elektrische Daten ............................................................................................................................. 7
3.1.2 Mechanische Daten ......................................................................................................................... 7
3.2 Laderegler...................................................................................................................................... 8
3.2.1 Elektrische Daten ............................................................................................................................. 8
3.2.2 Mechanische Daten ........................................................................................................................ 9
3.4 Leistungskurve ............................................................................................................................... 9
3.5 Abmessungen ................................................................................................................................... 10
4. Lieferumfang ....................................................................................................................................... 10
5. Funktionsbeschreibung....................................................................................................................... 11

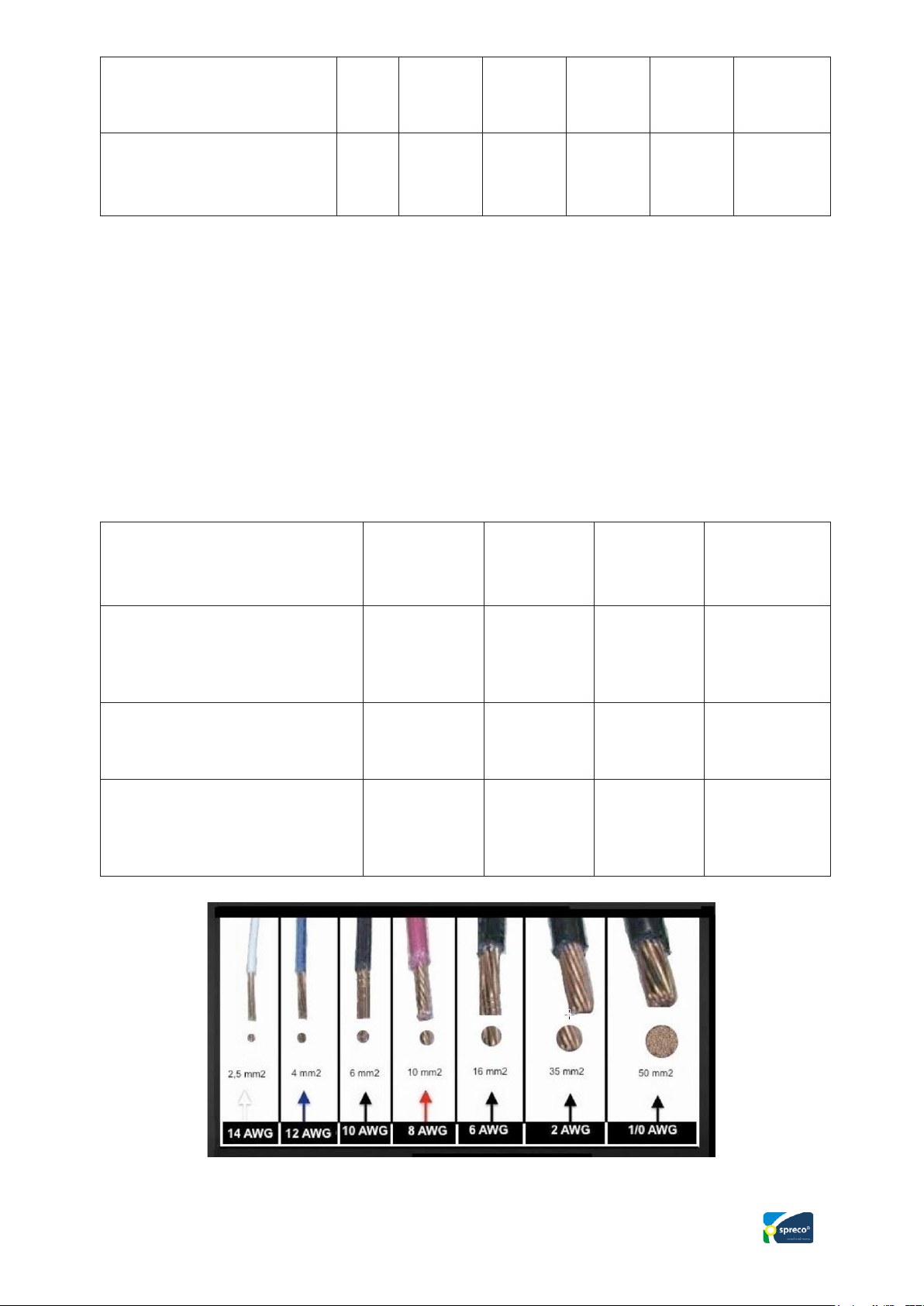

6. Kabeldimensionierung ........................................................................................................................ 12
7. Montage ............................................................................................................................................. 12
8. Inbetriebnahme .................................................................................................................................. 18
9. Starten und Stoppen ........................................................................................................................... 20
10. Ladeindikator .................................................................................................................................... 20
11. Kontrollen ......................................................................................................................................... 21
11.1 Rotorblätter .................................................................................................................................... 21
11.2 Schraubverbindungen ..................................................................................................................... 21
11.3 Lager, Dichtungen ........................................................................................................................... 21
11.4 Korrosionsschutz............................................................................................................................. 22
11.5 Mastkonstruktion ........................................................................................................................... 22
11.6 Elektrisches System ........................................................................................................................ 22
12. Wartungsarbeiten ............................................................................................................................. 23
13. Fehlersuche ....................................................................................................................................... 23
Page 4
4
14. Gewährleistung ................................................................................................................................. 25
1. Einsatz und Anwendungsbereich

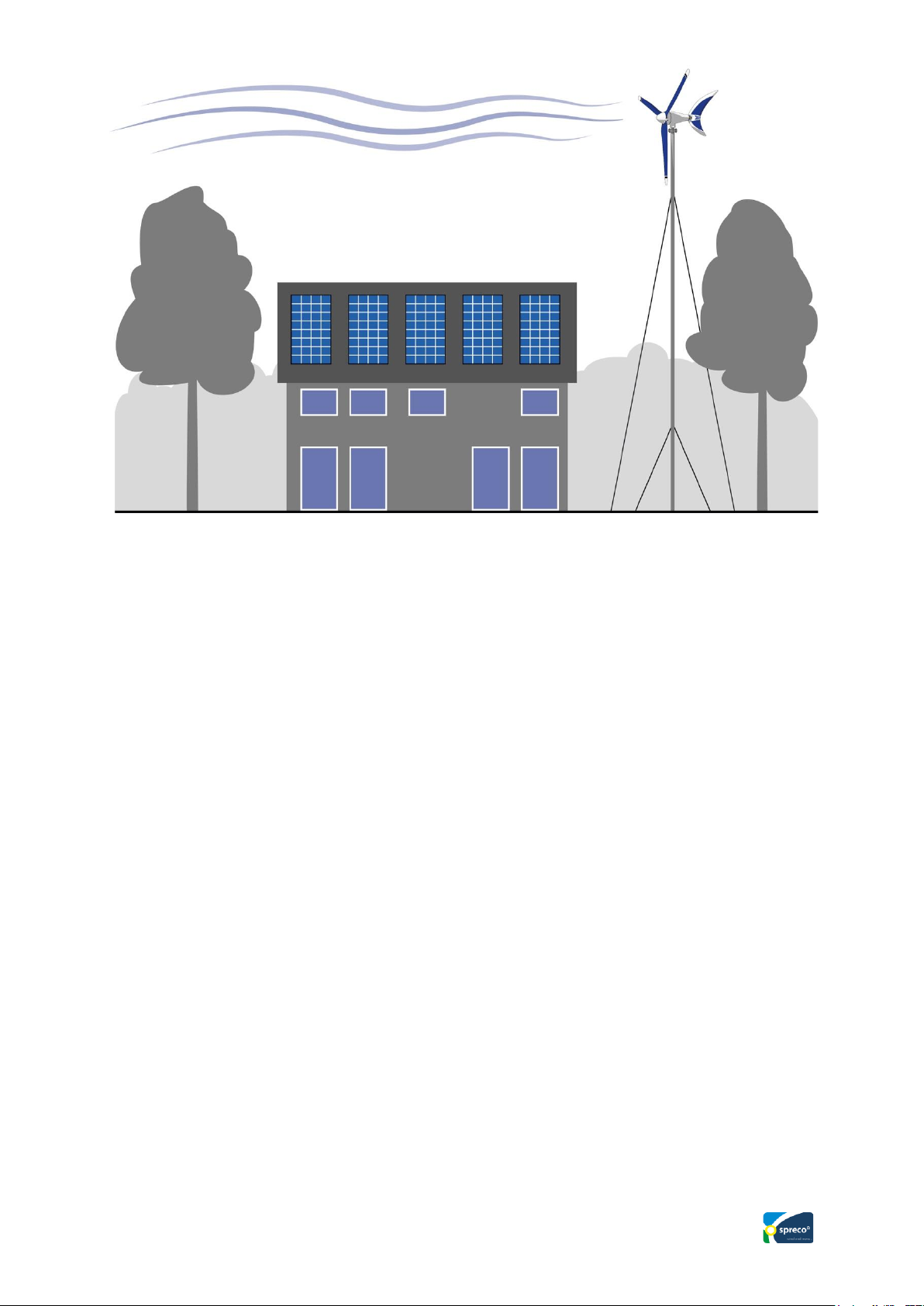

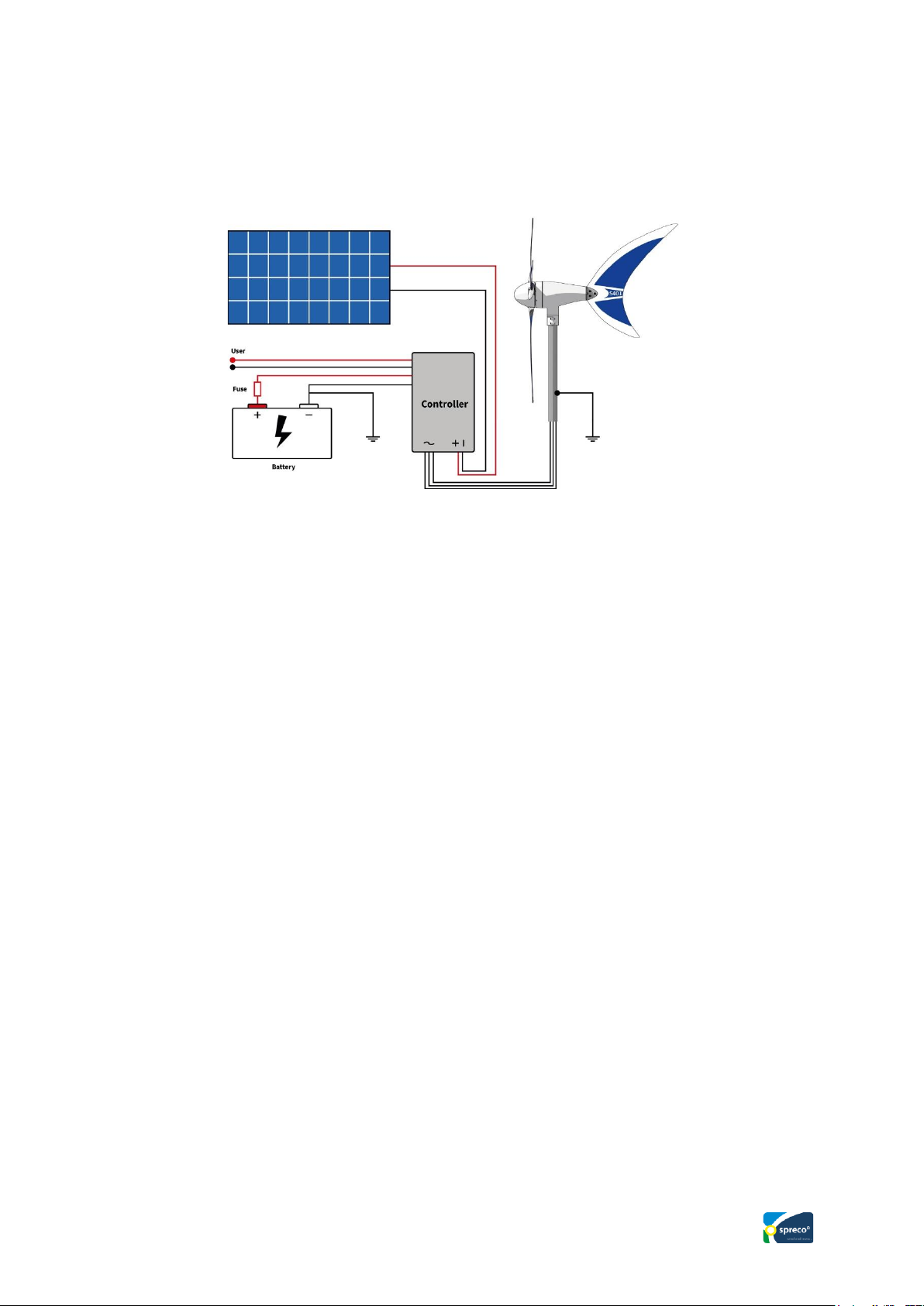

Die größte regenerative Energieausbeute erreichen Sie durch die Kombination von
Windgenerator und Solarmodul, wobei Sie die gewonnene Energie in einem
Batteriesystem speichern und damit das Tageslicht und die zur Verfügung
stehende Windenergie ausnutzen. Unser Laderegler ist dafür ausgelegt zusätzlich
max. 300Wp Solarleistung anzuschließen (Hybridladeregler).
Die Anwendungsmöglichkeiten sind vielfältig und über die Batteriespannung mit
einem 230-V-Inverter für stationäre und mobile Inselanlagen geeignet.
Unser Windgenerator ist sehr effizient und aerodynamisch. Ist der Energiebedarf
höher, können mehrere SHARK S601 Windgeneratoren parallel eingesetzt
werden. Durch den geringen Geräuschpegel kann der SHARK S601
Windgenerator in Wohngebieten und auf Segelyachten installiert werden ohne die
Nachbarn zu stören.
Der mitgelieferte Hybrid-Laderegler ist mit den Eingängen für Solarmodule und
Windgenerator, für den SHARK S601 ausgelegt.
Ein weiterer Vorteil des SHARK S601 ist, dass nahezu keine Elektronik im
Gehäuse verbaut ist. Damit reduzieren sich Wartungsarbeiten drastisch.
Die elektrische Energie wird über drei Leitungen nach unten zum Regler geführt.
Die handlaminierten Kohlefaserblätter der neuen Generation wurden nach der
Norm DIN EN-61400-2 im Windkanal erfolgreich getestet. Sie brauchen sich bei
Sturm keine Sorgen um den SHARK 601 zu machen da eine speziell entwickelte
Sturmbremse eingebaut ist. Gebremst wird bei 130 Grad Cᵒ am Stator, nach der
Abkühlung wird wieder zugeschaltet.
Für Wartungsarbeiten benützen Sie bitte den beigelegten Stopp Schalter.
Anwendungsbeispiele:
E – Autoladestation in Verbindung mit PV
Stationäre / mobile Inselanlagen
Messstationen On Grid / Off Grid, Notrufsysteme, Strassenbeleuchtung,
Entwicklungshilfe Projekte, Wireless-Lan Access Points, Ferienhäuser mit 230V
(110V) Inverter oder überall wo kein Stromanschluss vorliegt.
Page 5
5
2. Sicherheitshinweise
Windgeneratoren sind durch die hohe Drehzahl und die erzeugte Spannung nicht
ungefährlich. Daher lesen Sie bitte die folgenden Sicherheitshinweise mit größter
Aufmerksamkeit:
2.1 Mechanische Gefahren
Eine große Gefahr stellt der sich drehende Rotor dar. Ab einer gewissen
Windgeschwindigkeit erscheint dieser sogar transparent, so dass die Gefahr
visuell nicht erkannt wird. Unsere Blätter sind mit Drei Farben beschichtet, damit
sie optisch besser erkannt werden. Berühren Sie niemals den sich drehenden
Rotor! Versuchen Sie niemals den sich drehenden Rotor mit der Hand anzuhalten!
Bitte Abstand halten!

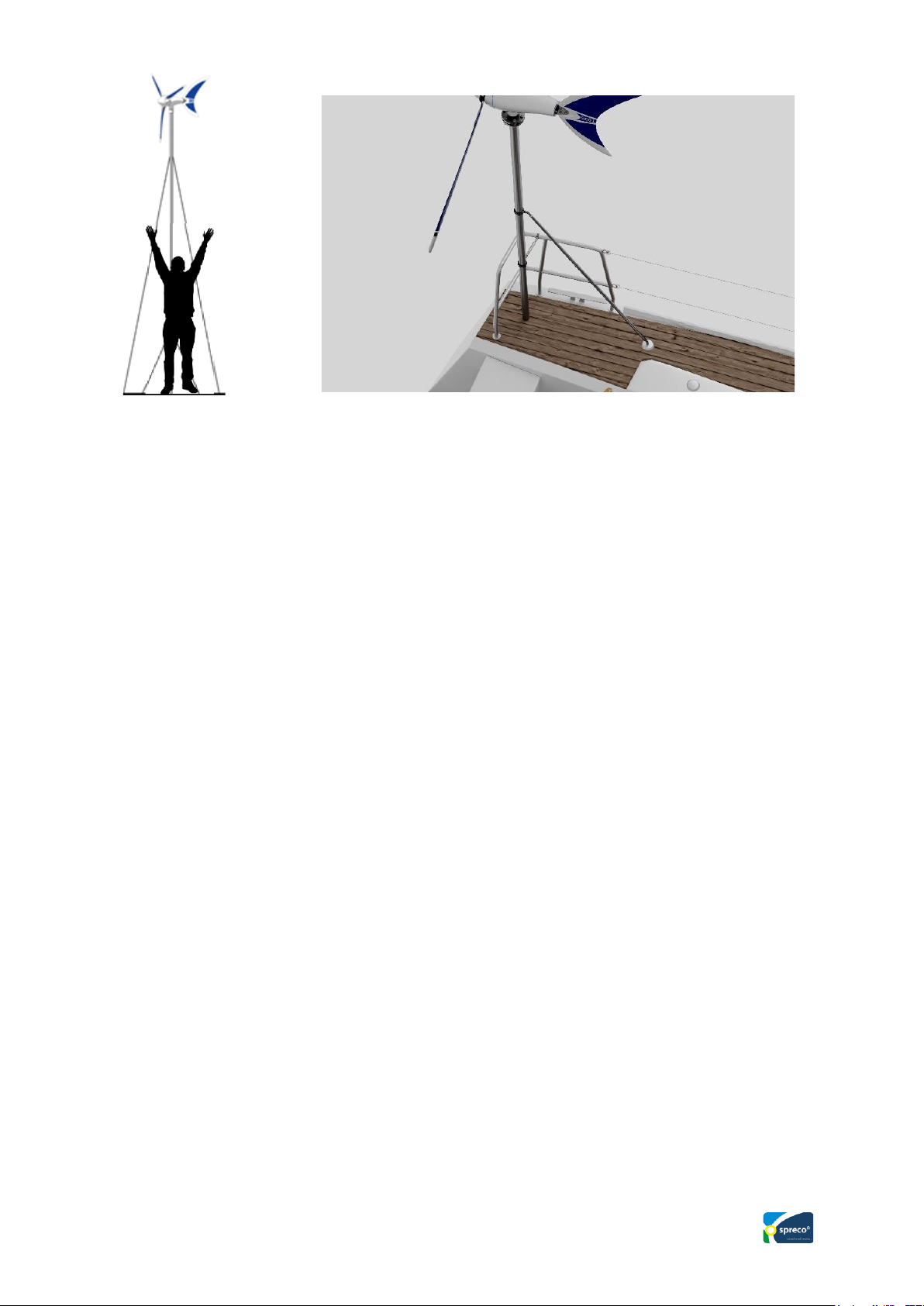

Installieren Sie den Generator nur an Stellen, wo es ausgeschlossen ist, dass
jemand den Windgenerator berühren könnte! Dies ist besonders auf Segelyachten
zu beachten. Installieren Sie den Windgenerator mit ausreichendem Abstand zum
Deck.
Die Rotorblätter sind aus handlaminiertem Kohlefasermaterial hergestellt, welche
selbst orkanartigen Windgeschwindigkeiten standhalten. Halten Sie sich
grundsätzlich von den drehenden Rotorblättern fern um Verletzungen zu
vermeiden.
Durch herumfliegende Teile oder Leinen kann es trotzdem zu einem Bruch der
Rotorblätter kommen. Ist ein Rotorblatt beschädigt, ist die Anlage durch
manuelles Betätigen des Stoppschalters außer Betrieb zu nehmen.
Beschädigungen an einem Rotorblatt können erhebliche Unwuchten zur Folge
haben, so dass der gesamte Mast, auf dem der Windgenerator angebracht ist,
gefährdet sein kann. Beachten Sie dies bitte auch bei der Auswahl Ihres
Aufstellungsortes, damit dieser auch wirklich sicher ist. Während der Montage
müssen die drei Anschlussleitungen vom Generator getrennt und kurzgeschlossen,
oder ein Flügel festgebunden sein.
Page 6
6
Der Mast und die Befestigung des Mastes müssen so beschaffen sein, dass dieser
den entstehenden Windkräften und schwankenden Belastungen standhält.
Weiterhin sollte die Mastbefestigung und Verstagung so angebracht sein, dass
eventuell entstehende Vibrationen nicht verstärkt werden. Das Hinzuziehen einer
Fachkraft ist zu empfehlen.
2.2 Elektrische Gefahren
Schließen Sie alle Komponenten nur dann an, wenn Sie entsprechende Kenntnisse
dafür haben. Stellen Sie alle elektrische Verbindungen her bevor der
Windgenerator das erste Mal dreht. Diese Spannungen/Ströme können bei
Missachtung der Sicherheit Verbrennungen oder Feuer hervorrufen.
Vorsicht bei Herzschrittmacher, etc.! Berühren Sie niemals abisolierte
Kabelenden. Die Stromstärke beim Laden von Batterien kann mehr als 50 A
Gleichstrom (DC) erreichen. Alle Leitungen, elektrische Komponenten und
Verbindungsstellen müssen mit min. 60 A bei 12 V belastbar sein. Zur
Absicherung muss in die Zuleitung (+) zur Batterie, möglichst nahe bei der
Batterie eine 60-A-Sicherung bei 12 V (30-A bei 24 V) eingebaut werden.
Warnung: Leitungen mit nicht ausreichend dimensioniertem Querschnitt
können sich so stark erhitzen, dass ein Brand entstehen kann.
Kabel sind geschützt zu verlegen, so dass eine mechanische Beschädigung der
Kabel ausgeschlossen ist. Ein aufgescheuertes Kabel birgt Gefahren für die
Sicherheit.
Warnung: Bei Anschluss der Batterien können Funken entstehen.
Vermeiden Sie unbedingt einen Kurzschluss der Batterien. Achten Sie immer auf
ausreichende Belüftung!
Es ist sicherzustellen, dass die Elektroinstallation nur von Personen mit
Fachkenntnissen durchgeführt wird.
Vor einem Sturm sollte der SHARK S601 mit dem im Laderegler eingebauten
Stoppschalter gebremst werden. Bei einem drohenden Orkan ist es sinnvoll, wenn
ein Rotorblatt am Mast festgebunden wird. Dies ist vor allem bei Betrieb des
SHARK S601 auf einer Segelyacht zu empfehlen.
Page 7
7
2.3 Gefahren bei der Montage
Verwenden Sie nur Mastkonstruktionen, die den auftretenden Belastungen durch
den Windgenerator und dessen Winddruck sowie Bewegungen des Schiffes
(Kräfte können sich addieren) bei jeder Windgeschwindigkeit standhalten.
Die Arbeiten am Mast sollten möglichst an einem windstillen Tag durchgeführt
werden. Es sollten sich keine Personen im Gefahrenbereich des Generatormastes
aufhalten.
Während sämtlicher Arbeiten an der Anlage muss die Batterie vom
System elektrisch getrennt sein. Das Loslaufen des Rotors während der Arbeiten
muss durch Festbinden eines Rotorblattes verhindert werden, sonst kann der
Laderegler zerstört werden. Die elektrische Installation muss vollständig
abgeschlossen sein.
3. Technische Daten
3.1 Windgenerator
3.1.1 Elektrische Daten
Generatortyp
Permanentmagnetgenerator, 3-phasig,
AC
Nennspannung
12 V DC / 24 V DC / 48V DC mit
Boost Laderegler
Nennleistung
600 Watt 700 Watt 800 Watt
Nennwindgeschwindigkeit
Ca. 14 m/s
Anlauf-Windgeschwindigkeit
Ca. 3 m/s
Ladebeginn
Ca. 200 Upm
3.1.2 Mechanische Daten
Sicherheitstest im Windkanal
122 km/h
Page 8
8
Rotordurchmesser
1,50 m
Blattanzahl
3
Blattgewicht
250g / Blatt
Rotorblatt Material
Kohlefaser Cfk
handlaminiert
Drehzahlbereich
200 - 950 Upm
Gewicht
Ca. 12 kg (Generator)
Farbe
weiß, pulverbeschichtet Zweischichtaufbau
Garantie
24 Monate
3.2 Laderegler
Ladekriterien werden über den mitgelieferten externen Hybridladeregler mit
Boostfunktion eingestellt.
Die Ladeschlussspannung ist einstellbar für Bleisäure, Gel, AGM, und Lithium
Batterien. Bitte die Anweisungen des Batterie Herstellers beachten!
Bremsvorgang: elektronisch je nach Individueller Parameter Einstellung, manuell
mit dem eingebauten Stoppschalter oder mit dem verlängerten externen Schalter.
3.2.1 Elektrische Daten
Systemspannung
12V
24V
48V
Max. Eingangleistung Windgenerator
600 W 700W 800W
Max. Eingangstrom Windgenerator
32 A 25A 12,5A
Max. Eingangsleistung Solar
300 Wp bei 12 V
Max. Eingangsstrom Solar
20 A 10 A 5 A
Page 9
9
Max. Leerlaufspannung Eingang Solar
18 V DC 36 V DC 72 V DC
Multifunktionsanzeige + LED
W, V, A, kWh, Ah,
3.2.2 Mechanische Daten
Gewicht
2.8 kg (Regler)
Packmaße
220 x 150 x 82 mm
Garantie
24 Monate

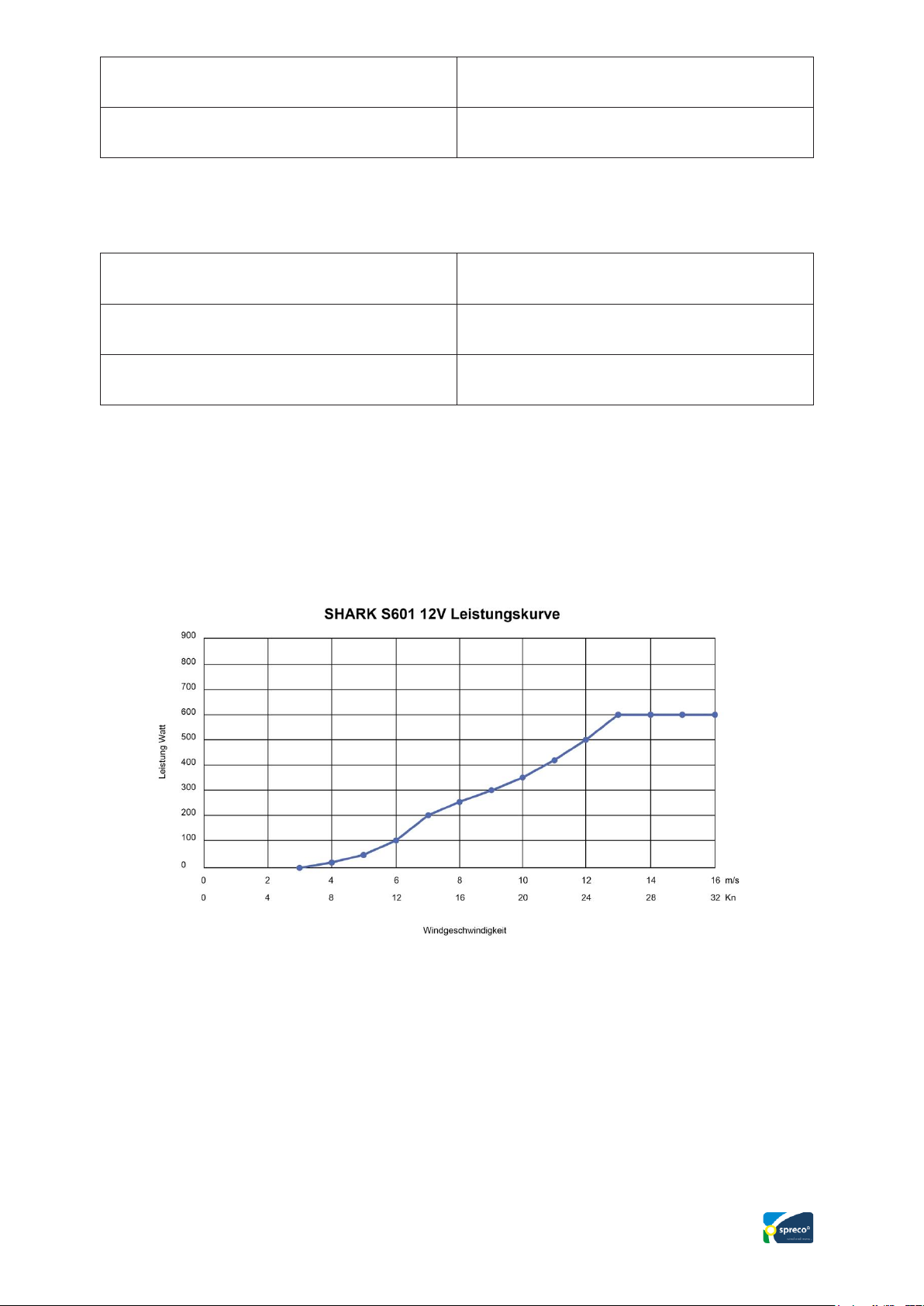

3.4 Leistungskurve
Page 10
10

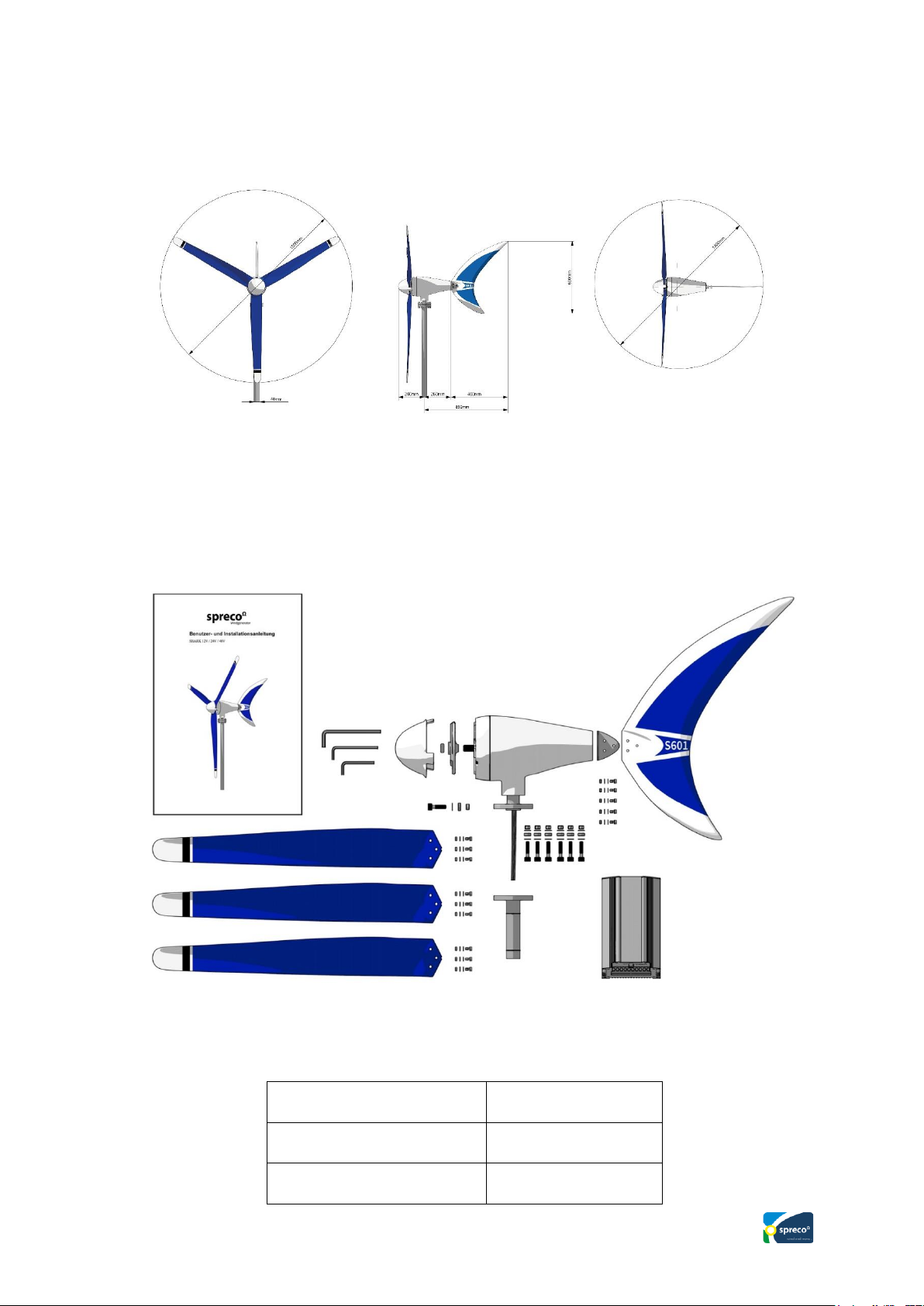

3.5 Abmessungen
4. Lieferumfang
Generator, Pulverbechichtet
1
Finne, Karbon
1
Flügelaufnahme Platte
1
Page 11
11
Nase, ABS
1
Rotorblatt, Karbon Cfk
3
Laderegler Boost
1
Quickguide
1
Schraubensatzt Rotorblätter
1
Schraubensatzt Finne
1
Imbusschlüssel 4mm
1
Imbusschlüssel 5mm
1
Imbusschlüssel 8mm
1
Alle Angaben sind verlässlich. Der Hersteller übernimmt jedoch keinerlei
Verantwortung auf Ungenauigkeiten oder Vollkommenheit. Der Nutzer dieser
Information, sowie des Produktes trägt die volle Verantwortung und das Risiko.
Alle Spezifikationen sind ohne Ankündigung veränderbar.
5. Funktionsbeschreibung
Alle Windgeneratoren nutzen die im Wind enthaltene kinetische Energie. Durch
die Rotorblätter wird diese Energie zum Teil (theoretisch 58%) in eine
Drehbewegung umgesetzt und im Generator wird diese dann in einen 3PhasenWechselstrom umgewandelt. Die Leistung der im Wind befindlichen
Energie nimmt dabei mit der Windgeschwindigkeit proportional zur 3. Potenz zu.
Das heißt, eine Verdoppelung der Windgeschwindigkeit führt zu einer
Verachtfachung der Leistung. Dies ist besonders bei Sturm zu bedenken.
Unsere Rotorblätter werden aus High-Tensile Kohlefasermatten im
Handlaminierverfahren mit Epoxidharz hergestellt. Dieser Werkstoff bietet
höchste Festigkeit bei geringstem Gewicht. Dadurch sind die neu entwickelten
Blätter extrem leicht und im Betrieb nicht durch Luftkräfte zerstörbar.
Für den Normalbetrieb haben wir bei unseren Reglern noch eine zusätzliche
Sicherheit durch eine elektronische und manuelle Bremse eingebaut.
Weiter befindet sich im Gehäuse des Generators eine patentierte
Starkwindbremse. Bei grosser Stromentnahme kann sich der Stator stark erhitzen
und es besteht die Gefahr eines Brandes. Über einen Bimetall Schalter wird dann
Page 12
12
die Bremse aktiviert und nach der Abkühlung wird die Bremse wieder
freigeschaltet.
6. Kabeldimensionierung
Systemspannung 12 Volt:
Abstand vom
Windgenerator zum
Laderegler in m
0 - 9
10 – 19
20 – 29
30 – 44
45 – 69
70 – 110
Kabelquerschnitt in mm2
AWG
6
10
10 8 16 6 25 4 35 2 50
1
Abstand vom Laderegler
zur Batterie in m
0 - 9
10 – 19
20 – 29
30 – 44
45 – 69
70 – 110
Kabelquerschnitt in mm2
AWG
10 8 16 6 25 4 35 2 ---
---
---
---
Systemspannung 24 Volt:
Abstand vom
Windgenerator zum
Laderegler in m
0 - 10
11 – 19
20 – 29
30 – 44
45 – 69
70 – 110
Kabelquerschnitt in mm2
AWG
2.5
14
4
12
6
10
10 8 16 6 25
4
Page 13
13
Abstand vom Laderegler
zur Batterie in m
0 - 9
10 – 19
20 – 29
30 – 44
45 – 69
70 – 110
Kabelquerschnitt in mm2
AWG
10
8
16
6
25
4
35
2
---
---
---
---
Systemspannung 48 Volt:
Abstand vom Windgenerator
zum
Laderegler / Inverter in m
0 - 29
30 – 79
80 – 99
100 – 150
Kabelquerschnitt in mm2
AWG
2.5
14
4
12
6
10
10
8
Abstand vom Laderegler/
Inverter zur Batterie in m
0 – 29
30 – 69
70 – 99
100 – 150
Kabelquerschnitt in mm2
AWG
4
12
6
10
10 8 16
6
Page 14
14
Beispiel Elektrische Installation
7. Montage
Bevor Sie den Windgenerator montieren, sollten Sie den passenden
Aufstellungsort finden. Dies ist oft die schwierigste Aufgabe. Ideal wäre es, wenn
die Rotorblätter immer gleichmäßig angeströmt würden. Das setzt voraus, dass
der Windgenerator genügend hoch und frei von Hindernissen montiert wird.
Stationäre Montage: Die erforderliche Montagehöhe hängt davon ab, wie stark
die umliegenden Gegenstände den Wind aus der Hauptrichtung ablenken. Dazu
können Sie zunächst einen einfachen Versuch durchführen, indem Sie an einer
mindestens 4 m langen Stange, am oberen Ende ein ungefähr drei Meter langes
und vier Zentimeter breites Plastikband befestigen (im Baumarkt erhältlich) und
zusätzlich noch ein zweites Band zwei Meter tiefer anbringen.
Wenn das obere Band lotrecht ausweht, oder bis 30 Grad sich hin und her bewegt,
haben Sie einen geeigneten Standort gefunden. Sollte sich das Band mehr
bewegen, oder sich sogar um den Mast wickeln, ist der Ort ungeeignet. Dieser
Versuch ist nur eine grobe Aussage und sollte nur bei mittlerem Wind
durchgeführt werden. Wir empfehlen, mehrere Versuche zu machen, um ein
besseres Gefühl dafür zu bekommen. Sie brauchen diesen Versuch nicht zu
machen, wenn der Windgenerator völlig frei steht.
Page 15
15
Mobile Montage auf einer Segelyacht: Die Montagehöhe muss so gewählt
werden, dass kein Crewmitglied durch den Rotor gefährdet wird. Die
mechanische Verankerung des Fußpunktes des Generatormastes muss den
auftretenden mechanischen Belastungen, besonders bei Seegang, standhalten
können. Wir empfehlen eine zusätzliche Verstagung zur Reling oder zum Deck
des Schiffes. Um dabei eine Schwingneigung des Mastes zu vermeiden, ist zu
empfehlen, die Verstagung ungefähr 25cm unterhalb des Flügels am Mast
anzubringen.
Page 16
16
Anmerkung: Bitte bedenken Sie, dass der SHARK S601 niemals seine volle
Leistung bringen kann, wenn er nicht in der Hauptwindrichtung steht oder
abgelenkt wird. Daher ist es wichtig einen geeigneten Standort zu suchen, der frei
ist von Hindernissen in der Hauptwindrichtung!
Haben Sie den richtigen Standort gefunden, muss der passende Mast, mit Zubehör,
ausgesucht werden.
Der Mastaußendurchmesser soll 48 mm und aus rostfreiem Stahl, mit einer
Wanddicke von mindestens 2,5 mm sein. Bitte denken Sie auch an mögliche
Wartungsarbeiten. Eine Erdung des Mastes wird ebenfalls empfohlen. Bei
Segelyachten ist dafür der geerdete Segelmast geeignet.
Ist der Mast am richtigen Standort montiert, kann die relativ einfache Montage

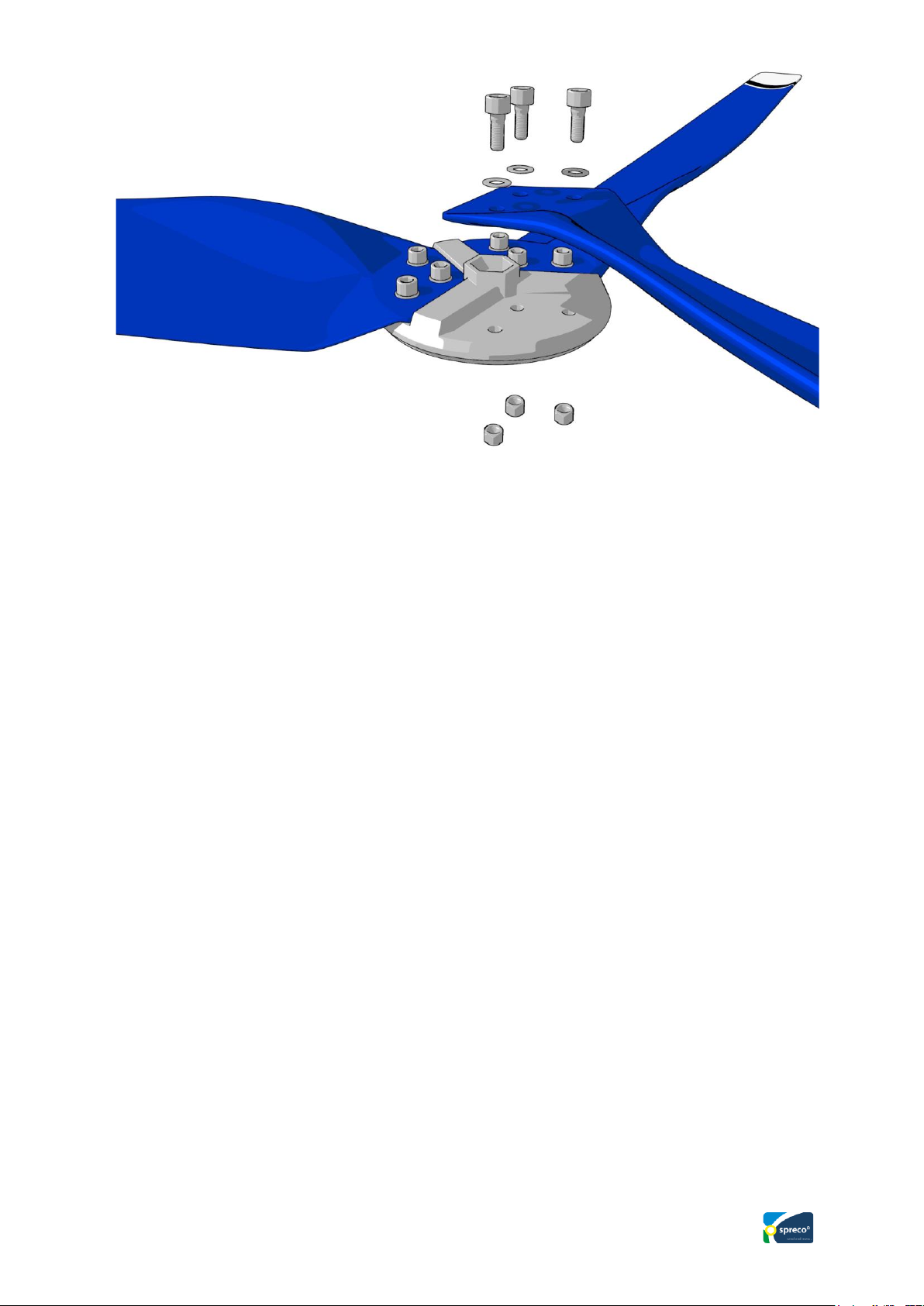

des SHARK S601 beginnen. Dazu montieren Sie zuerst die drei Kohlefaserblätter
mit dem jeweiligen Schraubenset an der Blattaufnahmeplatte. Hinweis – Die
schrauben müssen gut angezogen sein (das Anzugsmoment beträgt 7 – 8 Nm.)
Bitte sehen Sie dazu unsere Videos im Downloadbereich.
Page 17
17
Ein falsches Anzugsmoment stellt ein erhebliches Sicherheitsrisiko dar.
Kontrollieren Sie die Rotorblätter regelmäßig auf festen Sitz, optisch und
mechanisch!
Sollte es vorkommen, dass ein Blatt durch Fremdeinwirkung beschädigt wird,
kann ein Einzelblatt durch Mitteilung des exakten Blattgewichtes bestellt werden.

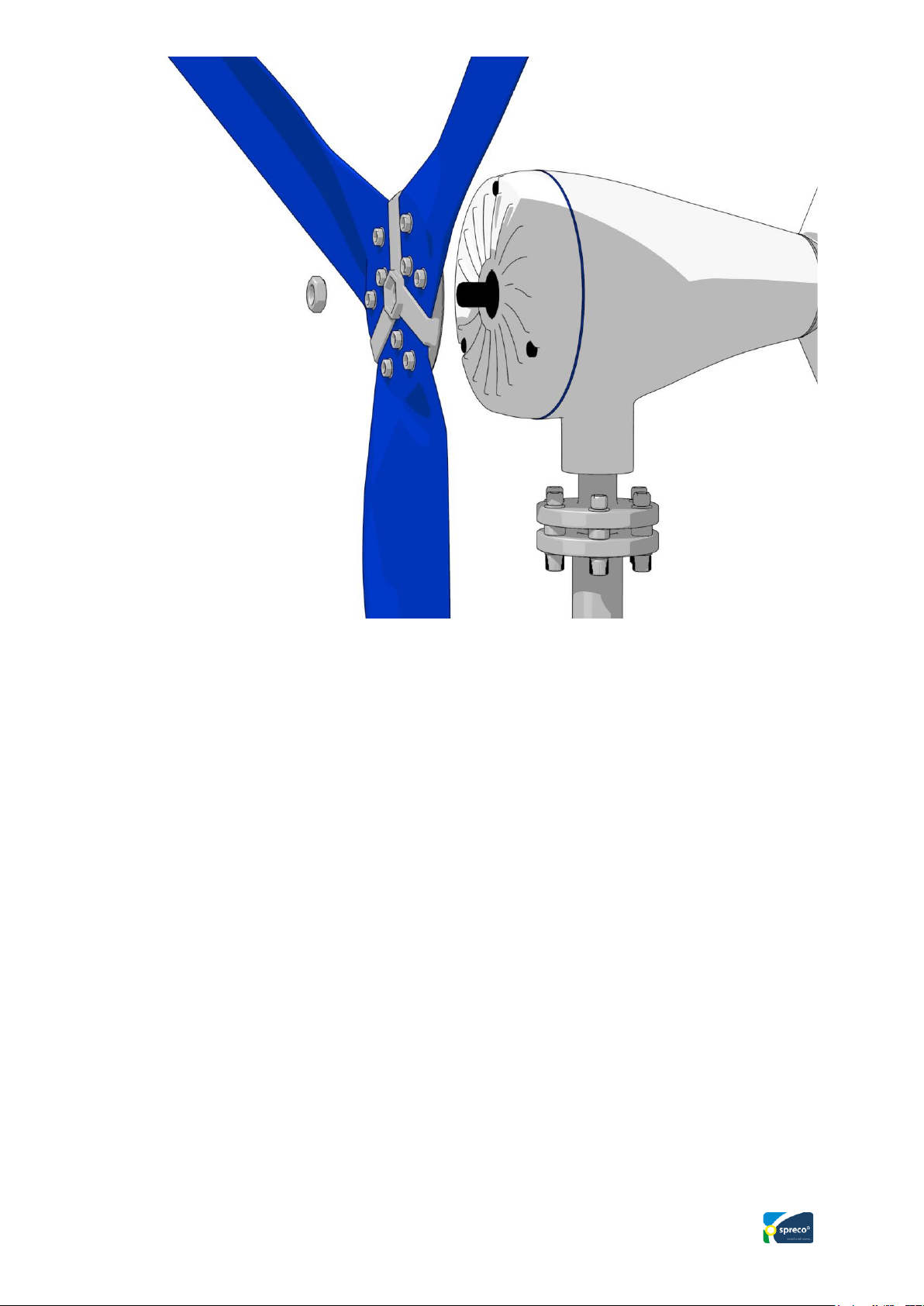

Nach der Blattmontage wird das Blatt-Set auf die Generatorachse gesteckt und
mit der beiliegenden Mutter und dem beiliegenden Imbusschlüssel festgeschraubt.
Anschließend stecken Sie von vorne die Nase (Blattabdeckung) darauf, bis sie
ganz eingerastet ist (Siehe Montage Video).
Page 18
18
Achtung: Während dieser Arbeiten am Rotor muss sichergestellt sein, dass der
Rotor nicht anlaufen kann. Das 3-adrige Kabel muss kurzgeschlossen sein.
Andernfalls kann der Rotor loslaufen und Sie können sich verletzen.
Falls Sie den SHARK S601 vom Mast demontieren um die Rotorblätter zu
ersetzen müssen Sie sicherstellen, dass die Flügel sich nicht in Bewegung setzen
bevor Sie die Arbeiten abgeschlossen haben (3 AC-Kabel Kurzschliessen).
8. Inbetriebnahme
Vor der Inbetriebnahme Ihres SHARK S601 kontrollieren Sie bitte die korrekte
Montage und Installation anhand der folgenden Checkliste:
Page 19
19
O.K.
Mastkonstruktion (nicht im Lieferumfang enthalten);
nach beigelegter Anleitung kontrollieren, insbesondere alle
Schraubverbindungen, Abspannungen, vertikale Ausrichtung.
Erdung und Blitzschutz nach örtlichen Bestimmungen angeschlossen?
Elektrische Installation:
Batterie auf Zustand kontrollieren und polrichtig an Laderegler anschließen
Laderegler:
Laderegler sicher am Montageort befestigt? ( Kühlen Ort wählen )
Batterie polrichtig anschließen, sonst wird der Regler zerstört Achtung:
Batterie immer zuerst am Laderegler anschließen!
Sind alle Schraubklemmen fest angezogen?
Steht externer Stoppschalter auf ON?
VORSICHT: Am Stoppschalter Buchse darf keine Spannung angelegt
werden!! Regler wird dadurch zerstört. Nur den beigelegten Kabelbaum mit
Buchse dort anschliessen. ( siehe Montagevideo im Download )
Sicherungsautomat:
Sicherungsautomat, mindestens 60 Amp., zwischen Batterie und Laderegler
angeschlossen?
Leitungen:
Sind alle Kabel/Leitungen laut Anschlussplan angeschlossen?
Ist die Polarität der Leitungen an allen Anschlussstellen kontrolliert?
Ist die Dreipolige Leitung vom Generator zum Laderegler angeschlossen?
Sind die Kabel korrekt gecrimpt?
Page 20
20
Mastaufnahme:
Ist der Dämpfungsgummi am Flansch richtig verschraubt und auf festen Sitz
geprüft?
Rotorblätter:
Ist die Montage gemäß Anleitung ausgeführt?
Flügel-Nabenscheibe:
Ist die Nabenscheibe an der Generatorwelle montiert?
Ist die zentrale Befestigungsschraube mit 30 Nm angezogen?
Bei Nichtverwendung unseres Ladereglers:
Anschluss am Dreiphasen Gleichrichter (optional erhältlich bei uns im Shop)
entnehmen Sie der Packungsbeilage. Damit können Sie die gewonnene Energie
des Windgenerators nachgeschaltenten Anlagen bereitstellen. z.B.
Invertereingang, Energiemanagementsystemen, Inselanlagen.
JETZT KÖNNEN SIE LOSLEGEN!
9. Starten und Stoppen
Den externen Stoppschalter auf “ON” stellen. Bei polrichtigen Anschluss der
Plus-/Minusleitung an der Batterie sollte nun, wenn genügend Wind zur
Verfügung steht, der Windgenerator laufen. Sie können dies am LCD-Display des
Ladereglers ablesen. (Flügelsymbol dreht sich). Kleiner Stopp Schalter sollte vom
Kunden bereitgestellt oder bei uns im Shop optional Bestellt werden.
10. Ladeindikator
Die Lademenge wird Ihnen am Display des Ladereglers angezeigt.
Page 21
21
11. Kontrollen
Ihr SHARK S601 wurde konstruiert für einen jahrelangen Betrieb, ohne jegliche
Wartung. Einfache und regelmäßige Kontrollen gehören jedoch immer dazu, um
die notwendige Betriebssicherheit zu gewährleisten.
Ihre Sicherheit ist uns sehr wichtig!
Bevor Sie mit der Kontrolle beginnen, stellen Sie sicher, dass während sämtlicher
Arbeiten an der Anlage, zuerst der Rotor zum Stillstand gebracht wird und die
Batterie vom System abgeklemmt ist.
Folgende Kontrollen sollten regelmäßig alle 12 Monate durchgeführt werden:
11.1 Rotorblätter
Kontrollieren Sie die Rotorblätter auf mögliche Beschädigung, wie gebrochene
Kanten, Oberflächenschäden, Risse. Sollten Sie Beschädigungen feststellen, darf
der Generator nicht weiter betrieben werden. Kontrollieren Sie die Verschraubung
schon nach einem Tag Betriebszeit und dann nach einem Monat. Danach können
Sie auf längere Intervalle übergehen.
11.2 Schraubverbindungen
Kontrollieren Sie alle von außen zugänglichen Schraubverbindungen auf festen
Sitz, bzw. auf ein korrektes Anzugsmoment. Besonders sind die
Rotorblattschrauben, die zentrale Nabenmutter und die Mastbefestigung zu
prüfen.
11.3 Lager, Dichtungen
Die Lager der Generatorwelle und das Lager für die Windnachführung sind als
dauergeschmierte Kugellager ausgeführt. Bitte prüfen Sie diese Lager hinsichtlich
Leichtgängigkeit, Lagerspiel und Dichtheit. Defekte Lager bitte tauschen, oder
von einer Servicestelle auswechseln lassen. Der Shark Rotor ist beidseitig gelagert
und hat daher eine längere Lebensdauer und ist deshalb laufruhiger.
Page 22
22
SHARK am Mast angeschweisst
11.4 Korrosionsschutz
Alle Gehäuseteile bestehen aus einer seewasserfesten Aluminiumlegierung und
sind zusätzlich mit einer Pulverbeschichtung behandelt (2 Schichtaufbau). Bei
einer Beschädigung dieser Schicht besteht die Gefahr von Korrosion. Bitte mit
geeignetem Lack ausbessern.

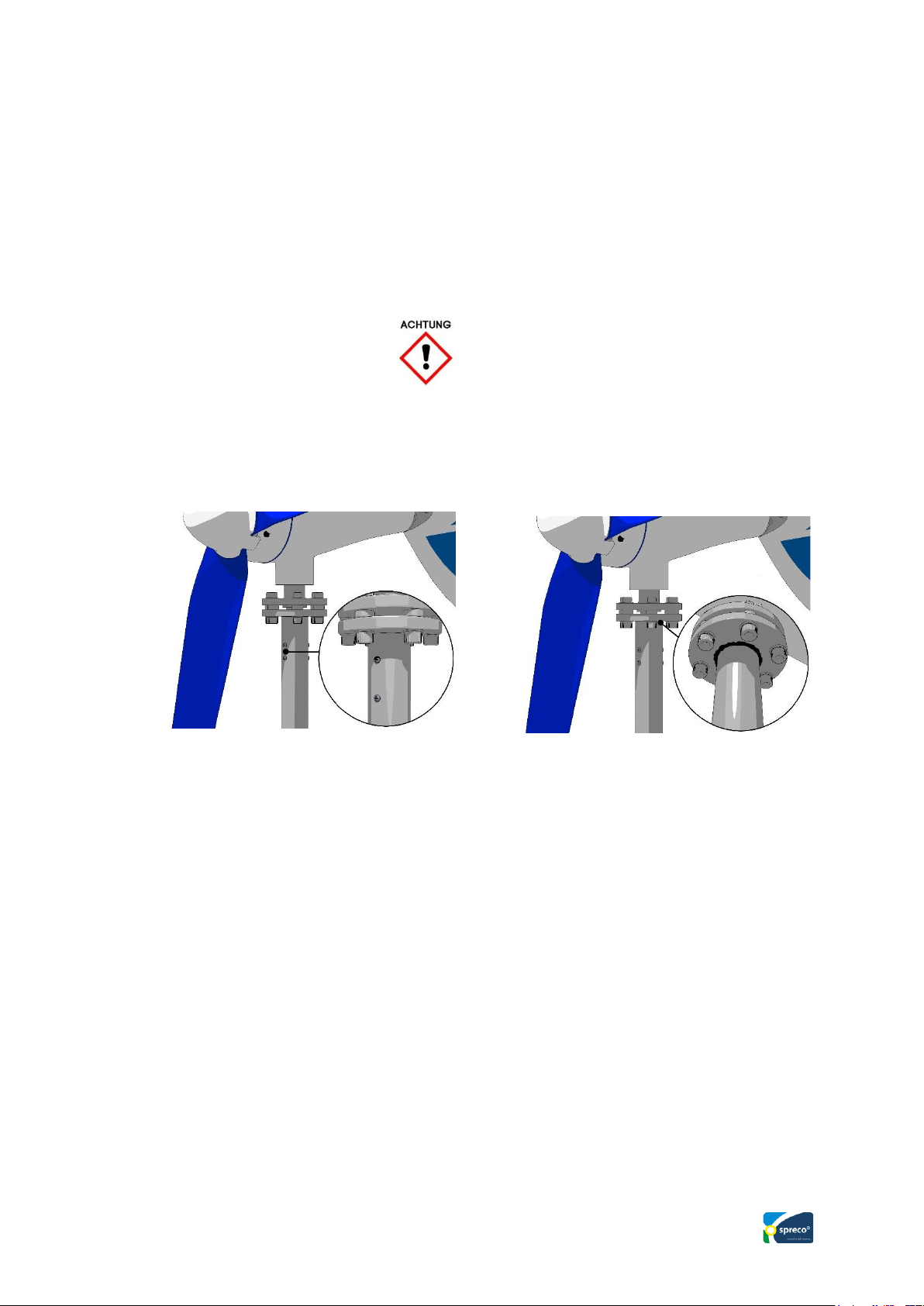

11.5 Mastkonstruktion
Der Shark S601 Flansch muss an dem Mast befestigt werden! Entweder mit 2
Schrauben (Bild 1) oder angeschweisst (Bild 2).
11.6 Elektrisches System
Bitte bringen Sie zuerst den Windgenerator zum Stillstand, damit alle Leitungen
spannungsfrei sind.
Kontrollieren Sie alle Verbindungsstellen auf festen Sitz und Korrosion. Eventuell
aufgetretene Korrosion beseitigen und mit Kontaktspray behandeln. Besonders
beachten sollten Sie die Batterieanschlüsse. Diese sind zu säubern und mit Polfett
zu behandeln. Die Batterie ist nach Anweisung des Herstellers zu prüfen und
instandzusetzen. Bei mehreren Batterien sollten Sie auch auf unterschiedliche
Kapazität prüfen (Selbstentladung). Nur gleich große (Ah) und gleich alte
Batterien parallel verschalten!
SHARK am Mast angeschraubt
Page 23
23
12. Wartungsarbeiten
Wartungsarbeiten entfallen beim SHARK S601.
Der SHARK S601 wurde für einen jahrelangen, störungsfreien Betrieb ausgelegt.
Dieses Ziel war uns sehr wichtig.
13. Fehlersuche
Ein aufgetretenes Problem sollten Sie mit nachfolgender Checkliste selbst
beheben können:
Windgenerator läuft nicht an:
Mögliche Ursache
Test
Behebung
Stoppschalter steht auf
“STOP“
auf “RUN“ stellen
Generatorwelle
schwergängig
von Hand drehen
Verbindungsleitung
Generator zu Laderegler
beschädigt,
Kurzschluss der AC-
Kabel,
Generatorkurzschluss,
Kundendienst
Windgenerator gibt keine Leistung ab:
Mögliche Ursache
Test
Behebung
Zu wenig Wind
Windgeschwindigkeit am
Rotor messen.
(Windgeschwindigkeit am
top des Hauptmastes
ist höher)
Ladebeginn abhängig vom
Ladezustand der
Batterie,
prüfen
Elektrische Verbindung
unterbrochen
und Geräte prüfen
Geräte ersetzen
Page 24
24
Sicherung unterbrochen
Durchgang der Sicherung
prüfen
bei Sicherungsautomat auf
Abkühlung warten
Eingebauter
Stromabnehmer
(Schleifringeinheit) hat
keinen Kontakt
Kohlebürsten und Federn
Federn gangbar machen
Batterie wird nicht vollgeladen:
Mögliche Ursache
Test
Behebung
Batterie alt, defekt
Batteriespannung und
Kapazität mit
Batterieprüfgerät
(Baumarkt erhältlich)
prüfen. Säuretest
Batterie ersetzen,
Sicherung defekt
Durchgang prüfen
defekte Sicherung
ersetzen und Grund für
Defekt finden
Laderegler falsch
angeschlossen
richtig anschließen
Laderegler, Stoppschalter
steht auf “STOP“
stellen
Bedienungsanleitung
beachten
Generator defekt,
Leitungen Kurzschluss
AC-Spannung am
Eingang des Ladereglers
prüfen
Alle drei Leitungen nach
Abklemmen vom
Laderegler auf
Kurzschluss -
unterbrechung prüfen
Laderegler defekt,
Batterie verpolt
Anweisung prüfen
Kundendienst,
Ersatz
Page 25
25
14. Gewährleistung
Die Firma Bach Energiesysteme gewährleistet, dass alle von Ihr verkauften Geräte
innerhalb der Gewährleistungsfrist, ab dem Zeitpunkt des Erwerbs, keine
Material- und Verarbeitungsfehler aufweisen.
Folgende Gewährleisungsfristen gelten:
SHARK 601 24 Monate
Laderegler BOOST 24 Monate
Sollten sich während dieses Zeitraumes Mängel am Gerät zeigen, die auf Materialbzw. Verarbeitungsfehlern zurückzuführen sind, wird die Bach Energiesysteme
gemäß den nachstehenden Bedingungen, ohne Berechnung der Arbeits- und
Materialkosten, das Gerät reparieren oder das Gerät selbst bzw. schadhafte Teile
austauschen.
Garantieleistungen werden nur erbracht, wenn der Garantieschein, im Anhang
dieser Installationsanleitung, vollständig ausgefüllt ist und die Originalrechnung
des Händlers vorgelegt wird.
Die Gewährleistung deckt nicht ab: Regelmäßige Inspektionen, Wartungen,
bzw. Reparatur oder Austausch von Teilen bedingt durch normalen Verschleiß.
Transport-, Frachtkosten und Frachtrisiken, die unmittelbar oder mittelbar mit
dieser Gerätegarantie zusammenhängen.
Reisespesen nach und von der Reparaturstelle, Fehlerbehebung, Diagnostik und
Reparaturarbeiten.
Schäden, die durch Missbrauch und Fehlgebrauch des Gerätes aufgetreten sind,
insbesondere bei Installation auf einem nicht geeigneten Mast. Im Schadensfall
ist vom Käufer der Nachweis zu führen, dass die Installation auf einem geeigneten
Mast ausgeführt wurde.
Schäden durch höhere Gewalt oder andere von der Bach Energiesysteme nicht zu
verantwortende Ursachen, insbesondere Blitzschlag, Überflutung, Schneelast,
Feuer, Orkan, etc.
Page 26
26
Sofern der Liefergegenstand im Rahmen der Gewährleistung abgebaut und nach
Reparatur oder Ersatz wieder aufgebaut werden muss, werden Ab- und
Wiederaufbaukosten von der Bach Energiesysteme nicht übernommen. Ob
Reparatur oder Neulieferung angebracht oder notwendig ist, entscheidet allein die
Firma Bach Energiesysteme. Sind weder Reparatur noch Neulieferung möglich,
ist der Auftraggeber lediglich zum Rücktritt berechtigt.
Soweit zwingendes Recht nichts anderes vorsieht, beschränken sich die
Ansprüche des Käufers gegen die Firma Bach Energiesysteme auf diese
Gewährleistungsbestimmungen, und weder Bach Energiesysteme noch die
Vertreiber der Produkte übernehmen darüber hinaus die Haftung für unmittelbare
oder mittelbare Schäden.
Ansonsten gelten die „Allgemeinen Lieferbedingungen für Erzeugnisse und
Leistungen der Elektroindustrie“ in Deutschland.
Name
Adresse
Kaufdatum
SHARK S601 Serien Nr.
Laderegler Boost Serien Nr.
Händler
Händleradresse
SPRECO Windgenerator
Bach Energiesysteme
Brand 74
D-91729 Haundorf
Telefon: +49 (0)4193/8709925
Telefon: +49 (0)9837/9769838
Mail: [email protected]
Web: www.sprecowindgenerator.com
Loading...
