AR9020 Guida per l’utente
IT
Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti
a cambiamenti a totale discrezione di Horizon Hobby, Inc. Per una
documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com e
fare clic sulla sezione Support del prodotto.
Significato dei termini usati
Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini
per indicare i vari livelli di pericolo potenziale durante l’uso del prodotto:
AVVISO: indica procedure che, se non debitamente seguite, possono
determinare il rischio di danni alle cose E il rischio minimo o nullo di lesioni
alle persone.
ATTENZIONE: indica procedure che, se non debitamente seguite,
determinano il rischio di danni alle cose E di gravi lesioni alle persone.
AVVERTENZA: indica procedure che, se non debitamente seguite,
determinano il rischio di danni alle cose, danni collaterali e gravi lesioni alle
persone O il rischio elevato di lesioni superficiali alle persone.
AVVERTENZA: leggere TUTTO il manuale di istruzioni e familiarizzare con
le caratteristiche del prodotto prima di farlo funzionare. Un uso improprio
del prodotto puo` causare danni al prodotto stesso e alle altre cose e gravi lesioni
alle persone.
Questo aeromodello e` un prodotto sofisticato per appassionati di modellismo.
Deve essere azionato in maniera attenta e responsabile e richiede alcune
conoscenze basilari di meccanica. L’uso improprio o irresponsabile di questo
prodotto puo` causare lesioni alle persone e danni al prodotto stesso o alle
altre cose. Questo prodotto non deve essere utilizzato dai bambini senza la
diretta supervisione di un adulto. Non tentare di smontare, utilizzare componenti
incompatibili o modificare il prodotto in nessun caso senza previa approvazione di
Horizon Hobby, Inc. Questo manuale contiene le istruzioni per la sicurezza, l’uso e
la manutenzione del prodotto. E` fondamentale leggere e seguire tutte le istruzioni
e le avvertenze del manuale prima di montare, impostare o utilizzare il prodotto,
al fine di utilizzarlo correttamente e di evitare di causare danni alle cose o gravi
lesioni alle persone.
AVVISO
AVVERTENZA CONTRO PRODOTTI CONTRAFFATTI
Grazie per aver acquistato un prodotto originale Spektrum. Acquistate sempre da
rivenditori autorizzati Horizon Hobby per essere certi di avere prodotti originali
Spektrum di alta qualità. Horizon Hobby rifiuta qualsiasi supporto o garanzia
riguardo, ma non limitato a, compatibilità e prestazioni di prodotti contraffatti o
che dichiarano compatibilità con DSM o Spektrum.
Almeno 14 anni. Non è un giocattolo.
AVVISO: questo prodotto è inteso per un uso su veicoli o aerei senza
pilota, radiocomandati e di livello hobbistico. La Horizon Hobby declina ogni
responsabilità al di fuori di queste specifiche e di conseguenza non fornirà alcuna
garanzia in merito.
REGISTRAZIONE DELLA GARANZIA
Visitate www.spektrumrc.com/registration oggi stesso per registrare il vostro
prodotto.
54
DSMX
Spektrum ha lanciato 2.4GHz RC revolution con la sua tecnologia DSM2. Ciò è
dovuto al fatto che milioni di hobbisti in tutto il mondo hanno dovuto utilizzare
2.4 GHz per poter volare. Spektrum ancora una volta diventa leader con DSMX; il
primo protocollo di segnale a banda larga con una frequenza agile da 2.4GHz.
Come funziona DSMX?
Tutto il mondo è affollato di frequenze 2.4 GHz e ogni sistema a 2.4 a GHz affronta
le stesse problematiche. DSMX vi consente di superare meglio tali problematiche
combinando un’eccellente capacità di dati ed una resistenza alle interferenze del
segnale a banda larga (come quelli usati in DSM2) con agili passaggi di frequenza.
Rispetto al segnale a banda larga di DSMX, il segnale a banda stretta di altri
trasmettitori a 2.4 ha più probabilità di subire una perdita di dati nel caso in cui ci
siano interferenze sul canale. Pensate ad un fiume contro un semplice affluente.
Per la diga ha un’interferenza maggiore un fiume rispetto a un affluente.
Poiché molti trasmettitori 2.4 funzionano per lo stesso numero dei canali disponibili c’è più probabilità di interferenza e quindi un maggior rischio di perdita di
dati. Aggiungendo l’agilità dei passaggi di frequenza alla grande resistenza alle
interferenze di un segnale a banda larga, DSMX subirà con minore probabilità
una perdita di dati dovuta all’interferenza presente nel canale. Il risultato è tempo
di collegamento inferiore ed una maggiore risposta anche negli ambienti molto
affollati con frequenze 2.4GHz.
Differenze di funzionamento di DSMX
I trasmettitori e i ricevitori DSMX funzionano quasi allo stesso modo dei sistemi
Spektrum DSM2. Il collegamento, l’impostazione del failsafe, la registrazione
dei dati del registro di volo e l’uso generale del sistema non è diverso da quello
dell’attuale sistema Spektrum.
Le seguenti sono delle differenze di funzionamento
Rilevamento di Brownout - non disponibile sui ricevitori DSMX, i ricevitori DSM2
hanno un rilevamento di Brownout che fa lampeggiare i LED del ricevitore se si verifica un’interruzione di alimentazione. Mentre i ricevitori DSMX hanno un sistema
QuickConnect e recuperano immediatamente dopo l’interruzione di alimentazione,
la struttura di DSMX evita il rilevamento di Brownout durante il funzionamento in
modalità DSMX.
Registrazione dei dati sul registro di volo - la dissolvenza avviene più spesso
rispetto a DSM2 facendo notare che mentre DSMX oscilla in tutta la banda invece
DSM2 trova due canali non impegnati e rimane su di essi. Di conseguenza poiché
DSMX funziona su canali calmi o con interferenze è più normale che l’antenna
abbia delle carenze di segnale quando si usa DSM2 in ambienti 2.4GHz molto
frequentati. Quando si leggono i dati del registro di volo è importante notare i dati
di frame e delle interruzioni in quanto essi devono essere usati come riferimento
poiché le dissolvenze sono insignificanti a causa della natura del passaggio di
frequenza. Un volo eseguito con successo per 10 min avrà solitamente
meno di 50 perdite di frame e nessuna interruzione.
IT
IT
Quanto è buono DSMX?
Nei test multipli sono stati azionati simultaneamente 100 sistemi DSMX per un
lungo periodo di tempo. Durante questi test è stato monitorato ognuno dei 100 sistemi sia in volo sia a terra. In ogni test non è stato riscontrato o registrato nessun
caso di perdita di collegamento RF, aumento di latenza o diminuzione del controllo.
DSMX è compatibile DSM2?
Sì. DSMX è totalmente compatibile con l’hardware DSM2. Infatti molti piloti possono trovare che l’attrezzatura DSM2 è proprio quella che hanno desiderato. Anche
se esce un nuovo trasmettitore DSMX davvero desiderato da loro tutti i ricevitori
DSM2 a loro disposizione saranno compatibili con esso.
E’ possibile aggiornare le trasmittenti con tecnologia DSM2?
Sì. Gli utenti di DX8 possono semplicemente scaricare il software AirWare™ v2.0
da spektrumrc.com e aggiornare il firmware usando la loro scheda SD. Tutte le
trasmittenti DSM2, ad eccezione della DX5e sono aggiornabili con la nuova tecnologia DSMX. Questa operazione ha un costo di 79€ e può essere eseguita solo
tramite i centri di assistenza Horizon Hobby. Le riceventi ed i moduli in tecnologia
DSM2 non possono essere aggiornati alla tecnologia DSMX.
DSMX ha ModelMatch e ServoSync?
Sì. DSMX avrà questi ed altri esclusivi vantaggi di Spektrum già presenti in DSM2.
Volete avere informazioni su DSMX? Visitate il sito spektrumrc.com per avere dei
dettagli completi e per vedere anche perché Spektrum è il leader nell’ambito 2.4.
Nota: Le riceventi DSMX non sono compatibili con le riceventi remote DSM2 e
le riceventi DSM2 non sono compatibili con le riceventi remote in tecnologia DSMX.
• I trasmettitori DSMX sono compatibili con tutti i ricevitori DSM2 e DSMX e
opereranno come indicato in tabella.
• I trasmettitori DSM2 sono compatibili con tutti i ricevitori DSM2 e DSMX e
opereranno come indicato in tabella.
• La tecnologia DSMX sarà attiva solamente quando entrambi (TX e RX) saranno
impostate su questa modalità.
Nota 1: Le trasmittenti DX5e e DX6i aggiornate con la tecnologia DSMX sono
compatibili con tutte le riceventi DSMX ad esclusione di tutte le riceventi in DSM2
ad alta velocità ( es. AR7610, AR9010 etc ). Nell’eventualità’ si volesse usare queste
trasmittenti con le riceventi ad alta velocità bisognerà selezionare manualmente nelle
radio la trasmissione in DSM2. Visitate il sito Spektrum per maggiori informazioni
a riguardo.
56
Compatibilita Trasmittenti-Riceventi
Trasmittenti
DSMX DSM2
DX5e
DX6i
DX7
DX7SE
DX8
DX10t
Modules
DX5e
DX6i
DX7
DX7SE
DX8
DX10t
AR500
AR600
AR6100
Imposta trasmettitore a DSM2 solo ** nota 1
DSM2 DSMX
DSM2 DSM2
AR6110/e
AR6200
AR6255
AR6300
AR6400/ALL
AR7000
AR7100/R
AR7600
AR8000
AR9000
AR9100
AR9200
AR9300
AR12000
AR12100
AR600
AR6115/e
AR6210
AR6255
AR7010
AR7110/R
AR7610
AR8000
AR9010
AR9110
AR9210
AR9310
AR10000
AR12010
AR12110
DSM2 DSMX
IT
Riceventi
IT

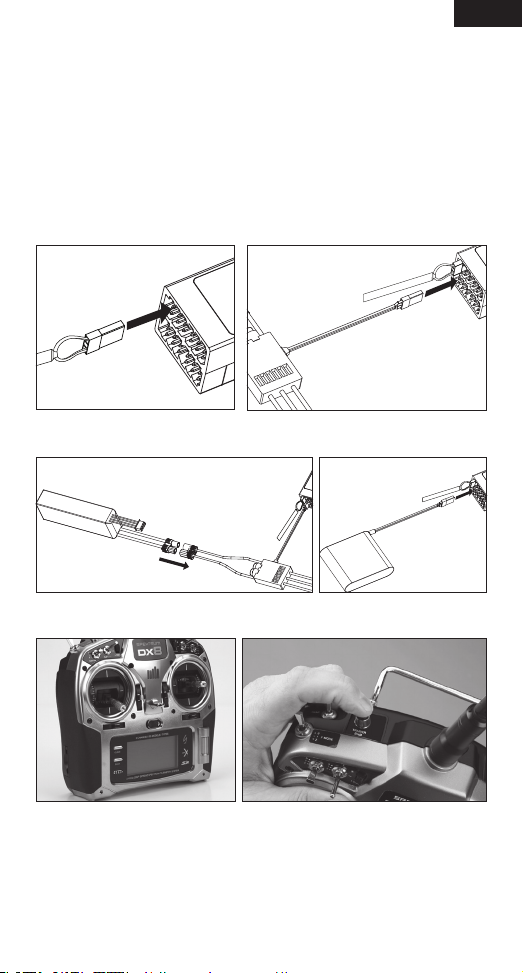

AR9020 Guida per l’utente
Il ricevitore AR9020 9 canali con ampia portata e con tecnologia X-Plus™ DSM2
e DSMX, è compatibile con tutti i trasmettitori per aerei Spektrum™ e JR® che
supportano la tecnologia DSM2 e DSMX, inclusi: JR12X, 11X, X9503, X9303,
Spektrum DX10t, DX8, DX7, DX7se, DX6i, DX5e e sistemi modulari.
AVVISO: il ricevitore AR9020 non è compatibile col trasmettitore Spektrum DX6
park flyer.
Caratteristiche
• Ricevitore a 9 canali a • Tecnologia MultiLink™
copertura totale brevettata del ricevitore
• Include un ricevitore interno • Compatibile X-Plus
e due ricevitori remoti • QuickConnect™
• SmartSafe™ sistema di failsafe • Risoluzione da 2048
• Registro di volo e compatibile in • Modalità ad alta velocità da 11ms
telemetria (opzionale) quando è usato con i trasmettitori
adeguati
Applicazioni
Per l‘uso su aerei che richiedono 9 canali, inclusi:
• Tutti i tipi e dimensioni di aerei a benzina con candela di accensione ed
elettrici
• Tutti i tipi e dimensioni di alianti senza motore
• Tutti i tipi e dimensioni di elicotteri a benzina con candela di accensione ed
elettricis
IMPORTANTE: Da non usare su aerei che hanno la fusoliera tutta in carbonio
oppure con strutture fatte principalmente di carbonio o di materiali conduttivi. Per
applicazioni con fusoliera in carbonio si raccomanda di usare il ricevitore AR6255
o AR9300/AR9310.
Specifiche
Tipo: Ricevitore DSM
Canali: 9
Modulazione: DSM2, DSMX
Dimensioni del ricevitore principale: 23mm x 41mm x 20mm
Dimensioni del ricevitore remoto: 20,3mm x 28,0mm x 6,9mm
Peso del ricevitore principale: 11,9 g
Peso del ricevitore principale: 21 g
Intervallo di tensione: da 3,5 a 9,6V
Risoluzione: 2048
Tasso di frame: 11ms se accoppiato a DX7s, DX7se, DX8 o DX10t
Compatibilità: con tutti i trasmettitori per aeromodelli DSM2, DSMX e i sistemi
modulari
