AR9020 Bedienungsanleitung
Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby, Inc. jederzeit geändert werden. Die aktuelle Produktliteratur finden Sie auf horizonhobby.com unter der Registerkarte „Support“ für das betreffende Produkt.
Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen: HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben. ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen. WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor
dem Betrieb mit den Produktfunktionen vertraut zu machen. Wird das Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder persönlichem Eigentum führen oder schwere Verletzungen verursachen. Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden und benötigt gewisse mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwachung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, Inc., das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß betrieben werden kann und Schäden oder schwere Verletzungen vermieden werden.
WARNUNG ZU GEFÄLSCHTEN PRODUKTEN
Vielen Dank, dass Sie sich dieses Spektrum Produkt gekauft haben. Bitte kaufen Sie Ihre Spektrum Produkte immer von einem autorisiertem Händler um sicherzu stellen, dass Sie ein authentisches hochqualitatives original Spektrum Produkt gekauft haben. Horizon Hobby lehnt jede Unterstützung, Service oder Garantieleistung von gefälschten Produkten oder Produkten ab die von sich in Anspruch nehmen kompatibel mit Spektrum oder DSM zu sein.
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug. HINWEIS: Dieses Produkt ist ausschließlich für die Verwendung in unbemannten
ferngesteuerten Fahrzeugen und Fluggeräten im Hobbybereich vorgesehen. Horizon Hobby lehnt jede Haftung und Garantieleistung ausserhalb der vorgesehen Verwendung ab.
GARANTIE REGISTRIERUNG
Registrieren Sie bitte Ihr Produkt unter www.spektrumrc.com/registration.
HINWEIS
Spezielle Bedeutungen
DE
19
DE
DSMX
Spektrum hat die RC Technologie mit dem DSM2 System revolutioniert und damit Millionen von RC Hobbyfreunden zu zufriedenen Nutzern des 2,4 Ghz Systems gemacht. Spektrum setzt jetzt mit dem DSMX System wieder Meilensteine. DSMX ist weltweit das erste Breitband Frequenz agile 2,4 Ghz Signalprotokoll.
Wie arbeitet DSMX ?
Die Nutzer des 2,4 GHz Frequenzbereich werden immer mehr und durch diese Menge steht jedes System vor der Herrausforderung auch in Zukunft eine sichere Übertragung zu gewährleisten. Das DSMX ist für diese Herausforderungen besser gewappnet, kombiniert es die excellente Datenkapazität und Sicherheit vor Störungen eines Breitbandsignales (wie bei DSM2) genutzt mit der Frequenzagilität.
Verglichen mit dem Breitbandsignal des DSMX neigen die Signale anderer Frequenzhoppingsysteme dazu Daten bei Kanalstörungen zu verlieren. Stellen Sie sich einfach das DSMX System wie einen breiten mächtigen Fluss vor und die Frequenzhoppingsysteme wie einen Bach. Es braucht erheblich mehr Einfluß einen großen Strom zu stören als einen Bach.
Die Zahl der Nutzer der 2.4Ghz Systeme steigt ständig bei gleichbleibender Zahl der zur Verfügung stehender Kanäle. Daraus ergibt sich ein höheres Risiko für Daten­verluste. Zusammen mit der Frequenzagilität und der hervorragenden Störsicherheit des Breitbandsignales ist das DSMX System die sicherste Wahl. Weitere Vorteile des Systems sind schnelle Verbindungszeiten und excellente Resonanz auch in dichtester 2,4 Ghz Umgebung.
Unterschiede im DSMX Betrieb
DSMX Sender und Empfänger arbeiten nahezu indentisch wie das Spektrum DSM2 System. Der Bindevorgang, Einstellen des Failsafe, Aufzeichnen der Flight Log Daten und der allgemeine Betrieb des Systems mach keinen Unterschied zu dem bestehenden Spektrum System.
Die Systemunterschiede
Brownout Detection (Spannungsabfalldetektion): Diese Funktion steht bei DSMX Empfängern nicht mehr zu Verfügung. DSM2 Empfänger sind mit einer Brownout Detection ausgestattet ,die eine LED zur Erkennung des Spannungsabfall blinken läßt. DSMX Empfänger sind mit der QuickConnect Funktion ausgestattet, die sich unverzüglich nach einer Stromunterbrechung wieder verbindet. Die Architektur von DSMX verhindert so den Brownout im DSMX Mode.
Flight Log Aufzeichnungen - Mehr Ausblendungen als bei DSM2
Bitte beachten Sie, dass DSMX sich in den Kanälen bewegt, während DSM2 sich zwei ruhige Kanäle sucht und auf ihnen bleibt. Da DSMX auf beiden Kanaltypen arbeitet ist es normal, dass es mehr Antennenausblendungen (Fades) gibt. Bei dem Auslesen der Flight Log Daten sind die angezeigten Frames Losses und Hold Daten wichtig und sollten als Referenz verwendet werden. Die Angaben der Fades (Ausblendungen) können aufgrund der Natur der Frequenzagilität als unwesentlich eingestuft werden. Ein 10 Minuten Flug kann typischweise weniger als 50 Frame Losses aufweisen und keine Holds.
20
Wie gut ist DSMX ?
In multiplen Tests wurden für einen langen Zeitraum 100 DSMX Systeme gleichzeitig betrieben. Während der Tests wurde jedes DSMX System im Flug und am Boden überwacht. In jedem Test wurde kein Verlust der RF Verbindung, Verringerung der Latenzzeit oder ein Qualitätsverlust der Verbindung aufgezeichnet.
Ist DSMX kompatibel mit DSM ?
Ja, DSMX ist voll kompabitel zu DSM2. Viele Piloten haben mit ihrer DSM2 Ausrüstung das gefunden was sie für Ihr Hobby brauchen. Da ist es gut zu wissen, dass auch ein neuer DSMX Sender mit den vorhandenen DSM2 Empfängern kompa­tibel ist. Wichtig zu bemerken ist, dass trotz der Kompatibilität von DSMX zu DSM2 alle Vorteile des DSMX nur dann zum Tragen kommen, wenn ein DSMX Sender mit einem DMX Empfänger betrieben wird.
Sind DSM2 Sender für eine DSMX Erweiterung geeignet ?
Ja, DX8 Besitzer können Ihre Anlage aufrüsten mit dem Download der Spektrum AirWare Software von Spektrum RC, die über die SD Karte in die Firmware der Anlage übertragen wird. Alle DSM2 Sender mit Ausnahme der DX5e können mit einer DSMX Erweiterung über den technischen Service von Horizon Hobby für Euro: 79,99 ausgerüstet werden. DSM2 Empfänger und Module sind für diese Erweiterung nicht geeignet.
Hat DSMX ModellMatch und ServoSync ?
Ja, DSMX hat dieses beiden und andere exklusive Funktionen, die Sie schon mit Ihrem DSM2 System schätzen. Wollen Sie mehr über DSMX wissen? Besuchen Sie spektrumrc.com für alle Details und viele andere Gründe warum Spektrum führend im Bereich 2.4 Ghz ist.
Hinweis: DSMX Empfänger sind nicht kompatibel mit DSM2 Satellitenempfänger und DSM2 Empfänger sind nicht kompatibel mit DSMX Satellitenempfänger.
• DSMX Sender sind kompatibel mit allen DSM2 und DSMX Empfängern und
arbeiten in dem Mode wie in der Tabelle aufgeführt.
• DSM2 Sender sind kompatibel mit allen DSM2 und DSMX Empfängen und
arbeiten in dem Mode wie in der Tabelle aufgeführt.
• Die DSMX Technologie ist nur dann aktiv, wenn bei dem Sender und Empfänger
diese Funktion aktiviert wurde.
Hinweis 1: DX5e und DX6i Sender die mit der DSMX Funktion aufgerüstet wurden, sind mit allen DSMX Empfängern kompatibel , mit Ausnahme den ultraschnellen DSM2 Empfängern wie zum Beispiel: AR7610, AR9010. Wenn Sie so einen ultra­schnellen Empfänger mit einer DX5e oder DX6i verwenden, ist es erforderlich diese Sender manuell in den DSM2 Mode zu bringen. Bitte sehen Sie für weitere Details auf der Spektrum Website unter DX5e und DX6i DSM2 Mode nach.
DE
DE
Sender – Empfänger Kompatibilität
Sender
DSMX DSM2
DX5e
DX6i
DX7
DX7SE
DX8
DX10t
Modules
DX5e
DX6i
DX7
DX7SE
DX8
DX10t
Stellen Sender auf DSM2 ausschließlich ** Hinweis 1
DSM2 DSMX
DSM2 DSM2
AR500 AR600 AR6100 AR6110/e AR6200 AR6255 AR6300 AR6400/ALL AR7000 AR7100/R AR7600 AR8000 AR9000 AR9100 AR9200 AR9300 AR12000 AR12100
AR600 AR6115/e AR6210 AR6255 AR7010 AR7110/R AR7610 AR8000 AR9010 AR9020 AR9110 AR9210 AR9310 AR10000 AR12010 AR12020 AR12110 AR12120
DSM2 DSMX
Empfänger
22

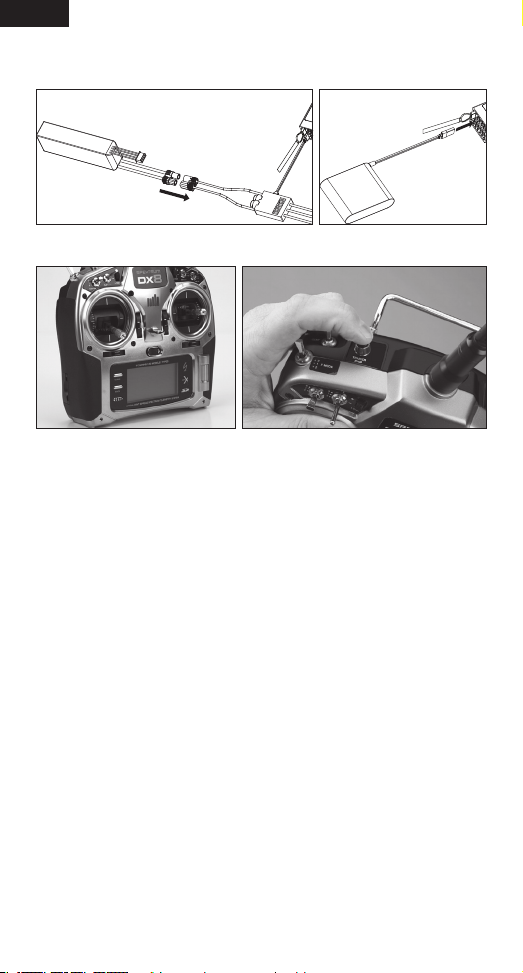

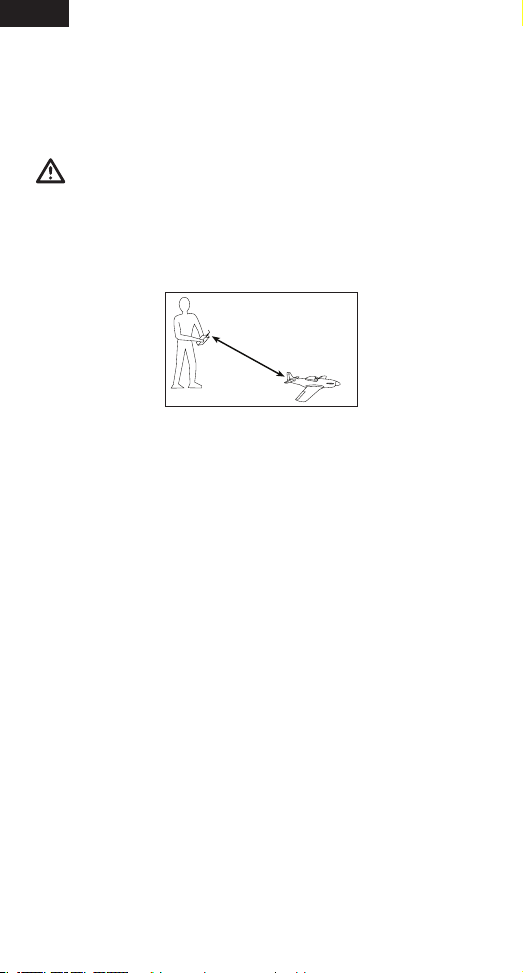

AR9020 Bedienungsanleitung

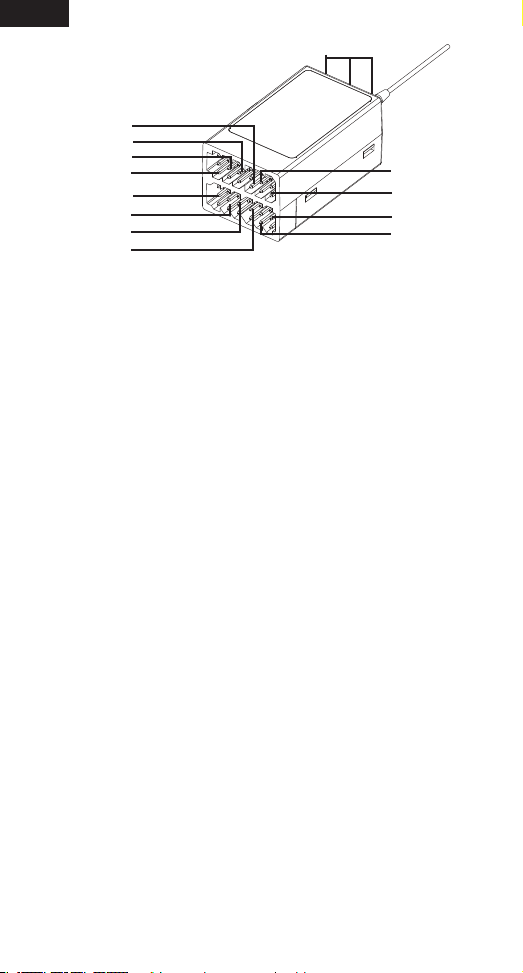

Der AR9020 9 Kanal X-Plus™ kompatibler Empfänger mit voller Reichweite ist mit DSM2 und DSMX Technologie ausgestattet und kompatibel mit allen Spektrum™ und JR Luftfahrtzeugsendern, die die DSM2™ und DSMX™ Technologie unterstützen inklusive: JR12X, 11X, X9503, X9303, Spektrum DX10t, DX8, DX7s, DX7se, DX6i, DX5e und Modul Systemen.
HINWEIS: Der AR9020 Empfänger ist nicht kompatibel mit dem Spektrum DX6 Park Flyer Sender.
Eigenschaften
• 9 Kanal Empfänger mit • Patentierte MultiLink Technologie voller Reichweite • X-Plus kompatibel
• Inklusive eines internen und • QuickConnect™ zwei externen Empfängern • 2048 Schritte Auösung
• SmartSafe™ failsafe system • Flight Log und Telemetrie
• 11 ms Pulsrate kompatibel (optional)
Hochgeschwindigkeitsbetrieb in Verwendung mit geeigneten Empfängern
Anwendungen
Für die Verwendung in 9 Kanal Luftfahrzeugen inklusive:
• Alle Typen und Größen von Verbrenner/Benziner und Elektro Flugzeugen
• Alle Typen und Größen von Segelugzeugen
• Alle Typen und Größen Verbrenner/Benziner und Elektro Hubschraubern
WICHTIG: Nicht für den Einsatz in Flugzeugen die einen Vollcarbon Rumpf haben ODER einen signifikanten Carbon (Kohlefaser) Anteil oder andere leitfähige Strukturen. Wie empfehlen bei diesen Flugzeugen den Einsatz eines AR6255 oder AR9300/AR9310 Empfängers.
Spezifikationen Typ: DSM Empfänger
Kanäle: 9 Modulation: DSM2, DSMX Abmessungen Empfänger: 23 x 41 x 20mm Abmessungen Satellitenempfänger: 20,3 x 28,0 x 6,9mm Gewicht Empfänger: 11,9 g Gewicht mit 2 Satellitenempfängern: 21 g Betriebsspannung: 3,5–9,6V Auflösung: 2048 Pulsrate: 11ms in Betrieb mit DX7s, DX7se, DX8 oder DX10t Kompatibilität: alle DSM2 und DSMX Flugzeug Sender oder Module
DE
