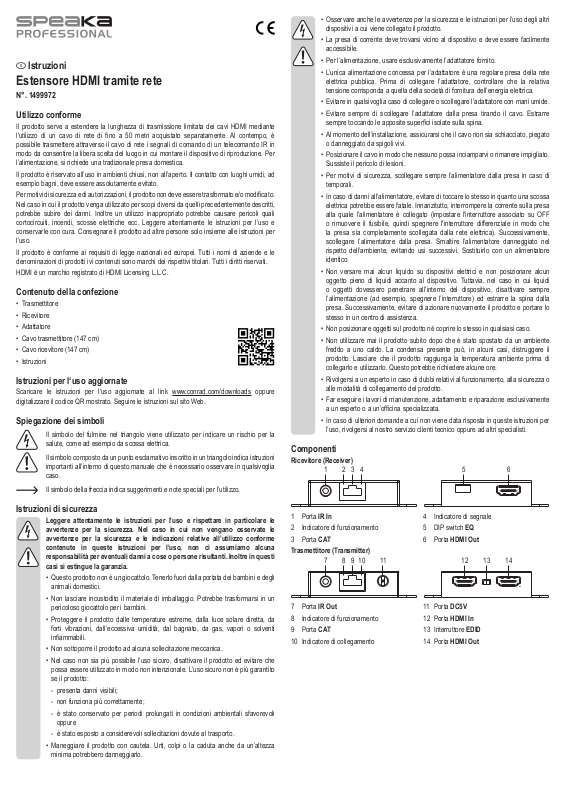

SpeaKa Professional 1499972 Instructions [it]

Istruzioni

Estensore HDMI tramite rete

N°. 1499972

Utilizzo conforme

Il prodotto serve a estendere la lunghezza di trasmissione limitata dei cavi HDMI mediante

l'utilizzo di un cavo di rete di no a 50 metri acquistato separatamente. Al contempo, è

possibile trasmettere attraverso il cavo di rete i segnali di comando di un telecomando IR in
modo da consentire la libera scelta del luogo in cui montare il dispositivo di riproduzione. Per
l’alimentazione, si richiede una tradizionale presa domestica.

Il prodotto è riservato all’uso in ambienti chiusi, non all’aperto. Il contatto con luoghi umidi, ad
esempio bagni, deve essere assolutamente evitato.

Per motivi di sicurezza e di autorizzazioni, il prodotto non deve essere trasformato e/o modicato.

Nel caso in cui il prodotto venga utilizzato per scopi diversi da quelli precedentemente descritti,
potrebbe subire dei danni. Inoltre un utilizzo inappropriato potrebbe causare pericoli quali
cortocircuiti, incendi, scosse elettriche ecc. Leggere attentamente le istruzioni per l’uso e
conservarle con cura. Consegnare il prodotto ad altre persone solo insieme alle istruzioni per
l’uso.

Il prodotto è conforme ai requisiti di legge nazionali ed europei. Tutti i nomi di aziende e le
denominazioni di prodotti ivi contenuti sono marchi dei rispettivi titolari. Tutti i diritti riservati.

HDMI è un marchio registrato di HDMI Licensing L.L.C.

Contenuto della confezione

• Trasmettitore

• Ricevitore

• Adattatore

• Cavo trasmettitore (147 cm)

• Cavo ricevitore (147 cm)

• Istruzioni

Istruzioni per l‘uso aggiornate

Scaricare le istruzioni per l‘uso aggiornate al link www.conrad.com/downloads oppure
digitalizzare il codice QR mostrato. Seguire le istruzioni sul sito Web.

Spiegazione dei simboli

Il simbolo del fulmine nel triangolo viene utilizzato per indicare un rischio per la

salute, come ad esempio da scossa elettrica.

Il simbolo composto da un punto esclamativo inscritto in un triangolo indica istruzioni

importanti all’interno di questo manuale che è necessario osservare in qualsivoglia
caso.

Il simbolo della freccia indica suggerimenti e note speciali per l’utilizzo.

• Osservare anche le avvertenze per la sicurezza e le istruzioni per l’uso degli altri
dispositivi a cui viene collegato il prodotto.

• La presa di corrente deve trovarsi vicino al dispositivo e deve essere facilmente
accessibile.

• Per l’alimentazione, usare esclusivamente l’adattatore fornito.

• L’unica alimentazione concessa per l’adattatore è una regolare presa della rete
elettrica pubblica. Prima di collegare l’adattatore, controllare che la relativa
tensione corrisponda a quella della società di fornitura dell’energia elettrica.

• Evitare in qualsivoglia caso di collegare o scollegare l’adattatore con mani umide.

• Evitare sempre di scollegare l’adattatore dalla presa tirando il cavo. Estrarre

sempre toccando le apposite superci isolate sulla spina.

• Al momento dell’installazione, assicurarsi che il cavo non sia schiacciato, piegato
o danneggiato da spigoli vivi.

• Posizionare il cavo in modo che nessuno possa inciamparvi o rimanere impigliato.
Sussiste il pericolo di lesioni.

• Per motivi di sicurezza, scollegare sempre l’alimentatore dalla presa in caso di
temporali.

• In caso di danni all’alimentatore, evitare di toccare lo stesso in quanto una scossa
elettrica potrebbe essere fatale. Innanzitutto, interrompere la corrente sulla presa
alla quale l’alimentatore è collegato (impostare l'interruttore associato su OFF
o rimuovere il fusibile, quindi spegnere l'interruttore differenziale in modo che
la presa sia completamente scollegata dalla rete elettrica). Successivamente,
scollegare l’alimentatore dalla presa. Smaltire l’alimentatore danneggiato nel
rispetto dell’ambiente, evitando usi successivi. Sostituirlo con un alimentatore
identico.

• Non versare mai alcun liquido su dispositivi elettrici e non posizionare alcun
oggetto pieno di liquidi accanto al dispositivo. Tuttavia, nel caso in cui liquidi
o oggetti dovessero penetrare all’interno del dispositivo, disattivare sempre
l’alimentazione (ad esempio, spegnere l’interruttore) ed estrarre la spina dalla
presa. Successivamente, evitare di azionare nuovamente il prodotto e portare lo
stesso in un centro di assistenza.

• Non posizionare oggetti sul prodotto né coprire lo stesso in qualsiasi caso.

• Non utilizzare mai il prodotto subito dopo che è stato spostato da un ambiente
freddo a uno caldo. La condensa presente può, in alcuni casi, distruggere il
prodotto. Lasciare che il prodotto raggiunga la temperatura ambiente prima di
collegarlo e utilizzarlo. Questo potrebbe richiedere alcune ore.

• Rivolgersi a un esperto in caso di dubbi relativi al funzionamento, alla sicurezza o
alle modalità di collegamento del prodotto.

• Far eseguire i lavori di manutenzione, adattamento e riparazione esclusivamente

a un esperto o a un’ofcina specializzata.

• In caso di ulteriori domande a cui non viene data risposta in queste istruzioni per
l’uso, rivolgersi al nostro servizio clienti tecnico oppure ad altri specialisti.

Componenti

Ricevitore (Receiver)

1 532 4 6

Istruzioni di sicurezza

Leggere attentamente le istruzioni per l’uso e rispettare in particolare le
avvertenze per la sicurezza. Nel caso in cui non vengano osservate le
avvertenze per la sicurezza e le indicazioni relative all’utilizzo conforme
contenute in queste istruzioni per l’uso, non ci assumiamo alcuna
responsabilità per eventuali danni a cose o persone risultanti. Inoltre in questi
casi si estingue la garanzia.

• Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei bambini e degli
animali domestici.

• Non lasciare incustodito il materiale di imballaggio. Potrebbe trasformarsi in un
pericoloso giocattolo per i bambini.

• Proteggere il prodotto dalle temperature estreme, dalla luce solare diretta, da
forti vibrazioni, dall’eccessiva umidità, dal bagnato, da gas, vapori o solventi

inammabili.

• Non sottoporre il prodotto ad alcuna sollecitazione meccanica.

• Nel caso non sia più possibile l’uso sicuro, disattivare il prodotto ed evitare che
possa essere utilizzato in modo non intenzionale. L’uso sicuro non è più garantito
se il prodotto:

- presenta danni visibili;

- non funziona più correttamente;

- è stato conservato per periodi prolungati in condizioni ambientali sfavorevoli
oppure

- è stato esposto a considerevoli sollecitazioni dovute al trasporto.

• Maneggiare il prodotto con cautela. Urti, colpi o la caduta anche da un’altezza
minima potrebbero danneggiarlo.

1 Porta IR In
2 Indicatore di funzionamento
3 Porta CAT

Trasmettitore (Transmitter)

7 12 1398 10 11 14

7 Porta IR Out
8 Indicatore di funzionamento
9 Porta CAT
10 Indicatore di collegamento

4 Indicatore di segnale
5 DIP switch EQ
6 Porta HDMI Out

11 Porta DC5V
12 Porta HDMI In
13 Interruttore EDID
14 Porta HDMI Out

Collegamento

a) Informazioni generali

• Innanzitutto, spegnere tutti i dispositivi da collegare.

• Utilizzare un cavo di rete Cat 5e o Cat 6 di lunghezza pari a massimo 50 m.

• Grazie al trasmettitore IR e al ricevitore IR inclusi è possibile trasmettere i segnali IR via cavo
di rete dal ricevitore al trasmettitore.

In questo modo, è possibile usare il telecomando IR del dispositivo di riproduzione (ad
es., lettore Blu-ray) anche quando tale dispositivo non si trova a distanza di visibilità dal
telecomando IR.

• I fori per le viti oblunghi consentono di montare trasmettitore e ricevitore a parete secondo
necessità.

b) Ricevitore

• Collegare un monitor o un proiettore alla porta HDMI Out (6).

• Collegare il jack del grande ricevitore IR alla porta IR In (1). Posizionare il ricevitore IR in
modo da avere frontalmente il coperchio semitrasparente.

Dopo aver provato la funzione, è possibile ssare il ricevitore IR aiutandosi con il

nastro adesivo.

• Collegare un'estremità del cavo di rete alla porta CAT (3).

c) Trasmettitore

• Collegare un dispositivo di riproduzione (ad es., lettore Blu-ray) alla porta HDMI In (12).

• Secondo necessità, collegare un monitor o un proiettore alla porta HDMI Out (14). In questo
modo, si consente il pass-through del segnale dall'ingresso HDMI.

• Collegare il jack del piccolo trasmettitore IR alla porta IR Out (7). Posizionare il trasmettitore
IR in modo che la punta arrotondata sia rivolta verso il dispositivo di riproduzione.

Dopo aver provato la funzione, è possibile ssare il trasmettitore IR aiutandosi con

il nastro adesivo sul retro.

• Collegare l'altra estremità del cavo di rete alla porta CAT (9).

• Collegare il connettore cilindrico dell'adattatore alla porta DC5V (11).

Funzionamento

• Collegare l’adattatore a una presa elettrica. Entrambi gli indicatori di funzionamento (2, 8)
si accendono.

• Accendere il dispositivo di riproduzione (ad es., lettore Blu-ray).

• Accendere il monitor o il proiettore.

• Avviare la riproduzione.

• L'indicatore di collegamento (10) si accende una volta stabilito il collegamento alla sorgente
HDMI.

• L'indicatore di segnale (4) si accende non appena il ricevitore rileva un segnale HDMI stabile
dal trasmettitore.

EDID

EDID (Extended Display Identication Data) è una struttura dati atta a descrivere le

proprietà di uno schermo. Queste proprietà sono comunicate alla sorgente HDMI, in
modo da consentire alla stessa di adattarsi alle proprietà dello schermo.

• Impostare l'interruttore EDID (13) a sinistra per trasferire alla sorgente le proprietà dello
schermo collegato al ricevitore.

• Impostare l'interruttore a destra per trasferire alla sorgente le proprietà dello schermo
collegato al trasmettitore.

DIP switch

In caso di sfarfallio dello schermo, è possibile utilizzare il DIP switch EQ (5) per adattare la
qualità dell'immagine alla lunghezza del cavo di rete.

Posizione Lunghezza del cavo

Il problema può anche essere risolto regolando la frequenza di aggiornamento

nel menu dello schermo. Iniziare con la frequenza minima e aumentare no a

visualizzare l'immagine alla qualità desiderata.

Risoluzione dei problemi

Nessuna immagine

• Accendere tutti i dispositivi.

• Vericare tutti i collegamenti dei cavi.

• Sul televisore, selezionare l’ingresso corretto.

• Utilizzare cavi HDMI di qualità.

• Scollegare il trasmettitore dall'alimentazione per qualche secondo.

Il dispositivo di riproduzione non risponde al telecomando IR

• Posizionare trasmettitore IR e ricevitore IR in un altro luogo, oppure allineare diversamente.

• Il prodotto è incompatibile con il protocollo di trasmissione IR utilizzato dal telecomando-IR.

• Per fare una prova, tenere premuto il tasto del telecomando IR più a lungo del solito.

Manutenzione e pulizia

• Prima della pulizia, scollegare il prodotto dai dispositivi collegati e scollegare l’adattatore
dalla presa.

• Non vi sono parti riparabili all’interno del prodotto. Pertanto, evitare sempre di aprire/
smontare.

• Non utilizzare in nessun caso detergenti aggressivi, alcool o altre soluzioni chimiche in
quanto queste possono aggredire l’alloggiamento o addirittura pregiudicare la funzionalità
del prodotto.

• Per pulire basta un panno asciutto, morbido e pulito. Non esercitare una pressione eccessiva

sull’alloggiamento per evitare graf.

• La polvere può essere rimossa facilmente utilizzando un pennello pulito, morbido e a setole
lunghe.

Smaltimento

I dispositivi elettronici sono materiali riciclabili e non devono essere smaltiti tra i riuti

domestici. Alla ne della sua durata in servizio, il prodotto deve essere smaltito in

conformità alle disposizioni di legge vigenti.

In questo modo si rispettano gli obblighi di legge contribuendo al contempo alla

tutela ambientale.

Dati tecnici

a) Trasmettitore/ricevitore

Tensione di esercizio .................... 5 V/CC

Larghezza di banda video ............ Single-Link, 165 MHz, 4,95 Gbps

Risoluzione supportata ................. 480i, 480p, 720p, 1080i, 1080p (60 Hz)

Supporto audio ............................. Surround Sound (no a 7.1)

Digital-Stereo

Cavo di rete idoneo ...................... Cat 5e, Cat 6

max. 50 m

Connettore RJ-45 (WE/SS, 8P8C)

Condizioni di funzionamento ........ da 0 a +40 °C, 20 – 90 % UR

Condizioni di stoccaggio ............... da -20 a +60 °C, 20 – 90 % UR

Dimensioni (L x P x A) .................. 68 x 80 x 17 mm

Peso ............................................. 130 g

b) Adattatore

Tensione di ingresso ..................... 100 – 240 V/CA, 50/60 Hz

Tensione / corrente di uscita ......... 5 V/CC, 1 A

o <15 m

o 15 - 30 m

o 30 - 40 m

o 40 - 50 m

Questa è una pubblicazione da Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tutti i diritti, compresa la traduzione sono riservati. È vietata la riproduzione di qualsivoglia genere, quali fotocopie,

microlm o memorizzazione in attrezzature per l‘elaborazione elettronica dei dati, senza il permesso scritto dell‘editore.

È altresì vietata la riproduzione sommaria. La pubblicazione corrisponde allo stato tecnico al momento della stampa.
Copyright 2017 by Conrad Electronic SE. *1499972_V1_0117_02_IPL_m_it
