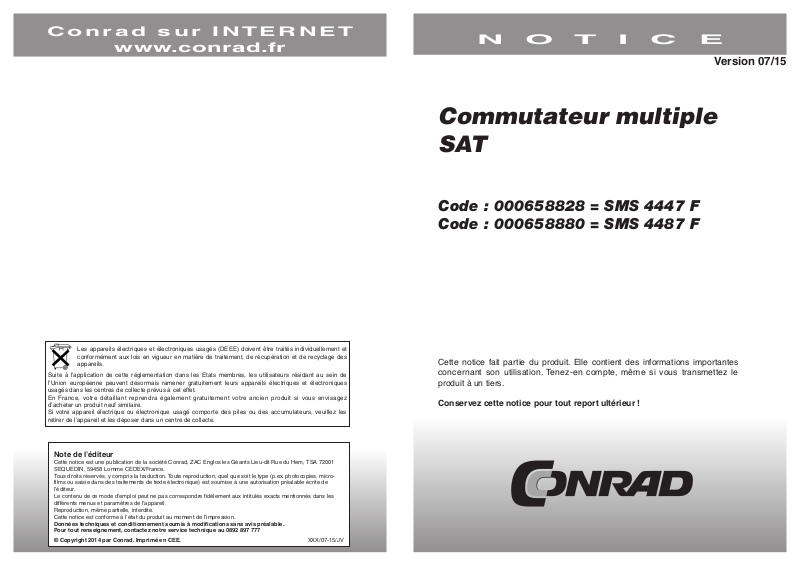

NOTICE

Version 07/15

Commutateur multiple
SAT

Code : 000658828 = SMS 4447 F
Code : 000658880 = SMS 4487 F

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et
conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des
appareils.

Suite à l’application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de
l’Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques
usagés dans les centres de collecte prévus à cet effet.
En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez
d’acheter un produit neuf similaire.
Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les
retirer de l’appareil et les déposer dans un centre de collecte.

Note de l’éditeur

Cette notice est une publication de la société Conrad, ZAC Englos les Géants Lieu-dit Rue du Hem, TSA 72001
SEQUEDIN, 59458 Lomme CEDEX/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, micro­films ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de
l’éditeur.
Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les
différents menus et paramètres de l'appareil.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.

Données techniques et conditionnement soumis à modifications sans avis préalable.
Pour tout renseignement, contactez notre service technique au 0892 897 777

© Copyright 2014 par Conrad. Imprimé en CEE. XXX/07-15/JV

Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Attention : Veuillez lire et respecter attentivement les indications suivantes.

- Les appareils décrits sont à utiliser uniquement dans des systèmes de réception satellite.

- Toute utilisation ou manipulation contraire à la notice entraîne l’annulation de la garantie.

Les appareils doivent être installés uniquement dans des pièces sèches. Il est interdit d’installer
les appareils sur ou à proximité de matériaux facilement inflammables. Vous devez assurer une
circulation de l’air suffisante. Une attention toute particulière est requise en cas de montage
dans des tableaux de distribution ou armoires de comptage.

- Les appareils doivent être équipés d’une compensation de potentiel (Cu, 4mm² min.). Pour ce
faire, vous pouvez utiliser la borne de mise à la terre EDKL 1 disponible en option.

- Veuillez respecter les dispositions relatives à la sécurité conformes aux normes EN 60728-11
et EN 60065.

- Connecteur : raccord fileté 75 Ω (série F) selon IEC 61169-24.

- Les sorties et entrées non utilisées pour câbles principaux et abonnés doivent être isolées
avec des résistances de 75 Ω (ZFR 75 DC).

Avec la certification CE, SPAUN s’engage à respecter les exigences CEM correspondant
à la norme produit européenne EN 50083-2 ainsi que les exigences relatives à la sécurité
correspondant à la norme produit européenne EN 60728-11.

Les appareils répondent aux exigences les plus élevées en matière de blindage conformément
à la norme EN 50083-2, catégorie A.

La température ambiante autorisée doit être comprise entre -20 et +50°C.

Utilisations

- Appareils à fonctionnement autonome alimentés par récepteur. Un fonctionnement sans branchement
secteur est possible

- Commutateurs multiples en cascade

- Utilisation avec LNB Quattro ; alimentation LNB via VL

Caractéristiques techniques

Modèle SMS 4447 F SMS 4487 F

Entrées/sorties 4/4 4/8

Atténuation de passage <2 dB <3 dB

Amplification de branchement 0 à 5 dB -3 à 2 dB

Niveau de sortie max.
950 à 2200 MHz
35 dB IMA3 / EN 60728-3

Affaiblissement diaphonique ≥26 dB

Découplage
Ligne principale/ligne principale
Récepteur/récepteur

Intensité requise par le récepteur 75 mA

Température ambiante -20 à +50°C

Dimensions en mm 90 x 71 x 27 90 x 113 x 27

95 dBµV

≥35 dB
≥26 dB

Fonctionnalités

- Branchement abonné avec amplification

- Boîtier compact

- Support mural

SAT-FI

Les signaux FI doivent alimenter le commutateur multiple conformément à l’étiquetage, de sorte que
l’attribution logique des étages FI corresponde aux critères de commutation.

Téléalimentation LNB

12 V sont mis à disposition de l’étage vertical «Low» pour la téléalimentation LNB. Ainsi, seul un fonction­nement avec LNB Quattro est possible.
