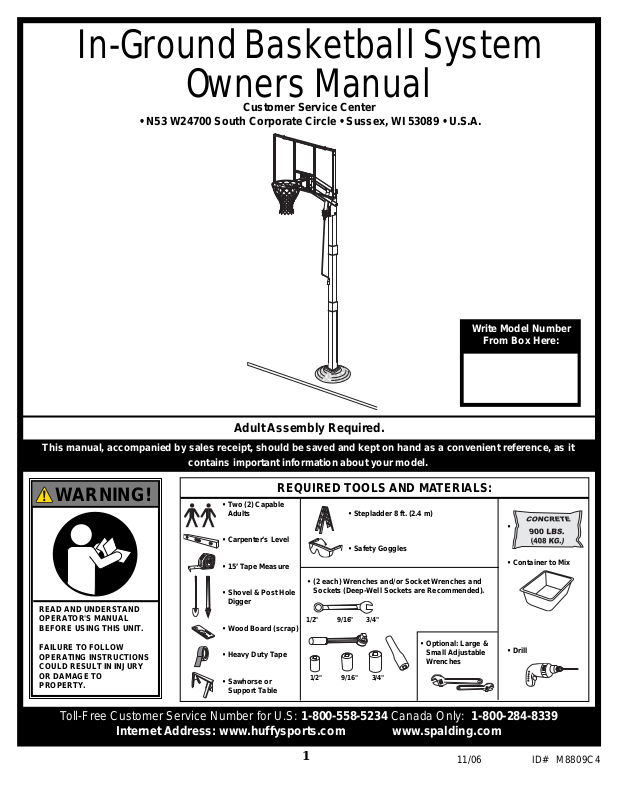

Spalding M8809C4 User Manual
1
11/06 ID# M8809C4
In-Ground Basketball System
Owners Manual
Customer Service Center
• N53 W24700 South Corporate Circle • Sussex, WI 53089 • U.S.A.
READ AND UNDERSTAND
OPERATOR'S MANUAL
BEFORE USING THIS UNIT.
FAILURE TO FOLLOW
OPERATING INSTRUCTIONS
COULD RESULT IN INJURY
OR DAMAGE TO
PROPERTY.
WARNING!
Toll-Free Customer Service Number for U.S: 1-800-558-5234 Canada Only: 1-800-284-8339
Internet Address: www.huffysports.com www.spalding.com
REQUIRED TOOLS AND MATERIALS:
• Two (2) Capable
Adults
• Carpenter’s Level
• 15’ Tape Measure
• Shovel & Post Hole
Digger
• Wood Board (scrap)
• Heavy Duty Tape
• Sawhorse or
Support Table
• Stepladder 8 ft. (2.4 m)
• Safety Goggles
•
• Container to Mix
• Drill
• (2 each) Wrenches and/or Socket Wrenches and
Sockets (Deep-Well Sockets are Recommended).
1/2" 9/16" 3/4"
• Optional: Large &
Small Adjustable
Wrenches
1/2" 9/16" 3/4"
Write Model Number
From Box Here:
This manual, accompanied by sales receipt, should be saved and kept on hand as a convenient reference, as it
contains important information about your model.
Adult Assembly Required.
2
ID# M8809C4 11/06
OUTILS ET MATÉRIEL REQUIS
BENÖTIGTE WERKZEUGE UND MATERIALIEN
HERRAMIENTAS Y MATERIALES REQUERIDOS
•
Deux (2) adultes capables
•
Zwei (2) zur Ausführung
dieser Arbeit fähige
Erwachsene
•
Dos (2) adultos capaces
•
Mètre
•
Maßband
•
Cinta de medir
• Plaque en bois (chute)
• Holzstück
• Tabla de madera (un trozo)
•
Table de soutien
• Sägebock oder Stütztisch
• Caballete o tabla de apoyo
• Pelle et bêchet arière
• Schaufel und
Erdlochbohrer
• Pala y excavador del
orificio para el poste
•
Echelle de 2,4 m
•
Stufenleiter, 2,4 m (8 Fuß)
•
Escalera de mano de 8 pies
(2.4 m)
•
Lunettes de sécurité
•
Schutzbrille
•
Gafas de seguridad
• (2) Clés
• (je 2) Schraubenschlüssel
• Llaves (dos de cada una)
• (2) Clés à douilles et douilles
• (2) Steckschlüssel und Einsätze
• (2) Llaves de tuercas de boca
tubular y casquillos de
ET/OU
UND/ODER
Y/O
1/2"
9/16"
3/4"
1/2"
9/16"
3/4"
FRANÇAIS
ESPAÑOL
DEUTSCH
Numéro sans frais du service clientèle (États-Unis) : 1-800-558-5234 ; Canada : 1-800-284-8339 ; Europe : 00 800 555 85234
(Suède : 009 555 85234), Pour l'Australie : 1800 632 792 - Site Internet : www.huffysports.com www.spalding.com
Gebührenfreie Kundendienstnummer für Anrufer in den USA: 1-800-558-5234 Für Anrufer in Kanada: 1-800-284-8339 Für
Anrufer in Europa: 00 800 555 85234 (Schweden: 009 555 85234) Für Australien: 1800 632 792 - Internet-Adresse:
www.huffysports.com www.spalding.com
Número telefónico gratuito de servicio al cliente en EE. UU.: 1-800-558-5234, para Canadá: 1-800-284-8339, para Europa: 00
800 555 85234 (Suecia: 009 555 85234), para Australia: 1800 632 792 - Dirección en Internet:
www.huffysports.com www.spalding.com
Système de poteau carré
Manuel de l’utilisateur
Service clientèle
N53 W24700 South Corporate Circle • Sussex, WI 53089 É.-U.
Viereckiges Stangensystem
Benutzerhandbuch
Kundendienstzentrale
• N53 W24700 South Corporate Circle • Sussex, WI 53089 • U.S.A.
Sistema de fijación en el piso
Manual del propietario
Centro de Servicio al Cliente
• N53 W24700 South Corporate Circle • Sussex, WI 53089 • EE.UU.
•
• Récipient pour mélanger
•Behälter zum Mischen
•Recipiente para mezclar
• Niveau à bulle
• Wasserwaage
• Nivel de carpintero
• Foret
• Bohrer
• Taladro
• Ruban extra-fort
• Hochstrapazierfähiges Klebeband
• Cinta adhesiva fort
• Facultatif: petites et grandes
clés anglaises
• Optional: Große und kleine
verstellbare
Schraubenschlüssel
• opcional: grande y pequeña
Llaves ajustables
BÉTON
BETON
CONCRETO
408 KG.
(900 LBS.)
Inscrivez ici le numéro de modèle
qui apparaît sur la boîte :
Die Modellnummer vom
Verpackungskarton hier
eintragen:
Escriba aquí el número de modelo
que se encuentra en la caja:
AVERTISSEMENT!
WARNUNG!
¡ADVERTENCIA!
LISEZ LE MODE D'EMPLOI AVANT
D'UTILISER CE SYSTÈME
SOUS PEINE D'ENCOURIR DES BLESSURES
OU DES DÉGÂTS MATÉRIELS.
DAS BENUTZERHANDBUCH VOR
GEBRAUCH DIESES PRODUKTS
SORGFÄLTIG DURCHLESEN.
EIN MISSACHTEN DIESER
BETRIEBSANLEITUNG KANN
VERLETZUNGEN ODER SACHSCHÄDEN ZUR
FOLGE HABEN.
LEA Y ENTIENDA EL MANUAL DEL
OPERADOR ANTES DE USAR ESTA UNIDAD.
SI NO SE SIGUEN LAS
INSTRUCCIONES DE OPERACIÓN SE
PODRÍA OCASIONAR UNA LESIÓN O DAÑOS
A LA PROPIEDAD.
3
11/06 ID# M8809C4
SAFETY INSTRUCTIONS
Most injuries are caused by misuse and/or not following instructions.
Use caution when using this system.
• If using a ladder during assembly, use extreme caution.
• Two (2) capable adults are recommended for this operation.
• Seat the pole sections properly. Failure to do so could allow the pole
sections to separate during play.
• Before digging, contact utility company to locate underground power
cables, gas, and water lines. Ensure there are no overhead power
lines within 20 ft. (7 m) radius of pole location.
• Climate, corrosion, excessive use, or misuse could result in system
failure.
• If technical assistance is required, contact Customer Service.
• Minimum operational height is 6'6" (1.98 m) to the bottom of
backboard.
• This equipment is intended for home recreational use only and NOT
excessive competitive play.
• Read and understand the warning label affixed to pole.
• The life of your basketball pole depends on many conditions. The
climate, placement of the pole, the location of the pole, exposure to
corrosives such as pesticides, herbicides, or salts are all important.
• Adult supervision is recommended when adjusting height.
• Serious injury could occur if teeth/face come in contact with
backboard, net, or rim.
FAILURE TO FOLLOW THESE SAFETY INSTRUCTIONS MAY RESULT IN SERIOUS
INJURY, PROPERTY DAMAGE AND WILL VOID WARRANTY.
Owner must ensure that all players know and follow these rules for safe operation
of the system.
To ensure safety, do not attempt to assemble this system without following the
instructions carefully. Proper and complete assembly, use and supervision is
essential for proper operation and to reduce the risk of accident or injury. A high
probability of serious injury exists if this system is not installed, maintained, and
operated properly. Check entire box and inside all packing material for parts and/or
additional instructional material. Before beginning assembly, read the instructions
and identify parts using the hardware identifier and parts list in this document.
