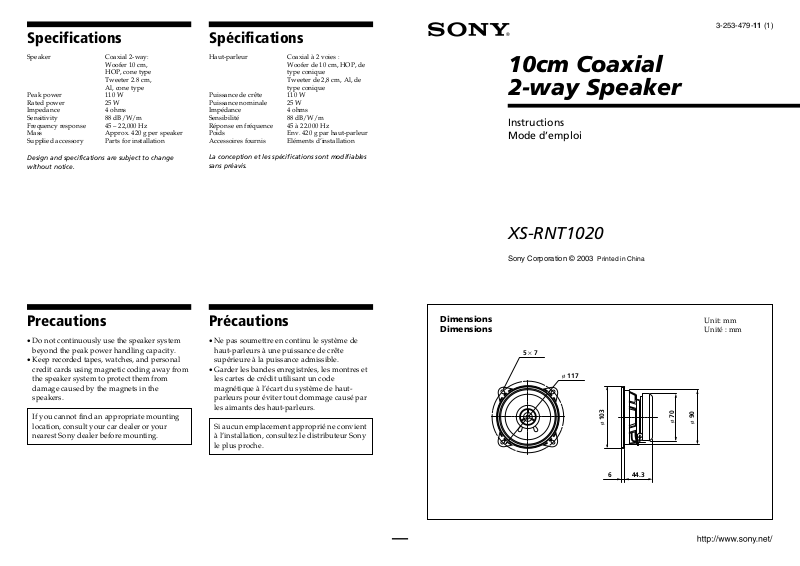

Sony XS-RNT1020 User Manual

Specifications

Speaker Coaxial 2-way:

Peak power 110 W
Rated power 25 W
Impedance 4 ohms
Sensitivity 88 dB/W/m
Frequency response 45 – 22,000 Hz
Mass Approx. 420 g per speaker
Supplied accessory Parts for installation

Design and specifications are subject to change
without notice.

Woofer 10 cm,
HOP, cone type
Tweeter 2.8 cm,
Al, cone type

Spécifications

Haut-parleur Coaxial à 2 voies :

Puissance de crête 110 W
Puissance nominale 25 W
Impédance 4 ohms
Sensibilité 88 dB/W/m
Réponse en fréquence 45 à 22.000 Hz
Poids Env. 420 g par haut-parleur
Accessoires fournis Eléments d’installation

La conception et les spécifications sont modifiables
sans préavis.

Woofer de 10 cm, HOP, de
type conique
Tweeter de 2,8 cm, Al, de
type conique

3-253-479-11 (1)

10cm Coaxial
2-way Speaker

Instructions
Mode d’emploi

XS-RNT1020

Sony Corporation © 2003 Printed in China

Precautions

• Do not continuously use the speaker system

beyond the peak power handling capacity.

• Keep recorded tapes, watches, and personal

credit cards using magnetic coding away from
the speaker system to protect them from
damage caused by the magnets in the
speakers.

If you cannot find an appropriate mounting
location, consult your car dealer or your
nearest Sony dealer before mounting.

Précautions

• Ne pas soumettre en continu le système de

haut-parleurs à une puissance de crête
supérieure à la puissance admissible.

• Garder les bandes enregistrées, les montres et

les cartes de crédit utilisant un code
magnétique à l’écart du système de haut­parleurs pour éviter tout dommage causé par
les aimants des haut-parleurs.

Si aucun emplacement approprié ne convient
à l’installation, consultez le distributeur Sony
le plus proche.

Dimensions
Dimensions

5 × 7

ø 117

ø 103

6 44.3

ø 70

Unit: mm
Unité : mm

ø 90

Parts list/Liste des pièces

12

18 cm

× 2 × 8 × 8

ø 4 × 20

34

Mounting/Montage

Before mounting

A depth of at least 44.3 mm is required for flush
mounting. Measure the depth of the area where
you are to mount the speaker, and ensure that
the speaker is not obstructing any other
components of the car. Keep the following in
mind when choosing a mounting location:

•Make sure that nothing is obstructing around
the mounting location of the door (front or
rear) where you are to mount the speaker.

•A hole for mounting may already be cut out of
the inner panel of the door (front or rear). In
this case, you need to modify the board only.

•If you are to mount this speaker system in the
door (front or rear), make sure that the speaker
terminals, frame or magnet do not interfere
with any inner parts, such as the window
mechanism in the door (when you open or
close the window), etc.
Also make sure that the speaker grille does not
touch any inner fittings, such as the window
cranks, door handles, arm rests, door pockets,
lamps or seats etc.

Avant le montage

Une profondeur d’au moins 44,3 mm est
nécessaire pour un montage encastré. Mesurez
la profondeur de l’emplacement où vous
souhaitez installer le haut-parleur et assurez­vous que ce dernier ne gênera aucun des autres
éléments du véhicule. Veuillez toujours garder
les remarques suivantes en mémoire lorsque
vous choisissez un emplacement pour
l’installation :

•Vérifiez qu’il n’existe aucun obstacle autour de
l’emplacement où vous allez installer le haut­parleur dans la portière (avant ou arrière).

•Un orifice peut déjà avoir été pratiqué dans le
panneau interne de la portière (avant ou
arrière). En pareil cas, il ne vous reste plus qu’à
modifier la plaque.

•Si vous installez ce système de haut-parleurs
dans la portière (avant ou arrière), vérifiez que
les bornes, le bord ou l’aimant des haut­parleurs ne gênent pas les éléments internes
comme le mécanisme de lève-vitres de la
portière (lorsque vous baissez ou remontez la
vitre), etc.
Vérifiez également que la grille du haut­parleur ne touche aucun des équipements
internes comme les manivelles des vitres, les
poignées de portières, les accoudoirs, les vide­poches des portières, les lampes ou les sièges
etc.

× 2

Striped cord
Cordon rayé

1

To speaker cord of a car.
Vers le cordon de haut-parleur
d’une voiture.

4

c
